Ben nu bezig met het installeren een Pana 7kW L type. Mooi apparaat en t.o.v. J types heeft de L met een binnenunit (ik gebruik geen boiler binnenunit maar de kleine binnenunit, zie foto) best wel voordelen.
O.a. s'Winters binnen kunnen zitten als je er iets aan moet doen
.

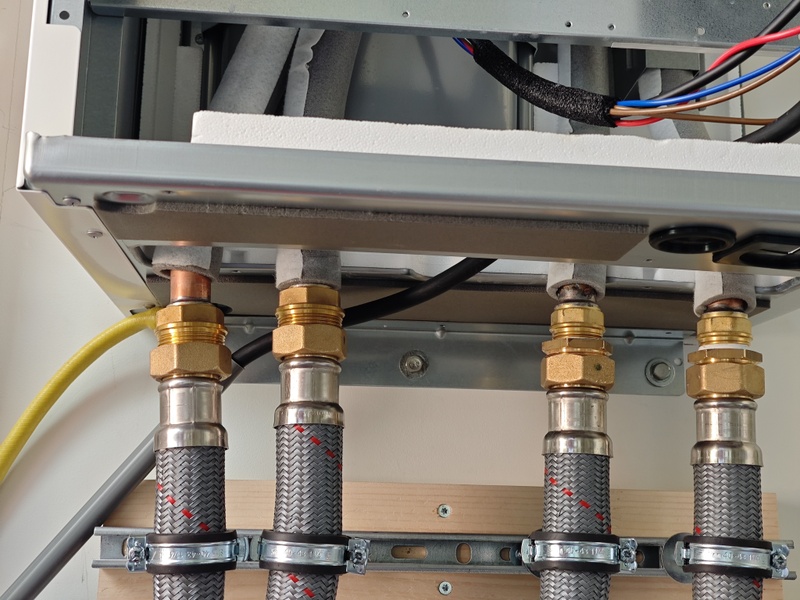

Installatie is wel iets omslachtiger dan J types met zo'n aparte binnenunit erbij, maar te overzien. Ik gebruik 150 cm lange 5/4 inch flexkabels tussen buiten en binnenunit EN 50 cm 5/4 inch flexkabels om aan te sluiten op vaste (koper) cv leidingen. Ten opzichte van koper, kunststof of staal leidingen scheelt dat een hoop bochtjes...
Maar nu ik zover ben om alle leidingen onder (water) druk te zetten, merk ik dat de binnenunit lekt. De water verbindingen (o.a. aansluitingen naar magneetfilter en pomp) zitten IMO wel erg losjes (in de kast) aan elkaar.
Er is veel ruimte voor speling door de vrij losse ophanging en ik krijg het (nog) niet lekvrij, en merk dat de geringste beweging aan de leidingen het doet lekken bij aansluiting naar filter (zie onder).
Ik zit te denken om er extra rubber ringen aan toe voegen maar moet nog zien hoe ik dat wat vaster krijg. Ik ben nog lang niet toe aan 1,5 -2 bar waterdruk en nu lekt het al behoorlijk (het sijpelt er uit als ik klein beetje aan dat filter beweeg).
Heeft iemand daar ervaring mee en ook tips om het wat beter waterdicht te krijgen?

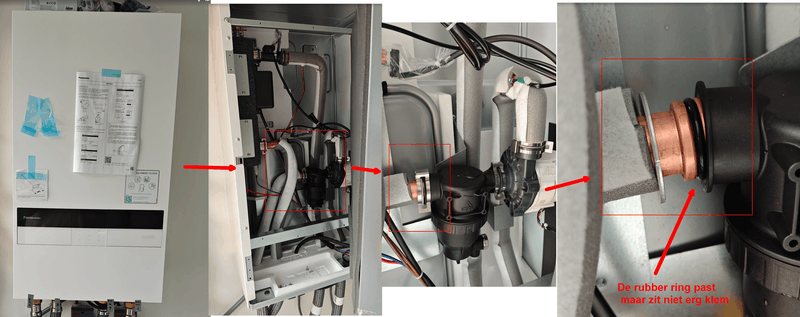

/f/image/hnvkCjOGcWte763zFba3cbhi.png?f=fotoalbum_large)
O.a. s'Winters binnen kunnen zitten als je er iets aan moet doen
. Installatie is wel iets omslachtiger dan J types met zo'n aparte binnenunit erbij, maar te overzien. Ik gebruik 150 cm lange 5/4 inch flexkabels tussen buiten en binnenunit EN 50 cm 5/4 inch flexkabels om aan te sluiten op vaste (koper) cv leidingen. Ten opzichte van koper, kunststof of staal leidingen scheelt dat een hoop bochtjes...
Maar nu ik zover ben om alle leidingen onder (water) druk te zetten, merk ik dat de binnenunit lekt. De water verbindingen (o.a. aansluitingen naar magneetfilter en pomp) zitten IMO wel erg losjes (in de kast) aan elkaar.
Er is veel ruimte voor speling door de vrij losse ophanging en ik krijg het (nog) niet lekvrij, en merk dat de geringste beweging aan de leidingen het doet lekken bij aansluiting naar filter (zie onder).
Ik zit te denken om er extra rubber ringen aan toe voegen maar moet nog zien hoe ik dat wat vaster krijg. Ik ben nog lang niet toe aan 1,5 -2 bar waterdruk en nu lekt het al behoorlijk (het sijpelt er uit als ik klein beetje aan dat filter beweeg).
Heeft iemand daar ervaring mee en ook tips om het wat beter waterdicht te krijgen?
:strip_exif()/f/image/hnvkCjOGcWte763zFba3cbhi.png?f=user_large)

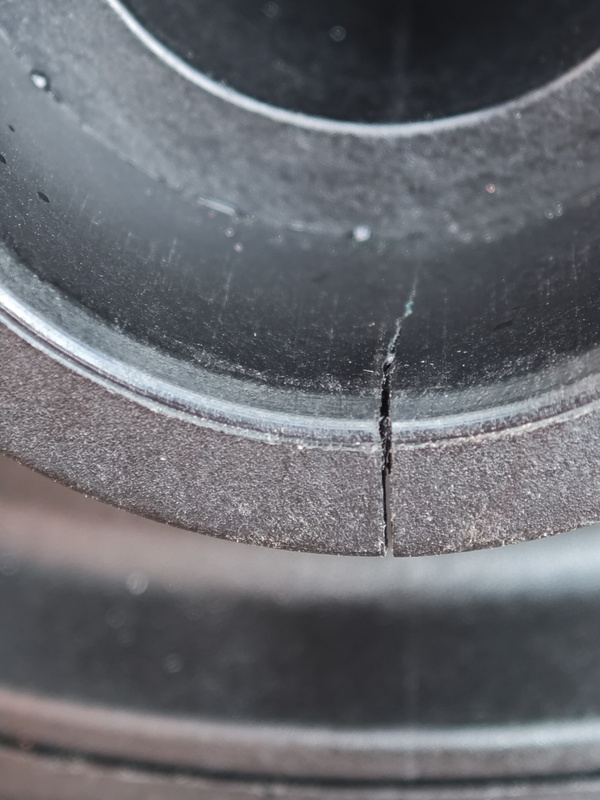

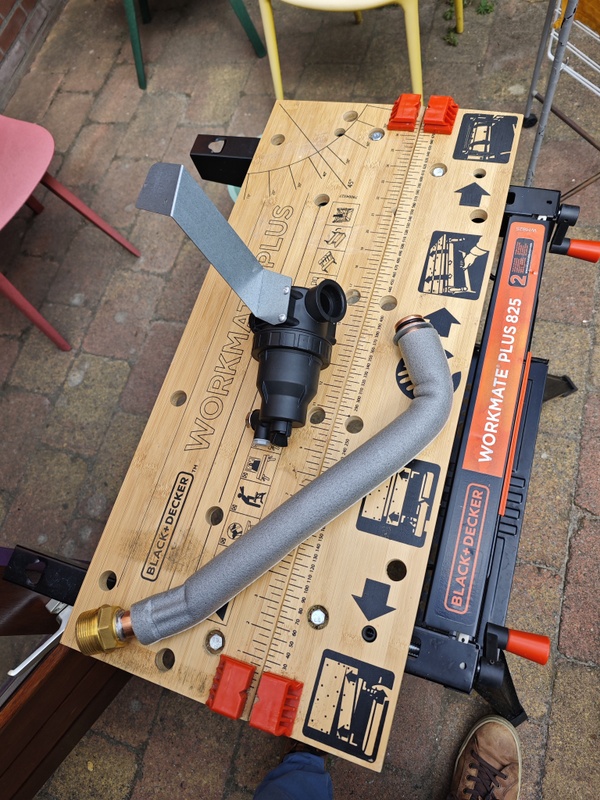

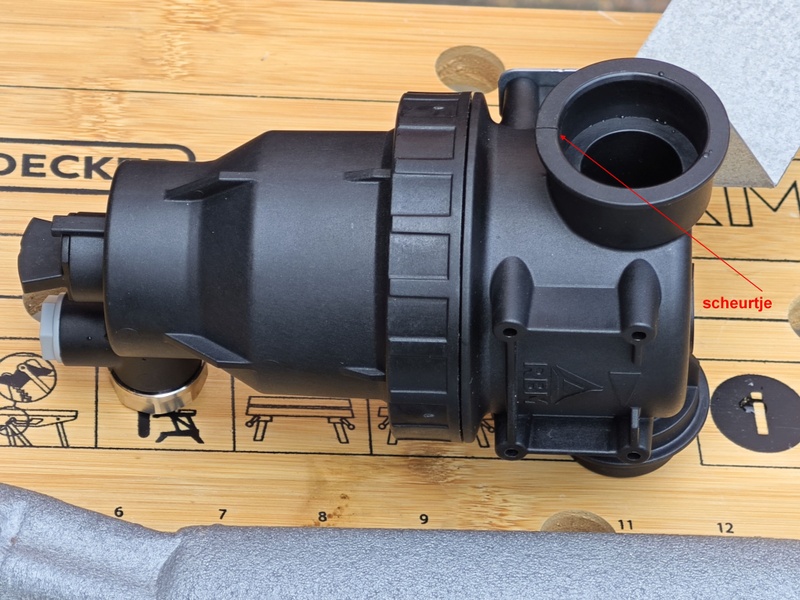

Kijk maar uit dat het niet breekt. Dat komt bij de montage getegeld voor.:
Ben nu bezig met het installeren een Pana 7kW L type. Mooi apparaat en t.o.v. J types heeft de L met een binnenunit (ik gebruik geen boiler binnenunit maar de kleine binnenunit, zie foto) best wel voordelen.
O.a. s'Winters binnen kunnen zitten als je er iets aan moet doen
Installatie is wel iets omslachtiger dan J types met zo'n aparte binnenunit erbij, maar te overzien. Ik gebruik 150 cm lange 5/4 inch flexkabels tussen buiten en binnenunit EN 50 cm 5/4 inch flexkabels om aan te sluiten op vaste (koper) cv leidingen. Ten opzichte van koper, kunststof of staal leidingen scheelt dat een hoop bochtjes...
Maar nu ik zover ben om alle leidingen onder (water) druk te zetten, merk ik dat de binnenunit lekt. De water verbindingen (o.a. aansluitingen naar magneetfilter en pomp) zitten IMO wel erg losjes (in de kast) aan elkaar.
Er is veel ruimte voor speling door de vrij losse ophanging en ik krijg het (nog) niet lekvrij, en merk dat de geringste beweging aan de leidingen het doet lekken bij aansluiting naar filter (zie onder).
Ik zit te denken om er extra rubber ringen aan toe voegen maar moet nog zien hoe ik dat wat vaster krijg. Ik ben nog lang niet toe aan 1,5 -2 bar waterdruk en nu lekt het al behoorlijk (het sijpelt er uit als ik klein beetje aan dat filter beweeg).
Heeft iemand daar ervaring mee en ook tips om het wat beter waterdicht te krijgen?
[Afbeelding]
Weheat Sparrow + WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L Adviseur Warmtepomponline&Fancoilonline
Ik heb de biblock ook hangen, heb de 3wegklep ingebouwd en was ook een beetje verbaasd over het type koppelingen in de biblock en hoe stevig dit aanvoelt. Belangrijk is dat je bij het vastdraaien van je flex leidingen tegenkracht uitoefent op de koperen leidingen van de biblock. Heb je die vast gehouden bij het aandraaien?:
Ben nu bezig met het installeren een Pana 7kW L type. Mooi apparaat en t.o.v. J types heeft de L met een binnenunit (ik gebruik geen boiler binnenunit maar de kleine binnenunit, zie foto) best wel voordelen.
O.a. s'Winters binnen kunnen zitten als je er iets aan moet doen
Installatie is wel iets omslachtiger dan J types met zo'n aparte binnenunit erbij, maar te overzien. Ik gebruik 150 cm lange 5/4 inch flexkabels tussen buiten en binnenunit EN 50 cm 5/4 inch flexkabels om aan te sluiten op vaste (koper) cv leidingen. Ten opzichte van koper, kunststof of staal leidingen scheelt dat een hoop bochtjes...
Maar nu ik zover ben om alle leidingen onder (water) druk te zetten, merk ik dat de binnenunit lekt. De water verbindingen (o.a. aansluitingen naar magneetfilter en pomp) zitten IMO wel erg losjes (in de kast) aan elkaar.
Er is veel ruimte voor speling door de vrij losse ophanging en ik krijg het (nog) niet lekvrij, en merk dat de geringste beweging aan de leidingen het doet lekken bij aansluiting naar filter (zie onder).
Ik zit te denken om er extra rubber ringen aan toe voegen maar moet nog zien hoe ik dat wat vaster krijg. Ik ben nog lang niet toe aan 1,5 -2 bar waterdruk en nu lekt het al behoorlijk (het sijpelt er uit als ik klein beetje aan dat filter beweeg).
Heeft iemand daar ervaring mee en ook tips om het wat beter waterdicht te krijgen?
~~~[Afbeelding]
Ik had overigens géén last van lekkage in de kast ook al heb ik er dus wel in gerommeld. IMHO moet het vanaf levering gewoon lekvrij zijn. Even een belletje naar de leverancier?
[ Voor 4% gewijzigd door Kanoet op 23-07-2026 21:21 ]
Weheat Sparrow + WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L Adviseur Warmtepomponline&Fancoilonline
Vervelend, over een maand ben ik als het goed is ook zo ver met de installatie van de L-Serie met boiler binnenunit. Ik denk daarom graag met je mee.:
Ben nu bezig met het installeren een Pana 7kW L type. Mooi apparaat en t.o.v. J types heeft de L met een binnenunit (ik gebruik geen boiler binnenunit maar de kleine binnenunit, zie foto) best wel voordelen.
O.a. s'Winters binnen kunnen zitten als je er iets aan moet doen
Installatie is wel iets omslachtiger dan J types met zo'n aparte binnenunit erbij, maar te overzien. Ik gebruik 150 cm lange 5/4 inch flexkabels tussen buiten en binnenunit EN 50 cm 5/4 inch flexkabels om aan te sluiten op vaste (koper) cv leidingen. Ten opzichte van koper, kunststof of staal leidingen scheelt dat een hoop bochtjes...
Maar nu ik zover ben om alle leidingen onder (water) druk te zetten, merk ik dat de binnenunit lekt. De water verbindingen (o.a. aansluitingen naar magneetfilter en pomp) zitten IMO wel erg losjes (in de kast) aan elkaar.
Er is veel ruimte voor speling door de vrij losse ophanging en ik krijg het (nog) niet lekvrij, en merk dat de geringste beweging aan de leidingen het doet lekken bij aansluiting naar filter (zie onder).
Ik zit te denken om er extra rubber ringen aan toe voegen maar moet nog zien hoe ik dat wat vaster krijg. Ik ben nog lang niet toe aan 1,5 -2 bar waterdruk en nu lekt het al behoorlijk (het sijpelt er uit als ik klein beetje aan dat filter beweeg).
Heeft iemand daar ervaring mee en ook tips om het wat beter waterdicht te krijgen?
[Afbeelding]
Je geeft aan dat het erg losjes zit bij de magneetfilter en pomp. Lijkt mij niet dat dit normaal is voor iets dat de functie heeft om als pakking te dienen.
Kan het niet zijn dat de verkeerde diameter o-ringen aangebracht zijn? Wellicht een idee om dit te crosschecken met de service manual / part list?
Hierbij een ongevraagd beeld van mijn rubbertje.
Ding komt van de nu loze leiding die vervangen is vanwege de 3-weg klep. Ik moet zeggen dat het er niet op lijkt dat deze een andere maat is dan bij jou @dof ?
Ding komt van de nu loze leiding die vervangen is vanwege de 3-weg klep. Ik moet zeggen dat het er niet op lijkt dat deze een andere maat is dan bij jou @dof ?
:no_upscale():strip_icc():strip_exif()/f/image/cWwM3JVnwgZrPLOzJJ1SaZEC.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/cKDGYH4hMkOl5eW7WbZhRsom.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/cdy23W8rGzMkDY1hmsGYA1i5.jpg?f=user_large) |
:no_upscale():strip_icc():strip_exif()/f/image/gVYehNCn8NUyQgRS0qPjkDwc.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/CuJPJVeCCTWUTcPPyXGU2f4X.jpg?f=user_large) |
Wellicht dat die met boilerunit wat makkelijker in elkaar zit.

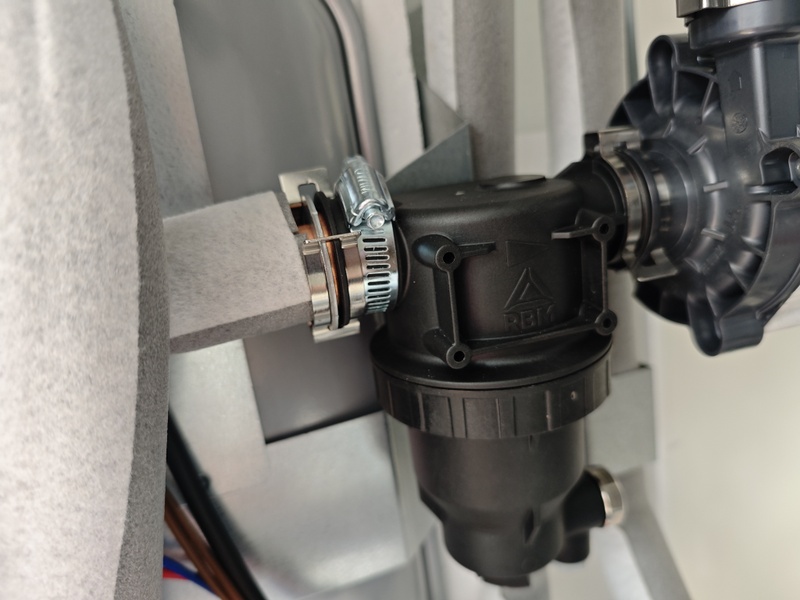

Ja, ik zit net al even te zoeken in de service manual. Want ook dit klemmetje vind ik wat ruim zitten. (daar lekte het)
:strip_exif()/f/image/UOx0yWP8PTDeMVefxHPKe5aR.png?f=user_large)
Die lijkt inderdaad vrij gelijk zo op het oog. 'k Heb hem er nog niet uitgehad want was pas vandaag bezig het systeem te vullen. Ga ik overmorgen even checken.:
Hierbij een ongevraagd beeld van mijn rubbertje.
Ding komt van de nu loze leiding die vervangen is vanwege de 3-weg klep. Ik moet zeggen dat het er niet op lijkt dat deze een andere maat is dan bij jou @dof ?
[Afbeelding] [Afbeelding] [Afbeelding] [Afbeelding] [Afbeelding]
Thanks!
In de exploded view tekening hieronder zie je hoe het bevestigd zit.
/f/image/cGhyDAvhRTlI03dYTz2SFAy2.png?f=fotoalbum_large)
De aansluiting "pijp naar filter" lekt dus.
Maar ik realiseer me nu dat de krachten van de flexbuizen teveel -direct- gaan trekken aan de connecties. Want dat buisje (# 81 in schema) zit verder in de binnenunit niet ergens aan vast. Hangt er zogezegd vrijwel los in. Zit je dus aan de onderkant iets te duwen of trekken of heen en weer te bewegen aan de 5/4 inch aanvoer koppeling, zit je dus direct aan die verbinding naar het filter te morrelen.
Enfin, ik ga de flexslangen eerst maar eens stevig vastzetten met rubberen beugels zodat er geen krachten op die interne verbindingen in de binnenunit komen. Wordt nog even een middagje sleutelen (binnenunit is blijkbaar minder geschikt voor gebruik met flexslangen).
Als het fatsoenlijk lukt, kom ik nog wel met een verslagje. Hopelijk hebben sommigen er wat aan.
:strip_exif()/f/image/cGhyDAvhRTlI03dYTz2SFAy2.png?f=user_large)
De aansluiting "pijp naar filter" lekt dus.
Maar ik realiseer me nu dat de krachten van de flexbuizen teveel -direct- gaan trekken aan de connecties. Want dat buisje (# 81 in schema) zit verder in de binnenunit niet ergens aan vast. Hangt er zogezegd vrijwel los in. Zit je dus aan de onderkant iets te duwen of trekken of heen en weer te bewegen aan de 5/4 inch aanvoer koppeling, zit je dus direct aan die verbinding naar het filter te morrelen.
Enfin, ik ga de flexslangen eerst maar eens stevig vastzetten met rubberen beugels zodat er geen krachten op die interne verbindingen in de binnenunit komen. Wordt nog even een middagje sleutelen (binnenunit is blijkbaar minder geschikt voor gebruik met flexslangen).
Als het fatsoenlijk lukt, kom ik nog wel met een verslagje.
Hopelijk hebben sommigen er wat aan.
De slang hangt aan pijp 81 en trekt die naar beneden. Daardoor zit de pijp scheef in het filter. Op die foto waar ook de onderkant van de pijpen is te zien, zie ik wel de wartel van de retourslang, maar niet die van de aanvoerslang daarnaast. Die zitten dus niet op dezelfde hoogte. Weet je zeker dat er onderin de kast (achter het isolatieschuim) geen trekontlasting zit? Tenslotte moet daar ook een overgang van koperen pijp naar 5/4 buitendraad zitten.:
In de exploded view tekening hieronder zie je hoe het bevestigd zit.
[Afbeelding]
De aansluiting "pijp naar filter" lekt dus.
Maar ik realiseer me nu dat de krachten van de flexbuizen teveel -direct- gaan trekken aan de connecties. Want dat buisje (# 81 in schema) zit verder in de binnenunit niet ergens aan vast. Hangt er zogezegd vrijwel los in. Zit je dus aan de onderkant iets te duwen of trekken of heen en weer te bewegen aan de 5/4 inch aanvoer koppeling, zit je dus direct aan die verbinding naar het filter te morrelen.
Enfin, ik ga de flexslangen eerst maar eens stevig vastzetten met rubberen beugels zodat er geen krachten op die interne verbindingen in de binnenunit komen. Wordt nog even een middagje sleutelen (binnenunit is blijkbaar minder geschikt voor gebruik met flexslangen).
Als het fatsoenlijk lukt, kom ik nog wel met een verslagje.
Pijp 81 moet recht in het filter schuiven. De clip zorgt er alleen voor dat de pijp er niet uit kan door de waterdruk. De afsluiting komt doordat de waterdruk de rubber ring vast drukt. Die hoeft niet door de clip vastgedrukt te worden.

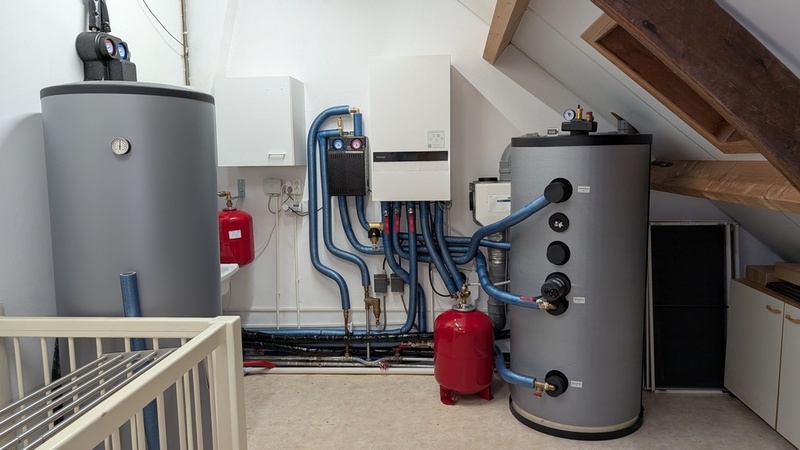

heb een 9kW L serie met Bibloc sinds vorig jaar november draaiend in combinatie met een zonneboiler. Koppelingen in het binnendeel lijken inderdaad erg los te zitten maar daar ik heb geen enkele lekkage gehad. Je moet er wel voor zorgen dat de leidingen recht in de koppelingen gaan.:strip_exif()/f/image/WskL6SKGml3G2cNVfO8y1DRs.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/WskL6SKGml3G2cNVfO8y1DRs.jpg?f=user_large)
Dank je je antwoord.
Ik denk dat je gelijk hebt. Ik ga dat anders monteren met m'n eigen trekontlasting met beugels op balkje.
Ik zal dat nog eens uit elkaar halen maar volgens mij zit de 5/4 aansluiting direct op de buis die naar het filter gaat. Staat ook zo op het exploded view schema.
Ja, denk het ook. Blijft dat ik het curieus en kwetsbare constructie vind. Waterdruk die rubber ring op z'n plaats houdt en buizen zonder deugdelijke trekontlasting. Ik kan me voorstellen dat daar vaker ongelukken ontstaan. Niet voor niks dat er een stevige waarschuwing bijgevoegd is dat je de (onderuit stekende buis aansluitingen) NIET moet vasthouden bij plaatsing van unit tegen de wand.
Weheat Sparrow + WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L Adviseur Warmtepomponline&Fancoilonline

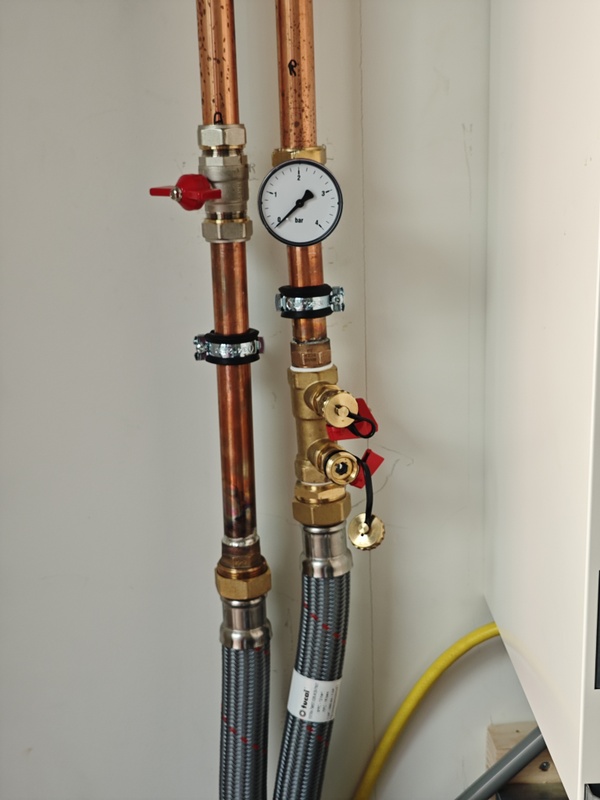

Normaliter vaste buis onder de bi unit goed gebeugeld. Nu trekken de slangen aan die interne buizen en lekt het.:
Ben nu bezig met het installeren een Pana 7kW L type. Mooi apparaat en t.o.v. J types heeft de L met een binnenunit (ik gebruik geen boiler binnenunit maar de kleine binnenunit, zie foto) best wel voordelen.
O.a. s'Winters binnen kunnen zitten als je er iets aan moet doen
Installatie is wel iets omslachtiger dan J types met zo'n aparte binnenunit erbij, maar te overzien. Ik gebruik 150 cm lange 5/4 inch flexkabels tussen buiten en binnenunit EN 50 cm 5/4 inch flexkabels om aan te sluiten op vaste (koper) cv leidingen. Ten opzichte van koper, kunststof of staal leidingen scheelt dat een hoop bochtjes...
Maar nu ik zover ben om alle leidingen onder (water) druk te zetten, merk ik dat de binnenunit lekt. De water verbindingen (o.a. aansluitingen naar magneetfilter en pomp) zitten IMO wel erg losjes (in de kast) aan elkaar.
Er is veel ruimte voor speling door de vrij losse ophanging en ik krijg het (nog) niet lekvrij, en merk dat de geringste beweging aan de leidingen het doet lekken bij aansluiting naar filter (zie onder).
Ik zit te denken om er extra rubber ringen aan toe voegen maar moet nog zien hoe ik dat wat vaster krijg. Ik ben nog lang niet toe aan 1,5 -2 bar waterdruk en nu lekt het al behoorlijk (het sijpelt er uit als ik klein beetje aan dat filter beweeg).
Heeft iemand daar ervaring mee en ook tips om het wat beter waterdicht te krijgen?
[Afbeelding]
In principe niet juist geïnstalleerd zo.
