WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
PV: 7.910 WP O-Z-W | Enphase Envoy S Metered | IQ7+ | Panasonic 12KW T-Cap J-Gen | 300L SWW | 200L Buffer | Fibaro HC2 | Gasloos sinds 4-10-22
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Gasloos 2019 + WP Panasonic H-serie 7kW + 300 liter boilervat + PV 12.415Wp + Home Assistant + Hyundai Ioniq 6 First Edition + Zaptec laadpaal
@ErikVers dit is wat ik bedoelde. Pomp draait gewoon op laagste pitje, Ta set = 26, actual is 21,75 maar compressor komt niet bij, niet dat het nodig is want temperatuur binnen is gewoon goed maar daar zou die niet op mogen/moeten sturen want hij staat op watertemperatuur regeling.
PUHZ-SW75YAA + ERSD-VM2D, Atlantic Explorer V4 270L, WH-MDC09J + PAW-TD30C1E5-HI
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Gasloos 2019 + WP Panasonic H-serie 7kW + 300 liter boilervat + PV 12.415Wp + Home Assistant + Hyundai Ioniq 6 First Edition + Zaptec laadpaal
deltaT heb ik maar op 2 staan dus daar kan het dan niet aan liggen
Heishamon
[ Voor 6% gewijzigd door Maikie18 op 21-10-2024 13:38 ]
PUHZ-SW75YAA + ERSD-VM2D, Atlantic Explorer V4 270L, WH-MDC09J + PAW-TD30C1E5-HI
Die wilde ik zelf ook gaan bouwen, maar als iemand dat al gedaan heeft ben ik natuurlijk wel benieuwd naar een opzetje! Zou je die willen delen?
Dat is al een paar dagen geleden, toen had ik de logging nog niet goed. Heeft net weer een SWW run gedaan en is daarna gaan verwarmen, Tr is echter niet lager geweest dan 1 - 2 uur voor de SWW run dus waarom nu wel ineens is me een raadsel.
PUHZ-SW75YAA + ERSD-VM2D, Atlantic Explorer V4 270L, WH-MDC09J + PAW-TD30C1E5-HI
+1:
[...]
Die wilde ik zelf ook gaan bouwen, maar als iemand dat al gedaan heeft ben ik natuurlijk wel benieuwd naar een opzetje! Zou je die willen delen?
Gasloos 2019 + WP Panasonic H-serie 7kW + 300 liter boilervat + PV 12.415Wp + Home Assistant + Hyundai Ioniq 6 First Edition + Zaptec laadpaal
Gasloos 2019 + WP Panasonic H-serie 7kW + 300 liter boilervat + PV 12.415Wp + Home Assistant + Hyundai Ioniq 6 First Edition + Zaptec laadpaal
Gasloos 2019 + WP Panasonic H-serie 7kW + 300 liter boilervat + PV 12.415Wp + Home Assistant + Hyundai Ioniq 6 First Edition + Zaptec laadpaal

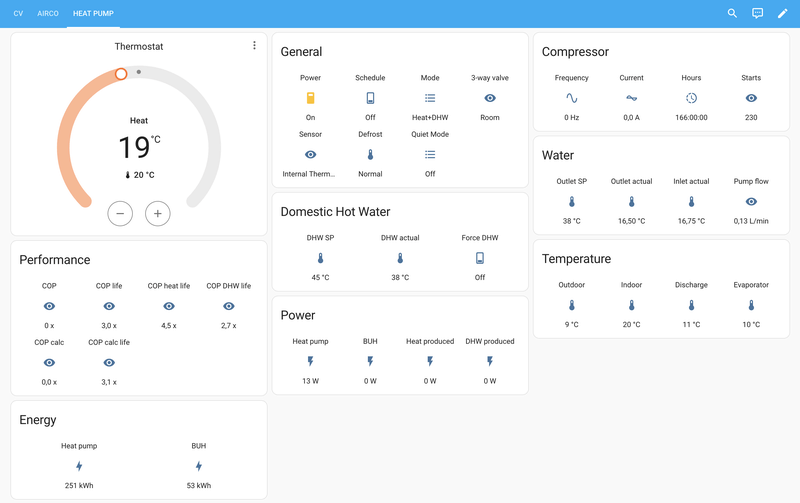

Nieuwe versie. Deze maakt ook gebruikt van HomeWizard kWh-meter sensors voor diverse berekeningen. Bovendien zelf extra sensors gemaakt voor diverse COP berekeningen.
:strip_exif()/f/image/18RKtpVK0hXsjsjwwp8InzVe.png?f=user_large)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
| - title: Heat Pump
cards:
- type: thermostat
entity: climate.panasonic_heat_pump_main_z1_temp
name: Thermostat
show_current_as_primary: false
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: switch.panasonic_heat_pump_main_heatpump_state
name: Power
tap_action:
action: toggle
- entity: switch.panasonic_heat_pump_main_main_schedule_state
name: Schedule
tap_action:
action: toggle
- entity: select.panasonic_heat_pump_main_operating_mode_state
name: Mode
- entity: sensor.panasonic_heat_pump_main_threeway_valve_state
name: 3-way valve
- entity: sensor.panasonic_heat_pump_main_z1_sensor_settings
name: Sensor
- entity: binary_sensor.panasonic_heat_pump_main_defrosting_state
name: Defrost
- entity: select.panasonic_heat_pump_main_quiet_mode_level
name: Quiet Mode
title: General
columns: 4
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: sensor.panasonic_heat_pump_main_compressor_freq
name: Frequency
- entity: sensor.panasonic_heat_pump_main_compressor_current
name: Current
- entity: sensor.panasonic_heat_pump_main_operations_hours
name: Hours
- entity: sensor.panasonic_heat_pump_main_operations_counter
name: Starts
title: Compressor
- show_name: true
show_icon: true
show_state: true
type: glance
title: Water
entities:
- entity: sensor.panasonic_heat_pump_main_main_target_temp
name: Outlet SP
- entity: sensor.panasonic_heat_pump_main_main_outlet_temp
name: Outlet actual
- entity: sensor.panasonic_heat_pump_main_main_inlet_temp
name: Inlet actual
- entity: sensor.panasonic_heat_pump_main_pump_flow
name: Pump flow
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: sensor.panasonic_heat_pump_cop
name: COP
- entity: sensor.panasonic_heat_pump_cop_lifetime
name: COP life
- entity: sensor.panasonic_heat_pump_cop_heat_lifetime
name: COP heat life
- entity: sensor.panasonic_heat_pump_cop_dhw_lifetime
name: COP DHW life
- entity: sensor.panasonic_heat_pump_hw_calculated_cop
name: COP calc
- entity: sensor.panasonic_heat_pump_hw_calculated_cop_lifetime
name: COP calc life
title: Performance
columns: 4
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: number.panasonic_heat_pump_main_dhw_target_temp
name: DHW SP
- entity: sensor.panasonic_heat_pump_main_dhw_temp
name: DHW actual
- entity: switch.panasonic_heat_pump_main_force_dhw_state
name: Force DHW
tap_action:
action: toggle
title: Domestic Hot Water
state_color: false
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: sensor.panasonic_heat_pump_main_outside_temp
name: Outdoor
- entity: sensor.panasonic_heat_pump_main_room_thermostat_temp
name: Indoor
- entity: sensor.panasonic_heat_pump_main_discharge_temp
name: Discharge
- entity: sensor.panasonic_heat_pump_main_eva_outlet_temp
name: Evaporator
title: Temperature
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: sensor.hw_panasonic_wh_mdc07j3e5_power
name: Heat pump
- entity: sensor.hw_panasonic_wh_mdc07j3e5_buh_power_2
name: BUH
- entity: sensor.panasonic_heat_pump_main_heat_power_production
name: Heat produced
- entity: sensor.panasonic_heat_pump_main_dhw_power_production
name: DHW produced
title: Power
columns: 4
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: sensor.hw_panasonic_wh_mdc07j3e5_energy_import
name: Heat pump
- entity: sensor.hw_panasonic_wh_mdc07j3e5_buh_energy_import_2
name: BUH
title: Energy
state_color: false
path: heatpump |
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
| sensor:
- platform: template
sensors:
# Sensor for calculating the combined COP for both heating and DHW
# Using Panasonic power production and HomeWizard power consumption values
panasonic_heat_pump_hw_calculated_cop:
friendly_name: "Aquarea HW Calculated COP"
unit_of_measurement: "x"
value_template: >
{% set heatProduced = states('sensor.panasonic_heat_pump_main_heat_power_production') | float(default=0) %}
{% set dhwProduced = states('sensor.panasonic_heat_pump_main_dhw_power_production') | float(default=0) %}
{% set produced = heatProduced + dhwProduced %}
{% set consumedHeatPump = states('sensor.hw_panasonic_wh_mdc07j3e5_power') | float(default=0) %}
{% set consumedBuh = states('sensor.hw_panasonic_wh_mdc07j3e5_buh_power_2') | float(default=0) %}
{% set consumed = consumedHeatPump + consumedBuh %}
{% if consumed > 200 %}
{% set value = [ [produced / consumed, 10] | min , -10 ] | max %}
{{ '%0.1f' % value }}
{% else %}
0.0
{% endif %}
# Sensor for calculating the combined COP lifetime for both heating and DHW
# Using Panasonic total power production and HomeWizard energy import values
panasonic_heat_pump_hw_calculated_cop_lifetime:
friendly_name: "Aquarea HW Calculated COP lifetime"
unit_of_measurement: "x"
value_template: >
{% set heatProduced = states('sensor.aquarea_heat_power_produced_total') | float(default=0) %}
{% set dhwProduced = states('sensor.aquarea_dhw_power_produced_total') | float(default=0) %}
{% set produced = heatProduced + dhwProduced %}
{% set consumed = states('sensor.hw_panasonic_wh_mdc07j3e5_energy_import') | float(default=0) %}
{% if consumed > 0 %}
{% set value = [ [produced / consumed, 10] | min , -10 ] | max %}
{{ '%0.1f' % value }}
{% else %}
0.0
{% endif %}
# Sensor for calculating the combined COP lifetime for both heating and DHW
# Using Panasonic total power production and power consumption values
panasonic_heat_pump_cop_lifetime:
friendly_name: "Aquarea COP lifetime"
unit_of_measurement: "x"
value_template: >
{% set produced = states('sensor.aquarea_pump_total_production_total') | float(default=0) %}
{% set consumed = states('sensor.aquarea_pump_total_consumption_total') | float(default=0) %}
{% if consumed > 0 %}
{% set value = [ [produced / consumed, 10] | min , -10 ] | max %}
{{ '%0.1f' % value }}
{% else %}
0.0
{% endif %}
# Sensor for calculating the COP lifetime for heating only
# Using Panasonic total heating power production and power consumption values
panasonic_heat_pump_cop_heat_lifetime:
friendly_name: "Aquarea COP heat lifetime"
unit_of_measurement: "x"
value_template: >
{% set produced = states('sensor.aquarea_heat_power_produced_total') | float(default=0) %}
{% set consumed = states('sensor.aquarea_heat_power_consumed_total') | float(default=0) %}
{% if consumed > 0 %}
{% set value = [ [produced / consumed, 10] | min , -10 ] | max %}
{{ '%0.1f' % value }}
{% else %}
0.0
{% endif %}
# Sensor for calculating the COP lifetime for DHW only
# Using Panasonic total DHW power production and power consumption values
panasonic_heat_pump_cop_dhw_lifetime:
friendly_name: "Aquarea COP DHW lifetime"
unit_of_measurement: "x"
value_template: >
{% set produced = states('sensor.aquarea_dhw_power_produced_total') | float(default=0) %}
{% set consumed = states('sensor.aquarea_dhw_power_consumed_total') | float(default=0) %}
{% if consumed > 0 %}
{% set value = [ [produced / consumed, 10] | min , -10 ] | max %}
{{ '%0.1f' % value }}
{% else %}
0.0
{% endif %} |
PV: 10,4 kWp | EV: Tesla M3 LR ‘19 | L/W WP: Panasonic WH-MDC07J3E5 + PAW-TD20C1E5 | L/L WP: Daikin FVXM35A/RXM35R + Daikin FTXM25R/RXM25R + MHI 2x SRK25ZS-WF/SCM40ZS-W
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
PV: 10,4 kWp | EV: Tesla M3 LR ‘19 | L/W WP: Panasonic WH-MDC07J3E5 + PAW-TD20C1E5 | L/L WP: Daikin FVXM35A/RXM35R + Daikin FTXM25R/RXM25R + MHI 2x SRK25ZS-WF/SCM40ZS-W
Gasloos 2019 + WP Panasonic H-serie 7kW + 300 liter boilervat + PV 12.415Wp + Home Assistant + Hyundai Ioniq 6 First Edition + Zaptec laadpaal
PV: 10,4 kWp | EV: Tesla M3 LR ‘19 | L/W WP: Panasonic WH-MDC07J3E5 + PAW-TD20C1E5 | L/L WP: Daikin FVXM35A/RXM35R + Daikin FTXM25R/RXM25R + MHI 2x SRK25ZS-WF/SCM40ZS-W
1
2
3
4
5
6
7
8
9
10
11
12
13
| # Sensor for calculating the Power produced
# Using Panasonic flow rate, outlet temp, inlet temp
panasonic_heat_pump_power_produced_calculated:
friendly_name: "Aquarea Power Produced Calculated"
unit_of_measurement: "W"
value_template: >
{% set flowRate = states('sensor.panasonic_heat_pump_main_pump_flow') | float(default=0) %}
{% set flowRateSec = flowRate / 60 %}
{% set outletTemp = states('sensor.panasonic_heat_pump_main_main_outlet_temp') | float(default=0) %}
{% set inletTemp = states('sensor.panasonic_heat_pump_main_main_inlet_temp') | float(default=0) %}
{% set deltaTemp = outletTemp - inletTemp %}
{% set powerProduced = flowRateSec * 4.184 * deltaTemp * 1000 %}
{{ '%0.0f' % powerProduced }} |
:strip_exif()/f/image/USfHruV8H4aUxh4m0RDCEpSz.png?f=user_large)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
| - title: Heat Pump
cards:
- type: thermostat
entity: climate.panasonic_heat_pump_main_z1_temp
name: Thermostat
show_current_as_primary: false
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: switch.panasonic_heat_pump_main_heatpump_state
name: Power
tap_action:
action: toggle
- entity: switch.panasonic_heat_pump_main_main_schedule_state
name: Schedule
tap_action:
action: toggle
- entity: select.panasonic_heat_pump_main_operating_mode_state
name: Mode
- entity: sensor.panasonic_heat_pump_main_threeway_valve_state
name: 3-way valve
- entity: sensor.panasonic_heat_pump_main_z1_sensor_settings
name: Sensor
- entity: binary_sensor.panasonic_heat_pump_main_defrosting_state
name: Defrost
- entity: select.panasonic_heat_pump_main_quiet_mode_level
name: Quiet Mode
title: General
columns: 4
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: sensor.panasonic_heat_pump_main_compressor_freq
name: Frequency
- entity: sensor.panasonic_heat_pump_main_compressor_current
name: Current
- entity: sensor.panasonic_heat_pump_main_operations_hours
name: Hours
- entity: sensor.panasonic_heat_pump_main_operations_counter
name: Starts
title: Compressor
- show_name: true
show_icon: true
show_state: true
type: glance
title: Water
entities:
- entity: sensor.panasonic_heat_pump_main_main_target_temp
name: Outlet SP
- entity: sensor.panasonic_heat_pump_main_main_outlet_temp
name: Outlet actual
- entity: sensor.panasonic_heat_pump_main_main_inlet_temp
name: Inlet actual
- entity: sensor.panasonic_heat_pump_main_pump_flow
name: Pump flow
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: sensor.panasonic_heat_pump_cop
name: Actual
- entity: sensor.panasonic_heat_pump_cop_lifetime
name: Lifetime
- entity: sensor.panasonic_heat_pump_cop_heat_lifetime
name: Heat lifetime
- entity: sensor.panasonic_heat_pump_cop_dhw_lifetime
name: DHW lifetime
- entity: sensor.panasonic_heat_pump_hw_calculated_cop
name: Actual calc
- entity: sensor.panasonic_heat_pump_hw_calculated_cop_lifetime
name: Lifetime calc
title: Coefficient of Performance
columns: 4
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: number.panasonic_heat_pump_main_dhw_target_temp
name: DHW SP
- entity: sensor.panasonic_heat_pump_main_dhw_temp
name: DHW actual
- entity: switch.panasonic_heat_pump_main_force_dhw_state
name: Force DHW
tap_action:
action: toggle
title: Domestic Hot Water
state_color: false
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: sensor.panasonic_heat_pump_main_outside_temp
name: Outdoor
- entity: sensor.panasonic_heat_pump_main_room_thermostat_temp
name: Indoor
- entity: sensor.panasonic_heat_pump_main_discharge_temp
name: Discharge
- entity: sensor.panasonic_heat_pump_main_eva_outlet_temp
name: Evaporator
title: Temperature
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: sensor.panasonic_heat_pump_main_heat_power_production
name: Produced pana
- entity: sensor.panasonic_heat_pump_power_produced_calculated
name: Produced calc
- entity: sensor.hw_panasonic_wh_mdc07j3e5_power
name: Consumed
- entity: sensor.hw_panasonic_wh_mdc07j3e5_buh_power_2
name: BUH
title: Power
- show_name: true
show_icon: true
show_state: true
type: glance
entities:
- entity: sensor.hw_panasonic_wh_mdc07j3e5_energy_import
name: Heat pump
- entity: sensor.hw_panasonic_wh_mdc07j3e5_buh_energy_import_2
name: BUH
title: Energy
state_color: false
path: heatpump |
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
| sensor:
- platform: template
sensors:
# Sensor for calculating the combined COP for both heating and DHW
# Using Template sensor calculated power production and HomeWizard power consumption values
panasonic_heat_pump_hw_calculated_cop:
friendly_name: "Aquarea HW Calculated COP"
unit_of_measurement: "x"
value_template: >
{% set produced = states('sensor.panasonic_heat_pump_power_produced_calculated') | float(default=0) %}
{% set consumedHeatPump = states('sensor.hw_panasonic_wh_mdc07j3e5_power') | float(default=0) %}
{% set consumedBuh = states('sensor.hw_panasonic_wh_mdc07j3e5_buh_power_2') | float(default=0) %}
{% set consumed = consumedHeatPump + consumedBuh %}
{% if consumed > 200 %}
{% set value = [ [produced / consumed, 10] | min , -10 ] | max %}
{{ '%0.1f' % value }}
{% else %}
0.0
{% endif %}
# Sensor for calculating the combined COP lifetime for both heating and DHW
# Using Panasonic total power production and HomeWizard energy import values
panasonic_heat_pump_hw_calculated_cop_lifetime:
friendly_name: "Aquarea HW Calculated COP lifetime"
unit_of_measurement: "x"
value_template: >
{% set heatProduced = states('sensor.aquarea_heat_power_produced_total') | float(default=0) %}
{% set dhwProduced = states('sensor.aquarea_dhw_power_produced_total') | float(default=0) %}
{% set produced = heatProduced + dhwProduced %}
{% set consumed = states('sensor.hw_panasonic_wh_mdc07j3e5_energy_import') | float(default=0) %}
{% set value = produced / consumed %}
{{ '%0.1f' % value }}
# Sensor for calculating the combined COP lifetime for both heating and DHW
# Using Panasonic total power production and power consumption values
panasonic_heat_pump_cop_lifetime:
friendly_name: "Aquarea COP lifetime"
unit_of_measurement: "x"
value_template: >
{% set produced = states('sensor.aquarea_pump_total_production_total') | float(default=0) %}
{% set consumed = states('sensor.aquarea_pump_total_consumption_total') | float(default=0) %}
{% set value = produced / consumed %}
{{ '%0.1f' % value }}
# Sensor for calculating the COP lifetime for heating only
# Using Panasonic total heating power production and power consumption values
panasonic_heat_pump_cop_heat_lifetime:
friendly_name: "Aquarea COP heat lifetime"
unit_of_measurement: "x"
value_template: >
{% set produced = states('sensor.aquarea_heat_power_produced_total') | float(default=0) %}
{% set consumed = states('sensor.aquarea_heat_power_consumed_total') | float(default=0) %}
{% set value = produced / consumed %}
{{ '%0.1f' % value }}
# Sensor for calculating the COP lifetime for DHW only
# Using Panasonic total DHW power production and power consumption values
panasonic_heat_pump_cop_dhw_lifetime:
friendly_name: "Aquarea COP DHW lifetime"
unit_of_measurement: "x"
value_template: >
{% set produced = states('sensor.aquarea_dhw_power_produced_total') | float(default=0) %}
{% set consumed = states('sensor.aquarea_dhw_power_consumed_total') | float(default=0) %}
{% set value = produced / consumed %}
{{ '%0.1f' % value }}
# Sensor for calculating the Power produced
# Using Panasonic flow rate, outlet temp, inlet temp
panasonic_heat_pump_power_produced_calculated:
friendly_name: "Aquarea Power Produced Calculated"
unit_of_measurement: "W"
value_template: >
{% set flowRate = states('sensor.panasonic_heat_pump_main_pump_flow') | float(default=0) %}
{% set flowRateSec = flowRate / 60 %}
{% set outletTemp = states('sensor.panasonic_heat_pump_main_main_outlet_temp') | float(default=0) %}
{% set inletTemp = states('sensor.panasonic_heat_pump_main_main_inlet_temp') | float(default=0) %}
{% set deltaTemp = outletTemp - inletTemp %}
{% set powerProduced = flowRateSec * 4.184 * deltaTemp * 1000 %}
{{ '%0.0f' % powerProduced }} |
PV: 10,4 kWp | EV: Tesla M3 LR ‘19 | L/W WP: Panasonic WH-MDC07J3E5 + PAW-TD20C1E5 | L/L WP: Daikin FVXM35A/RXM35R + Daikin FTXM25R/RXM25R + MHI 2x SRK25ZS-WF/SCM40ZS-W
Lifespan?
[ Voor 4% gewijzigd door nMad op 23-10-2024 16:24 ]
PV: 10,4 kWp | EV: Tesla M3 LR ‘19 | L/W WP: Panasonic WH-MDC07J3E5 + PAW-TD20C1E5 | L/L WP: Daikin FVXM35A/RXM35R + Daikin FTXM25R/RXM25R + MHI 2x SRK25ZS-WF/SCM40ZS-W
WH-MDC09J3E5 + ITHO AMBER 9.5. 26x245 WP Panelen. WP boiler 200L EV I3. Duurzaamheid coach NL gemeenten.
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
www.opnaargasloos.nl: 9900Wp, 2x30HP 500l buffer, Atlantic WPB, Ravelli Alfa S, Panasonic monobloc J-series 5kW, Model 3 LR
PV: 10,4 kWp | EV: Tesla M3 LR ‘19 | L/W WP: Panasonic WH-MDC07J3E5 + PAW-TD20C1E5 | L/L WP: Daikin FVXM35A/RXM35R + Daikin FTXM25R/RXM25R + MHI 2x SRK25ZS-WF/SCM40ZS-W
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
PV: 49 kWp | ZB: 8kWp | WPs: 3x Pana 7J + Pana 5J + Nibe Savent + Vaillant aroSTOR 270BM + Samsung DVM S (L/L)
Die kabel zal 't idd worst wezen maar volgens NEN1010 moet de nul-leiding over de gehele lengte blauw zijn.:
@bbbrumbrum Het zal die kabel een worst wezen of jij er 1N 3F of 2N 2F van maakt
Verder kan het prima met 1 nul als je gewoon 3F naar de WP laat lopen. Dan kan je intern nog kiezen welke van de 3 fases je gebruikt. De nul kan je gewoon doorlussen/splitsen voor beide aardlekschakelaars.
En nog een voordeel: Mocht je ooit een 3F model kiezen hoef je niets aan te passen.
[ Voor 27% gewijzigd door blb4 op 27-10-2024 18:59 ]
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
En dan gaat er mogelijk bijna 30A over die ene nul draad, dat is gewoon een slecht idee. Of bedoel je 2 verschillende fases gebruiken?:
@bbbrumbrum Het zal die kabel een worst wezen of jij er 1N 3F of 2N 2F van maakt
Verder kan het prima met 1 nul als je gewoon 3F naar de WP laat lopen. Dan kan je intern nog kiezen welke van de 3 fases je gebruikt. De nul kan je gewoon doorlussen/splitsen voor beide aardlekschakelaars.
En nog een voordeel: Mocht je ooit een 3F model kiezen hoef je niets aan te passen.
[ Voor 3% gewijzigd door Tinkerer84 op 27-10-2024 06:32 ]
:no_upscale():strip_icc():strip_exif()/f/image/44f4wOFlPxwFtWVqVDu50csk.jpg?f=user_large)
PV: 10,4 kWp | EV: Tesla M3 LR ‘19 | L/W WP: Panasonic WH-MDC07J3E5 + PAW-TD20C1E5 | L/L WP: Daikin FVXM35A/RXM35R + Daikin FTXM25R/RXM25R + MHI 2x SRK25ZS-WF/SCM40ZS-W
Het is niet fijn als mensen op ‘t verkeerde been worden gezet; in de van kracht zijnde NEN1010 geldt ook dat de nul over de hele lengte blauw moet zijn.
:no_upscale():strip_icc():strip_exif()/f/image/G5gghqzKkdSU2vWj9kNJgVX8.jpg?f=user_large)
[ Voor 22% gewijzigd door blb4 op 27-10-2024 09:57 ]
Panasonic J 7kW WP, boiler & HeishaMon, 6022 Wp PV, Enphase+ST GW, SOLAX SK-SU3000E 13kWh BESS, ITHO Qualityflow WTW, Elvi Smart Charging+ laadpunt, Kia EV6 84kWh EA MY25, gasloos '23
Bij mij wordt het element alleen gebruikt bij een defrost te samen met de compressor. Alleen als de Tr te laag dreigt te worden. Dit is dusdanig kort dat de automaat daar niet noemenswaardig warm van wordt
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Het gaat om 6 installaties 5 kW Panasonic. Sommige woningen met op alle verdiepingen vloerverwarming en sommige met alleen radiatoren, of een combinatie. Geen elektrisch element nodig om de boel warm te krijgen. We hebben ook niet voor niets een dure warmtepomp met COP >1 gekocht
:strip_exif()/f/image/mytIpR6e06hOf1YEpEmwU4ns.png?f=user_large)
[ Voor 13% gewijzigd door Dre op 27-10-2024 20:55 ]
Waarom zet je de heater niet gewoon uit in het normale instellingenmenu? Dan schakelt hij nog steeds in tijdens defrosts. Stuk efficiënter dan al de settings wijzigen in je screenshot.:
[...]
Het gaat om 6 installaties 5 kW Panasonic. Sommige woningen met op alle verdiepingen vloerverwarming en sommige met alleen radiatoren, of een combinatie. Geen elektrisch element nodig om de boel warm te krijgen. We hebben ook niet voor niets een dure warmtepomp met COP >1 gekocht
Mijn ervaring is dat element alleen gebruikt wordt bij ontdooien. De 5J heb ik als volgt ingesteld:
[Afbeelding]
PV: 10,4 kWp | EV: Tesla M3 LR ‘19 | L/W WP: Panasonic WH-MDC07J3E5 + PAW-TD20C1E5 | L/L WP: Daikin FVXM35A/RXM35R + Daikin FTXM25R/RXM25R + MHI 2x SRK25ZS-WF/SCM40ZS-W
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
:-) met deze setting is de kans klein dat je ooit hem inderdaad voor mee verwarmen zal inzetten. Prima toch?:
[...]
Het gaat om 6 installaties 5 kW Panasonic. Sommige woningen met op alle verdiepingen vloerverwarming en sommige met alleen radiatoren, of een combinatie. Geen elektrisch element nodig om de boel warm te krijgen. We hebben ook niet voor niets een dure warmtepomp met COP >1 gekocht
Mijn ervaring is dat element alleen gebruikt wordt bij ontdooien. De 5J heb ik als volgt ingesteld:
[Afbeelding]
[ Voor 3% gewijzigd door ErikVers op 27-10-2024 21:22 ]
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
De mijne staat op een houten balkon tegen de erfgrens aan. De buren horen hem nét zeggen ze toen ik er actief naar vroeg. Met name de defrosts.
:no_upscale():strip_icc():strip_exif()/f/image/8syGPPRarpKWvTuj3QO7eriM.jpg?f=user_large)
[ Voor 17% gewijzigd door wheli op 27-10-2024 21:33 ]
ID.4 1st | 2320 Wp NO | 3200 Wp ZW | Climarad Sensa V2X | Pana WH-MDC07J3E5
De stroomkabel is correct beveiligd hoor conform de NEN1010. Volgens NEN1010 mag je bij installatiemethode D2 en 20°C grondtemperatuur er zelfs 35A door de 2,5mm2 XLPE kabel. Stukje in de meterkast zou installatiemethode B2 zijn met 30A. Notabene bij 30°C omgeving, wat ik in de winter niet haal
Dus met correctiefactoren kom je nog wel hoger uit. 16A of 20A is dus prima beveiliging.Het element gaat bij mij niet aan. 5 kW is echt zat voor mijn rijtjeswoning op radiatoren en is een stukje kleiner dan die 190m2+ van ErikVers.
[ Voor 7% gewijzigd door Dre op 27-10-2024 21:55 ]
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
Ik reken mij niet tot de experts maar heb deze ervaring uit de praktijk.
WH-MDC05J3E5 & Heishamon/NR, 8000Wp, SWW Auer Edel Air 200L
Ik zou zou bij een j een los filter plaatsen gewoon omdat het kan en de standaard niet echt van onder de indruk ben. Je hebt gelijk het is dubbelop dus heb je een vrijwel kunststof systeem kun je hem overwegen weg te laten.:
[...]
Ik reken mij niet tot de experts maar heb deze ervaring uit de praktijk.
In de J zit een magneetfiltertje in vergelijking met de magneet van bijv een Caleffi.
Deze vangt het meeste metaal af en dat komt niet in de J.
Als je weinig tot geen vuil aantreft dan lijkt een magneetfilter een beetje overbodig. Als ik het goed heb had de H-serie dit filter niet.
Maar de experts mogen hun mening uiteraard ook geven
[ Voor 4% gewijzigd door ErikVers op 28-10-2024 22:34 ]
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
N.a.v. bovenstaande bericht de berekening gemaakt met de tool van de overheid, zoals ik hem nu heb ingevuld lijkt hij te voldoen, maar ik twijfel even of ik alles juist heb ingevuld. Alleen een nachtstand kan ik van dit type niet vinden.
:strip_exif()/f/image/kyhLS5hWdYgEZ6qTYxOXgoix.png?f=user_large)
:strip_exif()/f/image/bDgIAa9vPyQvymE6quP3X5cU.png?f=user_large)
:strip_exif()/f/image/Jw1fW4FzGPWf9BnTemrz580P.png?f=user_large)
WP Pana 5H - Solar 6m2 icm 300liter - PV 8970Wp: 27stuks Solar - Home Assistant - VW ID3 First 20” |
PV: 10,4 kWp | EV: Tesla M3 LR ‘19 | L/W WP: Panasonic WH-MDC07J3E5 + PAW-TD20C1E5 | L/L WP: Daikin FVXM35A/RXM35R + Daikin FTXM25R/RXM25R + MHI 2x SRK25ZS-WF/SCM40ZS-W
/u/1375664/crop62fde419593e4_cropped.png?f=community)
:strip_icc():strip_exif()/u/685142/crop66d0254153c6a_cropped.jpg?f=community)
:strip_icc():strip_exif()/u/120296/feart_got.jpg?f=community)
/u/866705/crop665b2732759fb_cropped.png?f=community)
:strip_icc():strip_exif()/u/252293/crop618564d5b886c_cropped.jpg?f=community)
:strip_icc():strip_exif()/u/1143549/crop612e67a1883cd.jpg?f=community)
:strip_icc():strip_exif()/u/269825/crop59b99a05143d4.jpeg?f=community)
/u/210990/crop5db08141ca517_cropped.png?f=community)
:strip_icc():strip_exif()/u/476616/o.p-dibenzene-tweakers-70.jpg?f=community)
/u/519942/crop5fe0dcba3e011_cropped.png?f=community)
![[Afbeelding]](https://tweakers.net/i/gcocP6kbEMgpEuQEXeQbdp9wYWk=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/j8U0mmEpTfBg3YLwytrrPEZq.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/lDe2PwpaPQ_9-lZ7CDQAdSZRgsk=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/mPv2gpTzCi1WMbE39UkatffT.png?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/3Ggo9O5iED1xD-YoEtDkQJlJSv4=/fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/DX3eKZLkUxbRtR8jAmbJ6e2a.jpg?f=user_large){kind=link}
![[Afbeelding]](https://tweakers.net/i/fKVZv4Zzj4eUGZkXjR8psfoB1O0=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/zghujKE2dHIjZEu6S8Yrlvuc.png?f=user_large){kind=link}
