Acties:
  • 0 Henk 'm!

  • Onk_the_Monk
  • Registratie: April 2013
  • Laatst online: 28-03 13:11
Afbeeldingslocatie: https://tweakers.net/i/-MPHi0LjbPBWz6jUkP4c1gc23vo=/x800/filters:strip_icc():strip_exif()/f/image/F1ZWWcNZOem7xYR7RCPkXm6H.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/_WSNFEXXArjmv-2dqsQCLJV8ctU=/800x/filters:strip_icc():strip_exif()/f/image/40kaDsi9sOEOoXwxgeT2ODCF.jpg?f=fotoalbum_large

Connector bijna klaar. Nog kabels op solderen en aan elkaar lijmen. Zal geen schoonheidsprijzen winnen maar de connector zit wel al direct veel steviger dan enkele losse dupont kabels.

Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
Onk_the_Monk schreef op maandag 19 december 2022 @ 23:47:
[Afbeelding]

[Afbeelding]

Connector bijna klaar. Nog kabels op solderen en aan elkaar lijmen. Zal geen schoonheidsprijzen winnen maar de connector zit wel al direct veel steviger dan enkele losse dupont kabels.
Nu nog het stl bestand delen :9

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • 0 Henk 'm!

  • rielplayer
  • Registratie: Mei 2007
  • Laatst online: 31-10-2024
Alles binnen hier. Dan volgende week is even goed voor gaan zitten in de kerstvakantie.

Acties:
  • +1 Henk 'm!

  • Onk_the_Monk
  • Registratie: April 2013
  • Laatst online: 28-03 13:11
Toppe schreef op dinsdag 20 december 2022 @ 07:06:
[...]


Nu nog het stl bestand delen :9
Ja ik ga het eerst wat bijwerken en ik zal hem dan delen.

Acties:
  • +1 Henk 'm!

  • Onk_the_Monk
  • Registratie: April 2013
  • Laatst online: 28-03 13:11
Hier de link naar de 3D tekeningen daarmee kunnen jullie hem zelf printen.
https://drive.google.com/...BhP1QS8BoAQoG?usp=sharing

Ben niet 100% tevreden maar goed genoeg voor wat het moet dienen. Ik heb bijvoorbeeld geprobeerd om met een klik systeem te werken voor de twee delen maar daarvoor is de connector te klein. Ik zou een kleinere printkop kunnen monteren dan krijg ik dat misschien wel klaar maar dat is teveel moeite voor deze connector. Ik heb de twee delen dan maar aan elkaar gelijmd, na solderen en monteren. Voor de connector pinnen heb ik dupont male/male verbinding stukjes gebruikt.

De verbinding is nu veel steviger, ik heb niet meer het gevoel dat er elk moment een kabel kan los komen als ik de esp vast neem. Ik heb ze nu allemaal geplaatst maar je zou enkel de pinnen kunnen plaatsen die je nodig voor ESPAltherema.

Afbeeldingslocatie: https://tweakers.net/i/qPCWPRdz6cwSG6vaWDDNP2th91M=/x800/filters:strip_icc():strip_exif()/f/image/DorjjtbnByMVDnzOv3wORoBy.jpg?f=fotoalbum_large

[ Voor 4% gewijzigd door Onk_the_Monk op 20-12-2022 23:57 ]


  • WillumC
  • Registratie: Januari 2010
  • Laatst online: 22-12-2024
Afgelopen paar dagen even bezig geweest met dit project. Bedankt voor het delen!

Ik heb echter twee vragen:

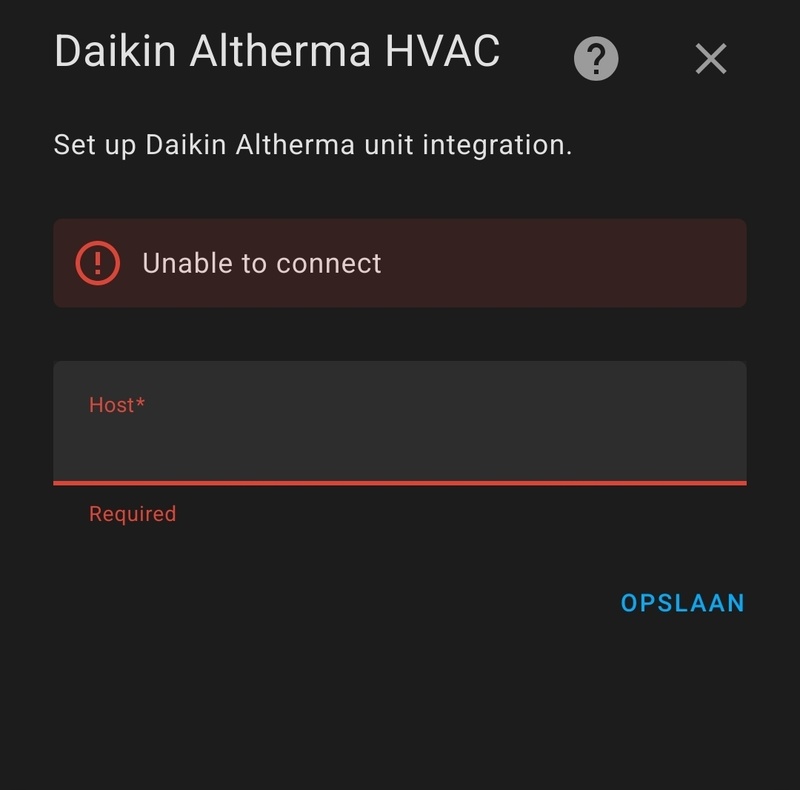

Climate.altherma is not available. Heb wel de Daikin Residential Controller gedeelte geïnstalleerd waar een hoop gegevens uit komen, maar niet deze climate.altherma.
Is dit een helper of dergelijke die ik zelf moet aanmaken of configureren in de configuration.yaml?

Voor COP en dergelijke staan in diverse berekeningen dat thermostat status ON moet zijn. Waarom is dit?
Mijn systeem heeft namelijk thermostat status OFF, aangezien ik via een stooklijn stuur en niet via de thermostaat (madoka). Dus i.c.m. buitentemperatuur. Dit zou namelijk veel stabieler moeten zijn in werking, aangezien vvw een trage mechanisme is en je op basis van thermostaat in verhouding te laat start en ook weer te laat eindigt en de temperatuur oploopt.

Verder dus erg mooi met een hoop waardevolle gegevens, maar ga wel nog in grafana verder aangezien ik veel via mobiel kijk.

  • rterhofte
  • Registratie: December 2016
  • Laatst online: 18-01 12:31
Toppe schreef op zondag 18 december 2022 @ 20:20:
[...]


Als je hem niet aankrijgt zou Ike ven contact opnemen met je verkoper.
Ik heb de m5stick weer werkend, is het de bedoeling dat ik de volgende bestanden erin programmeer
- main bestand
- setup
- het daikin wp bestand met de gegevens die je wilt uitlezen

Acties:
  • +1 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
rterhofte schreef op donderdag 22 december 2022 @ 12:02:
[...]

Ik heb de m5stick weer werkend, is het de bedoeling dat ik de volgende bestanden erin programmeer
- main bestand
- setup
- het daikin wp bestand met de gegevens die je wilt uitlezen
Dat zijn de 3 bestanden die je moet aanpassen, de rest moet er ook op :)

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • +1 Henk 'm!

  • rterhofte
  • Registratie: December 2016
  • Laatst online: 18-01 12:31
Onder het motto de aanhouder wint, heb ik nu de m5stick verbonden met de wifi, in ha zie ik nu altherma sensors en altherma schakelaar. Het gaat de goede kant op :-).
Vanavond maar weer verder klooien

[ Voor 77% gewijzigd door rterhofte op 23-12-2022 16:18 ]


Acties:
  • +1 Henk 'm!

  • rterhofte
  • Registratie: December 2016
  • Laatst online: 18-01 12:31
Heeft iemand een site\youtube link waar je de basics van ha kunt vinden.
vooral hoe je een mooi dashboard kan maken van de altherma ?

Acties:
  • +1 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
rterhofte schreef op vrijdag 23 december 2022 @ 22:06:
Heeft iemand een site\youtube link waar je de basics van ha kunt vinden.
vooral hoe je een mooi dashboard kan maken van de altherma ?
Wat jij een mooi dashboard vind, geen idee, in Lovelace kan je via de gui bouwen.

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • +1 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

rterhofte schreef op vrijdag 23 december 2022 @ 22:06:
Heeft iemand een site\youtube link waar je de basics van ha kunt vinden.
vooral hoe je een mooi dashboard kan maken van de altherma ?
Als je even googled kom je massa’s filmpjes en instructies tegen om met HA aan de slag te gaan. Ook om mooie dashboards te bouwen. Ook de HA community biedt veel informatie.

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

WillumC schreef op donderdag 22 december 2022 @ 09:48:
Afgelopen paar dagen even bezig geweest met dit project. Bedankt voor het delen!

Ik heb echter twee vragen:
Climate.altherma is not available. Heb wel de Daikin Residential Controller gedeelte geïnstalleerd waar een hoop gegevens uit komen, maar niet deze climate.altherma.
Is dit een helper of dergelijke die ik zelf moet aanmaken of configureren in de configuration.yaml?

Voor COP en dergelijke staan in diverse berekeningen dat thermostat status ON moet zijn. Waarom is dit?
Mijn systeem heeft namelijk thermostat status OFF, aangezien ik via een stooklijn stuur en niet via de thermostaat (madoka). Dus i.c.m. buitentemperatuur. Dit zou namelijk veel stabieler moeten zijn in werking, aangezien vvw een trage mechanisme is en je op basis van thermostaat in verhouding te laat start en ook weer te laat eindigt en de temperatuur oploopt.

Verder dus erg mooi met een hoop waardevolle gegevens, maar ga wel nog in grafana verder aangezien ik veel via mobiel kijk.
Middels Settings->Integrations->Daikin->Device zou deze onder Controls zichtbaar moeten zijn. Vandaaruit kun je hem op een dashboard plaatsen. (HA Engelse settings)

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • Martijn18
  • Registratie: November 2000
  • Niet online

Martijn18

nu 40...

Gaaf, een topic over espAltherma!

Thuis maak ik gebruik van een EHVX11S26CB9W in combinatie met een ERLQ011CAW1. Het systeem is aangesloten op 3-fasen. Het lukt nog niet goed om op basis van beschikbare data tot een goede COP berekening te komen, en dan specifiek het stuk verbruikte energie.

In dit topic, maar ook op de espaltherma git kom ik verschillende berekeningen tegen
1. INV primary current (A) * 230
2. INV primary current (A) * 400
3. INV secondary current (A) * 3
4. (INV primary current (A) + INV secondary current (A)) * 230

Al met al zie ik door de bomen het bos niet meer 8)7
Is er toevallig iemand met een vergelijkbare set-up (3-fasen)?

Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
Martijn18 schreef op zaterdag 24 december 2022 @ 10:44:
Gaaf, een topic over espAltherma!

Thuis maak ik gebruik van een EHVX11S26CB9W in combinatie met een ERLQ011CAW1. Het systeem is aangesloten op 3-fasen. Het lukt nog niet goed om op basis van beschikbare data tot een goede COP berekening te komen, en dan specifiek het stuk verbruikte energie.

In dit topic, maar ook op de espaltherma git kom ik verschillende berekeningen tegen
1. INV primary current (A) * 230
2. INV primary current (A) * 400
3. INV secondary current (A) * 3
4. (INV primary current (A) + INV secondary current (A)) * 230

Al met al zie ik door de bomen het bos niet meer 8)7
Is er toevallig iemand met een vergelijkbare set-up (3-fasen)?
@paQ kan jij hier wat nuttigs over zeggen?

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • +1 Henk 'm!

  • paQ
  • Registratie: Augustus 2001
  • Nu online

paQ

Lijkt me dat je combined wil weten voor het totale opgenomen vermogen.
Dus 4.

bij een 1-fase zal het 1 zijn, bij. een 3 fase 2.
3 zou de back up heater kunnen zijn bijv.

[ Voor 9% gewijzigd door paQ op 24-12-2022 12:48 ]

Ik doe niet aan bijgeloof. Dat brengt ongeluk.


Acties:
  • 0 Henk 'm!

  • rterhofte
  • Registratie: December 2016
  • Laatst online: 18-01 12:31
kan iemand mij uitleggen hoe ik de gegevens van de wp die als attributes worden weergegeven bij altermasensors kan veranderen in sensors of identities, zodat ik ze kan zien in de kaarten ?
Afbeeldingslocatie: https://tweakers.net/i/xKXciqfG_J1k-a9MVlNVDNFxGPY=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/ruCOtqr61BbD6jn0XlMgnu2J.png?f=user_large

Heb het voorelkaar 😀

Alvast een goede jaarwisseling allemaal !!

[ Voor 44% gewijzigd door rterhofte op 31-12-2022 11:59 ]


Acties:
  • +2 Henk 'm!

  • derubenstavast
  • Registratie: Mei 2010
  • Laatst online: 12-12-2024
rterhofte schreef op vrijdag 30 december 2022 @ 21:54:
kan iemand mij uitleggen hoe ik de gegevens van de wp die als attributes worden weergegeven bij altermasensors kan veranderen in sensors of identities, zodat ik ze kan zien in de kaarten ?
[Afbeelding]

Heb het voorelkaar 😀

Alvast een goede jaarwisseling allemaal !!
ik zie dat je tegen dezelfde issue's aanloopt als ik in het begin.
overigens moet ik wel zeggen dat er echt mega veel op internet te vinden is.
allereerst moet je zorgen dat je bij de Configuration.Yaml file kan dat doe je dmv de file editor.
deze editor staat standaard uit, hier is te vinden hoe hem zichtbaar te maken.
https://www.home-assistant.io/getting-started/configuration/
vervolgens zal je in de config file wat tekst toe moeten voegen om HA te laten weten dat het allemaal aparte sensoren zijn, er staan een aantal voorbeelden hier in het forum zoals die van Toppe bv.

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
 - sensor:
      - name: "Dampleidingtemperatuur"
        state: "{{ state_attr('sensor.althermasensors','Discharge pipe temp.') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Operation mode"
        state: "{{ state_attr('sensor.althermasensors','Operation Mode') }}"
      - name: "I/O Mode"
        state: "{{ state_attr('sensor.althermasensors','I/U operation mode') }}"
      - name: "Current mode"
        state: "{% if is_state('sensor.espaltherma_thermostaat_aan_uit', 'ON') %} {{ state_attr('sensor.althermasensors','Operation Mode') }} {% else %} Uit {% endif %}"
      - name: "Booster thermal protection"
        state: "{{ state_attr('sensor.althermasensors','Thermal protector (Q1L) BUH') }}"
      - name: "Back-up thermal protection"
        state: "{{ state_attr('sensor.althermasensors','Thermal protector BSH') }}"
      - name: "Watertanktemperature"
        state: "{{ state_attr('sensor.althermasensors','DHW tank temp. (R5T)') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Flowpump"
        state: "{{ state_attr('sensor.althermasensors','Flow sensor (l/min)') }}"
        unit_of_measurement: "l/min"
        state_class: measurement
      - name: "Water flow switch"
        state: "{{ state_attr('sensor.althermasensors','Water flow switch') }}"
      - name: "Water pump operation"
        state: "{{ state_attr('sensor.althermasensors','Water pump operation') }}"
      - name: "Water pump level (original)"
        state: "{{ state_attr('sensor.althermasensors','Water pump signal (0:max-100:stop)') }}"
        unit_of_measurement: "%"
        state_class: measurement
      - name: "Water pump level"
        state: "{{ 100 - state_attr('sensor.althermasensors','Water pump signal (0:max-100:stop)') }}"
        unit_of_measurement: "%"
        state_class: measurement
      - name: "Reheat"
        state: "{{ state_attr('sensor.althermasensors','Reheat ON/OFF') }}"
      - name: "Circulation pump"
        state: "{{ state_attr('sensor.althermasensors','Circulation pump operation') }}"
      - name: "Delta T Heating"
        state: "{{ state_attr('sensor.althermasensors','Target delta T heating') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Delta T Cooling"
        state: "{{ state_attr('sensor.althermasensors','Target delta T cooling') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Outdoor temperature"
        state: "{{ state_attr('sensor.althermasensors','Outdoor air temp.(R1T)') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Thermostat"
        state: "{{ state_attr('sensor.althermasensors','Thermostat ON/OFF') }}"
      - name: "Defrost operation"
        state: "{{ state_attr('sensor.althermasensors','Defrost Operation') }}"
      - name: "Back-up heater"
        state: "{{ state_attr('sensor.althermasensors','BUH Step1') }}"
      - name: "Watertank setpoint"
        state: "{{ state_attr('sensor.althermasensors','DHW setpoint') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Room temperature setpoint"
        state: "{{ state_attr('sensor.althermasensors','RT setpoint') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Water leaving temperature"
        state: "{{ state_attr('sensor.althermasensors','Leaving water temp. before BUH (R1T)') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Water inlet temperature"
        state: "{{ state_attr('sensor.althermasensors','Inlet water temp.(R4T)') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Heat exchanger temperature"
        state: "{{ state_attr('sensor.althermasensors','Heat exchanger mid-temp.') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Refrigerator liquid temperature"
        state: "{{ state_attr('sensor.althermasensors','Refrig. Temp. liquid side (R3T)') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Water pressure"
        state: "{{ state_attr('sensor.althermasensors','Water pressure') }}"
        unit_of_measurement: "bar"
        state_class: measurement
      - name: "Leaving water setpoint"
        state: "{{ state_attr('sensor.althermasensors','LW setpoint (main)') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Roomtemperature"
        state: "{{ state_attr('sensor.althermasensors','Indoor ambient temp. (R1T)') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name: "Inverter current"
        state: "{{ state_attr('sensor.althermasensors','INV primary current (A)') }}"
        unit_of_measurement: "A"
        state_class: measurement
      - name: "Inverter frequency"
        state: "{{ state_attr('sensor.althermasensors','INV frequency (rps)') }}"
        unit_of_measurement: "rps"
        state_class: measurement
      - name: "Voltage"
        state: "{{ state_attr('sensor.althermasensors','Voltage (N-phase) (V)') }}"
        unit_of_measurement: "V"
        state_class: measurement
      - name: "Inverter usage"
        state: "{% if is_state_attr('sensor.althermasensors', 'Thermostat ON/OFF', 'ON') %} {{ (states('sensor.inverter_current')|float * 230 | float) }} {% else %} 0 {% endif %}"
        unit_of_measurement: "W"
        state_class: measurement
      - name: "Heat yield"
        state: "{% if is_state_attr('sensor.althermasensors', 'Thermostat ON/OFF', 'ON') %} {{ (states('sensor.inverter_usage')|float * states('sensor.cop')| float)|round|int }} {% else %} 0 {% endif %}"
        unit_of_measurement: "W"
        state_class: measurement

      - name : "Low noise control"
        state: "{{ stae_attr('sensor.althermasensors', 'Low noise control') }}"
        state_class: measurement
      - name : "Suction pipe temperature"
        state: "{{ state_attr('sensor.althermasensors', 'Suction pipe temp.') }}"
        unit_of_measurement: "°C"
        state_class: measurement
      - name : "Inverter current secondary"
        state: "{{ state_attr('sensor.althermasensors', 'INV secondary current (A)') }}"
        unit_of_measurement: "A"
        state_class: measurement
      - name : "Druk sensor"
        state: "{{ state_attr('sensor.althermasensors', 'Pressure sensor') }}"
        state_class: measurement
      - name : "STD Compressor 1"
        state: "{{ state_attr('sensor.althermasensors', 'STD Compressor 1') }}"
        state_class: measurement
      - name : "Vries beveiliging"
        state: "{{ state_attr('sensor.althermasensors', 'Freeze Protection') }}"
        state_class: measurement
      - name : "Stille modus"
        state: "{{ state_attr('sensor.althermasensors', 'Silent Mode') }}"
        state_class: measurement

      - name: "ESPAltherma last update"
        state: "{{ as_timestamp(states.sensor.althermasensors.last_updated) | timestamp_custom('%H:%M:%S',True) }}"
      - name: "COP"
        unit_of_measurement: "COP"
        state_class: measurement
        state: >-
          {% if states('sensor.thermostat') == 'OFF'  %}
          {% set cop = 0.0 | float %}
          {% elif states('sensor.thermostat') == 'ON'
            or states('sensor.inverter_usage') |float >90 %}
          {% set t1 = states('sensor.water_leaving_temperature') | float %}
          {% set t2 = states('sensor.water_inlet_temperature') | float %}
          {% set f = states('sensor.flowpump') | float %}
          {% set pw = states('sensor.inverter_usage') | float %}
          {% set pwg = ((t1 - t2)*f) / 60 * 4184 | float %}
          {% set cop = pwg / pw | float  %}
            {% endif %}
          {% if cop != 0.0 %}
          {{ cop | float | round(1) }}
            {% else %}
          {% endif %}
      - name: "Working COP"
        unit_of_measurement: "COP"
        state_class: measurement
        state: >-
          {% if states('sensor.thermostat') == 'OFF'  %}
          {% set cop = 0.0 | float %}
          {% elif states('sensor.thermostat') == 'ON'
            or states('sensor.inverter_usage') |float >90 %}
          {% set t1 = states('sensor.water_leaving_temperature') | float %}
          {% set t2 = states('sensor.water_inlet_temperature') | float %}
          {% set f = states('sensor.flowpump') | float %}
          {% set pw = states('sensor.inverter_usage') | float %}
          {% set pwg = ((t1 - t2)*f) / 60 * 4184 | float %}
          {% set cop = pwg / pw | float  %}
            {% endif %}
          {% if cop != 0.0 %}
          {{ cop | float | round(1) }}
            {% else %}
          {% endif %}

      - name: "∆T"
        unit_of_measurement: "°C"
        state_class: measurement
        state: >-
          {{ (states('sensor.water_leaving_temperature')|float - states('sensor.water_inlet_temperature') | float)|round(1) }}


vervolgens zouden ze als aparte devices zichtbaar moeten worden.

kijk anders ook even bij
derubenstavast schreef op maandag 14 november 2022 @ 21:07:
[...]


Dit kan zeker.
Ik heb een evo home installatie met zone regeling.
Bijgevoegd het aansluit schema kan me voorstellen dat andere thermostaten iets soort gelijke hebben.
Als er trouwens vraag is naar de complete handleiding dan heb ik die ook ter beschikking.[Afbeelding]
Toppe schreef op maandag 14 november 2022 @ 21:51:
[...]


Zo te zien heb je mijn code gebruikt, die moet je niet bij ontwikkelaarsinstellingen en dan template plakken maar in configuration.yaml. Daarna herstarten en je zou ze moeten zien!
alle credits overigens naar de mensen die ook mij geholpen hebben.

succes!

Acties:
  • 0 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

Mijn WP draait nog op firmware level 3.2.1 en het gebruikers interface op 6.6.0. Er is een update beschikbaar naar 3.2.4 en 6.9.0.

Heeft iemand deze versies al draaien en werken ze goed met ESPAltherma en de Daikin Residential Controller for Altherma in Homeassistant?

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
edautz schreef op dinsdag 3 januari 2023 @ 21:40:
Mijn WP draait nog op firmware level 3.2.1 en het gebruikers interface op 6.6.0. Er is een update beschikbaar naar 3.2.4 en 6.9.0.

Heeft iemand deze versies al draaien en werken ze goed met ESPAltherma en de Daikin Residential Controller for Altherma in Homeassistant?
Hier de meest recente versie. Werkt prima.

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • 0 Henk 'm!

  • Sjembek
  • Registratie: Maart 2021
  • Laatst online: 17-08-2023
Goedemiddag pientere mensen,

Ik heb sinds mei ook de Daikin Altherma 3, specifiek binnenunit EHVX04S23EJ6V met buitenunit ERGA04AEV3 en LAN-adapter BRP069A78.

Op het moment voel ik mij erg beperkt met de data die ik zie in de ONECTA app en lokaal op het display.

Ik zou graag meer informatie willen zien, want ik heb het vermoeden dat het apparaat een stuk meer verbruikt dan oorspronkelijk ingecalculeerd (afgelopen december heb ik 355KWh verbruikt, 250 verwarmen huis, 105 voor het boilervat. Dit op een nieuwbouw tussenwoning uit 2019, 2 pers huishouden, thermostaat op 19, om de dag douchen). Als ik op de display het energieverbruik raadpleeg, dit hier slechts een factor 2,5 op overall. Dit even ter zijde (maar eventueel commentaar/tips graag).

Zoals ik al zei zou ik graag meer info uit willen lezen, maar de mogelijkheden vanuit Daikin zijn verder beperkt en met alleen homewizard vind ik de informatie te beperkt. Hierbij kom ik uit ESPAltherma. Ik heb bar weinig verstand van programmeren e.d. (zegmaar niet).

Is zoiets goed te realiseren? Heeft iemand van jullie dezelfde setup en wilt hier informatie over delen (hoe voor elkaar gebokst en het verbruik). Ben erg benieuwd.

Groet Roy

P.S. niet om het topic te kapen, maar hier zitten de pioniers!

Acties:
  • +1 Henk 'm!

  • derubenstavast
  • Registratie: Mei 2010
  • Laatst online: 12-12-2024
Sjembek schreef op woensdag 4 januari 2023 @ 16:06:
Goedemiddag pientere mensen,

Ik heb sinds mei ook de Daikin Altherma 3, specifiek binnenunit EHVX04S23EJ6V met buitenunit ERGA04AEV3 en LAN-adapter BRP069A78.

Op het moment voel ik mij erg beperkt met de data die ik zie in de ONECTA app en lokaal op het display.

Ik zou graag meer informatie willen zien, want ik heb het vermoeden dat het apparaat een stuk meer verbruikt dan oorspronkelijk ingecalculeerd (afgelopen december heb ik 355KWh verbruikt, 250 verwarmen huis, 105 voor het boilervat. Dit op een nieuwbouw tussenwoning uit 2019, 2 pers huishouden, thermostaat op 19, om de dag douchen). Als ik op de display het energieverbruik raadpleeg, dit hier slechts een factor 2,5 op overall. Dit even ter zijde (maar eventueel commentaar/tips graag).

Zoals ik al zei zou ik graag meer info uit willen lezen, maar de mogelijkheden vanuit Daikin zijn verder beperkt en met alleen homewizard vind ik de informatie te beperkt. Hierbij kom ik uit ESPAltherma. Ik heb bar weinig verstand van programmeren e.d. (zegmaar niet).

Is zoiets goed te realiseren? Heeft iemand van jullie dezelfde setup en wilt hier informatie over delen (hoe voor elkaar gebokst en het verbruik). Ben erg benieuwd.

Groet Roy

P.S. niet om het topic te kapen, maar hier zitten de pioniers!
Hee,

Kijk anders even hier https://gathering.tweaker...ist_messages/2106618/last gaat enkel over de Altherma 3 wellicht kan je hier al wat optimalisaties uit halen.

Acties:
  • +2 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
Sjembek schreef op woensdag 4 januari 2023 @ 16:06:
Goedemiddag pientere mensen,

Ik heb sinds mei ook de Daikin Altherma 3, specifiek binnenunit EHVX04S23EJ6V met buitenunit ERGA04AEV3 en LAN-adapter BRP069A78.

Op het moment voel ik mij erg beperkt met de data die ik zie in de ONECTA app en lokaal op het display.

Ik zou graag meer informatie willen zien, want ik heb het vermoeden dat het apparaat een stuk meer verbruikt dan oorspronkelijk ingecalculeerd (afgelopen december heb ik 355KWh verbruikt, 250 verwarmen huis, 105 voor het boilervat. Dit op een nieuwbouw tussenwoning uit 2019, 2 pers huishouden, thermostaat op 19, om de dag douchen). Als ik op de display het energieverbruik raadpleeg, dit hier slechts een factor 2,5 op overall. Dit even ter zijde (maar eventueel commentaar/tips graag).

Zoals ik al zei zou ik graag meer info uit willen lezen, maar de mogelijkheden vanuit Daikin zijn verder beperkt en met alleen homewizard vind ik de informatie te beperkt. Hierbij kom ik uit ESPAltherma. Ik heb bar weinig verstand van programmeren e.d. (zegmaar niet).

Is zoiets goed te realiseren? Heeft iemand van jullie dezelfde setup en wilt hier informatie over delen (hoe voor elkaar gebokst en het verbruik). Ben erg benieuwd.

Groet Roy

P.S. niet om het topic te kapen, maar hier zitten de pioniers!
Is het heel ingewikkeld? Nee, maar het meest lastige is wel het installeren van ESPAltherma zelf en dat komt omdat je verschillende software stukjes aan elkaar moet knopen.

Kost het je wat tijd? Hangt van je technische kennis en denk logica af maar als ik alles zou moeten kopiëren/plakken dan zou ik het met een half uurtje wel werkend moeten hebben. Zeg dat je er 6x zo lang over doet dan ben je ‘slechts’ 3 uurtjes bezig.

Kost het je geld? Zeker. Z’n module voor je warmtepomp kost je rond de 4 tientjes, compleet. Je hebt dan ook nog een apparaat nodig waarop Home Assistant kan draaien, zeg dat dat je ook €100 kost. Het is dan vooral de vraag of de kosten voor jou interessant genoeg zijn om die investering te doen.

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • 0 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

edautz schreef op dinsdag 3 januari 2023 @ 21:40:
Mijn WP draait nog op firmware level 3.2.1 en het gebruikers interface op 6.6.0. Er is een update beschikbaar naar 3.2.4 en 6.9.0.

Heeft iemand deze versies al draaien en werken ze goed met ESPAltherma en de Daikin Residential Controller for Altherma in Homeassistant?
Gisteren upgrade uitgevoerd. Espaltherma totaal geen impact. Daikin Residential controller binnen HA moet reloaden omdat de thermostaat 0 graden aangaf. Daarna weer een goed werkende installatie. :) :)

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • The_Cube
  • Registratie: November 2009
  • Laatst online: 08:43
edautz schreef op donderdag 5 januari 2023 @ 23:09:
[...]


Gisteren upgrade uitgevoerd. Espaltherma totaal geen impact. Daikin Residential controller binnen HA moet reloaden omdat de thermostaat 0 graden aangaf. Daarna weer een goed werkende installatie. :) :)
Ik moet ook nog steeds upgraden. Krijg je er ook wat "extra" voor na de upgrade? Wat is er nieuw

Help!! De netwerkbeestjes zijn op¿?¿


Acties:
  • 0 Henk 'm!

  • MBgek
  • Registratie: Mei 2011
  • Laatst online: 15:55
Toppe schreef op woensdag 4 januari 2023 @ 22:19:
[...]


Is het heel ingewikkeld? Nee, maar het meest lastige is wel het installeren van ESPAltherma zelf en dat komt omdat je verschillende software stukjes aan elkaar moet knopen.

Kost het je wat tijd? Hangt van je technische kennis en denk logica af maar als ik alles zou moeten kopiëren/plakken dan zou ik het met een half uurtje wel werkend moeten hebben. Zeg dat je er 6x zo lang over doet dan ben je ‘slechts’ 3 uurtjes bezig.

Kost het je geld? Zeker. Z’n module voor je warmtepomp kost je rond de 4 tientjes, compleet. Je hebt dan ook nog een apparaat nodig waarop Home Assistant kan draaien, zeg dat dat je ook €100 kost. Het is dan vooral de vraag of de kosten voor jou interessant genoeg zijn om die investering te doen.
4 tientjes voor de hardware? Ik gebruik een ESP32 dev bordje, incl. een paar dupont kabeltjes ruim onder de 10 euro. Rpi is wat lastig te krijgen nu(€€€) maar je zou ook een Odroid kunnen nemen of bijvoorbeeld een NUC hier uit de V&A.

@Sjembek Als je een NAS hebt draaien zou het misschien zelfs daar op kunnen draaien.

Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
MBgek schreef op vrijdag 6 januari 2023 @ 15:23:
[...]


4 tientjes voor de hardware? Ik gebruik een ESP32 dev bordje, incl. een paar dupont kabeltjes ruim onder de 10 euro. Rpi is wat lastig te krijgen nu(€€€) maar je zou ook een Odroid kunnen nemen of bijvoorbeeld een NUC hier uit de V&A.

@Sjembek Als je een NAS hebt draaien zou het misschien zelfs daar op kunnen draaien.
Een ESP is goedkoper maar kan me voorstellen het gros voor ‘het bekende’ wil gaan. Daarbij is hij magnetisch en voorzien van een volledige behuizing.
Dat is echt wel weer een mooie plus.

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • 0 Henk 'm!

  • TKroon
  • Registratie: December 2006
  • Niet online
Ik stuur al een aantal dagen de externe thermostaat aan van de Daikin met het relais aan de ESP. Dit werkte perfect. Ik heb vanmiddag wat netwerkapparatuur geüpdatet en herstart, maar nu werkt het relais niet meer. Ik krijg wel keurig elk interval alle data binnen. Wat is er mis?

Herhaaldelijk heb ik OFF gestuurd op espaltherma/POWER, maar ik krijg geen STATE bericht meer terug.

ESP herstarten heeft ook niet geholpen.

[ Voor 5% gewijzigd door TKroon op 06-01-2023 16:14 ]

Daikin Altherma 3 LT 8 kW + 14,2 kWp PV


Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
TKroon schreef op vrijdag 6 januari 2023 @ 16:06:
Ik stuur al een aantal dagen de externe thermostaat aan van de Daikin met het relais aan de ESP. Dit werkte perfect. Ik heb vanmiddag wat netwerkapparatuur geüpdatet en herstart, maar nu werkt het relais niet meer. Ik krijg wel keurig elk interval alle data binnen. Wat is er mis?

Herhaaldelijk heb ik OFF gestuurd op espaltherma/POWER, maar ik krijg geen STATE bericht meer terug.

ESP herstarten heeft ook niet geholpen.
Hoor je het relais schakelen?

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • 0 Henk 'm!

  • TKroon
  • Registratie: December 2006
  • Niet online
Toppe schreef op vrijdag 6 januari 2023 @ 17:03:
[...]


Hoor je het relais schakelen?
Nee. Wel als ik de ESP uitzet, maar dus niet als ik het commando geef.

[ Voor 17% gewijzigd door TKroon op 06-01-2023 17:04 ]

Daikin Altherma 3 LT 8 kW + 14,2 kWp PV


Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
TKroon schreef op vrijdag 6 januari 2023 @ 17:03:
[...]


Nee. Wel als ik de ESP uitzet, maar dus niet als ik het commando geef.
Dan lijkt het me een verbindings of software issue. Niet toevallig een andere pin gebruikt of kabel die los zit?

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • +1 Henk 'm!

  • TKroon
  • Registratie: December 2006
  • Niet online
Raar hoor. Ik heb verder niks veranderd. ESP zit ook gewoon goed aangesloten, geen rare dingen daar. Bedankt voor je hulp in ieder geval.

Edit: lijkt nu opgelost. Oorzaak onbekend.

[ Voor 14% gewijzigd door TKroon op 06-01-2023 18:17 ]

Daikin Altherma 3 LT 8 kW + 14,2 kWp PV


Acties:
  • 0 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

The_Cube schreef op vrijdag 6 januari 2023 @ 14:16:
[...]


Ik moet ook nog steeds upgraden. Krijg je er ook wat "extra" voor na de upgrade? Wat is er nieuw
Tot nu toe merk ik geen verschil. Ik ga binnenkort de modulatie weer eens aanzetten. Mogelijk dat de problemen die daarmee waren, in deze versie opgelost zijn. Jammer dat er geen releasenotes zijn die aangeven wat er veranderd is. Maar dat mag je bij dit soort producten niet verwachten.

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • rterhofte
  • Registratie: December 2016
  • Laatst online: 18-01 12:31
Na alles mooi draaiend te hebben gehad dacht ik ik stel buitenhuis bediening in i.v.m. komende vakantie.
Helaas is alles mis gegaan en kon ik vandaag met een schone lei beginnen.
Nu draait bijna alles weer, alleen kan ik niet inloggen bij de daikin altherma integratie.
heb het met het ip adres geprobeerd van de binnen unit en met me log in van de daikin app op de telefoon maar krijg steeds de melding: "unable to connect"
wat gaat hier fout ?
Afbeeldingslocatie: https://tweakers.net/i/Ne1xaY8W30RzvTK8E8F5DJGsJjo=/800x/filters:strip_icc():strip_exif()/f/image/JPsyEc8UwSTipZlrFBtTg80y.jpg?f=fotoalbum_large

[ Voor 29% gewijzigd door rterhofte op 07-01-2023 19:25 ]


Acties:
  • +1 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

rterhofte schreef op zaterdag 7 januari 2023 @ 18:56:
Na alles mooi draaiend te hebben gehad dacht ik ik stel buitenhuis bediening in i.v.m. komende vakantie.
Helaas is alles mis gegaan en kon ik vandaag met een schone lei beginnen.
Nu draait bijna alles weer, alleen kan ik niet inloggen bij de daikin altherma integratie.
heb het met het ip adres geprobeerd van de binnen unit en met me log in van de daikin app op de telefoon maar krijg steeds de melding: "unable to connect"
wat gaat hier fout ?
[Afbeelding]
Kun je de WiFi module van de WP wel pingen? Het kan zijn dat de WiFi module zich heeft opgehangen. Even de WP van spanning afhalen om deze te resetten zou kunnen helpen.

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • rielplayer
  • Registratie: Mei 2007
  • Laatst online: 31-10-2024
Ik zie toch af van van het uitlezen van mijn WP. Ik zie teveel op tegen het installeren en draaiend krijgen en houden van Espaltherma.

Ik heb een complete set in de marktsectie staan waarmee je meteen kunt starten.

https://tweakers.net/aanb...pi-4-model-b-4gb-ram.html

edit: prijs is vraagprijs en zit wel wat ruimte in.

[ Voor 8% gewijzigd door rielplayer op 09-01-2023 08:37 ]


Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
Goedendag allemaal.

Begin februari wordt onze Altherma 3 geinstalleerd en deze wil ik gaan monitoren/ besturen via Home Assistant / Domotica.

HA draait hier al een tijdje en ik heb ook ervaring met ESPHome/ ESP32 etc.
Nu zie ik dat er ook een LAN adapter is voor deze WP's, wat is het grote verschil tussen de LAN adapter en ESPAltherma??

Alvast bedankt voor de info

Experience is direct proportional to the amount of equipment ruined


Acties:
  • +2 Henk 'm!

  • Roekeloos
  • Registratie: Februari 2011
  • Laatst online: 14:57
nodri2000 schreef op woensdag 11 januari 2023 @ 09:23:
Goedendag allemaal.

Begin februari wordt onze Altherma 3 geinstalleerd en deze wil ik gaan monitoren/ besturen via Home Assistant / Domotica.

HA draait hier al een tijdje en ik heb ook ervaring met ESPHome/ ESP32 etc.
Nu zie ik dat er ook een LAN adapter is voor deze WP's, wat is het grote verschil tussen de LAN adapter en ESPAltherma??

Alvast bedankt voor de info
Kort gezegd: Met de ESPAltherma kun je alleen uitlezen, maar je heb wel véél meer parameters dan met de LAN adapter. Met de LAN adapter kun je echter wel weer aansturen (DHW temperatuur setpoint, stooklijn verwarming offset, schakelen tussen koelen/verwarmen, etc.).

Ik heb ze daarom allebei.

Acties:
  • 0 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

Roekeloos schreef op woensdag 11 januari 2023 @ 09:53:
[...]


Kort gezegd: Met de ESPAltherma kun je alleen uitlezen, maar je heb wel véél meer parameters dan met de LAN adapter. Met de LAN adapter kun je echter wel weer aansturen (DHW temperatuur setpoint, stooklijn verwarming offset, schakelen tussen koelen/verwarmen, etc.).

Ik heb ze daarom allebei.
Stooklijn verwarmingoffset met de LAN adapter aanpassen? Dat heb ik nog niet gevonden. Hoe doe je dat?

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • Roekeloos
  • Registratie: Februari 2011
  • Laatst online: 14:57
edautz schreef op woensdag 11 januari 2023 @ 22:37:
[...]


Stooklijn verwarmingoffset met de LAN adapter aanpassen? Dat heb ik nog niet gevonden. Hoe doe je dat?

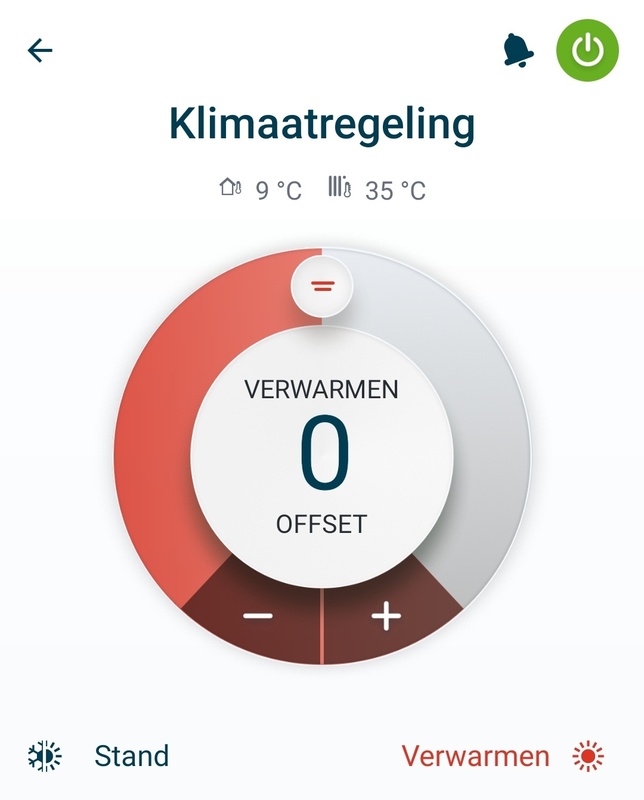

Kan in de app en ik doe het via de api in Homeassistant:

Afbeeldingslocatie: https://tweakers.net/i/-MM8BjTVelixiigm_QgDnvtHtIY=/x800/filters:strip_icc():strip_exif()/f/image/1waE5BcUaa37kNFTuMqsvICF.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

Roekeloos schreef op woensdag 11 januari 2023 @ 23:44:
[...]


Kan in de app en ik doe het via de api in Homeassistant:

[Afbeelding]

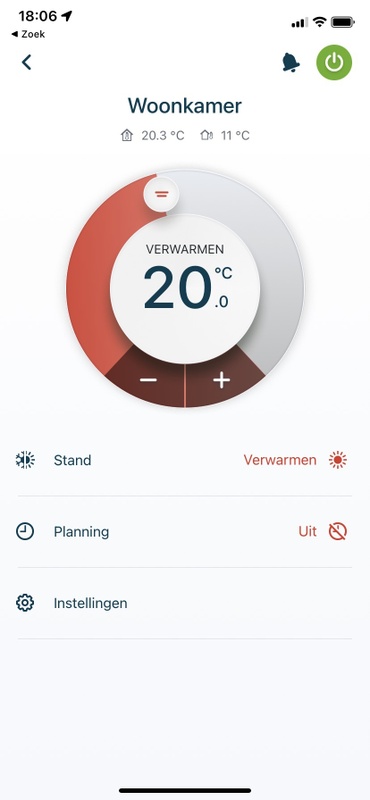

Afbeeldingslocatie: https://tweakers.net/i/L1QcqdtedM5e9232_HMJR1z2ZoA=/x800/filters:strip_icc():strip_exif()/f/image/df7ZgAs4x1DcSFDqUQuyLusM.jpg?f=fotoalbum_large

Blijkbaar heb jij een andere app en andere WiFi adapter. Ik heb de ONECTA app en hier kan ik deze optie niet vinden.

Verder heb ik een BRP069A78 lan adapter. Bij de HA Daikin integratie zie ik deze optie ook niet.

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • MBgek
  • Registratie: Mei 2011
  • Laatst online: 15:55
edautz schreef op donderdag 12 januari 2023 @ 18:11:
[...]

[Afbeelding]

Blijkbaar heb jij een andere app en andere WiFi adapter. Ik heb de ONECTA app en hier kan ik deze optie niet vinden.

Verder heb ik een BRP069A78 lan adapter. Bij de HA Daikin integratie zie ik deze optie ook niet.
Het lijkt er op of je in kamerthermostaat mode draait in plaats van AWT.

Acties:
  • 0 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

MBgek schreef op donderdag 12 januari 2023 @ 18:23:
[...]


Het lijkt er op of je in kamerthermostaat mode draait in plaats van AWT.
Ok. Dat verklaart.

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • wtenboske
  • Registratie: Februari 2022
  • Laatst online: 07-02 11:17
Volgende week wordt eindelijk mijn WP geïnstalleerd, naar bijna een jaar wachten.

Uiteraard wil ik monitoren, dus M5StickC aangeschaft. Gisteravond heb ik Visual Studio/PlatformIO geïnstalleerd en de ESPAltherma bestanden geconfigureerd. Bij het aansluiten van de M5StickC ging deze direct aan, vervolgens de inhoud van de ESPAltherma folder geüploaded.

M5StickC van de USB kabel gehaald (deze bleef aan) en met de klop aan de linker kant uitgezet. Vanochtend hing ik 'm weer aan de laptop, maar ging hij niet aan en ook met de aan/uit knop niet aan te krijgen. Allerlei adviezen van internet gevolg met andere laders, maar geen leven in te krijgen.

Iemand iets soortgelijks gehad of enig idee? Of is 'ie spontaan overleden? :-(

Acties:
  • 0 Henk 'm!

  • WillumC
  • Registratie: Januari 2010
  • Laatst online: 22-12-2024
edautz schreef op vrijdag 23 december 2022 @ 22:53:
[...]


Middels Settings->Integrations->Daikin->Device zou deze onder Controls zichtbaar moeten zijn. Vandaaruit kun je hem op een dashboard plaatsen. (HA Engelse settings)
Helaas staat deze er bij mij niet bij.
Heb alleen Altherma Tank en Altherma Boost hier in staan.
Vind ik opzich wel vreemd, want in de Onecta app staat deze er wel gewoon in en kan ik hiermee + en - mee instellen.

Acties:
  • 0 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

WillumC schreef op zaterdag 14 januari 2023 @ 22:15:
[...]


Helaas staat deze er bij mij niet bij.
Heb alleen Altherma Tank en Altherma Boost hier in staan.
Vind ik opzich wel vreemd, want in de Onecta app staat deze er wel gewoon in en kan ik hiermee + en - mee instellen.
Afbeeldingslocatie: https://tweakers.net/i/OgIb5HN44EsGy4ffuffHsnSVZrk=/800x/filters:strip_icc():strip_exif()/f/image/js2lEuNjVfpq5kAgpSV2QhxR.jpg?f=fotoalbum_large

Ik heb geen warm water, maar alleen verwarming.

Als ik bij settings kijk, zie ik de thermostaat onder controls staan. Zie foto. Een aantal sensors en controls zijn mogelijk gedisabled. Zijn wel aan te zetten. Dit is zie je vaak bij HA integraties. Ik weet niet meer of de thermostaat standaard gedisabled was. Bij entities van de intergratie kun je zien welke gedisabled zijn.

[ Voor 12% gewijzigd door edautz op 15-01-2023 00:18 ]

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • orthello
  • Registratie: Januari 2000
  • Niet online
Oh wat een heerlijk topic is dit!
Sinds 24 december 2022 draait hier een Daikin Altherma R Hybride warmtepomp.
Meer specifiek:
code:
1
2
3
Buitendeel  EVLQ08CAV3
Binnendeel  EHYHBH08AAV32
CV-ketel    NHYKOMB33AA


Uiteraard had ook ik de wens om de boel goed te kunnen volgen en kwam zo ESPAltherma tegen.
Echter ben ik wat eigenwijs van aard en vind ik het vooral leuk om het wiel opnieuw uit te vinden. :+
Niet omdat ik denk dat ik het beter kan, maar omdat ik dan beter begrijp hoe het een en ander werkt.

Ik hoef geen hele HA installatie om alleen maar wat te loggen. Met alle schakels die daarbij komen kijken. Ik wil gewoon de relevante waardes in een database blaffen om er met andere tools grafiekjes en overzichten van te kunnen maken.

Het werd me al snel duidelijk dat ESPAltherma in zijn huidige vorm een overkill/onbruikbaar is voor mij. Maar het was ook snel duidelijk dat het niet al te ingewikkeld zou worden om zelf wat te maken. X10A is immers een dood simpele 5V UART/RS232. Niets meer niets minder.

Ik had nog een FTDI 5V RS232 USB kabel liggen. Die heb ik op de X10A aangesloten en de USB in mijn RPi die toch al in de technische ruimte hing naast de meterkast om P1 te loggen.

De documentatie bij ESPAltherma is buitengewoon compleet. Het "i" protocol van Daikin staat er mooi in uitgelegd. Het was dus niet heel moeilijk om, met wat PHP code, de eerste requests aan de WP te stellen. Alleen kreeg ik steeds de "vraag niet begrepen" bytes van de WP als antwoord. :/ Ik haat 0x15 0xea >:)

Uiteindelijk bleken de juiste STTY settings voor de FTDI op de RPi de moeilijkste puzzel. Maar dat is gelukt.
Inmiddels zijn de belangrijkste delen (registers en converters) van ESPAltherma code geport naar PHP en krijg ik, voor zover ik nu kan beoordelen, de juiste waardes binnen.

Volgende stap.... snoeien in de shitload met ontvangen data en deze in de database zetten.
Al bij al is het mega simpel om de Altherma uit te lezen. Het is vooral alles wat we er zelf omheen willen hebben wat complicerend is. :?

Tot zover wat ESPAltherma voor mij heeft betekend. }:O

Acties:
  • 0 Henk 'm!

  • Kale john
  • Registratie: December 2022
  • Laatst online: 21-04-2023
Durf te vragen

Is er iemand die uit de buurt van Den Bosch komt en mij wegwijs kan maken in home assistent. Ik ben al een paar weken bezig om een dashboard van jullie visueel te krijgen maar ik kom er echt niet uit. Ik heb de Mstick cplus al wel werkend en kan in home assistent ook via altherma sensors attributen van alles zien maar verder kom ik niet. Ik ben ook bereid om hiervoor een vergoeding te geven dus wie heeft er tijd en zin geef aub een berichtje. Alvast bedankt.

Acties:
  • 0 Henk 'm!

  • Onk_the_Monk
  • Registratie: April 2013
  • Laatst online: 28-03 13:11
@Toppe Ik heb home assistent draaien op een rpi 4. Als ik die apex charts bewerk en aanpas dan werkt HA heel traag. Heb jij dit ook en is dit normaal?

Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
Onk_the_Monk schreef op vrijdag 20 januari 2023 @ 09:26:
@Toppe Ik heb home assistent draaien op een rpi 4. Als ik die apex charts bewerk en aanpas dan werkt HA heel traag. Heb jij dit ook en is dit normaal?
Apex Charts is inderdaad een redelijke aanslag op de snelheid van je systeem

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • +1 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
Kale john schreef op donderdag 19 januari 2023 @ 08:58:
Durf te vragen

Is er iemand die uit de buurt van Den Bosch komt en mij wegwijs kan maken in home assistent. Ik ben al een paar weken bezig om een dashboard van jullie visueel te krijgen maar ik kom er echt niet uit. Ik heb de Mstick cplus al wel werkend en kan in home assistent ook via altherma sensors attributen van alles zien maar verder kom ik niet. Ik ben ook bereid om hiervoor een vergoeding te geven dus wie heeft er tijd en zin geef aub een berichtje. Alvast bedankt.
Dit lijkt me niet de juiste plek. Voor vragen omtrent HA zelf kan je beter naar het topic van HA zelf gaan: Home Assistant: Open source Python3 home automation - deel 5

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • 0 Henk 'm!

  • Onk_the_Monk
  • Registratie: April 2013
  • Laatst online: 28-03 13:11
Toppe schreef op vrijdag 20 januari 2023 @ 09:27:
[...]


Apex Charts is inderdaad een redelijke aanslag op de snelheid van je systeem
Ok prima! Dan ben ik gerust. Dacht al dat er iets mis was.

Acties:
  • 0 Henk 'm!

  • Peanudt
  • Registratie: December 2002
  • Niet online

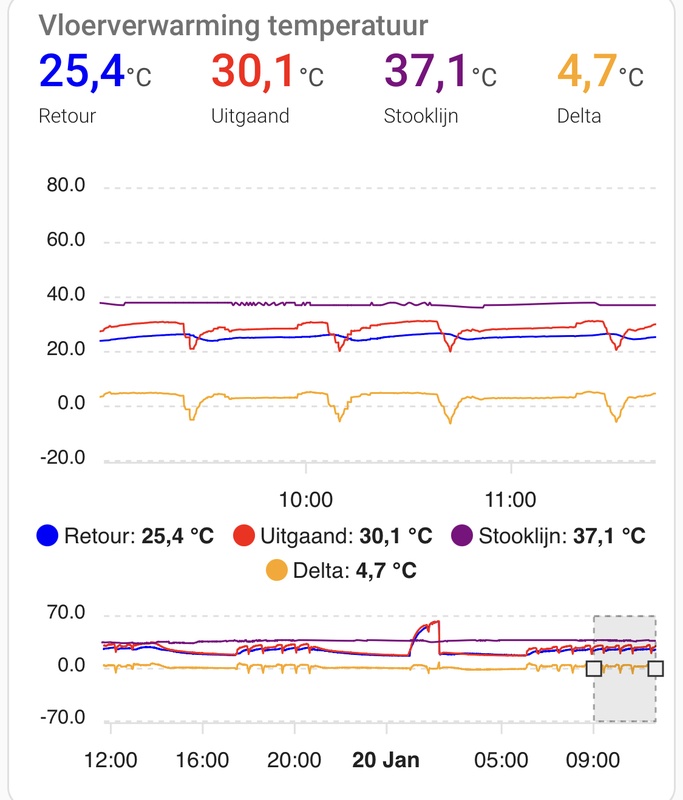

Naar welke variabelen moet je kijken om te zien of je systeem aan het pendelen is?

Zegt inverter usage iets over pendelgedrag?
Afbeeldingslocatie: https://tweakers.net/i/kvxzVM1eXsCMYhO6Te6VADYXUOE=/800x/filters:strip_icc():strip_exif()/f/image/JItRPAyFL8fCxkCOIh3xSGEo.jpg?f=fotoalbum_large

De grote cyclussen lijkt me door defrosten, zelfde patroon zie je in temperatuur grafiek (zie onder). De kleine spikes snap ik niet helemaal.
Afbeeldingslocatie: https://tweakers.net/i/ntgBK-N1ARHr_nZ5SA6ccRaupMw=/x800/filters:strip_icc():strip_exif()/f/image/wgHQotRP8dLrujLdQkrBDdme.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • MBgek
  • Registratie: Mei 2011
  • Laatst online: 15:55
Ik heb even wat zitten knutselen in Homeassistant, kopieren plakken in je config yaml.

YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
- sensor:
      - name: "DeltaT"
        unit_of_measurement: "°C"
        state: >
          {% set aanvoer = states('sensor.aanvoer_temperatuur') | float %}
          {% set retour = states('sensor.retour_temperatuur') | float %}
          {{ (aanvoer - retour) | round(2) }}

      - name: "Geleverd vermogen"
        unit_of_measurement: "W"
        state: >
          {% set vl = states('sensor.aanvoer_temperatuur') | float %}
          {% set rl = states('sensor.retour_temperatuur') | float %}
          {% set vol = states('sensor.pump_flow') | float %}
          {% set compressor = states('binary_sensor.compressor') %}
          {% if compressor == 'on' %}
          {{  (vol * 60 * 4180 * (vl - rl) / 3600) | round(0) }}
          {% else %}
          0
          {% endif %}

      - name: "COP"
        state: >
          {% if states('binary_sensor.compressor') == 'on' and states('binary_sensor.defrost_operation') == 'off' %}
                    {% set geleverd = states('sensor.geleverd_vermogen') | float %}
                    {% set verbruikt = states('sensor.extra_usage') | float %}
                    {{ (geleverd / verbruikt) | round(2) }}
          {% else %}
            0
          {% endif %}

Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
MBgek schreef op zaterdag 21 januari 2023 @ 20:13:
Ik heb even wat zitten knutselen in Homeassistant, kopieren plakken in je config yaml.

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
- sensor:
      - name: "DeltaT"
        unit_of_measurement: "°C"
        state: >
          {% set aanvoer = states('sensor.aanvoer_temperatuur') | float %}
          {% set retour = states('sensor.retour_temperatuur') | float %}
          {{ (aanvoer - retour) | round(2) }}

      - name: "Geleverd vermogen"
        unit_of_measurement: "W"
        state: >
          {% set vl = states('sensor.aanvoer_temperatuur') | float %}
          {% set rl = states('sensor.retour_temperatuur') | float %}
          {% set vol = states('sensor.pump_flow') | float %}
          {% set compressor = states('binary_sensor.compressor') %}
          {% if compressor == 'on' %}
          {{  (vol * 60 * 4180 * (vl - rl) / 3600) | round(0) }}
          {% else %}
          0
          {% endif %}

      - name: "COP"
        state: >
          {% if states('binary_sensor.compressor') == 'on' and states('binary_sensor.defrost_operation') == 'off' %}
                    {% set geleverd = states('sensor.geleverd_vermogen') | float %}
                    {% set verbruikt = states('sensor.extra_usage') | float %}
                    {{ (geleverd / verbruikt) | round(2) }}
          {% else %}
            0
          {% endif %}
Wat doet dit anders dan die in de OP?

Overigens missen we ook de definitie van sensor.extra_usage

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • 0 Henk 'm!

  • wtenboske
  • Registratie: Februari 2022
  • Laatst online: 07-02 11:17
wtenboske schreef op vrijdag 13 januari 2023 @ 13:06:
Volgende week wordt eindelijk mijn WP geïnstalleerd, naar bijna een jaar wachten.

Uiteraard wil ik monitoren, dus M5StickC aangeschaft. Gisteravond heb ik Visual Studio/PlatformIO geïnstalleerd en de ESPAltherma bestanden geconfigureerd. Bij het aansluiten van de M5StickC ging deze direct aan, vervolgens de inhoud van de ESPAltherma folder geüploaded.

M5StickC van de USB kabel gehaald (deze bleef aan) en met de klop aan de linker kant uitgezet. Vanochtend hing ik 'm weer aan de laptop, maar ging hij niet aan en ook met de aan/uit knop niet aan te krijgen. Allerlei adviezen van internet gevolg met andere laders, maar geen leven in te krijgen.

Iemand iets soortgelijks gehad of enig idee? Of is 'ie spontaan overleden? :-(
Ter leering en vermaeck: stick bleek niet overleden, maar display gaf geen sjoegen. In PlatformIO zag ik 'm echter wel onder 'Devices'. Na een upload van ESPAltherma kwam er weer leven in. :-)

Acties:
  • +1 Henk 'm!

  • kepler
  • Registratie: Maart 2002
  • Laatst online: 17:03
Ok, ik heb een eerste opzet gemaakt voor een mobiele view. Zoals altijd is het een Work In Progress, en het kan altijd beter :P

De eerste/bovenste card is 'dynamisch'. Die laat de status zien van de warmtepomp en bijbehorende parameters/sensoren die dan geldig en nuttig zijn. Uiteraard aan te passen naar eigen inzicht, maar dit zijn de settings waar ik het meeste naar kijk. Wat nog wel mist is de combinatie warm water opwarmen en vloerverwarming aan, dat gebeurt ook wel eens tegelijk. De koeling modus voeg ik toe zodra het zomer wordt :P Het is vooral bedoelt om snel even de status te zien van de WP en de belangrijkste grafieken/sensoren/settings.

Paar screenshots (het is 1 column):

Afbeeldingslocatie: https://tweakers.net/i/DWauQOz7bpbguJHNQaS5oRP1NGA=/232x232/filters:strip_icc():strip_exif()/f/image/WCLNsvnO32XEtKNRSCC3i8v0.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/9MeryelOkHBpT6KacdSCKZOIdIw=/232x232/filters:strip_icc():strip_exif()/f/image/iJHHND23kfV48aNe1od4bccn.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/j-nKbgNqZJ7NBSwWSh0jjrX31HU=/232x232/filters:strip_icc():strip_exif()/f/image/5h4iYkrc6qyBLLSd0RP3a7I9.jpg?f=fotoalbum_tile



code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
  - theme: Backend-selected
    title: Test3
    path: test3
    badges: []
    cards:
      - type: conditional
        conditions:
          - entity: sensor.defrost_operation
            state: 'ON'
        card:
          type: entities
          entities:
            - type: section
              label: Defrost modus
          title: 'Status Warmtepomp:'
      - type: conditional
        conditions:
          - entity: sensor.thermostat
            state: 'OFF'
          - entity: sensor.defrost_operation
            state: 'OFF'
        card:
          type: entities
          entities:
            - type: section
              label: Warmtepomp niet actief
          title: 'Status Warmtepomp:'
      - type: conditional
        conditions:
          - entity: sensor.i_o_mode
            state: DHW
          - entity: sensor.defrost_operation
            state: 'OFF'
          - entity: sensor.thermostat
            state: 'ON'
        card:
          type: entities
          entities:
            - type: section
              label: Warm water opwarmen
            - entity: sensor.watertanktemperature
            - entity: sensor.watertank_setpoint
            - entity: sensor.working_cop
            - entity: sensor.water_tank_afgeleide
            - entity: sensor.back_up_heater
            - entity: sensor.altherma_daily_heat_tank_energy_consumption
              name: Warm water dag verbruik
          show_header_toggle: false
          title: 'Status Warmtepomp:'
      - type: conditional
        conditions:
          - entity: sensor.i_o_mode
            state: Heating
          - entity: sensor.defrost_operation
            state: 'OFF'
        card:
          type: entities
          entities:
            - type: section
              label: Huis verwarmen
            - entity: sensor.room_temperature_setpoint
            - entity: sensor.roomtemperature
            - entity: sensor.working_cop
            - entity: sensor.water_leaving_temperature
            - entity: sensor.leaving_water_setpoint
            - entity: sensor.back_up_heater
            - entity: sensor.thermostat
            - entity: sensor.altherma_daily_heat_energy_consumption
              name: Verwarming dag verbruik
          title: 'Status Warmtepomp:'
      - type: grid
        square: false
        columns: 1
        cards:
          - type: entities
            entities:
              - switch.altherma_tank
              - switch.altherma_boost
            show_header_toggle: false
            title: Schakelaars
          - type: thermostat
            entity: climate.altherma
      - type: entities
        entities:
          - entity: sensor.thermostat
          - entity: sensor.working_cop
          - entity: sensor.watertanktemperature
          - entity: sensor.room_temperature_setpoint
          - entity: sensor.roomtemperature
          - entity: sensor.altherma_daily_heat_energy_consumption
            name: 'Verwarming dag verbruik '
          - entity: sensor.altherma_daily_heat_tank_energy_consumption
            name: 'Warm water dag verbruik '
        title: Summary
        show_header_toggle: false
      - type: custom:mini-graph-card
        entities:
          - entity: sensor.cop
            name: Gemiddelde CoP per dag
        hours_to_show: 168
        hour24: true
        aggregate_func: avg
        group_by: date
        smoothing: false
        show:
          graph: bar
          labels: true
          state: true
          extrema: false
          show_state: true
        color_thresholds:
          - value: 1
            color: '#f39c12'
        icon: mdi:speedometer
        unit: CoP
        state_map:
          - value: unknown
            label: 0,0
      - type: custom:apexcharts-card
        experimental:
          color_threshold: true
        apex_config:
          chart:
            height: 250px
        header:
          show: true
          title: Tank temperatuur
          show_states: true
          colorize_states: true
        series:
          - entity: sensor.watertanktemperature
            fill_raw: last
            stroke_width: 1
            color_threshold:
              - value: 50
                color: '#03a034'
              - value: 45
                color: '#ff9900'
              - value: 40
                color: '#cc2900'
              - value: 30
                color: purple
      - type: custom:apexcharts-card
        experimental:
          color_threshold: true
        apex_config:
          chart:
            height: 250px
        header:
          show: true
          title: Uitgaande temperatuur
          show_states: true
          colorize_states: true
        series:
          - entity: sensor.water_leaving_temperature
            fill_raw: last
            stroke_width: 1
            color_threshold:
              - value: 50
                color: '#03a034'
              - value: 45
                color: '#ff9900'
              - value: 40
                color: '#cc2900'
              - value: 30
                color: purple
      - type: custom:apexcharts-card
        experimental:
          color_threshold: true
        apex_config:
          chart:
            height: 250px
        header:
          show: true
          title: COP
          show_states: true
          colorize_states: true
        series:
          - entity: sensor.cop
            fill_raw: last
            stroke_width: 1
            color_threshold:
              - value: 50
                color: '#03a034'
              - value: 45
                color: '#ff9900'
              - value: 40
                color: '#cc2900'
              - value: 30
                color: purple
      - type: entities
        entities:
          - entity: sensor.altherma_daily_heat_energy_consumption
            name: Verwarming dag verbruik
          - entity: sensor.altherma_weekly_heat_energy_consumption
            name: 'Verwarming werk verbruik '
          - entity: sensor.altherma_daily_cool_energy_consumption
            name: Koeling dag verbruik
          - entity: sensor.altherma_weekly_cool_energy_consumption
            name: 'Koeling week verbruik '
          - entity: sensor.altherma_daily_heat_tank_energy_consumption
            name: 'Warm water dag verbruik '
          - entity: sensor.altherma_weekly_heat_tank_energy_consumption
            name: 'Warm water week verbruik '
          - entity: sensor.heat_yield
            icon: mdi:lightning-bolt
          - entity: sensor.inverter_usage
            icon: mdi:heating-coil
        title: Energie data
      - type: entities
        entities:
          - entity: sensor.thermostat
          - entity: sensor.defrost_operation
          - entity: sensor.back_up_heater
        show_header_toggle: false
        title: Status Warmtepomp
      - type: entities
        entities:
          - entity: sensor.flowpump
          - entity: sensor.outdoor_temperature
          - entity: sensor.roomtemperature
          - entity: sensor.watertanktemperature
          - entity: sensor.dampleidingtemperatuur
          - entity: sensor.t
          - entity: sensor.water_leaving_temperature
          - entity: sensor.water_inlet_temperature
        title: 'Sensoren Warmtepomp '
      - type: entities
        entities:
          - entity: sensor.room_temperature_setpoint
            name: 'Kamertemperatuur setpoint '
          - entity: sensor.watertank_setpoint
          - entity: sensor.leaving_water_setpoint
            name: Stooklijn
        title: Settings

Acties:
  • +1 Henk 'm!

  • MBgek
  • Registratie: Mei 2011
  • Laatst online: 15:55
Toppe schreef op zaterdag 21 januari 2023 @ 20:16:
[...]


Wat doet dit anders dan die in de OP?
Geen flauw idee :+ Misschien een idee om dat echt in de OP te zetten in plaats van achter een linkje, ik had 'm helemaal gemist.

Acties:
  • 0 Henk 'm!

  • Niels1973
  • Registratie: Januari 2023
  • Laatst online: 02-06-2024
Goedemiddag,

welke definitie moet ik kiezen voor de EHBX08EF6V?

Alvast dank.

gr Niels

Acties:
  • +1 Henk 'm!

  • MBgek
  • Registratie: Mei 2011
  • Laatst online: 15:55
Niels1973 schreef op zaterdag 28 januari 2023 @ 16:11:
Goedemiddag,

welke definitie moet ik kiezen voor de EHBX08EF6V?

Alvast dank.

gr Niels
Ik zou
code:
1
def/DEFAULT.h
eens proberen, mocht je wat missen kan je verder kijken.

Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
Hallo allemaal,

De installateurs zijn hier druk bezig met het instaleren van de WP.
Nu kwam ik erachter dat ipv ESP32 ik nog een paar ESP8266 heb liggen. Nu lees ik dat ESPAltherma hier ook op draait.
Welk bezwaar is er tegen ESP8266 voor ESPAltherma ipv een ESP32 bordje.

Mvg,
Nodri

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • edautz
  • Registratie: November 2015
  • Laatst online: 04-05 18:37

edautz

Meten is weten.

nodri2000 schreef op dinsdag 7 februari 2023 @ 11:06:
Hallo allemaal,

De installateurs zijn hier druk bezig met het instaleren van de WP.
Nu kwam ik erachter dat ipv ESP32 ik nog een paar ESP8266 heb liggen. Nu lees ik dat ESPAltherma hier ook op draait.
Welk bezwaar is er tegen ESP8266 voor ESPAltherma ipv een ESP32 bordje.

Mvg,
Nodri
Als je hem toch hebt liggen, zou ik er gewoon mee aan de slag gaan. De ESP32 is veel krachtiger dan de ESP8266, maar voor het uitlezen van de service poort en het verzenden van de data zou het geen probleem moeten zijn. Je kunt natuurlijk ook ff op GitHub kijken of er mensen zijn die op een ESP8266 draaien en wat hun ervaringen zijn. Zelf draai ik al meer dan een half jaar op een ESP32 Devkit bordje zonder noemenswaardige problemen. Hij wil zich wel eens een keer in de paar maanden ophangen. Voor de rest draait het stabiel.

En er lekker warmpjes bij zitten.


Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
edautz schreef op woensdag 8 februari 2023 @ 22:50:
[...]


Als je hem toch hebt liggen, zou ik er gewoon mee aan de slag gaan. De ESP32 is veel krachtiger dan de ESP8266, maar voor het uitlezen van de service poort en het verzenden van de data zou het geen probleem moeten zijn. Je kunt natuurlijk ook ff op GitHub kijken of er mensen zijn die op een ESP8266 draaien en wat hun ervaringen zijn. Zelf draai ik al meer dan een half jaar op een ESP32 Devkit bordje zonder noemenswaardige problemen. Hij wil zich wel eens een keer in de paar maanden ophangen. Voor de rest draait het stabiel.
Bedankt, ik kreeg het niet lekker ge-upload naar een 8266. Gelukkig een ESP32 weten te bemachtigen, daar draait het nu wel op. Nu nog aansluiten op de WP zelf.

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • Driek
  • Registratie: Maart 2002
  • Laatst online: 11:45
Goedemorgen,

Is het via de sensoren te achterhalen wat er aan stroom verbuikt wordt voor WP en voor SWW?
Daarnaast zie ik de invertor_current en invertor_current_secondary. Maar hij is aangesloten op 3fases, is er ook een 3e fase die hij meet?

Ik vraag dit omdat ik ook een shelly3em heb om het verbruik te meten, maar het Amperage van de espaltherma sensoren kan ik niet rijmen met de shelly3em amperages.
er is er 1 die redelijk 1:1 lijken, de inverter_current kan ik op toewijzen op 1 fase. Maar van de andere is eigenlijk geen logica te achterhalen.

Tijd van werken, tijd van rusten


Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
Goedendag allemaal,

Ik heb alles gedaan wat volgens de website moet gebeuren maar mijn ESP32 krijgt wel spanning (rode led brand) maar maakt geen verbinding. Ik vermoed dat mijn X10A poort te weinig vermogen kan leveren. Kan dit kloppen?
Als ik de ESP32 voed met USB dan maakt die direct verbinding met mijn MQTT broker. Doe ik het via de X10a poort dan gebeurt er niks. Rode led brand wel maar verder geeft die geen sjoege.
Moet dus op zoek naar een lange USB kabel of kun je de ESP voeden met de USB poort op het voorste zwarte paneel. Ik zie naast de WiFi adapter een USB poort namelijk maar geen idee hoeveel die kan leveren.

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • MarcoPolet
  • Registratie: Januari 2017
  • Laatst online: 05-05 20:17
Laat je bij de testen de esp32 op dezelfde plek zitten? Ik heb gemerkt dat de wifi ontvangst niet al te super is als de esp32 in de warmtepomp zit. Bij mij doet hij wet wel (zo'n 5cstick oid), ook gewoon gevoed uit de X10A poort.

Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
MarcoPolet schreef op maandag 13 februari 2023 @ 13:38:
Laat je bij de testen de esp32 op dezelfde plek zitten? Ik heb gemerkt dat de wifi ontvangst niet al te super is als de esp32 in de warmtepomp zit. Bij mij doet hij wet wel (zo'n 5cstick oid), ook gewoon gevoed uit de X10A poort.
Ja klopt, getest op dezelfde plek.

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • TKroon
  • Registratie: December 2006
  • Niet online
nodri2000 schreef op maandag 13 februari 2023 @ 13:28:
Goedendag allemaal,

Ik heb alles gedaan wat volgens de website moet gebeuren maar mijn ESP32 krijgt wel spanning (rode led brand) maar maakt geen verbinding. Ik vermoed dat mijn X10A poort te weinig vermogen kan leveren. Kan dit kloppen?
Als ik de ESP32 voed met USB dan maakt die direct verbinding met mijn MQTT broker. Doe ik het via de X10a poort dan gebeurt er niks. Rode led brand wel maar verder geeft die geen sjoege.
Moet dus op zoek naar een lange USB kabel of kun je de ESP voeden met de USB poort op het voorste zwarte paneel. Ik zie naast de WiFi adapter een USB poort namelijk maar geen idee hoeveel die kan leveren.
Welke Daikin heb je? Ik heb een access point één muur verderop hangen, 3 meter van de Daikin af. Toen ik de ESP in de warmtepomp had gemonteerd werkte het niet, dus hij hangt er bij mij onderuit. Zo werkt het prima :) Via de X10A poort. Wellicht kun je dat eens proberen.

Daikin Altherma 3 LT 8 kW + 14,2 kWp PV


Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
TKroon schreef op woensdag 15 februari 2023 @ 06:25:
[...]


Welke Daikin heb je? Ik heb een access point één muur verderop hangen, 3 meter van de Daikin af. Toen ik de ESP in de warmtepomp had gemonteerd werkte het niet, dus hij hangt er bij mij onderuit. Zo werkt het prima :) Via de X10A poort. Wellicht kun je dat eens proberen.
We hebben een EHVX08S23E9JW vorige week geinstaleerd.
De ESP aangesloten op de X10A poort met de ESP buiten de unit geeft dat de rode led brand maar er geen verbinding met het accesspoint wordt gemaakt. (staat er 3 meter naast). Als ik op dezelfde plek de ESP aanzet met USB heb ik binnen 2 seconden een melding op mijn MQTT broker dat de ESPAltherma online is.

Of het is een voeding issue van de X10A poort of het is een bekabeling issue met de DuPont stekkers in de X10A poort.
Vreemde is wel dat de rode led op de ESP oplicht dus mag ik aannemen dat die het doet toch?

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • TKroon
  • Registratie: December 2006
  • Niet online
nodri2000 schreef op woensdag 15 februari 2023 @ 08:43:
[...]


We hebben een EHVX08S23E9JW vorige week geinstaleerd.
De ESP aangesloten op de X10A poort met de ESP buiten de unit geeft dat de rode led brand maar er geen verbinding met het accesspoint wordt gemaakt. (staat er 3 meter naast). Als ik op dezelfde plek de ESP aanzet met USB heb ik binnen 2 seconden een melding op mijn MQTT broker dat de ESPAltherma online is.

Of het is een voeding issue van de X10A poort of het is een bekabeling issue met de DuPont stekkers in de X10A poort.
Vreemde is wel dat de rode led op de ESP oplicht dus mag ik aannemen dat die het doet toch?
Heb je een M5stackC plus met beeldschermpje?

Daikin Altherma 3 LT 8 kW + 14,2 kWp PV


Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
TKroon schreef op woensdag 15 februari 2023 @ 09:00:
[...]


Heb je een M5stackC plus met beeldschermpje?
Nee, een gewone ESP32. Wroom ESP32 van A-Z delivery

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • TKroon
  • Registratie: December 2006
  • Niet online
nodri2000 schreef op woensdag 15 februari 2023 @ 13:01:
[...]


Nee, een gewone ESP32. Wroom ESP32 van A-Z delivery
Daar heb ik geen ervaring mee. Maar als je USB-voeding wel werkt zou ik die gewoon aansluiten. Dan werkt het zeker.

Daikin Altherma 3 LT 8 kW + 14,2 kWp PV


Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
TKroon schreef op woensdag 15 februari 2023 @ 13:12:
[...]


Daar heb ik geen ervaring mee. Maar als je USB-voeding wel werkt zou ik die gewoon aansluiten. Dan werkt het zeker.
Ga ik proberen, ik hou dje op de hoogte. Bedankt voor het meedenken. Nu nog aan de WAF denken over een dingetje wat uit onze spiksplinternieuwe :) :) warmtepomp hangt

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
kepler schreef op maandag 23 januari 2023 @ 12:40:
Ok, ik heb een eerste opzet gemaakt voor een mobiele view. Zoals altijd is het een Work In Progress, en het kan altijd beter :P

De eerste/bovenste card is 'dynamisch'. Die laat de status zien van de warmtepomp en bijbehorende parameters/sensoren die dan geldig en nuttig zijn. Uiteraard aan te passen naar eigen inzicht, maar dit zijn de settings waar ik het meeste naar kijk. Wat nog wel mist is de combinatie warm water opwarmen en vloerverwarming aan, dat gebeurt ook wel eens tegelijk. De koeling modus voeg ik toe zodra het zomer wordt :P Het is vooral bedoelt om snel even de status te zien van de WP en de belangrijkste grafieken/sensoren/settings.

Paar screenshots (het is 1 column):

[Afbeelding][Afbeelding][Afbeelding]



code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
  - theme: Backend-selected
    title: Test3
    path: test3
    badges: []
    cards:
      - type: conditional
        conditions:
          - entity: sensor.defrost_operation
            state: 'ON'
        card:
          type: entities
          entities:
            - type: section
              label: Defrost modus
          title: 'Status Warmtepomp:'
      - type: conditional
        conditions:
          - entity: sensor.thermostat
            state: 'OFF'
          - entity: sensor.defrost_operation
            state: 'OFF'
        card:
          type: entities
          entities:
            - type: section
              label: Warmtepomp niet actief
          title: 'Status Warmtepomp:'
      - type: conditional
        conditions:
          - entity: sensor.i_o_mode
            state: DHW
          - entity: sensor.defrost_operation
            state: 'OFF'
          - entity: sensor.thermostat
            state: 'ON'
        card:
          type: entities
          entities:
            - type: section
              label: Warm water opwarmen
            - entity: sensor.watertanktemperature
            - entity: sensor.watertank_setpoint
            - entity: sensor.working_cop
            - entity: sensor.water_tank_afgeleide
            - entity: sensor.back_up_heater
            - entity: sensor.altherma_daily_heat_tank_energy_consumption
              name: Warm water dag verbruik
          show_header_toggle: false
          title: 'Status Warmtepomp:'
      - type: conditional
        conditions:
          - entity: sensor.i_o_mode
            state: Heating
          - entity: sensor.defrost_operation
            state: 'OFF'
        card:
          type: entities
          entities:
            - type: section
              label: Huis verwarmen
            - entity: sensor.room_temperature_setpoint
            - entity: sensor.roomtemperature
            - entity: sensor.working_cop
            - entity: sensor.water_leaving_temperature
            - entity: sensor.leaving_water_setpoint
            - entity: sensor.back_up_heater
            - entity: sensor.thermostat
            - entity: sensor.altherma_daily_heat_energy_consumption
              name: Verwarming dag verbruik
          title: 'Status Warmtepomp:'
      - type: grid
        square: false
        columns: 1
        cards:
          - type: entities
            entities:
              - switch.altherma_tank
              - switch.altherma_boost
            show_header_toggle: false
            title: Schakelaars
          - type: thermostat
            entity: climate.altherma
      - type: entities
        entities:
          - entity: sensor.thermostat
          - entity: sensor.working_cop
          - entity: sensor.watertanktemperature
          - entity: sensor.room_temperature_setpoint
          - entity: sensor.roomtemperature
          - entity: sensor.altherma_daily_heat_energy_consumption
            name: 'Verwarming dag verbruik '
          - entity: sensor.altherma_daily_heat_tank_energy_consumption
            name: 'Warm water dag verbruik '
        title: Summary
        show_header_toggle: false
      - type: custom:mini-graph-card
        entities:
          - entity: sensor.cop
            name: Gemiddelde CoP per dag
        hours_to_show: 168
        hour24: true
        aggregate_func: avg
        group_by: date
        smoothing: false
        show:
          graph: bar
          labels: true
          state: true
          extrema: false
          show_state: true
        color_thresholds:
          - value: 1
            color: '#f39c12'
        icon: mdi:speedometer
        unit: CoP
        state_map:
          - value: unknown
            label: 0,0
      - type: custom:apexcharts-card
        experimental:
          color_threshold: true
        apex_config:
          chart:
            height: 250px
        header:
          show: true
          title: Tank temperatuur
          show_states: true
          colorize_states: true
        series:
          - entity: sensor.watertanktemperature
            fill_raw: last
            stroke_width: 1
            color_threshold:
              - value: 50
                color: '#03a034'
              - value: 45
                color: '#ff9900'
              - value: 40
                color: '#cc2900'
              - value: 30
                color: purple
      - type: custom:apexcharts-card
        experimental:
          color_threshold: true
        apex_config:
          chart:
            height: 250px
        header:
          show: true
          title: Uitgaande temperatuur
          show_states: true
          colorize_states: true
        series:
          - entity: sensor.water_leaving_temperature
            fill_raw: last
            stroke_width: 1
            color_threshold:
              - value: 50
                color: '#03a034'
              - value: 45
                color: '#ff9900'
              - value: 40
                color: '#cc2900'
              - value: 30
                color: purple
      - type: custom:apexcharts-card
        experimental:
          color_threshold: true
        apex_config:
          chart:
            height: 250px
        header:
          show: true
          title: COP
          show_states: true
          colorize_states: true
        series:
          - entity: sensor.cop
            fill_raw: last
            stroke_width: 1
            color_threshold:
              - value: 50
                color: '#03a034'
              - value: 45
                color: '#ff9900'
              - value: 40
                color: '#cc2900'
              - value: 30
                color: purple
      - type: entities
        entities:
          - entity: sensor.altherma_daily_heat_energy_consumption
            name: Verwarming dag verbruik
          - entity: sensor.altherma_weekly_heat_energy_consumption
            name: 'Verwarming werk verbruik '
          - entity: sensor.altherma_daily_cool_energy_consumption
            name: Koeling dag verbruik
          - entity: sensor.altherma_weekly_cool_energy_consumption
            name: 'Koeling week verbruik '
          - entity: sensor.altherma_daily_heat_tank_energy_consumption
            name: 'Warm water dag verbruik '
          - entity: sensor.altherma_weekly_heat_tank_energy_consumption
            name: 'Warm water week verbruik '
          - entity: sensor.heat_yield
            icon: mdi:lightning-bolt
          - entity: sensor.inverter_usage
            icon: mdi:heating-coil
        title: Energie data
      - type: entities
        entities:
          - entity: sensor.thermostat
          - entity: sensor.defrost_operation
          - entity: sensor.back_up_heater
        show_header_toggle: false
        title: Status Warmtepomp
      - type: entities
        entities:
          - entity: sensor.flowpump
          - entity: sensor.outdoor_temperature
          - entity: sensor.roomtemperature
          - entity: sensor.watertanktemperature
          - entity: sensor.dampleidingtemperatuur
          - entity: sensor.t
          - entity: sensor.water_leaving_temperature
          - entity: sensor.water_inlet_temperature
        title: 'Sensoren Warmtepomp '
      - type: entities
        entities:
          - entity: sensor.room_temperature_setpoint
            name: 'Kamertemperatuur setpoint '
          - entity: sensor.watertank_setpoint
          - entity: sensor.leaving_water_setpoint
            name: Stooklijn
        title: Settings
Op regel 31 zou je kunnen kiezen voor "if not" DHW, dan ben je er toch ook? :+

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
nodri2000 schreef op woensdag 15 februari 2023 @ 15:10:
[...]


Ga ik proberen, ik hou dje op de hoogte. Bedankt voor het meedenken. Nu nog aan de WAF denken over een dingetje wat uit onze spiksplinternieuwe :) :) warmtepomp hangt
Ik heb jou 'probleem' ook met m'n M5 stick: Zodra ik hem aan de WP hang en dan aanzet blijft hij hangen op de WiFi. Koppel ik hem los, zet hem aan en aansluit op de WP als de WiFi verbinding er is werkt het perfect.

Mocht je hem via USB aansluiten: Klep loshalen, deksel los halen en even een draadje naar de achterkant leggen :D

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
Toppe schreef op woensdag 15 februari 2023 @ 15:15:
[...]


Ik heb jou 'probleem' ook met m'n M5 stick: Zodra ik hem aan de WP hang en dan aanzet blijft hij hangen op de WiFi. Koppel ik hem los, zet hem aan en aansluit op de WP als de WiFi verbinding er is werkt het perfect.
Hoe bedoel je? WP aanzetten en de esp in de x10a poort drukken?

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
nodri2000 schreef op woensdag 15 februari 2023 @ 16:55:
[...]


Hoe bedoel je? WP aanzetten en de esp in de x10a poort drukken?
Nee, ik moet eerst de M5 aanzetten voordat ik hem verbind met de WP. Sluit ik hem eerst aan en zet hem dan aan gaat het fout: ‘Connecting to WiFi’

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • +3 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
Toppe schreef op woensdag 15 februari 2023 @ 17:23:
[...]


Nee, ik moet eerst de M5 aanzetten voordat ik hem verbind met de WP. Sluit ik hem eerst aan en zet hem dan aan gaat het fout: ‘Connecting to WiFi’
Ik heb verbinding! Probleem was dat als je op deze ESP32 de GND naast de Vin gebruikt deze het niet doet 8)7 Oplossing was de GND naast de 3V3 te gebruiken, direkt verbinding.

Nu kijken hoe dat ding te integreren in Home Assistant.

Bedank voor de hulp @TKroon en @Toppe

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • bluemoon
  • Registratie: Februari 2023
  • Laatst online: 25-04 16:21
Probleem gevonden
Het heeft even geduurd, maar ik ben een grote stap verder. De hint vond ik hier https://www.home-assistant.io/integrations/template/. Kennelijk bestaat er een "legacy" configuratie (https://www.home-assistan...nsor-configuration-format). Geen idee nog waarom die mij mij niet werkt, maar ik heb nu in elk geval een werkende config :)

Hieronder de werkende configuration.yaml:
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
# Loads default set of integrations. Do not remove.
default_config:

# Load frontend themes from the themes folder
frontend:
  themes: !include_dir_merge_named themes

# Text to speech
tts:
  - platform: google_translate

template:
  - sensor:
      - name: "Outdoor air temperature"
        unit_of_measurement: "°C"
        state: "{{ state_attr('sensor.althermasensors','Outdoor air temp.(R1T)') }}"
        state_class: measurement
      - name: "Watertanktemperature"
        state: "{{ state_attr('sensor.althermasensors','DHW tank temp. (R5T)') }}"
        unit_of_measurement: "°C"
        state_class: measurement

automation: !include automations.yaml
script: !include scripts.yaml
scene: !include scenes.yaml
originele post
Ik ben afgelopen twee dagen aan het knutselen geslagen om mijn Daikin WP te koppelen met HA en volgens mij ben ik heel dicht bij. Ik loop echter vast op de configuratie van de losse sensors.

Het topic probleem met yaml files is al vaker te sprake gekomen in dit forum. Helaas kom ik er nog steeds niet uit. Wie heeft de gouden tip voor mij?

Dit is het geval. Alles lijkt prima te werken, van de M5, MQTT en ik zie zinvolle waardes in sensor.althermasensors. Maar als ik er in configuration.yaml losse sensors van wil maken gaat het mis.

Bijgaand wat screenshots:

Deze eerst laat zien dat de template er goed uit ziet volgens HA. Ik zie zelfs de actuele waardes rechts

Afbeeldingslocatie: https://tweakers.net/i/JH-cCUGCdcsobTgwf4ZmtWegDhc=/800x/filters:strip_exif()/f/image/R57hceXI6f2qZMj0JNoar36N.png?f=fotoalbum_large

Vervolgens heb ik dit dan in configuration.yaml geplaatst

Afbeeldingslocatie: https://tweakers.net/i/TJIsgnXjKn1UUenpMS0y4pplfjQ=/800x/filters:strip_exif()/f/image/tT9ip8VtyqevLP8G9KrltYR4.png?f=fotoalbum_large

Maar als ik vervolgens de configuratie laat testen dan krijg ik deze melding die ik ook al vaker heb gezien in dit forum, maar ik heb werkelijk geen idee meer wat ik verkeerd doe

Afbeeldingslocatie: https://tweakers.net/i/fcPirPZ3EWJOstbsz0VPPjDZoSk=/800x/filters:strip_exif()/f/image/U4DNp5g1PPYqsqsIed22hS4h.png?f=fotoalbum_large

En hieronder tenloste de configuration.yaml
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
# Loads default set of integrations. Do not remove.
default_config:

# Load frontend themes from the themes folder
frontend:
  themes: !include_dir_merge_named themes

# Text to speech
tts:
  - platform: google_translate

# RM 20230219
sensor:
  platform: template
  sensors:
    - name: Operation mode
      state: "{{ state_attr('sensor.althermasensors','Operation Mode') }}"
    - name: Watertanktemperature
      state: "{{ state_attr('sensor.althermasensors','DHW tank temp. (R5T)') }}"
      unit_of_measurement: °C
      state_class: measurement"

automation: !include automations.yaml
script: !include scripts.yaml
scene: !include scenes.yaml

[ Voor 18% gewijzigd door bluemoon op 19-02-2023 21:59 . Reden: oplossing gevonden ]


Acties:
  • 0 Henk 'm!

  • MarcoPolet
  • Registratie: Januari 2017
  • Laatst online: 05-05 20:17
Achter state_class: measurement staat nog een dubbele " ik denk dat die weg moet

Acties:
  • 0 Henk 'm!

  • bluemoon
  • Registratie: Februari 2023
  • Laatst online: 25-04 16:21
MarcoPolet schreef op zondag 19 februari 2023 @ 19:39:
Achter state_class: measurement staat nog een dubbele " ik denk dat die weg moet
Dat was idd nog een domme copy/paste error, maar zelfs dat helpt niet
Ik heb de construct nog wat eenvoudiger gemaakt:
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# Loads default set of integrations. Do not remove.
default_config:

# Load frontend themes from the themes folder
frontend:
  themes: !include_dir_merge_named themes

# Text to speech
tts:
  - platform: google_translate

# RM 20230219
sensor:
  platform: template
  sensors:
    - name: "dummy"
      state: "OK"

automation: !include automations.yaml
script: !include scripts.yaml
scene: !include scenes.yaml
en nu is de melding:
Invalid config for [sensor.template]: expected dictionary for dictionary value @ data['sensors']. Got [OrderedDict([('name', 'dummy'), ('state', 'OK')])]. (See ?, line ?).

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Voor platform template een streepje.
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
sensor:
  - platform: template
    sensors:
      prusamini_state:
        friendly_name: "Prusa State"
        value_template: "{{ state_attr('sensor.prusa_mini_telemetry', 'state')['text'] if is_state('sensor.prusa_mini_telemetry', 'OK') else None }}"
      prusamini_time_remaining:
        friendly_name: "Prusa Job Print Time Remaining"
        value_template: "{{ state_attr('sensor.prusa_mini_job_status', 'progress')['printTimeLeft'] | timestamp_custom('%H:%M:%S', 0) if is_state('sensor.prusa_mini_job_status', 'Printing') else 0 }}"
      prusamini_filename:
        friendly_name: ""
        value_template: "{{ state_attr('sensor.prusa_mini_job_status', 'job') ['file'] ['name'] if is_state('sensor.prusa_mini_job_status', 'Printing') else None }}"

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • bluemoon
  • Registratie: Februari 2023
  • Laatst online: 25-04 16:21
AUijtdehaag schreef op zondag 19 februari 2023 @ 19:55:
Voor platform template een streepje.
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
sensor:
  - platform: template
    sensors:
      prusamini_state:
        friendly_name: "Prusa State"
        value_template: "{{ state_attr('sensor.prusa_mini_telemetry', 'state')['text'] if is_state('sensor.prusa_mini_telemetry', 'OK') else None }}"
      prusamini_time_remaining:
        friendly_name: "Prusa Job Print Time Remaining"
        value_template: "{{ state_attr('sensor.prusa_mini_job_status', 'progress')['printTimeLeft'] | timestamp_custom('%H:%M:%S', 0) if is_state('sensor.prusa_mini_job_status', 'Printing') else 0 }}"
      prusamini_filename:
        friendly_name: ""
        value_template: "{{ state_attr('sensor.prusa_mini_job_status', 'job') ['file'] ['name'] if is_state('sensor.prusa_mini_job_status', 'Printing') else None }}"
Helaas ook dat blijft dezelfde melding geven
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# Loads default set of integrations. Do not remove.
default_config:

# Load frontend themes from the themes folder
frontend:
  themes: !include_dir_merge_named themes

# Text to speech
tts:
  - platform: google_translate

# RM 20230219
sensor:
  - platform: template
    sensors:
    - name: "dummy"
      state: "OK"

automation: !include automations.yaml
script: !include scripts.yaml
scene: !include scenes.yaml
Invalid config for [sensor.template]: expected dictionary for dictionary value @ data['sensors']. Got [OrderedDict([('name', 'dummy'), ('state', 'OK')])]. (See ?, line ?).

Acties:
  • 0 Henk 'm!

  • Toppe
  • Registratie: Januari 2004
  • Laatst online: 05-05 19:31

Toppe

Oké ✅

Topicstarter
bluemoon schreef op zondag 19 februari 2023 @ 20:05:
[...]


Helaas ook dat blijft dezelfde melding geven


[...]


Invalid config for [sensor.template]: expected dictionary for dictionary value @ data['sensors']. Got [OrderedDict([('name', 'dummy'), ('state', 'OK')])]. (See ?, line ?).
MBgek in "Daikin Altherma 3 -> ESPAltherma"

Donstil: Je moet kopen wat je wilt hebben. Niet wat je nodig hebt!


Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
@bluemoon
nvm (ik gooi alles door elkaar)

[ Voor 140% gewijzigd door AUijtdehaag op 19-02-2023 20:26 ]

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • bluemoon
  • Registratie: Februari 2023
  • Laatst online: 25-04 16:21
AUijtdehaag schreef op zondag 19 februari 2023 @ 20:20:
@bluemoon
En als je de sensor laat inspringen?
code:
1
2
3
4
5
sensor:
  - platform: template
    sensors:
      - name: "dummy"
        state: "OK"
Helaas

[quote}
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# Loads default set of integrations. Do not remove.
default_config:

# Load frontend themes from the themes folder
frontend:
  themes: !include_dir_merge_named themes

# Text to speech
tts:
  - platform: google_translate

# RM 20230219
sensor:
  - platform: template
    sensors:
      - name: "dummy"
        state: "OK"

automation: !include automations.yaml
script: !include scripts.yaml
scene: !include scenes.yaml
[/quote]

Invalid config for [sensor.template]: expected dictionary for dictionary value @ data['sensors']. Got [OrderedDict([('name', 'dummy'), ('state', 'OK')])]. (See ?, line ?).

En alles wat ik probeer en onder "Developers tools > Template" probeer is syntactisch correct. Alleen om moment dat ik het in de configuration.yaml plak gaat het mis.

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
En deze
code:
1
2
3
4
5
6
template:
  - sensor:
      - name: "dummy"
        state: "OK"
      - name: "dummy2"
        state: "OK"

[ Voor 19% gewijzigd door AUijtdehaag op 19-02-2023 20:33 ]

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • bluemoon
  • Registratie: Februari 2023
  • Laatst online: 25-04 16:21
AUijtdehaag schreef op zondag 19 februari 2023 @ 20:30:
En deze
code:
1
2
3
4
5
6
sensor:
  - platform: template
      - name: "dummy"
        state: "OK"
      - name: "dummy2"
        state: "OK"
Invalid config for [sensor.template]: expected dictionary for dictionary value @ data['sensors']. Got [OrderedDict([('name', 'dummy'), ('state', 'OK')]), OrderedDict([('name', 'dummy2'), ('state', 'NOK')])]. (See ?, line ?). :-(

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
@bluemoon Sorry voor de spam.
Heb hem iets aangepast
Edit: werkt ook niet

[ Voor 16% gewijzigd door AUijtdehaag op 19-02-2023 20:36 ]

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • FransHe
  • Registratie: December 2022
  • Laatst online: 05-05 18:56
Ik wil uitlezen wanneer de externe thermostaat schakelt. WP staat op uitgaand water temperatuur maar voordat ik terug ga naar externe thermostaat sturing wil ik weten of de Tado zich houdt aan de schakeltijden, insteld op 15 uit 30 aan. Welke parameter, als die er is, geeft dit aan?
De Tado draadloze ontvanger geeft deze info volgens mij niet.

Acties:
  • 0 Henk 'm!

  • bd-casemod
  • Registratie: Januari 2005
  • Laatst online: 12:29
Ik heb een Daikin Altherma 3 hybrid 8kwh wp, waar zit hierbij de PCB ?


Ik hoop niet aan de rechterkant want ik heb maar 20cm ruimte daar vanwege een muur.

Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
bd-casemod schreef op dinsdag 7 maart 2023 @ 09:32:
Ik heb een Daikin Altherma 3 hybrid 8kwh wp, waar zit hierbij de PCB ?


Ik hoop niet aan de rechterkant want ik heb maar 20cm ruimte daar vanwege een muur.
.

Welk type heb je? Met een type kunnen we je beter helpen namelijk, gaat om e binnunit.

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • bd-casemod
  • Registratie: Januari 2005
  • Laatst online: 12:29
nodri2000 schreef op woensdag 8 maart 2023 @ 12:54:
[...]
.

Welk type heb je? Met een type kunnen we je beter helpen namelijk, gaat om e binnunit.
Daikin Altherma EHYHBX08AAV3

Acties:
  • 0 Henk 'm!

  • MBgek
  • Registratie: Mei 2011
  • Laatst online: 15:55
bd-casemod schreef op woensdag 8 maart 2023 @ 17:14:
[...]


Daikin Altherma EHYHBX08AAV3
Die zit aan de rechterkant in het warmtepomp gedeelte het is een soort cassette die je er uit trekt en dan met haakjes op kunt hangen aan de zijkant van de unit, de montagehandleiding zegt 30cm vrijhouden. Dat heb je ook wel nodig anders is het echt een ge-emmer om die print er goed uit te halen.
nodri2000 schreef op woensdag 8 maart 2023 @ 12:54:
[...]
.

Welk type heb je? Met een type kunnen we je beter helpen namelijk, gaat om e binnunit.
Is bij alle hybrides het zelfde.

Acties:
  • 0 Henk 'm!

  • bd-casemod
  • Registratie: Januari 2005
  • Laatst online: 12:29
MBgek schreef op woensdag 8 maart 2023 @ 18:59:
[...]


Die zit aan de rechterkant in het warmtepomp gedeelte het is een soort cassette die je er uit trekt en dan met haakjes op kunt hangen aan de zijkant van de unit, de montagehandleiding zegt 30cm vrijhouden. Dat heb je ook wel nodig anders is het echt een ge-emmer om die print er goed uit te halen.


[...]

Is bij alle hybrides het zelfde.
Dan wordt het bij mij emmeren, ze hebben het 20cm van de muur geplaatst. Zal morgen eens kijken

Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
Afbeeldingslocatie: https://tweakers.net/i/oXX-N1WiHt6ThrtVHNAIrp6Tx7U=/x800/filters:strip_exif()/f/image/6NNpTyhSGFgGh88sqjcVxFS7.png?f=fotoalbum_large

@bd-casemod hebben ze de unit zo dicht bij de muur gehangen dan?? Blijkbaar moeten ze er voor installatie ook bij kunnen om eea aan te sluiten.

[ Voor 18% gewijzigd door nodri2000 op 09-03-2023 08:27 ]

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • bd-casemod
  • Registratie: Januari 2005
  • Laatst online: 12:29
nodri2000 schreef op donderdag 9 maart 2023 @ 08:26:
[Afbeelding]

@bd-casemod hebben ze de unit zo dicht bij de muur gehangen dan?? Blijkbaar moeten ze er voor installatie ook bij kunnen om eea aan te sluiten.
Ze hebben de kabels op voorhand al gemonteerd en daarna pas de wp opgehangen, er is daar namelijk weinig ruimte beschikbaar

De WP hangt 16cm vanaf de muur dus dat wordt aardig krap 8)7

Acties:
  • +3 Henk 'm!

  • FransHe
  • Registratie: December 2022
  • Laatst online: 05-05 18:56
Afbeeldingslocatie: https://tweakers.net/i/cojZgrbqUSSnR3fvIpn_KpilK-o=/800x/filters:strip_exif()/f/image/PNUgO22CVovEKXOSnZvvgbWM.png?f=fotoalbum_large

Mijn eigen sneeuwkanon.

Acties:
  • 0 Henk 'm!

  • nodri2000
  • Registratie: Maart 2009
  • Laatst online: 10:17
bd-casemod schreef op donderdag 9 maart 2023 @ 09:54:
[...]


Ze hebben de kabels op voorhand al gemonteerd en daarna pas de wp opgehangen, er is daar namelijk weinig ruimte beschikbaar

De WP hangt 16cm vanaf de muur dus dat wordt aardig krap 8)7
Dan de installateur vragen om het op te lossen. Het staat duidelijk in de montagehandleiding en hier kun je later ook wel problemen mee krijgen ivm onderhoud etc.

Afbeeldingslocatie: https://tweakers.net/i/rmDq5WQpCQsQXKA2PjjiEQuWf2U=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/C6PnD4HEPjyFkx5v8P97SMQ1.png?f=user_large

Experience is direct proportional to the amount of equipment ruined


Acties:
  • 0 Henk 'm!

  • rterhofte
  • Registratie: December 2016
  • Laatst online: 18-01 12:31
Heeft iemand een tip met welk apparaat ik de in en uitgaande temperatuur van de vloer verwarming kan loggen in ha ?
Pagina: 1 ... 3 ... 10 Laatste
