Mitsubishi Electric Ecodan Lucht/Water Warmtepompen

[breinonline]

breinonline schreef op zaterdag 14 mei 2022 @ 18:14:
[...]
Heb het setpoint nu 54ºC gemaakt, kijken wat dat doet volgende week.

@Andrehj @koevlaas2 setpoint op 54ºC heeft ook niet gewerkt. Ik zal volgende week de hele automatisering weglaten en kijken hoe de legionellarun dan loopt. Maar ik vraag me af of er niet iets anders mis is.

Additionele informatie, weet niet of we er wat aan hebben: hij is van legionella > SWW mode gegaan en setpoint daarvan is bereikt maar hij wil daar dus niet uit. Pas als ik het setpoint nog verder verlaag lijkt hij te snappen dat hij er is en gaat weer naar off.

[ Voor 24% gewijzigd door breinonline op 22-05-2022 06:12 ]

[Andrehj]

breinonline schreef op zondag 22 mei 2022 @ 06:03:
[...]

@Andrehj @koevlaas2 setpoint op 54ºC heeft ook niet gewerkt. Ik zal volgende week de hele automatisering weglaten en kijken hoe de legionellarun dan loopt. Maar ik vraag me af of er niet iets anders mis is.

Additionele informatie, weet niet of we er wat aan hebben: hij is van legionella > SWW mode gegaan en setpoint daarvan is bereikt maar hij wil daar dus niet uit. Pas als ik het setpoint nog verder verlaag lijkt hij te snappen dat hij er is en gaat weer naar off.

Dat verspringen van status (legionella -> SWW) is niet normaal. Daar moet een reden voor zijn. Verder zoeken dus.
Wat ik zou doen:

• Alle instellingen die invloed op SWW en legionellacyclus op een rij zetten en hier posten, wellicht ziet iemand iets geks.
• Alle automatisering uitschakelen en volgende week zaterdagochtend eens monitoren hoe het dan loopt.
• Een week later zaterdagochtend vroeg even handmatig je SWW setpoint naar 50°C zetten (en je max temperatuurdaling vergroten om te voorkomen dat de WP direct een SWW-cyclus start) en dan weer monitoren.
• Dan een week later weer wat hoger.

Zo moet je wat verder kunnen komen.

Update van mijn kant: Gisteren ging de legionellacyclus goed. De buitentemperatuur (op de WP) was 24°C bij de start en tijdens de cyclus tussen de 18 en 20°C. WP ging op 50 Hz zonder af te toeren in één keer door naar 61.3°C, waarbij het SWW-setpoint van 55°C werd bereikt en het dompelelement werd ingeschakeld.

[breinonline]

Ja, ik wil volgende week zonder automatisering draaien. Code posten heeft niet veel zin, ik heb net de boel vereenvoudigd. Testen daarvan komt pas als ik zeker weet dat de gewone legionellarun wel werkt.

[Andrehj]

breinonline schreef op zondag 22 mei 2022 @ 10:43:
Ja, ik wil volgende week zonder automatisering draaien. Code posten heeft niet veel zin,

Het gaat me niet om je code, maar om de instellingen in de WP. Wellicht zit daar iets fout. Of heb jij die problemen sinds je zelf van alles aanstuurt? In dat geval zou ik eens beginnen met een zeer uitgebreide logging van alles wat er in je eigen automatisering in- en uitgaat.

[breinonline]

Ah zo

SWW:
Max. temp. SWW: 50 ºC
Max. temperatuursdaling SWW: 10 ºC
Max. laadtijd SWW: 120min
SWW modus beperking: 30 min.
DHW opladen: Groot

Legionella:
Temperatuur SWW: 61ºC
Frequentie: 7 dagen
Start tijd: 00:00u
Max. laadtijd: 4u
Duur van max. temperatuur: 25 min.

[Andrehj]

breinonline schreef op zondag 22 mei 2022 @ 12:14:
Ah zo

SWW:
Max. temp. SWW: 50 ºC
Max. temperatuursdaling SWW: 10 ºC
Max. laadtijd SWW: 120min
SWW modus beperking: 30 min.
DHW opladen: Groot

Legionella:
Temperatuur SWW: 61ºC
Frequentie: 7 dagen
Start tijd: 00:00u
Max. laadtijd: 4u
Duur van max. temperatuur: 25 min.

En wat heb je onder Service -> Extra instellingen -> Elektr verwarming (SWW) ingesteld?

[DutchWing]

@koevlaas2 of iemand met een zelfde soort opstelling?
Klopt het dat dit alles is wat ik nodig heb van Mitsubishi?
1x PC-75YA-200 SET
1x Magneetfilter / Luchtafscheider.
1x Buffervat 50 Liter.
1x beluchter voor boilervat. (Of zit deze in de SET inbegrepen?)

Excl.
- Aansluitmateriaal op CV installatie.
- Extra afsluiters.
- Expansievat + beugel.
- Voetconsole buitenunit.
- Koelleiding + aansluitmateriaal hiervoor.

[ Voor 38% gewijzigd door DutchWing op 23-05-2022 20:01 ]

[Andrehj]

DutchWing schreef op maandag 23 mei 2022 @ 19:14:
1x PC-75YA-200 SET

Vermeld even wat dit inhoudt, want maar weinigen zullen deze codes (door Alklima verzonnen) kennen.

[badboyqxy]

in de technische specificaties van Mitsubishi staat bijv bij de ZHR-112YA-D SET dat hij geen aansturing van het buffervat ondersteunt. Betekend dit, dat deze wps niet om kunnen gaan met buffervaten?

[Naalroc]

Een buffervat hoeft helemaal niet te worden aangestuurd, dat is gewoon een ton met 4 aansluitingen.

[koevlaas2]

DutchWing schreef op maandag 23 mei 2022 @ 19:14:
@koevlaas2 of iemand met een zelfde soort opstelling?
Klopt het dat dit alles is wat ik nodig heb van Mitsubishi?
1x PC-75YA-200 SET
1x Magneetfilter / Luchtafscheider.
1x Buffervat 50 Liter.
1x beluchter voor boilervat. (Of zit deze in de SET inbegrepen?)

Excl.
- Aansluitmateriaal op CV installatie.
- Extra afsluiters.
- Expansievat + beugel.
- Voetconsole buitenunit.
- Koelleiding + aansluitmateriaal hiervoor.

Beluchter voor je boilervat ? Die hoeft niet.
Ik mis nog wel een 3weg klep.

[breinonline]

Andrehj schreef op zondag 22 mei 2022 @ 15:00:
[...]

En wat heb je onder Service -> Extra instellingen -> Elektr verwarming (SWW) ingesteld?

[DutchWing]

Andrehj schreef op maandag 23 mei 2022 @ 20:12:
[...]

Vermeld even wat dit inhoudt, want maar weinigen zullen deze codes (door Alklima verzonnen) kennen.

Bestaat uit:
1x Cilinderunit (binnenunit met ingebouwd boiler) EHST20D-VM2D
1x Buitenunit PUHZ-SW75 YAA

@koevlaas2 Heb de set even opgesplitst zodat het duidelijker is.

[koevlaas2]

DutchWing schreef op maandag 23 mei 2022 @ 21:23:
[...]


Bestaat uit:
1x Cilinderunit (binnenunit met ingebouwd boiler) EHST20D-VM2D
1x Buitenunit PUHZ-SW75 YAA

@koevlaas2 Heb de set even opgesplitst zodat het duidelijker is.

Oke de klep heb je dus al, alleen een H in de binnenunit kan niet koelen.

[DutchWing]

koevlaas2 schreef op maandag 23 mei 2022 @ 21:14:
[...]


Beluchter voor je boilervat ? Die hoeft niet.
Ik mis nog wel een 3weg klep.

Beluchter is tegen onderdruk/imploderen, plaats jij deze dan niet?

[DutchWing]

koevlaas2 schreef op maandag 23 mei 2022 @ 21:25:
[...]


Oke de klep heb je dus al, alleen een H in de binnenunit kan niet koelen.

Klep zit neem ik aan ingebouwd in de binnenunit.

Ik heb erover nagedacht maar heb nog een multisplit, dus weet 100% zeker dat ik niet ga koelen met de warmtepomp.

[koevlaas2]

DutchWing schreef op maandag 23 mei 2022 @ 21:26:
[...]

Beluchter is tegen onderdruk/imploderen, plaats jij deze dan niet?

Nee nooit, zoveel onderdruk heb je doorgaans niet namelijk.

[Naalroc]

koevlaas2 schreef op maandag 23 mei 2022 @ 21:32:
[...]


Nee nooit, zoveel onderdruk heb je doorgaans niet namelijk.

Die bezorgdheid komt denk ik door de recente discussie hier op dit forum over imploderende boilers, maar ik heb dat bij stalen boilers ook nooit gezien. En op welke etage komt die boiler van @DutchWing dan wel? Meer dan 1ste etage?
Bovendien, nu blijkt dat die boiler in een complete unit van Mitsu zit, en daaraan hoef je , dacht ik, intern niets toe te voegen.

[Andrehj]

breinonline schreef op maandag 23 mei 2022 @ 21:14:
[...]

[Afbeelding]

En als je die nou beide eens uitschakelt? En heb je zowel een interne heater als een dompelelement? Zo nee, waarom staan die dan aan?

[DutchWing]

Naalroc schreef op maandag 23 mei 2022 @ 21:36:
[...]

Die bezorgdheid komt denk ik door de recente discussie hier op dit forum over imploderende boilers, maar ik heb dat bij stalen boilers ook nooit gezien. En op welke etage komt die boiler van @DutchWing dan wel? Meer dan 1ste etage?
Bovendien, nu blijkt dat die boiler in een complete unit van Mitsu zit, en daaraan hoef je , dacht ik, intern niets toe te voegen.

Alklima geeft het expliciet aan.
Maar ik ben eerlijk gezegd in woonhuizen ook nooit een beluchter tegengekomen, VvE’s en kantoorpanden is het wel weer standaard. Maar ook veel lekkage hieraan meegemaakt.

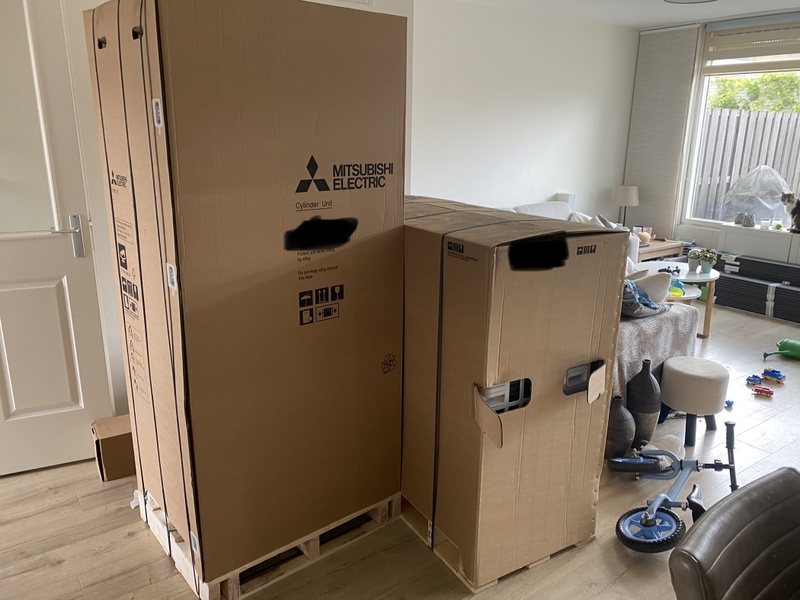

[DutchWing]

@koevlaas2 @Andrehj
Als alles zo compleet is, morgen ga ik mijn bestelling doorgeven en ergens eind Juni/Juli is hij al binnen.

Ben benieuwd!

[ Voor 42% gewijzigd door DutchWing op 23-05-2022 23:11 ]

[Cranberry]

@DutchWing waar ga jij 'm bestellen als ik vragen mag? Een levertijd van 6 weken is iets waar we tegenwoordig alleen maar van kunnen dromen

[Naalroc]

DutchWing schreef op maandag 23 mei 2022 @ 23:03:
[...]

Alklima geeft het expliciet aan.
Maar ik ben eerlijk gezegd in woonhuizen ook nooit een beluchter tegengekomen, VvE’s en kantoorpanden is het wel weer standaard. Maar ook veel lekkage hieraan meegemaakt.

Als je dat dan zo goed weet waarom vraag je het dan hier??

[breinonline]

Andrehj schreef op maandag 23 mei 2022 @ 22:17:
[...]

En als je die nou beide eens uitschakelt? En heb je zowel een interne heater als een dompelelement? Zo nee, waarom staan die dan aan?

Dat staat vanaf het begin zo maar ik heb alleen een intern element. Ik zal ze uitschakelen. Dank

[HaTe]

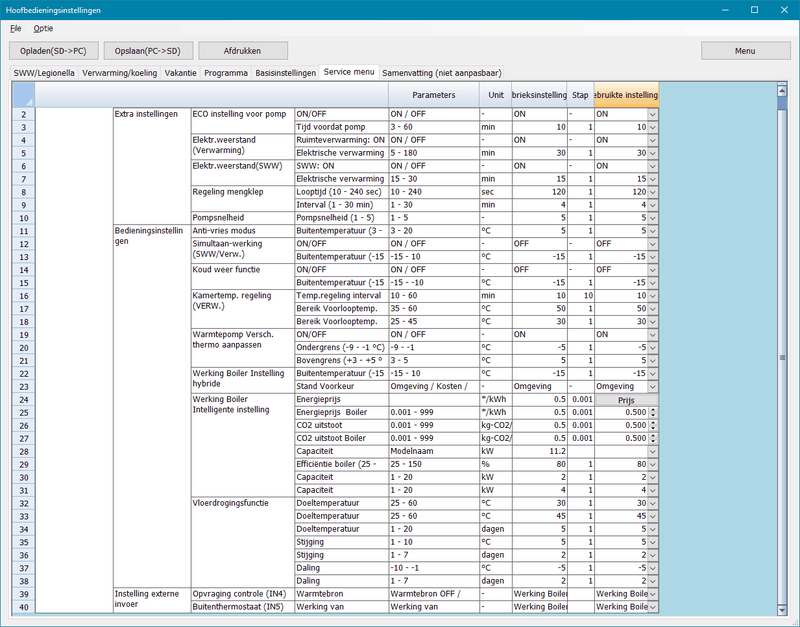

SD-kaart tool

Die SD kaart tool is wel mooi, daar kan je eigenlijk de hele warmtepomp mee instellen, dus vooral handig als je hem voor het eerst wilt installeren. Je kan op de SD kaart de instellingen zetten, de SD kaart in de warmtepomp en dan vanuit net service menu de instellingen laden.
Verder kan je de logs en sensoren uitlezen met een bereik van 30 dagen. De log zelf gaat langer terug, tot de SD vol zit.



Betere uitleg hier

[ Voor 30% gewijzigd door HaTe op 06-08-2022 16:24 ]

[koevlaas2]

breinonline schreef op maandag 23 mei 2022 @ 21:14:
[...]

[Afbeelding]

Het rechter Vinkje kan uit want je hebt bij mijn weten geen 2e element (direct in het vat).

[koevlaas2]

DutchWing schreef op maandag 23 mei 2022 @ 21:26:
[...]

Beluchter is tegen onderdruk/imploderen, plaats jij deze dan niet?

Imploderen gebeurd nooit als de tank correct aangesloten is, ik heb gisteren nog een 200L rvs tank in een vacuüm laten hangen om de inlaatcombinatie te vervangen.
Alleen niet correct geïnstalleerd en als donderdag dan toevallig ook op zondag valt dan implodeerd je boeltje.
#EindeDiscussie

[Andrehj]

koevlaas2 schreef op woensdag 25 mei 2022 @ 06:22:
Het rechter Vinkje kan uit want je hebt bij mijn weten geen 2e element (direct in het vat).

De linker ook. Die stond bij mij eerst ook aan, maar als er toevallig iemand douchte tijdens een SWW-run (en de SWW-temperatuur dus een tijd lang niet meer steeg, maar zelfs daalde) schakelde de WP het element in, wat natuurlijk niet de bedoeling was.
Sinds ik dat vinkje uit heb staan is dat probleem weg.

Deze instellingen zijn alleen voor SWW, voor de legionellarun wordt het element sowieso gebruikt.

[Andrehj]

HaTe schreef op woensdag 25 mei 2022 @ 00:13:
Misschien dat dit nog in de TS toegevoegd kan worden, dit is nu een beetje gedaan als "omslachtig", wat klopt voor het uitlezen, maar voor het zoeken naar fouten en initieel instellen is dit toch wel handig lijkt mij!
Betere uitleg hier

Done en dank voor de aanvulling ! In de post over monitoring heb ik naar je bovenstaande post verwezen. Ik heb die post ook gepind, dus als je nog iets wilt toevoegen dan dat graag aan dezelfde post doen, zodat alles gemakkelijk terug gevonden kan worden.

[breinonline]

koevlaas2 schreef op woensdag 25 mei 2022 @ 06:22:
[...]


Het rechter Vinkje kan uit want je hebt bij mijn weten geen 2e element (direct in het vat).

Nee, alleen het element heb ik.

Andrehj schreef op woensdag 25 mei 2022 @ 09:26:
[...]

De linker ook. Die stond bij mij eerst ook aan, maar als er toevallig iemand douchte tijdens een SWW-run (en de SWW-temperatuur dus een tijd lang niet meer steeg, maar zelfs daalde) schakelde de WP het element in, wat natuurlijk niet de bedoeling was.
Sinds ik dat vinkje uit heb staan is dat probleem weg.

Deze instellingen zijn alleen voor SWW, voor de legionellarun wordt het element sowieso gebruikt.

Ze staan nu alle twee uit, ik ga kijken of het verschil maakt.

[Fireball86]

Hallo allemaal,

De afgelopen dagen heb ik dit forum eens goed doorgelezen. En toch heb ik een aantal vragen. Sinds eind december 2021 wonen wij in een nieuwbouw woning met een Mitsubishi warmtepomp. Het gaat om de ERST20D-VM2D binnen unit met de PUHZ-SW-75YAA buitenunit.
Systeem draait top vind ik. Samen met de WTW houden we ook in de koude dagen het keurig op temperatuur binnen. In de woonkamer hebben we de draadloze thermostaat van Mitsubishi hangen. Ik had al gelezen hier dat niet iedereen er fan van is, maar voor ons werkt die voldoende.
Toch zou ik graag wat meer informatie willen uitlezen van de warmtepomp via Home Assistant. Ik begrijp dat er eigenlijk twee mogelijkheden zijn. De Wifi module en de Procon. Met dat laatste protocol heb ik geen enkele ervaring en ik heb geen losse draad naar zolder liggen (eventueel twee loze leidingen als dit protocol echt voordelen heeft hoor) dus voor alsnog zou mijn voorkeur uitgaan naar de Wifi module. Volgens de site van mitsubishi past de MAC-587IF, maar ik lees hier ook over de MAC-567IF-E. Zit er verschil tussen die wifi adapters? Of is de 587 gewoon het nieuwe type?

De zaken die ik graag wil uitlezen zijn vooral verbruik, temperaturen enzo. Is de Wifi adapter dan voldoende?

Aan het type nummer kon ik zien dat we een warmtepomp hebben die kan koelen. Navraag bij de aannemer bleek dat dit een foutje is geweest in de bestelling. In ons voordeel dus, want we hebben er niet voor hoeven te betalen. Begrijp ik nu goed dat ik de warmtepomp handmatig in de koelstand moet zetten? Of schakelt die automatisch om op basis van de thermostaat instelling? En ik las iets over een dauwpuntsensor. Ik heb werkelijk geen idee of we die hebben? Heb ik die nodig om te koelen? Of kan het ook zonder?

Alvast bedankt voor jullie reactie(s)

[Plenkske]

Fireball86 schreef op woensdag 25 mei 2022 @ 11:49:
Toch zou ik graag wat meer informatie willen uitlezen van de warmtepomp via Home Assistant. Ik begrijp dat er eigenlijk twee mogelijkheden zijn. De Wifi module en de Procon. Met dat laatste protocol heb ik geen enkele ervaring en ik heb geen losse draad naar zolder liggen (eventueel twee loze leidingen als dit protocol echt voordelen heeft hoor)

Er is nog een derde methode: zelf ESP32 in elkaar zetten en die aansluiten. Werkt dan via wifi.
De procon manier kan ook draadloos werken, door er een ESP module op aan te sluiten. Hier in dit topic is ESPHome code geplaatst daarvoor.

[AUijtdehaag]

@Fireball86
De draadloze mitsu thermostaat kan je ook bedienen via home assistant, ben ik achter gekomen. (via procon)
Ik moet nog eens een climate sensor gaan maken hiervoor (tijd en ervaring ontbreekt er vaak aan)

Je kan ipv de "cloud" oplossing melcloud wifi, toch een procon a1m melcobems mini aanschaffen?
Daar sluit je dan eventueel een esp modbus adapter op aan, dan heb je het ook via wifi.
Programmeren kan via esphome. (er staan voorbeelden gelinkt in mijn post net onder de startpost)

Dauwpunt sensor kan je zelf ook maken met een esp en een DHT22, en dan simpel berekenen uit RV en temperatuur (kan via esphome of node-red)
De modbus shield is daar ook op voorbereid (hoewel, het dauwpunt in huis wil je weten en niet op zolder)
https://enri.nl/assets/img/pcb/modbus-schema.png

Edit: hierboven - meerdere wegen naar Rome inderdaad.



Het omschakelen naar koelen kan je dan zelf doen. (of laten doen door HA)
De draadloze thermostaat functioneert dan andersom (volgens mij, is niet mijn huis)

[ Voor 10% gewijzigd door AUijtdehaag op 25-05-2022 12:34 ]

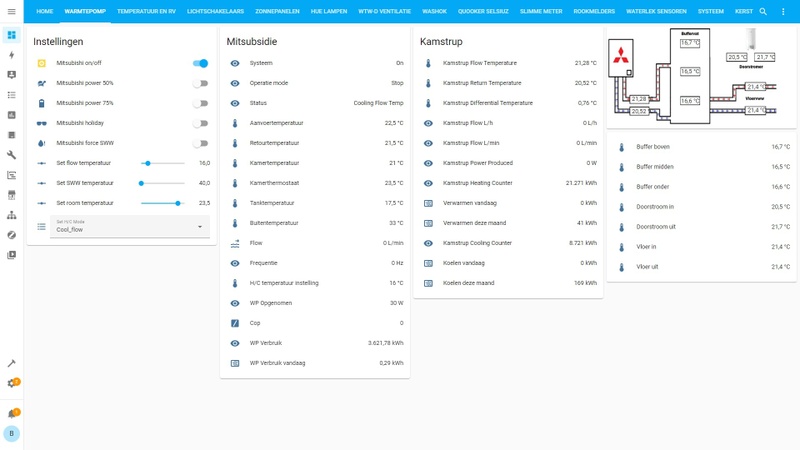

[HaTe]

Ik mis eigenlijk een methode om de hoeveelheid geproduceerde (en gebruikte) energie uit te lezen. Via modbus gaat dit blijkbaar niet. Deze waarde wordt enkel elke dag om 12u 's nachts bijgewerkt en geeft enkel de dagproductie weer. Het liefste lees ik de totale waardes uit die ook op de controller te vinden zijn.

Heeft iemand hier een oplossing voor?

Een Kamstrup (of dergelijke) installeren zie ik niet zo zitten omdat ik er dan eigenlijk 2 zou willen voor DHW en heating.. wordt te duur. Het wil me richten op het uitlezen van de waarde die de Ecodan zelf berekend.

[Andrehj]

HaTe schreef op woensdag 25 mei 2022 @ 13:54:
Ik mis eigenlijk een methode om de hoeveelheid geproduceerde (en gebruikte) energie uit te lezen. Via modbus gaat dit blijkbaar niet. Deze waarde wordt enkel elke dag om 12u 's nachts bijgewerkt en geeft enkel de dagproductie weer. Het liefste lees ik de totale waardes uit die ook op de controller te vinden zijn.

Heeft iemand hier een oplossing voor?

Een Kamstrup (of dergelijke) installeren zie ik niet zo zitten omdat ik er dan eigenlijk 2 zou willen voor DHW en heating.. wordt te duur. Het wil me richten op het uitlezen van de waarde die de Ecodan zelf berekend.

De waarden die de WP zelf berekent kun je wel degelijk via de Procon uitlezen. Daar is hier een maandje of zo geleden nog over geschreven. Maar het gaat ook via een (gemodificeerd) Melcloud2Domoticz script (zo doe ik het, even terugzoeken op melcloud2domoticz in dit topic en het L/W WP topic deel 9 en 10)

[ Voor 3% gewijzigd door Andrehj op 25-05-2022 14:00 ]

[HaTe]

Andrehj schreef op woensdag 25 mei 2022 @ 13:59:
[...]

De waarden die de WP zelf berekent kun je wel degelijk via de Procon uitlezen. Daar is hier een maandje of zo geleden nog over geschreven. Maar het gaat ook via een (gemodificeerd) Melcloud2Domoticz script (zo doe ik het, even terugzoeken op melcloud2domoticz in dit topic en het L/W WP topic deel 9 en 10)

Ook niet de totalen sinds begin installatie toch? Ik zie dit staan:

- DailyHeatingEnergyConsumed
- DailyHeatingEnergyProduced
- DailyHotWaterEnergyConsumed
- DailyHotWaterEnergyProduced
- DailyCoolingEnergyConsumed
- DailyCoolingEnergyProduced

Daily dus..
Het liefst zie ik een waarde die bij elke lezing is toegenomen (bij gebruik warmtepomp), net als bij het uitlezen van mijn elektriciteitsmeters.

[ Voor 9% gewijzigd door HaTe op 25-05-2022 14:02 ]

[Andrehj]

HaTe schreef op woensdag 25 mei 2022 @ 14:01:
[...]

Ook niet de totalen sinds begin installatie toch? Ik zie dit staan:

[...]

Daily dus..
Het liefst zie ik een waarde die bij elke lezing is toegenomen (bij gebruik warmtepomp), net als bij het uitlezen van mijn elektriciteitsmeters.

Aha. Je wilt de totalen weten. Die kun je er voor zover ik weet niet uithalen. Dat kan weer wel via Melcloud, en anders wel met de Domotica applicatie die je toch al nodig hebt om die Modbus of melcloud2domoticz / HA data uit te lezen.

[HaTe]

Andrehj schreef op woensdag 25 mei 2022 @ 14:05:
[...]

Aha. Je wilt de totalen weten. Die kun je er voor zover ik weet niet uithalen. Dat kan weer wel via Melcloud, en anders wel met de Domotica applicatie die je toch al nodig hebt om die Modbus of melcloud2domoticz / HA data uit te lezen.

Inderdaad, ik was misschien niet helemaal duidelijk.
Denk je dat Melcloud het ook berekend aan de hand van de dagelijkse waardes? Dan nog heb je maar 1 update per dag.. Als je nou een dag geen wifi hebt, gaat deze dan niet achterlopen? Ik heb het gevoel dat dit niet het geval is en dat deze totale waarde ook op een of andere manier wel uit te lezen is.

Ik wil graag mijn "gasverbruik" grafiek in de energiemonitor vullen met deze data en dat gaat niet werken als er maar 1 update per dag is.

[AUijtdehaag]

@HaTe Ik gebruik de 2 (pulse) ingangen hiervan om 2 kWh meters met s0 uit lezen
https://www.antratek.nl/w...le-with-4-relays-2-inputs
Kan je zo direct op aansluiten.

Tevens dienen de relais om de 50/75/100% te schakelen.

code:

esphome:
  name: esp-relay
  platform: ESP32
  board: esp32dev

# Enable logging
logger:

# Enable Home Assistant API
api:
  password: !secret wifi_password

ota:
  password: !secret wifi_password

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Esp-Relay Fallback Hotspot"
    password: !secret wifi_password

captive_portal:

web_server:
  port: 80

sensor:
  - platform: pulse_meter
    pin: GPIO4
    timeout: 5min
    unit_of_measurement: "w"
    device_class: 'power'
    state_class: 'measurement'
    name: "Finder1 power"
    internal_filter: 100ms
    accuracy_decimals: 0
    filters:
      - multiply: 60 # (60s / 1000 pulses per kWh) * 1000 for W
    total:
      name: "Finder1 energy"
      unit_of_measurement: "kWh"
      device_class: 'energy'
      state_class: 'total_increasing'
      accuracy_decimals: 3
      filters:
        - multiply: 0.001

  - platform: pulse_meter
    pin: GPIO16
    timeout: 5min
    unit_of_measurement: "w"
    device_class: 'power'
    state_class: 'measurement'
    name: "Finder2 power"
    internal_filter: 100ms
    accuracy_decimals: 0
    filters:
      - multiply: 60 # (60s / 1000 pulses per kWh) * 1000 for W
    total:
      name: "Finder2 energy"
      unit_of_measurement: "kWh"
      device_class: 'energy'
      state_class: 'total_increasing'
      accuracy_decimals: 3
      filters:
        - multiply: 0.001


switch:
  - platform: gpio
    name: "Relay 1"
    id: relay_1
    pin:
      number: GPIO33
      inverted: False
    restore_mode: RESTORE_DEFAULT_ON

  - platform: gpio
    name: "Relay 2"
    id: relay_2
    pin:
      number: GPIO25
      inverted: False
    restore_mode: RESTORE_DEFAULT_OFF

  - platform: gpio
    name: "Relay 3"
    id: relay_3
    pin:
      number: GPIO26
      inverted: False
    restore_mode: RESTORE_DEFAULT_OFF

  - platform: gpio
    name: "Relay 4"
    id: relay_4
    pin:
      number: GPIO27
      inverted: False
    restore_mode: RESTORE_DEFAULT_OFF

status_led:
  pin:
    number: GPIO23
    inverted: True

Maar ik wil er niet teveel een IoT topic van maken

[HaTe]

AUijtdehaag schreef op woensdag 25 mei 2022 @ 14:35:
@HaTe Ik gebruik de 2 (pulse) ingangen hiervan om 2 kWh meters met s0 uit lezen

Ik wil juist de informatie UIT de warmtepomp halen, niet er in stoppen. Of bedoel je nou dat de FTC ook puls UITgangen heeft?

Als ik deze pagina bekijk, dan lijk ik ook niet verder te komen met ruwe data (onderaan pagina). Ook hier staat een datum bij:
https://github.com/m000c400/Mitsubishi-CN105-Protocol-Decode

[ Voor 4% gewijzigd door HaTe op 25-05-2022 14:49 ]

[AUijtdehaag]

@HaTe
Je kan je mitsu toch op 1 of 2 (WP en Heater) kWh meters aansluiten, dan heb je realtime verbruik?

De history waarden uit de mitsu zijn toch niet nauwkeurig en bovendien 1x een waarde van gisteren.

[HaTe]

AUijtdehaag schreef op woensdag 25 mei 2022 @ 15:02:
@HaTe
Je kan je mitsu toch op 1 of 2 (WP en Heater) kWh meters aansluiten, dan heb je realtime verbruik?

De history waarden uit de mitsu zijn toch niet nauwkeurig en bovendien 1x een waarde van gisteren.

Ja dat heb ik al, ik wil graag de produced energy, dus wat je normaal met een Kamstrup zou lezen.
Ik dacht dat de waarde op de controller wel tijdens gebruik oploopt, dus vaker dan 1x per dag toeneemt. Ik had verwacht deze waarde met Modbus uit te lezen, maar dat lijkt niet te kunnen

[ Voor 18% gewijzigd door HaTe op 25-05-2022 15:35 ]

[LeonTebbens]

Fireball86 schreef op woensdag 25 mei 2022 @ 11:49:
Het gaat om de ERST20D-VM2D binnen unit met de PUHZ-SW-75YAA buitenunit.

Welkom! Zal ik je toevoegen aan de eigenarenlijst op de eerste pagina?
Wij hebben overigens ook precies zo’n WP 😀

Volgens de site van mitsubishi past de MAC-587IF, maar ik lees hier ook over de MAC-567IF-E. Zit er verschil tussen die wifi adapters? Of is de 587 gewoon het nieuwe type?

De zaken die ik graag wil uitlezen zijn vooral verbruik, temperaturen enzo. Is de Wifi adapter dan voldoende?

Ja. Idee: Als je me in een privé bericht even je e-mail stuurt, maak ik je gast op onze installatie, kun je even rond kijken. Je kan niets wijzigen, geen zorgen.

Aan het type nummer kon ik zien dat we een warmtepomp hebben die kan koelen. Begrijp ik nu goed dat ik de warmtepomp handmatig in de koelstand moet zetten?

Ja zie handleiding thermostaat

En ik las iets over een dauwpuntsensor. Ik heb werkelijk geen idee of we die hebben? Heb ik die nodig om te koelen? Of kan het ook zonder?

Dauwpuntsensor heb je waarschijnlijk niet. Om geen natte vloer of roestende leidingen te krijgen door condens, wil je koelen boven de dauwpunt luchttemperatuur. Deze kan je zelf uitrekenen op diverse websites, dat is ook wat ik doe als ik ga koelen. Wij koelen alleen bij heel heet weer.
Wil je wel automatisch omschakelgemak dan heb je iets als deze nodig én een dauwpuntsensor.
Stel je trouwens niet al te veel voor van dat koelen met vloerverwarming (ik neem aan dat je dat hebt? want 2021 huis), je kamertemperatuur gaat max een graad of 5 naar beneden. En de luchtvochtigheid blijft hetzelfde (in tegenstelling tot een airco die wel ontvochtigd).

Hopelijk zijn je vragen hiermee een beetje beantwoord?

[ Voor 7% gewijzigd door LeonTebbens op 25-05-2022 21:13 ]

[LutraVulgaris]

Inmiddels woon ik nu 3 jaar NOM-BENG naar alle tevredenheid. Er is een binnenunit - Mitsubishi Ecodan EHST20D-VM2C en
buitenunit - Mitsubishi Power Inverter PUHZ-SW50VKA geinstalleerd.

De unit is voorzien van een Procon a1m welke ik momenteel afgekoppeld heb en de boel in de gaten hou met een MELcloud wifi module.
Ik wil hier echter wel wat meer mee gaan doen.

De thermostaat hangt beneden en de binnenunit staat op zolder. Nou wil ik graag wat meer met Home assistant gaan doen en een tablet op de muur hangen met een dashboard. Deze komt op de plek van de thermostaat, deze gaat naar zolder en komt op de binnenunit.

Nu is mijn vraag, hoe ga ik de woonkamertemperatuur meten als de thermostaat op zolder hangt?

Bestaat er iets als een externe thermometer?

[DutchWing]

Cranberry schreef op maandag 23 mei 2022 @ 23:23:
@DutchWing waar ga jij 'm bestellen als ik vragen mag? Een levertijd van 6 weken is iets waar we tegenwoordig alleen maar van kunnen dromen

Op internet staan dezelfde levertijden +/-??
Maar de levertijden die ik noem is wat hun schatten.

Daikin en Mitsubishi zijn de enige partijen die echt leveren binnen +/- 3 maanden.

[Remco45]

HaTe schreef op woensdag 25 mei 2022 @ 13:54:
Ik mis eigenlijk een methode om de hoeveelheid geproduceerde (en gebruikte) energie uit te lezen.
[...]
Het liefste lees ik de totale waardes uit die ook op de controller te vinden zijn.
[...]
Een Kamstrup (of dergelijke) installeren zie ik niet zo zitten omdat ik er dan eigenlijk 2 zou willen voor DHW en heating.. wordt te duur.

HaTe schreef op woensdag 25 mei 2022 @ 14:01:
[...]
Het liefst zie ik een waarde die bij elke lezing is toegenomen (bij gebruik warmtepomp), net als bij het uitlezen van mijn elektriciteitsmeters.

Gaat prima met 1 Kamstrup (of vergelijkbaar), een Youless, Raspberry (of vergelijkbaar) en wat software.
Hiermee wordt de gebruikte elektrische energie en de verpompte warmte gemeten.
Er is maar 1 Kamstrup nodig omdat middels de Mode kan worden uitgelezen aan welk systeem de warmte wordt geleverd: DHW or HEATING.
Zelf som ik deze gegevens op als totalen sinds ik met monitoring ben begonnen.
Na elke run wordt de COP berekend.

[Cranberry]

@Remco45 @HaTe heeft de cilinderunit, waarin je geen warmtemeter kwijt kunt. Met een warmtemeter kun je dus alleen de geleverde energie tbv verwarming bepalen.

Heb jij getallen van de geleverde warmte van zowel je WP als een warmtemeter?
Omdat ik ook een cilinderunit heb besteld een Kamstrup laat installeren, hoop ik de nauwkeurigheid van de ingebouwde warmtemeter te kunnen bereken door wat de warmtemeter heeft bepaald en de unit zelf heeft berekend. O.b.v. van die getallen hoop ik dan ook iets te kunnen roepen over de geleverde warmte t.b.v. SHW. Daar zit dan dus wel de aanname in dat de interne meting voor verwarming en DHW (ongeveer) dezelfde afwijking heeft.

[koevlaas2]

breinonline schreef op woensdag 25 mei 2022 @ 10:41:
[...]

Nee, alleen het element heb ik.

[...]

Ze staan nu alle twee uit, ik ga kijken of het verschil maakt.

Met beide uit geen legionella run volgens mij, de linker moet aan rechts uit.

[Remco45]

@Cranberry @HaTe Sorry: zover had ik niet teruggelezen.

In het begin heb ik inderdaad vergeleken tussen de Mitsu data en de monitoring data.
En het klopt wat Mitsu zelf aangeeft: het dient slechts als een indicatie.

Ik heb niet alle data meer, maar vond in een mail dat de Mitsu-waarden in september en oktober 2019 voor het elektrisch verbruik tussen de 13 en 44% afweken; voor warmte-energie tussen de 2,0 en 7,6%.
Dat is dermate veel dat een daaruit berekend COP-getal niet meer te vergelijken is met het Databook.

De reproduceerbaarheid heb ik niet onderzocht: het is de vraag of dezelfde afwijkingen bij andere systeeminstellingen (b.v. aanvoertemperaturen) hetzelfde zouden zijn, laat staan dat dit voor andere/nieuwere systemen met andere firmware hetzelfde zou zijn.

[breinonline]

LutraVulgaris schreef op woensdag 25 mei 2022 @ 19:47:
Inmiddels woon ik nu 3 jaar NOM-BENG naar alle tevredenheid. Er is een binnenunit - Mitsubishi Ecodan EHST20D-VM2C en
buitenunit - Mitsubishi Power Inverter PUHZ-SW50VKA geinstalleerd.

De unit is voorzien van een Procon a1m welke ik momenteel afgekoppeld heb en de boel in de gaten hou met een MELcloud wifi module.
Ik wil hier echter wel wat meer mee gaan doen.

De thermostaat hangt beneden en de binnenunit staat op zolder. Nou wil ik graag wat meer met Home assistant gaan doen en een tablet op de muur hangen met een dashboard. Deze komt op de plek van de thermostaat, deze gaat naar zolder en komt op de binnenunit.

Nu is mijn vraag, hoe ga ik de woonkamertemperatuur meten als de thermostaat op zolder hangt?

Bestaat er iets als een externe thermometer?

Heb je niet de mitsu thermostaat? Die werkt met radiosignaal waardoor je hem willekeurig ergens kan neerzetten (voetje hoort ooit meegeleverd te zijn) of hangen.

[LutraVulgaris]

breinonline schreef op woensdag 25 mei 2022 @ 21:09:
[...]

Heb je niet de mitsu thermostaat? Die werkt met radiosignaal waardoor je hem willekeurig ergens kan neerzetten (voetje hoort ooit meegeleverd te zijn) of hangen.

Ja er hangt een bedrade regelaar

[Andrehj]

koevlaas2 schreef op woensdag 25 mei 2022 @ 20:43:

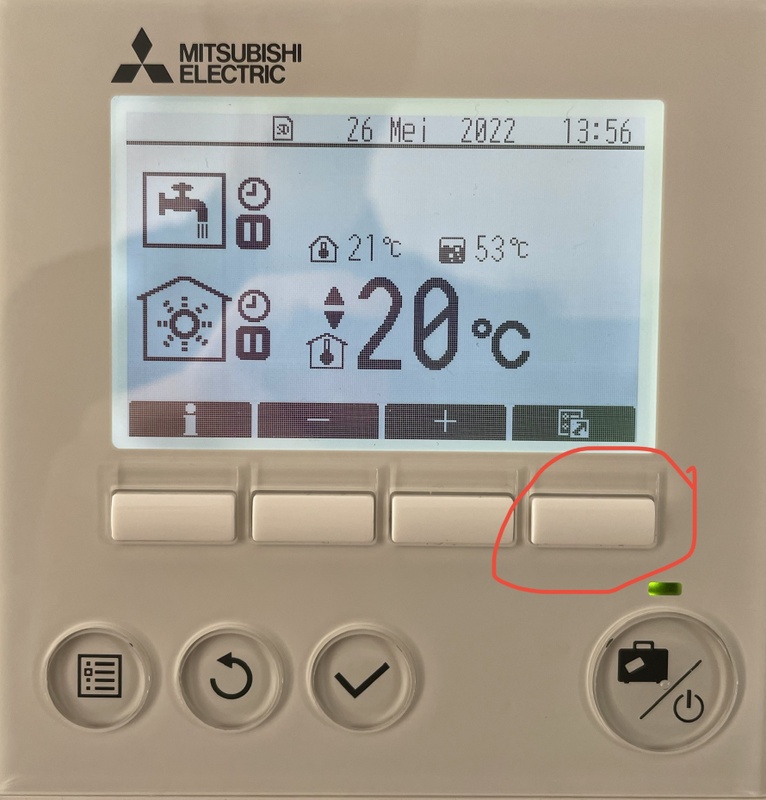

Met beide uit geen legionella run volgens mij, de linker moet aan rechts uit.

Dat klopt echt niet. Ik heb het net nog gecheckt. Bij mij staan echt beide vinkjes uit en toch wordt het dompelelement probleemloos ingeschakeld bij de legionellarun.
Er staat in dit menu niet voor niets SWW boven. Deze instelling geldt alleen voor SWW.

[Fireball86]

AUijtdehaag schreef op woensdag 25 mei 2022 @ 12:17:
@Fireball86
De draadloze mitsu thermostaat kan je ook bedienen via home assistant, ben ik achter gekomen. (via procon)
Ik moet nog eens een climate sensor gaan maken hiervoor (tijd en ervaring ontbreekt er vaak aan)

Je kan ipv de "cloud" oplossing melcloud wifi, toch een procon a1m melcobems mini aanschaffen?
Daar sluit je dan eventueel een esp modbus adapter op aan, dan heb je het ook via wifi.
Programmeren kan via esphome. (er staan voorbeelden gelinkt in mijn post net onder de startpost)

Dauwpunt sensor kan je zelf ook maken met een esp en een DHT22, en dan simpel berekenen uit RV en temperatuur (kan via esphome of node-red)
De modbus shield is daar ook op voorbereid (hoewel, het dauwpunt in huis wil je weten en niet op zolder)
https://enri.nl/assets/img/pcb/modbus-schema.png

Edit: hierboven - meerdere wegen naar Rome inderdaad.

[Afbeelding]

Het omschakelen naar koelen kan je dan zelf doen. (of laten doen door HA)
De draadloze thermostaat functioneert dan andersom (volgens mij, is niet mijn huis)

Klinkt interessant dit inderdaad. Hoewel ik moet zeggen dat modbus me aanspreekt vanwege het feit dat er geen cloud aangekoppeld zit, is het wel wat meer instel werk dan de officiële module denk ik? Gezien een fulltime baan, een baby en een peuter en daarnaast nog een hoop klus werk in huis misschien wat veel voor nu.

Wat is dat Kamstrup trouwens? Is dat een aparte temperatuur/kWh module?

LeonTebbens schreef op woensdag 25 mei 2022 @ 19:19:
[...]

Welkom! Zal ik je toevoegen aan de eigenarenlijst op de eerste pagina?
Wij hebben overigens ook precies zo’n WP 😀


[...]

[Afbeelding]


[...]

Ja. Idee: Als je me in een privé bericht even je e-mail stuurt, maak ik je gast op onze installatie, kun je even rond kijken. Je kan niets wijzigen, geen zorgen.


[...]

Ja zie handleiding thermostaat


[...]

Dauwpuntsensor heb je waarschijnlijk niet. Om geen natte vloer of roestende leidingen te krijgen door condens, wil je koelen boven de dauwpunt luchttemperatuur. Deze kan je zelf uitrekenen op diverse websites, dat is ook wat ik doe als ik ga koelen. Wij koelen alleen bij heel heet weer.
Wil je wel automatisch omschakelgemak dan heb je iets als deze nodig én een dauwpuntsensor.
Stel je trouwens niet al te veel voor van dat koelen met vloerverwarming (ik neem aan dat je dat hebt? want 2021 huis), je kamertemperatuur gaat max een graad of 5 naar beneden. En de luchtvochtigheid blijft hetzelfde (in tegenstelling tot een airco die wel ontvochtigd).

Hopelijk zijn je vragen hiermee een beetje beantwoord?

Ik vind het prima dat je me op de lijst met eigenaren zet hoor. Mochten er dan mensen nog vragen hebben, kunnen ze me vinden.

Wat betreft de MELCLoud, kan je daar vrijwel net zoveel mee als met de Procon? Ook het schakelen via HA van koelen naar verwarmen enzo? Ik heb in huis verschillende aqara temperatuur sensoren, dus de RV berekenen is geen probleem met HA.
Wat ik in het plaatje van HA met die Procon wel mooi vind is dat je al die temperaturen kan aflezen, maar dat kan met de Wifi adapter dus ook?

Stel je dan de maximale koeltemperatuur in als je gaat koelen om condensatie te voorkomen?

Koelen hebben we inderdaad nog niet gebruikt, want daar zijn de temperaturen nog niet naar geweest.

Ik maak graag gebruik van je aanbod, zal je zo een PB sturen

.

Plenkske schreef op woensdag 25 mei 2022 @ 12:13:
[...]


Er is nog een derde methode: zelf ESP32 in elkaar zetten en die aansluiten. Werkt dan via wifi.
De procon manier kan ook draadloos werken, door er een ESP module op aan te sluiten. Hier in dit topic is ESPHome code geplaatst daarvoor.

Die had ik gevonden inderdaad, maar gezien de garantie nog op mijn WP zit ga ik niet zelf knutselen. Het wordt dus een Procon of een MELCloud wifi adapter. Die zijn tenslotte beide officieel ondersteund. Wel bedankt voor de tip.

Zoals jullie misschien lezen is een warmtepomp echt nieuw voor me. Onze vorige woning had gewoon een simpele CV. Maar ik wil me wel wat meer verdiepen in de werking en ook vooral uitlezen wat het ding doet.

Daarnaast is onze WP via een 3 fasen groep aangesloten. Is er een mogelijkheid om hiervan het live verbruik uit te lezen? Ik had een Shelly EM3 gevonden, maar als er makkelijkere/betere oplossingen zijn dan zijn die welkom.

Bedankt voor alle tips!

[AUijtdehaag]

@Fireball86
Met melcloud heb je geen flow en geen compressorfrequentie.
Flow en deltaT kan je gebruiken om afgegeven vermogen te berekenen. Ik gebruik daar node-red voor.
Een kamstrup is een warmtemeter en die doet hetzelfde. Met het verschil dat er ook een teller op zit.

Flow van mitsubishi is niet heel nauwkeurig en delta T ook niet.
Maar het voldoet om eventueel een Cop berekening te maken. (moet je wel het opgenomen vermogen nog meten met een kWh meter)
Kamstrup is op 0.01 graad nauwkeurig.
https://zaehleronlineshop...25-52-wire-M-Bus-16-Y-Bat
Met bedraad mbus kan je die ook in node-red uitlezen.

En iedere maand doorgeven aub
Tomexergie in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #10"

[ Voor 17% gewijzigd door AUijtdehaag op 26-05-2022 09:52 ]

[Plenkske]

Ik verwacht trouwens niet dat iets insteken in de cn105 port de garantie zal verbreken.

[KabouterSuper]

Ik hoop voor de volgende winter een warmtepomp te hebben (PUD-SHWM140YAA + EHSD-VM2D).
Ik ben me nu aan het inlezen voor thermostaten en slimme functionaliteit, maar ik kom er niet helemaal uit.
In dit topic is de consensus denk ik dat de panasonic thermostaat en melcloud het beste is. Maar ik zie een wifi en een bedrade panasonic thermostaat (PANASONIC PAW-A2W-RTWIRELESS en PAW-A2W-RTWIRED). Heeft de bedrade thermostaat nog nadelen tov de draadloze variant?
Specifiek, werkt de bedrade variant samen met melcloud (die ik meebesteld heb met de warmtepomp)? Zo ja, waarom lijkt iedereen dan te kiezen voor de draadloze thermostaat terwijl je met melcloud ook kunt bedienen? Of begrijp ik gewoon niet goed wat de thermostaat en melcloud doen?

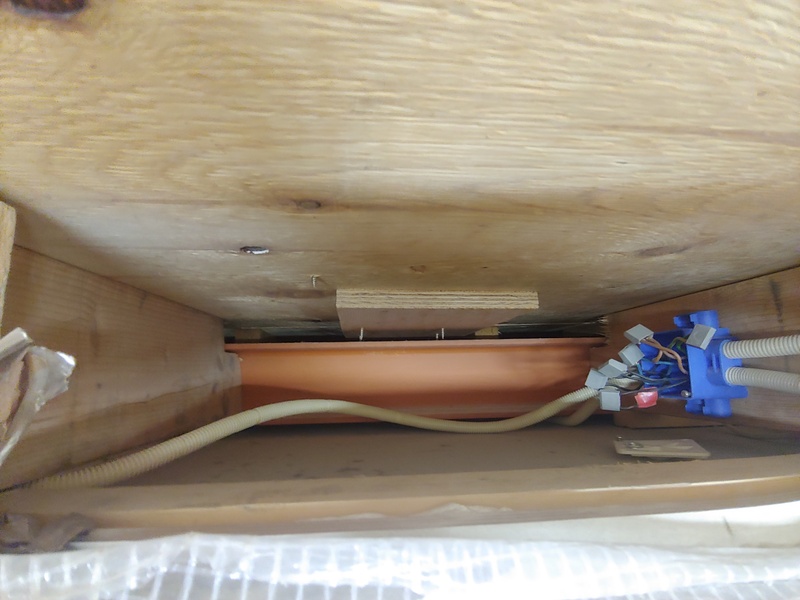

Mijn tweede vraag gaat over de plaatsing van de buitenunit. Qua plaatsing is het verreweg het beste (qua afstand tot de buren en niet-zichtbaarheid) om deze op het dak te plaatsen. Even los van problemen met bouwvergunningen heeft dit wel als groot nadeel dat het een houten dak is. Het dak is opgebouwd uit een bitumen laag, 80mm PIR, 20mm underlayment en balken van 140x44mm. De buitenunit komt op een metalen h-profiel te staan (120x120mm), maar de underlayment zit nu wel op 10mm afstand van de balk.

Het positieve is dat ik van binnenuit nog bij de balken en het dak kan, dus ik kan extra balken en geluidsisolatie plaatsen. De buitenunit wil ik op grote tegels, rubberen matten en met dempers plaatsen.

Kan dit (zo ja, hoe precies), of is het kansloos om de buitenunit op het dak te willen plaatsen?

[ Voor 10% gewijzigd door KabouterSuper op 26-05-2022 10:28 ]

[Remco45]

KabouterSuper schreef op donderdag 26 mei 2022 @ 10:27:
Ik hoop voor de volgende winter een warmtepomp te hebben (PUD-SHWM140YAA + EHSD-VM2D).
Ik ben me nu aan het inlezen voor thermostaten en slimme functionaliteit, maar ik kom er niet helemaal uit.
In dit topic is de consensus denk ik dat de panasonic thermostaat en melcloud het beste is. Maar ik zie een wifi en een bedrade panasonic thermostaat (PANASONIC PAW-A2W-RTWIRELESS en PAW-A2W-RTWIRED). Heeft de bedrade thermostaat nog nadelen tov de draadloze variant?
Specifiek, werkt de bedrade variant samen met melcloud (die ik meebesteld heb met de warmtepomp)? Zo ja, waarom lijkt iedereen dan te kiezen voor de draadloze thermostaat terwijl je met melcloud ook kunt bedienen? Of begrijp ik gewoon niet goed wat de thermostaat en melcloud doen?

Twee-aderige bedrading nodig.
Nee, de Panasonic heeft als groot voordeel dat deze ingesteld kan worden op een kleinere hysteresis.
Dat geeft een constantere temperatuur bij de van nature trage reactie van de vloerverwarming.
De aansluiting is puur als een ON-OFF thermostaat.
Zelf heb ik de Panasonic en de bediening van de Binnenunit naast elkaar in de woonkamer hangen.
Daarvoor is dan wel een 4-aderige kabel nodig tenzij je voor de wireless gaat.

Mijn tweede vraag gaat over de plaatsing van de buitenunit. Qua plaatsing is het verreweg het beste (qua afstand tot de buren en niet-zichtbaarheid) om deze op het dak te plaatsen. Even los van problemen met bouwvergunningen heeft dit wel als groot nadeel dat het een houten dak is. Het dak is opgebouwd uit een bitumen laag, 80mm PIR, 20mm underlayment en balken van 140x44mm. De buitenunit komt op een metalen h-profiel te staan (120x120mm), maar de underlayment zit nu wel op 10mm afstand van de balk.
[Afbeelding]
Het positieve is dat ik van binnenuit nog bij de balken en het dak kan, dus ik kan extra balken en geluidsisolatie plaatsen. De buitenunit wil ik op grote tegels, rubberen matten en met dempers plaatsen.

Kan dit (zo ja, hoe precies), of is het kansloos om de buitenunit op het dak te willen plaatsen?

Er is al veel geschreven over de consequenties, successen en minder geslaagde pogingen van het plaatsen op een (houten) dak. Zoek ook even in het Lucht/Water WP topic.

Bij een vriend van ons is de WP in de schuur in een hoek geplaatst op een verhoging.
Beide buitenwanden hebben een rooster waardoor de lucht wordt aangezogen resp. uitgeblazen.
Daarbij is de uitblaasopening van de buren af en tevens rondom luchtdicht zodat er geen koude lucht inde schuur recirculeert.
Onder de WP is daardoor nog wat opslagruimte beschikbaar.
Als je wil, kan ik wel wat foto's maken.

[ Voor 7% gewijzigd door Remco45 op 26-05-2022 11:06 ]

[LeonTebbens]

Fireball86 schreef op donderdag 26 mei 2022 @ 09:16:
[...]

Gezien een fulltime baan, een baby en een peuter en daarnaast nog een hoop klus werk in huis misschien wat veel voor nu.

De vraag is inderdaad: wil je er een (leuke) hobby bij zoals vele Tweakers hier doen, of ben je tevreden met de grafieken en cijfers die je uit Melcloud en het bedieningspaneel haalt?
Daarmee kun je temperatuur, -verloop over de tijd én opgenomen en afgegeven vermogen allemaal bekijken. En schema’s instellen.
Kamstrup, KWh meter, Modbus of ESP’s is voor Tweakers die …. willen tweaken 😀. Dus dingen willen uitpluizen, vergaand automatiseren en beter en mooier maken.

Ik kijk vooral in Melcloud naar het Systeem Temperaturen rapport:


En aan het begin van de maand druk ik twee keer op deze toets om verbruik en opwek te bekijken en door te geven aan @Tomexergie :


Dat voldoet voor mij

[Remco45]

LeonTebbens schreef op donderdag 26 mei 2022 @ 14:14:
[...]
De vraag is inderdaad: wil je er een (leuke) hobby bij zoals vele Tweakers hier doen, of ben je tevreden met de grafieken en cijfers die je uit Melcloud en het bedieningspaneel haalt?
[...]

Volgens mij is er nog een andere reden dan "een (leuke) hobby".
Met de waarden uit de Mitsu kon ik bepaalde wijzigingen in instellingen niet goed volgen.
Voor mij was nauwkeurig meten belangrijk om het systeem zo optimaal mogelijk in te kunnen stellen.
Daarbij probeerde ik de waarden uit het Databook zoveel mogelijk te behalen.

Nu alles goed draait kijk ik er uiteraard niet zo vaak naar, maar ik laat het spul wel zitten.
Als er nu een fout ontstaat in mijn WP of de PV-omvormer, krijg ik een melding via mijn Raspberry.

[Fireball86]

LeonTebbens schreef op donderdag 26 mei 2022 @ 14:14:
[...]


De vraag is inderdaad: wil je er een (leuke) hobby bij zoals vele Tweakers hier doen, of ben je tevreden met de grafieken en cijfers die je uit Melcloud en het bedieningspaneel haalt?
Daarmee kun je temperatuur, -verloop over de tijd én opgenomen en afgegeven vermogen allemaal bekijken. En schema’s instellen.
Kamstrup, KWh meter, Modbus of ESP’s is voor Tweakers die …. willen tweaken 😀. Dus dingen willen uitpluizen, vergaand automatiseren en beter en mooier maken.

Ik kijk vooral in Melcloud naar het Systeem Temperaturen rapport:
[Afbeelding]

En aan het begin van de maand druk ik twee keer op deze toets om verbruik en opwek te bekijken en door te geven aan @Tomexergie :
[Afbeelding]

Dat voldoet voor mij

Op zich wil ik het inderdaad integreren in HA. Dus wat dat betreft wel een beetje tweaken. Maar aangezien de kosten voor de MELCloud adapter en de procon ongeveer hetzelfde zijn koop ik wel liever direct de "goede".

Remco45 schreef op donderdag 26 mei 2022 @ 14:38:
[...]


Volgens mij is er nog een andere reden dan "een (leuke) hobby".
Met de waarden uit de Mitsu kon ik bepaalde wijzigingen in instellingen niet goed volgen.
Voor mij was nauwkeurig meten belangrijk om het systeem zo optimaal mogelijk in te kunnen stellen.
Daarbij probeerde ik de waarden uit het Databook zoveel mogelijk te behalen.

Nu alles goed draait kijk ik er uiteraard niet zo vaak naar, maar ik laat het spul wel zitten.
Als er nu een fout ontstaat in mijn WP of de PV-omvormer, krijg ik een melding via mijn Raspberry.

Begrijp ik hieruit dat je dan nog wijzigingen hebt aangebracht nadat de installateur z'n werk heeft gedaan? Onze warmtepomp is ingeregeld opgeleverd. Waar moet ik dan aan denken wat er verbeterd kan worden?

[Rockster]

Andrehj schreef op woensdag 25 mei 2022 @ 22:10:
[...]

Dat klopt echt niet. Ik heb het net nog gecheckt. Bij mij staan echt beide vinkjes uit en toch wordt het dompelelement probleemloos ingeschakeld bij de legionellarun.
Er staat in dit menu niet voor niets SWW boven. Deze instelling geldt alleen voor SWW.

Niet helemaal: zonder het vinkje bij het dompel element schakelt out9 (dompel element uitgang) niet aan bij de legionella run bij mij (FTC5). Dat is met de interne booster heater nog enabled via de dipswitch. Als ik die dipswitch uit zet, en dus geforceerd het interne booster element uitzet, dan werkt out9 wel ongeacht het vinkje, maar gaat de interne pomp uit tijdens de legionella run.

Dat is voor mijn situatie niet gewenst (want het dompel element zit halverwege het vat in plaats van onderaan), het rondpompen door de spiralen heb ik daarom nodig om ook het onderste deel van het vat op meer dan 62 graden te krijgen.

[Remco45]

Fireball86 schreef op donderdag 26 mei 2022 @ 20:43:
[...]
Begrijp ik hieruit dat je dan nog wijzigingen hebt aangebracht nadat de installateur z'n werk heeft gedaan? Onze warmtepomp is ingeregeld opgeleverd. Waar moet ik dan aan denken wat er verbeterd kan worden?

Ik heb mijn WP samen met een bevriende loodgieter geïnstalleerd en alleen het F-gassen gedeelte laten doen door de installateur.
Net zoals bij een CV-ketel heeft ook de WP vaste fabrieksinstellingen.
Bij een WP kan veel meer worden aangepast en daarvoor heeft de installateur gewoonweg geen tijd.
Een goede installateur zal aardige startwaarden instellen, maar het hangt af van de woning, weersinvloeden, geluidseisen en het gedrag van de bewoners hoe e.e.a. uitpakt in de praktijk.

Denk daarbij aan zaken als voldoende flow door de vvw-groepen (hogere flow = lagere Ta = hogere COP); verwarmingsmode middels compensatiecurve (voor lage temperaturen pas goed te testen tijdens een koude winterperiode) of een vaste Ta zoals sommigen gebruiken;
Timing van SWW opwarming elke dag of alleen bij een bepaalde temp-daling (ook afhankelijk van b.v. grootte boiler, wel/geen bad, geluid, onregelmatig werk, aantal personen, etc.);
aanwezigheid van een zonnepaneel-installatie;
anti-Legionella instellingen (denk ook aan gebruik verwarmingselement in de boiler indien aanwezig);
eventuele nachtverlaging etc.

Je kan je echt helemaal uitleven

[Grolsch]

KabouterSuper schreef op donderdag 26 mei 2022 @ 10:27:
Ik hoop voor de volgende winter een warmtepomp te hebben (PUD-SHWM140YAA + EHSD-VM2D).
Ik ben me nu aan het inlezen voor thermostaten en slimme functionaliteit, maar ik kom er niet helemaal uit.
In dit topic is de consensus denk ik dat de panasonic thermostaat en melcloud het beste is. Maar ik zie een wifi en een bedrade panasonic thermostaat (PANASONIC PAW-A2W-RTWIRELESS en PAW-A2W-RTWIRED). Heeft de bedrade thermostaat nog nadelen tov de draadloze variant?
Specifiek, werkt de bedrade variant samen met melcloud (die ik meebesteld heb met de warmtepomp)? Zo ja, waarom lijkt iedereen dan te kiezen voor de draadloze thermostaat terwijl je met melcloud ook kunt bedienen? Of begrijp ik gewoon niet goed wat de thermostaat en melcloud doen?

Je kunt maar 1 thermostaat gebruiken, OF de Panasonic op de externe ingang of de thermostaat van Mitsubishi. Melcloud is veel meer dan een thermostaat, je kunt daar dingen op uitlezen enzo, maar de personen die een Panasonic hebben gebruiken de Melcloud niet als thermostaat.

Persoonlijk zou ik voor de Procon gaan, want met de Melcloud kun je niet zo heel veel, behalve wat onnauwkeurige grafieken naar voren toveren, en je SWW vat warm maken op afstand.

Koop dan een procon, daar kun je hetzelfde EN veel meer mee loggen.

Mijn tweede vraag gaat over de plaatsing van de buitenunit. Qua plaatsing is het verreweg het beste (qua afstand tot de buren en niet-zichtbaarheid) om deze op het dak te plaatsen. Even los van problemen met bouwvergunningen heeft dit wel als groot nadeel dat het een houten dak is. Het dak is opgebouwd uit een bitumen laag, 80mm PIR, 20mm underlayment en balken van 140x44mm. De buitenunit komt op een metalen h-profiel te staan (120x120mm), maar de underlayment zit nu wel op 10mm afstand van de balk.
[Afbeelding]
Het positieve is dat ik van binnenuit nog bij de balken en het dak kan, dus ik kan extra balken en geluidsisolatie plaatsen. De buitenunit wil ik op grote tegels, rubberen matten en met dempers plaatsen.

Kan dit (zo ja, hoe precies), of is het kansloos om de buitenunit op het dak te willen plaatsen?

een 11KW WP op een houten plat dak plaats is naar mijn mening vragen om problemen.

Ik zou het in ieder geval niet doen. Lekker op de vaste grond buiten op een stevige fundering.

[Rockster]

KabouterSuper schreef op donderdag 26 mei 2022 @ 10:27:

Mijn tweede vraag gaat over de plaatsing van de buitenunit. Qua plaatsing is het verreweg het beste (qua afstand tot de buren en niet-zichtbaarheid) om deze op het dak te plaatsen. Even los van problemen met bouwvergunningen heeft dit wel als groot nadeel dat het een houten dak is. Het dak is opgebouwd uit een bitumen laag, 80mm PIR, 20mm underlayment en balken van 140x44mm. De buitenunit komt op een metalen h-profiel te staan (120x120mm), maar de underlayment zit nu wel op 10mm afstand van de balk.
[Afbeelding]
Het positieve is dat ik van binnenuit nog bij de balken en het dak kan, dus ik kan extra balken en geluidsisolatie plaatsen. De buitenunit wil ik op grote tegels, rubberen matten en met dempers plaatsen.

Kan dit (zo ja, hoe precies), of is het kansloos om de buitenunit op het dak te willen plaatsen?

Hier staat de warmtepomp (11.2 KW) ook op het dak van de berging, constructie is vrijwel identiek aan die van jou zo te lezen. In het begin gaf dit wel wat geluid binnen (de unit stond alleen op bigfoots), sinds afgelopen winter heb ik tussen het dak en de bigfoots dempingmatjes gelegd, en de buitenunit is vrijwel niet te horen. Wat ik niet heb gedaan, maar nog wel zou kunnen helpen, is tussen de balklagen iets van Knauf isolatie stoppen; les voor de volgende keer

[AUijtdehaag]

@Grolsch
Ik dacht dat je tot 8 draadloze thermostaten van mitsubishi kon toevoegen verdeeld over ook nog 2 zones?
https://alklima.nl/leveri...n/regelingen/par-wr51-r-e
Zie documentatie.

[Grolsch]

AUijtdehaag schreef op vrijdag 27 mei 2022 @ 09:29:
@Grolsch
Ik dacht dat je tot 8 draadloze thermostaten van mitsubishi kon toevoegen verdeeld over ook nog 2 zones?
https://alklima.nl/leveri...n/regelingen/par-wr51-r-e
Zie documentatie.

Dat zou kunnen, ik heb geen ervaring met de mitsu thermostaat.

[AUijtdehaag]

@Grolsch
Ik ook niet, het is niet "moeders-mooiste"

Maar ik ken iemand met procon en deze thermostaat en die kan je via procon verstellen.
Vandaar.
Hoe dat dan met 8 stuks gaat, moet ik je het antwoord schuldig blijven.

[Andrehj]

Rockster schreef op donderdag 26 mei 2022 @ 20:57:
Niet helemaal: zonder het vinkje bij het dompel element schakelt out9 (dompel element uitgang) niet aan bij de legionella run bij mij (FTC5). Dat is met de interne booster heater nog enabled via de dipswitch. Als ik die dipswitch uit zet, en dus geforceerd het interne booster element uitzet, dan werkt out9 wel ongeacht het vinkje, maar gaat de interne pomp uit tijdens de legionella run.

Dat is voor mijn situatie niet gewenst (want het dompel element zit halverwege het vat in plaats van onderaan), het rondpompen door de spiralen heb ik daarom nodig om ook het onderste deel van het vat op meer dan 62 graden te krijgen.

Dat is dan ook wel een heel specifieke situatie. Normaliter wíl je juist dat de circulatiepomp stopt zodra het dompelelement uitgaat, want het water nodeloos door de binnenunit rondpompen geeft alleen maar warmteverlies.
Bij mij gaat die pomp dus netjes uit zodra de compressor stopt en het dompelelement uit gaat, en dat is ook precies hoe ik het wil.

[koevlaas2]

Andrehj schreef op woensdag 25 mei 2022 @ 22:10:
[...]

Dat klopt echt niet. Ik heb het net nog gecheckt. Bij mij staan echt beide vinkjes uit en toch wordt het dompelelement probleemloos ingeschakeld bij de legionellarun.
Er staat in dit menu niet voor niets SWW boven. Deze instelling geldt alleen voor SWW.

Gaat ie bij mij ook uit.

[Andrehj]

Fireball86 schreef op donderdag 26 mei 2022 @ 20:43:
Op zich wil ik het inderdaad integreren in HA. Dus wat dat betreft wel een beetje tweaken. Maar aangezien de kosten voor de MELCloud adapter en de procon ongeveer hetzelfde zijn koop ik wel liever direct de "goede".

Check even deze post: Andrehj in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"
(en de andere gepinde posts uit dit topic). Daarin worden veel van je vragen al beantwoord.

Begrijp ik hieruit dat je dan nog wijzigingen hebt aangebracht nadat de installateur z'n werk heeft gedaan? Onze warmtepomp is ingeregeld opgeleverd. Waar moet ik dan aan denken wat er verbeterd kan worden?

Als jij een WP opgeleverd hebt gekregen die helemaal optimaal is ingeregeld zou dat de eerste zijn. Zoals reeds gemeld zijn er vele zaken die vaak een stuk optimaler kunnen. Vooral het vinden van de juiste WAR curve (zo laag mogelijk ivm hoogste COP) is iets wat wel een winter kan kosten.
Lees even dit topic en het L/W WP topic, dan vind je al veel tips.

[Andrehj]

KabouterSuper schreef op donderdag 26 mei 2022 @ 10:27:
Ik hoop voor de volgende winter een warmtepomp te hebben (PUD-SHWM140YAA + EHSD-VM2D).
Ik ben me nu aan het inlezen voor thermostaten en slimme functionaliteit, maar ik kom er niet helemaal uit.
In dit topic is de consensus denk ik dat de panasonic thermostaat en melcloud het beste is. Maar ik zie een wifi en een bedrade panasonic thermostaat (PANASONIC PAW-A2W-RTWIRELESS en PAW-A2W-RTWIRED). Heeft de bedrade thermostaat nog nadelen tov de draadloze variant?

Net als bij alle andere apparatuur: Bedraad is meer werk met aanleg, maar betrouwbaarder.

Specifiek, werkt de bedrade variant samen met melcloud (die ik meebesteld heb met de warmtepomp)? Zo ja, waarom lijkt iedereen dan te kiezen voor de draadloze thermostaat terwijl je met melcloud ook kunt bedienen? Of begrijp ik gewoon niet goed wat de thermostaat en melcloud doen?

Melcloud gebruik je voor monitoring en het (zeer beperkt) wijzigen van wat instellingen. Een externe (Panasonic) thermostaat is voor de temperatuurregeling. Melcloud en externe thermostaat hebben precies niets met elkaar te maken.
Alleen als je eigen Mitsubishi thermostaat gebruikt, dan kun via Melcloud het setpoint van de binnentemperatuur wijzigen. Maar het nut daarvan is nagenoeg nul, omdat de regeling (icm vvw) zodanig traag is dat je dat setpoint in de praktijk toch nooit aanpast.

Mijn tweede vraag gaat over de plaatsing van de buitenunit. Qua plaatsing is het verreweg het beste (qua afstand tot de buren en niet-zichtbaarheid) om deze op het dak te plaatsen. Even los van problemen met bouwvergunningen heeft dit wel als groot nadeel dat het een houten dak is. Het dak is opgebouwd uit een bitumen laag, 80mm PIR, 20mm underlayment en balken van 140x44mm. De buitenunit komt op een metalen h-profiel te staan (120x120mm), maar de underlayment zit nu wel op 10mm afstand van de balk.
[Afbeelding]
Het positieve is dat ik van binnenuit nog bij de balken en het dak kan, dus ik kan extra balken en geluidsisolatie plaatsen. De buitenunit wil ik op grote tegels, rubberen matten en met dempers plaatsen.
Kan dit (zo ja, hoe precies), of is het kansloos om de buitenunit op het dak te willen plaatsen?

Het is de beste plek voor problemen... Als dat houten dak het dak van een garage is zou je het nog kunnen overwegen. Als je eronder woont of slaapt zou ik er niet aan beginnen. De vele WP-topics staan vol met rampenverhalen over dergelijke opstellingen.
Maar de beste plek van een buitenunit is en blijft op de grond in de tuin.

[ocaj]

AUijtdehaag schreef op vrijdag 27 mei 2022 @ 10:02:
@Grolsch
Maar ik ken iemand met procon en deze thermostaat en die kan je via procon verstellen.
Vandaar.
Hoe dat dan met 8 stuks gaat, moet ik je het antwoord schuldig blijven.

Ik heb hier ook de draadloze Mitsubishi en een Procon. Het is niet zo dat je met de Procon de thermostaat instelt. Je stelt met de Procon de doel- kamertemperatuur in die de binnenunit hanteert.

De thermostaat heeft geen enkele intelligentie en eigenlijk niet meer dan een ruimte-thermometer met een display (hij heet officieel ook geen thermostaat, maar "radiografische afstandsbediening", in de volksmond noemen we echter - geheel onterecht - zo'n schermpje waar je temperatuur op in kunt stellen "thermostaat"). Als je de temperatuur instelt via Procon dan neemt het remote display die instelling binnen een minuut of zo ook over. Je kunt dat als gebruiker interpreteren als "je bedient via de Procon de thermostaat", maar qua techniek klopt dat niet: Je bedient via de Procon de binnenunit, net als met het schermpje in de woonkamer.

Er zit maar 1 draadloze ontvanger aangesloten op de binnenunit. Je kunt wel meerdere displays koppelen aan 1 ontvanger. Je kunt dan per display aangeven welke zone hij bedient (Z1 of Z2).

Qua regeling is het dan weer gewoon helemaal de hydrobox: Die kent immers ook een doel-temperatuur per zone, ik vermoed dat als je meerdere displays in 1 zone stopt, dat ze synchroon functioneren, dus als je de temperatuur op de ene hoger zet dan gaan de overige displays in die zone vanzelf mee.

Mijn ervaring is overigens beperkt tot 1 display en ik heb ook maar 1 zone, maar ik snap wel dat de naam "thermostaat" verwarring oproept, dat suggereert een intelligentie die het ding niet heeft.

Zie verder: https://alklima.nl/servic...ndleiding-par-wt50r-e.pdf

[DutchWing]

Wat is het verschil tussen generatie C en D binnenunit? (Boiler/Cilinderunit)

[ Voor 4% gewijzigd door DutchWing op 27-05-2022 19:02 ]

[Cranberry]

@DutchWing Die zegt iets over het vermogen dat de warmtewisselaar kwijt kan aan het SWW. Voor de wat zwaardere warmtepompen moet je de C-variant hebben en voor de (uit m'n hoofd gezegd) warmtepompen <7,5kW de D-versie. in het databook staat welke je nodig hebt.

[ Voor 3% gewijzigd door Cranberry op 27-05-2022 19:27 ]

[HaTe]

DutchWing schreef op vrijdag 27 mei 2022 @ 19:01:
Wat is het verschil tussen generatie C en D binnenunit? (Boiler/Cilinderunit)

https://www.scribd.com/do...aflet-Ecodan-d-Generation

[DutchWing]

HaTe schreef op vrijdag 27 mei 2022 @ 19:27:
[...]

https://www.scribd.com/do...aflet-Ecodan-d-Generation

Thanks, kon zelf niet echt via Google iets vinden erover. Ga het vanavond even doornemen.

Edit:
Ik heb nog iets gevonden:
Generatie D is +/- 5 kilo lichter, maar in hoofdlijnen dezelfde unit qua specificaties.
(Zal wel meer kunststof appendages in zitten?)

[ Voor 23% gewijzigd door DutchWing op 27-05-2022 21:04 ]

[DutchWing]

Cranberry schreef op vrijdag 27 mei 2022 @ 19:27:
@DutchWing Die zegt iets over het vermogen dat de warmtewisselaar kwijt kan aan het SWW. Voor de wat zwaardere warmtepompen moet je de C-variant hebben en voor de (uit m'n hoofd gezegd) warmtepompen <7,5kW de D-versie. in het databook staat welke je nodig hebt.

Bedoel de laatste letter van het type nummer, dus echt generatie C

[breinonline]

Andrehj schreef op woensdag 25 mei 2022 @ 22:10:
[...]

Dat klopt echt niet. Ik heb het net nog gecheckt. Bij mij staan echt beide vinkjes uit en toch wordt het dompelelement probleemloos ingeschakeld bij de legionellarun.
Er staat in dit menu niet voor niets SWW boven. Deze instelling geldt alleen voor SWW.

Vannacht heeft de legionellarun goed gewerkt. Beide vinkjes staan nu uit.

Ik heb de automation die het setpoint verhoogde en verlaagde herschreven, kijken wat er gebeurt als ik volgende week 54ºC als setpoint gebruik.

[Fireball86]

Andrehj schreef op vrijdag 27 mei 2022 @ 10:09:
[...]

Check even deze post: Andrehj in "Mitsubishi Electric Ecodan Lucht/Water Warmtepompen"
(en de andere gepinde posts uit dit topic). Daarin worden veel van je vragen al beantwoord.

[...]

Als jij een WP opgeleverd hebt gekregen die helemaal optimaal is ingeregeld zou dat de eerste zijn. Zoals reeds gemeld zijn er vele zaken die vaak een stuk optimaler kunnen. Vooral het vinden van de juiste WAR curve (zo laag mogelijk ivm hoogste COP) is iets wat wel een winter kan kosten.
Lees even dit topic en het L/W WP topic, dan vind je al veel tips.

Er is dus nog ruimte voor verbetering . Thanks voor de tips!

[koevlaas2]

DutchWing schreef op vrijdag 27 mei 2022 @ 19:01:
Wat is het verschil tussen generatie C en D binnenunit? (Boiler/Cilinderunit)

Op de D zit een nieuwe energiezuinige pomp en er zit een handontluchter boven de pomp zodat je eindelijk eens dat ding inbedrijf krijgt binnen een redelijke termijn.
De D heeft ook nog wat extra features zoals apart instelbare circulatiepompsnelheid voor sww en cv en is smartgrid ready.

[DutchWing]

koevlaas2 schreef op zondag 29 mei 2022 @ 12:01:
[...]


Op de D zit een nieuwe energiezuinige pomp en er zit een handontluchter boven de pomp zodat je eindelijk eens dat ding inbedrijf krijgt binnen een redelijke termijn.
De D heeft ook nog wat extra features zoals apart instelbare circulatiepompsnelheid voor sww en cv en is smartgrid ready.

De unit komt beneden in een kast in de hal/bij de voordeur.
Zijn de verschillen dermate groot?
Levertijd is aanzienlijk sneller als ik een C generatie binnenunit neem ten aanzien van een D generatie binnenunit. Buitenunit blijft gelijk.

Gasmeter moet namelijk eerst verwijderd zijn voor ik de unit kan plaatsen.

De C is toch ook al smart grid ready?

[ Voor 14% gewijzigd door DutchWing op 29-05-2022 15:41 ]

[Andrehj]

DutchWing schreef op zondag 29 mei 2022 @ 13:35:
Levertijd is aanzienlijk sneller als ik een C generatie binnenunit neem ten aanzien van een D generatie binnenunit.

Waar kun je die oude units nog krijgen dan? Ik dacht dat die al een paar jaar niet meer te krijgen waren.

[DutchWing]

Andrehj schreef op zondag 29 mei 2022 @ 18:10:
[...]

Waar kun je die oude units nog krijgen dan? Ik dacht dat die al een paar jaar niet meer te krijgen waren.

Nee ze hadden zich vergist!
Is toch gewoon een D generatie geworden.

Hij staat zelfs nu al in de woonkamer

[ Voor 36% gewijzigd door DutchWing op 30-05-2022 18:49 ]

[KabouterSuper]

Allen, bedankt voor de input over thermostaten, melcloud en proton.

Ik heb er het volgende van begrepen:
1) De Mitsubishi thermostaat is min of meer een afstandbediening om de settings van je binnenunit te veranderen. Ik neem ook aan dat de thermostaat de temperatuur van je (huis)kamer meet en een aan/uit signaal stuurt als het te koud/warm is (modulatie).
2) De Panasonic thermostaat is een alternatieve thermostaat. Groot voordeel is de kleine hysterese. Er is een bedrade en draadloze versie, de functionaliteit is hetzelfde (maar bedraad is betrouwbaarder). In tegenstelling tot de Panasonic leest deze thermostaat geen gegevens uit van de binnenunit. Ook hier ga ik ervan uit dat de thermostaat de kamertemperatuur meet en een aan/uit modulatie-instructie doorstuurt naar de binnenunit.
3) Met een melcloud wifi adapter of een procon kan je extra gegevens inzien en/of wijzigen. Je koppelt deze aan je binnenunit. De procon is een stuk uitgebreider.

Klopt dit een beetje?

[ Voor 10% gewijzigd door KabouterSuper op 31-05-2022 20:30 . Reden: Proton veranderd in procon. Tekst iets verduidelijkt. ]

[Andrehj]

KabouterSuper schreef op dinsdag 31 mei 2022 @ 14:19:
Allen, bedankt voor de input over thermostaten, melcloud en proton.

Ik heb er het volgende van begrepen:
1) De Mitsubishi thermostaat is min of meer een afstandbediening om de settings van je binnenunit te veranderen. Ik neem ook aan dat de thermostaat de temperatuur van je (huis)kamer meet en een aan/uit signaal stuurt als het te koud/warm is.

Niet helemaal, het idee van die afstandsbediening klopt, maar de "thermostaat" bevat een temperatuursensor. De eigenlijke regeling loopt dan in de binnenunit. IPV die thermostaat kun je ook gewoon een losse externe temperatuursensor kopen, die in de woonkamer hangen en dan hetzelfde bereiken.
Die regeling regelt juist niet aan/uit, maar modulerend. Dit is de adaptieve ruimtetemperatuurregeling waarover in de manuals wordt gesproken. Dit werkt best prima, en is voor een installateur ook supermakkelijk, je hoeft het alleen maar aan te zetten. Als je net een WP hebt kun je hier ook prima mee beginnen. Er zijn wel een paar nadelen (vond ik):
1. Door de lage meetresolutie van die sensor (slechts 0.5K) is er in de praktijk nog veel temperatuurverschil. Ik snap niet waarom ze niet een wat hogere resolutie gebruiken.
2. Na een defrost wordt er gepoogd om erg snel het "verlies" weer in te halen. Dat kan wat mij betreft wel wat rustiger. (Maar mijn afgiftesysteem is extreem traag. Dit kan bij iemand met een wat minder traag systeem wellicht beter werken).

2) De Panasonic thermostaat is een alternatieve thermostaat. Groot voordeel is de kleine hysterese. Er is een bedrade en draadloze versie, de functionaliteit is hetzelfde (maar bedraad is betrouwbaarder). In tegenstelling tot de Panasonic leest deze thermostaat geen gegevens uit van de binnenunit. Ook hier ga ik ervan uit dat de thermostaat de kamertemperatuur meet en een aan/uit doorstuurt naar de binnenunit.
3) De melcloud en proton zijn kleine apparaatjes die je koppelt aan je binnenunit. Met deze apparaatjes kan je gegevens downloaden (bijv naar HA of Domoticz). De proton is een stuk uitgebreider.

Melcloud is de cloud van Mitsubishi. Om daarmee te connecten koop je gewoon een Wifi-adapter en die sluit je aan. Groot voordeel is dat je het binnen een uurtje of zo werkend hebt. Nadeel is de beperkte functionaliteit, al kun je die met bijv het Melcoud2Domoticz script, of het HA-equivalent daarvan wel flink uitbreiden. Zo haal ik ook het energieverbruik, de warmteopwek en zelfs de compressorfrequentie binnen, zonder dat ik daar een Procon voor nodig heb.

[LutraVulgaris]

Ik heb een Mitsubishi Ecodan EHST20D-VM2C op zolder staan en wil graag de thermostaat 'vervangen' voor een domotica systeem. Die thernostaat gaat dus naar zolder op de binnenunit zelf. Nu moet ik uiteraard de temperatuur van de woonkamer doorgeven aan de thermostaat; hoe doe ik dat?

[AUijtdehaag]

@LutraVulgaris
Een esp relais, verbinden met de externe thermostaat ingang?
Je wilt schakelen toch?

[ Voor 13% gewijzigd door AUijtdehaag op 31-05-2022 19:57 ]

[LutraVulgaris]

AUijtdehaag schreef op dinsdag 31 mei 2022 @ 19:57:
@LutraVulgaris
Een esp relais, verbinden met de externe thermostaat ingang?
Je wilt schakelen toch?

Ik wil de thermostaat behouden en verplaatsen. Maar wil nog steeds dat ie de woonkamertemperatuur meet. Ik heb geen idee wat daar allemaal voor nodig is..

[Andrehj]

LutraVulgaris schreef op dinsdag 31 mei 2022 @ 20:11:
Ik wil de thermostaat behouden en verplaatsen. Maar wil nog steeds dat ie de woonkamertemperatuur meet. Ik heb geen idee wat daar allemaal voor nodig is..

Externe temperatuursensor aansluiten? Dit staat gewoon in je installatiehandleiding beschreven. Heb je die al gelezen?

[ Voor 3% gewijzigd door Andrehj op 31-05-2022 20:53 ]

[LutraVulgaris]

Andrehj schreef op dinsdag 31 mei 2022 @ 20:53:
[...]

Externe temperatuursensor aansluiten? Dit staat gewoon in je installatiehandleiding beschreven. Heb je die al gelezen?

Ik heb het een en ander gelezen, ik vraag het liever even na aan mensen die er verstand van hebben.

https://alklima.nl/leveri...n/regelingen/pac-se41-tse

Als het goed is heb ik die nodig. Die sluit ik aan op de cn20 en dan? Moet er nog een dipswitch om?

[ Voor 22% gewijzigd door LutraVulgaris op 31-05-2022 22:37 ]

[breinonline]

LutraVulgaris schreef op dinsdag 31 mei 2022 @ 22:29:
[...]

Ik heb het een en ander gelezen, ik vraag het liever even na aan mensen die er verstand van hebben.

Ik denk dat de mensen die de installatiehandleiding geschreven hebben er ook wel verstand van hebben

[Andrehj]

LutraVulgaris schreef op dinsdag 31 mei 2022 @ 22:29:
Ik heb het een en ander gelezen, ik vraag het liever even na aan mensen die er verstand van hebben.
https://alklima.nl/leveri...n/regelingen/pac-se41-tse

Als je dat al wist, waarom vraag je het dan of zeg je dat niet even?
Ik was al bijna voor je aan het zoeken maar bedacht me toen dat ik niet elke keer gekke henkie ging spelen. Zoeken in die handleiding doe je maar lekker zelf. Staat ook niet voor niets in de TS.

Als het goed is heb ik die nodig. Die sluit ik aan op de cn20 en dan? Moet er nog een dipswitch om?

Nee, je moet ergens via die eerste installatiewizzard oid aangeven dat ie nu die sensor moet gebruiken. Ging niet via een dipswitch.

[Borduif81]

Mijn suz80 heeft helaas vertraging opgelopen en gaat nog 3 maanden duren voordat ik deze in huis heb, met nog een keer vertraging heb ik een probleem. De ERST30D-vm2ed heb ik al wel. Nu dacht ik eventueel de Suz om te wisselen voor een sw75yaa, deze kan ik waarschijnlijk nog in juni krijgen. Nu staat er alleen op de erst30d een sticker met only for R32, maar in de handleiding staat dat deze wel compatibele is, maar dit is een r410a. Iemand weet hoe dit zit?

[natural colour]

breinonline schreef op woensdag 1 juni 2022 @ 05:53:
[...]

Ik denk dat de mensen die de installatiehandleiding geschreven hebben er ook wel verstand van hebben

Maar de vertalers soms niet, ik heb hilarisch vertaalde handleidingen in mijn collectie.

[Kees_frl]

Borduif81 schreef op donderdag 2 juni 2022 @ 17:33:
Mijn suz80 heeft helaas vertraging opgelopen en gaat nog 3 maanden duren voordat ik deze in huis heb, met nog een keer vertraging heb ik een probleem. De ERST30D-vm2ed heb ik al wel. Nu dacht ik eventueel de Suz om te wisselen voor een sw75yaa, deze kan ik waarschijnlijk nog in juni krijgen. Nu staat er alleen op de erst30d een sticker met only for R32, maar in de handleiding staat dat deze wel compatibele is, maar dit is een r410a. Iemand weet hoe dit zit?

Via installateur of uit buitenland besteld?

[Borduif81]

Kees_frl schreef op donderdag 2 juni 2022 @ 18:08:
[...]


Via installateur of uit buitenland besteld?

Buitenland, climamarket, die waren de enige die aangaven op tijd te kunnen leveren. Heb net vloerverwarming aan laten leggen, wou direct de juiste VV verdeler installeren

[Noshi]

Borduif81 schreef op donderdag 2 juni 2022 @ 17:33:
Mijn suz80 heeft helaas vertraging opgelopen en gaat nog 3 maanden duren voordat ik deze in huis heb, met nog een keer vertraging heb ik een probleem. De ERST30D-vm2ed heb ik al wel. Nu dacht ik eventueel de Suz om te wisselen voor een sw75yaa, deze kan ik waarschijnlijk nog in juni krijgen. Nu staat er alleen op de erst30d een sticker met only for R32, maar in de handleiding staat dat deze wel compatibele is, maar dit is een r410a. Iemand weet hoe dit zit?

Hoe lang heb je die al in bestelling staan?

Ik wacht ook al behoorlijk lang op mijn set

[Andrehj]

Borduif81 schreef op donderdag 2 juni 2022 @ 17:33:
Mijn suz80 heeft helaas vertraging opgelopen en gaat nog 3 maanden duren voordat ik deze in huis heb, met nog een keer vertraging heb ik een probleem. De ERST30D-vm2ed heb ik al wel. Nu dacht ik eventueel de Suz om te wisselen voor een sw75yaa, deze kan ik waarschijnlijk nog in juni krijgen. Nu staat er alleen op de erst30d een sticker met only for R32, maar in de handleiding staat dat deze wel compatibele is, maar dit is een r410a. Iemand weet hoe dit zit?

Als je nu een SW75YAA koopt en daar een 300L binnenunit bij wilt, krijg je die ERST30D-VM2ED ook, dus dat zal wel werken. Wat zeggen de combinatietabellen?
Hou je er wel rekening mee dat je met een 75YAA ook andere maat koelmiddelleidingen nodig hebt?

[Borduif81]

Noshi schreef op donderdag 2 juni 2022 @ 20:23:
[...]

Hoe lang heb je die al in bestelling staan?

Ik wacht ook al behoorlijk lang op mijn set

Eind maart besteld, de binnenunit begin mei binnengekregen. Buitenunit zou in juni komen, nu begin september, nieuwe orders eind oktober ongeveer.

Andrehj schreef op donderdag 2 juni 2022 @ 20:48:
[...]

Als je nu een SW75YAA koopt en daar een 300L binnenunit bij wilt, krijg je die ERST30D-VM2ED ook, dus dat zal wel werken. Wat zeggen de combinatietabellen?
Hou je er wel rekening mee dat je met een 75YAA ook andere maat koelmiddelleidingen nodig hebt?

Ja, staat ook in de tabellen maar vind het bijzonder dat er een sticker op zit met warning, only for R32

Ja, had het gezien dat er andere leidingen nodig zijn. De andere nog niet uitgepakt dus die kunnen nog wel terug

[ Voor 45% gewijzigd door Borduif81 op 02-06-2022 22:09 ]

[HaTe]

Borduif81 schreef op donderdag 2 juni 2022 @ 22:05:
[...]


Eind maart besteld, de binnenunit begin mei binnengekregen. Buitenunit zou in juni komen, nu begin september, nieuwe orders eind oktober ongeveer.


[...]


Ja, staat ook in de tabellen maar vind het bijzonder dat er een sticker op zit met warning, only for R32

Ja, had het gezien dat er andere leidingen nodig zijn. De andere nog niet uitgepakt dus die kunnen nog wel terug

Uir ervaring weet ik dat het gewoon werkt Die sticker staat er bij mij ook op
