Dat is ook mijn ervaring. Heb een goed geïsoleerd huis en de koeling heeft wel degelijk zin. Alleen nu nog niet. Op dit moment is de (geprogrammeerde ) zonwering afdoende (je moet er alleen vroeg genoeg mee beginnen) maar als het langere tijd warm blijft dan kan het zeker het verschil maken tussen te warm en aangenaam. Heb zelf overal vloerverwarming. En bij wat hogere temperaturen kan hij de koelte prima kwijt.TinusH777 schreef op zaterdag 14 juni 2025 @ 12:47:
[...]
Sorry, maar ik heb 14 jaar een Vaillant warmtepomp gehad en nu een Daikin, beide icm vloerverwarming.
De stelling dat 18c water kansloos is, is onzin.
Met 30 graden buiten kon ik daarmee de boel op 23 houden. Daarvoor moeten wel de ramen en schuifpui dichtgehouden worden. En zonwering naar beneden aan de zuidzijde.
Als je geen vloerverwarming hebt, dan is inderdaad radiatorventilatoren nodig.
Maar zelfs als je de boel opengooit, scheelt het toch echt een aantal graden in de woning. Ook omdat de warmte overdag niet de vloer intrekt.
Als het goed is, zijn de stalen verwarmingsbuizen gegalvaniseerd en zal het koelen een paar dagen per jaar geen probleem opleveren.
Vloerkoeling kan niet op tegen een airco, een airco kan niet op tegen zonwering. Dus zorg eerst dat je de zonwering op orde hebt: zoninval kan wel tot 900watt/m2 aan opleveren. Dus als je 10m2 glas hebt aan de zuidkant, is daar niet tegenop te koelen.

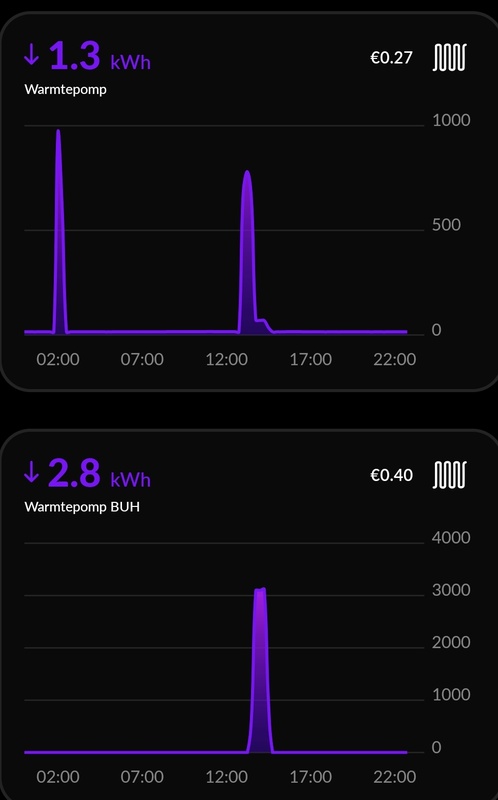

Elektrisch element boiler gaat aan i.p.v. warmtepomp.
Bij mijn Daikin Altherma Wp, waaraan een inventum MAXtank boiler gekoppeld is, wordt warm water de laatste tijd OOK via het elektrisch element van de boiler gemaakt,terwijl dit voorheen eigenlijk nooit/sporadisch voorkwam. Dit zou ook niet moeten, behalve indien er een legionellarun wordt uitgevoerd. Dan eerst WP naar 50-53C en het elektrisch element verder naar 60C (foto 1).
:strip_exif()/f/image/VrPFJmfVhA8Djm2PGMrlMk8m.jpg?f=fotoalbum_large)
.
Echter nu bij reguliere warmwaterproductie, die primair via de WP zou moeten lopen gebeurt dit steeds frequenter kortstondig via het elektrisch element van de boiler.
:strip_exif()/f/image/uiqXrq5Pw4mevFKhZDLJz1P2.jpg?f=fotoalbum_large)
:strip_exif()/f/image/OUKEbJIW6nIM0sTu6wAdxhqJ.jpg?f=fotoalbum_large)
Iemand enig idee waar dit aan kan liggen? Kan dit liggen aan het feit dat we buiten relatief hoge temperaturen hebben?
Bij mijn Daikin Altherma Wp, waaraan een inventum MAXtank boiler gekoppeld is, wordt warm water de laatste tijd OOK via het elektrisch element van de boiler gemaakt,terwijl dit voorheen eigenlijk nooit/sporadisch voorkwam. Dit zou ook niet moeten, behalve indien er een legionellarun wordt uitgevoerd. Dan eerst WP naar 50-53C en het elektrisch element verder naar 60C (foto 1).
:no_upscale():strip_icc():strip_exif()/f/image/VrPFJmfVhA8Djm2PGMrlMk8m.jpg?f=user_large)
.Echter nu bij reguliere warmwaterproductie, die primair via de WP zou moeten lopen gebeurt dit steeds frequenter kortstondig via het elektrisch element van de boiler.
:no_upscale():strip_icc():strip_exif()/f/image/uiqXrq5Pw4mevFKhZDLJz1P2.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/OUKEbJIW6nIM0sTu6wAdxhqJ.jpg?f=user_large)
Iemand enig idee waar dit aan kan liggen? Kan dit liggen aan het feit dat we buiten relatief hoge temperaturen hebben?
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
verwarmen met overtallige zonnestroom met S0 pulsen
Het is mij gelukt om de warmtepomp te laten snappen hoeveel stroom er wordt geëxporteerd (P1 meter) naar het stroomnet en de Daikin te vertellen "dus zoveel stroom mag jij nog gebruiken"
. Dit is voor nu natuurlijk nog niet echt relevant, maar vanaf 2027 als de salderingsregeling er niet meer is, dan zeker wel!Een enkeling hier had het al hier al werkend maar die hergebruikte onderdelen van een oude laadpaal dus dat was niet makkelijk zelf te doen of te kopen. Ik heb het werkend met gangbare onderdelen dus wie dit ook interessant lijkt, lees verder!
vereisten
- Om dit te laten werken moet je als eerste smartgrid hebben geactiveerd. Hier is al genoeg over te vinden en ook op de ESPAltherma Github is daar al het benodigde te vinden.
- Een sensor in Home Assistant die je huidige (k)W aan export naar het stroomnet weergeeft. Als je je P1 meter al uitleest dan heb je deze al in de vorm van sensor.electricity_meter_power_production (of vergelijkbaar)
- ESPHome Builder
- Optioneel: een multimeter om je optocoupler te testen. (maar zeker niet vereist)
- Een ESP32. In principe werkt elke ESP32 waar ESPHome op kan, maar de makkelijkste plug-en play optie is deze (€ 11) of een andere met een HY2.0-4P Grove connector.
- een voeding voor je ESP32. Ik ben voor de Raspberry pi USB C 5.1v 3A (€ 9) gegaan.
- Een optocoupler. Ik ben voor deze (€ 8 ) gegaan. (deze wordt al geleverd met een korte grove kabel)
- +- 20cm signaalkabel. Bijvoorbeeld de draad waarmee je Madoka is bedraad of je deurbel. Ik had dat niet meer liggen dus ben voor het gemak voor deze (€ 3) gegaan (ik gebruik maar 2 aderparen. de anderen kan je afdoppen of afknippen) .
assemblage
Zodra alles binnen is, is het een kwestie van uitpakken, in elkaar klikken en dan zou het er zo uit moeten zien::no_upscale():strip_icc():strip_exif()/f/image/AGZSO1xNynWPywfDY1GeyXYr.jpg?f=user_large)
Behalve dat waarschijnlijk de LED van de Atom S3 lite standaard niet die kleur heeft en de LED van de optocoupler nog uit staat omdat GPIO1 nog niet aangestuurd wordt. Eerst volgende stap is dus om de Atom S3 lite te programmeren in ESPHome!
ESPHome
Het volgende is getest in ESPHome Builder 2025.5.2.Maak een nieuw device aan in ESPHome builder. Ik koos voor de naam "S0 puls Warmtepomp"Kies voor de ESP32-S3 device type. Zorg dat het vinkje "use recommended settings" aan staat.
Nadat ESPHome Builder een standaard yaml configuratie voor je maakt, plak je daar het volgende onder:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| number:
- platform: template
id: pulse_duration_ms
name: "Pulse Duration (ms)"
min_value: 50
max_value: 2000
step: 10
initial_value: 200
restore_value: true
optimistic: true
- platform: template
id: export_power_kw
name: "Export Power (Simulated)"
min_value: 0
max_value: 5
step: 0.1
initial_value: 2.0
restore_value: true
optimistic: true
# Output to GPIO1 for S0 pulses
output:
- platform: gpio
pin: GPIO1
id: s0_output
# Control of built-in WS2812 LED (NOT exposed to HA)
light:
- platform: neopixelbus
type: GRB
variant: WS2812
pin: GPIO35
num_leds: 1
id: rgb_led
internal: true # hides from Home Assistant
default_transition_length: 0s
# Main control loop for generating pulses and toggling LED
interval:
- interval: 100ms
then:
- lambda: |-
static uint32_t last_pulse_time = 0;
static uint32_t pulse_start_time = 0;
static bool pulse_active = false;
float power_kw = id(export_power_kw).state;
if (power_kw <= 0.0) {
return;
}
uint32_t pulse_interval = (uint32_t)(3600000.0 / (power_kw * 1000.0));
uint32_t pulse_duration = (uint32_t) id(pulse_duration_ms).state;
uint32_t now = millis();
if (!pulse_active && (now - last_pulse_time >= pulse_interval)) {
id(s0_output).turn_on();
pulse_start_time = now;
last_pulse_time = now;
pulse_active = true;
// Toggle LED each pulse
id(rgb_led).toggle().perform();
} else if (pulse_active && (now - pulse_start_time >= pulse_duration)) {
id(s0_output).turn_off();
id(rgb_led).toggle().perform();
pulse_active = false;
} |
Flash nu je ESP device op de manier die jij wil en vergeet na het flashen niet om in HA > Settings > Devices je nieuwe device toe te voegen. Hij zou automatisch moeten worden herkend als "new discovered" apparaat.
Daarna heb je een paar nieuwe entiteiten in HA:
number.s0_puls_warmtepomp_pulse_duration_ms
Een input number. Deze zou standaard op 200 moeten staan en bij mij werkt dit prima. Niet aanpassen tenzij er iets niet werkt.
number.s0_puls_warmtepomp_export_power_simulated
Een input number waarmee je aan de ESP vertelt hoeveel zonnestroom er naar het stroomnet gaat (in kW).
Vervolgens zou je optocoupler LED en ESP LED (simultaan) moeten gaan flitsen in een snelheid van 1000 flitsen per 1.0kW die je hier hebt ingevuld: number.s0_puls_warmtepomp_export_power_simulated
Bij een initial value van 2.0 zou dat dus elke 1,8s moeten zijn, voor een flits van 200ms.
optioneel
Nu zou je je optocoupler kunnen doormeten met een multimeter om te bevestigen dat alles werkt, mocht je de LED's op de ESP en Optocoupler niet voldoende bevestiging vinden dat ze werken.Dat zou er zo uit moeten zien (geluid aan):
Installatie
Nu je ESP en optocoupler werken is het tijd voor de installatie in je altherma3.Ik heb besloten alles binnen in de binnenunit te plaatsen, met alleen een stroomkabel die naar binnen gaat via de ingang waar ook de kabel van de 3wegklep naar binnen gaat. Let er wel op als je dit ook doet dat je ESP voldoende bereik houdt. Bij mij zit er 30 cm naast de binnenunit een wifi access point, dus voor mij is dit prima. Indien dat voor jou wel het geval is zou ik er voor kiezen om alleen de kabel van de optocoupler naar binnen te werken en de esp en optocoupler zelf er buiten te houden. Een laatste optie is om alleen de esp er buiten te laten. Dan heb je een langere grove kabel nodig (denk 1m+). Bij mij ziet het er zo uit:
:no_upscale():strip_icc():strip_exif()/f/image/HtShGw7NDNMB45w5wI68UBhM.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/tZHZsyPn35RctigTWSPpUYoy.jpg?f=user_large)
Linksonder het witte plastic kastje met rode lampje er achter is een shelly UNI die mijn smartgrid contacten aanstuurt, via X5M 5+6 en X5M 9 + 10. de Optocoupler verbind ik met X5M 3 + 4. Omdat de Optocoupler fungeert als een droog (potentiaalvrij) relais, is polariteit niet van belang. je kan de kabel dus op alle manieren aansluiten op de optocoupler en de altherma.
Belangrijk: kijk vooraf in de installateurshandleiding van je eigen model altherma3 voor welke poort voor jouw model gebruikt moet worden!
In het menu installateursinstellingen in de binnenunit moet je vervolgens het volgende aanpassen:Voeding met voordeel tarief elektriciteit > Voeding met voordeel tarief elektriciteit > Smart Grid
Voeding met voordeel tarief elektriciteit > Elektrische erwarmingstoestellen toestaan > Ja
Energiemeting > Elektriciteitsmeter 2 > 1000/kWh voor zonnepaneel
Om het compleet te maken: Home assistant automation
via een automation koppel ik de waarde van de "export naar het stroomnet" van de P1 meter entiteit aan het input number dat de ESP configuratie heeft aangemaakt in Home Assistant.Ik heb er zelf nog een helper toggle/switch als conditie bij gezet zodat ik evt. handmatig de waarde kan aanpassen zonder dat deze elke 10 sec (als P1 meter updatet) weer overschreven wordt. Die automation ziet er zo uit:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| alias: S0 pulse koppeling aan overproductie
description: ""
triggers:
- trigger: state
entity_id:
- sensor.electricity_meter_power_production
conditions:
- condition: state
entity_id: input_boolean.s0_pulsen_koppelen_aan_export
state: "on"
actions:
- action: number.set_value
metadata: {}
target:
entity_id: number.s0_puls_warmtepomp_export_power_simulated
data:
value: |
{{ states('sensor.electricity_meter_power_production') | float(0) }}
mode: single |
voor de visueel ingestelden:
:strip_exif()/f/image/lY40j8rXTu42cqVoyrGZIdUg.png?f=user_large)
In werking
Zodra je dit allemaal hebt gedaan kan je via de instelling:informatie > bedrijfsmodi > Waarde spanning- en stroombeperking
zien wat de warmtepomp denkt hoeveel stroom hij mag gebruiken o.b.v. de frequentie aan S0 pulsen.
let op!
Dit stroomlimiet is alleen van toepassing als de smartgrid modus "aanbevolen aan" is. Het kan zijn dat je smartgrid tot een uur in die modus moet laten staan voor de warmtepomp door heeft dat er een S0 puls zender is aangesloten. Als je S0 pulsen niet goed gedetecteerd wordne staat deze waarde op -- / --. Als het wel goed gaat, zie plaatje verderop.Als het allemaal werkt ziet het er zo uit in de binnenunit:
:no_upscale():strip_icc():strip_exif()/f/image/urVWP3Yekw3vy5d9qAJFwDZL.jpg?f=user_large)
Hier zien we rechts de hoogspanningsmast met een kabel naar zonnepanelen lopen, wat aangeeft dat er een smartgrid modus actief is (maar niet welke). Het stroomicoontje naast het bad geeft aan dat smartgrid SWW aan het verwarmen is. aangezien de tank hier al 54c is, gebeurt dat niet via de compressor maar met de BSH (3kW).
:no_upscale():strip_icc():strip_exif()/f/image/Qnf3mpM6Zzjxz1gwgEt904tE.jpg?f=user_large)
Hier zien we in de binnenunit onderaan zien we dat smartgrid in "aanbevolen aan" staat. Bovenaan dat de unit S0 pulsen ontvangt met een frequentie die overeen komen met 2kW (niet 5 dus! 2!). Aangezien de BSH aan staat die 3kW verbruikt, rekent de warmtepomp zelf uit wat z'n stroomverbruik is, en zolang er nog S0 pulsen binnen komen, weet de warmtepomp dat hij nog meer stroom mag verbruiken dan dat hij al doet. Ontvangt hij geen S0 pulsen dan gaat z'n stroomlimiet langzaam omlaag (in de gebruikersinterface slechts in stapjes van 1kW, ik weet niet of het in de praktijk minder is dan dat) tot hij weer S0 pulsen ontvangt (p1 meter update). Komt 't limiet < 3kW, dan gaat de BSH uit in dit geval. Als laatste zien we in onderstaand screenshot inderdaad dat de export richting het stroomnet op dat moment 2kW was, wat bevestigt dat de warmtepomp een verbruikslimiet had van 5kW.
:no_upscale():strip_icc():strip_exif()/f/image/HAlsxbQ9FgJPQqUwTZPuSqNf.jpg?f=user_large)
tot slot
Bovenstaande is het resultaat van flink wat uitzoek werk, een beetje ChatGPT vibe-coden en testen op basis van deze bron: https://community.home-as...t-home-assistant/487073/8Indien er nog vragen zijn, ask away!
/u/32487/apple.png?f=community)
Mijn gevoel zegt dat 3 niet de gunstigste optie is
Waar hebben jullie deze op? (ik heb een ingebouwde sww tank btw)
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
:strip_icc():strip_exif()/u/333681/crop65db144fad8df_cropped.jpg?f=community)
Eens, bij 3 gebruikte hij veel te vaak BSH hier. Niet alleen als het buiten warm is, ook als de hysterese te laag ingesteld is.:
Mijn gevoel zegt dat 3 niet de gunstigste optie is
Ik heb deze nu op 4 staan, alleen legionella. En dan verder op continue warm houden met een forse hysterese. Nadeel daarvan is dat hij dan de tank niet opwarmt als het te warm is buiten. Hij warmt dan wel op als het net voldoende afgekoeld is - dus met een heel gunstige COP. Maar in de winter is dit niet de zuinigste stand omdat je geen controle hebt over opwarmingsmoment.
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
Ik heb geen issue gezien op stand3 net de buh. Weet je wat het is... als ik hem op enkel legionella zet, dan gaat ie als het buiten rond 0 graden (voorbeels situatie) is dus geen buh gebruiken.
Hij doet het dan op de compressor met veel zweet op t voorhoofd. Ook duurt het bij wijze van spreken dan een uur voordat ie even 1 graad hogere lwt heeft gemaakt. Heeft superveel stroom gekost.
Ik zie in die gevallen dat hij dus liever even 3 minuten de buh aanzet, en dan is ie over de drempel heen, en dan loop ie vervolgens oo de compressor fijn door. Kost 10x (gokje) minder energie.
Dus, die buh/bsh zo veel mogelijk vermijden, daar ben ik op terug gekomen
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
Klopt! Speciaal tijdens de defrosts zou ik graag de BUH kunnen dwingen mee te doen zodat het circulatiewater niet te koud wordt. Nu knalt 'ie na de defrost volle kracht om snel het water op te warmen waarna de boel dus weer snel dichtgevroren is!:
Ik heb geen issue gezien op stand3 net de buh. Weet je wat het is... als ik hem op enkel legionella zet, dan gaat ie als het buiten rond 0 graden (voorbeels situatie) is dus geen buh gebruiken.
Hij doet het dan op de compressor met veel zweet op t voorhoofd. Ook duurt het bij wijze van spreken dan een uur voordat ie even 1 graad hogere lwt heeft gemaakt. Heeft superveel stroom gekost.
Ik zie in die gevallen dat hij dus liever even 3 minuten de buh aanzet, en dan is ie over de drempel heen, en dan loop ie vervolgens oo de compressor fijn door. Kost 10x (gokje) minder energie.
Dus, die buh/bsh zo veel mogelijk vermijden, daar ben ik op terug gekomen
ERGA06EVH / EHVX08S23EJ6V / ESPaltherma
Is denk ik wel een verschil, jij hebt denk ik geen BSH maar de tank gebruikt de BUH achter de compressor. Hier is het de keuze tussen compressor en (alleen) BSH in de tank zelf. Al begrijp ik niet dat 3 minuten BUH het opstarten zo veel helpt, zeker niet als je systeem en CV water al voorverwarmd is voor de gewone verwarmingstaak.:
Ik heb geen issue gezien op stand3 net de buh. Weet je wat het is... als ik hem op enkel legionella zet, dan gaat ie als het buiten rond 0 graden (voorbeels situatie) is dus geen buh gebruiken.
Hij doet het dan op de compressor met veel zweet op t voorhoofd. Ook duurt het bij wijze van spreken dan een uur voordat ie even 1 graad hogere lwt heeft gemaakt. Heeft superveel stroom gekost.
Ik zie in die gevallen dat hij dus liever even 3 minuten de buh aanzet, en dan is ie over de drempel heen, en dan loop ie vervolgens oo de compressor fijn door. Kost 10x (gokje) minder energie.
Dus, die buh/bsh zo veel mogelijk vermijden, daar ben ik op terug gekomen
Ben benieuwd welke COP voor de boiler je uiteindelijk in de winter haalt met of zonder BUH. Ik heb hier nog geen winter-ervaring, de boiler staat er pas 6 weken. Hier haalt de compressor nog steeds een mooie COP>2 bij het einde van het opwarmingsproces, als LWT al 60C is (als hij afslaat bij tank=55C, dan is LWT ongeveer 60C). Daar staat natuurlijk wel enig warmteverlies tegenover in de opgewarmde CV leidingen, maar dat nauwkeurig meten zal niet meevallen.
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
Compressor vermogen knijpen helpt niet, ik zie de buh in de winter heel even bij de start van een sww run aangaan, om een hoog temp verschil te overbruggen, dan is gewoon kort even 3kw of 6kw nodig. Dat is met een geknepen compressor nog niet binnen 30min ofzo te halen
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
Bedoel je dat BUH aangaat zo lang retourwater < 25 is? Dat doet hij veiligheidshalve heel even maar is m.i. meestal helemaal niet nodig, en ik ben er helemaal niet van overtuigd dat het zuiniger is. De compressor zal toch zelf aan de slag moeten, en is eigenlijk altijd rendabeler dan de BUH - tenzij de unit echt helemaal dichtgevroren is. Zelfs als hij eerder dichtvriest, dat mag ook als hij meer warmte genereert. Ook een geknepen compressor produceert nog steeds de helft van de maximum vermogensopbrengst (hier 4kW), meer dan de BUH (3kW). Maar alleen echt meten hoeveel rendement het scheelt is weten.:
Compressor vermogen knijpen helpt niet, ik zie de buh in de winter heel even bij de start van een sww run aangaan, om een hoog temp verschil te overbruggen, dan is gewoon kort even 3kw of 6kw nodig. Dat is met een geknepen compressor nog niet binnen 30min ofzo te halen
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
Dus dan kan ik optie3 laten staan als ik t goed begrijp
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
:strip_exif()/u/134619/tanuki.gif?f=community)
PV: Growatt MOD5000TL3-XH + 5720wp, WPB: Atlantic Explorer v4 270LC, L/L: MHI SCM 125ZM-S + SRK 50ZS-W + 2x SRK 25ZS-W + SRK 20ZS-W Modbus kWh meter nodig?
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
PV: Growatt MOD5000TL3-XH + 5720wp, WPB: Atlantic Explorer v4 270LC, L/L: MHI SCM 125ZM-S + SRK 50ZS-W + 2x SRK 25ZS-W + SRK 20ZS-W Modbus kWh meter nodig?
Daikin Altherma 3 R F 6 kW, EHVH 08 S23 EJ9W + ERGA 06 EA V3H. 18 x 435 Wp PV, Enphase IQ8MC-72-M-INT micro-omvormers, 5850 Wp.
PV: Growatt MOD5000TL3-XH + 5720wp, WPB: Atlantic Explorer v4 270LC, L/L: MHI SCM 125ZM-S + SRK 50ZS-W + 2x SRK 25ZS-W + SRK 20ZS-W Modbus kWh meter nodig?
De term "pomp" is verwarrend. De CV-water-circulatiepomp start iedere 24 uur heel even. De compressor van de warmtepomp doet dat bij mijn weten helemaal niet. Een kWh meter zal dit kort laten zien, en debiet kun je zien in het sensor-menu in installateursmode.
:strip_exif()/f/image/GEqRCwqifPdQlvXcbJLQd4u6.png?f=user_large)
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
Dank je wel!
Heel netjes dat Daikin dat zo doet, het is eigenlijk best een compleet product als je dat zo bekijkt:* Start de pomp elke 24 uur even
* Heeft een vuilafscheider ingebouwd
* Heeft ontluchters ingebouwd
enz.
PV: Growatt MOD5000TL3-XH + 5720wp, WPB: Atlantic Explorer v4 270LC, L/L: MHI SCM 125ZM-S + SRK 50ZS-W + 2x SRK 25ZS-W + SRK 20ZS-W Modbus kWh meter nodig?
Handig dat het item opwarmen boiler bij overschot aan zonne-energie weer voorbij komt aangezien ik voor mijn situatie hierover een vraag heb.
Hier het fenomeen dat het boiler water niet doorverwarmd wordt naar de ingestelde comforttemperatuur van 60 graden (maximale tanktemperatuur staat ook op 60 graden).
Situatie:
- P1 schakelt bij overschot aan zonne-energie een shelly unit welke op S0 voor de smartgrid aangesloten zit (aanbevolen aan)
- Op het moment van de uitsnede van de screenshots geen koelings- of verwarmingsvraag.
- Waarom stopt het systeem met het verwarmen van het boiler water wanneer deze ongeveer 48 graden is, en dit gebeurd eigenlijk continue. Terwijl smartgrid contact gewoon nog steeds 1 is (WTW Zonne-energie).
- Kijkend naar de info in home-assistant heb ik dus het gevoel dat doorverwarmen alleen gebeurd als het thermostaat signaal op ON staat.
- Maar waarom gaat dit signaal op ON terwijl er geen koel- of warmtevraag is.
Hopelijk heeft iemand de gouden tip, SP WTW staat op 45 graden.
:strip_exif()/f/image/e62Uhz79NFsPiceyBGmWo9MQ.jpg?f=fotoalbum_large)
:strip_exif()/f/image/9DDeMzVqvR8vd4jkfGlTFyTO.jpg?f=fotoalbum_large)
:strip_exif()/f/image/alcqMAxJzvCOKtOnbyx7Zc8c.jpg?f=fotoalbum_large)
Hier het fenomeen dat het boiler water niet doorverwarmd wordt naar de ingestelde comforttemperatuur van 60 graden (maximale tanktemperatuur staat ook op 60 graden).
Situatie:
- P1 schakelt bij overschot aan zonne-energie een shelly unit welke op S0 voor de smartgrid aangesloten zit (aanbevolen aan)
- Op het moment van de uitsnede van de screenshots geen koelings- of verwarmingsvraag.
- Waarom stopt het systeem met het verwarmen van het boiler water wanneer deze ongeveer 48 graden is, en dit gebeurd eigenlijk continue. Terwijl smartgrid contact gewoon nog steeds 1 is (WTW Zonne-energie).
- Kijkend naar de info in home-assistant heb ik dus het gevoel dat doorverwarmen alleen gebeurd als het thermostaat signaal op ON staat.
- Maar waarom gaat dit signaal op ON terwijl er geen koel- of warmtevraag is.
Hopelijk heeft iemand de gouden tip, SP WTW staat op 45 graden.
:no_upscale():strip_icc():strip_exif()/f/image/e62Uhz79NFsPiceyBGmWo9MQ.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/9DDeMzVqvR8vd4jkfGlTFyTO.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/alcqMAxJzvCOKtOnbyx7Zc8c.jpg?f=user_large)
/u/201608/Pixel.png?f=community){kind=tracking}
Ik kom even terug op het koelen topic. Ik heb een planning ingesteld om dagelijks te koelen tussen 10 en 18 u om maximaal de energie van mijn zonnepanelen te gebruiken. Ik zie echter dat de Daikin energie verbruikt ten alle tijd behalve tussen 10 en 18 u
Iemand enig idee ?
Iemand enig idee ?
Herkenbaar, ik verlies 0.2C/h bij 55C als de pomp niet draait, en ook ongeveer het dubbele als ik verwarm (koelen doe ik nog niet). Je voelt het ook aan de temperatuur van de leidingen dat het water niet stilstaat.
Het lijkt mij een defect, maar het blijkt erg vaak voor te komen.
Dit is de lekkage bij mij: https://gathering.tweakers.net/forum/list_message/82345268#82345268
:strip_exif()/f/image/CRNbbp2gdfsRoY3AeSVWyuaH.png?f=user_large)
Als ik handmatig de 3-wegklep iets terugdraai dan stopt deze lekkage. De motor-as of eindstop is gewoon niet goed gecalibreerd. Ik wil proberen een nieuw (iets verdraaid) tussenstukje voor de 3-wegklep te printen zodat de klep wel goed dicht gaat.
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
:strip_icc():strip_exif()/u/403106/3868954827-1_60x60.jpg?f=community)
Ik ben niet bekend met hoe die ingesteld wordt, maar dit klinkt typisch als het omdraaien van de begin en eind tijd.:
Ik kom even terug op het koelen topic. Ik heb een planning ingesteld om dagelijks te koelen tussen 10 en 18 u om maximaal de energie van mijn zonnepanelen te gebruiken. Ik zie echter dat de Daikin energie verbruikt ten alle tijd behalve tussen 10 en 18 u
Zeker weten dat je 'm goed invult?
VW ID.7 Tourer Pro S | 5670 Wp JA Solar - 14x405 33° op Zuid | Twente
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
Hier is de driewegklep eind januari ook vervangen. In ons geval hebben we een ingebouwd boilervat. Volgens mij is hierin de klep anders dan bij het externe boilervat. Maar het probleem komt wel voor.
Onderstaand duidelijk te zien dat het qua opgenomen energie voor SWW bijna de helft scheelt na vervanging voor een goed exemplaar.
:strip_exif()/f/image/XfbL2x7op8T9F8Vs9088MNHN.jpg?f=fotoalbum_large)
Onderstaand duidelijk te zien dat het qua opgenomen energie voor SWW bijna de helft scheelt na vervanging voor een goed exemplaar.
:no_upscale():strip_icc():strip_exif()/f/image/XfbL2x7op8T9F8Vs9088MNHN.jpg?f=user_large)
:strip_icc():strip_exif()/u/1953584/crop65af9a25c732d_cropped.jpg?f=community)
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
Wel een mening, maar geen gezeik: Wat vraag je nu eigenlijk
"Waardeloze vloerisolatie" is mijn mening.
Of verkeerde instellingen.
Ter referentie: ik heb een 6kw (+ 3 kw buh) in een jaren 30 woning. Maar wel vloerisolatie van rc=6 en boven airco's voor verwarming.
Nah, vloerisolatie is in orde. Geen gezeik als in als ik zelf geen gezeik meer wil zeg maar. Dus ik ben benieuwd wat jullie mening is tov de BB.:
[...]
Wel een mening, maar geen gezeik: Wat vraag je nu eigenlijk
"Waardeloze vloerisolatie" is mijn mening.
Of verkeerde instellingen.
Ter referentie: ik heb een 6kw (+ 3 kw buh) in een jaren 30 woning. Maar wel vloerisolatie van rc=6 en boven airco's voor verwarming.
:strip_icc():strip_exif()/u/188242/anjo%2520bewerkt%25202.jpg?f=community)
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
:no_upscale():strip_icc():strip_exif()/f/image/f5cvTo9ObCMrRYxZDXM8BlEt.jpg?f=user_large)
:strip_icc():strip_exif()/u/479581/Coffee%25202.jpg?f=community)
:strip_icc():strip_exif()/u/388388/crop5652da1a83685_cropped.jpeg?f=community)
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
Daikin 2x8kW EBLA08E3V3+EHYHBX08AAV3+EKHWS200D3V3 - P1P2MQTT bridge - HA - USBtin - Zehnder Q600 / gasloos
:strip_icc():strip_exif()/u/622378/crop63170f1d13c69_cropped.jpg?f=community)
Ik zie toch weer regelmatig een sww opwarming met de buh. Nu staat me iets bij dat daar in sommige gevallen niks aan te doen was. Maar is er een setting die ik toch kan checken om dit wat optimaler te maken?
:strip_exif()/f/image/w5lCVlayD1o1QXjWOgBjf9lf.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():strip_exif()/f/image/w5lCVlayD1o1QXjWOgBjf9lf.jpg?f=user_large)
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
/u/282440/crop642d6e285edb0_cropped.png?f=community)
Daikin EHVH08S23EJ9W binnen, ERGA08EAV3H7 buiten | Alfen Eve Single Pro-Line 3-fase | HassIO | DJI Mini 2 | Paard | MK3 ST | fixt keukenapparatuur en WaDro | HT-A2 | gasloos | RF900R | KLR650
|| Solar 7.4kwp oostwest + 850wp zuid + Deye 12K-SG04LP3-EU + 50kWh LiFePo4 || EHVX08S23EJ9W + ERGA06EAV3H ||
Was altijd een beetje huiverig om dat ding met internet te verbinden (het werkte naar behoren en zat niet te wachten op storingen).Anyhow nu wel gedaan met succes.
Apparaat zie ik in mijn Onecta en kan het verbruik inzien.
Hij had de firmware geüpdate toen hij met Wifi connecte.
Maar nu in de app zie ik opnieuw firmware updates staan. Twee zelfs. Eén voor verwarmen en één voor SWW. Dat zal wel normaal zijn?
Ook normaal, dat is dezelfde update. Bij mij staat er nog een user-interface update klaar, maar die mislukte en ik heb ook geen idee wat er in zit dus die laat ik voorlopig maar zitten.:
[...]
Anyhow nu wel gedaan met succes.
Apparaat zie ik in mijn Onecta en kan het verbruik inzien.
Hij had de firmware geüpdate toen hij met Wifi connecte.
Maar nu in de app zie ik opnieuw firmware updates staan. Twee zelfs. Eén voor verwarmen en één voor SWW. Dat zal wel normaal zijn?
ERGA06EVH / EHVX08S23EJ6V / ESPaltherma
:strip_exif()/u/167463/avatar.gif?f=community){kind=avatar}
:strip_exif()/f/image/8dbuTxUMFXbjhBvqHGzFe26E.png?f=user_large){kind=link}
:strip_exif()/f/image/CIgVdwtHbbBjKntQ6fiQ8myy.png?f=user_large){kind=link}
Intro
Naar aanleiding van @MrRobin zijn werk voor een m5stack en daikin smart integratie, zie: MrRobin in "Daikin Altherma warmtepomp ervaringen" , kreeg ik de inspiratie om ook het relais aan te sturen met dezelfde m5stack.Wat heb je extra nodig:
ik heb de:M5Stack 2-Relais Unit gebruikt. €9,-
en een extra:
M5Stack 24AWG 4-Core Afgeschermde Kabel - 0.2m €3,50
Wat doet het:
Het scriptje schakelt de smartgrid contacten volgens schema, en start de "geforceerd aan" pas als de teruglevering een x-tal minuten boven de 3kW is. Dit om starten/stoppen bij pieken te vermijden.Wat heb ik gebrouwen:
In Home Assistant krijg je een paar extra items:Relay bediening
Relay 1
Relay 2
Tijd Threshold
Relay status
Als je de Relay bediening op automatisch zet, dan zal het relais werken volgens het schema:
| relais 1 | relais 2 | Smart setting | info |
|---|---|---|---|
| open | open | Normaal | WP werkt normaal |
| open | close | Geforceerd uit | WP stopt met werkenl |
| close | open | Aanbevolen aan | DHW wordt verwarmd tot setpoint |
| close | close | Geforceerd aan | DHW wordt krachtig verwarmd |
Daarnaast kan je dus ook handmatig 1 van de settings kiezen. Let Op! Dit wordt niet overschreven door je teruglevering.
Tijd Threshold: Dit is voor de Geforceerd aan, deze wordt pas aangesproken als je teruglevering langer dan de threshold boven de 3kW is. standaard 5 minuten, met slider aan te passen van 0 tot 20 minuten
Relay status: geeft de actuele setting weer
Hoe heb ik het aangesloten:
De optocoupler is aangesloten op gpio5 en de 3,3V poort via een grove naar dupont kabel.Het relais blokje is met de grove port verbonden. Relais 1 is gpio1, en relais 2 gpio2.
De middelste poorten van het relais sluit je aan op je smartgrid contacten, deze zijn potentiaal vrij.
Ik heb het nu een paar dagen proef draaien buiten de Daikin om. Voorlopig ziet het er goed uit.
Van het weekend wil ik het gaan inbouwen.
Omdat veel werk al door iemand anders al gedaan was, en misschien dat er nog een tweaker is die er ook baat bij heeft, vind ik het wel zo netjes om de code te delen:
Dit is de code die ik gebruik:
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
| captive_portal: # Virtuele schuifregelaars in HA number: - platform: template id: pulse_duration_ms name: "Pulse Duration (ms)" min_value: 50 max_value: 2000 step: 10 initial_value: 200 restore_value: true optimistic: true - platform: template id: tijd_thresholds name: "Tijd Thresholds" min_value: 0 max_value: 20 step: 1 initial_value: 5 restore_value: true optimistic: true - platform: template id: export_power_kw name: "Export Power (Simulated)" min_value: 0 max_value: 5 step: 0.1 initial_value: 2.0 restore_value: true optimistic: true # Outputs output: - platform: gpio pin: GPIO5 # Nieuwe S0 optocoupler output id: s0_output switch: - platform: gpio pin: GPIO1 id: relay1 name: "Relay 1" restore_mode: RESTORE_DEFAULT_OFF - platform: gpio pin: GPIO2 id: relay2 name: "Relay 2" restore_mode: RESTORE_DEFAULT_OFF # Interne status-LED op de Atom S3 Lite light: - platform: neopixelbus type: GRB variant: WS2812 pin: GPIO35 num_leds: 1 id: rgb_led internal: true default_transition_length: 0s # Statusweergave relais als tekstsensor text_sensor: - platform: template name: "Relay Status" id: relay_status lambda: |- bool ch1 = id(relay1).state; bool ch2 = id(relay2).state; if (!ch1 && !ch2) return {"Normaal"}; if (!ch1 && ch2) return {"Geforceerd uit"}; if (ch1 && !ch2) return {"Aanbevolen aan"}; if (ch1 && ch2) return {"Geforceerd aan"}; return {"Onbekend"}; update_interval: 1s # Besturingskeuze in Home Assistant select: - platform: template name: "Relay Bediening" id: relay_manual_control optimistic: true restore_value: true options: - "Automatisch" - "Normaal" - "Geforceerd uit" - "Aanbevolen aan" - "Geforceerd aan" set_action: - lambda: |- std::string option = x.c_str(); if (option == "Normaal") { id(relay1).turn_off(); id(relay2).turn_off(); } else if (option == "Geforceerd uit") { id(relay1).turn_off(); id(relay2).turn_on(); } else if (option == "Aanbevolen aan") { id(relay1).turn_on(); id(relay2).turn_off(); } else if (option == "Geforceerd aan") { id(relay1).turn_on(); id(relay2).turn_on(); } # Pulslogica voor S0-output interval: - interval: 100ms then: - lambda: |- static uint32_t last_pulse_time = 0; static uint32_t pulse_start_time = 0; static bool pulse_active = false; float power_kw = id(export_power_kw).state; if (power_kw <= 0.0) { return; } uint32_t pulse_interval = (uint32_t)(3600000.0 / (power_kw * 1000.0)); uint32_t pulse_duration = (uint32_t) id(pulse_duration_ms).state; uint32_t now = millis(); if (!pulse_active && (now - last_pulse_time >= pulse_interval)) { id(s0_output).turn_on(); pulse_start_time = now; last_pulse_time = now; pulse_active = true; id(rgb_led).toggle().perform(); } else if (pulse_active && (now - pulse_start_time >= pulse_duration)) { id(s0_output).turn_off(); id(rgb_led).toggle().perform(); pulse_active = false; } - interval: 1s then: - lambda: |- static uint32_t above_threshold_start = 0; float power_kw = id(export_power_kw).state; float tijd_threshold = id(tijd_thresholds).state; if (id(relay_manual_control).state != "Automatisch") { // Reset timer als manueel wordt bediend above_threshold_start = 0; return; } uint32_t now = millis(); if (power_kw > 3.0) { if (above_threshold_start == 0) { above_threshold_start = now; // Start de timer } // Check of thresholdtijd verstreken is if ((now - above_threshold_start) >= (tijd_threshold * 60000)) { id(relay1).turn_on(); id(relay2).turn_on(); } } else if (power_kw > 0.5) { // Reset timer en voer tweede niveau uit above_threshold_start = 0; id(relay1).turn_on(); id(relay2).turn_off(); } else { // Reset alles bij geen vermogen above_threshold_start = 0; id(relay1).turn_off(); id(relay2).turn_off(); } |
Ik ben geen programmeur maar ik , en m'n buddy chatgpt, hebben onze best gedaan om er wat van te maken.
Ideeën zijn altijd welkom.
::. PVOutput: Zuid 4875Wp :: Noord 5406Wp :: Totaal 10281Wp .::
