Daikin Altherma warmtepomp ervaringen

[MisterB]

Patrick4 schreef op zondag 1 december 2024 @ 20:38:
@MisterB Hij probeert Ta de stooklijn te laten volgen. Tr is gevolg van Ta en dT.

Echter als de Te erg laag begint, zoals bij jou, dan heeft de WP niet het vermogen om de hoeveelheid water die door de WP stroomt ook echt van Tr naar Ta te brengen. Dan krijg je in de praktijk een Ta ergens tussen de stooklijn en Te. En staat WP vol te stampen.

Die situatie wil je eigenlijk verkomen. Je huis is nu op temperatuur en met lagere stooklijn zal Ta gewoon de stooklijn volgen.

in mijn beleving maakte ie de Ta gewoon delta t boven de Tr want die heeft ie niet onder controle want je weet niet hoe snel of langzaam Tr stijgt maar kan ie wel meten... ik zie echt 8 uur lang de Ta gewoon 5 graden boven de Tr zijn ... wellicht denk ik verkeerd om pffffffffffffffffffg....

[GJA]

MisterB schreef op zondag 1 december 2024 @ 19:55:
[...]

Ik verlaag de Ta niet maat de stooklijn temperatuur waar ie toch nooit aan kwam.. de Ta komt toch tot stand door gewoon 5 graden warmer dan Tr te maken en die Tr was uiteindelijk 24 en Ta dus 29 en toen was het op vraag in hk.. maar stoklijn stond op 35 en dat lijkt dus to much

Voor mij is Ta wat anders dan de stooklijn temp op dat moment.. stooklijn temp is het doel en Ta is delta t boven de Tr die ie meet ... toch...

De stooklijntemperatuur is de temperatuur die je cv-installatie ingaat (aanvoertemperatuur Ta).
Hij komt terug met Tr = Ta - dT.
Bij 29 op je stooklijn komt ie dus retour met 5 graden minder = 25 graden.

De Tr en Ta zijn beide doeltemperaturen voor je warmtepomp. Hij bereikt die door te regelen met toegevoerd vermogen (dmv toerental van de compressor) en de pompsnelheid.

We weten niet welke warmtepomp en/of wat voor huis je hebt maar obv wat je schrijft: ik denk dat je vloerverwarming hebt en geen radiatoren. En ik denk dat je uit gaat komen op dT 3 tot 4 en Ta 28 tot 29 graden.

[Patrick4]

@MisterB Nogmaals, dat komt omdat jouw stooklijn zo hoog is dat hij gewoon niet het vermogen heeft om Ta tot de stooklijn te trekken, gegeven een lage Tr (maar warm genoeg om 20.5 te halen).

Als je stooklijn 28-29 graden is zal je zien dat hij Ta op die temperatuur zet en het verschil met Tr is dT. Hij gaat dan dT regelen richting jouw ingestelde waarde d.m.v. pompsnelheid. Snel draaien = dT zakt, langzamer draaien = dT stijgt.

[MisterB]

GJA schreef op zondag 1 december 2024 @ 20:43:
[...]


De stooklijntemperatuur is de temperatuur die je cv-installatie ingaat (aanvoertemperatuur Ta).
Hij komt terug met Tr = Ta - dT.
Bij 29 op je stooklijn komt ie dus retour met 5 graden minder = 25 graden.

De Tr en Ta zijn beide doeltemperaturen voor je warmtepomp. Hij bereikt die door te regelen met toegevoerd vermogen (dmv toerental van de compressor) en de pompsnelheid.

We weten niet welke warmtepomp en/of wat voor huis je hebt maar obv wat je schrijft: ik denk dat je vloerverwarming hebt en geen radiatoren. En ik denk dat je uit gaat komen op dT 3 tot 4 en Ta 28 tot 29 graden.

bij 35 op de stooklijn kwam er er initieel water van 24 graden de wp uit (Ta) en beide vvw verdelers in en kwam er 19 graden (de Tr) terug.... die Tr en Ta zag ik gedurende de dag langzaam oplopen (steeds met 5 graden ertussen wat de ingestelde delta t is) totdat Ta 29 was en Tr 24. Hoger is het nooit geweest. Toen sloeg eea af doordat de HK op temp was. Die stooklijn temp van 35 wil ik dus verlagen naar 29.

We hebben goed geisoleerd vrijstaand huis van 5 jaar oud met VVW beneden en boven zonder buffervat of naregeling (dus direct de vvw verdele in) en totaal 21 groepen van ca 90 meter per stuk. Wp is een erla11 en ebbh11 binnenunit.

[ Voor 4% gewijzigd door MisterB op 01-12-2024 20:51 ]

[MisterB]

Patrick4 schreef op zondag 1 december 2024 @ 20:47:
@MisterB Nogmaals, dat komt omdat jouw stooklijn zo hoog is dat hij gewoon niet het vermogen heeft om Ta tot de stooklijn te trekken, gegeven een lage Tr (maar warm genoeg om 20.5 te halen).

Als je stooklijn 28-29 graden is zal je zien dat hij Ta op die temperatuur zet en het verschil met Tr is dT. Hij gaat dan dT regelen richting jouw ingestelde waarde d.m.v. pompsnelheid. Snel draaien = dT zakt, langzamer draaien = dT stijgt.

ik ga het proberen

[PCJR]

Hetisweergezell schreef op zondag 1 december 2024 @ 14:02:
Ik ben wel eens nieuwsgierig naar het gebruik bij jullie over de afgelopen maand. In mijn altherma 2 wordt informatie over de opgenomen energie en de geleverde energie tot 1 maand terug opgeslagen dus heb net de waarden voor november uitgelezen.

Cop verwarmen 4,15 (152 kWh opgenomen, 631 geproduceerd), cop sww 2,15 (68 kWh opgenomen, 146 geproduceerd).
Aantal startpogingen 136

Betreft nieuwbouwhuis opgeleverd in 2019.

Ben zelf tevreden met deze waarden maar ben toch ook wel benieuwd of dit inderdaad netjes is of dat er nog een verbeterslag te maken is.

Nov kan ik niet isoleren, in de unit zie ik geen info per maand.

Over afgelopen 12 maanden (sinds installatie):
Opgenomen heating: 1533 kwh
Sww: 1029 kwh

Geproduceerd heating: 6765 kwh
Sww: 2439 kwh

Cop heating 4,41
Cop sww 2,37

Ik ben wel sinds deze week weer veel aan het spelen met de stooklijn enzo, proberen 24/7, wel met nachtverlaging, op minimum vermogen te draaien (door lagere stooklijn/awt). Ook soms rekening houdend met de uurprijzen ivm Tibber.

[Richar]

Ik zit zelf ook nog even te kijken naar mijn cop

Mijn 4kw monoblock draait inmiddels zo'n 3 dagen. Ik ben er erg tevreden mee. met Tr van 25-29 graden met Delta T van 3 blijft mijn benedenverdieping netjes 20,5 graden. De 25 graden was toen het buiten ongeveer 8-9 graden was en loopt op naar 29 rond het vriespunt.

De afgelopen 2 dagen heb ik zo'n 16Kwh aan energie gebruikt en 67Kwh aan warmte opgewekt. Cop van ongeveer 4.2.

Gezien de temperaturen die ik de Wp laat maken, vind ik dit eigenlijk een beetje tegenvallen, had met dit weer en deze Tr wel boven de 5 hopen te zitten, ik zie hier hogere cop's langskomen met hogere stooktemperaturen.

Stel ik mij aan of is dit inderdaad wat tegenvallend?

Enige oorzaak is die ik kan bedenken is dat hij flink aan het pendelen is. Klein huisje en goed geisoleerd. Ook heb ik zowel vloer- als wandverwarming en radiatoren dus ik heb ontzettend veel warmteafgifte.

Ook zie ik hier allemaal mooie grafiekjes over stooklijnen, cop's ect langkomen, hoe doen jullie dat allemaal?

[danny.s]

Maand november:

Heating:
Geproduceerd: 1111
Opgenomen: 285
COP: 3.9

SWW:
Geproduceerd: 148
Opgenomen: 52
COP: 2.85

[danny.s]

Richar schreef op maandag 2 december 2024 @ 03:27:
Ik zit zelf ook nog even te kijken naar mijn cop

Mijn 4kw monoblock draait inmiddels zo'n 3 dagen. Ik ben er erg tevreden mee. met Tr van 25-29 graden met Delta T van 3 blijft mijn benedenverdieping netjes 20,5 graden. De 25 graden was toen het buiten ongeveer 8-9 graden was en loopt op naar 29 rond het vriespunt.

De afgelopen 2 dagen heb ik zo'n 16Kwh aan energie gebruikt en 67Kwh aan warmte opgewekt. Cop van ongeveer 4.2.

Gezien de temperaturen die ik de Wp laat maken, vind ik dit eigenlijk een beetje tegenvallen, had met dit weer en deze Tr wel boven de 5 hopen te zitten, ik zie hier hogere cop's langskomen met hogere stooktemperaturen.

Stel ik mij aan of is dit inderdaad wat tegenvallend?

Ik heb bij mij hetzelfde gevoel. Lifetime sinds installatie (vorig jaar augustus) COP van 3.9 voor vervarmen. Dus COP valt me tegen, totale verbruik echter niet (2050 kWH in iets meer dan een jaar). Ik heb zo'n vermoeden dat hier komt, doordat hij heel veel op het minimum vermogen draait (nu met 7 graden buiten en Ta 27/28 draait ie op 250-300W). En ik heb zowel hier als in het algement L/W topic voorbij zien komen dat de compressor niet optimaal presteert als ie op zijn minumum draait.

[danny.s]

Richar schreef op maandag 2 december 2024 @ 03:27:
Enige oorzaak is die ik kan bedenken is dat hij flink aan het pendelen is.

Heb je iets van een kWh meter geinstalleerd? Of desnoods een P1 meter? Een pendelende WP zou je daar wel uit moeten kunnen halen?

Richar schreef op maandag 2 december 2024 @ 03:27:

Ook zie ik hier allemaal mooie grafiekjes over stooklijnen, cop's ect langkomen, hoe doen jullie dat allemaal?

Meerdere mensen hebben HA icm ESPAlterma. Zelf heb ik HA icm de Onecta integratie (wel een losse kWh meter). Deze heeft stuk minder informatie, maar voor mij nu toereikend.

[mawashigeri]

Richar schreef op maandag 2 december 2024 @ 03:27:
Ik zit zelf ook nog even te kijken naar mijn cop

Mijn 4kw monoblock draait inmiddels zo'n 3 dagen. Ik ben er erg tevreden mee. met Tr van 25-29 graden met Delta T van 3 blijft mijn benedenverdieping netjes 20,5 graden. De 25 graden was toen het buiten ongeveer 8-9 graden was en loopt op naar 29 rond het vriespunt.

De afgelopen 2 dagen heb ik zo'n 16Kwh aan energie gebruikt en 67Kwh aan warmte opgewekt. Cop van ongeveer 4.2.

Gezien de temperaturen die ik de Wp laat maken, vind ik dit eigenlijk een beetje tegenvallen, had met dit weer en deze Tr wel boven de 5 hopen te zitten, ik zie hier hogere cop's langskomen met hogere stooktemperaturen.

Stel ik mij aan of is dit inderdaad wat tegenvallend?

Valt wel mee hoor, ik heb in een vol jaar een (s)COP van iets meer dan 5 en slechts 2 voor SWW.
Zie ook mawashigeri schreef op dinsdag 24 september 2024 @ 10:56 voor mijn eerste jaar verslag.

[Technician-]

danny.s schreef op maandag 2 december 2024 @ 08:41:
Maand november:

Heating:
Geproduceerd: 1111
Opgenomen: 285
COP: 3.9

SWW:
Geproduceerd: 148
Opgenomen: 52
COP: 2.85

Bij installaties met weinig absoluut verbruik zie ik slechtere cops
Waar er continue gedraaid wordt hogere cops

[Atomius]

Hetisweergezell schreef op zondag 1 december 2024 @ 14:02:
Ik ben wel eens nieuwsgierig naar het gebruik bij jullie over de afgelopen maand. In mijn altherma 2 wordt informatie over de opgenomen energie en de geleverde energie tot 1 maand terug opgeslagen dus heb net de waarden voor november uitgelezen.

Cop verwarmen 4,15 (152 kWh opgenomen, 631 geproduceerd), cop sww 2,15 (68 kWh opgenomen, 146 geproduceerd).
Aantal startpogingen 136

Betreft nieuwbouwhuis opgeleverd in 2019.

Ben zelf tevreden met deze waarden maar ben toch ook wel benieuwd of dit inderdaad netjes is of dat er nog een verbeterslag te maken is.

Allemachtig, maar 152 kWh? Dat is wel heel weinig. Je stookt niet 24/7 denk ik?

Hoe ziet je huis eruit qua m2, kamers die verwarmd worden op hoeveel graden en heb je overal VV?

Heb zelf in november 650 kWh verbruikt, iets van 250 non-WP verbruik dus houd je 400 over. Daarvan 50 voor SWW en 350 voor de verwarming. COP is 4,6. Draait 24/7. Temp in de woonkamer varieert tussen de 20 en 21,5 (in de avond meestal wat hoger dan in de ochtend). Op de 1e ook VV waar het 19-19,5 gr is in de kamers. Nageisoleerd jaren '70 huis met HR++ etc.

Heb dit huis nooit bewoond met gas, maar stel dat ik gas had gehad, dan had ik waarschijnlijk niet 24/7 in deze temperaturen kunnen toeven of wel? Heeft iemand een idee wat je dan zou inleveren op comfort? Of zou je dan ook 24/7 op dezelfde temperatuur stoken met VV?

[JarnoH]

Atomius schreef op maandag 2 december 2024 @ 11:28:
[...]

Allemachtig, maar 152 kWh? Dat is wel heel weinig. Je stookt niet 24/7 denk ik?

Hoe ziet je huis eruit qua m2, kamers die verwarmd worden op hoeveel graden en heb je overal VV?

Heb zelf in november 650 kWh verbruikt, iets van 250 non-WP verbruik dus houd je 400 over. Daarvan 50 voor SWW en 350 voor de verwarming. COP is 4,6. Draait 24/7. Temp in de woonkamer varieert tussen de 20 en 21,5 (in de avond meestal wat hoger dan in de ochtend). Op de 1e ook VV waar het 19-19,5 gr is in de kamers. Nageisoleerd jaren '70 huis met HR++ etc.

Heb dit huis nooit bewoond met gas, maar stel dat ik gas had gehad, dan had ik waarschijnlijk niet 24/7 in deze temperaturen kunnen toeven of wel? Heeft iemand een idee wat je dan zou inleveren op comfort? Of zou je dan ook 24/7 op dezelfde temperatuur stoken met VV?

Ik heb ook een nageisoleerd '70 huis. 1 jaar met CV en vloerverwarming verwarmd. We hebben toen zeker niet 24/7 verwarmd (maar toen was ook nog niet alles nageisoleerd). Met de WP is het echt véél comfortabeler. Altijd warme voetjes nu hij 24/7 mooi stationair draait.

[Riesjard]

Hier in november 240kwh verbruikt voor verwarming en 31kwh voor SWV.
Vorig jaar nov iets meer (was mn eerste voledige maand met de warmtepomp).

Daarvoor gemiddeld zon 150m3 gas in de maand november. Ik ben meer dan tevreden.
Eerste volledige jaar 1810kwh warmte en 210kwh swv.
Swv is erg weinig omdat ik van maart tm oktober profiteer van mn 2e spiraal in de boiler die is aangesloten op een paneel. Hier was vanuit de bouw een zonneboiler aangesloten als voorverwarmer van de gas-ketel.

Ik verwarm alleen een redelijk grote beneden verdieping en een badkamer, beiden op 20c. Slaapkamers verwarm ik niet en een werkkamer op zolder koel/verwarm ik met een airco.
Ik heb wel eens gespeeld met nachtverlaging maar dat doe ik nu niet. Volgens mij levert dat alleen iets op in zon overgangsperiode qua temperatuur/weer.

Overigens geven de verbruiksgegevens in de app/warmtepomp een behoorlijk lager verbruik aan dan de shelly’s die ik op de groepen van de warmtepomp heb aangesloten. Op jaarbasis 100kwh is in mijn geval 5%

[ Voor 8% gewijzigd door Riesjard op 02-12-2024 12:22 ]

[danny.s]

Technician- schreef op maandag 2 december 2024 @ 11:02:
[...]

Bij installaties met weinig absoluut verbruik zie ik slechtere cops
Waar er continue gedraaid wordt hogere cops

Ik draai ook nu op 24/7. Als het buiten boven de 7-8 gr blijft in de nacht, pas ik nog wel eens nachtverlaging toe.

[mawashigeri]

Atomius schreef op maandag 2 december 2024 @ 11:28:
[...]

Allemachtig, maar 152 kWh? Dat is wel heel weinig. Je stookt niet 24/7 denk ik?

Hoe ziet je huis eruit qua m2, kamers die verwarmd worden op hoeveel graden en heb je overal VV?

Heb zelf in november 650 kWh verbruikt, iets van 250 non-WP verbruik dus houd je 400 over. Daarvan 50 voor SWW en 350 voor de verwarming. COP is 4,6. Draait 24/7. Temp in de woonkamer varieert tussen de 20 en 21,5 (in de avond meestal wat hoger dan in de ochtend). Op de 1e ook VV waar het 19-19,5 gr is in de kamers. Nageisoleerd jaren '70 huis met HR++ etc.

Heb dit huis nooit bewoond met gas, maar stel dat ik gas had gehad, dan had ik waarschijnlijk niet 24/7 in deze temperaturen kunnen toeven of wel? Heeft iemand een idee wat je dan zou inleveren op comfort? Of zou je dan ook 24/7 op dezelfde temperatuur stoken met VV?

Met een CV is het heel lastig om laag vermogen te draaien, ik kon niet lager dan 55 graden aanvoerwater! Met zulke temperaturen staat de verwarming altijd te kort aan om de vloer op een lekkere temperatuur te krijgen, in eerste instantie waren we dan ook niet erg tevreden oved de VV in ons nieuwe huis!

Pas met de LT verwarming van de warmtepomp komt het volle potentieel er echt uit, bovendien is er weinig voor nodig om de boel een graadje hoger te houden (krijgen is een ander verhaal) dus het ervaren comfort is vele malen beter - om maar te zwijgen over de temperatuurschommelingen door de CV 'hittegolven'!

Voor SWW gebruik ik even veel energie als destijds met gas, daar is het direct met hoog vermogen opwarmen met gas relatief gunstig omdat je geen stilstandsverliezen hebt... echter die stilstandsverliezen houden onze garage dan weer op een betere temperatuur dan ooit!

Bottom line: alles behalve de instellingen leren begrijpen is beter met de warmtepomp. Het comfort en lage energieverbruik is vrijwel onmogelijk met een gas-CV, al kunnen moderne misschien wel ver genoeg terug moduleren?

[Mathy M]

november verbruik

Verwarming
463kWh tegen 2006kWh COP 4,33

SWW
76kWh tegen 169kWh COP 2,22

-huis uit 1961
-2-onder-1
-50mm spouwisolatie
-nieuwe kunststofkozijnen met tripple glas
-geïsoleerde voordeur
-volledige glazen achterpui
-65 m2 vloerwarming, de rest radiatoren
-kamertemp schommelt tussen de 20 en 21 graden, paar graden lager zou aanzienlijk in verbruik schelen. Maar wij houden van lekkere warme voeten.

[piieter]

Wat mij opvalt is, dat er voor de COP van het SWW hoofdzakelijk 2 waarden naar voren komen.
Die waarden zijn: ± 2,2 en ± 2,8 of nog iets hoger.
Heeft dit mede te maken met de afmetingen van het vat. Hoe kleiner het vat, des te kleiner ook de COP?
Natuurlijk zijn er meerdere factoren die hier invloed op hebben, maar mij viel die tweedeling op.
Wij hebben maar een vat van 180 liter (waar we met z'n tweeën meer dan genoeg aan hebben) en maar een COP van 2,2. Hebben de mensen met een 230 liter vat een hogere COP? En mensen met b.v. een 300 liter vat een nog hogere COP?

[RonJ]

piieter schreef op maandag 2 december 2024 @ 13:17:
Wat mij opvalt is, dat er voor de COP van het SWW hoofdzakelijk 2 waarden naar voren komen.
Die waarden zijn: ± 2,2 en ± 2,8 of nog iets hoger.
Heeft dit mede te maken met de afmetingen van het vat. Hoe kleiner het vat, des te kleiner ook de COP?
Natuurlijk zijn er meerdere factoren die hier invloed op hebben, maar mij viel die tweedeling op.
Wij hebben maar een vat van 180 liter (waar we met z'n tweeën meer dan genoeg aan hebben) en maar een COP van 2,2. Hebben de mensen met een 230 liter vat een hogere COP? En mensen met b.v. een 300 liter vat een nog hogere COP?

Er zijn wel meer significante factoren te bedenken:
- Staat het vat wel/niet in een verwarmde ruimte?
- Zijn er thermosifons op de leidingen aangebracht?
- Welk setpoint gebruik je?
- Zit de sensor goed geplaatst (zo niet los? en ik was niet bepaald de enige hier), ik hou nog even een slag om de arm ivm sterk wisselende weersomstandigheden, maar het lijkt een enorm verschil te maken hier sinds ik dat 2 weken geleden gefixt heb.

[Hetisweergezell]

Atomius schreef op maandag 2 december 2024 @ 11:28:
[...]

Allemachtig, maar 152 kWh? Dat is wel heel weinig. Je stookt niet 24/7 denk ik?

Hoe ziet je huis eruit qua m2, kamers die verwarmd worden op hoeveel graden en heb je overal VV?

Heb zelf in november 650 kWh verbruikt, iets van 250 non-WP verbruik dus houd je 400 over. Daarvan 50 voor SWW en 350 voor de verwarming. COP is 4,6. Draait 24/7. Temp in de woonkamer varieert tussen de 20 en 21,5 (in de avond meestal wat hoger dan in de ochtend). Op de 1e ook VV waar het 19-19,5 gr is in de kamers. Nageisoleerd jaren '70 huis met HR++ etc.

Heb dit huis nooit bewoond met gas, maar stel dat ik gas had gehad, dan had ik waarschijnlijk niet 24/7 in deze temperaturen kunnen toeven of wel? Heeft iemand een idee wat je dan zou inleveren op comfort? Of zou je dan ook 24/7 op dezelfde temperatuur stoken met VV?

Klopt, 24/7 haal ik niet. Max 8 uurtjes per dag. Heb 177m2 waarvan ik ongeveer 80m2 verwarm. Thermostaat stond tussen de 19,5 en 20 graden. Ik heb overal vloerverwarming. Mijn huis is nieuwbouw opgeleverd in 2019. Maar mijn cop is dus iets lager maar absoluut gezien stook ik dus wel minder.

Ik denk dat het juist wel een eigenschap is van de warmtepomp dat je op zo'n lage temperatuur dus een heel constante temperatuur kan hebben. Ik weet niet wat de minimale afgiftetemperatuur van een cv is maar anders moet je gaan prutsen met een mengverdeler gok ik? Maar dat is speculatie van mijn kant.

[Hetisweergezell]

Technician- schreef op maandag 2 december 2024 @ 11:02:
[...]

Bij installaties met weinig absoluut verbruik zie ik slechtere cops
Waar er continue gedraaid wordt hogere cops

Dat lijkt inderdaad hier ook wel een beetje als conclusie naar boven te komen. Waarschijnlijk ook wel logisch. Elke keer moet het water in de vloer weer opnieuw verwarmd worden... Bij mij zie ik inderdaad dat de compressor in het begin ruim 4A trekt en dat het verderop in de run omlaag gaat tot een minimum van 2A. Vervolgens stopt hij weer omdat de kamertemperatuur bereikt is... En verder terugschalen dan die 2A gaat geloof ik ook niet. Dus daarom zal bij mij 24/7 niet gaan werken (tenzij het nog een stukje kouder wordt misschien...).

[silverjax]

Beste leden,

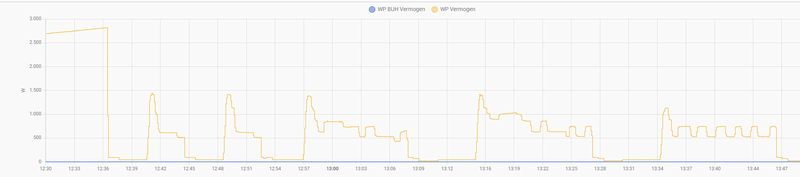

Sinds kort heb ik een P1 meter van Homewizard mogen ontvangen en kijk er graag met grote vraagtekens ernaar (totale leek). Ik vroeg me af of deze sluipverbruik normaal is.

Extra informatie: 100m2 nieuwbouw hoekwoning, volledig elektrisch. Daikin Altherma 3.
Begane grond thermostaat op 20 graden en eerste verdieping allemaal tussen de 16-19 graden.

Natuurlijk heb ik alle groepen ook uitgezet om te kijken waardoor ik de gekke pieken (500w-700w) krijg en dat is door de warmtepomp buitenunit als ik de verzekering groep uitzet. Dan krijg ik ~45w te zien wat naar mijn zegge normaal is voor sluipverbruik

Ik hoor het graag, alvast bedankt

[ Voor 45% gewijzigd door silverjax op 02-12-2024 15:14 ]

[danny.s]

silverjax schreef op maandag 2 december 2024 @ 15:05:
Beste leden,

Sinds kort heb ik een P1 meter van Homewizard mogen ontvangen en kijk er graag met grote vraagtekens ernaar (totale leek). Ik vroeg me af of deze sluipverbruik normaal is.

Extra informatie: 100m2 nieuwbouw hoekwoning, volledig elektrisch. Daikin Altherma 3.
Begane grond thermostaat op 20 graden en eerste verdieping allemaal tussen de 16-19 graden.

Natuurlijk heb ik alle groepen ook uitgezet om te kijken waardoor ik de gekke pieken (500w-700w) krijg en dat is door de warmtepomp buitenunit als ik de verzekering groep uitzet. Dan krijg ik ~45w te zien wat naar mijn zegge normaal is voor sluipverbruik

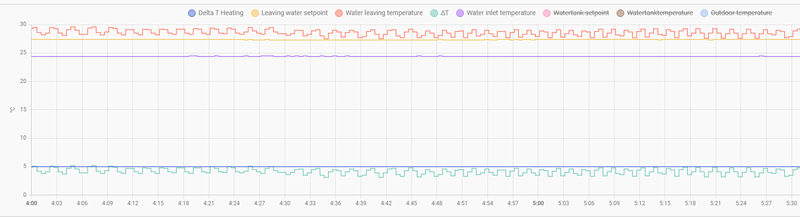

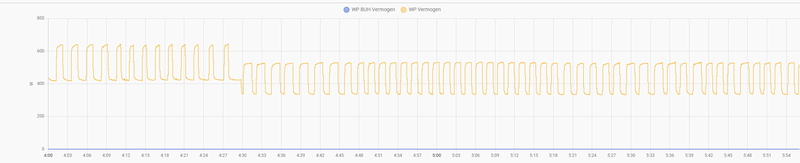

Ik hoor het graag, alvast bedankt[Afbeelding]

[Afbeelding]

Om hier iets over te kunnen zeggen, hebben we veel meer context nodig. Ik gok volledig VVW? En staan de groepen altijd open, of is er zone regeling? Welke stooklijn staat ingesteld? Welk type Altherma heb je?

[silverjax]

danny.s schreef op maandag 2 december 2024 @ 16:01:
[...]

Om hier iets over te kunnen zeggen, hebben we veel meer context nodig. Ik gok volledig VVW? En staan de groepen altijd open, of is er zone regeling? Welke stooklijn staat ingesteld? Welk type Altherma heb je?

Dank voor je reactie, ben de komende dagen niet thuis dus kan de stooklijn niet checken (zover ik het weet is het op default instellingen want heb het nooit aangeraakt). Voor de rest kan ik wel antwoorden; idd volledig VVW. Groepen is op zoneregeling. Type model Altherma binnenunit EHVX04S18EJ3V

[Atomius]

silverjax schreef op maandag 2 december 2024 @ 15:05:
Beste leden,

Sinds kort heb ik een P1 meter van Homewizard mogen ontvangen en kijk er graag met grote vraagtekens ernaar (totale leek). Ik vroeg me af of deze sluipverbruik normaal is.

Extra informatie: 100m2 nieuwbouw hoekwoning, volledig elektrisch. Daikin Altherma 3.
Begane grond thermostaat op 20 graden en eerste verdieping allemaal tussen de 16-19 graden.

Natuurlijk heb ik alle groepen ook uitgezet om te kijken waardoor ik de gekke pieken (500w-700w) krijg en dat is door de warmtepomp buitenunit als ik de verzekering groep uitzet. Dan krijg ik ~45w te zien wat naar mijn zegge normaal is voor sluipverbruik

Ik hoor het graag, alvast bedankt[Afbeelding]

[Afbeelding]

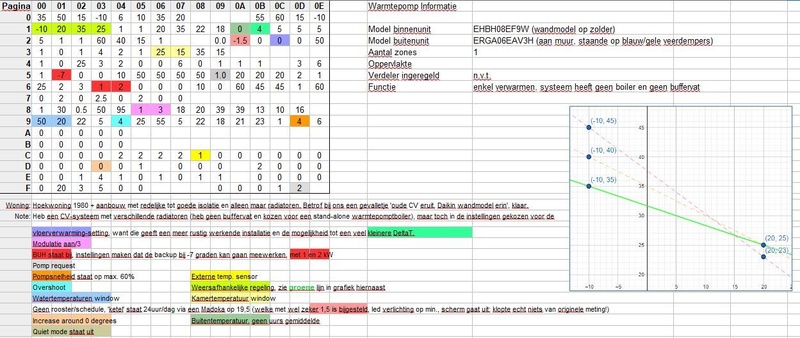

Au, die grafiekjes zien er net zo uit als die van mij in het begin toen de unit massaal aan het pendelen was (= continu uit- en aangaan) omdat hij zijn warmte niet kwijt kon. Hoe lang loopt de machine al?

[Japie.G]

Even ter dubbelcheck, hopelijk kan iemand dit hier zo bevestigen.

Ik wil straks de verwarmingsvraag, de koelvraag en zo ook de beide smartgrid contacten van mijn nieuwe EHVX08S23EJ6V unit schakelen. Dit zijn allen contacten die met een potentiaal vrij relais te schakelen zijn he? Ik bestel dan 2x een Shelly PRO 2, welke elk 2 potentiaal vrij te schakelen relais aan boord hebben. Die zijn nu nog even leuk geprijsd namelijk. Ik maak dan een dinrail kastje aan de muur met de beide Shelly's, en ook de espaltherma/p1p2mqtt oplossing bij elkaar straks.

[ Voor 16% gewijzigd door Japie.G op 02-12-2024 20:27 ]

[silverjax]

Atomius schreef op maandag 2 december 2024 @ 19:35:
[...]

Au, die grafiekjes zien er net zo uit als die van mij in het begin toen de unit massaal aan het pendelen was (= continu uit- en aangaan) omdat hij zijn warmte niet kwijt kon. Hoe lang loopt de machine al?

Naast dat je au zegt doet het me goed dat jij het ook had dus ik ben niet de enige 😂 we zijn begin september pas ingetrokken dus niet al te lang. Ik dacht ook aan het continu uit- aan. Hoe heb je het uiteindelijk gefixt?

[PCJR]

silverjax schreef op maandag 2 december 2024 @ 15:05:
Beste leden,

Sinds kort heb ik een P1 meter van Homewizard mogen ontvangen en kijk er graag met grote vraagtekens ernaar (totale leek). Ik vroeg me af of deze sluipverbruik normaal is.

Extra informatie: 100m2 nieuwbouw hoekwoning, volledig elektrisch. Daikin Altherma 3.
Begane grond thermostaat op 20 graden en eerste verdieping allemaal tussen de 16-19 graden.

Natuurlijk heb ik alle groepen ook uitgezet om te kijken waardoor ik de gekke pieken (500w-700w) krijg en dat is door de warmtepomp buitenunit als ik de verzekering groep uitzet. Dan krijg ik ~45w te zien wat naar mijn zegge normaal is voor sluipverbruik

Ik hoor het graag, alvast bedankt[Afbeelding]

[Afbeelding]

Dit gewiebel kan vanalles zijn, zo ziet mijn grid grafiek er ook heel vaak uit. En ik heb 0 gependel.

Je zult echt de power van de wp moeten isoleren om iets zinnigs te kunnen zeggen

[MrRobin]

Japie.G schreef op maandag 2 december 2024 @ 20:24:
Even ter dubbelcheck, hopelijk kan iemand dit hier zo bevestigen.

Ik wil straks de verwarmingsvraag, de koelvraag en zo ook de beide smartgrid contacten van mijn nieuwe EHVX08S23EJ6V unit schakelen. Dit zijn allen contacten die met een potentiaal vrij relais te schakelen zijn he? Ik bestel dan 2x een Shelly PRO 2, welke elk 2 potentiaal vrij te schakelen relais aan boord hebben. Die zijn nu nog even leuk geprijsd namelijk. Ik maak dan een dinrail kastje aan de muur met de beide Shelly's, en ook de espaltherma/p1p2mqtt oplossing bij elkaar straks.

Smartgrid is idd te schakelen met droge relais. Ik gebruik een shelly uni. Koelen/ verwarmen weet ik niet. Kijk even op de pagina van Espaltherma, daar staat het goed uitgelegd en volgens mij kan je zo'n m5 stick die ze als voorbeeld gebruiken ook gebruiken om te schakelen, al gebruik ik dit niet.

[Atomius]

silverjax schreef op maandag 2 december 2024 @ 20:31:
[...]


Naast dat je au zegt doet het me goed dat jij het ook had dus ik ben niet de enige 😂 we zijn begin september pas ingetrokken dus niet al te lang. Ik dacht ook aan het continu uit- aan. Hoe heb je het uiteindelijk gefixt?

Zie reactie van @PCJR. Mogelijk zien de grafieken er hetzelfde uit maar is er iets anders aan de hand dan mijn situatie destijds.

[Richar]

danny.s schreef op maandag 2 december 2024 @ 08:46:
[...]


Heb je iets van een kWh meter geinstalleerd? Of desnoods een P1 meter? Een pendelende WP zou je daar wel uit moeten kunnen halen?


[...]

Meerdere mensen hebben HA icm ESPAlterma. Zelf heb ik HA icm de Onecta integratie (wel een losse kWh meter). Deze heeft stuk minder informatie, maar voor mij nu toereikend.

Nee, ferraris meter hier nog. Maar 1 van de radiatoren staat dicht bij mijn bureau. Ik hoor het gesuis van het water altijd als hij loopt. Heel vaak staat hij uit en dan hoor ik hem weer aangaan.

Technician- schreef op maandag 2 december 2024 @ 11:02:
[...]

Bij installaties met weinig absoluut verbruik zie ik slechtere cops
Waar er continue gedraaid wordt hogere cops

ja dat lijkt mij ook. Bij opstarten moet hij weer opnieuw druk opbouwen, als hij continue loop hoeft dat niet. De afkoeling van het leidingwerk zal wel meevallen, gezien deze niet groter wordt dan delta 3

[Pieter B]

arnoldniessen schreef op donderdag 28 november 2024 @ 22:18:
[...]


[...]


Ik heb deze instelling wel op 24-uur staan, en de kamertemperatuur zakt hier 's nachts ongeveer een halve graad met dit weer - als het goed vriest hooguit een graad. Het hangt erg van je huis en je persoonlijke voorkeur af of je dat erg of fijn vindt.

12 uur heb ik nog niet geprobeerd, ik denk dat je dan door het uitmiddelen de fase daarmee niet 12 uur maar slechts 6 uur verschuift, wat COP-technisch niet optimaal is.

Inderdaad wel een nadeel dat je bij snelle weersomslagen achter de feiten aanloopt, ik gebruik de offset zo nodig.

Bedankt voor je reactie! Misschien toch eens uitproberen. Bedoel je met de offset dat je dan terug gaat naar de
absolute stand?

[Hetisweergezell]

silverjax schreef op maandag 2 december 2024 @ 20:31:
[...]


Naast dat je au zegt doet het me goed dat jij het ook had dus ik ben niet de enige 😂 we zijn begin september pas ingetrokken dus niet al te lang. Ik dacht ook aan het continu uit- aan. Hoe heb je het uiteindelijk gefixt?

Dit lijkt erg op het probleem dat ik ook had. Ik heb het 'gefixed' door de naregeling er af te halen en vervolgens handmatig groepen open te draaien en de boel aan te sturen met 1 thermostaat.

De oorzaak is namelijk dat de ruimtes niet allemaal tegelijk om warmte vragen. Daardoor heb je steeds maar een kleine afgifte. Daardoor kan de warmtepomp zijn warmte niet kwijt en gaat hij pendelen.

[arnoldniessen]

Pieter B schreef op dinsdag 3 december 2024 @ 01:31:
Bedankt voor je reactie! Misschien toch eens uitproberen. Bedoel je met de offset dat je dan terug gaat naar de
absolute stand?

Dat hoeft niet, je kunt een offset van -10..+10 instellen als "correctie" op het AWT setpoint dat berekend is met de stookcurve. Kan niet als je modulatie hebt aanstaan, of als je klokprogramma hebt gekozen, wel als je gewoon weersafhankelijk ingesteld hebt. Na een aanpassing van de offset hoef je de WP niet te herstarten, na een aanpassing van de stookcurve wel.

[silverjax]

Hetisweergezell schreef op dinsdag 3 december 2024 @ 05:18:
[...]

Dit lijkt erg op het probleem dat ik ook had. Ik heb het 'gefixed' door de naregeling er af te halen en vervolgens handmatig groepen open te draaien en de boel aan te sturen met 1 thermostaat.

De oorzaak is namelijk dat de ruimtes niet allemaal tegelijk om warmte vragen. Daardoor heb je steeds maar een kleine afgifte. Daardoor kan de warmtepomp zijn warmte niet kwijt en gaat hij pendelen.

Dat klinkt heel logisch en heb naar mijn gevoel dat dat de oorzaak is. Want wij hebben alleen de slaapkamer op 21 graden staan (1e verdieping) en de rest van de kamers staan zowat uit (16 graden). De begaande grond hebben wij op 20 graden staan.

Weet jij misschien nog waar ik de instelling kan vinden op de warmtepomp om de naregeling eraf te halen? Of moet ik aan de thermostaat sleutelen? (Sorry, heb beide gecheckt maar kwam er zelf niet uit daarvoor deze vraag )

[Pascal P]

Volgens mij is deze vraag wel eens eerder langs gekomen maar ik heb nog geen goede oplossing ervoor (als die al bestaat).
Het probleem is dat om een ruimtetemperatuur in de woonkamer te bereiken ik de Madoka themostaat momenteel op 18,5 graden moet zetten. De WP schiet meestal iets door en dan wordt het ergens tussen 19 en 19,5 graden. Echter als er bijvoorbeeld door zon-instraling het iets warmer slaat de WP uit (bij ongeveer 19,8/19,9 graden). Maar hij gaat pas weer aan bij 18 (halve graad onder de ingestelde temp.)
Dan koelt het dus bijna 2 graden af voordat ie weer aanspringt en dat merk je goed. Daarbij komt dat de WP dan weer behoorlijk moet werken om het cv water en de vloerverwarming op temp te brengen wat ten koste gaat van het rendement.

De meting van de ruimtetemp. heb ik -1,5 graden bijgesteld op basis van 2 andere thermometers in de kamer (beetje "geijkt" zal ik maar zeggen), de blauwe LED is al iets gedimd maar ik wil hem ook niet helemaal uitzetten, want ik zie graag of de WP draait.
Ook heb ik de sensor in de behuizing van de Madoka verlegd waardoor deze minder heftig reageert op kortdurende temp.schommelingen (bijv. een deur die even open gaat).

Ik zou graag zien dat de temp. die ik instel ook die temp. is die wordt bereikt én dat de temp. max een halve graad onder de werkelijke doeltemp. (die dan dus ook is ingesteld) zakt en dat dan de WP weer aanspringt.
Ik heb er nog geen echte oplossing voor gelezen. Iemand een suggestie (liefst zonder vervanging van de madoka).

[TKroon]

@Pascal P Ik heb zeker dezelfde problemen ervaren. Ik ben de Daikin dan ook zelf aan gaan sturen met Homey, door de temperatuur te middelen met een andere thermometer in de woonkamer. En door Homey de verwarming aan/uit te laten zetten. De Madoka is echt een slechte thermostaat die veel te gevoelig is.

De Plugwise Anna die ik hiervoor had was veel beter. Dus als je niet zelf iets wil knutselen zou een andere thermostaat dan de Madoka nog een oplossing kunnen zijn.

[ Voor 21% gewijzigd door TKroon op 03-12-2024 11:19 ]

[Pascal P]

TKroon schreef op dinsdag 3 december 2024 @ 11:18:
@Pascal P Ik heb zeker dezelfde problemen ervaren. Ik ben de Daikin dan ook zelf aan gaan sturen met Homey, door de temperatuur te middelen met een andere thermometer in de woonkamer. En door Homey de verwarming aan/uit te laten zetten. De Madoka is echt een slechte thermostaat die veel te gevoelig is.

De Plugwise Anna die ik hiervoor had was veel beter. Dus als je niet zelf iets wil knutselen zou een andere thermostaat dan de Madoka nog een oplossing kunnen zijn.

Ik ken Homey niet. Is dat een thermostaat? En hoe heb je die temperaturen gemiddeld met die andere thermometer? Kun je iets zeggen over de apparaten die je gebruikt en hoe je die hebt gekoppeld/ingesteld? En of er dan geen problemen zijn ontstaan in de communicatie naar de warmtepomp?
Ik probeer het vooral simpel te houden en geen andere problemen ervoor in de plaats te krijgen
.

[PCJR]

arnoldniessen schreef op dinsdag 3 december 2024 @ 07:22:
[...]


Dat hoeft niet, je kunt een offset van -10..+10 instellen als "correctie" op het AWT setpoint dat berekend is met de stookcurve. Kan niet als je modulatie hebt aanstaan, of als je klokprogramma hebt gekozen, wel als je gewoon weersafhankelijk ingesteld hebt. Na een aanpassing van de offset hoef je de WP niet te herstarten, na een aanpassing van de stookcurve wel.

Dat herstarten vind ik zoooooo irritant. Want dan begint ie altijd na de reboot eerst met sww weer opt e warmen enzo, moet ik die in de app weer uitzetten. En verder heb ik ook vaak dat als ik -niet- do herstarten, toch de (nieuwe) settings gewoon actief zijn

[TKroon]

Pascal P schreef op dinsdag 3 december 2024 @ 11:41:
[...]


Ik ken Homey niet. Is dat een thermostaat? En hoe heb je die temperaturen gemiddeld met die andere thermometer? Kun je iets zeggen over de apparaten die je gebruikt en hoe je die hebt gekoppeld/ingesteld? En of er dan geen problemen zijn ontstaan in de communicatie naar de warmtepomp?
Ik probeer het vooral simpel te houden en geen andere problemen ervoor in de plaats te krijgen
.

Homey is een domotica-hub. Maar dat raad ik je niet aan om te doen als je nog niks van smarthome hebt. Een andere thermostaat-advies kan ik je niet geven, maar er zijn zeker thermostaten die met de Daikin samenwerken. Je zal moeten kijken welk signaal hij moet geven (aan/uit), maar je verliest dan wel de Madoka als indicatie of hij aan/uit is, en eventueel een krachtige modus aan te zetten. Maar dat laatste kan natuurlijk nog via de Onecta app op je telefoon.

[mawashigeri]

Pascal P schreef op dinsdag 3 december 2024 @ 11:03:
Volgens mij is deze vraag wel eens eerder langs gekomen maar ik heb nog geen goede oplossing ervoor (als die al bestaat).
Het probleem is dat om een ruimtetemperatuur in de woonkamer te bereiken ik de Madoka themostaat momenteel op 18,5 graden moet zetten. De WP schiet meestal iets door en dan wordt het ergens tussen 19 en 19,5 graden. Echter als er bijvoorbeeld door zon-instraling het iets warmer slaat de WP uit (bij ongeveer 19,8/19,9 graden). Maar hij gaat pas weer aan bij 18 (halve graad onder de ingestelde temp.)
Dan koelt het dus bijna 2 graden af voordat ie weer aanspringt en dat merk je goed. Daarbij komt dat de WP dan weer behoorlijk moet werken om het cv water en de vloerverwarming op temp te brengen wat ten koste gaat van het rendement.

De meting van de ruimtetemp. heb ik -1,5 graden bijgesteld op basis van 2 andere thermometers in de kamer (beetje "geijkt" zal ik maar zeggen), de blauwe LED is al iets gedimd maar ik wil hem ook niet helemaal uitzetten, want ik zie graag of de WP draait.
Ook heb ik de sensor in de behuizing van de Madoka verlegd waardoor deze minder heftig reageert op kortdurende temp.schommelingen (bijv. een deur die even open gaat).

Ik zou graag zien dat de temp. die ik instel ook die temp. is die wordt bereikt én dat de temp. max een halve graad onder de werkelijke doeltemp. (die dan dus ook is ingesteld) zakt en dat dan de WP weer aanspringt.
Ik heb er nog geen echte oplossing voor gelezen. Iemand een suggestie (liefst zonder vervanging van de madoka).

Mijn goed werkende 'oplossing' is een betrouwbare stooklijn, zodat (zonder extra zonneschijn) de gewenste temperatuur net niet bereikt wordt. Mijn gevraagde temperatuur zit daar nog een halve graad boven.
Daarnaast heb ik modulatie op 1gr. staan zodat de boel een extra graad mag doorschieten naar boven voordat de boel afslaat.

[Pascal P]

mawashigeri schreef op dinsdag 3 december 2024 @ 13:42:
[...]


Mijn goed werkende 'oplossing' is een betrouwbare stooklijn, zodat (zonder extra zonneschijn) de gewenste temperatuur net niet bereikt wordt. Mijn gevraagde temperatuur zit daar nog een halve graad boven.
Daarnaast heb ik modulatie op 1gr. staan zodat de boel een extra graad mag doorschieten naar boven voordat de boel afslaat.

OK, ik heb wel de vraag hoe goed je huis is geïsoleerd. Met een modulatie van maar 1 graad moet het binnen wel heel stabiel zijn qua temp. en de buitensituatie mag dan bijna geen invloed hebben. De modulatie is toch juist om de WP een beetje speelruimte te geven om met die variaties om te gaan.
Ons huis is van 1992 en redelijk geisoleerd, maar zeker niet naar de huidige maatstaven.

[mawashigeri]

Pascal P schreef op dinsdag 3 december 2024 @ 13:56:
[...]


OK, ik heb wel de vraag hoe goed je huis is geïsoleerd. Met een modulatie van maar 1 graad moet het binnen wel heel stabiel zijn qua temp. en de buitensituatie mag dan bijna geen invloed hebben. De modulatie is toch juist om de WP een beetje speelruimte te geven om met die variaties om te gaan.
Ons huis is van 1992 en redelijk geïsoleerd, maar zeker niet naar de huidige maatstaven.

2004, beneden met VV maar radiatoren op de verdieping en zolder. Geïsoleerd naar de maatstaven van toen die al duidelijk veel beter waren dan die van 1998, ons vorige huis. Dit huis heeft ca. 25% minder energie nodig dan het vorige. Voorbeeld: als ik de boel 8 uur uitzet 's nachts met temperaturen net onder nul dan koelt het huis zo'n 1,5 graad af.

Ben het met je eens dat mijn 'oplossing' niet werkt als je erg afhankelijk bent van radiatoren - ik kan er dus op rekenen dat de thermische massa voor voldoende traagheid zorgt.

[Hetisweergezell]

silverjax schreef op dinsdag 3 december 2024 @ 10:53:
[...]


Dat klinkt heel logisch en heb naar mijn gevoel dat dat de oorzaak is. Want wij hebben alleen de slaapkamer op 21 graden staan (1e verdieping) en de rest van de kamers staan zowat uit (16 graden). De begaande grond hebben wij op 20 graden staan.

Weet jij misschien nog waar ik de instelling kan vinden op de warmtepomp om de naregeling eraf te halen? Of moet ik aan de thermostaat sleutelen? (Sorry, heb beide gecheckt maar kwam er zelf niet uit daarvoor deze vraag )

De naregeling wordt geregeld door een besturingskastje die aan elke verdeler gekoppeld is. Op de verdeler(s) zitten thermostaatknoppen met een snoer eraan die naar het besturingskastje lopen. Door deze knoppen los te trekken doen de betreffende groepen 'altijd mee'. Vervolgens zorgen dat de warmtevraag maar vanaf 1 thermostaat af kan komen en dan heb je in feite 1 grote groep met een veel grotere afgifte dan elk apart.

[RKRR]

Hoi,

Je schreef:

De naregeling wordt geregeld door een besturingskastje die aan elke verdeler gekoppeld is. Op de verdeler(s) zitten thermostaatknoppen met een snoer eraan die naar het besturingskastje lopen. Door deze knoppen los te trekken doen de betreffende groepen 'altijd mee'.


Hoe haal je de knoppen eraf?

[MisterB]

Ho tweakers, inmiddels heeft men in onze daikin de koelfunctie ingebouwd ... hij loopt nog niet zo lang nu maar kreeg een wat raar (zeer hoog) stroomverbruik te zien bij (ik denk) eerste defrost... net of dat met het el element gedaan werd .. moet het nog even wat langer in de gaten houden ...

mijn vraag: heeft een koelfunctie in een warmtepomp (in theorie) effect op de manier waarop een defrost gedaan wordt (tov een wp zonder koel functie)? Neem aan dat ook nu het warme water gewoon uit de vloer wordt opgenomen om je defrost te doen? Of gaat dat anders werken als je een verwarmen en koelen apparaat hebt ?

[ Voor 10% gewijzigd door MisterB op 03-12-2024 16:42 ]

[RKRR]

Dit zijn de knoppen

[MisterB]

RKRR schreef op dinsdag 3 december 2024 @ 16:44:
Dit zijn de knoppen

[Afbeelding]

die dingen zitten toch gewoon met een ring onderaan op de schroefdraad van die ventielen in je verdeler ... dus die ring losdraaien..

wij hebben ook recent alle naregeling erafgehaald

[ Voor 5% gewijzigd door MisterB op 03-12-2024 16:54 ]

[arnoldniessen]

PCJR schreef op dinsdag 3 december 2024 @ 11:51:
Dat herstarten vind ik zoooooo irritant. Want dan begint ie altijd na de reboot eerst met sww weer opt e warmen enzo, moet ik die in de app weer uitzetten. En verder heb ik ook vaak dat als ik -niet- do herstarten, toch de (nieuwe) settings gewoon actief zijn

Kun je instellingen aanpassen en niet herstarten? Mijn interface gijzelt me in het instellingen menu zodra ik iets verander en laat me er niet uit zonder herstart.

[PCJR]

arnoldniessen schreef op dinsdag 3 december 2024 @ 19:02:
[...]


Kun je instellingen aanpassen en niet herstarten? Mijn interface gijzelt me in het instellingen menu zodra ik iets verander en laat me er niet uit zonder herstart.

Bij herstart scherm kun je klikken OK of Terug.

[arnoldniessen]

PCJR schreef op dinsdag 3 december 2024 @ 20:59:
Bij herstart scherm kun je klikken OK of Terug.

Apart, is dat dan een feature of een bug? Hier lukt me dat niet (ik heb de EKRUCBL1). Ik krijg keuze "OK" of "annuleren" maar zowel annuleren als "terug" brengen me terug het menu in, dus niet terug naar homepagina.

[brt652]

Pascal P schreef op dinsdag 3 december 2024 @ 11:03:
Volgens mij is deze vraag wel eens eerder langs gekomen maar ik heb nog geen goede oplossing ervoor (als die al bestaat).
Het probleem is dat om een ruimtetemperatuur in de woonkamer te bereiken ik de Madoka themostaat momenteel op 18,5 graden moet zetten. De WP schiet meestal iets door en dan wordt het ergens tussen 19 en 19,5 graden. Echter als er bijvoorbeeld door zon-instraling het iets warmer slaat de WP uit (bij ongeveer 19,8/19,9 graden). Maar hij gaat pas weer aan bij 18 (halve graad onder de ingestelde temp.)
Dan koelt het dus bijna 2 graden af voordat ie weer aanspringt en dat merk je goed. Daarbij komt dat de WP dan weer behoorlijk moet werken om het cv water en de vloerverwarming op temp te brengen wat ten koste gaat van het rendement.

De meting van de ruimtetemp. heb ik -1,5 graden bijgesteld op basis van 2 andere thermometers in de kamer (beetje "geijkt" zal ik maar zeggen), de blauwe LED is al iets gedimd maar ik wil hem ook niet helemaal uitzetten, want ik zie graag of de WP draait.
Ook heb ik de sensor in de behuizing van de Madoka verlegd waardoor deze minder heftig reageert op kortdurende temp.schommelingen (bijv. een deur die even open gaat).

Ik zou graag zien dat de temp. die ik instel ook die temp. is die wordt bereikt én dat de temp. max een halve graad onder de werkelijke doeltemp. (die dan dus ook is ingesteld) zakt en dat dan de WP weer aanspringt.
Ik heb er nog geen echte oplossing voor gelezen. Iemand een suggestie (liefst zonder vervanging van de madoka).

Misschien klinkt het in eerste instantie onlogisch, maar in onze situatie helpt de blauwe LED van de Madoka om de hysterese van de thermostaat te verkleinen en daardoor grote temperatuurschommelingen te voorkomen.

De hysterese is ingesteld op de default waarde van 1 graad. Bij een setpoint van 20C gaat de WP aan bij een door de Madoka gemeten temperatuur van 19.5C en weer uit bij een temperatuur van 20.5C

Als de WP aan gaat, gaat de blauwe LED van de Madoka ook aan en warmt de thermostaat zichzelf een beetje op. Hoe feller de LED hoe groter de opwarming is.

Gaat bij een temperatuur van 19.5C de WP aan, dan meet de Madoka binnen no-time een temperatuur van 20C. Niet omdat het in een korte tijd daadwerkelijk een halve graad warmer is geworden in huis maar omdat de LED is aangegaan en de thermostaat zichzelf opwarmt.

Als de woning opwarmt en de Madoka 20.5C meet gaat de WP en de blauwe LED weer uit. De werkelijke temperatuur hoeft dan maar een halve graad te zakken voordat de Madoka met gedoofde LED weer 19.5C meet en de WP weer aan gaat.

De werkelijke hysterese van de thermostaat is daardoor geen 1 graad maar een halve graad. Dit helpt in onze situatie om grote temperatuur schommelingen te voorkomen.

Zoals anderen ook al hebben aangegeven helpt de instelling van de stooklijn ook om temperatuurschommelingen te beperken.

[RVersteegen]

brt652 schreef op dinsdag 3 december 2024 @ 21:47:
[...]


Als de woning opwarmt en de Madoka 20.5C meet gaat de WP en de blauwe LED weer uit. De werkelijke temperatuur hoeft dan maar een halve graad te zakken voordat de Madoka met gedoofde LED weer 19.5C meet en de WP weer aan gaat.

Grappig, ik was hier ook al mee bezig en van plan mijn ervaring te posten. Die één graad was echt goed voelbaar. Ik had de led eerder minder fel gezet, maar nu dus juist weer wat feller.. en beperk zo ook de hysterese. Ik negeer wel even de commentaren over het felle blauwe licht hier in huis.

[PCJR]

arnoldniessen schreef op dinsdag 3 december 2024 @ 21:14:
[...]


Apart, is dat dan een feature of een bug? Hier lukt me dat niet (ik heb de EKRUCBL1). Ik krijg keuze "OK" of "annuleren" maar zowel annuleren als "terug" brengen me terug het menu in, dus niet terug naar homepagina.

Hier bij Terug weer het begin scherm. Maar ik heb een split all in one...

[JarnoH]

Zo had ik het nog niet bekeken. Inderdaad interessant! Want ik vind de hysterese van 1 graad ook wat veel. Hoewel we nu inmiddels zo goed op de stooklijn zitten gelukkig dat als de thermostaat hoger dan wenselijk staat, het huis toch 20-20,5 graden blijft (zoals gewenst).

We vinden het leuk om met de houtkachel te stoken in de avond en nu zet ik dan ook regelmatig de thermostaat naar 23 graden om te voorkomen dat de WP uit gaat. Want anders gaat hij ergens in de nacht aan en is de vloer alweer wat afgekoeld met extra defrosts tot gevolg. Rustig doordraaien op ~400 watt is dan zuiniger en comfortabeler.

Overigens had ik voor een lange tijd de delta T op 3 staan. De WP pompte meestal rond de 20l/min, 25 is ongeveer max bij ons. Hoe lager dT, hoe zuiniger je potentieel kan (want lagere stooklijn). Her en der in huis hoor je toch wat stromingsgeluid in de nacht. Recent daarom toch eens de stooklijn met 1 graden verhoogd en de dT naar 4 gezet. Nu is het verbruik lager en gaat er ongeveer 8-10l/min door ons systeem (alleen vvw). Nergens geluiden en dus ook nog een lager verbruik. Iedere situatie is natuurlijk anders, maar ik had dit resultaat niet helemaal verwacht en ben positief verrast. Dacht ik deel deze ervaring even voor degene die er misschien ook voordeel uit kan halen.

[Pascal P]

brt652 schreef op dinsdag 3 december 2024 @ 21:47:
[...]

Misschien klinkt het in eerste instantie onlogisch, maar in onze situatie helpt de blauwe LED van de Madoka om de hysterese van de thermostaat te verkleinen en daardoor grote temperatuurschommelingen te voorkomen.

De hysterese is ingesteld op de default waarde van 1 graad. Bij een setpoint van 20C gaat de WP aan bij een door de Madoka gemeten temperatuur van 19.5C en weer uit bij een temperatuur van 20.5C

Als de WP aan gaat, gaat de blauwe LED van de Madoka ook aan en warmt de thermostaat zichzelf een beetje op. Hoe feller de LED hoe groter de opwarming is.

Gaat bij een temperatuur van 19.5C de WP aan, dan meet de Madoka binnen no-time een temperatuur van 20C. Niet omdat het in een korte tijd daadwerkelijk een halve graad warmer is geworden in huis maar omdat de LED is aangegaan en de thermostaat zichzelf opwarmt.

Als de woning opwarmt en de Madoka 20.5C meet gaat de WP en de blauwe LED weer uit. De werkelijke temperatuur hoeft dan maar een halve graad te zakken voordat de Madoka met gedoofde LED weer 19.5C meet en de WP weer aan gaat.

De werkelijke hysterese van de thermostaat is daardoor geen 1 graad maar een halve graad. Dit helpt in onze situatie om grote temperatuur schommelingen te voorkomen.

Zoals anderen ook al hebben aangegeven helpt de instelling van de stooklijn ook om temperatuurschommelingen te beperken.

OK! Dus de blauwe LED weer harder laten branden en mijn setpoint wijzigen naar bijv. 19 of 19,5 zou dus helpen? Moet de correctie van de madoka voor de meetafwijking op de binnenunit dan ook bijgesteld worden?

[Pascal P]

brt652 schreef op dinsdag 3 december 2024 @ 21:47:
[...]

Misschien klinkt het in eerste instantie onlogisch, maar in onze situatie helpt de blauwe LED van de Madoka om de hysterese van de thermostaat te verkleinen en daardoor grote temperatuurschommelingen te voorkomen.

De hysterese is ingesteld op de default waarde van 1 graad. Bij een setpoint van 20C gaat de WP aan bij een door de Madoka gemeten temperatuur van 19.5C en weer uit bij een temperatuur van 20.5C

Als de WP aan gaat, gaat de blauwe LED van de Madoka ook aan en warmt de thermostaat zichzelf een beetje op. Hoe feller de LED hoe groter de opwarming is.

Gaat bij een temperatuur van 19.5C de WP aan, dan meet de Madoka binnen no-time een temperatuur van 20C. Niet omdat het in een korte tijd daadwerkelijk een halve graad warmer is geworden in huis maar omdat de LED is aangegaan en de thermostaat zichzelf opwarmt.

Als de woning opwarmt en de Madoka 20.5C meet gaat de WP en de blauwe LED weer uit. De werkelijke temperatuur hoeft dan maar een halve graad te zakken voordat de Madoka met gedoofde LED weer 19.5C meet en de WP weer aan gaat.

De werkelijke hysterese van de thermostaat is daardoor geen 1 graad maar een halve graad. Dit helpt in onze situatie om grote temperatuur schommelingen te voorkomen.

Zoals anderen ook al hebben aangegeven helpt de instelling van de stooklijn ook om temperatuurschommelingen te beperken.

Toch even voor de duidelijkheid....gaat de WP dan niet pendelen als ie constant tussen de boven en ondermarge op en neer gaat. Ik wil vooral een 24/7 draaiende WP die niet als een oude aan uit cv draait.

[brt652]

Pascal P schreef op dinsdag 3 december 2024 @ 23:08:
[...]


OK! Dus de blauwe LED weer harder laten branden en mijn setpoint wijzigen naar bijv. 19 of 19,5 zou dus helpen? Moet de correctie van de madoka voor de meetafwijking op de binnenunit dan ook bijgesteld worden?

Je zou de Madoka kunnen 'calibreren' door de correctie voor de meetafwijking in te stellen. 'Calibreer' je de Madoka met LED aan op een offset van 0.25 graad boven de werkelijke temperatuur dan schommelt de werkelijke temperatuur bij een setpoint van 20C tussen 19.75C en 20,25C.

[Pieter B]

arnoldniessen schreef op dinsdag 3 december 2024 @ 07:22:
[...]


Dat hoeft niet, je kunt een offset van -10..+10 instellen als "correctie" op het AWT setpoint dat berekend is met de stookcurve. Kan niet als je modulatie hebt aanstaan, of als je klokprogramma hebt gekozen, wel als je gewoon weersafhankelijk ingesteld hebt. Na een aanpassing van de offset hoef je de WP niet te herstarten, na een aanpassing van de stookcurve wel.

Dank voor je reactie! Zelf ben ik blij met de modulatiefunctie. Herstarten is voor mij ook geen probleem, zolang de temperatuur in de huiskamer niet de ingestelde temperatuur bereikt heeft. Daar probeer ik steeds onder te blijven door de AWT zo laag mogelijk te houden en toch comfort te houden. Ik ben bang dat ik toch bij het dagelijks even vooruit programmeren blijf.

[brt652]

Pascal P schreef op dinsdag 3 december 2024 @ 23:38:
[...]


Toch even voor de duidelijkheid....gaat de WP dan niet pendelen als ie constant tussen de boven en ondermarge op en neer gaat. Ik wil vooral een 24/7 draaiende WP die niet als een oude aan uit cv draait.

Ja de WP gaat pendelen tussen de boven en ondermarge. Hoe kleiner het verschil (hysterese) tussen de boven en ondermarge hoe minder schommelingen in de werkelijke temperatuur.

Door de stooklijn zo in te stellen dat de woning zeer langzaam opwarmt kun je er voor zorgen dat de WP lange runs maakt oftewel pendelt over een lange periode. Bij voorkeur 1 lange run per dag.

Alleen als het buiten redelijk koud is kan de WP bij ons 24/7 draaien. Op de meeste dagen is het minimum vermogen van de WP te hoog om 24/7 te kunnen draaien en 'pendelt' de WP dus.

Wij hebben radiatoren en gebruiken een tijdsprogramma met 3 periodes:
- Van 16:00-23:00 staat het setpoint op 22C. Door dit hoge setpoint forceer ik dat de WP altijd draait gedurende deze periode.
- Van 23:00-13:00 staat het setpoint op 19C. De WP gaat hierdoor om 23:00 uit en gaat in deze periode alleen aan als het buiten zo koud is dat de Madoka temperatuur onder 18,5C zakt.
- Van 13:00-16:00 staat het setpoint op 20C. De WP gaat aan als de Madoka temperatuur onder 19.5C is.

Vandaag gaf dat onderstaande verbruik:

De piek van 00:00 tot 01:00 was de wekelijkse legionella run. Van 08:00 tot 10:00 ging de WP aan omdat de temperatuur te ver was gezakt. Vanaf 13:00 tot 23:00 een lange run.

Dit resulteerde in de onderstaande temperaturen:

De gele lijn is de Madoka temperatuur, de oranje lijn is de temperatuur gemeten met een Zigbee temperatuur sensor. Ik heb de Madoka met LED uit 'gecalibreerd' met de Zigbee sensor. De door de Zigbee sensor gemeten temperatuur zat vandaag tussen 18.5C en 19.25C. In de grafiek is mooi te zien dat de Madoka een 0.5C hogere temperatuur meet als de WP en blauwe LED aan is.

[ Voor 17% gewijzigd door brt652 op 04-12-2024 01:15 ]

[Maril]

Pieter B schreef op woensdag 4 december 2024 @ 00:07:
[...]


Dank voor je reactie! Zelf ben ik blij met de modulatiefunctie. Herstarten is voor mij ook geen probleem, zolang de temperatuur in de huiskamer niet de ingestelde temperatuur bereikt heeft. Daar probeer ik steeds onder te blijven door de AWT zo laag mogelijk te houden en toch comfort te houden. Ik ben bang dat ik toch bij het dagelijks even vooruit programmeren blijf.

Bij mij draait de WP 24 uur. Een simpele oplossing die mij bij in ieder geval goed werkt.
De Madoka thermostaat ingesteld op 23 graden of hoger. De ingestelde stooklijn maakt dat deze temperatuur niet bereikt wordt. Dan is het even uitvogelen hoe warm je het in de kamer wilt hebben. Door temperatuur verschillen buiten zo nu en dan bijstellen via de off-set in de app. Zo draait de WP weken achter elkaar.

[MisterB]

Maril schreef op woensdag 4 december 2024 @ 08:16:
[...]


Bij mij draait de WP 24 uur. Een simpele oplossing die mij bij in ieder geval goed werkt.
De Madoka thermostaat ingesteld op 23 graden of hoger. De ingestelde stooklijn maakt dat deze temperatuur niet bereikt wordt. Dan is het even uitvogelen hoe warm je het in de kamer wilt hebben. Door temperatuur verschillen buiten zo nu en dan bijstellen via de off-set in de app. Zo draait de WP weken achter elkaar.

Mooi pragmatisch! Ik blijf me toch verbazen hoeveel iederen loopt te klooien om het gedrag vannwarmtepompen onder controle te krijgen en maar eigen manieren zoekt om er mee om te gaan .. zelf nu aan de 4e wp.. zal deze methode ook eens toe gaan passen..

[ Voor 3% gewijzigd door MisterB op 04-12-2024 08:43 ]

[RonJ]

Pascal P schreef op dinsdag 3 december 2024 @ 11:03:
Maar hij gaat pas weer aan bij 18 (halve graad onder de ingestelde temp.)
Dan koelt het dus bijna 2 graden af voordat ie weer aanspringt en dat merk je goed. Daarbij komt dat de WP dan weer behoorlijk moet werken om het cv water en de vloerverwarming op temp te brengen wat ten koste gaat van het rendement.

De meting van de ruimtetemp. heb ik -1,5 graden bijgesteld op basis van 2 andere thermometers in de kamer (beetje "geijkt" zal ik maar zeggen), de blauwe LED is al iets gedimd maar ik wil hem ook niet helemaal uitzetten, want ik zie graag of de WP draait.
Ook heb ik de sensor in de behuizing van de Madoka verlegd waardoor deze minder heftig reageert op kortdurende temp.schommelingen (bijv. een deur die even open gaat).

Ik zou graag zien dat de temp. die ik instel ook die temp. is die wordt bereikt én dat de temp. max een halve graad onder de werkelijke doeltemp. (die dan dus ook is ingesteld) zakt en dat dan de WP weer aanspringt.
Ik heb er nog geen echte oplossing voor gelezen. Iemand een suggestie (liefst zonder vervanging van de madoka).

Wat ik doe (in herfst/voorjaar) om effectief maar 1K nachtverlaging toe te passen ipv 2 (=1 graad lager op de thermostaat + de hysterese) is ipv in een schema te schakelen van 21 naar 20, de warmtepomp via Home Assistant even een kwartiertje uit te schakelen en daarna weer in te schakelen. Dan trigger je alleen de hysterese. Icm de led-setting/helderheid kan je dan de afkoeling een stukje verminderen naar ~0,5-1K.

[MisterB]

Wij hebben ook een madoka en bij ons valt het op dat die madoka ca 1 tot 1.5 graad meer op het display weergeeft (dat zou dan op dat moment de temp op die plek in de huiskamer moeten zijn) dan de thermometer die ernaast staat.. wellicht heeft dat een reden (1) , wellicht is dat ding gewoon fout (2) (en zou je de offset correctie kunnen doen) .. 1 of 2 ? .. of nog anders (dus we zetten dat ding nu wat hoger dan de temp die we willen hebben)..

[ Voor 23% gewijzigd door MisterB op 04-12-2024 09:31 ]

[PCJR]

MisterB schreef op woensdag 4 december 2024 @ 09:28:
Wij hebben ook een madoka en bij ons valt het op dat die madoka ca 1 tot 1.5 graad meer op het display weergeeft (dat zou dan op dat moment de temp op die plek in de huiskamer moeten zijn) dan de thermometer die ernaast staat.. wellicht heeft dat een reden (1) , wellicht is dat ding gewoon fout (2) (en zou je de offset correctie kunnen doen) .. 1 of 2 ? .. of nog anders (dus we zetten dat ding nu wat hoger dan de temp die we willen hebben)..

[MisterB]

PCJR schreef op woensdag 4 december 2024 @ 09:38:
[...]


[Afbeelding]

hi ja dat wist ik al en stond ook hierboven , ik vroeg me dus af waarom het niet klopt of dat ding gewoon niet correct is (en dus die offset moet hebben .. hoe ingewikkeld kan het zijn om de juiste temp weer te geven ... bij ons stata ie op een plats zonder toch/zon etc) .. of dat het eigenlijk wat anders betekend (het viel me op in ene plaatje vlak hierboven dat ook dara de madoke te hoog weergeeft

[Predge]

Maril schreef op woensdag 4 december 2024 @ 08:16:
[...]


Bij mij draait de WP 24 uur. Een simpele oplossing die mij bij in ieder geval goed werkt.
De Madoka thermostaat ingesteld op 23 graden of hoger. De ingestelde stooklijn maakt dat deze temperatuur niet bereikt wordt. Dan is het even uitvogelen hoe warm je het in de kamer wilt hebben. Door temperatuur verschillen buiten zo nu en dan bijstellen via de off-set in de app. Zo draait de WP weken achter elkaar.

Deze methode test ik nu een paar dagen (las er hier iets over, waarvoor dank!) en deze lijkt zeker te werken! Een leuke out of the box manier om je WP zo steady en lang mogelijk te laten draaien voor een heerlijk stabiel warm huis.

Inderdaad moet je wel je stooklijn hier goed op aanpassen. In ons huis staat deze nu op 35 bij -10 en 25 bij 20, best wel vlak en laag voor ons nu (hebben enkel maar radiatoren).
En de Madoka staat op 22 (zomaar een getal en zonder programma) en binnen is het steeds rond de 19,5 (de gewenste en gemeten echte temperatuur, de Madoka heeft een -1,5 correctie gehad!) of wat hoger.

Zelf test ik de modulatie nog wat uit, geen idee of deze wat toevoegd in dit verhaal (en uberhaubt!). Staat nu even aan en op standje 3 en de wattage schommelt dan tussen de 560 en 840. Maar staat hij uit, dan trekt de Daikin dead steady 660W.

[mawashigeri]

MisterB schreef op woensdag 4 december 2024 @ 08:35:
[...]


Mooi pragmatisch! Ik blijf me toch verbazen hoeveel iederen loopt te klooien om het gedrag vannwarmtepompen onder controle te krijgen en maar eigen manieren zoekt om er mee om te gaan .. zelf nu aan de 4e wp.. zal deze methode ook eens toe gaan passen..

Ik verbaas me daar totaal niet over - met een Madoka die voor rare fictieve temperatuurschommelingen zorgt en een stooklijn die je niet automatisch kan laten bepalen EN niet via de Madoka in te stellen is!
Helaas maakt Daikin het ons niet erg gemakkelijk om het goed te doen, terwijl de apparaten zelf prima zijn.

Vrijwel iedereen die hier voor het eerst komt op het forum heeft hetzelfde probleem: pendelen.

[PCJR]

MisterB schreef op woensdag 4 december 2024 @ 09:42:
[...]


hi ja dat wist ik al en stond ook hierboven , ik vroeg me dus af waarom het niet klopt of dat ding gewoon niet correct is (en dus die offset moet hebben .. hoe ingewikkeld kan het zijn om de juiste temp weer te geven ... bij ons stata ie op een plats zonder toch/zon etc) .. of dat het eigenlijk wat anders betekend (het viel me op in ene plaatje vlak hierboven dat ook dara de madoke te hoog weergeeft

Heb je al de tweaks uitgevoerd in de madoka? Sensor verlegd enzo?
Pendelen?: modulatie op 1? Overshoot op 4?

[ Voor 3% gewijzigd door PCJR op 04-12-2024 09:54 ]

[MisterB]

PCJR schreef op woensdag 4 december 2024 @ 09:53:
[...]


Heb je al de tweaks uitgevoerd in de madoka? Sensor verlegd enzo?
Pendelen?: modulatie op 1? Overshoot op 4?

hi nee, ik had gewoon verwacht dat bij een offset van 0 er ongeveer de juiste (kamer) temp op het scherm zou staan .. kennelijk klopt de offset 0 waarde vaker niet .. maakt me verder niet uit

ps -- ook met een hitachi yutaki (2 daarvan had ik hiervoor) liep iederen te rommelen om dat ding zoveel mogelijk onder controle te krijgen ...

[danny.s]

mawashigeri schreef op woensdag 4 december 2024 @ 09:49:
[...]

Ik verbaas me daar totaal niet over - met een Madoka die voor rare fictieve temperatuurschommelingen zorgt en een stooklijn die je niet automatisch kan laten bepalen EN niet via de Madoka in te stellen is!
Helaas maakt Daikin het ons niet erg gemakkelijk om het goed te doen, terwijl de apparaten zelf prima zijn.

Daarvoor heeft Daikin dus de "modulatie" optie ontworpen. Deze zal de stooklijn verlagen of verhogen om de gewenste ingestelde ruimte temperatuur te bereiken. (Even los van de discussie hoe goed deze functie werkt)

[danny.s]

Predge schreef op woensdag 4 december 2024 @ 09:48:
[...]

En de Madoka staat op 22 (zomaar een getal en zonder programma) en binnen is het steeds rond de 19,5
..

Zelf test ik de modulatie nog wat uit, geen idee of deze wat toevoegd in dit verhaal (en uberhaubt!). Staat nu even aan en op standje 3 en de wattage schommelt dan tussen de 560 en 840. Maar staat hij uit, dan trekt de Daikin dead steady 660W.

Als je modulatie aanzet, gaat de WP dus proberen je setpoint van 22 te halen, en dat kan ie alleen door de stooklijn te verhogen (met max 3 gr). Dat zal verklaren waarom het opgenomen vermogen hoger wordt dan als je hem uitzet.

[mawashigeri]

danny.s schreef op woensdag 4 december 2024 @ 10:43:
[...]


Daarvoor heeft Daikin dus de "modulatie" optie ontworpen. Deze zal de stooklijn verlagen of verhogen om de gewenste ingestelde ruimte temperatuur te bereiken. (Even los van de discussie hoe goed deze functie werkt)

Het probleem hiermee is dat deze het systeem laat pendelen en dat je *zelf* naar de stooklijn moet zoeken - en dat lukt niet zonder bijvoorbeeld de ESPaltherma. Ik snap ook dat dit niet heel simpel is omdat een stooklijn zoeken een proces van vele weken is en ultiem afhankelijk van de weersituatie buiten.

[Jog]

mawashigeri schreef op woensdag 4 december 2024 @ 10:59:
[...]
Het probleem hiermee is dat deze het systeem laat pendelen en dat je *zelf* naar de stooklijn moet zoeken - en dat lukt niet zonder bijvoorbeeld de ESPaltherma. Ik snap ook dat dit niet heel simpel is omdat een stooklijn zoeken een proces van vele weken is en ultiem afhankelijk van de weersituatie buiten.

Als hier modulatie op staat pendelt hij helemaal niet.

Imho is de alleen weersafhankelijke stooklijn goed als je een perfect luchtdicht huis hebt, want dan is het warmteverlies enkel afhankelijk van de buitentemperatuur (en ventillatie verliezen maar die heb je zelf ook onder controle). In mijn huis van '59 is de wind ook een grote afhankelijke. Als het hard waait durft het hier wel eens wat meer afkoelen en vind ik het wel fijn dat die modulatie mijn curve beetje aanpast. Intussen probeer ik wel zoveel mogelijk kiertjes te dichten.

[KikkerMario]

Hetisweergezell schreef op zondag 1 december 2024 @ 14:02:
Ik ben wel eens nieuwsgierig naar het gebruik bij jullie over de afgelopen maand.

Warm water:

• Elektrisch verbruik: 78 kWh
• Opgewekte warmte: 157 kWh
• COP: 157/78 = 2,0

Verwarming:

• Elektrisch verbruik volgens de warmtepomp zelf: 319 kWh
• Elektrisch verbruik van de externe circulatiepomp, volgens het schermpje daarvan: 24 W * 30 dagen = 17 kWh
• Plus nog wat extra voor de HeatBoosters, dus laten we zeggen 340 kWh totaal elektrisch verbruik
• Opgewekte warmte: 1497 kWh
• COP: 1497/340 = 4,4

Afgiftesysteem:

• Beneden: twee grote convectoren (met HeatBooster van SDR) en een stukje vloerverwarming
• Boven: standaard-jaren-90-radiatoren als basisverwarming, met LL-warmtepomp (niet meegenomen in de data hierboven) op het moment dat het nodig is

[Tourtje]

om even in de haaken op het pendelen. is het dan niet slimer om altijd een buffer vat te plaatsen ?
ook al is het een kleine ?

ik heb hier een vat van 500 liter staan als buffer, mijn pomp draait 4 a 5 uur per dag op 400 -600 watt om het huis op te warmen en het vat te verwarmen. dan gaat de pomp utomatish uit als het binnen 20.5 graden is
ik heb ingesteld 35 bij -10 en 27 bij 15

hij doet er bij deze temperaturen buiten ongever 20 uur over na het afslaan om weer op te starten
dus in feite draaid hij 1x perdag 4-5 uur voor 24 uur warmte op 20.5graden

je zou zeggen dat het veel handiger is om het pendelen eenvoudiger te stoppen door een buffervat te plaatsen
simpeler dan al dat gewteak of heb ik dit mis ? *

[Pascal P]

danny.s schreef op woensdag 4 december 2024 @ 10:45:
[...]


Als je modulatie aanzet, gaat de WP dus proberen je setpoint van 22 te halen, en dat kan ie alleen door de stooklijn te verhogen (met max 3 gr). Dat zal verklaren waarom het opgenomen vermogen hoger wordt dan als je hem uitzet.

Hij kan toch ook de pompsnelheid verhogen? Meer water met een lagere temp. kan ook voldoende warmte opleveren. Dat is een beetje het dilemma met deze instelwijze....de WP zal toch proberen de temp. te halen. En dan weet je niet wat ie exact allemaal doet.
Ik ben nu even aan het testen met modulatie uit. Dan zie ik al meteen dat de stooklijn op het punt van 5 graden buitentemp. 2 graden hoger is dan de LWT toen de modulatie aanstond (nl. nu 32 zonder mod. en met mod. was die 30). Dus de stooklijn bij 5 graden lijkt al 2 graden te hoog. Ik heb ook de pomp op 70% begrenst ivm leidinggeruis. Dat wil ik graag zo houden.
Ik probeer nu nog wat meer inzicht te krijgen in de stooklijn en deze wellicht wat lager afstellen. Maar met de combi van vloerverw. beneden en rads boven blijft het een beetje schipperen.

[Predge]

danny.s schreef op woensdag 4 december 2024 @ 10:45:
[...]


Als je modulatie aanzet, gaat de WP dus proberen je setpoint van 22 te halen, en dat kan ie alleen door de stooklijn te verhogen (met max 3 gr). Dat zal verklaren waarom het opgenomen vermogen hoger wordt dan als je hem uitzet.

Mijn SP is bewust te hoog en mijn stooklijk opzettelijk wat flauw/laag. Want ik zou nu in wezen precies de warmte moeten aanvullen wat mijn huis ook aan warmte verliest; een break even punt dus. Dat is even zoeken en is uiteraard ook echt niet makkelijk wegens het zeeeeeer wisselende weer.
Maar wat de Daikin nu met de modulatie doet is vooral flipperen. Dus ik heb die modulatie weer uitgezet.

Met de modulatie uit is hij veel stabieler, zelfs gewoon BioStabil 2000 stabiel. Alleen mag de wattage nog wel wat lager... Maar ja, heb een 6kW model en ik zit niet feitelijk aan de 'knoppen' qua flow en vermogen, dus wellicht moet ik genoegen nemen met rond de 600 als zijnde 'laag pitje'. Want echt lager dan 500Watt komt het systeem toch niet, dat zijn slechts dipjes.


Even een zijspoortje.
De defenitie van pendelen is mijns inziens het regelmatig uit- en weer aan-schakelen van de compressor/systeem. Bijvoorbeeld vaker dan 6x per uur, enz.
De defenitie van flipperen is mijns inziens: het zeer regelmatig wisselen van wattage/vermogen van de compressor. Bijvoorbeeld elke minuut iets hoger en weer lager en weer hoger en weer lager, enz.

[ Voor 14% gewijzigd door Predge op 04-12-2024 12:49 ]

[danny.s]

Pascal P schreef op woensdag 4 december 2024 @ 11:52:
[...]


Hij kan toch ook de pompsnelheid verhogen? Meer water met een lagere temp. kan ook voldoende warmte opleveren. Dat is een beetje het dilemma met deze instelwijze....de WP zal toch proberen de temp. te halen. En dan weet je niet wat ie exact allemaal doet.

Als de pompsnelheid hoger wordt, zal de dT kleiner worden. En voor zover ik weet, stuurt Daikin op dT om deze te behalen zoals ingesteld. Dus als hij sneller zou gaan pompen, zal hij ook de Ta omhoog moeten doen, omdat anders de dT te klein wordt.

[danny.s]

Predge schreef op woensdag 4 december 2024 @ 12:06:
[...]


Mijn SP is bewust te hoog en mijn stooklijk opzettelijk wat flauw/laag. Want ik zou nu in wezen precies de warmte moeten aanvullen wat mijn huis ook aan warmte verliest; een break even punt dus. Dat is even zoeken en is uiteraard ook echt niet makkelijk wegens het zeeeeeer wisselende weer.
Maar wat de Daikin nu met de modulatie doet is flipperen. Dus ik heb die modulatie weer uitgezet.


Even een zijspoortje.
De defenitie van pendelen is mijns inziens het regelmatig uit- en weer aan-schakelen van de compressor/systeem. Bijvoorbeeld vaker dan 6x per uur, enz.
De defenitie van flipperen is mijns inziens: het zeer regelmatig wisselen van wattage/vermogen van de compressor. Bijvoorbeeld elke minuut iets hoger en weer lager en weer hoger en weer lager, enz.

Ik heb ook bewust mijn SP hoog staan. Vorige winter ook met modulatie getest (met een normaal SP), maar ik was er ook niet tevreden over.

Overigens zie ik het flipperen hier ook (en volgens mij met nog genoeg anderen) ook met modulatie uit, en vooral als hij op het miminum vermogen draait.

[mawashigeri]

Tourtje schreef op woensdag 4 december 2024 @ 11:28:
om even in de haaken op het pendelen. is het dan niet slimer om altijd een buffer vat te plaatsen ?
ook al is het een kleine ?

ik heb hier een vat van 500 liter staan als buffer, mijn pomp draait 4 a 5 uur per dag op 400 -600 watt om het huis op te warmen en het vat te verwarmen. dan gaat de pomp automatish uit als het binnen 20.5 graden is
ik heb ingesteld 35 bij -10 en 27 bij 15

hij doet er bij deze temperaturen buiten ongeveer 20 uur over na het afslaan om weer op te starten
dus in feite draait hij 1x per dag 4-5 uur voor 24 uur warmte op 20.5graden

je zou zeggen dat het veel handiger is om het pendelen eenvoudiger te stoppen door een buffervat te plaatsen
simpeler dan al dat getweak of heb ik dit mis ? *

Met zo'n groot buffervat al het jouwe zou de hele discussie nauwelijks spelen inderdaad, dat is bij wijze van spreken een uur voorraad warm water met daar bovenop nog je afgiftesysteem inhoud + de daadwerkelijke afgifte.

Echter, 500L is nogal een klots, ik had al moeite om de 230L SWW te plaatsen zonder serieus ruimte in te leveren. Wel heb ik een klein buffervat van 50L hoog aan de muur ('gratis' ruimte) eigenlijk vooral om defrosts op te vangen.

In mijn hele systeem zit zo'n 120 alles opgeteld, en na de stooklijn optimalisatie kan/moet ik tot zo'n 14 graden buitentemperatuur 24/7 draaien. Bij de hogere temperaturen zie je dat 'ie tegen de ondergrens van de machinemogelijkheden aan gaat 'ie soms overdag uit vanwege zonopwarming e.d. en kies ik voor een dag/nacht schema omdat ik liever overdag warme voeten heb

Ofwel: met een dikke buffer ben je qua gedrag waarschijnlijk veel beter af ten koste van ruimteverlies.

[mawashigeri]

Predge schreef op woensdag 4 december 2024 @ 12:06:
Alleen mag de wattage nog wel wat lager... Maar ja, heb een 6kW model en ik zit niet feitelijk aan de 'knoppen' qua flow en vermogen, dus wellicht moet ik genoegen nemen met rond de 600 als zijnde 'laag pitje'. Want echt lager dan 500Watt komt het systeem toch niet, dat zijn slechts dipjes.

Nou, laag bij mijn 6kW is ongeveer 299W (1,3A) soms kort afgewisseld met 414W (1,8A) en heel zelden met 125W (0,5A). Dat doet 'ie uren achter elkaar (vorige week bij 12gr buiten en een flauw zonnetje).
Nu bij 6,5gr buiten is 'ie na de SWW run net weer teruggezakt naar 644W (2,8A) zoals het hoort.

[mawashigeri]

Jog schreef op woensdag 4 december 2024 @ 11:18:
[...]


Als hier modulatie op staat pendelt hij helemaal niet.

Imho is de alleen weersafhankelijke stooklijn goed als je een perfect luchtdicht huis hebt, want dan is het warmteverlies enkel afhankelijk van de buitentemperatuur (en ventillatie verliezen maar die heb je zelf ook onder controle). In mijn huis van '59 is de wind ook een grote afhankelijke. Als het hard waait durft het hier wel eens wat meer afkoelen en vind ik het wel fijn dat die modulatie mijn curve beetje aanpast. Intussen probeer ik wel zoveel mogelijk kiertjes te dichten.

Daar heb je wel een punt, ons huis heeft WTW en is dus bij de bouw al 'luchtdicht' ontworpen. Met een WTW systeem wordt er een lichte overdruk naar binnen geblazen die weg kan door de eventuele kleine kiertjes die er altijd toch nog zijn + ventilatieroosters in de keuken (zelfs 'dicht' is niet dicht) en dakramen.

Hiermee zijn de rechtstreekse weersinvloeden erg beperkt, alleen de eventuele afkoeling van een gevel die dan door de isolatie heen binnen moet afkoelen... dat gaat niet zo snel gelukkig.

[PCJR]

mawashigeri schreef op woensdag 4 december 2024 @ 14:14:
[...]

Nou, laag bij mijn 6kW is ongeveer 299W (1,3A) soms kort afgewisseld met 414W (1,8A) en heel zelden met 125W (0,5A). Dat doet 'ie uren achter elkaar (vorige week bij 12gr buiten en een flauw zonnetje).
Nu bij 6,5gr buiten is 'ie na de SWW run net weer teruggezakt naar 644W (2,8A) zoals het hoort.

Lager dan dit krijg ik m niet hier

[Tourtje]

mawashigeri schreef op woensdag 4 december 2024 @ 14:01:
[...]

Met zo'n groot buffervat al het jouwe zou de hele discussie nauwelijks spelen inderdaad, dat is bij wijze van spreken een uur voorraad warm water met daar bovenop nog je afgiftesysteem inhoud + de daadwerkelijke afgifte.

Echter, 500L is nogal een klots, ik had al moeite om de 230L SWW te plaatsen zonder serieus ruimte in te leveren. Wel heb ik een klein buffervat van 50L hoog aan de muur ('gratis' ruimte) eigenlijk vooral om defrosts op te vangen.

In mijn hele systeem zit zo'n 120 alles opgeteld, en na de stooklijn optimalisatie kan/moet ik tot zo'n 14 graden buitentemperatuur 24/7 draaien. Bij de hogere temperaturen zie je dat 'ie tegen de ondergrens van de machinemogelijkheden aan gaat 'ie soms overdag uit vanwege zonopwarming e.d. en kies ik voor een dag/nacht schema omdat ik liever overdag warme voeten heb

Ofwel: met een dikke buffer ben je qua gedrag waarschijnlijk veel beter af ten koste van ruimteverlies.

ik snap dat niet iedereen 500 liter kwijt kan. daar hebben wij ook expres naar geboud. maar inderdaad 50 of 100 liter vaak hangend aan de muur moet toch wel bij 60-70 % bij de meeste mensen lukken. endan zeker bij nieuwbouw. kan het gewoon mee berekend wordn in de oppervlakte. vaak zie je gewoon we ploffen zo ding neer en de rest vinden we wel prima. vaak hebben bewoners er geen weet van en zitten er dan mee.
dan zou je al heel wat pendel problemen mee kunnen op vangen. alleen is dat natuurlijk een meerprijs.

en vooral een meer werk.

[PCJR]

Predge schreef op woensdag 4 december 2024 @ 12:06:
[...]


Even een zijspoortje.
De defenitie van pendelen is mijns inziens het regelmatig uit- en weer aan-schakelen van de compressor/systeem. Bijvoorbeeld vaker dan 6x per uur, enz.
De defenitie van flipperen is mijns inziens: het zeer regelmatig wisselen van wattage/vermogen van de compressor. Bijvoorbeeld elke minuut iets hoger en weer lager en weer hoger en weer lager, enz.

Flipperen:



Pendelen: hier had ik modulatie uit en overshoot 0 (of 1):

[PCJR]

danny.s schreef op woensdag 4 december 2024 @ 12:34:
[...]

Ik heb ook bewust mijn SP hoog staan. Vorige winter ook met modulatie getest (met een normaal SP), maar ik was er ook niet tevreden over.

Overigens zie ik het flipperen hier ook (en volgens mij met nog genoeg anderen) ook met modulatie uit, en vooral als hij op het miminum vermogen draait.

Flipperen kent hier aan paar varianten. Een ervan is met toch tussenpozen van stabiel gedrag (linker stuk). Andere is flipperen in een gebied, hoger dan het minimum vermogen. Zie het trapje dat hij maakt hier, bij de pijl.

[Pascal P]

Tourtje schreef op woensdag 4 december 2024 @ 14:36:
[...]


ik snap dat niet iedereen 500 liter kwijt kan. daar hebben wij ook expres naar geboud. maar inderdaad 50 of 100 liter vaak hangend aan de muur moet toch wel bij 60-70 % bij de meeste mensen lukken. endan zeker bij nieuwbouw. kan het gewoon mee berekend wordn in de oppervlakte. vaak zie je gewoon we ploffen zo ding neer en de rest vinden we wel prima. vaak hebben bewoners er geen weet van en zitten er dan mee.
dan zou je al heel wat pendel problemen mee kunnen op vangen. alleen is dat natuurlijk een meerprijs.

en vooral een meer werk.

Onderzoek van intergas heeft aangetoond dat een buffervat zelden nodig is. Zie dit filmpje
YouTube: Warmtepomp buffervat is NIET nodig

[brt652]

PCJR schreef op woensdag 4 december 2024 @ 14:32:
[...]


Lager dan dit krijg ik m niet hier

[Afbeelding]

Wat is je deltaT? Om op het laagst mogelijke vermogen te kunnen draaien moet ook de deltaT klein zijn. Toen wij de deltaT op 5 graden hadden staan zag ik nooit een opgenomen vermogen onder 400W.

De flow regelt bij ons tussen 6.5l/min en 24l/min. De minimale flow van 6.5l/min geeft een warmtevermogen van 2,3kW bij een deltaT van 5graden en een warmtevermogen van 1,8kW bij een deltaT van 4graden. Nadat ik de deltaT op 4 graden heb gezet zie ik soms wel een opgenomen vermogen van 300W en zelfs een keer 125W.

[PCJR]

brt652 schreef op woensdag 4 december 2024 @ 15:36:
[...]

Wat is je deltaT? Om op het laagst mogelijke vermogen te kunnen draaien moet ook de deltaT klein zijn. Toen wij de deltaT op 5 graden hadden staan zag ik nooit een opgenomen vermogen onder 400W.

De flow regelt bij ons tussen 6.5l/min en 24l/min. De minimale flow van 6.5l/min geeft een warmtevermogen van 2,3kW bij een deltaT van 5graden en een warmtevermogen van 1,8kW bij een deltaT van 4graden. Nadat ik de deltaT op 4 graden heb gezet zie ik soms wel een opgenomen vermogen van 300W en zelfs een keer 125W.

dT ingesteld is 5. Hieronder zie je dat de werkelijk dT er steeds onder ligt. Ik heb de pumpflow op 40% gelimiteerd, dit is echt de max ivm stromingsgeluiden. Ik heb BG met vvw, en de 1e verdp met rads. Die rads moeten meer flow hebben dan gewoonlijk om iets van afgifte te hebben op 30 graden. De vvw is altijd wel ok, maar hier zit ook een grotere dT, dat compenseert de lagere dT van de rads. Ik kan met 29-30 graden awt wel 24/7 draaien, dan blijft de woonkamer op temp, en op de slaapkamers ook wel. Beetje afhankelijk van de buitentemp uiteraard.

Ik doe vaak in de nacht niet stoken (of iig niet de hele nacht). En ook overdag in de dure uren (Tibber) is ook alles uit.

- ik weet niet of het gunstig uitpakt als ik de dT van 5 naar 4 of zelfs 3 zet. Hogere pumpflow kan toch neit want ik heb die 40% aangezet
- heb jij ook een split 6 kw?

Ik zie ook dat de awt steeds boven de setpoint ligt, mogelijk doet ie dit zel (overschoot) omdat t ding anders zn energie/warmte niet kwijt kan. Is een aanpassing van dT5 naar 4 of 3 dan niet nog vervelender, of juist gunstig?

[ Voor 18% gewijzigd door PCJR op 04-12-2024 15:56 ]

[PCJR]

Pascal P schreef op woensdag 4 december 2024 @ 14:49:
[...]


Onderzoek van intergas heeft aangetoond dat een buffervat zelden nodig is. Zie dit filmpje
YouTube: Warmtepomp buffervat is NIET nodig

In t filmpje gaat t om hybride icm buffervat, weet niet of dit relevant is...

[brt652]

PCJR schreef op woensdag 4 december 2024 @ 15:42:
[...]
heb jij ook een split 6 kw?

[Afbeelding]

Wij hebben de 8kW split en radiatoren. Ik zie de werkelijke dT vaak iets hoger dan de ingestelde dT.

Dit doet de dT vandaag:

dT is ingesteld op 4 graden maar zit er vaak wat boven.

[WRMTP]

Beste Tweakers,

Ik heb een Daikin H-MT warmtepomp met radiatoren. Deze had het afgelopen jaar een SCOP van 3,9. Gezien radiatoren op zich niet verkeerd maar ik zoek nog naar verbetering. Ik heb op dit moment een Delta T ingesteld van 3 graden. Dit gaat prima en zonder bijgeluiden. De aanvoertemp is met 4 graden buitentemp op dit moment 39 graden en retour 36 graden.
Vraag: wordt de warmtepomp efficiënter als ik de Delta T verhoog naar 4 of 5 graden? Wat is dan het effect op het afgegeven vermogen van de radiatoren? M.i. wordt dit dan lager zodat ik de stooklijn moet verhogen met als resultaat een hoger verbruik?

[RKRR]

Hoi,

Ik ben een heel stuk verder maar loop nog tegen wat problemen aan.

Iemand een idee?

Roomtemperature Unkown
Vries beveiliging Unkown
Watertanktemperature Unkown
COP unavailable
Outdoor temp 0 graden klopt niet is 5


Afbeeldingslocatie: https://tweakers.net/i/cH...BH9NyL1j.png?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/Vf...czJEfcHH.png?f=user_large

YAML
template:
- sensor:
- name: "Dampleidingtemperatuur"
state: "{{ state_attr('sensor.althermasensors','Discharge pipe temp.') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Operation mode"
state: "{{ state_attr('sensor.althermasensors','Operation Mode') }}"
- name: "I/O Mode"
state: "{{ state_attr('sensor.althermasensors','I/U operation mode') }}"
- name: "Current mode"
state: "{% if is_state('sensor.espaltherma_thermostaat_aan_uit', 'ON') %} {{ state_attr('sensor.althermasensors','Operation Mode') }} {% else %} Uit {% endif %}"
- name: "Watertanktemperature"
state: "{{ state_attr('sensor.althermasensors','verwarming_domestichotwatertank_tank_temperature') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Flowpump"
state: "{{ state_attr('sensor.althermasensors','Flow sensor (l/min)') }}"
unit_of_measurement: "l/min"
state_class: measurement
- name: "Water flow switch"
state: "{{ state_attr('sensor.althermasensors','Water flow switch') }}"
- name: "Water pump operation"
state: "{{ state_attr('sensor.althermasensors','Water pump operation') }}"
- name: "Water pump level (original)"
state: "{{ state_attr('sensor.althermasensors','Water pump signal (0:max-100:stop)') }}"
unit_of_measurement: "%"
state_class: measurement
- name: "Water pump level"
state: "{{ 100 - state_attr('sensor.althermasensors','Water pump signal (0:max-100:stop)') }}"
unit_of_measurement: "%"
state_class: measurement
- name: "Reheat"
state: "{{ state_attr('sensor.althermasensors','Reheat ON/OFF') }}"
- name: "Circulation pump"
state: "{{ state_attr('sensor.althermasensors','Circulation pump operation') }}"
- name: "Delta T Heating"
state: "{{ state_attr('sensor.althermasensors','Target delta T heating') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Delta T Cooling"
state: "{{ state_attr('sensor.althermasensors','Target delta T cooling') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Outdoor temperature"
state: "{{ state_attr('sensor.althermasensors','R1T-Outdoor air temp.') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Thermostat"
state: "{{ state_attr('sensor.althermasensors','Thermostat ON/OFF') }}"
- name: "Defrost operation"
state: "{{ state_attr('sensor.althermasensors','Defrost Operation') }}"
- name: "Back-up heater"
state: "{{ state_attr('sensor.althermasensors','BUH Step1') }}"
- name: "Watertank setpoint"
state: "{{ state_attr('sensor.althermasensors','DHW setpoint') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Room temperature setpoint"
state: "{{ state_attr('sensor.althermasensors','RT setpoint') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Water leaving temperature"
state: "{{ state_attr('sensor.althermasensors','Leaving water temp. before BUH (R1T)') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Water inlet temperature"
state: "{{ state_attr('sensor.althermasensors','Inlet water temp.(R4T)') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Heat exchanger temperature"
state: "{{ state_attr('sensor.althermasensors','Heat exchanger mid-temp.') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Refrigerator liquid temperature"
state: "{{ state_attr('sensor.althermasensors','Refrig. Temp. liquid side (R3T)') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Water pressure"
state: "{{ state_attr('sensor.althermasensors','Water pressure') }}"

----------------------- Page 2-----------------------

unit_of_measurement: "bar"
state_class: measurement
- name: "Leaving water setpoint"
state: "{{ state_attr('sensor.althermasensors','LW setpoint (main)') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Roomtemperature"
state: "{{ state_attr('sensor.althermasensors','room_temperature') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Inverter current"
state: "{{ state_attr('sensor.althermasensors','INV primary current (A)') }}"
unit_of_measurement: "A"
state_class: measurement
- name: "Inverter frequency"
state: "{{ state_attr('sensor.althermasensors','INV frequency (rps)') }}"
unit_of_measurement: "rps"
state_class: measurement
- name: "Inverter usage"
state: "{% if is_state_attr('sensor.althermasensors', 'Thermostat ON/OFF', 'ON') %} {{ (states('sensor.inverter_current')|float * 230 | float) }} {% else %} 0 {% endif %}"
unit_of_measurement: "W"
state_class: measurement
- name: "Heat yield"
state: "{% if is_state_attr('sensor.althermasensors', 'Thermostat ON/OFF', 'ON') %} {{ (states('sensor.inverter_usage')|float * states('sensor.cop')| float)|round|int }} {% else %} 0 {% endif %}"
unit_of_measurement: "W"
state_class: measurement
- name: "Inverter usage kW"
state: "{% if is_state_attr('sensor.althermasensors', 'Thermostat ON/OFF', 'ON') %}
{{ (states('sensor.inverter_current')|float * 230 / 1000) | round(1) }}
{% else %}
0
{% endif %}"
unit_of_measurement: "W"
state_class: measurement
- name: "Heat yield kW"
state: "{% if is_state_attr('sensor.althermasensors', 'Thermostat ON/OFF', 'ON') %}
{{ ((states('sensor.inverter_usage')|float * states('sensor.cop')|float) / 1000) | round(1) }}
{% else %}
0
{% endif %}"
unit_of_measurement: "W"
state_class: measurement
- name : "Low noise control"
state: "{{ stae_attr('sensor.althermasensors', 'Low noise control') }}"
state_class: measurement
- name : "Suction pipe temperature"
state: "{{ state_attr('sensor.althermasensors', 'Suction pipe temp.') }}"
unit_of_measurement: "°C"
state_class: measurement
- name : "Inverter current secondary"
state: "{{ state_attr('sensor.althermasensors', 'INV secondary current (A)') }}"
unit_of_measurement: "A"
state_class: measurement
- name : "Druk sensor"
state: "{{ state_attr('sensor.althermasensors', 'Pressure sensor') }}"
state_class: measurement
- name : "STD Compressor 1"
state: "{{ state_attr('sensor.althermasensors', 'STD Compressor 1') }}"
state_class: measurement
- name : "Vries beveiliging"
state: "{{ state_attr('sensor.althermasensors', 'Freeze Protection') }}"
state_class: measurement
- name : "Stille modus"
state: "{{ state_attr('sensor.althermasensors', 'Silent Mode') }}"
state_class: measurement
- name: "ESPAltherma last update"
state: "{{ as_timestamp(states.sensor.althermasensors.last_updated) | timestamp_custom('%H:%M:%S',True) }}"
- name: "COP"
unit_of_measurement: "COP"
state_class: measurement
state: >-
{% if states('sensor.thermostat') == 'OFF' %}
{% set cop = 0.0 | float %}
{% elif states('sensor.thermostat') == 'ON'
or states('sensor.inverter_usage') |float >90 %}
{% set t1 = states('sensor.water_leaving_temperature') | float %}
{% set t2 = states('sensor.water_inlet_temperature') | float %}
{% set f = states('sensor.flowpump') | float %}
{% set pw = states('sensor.inverter_usage') | float %}
{% set pwg = ((t1 - t2)*f) / 60 * 4184 | float %}
{% set cop = pwg / pw | float %}

----------------------- Page 3-----------------------

{% endif %}
{% if cop != 0.0 %}
{{ cop | float | round(1) }}
{% else %}
{% endif %}
- name: "Working COP"
unit_of_measurement: "COP"
state_class: measurement
state: >-
{% if states('sensor.thermostat') == 'OFF' %}
{% set cop = 0.0 | float %}
{% elif states('sensor.thermostat') == 'ON'
or states('sensor.inverter_usage') |float >90 %}
{% set t1 = states('sensor.water_leaving_temperature') | float %}
{% set t2 = states('sensor.water_inlet_temperature') | float %}
{% set f = states('sensor.flowpump') | float %}
{% set pw = states('sensor.inverter_usage') | float %}
{% set pwg = ((t1 - t2)*f) / 60 * 4184 | float %}
{% set cop = pwg / pw | float %}
{% endif %}
{% if cop != 0.0 %}
{{ cop | float | round(1) }}
{% else %}
{% endif %}

- name: "∆T"
unit_of_measurement: "°C"
state_class: measurement
state: >-
{{ (states('sensor.water_leaving_temperature')|float - states('sensor.water_inlet_temperature') | float)|round(1) }}


DASHBOARD YAML
code: null
type: sections
max_columns: 4
title: WarmtepompAltherma
path: warmtepompaltherma
icon: mdi:heat-pump-outline
sections:
- type: grid
cards:
- type: vertical-stack
cards:
- type: entities
entities:
- entity: sensor.outdoor_temperature
icon: mdi:temperature-celsius
- entity: climate.altherma_room_temperature
icon: mdi:temperature-celsius
- entity: sensor.room_temperature_setpoint
icon: mdi:temperature-celsius
- entity: sensor.t
icon: mdi:temperature-celsius
card_mod:
style:
hui-generic-entity-row:
$: |
.text-content:not(.info) {
font-weight: bold;
color:
{% if states(config.entity)|int|round(0) == 0 %}
#ff9900
{% elif (states(config.entity) | int <= 2.7) and (states(config.entity) | int >= -3.5) %}
#03a034 !important
{% elif (states(config.entity) | int > 2.7) and (states(config.entity) | int < 3.4) %}
#ff9900 !important
{% elif states(config.entity) | int >= 3.4 %}
#cc2900 !important
{% elif states(config.entity) | int < -3.5 %}
red
{% endif %}
;
}
- type: entities
entities:
- entity: sensor.heat_yield_kw
icon: mdi:heating-coil
- entity: sensor.inverter_usage_kw
icon: mdi:lightning-bolt
- show_name: true
show_icon: false

----------------------- Page 2-----------------------

show_state: true
type: glance
entities:
- entity: sensor.leaving_water_setpoint
- entity: sensor.water_leaving_temperature
- entity: sensor.water_inlet_temperature
- entity: sensor.heat_exchanger_temperature
state_color: false
- type: grid
cards:
- type: vertical-stack
cards:
- type: history-graph
entities:
- entity: sensor.i_o_mode
- entity: sensor.water_flow_switch
- entity: sensor.thermostat
- entity: sensor.defrost_operation
- entity: sensor.back_up_heater
- type: custom:apexcharts-card
experimental:
color_threshold: true
brush: true
graph_span: 24h
yaxis:
- min: 0
max: 7
brush:
selection_span: 24h
apex_config:
chart:
height: 250px
header:
show: true
show_states: true
colorize_states: true
series:
- entity: sensor.cop
curve: smooth
name: Huidige COP
show:
in_brush: true
fill_raw: last
stroke_width: 2
color_threshold:
- value: -20
color: purple
- value: -10
color: red
- value: 3

----------------------- Page 3-----------------------

color: "#ff9900"
- value: 4
color: "#03a034"
- entity: sensor.cop
name: Gemid. COP afg. 24u
show:
in_brush: true
fill_raw: last
stroke_width: 1
color_threshold:
- value: 0
color: purple
group_by:
func: avg
duration: 24h
- type: custom:apexcharts-card
experimental:
color_threshold: true
brush: true
graph_span: 24h
brush:
selection_span: 24h
apex_config:
chart:
height: 250px
header:
show: true
title: Vloerverwarming temperatuur
show_states: true
colorize_states: true
series:
- entity: sensor.water_inlet_temperature
fill_raw: last
stroke_width: 1
show:
in_brush: true
name: Retour
color: blue
- entity: sensor.water_leaving_temperature
fill_raw: last
stroke_width: 1
show:
in_brush: true
color: red
name: Uitgaand
- entity: sensor.leaving_water_setpoint
fill_raw: last
stroke_width: 1
show:
in_brush: true

----------------------- Page 4-----------------------

color: purple
name: Stooklijn
- entity: sensor.t
fill_raw: last
stroke_width: 1
show:
in_brush: true
color: orange
name: Delta
- type: horizontal-stack
cards:
- type: custom:apexcharts-card
apex_config:
chart:
height: 250px
header:
show: true
title: Heat Yield
show_states: true
colorize_states: true
series:
- entity: sensor.heat_yield
fill_raw: last
stroke_width: 1
- type: custom:apexcharts-card
apex_config:
chart:
height: 250px
header:
show: true
title: Inverter verbr
show_states: true
colorize_states: true
series:
- entity: sensor.inverter_usage
fill_raw: last
stroke_width: 1
- type: horizontal-stack
cards:
- type: custom:apexcharts-card
experimental:
color_threshold: true
apex_config:
chart:
height: 250px
header:
show: true
title: Tank temperatuur
show_states: true
colorize_states: true

----------------------- Page 5-----------------------

series:
- entity: sensor.watertanktemperature
fill_raw: last
stroke_width: 1
color_threshold:
- value: 50
color: "#03a034"
- value: 45
color: "#ff9900"
- value: 40
color: "#cc2900"
- value: 30
color: purple
- type: custom:apexcharts-card
experimental:
color_threshold: true
apex_config:
chart:
height: 250px
header:
show: true
title: T
show_states: true
colorize_states: true
series:
- entity: sensor.t
fill_raw: last
stroke_width: 1
color_threshold:
- value: -99
color: red;
- value: -3.5
color: "#03a034"
opacity: 1
- value: 2.7
color: "#ff9900"
- value: 3.4
color: "#cc2900"
- value: 0
color: "#ff9900"
- type: conditional
conditions:
- entity: sensor.cop
state_not: "0"
card:
type: custom:apexcharts-card
experimental:
color_threshold: true
graph_span: 30m
yaxis:

----------------------- Page 6-----------------------

- min: 0
max: 7
apex_config:
chart:
height: 250px
header:
show: true
title: COP
show_states: true
colorize_states: true
series:
- entity: sensor.cop
fill_raw: last
stroke_width: 1
color_threshold:
- value: -20
color: purple
- value: -10
color: red
- value: 3
color: "#ff9900"
- value: 4
color: "#03a034"
grid_options:
columns: 84
rows: auto
column_span: 2
- type: grid
cards:
- type: vertical-stack
cards:
- type: conditional
conditions:
- entity: sensor.defrost_operation
state: "ON"
card:
type: markdown
content: "## Warmtepomp staat in defrost mode."
- type: entities
entities:
- entity: sensor.watertanktemperature
icon: mdi:water-boiler
- entity: sensor.flowpump
icon: mdi:water-pump
- entity: sensor.water_pump_level
icon: mdi:waves-arrow-up
- entity: sensor.water_flow_switch
icon: mdi:electric-switch
- entity: sensor.dampleidingtemperatuur
icon: mdi:temperature-celsius

----------------------- Page 7-----------------------

- type: entities
entities:
- entity: sensor.reheat
icon: mdi:heat-wave
card_mod:
style:
hui-generic-entity-row:
$: |
.text-content:not(.info) {
font-weight: bold;
color:
{% if (states(config.entity) == "OFF") %}
#03a034 !important
{% elif (states(config.entity) == "ON") %}
#ff9900
{% endif %}
;
}
- entity: sensor.defrost_operation
card_mod:
style:
hui-generic-entity-row:
$: |
.text-content:not(.info) {
font-weight: bold;
color:
{% if (states(config.entity) == "OFF") %}
#03a034 !important
{% elif (states(config.entity) == "ON") %}
#ff9900
{% endif %}
;
}
- entity: sensor.thermostat
card_mod:
style:
hui-generic-entity-row:
$: |
.text-content:not(.info) {
font-weight: bold;
color:
{% if (states(config.entity) == "OFF") %}
#03a034 !important
{% elif (states(config.entity) == "ON") %}
#ff9900
{% endif %}
;
}
- entity: sensor.back_up_heater
card_mod:

----------------------- Page 8-----------------------

style:
hui-generic-entity-row:
$: |
.text-content:not(.info) {
font-weight: bold;
color:
{% if (states(config.entity) == "OFF") %}
#03a034 !important
{% elif (states(config.entity) == "ON") %}
#ff9900
{% endif %}
;
}
- type: thermostat
entity: climate.altherma_room_temperature
show_current_as_primary: true
features:
- type: climate-hvac-modes
- type: climate-preset-modes
style: dropdown
- type: custom:apexcharts-card
chart_type: donut
apex_config:
chart:
height: 250px
width: 350px
header:
show: true
title: Energieverbruik
show_states: true
colorize_states: true
series:
- entity: >-
sensor.altherma_climatecontrol_heating_daily_electrical_consumption
name: Vloerverwarming
- entity: >-
sensor.altherma_domestichotwatertank_heating_daily_electrical_consumption
name: Sanitair warm water
cards: []
badges:
- type: entity
show_name: false
show_state: true
show_icon: true
entity: sensor.i_o_mode
color: deep-orange
name: Verwarmen
icon: mdi:heating-coil
state_content: name
visibility:

----------------------- Page 9-----------------------

- condition: state
entity: sensor.i_o_mode
state_not: DHW
- type: entity
show_name: true
show_state: true
show_icon: true
entity: sensor.defrost_operation
color: ""
icon: m3of:severe-cold
name: Defrost
visibility:
- condition: state
entity: sensor.defrost_operation
state: "ON"

#include "labeldef.h"
// This file is a definition file for ESPAtherma
// uncomment each value you want to query for your installation.


LabelDef labelDefs[] = {
//{0x00,0,802,0,-1,"*Refrigerant type"},
//{0x00,0,152,1,-1,"Sensor Data Qty"},
{0x00,1,152,1,-1,"INV compressor Qty"},
{0x00,2,152,1,-1,"STD compressor Qty"},
{0x00,3,152,1,-1,"Fan Data Qty"},
//{0x00,4,152,1,-1,"Expansion Valve Data Qty"},
//{0x00,5,152,1,-1,"4 Way Valve Data Qty"},
//{0x00,6,152,1,-1,"Crank Case Heater Qty"},
//{0x00,7,152,1,-1,"Solenoid valve Qty"},
//{0x00,8,152,1,-1,"Max. connectable indoor units"},
{0x00,9,152,1,-1,"Connected Indoor Unit Qty"},
//{0x00,10,152,1,-1,"O/U MPU ID (xx)"},
//{0x00,11,152,1,-1,"O/U MPU ID (yy)"},
//{0x00,12,105,1,-1,"O/U capacity (kW)"},
{0x10,0,217,1,-1,"Operation Mode"},
{0x10,1,307,1,-1,"Thermostat ON/OFF"},
//{0x10,1,306,1,-1,"Restart standby"},
//{0x10,1,305,1,-1,"Startup Control"},
{0x10,1,304,1,-1,"Defrost Operation"},
//{0x10,1,303,1,-1,"Oil Return Operation"},
//{0x10,1,302,1,-1,"Pressure equalizing operation"},
//{0x10,1,301,1,-1,"Demand Signal"},
{0x10,1,300,1,-1,"Low noise control"},
//{0x10,4,203,1,-1,"Error type"},
//{0x10,5,204,1,-1,"Error Code"},
{0x10,6,114,2,1,"Target Evap. Temp."},
{0x10,8,114,2,1,"Target Cond. Temp."},
//{0x10,10,307,1,-1,"Discharge Temp. Drop"},
//{0x10,10,310,1,-1,"Discharge Temp. Protection Retry Qty"},
//{0x10,10,303,1,-1,"Comp. INV Current Drop"},
//{0x10,10,311,1,-1,"Comp. INV Current Protection Retry Qty"},
//{0x10,11,307,1,-1,"HP Drop Control"},
//{0x10,11,310,1,-1,"HP Protection Retry Qty"},
//{0x10,11,303,1,-1,"LP Drop Control"},
//{0x10,11,311,1,-1,"LP Protection Retry Qty"},
//{0x10,12,307,1,-1,"Fin Temp. Drop Control"},
//{0x10,12,310,1,-1,"Fin Temp. Protection Retry Qty"},
//{0x10,12,303,1,-1,"Other Drop Control"},
//{0x10,12,311,1,-1,"Not in use"},
//{0x11,0,215,1,-1,"O/U EEPROM (1st digit)"},
//{0x11,1,215,1,-1,"O/U EEPROM (3rd 4th digit)"},
//{0x11,2,215,1,-1,"O/U EEPROM (5th 6th digit)"},
//{0x11,3,215,1,-1,"O/U EEPROM (7th 8th digit)"},
//{0x11,4,215,1,-1,"O/U EEPROM (10th digit)"},
//{0x11,5,214,1,-1,"O/U EEPROM (11th digit)"},
//{0x00,0,995,1,-1,"NextDataGrid"},
{0x20,0,105,2,1,"R1T-Outdoor air temp."},
{0x20,2,105,2,1,"O/U Heat Exch. Temp."},
{0x20,4,105,2,1,"Discharge pipe temp."},
{0x20,6,105,2,1,"Suction pipe temp."},
{0x20,8,105,2,1,"Heat exchanger mid-temp."},
{0x20,10,105,2,1,"Liquid temperature(R3T)"},
{0x20,12,105,2,2,"High Pressure"},
{0x20,12,405,2,1,"High Pressure(T)"},
{0x20,14,105,2,2,"Low Pressure"},
{0x20,14,405,2,1,"Low Pressure(T)"},
{0x21,0,105,2,-1,"INV primary current (A)"},
{0x21,2,105,2,-1,"INV secondary current (A)"},
{0x21,4,105,2,1,"INV fin temp."},
{0x21,6,105,2,1,"Fan1 Fin temp."},
//{0x21,8,105,2,1,"Fan2 Fin temp."},
{0x21,10,105,2,1,"Compressor outlet temperature"},
//{0x00,0,995,1,-1,"NextDataGrid"},
{0x30,0,152,1,-1,"INV frequency (rps)"},
//{0x30,1,211,1,-1,"Fan 1 (step)"},
//{0x30,2,211,1,-1,"Fan 2 (step)"},
//{0x30,3,151,2,-1,"Expansion valve 1 (pls)"},
//{0x30,5,151,2,-1,"Expansion valve 2 (pls)"},
//{0x30,7,151,2,-1,"Expansion valve 3 (pls)"},
//{0x30,9,151,2,-1,"Expansion valve 4 (pls)"},
//{0x30,11,307,1,-1,"4 Way Valve"},
//{0x30,12,307,1,-1,"Crank case heater"},
//{0x30,13,307,1,-1,"Y1S"},
//{0x30,13,306,1,-1,"SV (drain pan heater)"},
//{0x30,13,305,1,-1,"Y3S"},
//{0x00,0,998,1,-1,"In-Out separator"},
//{0xA0,0,119,2,1,"Suction temp"},
{0xA0,2,119,2,1,"Outdoor heat exchanger temp."},
{0xA0,4,119,2,1,"Liquid pipe temp."},
{0xA0,6,119,2,2,"Pressure"},
//{0xA0,8,151,2,-1,"Expansion valve 3 (pls)"},
//{0xA0,10,152,1,-1,"O/U MPU ID"},
//{0xA0,11,152,1,-1,"O/U MPU ID"},
//{0xA0,12,307,1,-1,"HPS operation"},
//{0xA0,12,306,1,-1,"Safeguard operation"},
//{0xA0,12,305,1,-1,"Crank case heater"},
//{0xA0,12,304,1,-1,"Solenoid Valve 3"},
//{0xA0,12,303,1,-1,"SV (drain pan heater)"},
//{0xA0,12,302,1,-1,"Solenoid Valve 1"},
//{0xA0,12,301,1,-1,"4 way valve (Y1S)"},
//{0xA0,12,300,1,-1,"52C Output"},
//{0xA0,13,303,1,-1,"Discharge Temp. Drop"},
//{0xA0,13,302,1,-1,"During emergency operation"},
//{0xA0,13,301,1,-1,"Indoor unit blowout 50 ° C flag"},
//{0xA0,13,300,1,-1,"Powerful bit (MT setting bit)"},
{0xA0,14,105,2,1,"Compressor port temperature"},
{0xA1,0,119,2,1,"(Raw data)Water heat exchanger inlet temp."},
{0xA1,2,119,2,1,"(Raw data)Water heat exchanger outlet temp."},
{0xA1,4,302,1,-1,"Liquid INJ solenoid valve (Y4S)"},
//{0xA1,4,301,1,-1,"Bottom Plate Heater"},
{0xA1,4,300,1,-1,"PHE Heater"},
{0xA1,5,114,2,1,"Target Discharge Temp."},
{0xA1,7,114,2,1,"Target port temperature"},
//{0xA1,9,305,1,-1,"Monobloc setting"},
//{0xA1,9,304,1,-1,"Minichiller setting"},
//{0xA1,9,303,1,-1,"MT setting"},
//{0xA1,9,302,1,-1,"GSHP setting"},
{0xA1,9,301,1,-1,"Hydro split setting"},
{0xA1,9,300,1,-1,"Alterma LT setting"},
{0x60,0,304,1,-1,"Data Enable/Disable"},
{0x60,1,152,1,-1,"Indoor Unit Address"},
{0x60,2,315,1,-1,"I/U operation mode"},
{0x60,2,303,1,-1,"Thermostat ON/OFF"},
{0x60,2,302,1,-1,"Freeze Protection"},
{0x60,2,301,1,-1,"Silent Mode"},
{0x60,2,300,1,-1,"Freeze Protection for water piping"},
//{0x60,3,204,1,-1,"Error Code"},
//{0x60,4,152,1,-1,"Error detailed code"},
//{0x60,5,203,1,-1,"Error type"},
//{0x60,6,219,1,-1,"I/U capacity code"},
{0x60,7,105,2,1,"DHW setpoint"},
{0x60,9,105,2,1,"LW setpoint (main)"},
{0x60,11,307,1,-1,"Water flow switch"},
//{0x60,11,306,1,-1,"Thermal protector (Q1L) BUH"},
//{0x60,11,305,1,-1,"Thermal protector BSH"},
//{0x60,11,304,1,-1,"Benefit kWh rate power supply"},
//{0x60,11,303,1,-1,"Solar input"},
//{0x60,11,302,1,-1,"SmartGridContact2"},
//{0x60,11,301,1,-1,"SmartGridContact1"},
//{0x60,11,300,1,-1,"Bivalent Operation"},
//{0x60,12,307,1,-1,"2way valve(On:Heat_Off:Cool)"},
//{0x60,12,306,1,-1,"3way valve(On:DHW_Off:Space)"},
//{0x60,12,305,1,-1,"BSH"},
{0x60,12,304,1,-1,"BUH Step1"},
{0x60,12,303,1,-1,"BUH Step2"},
//{0x60,12,302,1,-1,"Floor loop shut off valve"},
{0x60,12,301,1,-1,"Water pump operation"},
//{0x60,12,300,1,-1,"Solar pump operation"},
//{0x60,13,152,1,-1,"Indoor Option Code"},
//{0x60,15,215,1,-1,"I/U Software ID (xx)"},
//{0x60,14,215,1,-1,"I/U Software ID (yy)"},
//{0x60,16,152,1,-1,"I/U EEPROM Ver."},
{0x61,0,307,1,-1,"Data Enable/Disable"},
//{0x61,1,152,1,-1,"Indoor Unit Address"},
{0x61,2,105,2,1,"Leaving water temp. before BUH (R1T)"},
{0x61,4,105,2,1,"Leaving water temp. after BUH (R2T)"},
{0x61,6,105,2,1,"Refrig. Temp. liquid side (R3T)"},
{0x61,8,105,2,1,"Inlet water temp.(R4T)"},
{0x61,10,105,2,1,"DHW tank temp. (R5T)"},
{0x61,12,105,2,1,"Indoor ambient temp. (R1T)"},
{0x61,14,105,2,1,"Ext. indoor ambient sensor (R6T)"},
{0x62,0,307,1,-1,"Data Enable/Disable"},
//{0x62,1,152,1,-1,"Indoor Unit Address"},
{0x62,2,307,1,-1,"Reheat ON/OFF"},
{0x62,2,306,1,-1,"Storage ECO ON/OFF"},
{0x62,2,305,1,-1,"Storage comfort ON/OFF"},
{0x62,2,304,1,-1,"Powerful DHW Operation. ON/OFF"},
{0x62,2,303,1,-1,"Space heating Operation ON/OFF"},
{0x62,2,302,1,-1,"System OFF (ON:System off)"},
//{0x62,2,301,1,-1,"Not in use"},
//{0x62,2,300,1,-1,"Emergency (indoor) active/not active"},
{0x62,3,105,2,1,"LW setpoint (add)"},
{0x62,5,105,2,1,"RT setpoint"},
{0x62,7,307,1,-1,"Add. Ext. RT Input Cool."},
{0x62,7,306,1,-1,"Add. Ext. RT Input Heat."},
{0x62,7,305,1,-1,"Main RT Cooling"},
//{0x62,7,304,1,-1,"Main RT Heating"},
//{0x62,7,303,1,-1,"Pwr consumption limit 4"},
//{0x62,7,302,1,-1,"Pwr consumption limit 3"},
//{0x62,7,301,1,-1,"Pwr consumption limit 2"},
//{0x62,7,300,1,-1,"Pwr consumption limit 1"},
//{0x62,8,307,1,-1,"None"},
//{0x62,8,306,1,-1,"Not in use"},
//{0x62,8,305,1,-1,"Not in use"},
//{0x62,8,304,1,-1,"PHE Heater"},
{0x62,8,303,1,-1,"Tank preheat ON/OFF"},
{0x62,8,302,1,-1,"Circulation pump operation"},
//{0x62,8,301,1,-1,"Alarm output"},
//{0x62,8,300,1,-1,"Space H Operation output"},
{0x62,9,105,2,-1,"Flow sensor (l/min)"},
{0x62,11,405,1,1,"Water pressure"},
{0x62,12,152,1,-1,"Water pump signal (0:max-100:stop)"},
//{0x62,13,152,1,-1,"[Future] 3 way Valve Mixing 1"},
//{0x62,14,152,1,-1,"[Future] 3 way Valve Mixing 2"},
//{0x62,15,105,2,2,"Refrigerant pressure sensor"},
{0x62,15,405,2,1,"Pressure sensor(T)"},
//{0x63,0,307,1,-1,"Data Enable/Disable"},
//{0x63,1,152,1,-1,"Indoor Unit Address"},
//{0x63,2,215,1,-1,"I/U EEPROM (3rd digit)"},
//{0x63,3,215,1,-1,"I/U EEPROM (4th 5th digit)"},
//{0x63,4,215,1,-1,"I/U EEPROM (6th 7th digit)"},
//{0x63,5,215,1,-1,"I/U EEPROM (8th 9th digit)"},
//{0x63,6,215,1,-1,"I/U EEPROM (11th digit)"},
//{0x63,7,215,1,-1,"I/U EEPROM (12th digit)(rev.)"},
//{0x63,8,215,1,-1,"Not in use"},
//{0x63,9,215,1,-1,"Not in use"},
//{0x63,10,215,1,-1,"Not in use"},
{0x63,12,301,1,-1,"[RT space thermo ON/OFF] (bit1)"},
{0x63,12,300,1,-1,"[RT space thermo ON/OFF] (bit0)"},
//{0x63,13,311,1,-1,"BUH output capacity"},
//{0x63,14,161,1,-1,"Current measured by CT sensor of L1"},
//{0x63,15,161,1,-1,"Current measured by CT sensor of L2"},
//{0x63,16,307,1,-1,"HP Forced FG"},
//{0x63,16,161,1,-1,"Current measured by CT sensor of L3"},
{0x64,0,307,1,-1,"Data Enable/Disable"},
//{0x64,1,152,1,-1,"Indoor Unit Address"},
//{0x64,2,316,1,-1,"Hybrid Op. Mode"},
//{0x64,2,303,1,-1,"Boiler Operation Demand"},
{0x64,2,302,1,-1,"Boiler DHW Demand"},
//{0x64,2,301,1,-1,"Bypass Valve Output"},
{0x64,3,105,2,-1,"BE_COP"},
{0x64,5,105,2,1,"Hybrid Heating Target Temp."},
{0x64,7,105,2,1,"Boiler Heating Target Temp."},
//{0x64,9,302,1,-1,"Add pump"},
{0x64,9,301,1,-1,"Main pump"},
{0x64,10,118,2,1,"Mixed water temp."},
{0x64,12,105,2,1,"2nd Domestic hot water temperature"},
{0x64,14,152,1,1,"Target delta T heating"},
{0x64,15,152,1,1,"Target delta T cooling"},
};

[Kasseilegger]

RKRR schreef op woensdag 4 december 2024 @ 17:26:
Hoi,

Ik ben een heel stuk verder maar loop nog tegen wat problemen aan.

Iemand een idee?

Roomtemperature Unkown
Vries beveiliging Unkown
Watertanktemperature Unkown
COP unavailable
Outdoor temp 0 graden klopt niet is 5


Afbeeldingslocatie: https://tweakers.net/i/cH...BH9NyL1j.png?f=user_large

Afbeeldingslocatie: https://tweakers.net/i/Vf...czJEfcHH.png?f=user_large

YAML
template:
- sensor:
- name: "Dampleidingtemperatuur"
state: "{{ state_attr('sensor.althermasensors','Discharge pipe temp.') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Operation mode"
state: "{{ state_attr('sensor.althermasensors','Operation Mode') }}"
- name: "I/O Mode"
state: "{{ state_attr('sensor.althermasensors','I/U operation mode') }}"
- name: "Current mode"
state: "{% if is_state('sensor.espaltherma_thermostaat_aan_uit', 'ON') %} {{ state_attr('sensor.althermasensors','Operation Mode') }} {% else %} Uit {% endif %}"
- name: "Watertanktemperature"
state: "{{ state_attr('sensor.althermasensors','verwarming_domestichotwatertank_tank_temperature') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Flowpump"
state: "{{ state_attr('sensor.althermasensors','Flow sensor (l/min)') }}"
unit_of_measurement: "l/min"
state_class: measurement
- name: "Water flow switch"
state: "{{ state_attr('sensor.althermasensors','Water flow switch') }}"
- name: "Water pump operation"
state: "{{ state_attr('sensor.althermasensors','Water pump operation') }}"
- name: "Water pump level (original)"
state: "{{ state_attr('sensor.althermasensors','Water pump signal (0:max-100:stop)') }}"
unit_of_measurement: "%"
state_class: measurement
- name: "Water pump level"
state: "{{ 100 - state_attr('sensor.althermasensors','Water pump signal (0:max-100:stop)') }}"
unit_of_measurement: "%"
state_class: measurement
- name: "Reheat"
state: "{{ state_attr('sensor.althermasensors','Reheat ON/OFF') }}"
- name: "Circulation pump"
state: "{{ state_attr('sensor.althermasensors','Circulation pump operation') }}"
- name: "Delta T Heating"
state: "{{ state_attr('sensor.althermasensors','Target delta T heating') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Delta T Cooling"
state: "{{ state_attr('sensor.althermasensors','Target delta T cooling') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Outdoor temperature"
state: "{{ state_attr('sensor.althermasensors','R1T-Outdoor air temp.') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Thermostat"
state: "{{ state_attr('sensor.althermasensors','Thermostat ON/OFF') }}"
- name: "Defrost operation"
state: "{{ state_attr('sensor.althermasensors','Defrost Operation') }}"
- name: "Back-up heater"
state: "{{ state_attr('sensor.althermasensors','BUH Step1') }}"
- name: "Watertank setpoint"
state: "{{ state_attr('sensor.althermasensors','DHW setpoint') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Room temperature setpoint"
state: "{{ state_attr('sensor.althermasensors','RT setpoint') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Water leaving temperature"
state: "{{ state_attr('sensor.althermasensors','Leaving water temp. before BUH (R1T)') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Water inlet temperature"
state: "{{ state_attr('sensor.althermasensors','Inlet water temp.(R4T)') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Heat exchanger temperature"
state: "{{ state_attr('sensor.althermasensors','Heat exchanger mid-temp.') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Refrigerator liquid temperature"
state: "{{ state_attr('sensor.althermasensors','Refrig. Temp. liquid side (R3T)') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Water pressure"
state: "{{ state_attr('sensor.althermasensors','Water pressure') }}"

----------------------- Page 2-----------------------

unit_of_measurement: "bar"
state_class: measurement
- name: "Leaving water setpoint"
state: "{{ state_attr('sensor.althermasensors','LW setpoint (main)') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Roomtemperature"
state: "{{ state_attr('sensor.althermasensors','room_temperature') }}"
unit_of_measurement: "°C"
state_class: measurement
- name: "Inverter current"
state: "{{ state_attr('sensor.althermasensors','INV primary current (A)') }}"
unit_of_measurement: "A"
state_class: measurement
- name: "Inverter frequency"
state: "{{ state_attr('sensor.althermasensors','INV frequency (rps)') }}"
unit_of_measurement: "rps"
state_class: measurement
- name: "Inverter usage"
state: "{% if is_state_attr('sensor.althermasensors', 'Thermostat ON/OFF', 'ON') %} {{ (states('sensor.inverter_current')|float * 230 | float) }} {% else %} 0 {% endif %}"
unit_of_measurement: "W"
state_class: measurement
- name: "Heat yield"
state: "{% if is_state_attr('sensor.althermasensors', 'Thermostat ON/OFF', 'ON') %} {{ (states('sensor.inverter_usage')|float * states('sensor.cop')| float)|round|int }} {% else %} 0 {% endif %}"
unit_of_measurement: "W"
state_class: measurement
- name: "Inverter usage kW"
state: "{% if is_state_attr('sensor.althermasensors', 'Thermostat ON/OFF', 'ON') %}
{{ (states('sensor.inverter_current')|float * 230 / 1000) | round(1) }}
{% else %}
0
{% endif %}"
unit_of_measurement: "W"
state_class: measurement
- name: "Heat yield kW"
state: "{% if is_state_attr('sensor.althermasensors', 'Thermostat ON/OFF', 'ON') %}
{{ ((states('sensor.inverter_usage')|float * states('sensor.cop')|float) / 1000) | round(1) }}
{% else %}
0
{% endif %}"
unit_of_measurement: "W"
state_class: measurement
- name : "Low noise control"
state: "{{ stae_attr('sensor.althermasensors', 'Low noise control') }}"
state_class: measurement
- name : "Suction pipe temperature"
state: "{{ state_attr('sensor.althermasensors', 'Suction pipe temp.') }}"
unit_of_measurement: "°C"
state_class: measurement
- name : "Inverter current secondary"
state: "{{ state_attr('sensor.althermasensors', 'INV secondary current (A)') }}"
unit_of_measurement: "A"
state_class: measurement
- name : "Druk sensor"
state: "{{ state_attr('sensor.althermasensors', 'Pressure sensor') }}"
state_class: measurement
- name : "STD Compressor 1"
state: "{{ state_attr('sensor.althermasensors', 'STD Compressor 1') }}"
state_class: measurement
- name : "Vries beveiliging"
state: "{{ state_attr('sensor.althermasensors', 'Freeze Protection') }}"
state_class: measurement
- name : "Stille modus"
state: "{{ state_attr('sensor.althermasensors', 'Silent Mode') }}"
state_class: measurement
- name: "ESPAltherma last update"
state: "{{ as_timestamp(states.sensor.althermasensors.last_updated) | timestamp_custom('%H:%M:%S',True) }}"
- name: "COP"
unit_of_measurement: "COP"
state_class: measurement
state: >-
{% if states('sensor.thermostat') == 'OFF' %}
{% set cop = 0.0 | float %}
{% elif states('sensor.thermostat') == 'ON'
or states('sensor.inverter_usage') |float >90 %}
{% set t1 = states('sensor.water_leaving_temperature') | float %}
{% set t2 = states('sensor.water_inlet_temperature') | float %}
{% set f = states('sensor.flowpump') | float %}
{% set pw = states('sensor.inverter_usage') | float %}
{% set pwg = ((t1 - t2)*f) / 60 * 4184 | float %}
{% set cop = pwg / pw | float %}

----------------------- Page 3-----------------------

{% endif %}
{% if cop != 0.0 %}
{{ cop | float | round(1) }}
{% else %}
{% endif %}
- name: "Working COP"
unit_of_measurement: "COP"
state_class: measurement
state: >-
{% if states('sensor.thermostat') == 'OFF' %}
{% set cop = 0.0 | float %}
{% elif states('sensor.thermostat') == 'ON'
or states('sensor.inverter_usage') |float >90 %}
{% set t1 = states('sensor.water_leaving_temperature') | float %}
{% set t2 = states('sensor.water_inlet_temperature') | float %}
{% set f = states('sensor.flowpump') | float %}
{% set pw = states('sensor.inverter_usage') | float %}
{% set pwg = ((t1 - t2)*f) / 60 * 4184 | float %}
{% set cop = pwg / pw | float %}
{% endif %}
{% if cop != 0.0 %}
{{ cop | float | round(1) }}
{% else %}
{% endif %}

- name: "∆T"
unit_of_measurement: "°C"
state_class: measurement
state: >-
{{ (states('sensor.water_leaving_temperature')|float - states('sensor.water_inlet_temperature') | float)|round(1) }}


DASHBOARD YAML
code: null
type: sections
max_columns: 4
title: WarmtepompAltherma
path: warmtepompaltherma
icon: mdi:heat-pump-outline
sections:
- type: grid
cards:
- type: vertical-stack
cards:
- type: entities
entities:
- entity: sensor.outdoor_temperature
icon: mdi:temperature-celsius
- entity: climate.altherma_room_temperature
icon: mdi:temperature-celsius
- entity: sensor.room_temperature_setpoint
icon: mdi:temperature-celsius
- entity: sensor.t
icon: mdi:temperature-celsius
card_mod:
style:
hui-generic-entity-row:
$: |
.text-content:not(.info) {
font-weight: bold;
color:
{% if states(config.entity)|int|round(0) == 0 %}
#ff9900
{% elif (states(config.entity) | int <= 2.7) and (states(config.entity) | int >= -3.5) %}
#03a034 !important
{% elif (states(config.entity) | int > 2.7) and (states(config.entity) | int < 3.4) %}
#ff9900 !important
{% elif states(config.entity) | int >= 3.4 %}
#cc2900 !important
{% elif states(config.entity) | int < -3.5 %}
red
{% endif %}
;
}
- type: entities
entities:
- entity: sensor.heat_yield_kw
icon: mdi:heating-coil
- entity: sensor.inverter_usage_kw
icon: mdi:lightning-bolt
- show_name: true
show_icon: false

----------------------- Page 2-----------------------

show_state: true
type: glance
entities:
- entity: sensor.leaving_water_setpoint
- entity: sensor.water_leaving_temperature
- entity: sensor.water_inlet_temperature
- entity: sensor.heat_exchanger_temperature
state_color: false
- type: grid
cards:
- type: vertical-stack
cards:
- type: history-graph
entities:
- entity: sensor.i_o_mode
- entity: sensor.water_flow_switch
- entity: sensor.thermostat
- entity: sensor.defrost_operation
- entity: sensor.back_up_heater
- type: custom:apexcharts-card
experimental:
color_threshold: true
brush: true
graph_span: 24h
yaxis:
- min: 0
max: 7
brush:
selection_span: 24h
apex_config:
chart:
height: 250px
header:
show: true
show_states: true
colorize_states: true
series:
- entity: sensor.cop
curve: smooth
name: Huidige COP
show:
in_brush: true
fill_raw: last
stroke_width: 2
color_threshold:
- value: -20
color: purple
- value: -10
color: red
- value: 3

----------------------- Page 3-----------------------

color: "#ff9900"
- value: 4
color: "#03a034"
- entity: sensor.cop
name: Gemid. COP afg. 24u
show:
in_brush: true
fill_raw: last
stroke_width: 1
color_threshold:
- value: 0
color: purple
group_by:
func: avg
duration: 24h
- type: custom:apexcharts-card
experimental:
color_threshold: true
brush: true
graph_span: 24h
brush:
selection_span: 24h
apex_config:
chart:
height: 250px
header:
show: true
title: Vloerverwarming temperatuur
show_states: true
colorize_states: true
series:
- entity: sensor.water_inlet_temperature
fill_raw: last
stroke_width: 1
show:
in_brush: true
name: Retour
color: blue
- entity: sensor.water_leaving_temperature
fill_raw: last
stroke_width: 1
show:
in_brush: true
color: red
name: Uitgaand
- entity: sensor.leaving_water_setpoint
fill_raw: last
stroke_width: 1
show:
in_brush: true

----------------------- Page 4-----------------------

color: purple
name: Stooklijn
- entity: sensor.t
fill_raw: last
stroke_width: 1
show:
in_brush: true
color: orange
name: Delta
- type: horizontal-stack
cards:
- type: custom:apexcharts-card
apex_config:
chart:
height: 250px
header:
show: true
title: Heat Yield
show_states: true
colorize_states: true
series:
- entity: sensor.heat_yield
fill_raw: last
stroke_width: 1
- type: custom:apexcharts-card
apex_config:
chart:
height: 250px
header:
show: true
title: Inverter verbr
show_states: true
colorize_states: true
series:
- entity: sensor.inverter_usage
fill_raw: last
stroke_width: 1
- type: horizontal-stack
cards:
- type: custom:apexcharts-card
experimental:
color_threshold: true
apex_config:
chart:
height: 250px
header:
show: true
title: Tank temperatuur
show_states: true
colorize_states: true

----------------------- Page 5-----------------------

series:
- entity: sensor.watertanktemperature
fill_raw: last
stroke_width: 1
color_threshold:
- value: 50
color: "#03a034"
- value: 45
color: "#ff9900"
- value: 40
color: "#cc2900"
- value: 30
color: purple
- type: custom:apexcharts-card
experimental:
color_threshold: true
apex_config:
chart:
height: 250px
header:
show: true
title: T
show_states: true
colorize_states: true
series:
- entity: sensor.t
fill_raw: last
stroke_width: 1
color_threshold:
- value: -99
color: red;
- value: -3.5
color: "#03a034"
opacity: 1
- value: 2.7
color: "#ff9900"
- value: 3.4
color: "#cc2900"
- value: 0
color: "#ff9900"
- type: conditional
conditions:
- entity: sensor.cop
state_not: "0"
card:
type: custom:apexcharts-card
experimental:
color_threshold: true
graph_span: 30m
yaxis:

----------------------- Page 6-----------------------

- min: 0
max: 7
apex_config:
chart:
height: 250px
header:
show: true
title: COP
show_states: true
colorize_states: true
series:
- entity: sensor.cop
fill_raw: last
stroke_width: 1
color_threshold:
- value: -20
color: purple
- value: -10
color: red
- value: 3
color: "#ff9900"
- value: 4
color: "#03a034"
grid_options:
columns: 84
rows: auto
column_span: 2
- type: grid
cards:
- type: vertical-stack
cards:
- type: conditional
conditions:
- entity: sensor.defrost_operation
state: "ON"
card:
type: markdown
content: "## Warmtepomp staat in defrost mode."
- type: entities
entities:
- entity: sensor.watertanktemperature
icon: mdi:water-boiler
- entity: sensor.flowpump
icon: mdi:water-pump
- entity: sensor.water_pump_level
icon: mdi:waves-arrow-up
- entity: sensor.water_flow_switch
icon: mdi:electric-switch
- entity: sensor.dampleidingtemperatuur
icon: mdi:temperature-celsius

----------------------- Page 7-----------------------

- type: entities
entities:
- entity: sensor.reheat
icon: mdi:heat-wave
card_mod:
style:
hui-generic-entity-row:
$: |
.text-content:not(.info) {
font-weight: bold;
color:
{% if (states(config.entity) == "OFF") %}
#03a034 !important
{% elif (states(config.entity) == "ON") %}
#ff9900
{% endif %}
;
}
- entity: sensor.defrost_operation
card_mod:
style:
hui-generic-entity-row:
$: |
.text-content:not(.info) {
font-weight: bold;
color:
{% if (states(config.entity) == "OFF") %}
#03a034 !important
{% elif (states(config.entity) == "ON") %}
#ff9900
{% endif %}
;
}
- entity: sensor.thermostat
card_mod:
style:
hui-generic-entity-row:
$: |
.text-content:not(.info) {
font-weight: bold;
color:
{% if (states(config.entity) == "OFF") %}
#03a034 !important
{% elif (states(config.entity) == "ON") %}
#ff9900
{% endif %}
;
}
- entity: sensor.back_up_heater
card_mod:

----------------------- Page 8-----------------------

style:
hui-generic-entity-row:
$: |
.text-content:not(.info) {
font-weight: bold;
color:
{% if (states(config.entity) == "OFF") %}
#03a034 !important
{% elif (states(config.entity) == "ON") %}
#ff9900
{% endif %}
;
}
- type: thermostat
entity: climate.altherma_room_temperature
show_current_as_primary: true
features:
- type: climate-hvac-modes
- type: climate-preset-modes
style: dropdown
- type: custom:apexcharts-card
chart_type: donut
apex_config:
chart:
height: 250px
width: 350px
header:
show: true
title: Energieverbruik
show_states: true
colorize_states: true
series:
- entity: >-
sensor.altherma_climatecontrol_heating_daily_electrical_consumption
name: Vloerverwarming
- entity: >-
sensor.altherma_domestichotwatertank_heating_daily_electrical_consumption
name: Sanitair warm water
cards: []
badges:
- type: entity
show_name: false
show_state: true
show_icon: true
entity: sensor.i_o_mode
color: deep-orange
name: Verwarmen
icon: mdi:heating-coil
state_content: name
visibility:

----------------------- Page 9-----------------------

- condition: state
entity: sensor.i_o_mode
state_not: DHW
- type: entity
show_name: true
show_state: true
show_icon: true
entity: sensor.defrost_operation
color: ""
icon: m3of:severe-cold
name: Defrost
visibility:
- condition: state
entity: sensor.defrost_operation
state: "ON"

#include "labeldef.h"
// This file is a definition file for ESPAtherma
// uncomment each value you want to query for your installation.


LabelDef labelDefs[] = {
//{0x00,0,802,0,-1,"*Refrigerant type"},
//{0x00,0,152,1,-1,"Sensor Data Qty"},
{0x00,1,152,1,-1,"INV compressor Qty"},
{0x00,2,152,1,-1,"STD compressor Qty"},
{0x00,3,152,1,-1,"Fan Data Qty"},
//{0x00,4,152,1,-1,"Expansion Valve Data Qty"},
//{0x00,5,152,1,-1,"4 Way Valve Data Qty"},
//{0x00,6,152,1,-1,"Crank Case Heater Qty"},
//{0x00,7,152,1,-1,"Solenoid valve Qty"},
//{0x00,8,152,1,-1,"Max. connectable indoor units"},
{0x00,9,152,1,-1,"Connected Indoor Unit Qty"},
//{0x00,10,152,1,-1,"O/U MPU ID (xx)"},
//{0x00,11,152,1,-1,"O/U MPU ID (yy)"},
//{0x00,12,105,1,-1,"O/U capacity (kW)"},
{0x10,0,217,1,-1,"Operation Mode"},
{0x10,1,307,1,-1,"Thermostat ON/OFF"},
//{0x10,1,306,1,-1,"Restart standby"},
//{0x10,1,305,1,-1,"Startup Control"},
{0x10,1,304,1,-1,"Defrost Operation"},
//{0x10,1,303,1,-1,"Oil Return Operation"},
//{0x10,1,302,1,-1,"Pressure equalizing operation"},
//{0x10,1,301,1,-1,"Demand Signal"},
{0x10,1,300,1,-1,"Low noise control"},
//{0x10,4,203,1,-1,"Error type"},
//{0x10,5,204,1,-1,"Error Code"},
{0x10,6,114,2,1,"Target Evap. Temp."},
{0x10,8,114,2,1,"Target Cond. Temp."},
//{0x10,10,307,1,-1,"Discharge Temp. Drop"},
//{0x10,10,310,1,-1,"Discharge Temp. Protection Retry Qty"},
//{0x10,10,303,1,-1,"Comp. INV Current Drop"},
//{0x10,10,311,1,-1,"Comp. INV Current Protection Retry Qty"},
//{0x10,11,307,1,-1,"HP Drop Control"},
//{0x10,11,310,1,-1,"HP Protection Retry Qty"},
//{0x10,11,303,1,-1,"LP Drop Control"},
//{0x10,11,311,1,-1,"LP Protection Retry Qty"},
//{0x10,12,307,1,-1,"Fin Temp. Drop Control"},
//{0x10,12,310,1,-1,"Fin Temp. Protection Retry Qty"},
//{0x10,12,303,1,-1,"Other Drop Control"},
//{0x10,12,311,1,-1,"Not in use"},
//{0x11,0,215,1,-1,"O/U EEPROM (1st digit)"},
//{0x11,1,215,1,-1,"O/U EEPROM (3rd 4th digit)"},
//{0x11,2,215,1,-1,"O/U EEPROM (5th 6th digit)"},
//{0x11,3,215,1,-1,"O/U EEPROM (7th 8th digit)"},
//{0x11,4,215,1,-1,"O/U EEPROM (10th digit)"},
//{0x11,5,214,1,-1,"O/U EEPROM (11th digit)"},
//{0x00,0,995,1,-1,"NextDataGrid"},
{0x20,0,105,2,1,"R1T-Outdoor air temp."},
{0x20,2,105,2,1,"O/U Heat Exch. Temp."},
{0x20,4,105,2,1,"Discharge pipe temp."},
{0x20,6,105,2,1,"Suction pipe temp."},
{0x20,8,105,2,1,"Heat exchanger mid-temp."},
{0x20,10,105,2,1,"Liquid temperature(R3T)"},
{0x20,12,105,2,2,"High Pressure"},
{0x20,12,405,2,1,"High Pressure(T)"},
{0x20,14,105,2,2,"Low Pressure"},
{0x20,14,405,2,1,"Low Pressure(T)"},
{0x21,0,105,2,-1,"INV primary current (A)"},
{0x21,2,105,2,-1,"INV secondary current (A)"},
{0x21,4,105,2,1,"INV fin temp."},
{0x21,6,105,2,1,"Fan1 Fin temp."},
//{0x21,8,105,2,1,"Fan2 Fin temp."},
{0x21,10,105,2,1,"Compressor outlet temperature"},
//{0x00,0,995,1,-1,"NextDataGrid"},
{0x30,0,152,1,-1,"INV frequency (rps)"},
//{0x30,1,211,1,-1,"Fan 1 (step)"},
//{0x30,2,211,1,-1,"Fan 2 (step)"},
//{0x30,3,151,2,-1,"Expansion valve 1 (pls)"},
//{0x30,5,151,2,-1,"Expansion valve 2 (pls)"},
//{0x30,7,151,2,-1,"Expansion valve 3 (pls)"},
//{0x30,9,151,2,-1,"Expansion valve 4 (pls)"},
//{0x30,11,307,1,-1,"4 Way Valve"},
//{0x30,12,307,1,-1,"Crank case heater"},
//{0x30,13,307,1,-1,"Y1S"},
//{0x30,13,306,1,-1,"SV (drain pan heater)"},
//{0x30,13,305,1,-1,"Y3S"},
//{0x00,0,998,1,-1,"In-Out separator"},
//{0xA0,0,119,2,1,"Suction temp"},
{0xA0,2,119,2,1,"Outdoor heat exchanger temp."},
{0xA0,4,119,2,1,"Liquid pipe temp."},
{0xA0,6,119,2,2,"Pressure"},
//{0xA0,8,151,2,-1,"Expansion valve 3 (pls)"},
//{0xA0,10,152,1,-1,"O/U MPU ID"},
//{0xA0,11,152,1,-1,"O/U MPU ID"},
//{0xA0,12,307,1,-1,"HPS operation"},
//{0xA0,12,306,1,-1,"Safeguard operation"},
//{0xA0,12,305,1,-1,"Crank case heater"},
//{0xA0,12,304,1,-1,"Solenoid Valve 3"},
//{0xA0,12,303,1,-1,"SV (drain pan heater)"},
//{0xA0,12,302,1,-1,"Solenoid Valve 1"},
//{0xA0,12,301,1,-1,"4 way valve (Y1S)"},
//{0xA0,12,300,1,-1,"52C Output"},
//{0xA0,13,303,1,-1,"Discharge Temp. Drop"},
//{0xA0,13,302,1,-1,"During emergency operation"},
//{0xA0,13,301,1,-1,"Indoor unit blowout 50 ° C flag"},
//{0xA0,13,300,1,-1,"Powerful bit (MT setting bit)"},
{0xA0,14,105,2,1,"Compressor port temperature"},
{0xA1,0,119,2,1,"(Raw data)Water heat exchanger inlet temp."},
{0xA1,2,119,2,1,"(Raw data)Water heat exchanger outlet temp."},
{0xA1,4,302,1,-1,"Liquid INJ solenoid valve (Y4S)"},
//{0xA1,4,301,1,-1,"Bottom Plate Heater"},
{0xA1,4,300,1,-1,"PHE Heater"},
{0xA1,5,114,2,1,"Target Discharge Temp."},
{0xA1,7,114,2,1,"Target port temperature"},
//{0xA1,9,305,1,-1,"Monobloc setting"},
//{0xA1,9,304,1,-1,"Minichiller setting"},
//{0xA1,9,303,1,-1,"MT setting"},
//{0xA1,9,302,1,-1,"GSHP setting"},
{0xA1,9,301,1,-1,"Hydro split setting"},
{0xA1,9,300,1,-1,"Alterma LT setting"},
{0x60,0,304,1,-1,"Data Enable/Disable"},
{0x60,1,152,1,-1,"Indoor Unit Address"},
{0x60,2,315,1,-1,"I/U operation mode"},
{0x60,2,303,1,-1,"Thermostat ON/OFF"},
{0x60,2,302,1,-1,"Freeze Protection"},
{0x60,2,301,1,-1,"Silent Mode"},
{0x60,2,300,1,-1,"Freeze Protection for water piping"},
//{0x60,3,204,1,-1,"Error Code"},
//{0x60,4,152,1,-1,"Error detailed code"},
//{0x60,5,203,1,-1,"Error type"},
//{0x60,6,219,1,-1,"I/U capacity code"},
{0x60,7,105,2,1,"DHW setpoint"},
{0x60,9,105,2,1,"LW setpoint (main)"},
{0x60,11,307,1,-1,"Water flow switch"},
//{0x60,11,306,1,-1,"Thermal protector (Q1L) BUH"},
//{0x60,11,305,1,-1,"Thermal protector BSH"},
//{0x60,11,304,1,-1,"Benefit kWh rate power supply"},
//{0x60,11,303,1,-1,"Solar input"},
//{0x60,11,302,1,-1,"SmartGridContact2"},
//{0x60,11,301,1,-1,"SmartGridContact1"},
//{0x60,11,300,1,-1,"Bivalent Operation"},
//{0x60,12,307,1,-1,"2way valve(On:Heat_Off:Cool)"},
//{0x60,12,306,1,-1,"3way valve(On:DHW_Off:Space)"},
//{0x60,12,305,1,-1,"BSH"},
{0x60,12,304,1,-1,"BUH Step1"},
{0x60,12,303,1,-1,"BUH Step2"},
//{0x60,12,302,1,-1,"Floor loop shut off valve"},
{0x60,12,301,1,-1,"Water pump operation"},
//{0x60,12,300,1,-1,"Solar pump operation"},
//{0x60,13,152,1,-1,"Indoor Option Code"},
//{0x60,15,215,1,-1,"I/U Software ID (xx)"},
//{0x60,14,215,1,-1,"I/U Software ID (yy)"},
//{0x60,16,152,1,-1,"I/U EEPROM Ver."},
{0x61,0,307,1,-1,"Data Enable/Disable"},
//{0x61,1,152,1,-1,"Indoor Unit Address"},
{0x61,2,105,2,1,"Leaving water temp. before BUH (R1T)"},
{0x61,4,105,2,1,"Leaving water temp. after BUH (R2T)"},
{0x61,6,105,2,1,"Refrig. Temp. liquid side (R3T)"},
{0x61,8,105,2,1,"Inlet water temp.(R4T)"},
{0x61,10,105,2,1,"DHW tank temp. (R5T)"},
{0x61,12,105,2,1,"Indoor ambient temp. (R1T)"},
{0x61,14,105,2,1,"Ext. indoor ambient sensor (R6T)"},
{0x62,0,307,1,-1,"Data Enable/Disable"},
//{0x62,1,152,1,-1,"Indoor Unit Address"},
{0x62,2,307,1,-1,"Reheat ON/OFF"},
{0x62,2,306,1,-1,"Storage ECO ON/OFF"},
{0x62,2,305,1,-1,"Storage comfort ON/OFF"},
{0x62,2,304,1,-1,"Powerful DHW Operation. ON/OFF"},
{0x62,2,303,1,-1,"Space heating Operation ON/OFF"},
{0x62,2,302,1,-1,"System OFF (ON:System off)"},
//{0x62,2,301,1,-1,"Not in use"},
//{0x62,2,300,1,-1,"Emergency (indoor) active/not active"},
{0x62,3,105,2,1,"LW setpoint (add)"},
{0x62,5,105,2,1,"RT setpoint"},
{0x62,7,307,1,-1,"Add. Ext. RT Input Cool."},
{0x62,7,306,1,-1,"Add. Ext. RT Input Heat."},
{0x62,7,305,1,-1,"Main RT Cooling"},
//{0x62,7,304,1,-1,"Main RT Heating"},
//{0x62,7,303,1,-1,"Pwr consumption limit 4"},
//{0x62,7,302,1,-1,"Pwr consumption limit 3"},
//{0x62,7,301,1,-1,"Pwr consumption limit 2"},
//{0x62,7,300,1,-1,"Pwr consumption limit 1"},
//{0x62,8,307,1,-1,"None"},
//{0x62,8,306,1,-1,"Not in use"},
//{0x62,8,305,1,-1,"Not in use"},
//{0x62,8,304,1,-1,"PHE Heater"},
{0x62,8,303,1,-1,"Tank preheat ON/OFF"},
{0x62,8,302,1,-1,"Circulation pump operation"},
//{0x62,8,301,1,-1,"Alarm output"},
//{0x62,8,300,1,-1,"Space H Operation output"},
{0x62,9,105,2,-1,"Flow sensor (l/min)"},
{0x62,11,405,1,1,"Water pressure"},
{0x62,12,152,1,-1,"Water pump signal (0:max-100:stop)"},
//{0x62,13,152,1,-1,"[Future] 3 way Valve Mixing 1"},
//{0x62,14,152,1,-1,"[Future] 3 way Valve Mixing 2"},
//{0x62,15,105,2,2,"Refrigerant pressure sensor"},
{0x62,15,405,2,1,"Pressure sensor(T)"},
//{0x63,0,307,1,-1,"Data Enable/Disable"},
//{0x63,1,152,1,-1,"Indoor Unit Address"},
//{0x63,2,215,1,-1,"I/U EEPROM (3rd digit)"},
//{0x63,3,215,1,-1,"I/U EEPROM (4th 5th digit)"},
//{0x63,4,215,1,-1,"I/U EEPROM (6th 7th digit)"},
//{0x63,5,215,1,-1,"I/U EEPROM (8th 9th digit)"},
//{0x63,6,215,1,-1,"I/U EEPROM (11th digit)"},
//{0x63,7,215,1,-1,"I/U EEPROM (12th digit)(rev.)"},
//{0x63,8,215,1,-1,"Not in use"},
//{0x63,9,215,1,-1,"Not in use"},
//{0x63,10,215,1,-1,"Not in use"},
{0x63,12,301,1,-1,"[RT space thermo ON/OFF] (bit1)"},
{0x63,12,300,1,-1,"[RT space thermo ON/OFF] (bit0)"},
//{0x63,13,311,1,-1,"BUH output capacity"},
//{0x63,14,161,1,-1,"Current measured by CT sensor of L1"},
//{0x63,15,161,1,-1,"Current measured by CT sensor of L2"},
//{0x63,16,307,1,-1,"HP Forced FG"},
//{0x63,16,161,1,-1,"Current measured by CT sensor of L3"},
{0x64,0,307,1,-1,"Data Enable/Disable"},
//{0x64,1,152,1,-1,"Indoor Unit Address"},
//{0x64,2,316,1,-1,"Hybrid Op. Mode"},
//{0x64,2,303,1,-1,"Boiler Operation Demand"},
{0x64,2,302,1,-1,"Boiler DHW Demand"},
//{0x64,2,301,1,-1,"Bypass Valve Output"},
{0x64,3,105,2,-1,"BE_COP"},
{0x64,5,105,2,1,"Hybrid Heating Target Temp."},
{0x64,7,105,2,1,"Boiler Heating Target Temp."},
//{0x64,9,302,1,-1,"Add pump"},
{0x64,9,301,1,-1,"Main pump"},
{0x64,10,118,2,1,"Mixed water temp."},
{0x64,12,105,2,1,"2nd Domestic hot water temperature"},
{0x64,14,152,1,1,"Target delta T heating"},
{0x64,15,152,1,1,"Target delta T cooling"},
};

Wat is me dat allemaal? Daar moet je toch wel wat voor gestudeerd hebben denk ik?

[RKRR]

@Kasseilegger

Dank je wel voor je behulpzame antwoord.

Daar heb je vast veel tijd ingestoken.

[arnoldniessen]

RKRR schreef op woensdag 4 december 2024 @ 17:26:
Ik ben een heel stuk verder maar loop nog tegen wat problemen aan.

Iemand een idee?

Misschien kun je de vraag iets verduidelijken en niet hier maar in het ESPAltherma topic plaatsen?

[RKRR]

ok,

Waar ik tegen aanloop is dat ik de kamertemperatuur en de temeratuur van het warmwater niet te zien krijg.



In de template editor komt de temperatuur wel te voorschijn.


Ik zie nergens een sensor met climate maar onder states: sensor.althermasensors met attribuut Indoor ambient temp. (R1T): 20.2

[RonJ]

RKRR schreef op woensdag 4 december 2024 @ 18:50:

Daar heb je vast veel tijd ingestoken.

offtopic:
Net zoveel tijd als jij gestoken hebt in het doorgronden van de code of quote tag en het stellen van je vraag in het juiste topic.

Dat is wel zonde, want ik ben nou zo moe geworden van het scrollen dat ik geen kracht meer heb om je HA for dummies vraag te beantwoorden.
