Vaillant aroTHERM warmtepomp ervaringen

[heszol]

Japser schreef op dinsdag 27 oktober 2026 @ 19:08:
[...]

Het hele circuit is voor vloerverwarming beneden voor ong 50m2. De buitenunit (75/6 arotherm plus) staat gelijk met de binnenunit op de begane grond! Ik zal het ontluchtingsprogramma draaien, moet ik daar nog ergens iets van een slang voor aansluiten om eventueel water op te vangen??

Je hebt een 7,5kw warmtepomp voor 50m2 vvw? Je kunt max 80w/m2 afgeven met vvw, dus 4kw kun je maximaal in de vvw pompen. Vanwaar die keuze voor een 7,5kw? Ik had een 5,5kw gedaan, zonder buffervat, direct op de open verdeler.

Voor een ontluchtingsprogramma hoef je niks op te vangen of aan te sluiten. Als je tijdens het programma niks hoort rondpompen, maar je hoort wel dat de circulatie pomp aan is in de buitenunit zit er naar alle waarschijnlijkheid een luchtbel in de weg, die je er dan met een ontluchtingsprogramma ook niet uit krijgt.

[roofburner]

@heszol Zeker variabele vragen, maar vermoedelijk is het nu wat laat de boel nog om te bouwen... Dat is een kwestie tussen @Japser en z´n installateur.

@Japser Ook zeker dat op de buitenunit de ontluchter geopend is/werd? Bij de /6 mag die na een tijdje terug dicht (eerste inspectie), maar hij moet dag één geopend staan

[FXZeRRo85]

FXZeRRo85 schreef op zaterdag 5 september 2026 @ 13:20:
Goedemiddag, zou ik jullie kennis en kunde mogen gebruiken om mee te denken in de aanschaf van een vaillant. Komt zelf van een Mitsubishi puhz-shw112yaa af (was veel te groot).

De situatie:

• Huis 2003, 185m2 (wordt 206m2) vrijstaand, landelijke omgeving.
• Rd van gemiddeld 3.9
• Aanbouw 21m2 Rd 7
• Vloerverwarming 18 groepen hoh5 (80mtr per groep), aanbouw 2 groepen hoh10 (80mtr per groep)
• Boven 6 x t22 radiatoren maar worden niet gebruikt.
• Op zuid, zuidwest erker en grote ramen. Komt best wat zon binnen.
• Rolluiken hele huis.

Verwarmingsvraag:

• Oude situatie was puhz-shw112yaa, aanvoer tussen 31 en 35 graden afhankelijk van buitentemperatuur. Binnentemperatuur 20,5 graad. +/- 3500kWh per jaar verwarming + SWW.
• Warmteverlies berekend incl de aanbouw zou bij -7 uitkomen op 5,5kW. Gebaseerd op historische gegevens van de oude warmtepomp.

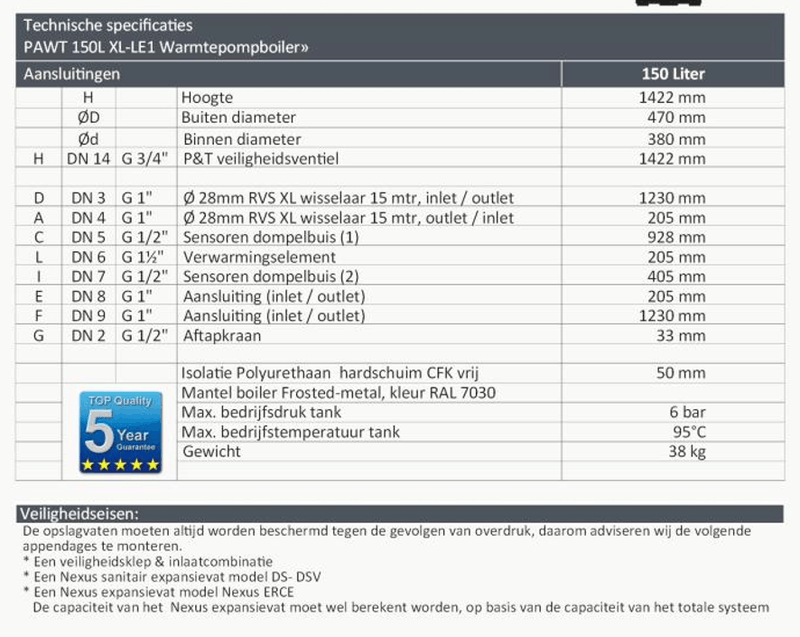

• Hygiene boiler heb ik nog staan
• Warmtepomp direct op de vloer, genoeg water in de vloer voor defrost.
• Waarschijnlijk ga ik 60 heatpipes hergebruiken die ik nog heb liggen om vooral van april/september SWW te voorzien.

Nieuwe warmtepomp:

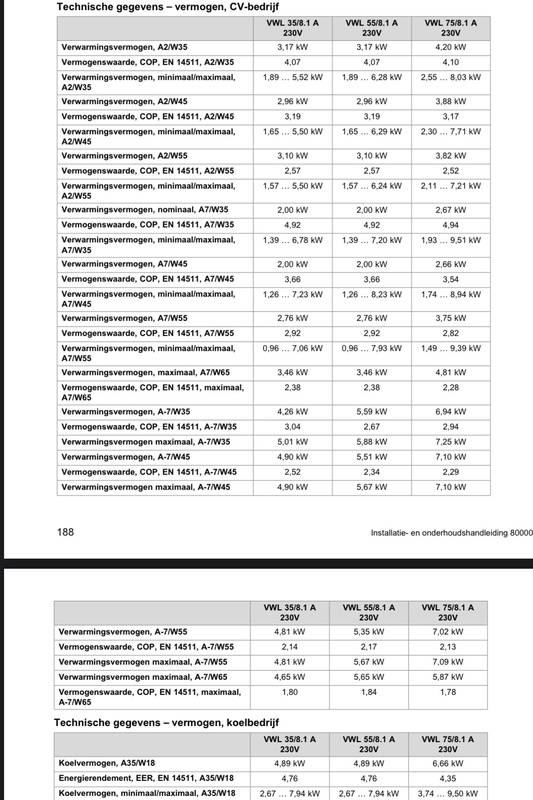

• Zelf kom ik uit op een vwl 75/8.1. Deze lijkt qua modulatie en maximale vermogen prima binnen mijn benodigde warmteverlies te passen.

Vraagstuk:

• - De 75/8.1 kan 1200ltr/uur rondpompen. Dat zou 1ltr/m per groep zijn. Dit is redelijk oké lijkt me maar had liever meer gezien ivm waterzijdig inregelen. De 55/8.1 minder flow capaciteit. De 105/8.1 heeft weer meer en is 3 fase, maar daar loop je tegen de modulatie grens aan.
• Zie ik iets over het hoofd? Of zijn er nog andere opties?
• Nog tips waar ik rekening mee moet houden? Wil later de wp natuurlijk wel weer uitlezen in HA.

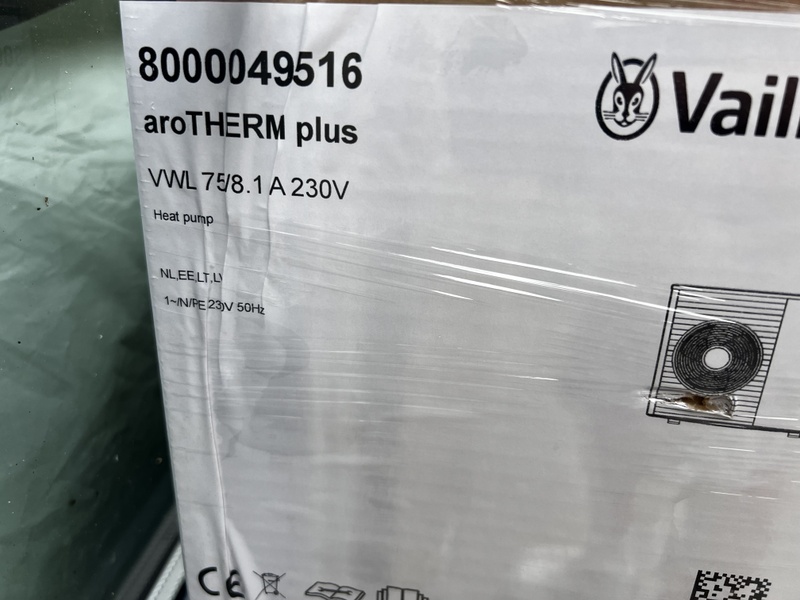

Zoals eerder beschreven wilde ik graag over naar een Arotherm Plus 75/8.1. Deze is inmiddels geïnstalleerd en up and running. Ik ben er blij mee. Als alles geïsoleerd en opgeruimd is zal ik nog wel een foto plaatsen van de opstelling.

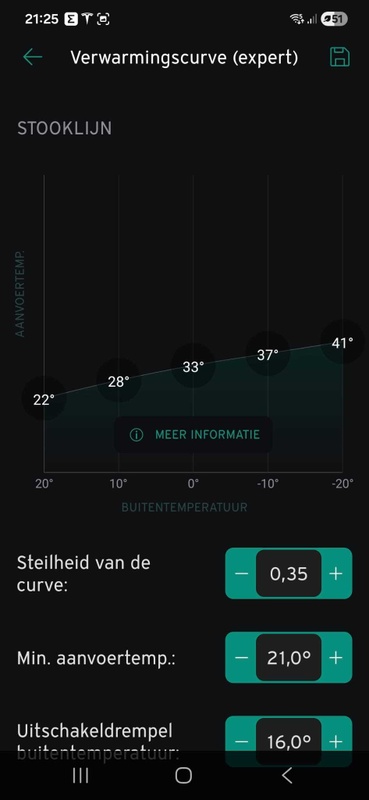

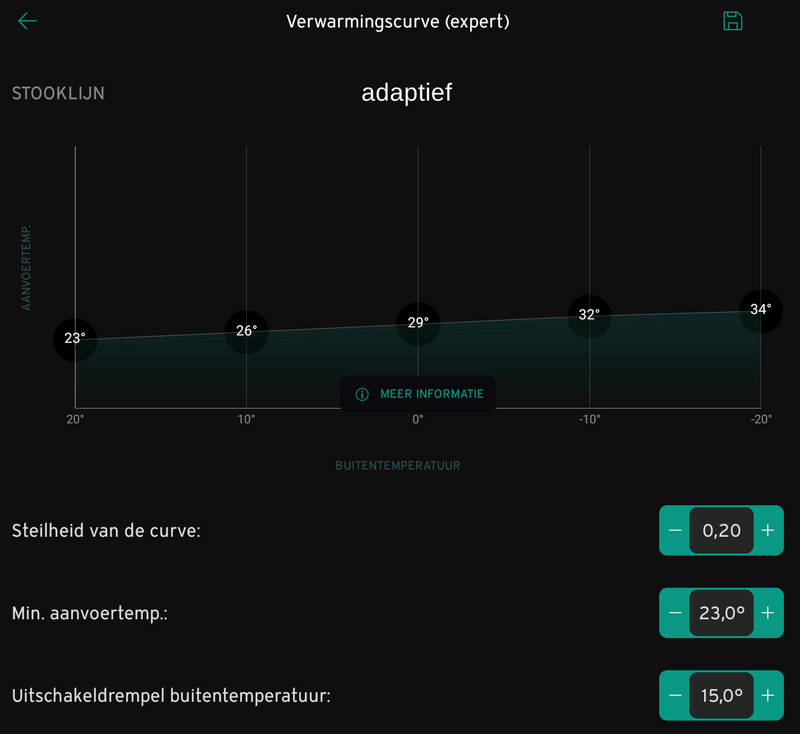

De eerste bevindingen zijn positief. Tot op heden super stil. Qua settings ben ik nog wat aan het stoeien en ook het waterzijdig inregelen moet nog gebeuren. Settings tot nu toe (1 week draaien).

• Min aanvoer 22
• Steilcurve 0.2

De begane grond blijft tot op heden (buitentemperaturen tussen de 5 en 15graden) netjes rond de 20.5 graag hangen. Cop voor verwarming afgelopen week is 6,2. Weliswaar uit de app gehaald omdat de kwh meter en de kamstrup nog opgezet moeten worden.

Wel wil ik de Arotherm nog gaan uitlezen in HA, de app koppeling is maar beperkt. Ik lees nog niet zoveel ervaringen met de 8.1 versies omdat deze anders ingericht zijn dan de oude. Is er iemand die het wel al werkend heeft met relatief eenvoudige handelingen?

[Scientific]

FXZeRRo85 schreef op woensdag 28 oktober 2026 @ 09:09:
[...]

Zoals eerder beschreven wilde ik graag over naar een Arotherm Plus 75/8.1. Deze is inmiddels geïnstalleerd en up and running. Ik ben er blij mee. Als alles geïsoleerd en opgeruimd is zal ik nog wel een foto plaatsen van de opstelling.

De eerste bevindingen zijn positief. Tot op heden super stil. Qua settings ben ik nog wat aan het stoeien en ook het waterzijdig inregelen moet nog gebeuren. Settings tot nu toe (1 week draaien).

• Min aanvoer 22
• Steilcurve 0.2

De begane grond blijft tot op heden (buitentemperaturen tussen de 5 en 15graden) netjes rond de 20.5 graag hangen. Cop voor verwarming afgelopen week is 6,2. Weliswaar uit de app gehaald omdat de kwh meter en de kamstrup nog opgezet moeten worden.

Wel wil ik de Arotherm nog gaan uitlezen in HA, de app koppeling is maar beperkt. Ik lees nog niet zoveel ervaringen met de 8.1 versies omdat deze anders ingericht zijn dan de oude. Is er iemand die het wel al werkend heeft met relatief eenvoudige handelingen?

Ik lees in je eerder bericht HoH 5, dat lijkt me extreem. Was je zo bang om te weinig afgifte te hebben?!

Ik ga zelf bouwen en alles (het huis wordt 200m2 ongeveer) behalve de badkamer wordt HoH 15 of 20, afhankelijk van de ruimte. Qua warmte-afgifte (koel-afgifte) scheelt het allemaal niet zoveel, heb ik berekend, maar dan heb ik niet zo gigantisch veel kringen en tenminste nog wat flow in de buizen. De warmtepomp wordt wellicht een 55/8.1, al moet de warmteverlies berekening dat nog bevestigen.

[John_Otters]

Proton_ schreef op vrijdag 15 november 2024 @ 09:32:
*knip*
In januari had ik een probleem met de buitensensor, die registreerde als -40 dus de boel ging op vol vermogen (voor het eerst).
Bij de 65/6 is dat 90 Hz en rond het vriespunt levert dan ca 7 kW.
Na anderhalf uur was ik er achter en heb ik de max Ta verlaagd (en een dag later de sensor gerepareerd), maar de gevraagde 34 graden is nooit aangetikt.

Hier sinds enkele dagen ook -40 piekjes op de buitensensor (draadloos). Heeft nog maar 1.5 jaar z'n werk goed gedaan . Hoe heb je hem gerepareerd? Of kan ik maar beter alvast een nieuwe bestellen, voordat hij alleen maar -40 weergeeft?



Weet iemand toevallig wat het onderdeelnummer is van de draadloze (720F/3) buitensensor, of waar ik die kan bestellen? Google search stelt teleur

[ Voor 7% gewijzigd door John_Otters op 28-10-2026 10:07 ]

[FXZeRRo85]

@Scientific Hoh 5 is idd extreem. Destijds eigenlijk niet zozeer over nagedacht icm een warmtepomp. Was meer omdat het kon . Voordeel nu is wel dat de aanvoer temperatuur was omlaag kan. Nadeel is de flow en het waterzijdig inregelen maar verwacht dat dit wel goed komt. Heb nu 1 a 1,1 op alle 18 groepen. 2 groepen mogen nu nog niet gestookt worden ivm uitharden maar dan kom ik op 1ltr per groep.

[Jannibal23]

Even uit nieuwsgierigheid: wat voor leidingen heb je dan dat jij zulke scherpe bochten kan maken omdat je maar 5 cm hebt om 180 graden te buigen?

[Scientific]

Jannibal23 schreef op woensdag 28 oktober 2026 @ 10:56:
Even uit nieuwsgierigheid: wat voor leidingen heb je dan dat jij zulke scherpe bochten kan maken omdat je maar 5 cm hebt om 180 graden te buigen?

Met een slakkenhuis patroon bvb heb je dat probleem niet - alleen in het midden moet je een wat ruimere bocht nemen.

[Jongfeli]

John_Otters schreef op woensdag 28 oktober 2026 @ 09:51:
[...]

Hier sinds enkele dagen ook -40 piekjes op de buitensensor (draadloos). Heeft nog maar 1.5 jaar z'n werk goed gedaan . Hoe heb je hem gerepareerd? Of kan ik maar beter alvast een nieuwe bestellen, voordat hij alleen maar -40 weergeeft?

[Afbeelding]

Weet iemand toevallig wat het onderdeelnummer is van de draadloze (720F/3) buitensensor, of waar ik die kan bestellen? Google search stelt teleur

@John_Otters Weet je zeker dat het de sensor is? Ik had vandeweek ook problemen met de ontvangst van mijn buitensensor. De waarde werd niet geupdate. Om dit op te lossen heb ik de base station dichter bij de buitensensor geplaatst, dat was ook het probleem. Toen ik dit deed en de base station even loskoppelde zag ik later in Home Assistant dat de sensor temperatuur even naar -40 sprong. Ik ken je setup niet maar als je een base station hebt zit die nog goed aangesloten?

[Scientific]

FXZeRRo85 schreef op woensdag 28 oktober 2026 @ 10:35:
@Scientific Hoh 5 is idd extreem. Destijds eigenlijk niet zozeer over nagedacht icm een warmtepomp. Was meer omdat het kon . Voordeel nu is wel dat de aanvoer temperatuur was omlaag kan. Nadeel is de flow en het waterzijdig inregelen maar verwacht dat dit wel goed komt. Heb nu 1 a 1,1 op alle 18 groepen. 2 groepen mogen nu nog niet gestookt worden ivm uitharden maar dan kom ik op 1ltr per groep.

Ik kom op 18 kringen voor het ganse huis met die 15-20 HoH. Met een 55/8.1 kom je daarmee hoogstens op 0,75l/min. Als ik kringen zou leggen met een veel lagere HoH krijg ik nog lagere flows. Dat is voor de warmtepomp geen probleem (die ziet alleen de totale flow), maar niet ideaal om bvb het systeem in te regelen, of om luchtbellen te vermijden die in de buizen kunnen blijven hangen.

[naamloos246]

FXZeRRo85 schreef op woensdag 28 oktober 2026 @ 09:09:
[...]

Zoals eerder beschreven wilde ik graag over naar een Arotherm Plus 75/8.1. Deze is inmiddels geïnstalleerd en up and running. Ik ben er blij mee. Als alles geïsoleerd en opgeruimd is zal ik nog wel een foto plaatsen van de opstelling.

De eerste bevindingen zijn positief. Tot op heden super stil. Qua settings ben ik nog wat aan het stoeien en ook het waterzijdig inregelen moet nog gebeuren. Settings tot nu toe (1 week draaien).

• Min aanvoer 22
• Steilcurve 0.2

De begane grond blijft tot op heden (buitentemperaturen tussen de 5 en 15graden) netjes rond de 20.5 graag hangen. Cop voor verwarming afgelopen week is 6,2. Weliswaar uit de app gehaald omdat de kwh meter en de kamstrup nog opgezet moeten worden.

Wel wil ik de Arotherm nog gaan uitlezen in HA, de app koppeling is maar beperkt. Ik lees nog niet zoveel ervaringen met de 8.1 versies omdat deze anders ingericht zijn dan de oude. Is er iemand die het wel al werkend heeft met relatief eenvoudige handelingen?

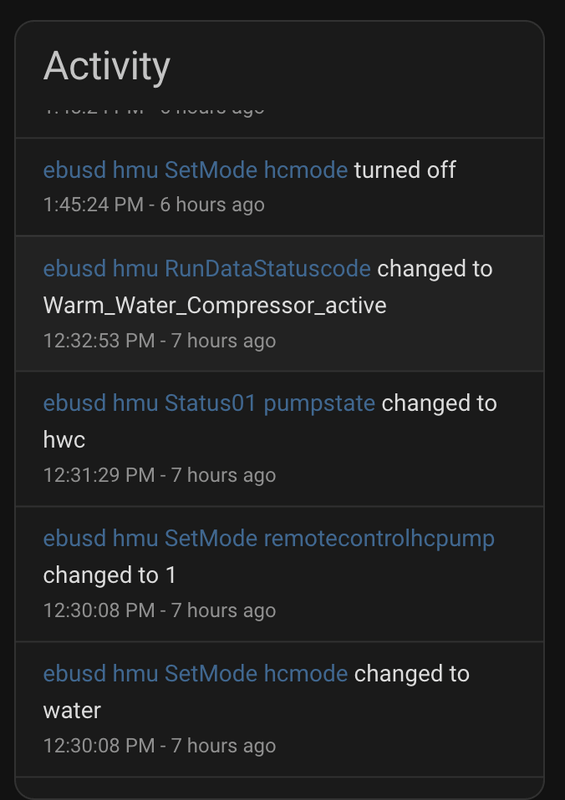

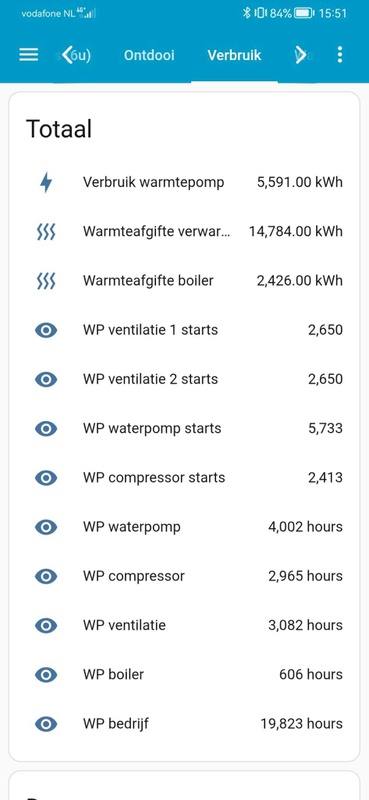

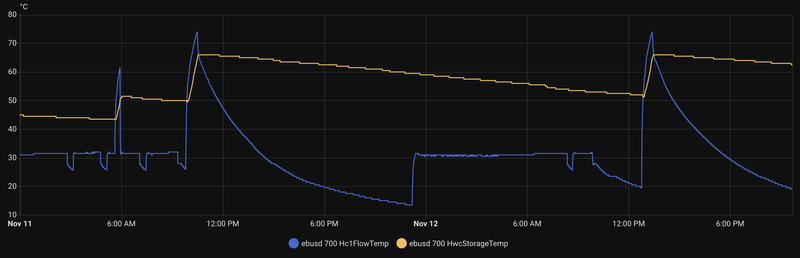

Ik heb ook de 75/8.1. Inmiddels lees ik Ebus en Modbus beide uit aan de hand van de volgende repo's.
https://github.com/thoutenbos/esphome-arotherm-modbus
https://github.com/MarkBovee/vaillant-ebus
Ik heb een Ebus C6 adapter shield en gebruik een ESP32 + RAA788158 om de communicatie naar de buitenunit uit te lezen (read only). Zo kan ik instellingen veranderen via Ebus, en met een hoge refreshrate de buitenunit uitlezen. Ik kan dus ook aanraden om beide bussen te lezen, de temperatuur van de SWW boiler komt bijvoorbeeld niet langs op Modbus maar wel op Ebus. Ik heb beide controllers samen op een experimenteer printje geprakt zodat ik het zooitje kan voeden met één usb aansluiting.

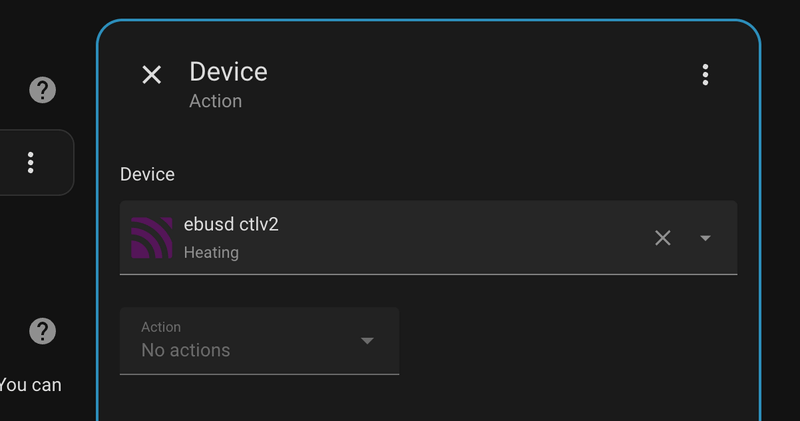

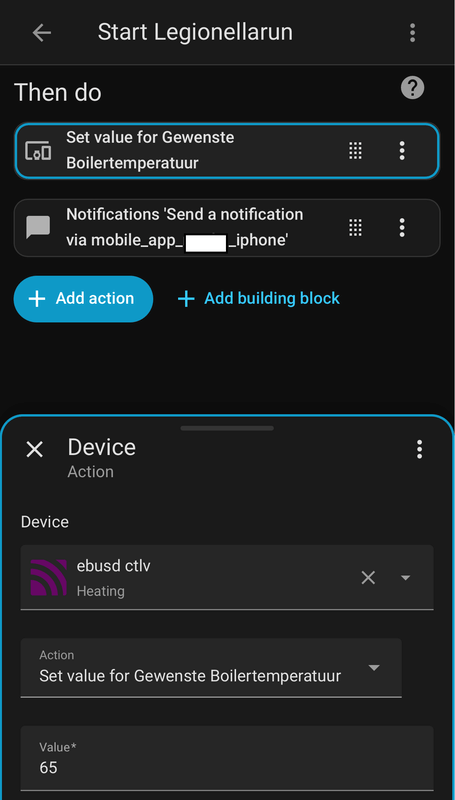

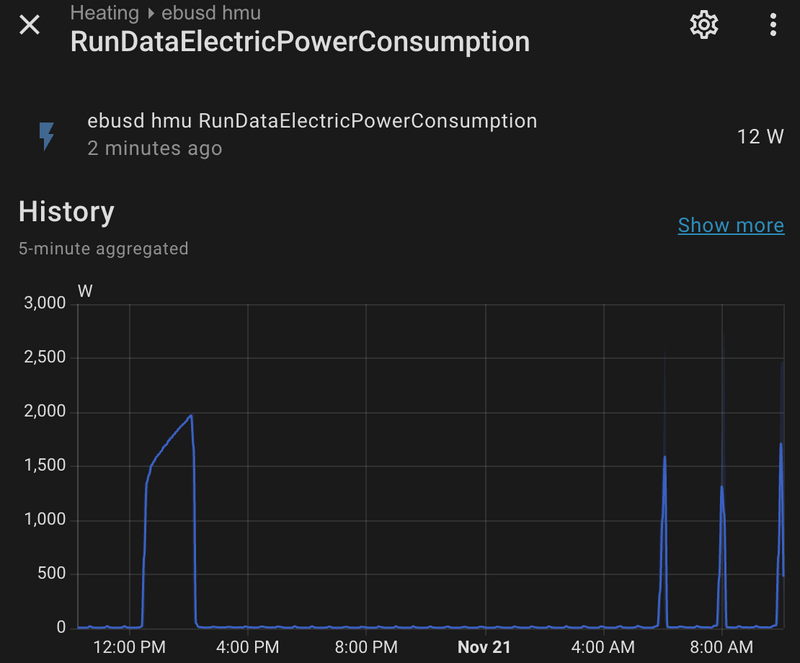

Homeassistant (work in progress):

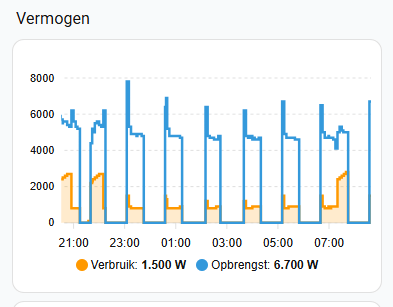

Modbus senoren:

[NL-Kasper]

Scientific schreef op woensdag 28 oktober 2026 @ 11:04:
[...]

Ik kom op 18 kringen voor het ganse huis met die 15-20 HoH. Met een 55/8.1 kom je daarmee hoogstens op 0,75l/min. Als ik kringen zou leggen met een veel lagere HoH krijg ik nog lagere flows. Dat is voor de warmtepomp geen probleem (die ziet alleen de totale flow), maar niet ideaal om bvb het systeem in te regelen, of om luchtbellen te vermijden die in de buizen kunnen blijven hangen.

Hier ook een HoH afstand van 5cm, maar dan alleen op de badkamer, rest van het huis 10cm. Met noppenplaten en daarna zandcement storten is 5cm nog te doen. Achteraf wel blij mee, want ik kan hierdoor met een erg lage Ta (24 á 25) de badkamer toch nog behagelijk verwarmen.

Sinds dit jaar ook geen (parallel) buffervat meer en daardoor meteen een hogere COP (deze week 7.61 gemiddeld).

Qua flow merk ik zonder een losse pomp wel een groot verschil. Voorheen was het al gauw 1500+ l/h, maar met de interne pomp van de 75/5 houdt hij hem constant op 1200 l/h met 50% pompvermogen. Dan blijft er inderdaad vaak niet meer dan 1.0-1.5 l/min per groep over.

[Scientific]

NL-Kasper schreef op woensdag 28 oktober 2026 @ 12:52:
[...]

Hier ook een HoH afstand van 5cm, maar dan alleen op de badkamer, rest van het huis 10cm. Met noppenplaten en daarna zandcement storten is 5cm nog te doen. Achteraf wel blij mee, want ik kan hierdoor met een erg lage Ta (24 á 25) de badkamer toch nog behagelijk verwarmen.

TA 24 lijkt me sterk. Welke TR heb je dan nog...? En hoe warm is behaaglijk warm dan, ik veronderstel minstens 20 graden?

Overigens maakt bij dergelijke lage aanvoertemperaturen en een erg klein verschil met de ruimtetemperatuur de HoH nog maar weinig uit... met 200 HoH en TA twee graden meer had je het wellicht even warm.

[GigaTexel_BE]

Hallo!

Ik heb enkele weken geleden mijn Arotherm Plus van 7kW zelf geinstalleerd. Het is een systeem zonder buffer met 2 zones VVW aangestuurd via een VR71 en een UniTower.

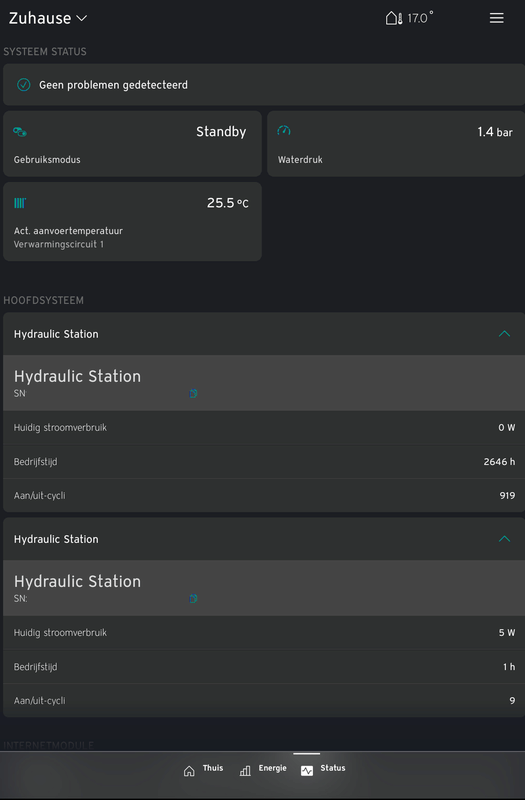

Daarnet voor de eerste keer de installatie in manuele modus gezet. Eerst de eerste zone en daarna de tweede zone. In totaal bijna 300m² vloeroppervlakte.

Wat ik nog niet begrijp is waarom bij het openen van de 2e zone je uiteraard de vertrektemperatuur ziet stijgen (van 17°C naar 23°C) maar tegelijkertijd valt het vermogen van de buitenunit terug van 2kW naar ongeveer 500W. Iemand die weet wat hier gebeurt? Ik heb nog geen specifieke parameters gewijzigd.

[NL-Kasper]

Scientific schreef op woensdag 28 oktober 2026 @ 13:04:
[...]

TA 24 lijkt me sterk. Welke TR heb je dan nog...? En hoe warm is behaaglijk warm dan, ik veronderstel minstens 20 graden?

Overigens maakt bij dergelijke lage aanvoertemperaturen en een erg klein verschil met de ruimtetemperatuur de HoH nog maar weinig uit... met 200 HoH en TA twee graden meer had je het wellicht even warm.

Toch is het zo Met een Ta van 24,5 een Tr van zo’n 21,5 á 22. Behagelijk is dan dus 20,5 graden kamertemperatuur.

Moet het uiteraard buiten wel wat kouder zijn, dus rond de 7 graden. Anders krijg je het minimale vermogen niet weg.

Met een HoH van 20cm en dezelfde Ta had ik op de badkamer geen 20,5gr gekregen. Met een hogere Ta was dat ook lastig geweest, want je houdt dan maar erg weinig contactoppervlak over in zo’n kleine ruimte.

[ Voor 61% gewijzigd door NL-Kasper op 28-10-2026 13:14 ]

[Scientific]

NL-Kasper schreef op woensdag 28 oktober 2026 @ 13:11:
[...]


Toch is het zo Met een Ta van 24,5 een Tr van zo’n 21,5 á 22. Behagelijk is dan dus 20,5 graden kamertemperatuur.

Moet het uiteraard buiten wel wat kouder zijn, dus rond de 7 graden. Anders krijg je het minimale vermogen niet weg.

Met een HoH van 20cm en dezelfde Ta had ik op de badkamer geen 20,5gr gekregen. Met een hogere Ta was dat ook lastig geweest, want je houdt dan maar erg weinig contactoppervlak over in zo’n kleine ruimte.

Met 5 HoH en die TA/TR/Ruimtetemperatuur zal je vloerverwarming in de badkamer iets van 14-15 Watt per m2 afgeven. Bij 20 HoH bereik je hetzelfde (afgifte van 15 Watt met m2) met 1 à 2 graden TA meer. Wat daar lastig aan zou zijn weet ik niet.

Oppervlakte is belangrijker dan HoH. Wat je niet hebt aan oppervlakte, kan je maar moeilijk met HoH afstand verkleinen goedmaken. Die extreme HoH afstanden zijn maar weinig nuttig. Als je echt een afgifteprobleem hebt, kan je beter investeren in oppervlakte (bijvoorbeeld vloerverwarming in de wand aanbrengen), dat is veel effectiever.

[Franciesco]

@Scientific & @NL-Kasper Zelf draai ik veelal ook op een Ta van 24,5 graden (= de min. ingestelde Ta). En daarmee kan ik de beneden verdieping met 10cm hoh vloerverwarming prima op temperatuur houden: afhankelijk van hoe lang de WP draait is 20 graden goed mogelijk maar meestal vind ik rond de 19,5 graden warm genoeg. De Tr is bij mij dan ca 21 graden in het begin en oplopend tot ca 22,5 graden wanneer de graadminutenregeling ingrijpt. Maar tegen die tijd is de wenstemperatuur doorgaans ook bereikt, zeker als het buiten 12 graden ofzo is.

De badkamer boven heeft helaas 15cm hoh vloerverwarming (+ een "design" radiator) en die blijft wat temperatuur betreft vaak een halve graad achter. Maar daar alleen voor ga ik geen hogere Ta hanteren. Meer afgifte aanbrengen in de vloer of wand zou een optie zijn, maar is in mijn geval behoorlijk ingrijpend.

[NL-Kasper]

Scientific schreef op woensdag 28 oktober 2026 @ 13:23:
[...]

Met 5 HoH en die TA/TR/Ruimtetemperatuur zal je vloerverwarming in de badkamer iets van 14-15 Watt per m2 afgeven. Bij 20 HoH bereik je hetzelfde (afgifte van 15 Watt met m2) met 1 à 2 graden TA meer. Wat daar lastig aan zou zijn weet ik niet.

Oppervlakte is belangrijker dan HoH. Wat je niet hebt aan oppervlakte, kan je maar moeilijk met HoH afstand verkleinen goedmaken. Die extreme HoH afstanden zijn maar weinig nuttig. Als je echt een afgifteprobleem hebt, kan je beter investeren in oppervlakte (bijvoorbeeld vloerverwarming in de wand aanbrengen), dat is veel effectiever.

Rekenkundig ben ik het helemaal eens! Alleen je hebt ook nog de praktijk. In een badkamer heb je (in mijn geval) vaak kleinere ruimtes/nisjes waardoor je met een hoh van 20cm op sommige plekken nog amper slang kunt leggen. Een toilet is daar ook een mooi voorbeeld van. Met een hoh van 5cm bereik ik daardoor meer oppervlakte. Wandverwarming is ook een optie, maar dat was bij mij niet nodig.

@Franciesco Goede nuance inderdaad. Mijn huis opwarmen gaat met een Ta van 24.5 waarschijnlijk niet lukken. Het gaat vooral om op temperatuur houden door lange runs te blijven draaien.

[Scientific]

Franciesco schreef op woensdag 28 oktober 2026 @ 13:25:
@Scientific & @NL-Kasper Zelf draai ik veelal ook op een Ta van 24,5 graden (= de min. ingestelde Ta). En daarmee kan ik de beneden verdieping met 10cm hoh vloerverwarming prima op temperatuur houden: afhankelijk van hoe lang de WP draait is 20 graden goed mogelijk maar meestal vind ik rond de 19,5 graden warm genoeg. De Tr is bij mij dan ca 21 graden in het begin en oplopend tot ca 22,5 graden wanneer de graadminutenregeling ingrijpt. Maar tegen die tijd is de wenstemperatuur doorgaans ook bereikt, zeker als het buiten 12 graden ofzo is.

De badkamer boven heeft helaas 15cm hoh vloerverwarming (+ een "design" radiator) en die blijft wat temperatuur betreft vaak een halve graad achter. Maar daar alleen voor ga ik geen hogere Ta hanteren. Meer afgifte aanbrengen in de vloer of wand zou een optie zijn, maar is in mijn geval behoorlijk ingrijpend.

Het was logischer geweest om het precies omgekeerd te hebben: 10 HoH in de Badkamer en 15 HoH op de benedenverdieping. Dan heb je bij gelijke vloerbedekking, TA en omgevingstemperatuur een grotere afgifte per m2 in de badkamer, wat normaal gewenst is. Niet alleen omdat je in principe een hogere doeltemperatuur wil in de badkamer, maar ook omdat de warmteverliezen er soms wat groter zijn (door ventilatie, meer buitenmuren per m2 ruimte, aanpalend iets koudere ruimtes enzovoort.... uiteindelijk zijn in een ideale wereld de afgiftevariabelen aangepast aan de gewenste doeltemperatuur en de daarbij optredende warmteverliezen.

[Scientific]

NL-Kasper schreef op woensdag 28 oktober 2026 @ 13:31:
[...]

Rekenkundig ben ik het helemaal eens! Alleen je hebt ook nog de praktijk. In een badkamer heb je (in mijn geval) vaak kleinere ruimtes/nisjes waardoor je met een hoh van 20cm op sommige plekken nog amper slang kunt leggen. Een toilet is daar ook een mooi voorbeeld van. Met een hoh van 5cm bereik ik daardoor meer oppervlakte. Wandverwarming is inderdaad ook een goede optie, maar dat was bij mij niet nodig.

@Franciesco Goede nuance inderdaad. Mijn huis opwarmen gaat met een Ta van 24.5 waarschijnlijk niet lukken. Het gaat vooral om op temperatuur houden door lange runs te blijven draaien.

20 HoH is inderdaad niet echt logisch in een badkamer. In een badkamer leg je best wat je kunt leggen (een variabele HoH, afhankelijk van hoe en waar je de buizen kwijt kunt, kan desnoods ook...). Vaak zit je sowieso met een vrij korte kring in de badkamer en probeer je die dus toch "zo lang mogelijk" te maken, om een beetje evenwicht te houden met de rest van het huis. Dat maakt de flow-inregeling makkelijker.

[FXZeRRo85]

@Jannibal23 Zoals @Scientific al zegt lukt zit prima en in het midden van het slakkenhuis pak je het iets ruimer.

@naamloos246 Top daar ka ik wel wat mee. Klopt het dat ik geen frequentie (hz) zie bij jouw afbeeldingen. Bij mijn oude warmtepomp kan ik die wel inzien.

[Japser]

Het lijkt erop dat e.e.a. geen effect heeft gehad, er is geen flow merkbaar tijdens ontluchting. Wat betreft die buitenunit, daar heb ik eerlijk gezegd niet aan gezeten want dat is above my paygrade zogezegd

Ik zal met een installateur aan de gang moeten om e.e.a. uit te breiden want de originele uitvoerder is er niet meer (failliet). Want inderdaad, als ik de papieren er eens op naloop hebben ze een berekening gemaakt op basis van hele huis maar alleen voor beneden daadwerkelijk wat per opdracht is uitgevoerd. Dat lijkt nooit aangepast.

[ Voor 4% gewijzigd door Japser op 28-10-2026 13:53 ]

[Franciesco]

Scientific schreef op woensdag 28 oktober 2026 @ 13:36:
[...]

Het was logischer geweest om het precies omgekeerd te hebben: 10 HoH in de Badkamer en 15 HoH op de benedenverdieping. Dan heb je bij gelijke vloerbedekking, TA en omgevingstemperatuur een grotere afgifte per m2 in de badkamer, wat normaal gewenst is. Niet alleen omdat je in principe een hogere doeltemperatuur wil in de badkamer, maar ook omdat de warmteverliezen er soms wat groter zijn (door ventilatie, meer buitenmuren per m2 ruimte, aanpalend iets koudere ruimtes enzovoort.... uiteindelijk zijn in een ideale wereld de afgiftevariabelen aangepast aan de gewenste doeltemperatuur en de daarbij optredende warmteverliezen.

Helemaal mee eens. Helaas is de vloerverwarming ca 10 jaar geleden aangelegd toen ik zelf nog weinig kijk op dit soort zaken had. En de installateur blijkbaar ook niet echt nagedacht heeft...

Mocht de badkamer in de toekomst nog eens aangepakt worden, dan zal ik dan ook kijken naar het vergroten van de afgifte al daar.

PS: een hogere temperatuur in de badkamer bereiken kan in zijn algemeenheid ook door het warmteverlies in die ruimte te verkleinen. Dat heb ik zelf reeds gedaan door o.a. het hellend dak extra te isoleren en een centraal wtw systeem aan te leggen.

[naamloos246]

FXZeRRo85 schreef op woensdag 28 oktober 2026 @ 13:46:
@Jannibal23 Zoals @Scientific al zegt lukt zit prima en in het midden van het slakkenhuis pak je het iets ruimer.

@naamloos246 Top daar ka ik wel wat mee. Klopt het dat ik geen frequentie (hz) zie bij jouw afbeeldingen. Bij mijn oude warmtepomp kan ik die wel inzien.

Denk dat je gelijk hebt, wel wordt compressor RPS uitgelezen, ik denk dat dit correspondeert met de frequentie die jij bedoeld. bij mijn SWW run is dit 60rps en bij cv bedrijf is het 20 (met huidige temperatuur)

[Jansen1987]

heszol schreef op maandag 26 oktober 2026 @ 20:28:
[...]

Ja klopt, als je die functie wilt.

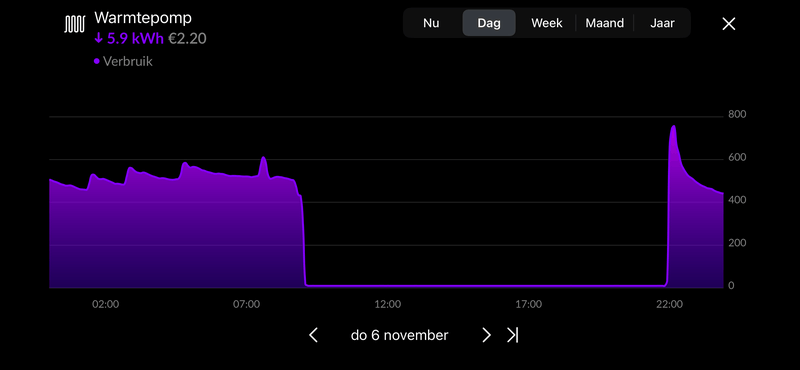

Ik heb een 75/6 die op krachtstroom 400 volt is aangesloten. Verbruikt deze nu meer stroom dan wanneer deze aangesloten zou zijn op een 230 aansluiting?

[Jansen1987]

Heeft iemand een idee of een 75/6 die met krachtstroom is aangesloten meer stroom gebruikt dan wanneer deze op 230 is aangesloten?

Zijn er voordelen ten opzichte van elkaar?

[dunklefaser]

@Jansen1987 Meer als een keer hoef je deze vraag niet te stellen.
Vermoedelijk weten de doorgewinterde installateurs hier het antwoord,
anders misschien jouw favoriete KI-instantie?
- Ik speculeer even: geen verschil in opgenomen vermogen.

[mr_evil08]

NL-Kasper schreef op woensdag 28 oktober 2026 @ 13:11:
[...]


Toch is het zo Met een Ta van 24,5 een Tr van zo’n 21,5 á 22. Behagelijk is dan dus 20,5 graden kamertemperatuur.

Moet het uiteraard buiten wel wat kouder zijn, dus rond de 7 graden. Anders krijg je het minimale vermogen niet weg.

Met een HoH van 20cm en dezelfde Ta had ik op de badkamer geen 20,5gr gekregen. Met een hogere Ta was dat ook lastig geweest, want je houdt dan maar erg weinig contactoppervlak over in zo’n kleine ruimte.

Het is ook nog niet koud deze periode, nog veel zoninstraling aanwezig bijvoorbeeld.

[NL-Kasper]

@mr_evil08 klopt, maar heb vorige winter ook al gedraaid op deze stooklijn en instellingen. Toen nog wel met parallelbuffer.

Met zo’n lage Ta is het op temperatuur houden uiteraard alleen haalbaar bij constante warmteafgifte (stand inactief op VRC720) en Tbuiten rond de 7 graden. Bij lagere temperaturen moet de Ta natuurlijk omhoog.

[ Voor 7% gewijzigd door NL-Kasper op 28-10-2026 17:03 ]

[mr_evil08]

NL-Kasper schreef op woensdag 28 oktober 2026 @ 16:50:
@mr_evil08 klopt, maar heb vorige winter ook al gedraaid op deze stooklijn en instellingen. Toen nog wel met parallelbuffer.

Met zo’n lage Ta is het op temperatuur houden uiteraard alleen haalbaar bij constante warmteafgifte (stand inactief op VRC720) en Tbuiten rond de 7 graden. Bij lagere temperaturen moet de Ta natuurlijk omhoog.

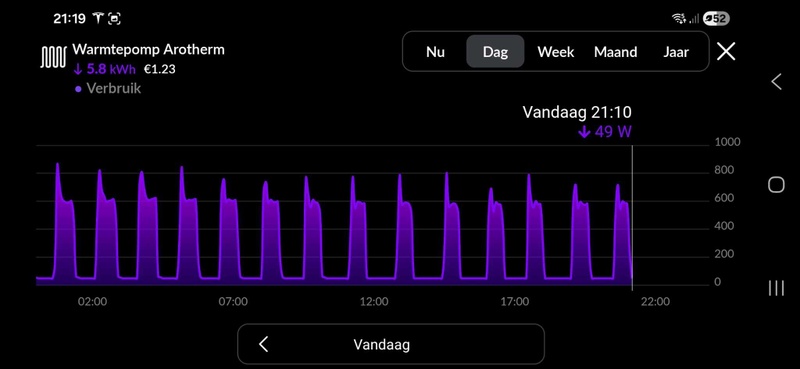

Dat lukt hier niet, de Arotherm plus 55/6 heeft erg hoog minimaal vermogen, maar goed wist ik, dan maar uit snachts en overdag hoger Ta, lekker warme vloer.

Met jaarverbruik van 1000kwh (CV bedrijf) kijk ik niet naar een tikkeltje hoger aanvoertemperatuur dan bedoeld is.

De COP loopt ook niet lineair, van 40 naar 35c is 10% verbetering en 35 naar 30 maar 7%, wellicht van 30 naar 25c maar 5%?

De vlieger 1,5% per 1c gaat niet op.

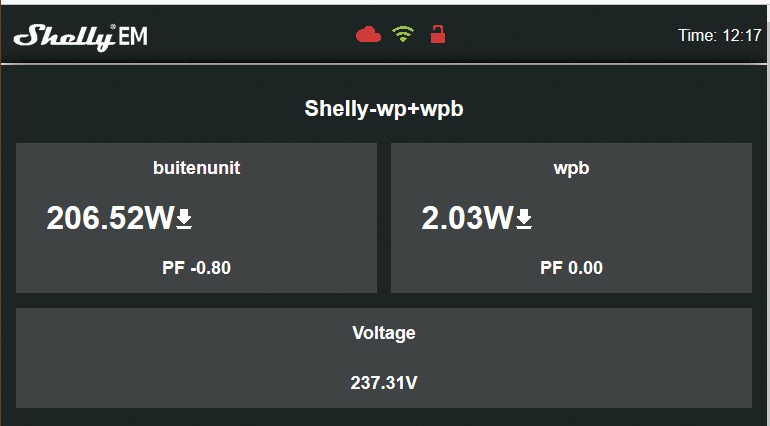

Lager dan 400W opgenomen vermogen nog nooit gezien hier.

[ Voor 3% gewijzigd door mr_evil08 op 28-10-2026 17:54 ]

[dunklefaser]

"Bereken" de COP met de COP-calculator (educatieve tool).
Dan zie je dat de relatieve toename van de COP bij lagere aanvoertemperaturen toeneemt en niet afneemt.
Het laagste elektrische vermogen bij mijn AroTherm Pure buitendeel was ca. 240 W, vaak is het iets tussen de 260 W en 270W. Hier komt nog ca. 20 W van de pomp in het binnendeel bij.

[ Voor 80% gewijzigd door dunklefaser op 28-10-2026 20:28 ]

[mr_evil08]

dunklefaser schreef op woensdag 28 oktober 2026 @ 18:08:
"Bereken" de COP met de COP-calculator (educatieve tool).
Dan zie je dat de relatieve toename van de COP bij lagere aanvoertemperaturen toeneemt en niet afneemt.
Het laagste elektrische vermogen bij mijn AroTherm Pure buitendeel was ca. 240 W, vaak is het iets tussen de 260 W en 270W. Hier komt nog ca. 20 W van de pomp in het binnendeel bij.

De tool houdt geen rekening met compressorbelasting en het apparaat tegen zijn grenzen gaat lopen (minimaal vermogen).

[dunklefaser]

@mr_evil08 Rekening houden met de "compressorbelasting"?
En onder het "aanlopen tegen de grenzen van het minimale vermogen" kan ik me ook niets voorstellen. - Erg wollig.

[John_Otters]

Jongfeli schreef op woensdag 28 oktober 2026 @ 11:01:
[...]

@John_Otters Weet je zeker dat het de sensor is? Ik had vandeweek ook problemen met de ontvangst van mijn buitensensor. De waarde werd niet geupdate. Om dit op te lossen heb ik de base station dichter bij de buitensensor geplaatst, dat was ook het probleem. Toen ik dit deed en de base station even loskoppelde zag ik later in Home Assistant dat de sensor temperatuur even naar -40 sprong. Ik ken je setup niet maar als je een base station hebt zit die nog goed aangesloten?

@Jongfeli Aan de base station is niet veel veranderd. Hangt onder de trap op zo'n 4m afstand van de sensor. Ik kan even de kabels nalopen, maar waaraan zou ik nog meer kunnen zien dat de base station het probleem is? Ik neem aan dat er dan zichtbaar zou zijn dat de thermostaat niet meer bereikbaar is.

edit:
even aan kabeltjes gewiebeld, maar daar ligt het niet aan. Dan maar even de reset knop ingedrukt en nu maar even kijken wat er gebeurt de komende dagen...

[ Voor 9% gewijzigd door John_Otters op 28-10-2026 21:27 ]

[Scientific]

dunklefaser schreef op woensdag 28 oktober 2026 @ 19:16:
@mr_evil08 Rekening houden met de "compressorbelasting"?
En onder het "aanlopen tegen de grenzen van het minimale vermogen" kan ik me ook niets voorstellen. - Erg wollig.

Het is een puur theoretisch model, met de nodige beperkingen. Het lijkt mij ook volkomen logisch dat het minder en minder betrouwbaar wordt naarmate je de grenswaarden van het functioneren van de warmtepomp opzoekt.

Zaken zoals de “rendementsfactor”, de verdamper- en condensor-temperaturen zullen ook niet constant zijn bij verschillende regimes van de condensor, al zeker niet op de limieten…

[ Voor 15% gewijzigd door Scientific op 28-10-2026 21:26 ]

[Seafarer]

Jansen1987 schreef op woensdag 28 oktober 2026 @ 15:21:
[...]

Ik heb een 75/6 die op krachtstroom 400 volt is aangesloten. Verbruikt deze nu meer stroom dan wanneer deze aangesloten zou zijn op een 230 aansluiting?

Hier is niet zomaar een conclusie uit te trekken. Je weet aan de buitenkant niet exact wat erin zit. Het kan best zijn dat erin het 230V model toch een 3 fasen motor zit. Want in beide modellen zit zowieso een inverter voor de toerenregeling. Dus wisselspanning gelijkrichten en met de gelijkspanning kun je weer een variabele wisselspanning maken. Dan kun je eventueel meteen van 1 fase naar 3 fase gaan. (daardoor kunnen ze ook sneller draaien dan 50Hz) Je zit dus ook met het rendement van de inverter.
Maar reken erop dat fabrikanten voor het beste rendement gaan.

[Andrehj]

Jansen1987 schreef op woensdag 28 oktober 2026 @ 15:22:
Heeft iemand een idee of een 75/6 die met krachtstroom is aangesloten meer stroom gebruikt dan wanneer deze op 230 is aangesloten?

Nee. Dat zou niks uit moeten maken. Het verschil is enkel elektrisch.
Na gelijkrichting is de spanning van de 400V-versie hoger, daarom zijn de koperwindingen van de BLDC-motor van de compressor anders.

Zijn er voordelen ten opzichte van elkaar?

230V versie is meestal wat goedkoper.
Een 3-fasen versie geeft voor je grootste stroomverbruiker de mooiste verdeling over de fasen, wat vooral handig is als je ook een EV wilt opladen, door load balancing schakelt die snelheid dan niet steeds terug.

[Andrehj]

Seafarer schreef op woensdag 28 oktober 2026 @ 21:33:
Het kan best zijn dat erin het 230V model toch een 3 fasen motor zit. Want in beide modellen zit zowieso een inverter voor de toerenregeling. Dus wisselspanning gelijkrichten en met de gelijkspanning kun je weer een variabele wisselspanning maken. Dan kun je eventueel meteen van 1 fase naar 3 fase gaan. (daardoor kunnen ze ook sneller draaien dan 50Hz) Je zit dus ook met het rendement van de inverter.
Maar reken erop dat fabrikanten voor het beste rendement gaan.

Voor zover ik weet zijn alle moderne inverter-gestuurde elektromotoren 3-fasen motoren. Dus niet alleen die in je WP of airco, maar ook die in je wasmachine of woonhuisventilatiesysteem.

[Seafarer]

Andrehj schreef op woensdag 28 oktober 2026 @ 22:09:
[...]

Voor zover ik weet zijn alle moderne inverter-gestuurde elektromotoren 3-fasen motoren. Dus niet alleen die in je WP of airco, maar ook die in je wasmachine of woonhuisventilatiesysteem.

Heb je ook een beter koppel bij lage toeren, lijkt me de logische keuze. Volgens mij worden er ook veel permanente-magneet motoren toegepast. Nog beter rendement.

[mr_evil08]

dunklefaser schreef op woensdag 28 oktober 2026 @ 19:16:
@mr_evil08 Rekening houden met de "compressorbelasting"?
En onder het "aanlopen tegen de grenzen van het minimale vermogen" kan ik me ook niets voorstellen. - Erg wollig.

Het wordt hier uitgelegd dit zie ik terug in praktijk, de machine iets hoger dan minimaal laten draaien blijkt zuiniger dan de focus enkel op aanvoertemperatuur.
Vaillant Arotherm Performance Tables & Interactive Widget

(Voor iedereen zal dit verschillend zijn, bij mij is het afgiftesysteem klein in verhouding met de warmtepomp die hier staat, iets hoger aanvoertemperatuur laat geen meerverbruik zien hier).

[ Voor 24% gewijzigd door mr_evil08 op 29-10-2026 10:09 ]

[Anithing]

Ik zie de meeste mensen hier praten over de VWZ AI, terwijl de meeste installateurs al snel neigen naar MEH 97/7. Ik ben zelf momenteel opties aan het afwegen voor een eigen warmtepompinstallatie, en heb eigenlijk wel al besloten om voor de Vaillant aroTherm Plus VWL 55/8.1 te gaan.

Wanneer heeft voor mij de MEH 97/7 meerwaarde ten opzichte van de VWZ AI? Scheelt al gauw zo'n €1100 in aanschaf. Er komt een los boilervat aan te hangen voor SWW.

- Expansievat ga ik niet nodig hebben, ik kan het vermogen kwijt in de vloerverwarming;
- Naverwarmer, wanneer heb je deze werkelijk nodig?
- Overstort, ontluchter, stroomsensor en manometer zijn makkelijk extern in te bouwen

Wat de componenten los kosten heb ik me nog niet in verdiept, ik ben voor nu vooral nog zoekende in wat de voor- en nadelen van beide units zijn

[roofburner]

Buffervat != Expansievat

[pc_slopert]

Anithing schreef op donderdag 29 oktober 2026 @ 11:37:
Ik zie de meeste mensen hier praten over de VWZ AI, terwijl de meeste installateurs al snel neigen naar MEH 97/7. Ik ben zelf momenteel opties aan het afwegen voor een eigen warmtepompinstallatie, en heb eigenlijk wel al besloten om voor de Vaillant aroTherm Plus VWL 55/8.1 te gaan.

Wanneer heeft voor mij de MEH 97/7 meerwaarde ten opzichte van de VWZ AI? Scheelt al gauw zo'n €1100 in aanschaf. Er komt een los boilervat aan te hangen voor SWW.

- Expansievat ga ik niet nodig hebben, ik kan het vermogen kwijt in de vloerverwarming;
- Naverwarmer, wanneer heb je deze werkelijk nodig?
- Overstort, ontluchter, stroomsensor en manometer zijn makkelijk extern in te bouwen

Wat de componenten los kosten heb ik me nog niet in verdiept, ik ben voor nu vooral nog zoekende in wat de voor- en nadelen van beide units zijn

Uit ervaring kan ik je vertellen dat de MEH vooral gemakkelijk is voor het aansluiten omdat alles in een module zit. Als je een rekensom maakt met alle losse items dan zal dat los wellicht wat goedkoper zijn al kan dat met alles wat je nodig hebt ook nog wel eens kunnen tegenvallen. Denk daarbij ook aan koppelingen, muurbeugels, etc. Ook wordt voor de MEH een eigen groep geadviseerd (afhankelijk van de BUH). Dat is voor de VWZ AI niet perse nodig. Voordeel dat alles ineen zit en mooi overzichtelijk aan te sluiten is maakt het wel aantrekkelijk. Is de boiler helemaal apart van het systeem en hangt die dan vlak bij de MEH? In sommige gevallen komt het beter uit met een lossen driewegklep te werken iv.m. de plaasting van het systeem. Dan is juist de VWZ weer handiger.

[Anithing]

Nee, de boiler wordt wel "gevoed" door de warmtepomp, maar het is een losstaand 200L boiler/buffervat voor SWW met nog een apart verwarmingselement/spiraal erin. Wellicht dat ik de terminologie hier wat door elkaar haal. Deze komen wel naast elkaar te staan.

Wat ik bedoel te zeggen is dat het geen Unitower gaat worden, waar dit boilervat al ingebouwd is.

Eigenlijk zijn alle componenten in de MEH dus wel nodig? Mogelijk wil ik deze dan op 3 fasen aansluiten, om de last wat te verdelen.

Wanneer is zo'n naverwarmer eigenlijk nodig, wat is de functie hiervan?

[ Voor 4% gewijzigd door Anithing op 29-10-2026 14:41 ]

[dunklefaser]

@Anithing Citaat:

- Expansievat ga ik niet nodig hebben, ik kan het vermogen kwijt in de vloerverwarming;

Wat is volgens jou de relatie tussen een expansievat en het vermogen wat je wel of niet in de vloerverwarming kwijt kan?
Naverwarmer = backup heater - vaak ter ondersteuning van defrosts, evtl. nodig bij onvoldoende actieve systeeminhoud (zie ook de faq over warmtepompen)
Meestal is een klein voorschakelvat (serieel buffervat) in de retour van de warmtepomp voldoende en gaat de BUH nooit aan.

[ Voor 13% gewijzigd door dunklefaser op 29-10-2026 16:43 ]

[Anithing]

@dunklefaser haal ik nu weer 2 dingen door elkaar? Volgens mij wel. Expansievat is als het systeem z'n druk niet kwijt kan, waar ik het over heb is buffervat. Warmteafgifte van vloerverwarming is voldoende om het minimale vermogen kwijt te kunnen ter voorkoming van pendelen.

Excuus, blijkbaar ben ik vandaag niet helemaal scherp

[Scientific]

Anithing schreef op donderdag 29 oktober 2026 @ 15:08:
@dunklefaser haal ik nu weer 2 dingen door elkaar? Volgens mij wel. Expansievat is als het systeem z'n druk niet kwijt kan, waar ik het over heb is buffervat. Warmteafgifte van vloerverwarming is voldoende om het minimale vermogen kwijt te kunnen ter voorkoming van pendelen.

Excuus, blijkbaar ben ik vandaag niet helemaal scherp

Het expansievat moet de drukveranderingen opvangen die ontstaan omdat het water uitzet/krimpt bij temperatuursveranderingen. De grootte ervan is dus afhankelijk van de totale hoeveelheid water dat circuleert in je verwarmingssysteem (afgiftesystemen + componenten in het systeem, inclusief de warmtepomp zelf, de buizen, de collectoren, de warmwaterboiler - niet het sanitair water in de boiler zelf want dat circuleert niet in je verwarmingssysteem) en een eventueel buffervat. Er zijn formules om dat te berekenen, eens je weet hoeveel liter er circuleert.

Als de warmteafgifte van vloerverwarming altijd voldoende is (geen naregeling...) om het minimale vermogen kwijt te kunnen ter voorkoming van pendelen, is een buffervat niet nodig. Je volstaat dan meestal met een standaard buffervat expansievat van 10l zoals in de MEH 97 voorzien.

[Technician-]

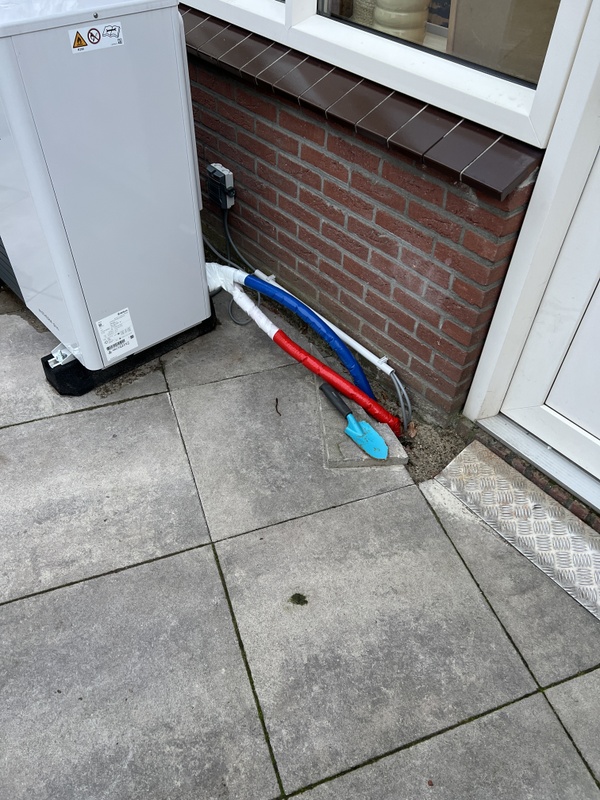

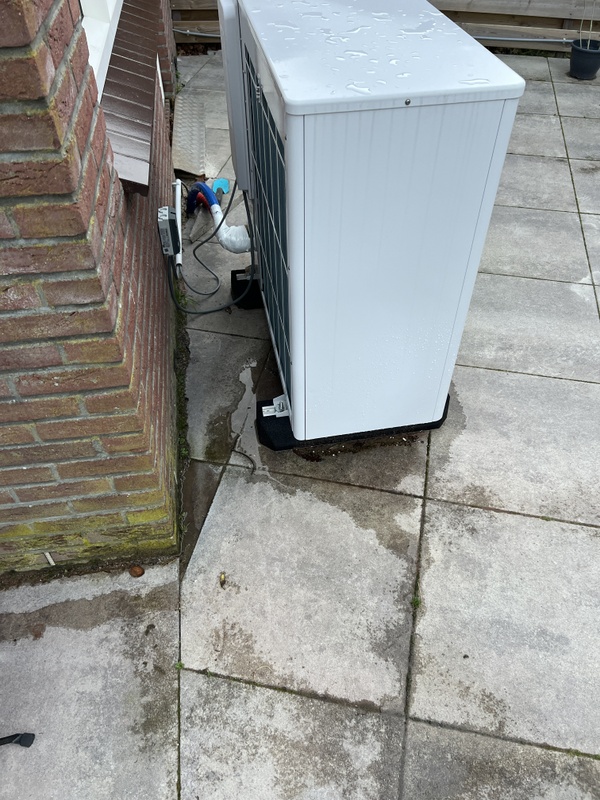

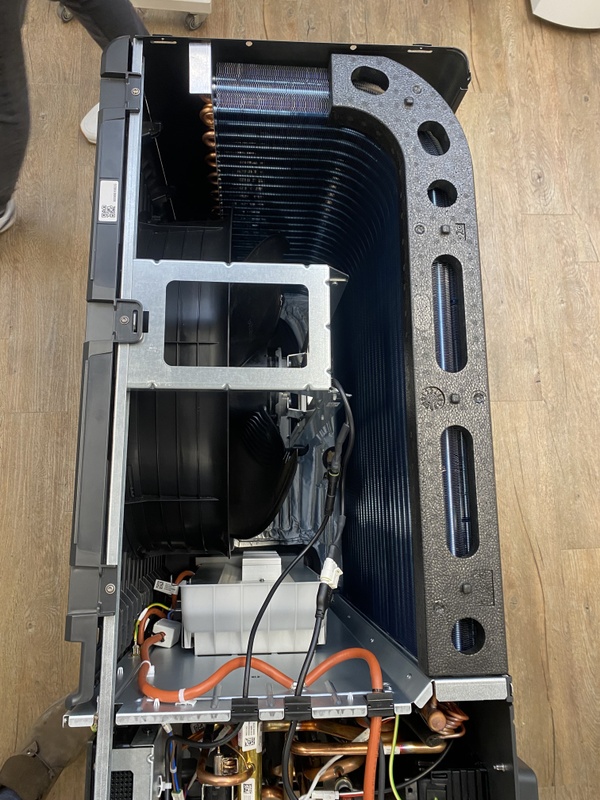

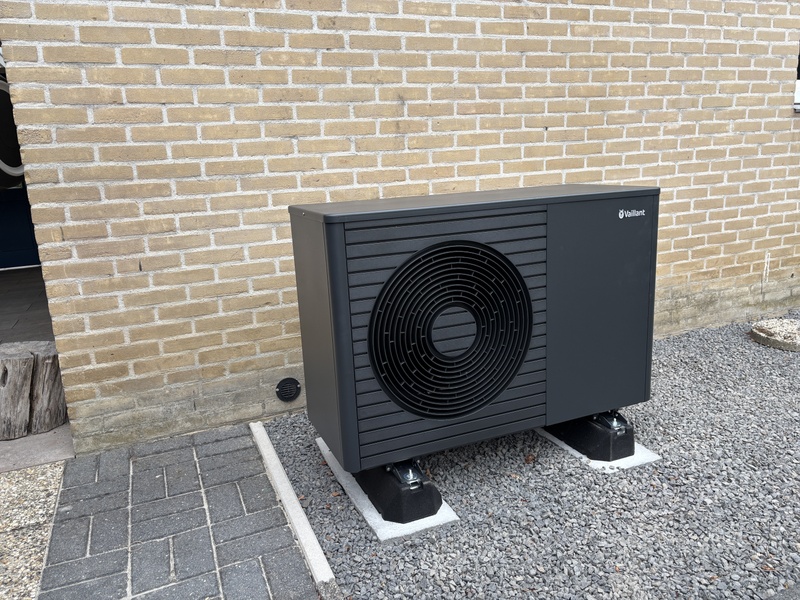

Van de week Pro 11kW met een piepkleine binnen installatie de AI/7
Het lijkt een goed werkende oplossing, die heel compact te bouwen is.
Wel bewerkelijker

[Carboy54]

Technician- schreef op donderdag 29 oktober 2026 @ 18:58:
[Afbeelding]

Werkt prima zolang de watertemperatuur niet onder de 13 graden komt zonder BUH. In een dergelijk geval wil de compressor niet meer aan slaan. Je kan er wel een BUH en driewegklep op aansturen.

[Afbeelding]

Van de week Pro 11kW met een piepkleine binnen installatie de AI/7
Het lijkt een goed werkende oplossing, die heel compact te bouwen is.
Wel bewerkelijker

[VivaAtloni]

Technician- schreef op donderdag 29 oktober 2026 @ 18:58:
[Afbeelding]

[Afbeelding]

Van de week Pro 11kW met een piepkleine binnen installatie de AI/7
Het lijkt een goed werkende oplossing, die heel compact te bouwen is.
Wel bewerkelijker

Hoe ervaar je het geluid. Zou je hem (storend) horen in de slaapkamer op de 1ste verdieping met open raam als hij vrijstaand parallel aan de buitenmuur staan op de begane grond?

[heszol]

Scientific schreef op donderdag 29 oktober 2026 @ 15:26:
[...]

Het expansievat moet de drukveranderingen opvangen die ontstaan omdat het water uitzet/krimpt bij temperatuursveranderingen. De grootte ervan is dus afhankelijk van de totale hoeveelheid water dat circuleert in je verwarmingssysteem (afgiftesystemen + componenten in het systeem, inclusief de warmtepomp zelf, de buizen, de collectoren, de warmwaterboiler - niet het sanitair water in de boiler zelf want dat circuleert niet in je verwarmingssysteem) en een eventueel buffervat. Er zijn formules om dat te berekenen, eens je weet hoeveel liter er circuleert.

Als de warmteafgifte van vloerverwarming altijd voldoende is (geen naregeling...) om het minimale vermogen kwijt te kunnen ter voorkoming van pendelen, is een buffervat niet nodig. Je volstaat dan meestal met een standaard buffervat van 10l zoals in de MEH 97 voorzien.

Ik denk dat je in het laatste stukje iets verkeerd getypt hebt. 😁👍

[heszol]

Anithing schreef op donderdag 29 oktober 2026 @ 11:37:
Ik zie de meeste mensen hier praten over de VWZ AI, terwijl de meeste installateurs al snel neigen naar MEH 97/7. Ik ben zelf momenteel opties aan het afwegen voor een eigen warmtepompinstallatie, en heb eigenlijk wel al besloten om voor de Vaillant aroTherm Plus VWL 55/8.1 te gaan.

Wanneer heeft voor mij de MEH 97/7 meerwaarde ten opzichte van de VWZ AI? Scheelt al gauw zo'n €1100 in aanschaf. Er komt een los boilervat aan te hangen voor SWW.

- Expansievat ga ik niet nodig hebben, ik kan het vermogen kwijt in de vloerverwarming;
- Naverwarmer, wanneer heb je deze werkelijk nodig?
- Overstort, ontluchter, stroomsensor en manometer zijn makkelijk extern in te bouwen

Wat de componenten los kosten heb ik me nog niet in verdiept, ik ben voor nu vooral nog zoekende in wat de voor- en nadelen van beide units zijn

Hier is laatst nog een hele discussie over gevoerd. Misschien even dit forum doorzoeken naar vwz ai en meh 97. Eindconclusie pak de meh 97/7.

bij sanitair warm water wil je een back up heater (schrijft Vaillant voor). Bij een te koude winter en je vermogen is niet toereikend om en te verwarmen en warm water te bereiden heb je een back up heater nodig om je sanitair warm water boven de minimaal 55 graden te krijgen ivm legionella. Verder heb je zeker een expansievat nodig, overstort, spoel- vulkranen en besturingsmodule. Alles in één dus niet heel veel duurder en het oogt gewoon een stuk netter. Daarom installeren de meeste installateurs een meh 97/7.

[mr_evil08]

Anithing schreef op donderdag 29 oktober 2026 @ 11:37:
Ik zie de meeste mensen hier praten over de VWZ AI, terwijl de meeste installateurs al snel neigen naar MEH 97/7. Ik ben zelf momenteel opties aan het afwegen voor een eigen warmtepompinstallatie, en heb eigenlijk wel al besloten om voor de Vaillant aroTherm Plus VWL 55/8.1 te gaan.

Wanneer heeft voor mij de MEH 97/7 meerwaarde ten opzichte van de VWZ AI? Scheelt al gauw zo'n €1100 in aanschaf. Er komt een los boilervat aan te hangen voor SWW.

Omdat die mensen zoals ik geen tapwater door de warmtepomp laten doen, bij tapwater gewoon de binnenunit MEH 97/7 nemen, dat element is niet enkel voor de winter maar ook de zomer als het extreem heet is alsnog tapwater kunt maken.

Ik heb ook geen naverwarmer van Valliant in CV zitten.

[ Voor 9% gewijzigd door mr_evil08 op 29-10-2026 21:14 ]

[Technician-]

VivaAtloni schreef op donderdag 29 oktober 2026 @ 19:36:
[...]

Hoe ervaar je het geluid. Zou je hem (storend) horen in de slaapkamer op de 1ste verdieping met open raam als hij vrijstaand parallel aan de buitenmuur staan op de begane grond?

Het geluid was met deze temperaturen extreem laag, eigenlijk onhoorbaar bij behoorlijk vermogen.
Maar moet de koude winter nog eens aanhoren bij een defrost.
Het is wel een 11kW bij -10 he.

[Scientific]

heszol schreef op donderdag 29 oktober 2026 @ 20:23:
[...]

Ik denk dat je in het laatste stukje iets verkeerd getypt hebt. 😁👍

Expansievat van 10l in de MEH 97 inderdaad 😒

[Veenbrandt]

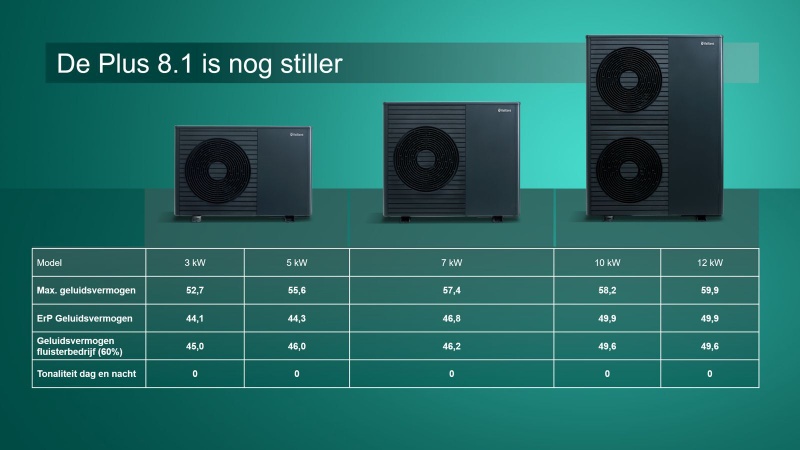

Binnenkort wordt er bij mij een Vaillant aroTHERM plus VWL 105/8.1. Nou lees ik in de documentatie dat men type B16 zekering nodig heeft. Dus dan zou ik uit de voeten kunnen met een ABB aardlekautomaat 3P+N B16 30mA DS203NC B16 A30, correct?

[omweersbui]

Zijn er mensen die de Vaillant eBUS intergratie gebruiken in Ha. Hoe lezen jullie de COP uit?

[vsthesquares]

nytrm schreef op donderdag 15 oktober 2026 @ 16:46:
Welke gemiddelde compressorlooptijden halen jullie met de aroTHERM pro 75/7.1, vooral bij zacht weer? Ik lees hier over runs van 40–60 minuten, terwijl mijn runs veel korter lijken. [...]

Is dit herkenbaar bij de pro? Welke instellingen gebruiken jullie en wat zouden jullie eerst controleren?

Ik heb exact dezelfde warmtepomp en ik zit met het omgekeerde. We wonen nu een kleine maand in onze gerenoveerde woning (maar goed ook, zo net voor het al te koud werd). Eerder deze maand was het weer nog erg mild en ging de compressor op 16% procent urenlang door om het gelijkvloers op 20,5 °C te houden. Ik heb zelf de naregeling met de kamerthermostaat op "inactief" gezet en de stooklijn op 0,3 gehouden. De circulatiepomp draait daardoor wel de hele tijd op volle toeren. Het verbruik ervan weegt wel erg door in het totaal elektrisch verbruik van de warmtepomp en de COP is navenant ook erg laag (< 3).

We hebben voorlopig enkel maar vloerverwarming op het gelijkvloers. De oppervlakte zal ongeveer overeen komen met de jouwe. Als ik op https://heatpumpmonitor.org dan gelijkaardige aroTHERM plus warmtepompen bekijk dan hebben in de meeste gevallen met een gelijkaardig elektrisch verbruik gewoon een veel hogere thermische output.

[Websphinxie]

vsthesquares schreef op zaterdag 31 oktober 2026 @ 09:10:
[...]

Ik heb exact dezelfde warmtepomp en ik zit met het omgekeerde. We wonen nu een kleine maand in onze gerenoveerde woning (maar goed ook, zo net voor het al te koud werd). Eerder deze maand was het weer nog erg mild en ging de compressor op 16% procent urenlang door om het gelijkvloers op 20,5 °C te houden. Ik heb zelf de naregeling met de kamerthermostaat op "inactief" gezet en de stooklijn op 0,3 gehouden. De circulatiepomp draait daardoor wel de hele tijd op volle toeren. Het verbruik ervan weegt wel erg door in het totaal elektrisch verbruik van de warmtepomp en de COP is navenant ook erg laag (< 3).

We hebben voorlopig enkel maar vloerverwarming op het gelijkvloers. De oppervlakte zal ongeveer overeen komen met de jouwe. Als ik op https://heatpumpmonitor.org dan gelijkaardige aroTHERM plus warmtepompen bekijk dan hebben in de meeste gevallen met een gelijkaardig elektrisch verbruik gewoon een veel hogere thermische output.

Hoe meet je die cycli nu? Ik ben wel benieuwd hoe dat eruit ziet. Bij ons hebben we inmiddels 105 aan/uit cycli (288h bedrijfstijd) in 30 dagen.

[vsthesquares]

Websphinxie schreef op zaterdag 31 oktober 2026 @ 09:23:
[...]

Hoe meet je die cycli nu? Ik ben wel benieuwd hoe dat eruit ziet. Bij ons hebben we inmiddels 105 aan/uit cycli (288h bedrijfstijd) in 30 dagen.

Meten is veel gezegd. Ik heb geen OpenEnergyMonitor staan dus ik kijk net als jij in de myVaillant app of in het installateursmenu van de uniTOWER en hou het zo bij. Ik bekijk ook af en toe het elektrisch verbruik van de afgelopen dagen/weken en dat zit de hele tijd rond de 400-500 W wat dan overeenkomt met het de compressor op de allerlaagste stand en het verbruik van de circulatiepomp vermoed ik?

De warmtepomp stond er al van midden juli ongeveer om de dekvloer uit te drogen dus had er wel al wat looptijd opzitten. Ik heb eerlijk gezegd de statistieken van begin deze maand niet exact bijgehouden, maar ik herinner met dat het aantal aan/uit cycli op toen iets meer dan 100 stond. Inmiddels staat de teller op 129 dus ja, echt uren aan een stuk en soms zelfs de klok rond. Ik weet eerlijk gezegd niet of dat ook echt zo wenselijk is ondanks dat dit voor de compressor waarschijnlijk het efficiëntst is.

[Scientific]

vsthesquares schreef op zaterdag 31 oktober 2026 @ 09:10:
[...]

… De circulatiepomp draait daardoor wel de hele tijd op volle toeren. Het verbruik ervan weegt wel erg door in het totaal elektrisch verbruik van de warmtepomp en de COP is navenant ook erg laag (< 3).

De pomp verbruikt maximaal 50 watt. Normaal gezien, als er niet teveel weerstand in de circulatie zit, moet het actuele verbruik ervan een heel stuk lager zijn.

[vsthesquares]

Scientific schreef op zaterdag 31 oktober 2026 @ 10:02:
[...]

De pomp verbruikt maximaal 50 watt. Normaal gezien, als er niet teveel weerstand in de circulatie zit, moet het actuele verbruik ervan een heel stuk lager zijn.

Dan weet ik ook niet waar de lage COP aan gelegen is bij deze stooklijn gegeven de lange runs. Er is denk ik voldoende flow (1100 l/u) maar daar moet de pomp wel zoals gezegd op 100% voor draaien.

[keeskohlmann]

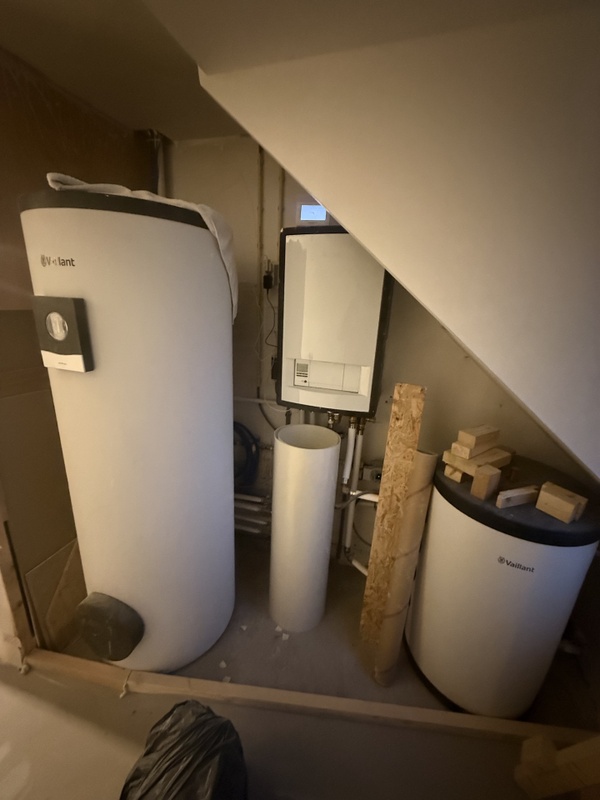

Deze week, nadat ik een zomerlang mijn vrije uurtjes waardevol heb mogen besteden, mijn zelf-installatie aroTHERM plus VWL 55/8.1 in bedrijf kunnen stellen. Ter inspiratie deel ik graag hierbij een aantal foto's. Onze vrijstaande woning uit 2019 heeft geen kruipruimte en de CV opstelplaats was origineel op zolder met 20mm mlb ingestort in de verdiepingsvloeren naar de vloerverdeler beneden.

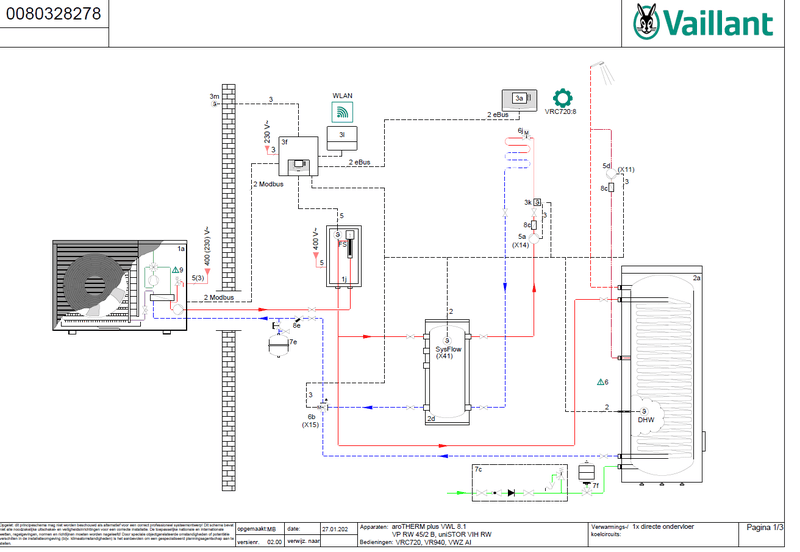

Ik heb gekozen voor een gesplitste opstellocatie met naverwarmer, 3-wegklep en expansievat in de trapkast beneden en de boiler en VWZ AI op zolder. Leidingwerk uitgevoerd in 28mm koper en staal en 32mm microflex grondleiding. Het bestaande leidingwerk is slechts voor de radiatoren op de bovenverdieping hergebruikt.

To do:
* Armaflex isolatie aanbrengen
* Aftimmeren lepe hoek in het trapgat
* Home-assistant integratie via ebusd & modbus

Ik ben erg tevreden met het resultaat. Het is nog wat te vroeg om de prestaties te beoordelen maar hij draait erg mooi. De buitenunit is vooralsnog erg stil, ook tijdens SWW productie.

Met dank aan @Stoker en Hein van Warmtepomponline.com voor het goede advies, de levering van de Vaillant en de inbedrijfstelling!

[Scientific]

vsthesquares schreef op zaterdag 31 oktober 2026 @ 10:42:
[...]

Dan weet ik ook niet waar de lage COP aan gelegen is bij deze stooklijn gegeven de lange runs. Er is denk ik voldoende flow (1100 l/u) maar daar moet de pomp wel zoals gezegd op 100% voor draaien.

De pomp wordt gestuurd op gewenste flow. De flow kan tot 1200l/u gaan, en dat is rekening houdend met een maximale tegendruk. Als de pomp werkelijk op 100% van zijn vermogen draait, en maar 1100l/u zou halen, dan is er in principe teveel weerstand in het afgiftecircuit.

[Websphinxie]

Scientific schreef op zaterdag 31 oktober 2026 @ 11:06:
[...]

De pomp wordt gestuurd op gewenste flow. De flow kan tot 1200l/u gaan, en dat is rekening houdend met een maximale tegendruk. Als de pomp werkelijk op 100% van zijn vermogen draait, en maar 1100l/u zou halen, dan is er in principe teveel weerstand in het afgiftecircuit.

Betekenen de percentages bij mod. afgitepomp: 82,5% dat de de pomp op 17,5% van de capaciteit draait, of juist 82,5%? Oftewel moet ik 'm andersom lezen of letterlijk. (idem voor de ventilator)






Dan nog een andere vraag. Wellicht lees ik er over heen maar ik kan het antwoord in geen van de gebruikershandleidingen terugvinden. Wat betekenen die twee symbolen links boven. Dit is eenfoto van het display op de UniTower.

[heszol]

keeskohlmann schreef op zaterdag 31 oktober 2026 @ 11:03:
Deze week, nadat ik een zomerlang mijn vrije uurtjes waardevol heb mogen besteden, mijn zelf-installatie aroTHERM plus VWL 55/8.1 in bedrijf kunnen stellen. Ter inspiratie deel ik graag hierbij een aantal foto's. Onze vrijstaande woning uit 2019 heeft geen kruipruimte en de CV opstelplaats was origineel op zolder met 20mm mlb ingestort in de verdiepingsvloeren naar de vloerverdeler beneden.
Ik heb gekozen voor een gesplitste opstellocatie met naverwarmer, 3-wegklep en expansievat in de trapkast beneden en de boiler en VWZ AI op zolder. Leidingwerk uitgevoerd in 28mm koper en staal en 32mm microflex grondleiding. Het bestaande leidingwerk is slechts voor de radiatoren op de bovenverdieping hergebruikt.

To do:
* Armaflex isolatie aanbrengen
* Aftimmeren lepe hoek in het trapgat
* Home-assistant integratie via ebusd & modbus

Ik ben erg tevreden met het resultaat. Het is nog wat te vroeg om de prestaties te beoordelen maar hij draait erg mooi. De buitenunit is vooralsnog erg stil, ook tijdens SWW productie.

Met dank aan @Stoker en Hein van Warmtepomponline.com voor het goede advies, de levering van de Vaillant en de inbedrijfstelling!

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Gefeliciteerd met het resultaat van je zelfbouw installatie. Je hebt goede kwaliteit materialen gebruik en met veel aandacht gewerkt.

Als ik wel een opmerking mag geven, je werkschakelaar zit niet conform voorschrift Vaillant. Je Arotherm zou bij een beschadiging of defect R290 koelmiddel kunnen lekken en dit is ontvlambaar. Je werkschakelaar is dan een ontstekingsbron. Deze moet dus boven de warmtepomp gemonteerd worden.

[heszol]

Websphinxie schreef op zaterdag 31 oktober 2026 @ 11:20:
[...]

Betekenen de percentages bij mod. afgitepomp: 82,5% dat de de pomp op 17,5% van de capaciteit draait, of juist 82,5%? Oftewel moet ik 'm andersom lezen of letterlijk. (idem voor de ventilator)

[Afbeelding]

[Afbeelding]


Dan nog een andere vraag. Wellicht lees ik er over heen maar ik kan het antwoord in geen van de gebruikershandleidingen terugvinden. Wat betekenen die twee symbolen links boven. Dit is eenfoto van het display op de UniTower.

[Afbeelding]

Ik heb hem altijd zo geïnterpreteerd dat hij op dat percentage van zijn vermogen draait. Als de pomp uit is staat hij namelijk op 0% en niet op 100%. Zelfde voor de fan en compressor.

[heszol]

Websphinxie schreef op zaterdag 31 oktober 2026 @ 11:20:
[...]

Betekenen de percentages bij mod. afgitepomp: 82,5% dat de de pomp op 17,5% van de capaciteit draait, of juist 82,5%? Oftewel moet ik 'm andersom lezen of letterlijk. (idem voor de ventilator)

[Afbeelding]

[Afbeelding]


Dan nog een andere vraag. Wellicht lees ik er over heen maar ik kan het antwoord in geen van de gebruikershandleidingen terugvinden. Wat betekenen die twee symbolen links boven. Dit is eenfoto van het display op de UniTower.

[Afbeelding]

Plaatje links is het modulatie niveau van de cv pomp in de Arotherm, huisje is een actieve verbinding met de Vrc720 en de streepjes ernaast de modulerende warmtevraag.

[Faston]

keeskohlmann schreef op zaterdag 31 oktober 2026 @ 11:03:
Deze week, nadat ik een zomerlang mijn vrije uurtjes waardevol heb mogen besteden, mijn zelf-installatie aroTHERM plus VWL 55/8.1 in bedrijf kunnen stellen. Ter inspiratie deel ik graag hierbij een aantal foto's. Onze vrijstaande woning uit 2019 heeft geen kruipruimte en de CV opstelplaats was origineel op zolder met 20mm mlb ingestort in de verdiepingsvloeren naar de vloerverdeler beneden.
Ik heb gekozen voor een gesplitste opstellocatie met naverwarmer, 3-wegklep en expansievat in de trapkast beneden en de boiler en VWZ AI op zolder. Leidingwerk uitgevoerd in 28mm koper en staal en 32mm microflex grondleiding. Het bestaande leidingwerk is slechts voor de radiatoren op de bovenverdieping hergebruikt.

To do:
* Armaflex isolatie aanbrengen
* Aftimmeren lepe hoek in het trapgat
* Home-assistant integratie via ebusd & modbus

Ik ben erg tevreden met het resultaat. Het is nog wat te vroeg om de prestaties te beoordelen maar hij draait erg mooi. De buitenunit is vooralsnog erg stil, ook tijdens SWW productie.

Met dank aan @Stoker en Hein van Warmtepomponline.com voor het goede advies, de levering van de Vaillant en de inbedrijfstelling!

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Netjes gemaakt!

[Scientific]

heszol schreef op zaterdag 31 oktober 2026 @ 11:36:
[...]

Plaatje links is het modulatie niveau van de cv pomp in de Arotherm, huisje is een actieve verbinding met de Vrc720 en de streepjes ernaast de modulerende warmtevraag.

Volgens mij is het linker symbool (de wijzerplaat) de druk in het CV-systeem (als het knippert is er een probleem met de druk) en het tweede symbool (het huisje met de 5 modulatieniveaus...) de modulatie van de compressor (als het symbool knippert start de compressor)?

[Scientific]

Websphinxie schreef op zaterdag 31 oktober 2026 @ 11:20:
[...]

Betekenen de percentages bij mod. afgitepomp: 82,5% dat de de pomp op 17,5% van de capaciteit draait, of juist 82,5%? Oftewel moet ik 'm andersom lezen of letterlijk. (idem voor de ventilator)

[Afbeelding]

[Afbeelding]


Dan nog een andere vraag. Wellicht lees ik er over heen maar ik kan het antwoord in geen van de gebruikershandleidingen terugvinden. Wat betekenen die twee symbolen links boven. Dit is eenfoto van het display op de UniTower.

[Afbeelding]

Als ik even de getoonde gegevens gebruik dan genereert de warmtepomp op dat moment een vermogen van deltaT*flow: (27-24,8)*1268=2.789,6 Watt. Als het elektriciteitsverbruik op dat moment maar 400Watt zou zijn zou je een COP van bijna 7 hebben. Een COP van minder dan 3 daarentegen is een verbruik van bijna 1kWh..?

[heszol]

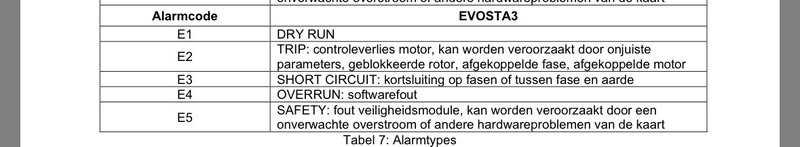

Ik ga hier effe induiken. Nergens in een handleiding worden deze symbolen uitgelegd. Ook al ruzie met ai gehad want die blijft maar gissen en kan geen goede bronnen tonen. Bovenstaande is iig wel zijn laatste conclusie na wat aandringen…

[Scientific]

heszol schreef op zaterdag 31 oktober 2026 @ 12:32:
[Afbeelding] Ik ga hier effe induiken. Nergens in een handleiding worden deze symbolen uitgelegd. Ook al ruzie met ai gehad want die blijft maar gissen en kan geen goede bronnen tonen. Bovenstaande is iig wel zijn laatste conclusie na wat aandringen…

Ik vond dit, weliswaar voor een ander product: https://www.vaillant.be/api/download/product/nl/_unitower-split-plus_1420607.pdf

Je moet wel in de Duitse tekst kijken, daar staat er uitleg. Die is wel niet meegenomen in de andere talen...

[Seafarer]

keeskohlmann schreef op zaterdag 31 oktober 2026 @ 11:03:
Deze week, nadat ik een zomerlang mijn vrije uurtjes waardevol heb mogen besteden, mijn zelf-installatie aroTHERM plus VWL 55/8.1 in bedrijf kunnen stellen. Ter inspiratie deel ik graag hierbij een aantal foto's. Onze vrijstaande woning uit 2019 heeft geen kruipruimte en de CV opstelplaats was origineel op zolder met 20mm mlb ingestort in de verdiepingsvloeren naar de vloerverdeler beneden.
Ik heb gekozen voor een gesplitste opstellocatie met naverwarmer, 3-wegklep en expansievat in de trapkast beneden en de boiler en VWZ AI op zolder. Leidingwerk uitgevoerd in 28mm koper en staal en 32mm microflex grondleiding. Het bestaande leidingwerk is slechts voor de radiatoren op de bovenverdieping hergebruikt.

To do:
* Armaflex isolatie aanbrengen
* Aftimmeren lepe hoek in het trapgat
* Home-assistant integratie via ebusd & modbus

Ik ben erg tevreden met het resultaat. Het is nog wat te vroeg om de prestaties te beoordelen maar hij draait erg mooi. De buitenunit is vooralsnog erg stil, ook tijdens SWW productie.

Met dank aan @Stoker en Hein van Warmtepomponline.com voor het goede advies, de levering van de Vaillant en de inbedrijfstelling!

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Heel veel dank voor deze foto's. Ik heb meteen een goede basis voor het huis van mijn dochter.
Benieuwd naar de winter resultaten.

[Faston]

keeskohlmann schreef op zaterdag 31 oktober 2026 @ 11:03:
Deze week, nadat ik een zomerlang mijn vrije uurtjes waardevol heb mogen besteden, mijn zelf-installatie aroTHERM plus VWL 55/8.1 in bedrijf kunnen stellen. Ter inspiratie deel ik graag hierbij een aantal foto's. Onze vrijstaande woning uit 2019 heeft geen kruipruimte en de CV opstelplaats was origineel op zolder met 20mm mlb ingestort in de verdiepingsvloeren naar de vloerverdeler beneden.
Ik heb gekozen voor een gesplitste opstellocatie met naverwarmer, 3-wegklep en expansievat in de trapkast beneden en de boiler en VWZ AI op zolder. Leidingwerk uitgevoerd in 28mm koper en staal en 32mm microflex grondleiding. Het bestaande leidingwerk is slechts voor de radiatoren op de bovenverdieping hergebruikt.

To do:
* Armaflex isolatie aanbrengen
* Aftimmeren lepe hoek in het trapgat
* Home-assistant integratie via ebusd & modbus

Ik ben erg tevreden met het resultaat. Het is nog wat te vroeg om de prestaties te beoordelen maar hij draait erg mooi. De buitenunit is vooralsnog erg stil, ook tijdens SWW productie.

Met dank aan @Stoker en Hein van Warmtepomponline.com voor het goede advies, de levering van de Vaillant en de inbedrijfstelling!

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Als je dit ziet wordt mijn ergenis naar meerlagenbuis toch steeds groter.
Daarmee krijg je het nooit zo strak en goedkoper is het ook niet.

Enige reden om het te gebruiken lijkt me nog de transportleiding door de kruipruimte tussen binnen en buitendeel en andere lange afstanden om te overbruggen zoals naar vloerverwarming verdelers.

[keeskohlmann]

heszol schreef op zaterdag 31 oktober 2026 @ 11:23:
[...]

Gefeliciteerd met het resultaat van je zelfbouw installatie. Je hebt goede kwaliteit materialen gebruik en met veel aandacht gewerkt.

Als ik wel een opmerking mag geven, je werkschakelaar zit niet conform voorschrift Vaillant. Je Arotherm zou bij een beschadiging of defect R290 koelmiddel kunnen lekken en dit is ontvlambaar. Je werkschakelaar is dan een ontstekingsbron. Deze moet dus boven de warmtepomp gemonteerd worden.

Dank voor het compliment! Ai, goed punt mbt de werkschakelaar, dat heb ik over het hoofd gezien.

[Faston]

keeskohlmann schreef op zaterdag 31 oktober 2026 @ 12:45:
[...]

Dank voor het compliment! Ai, goed punt mbt de werkschakelaar, dat heb ik over het hoofd gezien.

Of de werkschakelaar binnen in de woning zetten. Dan kan die ook niet ongewenst uitgeschakeld worden met alle gevolgen vandien. Bij het vuilfilter is wel een mooi plekje daarvoor opzich.

[heszol]

Scientific schreef op zaterdag 31 oktober 2026 @ 12:36:
[...]

Ik vond dit, weliswaar voor een ander product: https://www.vaillant.be/api/download/product/nl/_unitower-split-plus_1420607.pdf

Je moet wel in de Duitse tekst kijken, daar staat er uitleg. Die is wel niet meegenomen in de andere talen...

Kijk! Geweldig, dank je voor het delen. Heb eerlijk gezegd nooit naar de symbolen gekeken, ik haal de info uit het gegevens monitoren menu.

[heszol]

Faston schreef op zaterdag 31 oktober 2026 @ 12:52:
[...]

Of de werkschakelaar binnen in de woning zetten. Dan kan die ook niet ongewenst uitgeschakeld worden met alle gevolgen vandien. Bij het vuilfilter is wel een mooi plekje daarvoor opzich.

Mag niet, moet in de buurt van de unit. Vaillant vereist dit ook bij een garantie/onderhoud bezoek.

[Faston]

heszol schreef op zaterdag 31 oktober 2026 @ 12:57:
[...]

Mag niet, moet in de buurt van de unit. Vaillant vereist dit ook bij een garantie/onderhoud bezoek.

Hmmm, goed om te weten. Boven de unit is eigenlijk ook geen porum.


Ik zet ze nog wel eens in de technische ruimte bij het binnendeel. Dan heb je daar 2 werkschakelaars zitten 1 voor de MEH en 1 voor het buitendeel. Sticker erop welke waar voor is en het kan niet missen lijkt me toch.

Wat is de reden dat deze bij het buitendeel moet zitten?

[Kees_frl]

Faston schreef op zaterdag 31 oktober 2026 @ 13:01:
[...]

Hmmm, goed om te weten. Boven de unit is eigenlijk ook geen porum.


Ik zet ze nog wel eens in de technische ruimte bij het binnendeel. Dan heb je daar 2 werkschakelaars zitten 1 voor de MEH en 1 voor het buitendeel. Sticker erop welke waar voor is en het kan niet missen lijkt me toch.

Wat is de reden dat deze bij het buitendeel moet zitten?

Ik heb ze ook zo binnen zitten. Officieel dat men buiten aan het apparaat kan werken en iemand binnen de schakelaar kan omzetten.

Nouja het is zoals het is

[Faston]

Kees_frl schreef op zaterdag 31 oktober 2026 @ 13:02:
[...]

Ik heb ze ook zo binnen zitten. Officieel dat men buiten aan het apparaat kan werken en iemand binnen de schakelaar kan omzetten.

Nouja het is zoals het is

Precies, zal wel loslopen op die manier haha. Het moet ook allemaal werkbaar blijven. Veiligheid is belangrijk hoor maar ze slaan soms ook wel door met de regels.

Als die werkschakelaar binnen vergrendelbaar is of de knop eraf gehaald kan worden ben je er sowieso lijkt me.

Kan me haast niet voorstellen dat een onderhoudsmonteur van Vaillant daar echt een probleem van zou maken. Die zal vast bij veel ergere installaties komen en is allang blij dat er netjes en overzichtelijk gewerkt is en alle voorzieningen er zitten.

[Seafarer]

keeskohlmann schreef op zaterdag 31 oktober 2026 @ 11:03:
Deze week, nadat ik een zomerlang mijn vrije uurtjes waardevol heb mogen besteden, mijn zelf-installatie aroTHERM plus VWL 55/8.1 in bedrijf kunnen stellen. Ter inspiratie deel ik graag hierbij een aantal foto's. Onze vrijstaande woning uit 2019 heeft geen kruipruimte en de CV opstelplaats was origineel op zolder met 20mm mlb ingestort in de verdiepingsvloeren naar de vloerverdeler beneden.
Ik heb gekozen voor een gesplitste opstellocatie met naverwarmer, 3-wegklep en expansievat in de trapkast beneden en de boiler en VWZ AI op zolder. Leidingwerk uitgevoerd in 28mm koper en staal en 32mm microflex grondleiding. Het bestaande leidingwerk is slechts voor de radiatoren op de bovenverdieping hergebruikt.

To do:
* Armaflex isolatie aanbrengen
* Aftimmeren lepe hoek in het trapgat
* Home-assistant integratie via ebusd & modbus

Ik ben erg tevreden met het resultaat. Het is nog wat te vroeg om de prestaties te beoordelen maar hij draait erg mooi. De buitenunit is vooralsnog erg stil, ook tijdens SWW productie.

Met dank aan @Stoker en Hein van Warmtepomponline.com voor het goede advies, de levering van de Vaillant en de inbedrijfstelling!

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]

Welke perstang heb je hier gebruikt? Misschien een linkje AUB.

[Seafarer]

heszol schreef op zaterdag 31 oktober 2026 @ 12:57:
[...]

Mag niet, moet in de buurt van de unit. Vaillant vereist dit ook bij een garantie/onderhoud bezoek.

Dat eist Vaillant niet. Dat is wettelijk verplicht zodat een monteur zelf de schakelaar kan blokkeren en zodoende ook weet dat de juiste schakelaar geblokkeerd is.

[Faston]

Seafarer schreef op zaterdag 31 oktober 2026 @ 13:14:
[...]

Welke perstang heb je hier gebruikt? Misschien een linkje AUB.

Rothenberger Compact TT is een fijne perstang. Met de juiste bekken kun je meerlagenbuis tot 40mm en koper/staal tot 35mm persen.

Is een fijne compacte machine.

Eibenstock ESD 162 voor het boren van de gaten, gaat ook top.

[ Voor 10% gewijzigd door Faston op 31-10-2026 13:29 ]

[Seafarer]

Faston schreef op zaterdag 31 oktober 2026 @ 12:43:
[...]

Als je dit ziet wordt mijn ergenis naar meerlagenbuis toch steeds groter.
Daarmee krijg je het nooit zo strak en goedkoper is het ook niet.

Enige reden om het te gebruiken lijkt me nog de transportleiding door de kruipruimte tussen binnen en buitendeel en andere lange afstanden om te overbruggen zoals naar vloerverwarming verdelers.

Weerstand in koppelingen niet vergeten!

[keeskohlmann]

Seafarer schreef op zaterdag 31 oktober 2026 @ 13:14:
[...]

Welke perstang heb je hier gebruikt? Misschien een linkje AUB.

Ik heb een REMS mini gehuurd bij Benem. Je hebt hem maar een dagje nodig als je alles voorbereidt en het persen tot het laatst bewaart 😉 https://benem.nl/huur-accu-perstang.html

[Technician-]

Faston schreef op zaterdag 31 oktober 2026 @ 13:08:
[...]

Precies, zal wel loslopen op die manier haha. Het moet ook allemaal werkbaar blijven. Veiligheid is belangrijk hoor maar ze slaan soms ook wel door met de regels.

Als die werkschakelaar binnen vergrendelbaar is of de knop eraf gehaald kan worden ben je er sowieso lijkt me.

Kan me haast niet voorstellen dat een onderhoudsmonteur van Vaillant daar echt een probleem van zou maken. Die zal vast bij veel ergere installaties komen en is allang blij dat er netjes en overzichtelijk gewerkt is en alle voorzieningen er zitten.

Omdat buiten soms echt geen porum is en ik in het verleden veel defecte werkschakelaars door vocht heb aangetroffen zet ik ze ook soms binnen neer met een sticker en met slotje zijn ze te vergrendelen.
Of Vaillant dat nou wil of niet.

[Websphinxie]

keeskohlmann schreef op zaterdag 31 oktober 2026 @ 14:25:
[...]

Ik heb een REMS mini gehuurd bij Benem. Je hebt hem maar een dagje nodig als je alles voorbereidt en het persen tot het laatst bewaart 😉 https://benem.nl/huur-accu-perstang.html

Ik heb een manuele aangeschaft via de welbekende website die ook een videostreaming, cloud hosting en ruimtetoerisme aanbiedt. Dan is aanschaf voor de particuliere DIY-er die een achter elkaar een badkamer mocht + WP mocht doen doen prima betaalbaar. 'Vast is vast'. 130 euro.

[paQ]

3e stookseizoen in met de Arotherm Plus 55/6 op stooklijn 0,30.
In onderstaande curves nog niet van fluistermodus met 60% beperking afgeweest.
Nog steeds happy mee

[ Voor 28% gewijzigd door paQ op 31-10-2026 17:05 ]

[--Erik--]

heszol schreef op zaterdag 31 oktober 2026 @ 11:23:
[...]

Als ik wel een opmerking mag geven, je werkschakelaar zit niet conform voorschrift Vaillant. Je Arotherm zou bij een beschadiging of defect R290 koelmiddel kunnen lekken en dit is ontvlambaar. Je werkschakelaar is dan een ontstekingsbron. Deze moet dus boven de warmtepomp gemonteerd worden.

Volgens mij mag de werkschakelaar wel zo gemonteerd worden als je de continuventilatie aan hebt staan. Zo heb ik het hier ook gedaan op advies van de monteur.

[Faston]

Vind die regels voor werkschakelaars wel lastig hoor. Bij Weheat zit de werkschakelaar zelfs op de buitenunit gemonteerd vanuit de fabriek.

Sowieso zijn de veiligheidseisen voor propaan wel lastig om helemaal goed te begrijpen. Lijkt bij elke fabrikant wel weer anders te zijn.

Door een meter afstand aan beide zeiden van openingen en deuren en 10cm vanaf de bovenkant aan te houden kom je een heel eind.

Nu zat er laatst een kruipruimte ventilatierooster in de muur achter de unit. Moet je deze dan weer dichtmaken en verplaatsen?

[heszol]

Seafarer schreef op zaterdag 31 oktober 2026 @ 13:16:
[...]

Dat eist Vaillant niet. Dat is wettelijk verplicht zodat een monteur zelf de schakelaar kan blokkeren en zodoende ook weet dat de juiste schakelaar geblokkeerd is.

Dat weet ik, maar met algemene regels benoemen wist ik dat men dan zegt maakt niet. Met Vaillant die dit in hun onderhoudscontracten en garantievoorwaarden benoemt als verplichting om garantie of onderhoud aan de warmtepomp te kunnen verlenen is het meer noodzakelijk voor mensen.

[vsthesquares]

Scientific schreef op zaterdag 31 oktober 2026 @ 11:06:
[...]

De pomp wordt gestuurd op gewenste flow. De flow kan tot 1200l/u gaan, en dat is rekening houdend met een maximale tegendruk. Als de pomp werkelijk op 100% van zijn vermogen draait, en maar 1100l/u zou halen, dan is er in principe teveel weerstand in het afgiftecircuit.

Ik bekeek het nog eens en inderdaad 100% voor een debiet van 1150 l/u zowat continu. We hebben op dit moment enkel vloerverwarming op het gelijkvloers dus ik had niet verwacht dat dat een bottleneck zou zijn. Ik moet dan toch maar eens onderzoeken of de lussen goed zijn afgeregeld.

[heszol]

--Erik-- schreef op zaterdag 31 oktober 2026 @ 17:11:
[...]


Volgens mij mag de werkschakelaar wel zo gemonteerd worden als je de continuventilatie aan hebt staan. Zo heb ik het hier ook gedaan op advies van de monteur.

Klopt, met fsf aan mag het. Maar vind t wel een verkeerde gedachte kronkel om fsf aan te doen voor een werkschakelaar die je niet op correcte hoogte wilt plaatsen. Kost wel stroom en slijtage, het altijd aan hebben van die fan.

[heszol]

Faston schreef op zaterdag 31 oktober 2026 @ 17:39:
Vind die regels voor werkschakelaars wel lastig hoor. Bij Weheat zit de werkschakelaar zelfs op de buitenunit gemonteerd vanuit de fabriek.

Sowieso zijn de veiligheidseisen voor propaan wel lastig om helemaal goed te begrijpen. Lijkt bij elke fabrikant wel weer anders te zijn.

Door een meter afstand aan beide zeiden van openingen en deuren en 10cm vanaf de bovenkant aan te houden kom je een heel eind.

Nu zat er laatst een kruipruimte ventilatierooster in de muur achter de unit. Moet je deze dan weer dichtmaken en verplaatsen?

Ja die moet eigenlijk wel dicht zijn. Zit hij te laag bij de grond werkt fsf aanzetten ook niet om alles correct geïnstalleerd te hebben.

[heszol]

Technician- schreef op zaterdag 31 oktober 2026 @ 15:10:
[...]

Omdat buiten soms echt geen porum is en ik in het verleden veel defecte werkschakelaars door vocht heb aangetroffen zet ik ze ook soms binnen neer met een sticker en met slotje zijn ze te vergrendelen.
Of Vaillant dat nou wil of niet.

Klopt, met slotje ook mogelijk om binnen te plaatsen.

[Eijsbeer]

vsthesquares schreef op zaterdag 31 oktober 2026 @ 18:13:
[...]

Ik bekeek het nog eens en inderdaad 100% voor een debiet van 1150 l/u zowat continu. We hebben op dit moment enkel vloerverwarming op het gelijkvloers dus ik had niet verwacht dat dat een bottleneck zou zijn. Ik moet dan toch maar eens onderzoeken of de lussen goed zijn afgeregeld.

Ik heb hier nu twee weken de 75/ 8.1 draaien en heb een soortgelijk beeld. De afgiftepomp draait bijna altijd op 100% voor een debiet van 1100-1150 liter per uur (1000 liter haalt hij op 75%). Wel met een COP van +-6.

[ Voor 4% gewijzigd door Eijsbeer op 31-10-2026 18:48 ]

[marcop23]

Faston schreef op zaterdag 31 oktober 2026 @ 13:01:
[...]

Hmmm, goed om te weten. Boven de unit is eigenlijk ook geen porum.


Ik zet ze nog wel eens in de technische ruimte bij het binnendeel. Dan heb je daar 2 werkschakelaars zitten 1 voor de MEH en 1 voor het buitendeel. Sticker erop welke waar voor is en het kan niet missen lijkt me toch.

Wat is de reden dat deze bij het buitendeel moet zitten?

Het idee is: het apparaat moet uit te zetten zijn, en niet per ongeluk zomaar wederingeschakeld kunnen worden. Als de schakelaar vlakbij de WP zit, kan je makkelijk "bewaken" dat de stroom niet door iemand wordt ingeschakeld. Sowieso doe je dat niet zo gauw als er iemand naast aan het werk is.

Maar een andere optie is: uit het zicht, en dan vergrendelbaar maken. De ABB werkschakelaar is voorzien van een gat voor een slotje (alleen in de Uit-stand). Hang er een hangslotje naast voor de monteur, en t is helemaal volgens de regeltjes.

[Seafarer]

marcop23 schreef op zaterdag 31 oktober 2026 @ 18:51:
[...]

Het idee is: het apparaat moet uit te zetten zijn, en niet per ongeluk zomaar wederingeschakeld kunnen worden. Als de schakelaar vlakbij de WP zit, kan je makkelijk "bewaken" dat de stroom niet door iemand wordt ingeschakeld. Sowieso doe je dat niet zo gauw als er iemand naast aan het werk is.

Maar een andere optie is: uit het zicht, en dan vergrendelbaar maken. De ABB werkschakelaar is voorzien van een gat voor een slotje (alleen in de Uit-stand). Hang er een hangslotje naast voor de monteur, en t is helemaal volgens de regeltjes.

Volgens de regeltjes dient de monteur zelf een slotje bij zich te hebben.! Alle werkschakelaars die alle aansluitingen/fasen volledig afschakelen (schakelafstand is ook nog een dingetje) en die in de uitstand geblokkeerd kunnen worden mogen een werkschakelaar zijn. Dit is niet merk afhankelijk.
