  • +1 Henk 'm!

  • ingmar89
  • Registratie: December 2013
  • Laatst online: 19:58
Modbus zit op de binnenunit.

Acties:
  • 0 Henk 'm!

  • milkman
  • Registratie: April 2010
  • Laatst online: 14-06 20:34
top , dank je !

Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

milkman schreef op zondag 7 juli 2024 @ 00:38:
hoi ik heb een nieuwe warmte pomp gekocht, deze wordt in september geinstalleerd
het is een LG HU071MR U 44 Warmtepomp a 7 KW met een LG HN091MR NK5 Hydrokit 9 KW

ik heb al even zitten kijken in de online handleidingen maar ik zie niet 123 waar ik een kabel op de modbus kan aansluiten zodat ik hem bv met home assistant kan uitlezen ?

zit deze op de buitenunit of op de binnenunit ? (of mischien stiekum op alle twee )

als ze plaatsen en hij zit op de buitenunit dan wil ik dan gelijk bv een seriele kabel mee trekken , dat bespaart weer moeite achteraf

alvast bedankt !
Binnen unit.
LG heeft (ook bij hetzelfde model) vaak andere aansluitingen. Op de binnenkant van elke unit, zit een technische schets van de onderdelen en aansluitingen.

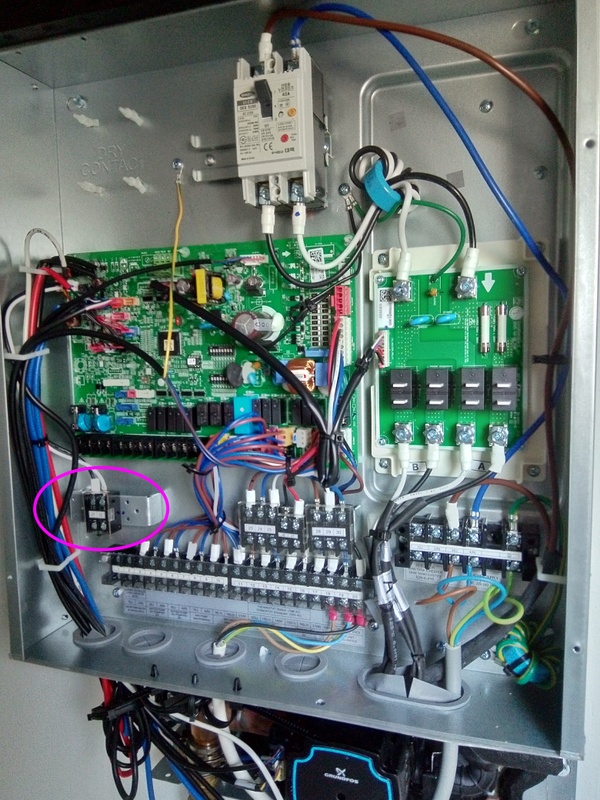

Hier een foto waar ik de modbus kabel heb aangesloten.

Afbeeldingslocatie: https://tweakers.net/i/efHbDpJWi6qnNvdy6u7hd4CtMUY=/x800/filters:strip_icc():strip_exif()/f/image/j6TzrpZ8zNzaqoPhn21GsBz8.jpg?f=fotoalbum_large

Ik heb een 5,5 kW buitenunit en heb van de binnenunit maar een backup verwarming aangesloten (rechter zijde in de unit en 40A zekering).
Ik stuur de externe waterpomp via HA (home assistant) aan, met informatie uit de modbus.
Ik heb een HA-green aangeschaft voor de opslag, uitlezen van de gegevens en automatiseren van de waterpomp.

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • milkman
  • Registratie: April 2010
  • Laatst online: 14-06 20:34
Oh dank je voor de duidelijke foto

Ik zal kijken of die van mij ook daar zit

Maar ik verwacht dat ik hem dankzij deze foto ook op een andere plek wel vindt

Plan is ook om het via home assistant uit te lezen

Ik neig naar de yellow maar vindt de kosten wat te hoog

Aan de andere kant ga ik de extra mogelijkheden daarvan waarschijnlijk niet gebruiken

Hoe tevreden ben je met de Green ?

[ Voor 42% gewijzigd door milkman op 08-07-2024 18:54 ]


Acties:
  • 0 Henk 'm!

  • jonavanmona
  • Registratie: December 2011
  • Laatst online: 27-02 10:51
Heeft iemand anders wel eens meegemaakt dat de therma v opeens allerlei settings heeft gereset? Het is mij nu 2 keer overkomen. Opeens snoeiheet in huis want hij staat te stampen. sommige opties in het installermenu geven “there is no function”, zijn weer terug na reboot, maar veel settings blijven fout staan, bv de lucht+ water measure sensor. Erg onhandig, ben ik de enige?

Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
Jojan265 schreef op vrijdag 15 september 2023 @ 16:26:
Op verzoek van de Topicstarter toch de How_to helemaal uitgeschreven in onderstaand topic. Hier zal dan vanuit de TS naar verwezen worden.

How-To:

Modbus verbinding van LG Warmtepomp Series 4 naar HomeAssistant via Waveshare Gateway.

[Afbeelding]

[Afbeelding]


Waveshare Gateway
Om de Waveshare gateway te configureren gebruik je het programma VirCom.exe. Na het starten krijg je het volgende scherm:

[Afbeelding]

Klik op “Device”. Het programma zal zoeken naar beschikbare gateways in het netwerk. In mijn geval zijn dat er 2.

[Afbeelding]

Selecteer de juiste gateway en klik op “Edit Device”:

[Afbeelding]

Je kunt nu de gateway configureren met de voor jou benodigde parameters:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
IP Mode:            Static
IP Addres:          Vul hier je lokaal IP adres voor de gateway
Port:               502
Work Mode:          TCP Server
Net Mask:           255.255.255.0
Gateway:            Vul hier je lokaal IP adres in van je Acces Point of Modem
Dest. IP/Domain:    192.168.1.3
Dest. Port:         4196
Serial:             9600
Data Bits:          8
Parity:             None
Stop Bits:          1
Flow Control:       None
DNS Server IP:      Vul hier een geschikte DNS server adres in
Desst. Mode:        Dynamic
Transfer Protocol:  Modbus_TCP_Protocol
Keep Alive Time:    Vul hier een tijd in waarbinnen normal gesproken communicatie plaats vindt. Als je
                    maar 1 keer minuut gegevens afvraagt, dan moet deze tijd langer dan 60 s gezet worden.
Http Port:          80
Restart for no data:Vul hier een tijd in, wanneer automatisch een connectie moet worden gemaakt nadat
                    de verbinding is uitgevallen
Max Frame Length:   1300  Byte
Max Interval:       4 Ms


Klik vervolgens op "Modify Setting" en "Restart Dev".

Instellingen LG
Dipswitches:
[Afbeelding]

Instellingen:

Modbus adres op 01. (mag ook op een ander adres, maar dan moet je dat ander adres ook in HomeAssistant gebruiken).
[Afbeelding]

Modbus registers voor Series 4:
Input
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Register    Description
30001   Error Code
30002   ODU operation Cycle 0 : Standby(OFF) / 1 : Cooling / 2 : Heating
30003   Water inlet temp. [0.1 °C ×10]
30004   Water outlet temp. [0.1 °C ×10]
30005   Backup heater outlet temp. [0.1 °C ×10]
30006   DHW tank water temp. [0.1 °C ×10]
30007   Solar collector temp. [0.1 °C ×10]
30008   Room air temp. (Circuit 1) [0.1 °C ×10]
30009   Current Flow rate [0.1 LPM ×10]
30010   Flow temp. (Circuit 2) [0.1 °C ×10]
30011   Room air temp. (Circuit 2) [0.1 °C ×10]
30012   Energy State input 0 : Energy state 0; 1: Energy state 1….
30013   Outdoor Air temp. [0.1 °C ×10]
30014
30015
30016
30017   Pipe in temp [0.1 °C ×10]
30018   Pipe out temp [0.1 °C ×10]
30019   Suction temp [0.1 °C ×10]
30020   INV1 dis. temp [0.1 °C ×10]
30021   HEX temp [0.1 °C ×10]
30022
30023   HighPress [mBar]
30024   LowPress [mBar]
30025   Inverter [Hz]
39998   Produc Group 0x8X (0x80, 0x83, 0x88, 0x89)
39999   Product Info. Split : 0 / Monobloc : 3 / High Temp. : 4 / Medium Temp. : 5 / System Boiler : 6


Holding
code:
1
2
3
4
5
6
7
8
9
10
11
Register    Description
40001   Operation Mode 0 : Cooling / 4 : Heating / 3 : Auto
40002   Control method (Circuit 1/2) 0 : Water outlet temp. Control 1 : Water inlet temp. Control 2 : Room air control
40003   Target temp (Heating/Cooling) Circuit 1 [0.1 °C ×10]
40004   Room Air Temp. Circuit 1 [0.1 °C ×10]
40005   Shift value(Target) in auto mode Circuit 1 1K
40006   Target temp (Heating/Cooling) Circuit 2 [0.1 °C ×10]
40007   Room Air Temp. Circuit 2 [0.1 °C ×10]
40008   Shift value(Target) in auto mode Circuit 2 1K
40009   DHW Target temp. [0.1 °C ×10]
40010   Energy state input 0..8


Discrete

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Register    Description
10001   Water flow status 0 : Flow rate ok / 1 : Flow rate too low
10002   Water Pump status 0 : Water Pump OFF / 1 : Water Pump ON
10003   Ext. Water Pump status 0 : Water Pump OFF / 1 : Water Pump ON
10004   Compressor  status 0 : Compressor OFF / 1 : Compressor ON
10005   Defrosting status 0 : Defrost OFF / 1 : Defrost ON
10006   DHW heating status (DHW Thermal On/Off) 0 : DHW inactive / 1 : DHW active
10007   DHW Tank disinfection status 0 : Disinfection inactive / 1 : Disinfection active
10008   Silent mode status  0 : Silent mode inactive / 1 : Silent mode active
10009   Cooling status 0 : No cooling / 1 : Cooling operation
10010   Solar pump status 0 : Solar pump OFF / 1: Solar pump ON
10011   Backup heater (Step 1) status 0 : OFF / 1 : ON
10012   Backup heater (Step 2) status 0 : OFF / 1 : ON
10013   DHW boost heater status 0 : OFF / 1 : ON
10014   Error status 0 : no error / 1 : error state
10015   Emergency Operation Available (Space heating/cooling) 0 : Unavailable / 1 : Available
10016   Emergency Operation Available (DHW) 0 : Unavailable / 1 : Available
10017   Mix pump status 0 : Mix pump OFF / 1 : Mix pump ON


Coil

code:
1
2
3
4
5
6
7
Register    Description
00001   Enable/Disable (Heating/Cooling) 0 : Operation OFF / 1 : Operation ON
00002   Enable/Disable (DHW) 0 : Operation OFF / 1 : Operation ON
00003   Silent Mode Set 0 : Silent mode OFF / 1 : Silent mode ON
00004   Trigger Disinfection operation 0 : Keep status / 1 : Operation start
00005   Emergency Stop 0 : Normal operation / 1 : Emergency stop
00006   Trigger Emergency Operation 0 : Keep status / 1 : Operation Start


HomeAssistant

Hieronder geef ik een voorbeeld hoe de configurations,yaml en de automation.yaml eruit zou kunnen zien.

configurations,yaml
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
# Loads default set of integrations. Do not remove.
default_config:

automation: !include automations.yaml
script: !include scripts.yaml
scene: !include scenes.yaml


modbus:
  - type: tcp
    host: 192.168.178.58
    port: 502
    name: "lg_modbus"
    retry_on_empty: true
    retries: 10
    sensors:

    ##input
      - name: lg_error_code
        scan_interval: 120
        address: 0
        slave: 1
        input_type: input

      - name: lg_water_inlet_temp
        scale: 0.1
        precision: 1
        scan_interval: 15
        address: 2
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_water_outlet_temp
        scale: 0.1
        precision: 1
        scan_interval: 15
        address: 3
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_dhw_water_temp
        scale: 0.1
        precision: 1
        scan_interval: 30
        address: 5
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_room_air_temp_circuit1
        scale: 0.1
        precision: 1
        scan_interval: 60
        address: 7
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_current_flow_rate
        scale: 0.1
        precision: 1
        scan_interval: 30
        address: 8
        slave: 1
        unit_of_measurement: l/min
        input_type: input

      - name: lg_outdoor_air_temp
        scale: 0.1
        precision: 1
        scan_interval: 30
        address: 12
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_Pipe_in_temp
        scale: 0.1
        precision: 1
        scan_interval: 60
        address: 16
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_Fan_speed
        scale: 1
        precision: 0
        scan_interval: 60
        address: 19
        slave: 1
        unit_of_measurement: rpm
        input_type: input

      - name: lg_high_press
        scale: 1
        precision: 0
        scan_interval: 60
        address: 22
        slave: 1
        unit_of_measurement: mBar
        input_type: input

      - name: lg_low_press
        scale: 1
        precision: 0
        scan_interval: 60
        address: 23
        slave: 1
        unit_of_measurement: mBar
        input_type: input

      - name: lg_inverter
        scale: 1
        precision: 0
        scan_interval: 30
        address: 24
        slave: 1
        unit_of_measurement: Hz
        input_type: input

        ##holding
      - name: lg_operation_mode
        scan_interval: 30
        address: 0
        slave: 1
        input_type: holding

      - name: lg_control_method
        scan_interval: 30
        address: 1
        slave: 1
        input_type: holding

      - name: lg_target_temp_circuit1
        scale: 0.1
        precision: 1
        scan_interval: 30
        address: 2
        slave: 1
        unit_of_measurement: °C
        input_type: holding

      - name: lg_room_air_temp_circuit1_holding
        scale: 0.1
        precision: 1
        scan_interval: 30
        address: 3
        slave: 1
        unit_of_measurement: °C
        input_type: holding

      - name: lg_shift_value_in_auto_mode_circuit1
        scan_interval: 30
        address: 4
        slave: 1
        input_type: holding

      - name: lg_shift_value_in_auto_mode_circuit2
        scan_interval: 30
        address: 7
        slave: 1
        input_type: holding

      - name: lg_dhw_target_temp
        scale: 0.1
        precision: 1
        scan_interval: 30
        address: 8
        slave: 1
        unit_of_measurement: °C
        input_type: holding

    binary_sensors:
        ## discrete
      - name: lg_water_flow_status
        scan_interval: 30
        address: 0
        slave: 1
        input_type: discrete_input

      - name: lg_water_pump_status
        scan_interval: 30
        address: 1
        slave: 1
        input_type: discrete_input

      - name: lg_compressor_status
        scan_interval: 30
        address: 3
        slave: 1
        input_type: discrete_input

      - name: lg_defrosting_status
        scan_interval: 30
        address: 4
        slave: 1
        input_type: discrete_input

      - name: lg_dhw_heating_status
        scan_interval: 30
        address: 5
        slave: 1
        input_type: discrete_input

      - name: lg_silent_mode_status
        scan_interval: 30
        address: 7
        slave: 1
        input_type: discrete_input

      - name: lg_error_status
        scan_interval: 30
        address: 13
        slave: 1
        input_type: discrete_input

    switches:
        ##coil
      - name: lg_enable_disable_heating/cooling
        address: 0
        slave: 1
        write_type: coil
        verify:

      - name: lg_enable_disable_dhw
        address: 1
        slave: 1
        write_type: coil
        verify:

      - name: lg_silent_mode_set
        address: 2
        slave: 1
        write_type: coil
        verify:

      - name: lg_trigger_desinfection_operation
        address: 3
        slave: 1
        write_type: coil
        verify:

      - name: lg_emergency_stop
        address: 4
        slave: 1
        write_type: coil
        verify:

      - name: lg_trigger_emergency_operation
        address: 5
        slave: 1
        write_type: coil
        verify:

input_number:
  box_lg3:
    name: Numeric Input Box_lg3
    initial: 21
    min: 15
    max: 35
    step: 0.1
    mode: box
  box_lg4:
    name: Numeric Input Box_lg4
    initial: 21
    min: 15
    max: 25
    step: 0.1
    mode: box
  box_lg5:
    name: Numeric Input Box_lg5
    initial: 0
    min: -5
    max: 5
    step: 1
    mode: box
  box_lg9:
    name: Numeric Input Box_lg9
    initial: 50
    min: 40
    max: 58
    step: 0.1
    mode: box

  box_tb_min:
    name: Numeric Input Box_tb_min
    initial: -20
    min: -30
    max: 0
    step: 0.1
    mode: box
  box_tb_max:
    name: Numeric Input Box_tb_max
    initial: 8
    min: 0
    max: 30
    step: 0.1
    mode: box
  box_target_min:
    name: Numeric Input Box_target_min
    initial: 27
    min: 20
    max: 50
    step: 0.1
    mode: box
  box_target_max:
    name: Numeric Input Box_target_max
    initial: 31
    min: 20
    max: 50
    step: 0.1
    mode: box

sensor:
  - platform: filter
    name: "filtered_buiten_temperature"
    entity_id: sensor.shellyplusht_buiten_temperature
    filters:
      - filter: outlier
        window_size: 4
        radius: 4.0
      - filter: lowpass
        time_constant: 10
        precision: 2
  - platform: filter
    name: "filtered_buiten_temperature2"
    entity_id: sensor.shelly1pm_wp_temperature_3
    filters:
      - filter: outlier
        window_size: 2
        radius: 1.0
      - filter: lowpass
        time_constant: 10
      - filter: time_simple_moving_average
        window_size: "00:02"
        precision: 2
  - platform: filter
    name: "filtered_kamer_temperature"
    entity_id: sensor.shelly1pm_kamer_temperature_3
    filters:
      - filter: outlier
        window_size: 2
        radius: 1.0
      - filter: lowpass
        time_constant: 300
      - filter: time_simple_moving_average
        window_size: "00:30"
        precision: 2
  - platform: filter
    name: "filtered_wp_kwth_neg"
    entity_id: sensor.wp_kwth
    filters:
      - filter: range
        lower_bound: -20.0
        upper_bound: 0.0
  - platform: filter
    name: "filtered_wp_kwth"
    entity_id: sensor.wp_kwth
    filters:
      - filter: range
        lower_bound: 0.0
        upper_bound: 20.0

  - platform: integration
    source: sensor.wp_kwth_neg
    name: wp_neg_thermal_energy
    round: 2
  - platform: integration
    source: sensor.wp_kwth_pos
    name: wp_pos_thermal_energy
    round: 2

template:
  - sensor:
      - name: temp_stooklijn
        unique_id: id_temp_stooklijn
        state: >
            {% if states('sensor.filtered_buiten_temperature2') | float < states('input_number.box_tb_min') | float  %}
                {% set lghp_stooklijn = states('input_number.box_target_max') | float %}
            {% elif states('sensor.filtered_buiten_temperature2') | float > states('input_number.box_tb_max') | float  %}
                {% set lghp_stooklijn = states('input_number.box_target_min') | float %}
            {% else %}
                {% set lghp_stooklijn = (states('input_number.box_target_max') | float - (( states('sensor.filtered_buiten_temperature2') | float - states('input_number.box_tb_min') | float ) * (states('input_number.box_target_max') | float - states('input_number.box_target_min') | float)/(states('input_number.box_tb_max') | float - states('input_number.box_tb_min') | float) )) %}
            {% endif %}
            {{ lghp_stooklijn | float | round(2)  }}
        unit_of_measurement: °C

  - sensor:
      - name: temp_wp_aanvoer
        unique_id: id_temp_wp_aanvoer
        state: "{{ (states('sensor.shelly1pm_wp_temperature') | float ) | round(2) }}"
        unit_of_measurement: °C

  - sensor:
      - name: temp_wp_retour
        unique_id: id_temp_wp_retour
        state: "{{ (states('sensor.shelly1pm_wp_temperature_2') | float ) | round(2) }}"
        unit_of_measurement: °C

  - sensor:
      - name: wp_kwth
        unique_id: id_wp_kwth
        state: >
            {% if states('sensor.lg_current_flow_rate')| float < 6 %}
                {% set lghp_thermal_power = 0.0 | float %}
            {% else %}
                {% set lghp_thermal_power = ((states('sensor.temp_wp_aanvoer') | float - states('sensor.temp_wp_retour') | float) * 1.176 * 1.16277 ) | float %}
            {% endif %}
                {{ lghp_thermal_power | float | round(2)  }}
        unit_of_measurement: kW

  - sensor:
      - name: wp_kwth_pos
        unique_id: id_wp_kwth_pos
        state: "{{ (states('sensor.filtered_wp_kwth') | float * 1.0) | round(2) }}"
        unit_of_measurement: kW

  - sensor:
      - name: wp_kwth_neg
        unique_id: id_wp_kwth_neg
        state: "{{ (states('sensor.filtered_wp_kwth_neg') | float * -1.0) | round(2) }}"
        unit_of_measurement: kW

  - sensor:
      - name: wp_cop
        unique_id: id_wp_cop
        state: "{{ ((states('sensor.wp_kwth') | float) * 1000 / (states('sensor.kwh_meter_wp_lg_active_power') | float)) | round(2) }}"
        unit_of_measurement: kWth/kWe
toon volledige bericht
Deze config heb ik toegepast, maar om de een of andere manier pakt ie de veranderingen van temperatuur niet en kan ik niet koelen. Hoe krijg ik dat voor elkaar?

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

milkman schreef op maandag 8 juli 2024 @ 18:52:
Oh dank je voor de duidelijke foto

Ik zal kijken of die van mij ook daar zit

Maar ik verwacht dat ik hem dankzij deze foto ook op een andere plek wel vindt

Plan is ook om het via home assistant uit te lezen

Ik neig naar de yellow maar vindt de kosten wat te hoog

Aan de andere kant ga ik de extra mogelijkheden daarvan waarschijnlijk niet gebruiken

Hoe tevreden ben je met de Green ?
Ik had de Green gekocht, omdat er bijstond, dat je alles ermee kon doen. Maar nu blijkt dat het geheugen niet erg groot is. Op de vorige pagina van dit topic zie je een lijst van wat je allemaal via de modbus kunt uitlezen. HA (home assistant) slaat dit op voor de entiteiten, die je wilt bewaren, samen met de vermogens meters die ik heb (van HomeWizard) kom je tot een hele lijst.
In HA wordt standaard maar 10 dagen opgeslagen, binnen het geheugen van de Green kom ik uit op 2 maanden dat ik de gegevens in detail kan opslaan (je kunt de standaard 10 dagen purge in HA uitbreiden). Verder terug heb je nog de LTS (long term statistics) die maar een gemiddelde per uur aangeven, dit is voor de warmtepomp gegevens niet nauwkeurig genoeg. Omdat de afgelopen winter mijn eerste seizoen was, heb ik vanaf december (toen had ik HA werkend) ook met afbeeldingen van de history een verslag bijgehouden.

Hier een van de eerste grafieken 28 december 2023 uit HA
Afbeeldingslocatie: https://tweakers.net/i/ECcW1IoUmmiGNmfiKOFwuTPcarw=/800x/filters:strip_exif()/f/image/D8EioDNXOPrRrWdl1ZtvAVKi.png?f=fotoalbum_large

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

maomanna schreef op dinsdag 9 juli 2024 @ 15:19:
[...]

Deze config heb ik toegepast, maar om de een of andere manier pakt ie de veranderingen van temperatuur niet en kan ik niet koelen. Hoe krijg ik dat voor elkaar?
Werkt het koelen ook niet als je de LG afstandsbediening (RMC) van de unit gebruikt ?

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
PeteSplit schreef op dinsdag 9 juli 2024 @ 15:50:
[...]


Werkt het koelen ook niet als je de LG afstandsbediening (RMC) van de unit gebruikt ?
Ja staat verder wel goed met dipswitches en instellingen. Met de rmc kan ik dat ook instellen.

Daarnaast heb ik het idee dat de hygienerun van mijn tapwatervat die gepland via rmc staat op zaterdag 10u smorgens niet draait. Ik zie namelijk op die tijdens geen verandering van temperatuur.

[ Voor 6% gewijzigd door maomanna op 09-07-2024 15:57 ]

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

maomanna schreef op dinsdag 9 juli 2024 @ 15:57:
[...]


Ja staat verder wel goed met dipswitches en instellingen. Met de rmc kan ik dat ook instellen.

Daarnaast heb ik het idee dat de hygienerun van mijn tapwatervat die gepland via rmc staat op zaterdag 10u smorgens niet draait. Ik zie namelijk op die tijdens geen verandering van temperatuur.
Ok dan koelt de wp wel, maar gaat het niet met de waveshare.

Ik heb zelf een esp32 met een ander yaml bestand (specifiek voor esp). Ik kan ook hiermee niet koelen, het bestand is alleen voor verwarmen. Ik kan geen functie koelen, of verwarmen instellen en ik kan geen temperatuur instellen (stooklijn is alleen voor verwarmen).
Ik kan je met de waveshare helaas niet verder helpen.

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
PeteSplit schreef op dinsdag 9 juli 2024 @ 16:03:
[...]


Ok dan koelt de wp wel, maar gaat het niet met de waveshare.

Ik heb zelf een esp32 met een ander yaml bestand (specifiek voor esp). Ik kan ook hiermee niet koelen, het bestand is alleen voor verwarmen. Ik kan geen functie koelen, of verwarmen instellen en ik kan geen temperatuur instellen (stooklijn is alleen voor verwarmen).
Ik kan je met de waveshare helaas niet verder helpen.
Heb het nog niet zo snel bekeken (in de trein nu), maar zijn er wel configs met koelen voor de esp?
Las meer voordelen van esp tov waveshare.

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

maomanna schreef op dinsdag 9 juli 2024 @ 16:08:
[...]

Heb het nog niet zo snel bekeken (in de trein nu), maar zijn er wel configs met koelen voor de esp?
Las meer voordelen van esp tov waveshare.
De LG wifi afstandsbediening ThinQ kun je ook kiezen tussen verwarmen en koelen en een temperatuur instellen, dus dit zou misschien ook via de modbus kunnen. Hoe je dit in een config moet zetten, heb ik nog niet gevonden.
Ik heb wel al een aan/uit schakelaar voor de WP erbij gezet die werkt.

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
PeteSplit schreef op dinsdag 9 juli 2024 @ 16:39:
[...]


De LG wifi afstandsbediening ThinQ kun je ook kiezen tussen verwarmen en koelen en een temperatuur instellen, dus dit zou misschien ook via de modbus kunnen. Hoe je dit in een config moet zetten, heb ik nog niet gevonden.
Ik heb wel al een aan/uit schakelaar voor de WP erbij gezet die werkt.
Een climate? Of een switch die koelt bij uit en verwarmt bij aan?

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
maomanna schreef op dinsdag 9 juli 2024 @ 17:16:
[...]

Een climate? Of een switch die koelt bij uit en verwarmt bij aan?
Een volledige Climate schakeling. Dus incl. setpoint en mode van operatie:

Afbeeldingslocatie: https://tweakers.net/i/lZP9nKcT2bo1ZVUh9Tx7husSMIQ=/x800/filters:strip_exif()/f/image/rQkKIMlqjaaJrvBsMBVTxX87.png?f=fotoalbum_large

Of je kunt de mode_operation veranderen van 4 naar 0.

Afbeeldingslocatie: https://tweakers.net/i/wKSShMc4YSFLGxKVrpjmEaLbScA=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/YXnNlqHP1ZF8bP2bmRcnsdHn.png?f=user_large

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • tinusit
  • Registratie: Augustus 2022
  • Laatst online: 01-03 19:28
Jojan265 schreef op dinsdag 9 juli 2024 @ 19:52:
[...]

Een volledige Climate schakeling. Dus incl. setpoint en mode van operatie:

[Afbeelding]

Of je kunt de mode_operation veranderen van 4 naar 0.

[Afbeelding]
Begrijp ik nu goed dat jij het climate component (dus heat/auto/cool) verwerkt hebt in je esp config? Zoja zou je de code willen delen dan hoef ik het wiel zelf niet meer uit te vinden. :)

LG-HM123MR.U34


Acties:
  • +1 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
tinusit schreef op woensdag 10 juli 2024 @ 11:04:
[...]


Begrijp ik nu goed dat jij het climate component (dus heat/auto/cool) verwerkt hebt in je esp config? Zoja zou je de code willen delen dan hoef ik het wiel zelf niet meer uit te vinden. :)
Niks esp. Gewoon via de WIFI module en de SmartThinq LGE sensors integratie:


code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
type: grid
square: false
columns: 1
cards:
  - type: entities
    entities:
      - entity: switch.lucht_water_h_p_silent_mode
        name: Silent mode
      - entity: sensor.lucht_water_h_p_energy_current
      - entity: sensor.lucht_water_h_p_in_water_temperature
      - entity: sensor.lucht_water_h_p_out_water_temperature
      - entity: sensor.lucht_water_h_p_room_temperature
      - entity: climate.lucht_water_h_p
    title: Lucht-water H/P
  - type: thermostat
    entity: climate.lucht_water_h_p

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
Ah, dat deel stuur je dus aan met de wifi module.

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
climates:
    - name: "hp_heating_climate"
      unique_id: "modbus.hp_heating_climate"
      address: 3
      slave: 1
      input_type: input
      max_temp: 45
      min_temp: 15
      offset: 0
      precision: 1
      scale: 0.1
      target_temp_register: 2
      temp_step: 0.5
      temperature_unit: C
      hvac_onoff_register: 0
      write_registers: true
      hvac_mode_register:
        address: 0
        values:
          state_cool: 0
          state_heat: 4
          state_auto: 3

    - name: "hp_water_climate"
      unique_id: "modbus.hp_water_climate"
      address: 5
      slave: 1
      input_type: input
      max_temp: 55
      min_temp: 40
      offset: 0
      precision: 1
      scale: 0.1
      target_temp_register: 8
      temp_step: 0.5
      temperature_unit: C


Dit stukje zorgt er niet voor dat het goed gaat via modbus. Wellicht de registers nog eens bekijken.

De sensor lg_operation_mode, hoe pas ik die aan via modbus?

[ Voor 3% gewijzigd door maomanna op 10-07-2024 19:39 ]

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • +1 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
maomanna schreef op woensdag 10 juli 2024 @ 19:36:
Ah, dat deel stuur je dus aan met de wifi module.

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
climates:
    - name: "hp_heating_climate"
      unique_id: "modbus.hp_heating_climate"
      address: 3
      slave: 1
      input_type: input
      max_temp: 45
      min_temp: 15
      offset: 0
      precision: 1
      scale: 0.1
      target_temp_register: 2
      temp_step: 0.5
      temperature_unit: C
      hvac_onoff_register: 0
      write_registers: true
      hvac_mode_register:
        address: 0
        values:
          state_cool: 0
          state_heat: 4
          state_auto: 3

    - name: "hp_water_climate"
      unique_id: "modbus.hp_water_climate"
      address: 5
      slave: 1
      input_type: input
      max_temp: 55
      min_temp: 40
      offset: 0
      precision: 1
      scale: 0.1
      target_temp_register: 8
      temp_step: 0.5
      temperature_unit: C


Dit stukje zorgt er niet voor dat het goed gaat via modbus. Wellicht de registers nog eens bekijken.

De sensor lg_operation_mode, hoe pas ik die aan via modbus?
toon volledige bericht
bijv.:

code:
1
2
3
4
5
6
service: modbus.write_register
data:
  address: 1
  slave: 1
  hub: lg_modbus
  value: "{{ (states.input_number.box_lg1.state) | int }}"

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • +1 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

maomanna schreef op dinsdag 9 juli 2024 @ 17:16:
[...]

Een climate? Of een switch die koelt bij uit en verwarmt bij aan?
Ik heb het gevonden, een -number- voor de temperatuur en een -select- voor de keuze verwarmen/koelen:

Afbeeldingslocatie: https://tweakers.net/i/MrvcfOqhnTZIfB8P1HP7TH_BeOs=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/V82JvCd02qMiP5I3pNbbwH6w.jpg?f=user_large
(esphome in HA)

[ Voor 6% gewijzigd door PeteSplit op 11-07-2024 23:05 ]

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • qua111
  • Registratie: Januari 2010
  • Laatst online: 14-06 12:34
Ik verwacht komende weken een 5kw monoblock LG therma te installeren, wat 70m2 vloerverwarming zal voeden, zonder buffervat (en dus geen SWW boiler).

Is het dan nog steeds nodig om 1x per week een legionellarun te doen, en gaan die hoge temperaturen goed met de vloerverwarming (open verdeler, warmtepomp op 35 graden aanvoer)?

Acties:
  • +1 Henk 'm!

  • Technician-
  • Registratie: November 2017
  • Laatst online: 22:55
qua111 schreef op vrijdag 12 juli 2024 @ 22:49:
Ik verwacht komende weken een 5kw monoblock LG therma te installeren, wat 70m2 vloerverwarming zal voeden, zonder buffervat (en dus geen SWW boiler).

Is het dan nog steeds nodig om 1x per week een legionellarun te doen, en gaan die hoge temperaturen goed met de vloerverwarming (open verdeler, warmtepomp op 35 graden aanvoer)?
Alleen als je veel sproeit met cv water

Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

qua111 schreef op vrijdag 12 juli 2024 @ 22:49:
Ik verwacht komende weken een 5kw monoblock LG therma te installeren, wat 70m2 vloerverwarming zal voeden, zonder buffervat (en dus geen SWW boiler).

Is het dan nog steeds nodig om 1x per week een legionellarun te doen, en gaan die hoge temperaturen goed met de vloerverwarming (open verdeler, warmtepomp op 35 graden aanvoer)?
LG adviseert altijd om een buffervat in het systeem op te nemen.
Met een buffervat wordt geen warmwaterboiler bedoelt.
Legionella run alleen voor douche/bad water
(legionella kun je krijgen door inademen besmette waterdruppeltjes).
Voor de voeten is een maximale temperatuur van 28 graden in de vloer nog comfortabel.

[ Voor 6% gewijzigd door PeteSplit op 12-07-2024 23:32 ]

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • qua111
  • Registratie: Januari 2010
  • Laatst online: 14-06 12:34
PeteSplit schreef op vrijdag 12 juli 2024 @ 23:26:
[...]


LG adviseert altijd om een buffervat in het systeem op te nemen.
Met een buffervat wordt geen warmwaterboiler bedoelt.
Legionella run alleen voor douche/bad water
(legionella kun je krijgen door inademen besmette waterdruppeltjes).
Voor de voeten is een maximale temperatuur van 28 graden in de vloer nog comfortabel.
Zelf als er voldoende inhoud in het systeem zit?

Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

qua111 schreef op zaterdag 13 juli 2024 @ 14:22:
[...]

Zelf als er voldoende inhoud in het systeem zit?
Ik heb zelf een 5 kW met 50m2 vloerverwarming en nog 7 kleine radiatoren (huis totaal 125 m2).
De installateur moest van de leverancier een buffervat opnemen (garantie LG).
Uiteindelijk maar een klein (parallel) buffervat van 25 ltr.
Ik denk dat het als een bypass moet functioneren (afgifte moet altijd open staan).

[ Voor 3% gewijzigd door PeteSplit op 13-07-2024 16:01 ]

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • qua111
  • Registratie: Januari 2010
  • Laatst online: 14-06 12:34
PeteSplit schreef op zaterdag 13 juli 2024 @ 15:35:
[...]


Ik heb zelf een 5 kW met 50m2 vloerverwarming en nog 7 kleine radiatoren (huis totaal 125 m2).
De installateur moest van de leverancier een buffervat opnemen (garantie LG).
Uiteindelijk maar een klein (parallel) buffervat van 25 ltr.
Ik denk dat het als een bypass moet functioneren (afgifte moet altijd open staan).
Duidelijk! In mijn geval staan alle groepen altijd open, dus voldoende systeeminhoud om de flow aan te kunnen. Mochten er alsnog storingen zijn ivm flow, houd ik ruimte om later een buffervaatje te plaatsen.

Acties:
  • 0 Henk 'm!

  • SalexSun
  • Registratie: December 2017
  • Laatst online: 19:35
Weet iemand of een flex slang met wartelmoer en afsluitring direct op de warmtepomp 1’ kan worden aangesloten? Of is de aansluiting bijv niet vlak of conisch waardoor dat niet kan?

LG monobloc s 5kW U44, 3kWp zuid, Model 3 SR+


Acties:
  • +1 Henk 'm!

  • Oilman
  • Registratie: December 2012
  • Laatst online: 16:23
SalexSun schreef op maandag 15 juli 2024 @ 11:23:
Weet iemand of een flex slang met wartelmoer en afsluitring direct op de warmtepomp 1’ kan worden aangesloten? Of is de aansluiting bijv niet vlak of conisch waardoor dat niet kan?
Ja dat kan gewoon rechtstreeks, althans zo zit het hier zonder probleem aangesloten.

Acties:
  • 0 Henk 'm!

  • tebogo
  • Registratie: Februari 2005
  • Laatst online: 09:32
Goedemorgen,

Ik wil mijn circuit uitbreiden met een buffervat en een externe Circulatiepomp.

Nu lees ik dat deze via een 230V Relay of Magnetic Switch zou moeten worden aangesloten?
Kan dit deze niet rechtstreeks aangesloten worden op TB_EXT PUMP A2

Alvast bedankt!

HM093MR.U44 (3.06.7a) i.c.m. Cordivari 180l buffervat / WH27S.F5 / GW5000-DT / 14 x Suntech STP310S-20/Wfhb


Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

tebogo schreef op donderdag 18 juli 2024 @ 10:41:
Goedemorgen,

Ik wil mijn circuit uitbreiden met een buffervat en een externe Circulatiepomp.

Nu lees ik dat deze via een 230V Relay of Magnetic Switch zou moeten worden aangesloten?
Kan dit deze niet rechtstreeks aangesloten worden op TB_EXT PUMP A2

Alvast bedankt!
Ja, LG wil dat je de pomp via een relais aansluit.
Ik weet niet waarom, de pompen zijn tegenwoordig niet meer zo zwaar,
die van mij zitten tussen de 10 en 15 W.
Ik heb ze via HA aangesloten en ik kan ze zo op andere momenten aansturen,
dan het pomp signaal van de WP.

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • 123Arjan
  • Registratie: Maart 2022
  • Laatst online: 20:33
tebogo schreef op donderdag 18 juli 2024 @ 10:41:
Goedemorgen,

Ik wil mijn circuit uitbreiden met een buffervat en een externe Circulatiepomp.

Nu lees ik dat deze via een 230V Relay of Magnetic Switch zou moeten worden aangesloten?
Kan dit deze niet rechtstreeks aangesloten worden op TB_EXT PUMP A2

Alvast bedankt!
Kan gewoon door 1 van de contacten voeding te geven en het andere contact naar de pomp
Hoeft geen relais tussen als het een normaal formaat circulatie pomp is

Acties:
  • +2 Henk 'm!

  • jschel
  • Registratie: September 2022
  • Laatst online: 20:40
Jojan265 schreef op woensdag 10 juli 2024 @ 20:05:
[...]

bijv.:

code:
1
2
3
4
5
6
service: modbus.write_register
data:
  address: 1
  slave: 1
  hub: lg_modbus
  value: "{{ (states.input_number.box_lg1.state) | int }}"
Ik gebruik dit en dat werkt via modbus prima. Verwarmen koelen en DHW.

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
# THERMOSTATS
  climates:
    - name: "Therma V heating/cooling"
      address: 7
      slave: 1
      input_type: input
      max_temp: 30
      min_temp: 16
      offset: 0
      precision: 1
      scale: 0.1
      target_temp_register: 2
      temp_step: 1
      temperature_unit: C
      hvac_mode_register:
        address: 0
        values:
          state_cool: 0
          state_heat: 4
          state_auto: 3

    - name: "Therma V DHW"
      address: 5
      slave: 1
      input_type: input
      max_temp: 70
      min_temp: 40
      offset: 0
      precision: 1
      scale: 0.1
      target_temp_register: 8
      temp_step: 1
      temperature_unit: C

LG HM123MR | Goodwe GW8K-DT | Homeassistant | Gasloos


Acties:
  • 0 Henk 'm!

  • tebogo
  • Registratie: Februari 2005
  • Laatst online: 09:32
123Arjan schreef op donderdag 18 juli 2024 @ 18:11:
[...]


Kan gewoon door 1 van de contacten voeding te geven en het andere contact naar de pomp
Hoeft geen relais tussen als het een normaal formaat circulatie pomp is
@PeteSplit en @123Arjan dank!

Het is een Grundfos Alpha3 25-80...

HM093MR.U44 (3.06.7a) i.c.m. Cordivari 180l buffervat / WH27S.F5 / GW5000-DT / 14 x Suntech STP310S-20/Wfhb


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
Afbeeldingslocatie: https://tweakers.net/i/BN4NE8pNXJztLcjOeBSFeEAUbeg=/800x/filters:strip_exif()/f/image/FaYn8LUkK6zHFLid0SVPGbIV.png?f=fotoalbum_large

Sinds de laatste dagen dit gedrag, geen idee eigenlijk waarom die dat is gaan doen, daarvoor liep het normaal.
Lijkt er op dat als die op koelen staan (operaion mode 0) het DHW vat niet goed meer kan verwarmen. Met dit gedrag heeft hij vannacht 26kwh verstookt. Herkennen jullie dit?

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
maomanna schreef op vrijdag 19 juli 2024 @ 09:35:
[Afbeelding]

Sinds de laatste dagen dit gedrag, geen idee eigenlijk waarom die dat is gaan doen, daarvoor liep het normaal.
Lijkt er op dat als die op koelen staan (operaion mode 0) het DHW vat niet goed meer kan verwarmen. Met dit gedrag heeft hij vannacht 26kwh verstookt. Herkennen jullie dit?
Hoe staan je instellingen bij Tankinstelling 2?

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
Jojan265 schreef op vrijdag 19 juli 2024 @ 14:36:
[...]

Hoe staan je instellingen bij Tankinstelling 2?
Afbeeldingslocatie: https://tweakers.net/i/LrZ4tC_Y-eRODnxfIG5KJZCnPzw=/800x/filters:strip_icc():strip_exif()/f/image/7fuNYT4FDBV5BqIIvYOXHKyE.jpg?f=fotoalbum_large

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
Dit zijn de instellingen bij Instelling ontsmetting tank 2. Ik ben juist geïnteresseerd voor:

Tankinstelling 2. Dus 2 stapjes verder in het menu. Daar kun je namelijk instellen wat voorrang moet hebben. Misschien ook goed om meteen maar Tankinstelling 1 en even te laten zien. Het is nogal vreemd dat de boosterheater eerder aangaat dan de warmtepomp voor DHW.

[ Voor 12% gewijzigd door Jojan265 op 19-07-2024 17:44 ]

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
Jojan265 schreef op vrijdag 19 juli 2024 @ 17:40:
[...]

Dit zijn de instellingen bij Instelling ontsmetting tank 2. Ik ben juist geïnteresseerd voor:

Tankinstelling 2. Dus 2 stapjes verder in het menu. Daar kun je namelijk instellen wat voorrang moet hebben. Misschien ook goed om meteen maar Tankinstelling 1 en even te laten zien. Het is nogal vreemd dat de boosterheater eerder aangaat dan de warmtepomp voor DHW.
Tuurlijk... Suf van mij. Excuses.

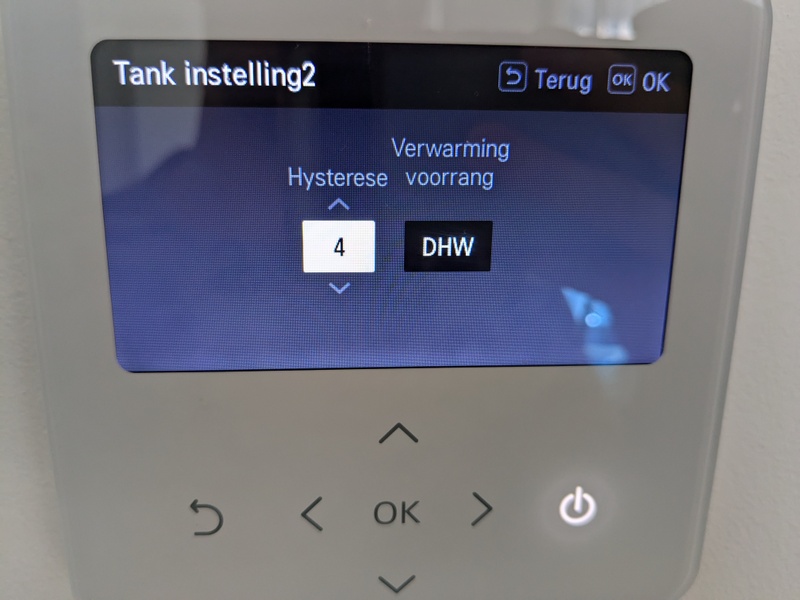

Afbeeldingslocatie: https://tweakers.net/i/FjvlStefKXp0nnSTPNyF4i_1h3E=/800x/filters:strip_icc():strip_exif()/f/image/3QjpSciUXB2L4Kw3DZEK1xem.jpg?f=fotoalbum_large

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
maomanna schreef op zaterdag 20 juli 2024 @ 10:11:
[...]


Tuurlijk... Suf van mij. Excuses.

[Afbeelding]
Tja, dan is het heel gek, dat je boosterheater zo vaak aangaat. Je hebt namelijk voorrang gegeven voor DHW en dus zou de warmtepomp warmwater moeten maken voor DHW en pas de boosterheater bij moeten schakelen na de tempeperatuur bij instelling Comp Limiet temp. Ik neem aan, dat die bij jou op 58 graden staat (tankinstelling 1).

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
Jojan265 schreef op zaterdag 20 juli 2024 @ 10:38:
[...]

Tja, dan is het heel gek, dat je boosterheater zo vaak aangaat. Je hebt namelijk voorrang gegeven voor DHW en dus zou de warmtepomp warmwater moeten maken voor DHW en pas de boosterheater bij moeten schakelen na de tempeperatuur bij instelling Comp Limiet temp. Ik neem aan, dat die bij jou op 58 graden staat (tankinstelling 1).
Die staat op 58 graden inderdaad.
Afbeeldingslocatie: https://tweakers.net/i/lMP58tpG70YNMy1G2DB56ioCmls=/800x/filters:strip_icc():strip_exif()/f/image/b0GmGIMNSYaA52Qcpudn8d1d.jpg?f=fotoalbum_large

Sinds dat hij op heat staat, gaat t goed. Bij Cool krijgt ie het niet voor elkaar. Zowel zelf niet als met de booster.

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
maomanna schreef op zaterdag 20 juli 2024 @ 10:55:
[...]


Die staat op 58 graden inderdaad.
[Afbeelding]

Sinds dat hij op heat staat, gaat t goed. Bij Cool krijgt ie het niet voor elkaar. Zowel zelf niet als met de booster.
Die energie moet ergens gebleven zijn. Ik vermoed dat de compressor de energie die de boosterheater heeft geproduceerd weer heeft proberen te koelen. Ik vermoed dus ook dat de lucht uit je warmtepomp behoorlijk warm is geweest die dagen. Dit betekent dus, dat je er altijd voor moet zorgen dat bij DHW vraag, het koelen is uitgeschakeld.

[ Voor 6% gewijzigd door Jojan265 op 20-07-2024 12:11 ]

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • +1 Henk 'm!

  • hugo4
  • Registratie: December 2018
  • Laatst online: 22-05 01:20
Bij mij is twee maanden geleden een 7kW U44 geplaatst. Ook ik loop tegen het bekende koelen probleem aan wat PaQ en BjornHero beschrijven. Via de modbus is goed te zien dat de unit maar blijft stampen en onvoldoende terugmoduleert. Zo zonde.

Idealiter zou LG een firmware update beschikbaar maken die we zelf kunnen flashen, maar dat is vast ijdele hoop.

Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
Jojan265 schreef op zaterdag 20 juli 2024 @ 12:11:
[...]

Die energie moet ergens gebleven zijn. Ik vermoed dat de compressor de energie die de boosterheater heeft geproduceerd weer heeft proberen te koelen. Ik vermoed dus ook dat de lucht uit je warmtepomp behoorlijk warm is geweest die dagen. Dit betekent dus, dat je er altijd voor moet zorgen dat bij DHW vraag, het koelen is uitgeschakeld.
Dit is het inderdaad. Door de modus koelen, koelt hij alles dus ook het vat. DHW kan dus niet samen met koelen. Wat je beschrijft is dus helemaal correct. Even kijken. Hoe ik dit een beetje netjes kan automatiseren.

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • +2 Henk 'm!

  • reablom
  • Registratie: Mei 2009
  • Laatst online: 08-06 21:30
maomanna schreef op zondag 21 juli 2024 @ 00:27:
[...]


Dit is het inderdaad. Door de modus koelen, koelt hij alles dus ook het vat. DHW kan dus niet samen met koelen. Wat je beschrijft is dus helemaal correct. Even kijken. Hoe ik dit een beetje netjes kan automatiseren.
Ik heb geen DHW, dus ook verder nooit in verdiept, maar dit is zo dom, dat kan toch niet waar zijn?!?

Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
reablom schreef op zondag 21 juli 2024 @ 10:24:
[...]


Ik heb geen DHW, dus ook verder nooit in verdiept, maar dit is zo dom, dat kan toch niet waar zijn?!?
blijkbaar werkt het zo. De leidingen bij het vat zijn ook echt koud, zowel de aanvoer als retour.
ik heb hem nu op AI staan, kijken hoe dat er aan toe gaat.

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • ingmar89
  • Registratie: December 2013
  • Laatst online: 19:58
Lijkt me eerder dat de 3 weg klep iets doorlaat dan.

Acties:
  • 0 Henk 'm!

  • reablom
  • Registratie: Mei 2009
  • Laatst online: 08-06 21:30
maomanna schreef op zondag 21 juli 2024 @ 13:11:
[...]


blijkbaar werkt het zo. De leidingen bij het vat zijn ook echt koud, zowel de aanvoer als retour.
ik heb hem nu op AI staan, kijken hoe dat er aan toe gaat.
Ik zou verwachten - maar dat is the mother of all fuck ups uiteraard - dat de pomp gaat verwarmen als de driewegklep naar het DHW vat schakelt en gaat koelen als die naar het verwarmings circuit schakelt.

Het is verder ook heel onlogisch: de temperatuur van verwarming en WW zijn sowieso al nooit hetzelfde, alleen is nu het temperatuurverschil wat groter.

Er lijkt me echt is mis te zijn, dit zou ook met de "standaard LG besturing" toch niet zo mogen "werken".

Acties:
  • 0 Henk 'm!

  • SalexSun
  • Registratie: December 2017
  • Laatst online: 19:35
@maomanna kan de Lg nog wel verwarmen? Eerder in het topic iets gelezen over de 4/2 klep die vast zat bij een andere tweaker waardoor die permanent bleef koelen/defrosten

LG monobloc s 5kW U44, 3kWp zuid, Model 3 SR+


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
SalexSun schreef op zondag 21 juli 2024 @ 14:45:
@maomanna kan de Lg nog wel verwarmen? Eerder in het topic iets gelezen over de 4/2 klep die vast zat bij een andere tweaker waardoor die permanent bleef koelen/defrosten
Ja dat gaat allemaal prima. Klep beweegt. Hij koelt niet permanent. Kan ook stoken naar 25graden.
reablom schreef op zondag 21 juli 2024 @ 13:54:
[...]


Ik zou verwachten - maar dat is the mother of all fuck ups uiteraard - dat de pomp gaat verwarmen als de driewegklep naar het DHW vat schakelt en gaat koelen als die naar het verwarmings circuit schakelt.

Het is verder ook heel onlogisch: de temperatuur van verwarming en WW zijn sowieso al nooit hetzelfde, alleen is nu het temperatuurverschil wat groter.

Er lijkt me echt is mis te zijn, dit zou ook met de "standaard LG besturing" toch niet zo mogen "werken".
Helemaal mee eens. Dit is een rare werking van het systeem. Ik zal eens kijken. Hoe het bij mn vader is.

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • erniee
  • Registratie: December 2010
  • Laatst online: 12-06 22:23
Hallo, wie kan meedenken met de overgang naar warmtepomp verwarmingsinstallatie in een bestaande woning uit 1990. ca 250 m2 vloeroppervlakte. 2 installateurs over de vloer gehad, maar hebben het nergens over alleen warmtepomp neerzetten.De bestaande installatie opzet: Op de verdieping 2 vloerverdelers met vloerleidingen naar radiatoren met thermostaat ventielen.Op de begane grond een open verdeler, 2 vloerverdelers met vloerleidingen en pomp naar radiatoren.met thermostaatventielen, 1 meng-vloerverdeler met pomp en thermostaatventiel naar de vloerverwarming, voor woonkamer, keuken, hal, badkamer. Verder aanwezig een Nefit cv-ketel 45 kW en indirect gestookte boiler 120l. CV stookt met 55 gr. volgens onderstaande bestaande installatie principeschets.Afbeeldingslocatie: https://tweakers.net/i/qUQWRj1fVTjgmbmTMsj6TopqmKs=/800x/filters:strip_exif()/f/image/dqGCWB8S5UwtNhQj0z4EceUv.png?f=fotoalbum_large
Het doel is het later uitfaseren van cv-ketel en nu plaatsen van monobloc warmtepomp bv.LG Thema R290. Koevlaas formule 3000*8/1650= 14.54 kW.. De formule van de Energieambassadeurs geeft 3000*8.8/1650= 16 kW. De indirect gestookte boiler wordt gelijktijdig vervangen door bv. LG warmtepompboiler 270 l, i.v.m. 2 badkamers.

Voor nu nog geen radiatoren vervangen, er wordt gestookt met 55gr. Nog veel oude dubbelglas, bij vervanging een terugverdientijd van ca 20 jaar. Vooralsnog derhalve een hybride installatie 55 gr voor de radiatoren en met een mengverdeler en thermostaatkraan, van 55 gr teruggebracht naar ca 35 gr voor de vloerverwarming.

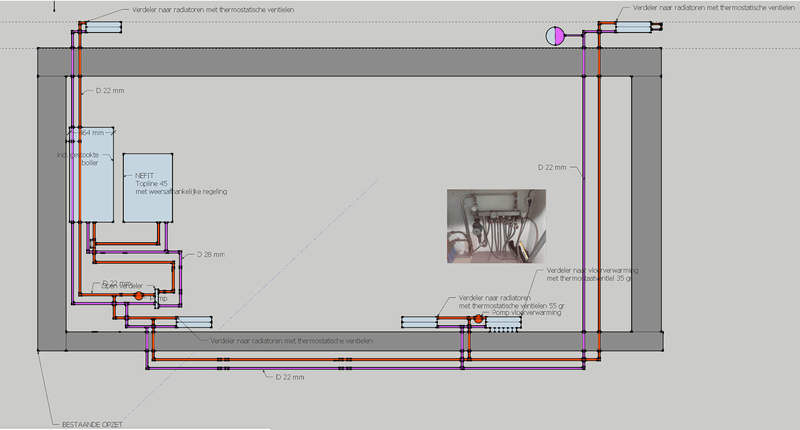

Onderstaand de opzet van het aangevulde bestaande leidingschema met de warmtepomp. Afbeeldingslocatie: https://tweakers.net/i/1xhvlmetXIw2nHFYww8piYludCM=/800x/filters:strip_exif()/f/image/CCpOQxdx08PtVGJv7KBilHTC.png?f=fotoalbum_large
Hierbij twijfel ik bij de vloerverwarming over
1. bij het vervangen van de 2 pompen door een zuinige pompen, aangestuurd door de warmtepomp, werken deze niet tegen elkaar in?
2. de mengverdeler vloerverwarming, deze vervangen door een lage temperatuur composiet verdeler al of niet voorzien van een pomp?
3. Alle zichtbare leidingen isoleren en de bestaande vloerverdelers voor de radiatoren inpakken met minerale wol of vervangen door composiet verdelers?
4. de geïsoleerde warm en koud toevoer vanaf de warmtepomp ca. 2 m in de grond op - 0.6 m en daarna 8 m in de kruipruimte, zijn afsluiters ed daar verstandig?
5.Is antivries nodig of "antivries kleppen" net boven het maaiveld?
6. Geen buffervat gezien de beschikbare hoeveelheid systeem water in vloerverwarming ca 100 m2.
7.Is de 16 kw LG Therma R290 met buiten en binnen unit een goede keuze? De prestaties van de 16 KW buitenunit zijn afgeknepen vanwege geluidsproductie 52 dB(A) naar 10.9 KW bij -7 gr., hetgeen moet worden gecompenseerd door de elektrische verwarmingselement van 9 KW in de binnenunit. Volgens LG jaarverbruik 6162 kWh.

Er is behoefte aan een goed doordachte en stabiel werkende installatie. Ik kan zelf lichamelijk weinig meer tweaken rolstoelgebonden en geen handfunctie meer enzo. Alvast dank voor het meedenken.

Acties:
  • 0 Henk 'm!

  • GeertV78
  • Registratie: Mei 2019
  • Laatst online: 03-06 08:22
Ik sta op het punt een LG WP te bestellen, maar heb nu de keuze R32 of R290 monobloc (met controlunit voor R290). Voor warm water komt er een LG warmtepompboiler, dus de WP is enkel voor vloerverwarming.
Onze woning heeft wel 2 wooneenheden, die zitten momenteel gestuurd met een klep.
Als ik naar SCOP kijk (5.45 vs 4.67), komt de R290 er beter uit, echter als je de COP's neemt bij bepaalde temperaturen lijkt het dat de R32 het beter doet behalve bij temperaturen onder de 7 graden, voor het Belgische klimaat welke zou dan de interessantste zijn ?
WP zou een 12 of 9kW 3-faze zijn, is de ondergrens van deze pompen identiek ?
Weet er iemand of de regeling in de R290 beter is en de gekende issues zijn opgelost of zijn deze hier ook aanwezig ?
Tenslotte, gezien de 2 aparte zones, ga ik ervan uit dat ik een buffer en 2 extra pompen moet hebben ?
Ik dacht dat de LG hier zelf gen opties voor had om met 2 controllers te werken ?

Acties:
  • +1 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

GeertV78 schreef op dinsdag 23 juli 2024 @ 09:22:
Ik sta op het punt een LG WP te bestellen, maar heb nu de keuze R32 of R290 monobloc (met controlunit voor R290). Voor warm water komt er een LG warmtepompboiler, dus de WP is enkel voor vloerverwarming.
Onze woning heeft wel 2 wooneenheden, die zitten momenteel gestuurd met een klep.
Als ik naar SCOP kijk (5.45 vs 4.67), komt de R290 er beter uit, echter als je de COP's neemt bij bepaalde temperaturen lijkt het dat de R32 het beter doet behalve bij temperaturen onder de 7 graden, voor het Belgische klimaat welke zou dan de interessantste zijn ?
WP zou een 12 of 9kW 3-faze zijn, is de ondergrens van deze pompen identiek ?
Weet er iemand of de regeling in de R290 beter is en de gekende issues zijn opgelost of zijn deze hier ook aanwezig ?
Tenslotte, gezien de 2 aparte zones, ga ik ervan uit dat ik een buffer en 2 extra pompen moet hebben ?
Ik dacht dat de LG hier zelf gen opties voor had om met 2 controllers te werken ?
Ik kan niet alles beantwoorden, er staat op dit forum topic al heel veel informatie.
Ik heb een 5kW split R32 WP, de 5 KW komt overeen met de 5-7-9 kW modellen, daarnaast heb je de 12-14-16 KW modellen (die in 3 fasen leverbaar zijn) met iets andere eigenschappen.

Afgelopen winter (was niet zo streng met maar 2 ijsdagen) had ik een COP van 2,5
Onder de 5 graden gaat de WP vaak ontdooien waardoor er dan even niet verwarmt kan worden.

Het aansluiten van twee zones kan op verschillende manieren, alleen als je een verdeler of buffervat gebruikt heb je daarna een pomp nodig.
Zie installatie handleiding / white paper nummer 8 multi zone
https://www.lgklimaat.nl/...andleiding-whitepaper.pdf

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • dunklefaser
  • Registratie: Oktober 2012
  • Laatst online: 22:58

dunklefaser

Point Of KnowReturn

@PeteSplit Hoe heb je de sCOP van 2,5 bepaald? - Lijkt me zeer laag te zijn voor de zachte winter.
Waarschijnlijk een draaier, dus 5,2 i.p.v. 2,5, of niet?

Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights


Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

dunklefaser schreef op dinsdag 23 juli 2024 @ 15:27:
@PeteSplit Hoe heb je de sCOP van 2,5 bepaald? - Lijkt me zeer laag te zijn voor de zachte winter.
Waarschijnlijk een draaier, dus 5,2 i.p.v. 2,5, of niet?
Nee, echt niet, ontdooien en het koude water in het systeem weer verwarmen, duurt bijna de helft van de tijd. Zelf had ik een COP van 2 verwacht en ben blij dat het toch wat meer is.
Mijn WP geeft zelf een schatting van de COP. De COP lag tussen de 2,5 en 6 afgelopen winter.
Vanaf 1 april heb ik de WP uitgezet.
Nu ben ik een beetje aan het koelen en dat is echt maar een beetje ;)

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • oxfordpelican
  • Registratie: Februari 2003
  • Laatst online: 20:14
De één heeft het over sCOP, de ander over COP. Eerst even bepalen waar je over praat ;)

Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

Ik heb het over de waarde van het verbruik per dag, tijdens de afgelopen winter periode van 16 oktober 2023 tot 1 april 2024. Ik heb geen SCOP dat is meer een commercieel verhaal, om over de lage COP in de winter niet te hoeven praten. Op veel plaatsen op het internet wordt vaak vermeld dat in Nederland een COP van 2 heel normaal is als het gaat vriezen. Zelf heb ik backups voor de winter, om toch enkele vertrekken nog op een hogere temperatuur te kunnen brengen.

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • +1 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
PeteSplit schreef op dinsdag 23 juli 2024 @ 16:27:
Ik heb het over de waarde van het verbruik per dag, tijdens de afgelopen winter periode van 16 oktober 2023 tot 1 april 2024. Ik heb geen SCOP dat is meer een commercieel verhaal, om over de lage COP in de winter niet te hoeven praten. Op veel plaatsen op het internet wordt vaak vermeld dat in Nederland een COP van 2 heel normaal is als het gaat vriezen. Zelf heb ik backups voor de winter, om toch enkele vertrekken nog op een hogere temperatuur te kunnen brengen.
Dan heb je wel een hele lage COP in die periode. Ik zou echt verwachten dat boven de 4 in ieder geval wel haalbaar moet zijn. Het ligt er natuurlijk ook aan, op welke temperatuur je moet stoken en of je er warmwater mee moet maken.

Ik heb wat langer gestookt (van 1 oktober 2023 tot 12 mei 2024) en heb een COP over die periode van 4.6. Dit is gemeten met een Kamstrup warmtemeter en een HomeWizzard kWh meter. Dit is in Zuid-Oost Groningen, wat dus niet de warmte plek van Nederland is, maar wel met vloerverwarming (Ta tussen 26 en 31) en geen warmwater. Ik zorg er middels Home Assistant voor, dat de defrosts tot een minimum beperkt worden.

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

Jojan265 schreef op dinsdag 23 juli 2024 @ 16:57:
[...]

Dan heb je wel een hele lage COP in die periode. Ik zou echt verwachten dat boven de 4 in ieder geval wel haalbaar moet zijn. Het ligt er natuurlijk ook aan, op welke temperatuur je moet stoken en of je er warmwater mee moet maken.

Ik heb wat langer gestookt (van 1 oktober 2023 tot 12 mei 2024) en heb een COP over die periode van 4.6. Dit is gemeten met een Kamstrup warmtemeter en een HomeWizzard kWh meter. Dit is in Zuid-Oost Groningen, wat dus niet de warmte plek van Nederland is, maar wel met vloerverwarming (Ta tussen 26 en 31) en geen warmwater. Ik zorg er middels Home Assistant voor, dat de defrosts tot een minimum beperkt worden.
Als ik het gemiddelde neem van mijn dagelijkse COP dan kom ik uit op 4,1 maar dat lijkt mij geen juiste SCOP.

Ik zet mijn vloerverwarmingspomp uit met HA tijdens een defrost en weer aan als de watertemperatuur weer normaal is (Ta van 26 - 32, doel 28 graden zie grafiek).

Afbeeldingslocatie: https://tweakers.net/i/OqloNQxuzm2LlaLenqyqcOiQ-oU=/800x/filters:strip_exif()/f/image/ILbqWAtJiPbenVqohl6Iej8U.png?f=fotoalbum_large

[ Voor 22% gewijzigd door PeteSplit op 23-07-2024 17:27 ]

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • +2 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
PeteSplit schreef op dinsdag 23 juli 2024 @ 17:09:
[...]


Als ik het gemiddelde neem van mijn dagelijkse COP dan kom ik uit op 4,1 maar dat lijkt mij geen juiste SCOP.

Ik zet mijn vloerverwarmingspomp uit met HA tijdens een defrost en weer aan als de watertemperatuur weer normaal is (Ta van 26 - 32, doel 28 graden zie grafiek).

[Afbeelding]
Het gemiddelde nemen is niet goed. Je moet gewoon de totale thermische energie delen door de totale elektrische energie over die periode.

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • GeertV78
  • Registratie: Mei 2019
  • Laatst online: 03-06 08:22
Kan de nieuwe R290 ook geïntegreerd worden in HomeAssistant ?

Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
GeertV78 schreef op vrijdag 26 juli 2024 @ 12:59:
Kan de nieuwe R290 ook geïntegreerd worden in HomeAssistant ?
Ik vermoed van wel. Volgens de installatiehandleiding zit er ook bij deze een modbus aansluiting op.

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • GeertV78
  • Registratie: Mei 2019
  • Laatst online: 03-06 08:22
Jojan265 schreef op vrijdag 26 juli 2024 @ 13:09:
[...]

Ik vermoed van wel. Volgens de installatiehandleiding zit er ook bij deze een modbus aansluiting op.
Alvast bedankt voor je antwoord ! Ik vind het moeilijk kiezen tussen de oude R32 en de nieuwe R290 omdat er toch nog weinig over geweten is...
Nu gezien SCOP beter is zou deze interessanter moeten zijn...

Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
GeertV78 schreef op vrijdag 26 juli 2024 @ 13:43:
[...]

Alvast bedankt voor je antwoord ! Ik vind het moeilijk kiezen tussen de oude R32 en de nieuwe R290 omdat er toch nog weinig over geweten is...
Nu gezien SCOP beter is zou deze interessanter moeten zijn...
Je moet ook even kijken welk vermogen je nodig bent. De R290 is nu nog niet leverbaar in de kleinere vermogens. Tevens zijn er een aantal restricties bij de R290 m.b.t. plaatsing.

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • GeertV78
  • Registratie: Mei 2019
  • Laatst online: 03-06 08:22
Jojan265 schreef op vrijdag 26 juli 2024 @ 14:08:
[...]

Je moet ook even kijken welk vermogen je nodig bent. De R290 is nu nog niet leverbaar in de kleinere vermogens. Tevens zijn er een aantal restricties bij de R290 m.b.t. plaatsing.
Het zou om een 12kW 3-fase unit gaan, ook hier vind ik nergens de ondergrens in vergelijking met de R32.
Plaatsing is op een plat dak, dus dat zou geen probleem mogen zijn.

Acties:
  • 0 Henk 'm!

  • montebaldo55
  • Registratie: December 2020
  • Laatst online: 27-02 00:45
Heb je al prijzen gezien van de 12kw 290 3fasen?
En de hoogte van subsidie?

Zelf dit voorjaar een R32 3F 12kW geplaatst.
Globaal €4650
Recent de subsidie ontvangen € 3975.

Verder zijn de 290 types uitgevoerd als split naar ik gelezen heb. Weet niet of dit voor of nadelig voor jou is

Succes met je keuze.

Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
montebaldo55 schreef op zaterdag 27 juli 2024 @ 16:23:
Heb je al prijzen gezien van de 12kw 290 3fasen?
En de hoogte van subsidie?
Inderdaad zijn de prijzen behoorlijk hoger. Voor een 12 kW 3 fasen betaal je 52% meer t.o.v. R32.
Zelf dit voorjaar een R32 3F 12kW geplaatst.
Globaal €4650
Recent de subsidie ontvangen € 3975.

Verder zijn de 290 types uitgevoerd als split naar ik gelezen heb. Weet niet of dit voor of nadelig voor jou is

Succes met je keuze.
Je bedoeld waarschijnlijk Hydrosplit. Dit betekent dat er een binnendeel bijkomt waar expansievat e.d. in zit, maar de leidingen naar het binnendeel wel CV water bevatten. Later komt er nog een uitvoering als een volledige monoblock. Dit moet je niet verwarren met een split warmtepomp, waarbij de leidingen naar het binnendeel het koudemiddel bevatten.

[ Voor 7% gewijzigd door Jojan265 op 27-07-2024 18:00 ]

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • Swerfer
  • Registratie: Mei 2003
  • Laatst online: 06-06 18:13

Swerfer

Hmm...

Ik heb net vloerverwarming gelegd en mijn LG weer aangezet. Nu probeer ik de flow te regelen door mijn groepen en bovenverdieping. Wat het lastig maakt is onderstaand gedrag van de waterpomp (ik gebruik enkel de waterpomp van de LG):

Afbeeldingslocatie: https://tweakers.net/i/Ut_Jq4ww-P5zjlhMA94XAeZAn0o=/800x/filters:strip_icc():strip_exif()/f/image/b79SQuVyKQHJWuUGa5vCK9NZ.jpg?f=fotoalbum_large

Iemand enig idee waarom de warmtepomp dit doet en hoe ik een echt vaste flow kan instellen? Ik heb zowel pompcapaciteit als vaste waterdebiet geprobeerd.

Mijn vloerverwarming heb ik ingesteld op totaal 7l/min maar als ik mijn bovenverdieping (vrijwel) afsluit en de waterpomp gaat naar 11l/m, dan krijg ik CH14 fout vanwege dat de pomp zijn flow niet kwijt kan. Ik kan de flow lager instellen op pompcapaciteit, zoals te zien is in de grafiek, maar ook dan springt hij telkens tussen 5 en de 9 l/m...

[ Voor 18% gewijzigd door Swerfer op 28-07-2024 13:00 ]

Home Assistant | Unifi | LG 51MR.U44 | Volvo EX30 SMER+ Vapour Grey, trekhaak | SmartEVSE V3 | Cronos Crypto.com


Acties:
  • +1 Henk 'm!

  • ingmar89
  • Registratie: December 2013
  • Laatst online: 19:58
5 liter is geen flow. Dan staat hij uit. Die waarde gaat nooit naar nul.

Om dit goed in te stellen nu er geen vraag is, je pomp instellen op continu draaien?

Acties:
  • +1 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
Ik vermoed dat dit het gedrag is van de waterpomp om de temperatuur te bepalen. Zo te zien staat die bij jou op 20 minuten aan en 10 minuten uit.

Bij verwarmen is deze niet op continue te zetten. Bij koelen echter wel. Dus ook al zet je de gewenste temperatuur dusdanig hoog, dat het koelen niet in werking is, kun je er wel voor zorgen om de waterpomp continue aan te zetten, zodat het afstellen gemakkelijker is.

Een andere mogelijkheid is de service run. Dan gaat de waterpomp voor maximaal 1 uur naar de waarde die je hebt ingesteld bij pomp capaciteit.

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • +1 Henk 'm!

  • SalexSun
  • Registratie: December 2017
  • Laatst online: 19:35
Per toeval liep ik tegen deze bron aan, hierin staan de capaciteiten van verschillende units in silent mode (pagina 18 meer modellen). Volgens mij was die info nog niet eerder voorbij gekomen in dit topic, enkel schattingen.

Volgens mij is de capaciteit bij lage aanvoertemperaturen veelal hoger dan LG opgeeft; LG geeft namelijk bijv. een capaciteit op van 5,5kW bij -10, maar ook bij -15, -20 en -25. Logischerwijs ligt de capaciteit dan dus hoger bij -10. Al zal op een gegeven moment de capaciteit begrenst worden door de waterpomp.

Afbeeldingslocatie: https://tweakers.net/i/mq610i-7Fm4RbxtPW0b0H5r3WQk=/800x/filters:strip_icc():strip_exif()/f/image/M5OQE1K5BmXDYlXbbiizLo09.jpg?f=fotoalbum_large

https://www.lgklimaat.nl/...isen-180x300_3mmbleed.pdf

LG monobloc s 5kW U44, 3kWp zuid, Model 3 SR+


Acties:
  • 0 Henk 'm!

  • hugo4
  • Registratie: December 2018
  • Laatst online: 22-05 01:20
KarsS schreef op zaterdag 15 juni 2024 @ 10:07:
[...]
Tja, LG heeft mij ook belooft om deze update te komen installeren maar voorlopig komt het er nog maar niet van :'(

Wel heb ik, net als @leow88 , inmiddels geleerd dat koelen met 12 graden water (waar de LG steeds naar toe gaat ondanks een hogere instelling) ook best heel aardig werkt als je vloerverwarming hebt. Je koelt een paar uurtjes met 12 graden water en slaat die kou op in de vloer. De rest van de dag heb je vloerkoeling. Je moduleert dan eigenlijk in tijd i.p.v. temperatuur.

Dat de efficiency op die manier minder zou zijn valt in mijn beleving wel mee. Door de koelperiode op het koudst van de dag te plannen zou het zelfs wel eens efficiënter kunnen zijn.

Wel heb je meer lawaai omdat de unit op een behoorlijk vermogen draait. En het blijft erg irritant dat LG zo slecht reageert op een service verzoek.
Heb je toevallig al wat meer gehoord van LG? Ik ben met ze gaan mailen over de firmware maar dat loopt moeizaam.

Ik vond overigens een post op een UK forum die ook lijkt te hinten op dit probleem:
The head heating then called me admitting, after one year of email and a lot of money and time invested, that the unit “shows a particular behaviour, not reaching the full modulation potential while cooling”. So he prepared a report to send to Korea. We’ll see next year if they come up with someting...

Acties:
  • +2 Henk 'm!

  • Kenwood960
  • Registratie: December 2021
  • Laatst online: 23-02 13:20
hugo4 schreef op dinsdag 30 juli 2024 @ 21:58:
[...]


Heb je toevallig al wat meer gehoord van LG? Ik ben met ze gaan mailen over de firmware maar dat loopt moeizaam.

Ik vond overigens een post op een UK forum die ook lijkt te hinten op dit probleem:


[...]
Ik gebruik nu een dauwpunt berekening in HA, en laat de LG koelen tot de inlaat temperatuur gelijk is aan het dauwpunt in huis.

Daarna gaat de LG een uur of 3 uit en worden wat voorwaarden gecheckt om een volgende run te doen.


Werkt super ! En nooit een natte vloer.

Acties:
  • +1 Henk 'm!

  • KarsS
  • Registratie: Juni 2022
  • Laatst online: 08:37
hugo4 schreef op dinsdag 30 juli 2024 @ 21:58:
[...]


Heb je toevallig al wat meer gehoord van LG? Ik ben met ze gaan mailen over de firmware maar dat loopt moeizaam.

Ik vond overigens een post op een UK forum die ook lijkt te hinten op dit probleem:


[...]
Die communicatie gaat inderdaad erg moeizaam. Ik heb er ook al een tijdje geen energie meer in gestopt moet ik zeggen, maar ik zal ze eerdaags toch weer eens vragen wat de plannen zijn.

Acties:
  • +1 Henk 'm!

  • butterkeks
  • Registratie: Mei 2023
  • Laatst online: 04-06 11:24
Helaas kan de koelfunctie helemaal niet worden gebruikt. Ik hoorde van een Duitse gebruiker die door Thermondo wordt ondersteund dat daar blijkbaar een update was geïnstalleerd. Deze werkte daar echter niet en de printplaat moest worden vervangen. Ik neem aan dat dit de printplaat van de omvormer was. Je kunt deze printplaat hier ook bestellen als reserveonderdeel, maar ik weet niet of deze al de aangepaste software bevat.
https://www.glo24.de/LG-I...030-Ersatzeil-Waermepumpe

Nogal vervelend...

Vertaald met DeepL.com (gratis versie)

Die Kühlfunktion ist leider überhaupt nicht zu nutzen. Von einem deutschen Nutzer, der von Thermondo betreut wird, habe ich gehört dass dort ein anscheinend ein Update eingespielt wurde. Allerdings hat dies dort nicht funktioniert, sondern es musste die Platine ausgetauscht werden. Ich nehme an, das war die Inverterplatine. Hier kann man diese Platine als Ersatzteil auch bestellen, allerdings weiß ich nicht ob diese schon die geänderte Software enthält.
https://www.glo24.de/LG-I...030-Ersatzeil-Waermepumpe

Ziemlich ärgerlich...

Acties:
  • 0 Henk 'm!

  • paQ
  • Registratie: Augustus 2001
  • Nu online
butterkeks schreef op woensdag 31 juli 2024 @ 10:36:
Helaas kan de koelfunctie helemaal niet worden gebruikt. Ik hoorde van een Duitse gebruiker die door Thermondo wordt ondersteund dat daar blijkbaar een update was geïnstalleerd. Deze werkte daar echter niet en de printplaat moest worden vervangen. Ik neem aan dat dit de printplaat van de omvormer was. Je kunt deze printplaat hier ook bestellen als reserveonderdeel, maar ik weet niet of deze al de aangepaste software bevat.
https://www.glo24.de/LG-I...030-Ersatzeil-Waermepumpe

Nogal vervelend...

Vertaald met DeepL.com (gratis versie)

Die Kühlfunktion ist leider überhaupt nicht zu nutzen. Von einem deutschen Nutzer, der von Thermondo betreut wird, habe ich gehört dass dort ein anscheinend ein Update eingespielt wurde. Allerdings hat dies dort nicht funktioniert, sondern es musste die Platine ausgetauscht werden. Ich nehme an, das war die Inverterplatine. Hier kann man diese Platine als Ersatzteil auch bestellen, allerdings weiß ich nicht ob diese schon die geänderte Software enthält.
https://www.glo24.de/LG-I...030-Ersatzeil-Waermepumpe

Ziemlich ärgerlich...
toon volledige bericht
Ik heb nog wel een printplaat voor je hoor.
Ik heb alleen geen idee (meer) of die nou voor 7 of 9kW geflashed is

Afbeeldingslocatie: https://tweakers.net/i/ZBgqxN5MzqoPHl-kRcJW-CgAB8U=/x800/filters:strip_icc():strip_exif()/f/image/LTVWfI1y1mH6poW04CcG925T.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/202NUYAGEGl0bVY01MEm_KBBuRY=/x800/filters:strip_icc():strip_exif()/f/image/2aBHhJAu29uqKbb9ZXabJRmg.jpg?f=fotoalbum_large

edit:
Zo te zien 7kW

[ Voor 22% gewijzigd door paQ op 31-07-2024 11:37 ]

Ik doe niet aan bijgeloof. Dat brengt ongeluk.


Acties:
  • 0 Henk 'm!

  • butterkeks
  • Registratie: Mei 2023
  • Laatst online: 04-06 11:24
Ja, 7kw. Deze zou voor 9kw zijn.
Is er een manier om de softwareversie uit te lezen?

450 euro alleen om te testen is een beetje veel.

Link

[ Voor 12% gewijzigd door butterkeks op 31-07-2024 12:07 ]


Acties:
  • 0 Henk 'm!

  • paQ
  • Registratie: Augustus 2001
  • Nu online
butterkeks schreef op woensdag 31 juli 2024 @ 12:06:
Ja, 7kw. Deze zou voor 9kw zijn.
Is er een manier om de softwareversie uit te lezen?

450 euro alleen om te testen is een beetje veel.

Link
Hier staat de firmware van vorig jaar zomer op. Dat weet ik iig zeker.

Ik doe niet aan bijgeloof. Dat brengt ongeluk.


Acties:
  • 0 Henk 'm!

  • hugo4
  • Registratie: December 2018
  • Laatst online: 22-05 01:20
Kenwood960 schreef op dinsdag 30 juli 2024 @ 22:27:
[...]


Ik gebruik nu een dauwpunt berekening in HA, en laat de LG koelen tot de inlaat temperatuur gelijk is aan het dauwpunt in huis.

Daarna gaat de LG een uur of 3 uit en worden wat voorwaarden gecheckt om een volgende run te doen.


Werkt super ! En nooit een natte vloer.
Bedankt, ik probeer het nog iets beter te begrijpen. Welk punt bedoel je met inlaat? Bedoel je het punt waar het water uit je WP jouw CV-leidingen in gaat?

In dat geval, heb jij dan niet de ervaring dat de WP al in snel tempo voorbij dat dauwpunt gaat koelen?

Hier een screenshot van mijn Home Assistant.

Afbeeldingslocatie: https://tweakers.net/i/Z_NDM-DaRdbW6P7XhiWL4c4-frg=/x800/filters:strip_exif()/f/image/oSvHYDSLzeEFWgfUmd4Emand.png?f=fotoalbum_large

Dit is de laatste piek uit een serie van meerdere pieken door het pendelgedrag. Zoals je ziet staat de setpoint (voor aanvoertemp) op 18C maar leidt dit er niet toe dat de WP terugmoduleert. Is dit bij jou wel het geval?

Ik heb de unit pas recent, dus wellicht doe ik nog iets verkeerd. Maar ik zie niet hoe ik de WP kan nudgen om na die 18C rustiger aan te gaan doen. Als ik de temperatuurbeveiliging aanzet dat hij <18C moet stoppen dan zijn de pieken korter maar de runs worden er niet veel beter op.

Dat in mijn plot de retour temperatuur zo dicht op de aanvoer temperatuur zit komt door het buffervat (zonder een buffervat weigerde de installateur de unit te plaatsen), maar dat speelt denk ik geen rol voor dit probleem.

Acties:
  • 0 Henk 'm!

  • tijmeng
  • Registratie: December 2004
  • Laatst online: 14-06 20:18

tijmeng

Panasonic 7J

Bij verwarmen stampt de LG gewoon door als hij z'n warmte niet kwijt kan om al volgens te van pendelen. Is dat bij koelen ook niet zo? Bij dit weer gaat koelen zo tegen een COP van 8 ofzo. Dan moet je wel 8kw aan kies capaciteit hebben wil je dat kwijt kunnen.

Acties:
  • +1 Henk 'm!

  • Kenwood960
  • Registratie: December 2021
  • Laatst online: 23-02 13:20
hugo4 schreef op woensdag 31 juli 2024 @ 20:46:
[...]


Bedankt, ik probeer het nog iets beter te begrijpen. Welk punt bedoel je met inlaat? Bedoel je het punt waar het water uit je WP jouw CV-leidingen in gaat?

In dat geval, heb jij dan niet de ervaring dat de WP al in snel tempo voorbij dat dauwpunt gaat koelen?

Hier een screenshot van mijn Home Assistant.

[Afbeelding]

Dit is de laatste piek uit een serie van meerdere pieken door het pendelgedrag. Zoals je ziet staat de setpoint (voor aanvoertemp) op 18C maar leidt dit er niet toe dat de WP terugmoduleert. Is dit bij jou wel het geval?

Ik heb de unit pas recent, dus wellicht doe ik nog iets verkeerd. Maar ik zie niet hoe ik de WP kan nudgen om na die 18C rustiger aan te gaan doen. Als ik de temperatuurbeveiliging aanzet dat hij <18C moet stoppen dan zijn de pieken korter maar de runs worden er niet veel beter op.

Dat in mijn plot de retour temperatuur zo dicht op de aanvoer temperatuur zit komt door het buffervat (zonder een buffervat weigerde de installateur de unit te plaatsen), maar dat speelt denk ik geen rol voor dit probleem.
toon volledige bericht
Met inlaat bedoel ik de retour naar de WP. Je mag stellen als de retour bij het dauwpunt komt, dat je vloer maximaal is afgekoeld.


Ga je dan nog door, krijg je een natte vloer.

Bij koelen sluit ik wel het buffervat af. Je krijgt anders een vertekend beeld van de retour temp met het buffervat dat je water deels mengt.

Pendelen doet mijn wp niet. Ik gebruik geen modbus maar de LG integratie. Stand koelen, wel heb ik settings die 'overdrijven'

Dwz de WP koelt behoorlijk fors, wat het pendelen tegen gaat. De boel wordt afgeschakeld met een automatisatie vanuit HA.

In koelmodus heb je geen inverter techniek, of toch niet verfijnd met de LG.

Acties:
  • 0 Henk 'm!

  • Kenwood960
  • Registratie: December 2021
  • Laatst online: 23-02 13:20
Kenwood960 schreef op donderdag 1 augustus 2024 @ 07:25:
[...]


Met inlaat bedoel ik de retour naar de WP. Je mag stellen als de retour bij het dauwpunt komt, dat je vloer maximaal is afgekoeld.


Ga je dan nog door, krijg je een natte vloer.

Bij koelen sluit ik wel het buffervat af. Je krijgt anders een vertekend beeld van de retour temp met het buffervat dat je water deels mengt.

Pendelen doet mijn wp niet. Ik gebruik geen modbus maar de LG integratie. Stand koelen, wel heb ik settings die 'overdrijven'

Dwz de WP koelt behoorlijk fors, wat het pendelen tegen gaat. De boel wordt afgeschakeld met een automatisatie vanuit HA.

Ik heb zo'n 75m2 vloer en nog eens 50m2 leiding in de slaapkamer muren boven. Met de afgifte bij koelen en een buiten temp van 30 is de WP toch een uur of 3 zoet.

In koelmodus heb je geen inverter techniek, of toch niet verfijnd met de LG.
toon volledige bericht

Acties:
  • 0 Henk 'm!

  • butterkeks
  • Registratie: Mei 2023
  • Laatst online: 04-06 11:24
paQ schreef op woensdag 31 juli 2024 @ 13:37:
[...]

Hier staat de firmware van vorig jaar zomer op. Dat weet ik iig zeker.
Hebben de huidige U44 1-fasemodellen dit probleem nog steeds of is het alleen opgelost in de 3-fasemodellen?

Acties:
  • +1 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

Kenwood960 schreef op donderdag 1 augustus 2024 @ 07:25:
[...]


Met inlaat bedoel ik de retour naar de WP. Je mag stellen als de retour bij het dauwpunt komt, dat je vloer maximaal is afgekoeld.


Ga je dan nog door, krijg je een natte vloer.

Bij koelen sluit ik wel het buffervat af. Je krijgt anders een vertekend beeld van de retour temp met het buffervat dat je water deels mengt.

Pendelen doet mijn wp niet. Ik gebruik geen modbus maar de LG integratie. Stand koelen, wel heb ik settings die 'overdrijven'

Dwz de WP koelt behoorlijk fors, wat het pendelen tegen gaat. De boel wordt afgeschakeld met een automatisatie vanuit HA.

In koelmodus heb je geen inverter techniek, of toch niet verfijnd met de LG.
toon volledige bericht
@hugo4

Ik het eerste zomer seizoen met de WP (5 kW), deze laten koelen (HA via modbus en esphome)

Ik heb nu de doeltemperatuur op 19 graden staan. Het laagste is 15 graden, maar dan krijg ik te veel condens vorming op de radiatoren (deze laat ik ook "koelen"). Begrenzing staat uit.
Ik heb wel enkele doeltemperaturen getest en daarbij werd de tijd dat de compressor werkt wel langer, maar hij blijft zichzelf uitschakelen (bij -4 graden onder doelt temp, de hysterese is -0,5).
Terug moduleren gaat bij verwarmen tot 10 Hz, maar bij koelen maar tot 20 Hz en dat is bij mij te veel (stille mode aan). Ook heb ik bij koelen af en toe een oil return cycle.
Ik heb een buffervat en bij verwarmen gebruik ik de instelling 'vast debiet' , maar bij koelen gaat dat niet, dan gebruikt de WP de instelling '% capaciteit' . De waterpomp van de WP draait dan sneller, dan de externe pomp.

Ik heb de WP nu ingesteld zodat ik drie of vier runs per uur heb van gemiddeld vijf minuten (15 tot 20 minuten koelen per uur) en ik kan daarmee het huis, bij buiten temperaturen van 30 graden, op 25 graden houden.

Een grafiek van een uur (gisteren 31-7)
Afbeeldingslocatie: https://tweakers.net/i/5z6DgkeFJfGveClUEjBci5YIjFU=/x800/filters:strip_exif()/f/image/EAkTIsqQtvsOSgKBZfEY8RPc.png?f=fotoalbum_large

[ Voor 6% gewijzigd door PeteSplit op 01-08-2024 10:46 ]

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • Oilman
  • Registratie: December 2012
  • Laatst online: 16:23
butterkeks schreef op donderdag 1 augustus 2024 @ 08:28:
[...]


Hebben de huidige U44 1-fasemodellen dit probleem nog steeds of is het alleen opgelost in de 3-fasemodellen?
Ik heb een 3-fase 12 kW U44, deze werkt voor ons acceptabel met koelen, maar in vergelijking met verwarmen is de regeling niet bepaald fijngevoelig. Ik heb de pomp op vastdebiet gezet van 20 liter per minuut, dat werkt met verwarmen uitstekend om de WP rustig te houden. Met koelen blijft het ding gewoon stug 28.5 liter per minuut pompen. Zelfs in stille modus is het verbruik constant 1 tot 1.3 kW, enkel gisterochtend zag ik het verbruik dalen naar 860 Watt. Ter vergelijking met verwarmen draait de WP in het tussen seizoen dagenlang rustig op <500 Watt.

Ik schakel de pomp via de thermostaat handmatig in en uit, dat werkt nu prima om de warmte uit het huis te houden. Direct naar 12 graden watertemperatuur gaan zoals de 1-fase modellen gebeurd niet, als het water te koud wordt gaat de WP pendelen en dat voorkom ik dus door 'm uit te schakelen via thermostaat.

Acties:
  • 0 Henk 'm!

  • Oilman
  • Registratie: December 2012
  • Laatst online: 16:23
PeteSplit schreef op dinsdag 23 juli 2024 @ 17:09:
Ik zet mijn vloerverwarmingspomp uit met HA tijdens een defrost en weer aan als de watertemperatuur weer normaal is (Ta van 26 - 32, doel 28 graden zie grafiek).

[Afbeelding]
Waarom doe je dat? Je vloer is juist een ideale buffer, waar je zonder enig probleem een beetje warmte voor een defrost aan kunt ontrekken.

Acties:
  • 0 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

Oilman schreef op donderdag 1 augustus 2024 @ 09:42:
[...]


Waarom doe je dat? Je vloer is juist een ideale buffer, waar je zonder enig probleem een beetje warmte voor een defrost aan kunt ontrekken.
Een defrost met alles erom heen duurt een kwartier en moet de aanvoer ook weer op temperatuur komen.
Om de temperatuur in de vloer niet te laten zakken, tijdens de defrost, zet ik de vloerverwarmingspomp uit en deze gaat weer aan, als de aanvoer weer op temperatuur is. Het effect van de koeling op de vloer temperatuur is namelijk echt merkbaar.
De warmte voor de defrost kan de WP halen uit het buffervat en de radiatoren.

Afbeeldingslocatie: https://tweakers.net/i/ttg2w55lTFMxVD1UcK0RRwQd5eI=/800x/filters:strip_exif()/f/image/UaV7HNRYo90l1poTx0nr3eBV.png?f=fotoalbum_large

Je ziet in deze oude grafieken (15-1-24) dat de retour met 5 graden daalt, dat is echt goed merkbaar.

(Deze grafieken laten ook een test zien, met het verlagen van de doeltemperatuur, om de opstart na een defrost te verkleinen, maar een tweede opstart werd daardoor groter, het totaal effect was dus bij mij gering)

[ Voor 33% gewijzigd door PeteSplit op 01-08-2024 10:50 ]

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • paQ
  • Registratie: Augustus 2001
  • Nu online
butterkeks schreef op donderdag 1 augustus 2024 @ 08:28:
[...]


Hebben de huidige U44 1-fasemodellen dit probleem nog steeds of is het alleen opgelost in de 3-fasemodellen?
Het was reguliere firmware voor het moduleren tijdens verwarmen. De custom firmware die bij mij destijds is ingeladen is nooit uitgebracht. (snap ik niets van overigens 8)7 )

Ik doe niet aan bijgeloof. Dat brengt ongeluk.


Acties:
  • 0 Henk 'm!

  • butterkeks
  • Registratie: Mei 2023
  • Laatst online: 04-06 11:24
paQ schreef op donderdag 1 augustus 2024 @ 10:50:
[...]

Het was reguliere firmware voor het moduleren tijdens verwarmen. De custom firmware die bij mij destijds is ingeladen is nooit uitgebracht. (snap ik niets van overigens 8)7 )
Mijn installateur heeft nu aangeboden om LG een update van de controller te laten installeren, maar ik moet daarvoor betalen en hij kan niet zeggen of de twee problemen (doorschieten in verwarmingsmodus en de lagere modulatielimiet van 20Hz in koelmodus) zijn opgelost.
Niet geweldig voor 100 euro per uur plus reiskosten.

Acties:
  • +1 Henk 'm!

  • paQ
  • Registratie: Augustus 2001
  • Nu online
Het koelen bijna zeker niet. Laatste firmware was echt voor snellere modulatie bij verwarmen.
Maar dat staat eigenlijk los van je controller. De software van de controller bepaalt alleen wat de controller toont in de GUI.

Ik doe niet aan bijgeloof. Dat brengt ongeluk.


Acties:
  • 0 Henk 'm!

  • SalexSun
  • Registratie: December 2017
  • Laatst online: 19:35
@Jojan265 jij hebt toch een waveshare rs485 to ethernet adapter in gebruik icm de Lg warmtepomp?

Ik heb er een klaar liggen om te installeren, maar vroeg me af of de warmtepomp in storing (error 03, communicatiefout uit mn hoofd) gaat wanneer je bijv de voeding van van de waveshare module uitschakelt. Ook vraag me af of in dat geval de LG standalone in bedrijf gaat zonder dat dipswitches of instellingen moeten worden aangepast.
Weet je dat toevallig?

Het is misschien al eerder voorbijgekomen, maar als ik zoek op waveshare vind ik alsnog 5 paginas om door te spitten.

Bvd

[ Voor 12% gewijzigd door SalexSun op 02-08-2024 17:36 ]

LG monobloc s 5kW U44, 3kWp zuid, Model 3 SR+


Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
SalexSun schreef op vrijdag 2 augustus 2024 @ 17:33:
@Jojan265 jij hebt toch een waveshare rs485 to ethernet adapter in gebruik icm de Lg warmtepomp?

Ik heb er een klaar liggen om te installeren, maar vroeg me af of de warmtepomp in storing (error 03, communicatiefout uit mn hoofd) gaat wanneer je bijv de voeding van van de waveshare module uitschakelt. Weet je dat toevallig?

Het is misschien al eerder voorbijgekomen, maar als ik zoek op waveshare vind ik alsnog 5 paginas om door te spitten.

Bvd
Ik krijg geen CH03 error als ik de spanning van de Waveshare afhaal of als ik deze opnieuw opstart. Het is wel eens voorgekomen, maar dat ligt dan aan Home Assistant. De modbus communicatie is dan verstoord. Na het opnieuw opstarten van de Waveshare is dit dan weer voorbij. Dit is in 2 jaar ca. 3 keer voorgekomen.

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • +2 Henk 'm!

  • SalexSun
  • Registratie: December 2017
  • Laatst online: 19:35
Voor het nageslacht een update van onze installatie.

Voorheen was deze aangesloten zonder flex leidingen https://gathering.tweaker...message/77700370#77700370, maar mede vanwege het advies op dit topic is dit nu aangepast. Voorheen knie, nu een krappe bocht met RVS ribbelbuis. De flow is echter geen probleem. Op 100% haalt de 5kW 22l/min (rated 15l/min)

Er zijn meteen afsluiters geplaats om het filter in de warmtepomp makkelijk te kunnen schoonmaken. Ik had ze liever binnen, of aan de ander kant van de flexibele leiding gehad, maar dan zou het teveel werk zijn of het past niet, nu kon het er makkelijk bij.

Het moet nog netjes geïsoleerd worden uiteraard.

Afbeeldingslocatie: https://tweakers.net/i/KGgug9cU0a0HGBJ1p7DTweL5ios=/800x/filters:strip_icc():strip_exif()/f/image/9g0ArxJbtEdwv5WzFu0Qmrq9.jpg?f=fotoalbum_large

Tevens van de gelegenheid gebruik gemaakt om actieve vorstbeveiliging te installeren. Redgrey Sarg-1, https://www.senetic.nl/product/SARG1. Helaas lekt één van de koppelingen dus dat eerst oplossen. Daarna nog elektrisch aansluiten.

[ Voor 25% gewijzigd door SalexSun op 05-08-2024 19:48 ]

LG monobloc s 5kW U44, 3kWp zuid, Model 3 SR+


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
Middels Modbus de informatie uit mn LG gehaald. Daarbij constateer ik dat mijn pomp elke 6 uur het tapvat verwarmd. Je ziet ook dat de temperatuur van de outlet mee daalt met de daling van het DHW vat. de sturing is op water en niet op luchttemperatuur.

Afbeeldingslocatie: https://tweakers.net/i/ayBq4QYtuFradnvU5AIGzwS08E0=/800x/filters:strip_exif()/f/image/2EwpYqk0h3kC85Thd9IMljrW.png?f=fotoalbum_large

Als ik dit vergelijk met de installatie van mijn vader (7kw LG), dan verwarmt de pomp elke 12 uur het vat. Hij stuurt op de luchttemperatuur. Dat bespaart ongeveer 2-4kWh per dag lijkt.

Afbeeldingslocatie: https://tweakers.net/i/t0WakjxE8VcqefY5MEHMxEQY2fc=/800x/filters:strip_exif()/f/image/qxayGCvk6VoUxTIFrLepB313.png?f=fotoalbum_large

Wat maken jullie op uit deze grafieken?

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • SalexSun
  • Registratie: December 2017
  • Laatst online: 19:35
maomanna schreef op dinsdag 6 augustus 2024 @ 10:30:
Middels Modbus de informatie uit mn LG gehaald. Daarbij constateer ik dat mijn pomp elke 6 uur het tapvat verwarmd. Je ziet ook dat de temperatuur van de outlet mee daalt met de daling van het DHW vat. de sturing is op water en niet op luchttemperatuur.

[Afbeelding]

Als ik dit vergelijk met de installatie van mijn vader (7kw LG), dan verwarmt de pomp elke 12 uur het vat. Hij stuurt op de luchttemperatuur. Dat bespaart ongeveer 2-4kWh per dag lijkt.

[Afbeelding]

Wat maken jullie op uit deze grafieken?
Het lijkt alsof het vat van je vader minder warmteverlies heeft dan het jouwe. De helft ongeveer mits de volumes ongeveer gelijk zijn. Maar is lastig te zeggen zonder te weten hoeveel energie er per run ingaat.

Het zou ook nog kunnen dat de temperatuursensor op een andere plek in het vat zit waardoor je een vertekend beeld krijgt

[ Voor 11% gewijzigd door SalexSun op 06-08-2024 10:56 ]

LG monobloc s 5kW U44, 3kWp zuid, Model 3 SR+


Acties:
  • 0 Henk 'm!

  • maomanna
  • Registratie: Februari 2006
  • Laatst online: 20:51
iets ander vat, maar de sensor zit bij beide bovenin.

mijn vat staat op zolder (erg warm nu), bij hem in een kast in de slaapkamer.

ik krijg het gevoel dat mijn pomp door zijn gedrag het vat mee afkoelt, met andere woorden, de driewegklep lijkt niet goed aangestuurd te worden. want bij koelen, zie paar pagina's terug, koelt mijn pomp ook het vat mee af.

Edit:
ik heb toen deze driewegklep gekocht
Bij de eigenschappen staat artikelnummer van de leverancier, welke V4044C1312/B is.
Nu zie ik op de site van de leverancier, dat type aansluiting BSPP-INT is, met startpositie poort A gesloten.

Als ik bij de 4044c1034 kijk, die ik type aansluiting SPDT.

Zou dit het dan zijn?!

edit 2: de NBSPP is de schroefdraad en niet de aansluiting zoals de SPDT.

In mijn 1312, daarbij is poort B open en is Poort A dicht als er geen spanning op staat. Bij spanning staat poort A open. Op B zit mijn SWW en op A zit mijnVVW. Zou ik die dan om moeten draaien?

[ Voor 63% gewijzigd door maomanna op 06-08-2024 13:34 ]

https://pvoutput.org/intraday.jsp?id=102416&sid=90116


Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 22:58
maomanna schreef op dinsdag 6 augustus 2024 @ 11:03:
iets ander vat, maar de sensor zit bij beide bovenin.

mijn vat staat op zolder (erg warm nu), bij hem in een kast in de slaapkamer.

ik krijg het gevoel dat mijn pomp door zijn gedrag het vat mee afkoelt, met andere woorden, de driewegklep lijkt niet goed aangestuurd te worden. want bij koelen, zie paar pagina's terug, koelt mijn pomp ook het vat mee af.

Edit:
ik heb toen deze driewegklep gekocht
Bij de eigenschappen staat artikelnummer van de leverancier, welke V4044C1312/B is.
Nu zie ik op de site van de leverancier, dat type aansluiting BSPP-INT is, met startpositie poort A gesloten.

Als ik bij de 4044c1034 kijk, die ik type aansluiting SPDT.

Zou dit het dan zijn?!

edit 2: de NBSPP is de schroefdraad en niet de aansluiting zoals de SPDT.

In mijn 1312, daarbij is poort B open en is Poort A dicht als er geen spanning op staat. Bij spanning staat poort A open. Op B zit mijn SWW en op A zit mijnVVW. Zou ik die dan om moeten draaien?
toon volledige bericht
Ik denk inderdaad dat je warmtepomp het SWW vat afkoelt tijdens lopen van de waterpomp.

Ik weet niet hoe je de driewegklep op de LG hebt aangesloten. Kun je dit eens uittekenen incl. de veer-retour van de driewegklep? Het lijkt niet helemaal goed te zitten.

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • +2 Henk 'm!

  • Jorgeb
  • Registratie: Mei 2005
  • Laatst online: 16-05 11:26
Na teleurstellende resultaten met koelen d.m.v. vloerverwaming i.c.m. htv radiatoren in mijn huis met veel glas op het zuiden, heb ik besloten het simpel te houden en een (op een airco lijkende) fancoil op te hangen. Deze zit d.m.v. een T-stuk direct aan de hoofdleidingen van mijn monoblok (ander merk dan LG). Dat stuk is dampdicht geisoleerd en condenseert daarom niet.
Op het moment dat ik (flink) wil koelen zet ik de kogelkranen naar de rest van het CV cicruit dicht en laat de WP enkel de fancoil voeden met water van 5 graden.
Het wordt nu heerlijk koel in huis en ook word de lucht ontvochtigd (slangetje vanaf de fancoil bijgevoegd bij de afvoer van de wasmachine). Ben er erg tevreden mee. Wellicht iets om eens te overwegen voor mensen die veel koelvermogen willen plus de luchtvochtigheid in huis omlaag willen brengen.

Acties:
  • +3 Henk 'm!

  • JansenSE
  • Registratie: Juni 2014
  • Laatst online: 14-06 18:13
Jojan265 schreef op vrijdag 2 augustus 2024 @ 17:38:
[...]

Ik krijg geen CH03 error als ik de spanning van de Waveshare afhaal of als ik deze opnieuw opstart. Het is wel eens voorgekomen, maar dat ligt dan aan Home Assistant. De modbus communicatie is dan verstoord. Na het opnieuw opstarten van de Waveshare is dit dan weer voorbij. Dit is in 2 jaar ca. 3 keer voorgekomen.
Als je een betrouwbare stabiele Home Assistant setup hebt draaien, draait het met die waveshare als een tierelier. Het gaat volgens mij vooral mis als je HA draait op een Raspberry Pi vanaf een SD-kaart bijvoorbeeld. Of een losse PC die niet aan blijft.
Zelf heb ik het draaien op een Raspberry Pi 4 met een SSD. Home Assistant Core op Raspberry Pi OS Lite. Zo kan ik er bijvoorbeeld ook een MQTT-broker naast draaien en ander eigen geneuzel. Ook nog geen CH03 error gezien.
Ik ben ook wel benieuwd wat er gebeurt als HA helemaal wegvalt. Dan komt er toch ook geen bevraging meer van de modbus-registers? Hetzelfde als dat de Waveshare uit gaat. Maar eens proberen.

Tot nog toe gebruik ik de modbus-connectie alleen nog maar voor monitoring. Dat probeer ik nu eerst op orde te krijgen voordat we straks het stookseizoen in gaan.

Ik heb de handleiding van @Jojan265 gebruikt. De Waveshare heb ik in de binnenunit aan de DIN-rail gehangen. Ik heb een IWT en een 9kW 1 fase versie 44 buitenunit.

De configuration.yaml heb ik wel wat aangepast:
  • Standaar recorder tijd voor hoge resolutie data op 30 dagen;
  • Geen actieve besturing met automations, alleen monitoring en RMC functionaliteit;
  • Modbus sensorwaardes voor fan-speed klopt niet. Dit is een temperatuur van de compressor dacht ik. Zie ook de lijst met modbus-registers;
  • Modbus sensorwaardes toegevoegd voor Pipe-out, suction en condensor;
  • Scan-intervals iets aangepast. Waardes voor berekenen COP hebben nu dezelfde temporele resolutie;
  • "climates:" toegevoegd voor thermostaat-achtige bediening zoals @jschel;
  • Een instant COP en COP van afgelopen 24 uur berekenen volgens de notities van@BjornHero. Het elektrische vermogen vanuit een andere sensor (in mijn geval HomeWizard) hernoemd. Het vermogen alleen waarnemen als de waterpomp draait (zoals ook het thermisch vermogen). Helper/Riemann-integral toegevoegd in YAML ipv de grafische interface. Dat maakt het wat meer knip-en-plak;
  • Wat commentaar en naamgeving;
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
recorder:
  purge_keep_days: 30
modbus:
  # LG Heatpump
  - type: tcp
    host: 192.168.1.220
    port: 502
    name: "lg_modbus"
    retry_on_empty: true
    retries: 10
    sensors:

    ##input
      - name: lg_error_code
        scan_interval: 120
        address: 0
        slave: 1
        input_type: input

      - name: lg_water_inlet_temp
        scale: 0.1
        precision: 1
        scan_interval: 15
        address: 2
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_water_outlet_temp
        scale: 0.1
        precision: 1
        scan_interval: 15
        address: 3
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_dhw_water_temp
        scale: 0.1
        precision: 1
        scan_interval: 30
        address: 5
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_room_air_temp_circuit1
        scale: 0.1
        precision: 1
        scan_interval: 60
        address: 7
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_current_flow_rate
        scale: 0.1
        precision: 1
        scan_interval: 15
        address: 8
        slave: 1
        unit_of_measurement: l/min
        input_type: input

      - name: lg_outdoor_air_temp
        scale: 0.1
        precision: 1
        scan_interval: 60
        address: 12
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_Pipe_in_temp
        scale: 0.1
        precision: 1
        scan_interval: 15
        address: 16
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_Pipe_out_temp
        scale: 0.1
        precision: 1
        scan_interval: 15
        address: 17
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_suction_temp
        scale: 0.1
        precision: 1
        scan_interval: 15
        address: 18
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_compressor_temp
        scale: 0.1
        precision: 1
        scan_interval: 15
        address: 19
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_condensor_temp
        scale: 0.1
        precision: 1
        scan_interval: 15
        address: 20
        slave: 1
        unit_of_measurement: °C
        input_type: input

      - name: lg_high_press
        scale: 0.01
        precision: 3
        scan_interval: 30
        address: 22
        slave: 1
        unit_of_measurement: Bar
        input_type: input

      - name: lg_low_press
        scale: 0.01
        precision: 3
        scan_interval: 30
        address: 23
        slave: 1
        unit_of_measurement: Bar
        input_type: input

      - name: lg_inverter
        scale: 1
        precision: 0
        scan_interval: 30
        address: 24
        slave: 1
        unit_of_measurement: Hz
        input_type: input

        ##holding
      - name: lg_operation_mode
        scan_interval: 30
        address: 0
        slave: 1
        input_type: holding

      - name: lg_control_method
        scan_interval: 30
        address: 1
        slave: 1
        input_type: holding

      - name: lg_target_temp_circuit1
        scale: 0.1
        precision: 1
        scan_interval: 30
        address: 2
        slave: 1
        unit_of_measurement: °C
        input_type: holding

      - name: lg_room_air_temp_circuit1_holding
        scale: 0.1
        precision: 1
        scan_interval: 30
        address: 3
        slave: 1
        unit_of_measurement: °C
        input_type: holding

      - name: lg_shift_value_in_auto_mode_circuit1
        scan_interval: 30
        address: 4
        slave: 1
        input_type: holding

      - name: lg_shift_value_in_auto_mode_circuit2
        scan_interval: 30
        address: 7
        slave: 1
        input_type: holding

      - name: lg_dhw_target_temp
        scale: 0.1
        precision: 1
        scan_interval: 30
        address: 8
        slave: 1
        unit_of_measurement: °C
        input_type: holding

    binary_sensors:
        ## discrete
      - name: lg_water_flow_status
        scan_interval: 15
        address: 0
        slave: 1
        input_type: discrete_input

      - name: lg_water_pump_status
        scan_interval: 15
        address: 1
        slave: 1
        input_type: discrete_input

      - name: lg_compressor_status
        scan_interval: 30
        address: 3
        slave: 1
        input_type: discrete_input

      - name: lg_defrosting_status
        scan_interval: 30
        address: 4
        slave: 1
        input_type: discrete_input

      - name: lg_dhw_heating_status
        scan_interval: 30
        address: 5
        slave: 1
        input_type: discrete_input

      - name: lg_silent_mode_status
        scan_interval: 30
        address: 7
        slave: 1
        input_type: discrete_input

      - name: lg_error_status
        scan_interval: 30
        address: 13
        slave: 1
        input_type: discrete_input

    switches:
        ##coil
      - name: lg_enable_disable_heating/cooling
        address: 0
        slave: 1
        write_type: coil
        verify:

      - name: lg_enable_disable_dhw
        address: 1
        slave: 1
        write_type: coil
        verify:

      - name: lg_silent_mode_set
        address: 2
        slave: 1
        write_type: coil
        verify:

      - name: lg_trigger_desinfection_operation
        address: 3
        slave: 1
        write_type: coil
        verify:

      - name: lg_emergency_stop
        address: 4
        slave: 1
        write_type: coil
        verify:

      - name: lg_trigger_emergency_operation
        address: 5
        slave: 1
        write_type: coil
        verify:

    # THERMOSTATS
    climates:
      - name: "Therma V heating/cooling"
        address: 7
        slave: 1
        input_type: input
        max_temp: 40
        min_temp: 18
        offset: 0
        precision: 1
        scale: 0.1
        target_temp_register: 2
        temp_step: 1
        temperature_unit: C
        hvac_mode_register:
          address: 0
          values:
            state_cool: 0
            state_heat: 4
            state_auto: 3

      - name: "Therma V DHW"
        address: 5
        slave: 1
        input_type: input
        max_temp: 60
        min_temp: 40
        offset: 0
        precision: 1
        scale: 0.1
        target_temp_register: 8
        temp_step: 1
        temperature_unit: C

template:
  #LG Heatpump
  # Energy consumption, production & COP
  - sensor:
    #Calculate thermal power from LG-modbus sensorvalues
    - name: "lg_thermal_power"
      state: >
        {% if states('binary_sensor.lg_water_pump_status') == "off" %}
          {% set lg_thermal_power = 0.0 | float %}
        {% else %}
          {% set t1 = states('sensor.lg_water_outlet_temp') | float %}
          {% set t2 = states('sensor.lg_water_inlet_temp') | float %}
          {% set f = states('sensor.lg_current_flow_rate') | float %}
          {% set pwg = ((t1 - t2)*f) / 60 * 4184 | float %}
          {% set lg_thermal_power = pwg | float %}
        {% endif %}
        {{ lg_thermal_power | float | round(2)  }}
      unit_of_measurement: W
      state_class: measurement

    # Rename input for electrical power. Can be HomeWizard, Shelly, Modbus etc.
    - name: "lg_electrical_power"
      state: >
        {% if states('binary_sensor.lg_water_pump_status') == "off" %}
          {% set lg_electrical_power = 0.0 | float %}
        {% else %}
          {% set lg_electrical_power = states('sensor.kwh_meter_5c2faf17366a_active_power') | float %}
        {% endif %}
        {{ lg_electrical_power | float | round(2) }}
      unit_of_measurement: W
      state_class: measurement

    # Calculate current COP
    - name: cop_instant
      state: >
        {% if states('binary_sensor.lg_water_pump_status') == "off" %}
          {% set cop_instant = 0.0 | float %}
        {% else %}
          {% set pwe = states('sensor.lg_electrical_power') | float %}
          {% set pwt = states('sensor.lg_thermal_power') | float %}
          {% set cop_instant = pwt / pwe | float %}
        {% endif %}
          {% if cop_instant > 10.0 %}
            {% set cop_instant = 0.0 | float %}
          {% endif %}
          {% if cop_instant < -10.0 %}
            {% set cop_instant = 0.0 | float %}
          {% endif %}
        {{ cop_instant | float | round(2)  }}
      unit_of_measurement: cop
      state_class: measurement

    # Calculate COP over last 24 hours
    - name: cop24h
      state: >-
        {% set pwe = states('sensor.lg_electrical_energy_last24H') | float %}
        {% set pwt = states('sensor.lg_thermal_energy_last24H') | float %}
        {% set cop24h = pwt / pwe | float %}
        {{ cop24h | float | round(2) }}
      unit_of_measurement: cop

sensor:
 ## LG Heatpump --------
    #Cumulatief opgewekte thermische energie
  - platform: integration
    source: sensor.lg_thermal_power
    name: lg_thermal_energy
    unit_time: h

    #Cumulatief verbruikte elektrische energie
  - platform: integration
    source: sensor.lg_electrical_power
    name: lg_electrical_energy
    unit_time: h

    #Opgewekte thermische energie laatste 24 uur
  - platform: statistics
    name: lg_thermal_energy_last24H
    entity_id: sensor.lg_thermal_energy
    state_characteristic: change
    max_age:
      hours: 24
    #sampling_size: 3500 # Sampling Size = 24 * 60 * 60 / <sensor update interval in seconds>

    #Verbruikte elektrische energy laatste 24 uur
  - platform: statistics
    name: lg_electrical_energy_last24H
    entity_id: sensor.lg_electrical_energy
    state_characteristic: change
    max_age:
      hours: 24
    #sampling_size: 3500 # Sampling Size = 24 * 60 * 60 / <sensor update interval in seconds>

Dit heb ik allemaal vanuit meerdere posts bij elkaar geschraapt. @Jojan265 Kun je je HowTo post nog aanpassen? Misschien dat we het dan kunnen bijwerken met de laatste inzichten en meer plug&pray kunnen maken?
Eventueel alleen een doorverwijzing erbij naar andere posts.

Edit: de COP berekening(en) gaan nog niet helemaal goed. De instant-COP blijft op 0 staan, gemiddelde van afgelopen 24h doet ook nog niks. Kan er mee te maken hebben dat ik eerst 24hr aan fatsoenlijke vermogens waarnemingen nodig heb.
Een forum is wat lastig om dit te documenteren voor het nageslacht. Zoekopdrachten met COP enYAML leveren nog een paar pagina's op 8)7 Ik voeg wel een keyphrase toe bij toekomstige posts met updates, dan kan iemand daar op zoeken O-) :
gabbagabbahey

Edit2: Code hierboven aangepast. Ook drukken in Bar met 3 decimalen nu. En instant COP werkt nu :) Of ik er ook wat aan heb met de wapperfactor van de interne LG-sensoren, gaan we achter komen :P

[ Voor 6% gewijzigd door JansenSE op 09-08-2024 09:15 ]


Acties:
  • +2 Henk 'm!

  • PeteSplit
  • Registratie: Oktober 2023
  • Nu online

PeteSplit

HN091MR.NK5 HU051MR.U44

JansenSE schreef op woensdag 7 augustus 2024 @ 09:58:
[...]


Als je een betrouwbare stabiele Home Assistant setup hebt draaien, draait het met die waveshare als een tierelier. Het gaat volgens mij vooral mis als je HA draait op een Raspberry Pi vanaf een SD-kaart bijvoorbeeld. Of een losse PC die niet aan blijft.
Zelf heb ik het draaien op een Raspberry Pi 4 met een SSD. Home Assistant Core op Raspberry Pi OS Lite. Zo kan ik er bijvoorbeeld ook een MQTT-broker naast draaien en ander eigen geneuzel. Ook nog geen CH03 error gezien.
Ik ben ook wel benieuwd wat er gebeurt als HA helemaal wegvalt. Dan komt er toch ook geen bevraging meer van de modbus-registers? Hetzelfde als dat de Waveshare uit gaat. Maar eens proberen.

Tot nog toe gebruik ik de modbus-connectie alleen nog maar voor monitoring. Dat probeer ik nu eerst op orde te krijgen voordat we straks het stookseizoen in gaan.

Ik heb de handleiding van @Jojan265 gebruikt. De Waveshare heb ik in de binnenunit aan de DIN-rail gehangen. Ik heb een IWT en een 9kW 1 fase versie 44 buitenunit.

De configuration.yaml heb ik wel wat aangepast:
  • Standaar recorder tijd voor hoge resolutie data op 30 dagen;
  • Geen actieve besturing met automations, alleen monitoring en RMC functionaliteit;
  • Modbus sensorwaardes voor fan-speed klopt niet. Dit is een temperatuur van de compressor dacht ik. Zie ook de lijst met modbus-registers;
  • Modbus sensorwaardes toegevoegd voor Pipe-out, suction en condensor;
  • Scan-intervals iets aangepast. Waardes voor berekenen COP hebben nu dezelfde temporele resolutie;
  • "climates:" toegevoegd voor thermostaat-achtige bediening zoals @jschel;
  • Een instant COP en COP van afgelopen 24 uur berekenen volgens de notities van@BjornHero. Het elektrische vermogen vanuit een andere sensor (in mijn geval HomeWizard) hernoemd. Het vermogen alleen waarnemen als de waterpomp draait (zoals ook het thermisch vermogen). Helper/Riemann-integral toegevoegd in YAML ipv de grafische interface. Dat maakt het wat meer knip-en-plak;
  • Wat commentaar en naamgeving;
Dit heb ik allemaal vanuit meerdere posts bij elkaar geschraapt. @Jojan265 Kun je je HowTo post nog aanpassen? Misschien dat we het dan kunnen bijwerken met de laatste inzichten en meer plug&pray kunnen maken?
Eventueel alleen een doorverwijzing erbij naar andere posts.
toon volledige bericht
Afgelopen winter periode, zijn wat aanpassingen in het yaml bestand ter sprake gekomen in dit forum. Ik heb een esp32 en het yaml bestand is anders dan bij een waveshare, maar misschien kun je een en ander toch veranderen.

Zoals je al schrijft is Address 19 , geen FAN speed (rpm).

code:
1
2
3
4
5
30017   Pipe in temp [0.1 °C ×10]
30018   Pipe out temp [0.1 °C ×10]
30019   Suction temp [0.1 °C ×10]
30020   INV1 dis. temp [0.1 °C ×10]
30021   HEX temp [0.1 °C ×10]

Maar is bij mij (esp-yaml) een getal lager:
Inverter aanzuig temp = Inverter suction temp = address: 18
Inverter uitblaas temp = Inverter discharge temp = address: 19
Warmtewisselaar temp = Heat exchanger temp = address: 20


Andere aanpassingen zijn (esp-yaml)

Bij Pipe in en Pipe out - deze kunnen negatief worden en daarom gewijzigd worden naar value_type: S_WORD (signed integer)

Bij HighPress [mBar] en LowPress [mBar] - deze wijken een factor 10 af en daarom zou je [Bar] kunnen kiezen met multiply: 0.01 (waarde ligt dan rond 10,00 Bar = 10000 mBar


Een esp blijft werken als HA uitvalt.
Ik heb bij allen een update_interval van 15sec (maar merk in HA dat het bij enkele wat langer duurt).
Ik heb de namen gewijzigd en een volgorde gemaakt.
Ik kan de esp benaderen via webUI, zie afbeelding

Afbeeldingslocatie: https://tweakers.net/i/bFLu68BpGujOtrbeDMdIg-E_4zM=/x800/filters:strip_exif()/f/image/1wohtKH3PElo01LYQZ6ATGbK.png?f=fotoalbum_large

[ Voor 6% gewijzigd door PeteSplit op 07-08-2024 14:06 ]

LG AWHP / ESPhome / GoodWe 4K-DT / Homewizard / Home Assistant


Acties:
  • 0 Henk 'm!

  • kazemo
  • Registratie: Augustus 2022
  • Laatst online: 22:04
SalexSun schreef op maandag 5 augustus 2024 @ 19:44:
Voor het nageslacht een update van onze installatie.

Voorheen was deze aangesloten zonder flex leidingen https://gathering.tweaker...message/77700370#77700370, maar mede vanwege het advies op dit topic is dit nu aangepast. Voorheen knie, nu een krappe bocht met RVS ribbelbuis. De flow is echter geen probleem. Op 100% haalt de 5kW 22l/min (rated 15l/min)

Er zijn meteen afsluiters geplaats om het filter in de warmtepomp makkelijk te kunnen schoonmaken. Ik had ze liever binnen, of aan de ander kant van de flexibele leiding gehad, maar dan zou het teveel werk zijn of het past niet, nu kon het er makkelijk bij.

Het moet nog netjes geïsoleerd worden uiteraard.

[Afbeelding]

Tevens van de gelegenheid gebruik gemaakt om actieve vorstbeveiliging te installeren. Redgrey Sarg-1, https://www.senetic.nl/product/SARG1. Helaas lekt één van de koppelingen dus dat eerst oplossen. Daarna nog elektrisch aansluiten.
toon volledige bericht
:'( lekkende koppeling(met wartelmoer) bekend probleem! waarschijnlijk geen brede vlakdichtende koppeling mijn advies harde fiber pakkingring gebruiken met evt wat vloeibaar pakking(bij de koppeling zit waarschijnlijk een zachte pakking ring die draai je dan stuk)

Acties:
  • 0 Henk 'm!

  • kazemo
  • Registratie: Augustus 2022
  • Laatst online: 22:04
Jorgeb schreef op dinsdag 6 augustus 2024 @ 15:51:
Na teleurstellende resultaten met koelen d.m.v. vloerverwaming i.c.m. htv radiatoren in mijn huis met veel glas op het zuiden, heb ik besloten het simpel te houden en een (op een airco lijkende) fancoil op te hangen. Deze zit d.m.v. een T-stuk direct aan de hoofdleidingen van mijn monoblok (ander merk dan LG). Dat stuk is dampdicht geisoleerd en condenseert daarom niet.
Op het moment dat ik (flink) wil koelen zet ik de kogelkranen naar de rest van het CV cicruit dicht en laat de WP enkel de fancoil voeden met water van 5 graden.
Het wordt nu heerlijk koel in huis en ook word de lucht ontvochtigd (slangetje vanaf de fancoil bijgevoegd bij de afvoer van de wasmachine). Ben er erg tevreden mee. Wellicht iets om eens te overwegen voor mensen die veel koelvermogen willen plus de luchtvochtigheid in huis omlaag willen brengen.
:) goed idee je koelt de lucht dus direct zoals bij een airco met een fancoil..zonder tussenkomst van vloer verwarming of radiatoren (consatie als gevolg)....je zou er evt. ook snel mee kunnen verwarmen(mocht dat nodig zijn).....nadeel werkt alleen in ruimte waar de fancoil hangt+geluid van de ventilator blijft hoorbaar
Pagina: 1 ... 148 ... 178 Laatste
