Pimmr schreef op maandag 22 september 2025 @ 23:00:
[...]


Thanks, slechte wifi ontvangst zou je denken idd, maar de unit staat echt 2 meter van mijn Zenwifi AX AP vandaan en is niets in veranderd. Heb volgens Wifi analyzer -45dB signaal.
Heb Debug logging aan kunnen zetten in syslog vanmorgen. Nu kijk ik net, en lijkt de verbinding de hele dag al stabiel. Begrijp er niets van, eerder de stekker uit de unit gehaald etc, geen effect.

Ik hou het even in de gaten....

[Afbeelding]

[Afbeelding]
Laat maar weten als het weer onstabiel gaat worden, dan stuur ik voor de zekerheid een vervangende module zodat je dat kan testen en uitsluiten.

Acties:
  • +1 Henk 'm!

  • edwin2021
  • Registratie: Oktober 2020
  • Laatst online: 07:13
Gebruik één ssid voor zowel 2.4 als 5/6 GHz?
Ik zou een apart IoT netwerk nemen wat alleen op 2.4 zend met een niet te lang wachtwoord en bestaande uit simpel ASCII zonder speciale tekens. Ook nergens spaties gebruiken. Ook slecht 20MHz bandbreedte gebruiken en nette kanalen (1,6,11)
Veel van het simpele Wifi spul kan alleen met 2.4 uit de voeten en raakt in de war, kan niet overweg met, andere banden.
Zelfde gehad met een robotzuiger en zo opgelost.

Acties:
  • 0 Henk 'm!

  • Celica_T20
  • Registratie: Februari 2009
  • Laatst online: 15-10 15:13
Ik gebruik de add-on al een tijd naar volle tevredenheid icm met een Itho Daalderop WPU 5G warmtepomp en Homey. Het enige wat ik mis is live energieverbruik in (k)W. Heeft iemand dit voor elkaar gekregen?

Ik kan natuurlijk de kWh uitlezen en middelen over de afgelopen minuut, alleen de kWh waardes zijn afgerond op hele getallen, dus dan zal je in verbruik de meeste tijd niks zien met af en toe een hoge piek.

Acties:
  • +1 Henk 'm!

  • wouter.N
  • Registratie: Juni 2009
  • Laatst online: 21:59
Celica_T20 schreef op maandag 29 september 2025 @ 10:28:
Ik gebruik de add-on al een tijd naar volle tevredenheid icm met een Itho Daalderop WPU 5G warmtepomp en Homey. Het enige wat ik mis is live energieverbruik in (k)W. Heeft iemand dit voor elkaar gekregen?

Ik kan natuurlijk de kWh uitlezen en middelen over de afgelopen minuut, alleen de kWh waardes zijn afgerond op hele getallen, dus dan zal je in verbruik de meeste tijd niks zien met af en toe een hoge piek.
Zelf gebruik ik daar een losse kwh meter voor.

[ Voor 85% gewijzigd door wouter.N op 29-09-2025 12:51 ]


Acties:
  • 0 Henk 'm!

  • vliegnerd
  • Registratie: Augustus 2003
  • Nu online
Celica_T20 schreef op maandag 29 september 2025 @ 10:28:
Ik gebruik de add-on al een tijd naar volle tevredenheid icm met een Itho Daalderop WPU 5G warmtepomp en Homey. Het enige wat ik mis is live energieverbruik in (k)W. Heeft iemand dit voor elkaar gekregen?
Mijn 4,5kW model zit in een normaal stopcontact. Daar heb ik een gewone slimme stekker ingestoken.
Bij modellen met meer vermogen die direct op een groep zitten zul je een kWh meter moeten toevoegen in de meterkast.

4,8kW ZO-NW PVOutput 8x300Wp ZO 12 graden. 8x300Wp NW 12 graden.


Acties:
  • 0 Henk 'm!

  • Celica_T20
  • Registratie: Februari 2009
  • Laatst online: 15-10 15:13
vliegnerd schreef op maandag 29 september 2025 @ 19:26:
[...]

Mijn 4,5kW model zit in een normaal stopcontact. Daar heb ik een gewone slimme stekker ingestoken.
Bij modellen met meer vermogen die direct op een groep zitten zul je een kWh meter moeten toevoegen in de meterkast.
De mijne zit inderdaad op zo'n grote krachtstroom aansluiting. Ga ik eens nadenken over een kWh meter.

Acties:
  • +3 Henk 'm!

  • __Peter__
  • Registratie: December 2009
  • Laatst online: 20:43
Celica_T20 schreef op maandag 29 september 2025 @ 19:38:
[...]


De mijne zit inderdaad op zo'n grote krachtstroom aansluiting. Ga ik eens nadenken over een kWh meter.
Ik heb ook een WPU 5G 5.5kW en deze heeft een 3-fase aansluiting. Ik bereken het vermogen van de compressor door de stroom te gebruiken die uit de Itho module komt. Het vermogen van de compressor bereken je met: P = I x 400 x SQRT(3) x 0,9 De 0,9 is de aangenomen arbeidsfactor, 400V de driefasen lijn spanning.

Naast de compressor kunnen er ook tot 3 pompen draaien; de CV pomp, well pomp en boiler pomp. Deze pompen zijn 40W per stuk volgens de naamplaat en de itho module geeft aan hoeveel % deze draaien. Het vermogen bereken ik dan door 40W keer het percentage te doen. Niet mooi maar wel redelijke benadering, ook omdat deze pompen maar een klein deel van het totale vermogen.

Als laatste heb je dan het electrisch verwarmingselement die aangaat als je op boost drukt. Van dit element kan je ook de stroom kan uitlezen. Het verwarmingselement zit niet tussen fase en nul maar tussen twee fasen en dus is de spanning 400V. Arbeidsfactor is nagenoeg 1. Het vermogen is dus 400 * stroom.

Tel dat allemaal bij elkaar op en dan heb je het vermogen van de warmte pomp waarbij 99% van het energieverbruik in de compressor zit, tenminste als je net als ik de boost mode nooit gebruikt.

Ik bereken het vermogen met nodered door de gemeten waarden van mqtt te halen, berekeningen te doen en de berekende waarden weer terug te sturen naar MQTT. Vervolgens gebruik ik de waarden in Home Assistant. Ik bereken ook nog de kWh waarden en stuur deze ook terug naar MQTT

Ik hoop dat je er wat aan hebt

Acties:
  • 0 Henk 'm!

  • Celica_T20
  • Registratie: Februari 2009
  • Laatst online: 15-10 15:13
__Peter__ schreef op maandag 29 september 2025 @ 20:04:
[...]


Ik heb ook een WPU 5G 5.5kW en deze heeft een 3-fase aansluiting. Ik bereken het vermogen van de compressor door de stroom te gebruiken die uit de Itho module komt. Het vermogen van de compressor bereken je met: P = I x 400 x SQRT(3) x 0,9 De 0,9 is de aangenomen arbeidsfactor, 400V de driefasen lijn spanning.

Naast de compressor kunnen er ook tot 3 pompen draaien; de CV pomp, well pomp en boiler pomp. Deze pompen zijn 40W per stuk volgens de naamplaat en de itho module geeft aan hoeveel % deze draaien. Het vermogen bereken ik dan door 40W keer het percentage te doen. Niet mooi maar wel redelijke benadering, ook omdat deze pompen maar een klein deel van het totale vermogen.

Als laatste heb je dan het electrisch verwarmingselement die aangaat als je op boost drukt. Van dit element kan je ook de stroom kan uitlezen. Het verwarmingselement zit niet tussen fase en nul maar tussen twee fasen en dus is de spanning 400V. Arbeidsfactor is nagenoeg 1. Het vermogen is dus 400 * stroom.

Tel dat allemaal bij elkaar op en dan heb je het vermogen van de warmte pomp waarbij 99% van het energieverbruik in de compressor zit, tenminste als je net als ik de boost mode nooit gebruikt.

Ik bereken het vermogen met nodered door de gemeten waarden van mqtt te halen, berekeningen te doen en de berekende waarden weer terug te sturen naar MQTT. Vervolgens gebruik ik de waarden in Home Assistant. Ik bereken ook nog de kWh waarden en stuur deze ook terug naar MQTT

Ik hoop dat je er wat aan hebt
Wat slim! Het was me helemaal niet opgevallen dat de stroom ook uitgelezen kan worden.
Hier kan ik wat mee, dankjewel!

Acties:
  • 0 Henk 'm!

  • sciurius
  • Registratie: Januari 2014
  • Laatst online: 21-10 10:41
Soms denk ik wel eens...

Driefasen = nul + 3 x 230V. Als ik nu een meetstekker tussen elk van de drie zet en het gemeten vermogen per fase optel?

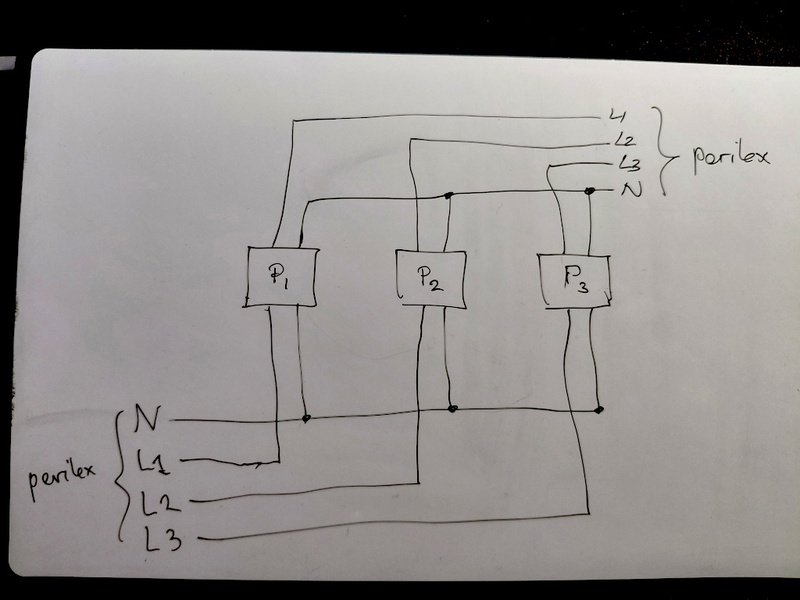

Afbeeldingslocatie: https://tweakers.net/i/ZJW46-BrOzb4TYAXw0f3Nll5dhg=/800x/filters:strip_icc():strip_exif()/f/image/tYihvFirtYTysYoqXrjDwlzM.jpg?f=fotoalbum_large

Of praat ik onzin...?

Acties:
  • 0 Henk 'm!

  • __Peter__
  • Registratie: December 2009
  • Laatst online: 20:43
sciurius schreef op dinsdag 30 september 2025 @ 08:11:
Soms denk ik wel eens...

Driefasen = nul + 3 x 230V. Als ik nu een meetstekker tussen elk van de drie zet en het gemeten vermogen per fase optel?

[Afbeelding]

Of praat ik onzin...?
Het principe van vermogen meten per fase en dan optellen werkt. Dit is vooral handig als de belasting asymmetrisch (=niet gelijk per fase) is. Het is wel een dure methode maar asymetrische belasting is heel gebruikelijk in huishoudelijke toepassingen. Als de belasting symmetrisch is (stroom in elke fase gelijk kan je volstaan met 1 vermogens meter en dan vermenigvuldig je de meting met 3. Werkt goed voor 3-fasen motoren.

Voor het meten van vermogen moet je zowel de spanning en de stroom meten per fase en dat zie ik niet terug in het schema maar ligt er aan wat je wilt gebruiken voor de vermogensmeters.

Als je de stroom en spanning apart meet dan meet je het schijnbare vermogen meten in VA en niet het werkelijke vermogen in W. Dit is ook weer afhankelijk hoe je meet, het zou kunnen dat de vermogensmeter die je wilt gebruiken hier rekening mee houdt.

Bedoel je in je plaatje echt een perilex stekker/stopcontact of de rode CEE 3 fasen stekker/muursocket? De Perilex zou anders bedraad kunnen zijn als ik jouw plaatje! In ventilatie systemen wordt de Perilex gebruikt voor schakelen van de ventilator snelheid en zijn er geen 3 fasen.

Misschien onnodig om te zeggen en irritant maar ik ga het toch doen: Werk altijd spanningsloos en test of er nog spanning is voordat je koper aanraakt! Dit laatste doe je om zeker te weten dat je de goede groep hebt uitgeschakeld. Let er ook op dat er niemand de groep weer kan inschakelen als jij nog aan het werk bent. Elektrische veiligheid is belangrijk!

[ Voor 19% gewijzigd door __Peter__ op 30-09-2025 10:02 ]


Acties:
  • +2 Henk 'm!

  • Celica_T20
  • Registratie: Februari 2009
  • Laatst online: 15-10 15:13
__Peter__ schreef op maandag 29 september 2025 @ 20:04:
[...]


Ik heb ook een WPU 5G 5.5kW en deze heeft een 3-fase aansluiting. Ik bereken het vermogen van de compressor door de stroom te gebruiken die uit de Itho module komt. Het vermogen van de compressor bereken je met: P = I x 400 x SQRT(3) x 0,9 De 0,9 is de aangenomen arbeidsfactor, 400V de driefasen lijn spanning.

Naast de compressor kunnen er ook tot 3 pompen draaien; de CV pomp, well pomp en boiler pomp. Deze pompen zijn 40W per stuk volgens de naamplaat en de itho module geeft aan hoeveel % deze draaien. Het vermogen bereken ik dan door 40W keer het percentage te doen. Niet mooi maar wel redelijke benadering, ook omdat deze pompen maar een klein deel van het totale vermogen.

Als laatste heb je dan het electrisch verwarmingselement die aangaat als je op boost drukt. Van dit element kan je ook de stroom kan uitlezen. Het verwarmingselement zit niet tussen fase en nul maar tussen twee fasen en dus is de spanning 400V. Arbeidsfactor is nagenoeg 1. Het vermogen is dus 400 * stroom.

Tel dat allemaal bij elkaar op en dan heb je het vermogen van de warmte pomp waarbij 99% van het energieverbruik in de compressor zit, tenminste als je net als ik de boost mode nooit gebruikt.

Ik bereken het vermogen met nodered door de gemeten waarden van mqtt te halen, berekeningen te doen en de berekende waarden weer terug te sturen naar MQTT. Vervolgens gebruik ik de waarden in Home Assistant. Ik bereken ook nog de kWh waarden en stuur deze ook terug naar MQTT

Ik hoop dat je er wat aan hebt

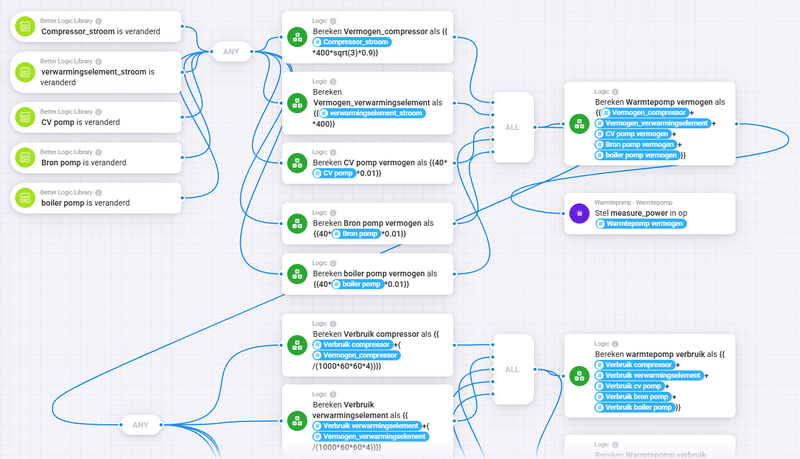

Volgens mij is het gelukt:
Afbeeldingslocatie: https://tweakers.net/i/hCK-PyA9BO98UcM2dh6UlyXlzdQ=/800x/filters:strip_exif()/f/image/oRdVjfNwDDghpszOMC1UZJzH.png?f=fotoalbum_large

Al weet ik het pas zeker als de warmtepomp iets gaat doen, hij staat nu de hele tijd op 0.
Ik heb een virtual device gemaakt met het vermogen (W) en het verbruik (kWh). Nu nog uitvinden hoe ik hem in mijn Homey Energy overzicht krijg, hij staat er nu namelijk niet bij.

Edit: Hij staat wel in het Homey Energy overzicht, maar ik wil hem graag bovenaan naast totaal verbruik en zonnepanelen. Lijkt er tot nu toe op dat dat niet gaat.

Edit2: Ik zie in de specsheet (https://ithodaalderop.com...e%20WPU-I%205G%20(nl).pdf) dat de pompen niet 40W zijn, welke sticker had je dat gevonden?
Ik heb een 65I, dus mijn CV pomp zal dan 73W zijn en de brondpomp 145W. Boiler pomp zie ik geen info.
Afbeeldingslocatie: https://tweakers.net/i/4nME2Ejc_PPVnzVG90-Pr7zsYC0=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/IMsOY41U3ItdjKS0QW8NSrAc.png?f=user_large

[ Voor 14% gewijzigd door Celica_T20 op 30-09-2025 13:18 ]


Acties:
  • 0 Henk 'm!

  • edwin2021
  • Registratie: Oktober 2020
  • Laatst online: 07:13
sciurius schreef op dinsdag 30 september 2025 @ 08:11:
Soms denk ik wel eens...

Driefasen = nul + 3 x 230V. Als ik nu een meetstekker tussen elk van de drie zet en het gemeten vermogen per fase optel?

[Afbeelding]

Of praat ik onzin...?
Dit is niet toegestaan. In een 3 fase verbinding van een apparaat moeten alle fases gelijktijdig schakelen. Wat je wel kunt gebruiken is de Shelly 3 fase meter (ik meen Shelly EM) waarbij je een inductie spoel om elke fase legt. Zal in kosten niet veel uitmaken en is volgens de regelgeving. Handig bij brand en verzekering werk.

Acties:
  • 0 Henk 'm!

  • wickydude
  • Registratie: Juni 2009
  • Nu online
Ik zou gewoon een paar Homewizard kWh meters en sockets plaatsen

Acties:
  • +1 Henk 'm!

  • __Peter__
  • Registratie: December 2009
  • Laatst online: 20:43
Celica_T20 schreef op dinsdag 30 september 2025 @ 12:44:
[...]


Volgens mij is het gelukt:
[Afbeelding]

Al weet ik het pas zeker als de warmtepomp iets gaat doen, hij staat nu de hele tijd op 0.
Ik heb een virtual device gemaakt met het vermogen (W) en het verbruik (kWh). Nu nog uitvinden hoe ik hem in mijn Homey Energy overzicht krijg, hij staat er nu namelijk niet bij.

Edit: Hij staat wel in het Homey Energy overzicht, maar ik wil hem graag bovenaan naast totaal verbruik en zonnepanelen. Lijkt er tot nu toe op dat dat niet gaat.

Edit2: Ik zie in de specsheet (https://ithodaalderop.com...e%20WPU-I%205G%20(nl).pdf) dat de pompen niet 40W zijn, welke sticker had je dat gevonden?
Ik heb een 65I, dus mijn CV pomp zal dan 73W zijn en de brondpomp 145W. Boiler pomp zie ik geen info.
[Afbeelding]
Dat de pomp vermogens anders zijn in verschillende warmtepompen verbaast mij niets. Mijn warmtepomp is oud en ik heb gehoord dat hetzelfde type pomp niet meer gebruikt mag worden ivm energiebesparing. Het zou dus goed kunnen dat, als de pomp een keer is vervangen is, dat er een ander type in zit. Als je zeker wil weten wat er in zit dan maak je de warmtepopmp kast open (het voorpaneel kan er makkelijk af) en neem je een foto van het type plaatje van de pompen. De pompen zijn 3 gelijke ronde dingen die bovenin de warmtepomp zitten achter de compressor. Merk is Danfoss. Tenminste dat is hoe het bij mij zit.

Ik zie dat je de kWh waarde berekend met een vaste tijd terwijl de functies worden getriggerd door verandering in stroom en dus zal de tijd varieren wanneer er een meting is. Werkt dan de kWh berekening dan goed? Moet wel zeggen dat ik Homey niet goed ken. In nodered is er een integratie functie.

Acties:
  • 0 Henk 'm!

  • __Peter__
  • Registratie: December 2009
  • Laatst online: 20:43
edwin2021 schreef op woensdag 1 oktober 2025 @ 07:28:
[...]

Dit is niet toegestaan. In een 3 fase verbinding van een apparaat moeten alle fases gelijktijdig schakelen. Wat je wel kunt gebruiken is de Shelly 3 fase meter (ik meen Shelly EM) waarbij je een inductie spoel om elke fase legt. Zal in kosten niet veel uitmaken en is volgens de regelgeving. Handig bij brand en verzekering werk.
Je hebt gelijk maar het kan wel als je weer in een driefasen socket eindigt en daar de warmtepomp (of iets anders aansluit) en zo stond het op de tekening. Je kan inderdaad niet fase voor fase gaan insteken met drie aparte stekkers. Ik zou ook een driefasen systeem gebruiken, liefst nog de data communicatie bedraad...

Acties:
  • 0 Henk 'm!

  • edwin2021
  • Registratie: Oktober 2020
  • Laatst online: 07:13
__Peter__ schreef op woensdag 1 oktober 2025 @ 09:47:
[...]


Je hebt gelijk maar het kan wel als je weer in een driefasen socket eindigt en daar de warmtepomp (of iets anders aansluit) en zo stond het op de tekening. Je kan inderdaad niet fase voor fase gaan insteken met drie aparte stekkers. Ik zou ook een driefasen systeem gebruiken, liefst nog de data communicatie bedraad...
Ook dat mag niet. De essentie is dat alle drie de fases uitsluitend in één keer (mechanisch gekoppeld) worden aan of uitgeschakeld. Als je losse stekers gebruikt loop je altijd de theoretische kans dat een fase niet mee doet met zijn broertjes. Dat is waarom er speciale drie fase krachtstroom stekers zijn en ook in de groepenkast alle drie de fases in één automaat MOETEN zitten. Echt niet doen. Het kan zeker, maar het mag niet. Vermijd discussie met verzekeringen als er iets mis gaat.

[ Voor 5% gewijzigd door edwin2021 op 01-10-2025 10:39 ]


Acties:
  • 0 Henk 'm!

  • sciurius
  • Registratie: Januari 2014
  • Laatst online: 21-10 10:41
edwin2021 schreef op woensdag 1 oktober 2025 @ 07:28:
In een 3 fase verbinding van een apparaat moeten alle fases gelijktijdig schakelen.
Ik schakel niet, ik meet alleen (Athom PG01V2N). Technisch gezien is het een ononderbroken verbinding.

Maar ja, voorschriften zijn er niet voor niets. Draadjes blootleggen om een Shelley ertussen te plaatsen zal ook wel niet mogen.

Acties:
  • 0 Henk 'm!

  • sciurius
  • Registratie: Januari 2014
  • Laatst online: 21-10 10:41
__Peter__ schreef op dinsdag 30 september 2025 @ 09:54:
Voor het meten van vermogen moet je zowel de spanning en de stroom meten per fase en dat zie ik niet terug in het schema maar ligt er aan wat je wilt gebruiken voor de vermogensmeters.
Athom PG01-V2N. Meetstekker zonder schakelfunctie. Maar het is wel een stekker, dus kan potentieel worden losgekoppeld.

Ik moet even puzzelen of ik er daar ter plekke een Shelly 3EM-63W tussen kan plakken...
Bedoel je in je plaatje echt een perilex stekker/stopcontact of de rode CEE 3 fasen stekker/muursocket? De Perilex zou anders bedraad kunnen zijn als ik jouw plaatje!
Echt Perilex. Het gaat om een kookplaat. De wandcontactdoos is volledig bedraad (N + 3 fasen), de kookplaat heeft N plus 2 fasen.
Werk altijd spanningsloos en test of er nog spanning is voordat je koper aanraakt!
Daarom leef ik nog steeds :) .

Acties:
  • 0 Henk 'm!

  • Celica_T20
  • Registratie: Februari 2009
  • Laatst online: 15-10 15:13
__Peter__ schreef op woensdag 1 oktober 2025 @ 09:42:
[...]


Dat de pomp vermogens anders zijn in verschillende warmtepompen verbaast mij niets. Mijn warmtepomp is oud en ik heb gehoord dat hetzelfde type pomp niet meer gebruikt mag worden ivm energiebesparing. Het zou dus goed kunnen dat, als de pomp een keer is vervangen is, dat er een ander type in zit. Als je zeker wil weten wat er in zit dan maak je de warmtepopmp kast open (het voorpaneel kan er makkelijk af) en neem je een foto van het type plaatje van de pompen. De pompen zijn 3 gelijke ronde dingen die bovenin de warmtepomp zitten achter de compressor. Merk is Danfoss. Tenminste dat is hoe het bij mij zit.

Ik zie dat je de kWh waarde berekend met een vaste tijd terwijl de functies worden getriggerd door verandering in stroom en dus zal de tijd varieren wanneer er een meting is. Werkt dan de kWh berekening dan goed? Moet wel zeggen dat ik Homey niet goed ken. In nodered is er een integratie functie.

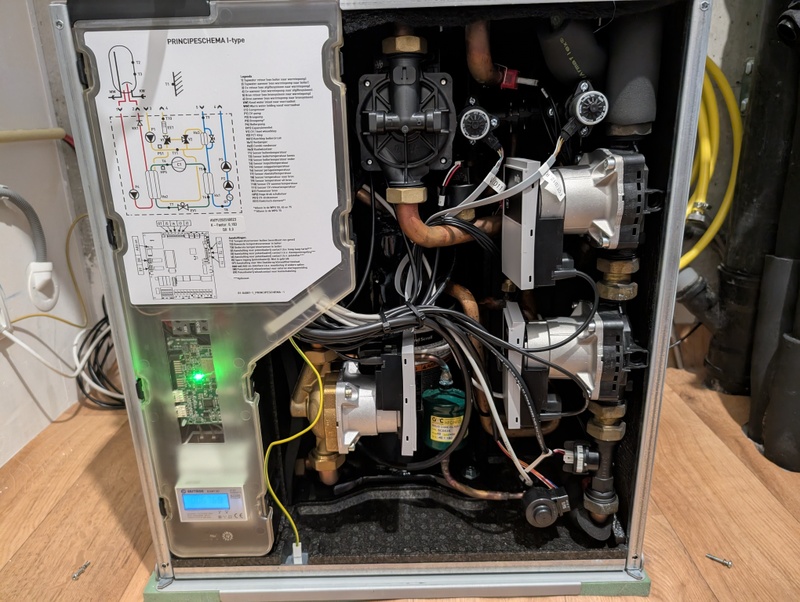

Ik heb hem even open gemaakt. Hij lijkt zelfs 4 pompen te hebben, alleen allen zonder type nummer.

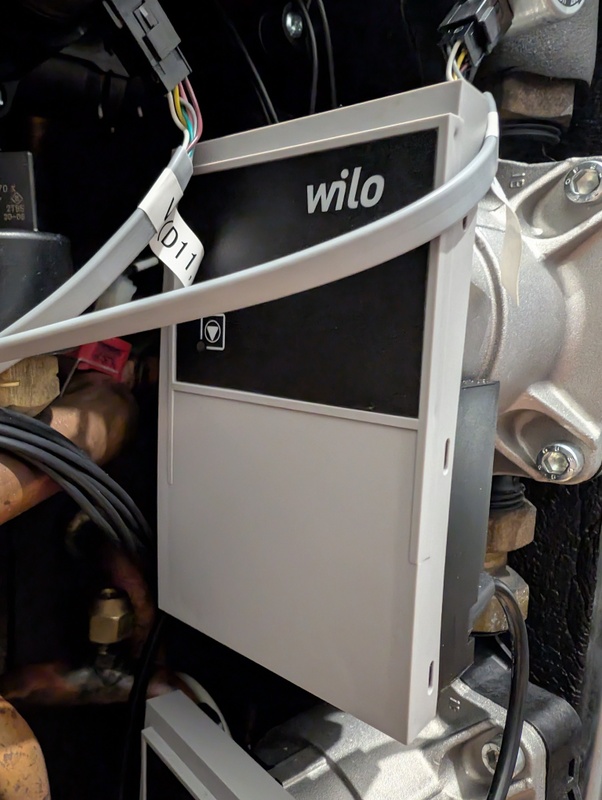

Afbeeldingslocatie: https://tweakers.net/i/bWXmZKD6dbw9pFuGRXvNPi_9bqw=/800x/filters:strip_icc():strip_exif()/f/image/lZjq7njkGMq73Ut2czUJTY5z.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/o-EkjTzyCKGsRQMQ8t1YASls1qY=/x800/filters:strip_icc():strip_exif()/f/image/LSHmkhDWhhv1QTSaub1a2TnB.jpg?f=fotoalbum_large

Ik bereken inderdaad de totale energie (kWh). Hij ververst de data elke 15 seconden. Ik moet nog wat meer data hebben om te kijken of het werkt. Ik lees ook gewoon de kWh data uit de warmtepomp uit. Overigens zie ik in Homey energy dat hij zelf ook het aantal kWh berekend.

Acties:
  • +1 Henk 'm!

  • vliegnerd
  • Registratie: Augustus 2003
  • Nu online
Celica_T20 schreef op woensdag 1 oktober 2025 @ 12:25:
[...]


Ik heb hem even open gemaakt. Hij lijkt zelfs 4 pompen te hebben, alleen allen zonder type nummer.
[Afbeelding]
Mooie foto!

In de afbeelding zie je dat de bronpomp dubbel uitgevoerd is (vanaf het 5,5kW model) P3 en P4.

Dus 1x CV-pomp. 1x boilerpomp en 2x bronpomp. Voor berekening van het verbruik op basis van stroom en pomp percentage moet de bronpomp voor deze modellen blijkbaar keer 2.

4,8kW ZO-NW PVOutput 8x300Wp ZO 12 graden. 8x300Wp NW 12 graden.


Acties:
  • 0 Henk 'm!

  • wickydude
  • Registratie: Juni 2009
  • Nu online
En links onderin zit de kWh meter van Eastron. Dus die data van de wp is betrouwbaar

Acties:
  • 0 Henk 'm!

  • gevoelig
  • Registratie: Februari 2002
  • Laatst online: 20-10 14:30
gevoelig schreef op zondag 21 september 2025 @ 09:38:
[...]

Dit is de eerste keer sinds x maanden geleden dat ik hem installeerde. Kan er semi gemakkelijk bij. Als het zich vaker voordoet maar even een zigbee stekker plaatsen 😊. (is sowieso interessant voor het energie gebruik)
Inmiddels alweer een paar dagen een ikea zigbee sterker ertussen geplaatst maar ik moest hem vanochtend weer uit en aan zetten. Is nu de derde keer sinds het eerste voorval.

Zoals gezegd is de webui van de module gewoon beschikbaar maar de bediening werkt niet meer.
Wat kan hier aan de hand zijn?

Buiten is het koud en guur. Gisteren was het warmer dan vandaag. Maar dat kan ook aan mij liggen...


Acties:
  • 0 Henk 'm!

  • Celica_T20
  • Registratie: Februari 2009
  • Laatst online: 15-10 15:13
wickydude schreef op woensdag 1 oktober 2025 @ 18:32:
En links onderin zit de kWh meter van Eastron. Dus die data van de wp is betrouwbaar
Klopt, als ik die kon uitlezen met Homey zou ik mogelijk ook live verbruik kunnen meten.

Acties:
  • 0 Henk 'm!

  • MadDog11
  • Registratie: Juni 2001
  • Laatst online: 22:36
Celica_T20 schreef op vrijdag 3 oktober 2025 @ 13:36:
[...]


Klopt, als ik die kon uitlezen met Homey zou ik mogelijk ook live verbruik kunnen meten.
De meter van Eastron vervangen door 1 van HomeWizard, volgens mij is die gelijk, alleen de kWh meter van HomeWizard heeft een Wifi module die je in Homey kunt uitlezen >:)

Acties:
  • 0 Henk 'm!

  • Bokkoman
  • Registratie: Januari 2003
  • Laatst online: 18-10 10:48
Ik heb soms dat de status niets door krijgt. Een herstart van de addon werkt dan wel eens. Maar nu werkt het niet. Kan ik uitvinden wat de oorzaak hiervan is?

Dit is de system log:

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
2025-10-04 08:47:21 I: I2C init: QueryStatus
2025-10-04 08:47:21 I: I2C init: QueryStatusFormat - items:0
2025-10-04 08:47:20 I: Setup: done
2025-10-04 08:47:20 I: Hostname: nrg-itho-fc00
2025-10-04 08:47:20 I: mDNS: started
2025-10-04 08:47:20 I: Webserver: started
2025-10-04 08:47:19 I: MQTT: connected, System config: 1
2025-10-04 08:47:19 I: I2C init: QueryDevicetype - mfr:0x07 type:0x01 fw:0x0A hw:0x0B
2025-10-04 08:47:19 I: RF debug level = 0
2025-10-04 08:47:19 I: rfsetup: module_rf_id 0x95,0x86,0xCC
2025-10-04 08:47:18 I: Setup: CC1101 RF module found, chip version: 0x14
2025-10-04 08:47:18 I: Setup: Virtual remotes, start ID: 69,FC,00 - No.: 1
2025-10-04 08:47:17 I: Timezone: Europe/Amsterdam, specifier CET-1CEST,M3.5.0,M10.5.0/3
2025-10-04 08:47:17 I:   MAC:C8:F0:9E:69:FC:00
2025-10-04 08:47:17 I:   IP:192.168.107.193
2025-10-04 08:47:17 I:   Status:WL_CONNECTED
2025-10-04 08:47:16 I:   Mode:STA+AP
2025-10-04 08:47:16 I:   RSSI:-57dBm



*Edit*
Na een Query Device status in de debug menu werkt het weer.
Zat deze knop normaal niet op de Itho Status pagina?

[ Voor 81% gewijzigd door Bokkoman op 04-10-2025 09:35 ]


Acties:
  • 0 Henk 'm!

  • c-nan
  • Registratie: Juni 2008
  • Laatst online: 21-10 19:22
Vandaag mijn non-CVE wifi module ontvangen, voor de Itho Daalderop WPU. Met UTP aangesloten en ik kan bij de webinterface, lekker makkelijk d:)b

Itho status heeft o.a. "Room temp (°C)", maar van welk kamer is dat? Ik heb namelijk 3 remotes. Hoe kan ik de andere 2 zien?

Ik wil dmv de API de kamer temperaturen uitlezen.

Ik zie ook "CV pressure (Bar)" staan. Is dit de druk van mijn vloerverwarming (ik denk het niet, maar even dubbelchecken).

/edit
Of had ik de CC1101 moeten meebestellen? :D

[ Voor 21% gewijzigd door c-nan op 04-10-2025 12:45 ]

EU DNS: 86.54.11.100


Acties:
  • 0 Henk 'm!

  • vliegnerd
  • Registratie: Augustus 2003
  • Nu online
c-nan schreef op zaterdag 4 oktober 2025 @ 12:42:
Vandaag mijn non-CVE wifi module ontvangen, voor de Itho Daalderop WPU. Met UTP aangesloten en ik kan bij de webinterface, lekker makkelijk d:)b

Itho status heeft o.a. "Room temp (°C)", maar van welk kamer is dat? Ik heb namelijk 3 remotes. Hoe kan ik de andere 2 zien?

Ik wil dmv de API de kamer temperaturen uitlezen.

Ik zie ook "CV pressure (Bar)" staan. Is dit de druk van mijn vloerverwarming (ik denk het niet, maar even dubbelchecken).

/edit
Of had ik de CC1101 moeten meebestellen? :D
De temperatuur die je ziet is de woonkamertemperatuur. Dat wil zeggen, de kamer waar de hoofdspider hangt die bedraad is aangesloten op de warmtepomp.

Andere ruimtes ontvangen kan in theorie wel met de CC1101 module want daarmee kun je de radio berichten tussen spiders (thermostaten) en de autotemp (vloerverdeler controller) ontvangen. Of dat in software is geïmplementeerd weet ik niet.

Makkelijker is een tweede module aan je master autotemp te hangen. Dan zie je daarin alle temperaturen/setpoints van de kamers.

Zie de startpost van dit topic voor meer info: Itho WPU5G water/water-warmtepomp ervaringen
Je kunt ook best in dat topic verder met vragen over WPU/autotemp.

4,8kW ZO-NW PVOutput 8x300Wp ZO 12 graden. 8x300Wp NW 12 graden.


Acties:
  • 0 Henk 'm!

  • vliegnerd
  • Registratie: Augustus 2003
  • Nu online
c-nan schreef op zaterdag 4 oktober 2025 @ 12:42:n.
Ik zie ook "CV pressure (Bar)" staan. Is dit de druk van mijn vloerverwarming (ik denk het niet, maar even dubbelchecken).
Ja dit is de druk van het CV systeem in de warmtepomp. Meestal is die zonder extra pomp oid aangesloten op de vloerverwarming via verdelers en autotempregelaars (elektronica die de stappenmotoren op de verdeler(s) aanstuurt).

4,8kW ZO-NW PVOutput 8x300Wp ZO 12 graden. 8x300Wp NW 12 graden.


Acties:
  • 0 Henk 'm!

  • c-nan
  • Registratie: Juni 2008
  • Laatst online: 21-10 19:22
vliegnerd schreef op zaterdag 4 oktober 2025 @ 13:09:
[...]


Ja dit is de druk van het CV systeem in de warmtepomp. Meestal is die zonder extra pomp oid aangesloten op de vloerverwarming via verdelers en autotempregelaars (elektronica die de stappenmotoren op de verdeler(s) aanstuurt).
CV pressure (Bar) 1.05
Lijkt me niet goed dan, dat zou tussen de 1.50 en 2.00 moeten zijn?

Ik ga eens de OP lezen over autotemp.

Thanks!

EU DNS: 86.54.11.100


Acties:
  • 0 Henk 'm!

  • vliegnerd
  • Registratie: Augustus 2003
  • Nu online
c-nan schreef op zaterdag 4 oktober 2025 @ 13:16:
[...]


[...]
Lijkt me niet goed dan, dat zou tussen de 1.50 en 2.00 moeten zijn?
Er zit eigenlijk ook altijd een fysieke manometer bij het vulpunt, meestal vlakbij de WPU. Even kijken wat die aangeeft.
Maar bijvullen in het najaar, voor het stookseizoen is altijd handig (vind ik)

4,8kW ZO-NW PVOutput 8x300Wp ZO 12 graden. 8x300Wp NW 12 graden.


Acties:
  • +1 Henk 'm!

  • Lawrentz
  • Registratie: Juli 2023
  • Laatst online: 21-10 08:48
vliegnerd schreef op zaterdag 4 oktober 2025 @ 13:17:
[...]

Er zit eigenlijk ook altijd een fysieke manometer bij het vulpunt, meestal vlakbij de WPU. Even kijken wat die aangeeft.
Maar bijvullen in het najaar, voor het stookseizoen is altijd handig (vind ik)
De druk is ook nodig voor het SWW (indien het SWW via de warmtepomp wordt geregeld).
Dit staat los van het stookseizoen.

Acties:
  • 0 Henk 'm!

  • c-nan
  • Registratie: Juni 2008
  • Laatst online: 21-10 19:22
Ik heb 'm bijgevuld :)

Andere vraag. Hoe houden jullie de data bij, MQTT? Of richting een Influxdb/Prometheus? Ik heb net een simpel Prometheus exporter gemaakt, werkt goed moet ik zeggen. Ik ben er alleen nog niet over uit wat ik wil gebruiken. Ik heb (nog) geen Home Assistant.

EU DNS: 86.54.11.100


Acties:
  • +1 Henk 'm!

  • vliegnerd
  • Registratie: Augustus 2003
  • Nu online
c-nan schreef op zaterdag 4 oktober 2025 @ 16:01:
Ik heb 'm bijgevuld :)

Andere vraag. Hoe houden jullie de data bij, MQTT? Of richting een Influxdb/Prometheus? Ik heb net een simpel Prometheus exporter gemaakt, werkt goed moet ik zeggen. Ik ben er alleen nog niet over uit wat ik wil gebruiken. Ik heb (nog) geen Home Assistant.
Home Assistant :+

4,8kW ZO-NW PVOutput 8x300Wp ZO 12 graden. 8x300Wp NW 12 graden.


Acties:
  • 0 Henk 'm!

  • c-nan
  • Registratie: Juni 2008
  • Laatst online: 21-10 19:22
Ik heb een Prometheus exporter opgezet, die scrape ik met Prometheus en Grafana toont het in een grafiekje:
Afbeeldingslocatie: https://tweakers.net/i/C04uvs-auNy7k8cDflaZvndsa8I=/800x/filters:strip_exif()/f/image/dyqkTHMukREBCFPJMC3KqZwi.png?f=fotoalbum_large

Ooit nog eens naar Home Assistant kijken.

Wel moet ik nog uitvogelen wat al die waardes betekenen, zoals de boiler up en boiler down temp.

EU DNS: 86.54.11.100


Acties:
  • 0 Henk 'm!

  • __Peter__
  • Registratie: December 2009
  • Laatst online: 20:43
c-nan schreef op zaterdag 4 oktober 2025 @ 17:21:
[...]

Ik heb een Prometheus exporter opgezet, die scrape ik met Prometheus en Grafana toont het in een grafiekje:
[Afbeelding]

Ooit nog eens naar Home Assistant kijken.

Wel moet ik nog uitvogelen wat al die waardes betekenen, zoals de boiler up en boiler down temp.
MQTT -> Nodered -> InfluxDB -> Grafana

Acties:
  • 0 Henk 'm!

  • vliegnerd
  • Registratie: Augustus 2003
  • Nu online
c-nan schreef op zaterdag 4 oktober 2025 @ 17:21:
[...]
Wel moet ik nog uitvogelen wat al die waardes betekenen, zoals de boiler up en boiler down temp.
Het zijn twee temperatuurssensoren in het SWW vat. De WPU gebruikt die om het vat te verwarmen.
Je kunt er een beetje aan zien hoeveel warm water er nog in het vat zit, maar ook weer niet. Zie o.a.:
vliegnerd in "Itho WPU5G water/water-warmtepomp ervaringen"

[ Voor 10% gewijzigd door vliegnerd op 05-10-2025 09:50 ]

4,8kW ZO-NW PVOutput 8x300Wp ZO 12 graden. 8x300Wp NW 12 graden.


Acties:
  • 0 Henk 'm!

  • c-nan
  • Registratie: Juni 2008
  • Laatst online: 21-10 19:22
vliegnerd schreef op zondag 5 oktober 2025 @ 09:50:
[...]


Het zijn twee temperatuurssensoren in het SWW vat. De WPU gebruikt die om het vat te verwarmen.
Je kunt er een beetje aan zien hoeveel warm water er nog in het vat zit, maar ook weer niet. Zie o.a.:
vliegnerd in "Itho WPU5G water/water-warmtepomp ervaringen"
Dankjwel!

Excuses voor de zoveel vragen, maar deze waardes staan volgens mij nergens online uitgelegd, vandaar... Wat op wel opvalt is dat de down temp heel langzaam zakt (halve tot een hele graad per uur), terwijl de up temp stabiel is/blijft. Dat kan ik dan niet helemaal plaatsen. Juist de up temp moet toch zakken als daar het water de vat uitgaat. Of komt er continu koud water bij (lijkt mij niet in ECO stand)?

In 12 uur tijd is trouwens de druk van 1.63 naar 1.60 gezakt... lijkt mij ook niet helemaal goed. Gister bijgevuld van 1.0x bar naar 1.6x bar. Wellicht is er lucht in het systeem gekomen, kan ook nog.

Owja, en ik heb 2 van die blauwe itho autotemp units, moet ik dan ook 2 extra modules kopen?

[ Voor 9% gewijzigd door c-nan op 05-10-2025 13:24 ]

EU DNS: 86.54.11.100


Acties:
  • +1 Henk 'm!

  • vliegnerd
  • Registratie: Augustus 2003
  • Nu online
c-nan schreef op zondag 5 oktober 2025 @ 13:21:
[...]

Dankjwel!

Excuses voor de zoveel vragen, maar deze waardes staan volgens mij nergens online uitgelegd, vandaar... Wat op wel opvalt is dat de down temp heel langzaam zakt (halve tot een hele graad per uur), terwijl de up temp stabiel is/blijft. Dat kan ik dan niet helemaal plaatsen. Juist de up temp moet toch zakken als daar het water de vat uitgaat. Of komt er continu koud water bij (lijkt mij niet in ECO stand)?

In 12 uur tijd is trouwens de druk van 1.63 naar 1.60 gezakt... lijkt mij ook niet helemaal goed. Gister bijgevuld van 1.0x bar naar 1.6x bar. Wellicht is er lucht in het systeem gekomen, kan ook nog.

Owja, en ik heb 2 van die blauwe itho autotemp units, moet ik dan ook 2 extra modules kopen?
1 module is genoeg. Als je die in de master stopt zie je alles.

Druk zakt altijd (bij mij) direct wat, is inderdaad lucht denk ik. Kan geen kwaad.

Het vat is altijd helemaal vol. Als je warm water gebruikt komt er evenveel koud water onderin bij.

4,8kW ZO-NW PVOutput 8x300Wp ZO 12 graden. 8x300Wp NW 12 graden.


Acties:
  • 0 Henk 'm!

  • Sharky
  • Registratie: September 1999
  • Laatst online: 21:52

Sharky

Skamn Dippy!

Ik heb een Itho Optima inside en ik wil graag het laagste RPM-niveau nog wat verlagen. Dat zit nu rond 970 RPM. Welke setting werkt daar het beste voor? Hij staat vrijwel altijd in de 'auto' stand.
- Min setting of potentiometer low (rpm) (nu op 450)
- Minimum ventilation level in Auto (%) (nu op 30)

Of wellicht een andere setting die ik over het hoofd zie?

This too shall pass


Acties:
  • 0 Henk 'm!

  • Bokkoman
  • Registratie: Januari 2003
  • Laatst online: 18-10 10:48
@Sharky draait hij niet rond de 1000 door de aanwezige CO2?

Acties:
  • 0 Henk 'm!

  • c-nan
  • Registratie: Juni 2008
  • Laatst online: 21-10 19:22
Is dit normaal gedrag, rond 15:00 gaat de CV druk plots van 1.60 naar 2.05 bar. Tegelijk gaat de temp setting (automatisch) ook van 21C naar 22C.

Afbeeldingslocatie: https://tweakers.net/i/tPYTrWcJcmtfz1XQ8K7K0lOKm3A=/800x/filters:strip_exif()/f/image/A9tQY2Gts3qM8f8Dy1HQp3Yn.png?f=fotoalbum_large

EU DNS: 86.54.11.100


Acties:
  • 0 Henk 'm!

  • vliegnerd
  • Registratie: Augustus 2003
  • Nu online
c-nan schreef op maandag 6 oktober 2025 @ 20:18:
Is dit normaal gedrag, rond 15:00 gaat de CV druk plots van 1.60 naar 2.05 bar. Tegelijk gaat de temp setting (automatisch) ook van 21C naar 22C.

[Afbeelding]
De WPU schakelt over naar koeling. Te zien aan de setpoints die een graad hoger worden. Daardoor gaat de CV pomp aan. Dat verklaart de hogere CV druk.

Je ziet dan een koelsymbool (blauw ijskristal ipv vlammetje) op de spider.

4,8kW ZO-NW PVOutput 8x300Wp ZO 12 graden. 8x300Wp NW 12 graden.


Acties:
  • 0 Henk 'm!

  • Sharky
  • Registratie: September 1999
  • Laatst online: 21:52

Sharky

Skamn Dippy!

Bokkoman schreef op maandag 6 oktober 2025 @ 16:18:
@Sharky draait hij niet rond de 1000 door de aanwezige CO2?
Als er niemand thuis is (dus lage CO2 en lage RV) dan zit hij rond de 970 rpm. Als er iemand gaat douchen gaat hij op maximum (rond 2100 rpm), ook als ik hem op 'high' zet zit hij rond 2100 rpm.

Wat ik dus graag wil is dat de laagste stand (en daarmee bedoel ik 'auto') een wat lager rpm is, iets van 4-500 klinkt logisch.

[ Voor 3% gewijzigd door Sharky op 07-10-2025 15:02 ]

This too shall pass


Acties:
  • +1 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
Sharky schreef op dinsdag 7 oktober 2025 @ 15:01:
[...]


Als er niemand thuis is (dus lage CO2 en lage RV) dan zit hij rond de 970 rpm. Als er iemand gaat douchen gaat hij op maximum (rond 2100 rpm), ook als ik hem op 'high' zet zit hij rond 2100 rpm.

Wat ik dus graag wil is dat de laagste stand (en daarmee bedoel ik 'auto') een wat lager rpm is, iets van 4-500 klinkt logisch.
Als je potmeter settings wat aanpast dan moet je rond de 450 uit kunnen komen, lager is mij nog niet gelukt.

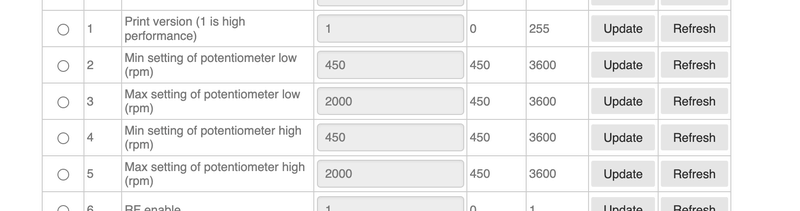

Afbeeldingslocatie: https://tweakers.net/i/EMRuMEfrPG5vAsvYh_AVfXBjsdg=/800x/filters:strip_exif()/f/image/dI8GriXHqyAoxlV2dOQEoLaf.png?f=fotoalbum_large

met deze settings is mijn regelbereik tussen de 450 rpm en 2000 rpm

Acties:
  • 0 Henk 'm!

  • Primal
  • Registratie: Augustus 2001
  • Laatst online: 04:48
Ik heb een Itho Daalderop HRU 350 ECO. Mijn Itho-AddOn bordje heb ik gekoppeld aan Zabbix en haal ik de status informatie van het bordje op via MQTT. Werkt prima!

In Zabbix heb ik triggers gezet op waarde die veranderen, zoals CO2 hoger dan 1100ppm etc. In het status bericht (JSON) dat door het AddOn bordje wordt gegenereerd zit ook een veld "Global fault code" en daar heb ik een trigger gezet die afgaat zodra de waarde ongelijk is aan 0. Af en toe krijg ik een melding dat de waarde 10 is of 11, maar ik heb geen flauw idee wat die waardes betekenen. Helaas gebeurt het op momenten dat ik of slaap of niet thuis ben en tegen de tijd dat ik de melding historie bekijk staat de waarde weer op 0 en brandt de status-LED op de Itho gewoon groen.

Weet iemand wat die waarden kunnen betekenen? @arjenhiemstra ?

[ Voor 5% gewijzigd door Primal op 12-10-2025 13:39 ]

"The fastest code, is the code that is never called."


Acties:
  • +3 Henk 'm!

  • Shyparo
  • Registratie: Juni 2011
  • Laatst online: 21-10 16:36
Primal schreef op zaterdag 11 oktober 2025 @ 07:10:
Ik heb een Itho Daalderop HRU 350 ECO. Mijn Itho-AddOn bordje heb ik gekoppeld aan Zabbix en haal ik de status informatie van het bordje op via MQTT. Werkt prima!

In Zabbix heb ik triggers gezet op waarde die veranderen, zoals CO2 hoger dan 1100ppm etc. In het status bericht (JSON) dat door het AddOn bordje wordt gegenereerd zit ook een veld "Global fault code" en daar heb ik een trigger gezet die afgaat zodra de waarde ongelijk is aan 0. Af en toe krijg ik een melding dat de waarde 10 is of 11, maar ik heb geen flauw idee wat die waardes betekenen. Helaas gebeurt het op momenten dat ik of slaap of niet thuis ben en tegen de tijd dat ik de melding historie bekijk staat de waarde weer op 0 en brandt de status-LED op de Itho gewoon groen.

Weet iemand wat die waarden kunnen betekenen? @arjenhiemstra ?
Ik ben hier een tijdje geleden ook naar opzoek geweest en heb onderstaande samen kunnen stellen. Durf niet 100% te zeggen dat ze allemaal kloppen, dus als iemand het zou kunnen bevestigen graag :-)

## Naam
1 RV sensor
2 CO2 sensor
3 RF communicatie
4 Klep
5 Configuratie
6 Batterij
7 PIR afwezig
8 PIR sensor fout
9 CO2 sensor communicatie
10 CO2 waarde buiten bereik
11 CO2 waarde verandert niet
12 CO2 sensor error
13
14 Vuil filter

Als bonus ook deze status codes en bijbehorende bypass status.
Status 4 = Heat Recovery
Bypass 100% = Closed

Status 9 = Summer Bypass
Bypass 0% = Open

Status 8 = Cold Recovery
Bypass 100% = Closed

Status 6 = HR_Frost
Bypass 100% = Closed

[ Voor 8% gewijzigd door Shyparo op 13-10-2025 11:40 ]


Acties:
  • 0 Henk 'm!

  • Primal
  • Registratie: Augustus 2001
  • Laatst online: 04:48
Shyparo schreef op maandag 13 oktober 2025 @ 11:38:
[...]


Ik ben hier een tijdje geleden ook naar opzoek geweest en heb onderstaande samen kunnen stellen. Durf niet 100% te zeggen dat ze allemaal kloppen, dus als iemand het zou kunnen bevestigen graag :-)

## Naam
1 RV sensor
2 CO2 sensor
3 RF communicatie
4 Klep
5 Configuratie
6 Batterij
7 PIR afwezig
8 PIR sensor fout
9 CO2 sensor communicatie
10 CO2 waarde buiten bereik
11 CO2 waarde verandert niet
12 CO2 sensor error
13
14 Vuil filter

Als bonus ook deze status codes en bijbehorende bypass status.
Status 4 = Heat Recovery
Bypass 100% = Closed

Status 9 = Summer Bypass
Bypass 0% = Open

Status 8 = Cold Recovery
Bypass 100% = Closed

Status 6 = HR_Frost
Bypass 100% = Closed
Super dank je wel! Alles beter dan niks _/-\o_

"The fastest code, is the code that is never called."


Acties:
  • 0 Henk 'm!

  • Primal
  • Registratie: Augustus 2001
  • Laatst online: 04:48
Shyparo schreef op maandag 13 oktober 2025 @ 11:38:
[...]


Ik ben hier een tijdje geleden ook naar opzoek geweest en heb onderstaande samen kunnen stellen. Durf niet 100% te zeggen dat ze allemaal kloppen, dus als iemand het zou kunnen bevestigen graag :-)

## Naam
1 RV sensor
2 CO2 sensor
3 RF communicatie
4 Klep
5 Configuratie
6 Batterij
7 PIR afwezig
8 PIR sensor fout
9 CO2 sensor communicatie
10 CO2 waarde buiten bereik
11 CO2 waarde verandert niet
12 CO2 sensor error
13
14 Vuil filter

Als bonus ook deze status codes en bijbehorende bypass status.
Status 4 = Heat Recovery
Bypass 100% = Closed

Status 9 = Summer Bypass
Bypass 0% = Open

Status 8 = Cold Recovery
Bypass 100% = Closed

Status 6 = HR_Frost
Bypass 100% = Closed
Ik zit specifiek te kijken naar waarde 11. Wat denk je dat deze betekent? Als ik namelijk naar de data kijk zie ik de CO2 waarde veranderen in de tijd dat de Global Fault Code gelijk is aan 11. De CO2 waarde is tussen 900 en 1000ppm.

"The fastest code, is the code that is never called."


Acties:
  • 0 Henk 'm!

  • c-nan
  • Registratie: Juni 2008
  • Laatst online: 21-10 19:22

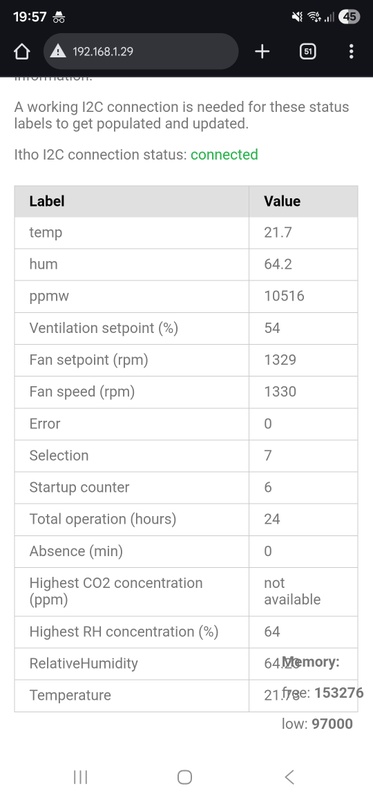

http://<ip>/api.html?get=ithostatus geeft sindskort als response: {}
Waarom krijg ik geen waardes meer te zien?
De "Itho status" in de menu geeft: Itho I2C connection status: connected

Syslog lijkt er mee gekapt te zijn, dit zijn de laatste regels:
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow

Waardoor komt dit? Een restart zal het waarschijnlijk oplossen, maar ik ben benieuwd naar de oorzaak.

EU DNS: 86.54.11.100


Acties:
  • 0 Henk 'm!

  • Ortep
  • Registratie: Maart 2000
  • Niet online

Ortep

Soylent Green is People!

Ik loop even helemaal vast.

Ik gebruik de module al een paar jaar met Home Assistant. Het werkte prima van het begin af aan. De auto discovery werkte ook.

Ik ben nu bezig om mijn hele Home Assistant over te zetten naar een andere server en het omzetten van de Itho lukt me niet.

Wat ik tot nu toe gedaan heb:
  • Ik heb de oude server nog draaien. Daar zie ik de Itho als Device.
  • Ik heb MQTT draien op het nieuwe systeem. Dat werkt prima.
  • Ik ga naar de web interface van de Itho en ik zie dat hij connected is met de ip van het oude systeem.
  • Ik verander het ip in de web interface naar de nieuwe server en zie bij MQTT Status keurig verschijnen dat hij connected is
  • In het nieuwe systeem kan ik hem nergens vinden. Ook een reboot helpt niet, auto discovery werkt niet.
Ik doe dus iets niet goed, maar ik kom er niet achter wat. De eerste keer deed ik het blijkbaar wel goed

Kan iemand een hint geven in welke riichting ik moet zoeken?


Edit:

Ik had het nieuwe IP address er nu een tijdje in staan en nu krijg ik in plaats van connected het volgende te zien: MQTT Status Client Unauthorized.

Wie is er nu waar niet geauthorizeerd en waar pas ik dat aan?

[ Voor 10% gewijzigd door Ortep op 14-10-2025 14:19 ]

Only two things are infinite, the universe and human stupidity, Einstein
Alleen de doden kennen het einde van de oorlog, Plato


Acties:
  • 0 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
c-nan schreef op dinsdag 14 oktober 2025 @ 13:14:
http://<ip>/api.html?get=ithostatus geeft sindskort als response: {}
Waarom krijg ik geen waardes meer te zien?
De "Itho status" in de menu geeft: Itho I2C connection status: connected

Syslog lijkt er mee gekapt te zijn, dit zijn de laatste regels:
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow

Waardoor komt dit? Een restart zal het waarschijnlijk oplossen, maar ik ben benieuwd naar de oorzaak.
geen idee wat de reden is, er is een proces vastgelopen lijkt het maar je kunt de web interface nog wel benaderen dus?

Als ithostatus leeg is dan zal de uitrvraag via de i2c bus niet meer lopen. Je zou op de debug pagina kunnen kijken of de debug i2c functies nog resultaat opleveren. Ben wel benieuwd of dat nog werkt.

Acties:
  • +1 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
Ortep schreef op dinsdag 14 oktober 2025 @ 13:49:
Ik loop even helemaal vast.

Ik gebruik de module al een paar jaar met Home Assistant. Het werkte prima van het begin af aan. De auto discovery werkte ook.

Ik ben nu bezig om mijn hele Home Assistant over te zetten naar een andere server en het omzetten van de Itho lukt me niet.

Wat ik tot nu toe gedaan heb:
  • Ik heb de oude server nog draaien. Daar zie ik de Itho als Device.
  • Ik heb MQTT draien op het nieuwe systeem. Dat werkt prima.
  • Ik ga naar de web interface van de Itho en ik zie dat hij connected is met de ip van het oude systeem.
  • Ik verander het ip in de web interface naar de nieuwe server en zie bij MQTT Status keurig verschijnen dat hij connected is
  • In het nieuwe systeem kan ik hem nergens vinden. Ook een reboot helpt niet, auto discovery werkt niet.
Ik doe dus iets niet goed, maar ik kom er niet achter wat. De eerste keer deed ik het blijkbaar wel goed

Kan iemand een hint geven in welke riichting ik moet zoeken?


Edit:

Ik had het nieuwe IP address er nu een tijdje in staan en nu krijg ik in plaats van connected het volgende te zien: MQTT Status Client Unauthorized.

Wie is er nu waar niet geauthorizeerd en waar pas ik dat aan?
username/wachtwoord van je mqtt server (ha plugin?) komt dan niet overeen met de instellingen van mqtt op de add-on

als je de mqtt ha plugin gebruikt, dan kun je deze gegevens instellen via Settings -> add-ons -> mosquitto broker -> configuration

Acties:
  • 0 Henk 'm!

  • Ortep
  • Registratie: Maart 2000
  • Niet online

Ortep

Soylent Green is People!

arjenhiemstra schreef op dinsdag 14 oktober 2025 @ 15:55:
[...]

username/wachtwoord van je mqtt server (ha plugin?) komt dan niet overeen met de instellingen van mqtt op de add-on
Dat was hem.

Only two things are infinite, the universe and human stupidity, Einstein
Alleen de doden kennen het einde van de oorlog, Plato


Acties:
  • 0 Henk 'm!

  • c-nan
  • Registratie: Juni 2008
  • Laatst online: 21-10 19:22
arjenhiemstra schreef op dinsdag 14 oktober 2025 @ 15:52:
[...]


geen idee wat de reden is, er is een proces vastgelopen lijkt het maar je kunt de web interface nog wel benaderen dus?

Als ithostatus leeg is dan zal de uitrvraag via de i2c bus niet meer lopen. Je zou op de debug pagina kunnen kijken of de debug i2c functies nog resultaat opleveren. Ben wel benieuwd of dat nog werkt.
Helaas heb ik 'm al gereboot en dat heeft het opgelost. De web interface werkte nog wel gewoon, maar ithostatus was wel compleet leeg.

As we speak heb ik geprobeerd de loglevel op debug te zetten, na het opslaan is de device unresponsive geworden. Reageert ook niet meer op ping op dit moment.

Ik denk dat ik 'm zo even van het stroom af moet halen, remote kan ik 'm niet meer opnieuw starten.

/edit
En het werkt weer (na fysiek opnieuw te starten)

[ Voor 9% gewijzigd door c-nan op 14-10-2025 17:38 ]

EU DNS: 86.54.11.100


Acties:
  • 0 Henk 'm!

  • rene037
  • Registratie: November 2007
  • Laatst online: 21-10 19:05

rene037

Homey, SmartEVSE, Sessy

Achtergrond aan het einde voor wie geïnteresseerd is, maar mijn concrete vraag gaat over het bordje dat ook in het begin van de thread te zien is (pagina 1 dus). Begrijp ik dat de voeding niet geïsoleerd is, ofwel dat de hele electronlica potentieel onder spanning staat? Als Blauw N is en je de originele perilex gebruikt zit het nog steeds aan he net, maar is 0 de referentie dus moet je alleen uit de buurt van de voeding blijven.
De (mechanische) schakelaar schakelt L naar de rechtse pinnen, het lijkt erop dat die via hele grote weerstanden of kleine C's naar de ingang van die Atmel gaan. Als de voeding gescheiden van het net is, kan ik die ingangen ook rechtstreeks vanaf mijn ESP aansturen ipv via een relais.
Als dat veilig is, ook maar even de volgende vraag: Hoeveel mA kan het voedinkje leveren? Die ESP is kennelijk geen probleem, maar voor de tweede unit moet ik wel twee relais gebruiken. Daar kan ik dan beter de 16V voor gebruiken denk ik. (Een 24v relais schakelt dan ook wel.)

Voor de geïnteresseerden waarom deze vragen en niet gewoon het printje bestellen:
Ik heb in mijn badkamer een vochtsensor en daarmee wil ik de afzuigmotor die zich in een andere ruimte zit besturen. (Via MQTT) In die kast kangen twee van die units, die zijn uit 2004 en zijn dus 'dom'. Om te kijken of ik het besturingskastje (Voeding, ESP8266 en wat relais) in één van de behuizingen kon plaatsen en omdat het weer tijd was ze schoon te maken, haalde ik ze uit de kast. Bij één van de twee bleek spinrag te zitten, dat kan niet als ze draaien. En inderdaad, stand 2 en 3 doen het, stand 1 niet. Dus een gereviseerd exemplaar besteld waar dan een printje in zit. Tja, hoe ga je die aansturen. Ik heb begrepen dat de ouderwetse 3-standen schakelaar ook gewoon werkt, maar omdat de kabel er niet bij zit en de aansluiting anders is, moet ik dat even anders fabrieken. Maar als ik goed kijk gaan die twee via een aanpassingsnetwerkje naar de atmel. Ofwel, ga ik 'gewoon' met relais de ingang schakelen, of rechtstreeks dan wel via optocoupler door dat netwerkje te verwijderen? Ik kan natuurlijk ook het printje bestellen met de ESP, maar dat is wat overkill, ik heb immers die esp al voor de andere motor. (Noot, ik ga de originele schakelaars gebruiken als 'override' voor de automatische stand. Die komen dus op ingangen van de ESP, maar dan niet gevoed door L...)

Acties:
  • 0 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
rene037 schreef op woensdag 15 oktober 2025 @ 20:43:
Achtergrond aan het einde voor wie geïnteresseerd is, maar mijn concrete vraag gaat over het bordje dat ook in het begin van de thread te zien is (pagina 1 dus). Begrijp ik dat de voeding niet geïsoleerd is, ofwel dat de hele electronlica potentieel onder spanning staat? Als Blauw N is en je de originele perilex gebruikt zit het nog steeds aan he net, maar is 0 de referentie dus moet je alleen uit de buurt van de voeding blijven.
De (mechanische) schakelaar schakelt L naar de rechtse pinnen, het lijkt erop dat die via hele grote weerstanden of kleine C's naar de ingang van die Atmel gaan. Als de voeding gescheiden van het net is, kan ik die ingangen ook rechtstreeks vanaf mijn ESP aansturen ipv via een relais.
Als dat veilig is, ook maar even de volgende vraag: Hoeveel mA kan het voedinkje leveren? Die ESP is kennelijk geen probleem, maar voor de tweede unit moet ik wel twee relais gebruiken. Daar kan ik dan beter de 16V voor gebruiken denk ik. (Een 24v relais schakelt dan ook wel.)

Voor de geïnteresseerden waarom deze vragen en niet gewoon het printje bestellen:
Ik heb in mijn badkamer een vochtsensor en daarmee wil ik de afzuigmotor die zich in een andere ruimte zit besturen. (Via MQTT) In die kast kangen twee van die units, die zijn uit 2004 en zijn dus 'dom'. Om te kijken of ik het besturingskastje (Voeding, ESP8266 en wat relais) in één van de behuizingen kon plaatsen en omdat het weer tijd was ze schoon te maken, haalde ik ze uit de kast. Bij één van de twee bleek spinrag te zitten, dat kan niet als ze draaien. En inderdaad, stand 2 en 3 doen het, stand 1 niet. Dus een gereviseerd exemplaar besteld waar dan een printje in zit. Tja, hoe ga je die aansturen. Ik heb begrepen dat de ouderwetse 3-standen schakelaar ook gewoon werkt, maar omdat de kabel er niet bij zit en de aansluiting anders is, moet ik dat even anders fabrieken. Maar als ik goed kijk gaan die twee via een aanpassingsnetwerkje naar de atmel. Ofwel, ga ik 'gewoon' met relais de ingang schakelen, of rechtstreeks dan wel via optocoupler door dat netwerkje te verwijderen? Ik kan natuurlijk ook het printje bestellen met de ESP, maar dat is wat overkill, ik heb immers die esp al voor de andere motor. (Noot, ik ga de originele schakelaars gebruiken als 'override' voor de automatische stand. Die komen dus op ingangen van de ESP, maar dan niet gevoed door L...)
Voor welk model stel je nu de vragen? Die van 2004 of het vervangende model?

Verschillende modellen hebben verschillende switch mode power supplies met andere mA ratings, je vraag is dus helaas niet zomaar te beantwoorden. Chipje op de foto en even een datasheet erbij zoeken geeft je het antwoord dat je zoekt.

Voor de ESP32 kan het met wat trucs net aan maar er is niet veel over, voor sommige modellen werkte het niet betrouwbaar en heb ik aanpassingen moeten doen.

Wb niet geïsoleerd; de nul is zwevend en dus niet 0 volt (eerder rond de 100+ Volt t.o.v. aarde geloof ik), pas er dus mee op. Hier ging het licht uit en een hele rits apparatuur kapot toen ik de boel onwetend verkeerd aansloot op de usb poort van mijn mac…. “Trap for young players” noemde een zekere aussie YouTuber dat helaas voor mij te laat :+

Acties:
  • +1 Henk 'm!

  • Bokkoman
  • Registratie: Januari 2003
  • Laatst online: 18-10 10:48
c-nan schreef op dinsdag 14 oktober 2025 @ 13:14:
http://<ip>/api.html?get=ithostatus geeft sindskort als response: {}
Waarom krijg ik geen waardes meer te zien?
De "Itho status" in de menu geeft: Itho I2C connection status: connected

Syslog lijkt er mee gekapt te zijn, dit zijn de laatste regels:
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow

Waardoor komt dit? Een restart zal het waarschijnlijk oplossen, maar ik ben benieuwd naar de oorzaak.
Ik had precies hetzelfde (HRU300). Herstarten werkte niet bij mij. Via het debug menu de status opvragen wel.

Acties:
  • 0 Henk 'm!

  • Mr.Viper
  • Registratie: Oktober 2005
  • Laatst online: 21-10 19:43

Mr.Viper

Tja... iets met Dodge Vipers

c-nan schreef op dinsdag 14 oktober 2025 @ 13:14:
http://<ip>/api.html?get=ithostatus geeft sindskort als response: {}
Waarom krijg ik geen waardes meer te zien?
De "Itho status" in de menu geeft: Itho I2C connection status: connected

Syslog lijkt er mee gekapt te zijn, dit zijn de laatste regels:
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow

Waardoor komt dit? Een restart zal het waarschijnlijk oplossen, maar ik ben benieuwd naar de oorzaak.
Hier ook onregelmatig het geval met een HRU300 :o

|| System Specs || 36° ONO-WZW 4875Wp ||


Acties:
  • 0 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
Mr.Viper schreef op donderdag 16 oktober 2025 @ 12:31:
[...]

Hier ook onregelmatig het geval met een HRU300 :o
gebruiken jullie een usb power adapter icm met de add-on?

Acties:
  • 0 Henk 'm!

  • Bokkoman
  • Registratie: Januari 2003
  • Laatst online: 18-10 10:48
Ik via korte utp. Maar het is inderdaad onregelmatig. Het is heel lang goed gegaan en ineens had ik dit. Toen paar keer opnieuw gestart, dat werkte niet, toen die debug gedaan en het werkte meteen.

[ Voor 86% gewijzigd door Bokkoman op 16-10-2025 13:48 ]


Acties:
  • 0 Henk 'm!

  • Mr.Viper
  • Registratie: Oktober 2005
  • Laatst online: 21-10 19:43

Mr.Viper

Tja... iets met Dodge Vipers

arjenhiemstra schreef op donderdag 16 oktober 2025 @ 12:39:
[...]
gebruiken jullie een usb power adapter icm met de add-on?
Ik gebruik geen losse usb power-adapter, zou dat het oplossen?

|| System Specs || 36° ONO-WZW 4875Wp ||


Acties:
  • 0 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
Mr.Viper schreef op donderdag 16 oktober 2025 @ 16:00:
[...]


Ik gebruik geen losse usb power-adapter, zou dat het oplossen?
Weet ik niet maar het is wel interessant om te proberen denk ik

Acties:
  • 0 Henk 'm!

  • rene037
  • Registratie: November 2007
  • Laatst online: 21-10 19:05

rene037

Homey, SmartEVSE, Sessy

arjenhiemstra schreef op donderdag 16 oktober 2025 @ 00:21:
[...]


Voor welk model stel je nu de vragen? Die van 2004 of het vervangende model?

Verschillende modellen hebben verschillende switch mode power supplies met andere mA ratings, je vraag is dus helaas niet zomaar te beantwoorden. Chipje op de foto en even een datasheet erbij zoeken geeft je het antwoord dat je zoekt.

Voor de ESP32 kan het met wat trucs net aan maar er is niet veel over, voor sommige modellen werkte het niet betrouwbaar en heb ik aanpassingen moeten doen.

Wb niet geïsoleerd; de nul is zwevend en dus niet 0 volt (eerder rond de 100+ Volt t.o.v. aarde geloof ik), pas er dus mee op. Hier ging het licht uit en een hele rits apparatuur kapot toen ik de boel onwetend verkeerd aansloot op de usb poort van mijn mac…. “Trap for young players” noemde een zekere aussie YouTuber dat helaas voor mij te laat :+
Ok, dank, Het gaat om die jij in je foto hebt van dec 2020. (Die van 2004 heeft helemaal geen elektronica behalve de motor.) Ik ging als eerste op zoek naar datasheet, maar kon het niet vinden, alleen jouw werk hier en op github, maar geen schema of zo van het moederbordje.
Als je alleen 230V aansluit met een gewone netsteker moet je helemaal uitkijken, als je de L en de N omdraait krijg je zeker ongelukken, maar als ik jou goed begrijp gaat het zelfs mis als je de N wel op de N hebt zitten. (Dan zou nog steeds de aardlek eruit kunnen gaan als de de min met aarde (USB plug PC) verbindt natuurlijk.)
Ik denk dat ik dan toch maar voor een optocoupler ga en de besturing met eigen voeding in de andere ventilator inbouw. Kan ik nog kiezen of ik PWM sturing gebruik of 'gewoon' de schakelstanden emuleer.

Overigens, voor wie hier om vergelijkbare reden komt: De nieuwe (Nou ja, inmiddels oude) motor past niet in het oude huis. Ik dacht zo op het eerste gezicht 'fijn dat ze het motorhuis hetzelfde hebben gehouden, hoef ik die buizen niet om te zetten', maar helaas. Ook past de verhoogde kap niet op de oude behuizing, dus je moet echt het hele huis omzetten.

Acties:
  • +1 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
rene037 schreef op donderdag 16 oktober 2025 @ 17:43:
[...]

Ok, dank, Het gaat om die jij in je foto hebt van dec 2020. (Die van 2004 heeft helemaal geen elektronica behalve de motor.) Ik ging als eerste op zoek naar datasheet, maar kon het niet vinden, alleen jouw werk hier en op github, maar geen schema of zo van het moederbordje.
Welke foto bedoel je?
Als je alleen 230V aansluit met een gewone netsteker moet je helemaal uitkijken, als je de L en de N omdraait krijg je zeker ongelukken, maar als ik jou goed begrijp gaat het zelfs mis als je de N wel op de N hebt zitten. (Dan zou nog steeds de aardlek eruit kunnen gaan als de de min met aarde (USB plug PC) verbindt natuurlijk.)
Ik denk dat ik dan toch maar voor een optocoupler ga en de besturing met eigen voeding in de andere ventilator inbouw. Kan ik nog kiezen of ik PWM sturing gebruik of 'gewoon' de schakelstanden emuleer.
Hangt er vanaf wat je waar aansluit. De waarschuwing is, nul is niet 0 Volt.
Qua aansturing kun je de add-on gebruiken ;-) of idd spanning op de 3 standen pinnen zetten, die hangen idd met hoge waarde weerstanden aan de mcu. Rechtstreeks PWM kan niet zover ik weet.
Overigens, voor wie hier om vergelijkbare reden komt: De nieuwe (Nou ja, inmiddels oude) motor past niet in het oude huis. Ik dacht zo op het eerste gezicht 'fijn dat ze het motorhuis hetzelfde hebben gehouden, hoef ik die buizen niet om te zetten', maar helaas. Ook past de verhoogde kap niet op de oude behuizing, dus je moet echt het hele huis omzetten.
Dit is overigens de datasheet van de voeding op de print van (iig een aantal) modellen CVE:
https://www.power.com/sit...h-tn_family_datasheet.pdf
De 305 zit erop, max 175-280 mA lees ik

Acties:
  • 0 Henk 'm!

  • rene037
  • Registratie: November 2007
  • Laatst online: 21-10 19:05

rene037

Homey, SmartEVSE, Sessy

Sorry, ik dacht dat het wel duidelijk was, helemaal uit het begin van de thread, deze: https://tweakers.net/camo...images%2Fitho%2520pcb.png
(Hij is een fractie anders, hij mist die zwarte connector, printje ziet er daar net iets anders uit. Nu ingebouwd, vandaar dat ik nu ff geen foto heb.)
Hangt er vanaf wat je waar aansluit. De waarschuwing is, nul is niet 0 Volt.
Dat was me idd duidelijk :)
Qua aansturing kun je de add-on gebruiken ;-)
Dat zou ik zeker gedaan hebben als ik wist wat ik nu weet... Ik had besturing bedacht voor 2x die ouderwetse 230V motor toen ik er achter kwam dat één het begeven had en ik als vervanging deze kreeg.
of idd spanning op de 3 standen pinnen zetten, die hangen idd met hoge waarde weerstanden aan de mcu.
Dat is de simpelste optie
Rechtstreeks PWM kan niet zover ik weet.
Ok, ik heb jouw projectje nog niet in detail bekeken, maar ik meende ergens te lezen dat je op die 6 pin PWM aanbood, maar ik zie nu dat het een PWM naar I2C printje is. Om dat galvanisch gescheiden vie mijn printje aan te bieden is lastiger dan gewoon de inputs van de atmel via optocoupler aan te sturen.
Dit is overigens de datasheet van de voeding op de print van (iig een aantal) modellen CVE:
https://www.power.com/sit...h-tn_family_datasheet.pdf
De 305 zit erop, max 175-280 mA lees ik
Dank, ik ga het risico niet nemen die te overbelasten, ik neem die 1 watt in rust van een H-Link voedinkje wel voor lief voor mijn schakelinggetje, ik moet voor die andere ook nog 2 relais aansturen. Voor de veiligheid zet ik de contacten in serie, zodat ik nooit M en H gelijktijdig aan stuur, dus in stand 3 zijn dan 2 relais bekrachtigt. Dat zou voor de voeding van het itho printje teveel worden.
Een schema van het itho printje (of van het stukje van de 5-pin connector tot de atmel) zou leuk zijn, maar ik meet wel even wat er gebeurt. Het lijken 2 zeer grote weerstanden (Mijn fluke meet oneindig) die rechtstreeks naar de ingangen van de Atmel gaan, maar er zal nog wel wat bij zitten.

iig bedankt voor de tijd en moeite!

[ Voor 0% gewijzigd door rene037 op 16-10-2025 21:41 . Reden: I2C-PWM printje aangepast ]


Acties:
  • +1 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
rene037 schreef op donderdag 16 oktober 2025 @ 21:23:
[...]

Sorry, ik dacht dat het wel duidelijk was, helemaal uit het begin van de thread, deze: https://tweakers.net/camo...images%2Fitho%2520pcb.png
(Hij is een fractie anders, hij mist die zwarte connector, printje ziet er daar net iets anders uit. Nu ingebouwd, vandaar dat ik nu ff geen foto heb.)

[...]

Dat was me idd duidelijk :)

[...]

Dat zou ik zeker gedaan hebben als ik wist wat ik nu weet... Ik had besturing bedacht voor 2x die ouderwetse 230V motor toen ik er achter kwam dat één het begeven had en ik als vervanging deze kreeg.

[...]

Dat is de simpelste optie

[...]

Ok, ik heb jouw projectje nog niet in detail bekeken, maar ik meende ergens te lezen dat je op die 6 pin PWM aanbood, maar ik zie nu dat het een PWM naar I2C printje is. Om dat galvanisch gescheiden vie mijn printje aan te bieden is lastiger dan gewoon de inputs van de atmel via optocoupler aan te sturen.

[...]

Dank, ik ga het risico niet nemen die te overbelasten, ik neem die 1 watt in rust van een H-Link voedinkje wel voor lief voor mijn schakelinggetje, ik moet voor die andere ook nog 2 relais aansturen. Voor de veiligheid zet ik de contacten in serie, zodat ik nooit M en H gelijktijdig aan stuur, dus in stand 3 zijn dan 2 relais bekrachtigt. Dat zou voor de voeding van het itho printje teveel worden.
Een schema van het itho printje (of van het stukje van de 5-pin connector tot de atmel) zou leuk zijn, maar ik meet wel even wat er gebeurt. Het lijken 2 zeer grote weerstanden (Mijn fluke meet oneindig) die rechtstreeks naar de ingangen van de Atmel gaan, maar er zal nog wel wat bij zitten.

iig bedankt voor de tijd en moeite!
het is idd pwm naar i2c, de input opties op de itho print zelf zijn i2c of de 2 pinnen van de 3 standen schakelaar, thats it helaas.

Ik heb de ingang wel eens gemeten naar de mcu, zijn per ingang twee weerstanden in serie, meer is het niet als ik mij goed herinner.

edit: succes met het maken van je oplossing!

Acties:
  • +1 Henk 'm!

  • rene037
  • Registratie: November 2007
  • Laatst online: 21-10 19:05

rene037

Homey, SmartEVSE, Sessy

[
Ik heb de ingang wel eens gemeten naar de mcu, zijn per ingang twee weerstanden in serie, meer is het niet als ik mij goed herinner.

edit: succes met het maken van je oplossing!
Dat zou wel apart zijn, want dan krijg je 230v 50Hz op de ingang, zal toch wel nog iets naar gnd zijn denk ik. Ik ga wat nader kijken.

Enne... dank voor de succeswens:). Gaat wel lukken, huis hangt inmiddels van de ESP'tjes aan elkaar. En dank voor alle inzet voor het originele project, heb je denk ik veel mensen blij mee gemaakt.

Acties:
  • +1 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
rene037 schreef op donderdag 16 oktober 2025 @ 23:24:
[...]

Dat zou wel apart zijn, want dan krijg je 230v 50Hz op de ingang, zal toch wel nog iets naar gnd zijn denk ik. Ik ga wat nader kijken.
Ik herinner mij nog dat ik verwonderd was waarom zo'n simpele oplossing zou kunnen werken maaaar
Dubbel check het vooral idd, mijn geheugen laat mij helaas regelmatig in de steek... zal de leeftijd wel zijn :+

Acties:
  • 0 Henk 'm!

  • peterpijpelink
  • Registratie: Juni 2006
  • Nu online

peterpijpelink

07B2 - 11110110010

hallo, even ter controle, als ik deze box slim wil maken en zowel de IR afstandbediening wil blijven gebruiken, dan heb ik alleen aan de CVE Wifi add-on print toch genoeg? De HRU/WPU module is volgens mij niet voor een luchtververser? De unit heeft geen sticker of typenummer (althans niet waar ik bij kan) :) en als ik open maak dan zie ik blauw kunststof bakje met de printplaat. Het zijn 8 pinnen (2 rijen van 4).

Kan iemand bevestigen dat ik goede bestel? dank!

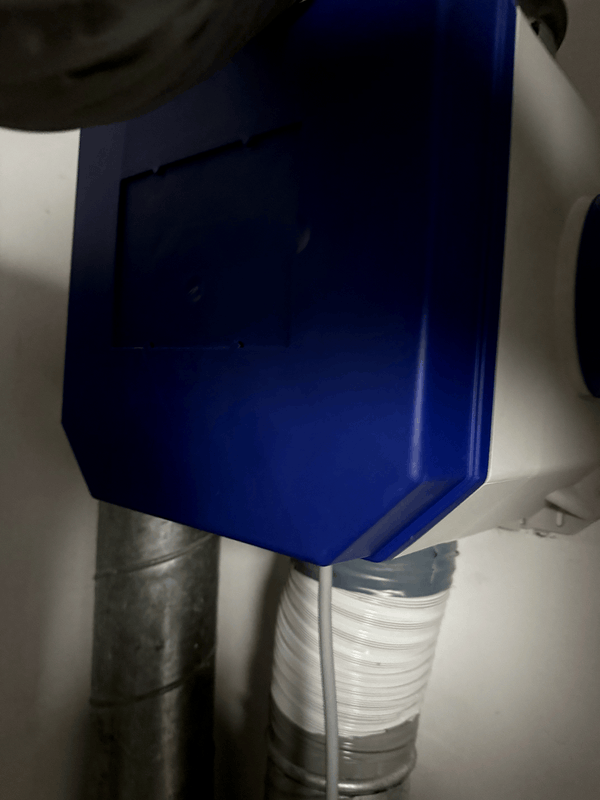

Afbeeldingslocatie: https://tweakers.net/i/6qbqAkN3ed-RMty6trUNnvsQ7xg=/x800/filters:strip_exif()/f/image/lK3kj5CgJKKO5UH1ZlV3oIkO.png?f=fotoalbum_large

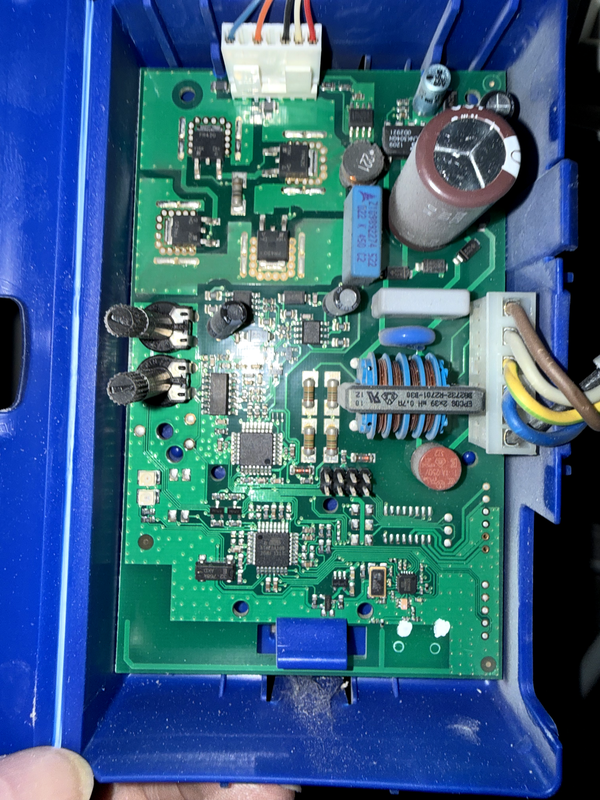

Afbeeldingslocatie: https://tweakers.net/i/pyVnBgBN5jGQCqi8LTUZVdggl7A=/x800/filters:strip_exif()/f/image/8zfVE9MVuQHDE7gRPvE2VQ7U.png?f=fotoalbum_large

07B2 - http://pvoutput.org/list.jsp?userid=22724 [Zonneboiler + 38 zonnepanelen, Warmtepomp 11.2 Ecodan + Daikin Ururu airco] Van gas los sinds 07-2019 - Goede doel Oekraine ondersteunen? zie blog: https://ritvanjeleven.blogspot.com


Acties:
  • 0 Henk 'm!

  • Roy
  • Registratie: Juni 1999
  • Laatst online: 08:19

Roy

Hobbies?

Het lukt me niet om de CO2 waarde uit te lezen. Ik heb een CVE-S met luchtvochtigheid sensor ingebouwd. Daarnaast een losse 4-knops schakelaar, en een RFT CO2 230v sensor. De knop op de sensor om de ventilatiesnelheid te veranderen werkt wel gewoon, maar bij de CO2 waarde blijft 'not available' staan.
Verder werkt alles wel gewoon...

Afbeeldingslocatie: https://tweakers.net/i/5hseoO7YgKV0_NdORZ9e5INo0hE=/x800/filters:strip_icc():strip_exif()/f/image/neTO4mTpFmLj604YIkpHUehE.jpg?f=fotoalbum_large

Kan ik ook ergens zien welke controls er gekoppeld zijn?

Inderdaad...


Acties:
  • 0 Henk 'm!

  • Lawrentz
  • Registratie: Juli 2023
  • Laatst online: 21-10 08:48
Roy schreef op maandag 20 oktober 2025 @ 19:58:
Het lukt me niet om de CO2 waarde uit te lezen. Ik heb een CVE-S met luchtvochtigheid sensor ingebouwd. Daarnaast een losse 4-knops schakelaar, en een RFT CO2 230v sensor. De knop op de sensor om de ventilatiesnelheid te veranderen werkt wel gewoon, maar bij de CO2 waarde blijft 'not available' staan.
Verder werkt alles wel gewoon...

[Afbeelding]

Kan ik ook ergens zien welke controls er gekoppeld zijn?
Als alternatieve controle:
Wat je kan doen is de RFT CO2 230v sensor in een plastic zakje doen, flink uitademen in het zakje en het zakje afsluiten met een touwtje of kabelbinder.
De CO2-waarde in het zakje ligt dan boven de maximale waarde van 2000 ppm.
De ventilatie van de ventilatiebox gaat na een kwartier in kleine stapjes omhoog naar de maximale snelheid.
Daarmee kan je zien of de ventilatiebox reageert op de hoge CO2-waarde.

Acties:
  • 0 Henk 'm!

  • Roy
  • Registratie: Juni 1999
  • Laatst online: 08:19

Roy

Hobbies?

Lawrentz schreef op maandag 20 oktober 2025 @ 20:36:
[...]

Als alternatieve controle:
Wat je kan doen is de RFT CO2 230v sensor in een plastic zakje doen, flink uitademen in het zakje en het zakje afsluiten met een touwtje of kabelbinder.
De CO2-waarde in het zakje ligt dan boven de maximale waarde van 2000 ppm.
De ventilatie van de ventilatiebox gaat na een kwartier in kleine stapjes omhoog naar de maximale snelheid.
Daarmee kan je zien of de ventilatiebox reageert op de hoge CO2-waarde.
Goede test. Net even gedaan, en inderdaad de ventilator gaat harder draaien, en na het verwijderen van het zakje zakt die weer terug. Dus de communicatie is er blijkbaar wel.
Maar helaas nog steeds geen CO2 waarde zichtbaar...

Inderdaad...


Acties:
  • 0 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
Roy schreef op maandag 20 oktober 2025 @ 22:58:
[...]

Goede test. Net even gedaan, en inderdaad de ventilator gaat harder draaien, en na het verwijderen van het zakje zakt die weer terug. Dus de communicatie is er blijkbaar wel.
Maar helaas nog steeds geen CO2 waarde zichtbaar...
Heb je de rft co2 aan de itho gekoppeld of aan de add-on?

Acties:
  • 0 Henk 'm!

  • Roy
  • Registratie: Juni 1999
  • Laatst online: 08:19

Roy

Hobbies?

arjenhiemstra schreef op dinsdag 21 oktober 2025 @ 09:20:
[...]


Heb je de rft co2 aan de itho gekoppeld of aan de add-on?
Ik had gisteren de RFT CO2 aan de Itho gekoppeld, en nu heb ik hem aan de add-on gekoppeld. Ik zie daar bij het RF overview wel de CO2 waarde in de 'last command' staan, maar nog steeds niet in Homey/Status:
Afbeeldingslocatie: https://tweakers.net/i/ShP5MAk-h8YlnuR0S06-h_rYyx0=/800x/filters:strip_exif()/f/image/h6M0ZSjmG3P0pBKXLoOBOM4o.png?f=fotoalbum_large

Wat zou je adviseren in mijn geval. Ik wil graag dat het systeem zichzelf regelt (dus op basis van in gebouwde luchtvochtigheidsensor, en de externe CO2 sensor), en daarnaast zou ik graag in Homey de ventilatiesnelheid en CO2 waardes willen zien.
Ik heb de volgende apparatuur:
- CVE-S OPTIMA
- RFT Auto-N
- RFT CO2 230v

Kan ik dan het beste de remotes aan de Itho kopppelen, of aan de add-on?

Inderdaad...


Acties:
  • 0 Henk 'm!

  • arjenhiemstra
  • Registratie: Oktober 2003
  • Laatst online: 21:01
Roy schreef op dinsdag 21 oktober 2025 @ 09:35:
[...]


Ik had gisteren de RFT CO2 aan de Itho gekoppeld, en nu heb ik hem aan de add-on gekoppeld. Ik zie daar bij het RF overview wel de CO2 waarde in de 'last command' staan, maar nog steeds niet in Homey/Status:
[Afbeelding]

Wat zou je adviseren in mijn geval. Ik wil graag dat het systeem zichzelf regelt (dus op basis van in gebouwde luchtvochtigheidsensor, en de externe CO2 sensor), en daarnaast zou ik graag in Homey de ventilatiesnelheid en CO2 waardes willen zien.
Ik heb de volgende apparatuur:
- CVE-S OPTIMA
- RFT Auto-N
- RFT CO2 230v

Kan ik dan het beste de remotes aan de Itho kopppelen, of aan de add-on?
De co2 info van itho status komt uit de itho firmware. Als je de remote gekoppeld hebt aan de add-on dan ziet de itho de remote niet en kan dus ook niet de info beschikbaar stellen. Het klopt dat je de info wel ziet bij last command. Die kun je ook gebruiken in homey.

Maar wat ik in deze situatie zou voorstellen is om de remote gekoppeld te houden aan je itho. De co2 waarde zou na max een uur wel zichtbaar moeten worden op de itho status pagina.

Je kunt de remotes daarna ook toevoegen aan de add-on en op monitor only zetten. Dan luistert de add-on alleen mee om de waardes etc beschikbaar te stellen op de api mocht je daar nog iets mee willen doen.

Acties:
  • +1 Henk 'm!

  • Roy
  • Registratie: Juni 1999
  • Laatst online: 08:19

Roy

Hobbies?

arjenhiemstra schreef op dinsdag 21 oktober 2025 @ 10:50:
[...]


De co2 info van itho status komt uit de itho firmware. Als je de remote gekoppeld hebt aan de add-on dan ziet de itho de remote niet en kan dus ook niet de info beschikbaar stellen. Het klopt dat je de info wel ziet bij last command. Die kun je ook gebruiken in homey.

Maar wat ik in deze situatie zou voorstellen is om de remote gekoppeld te houden aan je itho. De co2 waarde zou na max een uur wel zichtbaar moeten worden op de itho status pagina.

Je kunt de remotes daarna ook toevoegen aan de add-on en op monitor only zetten. Dan luistert de add-on alleen mee om de waardes etc beschikbaar te stellen op de api mocht je daar nog iets mee willen doen.
Top!
Ik ben even overnieuw begonnen, en alles opnieuw aangemeld bij de Itho. Enige verschil is dat ik nu eerst de CO2 sensor gedaan heb, en nu zie ik de CO2 waarde in Homey :)

Inderdaad...


Acties:
  • 0 Henk 'm!

  • Roy
  • Registratie: Juni 1999
  • Laatst online: 08:19

Roy

Hobbies?

Roy schreef op dinsdag 21 oktober 2025 @ 13:49:
[...]

Top!
Ik ben even overnieuw begonnen, en alles opnieuw aangemeld bij de Itho. Enige verschil is dat ik nu eerst de CO2 sensor gedaan heb, en nu zie ik de CO2 waarde in Homey :)
Toch iets te vroeg gejuicht. De CO2 waarde staat nu weer op 'not available'...
Zou het komen omdat ik een CO2 sensor en 4-standen knop heb?

Edit: na een restart lijkt het weer te werken

[ Voor 5% gewijzigd door Roy op 21-10-2025 21:28 ]

Inderdaad...

Pagina: 1 ... 63 64 Laatste
