Itho Daalderop - open source wifi control add-on module

[arjenhiemstra]

Inhoudsopgave:

1. Lees dit a.u.b. voordat je in dit forum post
2. Wat is het
3. Waar kan ik informatie vinden
4. Ik wil er ook 1!
5. Welke add-on heb ik nodig?!
6. Met welke modellen werkt het
7. Informatie specifiek voor WPU installaties
8. De verschillende add-on uitvoeringen
9. De add-on firmware
10. Tweakers.NET artikel over deze add-on
11. FAQ
12. Originele post



↑

Lees dit a.u.b. voordat je in dit forum post:

Ik ga dit toch het eerste hoofdstuk maken, het komt namelijk heel vaak voor dat er vragen gesteld worden die al in het forum beantwoord zijn of die onderdeel zijn van de documentatie. Iedereen leest de handleiding wel (deels) door, anders is het lastig een verbinding met de add-on te maken. Maar als je er daarna niet uit komt:

zorg dat je eerst het volgende hebt gedaan voordat je hier een reactie post

1- Check de wiki op Github, link: https://github.com/arjenhiemstra/ithowifi/wiki
2- Gebruik de zoekfunctie van het forum

namens alle bijdragers op het forum en de wiki, bedankt!


↑

Wat is het:

Een open source wifi add-on modules om je Itho device (CVE fan, HRU, DemandFlow etc.) te monitoren, aan te sturen via bijvoorbeeld je domotica systeem en settings van je itho te veranderen.
Via de interne I2C bus kan je itho aangestuurd worden. Dat kan via het traploze PWM2I2C protocol (meeste CVE's en HRU200) of via een geëmuleerde remote (virtual remote) die net zo werkt als een echte fysieke remote.
De add-on maakt gebruik van 2.4Ghz Wifi en draait een web interface waarmee je de itho kunt bedienen en instellingen kunt wijzigen.
Er is verder een WebAPI en MQTT API beschikbaar voor integratie met andere systemen.
Standaard is integratie ingebouwd voor Home Assistant via Auto Discovery en Domoticz.
Ieder platform dat HTTP of MQTT ondersteund zou samen moeten kunnen werken met deze add-on.


↑

Waar kan ik informatie vinden:

Lees deze startpost
Veel informatie over ondersteunde modellen en verder info is hier te vinden.

Check de wiki op Github
Van gebruikers voor gebruikers. Op Github staat een enorm uitgebreide wiki met informatie die door iedereen met een Github account onderhouden kan worden.
Hier vind je informatie over de mogelijkheden, voorbeelden van integraties en verdere documentatie.
link: https://github.com/arjenhiemstra/ithowifi/wiki

Kijk (alvast) in de handleiding
link: https://github.com/arjenhiemstra/ithowifi/raw/master/handleiding.pdf

Gebruik de zoekfunctie van het forum
Grote kans inmiddels dat je vraag al eesn gesteld en beantwoord is

Check de Github repo
link: https://github.com/arjenhiemstra/ithowifi



↑

Ik wil er ook 1!

Ik heb op veler verzoek een extra serie printjes gemaakt, op mijn webshop zijn ze te bestellen:
CVE add-on:
https://www.nrgwatch.nl/product/itho-cve-rft-wifi-add-on/
non-CVE add-on (HRU/WPU/DemandFlow etc.)
https://www.nrgwatch.nl/product/itho-non-cve-wifi-module/

Ik heb 'een extra serie' maar even doorgehaald, realiseer mij net dat ik al 300+ van die krengen heb gesoldeerd


↑

Welke add-on heb ik nodig?!

Een veel gestelde vraag. Er zijn in de basis twee uitvoeringen van de add-on:
CVE en NON-CVE.

De CVE add-on is voor modellen met een 2x4 pin interface op de printplaat in je itho. Over het algemeen zijn dit alle ondersteunde CVE modellen en de HRU200.
Deze interface ziet er als volgt uit (rood omcirkeld)

Je ziet hier ook een vochtsensor zitten bij de rode pijl. Mocht deze niet in je itho zitten dan heb je en model zonder vochtsensor.

Het kan zijn dat op deze plek al een add-on geïnstalleerd is. Dit is een RF ontvanger of CO2 sensor (optima inside model).
RF ontvanger:


In dit geval zal de add-on je bestaande RF bordje vervangen. Je hebt dan een CVE add-on nodig met CC1101 RF module om bestaande afstandsbedieningen te kunnen blijven gebruiken.

CO2 sensor:


In dit geval heb je een add-on nodig met extra lange header (kun je aangeven bij het bestellen). De add-on modules worden dan gestapeld zoals in deze post te zien is: halloallemaal in "Itho Daalderop - open source wifi control add-on module"
Let op! Het I2C-2-PWM-protocol wordt overruled door de CO2-sensor, wat betekent dat het niet mogelijk is om permanent een ventilatorsnelheid in te stellen met het PWM2I2C-protocol. Virtual remote commando's zoals 'low', 'medium' en 'high' en alle andere functionaliteit werkt wel zoals verwacht

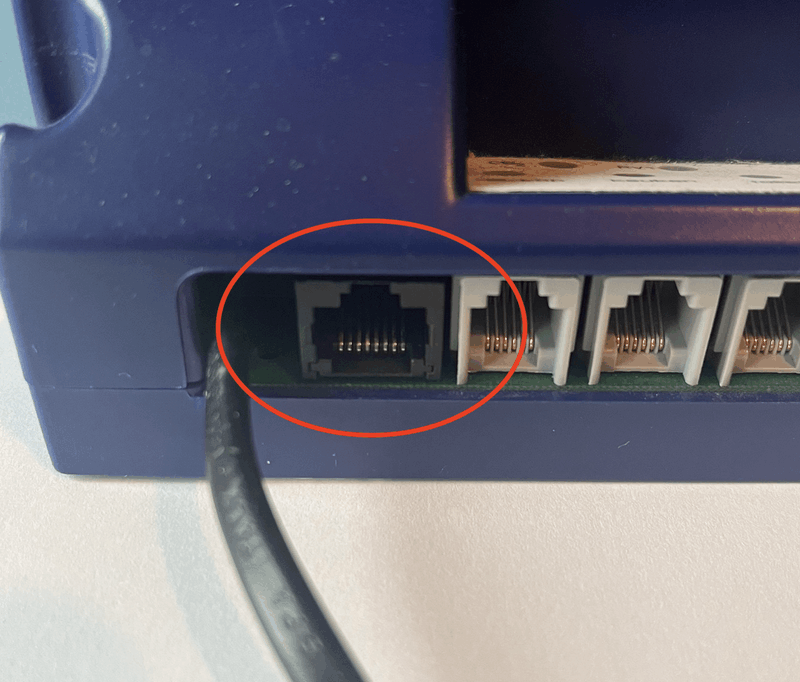

De NON-CVE add-on is voor modellen met een RJ45/COM interface zoals de HRU-350, WPU en de DemandFlow. Dit is overigens nadrukkelijk GEEN ethernet interface! Probeer deze dan ook niet op je computer aan te sluiten, hierdoor kan beschadiging optreden.

HRU-3


DemandFlow


Je sluit de add-on met een UTP kabel aan. Het liefst zo kort mogelijk (max 25cm) en van goede kwaliteit (itho levert zelf CAT6a SFTP kabels bij de service tool). Het gebruikte I2C protocol is eigenlijk nooit ontworpen om via kabels te gaan en nogal gevoelig voor storingen.

Niet alle modellen met een RJ45 interface ondersteunen het I2C protocol van de add-on. Er zijn een aantal oudere HRU modellen (geproduceerd tot +- 2006 vermoed ik) die wel deze interface hebben maar niet de add-on ondersteunen. Zie de lijst hieronder voor model gegevens.




↑

Met welke modellen werkt het:

CVE add-on:
- CVE ECO 2 (this unit is also sold by the brand 'Heatrae Sadia' in the uk) *
- CVE ECO RFT
- CVE-S eco fan RFT
- CVE-S ECO PAK
- CVE-S ECO CO2 en/of OPTIMA (CO2/OPTIMA sensor bruikbaar als de bordjes gestapeld worden)
- HRU 150
- HRU 200 ECO (also sold as 'Elektrodesign EHR 140 Akor BP' and 'Heatrae Sadia Advance Plus')
- Duco 325/425RF

* Let op, er zijn verschillende CVE ECO 2 modellen in omloopt. Het belangrijkste is de 2×4 pin interface die aanwezig moet zijn. Alleen als deze interface aanwezig is werkt de add-on.

non-CVE add on:
- HRU-3 BVL-001
- HRU-3-BVFT-L-004
- HRU ecofan
- HRU 300, adapter bordje en CC1101 module zijn nodig voor full control
- HRU 350
- DamandFlow / QualityFlow
- WPU / HeatPump
- AutoTemp

Belangrijkste hier is dat er een RJ45 COM / Servicepoort aanwezig is op het device.

Niet werkende modellen
- CVE met 9 pins aansluiting op 1 rij ipv 2x4 pin


- HRU-3 GBL-000
- HRU-3 GBL-001


↑

Informatie specifiek voor WPU installaties:

De non-cve versie van de add-on werkt met de WPU-4, WPU-5G en de AutoTemp verdelers. Er is een topic wat specifiek gaat over de WPU5G (icm met deze add-on).
link: https://gathering.tweakers.net/forum/list_messages/2154474

Onderstaand uitleg over wat je nodig hebt ihgv een WPU installatie (met dank aan @vliegnerd!)

Met een non-cve unit op de WPU zie je bijna alles, behalve de temperatuur per ruimte. Die temperatuur wordt door de spiders gemeten en via RF naar de autotemp gestuurd. En omdat de autotemp master het omschakelen tussen verwarmen en koelen regelt, wil de status van de autotemps eigenlijk ook zien. Je hebt alleen een module aan de Autotemp master nodig, dan zie je ook de slave info.

Je hebt dus twee non-CVE modules nodig als je de WPU en autotemp volledig wil uitlezen (en besturen voor zover dat kan).

Je hebt op deze modules geen CC1101 module nodig, want de spider informatie krijg je binnen via de module aan de Autotemp master. Het is "nice to have" en vooral leuk als je ook een Itho of Orcon WTW hebt. (Maar daarvoor zijn uitgebreidere oplossingen). CC1101 module is niet vereist om te monitoren.



↑

De verschillende add-on uitvoeringen:

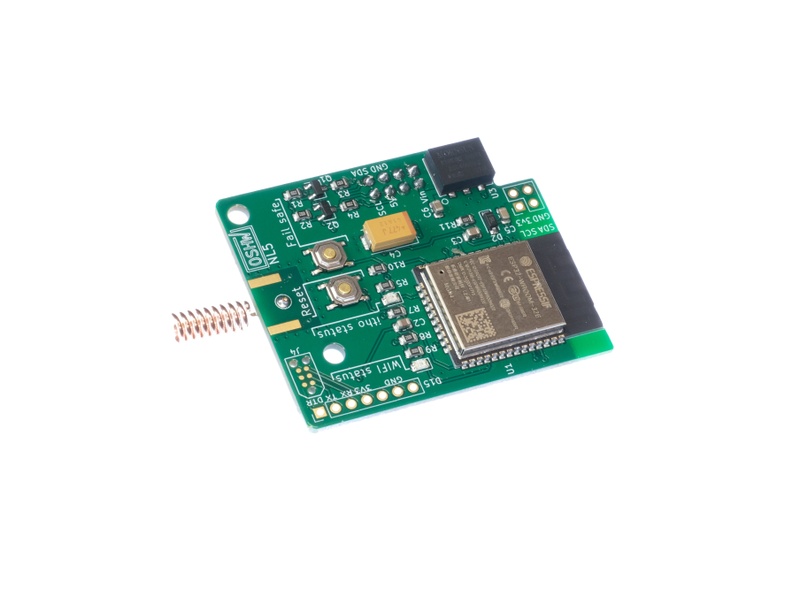

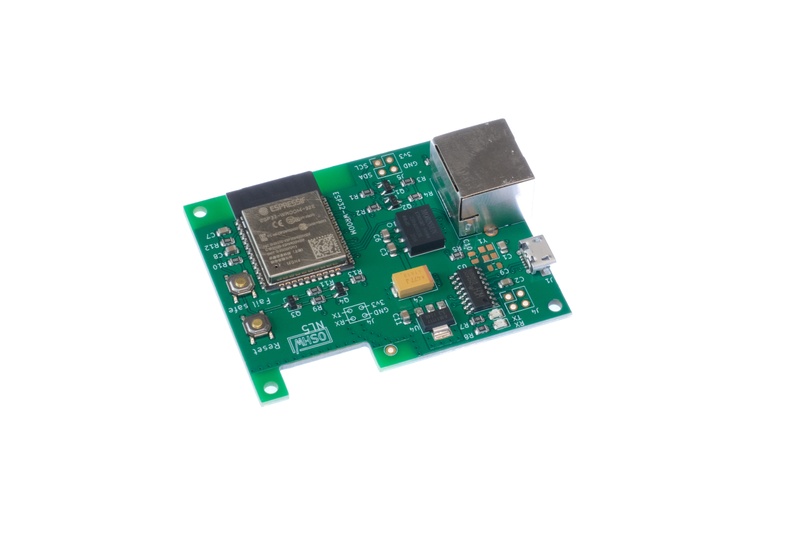

De cve add-on revisie 2 met CC1101 RF module op de achterkant

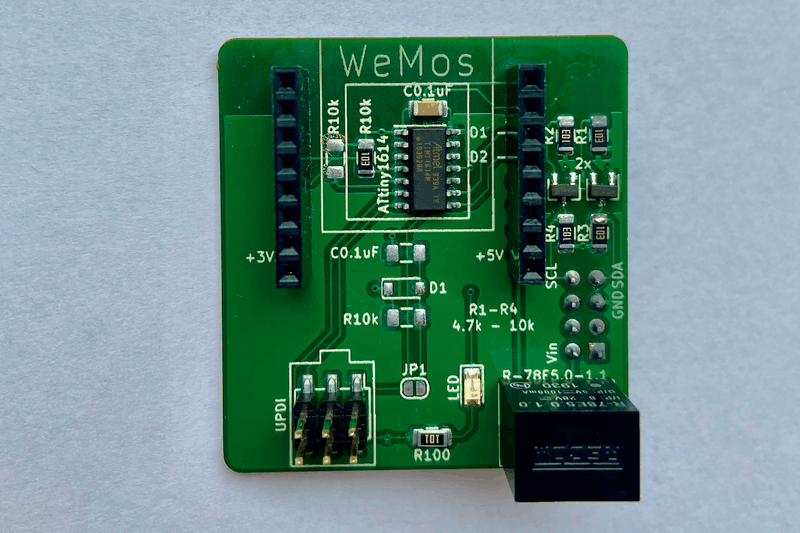

De non-cve add-on


De cve add-on revisie 1

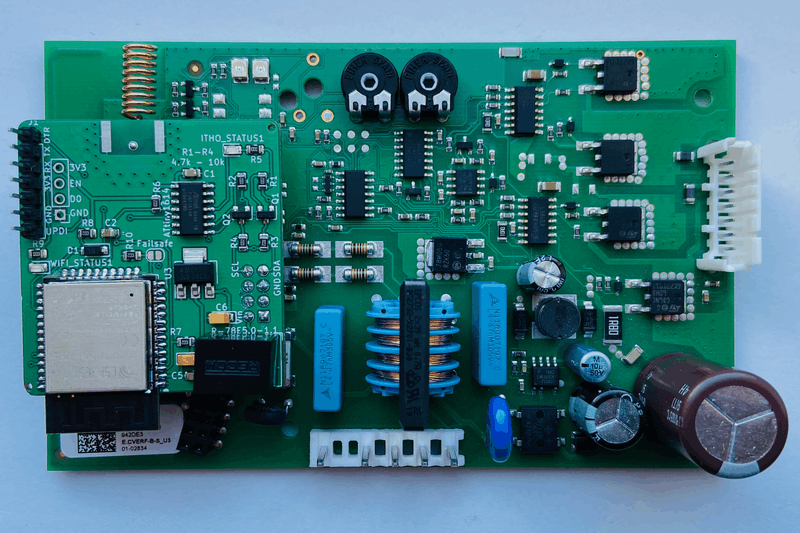

Geïnstalleerd op de main print van de itho box




↑

De add-on firmware:

De firmware op de add-on is gemaakt in C/C++ met een HTML/CSS/JS interface. De laatste versie van de firmware is te vinden op Github: link of via de web interface van de add-on onder menu update.

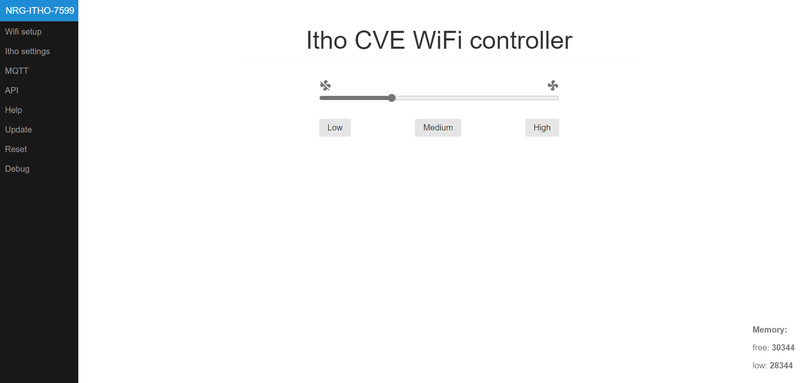

Het hoofdscherm van de web interface

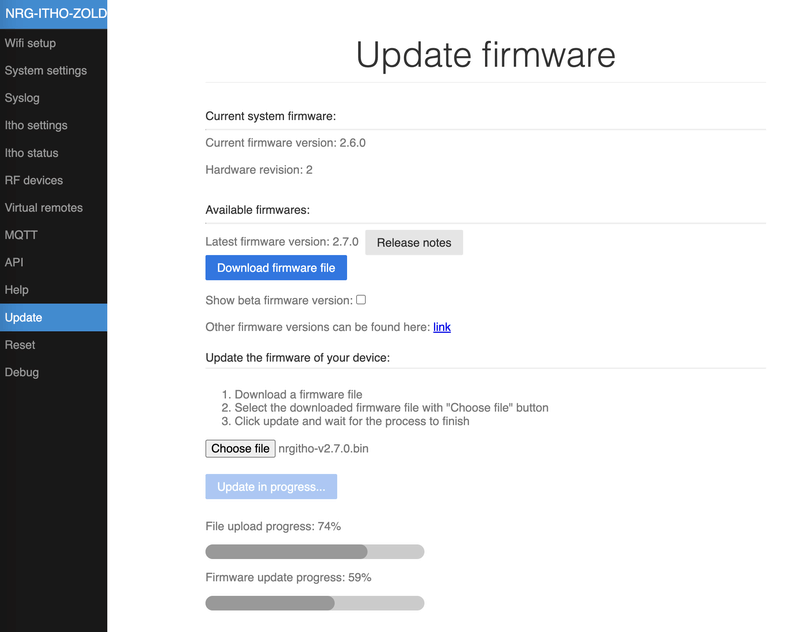

Updaten van de firmware kan eenvoudig via de web interface




↑

Tweakers.NET artikel over deze add-on:

Tweakers.NET heeft een leuk artikel over deze add-on geschreven! Hier te lezen:
review: Arjen Hiemstra over zijn Itho-module: zonder medetweakers was dit nie...


↑

FAQ:

Waarom reageert mijn fan niet op input?
Waarschijnlijk staat je fan niet in de juiste mode om deze te bedienen met de input die je geeft. Hierover lees je meer op de wiki:
Help! A speed command does not work!

Waarom gaat mijn fan niet lager dan ie. 30%?:
Het kan zijn dat je een standaard minimum fan snelheid heeft van 30%. Dit is door een setting te wijzigen aan te passen. Hierover lees je meer op de wiki:
Help! Fan won't go lower than ie. 30%!

Welke prioriteit heeft welke input?
Besturing van je itho kan op verschillende manieren en elk van deze heeft een prio in de firmware van itho. Zie deze post voor meer info: link
en het wiki artikel hierover:
Two ways to control the speed


↑

Originele post en het verhaal erachter:

Ik ben wat aan het knutselen geweest om een itho box direct met een ESP8266 aan te sturen middels het I2C protocol.
Ik heb hiervoor een stukje software geschreven en een add-on printje ontworpen die zo op de main pcb van de itho geprikt kan worden waarna de ventilatie box via web interface of MQTT traploos van 0 - 254 aangestuurd kan worden.

Voor diegenen die geinteresseerd zijn en/of zelf hiermee aan de slag willen:
https://github.com/arjenhiemstra/ithowifi


Toevoeging ATTiny en overstap naar Wemow D1 mini:
Inmiddels weer wat verder, overstap gemaakt naar een Wemos D1 mini ipv NodeMCU, scheelt weer een paar centen.
De esp8266 boot echter vaak niet snel genoeg om de eerste I2C communicatie met de Itho op te pikken. Op het printje heb ik daarom een ATTiny toegevoegd om de eerste handshake met de itho box af te handelen.

Getest en het werkt perfect, inprikken, wifi en mqtt instellen en je hebt een WiFi enabled itho box!
Voor liefhebbers, ik heb nog wat printjes over -> https://www.tindie.com/products/19680/

Update 3/11/20:
Nieuwe printjes zijn binnen, nu nog een hoop solderen, firmwares flashen en testen. Ik hoop einde van de week weer beschikbaar te hebben.

Update 22/10/20:
Okok, duidelijk Ik heb een nieuwe serie in bestelling. Zodra die binnen is ga ik aan het solderen, programmeren enz... Als je interesse hebt, zet jezelf even op de wachtlijst op mijn tindie store, dan krijg je een bericht zodra het klaar is (ik gok een week of 2)

Update 21/10/20:
En toen ineens ging het hard met de printjes, ze zijn op. Mocht je nog interesse hebben, stuur even een PM. Wss bestel ik nog een serie kale printjes en maak ik er nog een paar.


Research and development - de eerste stappen om te reverse engineeren




↑

[ Voor 255% gewijzigd door arjenhiemstra op 26-05-2024 22:24 . Reden: HRU 150 toegevoegd ]

[Speedy-Andre]

Leuk gedaan met een printje en al
Nu zijn er verschillende Nodemcu's met afwijkende pin rij afstand, welke heb je gebruikt?
Heeft i2c invloed op de andere ingangen zoals de 3 standen schakelaar en het draadloze keypad?
Ofwel, kan je die nog gebruiken als deze module erop zit?

[arjenhiemstra]

Speedy-Andre schreef op maandag 2 maart 2020 @ 15:06:
Leuk gedaan met een printje en al

Thx

Nu zijn er verschillende Nodemcu's met afwijkende pin rij afstand, welke heb je gebruikt?

Goeie, heb het aangepast in de repo.
Het gaat om deze: https://github.com/nodemcu/nodemcu-devkit-v1.0

Heeft i2c invloed op de andere ingangen zoals de 3 standen schakelaar en het draadloze keypad?
Ofwel, kan je die nog gebruiken als deze module erop zit?

3 standen schakelaar heb ik helaas niet dus dat kan ik niet testen. De draadloze keypad werk sowieso nog wel.

[arjenhiemstra]

>>Edit; move naar topic start

[ Voor 95% gewijzigd door arjenhiemstra op 30-04-2020 22:54 ]

[ThinkPad]

Leuk project zeg, keurig ook zo met dat nette PCBtje

[KamiKaaze]

Mooi project, ik zat te kijken naar Shelly schakelaars maar dit is een betere en mooiere optie.

[arjenhiemstra]

KamiKaaze schreef op zaterdag 17 oktober 2020 @ 16:12:
Mooi project, ik zat te kijken naar Shelly schakelaars maar dit is een betere en mooiere optie.

Thanks!

[KamiKaaze]

arjenhiemstra schreef op zondag 18 oktober 2020 @ 21:36:
[...]


Thanks!

En draaiend .. 😁

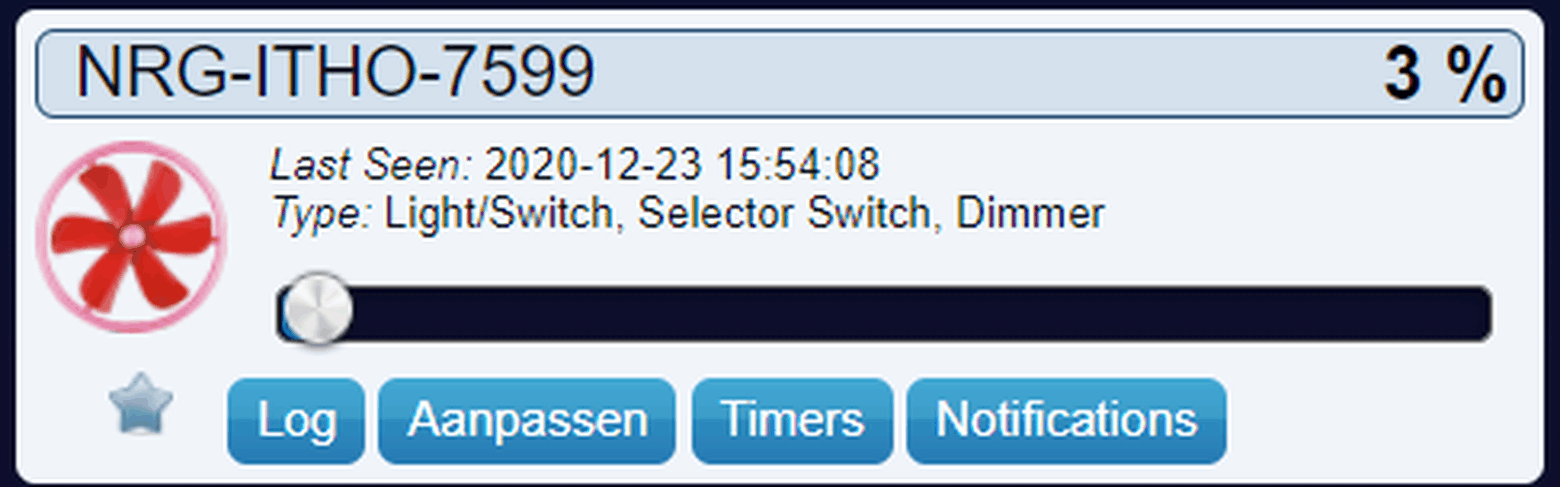

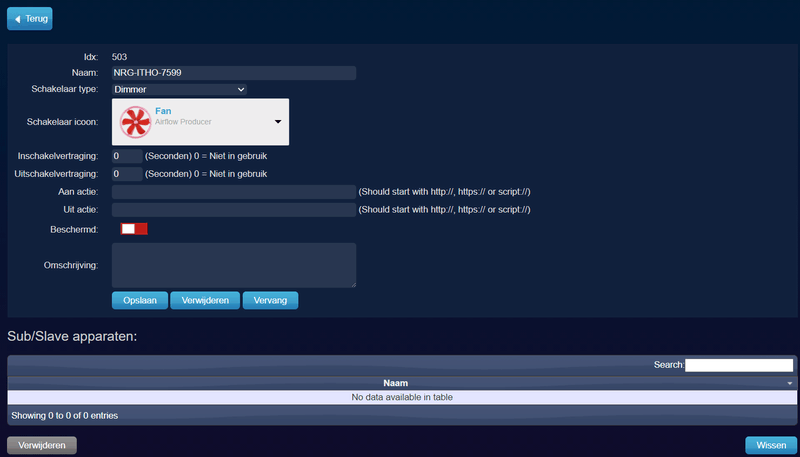

Dummy schakelaar aangemaakt in Domoticz, en deze gewijzigd in een dimmer, heb ibx nummer ingevoerd in de cve wifi module en werkte meteen.

[arjenhiemstra]

Leuk om het ook te zien werken in Domoticz!! Er is ook nog iemand met een setup icm homey bezig. Hoop dat ik die ook nog kan delen.

[remcoXP]

Ik ga morgen even mijn buva boxstream openen om te zien of deze ook de pin aansluiting heeft. De remotes zijn hetzelfde als Itho, dus hoop dat dit kan. Zoja wil ik graag ook zo'n boardje:)

[vvo]

Gisteren besteld en vandaag al binnen!! Bedankt Arjen voor deze snelle service.

Ik heb het bordje geinstalleerd op mijn (oudere) ITHO met remote RF.
Na de initiele config van wifi, mqtt, Domoticz en de ITHO op medium stand werkt het direct.

Nu nog een mooie oplossing maken zodat de ITHO gestuurd wordt door sensoren ipv de remote.

Nogmaals dank.

[arjenhiemstra]

Thanks voor deze feedback, leuk! Vee plezier ermee!!

[Dave7]

Hoi ! Dit is precies wat ik zoek - maaaar dan wel voor en Itho WTW. Zou dit net zo goed werken?

[arjenhiemstra]

Geen idee wat de itho wtw voor sturing heeft. Is de print toegankelijk en zou je er een foto van kunnen posten?

[Sitelabs]

Ook hier een tevreden gebruiker van Arjen zijn bordje. Draait inmiddels via een MQTT broker in Home Assistant.

Configuration.yaml

code:

fan:
    - platform: mqtt
      name: Fan
      command_topic: "itho/cmd"
      speed_command_topic: "itho/cmd"
      state_topic: "itho/state"
      speed_state_topic: "itho/state"
      state_value_template: >
        {% if value_json == 0 -%}0{%- elif value_json > 0 -%}254{%- endif %}
      speed_value_template: "{{value.json}}"
      payload_off: "0"
      payload_on: "254"
      payload_low_speed: "65"
      payload_medium_speed: "127"
      payload_high_speed: "254"

[Dave7]

Zelf niet - maar heb deze op internet gevonden - is hetzelfde model :

https://www.klusspullen.n...kLzgShrhdWhoaAps7EALw_wcB

[arjenhiemstra]

Dave7 schreef op woensdag 28 oktober 2020 @ 18:31:
Zelf niet - maar heb deze op internet gevonden - is hetzelfde model :

https://www.klusspullen.n...kLzgShrhdWhoaAps7EALw_wcB

Als het deze set is zou het zomaar kunnen:
https://www.ithodaalderop...essional/product/545-4921

Ze hebben het daar ook over I2C en ik zie een 8 pins aansluiting op de kleinere print die niet op de UART versie van die print zit. Maar zonder meten is het niet te zeggen. De vraag is dan ook nog of itho voor deze print dezelfde implementatie van het i2c protocol gebruikt. Zou heel goed kunnen hoor, de print is opgebouwd uit exact dezelfde basis componenten als de andere itho boxen van de laatste zeg 8 jaar. Als de aansluiting overeenkomt kun je het proberen, anders is het gewoon reverse engineeren met logic analyser

Pinnen moeten zoals dit plaatje zijn:


Ohja, als je gaat meten, pas op! Rechts op de print staat hoogspanning (geloof me, ik voel het nog ), de pinnen waaraan je gaat meten zijn onderdeel van een gevoelig stukje electronica, 16 volt per ongeluk op het 5 volt deel van de print zetten doordat je uitschiet is geen goed idee, daarna kun je een nieuwe print bestellen (ook uit ervaring helaas )

[ Voor 11% gewijzigd door arjenhiemstra op 28-10-2020 20:49 ]

[tmtx]

Hoi Arjen,
Klopt het dat je een aantal componenten op het printje niet gebruikt?
2xR
1xC
1xD

[arjenhiemstra]

tmtx schreef op vrijdag 6 november 2020 @ 14:09:
Hoi Arjen,
Klopt het dat je een aantal componenten op het printje niet gebruikt?
2xR
1xC
1xD

Klopt, die bleken uiteindelijk toch niet nodig. Het plaatje in de opening post bevat alle onderdelen die nodig zijn om de ATTiny/Wemos/Itho met elkaar te laten 'praten'. De 6 pins header hoef je eigenlijk ook niet te solderen, die is alleen nodig om de ATTiny eenmalig te programmeren dus dat kan ook door een tijdelijke verbinding te maken (pwr, ground en updi zijn voldoende).

Toen ik het printje ontwierp wist ik nog niet helemaal zeker hoe ik de ATTiny en de Wemos met elkaar zou verbinden en wilde alle opties open houden.

[Sten Vollebregt]

Hele elegante oplossing dit! Werkt het ook biderectioneel: kan je bijvoorbeeld de huidige snelheid uitlezen met de Wemos als bijvoorbeeld de remote gebruikt is?

[arjenhiemstra]

Sten Vollebregt schreef op woensdag 11 november 2020 @ 14:19:
Werkt het ook biderectioneel: kan je bijvoorbeeld de huidige snelheid uitlezen met de Wemos als bijvoorbeeld de remote gebruikt is?

Helaas niet. De implementatie op de i2c bus door itho is wat beperkt, er komt geen enkele melding dat er via een remote een signaal binnen is gekomen.
Oplossing waar ik wat mee aan het prutsen ben is om een CC1101 transceiver toe te voegen, die kan dan signalen van de remote ontvangen en daarmee de box aansturen... Lukt alleen nog niet helemaal zoals ik wil

[tmtx]

arjenhiemstra schreef op woensdag 11 november 2020 @ 22:53:
[...]


Helaas niet. De implementatie op de i2c bus door itho is wat beperkt, er komt geen enkele melding dat er via een remote een signaal binnen is gekomen.
Oplossing waar ik wat mee aan het prutsen ben is om een CC1101 transceiver toe te voegen, die kan dan signalen van de remote ontvangen en daarmee de box aansturen... Lukt alleen nog niet helemaal zoals ik wil

Op dit moment gebruik ik een C1101 icm ESP8266 die ik dmv http request de itho kan laten aansturen.
De basis hiervan kan je hier vinden. https://github.com/supersjimmie/IthoEcoFanRFT
Misschien kan je dit gebruiken. Daar heeft iemand de remote ontrafeld.

[arjenhiemstra]

tmtx schreef op donderdag 12 november 2020 @ 07:21:
[...]


Op dit moment gebruik ik een C1101 icm ESP8266 die ik dmv http request de itho kan laten aansturen.
De basis hiervan kan je hier vinden. https://github.com/supersjimmie/IthoEcoFanRFT
Misschien kan je dit gebruiken. Daar heeft iemand de remote ontrafeld.

Ja het werk van klusjesman en supersjimmie ken ik, super wat ze gemaakt hebben! Ik heb op basis daarvan ook al wat draaien maar om beide oplossingen bij elkaar te brengen heb ik vooral een tekort aan pinnen op de ESP8266 (meer specifiek, de Wemos)

De ESP heeft maar 5 echt goed bruikbare pinnen (die niet issues hebben met HIGH/LOW @ boot) en voor i2c heb ik er twee nodig en voor de CC1011 5. 4 van die laatste 5 kan ik goed kwijt, voor de laatste zou het gebruik van de RXD pin als GPIO nog een optie zijn maar dat blijkt niet te werken icm de Wemos module (wss doordat de RXD pin aan de USB-to-serial chip zit en de interrupt pin van de CC1101 niet 'sterk' genoeg is om die low te trekken, moet nog even met een scope aan de slag om dat te testen).

Goede ideeën zijn welkom!

[muppet99]

Arjen allereerst wat een top product. Ik heb vandaag de itho box gekregen en de print erop gezet. Werkt direct. Mijn dank hiervoor. Echter heb ik een kleine vraag. Mijn box heeft een CO2 sensor welk al gebruik maakt van de 8 pinnen waarop ik de wifi module heb getest. Nu is mijn kennis van de bus niet van dien aard dat ik het zo durf te proberen, maar zou ik beide (dus jouw module en de CO2 module) tegelijk kunnen aansluiten? Anders moet ik een keuze maken en dat zou jammer zijn. Ik zag dat je meerdere devices op de I2C bus kan zetten.

[arjenhiemstra]

muppet99 schreef op donderdag 12 november 2020 @ 13:41:
Arjen allereerst wat een top product. Ik heb vandaag de itho box gekregen en de print erop gezet. Werkt direct. Mijn dank hiervoor. Echter heb ik een kleine vraag. Mijn box heeft een CO2 sensor welk al gebruik maakt van de 8 pinnen waarop ik de wifi module heb getest. Nu is mijn kennis van de bus niet van dien aard dat ik het zo durf te proberen, maar zou ik beide (dus jouw module en de CO2 module) tegelijk kunnen aansluiten? Anders moet ik een keuze maken en dat zou jammer zijn. Ik zag dat je meerdere devices op de I2C bus kan zetten.

Thanks!

Toevallig heb ik net een issue op mijn github repo hierover beantwoord. Ik vermoed dat het best wel mogelijk is, mits de CO2 sensor hetzelfde protocol gebruikt. Ik heb zelf helaas geen CO2 module dus ik weet niet hoe deze zich aanmeld bij de itho en kan het ook niet onderzoeken.

Er gaan bij het aanzetten van de itho box 3 berichten de i2c bus op waarvan er 1 elke zoveel tijd herhaald lijkt te worden. 1 van deze verzoeken beantwoord de wifi add-on. Dat zou dezelfde kunnen zijn als voor de CO2 sensor.

Als dat het geval is dan zou het zo simpel kunnen zijn als de ATTiny van de PCB te verwijderen en de modules door te lussen. De ATTiny doet namelijk alleen de aanmelding, daarna accepteerd de itho box elk i2c bericht zoals het maar in het juiste formaat is.

[muppet99]

Top. Op de print staat namelijk letterlijk i2c, dus ik verwacht van wel. Kan ik onderzoek voor jou doen? Ik zag dat ik vrij makkelijk de signalen kan aftappen met een raspberry, welke ik nog wel heb liggen. Dus als ik iets voor je kan nakijken laat het weten. Ik ga van het weekend eens kijken hoe ik de attiny netjes kan loskoppelen.

[arjenhiemstra]

Het mooiste zou een logic trace zijn van de eerste seconden na het opstarten van de itho box van de twee i2c pinnen. Waarschuwing daar is dat je ervoor moet zorgen dat je geen ground loop krijgt bij het tracen. "a trap for young players" hoorde ik later iemand in een youtube filmpje zeggen... helaas heeft dat mij 2x een PCB van de itho gekost.... 2e keer wist ik het maar maakte ik toch nog de fout (ff snel iets flashen was een dikke knal met veel kapot....)

Ik heb alles na de eerste keer gedaan met een logic analyser aan een laptop, niet aan de netspanning. Dat zou dus met een raspberry pi en een powerbank ook moeten kunnen. Hang de RPi niet aan een power adapter of monitor oid.
Misschien geheel overbodig omdat je dit allemaal weet, maar toch, just my two cents

Ik zou eerst traces maken voordat je iets aan de attiny gaat doen, als je toch iets met de attiny wilt proberen is het makkelijkst misschien om de printsporen van attiny naar wemos pinheader te onderbreken met een mesje. Dit is later eenvoudig met wat soldeer weer te fixen.
De webpagina geeft dat wel een init fout maar dat is geen probleem. Als de co2 module de init heeft gedaan en het protocol is hetzelfde dan zou de wemos gewoon speed commando's moeten kunnen sturen en weet je snel genoeg of het werkt

[muppet99]

Ik ga van het weekend met de traces aan de slag. Goede tip van de ground loop (ik had er nog niet van gehoord). Scheelt mij weer een printje ik heb hier nog wel ergens een verdwaald mini tft schermpje liggen wat ook gepowered kan worden door de power bank.

Ik hou je op de hoogte.

[tmtx]

Over ground loop.
Hier is een interessant filmpje over Ground loop

https://www.youtube.com/watch?v=xaELqAo4kkQ

[arjenhiemstra]

tmtx schreef op vrijdag 13 november 2020 @ 10:01:
Over ground loop.
Hier is een interessant filmpje over Ground loop

https://www.youtube.com/watch?v=xaELqAo4kkQ

hahaha, thanks!! Dat filmpje bedoelde ik inderdaad!

[jeroen11]

Hallo, ben nieuw in dit topic. Gisteren de module geinstalleerd in mijn Itho CVE en aanvankelijk werkte alles naar behoren. Vanmiddag kreeg ik plots geen verbinding meer met de NRG via Wifi. Vervolgens bleek dat de Itho nergens meer op reageert, ook niet de afstandbedieningen. Als ik de stekker eruit haal en weer erin doe dan schakelt de ventilatie ook niet meer in. Er lijkt dus iets kapot gegaan te zijn kort na installatie van de NRG. Misschien dat er bij het weer dichtmaken van de behuizing van de printpraat een stuk snoer ergens te hard op gedrukt heeft of zo?

Ik heb de printplaat eruit gehaald, kan er niks vreemds aan zien, lijkt niet doorgebrand of zo. Dus misschien ligt het aan de motor. Heb gecheckt en er staat wel 220V op de connectors op de printplaat. Hoort er normaal gesproken misschien een lampje te branden? Iemand een idee wat ik nog meer kan checken?

Erg vreemd dit, hoop niet dat ik de hele CVE hoef te vervangen nu.

[arjenhiemstra]

Hey Jeroen,

Dat is wel heel vreemd, zeker omdat alles in eerste instantie goed heeft gewerkt. Ik kan het zo niet verklaren. Ik stuur je ff een PM dan help ik je graag met het verder onderzoeken.

[eymey]

Bij mij was afgelopen weekend de NRG ook niet meer bereikbaar via WIFI.

Gelukkig was het hier verholpen na een powerflip van de Itho (dat moest ik wel via de groepenkast doen, want ventilatiebox zit nogal verscholen achter de knieschotten. Mss, als ik de Perilex heb omgebouwd naar een gewone WCD, eens een Shelly ofzo ervoor ).

Nou heb ik wel kort voor het onbereikbaar worden mijn Ubiquiti LAN infrastructuur een firmware update gegeven, waarbij WIFI dus even weg is geweest.

Ik heb dus de indruk dat de NRG er nog niet helemaal goed mee om gaat wanneer WIFI even is weg gevallen. Ik weet dat er in ESPEasy een aparte checkbox is, waarmee je kan selecteren dat de ESP na een weg gevallen verbinding opnieuw moet proberen te verbinden.

Is zoiets ook in deze firmware te bouwen?

[arjenhiemstra]

Dat zit al in de firmware zoals hieronder:

code:

  if ((wifi_station_get_connect_status() != STATION_GOT_IP) && !wifiModeAP) {
    long now = millis();
    if (now - lastWIFIReconnectAttempt > 10000) {
      logInput("Attempt to reconnect WiFi");
      lastWIFIReconnectAttempt = now;
      // Attempt to reconnect
      if (connectWiFiSTA()) {
        logInput("Reconnect WiFi succesfull");
        lastWIFIReconnectAttempt = 0;
      }
      else {
        logInput("Reconnect WiFi failed!");
      }
    }
  }

Als de verbinding weggevallen is zou de ESP dus elke 10sec een nieuwe verbinding moeten proberen te maken. Dat werkt hier thuis ook goed.

Eventuele reconnect attempts komen dus in de log te staan. Zou je misschien op de debug pagina eens kunnen kijken of je bovenstaande meldingen ziet?

[eymey]

Hmm, OK.... dat geeft dus geen verklaring voor waarom hij ineens onbereikbaar geworden is (hoewel de update nog steeds wel heeft plaatsgevonden).

Als ik de current log en de previous log probeer te downloaden krijg ik helaas geen logregels meer van voor de crash (en powerflip).....

Wel zie ik een aantal keer verspreid over de dag meldingen dat hij probeerde opnieuw verbinding te leggen met WIFI maar daar niet in slaagde. Heb verder echter geen bereikbaarheidsproblemen gemerkt.

[arjenhiemstra]

eymey schreef op dinsdag 24 november 2020 @ 13:26:
Hmm, OK.... dat geeft dus geen verklaring voor waarom hij ineens onbereikbaar geworden is (hoewel de update nog steeds wel heeft plaatsgevonden).

Dat durft ik niet zo snel te zeggen. Ik heb het er wel eens met de ESPeasy developer over gehad en al ik hem goed begrijp heeft het ESP platform soms hele rare quirks op wifi en connectie issues.
Ik heb hier ook ubiquity AP's, zal eens kijken of ik het kan reproduceren.

[eymey]

Ah, dat is wel een handige overeenkomstigheid .

Ben benieuwd.

Anders is er toch iets anders aan de hand (misschien toch te warm binnenin het blauwe boxje samen met de hoofdprint? Howel met dat nog steeds onwaarschijnlijk lijkt want zo heel warm wordt dat ESP spul ook weer niet).

En anders hopen dat dit eenmalig was

[ Voor 6% gewijzigd door eymey op 24-11-2020 15:16 ]

[Copitano]

@arjenhiemstra Vandaag binnengekomen en meteen gemonteerd. Verbinden via iPad, iphone en Windows laptop ging vlot. Bij de cve gecheckt en dat werkt ook perfect. Voor de koppeling aan domoticz deze instructie gevolgd, maar krijg het met geen mogelijkheid werkend. Het IP nummer van de server is van de Pi waar domoticz op draait. Voor portnummer heb ik ook al geprobeerd de port die ik normaal via de webbrowser gebruik om domoticz via het locale netwerk te benaderen. Ook geen succes. Nu heb ik 0,0 ervaring met MQTT. Moet ik daar misschien nog iets voor aan zetten in domoticz, of iets downloaden?
Hier de stappen die ik gedaan heb:

[arjenhiemstra]

Copitano schreef op woensdag 23 december 2020 @ 17:15:

Als ik even snel zo kijk heb je geen verbinding met een MQTT server. De add-on communiceert naar de MQTT server op bepaalde topics en domoticz doet hetzelfde. Zo komen beide 'werelden' bij elkaar zonder dat ze elkaar precies hoeven te kennen, dat is het mooie van MQTT.

ff snel gegoogled op MQTT en RPi en dit lijkt een prima handleiding om een MQTT server op de RPi aan de praat te krijgen.
https://randomnerdtutoria...o-broker-on-raspberry-pi/

[Copitano]

arjenhiemstra schreef op woensdag 23 december 2020 @ 18:58:
[...]


Als ik even snel zo kijk heb je geen verbinding met een MQTT server. De add-on communiceert naar de MQTT server op bepaalde topics en domoticz doet hetzelfde. Zo komen beide 'werelden' bij elkaar zonder dat ze elkaar precies hoeven te kennen, dat is het mooie van MQTT.

ff snel gegoogled op MQTT en RPi en dit lijkt een prima handleiding om een MQTT server op de RPi aan de praat te krijgen.
https://randomnerdtutoria...o-broker-on-raspberry-pi/

Ahhhh, er moet dus nog een MQTT broker geïnstalleerd worden. Dacht dat die al in domoticz zou zitten. Weer wat geleerd
EDIT: Mosquitto geïnstalleerd en het werkt meteen
EDIT2: Oeps te vroeg, wel verbinding, maar nog geen reactie op de schakelaar in domoticz.
EDIT3: Opgelost met hulp van @arjenhiemstra . Eerst MQTT installeren en aanmelden in hardware van domoticz. Werkt nu echt als een tierelier

[ Voor 15% gewijzigd door Copitano op 23-12-2020 23:48 ]

[HvB83]

Wat een mooi project! Werkt deze ook met de CVE-S Eco, dus de versie met de ingebouwde vochtsensor?

[arjenhiemstra]

HvB83 schreef op woensdag 23 december 2020 @ 19:48:
Wat een mooi project! Werkt deze ook met de CVE-S Eco, dus de versie met de ingebouwde vochtsensor?

Thanks

Ik weet niet precies alle modellen die er zijn maar het belangrijkste is dat de 2x4 pin interface op de print zit, zie foto rood omcirkeld

Ik heb de module getest op een versie zonder vochtsensor en met vochtsensor, beide functioneert goed. De foto is van de print van een box met vochtsensor.

[Wimbo]

.

[ Voor 105% gewijzigd door Wimbo op 14-02-2023 15:01 ]

[arjenhiemstra]

Wimbo schreef op donderdag 24 december 2020 @ 00:33:
Ik zie dat er een nieuwere firmware beschikbaar is, maar alleen als source.
Is er ergens de kant-en-klare versie te downloaden?

Hier staat de laatste gecompileerde versie:
https://github.com/arjenh...fi/NRG_itho_wifi_v141.bin

Ik zal even duidelijker vermelden dat dit de kant-en-klare versie is.

Kwestie van bestand downloaden en inderdaad via de webinterface gedownloade bestand selecteren en op update klikken.

[ Voor 11% gewijzigd door arjenhiemstra op 24-12-2020 01:14 ]

[Wimbo]

.

[ Voor 98% gewijzigd door Wimbo op 14-02-2023 15:02 ]

[arjenhiemstra]

Wimbo schreef op donderdag 24 december 2020 @ 11:24:
Top. Die had ik over het hoofd gezien, tussen die ino files.
Misschien handig om die los bij de release als download link te zetten?

Dat is eigenlijk wel de meest eenvoudige oplossing idd! Direct aangepast, thanks voor de suggestie!

[Kippenijzer]

Net ontvangen, mooi moduletje! Maareh... @arjenhiemstra war is het default wachtwoord voor het gespawnde itho ssid Edit: Oe, een pdf handleiding... Never mind!

[ Voor 18% gewijzigd door Kippenijzer op 31-12-2020 13:55 ]

[caro7372]

Goedemorgen,

Cool, module binnen gekregen. Geplaatst en werkend!

Nu merk ik, dat de RV-sensor het prima overneemt als deze een hogere waarde meet.
Maar als deze RV weer laag genoeg is en de fan weer terug op lage waarde gaat ( automatisch ) dat
dan deze module nog niet terug gaat naar de waarde waar deze op 'ingesteld' is.

De itho/state waarde, is dit een echte waarde die de itho zelf terugkoppeld?
Want ik zie deze waarde namelijk niet omhoog gaan als de RV ingrijpt.

Groeten,

Robert

[arjenhiemstra]

@caro7372 de add-on implementatie van itho is helaas one-way traffic. De itho main pcb communiceert geen status terug aan geinstalleerde add-ons.
Afhankelijk waarvan de input vandaan komt heeft deze prioriteit boven de andere. In de handleiding van de itho box staat hierover meer informatie.
Ik heb zelf alles eruit gehaald en bestuur de box alleen nog maar met de add-on.

[caro7372]

Beste Arjen,

duidelijk. Ik zou dan dus de RV sensor eruit 'kunnen' halen?
Zal ik even moeten kijken waar die dan zit en hoe ik de boel dan aan ga sturen.
Ik heb een bewegingssensor in de badkamer dus dat is geen probleem.

Echter merk ik dat volgens mij de RV sensor momenteel de boel als het ware
in een override zet omdat deze hoog staat.
Ik kan dus ook via een automation een poll-state doen van een binary sensor ( 0-254 )
en deze pakt het dan weer over als de RV hem heeft vrijgegeven.

Straks even proberen of dat zo kan werken.
Ik werk met Home Assistant en ben er nog niet helemaal uit of er direct met een slider
te werken is.
Misschien dat @Sitelabs daar al verder mee is?

Groeten,

Robert

[arjenhiemstra]

@caro7372

Hierbij een HA voorbeeld met slider:

code:

input_number:
  itho_fan:
    name: Itho Fan
    icon: mdi:fan
    initial: 1
    min: 0
    max: 254
    step: 1

mqtt:
  sensor:
    - name: "itho Fan state"
      state_topic: "itho/state"

automation:
# This automation script runs when a value is received via MQTT on retained topic: itho/cmd
# It sets the value slider on the GUI. This slides also had its own automation when the value is changed.
  - alias: Set fan slider
    trigger:
      platform: mqtt
      topic: 'itho/state'
    action:
      service: input_number.set_value
      data:
        entity_id: input_number.itho_fan
        value: "{{ trigger.payload }}"

# This second automation script runs when the target fan slider is moved.
# It publishes its value to the same MQTT topic it is also subscribed to.
  - alias: Fan slider moved
    trigger:
      platform: state
      entity_id: input_number.itho_fan
    condition:
      condition: template
      value_template: "{{ states('sensor.itho_fan_state') | int != states('input_number.itho_fan') | int }}"
    action:
      service: mqtt.publish
      data:
        topic: 'itho/cmd'
        retain: true
        payload: "{{ states('input_number.itho_fan') | int }}"

De RV sensor zit op de schuin geplaatste pin header links onder (zie plaatje paar posts terug)

[_starbuck_]

Weet iemand of de combinatie van de wifi control add-on module en de externe itho co2-sensor goed werkt?

Ik bedoel deze externe sensor: https://www.ventilatielan...ng-230-volt-04-00045.html

[Kippenijzer]

arjenhiemstra schreef op zaterdag 2 januari 2021 @ 14:16:
@caro7372

Hierbij een HA voorbeeld met slider:

code:

input_number:
  itho_fan:
    name: Itho Fan
    icon: mdi:fan
    initial: 1
    min: 0
    max: 254
    step: 1

sensor:
  - platform: mqtt
    name: "itho Fan state"
    state_topic: "itho/state"

automation:
# This automation script runs when a value is received via MQTT on retained topic: itho/cmd
# It sets the value slider on the GUI. This slides also had its own automation when the value is changed.
  - alias: Set fan slider
    trigger:
      platform: mqtt
      topic: 'itho/state'
    action:
      service: input_number.set_value
      data:
        entity_id: input_number.itho_fan
        value: "{{ trigger.payload }}"

# This second automation script runs when the target fan slider is moved.
# It publishes its value to the same MQTT topic it is also subscribed to.
  - alias: Fan slider moved
    trigger:
      platform: state
      entity_id: input_number.itho_fan
    condition:
      condition: template
      value_template: "{{ states('sensor.itho_fan_state') | int != states('input_number.itho_fan') | int }}"
    action:
      service: mqtt.publish
      data:
        topic: 'itho/cmd'
        retain: true
        payload: "{{ states('input_number.itho_fan') | int }}"

De RV sensor zit op de schuin geplaatste pin header links onder (zie plaatje paar posts terug)

toon volledige bericht

Top! Wel jammer dat hierna mijn via de UI aangemaakte automations niet meer kunnen functioneren

[arjenhiemstra]

@Kippenijzer Dat zou wel moeten kunnen, werk bij mij in ieder geval zonder problemen.

Heb je het deel na automation: wel in automations.yaml geplakt? Zo niet dan heb je nu waarschijnlijk een dubbele automation: definitie in configuration.yaml, daar zit dan het issue.

[arjenhiemstra]

_starbuck_ schreef op zaterdag 2 januari 2021 @ 22:39:
Weet iemand of de combinatie van de wifi control add-on module en de externe itho co2-sensor goed werkt?

Ik bedoel deze externe sensor: https://www.ventilatielan...ng-230-volt-04-00045.html

Die Co2 sensor werkt als RF remote. Een remote krijgt bij itho voorrang op add-ons. Het werkt dus wel maar de kans is, zeker om dat je het niet kunt beinvloeden, dat de Co2 sensor de snelheid van de itho box gaat bepalen. Nadeel is ook dat de itho box geen info terug geeft over de RF signalen naar add-ons. De status van de Co2 sensor is daarmee dus niet af te lezen.

Ik ben bezig met een variant van de add-on die een RF module kan bevatten, dat zou het probleem op kunnen lossen (mits de Co2 sensor zich gedraagt als gewone RF afstandsbediening). Wss 1 / 1,5 maand heb ik die klaar.

[_starbuck_]

arjenhiemstra schreef op zondag 3 januari 2021 @ 10:09:
[...]


Die Co2 sensor werkt als RF remote. Een remote krijgt bij itho voorrang op add-ons. Het werkt dus wel maar de kans is, zeker om dat je het niet kunt beinvloeden, dat de Co2 sensor de snelheid van de itho box gaat bepalen. Nadeel is ook dat de itho box geen info terug geeft over de RF signalen naar add-ons. De status van de Co2 sensor is daarmee dus niet af te lezen.

Ik ben bezig met een variant van de add-on die een RF module kan bevatten, dat zou het probleem op kunnen lossen (mits de Co2 sensor zich gedraagt als gewone RF afstandsbediening). Wss 1 / 1,5 maand heb ik die klaar.

Bedankt voor je snelle en duidelijke antwoord!

Zou je nog kunnen vertellen hoe dat werkt met de ingebouwde luchtvochtigheidssensor? Ik begrijp uit voorgaande posts dat deze voorrang krijgt over de add-on. Maar ik neem aan dat alleen geldt als de luchtvochtigheid hoog is: in dat geval zal de itho flink gaan ventileren. Maar wat gebeurt er als de luchtvochtigheid laag is? Werkt dan de add-on weer normaal?

Ik las dat sommigen de luchtvochtigheidssensor uit de itho gehaald hebben om problemen met de add-on te voorkomen. Wat voor problemen zijn dat dan? Als de add-on normaal werkt als de luchtvochtigheid laag is, dan begrijp ik niet zo goed wat het probleem is.

[arjenhiemstra]

@_starbuck_

Even opgezocht in de itho handleiding:

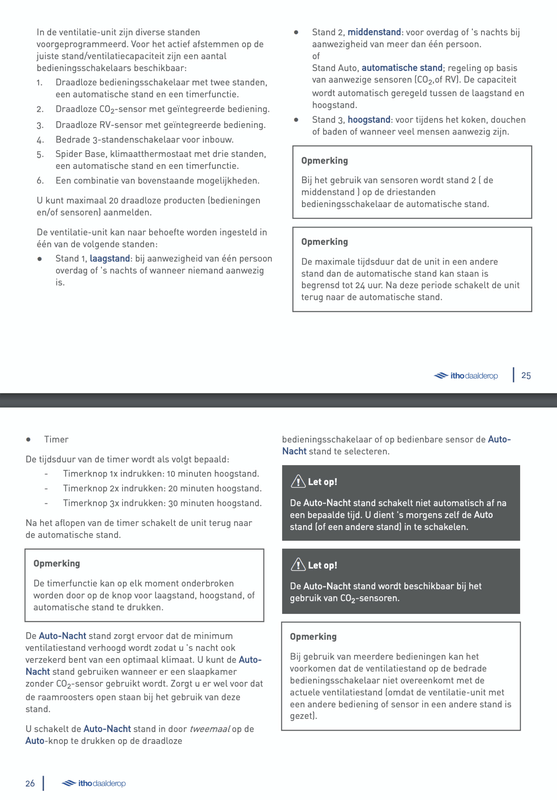

"Regeling op basis van draadloze sensoren (CO2, RV en/of PIR) werkt alleen als de ventilatie-unit in de stand Auto/Auto nacht staat."

Dus blijkbaar werkt de Co2 sensor die je hebt toch iets beperkter.


Als de RV sensor vocht detecteert en de itho box staat in stand 2 / auto / medium (dezelfde stand als nodig is om add-ons te laten werken) dan zal de itho harder gaan ventileren. Als het vocht verdwenen is zal de box weer terug gaan, ik verwacht naar medium maar als ik de handleiding lees weet ik het niet meer zo zeker:



Ik heb in ieder geval de RV sensor eruit gehaald want ik heb een eigen regelen met een sensor in de badkamer zelf die veel beter reageert maar ik weet ook dat sommigen dat niet hebben gedaan. Ik heb van die laatste groep geen issues gehoord als de box weer terug gaat nadat de RV sensor input heeft gegeven maar kan dus ook niet helemaal uitsluiten dat het toch anders werkt.

[ Voor 7% gewijzigd door arjenhiemstra op 03-01-2021 12:23 ]

[_starbuck_]

@arjenhiemstra Bedankt voor het snelle en uitgebreide antwoord.

[ Voor 18% gewijzigd door _starbuck_ op 03-01-2021 23:05 ]

[caro7372]

Kippenijzer schreef op zaterdag 2 januari 2021 @ 23:53:
[...]

Top! Wel jammer dat hierna mijn via de UI aangemaakte automations niet meer kunnen functioneren

Hoe bedoel je dit precies?

[caro7372]

arjenhiemstra schreef op zondag 3 januari 2021 @ 12:22:
@_starbuck_

Even opgezocht in de itho handleiding:
"Regeling op basis van draadloze sensoren (CO2, RV en/of PIR) werkt alleen als de ventilatie-unit in de stand Auto/Auto nacht staat."

Dus blijkbaar werkt de Co2 sensor die je hebt toch iets beperkter.


Als de RV sensor vocht detecteert en de itho box staat in stand 2 / auto / medium (dezelfde stand als nodig is om add-ons te laten werken) dan zal de itho harder gaan ventileren. Als het vocht verdwenen is zal de box weer terug gaan, ik verwacht naar medium maar als ik de handleiding lees weet ik het niet meer zo zeker:

[Afbeelding]

Ik heb in ieder geval de RV sensor eruit gehaald want ik heb een eigen regelen met een sensor in de badkamer zelf die veel beter reageert maar ik weet ook dat sommigen dat niet hebben gedaan. Ik heb van die laatste groep geen issues gehoord als de box weer terug gaat nadat de RV sensor input heeft gegeven maar kan dus ook niet helemaal uitsluiten dat het toch anders werkt.

toon volledige bericht

Ik dacht dat ik toch echt een antwoord had geschreven maar ik vind het niet meer terug
De RV-sensor overruled het signaal als deze 'te hoog' is.
Als het weer hersteld is gaat de add-on weer verder.

Mogelijk dat ik de RV-sensor er ook uit ga halen maar dan heb ik wel een beetje goede eigen sensor nodig in de badkamer. Ik heb zelf een CO2 sensor in mijn Netatmo zitten dus daar stuur ik al op via Node-Red.

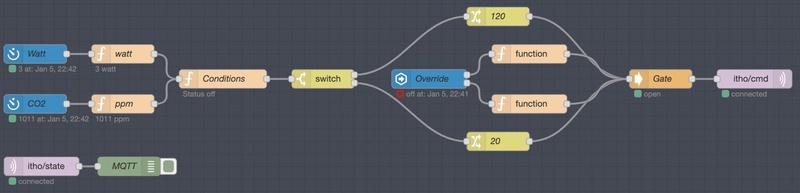

Daar heb ik ook een override gemaakt ( misschien beetje omslachtig maar hij werkt ) zodat een input boolean in Home-Assistant de Node-Red flow overruled en de slider master is geworden.

[arjenhiemstra]

caro7372 schreef op dinsdag 5 januari 2021 @ 22:51:
[...]


Ik dacht dat ik toch echt een antwoord had geschreven maar ik vind het niet meer terug
De RV-sensor overruled het signaal als deze 'te hoog' is.
Als het weer hersteld is gaat de add-on weer verder.

Bedankt voor dit inzicht!!

caro7372 schreef op dinsdag 5 januari 2021 @ 22:51:
[...]


Mogelijk dat ik de RV-sensor er ook uit ga halen maar dan heb ik wel een beetje goede eigen sensor nodig in de badkamer. Ik heb zelf een CO2 sensor in mijn Netatmo zitten dus daar stuur ik al op via Node-Red.
Daar heb ik ook een override gemaakt ( misschien beetje omslachtig maar hij werkt ) zodat een input boolean in Home-Assistant de Node-Red flow overruled en de slider master is geworden.

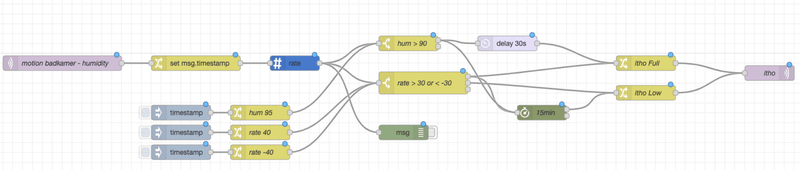

Ik heb een Aeotec MultiSensor 6 in de badkamer hangen, met de rate of change module detecteer ik humidity change. De multisensor hangt aan een USB voeding dus ik stuur iedere 30 sec een update. Voordat ik onder de douche kan stappen gaat de itho al harder draaien, helemaal top!

[fishman]

arjenhiemstra schreef op zondag 3 januari 2021 @ 10:09:
[...]


Die Co2 sensor werkt als RF remote. Een remote krijgt bij itho voorrang op add-ons. Het werkt dus wel maar de kans is, zeker om dat je het niet kunt beinvloeden, dat de Co2 sensor de snelheid van de itho box gaat bepalen. Nadeel is ook dat de itho box geen info terug geeft over de RF signalen naar add-ons. De status van de Co2 sensor is daarmee dus niet af te lezen.

Ik ben bezig met een variant van de add-on die een RF module kan bevatten, dat zou het probleem op kunnen lossen (mits de Co2 sensor zich gedraagt als gewone RF afstandsbediening). Wss 1 / 1,5 maand heb ik die klaar.

Gaaf project!
Ik heb mezelf net ingeschreven voor de wachtlijst, ik hoor het graag als je weer voorraad hebt.
Hier hangt een Itho Daalderop QualityFlow-systeem met een HRU ECO 350 en een RF remote. De centrale plenum box bevat een CO2 sensor. Ik kan zeker wat testen voor je mocht je input zoeken voor deze specifieke opstelling.

[TheKerremenke]

Inderdaad sjiek project. Hier nog een aanmelding. Heb je waarschijnlijk al voorbij zien komen via de mail ofzo. Ben benieuwd.

Vraagje, is dit middels homebridge te koppelen aan HomeKit? Of enkel via Home-assistant/Domoticz.

[ Voor 28% gewijzigd door TheKerremenke op 12-01-2021 22:59 ]

[arjenhiemstra]

TheKerremenke schreef op dinsdag 12 januari 2021 @ 22:46:
Inderdaad sjiek project. Hier nog een aanmelding. Heb je waarschijnlijk al voorbij zien komen via de mail ofzo. Ben benieuwd.

Vraagje, is dit middels homebridge te koppelen aan HomeKit? Of enkel via Home-assistant/Domoticz.

Thanks! Ik zie overigens geen specifieke aanmeldingen alleen een totaal aantal.

Ik gebruik de homebrige functionaliteit van home assistant sinds een paar dagen en dat werkt prima (het is 'gewoon' een HA device die ik ook weer terug zie binnen de home app. Hoe het rechtstreeks te koppelen is met homebridge weet ik zo niet, geen ervaring mee. Ongetwijfeld is het mogelijk maar wellicht moet er nog het eea voor in de firmware aangepast worden.

[fishman]

Ah, nieuwe voorraad melding via de email werkt goed van Tindie. Meteen besteld en ook al verstuurd zie ik. Wat een service! Nu nog even wat tijd vinden om in te bouwen en in HomeAssistant te zetten, valt niet altijd mee met de kinderen thuis.

[ Voor 5% gewijzigd door fishman op 12-01-2021 23:51 ]

[makooy]

Is er een lijstje met modellen beschikbaar waar dit op werkt?

Wat is het verschil precies tussen de 3 versies op tindie?

[arjenhiemstra]

fishman schreef op dinsdag 12 januari 2021 @ 23:50:
Ah, nieuwe voorraad melding via de email werkt goed van Tindie. Meteen besteld en ook al verstuurd zie ik. Wat een service! Nu nog even wat tijd vinden om in te bouwen en in HomeAssistant te zetten, valt niet altijd mee met de kinderen thuis.

Ja homeschooling... brrr ik zou blij zijn als dat voorbij is!
Als PostNL beetje meewerkt heb je het donderdag in huis, bedankt en veel plezier ermee!

[arjenhiemstra]

TerrorSource schreef op woensdag 13 januari 2021 @ 00:01:
Is er een lijstje met modellen beschikbaar waar dit op werkt?

Wat is het verschil precies tussen de 3 versies op tindie?

Op mijn github (zie startpost) staat wat meer info. Zie ook de handleiding.pdf. Op dit moment heb ik de beschikking over mijn eigen remote en die werkt. De rest is op zn minst onzeker, technisch kan het (de ontvanger is er geschikt voor) maar qua firmware zullen er nog aanpassingen nodig zijn.
De add-on zelf werkt op de meeste itho boxen met i2c interface (2x4 pins header op de main print).

De 3 versies zijn in de basis hetzelfde waarbij de laatste revisie dus de mogelijkheid heeft een RF module te solderen en de eerste niet. Firmware is voor de rest gelijk.

[ Voor 20% gewijzigd door arjenhiemstra op 13-01-2021 00:10 ]

[makooy]

arjenhiemstra schreef op woensdag 13 januari 2021 @ 00:09:
[...]


Op mijn github (zie startpost) staat wat meer info. Zie ook de handleiding.pdf. Op dit moment heb ik de beschikking over mijn eigen remote en die werkt. De rest is op zn minst onzeker, technisch kan het (de ontvanger is er geschikt voor) maar qua firmware zullen er nog aanpassingen nodig zijn.

De 3 versies zijn in de basis hetzelfde waarbij de laatste revisie dus de mogelijkheid heeft een RF module te solderen en de eerste niet. Firmware is voor de rest gelijk.

Ik zag het nu net via PC op tindie, info was niet goed zichtbaar via mijn iPhone.

Heb zelf een CVE ECO RFT box, werkt die daar op?
Gebruik nu dezelfde remote als in Appendix.D in de handleiding.

[arjenhiemstra]

TerrorSource schreef op woensdag 13 januari 2021 @ 00:14:
[...]


Ik zag het nu net via PC op tindie, info was niet goed zichtbaar via mijn iPhone.

Heb zelf een CVE ECO RFT box, werkt die daar op?
Gebruik nu dezelfde remote als in Appendix.D in de handleiding.

Als de remote er precies hetzelfde uit ziet verwacht ik dat het werkt.

[makooy]

arjenhiemstra schreef op woensdag 13 januari 2021 @ 00:33:
[...]


Als de remote er precies hetzelfde uit ziet verwacht ik dat het werkt.

Dan ga ik het gewoon proberen als de Rev.2 met RF module weer op voorraad is

[eymey]

@arjenhiemstra Ik zie op Tindie dat je hw.rev2 met cc1101 voorgesoldeerd uitverkocht is.

Ben je van plan om er nog meer te maken? Want ik heb zeker belangstelling! Zelf solderen is helaas niet echt aan mij besteed......

(Ik lees trouwens hierboven dat er een voorraadnotificatie optie is op Tindie, maar die kan ik niet vinden ;P )

[makooy]

eymey schreef op woensdag 13 januari 2021 @ 11:45:
@arjenhiemstra Ik zie op Tindie dat je hw.rev2 met cc1101 voorgesoldeerd uitverkocht is.

Ben je van plan om er nog meer te maken? Want ik heb zeker belangstelling! Zelf solderen is helaas niet echt aan mij besteed......

(Ik lees trouwens hierboven dat er een voorraadnotificatie optie is op Tindie, maar die kan ik niet vinden ;P )

Hier ook interesse in Gen.2 met de voorgesoldeerde chip

En ook ik kan de notificatie niet vinden haha

[arjenhiemstra]

eymey schreef op woensdag 13 januari 2021 @ 11:45:
@arjenhiemstra Ik zie op Tindie dat je hw.rev2 met cc1101 voorgesoldeerd uitverkocht is.

Ben je van plan om er nog meer te maken? Want ik heb zeker belangstelling! Zelf solderen is helaas niet echt aan mij besteed......

(Ik lees trouwens hierboven dat er een voorraadnotificatie optie is op Tindie, maar die kan ik niet vinden ;P )

Jazeker maar er was nu even niet tegenaan te solderen...
ik hoop later deze week weer een plukje binnen te krijgen, als dat niet genoeg is zal het een paar weken duren vrees is.

De voorraad notificatie optie is er alleen als er helemaal geen voorraad meer is

[makooy]

arjenhiemstra schreef op woensdag 13 januari 2021 @ 12:25:
[...]


Jazeker maar er was nu even niet tegenaan te solderen...
ik hoop later deze week weer een plukje binnen te krijgen, als dat niet genoeg is zal het een paar weken duren vrees is.

De voorraad notificatie optie is er alleen als er helemaal geen voorraad meer is

Kunnen we ze op voorhand al kopen?

[Phyth0n]

Na gisteren een nieuwe Itho mechanische ventilatie unit geïnstalleerd te hebben gekregen op zoek gegaan om deze te kunnen automatiseren met Home Assistant en een losse CO2 sensor(aangesloten op Home Assistant).

Vrij snel dit topic tegengekomen, aangemeld op de wachtlijst voor een om een bordje te kunnen bestellen. 11 minuten na de aanmelding al een mail dat er borden beschikbaar zijn. Mailtje bijna over het hoofd gezien omdat ik deze wel heel snel kreeg en ik dacht dat dit een standaard informatie email was. Gelijk besteld(rev 2 met CC1101), vandaag gelijk verzonden en waarschijnlijk morgen binnen.

Tot zover is de ervaring helemaal top! ik zal binnenkort mijn ervaring delen als deze binnen is en aangesloten op Home Assistant.

[arjenhiemstra]

TerrorSource schreef op woensdag 13 januari 2021 @ 13:49:
[...]


Kunnen we ze op voorhand al kopen?

Was fijn geweest als er een backorder optie oid was op tindie. Misschien ga ik nog overstappen op een zelf gehoste webshop maar heb er nu helaas even geen tijd voor.
Als je (en andere die dit willen) mij even je e-mail adres in een PM stuurt dan zorg ik dat je een mail krijgt zodra ik weer voorraad heb.

[plaspvd]

Morgen komt, als postnl even zijn best doet, de mijne door de brievenbus vallen. Kunnen we gelijk even lekker klooien met domoticz. Voor mij weer een tijdje geleden.

Nu heb ik 2 units draaien hier, soort zelfbouw wtw, kan ik met 1 add-on toevallig 2 itho units aansturen?

[Rukapul]

@arjenhiemstra : schaalt 0-254 naar het absolute minimum en maximum van de box, andere vaste waarden, of het minimum en maximum ingesteld via de potmeters?

[josveu]

Beste Arjen, graag je emailadres voor een PM om me aan te melden voor een weer voorraad bericht

[arjenhiemstra]

josveu schreef op woensdag 13 januari 2021 @ 22:54:
Beste Arjen, graag je emailadres voor een PM om me aan te melden voor een weer voorraad bericht

Je kunt via mijn tweakers profiel een PM sturen

[arjenhiemstra]

plaspvd schreef op woensdag 13 januari 2021 @ 22:31:
Morgen komt, als postnl even zijn best doet, de mijne door de brievenbus vallen. Kunnen we gelijk even lekker klooien met domoticz. Voor mij weer een tijdje geleden.

Nu heb ik 2 units draaien hier, soort zelfbouw wtw, kan ik met 1 add-on toevallig 2 itho units aansturen?

De add-on is een module die op de PCB van de itho komt en direct communiceert met de firmware van de itho box. Je kunt per add-on dus 1 box aansturen.

[arjenhiemstra]

Rukapul schreef op woensdag 13 januari 2021 @ 22:54:
@arjenhiemstra : schaalt 0-254 naar het absolute minimum en maximum van de box, andere vaste waarden, of het minimum en maximum ingesteld via de potmeters?

Dat is een hele goede vraag, ik heb het idee dat het van je itho pcb versie af hangt. Hier gaat de box niet helemaal uit maar wel lager en hoger dan met de potmeters maar ik hoor van andere gebruikers dat bij hen de box wel helemaal uit kan door 0 te versturen.

[Copitano]

arjenhiemstra schreef op woensdag 13 januari 2021 @ 23:51:
[...]


Dat is een hele goede vraag, ik heb het idee dat het van je itho pcb versie af hangt. Hier gaat de box niet helemaal uit maar wel lager en hoger dan met de potmeters maar ik hoor van andere gebruikers dat bij hen de box wel helemaal uit kan door 0 te versturen.

Ik zal het vrijdag eens proberen. Ik stuur aan via domoticz op een Raspberry Pi. Zal ook eens testen via de web interface. Ik kan bevestigen dat de snelheid met de schuif hoger en lager is in te stellen dan de formeel ingestelde waarden. Overigens lijkt het met de module van @Sten Vollebregt nog sneller te kunnen. Dan vliegt de box bijna het dak uit. Ik gebruik ze naast elkaar. Die Electra knoeiboel waar de stekker van de CVE insteekt heb ik overigens inmiddels gefatsoeneerd en de cve voorzien van een gewone platte Eurostekker. Trof zelfs een kroonsteen aan in een doos achter de stekker Daar laat je dan een professionele installateur voor langs komen. Had zeker geen eurostekker bij zich en dan maar ingewikkeld knoeien via de oude draaiknop

[ Voor 18% gewijzigd door Copitano op 14-01-2021 02:00 ]

[Ierlandfan]

De esp8266 boot echter vaak niet snel genoeg om de eerste I2C communicatie met de Itho op te pikken.

Zou een ESP32 sneller zijn met booten waardoor de Attiny niet nodig is? Wat gebeurt er precies als de handshake niet plaatsvind? Kunnen we dan niet nog een keer proberen? (Vast niet denk ik)

[arjenhiemstra]

Ierlandfan schreef op donderdag 14 januari 2021 @ 08:50:
[...]


Zou een ESP32 sneller zijn met booten waardoor de Attiny niet nodig is? Wat gebeurt er precies als de handshake niet plaatsvind? Kunnen we dan niet nog een keer proberen? (Vast niet denk ik)

Dat zou best eens kunnen inderdaad, de ESP32 is merkbaar sneller in het gebruik. Ik heb het overwogen uit te zoeken maar voor embedded 'productie' situaties is de oplossing zoals die er nu ligt gewoon super stabiel voor maar iets van 1,5 euro extra kosten. De code is geschreven specifiek op deze hardware met wat I2C multi master trucjes die op een ESP net weer anders werken en mogelijk met library updates ook kunnen wijzigen.

Volgens mij staat op github in 1 van de eerste commits nog de I2C code voor de ESP8266, je zou kunnen proberen of die op de ESP32 werkt en stabiel start.

[Ierlandfan]

Het is dat ik een esp32 nog heb liggen en de Attiny niet, ik denk dat ik de I2c pinnen voor development rechtstreeks aan de Itho print kan hangen als ik het schema zo zie.

[arjenhiemstra]

Ierlandfan schreef op donderdag 14 januari 2021 @ 23:49:
Het is dat ik een esp32 nog heb liggen en de Attiny niet, ik denk dat ik de I2c pinnen voor development rechtstreeks aan de Itho print kan hangen als ik het schema zo zie.

de itho i2c bus is 5 volt. Je zult dus een logic level vertaling moeten doen van 3.3v naar 5v en weer terug.
Er zit een 5 volt pin op de itho header, deze is helaas niet te gebruiken. Een andere pin heeft 16.3v en is wel bruikbaar.

Mocht je een externe voeding gebruiken, pas op voor ground loops! Zou zonde zijn als je je itho box vernield (zoals ik gedaan heb, 2x..... )

[Rukapul]

arjenhiemstra schreef op woensdag 13 januari 2021 @ 23:51:
[...]


Dat is een hele goede vraag, ik heb het idee dat het van je itho pcb versie af hangt. Hier gaat de box niet helemaal uit maar wel lager en hoger dan met de potmeters maar ik hoor van andere gebruikers dat bij hen de box wel helemaal uit kan door 0 te versturen.

Thx. Van die van mij weet ik dat hij bij de versie van SVollebrecht op stand 4 (max) niets doet

Trouwens, hardware revisie 2 heeft nog geen software support om middels de CC1101 de unit zelf op stand 2 te zetten toch?

Ik heb ook nog een 3 standenschakelaar in de keuken en monitor de RF remote niet maar meet het opgenomen vermogen met een smart plug om de stand te bepalen. Mooiste zou zijn om de add-on via CC1101 op stand 2 te forceren. Anders wordt het helemaal een Frankenstein oplossing met 3 losse modules

Van het weekend de box maar eens open maken om te kijken of de juiste header aanwezig is.

[ Voor 23% gewijzigd door Rukapul op 15-01-2021 00:34 ]

[arjenhiemstra]

Rukapul schreef op vrijdag 15 januari 2021 @ 00:24:
[...]

Thx. Van die van mij weet ik dat hij bij de versie van SVollebrecht op stand 4 (max) niets doet.

Toevallig net contact met een gebruiker die van helemaal uit naar volle kracht kon besturen, potmeters hebben daar geen invloed. PCB versie E.CVERF.B.S (210-0177 / 545-5103 / 545-5104), dat is een iets oudere print dan nu in de winkels ligt.

Rukapul schreef op vrijdag 15 januari 2021 @ 00:24:
[...]
Trouwens, hardware revisie 2 heeft nog geen software support om middels de CC1101 de unit zelf op stand 2 te zetten toch?

Nee, het idee erachter is om RF commando's op te laten pikken door de add-on ipv de itho box (ontleren vd itho, inleren op de add-on).
Zo kun je de itho altijd in stand 2 laten staan en kun je toch via MQTT/API en RF remotes de box besturen en de status in je domotica systeem zien. Het enige wat de add-on dan nog kan overrulen is de standenschakelaar als je die hebt.

Dat is de beste mogelijkheid die ik kan verzinnen. Het i2c protocol zover ik heb kunnen reverse engineeren heeft geen optie om via die weg de box in een andere stand te zetten als die niet op stand 2 staat.

[eymey]

Hier gaat, als ik de NRG-Itho schuif helemaal maximaal zet, de ventilatiebox nét iets harder dan met een STATE=3 vanuit een remote of ESP.

STATE=4 haalt ook hier niets uit .

@arjenhiemstra had weer een voorraadje, dus vannacht meteen nog versie 2 van zijn module met CC1101 voorgesoldeerd besteld. En vanochtend al op de post Jammer dat ik je hier op Tweakers qua verkoper alleen een beoordeling kan geven als een koop ook via V&A is gelopen

Ik heb ook bij Elektrototaalmarkt een vervangende voedingskabel besteld zodat ik de Itho gewoon op een randaarde contactdoos kan aansluiten ipv. Perilex. ICM een smart plug werkt dat wat makkelijker qua uit- en inschakelen van de box om AB's te leren of ontleren. De box zit helemaal achter een knieschot, en steeds de groep in- en uitschakelen is ook weer zoiets.

Dus dan wordt het:
* Andere voedingskabel aan de Itho
* Nieuwe module van Arjen erop
* 3 remotes (allemaal de variant die als het goed is wordt ondersteund) afmelden van de Itho, en aanmelden bij de CC1101 op de module.

De vraag is alleen wanneer, met inmiddels corona in huis (gelukkig nog niet ernstig).

[Phyth0n]

Phyth0n schreef op woensdag 13 januari 2021 @ 18:16:
Tot zover is de ervaring helemaal top! ik zal binnenkort mijn ervaring delen als deze binnen is en aangesloten op Home Assistant.

Vandaag de add-on module ontvangen, setup ging gemakkelijk, ik was nog wat onbekend met MQTT en daardoor duurde het iets langer.
Enige kleine issue dat ik merk is dat de niet alle commando's van de remote worden ontvangen, soms meerdere malen op de knop drukken voordat deze wordt geregistreerd (op enkele meters afstand van de Itho box). voor mij niet echt een issue aangezien ik de remote toch maar zelden zal gebruiken, is hier desondanks iets aan te verbeteren qua instellingen?

[arjenhiemstra]

Phyth0n schreef op vrijdag 15 januari 2021 @ 21:37:
[...]

Vandaag de add-on module ontvangen, setup ging gemakkelijk, ik was nog wat onbekend met MQTT en daardoor duurde het iets langer.
Enige kleine issue dat ik merk is dat de niet alle commando's van de remote worden ontvangen, soms meerdere malen op de knop drukken voordat deze wordt geregistreerd (op enkele meters afstand van de Itho box). voor mij niet echt een issue aangezien ik de remote toch maar zelden zal gebruiken, is hier desondanks iets aan te verbeteren qua instellingen?

Welke remote heb je? Ik heb op GitHub vandaag een nieuwe firmware gezet nadat ik vandaag ook issues had met ontvangst icm de rft auto co2 remote. Versie 2.0.6 verbetert ontvangst voor deze remote enorm.

[HeepH]

Had mij nog niet gemeld in dit topic maar ook ik heb inmiddels een module besteld en in ontvangst genomen, dank voor de snelle shipping!

Had gehoopt mijn Fan van 0-255 te kunnen regelen maar zelf met speed = 0 blijft de fan helaas draaien. Is er zicht op een oplossing hiervoor?

Heb zoals hierboven al stond al gespeeld met de potmeters maar dat helpt niet . Ook bijvoorbeeld "1" pushen (IPV "0" helpt ook niet)

Is een gloednieuwe CVE-S met perilex aansluiting,

[ Voor 24% gewijzigd door HeepH op 15-01-2021 21:45 ]

[arjenhiemstra]

HeepH schreef op vrijdag 15 januari 2021 @ 21:43:
Had mij nog niet gemeld in dit topic maar ook ik heb inmiddels een module besteld en in ontvangst genomen, dank voor de snelle shipping!

Had gehoopt mijn Fan van 0-255 te kunnen regelen maar zelf met speed = 0 blijft de fan helaas draaien. Is er zicht op een oplossing hiervoor?

Heb zoals hierboven al stond al gespeeld met de potmeters maar dat helpt niet . Ook bijvoorbeeld "1" pushen (IPV "0" helpt ook niet)

Is een gloednieuwe CVE-S met perilex aansluiting,

Ik hoorde vandaag van een gebruiker die de box helemaal uit kon zetten met de add-on, deze heeft een print van een iets oudere itho box (zonder aansluiting voor RF sensor). De print die ik heb is van de laatste generatie, die gaat inderdaad niet helemaal naar nul. De commando’s zijn gelijk dus blijkbaar heeft de laatste box niet meer de mogelijkheid om helemaal uitgezet te worden, wellicht iets met regelgeving?

[Phyth0n]

arjenhiemstra schreef op vrijdag 15 januari 2021 @ 21:42:
[...]


Welke remote heb je? Ik heb op GitHub vandaag een nieuwe firmware gezet nadat ik vandaag ook issues had met ontvangst icm de rft auto co2 remote. Versie 2.0.6 verbetert ontvangst voor deze remote enorm.

Een RFT AUTO CO2 inderdaad (ondanks de naam zit hier volgens mij geen CO2 sensor in...), dan ga ik die firmware proberen, bedankt.

Edit: Versie 2.0.6 is inderdaad 1x drukken en ik zie het gelijk in de web interface veranderen, helemaal top!

[ Voor 10% gewijzigd door Phyth0n op 15-01-2021 21:57 ]

[arjenhiemstra]

Phyth0n schreef op vrijdag 15 januari 2021 @ 21:54:
[...]

Een RFT AUTO CO2 inderdaad (ondanks de naam zit hier volgens mij geen CO2 sensor in...), dan ga ik die firmware proberen, bedankt.

Edit: Versie 2.0.6 is inderdaad 1x drukken en ik zie het gelijk in de web interface veranderen, helemaal top!

Thanks voor de update en fijn dat het werkt!! Er zit een issue in de cc1101 lib van supersjimmie die ervoor zorgt dat de rft auto co2 niet lekker werkt. Ik zal de fix daar ook doorgeven want ik denk dat gebruikers van de andere oplossingen zoals de espeasy plug-in er ook last van kunnen hebben.

[TheKerremenke]

TheKerremenke schreef op dinsdag 12 januari 2021 @ 22:46:
Inderdaad sjiek project. Hier nog een aanmelding. Heb je waarschijnlijk al voorbij zien komen via de mail ofzo. Ben benieuwd.

Vraagje, is dit middels homebridge te koppelen aan HomeKit? Of enkel via Home-assistant/Domoticz.

Hier is ie inmiddels ook binnen. In de ithobox installeren is inderdaad appeltje eitje. Webinterface is ook een fijn detail. Ik moet binnenkort weer eens homebridge aanzwengelen. Eens kijken of ik daarmee MQTT draaiende krijg. Of in de Homey, die staat meestal ook aan de zijlijn toe te kijken..

[plaspvd]

Geplaatst, fluitje van een cent. Instellen ook zo gedaan, ondanks dat ik nog geen gebruik maakte van MQTT (wat heb ik al die tijd lopen k*tten zeg).

Heeft iemand toevallig een screenschot van een blockly event oid, wat ik kan kopiëren? Gebruikte eerst een losse c1101.

[Torch1969]

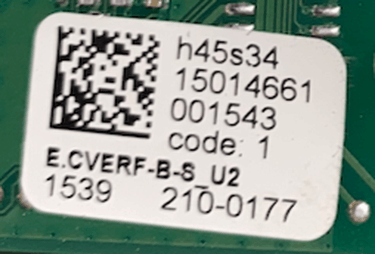

Ook hier een succesverhaal met de deze week bestelde versie 1. Ik heb een 4 jaar oude CVE ECO RFT (zie afbeelding type plaatje van de printplaat). Deze lijkt te dimmen van helemaal uit 0 tot helemaal voluit (254).

Ik ga de aansturing doen vanuit een Homey via HTML API call of MQTT.

[ Voor 18% gewijzigd door Torch1969 op 18-01-2021 18:39 . Reden: Linkjes (API Call en MQTT) naar homey forum toegevoegd ]
