__Peter__ schreef op maandag 29 september 2025 @ 20:04:
[...]


Ik heb ook een WPU 5G 5.5kW en deze heeft een 3-fase aansluiting. Ik bereken het vermogen van de compressor door de stroom te gebruiken die uit de Itho module komt. Het vermogen van de compressor bereken je met: P = I x 400 x SQRT(3) x 0,9 De 0,9 is de aangenomen arbeidsfactor, 400V de driefasen lijn spanning.

Naast de compressor kunnen er ook tot 3 pompen draaien; de CV pomp, well pomp en boiler pomp. Deze pompen zijn 40W per stuk volgens de naamplaat en de itho module geeft aan hoeveel % deze draaien. Het vermogen bereken ik dan door 40W keer het percentage te doen. Niet mooi maar wel redelijke benadering, ook omdat deze pompen maar een klein deel van het totale vermogen.

Als laatste heb je dan het electrisch verwarmingselement die aangaat als je op boost drukt. Van dit element kan je ook de stroom kan uitlezen. Het verwarmingselement zit niet tussen fase en nul maar tussen twee fasen en dus is de spanning 400V. Arbeidsfactor is nagenoeg 1. Het vermogen is dus 400 * stroom.

Tel dat allemaal bij elkaar op en dan heb je het vermogen van de warmte pomp waarbij 99% van het energieverbruik in de compressor zit, tenminste als je net als ik de boost mode nooit gebruikt.

Ik bereken het vermogen met nodered door de gemeten waarden van mqtt te halen, berekeningen te doen en de berekende waarden weer terug te sturen naar MQTT. Vervolgens gebruik ik de waarden in Home Assistant. Ik bereken ook nog de kWh waarden en stuur deze ook terug naar MQTT

Ik hoop dat je er wat aan hebt

Volgens mij is het gelukt:


Al weet ik het pas zeker als de warmtepomp iets gaat doen, hij staat nu de hele tijd op 0.
Ik heb een virtual device gemaakt met het vermogen (W) en het verbruik (kWh). Nu nog uitvinden hoe ik hem in mijn Homey Energy overzicht krijg, hij staat er nu namelijk niet bij.

Edit: Hij staat wel in het Homey Energy overzicht, maar ik wil hem graag bovenaan naast totaal verbruik en zonnepanelen. Lijkt er tot nu toe op dat dat niet gaat.

Edit2: Ik zie in de specsheet (https://ithodaalderop.com...e%20WPU-I%205G%20(nl).pdf) dat de pompen niet 40W zijn, welke sticker had je dat gevonden?
Ik heb een 65I, dus mijn CV pomp zal dan 73W zijn en de brondpomp 145W. Boiler pomp zie ik geen info.

[ Voor 14% gewijzigd door Celica_T20 op 30-09-2025 13:18 ]

[edwin2021]

sciurius schreef op dinsdag 30 september 2025 @ 08:11:
Soms denk ik wel eens...

Driefasen = nul + 3 x 230V. Als ik nu een meetstekker tussen elk van de drie zet en het gemeten vermogen per fase optel?

[Afbeelding]

Of praat ik onzin...?

Dit is niet toegestaan. In een 3 fase verbinding van een apparaat moeten alle fases gelijktijdig schakelen. Wat je wel kunt gebruiken is de Shelly 3 fase meter (ik meen Shelly EM) waarbij je een inductie spoel om elke fase legt. Zal in kosten niet veel uitmaken en is volgens de regelgeving. Handig bij brand en verzekering werk.

[wickydude]

Ik zou gewoon een paar Homewizard kWh meters en sockets plaatsen

[__Peter__]

Celica_T20 schreef op dinsdag 30 september 2025 @ 12:44:
[...]


Volgens mij is het gelukt:
[Afbeelding]

Al weet ik het pas zeker als de warmtepomp iets gaat doen, hij staat nu de hele tijd op 0.
Ik heb een virtual device gemaakt met het vermogen (W) en het verbruik (kWh). Nu nog uitvinden hoe ik hem in mijn Homey Energy overzicht krijg, hij staat er nu namelijk niet bij.

Edit: Hij staat wel in het Homey Energy overzicht, maar ik wil hem graag bovenaan naast totaal verbruik en zonnepanelen. Lijkt er tot nu toe op dat dat niet gaat.

Edit2: Ik zie in de specsheet (https://ithodaalderop.com...e%20WPU-I%205G%20(nl).pdf) dat de pompen niet 40W zijn, welke sticker had je dat gevonden?
Ik heb een 65I, dus mijn CV pomp zal dan 73W zijn en de brondpomp 145W. Boiler pomp zie ik geen info.
[Afbeelding]

Dat de pomp vermogens anders zijn in verschillende warmtepompen verbaast mij niets. Mijn warmtepomp is oud en ik heb gehoord dat hetzelfde type pomp niet meer gebruikt mag worden ivm energiebesparing. Het zou dus goed kunnen dat, als de pomp een keer is vervangen is, dat er een ander type in zit. Als je zeker wil weten wat er in zit dan maak je de warmtepopmp kast open (het voorpaneel kan er makkelijk af) en neem je een foto van het type plaatje van de pompen. De pompen zijn 3 gelijke ronde dingen die bovenin de warmtepomp zitten achter de compressor. Merk is Danfoss. Tenminste dat is hoe het bij mij zit.

Ik zie dat je de kWh waarde berekend met een vaste tijd terwijl de functies worden getriggerd door verandering in stroom en dus zal de tijd varieren wanneer er een meting is. Werkt dan de kWh berekening dan goed? Moet wel zeggen dat ik Homey niet goed ken. In nodered is er een integratie functie.

[__Peter__]

edwin2021 schreef op woensdag 1 oktober 2025 @ 07:28:
[...]

Dit is niet toegestaan. In een 3 fase verbinding van een apparaat moeten alle fases gelijktijdig schakelen. Wat je wel kunt gebruiken is de Shelly 3 fase meter (ik meen Shelly EM) waarbij je een inductie spoel om elke fase legt. Zal in kosten niet veel uitmaken en is volgens de regelgeving. Handig bij brand en verzekering werk.

Je hebt gelijk maar het kan wel als je weer in een driefasen socket eindigt en daar de warmtepomp (of iets anders aansluit) en zo stond het op de tekening. Je kan inderdaad niet fase voor fase gaan insteken met drie aparte stekkers. Ik zou ook een driefasen systeem gebruiken, liefst nog de data communicatie bedraad...

[edwin2021]

__Peter__ schreef op woensdag 1 oktober 2025 @ 09:47:
[...]


Je hebt gelijk maar het kan wel als je weer in een driefasen socket eindigt en daar de warmtepomp (of iets anders aansluit) en zo stond het op de tekening. Je kan inderdaad niet fase voor fase gaan insteken met drie aparte stekkers. Ik zou ook een driefasen systeem gebruiken, liefst nog de data communicatie bedraad...

Ook dat mag niet. De essentie is dat alle drie de fases uitsluitend in één keer (mechanisch gekoppeld) worden aan of uitgeschakeld. Als je losse stekers gebruikt loop je altijd de theoretische kans dat een fase niet mee doet met zijn broertjes. Dat is waarom er speciale drie fase krachtstroom stekers zijn en ook in de groepenkast alle drie de fases in één automaat MOETEN zitten. Echt niet doen. Het kan zeker, maar het mag niet. Vermijd discussie met verzekeringen als er iets mis gaat.

[ Voor 5% gewijzigd door edwin2021 op 01-10-2025 10:39 ]

[sciurius]

edwin2021 schreef op woensdag 1 oktober 2025 @ 07:28:
In een 3 fase verbinding van een apparaat moeten alle fases gelijktijdig schakelen.

Ik schakel niet, ik meet alleen (Athom PG01V2N). Technisch gezien is het een ononderbroken verbinding.

Maar ja, voorschriften zijn er niet voor niets. Draadjes blootleggen om een Shelley ertussen te plaatsen zal ook wel niet mogen.

[sciurius]

__Peter__ schreef op dinsdag 30 september 2025 @ 09:54:
Voor het meten van vermogen moet je zowel de spanning en de stroom meten per fase en dat zie ik niet terug in het schema maar ligt er aan wat je wilt gebruiken voor de vermogensmeters.

Athom PG01-V2N. Meetstekker zonder schakelfunctie. Maar het is wel een stekker, dus kan potentieel worden losgekoppeld.

Ik moet even puzzelen of ik er daar ter plekke een Shelly 3EM-63W tussen kan plakken...

Bedoel je in je plaatje echt een perilex stekker/stopcontact of de rode CEE 3 fasen stekker/muursocket? De Perilex zou anders bedraad kunnen zijn als ik jouw plaatje!

Echt Perilex. Het gaat om een kookplaat. De wandcontactdoos is volledig bedraad (N + 3 fasen), de kookplaat heeft N plus 2 fasen.

Werk altijd spanningsloos en test of er nog spanning is voordat je koper aanraakt!

Daarom leef ik nog steeds .

[Celica_T20]

__Peter__ schreef op woensdag 1 oktober 2025 @ 09:42:
[...]


Dat de pomp vermogens anders zijn in verschillende warmtepompen verbaast mij niets. Mijn warmtepomp is oud en ik heb gehoord dat hetzelfde type pomp niet meer gebruikt mag worden ivm energiebesparing. Het zou dus goed kunnen dat, als de pomp een keer is vervangen is, dat er een ander type in zit. Als je zeker wil weten wat er in zit dan maak je de warmtepopmp kast open (het voorpaneel kan er makkelijk af) en neem je een foto van het type plaatje van de pompen. De pompen zijn 3 gelijke ronde dingen die bovenin de warmtepomp zitten achter de compressor. Merk is Danfoss. Tenminste dat is hoe het bij mij zit.

Ik zie dat je de kWh waarde berekend met een vaste tijd terwijl de functies worden getriggerd door verandering in stroom en dus zal de tijd varieren wanneer er een meting is. Werkt dan de kWh berekening dan goed? Moet wel zeggen dat ik Homey niet goed ken. In nodered is er een integratie functie.

Ik heb hem even open gemaakt. Hij lijkt zelfs 4 pompen te hebben, alleen allen zonder type nummer.




Ik bereken inderdaad de totale energie (kWh). Hij ververst de data elke 15 seconden. Ik moet nog wat meer data hebben om te kijken of het werkt. Ik lees ook gewoon de kWh data uit de warmtepomp uit. Overigens zie ik in Homey energy dat hij zelf ook het aantal kWh berekend.

[vliegnerd]

Celica_T20 schreef op woensdag 1 oktober 2025 @ 12:25:
[...]

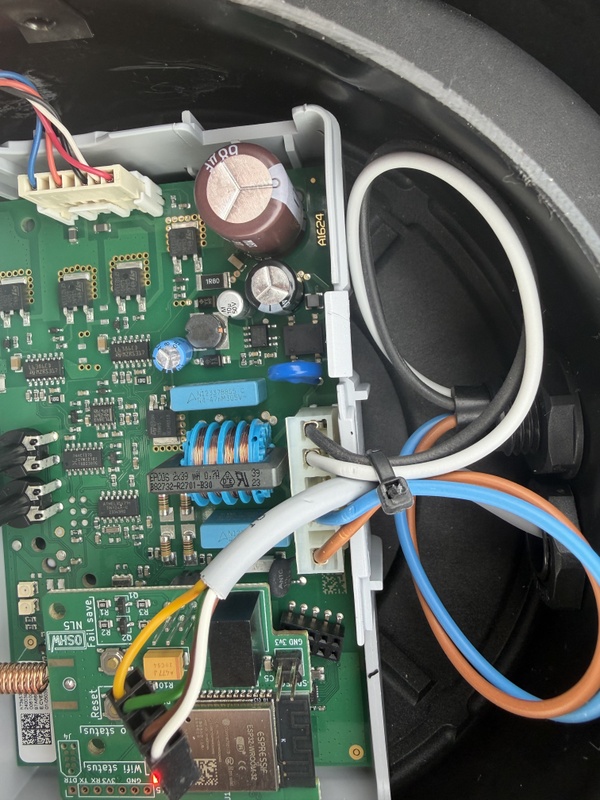

Ik heb hem even open gemaakt. Hij lijkt zelfs 4 pompen te hebben, alleen allen zonder type nummer.
[Afbeelding]

Mooie foto!

In de afbeelding zie je dat de bronpomp dubbel uitgevoerd is (vanaf het 5,5kW model) P3 en P4.

Dus 1x CV-pomp. 1x boilerpomp en 2x bronpomp. Voor berekening van het verbruik op basis van stroom en pomp percentage moet de bronpomp voor deze modellen blijkbaar keer 2.

[wickydude]

En links onderin zit de kWh meter van Eastron. Dus die data van de wp is betrouwbaar

[gevoelig]

gevoelig schreef op zondag 21 september 2025 @ 09:38:
[...]

Dit is de eerste keer sinds x maanden geleden dat ik hem installeerde. Kan er semi gemakkelijk bij. Als het zich vaker voordoet maar even een zigbee stekker plaatsen 😊. (is sowieso interessant voor het energie gebruik)

Inmiddels alweer een paar dagen een ikea zigbee sterker ertussen geplaatst maar ik moest hem vanochtend weer uit en aan zetten. Is nu de derde keer sinds het eerste voorval.

Zoals gezegd is de webui van de module gewoon beschikbaar maar de bediening werkt niet meer.
Wat kan hier aan de hand zijn?

[Celica_T20]

wickydude schreef op woensdag 1 oktober 2025 @ 18:32:
En links onderin zit de kWh meter van Eastron. Dus die data van de wp is betrouwbaar

Klopt, als ik die kon uitlezen met Homey zou ik mogelijk ook live verbruik kunnen meten.

[MadDog11]

Celica_T20 schreef op vrijdag 3 oktober 2025 @ 13:36:
[...]


Klopt, als ik die kon uitlezen met Homey zou ik mogelijk ook live verbruik kunnen meten.

De meter van Eastron vervangen door 1 van HomeWizard, volgens mij is die gelijk, alleen de kWh meter van HomeWizard heeft een Wifi module die je in Homey kunt uitlezen

[Bokkoman]

Ik heb soms dat de status niets door krijgt. Een herstart van de addon werkt dan wel eens. Maar nu werkt het niet. Kan ik uitvinden wat de oorzaak hiervan is?

Dit is de system log:

code:

2025-10-04 08:47:21 I: I2C init: QueryStatus
2025-10-04 08:47:21 I: I2C init: QueryStatusFormat - items:0
2025-10-04 08:47:20 I: Setup: done
2025-10-04 08:47:20 I: Hostname: nrg-itho-fc00
2025-10-04 08:47:20 I: mDNS: started
2025-10-04 08:47:20 I: Webserver: started
2025-10-04 08:47:19 I: MQTT: connected, System config: 1
2025-10-04 08:47:19 I: I2C init: QueryDevicetype - mfr:0x07 type:0x01 fw:0x0A hw:0x0B
2025-10-04 08:47:19 I: RF debug level = 0
2025-10-04 08:47:19 I: rfsetup: module_rf_id 0x95,0x86,0xCC
2025-10-04 08:47:18 I: Setup: CC1101 RF module found, chip version: 0x14
2025-10-04 08:47:18 I: Setup: Virtual remotes, start ID: 69,FC,00 - No.: 1
2025-10-04 08:47:17 I: Timezone: Europe/Amsterdam, specifier CET-1CEST,M3.5.0,M10.5.0/3
2025-10-04 08:47:17 I:   MAC:C8:F0:9E:69:FC:00
2025-10-04 08:47:17 I:   IP:192.168.107.193
2025-10-04 08:47:17 I:   Status:WL_CONNECTED
2025-10-04 08:47:16 I:   Mode:STA+AP
2025-10-04 08:47:16 I:   RSSI:-57dBm

*Edit*
Na een Query Device status in de debug menu werkt het weer.
Zat deze knop normaal niet op de Itho Status pagina?

[ Voor 81% gewijzigd door Bokkoman op 04-10-2025 09:35 ]

[c-nan]

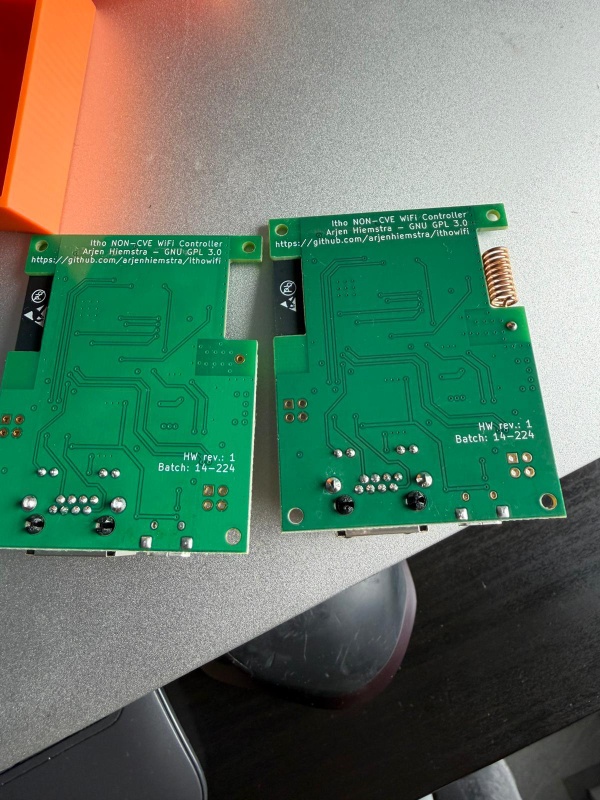

Vandaag mijn non-CVE wifi module ontvangen, voor de Itho Daalderop WPU. Met UTP aangesloten en ik kan bij de webinterface, lekker makkelijk

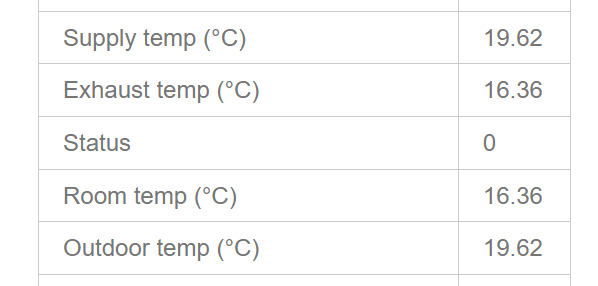

Itho status heeft o.a. "Room temp (°C)", maar van welk kamer is dat? Ik heb namelijk 3 remotes. Hoe kan ik de andere 2 zien?

Ik wil dmv de API de kamer temperaturen uitlezen.

Ik zie ook "CV pressure (Bar)" staan. Is dit de druk van mijn vloerverwarming (ik denk het niet, maar even dubbelchecken).

/edit
Of had ik de CC1101 moeten meebestellen?

[ Voor 21% gewijzigd door c-nan op 04-10-2025 12:45 ]

[vliegnerd]

c-nan schreef op zaterdag 4 oktober 2025 @ 12:42:
Vandaag mijn non-CVE wifi module ontvangen, voor de Itho Daalderop WPU. Met UTP aangesloten en ik kan bij de webinterface, lekker makkelijk

Itho status heeft o.a. "Room temp (°C)", maar van welk kamer is dat? Ik heb namelijk 3 remotes. Hoe kan ik de andere 2 zien?

Ik wil dmv de API de kamer temperaturen uitlezen.

Ik zie ook "CV pressure (Bar)" staan. Is dit de druk van mijn vloerverwarming (ik denk het niet, maar even dubbelchecken).

/edit
Of had ik de CC1101 moeten meebestellen?

De temperatuur die je ziet is de woonkamertemperatuur. Dat wil zeggen, de kamer waar de hoofdspider hangt die bedraad is aangesloten op de warmtepomp.

Andere ruimtes ontvangen kan in theorie wel met de CC1101 module want daarmee kun je de radio berichten tussen spiders (thermostaten) en de autotemp (vloerverdeler controller) ontvangen. Of dat in software is geïmplementeerd weet ik niet.

Makkelijker is een tweede module aan je master autotemp te hangen. Dan zie je daarin alle temperaturen/setpoints van de kamers.

Zie de startpost van dit topic voor meer info: Itho WPU5G water/water-warmtepomp ervaringen
Je kunt ook best in dat topic verder met vragen over WPU/autotemp.

[vliegnerd]

c-nan schreef op zaterdag 4 oktober 2025 @ 12:42:n.
Ik zie ook "CV pressure (Bar)" staan. Is dit de druk van mijn vloerverwarming (ik denk het niet, maar even dubbelchecken).

Ja dit is de druk van het CV systeem in de warmtepomp. Meestal is die zonder extra pomp oid aangesloten op de vloerverwarming via verdelers en autotempregelaars (elektronica die de stappenmotoren op de verdeler(s) aanstuurt).

[c-nan]

vliegnerd schreef op zaterdag 4 oktober 2025 @ 13:09:
[...]


Ja dit is de druk van het CV systeem in de warmtepomp. Meestal is die zonder extra pomp oid aangesloten op de vloerverwarming via verdelers en autotempregelaars (elektronica die de stappenmotoren op de verdeler(s) aanstuurt).

CV pressure (Bar) 1.05

Lijkt me niet goed dan, dat zou tussen de 1.50 en 2.00 moeten zijn?

Ik ga eens de OP lezen over autotemp.

Thanks!

[vliegnerd]

c-nan schreef op zaterdag 4 oktober 2025 @ 13:16:
[...]


[...]
Lijkt me niet goed dan, dat zou tussen de 1.50 en 2.00 moeten zijn?

Er zit eigenlijk ook altijd een fysieke manometer bij het vulpunt, meestal vlakbij de WPU. Even kijken wat die aangeeft.
Maar bijvullen in het najaar, voor het stookseizoen is altijd handig (vind ik)

[Lawrentz]

vliegnerd schreef op zaterdag 4 oktober 2025 @ 13:17:
[...]

Er zit eigenlijk ook altijd een fysieke manometer bij het vulpunt, meestal vlakbij de WPU. Even kijken wat die aangeeft.
Maar bijvullen in het najaar, voor het stookseizoen is altijd handig (vind ik)

De druk is ook nodig voor het SWW (indien het SWW via de warmtepomp wordt geregeld).
Dit staat los van het stookseizoen.

[c-nan]

Ik heb 'm bijgevuld

Andere vraag. Hoe houden jullie de data bij, MQTT? Of richting een Influxdb/Prometheus? Ik heb net een simpel Prometheus exporter gemaakt, werkt goed moet ik zeggen. Ik ben er alleen nog niet over uit wat ik wil gebruiken. Ik heb (nog) geen Home Assistant.

[vliegnerd]

c-nan schreef op zaterdag 4 oktober 2025 @ 16:01:
Ik heb 'm bijgevuld

Andere vraag. Hoe houden jullie de data bij, MQTT? Of richting een Influxdb/Prometheus? Ik heb net een simpel Prometheus exporter gemaakt, werkt goed moet ik zeggen. Ik ben er alleen nog niet over uit wat ik wil gebruiken. Ik heb (nog) geen Home Assistant.

Home Assistant

[c-nan]

vliegnerd schreef op zaterdag 4 oktober 2025 @ 16:29:
[...]

Home Assistant

Ik heb een Prometheus exporter opgezet, die scrape ik met Prometheus en Grafana toont het in een grafiekje:


Ooit nog eens naar Home Assistant kijken.

Wel moet ik nog uitvogelen wat al die waardes betekenen, zoals de boiler up en boiler down temp.

[__Peter__]

c-nan schreef op zaterdag 4 oktober 2025 @ 17:21:
[...]

Ik heb een Prometheus exporter opgezet, die scrape ik met Prometheus en Grafana toont het in een grafiekje:

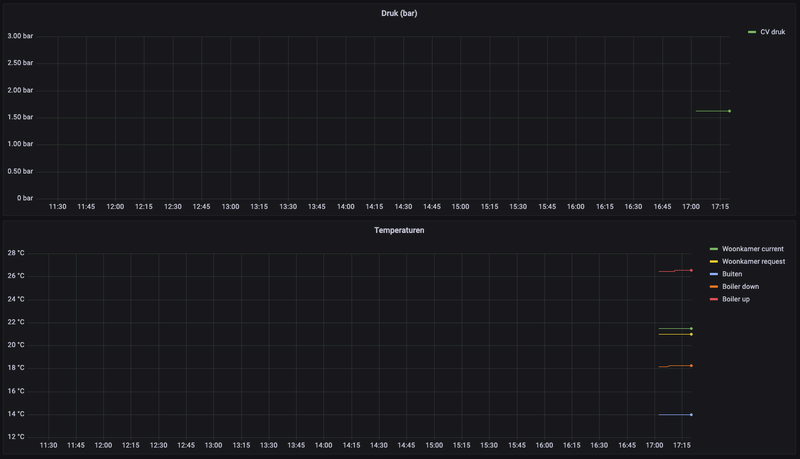

[Afbeelding]

Ooit nog eens naar Home Assistant kijken.

Wel moet ik nog uitvogelen wat al die waardes betekenen, zoals de boiler up en boiler down temp.

MQTT -> Nodered -> InfluxDB -> Grafana

[vliegnerd]

c-nan schreef op zaterdag 4 oktober 2025 @ 17:21:
[...]
Wel moet ik nog uitvogelen wat al die waardes betekenen, zoals de boiler up en boiler down temp.

Het zijn twee temperatuurssensoren in het SWW vat. De WPU gebruikt die om het vat te verwarmen.
Je kunt er een beetje aan zien hoeveel warm water er nog in het vat zit, maar ook weer niet. Zie o.a.:
vliegnerd in "Itho WPU5G water/water-warmtepomp ervaringen"

[ Voor 10% gewijzigd door vliegnerd op 05-10-2025 09:50 ]

[c-nan]

vliegnerd schreef op zondag 5 oktober 2025 @ 09:50:
[...]


Het zijn twee temperatuurssensoren in het SWW vat. De WPU gebruikt die om het vat te verwarmen.
Je kunt er een beetje aan zien hoeveel warm water er nog in het vat zit, maar ook weer niet. Zie o.a.:
vliegnerd in "Itho WPU5G water/water-warmtepomp ervaringen"

Dankjwel!

Excuses voor de zoveel vragen, maar deze waardes staan volgens mij nergens online uitgelegd, vandaar... Wat op wel opvalt is dat de down temp heel langzaam zakt (halve tot een hele graad per uur), terwijl de up temp stabiel is/blijft. Dat kan ik dan niet helemaal plaatsen. Juist de up temp moet toch zakken als daar het water de vat uitgaat. Of komt er continu koud water bij (lijkt mij niet in ECO stand)?

In 12 uur tijd is trouwens de druk van 1.63 naar 1.60 gezakt... lijkt mij ook niet helemaal goed. Gister bijgevuld van 1.0x bar naar 1.6x bar. Wellicht is er lucht in het systeem gekomen, kan ook nog.

Owja, en ik heb 2 van die blauwe itho autotemp units, moet ik dan ook 2 extra modules kopen?

[ Voor 9% gewijzigd door c-nan op 05-10-2025 13:24 ]

[vliegnerd]

c-nan schreef op zondag 5 oktober 2025 @ 13:21:
[...]

Dankjwel!

Excuses voor de zoveel vragen, maar deze waardes staan volgens mij nergens online uitgelegd, vandaar... Wat op wel opvalt is dat de down temp heel langzaam zakt (halve tot een hele graad per uur), terwijl de up temp stabiel is/blijft. Dat kan ik dan niet helemaal plaatsen. Juist de up temp moet toch zakken als daar het water de vat uitgaat. Of komt er continu koud water bij (lijkt mij niet in ECO stand)?

In 12 uur tijd is trouwens de druk van 1.63 naar 1.60 gezakt... lijkt mij ook niet helemaal goed. Gister bijgevuld van 1.0x bar naar 1.6x bar. Wellicht is er lucht in het systeem gekomen, kan ook nog.

Owja, en ik heb 2 van die blauwe itho autotemp units, moet ik dan ook 2 extra modules kopen?

1 module is genoeg. Als je die in de master stopt zie je alles.

Druk zakt altijd (bij mij) direct wat, is inderdaad lucht denk ik. Kan geen kwaad.

Het vat is altijd helemaal vol. Als je warm water gebruikt komt er evenveel koud water onderin bij.

[Sharky]

Ik heb een Itho Optima inside en ik wil graag het laagste RPM-niveau nog wat verlagen. Dat zit nu rond 970 RPM. Welke setting werkt daar het beste voor? Hij staat vrijwel altijd in de 'auto' stand.
- Min setting of potentiometer low (rpm) (nu op 450)
- Minimum ventilation level in Auto (%) (nu op 30)

Of wellicht een andere setting die ik over het hoofd zie?

[Bokkoman]

@Sharky draait hij niet rond de 1000 door de aanwezige CO2?

[c-nan]

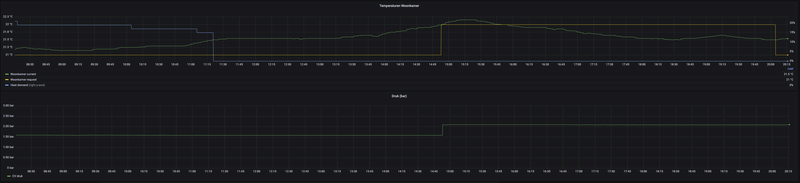

Is dit normaal gedrag, rond 15:00 gaat de CV druk plots van 1.60 naar 2.05 bar. Tegelijk gaat de temp setting (automatisch) ook van 21C naar 22C.

[vliegnerd]

c-nan schreef op maandag 6 oktober 2025 @ 20:18:
Is dit normaal gedrag, rond 15:00 gaat de CV druk plots van 1.60 naar 2.05 bar. Tegelijk gaat de temp setting (automatisch) ook van 21C naar 22C.

[Afbeelding]

De WPU schakelt over naar koeling. Te zien aan de setpoints die een graad hoger worden. Daardoor gaat de CV pomp aan. Dat verklaart de hogere CV druk.

Je ziet dan een koelsymbool (blauw ijskristal ipv vlammetje) op de spider.

[Sharky]

Bokkoman schreef op maandag 6 oktober 2025 @ 16:18:
@Sharky draait hij niet rond de 1000 door de aanwezige CO2?

Als er niemand thuis is (dus lage CO2 en lage RV) dan zit hij rond de 970 rpm. Als er iemand gaat douchen gaat hij op maximum (rond 2100 rpm), ook als ik hem op 'high' zet zit hij rond 2100 rpm.

Wat ik dus graag wil is dat de laagste stand (en daarmee bedoel ik 'auto') een wat lager rpm is, iets van 4-500 klinkt logisch.

[ Voor 3% gewijzigd door Sharky op 07-10-2025 15:02 ]

[arjenhiemstra]

Sharky schreef op dinsdag 7 oktober 2025 @ 15:01:
[...]


Als er niemand thuis is (dus lage CO2 en lage RV) dan zit hij rond de 970 rpm. Als er iemand gaat douchen gaat hij op maximum (rond 2100 rpm), ook als ik hem op 'high' zet zit hij rond 2100 rpm.

Wat ik dus graag wil is dat de laagste stand (en daarmee bedoel ik 'auto') een wat lager rpm is, iets van 4-500 klinkt logisch.

Als je potmeter settings wat aanpast dan moet je rond de 450 uit kunnen komen, lager is mij nog niet gelukt.



met deze settings is mijn regelbereik tussen de 450 rpm en 2000 rpm

[Primal]

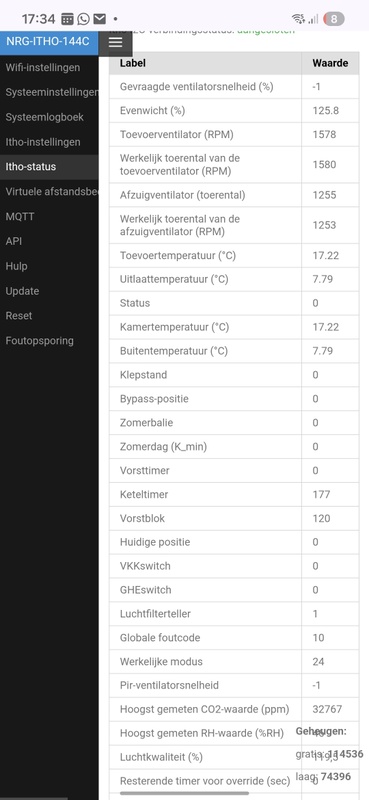

Ik heb een Itho Daalderop HRU 350 ECO. Mijn Itho-AddOn bordje heb ik gekoppeld aan Zabbix en haal ik de status informatie van het bordje op via MQTT. Werkt prima!

In Zabbix heb ik triggers gezet op waarde die veranderen, zoals CO2 hoger dan 1100ppm etc. In het status bericht (JSON) dat door het AddOn bordje wordt gegenereerd zit ook een veld "Global fault code" en daar heb ik een trigger gezet die afgaat zodra de waarde ongelijk is aan 0. Af en toe krijg ik een melding dat de waarde 10 is of 11, maar ik heb geen flauw idee wat die waardes betekenen. Helaas gebeurt het op momenten dat ik of slaap of niet thuis ben en tegen de tijd dat ik de melding historie bekijk staat de waarde weer op 0 en brandt de status-LED op de Itho gewoon groen.

Weet iemand wat die waarden kunnen betekenen? @arjenhiemstra ?

[ Voor 5% gewijzigd door Primal op 12-10-2025 13:39 ]

[Shyparo]

Primal schreef op zaterdag 11 oktober 2025 @ 07:10:
Ik heb een Itho Daalderop HRU 350 ECO. Mijn Itho-AddOn bordje heb ik gekoppeld aan Zabbix en haal ik de status informatie van het bordje op via MQTT. Werkt prima!

In Zabbix heb ik triggers gezet op waarde die veranderen, zoals CO2 hoger dan 1100ppm etc. In het status bericht (JSON) dat door het AddOn bordje wordt gegenereerd zit ook een veld "Global fault code" en daar heb ik een trigger gezet die afgaat zodra de waarde ongelijk is aan 0. Af en toe krijg ik een melding dat de waarde 10 is of 11, maar ik heb geen flauw idee wat die waardes betekenen. Helaas gebeurt het op momenten dat ik of slaap of niet thuis ben en tegen de tijd dat ik de melding historie bekijk staat de waarde weer op 0 en brandt de status-LED op de Itho gewoon groen.

Weet iemand wat die waarden kunnen betekenen? @arjenhiemstra ?

Ik ben hier een tijdje geleden ook naar opzoek geweest en heb onderstaande samen kunnen stellen. Durf niet 100% te zeggen dat ze allemaal kloppen, dus als iemand het zou kunnen bevestigen graag :-)

## Naam
1 RV sensor
2 CO2 sensor
3 RF communicatie
4 Klep
5 Configuratie
6 Batterij
7 PIR afwezig
8 PIR sensor fout
9 CO2 sensor communicatie
10 CO2 waarde buiten bereik
11 CO2 waarde verandert niet
12 CO2 sensor error
13
14 Vuil filter

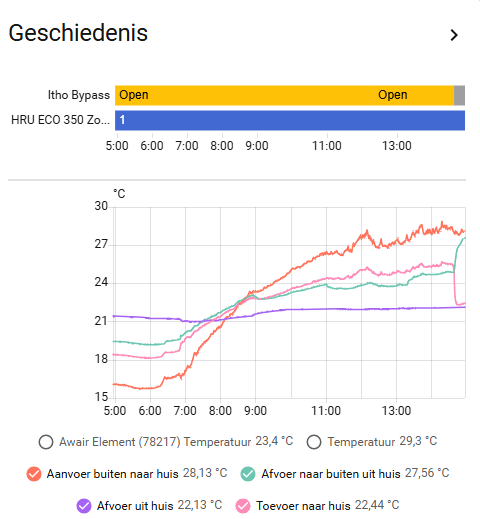

Als bonus ook deze status codes en bijbehorende bypass status.
Status 4 = Heat Recovery
Bypass 100% = Closed

Status 9 = Summer Bypass
Bypass 0% = Open

Status 8 = Cold Recovery
Bypass 100% = Closed

Status 6 = HR_Frost
Bypass 100% = Closed

[ Voor 8% gewijzigd door Shyparo op 13-10-2025 11:40 ]

[Primal]

Shyparo schreef op maandag 13 oktober 2025 @ 11:38:
[...]


Ik ben hier een tijdje geleden ook naar opzoek geweest en heb onderstaande samen kunnen stellen. Durf niet 100% te zeggen dat ze allemaal kloppen, dus als iemand het zou kunnen bevestigen graag :-)

## Naam
1 RV sensor
2 CO2 sensor
3 RF communicatie
4 Klep
5 Configuratie
6 Batterij
7 PIR afwezig
8 PIR sensor fout
9 CO2 sensor communicatie
10 CO2 waarde buiten bereik
11 CO2 waarde verandert niet
12 CO2 sensor error
13
14 Vuil filter

Als bonus ook deze status codes en bijbehorende bypass status.
Status 4 = Heat Recovery
Bypass 100% = Closed

Status 9 = Summer Bypass
Bypass 0% = Open

Status 8 = Cold Recovery
Bypass 100% = Closed

Status 6 = HR_Frost
Bypass 100% = Closed

Super dank je wel! Alles beter dan niks

[Primal]

Shyparo schreef op maandag 13 oktober 2025 @ 11:38:
[...]


Ik ben hier een tijdje geleden ook naar opzoek geweest en heb onderstaande samen kunnen stellen. Durf niet 100% te zeggen dat ze allemaal kloppen, dus als iemand het zou kunnen bevestigen graag :-)

## Naam
1 RV sensor
2 CO2 sensor
3 RF communicatie
4 Klep
5 Configuratie
6 Batterij
7 PIR afwezig
8 PIR sensor fout
9 CO2 sensor communicatie
10 CO2 waarde buiten bereik
11 CO2 waarde verandert niet
12 CO2 sensor error
13
14 Vuil filter

Als bonus ook deze status codes en bijbehorende bypass status.
Status 4 = Heat Recovery
Bypass 100% = Closed

Status 9 = Summer Bypass
Bypass 0% = Open

Status 8 = Cold Recovery
Bypass 100% = Closed

Status 6 = HR_Frost
Bypass 100% = Closed

Ik zit specifiek te kijken naar waarde 11. Wat denk je dat deze betekent? Als ik namelijk naar de data kijk zie ik de CO2 waarde veranderen in de tijd dat de Global Fault Code gelijk is aan 11. De CO2 waarde is tussen 900 en 1000ppm.

[c-nan]

http://<ip>/api.html?get=ithostatus geeft sindskort als response: {}
Waarom krijg ik geen waardes meer te zien?

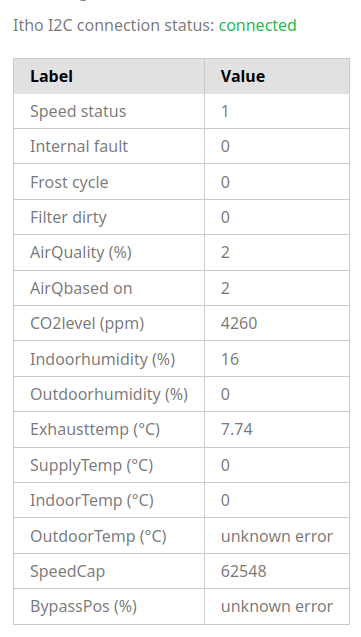

De "Itho status" in de menu geeft: Itho I2C connection status: connected

Syslog lijkt er mee gekapt te zijn, dit zijn de laatste regels:
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow

Waardoor komt dit? Een restart zal het waarschijnlijk oplossen, maar ik ben benieuwd naar de oorzaak.

[Ortep]

Ik loop even helemaal vast.

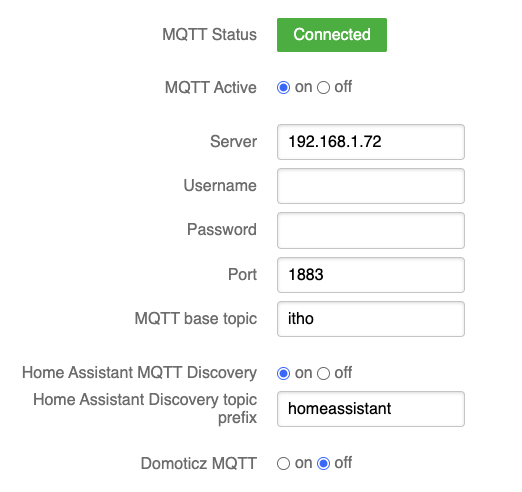

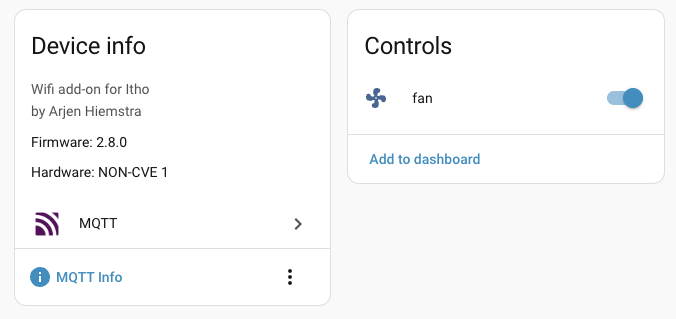

Ik gebruik de module al een paar jaar met Home Assistant. Het werkte prima van het begin af aan. De auto discovery werkte ook.

Ik ben nu bezig om mijn hele Home Assistant over te zetten naar een andere server en het omzetten van de Itho lukt me niet.

Wat ik tot nu toe gedaan heb:

• Ik heb de oude server nog draaien. Daar zie ik de Itho als Device.
• Ik heb MQTT draien op het nieuwe systeem. Dat werkt prima.
• Ik ga naar de web interface van de Itho en ik zie dat hij connected is met de ip van het oude systeem.
• Ik verander het ip in de web interface naar de nieuwe server en zie bij MQTT Status keurig verschijnen dat hij connected is
• In het nieuwe systeem kan ik hem nergens vinden. Ook een reboot helpt niet, auto discovery werkt niet.

Ik doe dus iets niet goed, maar ik kom er niet achter wat. De eerste keer deed ik het blijkbaar wel goed

Kan iemand een hint geven in welke riichting ik moet zoeken?


Edit:

Ik had het nieuwe IP address er nu een tijdje in staan en nu krijg ik in plaats van connected het volgende te zien: MQTT Status Client Unauthorized.

Wie is er nu waar niet geauthorizeerd en waar pas ik dat aan?

[ Voor 10% gewijzigd door Ortep op 14-10-2025 14:19 ]

[arjenhiemstra]

c-nan schreef op dinsdag 14 oktober 2025 @ 13:14:
http://<ip>/api.html?get=ithostatus geeft sindskort als response: {}
Waarom krijg ik geen waardes meer te zien?
De "Itho status" in de menu geeft: Itho I2C connection status: connected

Syslog lijkt er mee gekapt te zijn, dit zijn de laatste regels:
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow

Waardoor komt dit? Een restart zal het waarschijnlijk oplossen, maar ik ben benieuwd naar de oorzaak.

geen idee wat de reden is, er is een proces vastgelopen lijkt het maar je kunt de web interface nog wel benaderen dus?

Als ithostatus leeg is dan zal de uitrvraag via de i2c bus niet meer lopen. Je zou op de debug pagina kunnen kijken of de debug i2c functies nog resultaat opleveren. Ben wel benieuwd of dat nog werkt.

[arjenhiemstra]

Ortep schreef op dinsdag 14 oktober 2025 @ 13:49:
Ik loop even helemaal vast.

Ik gebruik de module al een paar jaar met Home Assistant. Het werkte prima van het begin af aan. De auto discovery werkte ook.

Ik ben nu bezig om mijn hele Home Assistant over te zetten naar een andere server en het omzetten van de Itho lukt me niet.

Wat ik tot nu toe gedaan heb:

• Ik heb de oude server nog draaien. Daar zie ik de Itho als Device.
• Ik heb MQTT draien op het nieuwe systeem. Dat werkt prima.
• Ik ga naar de web interface van de Itho en ik zie dat hij connected is met de ip van het oude systeem.
• Ik verander het ip in de web interface naar de nieuwe server en zie bij MQTT Status keurig verschijnen dat hij connected is
• In het nieuwe systeem kan ik hem nergens vinden. Ook een reboot helpt niet, auto discovery werkt niet.

Ik doe dus iets niet goed, maar ik kom er niet achter wat. De eerste keer deed ik het blijkbaar wel goed

Kan iemand een hint geven in welke riichting ik moet zoeken?


Edit:

Ik had het nieuwe IP address er nu een tijdje in staan en nu krijg ik in plaats van connected het volgende te zien: MQTT Status Client Unauthorized.

Wie is er nu waar niet geauthorizeerd en waar pas ik dat aan?

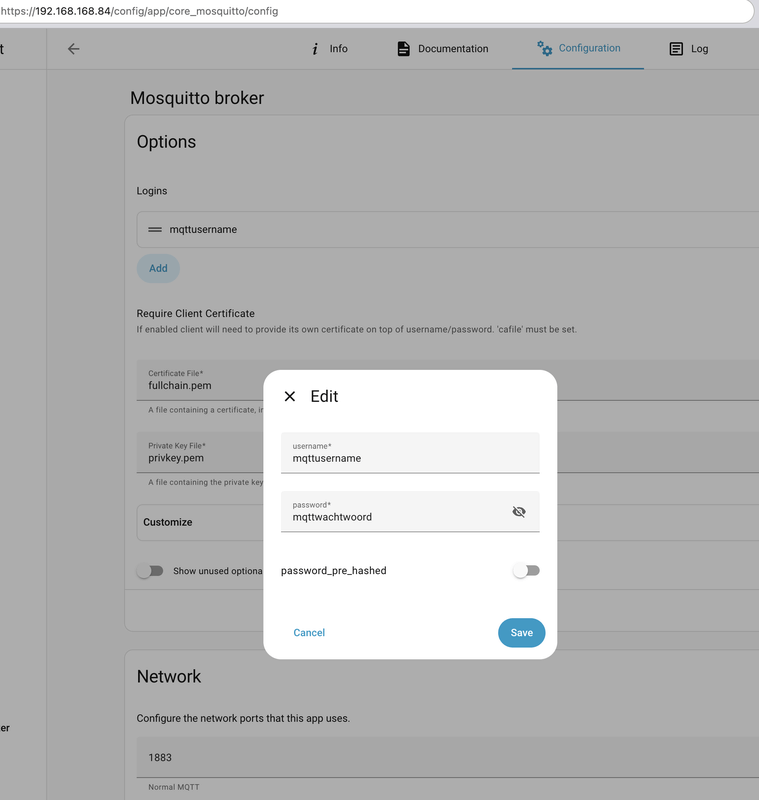

username/wachtwoord van je mqtt server (ha plugin?) komt dan niet overeen met de instellingen van mqtt op de add-on

als je de mqtt ha plugin gebruikt, dan kun je deze gegevens instellen via Settings -> add-ons -> mosquitto broker -> configuration

[Ortep]

arjenhiemstra schreef op dinsdag 14 oktober 2025 @ 15:55:
[...]

username/wachtwoord van je mqtt server (ha plugin?) komt dan niet overeen met de instellingen van mqtt op de add-on

Dat was hem.

[c-nan]

arjenhiemstra schreef op dinsdag 14 oktober 2025 @ 15:52:
[...]


geen idee wat de reden is, er is een proces vastgelopen lijkt het maar je kunt de web interface nog wel benaderen dus?

Als ithostatus leeg is dan zal de uitrvraag via de i2c bus niet meer lopen. Je zou op de debug pagina kunnen kijken of de debug i2c functies nog resultaat opleveren. Ben wel benieuwd of dat nog werkt.

Helaas heb ik 'm al gereboot en dat heeft het opgelost. De web interface werkte nog wel gewoon, maar ithostatus was wel compleet leeg.

As we speak heb ik geprobeerd de loglevel op debug te zetten, na het opslaan is de device unresponsive geworden. Reageert ook niet meer op ping op dit moment.

Ik denk dat ik 'm zo even van het stroom af moet halen, remote kan ik 'm niet meer opnieuw starten.

/edit
En het werkt weer (na fysiek opnieuw te starten)

[ Voor 9% gewijzigd door c-nan op 14-10-2025 17:38 ]

[rene037]

Achtergrond aan het einde voor wie geïnteresseerd is, maar mijn concrete vraag gaat over het bordje dat ook in het begin van de thread te zien is (pagina 1 dus). Begrijp ik dat de voeding niet geïsoleerd is, ofwel dat de hele electronlica potentieel onder spanning staat? Als Blauw N is en je de originele perilex gebruikt zit het nog steeds aan he net, maar is 0 de referentie dus moet je alleen uit de buurt van de voeding blijven.

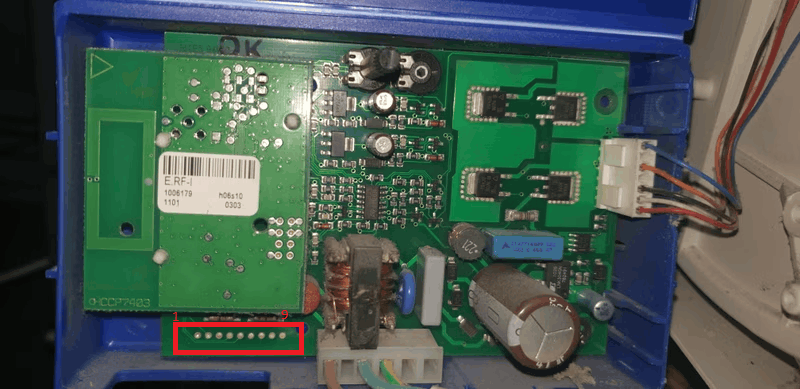

De (mechanische) schakelaar schakelt L naar de rechtse pinnen, het lijkt erop dat die via hele grote weerstanden of kleine C's naar de ingang van die Atmel gaan. Als de voeding gescheiden van het net is, kan ik die ingangen ook rechtstreeks vanaf mijn ESP aansturen ipv via een relais.
Als dat veilig is, ook maar even de volgende vraag: Hoeveel mA kan het voedinkje leveren? Die ESP is kennelijk geen probleem, maar voor de tweede unit moet ik wel twee relais gebruiken. Daar kan ik dan beter de 16V voor gebruiken denk ik. (Een 24v relais schakelt dan ook wel.)

Voor de geïnteresseerden waarom deze vragen en niet gewoon het printje bestellen:
Ik heb in mijn badkamer een vochtsensor en daarmee wil ik de afzuigmotor die zich in een andere ruimte zit besturen. (Via MQTT) In die kast kangen twee van die units, die zijn uit 2004 en zijn dus 'dom'. Om te kijken of ik het besturingskastje (Voeding, ESP8266 en wat relais) in één van de behuizingen kon plaatsen en omdat het weer tijd was ze schoon te maken, haalde ik ze uit de kast. Bij één van de twee bleek spinrag te zitten, dat kan niet als ze draaien. En inderdaad, stand 2 en 3 doen het, stand 1 niet. Dus een gereviseerd exemplaar besteld waar dan een printje in zit. Tja, hoe ga je die aansturen. Ik heb begrepen dat de ouderwetse 3-standen schakelaar ook gewoon werkt, maar omdat de kabel er niet bij zit en de aansluiting anders is, moet ik dat even anders fabrieken. Maar als ik goed kijk gaan die twee via een aanpassingsnetwerkje naar de atmel. Ofwel, ga ik 'gewoon' met relais de ingang schakelen, of rechtstreeks dan wel via optocoupler door dat netwerkje te verwijderen? Ik kan natuurlijk ook het printje bestellen met de ESP, maar dat is wat overkill, ik heb immers die esp al voor de andere motor. (Noot, ik ga de originele schakelaars gebruiken als 'override' voor de automatische stand. Die komen dus op ingangen van de ESP, maar dan niet gevoed door L...)

[arjenhiemstra]

rene037 schreef op woensdag 15 oktober 2025 @ 20:43:
Achtergrond aan het einde voor wie geïnteresseerd is, maar mijn concrete vraag gaat over het bordje dat ook in het begin van de thread te zien is (pagina 1 dus). Begrijp ik dat de voeding niet geïsoleerd is, ofwel dat de hele electronlica potentieel onder spanning staat? Als Blauw N is en je de originele perilex gebruikt zit het nog steeds aan he net, maar is 0 de referentie dus moet je alleen uit de buurt van de voeding blijven.
De (mechanische) schakelaar schakelt L naar de rechtse pinnen, het lijkt erop dat die via hele grote weerstanden of kleine C's naar de ingang van die Atmel gaan. Als de voeding gescheiden van het net is, kan ik die ingangen ook rechtstreeks vanaf mijn ESP aansturen ipv via een relais.
Als dat veilig is, ook maar even de volgende vraag: Hoeveel mA kan het voedinkje leveren? Die ESP is kennelijk geen probleem, maar voor de tweede unit moet ik wel twee relais gebruiken. Daar kan ik dan beter de 16V voor gebruiken denk ik. (Een 24v relais schakelt dan ook wel.)

Voor de geïnteresseerden waarom deze vragen en niet gewoon het printje bestellen:
Ik heb in mijn badkamer een vochtsensor en daarmee wil ik de afzuigmotor die zich in een andere ruimte zit besturen. (Via MQTT) In die kast kangen twee van die units, die zijn uit 2004 en zijn dus 'dom'. Om te kijken of ik het besturingskastje (Voeding, ESP8266 en wat relais) in één van de behuizingen kon plaatsen en omdat het weer tijd was ze schoon te maken, haalde ik ze uit de kast. Bij één van de twee bleek spinrag te zitten, dat kan niet als ze draaien. En inderdaad, stand 2 en 3 doen het, stand 1 niet. Dus een gereviseerd exemplaar besteld waar dan een printje in zit. Tja, hoe ga je die aansturen. Ik heb begrepen dat de ouderwetse 3-standen schakelaar ook gewoon werkt, maar omdat de kabel er niet bij zit en de aansluiting anders is, moet ik dat even anders fabrieken. Maar als ik goed kijk gaan die twee via een aanpassingsnetwerkje naar de atmel. Ofwel, ga ik 'gewoon' met relais de ingang schakelen, of rechtstreeks dan wel via optocoupler door dat netwerkje te verwijderen? Ik kan natuurlijk ook het printje bestellen met de ESP, maar dat is wat overkill, ik heb immers die esp al voor de andere motor. (Noot, ik ga de originele schakelaars gebruiken als 'override' voor de automatische stand. Die komen dus op ingangen van de ESP, maar dan niet gevoed door L...)

Voor welk model stel je nu de vragen? Die van 2004 of het vervangende model?

Verschillende modellen hebben verschillende switch mode power supplies met andere mA ratings, je vraag is dus helaas niet zomaar te beantwoorden. Chipje op de foto en even een datasheet erbij zoeken geeft je het antwoord dat je zoekt.

Voor de ESP32 kan het met wat trucs net aan maar er is niet veel over, voor sommige modellen werkte het niet betrouwbaar en heb ik aanpassingen moeten doen.

Wb niet geïsoleerd; de nul is zwevend en dus niet 0 volt (eerder rond de 100+ Volt t.o.v. aarde geloof ik), pas er dus mee op. Hier ging het licht uit en een hele rits apparatuur kapot toen ik de boel onwetend verkeerd aansloot op de usb poort van mijn mac…. “Trap for young players” noemde een zekere aussie YouTuber dat helaas voor mij te laat

[Bokkoman]

c-nan schreef op dinsdag 14 oktober 2025 @ 13:14:
http://<ip>/api.html?get=ithostatus geeft sindskort als response: {}
Waarom krijg ik geen waardes meer te zien?
De "Itho status" in de menu geeft: Itho I2C connection status: connected

Syslog lijkt er mee gekapt te zijn, dit zijn de laatste regels:
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow

Waardoor komt dit? Een restart zal het waarschijnlijk oplossen, maar ik ben benieuwd naar de oorzaak.

Ik had precies hetzelfde (HRU300). Herstarten werkte niet bij mij. Via het debug menu de status opvragen wel.

[Mr.Viper]

c-nan schreef op dinsdag 14 oktober 2025 @ 13:14:
http://<ip>/api.html?get=ithostatus geeft sindskort als response: {}
Waarom krijg ik geen waardes meer te zien?
De "Itho status" in de menu geeft: Itho I2C connection status: connected

Syslog lijkt er mee gekapt te zijn, dit zijn de laatste regels:
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow
2025-10-11 12:32:49 W: Warning: syslog_queue overflow

Waardoor komt dit? Een restart zal het waarschijnlijk oplossen, maar ik ben benieuwd naar de oorzaak.

Hier ook onregelmatig het geval met een HRU300

[arjenhiemstra]

Mr.Viper schreef op donderdag 16 oktober 2025 @ 12:31:
[...]

Hier ook onregelmatig het geval met een HRU300

gebruiken jullie een usb power adapter icm met de add-on?

[Bokkoman]

Ik via korte utp. Maar het is inderdaad onregelmatig. Het is heel lang goed gegaan en ineens had ik dit. Toen paar keer opnieuw gestart, dat werkte niet, toen die debug gedaan en het werkte meteen.

[ Voor 86% gewijzigd door Bokkoman op 16-10-2025 13:48 ]

[Mr.Viper]

arjenhiemstra schreef op donderdag 16 oktober 2025 @ 12:39:
[...]
gebruiken jullie een usb power adapter icm met de add-on?

Ik gebruik geen losse usb power-adapter, zou dat het oplossen?

[arjenhiemstra]

Mr.Viper schreef op donderdag 16 oktober 2025 @ 16:00:
[...]


Ik gebruik geen losse usb power-adapter, zou dat het oplossen?

Weet ik niet maar het is wel interessant om te proberen denk ik

[rene037]

arjenhiemstra schreef op donderdag 16 oktober 2025 @ 00:21:
[...]


Voor welk model stel je nu de vragen? Die van 2004 of het vervangende model?

Verschillende modellen hebben verschillende switch mode power supplies met andere mA ratings, je vraag is dus helaas niet zomaar te beantwoorden. Chipje op de foto en even een datasheet erbij zoeken geeft je het antwoord dat je zoekt.

Voor de ESP32 kan het met wat trucs net aan maar er is niet veel over, voor sommige modellen werkte het niet betrouwbaar en heb ik aanpassingen moeten doen.

Wb niet geïsoleerd; de nul is zwevend en dus niet 0 volt (eerder rond de 100+ Volt t.o.v. aarde geloof ik), pas er dus mee op. Hier ging het licht uit en een hele rits apparatuur kapot toen ik de boel onwetend verkeerd aansloot op de usb poort van mijn mac…. “Trap for young players” noemde een zekere aussie YouTuber dat helaas voor mij te laat

Ok, dank, Het gaat om die jij in je foto hebt van dec 2020. (Die van 2004 heeft helemaal geen elektronica behalve de motor.) Ik ging als eerste op zoek naar datasheet, maar kon het niet vinden, alleen jouw werk hier en op github, maar geen schema of zo van het moederbordje.
Als je alleen 230V aansluit met een gewone netsteker moet je helemaal uitkijken, als je de L en de N omdraait krijg je zeker ongelukken, maar als ik jou goed begrijp gaat het zelfs mis als je de N wel op de N hebt zitten. (Dan zou nog steeds de aardlek eruit kunnen gaan als de de min met aarde (USB plug PC) verbindt natuurlijk.)
Ik denk dat ik dan toch maar voor een optocoupler ga en de besturing met eigen voeding in de andere ventilator inbouw. Kan ik nog kiezen of ik PWM sturing gebruik of 'gewoon' de schakelstanden emuleer.

Overigens, voor wie hier om vergelijkbare reden komt: De nieuwe (Nou ja, inmiddels oude) motor past niet in het oude huis. Ik dacht zo op het eerste gezicht 'fijn dat ze het motorhuis hetzelfde hebben gehouden, hoef ik die buizen niet om te zetten', maar helaas. Ook past de verhoogde kap niet op de oude behuizing, dus je moet echt het hele huis omzetten.

[arjenhiemstra]

rene037 schreef op donderdag 16 oktober 2025 @ 17:43:
[...]

Ok, dank, Het gaat om die jij in je foto hebt van dec 2020. (Die van 2004 heeft helemaal geen elektronica behalve de motor.) Ik ging als eerste op zoek naar datasheet, maar kon het niet vinden, alleen jouw werk hier en op github, maar geen schema of zo van het moederbordje.

Welke foto bedoel je?

Als je alleen 230V aansluit met een gewone netsteker moet je helemaal uitkijken, als je de L en de N omdraait krijg je zeker ongelukken, maar als ik jou goed begrijp gaat het zelfs mis als je de N wel op de N hebt zitten. (Dan zou nog steeds de aardlek eruit kunnen gaan als de de min met aarde (USB plug PC) verbindt natuurlijk.)
Ik denk dat ik dan toch maar voor een optocoupler ga en de besturing met eigen voeding in de andere ventilator inbouw. Kan ik nog kiezen of ik PWM sturing gebruik of 'gewoon' de schakelstanden emuleer.

Hangt er vanaf wat je waar aansluit. De waarschuwing is, nul is niet 0 Volt.
Qua aansturing kun je de add-on gebruiken ;-) of idd spanning op de 3 standen pinnen zetten, die hangen idd met hoge waarde weerstanden aan de mcu. Rechtstreeks PWM kan niet zover ik weet.

Overigens, voor wie hier om vergelijkbare reden komt: De nieuwe (Nou ja, inmiddels oude) motor past niet in het oude huis. Ik dacht zo op het eerste gezicht 'fijn dat ze het motorhuis hetzelfde hebben gehouden, hoef ik die buizen niet om te zetten', maar helaas. Ook past de verhoogde kap niet op de oude behuizing, dus je moet echt het hele huis omzetten.

Dit is overigens de datasheet van de voeding op de print van (iig een aantal) modellen CVE:
https://www.power.com/sit...h-tn_family_datasheet.pdf
De 305 zit erop, max 175-280 mA lees ik

[rene037]

arjenhiemstra schreef op donderdag 16 oktober 2025 @ 20:11:
[...]

Welke foto bedoel je?

Sorry, ik dacht dat het wel duidelijk was, helemaal uit het begin van de thread, deze: https://tweakers.net/camo...images%2Fitho%2520pcb.png

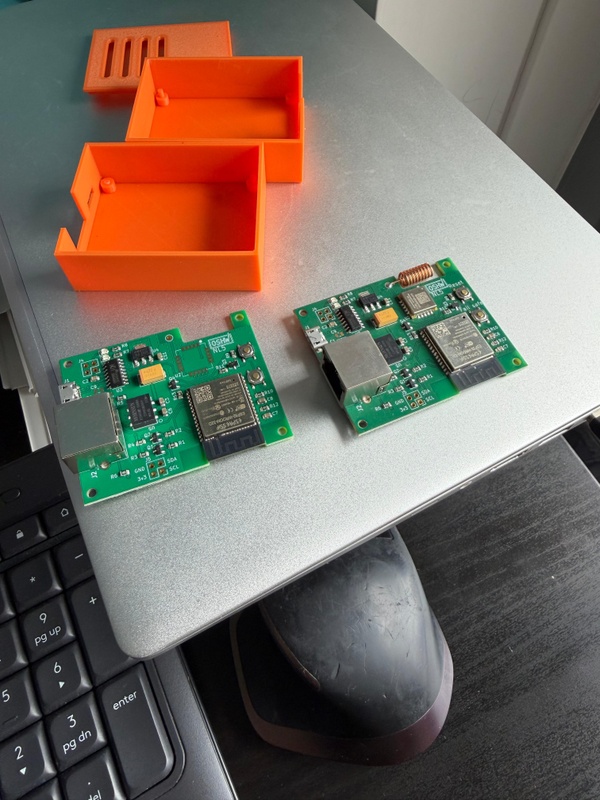

(Hij is een fractie anders, hij mist die zwarte connector, printje ziet er daar net iets anders uit. Nu ingebouwd, vandaar dat ik nu ff geen foto heb.)

Hangt er vanaf wat je waar aansluit. De waarschuwing is, nul is niet 0 Volt.

Dat was me idd duidelijk

Qua aansturing kun je de add-on gebruiken ;-)

Dat zou ik zeker gedaan hebben als ik wist wat ik nu weet... Ik had besturing bedacht voor 2x die ouderwetse 230V motor toen ik er achter kwam dat één het begeven had en ik als vervanging deze kreeg.

of idd spanning op de 3 standen pinnen zetten, die hangen idd met hoge waarde weerstanden aan de mcu.

Dat is de simpelste optie

Rechtstreeks PWM kan niet zover ik weet.

Ok, ik heb jouw projectje nog niet in detail bekeken, maar ik meende ergens te lezen dat je op die 6 pin PWM aanbood, maar ik zie nu dat het een PWM naar I2C printje is. Om dat galvanisch gescheiden vie mijn printje aan te bieden is lastiger dan gewoon de inputs van de atmel via optocoupler aan te sturen.

Dit is overigens de datasheet van de voeding op de print van (iig een aantal) modellen CVE:
https://www.power.com/sit...h-tn_family_datasheet.pdf
De 305 zit erop, max 175-280 mA lees ik

Dank, ik ga het risico niet nemen die te overbelasten, ik neem die 1 watt in rust van een H-Link voedinkje wel voor lief voor mijn schakelinggetje, ik moet voor die andere ook nog 2 relais aansturen. Voor de veiligheid zet ik de contacten in serie, zodat ik nooit M en H gelijktijdig aan stuur, dus in stand 3 zijn dan 2 relais bekrachtigt. Dat zou voor de voeding van het itho printje teveel worden.
Een schema van het itho printje (of van het stukje van de 5-pin connector tot de atmel) zou leuk zijn, maar ik meet wel even wat er gebeurt. Het lijken 2 zeer grote weerstanden (Mijn fluke meet oneindig) die rechtstreeks naar de ingangen van de Atmel gaan, maar er zal nog wel wat bij zitten.

iig bedankt voor de tijd en moeite!

[ Voor 0% gewijzigd door rene037 op 16-10-2025 21:41 . Reden: I2C-PWM printje aangepast ]

[arjenhiemstra]

rene037 schreef op donderdag 16 oktober 2025 @ 21:23:
[...]

Sorry, ik dacht dat het wel duidelijk was, helemaal uit het begin van de thread, deze: https://tweakers.net/camo...images%2Fitho%2520pcb.png
(Hij is een fractie anders, hij mist die zwarte connector, printje ziet er daar net iets anders uit. Nu ingebouwd, vandaar dat ik nu ff geen foto heb.)

[...]

Dat was me idd duidelijk

[...]

Dat zou ik zeker gedaan hebben als ik wist wat ik nu weet... Ik had besturing bedacht voor 2x die ouderwetse 230V motor toen ik er achter kwam dat één het begeven had en ik als vervanging deze kreeg.

[...]

Dat is de simpelste optie

[...]

Ok, ik heb jouw projectje nog niet in detail bekeken, maar ik meende ergens te lezen dat je op die 6 pin PWM aanbood, maar ik zie nu dat het een PWM naar I2C printje is. Om dat galvanisch gescheiden vie mijn printje aan te bieden is lastiger dan gewoon de inputs van de atmel via optocoupler aan te sturen.

[...]

Dank, ik ga het risico niet nemen die te overbelasten, ik neem die 1 watt in rust van een H-Link voedinkje wel voor lief voor mijn schakelinggetje, ik moet voor die andere ook nog 2 relais aansturen. Voor de veiligheid zet ik de contacten in serie, zodat ik nooit M en H gelijktijdig aan stuur, dus in stand 3 zijn dan 2 relais bekrachtigt. Dat zou voor de voeding van het itho printje teveel worden.
Een schema van het itho printje (of van het stukje van de 5-pin connector tot de atmel) zou leuk zijn, maar ik meet wel even wat er gebeurt. Het lijken 2 zeer grote weerstanden (Mijn fluke meet oneindig) die rechtstreeks naar de ingangen van de Atmel gaan, maar er zal nog wel wat bij zitten.

iig bedankt voor de tijd en moeite!

het is idd pwm naar i2c, de input opties op de itho print zelf zijn i2c of de 2 pinnen van de 3 standen schakelaar, thats it helaas.

Ik heb de ingang wel eens gemeten naar de mcu, zijn per ingang twee weerstanden in serie, meer is het niet als ik mij goed herinner.

edit: succes met het maken van je oplossing!

[rene037]

[
Ik heb de ingang wel eens gemeten naar de mcu, zijn per ingang twee weerstanden in serie, meer is het niet als ik mij goed herinner.

edit: succes met het maken van je oplossing!

Dat zou wel apart zijn, want dan krijg je 230v 50Hz op de ingang, zal toch wel nog iets naar gnd zijn denk ik. Ik ga wat nader kijken.

Enne... dank voor de succeswens:). Gaat wel lukken, huis hangt inmiddels van de ESP'tjes aan elkaar. En dank voor alle inzet voor het originele project, heb je denk ik veel mensen blij mee gemaakt.

[arjenhiemstra]

rene037 schreef op donderdag 16 oktober 2025 @ 23:24:
[...]

Dat zou wel apart zijn, want dan krijg je 230v 50Hz op de ingang, zal toch wel nog iets naar gnd zijn denk ik. Ik ga wat nader kijken.

Ik herinner mij nog dat ik verwonderd was waarom zo'n simpele oplossing zou kunnen werken maaaar
Dubbel check het vooral idd, mijn geheugen laat mij helaas regelmatig in de steek... zal de leeftijd wel zijn

[peterpijpelink]

hallo, even ter controle, als ik deze box slim wil maken en zowel de IR afstandbediening wil blijven gebruiken, dan heb ik alleen aan de CVE Wifi add-on print toch genoeg? De HRU/WPU module is volgens mij niet voor een luchtververser? De unit heeft geen sticker of typenummer (althans niet waar ik bij kan) en als ik open maak dan zie ik blauw kunststof bakje met de printplaat. Het zijn 8 pinnen (2 rijen van 4).

Kan iemand bevestigen dat ik goede bestel? dank!

[Roy]

Het lukt me niet om de CO2 waarde uit te lezen. Ik heb een CVE-S met luchtvochtigheid sensor ingebouwd. Daarnaast een losse 4-knops schakelaar, en een RFT CO2 230v sensor. De knop op de sensor om de ventilatiesnelheid te veranderen werkt wel gewoon, maar bij de CO2 waarde blijft 'not available' staan.
Verder werkt alles wel gewoon...



Kan ik ook ergens zien welke controls er gekoppeld zijn?

[Lawrentz]

Roy schreef op maandag 20 oktober 2025 @ 19:58:
Het lukt me niet om de CO2 waarde uit te lezen. Ik heb een CVE-S met luchtvochtigheid sensor ingebouwd. Daarnaast een losse 4-knops schakelaar, en een RFT CO2 230v sensor. De knop op de sensor om de ventilatiesnelheid te veranderen werkt wel gewoon, maar bij de CO2 waarde blijft 'not available' staan.
Verder werkt alles wel gewoon...

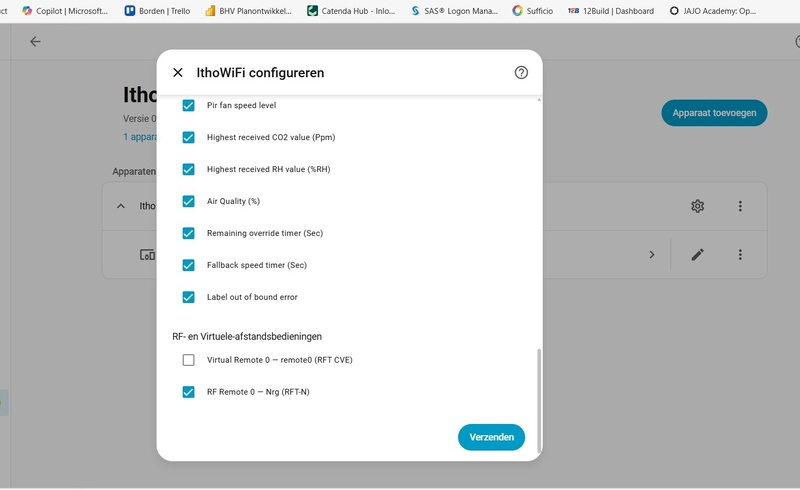

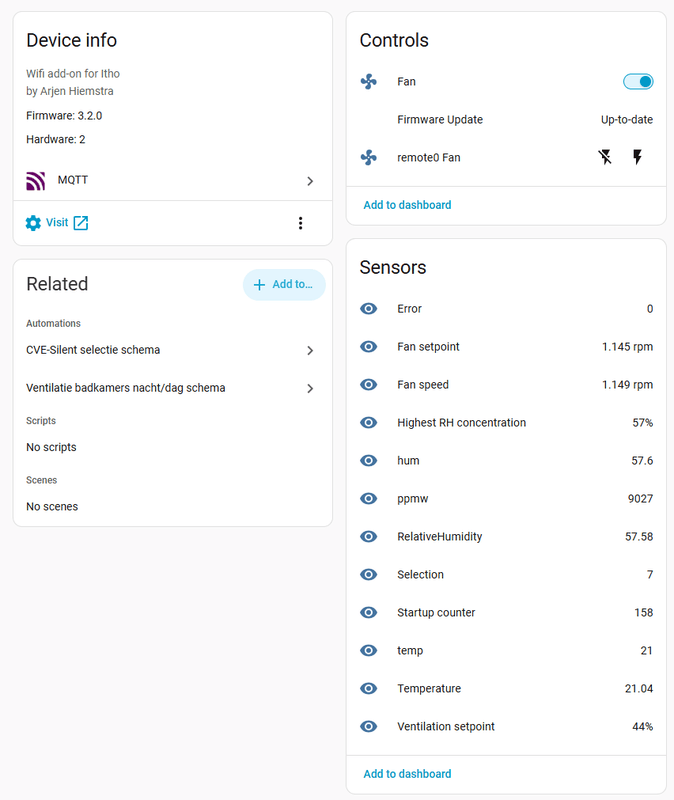

[Afbeelding]

Kan ik ook ergens zien welke controls er gekoppeld zijn?

Als alternatieve controle:
Wat je kan doen is de RFT CO2 230v sensor in een plastic zakje doen, flink uitademen in het zakje en het zakje afsluiten met een touwtje of kabelbinder.
De CO2-waarde in het zakje ligt dan boven de maximale waarde van 2000 ppm.
De ventilatie van de ventilatiebox gaat na een kwartier in kleine stapjes omhoog naar de maximale snelheid.
Daarmee kan je zien of de ventilatiebox reageert op de hoge CO2-waarde.

[Roy]

Lawrentz schreef op maandag 20 oktober 2025 @ 20:36:
[...]

Als alternatieve controle:
Wat je kan doen is de RFT CO2 230v sensor in een plastic zakje doen, flink uitademen in het zakje en het zakje afsluiten met een touwtje of kabelbinder.
De CO2-waarde in het zakje ligt dan boven de maximale waarde van 2000 ppm.
De ventilatie van de ventilatiebox gaat na een kwartier in kleine stapjes omhoog naar de maximale snelheid.
Daarmee kan je zien of de ventilatiebox reageert op de hoge CO2-waarde.

Goede test. Net even gedaan, en inderdaad de ventilator gaat harder draaien, en na het verwijderen van het zakje zakt die weer terug. Dus de communicatie is er blijkbaar wel.
Maar helaas nog steeds geen CO2 waarde zichtbaar...

[arjenhiemstra]

Roy schreef op maandag 20 oktober 2025 @ 22:58:
[...]

Goede test. Net even gedaan, en inderdaad de ventilator gaat harder draaien, en na het verwijderen van het zakje zakt die weer terug. Dus de communicatie is er blijkbaar wel.
Maar helaas nog steeds geen CO2 waarde zichtbaar...

Heb je de rft co2 aan de itho gekoppeld of aan de add-on?

[Roy]

arjenhiemstra schreef op dinsdag 21 oktober 2025 @ 09:20:
[...]


Heb je de rft co2 aan de itho gekoppeld of aan de add-on?

Ik had gisteren de RFT CO2 aan de Itho gekoppeld, en nu heb ik hem aan de add-on gekoppeld. Ik zie daar bij het RF overview wel de CO2 waarde in de 'last command' staan, maar nog steeds niet in Homey/Status:


Wat zou je adviseren in mijn geval. Ik wil graag dat het systeem zichzelf regelt (dus op basis van in gebouwde luchtvochtigheidsensor, en de externe CO2 sensor), en daarnaast zou ik graag in Homey de ventilatiesnelheid en CO2 waardes willen zien.
Ik heb de volgende apparatuur:
- CVE-S OPTIMA
- RFT Auto-N
- RFT CO2 230v

Kan ik dan het beste de remotes aan de Itho kopppelen, of aan de add-on?

[arjenhiemstra]

Roy schreef op dinsdag 21 oktober 2025 @ 09:35:
[...]


Ik had gisteren de RFT CO2 aan de Itho gekoppeld, en nu heb ik hem aan de add-on gekoppeld. Ik zie daar bij het RF overview wel de CO2 waarde in de 'last command' staan, maar nog steeds niet in Homey/Status:

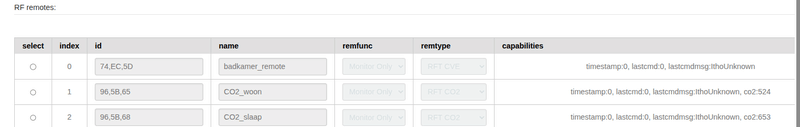

[Afbeelding]

Wat zou je adviseren in mijn geval. Ik wil graag dat het systeem zichzelf regelt (dus op basis van in gebouwde luchtvochtigheidsensor, en de externe CO2 sensor), en daarnaast zou ik graag in Homey de ventilatiesnelheid en CO2 waardes willen zien.
Ik heb de volgende apparatuur:
- CVE-S OPTIMA
- RFT Auto-N
- RFT CO2 230v

Kan ik dan het beste de remotes aan de Itho kopppelen, of aan de add-on?

De co2 info van itho status komt uit de itho firmware. Als je de remote gekoppeld hebt aan de add-on dan ziet de itho de remote niet en kan dus ook niet de info beschikbaar stellen. Het klopt dat je de info wel ziet bij last command. Die kun je ook gebruiken in homey.

Maar wat ik in deze situatie zou voorstellen is om de remote gekoppeld te houden aan je itho. De co2 waarde zou na max een uur wel zichtbaar moeten worden op de itho status pagina.

Je kunt de remotes daarna ook toevoegen aan de add-on en op monitor only zetten. Dan luistert de add-on alleen mee om de waardes etc beschikbaar te stellen op de api mocht je daar nog iets mee willen doen.

[Roy]

arjenhiemstra schreef op dinsdag 21 oktober 2025 @ 10:50:
[...]


De co2 info van itho status komt uit de itho firmware. Als je de remote gekoppeld hebt aan de add-on dan ziet de itho de remote niet en kan dus ook niet de info beschikbaar stellen. Het klopt dat je de info wel ziet bij last command. Die kun je ook gebruiken in homey.

Maar wat ik in deze situatie zou voorstellen is om de remote gekoppeld te houden aan je itho. De co2 waarde zou na max een uur wel zichtbaar moeten worden op de itho status pagina.

Je kunt de remotes daarna ook toevoegen aan de add-on en op monitor only zetten. Dan luistert de add-on alleen mee om de waardes etc beschikbaar te stellen op de api mocht je daar nog iets mee willen doen.

Top!
Ik ben even overnieuw begonnen, en alles opnieuw aangemeld bij de Itho. Enige verschil is dat ik nu eerst de CO2 sensor gedaan heb, en nu zie ik de CO2 waarde in Homey

[Roy]

Roy schreef op dinsdag 21 oktober 2025 @ 13:49:
[...]

Top!
Ik ben even overnieuw begonnen, en alles opnieuw aangemeld bij de Itho. Enige verschil is dat ik nu eerst de CO2 sensor gedaan heb, en nu zie ik de CO2 waarde in Homey

Toch iets te vroeg gejuicht. De CO2 waarde staat nu weer op 'not available'...
Zou het komen omdat ik een CO2 sensor en 4-standen knop heb?

Edit: na een restart lijkt het weer te werken

[ Voor 5% gewijzigd door Roy op 21-10-2025 21:28 ]

[arjenhiemstra]

Roy schreef op dinsdag 21 oktober 2025 @ 19:40:
[...]

Toch iets te vroeg gejuicht. De CO2 waarde staat nu weer op 'not available'...
Zou het komen omdat ik een CO2 sensor en 4-standen knop heb?

Edit: na een restart lijkt het weer te werken

Het zal niet komen door de 4 standen knop verwacht ik. Wat het wel is, geen idee eerlijk gezegd.
De info komt uit de itho firmware en wordt 1-op-1 doorgegeven naar de itho status pagina. Waarom de itho het ziet als not available is gissen. Zou het slecht ontvangst kunnen zijn?

[michaelkamen]

Ik overweeg om de add-on module aan te schaffen, maar wil eerst even zeker weten dat het allemaal gaat werken. Dus ik ben begonnen met het openmaken van onze (nieuwe) Itho CVE-S PAK.

Kan iemand iets meer uitleg geven over het verwijderen van de zwarte beschermkap die over de printplaat zit?
Met de instructie in de handleiding ("... of in geval van een zwarte kap kan deze verwijderd worden door wat zijwaartse druk te combineren met een trek beweging") krijg ik hem niet los, en ik wil geen grof geweld gebruiken. (ding is letterlijk 3 dagen oud).
In de handleiding van de fabrikant staat ook niet hoe je die kap kunt verwijderen.

[ Voor 22% gewijzigd door michaelkamen op 23-10-2025 17:29 ]

[Sibrand]

michaelkamen schreef op donderdag 23 oktober 2025 @ 17:28:
Ik overweeg om de add-on module aan te schaffen, maar wil eerst even zeker weten dat het allemaal gaat werken. Dus ik ben begonnen met het openmaken van onze (nieuwe) Itho CVE-S PAK.

Kan iemand iets meer uitleg geven over het verwijderen van de zwarte beschermkap die over de printplaat zit?
Met de instructie in de handleiding ("... of in geval van een zwarte kap kan deze verwijderd worden door wat zijwaartse druk te combineren met een trek beweging") krijg ik hem niet los, en ik wil geen grof geweld gebruiken. (ding is letterlijk 3 dagen oud).
In de handleiding van de fabrikant staat ook niet hoe je die kap kunt verwijderen.

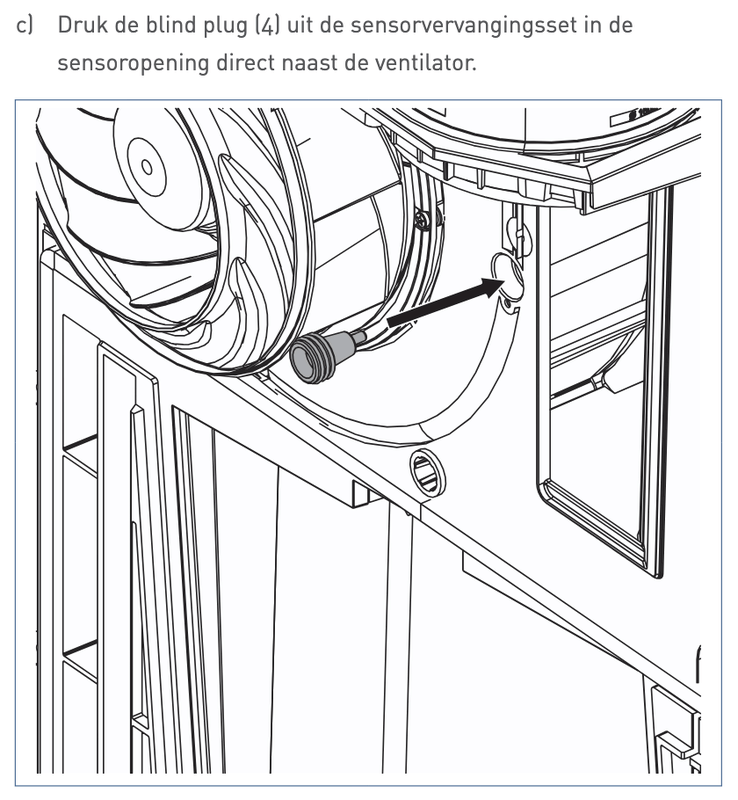

[Afbeelding]

Heel toevallig heb ik net 5 minuten geleden eenzelfde kap van mijn CVE-S gehaald om de fan schoon te maken.

Om deze los te maken heb je een platte schroevendraaier nodig, steek deze in de 'sleuven' helemaal aan de zijkant van de kap (je kijkt praktisch in de rechter 'sleuf' in deze foto.)
Je hoeft amper kracht te zetten, maar lichtjes het handvat van de schroevendraaier naar binnen drukken (zodat de platte kant in de sleuf naar buiten komt). Als je een kant hebt gedaan merk je als het goed is dat deze los is gekomen, en als dat aan beide kanten het geval is kun je hem compleet afnemen.
De witte stekker welke de unit van 230V zou ik eerst loshalen. Hij komt ook wel los als je het deksel optilt trouwens.

[pistole]

@michaelkamen Misschien ten overvloede, maar zorg dat je de stekker eerst uit het stopcontact trekt!

[c-nan]

arjenhiemstra schreef op dinsdag 14 oktober 2025 @ 15:52:
[...]


geen idee wat de reden is, er is een proces vastgelopen lijkt het maar je kunt de web interface nog wel benaderen dus?

Als ithostatus leeg is dan zal de uitrvraag via de i2c bus niet meer lopen. Je zou op de debug pagina kunnen kijken of de debug i2c functies nog resultaat opleveren. Ben wel benieuwd of dat nog werkt.

Het is weer zover, exact hetzelfde. De web interface werkt gewoon, maar de status pagina geeft geen waardes terug.

De debug pagina:

code:

Config version: 005

Itho I2C connection status: connected

File system: 28672 bytes used / 131072 bytes total


Partition restore:

Firmware versions prior to 2.4.4-beta7 used a different partition scheme. Older versions work with the new scheme but in some cases a restore might be needed.
After successful repartition, do not restart the module before the firmware flash.

  Result:

Download last system crashlog:



System memory usage:

CC1101 task memory: 0 bytes free
MQTT task memory: 3674 bytes free
Web task memory: 3828 bytes free
Config and Log task memory: 3020 bytes free
SysControl task memory: 3284 bytes free
Loop task memory: 1480 bytes free

Alles functioneert gewoon, ik krijg alleen geen waardes terug.
Is er iets wat ik moet/kan doen voordat ik de device een schop geef?

Low level Itho I2C commands:
Klikken op "Query Devicetype" geeft als resultaat: Result: 80 82 90 E0 01 07 00 01 00 0D 4E 25 00 05

En vlak daarna werkt I2C communicatie niet meer (terwijl het net nog OK was, na de I2C query te doen is de I2C communicatie ook niet meer OK):

code:

Config version: unknown

Itho I2C connection status: unknown

/edit
De webinterface werkt nog steeds, maar er kan niks meer opgehaald worden.
Bijvoorbeeld Itho settings:

code:

Configuration of the Itho unit

Itho device type: retrieving...
Itho hw version: retrieving...
Itho fw version: retrieving...
Manufacturer: retrieving...

/edit/toevoeging:
Er hangt enkel een 25cm UTP kabel aan, verder geen USB oid.

/edit
Ik heb de device herstart, alles werkt weer. Het is wachten op de volgende 'crash'.

[ Voor 63% gewijzigd door c-nan op 01-11-2025 12:00 ]

[arjenhiemstra]

c-nan schreef op zaterdag 1 november 2025 @ 11:46:
[...]

Het is weer zover, exact hetzelfde. De web interface werkt gewoon, maar de status pagina geeft geen waardes terug.

De debug pagina:

code:

Config version: 005

Itho I2C connection status: connected

File system: 28672 bytes used / 131072 bytes total


Partition restore:

Firmware versions prior to 2.4.4-beta7 used a different partition scheme. Older versions work with the new scheme but in some cases a restore might be needed.
After successful repartition, do not restart the module before the firmware flash.

  Result:

Download last system crashlog:



System memory usage:

CC1101 task memory: 0 bytes free
MQTT task memory: 3674 bytes free
Web task memory: 3828 bytes free
Config and Log task memory: 3020 bytes free
SysControl task memory: 3284 bytes free
Loop task memory: 1480 bytes free

Alles functioneert gewoon, ik krijg alleen geen waardes terug.
Is er iets wat ik moet/kan doen voordat ik de device een schop geef?

Low level Itho I2C commands:
Klikken op "Query Devicetype" geeft als resultaat: Result: 80 82 90 E0 01 07 00 01 00 0D 4E 25 00 05

En vlak daarna werkt I2C communicatie niet meer (terwijl het net nog OK was, na de I2C query te doen is de I2C communicatie ook niet meer OK):

code:

Config version: unknown

Itho I2C connection status: unknown

/edit
De webinterface werkt nog steeds, maar er kan niks meer opgehaald worden.
Bijvoorbeeld Itho settings:

code:

Configuration of the Itho unit

Itho device type: retrieving...
Itho hw version: retrieving...
Itho fw version: retrieving...
Manufacturer: retrieving...

/edit/toevoeging:
Er hangt enkel een 25cm UTP kabel aan, verder geen USB oid.

/edit
Ik heb de device herstart, alles werkt weer. Het is wachten op de volgende 'crash'.

Welke firmware versie draai je?

Zou je de voglende keer ipv allen Query Devicetype daarna ook nog Query Status Format en daarna Query Status kunnen klikken? Ben benieuwd wat er dan gebeurt.

[c-nan]

arjenhiemstra schreef op zaterdag 1 november 2025 @ 12:11:
[...]


Welke firmware versie draai je?

Zou je de voglende keer ipv allen Query Devicetype daarna ook nog Query Status Format en daarna Query Status kunnen klikken? Ben benieuwd wat er dan gebeurt.

Daar kon ik dus niet meer op klikken, omdat na het klikken op "Query Devicetype" de boel stuk ging (als in I2C sprong van OK naar Unknown). Ook alle andere velden waren daarna leeg, zoals wifi setup allemaal leeg.

code:

Current firmware version: 2.8.0

Hardware revision: NON-CVE 1

[ Voor 6% gewijzigd door c-nan op 01-11-2025 12:14 ]

[arjenhiemstra]

c-nan schreef op zaterdag 1 november 2025 @ 12:13:
[...]

Daar kon ik dus niet meer op klikken, omdat na het klikken op "Query Devicetype" de boel stuk ging (als in I2C sprong van OK naar Unknown). Ook alle andere velden waren daarna leeg, zoals wifi setup allemaal leeg.

code:

Current firmware version: 2.8.0

Hardware revision: NON-CVE 1

Dat klinkt als een web interface onderbreking. Heb je geprobeerd de pagina te reloaden?

[Tharide]

Metalrick schreef op donderdag 5 september 2024 @ 19:28:
[...]


Even via de mail contact gehad met Arjen, probleem opgelost met 4 female-female jumper wires en op deze manier de sensor op de module aangesloten die de waardes netjes doorgeeft aan de itho unit. Leuke is dat je ook meteen de waardes in homeassistant te zien krijgt

Mocht iemand hier nog eens tegenaan lopen:

Draden van de RV sensor van de Itho unit:
wit: GND
bruin: SCL
groen: SDA
geel: 3v3

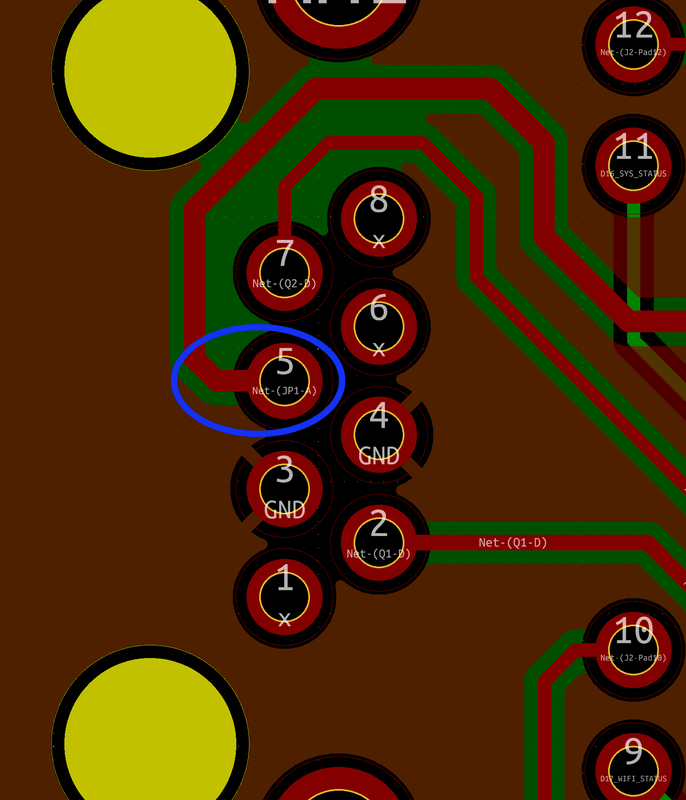

Dat correspondeert met de pins op de module:

[Afbeelding]

Ik heb net 3 bordjes binnen (dank @arjenhiemstra voor de snelheid) en werken allen perfect. Ik heb er 2 op de cvd-s eco geinstalleerd met externe RV sensor. Het bord pas dan niet dus heb nu de sensor losgekoppeld (zoals in bovenstaand verhaal). Maar wil ze eigenlijk graag weer gebruiken. Ik kwam bovenstaande poste tegen, maar nu vraag ik me af hoe je @Metalrick dat gedaan hebt? Heb je de draden van 2x4 pins connector losgemaakt? In de laatste versie die ik van Arjen heb gekregen zit er al een male 4 pins geinstalleerd. Moet ik dan de 2x4 loshalen en in een 2x2 female stoppen? Sorry voor de misschien voor de hand liggende vragen maar heb dit nog nooit gedaan.

[Pejdref]

Zijn er hier mensen met een HRU350 die het stroomverbruik meten? Ik ben op zoek naar wat 'normaal' is voor dit apparaat. Beetje offtopic maar hier zitten natuurlijk de mensen die graag meten, in het balansventilatie topic krijg ik geen reactie.

Pejdref in "Het centrale balansventilatie met warmteterugwinning topic"

[Dogooder]

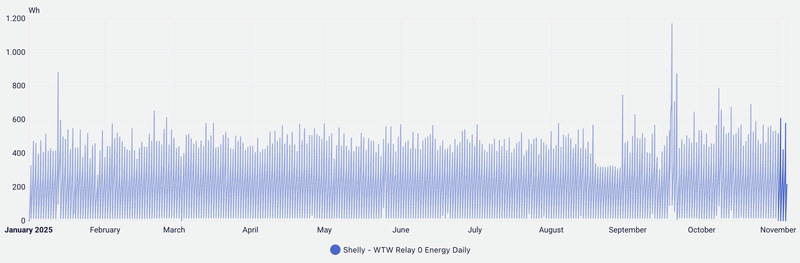

@Pejdref Ik heb een HRU350 samen met een demandflow balansventilatie. Ventilatie is getuned dmv het bordje uit dit topic en draait meer dan in standaard comfort mode.
Verbruik (met shelly gemeten) ligt dan ongeveer op 0,5 tot 0,65 kwh per dag.

[Bschnitz]

Pejdref schreef op dinsdag 4 november 2025 @ 07:37:
Zijn er hier mensen met een HRU350 die het stroomverbruik meten? Ik ben op zoek naar wat 'normaal' is voor dit apparaat. Beetje offtopic maar hier zitten natuurlijk de mensen die graag meten, in het balansventilatie topic krijg ik geen reactie.

Pejdref in "Het centrale balansventilatie met warmteterugwinning topic"

0.7kWh per dag op 1800 toeren basis en gemiddeld 2x per dag timer van 30min op max.

[rob2011]

Ik heb hier een ITHO cve gekoppeld aan Home assistant maar ik zie niet meer dan luchtvochtigheid en de temperatuur, overige waardes van de integrations zijn allemaal unknown . In de itho web interface heb ik "Current firmware version: 2.9.0-beta13" maar hoe krijg ik die itho status waardes in mijn HA. Als iemand hier wat tips kan geven dan zou dit mooi zijn

[arjenhiemstra]

rob2011 schreef op dinsdag 4 november 2025 @ 11:43:
Ik heb hier een ITHO cve gekoppeld aan Home assistant maar ik zie niet meer dan luchtvochtigheid en de temperatuur, overige waardes van de integrations zijn allemaal unknown . In de itho web interface heb ik "Current firmware version: 2.9.0-beta13" maar hoe krijg ik die itho status waardes in mijn HA. Als iemand hier wat tips kan geven dan zou dit mooi zijn

Welke uitvoering van de CVE heb je? (staat in de syslog als het goed is)

[-Miura-]

Pejdref schreef op dinsdag 4 november 2025 @ 07:37:
Zijn er hier mensen met een HRU350 die het stroomverbruik meten? Ik ben op zoek naar wat 'normaal' is voor dit apparaat. Beetje offtopic maar hier zitten natuurlijk de mensen die graag meten, in het balansventilatie topic krijg ik geen reactie.

Pejdref in "Het centrale balansventilatie met warmteterugwinning topic"

[rob2011]

arjenhiemstra schreef op dinsdag 4 november 2025 @ 12:27:
[...]
Welke uitvoering van de CVE heb je? (staat in de syslog als het goed is)

Configuration of the Itho unit
Itho device type: CVE-Silent
Itho hw version: 56
Itho fw version: 27
Manufacturer: 0

[Ferry_nl]

Hallo allemaal,

Ik probeer mijn Itho WPU 5G aan te sturen via de Itho WiFi-add-on (MQTT-koppeling, non-CVE-variant).
Uitlezen via MQTT werkt prima, maar ik krijg het aansturen (manual_operation) niet aan de praat.

Mijn huidige payload is:

{
"manual_operation_index": 32,
"manual_operation_datatype": 1,
"manual_operation_value": 0,
"manual_operation_checked": 1
}


Volgens wat ik online vond zou index 32 de CV-functie (verwarming activeren) moeten zijn, maar de WPU reageert niet.
Ik gebruik het juiste topic (itho/cmd) en zie het bericht wel in mijn MQTT-broker doorkomen, maar de unit zelf lijkt het commando te negeren.

Wat ik al geprobeerd heb:

manual_operation_index 30, 31, 32 en 33 getest.

Zowel datatype: 0 als datatype: 1 geprobeerd.

manual_operation_dryrun:false toegevoegd → geen verschil.

Firmware van WiFi-module is up-to-date (versie 2.9.0-beta13).

WPU staat in normale verwarmingsmodus, geen storingen actief.

Vragen:

Welke manual_operation_index en manual_operation_datatype worden bij jullie gebruikt om CV- of koelmodus te (de)activeren via MQTT?

Moet manual_operation_dryrun verplicht aanwezig zijn om de opdracht echt te verzenden?

Is er een verschil in index-mapping tussen firmwareversies van de WiFi-add-on?

Is er ergens een volledige lijst met geldige indices + datatypes voor de WPU 5G?

Alle tips zijn welkom — vooral van mensen die dit werkend hebben of betrokken zijn bij de ontwikkeling van de WiFi-add-on.

[vliegnerd]

Ferry_nl schreef op dinsdag 4 november 2025 @ 19:01:
Hallo allemaal,

Ik probeer mijn Itho WPU 5G aan te sturen via de Itho WiFi-add-on (MQTT-koppeling, non-CVE-variant).
Uitlezen via MQTT werkt prima, maar ik krijg het aansturen (manual_operation) niet aan de praat.

Mijn huidige payload is:

{
"manual_operation_index": 32,
"manual_operation_datatype": 1,
"manual_operation_value": 0,
"manual_operation_checked": 1
}


Volgens wat ik online vond zou index 32 de CV-functie (verwarming activeren) moeten zijn, maar de WPU reageert niet.
Ik gebruik het juiste topic (itho/cmd) en zie het bericht wel in mijn MQTT-broker doorkomen, maar de unit zelf lijkt het commando te negeren.

Wat ik al geprobeerd heb:

manual_operation_index 30, 31, 32 en 33 getest.

Zowel datatype: 0 als datatype: 1 geprobeerd.

manual_operation_dryrun:false toegevoegd → geen verschil.

Firmware van WiFi-module is up-to-date (versie 2.9.0-beta13).

WPU staat in normale verwarmingsmodus, geen storingen actief.

Vragen:

Welke manual_operation_index en manual_operation_datatype worden bij jullie gebruikt om CV- of koelmodus te (de)activeren via MQTT?

Moet manual_operation_dryrun verplicht aanwezig zijn om de opdracht echt te verzenden?

Is er een verschil in index-mapping tussen firmwareversies van de WiFi-add-on?

Is er ergens een volledige lijst met geldige indices + datatypes voor de WPU 5G?

Alle tips zijn welkom — vooral van mensen die dit werkend hebben of betrokken zijn bij de ontwikkeling van de WiFi-add-on.

Je kunt hiervoor ook hier terecht: Itho WPU5G water/water-warmtepomp ervaringen In de startpost van dat topic staat die informatie die je zoekt.

Kortweg ben je nu de verwarmingsmodus aan het aanzetten, maar die staat al aan. Als je de WPU echt in CV bedrijf wil dwingen, dwz compressor aan warmwater door de vloer, dan kun je de warmtevraag (heat demand) beïnvloeden met manual control.
Er zijn in bovenstaand topic gebruikers die dat ook echt doen, bijvoorbeeld om te reageren of te anticiperen op dynamische energietarieven.

[Pejdref]

@Miura1 @Bschnitz @Dogooder Bedankt voor het delen, dan lijkt het verbruik toch redelijk normaal te zijn. Ik dacht dat ik te hoog zat. Weten jullie hoeveel m3/u jullie verplaatsen in totaal? (wellicht even antwoorden in het andere topic, hier is dit offtopic).

[Bschnitz]

Pejdref schreef op woensdag 5 november 2025 @ 17:36:
@Miura1 @Bschnitz @Dogooder Bedankt voor het delen, dan lijkt het verbruik toch redelijk normaal te zijn. Ik dacht dat ik te hoog zat. Weten jullie hoeveel m3/u jullie verplaatsen in totaal? (wellicht even antwoorden in het andere topic, hier is dit offtopic).

Weet ik niet, ik kijk alleen naar Ppm en die moet voor mij onder de 800 blijven met 2 persoonen, dat lukt met 1.800 toeren. Met 3 gaat die richting de 1.000 en dan zet ik hem op timer.

Hij slaat zo mega laat aan qua co2 waarde, dat gebeurt echt pas met 6 man in huis.

Boven de 2.000 toeren begint dat ding onredelijk veel stroom te gebruiken. Dus daar ben je zelf al achter gekomen.

Het is imo een mindere WTW en hij kost ook maar 2 tot soms wel 3 keer minder dan andere modellen. Zal wel een goede reden hebben.

[Ferry Bouman]

Ik heb een Itho daalderop HRU eco 350, ik kan nergens zien hoe ik deze kan uitschakelen zonder naar de hoofdunit te gaan. (staat op zolder)

Ik merk dat als mijn buurman nat hout in zijn haard steekt dat het heel erg begint te stinken bij mij binnen.

[Guidooow]

Bschnitz schreef op woensdag 5 november 2025 @ 18:54:
[...]

Weet ik niet, ik kijk alleen naar Ppm en die moet voor mij onder de 800 blijven met 2 persoonen, dat lukt met 1.800 toeren. Met 3 gaat die richting de 1.000 en dan zet ik hem op timer.

Hij slaat zo mega laat aan qua co2 waarde, dat gebeurt echt pas met 6 man in huis.

Boven de 2.000 toeren begint dat ding onredelijk veel stroom te gebruiken. Dus daar ben je zelf al achter gekomen.

Het is imo een mindere WTW en hij kost ook maar 2 tot soms wel 3 keer minder dan andere modellen. Zal wel een goede reden hebben.

Eea (qualityflow) moet natuurlijk wel goed ingeregeld en ingesteld zijn! Hier met 3 man komt de co2 zelden boven de 1000ppm, meestal onder 800ppm, met een cap van (blijkbaar) 140watt. Ik monitor al jaren maar heb nog nooit een hoger verbruik gezien.

[Guidooow]

Ferry Bouman schreef op woensdag 5 november 2025 @ 19:45:
Ik heb een Itho daalderop HRU eco 350, ik kan nergens zien hoe ik deze kan uitschakelen zonder naar de hoofdunit te gaan. (staat op zolder)

Ik merk dat als mijn buurman nat hout in zijn haard steekt dat het heel erg begint te stinken bij mij binnen.

Om deze reden schakel (en monitor) ik met een Homewizard (of Shelly) socket.

[Ferry_nl]

vliegnerd schreef op woensdag 5 november 2025 @ 08:07:
[...]

Je kunt hiervoor ook hier terecht: Itho WPU5G water/water-warmtepomp ervaringen In de startpost van dat topic staat die informatie die je zoekt.

Kortweg ben je nu de verwarmingsmodus aan het aanzetten, maar die staat al aan. Als je de WPU echt in CV bedrijf wil dwingen, dwz compressor aan warmwater door de vloer, dan kun je de warmtevraag (heat demand) beïnvloeden met manual control.
Er zijn in bovenstaand topic gebruikers die dat ook echt doen, bijvoorbeeld om te reageren of te anticiperen op dynamische energietarieven.

Dankjewel

[remanus]

Ik heb een Itho CVE-S ECO HE en een RFT-RV remote/sensor in de badkamer. Nu heb ik een add-on module geïnstalleerd en deze werkt(ik kan in de webpagina met instellingen.)

De enige reden dat ik de module heb gekocht om de autostand lager te kunnen laten draaien, ik heb geen MQTT of zo. De installing om de auto stand lager te zetten had ik al gevonden en staat nu op 10%. Is er een manier dat ik de snelheid kan zien en op welke stand de Itho staat op de webpagina? Ik zie op de start pagina namelijk geen auto stand staan. Ook is het mij niet helemaal duidelijk if ik de RFT-RV module het beste met de Itho gekoppeld kan laten of met de module.

[arjenhiemstra]

remanus schreef op donderdag 6 november 2025 @ 15:07:
Ik heb een Itho CVE-S ECO HE en een RFT-RV remote/sensor in de badkamer. Nu heb ik een add-on module geïnstalleerd en deze werkt(ik kan in de webpagina met instellingen.)

De enige reden dat ik de module heb gekocht om de autostand lager te kunnen laten draaien, ik heb geen MQTT of zo. De installing om de auto stand lager te zetten had ik al gevonden en staat nu op 10%. Is er een manier dat ik de snelheid kan zien en op welke stand de Itho staat op de webpagina? Ik zie op de start pagina namelijk geen auto stand staan. Ook is het mij niet helemaal duidelijk if ik de RFT-RV module het beste met de Itho gekoppeld kan laten of met de module.

Ik zou de RFT-RV aan je itho gekoppeld laten tenzij je een specifieke reden hebt om dat niet te doen. Je kunt de RFT-RV wel toevoegen aan de add-on en op monitor only zetten zodat je we de batterij en rv waardes hebt bijvoorbeeld.

De snelheid van de auto stand is in te stellen via itho settings, daar kun je ook het bereik van de potmeters instellen om eventueel de snelheid nog lager te krijgen. De laagst mogelijk snelheid is iets van 750 rpm geloof ik.

De actuele snelheid kun je vinden op de itho status pagina (Fan speed (rpm))

[remanus]

arjenhiemstra schreef op donderdag 6 november 2025 @ 17:42:
[...]


Ik zou de RFT-RV aan je itho gekoppeld laten tenzij je een specifieke reden hebt om dat niet te doen. Je kunt de RFT-RV wel toevoegen aan de add-on en op monitor only zetten zodat je we de batterij en rv waardes hebt bijvoorbeeld.

De snelheid van de auto stand is in te stellen via itho settings, daar kun je ook het bereik van de potmeters instellen om eventueel de snelheid nog lager te krijgen. De laagst mogelijk snelheid is iets van 750 rpm geloof ik.

De actuele snelheid kun je vinden op de itho status pagina (Fan speed (rpm))

Dank je voor de snelle reactie, ik zie inderdaad de snelheid van 10% maar weet niet in welke stand hij staat. Dacht dat ik dat daar ook zou kunnen zien. Ik ga de id van de rft-rv opzoeken en hem toevoegen.

[Ferry Bouman]

Guidooow schreef op woensdag 5 november 2025 @ 20:14:
[...]


Om deze reden schakel (en monitor) ik met een Homewizard (of Shelly) socket.

Daar ben ik helaas niet technisch genoeg voor aangelegd, voor een homewizard te programmeren.

[arjenhiemstra]

remanus schreef op donderdag 6 november 2025 @ 18:50:
[...]


Dank je voor de snelle reactie, ik zie inderdaad de snelheid van 10% maar weet niet in welke stand hij staat. Dacht dat ik dat daar ook zou kunnen zien. Ik ga de id van de rft-rv opzoeken en hem toevoegen.

https://github.com/arjenh...-wont-go-lower-than-ie-30

Hier staat (ook) wat info over het FanInfo label en hoe je dat zichtbaar kunt maken. Daarmee kun je de stand van je fan aflezen

[remanus]

arjenhiemstra schreef op donderdag 6 november 2025 @ 21:42:
[...]


https://github.com/arjenh...-wont-go-lower-than-ie-30

Hier staat (ook) wat info over het FanInfo label en hoe je dat zichtbaar kunt maken. Daarmee kun je de stand van je fan aflezen

Daar had ik de informatie al gevonden om lager dan 30% te krijgen. Morgen eens zien hoe ik de id uit de debug 3 haal.

[arjenhiemstra]

remanus schreef op donderdag 6 november 2025 @ 21:45:
[...]


Daar had ik de informatie al gevonden om lager dan 30% te krijgen. Morgen eens zien hoe ik de id uit de debug 3 haal.

Je kunt de RFT-RV gewoon joinen met de add-on. Omdat de add-on geen bi-directioneel ondersteund (op dit moment) zal de RFT-RV gekoppeld blijven aan je itho maar de add-on krijgt zo wel het ID

[Chris12345]

Hoi,

Ik heb een HRU 400 en in de informatie gelezen dat deze module er niet voor werkt. Dat is duidelijk, maar ik wil alleen de "co2 value air quality good" van de sensoren wijzigen. Ik weet dat dit kan door middel van een stukje hardware dat je via de usb aan de pc hangt (iemand van Itho heeft dat bij een sensor bij mij gedaan).
Uit de info hier heb ik niet opgemaakt of dit met deze hardware ook kan. Wie kan mij verder helpen?
Bedankt.

[gervanlierop]

Pejdref schreef op dinsdag 4 november 2025 @ 07:37:
Zijn er hier mensen met een HRU350 die het stroomverbruik meten? Ik ben op zoek naar wat 'normaal' is voor dit apparaat. Beetje offtopic maar hier zitten natuurlijk de mensen die graag meten, in het balansventilatie topic krijg ik geen reactie.

Pejdref in "Het centrale balansventilatie met warmteterugwinning topic"

Ik gebruik een Itho Optima Inside 468.
Ik meet (en kan daarmee ook de Unit op afstand volledig uitschakelen om bv tijdens haard/BBQ even geen rook naar binnen te zuigen) met een Shelly.
Hij gebruikt bij mij max 80W op 100% 40W op 70% en 5W op de laagste stand.
Wat ook interessant is dat hij maar ca 20W gebruikt bij 50% en dat geeft toch een flinke verversing.
