[3D Printer] Creality Ender 3 (Pro)-ervaringen

[vincent_1971]

Mistacal schreef op vrijdag 25 oktober 2019 @ 10:49:
[...]


Oeps, had je verward met @Daniel. mijn excuses.

Ik kan me niet voorstellen dat temperatuur niet zou uitmaken, het is volgens mij de essentie van goed printen. Het vloeien van een thermoplast staat of valt bij de juiste temperatuur.

Het levelen van een bed moet altijd met een verwarmd bed

Level zelden met een verwarmd bed. Als ik dan pla ipv abs print kan je leuke dingen krijgen.
Print diverse merken pla met 210 en abs met 255 graden. Nooit problemen gehad. Enige waarbij ik wel de juiste temperatuur voor gebruik is petg. Anders laten de lagen al vrij snel weer los.

[Mistacal]

vincent_1971 schreef op vrijdag 25 oktober 2019 @ 13:00:
[...]

Level zelden met een verwarmd bed. Als ik dan pla ipv abs print kan je leuke dingen krijgen.
Print diverse merken pla met 210 en abs met 255 graden. Nooit problemen gehad. Enige waarbij ik wel de juiste temperatuur voor gebruik is petg. Anders laten de lagen al vrij snel weer los.

Zou je wel moeten overwegen om te doen.

Even ter indicatie waarom:

Messing heeft een uitzettingscoefficient van 18,4^10-6m/m/k oftewel 0,0184 meter per kelvin uitzetting. De nozzle is geen meter maar 10mm dus 0,0184 / 100 = 0.000184

Als we uitgaan van een nozzle van 10mm lengte en we zouden van 20 naar 200 graden worden verwarmd dus een stijging van 180 graden. 0,000184 * 180 = 0.033 mm.

Dat lijkt dus helemaal niks maar bij een afstand van 0,1mm is dat een afwijking van 33% en dat is behoorlijk veel.

Dit is allemaal misschien wat vergezocht maar geeft even aan waarom je een perfect geleveled bed wilt hebben voor die "first layer porn"

[r_255]

Ik zal vanavond eens kijken ( meten ) wat het verschil is tussen een koud bed en een warm. Denk dat daar substantieel verschil in zit maar misschien sla ik de plank wel mis.

En dan meet ik alleen het bed, je meet immers van probe naar bed en niet van nozzle naar bed.

Aluminium heeft nog een hogere uitzettingscoëfficiënt dan koper en Mistacal vermeld hier boven alleen je nozzle maar daar mag je ook zeker je heater blok en bed nog bij optellen. Ik denk dat je al snel aan een halve layer tot een hele verschil komt. Afhankelijk van je layer hoogte.

[phYzar]

Eindelijk m'n vervangende skr mini E3 binnen, en inderdaad een v1.2

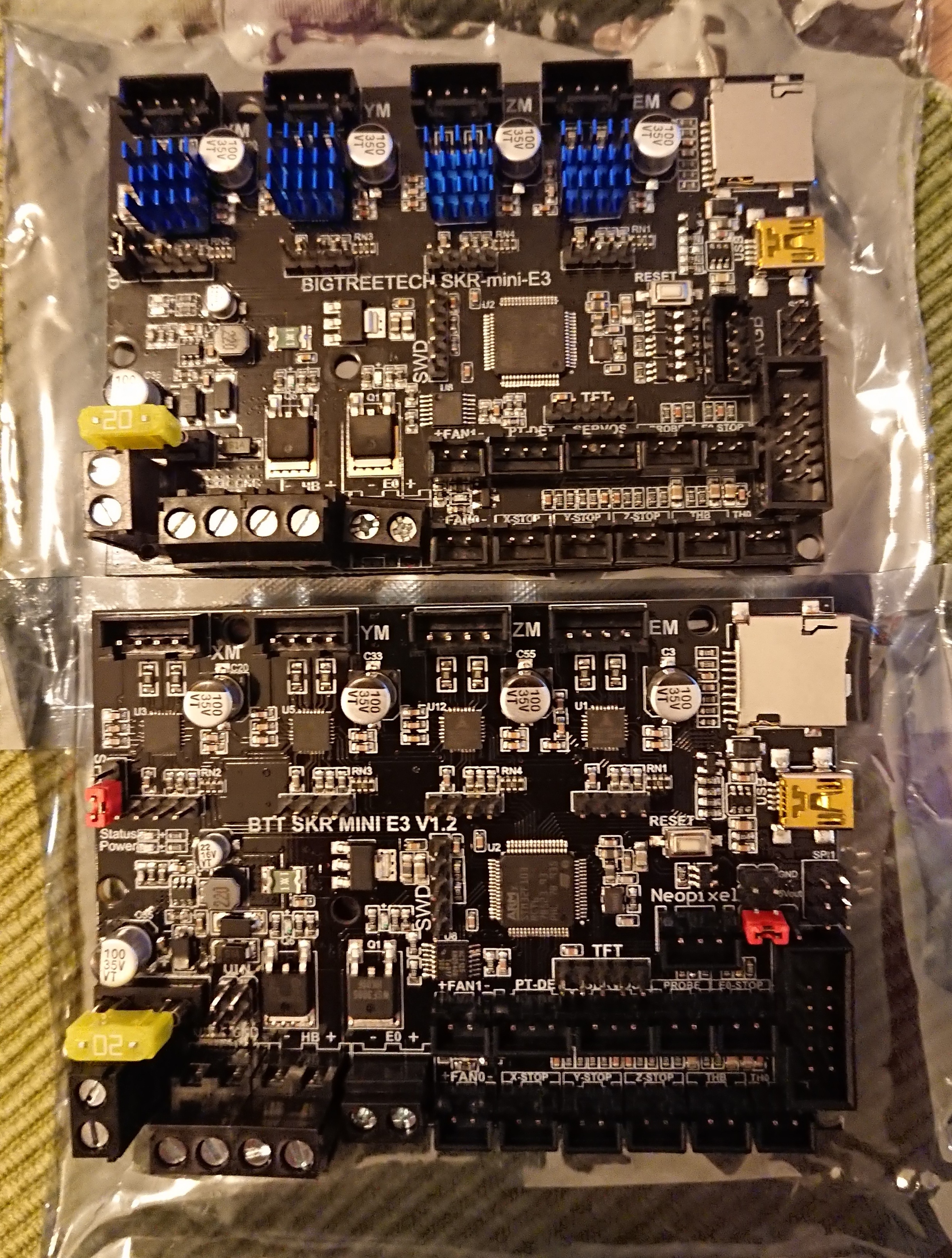

Oud VS nieuw: (wat subtiele verschillen voor de speurders)



(Moet op de nieuwe natuurlijk nog de heatsinks plakken, verder is linksonder het deel rond de voedinginput wat veranderd, rechts de RGB VS neopixel aansluiting, en de traces zijn duidelijk dikker, maar dat is niet zichtbaar op deze aardappelfoto)

[r_255]

@phYzar
En je heb nu een 02 zekering ipv een 20 , hoop dat je van deze meer plezier gaat hebben..
Zie dat de led mosfetjes helemaal weg zijn en er voor de neo alleen een voltregulator zit.


Goed, ik heb even een testje gedaan, en das natuurlijk geen wetenschap. Maar ik ben toch verbaasd over wat het in totaal scheelt op het bereik van het hele bed is het maar 0.02 maar daar lokaal wil het nog wel verschillen tot wel meer dan 0.1 en dat is dan alleen het bed. li is kamer temp en rechts 60c




Nog even wat langer door gewarmd ziet er zo uit, en deze heb ik 2x gemaakt en kwam er nagenoeg het zelfde uit. Je zou haast aan je sensor gaan twijfelen.




Ik denk ook wel dat dit plaatje verder goed illustreert waarom de 4 hoeken bed level methode voor veel mensen niet werkt.

r_255 wijzigde deze reactie 25-10-2019 19:20 (74%)

[Em88]

Heeft iemand ervaring met het printen van Nylon op de Ender 3 Pro? Begrijp dat je een glazen bed en metalen hotend moet installeren? Iemand hier ervaring mee?

Is het mogelijk om het zonder upgrades te proberen?

Em88 wijzigde deze reactie 26-10-2019 11:08 (14%)

[r_255]

@Em88

Geen ervaring maar :

Het is zo standaard zonder all metal hotend niet aan te raden. Sterker nog zou het gewoon niet doen.

- je heb een ptfe tube in je hot end en die gaat toxische dampen afgeven bij die temp. ( nylon gaat van 220-250 C afhankelijk van het merk )

Verder moet je je bewust zijn dat Nylon als een soort spons werkt en dat je dit moet bewaren onder bepaalde omstandig heden. Vocht tijdens het printen in je filiament geeft altijd gedonder en een slechte print kwaliteit.

Daarnaast houd Nylon ook van constante warmte en dat kan je ondervangen door een 1 wandig muurtje om je print te bouwen om zo de warmte vast te houden, of je printer in een huisje te zetten.

leesvoer:

https://www.matterhackers.com/articles/printing-with-nylon

r_255 wijzigde deze reactie 26-10-2019 12:26 (5%)

[Nicap]

Iemand een idee over het volgende issue?

Ik was lekker kleine lampekapjes aan het printen voor een ledstring. Het filament was zwart welke ik als bundel had besteld bij de Ender 3 pro. Had daar al veel meer mee geprint en nooit problemen gehad. Maar aan alles komt een einde, dus de rol was bijna op.
Ik had een nieuwe rol liggen van Real Filament. Ook zwart. Dus de rol verwisseld en met dezelfde instellingen verder gaan printen(wel nieuwe opdracht). Ik haalde de kapjes van de printer en van de 6 waren er 3 echt erg losjes geprint leek het wel. Ik pakte de randen er zo vanaf.

Heb daarna een nieuwe opdracht gedaan met de instellingen die op de rol staan. 205c en bed 40c, maar dit ging helemaal mis. Kwam na een paar lagen niks meer uit de hotend.

Dus de hotend verwisseld met een nieuwe(oude was verstopt). Daarna op verschillende temperaturen geprint, maar tot nu toe weinig succes.Ben nu 205c en 60c aan het proberen.

Tot nu toe:
200c 60c geen succes
195c 50c geen succes
205c 60c bezig.

Iemand een idee waar dit aan kan liggen? Is voor het eerst dat ik zulke problemen heb eigenlijk. Met andere Real Filament geen problemen gehad.

[sgouman]

Ik wik een 3dtouch van aliexpress kopen. Ik heb mijn e3 mini net ingebouwd en dit is een mooie volgende stap.

Nu vraag ik mij af zijn de draadjes die bij aliexpress erbij geleverd worden lang genorg voor de ender 3?

[Crazyanz]

sgouman schreef op zaterdag 26 oktober 2019 @ 21:09:
Ik wik een 3dtouch van aliexpress kopen. Ik heb mijn e3 mini net ingebouwd en dit is een mooie volgende stap.

Nu vraag ik mij af zijn de draadjes die bij aliexpress erbij geleverd worden lang genorg voor de ender 3?

een bltouch clone bedoel je? Als het goed is zit hier een 2e kabel bij met een connector en gezamelijk zouden ze lang genoeg moeten zijn.

[sgouman]

Crazyanz schreef op zaterdag 26 oktober 2019 @ 21:20:
[...]


een bltouch clone bedoel je? Als het goed is zit hier een 2e kabel bij met een connector en gezamelijk zouden ze lang genoeg moeten zijn.

Ja bltouch clone is dat inderdaad. Hopelijk werkt het een beetje goed.

[Crazyanz]

sgouman schreef op zaterdag 26 oktober 2019 @ 21:23:
[...]

Ja bltouch clone is dat inderdaad. Hopelijk werkt het een beetje goed.

zelf ruim een jaar geleden een clone gekocht en die doet het nog steeds goed bestel of print ook gelijk spacers om je bed te fixeren. Ik heb dit laatst pas gedaan en dan heb je ook echt wat aan ABL anders blijf je als nog finetunen alleen dan ipv levelen ben je met je z offzet aan het prutsen

[sgouman]

Nu

Crazyanz schreef op zaterdag 26 oktober 2019 @ 21:26:
[...]


zelf ruim een jaar geleden een clone gekocht en die doet het nog steeds goed bestel of print ook gelijk spacers om je bed te fixeren. Ik heb dit laatst pas gedaan en dan heb je ook echt wat aan ABL anders blijf je als nog finetunen alleen dan ipv levelen ben je met je z offzet aan het prutsen

Heb je een voorbeeld voor de gefixte prints?

[r_255]

Zo, ik heb net mn bondtech en e3d v6 gemonteerd op de ender3 en loop nu mijn 1e level bed level routine door. Had na mijn skr 1.3 dipje het bijna voor elkaar. Dacht laat ik alles nog even heet vast draaien. Ai zo mijn heatbreak door midden.

Heb onder mijn cr10 deftige alu spacers om mijn bed vast te zetten. Alleen denk ik dat ik op de ender3 voor wat simpele moertjes ga.

Nog even wat laatste calibratie testjes en hopelijk heb ik dan weer 2 werkende printers.

[Daniel.]

r_255 schreef op vrijdag 25 oktober 2019 @ 18:48:
@phYzar
En je heb nu een 02 zekering ipv een 20 , hoop dat je van deze meer plezier gaat hebben..
Zie dat de led mosfetjes helemaal weg zijn en er voor de neo alleen een voltregulator zit.


Goed, ik heb even een testje gedaan, en das natuurlijk geen wetenschap. Maar ik ben toch verbaasd over wat het in totaal scheelt op het bereik van het hele bed is het maar 0.02 maar daar lokaal wil het nog wel verschillen tot wel meer dan 0.1 en dat is dan alleen het bed. li is kamer temp en rechts 60c

[Afbeelding]

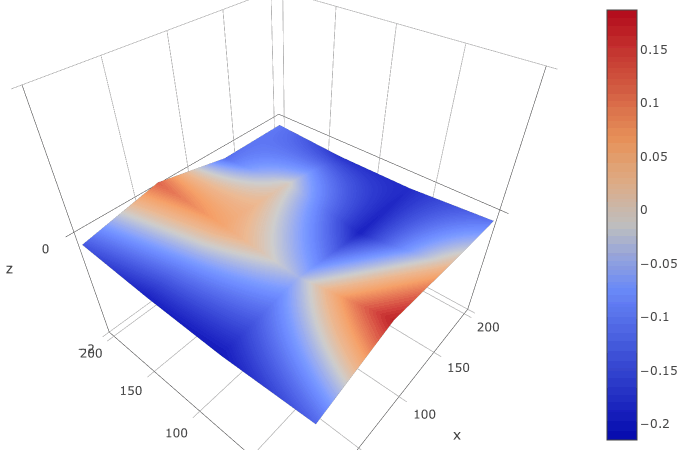

Nog even wat langer door gewarmd ziet er zo uit, en deze heb ik 2x gemaakt en kwam er nagenoeg het zelfde uit. Je zou haast aan je sensor gaan twijfelen.

[Afbeelding]

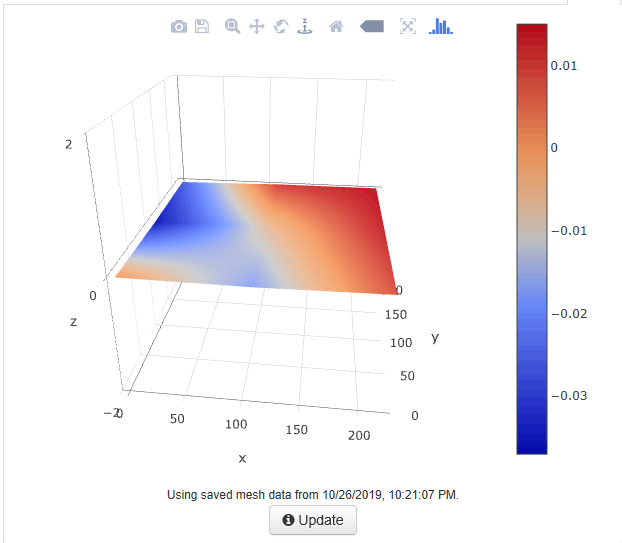

Ik denk ook wel dat dit plaatje verder goed illustreert waarom de 4 hoeken bed level methode voor veel mensen niet werkt.

Ik denk ik wil dat ook proberen. Dus heb er nu een Pi aanhangen met octoprint. Had ik veel eerder moeten doen, na een aantal pogingen en aanpassingen aan de ringen heb ik dit voor elkaar gekregen op een glasplaat. Ik denk dat ik nu niet hoef te klagen.

Heb i.p.v. veren wel siliconen dingen en ik print op een plakspiegel van de Action.

[r_255]

@Daniel.

Netjes hoor, al lijkt het soms op het plaatje dramatischer dan het is.
Nu zie je teminste wat het probleem is.... Of in jouw geval dat je bed niet het probleem is.

0.04 verschil, daar teken ik voor. Ik heb zelf gisteren middag ook de boel nog wat uitgevuld, maar het dunste ringetje wat ik heb was al 0.5 en ik had iets van 0.2 nodig. Alu folie was op en ik bedenk me in eens : Kan natuurlijk ook een stukje mislukte 1st layer proberen. Die zou zo rond de 0.2 zijn. Werkt zover prima.


Goed, de ender flowt weer als te voren. 100mm is 100mm maar niets wil plakken op mn bed, dus we gaan maar eens een deftig sopje maken.

1e indruk van de bondtech is super. Voelt allemaal wat beter aan dan een Titan en draait ook een stuk soepeler. Heel lichtjes met mijn vinger over het tandwiel en er komt al een dikke straal uit mn nozzle.
Bij de titan moet je dingen opsluiten tussen kogel lagers en daar zit toch wat meer speling op dan bij de bondtech.


Even mijn glasplaatje omgedraaid en mijn ender 3 maakt weer een printje die blijft hangen en na een grondige scrub beurt met het schuursponsje gaat ie weer als een speer. Bedenk me in eens dat ik de achterkant mooier vond van het ender3 plaatje. Dan is je onderkant print hoog glans.

r_255 wijzigde deze reactie 27-10-2019 08:43 (44%)

[Klein_Kipje]

Is er een apart topic voor 'problemen' met je eigen design in inventor en daarna het slicen of mag/kan ik dat hier vragen ? (kan het zelf niet vinden iig) (of een apart topic)

[sgouman]

Ik heb net een Ender 3 mini geinstalleerd.
Nu is mijn eerste print ermee goed gegaan(Benchy)
Nu heb ik iets anders geprint maar dan komt het er zo uit:

De andere kant lijkt wel goed:


Wat zou dit kunnen zijn en hoe kan ik dit het beste oplossen?

sgouman wijzigde deze reactie 27-10-2019 15:35 (94%)

[DRuw]

Nou ik heb hem nu ook aan het draaien:)
Out of the box met het witte testfilament en alleen een keer bedlevelen sta ik echt te kijken van de kwaliteit!
Ik heb nu alleen nog wat kleine dingen geprint zoals de calibration cube (die klopte) en wat cable clips en de extruder knop maar het ziet er echt prima uit!
Hij heeft ooit op of the box 1.1.6.2 erop zie ik did ik kan hem upgraden naar 1.1.9 om helemaal bij te zijn.
Ik heb inmiddels de kloon abl liggen en de rasp 3b+ liggen maar wacht nog even op de camera om octopi erbij te zetten.
Al met al, ondanks dat ze zeggen dat hij niet plug en play is was hij dat bij mij eigenlijk wel:)
Als ik 4 cable clips naast elkaar print heb ik een heel klein beetje stringing maar that's it..... Tot nu toe iig

[ErBo66]

r_255 schreef op zondag 27 oktober 2019 @ 08:06:
1e indruk van de bondtech is super. Voelt allemaal wat beter aan dan een Titan en draait ook een stuk soepeler. Heel lichtjes met mijn vinger over het tandwiel en er komt al een dikke straal uit mn nozzle.
Bij de titan moet je dingen opsluiten tussen kogel lagers en daar zit toch wat meer speling op dan bij de bondtech.

Heb je een echte bondtech of een van de vele clonen?
Ik heb een trianglelab clone. Die werkt, maar niet zo soepel als jij beschrijft. Ik heb hem vanwege underextrusion aan het begin van lijnen en kleine oppervlakken afgelopen weekend weer vervangen door de stockextruder. maar vraag me wel af of de "echte" bondtech beter zou zijn.

[Daniel.]

Klein_Kipje schreef op zondag 27 oktober 2019 @ 10:37:
Is er een apart topic voor 'problemen' met je eigen design in inventor en daarna het slicen of mag/kan ik dat hier vragen ? (kan het zelf niet vinden iig) (of een apart topic)

Drop is vraag.

[r_255]

@ErBo66

Ik kan nog niet echt zeggen of ik tevreden ben, moet nog echte praktijk ervaring op doen. Maar e steps zijn precies 415 zoals opgaaf documentatie en het was ook precies 100mm bij de extrusion calibratie. 3x getest maar het was gewoon goed zoals opgegeven van uit fabriek.

Ook hoe alles in elkaar steekt, dan merk je toch echt waar dat prijs verschil vandaan komt. Dat is in iedergeval het gevoel wat ik er bij kreeg. Nee ik ben verder geen merken gek, en heb liever ook de goedkope versie. Maar na 3x een niet werkende bltouch van triangle labs ben ik ook niet zo enthousiast meer over die ctrl+Chinese zooi. Net als dat ik mijn e3d v6 kloon nog even wil heet wil aan draaien en gewoon mijn heatbreak door midden breek zonder er veel kracht op te zetten.

Gebruik je de triangle labs extruder als direct of als bowden ? Ik had zelf trouwens met hun blauwe ptfe tube ook het idee dat ik veel meer weerstand had dan met de witte stock tube. Ook met de direct monteren van de stock extruder kreeg ik het idee dat het beter liep dan met wellicht een idee om eens te proberen.

[MikeOO]

ErBo66 schreef op maandag 28 oktober 2019 @ 23:32:
[...]


Heb je een echte bondtech of een van de vele clonen?
Ik heb een trianglelab clone. Die werkt, maar niet zo soepel als jij beschrijft. Ik heb hem vanwege underextrusion aan het begin van lijnen en kleine oppervlakken afgelopen weekend weer vervangen door de stockextruder. maar vraag me wel af of de "echte" bondtech beter zou zijn.

Zelf gebruik ook een clone, wel met plastic pin en werkt prima. De eerste was met Alu pin en dat was een ramp en veel afwijkingen. Met nu met de plastic pin en silicone spacer maanden terug het bed gesteld en daarna nooit meer.

Denk dat je dus geluk moet hebben

[ErBo66]

MikeOO schreef op dinsdag 29 oktober 2019 @ 08:35:
[...]


Zelf gebruik ook een clone, wel met plastic pin en werkt prima. De eerste was met Alu pin en dat was een ramp en veel afwijkingen. Met nu met de plastic pin en silicone spacer maanden terug het bed gesteld en daarna nooit meer.

Denk dat je dus geluk moet hebben

Ik had het over de extruder, niet de touch
En geluk moet je zeker hebben, ik heb dus ook een trianglelabs tltouch (met plastic pinnetje).
Daar had ik duidelijk ook geen geluk mee. Na een maand ergenis en frustratie heb ik het opgegeven

Silicone spacers zijn best fijn ja. Op print drukken en weglopen, hoezo levelen

Krijg vandaag een nieuwe leadscrew binnen, ik ga de standaard TR8x2x8 vervangen door TR8x2x2. 2mm spoed ipv de standaard 8mm. Dit zou theoretisch een hogere nauwkeurigheid geven en minder belastend voor de motor zijn. Ik wil dan ook proberen microstepping op de Z as uit te zetten. Elke fullstep zou dan 0.01 mm zijn.
Verhaaltje hier: https://somei3deas.wordpr...01/31/z-axis-lead-screws/
Ben benieuwd wat er hierbij weer allemaal mis zal gaan

ErBo66 wijzigde deze reactie 29-10-2019 09:25 (3%)

[ErBo66]

r_255 schreef op dinsdag 29 oktober 2019 @ 05:36:
Gebruik je de triangle labs extruder als direct of als bowden ? Ik had zelf trouwens met hun blauwe ptfe tube ook het idee dat ik veel meer weerstand had dan met de witte stock tube. Ook met de direct monteren van de stock extruder kreeg ik het idee dat het beter liep dan met wellicht een idee om eens te proberen.

Ik heb beide geprobeerd.
Ik heb de rode metalen extruder in bowden config (betere stock replacement) nooit met mijn originele capricorn tube geprobeerd.
Helaas ben ik in een keer overgegaan op bowden setup met de trianglelabs bondtech clone, capricorn tube en microswiss hotend. Helaas omdat ik dus veel te veel ineens veranderd heb waardoor je niet weet welk probleem waardoor komt.
Leek op zich goed te gaan totdat ik lithophanes ging printen. Hier had ik random horizontale lijnen in maar kon ik op een gegeven moment ook zien dat er aan het begin van sommige blokken van lijnen (in mijn geval voornamelijk daar waar de lithophane aan het support frame vast moest zitten) duidelijk underextrusion was.
Ik kon dat later ook goed reproduceren met de prusa voorbeeld kikker als je de prusaslicer download. Hier en daar kon ik dan zo door de voorpoten heen kijken. En ja, 415 steps was ook bij de clone precies 10 cm.
Ik heb van alles geprobeerd en een van die poginen was het geheel ombouwen naar direct drive. Probleem verdween niet en ik had ghosting er als extra probleem bij
Enige wat helpt is een extra restart distance van bv 0.1mm in de slicer zetten. Maar dan zit het me toch niet lekker omdat dat juist met zo een extruder niet nodig zou moeten zijn.
Maar ja om nou zomaar ~90 euro uit tegeven voor eigenlijk dezelfde extruder maar dan met een merkje erop om dan maar te hopen dat het beter gaat...
Dus, ben zeer benieuwd hoe het bij jouw zal gaan. En probeer vooral eens iets met dunne details...

[r_255]

Ik zal binnen kort ( ender met de bondtech staat ten huize din ) een lithopane proberen, stond toch nog op mn lijstje. Ik heb wat dat betreft nog niet genoeg tijd gehad om iets zinnigers te printen dan een calibratie cube en na een half jaar stil stand is de vreugde al groot als er uberhaubt iets uit komt.

En je heb helemaal gelijk, het geld van de bondtech staat niet in verhouding tot de prijs van de printer zelf. Maar ik mocht een mosquitto aanschaffen op kosten van de baas. Heb maar een bondtech en een titan aero gekozen, want het kan ook allemaal te gek worden.


Nog 2% en mijn 1e petg print is geslaagd, had wat last van lichte stringing maar ik mag niet klagen als ik zie hoe de boel staat te schudden. Het is een wonder dat het lijntje de vorige nog raakt op 29cm hoog. Met zo een hoge en dunne print zie je pas goed wat voor trilingen er allemaal los komen. Is ook mooi te zien in de print, onderaan weinig ghosting maar boven aan bizar. Zal later wat fotos plaatsen, moet de deur uit een ender3 ophalen 8o)

[r_255]

Mijn nwe bondtech met e3d v6 direct.



Large petg run, mijn 1e keer zie dat het vol met blobjes zit. Wellicht toch nog even wat dingen beter afstellen.



Hier zie duidelijk hoe het niet moet.... Heel veel ghosting en das logisch als je op dit formaat van smal naar breed print. Soms zie je de boel als een veer mechanisme een mm of 3 heen en weer wiebelen.

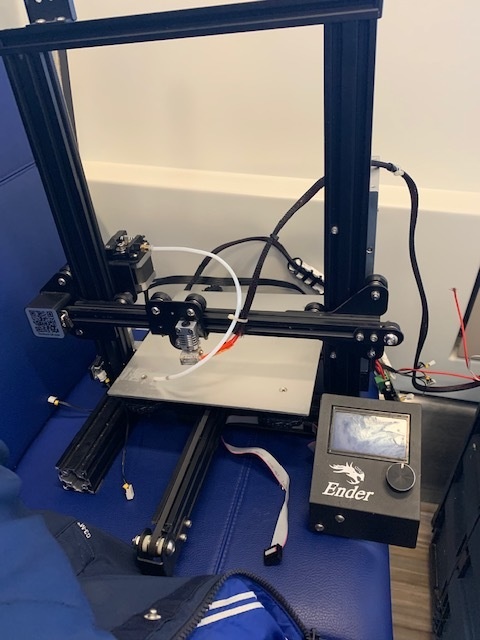

Gewoon gezellig met je ender 3 in de trein, zojuist terug met mn marktplaats aanwinst. Heb hier 100,- eu voor betaald en er zit gewoon een orginele microswiss hotend op. Als klap op de vuurpijl is het inclusief een Duet wifi 1.4 controller inclusief groot touch screen. 2 x glazen bed. Iemand die ergens aan begonnen was en er niet meer uitkwam. Ik ben erg benieuwd naar de reprap firmware van de duet.

[Mistacal]

@r_255 Koopje zeg! Mijn 2e is ook bijna klaar. Nog een paar upgrades. Een duet is wel echt nice, die is al 100 euro waard

[vanisher]

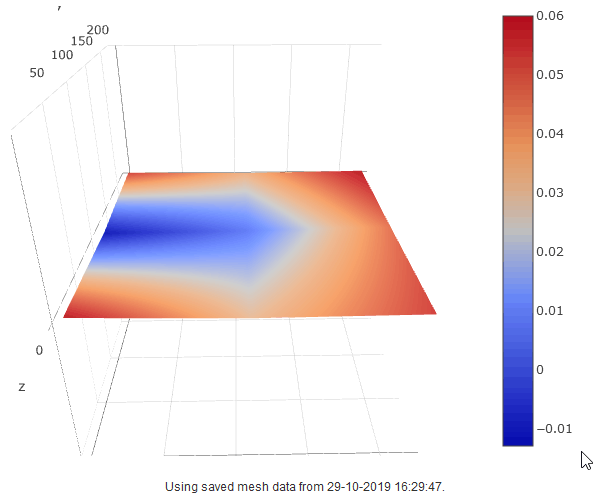

Die bed level visualiser is best wel leuk.

Na 15 min prutsen met m'n bed level kom ik hier op uit:

[r_255]

@Mistacal

Ja, bijna te mooi om waar te zijn... maar dus toch echt waar en van MP.

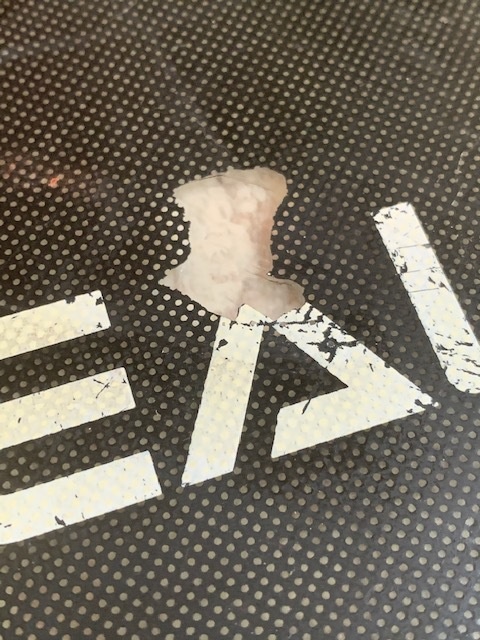

Een van de 2 glazen plaatjes en zo te zien is dat een goede headcrash geweest.





Het Microswiss hotend, met misbruikt heaterblok verzend datum 23-10 !

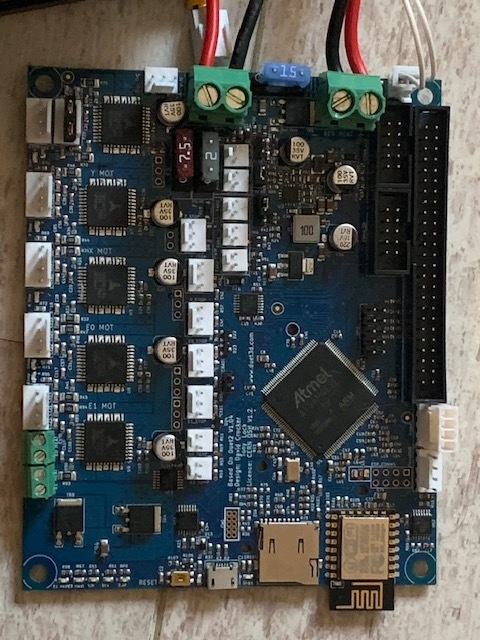

En dan de duet wifi 1.4 en niet eens een chinese kloon, met daaronder het lcd.



Verder nog 2 nwe fans en een leeg rpi3+ doosje.

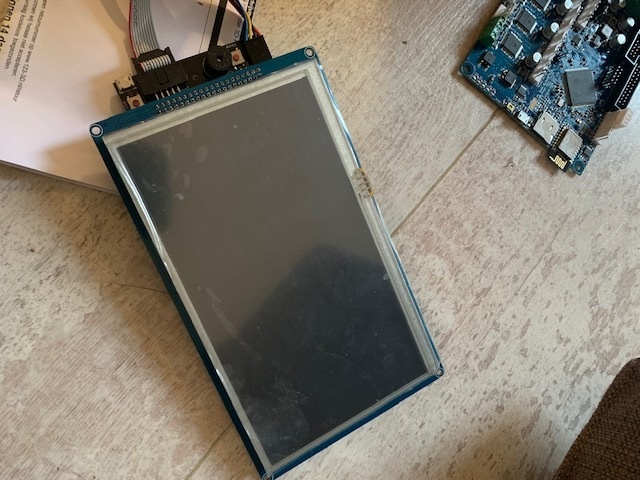

Heb zo juist de boel een sopje gegeven en het ender 3 lcd er afgehaald. De eerste draadjes zitten op de duet Op het glazen bed en de heaterblok na ziet alles er netjes uit.

Laat dit ook een les zijn voor iedereen, ga nooit al je upgrades in 1x installeren want dan zet je de boel uit frustratie op mp.

Kreeg op schiphol ns station nog de vraag of het een zelfgemaakte bom was

@vanisher
Netjes hoor en zo zie je teminste wat .

[Mistacal]

@r_255 Hahaha een bom. Ja echt te mooi om waar te zijn. Nu weer even uit en elkaar dat ding, congratz met je aankoop!!

[Freich]

Gister m'n Ender 3 pro dan succesvol gebouwd. Goed te doen met de 2 video's uit de startpost. Had ook het document van Luke Hatfield erbij, maar vond het alleen maar verwarrender en onduidelijker werken i.c.m. de video's.

Mijn eerste bootje mislukte doordat hij losliet rond de 70%. Misschien doordat het bed maar 50 graden was. De 2e ging prima na opnieuw het bed gelevelled te hebben en het bed op 60 graden. Ging er nog best lastig af, dus waarom die 1e los heeft gelaten?... Erg tevreden voor een stock printer!

Beide bootjes hebben op dezelfde plek aan de zijkant onder in het midden wat oneffenheden. Iemand een idee wat dat kan veroorzaken? Zie foto.

Freich wijzigde deze reactie 29-10-2019 18:41 (3%)

[TheBIgW]

r_255 schreef op dinsdag 29 oktober 2019 @ 17:09:
@Mistacal

Ja, bijna te mooi om waar te zijn... maar dus toch echt waar en van MP.

[Afbeelding]

Een van de 2 glazen plaatjes en zo te zien is dat een goede headcrash geweest.

[Afbeelding]

[Afbeelding]

Het Microswiss hotend, met misbruikt heaterblok verzend datum 23-10 !

[Afbeelding]
En dan de duet wifi 1.4 en niet eens een chinese kloon, met daaronder het lcd.

[Afbeelding]

Verder nog 2 nwe fans en een leeg rpi3+ doosje.
Heb zo juist de boel een sopje gegeven en het ender 3 lcd er afgehaald. De eerste draadjes zitten op de duet Op het glazen bed en de heaterblok na ziet alles er netjes uit.

Laat dit ook een les zijn voor iedereen, ga nooit al je upgrades in 1x installeren want dan zet je de boel uit frustratie op mp.

Kreeg op schiphol ns station nog de vraag of het een zelfgemaakte bom was

@vanisher
Netjes hoor en zo zie je teminste wat .

Dikke mazzel dus!
Hier kun je wel een aardige config vinden voor je Duet Wifi met Ender 3.
Bltouch ondersteuning en sensorless homing

https://github.com/WilcoE/ender3-duetwifi

[r_255]

@TheBIgW

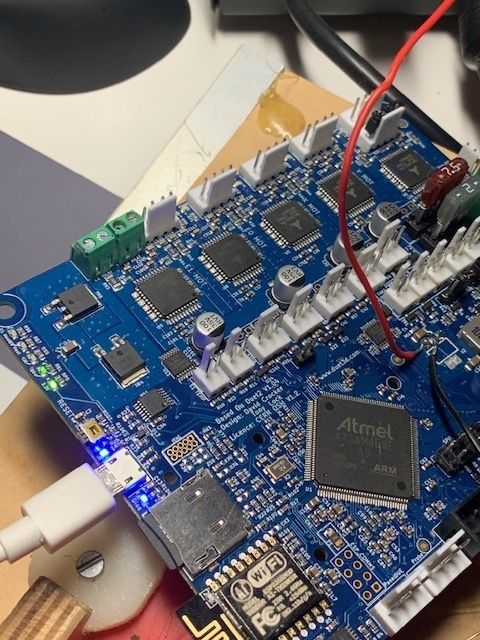

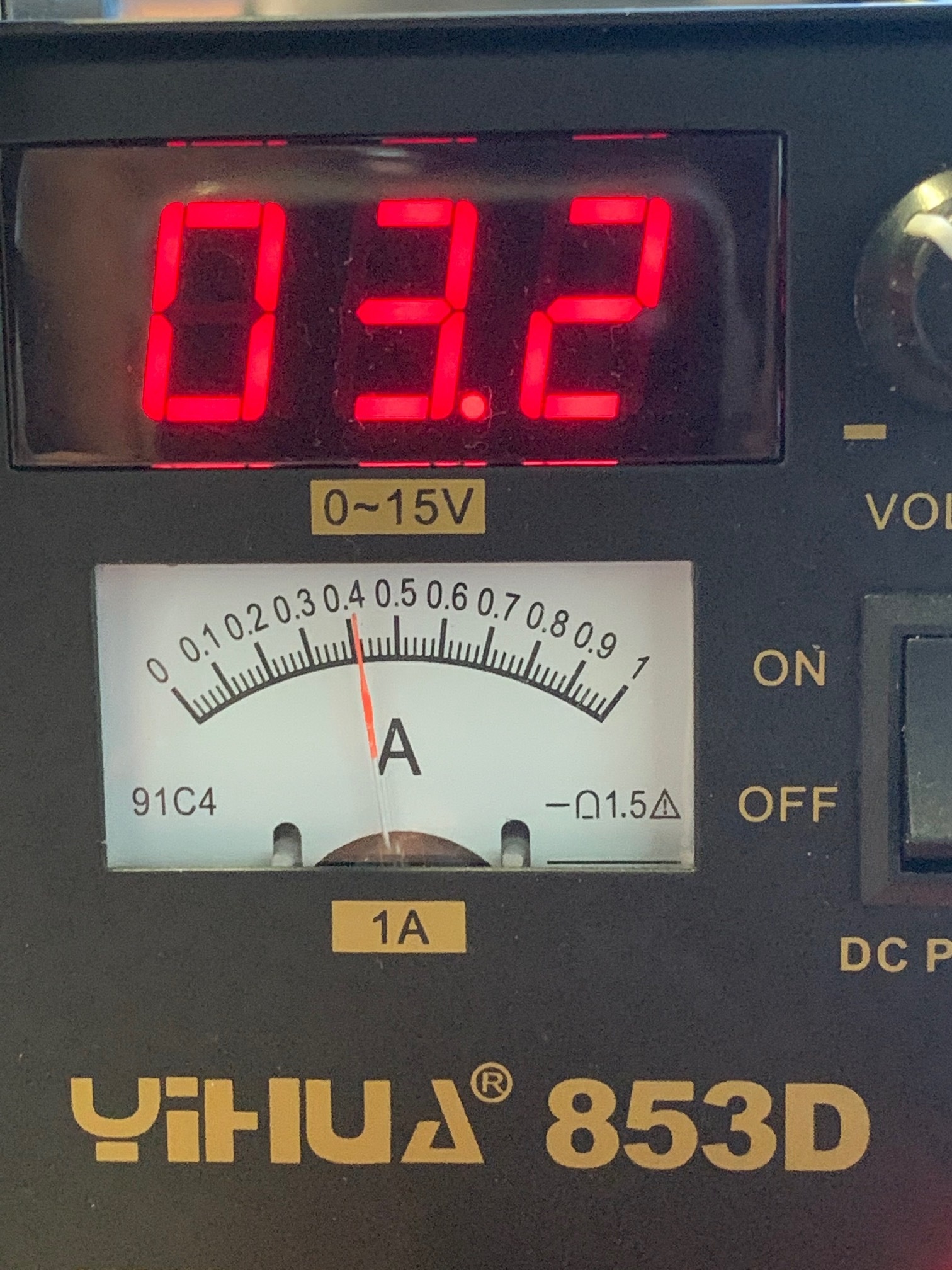

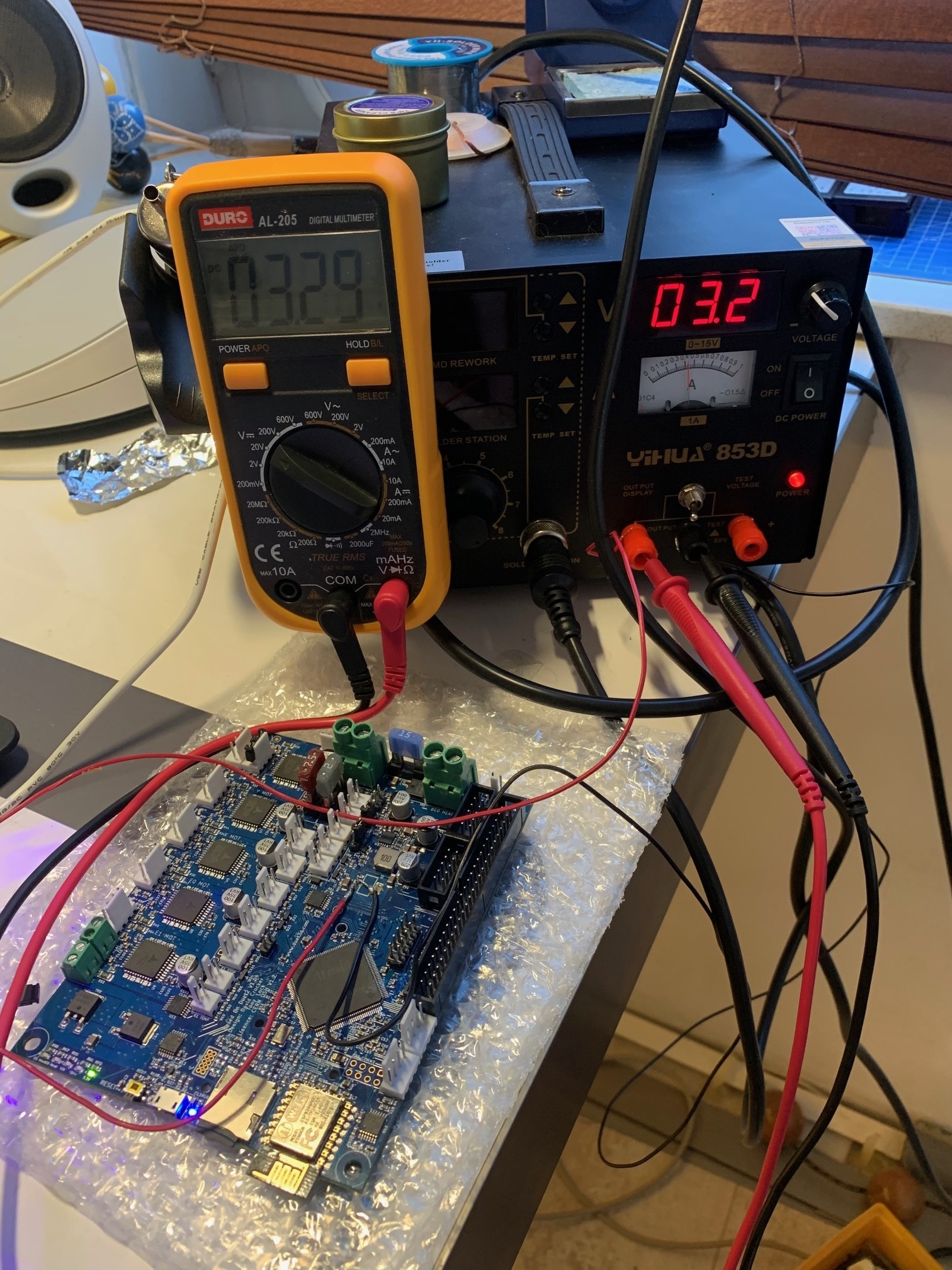

Mischien te vroeg gejuigd, want ik krijg geen 3v ledje en het doet ook niets op usb krijg wel 5v en vin.
Waarschijnlijk ergens sluiting ( naar ik lees ). Maar ik moet nog goed lezen. Zat geen sd card bij, en heb er even een gepakt, folder structuur er op gezet en een firmware. Maar eens kijken of ik ergens sporen van sluiting zie. Heb alles los gekoppeld en alleen voeding er op.

Krijg ook totaal 0 op windows, geen usb of compoort
Tis totaal wat anders en dus weer een hoop leesvoer.

Maar eens kijken wat de mks gen wat doet met de ender.

Ik heb even gemeten en bij de 5>3.3v regulator meet ik in 4.7v en uit 0, ik ga eens kijken wat er gebeurt als ik de AP7361C-33E-13 vervang. Helaas komt er voor een componentje meteen weer en belachelijk bedrag aan verzend kosten bij via mouser. Iemand toevallig nog eentje liggen ?

r_255 wijzigde deze reactie 29-10-2019 23:38 (28%)

[raymondw]

Freich schreef op dinsdag 29 oktober 2019 @ 18:37:
Mijn eerste bootje mislukte doordat hij losliet rond de 70%. Misschien doordat het bed maar 50 graden was. De 2e ging prima na opnieuw het bed gelevelled te hebben en het bed op 60 graden. Ging er nog best lastig af, dus waarom die 1e los heeft gelaten?... Erg tevreden voor een stock printer!

Beide bootjes hebben op dezelfde plek aan de zijkant onder in het midden wat oneffenheden. Iemand een idee wat dat kan veroorzaken? Zie foto.

Loslaten is waarschijnlijk temperatuur, heb dezelfde ervaring.

Plek in de Benchy is de startplek van je extruder.
Z seam voor Cura op deze link met tijdcode, uiteraard kun je de rest ook bekijken

[TheBIgW]

r_255 schreef op dinsdag 29 oktober 2019 @ 20:02:
@TheBIgW

Mischien te vroeg gejuigd, want ik krijg geen 3v ledje en het doet ook niets op usb krijg wel 5v en vin.
Waarschijnlijk ergens sluiting ( naar ik lees ). Maar ik moet nog goed lezen. Zat geen sd card bij, en heb er even een gepakt, folder structuur er op gezet en een firmware. Maar eens kijken of ik ergens sporen van sluiting zie. Heb alles los gekoppeld en alleen voeding er op.

Krijg ook totaal 0 op windows, geen usb of compoort
Tis totaal wat anders en dus weer een hoop leesvoer.

Maar eens kijken wat de mks gen wat doet met de ender.

Ik heb even gemeten en bij de 5>3.3v regulator meet ik in 4.7v en uit 0, ik ga eens kijken wat er gebeurt als ik de AP7361C-33E-13 vervang. Helaas komt er voor een componentje meteen weer en belachelijk bedrag aan verzend kosten bij via mouser. Iemand toevallig nog eentje liggen ?

Misschien had je dit al gelezen maar de kans is aanwezig dat er meer dingen kapot zijn gegaan.
https://forum.duet3d.com/...i-have-burned-the-ic-u2/2

Als je die regulator los haalt, kun je natuurlijk ook gewoon een andere regulator erop solderen.
Paar draadjes erop.. en gaan

TheBIgW wijzigde deze reactie 30-10-2019 08:51 (5%)

[Freich]

raymondw schreef op woensdag 30 oktober 2019 @ 08:23:
[...]

Loslaten is waarschijnlijk temperatuur, heb dezelfde ervaring.

Plek in de Benchy is de startplek van je extruder.
Z seam voor Cura op deze link met tijdcode, uiteraard kun je de rest ook bekijken
[YouTube: How to Control Seams In Cura Slicer Settings]

Dankjewel, ga het eens lekker bekijken.

Ook het hondje geprint en echt nagenoeg perfect!

Viel me op dat mijn Ender 3 ook wat verbeteringen heeft t.o.v. internet bronnen. Zoals: siliconen hotend cover, metalen ring in de plastic extruder doorvoer tegen de slijtage, doppen op de uiteinden van de aluminium palen/voeten.

Freich wijzigde deze reactie 30-10-2019 22:59 (4%)

[r_255]

@TheBIgW

Thanks, Die had ik nog niet gelezen... maar wel veel andere met wisselend suc6. Ik ga eens kijken wat ik nog heb liggen aan 5>3.3 ( wellicht iets van een esp die ook op 3.3v werkt afhalen en anders zat ik te denken om rechtstreeks 3.3v te injecteren van af een voeding.. Haal ik wel eerst even de kapotte regulator er af.

Maar ik ga er maar van uit dat het kapot is, en als ik het toch nog aan de praat kan krijgen is dat mooi meegenomen.

[Dutchone]

Freich schreef op dinsdag 29 oktober 2019 @ 18:37:
Ging er nog best lastig af, dus waarom die 1e los heeft gelaten?... Erg tevreden voor een stock printer!

Mooie eerste prints!

Print je op glas of op het magnetisch bed?

[Freich]

Dutchone schreef op woensdag 30 oktober 2019 @ 11:02:
[...]


Mooie eerste prints!

Print je op glas of op het magnetisch bed?

Dankjewel! Op het magnetisch bed voorlopig. Heb wel een kleine dip in het midden maar alles plakt goed dus kan denk ik geen kwaad. Las iets over opvullen met aluminium folie. Misschien eens proberen.

[r_255]

Helaas een injectie van 3v gaf hoop, aangezien het 3v ledje ging branden. Diagnose led ging aan en verder niets. Esp8266 wordt warm ( neem even aan dat die dus werkt ) Geen com of usb poort te zien .

Ik heb netjes een standaard installatie procedure gevolgd met het aanmaken van het sd kaartje, firmware geplaatst en ook de folder structuur aangemaakt.

Heb reset procedure gevolgd dmv jumper maar het blijft stil.

ik denk dat het duet is.

Duet lcd werkt wel verder na een firmware flash

r_255 wijzigde deze reactie 30-10-2019 22:20 (4%)

[Hardy8]

r_255 schreef op woensdag 30 oktober 2019 @ 21:55:
[Afbeelding]

Helaas een injectie van 3v gaf hoop, aangezien het 3v ledje ging branden. Diagnose led ging aan en verder niets. Esp8266 wordt warm ( neem even aan dat die dus werkt ) Geen com of usb poort te zien .

Ik heb netjes een standaard installatie procedure gevolgd met het aanmaken van het sd kaartje, firmware geplaatst en ook de folder structuur aangemaakt.

Heb reset procedure gevolgd dmv jumper maar het blijft stil.

ik denk dat het duet is.

Duet lcd werkt wel verder na een firmware flash

Er zijn toch ook nog delen die 5v nodig hebben, o.a. de motor drivers, en de esp heeft ook nog eens zijn eigen firmware, dus je kunt nog wel even blijven zoeken.

Hardy

[r_255]

Hardy8 schreef op woensdag 30 oktober 2019 @ 22:49:
[...]


Er zijn toch ook nog delen die 5v nodig hebben, o.a. de motor drivers, en de esp heeft ook nog eens zijn eigen firmware, dus je kunt nog wel even blijven zoeken.

Hardy

Naast het 3v lampje brand netjes het 5v lampje, en 5v is pressent.

[Daniel.]

r_255 schreef op woensdag 30 oktober 2019 @ 21:55:
[Afbeelding]

Helaas een injectie van 3v gaf hoop, aangezien het 3v ledje ging branden. Diagnose led ging aan en verder niets. Esp8266 wordt warm ( neem even aan dat die dus werkt ) Geen com of usb poort te zien .

Ik heb netjes een standaard installatie procedure gevolgd met het aanmaken van het sd kaartje, firmware geplaatst en ook de folder structuur aangemaakt.

Heb reset procedure gevolgd dmv jumper maar het blijft stil.

ik denk dat het duet is.

Duet lcd werkt wel verder na een firmware flash

Dan heeft die gast het echt enorm verknalt. Ook wel bijzonder!

[Mistacal]

Daniel. schreef op donderdag 31 oktober 2019 @ 00:14:
[...]


Dan heeft die gast het echt enorm verknalt. Ook wel bijzonder!

Hahaha dat is ook manier om het te zien inderdaad. Je moet inderdaad wel een beetje je best doen.

Echt super zonde, is echt wel een leuk plankje, hopelijk kan je het opsporen

[r_255]

Ja, ik vind hem ook wel bijzonder. Ik heb nog gevraagd wat er gebeurt is aan de verkoper, maar die zei... ik kreeg het 3v lampje niet meer aan. Als ik naar de dupont connectors kijk en de draadjes die er zo spontaan los laten denk ik daar is mis gegaan.

Op de website van duet hebben ze zelfs een pagina wat je moet doen om je duet kapot te krijgen.

https://duet3d.dozuki.com/Wiki/How_to_destroy_your_Duet_2
Wel leuk gedaan...


@Mistacal
Ik heb trouwens eerst even de volt regulator los gehaald en die op 5v gezet om er zeker van te zijn dat die ( deel ) van het probleem was/is en die was idd dood. Ik denk het kan vast geen kwaad als test om even direct 3.3v volt er op te zetten. Heeel even dacht ik ja en ik heb 1 of 2x wat usb activiteit gezien in de vorm van windows kan niets met dit usb device bad device descriptor.

Ik weet jammer genoeg even niet meer waar ik naar zoek, onbekend met het bord.

Heb netjes een sd card gemaakt zoals opgaaf 32fat, folder structuur aangemaakt en de juiste firmwares geplaatst in de sys map. Daar zit ik dan met mijn 7 inch duet scherm. Goed ik ga me verder maar eens op het frame richten. Controllers heb ik verder genoeg.

r_255 wijzigde deze reactie 31-10-2019 08:09 (46%)

[vanisher]

Ik zat ff te neuzen in de guide van Luke Hatchfield.

Die heeft het over deze aan te raden fix:

https://www.thingiverse.com/thing:3203831

Ik heb nog een capricorn pfte tube liggen die ik moet installeren, is het dan alsnog wijs om de bovenstaande modificatie te doen?

[Mistacal]

vanisher schreef op donderdag 31 oktober 2019 @ 08:02:
Ik zat ff te neuzen in de guide van Luke Hatchfield.

Die heeft het over deze aan te raden fix:

https://www.thingiverse.com/thing:3203831

Ik heb nog een capricorn pfte tube liggen die ik moet installeren, is het dan alsnog wijs om de bovenstaande modificatie te doen?

Ja sowieso, die mod is echt een oplossing voor een probleem waarbij je je rot zoekt wat het probleem is en je ongeveer 150.000 dingen hebt geprobeerd. Kan absoluut geen kwaad.

@r_255 Lekker weg mikken dan of je moet zin hebben om te solderen

Mistacal wijzigde deze reactie 31-10-2019 08:14 (5%)

[r_255]

Wegmikken..!!!? lol Nah, kan hem altijd nog gebruiken als oefenmateriaal. Of met mijn heatgun wat onderdeeltjes pikken voor een volgend project of voor een nwe als daar ooit wat mee is. Solderen vind ik niet zo zeer het probleem.

Dat werkende scherm kan me nog wel eens geld gaan kosten...

Maar je heb gelijk, ik laat het lossss....

[vincent_1971]

r_255 schreef op donderdag 31 oktober 2019 @ 08:28:
Wegmikken..!!!? lol Nah, kan hem altijd nog gebruiken als oefenmateriaal. Of met mijn heatgun wat onderdeeltjes pikken voor een volgend project of voor een nwe als daar ooit wat mee is. Solderen vind ik niet zo zeer het probleem.

Dat werkende scherm kan me nog wel eens geld gaan kosten...

Maar je heb gelijk, ik laat het lossss....

Ik voor mij zou de spanningen nameten..kloppen de 3 en 5 volt? Eventueel de scoop erop zetten. Daarnaast zou ik kijken of de usb(drivers) werken. Misschien andere so kaart proberen? Als dat niet werkt zou ik dat board slopen

[TheBIgW]

@r_255 denk dat het boardje wel te fiksen is hoor. Wat betreft drivers het duet wifi board van mij is nogal precieus qua kabel en de juiste drivers.

Als de 3v rail opgeblazen is. Is misschien die esp ook wel toast. Zal vanavond de schematics even doorlezen kijken wat ik tegenkom als de 3v lijn gevolgd word.

[r_255]

@vincent_1971 Ik heb geen scope, op de duet zitten ledjes die aangeven of een bepaald circuit actief is of niet 3v, 5v en Vin ( 12v of 24v ) Bij aanvang test had ik geen 3v... Ongeremd door enige vorm van kennis ben ik gaan lezen en dan kom je dingen tegen. Schemas snap ik niet zo heel erg goed, maar ik probeer en maak gebruik van de dingen die ik wel weet. Ik zie in de schemas een 5v regulator die voor 3v moet zorgen en die heb ik gemeten. 4.7 in en 0.0 uit. Ik heb de volt regulator verwijderd en gewoon bruut 3.3v op de uitgang pin van het bordje gezet.

Ik zou nog even kunnen meten wat er nu op de ingang pin van de volt regulator staat en of dat nu wel 5v is.
usb werkt dus niet goed, wordt niet herkend door windows ( 2 machines getest ) en geeft aan dat er iets mis is met het device.

@TheBIgW
Heel graag, het is een mooi bord en zou toch leuk zijn als ik daar mijn andere project de lowrider op kan draaien. Esp heb ik nog wel liggen dus die zou ik nog kunnen vervangen, maar dat ik geen usb verbinding krijg en het diag lampje blijft branden ? Dat zou 5v moeten zijn ( aan name van mijn kant ) Ik heb zo een vermoeden dat de hele sdcard niet gelezen wordt en er daarom ook gewoon niets gebeurt. Dus mocht je iets vermoeden wat ik kan na kijken dan heeeeeel graag. Zowieso allemaal heel erg bedankt voor het mee denken.

[DustMan4u]

@r_255 Zo ongeveer alle chips van de Duet worden gevoed door de 3V3, inclusief de stepper drivers.

Kun je eens meten wat de stroomopname is op de 3V3 die je aan het bordje aanbied?

Verder moet een Duet gewoon opstarten zonder SD kaart. Je zult geen webinterface hebben maar wel via USB kunnen communiceren aangezien de code gewoon in de Atmel Microcontroller staat. Over de USB Console zou je dan een melding moeten krijgen in de vorm van 'SD card 0 not detected'

[r_255]

@DustMan4u

Ik heb even zitten zoeken hoe ik stroom opname meet, maar vergeef me... ik weet niet hoe je dat doet.
Pointer zou welkom zijn. Okay verder duidelijk, fijn dat ik nu weet wat normaal gedrag is. Niet dat mijn sd corrupt is en het daarom niet doet. Ik zie ook geen bossa poort en ook de esp blijft verder stil. Zal nog even kijken of ik 3v kan meten op de pins van de esp. Meet 2.9v op de esp. Dus dat is ook niet helemaal zoals het hoort, terwijl ik toch echt 3.3v meet bij wat ik op het ingangs circuit heb gezet.


USB tingelt wel onder windows als ik 3v invoeg maar tervergeefs. Blijft klagen over dat usb device descriptor request failed.

Ik meet verder geen 5v maar 4.7 a 4.8 op de ingang van de regulator ( waar hij dan gezeten heeft )
Het lcd Scherm gaat wel aan als ik het aansluit maar blijft op connecting staan ( rechter boven hoek ) Ook als ik het console open op het lcd zie ik verder niets gebeuren.

r_255 wijzigde deze reactie 31-10-2019 12:11 (8%)

[DustMan4u]

@r_255 Ligt er een beetje aan hoe je de 3V3 aanbiedt. Als je dit vanaf een labvoeding doet kun je het hiervandaan meestal wel aflezen. Anders even een multimeter in serie met de + zetten zodat je de stroom kunt meten.

4.7/4.8 kan komen doordat je hem via USB voedt. Die wil wel eens wat lager zijn, zeker met sommige kabels.

Dat het LCD scherm aangaat is ook normaal. Deze draait volledig los van de DUET en communiceert enkel via UART of SPI (afhankelijk van hoe je hem aansluit) met de DUET, waar hij dus geen connectie mee krijgt (logisch als de boel niet opstart).

[r_255]

@DustMan4u
http://yihua-soldering.co...rework-station-en/147672/

Ik heb zo iets, en daar komt de voeding vandaan. Heb met de multimeter gemeten of er ook 3.3v uitkomt en dat gaat goed. Als ik het voltage iets laat zakken zakt het op de esp mee in verhouding.

Ik heb het LCD er aan gehangen via spi, om te kijken of er intern wel iets van communicatie is met het duet board en of die wel genoeg voeding krijgt ( voeding komt immers van de duet en ik neem aan via usb ). Maar alles lijkt zo doodt als een pier.

Overigens met excuus, want ik hijack een beetje het topic hier.

[DustMan4u]

@r_255 Het display / meter rechtsonderin geeft de stroom aan. Niet echt hele goede resolutie maar het geeft wellicht wel een indicate of we met een harde sluiting te maken hebben of niet.

Maak anders even een foto van je voeding als de boel aan staat.

[r_255]

@DustMan4u

0,41 A als ik het goed zeg.
Wat me nu pas opvalt is dat windows alleen reageert met de foutmelding van de usb poort als de erase
jumper geplaatst is.






Met of zonder usb 5v maakt ook niets uit het blijft 0,41

r_255 wijzigde deze reactie 31-10-2019 13:52 (5%)

[DustMan4u]

@r_255 Stroom lijkt me vrij hoog, maar ook weer niet absurd hoog.

Waarschijnlijk is de processor inmiddels gewiped, aangezien je de erase jumper geplaatst hebt (gehad). Wat ook verklaart waarom hij normaal zich niet 'aanmeld' via USB maar enkel als hij in 'programming mode' staat via die jumper.

Aangezien hij in programming mode wel iets lijkt te doen zou ik eens proberen de firmware terug te flashen volgens 'Fallback Procedure #3': https://duet3d.dozuki.com..._Fallback_procedure_Num_3

[r_255]

@DustMan4u
Eerst uiteraard op de normale manier begonnen en ik heb alle 3 fallback procedures al gedaan.

Vreemde is dat als ik jumper verwijder / reset uitvoer zoals beschreven de usbpoort verdwijnt en er geen bossa poort opkomt.

r_255 wijzigde deze reactie 31-10-2019 14:15 (3%)

[giel235giel]

Beste medetweakers,

De laatste tijd raak ik ook geïnteresseerd in 3d printen. Eigenlijk zit ik nu op zon punt om er een aan te schaffen. Mijn twijfels zijn of ik nou de ender 3 zal nemen of de cr-10s ik weet dat de cr-10s een groter printbed heeft maar zit er ook printkwaliteit verschil tussen die 2 of maakt dat niet zo veel uit?

[Mistacal]

giel235giel schreef op donderdag 31 oktober 2019 @ 14:40:
Beste medetweakers,

De laatste tijd raak ik ook geïnteresseerd in 3d printen. Eigenlijk zit ik nu op zon punt om er een aan te schaffen. Mijn twijfels zijn of ik nou de ender 3 zal nemen of de cr-10s ik weet dat de cr-10s een groter printbed heeft maar zit er ook printkwaliteit verschil tussen die 2 of maakt dat niet zo veel uit?

Als je begint maakt het niet gek veel uit. Inwendig is het allemaal wel beetje same-same. De ender 3 pro is gewoon de meest verkochte, meest voor gemaakt en het meeste aan geprutst. Dus wil je lekker hobbyen aan zowel je prints en de printer is dat de beste keuze.

Zelf zou ik kijken naar de Ender 5

https://all3dp.com/2/crea...er-3-3d-printer-shootout/

[RobertMe]

Mistacal schreef op donderdag 31 oktober 2019 @ 15:05:
Zelf zou ik kijken naar de Ender 5

Van de Ender 5 is nu blijkbaar ook net een Pro broertje uit.

En de Ender 5 komt op AliExpress op 11-11 in de aanbieding voor €234, da's toch een flink gereduceerde prijs dan en maar een paar tientjes duurder dan de Ender 3 (waar prijsverschil nu nog rond de €100 is). En je kunt ook op AliExpress vanuit de EU laten versturen dus snelle verzending en geen extra importbelasting. Zelf 2 weken terug op vrijdag de Ender 5 besteld op AliExpress vanuit Duits magazijn en weekje later op donderdag stond de bezorger voor de deur.

[Mistacal]

RobertMe schreef op donderdag 31 oktober 2019 @ 15:17:
[...]

Van de Ender 5 is nu blijkbaar ook net een Pro broertje uit.

En de Ender 5 komt op AliExpress op 11-11 in de aanbieding voor €234, da's toch een flink gereduceerde prijs dan en maar een paar tientjes duurder dan de Ender 3 (waar prijsverschil nu nog rond de €100 is). En je kunt ook op AliExpress vanuit de EU laten versturen dus snelle verzending en geen extra importbelasting. Zelf 2 weken terug op vrijdag de Ender 5 besteld op AliExpress vanuit Duits magazijn en weekje later op donderdag stond de bezorger voor de deur.

Dat is mooi nieuws, denk dat ik me er zelf 1 ga kopen Maar bedoel je de plus van de ender 5? Ik heb de pro nog niet gezien

[MichaelJ]

Hallo allen,

Ook ik zal mij hier eens melden, al een tijdje in het bezit van een Ender 3 Pro en al heel veel uren printen erop zitten. Vooral voor het simracen gebruik ik dit veel en maak ik onder andere daar mijn onderdelen voor.

Dit gaat met PLA voor de rest prima! ABS heb ik eigenlijk een Enclosure voor nodig denk ik en PETG is mij nog niet gelukt om succesvol te printen.

Ik merk echter wel de laatste tijd dat ik wat 'probleempjes' heb met PLA printen.

Zie hier een voorbeeld:


De 'top layer' van de print ziet er niet alleen ruw uit maar voelt ook zo... ik print de inner en outer walls met 4 lagen. Het voelt ook alsof de toplayer tegen de walls aan wat opstaan, alsof er teveel PLA richting de walls wordt neer gelegd. Hopelijk snappen jullie wat ik bedoel te zeggen

Ik snap ook dat de onderkant van de print altijd vloeiender zal zijn dan de bovenkant (ik print op glass) maar dit zou beter moeten kunnen denk ik Nu alleen nog weten waar ik het moet zoeken.

Iemand enig idee? Alle bevestiging zijn strak aangedraad, de snaren staan strak, bed is vlak gemaakt (d.m.v. kopertape onder de glas plaat), bed is nagenoeg perfect geleveld, de geleide wielen draaien goed soepel etc.

[Mistacal]

MichaelJ schreef op donderdag 31 oktober 2019 @ 15:49:
Hallo allen,

Ook ik zal mij hier eens melden, al een tijdje in het bezit van een Ender 3 Pro en al heel veel uren printen erop zitten. Vooral voor het simracen gebruik ik dit veel en maak ik onder andere daar mijn onderdelen voor.

Dit gaat met PLA voor de rest prima! ABS heb ik eigenlijk een Enclosure voor nodig denk ik en PETG is mij nog niet gelukt om succesvol te printen.

Ik merk echter wel de laatste tijd dat ik wat 'probleempjes' heb met PLA printen.

Zie hier een voorbeeld:
[Afbeelding]

De 'top layer' van de print ziet er niet alleen ruw uit maar voelt ook zo... ik print de inner en outer walls met 4 lagen. Het voelt ook alsof de toplayer tegen de walls aan wat opstaan, alsof er teveel PLA richting de walls wordt neer gelegd. Hopelijk snappen jullie wat ik bedoel te zeggen

Ik snap ook dat de onderkant van de print altijd vloeiender zal zijn dan de bovenkant (ik print op glass) maar dit zou beter moeten kunnen denk ik Nu alleen nog weten waar ik het moet zoeken.

Iemand enig idee? Alle bevestiging zijn strak aangedraad, de snaren staan strak, bed is vlak gemaakt (d.m.v. kopertape onder de glas plaat), bed is nagenoeg perfect geleveld, de geleide wielen draaien goed soepel etc.

- Flow calibratie gedaan?
- E-step calibratie gedaan?
- Hoeveel top layers?
- Irioning aanstaan?

[RobertMe]

Mistacal schreef op donderdag 31 oktober 2019 @ 15:22:
[...]


Dat is mooi nieuws, denk dat ik me er zelf 1 ga kopen Maar bedoel je de plus van de ender 5? Ik heb de pro nog niet gezien

Toevallig dat ik gisteren een review ervan zag op all3dp: https://m.all3dp.com/1/cr...-review-3d-printer-specs/ . Meen ook dat ik hem gisteren op AliExpress zag, maar zie hem nu niet meer / gisteren misschien toch vergist.

[MichaelJ]

Mistacal schreef op donderdag 31 oktober 2019 @ 16:17:
[...]


- Flow calibratie gedaan?
- E-step calibratie gedaan?
- Hoeveel top layers?
- Irioning aanstaan?

- Nee, niet recentelijk. Echter de walls e.d. zijn allemaal netjes, alleen de top layer niet.
- Nee, ook niet recentelijk. Maten kloppen wel overigens allemaal.
- 4 top layers als ook de bottom layers.
- Ironing staat uit, nog niet geprobeerd maar heb hier verschillende ervaringen over gelezen.

[Mistacal]

MichaelJ schreef op donderdag 31 oktober 2019 @ 16:23:
[...]


- Nee, niet recentelijk. Echter de walls e.d. zijn allemaal netjes, alleen de top layer niet.
- Nee, ook niet recentelijk. Maten kloppen wel overigens allemaal.
- 4 top layers als ook de bottom layers.
- Ironing staat uit, nog niet geprobeerd maar heb hier verschillende ervaringen over gelezen.

In principe hoef je een free air flow calibratie niet te herhalen maar wanneer er "teveel" aan filament uit komt is dat 95% van de gevallen een afwijking in de flow/e-step

Heb je een single wall kubus geprint? Printje van paar minuten. Die even opmeten dan weet je al een hoop meer

RobertMe schreef op donderdag 31 oktober 2019 @ 16:22:
[...]

Toevallig dat ik gisteren een review ervan zag op all3dp: https://m.all3dp.com/1/cr...-review-3d-printer-specs/ . Meen ook dat ik hem gisteren op AliExpress zag, maar zie hem nu niet meer / gisteren misschien toch vergist.

Nee je hebt je niet vergist hij staat in de officiële store er wel bij. Ik zie dat het maar 30 euro scheelt met nu, van 264 naar 233

https://creality3d.nl.ali....pcShopHead_6431160.1_0_1

Mistacal wijzigde deze reactie 31-10-2019 16:29 (5%)

[MichaelJ]

Mistacal schreef op donderdag 31 oktober 2019 @ 16:26:
[...]


In principe hoef je een free air flow calibratie niet te herhalen maar wanneer er "teveel" aan filament uit komt is dat 95% van de gevallen een afwijking in de flow/e-step

Heb je een single wall kubus geprint? Printje van paar minuten. Die even opmeten dan weet je al een hoop meer

Of er een teveel aan filament uit komt weet ik niet, het lijkt zich alleen voor te doen op de top layer en is ook niet altijd geweest. Maar goed punt om weer eens te controleren etc.

De kubus zal ik eens printen en daar mijn bevindingen van delen vanavond! Bedankt voor het meedenken.

Deze kubus is daar wel geschikt voor denk ik? https://www.thingiverse.com/thing:271736

MichaelJ wijzigde deze reactie 31-10-2019 16:40 (6%)

[vanisher]

Toevallig zelf net ff de estep gecalibreerd, scheelde niet veel van 93 naar 95.

De flowrate icm een kubus printen is geklooi, wat zijn de juiste cura 4.1 settings hiervoor?

Ik gebruik nu:

0.2 layer dikte
0.5 lijn dikte
0.5 wall dikte
geen top en geen bottom layers.

[RobertMe]

Nu ik hier toch rond hang

Zoals ik eerder schreef nu precies een week mijn Ender 5. Intussen heb ik een houder voor een Pi Camera en behuizing voor een RPi zelf geprint. De Pi Camera houder is (net) te krap, en RPi behuizing is al gewoon te klein. RPi erin gepropt maar de bovenkant paste niet op de behuizing en toen ik de RPi eruit wou halen scheurde de behuizing.

Ik wil sowieso wat met calibratie gaan spelen (als het goed is komt vandaag nog een digitale schuifmaat zodat ik exact kan meten).
Maar in hoeverre kan dit nog aan slice instellingen liggen? Diktes van lagen, muurtjes etc zal daarbij neem ik aan ook worden beïnvloed door de printer/slice instellingen? En hoe zit dat sowieso, als je een CAD tekening hebt met dan bv een 2x2x2cm cubes met muurtjes van 1mm. Zou de print dan ook exact de buitenmaten van 2x2x2 moeten hebben en binnenmaat dan 18mm (2x 1mm van muurtjes eraf). Of kan dit dikker zijn door de slice instellingen? En gaat dat dan naar buiten of binnen? (Of 50/50?)

[vanisher]

Hoe warm mogen de steppermotors worden? Ze zitten bij mij tussen de 30 - 38 graden na een uurtje printen.

Zit een SKR 1.3 bordje in met 2209 drivers

[Mistacal]

MichaelJ schreef op donderdag 31 oktober 2019 @ 16:36:
[...]


Of er een teveel aan filament uit komt weet ik niet, het lijkt zich alleen voor te doen op de top layer en is ook niet altijd geweest. Maar goed punt om weer eens te controleren etc.

De kubus zal ik eens printen en daar mijn bevindingen van delen vanavond! Bedankt voor het meedenken.

Deze kubus is daar wel geschikt voor denk ik? https://www.thingiverse.com/thing:271736

Yes, ik zou zeker even een flow calibratie doen want dat is stap 1. Kubus is prima om te printen

vanisher schreef op donderdag 31 oktober 2019 @ 16:39:
Toevallig zelf net ff de estep gecalibreerd, scheelde niet veel van 93 naar 95.

De flowrate icm een kubus printen is geklooi, wat zijn de juiste cura 4.1 settings hiervoor?

Ik gebruik nu:

0.2 layer dikte
0.5 lijn dikte
0.5 wall dikte
geen top en geen bottom layers.

lijn dikte moet nozzle diameter zijn. Een enkele wall meet dan dus 0,4mm standaard.

Allereerst flow calibratie en als je er dan een klein beetje naast zit dan pas je de rest aan in je flow hoeveelheid in je slicer. Anders blijf je bezig met die free flow

RobertMe schreef op donderdag 31 oktober 2019 @ 17:14:
Nu ik hier toch rond hang

Zoals ik eerder schreef nu precies een week mijn Ender 5. Intussen heb ik een houder voor een Pi Camera en behuizing voor een RPi zelf geprint. De Pi Camera houder is (net) te krap, en RPi behuizing is al gewoon te klein. RPi erin gepropt maar de bovenkant paste niet op de behuizing en toen ik de RPi eruit wou halen scheurde de behuizing.

Ik wil sowieso wat met calibratie gaan spelen (als het goed is komt vandaag nog een digitale schuifmaat zodat ik exact kan meten).
Maar in hoeverre kan dit nog aan slice instellingen liggen? Diktes van lagen, muurtjes etc zal daarbij neem ik aan ook worden beïnvloed door de printer/slice instellingen? En hoe zit dat sowieso, als je een CAD tekening hebt met dan bv een 2x2x2cm cubes met muurtjes van 1mm. Zou de print dan ook exact de buitenmaten van 2x2x2 moeten hebben en binnenmaat dan 18mm (2x 1mm van muurtjes eraf). Of kan dit dikker zijn door de slice instellingen? En gaat dat dan naar buiten of binnen? (Of 50/50?)

Ja calibratie moet je mee beginnen. Je kan hiervoor alle videos van de ender 3 gebruiken. Je probeert eerst zoveel mogelijk in je hardware goed te zetten en de details in je slicer

[Crazyanz]

Hoe reageert de printer bij jullie als je hem pauzeert? ik zag gister dat mijn filament spoel in de knoop zat dus snel print gepauzeert knipje gedaan en weer terug in de extruder. Maar de printer bleef 1cm boven de print hangen na pauzeren en door de hitte was dat deel dus gaan smelten

Zag dat er een advanced pause optie in Marlin 2.0 zit die ga ik maar eens uitproberen

Crazyanz wijzigde deze reactie 01-11-2019 10:21 (21%)

[raymondw]

Gisteren de SKR mini E3 v1.2 + TFT 2.4 binnen gekregen voor de Ender 3 Pro
Dit is echt een aanrader!

Als techie kan ik mij voorstellen dat een upgrade iets stiller maakt, maar dit had ik niet verwacht
Het enige geluid wat er nu nog is, is de fan!

/edit
Ben thuis rustig aan het werk en de unit is zo stil dat ik gewoon vergat dat er een print aanstaat

raymondw wijzigde deze reactie 01-11-2019 10:27 (17%)

[Crazyanz]

raymondw schreef op vrijdag 1 november 2019 @ 10:27:
Gisteren de SKR mini E3 v1.2 + TFT 2.4 binnen gekregen voor de Ender 3 Pro
Dit is echt een aanrader!

Als techie kan ik mij voorstellen dat een upgrade iets stiller maakt, maar dit had ik niet verwacht
Het enige geluid wat er nu nog is, is de fan!

/edit
Ben thuis rustig aan het werk en de unit is zo stil dat ik gewoon vergat dat er een print aanstaat

Mooi he, heb je ook andere fans gemonteerd? Deze produceren bij mij een aanzienlijk geluid. Vermoed dat dat de volgende upgrade wordt.

[Mistacal]

@raymondw & @Crazyanz de noctua is een mooie upgrade

[Nicap]

raymondw schreef op vrijdag 1 november 2019 @ 10:27:
Gisteren de SKR mini E3 v1.2 + TFT 2.4 binnen gekregen voor de Ender 3 Pro
Dit is echt een aanrader!

Als techie kan ik mij voorstellen dat een upgrade iets stiller maakt, maar dit had ik niet verwacht
Het enige geluid wat er nu nog is, is de fan!

/edit
Ben thuis rustig aan het werk en de unit is zo stil dat ik gewoon vergat dat er een print aanstaat

Waar gekocht?

[pwillemske]

Mistacal schreef op vrijdag 1 november 2019 @ 10:45:
@raymondw & @Crazyanz de noctua is een mooie upgrade

Heb ik zelf ook op mijn Tevo Tornado, maar de part cooling fan (5015) gooit roet in het eten, zijn daar ook hele stille voor te krijgen?

[Mistacal]

pwillemske schreef op vrijdag 1 november 2019 @ 11:49:
[...]


Heb ik zelf ook op mijn Tevo Tornado, maar de part cooling fan (5015) gooit roet in het eten, zijn daar ook hele stille voor te krijgen?

Nee niet echt, zo ver ik weet zijn blower style fans altijd luidruchtig, Er is wel een alternatief die je ook weer op een lager percentage kan laten draaien dat scheelt ook weer

https://www.digikey.com/p...U-A99/259-1829-ND/7691033

Moet je echt naar stil dan zou ik een noctua fanduct printen, zie onderstaande afbeelding

[raymondw]

Nicap schreef op vrijdag 1 november 2019 @ 11:02:

Waar gekocht?

BLtouch
Scherm
SKR mini E3 v1.2

Er zijnn ook kitjes van scherm en SKR mini te koop, maar daar staat niet bij vermeld of het een 1.1 of 1.2 is.
Wilde vanwege gezeur de allerlaatste hebben, verschil in prijs was 1 euro in *mijn* voordeel ivm een actie.

[raymondw]

Crazyanz schreef op vrijdag 1 november 2019 @ 10:34:
Mooi he, heb je ook andere fans gemonteerd? Deze produceren bij mij een aanzienlijk geluid. Vermoed dat dat de volgende upgrade wordt.

Ik heb nog een enorme berg enthousiaste fans van vorige projecten
Ga even kijken wat er past, in het ergste geval bestel ik een Noctua.
Heb de standaard fans wel al van positie veranderd om beter te koelen vanaf twee kanten

[RobertMe]

Crazyanz schreef op vrijdag 1 november 2019 @ 10:18:
Hoe reageert de printer bij jullie als je hem pauzeert? ik zag gister dat mijn filament spoel in de knoop zat dus snel print gepauzeert knipje gedaan en weer terug in de extruder. Maar de printer bleef 1cm boven de print hangen na pauzeren en door de hitte was dat deel dus gaan smelten

Zag dat er een advanced pause optie in Marlin 2.0 zit die ga ik maar eens uitproberen

Je bedoelt dus dat de kop boven de print blijft hangen bij vervangen filament?

Daarmee is bij mij ook een print mislukt op mijn Ender 5. De proef rol was bijna op, op pauze gezet, nieuw filament erin en weer verder. Maar daarbij was er wat filament doorgelopen en toen die verder ging zakte het bed een beetje. Met wat geklungel heb ik het bed toen weer hoger gezet maar het was een print met meerdere delen en bij het verplaatsen naar het andere deel schoof het bed weer omhoog, gevolg, print omgevallen en alles maar afgebroken/geannuleerd.

Toen ik daarna in het menu van de printer keek zag ik een Change filament optie bij Prepare. Deze heb ik intussen ook getest en de printkop gaat dan naar 0,0 printer voert het filament ook uit (extruder draait terug), nieuw filament erin, waarbij die ook aangeeft de kop weer moeten te verwarmen, en daarna gaat die weer verder waar gebleven te zijn.

TL;DR: op de Ender 5 kan ik dus de print pauzeren (in OctoPrint), en daarna op de printer Prepare => Change filament. De printer draait het filament dan terug, nieuwe filament invoeren, en dan Resume print op de printer. Kop gaat dan terug naar waar die stond en vervolgens weer een Resume sturen vanaf OctoPrint / PC.

[Crazyanz]

RobertMe schreef op vrijdag 1 november 2019 @ 14:45:
[...]

Je bedoelt dus dat de kop boven de print blijft hangen bij vervangen filament?

Daarmee is bij mij ook een print mislukt op mijn Ender 5. De proef rol was bijna op, op pauze gezet, nieuw filament erin en weer verder. Maar daarbij was er wat filament doorgelopen en toen die verder ging zakte het bed een beetje. Met wat geklungel heb ik het bed toen weer hoger gezet maar het was een print met meerdere delen en bij het verplaatsen naar het andere deel schoof het bed weer omhoog, gevolg, print omgevallen en alles maar afgebroken/geannuleerd.

Toen ik daarna in het menu van de printer keek zag ik een Change filament optie bij Prepare. Deze heb ik intussen ook getest en de printkop gaat dan naar 0,0 printer voert het filament ook uit (extruder draait terug), nieuw filament erin, waarbij die ook aangeeft de kop weer moeten te verwarmen, en daarna gaat die weer verder waar gebleven te zijn.

TL;DR: op de Ender 5 kan ik dus de print pauzeren (in OctoPrint), en daarna op de printer Prepare => Change filament. De printer draait het filament dan terug, nieuwe filament invoeren, en dan Resume print op de printer. Kop gaat dan terug naar waar die stond en vervolgens weer een Resume sturen vanaf OctoPrint / PC.

verrek, net marlin aangepast en nieuwe firmware geladen voor advance pause maar change filament was al een optie inderdaad kom ik net achter.

[DRuw]

raymondw schreef op vrijdag 1 november 2019 @ 13:22:
[...]

BLtouch
Scherm
SKR mini E3 v1.2

Er zijnn ook kitjes van scherm en SKR mini te koop, maar daar staat niet bij vermeld of het een 1.1 of 1.2 is.
Wilde vanwege gezeur de allerlaatste hebben, verschil in prijs was 1 euro in *mijn* voordeel ivm een actie.

Zoals deze:
€ 41,42 11%OFF | BIGTREETECH SKR mini E3 V1.2 Besturingskaart 32Bit + TMC2209 UART + TFT35 V2.0 Touch Screen Voor Ender 3/5 SKR v1.3 3D Printer Onderdelen
https://s.click.aliexpress.com/e/5h2eGbmqX

[r_255]

Met alle respect, maar van een tft gaat je printer echt niet beter printen. Ik zou mijn geld dan liever in iets uitgebreidere controller stoppen zoals de skr 1.3. En als je dan toch een tft scherm wil neem er dan een met touch functionaliteit.

[DRuw]

Het ging om het idee hoor, ik print nog op een 99% stock ender 3 pro waar ik binnenkort octopi op ga aansluiten en een abl

[Psycho_Mantis]

vanisher schreef op donderdag 31 oktober 2019 @ 21:23:
Hoe warm mogen de steppermotors worden? Ze zitten bij mij tussen de 30 - 38 graden na een uurtje printen.

Zit een SKR 1.3 bordje in met 2209 drivers

Prima temperatuur hoor!

De motoren kunnen prima 80 graden worden, maar nadeel is dan dat PLA al smelt bij je extruder gear.
Daarom is de uiterste temperatuur 50 graden. Maar dat is niet het limiet van de motor dus.

[r_255]

@DRuw

Het is ook meer in het algemeen bedoeld en zeker niet persoonlijk. Maar ik spreek uit eigen ervaring dat je je nog wel eens laat meeslepen door al die mooie combi aanbiedingen en vergeet waar het om gaat.

[RobertMe]

Met mijn Ender 5 blijf ik wat problemen houden met bed adhesion. Het bed lijkt goed level te zijn (alle hoeken na gegaan en A4tje schuurt eronder). Bed temperature staat op (de standaard) 50°. Daarnaast heb ik het bed vorige week gepoetst met wat alcohol (in combi met keukenrol).

Wat zou hiervan dus nog de oorzaak kunnen zijn?
Mijn ideeën:

• Bed dat niet 100% vlak is, ik heb hier nu al een aantal keer wat gelezen over een dipje in het midden
• Bed temperatuur te laag (heb ook al wat prints gedaan op 60°, maar volgens mij ook succesvolle prints op 50°)
• Bed toch niet 100% schoon? Maar waarom lukt de ene print dan wel en de ander niet

Maar bed temperatuur hoeft volgens mij niet perse de oorzaak te zijn, want als ik het mij goed herinner moet PLA ook goed gaan met een niet verwarmd bed?

En de tip van schilderstape gebruiken gaat volgens mij om het reliëf van de tape waar de plastic dan wat meer aan blijft hangen? En het magnetische bed heeft ook al flink wat reliëf dus daar verwacht ik geen winst te behalen als het daar om gaat.

[vanisher]

wordt je eerste laag wel goed op het bed gedrukt?

Toen ik nog geen bltouch had gebruikte ik het printen van de skirt nog even als finetuning voor het bed. even op 50% laten printen en nog ff verstellen zodat de pla mooi op het bed gedrukt wordt.

Zowel op het magnetische bed als nu op de glazen plaat blijft het super zitten.
Op glas zelfs te goed.

[JBS]

@RobertMe Level je je bed met een verwarmd bed?

[RobertMe]

vanisher schreef op vrijdag 1 november 2019 @ 20:48:
wordt je eerste laag wel goed op het bed gedrukt?

Hoe kom ik daarachter? Tijdens printen van eerste laag even de print op pauze zetten en nakijken hoe die er op ligt?

Toen ik nog geen bltouch had gebruikte ik het printen van de skirt nog even als finetuning voor het bed. even op 50% laten printen en nog ff verstellen zodat de pla mooi op het bed gedrukt wordt.

Dit volg ik even niet Naast de BLtouch sensor herken ik alleen "skirt" wat als ik mij niet vergis de rand die die eerst neerlegt is. Maar wat bedoel je met "even op 50% laten printen"?

Zowel op het magnetische bed als nu op de glazen plaat blijft het super zitten.
Op glas zelfs te goed.

Intussen merk ik ook al dat de eerste lijn die (de printer zelf?/niet uit g-code) getrokken wordt langs de rand plaatselijk ook flink blijkt plakken en ik met het plamuurmesje maar net eraf krijg.

JBS schreef op vrijdag 1 november 2019 @ 21:02:
@RobertMe Level je je bed met een verwarmd bed?

Jip. Laatste keer in ieder geval wel.

[r_255]

Deze kon ik nog niet, grappig tooltje voor windows waar je div dingen mee kan instellen en kan vastleggen in je eeprom

Endstop testing
Bed limit and bed abjusters position
Z-probe configuration
Bed Level Tool
Scan building surface and create visual chart
Z-rod maintenance
Auto PID calibration
Extruder calibration
Firmware upgrade and migration
STL thumbnails in Windows File Explorer

https://github.com/cabbag...in3DprinterTool/releases/

Iemand ooit wel eens UBL aan de praat gekregen ? De boel blijft bij mij op een skr 1.1 pro en 1.3 zo rond de 30 probes hangen om vervolgens niets meer te doen.

r_255 wijzigde deze reactie 02-11-2019 09:10 (60%)

[remmuz]

Mistacal schreef op vrijdag 1 november 2019 @ 10:45:
@raymondw & @Crazyanz de noctua is een mooie upgrade

Ik lees juist dat de Noctua wel aardig is, maar niet geweldig.
De Orion OD4010 zou de beste keuze zijn. (Nog stiller,meer lucht verplaatsing)
Ze zijn wel lastig te krijgen in NL

remmuz wijzigde deze reactie 02-11-2019 10:18 (5%)

[Crazyanz]

Wou net een print aanslingeren, maar de ender blijft blanco.

edit: laat maar ik had wat display settings aangepast vermoed dat de firmware daardoor te groot werd. Hij staat weer rustig te zoemen.

Crazyanz wijzigde deze reactie 02-11-2019 10:37 (45%)

[raymondw]

Eergisteren de SKR mini E3 in mijn E3 Pro ingebouwd.
Gisteren de Trianglelab touch sensor erbij en na een uur of wat pielen met software een redelijke print kunnen maken.

Bovenstaande bed level in Octoprint geeft mijn vermoeden weer, bed is redelijk krom.
Op kamer temp is het nog wel acceptabel, maar zodra het bed warm word warpt het alle kanten op.
Bovenstaande is gemaakt op 60gr met een 4x4 touch profiel.
Prints in het midden op een raft gaan prima, maar bed grote prints...

Heb al alu folie bij de hand, dus daar ga ik eerst wat mee pielen.
Iemand nog een idee om wat te proberen?

raymondw wijzigde deze reactie 02-11-2019 10:52 (88%)

[Crazyanz]

raymondw schreef op zaterdag 2 november 2019 @ 10:41:
[Afbeelding]

Eergisteren de SKR mini E3 in mijn E3 Pro ingebouwd.
Gisteren de Trianglelab touch sensor erbij en na een uur of wat pielen met software een redelijke print kunnen maken.

Bovenstaande bed level in Octoprint geeft mijn vermoeden weer, bed is redelijk krom.
Op kamer temp is het nog wel acceptabel, maar zodra het bed warm word warpt het alle kanten op.
Bovenstaande is gemaakt op 60gr met een 4x4 touch profiel.
Prints in het midden op een raft gaan prima, maar bed grote prints...

Heb al alu folie bij de hand, dus daar ga ik eerst wat mee pielen.
Iemand nog een idee om wat te proberen?

Ik heb dit ook, grote prints zijn beetje hit en mis. mijn ender is al anderhalf jaar oud en toen kreeg je nog de standaard sticker, ik heb deze later vervangen door het magnetische bed van creality maar deze is na een jaar al redelijk gaar en gaat naast dat het bed van zichzelf al krom is ook nog eens bol staan Ik print de eerste 2 layers altijd wat heter en rustiger en zonder koeling meestal gaat het daarna wel goed.

Ik wacht op 11.11 en dan haal ik een creality glazen bed.

[raymondw]

Crazyanz schreef op zaterdag 2 november 2019 @ 12:23:
...gaat naast dat het bed van zichzelf al krom is ook nog eens bol staan...

Ik wacht op 11.11 en dan haal ik een creality glazen bed.

Bol staan is ook wel een goeie om te checken, heb hem koud wel al een paar keer opnieuw geplaatst.

Creality plaat komt van de week binnen.
Heb Action's, Karwei's en Hubo's gecheckt op spiegels, maar helaas ...
