Trillingen airco of warmtepomp dempen

[masauri]

Na lang mee te volgen en offertes te vragen heb ik een installateur gevonden die wil meedenken.
"Voor de sokkel voorzie je best een afmeting van 1,20 m x 1,20 m. Zo kunnen wij de buitenunits rug aan rug plaatsen op rubberen draagbalken."
Langs ons huis tussen de 2 onderste ramen op de grond wil ik dus deze sokkel maken (als extra uitdaging: de grond loopt af naar beneden, dus waterpas maken wordt een uitdaging.).



Dus niet met beugels tegen de muur omdat dit de slaapkamer muren zijn en er enkel een spouwmuur is van 5 cm zonder isolatie in. Dit zou er dan ook voor moeten zorgen dat de buren geen geluidsoverlast hebben. Omdat de openingen naar boven en onder blazen.

De units worden op veren en big blocks geplaatst.
Mijn vraag waar ik op stuk loop is, hoe bouw ik de sokkel op?
Maak ik een kader met boordstenen, dat ik opvul met stabilise?
Of moet ik een betonnen platform gieten, daar de stabilise op?
Rubberen matten ertussen gooien?
Ik weet het ff niet meer omdat bijna alle constructies hier op een dak of muur worden voorzien.
Het water dat er op valt moet ook vlot afgevoerd kunnen worden natuurlijk.

[X21r]

masauri schreef op woensdag 23 september 2026 @ 20:57:
Na lang mee te volgen en offertes te vragen heb ik een installateur gevonden die wil meedenken.
"Voor de sokkel voorzie je best een afmeting van 1,20 m x 1,20 m. Zo kunnen wij de buitenunits rug aan rug plaatsen op rubberen draagbalken."

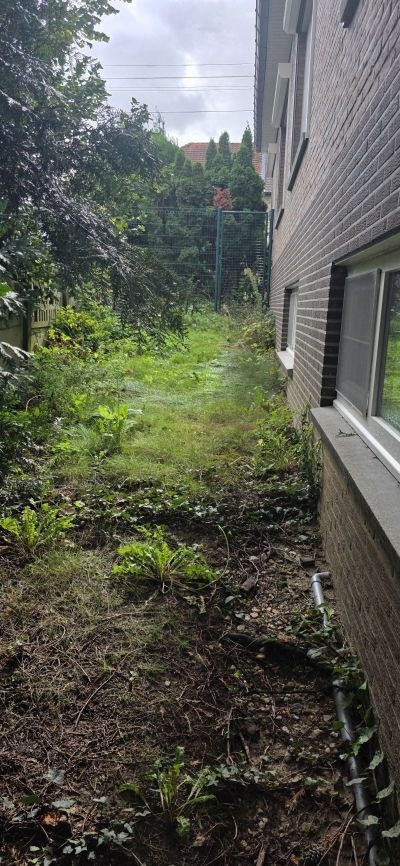

Langs ons huis tussen de 2 onderste ramen op de grond wil ik dus deze sokkel maken (als extra uitdaging: de grond loopt af naar beneden, dus waterpas maken wordt een uitdaging.).

[Afbeelding]

Dus niet met beugels tegen de muur omdat dit de slaapkamer muren zijn en er enkel een spouwmuur is van 5 cm zonder isolatie in. Dit zou er dan ook voor moeten zorgen dat de buren geen geluidsoverlast hebben. Omdat de openingen naar boven en onder blazen.

De units worden op veren en big blocks geplaatst.
Mijn vraag waar ik op stuk loop is, hoe bouw ik de sokkel op?
Maak ik een kader met boordstenen, dat ik opvul met stabilise?
Of moet ik een betonnen platform gieten, daar de stabilise op?
Rubberen matten ertussen gooien?
Ik weet het ff niet meer omdat bijna alle constructies hier op een dak of muur worden voorzien.
Het water dat er op valt moet ook vlot afgevoerd kunnen worden natuurlijk.

Ik neem aan dat het over de blackbird gaat..?????

Omdat de openingen naar boven en onder blazen.)

Slecht idee..die blazen hun lucht niet voldoende ver weg, en gedeeltelijk tegen je niet geisoleerde muur ..) en de rest tegen de heg/hek.
Wp blaast ongeveer 3000m2 per uuur aan lucht..
Dat is 2 huizen van 5 meter naast elkaar ( 10 meter).
Lengte huis plus tuin = 15 meter
En dan 20 meter hoog .....
Dat wil hij wel hebben aan lucht.. beetje te kleine ruimte daar lijkt mij.( wind kan er nauwenlijks langs).

Voor geluid zijn we hier ..maar voor installeren kan je in de ander topics de plaatjes eens bekijken..en zo je ideenen opdoen.
Hoeft geen gestorte vloer van beton, wel stevige stenen en een grind bed.

[ThinkPad]

@masauri Wil je er ook mee gaan verwarmen? Ik zou ze op betonnen U-elementen zetten.
Dan staan ze stevig met genoeg ballast én ook gelijk wat hoger zodat ze dooiwater van het defrosten goed kwijt kunnen en niet ingesneeuwd raken (dakje erboven evt).

[masauri]

ThinkPad schreef op donderdag 24 september 2026 @ 13:22:
@masauri Wil je er ook mee gaan verwarmen? Ik zou ze op betonnen U-elementen zetten.
Dan staan ze stevig met genoeg ballast én ook gelijk wat hoger zodat ze dooiwater van het defrosten goed kwijt kunnen en niet ingesneeuwd raken (dakje erboven evt).

Ik wil er inderdaad ook mee gaan verwarmen.
Aan betonnen U elementen had ik totaal nog niet gedacht, wel om iets vergelijkbaars te maken.
Ik vraag me af of ik dan wel een volledige oppervlakte moet voorzien ipv gewoon 2 stroken met u-elementen dan.

[Sharky2000]

Als het goed is krijg ik deze week de materialen binnen voor het frame voor onder mijn warmtepomp. Mijn bedoeling is om eerst het frame te maken, dan even de weegschaal onder de 4 poten om zodoende de juiste veer te selecteren. Heeft iemand ervaring met de onderstaande veer van Canalit? Ze zijn ongeveer de helft goedkoper dan de veren die hier vaak worden getoond:

https://www.klemko.nl/product/943404

[X21r]

Sharky2000 schreef op maandag 5 oktober 2026 @ 13:23:
Als het goed is krijg ik deze week de materialen binnen voor het frame voor onder mijn warmtepomp. Mijn bedoeling is om eerst het frame te maken, dan even de weegschaal onder de 4 poten om zodoende de juiste veer te selecteren. Heeft iemand ervaring met de onderstaande veer van Canalit? Ze zijn ongeveer de helft goedkoper dan de veren die hier vaak worden getoond:

https://www.klemko.nl/product/943404

Zo op het zicht is de veer zelf geklemt met klemmetjes ..om de draad heen.
De fatsoenlijke zitten vast met een schotel ( een groter gebied wat de draad klemt).
En kunnen dus ook grotere trek krachten aan ( bv storm ..etc)

[ Voor 4% gewijzigd door X21r op 05-10-2026 13:29 ]

[AMARONE]

Ik zie hier mooie oplossingen voorbij komen, ik ga binnenkort ook beginnen met het ombouwen van hoe de warmtepomp staat op mijn houten dak.

1: Als je begint zet je de warmtepomp uit en voor de rest kan je alles in het werk gewoon loshalen en bewegen en ter plekke opbouwen?( voorzichtigheid met koppelingen).

- horizontale buis langs muur loshalen zodat de leidingen meer ruimte hebben en ik wat speling krijg.

-Mijn vraag is nu of ik het frame dan op dezelfde hoogte moet houden of dat het prima is als ik door de veren en het aluminium 10cm omhoog ga gebruik makende van die rubberen bielzen? Zoals een medewerker heeft gedaan:

-dak-biels-veren-wluminium buizen- warmtepomp?

Of moet ik een knik in het aluminium maken om de warmtepomp zo laag mogelijk te houden?

[Sharky2000]

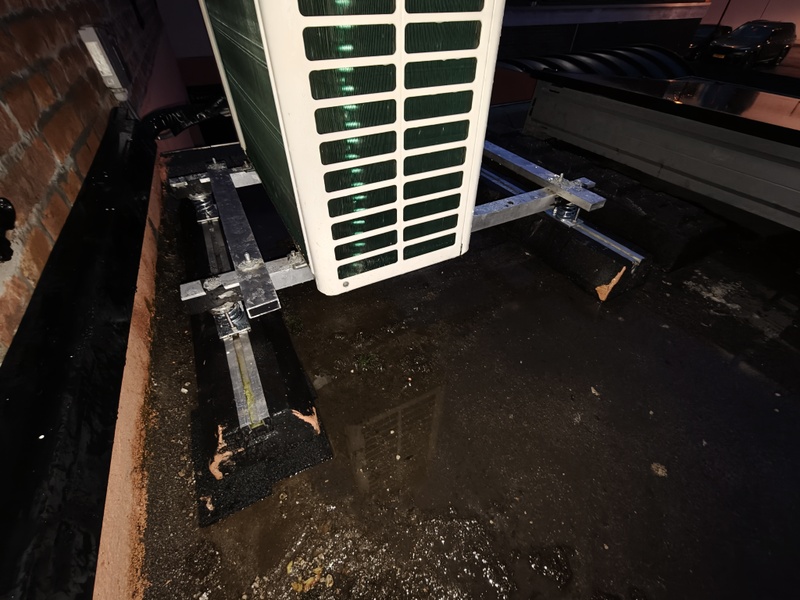

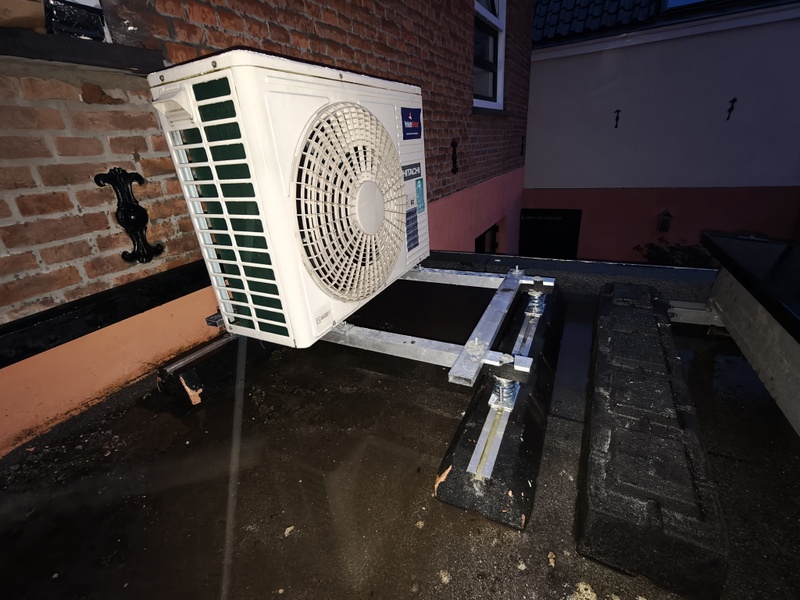

Dit weekend eindelijk mijn constructie kunnen plaatsen. Ik heb gekozen voor 48mm steigerbuis omdat ik dit eenvoudig kon monteren op het dak.
Ik heb nog geen veren onder de poten geplaatst, die staan nu nog op de antivibratiematjes. Ik moet nog even met de weegschaal het dak op om de werkelijke belasting per poot te meten, maar het regent hier nu non-stop...

Het lawaai binnen is al significant gereduceerd! De zware bromtoon is eigenlijk weg, maar ik hoor de unit nog wel. Gelet het relatief warme weer lukt het niet om de WP op vol vermogen te laten draaien, hij stopte op ongeveer 70%.

Voor ik de definitieve veren ga bestellen wil ik eerst nog weten of ik meer gewicht moet toevoegen aan het frame om hem nog stiller te krijgen. Doe je dat proefondervindelijk of kan dit nauwkeuriger worden bepaald? Zijn er bijvoorbeeld goede iPhone apps om de trillingsfrequentie van de constructie te meten zodat je op basis daarvan het juiste gewicht kunt toevoegen?

Alle tips voor de finishing touch zijn welkom!

PS. voor de oplettende kijker, ik heb de rubberen tegels met de noppen naar onderen geplaatst... bewust! Deze 7cm dikke tegels hebben afgeplatte noppen, dus het oppervlakte is nog steeds heel groot. Ik merkte echter dat het dak kletsnat bleef vanwege de zuigende werken van de tegels als je de tegel andersom legt. Met de noppen op het dakleer is er nog iets van ventilatie onder de tegel die dat hopelijk een beetje zal voorkomen.

[Theovelders]

@tcw82
Op maandag 3 februari 2025 heb ik een uitgebreid verslag geplaatst naar aanleiding van het vervangen van de standaard rubber trillingsdempers van de Remeha Elga Ace 6.3.
Als vervangers voor die oude trillingsdempers heb ik de Soleco trillingsdempers Vibratiekit nr. 2 geplaatst met als verzwaring de in het genoemde verslag beton tegels.
Deze aanpassing was prima bevallen, echter bij het opstarten nu bij het nieuwe stookseizoen merkte mijn echtgenote dat de buitenunit toch wat meer geluid produceerde.
Afgelopen week toch maar eventjes het dak op gegaan om e.a te controleren en daarbij bleek dat een van de bouten aan de compressor kant van een van de Soleco dempers bijna helemaal los gekomen was. En dat bij de andere 3 trillingsdempers ook die bouten behoorlijk aangedraaid moesten worden !!
Ik denk dat dit ook een WAARSCHUWING moet zijn voor de overige tweakers met dezelfde Soleco trillingsdempers om toch maar deze bevestiging minstens 1 keer per jaar te controleren.
En mogelijk is deze controle ook verstandig voor de overige trillingsdempers die zijn of worden gebruikt.

[AR34]

Theovelders schreef op zondag 18 oktober 2026 @ 17:07:
@tcw82
Op maandag 3 februari 2025 heb ik een uitgebreid verslag geplaatst naar aanleiding van het vervangen van de standaard rubber trillingsdempers van de Remeha Elga Ace 6.3.
Als vervangers voor die oude trillingsdempers heb ik de Soleco trillingsdempers Vibratiekit nr. 2 geplaatst met als verzwaring de in het genoemde verslag beton tegels.
Deze aanpassing was prima bevallen, echter bij het opstarten nu bij het nieuwe stookseizoen merkte mijn echtgenote dat de buitenunit toch wat meer geluid produceerde.
Afgelopen week toch maar eventjes het dak op gegaan om e.a te controleren en daarbij bleek dat een van de bouten aan de compressor kant van een van de Soleco dempers bijna helemaal los gekomen was. En dat bij de andere 3 trillingsdempers ook die bouten behoorlijk aangedraaid moesten worden !!
Ik denk dat dit ook een WAARSCHUWING moet zijn voor de overige tweakers met dezelfde Soleco trillingsdempers om toch maar deze bevestiging minstens 1 keer per jaar te controleren.
En mogelijk is deze controle ook verstandig voor de overige trillingsdempers die zijn of worden gebruikt.

Heb je daar toevallig ook wat fotos van? Zou een veerring of borgmoer hierbij kunnen helpen?

[tcw82]

AR34 schreef op zondag 18 oktober 2026 @ 17:43:
[...]

Heb je daar toevallig ook wat fotos van? Zou een veerring of borgmoer hierbij kunnen helpen?

Druppel Loctite is ook een optie waarschijnlijk.

[tcw82]

Theovelders schreef op zondag 18 oktober 2026 @ 17:07:
@tcw82
Op maandag 3 februari 2025 heb ik een uitgebreid verslag geplaatst naar aanleiding van het vervangen van de standaard rubber trillingsdempers van de Remeha Elga Ace 6.3.
Als vervangers voor die oude trillingsdempers heb ik de Soleco trillingsdempers Vibratiekit nr. 2 geplaatst met als verzwaring de in het genoemde verslag beton tegels.
Deze aanpassing was prima bevallen, echter bij het opstarten nu bij het nieuwe stookseizoen merkte mijn echtgenote dat de buitenunit toch wat meer geluid produceerde.
Afgelopen week toch maar eventjes het dak op gegaan om e.a te controleren en daarbij bleek dat een van de bouten aan de compressor kant van een van de Soleco dempers bijna helemaal los gekomen was. En dat bij de andere 3 trillingsdempers ook die bouten behoorlijk aangedraaid moesten worden !!
Ik denk dat dit ook een WAARSCHUWING moet zijn voor de overige tweakers met dezelfde Soleco trillingsdempers om toch maar deze bevestiging minstens 1 keer per jaar te controleren.
En mogelijk is deze controle ook verstandig voor de overige trillingsdempers die zijn of worden gebruikt.

Goed dat je het gecontroleerd hebt! En dat er ook een oorzaak was.
Ik zal straks eens kijken hoe het bij mij is. (De veervoetjes staan bij mij los op de balken volgens mij. Misschien toch maar eens vastzetten...)

[X21r]

Sharky2000 schreef op zondag 18 oktober 2026 @ 13:29:
Dit weekend eindelijk mijn constructie kunnen plaatsen. Ik heb gekozen voor 48mm steigerbuis omdat ik dit eenvoudig kon monteren op het dak.
Ik heb nog geen veren onder de poten geplaatst, die staan nu nog op de antivibratiematjes. Ik moet nog even met de weegschaal het dak op om de werkelijke belasting per poot te meten, maar het regent hier nu non-stop...

Het lawaai binnen is al significant gereduceerd! De zware bromtoon is eigenlijk weg, maar ik hoor de unit nog wel. Gelet het relatief warme weer lukt het niet om de WP op vol vermogen te laten draaien, hij stopte op ongeveer 70%.

Voor ik de definitieve veren ga bestellen wil ik eerst nog weten of ik meer gewicht moet toevoegen aan het frame om hem nog stiller te krijgen. Doe je dat proefondervindelijk of kan dit nauwkeuriger worden bepaald? Zijn er bijvoorbeeld goede iPhone apps om de trillingsfrequentie van de constructie te meten zodat je op basis daarvan het juiste gewicht kunt toevoegen?

Alle tips voor de finishing touch zijn welkom!

PS. voor de oplettende kijker, ik heb de rubberen tegels met de noppen naar onderen geplaatst... bewust! Deze 7cm dikke tegels hebben afgeplatte noppen, dus het oppervlakte is nog steeds heel groot. Ik merkte echter dat het dak kletsnat bleef vanwege de zuigende werken van de tegels als je de tegel andersom legt. Met de noppen op het dakleer is er nog iets van ventilatie onder de tegel die dat hopelijk een beetje zal voorkomen.


[Afbeelding]

[Afbeelding]

[Afbeelding]

Leuke constructie.
De volgende opmerkingen.
Rubber tegels gewoon effe omdraaien.. waarom.. jouw dak heeft een pir isolatie ( neem ik even aan als ik het zo zie).
Pir heeft statice en dynamiche druk .. je drukt de "punten"er in na verloop van jaren en zet je dak bedekking onder druk bij iedere indrukkend pootje van je te tegel..(statische druk)

Aan je ijzeren frame ( mooi gevonden) zal waarschijnlijk nog wat massa gemonteerd moeten worden.

[X21r]

AMARONE schreef op zaterdag 17 oktober 2026 @ 12:39:
Ik zie hier mooie oplossingen voorbij komen, ik ga binnenkort ook beginnen met het ombouwen van hoe de warmtepomp staat op mijn houten dak.

1: Als je begint zet je de warmtepomp uit en voor de rest kan je alles in het werk gewoon loshalen en bewegen en ter plekke opbouwen?( voorzichtigheid met koppelingen).

- horizontale buis langs muur loshalen zodat de leidingen meer ruimte hebben en ik wat speling krijg.

-Mijn vraag is nu of ik het frame dan op dezelfde hoogte moet houden of dat het prima is als ik door de veren en het aluminium 10cm omhoog ga gebruik makende van die rubberen bielzen? Zoals een medewerker heeft gedaan:[Afbeelding]

-dak-biels-veren-wluminium buizen- warmtepomp?

Of moet ik een knik in het aluminium maken om de warmtepomp zo laag mogelijk te houden?

[Afbeelding]

[Afbeelding]

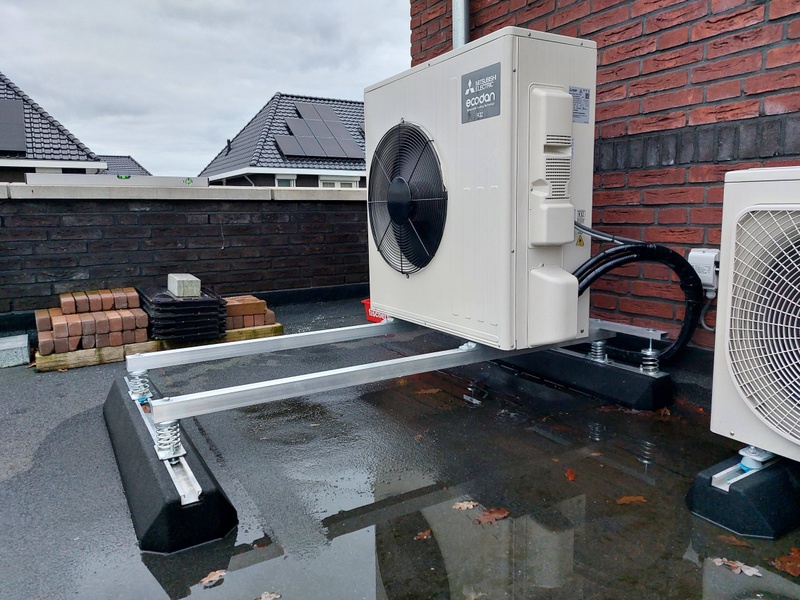

Als je kijkt wat @Sharky2000 gedaan heeft , hoe zijn buizen lopen en hoe jouw voor beeld loopt. dan zit er een groot verschil in.. in je voorbeeld al je een der veren indrukt..komt het chassie van de WP onder mechanische spanning te staan.
Dus doe het beter.
Nu wat is nog meer te verbeteren aan je voorbeeld, bv tegel en rubber tegels toe passen ipv de bigfoods..

Wat je voorbeeld wel heeft is de ideale manier om de WP perfect water pas te krijgen..

[Sharky2000]

X21r schreef op zondag 18 oktober 2026 @ 23:14:
[...]

Leuke constructie.
De volgende opmerkingen.
Rubber tegels gewoon effe omdraaien.. waarom.. jouw dak heeft een pir isolatie ( neem ik even aan als ik het zo zie).
Pir heeft statice en dynamiche druk .. je drukt de "punten"er in na verloop van jaren en zet je dak bedekking onder druk bij iedere indrukkend pootje van je te tegel..(statische druk)

Aan je ijzeren frame ( mooi gevonden) zal waarschijnlijk nog wat massa gemonteerd moeten worden.

Wat ik zei, deze tegels hebben geen noppen, onderkant is eigenlijk hetzelfde als de bovenkant maar dan met wat kanalen er uitgefreesd. De oppervlakte is nog steeds heel erg groot.

Voor wat betreft het toevoegen van gewicht, ik ben van het type meten is weten... Waar streef je naar? Uiteraard streef je naar een zo stil mogelijke opstelling, maar kun je dit ook meten en berekenen of beredeneren?

[X21r]

Sharky2000 schreef op zondag 18 oktober 2026 @ 23:25:
[...]

Wat ik zei, deze tegels hebben geen noppen, onderkant is eigenlijk hetzelfde als de bovenkant maar dan met wat kanalen er uitgefreesd. De oppervlakte is nog steeds heel erg groot.

Voor wat betreft het toevoegen van gewicht, ik ben van het type meten is weten... Waar streef je naar? Uiteraard streef je naar een zo stil mogelijke opstelling, maar kun je dit ook meten en berekenen of beredeneren?

Normaal gesproken zijn 2 opsluitbandjes van 15kg de stuk wel voldoende om de trillen van de Wp en zijn behuizing weg te werken.

"wat kanalen er uitgefreesd"..... dat geeft randen ..en buigt je dakbedekking .. maar jouw keuze..

[ Voor 7% gewijzigd door X21r op 18-10-2026 23:30 ]

[Theovelders]

tcw82 schreef op zondag 18 oktober 2026 @ 17:56:
[...]

Goed dat je het gecontroleerd hebt! En dat er ook een oorzaak was.
Ik zal straks eens kijken hoe het bij mij is. (De veervoetjes staan bij mij los op de balken volgens mij. Misschien toch maar eens vastzetten...)

@tcw82
Er zijn hierbij interessante tips gegeven om het los trillen eventueel te voorkomen.
Kennelijk heeft deze Remeha buitenunit veel trilling omdat de oude verwijderde standaard rubber trillingsdempers niet alleen waren verhard en ingezakt maar ook toen waren los getrild, zelfs zo erg dat ik ze met mijn handen los kon draaien.
