DaL software op de RaspBerry Pi op Windows 10 IOT

[jmeinders]

@Willie Wortel Dal_2.07, werkt op de volgende web browsers wat getest is i.v.b.m. save en load, internet Explorer, Microsoft Edge, Firefox, Google Chrome, opera internet browser. . Time functie is verbeterd. Alles werkt zo als het moet werken.

[Willie Wortel]

Was alleen vergeten de dagen toe te voegen aan de JSON zodat dit is aan te passen:


in de json:


in Options.html:


Alles is aanpasbaar, dat wilden we toch....toch?
Heb de dagen standaard wel terug gezet naar engels Monday etc in RaspberryConfig.js:)


Verder zijn de opmaak en opstart JSON verplaatst naar eigen modules voor wat meer overzicht zeg maar.


De Layout JSON zijn de omschrijvingen die je zelf mag verzinnen of het Engels behouden. Indien je iets verandert aan de opmaak moet deze weggeschreven worden naar de Raspberry of in de sourcecode DaL LayoutJSON_properties module gekopieerd worden, de keuze is vrij. De startupJSON moet wel met de door jou nieuwe omschrijvingen gevuld zijn want deze fungeren dan als de nieuwe KEYS. Snap je het nog?

en wordt DaL direct aangeroepen.

Visual Basic:

''' <summary>
''' helper to stay alive in the background
''' </summary>
Public NotInheritable Class StartupDaL
    Implements IBackgroundTask

    Private deferral As BackgroundTaskDeferral

    Public Sub Run(taskInstance As IBackgroundTaskInstance) Implements IBackgroundTask.Run

        deferral = taskInstance.GetDeferral()

        'start DaL in the background.
        Call New DaL().Start()

    End Sub
End Class

Dit wordt dus versie 2.0.8 en deze gaat dan online.

[ Voor 83% gewijzigd door Willie Wortel op 07-06-2018 09:46 ]

[Gé Brander]

De laatste versie staat nu online: https://ultimate-datalogging.nl/downloads/

[Willie Wortel]

Mijn "hoofd" Raspberry heeft vannacht om 02:15 zijn Windows 10 IOT core geupdate. van V 10.0.17134.48 naar V 10.0.17134.112

Echter in het automatische updaten is de Raspberry blijven hangen. Ik moest vanmorgen de stroom eraf en erop en na ongeveer 10 minuten (je zag niets gebeuren) begon DaL opnieuw te draaien. ppfffffff

Dat wil ik niet hebben, dat auto updaten. Maar hoe zetten we dit auto updaten af? (zie de post een stukje verder)

kijk, een "test" Raspberry is nu aan het updaten:


nu is de update gereed en wacht handmatig of timer


Op de re-start geklikt en ook mijn "test" raspberry stopt.

Beeldscherm aangesloten en opnieuw gestart (stroom uit-aan), Raspberry gaat verder, op beeldscherm dit te zien:

het rode lampje op de Raspberry knippert onregelmatig. Er lijkt geen vooruitgang, afwachten dus.
Ja, hij blijft "hangen" na zo een 15% van de installatie, stroom uit-aan ….

Ik wil ook aangeven dat dit niets met DaL van doen heeft.

[ Voor 59% gewijzigd door Willie Wortel op 13-06-2018 22:11 ]

[klump4u]

Ik heb nog de 15063 erop, automatische update aan maar heeft zich nog nooit bijgewerkt.

[Aegle]

Mijn HP-Stream tabletje met Windows10 wat ik als display voor de Netduino gebruik, wilde ook regelmatig uit zichzelf updaten. Dat wil ik helemaal niet. Uiteindelijk heb ik hem van het internet afgesloten. Hij draait nu alleen in het lokale netwerk. Sindsdien wordt er niet meer geupdate .

Dat moet met de RPi toch ook kunnen? Per slot van rekening hoeft ie toch niet met internet verbonden te zijn om DAL te draaien?

[klump4u]

@Aegle
Als je wilt loggen naar Pvoutput of iets dergelijks heb je internet nodig.

[Aegle]

@klump4u: ja, daar heb je helemaal gelijk in. Mijn Netduino hangt om die reden wel aan het internet.
Hoewel ik hem hoofdzakelijk voor de aansturing van het tablet gebruik. De tablet zelf hangt dan ook niet aan het internet.
Er wordt voor Win10 Iot hopelijk nog wel een hack gevonden om hem niet te laten updaten...

[Willie Wortel]

@Aegle het niet meer auto laten updaten van windows 10 IOT doe je met PowerShell

Het is voor mij belangrijk dat de Raspberry niet update, ik wil een stabiel systeem hebben en die updates geloof ik wel. Als ik zonodig wil updaten doe ik het wel met de hand. Kijk, als het niet goed gaat ben ik ook alle data kwijt, daarnaast als de Raspberry blijft hangen als ik op vakantie ben....

https://brosteins.com/201...s-10-iot-core-powershell/

hier wordt het beter uitgelegd:
https://concurrency.com/b...te-in-windows-10-iot-core

[Disable windows update]

# set the Windows Update service to "disabled"
sc.exe config wuauserv start=disabled

# display the status of the service
sc.exe query wuauserv

# stop the service, in case it is running
sc.exe stop wuauserv

# display the status again, because we're paranoid
sc.exe query wuauserv

# double check it's REALLY disabled - Start value should be 0x4
REG.exe QUERY HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\wuauserv /v Start

[/Disable windows update]

NOOT: weer zo een belachelijke hobbel, waarom niet gewoon AUTO UPDATE aan/uit in een menu?

[ Voor 45% gewijzigd door Willie Wortel op 13-06-2018 21:46 ]

[Aegle]

Willie Wortel schreef op woensdag 13 juni 2018 @ 21:08:
@Aegle het niet meer auto laten updaten van windows 10 IOT doe je met PowerShell

Het is voor mij belangrijk dat de Raspberry niet update, ik wil een stabiel systeem hebben en die updates geloof ik wel. Als ik zonodig wil updaten doe ik het wel met de hand. Kijk, als het niet goed gaat ben ik ook alle data kwijt, daarnaast als de Raspberry blijft hangen als ik op vakantie ben....

https://brosteins.com/201...s-10-iot-core-powershell/

Ongeveer dezelfde commando’s heb ik destijds ook op m’n tablet uitgevoerd. Dat ging lang goed, maar op een gegeven moment ging ie toch weer updaten. Maar dat was geen iot.

[Willie Wortel]

@Aegle ik heb de configuratie van mijn "hoofd" Raspberry met succes kunnen veranderen zodat deze niet meer automatisch update naar bovenstaand voorbeeld.

[Willie Wortel]

Maar al met al, mijn test Raspberry krijg ik niet meer opgestart. Lekker dan die updates van MS.

EDIT: Nieuw geheugen kaartje gekocht welke gecertificeerd door MS, laden, lopen, klaar.....nou ja....

maar toch maar de auto update van mijn Test Raspberry afzetten.
EDIT2: auto update afzetten gelukt.


Toch zit Microsoft te rommelen aan de IOT, of dit gratis blijft betwijfel ik. Op het scherm verschijnt een banner dat dit een test image betreft alleen voor prototyping, je bent gewaarschuwd !

[ Voor 72% gewijzigd door Willie Wortel op 16-06-2018 11:33 ]

[Willie Wortel]

Zit ik net een heel verhaal te tikken reageert Tweakers.net niet meer, kan ik weer overnieuw beginnen...pfff

Ik heb een nieuwe slimme meter, een Landis + Gyr E350
Om die draaiend te krijgen moet er een 1kOhm weerstand tussen de Vcc en RxD aangebracht worden in de bestaande schema's. Met dank aan @jmeinders

Heb ook gezien dat er meer uitleesmogelijkheden zijn, deze zal in een extentie geprogrammeerd worden.
Moet alleen uitvogelen wat het nieuwe betekend, het meeste is duidelijk. Hulp welkom, waar haal je de info vandaan? .


1-3:0.2.8(42)
0-0:1.0.0(xxx750S)
0-0:96.1.1(xxx)
1-0:1.8.1(000001.045*kWh)
1-0:1.8.2(000002.192*kWh)
1-0:2.8.1(000000.003*kWh)
1-0:2.8.2(000009.635*kWh)
0-0:96.14.0(0002)
1-0:1.7.0(00.000*kW)
1-0:2.7.0(02.066*kW)
0-0:96.7.21(00002)
0-0:96.7.9(00000)
1-0:99.97.0(0)(0-0:96.7.19)
1-0:32.32.0(00000)
1-0:52.32.0(00000)
1-0:72.32.0(00000)
1-0:32.36.0(00000)
1-0:52.36.0(00000)
1-0:72.36.0(00000)
0-0:96.13.1()
0-0:96.13.0()
1-0:31.7.0(010*A)
1-0:51.7.0(000*A)
1-0:71.7.0(001*A)
1-0:21.7.0(00.000*kW)
1-0:41.7.0(00.000*kW)
1-0:61.7.0(00.124*kW)
1-0:22.7.0(02.191*kW)
1-0:42.7.0(00.000*kW)
1-0:62.7.0(00.000*kW)
!F0C3

EDIT: om alles compatibel te houden met eerdere versies zal DaL automatisch de aanpassingen doen bij een update, wel zal je oude opstartJSON door de nieuwe Options.html gehaald moeten worden. DaL kan zelf namelijk niks zelf verzinnen.

[ Voor 11% gewijzigd door Willie Wortel op 26-06-2018 12:25 ]

[jmeinders]

Willie Wortel schreef op dinsdag 26 juni 2018 @ 12:15:
Zit ik net een heel verhaal te tikken reageert Tweakers.net niet meer, kan ik weer overnieuw beginnen...pfff

Ik heb een nieuwe slimme meter, een Landis + Gyr E350
Om die draaiend te krijgen moet er een 1kOhm weerstand tussen de Vcc en RxD aangebracht worden in de bestaande schema's. Met dank aan @jmeinders

Heb ook gezien dat er meer uitleesmogelijkheden zijn, deze zal in een extentie geprogrammeerd worden.
Moet alleen uitvogelen wat het nieuwe betekend, het meeste is duidelijk. Hulp welkom, waar haal je de info vandaan? .


1-3:0.2.8(42)
0-0:1.0.0(xxx750S)
0-0:96.1.1(xxx)
1-0:1.8.1(000001.045*kWh)
1-0:1.8.2(000002.192*kWh)
1-0:2.8.1(000000.003*kWh)
1-0:2.8.2(000009.635*kWh)
0-0:96.14.0(0002)
1-0:1.7.0(00.000*kW)
1-0:2.7.0(02.066*kW)
0-0:96.7.21(00002)
0-0:96.7.9(00000)
1-0:99.97.0(0)(0-0:96.7.19)
1-0:32.32.0(00000)
1-0:52.32.0(00000)
1-0:72.32.0(00000)
1-0:32.36.0(00000)
1-0:52.36.0(00000)
1-0:72.36.0(00000)
0-0:96.13.1()
0-0:96.13.0()
1-0:31.7.0(010*A)
1-0:51.7.0(000*A)
1-0:71.7.0(001*A)
1-0:21.7.0(00.000*kW)
1-0:41.7.0(00.000*kW)
1-0:61.7.0(00.124*kW)
1-0:22.7.0(02.191*kW)
1-0:42.7.0(00.000*kW)
1-0:62.7.0(00.000*kW)
!F0C3

EDIT: om alles compatibel te houden met eerdere versies zal DaL automatisch de aanpassingen doen bij een update, wel zal je oude opstartJSON door de nieuwe Options.html gehaald moeten worden. DaL kan zelf namelijk niks zelf verzinnen.

Je hebt een 3fase slimme meter kun je per fase uitlezen ampere ect.

[Willie Wortel]

jmeinders schreef op dinsdag 26 juni 2018 @ 18:24:
[...]


Je hebt een 3fase slimme meter kun je per fase uitlezen ampere ect.

Ja, er komen geen 6 maar 9 nieuwe waarden bij die uitgelezen kunnen worden met een 3 fase meter. Opbrengst en verbruik + ampère per fase. Zo kun je ook mooi je meterkast finetunen via je dashboard.

de prepost scheiding tekens voor de slimme meter 3 fase, staan allemaal in de raspberryconfig.js

code:

    smartmeterPrePostDeli.push([jsonP.ampsfase1.name, ":31.7.0(", "*A)"]);
    smartmeterPrePostDeli.push([jsonP.ampsfase2.name, ":51.7.0(", "*A)"]);
    smartmeterPrePostDeli.push([jsonP.ampsfase3.name, ":71.7.0(", "*A)"]);

    smartmeterPrePostDeli.push([jsonP.delivernowfase1.name, ":21.7.0((", "*kW)"]);
    smartmeterPrePostDeli.push([jsonP.delivernowfase2.name, ":41.7.0((", "*kW)"]);
    smartmeterPrePostDeli.push([jsonP.delivernowfase3.name, ":61.7.0((", "*kW)"]);

    smartmeterPrePostDeli.push([jsonP.consumptionnowfase1.name, ":22.7.0((", "*kW)"]);
    smartmeterPrePostDeli.push([jsonP.consumptionnowfase2.name, ":42.7.0((", "*kW)"]);
    smartmeterPrePostDeli.push([jsonP.consumptionnowfase3.name, ":62.7.0((", "*kW)"]);

er is een optie bijgekomen, fase 3 meter:


in de keuze menus:


DaL past zich vanzelf aan als de 3 fase in aangeklikt.

Je kan de display namen zelf aanpassen in de "name" omschrijving; de json

JavaScript:

            "ampsfase1": {
                "name": "Ampere fase 1",
                "prefix": "Prefix",
                "postfix": "Postfix"
            },
            "ampsfase2": {
                "name": "Ampere fase 2",
                "prefix": "Prefix",
                "postfix": "Postfix"
            },
            "ampsfase3": {
                "name": "Ampere fase 3",
                "prefix": "Prefix",
                "postfix": "Postfix"
            },
            "delivernowfase1": {
                "name": "Deliver Watt Now fase 1",
                "prefix": "Prefix",
                "postfix": "Postfix"
            },
            "delivernowfase2": {
                "name": "Deliver Watt Now fase 2",
                "prefix": "Prefix",
                "postfix": "Postfix"
            },
            "delivernowfase3": {
                "name": "Deliver Watt Now fase 3",
                "prefix": "Prefix",
                "postfix": "Postfix"
            },
            "consumptionnowfase1": {
                "name": "Consumption Watt Now fase 1",
                "prefix": "Prefix",
                "postfix": "Postfix"
            },
            "consumptionnowfase2": {
                "name": "Consumption Watt Now fase 2",
                "prefix": "Prefix",
                "postfix": "Postfix"
            },
            "consumptionnowfase3": {
                "name": "Consumption Watt Now fase 3",
                "prefix": "Prefix",
                "postfix": "Postfix"
            },

In Now krijg je dit te zien:

[ Voor 103% gewijzigd door Willie Wortel op 29-06-2018 22:14 ]

[klump4u]

@Willie Wortel
Ik heb in de nieuwe software al twee keer gehad dat de LCD blijft hangen,
Er wordt dan iedere seconde een melding in de Error map geschreven, ik kan dan ook niet meer via de browser in de now pagina komen, de software loopt overigens wel gewoon door en doet alles behalve dat de LCD vast hangt dan.
Ik heb een gewoon 4x20 LCD van Ebay.
Dit is de fout die iedere seconde wordt weg geschreven,

code:

DateTime: Sunday, 1 Jul 2018 - 03:16:03
Detail: SainSmartDisplay
Message: Value cannot be null.
Stack:    at System.Threading.Monitor.ReliableEnter(Object obj, Boolean& lockTaken)
   at System.Threading.Monitor.Enter(Object obj, Boolean& lockTaken)
   at StartupDaL.SainSmartLiquidCrystal_I2C.Write(Byte[] WriteBuffer)
   at StartupDaL.SainSmartLiquidCrystal_I2C.expanderWrite(Int32 data)
   at StartupDaL.SainSmartLiquidCrystal_I2C.begin(Byte cols, Byte lines, Byte dotsize)
   at StartupDaL.SainSmartLiquidCrystal_I2C.reset()
   at StartupDaL.SainSmartDisplayI2C.I2C_LCDdisplay()
Type: System.ArgumentNullException

[Willie Wortel]

@klump4u Ik heb ook met een sainsmart display, al 4 jaar. Aan de routines is nooit wat veranderd daarom denk ik dat het een lokaal probleem is. Nu heb ik de prog code nagelopen en heb niets bijzonders kunnen ontdekken. Daar heb jij nu niks aan maar je kan wel de display softwarematig uitzetten. Ik zal het zo hatseflatsen en controleren op een NULL, wat overigens niet eens mogelijk zo moeten zijn, de NULL dus. NULL is niks nada niet bestaand of gedefinieerd.

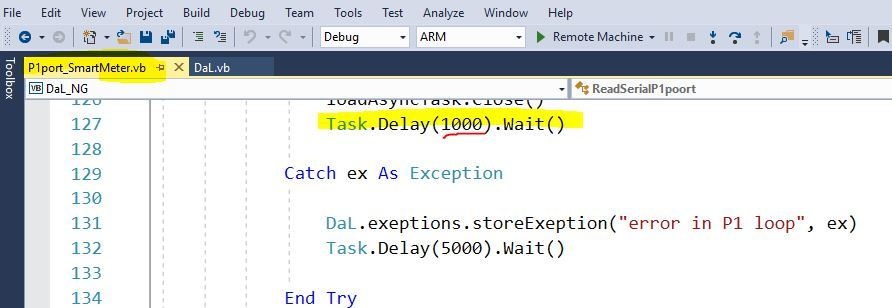

hier pakt ie de fout:


je zou If _blnVersionInfoAndDateTime Then kunnen veranderen in if FALSE then
en kijken wat het doet, als je daar zin in zou hebben om te experienteren


------------------------------
uitlezen P1 Landis + Gyr E350 denk ik dat dit de beste optie is.



NB: met DaL kan je ook externe seriële USB sticks gebruiken.

[ Voor 13% gewijzigd door Willie Wortel op 03-07-2018 09:13 ]

[Willie Wortel]

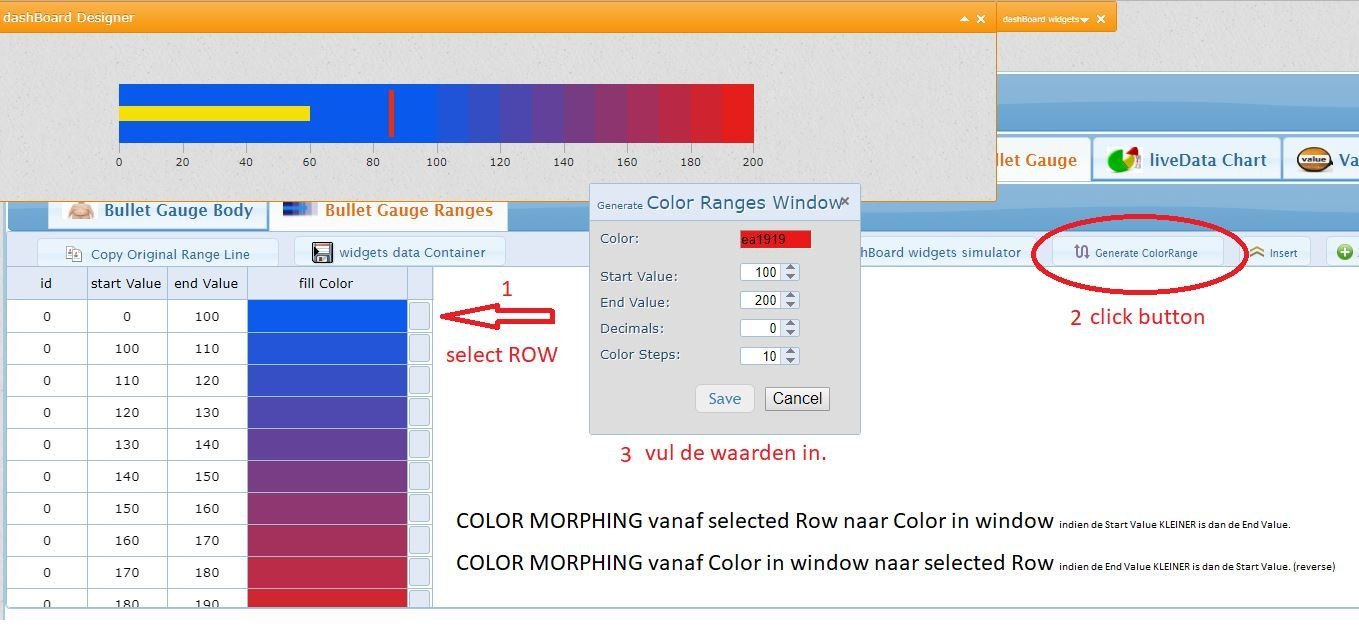

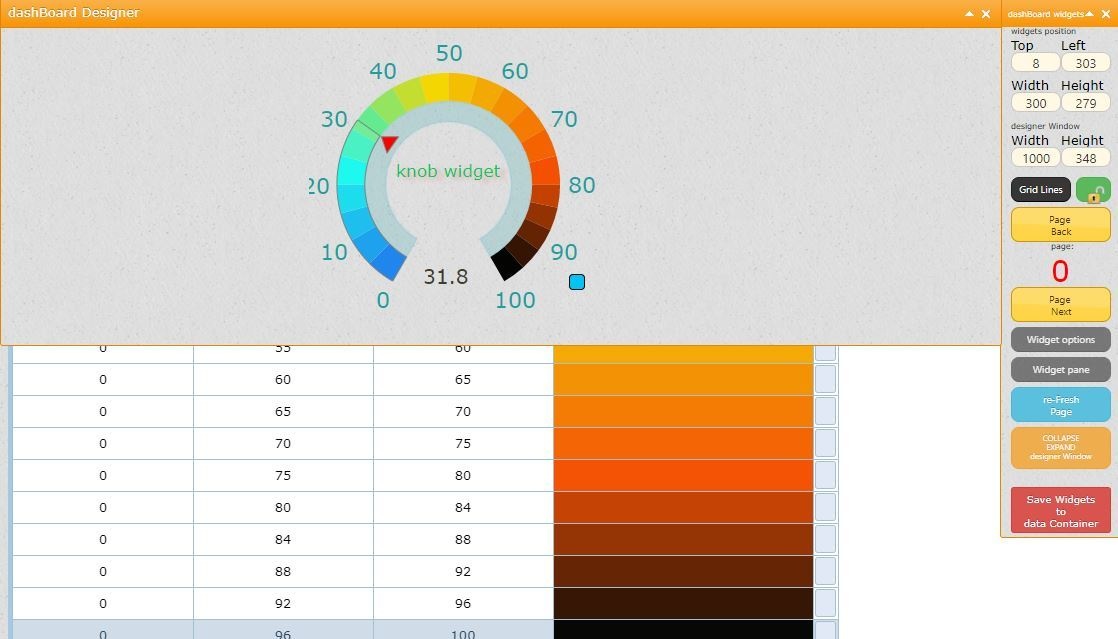

Ik ben alle software aan het nakijken en een dashboard met de designer aan het hatseflatsen voor een 3fase meter. Kleine onvolkomenheden die beter hadden kunnen worden geprogrammeerd worden zo glad gestreken.


Elke data widget voorzien van een highchart.

Zal ook wat meerdere pagina's maken zodat je er doorheen kan bladeren,als het dashboard klaar is deze aan de voorbeelden toevoegen.

Heb ook even getest met meerdere pagina's aan elkaar hatseflatsen met de dashboard designer, werkt ook goed.
Een kleine demo, het gaat niet om de data maar of iets werkt.

Als dit niet het ultieme data loggen is ……..

[ Voor 68% gewijzigd door Willie Wortel op 15-07-2018 10:24 ]

[Willie Wortel]

Als je Visual Studio voor het eerst hebt geïnstalleerd en je wilt de DaL sourcecode gebruiken dan kan het zijn dat de SDK win 10 niet gedownload is.

Je krijg dan dit te zien:


Klik met je rechtermuis op DaL_NG (unavailable) en klik op Download Update.


nu moet na het installeren alles goed zijn:


Dan komt fase 2, alle Dynamic Link Libraries installeren, dit gaat als volgt:
Hier zie je alle rode golfjes en een dikke rode bar O O , paniek:



Dat los je op door opnieuw in de solution explorer venster met de rechter muis op DaL_NG (universal Windows) te klikken en REBUILD te klikken.



Nu worden alle ontbrekende DLL's gedownload en geïnstalleerd. Als alles gereed is, herstart je VS en DaL.

Nu kan je gaan hatseflatsen.

[ Voor 40% gewijzigd door Willie Wortel op 12-08-2018 09:25 ]

[jmeinders]

Klop helemaal, is mij ook al opgevallen. Vraagje Willie, ik had een SainSmart lcd display 2004 I2C en werkte de time filter goed. Met de warmte is deze defect gegaan (strepen). Nu had ik nog een digole lcd display 2004 I2C deze gemonteerd maar nu werkt de time filter niet, zou je de prog code eens willen nalopen.
7segment time filter werkt prima. (moet de backlight wel of niet aangevinkt zijn i.c.m. time filter?)

[Willie Wortel]

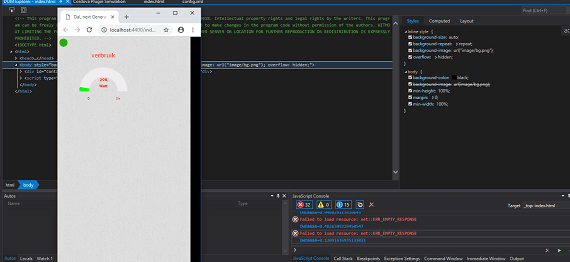

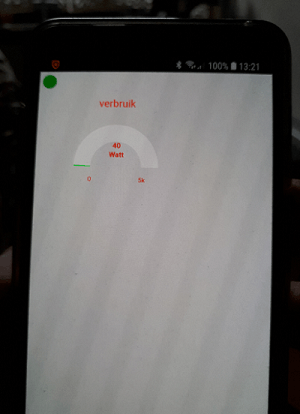

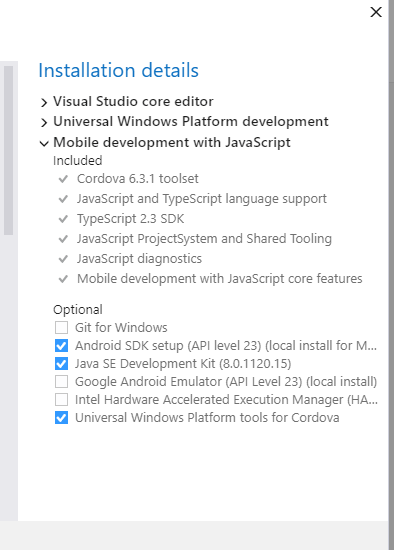

@jmeinders ik ben Android telefoon software aan het hatseflatsen voor output en in combinatie met de dashboard designer. Maar de displays komen zeker aan de beurt, heb de driver voor de sainsmart al verbeterd, zeker 100% sneller geworden.

[klump4u]

Vandaag een S0 kWh-meter geplaatst naast de warmtepompboiler, 20 meter cat5 kabel tussen de kWh-meter en de Raspberry en pulsjes worden netjes geteld, nu wachten op de inductie sensor van EBay en dan kan die op de watermeter naast de boiler het verbruik bijhouden, misschien ook nog wel een paar DS18b20 erbij om de temperaturen te logen, gewoon omdat het kan.

[Willie Wortel]

Wat me opvalt is dat wij Netduino onder onze naam hebben staan terwijl we meer kennis hebben van Raspberry IOT dan de meeste ontwikkelaars. In dit topic hoort Raspberry te staan maar hoe kan ik dat veranderen? Ook bovenin staat Netduino.

Ik test nu met de nieuwste raspberry B+, is een stuk sneller maar de core software is nog alleen voor insiders (ik heb me aangemeld), wachten op de officiële release van Microsoft.

[arnaudarduino]

Eindelijk weer proberen Dal op mijn rasp3 te zetten .
DAL staat er weer op.
P1 kabel erin en ,ga naar hardware en ik kies uart 0 , 115200 , none , 8 ,one .
Selecteer bij Raspberry&win 10 iot, save to raspberry.
Restart ,dan zoeken ik zie geen waardes.
Bij examine your input , niks over uart 0.
(Kabel werkt , zelfde kabel die ik net gebruikte bij Domoticz).
Wat heb ik gemist?

[ Voor 117% gewijzigd door arnaudarduino op 19-08-2018 15:13 ]

[Willie Wortel]

arnaudarduino schreef op zaterdag 18 augustus 2018 @ 21:22:
Eindelijk weer proberen Dal op mijn rasp3 te zetten .
DAL staat er weer op.
P1 kabel erin en ,ga naar hardware en ik kies uart 0 , 115200 , none , 8 ,one .
Selecteer bij Raspberry&win 10 iot, save to raspberry.
Restart ,dan zoeken ik zie geen waardes.
Bij examine your input , niks over uart 0.
(Kabel werkt , zelfde kabel die ik net gebruikte bij Domoticz).
Wat heb ik gemist?

je moet wel de P1 OPERATE aanvinken in Options.html. Kijk maar in de WIKI

Daarnaast, je hebt een JSON output waarin je alles terug kunt lezen.

[ Voor 6% gewijzigd door Willie Wortel op 19-08-2018 15:41 ]

[KabouterSuper]

Willie Wortel schreef op zondag 12 augustus 2018 @ 09:31:
Wat me opvalt is dat wij Netduino onder onze naam hebben staan terwijl we meer kennis hebben van Raspberry IOT dan de meeste ontwikkelaars. In dit topic hoort Raspberry te staan maar hoe kan ik dat veranderen? Ook bovenin staat Netduino.

Koppel onderwerp bovenaan klikken?

[arnaudarduino]

Heb ik ook vinkje in operate, ik lees verder .
Bij ip poort Now staan standaard waarde.
Kabel terug in raspberry met Domoticz en werkt weer.
P1 moet als eerste, waarom werkt deze p1 kabel wel bij domoticz op raspberry en niet met deze raspberry met DAL.
<code>{
"Smart Meter Parameters" : [
{
"Operate" : true, "Communication Port" : "UART 0",
"BaudRate" : 115200, "Parity" : "None",
"dataBits" : 8, "StopBits" : "One",
"pinOnWrite" : ""
}],

"Smart Meter PrePostFix Delimiters" : [
{
"Consumed Electricity High Tariff" : [{
"Prefix" : ":1.8.2(",
"Postfix" : "*kWh)"
}],

"Cons....</code> Telegram komt wel naar de arduino, domoticz raspberry.

[ Voor 71% gewijzigd door arnaudarduino op 25-08-2018 19:26 ]

[arnaudarduino]

Alles opnieuw gedaan ,deploy gaat goed, immiadiate geen fouten.
Temp sensor aangehangen ,ic2.
Voor het gemak 4 toegevoegd ivm adres.
Save, reload zie er 4 staan , examine, zie 4 assigned ic2 .
<code>No Assign Conflicts detected
All the assigned Pins in DaL ultimate version:
Assigned PinOnWrite:
All The assigned I2C address
Temperature sensor DS18B20 'myHardware 0' - '0x18'
Temperature sensor DS18B20 'myHardware 1' - '0x19'
Temperature sensor DS18B20 'myHardware 2' - '0x1A'
Temperature sensor DS18B20 'myHardware 3' - '0x1B'
/code
Via ip/now niks <code>Command Now on: 9/9/2018 5:14:41 AM


Windows.IoT 10.0.17134.1
DaL SW Version : 2.0.8
StartupJSON Loaded : Hardcoded from program source code
StartupJSON Production DateTime : 7-6-2018 7:49
layoutJSON Loaded : Hardcoded from program source code
Uptime : 0.0.53.42

MemoryPool: 406348/code>
Live data load fieldnames , niks.

Ook met een geformateerde usbstick met naam DAL ,lukt niet

Wel moest ik visual basic gebruiken ,wanneer ik probeerde DaL_NG_2.0.8.0_arm_Debug.appxbundle te slepen en te laten installeren, loopt de installatiebalkje tot de helft geeft dan 100% en komt dan met fout melding.Iets van windows sdk . Ook na installeren van SDK via link site ,lukte dat niet.

Zie hierboven met p1 .Lukte mij niet.
Lijkt erop dat er iets mist bij win iot of ...

[ Voor 32% gewijzigd door arnaudarduino op 09-09-2018 14:15 ]

[Willie Wortel]

Als ik terug ben van vakantie zal ik een uitgebreide video maken met how to install.
En iets wat nog belangrijker is hoe je kan debuggen, want dal heeft een ton aan debug mogelijkheden.
Het is altijd erg moeilijk om met de beschikbare gegevens te zien waar het fout gaat. Ik denk aan de weerstand naar 3.3v

[ Voor 6% gewijzigd door Willie Wortel op 09-09-2018 17:29 ]

[klump4u]

arnaudarduino schreef op zondag 9 september 2018 @ 14:11:
Alles opnieuw gedaan ,deploy gaat goed, immiadiate geen fouten.
Temp sensor aangehangen ,ic2.
Voor het gemak 4 toegevoegd ivm adres.
Save, reload zie er 4 staan , examine, zie 4 assigned ic2 .
<code>No Assign Conflicts detected
All the assigned Pins in DaL ultimate version:
Assigned PinOnWrite:
All The assigned I2C address
Temperature sensor DS18B20 'myHardware 0' - '0x18'
Temperature sensor DS18B20 'myHardware 1' - '0x19'
Temperature sensor DS18B20 'myHardware 2' - '0x1A'
Temperature sensor DS18B20 'myHardware 3' - '0x1B'
/code
Via ip/now niks <code>Command Now on: 9/9/2018 5:14:41 AM


Windows.IoT 10.0.17134.1
DaL SW Version : 2.0.8
StartupJSON Loaded : Hardcoded from program source code
StartupJSON Production DateTime : 7-6-2018 7:49
layoutJSON Loaded : Hardcoded from program source code
Uptime : 0.0.53.42

MemoryPool: 406348/code>
Live data load fieldnames , niks.

Ook met een geformateerde usbstick met naam DAL ,lukt niet

Wel moest ik visual basic gebruiken ,wanneer ik probeerde DaL_NG_2.0.8.0_arm_Debug.appxbundle te slepen en te laten installeren, loopt de installatiebalkje tot de helft geeft dan 100% en komt dan met fout melding.Iets van windows sdk . Ook na installeren van SDK via link site ,lukte dat niet.

Zie hierboven met p1 .Lukte mij niet.
Lijkt erop dat er iets mist bij win iot of ...

Die temperatuur sensor zitten allemaal op 1 I2C of heb je voor iedere sensor een aparte I2C,
als je 4 sensors op 1 I2C hebt moeten ze alle 4 hetzelfde adres hebben.

[ Voor 4% gewijzigd door klump4u op 09-09-2018 17:36 ]

[arnaudarduino]

Uitleg over debug is zeker leerzaam.

Ik heb gewoon pech , rasp is dood.
https://goo.gl/images/qvHCSF deze temp sensor aangesloten.
Met deze extension board.
https://goo.gl/images/BE9h7k waarschijnlijk de flatcable verkeerd erop gehad.
3v3 gp04 gnd. Dan kloppen de pinnen niet meer. Dure leerschool.
Nu doet hij niet veel meer dan heet worden.

Nu wachten tot ik weer een rasp heb.

[Willie Wortel]

Als je met de source code werkt, is het beste de opstart json in de source code te plaatsen. Nu kan je in het imidiate venster de voortgang volgen.

In de source code staat een ds18b20 code snippet , als je die unquote dan kan je eenvoudig de sensoren ophalen.

[klump4u]

arnaudarduino schreef op zondag 9 september 2018 @ 20:09:
Uitleg over debug is zeker leerzaam.

Ik heb gewoon pech , rasp is dood.
https://goo.gl/images/qvHCSF deze temp sensor aangesloten.
Met deze extension board.
https://goo.gl/images/BE9h7k waarschijnlijk de flatcable verkeerd erop gehad.
3v3 gp04 gnd. Dan kloppen de pinnen niet meer. Dure leerschool.
Nu doet hij niet veel meer dan heet worden.

Nu wachten tot ik weer een rasp heb.

Van de openingpost: De oneWire DS18B20 temperatuur sensor in combinatie met een DS2482-100 I2C zit in de DaL Raspberry software geprogrammeerd.
Heb je die DS2482-100 I2c ertussen gehad of heb je de DS18b20 gewoon op de GPIO4 aangesloten?

[arnaudarduino]

Ik had de 1 Ds18b20 module aangesloten gehad .
Maar de fout die ik maakt was de flatkabel met extensionboard.
Gnd zit 2x door verbonden middels een print spoor , als je die dus verkeerd doet dan verbind die iets heel anders door.

Maar, daarvoor lukte het ook al niet , misschien was er ook al wat mis met de rasp. Want dacht als ik eerst de p1 aan de gang heb , is een usb stekker 🤔dat moet toch lukken, maar ook daar geen waardes.

Nieuwe ronde nieuwe kanzen. Maar baal wel erg.

[Willie Wortel]

Ben net terug van vakantie en ben weer begonnen met het hobby project DaL dashboard phoneApp voor de Android en IOS apple. Moet nog een beetje aanpassen.

Nu zit ik te denken om de sourcecode vrij te geven zodat een ieder zelf met Visual Studio de app op de telefoon kan zetten of een beetje zelf hatseflatsen aan de app. Als ik een tutorial video maak howto deploy to your Phone moet dan voldoende zijn om het geheel draaiend te krijgen. Ik bedoel, het is geen rocket sience.

eea kan wel even duren, de computer waar ik op schrijf is kapot,

edit2: de pc staat bij de reparateur, ik krijg hem niet meer aan de praat, en hij is splinternieuw, nou ja bijna.

[ Voor 36% gewijzigd door Willie Wortel op 05-10-2018 09:10 ]

[Willie Wortel]

Ik zal hier de komende dagen de stappen die nodig zijn om je DaL dashboard die je zelf ontworpen hebt op je telefoon te displayen uitleggen. Het installeren van het DaL dashboard APP op je mobile telefoon is niet moeilijk.

Wat je nodig hebt is Visual Studio 2017, aangevinkt: Universal Windows Platform developmen (c# en VB)t.
Daarbij: Mobile development with javascript. Want we gebruiken uiteraard gewoon de internet browser van de telefoon, we gaan namelijk niet moeilijk doen.
Dat ziet er zo uit:


Nu ben je in staat om gewoon met javascript data binnen te halen vanaf je Raspberry (server) en op je telefoon (client) te laten zien. (je kan zelfs je eigen website laten draaien op je Rasp als host (ander klein progje))

Open je DaL javascript programma code:


NB: er staat Android (omdat ik dat hebt) maar draait ook onder iOS apple

Kies je platform waar je App op moet draaien:


klik op Simulate in Browser, met als resultaat, de Chrome browser wordt geopend:


klik op oranje stip:


Nu kan je de weggeschreven opstart string downloaden, die je eerder gemaakt hebt met de dashboard designer

Ter herinnering:


Dus alles wat je in de designer maakt:


kan je in de simulator kijken of alles naar wens is.


om het vervolgens op je telefoon te zetten.


dit is maar een klein voorbeeldje, je eigen inventiviteit is de enige limiet. Maak zoveel pagina's als je wilt, het geheugen krijg je toch nooit vol en de app is niet performance remmend.


stap2:
Unlock je telefoon om APPs te kunnen installeren. (dit is een normale procedure, niks geheimzinnig)
Een ieder heeft een andere telefoon, ik heb een Huawei Android (goedkoop maar goed)
Hier de volgorde om je Huawei telefoon te unlocken.

Weet je niet howto unlock met een andere telefoon, laat het weten.

[ Voor 54% gewijzigd door Willie Wortel op 15-10-2018 14:32 ]

[klump4u]

Willie Wortel schreef op maandag 15 oktober 2018 @ 08:55:
Ik zal hier de komende dagen de stappen die nodig zijn om je DaL dashboard die je zelf ontworpen hebt op je telefoon te displayen uitleggen. Het installeren van het DaL dashboard APP op je mobile telefoon is niet moeilijk.

Wat je nodig hebt is Visual Studio 2017, aangevinkt: Universal Windows Platform developmen (c# en VB)t.
Daarbij: Mobile development with javascript. Want we gebruiken uiteraard gewoon de internet browser van de telefoon, we gaan namelijk niet moeilijk doen.
Dat ziet er zo uit:
[Afbeelding]

Nu ben je in staat om gewoon met javascript data binnen te halen vanaf je Raspberry (server) en op je telefoon (client) te laten zien. (je kan zelfs je eigen website laten draaien op je Rasp als host (ander klein progje))

Open je DaL javascript programma code:
[Afbeelding]

NB: er staat Android (omdat ik dat hebt) maar draait ook onder iOS apple

Kies je platform waar je App op moet draaien:
[Afbeelding]

klik op Simulate in Browser, met als resultaat, de Chrome browser wordt geopend:
[Afbeelding]

klik op oranje stip:
[Afbeelding]

Nu kan je de weggeschreven opstart string downloaden, die je eerder gemaakt hebt met de dashboard designer

Ter herinnering:
[Afbeelding]

Dus alles wat je in de designer maakt:
[Afbeelding]

kan je in de simulator kijken of alles naar wens is.
[Afbeelding]

om het vervolgens op je telefoon te zetten.
[Afbeelding]

dit is maar een klein voorbeeldje, je eigen inventiviteit is de enige limiet. Maak zoveel pagina's als je wilt, het geheugen krijg je toch nooit vol en de app is niet performance remmend.


stap2:
Unlock je telefoon om APPs te kunnen installeren. (dit is een normale procedure, niks geheimzinnig)
Een ieder heeft een andere telefoon, ik heb een Huawei Android (goedkoop maar goed)
Hier de volgorde om je Huawei telefoon te unlocken.

Weet je niet howto unlock met een andere telefoon, laat het weten.

Ben benieuwd, heb een iphone6.

[Willie Wortel]

Ben nu alles aan het nalopen, de designer compatible aan het maken voor Edge browser.

Wat besturing erbij gemaakt om eenvoudiger te uploaden naar Raspberry zodat je het direkt op je telefoon ziet wat je doet. Nu nog de status her programmeren en nakijken.


Het gaat even om het idee, wat je op een pagina zet maakt niet uit,.. de buttons:



Edit:, de designer moet nu ook soepel draaien in google chrome. Chrome houdt er een eigen beleid op na zo blijkt, professionele 3e partij software loopt niet echt als een zonnetje en komt zeker niet door toedoen van DaL programma code. Ik ga voor de Internet explorer en een goede tweede Edge.

Wat veranderd is zijn de fonts, dit is veranderd in de dropdown menu in 15 webpage safe fonts

de warmtepomp data op de telefoon erbij gehatseflatst. Dit is actuele data van mijn warmtepomp.

[ Voor 41% gewijzigd door Willie Wortel op 31-10-2018 09:34 ]

[Willie Wortel]

Deze week komt een nieuwe versie van DaL uit, hier kan ook een 3fase meter mee worden uitgelezen.

Hoofdbreker in deze versie was het compatible maken van het dashboard op alle platforms.
De dashboard designer draait alleen soepel in Internet Explorer en Edge, daar was de designer ook voor geprogrammeerd. Voor het overzetten naar andere browsers zou de 3th party software moeten worden geupgrade maar dan moet er weer het een en ander herschreven worden omdat er teveel veranderd is in de 3th part.

Het dashboard, (en daar doen we het voor), daarentegen draait soepel op alle platforms, daar zorgt MS Cordova voor omdat het 100% javascript is.

Zonder de nieuwe core versie van DaL op de Raspberry is het niet mogelijk een connectie te maken tussen je telefoon en Raspberry.

De broncode van de telefoon applicatie wordt toegevoegd aan het download setje zodat een ieder naar eigen believen aan kan passen en of leren hoe zo een applicatie te maken.

De oude JSON opstart string moet door de Options.HTML pagina worden gehaald om een compatible string te genereren voor de nieuwe DaL.

Er is een nieuwe button toegevoegd aan de dashboard designer om snel te kunnen communiceren en overzenden van de dashboard string naar je Raspberry, de telefoon kan de string weer downloaden van je Raspberry.

wegschrijven:


deze worden geplaatst op je Raspberry in:


door op de stip te drukken krijg je een menu, vul de bestannaam in en voila…


in de map Examples staan vele voorbeelden van dashboards ook voor de telefoon. (het enige wat anders is voor de telefoon zijn de afmetingen van de widgets)



Edit: De sainsmart display heeft een driver update ondergaan en backlight moet nu weer op zwart gaan met een timefilter.

Als je DaL gaat uploaden naar je Raspberry kan je een certificaat probleem krijgen. Mijn certificaat is password protected.


Remedie:
open de manifest tab: klik op choose certificate:


create your own:



pas op, ga niet zomaar wat zitten rommelen aan het manifest zelf, je importeert zo een berg ellende.

Zo nu alle software opschonen en verzenden, even geduld aub.

[ Voor 18% gewijzigd door Willie Wortel op 07-11-2018 10:55 ]

[klump4u]

@Willie Wortel
Ik krijg de 2100 niet geladen in VS 2017

[jmeinders]

klump4u schreef op woensdag 7 november 2018 @ 19:43:
@Willie Wortel
Ik krijg de 2100 niet geladen in VS 2017

VS 2017 heeft 2100 bij mij wel in een keer geladen dal staat nu op mijn sd kaart. Ik heb wel update vs 2017 uitgevoerd.
Alleen kan ik dal niet benaderen met ip/poort/now of opstart string weg schrijven.
An error occurred while transferring the file.
Try again.

[ Voor 7% gewijzigd door jmeinders op 07-11-2018 20:41 ]

[klump4u]

jmeinders schreef op woensdag 7 november 2018 @ 20:29:
[...]
VS 2017 heeft 2100 bij mij wel in een keer geladen dal staat nu op mijn sd kaart. Ik heb wel update vs 2017 uitgevoerd.
Alleen kan ik dal niet benaderen met ip/poort/now of opstart string weg schrijven

Dan maar eens een update doen.

[jmeinders]

@Willie Wortel
Bij het saven naar de pi krijg ik dit. An error occurred while transferring the file.
Try again.
bij f12 ingedrukt krijg ik deze melding. Cross-Origin-aanvraag geblokkeerd: de Same Origin Policy staat het lezen van de externe bron op http://192.168.1.xxx:6xxxx/saveFile&raspberry&DaL_startupJSON.txt&0&&&=0.5657209604921982 niet toe. (Reden: CORS-aanvraag is niet gelukt).
p.s. div browsers geprobeerd.

[Willie Wortel]

Allereerst, kijk naar de port waar de Raspberry naar luistert.



staat op 65444


Edit: een goede leidraad is, als NOW geen respons geeft met een lege opstart string kan je ervan uitgaan dat je een verkeerd port nummer of IP adres hebt meegegeven in je URL.

[ Voor 35% gewijzigd door Willie Wortel op 08-11-2018 10:12 ]

[jmeinders]

Willie Wortel schreef op donderdag 8 november 2018 @ 08:33:
Allereerst, kijk naar de port waar de Raspberry naar luistert.

[Afbeelding]

staat op 65444


Edit: een goede leidraad is, als NOW geen respons geeft met een lege opstart string kan je ervan uitgaan dat je een verkeerd port nummer of IP adres hebt meegegeven in je URL.

Echt helemaal over het hoofd gezien kan mij wel voor het . Je hebt helemaal gelijk nu in een keer. Nu maar met de telefoon app aan het stoeien.

[Willie Wortel]

De telefoon app, ik heb er veel aan en uniek in de wereld. Heb nog nooit een app gezien die je zelf kan programmeren via een externe designer.

[klump4u]

Heb hem ook erop staan, ga ook eens stoeien met de telefoon app, heb een Iphone.
Alleen de grote vraag, hoe krijg ik het op de iphone?

[ Voor 25% gewijzigd door klump4u op 09-11-2018 20:48 ]

[Willie Wortel]

klump4u schreef op vrijdag 9 november 2018 @ 20:04:
Heb hem ook erop staan, ga ook eens stoeien met de telefoon app, heb een Iphone.
Alleen de grote vraag, hoe krijg ik het op de iphone?

Ben je al wat verder met het "unlocken" van je iPhone.?.

Het had wat simpeler geweest als ik een iPhone had maar die heb ik niet. Kan wel op het net zoeken naar howto. Ik zie alleen maar dat VisualStudio programmeurs de apps deployen naar de iPhone maar verder ook niet.

als je geen iPhone hebt aangesloten zie je dit:, (geen device)


als je wel een (in mijn geval Android) telefoon hebt aangesloten zie je dit, (device) waar je naar kan uploaden.


edit: dit gevonden:

android lijkt me heel wat makkelijker.

[ Voor 10% gewijzigd door Willie Wortel op 10-11-2018 10:05 ]

[klump4u]

Yep, android is makkelijker en toegankelijker.
De hele morgen gezocht om het werkend te krijgen maar zonder Mac pc is het niet mogelijk de app op een iphone te krijgen, jammer maar het is niet anders.
Op de Huawei van mijn vrouw binnen 10 minuten aan de praat.

Even wat geprobeerd,

[ Voor 25% gewijzigd door klump4u op 10-11-2018 15:05 ]

[Willie Wortel]

Klump, dit is toch echt te gek hè, je dashboard op alle hardware.

[jmeinders]

klump4u schreef op zaterdag 10 november 2018 @ 14:17:
Yep, android is makkelijker en toegankelijker.
De hele morgen gezocht om het werkend te krijgen maar zonder Mac pc is het niet mogelijk de app op een iphone te krijgen, jammer maar het is niet anders.
Op de Huawei van mijn vrouw binnen 10 minuten aan de praat.

Even wat geprobeerd,
[Afbeelding]

Je moet wel een simkaart hebben van een andere provider en een unlock code, als ik het goed begrijp?

[klump4u]

jmeinders schreef op zaterdag 10 november 2018 @ 19:53:
[...]

Je moet wel een simkaart hebben van een andere provider en een unlock code, als ik het goed begrijp?

Van de Huawei bedoel je?
Toestel is simlock vrij, heb alleen de ontwikkel functie aangezet.

[jmeinders]

klump4u schreef op zaterdag 10 november 2018 @ 20:31:
[...]

Van de Huawei bedoel je?
Toestel is simlock vrij, heb alleen de ontwikkel functie aangezet.

Bedankt, ga het ook doen.

[jmeinders]

Ik heb de uitleg van Willie gedaan incl unlock telefoon, maar hoe krijg ik de dashboard app te zien op mijn mobiel?

[ Voor 52% gewijzigd door jmeinders op 10-11-2018 23:09 ]

[klump4u]

@jmeinders
Op dezelfde manier zoals je nu gedaan hebt alleen moet je dan bij Android, 'device' selecteren als je telefoon aan je pc of laptop hangt en dan deployen, het scherm van je telefoon moet wel aanstaan en niet gelocked zijn.
je moet in principe de software naar je telefoon deployen.

[klump4u]

@Willie Wortel
Ik heb de inhoud van de map www uit het ''android" project op een ander raspberry pi (raspian) gezet in de map www.
Als ik nu in een willekeurige browser op mij iphone of ipad naar het ip adres van deze raspberry surf dan krijg de dashboard pagina in die browser te zien en kan dan gewoon allles doen zoals in de app op de Android telefoon.
Mijn vraag is: kan deze map(webpagina in feite) niet op de Win iot10 raspberry in een map geplaats worden en als je dan het ip adres van de raspberry intoetst je de telefoon app krijg?
Ik hoop dat mijn vraag duidelijk is anders probeer ik het wel met foto's duidelijk te maken.

edit,
hier heb ik de webpagina van de telefoon app in de Safaribrowser op de Iphone draaien,

[ Voor 16% gewijzigd door klump4u op 11-11-2018 12:57 ]

[jmeinders]

klump4u schreef op zondag 11 november 2018 @ 10:02:
@jmeinders
Op dezelfde manier zoals je nu gedaan hebt alleen moet je dan bij Android, 'device' selecteren als je telefoon aan je pc of laptop hangt en dan deployen, het scherm van je telefoon moet wel aanstaan en niet gelocked zijn.
je moet in principe de software naar je telefoon deployen.

Bij mij nu ook gelukt, had bij optional android SDK setup en Java SE development niet aan gevinkt waardoor ik bij android geen device had staan. Nu een mooi dashboard designer maken




Edit: mijn sainSmart lcd display werkt nu ook met de timer, top!

[ Voor 4% gewijzigd door jmeinders op 11-11-2018 14:01 ]

[Willie Wortel]

@klump4u om de Raspberry IoT als host te gebruiken heb je een apart draaiend programmatje op de Raspberry nodig. Ik had er al eens naar gekeken, zal het even terug zoeken.

De app sourcecode is niet 1 op 1 een webpagina maar een mix. Je kan deze gebruiken als een webpagina maar geen gebruik maken van de telefoon functies. De DaL app gebruikt het wegschrijven van de instellingen op de telefoon maar deze instellingen kunnen evengoed in de code weg geschreven worden of in een javascript bestandje worden toegevoegd.

[klump4u]

Willie Wortel schreef op maandag 12 november 2018 @ 08:02:
@klump4u om de Raspberry IoT als host te gebruiken heb je een apart draaiend programmatje op de Raspberry nodig. Ik had er al eens naar gekeken, zal het even terug zoeken.

De app sourcecode is niet 1 op 1 een webpagina maar een mix. Je kan deze gebruiken als een webpagina maar geen gebruik maken van de telefoon functies. De DaL app gebruikt het wegschrijven van de instellingen op de telefoon maar deze instellingen kunnen evengoed in de code weg geschreven worden of in een javascript bestandje worden toegevoegd.

Ik kan het nu gewoon gebruiken op de iPhone of iPad, alleen zal hij de gesavede instellingen in de browser van de telefoon bewaren of op de host raspberry of hij laadt het telkens van de iot raspberry. Ik weet het ook niet maar als ik een dashboard bestand selecteer met het programma en dan saved dan laadt het programma gewoon de volgende keer het laatst gesavede dashboard.

[Willie Wortel]

Ik heb gisteren gezocht of er een panklare oplossing voorhanden is. Nee dus, dat zal geschreven moeten worden. Het is echter zo dat het data verkeer explosief toeneemt indien je de webpagina vanaf een server in je telefoon laadt. Dat in tegenstelling tot een geïnstalleerde app die geen data verbruikt. We moeten maar even kijken.

[klump4u]

Willie Wortel schreef op dinsdag 13 november 2018 @ 08:40:
Ik heb gisteren gezocht of er een panklare oplossing voorhanden is. Nee dus, dat zal geschreven moeten worden. Het is echter zo dat het data verkeer explosief toeneemt indien je de webpagina vanaf een server in je telefoon laadt. Dat in tegenstelling tot een geïnstalleerde app die geen data verbruikt. We moeten maar even kijken.

Heeft geen haast en niks moet, het was maar een idee.
Ik kan me helpen op de iphone met de webpagina.

[Willie Wortel]

klump4u schreef op dinsdag 13 november 2018 @ 19:46:
[...]

Heeft geen haast en niks moet, het was maar een idee.
Ik kan me helpen op de iphone met de webpagina.

Misschien wel een leuk project om volgend jaar toe te voegen.
Dan wordt het DaL 2 in 1, de

[ip:GegevensPort/]NOW voor gegevens
[ip;HostPort] (index.csHTML) voor standaard webpagina OF [ip:port]{webpaginaNaam} voor een ander dashboard te hosten. (meerdere opgeslagen dashboards zijn mogelijk ivm display layout) Je kan dan een eigen domeinnaam laten registreren en zo DaL hosten via je Raspberry. Ben al een beetje aan het schrijven, eea icm ASP.NET

Wat zeker net zo interessant zijn de nieuwe STATIC geheugen variabelen, deze variabelen kan je ingeven in berekeningen maar ook gebruiken in je dashboard om bv je thermostaat respons temp te veranderen (nieuwe widget) en terug te koppelen in je Raspberry. Hiermee kan je dus een TOON thermostaat in zijn geheel namaken, om maar even een voorbeeld te noemen.
Diepe gedachte is einde saldering zonnepanelen, om zo de opwek overschot weg te stoken met airco waarbij mijn woning geklimatiseerd wordt icm met ds18b20 sensoren en 433MHz schakelingen.

[CaptChaos]

Beste Dal gebruikers,

Ik wilde ook overstappen op de raspberry versie, Echter ik krijg windows 10 IOT
niet geladen in mijn rasberry 3b + (laatste uitvoering )
Ik heb via IOT dash board de laatste IOT versie op een 16 GB Scandisk Ultra SDXC
gezet echter als ik de rasberry start gaat alleen de power led branden eb het scherm reageerd niet.
(alleen kleurenpatroon)

Volgens Microsoft moet ik custom een FCC versie laden echter die kan ik niet vinden op de ontwikkelsite
Kan iemand mij hiermee helpen.


Oja ik kan wel de rasberry software laden via de bijgeleverde Micro SD kaart met Noobs

echter ik wil die niet gebruiken om zo nog een back up heb .


Groetjes Cappie

[klump4u]

CaptChaos schreef op zondag 9 december 2018 @ 14:28:
Beste Dal gebruikers,

Ik wilde ook overstappen op de raspberry versie, Echter ik krijg windows 10 IOT
niet geladen in mijn rasberry 3b + (laatste uitvoering )
Ik heb via IOT dash board de laatste IOT versie op een 16 GB Scandisk Ultra SDXC
gezet echter als ik de rasberry start gaat alleen de power led branden eb het scherm reageerd niet.
(alleen kleurenpatroon)

Volgens Microsoft moet ik custom een FCC versie laden echter die kan ik niet vinden op de ontwikkelsite
Kan iemand mij hiermee helpen.


Oja ik kan wel de rasberry software laden via de bijgeleverde Micro SD kaart met Noobs

echter ik wil die niet gebruiken om zo nog een back up heb .


Groetjes Cappie

Ik heb ook problemen gehad toen ik hiermee begon, de oplossing bij mij was een nieuwe micro sd kaart gebruiken van Classic 10, een gebruikte micro sd kaart kreeg ik niet aan de praat en gaf ook alleen een kleurenpatroon bij 1e keer opstarten (wat overigens lang duurt).
Heb de micro sd kaartjes overigens gewoon bij de Action gekocht , Samsung EVO.

[Willie Wortel]

Allereerst is de HTML en javascript op de schop gegaan om de oude code compatible te maken met de laatste versie. Ook draait de code nu probleemloos onder alle courante browsers. Sterker nog, ik ben voor ontwikkelen overgestapt naar Chrome

Nu worden de nieuwe widgets erin geprogrammeerd zodat je data op de Raspberry kunt veranderen vanaf je dashboard.

de Knob widget, uiteraard is alles aan te passen. De knob widget kan je draaien vanaf je scherm(pje), de waarden kan je wegschrijven naar je Rasp.


Zal ASAP een demo geven, ben nu de colored sliderWidget, inputWidget, timeWidget en colored bannerWidget, load en save buttonWidget erin aan het programmeren.

[ Voor 15% gewijzigd door Willie Wortel op 15-12-2018 14:38 ]

[Willie Wortel]

CaptChaos schreef op zondag 9 december 2018 @ 14:28:
Beste Dal gebruikers,

Ik wilde ook overstappen op de raspberry versie, Echter ik krijg windows 10 IOT
niet geladen in mijn rasberry 3b + (laatste uitvoering )
Ik heb via IOT dash board de laatste IOT versie op een 16 GB Scandisk Ultra SDXC
gezet echter als ik de rasberry start gaat alleen de power led branden eb het scherm reageerd niet.
(alleen kleurenpatroon)

Volgens Microsoft moet ik custom een FCC versie laden echter die kan ik niet vinden op de ontwikkelsite
Kan iemand mij hiermee helpen.


Oja ik kan wel de rasberry software laden via de bijgeleverde Micro SD kaart met Noobs

echter ik wil die niet gebruiken om zo nog een back up heb .


Groetjes Cappie

De Raspberry 3b+ werkt wel met de insider core , ik gebruik hem om te testen.

kijk hier maar.
Hackster download

Microsoft :

https://www.microsoft.com/en-us/software-download/windowsiot

https://docs.microsoft.co...ease-notes/insider/rpi3bp

Er waren nog een aantal issues te slechten, het wachten is op de release.

Voor de 3b+ heb ik een door microsoft goed bevonden sd kaart gekocht. Verder valt te melden dat de 3b+ supersnel is. Jammer dat er zoveel tijd overgaat voor een update online is.

[ Voor 6% gewijzigd door Willie Wortel op 22-12-2018 10:12 ]

[Willie Wortel]

Nieuw in DaL de colored slider (het is maar een naam)

Ik heb maar even snel wat gehatseflatst om een idee te geven.



alles is in te stellen of het nu de schaduw is of de invoer waarde, niets is tegek:


kleuren zijn per slider te hatseflatsen zoveel je wil:


makkelijk instelbaar via menu's:


de draaiknop en slider zijn 2 precisie widgets om de inhoud van variabelen aan te passen zonder de gehele configuratie opnieuw te moeten uploaden. De veranderingen worden in de DaL Raspberry programma direct doorgevoerd.

[ Voor 14% gewijzigd door Willie Wortel op 22-12-2018 10:14 ]

[Willie Wortel]

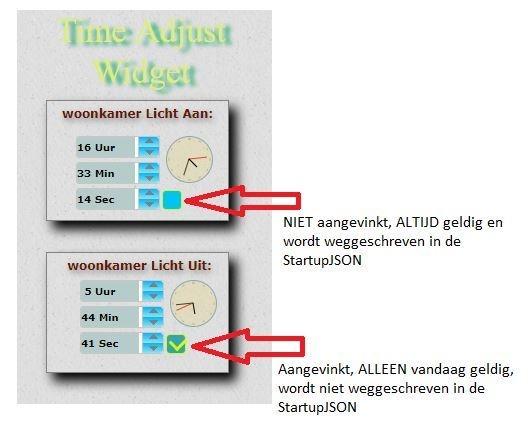

Nieuw in DaL de timeAdjust widget:




alles is aan te passen naar ieders smaak. De weergegeven klok is als instelhulp, echter niet noodzakelijk.:


Met deze widget is het mogelijk de schakeltijden van het TimeFilter te veranderen, deze::


Mutaties kunnen permanent in de opstart JSON of alleen in de ingelezen opstart data wat aanwezig is in de raspberry worden ingegeven. Mutaties worden direct doorgevoerd in de Raspberry.

kleine demo:

colored slider demo:
Hier is de achtergrond kleur aangezet, uiteraard instelbaar.

[ Voor 12% gewijzigd door Willie Wortel op 02-01-2019 12:20 ]

[Rol-Co]

CaptChaos schreef op zondag 9 december 2018 @ 14:28:
Beste Dal gebruikers,

Ik wilde ook overstappen op de raspberry versie, Echter ik krijg windows 10 IOT
niet geladen in mijn rasberry 3b + (laatste uitvoering )
Ik heb via IOT dash board de laatste IOT versie op een 16 GB Scandisk Ultra SDXC
gezet echter als ik de rasberry start gaat alleen de power led branden eb het scherm reageerd niet.
(alleen kleurenpatroon)

Volgens Microsoft moet ik custom een FCC versie laden echter die kan ik niet vinden op de ontwikkelsite
Kan iemand mij hiermee helpen.


Oja ik kan wel de rasberry software laden via de bijgeleverde Micro SD kaart met Noobs

echter ik wil die niet gebruiken om zo nog een back up heb .


Groetjes Cappie

Deze al gelezen?
https://computertotaal.nl...domoticz-en-raspberry-pi/?


Met DAL op de pi waar ook domoticz op staat is het dan mogelijk om de S0 gegevens naar domoticz te sturen?

[klump4u]

Rol-Co schreef op maandag 31 december 2018 @ 10:14:
[...]

Deze al gelezen?
https://computertotaal.nl...domoticz-en-raspberry-pi/?


Met DAL op de pi waar ook domoticz op staat is het dan mogelijk om de S0 gegevens naar domoticz te sturen?

Gaat niet werken, DAL draait op Windows10 IOT en Domoticz op Raspian (linux).

[Rol-Co]

klump4u schreef op maandag 31 december 2018 @ 15:36:
[...]

Gaat niet werken, DAL draait op Windows10 IOT en Domoticz op Raspian (linux).

Ow, ja dan word het lastig.

[MarFan]

Bestaan de functies /requestData!allContentFields! en /requestData!allContentNames! nog ? in deze versie ?

[ Voor 7% gewijzigd door MarFan op 05-01-2019 13:52 ]

[Willie Wortel]

MarFan schreef op zaterdag 5 januari 2019 @ 13:51:
Bestaan de functies /requestData!allContentFields! en /requestData!allContentNames! nog ? in deze versie ?

nee.

het is al jaren een JSON, in index.html en livedata.html is een voorbeeld howto.

[ Voor 168% gewijzigd door Willie Wortel op 07-01-2019 10:07 ]

[Willie Wortel]

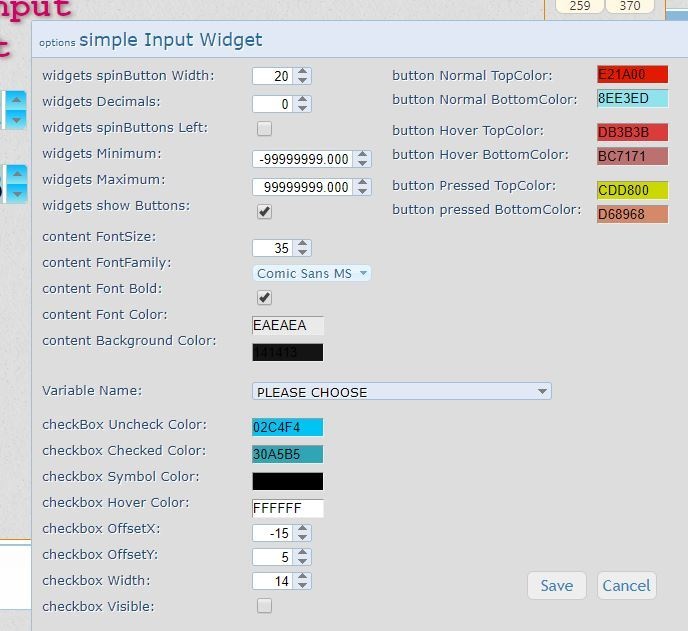

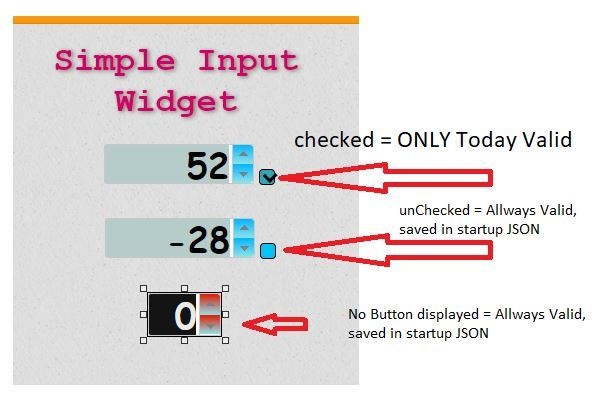

Alle geprogrammeerde widgets worden nu samen gebracht in het dashboard.

-

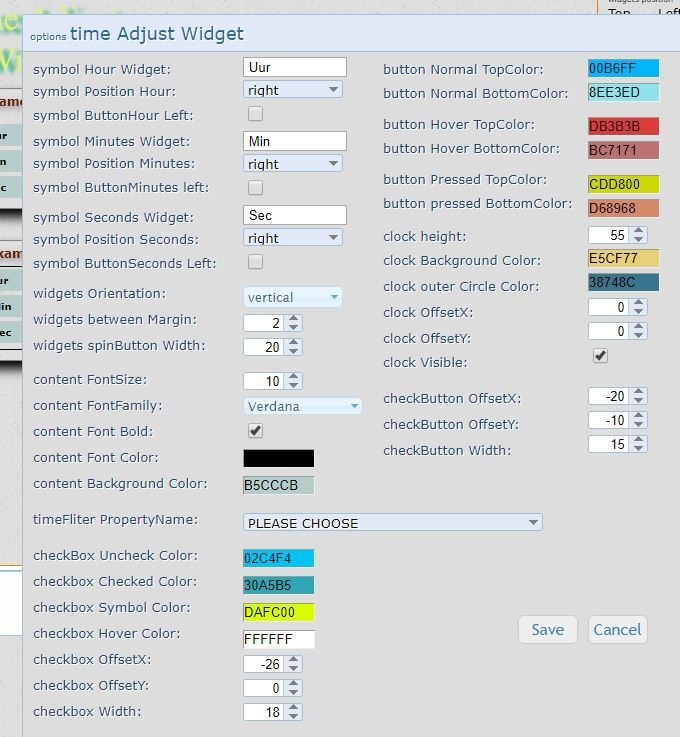

Time Adjust Options:

[ Voor 255% gewijzigd door Willie Wortel op 23-01-2019 10:12 ]

[Willie Wortel]

In de Color Ranges in IEDERE widget die dit ondersteund is nu een optie Color Morphing.






Alles wat ik heb ingevuld staat in de range window. Je kan zo zonder veel moeite een rustige overgang creëren van de start kleur naar de eind kleur. Het oog wil ook wat zeg maar.

Ook wordt INSERT ondersteund. Tussenvoegen van nieuwe waarden.

[ Voor 13% gewijzigd door Willie Wortel op 04-02-2019 10:51 ]

[Willie Wortel]

Nieuw in DaL, Drag en Drop in de dashboard designer. De designer programma code is echt op de schop geweest.

Ben al een paar weken aardig wat aan het programmeren in DaL.

Het duurt nog wel even voor de nieuwe software online komt, wil er zeker van zijn dat alles erin geprogrammeerd is en ook juist werkt. Ben alles aan het nakijken/debuggen zeg maar.


De Straight BarGauge, vul de color ranges in of genereer ze met de color generator, verbind de gauge met
een stream en klaar. Zo simpel kan het leven zijn.

Hier te zien gekoppeld aan de random value generator.

[ Voor 84% gewijzigd door Willie Wortel op 05-03-2019 11:17 ]

[Willie Wortel]

de nieuwe dashBoard designer is klaar, nieuw in Dal, de OX, hiermee is het mogelijk meerdere widgets te selecteren en verplaatsen. Dit omdat je in layers kan ontwerpen, dus meerdere widgets over elkaar waarbij de zIndex de tekenorde bepaalt, dit icm Opacity (doorschijnendheid)

Ook is er de rechtermuis toets aan een snelmenu verbonden.

hier een kleine demo in Chrome

[klump4u]

Rustig hier, gisteren na 155 dagen aan een stuk gedraaid te hebben heb ik de Pi2 stroomloos moeten maken omdat ik de groepenkast wilde ombouwen, binnenkort krijg ik 3-fasen aangelegd dus moet alles ombouwen.
Meteen een dinrail 3-fase kWh-meter geplaats zodat ik ook het bruto verbruik kan meten.
Inmiddels 4 kWh-meters, 2 watermeters, 6 DS18b20 onewires, P1 en een 4x20 display op de Pi 2.

[Rol-Co]

klump4u schreef op maandag 6 mei 2019 @ 14:08:
Rustig hier, gisteren na 155 dagen aan een stuk gedraaid te hebben heb ik de Pi2 stroomloos moeten maken omdat ik de groepenkast wilde ombouwen, binnenkort krijg ik 3-fasen aangelegd dus moet alles ombouwen.
Meteen een dinrail 3-fase kWh-meter geplaats zodat ik ook het bruto verbruik kan meten.
Inmiddels 4 kWh-meters, 2 watermeters, 6 DS18b20 onewires, P1 en een 4x20 display op de Pi 2.

Voor bruto verbruik had je dan toch ook de p1 met pv kunnen combineren? Dan heb je als het goed is ook bruto verbruik?
Al is een aparte meter mooier inderdaad.

[klump4u]

Rol-Co schreef op maandag 6 mei 2019 @ 14:16:
[...]

Voor bruto verbruik had je dan toch ook de p1 met pv kunnen combineren? Dan heb je als het goed is ook bruto verbruik?
Al is een aparte meter mooier inderdaad.

Ja dat kan maar moest toch de kast ombouwen en dit vond ik wel leuk, alleen liggen te piekeren hoe de N aan te sluiten maar dat is goed nu.

[Rol-Co]

klump4u schreef op maandag 6 mei 2019 @ 14:29:
[...]

Ja dat kan maar moest toch de kast ombouwen en dit vond ik wel leuk, alleen liggen te piekeren hoe de N aan te sluiten maar dat is goed nu.

Geen schande, ik heb hier ook 3x moeten denken hoe ik alle verbruik over de meter kreeg en 3x pv niet.

[klump4u]

@Willie Wortel ik werd door een gebruiker er op geattendeerd dat: via index.html heb je links "windows" dropdown met o.a. de link naar
wiki Nederlands -> wikiMainNL.htm en English -> wikiMainEN.htm
beide pagina's bestaan niet.

[Willie Wortel]

klump4u schreef op maandag 20 mei 2019 @ 13:43:
@Willie Wortel ik werd door een gebruiker er op geattendeerd dat: via index.html heb je links "windows" dropdown met o.a. de link naar
wiki Nederlands -> wikiMainNL.htm en English -> wikiMainEN.htm
beide pagina's bestaan niet.

De Engelse wiki bestaat niet meer. De index.html bestaat ook niet meer.
Alles is nu dashboard.html gemaakt met de dashboard designer. De old school index pagina en voorbeelden staan in de example map. De wiki is veranderd omdat alle tekst door de gebruiker met de JSON aanpasbaar is wordt deze tekst ook ingelezen door de wiki.
ASAP zal er een splinternieuwe DaL versie verschijnen (deze draait bij mij in het hoofd systeem zeg maar), er is zoveel toegevoegd en heb zoveel moeten tikken dat mijn wijsvingers een paar centimeter korter zijn geworden. Ik type nl met mijn wijsvingers. Maar de designer is echt mooi geworden, volwassen zeg maar.

Ik krijg ook met enige regelmaat vragen die over een heel vroege DaL gaan, dus nog van voor de JSON versie. Daar kan ik tweakers niet echt mee verder helpen, beste is de laatste versie te installeren.

[hennygl]

Willie, bedankt voor de update. Het is heel mooie oplossing geworden. Ik heb een kanttekening. De documentatie staat her en der verspreid in dit forum en er wordt uitgegaan van nogal wat voorkennis. Als je de oplossing ook voor een breder publiek toegankelijker wilt hebben, dan ontbreekt er echt een simpel stappen plan.

[Willie Wortel]

hennygl schreef op donderdag 23 mei 2019 @ 15:07:
Willie, bedankt voor de update. Het is heel mooie oplossing geworden. Ik heb een kanttekening. De documentatie staat her en der verspreid in dit forum en er wordt uitgegaan van nogal wat voorkennis. Als je de oplossing ook voor een breder publiek toegankelijker wilt hebben, dan ontbreekt er echt een simpel stappen plan.

Er is al meerdere malen een stappenplan geschreven hoe je de software installeert en hoe DaL werkt. Voor het aansluiten van de hardware op de Raspberry is een Wiki bijgeleverd.
Het meeste spreekt voor zich denk ik. Als er verbeter punten zijn dan horen wij dit graag.
Zal in ieder geval even nadenken over een installatie wiki.

[Willie Wortel]

Kijk zo had ik dit ook bedoeld, DaL op elk device. Hier de telefoon als voorbeeld.



Ben bezig met de telefoon app te updaten, als dit klaar is gaat de code public.
Om programma foutjes eruit te halen is het beste om de webpagina's opnieuw te tekenen en dat ben ik nu aan het doen, dat is time consuming helaas.
De webpagina's worden nu gesorteerd weergegeven laagste ID eerst.

[ Voor 29% gewijzigd door Willie Wortel op 05-06-2019 09:41 ]

[klump4u]

@Willie Wortel
Ik heb sinds gisteren een 3-fasemeter, werkt goed in DAL maar er wordt nu iedere seconden een telegram opgevraagd, is dit nog in te stellen of kan dat geen kwaad?

Wel vaak deze error in de log en op de NOW pagina

code:

DateTime: Wednesday, 12 Jun 2019 - 13:30:25
Detail: error in P1 loop
Message: No mapping for the Unicode character exists in the target multi-byte code page.

No mapping for the Unicode character exists in the target multi-byte code page.

Stack:    at Windows.Storage.Streams.DataReader.ReadString(UInt32 codeUnitCount)
   at StartupDaL.ReadSerialP1poort.VB$StateMachine_5_readOutP1port.MoveNext()
Type: System.ArgumentOutOfRangeException

[ Voor 58% gewijzigd door klump4u op 12-06-2019 20:46 ]

[Willie Wortel]

Klump, ik ga niet meer in oude code zitten rommelen kost me te veel tijd, stuur je wel het laatste nieuwe.

[Willie Wortel]

klump4u schreef op woensdag 12 juni 2019 @ 20:35:
@Willie Wortel
Ik heb sinds gisteren een 3-fasemeter, werkt goed in DAL maar er wordt nu iedere seconden een telegram opgevraagd, is dit nog in te stellen of kan dat geen kwaad?

Wel vaak deze error in de log en op de NOW pagina

code:

DateTime: Wednesday, 12 Jun 2019 - 13:30:25
Detail: error in P1 loop
Message: No mapping for the Unicode character exists in the target multi-byte code page.

No mapping for the Unicode character exists in the target multi-byte code page.

Stack:    at Windows.Storage.Streams.DataReader.ReadString(UInt32 codeUnitCount)
   at StartupDaL.ReadSerialP1poort.VB$StateMachine_5_readOutP1port.MoveNext()
Type: System.ArgumentOutOfRangeException

Wat jij hebt had ik ook.
De foutmelding geeft een fout in het aansluiten van de hardware weer. Er komen onzin tekens binnen.

Je hebt een nieuwe slimme meter (3f) neem ik aan en die moet anders aangesloten worden voor een juiste werking.

Ik heb hem zo aangesloten:

[klump4u]

@Willie Wortel
Ik heb inderdaad een 3 fase meter nu, het rare is dat het een uur of zo goed gaat met uitlezen en dat dan de fouten komen, ik heb het idee dat mijn Pi2 te langzaam is misschien omdat de slimme meter ieder seconden een telegram geeft. Is dit niet in te stellen naar 10 seconden of meer?
Ik heb een hex schmitt-trigger besteld dus dat ga ik misschien morgen eens proberen.
De versie die je me gestuurd hebt is de 2.1.0, die had ik al draaien maar ik heb de versie van jou erop gezet.

[Willie Wortel]

@klump4u
De slimme meter uitlezen is een loop. De slimme meter geeft zelf elke 10 seconden een telegram zolang er spanning op de draad staat.

Hoe zit dat met onze code:

ga naar de solution explorer rechts en klik :P1port...….


Dan zit je in de broncode van de slimme meter, dan zie je op regel 127 staan Task.Delay(1000).Wait() Hij wacht dus een seconde voordat DaL luistert naar nieuw signaal wat normaal elke 10 seconden wordt gegeven door de slimme meter. Die zou je mogen veranderen (iedere 1000 = 1 seconde) MAAR zal je niet verder helpen omdat je hardware niet juist is aangesloten.



Deze totale loop staat in een Try Catch fout afhandeling, Komt DaL een fout tegen dan wordt datgene tussen Catch en End Try uitgevoerd en begint alles van voren af aan opnieuw omdat alles in een eeuwige loop Do While True ….. Loop.is geschreven.

Het versie nummer is idd niet veranderd omdat dit nog niet de release is maar mijn persoonlijke code die ik normaal niet verspreid.

[ Voor 6% gewijzigd door Willie Wortel op 15-06-2019 10:18 ]

[klump4u]

@Willie Wortel
Ik heb bovenstaand schema op een printje gesoldeerd met de CD 40106BE, ook in de broncode de taskdelay naar 10000 (10seconden) gezet maar gemiddeld na 2 dagen komt er geen nieuw telegram meer binnen, mijn 3-fase meter geeft dus elke seconden een telegram en niet zoals bij jou iedere 10 seconden, is er nog iets anders wat ik kan testen?
Of zou het de Pi2 zijn die de beperking is?

Edit,
Nieuw printje gemaakt met alleen de CD40106BE erop, telegram blijft niet goed.
Voorbeeld van telegram:

code:

Command Telegram: 6/27/2019 4:05:37 PM


-0:96.1.1(453030/Ene5\T210-D ESMR5.0

1-3:0.2.8(50)
0-0:1.0.0(190627160416S)
0-0:96.1.1(4530303438303030303332393637383139)
1-0:1.8.1(000073.374*kWh)
1-0:1.8.2(000021.879*kWh)
1-0:2.8.1(000079.532*kWh)
1-0:2.8.2(000222.791*kWh)
0-0:96.14.0(0002)
1-0:1.7.0(00.002*kW)
1-0:2.7.0(03.209*kW)
0-0:96.7.21(00009)
0-0:96.7.9(00006)
1-0:99.97.0(1)(0-0:96.7.19)(190427075200S)(0000000466*s)
1-0:32.32.0(00002)
1-0:52.32.0(00002)
1-0:72.32.0(00002)
1-0:32.36.0(00000)
1-0:52.36.0(00000)
1-0:72.36.0(00000)
0-0:96.13.0()
1-0:32.7.0(235.0*V)
1-0:52.7.0(229.0*V)
1-0:72.7.0(232.0*V)
1-0:31.7.0(008*A)
1-0:51.7.0(005*A)
1-0:71.7.0(000*A)
1-0:21.7.0(00.000*kW)
1-0:41.7.0(00.000*kW)
1-0:61.7.0(00.002*kW)
1-0:22.7.0(02.032*kW)
1-0:42.7.0(01.176*kW)
1-0:62.7.0(00.000*kW)
0-1:24.1.0(003)
0-1:96.1.0(4730303539303033383035343338333138)
0-1:24.2.1(190627160000S)(00002.219*m3)
!6FA4
/Ene5\T210-D ESMR5.0

1-3:0.2.8(50)
0-0:1.0.0(190627160417S)
0-0:96.1.1(4530303438303030303332393637383139)
1-0:1.8.

[ Voor 59% gewijzigd door klump4u op 27-06-2019 16:09 ]

[klump4u]

@hennygl
Hoe loopt bij jou de P1 meting tot nu toe en welke slimme meter heb jij?
Heb je een Pi 3 of Pi3+?

[ Voor 13% gewijzigd door klump4u op 28-06-2019 17:00 ]

[Willie Wortel]

@klump4u volgens mij had ik dat ook dat na een tijd ik geen telegram meer kreeg. De oplossing was als ik het goed onthouden heb om de weerstand tussen de vrijgave te verwijderen dus rechtstreeks op de 5v.

Ik heb toen het schema aangepast maar kan het zo 123 niet terugzien. Ik archiveer wel maar dan moet ik zoeken in de mappen wat ik morgen wel even kan doen om er zeker van te zijn.

Zelf heb ik een 3fase Landis gyr E350 met DSMR 4.2

[klump4u]

@Willie Wortel
Ik heb een Sagemcom T210-D EMSR 5.0 3-fase meter
Deze spuugt ieder seconden een telegram uit.
Ik vandaag een RPI3B+ gekregen en daar nu alleen de P1 van de meter op aangesloten, was wel even zoeken met die insiders editie maar het draait nu.
Het telegram ziet er nu beter uit maar het einde is nog niet goed, ook de wijze waarop de gasstand wordt weergegeven is anders als bij jou meter versie volgens mij.


In de software heb ik het uitlezen van de P1 op 10000 milliseconden gezet,
Ik zal het eens proberen om die weerstand weg te halen.

[Willie Wortel]

@klump4u Ik heb idd de 1k weerstand weggelaten bij mij op de vrijgave. Ik kan alleen dat aangepaste schema niet meer terugvinden. raar raar raar. Dat dit bij mij werkt hoeft niet zo te zijn dat het bij jou ook werkt maar denk het wel.


Als je meter elke seconde een telegram geeft (wat heb je aan al die info, het zorgt alleen dat de processor meer bezig is) en je wilt elke 10 secs een telegram dan moet je 10.000 - (1100 = de tijd van pinOnWrite delay) - 300 (de routine moet gereed om te ontvangen) dus zo een 8600 ingeven. De routine synchroniseert zichzelf.

Gas weet ik niet omdat ik geen gas meer heb, dus ook niet meer terug te lezen in het telegram. Maar je kan de pre en post van het inlezen veranderen in je instellingen.

Wat ik al knap vind is dat vrijwel ekle slimme meter is uit te lezen met DaL zonder al te grote aanpassingen.

[klump4u]

Willie Wortel schreef op zondag 30 juni 2019 @ 10:12:
@klump4u Ik heb idd de 1k weerstand weggelaten bij mij op de vrijgave. Ik kan alleen dat aangepaste schema niet meer terugvinden. raar raar raar. Dat dit bij mij werkt hoeft niet zo te zijn dat het bij jou ook werkt maar denk het wel.


Als je meter elke seconde een telegram geeft (wat heb je aan al die info, het zorgt alleen dat de processor meer bezig is) en je wilt elke 10 secs een telegram dan moet je 10.000 - (1100 = de tijd van pinOnWrite delay) - 300 (de routine moet gereed om te ontvangen) dus zo een 8600 ingeven. De routine synchroniseert zichzelf.

Gas weet ik niet omdat ik geen gas meer heb, dus ook niet meer terug te lezen in het telegram. Maar je kan de pre en post van het inlezen veranderen in je instellingen.

Wat ik al knap vind is dat vrijwel ekle slimme meter is uit te lezen met DaL zonder al te grote aanpassingen.

Ik ga het eens proberen met die 8600 milliseconden, weerstand weg laten heb ik al geprobeerd en gaf geen resultaat.
De vraag die ik alleen nog heb voorlopig, hoe ziet een goed telegram eruit als je in de browser -IP:poort/telegram - typt.
Het moet dan toch beginnen met een / teken en eindigen met de regel waar het ! teken instaat?

[Willie Wortel]

@klump4u Het inlezen van het telegram blijft actief totdat de signaal lijn sluit OF de buffer vol is.
In jou geval tot de buffer vol is, 1024 tekens. Na het gehele telegram had de verbinding inactief moeten worden, daar moet je nog aan sleutelen dmv je aansluiting te wijzigen.
Dat er meer tekens worden ingelezen heeft geen invloed op de te verwerken data omdat het verwerken als een carrousel werkt.

Werkt je 40106 IC nog wel naar behoren. Heb je al een nieuwe IC icm zonder weerstand geprobeert?


Je kan je telegram in het immediate window toveren door :

In je P1port programma code:

code:

If bytesRead > 0 Then

   _strTelegram = dataReaderObject.ReadString(bytesRead)

 'VOEG DIT TOE IN JE CODE:
    Debug.WriteLine(_strTelegram)

Iedere keer dat er een telegram gelezen wordt zie je dit verschijnen.

[klump4u]

@Willie Wortel
Ik heb de Pi2 vervangen voor de Pi3B+, ik heb de ic CD40106BE erop zitten met de 1 ohm weerstand naar de vrijgave, ik had hem ook zonder getest maar geen verschil.
Het telegram begint nu bij het / teken zoals het hoort afsluiting is niet bij de regel die begint met het ! teken maar enkele regels verder.
Ik zal het nu even laten draaien om te zien of het dan aan de beperking van de Pi2 ligt of niet.
Ik heb dan ook 6 S0, LCD, 6 onewires en dan nu de 3 fase meter i.pv. de 1 fase, was misschien net teveel voor de Pi2.
We gaan het zien.

Edit, blijft toch leuk dat klooien met metertjes en kabeltjes.

[ Voor 25% gewijzigd door klump4u op 30-06-2019 22:36 ]

[jmeinders]

Ik heb al jaar en dag de 74ls04p hex schmitt-trigger met een weerstand van 1k ohm aangesloten op pin 1 en pin 14 van de ic, en nooit problemen me gehad. deze werkt goed op 3 fase meter DSMR 4.2 , DSMR 5.0 en 1fase meter 2.xx zover ik weet. Is de kabel verbinding goed,soldeer goed?
