How to do that? is the turn on/off of the fan? I don't have any fan switch it's hidden in the bathroom and I only have the wireless switch (3 speeds + 10min)
thanks
The existing remote will stay paired ... For the pairing command, look at the Jodur github page, it is perfectly described there
I will give it a try, dank U!:
[...]
The existing remote will stay paired ... For the pairing command, look at the Jodur github page, it is perfectly described there
:strip_icc():strip_exif()/u/6607/klootviool2.jpg?f=community)
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
@Verwijderd @sjimmie Sorry to interrupt, but you are hijacking the topic a bit
I understand you are looking for support, but maybe it is better to continue this through PM or on a GitHub issue or so.
I understand you are looking for support, but maybe it is better to continue this through PM or on a GitHub issue or so.
Agree, I am hijacking the topic.:
[mbr]@Verwijderd @sjimmie Sorry to interrupt, but you are hijacking the topic a bit
I understand you are looking for support, but maybe it is better to continue this through PM or on a GitHub issue or so.[/mbr]
https://github.com/supersjimmie/IthoEcoFanRFT/issues/6
Panasonic 7kW J-Series Split + 190 liter SWW, 2750+2100Wp Oost-West
Ik heb de pluging van @jodur aangepast, zodat deze met mijn DUCO werkt.
De file ithoCC1101.cpp aangepast. Blijkbaar heeft de DUCO ook message1 nodig, kwestie van commentaar verwijderen en het werkt.
.
Zie Github: https://github.com/klockie86/ESPEASY_Plugin_ITHO
De file ithoCC1101.cpp aangepast. Blijkbaar heeft de DUCO ook message1 nodig, kwestie van commentaar verwijderen en het werkt.
.Zie Github: https://github.com/klockie86/ESPEASY_Plugin_ITHO
:strip_icc():strip_exif()/u/2026/DSC_2281.jpg?f=community)
Ik snap ook niet helemaal waarom, maar sommige projecten compileren alleen in Platformio en andere juist weer alleen in Arduino IDE. ESP Easy werkt beter in Platformio
Het is mij volgens mij gelukt om de espeasy variant van @jodur werkend te krijgen met Domoticz waarbij ook de status in Domoticz wordt bijgewerkt zonder loops e.d. te krijgen.
De eerder aangedragen methode met het gebruiken van formules werkt niet voor de timer acties omdat deze een heel andere nummering heeft.
Hiervoor het ik het volgende gedaan:
Op 1 of andere manier blijken de rules in de espeasy binairy van jodur niet goed te werken. Rules worden uitgevoerd terwijl dat niet zou moeten. Daarom eerst de plugin van jodur met de huidige espeasy gecompileerd. Dan werken ze wel goed.
- huidige development branch van espeasy gepakt en deze eerst compileren in Arduino IDE
(dit moet je eerst op orde hebben; src dir renamen naar ESPEasy en uit lib folders kopieren naar Arduino IDE librairies)
- daarna itho lib vanuit jodur github in libraries van Arduino IDE gekopieerd
- _P145_Itho.ino gekopieerd naar ESPEasy dir (die eerder al is gecompileerd)
daarin de volgende 4 regels aanpassen
code:
1
2
3
4
| addFormSubHeader(F("Remote RF Controls"));
addFormTextBox( F("Unit ID remote 1"), F("PLUGIN_145_ID1"), PLUGIN_145_ExtraSettings.ID1, 23);
addFormTextBox( F("Unit ID remote 2"), F("PLUGIN_145_ID2"), PLUGIN_145_ExtraSettings.ID2, 23);
addFormTextBox( F("Unit ID remote 3"), F("PLUGIN_145_ID3"), PLUGIN_145_ExtraSettings.ID3, 23); |
- dan opnieuw compileren en uploaden naar esp

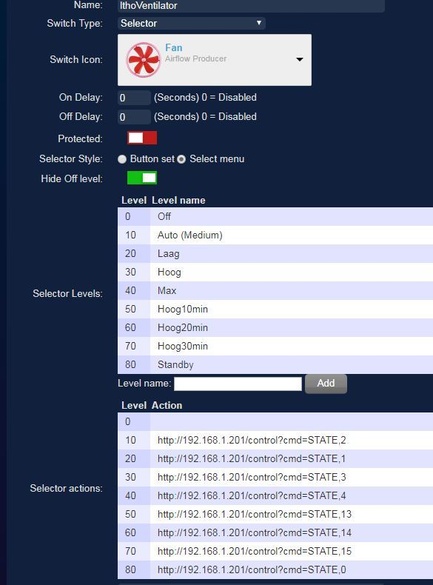

- in domoticz een dummy selector switch aanmaken:
Uiteraard even je eigen ipadres van espeasy goed zetten.

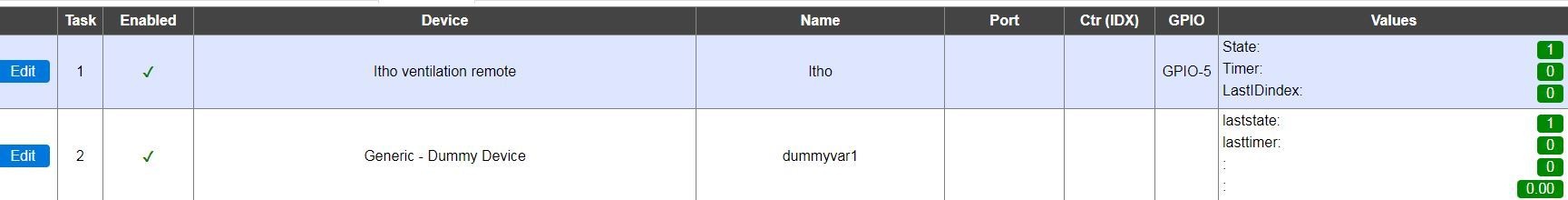

- in ESPEasy de plugin configureren
(vergeet niet bij Hardware on Init spi uit te zetten en onder "I2C Interface" alles op None te zetten)
(geen Domoticz controller toevoegen)
Uiteraard bij Unit ID remote 1 de ID van je remote invullen en bij 1st GPIO de juiste pin kiezen waar het interrupt draadje aan vast zit.
- in ESPeasy rules aanzetten en de volgende gebruiken:
Rules set 1:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| on Itho#State do
// Standby
if [Itho#State] = 0 and [dummyvar1#laststate] <> 0 and [Itho#LastIDindex] <> 0
event UpdateDomoticz
endif
// Laag
if [Itho#State] = 1 and [dummyvar1#laststate] <> 1 and [Itho#LastIDindex] <> 0
event UpdateDomoticz
endif
// Auto (of Medium)
if [Itho#State]= 2 and [dummyvar1#laststate] <> 2 and [Itho#LastIDindex] <> 0
event UpdateDomoticz
endif
// Hoog
if [Itho#State]=3 and [dummyvar1#laststate] <> 3 and [Itho#LastIDindex] <> 0
event UpdateDomoticz
//
endif
// Max
if [Itho#State]=4 and [dummyvar1#laststate] <> 4 and [Itho#LastIDindex] <> 0
event UpdateDomoticz
endif
// Hoog voor 10 min
if [Itho#State]=13 and [dummyvar1#laststate] <> 13 and [Itho#LastIDindex] <> 0
event UpdateDomoticz
endif
// Hoog voor 20 min
if [Itho#State]=23 and [dummyvar1#laststate] <> 23 and [Itho#LastIDindex] <> 0
event UpdateDomoticz
endif
// Hoog voor 30 min
if [Itho#State]=33 and [dummyvar1#laststate] <> 33 and [Itho#LastIDindex] <> 0
event UpdateDomoticz
endif
if [Itho#Timer] = 0 and [dummyvar1#lasttimer] = 2 and [Itho#LastIDindex] = 0 // if timer has ended, reset State
event UpdateDomoticz
endif
TaskValueSet 2,1,[Itho#State]
TaskValueSet 2,2,[Itho#Timer]
endon |
Rules set 2:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| on UpdateDomoticz do
// Standby
if [Itho#State] = 0
SendToHTTP 192.168.1.159,8080,/json.htm?type=command¶m=udevice&idx=138&nvalue=0&svalue=80
endif
// Laag
if [Itho#State] = 1
SendToHTTP 192.168.1.159,8080,/json.htm?type=command¶m=udevice&idx=138&nvalue=1&svalue=20
endif
// Auto (of Medium)
if [Itho#State]= 2
SendToHTTP 192.168.1.159,8080,/json.htm?type=command¶m=udevice&idx=138&nvalue=1&svalue=10
endif
// Hoog
if [Itho#State]=3
SendToHTTP 192.168.1.159,8080,/json.htm?type=command¶m=udevice&idx=138&nvalue=1&svalue=30
//
endif
// Max
if [Itho#State]=4
SendToHTTP 192.168.1.159,8080,/json.htm?type=command¶m=udevice&idx=138&nvalue=1&svalue=40
endif
// Hoog voor 10 min
if [Itho#State]=13
SendToHTTP 192.168.1.159,8080,/json.htm?type=command¶m=udevice&idx=138&nvalue=1&svalue=50
endif
// Hoog voor 20 min
if [Itho#State]=23
SendToHTTP 192.168.1.159,8080,/json.htm?type=command¶m=udevice&idx=138&nvalue=1&svalue=60
endif
// Hoog voor 30 min
if [Itho#State]=33
SendToHTTP 192.168.1.159,8080,/json.htm?type=command¶m=udevice&idx=138&nvalue=1&svalue=70
endif
endon |
Uiteraard even je eigen IDX en ipadres en poort van domoticz goed zetten.
Door Serial log Level in Advanced op Debug te zetten kun je zien wat er gebeurd.
En dan moet het werken en wordt de status ook in Domoticz aangepast als je op de remote drukt.
Ik heb het nog niet zo lang draaien dus weet niet hoe stabiel de huidige development branch is. Ik heb die van vandaag gebruikt.
Op deze manier worden de selector actions niet gestart als je de remote gebruikt. Een eventueel device script wel. En als je in Domoticz een selectie maakt dan worden de selector actions wel gebruikt.
edit: rules aangepast en plaatjes espeasy ivm extra dummy var. Nu werkt het na behoren.
[ Voor 15% gewijzigd door jobr op 17-12-2018 18:24 . Reden: rules aangepast ]
Ik heb nu ook platformio geinstalleerd op je advies en kan de standaard ESPEasy ook goed compileren. Met de plugin krijg ik ook foutmeldingen.
Kortom weer een stapje verder, maar nog niet wat ik wil bereiken.
Ik kan de BIN file gebruiken (die draait nu ook al), maar deze is bij mij niet stabiel genoeg. Raak regelmatig de wifi verbinding kwijt, wat ik met mijn andere ESP'tjes met een heel recente versie van ESPEasy niet heb.
EDIT:
Met de aanpassing die @jobr aangeeft compileert ie wel in platformio. Ik kan weer verder! Dank allemaal
[ Voor 66% gewijzigd door kvandt op 17-12-2018 00:17 ]
@kvandt Wellicht kun je een .bin maken van een nieuwere ESPEasy versie? Zijn anderen (die minder handig zijn met compilen e.d.) ook weer mee geholpen
Ik kan hem evt. wel op m'n Bitbucket gooien zodat iedereen erbij kan, mocht je zelf geen Github/Bitbucket hebben om hem te hosten.
Ik kan hem evt. wel op m'n Bitbucket gooien zodat iedereen erbij kan, mocht je zelf geen Github/Bitbucket hebben om hem te hosten.
[ Voor 30% gewijzigd door ThinkPad op 17-12-2018 07:40 ]
Verwijderd
Hi there Tweakers
I see that a lot of complicated operations need to be done in order to control the ITHO Ventilator remotely with 3rd party devices...Is there currently no "out of the box" solution for that? like Logitech Harmony hub, or any other device which utilize RF ? even with community made plugins?
I see that a lot of complicated operations need to be done in order to control the ITHO Ventilator remotely with 3rd party devices...Is there currently no "out of the box" solution for that? like Logitech Harmony hub, or any other device which utilize RF ? even with community made plugins?
No there isn't any plug and play device. Perhaps the Spider package has some plug and play options.:
Hi there Tweakers
I see that a lot of complicated operations need to be done in order to control the ITHO Ventilator remotely with 3rd party devices...Is there currently no "out of the box" solution for that? like Logitech Harmony hub, or any other device which utilize RF ? even with community made plugins?
It's funny you mentioned the Harmony Hub, because this device doesn;t receive any love more from us tweakers. We do not recommend it longer to others because of recent firmware update blocked a non documented local API that lot of users were using!
Verwijderd
Oh... I didn't know that about Harmony Hub - as you probably guessed, I'm just a guy googling a quick solution to his "problem"
I've read about the Spider package, but it seems fairly expensive for what I would use it for, so I'm not going to go that rout.
Maybe someday soon I will actually try to open the remote up, and hook it up to some micro-computer to integrate it with my Google Home stuff.
After a day of using, I'm not very happy with the original RF switch which I bought together with the Ventilatie box - The "Auto" function on the switch, didn't really do much - I've set the Ventilator to Auto, and got no change in the motor speed during taking a shower (while there supposed to be a Humidity sensor in the ventilator, which would adjust the motor speed based on the humidity)...
I've also used the Timer button to set the High speed for Ten minutes - the speed got changed from low to high, when i pressed the button, but it didn't went back to low after 10 minutes...
That's enough of my complaints
You guys have a great Christmas and a Happy New Year!
I've read about the Spider package, but it seems fairly expensive for what I would use it for, so I'm not going to go that rout.
Maybe someday soon I will actually try to open the remote up, and hook it up to some micro-computer to integrate it with my Google Home stuff.
After a day of using, I'm not very happy with the original RF switch which I bought together with the Ventilatie box - The "Auto" function on the switch, didn't really do much - I've set the Ventilator to Auto, and got no change in the motor speed during taking a shower (while there supposed to be a Humidity sensor in the ventilator, which would adjust the motor speed based on the humidity)...
I've also used the Timer button to set the High speed for Ten minutes - the speed got changed from low to high, when i pressed the button, but it didn't went back to low after 10 minutes...
That's enough of my complaints
You guys have a great Christmas and a Happy New Year!
Ben van plan ook in dit project te gaan duiken. Heb redelijk stuk van forum doorgelezen, maar toch paar vragen.
Ik kan bv de CC1101 op 868MHz niet echt vinden in Nederlandse webshops. Zijn ebay en ali de beste plek om hem te vinden? Zou graag nog in de vakantie ermee willen spelen namelijk 😊
(hoef geen naam van specifieke webshop)
Beetje zelfde voor de NodeMCU. Maakt het nog veel uit of ik een V2 of V3 haal en welk merk/model? De V3 past niet lekker op breadboard?
En ik ga het liefst op mn Macbook aan de slag. Zijn er mensen met negatieve ervaringen met de CH34x USB serial? Kan ik beter voor een CP2102 gaan?
En iets meer on-topic: als ik naast bedienen via NodeMCU ook nog gewoon mn 2 zenders gebruik, heeft de NodeMCU dan de actuele stand van de Itho? M.a.w. stuurt de NodeMCU alleen of krijgt hij ook stand binnen (van andere zenders, neem aan dat de Itho zelf niks stuurt).
Wil de boel via Homebridge bedienen via mn iPad, Homepod etc, zou graag de huidige stand zien op mn iPad dan
Ik kan bv de CC1101 op 868MHz niet echt vinden in Nederlandse webshops. Zijn ebay en ali de beste plek om hem te vinden? Zou graag nog in de vakantie ermee willen spelen namelijk 😊
(hoef geen naam van specifieke webshop)
Beetje zelfde voor de NodeMCU. Maakt het nog veel uit of ik een V2 of V3 haal en welk merk/model? De V3 past niet lekker op breadboard?
En ik ga het liefst op mn Macbook aan de slag. Zijn er mensen met negatieve ervaringen met de CH34x USB serial? Kan ik beter voor een CP2102 gaan?
En iets meer on-topic: als ik naast bedienen via NodeMCU ook nog gewoon mn 2 zenders gebruik, heeft de NodeMCU dan de actuele stand van de Itho? M.a.w. stuurt de NodeMCU alleen of krijgt hij ook stand binnen (van andere zenders, neem aan dat de Itho zelf niks stuurt).
Wil de boel via Homebridge bedienen via mn iPad, Homepod etc, zou graag de huidige stand zien op mn iPad dan
/u/33305/crop60893dfd18ede_cropped.png?f=community)
Laat maar, heb het al gevonden
[ Voor 93% gewijzigd door iMars op 31-12-2018 17:31 ]
Verwijderd
En, wat was het? Ik heb mogelijk hetzelfde probleem. Ontvang wel RF packets maar joinen lukt niet.:
Laat maar, heb het al gevonden
Alvast bedankt,
Marco
Mijn ESP was al gejoind aan mijn Itho, maar zonder feedback. Ik heb een andere ESP gepakt, en daar de C1101 erop geprikt met een extra draadje voor de gdo2. Daarna met jodur zijn code (of de kant en klare espeasy die wordt aangeboden) geflasht. Daarna werkte deze meteen via de url, maar niet via mqtt. En dat laatste kwam omdat ik de code verkeerd verstuurde per mqtt.
Dus in mijn geval een gebruikersfoutje
Edit 1: Kennelijk zit het herkenning/authenticatie/verificatie gedeelte in de C1101 module, want met een andere ESP werkte het meteen zonder te joinen.
Edit 2:
Deze heb ik uiteindelijk gebruikt omdat ik 'm niet gecompileerd kreeg in Arduino (te lang niks mee gedaan en te lui om verder uit te zoeken
) Maar thumbs up voor @kvandt want deze bin werkt prima!
[ Voor 34% gewijzigd door iMars op 05-01-2019 12:44 ]
Oeh, weer leven in dit topic!
Heeft iemand al succes met een spider remote? *klik*
Het is mij inmiddels gelukt om de fan aan te sturen met de bin van @kvandt / @jodur (met uitzondering van de auto functie.)
Ook denk ik met de debug log het ID van mijn spider remote te hebben gevonden al snapt de esp hier niets van:
De timer functie heb ik niet aangeraakt
Heeft iemand al succes met een spider remote? *klik*
Het is mij inmiddels gelukt om de fan aan te sturen met de bin van @kvandt / @jodur (met uitzondering van de auto functie.)
Ook denk ik met de debug log het ID van mijn spider remote te hebben gevonden al snapt de esp hier niets van:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| 32590: Scheduler stats: (called/tasks/max_length/idle%) 220278/1870/7/84.40 33296: Device-ID:29:88:f:85:15:36:95:21 IGNORED 35774: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 36203: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 36629: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 38214: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 38234: Device-ID:a9:69:66:96:a6:aa:9a:6a IGNORED 38289: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 38309: Device-ID:a9:69:66:96:a6:aa:9a:6a IGNORED 38364: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 38388: Device-ID:a9:69:66:96:a6:aa:9a:6a IGNORED 38437: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 39738: Device-ID:45:d0:be:61:e9:3f:7:4c IGNORED 41943: Device-ID:8c:b7:af:4:8:b9:5d:48 IGNORED 42615: Device-ID:8d:44:41:4c:2:c2:2e:a IGNORED 45264: Device-ID:65:b8:d0:60:be:da:28:48 IGNORED 45546: Device-ID:d1:c:aa:a4:34:6a:bf:da IGNORED 47194: Device-ID:fb:a:4e:53:7b:9e:c:9d IGNORED 48214: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 48299: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 48319: Device-ID:a9:69:66:96:a6:aa:9a:6a IGNORED 48374: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 48394: Device-ID:a9:69:66:96:a6:aa:9a:6a IGNORED 48446: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=unknown^ 52264: Device-ID:aa:b9:68:84:3:34:83:9e IGNORED 53920: Device-ID:56:1:89:21:c1:24:10:7 IGNORED 59146: Device-ID:6a:97:42:24:cc:8e:cf:28 IGNORED 61700: WD : Uptime 1 ConnectFailures 0 FreeMem 14456 62018: Device-ID:54:e8:18:1c:d9:cd:17:67 IGNORED 62392: Device-ID:8c:a6:af:a:e1:2a:98:87 IGNORED 62589: LoopStats: shortestLoop: 96 longestLoop: 1270312 avgLoopDuration: 115.54 loopCounterMax: 312500 loopCounterLast: 248578 countFi 62591: Scheduler stats: (called/tasks/max_length/idle%) 248577/2063/7/87.90 67011: Device-ID:90:f4:83:a4:6f:5c:e4:0 IGNORED 67585: Device-ID:25:6a:1b:80:28:80:22:50 IGNORED 68344: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=timer1^ 68430: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=timer1^ 68505: device-ID remote: a9:99:66:5a:a6:a5:9a:96 ,Command received=timer1^ |
De timer functie heb ik niet aangeraakt
Ben er zojuist achter dat het over zo'n 50m nog steeds werkt..
Heb hier sinds kort 2 van die Itho units. De eerste unit bestuurde ik al met een NodeMCU en ik had voor de test ooit eens een tweede (reserver) NodeMCU eraan gekoppeld.
Nu hebben we sinds kort een 2de Itho unit in de garage 50m verderop en wilde ik daar de reserve NodeMCU aan koppelen. Dat is gelukt, maar nu stuur ik met die reserve NodeMCU allebei de Itho units aan...
Even uitpluizen nu hoe ik zo'n unit weer af kan melden...
Ik ben geweldig.. en bescheiden! En dat siert me...
Zorg er dan wel voor dan die andere Itho het signaal niet kan ontvangen, anders wordt je daar ook afgemeld.:
[...]
Nu hebben we sinds kort een 2de Itho unit in de garage 50m verderop en wilde ik daar de reserve NodeMCU aan koppelen. Dat is gelukt, maar nu stuur ik met die reserve NodeMCU allebei de Itho units aan...
Even uitpluizen nu hoe ik zo'n unit weer af kan melden...
Die Nodemcu werken allemaal met dezelfde "devicecode". Dus ook al heb je 10 NodeMCU's, voor de Itho is dat er 1.
Leuk als je buren dit ook gaan gebruiken :-)
Dat maakt het probleem nog wat groter.. Want dan loopt de 2de Itho unit dus óók mee op de commando's die naar de eerste worden verzonden... Zo te zien moet ik daarvoor wat aanpassen in het bestand IthoCC1101.cpp en vervolgens ervoor zorgen dat ik dus 2 sketches heb, met ook lokaal deze library-achtige dingen erbij..Leuk klusje voor de zondag...
Ik ben geweldig.. en bescheiden! En dat siert me...
In vergelijking met wat hier gebouwd wordt, is jouw oplossing wel fors duurder (en minder "leuk"
).
Panasonic 7kW J-Series Split + 190 liter SWW, 2750+2100Wp Oost-West
:strip_icc():strip_exif()/u/333229/Logo%2520RFixIT%2520Tweakers.jpg?f=community)
:strip_icc():strip_exif()/u/94573/crop5fb4d88a54f8e_cropped.jpeg?f=community)
Super dat het gelukt is! Ergens bij mij in de buurt heb ik zo'n buurman. Ik heb al geprobeerd code aan te passen maar het was tot nu toe nog niet gelukt.
Haal je met de 'Leave' optie het deviceID op van de Itho box zelf of van een bestaande remote?
Zou je misschien je code aanpassingen kunnen delen (zonder deviceid uiteraard
)?
[ Voor 8% gewijzigd door arjenhiemstra op 02-02-2019 09:12 ]
Van een bestaande remote.. Dus eerst de "Leave" optie toevoegen in de sketch, dan excluden, vervolgens in IthoCC1101.cpp het deviceID aanpassen, flashen en includen.
Zeker... Ik heb als basis genomen:Zou je misschien je code aanpassingen kunnen delen (zonder deviceid uiteraard
https://github.com/incmve.../Itho-WIFI-remoteMQTT.ino
Daarin de volgende zaken aangepast. Let op; ik ga uit van de originele regelnummers. Als je nu meteen al de nieuwe stukken code in begint te voeren, dan verspringt het allemaal. Wellicht handig om van onder naar boven te werken?
Regel 85 beginnend met "String ithocontrol =" staat op het einde
code:
maak daar van:1
| <br><a href='/button?action=Learn'<button type='button' class='btn btn-default'> Learn</button></a></div>"; |
code:
Na regel 203 "(sCmd.addCommand("Learn", sendRegister); // Register remote in ithon fan)" de volgende regel toevoegen:1
| <br><a href='/button?action=Learn'<button type='button' class='btn btn-default'> Learn</button></a><a href='/button?action=Leave'<button type='button' class='btn btn-default'> Leave</button></a></div>"; |
code:
Boven regel 310 "else if (strPayload == "Reset"){" de volgende regels toevoegen:1
| sCmd.addCommand("Leave", sendLeave); // Register remote in ithon fan |
code:
Vanaf regel 437 volgende regels invoegen:1
2
3
| else if (strPayload == "Leave"){
sendLeave();
} |
code:
Vanaf regel 488 volgende regels invoegen:1
2
3
4
5
| if (action == "Leave")
{
sendLeave();
server.send ( 200, "text/html", "Send leave command OK");
} |
code:
Boven regel 500 "(void sendLowSpeed()" De volgende regels1
2
3
4
5
| if (action == "Leave")
{
handle_root();
sendLeave();
} |
code:
1
2
3
4
5
6
| void sendLeave() {
Serial.println("sending leave...");
rf.sendCommand(IthoLeave);
rf.initReceive(); //turn back in receive mode
Serial.println("sending leave done.");
} |
Ik ben geweldig.. en bescheiden! En dat siert me...
Ik heb het nu werkend met Blynk / IFTTT / Google Assistent en kan dus nu via de app of met spraak de ventilatie aan of uit zetten.
Iets aangepaste versie/library van: https://github.com/TechApprentice/IthoEcoFanRFT5modeESP
Deze had minder dingen eromheen dan de andere, dus was wat makkelijker opzetten. Ga binnenkort (opnieuw) proberen om het op die van incmve werkend te krijgen, maar had daar veel problemen met WDT crashes toen ik Blynk wilde gebruiken, heb het vermoeden dat het te maken heeft met wifi en loop.
Arduino IDE 1.8.8
CC1101 868Mhz transmitter
NodeMCU ESP8266 (ESP-12E) met core 2.5.0
Blynk app: https://play.google.com/store/apps/details?id=cc.blynk
IFTTT / Google Home Assistent
BLYNK UITLEG
In BLYNK kopieer je de AUTH token naar de .ino file “AUTH”.
In BLYNK maak je buttons aan met “VIRTUAL PINS” die zijn dan eigenlijk gelinkt naar functies die draaien op de NodeMCU. Maak een PUSH button aan met values 0 - 1, zet hem op V5 en noem hem HIGH.
In de .INO zie je:
De BLYNK app roept deze functie aan. Zo zet je alle buttons / virtual pins (3 (low), 4 (medium) , 5 (high), 6(timer)) op.
In Arduino IDE installeer je de Blynk library!
IFTTT / Assistent
In IFTTT (If This Then That) gebruik je WEBHOOKS.
Daarin gebruik je als URL: http://139.59.206.133/JOUWAUTHTOKEN/update/V5?value=1
Method = GET
Content Type = application/json
Die URL roept de BLYNK “CLOUD” aan en update the value naar 1 waardoor sendFullSpeed(); zal activeren. Als je IFTTT weer gekoppeld hebt aan je Google Assistent kun je het met spraak aansturen. “TURN BOX ON” of “TURN BOX OFF” werkt het beste als je assistent op Nederlands staat ingesteld (IFTTT is namelijk alleen nog in het Engels en dus niet optimaal).
DE .INO
Hier staat de code die ik gebruikt heb:
Iets aangepaste versie/library van: https://github.com/TechApprentice/IthoEcoFanRFT5modeESP
Deze had minder dingen eromheen dan de andere, dus was wat makkelijker opzetten. Ga binnenkort (opnieuw) proberen om het op die van incmve werkend te krijgen, maar had daar veel problemen met WDT crashes toen ik Blynk wilde gebruiken, heb het vermoeden dat het te maken heeft met wifi en loop.
Arduino IDE 1.8.8
CC1101 868Mhz transmitter
NodeMCU ESP8266 (ESP-12E) met core 2.5.0
Blynk app: https://play.google.com/store/apps/details?id=cc.blynk
IFTTT / Google Home Assistent
BLYNK UITLEG
In BLYNK kopieer je de AUTH token naar de .ino file “AUTH”.
In BLYNK maak je buttons aan met “VIRTUAL PINS” die zijn dan eigenlijk gelinkt naar functies die draaien op de NodeMCU. Maak een PUSH button aan met values 0 - 1, zet hem op V5 en noem hem HIGH.
In de .INO zie je:
code:
1
2
3
4
5
6
| BLYNK_WRITE(V5) // V5 is the number of Virtual Pin
{
if (param.asInt() == 1){
sendFullSpeed();
}
} |
De BLYNK app roept deze functie aan. Zo zet je alle buttons / virtual pins (3 (low), 4 (medium) , 5 (high), 6(timer)) op.
In Arduino IDE installeer je de Blynk library!
IFTTT / Assistent
In IFTTT (If This Then That) gebruik je WEBHOOKS.
Daarin gebruik je als URL: http://139.59.206.133/JOUWAUTHTOKEN/update/V5?value=1
Method = GET
Content Type = application/json
Die URL roept de BLYNK “CLOUD” aan en update the value naar 1 waardoor sendFullSpeed(); zal activeren. Als je IFTTT weer gekoppeld hebt aan je Google Assistent kun je het met spraak aansturen. “TURN BOX ON” of “TURN BOX OFF” werkt het beste als je assistent op Nederlands staat ingesteld (IFTTT is namelijk alleen nog in het Engels en dus niet optimaal).
DE .INO
Hier staat de code die ik gebruikt heb:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
| #define BLYNK_PRINT Serial
#include <SPI.h>
#include "IthoCC1101.h"
#include "IthoPacket.h"
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
//BLYNK//
char auth[] = "JOUWTOKEN";
// WiFi Definitions //
char ssid[] = "JOUWSSID";
char pass[] = "JOUWPASSWORD";
IthoCC1101 rf;
IthoPacket packet;
WiFiServer server(80);
void setup()
{
Serial.begin(115200);
delay(10);
Serial.println("");
Serial.println("ESP8266 remote for Itho ventilation unit");
Serial.println("Setting up CC1101 module...");
rf.init();
Serial.println("CC1101 transmitter ready!");
Serial.println("");
sendRegister();
Serial.println("");
Blynk.begin(auth, ssid, pass);
server.begin();
// Print the IP address
Serial.print("Use this URL to connect: ");
Serial.print("http://");
Serial.print(WiFi.localIP());
Serial.println("/");
}
// BLYNK VIRTUAL WRITE //
// SET THESE VIRTUAL PINS IN THE APP AS "PUSH" BUTTON
BLYNK_WRITE(V6) // V6 is the number of Virtual Pin
{
if (param.asInt() == 1){
//Blynk.virtualWrite(V6, 0); // Update app with status, only need this when using toggle switch
sendTimer();
}
}
BLYNK_WRITE(V5) // V5 is the number of Virtual Pin
{
if (param.asInt() == 1){
sendFullSpeed();
}
}
BLYNK_WRITE(V4) // V4 is the number of Virtual Pin
{
if (param.asInt() == 1){
sendMediumSpeed();
}
}
BLYNK_WRITE(V3) // V3 is the number of Virtual Pin
{
if (param.asInt() == 1){
sendLowSpeed();
}
}
void loop()
{
Blynk.run();
// Check if a client has connected
WiFiClient client = server.available();
if (!client) {
return;
}
// Read the first line of the request
String req = client.readStringUntil('\r');
Serial.println(req);
client.flush();
// Match the request
const char* val;
if (req.indexOf("/low") != -1) {
val = "low";
sendLowSpeed();
}
else if (req.indexOf("/medium") != -1) {
val = "medium";
sendMediumSpeed();
}
else if (req.indexOf("/high") != -1) {
val = "high";
sendFullSpeed();
}
else if (req.indexOf("/timer") != -1) {
val = "timer";
sendTimer();
}
client.flush();
// Web Panel //
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println(""); // do not forget this one
client.println("<!DOCTYPE HTML>");
client.println("<html>");
client.print("Fan is now: ");
client.print(val);
client.println("<br><br>");
client.println("<a href=\"/timer\"\"><button>Timer </button></a>");
client.println("<a href=\"/low\"\"><button>Low </button></a>");
client.println("<a href=\"/medium\"\"><button>Medium </button></a>");
client.println("<a href=\"/high\"\"><button>High </button></a><br />");
client.println("</html>");
delay(1);
Serial.println("Client disconnected");
}
void sendRegister() {
Serial.println("Sending command 'join' to Itho ventilation unit...");
rf.sendCommand(IthoJoin);
Serial.println("Command 'join' has been sent!");
}
void sendLowSpeed() {
Serial.println("Sending command 'low' to Itho ventilation unit...");
rf.sendCommand(IthoLow);
Serial.println("Command 'low' has been sent!");
}
void sendMediumSpeed() {
Serial.println("Sending command 'medium' to Itho ventilation unit...");
rf.sendCommand(IthoMedium);
Serial.println("Command 'medium' has been sent!");
}
void sendFullSpeed() {
Serial.println("Sending command 'fullspeed' to Itho ventilation unit...");
rf.sendCommand(IthoFull);
Serial.println("Command 'fullspeed' has been sent!");
}
void sendTimer() {
Serial.println("Sending command 'timer' to Itho ventilation unit...");
rf.sendCommand(IthoTimer1);
Serial.println("Command 'timer' has been sent!");
} |
:strip_icc():strip_exif()/u/50867/k750logo1.jpg?f=community)
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
:strip_icc():strip_exif()/u/468594/crop5e1ebafed873c_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/12429/crop61d314d1159d5_cropped.jpg?f=community)
:strip_icc():strip_exif()/u/32546/crop5e623cef01555.jpeg?f=community)
7 draadjes tussen de module en een Esp ding is alles, misschien krijg je een antenne/spoel los er bij.
Ik heb een gekleurde flatcable gebruikt, op de module zit alles naast elkaar.
Sommige modules hebben half open eilandjes en andere gaatjes (heb ik liever).
Omdat ik graag 'alles' wil kunnen heb ik een image gebruikt met 'standby' en 'max' snelheden.
Met name 'standby' is leuk, dan verbruikt de Itho maar 1W en draait hij toch nog
Dan nog wat scriptjes om de status weer te geven, ook als een losse remote hem bedient.
[edit]
De knop bediening is standaard, dat doe je met de perilex stekker en je schakelt in feite 2 ingangen naar 230V.
Geen ingang is stand laag, ingang 1 midden en ingang 2 hoog.
Ik heb een gekleurde flatcable gebruikt, op de module zit alles naast elkaar.
Sommige modules hebben half open eilandjes en andere gaatjes (heb ik liever).
Omdat ik graag 'alles' wil kunnen heb ik een image gebruikt met 'standby' en 'max' snelheden.
Met name 'standby' is leuk, dan verbruikt de Itho maar 1W en draait hij toch nog
Dan nog wat scriptjes om de status weer te geven, ook als een losse remote hem bedient.
[edit]
De knop bediening is standaard, dat doe je met de perilex stekker en je schakelt in feite 2 ingangen naar 230V.
Geen ingang is stand laag, ingang 1 midden en ingang 2 hoog.
[ Voor 14% gewijzigd door Speedy-Andre op 31-03-2019 12:14 ]
PVoutput 2x Toshiba Daiseikai 8 3,5kW, SWW Atlantic Explorer V3 200l. Gasloos aug 2016, 8620Wp, Monoblock Panasonic J 7kW
je moet ergens beginnen
en als je het aandurft een batterij 2 draadjes en een lamp aan elkaar te verbinden en het verschil weet tussen + en - ben je al verder dan menig persoon En als je deze post niet afschrikt dan komt het wel goed
en het gaat uiteindelijk om 8 draadjes verbinden tussen 2 printplaatjes .. net lego, je begint eerst met soldeerloos .. en als alles werkt kan je alles op zijn plek solderen. Maar probeer het eind goed te omschrijven, en werk alles terug in blokjes ..
je start met 2 blokken
- ontvanger
- zender (nog te bouwen)
vervolgens ga je de zender opdelen in 2 blokjes
-- de "knop" (die in de badkamer hangt?)
-- de zend unit (de werkelijke bediening)
En zo ga je steeds meer kleiner "beschrijven",
het bouwen kan simpel zonder (teveel) soldeer werk hiervoor heb je genoeg aan
- de esp,
- USB to serial adapter (om te progammeren)
- c1150 of c1101 zend unit
- usb soldeer bout (paar euro) (zit vaak wat soldeer spul bij)
- paar "knopjes" non-locking (indrukken = aan, los = uit)
- telefoon oplader heb je vast genoeg in huis + kabels)
Solderen heb je nodig om eventueel pinnetjes vast/lost te solderen en de breadboard kan je mee testen ..
Voor de rest zijn er genoeg youtube video's met esp,arduino projecten hoe je de (github) code die in dit topic staat toepast.
Tja vanalles
