Het grote topic voor nette lan afwerking deel 4

[Kraz]

Wortelsoep schreef op zondag 17 januari 2016 @ 11:40:
Heeft er iemand tips voor een wandcontactdoos voor een netwerkaansluiting? Kan ik gewoon naar de bouwmarkt en bv zoiets kopen of is het aan te raden om iets betere/duurdere spullen te kopen? Zo ja, welke merken zijn goed? Ik kan me zo voorstellen dat het aansluiten van de losse aders best een gehannes kan zijn, en dat dat bij de duurdere spullen wat makkelijker is? Of is dat onzin?

Ik heb zelf onlangs deze bij de Hornbach gehaald;
https://www.klusspullen.n...-mod-jack-2v-inb-cat-6a-a

*heb je overigens ook een LSA punch tool voor nodig

Kost wat meer maar dan kun je er wel weer jaren tegenaan.

[ Voor 10% gewijzigd door Kraz op 17-01-2016 19:31 ]

[Anoniem: 203842]

Je kan twee dingen doen: Je kan alleen een raamwerk kopen, en daarin keystones doen. Voordeeel: Je kan iedere soort keystone erin doen. Bijv. een glasaansluiting keystone, of een combinatie met UTP en F connector (voor TV of satelliet).

Als je een vaste neemt, zoals door Kraz voorgesteld, zit je aan UTP vast. Op zich niet erg, werkt goed, maar is vaak duurder (wel makkelijker, want voor keystones heb je vaak speciaal gereedschap nodig)

[Wortelsoep]

Dank voor de tips! Zoals ik al een beetje verwachtte is het betere spul dus wel die paar euro extra waard. Ik ga eens kijken naar Gira-spul, daar komt de rest van het schakelmateriaal ook vandaan dus is vermoedelijk ook nog eens mooier

[Robbie T]

En van mij nog de laatste foto's.

Eerdere foto's van meterkastje projectje zijn hier al te vinden.
Nu met apparatuur:

Voor:


Na:




Wat zie je?
- 1x een UPC/Ziggo Technicolor TC7200 Modem/Router
- 1x Een Synology DS211+ met een 3TB en een 2TB HDD in een JBOD opstelling.
JBOD omdat mijn documenten en muziek automatisch worden gebackuped naar Stack en mijn foto's en e-mail word een offsite Backup van gemaakt bij een Synology van een vriend van me. (En hij bij mij)
- Een BlueWalker PowerWalker VI 650SE LCD UPS, met daarop aangesloten de NAS en de Technicolor
- Een Coax splitter/versterker. Waarvan 1 kabel naar de woonkamer gaat en 1 kabel naar onze slaapkamer. De derde zit nog (overbodig eigenlijk) aangesloten op het oorspronkelijke coax punt in de woonkamer. Heb mijn tv precies in de andere hoek van de kamer staan in verhouding tot het coax punt, dus heb een kabel door de kruipruimte getrokken en bij de TV weer omhoog.

Vanaf de Technicolor loopt een UTP kabel naar:
- De Nas
- De tv kast (samen met de coax kabel). Daar hangt deze in een gigabit switch waarop aangesloten:
- De TV
- Raspberry Pi Model 2 icm Kodi
- Blu-Ray speler die nooit word gebruikt (serieus, heb dat ding nu 3 jaar en heeft 1x aangestaan)
- Ziggo Horizon TV
- De trapkast Daar hangt een TP-Link Archer T9 welke zorgt voor de Wifi. Daarop nog aangesloten een Essent E-Thermostaat.
- Mijn slaapkamer. Daar staat weer een gigabit switch welke zorgt voor een aftakking naar:
- een Raspberry Pi model B,
- Een UTP kabel voor naar de kamer van mijn zoontje (Nog niet actief, hij is pas 3, maar zijn kamer was eerder de "werkkamer".
- De Zolder waar mijn computer staat, waar ook weer aangesloten een gigabit switch staat. Ivm eventuele toekomstige apparaten.

[ Voor 27% gewijzigd door Robbie T op 18-01-2016 00:49 ]

[edwin90]

Ik ben bezig in mijn nieuwbouw woning. Nu wil ik in de kruipruimte electra buizen aan de betonnen vloer platen bevestigen voor UTP enz. Onder de vloer platen zit piepschuim. Iemand tips hoe de buizen hieraan vast te zetten?

Alvast bedankt.

[vanaalten]

PUR?

[vinnie_ki]

Als je het netjes doet, dan pak je een lange betonboor en dan boor je een gaatje door het EPS heen in het beton van de vloer of balk. Daar doe je een inslaganker in met een draadeinde, waaraan je de buizen met beugels kan bevestigen.

Je kan ook gaan prutsen met iets als een tuimelplug of hollewandanker (desnoods iets met weerhaken) die je in het EPS steekt en daarin blijft vasthaken. De vraag is of dit voldoende draagkracht heeft

[devino]

Mijn bende ook maar weer eens aangepakt, al bijna anderhalf jaar verhuisd en het was nog niet echt netjes.

Allemaal losse kabels, de componenten in een kastje gegooid dat de vorige bewoners hadden laten hangen, maar dan er zo in gegooid dat als ik het kastje wil openen dat ik moet opletten dat niet alles er uit valt.

Aangezien ik bijna alle loze leidingen al heb voorzien van UTP, verwacht ik geen nieuwe kabels meer en voor 4 aansluitingen vond ik het wat mager om een patchpanel te installeren, dus op een andere manier netjes gemaakt, want deze had ik nog liggen.


We zien van boven naar beneden:
-synology nas
-2 UTP WCD's
-KPN router (moet nog vervangen worden door een Ubiquiti of Microtik)
-Glasvezel media converter
-Telefoon basistation bovenop een APC UPS (welke via de NAS mij mailtjes stuurt)

Het kan nog iets netter weet ik, met name de kabelbundel in de hoek die naar allecomponenten gaat, doe ik misschien nog iets aan, maar eerst een andere router

[Steveedge]

Ik ben al een tijd op zoek naar een manier om een 19" switch en patchpaneel netjes in mijn meterkast weg te werken en wil ze graag verticaal ophangen. Kan dat überhaupt? Lees er verschillende dingen over, en kan ook niet echt dedicated verticale patchkasten vinden dus twijfel een beetje.

[Jordyz]

Verticaal ophangen heb ik eerlijk gezegd nog nooit gezien. Het lijkt me ook niet echt goed voor de apparatuur om die allemaal verticaal op te hangen?

[GEi]

Verticaal kan wel, zijn ook speciale verticale wall mounts voor te krijgen in verschillende u-hoogtes (eigenlijk de diepte, eenmaal gemonteerd), bv deze, maar dan goedkoper. Dat de printplaat verticaal hangt lukt mij niet uit te maken. Na de verbouwing wil ik zelf ook een verticale mount maken, naast de meterkast. Verticaal ivm de diepte van het geheel.
Edit: link toegevoegd.

[ Voor 14% gewijzigd door GEi op 07-02-2016 11:55 ]

[Ethirty]

Steveedge schreef op zondag 07 februari 2016 @ 10:21:
Ik ben al een tijd op zoek naar een manier om een 19" switch en patchpaneel netjes in mijn meterkast weg te werken en wil ze graag verticaal ophangen. Kan dat überhaupt? Lees er verschillende dingen over, en kan ook niet echt dedicated verticale patchkasten vinden dus twijfel een beetje.

Sommige switches zijn standaard al voorzien van oortjes die verticale montage mogelijk maken. Voor patchpunten zou je meerdere kleinere modules voor wandmontage kunnen overwegen.

Verticale patchkast heb ik nog nooit van gehoord.

[Milmoor]

Ethirty schreef op zondag 07 februari 2016 @ 11:56:
[...]

Sommige switches zijn standaard al voorzien van oortjes die verticale montage mogelijk maken. Voor patchpunten zou je meerdere kleinere modules voor wandmontage kunnen overwegen.

Verticale patchkast heb ik nog nooit van gehoord.

Gewoon een tafeltje van Ikea op zijn zij leggen:
https://wiki.eth0.nl/index.php/LackRack
http://www.ikeahackers.ne...rack-expedit-desktop.html

[ Voor 4% gewijzigd door Milmoor op 07-02-2016 15:32 ]

[shure-fan]

[b][message=45775005,noline]Ethirty schreef op zondag 07 februari 2016 @ 11:56[/message

Verticale patchkast heb ik nog nooit van gehoord.

Patchkastje z'n zijkant neerzetten?

[Ethirty]

Ja, uiteraard kan je iets bestaands op zijn kant zetten, al zal ophangen dan wel niet meer kunnen.

Na wat Googlen blijkt dat er wel wat opties zijn, al moet je daar wel ruimte voor hebben.

[Anoniem: 203842]

Ethirty: heb je ook een link van deze kast? Dit is wel handig in sommige gevallen.

[hylke94]

Anoniem: 203842 schreef op zondag 07 februari 2016 @ 16:18:
Ethirty: heb je ook een link van deze kast? Dit is wel handig in sommige gevallen.

Via de source van de afbeelding: url

[Anoniem: 203842]

dank.....


alleen HEEL prijzig, voor een stuk ijzer.....


Maar wel mooi.

[Ethirty]

Dit lijkt dan ook vooral voor industriële toepassingen en daarvoor gelden andere eisen en prijzen. Kwam nog wat vergelijkbaar materiaal tegen via image search, maar niet gekeken naar prijzen.

[speedy090]

Deze heb ik al een paar keer besteld voor mijn werk:
https://www.google.be/sea...2&ie=UTF-8#q=GGM+COFMB4UG

[Steveedge]

Dank voor de antwoorden, mensen. Maakt wat los, zie ik!

[Ethirty]

Ook maar eens een plaatje van de meterkast. Vind het best een opgeruimd geheel.

U ziet:
Antieke Ziggo modem
Edgerouter X, uplinks naar de werkkamer en straks ook naar de woonkamer.
Unifi AC-LR accesspoint

U ziet niet:
Philips Hue bridge
Nest HeatLink

Onder de plank zitten 2 stekkerblokken, 1 voor de verwarming en 1 voor de IT. De router en het accesspoint worden gevoed door slechts 1 PoE injector.

[eXisTa]

Steveedge schreef op zondag 07 februari 2016 @ 10:21:
Ik ben al een tijd op zoek naar een manier om een 19" switch en patchpaneel netjes in mijn meterkast weg te werken en wil ze graag verticaal ophangen. Kan dat überhaupt? Lees er verschillende dingen over, en kan ook niet echt dedicated verticale patchkasten vinden dus twijfel een beetje.

Hoe diep is je meterkast. Ik heb namelijk onlangs mijn meterkast voorzien van 2 losse 19" rackprofielen, op die manier kun je zelf de diepte bepalen. Het vereist iets meer kluswerk dan een kastje ophangen maar dan heb je ook wat.

[MdO82]

eXisTa schreef op donderdag 11 februari 2016 @ 17:35:
[...]


Hoe diep is je meterkast. Ik heb namelijk onlangs mijn meterkast voorzien van 2 losse 19" rackprofielen, op die manier kun je zelf de diepte bepalen. Het vereist iets meer kluswerk dan een kastje ophangen maar dan heb je ook wat.

Misschien een foto om het duidelijk te maken ?

[eXisTa]

MdO82 schreef op donderdag 11 februari 2016 @ 19:04:
[...]

Misschien een foto om het duidelijk te maken ?

[Jordyz]

eXisTa schreef op vrijdag 12 februari 2016 @ 08:12:
[...]


[afbeelding]

Krappe meterkast maar toch knap dat je dit erin krijgt!
Stukje creatief werk zie ik hier

[eXisTa]

Jordyz schreef op vrijdag 12 februari 2016 @ 09:09:
[...]


Krappe meterkast maar toch knap dat je dit erin krijgt!
Stukje creatief werk zie ik hier

De meterkast is 32,5 cm diep waarvan eigenlijk maar 29 cm bruikbaar.
Er was geen enkele kast diep hier fatsoenlijk in zou passen.

De opzet is nog niet helemaal klaar, er komt nog een plank over de gehele breedte zodat het enigszins is afgewerkt. Zodra dit gedaan is plaats ik een nieuwe set foto's + uitleg van hetgeen.

[Compizfox]

Vandaag m'n netwerk een beetje omgelegd en een nieuw patchpanel en nieuwe switch in m'n LackRack gemonteerd:

Forum

[graatje88]

Even een vraagje tussendoor. Ik wil graag een 10inch patchkast ophangen in onze meterkast. Ik kwam er net achter dat al onze kabels cat5 zijn.. Is het mogelijk om cat5 kabels aan te sluiten op een cat6 patchpanel?

[MisteRMeesteR]

graatje88 schreef op woensdag 24 februari 2016 @ 19:29:
Even een vraagje tussendoor. Ik wil graag een 10inch patchkast ophangen in onze meterkast. Ik kwam er net achter dat al onze kabels cat5 zijn.. Is het mogelijk om cat5 kabels aan te sluiten op een cat6 patchpanel?

Yeap, geen probleem.

[graatje88]

Bedankt voor de reactie!

Dan heb ik nog een vraag. Past deze switch in een 10inch rack? Volgens de afmetingen wel toch?
https://www.conrad.nl/nl/...kmount-switch-995571.html

Na een tweede keer kijken denk ik dat Conrad de verkeerde maten weergeeft.

Dan denk ik dat ik voor de Zyxel GS1100-16 ga.

[ Voor 21% gewijzigd door graatje88 op 25-02-2016 19:13 ]

[thespeed]

Vandaag ook maar eens aan de klus in de meterkast. Het is nu echt 1 grote draden bende. Terwijl de patch panel al 1,5 jaar thuis ligt. Ben alleen nog in twijfel als ik de Netgear R7000 router in de meterkast laat of dat ik hem boven de meterkast deur hang. Denk dat mijn vriendin dat een doodzonde vind maarja die is vandaag naar de huishoud beurs ;-)

[robertwebbe]

Aangezien we hier allemaal houden van mooie kabel porno:

[Jordyz]

thespeed schreef op zaterdag 27 februari 2016 @ 09:33:
Vandaag ook maar eens aan de klus in de meterkast. Het is nu echt 1 grote draden bende. Terwijl de patch panel al 1,5 jaar thuis ligt. Ben alleen nog in twijfel als ik de Netgear R7000 router in de meterkast laat of dat ik hem boven de meterkast deur hang. Denk dat mijn vriendin dat een doodzonde vind maarja die is vandaag naar de huishoud beurs ;-)

Aah, niet overleggen?
Hier waren ze het er ook niet mee eens dat de router in de woonkamer op de kast kwam te staan maar nu hebben we overal Wifi :-)

[Ayyylias]

Gaat het in dit topic alleen over de netwerk hardware, of ook de software?
(hiermee bedoel ik mooie plaatjes in plaats van hoe het werkt)

[Noahlvb]

mcelias5 schreef op zaterdag 27 februari 2016 @ 20:12:
Gaat het in dit topic alleen over de netwerk hardware, of ook de software?
(hiermee bedoel ik mooie plaatjes in plaats van hoe het werkt)

Tot nu toe enkel hardware gezien en heel soms software als toevoeging op de hardware.

[Anoniem: 742591]

vaak meegelezen, veel geleerd en nu eindelijk aangemeld.

Hierbij mijn voor en na setup foto's

Voor

setup:
ziggo modem cisco
netgear powerline av 500
resultaat

tevreden? Hell no!

nieuwe setup

technicolor ziggo (zakelijk)
digitus patchpanel
netgear pro safe gigabyte switch
cat 6 lan aangelegd
resultaat

tevreden? yes sir!

ps. sorry voor de vergrote foto's, lees nu pas over de thumbnails, i'll get right on it!

[ Voor 7% gewijzigd door Anoniem: 742591 op 29-02-2016 21:02 ]

[new_guy]

Pssssst How to take a screenshot on your Mac

[Anoniem: 742591]

helaas geen emoticon voor :doublefacepalm:

[Workaholic]

@hierboven ziet er netjes uit!

Mijn setup is bijna klaar in mijn nieuwe woning. Pics volgen asap.
Sneakpeak:


Heb nog een patchpaneel over van mijn vorige woning als iemand interesse heeft Was beetje te groot voor in mijn 10" kast

[ Voor 22% gewijzigd door Workaholic op 29-02-2016 22:42 ]

[Jordyz]

Ik mis een beetje de foto's!
Hier zijn er plannen om over te stappen naar glasvezel, hierdoor zal er in mijn setup het een en ander moeten worden aangepast. Zoals een patchpaneel die ik ga monteren. Kabels laat ik nog wel cat 5, tot nu toe goed zat. Zodra ik hier het een en ander heb 'verbouwd' dan zal ik de foto's plaatsen.

[Flying]

Binnen enkele maanden verhuizen we naar onze nieuwe woning en daar staat een degelijke afwerking van het binnenshuisnetwerk op de planning. Veel kan ik nog niet laten zien behalve dit:



We hebben onmiddellijk twee kabelgoten voorzien op een aparte groep in de meterkast. In de bovenste goot zit de bekabeling verstopt voor de in het plafond ingebouwde luidsprekers (10 in totaal). In de tweede kabelgoot zit alle voorziene netwerkbekabeling verstopt, naar elke kamer minstens één kabel. Naar de woonkamer twee kabels, naar de bureau vier kabels, naar de slaapkamer één kabel en naar de logeerkamer één kabel.

Onder elke kabelgoot komt een wandplank. Op één van de wandplanken komt de versterker, een Dayton Audio MA1240a met naar elke zone een Chromecast Audio aangesloten. Boven de kabelgoten, net onder het plafond ga ik een 6U patchkast hangen (600x450x368) met een patchpaneel voor de bekabeling. In de patchkast een 24p switch (ik neig richting Ubiquiti Edgeswitch Lite) en een router (Ubiquiti Edgerouter X misschien). Het gaatje dat je ziet zitten gaat rechtstreeks naar buiten en ga ik gebruiken om buiten een iptv camera te installeren.

Onder de kabelgoten komt links de wasmachine en rechts een diepvries (160cm hoog tot vloer).

Natuurlijk moet ik wel nog even wachten voor ik alles kan doen, maar ik ga proberen van elke stap foto's te nemen en hier in het topic te plaatsen.

To do:
- Patchkast bestellen en ophangen
- Netwerkkabels in de bovenste kabelgoot leggen i.p.v. de onderste en de speakerkabel naar de onderste goot
- Netwerkapparatuur bestellen

Tips zijn natuurlijk welkom als jullie die hebben!

[m3gA]

Workaholic schreef op maandag 29 februari 2016 @ 22:38:
@hierboven ziet er netjes uit!

Mijn setup is bijna klaar in mijn nieuwe woning. Pics volgen asap.
Sneakpeak:
[afbeelding]

Heb nog een patchpaneel over van mijn vorige woning als iemand interesse heeft Was beetje te groot voor in mijn 10" kast

[afbeelding]

Welke patchkast is dat? Ik ben op zoek naar een kleintje.

[ijdod]

robertwebbe schreef op zaterdag 27 februari 2016 @ 12:44:
Aangezien we hier allemaal houden van mooie kabel porno:

[video]

Ziet er mooi uit, heeft iemand zijn best op gedaan. Wat jammer is, want die persoon mag het opnieuw doen. Voor Cat6 zou dit een fail zijn...

[MdO82]

ijdod schreef op zaterdag 05 maart 2016 @ 13:33:
[...]

Ziet er mooi uit, heeft iemand zijn best op gedaan. Wat jammer is, want die persoon mag het opnieuw doen. Voor Cat6 zou dit een fail zijn...

Uit nieuwsgierigheid wat is er volgens de Cat6-norm verkeerd?

[ijdod]

Nylon cable ties en eigenlijk te netjes (xtalk).

[Isane]

m3gA schreef op zaterdag 05 maart 2016 @ 12:30:
[...]

Welke patchkast is dat? Ik ben op zoek naar een kleintje.

Ik denk deze.

[robertwebbe]

ijdod schreef op zaterdag 05 maart 2016 @ 14:04:
Nylon cable ties en eigenlijk te netjes (xtalk).

Hoe krijg je het dan netjes met CAT6? Los laten bungelen door een metalen goot?

[c0ne]

robertwebbe schreef op zaterdag 05 maart 2016 @ 15:58:
[...]

Hoe krijg je het dan netjes met CAT6? Los laten bungelen door een metalen goot?

Klittenband. Goede datakabel is qua opbouw van de buitenlaag (dikte, vorm etc) ontworpen om compliant te zijn qua alien crosstalk. Alles wat de jacket / buitenlaag misvormd maakt de kabel hier gevoeliger voor.

[ijdod]

Bundelen met klitteband, bundels mogen best net zijn, maar 'gekamd' werkt averechts op crosstalk.

[HYM1100S]

Lees al geruime tijd mee hier. Veel ideeen opgedaan. Waarvoor dank.
Nu een jaar geleden dat we zijn verhuisd naar onze nieuwbouw woning, dus wel een keer tijd om het resultaat te delen.

De meterkast: (klikken voor grotere afbeeldingen)

voor de werkzaamheden:


Monteren patchkast en trekken van de bekabeling:


Aftekenen ventilatierooster:


Eindresultaat:


...met het lampje van de Action:


Close-ups:







Foto's van aansluitingen:
UTP inbouw
COAX inbouw
UTP/COAX combi opbouw
UTP en COAX opbouw (schuur)


Kitlijst:

8U Patchkast
Slot 1:PDU 8 Voudig
Slot 2:PDU 8 Voudig
Slot 3:Kabelgoot (andersom gemonteerd)
Slot 4:Draytek Vigor 2925 + Draytek Vigor 19" Rack Mount
Slot 5:Kabelgoot
Slot 6:24 poorts Patchpanel
Slot 7:Kabelgoot
Slot 8:HP ProCurve 1810G

Bekabeling:
CAT6 bekabeling voor in het huis
CAT5e grondkabel naar de schuur
COAX bekabeling voor in het huis
COAX grondkabel naar de schuur

Inbouw/Opbouw:
CAT6 inbouwdoos
CAT6 opbouwdoos
COAX antennedoos
CAT6/COAX combi

TV spul:
Versterker
Connectors
Multitap 8-voudig
Multitap 4-voudig
Afsluitweerstand

Overige apparatuur/materiaal:
UPS
Afsluitdopjes
POE injectors
Ventilatierooster
Kabelgoot

[ Voor 14% gewijzigd door HYM1100S op 06-06-2016 23:13 . Reden: fix foto's ]

[GEi]

Heel netjes. Bedankt ook voor de nuttige links voor de gebruikte onderdelen.
Vraagje, Is dat een aparte pc voor de firewall? Of een mediaplayer? HDMI via LAN?

[Jordyz]

HYM1100S schreef op zaterdag 12 maart 2016 @ 17:47:
Lees al geruime tijd mee hier. Veel ideeen opgedaan. Waarvoor dank.
Nu een jaar geleden dat we zijn verhuisd naar onze nieuwbouw woning, dus wel een keer tijd om het resultaat te delen.

De meterkast: (klikken voor grotere afbeeldingen)

voor de werkzaamheden:
[afbeelding]

Monteren patchkast en trekken van de bekabeling:
[afbeelding]

Aftekenen ventilatierooster:
[afbeelding]

Eindresultaat:
[afbeelding]

...met het lampje van de Action:
[afbeelding]

Close-ups:
[afbeelding]
[afbeelding]
[afbeelding]
[afbeelding]

Foto's van aansluitingen:
UTP inbouw
COAX inbouw
UTP/COAX combi opbouw
UTP en COAX opbouw (schuur)


Kitlijst:

8U Patchkast
Slot 1:PDU 8 Voudig
Slot 2:PDU 8 Voudig
Slot 3:Kabelgoot (andersom gemonteerd)
Slot 4:Draytek Vigor 2925 + Draytek Vigor 19" Rack Mount
Slot 5:Kabelgoot
Slot 6:24 poorts Patchpanel
Slot 7:Kabelgoot
Slot 8:HP ProCurve 1810G

Bekabeling:
CAT6 bekabeling voor in het huis
CAT5e grondkabel naar de schuur
COAX bekabeling voor in het huis
COAX grondkabel naar de schuur

Inbouw/Opbouw:
CAT6 inbouwdoos
CAT6 opbouwdoos
COAX antennedoos
CAT6/RJ45 combi

TV spul:
Versterker
Connectors
Multitap 8-voudig
Multitap 4-voudig
Afsluitweerstand

Overige apparatuur/materiaal:
UPS
Afsluitdopjes
POE injectors
Ventilatierooster
Kabelgoot

Op de 1 naar laatste foto, wat zijn dat voor dingentjes?
Ik kan het niet helemaal goed zien op de foto maar denk iets van PoE?

[MisteRMeesteR]

Jordyz schreef op zaterdag 12 maart 2016 @ 20:16:
[...]


Op de 1 naar laatste foto, wat zijn dat voor dingentjes?
Ik kan het niet helemaal goed zien op de foto maar denk iets van PoE?

Dat zijn idd power injectors, maar volgens mij geen 802.3af/at standaard!

[HYM1100S]

GEi schreef op zaterdag 12 maart 2016 @ 20:11:
Heel netjes. Bedankt ook voor de nuttige links voor de gebruikte onderdelen.
Vraagje, Is dat een aparte pc voor de firewall? Of een mediaplayer? HDMI via LAN?

Aan de linkerzijde van de meterkast is een Zotac pc gemonteerd. Deze gebruik ik voorlopig nog enkel als Controller voor mijn Unifi AC accesspoint.

MisteRMeesteR schreef op zaterdag 12 maart 2016 @ 20:27:
[...]

Dat zijn idd power injectors, maar volgens mij geen 802.3af/at standaard!

Dat zijn inderdaad POE injectors en wel degelijk 802.3af compliant. Ik gebruik deze voor twee Hikvision IP camera's. Linkje naar deze POE injectors is te vinden in mijn kitlijst onder Overige apparatuur/materiaal.

[rtenklooster]

@HYM1100S Erg netjes gedaan zeg! Die HP switch, is die passief gekoeld of zit daar zo'n lawaaiige fan in?

[michaell958]

HYM1100S schreef op zaterdag 12 maart 2016 @ 17:47:
Lees al geruime tijd mee hier. Veel ideeen opgedaan. Waarvoor dank.
Nu een jaar geleden dat we zijn verhuisd naar onze nieuwbouw woning, dus wel een keer tijd om het resultaat te delen.

De meterkast: (klikken voor grotere afbeeldingen)

voor de werkzaamheden:
[afbeelding]

Monteren patchkast en trekken van de bekabeling:
[afbeelding]

Aftekenen ventilatierooster:
[afbeelding]

Eindresultaat:
[afbeelding]

...met het lampje van de Action:
[afbeelding]

Close-ups:
[afbeelding]
[afbeelding]
[afbeelding]
[afbeelding]
[afbeelding]

Foto's van aansluitingen:
UTP inbouw
COAX inbouw
UTP/COAX combi opbouw
UTP en COAX opbouw (schuur)


Kitlijst:

8U Patchkast
Slot 1:PDU 8 Voudig
Slot 2:PDU 8 Voudig
Slot 3:Kabelgoot (andersom gemonteerd)
Slot 4:Draytek Vigor 2925 + Draytek Vigor 19" Rack Mount
Slot 5:Kabelgoot
Slot 6:24 poorts Patchpanel
Slot 7:Kabelgoot
Slot 8:HP ProCurve 1810G

Bekabeling:
CAT6 bekabeling voor in het huis
CAT5e grondkabel naar de schuur
COAX bekabeling voor in het huis
COAX grondkabel naar de schuur

Inbouw/Opbouw:
CAT6 inbouwdoos
CAT6 opbouwdoos
COAX antennedoos
CAT6/COAX combi

TV spul:
Versterker
Connectors
Multitap 8-voudig
Multitap 4-voudig
Afsluitweerstand

Overige apparatuur/materiaal:
UPS
Afsluitdopjes
POE injectors
Ventilatierooster
Kabelgoot

-

[MisteRMeesteR]

HYM1100S schreef op zaterdag 12 maart 2016 @ 21:43:
[...]


Aan de linkerzijde van de meterkast is een Zotac pc gemonteerd. Deze gebruik ik voorlopig nog enkel als Controller voor mijn Unifi AC accesspoint.


[...]


Dat zijn inderdaad POE injectors en wel degelijk 802.3af compliant. Ik gebruik deze voor twee Hikvision IP camera's. Linkje naar deze POE injectors is te vinden in mijn kitlijst onder Overige apparatuur/materiaal.

Ok, ik dacht dat die TP-Link dingetjes geen 48v gaven, heb er zelf ook weleens mee lopen klootzakken , my bad

[HYM1100S]

rtenklooster schreef op zaterdag 12 maart 2016 @ 22:49:
@HYM1100S Erg netjes gedaan zeg! Die HP switch, is die passief gekoeld of zit daar zo'n lawaaiige fan in?

Thanks! De switch is passief gekoeld en dus geluidloos. Ik heb het oude model, het nieuwe model is ook zonder fan.

[Anoniem: 203842]

Vergeet niet voor de "formaliteit", de COAX verdelers en versterker met een aarde aansluiting (geel groen draad) uit te rusten. Heb je zeker geen gezeik met "loopstromen".

Dank voor de links naar de fabrikanten / webshops. Heel handig. Ik was al op zoek naar een 19" kast die in diepte verstelbaar is.

[HYM1100S]

Anoniem: 203842 schreef op zondag 13 maart 2016 @ 18:28:
Vergeet niet voor de "formaliteit", de COAX verdelers en versterker met een aarde aansluiting (geel groen draad) uit te rusten. Heb je zeker geen gezeik met "loopstromen".

Bedankt voor de tip. Heb de patchkast wel geaard, maar heb er met de tv versterker en verdelers niet meer aan gedacht. Zal er eens naar kijken.

[Anoniem: 203842]

Patchkast zal wel aarde krijgen via je switch. Maar je hebt gelijk, extra kan nooit kwaad.

[MrJ]

Hier ook deze week mijn thuis netwerk updaten. Ben toch thuis ivm plaatsing dakkapel, dus in ene heel wat uurtjes tot mijn beschikking deze week.

Huidige setup:
2x 2 cat5e vanuit bouw (2012) naar meterkast getrokken. In meterkast utp stekkertje op geklikt.
1x 1 cat5e zelf afgelopen jaar naar meterkast getrokken. In meterkast utp stekkertje op geklikt.
In meterkast de KPN Experiabox v10


Toekomstige setup:
2x 2 cat5e vanuit bouw (2012) naar meterkast getrokken. Afgemonteerd op LAS.
2x 2 cat5e nieuw naar meterkast trekken (eerder kabel vervangen). Afgemonteerd op LAS.
In meterkast een 8 port switch
Experiabox naar trappenhuis achter een dun wandje weggewerkt. Dit voor beter bereik. Kabels komen vanuit naastliggende slaapkamer (gaatje boren in muren).


Praktisch vraagje; Heb 100m cat5e op rol (jaja, geen cat6 ), maar moet vanaf 2 punten daar 2 kabels vanaf trekken naar de meterkast. Ik weet echter niet hoeveel m ik nodig heb. Wat is nu wijsheid? Zowel begin als eindpunt van de kabel gebruiken? Dat geeft denk ik spaghetti. Of maar op de gok 15m, 20m afknippen?

[ Voor 0% gewijzigd door MrJ op 14-03-2016 09:57 . Reden: typo ]

[rhos]

MrJ schreef op maandag 14 maart 2016 @ 09:19:
Hier ook deze week mijn thuis netwerk updaten. Ben toch thuis ivm plaatsing dakkapel, dus in ene heel wat uurtjes tot mijn beschikking deze week.

Huidige setup:
2x 2 cat5e vanuit bouw (2012) naar meterkast getrokken. In meterkast utp stekkertje op geklikt.
1x 1 cat5e zelf afgelopen jaar naar meterkast getrokken. In meterkast utp stekkertje op geklikt.
In meterkast de KPN Experiabox v10


Toekomstige setup:
2x 2 cat5e vanuit bouw (2012) naar meterkast getrokken. Afgemonteerd op LAS.
2x 2 cat5e nieuw naar meterkast trekken (eerder kabel vervangen). Afgemonteerd op LAS.
In meterkast een 8 port switch
Experiabox naar trappenhuis achter een dun wandje weggewerkt. Dit voor beter bereik. Kabels komen vanuit naastliggende slaapkamer (gaatje boren in muren).


Praktisch vraagje; Heb 100m cat5e op rol (jaja, geen cat6 ), maar moet vanaf 2 punten daar 2 kabels vanaf trekken naar de meterkast. Ik weet echter niet hoeveel m ik nodig heb. Wat is nu wijsheid? Zowel begin als eindpunt van de kabel gebruiken? Dat geeft denk ik spaghetti. Of maar op de gok 15m, 20m afknippen?

laatste. in een huis haal je vaak niet meer dan 20 a 25 meter.

[MrJ]

4x 25m maar aknippen dan.

[Anoniem: 203842]

Je kan het op een interessante manier doen: Als er al een trekkoord in de buis zit, haak een trekveer aan die trekkoord, trek die trekveer erdoorheen.

Meet dan de lengte van die trekkoord op, en dan weet je exact hoeveel kabel je moet afknippen.

[captain007]

Anoniem: 203842 schreef op maandag 14 maart 2016 @ 11:10:
Je kan het op een interessante manier doen: Als er al een trekkoord in de buis zit, haak een trekveer aan die trekkoord, trek die trekveer erdoorheen.

Meet dan de lengte van die trekkoord op, en dan weet je exact hoeveel kabel je moet afknippen.

Heb ik destijds ook gedaan toen ik een van mijn twee dozen met UTP kabel op was en werkt wel goed. In elk geval beter dan de methode om aan twee kanten van de rol te beginnen

@HYM1100S: Mooie setup heb je daar hangen. Heb er destijds ook aan gedacht om zo bovenin een 19 inch rack op te hangen, maar het stond me tegen dat als ik iets aan de elektra zou moeten veranderen dat ik dan de hele patchkast zou moeten demonteren. Uiteindelijk daarom toen maar voor een 10 inch patchkast gegaan, waar helaas alleen zo weinig tot geen apparatuur voor te krijgen is die vanuit de doos rack mountable is.

[Quindor]

MisteRMeesteR schreef op zaterdag 12 maart 2016 @ 23:32:
[...]

Ok, ik dacht dat die TP-Link dingetjes geen 48v gaven, heb er zelf ook weleens mee lopen klootzakken , my bad

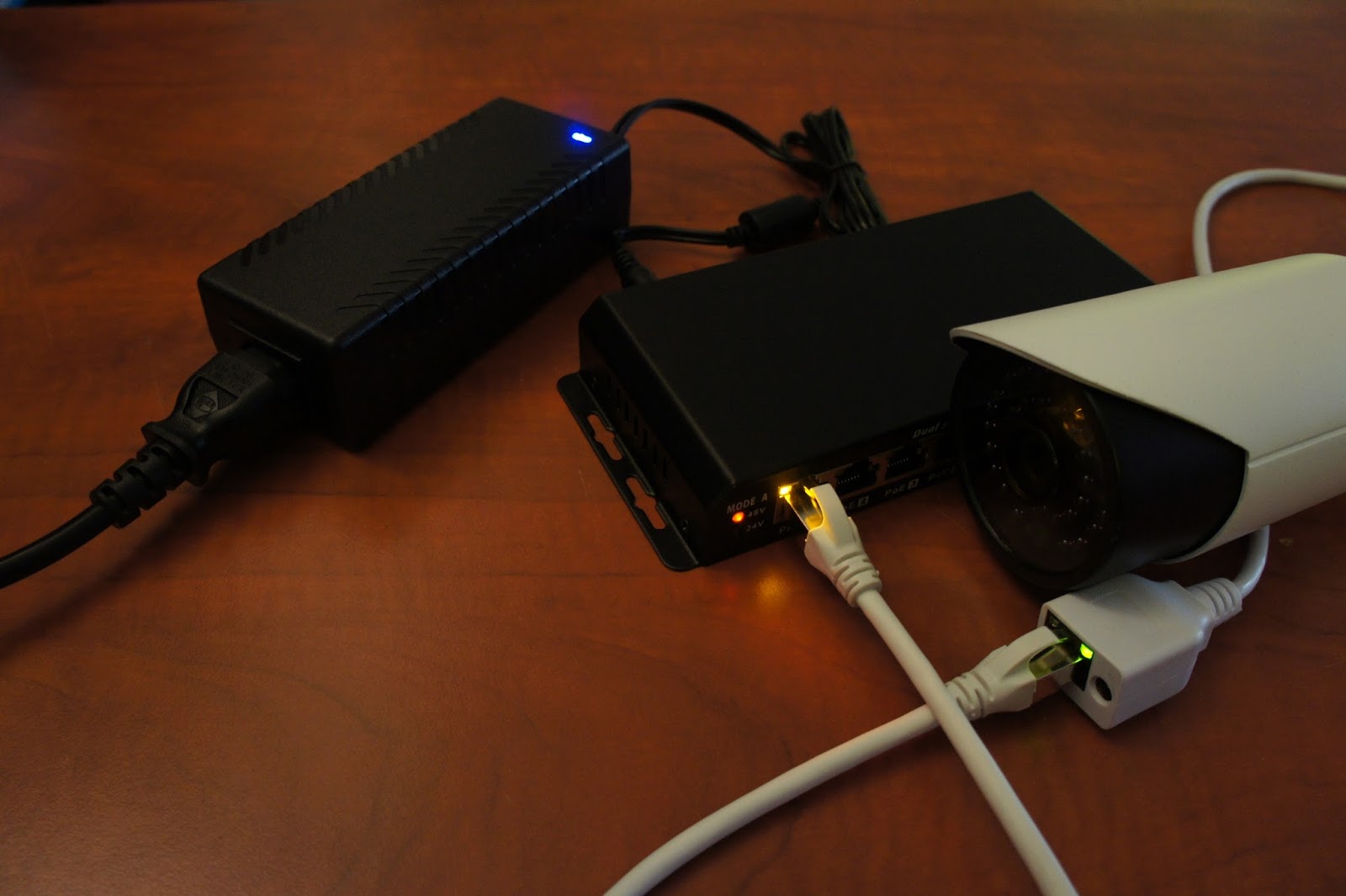

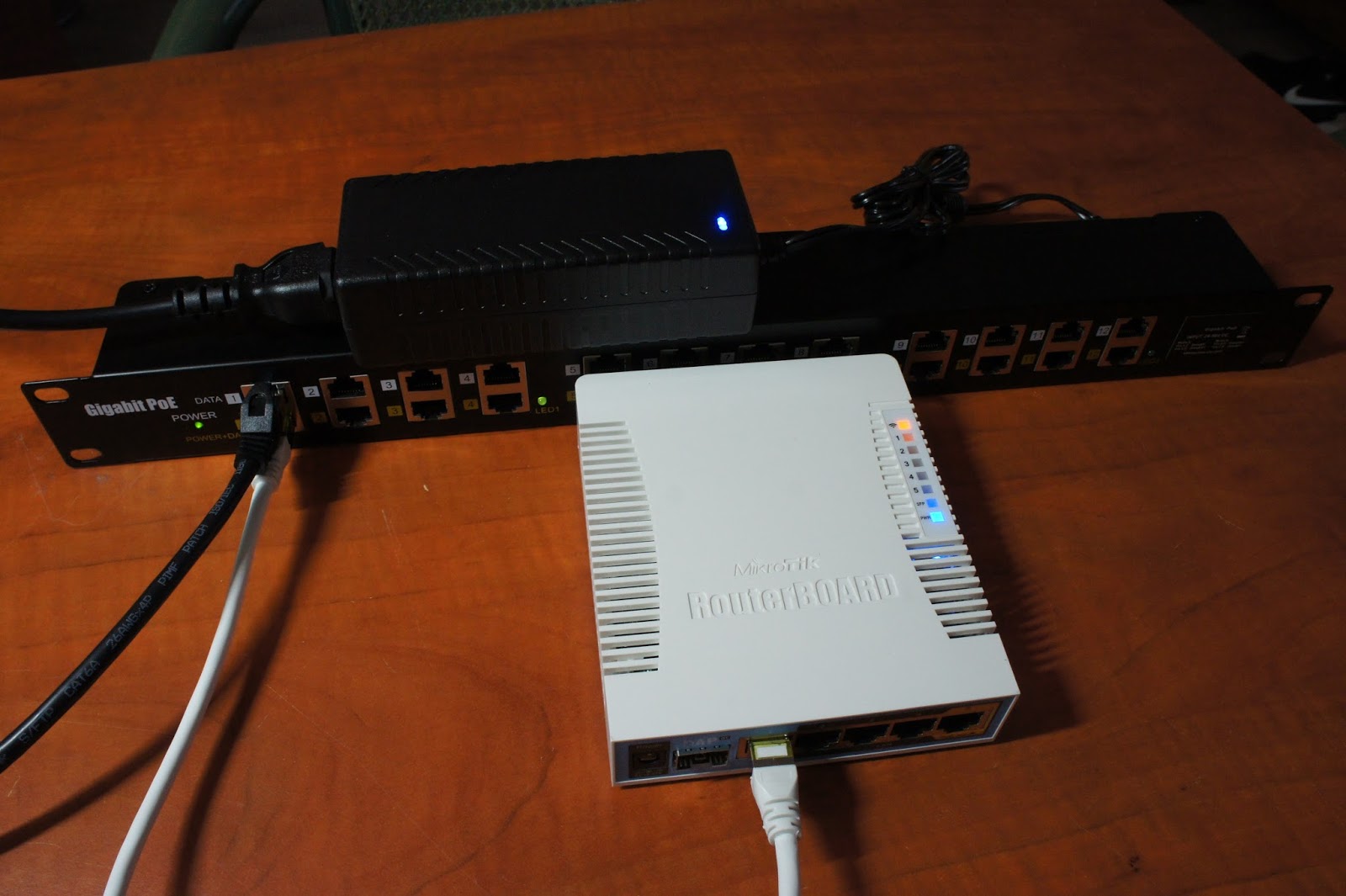

Een beetje shameless plug.

Ik lurk al lange tijd binnen dit topic en ben bezig een nieuw huis te bouwen waar redelijk wat IT in verwerkt gaat worden. Zodra ik daar wat concreets van kan laten zien komt het uiteraard voorbij!

Als je veel POE (Passive of Active of door elkaar) spul wilt gebruiken dan kan passive POE soms interessanter zijn dan meerdere injectors of een echte POE switch. Tegenwoordig heb je bijvoorbeeld 8p Gigabit switches waarbij je per uitgang kunt bepalen of het Active (A) of Passive (B ) moet zijn.

Of als je meerdere access-points van bijvoorbeeld Ubiquiti/Routerboard hebt hangen. Dan kan juist een passive injector op 24v interessant zijn. Een injector tegenover een switch zorgt er dan voor dat je geen doorvoer capaciteit verliest door 1 uplink poort.

Ook hebben deze (in tegenstelling tot de goedkope blokjes) tegenwoordig een zekering per poort, etc.

Ik heb hier recent een artikel over geschreven op mijn blog. Wellicht is het interessant voor mensen die een oplossing zoeken voor POE thuis!

[ Voor 10% gewijzigd door Quindor op 15-03-2016 21:09 ]

[Kraz]

Quindor schreef op dinsdag 15 maart 2016 @ 20:52:
[...]

Een beetje shameless plug.

Ik lurk al lange tijd binnen dit topic en ben bezig een nieuw huis te bouwen waar redelijk wat IT in verwerkt gaat worden. Zodra ik daar wat concreets van kan laten zien komt het uiteraard voorbij!

Als je veel POE (Passive of Active of door elkaar) spul wilt gebruiken dan kan passive POE soms interessanter zijn dan meerdere injectors of een echte POE switch. Tegenwoordig heb je bijvoorbeeld 8p Gigabit switches waarbij je per uitgang kunt bepalen of het Active (A) of Passive (B ) moet zijn.

Of als je meerdere access-points van bijvoorbeeld Ubiquiti/Routerboard hebt hangen. Dan kan juist een passive injector op 24v interessant zijn. Een injector tegenover een switch zorgt er dan voor dat je geen doorvoer capaciteit verliest door 1 uplink poort.

Ook hebben deze (in tegenstelling tot de goedkope blokjes) tegenwoordig een zekering per poort, etc.

Ik heb hier recent een artikel over geschreven op mijn blog. Wellicht is het interessant voor mensen die een oplossing zoeken voor POE thuis!

[afbeelding]
[afbeelding]

Mikrotik!

MIsschien een stomme vraag, maar; Die netwerkkabels. Welke merk/type is dat? Uiteraard begrijp ik dat het CAT5E/CAT6 is, maar die bescherming voor de 'lipjes'. HOE heet zo'n kabel? Snagless oid? Vind dat een mooiere oplossing dan de snagless UTP van Belkin bijv.

[Kavaa]

Quindor schreef op dinsdag 15 maart 2016 @ 20:52:
[...]

Een beetje shameless plug.

Ik lurk al lange tijd binnen dit topic en ben bezig een nieuw huis te bouwen waar redelijk wat IT in verwerkt gaat worden. Zodra ik daar wat concreets van kan laten zien komt het uiteraard voorbij!

Als je veel POE (Passive of Active of door elkaar) spul wilt gebruiken dan kan passive POE soms interessanter zijn dan meerdere injectors of een echte POE switch. Tegenwoordig heb je bijvoorbeeld 8p Gigabit switches waarbij je per uitgang kunt bepalen of het Active (A) of Passive (B ) moet zijn.

Of als je meerdere access-points van bijvoorbeeld Ubiquiti/Routerboard hebt hangen. Dan kan juist een passive injector op 24v interessant zijn. Een injector tegenover een switch zorgt er dan voor dat je geen doorvoer capaciteit verliest door 1 uplink poort.

Ook hebben deze (in tegenstelling tot de goedkope blokjes) tegenwoordig een zekering per poort, etc.

Ik heb hier recent een artikel over geschreven op mijn blog. Wellicht is het interessant voor mensen die een oplossing zoeken voor POE thuis!

[afbeelding]
[afbeelding]

Waar heb je die PoE switches vandaan? Zo te zien kun je ze bij Amazon bestellen maar heb ze hier in NL nog niet gezien

[Moonfox]

Kraz schreef op dinsdag 15 maart 2016 @ 22:05:
MIsschien een stomme vraag, maar; Die netwerkkabels. Welke merk/type is dat? Uiteraard begrijp ik dat het CAT5E/CAT6 is, maar die bescherming voor de 'lipjes'. HOE heet zo'n kabel? Snagless oid? Vind dat een mooiere oplossing dan de snagless UTP van Belkin bijv.

Dat zijn de patchkabels van netwerkproducten.com https://netwerkproducten....-koper-wit-p-4225506.html

Dat is inderdaad best een fijn ontwerp!

[Quindor]

Kraz schreef op dinsdag 15 maart 2016 @ 22:05:
[...]


Mikrotik!

MIsschien een stomme vraag, maar; Die netwerkkabels. Welke merk/type is dat? Uiteraard begrijp ik dat het CAT5E/CAT6 is, maar die bescherming voor de 'lipjes'. HOE heet zo'n kabel? Snagless oid? Vind dat een mooiere oplossing dan de snagless UTP van Belkin bijv.

De witte durf ik niet zo goed te zeggen (Uit china als test), de zwarte (die ook zo'n lipje hebben) komen van https://www.netwerkwinkel.com/Logilink/Passive-Network-Components/PrimeLine-CAT6A-S-FTP-patchkabels/CAT-6A-S-FTP-PrimeLine-zwart/LogiLink/Patch-Cat.6A-10G-S-FTP-PIMF-black-0-25m-Logilink-CQ3013S-p_30814.html en zijn ook top. En aangezien ze daar ongeveer net zo duur zijn als uit china zou ik altijd daarvoor gaan! Ze lijken plat op het plaatje maar als je in de PDF kijkt zijn ze dat duidelijk niet.

Waar heb je die PoE switches vandaan? Zo te zien kun je ze bij Amazon bestellen maar heb ze hier in NL nog niet gezien

Klopt, voor zover ik weet zijn ze hier niet te krijgen. Ik heb er zelf enkele geïmporteerd en heb er ook enkele te koop staan mocht je interesse hebben.

[ Voor 12% gewijzigd door Quindor op 15-03-2016 23:52 ]

[Gravit0n]

HYM1100S schreef op zaterdag 12 maart 2016 @ 17:47:
Lees al geruime tijd mee hier. Veel ideeen opgedaan. Waarvoor dank.
Nu een jaar geleden dat we zijn verhuisd naar onze nieuwbouw woning, dus wel een keer tijd om het resultaat te delen.

De meterkast: (klikken voor grotere afbeeldingen)

voor de werkzaamheden:
[afbeelding]

Monteren patchkast en trekken van de bekabeling:
[afbeelding]

Aftekenen ventilatierooster:
[afbeelding]

Eindresultaat:
[afbeelding]

...met het lampje van de Action:
[afbeelding]

Close-ups:
[afbeelding]
[afbeelding]
[afbeelding]
[afbeelding]
[afbeelding]

Foto's van aansluitingen:
UTP inbouw
COAX inbouw
UTP/COAX combi opbouw
UTP en COAX opbouw (schuur)


Kitlijst:

8U Patchkast
Slot 1:PDU 8 Voudig
Slot 2:PDU 8 Voudig
Slot 3:Kabelgoot (andersom gemonteerd)
Slot 4:Draytek Vigor 2925 + Draytek Vigor 19" Rack Mount
Slot 5:Kabelgoot
Slot 6:24 poorts Patchpanel
Slot 7:Kabelgoot
Slot 8:HP ProCurve 1810G

Bekabeling:
CAT6 bekabeling voor in het huis
CAT5e grondkabel naar de schuur
COAX bekabeling voor in het huis
COAX grondkabel naar de schuur

Inbouw/Opbouw:
CAT6 inbouwdoos
CAT6 opbouwdoos
COAX antennedoos
CAT6/COAX combi

TV spul:
Versterker
Connectors
Multitap 8-voudig
Multitap 4-voudig
Afsluitweerstand

Overige apparatuur/materiaal:
UPS
Afsluitdopjes
POE injectors
Ventilatierooster
Kabelgoot

Hier wordt ik gelukkig van, erg netjes gedaan!

[MrJ]

Voor



Na



Morgen Experiabox in trappenhuis wegwerken.

[Isane]

MrJ schreef op woensdag 16 maart 2016 @ 20:14:
Voor
[afbeelding]


Na
[afbeelding]


Morgen Experiabox in trappenhuis wegwerken.

Wat voor patchpanel gebruik je?

[MrJ]

Isane schreef op woensdag 16 maart 2016 @ 20:27:
[...]


Wat voor patchpanel gebruik je?

Digitus DN 10001.

[RobbyTown]

HYM1100S schreef op zaterdag 12 maart 2016 @ 17:47:
Lees al geruime tijd mee hier. Veel ideeen opgedaan. Waarvoor dank.
Nu een jaar geleden dat we zijn verhuisd naar onze nieuwbouw woning, dus wel een keer tijd om het resultaat te delen.

De meterkast: (klikken voor grotere afbeeldingen)

voor de werkzaamheden:
[afbeelding]

Monteren patchkast en trekken van de bekabeling:
[afbeelding]

Aftekenen ventilatierooster:
[afbeelding]

Eindresultaat:
[afbeelding]

...met het lampje van de Action:
[afbeelding]

Close-ups:
[afbeelding]
[afbeelding]
[afbeelding]
[afbeelding]
[afbeelding]

Foto's van aansluitingen:
UTP inbouw
COAX inbouw
UTP/COAX combi opbouw
UTP en COAX opbouw (schuur)


Kitlijst:

8U Patchkast
Slot 1:PDU 8 Voudig
Slot 2:PDU 8 Voudig
Slot 3:Kabelgoot (andersom gemonteerd)
Slot 4:Draytek Vigor 2925 + Draytek Vigor 19" Rack Mount
Slot 5:Kabelgoot
Slot 6:24 poorts Patchpanel
Slot 7:Kabelgoot
Slot 8:HP ProCurve 1810G

Bekabeling:
CAT6 bekabeling voor in het huis
CAT5e grondkabel naar de schuur
COAX bekabeling voor in het huis
COAX grondkabel naar de schuur

Inbouw/Opbouw:
CAT6 inbouwdoos
CAT6 opbouwdoos
COAX antennedoos
CAT6/COAX combi

TV spul:
Versterker
Connectors
Multitap 8-voudig
Multitap 4-voudig
Afsluitweerstand

Overige apparatuur/materiaal:
UPS
Afsluitdopjes
POE injectors
Ventilatierooster
Kabelgoot

Welkom op het het forum! Netjes gedaan! En dank voor de handige linkjes. Zou je ook een foto kunnen maken slot 1 tm 3 ben benieuwd hoe er dat uit ziet. Ben zeer benieuwd hoe de kabelgoot andersom gemonteerd eruit ziet.

[HYM1100S]

RobbyTown schreef op woensdag 16 maart 2016 @ 23:37:
[...]

Welkom op het het forum! Netjes gedaan! En dank voor de handige linkjes. Zou je ook een foto kunnen maken slot 1 tm 3 ben benieuwd hoe er dat uit ziet. Ben zeer benieuwd hoe de kabelgoot andersom gemonteerd eruit ziet.

Bij deze (klikken voor vergroting):
(foto ook toegevoegd aan de originele post)



Op de grote foto kun je nog net onderin zien hoe de kabelgoot eruit ziet (direct onder de onderste PDU).

Het werd erg onhandig met het kozijn om de kabelgoot op de reguliere manier te monteren, dus daarom maar op deze manier (andersom en zonder afdekplaatje).Heeft zo geen functie anders dan opvulling, maar anders had ik hem toch "over".

[ Voor 7% gewijzigd door HYM1100S op 06-06-2016 23:16 . Reden: fix foto ]

[JanB]

Opzich heb ik best een nette meterkast, alleen is momenteel de netwerkbekabeling een zooitje. Ik ben vooral op zoek naar een handige manier om mijn netwerkkabels te labelen. Hebben jullie hier nog goede tips voor?

[Jordyz]

Ik schrijf er gewoon met een kleine stift op of zo'n Dymo labeltang. Werkt alle twee wel goed.

Zo'n rommeltje is je meterkast niet
Gewoon een kabelgoot van onderuit bij die netwerkkabels naar boven tot je switch, dan oogt het al een stuk overzichtelijker.

[MdO82]

MrJ schreef op woensdag 16 maart 2016 @ 20:14:
Voor
[afbeelding]


Na
[afbeelding]


Morgen Experiabox in trappenhuis wegwerken.

Wat is dat voor iets waar je stekkers inzitten ?
Lijkt mij zo op het ook geen standaard wcd

[wmn79]

MdO82 schreef op zaterdag 19 maart 2016 @ 10:25:
[...]


Wat is dat voor iets waar je stekkers inzitten ?
Lijkt mij zo op het ook geen standaard wcd

Is volgens mij een powerline adapter, op de eerste foto zit de netwerkkabel er nog in.

[MdO82]

wmn79 schreef op zaterdag 19 maart 2016 @ 10:33:
[...]

Is volgens mij een powerline adapter, op de eerste foto zit de netwerkkabel er nog in.

Ach natuurlijk, nu je het zegt

[MrJ]

Idd een powerline adapter. Helaas geen loze leiding richting zolder waar ik nog iets mee kon doen. Dus dan op deze manier opgelost.

[Anoniem: 203842]

Labelen? Kan. Maar goedkoop en makkelijk is het met een stift waarmee je op CD's kan schrijven. Het hoeft maar één keer, daarna kijk je er niet meer om. En meestal, als het eenmaal er in zit, hoef je er niets mee doen.

Alles kan je dan vanuit je managed switch (als je die gebruikt) regelen. Daarin kan je vaak ook namen aan poorten toewijzen, (bv slaapkamer rechts, poort 12). Dan hoef je niet de kast voor open te draaien.

Denk je echt, dat bij een bedrijf de systeembeheerder vaak in de (herriemakende en koude) serverruimte komt? Meestal als alles is aangelegd, kan het remote ingesteld worden.

Nomraliter doe ja al je afgaande UTP kabels in een switch, en de uplink van die switch met een gekleurde kabel in de router / modem of whatever jij daar hebt. Klaar. Dan maakt het niet uit welke poort wat is.

Uitzondering zijn de PoE poorten die bv. naar een AP of een webcam gaan. DEZE label je WEL. Voor de rest, is alles één grote mengelmoes....

[ Voor 22% gewijzigd door Anoniem: 203842 op 19-03-2016 15:38 ]

[JanB]

Geloof me, ik heb zo'n 10 jaar geleden het huis hier bekabeld, ik mis de labeling. Heb indertijd wat extra kabels gelegd en momenteel is er vanalles aangesloten.

Meterkast komt internet binnen, vandaar lopen verbindingen naar de kelder (NAS), zolder (switch voor boven verdiepingen en NVR met POE camera's), beneden switch voor de wall outlets van de woonkamer (6 stuks) en telefonie.

Daarom wil ik alsnog gaan labelen. Ik zoek een makkelijke, handige en goedkope manier om de kabels netjes te labelen.

[MSteverink]

[b][message=46231325,noline]Ik zoek een makkelijke, handige en goedkope manier om de kabels netjes te labelen.

Leukoplast.

[Ben(V)]

Nette manier is niet kabels labelen maar de wcd's en het patchpanel.
Elke label op een kabel vergaat, verbleekt of verdwijnt op den duur.

[Vinnienerd]

Nog netter is googlen op 'cable tie label'

[General_Snuss]

Ik gebruik 'bread tags' voor het labbelen van mijn kabels. Die zitten gratis bij het brood en zijn erg handig daarvoor.

[Jordyz]

Hier bij de plaatselijke schoenmaker kunnen we altijd van die sleutelhangers krijgen waar je iets op kan schrijven. Die gebruik ik voornamelijk, al moet ik bij de Switch zeggen dat ik het op de kabels heb geschreven.

[Anoniem: 203842]

Die leukoplast verdwijnt ook na een tijdje (de tekst erop dan).

Want "handiger" is, om een logische volgorde aan te houden.

Zet op de WCD's bv. tegen de klok in labels op de outlets. Begin bij 1, dan ernaast 2, volgende kamer tegen de klok in 4 en 5 etc... tot je boven bent.

Houd deze ook aan op je patchpanel (die is meestal al voorgedrukt).

Hang een kaart in de kast op met een Excel tabel, waarin staat dat poort 6 is bv: "slaapkamer rechts, linker poort".


HEEL handig. Dan hoef je ze ook niet te labellen.

[JanB]

Ik heb geen patch panel in mijn meterkast. Mijn wall outlets zijn bekabeld met flexibele kabel en in de meterkast gaan ze gewoon met een stekker rechtstreeks de switch in. De wall outlets heb ik al genummerd en deze nummering wil ik aan de stekkerkant op de kabel hebben.

[Jordyz]

JanB schreef op zondag 20 maart 2016 @ 14:09:
Ik heb geen patch panel in mijn meterkast. Mijn wall outlets zijn bekabeld met flexibele kabel en in de meterkast gaan ze gewoon met een stekker rechtstreeks de switch in. De wall outlets heb ik al genummerd en deze nummering wil ik aan de stekkerkant op de kabel hebben.

Dat kan je op verschillende manieren doen, ik zou er gewoon op schrijven of een labeltje bij de poort plakken waar de stekker in zit.

Patchpaneel werkt wel een stuk overzichtelijker

[MdO82]

JanB schreef op zondag 20 maart 2016 @ 14:09:
Ik heb geen patch panel in mijn meterkast. Mijn wall outlets zijn bekabeld met flexibele kabel en in de meterkast gaan ze gewoon met een stekker rechtstreeks de switch in. De wall outlets heb ik al genummerd en deze nummering wil ik aan de stekkerkant op de kabel hebben.

Dus als ik je begrijp heb je aan de kant waar de walloutlet zit een flexibele utp kabel erin zitten ?
Nog geen problemen met je verbindingen ?

[JanB]

Jordyz schreef op zondag 20 maart 2016 @ 14:25:
[...]


Dat kan je op verschillende manieren doen, ik zou er gewoon op schrijven of een labeltje bij de poort plakken waar de stekker in zit.

Patchpaneel werkt wel een stuk overzichtelijker

Op de poort waarin hij zit is niet handig, zodra je de kabel eruit haalt, klopt dat niet meer. Moet echt iets op de kabel zelf zijn.

MdO82 schreef op zondag 20 maart 2016 @ 14:27:
[...]


Dus als ik je begrijp heb je aan de kant waar de walloutlet zit een flexibele utp kabel erin zitten ?
Nog geen problemen met je verbindingen ?

Nee, geen problemen mee. Goede outlets gebruikt, die ook geschikt zijn voor flexibele kabel (Panduit KJ5E88TBL)

[Jordyz]

JanB schreef op zondag 20 maart 2016 @ 16:17:
[...]


Op de poort waarin hij zit is niet handig, zodra je de kabel eruit haalt, klopt dat niet meer. Moet echt iets op de kabel zelf zijn.


[...]


Nee, geen problemen mee. Goede outlets gebruikt, die ook geschikt zijn voor flexibele kabel (Panduit KJ5E88TBL)

En bijvoorbeeld een pen waar je normaal gesproken op CD's schrijft? Dat heb ik ook gedaan. Werkt prima.
Je hebt ook van die kabelbinders met zo'n naamplaatje eraan.

Of met een Dymo tangetje de tekst uitprinten en dat op de kabel plakken? Dat heb ik ook gedaan, probleem is dat die dingen gaan krullen door de warmte en uiteindelijk de letters vervagen.

[MdO82]

JanB schreef op zondag 20 maart 2016 @ 16:17:
[...]
Nee, geen problemen mee. Goede outlets gebruikt, die ook geschikt zijn voor flexibele kabel (Panduit KJ5E88TBL)

Is misschien hier ook wel een idee
Ik heb nog geen goede oplossing gevonden om in mijn meterkast een patchpaneel te plaatsen.
Goed ik kan hem wel plaatsen, maar weet niet hoe ik vanuit de verschillende plekken netjes naar 1 punt kan

Andere optie kan wellicht nog een desktop patchpaneeltje zijn, maar dan moet ik nog even kijken hoe ik het met de kabels aanpak

[JanB]

Ik denk dat ik het maar eens met een CD pen ga proberen, plakbandje er overheen.

[spank_mojoo]

Ik heb zelf een variant op dit: http://www.patchkast.nl/k...PTcpICV0csCFdEy0wod23oBCg
het komt eigenlijk op hetzelfde neer als de cd-marker/plakband oplossing
