hi guys, na jaren lurken heb ik anderhalf jaar geleden ook mijn huisje gekocht en flink aangepakt .. ik heb een klein fotoreportage'tje ervan gemaakt
hopelijk zijn het niet teveel plaatjes :
1: oplevering .. kaal ende leeg (en aldus geen vloer) .. je ziet het niet maar enige voorziening is de CAI aansluiting rechts vd woning, 0.0 utp's in de woning
2: eerst op zoek gaan naar bestaande leidingen alvorens we kunnen gaan slijpen voor extra pijpjes
(gebruikt materiaal van de baas : Bosch D-tect 150SV, de zwarte tapijes geven aan waar er verwarming loopt, diepte staat erbijgeschreven maar buiten beeld)
3: ook vanuit de garage kon ik direct naar de slaapkamervloer inboren
(gebruikt materiaal bosch gbh 5 sds max boormachine met 25mm ,540cm lang dewalt extreme kruisboor, heerlijk!)
4. zo ziet het er dan uit boven in het bureel , je ziet de buigveer voor 25mm pijp ook nog liggen.
5.euh jah... als we dan toch bezig zijn stoppen we niet bij 1 pijpje...
ik heb er uiteindelijk 7 gelegd (3x bureel , 3x 2nd bedroom , 2x master bedroom)
6.zo zag het er dan uit zonder de DLP goot:
7. poging om er alles in te krijgen
8. euh tsja... beter telang dan tekort
9. : mooi netjes in de DLP goot (ik weet dat trekbanden niet mag, ze zijn niet te strak aangetrokken dat ze de twisting kunnen beinvloeden hoor jonges)
10. andere kant, netjes terug direct ge-egaliseerd (of voorzover ik dat kan , allemaal 1e keer voor mij)
11. gift from santa... 12 doosjes totaal van 10x cat6A 10gbit brandrex keystones (dank je gulle schenker welke ik niet mag noemen
)
12.werken met keystones.. oh joy
13. jammer dat ze naar mijn gevoel in huis op volgorde moesten zitten ... liever dat dan volledige kabelpron afwerking
14. afwerking in mn mini rackje onder de trap... garage was te vochtig en te klein
(compaq 9000 22U rackje + Netgear GS748v5 switch, ook brandrex panelen welke n beschermklepje bieden voor de connecties)
15. ook de CAI connecties zitten mee in het serverrack
(gebruikte materialen : hirschman 830C + 2 catv tap's .. 1x 14/8 en 1x 11/8 )
16. extra stoppenkast voor de garage : die gele dingetjes op de pijp zijn labeltjes welke kabel het is
(kast is n Legrand XL3)
17. grote hoeveelheden kabel van garage naar kelder... daarvoor heb ik een diamantboor van 80mm gehuurd voor n mooi proper gat te hebben.(kabel in de flex is 5G10mm XVB (wat jullie ymvk noemen denk ik)
gebruikte kabel is Draka cat7 UC600& UC900 (via internet voor 0.50ct/m kunnen vinden)
er is inderdaad maar 1 switch, de rest is toekomstmuziek, liever wat teveel voorzien
hopelijk zijn het niet teveel plaatjes :
1: oplevering .. kaal ende leeg (en aldus geen vloer) .. je ziet het niet maar enige voorziening is de CAI aansluiting rechts vd woning, 0.0 utp's in de woning
2: eerst op zoek gaan naar bestaande leidingen alvorens we kunnen gaan slijpen voor extra pijpjes
(gebruikt materiaal van de baas : Bosch D-tect 150SV, de zwarte tapijes geven aan waar er verwarming loopt, diepte staat erbijgeschreven maar buiten beeld)
3: ook vanuit de garage kon ik direct naar de slaapkamervloer inboren
(gebruikt materiaal bosch gbh 5 sds max boormachine met 25mm ,540cm lang dewalt extreme kruisboor, heerlijk!)
4. zo ziet het er dan uit boven in het bureel , je ziet de buigveer voor 25mm pijp ook nog liggen.
5.euh jah... als we dan toch bezig zijn stoppen we niet bij 1 pijpje...
ik heb er uiteindelijk 7 gelegd (3x bureel , 3x 2nd bedroom , 2x master bedroom)
6.zo zag het er dan uit zonder de DLP goot:
7. poging om er alles in te krijgen
8. euh tsja... beter telang dan tekort
9. : mooi netjes in de DLP goot (ik weet dat trekbanden niet mag, ze zijn niet te strak aangetrokken dat ze de twisting kunnen beinvloeden hoor jonges)
10. andere kant, netjes terug direct ge-egaliseerd (of voorzover ik dat kan , allemaal 1e keer voor mij)
11. gift from santa... 12 doosjes totaal van 10x cat6A 10gbit brandrex keystones (dank je gulle schenker welke ik niet mag noemen
)12.werken met keystones.. oh joy
13. jammer dat ze naar mijn gevoel in huis op volgorde moesten zitten ... liever dat dan volledige kabelpron afwerking
14. afwerking in mn mini rackje onder de trap... garage was te vochtig en te klein
(compaq 9000 22U rackje + Netgear GS748v5 switch, ook brandrex panelen welke n beschermklepje bieden voor de connecties)
15. ook de CAI connecties zitten mee in het serverrack
(gebruikte materialen : hirschman 830C + 2 catv tap's .. 1x 14/8 en 1x 11/8 )
16. extra stoppenkast voor de garage : die gele dingetjes op de pijp zijn labeltjes welke kabel het is
(kast is n Legrand XL3)
17. grote hoeveelheden kabel van garage naar kelder... daarvoor heb ik een diamantboor van 80mm gehuurd voor n mooi proper gat te hebben.(kabel in de flex is 5G10mm XVB (wat jullie ymvk noemen denk ik)
gebruikte kabel is Draka cat7 UC600& UC900 (via internet voor 0.50ct/m kunnen vinden)
er is inderdaad maar 1 switch, de rest is toekomstmuziek, liever wat teveel voorzien
@ijske Goed bezig
Zeer net gedaan allemaal, zeker met de grote buizen en dergelijke, nu de rest nog...
Zie ook mijn vragen in het andere topic: T.Kreeftmeijer in "Het grote topic voor Elektra huisinstallaties - Deel 1"
Zeer net gedaan allemaal, zeker met de grote buizen en dergelijke, nu de rest nog...
Zie ook mijn vragen in het andere topic: T.Kreeftmeijer in "Het grote topic voor Elektra huisinstallaties - Deel 1"
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
:strip_exif()/u/472253/Fonz.gif?f=community)
Aka You.SuCK or less confronting JoeZuCK. Played Return to castle Wolfenstein on a professional level and was within Team Netherlands. Steam: joezuck | PSN: JoeZuCK
Ik zou alles zelf leggen en ze alleen loze leidingen laten leggen, je weet nooit wat voor kabels ze erin doen. (waarschijnlijk niet degene die jij zou willen)
Denk ook na aan een loze leiding van de ene kant van de woonkamer naar de andere kant voor audio kabels. (voor speakers ed, die was ik vergeten en aan het einde van de verbouwing kwam ik erachter dat vrouwlief geen kabels door de kamer wil
)
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
gloedjesnieuw
dus eerste keer slijptol door de net-gedroogde-chapue was erg pijnlijk maar ik ben wel vrij hard thuis met leidingkjes en pijpjes
reden dat ik het niet zelf mocht is dat het een woning/groepsproject was , dat pas toegewezen werd na de bouw ervan
[ Voor 10% gewijzigd door ijske op 19-04-2017 20:19 ]

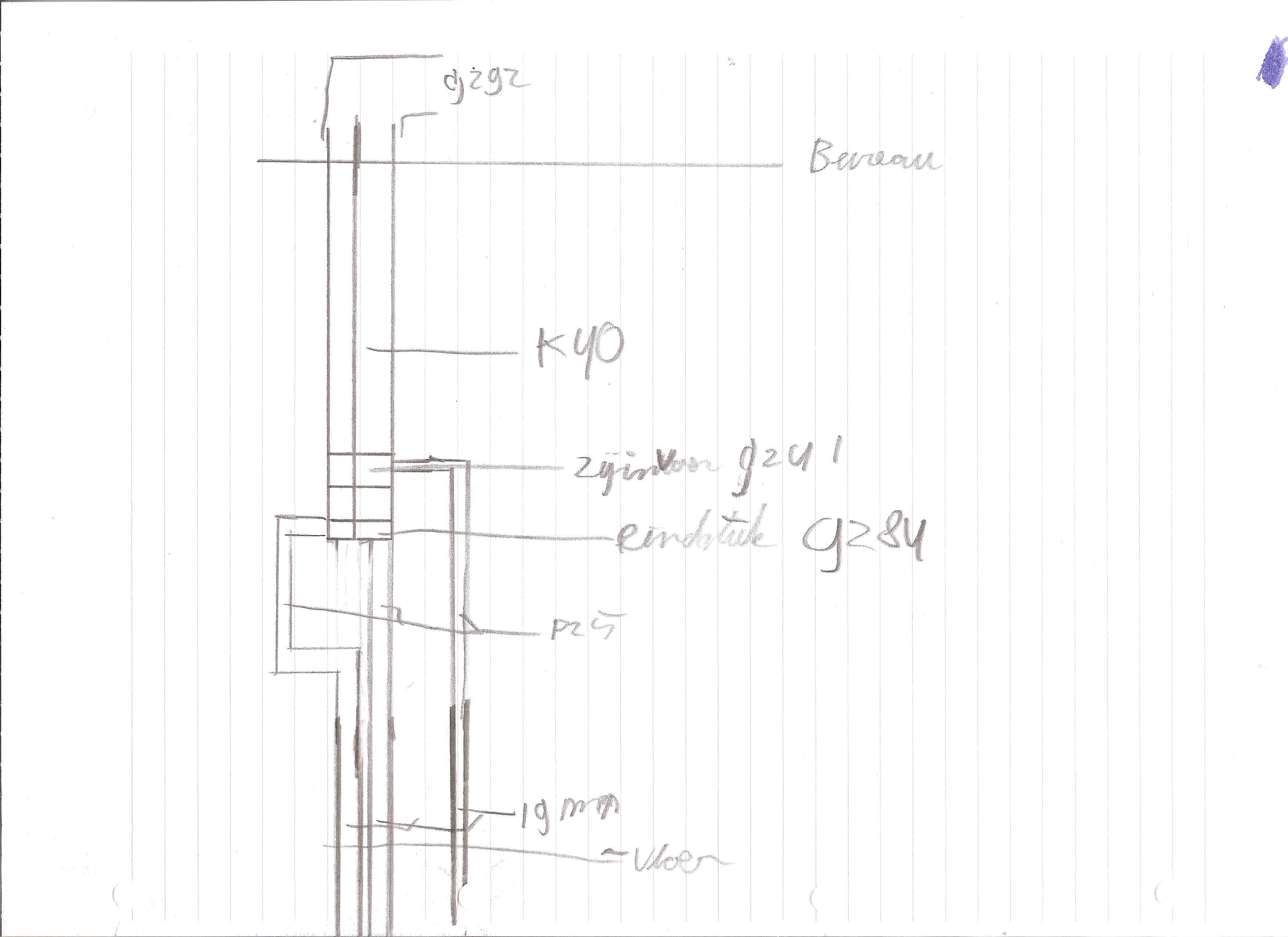

Ik ben net even aan het tekenen geslagen, dit is er nu uitgekomen:

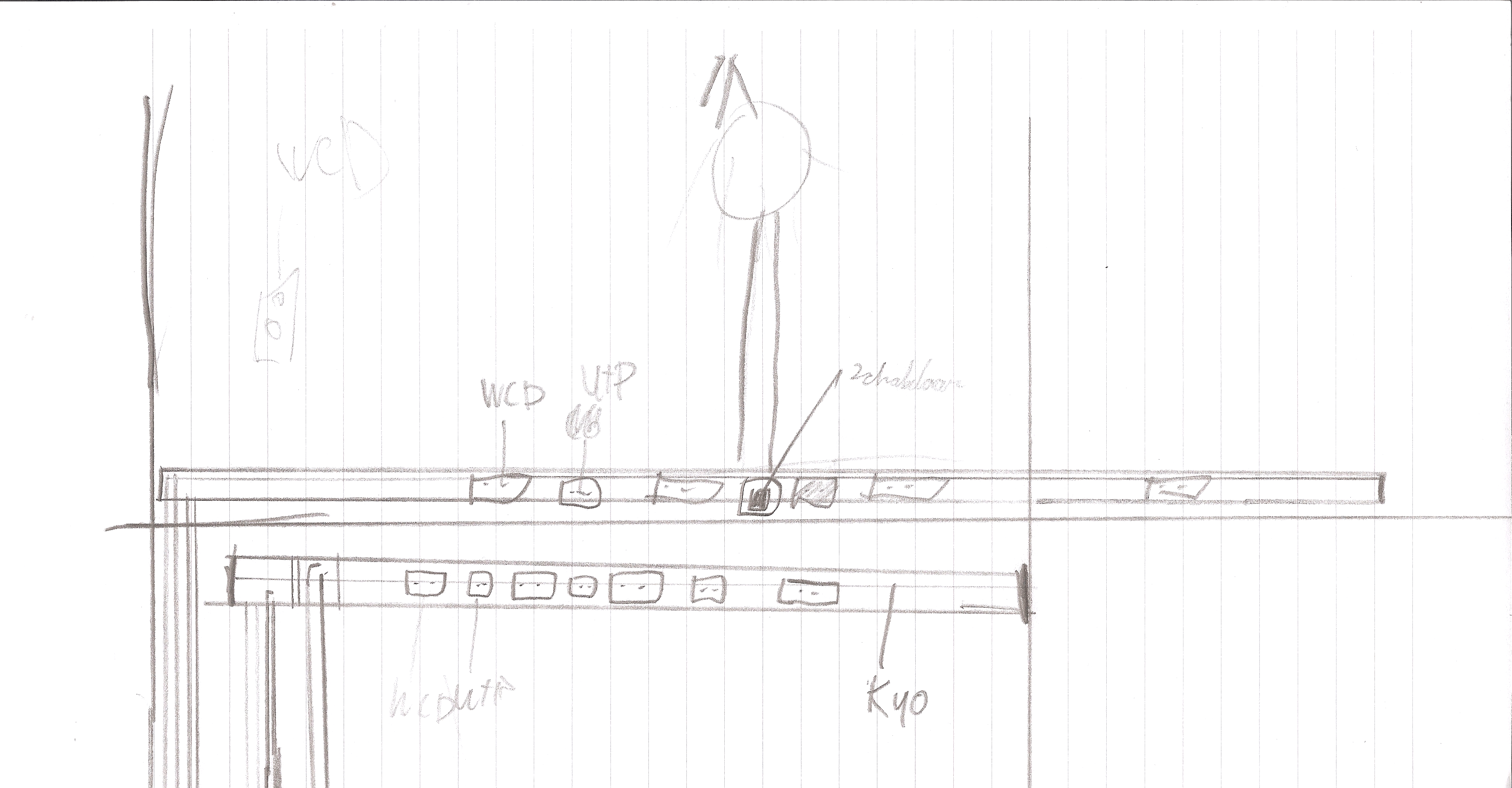

In de kamer:
Dit zal dan twee keer zijn, met in beide buizen en stel LAN poorten en een eigen groep, een onder het bureau en een boven het bureau.
Zoals hier:

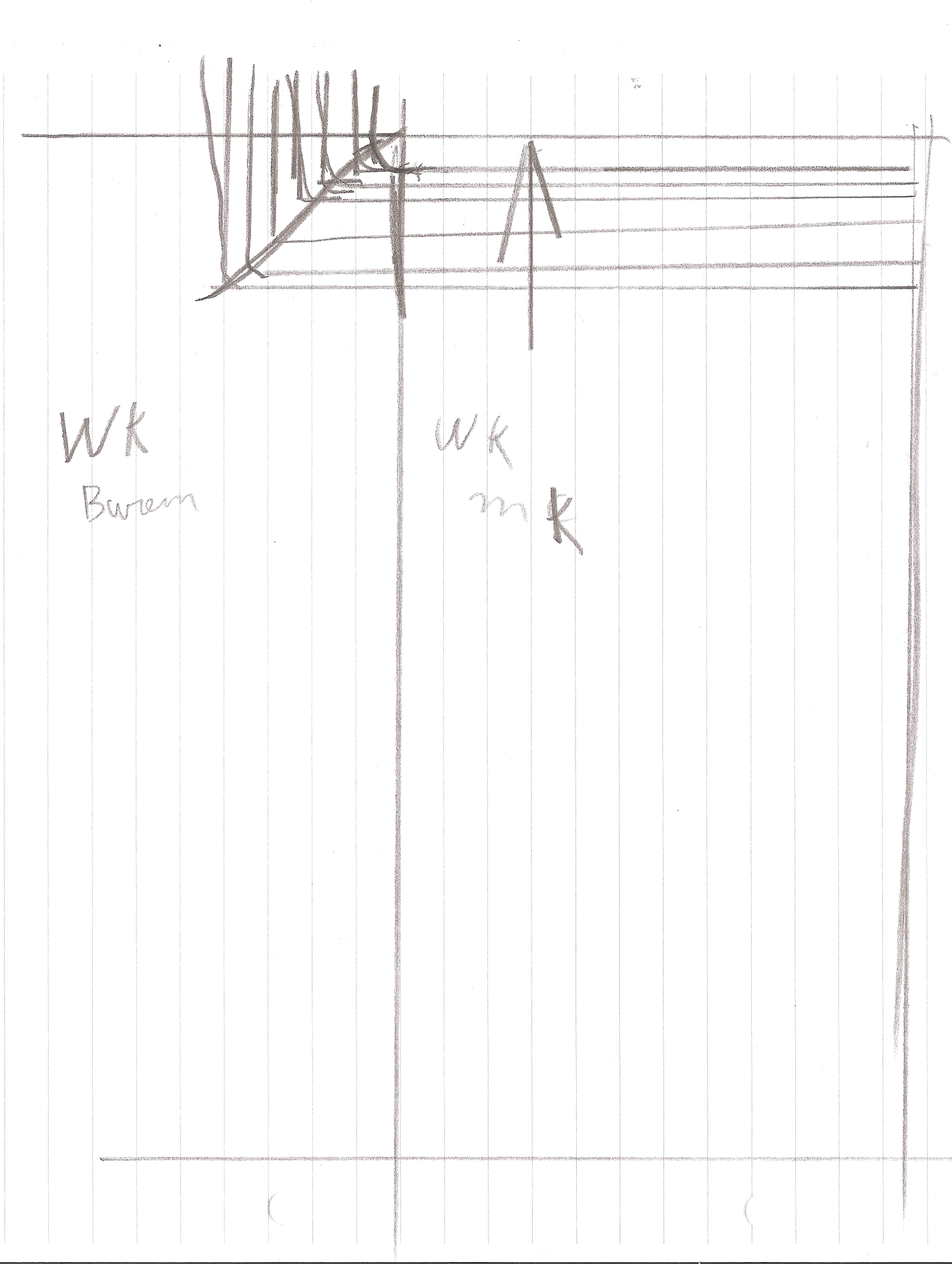

In de woonkamer, recht onder de werkkamer:
Bij deze tekening kijk ik schuin tegen de hoek aan, dus met een hoek van ongeveer 45o, rechts is de muur met de buren, daarlangs moeten de buizen omhoog, links de muur aan de kant van de WC, daar gaan ze rechts helemaal door de tweede grote lijn, daarachter is de meterkast. (Staat verkeerd zie ik).
De buizen moeten beneden eerst een hoek van 90 graden maken en dan omhoog, behalve de achterste, die zou als het goed is gelijk omhoog kunnen, Ik zit alleen nog even met de buizen direct voor de achterste. Op het moment is er geen plek voor twee bochten, zoals ik eerder liet zien, dus dat wordt handmatig buigen?
Iemands verder tips?
In de kamer:
Dit zal dan twee keer zijn, met in beide buizen en stel LAN poorten en een eigen groep, een onder het bureau en een boven het bureau.
Zoals hier:
In de woonkamer, recht onder de werkkamer:
Bij deze tekening kijk ik schuin tegen de hoek aan, dus met een hoek van ongeveer 45o, rechts is de muur met de buren, daarlangs moeten de buizen omhoog, links de muur aan de kant van de WC, daar gaan ze rechts helemaal door de tweede grote lijn, daarachter is de meterkast. (Staat verkeerd zie ik).
De buizen moeten beneden eerst een hoek van 90 graden maken en dan omhoog, behalve de achterste, die zou als het goed is gelijk omhoog kunnen, Ik zit alleen nog even met de buizen direct voor de achterste. Op het moment is er geen plek voor twee bochten, zoals ik eerder liet zien, dus dat wordt handmatig buigen?
Iemands verder tips?
[ Voor 12% gewijzigd door T.Kreeftmeijer op 19-04-2017 20:35 ]
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
Dank, ik zat inderdaad ook al aan loze leidingen te denken. Zal waarschijnlijk even in onderhandeling moeten voor een goede totaalprijs. Als ik uitga van de meerwerk prijslijst dan kost het een klein vermogen. Kan misschien wat bestaande CAT5(e) en CAI leidingen laten vervallen en omzetten naar loze leidingen en er dan nog een paar extra bij laten maken. Na oplevering zelf de boel afmonteren en voor een weekendje een CAT6(a) testapparaat lenen of huren om het resultaat van m'n geklus door te meten.:
[...]
Ik zou alles zelf leggen en ze alleen loze leidingen laten leggen, je weet nooit wat voor kabels ze erin doen. (waarschijnlijk niet degene die jij zou willen)
Denk ook na aan een loze leiding van de ene kant van de woonkamer naar de andere kant voor audio kabels. (voor speakers ed, die was ik vergeten en aan het einde van de verbouwing kwam ik erachter dat vrouwlief geen kabels door de kamer wil
Audiokabels wegwerken zou inderdaad geweldig zijn. Even kijken of dat erin zit...
Dat is meestal altijd flex, dus helemaal niet beter, mocht je willen upgraden.
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
Anoniem: 203842
Tja,... hoe "ver" wil je gaan.:
[...]
Dat is meestal altijd flex, dus helemaal niet beter, mocht je willen upgraden.
Vroegâh..... ging over een twisted pair van de PTT lijn een "schamelijke" 1200 baud.... Nu... over diezelfde kabels gaat zelfs 80 Mbps (v-VDSL).
Als jij nu UTP legt waar 10 Gbit over heen kan,..... wat zal het over een jaar of 20 kunnen?
Maar goed, als je het "zeker" wil upgraden in de toekomst.... Trek dan een glasvezel mee met de UTP's. Nog niet afmonteren, maar later kan je die UTP keystone vervangen voor een glas keystone.
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
als toevoeging hierop, als je nog niet exact hebt bepaald waar je patchpaneel o.id. komt in je meterkast een volledige meterkast lengte (hoogte dus) overhouden aan kabel in de meterkast, beter strax op maat maken dan net te kort hebben
je kan ook dit dan gebruiken en met je eigen afmonteren: https://www.attema.com/nl...40-universele-opbouwdoos/
[ Voor 12% gewijzigd door Annuk op 20-04-2017 21:55 ]
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
Het komt over het algemeen meer aan op een goede boor dan een boorhamer (brute force), als jij een goede (en scherpe) boor gebruikt scheelt je dat op z'n minst de helft...
Vaak genoeg ervaring(en) mee gehad, een oude k*t-boor (die grotendeels glad was) ff gebruiken voor een snel gaatje.. dacht ik.. drama.. pak ik een goede/nieuwe boor rammelt ie er zo door heen..
En ja ervaringen met gewone steenboren, betonboren in SDS-Plus en SDS-Max, en het scheelt je veel als je goede boren aanschaft
Natuurlijk begrijp ik wel dat je geen dure Rotec boren o.i.d. wilt gaan aanschaffen voor 1, of 2 gaatjes, dan kan je beter ff huren bij de lokale machine-verhuur.
Aangezien ik ze iets te regelmatig gebruik koop ik ze dus wel.. variërend van 210mm tot 1000mm... al zijn de boren boven de 450mm vaak wel beetje lastiger te hanteren en met beetje pech eieren ze een beetje....
welke gek propt er ook een boor van een meter in z'n boorhamer
Verder wel mee eens dat strak in de hoek boren bijna niet wil lukken.... of je moet mogelijk van boven en van onderen enigszins schuin boren (maar dan moet je verdomd goed uitmeten)
Weet niet of je een kruipruimte o.i.d. hebt, maar je kan evt ook enkele doosjes met alleen een pijpje naar je kruipruimte laten voorzien (wel zorgen dat ze ruim uitsteken in je kruipruimte).
Daar kan je dan naar wens data of luidsprekersnoer o.i.d. in proppen
En zorg dan evt. in je meterkastplaat (ze gebruiken tegenwoordig kant-en-klare bodemplaten) dat daar ook een "mantelbuis" naar beneden steekt, scheelt je veel boor en breekwerk (ervan uitgaande dat er dan meerdere utp je meterkast in komen dus een 50mm buisje o.i.d.).
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
:strip_icc():strip_exif()/u/83980/quake.jpg?f=community)
Server: Intel Xeon E5 1620v3--Gigabyte X99 sli--128GB ecc--Samsung evo 960 250GB--Samsung evo 970plus 1TB--5x Seagate barracuda 2TB raid6--PSU Coolermaster 1000M--3Ware 9650SE-8LPML
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
Dank voor je antwoord. Helaas is er geen kruipruimte, het is een appartement op derde verdieping.:
Weet niet of je een kruipruimte o.i.d. hebt, maar je kan evt ook enkele doosjes met alleen een pijpje naar je kruipruimte laten voorzien (wel zorgen dat ze ruim uitsteken in je kruipruimte).
Daar kan je dan naar wens data of luidsprekersnoer o.i.d. in proppen
En zorg dan evt. in je meterkastplaat (ze gebruiken tegenwoordig kant-en-klare bodemplaten) dat daar ook een "mantelbuis" naar beneden steekt, scheelt je veel boor en breekwerk (ervan uitgaande dat er dan meerdere utp je meterkast in komen dus een 50mm buisje o.i.d.).
Even de tekst uit de lijst van standaard meerwerk.
Dat is schrikken toch? Een echte CAT5 (zonder 'e') voor die prijs?

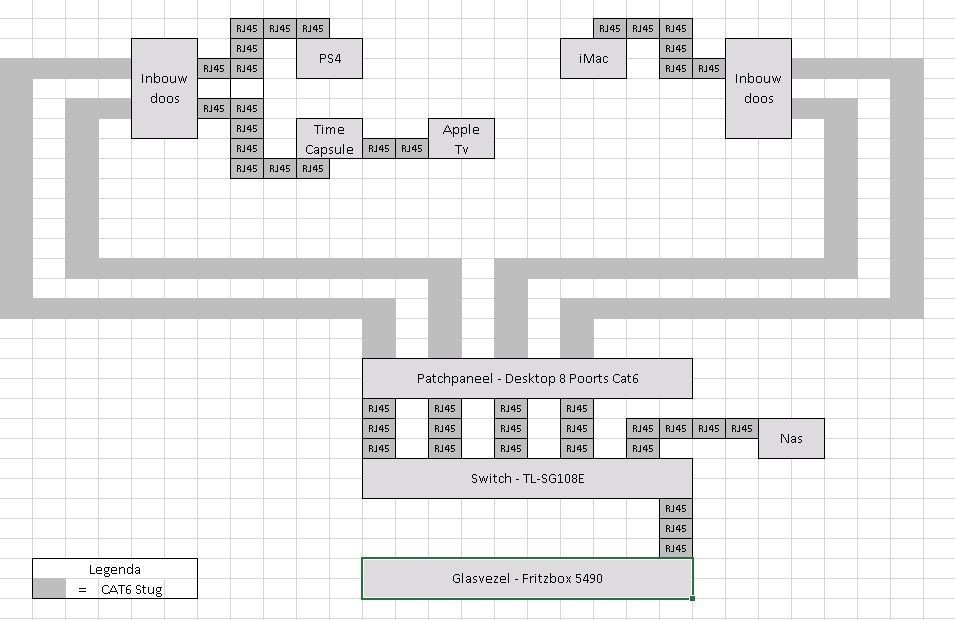

Ben niet echt een tekenaar, maar heb geprobeerd om het een en ander even in kaart te brengen.
* De inbouwdozen bevinden zich in de woonkamer/kantoorruimte.
* Patchpaneel, Switch, Fritzbox en Nas in de meterkast.
Ziet iemand nog obstakels of bezwaren in deze setup?
* De inbouwdozen bevinden zich in de woonkamer/kantoorruimte.
* Patchpaneel, Switch, Fritzbox en Nas in de meterkast.
Ziet iemand nog obstakels of bezwaren in deze setup?
[ Voor 18% gewijzigd door Greatsword op 21-04-2017 17:52 ]
“…There is nothing either good or bad, but thinking makes it so…”
:strip_icc():strip_exif()/u/120896/mw_usericon.jpg?f=community)
/u/100634/GoT.png?f=community)
@V-2 In dat geval maak je geen haakse bocht, maar doe je twee keer 45
My favorite programming language is solder.
@Puch-Maxi maar ... ook in het nieuwe huis staan de muren onder een hoek van 90 graden op de vloer! Mijn vrouw wilde geen kubuswoning, dus vandaar Dus, hoe zie je dat voor je? Die buis kan toch niet onder een hoek van 45 graden uit de muur komen?
Dus, hoe zie je dat voor je? Die buis kan toch niet onder een hoek van 45 graden uit de muur komen?
Gelukkig maar dat de muren haaks staan!
Misschien begrijp ik het niet goed?
Voorbeeldje: https://www.klusidee.nl/F...-beton-t76191.html#460374
Misschien begrijp ik het niet goed?Voorbeeldje: https://www.klusidee.nl/F...-beton-t76191.html#460374
My favorite programming language is solder.
Ik was vooral bang dat ík het verkeerd begreep, maar zo te zien niet Ik bedoel geen leiding van doos tot doos, ik snap dat je die gewoon in een flauwe bocht legt. Ik bedoel zoals op de eerste foto, hoe die leidingen van die 2 onderste dozen vlak naast elkaar door de grond heen gaan. Hoe boor je dat gat in de grond zo strak tegen de muur aan?
Ik bedoel geen leiding van doos tot doos, ik snap dat je die gewoon in een flauwe bocht legt. Ik bedoel zoals op de eerste foto, hoe die leidingen van die 2 onderste dozen vlak naast elkaar door de grond heen gaan. Hoe boor je dat gat in de grond zo strak tegen de muur aan?
Als je eerst een sleuf maakt en uithakt tot op de vloer, dan kun je de boor toch gewoon in die sleuf op de vloer zetten? Met een langere boor gaat dit makkelijker. Kort bij de muur boren gaat lastig omdat de machine dan in de weg zit (of de muur...) maar hoe langer de boor, dus hoe hoger je de machine kunt houden, hoe kleiner die hoek is.
Let wel, "recht" naar beneden de kruipruimte in boren lukt waarschijnlijk alleen bij niet dragende binnenmuren. Als je dit bij een buitenmuur probeert kom je waarschijnlijk in de fundering uit, deze is breder dan de muur. Dan ontkom je niet aan 2 bochten.
45 graden ga je waarschijnlijk niet halen, maar je kunt de hoek natuurlijk wel stomper dan 90 graden maken door de leiding niet waterpas in de vloer te leggen. Deze kan bij de muur net een stukje onder de smeervloer liggen en daar waar je uiteindelijk naar beneden doorboort een paar centimeters lager.:
@Puch-Maxi maar ... ook in het nieuwe huis staan de muren onder een hoek van 90 graden op de vloer! Mijn vrouw wilde geen kubuswoning, dus vandaar
De bocht naar beneden kun je nog stomper krijgen door schuin door de vloer te boren, of wanneer je daar geen ruimte voor hebt zou je nog schuin vanuit de kruipruimte omhoog kunnen boren.
Wel oppassen als je met powertools in een besloten ruimte gaat werken. Gebruik geen machine op netspanning maar bijvoorbeeld een boorhamer op accu en denk ook aan stof en gehoorbescherming...
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Want? Is daar iets mee, waardoor je geen netspanning machines kan gebruiken?
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
Het is geen kwestie van niet kunnen, maar een kwestie van veiligheid. Het wil wel eens vochtig zijn in kruipruimtes. Als er iets voorvalt spring je ook niet zomaar even opzij. Mocht er iets met je gebeuren dan is het maar de vraag of dit tijdig wordt opgemerkt en of hulpdiensten je kunnen bereiken.:
[...]
Want? Is daar iets mee, waardoor je geen netspanning machines kan gebruiken?
Bedrijfsmatig is dit in ieder geval een no-go. Lees bijvoorbeeld deze PDF eens door. Voor dit soort werkzaamheden heb je 42V gereedschappen achter een veiligheidstransformator of gereedschap op accu's.
Het kan natuurlijk wel, het gebeurt ook. Alleen een beetje jammer als je dan dit soort nieuwsberichten krijgt
http://www.nu.nl/algemeen...erleden-elektrocutie.html
PC specs!---Pulse mee voor GoT!
[22:49:37] <@Remy> ik wil een opblaasbare dSLR :+
Ah, juist. Op zich wel logisch en we zien een Tweaker (of wie dang ook) niet hetzelfde lot ondergaat als bij je nieuwsbericht.:
[...]
Het is geen kwestie van niet kunnen, maar een kwestie van veiligheid. Het wil wel eens vochtig zijn in kruipruimtes. Als er iets voorvalt spring je ook niet zomaar even opzij. Mocht er iets met je gebeuren dan is het maar de vraag of dit tijdig wordt opgemerkt en of hulpdiensten je kunnen bereiken.
Bedrijfsmatig is dit in ieder geval een no-go. Lees bijvoorbeeld deze PDF eens door. Voor dit soort werkzaamheden heb je 42V gereedschappen achter een veiligheidstransformator of gereedschap op accu's.
Het kan natuurlijk wel, het gebeurt ook. Alleen een beetje jammer als je dan dit soort nieuwsberichten krijgt
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
Pff, dat zijn er best veel!!!:
[...]
ik ben gestrand op 62 aansluitingen
Net drie 20 mm gaten geboord. We hebben een Bosh profesional gehuurd, samen met onze kloptboor en veel geduuld zijn er toch wel 3 nette gaten gekomen. En netjes in de MK. Dus geen leidingen zichtbaar, nu het K40 uitzoeken en dan volgende week alles aan de muur hangen. Er zullen 4 Cat6 aansluitingen komen (Wan, Lan, Lan (tv), telefoon) en 2 groepen B16.
Er passen als het goed is 4 utp kabels door een recht stukje 19 mm van <40 cm.
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
En ik maar denken dat ik gek was met 32:
[...]
ik ben gestrand op 62 aansluitingen
Server: Intel Xeon E5 1620v3--Gigabyte X99 sli--128GB ecc--Samsung evo 960 250GB--Samsung evo 970plus 1TB--5x Seagate barracuda 2TB raid6--PSU Coolermaster 1000M--3Ware 9650SE-8LPML
/u/81353/got.png?f=community)
Is het verstandig altijd kabels in kruipruimtes in buizen te leggen? Onze kruipruimte is droog. De vloer is tonzon geïsoleerd dus ik weet niet of buizen doortrekken vanuit meterkast/wand in de kruipruimte juist een voor of nadeel gaat zijn. Iemand ervaring?
Even de TS gelezen of daar nog iets interessants stond, niets nieuws. Geeft niet.:
Is het verstandig altijd kabels in kruipruimtes in buizen te leggen? Onze kruipruimte is droog. De vloer is tonzon geïsoleerd dus ik weet niet of buizen doortrekken vanuit meterkast/wand in de kruipruimte juist een voor of nadeel gaat zijn. Iemand ervaring?
Maar direct daaronder staat het antwoord op jouw vraag: chickpoint in "Het grote topic voor nette lan afwerking deel 4"
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
Ik heb jaren geleden een stuk of 20 draka cat5e kabels gewoon over de grond laten lopen in de kruipruimte.De ruimte was zelfs vochtig.Er komt bijna nooit iemand onder de vloer,dus het kan makkelijk Het vocht tast de buitenmantel ook niet aan.(misschien over 100 jaar).:
Is het verstandig altijd kabels in kruipruimtes in buizen te leggen? Onze kruipruimte is droog. De vloer is tonzon geïsoleerd dus ik weet niet of buizen doortrekken vanuit meterkast/wand in de kruipruimte juist een voor of nadeel gaat zijn. Iemand ervaring?
In mijn nieuwe huis gaan ze ook weer los over de grond.Daar gaan er een stuk of 20 cat 6 kabels in.Zelf ymvk gaat gewoon over de grond heen. Zolang het uit 1 stuk is en niet beschadigt is met trekken geeft het geen problemen.
/u/155568/usericon.png?f=community)
@ijske Wat ga je eigenlijk allemaal doen met al die aansluitingen? Heb je in elke kamer wel apparaten om aan te sluiten?
Heb je in elke kamer wel apparaten om aan te sluiten?
natuurlijk niet !:
@ijske Wat ga je eigenlijk allemaal doen met al die aansluitingen?
ik heb in de 2e slaapkamer bijvoorbeeld op 3 hoeken kabels voorzien, stel dat daar ooit 1 of 2 kinderen komen te slapen ,ben ik in elke mogelijke opstelling voorzien
idem voor zolder, daar liggen 13 utp's
1x domotica controller
1x verwarming/NEST iets
1x acces point
4x NAS
2x bij de coax op lange muur (stel mancave idee)
1x reserve
3x IP camera's ..
je kan maar voorbereid zijn he
/u/19536/crop5b86c55648b3f_cropped.png?f=community)
:strip_exif()/u/182832/c0ne.gif?f=community)
Why is it when your wife or girlfriend gets pregnant, all her friends rub her belly and say "congratulations!", But nobody rubs your dick and says "Good Job"?
3 IP camera's op zolder ?:
[...]
natuurlijk niet !
ik heb in de 2e slaapkamer bijvoorbeeld op 3 hoeken kabels voorzien, stel dat daar ooit 1 of 2 kinderen komen te slapen ,ben ik in elke mogelijke opstelling voorzien
idem voor zolder, daar liggen 13 utp's
1x domotica controller
1x verwarming/NEST iets
1x acces point
4x NAS
2x bij de coax op lange muur (stel mancave idee)
1x reserve
3x IP camera's ..
je kan maar voorbereid zijn he
Coax lijkt me niet meer nodig heden dage?
4x NAS ? Misschien tijd voor 1 grote?
Ik dacht dat ik met 40 aansluitingen (als de tuin/garage ook klaar is) er al veel had
PC 2x27", 9850X3D, x870, 5070TI, 64GB | Sonos one overal | Samsung TV's & mobiel | Speciaalbier, wijn & likeur | doet Hardlopen & Fitness | kijkt Voetbal, F1 | Koken & BBQ | Kamperen & vliegvakantie | informatieanalist in ziekenhuis | EHBO'er Rode Kruis
/u/42458/icon.png?f=community){kind=icon}
Noot voor deze lange topic: de eerste post komt van november 2015
Met als gevolg dat sommige foto's al niet meer werken.
Dat is beetje jammer van een oude topic. Misschien maar even nieuw beginnen zodat foto's ook werken. Bovendien met 1 jaar verder krijg je min of meer te maken met nieuwe generatie routers en switches.
De keuze is aan moderators
Met als gevolg dat sommige foto's al niet meer werken.
Dat is beetje jammer van een oude topic. Misschien maar even nieuw beginnen zodat foto's ook werken. Bovendien met 1 jaar verder krijg je min of meer te maken met nieuwe generatie routers en switches.
De keuze is aan moderators
3 x IP camera , 2 voorkant (links + rechts) ,1x achterkant:
[...]
3 IP camera's op zolder ?
Coax lijkt me niet meer nodig heden dage?
4x NAS ? Misschien tijd voor 1 grote?
Ik dacht dat ik met 40 aansluitingen (als de tuin/garage ook klaar is) er al veel had
coax ook aanwezig offc
4x nas is inderdaad voor 1 nas met LACP
of 2x2 .. dunno, zien wel, liefst koop ik een DX2015xs maar daar is nog even geen bduget voor 40 is ook al flink ! ook nergens extra switchen nodig ?
:strip_icc():strip_exif()/u/299070/2222.jpg?f=community)
:strip_icc():strip_exif()/u/88833/crop63e905e3e1fd3.jpg?f=community)
:strip_icc():strip_exif()/u/360886/HL.jpg?f=community)

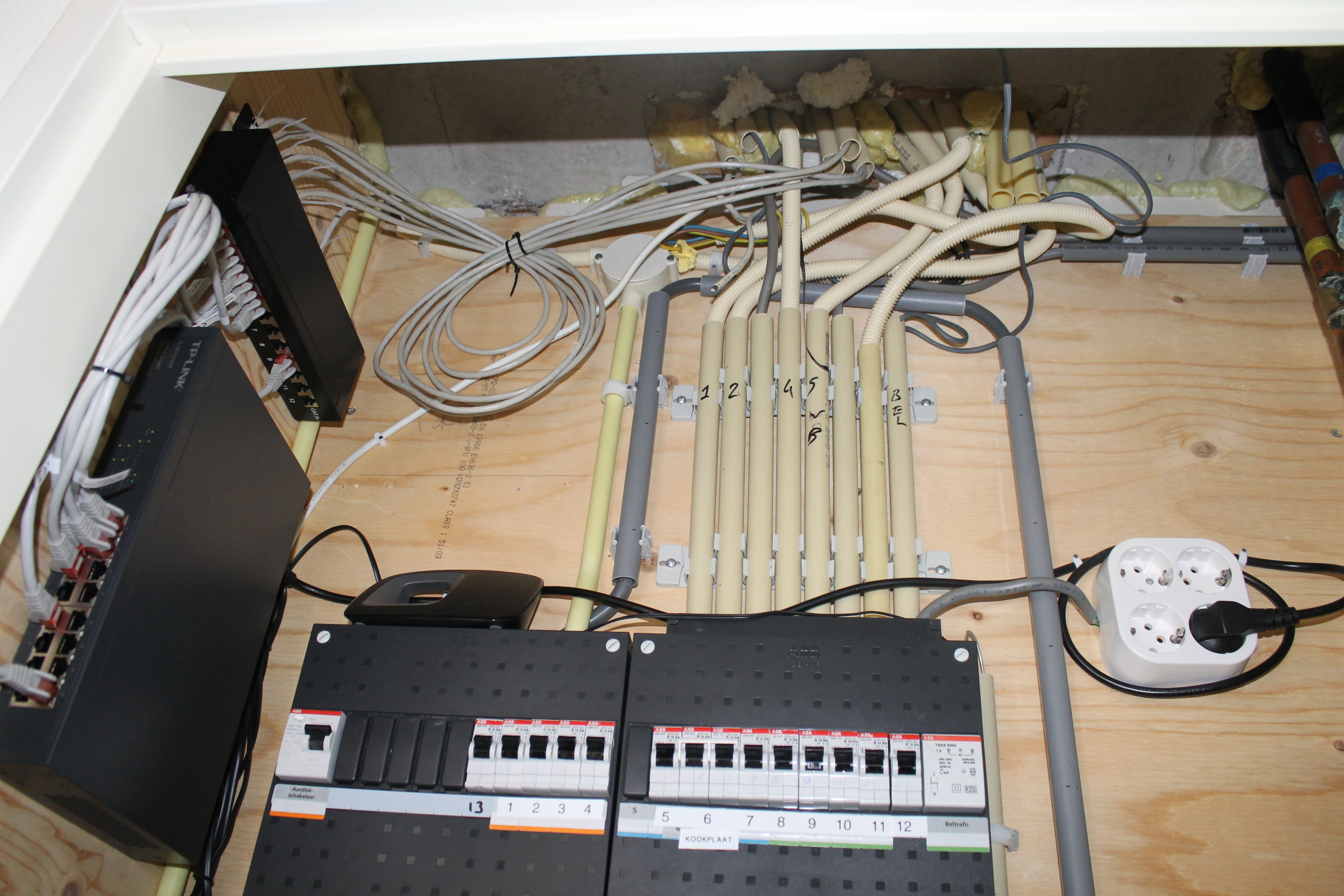

Vorige week verhuisd naar een andere woning. Gelukkig waren er genoeg lozen leidingen aanwezig om op de slaapkamers, zolder en woonkamer een aantal netwerkpoorten te installeren.
Overal Cat 6 Belkin kabel ingetrokken en op de muren alles afgewerkt met Plieger Luna wit dozen. Daarna alles in de meterkast aangesloten op een patchpanel.
Zo ziet het er nu uit:
Apparatuur
Wellicht niet de allermooiste afwerking die er bestaat, maar ben er meer dan tevreden over. Zeker gezien de situatie in het oude huis...
Overal Cat 6 Belkin kabel ingetrokken en op de muren alles afgewerkt met Plieger Luna wit dozen. Daarna alles in de meterkast aangesloten op een patchpanel.
Zo ziet het er nu uit:
 |  |  |
Apparatuur
- Technicolor T7210 Modem/Router
- TP-Link TL-SG1016DE
- Digitus CAT 6 patch panel
Wellicht niet de allermooiste afwerking die er bestaat, maar ben er meer dan tevreden over. Zeker gezien de situatie in het oude huis...
 |  |
f251a3362191f14872ff368789dd3c1a220782a1c582fbb31fec609763dd2cef
:strip_exif()/u/303985/avatar.gif?f=community){kind=avatar}
:strip_icc():strip_exif()/u/100069/crop5863a06521635_cropped.jpeg?f=community)
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
:strip_exif()/u/37245/agfa.gif?f=community)
Die zitten er inderdaad bij, maar ik heb er niet bij stil gestaan om ze een kwartslag te draaien...
Ik heb alleen de oplossing gezien door gaatjes in de bodem te boren en em daar aan op te hangen.
f251a3362191f14872ff368789dd3c1a220782a1c582fbb31fec609763dd2cef
Dit kan nog wel wat netter
Van het 4-voudige stopcontact aan de rechterkant zie ik de losse aders, zorg ervoor dat de mantel nog een stukje meegaat de behuizing in. En dat 'sprongetje' over die grijze buis ziet er ook wat knullig uit. Kun je die grijze buis niet wat naar rechts verplaatsen en dan een nieuw stukje kabel maken voor dat stopcontact, die je dan omhoog laat lopen, dan een bochtje en dan recht naar beneden. En dan stukje buis om de rechte stukken heen, net zoals die andere kabels zijn afgewerkt.En wat is dat met die losse VD-draden bovenaan? Dat is ook niet erg netjes afgewerkt.
En knip de tie-rips bij je patchpaneel nog even af
[ Voor 30% gewijzigd door ThinkPad op 28-04-2017 09:25 ]
Crap, dat heb ik ook niet gezien
hahaha. Zelfde fout gemaakt. Ik heb extra beugeltjes gehaald bij de bouwmarkt en zo de apparatuur tegen de muur geschroefd.
Signature van nature
:strip_icc():strip_exif()/u/388793/crop6744882247b78_cropped.jpg?f=community)
Tie-raps helemaal doorknippen en een stukje klittenband gebruiken:
[...]
En knip de tie-rips bij je patchpaneel nog even af
:strip_exif()/u/145304/nick.gif?f=community)
Why is it when your wife or girlfriend gets pregnant, all her friends rub her belly and say "congratulations!", But nobody rubs your dick and says "Good Job"?
Het hangt er natuurlijk wel van af idd wat voor situatie. In een woonkamer aan het plafond, in de kelder aan een plafond, aan een muur onder of boven. Ik was een beetje te stellig, voor zichtwerk is direct afmonteren wel mooier
:strip_icc():strip_exif()/u/49919/Icon-CBR600F2.jpg?f=community){kind=icon}
WCD op een zichtplaats is netjes, maar ik werk AP aan het plafond ook altijd af met een keystone en dan met een RJ45 naar het AP. Dat geeft nl. de meeste "vrijheid".
Enige uitzondering is mijn woning waar er geen plek was voor keystones en ik ze beide heb afgewerkt met een RJ45 voor massieve kabel, maar wel overlengte in de kabel heb gelaten voor eventueel de toekomst.
In een volgende nieuwbouw woning zou ik er een inbouwdoos in plaatsen zodat ik het netjes kan wegwerken allemaal. Maar ja... weet alles maar eens vooraf
Enige uitzondering is mijn woning waar er geen plek was voor keystones en ik ze beide heb afgewerkt met een RJ45 voor massieve kabel, maar wel overlengte in de kabel heb gelaten voor eventueel de toekomst.
In een volgende nieuwbouw woning zou ik er een inbouwdoos in plaatsen zodat ik het netjes kan wegwerken allemaal. Maar ja... weet alles maar eens vooraf
http://www.deyterra.com
Inbouwdoos is een doos waarin normaal gesproken een stopcontact of schakelaar wordt geplaatst.
Een extra diepe is meer dan voldoende om een keystone in af te werken en daaroverheen een AP te plaatsen met een korte kabel (die kun je oprollen in de inbouwdoos).
Een centraaldoos is vrijwel hetzelfde als een inbouwdoos, echter wordt die term vaak gebruikt voor elektra, dus heb je kans dat er elektra in getrokken wordt. Dus daarom vraag ik om een loze leiding met een extra diepe inbouwdoos en dan weet je zeker dat hij leeg is en ruimte hebt.
Je zou een grotere doos kunnen laten plaatsen (weet nu even niet de benaming uit mijn hoofd) met een afdekplaat.
Dit is een keystone jack
Die monteer je dus in de inbouwdoos en daar prik je een kort RJ45 kabeltje in en de andere kant in je AP.
Hopelijk is het dan duidelijker.
Een extra diepe is meer dan voldoende om een keystone in af te werken en daaroverheen een AP te plaatsen met een korte kabel (die kun je oprollen in de inbouwdoos).
Een centraaldoos is vrijwel hetzelfde als een inbouwdoos, echter wordt die term vaak gebruikt voor elektra, dus heb je kans dat er elektra in getrokken wordt. Dus daarom vraag ik om een loze leiding met een extra diepe inbouwdoos en dan weet je zeker dat hij leeg is en ruimte hebt.
Je zou een grotere doos kunnen laten plaatsen (weet nu even niet de benaming uit mijn hoofd) met een afdekplaat.
Dit is een keystone jack
Die monteer je dus in de inbouwdoos en daar prik je een kort RJ45 kabeltje in en de andere kant in je AP.
Hopelijk is het dan duidelijker.
http://www.deyterra.com
Zo vandaag maar weer eens verder gegaan met mijn rack (na het best een puinzooi was geworden....)
Wat zie je:
Ubiquiti UniFi Security Gateway 4P
Ubiquiti UniFi Switch 16-150W
Ubiquiti UniFi Switch 24
Ubiquiti UniFi AC-LR (deze is middels vervangen voor een AC-PRO)
HP Microserver Gen8 (ESXi server)
Wat zie je niet:
Raspberry Pi3 (draait Pi-Hole add-blocker)
Ubiquiti UniFi AC-LR
Ubiquiti UniFi AC-Mesh
De hardware !
Work in progress
Zoals het er momenteel bij staat:
Todo opzoek na mooie (grijze) rangeerpanelen, en meer kabels bestellen om alles af te kunnen werken...
Wat zie je:
Ubiquiti UniFi Security Gateway 4P
Ubiquiti UniFi Switch 16-150W
Ubiquiti UniFi Switch 24
Ubiquiti UniFi AC-LR (deze is middels vervangen voor een AC-PRO)
HP Microserver Gen8 (ESXi server)
Wat zie je niet:
Raspberry Pi3 (draait Pi-Hole add-blocker)
Ubiquiti UniFi AC-LR
Ubiquiti UniFi AC-Mesh
De hardware !
Work in progress
Zoals het er momenteel bij staat:
Todo opzoek na mooie (grijze) rangeerpanelen, en meer kabels bestellen om alles af te kunnen werken...
[ Voor 24% gewijzigd door LightStar op 09-05-2017 15:12 ]
/u/610595/crop5b9d0bad524eb_cropped.png?f=community)
Ziet er strak uit! De enterprise gateway was niet voldoende geweest?
Vraagje: Welke SFP modules plus glasvezelkabel gebruik je?
Samsung Galaxy S23+ - Samsung Galaxy Watch4 Classic - Lenovo Thinkpad E15
Ik heb een dure hobby...., laten we het daar maar op houden.:
[...]
Ziet er strak uit! De enterprise gateway was niet voldoende geweest?
Vraagje: Welke SFP modules plus glasvezelkabel gebruik je?
De SFP zijn van Ubiquiti: pricewatch: Ubiquiti UF-MM-1G (2-pack) en het zijn dacht ik OM2 sfp kabels.
Mooi,
Als ik later een eigen huis heb en een mooie baan...
Zeker...
13 000 Zeemijl - documentaire - Soms maakt al die keus het er niet makkelijker op.
