Het grote topic voor nette lan afwerking deel 4

[Piet91]

Ik zit rond te kijken naar een vrachtje (dunne) patchkabels voor in de kast.
Merk wel dat de markt voor dit spul in de VS stuk groter is. Hier betaal je €2-3 p/stuk; op Amazon.com $0,50.
Scheelt toch wel als je er een paar dozijn van wil hebben.

[Kodess]

Piet91 schreef op woensdag 15 januari 2025 @ 14:37:
Ik zit rond te kijken naar een vrachtje (dunne) patchkabels voor in de kast.
Merk wel dat de markt voor dit spul in de VS stuk groter is. Hier betaal je €2-3 p/stuk; op Amazon.com $0,50.
Scheelt toch wel als je er een paar dozijn van wil hebben.

Ja, en welke zijn het geworden

Ik heb gisteren toevallig ook anderhalf uur zitten shoppen om goeie dunne patchkabels te vinden.
Ik heb nu dunne van allekabels, die wat etherlighting van mijn unifi switch zouden moeten kunnen doorlaten.
Het was wel een compromis, had geen zin om verder te zoeken.

[Piet91]

Kodess schreef op woensdag 15 januari 2025 @ 16:10:
Ja, en welke zijn het geworden

Denk toch maar van Amazon. Kan in Europese webshops niets vinden. (wat vergelijkbaar is qua prijs)

[sloth]

Heeft er iemand een tip voor goede en betaalbare CAT6 keystones? Dit in combinatie met cat6 utp en dit patch panel:

https://amzn.eu/d/2LVCG7k

In dit topic gezocht maar niet meteen wat recents gevonden.

Wat ik zelf heb gevonden: DIGITUS DN-93603 https://www.amazon.nl/dp/B0CX237SYQ

Deze zijn toolless maar ik heb ook een LSA punchtool waar ik prima mee kan werken.

[ Voor 4% gewijzigd door sloth op 19-01-2025 14:46 ]

[m.eddy]

sloth schreef op zondag 19 januari 2025 @ 14:44:
Heeft er iemand een tip voor goede en betaalbare CAT6 keystones? Dit in combinatie met cat6 utp en dit patch panel:

https://amzn.eu/d/2LVCG7k

In dit topic gezocht maar niet meteen wat recents gevonden.

Wat ik zelf heb gevonden: DIGITUS DN-93603 https://www.amazon.nl/dp/B0CX237SYQ

Deze zijn toolless maar ik heb ook een LSA punchtool waar ik prima mee kan werken.

Zou zelf direct voor die DIGITUS gaan. Voor die prijs niet moeilijk doen met Ali spullen.

[John245]

m.eddy schreef op zondag 19 januari 2025 @ 15:33:
[...]


Zou zelf direct voor die DIGITUS gaan. Voor die prijs niet moeilijk doen met Ali spullen.

Ik vindt AMPCOM fijn werken.

[m.eddy]

John245 schreef op zondag 19 januari 2025 @ 15:49:
[...]

Ik vindt AMPCOM fijn werken.

Heb ik zelf ook. Maar met deze aanbieding zijn de spullen snel binnen.

[RedPas]

sloth schreef op zondag 19 januari 2025 @ 14:44:
Heeft er iemand een tip voor goede en betaalbare CAT6 keystones? Dit in combinatie met cat6 utp en dit patch panel:

https://amzn.eu/d/2LVCG7k

In dit topic gezocht maar niet meteen wat recents gevonden.

Wat ik zelf heb gevonden: DIGITUS DN-93603 https://www.amazon.nl/dp/B0CX237SYQ

Deze zijn toolless maar ik heb ook een LSA punchtool waar ik prima mee kan werken.

Dan heb je niet goed of ver genoeg gezocht...
Gigamedia voor de thuisgebruiker, degelijk en betaalbaar.

[sloth]

@RedPas wellicht wil je me dan even wijzen op een scherpere aanbieding voor Gigamedia. Wat ik vind is ruim 3x zo duur dan de gelinkte Digitus

https://www.rexel.nl/nln/...at6hetl-cat6/p/2700647851

[RedPas]

sloth schreef op zondag 19 januari 2025 @ 18:46:
@RedPas wellicht wil je me dan even wijzen op een scherpere aanbieding voor Gigamedia. Wat ik vind is ruim 3x zo duur dan de gelinkte Digitus

https://www.rexel.nl/nln/...at6hetl-cat6/p/2700647851

Is toch een mooie prijs voor 24 stuks?

Anders Panduit he

[NaoPb]

rally schreef op maandag 13 januari 2025 @ 21:06:
Je kan ook gewoon een RJ45 splitter kopen.

Zoiets als dit.
https://www.bol.com/nl/nl...adapter/9200000131659380/

Let wel dat niet alle van deze adapters hetzelfde zijn. Bij sommige verbindt het alle 3 de poorten met elkaar.

Wat jij bedoelt wordt ook wel "internet verdubbelaar" genoemd. Het beste kun kijken naar waar er sets worden aangeboden.

Bijvoorbeeld:
https://www.kabelshop.nl/...00-UTOP-i8095-t26196.html
https://www.bol.com/nl/nl...pakking/9200000057886360/

[EverLast2002]

NaoPb schreef op dinsdag 21 januari 2025 @ 04:34:
[...]

Let wel dat niet alle van deze adapters hetzelfde zijn. Bij sommige verbindt het alle 3 de poorten met elkaar.

Wat jij bedoelt wordt ook wel "internet verdubbelaar" genoemd. Het beste kun kijken naar waar er sets worden aangeboden.

Bijvoorbeeld:
https://www.kabelshop.nl/...00-UTOP-i8095-t26196.html
https://www.bol.com/nl/nl...pakking/9200000057886360/

Voor €20 koop je bij de Action twee gigabit switchjes waar je nog meer aansluitingen op hebt dan alleen B en C.
Maar wel een goede opmerking wat je zegt over splitters. Ik lees ook bij sommige splitters dat je hiermee maar 1 van de 2 apparaten kan gebruiken, dus niet tegelijkertijd.

[MOmax]

Mag ik hier om suggesties vragen voor een vervanger voor m'n coreswitch?
Of kan ik beter een eigen topic openen?
Wat is wijsheid/te doen gebruikelijk hiervoor?

Huidige switch:
- https://www.netgear.com/s.../m4100-26g%20gsm7224v2h2/

Wensen voor nieuwe switch:
- 2-4 poorten 2.5G en/of SFP+
- Minimaal 12 1G ethernet poorten, gaan naar Cat5 kabels.
- Passief gekoeld.
- Zuinig in stroomverbruik.
- Géén POE+
- Managed, liefst L3 (maar geen must)
- Budget <€100,-, refurbished/2dehands/kans geen bezwaar.

[ Voor 6% gewijzigd door MOmax op 21-01-2025 15:00 ]

[choman]

Laurian schreef op zondag 12 januari 2025 @ 18:16:
Het afgelopen half jaar ben ik geïnspireerd door dit forum ook aan de slag gegaan.

De startsituatie was als volgt:
[Afbeelding]
Problemen hierbij:
- onoverzichtelijk
- geen plek voor de voeding van alle POE camera's
- niet voorbereid op 4gb glasvezel

Tussenstap

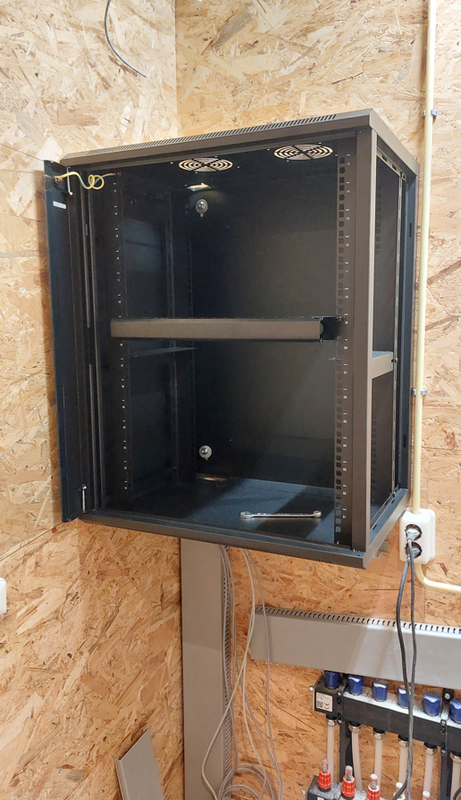

Ik ben begonnen met een 6U rack op zijn zij op te hangen, geïnspireerd door Sander12345 en https://www.reddit.com/r/...1avy364/my_not_10k_setup/
[Afbeelding]
en daarbij zoveel mogelijk ubiquiti kabeltjes te gebruiken.
Probleem was dat het nog steeds een kabelspaghetti bleef.
Tevens kwam ik erachter dat ik eigenlijk maar ca 29cm diepte in de meterkast heb. Dus rack-apparatuur die dieper is valt af, helaas. Zo ook de Pro Max 24 POE die ik eigenlijk wilde (32,5 cm diep), de Pro HD 24 POE (40cm diep) of de Enterprise 24 POE (32,5 cm). De enterprise XG 24 (28,5cm) had wel gekund, maar ja, geen POE en werd me ook iets te gek.
Tevens bleek dat ik rekening moest houden met een gasleiding, waardoor ik 2u niet de maximale diepte kan gebruiken. En ook de aardleiding bij de meterkast zorge voor 1u verliep aan diepte.

Huidige stand
[Afbeelding]

[Afbeelding]
Met de kerst nog een aantal verbeteringen doorgevoerd:
- aardleiding van de meterkast omgeleid, zodat deze ook via de linkerkant loopt en via de rechterkant achter de gasleiding, zodat ik de volle diepte van de meterkast kan gebruiken voor de UDM.
- CAI afgekoppeld
- Dataleidingen met flexibele buis verder laten doorlopen en vastgezet.
- ECU-C meter van zonnepanelen in een aparte beschermdoos gezet
- UDM geïnstalleerd
- Pro Max 16 POE geïnstalleerd
- Pro Max 16 geïnstalleerd

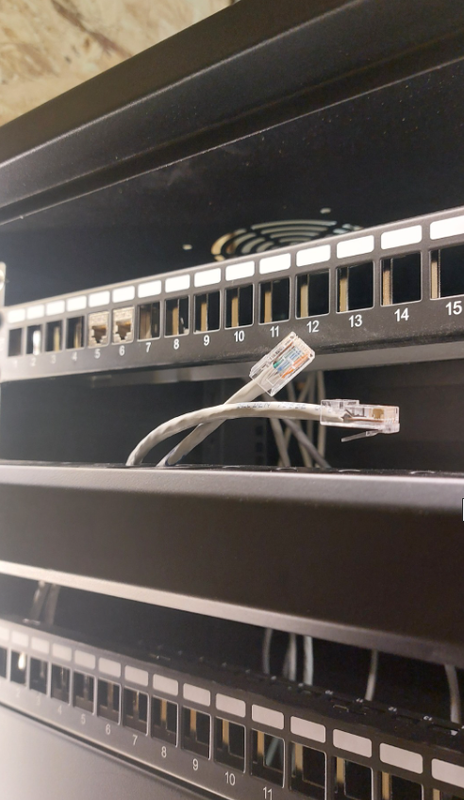

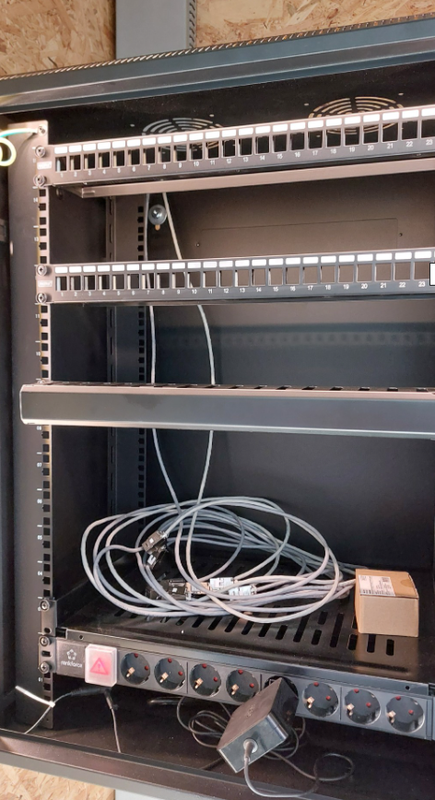

- 2x 24-port patch panel met ZOERAX keystones
- Flex XG op universeel paneel gemonteerd
- 2x 10G STP to RJ45 adapter
- Etherlighting kabels gekocht
- 2x direct attach cables (waarom is er geen 0.2 m direct attach cable in wit??)

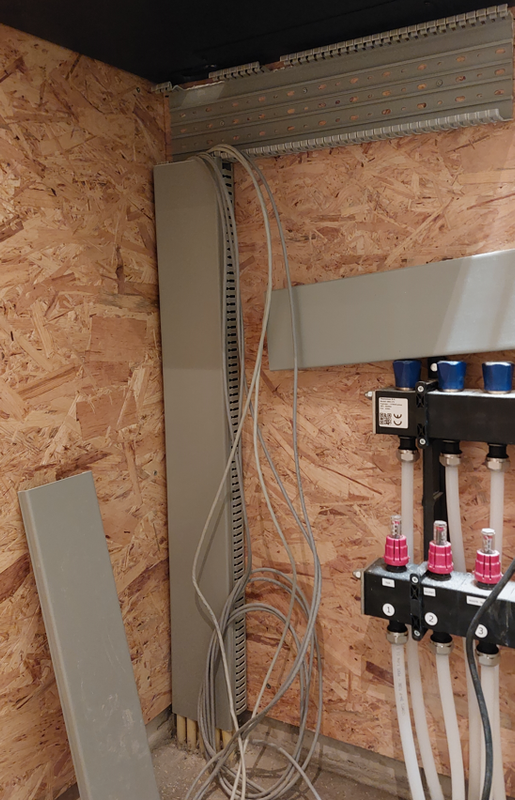

- Kabelgoten gebruikt
- Extra patch panel aan linkerkant gemaakt met keystones. Vanuit daar lopen er dan CAT8 kabels bovenlangs in de meterkast naar de rechterkant.

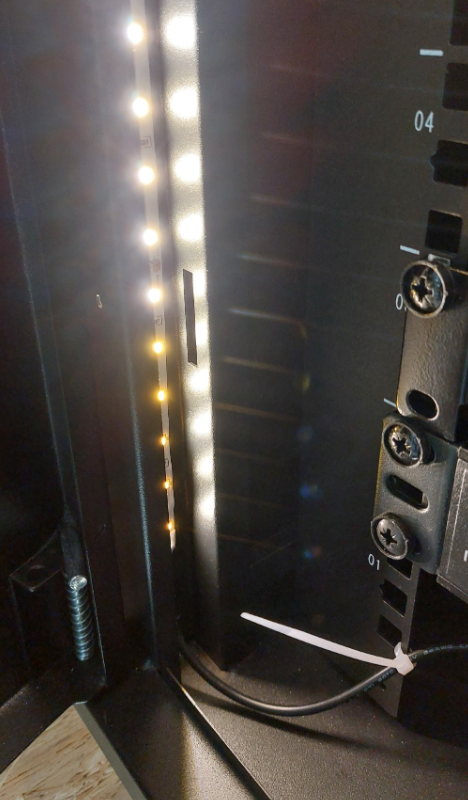

- Verlichting aangebracht die op de UPS is aangesloten (om de rest van het werk makkelijk te kunnen uitvoeren)
- Plank gemaakt om dingen bij de hand te houden.

Vervolg
- De kabeltjes waar 10Gb overeen gaat (bovenaan) upgraden met etherlighting cables: UACC-Cable-Patch-EL-C6A-0.15M-W
- Internet upgraden naar 2gb bij Odido en 4gb bij KPN zodra dat kan
- Kabels aan de onderkant wat netter afwerken

Wat vinden jullie ervan? Hebben jullie nog suggesties? Wat zie ik over het hoofd?

Ziet er mooi uit. Waar heb je die blind plaajes vandaan die in je rack zitten waar ook je keysstones in zitten ?

[Phoolie]

choman schreef op dinsdag 21 januari 2025 @ 15:32:
[...]


Ziet er mooi uit. Waar heb je die blind plaajes vandaan die in je rack zitten waar ook je keysstones in zitten ?

De vraag was dan wel niet aan mij, maar ik zie allemaal Ubiquiti spul op de foto's, dus ik ben er vrij zeker van dat het de volgende zijn:
https://eu.store.ui.com/e...acc-keystone-blank-insert

Daarnaast heb je ook nog deze voor lege switch poortjes:
https://eu.store.ui.com/e.../products/uacc-rj45-cover

[boyd86]

Voor twee camera’s en een wifi antenne buiten moet ik met 2x UTP en 2 dunne WiFi antenne kabels (van deze puck) door dezelfde 16mm PVC buis met een lengte van 2 tot 2,5m.
Het gehele access point buiten hangen wil ik vanwege aanzicht, kleur en vandalisme liever niet.
Zelf verwacht ik niet direct problemen omdat de aderparen van UTP getwist zijn, maar kan deze combinatie inderdaad zonder al teveel problemen met storing oid door dezelfde buis?
Over beide UTP kabels zal tevens stroom (POE) lopen om de beide camera’s te voeden.

[Skynett]

Zowel de coax als (het gebruik van) UTP kabels zijn ontworpen met het doel om storing van buitenaf te onderdrukken. Zelf met deze specifieke combi geen ervaring, maar ik zie niet direct een bezwaar om het gewoon in gebruik te gaan nemen.

Hoogstens de demping van de coax kabels tbv de WiFi antennes, zou iets kunnen zijn waar je bij stil zou kunnen staan, maar ik zou dit eerst gewoon gaan proberen.

[boyd86]

Thx! Coax en UTP wist ik als toegestane combi, maar had geen idee in hoeverre een wifi antenne kabel verschilt tov coax. Ik ga het gewoon proberen.

[GarBaGe]

Bijna iedereen werkt met koperkabels, die makkelijk op de juiste lengte zijn te maken.
Ik ben langzaam aan het verglazen.
De installatie kabels hebben een vaste lengte, omdat ik (als consument) niet makkelijk een glasvezel op lengte kan knippen om een connector te bevestigen.
Ik gebruik LC connectors, welke klein genoeg zijn om in zijn geheel door 16mm buizen te trekken.
Aan de "kamer" kant, heb ik een WCD met een keystone voor LC connectors, waardoor ik "in de kamer" met een reguliere glasvezel patchkabel naar mijn apparatuur kan.
Echter, in de meterkast houdt ik dan nog wat kabel over.
Tevens, zijn de aders van de kabel die ik overhoud echt heel dun. Doorgaans 1mm of dunner.
Hoe kan ik die nu fatsoenlijk beschermen tegen "rommelen" in de meterkast?
Zijn hier speciale kastjes voor of andere manier van afwerken?
Ik heb zo'n patchpanel voor LC glasvezel connectors, maar de draad vanuit de muur naar dit panel is zo dun...
Ik heb het gevoel dat ik dit nog extra moet beschermen...

Hoe werken jullie glasvezel kabels af?
Wat voor bescherming gebruiken jullie hiervoor?

[m.eddy]

Weinig ervaring mee maar in de provider boxen is er vaak ruimte om de glazvezel 'rond' te laten lopen. Is dat geen optie voor je meterkast? Gewoon een platte box met een in en uitgang waar je de overlengte in opslaat?
https://nl.rs-online.com/...C3zsQAvD_BwE&gclsrc=aw.ds

Slecht plaatje maar het laat het concept zien.

[GarBaGe]

m.eddy schreef op dinsdag 11 februari 2025 @ 10:57:
Weinig ervaring mee maar in de provider boxen is er vaak ruimte om de glazvezel 'rond' te laten lopen. Is dat geen optie voor je meterkast? Gewoon een platte box met een in en uitgang waar je de overlengte in opslaat?
https://nl.rs-online.com/...C3zsQAvD_BwE&gclsrc=aw.ds

Slecht plaatje maar het laat het concept zien.

Oh ja, geweldig.
Die kende ik nog niet.
Bedankt !

[Skynett]

GarBaGe schreef op dinsdag 11 februari 2025 @ 10:34:
Bijna iedereen werkt met koperkabels, die makkelijk op de juiste lengte zijn te maken.
Ik ben langzaam aan het verglazen.

Hoe werken jullie glasvezel kabels af?
Wat voor bescherming gebruiken jullie hiervoor?

Ik heb ook glas naar elke etage gelegd, obv patchkabels van 20 en 30m lengte en heb dit soort kastjes gebruikt:
https://www.amazon.de/-/n...aG9uZV9kZXRhaWwp13NParams

Amazon heeft bergen van dat soort kastjes.

[Zwartoog]

Zijn die kastjes niet vooral voor trekontlasting, zodat je de vezel niet uit het stekkertje trekt? Lijkt me ook erg rommelig worden als je dit voor veel kabels moet doen.

Je kunt ook aan een installatiekast denken van je favoriete merk, zoiets als dit:
https://www.elektramat.nl...e04mHeiHEFJBoCUuIQAvD_BwE

Voordeel is dat je hier buisinvoerstukken voor hebt, dus aan de bovenkant stop je de 16 mm buizen erin, rol je de resterende kabel netjes op in het kastje, en hieronder hang je gelijk je patchpaneel. Dan heb je geen losse/zichtbare glasvezelkabeltjes in de meterkast.

[Jfwiet]

GarBaGe schreef op dinsdag 11 februari 2025 @ 11:00:
[...]

Oh ja, geweldig.
Die kende ik nog niet.
Bedankt !

Ideaal begin van een 3d printing hobby

[JT]

Ik had in de meterkast van onze woning 8 losse UTP-kabels die daar binnen kwamen, modem/router en gewoon dikke klerezooi Ik wou eigenlijk ook af van een Proxmoxservertje in de vorm van een NUC, de Philips Hue bridge en het nieuwe OpnSensebakje (Protectli). Maar in een meterkast heb je weinig ruimte dus wat als ik iets wil wijzigen? Ik bedacht mij dat ik een plank op maat ging zagen die ik op kan hangen in de meterkast. Als ik wat wil wijzigen dan til ik die eraf en kan ik ergens met alle ruimte wijzigingen doen. Ik was vergeten een voor-foto te maken, in onderstaande foto was ik al begonnen. De planken hangen er (1 grote boven en een kleintje eronder voor de Ziggorouter, dit in verband met een glaspunt waar ik omheen moest werken). Wel zie je nog de grote zooi van lange UTP-kabels hangen, de andere helft lag op de grond en is op deze foto niet zichtbaar. Modem/router staat even los. Daar zaten een paar van de UTP-kabels los in.



De UTP-kabels wou ik niet inkorten (verlengen is altijd vervelender dan inkorten) als ik er een oplossing voor kon bedenken. Die kwam er; ik heb de kabels samengebonden met klittenband en op een aantal plekken hangt deze klittenband aan winkelhaken. Een bundeltje die van beneden komt en links in de hoek naar boven gaat en de andere die van boven gaat. Om de een of andere reden bouwen ze huizen tegenwoordig met een houten wand waar ze op installeren met als gevolg megaveel ruimte achter die wand. Daar hangt nu de overtollige UTP-lengte. In onderstaande foto gebruikte ik even tijdelijk een 5poorts gbit switch. Deze is later vervangen met een 16poorts switch. Gewoon een leuke Netgear 1gbit smart switch. 2,5gbit is mij nog veel te duur en onzuinig terwijl ik er in de praktijk op dit moment nog bijna niks aan heb. Die upgrade komt nog wel.



Hieronder met de 16 poorts switch, patch panel erbij en alles aangesloten.



De lila utpkabel die van de Ziggorouter naar de patchpanel gaat is voor tv. Ik ga over op Solcon en hoop alles met OpnSense te kunnen gaan doen, dan kan die weg. De witte kabel gaat naar een ESPHome ESP32-bordje die als bluetoothproxy dient, die moet nog een keer op een andere plek komen, dat gaat gebeuren zodra ik wifi in huis aanpak. Die komt dan naast een van de AP's te hangen. En dan nog de stroomkabels, dat is nu wel lelijk maar ik ben er nog niet helemaal uit hoe ik dat netjes kan gaan doen. Verder ken ik mezelf en is 98% vaak goed genoeg Maar dan kan er ook zomaar een dag aanbreken dat het in een keer opgelost moet worden.

In de toekomst zou er nog een PoE-switchje bij kunnen komen voor de AP's voor de grote wifi-upgrade. Wellicht kies ik dan voor iets met een aantal 2,5gbit poorten.

[ Voor 4% gewijzigd door JT op 14-02-2025 21:05 ]

[JT]

MOmax schreef op dinsdag 21 januari 2025 @ 14:58:
Mag ik hier om suggesties vragen voor een vervanger voor m'n coreswitch?
Of kan ik beter een eigen topic openen?
Wat is wijsheid/te doen gebruikelijk hiervoor?

Huidige switch:
- https://www.netgear.com/s.../m4100-26g%20gsm7224v2h2/

Wensen voor nieuwe switch:
- 2-4 poorten 2.5G en/of SFP+
- Minimaal 12 1G ethernet poorten, gaan naar Cat5 kabels.
- Passief gekoeld.
- Zuinig in stroomverbruik.
- Géén POE+
- Managed, liefst L3 (maar geen must)
- Budget <€100,-, refurbished/2dehands/kans geen bezwaar.

Ik wou graag 2,5gbit. Tof, toekomstbestendig enzovoort. Tot ik de kosten zag voor aanschaf en stroomverbruik en begon na te denken over hoe vaak ik het daadwerkelijk zou gaan gebruiken. Toen heb ik er voorlopig toch maar vanaf gezien.

[DutchKel]

@JT Er valt mij 1 ding op aan je meterkast wat best apart is.

Aan de rechterkant op de foto's heb je 2 platen hout gebruikt, waarom is er een 2e over de andere heen geplaatst? Je kon toch alles al op de 1e plaat vastschroeven?

[Laurian]

JT schreef op vrijdag 14 februari 2025 @ 20:58: ... Ik bedacht mij dat ik een plank op maat ging zagen die ik op kan hangen in de meterkast. Als ik wat wil wijzigen dan til ik die eraf en kan ik ergens met alle ruimte wijzigingen doen. ..

Slim bedacht systeem! Je kunt dan zelfs meerdere "lagen" maken en alles vrij eenvoudig uit het zicht wegwerken.

Als je nog wat verder wil gaan, kun je overwegen om een paar bedradingskokers te gebruiken.
Veel succes!

[JT]

DutchKel schreef op zaterdag 15 februari 2025 @ 11:01:
@JT Er valt mij 1 ding op aan je meterkast wat best apart is.

Aan de rechterkant op de foto's heb je 2 platen hout gebruikt, waarom is er een 2e over de andere heen geplaatst? Je kon toch alles al op de 1e plaat vastschroeven?

Bedoel je boven in plaats van over? Ja klopt, maar ik deed het op het zicht en nam daarmee wat extra ruimte voor alle zekerheid plus ik heb zo uitbreidingsruimte voor de toekomst. Er komt bijvoorbeeld nog een PoE-switch bij en voor de patchkabels wil ik ook wat ruimte hebben, ik vind het niet fijn als die weg worden gedrukt bij de switch doordat het helemaal vol hangt met apparatuur. Als het met OpnSense lukt om geen Draytekrouter te hoeven gebruiken voor de Solconverbinding dan kan dat onderste plaatje in de opslag. Of gewoon daar leeg blijven hangen, maakt niet zoveel uit

Laurian schreef op zaterdag 15 februari 2025 @ 12:46:
[...]


Slim bedacht systeem! Je kunt dan zelfs meerdere "lagen" maken en alles vrij eenvoudig uit het zicht wegwerken.

Klopt! Alleen kan dat wel ten koste gaan van je warmte-afvoer dus het hangt er een beetje vanaf wat je wil doen. Een plank vol ESP32's zal prima gaan achter de plank die er nu hangt

Als je nog wat verder wil gaan, kun je overwegen om een paar bedradingskokers te gebruiken.
Veel succes!

Mjah, ik zat een beetje in dubio. Ik zag zo een 60x40 kabelgoot te koop bij Reichelt. Ik denk dat ik sowieso zoiets wil hebben om de stroomkabels mooier weg te werken. Maar op zich is de UTP al bij elkaar gebonden en wordt het enigszins op z'n plek gehouden. In alles wat ik doe weeg ik klimaat en milieu ook mee, ik probeer plasticgebruik te minimaliseren. En dan denk ik dat ik toch niet die goten voor de UTP haal die van onder komt. Wel zat ik te denken dat de UTP bij het patchpanel misschien wel van tussen die electrabuisjes kan komen, dan hangt er veel minder in het zicht.

[ Voor 5% gewijzigd door JT op 15-02-2025 14:04 ]

[AtomicShockwave]

@siddler Nog bedankt voor de kabelgoot tip van Reichelt!

Echt superfijn spul. Ik heb nu al spijt dat ik niet meer gekocht heb.

Komende week _eindelijk_ mijn project eens posten.

[Piet91]

Voorgeschiedenis hier te lezen vanaf deze post.

Nieuwbouwwoning van familie. Heb eigenlijk geen invloed gehad op waar eventuele aansluitingen e.d. zouden komen; dus maar roeien met de spanen die ik had.
Eigenlijk alleen een aansluiting voor een AP in de hal en in het kookeiland kunnen regelen.
Daarom op de eerste verdieping helaas geen (plafond)aansluiting(en) voor AP's.

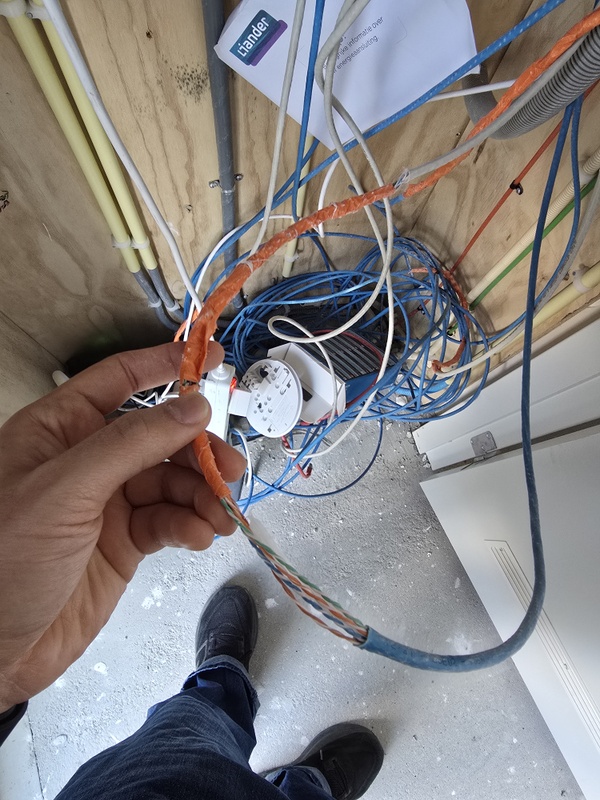

Alle netwerkaansluitingen van de begane grond (en bijgebouw) kwamen uit in de meterkast; die van de 1e verdieping in de techniekruimte op de 1e verdieping.
Wel een meevaller dat de meterkast en onderstaande techniekruimte direct boven elkaar zitten en de elektricien wat loze leidingen tussen deze 2 ruimtes had liggen. Dus de aansluitingen van de meterkast zijn naar boven gebracht en daar komen dus nu alle netwerkaansluitingen bij elkaar:

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Kan het netter? Vast wel, maar ik ben allang blij dat het tenminste enigszins netjes bij elkaar zit.
Verder weinig spannends; alleen 2 patchpanels, een switch (uitvoering: Ubiquiti Unifi Switch Gen 2 (48-poorts, 195W PoE+)) en onderin ligt een HP T620 (Debian) maar daarop Tailscale en de Unifi controller.

Beide komen van Marktplaats.
Ik wilde een fanless POE-switch met minimaal 24 aansluitingen.
POE vanwege de AP's en intercomsysteem en fanless vanwege geluid (van wat ik lees kunnen 24/48 poorts POE switches soms behoorlijk geluid maken en dit zit vlakbij slaapkamers)
Ze zullen waarschijnlijk nooit alle 24 tegelijk gebruiken (slaapkamers hebben bijvoorbeeld meerdere aansluitingen) maar het zou het wel irritant zijn dat mochten ze een keer wat in de muur prikken; ze eerst in deze kast moeten kijken of ze wel aangesloten zitten.
En met dat in het achterhoofd was 24 eigenlijk op het randje en dan kom je gelijk op een 48 model.
Flink overkill, maar tweedehands gelukkig goedkoop aan gekomen.
Ik weet dat de Unifi Controller niet 24/7 hoeft te draaien en eventueel op een PC geïnstalleerd kon worden, maar uit gemak toch maar op een T620 gezet; die kostte op Marktplaats net zoveel als een nieuw geheugenkaartje.

Bewust geen router/gateway want dat is toch meer gedoe bij glasvezel ISP's en ik heb ook de tips van hier genegeerd door de ISP modem (Caiway Nokia XS-2426G-B) niet in deze kast te zetten maar in de meterkast te laten.
Het idee is dat ze eenvoudig (jaarlijks) van ISP kunnen wisselen en vaak is installatie ook nog gratis.
Dan hoeven deze monteurs alleen maar in de meterkast de modem en de TV-decoder(s) te wisselen en hoeven die niet in deze kast te gaan rommelen.
(En achteraf had zo'n modem waarschijnlijk niet of nauwelijks meer in dit rack gepast)

De kast blinkt overigens niet uit in bouwkwaliteit (en dat is te zien) maar is op zich wel stevig en voldoet verder.

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Wifi wordt verzorgd door driemaal een uitvoering: Ubiquiti UniFi U6+.
Een in de hal aan het plafond, een in het kookeiland (maar ligt nu nog in de TV-kast) en een in het bijgebouw.
Die laatste zit met nano tape achter een wasmeubel geplakt/verstopt:

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Maar 2 AP's in huis lijkt niet voldoende.
Daar was ik destijds ook al bang voor (Piet91 in "Het grote topic voor nette lan afwerking deel 4").
Met 2 AP's beneden is op de begane grond wel voldoende dekking, maar boven is het slecht.
Ondanks dat ze veel open ruimtes en vides hebben is daar erg slecht signaal; betonnen vloeren zijn dus echt killing.

Wat wel heel bijzonder is, dat op de overloop nog enigszins signaal is van de hal AP maar zodra je letterlijk de drempel van slaapkamer 3 en 4 overstapt je praktisch nul bereik hebt terwijl je daar toch bijna recht boven de AP zit. (kwam ik achter omdat 2 IP-camera's in de slaapkamers prima verbinding hadden met de Nokia, maar na overstap naar Unifi geen verbinding konden krijgen; nu dus bedraad aangesloten i.p.v. wifi)
En dat is zelfs op 2.4GHz. met zendvermogen op max. (wat niet ideaal is, maar om toch nog enig bereik boven te hebben moet dit nu). Op de 1e verdieping via 5GHz. verbinden hoef ik niet eens te proberen.
Zal misschien ook niet helpen dat de hal AP net 'om het hoekje' achter een muur zit en niet wat meer centraal in de hal. (al is het dan nog steeds 1 open ruimte (hal, overloop, open deur naar slaapkamers) dus bijzonder dat verbinding zó slecht is)

Dus ik ben bang dat er boven ook nog wel 1 of 2 AP's moeten komen en die zullen dus helaas aangesloten moeten worden op de wandaansluitingen, maar misschien kunnen die wel boven op een (kleding)kast o.i.d. gelegd worden, uit het zicht.
(En nee; die 'wall' varianten vind ik persoonlijk niet echt wat. Gemonteerd op meervoudig wandcontactdoos vind ik het lelijke puisten aan de muur (bij eigen enkele wandcontactdoos is het iets beter) en ze zijn bijna 2x zo duur als de reguliere modellen).

Opvallend overigens, dat toen de Nokia nog voor wifi zorgde, deze veel beter 2.4GHz. dekking in huis gaf dan deze 2 U6+ bij elkaar, maar goed; wifi blijft ondoorgrondelijk...

[boomer21]

m.eddy schreef op dinsdag 11 februari 2025 @ 10:57:
Weinig ervaring mee maar in de provider boxen is er vaak ruimte om de glazvezel 'rond' te laten lopen. Is dat geen optie voor je meterkast? Gewoon een platte box met een in en uitgang waar je de overlengte in opslaat?
https://nl.rs-online.com/...C3zsQAvD_BwE&gclsrc=aw.ds

Slecht plaatje maar het laat het concept zien.

Vroeg me af als er ook inbouwdozen van glasvezel zijn i.p.v opbouw als je bij een verbouwing alles nieuw aanlegt? Heb al een tijdje gezocht maar kan ze niet echt vinden.

[John245]

boomer21 schreef op zondag 16 februari 2025 @ 09:44:
[...]


Vroeg me af als er ook inbouwdozen van glasvezel zijn i.p.v opbouw als je bij een verbouwing alles nieuw aanlegt? Heb al een tijdje gezocht maar kan ze niet echt vinden.

Kan me niet voorstellen dat je al lang zoek. Als je google op "glasvezel inbouwdoos" vind je ze wel.

[boomer21]

John245 schreef op zondag 16 februari 2025 @ 09:51:
[...]

Kan me niet voorstellen dat je al lang zoek. Als je google op "glasvezel inbouwdoos" vind je ze wel.

Ja sorry had beter moeten omschrijven wel de voorkant ( faceplate) maar niet de inbouwdoos waar je zoals een opbouwdoos de glasvezeldraad mooi in de rond kan doen zodat de glasvezel niet in de knel komt. En het koppelstuk wat uit de doos komt, in de doos ook niet knelt.

[John245]

boomer21 schreef op zondag 16 februari 2025 @ 10:29:
[...]


Ja sorry had beter moeten omschrijven wel de voorkant ( faceplate) maar niet de inbouwdoos waar je zoals een opbouwdoos de glasvezeldraad mooi in de rond kan doen zodat de glasvezel niet in de knel komt. En het koppelstuk wat uit de doos komt, in de doos ook niet knelt.

Waar komt de andere kant op uit? Is het niet makkelijker om aan de andere kant de vezel een beetje terug te trekken?

[boomer21]

John245 schreef op zondag 16 februari 2025 @ 10:39:
[...]

Waar komt de andere kant op uit? Is het niet makkelijker om aan de andere kant de vezel een beetje terug te trekken?

Ook inbouw vandaar.

[AtomicShockwave]

Al jaren loop ik me hier te versmalen aan de mooie LAN oplossingen die ik hier voorbij zie komen. Terwijl ik zelf opgescheept zit met een meterkast van formaatje schoenendoos. Ik weiger gewoon om daar mijn netwerk spul bij te gaan proppen.

Dus ik heb maar besloten om 40m2 aanbouw te zetten incl. technische ruimte. Hier ben ik inmiddels al 2 jaar aan aan het klussen, maar het gaat nu toch echt richting afwerkfase.

En wat doe je dan met 0 servers? Dan hang je een 15U kast neer

Nog work in progress zoals je ziet.


Goot veel te groot gekocht, maar dan gaan die pvc pijpen er mooi in aan de onderkant

Allemaal nogal overkill voor mijn gebruik, maar ik heb graag dat het hardwarematig degelijk is geinstalleerd. Ik Erger me al jaren aan die tp-link router achter het gordijn die bungelt aan een half schroefje. Hey, het hele internet ligt plat. ohja de adapter is weer uit de router getrokken We gaan het nu goed doen.

-Ik wil naar het mikrotik platform gaan overstappen wbt router, switch en AP's. Alles rackmounted
-Ontwerp nog nergens >1Gbit
-Alles CAT6
-Toch wel wat homelab aspiraties, er komt een server, en ook een NAS. En ik wil eigenlijk nooit meer een grotere kast hoeven kopen.

Ik zit nog een klein beetje met de glasvezel die voor aan het huis binnenkomt. Ik zou het eigenlijk prettig vinden om het KPN glaspunt met iets glasachtigs te verlengen zodat die hardware ook in de kast kan. Dan heb ik echt alles centraal. Maar dat zal wel een hoop gedoe zijn verwacht ik

[HMaster_II]

AtomicShockwave schreef op woensdag 19 februari 2025 @ 22:28:
Al jaren loop ik me hier te versmalen aan de mooie LAN oplossingen die ik hier voorbij zie komen. Terwijl ik zelf opgescheept zit met een meterkast van formaatje schoenendoos. Ik weiger gewoon om daar mijn netwerk spul bij te gaan proppen.

Dus ik heb maar besloten om 40m2 aanbouw te zetten incl. technische ruimte. Hier ben ik inmiddels al 2 jaar aan aan het klussen, maar het gaat nu toch echt richting afwerkfase.

En wat doe je dan met 0 servers? Dan hang je een 15U kast neer
[Afbeelding]
Nog work in progress zoals je ziet.

[Afbeelding]
Goot veel te groot gekocht, maar dan gaan die pvc pijpen er mooi in aan de onderkant

Allemaal nogal overkill voor mijn gebruik, maar ik heb graag dat het hardwarematig degelijk is geinstalleerd. Ik Erger me al jaren aan die tp-link router achter het gordijn die bungelt aan een half schroefje. Hey, het hele internet ligt plat. ohja de adapter is weer uit de router getrokken We gaan het nu goed doen.

-Ik wil naar het mikrotik platform gaan overstappen wbt router, switch en AP's. Alles rackmounted
-Ontwerp nog nergens >1Gbit
-Alles CAT6
-Toch wel wat homelab aspiraties, er komt een server, en ook een NAS. En ik wil eigenlijk nooit meer een grotere kast hoeven kopen.

Ik zit nog een klein beetje met de glasvezel die voor aan het huis binnenkomt. Ik zou het eigenlijk prettig vinden om het KPN glaspunt met iets glasachtigs te verlengen zodat die hardware ook in de kast kan. Dan heb ik echt alles centraal. Maar dat zal wel een hoop gedoe zijn verwacht ik

Je kan de korte glasvezel kabel in je router gewoon vervangen voor een langere kabel hoor. Je router kan dan makkelijk tig meter van het binnenkomende punt hangen. Ik heb er zelf ook een 15 meter fiber tussen zitten. Ik gebruik 1 enkele fiberkabel van het aderpaar, maar dit heeft geen enkel negatief effect. Ik heb nu een fail-over zeg maar.

[AtomicShockwave]

HMaster_II schreef op donderdag 20 februari 2025 @ 08:46:
[...]

Je kan de korte glasvezel kabel in je router gewoon vervangen voor een langere kabel hoor. Je router kan dan makkelijk tig meter van het binnenkomende punt hangen. Ik heb er zelf ook een 15 meter fiber tussen zitten. Ik gebruik 1 enkele fiberkabel van het aderpaar, maar dit heeft geen enkel negatief effect. Ik heb nu een fail-over zeg maar.

Klinkt goed! En dat spul kan incl connector door 16mm pvc?

Ik heb heel dat modemspul voor de verbinding nog niet binnen, dus ik heb er nog geen blik op kunnen werpen.

Ik weet alleen dat er verschillende soorten glas connectors zijn, en ook proprietary spul

[psychodude]

AtomicShockwave schreef op woensdag 19 februari 2025 @ 22:28:
En wat doe je dan met 0 servers? Dan hang je een 15U kast neer

...

En ik wil eigenlijk nooit meer een grotere kast hoeven kopen.

Een beetje afhankelijk van wat je er in hangt, kan een 15U best nog wel eens klein zijn .

Piet91 schreef op zaterdag 15 februari 2025 @ 22:42:
Opvallend overigens, dat toen de Nokia nog voor wifi zorgde, deze veel beter 2.4GHz. dekking in huis gaf dan deze 2 U6+ bij elkaar, maar goed; wifi blijft ondoorgrondelijk...

Uiteindelijk niet WiFi, maar muren en vloeren welk ondoorgrondelijk blijven .

Gekozen locatie, gekozen band en signaalsterkte zijn dan ook sterk bepalend op moment dat je werkt met een compromis, als bijvoorbeeld een betonnen vloer of zaken als een stevige muur tussen je positie en access point.

[HMaster_II]

AtomicShockwave schreef op donderdag 20 februari 2025 @ 20:09:
[...]

Klinkt goed! En dat spul kan incl connector door 16mm pvc?

Ik heb heel dat modemspul voor de verbinding nog niet binnen, dus ik heb er nog geen blik op kunnen werpen.

Ik weet alleen dat er verschillende soorten glas connectors zijn, en ook proprietary spul

Ja, die kunnen wel door een 16mm buis. Je moet alleen de eindstukken verschoven er door heen halen. met een draad-aan-moer truc kan je de kabel trekken... Met beleid natuurlijk.

[kmf]

vanwege de installatie van extra zonnepanelen en een thuisbatterij even de meterkast opgeruimd. De netwerkkabels in huis komen van beneden en boven de meterkast in, dus heb ik niet veel opties voor de switch, dan maar de kabels gebundeld.


before:




after




met een 3d printer een houder/pennenbak gemaakt om de cloudkey op zijn plek te houden. Toch wat netter dan die houten blokken.

er was geen plek meer voor de thuisbatterij gateway, dus moest het de meterkast uit geleid worden.

[HobbeS]

kmf schreef op vrijdag 21 februari 2025 @ 08:35:
vanwege de installatie van extra zonnepanelen en een thuisbatterij even de meterkast opgeruimd. De netwerkkabels in huis komen van beneden en boven de meterkast in, dus heb ik niet veel opties voor de switch, dan maar de kabels gebundeld.


before:

[Afbeelding]
[Afbeelding]

after

[Afbeelding]


met een 3d printer een houder/pennenbak gemaakt om de cloudkey op zijn plek te houden. Toch wat netter dan die houten blokken.

er was geen plek meer voor de thuisbatterij gateway, dus moest het de meterkast uit geleid worden.

[Afbeelding]

Dat ziet er netjes uit in zo'n kleine ruimte.
Maar ik vraag me af of je installatie elektrisch klopt.. Linker deel lijkt logisch met 3 aardlekschakelaars en de 12 groepen erboven. Daarna vraag ik het me af, zijn er wel aardlekschakelaars? (hopelijk kijk ik er overheen)

[kmf]

HobbeS schreef op maandag 24 februari 2025 @ 11:59:
[...]

Dat ziet er netjes uit in zo'n kleine ruimte.
Maar ik vraag me af of je installatie elektrisch klopt.. Linker deel lijkt logisch met 3 aardlekschakelaars en de 12 groepen erboven. Daarna vraag ik het me af, zijn er wel aardlekschakelaars? (hopelijk kijk ik er overheen)

3 aardlekschakelaars voor de 'huisgroepen", dat zijn de linkerdeel. de rechterdeel zijn vaste hoogverbruikgroepen, warmtepomp, zonnepaneel, kookplaat, airco. die hebben geen aardlekschakelaars gekregen.

[adjego]

adjego schreef op woensdag 17 april 2019 @ 14:36:
[...]


Weer een update. Ook nu een POE switch gekocht en daarnaast ook meteen een speciale 19" shelf gekocht met daarin allemaal voorgestanste gaten voor het monteren van heel veel verschillende soorten apparatuur in een 19" rack. Hierop pasten beide mijn nieuwe POE switch, en mijn huidige router.

[Afbeelding]

Switch: ZyXEL GS1200-5HP v2
19" Shelf: Thon Rack Adapter 1U 25

Upgrade:

Ik had altijd al Unifi Accesspoints (3x), en had de Unifi controller draaien in Docker.
Nu overgegaan naar:
- uitvoering: Ubiquiti Cloud Gateway Ultra
- uitvoering: Ubiquiti UniFi Switch Lite 16 PoE

Door nu nog maar 1 switch nodig te hebben 1U over dus deze afgedekt met een blindplaat.

Nieuwe rackfoto:

[Ramkoe]

kmf schreef op vrijdag 21 februari 2025 @ 08:35:
vanwege de installatie van extra zonnepanelen en een thuisbatterij even de meterkast opgeruimd. De netwerkkabels in huis komen van beneden en boven de meterkast in, dus heb ik niet veel opties voor de switch, dan maar de kabels gebundeld.

Beetje offtopic: maar misschien toch goed om 1 vraagje over stellen

Al die elektra en relatief gevoelige apparatuur, al eens overwogen om een overspanningsbeveiliging toe te voegen aan de groepenkast?

Accu heeft het zelf als het goed is en misschien heeft de omvormer het ook maar alsnog heb je een erg "geëlektrificeerd" huis waar het toch best zonde zou zijn als de bliksem in de buurt inslaat of dat er onverhoopt een overspanning op het net veel van de apparatuur sloopt

[AtomicShockwave]

Nou, ik had nog een stukje ledstrip over samen met een oude adapter. Mooi even werklicht gemaakt



Ook even de netwerk goden boos gemaakt door twee stekkers aan solid cable te knijpen.

Dit is een tijdelijke lijn voor de verbouwing van het voorste deel van de begane grond. Totdat die betonvloer en nieuwe leidingen klaar zijn moet het even via deze route. Dan kan ik mooi vanaf de FTU naar mijn router.

[kmf]

Ramkoe schreef op maandag 24 februari 2025 @ 14:36:
[...]


Beetje offtopic: maar misschien toch goed om 1 vraagje over stellen

Al die elektra en relatief gevoelige apparatuur, al eens overwogen om een overspanningsbeveiliging toe te voegen aan de groepenkast?

Accu heeft het zelf als het goed is en misschien heeft de omvormer het ook maar alsnog heb je een erg "geëlektrificeerd" huis waar het toch best zonde zou zijn als de bliksem in de buurt inslaat of dat er onverhoopt een overspanning op het net veel van de apparatuur sloopt

als de bliksem in de buurt of vai het net overspanning is, dan hoop ik dat mijn gateway (die voor offgrid zorgt) dit oplost.

een aparte overspanningsbeveiliging zal te duur zijn voor de kleine kans dat dat gebeurt. en er is ook geen ruimte voor.

[Sn4keByte]

MarkyB schreef op zondag 8 september 2024 @ 12:41:
[Afbeelding]

Weer wat kleine aanpassingen gemaakt, en even een lijstje met wat we precies zien:

- Switchbot Hub (poe powered)
- 2x Philips Hue hub (poe powered)
- Werkstation / gamepc
- 2x Dell Optiplex (Proxmox cluster)
- Synology RS822+
- 2x Dell Optiplex (Proxmox cluster, 1x productie)
- Unifi Dream Machine Pro
- 24 poort patchpanel
- UniFi Switch 24 POE-250W
- Kabeldoorvoer
- APC Smart-UPS C 1000VA 2U
- Een lieve hond

De kast is VOL, er past echt niets meer bij

Even een vraagje - niet zeker of deze al niet gesteld is - welke behuizing is die van je werkstation/gamepc ?

[MarkyB]

Sn4keByte schreef op woensdag 26 februari 2025 @ 09:52:
[...]


Even een vraagje - niet zeker of deze al niet gesteld is - welke behuizing is die van je werkstation/gamepc ?

https://www.sliger.com/products/rackmount/4u/

Een van deze, kan je naar wens samenstellen

[boomer21]

AtomicShockwave schreef op maandag 24 februari 2025 @ 21:23:
Nou, ik had nog een stukje ledstrip over samen met een oude adapter. Mooi even werklicht gemaakt

[Afbeelding]

Ook even de netwerk goden boos gemaakt door twee stekkers aan solid cable te knijpen.
[Afbeelding]
Dit is een tijdelijke lijn voor de verbouwing van het voorste deel van de begane grond. Totdat die betonvloer en nieuwe leidingen klaar zijn moet het even via deze route. Dan kan ik mooi vanaf de FTU naar mijn router.

Misschien zie ik verkeerd, maar waar heb je de ledstrip geplaatst?

[AtomicShockwave]

boomer21 schreef op donderdag 27 februari 2025 @ 09:21:
[...]


Misschien zie ik verkeerd, maar waar heb je de ledstrip geplaatst?

Helemaal aan de zijkant en boven

[John245]

AtomicShockwave schreef op maandag 24 februari 2025 @ 21:23:
Nou, ik had nog een stukje ledstrip over samen met een oude adapter. Mooi even werklicht gemaakt

[Afbeelding]

Ook even de netwerk goden boos gemaakt door twee stekkers aan solid cable te knijpen.
[Afbeelding]
Dit is een tijdelijke lijn voor de verbouwing van het voorste deel van de begane grond. Totdat die betonvloer en nieuwe leidingen klaar zijn moet het even via deze route. Dan kan ik mooi vanaf de FTU naar mijn router.

Waarom je stekkerdoos aan de voorkant?

[boomer21]

AtomicShockwave schreef op donderdag 27 februari 2025 @ 19:51:
[...]

Helemaal aan de zijkant en boven

[Afbeelding]

Ja ik wil dit ook vroeg me af als alleen boven genoeg is maar jij heb ook aan de zijkant. Dank je wel.

[Verlexia]

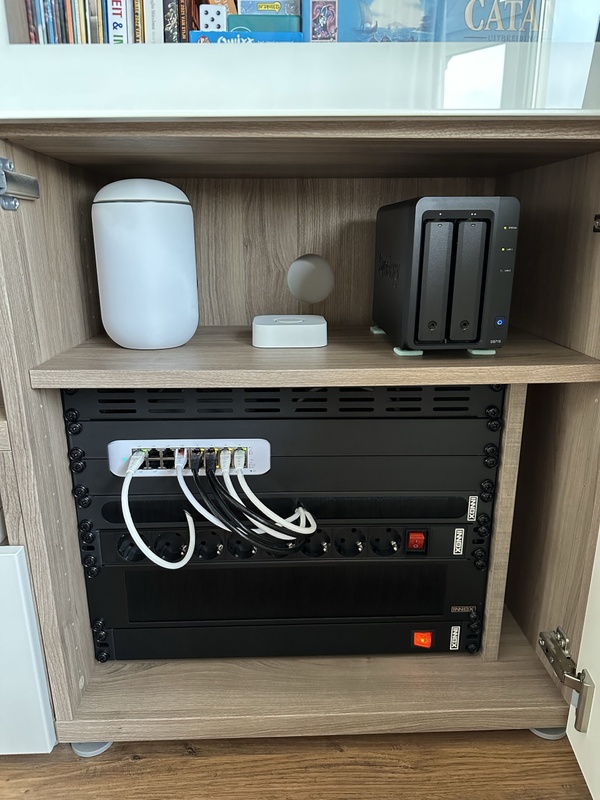

Net klaar met de afwerking van het netwerk in ons appartement. Deze week overgestapt op glasvezel (hoera!) en ook meteen de kast maar aangepakt. Door gebrek aan een meterkast komt alles binnen in de woonkamer. Omdat we hier geen patchkast in het zicht willen hebben, staat alles al jaren in een IKEA-kast.

Voor:


Hier stond ook een Windows PC die alleen remote gebruikt wordt. Die is verhuisd naar het kantoor, waar al Cat 6 heen liep. Achter de wall outlet zit nu rechtstreeks een UniFi Switch Flex Mini. Het UniFi AP AC‑Pro dat er al hing is nu daarmee verbonden, samen met de PC en so far een van onze werkplekken.

Door het verdwijnen van die PC en het Ziggo Modem meer ruimte gekregen voor nette afwerking in de woonkamer. Een meubelpaneel precies op maat laten maken en deze op 19 inch in de kast gemonteerd. Met twee 8U rackstrips een rack gecreëerd. Deurtje op een kier en je ziet er niks van. Al is dat bijna zonde

Legplank daarboven behouden als ruimte voor UniFi Dream Machine, Hue Bridge en Synology NAS. Die laatste mist op de voor-foto, vanwege een grondige reinigingsbeurt

Na:


In het rack hangen nu:
- Ventilatiepaneel
- UniFi Switch Lite 16 PoE, in een 3D-geprinte mount
- 1U brushpaneel voor netwerkkabels
- Stroomverdeler (front)
- 2U brushpaneel waar stekkers doorheen passen
- Stroomverdeler (rear)

De bovenste stroomverdeler wordt nu niet gebruikt, maar biedt ruimte voor uitbreiding en om snel even iets aan te sluiten. Alle patchkabels zijn ook vervangen door nieuwe Cat 6 CU-kabels, in plaats van CCA-troep die we her en der nog hadden.

Al met al een bescheiden setup, want relatief beperkte mogelijkheden en vereisten in ons appartement. Twee Access Points is al haast overdreven, maar toch wel fijn voor optimale performance. Maar zo zie je dus dat een 19 inch rack zelfs in een woonkamer is weg te werken

[rens-br]

Verlexia schreef op vrijdag 28 februari 2025 @ 17:32:
Net klaar met de afwerking van het netwerk in ons appartement. Deze week overgestapt op glasvezel (hoera!) en ook meteen de kast maar aangepakt. Door gebrek aan een meterkast komt alles binnen in de woonkamer. Omdat we hier geen patchkast in het zicht willen hebben, staat alles al jaren in een IKEA-kast.

Voor:
[Afbeelding]

Hier stond ook een Windows PC die alleen remote gebruikt wordt. Die is verhuisd naar het kantoor, waar al Cat 6 heen liep. Achter de wall outlet zit nu rechtstreeks een UniFi Switch Flex Mini. Het UniFi AP AC‑Pro dat er al hing is nu daarmee verbonden, samen met de PC en so far een van onze werkplekken.

Door het verdwijnen van die PC en het Ziggo Modem meer ruimte gekregen voor nette afwerking in de woonkamer. Een meubelpaneel precies op maat laten maken en deze op 19 inch in de kast gemonteerd. Met twee 8U rackstrips een rack gecreëerd. Deurtje op een kier en je ziet er niks van. Al is dat bijna zonde

Legplank daarboven behouden als ruimte voor UniFi Dream Machine, Hue Bridge en Synology NAS. Die laatste mist op de voor-foto, vanwege een grondige reinigingsbeurt

Na:
[Afbeelding]

In het rack hangen nu:
- Ventilatiepaneel
- UniFi Switch Lite 16 PoE, in een 3D-geprinte mount
- 1U brushpaneel voor netwerkkabels
- Stroomverdeler (front)
- 2U brushpaneel waar stekkers doorheen passen
- Stroomverdeler (rear)

De bovenste stroomverdeler wordt nu niet gebruikt, maar biedt ruimte voor uitbreiding en om snel even iets aan te sluiten. Alle patchkabels zijn ook vervangen door nieuwe Cat 6 CU-kabels, in plaats van CCA-troep die we her en der nog hadden.

Al met al een bescheiden setup, want relatief beperkte mogelijkheden en vereisten in ons appartement. Twee Access Points is al haast overdreven, maar toch wel fijn voor optimale performance. Maar zo zie je dus dat een 19 inch rack zelfs in een woonkamer is weg te werken

Netjes! Zal menig 'Glasvezel-aansluitpunt-bij mensenindewoonkamer' mensen jaloers maken.

[AtomicShockwave]

John245 schreef op donderdag 27 februari 2025 @ 20:58:
[...]

Waarom je stekkerdoos aan de voorkant?

Goeie vraag eigenlijk. Omdat ik een doos met kooimoeren had en zin had om te schroeven

Maarre misschien kan ie ook wel achter inderdaad. Weet het nog niet eerlijk gezegd.

[Sircuri]

rens-br schreef op vrijdag 28 februari 2025 @ 18:45:
[...]


Netjes! Zal menig 'Glasvezel-aansluitpunt-bij mensenindewoonkamer' mensen jaloers maken.

Dit is zeker een goede inspiratiebron. Ik ben ook net verhuisd van een woning naar een appartement en moet ook hier over nadenken. Glasvezel komt binnen aan de voorkant naast het grote raam op de grond.

[replica17]

Ik ben bezig met de renovatie van een woning uit de jaren '70. Er ligt wat coax, maar verder is er niks aan bekabeling aanwezig.

Op dit moment komt het internet (coax, België) binnen in de woonkamer, maar dat is niet echt een handige plek. Gezien het coax is wil het modem niet verplaatsen, dus via een utp door de kruipruimte naar de meterkast in het trappenhuis/kelder, zodat alles netjes bij elkaar zit.

Om het overzichtelijk te houden, heb ik een diagram gemaakt van de nieuwe setup. Nu ik toch bezig ben, wil ik het meteen zo goed mogelijk regelen.

Mis ik nog iets of heeft iemand tips?

[AtomicShockwave]

replica17 schreef op zondag 2 maart 2025 @ 13:22:
Ik ben bezig met de renovatie van een woning uit de jaren '70. Er ligt wat coax, maar verder is er niks aan bekabeling aanwezig.

Op dit moment komt het internet (coax, België) binnen in de woonkamer, maar dat is niet echt een handige plek. Gezien het coax is wil het modem niet verplaatsen, dus via een utp door de kruipruimte naar de meterkast in het trappenhuis/kelder, zodat alles netjes bij elkaar zit.

Om het overzichtelijk te houden, heb ik een diagram gemaakt van de nieuwe setup. Nu ik toch bezig ben, wil ik het meteen zo goed mogelijk regelen.

Mis ik nog iets of heeft iemand tips?[Afbeelding]

Goed dat je van te voren een plan maakt!

Ik zou de plekken waar nu al devices staan, zeker voorzien van een dubbele utp kabel. Die gaan makkelijk door 1 pijp, en als je toch twee dozen utp koopt, trek je er dat in 1x doorheen.

Ik ben nooit zo'n fan van switches te pas en te onpas overal door het huis. Het geeft je de ultime flexibiliteit als het allemaal naar het centrale punt ligt. Zeker ook met POE in het achterhoofd. Die paar meter kabel kosten uiteindelijk ook niet de wereld.

Wel een ding: voor je het weet zit je 24 poorts patchpanel vol

[ Voor 4% gewijzigd door AtomicShockwave op 02-03-2025 13:42 ]

[psychodude]

@replica17

Je VLAN inhoud is niet volledig. Diverse zaken, zoals de PC op zolder, NAS, camera, PS5, Apple TV, AVC, deurbel hebben geen VLAN plaats.

Zou ook hierin tevoren nadenken waar je dit wilt plaatsen. Vooral ook nadenken over met wat voor een argumentatie je bepaalde zaken afschermt van de rest. De vraag is namelijk een beetje of je je Sonos speakers bijvoorbeeld wel echt op hetzelfde VLAN als je laptop moet willen hebben. Zeker gezien de shift van Sonos van local naar cloud.

Verder eens met wat @AtomicShockwave ook suggereert. Trek additionele kabels waar mogelijk.

Zelf heb ik verder niet zo'n probleem met meerdere switches, maar daisy chain ze niet mocht je meerdere switches gebruiken. Koppel ze met een aggregation switch. Maar gelet op de redelijk bescheiden setup, lijkt dat verder in dit geval niet echt noodzakelijk.

[FredvZ]

replica17 schreef op zondag 2 maart 2025 @ 13:22:

Mis ik nog iets of heeft iemand tips?

Je wil VLANs gebruiken, maar ondersteund de Deco X50 dat eigenlijk wel?

[replica17]

AtomicShockwave schreef op zondag 2 maart 2025 @ 13:40:
[...]


Goed dat je van te voren een plan maakt!

Ik zou de plekken waar nu al devices staan, zeker voorzien van een dubbele utp kabel. Die gaan makkelijk door 1 pijp, en als je toch twee dozen utp koopt, trek je er dat in 1x doorheen.

Ik ben nooit zo'n fan van switches te pas en te onpas overal door het huis. Het geeft je de ultime flexibiliteit als het allemaal naar het centrale punt ligt. Zeker ook met POE in het achterhoofd. Die paar meter kabel kosten uiteindelijk ook niet de wereld.

Wel een ding: voor je het weet zit je 24 poorts patchpanel vol

De bedoeling is idd per wandcontactdoos, 2 UTP kabels in een pijp. Dus 6 UTP kabels beneden en 4 naar boven. Zodoende alles op 1 switch naast/in de meterkast.

24 poort patch panel kost niet zoveel, switch is een ander verhaal... is dat echt gelijk de investering waard? (24 ipv 16)

psychodude schreef op zondag 2 maart 2025 @ 13:54:
@replica17

Je VLAN inhoud is niet volledig. Diverse zaken, zoals de PC op zolder, NAS, camera, PS5, Apple TV, AVC, deurbel hebben geen VLAN plaats.

Zou ook hierin tevoren nadenken waar je dit wilt plaatsen. Vooral ook nadenken over met wat voor een argumentatie je bepaalde zaken afschermt van de rest. De vraag is namelijk een beetje of je je Sonos speakers bijvoorbeeld wel echt op hetzelfde VLAN als je laptop moet willen hebben. Zeker gezien de shift van Sonos van local naar cloud.

Verder eens met wat @AtomicShockwave ook suggereert. Trek additionele kabels waar mogelijk.

Zelf heb ik verder niet zo'n probleem met meerdere switches, maar daisy chain ze niet mocht je meerdere switches gebruiken. Koppel ze met een aggregation switch. Maar gelet op de redelijk bescheiden setup, lijkt dat verder in dit geval niet echt noodzakelijk.

Mijn Deco ondersteunt geen VLAN, ging daar gemakshalve vanuit.. dus disregard

FredvZ schreef op zondag 2 maart 2025 @ 16:20:
[...]

Je wil VLANs gebruiken, maar ondersteund de Deco X50 dat eigenlijk wel?

Helaas niet Disregard!

Zijn er nog bepaalde kabels oid die ik alvast zou kunnen trekken die ik nog niet heb vermeld?

[Annuk]

replica17 schreef op zondag 2 maart 2025 @ 23:04:

Zijn er nog bepaalde kabels oid die ik alvast zou kunnen trekken die ik nog niet heb vermeld?

Als je nu de optie nog hebt:
Ook 2 kabels tussen het binnenkomst punt en waar je je verbinding gaat (ver)delen.

Kijk en denk na over hoe en waar je tv etc overal zou kunnen staan, zorg dat je daar ook alvast een aansluiting hebt.
En waar ga je je deco's plaatsen, ook daar kabels naartoe.
En ervan uitgaande dat je smart tv hebt/gebruikt, probeer die ook bekabeld aan te sluiten.

Beter nu de mogelijkheden te over te hebben dan tzt als je klaar bent met verbouwen erachter te komen dat je ze ergens mist, hetzelfde geldt voor je elektra.

Leg tenminste de buisjes en doosjes, hoeft niet direct bekabeling in, maar het kan tzt wel wanneer nodig.

[AtomicShockwave]

replica17 schreef op zondag 2 maart 2025 @ 23:04:
[...]


24 poort patch panel kost niet zoveel, switch is een ander verhaal... is dat echt gelijk de investering waard? (24 ipv 16)


[...]

Nee, je hoeft natuurlijk niet direct een 24 poorts switch te kopen. (al zijn dat natuurlijk de kosten niet)

Maar ik bedoel gewoon te zeggen dat als je ruim utp gaat toebedelen aan alle hoeken van het huis, dat je het niet gaat redden met 1 patchpaneel. Dus dan zit je al aan 2U pachpaneel.

Dat doet natuurlijk wel iets met de ruimte die je in je centrale server rack nodig gaat hebben. Wat komt er nog meer in de toekomst? NAS? Server? Kleine intel NUC? 1U router?

Dat zou ik ook ruim plannen als je die mogelijkheid hebt. Straks gaan er 30 utp kabels naartoe vanuit het hele huis, en dan ga je het niet meer verplaatsen.

[psychodude]

Ik zou jezelf met name afvragen hoeveel groei verwacht je, wat wil je allemaal echt centraal geregeld hebben. Als gezegd, zelf heb ik niet zo'n probleem om gemakshalve te verkiezen voor een additionele switch elders, mits dit maar richting een switch gaat welk als aggregation switch wordt gebruikt. In plaats van switch naar switch naar switch.

Bijvoorbeeld voor een multimedia set in de woonkamer. Je kunt de TV, PS5, receiver en eventueel toekomstig andere console separaat aan willen sluiten op de switch in de meterkast. Maar op moment dat je bijvoorbeeld 3 consoles in het kastje onder de TV verscholen hebt, kan dit je dus al snel 5 sloten kosten. Terwijl in huis-, tuin- en keukengebruik natuurlijk prima is om hiervoor een switch binnen het TV-meubel te plaatsen, en deze switch te verbinden naar de meterkast.

In de praktijk is gelijktijdig hiervan toch maar hooguit 1 device echt significant verbonden, d.w.z. je kijkt e.g. Netflix óf je speelt op de PS5; je doet in de praktijk niet zozeer beide tegelijkertijd. En heeft de shared connectie welk je verkrijgt, dus ook weinig impact op de gebruikservaring.

Anderszins moet je een significant aantal nieuwe loze leidingen kunnen leggen in een bestaande woning om alles adequaat centraal te verkrijgen en toekomstbestendig te blijven. Waarbij het de vraag is, of het de meerprijs hiervan om dit te realiseren, waard is.

[wErudite]

In april ga ik mijn eerste (sociale) huurwoning in. Dit betreft een woning uit 1965, maar helaas zonder oude televisie- en of telefoonaansluitingen in de woning. Uiteraard wil ik wel zoveel mogelijk bekabeld aanleggen... Nu vraag ik me af hoe ik vanuit de meterkast naar slaapkamer 3 (kantoortje) kan komen zonder al teveel te moeten boren. De woning is gestript dus er ligt ook nog geen vloer en ook geen plinten.

[ Voor 4% gewijzigd door wErudite op 03-03-2025 20:51 ]

[Arosa]

Ik zou vanaf de meterkast naar ksk2 boren en vanaf ksk2 naar zolder, via de zolder naar richting ksk3 en je bent er. Een paar gaatjes door de vloer en geen lelijke gootjes over plafond of muur.

[replica17]

Annuk schreef op maandag 3 maart 2025 @ 06:38:
[...]


Als je nu de optie nog hebt:
Ook 2 kabels tussen het binnenkomst punt en waar je je verbinding gaat (ver)delen.

Kijk en denk na over hoe en waar je tv etc overal zou kunnen staan, zorg dat je daar ook alvast een aansluiting hebt.
En waar ga je je deco's plaatsen, ook daar kabels naartoe.
En ervan uitgaande dat je smart tv hebt/gebruikt, probeer die ook bekabeld aan te sluiten.

Beter nu de mogelijkheden te over te hebben dan tzt als je klaar bent met verbouwen erachter te komen dat je ze ergens mist, hetzelfde geldt voor je elektra.

Leg tenminste de buisjes en doosjes, hoeft niet direct bekabeling in, maar het kan tzt wel wanneer nodig.

Heb het plan nu iets aangepast.



Coax modem -> Deco main router -> UTP wandcontactdoos -> 2x CAT6 door de kruipkelder naar de meterkast -> UTP wandcontactdoos -> switch -> patch panel -> de rest...

Deco hoofdstation komt naast het modem, dat voorziet de begane grond.

De Deco satellieten komen bij de utp aansluitingen, ze zijn helaas niet poe. Verwacht wel goede dekking voor de wifi hierdoor.

Ik leg ook een utp doos in de master bedroom.

AtomicShockwave schreef op maandag 3 maart 2025 @ 09:58:
[...]

Nee, je hoeft natuurlijk niet direct een 24 poorts switch te kopen. (al zijn dat natuurlijk de kosten niet)

Maar ik bedoel gewoon te zeggen dat als je ruim utp gaat toebedelen aan alle hoeken van het huis, dat je het niet gaat redden met 1 patchpaneel. Dus dan zit je al aan 2U pachpaneel.

Dat doet natuurlijk wel iets met de ruimte die je in je centrale server rack nodig gaat hebben. Wat komt er nog meer in de toekomst? NAS? Server? Kleine intel NUC? 1U router?

Dat zou ik ook ruim plannen als je die mogelijkheid hebt. Straks gaan er 30 utp kabels naartoe vanuit het hele huis, en dan ga je het niet meer verplaatsen.

Ik zit met het huidige plan al op 16 poorten, dus denk dat het toch 24 wordt

NAS is een unraid server die op zolder staat.

psychodude schreef op maandag 3 maart 2025 @ 10:46:
Ik zou jezelf met name afvragen hoeveel groei verwacht je, wat wil je allemaal echt centraal geregeld hebben. Als gezegd, zelf heb ik niet zo'n probleem om gemakshalve te verkiezen voor een additionele switch elders, mits dit maar richting een switch gaat welk als aggregation switch wordt gebruikt. In plaats van switch naar switch naar switch.

Bijvoorbeeld voor een multimedia set in de woonkamer. Je kunt de TV, PS5, receiver en eventueel toekomstig andere console separaat aan willen sluiten op de switch in de meterkast. Maar op moment dat je bijvoorbeeld 3 consoles in het kastje onder de TV verscholen hebt, kan dit je dus al snel 5 sloten kosten. Terwijl in huis-, tuin- en keukengebruik natuurlijk prima is om hiervoor een switch binnen het TV-meubel te plaatsen, en deze switch te verbinden naar de meterkast.

In de praktijk is gelijktijdig hiervan toch maar hooguit 1 device echt significant verbonden, d.w.z. je kijkt e.g. Netflix óf je speelt op de PS5; je doet in de praktijk niet zozeer beide tegelijkertijd. En heeft de shared connectie welk je verkrijgt, dus ook weinig impact op de gebruikservaring.

Anderszins moet je een significant aantal nieuwe loze leidingen kunnen leggen in een bestaande woning om alles adequaat centraal te verkrijgen en toekomstbestendig te blijven. Waarbij het de vraag is, of het de meerprijs hiervan om dit te realiseren, waard is.

In dit opzicht ,de deco satelliet heeft ook 2 poorten over dus dat zou al een oplossing bieden. In hoe verre dit goed samenwerkt met een switch in de meterkast weet ik niet...

Op de begane grond is het niet zo lastig om alles centraal te krijgen, van boven is het lastiger.. ga via CV leidingen moeten gaan of in het beste geval kan ik met de oude coax kabel het doortrekken.

[Annuk]

replica17 schreef op maandag 3 maart 2025 @ 23:57:
[...]

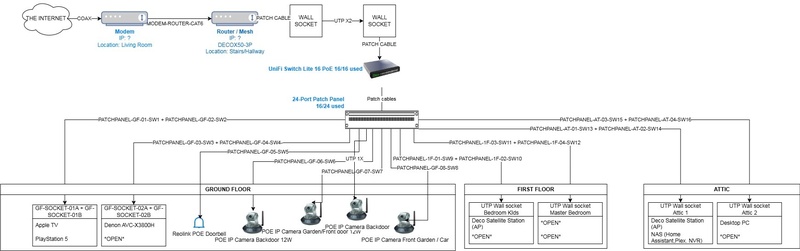

Heb het plan nu iets aangepast.

[Afbeelding]

Coax modem -> Deco main router -> UTP wandcontactdoos -> 2x CAT6 door de kruipkelder naar de meterkast -> UTP wandcontactdoos -> switch -> patch panel -> de rest...

Deco hoofdstation komt naast het modem, dat voorziet de begane grond.

De Deco satellieten komen bij de utp aansluitingen, ze zijn helaas niet poe. Verwacht wel goede dekking voor de wifi hierdoor.

Ik leg ook een utp doos in de master bedroom.


[...]


Ik zit met het huidige plan al op 16 poorten, dus denk dat het toch 24 wordt

NAS is een unraid server die op zolder staat.


[...]


In dit opzicht ,de deco satelliet heeft ook 2 poorten over dus dat zou al een oplossing bieden. In hoe verre dit goed samenwerkt met een switch in de meterkast weet ik niet...

Op de begane grond is het niet zo lastig om alles centraal te krijgen, van boven is het lastiger.. ga via CV leidingen moeten gaan of in het beste geval kan ik met de oude coax kabel het doortrekken.

Als je alles aansluit zo je nu hebt kom je al tenminste 2 poorten te kort op je switch.

Ten eerste je uplink vanaf je main router/deco, en ik tel zo 17 poorten, dus je bent al minimaal 18 poorten nodig.
(6x duo aansluiting, 5x single POE camera & je uplink)
mits je natuurlijk alles direct vol plugt, anders is het nu -7 aansluitingen die je nog "open" hebt

Ten tweede zou ik kijken of je b.v. patchpaneel poort 1 & 2 of 23 & 24 kunt gebruiken als je "uplink" kabels vanaf je wall socket bij je router/deco.

[ Voor 3% gewijzigd door Annuk op 04-03-2025 00:18 ]

[replica17]

Annuk schreef op dinsdag 4 maart 2025 @ 00:15:
[...]


Als je alles aansluit zo je nu hebt kom je al tenminste 2 poorten te kort op je switch.

Ten eerste je uplink vanaf je main router/deco, en ik tel zo 17 poorten, dus je bent al minimaal 18 poorten nodig.
(6x duo aansluiting, 5x single POE camera & je uplink)
mits je natuurlijk alles direct vol plugt, anders is het nu -7 aansluitingen die je nog "open" hebt

Ten tweede zou ik kijken of je b.v. patchpaneel poort 1 & 2 of 23 & 24 kunt gebruiken als je "uplink" kabels vanaf je wall socket bij je router/deco.

Dank voor de feedback!

De 18 poorten snap ik, maar "mits je natuurlijk alles direct vol plugt, anders is het nu -7 aansluitingen die je nog "open" hebt" niet.

Kan je dat anders formuleren ? dit vat ik niet zo snel..

Ik zal patchpaneel poort 1 + 2 voor de uplink gebruiken en dan alleen poort 1 in de switch verbinden. Twee tegelijk kan niet tenzij je "Link Aggregation" hebt? Kan dit nergens vinden voor de Deco X50.

[Annuk]

replica17 schreef op dinsdag 4 maart 2025 @ 08:47:
[...]


Dank voor de feedback!

De 18 poorten snap ik, maar "mits je natuurlijk alles direct vol plugt, anders is het nu -7 aansluitingen die je nog "open" hebt" niet.

Kan je dat anders formuleren ? dit vat ik niet zo snel..

Je hebt nu op je tekening verschillende dubbele aansluitingen staan waar je nog niet direct een apparaat op hebt aangesloten (zo vat ik het OPEN op in je tekening), dat zijn van de 17 aansluitingen 7 stuks die open staan.
Oftewel die zou je niet direct op je switch aan hoeven te sluiten.
Hoop dat dat zo duidelijker is.

Ik zal patchpaneel poort 1 + 2 voor de uplink gebruiken en dan alleen poort 1 in de switch verbinden. Twee tegelijk kan niet tenzij je "Link Aggregation" hebt? Kan dit nergens vinden voor de Deco X50.

Klopt, en die deco's ondersteunen dat inderdaad niet.
Weet ook niet of de 16Lite dat wel ondersteund, maar meestal zijn dit alleen de meer profi apparatuur die dit wel ondersteund (o.a. de uitgebreidere switches van UI).

[RobertMe]

Annuk schreef op dinsdag 4 maart 2025 @ 08:58:
Weet ook niet of de 16Lite dat wel ondersteund, maar meestal zijn dit alleen de meer profi apparatuur die dit wel ondersteund (o.a. de uitgebreidere switches van UI).

Omdat ik nu ook wel benieuwd was: https://store.ui.com/us/e.../products/usw-lite-16-poe

LACP Port Aggregation Yes
STP & RSTP Yes
Advanced IGMP Configuration (Querier, Fast Leave, Router Port) Yes
IGMP Snooping Yes
802.1X Control Yes
MAC-Based ACLs & Device Isolation Yes
DHCP Snooping & Guarding Yes
Egress Rate Limit Yes
Flow Control Yes
Storm Control Yes
Multicast & Broadcast Rate Limiting Yes
MAC Address Blocking Yes
IP-Based ACLs & Network Isolation Yes
MAC-Based Port Restriction Yes
Port Isolation Yes
Port Mirroring Yes
Jumbo Frames Yes
LLDP-MED Yes
Voice VLAN Yes
Loop Protection Yes

Alleen maar "yes" dus, waaronder bij LACP. Dus aggregation zit er gewoon op. IIRC was ook voornamelijk de originele Flex Mini heel erg gelimiteerd in de L2 features, bij de Flex Mini 2.5G zit er al weer meer op. En wellicht dat de originele Flex ook iets gelimiteerd was?

[Dronium]

Arosa schreef op maandag 3 maart 2025 @ 21:54:
Ik zou vanaf de meterkast naar ksk2 boren en vanaf ksk2 naar zolder, via de zolder naar richting ksk3 en je bent er. Een paar gaatjes door de vloer en geen lelijke gootjes over plafond of muur.

@wErudite
Mocht je toch ergens kabel langs de muur willen/moeten leggen kun je eventueel kiezen voor deze plinten, dan blijf je flexibel wat betreft indeling.
Verkrijgbaar in zwart, wit, alulook, beuken, esdoorn, kersen, eiken en sucupira bij de vakhandel.

[psychodude]

Naast de gesuggereerde opties door @Arosa en @Dronium, @wErudite kun je er ook voor kiezen om gebruik te maken van een kroonlijst waar je één en ander achter verbergt.

Of dit het waard is, is voor een (sociale) huurwoning enigszins zelf in te schatten, afhankelijk van hoe lang je er überhaupt verwacht te gaan zitten. Maar redelijk wat beschikbare opties en stijlen om kabels langs het plafond vrij elegant weg te kunnen werken, zie bijvoorbeeld:
https://www.sierlijsten.eu/kroonlijsten

Soortgelijk ook lijsten met LED opties, zie bijvoorbeeld:
https://www.ledkia.com/nl...-voor-diffuse-verlichting

Buiten lijsten om, zijn plinten natuurlijk ook een optie. Overzetplinten kun je bijvoorbeeld goed gebruiken om kabels weg te werken. Komen in een brede diversiteit aan stijlen. Waarmee je vrijwel altijd uitkomt op iets wat bij je past. Persoonlijk vind ik overzetplinten smaakvoller dan plinten welk zichzelf marketen als plinten met kabelgoten; deze laatste categorie heeft altijd zo'n kantooruitstraling.

Ongeacht of je via plafond, kroonlijst of plint in het kantoor binnen komt, zul je altijd ergens weer met de kabel naar buiten moeten komen. Kunt dit uit het zicht doen, bijvoorbeeld ergens achter een kast verschuilen. Alternatief is een sleuf te vrezen, PVC buis erin, ruimte voor een doos te maken en af te dichten. Waarbij je strategisch plint/kroonlijst/plafond optie verbind.

Ook hier weer een beetje een kwestie van eigen afweging hoeveel moeite je wilt doen, gelet op het feit dat het huur betreft.

Opties in ieder geval zat.

[ Voor 5% gewijzigd door psychodude op 04-03-2025 20:20 ]

[timovd]

In de huiskamer heb ik een doos in de muur met 2x coax. Er zit geen plaatje of aansluitingen meer op, maar één zal voor TV zijn en de andere voor radio. vanuit de kruipruimte kan ik gemakkelijk één van de kabels er uit trekken, zodat ik er een netwerkkabel in kan doen met zoiets:

https://www.sandervunderi...i-netwerk-alpine-wit.html

Hoe kom ik er achter welke van de 2 coaxkabels voor de radio of TV is? Internet heb ik via glas. Ik heb vast nog wel ergens een coaxkabel liggen, zodat ik die kan aansluiten op de TV, maar hoe dan verder?

[FredvZ]

Weet je zeker dat er twee kabels zitten?
Het was gebruikelijk om maar 1 kabel naar zo'n radio/tv-doos te trekken. Als je twee kabels ziet kan het zijn dat een van de twee kabels is "door geregen" naar een andere radio/tv-doos.

Persoonlijk zou ik de afweging maken of een coax-aansluiting voor tv überhaupt nog zinvol is nu ook Ziggo overstapt naar IP tv voor nieuwste tv-ontvanger.

[Ringgss]

[b]timovd in "Het grote topic voor nette lan afwerking deel 4"Hoe kom ik er achter welke van de 2 coaxkabels voor de radio of TV is? Internet heb ik via glas. Ik heb vast nog wel ergens een coaxkabel liggen, zodat ik die kan aansluiten op de TV, maar hoe dan verder?

Over een coax kabel gaat zowel het signaal van de radio als de TV, dus theoretisch zou dit niet moeten uitmaken. Wel hebben kabelboeren in het verleden signaal splitters gebruikt.

Zoals hierboven ook al aangeven zal het signaal hoogstwaarschijnlijk met één kabel naar de doos gaan en daar intern of via een kort kabeltje gesplitst worden.

[RobertMe]

timovd schreef op woensdag 12 maart 2025 @ 11:18:
In de huiskamer heb ik een doos in de muur met 2x coax. Er zit geen plaatje of aansluitingen meer op, maar één zal voor TV zijn en de andere voor radio. vanuit de kruipruimte kan ik gemakkelijk één van de kabels er uit trekken, zodat ik er een netwerkkabel in kan doen met zoiets:
[Afbeelding]
https://www.sandervunderi...i-netwerk-alpine-wit.html

Hoe kom ik er achter welke van de 2 coaxkabels voor de radio of TV is? Internet heb ik via glas. Ik heb vast nog wel ergens een coaxkabel liggen, zodat ik die kan aansluiten op de TV, maar hoe dan verder?

Radio over coax bestaat niet meer? Of in ieder geval is Ziggo er jaren terug mee gestopt. En Caiway wordt Delta en de vraag is of Delta uberhaupt dan nog lang diensten over coax blijft leveren (als die uberhaupt wel nog radio over coax leveren).

Verder zoals boven mij al staat. Het is één signaal op een kabel. Er zullen, zeker de laatste zoveel jaren, geen frequenties meer gefilterd worden. En volgens mij kon je ook jaren terug "theoretisch" op RTV splitters de kabels omwisselen. Echter, praktisch, en dat brengt je wellicht tot een antwoord op de vraag, kan het niet. TVs en radios hebben de omgekeerde aansluiting. Ik weet niet meer hoe, maar een TV heeft male en een radio female (of TV female en radio male). Gewoon een standaard kabel met een male en een female stekker kun je dus ook maar op 1 manier aansluiten. Wellicht heeft die doos die je nu hebt dus wel 2 verschillende aansluitingen (male en female) en kun je dua herleiden welke van TV is en welke van radio.

[timovd]

@FredvZ @Ringgss @RobertMe Dank allen! Ik vermoed dat het een doorlus naar boven is. Er komt één dikke, stugge, groene kabel naar boven. Ik vermoed dat dat het inkomende signaal is (van Casema/Ziggo). Daarnaast zit een witte kabel. Die is minder stug dan de groene.
Die witte ga ik er dus uittrekken en hopen dat er een (stugge) >=cat5e in die plaats kan komen.

[RobertMe]

timovd schreef op woensdag 12 maart 2025 @ 13:05:
@FredvZ @Ringgss @RobertMe Dank allen! Ik vermoed dat het een doorlus naar boven is. Er komt één dikke, stugge, groene kabel naar boven. Ik vermoed dat dat het inkomende signaal is (van Casema/Ziggo). Daarnaast zit een witte kabel. Die is minder stug dan de groene.
Die witte ga ik er dus uittrekken en hopen dat er een (stugge) >=cat5e in die plaats kan komen.

Als die groene de inkomende kabel is dan is die foto van het AOP (Abonnee Overname Punt) en daar mag je bij mijn weten niet aan zitten.

[timovd]

RobertMe schreef op woensdag 12 maart 2025 @ 13:09:
[...]

Als die groene de inkomende kabel is dan is die foto van het AOP (Abonnee Overname Punt) en daar mag je bij mijn weten niet aan zitten.

foto is een typo?
Op andere plekken heb ik geen kabel binnenkomen. Kan ik daar niet een (eerdergenoemde) aansluiting monteren?

[RobertMe]

timovd schreef op woensdag 12 maart 2025 @ 13:13:
[...]

foto is een typo?

Woeps ik zat inderdaad verkeerd.

Op andere plekken heb ik geen kabel binnenkomen. Kan ik daar niet een (eerdergenoemde) aansluiting monteren?

Het kan technisch waarschijnlijk wel. Maar bij mijn weten mag je er niet aan zitten. In principe is het AOP eigendom van de leverancier/ISP. Hetzelfde als dat je bij glasvezel niet zelf aan de NTU mag zitten rommellen, maar alleen een kabel op de uitgang van de NTU mag prikken. (En dus wel bij wisselen van provider een ander modem / ONT mag aansluiten. Maar niet "het doosje met de coax/glasvezelkabel" mag openen/vervangen/....).

[timovd]

RobertMe schreef op woensdag 12 maart 2025 @ 13:55:
[...]


Het kan technisch waarschijnlijk wel. Maar bij mijn weten mag je er niet aan zitten. In principe is het AOP eigendom van de leverancier/ISP. Hetzelfde als dat je bij glasvezel niet zelf aan de NTU mag zitten rommellen, maar alleen een kabel op de uitgang van de NTU mag prikken. (En dus wel bij wisselen van provider een ander modem / ONT mag aansluiten. Maar niet "het doosje met de coax/glasvezelkabel" mag openen/vervangen/....).

Ik zal er binnenkort een nette (inbouw)doos op monteren en zit ik er verder niet meer aan. pinky promise.

[sakurakilla]

Hi Allemaal,

Ik hoop dat dit de juiste topic is om deze vraag te stellen.
In onze nieuwbouw woning zijn aannemers aan het werk, ze hebben perongeluk cat 6 kabels beschadigd.

Ze hebben dit hersteld door nieuwe te trekken en deze aande bestaande te koppelen.

Hier heb ik mijn vraagtekens bij of it wel goed gaat later.
Het is helaas nog niet mogelijk om de kabels te testen gezien de verbouwing.

Hoe kan dit correct gedaan worden?

[hgwj1983]

sakurakilla schreef op zondag 16 maart 2025 @ 11:29:
Hi Allemaal,

Ik hoop dat dit de juiste topic is om deze vraag te stellen.
In onze nieuwbouw woning zijn aannemers aan het werk, ze hebben perongeluk cat 6 kabels beschadigd.

Ze hebben dit hersteld door nieuwe te trekken en deze aande bestaande te koppelen.

Hier heb ik mijn vraagtekens bij of it wel goed gaat later.
Het is helaas nog niet mogelijk om de kabels te testen gezien de verbouwing.

Hoe kan dit correct gedaan worden?

Lekker in zn geheel opnieuw laten trekken? Niet jouw fout toch jij hebt recht op je correct werkende onbeschadigde kabels!

[Annuk]

RobertMe schreef op woensdag 12 maart 2025 @ 13:09:
[...]

Als die groene de inkomende kabel is dan is die foto van het AOP (Abonnee Overname Punt) en daar mag je bij mijn weten niet aan zitten.

Groen is indd ook wat de isp vaak gebruikt, maar ken genoeg gevallen waar er vanaf het AOP ook met dezelfde groene coax naar de woonkamer gegaan werd om daar het coax punt aan te sluiten.

En als er bij @timovd een doos met dubbele aansluiting op zat betwijfel ik of dit inderdaad zijn AOP is/was en niet gewoon een eigen kabel.

Dat gezegd hebbende ben je nog van plan om de coax te (her) gebruiken @timovd? Zo nee kan je deze mogelijk ook in de kruipruimte leggen en een dubbele utp aansluiting maken.

---

sakurakilla schreef op zondag 16 maart 2025 @ 11:29:
Hi Allemaal,

Ik hoop dat dit de juiste topic is om deze vraag te stellen.
In onze nieuwbouw woning zijn aannemers aan het werk, ze hebben perongeluk cat 6 kabels beschadigd.

Ze hebben dit hersteld door nieuwe te trekken en deze aande bestaande te koppelen.

Hier heb ik mijn vraagtekens bij of it wel goed gaat later.
Het is helaas nog niet mogelijk om de kabels te testen gezien de verbouwing.

Hoe kan dit correct gedaan worden?

[Afbeelding]

[Afbeelding]

Compleet nieuwe laten trekken

[ Voor 40% gewijzigd door Annuk op 16-03-2025 11:46 ]

[TweakGP]

sakurakilla schreef op zondag 16 maart 2025 @ 11:29:
Ze hebben dit hersteld door nieuwe te trekken en deze aande bestaande te koppelen.

Haha... wat een idioten .

[Rouske]

sakurakilla schreef op zondag 16 maart 2025 @ 11:29:
Hi Allemaal,

Ik hoop dat dit de juiste topic is om deze vraag te stellen.
In onze nieuwbouw woning zijn aannemers aan het werk, ze hebben perongeluk cat 6 kabels beschadigd.

Ze hebben dit hersteld door nieuwe te trekken en deze aande bestaande te koppelen.

Hier heb ik mijn vraagtekens bij of it wel goed gaat later.
Het is helaas nog niet mogelijk om de kabels te testen gezien de verbouwing.

Hoe kan dit correct gedaan worden?

[Afbeelding]

[Afbeelding]

Snap het niet helemaal, die laatste foto is er een blauwe aan een grijze kabel gemaakt, maar beide kabels lijken van boven te komen?

Maar waarom in de meterkast aan elkaar gekoppeld, daar verwacht je toch alleen uiteinden van UTP's, geen doorverbindingen.

Ook de berg blauwe kabels op de vloer, dat is dan wat er uitgehaald is?

Wat staat er op de beide kleuren kabels geprint qua info?

[sakurakilla]

Rouske schreef op zondag 16 maart 2025 @ 13:19:
[...]

Snap het niet helemaal, die laatste foto is er een blauwe aan een grijze kabel gemaakt, maar beide kabels lijken van boven te komen?

Maar waarom in de meterkast aan elkaar gekoppeld, daar verwacht je toch alleen uiteinden van UTP's, geen doorverbindingen.

Ook de berg blauwe kabels op de vloer, dat is dan wat er uitgehaald is?

Wat staat er op de beide kleuren kabels geprint qua info?

Ze zijn allemaal nog bezig in de woning vandaar de bende.
Tijdens de bouw konden wij kiezen hoeveel utp poorten wij in de woning wilde hebben.
Dit moesten wij doen omdat het aanleggen van loze leidingen niet gedaan wordt, daar hadden ze zoveel redenen voor.

Blauwe zijn de originele kabel die tijdens de bouw zijn geplaats.

Grijze zijn nieuwe kabels die hebben getrokken, en deze vast gemaakt aan de blauwe.

Maar goed uiteindelijk voor ieder ruimte een utp aansluiting laten zetten.
Tijdens het invrezen van de muur hebben ze utp kabels gesneden vanaf de begane grond tot de 2e verdieping.

Nieuwe kabels trekken gaat lang duren, de aannemers zijn inmiddels al 4 maanden langer bezig dan was gecommuniceerd.

Hoe kunnen zij dit oplossen? Ik kwam zoiets tegen

[DutchKel]

sakurakilla schreef op zondag 16 maart 2025 @ 13:27:
[...]


Ze zijn allemaal nog bezig in de woning vandaar de bende.
Tijdens de bouw konden wij kiezen hoeveel utp poorten wij in de woning wilde hebben.
Dit moesten wij doen omdat het aanleggen van loze leidingen niet gedaan wordt, daar hadden ze zoveel redenen voor.

Blauwe zijn de originele kabel die tijdens de bouw zijn geplaats.

Grijze zijn nieuwe kabels die hebben getrokken, en deze vast gemaakt aan de blauwe.

Maar goed uiteindelijk voor ieder ruimte een utp aansluiting laten zetten.
Tijdens het invrezen van de muur hebben ze utp kabels gesneden vanaf de begane grond tot de 2e verdieping.

Nieuwe kabels trekken gaat lang duren, de aannemers zijn inmiddels al 4 maanden langer bezig dan was gecommuniceerd.

Hoe kunnen zij dit oplossen? Ik kwam zoiets tegen

[Afbeelding]

[Afbeelding]

Maar waarom zijn ze vast gemaakt aan de blauwe? Heb je die genummerd gekregen ofzo zodat je weet welke kabel waar uitkomt? Als ze de kabels opnieuw hebben getrokken dan hebben de blauwe kabels geen verder nut meer en dien je ze door te knippen op de plek waar ze aan elkaar zijn gelust.

[TweakGP]

sakurakilla schreef op zondag 16 maart 2025 @ 13:27:
[...]
Nieuwe kabels trekken gaat lang duren, de aannemers zijn inmiddels al 4 maanden langer bezig dan was gecommuniceerd.

Het zijn dus echt prutsers.... maar al die lapmiddeltjes om kabels aan elkaar te maken gaan met grote zekerheid geen deugdelijke snelheid meer opleveren. Er is een reden dat je UTP kabels maar net uit de "twist" haalt voor je ze aan een connector vastmaakt. Nu doen ze dat over tientallen centimeters. Elke koppeling is een potentieel verlies/probleem, en al helemaal als ze het op deze manier doen.

Gewoon opnieuw dus, en laten testen voor oplevering.

[ Voor 7% gewijzigd door TweakGP op 16-03-2025 14:42 ]

[Koffie]

sakurakilla schreef op zondag 16 maart 2025 @ 13:27:
[...]


Ze zijn allemaal nog bezig in de woning vandaar de bende.
Tijdens de bouw konden wij kiezen hoeveel utp poorten wij in de woning wilde hebben.
Dit moesten wij doen omdat het aanleggen van loze leidingen niet gedaan wordt, daar hadden ze zoveel redenen voor.

Blauwe zijn de originele kabel die tijdens de bouw zijn geplaats.

Grijze zijn nieuwe kabels die hebben getrokken, en deze vast gemaakt aan de blauwe.

Maar goed uiteindelijk voor ieder ruimte een utp aansluiting laten zetten.
Tijdens het invrezen van de muur hebben ze utp kabels gesneden vanaf de begane grond tot de 2e verdieping.

Nieuwe kabels trekken gaat lang duren, de aannemers zijn inmiddels al 4 maanden langer bezig dan was gecommuniceerd.

Hoe kunnen zij dit oplossen? Ik kwam zoiets tegen

[Afbeelding]

[Afbeelding]

Aangezien je bij nieuwbouw zomaar 100 tot 200 euro neer mag leggen voor een UTP kabel (incl afmontage) kunnen ze van mij in zo'n situatie echt helemaal de pleuris krijgen. Niets verbinden met kroonsteentjes of andere lapmiddelen. Alles wat doorgesneden is moet gewoon volledig opnieuw getrokken worden van begin tot eindpunt. Hoe? Niet jouw probleem.

[psychodude]

Koffie schreef op zondag 16 maart 2025 @ 17:15:
[...]

Aangezien je bij nieuwbouw zomaar 100 tot 200 euro neer mag leggen voor een UTP kabel (incl afmontage) kunnen ze van mij in zo'n situatie echt helemaal de pleuris krijgen. Niets verbinden met kroonsteentjes of andere lapmiddelen. Alles wat doorgesneden is moet gewoon volledig opnieuw getrokken worden van begin tot eindpunt. Hoe? Niet jouw probleem.

Dit.

Ik neem aan dat je ergens zwart op wit hebt staan wat er opgeleverd dient te worden, @sakurakilla. Half werk omdat Beun en Haas het verkloot hebben, is vervolgens gewoonweg irrelevant. Dit is aan hun om te doen verhelpen, als ook voor hun rekening. Ik zou in deze niet voor een compromis gaan waar je later zelf spijt van zult hebben. Voor de aannemer is dat natuurlijk de makkelijkste oplossing, maar die heeft er over een jaar verder natuurlijk geen omkijken meer naar. Jij zit er mee, indien het straks niet naar behoren werkt.

[jantje112]

sakurakilla schreef op zondag 16 maart 2025 @ 13:27:
[...]


Ze zijn allemaal nog bezig in de woning vandaar de bende.
Tijdens de bouw konden wij kiezen hoeveel utp poorten wij in de woning wilde hebben.
Dit moesten wij doen omdat het aanleggen van loze leidingen niet gedaan wordt, daar hadden ze zoveel redenen voor.

Blauwe zijn de originele kabel die tijdens de bouw zijn geplaats.

Grijze zijn nieuwe kabels die hebben getrokken, en deze vast gemaakt aan de blauwe.

Maar goed uiteindelijk voor ieder ruimte een utp aansluiting laten zetten.
Tijdens het invrezen van de muur hebben ze utp kabels gesneden vanaf de begane grond tot de 2e verdieping.

Nieuwe kabels trekken gaat lang duren, de aannemers zijn inmiddels al 4 maanden langer bezig dan was gecommuniceerd.

Hoe kunnen zij dit oplossen? Ik kwam zoiets tegen

[Afbeelding]

[Afbeelding]

zijn de leidingen zelf ook kapot? als dat zo is, krijg je er geen trekveer meer doorheen

[iMode]

sakurakilla schreef op zondag 16 maart 2025 @ 11:29:
Hoe kan dit correct gedaan worden?

Nieuwe trekken.

[RobbyTown]

sakurakilla schreef op zondag 16 maart 2025 @ 11:29:
Hi Allemaal,

Ik hoop dat dit de juiste topic is om deze vraag te stellen.
In onze nieuwbouw woning zijn aannemers aan het werk, ze hebben perongeluk cat 6 kabels beschadigd.

Ze hebben dit hersteld door nieuwe te trekken en deze aande bestaande te koppelen.

Hier heb ik mijn vraagtekens bij of it wel goed gaat later.
Het is helaas nog niet mogelijk om de kabels te testen gezien de verbouwing.

Hoe kan dit correct gedaan worden?

[Afbeelding]

[Afbeelding]

Nieuwe trekken iets anders is geen oplossing.

Hopelijk is de electra niet hetzelfde 'opgelost' zoals de UTP.

[Miezie]

sakurakilla schreef op zondag 16 maart 2025 @ 13:27:
[...]


Ze zijn allemaal nog bezig in de woning vandaar de bende.
Tijdens de bouw konden wij kiezen hoeveel utp poorten wij in de woning wilde hebben.
Dit moesten wij doen omdat het aanleggen van loze leidingen niet gedaan wordt, daar hadden ze zoveel redenen voor.

Blauwe zijn de originele kabel die tijdens de bouw zijn geplaats.

Grijze zijn nieuwe kabels die hebben getrokken, en deze vast gemaakt aan de blauwe.

Maar goed uiteindelijk voor ieder ruimte een utp aansluiting laten zetten.
Tijdens het invrezen van de muur hebben ze utp kabels gesneden vanaf de begane grond tot de 2e verdieping.

Nieuwe kabels trekken gaat lang duren, de aannemers zijn inmiddels al 4 maanden langer bezig dan was gecommuniceerd.

Hoe kunnen zij dit oplossen? Ik kwam zoiets tegen

[Afbeelding]

[Afbeelding]

Ze moeten nieuwe trekken. Die spullen zijn altijd zo duur omdat er risico-opslag in zit, dit is het risico.

Bouwpunt bij oplevering en klaar.

[Batilan]

sakurakilla schreef op zondag 16 maart 2025 @ 11:29:
Hi Allemaal,

Ik hoop dat dit de juiste topic is om deze vraag te stellen.
In onze nieuwbouw woning zijn aannemers aan het werk, ze hebben perongeluk cat 6 kabels beschadigd.

Ze hebben dit hersteld door nieuwe te trekken en deze aande bestaande te koppelen.

Hier heb ik mijn vraagtekens bij of it wel goed gaat later.
Het is helaas nog niet mogelijk om de kabels te testen gezien de verbouwing.

Hoe kan dit correct gedaan worden?

[Afbeelding]

[Afbeelding]

Zoals anderen ook al schrijven is dit geen oplossing, een dergelijke koppeling zal nooit cat6 compatible zijn. Alle componenten moeten cat6 zijn en de wijze van verbinden ook. Dus òf geheel nieuwe kabels trekken, of cat6 lsa keystones en rj45 connectoren gebruiken, of een inline rj45 coupler of inderdaad een lsa connector.

Ben overigens zeer benieuwd wat je aantreft als je de oranje tape verwijderd

[sakurakilla]

Batilan schreef op maandag 17 maart 2025 @ 23:26:
[...]


Zoals anderen ook al schrijven is dit geen oplossing, een dergelijke koppeling zal nooit cat6 compatible zijn. Alle componenten moeten cat6 zijn en de wijze van verbinden ook. Dus òf geheel nieuwe kabels trekken, of cat6 lsa keystones en rj45 connectoren gebruiken, of een inline rj45 coupler of inderdaad een lsa connector.

Ben overigens zeer benieuwd wat je aantreft als je de oranje tape verwijderd

Ten eerste wil ik iedereen bedanken die mee ging denken met mij.

Vandaag in gesprek gegaan met de aannemer en de situatie als volg.

Er zijn in totaal 16 poorten in de patch panel, hierin gaat een blauwe kabel in, dit kwam vanuit de bouw.

De aannemer heeft perongeluk twee van deze blauwe kabels beschadigd en heeft nieuwe getrokken. Deze zijn nog niet gepacht.

Wat ze gedaan hebben is de nieuwe grijze kabel van maken aan de blauw kabel met het oranje tape zodat ze weten naar welke poort het gaat.

Zodra ze het gaan afwerken gaat de hele blauw kabel eruit, de grijze wordt nestjes gecrimpt en in de patch panel tegen zo keystone geplaats.

Dus volgens hun is er geen alarm en alles moet nog worden afgewerkt
