Ik heb nog nooit met keystones gewerkt, wel gewoon met zo’n inbouwraamwerk met LSA strookt. Wat maakt keystones zoveel handiger in dit geval?TrustTheCats schreef op woensdag 24 juli 2024 @ 19:43:
[...]
Dat was waarschijnlijk slim geweest, ik dacht een paar euro te besparen door alleen in de meterkast met keystones te werken... Nu ik ermee bezig ben, kan ik zeggen dat het de ellende niet waard is inderdaad.
/u/1322314/crop66c0de5998ad5_cropped.png?f=community)
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
:strip_icc():strip_exif()/u/1192/mini-me_icon.jpg?f=community){kind=icon}
Welke glasvezel voldoet voor dit doeleinde? "LC-LC OM3"? Zoals deze? https://www.netwerkkabel....om3-15m.html?gad_source=1:
[...]
Voordeeltjes van fiber: lager energieverbruik (bij 10Gbit/s), en elektrische scheiding. V.w.b. dat laatste: glasvezel geleid uiteraard niet. En als je switch kapot gaat en stroom op alle poorten zou zetten, of iets van een blikseminslag die "doorslaat" op een van beide kanten dan zijn de einden aan de kabel van elkaar gescheiden en niet beide in een klap stuk. Maar, risico daarop is uiteraard klein, en in geval van blikseminslag heb je toch wel een probleem bij een directe inslag.
Bij buren 2 huizen verder is jaren terug eens de bliksem ingeslagen. Bij mij was niks stuk behalve een aantal LAN poorten op de (Sweex) router (ja, zo lang geleden, zeker 15 jaar). Dus er kan wel wat funky stuff gebeuren op dit vlak bij blikseminslag. Al helemaal omdat bij buren "bij mij onder de kap", nog 1 huis verder ten opzichte van waar was ingeslagen, wel meer apparatuur stuk was gegaan.
En daarnaast uiteraard: omdat het kan. Zelf paar jaar terug glasvezel gelegd tussen kelder en zolder. En dat zijn ook nog maar 2 switches met SFP. Dus blijft 1Gbit/s en leverde helemaal niks op behalve dus "omdat het kan".
:strip_icc():strip_exif()/u/384807/crop64230383615bf_cropped.jpg?f=community)
:strip_exif()/u/10069/neutron1.gif?f=community)
:strip_icc():strip_exif()/u/364962/crop5a2c2877e821e_cropped.jpeg?f=community)
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
:strip_icc():strip_exif()/u/98167/iPodAvater.jpg?f=community)
Is de niko Hydro serie dan niet iets?
Blindplaat: https://www.niko.eu/nl-nl...01-56d1-a698-85ea7376d7e2
Dan het bijbehorende doosje er nog bij...
Ik heb het vaak gedaan (voordat ik kabel rollers had) met een bezemsteel door de rol heen, dan leg je de rol(len) op 2 stoelen oid en klaar, rollen hangen vrij dan en je kunt je ding doen
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Ik kom met 4U denk ik wel uit, maar hou graag ruimte voor de toekomst. Die ziet er goed uit, dankjewel!
Inderdaad, ik zag dat alle fatsoenlijke switches 19” zijn dus ik ga voor zo’n beugel/open rack.
UDM Pro hoeft niet, maar het liefst wel UniFi switches. De Pro Max serie is 325mm zie ik. Dat wordt krap, maar misschien past het nog. Als dat niet past dan pak ik gewoon andere switches
GB Aorus Elite | AMD 3700X | 32GB 3733C16 | GTX 1070 Ti
/u/81007/usericon.png?f=community)
Hou ook rekening met de stekker aan de achterkant, dus tel daar maar 5-7cm bij op. Tenzij je een haakse stekker meebesteld, dat scheelt weer een paar cm.:
[...]
Ik kom met 4U denk ik wel uit, maar hou graag ruimte voor de toekomst. Die ziet er goed uit, dankjewel!
[...]
Inderdaad, ik zag dat alle fatsoenlijke switches 19” zijn dus ik ga voor zo’n beugel/open rack.
UDM Pro hoeft niet, maar het liefst wel UniFi switches. De Pro Max serie is 325mm zie ik. Dat wordt krap, maar misschien past het nog. Als dat niet past dan pak ik gewoon andere switches
Het makkelijkst is waarschijnlijk de apparatuur verticaal ophangen. In het topic zijn daar meerdere voorbeelden te vinden.
Ik ga straks eens proberen of dat fatsoenlijk genoeg werkt. Hopelijk wel, dan kan ik alle werkzaamheden vandaag uitvoeren (en dan die kabelroller morgen weigeren zodat die meteen retour gaat).:
[...]
Ik heb het vaak gedaan (voordat ik kabel rollers had) met een bezemsteel door de rol heen, dan leg je de rol(len) op 2 stoelen oid en klaar, rollen hangen vrij dan en je kunt je ding doen
:strip_icc():strip_exif()/u/428828/Tweakers.jpg?f=community)
:strip_exif()/u/55543/crop5eb8fd6c1bf0a_cropped.gif?f=community)
:strip_exif()/u/37245/agfa.gif?f=community)
/u/58527/crop598f55cf0092d_cropped.png?f=community)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Dan frees je toch even een extra buisje in de muur? Is het ook niet meer zichtbaar. Alles kan.
Punctuality is the politeness of kings
Dat zou ook mijn voorkeur hebben, maar dan moet je wel die mogelijkheid hebben:
Dan frees je toch even een extra buisje in de muur? Is het ook niet meer zichtbaar. Alles kan.
Spel en typfouten voorbehouden
:strip_icc():strip_exif()/u/11942/001.jpg?f=community)
/u/255418/usericon.png?f=community)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
/u/131193/crop66e7fcc70d688_cropped.png?f=community)
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
:strip_exif()/u/72870/crop5db2a0081b965.gif?f=community)
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Alleen is dat Profinet kabel en geen UTP voor in huis, het doet ook max 100Mbit en je moet keystones vinden met de spacing van een Intratuin hark om de draadjes tussen de vorkjes te krijgen.
De bijbehorende patchstrook kost iets van 100.- per connectie, ik zou thuis andere kabels leggen en een stucadoor laten komen.
De bijbehorende patchstrook kost iets van 100.- per connectie, ik zou thuis andere kabels leggen en een stucadoor laten komen.
Klopt
Men gaat uit van een standaard 3Fase net, die normering daarin moet je ook aanhouden, en zeker als jij een 3F aansluiting hebt waarbij je een zwevende nul krijgt en je spanning scheef gaat trekken, oftewel je kunt een spanning van 400V krijgen op een 1F eindgroep.
En daar zit ook net de crux, wanneer weet je of de mantels volledig goed zijn? Ga je de utp + VD er weer uithalen en daarna er weer in trekken?
Uiteindelijk dus zelfs 4-voudige isolatie als je gemengde stroomketens wilt hanteren (want dat is dit).
Maar inderdaad zowel de aders in de YMVK kabel als de aders in de data-kabel moeten de afdoende isolatie hebben voor de maximaal te verkrijgen spanning in een gemengd circuit.
Deze conclusie is dus foutief. In de NPR5310 staan ook wel voorbeelden etc. van wat wel/niet mag en daarin staat ook dat je dus minimaal 3-voudige isolatie moet hebben (minimaal 400V gecertificeerd), en bij voorkeur 4-voudig.
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
De dingen die stuk gaan zijn inderdaad aangesloten apparaten die geen spanningen >250V aan kunnen.
Er zal niet zomaar isolatiedoorslag plaatsvinden inderdaad, maar daar waar de mantel(s) beschadigd zijn mogelijk wel.
Klopt, ik (her)ken het
Hier nog wel even een andere quote, zal de link erbij plaatsen:
https://www.nieuws1010.nl...010-2007-2008-140824-.pdf
Pagina 2 eerste alinea
Okee is niet direct de NEN1010 zelf (en het is oudere versie dan die nu gebruikt wordt) maar dit lijkt toch vrijwel overeen te komen met wat ik ook al zei.
En de pagina's verder ook ff door gelezen, is nog nergens vernoemd dat bovenstaande is vervallen.
Edit:
Dit trouwens nog als toevoeging op m'n eerdere quote uit de NEN1010, aangezien data/telecommunicatie kabels ook onder Spanningsband I vallen net zoals de SELV/PELV
[ Voor 16% gewijzigd door Annuk op 25-07-2024 21:32 ]
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Ja, dat mag ook. Maar ik blijf primair bij de oorspronkelijke vraag, die ging over buizen met installatiedraad
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Het gaat om de buis waar de bedrading voor de buitenlamp uitkomt. Ik zou daar UTP naast willen trekken i.v.m. een buitencamera (en evt. extra wifi-punt).:
[...]
Ja, dat mag ook. Maar ik blijf primair bij de oorspronkelijke vraag, die ging over buizen met installatiedraad
:strip_icc():strip_exif()/u/326874/crop588097c82e375_cropped.jpeg?f=community)
Familie van mij zit in de laatste fase van hun nieuwbouw.
Nu zit ik te kijken hoe ik de netwerkaansluitingen bij hun netjes kan maken.
Hun huis zit aangesloten op het Delta glasvezelnetwerk en hun provider wordt dit eerste jaar Caiway.
Maar dit kan natuurlijk wel eens veranderen.
Glaspoort schijnt ook plannen te maken voor glasvezel maar daar is verder nog niets van duidelijk; als dat al wat wordt zal dat waarschijnlijk nog wel jaren duren.
Geval is dat ze in hun meterkast zo'n ~12 (of nog wat meer) aansluitingen binnenkomen (meeste van bovenaf) en in een technische ruimte er direct boven op de 1e verdieping ook zo'n 14.
De ruimtes zijn onderling verbonden met 1 of 2 netwerkkabels/leidingen.
Er zijn al 2x 24 poort patchpanels bezorgd die daar komen te hangen.
Op beide plekken moeten dus ook een switch komen.
Omdat er boven alleen maar die patchpanel en een switch hoeft te komen; denk ik er aan om boven die 2 op te hangen aan 2 BETYDLIG van Ikea n.a.v. de tip van @Annuk:
Annuk in "Het grote topic voor nette lan afwerking deel 4"
Of eventueel een 2U rack als dit. (dit lijkt een van de goedkopere te zijn voor een dergelijk rack)
Verticaal aan de muur dus, dan steekt het ook niet zo ver uit.
Voor in de meterkast ben ik er nog niet echt uit.
Mogelijkheid 1 is om een inschuifbaar 4U rack boven de elektrabuizen te monteren; zoiets als hier is gedaan: Sand0rf in "Het grote topic voor nette lan afwerking deel 4"
Idee is dat ik daar dan een patchpanel, switch en stekkerdoos kunt inhangen met eventueel een plank erin om eventuele losse apparatuur te plaatsen. (Raspberry Pi met Wireguard VPN of de modem/router van de ISP.)
Probleem is als je dat in die volgorde monteert met plank onderaan je alsnog niet of nauwelijks wat op die plank kwijt kunt (immers maar 1U hoog). Dan moet je al naar een 6U of 8U rack en dat lijkt me toch wel erg overkill in hun situatie plus het feit dat je dan een behoorlijke hap qua ruimte uit hun meterkast haalt.
En inschuifbare 6U/8U racks zijn direct een stuk duurder (en stuk minder aanbod)
Misschien die plank op de bovenste positie plaatsen zodat je losse spullen boven op die rack plaatst?
Bijkomende probleem is dat er zo'n 33cm. ruimte zit tussen de voorkant van de installatiebuizen en de achterkant van het kozijn. Niet erg veel dus, maar ik zie dat veel switches zo'n 20-22cm. diep zijn. Dan is er dus zo'n 10cm. ruimte over voor de stekker aan de achterkant en de patchkabels aan de voorkant.
Zou dat kunnen? (evt. d.m.v. een haakse stroomstekker)
Mogelijkheid 2 is op dezelfde plek een rack als deze op dezelfde plek te plaatsen met de voorkant naar onder.
Patchpanel aan de achterkant (tegen de installatiebuizen aan) en switch ervoor.
Binnenkomende netwerkkabels zitten zo dan 'verstopt' achter de switch.
Geen stekkerdoos want ze hebben waarschijnlijk toch alleen maar hun modem/router en switch te voeden.
En uiteindelijk de patchpanel en switch onderling verbinden met deze patchkabels; 25cm. lengte zou toch wel genoeg moeten zijn als patchpanel en switch direct onder elkaar zitten?
Ik heb dit topic al uitvoerig doorgelezen, maar ik merk dat velen hier wel mee worstelen.
Ik wil het voor hen natuurlijk wel netjes maken maar het hoeft ook geen overkill te worden.
Zij gaan echt geen bergen netwerkapparatuur gebruiken en overkill wordt ook behoorlijk prijzig merk ik; je kunt op 'rack' gerichte producten echt bizar veel geld uitgeven...
Nu zit ik te kijken hoe ik de netwerkaansluitingen bij hun netjes kan maken.
Hun huis zit aangesloten op het Delta glasvezelnetwerk en hun provider wordt dit eerste jaar Caiway.
Maar dit kan natuurlijk wel eens veranderen.
Glaspoort schijnt ook plannen te maken voor glasvezel maar daar is verder nog niets van duidelijk; als dat al wat wordt zal dat waarschijnlijk nog wel jaren duren.
Geval is dat ze in hun meterkast zo'n ~12 (of nog wat meer) aansluitingen binnenkomen (meeste van bovenaf) en in een technische ruimte er direct boven op de 1e verdieping ook zo'n 14.
De ruimtes zijn onderling verbonden met 1 of 2 netwerkkabels/leidingen.
Er zijn al 2x 24 poort patchpanels bezorgd die daar komen te hangen.
Op beide plekken moeten dus ook een switch komen.
Omdat er boven alleen maar die patchpanel en een switch hoeft te komen; denk ik er aan om boven die 2 op te hangen aan 2 BETYDLIG van Ikea n.a.v. de tip van @Annuk:

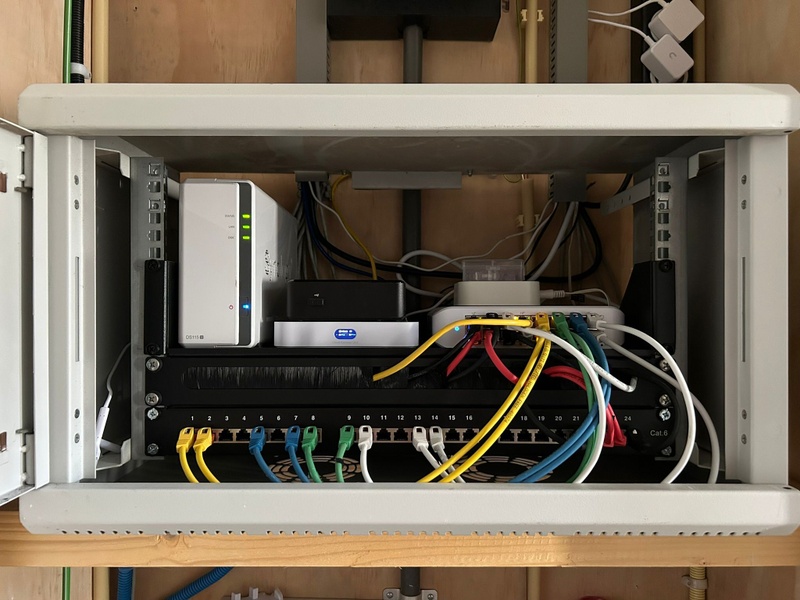

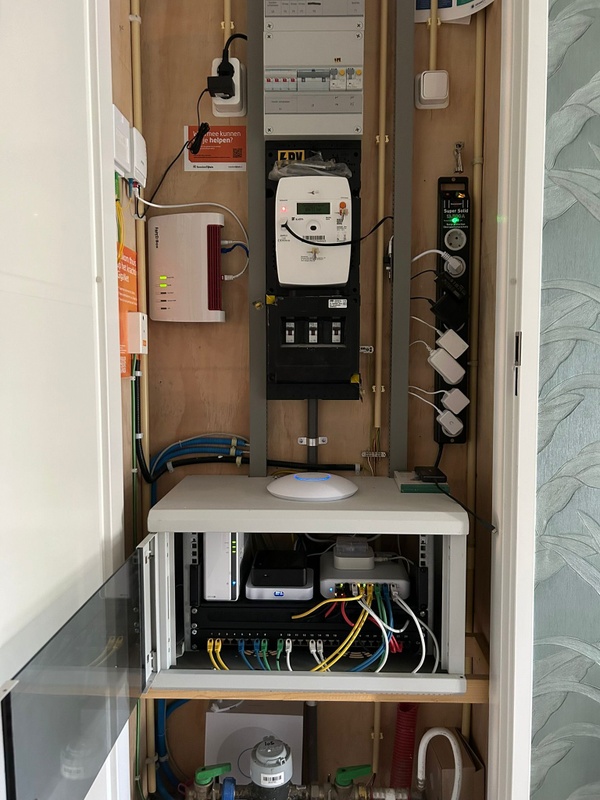

Annuk in "Het grote topic voor nette lan afwerking deel 4"
Of eventueel een 2U rack als dit. (dit lijkt een van de goedkopere te zijn voor een dergelijk rack)
Verticaal aan de muur dus, dan steekt het ook niet zo ver uit.
Voor in de meterkast ben ik er nog niet echt uit.
Mogelijkheid 1 is om een inschuifbaar 4U rack boven de elektrabuizen te monteren; zoiets als hier is gedaan: Sand0rf in "Het grote topic voor nette lan afwerking deel 4"
Idee is dat ik daar dan een patchpanel, switch en stekkerdoos kunt inhangen met eventueel een plank erin om eventuele losse apparatuur te plaatsen. (Raspberry Pi met Wireguard VPN of de modem/router van de ISP.)
Probleem is als je dat in die volgorde monteert met plank onderaan je alsnog niet of nauwelijks wat op die plank kwijt kunt (immers maar 1U hoog). Dan moet je al naar een 6U of 8U rack en dat lijkt me toch wel erg overkill in hun situatie plus het feit dat je dan een behoorlijke hap qua ruimte uit hun meterkast haalt.
En inschuifbare 6U/8U racks zijn direct een stuk duurder (en stuk minder aanbod)
Misschien die plank op de bovenste positie plaatsen zodat je losse spullen boven op die rack plaatst?
Bijkomende probleem is dat er zo'n 33cm. ruimte zit tussen de voorkant van de installatiebuizen en de achterkant van het kozijn. Niet erg veel dus, maar ik zie dat veel switches zo'n 20-22cm. diep zijn. Dan is er dus zo'n 10cm. ruimte over voor de stekker aan de achterkant en de patchkabels aan de voorkant.
Zou dat kunnen? (evt. d.m.v. een haakse stroomstekker)
Mogelijkheid 2 is op dezelfde plek een rack als deze op dezelfde plek te plaatsen met de voorkant naar onder.
Patchpanel aan de achterkant (tegen de installatiebuizen aan) en switch ervoor.
Binnenkomende netwerkkabels zitten zo dan 'verstopt' achter de switch.
Geen stekkerdoos want ze hebben waarschijnlijk toch alleen maar hun modem/router en switch te voeden.
En uiteindelijk de patchpanel en switch onderling verbinden met deze patchkabels; 25cm. lengte zou toch wel genoeg moeten zijn als patchpanel en switch direct onder elkaar zitten?
Ik heb dit topic al uitvoerig doorgelezen, maar ik merk dat velen hier wel mee worstelen.
Ik wil het voor hen natuurlijk wel netjes maken maar het hoeft ook geen overkill te worden.
Zij gaan echt geen bergen netwerkapparatuur gebruiken en overkill wordt ook behoorlijk prijzig merk ik; je kunt op 'rack' gerichte producten echt bizar veel geld uitgeven...
/u/224036/crop61e6e7c4d4987_cropped.png?f=community)
Oef, is het tegenwoordig normaal dat netwerkkabels bij nieuwbouw op twee locaties worden opgeleverd?:
Familie van mij zit in de laatste fase van hun nieuwbouw.
Nu zit ik te kijken hoe ik de netwerkaansluitingen bij hun netjes kan maken.
Hun huis zit aangesloten op het Delta glasvezelnetwerk en hun provider wordt dit eerste jaar Caiway.
Maar dit kan natuurlijk wel eens veranderen.
Glaspoort schijnt ook plannen te maken voor glasvezel maar daar is verder nog niets van duidelijk; als dat al wat wordt zal dat waarschijnlijk nog wel jaren duren.
Geval is dat ze in hun meterkast zo'n ~12 (of nog wat meer) aansluitingen binnenkomen (meeste van bovenaf) en in een technische ruimte er direct boven op de 1e verdieping ook zo'n 14.
De ruimtes zijn onderling verbonden met 1 of 2 netwerkkabels/leidingen.
Er zijn al 2x 24 poort patchpanels bezorgd die daar komen te hangen.
Op beide plekken moeten dus ook een switch komen.
Omdat er boven alleen maar die patchpanel en een switch hoeft te komen; denk ik er aan om boven die 2 op te hangen aan 2 BETYDLIG van Ikea n.a.v. de tip van @Annuk:
Annuk in "Het grote topic voor nette lan afwerking deel 4"
Of eventueel een 2U rack als dit. (dit lijkt een van de goedkopere te zijn voor een dergelijk rack)
Verticaal aan de muur dus, dan steekt het ook niet zo ver uit.
Voor in de meterkast ben ik er nog niet echt uit.
Mogelijkheid 1 is om een inschuifbaar 4U rack boven de elektrabuizen te monteren; zoiets als hier is gedaan: Sand0rf in "Het grote topic voor nette lan afwerking deel 4"
Idee is dat ik daar dan een patchpanel, switch en stekkerdoos kunt inhangen met eventueel een plank erin om eventuele losse apparatuur te plaatsen. (Raspberry Pi met Wireguard VPN of de modem/router van de ISP.)
Probleem is als je dat in die volgorde monteert met plank onderaan je alsnog niet of nauwelijks wat op die plank kwijt kunt (immers maar 1U hoog). Dan moet je al naar een 6U of 8U rack en dat lijkt me toch wel erg overkill in hun situatie plus het feit dat je dan een behoorlijke hap qua ruimte uit hun meterkast haalt.
En inschuifbare 6U/8U racks zijn direct een stuk duurder (en stuk minder aanbod)
Misschien die plank op de bovenste positie plaatsen zodat je losse spullen boven op die rack plaatst?
Bijkomende probleem is dat er zo'n 33cm. ruimte zit tussen de voorkant van de installatiebuizen en de achterkant van het kozijn. Niet erg veel dus, maar ik zie dat veel switches zo'n 20-22cm. diep zijn. Dan is er dus zo'n 10cm. ruimte over voor de stekker aan de achterkant en de patchkabels aan de voorkant.
Zou dat kunnen? (evt. d.m.v. een haakse stroomstekker)
Mogelijkheid 2 is op dezelfde plek een rack als deze op dezelfde plek te plaatsen met de voorkant naar onder.
Patchpanel aan de achterkant (tegen de installatiebuizen aan) en switch ervoor.
Binnenkomende netwerkkabels zitten zo dan 'verstopt' achter de switch.
Geen stekkerdoos want ze hebben waarschijnlijk toch alleen maar hun modem/router en switch te voeden.
En uiteindelijk de patchpanel en switch onderling verbinden met deze patchkabels; 25cm. lengte zou toch wel genoeg moeten zijn als patchpanel en switch direct onder elkaar zitten?
Ik heb dit topic al uitvoerig doorgelezen, maar ik merk dat velen hier wel mee worstelen.
Ik wil het voor hen natuurlijk wel netjes maken maar het hoeft ook geen overkill te worden.
Zij gaan echt geen bergen netwerkapparatuur gebruiken en overkill wordt ook behoorlijk prijzig merk ik; je kunt op 'rack' gerichte producten echt bizar veel geld uitgeven...
Die technische ruimte klinkt namelijk ideaal om alles uit te laten komen en daar dan 1 switch en de nuc etc neer te zetten in een patch kast. Hoeft alleen glas uit de MK naar die plek te komen.
Maar zal wel een gepasseerd station zijn inmiddels.
:strip_icc():strip_exif()/u/157485/ava.jpg?f=community)
Leuk dat je mijn installatie quote! Op mijn 1U plankje onderop ligt genoeg spul (Intel NUC, Somfy Connectivity Kit, Hue Bridge). Past er allemaal precies tussen en het is wellicht een klein beetje priegelen om het aangesloten te krijgen maar daarna zit je er in de regel toch niet meer aan
/post

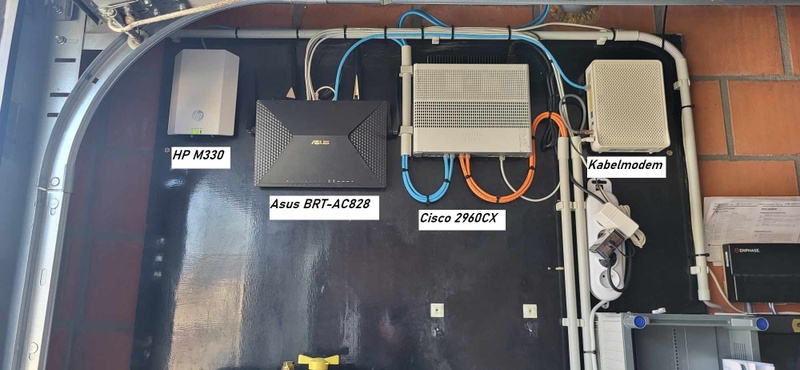

Technische ruimte is een ander woord voor was hok.:
[...]
Oef, is het tegenwoordig normaal dat netwerkkabels bij nieuwbouw op twee locaties worden opgeleverd?
Die technische ruimte klinkt namelijk ideaal om alles uit te laten komen en daar dan 1 switch en de nuc etc neer te zetten in een patch kast. Hoeft alleen glas uit de MK naar die plek te komen.
Maar zal wel een gepasseerd station zijn inmiddels.
dit is de ruimte waar vroeger de cv stond en de wasmachine. Die ruimte is nooit bedoeld voor netwerk apparatuur omdat het daar vochtiger kan zijn dan wat wenselijk is.
Don't drive faster than your guardian angel can fly.
Daar ben ik ook mee begonnen in mijn meterkast. Uit ruimtegebrek moest ik hem vertikaal plaatsen, met als gevolg dat het rack begon te vervormen. Daarnaast lukt het me niet om de kabels netjes weg te werken.
Dit is wat ik nu ook heb hangen en ik ben daar erg tevreden over.Mogelijkheid 2 is op dezelfde plek een rack als deze op dezelfde plek te plaatsen met de voorkant naar onder.
Patchpanel aan de achterkant (tegen de installatiebuizen aan) en switch ervoor.
Binnenkomende netwerkkabels zitten zo dan 'verstopt' achter de switch.
Geen stekkerdoos want ze hebben waarschijnlijk toch alleen maar hun modem/router en switch te voeden.
En uiteindelijk de patchpanel en switch onderling verbinden met deze patchkabels; 25cm. lengte zou toch wel genoeg moeten zijn als patchpanel en switch direct onder elkaar zitten?
Ik heb dit topic al uitvoerig doorgelezen, maar ik merk dat velen hier wel mee worstelen.
Ik wil het voor hen natuurlijk wel netjes maken maar het hoeft ook geen overkill te worden.
Zij gaan echt geen bergen netwerkapparatuur gebruiken en overkill wordt ook behoorlijk prijzig merk ik; je kunt op 'rack' gerichte producten echt bizar veel geld uitgeven...
Hij hangt bij mij onder de elektrameter. Ik heb twee 60x40 tegen de muur geschroefd met daarop een stevige plaat. Daar hangt nu het rack aan. De kabels die aan de bovenzijde van de meterkast binnenkomen heb ik met een kabelgoot naar beneden gevoerd.
Spel en typfouten voorbehouden
Dat geldt niet voor elk huis.:
Technische ruimte is een ander woord voor was hok.
In ons nieuwe huis zit ook een technische ruimte voor de warmtepomp, boiler en WTW, terwijl de wasmachine elders komt te staan.
Spel en typfouten voorbehouden
Het is zelfbouw. Als ik het goed begrepen heb, hebben ze het zo gedaan omdat alles in de meterkast leiden de meterkast wel erg vol werd.:
Oef, is het tegenwoordig normaal dat netwerkkabels bij nieuwbouw op twee locaties worden opgeleverd?
Die technische ruimte klinkt namelijk ideaal om alles uit te laten komen en daar dan 1 switch en de nuc etc neer te zetten in een patch kast. Hoeft alleen glas uit de MK naar die plek te komen.
Maar zal wel een gepasseerd station zijn inmiddels.
Had zelf ook liever gezien dat alles op 1 punt bij elkaar kwam. Heb ook wel in het begin gesuggereerd om in de bijkeuken een patchkast op te hangen omdat die ruimte toch al allerlei techniek krijgt (warmtepomp e.d.). Maar goed; ik moet roeien met de riemen die ik heb.
Je was het meest recente voorbeeld in dit topic die het op zo'n manier heeft gedaan dat mij ook voor ogen stond.
Ja, een RPi o.i.d. wil nog wel; maar een ISP modem/router gaat natuurlijk nooit passen op 1U ruimte.Op mijn 1U plankje onderop ligt genoeg spul (Intel NUC, Somfy Connectivity Kit, Hue Bridge). Past er allemaal precies tussen en het is wellicht een klein beetje priegelen om het aangesloten te krijgen maar daarna zit je er in de regel toch niet meer aan
Het was mijn uitgangspunt om alle netwerkapparatuur bij elkaar te houden en niet zoals ze bij hun huidige woning hebben; alles her en der aan de zijwand geschroefd.
Wat ik misschien dus wel kan doen is (bij een 4U rack) van onder naar boven de switch, patchpanel, stekkerdoos en plank te monteren.
Dan kan ik op de plank ook nog de ruimte boven het rack gebruiken.
Maar dat is dus een afweging waar ik nu mee zit te tobben.
In dit geval is het wel een (kleine) technische ruimte waar o.a. vloerverwarming verdeler en domoticakast hangt. Hier had op zich mooi een patchkast kunnen hangen, maar ja...:
Technische ruimte is een ander woord voor was hok.
Jij kwam qua diepte (van de meterkast) ook niet uit? Of ruimtegebrek op een andere manier?
Als ik zo kijk zou 33cm. diepte (net) genoeg moeten zijn, tenzij ik iets helemaal over het hoofd zie.
Onderin de meterkast komt de waterontharder te staan dus daar is geen ruimte. Meeste netwerkkabels komen bij de meterkast van boven, dus mij leek een rack bovenin het meest praktisch en netjes omdat de kabels dan zoveel mogelijk bovenin blijven.
Het is dus een afweging bij mij om óf:
- Een rack horizontaal boven de groepenkast te monteren en met hoeveel U te uitkunnen en of de meterkast met 33cm. hiervoor diep genoeg is.
- Een rack verticaal boven de groepenkast te monteren. Maar dan kun je er niets anders 'inleggen' (zoals op een horizontaal rack met plank wel kan.
Ik bedenk me net dat met een stekkerdoos in rack je natuurlijk ook nog eigenlijk een 1U extra nodig hebt om de stekkers/snoeren naar achter in het rack te krijgen. Dan is 4U dus eigenlijk al te weinig.
En toch lijkt me 6U/8U zo overkill voor hen...
:strip_icc():strip_exif()/u/40490/avatar23.jpg?f=community){kind=avatar}
Ik heb hier ook ongeveer 33cm diep tussen de leidingen en de deur. Voor een switch als de USW16POE is dat ruim voldoende. Oorspronkelijk wilde ik de UDM-Pro daar ook hebben, maar dat past dus niet. (dus het rack verticaal opgehangen).
Inmiddels dus een haaks rek met de switchpoorten naar boven en een patchpaneel. De UDM-Pro zou er nu bij kunnen, maar die staat inmiddels al elders in huis.
Stroom heb ik opgelost door een lasdoos met stopcontact in de meterkast te monteren:
https://www.elektramat.nl...ycled-kunststof-3640w4-s/
+
https://www.elektramat.nl...er-deksel-grijs-3640-1-s/
(in de meterkast zit dat stopcontact op zijn eigen aardlekautomaat, maar dat is meer persoonlijke voorkeur dan noodzaak
)
Spel en typfouten voorbehouden
.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/HPeeTLy2mN8j9pIlklrvb5VZ.jpg?f=user_large)
how to fix the neighbours wifi voor +-100€ ....
4x HP M330 a 5€ /stuk
1x Asus router 20€
1x Cisco 2960CX 65€
De cat6 kabels lagen er al van eerdere opstellingen.
(en ik heb geen issue met stekkers op solide utp kabel te zetten)
Ik denk dat het dit maar moet worden:
Boven in technische ruimte (voor 1 patchpanel en switch): https://www.amazon.nl/Inf...ndverdeler/dp/B08X1P5FZC/
Rack: https://www.netwerkwinkel...lack-W08B40B-p_34396.html
Stekkerdoos: https://www.amazon.nl/Bre...oogwaardig/dp/B007WVIV3I/
Plank (voor onderin): https://www.amazon.nl/DIG...toebehoren/dp/B002KTE870/
1 of 2 van deze: https://www.netwerkwinkel...ottom-PN103B-p_38976.html of https://www.netwerkwinkel...black-PN101B-p_30868.html
EDIT: besteld. Kost bij elkaar wel wat zeg.
Boven in technische ruimte (voor 1 patchpanel en switch): https://www.amazon.nl/Inf...ndverdeler/dp/B08X1P5FZC/
Rack: https://www.netwerkwinkel...lack-W08B40B-p_34396.html
Stekkerdoos: https://www.amazon.nl/Bre...oogwaardig/dp/B007WVIV3I/
Plank (voor onderin): https://www.amazon.nl/DIG...toebehoren/dp/B002KTE870/
1 of 2 van deze: https://www.netwerkwinkel...ottom-PN103B-p_38976.html of https://www.netwerkwinkel...black-PN101B-p_30868.html
EDIT: besteld. Kost bij elkaar wel wat zeg.
[ Voor 13% gewijzigd door Piet91 op 31-07-2024 14:51 ]
/u/51802/new-user-icon.png?f=community){kind=icon}
Well we hadden een aantal zaken te overwegen, dus hier goes de redenering
Buurman heeft +- 45 clients , heul veel smartlampen, en we hadden het idee dat de kabelmodem niet goed omkon met zoveel broadcastende devices ... vandaar de Asus router die nu het ganse DHCP/gateway gebeuren voor zich neemt.
Deze plaats ( de garage ) geeft maar dekking aan +- 10% vh huis, dus WiFi vd Asus staat uit offcourse.
handig meegenomen waren de M2.SSD NAS mogelijkheid, 8x LAN ipv 4x etc etc
Buurman had 1 stuck-on-40Mhz WiFi5 Accespoint op gelijkvloers en 1 "goed" WiFi5 accespoint in zolder ... we hadden dus veel punten waar we geen goede RSSI haalden. Omdat er toch overal UTP lag , zijn er 4x WiFi 5 Ap's gezet.
Oudjes omdat ze cheap waren, maar ze vormen wel intern een controller zodat roaming een stuk vlotter gaat & alles accespoints zitten in 1 ecosysteem (voor troubleshootings)
Ook is er nu redelijke overlapping , dus no more dead spots & overal 400mbps+
Zo hebben de accespoints allemaal een ander WiFi kanaal gekozen , zonder wat te moeten instellen... ideaal toch ?
de 2960CX omdat er , buiten 4 AP's ook 2 IP camera's draaien, en dan is die 8x Poe+ poorten niet zo heel gek meer .. ook zijn dit onverwoestbare bakstenen waar je enkel wat mee kan als Cisco taal spreekt via console ... en dat maakt ze soms cheap
(+ dametje die em verkocht kent er niets dus voor elke kras op de behuizing 10€ eraf ... : )achteraf gezien had ik beter alles op eenzelfde lijn horizontaal moeten plaatsen
[ Voor 5% gewijzigd door ijske op 31-07-2024 18:29 ]
:strip_icc():strip_exif()/u/175929/crop58a6afb052def_cropped.jpeg?f=community)
Work in progress!
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/pgGSLY3ojV5nfI8rJfzzUAq7.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/IgxDWp8dLYSj2m38HgqNB88e.jpg?f=user_large)
Een lang gekoesterde wens begint in vervulling te gaan: alles uit de volgepropte meterkast en in een ruimte patchkast. Nu wij een grote verbouwing achter de rug hebben, is die ruimte en mogelijkheid er eindelijk gekomen.
Gisteren begonnen om alles uit de meterkast te 'slopen' en te verplaatsen. Tevens ga ik de meeste vaste verbindingen naar verschillende kamers upgraden naar CAT6 om toekomstbestendig te zijn en de kids later als ze groter zijn en een eigen PC krijgen een 10Gbps verbinding te kunnen verzien. Server en werkPC zitten momenteel ook al op 10Gpbs.
Wat we zien van boven naar beneden, in een 15U wandpatchkast:
Dan wil ik nog een beeldscherm gaan verwerken aan de glazen deur voor de server, of iets in die geest.
Komende dagen nog heel veel te doen. o.a. 14x CAT6 kabel trekken en de overige CAT5e kabels opnieuw trekken omdat ze langer moeten zijn (komen uit in de meterkast, maar moeten dan door via de kruipruimte naar de patchkast). En dan al die kabels weer op die patchpanelen pielen... monnikenwerk, maar het is niet anders. En dan alles opnieuw configureren, dat zal ook nog wel de nodige kopzorgen geven
Wordt vervolgd!
Een lang gekoesterde wens begint in vervulling te gaan: alles uit de volgepropte meterkast en in een ruimte patchkast. Nu wij een grote verbouwing achter de rug hebben, is die ruimte en mogelijkheid er eindelijk gekomen.
Gisteren begonnen om alles uit de meterkast te 'slopen' en te verplaatsen. Tevens ga ik de meeste vaste verbindingen naar verschillende kamers upgraden naar CAT6 om toekomstbestendig te zijn en de kids later als ze groter zijn en een eigen PC krijgen een 10Gbps verbinding te kunnen verzien. Server en werkPC zitten momenteel ook al op 10Gpbs.
Wat we zien van boven naar beneden, in een 15U wandpatchkast:
- 1U rack met 4x Rpi (Home Assistant, P1 monitor, Pihole/PiVPN, FlightAware)
- Draytek VigorSwitch G2280x, voor 24x 1Gbps (en 4x 10 Gbps)
- Patchpanel 24x CAT5e
- Borstel voor kabeldoorvoer
- Patchpanel 24x CAT6
- Draytek VigorSwitch FX2120, voor 12x 10Gbps
- Plank met 2x externe HDD voor backups
- Server PC
Dan wil ik nog een beeldscherm gaan verwerken aan de glazen deur voor de server, of iets in die geest.
Komende dagen nog heel veel te doen. o.a. 14x CAT6 kabel trekken en de overige CAT5e kabels opnieuw trekken omdat ze langer moeten zijn (komen uit in de meterkast, maar moeten dan door via de kruipruimte naar de patchkast). En dan al die kabels weer op die patchpanelen pielen... monnikenwerk, maar het is niet anders. En dan alles opnieuw configureren, dat zal ook nog wel de nodige kopzorgen geven
Wordt vervolgd!
Grote Enphase topic • IQ Gateway uitlezen • PVOutput
PV 10,7kWp O/W • WP Panasonic KIT-WC07K3E5 7kW • Airco ME MSZ HR50VF 5kW • Gasloos per 11-2023
:strip_exif()/u/5722/ocf81_avatar_3.gif?f=community){kind=avatar}
© ocf81 1981-infinity
Live the dream! | Politiek Incorrecte Klootzak uitgerust met The Drive to Survive
Bestrijd de plaag die woke heet! | Servitisatie plaveit de weg naar slavernij. Kies je eigen weg!
Lub-P https://www.3mnederland.nl/3M/nl_NL/p/d/v000205906/
Lub-I: https://www.3mnederland.nl/3M/nl_NL/p/d/v000215369/
Als ik lees bij de beschrijvingen denk ik dat Lub-I prima is.
Lijkt mij ook net iets makkelijker te gebruiken, die P is een was als ik het zo lees.
Misschien ligt het ook nog ana de dikte van je buis? Als deze de 5/8 variant is, misschien is P dan wel beter.
Nou ja, weet het eigenlijk dus eigenlijk ook niet, haha
Ik moet zeggen dat ik eigenlijk nog nooit zoiets heb gebruikt, ging bij mij met trekveer altijd prima.
[ Voor 30% gewijzigd door Pazo op 02-08-2024 13:41 ]
Grote Enphase topic • IQ Gateway uitlezen • PVOutput
PV 10,7kWp O/W • WP Panasonic KIT-WC07K3E5 7kW • Airco ME MSZ HR50VF 5kW • Gasloos per 11-2023
/u/65972/crop5a52288ab3c1d.png?f=community)
LUB-I gebruik ik altijd. De P variant is echt voor wat andere doeleinden. Dan heb je het niet over kleine pijpjes.
Sorry voor het hoge "lief dagboek" gehalte van mijn posts, maar de zaken zijn iets veranderd.
De elektricien/installateur keek vrij bedenkelijk toen ik met die lompe 8U rack aankwam om die in de meterkast te hangen (begrijpelijk; vind ik zelf eigenlijk ook) en kwam toen met de opmerking "ik kan de kabels ook naar boven brengen". Zoals ik eerder heb gezegd; de technische ruimte zit direct boven de meterkast en er liggen blijkbaar een aantal loze leidingen tussen de 2 ruimtes.
M.a.w.; alle netwerkaansluiting in huis komen nu in de technische ruimte boven uit. Dus niet meer 2 racks; 2 switches etc., maar alles bij elkaar. Alleen Caiway modem/router blijft in de meterkast (glasvezel vanaf de FTU gaan we maar niet naar boven brengen).
Dus helft van de bestelde goederen gaan weer retour.
In de technische ruimte past deze of deze kast mooi naast een domoticakast.
Al is eigenlijk al die ruimte en de 19" stekkerdoos e.d. helemaal niet nodig, want er komt eigenlijk alleen maar een switch te hangen en evt. een Raspberry Pi met PiVPN.
Maar ben erg blij dat alles nu daar kan hangen i.p.v verdeelt over 2 plekken. Zo is de meterkast stuk opgeruimder, zijn alle aansluitingen bij elkaar en geen 2 switches nodig.
De elektricien/installateur keek vrij bedenkelijk toen ik met die lompe 8U rack aankwam om die in de meterkast te hangen (begrijpelijk; vind ik zelf eigenlijk ook) en kwam toen met de opmerking "ik kan de kabels ook naar boven brengen". Zoals ik eerder heb gezegd; de technische ruimte zit direct boven de meterkast en er liggen blijkbaar een aantal loze leidingen tussen de 2 ruimtes.
M.a.w.; alle netwerkaansluiting in huis komen nu in de technische ruimte boven uit. Dus niet meer 2 racks; 2 switches etc., maar alles bij elkaar. Alleen Caiway modem/router blijft in de meterkast (glasvezel vanaf de FTU gaan we maar niet naar boven brengen).
Dus helft van de bestelde goederen gaan weer retour.
In de technische ruimte past deze of deze kast mooi naast een domoticakast.
Al is eigenlijk al die ruimte en de 19" stekkerdoos e.d. helemaal niet nodig, want er komt eigenlijk alleen maar een switch te hangen en evt. een Raspberry Pi met PiVPN.
Maar ben erg blij dat alles nu daar kan hangen i.p.v verdeelt over 2 plekken. Zo is de meterkast stuk opgeruimder, zijn alle aansluitingen bij elkaar en geen 2 switches nodig.
:strip_icc():strip_exif()/u/12156/crop5e00838980023_cropped.jpeg?f=community)
Waarom glasvezel niet naar boven brengen? Dan is de meterkast helemaal opgeruimd.:
Sorry voor het hoge "lief dagboek" gehalte van mijn posts, maar de zaken zijn iets veranderd.
De elektricien/installateur keek vrij bedenkelijk toen ik met die lompe 8U rack aankwam om die in de meterkast te hangen (begrijpelijk; vind ik zelf eigenlijk ook) en kwam toen met de opmerking "ik kan de kabels ook naar boven brengen". Zoals ik eerder heb gezegd; de technische ruimte zit direct boven de meterkast en er liggen blijkbaar een aantal loze leidingen tussen de 2 ruimtes.
M.a.w.; alle netwerkaansluiting in huis komen nu in de technische ruimte boven uit. Dus niet meer 2 racks; 2 switches etc., maar alles bij elkaar. Alleen Caiway modem/router blijft in de meterkast (glasvezel vanaf de FTU gaan we maar niet naar boven brengen).
Dus helft van de bestelde goederen gaan weer retour.
In de technische ruimte past deze of deze kast mooi naast een domoticakast.
Al is eigenlijk al die ruimte en de 19" stekkerdoos e.d. helemaal niet nodig, want er komt eigenlijk alleen maar een switch te hangen en evt. een Raspberry Pi met PiVPN.
Maar ben erg blij dat alles nu daar kan hangen i.p.v verdeelt over 2 plekken. Zo is de meterkast stuk opgeruimder, zijn alle aansluitingen bij elkaar en geen 2 switches nodig.
“Choose a job you love, and you will never have to work a day in your life.”
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Tibber; 3-fase Victron ESS, 38,4 kWh opslag; gasloos sinds 2013; Nibe F1245-10PC; SAP; HomeSeer4; Proxmox 8
:strip_icc():strip_exif()/u/1260960/crop625a99906cb29_cropped.jpg?f=community)
Yup en dat is maar goed ook. Vorige week nog goed gebruik van kunnen maken toen ik hier bekabeling aan het vervangen was, zonder dat kabelglijmiddel was het waarschijnlijk niet gelukt.:
[...]
Bestaat dat?
Weer wat geleerd! Kan wellicht goed van pas komen als ik binnen 100 jaar een huis weet te vinden
Ik wil tüteren, tüteren grote blij.
Als over 100 jaar de shop nog bestaat: https://www.sandervunderi...lijmiddel-tube-200ml.html:
[...]
Weer wat geleerd! Kan wellicht goed van pas komen als ik binnen 100 jaar een huis weet te vinden
Daar heb ik vaker allerlei netwerk-gerelateerd spul besteld.
Zo, jullie zijn wel heel fanatiek.
Mits de 'stekker' van zo'n glasvezelkabel door een 16mm buis kan (en niet vast aan de modem zit), zou het theoretisch kunnen.
Maar de Nokia XS-2426G-B hangt al in de meterkast en deze week komt een monteur van Caiway de boel installeren/aansluiten.
(Hij hoeft verder geen TV, computers of telefoons aan te sluiten dus die zal snel klaar zijn
).Daarnaast is het dus niet bij mezelf thuis en is het wel zo fijn als het opgeleverd wordt zoals de providers het het liefst zien. Stel dat ze elk jaar overstappen en elk jaar komt er een monteur langs die de boel weer installeert, kan die er nooit over vallen dat iets niet volgens hun 'regels' is en hoeft die ook niet het halve huis door om in die technische ruimte de boel weer te veranderen.
Maar; aangezien ze op het Delta netwerk zitten heb ik begrepen dat ze bij Caiway en Delta deze modem krijgen die direct met een glasvezel aan de FTU hangt, en bij elke andere provider op het netwerk (Odido, Solcon, Freedom etc.) ze een convertor (uitvoering: Nokia XS-010X-Q) krijgen.
In zo'n geval kunnen ze de router natuurlijk wel boven in de kast leggen.
Ook *lijkt* Glaspoort plannen te hebben voor dit gebied, dus er komt ongetwijfeld in de toekomst nog wel meer netwerkapparatuur in de meterkast.
Ik ben allang blij dat nu alle aansluitingen op 1 plek zitten, geen meerdere switches nodig zijn en er wat loze leidingen zitten tussen de meterkast en technische ruimte.
SC-APC kan door een 16mm buis en de glasvezelkabel zit gewoon los. Het is zoals ik al aangaf een SC-APC stekker aan beide kanten.
Deze bijvoorbeeld?:
SC-APC kan door een 16mm buis en de glasvezelkabel zit gewoon los. Het is zoals ik al aangaf een SC-APC stekker aan beide kanten.
Ik kan het aankaarten maar denk dat we het mooi in de meterkast laten.
Zoals gezegd; monteurs van de providers kunnen dan niets aan te merken hebben, hoeven niet de privéruimtes door en die ene modem/convertor in de meterkast maakt niet zoveel uit.
Nu eerst groot deel van de bestelling(en) retour en deze bestellen.
/u/640259/crop619fd6771f135_cropped.png?f=community)
Na hier al een tijdje mezelf te hebben zitten verwonderen over hoe netjes de meterkast van velen van jullie is, voelde ik me gesterkt in het idee dat ik dit ook kon. I.v.m. nieuwbouw helaas geen voor/na, maar besloten om vanaf het begin het goed aan te pakken dit keer. Was nog best een uitdaging om alles passend te krijgen omdat de meterkast erg ondiep is en de watermeter er ook nog in zit, maar het is gelukt!
Alle kamers in ons nieuwe huis hadden diverse loze leidingen voor netwerkkabels. Deze zijn allemaal met een net dubbel paneeltje afgewerkt en de andere uiteindes komen in de meterkast uit. Ik heb een oude patchkast uit de oud ijzerbak gehaald, de achterkant er af geslepen (anders kon de deur niet dicht) en een patchpaneeltje en een legbordje hierin gezet. Daarop staan mijn NAS, switch, unifi gateway, NUC (voor home assistant) en Hue bridge. Alleen de fritzbox moden zit er niet in. De AP Pro die er nu op ligt was eigenlijk voor in de trapkast bedoeld, maar dan heeft de deurbel geen wifi, dus voorlopig is dit de oplossing.
:strip_exif()/f/image/7S7uwa48Bhm0Yl142RUvBb5B.jpg?f=fotoalbum_large)
:strip_exif()/f/image/RPnNxqGgpHHAEs1VFslfMHzu.jpg?f=fotoalbum_large)
:strip_exif()/f/image/wKXfe8rys56ORTzl8NBbeui8.jpg?f=fotoalbum_large)
Alle kamers in ons nieuwe huis hadden diverse loze leidingen voor netwerkkabels. Deze zijn allemaal met een net dubbel paneeltje afgewerkt en de andere uiteindes komen in de meterkast uit. Ik heb een oude patchkast uit de oud ijzerbak gehaald, de achterkant er af geslepen (anders kon de deur niet dicht) en een patchpaneeltje en een legbordje hierin gezet. Daarop staan mijn NAS, switch, unifi gateway, NUC (voor home assistant) en Hue bridge. Alleen de fritzbox moden zit er niet in. De AP Pro die er nu op ligt was eigenlijk voor in de trapkast bedoeld, maar dan heeft de deurbel geen wifi, dus voorlopig is dit de oplossing.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/7S7uwa48Bhm0Yl142RUvBb5B.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/RPnNxqGgpHHAEs1VFslfMHzu.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/wKXfe8rys56ORTzl8NBbeui8.jpg?f=user_large)
:strip_icc():strip_exif()/u/457808/crop5686a95ab9c87_cropped.jpeg?f=community)
:strip_icc():strip_exif()/u/86593/crop60e4a8a3cb58b_cropped.jpg?f=community)
Ik besef me dat ik hier al een tijdje mee kijk, maar nooit mijn eigen installatie gepost heb.
Dus hoog tijd om wat te delen.
Wij hebben een jaren 70 woning, welke we bij de verbouwing meteen goed hebben aangepakt en dus ook zoveel mogelijk netwerkkabels naar diverse plekken getrokken hebben.
Naast de meterkastruimte was de oude garage, wat nu een thuiskantoor is geworden.
Ook een mooie plek om een patchkast op te hangen. en alles op een plek te laten komen. Hierdoor maar 1 switch nodig voor de hele woning.
Situatie draait nu 5 jaar naar volle tevredenheid.
Hierbij wat foto's voor de inspiratie
:strip_exif()/f/image/nnmQLp0aGvy9DdMq8yHY4zpJ.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/uPPXiBM5h7hQsrDYNtqPHpAg.jpg?f=user_large)
:strip_exif()/f/image/QIaeCzwRl7lQ2iAPJekODwgm.jpg?f=fotoalbum_large)
Dus hoog tijd om wat te delen.
Wij hebben een jaren 70 woning, welke we bij de verbouwing meteen goed hebben aangepakt en dus ook zoveel mogelijk netwerkkabels naar diverse plekken getrokken hebben.
Naast de meterkastruimte was de oude garage, wat nu een thuiskantoor is geworden.
Ook een mooie plek om een patchkast op te hangen. en alles op een plek te laten komen. Hierdoor maar 1 switch nodig voor de hele woning.
Situatie draait nu 5 jaar naar volle tevredenheid.
Hierbij wat foto's voor de inspiratie
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/nnmQLp0aGvy9DdMq8yHY4zpJ.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/QIaeCzwRl7lQ2iAPJekODwgm.jpg?f=user_large)
En wat voor mooi "speelgoed" zien we allemaal (en mogelijk wat niet achter de rooster blindplaten)?:
Ik besef me dat ik hier al een tijdje mee kijk, maar nooit mijn eigen installatie gepost heb.
Dus hoog tijd om wat te delen.
Wij hebben een jaren 70 woning, welke we bij de verbouwing meteen goed hebben aangepakt en dus ook zoveel mogelijk netwerkkabels naar diverse plekken getrokken hebben.
Naast de meterkastruimte was de oude garage, wat nu een thuiskantoor is geworden.
Ook een mooie plek om een patchkast op te hangen. en alles op een plek te laten komen. Hierdoor maar 1 switch nodig voor de hele woning.
Situatie draait nu 5 jaar naar volle tevredenheid.
Hierbij wat foto's voor de inspiratie
[Afbeelding]
[Afbeelding]
[Afbeelding]
Vake beej te bange! Maar soms beej oek te dapper! ;)
Zonder de agrariër ook geen eten voor de vegetariër!
Komt ie
UDM Pro router met Odido glasvezel. De glasvezel komt direct binnen op de router
USW-48-PoE switch
U6-Lite in de woonkamer
U6-Pro in kantoor ruimte
U6-Lite op eerste verdieping
U6-Mesh buiten
G5 Pro camera
G4 deurbel
G5 flex camera
Synology DS918+ NAS
Homey Pro
Philips Hue bridge
Ordoid met Home Assistant.
Volgens mij ben ik er zo redelijk
Ziet er zeer netjes uit mijn complimenten.:
[...]
Komt ie
UDM Pro router met Odido glasvezel. De glasvezel komt direct binnen op de router
USW-48-PoE switch
U6-Lite in de woonkamer
U6-Pro in kantoor ruimte
U6-Lite op eerste verdieping
U6-Mesh buiten
G5 Pro camera
G4 deurbel
G5 flex camera
Synology DS918+ NAS
Homey Pro
Philips Hue bridge
Ordoid met Home Assistant.
Volgens mij ben ik er zo redelijk
