Het grote topic voor nette lan afwerking deel 4

[Erhnam]

Wally2002 schreef op zaterdag 11 november 2023 @ 16:32:
[...]


Geen problemen met de Zigbee signalen van Hue door de directe plaatsing naast de AP?

Nee, geen problemen. Al heb ik deze AP wel geconfigureerd om alleen op 2.4GHZ uit te zenden.

[heiyu]

Workaholic schreef op zondag 12 november 2023 @ 13:25:
Zouden de 0.1m Unify kabels dit redden en beter passen?

Ja eigenlijk wel. De 0.1m kabels zijn ideaal hiervoor. Maar dan moet je switch 1U omhoog, vlak onder de keystone panel. Als je dan toch bezig bent kan je ook de Ubiquiti patchpaneel nemen in de zilveren kleur

[RedPas]

Workaholic schreef op zondag 12 november 2023 @ 13:25:

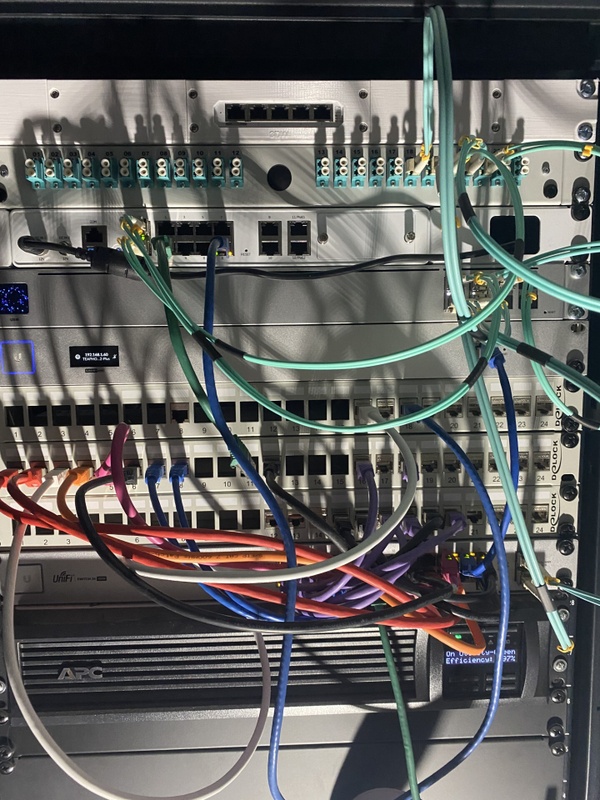

Blijft een mooi topic dit. Hierbij een update van mijn mini rack.

[Afbeelding]
[Afbeelding]

Heeft iemand advies hoe ik dit wat netter kan krijgen. Eigenlijk waste of money () maar alle ubiquiti kabels zijn te lang. Hoe zouden jullie dit rack indelen? Kabels zijn ook weer niet lang genoeg voor een extra rooster oid in het midden.

Zouden de 0.1m Unify kabels dit redden en beter passen? Misschien de 20stuks via V&A aanbieden en nieuwe 0.1 bestellen . Of toch iets van een rangeerpaneel?

Je blinde plaat tss patch en switch vervangen door kabelgoot?

[iMode]

Workaholic schreef op zondag 12 november 2023 @ 13:25:
Blijft een mooi topic dit. Hierbij een update van mijn mini rack.

[Afbeelding]
[Afbeelding]

Heeft iemand advies hoe ik dit wat netter kan krijgen. Eigenlijk waste of money () maar alle ubiquiti kabels zijn te lang. Hoe zouden jullie dit rack indelen? Kabels zijn ook weer niet lang genoeg voor een extra rooster oid in het midden.

Zouden de 0.1m Unify kabels dit redden en beter passen? Misschien de 20stuks via V&A aanbieden en nieuwe 0.1 bestellen . Of toch iets van een rangeerpaneel?

Rangeerpaneel.

[Richo999]

Workaholic schreef op zondag 12 november 2023 @ 13:25:
Blijft een mooi topic dit. Hierbij een update van mijn mini rack.

[Afbeelding]
[Afbeelding]

Heeft iemand advies hoe ik dit wat netter kan krijgen. Eigenlijk waste of money () maar alle ubiquiti kabels zijn te lang. Hoe zouden jullie dit rack indelen? Kabels zijn ook weer niet lang genoeg voor een extra rooster oid in het midden.

Zouden de 0.1m Unify kabels dit redden en beter passen? Misschien de 20stuks via V&A aanbieden en nieuwe 0.1 bestellen . Of toch iets van een rangeerpaneel?

gebruikt zelf niet de unifi kabeltjes maar slimline cat 6 (deze in de afbeelding zijn 15 cm)

[RedPas]

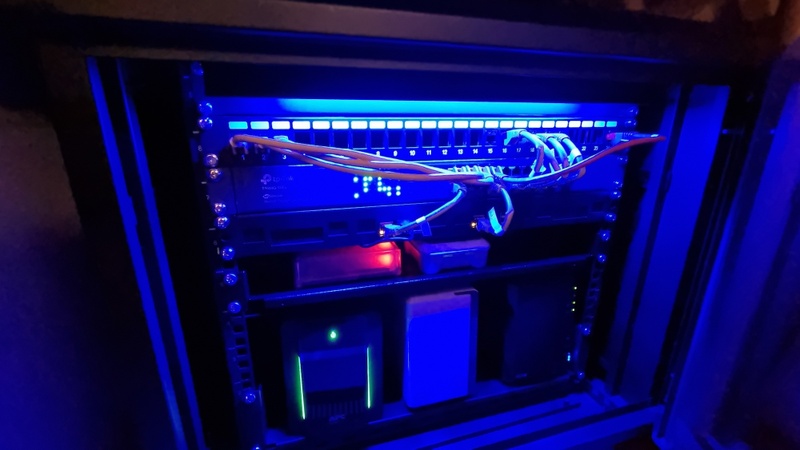

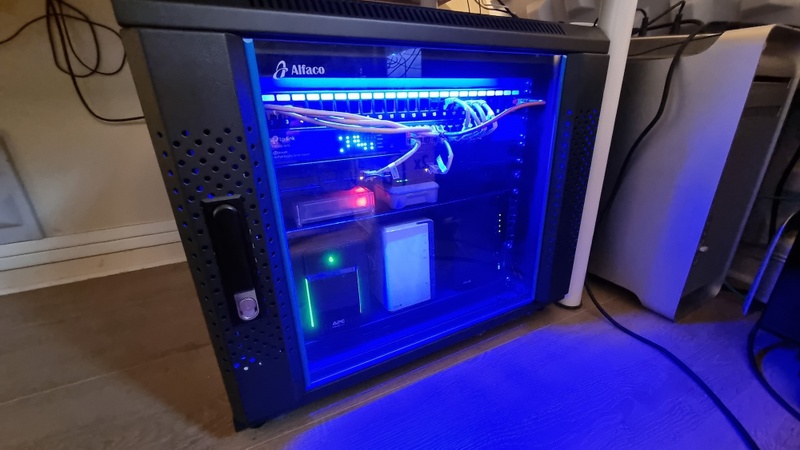

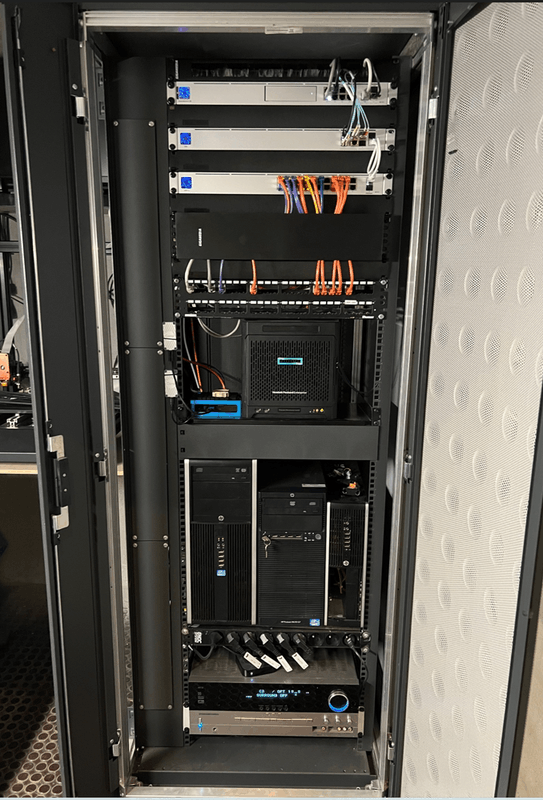

Ik gebruik graag een kabelgootje, en heb graag wat plaats

[ Voor 73% gewijzigd door RedPas op 14-11-2023 09:11 ]

[Mini-me]

RedPas schreef op dinsdag 14 november 2023 @ 09:10:
Ik gebruik graag een kabelgootje, en heb graag wat plaats
[Afbeelding]

Sjiek. Niet iedereen heeft ruimte voor een full size rack maar als je het wel hebt, kun je alles netjes wegwerken.
Ik zie dat je een audio receiver onderin hebt staan. Ventileert die goed genoeg met Rack deur dicht of heb je extra koeling voorzien?

[RedPas]

Mini-me schreef op dinsdag 14 november 2023 @ 09:27:
[...]

Sjiek. Niet iedereen heeft ruimte voor een full size rack maar als je het wel hebt, kun je alles netjes wegwerken.
Ik zie dat je een audio receiver onderin hebt staan. Ventileert die goed genoeg met Rack deur dicht of heb je extra koeling voorzien?

Die receiver gaat maar 1 a 2 keer per week aan, voor een uur of 2 max.
De hele opstelling staat in de kelder en blijft op een mooie constante temp

Kheb nog paar zulke kasten staan voor de liefhebber

[jurroen]

RedPas schreef op dinsdag 14 november 2023 @ 09:10:
Ik gebruik graag een kabelgootje, en heb graag wat plaats
[Afbeelding]

Man man man, wat een porno. Welk rack is het? Ik heb er een van APC en begin toch wel een beetje kwijlen als ik jouw rack zie.

[RedPas]

jurroen schreef op dinsdag 14 november 2023 @ 22:00:
[...]


Man man man, wat een porno. Welk rack is het? Ik heb er een van APC en begin toch wel een beetje kwijlen als ik jouw rack zie.

Fujitsu Primecenter, full size serverrack.
Had er 2 naast elkaar in de kelder, maar dit nam een beetje teveel plaats in.

[hr15]

RedPas schreef op woensdag 15 november 2023 @ 08:40:
[...]


Fujitsu Primecenter, full size serverrack.
Had er 2 naast elkaar in de kelder, maar dit nam een beetje teveel plaats in.

Wat voor formaat is de kast? Ik kan geloven dat ze aanwezig zijn als je er 2 naast elkaar hebt staan.
Ben nog aan het kijken of ik er 1 kwijt kan en deze zien er wel fraai uit.

[RedPas]

hr15 schreef op woensdag 15 november 2023 @ 10:20:
[...]


Wat voor formaat is de kast? Ik kan geloven dat ze aanwezig zijn als je er 2 naast elkaar hebt staan.
Ben nog aan het kijken of ik er 1 kwijt kan en deze zien er wel fraai uit.

B= 72cm
H= 182cm
D= 102cm

Heb ook nog een ganse hoop PDU's liggen

[Rolfie]

RobertMe schreef op zaterdag 11 november 2023 @ 17:54:
[...]

Ter aanvulling, Cat6 doet (/is gecertificeerd voor) 10Gbit/s tot minimaal 30 meter als niet (veel) meer. En het zal al "lastig" zijn om in een woning 30 meter te halen. Dus een Cat6 kabel zul je ook nog 10Gbit/s op kunnen doen zonder veel bij na te denken. En dat zal voor de komende jaren echt ruim voldoende zijn. Zeker met de toegevoegde tussenstappen van 2,5Gbit/s en 5Gbit/s die later gestandaardiseerd zijn.

Enige nadeel is... Dat als je 10G SFP+ naar 10G RJ45 SFP gebruikt, CAT6 vaak niet ondersteund is in zijn geheel.
Wel iets om rekening mee te houden, aangezien veel switches SFP+ aansluitingen hebben ipv 10GB UTP.

Het werkt wel is mijn ervaring, maar kan natuurlijk weer afhankelijk zijn van de kabel lengte en kwaliteit.

[Valkje]

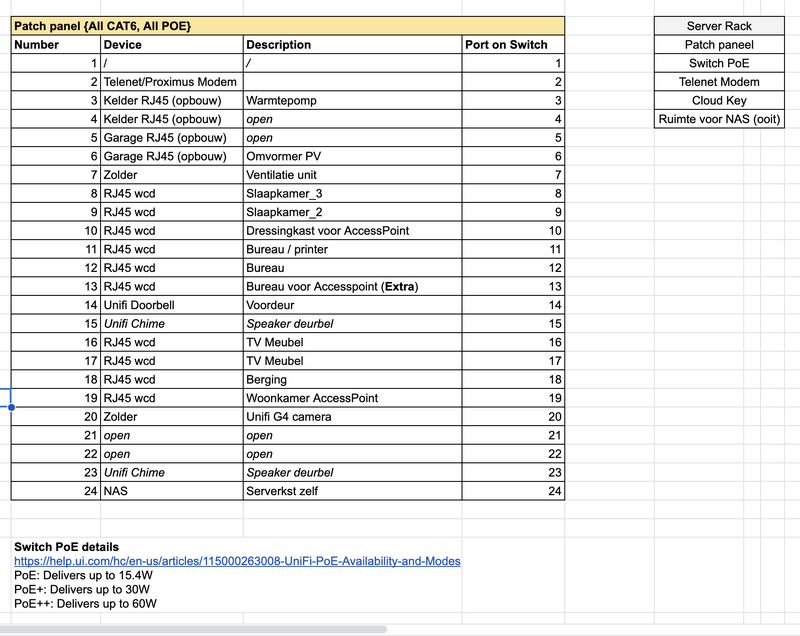

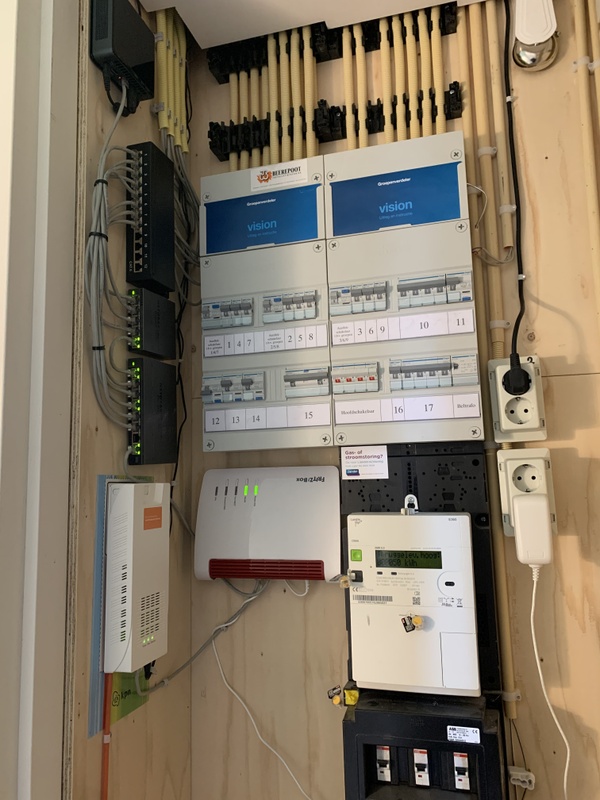

Na heel wat post's en plaatjes hier te hebben gezien heb ik mijn meterkast ingedeeld in mijn nieuwe woning.

Gestart met een lege meterkast, UTP kabels getrokken en vervolgens een 4U rack opgehangen met daarin mijn apparatuur.
Hierin zit:

• een Unifi switch Gen 2 (24port),
• een Unifi Cloud Key Gen 2
• 24 poort patch paneel

Boven op het plankje staan mijn KPN modem en Synology DS412+
Verder in de woning een 2-tal Unifi U6+, een Unifi G4 doorbell PRO en een Unifi G5 Bullet

[Workaholic]

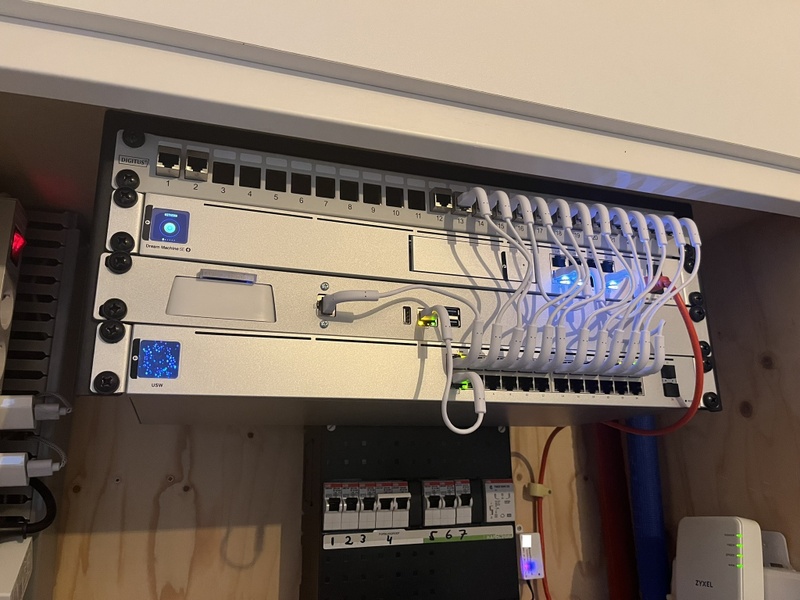

Langere patch kabels vervangen voor de 0.1m versie. Ziet er al een stuk beter uit. Nog wel een blindpaneel laten zitten omdat zelfs de 0.1m Ubiquiti kabels nog te lang waren.

Ook een foto van de meterkast, waar alleen de glasvezel zit en een deel van de kabels naar het netwerkhok erboven.




To do:
- Stofzuigen
- laatste kabels wegwerken (ook in de meterkast)
- misschien stekkerblok omdraaien naar binnen?
- goot dichtmaken onder netwerk kast
- hardware in netwerk kast onderin misschien op een schuifplankje oid (home assistant, RPI)
- Puur voor OCD... vervangen synology voor rack versie

voor de liefhebber heb nog 16x originele Ubiquiti patch kabels over

Verder ook even in de herhaling de verschillende AP's (6 stuks in totaal, een mix van In Wall HD, In Wall 6 en AP 6 lite). Hieronder drie voorbeelden. Normale netwerk wall outlets heb ik laten zitten, maar zijn eigenlijk overbodig met de In Wall serie.

[ Voor 65% gewijzigd door Workaholic op 19-11-2023 13:12 ]

[RedPas]

Workaholic schreef op zondag 19 november 2023 @ 12:54:
Langere patch kabels vervangen voor de 0.1m versie. Ziet er al een stuk beter uit. Nog wel een blindpaneel laten zitten omdat zelfs de 0.1m Ubiquiti kabels nog te lang waren.

Ook een foto van de meterkast, waar alleen de glasvezel zit en een deel van de kabels naar het netwerkhok erboven.

[Afbeelding]
[Afbeelding]

To do:
- Stofzuigen
- laatste kabels wegwerken (ook in de meterkast)
- misschien stekkerblok omdraaien naar binnen?
- goot dichtmaken onder netwerk kast
- hardware in netwerk kast onderin misschien op een schuifplankje oid (home assistant, RPI)
- Puur voor OCD... vervangen synology voor rack versie

voor de liefhebber heb nog 16x originele Ubiquiti patch kabels over

Verder ook even in de herhaling de verschillende AP's (6 stuks in totaal, een mix van In Wall HD, In Wall 6 en AP 6 lite). Hieronder drie voorbeelden. Normale netwerk wall outlets heb ik laten zitten, maar zijn eigenlijk overbodig met de In Wall serie.

[Afbeelding]
[Afbeelding] [Afbeelding] [Afbeelding]

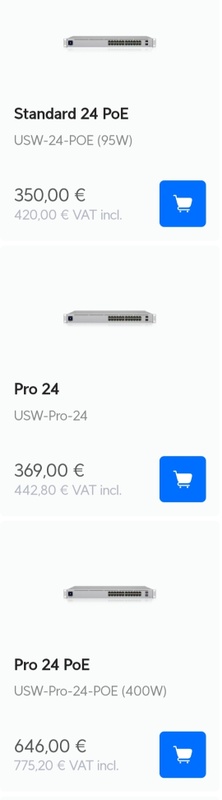

Mag ik vragen waarom je de enterprise switch hebt? Wat is jou meerwaarde? Heb ook in de overweging geweest, maar dan maar gekozen voor de Pro.

[Workaholic]

RedPas schreef op zondag 19 november 2023 @ 13:17:
[...]

Mag ik vragen waarom je de enterprise switch hebt? Wat is jou meerwaarde? Heb ook in de overweging geweest, maar dan maar gekozen voor de Pro.

2.5G Ethernet. Het zijn al dure switches, dan liever iets meer uitgeven en iets meer future proof.
Ik heb er overigens net iets minder als 800 euro voor betaald.. dus ook leuke korting vs de ubiquiti webshop. De Pro was er destijds ook geloof ik nog niet..

[ Voor 32% gewijzigd door Workaholic op 19-11-2023 14:47 ]

[twu]

Workaholic schreef op zondag 19 november 2023 @ 12:54:
Verder ook even in de herhaling de verschillende AP's (6 stuks in totaal, een mix van In Wall HD, In Wall 6 en AP 6 lite). Hieronder drie voorbeelden. Normale netwerk wall outlets heb ik laten zitten, maar zijn eigenlijk overbodig met de In Wall serie.

[Afbeelding]
[Afbeelding] [Afbeelding] [Afbeelding]

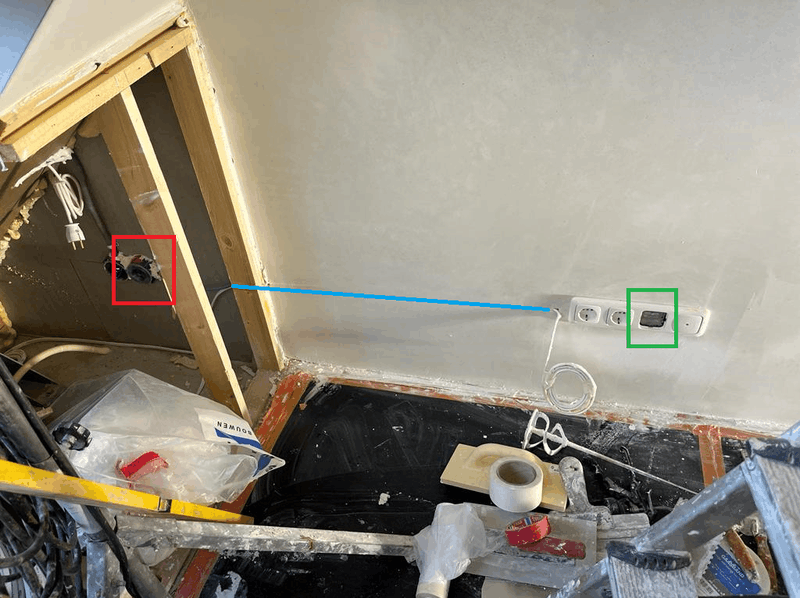

Ziet er al heel netjes uit! Mag ik vragen hoe je de In-Walls naast de wandcontactdozen heb verwerkt? Heb je ernaast een extra inbouwdoos geplaatst met UTP?

[Workaholic]

twu schreef op zondag 19 november 2023 @ 14:09:
[...]


Ziet er al heel netjes uit! Mag ik vragen hoe je de In-Walls naast de wandcontactdozen heb verwerkt? Heb je ernaast een extra inbouwdoos geplaatst met UTP?

Geplaatst over het bestaand raamwerk heen met wat langere schroeven.

Op mijn kantoor was het een gips muur dus gewoon nieuwe doos geplaatst.

[koelkast]

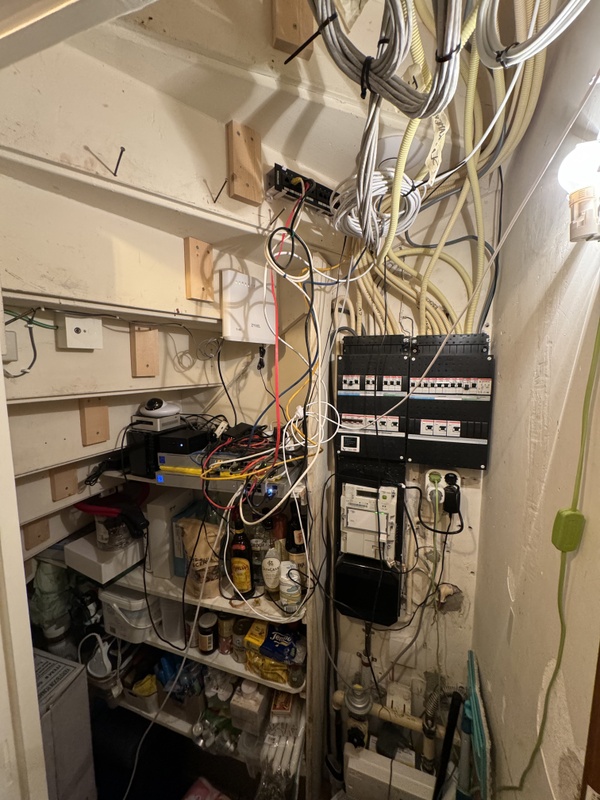

Ik wil de boel qua bekabeling even iets netter maken in de meterkast.
Maar: in welke fysieke winkel/bedrijf kan ik als particulier een bedradingskoker (zo'n grijze met afbreekmogelijkheden) kopen?

Webwinkels vragen een toeslag voor grote (lange) producten, dus dat kost wat teveel.

[RedPas]

koelkast schreef op maandag 20 november 2023 @ 14:53:
Ik wil de boel qua bekabeling even iets netter maken in de meterkast.
Maar: in welke fysieke winkel/bedrijf kan ik als particulier een bedradingskoker (zo'n grijze met afbreekmogelijkheden) kopen?

Webwinkels vragen een toeslag voor grote (lange) producten, dus dat kost wat teveel.

In belgie, Rexel en ELGB bv

[dendaak]

Een korte vraag, te stom om een nieuw topic aan te maken. Voor onze toekomstige nieuwbouw wil ik graag de montage/installatie zelf doen van het netwerk. Ik ben nog op zoek naar een deftige punch-tool voor het patch paneel en een goede tester voor de kabels. Ik ben van plan om overal cat6a te leggen, stugge kabel + koperen kern.

Volstaat zoiets? https://www.utp-kabel.be/netwerk-toolset.html

Vriendelijk bedankt.

[Gwaihir]

@dendaak Waarschijnlijk wel. Ik heb dat door de jaren heen (op het hoesje na) los gekocht en dus best meer betaald maar zie niet echt verschil. Deftig zou ik het niet noemen; zulk spul is niet de kwaliteit waar een professional blij van wordt.

[John245]

dendaak schreef op maandag 20 november 2023 @ 16:22:
Een korte vraag, te stom om een nieuw topic aan te maken. Voor onze toekomstige nieuwbouw wil ik graag de montage/installatie zelf doen van het netwerk. Ik ben nog op zoek naar een deftige punch-tool voor het patch paneel en een goede tester voor de kabels. Ik ben van plan om overal cat6a te leggen, stugge kabel + koperen kern.

Volstaat zoiets? https://www.utp-kabel.be/netwerk-toolset.html

Vriendelijk bedankt.

Deze is wel deftig: https://www.installatiege...ke-networks-dsx-600-intl/

Maar als je hem niet vaak gebruikt is huren ook een optie.

[jadjong]

John245 schreef op maandag 20 november 2023 @ 18:10:
[...]

Deze is wel deftig: https://www.installatiege...ke-networks-dsx-600-intl/

Maar als je hem niet vaak gebruikt is huren ook een optie.

Lekker advies geef je.

Let op: voor de meeste installateurs zal dit type niet voldoen. Wij adviseren hiervoor de Pro-editie omdat hier een set Permanent Link kabels wordt meegeleverd.

[Dronium]

koelkast schreef op maandag 20 november 2023 @ 14:53:
Ik wil de boel qua bekabeling even iets netter maken in de meterkast.
Maar: in welke fysieke winkel/bedrijf kan ik als particulier een bedradingskoker (zo'n grijze met afbreekmogelijkheden) kopen?

Webwinkels vragen een toeslag voor grote (lange) producten, dus dat kost wat teveel.

In welke regio zoek je? Ik heb zelf een paar keer spullen besteld bij ElektroSchakelMarteriaal.nl. Die zitten in Asten en je kunt er voor kiezen om je spullen af te halen.
Keuze genoeg
Ik had een redelijk grote bestelling (plint-goten, wall-outlets, 2 rollen UTP enz.) nadat ik gebeld had met wat vraagjes kreeg ik ook nog 5% korting over de hele bestelling

dendaak schreef op maandag 20 november 2023 @ 16:22:
Een korte vraag, te stom om een nieuw topic aan te maken. Voor onze toekomstige nieuwbouw wil ik graag de montage/installatie zelf doen van het netwerk. Ik ben nog op zoek naar een deftige punch-tool voor het patch paneel en een goede tester voor de kabels. Ik ben van plan om overal cat6a te leggen, stugge kabel + koperen kern.

Volstaat zoiets? https://www.utp-kabel.be/netwerk-toolset.html

Vriendelijk bedankt.

• Die tester voldoet prima, checked keurig of je aders zijn aangesloten en in de juiste volgorde zitten. Testers die verder gaan zijn voor thuis gebruik gewoon veel te duur.
• Punch tool is ook OK
• Stripper denk ik ook wel
• De RJ-45 tang is moeilijk te zeggen zonder hem in de hand te hebben.

[ Voor 33% gewijzigd door Dronium op 20-11-2023 19:09 ]

[Joris748]

dendaak schreef op maandag 20 november 2023 @ 16:22:
Een korte vraag, te stom om een nieuw topic aan te maken. Voor onze toekomstige nieuwbouw wil ik graag de montage/installatie zelf doen van het netwerk. Ik ben nog op zoek naar een deftige punch-tool voor het patch paneel en een goede tester voor de kabels. Ik ben van plan om overal cat6a te leggen, stugge kabel + koperen kern.

Volstaat zoiets? https://www.utp-kabel.be/netwerk-toolset.html

Vriendelijk bedankt.

Genoeg om een paar dagen te hobbyen en daarna voor nog wat sporadisch gebruik.

Ik ben er tevreden mee. Het setje doet wat het moet doen.

[John245]

jadjong schreef op maandag 20 november 2023 @ 18:53:
[...]

Lekker advies geef je.

[...]

De pro is vast ook wel te huur.

[xleeuwx]

koelkast schreef op maandag 20 november 2023 @ 14:53:
Ik wil de boel qua bekabeling even iets netter maken in de meterkast.
Maar: in welke fysieke winkel/bedrijf kan ik als particulier een bedradingskoker (zo'n grijze met afbreekmogelijkheden) kopen?

Webwinkels vragen een toeslag voor grote (lange) producten, dus dat kost wat teveel.

Hubo of online bij Sander vunderink

[BliXem]

LEDfan schreef op zondag 16 juli 2023 @ 13:58:
[...]


Ik heb sinds twee maanden ook een grandstream GWN7660 AP en ben er erg tevreden van. Er zit standaard geen PoE injector bij, ik heb zelf eentje van ubiquiti er bij gekocht: uitvoering: Ubiquiti Gigabit PoE injector, 48V/0.5A (beide gekocht bij dectdirect, daar zijn de grandstream producten goed beschikbaar). Ik gebruik de AP niet intensief, maar hij heeft wel voldoende kracht om over 90m² (en in verschillende ruimtes) 300Mbps te halen. Hierbij staat de AP gewoon in een kleine berging (niet optimaal opgehangen dus). Direct naast de AP haal ik 550Mbps. De 802.11ax verbinding heb ik nog niet kunnen testen, omdat ik geen geschikte client heb . Ik heb de AP nog nooit moeten herstarten om iets op te lossen, verbindingen zijn altijd stabiel. Bij installeren heb ik een firmware update gedaan (hiervoor moet je wel zelf de correcte URL instellen) en heb ondertussen nog één keer een update gekregen. Admin panel ziet er simpel uit, maar wel genoeg opties om te configureren (VLANs, guest wifi, throughput limiten, rough ap etc) en ook stabiel (geen fout meldingen of niet werkende knoppen).

Vijf jaar geleden zou ik een ubiquiti hebben gekocht, nu lijkt deze Grandstream de ideale vervanger te zijn.

Er is onlangs nog een nieuw AP merk ontstaan, met ex Ubiquiti werknemers: https://www.alta.inc/access-points , maar de self-hosted controller lijkt weer iets dat ze achteraf "misschien" gaan ondersteunen (YouTube: Can The Alta AP6 PRO Access Points Compete With Ubiquiti UniFi?) en het lijkt ook allemaal fancy en speciaal te moeten zijn waarbij het bij grandstream meer een enterprise ervaring geeft. Zo hebben ze bv. DPI op hun APs (of misschien gebeurt de processing op hun cloud..), in mijn ogen heeft DPI op een AP weinig zijn, als je dat wilt moet dat in een firewall gebeuren.

Het is nog niet mogelijk om clients te locken aan een bepaalde access point, correct? Heb net drie Grandstream GWN7662 gekocht. Vind de lock feature van Unifi wel ontzettend handig.
Inmiddels wel al wifi 6 producten binnen en kunnen testen?

[lier]

BliXem schreef op dinsdag 21 november 2023 @ 20:10:
Het is nog niet mogelijk om clients te locken aan een bepaalde access point, correct? Heb net drie Grandstream GWN7662 gekocht. Vind de lock feature van Unifi wel ontzettend handig.
Inmiddels wel al wifi 6 producten binnen en kunnen testen?

Je zou een specifiek SSID aan kunnen maken en deze alleen door de betreffende accespoint laten uitzenden? Maar uiteindelijk blijft het symptoom bestrijding, waarom gaat de client naar een minder ideaal accespoint? En is het nodig?

Heb zelf (ook) het nodige van Grandstream hangen, maar kijk uit naar de ultra-manageability van MikroTik (zodra ze een outdoor 802.11ax accespoint aanbieden, vervang ik het gelijk).

[BliXem]

lier schreef op dinsdag 21 november 2023 @ 20:18:
[...]

Je zou een specifiek SSID aan kunnen maken en deze alleen door de betreffende accespoint laten uitzenden? Maar uiteindelijk blijft het symptoom bestrijding, waarom gaat de client naar een minder ideaal accespoint? En is het nodig?

Heb zelf (ook) het nodige van Grandstream hangen, maar kijk uit naar de ultra-manageability van MikroTik (zodra ze een outdoor 802.11ax accespoint aanbieden, vervang ik het gelijk).

Ja persoonlijk heb ik liever 1 SSID wat zowel 2.4ghz als 5ghz uitzend. Welke AP heb jij en ben je daar nog steeds tevreden over?
Heb vanmiddag een ticket aangemaakt bij Grandstream maar ze wisten niet wat AP lock betekende dus vermoed niet dat dat er op korte termijn aan zit te komen.

[lier]

Heb een 7660, 7630 en 7605LR. Op zich best tevreden, merk dat Grandstream wat achter loopt qua instelmogelijkheden. Ook de firmwares bevatten, op het gebied van VLAN, wat fouten. Verder draait het staniel.draait

[Xanthine]

Ik kon vannacht niet slapen dus heb ik mijn rackje op orde gebracht. Ik gebruikte eerst een WatchGuard firewall met 8 VLANs voor allerhande dingen, maar daar heb ik nu geen zin meer in dus hou ik het simpel met een UniFi USG.
De HPE switch zou ik ook nog willen vervangen door een UniFi 24p PoE, maar daar wil ik momenteel geen geld aan geven (en ik hoop dat ik een gebruikte Cisco van het werk mag meenemen).

From top to bottom:
- Patchpaneel 24p
- HPE 1920S 24p PoE switch
- UniFi USG-Pro-4
- Synology DS920+ (24TB iscsi storage voor VMWare ESXi)
- Lenovo Tiny M720q (ESXi host: AdGuard Home, Gira HS, UniFi controller, Windows 10 remote client)
- Lenovo Tiny P340 met Nvidia Quadro GPU (ESXi host: AdGuard Home, Emby Mediaserver, Odoo webserver, Ubuntu scriptserver domotica)
- 2N WebRelay (aansturing Fuhr deurslot via domotica)
- Gira KNX interface (voor Gira HomeServer)
- APC 2200KV 1200W UPS (1 uur runtime met huidige load)

Dit alles samen verbruikt slechts 130W (en dat is inclusief 4 PoE cameras en 2 access points).

[Piet91]

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

[Source90]

Piet91 schreef op donderdag 23 november 2023 @ 14:53:
***members only***

Je hebt nu alle binnenmuren van beton gemaakt, ik betwijfel of de woning anno nu nog betonnen binnenmuren heeft. Veelal zijn dat kalkzandsteenblokken/Cellenbetonblokken of metalstud.
Ik zou de muren op drywall zetten, de in NL gebruikte KZB/CBB kennen ze niet in Amerika, waar de tool op gebaseerd is.

Hier één Unifi U6-Plus op de 1ste (55m²) en één U6-Lite op de tweede (26m²), overal prima bereik.

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Bij ons is er één muurtje dragend, qua binnenmuren. Dit is de muur bij de trap, tot de deur (in de tool vergeten bruin te maken).

[ Voor 31% gewijzigd door Source90 op 23-11-2023 21:56 ]

[Piet91]

Source90 schreef op donderdag 23 november 2023 @ 16:09:
Je hebt nu alle binnenmuren van beton gemaakt, ik betwijfel of de woning anno nu nog betonnen binnenmuren heeft. Veelal zijn dat kalkzandsteenblokken/Cellenbetonblokken of metalstud.
Ik zou de muren op drywall zetten, de in NL gebruikte KZB/CBB kennen ze niet in Amerika, waar de tool op gebaseerd is.

Hier één Unifi U6-Plus op de 1ste (55m²) en één U6-Lite op de tweede (26m²), overal prima bereik.

***members only***

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

[FrankHe]

@Piet91 Met muren van cellenbeton kun je voor mijn gevoel prima toe met één access point per verdieping.

Zelf woon ik in een appartement met 300 mm (30 cm) dikke muren van gewapend beton en heb daarom twee access points nodig op een oppervlakte van 120 m².

Vergeet ook de tuin niet, wellicht is het een idee om aan die kant een extra access point te monteren.

[Source90]

Indien de (ruwbouw) optie er nog is; laat inderdaad een loze leiding (of bedraad met UTP) uitkomen aan de achtergevel en bij de voordeur.
Die laatste kan je dan gebruiken om een bedrade PoE (G4 Pro) deurbel op te hangen

[Piet91]

FrankHe schreef op vrijdag 24 november 2023 @ 10:25:
@Piet91 Met muren van cellenbeton kun je voor mijn gevoel prima toe met één access point per verdieping.

Zelf woon ik in een appartement met 300 mm (30 cm) dikke muren van gewapend beton en heb daarom twee access points nodig op een oppervlakte van 120 m²

In dit geval kalkzandsteen.

Vergeet ook de tuin niet, wellicht is het een idee om aan die kant een extra access point te monteren.

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Source90 schreef op vrijdag 24 november 2023 @ 12:56:
Indien de (ruwbouw) optie er nog is; laat inderdaad een loze leiding (of bedraad met UTP) uitkomen aan de achtergevel en bij de voordeur.
Die laatste kan je dan gebruiken om een bedrade PoE (G4 Pro) deurbel op te hangen

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

[FrankHe]

Piet91 schreef op vrijdag 24 november 2023 @ 21:31:
[...]

Kalkzandsteen.

Met 300 mm kalkzandsteen bereik je een demping die redelijk vergelijkbaar is met 300 mm gewapend beton. Wanneer de kortste route tussen access point en device haaks op de wand staat komt er nog wel een beetje signaal doorheen maar zodra je onder een kleine hoek zit neemt het signaal rap af.

Gelukkig lag hier al bedrading, slechts Cat 5e maar dat is beter dan niets, haalt toch nog netjes een snelheid van 1Gbps. Draadloze "repeaters" en dikke wanden is vragen om problemen, bedraad is altijd beter.

[Miezie]

Ons resultaat in de nieuwbouw. Ik heb besloten het basic te houden na veel ongebruikte unifi capabilities in ons vorige huis… denk dat dat nog steeds wel meer is dan gemiddeld maar toch…

U ziet een nuc voor home assistant, een patch panel met 2x leiding naar woonkamer, 1x werkkamer beneden en 1x inloopkast boven waar vandaan ik beide slaapkamers kan bereiken… verder nu in het voor ons perfecte eco systeem van Fritz gestapt. Hier een 7590 die ik nog had. De Fritz 6000 ligt al klaar voor woonkamer, werkkamer en inloopkast. Daar zal je ze uiteindelijk nooit weer zien .

Ik heb nog een wandrek over, want bovenstaande is gaandeweg bedacht en de rest langzaamaan verkocht .

[LEDfan]

BliXem schreef op dinsdag 21 november 2023 @ 20:10:
[...]


Het is nog niet mogelijk om clients te locken aan een bepaalde access point, correct? Heb net drie Grandstream GWN7662 gekocht. Vind de lock feature van Unifi wel ontzettend handig.
Inmiddels wel al wifi 6 producten binnen en kunnen testen?

Ik heb gekeken in de UI, maar die optie vind ik niet inderdaad. Ik heb nog geen wifi 6 devices, dus nog niet verder kunnen testen. Voor de rest draait de AP nog altijd stabiel.

[BliXem]

LEDfan schreef op zondag 26 november 2023 @ 10:29:
[...]


Ik heb gekeken in de UI, maar die optie vind ik niet inderdaad. Ik heb nog geen wifi 6 devices, dus nog niet verder kunnen testen. Voor de rest draait de AP nog altijd stabiel.

Ik heb 'm getest en binnen 20 minuten weer uitgezet en teruggestuurd. Vond het helemaal niets. Ben nu overgestapt naar Alta Labs en is zoveel beter.

[Lange_Slurf]

Xanthine schreef op woensdag 22 november 2023 @ 10:24:
*knip*

Dan ben je nog best productief met een slapeloze nacht
Ik wil iets vergelijkbaars gaan doen, alleen dan een 8 bay synology.

Waar het om gaat is: zie ik dat jouw kast hangt?
Ik heb het idee dat als die NAS en een UPS erin komen te staan, dat het best een behoorlijk gewicht zal gaan zijn.

In hoeverre is een/dat rack geschikt voor die gewichten?

[ Voor 19% gewijzigd door Lange_Slurf op 26-11-2023 18:01 ]

[Xanthine]

Lange_Slurf schreef op zondag 26 november 2023 @ 18:01:
[...]


Dan ben je nog best productief met een slapeloze nacht
Ik wil iets vergelijkbaars gaan doen, alleen dan een 8 bay synology.

Waar het om gaat is: zie ik dat jouw kast hangt?
Ik heb het idee dat als die NAS en een UPS erin komen te staan, dat het best een behoorlijk gewicht zal gaan zijn.

In hoeverre is een/dat rack geschikt voor die gewichten?

Die van mij hangt met 4 bouten aan een betonnen kelderwand. Ik denk dat het maximum gewicht 90kg is. Aan een binnenmuur met brikken zou ik dit gewicht niet vertrouwen.

[Haribo112]

In mijn nieuwe woning heb ik straks de situatie dat ik de bekabeling als een bundel door een muur moet voeren. Om nou een groot gapend gat achter te laten lijkt me niet echt top dus ik zit te denken aan een soort borstel-doorvoer voor in de muur. Iemand die hier ervaring mee heeft?

[Jfwiet]

Haribo112 schreef op maandag 27 november 2023 @ 14:11:
In mijn nieuwe woning heb ik straks de situatie dat ik de bekabeling als een bundel door een muur moet voeren. Om nou een groot gapend gat achter te laten lijkt me niet echt top dus ik zit te denken aan een soort borstel-doorvoer voor in de muur. Iemand die hier ervaring mee heeft?

Hoeveel kabels? Heb voor de doorvoer van onder het bureau naar achter de monitor een inbouwdoos aan beide kanten met een met daar deze op zitten:

https://www.elektramat.nl...m4OBkVgDDhSRoCe_cQAvD_BwE

[Haribo112]

Jfwiet schreef op maandag 27 november 2023 @ 15:15:
[...]


Hoeveel kabels? Heb voor de doorvoer van onder het bureau naar achter de monitor een inbouwdoos aan beide kanten met een met daar deze op zitten:

https://www.elektramat.nl...m4OBkVgDDhSRoCe_cQAvD_BwE

Het gaat om 12x UTP. Deze moeten gewoon rechdoor de muur door. Situatie is dat ik leidingen heb die in de uiterste hoek van een krappe CV ruimte uit de vloer komen. De CV ruimte is ivm warmte niet echt een geschikte plek om een rack neer te zetten. Daarom heb ik een 12U patchrack op wielen besteld met de bedoeling deze op de studeerkamer neer te zetten. De kabels wil ik dan met klittenband samenbundelen, door een muurtje steken en ongeveer 1 meter over de vloer laten lopen naar de achterkant van het rack.

[jadjong]

Mogelijkheden genoeg.

https://www.obo.nl/produc...ugr-block-en-pyrositr-ng/

[Mini-me]

Of je leidt die kabels door een kabelgoot met dezelfde doorsnede als het gat in de muur, zorg dat je die er recht overheen leidt en je ziet er niets van.

[Haribo112]

Bedankt voor de suggesties. Ik ga denk ik voor dit: https://www.amazon.nl/ANZ...voer-zwart/dp/B08535KC7N/

[lizard87]

Even checken of ik opties over het hoofd zie. Op zolder komen 2 Belden kabels uit de muur, aangesloten op een Rutenbeck doosje (groen). Bij deze uitgang komt een bureau waar een vaste aansluiting nodig is. 2 meter verderop zit een dubbele Rutenbeck in een vaste kast verwerkt met kabels naar de printer (andere kant van de kast) en het tweede bureau in de ruimte (links), beiden afgemonteerd op een enkele Rutenbeck.

De rode stippellijn is 2 Belden Cat6 kabels (vaste kern). Rechtsboven de dubbele Rutenbeck, in verbinding met links 2 enkele Rutenbecks. Tussen rood en groen rechts zit een Belden twin kabel door de muur, die net naast de Rutenbecks uit de muur komt. Nu zie ik deze opties:

1. Patch panel: patch paneeltje aan de wand onder het bureau monteren (bureau kan op en neer en wil de kabels niet teveel laten bewegen), en van daaruit een patch kabeltje naar een Unifi Flex Mini switch op het bureau.
2. Field connector: field connectors voor vaste kern kabels monteren en die rechtstreeks in de switch op het bureau. Niet ideaal want het bureau zal soms op en neer gaan (weinig, maar toch).

Mis ik opties? Patch paneel lijkt me het netst. Printer kan natuurlijk zonder kabel, dan kan ik gewoon vanuit groen met 1 patch kabel naar switch op het bureau, en met 1 field connector naar de Rutenbeck rechtsboven. Maar wil het toch het liefst enigszins net wegwerken. Andere constructie qua kabels is helaas niet meer mogelijk.



Binnenkort deel ik foto's van het rack dat ik bij een vriend van me geinstalleerd heb met 3 24 poorts patch panelen.

[EverLast2002]

lier schreef op dinsdag 21 november 2023 @ 21:45:
Heb een 7660, 7630 en 7605LR. Op zich best tevreden, merk dat Grandstream wat achter loopt qua instelmogelijkheden. Ook de firmwares bevatten, op het gebied van VLAN, wat fouten. Verder draait het staniel.draait

@lier
even een off-topic vraagje over die 7630 :
welke PoE injector heb jij erbij gekocht?
(als je een PoE switch gebruikt: nevermind).

[Hipska]

@lizard87 patch paneel zal mooiste en duurzaamste oplossing zijn.

[lizard87]

Optie 3 is natuurlijk de solid core kabel afknippen en wegwerken, en 2 langere patch kabels vanaf groen naar rood rechtsboven. Die zitten dan wel deels in het zicht, maar dan kan ik de kabels die uit de muur komen afknippen.
Optie 4 is keystones net uit de muur monteren en dan met patch kabeltjes naar de mini switch op het bureau.

Keuzes....

[Mini-me]

lizard87 schreef op woensdag 29 november 2023 @ 09:55:
Optie 3 is natuurlijk de solid core kabel afknippen en wegwerken, en 2 langere patch Mini-me in "Het grote topic voor nette lan afwerking..."
kabels vanaf groen naar rood rechtsboven. Die zitten dan wel deels in het zicht, maar dan kan ik de kabels die uit de muur komen afknippen.
Optie 4 is keystones net uit de muur monteren en dan met patch kabeltjes naar de mini switch op het bureau.

Keuzes....

Je hebt twee uplink kabels (groen) en wilt drie apparaten aansluiten, waarvan twee via een extra UTP.

Voor je begint met aansluiten op patch paneel of switch, misschien eerst de vraag stellen: wat wil je combineren achter iedere kabel? Heb je ze beiden nodig? En heb je PoE tot je beschikking aan de uplink zijde?

[lizard87]

Mini-me schreef op woensdag 29 november 2023 @ 12:38:
[...]


Je hebt twee uplink kabels (groen) en wilt drie apparaten aansluiten, waarvan twee via een extra UTP.

Voor je begint met aansluiten op patch paneel of switch, misschien eerst de vraag stellen: wat wil je combineren achter iedere kabel? Heb je ze beiden nodig? En heb je PoE tot je beschikking aan de uplink zijde?

Het is een klein beetje krom gegaan.

• Er lopen 2 enkele kabels van de aansluitingen links (beiden rood), naar het rode punt rechtsboven. Daar komt een dubbele Rutenbeck in.
• Uplink (groen) komt uit op patchpaneel in meterkast, waar een PoE switch hangt, dus ja, PoE beschikbaar.
• De electricien heeft als creatieve oplossing een Belden twin kabel (vaste kern, blauwe lijn) door de muur gefreesd van dicht bij groen tot dicht bij rood (zie plaatje).

Die kabel onder blauw kan ik afknippen en weglaten als het niet nodig is. Wil het natuurlijk zo net mogelijk weggewerkt hebben, en een patch paneel aan de muur is niet per sé net (wife-acceptance factor..). Dan misschien beter nog gewoon patch kabeltjes vanaf switch op bureau. Schakelmateriaal wordt nog vervangen voor iets zwarts.

Uit mijn eerste post is het als volgt:

• Rood linksboven is voor de printer (fijn, maar kan achterwege gelaten worden)
• Rood linksonder is voor ander bureau dus wel essentieel.
• Bij groen komt ook een bureau met werkplek, dus ook essentieel. Op beide bureaus komt sowieso een USW-Flex-Mini.

[ Voor 11% gewijzigd door lizard87 op 29-11-2023 17:46 ]

[Mini-me]

lizard87 schreef op woensdag 29 november 2023 @ 17:43:
[...]


Het is een klein beetje krom gegaan.

• Er lopen 2 enkele kabels van de aansluitingen links (beiden rood), naar het rode punt rechtsboven. Daar komt een dubbele Rutenbeck in.
• Uplink (groen) komt uit op patchpaneel in meterkast, waar een PoE switch hangt, dus ja, PoE beschikbaar.
• De electricien heeft als creatieve oplossing een Belden twin kabel (vaste kern, blauwe lijn) door de muur gefreesd van dicht bij groen tot dicht bij rood (zie plaatje).

Die kabel onder blauw kan ik afknippen en weglaten als het niet nodig is. Wil het natuurlijk zo net mogelijk weggewerkt hebben, en een patch paneel aan de muur is niet per sé net (wife-acceptance factor..). Dan misschien beter nog gewoon patch kabeltjes vanaf switch op bureau. Schakelmateriaal wordt nog vervangen voor iets zwarts.

Uit mijn eerste post is het als volgt:

• Rood linksboven is voor de printer (fijn, maar kan achterwege gelaten worden)
• Rood linksonder is voor ander bureau dus wel essentieel.
• Bij groen komt ook een bureau met werkplek, dus ook essentieel. Op beide bureaus komt sowieso een USW-Flex-Mini.

[Afbeelding]

Je elektricien had vast goede bedoelingen maar het is zo inderdaad wat onhandig.
Ik zou sowieso aanraden om die draad van groen naar rood ook met een rutenbeck doos af te werken. Hang dan een poe gevoerde switch aan de muur vlak boven dat blok en verbind alle rutenbecks met patch kabel. Een kabel naar je pc van daar.

Ik snap nog steeds niet waarom je twee groene kabels hebt en waarom je van de dubbele rutenbeck rechtsboven naar twee andere enkelvoudige dozen gaat (de printer komt toch bij de dubbele rode rechtsboven, niet bij een van de enkele aan de linker kant?)

[lizard87]

Mini-me schreef op woensdag 29 november 2023 @ 20:15:
Je elektricien had vast goede bedoelingen maar het is zo inderdaad wat onhandig.

100% haha

Ik zou sowieso aanraden om die draad van groen naar rood ook met een rutenbeck doos af te werken.

Probleem is dat het dan een opbouwdoos wordt ipv inbouw. Inbouw krijg ik er niet naast want daar loopt ook stroom. En dat gaat er ook weer gek uitzien. Dan is een klein patch paneel hetzelfde idee, toch? 4 poorts heb ik al gevonden, misschien is er ook wel 2 poorts. Dat scheelt zelfs weer 1 raamwerk.

Ik snap nog steeds niet waarom je twee groene kabels hebt en waarom je van de dubbele rutenbeck rechtsboven naar twee andere enkelvoudige dozen gaat (de printer komt toch bij de dubbele rode rechtsboven, niet bij een van de enkele aan de linker kant?)

De printer komt bij de rode linksboven. Dit wordt een vakkenkast onder een verdiepte vensterbank, en komt naast mijn bureau te staan. Dan staat hij tenminste niet vol in het zicht op een bureau. Rechtsboven gaat niet passen omdat het daar niet breed genoeg is voor de printer.

De volgorde met de klok mee is dus:

• Linksonder: mijn bureau, switch op bureau verbonden met enkele Rutenbeck in de muur
• Linksboven: printer, verbonden via enkele Rutenbeck in kastwand
• Rechtsboven: dubbele Rutenbeck waar de 2 van links op uit komen
• Rechtsonder: dubbele uplink vanuit meterkast

Ik kan het eventueel oplossen door de printer op wifi te laten (geen ramp), vanuit groen 1 patch kabel naar switch op het bureau daar, en dan die kabel tussen rood en groen met connectors voor solid cable in de Rutenbeck klikken. Kan rood rechtsboven ook naar enkel ipv dubbel.

[jadjong]

Knutsel die twin-kabel om netjes om/achter de 230V punten door naar het groene aansluitpunt en koppel de draden daar aan elkaar? Dan heb je effectief groen verlengd naar de loze ruimte onder het dak.

[Mini-me]

jadjong schreef op woensdag 29 november 2023 @ 20:54:
Knutsel die twin-kabel om netjes om/achter de 230V punten door naar het groene aansluitpunt en koppel de draden daar aan elkaar? Dan heb je effectief groen verlengd naar de loze ruimte onder het dak.

Twee van deze https://www.allekabels.be...66218/dsl-koppelstuk.html in de muur en een blindplaat ipv dubbele rutenbeck op de plek rechtsonder. Zou dat gaan lukken? Is niet ideaal maar cosmetisch wel het mooiste.

[LEDfan]

EverLast2002 schreef op dinsdag 28 november 2023 @ 16:09:
[...]

@lier
even een off-topic vraagje over die 7630 :
welke PoE injector heb jij erbij gekocht?
(als je een PoE switch gebruikt: nevermind).

Ik heb deze van ubiquiti: uitvoering: Ubiquiti Gigabit PoE injector, 48V/0.5A . Dit was toen de goedkoopste die je kon kopen inclusief levering.

[Mini-me]

LEDfan schreef op donderdag 30 november 2023 @ 06:55:
[...]


Ik heb deze van ubiquiti: uitvoering: Ubiquiti Gigabit PoE injector, 48V/0.5A . Dit was toen de goedkoopste die je kon kopen inclusief levering.

Tip: PoE injectors staan er meer dan genoeg ook te koop op tweedehands kanalen, vrijwel altijd ongebruikt. Omdat er een overschot is, kun je vast wel wat onderhandelen.

[lizard87]

jadjong schreef op woensdag 29 november 2023 @ 20:54:
Knutsel die twin-kabel om netjes om/achter de 230V punten door naar het groene aansluitpunt en koppel de draden daar aan elkaar? Dan heb je effectief groen verlengd naar de loze ruimte onder het dak.

Mini-me schreef op woensdag 29 november 2023 @ 22:40:
Twee van deze https://www.allekabels.be...66218/dsl-koppelstuk.html in de muur en een blindplaat ipv dubbele rutenbeck op de plek rechtsonder. Zou dat gaan lukken? Is niet ideaal maar cosmetisch wel het mooiste.

Had ik ook aan gedacht ja, maar dan heeft het bureau bij groen dus geen bedrade aansluiting meer over. Om alles aan te sluiten wat ik wil moet ik óf ergens verbinding maken met een patch panel of switch, óf de printer opgeven. Ik kan wel dat koppelstuk van @Mini-me gebruiken voor 1 kabel. Dan wordt groen effectief een enkele aansluiting voor het bureau dat daar komt, de andere groene kabel wordt dan met koppelstuk verbonden met de twin kabel. Dan zie je er niks meer van, heb ik beide bureaus bedraad aangesloten, en die printer redt het dan wel op Wifi. Denk dat dat het netst is dan!

Dank voor het meedenken

[Mini-me]

lizard87 schreef op donderdag 30 november 2023 @ 08:55:
[...]


[...]


Had ik ook aan gedacht ja, maar dan heeft het bureau bij groen dus geen bedrade aansluiting meer over. Om alles aan te sluiten wat ik wil moet ik óf ergens verbinding maken met een patch panel of switch, óf de printer opgeven. Ik kan wel dat koppelstuk van @Mini-me gebruiken voor 1 kabel. Dan wordt groen effectief een enkele aansluiting voor het bureau dat daar komt, de andere groene kabel wordt dan met koppelstuk verbonden met de twin kabel. Dan zie je er niks meer van, heb ik beide bureaus bedraad aangesloten, en die printer redt het dan wel op Wifi. Denk dat dat het netst is dan!

Dank voor het meedenken

Dat klinkt inderdaad als de beste oplossing.

[RevellNL]

Het is bij ons eindelijk tijd om de netwerkapparatuur een goed onderdak te geven, de manier waarop het er nu allemaal bij ligt/staat is niet bepaald om over naar huis te schrijven.

Nu krijgen we echter aankomende maand een KPN glasvezelaansluiting en dat is hét moment om de boel eens goed aan te pakken. Hiervoor zou ik echter wel graag wat advies willen inwinnen om een zo net mogelijk eindresultaat te krijgen, en vandaar ook deze post! Eerst maar eens een aantal foto's van de huidige situatie, maar wees gewaarschuwd..







Wat is er te zien:

• UDM Pro SE
• Unifi Standard 24 PoE Switch
• Raspberry Pi
• Intellinet 12-port Patch Panel
• Intel NUC
• Synology DS216+II
• T-Mobile Zyxel modem

Nu ben ik dus op zoek naar een mooie oplossing om dit allemaal in onder te kunnen brengen, met uitzondering van de Zyxel modem aangezien die vervangen wordt door KPN Glasvezel (welke ik direct op de UDM Pro SE hoop te kunnen aansluiten).

Ik dacht zelf aan dit StarTech.com 6U Rack, maar ben niet helemaal zeker van de overige panelen die ik daarin moet/kan plaatsen om het geheel netjes weg te werken, bijvoorbeeld om het huidige 12-poort patchpaneel er ook in te verwerken. Het liefste zou ik ook de Synology en de NUC in het rack plaatsen.

De beschikbare ruimte die ik heb is ong. 35cm diep, 35cm hoog en 60cm breed.

[DutchKel]

@RevellNL ik zou er een kleine patchkast neerzetten en geen rack. De nuc kan daarin eventueel op een plaat worden gezet. De Synology kan wellicht er bovenop worden gezet (ik verwacht niet dat daar genoeg ruimte voor is om die erin te zetten).

[ Voor 4% gewijzigd door DutchKel op 23-12-2023 17:26 ]

[RevellNL]

DutchKel schreef op zaterdag 23 december 2023 @ 17:25:
@RevellNL ik zou er een kleine patchkast neerzetten en geen rack. De nuc kan daarin eventueel op een plaat worden gezet. De Synology kan wellicht er bovenop worden gezet (ik verwacht niet dat daar genoeg ruimte voor is om die erin te zetten).

Voor een patchkast heb ik helaas niet genoeg diepte beschikbaar. Zo te zien zijn die al snel 45cm diep, ik heb ong. 35cm tot mijn beschikking hier om er nog een beetje omheen te kunnen bewegen.

De NUC en de Synology zouden er inderdaad bovenop kunnen staan, daar is ruimte voor!

Ik heb de beschikbare diepte ook even toegevoegd aan mijn originele post.

[ Voor 5% gewijzigd door RevellNL op 23-12-2023 17:36 ]

[DutchKel]

RevellNL schreef op zaterdag 23 december 2023 @ 17:35:
[...]


Voor een patchkast heb ik helaas niet genoeg diepte beschikbaar. Zo te zien zijn die al snel 45cm diep, ik heb ong. 35cm tot mijn beschikking hier om er nog een beetje omheen te kunnen bewegen.

De NUC en de Synology zouden er inderdaad bovenop kunnen staan, daar is ruimte voor!

Ik heb de beschikbare diepte ook even toegevoegd aan mijn originele post.

Dat is inderdaad erg weinig voor een patchkast. Ik kan wel aanraden om op dit topic het filter op plaatjes te zetten zodat je alleen maar plaatjes ziet om inspiratie op te doen. Er zijn ook met een beperkte ruimte nog veel mogelijkheden.

[m.eddy]

RevellNL schreef op zaterdag 23 december 2023 @ 17:35:
[...]


Voor een patchkast heb ik helaas niet genoeg diepte beschikbaar. Zo te zien zijn die al snel 45cm diep, ik heb ong. 35cm tot mijn beschikking hier om er nog een beetje omheen te kunnen bewegen.

De NUC en de Synology zouden er inderdaad bovenop kunnen staan, daar is ruimte voor!

Ik heb de beschikbare diepte ook even toegevoegd aan mijn originele post.

Hier is iemand die een 30 cm diep kastje heeft gevonden :
https://gathering.tweaker...message/74086444#74086444

Edit kun je misschien een overzichtsfoto sturen? Dat denk iets makkelijker mee. Zal waarschijnlijk niet simpel zijn met de beschikbare ruimte.

[ Voor 10% gewijzigd door m.eddy op 23-12-2023 19:10 ]

[RevellNL]

m.eddy schreef op zaterdag 23 december 2023 @ 19:08:
[...]


Hier is iemand die een 30 cm diep kastje heeft gevonden :
https://gathering.tweaker...message/74086444#74086444

Edit kun je misschien een overzichtsfoto sturen? Dat denk iets makkelijker mee. Zal waarschijnlijk niet simpel zijn met de beschikbare ruimte.

Yes, hier een overzichtsfoto!


Het gedeelte waar de meterkast hangt is ong. 50cm breed. Het stuk waar nu de netwerkapparatuur ligt is ong. 60cm breed.

Het plan dat ik nu heb is om de kast die er nu hangt volledig weg te halen en om te starten met een 6U Rack verticaal naast de meterkast te hangen. Daarbovenop kan dan de NAS komen te staan, en de NUC zou ik in het rack kwijt kunnen. Een mock-up in Paint:


Qua onderdelen kijk ik nu naar het volgende:

• StarTech 6U Rack
• Ubiquiti 24-Port Patch Panel
• Keystone 24-pack
• Intel NUC Rack Mount

[John245]

Is er iemand in het bezit van de uitvoering: Ubiquiti 24-Port Patch Panel

Ik zie op de website van Unifi dat er geen aardedraad wordt meegeleverd. Is het patch panel wel voorbereid om een aarddraad te bevestigen?

[Mini-me]

RevellNL schreef op zaterdag 23 december 2023 @ 20:42:
[...]


Yes, hier een overzichtsfoto!
[Afbeelding]

Het gedeelte waar de meterkast hangt is ong. 50cm breed. Het stuk waar nu de netwerkapparatuur ligt is ong. 60cm breed.

Het plan dat ik nu heb is om de kast die er nu hangt volledig weg te halen en om te starten met een 6U Rack verticaal naast de meterkast te hangen. Daarbovenop kan dan de NAS komen te staan, en de NUC zou ik in het rack kwijt kunnen. Een mock-up in Paint:
[Afbeelding]

Qua onderdelen kijk ik nu naar het volgende:

• StarTech 6U Rack
• Ubiquiti 24-Port Patch Panel
• Keystone 24-pack
• Intel NUC Rack Mount

Als je apparatuur zijwaarts hangt, zorg dan wel dat je de koeling respecteert. Racks zijn meestal wel symmetrisch maar als dat niet zo is, bedenk dan van tevoren of links of rechts omhoog zou moeten voor je apparaten en of je de deur naar onder of boven wilt laten scharnieren.

[DutchKel]

@RevellNL je zou daar prima een patchkast van 6u kunnen ophangen. Je hebt toch veel meer dan 30cm diepte? Het is eerder 90-120cm diepte. Waarom zie je daar een beperking van 30cm?

Je moet dan wellicht wel 1 of 2 plankjes opofferen om het echt netjes te maken.

[ Voor 18% gewijzigd door DutchKel op 23-12-2023 23:57 ]

[SpamLame]

DutchKel schreef op zaterdag 23 december 2023 @ 23:56:
@RevellNL je zou daar prima een patchkast van 6u kunnen ophangen. Je hebt toch veel meer dan 30cm diepte? Het is eerder 90-120cm diepte. Waarom zie je daar een beperking van 30cm?

Je moet dan wellicht wel 1 of 2 plankjes opofferen om het echt netjes te maken.

Hierom

RevellNL schreef op zaterdag 23 december 2023 @ 17:35:
[...]


Voor een patchkast heb ik helaas niet genoeg diepte beschikbaar. Zo te zien zijn die al snel 45cm diep, ik heb ong. 35cm tot mijn beschikking hier om er nog een beetje omheen te kunnen bewegen.

De NUC en de Synology zouden er inderdaad bovenop kunnen staan, daar is ruimte voor!

Ik heb de beschikbare diepte ook even toegevoegd aan mijn originele post.

[Dailybits]

Toch niets leuker, dan deze dagen alles nog eens terug opbouwen en een upgrade geven (Home Assistant naar een Yellow gebracht).





- Blauwe LED balk
- Patchpaneel met keystones
- TP-link managed switch
- 2 Raspberry pi's 3B+ in een rackpaneel (flightradar en Pihole)
- Home Assistant Yellow en Zappi Hub (voor de laadpaal)
- APC UPS BX950MI-FR
- Synology DS212J (disk kapot, dus gaat weg, data er al afgehaald)
- Synology DS218+ met Ram upgrade voor NAS en Docker containers

[ Voor 18% gewijzigd door Dailybits op 27-12-2023 14:57 ]

[Ferra]

Hebben jullie nog tips voor cat6(a) bekabeling? Welke staat goed aangeschreven om straks in ons nieuwbouwhuis te trekken?

[RobertMe]

Ferra schreef op woensdag 27 december 2023 @ 21:27:
Hebben jullie nog tips voor cat6(e) bekabeling? Welke staat goed aangeschreven om straks in ons nieuwbouwhuis te trekken?

* RobertMe zoekt op "cat6e". Volgens Wikipedia is 6e een verzonnen label omdat het beter dan 6 lijkt, net zoals 5e beter dan 5 is. Alleen bestaat er wel een 5e standaard, maar geen 6e. Wat dan weer wel bestaat is 6A.

Maar... cat6 is voldoende voor 10Gbit/s tot 55 meter (moet het aan kunnen als het daadwerkelijk cat6 is). Moet je toch al een aardig huis hebben wil je dat nodig hebben. Waarschijnlijk is 6 dus zelfs voldoende. Heb je wel een langere afstand nodig kun je voor Cat6A gaan. Maar 6A is wel zoveel dikker en stugger dat die lastiger te trekken is. En misschien kom je dan wel tot de conclusie dat je beter iets als glasvezel kunt trekken over een lange afstand, aan beide kanten een switchen, en van daaruit weer met cat6 werken voor kortere afstanden. Cat6 kabel die in dit topic vaak wordt aangeraden is die van Belden. Waarbij ze ook nog een "twin cable" hebben, wat (mogelijk) lekker makkelijk is als je overal dubbele outlets hebt. Dan heb je in principe 1 kabel, dat er in werkelijkheid 2 aan elkaar geplakt zijn. Hoef je dus maar "1" te trekken en heb je er toch 2.

[dendaak]

Hello,

Ik was bezig met onze toekomstige (nieuwbouw)woning in kaart te brengen.
Als basis was ik bezig met alle RJ45 toegangspoorten op te lijsten en te nummeren voor het patch paneel.

Momenteel ben ik gekomen tot volgende setup. Lijkt er jullie met deze basis iets fout te zijn?
Ik zou van hieruit verder willen gaan om AP's etc te kiezen.

Het is wel niet makkelijk om te weten of ik kies voor PoE+, ++,....




Bedankt alvast,
DenDaak

[ Voor 11% gewijzigd door dendaak op 27-12-2023 23:34 ]

[Mini-me]

dendaak schreef op woensdag 27 december 2023 @ 23:23:
Hello,

Ik was bezig met onze toekomstige (nieuwbouw)woning in kaart te brengen.
Als basis was ik bezig met alle RJ45 toegangspoorten op te lijsten en te nummeren voor het patch paneel.

Momenteel ben ik gekomen tot volgende setup. Lijkt er jullie met deze basis iets fout te zijn?
Ik zou van hieruit verder willen gaan om AP's etc te kiezen.

Het is wel niet makkelijk om te weten of ik kies voor PoE+, ++,....


[Afbeelding]

Bedankt alvast,
DenDaak

Eventueel nog een AP voor buiten?

[John245]

dendaak schreef op woensdag 27 december 2023 @ 23:23:
Hello,

Ik was bezig met onze toekomstige (nieuwbouw)woning in kaart te brengen.
Als basis was ik bezig met alle RJ45 toegangspoorten op te lijsten en te nummeren voor het patch paneel.

Momenteel ben ik gekomen tot volgende setup. Lijkt er jullie met deze basis iets fout te zijn?
Ik zou van hieruit verder willen gaan om AP's etc te kiezen.

Het is wel niet makkelijk om te weten of ik kies voor PoE+, ++,....


[Afbeelding]

Bedankt alvast,
DenDaak

Eventueel nog ruimte voor een Firewall en UPS in je rack.

[Sonic]

Beste allemaal,

Na al jaren dit topic te hebben gevolgd, is het eindelijk tijd dat ik ook mijn bijdrage aan dit topic kan leveren.

Begin situatie:


Work in process:


Mijn nieuwe "energie zuinige" server:


Eind resultaat:




Wat je ziet / niet ziet:

• Ubiquiti Unifi Dream Machine Special Edition
• Ubiquiti Unifi Switch Gen 2
• Ubiquiti UniFi 6 Pro (Beneden)
• Ubiquiti UniFi AP AC PRO (Boven)
• Orange pi 5 16GB met 1TB NVME
• Philips Hue Bridge
• Smartgateways Water
• Smartgateways Stroom
• Smartgateways Warmte
• Shelly Plug S

Volgens stap is de UDM Pro SE direct op glas (via NTU) aansluiten, zodat ik de media converter er ook tussenuit kan halen.

[Mini-me]

Sonic schreef op donderdag 28 december 2023 @ 10:39:
Beste allemaal,

Na al jaren dit topic te hebben gevolgd, is het eindelijk tijd dat ik ook mijn bijdrage aan dit topic kan leveren.

Begin situatie:
[Afbeelding]

Work in process:
[Afbeelding]

Mijn nieuwe "energie zuinige" server:
[Afbeelding]

Eind resultaat:
[Afbeelding]

[Afbeelding]

Wat je ziet / niet ziet:

• Ubiquiti Unifi Dream Machine Special Edition
• Ubiquiti Unifi Switch Gen 2
• Ubiquiti UniFi 6 Pro (Beneden)
• Ubiquiti UniFi AP AC PRO (Boven)
• Orange pi 5 16GB met 1TB NVME
• Philips Hue Bridge
• Smartgateways Water
• Smartgateways Stroom
• Smartgateways Warmte
• Shelly Plug S

Volgens stap is de UDM Pro SE direct op glas (via NTU) aansluiten, zodat ik de media converter er ook tussenuit kan halen.

Die ene UTP-kabel die jouw work-in-progress in leven hield, verdient een paar extra credits

[GwnLars_]

Mini-me schreef op donderdag 28 december 2023 @ 12:09:
[...]

Die ene UTP-kabel die jouw work-in-progress in leven hield, verdient een paar extra credits

Ik krijg er spontaan de kriebels van..

[John245]

GwnLars_ schreef op donderdag 28 december 2023 @ 14:02:
[...]


Ik krijg er spontaan de kriebels van..

Work in progess.

2 aggregation switches geplaatst (waarvan 1 in deze kast). Gelijk aardig wat glasvezel er bij.

Volgende geplande upgrade is HA NAS voorzien van glasvezel.

Installatie test scripts in JIRA zijn gereed en doorlopen. Nu de test scripts maken om in de toekomst HA te testen.

[TigerMooD]

Mini-me schreef op donderdag 28 december 2023 @ 12:09:
[...]

Die ene UTP-kabel die jouw work-in-progress in leven hield, verdient een paar extra credits

De term hiervoor is volgens mij "Load-bearing ethernet"

[Mini-me]

John245 schreef op donderdag 28 december 2023 @ 15:25:
[...]

Work in progess.

2 aggregation switches geplaatst (waarvan 1 in deze kast). Gelijk aardig wat glasvezel er bij.

Volgende geplande upgrade is HA NAS voorzien van glasvezel.

Installatie test scripts in JIRA zijn gereed en doorlopen. Nu de test scripts maken om in de toekomst HA te testen.

[Afbeelding]

Mag ik vragen waarom je 3 patch panelen maar deels gebruikt en geen rangeerpaneel hebt? Is dat onderdeel van je WIP plannen?

[John245]

Mini-me schreef op donderdag 28 december 2023 @ 16:19:
[...]

Mag ik vragen waarom je 3 patch panelen maar deels gebruikt en geen rangeerpaneel hebt? Is dat onderdeel van je WIP plannen?

Deze 3 patch panels zou ik kunnen reduceren tot 2 patch panels. Er komt daar ook steeds meer ruimte vrij nu ik wat met glasvezel ga doen.

In de toekomst wil ik een Unifi switch waar de poorten niet boven elkaar zitten. Dat schoont ook aardig op.

[Ferra]

Sonic schreef op donderdag 28 december 2023 @ 10:39:
Beste allemaal,

Na al jaren dit topic te hebben gevolgd, is het eindelijk tijd dat ik ook mijn bijdrage aan dit topic kan leveren.

Begin situatie:
[Afbeelding]

Work in process:
[Afbeelding]

Mijn nieuwe "energie zuinige" server:
[Afbeelding]

Eind resultaat:
[Afbeelding]

[Afbeelding]

Wat je ziet / niet ziet:

• Ubiquiti Unifi Dream Machine Special Edition
• Ubiquiti Unifi Switch Gen 2
• Ubiquiti UniFi 6 Pro (Beneden)
• Ubiquiti UniFi AP AC PRO (Boven)
• Orange pi 5 16GB met 1TB NVME
• Philips Hue Bridge
• Smartgateways Water
• Smartgateways Stroom
• Smartgateways Warmte
• Shelly Plug S

Volgens stap is de UDM Pro SE direct op glas (via NTU) aansluiten, zodat ik de media converter er ook tussenuit kan halen.

Wat voor rack heb je hiervoor gebruikt?

[Sonic]

Ferra schreef op donderdag 28 december 2023 @ 18:39:
[...]


Wat voor rack heb je hiervoor gebruikt?

Als je met Google zoekt op "19" verticale muurbeugel 4U zwart" kom je hem direct tegen.
Ik heb hem zelf besteld bij www.netwerkkabel.eu, zie deze url.

Mini-me schreef op donderdag 28 december 2023 @ 12:09:
[...]

Die ene UTP-kabel die jouw work-in-progress in leven hield, verdient een paar extra credits

Haha dat was echt maar heel tijdelijk, vandaar ook work in progress.
Het was dit, of een avond zonder internet.

[dendaak]

dendaak schreef op woensdag 27 december 2023 @ 23:23:
Hello,

Ik was bezig met onze toekomstige (nieuwbouw)woning in kaart te brengen.
Als basis was ik bezig met alle RJ45 toegangspoorten op te lijsten en te nummeren voor het patch paneel.

Momenteel ben ik gekomen tot volgende setup. Lijkt er jullie met deze basis iets fout te zijn?
Ik zou van hieruit verder willen gaan om AP's etc te kiezen.

Het is wel niet makkelijk om te weten of ik kies voor PoE+, ++,....


[Afbeelding]

Bedankt alvast,
DenDaak

Hoe bepaal ik best welke UniFi switch ik koop?
Bovenste of onderste qua vermogen.



Bedankt alvast

[new_guy]

Heb je al eens berekend hoeveel POE output je nodig hebt?

[Sonic]

dendaak schreef op donderdag 28 december 2023 @ 22:53:
[...]


Hoe bepaal ik best welke UniFi switch ik koop?
Bovenste of onderste qua vermogen.

[Afbeelding]

Bedankt alvast

Je moet inderdaad kijken wat je allemaal wil aansluiten met POE. Ik kon mijn switch redelijk goedkoop overnemen van iemand, maar het nadeel was dat deze geen POE had. Om die reden ben ik voor de UDM Pro SE gegaan, aangezien deze router een paar POE poorten heeft. Op dit moment hangen er twee AP's aan die gevoed worden met POE, dus geen POE injector meer nodig. Later misschien een deurbel of een camera, maar dat past er makkelijk bij. Daar heb ik geen switch voor nodig die 95 of 400 watt output aankan.

Dus precies de vraag die new_guy aan je stelt: wat ga je er allemaal op aansluiten?

[DJ-Promo]

Sonic schreef op donderdag 28 december 2023 @ 10:39:
Beste allemaal,

Na al jaren dit topic te hebben gevolgd, is het eindelijk tijd dat ik ook mijn bijdrage aan dit topic kan leveren.

Begin situatie:
[Afbeelding]

Work in process:
[Afbeelding]

Mijn nieuwe "energie zuinige" server:
[Afbeelding]

Eind resultaat:
[Afbeelding]

[Afbeelding]

Wat je ziet / niet ziet:

• Ubiquiti Unifi Dream Machine Special Edition
• Ubiquiti Unifi Switch Gen 2
• Ubiquiti UniFi 6 Pro (Beneden)
• Ubiquiti UniFi AP AC PRO (Boven)
• Orange pi 5 16GB met 1TB NVME
• Philips Hue Bridge
• Smartgateways Water
• Smartgateways Stroom
• Smartgateways Warmte
• Shelly Plug S

Volgens stap is de UDM Pro SE direct op glas (via NTU) aansluiten, zodat ik de media converter er ook tussenuit kan halen.

Wat meet of schakel je met de Shelly? Mooie setup!

[Sonic]

DJ-Promo schreef op vrijdag 29 december 2023 @ 23:33:
[...]


Wat meet of schakel je met de Shelly? Mooie setup!

Dank! Ik meet er allen het stroom verbruik mee. Zo kan ik zien wat de kosten zijn als dit 24/7 aan staat. Alles bij elkaar verbruikt 45 watt.

[cyclone]

[b]Sonic schreef op donderdag 28 december 2023 @ 10:39:Wat je ziet / niet ziet:

Wat heb je gebruikt om je 19"spul zo netjes voor je groepenkast te hangen? Zoiets zou ideaal zijn voor ook in mijn kast.

nvm zie dat je deze vraag al beantwoord hebt ..

[ Voor 9% gewijzigd door cyclone op 02-01-2024 21:28 ]

[jurroen]

Sonic schreef op donderdag 28 december 2023 @ 10:39:


Mijn nieuwe "energie zuinige" server:
[Afbeelding]

Is dit paneeltje "toevallig" qua kleur of heb je een van die verfbussen gebruikt die heel erv overeen komen met UniFi-zilver?

[Sonic]

jurroen schreef op dinsdag 2 januari 2024 @ 21:33:
[...]

Is dit paneeltje "toevallig" qua kleur of heb je een van die verfbussen gebruikt die heel erv overeen komen met UniFi-zilver?

Die heb ik direct in de juiste kleur kunnen bestellen. Komt van deze site af.

[Phoolie]

Wij gaan dit jaar grondig verbouwen en dan wil ik meteen mijn netwerk goed aanpakken. Nou ben ik even een plan aan het maken waar de UTP & elektra aansluitingen moeten komen. Ik heb bedacht om overal waar ik een UTP punt maak, deze direct dubbel te doen, alleen de accespoints komen (per verdieping) aan het plafond, daar gaat gewoon een directe buis met 1 kabel heen.

Nou heb ik voor de keuken, toilet, wasmachineruimte geen UTP aansluiting nodig, dus ik twijfel of het slim is om daar een loze leiding naar toe te laten leggen. Iemand hier wellicht ervaring mee en er een goed use case voor?
