Zelfbouw Laadpaal ervaringen

[humulus]

Nuclears schreef op vrijdag 31 juli 2026 @ 15:43:
Het adres staat op 16 dat wordt hexadecimaal 10.

Ah, OK, de logging is dus niet consequent met aangeven of iets hex is

[jfoverdijk]

Nuclears schreef op vrijdag 31 juli 2026 @ 11:44:
[...]

Na aanleiding van dit bericht ook de B23 112–10E gekocht en geinstalleerd. Echter blijft de smartevse de foutmelding geven "can't read EV meter."

De ABB aangesloten via het 1 fase aansluitschema want we wachten nog op onze 3 fase aansluiting.
RS485 aansluiting de A op B en de B op A, Voor de zekerheid ook nog de ground aangesloten.
ABB ingesteld op Modbus, Baudrate 9600, parity None, adres 15 ingesteld op de
Smartevse op ABB en adres 15.

de ABB geeft het icoontje met twee pijltjes weer dat hij dingen verzend / ontvangt.
Als ik wat aanpas verdwijnt dit icoontje geheel of een van de twee pijltjes

Wat ik heb geprobeerd:
- de kabel A en B omdraaien en een andere kabel
- Ander adres instellen op beide
- Andere baudrate en weer terug.
- Paar keer stroom eraf en er weer op.
- Parity veranderd van None naar even en naar odd.
- Smartevse op Normal, auto gaat laden en op de ABB zie ik de meter oplopen.

Zien jullie nog andere dingen die ik kan proberen?
Ik dacht zelf nog aan de terminatie weerstand, deze ga ik vanmiddag kopen, al is de kabel maar 10 cm.

Zijn SmartEVSE en ABB goed en éénzijdig geaard?

[Nuclears]

Ik heb de smartevse met de aarde verbonden en de aarde die bij de rs485 poort hoort verbonden met de ABB

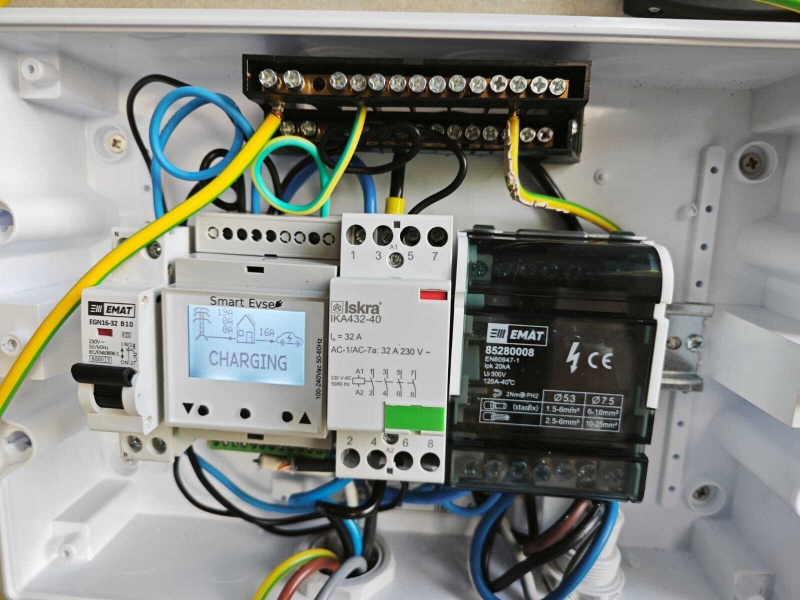

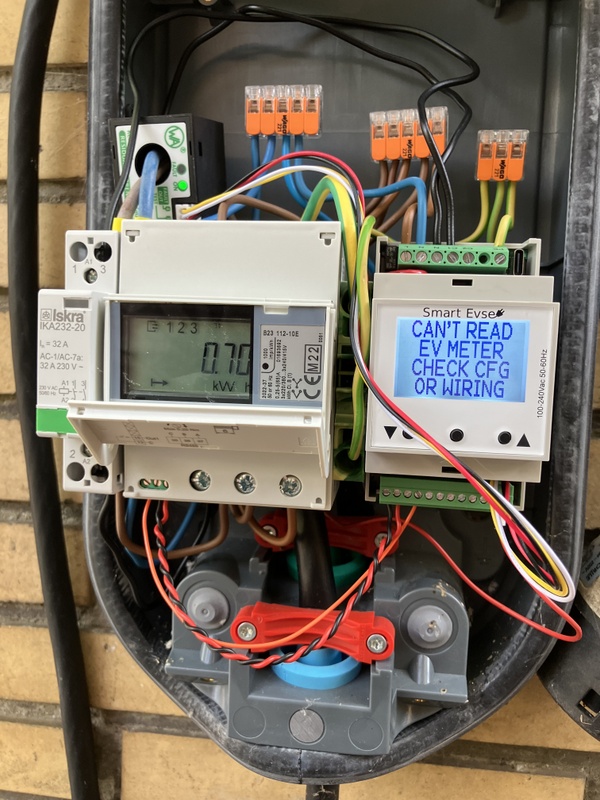

ik zal zo een foto maken van de opstelling en toevoegen

[ Voor 53% gewijzigd door Nuclears op 31-07-2026 17:47 ]

[Hmmbob]

Probeer eens een heel ander modbus adres?
En waarop staat de EVMETER in je SmartEVSE config ingesteld?

[Conrado]

Nuclears schreef op vrijdag 31 juli 2026 @ 15:14:
E2 - CRC check error.

Dat bevalt me niet. Er is dus communicatie, maar de CRC klopt niet. Zover ik weet kun je dat bij Modbus verder niet instellen. Één ding weet ik zeker: de EVSE moet op 'ABB' staan, en de enige overgebleven instelling daar is het address. dat klopt allemaal.
Welke instellingen he je op de ABB?

humulus schreef op vrijdag 31 juli 2026 @ 16:04:
Ah, OK, de logging is dus niet consequent met aangeven of iets hex is

Toch wel; er staat toch 0x10...?

[Nuclears]

ik heb ondertussen al meerdere adressen geprobeerd. De smart evse staat op ABB en adres 16.

In de ABB staat hij op modbus, baudrate 9600, parity None, adres 16. Meer kan je niet instellen in het rs485 menu. En als ik wat wijzig zie je eigelijk direct op de abb dat een of beide van de twee communicatie pijltjes verdwijnt

Draden tussen de abb en de smartevse heb ik ook al een keer vervangen om dat uit te sluiten.

[dingo35]

Maak de aarde draad naar de ABB meter eens los, in principe zouden de A en B aansluitingen genoeg moeten zijn.

[Nuclears]

Ook met de aarde draad los krijg ik de E2 error. Nog altijd op register 0x5000 en 0x5b0c.
Ik kan verder ook geen specificaties vinden voor de B23 112-10E alleen voor de B23 in het algemeen.

code:

[0m [0;32m(V) (ModbusSend8)(C1) Sent packet address: 0x6a, function: 0x03, reg: 0x5000, token:0x6a035000, data: 0x0004.
[0m(MBhandleError)(C1) Error response: E2 - CRC check error, address: 6a, function: 03, reg: 5000.
[0m[0;32m(V) (ModbusSend8)(C1) Sent packet address: 0x6a, function: 0x03, reg: 0x5b0c, token:0x6a035b0c, data: 0x0010.
[0m(MBhandleError)(C1) Error response: E2 - CRC check error, address: 6a, function: 03, reg: 5b0c.

edit:
Net nog even alle draden losgetrokken dan krijg ik error E5 - Packet length error.
Copilot vermoed dat de Smartevse stuk is omdat ik geen E1 timeout error krijg, dat lijkt mij lastig uitsluiten zonder een andere meter te kopen. Als ik zelf door de code ga zie ik alleen een timeout voor de sensorbox lijkt erop dat copilot het ook niet weet.

[ Voor 21% gewijzigd door Nuclears op 31-07-2026 22:52 ]

[THM0]

Nuclears schreef op vrijdag 31 juli 2026 @ 21:33:
Ook met de aarde draad los krijg ik de E2 error. Nog altijd op register 0x5000 en 0x5b0c.
Ik kan verder ook geen specificaties vinden voor de B23 112-10E alleen voor de B23 in het algemeen.

code:

[0m [0;32m(V) (ModbusSend8)(C1) Sent packet address: 0x6a, function: 0x03, reg: 0x5000, token:0x6a035000, data: 0x0004.
[0m(MBhandleError)(C1) Error response: E2 - CRC check error, address: 6a, function: 03, reg: 5000.
[0m[0;32m(V) (ModbusSend8)(C1) Sent packet address: 0x6a, function: 0x03, reg: 0x5b0c, token:0x6a035b0c, data: 0x0010.
[0m(MBhandleError)(C1) Error response: E2 - CRC check error, address: 6a, function: 03, reg: 5b0c.

Zat nog even terug te lezen maar heb je nou A op B aangesloten en B op A op de RS485 aansluitingen?

Je hoort van alle apparaten op de bus de A’s met elkaar te verbinden op de ene kabel, en de B’s op de andere kabel.

Dus rood op de beide A’s en zwart op de beide B’s.

En dan de parity en adressen goed instellen.

[Conrado]

THM0 schreef op vrijdag 31 juli 2026 @ 22:12:
[...]

Zat nog even terug te lezen maar heb je nou A op B aangesloten en B op A op de RS485 aansluitingen?

Je hoort van alle apparaten op de bus de A’s met elkaar te verbinden op de ene kabel, en de B’s op de andere kabel.

Voor iedereen die het nog niet weet: ABB heeft A en B omgewisseld
