De EL-kroeg - Deel 4

[DaWaN]

D-Three schreef op dinsdag 23 januari 2018 @ 22:57:
Iemand ervaring met deze shop en met de Hakko FX-888D?
https://www.batterfly.com...tura/hakko-fx-888d-silver
Dat station is daar wel een pak goedkoper dan bij andere shops?

Jep, ik heb mijn Hakko FX-888D ook bij Batterfly vandaan.
Ik had zelf een Aoyue 936, maar daar ging het snoer van de bout van kapot. Ook vond ik het erg vervelend dat het handvat heet werd als je veel vermogen nodig had om te solderen (grote elcos in multilayers b.v.b.).

Ben erg tevreden over de Hakko, de bout zelf is van een totaal ander kwaliteitsniveau t.o.v. de Aoyue. Ook het digitale display is handig om te zien hoe snel de bout opwarmt.
Instellen van temperaturen is wat onhandig, maar als je de presets goed hebt staan gaat het prima.

[mcDavid]

offtopic:
Lijkt er wel op ja. Er gaan geen sporen naartoe. En zo te zien is het het meest basic type enkelzijdige printplaat, dus ook geen kans op verbindingen op andere lagen e.d.

Die cheap-ass bruine printplaatjes die slechts enkelzijdig verkoperd zijn moet je idd niet te heet stoken, dan valt het koper er zo vanaf.

edit: Reageerde op thinkpad maar dat is allang achterhaald zie ik, had nog een oude tab open staan...

[ Voor 19% gewijzigd door mcDavid op 24-01-2018 21:29 ]

[Markos]

Ik weet niet of ik hiermee in het juiste topic ben, maar ik wil proberen eens wat aanklooien met wat elektra. Ik heb hier dus ook echt 0,0 verstand van dus probeer niet te lachen met mijn vragen
Ik wil proberen el-cheapo een luchtpompje aan te sturen mbv. een klein zonnepaneeltje. Wat heb ik naast het paneel en pompje nog meer nodig? Een dc>dc converter?

Na wat rondneuzen op alie ben ik deze delen tegengekomen:
Solar panel:
https://www.aliexpress.co...ry-Power/32757562057.html
Pompjes:
https://www.aliexpress.co...gen-Pump/32814046640.html
https://www.aliexpress.co...essor-2W/32803021497.html
https://www.aliexpress.co...-Aerator/32814180748.html
DC>DC converter:
https://www.aliexpress.co...ED-driver/1084552308.html
(plus nog tig andere, geen idee waar ik op moet letten)

Ik weet dat sommige vergelijkbare pompjes rond de 0.5W (5V 0.1A) verbruiken. Maar als ik er vanuit ga dat het 1W zal zijn zit ik hopelijk redelijk safe?
Als ik van dat zonnepaneeltje een beetje door de reviews heen lees zie ik volgens mij dat ze bij redelijk zonnig weer wel minimaal 0.5W moeten kunnen leveren (denk ik? beetje lastig in te schatten met die reviews)
Dus ik zat te denken om dan 2 paneeltjes te kopen en die aan te sluiten op een enkel pompje.
(Alles is natuurlijk ook afhankelijk van de zon. Als het ding een uur per dag zou kunnen draaien richting lente en verder dan is het al een dikke prima)

En hoe zit zoiets dan met een dc>dc converter. Je kunt vaak de output instellen toch? Maar betekent dit dat je de input schaalt naar de output of dat de output een vaste waarde heeft? Want zo'n zonnepaneeltje heeft denk ik geen vast voltage als output. Als die schommelt, schommelt de output van de converter dan ook?

En ik denk dat het verstandig zou zijn om hier een batterij tussen te plaatsen. Is dat ook?

Zit ik in de goede richting of ben ik totaal verkeerd bezig?

_{Als ik met mijn vraag verkeerd zit verwijder ik hem weer. Ik ben voornamelijk benieuwd of ik in de goede richting aan het denken ben.}

[mcDavid]

sja het ligt er allemaal heel erg aan wat je wilt doen. Als het idd voldoende is als het ding met zonnig weer incidenteel gaat draaien, is jouw voorgestelde setup prima. Wil je wat meer zekerheid, zou je idd een accu moeten toevoegen met bijbehorende lader, en liefst een MPPT converter. Dan kun je ineens het maximale rendement uit je panelen halen, waardoor je waarschijnlijk ook met minder panelen af kunt. Zeker als je bijv. een schema maakt dat'ie een uurtje per dag draait, en de rest van de dag bijlaadt.

[Markos]

Oké nu ga ik misschien te ver in details, maar als ik een 18650 cel gebruik (die heb ik nog wel een aantal liggen) wat heb ik dan allemaal nodig zodat de cel kan opladen en niet te ver ontlaad? Een BMS? (Dit is om te balanceren toch? Maar ik zie ze ook als 1S en dus 1 cel? Dan valt er toch niets te balanceren?)

Ik gok dat ik 5 of 6 onderdelen nodig heb?
Zonnecel > iets? > 18650 (1 of 2) > beveiliging? > converter > pompje

Ik zie deze bijvoorbeeld te koop:
https://www.aliexpress.co...or-18650/32788165963.html

Dit setje heb ik trouwens al liggen thuis:
https://www.aliexpress.co...-price-and/585728339.html

[LED-Maniak]

Wat was die site die voedingen uit elkaar haalde en vergeleek ook alweer?

Ik zoek een 12Volt 10A voeding(adapter type). In mijn zoektocht kom ik allemaal ledstrip websites tegen maar die voedingen komen van aliexpress vandaan. Deze om precies te zijn: https://www.aliexpress.co...5b7b898&priceBeautifyAB=4

Gezien de voeding 24/7 draait moet het enigszins OK zijn natuurlijk..

[Raven]

Tweakblogs? @mux heeft daar toch het een en ander over geschreven? Al waren er volgens mij nog een paar Tweakers die dat deden.

[D-Three]

120W is niet weinig uiteraard. Is dat continue belasting? Bijvoorbeeld Mean Well is een gekend merk:

https://www.mouser.be/Pro...wfg9qJ%2fL85ho1xQiQ%3d%3d

https://m.reichelt.de/Voe...MW+GST160A12&trstct=pol_0

[memphis]

12v voedingen met 10A of meer vind je prima in de modelbouw.

Wat je daar aangeeft is een bekende DELL voeding voor de oudere SX260/270 modellen, Zoek op ebay maar naar DELL DA1

[LED-Maniak]

Dat is handig om te weten! Wellicht hebben we dan op werk nog wat liggen.

[Markos]

memphis schreef op vrijdag 26 januari 2018 @ 20:55:
12v voedingen met 10A of meer vind je prima in de modelbouw.

Wat je daar aangeeft is een bekende DELL voeding voor de oudere SX260/270 modellen, Zoek op ebay maar naar DELL DA1

Die lijken wel een beetje op van die Dell Optiplex USFF voedingen. Kan je die ook goed gebruiken als 12v voeding? Want ze hebben meerdere pinnen.
Ik heb geen idee hoeveel ampere je per rail kunt trekken en hoe je zoiets veilig zou kunnen gebruiken.



Deze heb ik op het werk wel meerdere liggen.

[memphis]

Die grotere is 18A, ik heb er hier ook nog 1 liggen, die zaten bij de SX280. De signal pin moet je aan massa leggen.

Tijden heb ik de 12.5A gebruikt voor mijn modelbouw laders maar met bandenwarmers, motor warmers en ander 12v spul kwam die te kort en gebruik ik nu een Graupner 20A voeding.

Ik heb er een paar 4mm bussen aangeknutselt.

[ Voor 17% gewijzigd door memphis op 27-01-2018 02:24 ]

[B_FORCE]

LED-Maniak schreef op vrijdag 26 januari 2018 @ 18:16:
Wat was die site die voedingen uit elkaar haalde en vergeleek ook alweer?

Ik zoek een 12Volt 10A voeding(adapter type). In mijn zoektocht kom ik allemaal ledstrip websites tegen maar die voedingen komen van aliexpress vandaan. Deze om precies te zijn: https://www.aliexpress.co...5b7b898&priceBeautifyAB=4

Gezien de voeding 24/7 draait moet het enigszins OK zijn natuurlijk..

Standaard voor Meanwell gaan.
Altijd prima voedingen.
Er zijn best wat Aziatische merken die goed zijn, maar het is een beetje hit or miss.

Persoonlijk raad ik https://www.elpro.org aan.
Vrij goede prijzen.

[mcDavid]

Markos schreef op donderdag 25 januari 2018 @ 20:35:
Oké nu ga ik misschien te ver in details, maar als ik een 18650 cel gebruik (die heb ik nog wel een aantal liggen) wat heb ik dan allemaal nodig zodat de cel kan opladen en niet te ver ontlaad? Een BMS? (Dit is om te balanceren toch? Maar ik zie ze ook als 1S en dus 1 cel? Dan valt er toch niets te balanceren?)

Ik gok dat ik 5 of 6 onderdelen nodig heb?
Zonnecel > iets? > 18650 (1 of 2) > beveiliging? > converter > pompje

Ik zie deze bijvoorbeeld te koop:
https://www.aliexpress.co...or-18650/32788165963.html

Dit setje heb ik trouwens al liggen thuis:
https://www.aliexpress.co...-price-and/585728339.html

Zo'n protection circuit kun je beter wel gebruiken ja. Niet om te balancen, maar wel om te zorgen dat de cel niet over/onderladen of overbelast wordt. Je kunt ook laders kopen met ingebouwde protection circuit zoals deze: https://www.ebay.com/itm/...arging-Board/282782854873 . Of je pakt gewoon een USB-powerbank. DC-DC-convertertje erbij en klaar.

Je hebt echter ook kant-en-klare MPPT-trackers om lithium cellen te laden, zoals deze:
https://www.ebay.com/itm/...r-Controller/201989591478

Het is allemaal niet zo heel ingewikkeld, maar eerlijk gezegd zou ik eerst eens gewoon kijken of het werkt met alleen je zonnepaneeltje.

[Markos]

mcDavid schreef op zondag 28 januari 2018 @ 14:32:
[...]


Zo'n protection circuit kun je beter wel gebruiken ja. Niet om te balancen, maar wel om te zorgen dat de cel niet over/onderladen of overbelast wordt. Je kunt ook laders kopen met ingebouwde protection circuit zoals deze: https://www.ebay.com/itm/...arging-Board/282782854873 . Of je pakt gewoon een USB-powerbank. DC-DC-convertertje erbij en klaar.

Je hebt echter ook kant-en-klare MPPT-trackers om lithium cellen te laden, zoals deze:
https://www.ebay.com/itm/...r-Controller/201989591478

Het is allemaal niet zo heel ingewikkeld, maar eerlijk gezegd zou ik eerst eens gewoon kijken of het werkt met alleen je zonnepaneeltje.

Dankjewel. Ik ga het inderdaad wat simpeler aanpakken.

Dit zijn spullen die ik toch al een hele tijd had liggen:
Een simpele DIY powerbank:


Zo'n TP4056 Module met protection circuit:


Een DC>DC 5V booster:


En ik heb dat 12V 1.5W zonnepaneel besteld.
Het boardje in de powerbank zal ik niet gebruiken want daar zit geen protection in volgens mij. Maar is handig om de 18650 cel in te stoppen

En ik gebruik dan een waterpomp motortje (hoeft niet per se lucht te zijn) die 3-6V input accepteert. (al las ik dat waterpompjes sneller stuk zullen gaan dat luchtpompjes, maar daar kom ik dan vanzelf achter )

Alleen 1 ding wat ik niet zeker weet. De output van zo'n zonnecel is niet stabiel toch? Ook het voltage schommelt als ik het goed begrijp. Kan ik dan gewoon zo'n standaard dc>dc converter nemen naar 5V? Of schommelt de output ook als de input schommelt?

[MewBie]

Is er hier misschien iemand die weet waarom je een 230V TN-S verdeelinrichting zou willen?
Zo'n verdeelinrichting heeft dus 230V fase-fase en 132V fase-nul.
132V is geen standaard voltage en het is aan de hoge kant voor 110V/120V.
Waarom die nul in de verdeelinrichting? 230V IT zou veel logischer zijn.

[mcDavid]

MewBie schreef op dinsdag 30 januari 2018 @ 17:21:
Is er hier misschien iemand die weet waarom je een 230V TN-S verdeelinrichting zou willen?
Zo'n verdeelinrichting heeft dus 230V fase-fase en 132V fase-nul.
132V is geen standaard voltage en het is aan de hoge kant voor 110V/120V.
Waarom die nul in de verdeelinrichting? 230V IT zou veel logischer zijn.

Volgens mij wil niemand dat, maar zijn/waren er sommige plekken in Amsterdam waar vroeger een 120V netwerk gelegen heeft, wat op die manier "geupgrade" is naar (ongeveer) 220V.

[MewBie]

mcDavid schreef op dinsdag 30 januari 2018 @ 17:24:
[...]


Volgens mij wil niemand dat, maar zijn/waren er sommige plekken in Amsterdam waar vroeger een 120V netwerk gelegen heeft, wat op die manier "geupgrade" is naar (ongeveer) 220V.

Collega van me heeft een specificatie voor zich liggen voor een nieuwbouw project waar expliciet een 230V/132V verdeelinrichting voor 230V en 132V verbruikers vermeld wordt, maar niemand kan/wil een goede reden geven voor die 132V en wat voor verbruikers ze verwachten. Tevens is er ook een 400V TN-S verdeelinrichting wat het allemaal nog vreemder maakt.

Klinkt allemaal alsof het oorspronkelijk 230V IT was en toen iemand bedacht dat ze ook een nul er bij moesten hebben zonder te weten hoe/wat/waar/waarom.

[LED-Maniak]

Ik heb een luchtpomp die te zwaar is voor zijn huidige belasting. Zou ik hem kunnen dimmen met een triac zodat ik er ook nog wat stroom mee bespaar in plaats van dat ik lucht laat ontsnappen?

Heb nog wel een geschikte variac staan maar dat ding is zo lomp.

Een alternatief zou een apparaat zijn die de frequentie van het lichtnet omlaag kan brengen. Alleen wat te koop is zijn allemaal groot en ik heb een belasting van maar 20Watt.

[ Voor 41% gewijzigd door LED-Maniak op 31-01-2018 16:54 ]

[Erasmo]

Wat doe je er precies mee? Een ontluchtingsgaatje kan ook gewoon in sommige gevallen.

Nu we het toch over voedingen hebben, ik ben bezig met mijn aio koeler op snellader project. De aio heeft 1x sata en 2x 3pin nodig voor de pomp en fans. Het scheelt dat ik gewoon 230V in de topkoffer heb dus ik kan makkelijk een AC-SATA adapter gebruiken.

Weet iemand of er zo'n adapter is die naast sata ook 2 fan headers heeft, of anders een sata/molex plug waar 2 fan headers aan gedaisychained zijn? Ik zou het in principe wel zelf kunnen bouwen maar voor de spatwaterdichtheid heeft prefab de voorkeur.

[burne]

LED-Maniak schreef op woensdag 31 januari 2018 @ 16:35:
Ik heb een luchtpomp die te zwaar is voor zijn huidige belasting. [..]

Je zou het bijna niet geloven, maar een motor die je niet volledig belast gebruikt proportioneel minder stroom.

Als je de invoer beperkt is er minder lucht om te pompen en gebruikt de motor die aan de pomp zit minder stroom. Als je de uitvoer beperkt warm je de uitgeblazen lucht op met onnodige turbulentie.

[franssie]

@burne geldt dat ook voor motoren die dan wel op een V( of vermogen) een bepaald verzet willen maken maar dat niet halen omdat de aanvoer van lucht beperkt is? Dan gaat ze toch een soort vacuum trekken - dat kost ook energie dunkt me.
Het aanbrengen van een luchtgaatje zoals @Erasmo schreef verhelpt dat natuurlijk wel, doelde je daar op?

[LED-Maniak]

De ingaande lucht limiteren zorgt er voor dat hij door het afknijpen opwarmt en sneller slijt. Het betreft een membraan pomp.

Uitgaande lucht limiteren kan, maar ook daar moet hij harder voor werken. Een luchtgaatje is het enige wat zou kunnen werken zonder de pomp nodeloos te belasten.. Maar dan trekt hij wel veel stroom.


Uiteindelijk heb ik op zolder nog een variac gevonden. Hiermee kan ik de pomp redelijk goed dimmen(ergens bij 50Volt AC begint hij te zwak te worden en verbruikt hij minder dan de helft).

[Ploink]

LED-Maniak schreef op maandag 5 februari 2018 @ 09:11:
De ingaande lucht limiteren zorgt er voor dat hij door het afknijpen opwarmt en sneller slijt. Het betreft een membraan pomp.

Uitgaande lucht limiteren kan, maar ook daar moet hij harder voor werken. Een luchtgaatje is het enige wat zou kunnen werken zonder de pomp nodeloos te belasten.. Maar dan trekt hij wel veel stroom.

Uit ervaring weet ik dat het membraan bij afknijpen van uitgaande lucht veel sneller stuk is dan wanneer je de ingaande lucht knijpt. Een vacuum kan niet lager dan 0 Bar wat het drukverschil beperkt. Bij afknijpen aan de pers kant kan de druk onder het membraan heel hoog oplopen, dus ook het energie verbruik is hoger.

Het 'gaatje' is effectief een bypass om teveel gepompte lucht weer terug te voeren naar de ingang. Eventueel kun je hier een regelventiel in zetten of een overdruk ventiel om de persdruk constant te houden.

Wat ook kan bij sommige pompen, het membraan afstellen.
Normaal wordt dit geoptimaliseerd voor een zo klein mogelijk dood volume voor maximale prestatie, maar je kan natuurlijk ook het dode volume vergroten om de pomp minder te laten presteren.

Als je de pomp langzamer laat draaien gaat ook de pompfrequentie omlaag wat soms een nadeel kan zijn omdat het grote druk schommelingen geeft.

[Erasmo]

Weet iemand of zoiets op de markt is?

[Boudewijn]

Gewoon zelf even maken kan toch prima als jej het niet kunt vinden?

[Erasmo]

Op zich wel, maar een fabrieksgegoten zou voor mij handiger zijn ivm spatwaterdichtheid. Eh ik ben begin wel met een molex naar 2x sata en dan aan een van de einden een fan splitter.

[zoeperman]

of je neemt deze https://www.allekabels.nl...lex-ventilator-kabel.html en deze https://www.allekabels.nl...olex-naar-sata-kabel.html samen?

[_ferry_]

In mijn auto/camper wil ik een 2e accu plaatsen, die via een daarvoor gemaakt relais geladen kan worden via de dynamo. Daar geen problemen.

Maar aangezien alle verlichting+audio+USB laders etc. op dat circuit komen wil ik hem ook bij stilstand laden. Zou het een probleem zijn om bijv. een 6A lader aan die accu te hangen, terwijl er ook diverse gebruikers aan hangen?
Bij meer dan 6A aan gebruikers -> accu wordt ook benut/gebruikt.
Bij minder dan 6A accu laad, lader voorziet de kleine gebruikers ook van stroom.
Maar ik weet niet of dit schadelijk is voor de accu, omdat de laders doorgaans kijken naar spanning/stroom afaik, en die meting klopt niet als er gebruikers aan de accu hangen.
(Die meting doet een Dynamo trouwens ook niet, die schakelt gewoon af boven de 13,8v ofzo)

Alternatief wat ik bedacht; een simpele lader aan de accu hangen, een stevige 12V PSU, en een relais wat de accu van het 12v circuit loskoppelt zodra de PSU aan is (als een soort UPS dus eigenlijk).

[SP]

_ferry_ schreef op woensdag 7 februari 2018 @ 11:43:
In mijn auto/camper wil ik een 2e accu plaatsen, die via een daarvoor gemaakt relais geladen kan worden via de dynamo. Daar geen problemen.

Maar aangezien alle verlichting+audio+USB laders etc. op dat circuit komen wil ik hem ook bij stilstand laden. Zou het een probleem zijn om bijv. een 6A lader aan die accu te hangen, terwijl er ook diverse gebruikers aan hangen?
Bij meer dan 6A aan gebruikers -> accu wordt ook benut/gebruikt.
Bij minder dan 6A accu laad, lader voorziet de kleine gebruikers ook van stroom.
Maar ik weet niet of dit schadelijk is voor de accu, omdat de laders doorgaans kijken naar spanning/stroom afaik, en die meting klopt niet als er gebruikers aan de accu hangen.
(Die meting doet een Dynamo trouwens ook niet, die schakelt gewoon af boven de 13,8v ofzo)

Alternatief wat ik bedacht; een simpele lader aan de accu hangen, een stevige 12V PSU, en een relais wat de accu van het 12v circuit loskoppelt zodra de PSU aan is (als een soort UPS dus eigenlijk).

Geen idee hoeveel je hieraan aan wilt uitgeven, maar ik heb deze (https://www.ukleisurepart...-ec155ec50-kit-electrics/) in mijn bus geinstalleerd. Niet goedkoop, maar wel veilig en regelt alles.

[mcDavid]

_ferry_ schreef op woensdag 7 februari 2018 @ 11:43:
In mijn auto/camper wil ik een 2e accu plaatsen, die via een daarvoor gemaakt relais geladen kan worden via de dynamo. Daar geen problemen.

Maar aangezien alle verlichting+audio+USB laders etc. op dat circuit komen wil ik hem ook bij stilstand laden. Zou het een probleem zijn om bijv. een 6A lader aan die accu te hangen, terwijl er ook diverse gebruikers aan hangen?
Bij meer dan 6A aan gebruikers -> accu wordt ook benut/gebruikt.
Bij minder dan 6A accu laad, lader voorziet de kleine gebruikers ook van stroom.
Maar ik weet niet of dit schadelijk is voor de accu, omdat de laders doorgaans kijken naar spanning/stroom afaik, en die meting klopt niet als er gebruikers aan de accu hangen.
(Die meting doet een Dynamo trouwens ook niet, die schakelt gewoon af boven de 13,8v ofzo)

Alternatief wat ik bedacht; een simpele lader aan de accu hangen, een stevige 12V PSU, en een relais wat de accu van het 12v circuit loskoppelt zodra de PSU aan is (als een soort UPS dus eigenlijk).

Wat je als eerste beschrijft is ook "een soort UPS". En is inderdaad de makkelijkste en meest logische oplossing. Mits je accu met 6A bijgeladen mag worden (situatie zonder verbruikers).

De lader zal proberen de spanning constant te houden op 13,8V of zo, of het nou de accu is of verbruikers die die spanning omlaag proberen te trekken, dat maakt weinig uit.

[memphis]

En toen lag er een DPS5015 vodingsmodule op de deurmat.

Had voor die 37 euro het complete pakket besteld, dus met USB data interface. Het formaat valt mij reuze mee en geeft in de behuizig die ik ervoor ga gebruiken genoeg ruimte voor een 2e voeding op basis van 2x LT1083 parallel.

Nu eerst wachten op de laatste spullen voor een LiPo racing pack ontlaad station van max 60A

[franssie]

_ferry_ schreef op woensdag 7 februari 2018 @ 11:43:
In mijn auto/camper wil ik een 2e accu plaatsen, die via een daarvoor gemaakt relais geladen kan worden via de dynamo. Daar geen problemen.

Voor zover ik weet: Klopt mits je huishoudaccu een vergelijkbare Ah heeft als je startaccu. Bij mijn Westfalia Nugget is de huishoud accu fors groter - er schijnt daarom ook een zwaardere dynamo geplaatst te zijn voor het laden van de huishoudaccu nadat de startaccu vol is. Bij de Nugget lijkt het dat alles overigens op de huishoudaccu is aangesloten en dat alleen de startmotor aan de startaccu hangt (omdat als ik de huishoud accu loshaal werkelijk niets meer uiti het autodeel werkt, zoals de fans, de radio, de centrale deurschakeling). Ook de trekhaak aansluiting hangt aan de huishoudaccu - wat makkelijk is want dan kan ik een los zonnepaneeltje op de trekhaakdoos aansluiten om zo de huishoudaccu te laden.

Maar aangezien alle verlichting+audio+USB laders etc. op dat circuit komen wil ik hem ook bij stilstand laden. Zou het een probleem zijn om bijv. een 6A lader aan die accu te hangen, terwijl er ook diverse gebruikers aan hangen?
Bij meer dan 6A aan gebruikers -> accu wordt ook benut/gebruikt.
Bij minder dan 6A accu laad, lader voorziet de kleine gebruikers ook van stroom.
Maar ik weet niet of dit schadelijk is voor de accu, omdat de laders doorgaans kijken naar spanning/stroom afaik, en die meting klopt niet als er gebruikers aan de accu hangen.
(Die meting doet een Dynamo trouwens ook niet, die schakelt gewoon af boven de 13,8v ofzo)

Alternatief wat ik bedacht; een simpele lader aan de accu hangen, een stevige 12V PSU, en een relais wat de accu van het 12v circuit loskoppelt zodra de PSU aan is (als een soort UPS dus eigenlijk).

Ik zou niet weten waarom niet. Als je dit Victron Cytrix ding gebruikt heb je de circuits gescheiden.
https://stroomwinkel.nl/c...t-relais-12-24v-120a.html

Alleen weet ik niet wat er gebeurd mocht je de motor starten terwijl de acculader ook actief is. Waarschijnlijk niets bijzonders maar soit, misschien goed om na te vragen.
Bij boten is aarding en aardlek van belang vanwege eventuele lekstromen door het water (die dedenlijk kunnen zijn als je er zwemt) maar bij een camper op 4 wielen lijkt mij dat niet van toepassing.

Ken je iemand met een Bieb-pas? https://www.bibliotheek.n...i-opwekking-en-verdeling/

Edit en als lader kan ik deze aanraden, werkt namelijk zowel als lader maar ook als voeding (dus zonder accu) of gecombineerd met accu en verbruikers.

https://www.advitek.nl/me...-acculader-12_7-ip20.html

Daar laad ik mee maar ik hang er ook gewoon mijn waeko12V koelkast aan (zonder accu - thuis - is nu een feest koelkastje want de nieuwe bus had al een ingebouwde nette koelkast). Enige nadeel is dat de ventilator wel wat hoorbaar is. Er is ook een 12/10 en een 12/15 voor als je heul veul gebruikers hebt maar dat lijkt me snel overkill.

[ Voor 8% gewijzigd door franssie op 07-02-2018 16:12 ]

[_ferry_]

mcDavid schreef op woensdag 7 februari 2018 @ 14:54:
[...]


Wat je als eerste beschrijft is ook "een soort UPS". En is inderdaad de makkelijkste en meest logische oplossing. Mits je accu met 6A bijgeladen mag worden (situatie zonder verbruikers).

De lader zal proberen de spanning constant te houden op 13,8V of zo, of het nou de accu is of verbruikers die die spanning omlaag proberen te trekken, dat maakt weinig uit.

Ja daar heb je helemaal gelijk in, bij UPS'en gebruiken ze ook beide systemen besef ik mij net, waarbij de ene beter is in het opvangen van fluctuaties, en de andere snel overschakelt via een relais, en daarbij accu wat meer ontlast.

Bij de laders die @franssie aangeeft zie ik een hele fancy uitleg staan over 3-staps laden, en het lijkt mij dat de lader moeilijk kan schakelen als de belasting continu varieert, en dus die meertraps laadregeling een beetje teniet gedaan zal worden. Maar misschien denk ik over problemen die in de praktijk helemaal niet boeiend zijn Of gaat hij juist heel goed om met die variaties.ITT een domme lader.

Tussen de 2 accu's in komt inderdaad zo'n relais te zitten om de boel te scheiden of juist te koppelen tijdens het laden.
Laden en motor starten, da's een goeie, maar de situatie zal zich niet zo snel voordoen. Anders kan een simpel relais de boel al beveiligen (contact aan -> relais onderbreekt voeding van lader naar batterij).

[ Voor 3% gewijzigd door _ferry_ op 07-02-2018 16:33 ]

[franssie]

_ferry_ schreef op woensdag 7 februari 2018 @ 16:25:
[...]
<>
Bij de laders die @franssie aangeeft zie ik een hele fancy uitleg staan over 3-staps laden, en het lijkt mij dat de lader moeilijk kan schakelen als de belasting continu varieert, en dus die meertraps laadregeling een beetje teniet gedaan zal worden. <>

Zal meevallen want dat 12/07 ding is daar juist voor ontworpen En bij Victron weten ze wat ze doen.
De Cytrix is een slim relais om juist rare schakelingen tengevolge van allerlei wisselingen te voorkomen, dus ook daarvoor ontworpen.
In de scheepsvaart het je continue (zware) verbruikers die aan en uitgaan en dan weer wel en dan weer niet de motor aan. Dat spul managed een campertje echt zonder problemen.

Het spul is ontworpen voor jouw situatie. Als je zelf het leuker vind een UPS te bouwen moet je dat natuurlijk doen, we blijven tweakers!

edit: wil je alles in één koop je deze https://www.bluepowershop...ompact-12-1600-70-16.html kan je 12 campers op draaien

[ Voor 15% gewijzigd door franssie op 07-02-2018 16:41 ]

[wesleytjuh]

Niet helemaal EL gerelateerd, maar past wel mooi in mijn EL hok:


80W CO2 lasersnijder. Vooral gekocht als tool om snel te kunnen prototypen/behuizingen/frontplates te maken etc. Hoe dan ook weer leuk speelgoed .

[marcop23]

burne schreef op zondag 4 februari 2018 @ 23:37:
[...]

Je zou het bijna niet geloven, maar een motor die je niet volledig belast gebruikt proportioneel minder stroom.
[...]

Dat valt vaak tegen. Inductiemotortjes bijvoorbeeld, trekken nauwelijks minder stroom als de belasting afneemt. De power factor gaat wel richting de nul. Dat betekent dat de ohmse opwarming van de windingen niet veel afneemt bij lage belasting, en dus is het niet bepaald proportioneel.

Mijn 1,1 kW (asvermogen) krachtstroommotortje nam bijvoorbeeld 300W zonder belasting.

[base_]

wesleytjuh schreef op woensdag 14 februari 2018 @ 13:15:
Niet helemaal EL gerelateerd, maar past wel mooi in mijn EL hok:
[afbeelding]
...

Wie heeft er nou zoveel ruimte over in zijn EL hok... ?!

[ThinkPad]

Ik zou nog wel iets van afzuiging regelen, als je plastic e.d. gaat graveren/snijden dan wil je die dampen wel afvoeren ipv dat je ze lekker loopt in te ademen

[wesleytjuh]

Yep, afzuiging is daar nog niet aangesloten. Heb al wel wat testjes gedaan met de oorspronkelijke (ingebouwde) afzuiging uit het raam maar kwam er snel genoeg achter dat dat niet afdoende was. MDF snijden is echt geen doen zonder _goede_ afzuiging .
Ik heb dus inmiddels een grotere blower liggen die op het zoldertje erboven komt te staan, met een pijpje naar buiten toe. Later komt daar waarschijnlijk nog wel een filtertje bij, eerst even kijken hoe alles loopt .

base_ schreef op woensdag 14 februari 2018 @ 15:27:
[...]


Wie heeft er nou zoveel ruimte over in zijn EL hok... ?!

Vriendin stelde zelf voor om van slaapkamers te swappen, oke !

[ Voor 22% gewijzigd door wesleytjuh op 14-02-2018 15:35 ]

[SnowDude]

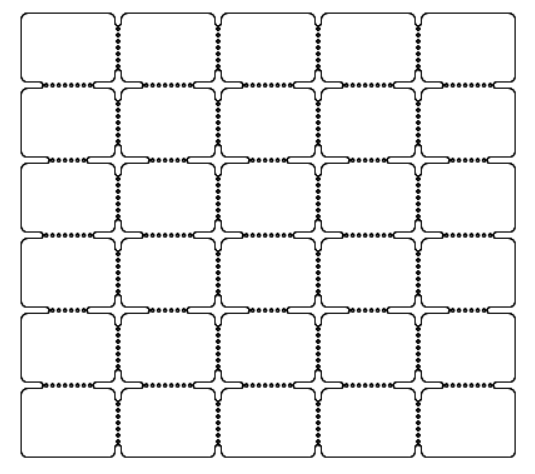

Ik zal me hier ook maar eens melden, het ontwerpen en assempleren van PCB's is mijn hobby. Ik bestel tegenwoordig mijn PCB's bij Seeed en vraag me af of iemand ervaring heeft met aparte outlines zoals deze:



ik wil dit bruiken om kabels en stekkers voor mijn modelvliegtuigen op te solderen, de ene keer heb er 1 nodig en de andere keer 2 of 3. Ik wil ze dus makkelijk af kunnen breken. Het is mijn bedoeling dat de kruizen gewoon gaten zijn en daar tussen zitten gewoon drill gaten zodat ik ze af kan breken

Gaat dit goed als ik zo'n 5 dollar PCB bestel of snijden/frezen ze dan alleen de buitenste outline?

[Sissors]

Dit geeft meer info: http://support.seeedstudi...he-pcb-panelization-rules, dus zoals jij het wil lijkt mij niet toegestaan.

[franssie]

Optie Panalized 2 lijkt er wel enigszins op en daar lijken ze ook rare lijnen te kunnen zagen, maar open kruizen middenin zit inderdaad niet in de voorbeelden. Die ronding is waarschijnlijk belangrijk om ergens in te passen?

[LED-Maniak]

Zulke rondingen door kruizen doe ik regelmatig, alleen zonder mousebites(PCB's gaan onder de knipbank) want dan is het ineens een panelized ontwerp.

[D-Three]

SnowDude schreef op donderdag 15 februari 2018 @ 17:08:
Gaat dit goed als ik zo'n 5 dollar PCB bestel of snijden/frezen ze dan alleen de buitenste outline?

Komt normaal wel goed. Maar slechts 5 dollar verwondert me wel, je zal waarschijnlijk extra moeten betalen als het een panel betreft omdat er extra frees- en boorwerk aan te pas komt.

Waarom niet gewoon losse pcb's bestellen trouwens? Of wil je ze net samen laten hangen?

[SnowDude]

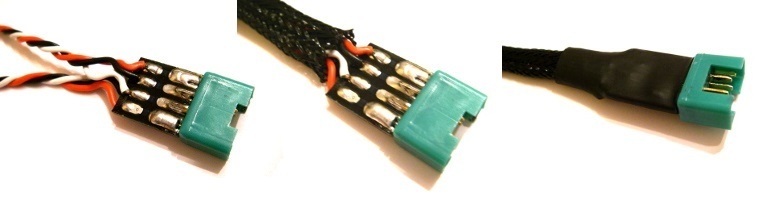

Ik zal even de usecase verduidelijken. De stekker wordt gebruikt in mijn RC vliegtuigen om de servo's van de afneembare vleugels te verbinden met de romp. Momenteel soldeer ik de draden rechtstreeks op de stekker, maar aangezien de stekker best goed vast zit belast je de draden heel erg met los trekken. Ik wil een klein PC'te maken waar de stekker en de draden op gesoldeerd worden waardoor de print kan gebruiken om kracht te zetten met los trekken.

dit maar dan de PCB haaks op de stekker:

Ik wilde ze zo maken zodat ik kan kiezen of ik een board maak, met 1 2 of 3 stekkers, maar ik denk dat ik een iets betere oplossing heb gevonden. Ik denk dat ik toch voor losse PCb's ga en dan twee verschillende kleuren bestel waardoor ik ook links en rechts makkelijk uit elkaar kan houden.

[memphis]

Met een project voor het aftappen van een sensor dignaal van een brushless motor zat ik met hetzelfde probleem. Ik zocht eigenlijk gaatjesprint met een 1mm raster maar dat was er niet dus zef gemaakt met een 0,2mm (Proxxon) dikke zaag in onbewerkt printmateriaal.



Ik weet niet wat de pinafstand is van die connectoren maar in grotere rasters zijn gatjesprinten met volledige banen wel te vinden.

[Springuin]

Als je een spoor laat doorlopen tussen de mousebites van de ene postzegel naar de andere zodat alles verbonden is, is het één print en kun je dus wel bij de '5 dollar' printboeren terecht.

[SuperKris]

Iemand nog tips betreffende PWM op 12V blowers? Het gaat om een zogenaamde 5015 blower zoals veel toegepast op 3D printers.

Ik heb een stuk of 4 verschillende types geprobeerd en ze haten allemaal PWM. Een functie die ik er een beetje nodig heb. De meeste gaan boven een duty cycle van ver boven de 50% pas draaien, en onder de 80% is er enorm veel PWM lawaai.

Het gaan om fans tussen de 100 en 200mA op 12V. De PWM frequentie ken ik niet, maar ik gok zo tussen de 500 en 1000 hz puur op gehoor. Wordt aangestuurd door een atmega2560 volgens mij. Heb wel eens vernomen dat die op zo'n 500hz zitten standaard.

een condensator van 10uF parallel over de fan, geeft een aardig resultaat, maar het kan beter. Daarnaast vraag ik mij af of de mosfet die ik dan gebruik het wel helemaal leuk vind.

[memphis]

Waarom PWM? Met die 150mA lan je prima lineair regelen met bv een LM317

[SuperKris]

memphis schreef op donderdag 1 maart 2018 @ 20:10:
Waarom PWM? Met die 150mA lan je prima lineair regelen met bv een LM317

Die PWM komt uit het moederbord van de printer. Deze wil je eigenlijk ook variabel hebben.

[memphis]

OK, er zijn ook converters:
https://www.edn.com/desig...-LM317T-with-a-PWM-signal

[Ploink]

SuperKris schreef op donderdag 1 maart 2018 @ 19:35:
Het gaan om fans tussen de 100 en 200mA op 12V. De PWM frequentie ken ik niet, maar ik gok zo tussen de 500 en 1000 hz puur op gehoor. Wordt aangestuurd door een atmega2560 volgens mij. Heb wel eens vernomen dat die op zo'n 500hz zitten standaard.

Probeer de PWM freqentie aan te passen in de firmware.
Indien de fan een pwm aansluiting heeft, die stuur je aan op 25kHz.
Een gewone fan die je moduleert via de voeding (Direct PWM) werkt volgens Maxim het best tussen de 20Hz en 160Hz.

Kun je de PWM frequentie niet veranderen, dan adviseer ik ook een conversie naar analoog.

[SuperKris]

Zou een 10uF condensator de FET(?) die de PWM schakeld kapot kunnen maken? De FET en condensator zitten ruim een meter uit elkaar met niet al te beste kabel, niet dikker dan AWG24.

Of is dit soort belasting veel te zwaar voor een goedkoop elkotje?

Heb gister wat getest met een 10uF over de fan, en dat werkte eigenlijk heel erg goed.

[SuperKris]

Ploink schreef op vrijdag 2 maart 2018 @ 08:51:
[...]

Probeer de PWM freqentie aan te passen in de firmware.
Indien de fan een pwm aansluiting heeft, die stuur je aan op 25kHz.
Een gewone fan die je moduleert via de voeding (Direct PWM) werkt volgens Maxim het best tussen de 20Hz en 160Hz.

Kun je de PWM frequentie niet veranderen, dan adviseer ik ook een conversie naar analoog.

Ik ben niet helemaal onbekend met arduino, maar om in de firmware te gaan rommelen.... Dat doe ik liever nog even niet.

[Markos]

Ik kwam dit filmpje tegen:

Is dat iets? Je ATX PSU ombouwen tot zoiets? Qua betrouwbaarheid en veiligheid.
En die 5V USB lader die hij heeft gemaakt, is dat slim? Ik meen ooit ergens gelezen te hebben dat je moet opletten bij zelf een 5V USB voeding maken met pieken? Geen idee waar dat stond en of het waar is.

[mcDavid]

Zou wat zijn, als een ATX voeding je USB-devices zou kunnen beschadigen... Als je zo'n ding in je computer stopt denk je daar toch ook niet over na?

Het enige wat ik weleens heb gelezen/gehoord/whatever is dat datsoort voedingen soms onstabiel kunnen zijn als er niet een bepaalde baseload is op alle rails. Dus bijv alléén de 5V rails belasten met 0 load op de 12V rails. Geen idee of dat 'broodje aap' is of een serieus probleem. Maar dat kun je natuurlijk testen en eventueel oplossen door ergens een vermogensweerstand tussen te hangen. Voor de rest is het best een goeie deal als je aan 12 en 5V genoeg hebt. Eventueel zou je nog een output met een CC/CV bordje ertussen toe kunnen voegen.

[ Voor 4% gewijzigd door mcDavid op 02-03-2018 16:37 ]

[SnowDude]

mcDavid schreef op vrijdag 2 maart 2018 @ 16:37:
Het enige wat ik weleens heb gelezen/gehoord/whatever is dat datsoort voedingen soms onstabiel kunnen zijn als er niet een bepaalde baseload is op alle rails.

Dat klopt,.veel ATX voedingen hebben echt load nodig om stabiel te zijn.

[ResuCigam]

mcDavid schreef op vrijdag 2 maart 2018 @ 16:37:
Maar dat kun je natuurlijk testen en eventueel oplossen door ergens een vermogensweerstand tussen te hangen.

Dat is precies wat hij doet.

[mcDavid]

Heb zelf zojuist dit apparaatje in elkaar gezet:
https://m.banggood.com/nl...er-Ammeter-p-1062473.html
Ook wel een leuke cheap ass power supply in combinatie met een Laptopvoeding bijvoorbeeld

[memphis]

Daarvan viel 2 weken terug de 15A versie op mijn deurmat. Komt samen met een lineaire 15A regelijng en 2x HP 230 watt 19.5v voedingen in 1 behuizing.

[Franko P.]

Zit al een tijdje met het idee te spelen om zelf een labvoeding in elkaar te zetten.
Ja ze zijn goedkoop zat compleet te koop maar dat is natuurlijk niet zo leuk als zelfbouw.

Zag hier op tweakers al een topic voorbij komen maar dat is in 2015 zo'n beetje doodgebloed.
Bouw labvoeding

Vandaar mijn vraag, zijn er hier meer die dit zelf gedaan hebben?

[geerttttt]

Even een korte vraag, dus ik dacht ,ik stel hem maar hier.
Voor mijn (zelfbouw) robotstofzuiger merk ik dat wanneer ik vaak kort naar voren en naar achter beweeg, de raspberry pi zero, die alles aanstuurt, ineens gaat rebooten.

Ook merk ik dat dit veel vaker gebeurt wanneer ik hem vanaf netspanning voed dan wanneer ik dit doe vanaf de li-ion accu.

Mijn eerste ingeving is dat er misschien een spanningsdip onstaat op zulke momenten waardoor de spanning op de pi kort dipt ruim onder de 5v ofzo... Kan dat het probleem zijn?

Zo ja, wat is daarvoor de oplossing? Een condensator neem ik aan? En zo ja, hoe groot?

En tenslotte, tussen de PI en de stroombron zit een step-down converter. Deze:


Mijn aanname was dat deze eventuele fluctuaties wel op zou moeten kunnen vangen, hier zitten immers ook al condensators op. Wat denken jullie hierover?

[jctjepkema]

geerttttt schreef op maandag 5 maart 2018 @ 09:45:
Even een korte vraag, dus ik dacht ,ik stel hem maar hier.
Voor mijn (zelfbouw) robotstofzuiger merk ik dat wanneer ik vaak kort naar voren en naar achter beweeg, de raspberry pi zero, die alles aanstuurt, ineens gaat rebooten.

Ook merk ik dat dit veel vaker gebeurt wanneer ik hem vanaf netspanning voed dan wanneer ik dit doe vanaf de li-ion accu.

Mijn eerste ingeving is dat er misschien een spanningsdip onstaat op zulke momenten waardoor de spanning op de pi kort dipt ruim onder de 5v ofzo... Kan dat het probleem zijn?

Zo ja, wat is daarvoor de oplossing? Een condensator neem ik aan? En zo ja, hoe groot?

En tenslotte, tussen de PI en de stroombron zit een step-down converter. Deze:
[afbeelding]

Mijn aanname was dat deze eventuele fluctuaties wel op zou moeten kunnen vangen, hier zitten immers ook al condensators op. Wat denken jullie hierover?

Kan door twee dingen komen, de EMC die van de motor af komt, en inderdaad de spanning's dippen die de motoren creëren. Ik zou op de pi een 220uF 16V condensator zetten op zijn ingang, en tevens een 470uF bij de motor controller spannings ingang.

Daarnaast nog wat filter condensators op de motor als die er nog niet zitten, 100nF zal al behoorlijk goed zijn. Lekker korte pootjes op de contacten.

https://www.precisionmicr...y-emc-emi-for-vibe-motors

dit is dan voor vibratie motors maar het hielp mij met mijn DC motor die aan werd gestuurd door mijn nucleo met Mbed OS.

edit: ook nog een mooi duidelijk document: http://www.st.com/content...lations/en.DM00182773.pdf

[ Voor 6% gewijzigd door jctjepkema op 05-03-2018 10:44 ]

[WillemHteA]

Franko P. schreef op zondag 4 maart 2018 @ 08:23:
Zit al een tijdje met het idee te spelen om zelf een labvoeding in elkaar te zetten.
Ja ze zijn goedkoop zat compleet te koop maar dat is natuurlijk niet zo leuk als zelfbouw.

Zag hier op tweakers al een topic voorbij komen maar dat is in 2015 zo'n beetje doodgebloed.
Bouw labvoeding

Vandaar mijn vraag, zijn er hier meer die dit zelf gedaan hebben?

Het ligt er natuurlijk aan welke eisen je er aan stelt maar ik heb een tijdje geleden een voeding gebouwd op basis van dit kitje.
Gecombineerd met een kastje, een transformator, een koelblok, een digitale volt- en ampere-meter en twee stekkerbussen levert dat een prima werkend voedinkje op.
De meegeleverde potmeters zijn niet perfect maar als je er niet te kleine knoppen op zet zijn ze wel bruikbaar.

[SnowDude]

Ik heb twee van deze kits staan:

https://nl.aliexpress.com...D/923042_32702714880.html

Ze hangen achter een 48v gelijkspannings voeding en tot nu toe werken ze goed. De rimpel is laag en komt waarschijnlijk van uit de 48v bron

[Malantur]

Ik heb een XYZ Junior 3D printer, zonder verwarmd bed. Deze staat in de garage en ik heb nogal last van warping of dat de print zich volledig los trekt tijdens het printen. Ik vermoed dat dit komt door de koude temperaturen in de garage.
Ik wil dus de kast wat verwarmen tijdens het printen en ik heb deze setup op het oog:

Transfo (heb ik nog liggen)
230VAC naar 24VDC, 100VA

Optie 1:
DC-DC step-down XL4015 converter:
Vin: 9 tot 38VDC
Vout: 1,25 tot 36VDC
Iout: 5A
Pout: 75W

Optie 2:
DC-DC step-down LM2596S module
Vin: 3,2 tot 40VDC
Vout: 1,25 tot 35V
Iout: 3A

Verwarming:
PTC Thermistor
12VDC, 100W ofwel 8,33A

Nu denk ik niet dat ik 100W ga nodig hebben, vandaar dat ik een optie heb van 5A en 3A.
Mijn vraag is eigenlijk vooral:
Volgens de datasheet van de XL4015 en de LM2596, hebben ze beide overstroom beveiliging en thermal shutdown, dus volgens mij kan ik niets opblazen?
En als ze dan in overcurrent protection gaan, blijven ze dan hun maximale stroom geven, of schakelen ze zichzelf uit?

[Pizza_Boom]

Hey allemaal, long time, no see. Erg druk.

Anyhow, de reden om weer eens lang te huppen is meteen een vraag. Ik ben, voor een hobbyprojectje, op zoek naar SMD relais, bij voorkeur dubbelrelais in bistabiele uitvoering. Hoe kleiner, hoe beter. Mijn circuitje draait op 5V, maar ik heb er een versterker op zitten (ULN2003) die ook 24 volt gewoon lust. De belasting aan de geschakelde kant kan theoretisch tot 8A oplopen, maar zal in praktijk kortstondig tot een half ampère oplopen. Inbouwmaten zijn belangrijk, ik heb eigenlijk chronisch ruimtegebrek.

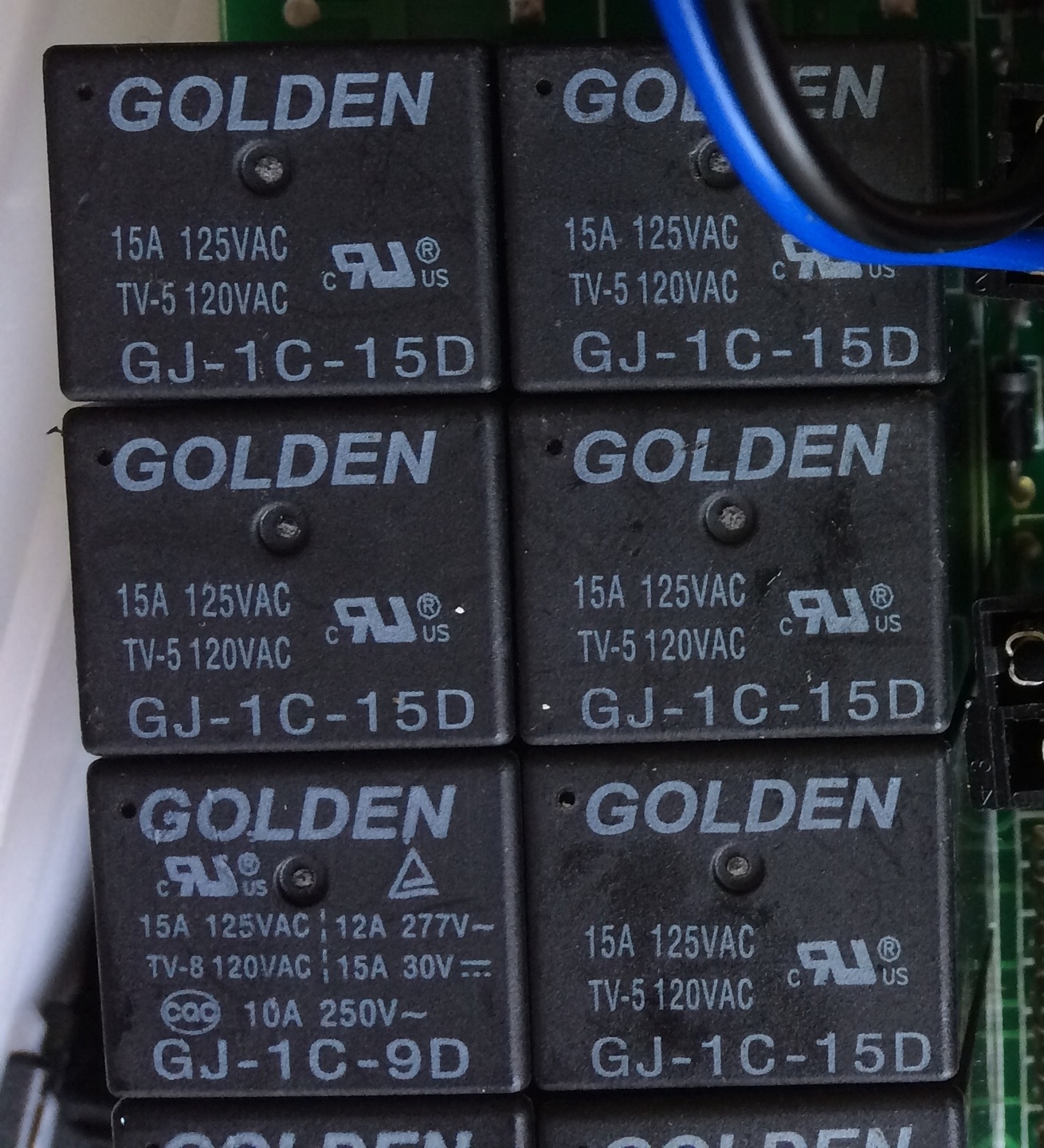

Momenteel heb ik een tweetal Omron G6AK-274P-ST-UC op 5VDC in mijn prototype zitten, maar ik hoop voor de vervolgserie een kleiner/lager relais te vinden. Het is hobby, dus een relais van 50 euro per stuk is eigenlijk geen optie.

Iemand goede opties?

Alvast dank.

[memphis]

Zoiets?
https://www.eoo-bv.nl/ree...-reed-5v-1xw-gunther.html

[Ploink]

@Pizza_Boom Als ik een onderdeel moet uitzoeken gebruik ik vaak de parametrische zoekfunctie van farnell.
http://nl.farnell.com/c/switches-relays/relays/signal-relays

Zelf heb ik de bistabiele V23079C1101B301 wel eens gebruikt. Het mooie van dit ding is dat de spoel weerstand zo hoog is dat je maar 14mA nodig hebt en je bij veel microcontrollers onder de max i/o current blijft zodat je deze direct op twee pinnen kan aansluiten, zonder mosfets of transistors. Er zijn varianten voor SMD of dubbele spoel.
Ik gebruikte een truuk om dit bistabiel relais met een enkele i/o pin te bedienen met een elco in serie.

[ Voor 13% gewijzigd door Ploink op 10-03-2018 20:26 ]

[Pizza_Boom]

memphis schreef op zaterdag 10 maart 2018 @ 20:06:
Zoiets?
https://www.eoo-bv.nl/ree...-reed-5v-1xw-gunther.html

Interessant alternatief op een regulier relais. Nooit aan gedacht, ga ik eens nader onderzoeken.3

Ploink schreef op zaterdag 10 maart 2018 @ 20:14:
@Pizza_Boom Als ik een onderdeel moet uitzoeken gebruik ik vaak de parametrische zoekfunctie van farnell.
http://nl.farnell.com/c/switches-relays/relays/signal-relays

Zelf heb ik de bistabiele V23079C1101B301 wel eens gebruikt. Het mooie van dit ding is dat de spoel weerstand zo hoog is dat je maar 14mA nodig hebt en je bij veel microcontrollers onder de max i/o current blijft zodat je deze direct op twee pinnen kan aansluiten, zonder mosfets of transistors. Er zijn varianten voor SMD of dubbele spoel.
Ik gebruikte een truuk om dit bistabiel relais met een enkele i/o pin te bedienen met een elco in serie.

Top! Ik heb al een printplaat waarop een ULN2003L is toegepast. In principe is ieder array oversized, je kan er 3,5A mee schakelen, hij krijgt 2,4A voor zijn kiezen (klein spoeltje dat nogal wat stroom lust) gedurende een halve seconde. In principe, de printplaat ligt nog in ontwerpfase, kan ik dus een pootje vrij maken en hierop een 24V relais mee laten schakelen.

Een setje eelco's (ik zou er dan 4 nodig hebben gok ik) is niet echt mijn idee, daartoe is de ruimte te beperkt. Het huidige relais is eigenlijk al te groot.

Dank voor jullie opties, ik heb in ieder geval iets om op te zoeken.

[franssie]

Ik zoek een systeem om snel even een kabel vast of los te gooien, zowel 12V als RS232 data. Ik gebruik hier nu heel smerig sleutel ringen voor en dat werkt wel maar ik dacht net toen er weer eens een draadje losschoot, daar is vast een betere oplossing voor? Maar welke? Dus liefst met iets wat je zonder schroevendraaiers etc kan gebruiken? lasklemmen gaan niet zo lekker om met de dunne draadjes of moet ik er wat koper bijvoeren?

[sebastius]

franssie schreef op zaterdag 10 maart 2018 @ 21:59:
Ik zoek een systeem om snel even een kabel vast of los te gooien, zowel 12V als RS232 data. Ik gebruik hier nu heel smerig sleutel ringen voor en dat werkt wel maar ik dacht net toen er weer eens een draadje losschoot, daar is vast een betere oplossing voor? Maar welke? Dus liefst met iets wat je zonder schroevendraaiers etc kan gebruiken? lasklemmen gaan niet zo lekker om met de dunne draadjes of moet ik er wat koper bijvoeren?

Lasklemmen: Wago 221 serie kan van flinterdun tot dik. Solid en stranded. Ik heb wel eens met een paar van die klemmen een levelshifter gebouwd uit een transistor en een paar weerstanden.

Anders gewoon een willekeurige connector die past bij je toepassing.

[ Voor 9% gewijzigd door sebastius op 10-03-2018 22:17 ]

[memphis]

franssie schreef op zaterdag 10 maart 2018 @ 21:59:
Ik zoek een systeem om snel even een kabel vast of los te gooien, zowel 12V als RS232 data. Ik gebruik hier nu heel smerig sleutel ringen voor en dat werkt wel maar ik dacht net toen er weer eens een draadje losschoot, daar is vast een betere oplossing voor? Maar welke? Dus liefst met iets wat je zonder schroevendraaiers etc kan gebruiken? lasklemmen gaan niet zo lekker om met de dunne draadjes of moet ik er wat koper bijvoeren?

Ik gebruk zelf een 25p D-connector. een paar pinnen voor de data en dan 2x 5 pinnen voor de 12v, per pin mag er 3A lopen.

[franssie]

Dank beide - het is juist het stukje tussen de connectors dat ik vaak moet overbruggen en de Wago 221 ga ik proberen. Het gaat met name om zeer tijdelijke testopstellingen (stuurt een GPS op 4800 baud uit of toch iets anders, een AIS op 38k4 etc) en dan ga ik niet overal een solderen en die meuk moet ook 12V of minder dus dank, hier kan ik wat mee!

[Anthor]

Ik wil als cadeau voor mn broer een pedaal voor een lasapparaat ombouwen, zodat deze op zijn apparaat kan.
Zijn lasapparaat (Fronius) heeft zo een stekker om de toorts bediening aan te sluiten.


Weet iemand wat voor type connector dit is? Originele vervangers zijn behoorlijk prijzig, dus ik hoop dat ik er een bij een Farnell o.i.d kan bestellen

[itcouldbeanyone]

Anthor schreef op zondag 11 maart 2018 @ 21:47:
Ik wil als cadeau voor mn broer een pedaal voor een lasapparaat ombouwen, zodat deze op zijn apparaat kan.
Zijn lasapparaat (Fronius) heeft zo een stekker om de toorts bediening aan te sluiten.
[afbeelding]

Weet iemand wat voor type connector dit is? Originele vervangers zijn behoorlijk prijzig, dus ik hoop dat ik er een bij een Farnell o.i.d kan bestellen

Dan zoek je bij farnell onder heavy duty connectoren.
Pin aantal in de filter zetten, en this zo gevonden

[pep_82]

Anthor schreef op zondag 11 maart 2018 @ 21:47:
Ik wil als cadeau voor mn broer een pedaal voor een lasapparaat ombouwen, zodat deze op zijn apparaat kan.
Zijn lasapparaat (Fronius) heeft zo een stekker om de toorts bediening aan te sluiten.
[afbeelding]

Weet iemand wat voor type connector dit is? Originele vervangers zijn behoorlijk prijzig, dus ik hoop dat ik er een bij een Farnell o.i.d kan bestellen

Als je gaat zoeken is het vaak zo dat het omhulsel wat generieker is dan de binnenkant, zoek dus inderdaad op de insert, kan je zien of de binnenkant volledig bepint is of zijn er wat pinnen weggelaten? Ik dacht eerst aan een kleine versie van een HAN serie,maar zie niet zo snel dit type in een datasheet.

[Anthor]

Ik had er zelf natuurlijk ook al gezocht.
De pin layout is wat apart, en ik kon bij de complete stekkers niet eens kiezen voor 9 polen.

Ik heb zelf de stekker niet, en omdat het een cadeautje/verassing moet worden is het wat lastig om het hem te vragen. Maar een vriend van me heeft ook een dergelijk lasapparaat, dus zal ik de stekker daar nog eens inspecteren. Het enige wat me bij die stekker was op gevallen was dat er W. Germany op die van hem stond, meer niet. (maar gekocht na '90 )

[jctjepkema]

Anthor schreef op maandag 12 maart 2018 @ 11:24:
Ik had er zelf natuurlijk ook al gezocht.
De pin layout is wat apart, en ik kon bij de complete stekkers niet eens kiezen voor 9 polen.

Ik heb zelf de stekker niet, en omdat het een cadeautje/verassing moet worden is het wat lastig om het hem te vragen. Maar een vriend van me heeft ook een dergelijk lasapparaat, dus zal ik de stekker daar nog eens inspecteren. Het enige wat me bij die stekker was op gevallen was dat er W. Germany op die van hem stond, meer niet. (maar gekocht na '90 )

Waarschijnlijk Würth Germany.

Maar als dat een custom connector is van hun wordt het nog knap lastig ben ik bang

[sebastius]

Anthor schreef op maandag 12 maart 2018 @ 11:24:
Ik had er zelf natuurlijk ook al gezocht.
De pin layout is wat apart, en ik kon bij de complete stekkers niet eens kiezen voor 9 polen.

Ik heb zelf de stekker niet, en omdat het een cadeautje/verassing moet worden is het wat lastig om het hem te vragen. Maar een vriend van me heeft ook een dergelijk lasapparaat, dus zal ik de stekker daar nog eens inspecteren. Het enige wat me bij die stekker was op gevallen was dat er W. Germany op die van hem stond, meer niet. (maar gekocht na '90 )

Kan een oude spuitmal zijn natuurlijk.

[pep_82]

Even een e-mail sturen naar:


http://www.weldingcentre....ronius-9-pin-tuchel-plug/ voor £22.69

Ebay: https://www.ebay.co.uk/it...ing-machines/123001087937 £46.00

9 pin tuchel (eventueel met Fronius erachter) in google dan moet het wel lukken.

[geerttttt]

Hm, iemand een idee? Ik heb een chip met aan beide kanten 2 rijen pinnen (geen SMD). Aan de bovenkant staat helemaal niks geen indicatie, maar aan de onderkant staat blijkbaar: TSEM04L B110628.

Ik kan nergens online iets vinden over een chip met deze typenummers o.i.d. Iemand een idee wat voor chip dit is?

Het komt van een LCD bordje van een robotstofzuiger.

[MsG]

Mensen eigenlijk ervaring met van die Tip Activator goedjes?

Ik zit even bij Farnell nieuwe soldeerpunten voor m'n Weller Magnastat te scoren. Vind het best prijzig, maar als het echt een wondergoedje is, is het natuurlijk prima:

http://nl.farnell.com/wel...873895?st=tip%20activator
Zie ook nog een reguliere tip cleaner: http://nl.farnell.com/mul...115477?st=tip%20activator

[mux]

Oh, tip activators werken uitstekend. Je hebt maar één blikje nodig voor je hele leven, het is niet echt een consumable. Je steekt eens per maand je punt erin en hij is weer nieuw.

[DRAFTER86]

Ik ben wel benieuwd naar wat voor gereedschap mensen hier zoal op hun werk gebruiken (indien electro gerelateerd uiteraard...).
Bij mijn werkgever zijn we een R&D hoek aan het bouwen voor electro/PLC/PC ontwikkeling, dus denk aan kasten met PLC's, protoboards, Arduino's, 19" racks met allerhande hardware, soms wat actuators (evt. op krachtstroom) etc. Nu zijn we aan het kijken wat we hier aan gereedschap willen neerzetten, en momenteel neigt men naar een kit van Wiha.
Mooi spul, maar volgens mij mist er nog een hoop, en is dit volledig gericht op het 230V werk, en niet op fijner electro spul. Wat gebruikt men hier zoal?

[Ploink]

geerttttt schreef op maandag 19 maart 2018 @ 10:20:
Hm, iemand een idee? Ik heb een chip met aan beide kanten 2 rijen pinnen (geen SMD). Aan de bovenkant staat helemaal niks geen indicatie, maar aan de onderkant staat blijkbaar: TSEM04L B110628.

Ik kan nergens online iets vinden over een chip met deze typenummers o.i.d. Iemand een idee wat voor chip dit is?

Het komt van een LCD bordje van een robotstofzuiger.

Hoe goed is je Chinees? Als je al een datasheet kan vinden op een chinese website zal deze vermoedelijk niet in het Engels zijn.

Ik neem aan dat het voor je beruchte robotstofzuiger project is en dat je het display graag wilt hergebruiken en wil aansluiten op een Arduino? Dat wordt dan een reverse engineer projectje

[base_]

DRAFTER86 schreef op zaterdag 24 maart 2018 @ 09:36:
Ik ben wel benieuwd naar wat voor gereedschap mensen hier zoal op hun werk gebruiken (indien electro gerelateerd uiteraard...).
....
Mooi spul, maar volgens mij mist er nog een hoop, en is dit volledig gericht op het 230V werk, en niet op fijner electro spul. Wat gebruikt men hier zoal?

Wiha is prima spul, en je moet ergens beginnen. Bovendien is er veel verschillend spul en zijn er veel merken gespecialiseerd op bepaalde gebieden. Wil je goede tangen: Knipex, schroevendraaiers/bitjes: Wera/Wiha, steeksleutels/momentsleutels: Stahlwille etc. etc.
Na langere tijd heb je uiteindelijk allerlei verschillende merken in de koffer zitten. Voor universeel strippen bevalt mij de Weidmuller Stripax bijvoorbeeld verreweg het best, die Wiha in die kit lijkt erop maar heeft volgens mij net niet de blades die weidmuller zo fijn maakt.
De keuze tussen een complete kit of zelf samenstellen hangt natuurlijk ook af van hoe vaak je ermee werkt en hoeveel tijd je ervoor wilt nemen om e.e.a. te verzamelen, meestal is zo'n complete kit stukken goedkoper tenzij je jarenlang leuke aanbiedingen verzamelt. De Wiha kit die je aangeeft is zeker een goed begin denk ik.

Edit: wat het fijne electronica spul betreft: dat is allemaal zo specialistisch dat ik daar eigenlijk weining setjes van ken. Ik heb een mengelmoes uiteenlopend van een CK mini strippertje (awg24-34) van 30 euro tot een berg chinees spul van een euro per stuk, om over het soldeergereedschap nog maar niet te beginnen. Het hangt er ook helemaal van af wat je precies gaat doen: een hardmetalenboortje voor printplaten kost al gauw 5 euro per stuk, een hss boortje is na 5 gaten bot. Een 1mm hardmetalen boortje kan je echter bijna alleen maar gebruiken met een boorstandaard, die dingen zijn zo breekbaar als glas. En die standaard moet minder als 1mm speling hebben. Wil je echt een lijst maken van wat voor gereedschap er zoal gebruikt wordt en waarvoor in de electronica dan denk ik dat je een nieuw topic moet maken

[ Voor 24% gewijzigd door base_ op 24-03-2018 12:42 ]

[geerttttt]

Ploink schreef op zaterdag 24 maart 2018 @ 11:11:
[...]

Hoe goed is je Chinees? Als je al een datasheet kan vinden op een chinese website zal deze vermoedelijk niet in het Engels zijn.

Een Chinese Datasheet zou al helpen, Google translate is your friend!

Ik neem aan dat het voor je beruchte robotstofzuiger project is en dat je het display graag wilt hergebruiken en wil aansluiten op een Arduino? Dat wordt dan een reverse engineer projectje

Dat heb jij goed geraden, maar dan voor mijn Raspberry pi. Ik heb bijna alles werkend, van stofzuigen tot netjes opladen aan toe. Nu het display nog. Had jij toevallig een Chinese sheet kunnen vinden dan? Want zelfs dat lukte me niet...

[mcDavid]

DRAFTER86 schreef op zaterdag 24 maart 2018 @ 09:36:
Ik ben wel benieuwd naar wat voor gereedschap mensen hier zoal op hun werk gebruiken (indien electro gerelateerd uiteraard...).
Bij mijn werkgever zijn we een R&D hoek aan het bouwen voor electro/PLC/PC ontwikkeling, dus denk aan kasten met PLC's, protoboards, Arduino's, 19" racks met allerhande hardware, soms wat actuators (evt. op krachtstroom) etc. Nu zijn we aan het kijken wat we hier aan gereedschap willen neerzetten, en momenteel neigt men naar een kit van Wiha.
Mooi spul, maar volgens mij mist er nog een hoop, en is dit volledig gericht op het 230V werk, en niet op fijner electro spul. Wat gebruikt men hier zoal?

Ik heb op mijn werk een hobbyruimte ingericht door letterlijk de action te plunderen. Verder zelf een werkbank getimmerd, wat Chinese elektronicarommel erin gegooid, en eigenlijk alleen "serieus" geld uitgeven voor een iFixit-set, soldeerstation en wat Raspberry pi's. Alles bij elkaar nog geen €1000. Maar goed het is dan ook echt letterlijk dat: een hobbyruimte. Als je er professioneel wilt werken wil je niet met goedkope rommel zitten natuurlijk. Maar ik zou je wel adviseren om niet te proberen het in één keer goed te doen. Regel de basis, en zorg dat je budget overhoudt om na een paar dagen/weken de dingen die je mist nog erbij te kopen.

[franssie]

sebastius schreef op zaterdag 10 maart 2018 @ 22:17:
[...]

Lasklemmen: Wago 221 serie kan van flinterdun tot dik. Solid en stranded. Ik heb wel eens met een paar van die klemmen een levelshifter gebouwd uit een transistor en een paar weerstanden.

Anders gewoon een willekeurige connector die past bij je toepassing.

Nogmaals dank voor de tip, als koekje even een screenshot van mijn setup, een GPS, AIS ontvanger met ingebouwdde multiplexer en dat op een USR 232-wifi-610 met de door jou voorgestelde lasklemmen, werkt prima!


de foto is dus van het eindresultaat op het scherm, de draadjes zijn hier denk ik wel bekend

[thijsco19]

Heeft er iemand toevallig een JST 2.54 2 pin connector (het kabel einde) liggen waar hij/zij vanaf wilt?

Wilde zojuist een part cooling fan gaan aansluiten op me 3d printer, zit er een andere stekker aan de fan... En laat ik de goede uiteraard niet hebben..

Of weet er iemand een plek waar je enkele van die connectortjes kan bestellen zonder hoge kosten en snel bezorgd. Uiteraard geen zin om uit china te bestellen, 3 weken wachten voor een connectortje is natuurlijk niet logisch .

[D-Three]

Het snelste is knippen en solderen 😉

[wesleytjuh]

thijsco19 schreef op vrijdag 30 maart 2018 @ 21:24:
Heeft er iemand toevallig een JST 2.54 2 pin connector (het kabel einde) liggen waar hij/zij vanaf wilt?

Wilde zojuist een part cooling fan gaan aansluiten op me 3d printer, zit er een andere stekker aan de fan... En laat ik de goede uiteraard niet hebben..

Of weet er iemand een plek waar je enkele van die connectortjes kan bestellen zonder hoge kosten en snel bezorgd. Uiteraard geen zin om uit china te bestellen, 3 weken wachten voor een connectortje is natuurlijk niet logisch .

Yup die heb ik wel . Zal enkel even duren voordat die evt op de post kan.

[ Voor 3% gewijzigd door wesleytjuh op 30-03-2018 22:37 ]

[thijsco19]

D-Three schreef op vrijdag 30 maart 2018 @ 21:42:
Het snelste is knippen en solderen 😉

Moet ik wel iets hebben dat past om eraan te solderen. Laat ik dat nou net niet hebben.

wesleytjuh schreef op vrijdag 30 maart 2018 @ 22:36:
[...]


Yup die heb ik wel . Zal enkel even duren voordat die evt op de post kan.

Mag gewoon morgen ochtend hoor.
Pm incoming.

[zoeperman]

waar kan ik deze relais in nederland kopen?
er is er namelijk 1 van kapot



de GJ-1C-9D is kapot, maar volgens mij doen ze allemaal zelfde soort motor aansturen.

[LED-Maniak]

Lastig, ziet er uit dat het uit een chinees apparaat komt?

Waarschijnlijk kan je een vergelijkbare vervanger wel bij farnell krijgen, zal je de pinout even moeten uitzoeken. Zijn vrij standaard meestal.

Of voor één dollar op aliexpress:
https://www.aliexpress.co...2F-1C-9V/32852384040.html

Wil het best bestellen en doorsturen voor 5 euro als je absoluut in Nederland wil kopen.

[ Voor 17% gewijzigd door LED-Maniak op 08-04-2018 22:40 ]

[zoeperman]

LED-Maniak schreef op zondag 8 april 2018 @ 22:38:
Lastig, ziet er uit dat het uit een chinees apparaat komt?

Waarschijnlijk kan je een vergelijkbare vervanger wel bij farnell krijgen, zal je de pinout even moeten uitzoeken. Zijn vrij standaard meestal.

Of voor één dollar op aliexpress:
https://www.aliexpress.co...2F-1C-9V/32852384040.html

Wil het best bestellen en doorsturen voor 5 euro als je absoluut in Nederland wil kopen.

Komt uit een electrisch bed van oma....
Had ook niet verwacht dat daar van die chinese relais in zaten.
Vandaar uit NL vanwege levertijd, ali is zo weer 3 week wachten.

[LED-Maniak]

Dan zou ik een zelfde maar nog goede even los solderen en even meten welke pinnen wanneer doorschakelen en waarheen en de afstand tussen deze pinnen. Dan kunnen we wel helpen een alternatief te vinden.

Jammer dat de enige datasheet online voor de helft zichtbaar is:
http://webcache.googleuse...&cd=2&hl=nl&ct=clnk&gl=nl

Outline Dimensions: (20.3 x 16.5 x 20.2) mm

GJ = serie
1 = 1 pole
C = C arrangement (twee contacten)
9 = 9Volt, 40mA, 225 Ohm spoel
D = 0.45Watt

Lijkt hier op:
http://www.farnell.com/da...1219-507763497.1523261219

http://nl.farnell.com/pan...0vac-30vdc-10a/dp/2095680


[edit]
'k heb de officiele datasheet van Golden. Lijkt perfect op het alternatief wat ik hierboven heb gezet. Pinout klopt ook.

[ Voor 71% gewijzigd door LED-Maniak op 09-04-2018 10:17 ]

[zoeperman]

@LED-Maniak dankje, ga ik die bestellen en dan hoop ik dat alles weer werkt.
