Dat de veercontacten aangetast raken door een lekkende batterij is algemeen bekend en moet je ze wel eens schoon maken. Een Dremel met een plastic borsteltje werkt super. En nee, niet alle camera's laten IR LEDS goed zien, filters in de camera kunnen net dat stukje IR licht wegfilteren. Als je zo'n component tester hebt zit er ook veelal een IR detector in die zelfs het signaal weergeeft en eventueel de bijbehorende code laat zien.

[Osiris]

kitao schreef op donderdag 13 augustus 2026 @ 15:04:
^^ Veel succes ! ^^

Thnx, ondertussen alweer klaar (7 dagen eerder dan voorspeld..?) en m'n DigiKey-bestelling ligt bij het DHL-punt om af te halen Volgende week dinsdag komt dan DHL de PCBs leveren en kunnen we het weekend daarop lekker solderen en duimen dat het werkt

[kitao]

Osiris schreef op donderdag 13 augustus 2026 @ 17:27:
Thnx, ondertussen alweer klaar (7 dagen eerder dan voorspeld..?) en m'n DigiKey-bestelling ligt bij het DHL-punt om af te halen Volgende week dinsdag komt dan DHL de PCBs leveren en kunnen we het weekend daarop lekker solderen en duimen dat het werkt

Digikey kan erg snel zijn met leveren, vanuit de VS heb ik eerdere bestellingen tot nu toe binnen een dag of drie ontvangen. Wat ga je eigenlijk maken, is het voor je FPV-drone?

Je hebt het zo te zien over smd solder mask en knap als je dat kunt solderen. Mij lukt het niet zo best, zelfs met 'normale' componenten niet. Op de PCB zitten transistors die erg miniscuul gepad zijn, zie de rode stippen en dat ging niet overal goed



Dit is de voorkant ervan >



Fireworks red yellow Double Color Flashing Lights DIY Kit Strobe NE555 + CD4017 Electronic Practice Learning Kit

De schakeling heeft 10 rijen leds die elk door 1 transistor worden aangestuurd. Het geheel werkt wel maar 1 rij niet. Ik zou een dunnere punt kunnen gebruiken maar die is helaas versleten en ligt ernaast op de foto. Het omwisselen is overigens een heel gedoe, heb bijna een moker nodig om de punt weer los te krijgen uit de bout



Voor mij is het meer om wat te oefenen als om zulke printjes in gebruik te nemen al had ik er laatst een leuke klok en zelfs een oscilloscoopje aan overgehouden en bovenstaande print is best leuk om na te tekenen en te simuleren in Simulide.
Dat deze gedeeltelijk is mislukt is daarom geen ramp en bovendien is een eventuele nieuwe goedkoop en makkelijk herbesteld.
Bij jou ligt dat anders zo te zien.
.

[ Voor 11% gewijzigd door kitao op 14-08-2026 09:20 ]

[koraks]

kitao schreef op vrijdag 14 augustus 2026 @ 05:50:
Je hebt het zo te zien over smd solder mask en knap als je dat kunt solderen.

Het is te doen, afhankelijk van wat voor packages en welke techniek je gebruikt. Passieve componenten zoals enkele weerstandjes en condensatortjes gaan prima met de hand en een normale soldeerbout to in elk geval 0603; 0402 zou ik ook nog wel voor elkaar krijgen, maar wordt erg gepriegel. SOT23 en SOT23-5 gaat ook nog, maar dan vind ik hete lucht al wel handiger (en netter/mooier).

Ik heb zelfs QFN16 met een 1mm punt met de hand gesoldeerd. Een evt. thermal pad onderop kom je niet bij, maar veel IC's hebben die niet en dan gaat het (soort van). Leuk is anders, daar niet van. Maar het kan, in geval van nood. SOP en varianten daarop gaan op zich ook, maar hoe kleiner de pitch, hoe lastiger (uiteraard). Met litze en voldoende flux kom je een eind. Bij BGA trek ik de grens, daar ga ik niet aan beginnen.

Ik heb er alleen nu wel een leesbril voor nodig...tot een jaar of 2 terug lukte het ook wel met het blote oog, maar da's helaas een gepasseerd station. Ik gebruik nu een +4 leesbril als 'microscoop' en een extra loupe voor inspectie van heel fijn werk.

[ehtweak]

Zie hier de onderdelen benodigd voor een extreem dure (honderden euros) reparatie:


Grapje natuurlijk. Dit is een paar euro aan elco's. (en dan alleen maar omdat ik ze in een zakje per 10 stuks moest kopen)

Wat is het geval?
Vlak voor de vakantie het periodieke onderhoud aan onze Combi-cv ketel door Feenstra. Af en toe gaf 'ie foutcode F61/F62 aan. ff resetten en probleem weer verholpen. Alleen kwam die steeds vaker. Dus gelijk maar aangegeven bij het onderhoud.
Ik was zelf niet thuis en mijn echtgenote werd compleet overrompeld door de monteur die gelijk aangaf dat de complete print vervangen moest worden. Kostte minstens 300 euro, exclusief arbeidsloon.

Weet u wat mevrouwtje, dat is het allemaal niet waard. U kunt de ketel beter laten vervangen. Ik zal zorgen dat er een offerte gestuurd wordt voor een nieuwe installatie.
En idd, een paar dagen later een offerte van 2k€ voor alles nieuw. Ja doei!

Ik had al eens opgezocht wat dit probleem kon zijn, en dat bleek vrijwel altijd een aantal verouderde elco's te zijn (het welbekende probleem).
Er zijn zelfs YT filmpjes te vinden van welke elco's het zijn en hoe je die kunt vervangen.

Afijn, de PCB heeft wel een hele zooi aan connectors, maar is redelijk makkelijk te demonteren.
Zo gezegd, zo gedaan.

PCB eruit, elco's gedesoldeerd (vooral die grote was een beetje lastig los te krijgen), nieuwe verse elco's erin.
Alles weer teruggeplaatst en nu draait de Combi-cv al weer een weekje zonder foutcodes.

Heb uiteraard e.e.a. teruggekoppeld aan Feenstra en die boden uiteindelijk hun excuses aan (kreeg zelfs nog een bos bloemen thuisgestuurd ?!?) voor het feit dat ze zo 'makkelijk' over de reparatie heengewalst hadden.
Ze gaven wel aan dat losse onderdelen vervangen ze eigenlijk niet deden. Vervolgens heb ik ze er op aangesproken dat in het kader van reparatie-is-beter-dan-weggooien en klanten-onnodig-op-kosten-jagen dit nou niet echt klantvriendelijk te noemen was...

[ehtweak]

Oh ja, en ondanks dat er geen opgezwollen elco tussen zat, 2 stuks hadden duidelijk flink aan capaciteit, qua µF, verloren. (voor zover mijn multimeter dat nauwkeurig meet)

[vanaalten]

ehtweak schreef op vrijdag 14 augustus 2026 @ 08:40:
Heb uiteraard e.e.a. teruggekoppeld aan Feenstra en die boden uiteindelijk hun excuses aan (kreeg zelfs nog een bos bloemen thuisgestuurd ?!?) voor het feit dat ze zo 'makkelijk' over de reparatie heengewalst hadden.
Ze gaven wel aan dat losse onderdelen vervangen ze eigenlijk niet deden. Vervolgens heb ik ze er op aangesproken dat in het kader van reparatie-is-beter-dan-weggooien en klanten-onnodig-op-kosten-jagen dit nou niet echt klantvriendelijk te noemen was...

Ik snap het van hun kant ook wel. Voor driehonderd euro heb je een nieuwe print - voor dat geld wordt het voor Feenstra al lastig om het met zelf solderen op te lossen, als ze sowieso al die kennis en expertise in huis hebben. Wel vind ik het wat ver gaan om meteen de ketel geheel te vervangen.

[koraks]

Ja, begrijp ik ook wel.

Het begint er al mee dat je een monteur moet hebben die voldoende kaas van electronica heeft gegeten om tot het inzicht te komen dat dit de oorzaak zou kunnen zijn. Wat op zich ófwel een gok moet zijn geweest, ófwel het resultaat van nogal lang uitpluizen op fora e.d. om iemand met dit probleem+oplossing tegen te komen.

Dan kan de monteur in kwestie een potje gaan zitten solderen; is ie ook een uurtje verder (duurt langer dan die print vervangen), met het risico dat ie nog een keer (of meermaals) terug moet als het toch niet de oorzaak blijkt te zijn geweest. Aangenomen dat ie niet al flink wat tijd kwijt was met diagnose/bureauonderzoek (zie boven). Ondertussen tikt de klok, en de meeste klanten hebben er niet direct begrip voor als blijkt dat ze proberen met €10 aan elco's maar mogelijk wel meerdere servicebezoeken (een veelvoud aan €€€) het probleem proberen te tackelen.

Wat wél een mogelijkheid is, is om zo'n print eruit te trekken en dan aan te bieden aan een reparateur, die hem weer teruglevert aan de serviceorganisatie, of rechtstreeks op de markt brengt. Ik verwacht dat we dat soort dingen wel weer meer gaan zien. Op dit moment zal een partij als Feenstra z'n handen niet branden aan aftermarket/refurbished/vage-herkomst ruildelen en altijd gaan voor het officiële OEM ruildeel. Ik zie dat nog wel veranderen in de komende paar jaar, en dat je dan als consument wel degelijk de optie krijgt (net als vaak bij de auto): wilt u een nieuwe, of is een refurbished ruildeel ook goed?

Dan nog blijft een groot deel van de kosten simpelweg in de tijd van de monteur zitten - incl. aanrijtijd.

Het is gewoon leuk/fijn als je het zelf kunt fixen. Altijd meegenomen. Maar voor het gros van de maatschappij gaat iets in die richting helaas-pindakaas gewoon geen optie zijn. Da's ergens echt heel jammer, maar we zijn met z'n allen simpelweg te duur geworden voor maatwerk op dit niveau.

[kitao]

koraks schreef op vrijdag 14 augustus 2026 @ 07:48:

Het is te doen, afhankelijk van wat voor packages en welke techniek je gebruikt. Passieve componenten zoals enkele weerstandjes en condensatortjes gaan prima met de hand en een normale soldeerbout to in elk geval 0603; 0402 zou ik ook nog wel voor elkaar krijgen, maar wordt erg gepriegel. SOT23 en SOT23-5 gaat ook nog, maar dan vind ik hete lucht al wel handiger (en netter/mooier).

Ik heb zelfs QFN16 met een 1mm punt met de hand gesoldeerd. Een evt. thermal pad onderop kom je niet bij, maar veel IC's hebben die niet en dan gaat het (soort van). Leuk is anders, daar niet van. Maar het kan, in geval van nood. SOP en varianten daarop gaan op zich ook, maar hoe kleiner de pitch, hoe lastiger (uiteraard). Met litze en voldoende flux kom je een eind. Bij BGA trek ik de grens, daar ga ik niet aan beginnen.

Ik heb er alleen nu wel een leesbril voor nodig...tot een jaar of 2 terug lukte het ook wel met het blote oog, maar da's helaas een gepasseerd station. Ik gebruik nu een +4 leesbril als 'microscoop' en een extra loupe voor inspectie van heel fijn werk.

Met de hand smd solderen is door sommigen inderdaad te doen en er is oefenmateriaal voor te krijgen https://gikfun.com/produc...rd-with-components-ek8489

maar ja, als zelfs de insteek-componenten niet lukken dan is smd simpelweg een brug te ver
Bovendien als hobby verlang je toch een beetje plezier ervan en geen ergernis.

Deze video heeft er op minuut 6:20 een microscoop voor aangeschaft dus smd solderen heeft daardoor ook een meerprijs t.o.v. de standaard kitjes. Zelf heb ik een simpele vergrotende bril en een verlichtende loep op een statief en dat is voor dit spul voldoende.


YouTube: SMD Soldering Like an Electronics Factory | Stencil, Paste & Hot Air...

Sommige kitjes hebben ongemerkt een mix dus wie geen smd verrassingen wil kan beter even de stuklijst vantevoren uitpluizen.
.

[ehtweak]

Uiteraard, er zijn allerlei commerciële redenen waarom men complete units wil vervangen.

Maar anno nu? Waarom vinden we het nog steeds 'normaal' om een compleet deel van een apparaat weg te doen, als er slechts een paar kleine en goedkope onderdeeltjes defect zijn?
Wat bovendien redelijk makkelijk te fixen valt?

Juist van een specialist op dit specifiek gebied verwacht je ook de specifieke kennis.

We moeten het natuurlijk wel willen, weg van de weggooimaatschappij.

[kitao]

Tja, aan de andere kant, zelf ouwe PCB's solderen of repareren kan garantieloos verkeerd uitpakken als de boel ontspoort zoals ik bij deze had >

Hier deed ie het nog ................. Hier niet meer >


Tussen de plaatjes kwam ik meteen ook nog even deze tegen, al gebruik ik enkel de x2 glazenset is het een fijne bril icm de statief loep.



@memphis
De ontplofte chip is van een zelfbouw kitje
Mogelijk plus en min verwisseld
.

[ Voor 21% gewijzigd door kitao op 14-08-2026 10:50 ]

[memphis]

ehtweak schreef op vrijdag 14 augustus 2026 @ 10:07:
Uiteraard, er zijn allerlei commerciële redenen waarom men complete units wil vervangen.

Maar anno nu? Waarom vinden we het nog steeds 'normaal' om een compleet deel van een apparaat weg te doen, als er slechts een paar kleine en goedkope onderdeeltjes defect zijn?
Wat bovendien redelijk makkelijk te fixen valt?

Juist van een specialist op dit specifiek gebied verwacht je ook de specifieke kennis.

We moeten het natuurlijk wel willen, weg van de weggooimaatschappij.

Gezien het met ketels veelal om oudere hardware gaat en mensen steeds meer milieu en tegelijk geld bewuster worden kan het voor zo'n groot bedrijf geen kwaad zijn om een klein team elektronicareparateurs in huis te nemen.

kitao schreef op vrijdag 14 augustus 2026 @ 09:51:
[...]


Met de hand smd solderen is door sommigen inderdaad te doen en er is oefenmateriaal voor te krijgen https://gikfun.com/produc...rd-with-components-ek8489

maar ja, als zelfs de insteek-componenten niet lukken dan is smd simpelweg een brug te ver
Bovendien als hobby verlang je toch een beetje plezier ervan en geen ergernis.

Deze video heeft er op minuut 6:20 een microscoop voor aangeschaft dus smd solderen heeft daardoor ook een meerprijs t.o.v. de standaard kitjes. Zelf heb ik een simpele vergrotende bril en een verlichtende loep op een statief en dat is voor dit spul voldoende.

[Afbeelding]
YouTube: SMD Soldering Like an Electronics Factory | Stencil, Paste & Hot Air...

Sommige kitjes hebben ongemerkt een mix dus wie geen smd verrassingen wil kan beter even de stuklijst vantevoren uitpluizen.
.

Dat soort chinese printjes meet alleen through hole componenten worden meestal met een golfbad gesoldeerd. Het fijt dat je een aantal soldeersluitingen hebt geeft aan dat die printen niet getest worden of de test afdoende is.

[Osiris]

kitao schreef op vrijdag 14 augustus 2026 @ 05:50:
[...]

Digikey kan erg snel zijn met leveren, vanuit de VS heb ik eerdere bestellingen tot nu toe binnen een dag of drie ontvangen. Wat ga je eigenlijk maken, is het voor je FPV-drone?

Yes, FPV-gerelateerd bordje. Quads met een digitale VTX hebben geen audio-opname, dus een ESP32-S3 gebaseerd stereo MEMS-microfoon opnamebordje naar micro-SD gemaakt met UART-connectortje naar de flight controller toe voor automatisch starten en stoppen gebaseerd op of de drone armed is of niet. Maar dat laatste is allemaal software
Oh en een RGB LED natuurlijk, want waarom niet. Heb er toch ooit eens 100 op AliExpress besteld

kitao schreef op vrijdag 14 augustus 2026 @ 05:50:
Je hebt het zo te zien over smd solder mask en knap als je dat kunt solderen. Mij lukt het niet zo best, zelfs met 'normale' componenten niet. Op de PCB zitten transistors die erg miniscuul gepad zijn, zie de rode stippen en dat ging niet overal goed

Wordt ook mijn eerste keer met een SMD paste stencil. Mijn vorige bordjes smeerde ik de soldeerpasta met een tandenstoker handmatig op de pads. En vervolgens "reflowen" met een hot plate. Al werkt dat laatste alleen voor de 1e kant, de andere kant vervolgens met een hot air gun. Maar dat werkt ook wel prima, al vinden plastic connectoren iets te strakke en lange blootstelling aan 400 °C niet zo leuk Krijgen ze een ander kleurtje van

[ Voor 3% gewijzigd door Osiris op 14-08-2026 11:13 ]

[Hans1990]

ehtweak schreef op vrijdag 14 augustus 2026 @ 10:07:
Uiteraard, er zijn allerlei commerciële redenen waarom men complete units wil vervangen.

Maar anno nu? Waarom vinden we het nog steeds 'normaal' om een compleet deel van een apparaat weg te doen, als er slechts een paar kleine en goedkope onderdeeltjes defect zijn?
Wat bovendien redelijk makkelijk te fixen valt?

Juist van een specialist op dit specifiek gebied verwacht je ook de specifieke kennis.

We moeten het natuurlijk wel willen, weg van de weggooimaatschappij.

Het is helaas nog erger. Mijn Sony WH-1000XM3 ging plots niet meer aan. Ik had hem 1x bijna helemaal ontladen, daarna goed opgeladen, en toen wilde de headset niet meer aan.
Open gemaakt, batterij spanning gemeten. Die was netjes 4.2V, wat een goed opgeladen batterij moet zijn (die ik immers net opgeladen). Batterij connector los, paar seconden gewacht, weer ingeplugd. Headset werkt weer, niets aan de hand.

De FAQ's van Sony kom je niets verder mee, natuurlijk. Want service manuals hebben we niet meer.

Dus simpelweg een deadlock toestand waardoor mensen een perfect werkende headset weggooien. De batterijduur is gewoon nog normaal, de speakers kraken niet, cosmetisch is de headset zelfs nog helemaal fraai. Maar dan voor iets wat een ontwerp fout is gooien mensen dit weg, ben ik bang. Want een nieuwe ANC headset heb je voor 250euro, dat kan dus niet uit om er professioneel aan te klussen.
En niet iedereen heeft zin/tijd/ingeving om naar een lokaal repaircafe te fietsen waar mensen dit soort oplossingen ook wel weten. Of je moet het hebben gekocht bij een lokaal winkeltje waar men een beetje handig is hiermee, maar ik ben bang dat een Mediamarkt/Coolblue hier niet gratis mee aan de slag gaat.

Een en al verspilling.

[ Voor 3% gewijzigd door Hans1990 op 14-08-2026 11:36 ]

[kitao]

@Osiris
Lijkt me niet makkelijk om geluid aan je video te koppelen dus knap dat je daarmee bezig bent.
Momenteel heb ik deze in gebruik >



https://www.microchip.com...pment-tool/MPFS-DISCO-KIT

https://www.mouser.com/pd...covery_Kit_User_Guide.pdf

maar meer als een 7-segment displaytje heb ik er nog niet op aangesloten. Wel lees ik zo hier en daar dat Fpga's goed geschikt zijn om beelden mee te verwerken en een camera zou dan volgens mij via de MIPI RX aangesloten kunnen worden maar omdat ik er niet constant mee bezig ben en dat board slechts zo nu en dan uit de kast haal moet ik steeds weer opnieuw beginnen met 'hoe krijg ik dat ledje ook alweer knipperend'.
.

[memphis]

Osiris schreef op vrijdag 14 augustus 2026 @ 11:12:
Wordt ook mijn eerste keer met een SMD paste stencil. Mijn vorige bordjes smeerde ik de soldeerpasta met een tandenstoker handmatig op de pads. En vervolgens "reflowen" met een hot plate. Al werkt dat laatste alleen voor de 1e kant, de andere kant vervolgens met een hot air gun. Maar dat werkt ook wel prima, al vinden plastic connectoren iets te strakke en lange blootstelling aan 400 °C niet zo leuk Krijgen ze een ander kleurtje van

Leg de print alsnog op je warmteplaat maar dan ingesteld op een 180 graden (voor loodvrij tin) en laat de print opwarmen, dan hoef je niet zoveel hete lucht toe te voegen.

[Osiris]

kitao schreef op vrijdag 14 augustus 2026 @ 11:53:
@Osiris
Lijkt me niet makkelijk om geluid aan je video te koppelen dus knap dat je daarmee bezig bent.

Oh, maar dit combineert niets hoor. Losse audio. Synchronisatie en combineren mag mooi allemaal thuis

Misschien nog iets verzinnen wat een semi-automatische vervanging van een handje klap in beeld is als marker Iets wat regelmatig (wisselende) patroontjes piept en in beeld (LED-je) brengt wellicht. Kan simpel met de goedkoopste micro-controller natuurlijk. Kan gewoon met een batterijtje voor de quad in beeld staan en na een druk op de knop een paar keer bliepen+knipperen en dan ook weer automatisch na 1 cyclus van bliepjes stopt om te voorkomen dat je gillend gek wordt tijdens het vliegen.

[ Voor 4% gewijzigd door Osiris op 14-08-2026 13:36 ]

[Osiris]

memphis schreef op vrijdag 14 augustus 2026 @ 12:23:
[...]

Leg de print alsnog op je warmteplaat maar dan ingesteld op een 180 graden (voor loodvrij tin) en laat de print opwarmen, dan hoef je niet zoveel hete lucht toe te voegen.

Hm, da's wel een goede tip inderdaad. Ben je dan niet bang dat de soldeer aan de onderkant ook niet relatief makkelijk vloeibaar wordt en je componenten eraf lazeren?
In theorie zou surface tension de componenten moeten vasthouden, maar heb ook wel gehad dat een met SnPb gesoldeerd onderdeel vloeibaar werd toen ik met hete lucht aan de andere kant bezig was (lood-vrij, dus hogere temp.) en die mieterde er toch echt vanaf..

[ehtweak]

memphis schreef op vrijdag 14 augustus 2026 @ 10:35:
[...]
Gezien het met ketels veelal om oudere hardware gaat en mensen steeds meer milieu en tegelijk geld bewuster worden kan het voor zo'n groot bedrijf geen kwaad zijn om een klein team elektronicareparateurs in huis te nemen.

Goed idee!

In Duitsland kun je dit soort PCB's opsturen c.q. omruilen voor refurbished exemplaren.
Maar vooral van zo'n grote serviceorganisatie als Feenstra zou je verwachten dat ze zoiets ook zouden hebben... (nog niet dus).

[memphis]

Osiris schreef op vrijdag 14 augustus 2026 @ 13:38:
[...]

Hm, da's wel een goede tip inderdaad. Ben je dan niet bang dat de soldeer aan de onderkant ook niet relatief makkelijk vloeibaar wordt en je componenten eraf lazeren?
In theorie zou surface tension de componenten moeten vasthouden, maar heb ook wel gehad dat een met SnPb gesoldeerd onderdeel vloeibaar werd toen ik met hete lucht aan de andere kant bezig was (lood-vrij, dus hogere temp.) en die mieterde er toch echt vanaf..

Loodvrij smelt bij +/- 217 graden, loodhoudend ergens bij 180, nu zijn er voor dit soort doeleinden ook loodvrije soldeer types te vinden met een lagere smelt temp. Maar het spul blijft zeker wel in de vloeibare zitten als je er niet tegen stoot of het geheel oppakt maar gewoon de plaat en je print laat afkoelen.

[koraks]

ehtweak schreef op vrijdag 14 augustus 2026 @ 10:07:
Juist van een specialist op dit specifiek gebied verwacht je ook de specifieke kennis.

Ik verwacht van de groentenboer niet dat ie biochemicus is. Hier is het ook een beetje zo. Feenstra is in de basis een installateur. Geen elektrotechnisch ingenieursbureau.

memphis schreef op vrijdag 14 augustus 2026 @ 10:35:
[...]

Gezien het met ketels veelal om oudere hardware gaat en mensen steeds meer milieu en tegelijk geld bewuster worden kan het voor zo'n groot bedrijf geen kwaad zijn om een klein team elektronicareparateurs in huis te nemen.

Repareren van een oudere ketel is niet per se de beste optie als mensen iets met milieu en hun portemonnee willen.

Daarbij - een team aannemen: wat is de business case? Waar kom je aan deze mensen? En wat is uiteindelijk de daadwerkelijke besparing/winst voor de consument c.q. eindgebruiker? Van een afstand klinkt het zo simpel. Doe het maar even, in een bedrijfsmatige setting waarin je gewoon een business moet draaien.

Dat weggooien stuit mij ook tegen de borst en in principe doe ik het niet. Maar ik kan ook begrijpen dat voor de Feenstra's van deze wereld het niet zo eenvoudig is om een mannetje in blauwe overall met een soldeerbout de weg op te sturen. Zelfs in een omgeving waarin je relatief veel invloed hebt op evt. returnflows en interne processen, en de nodige technische expertise + documentatie voorhanden hebt, is het echt heel erg lastig om zoiets op poten te zetten. Maar we blijven dapper volhouden.

[Osiris]

memphis schreef op vrijdag 14 augustus 2026 @ 13:49:
[...]

Loodvrij smelt bij +/- 217 graden, loodhoudend ergens bij 180, nu zijn er voor dit soort doeleinden ook loodvrije soldeer types te vinden met een lagere smelt temp. Maar het spul blijft zeker wel in de vloeibare zitten als je er niet tegen stoot of het geheel oppakt maar gewoon de plaat en je print laat afkoelen.

Ja die loodvrije, maar lage smeltpunt-soldeer is dat spul met bismut, dat mot ik nie.

Zou kunnen zijn dat ik toen tegen de print aangestoten heb, maar dat kan ik me niet zozeer herinneren. In mijn herinnering deed de zwaartekracht al het werk

[kitao]

Osiris schreef op vrijdag 14 augustus 2026 @ 13:23:
Oh, maar dit combineert niets hoor. Losse audio. Synchronisatie en combineren mag mooi allemaal thuis

Ah, ok, op die fiets
Op mijn kit
https://ww1.microchip.com...covery_Kit_User_Guide.pdf
zitten een paar Raspberry aansluitingen maar heb nooit een RPi gehad dus weet er niet veel van, zoals de 40 pins Raspberry Pi Connector dat zich aardig vanzelf wijst maar ook een
Raspberry Pi MIPI RX Connector J11 Facilitates interfacing with the MIPI CSI-2 camera module.
Of zo'n camera wel audio heeft weet ik niet, die stap ben ik nog niet aan toe.

Heb wel deze J48 connector aan de gang gekregen, zonder voorbeelden, enkel en alleen met hulp van de Copiloot >
7-Segment Display J48 A 10-pin interface connector to support a serial 7-Seg 8-Digit Board
Aanvankelijk dacht ik dat je daar gewoon een 7-segment display mee kan driven maar heb gelukkig iets verder gekeken en blijkt dit erin te zitten >



TXB0108 8-Bit Bidirectional Voltage-Level Translator
https://www.ti.com/lit/ds...null-wwe&ts=1786711608825

The TXB0108 can be used in level-translation applications for interfacing devices or systems operating at different interface voltages with one another. It can only translate push-pull CMOS logic outputs.

Dus volgens mij als ik daar direkt Leds op had aangesloten dan had die chip dat niet overleefd.
In plaats daarvan een Logic Analyzer erop gezet >

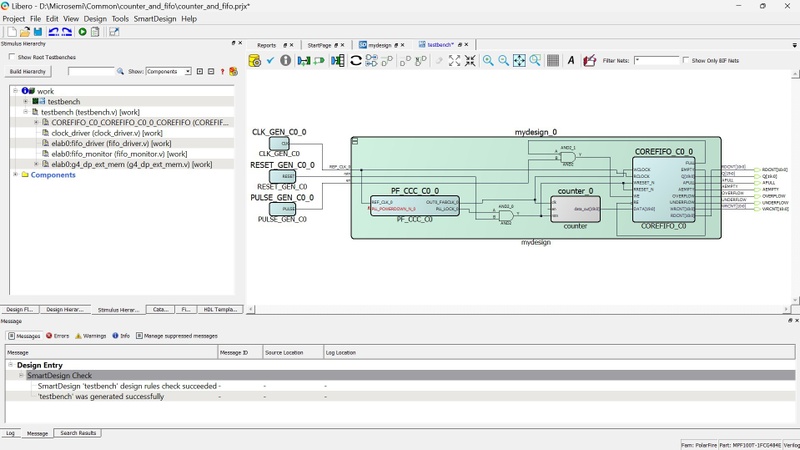

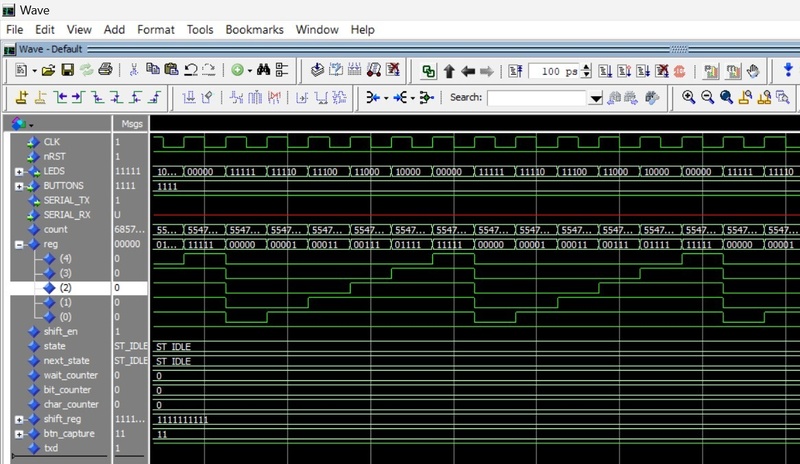

en een looplicht in de Fpga geflasht >



De connector kan bijvoorbeeld wel via 10K weerstanden aan Mosfet Gates gekoppeld worden die dan op hun beurt Leds aandrijven.

Onderweg kwam ik nog deze tegen met meer info over het board en over de Licentie voor Libero >
https://www.hackster.io/n...iscovery-kit-e92d6224691d

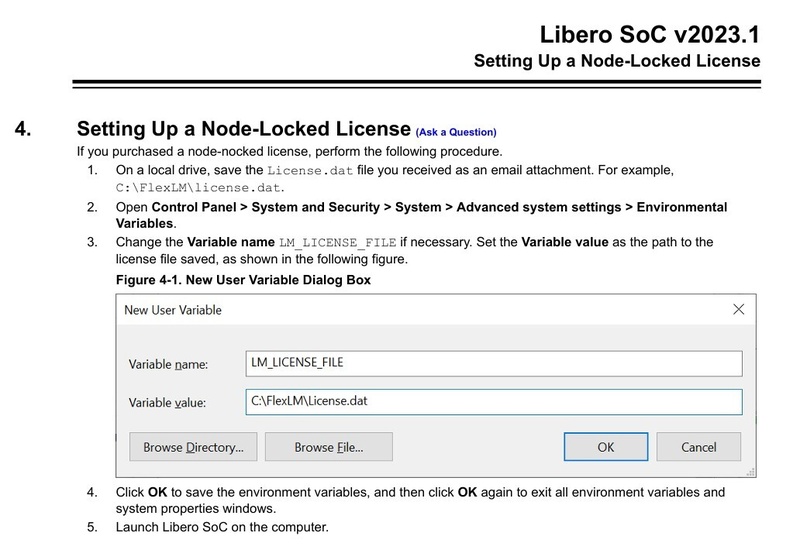

Dat moet inderdaad ieder jaar verlengd worden, volgende week verloopt die van mij en is inderdaad best veel rompslomp om dat weer in te stellen, ook al is het gratis
.

[ Voor 6% gewijzigd door kitao op 16-08-2026 04:32 ]

[ThinkPad]

Mooie steampunk bedienconsole voor EV-lader

Voor de mensen die liever lezen/plaatjes kijken dan video's: https://electricstuff.co.uk/evsectrl.html

[ Voor 28% gewijzigd door ThinkPad op 17-08-2026 11:50 ]

[memphis]

Het zou leuker geweest zijn als ergens op de schaal 1.21 gigawatt gestaan zou hebben.

Voor de liefhebbers hier een leuke dame met een knap koppie https://www.youtube.com/@Marinmandarine

[kitao]

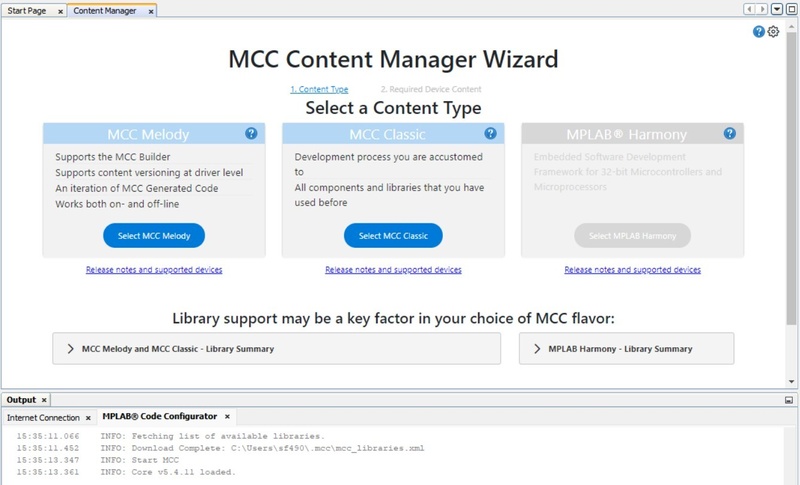

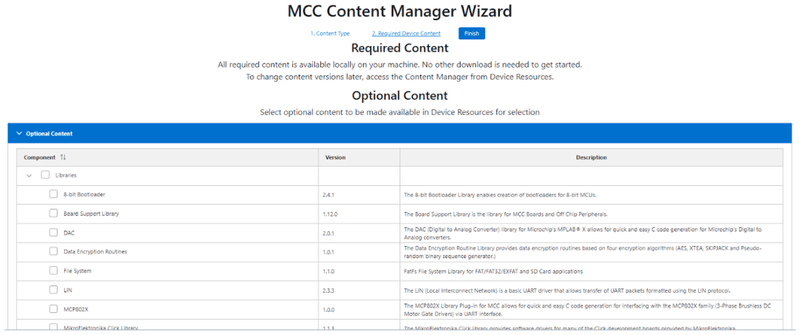

Als hulpmiddel bij het programmeren is MCC ontwikkeld, MPLab Code Configurator.
https://www.microchip.com...e/mplab-code-configurator

Daar zijn genoeg voorbeelden van te vinden op de officiele Microchip website en dus ook op Youtube maar het is wat lastig structuur te vinden in het aantal versnipperde tutorials van Microchip dat verschillende uC-boards ervoor gebruikt.

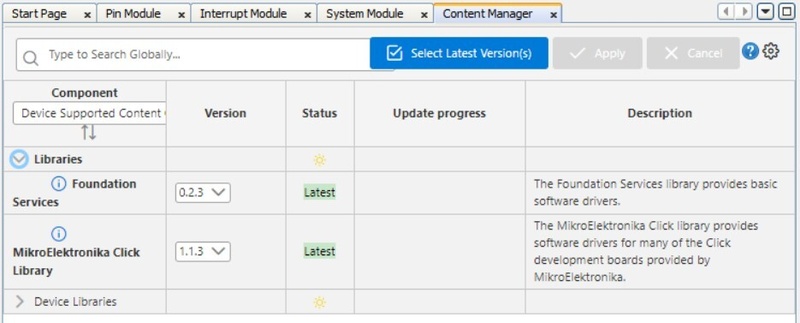

Mooi alternatief om toch op een leuke manier kennis te maken met MCC is deze CircuitBread website met 40 delen waar ook een playlist bij zit met 7 video's >
https://www.circuitbread.com/tutorials/tags/pic18f14k50

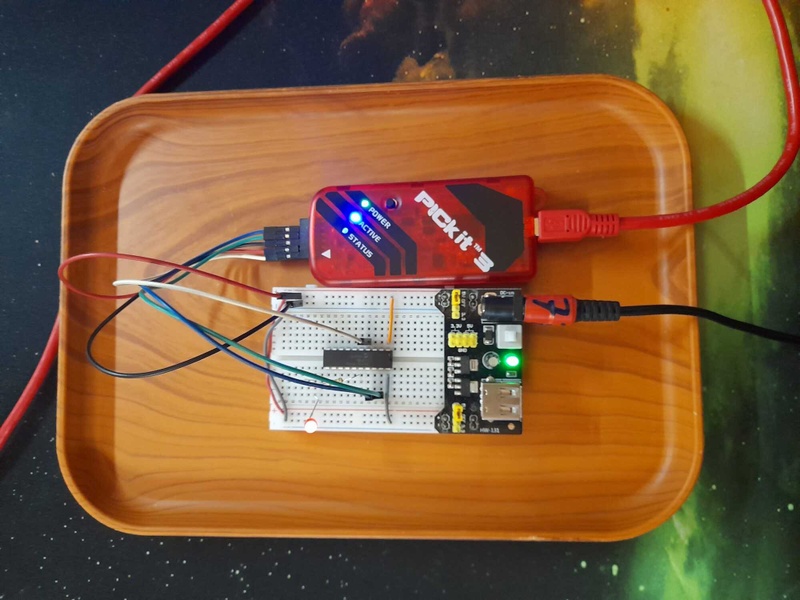

De PIC18F14K50 onlangs ontvangen en met een PicKit3 op een breadboard gezet en vervolgens de Blink uitgevoerd. Blijkt dat de gegeven instructiecode de Led-pin niet omzet naar Digital en die bleef dus default op Analog hangen en blinkte op ca. 20 kHz
Met een logic analyzer en de copiloot dit recht kunnen trekken >



Om de instructiedelen op maat te kunnen volgen is MPLab X IDE v6.00 geinstalleerd en toen bleek dat MCC Classic er nog in zit. In nieuwere versies is Classic namelijk eruit gehaald.
Voordeel van Classic is dat het een Library voor Click Modules heeft, dat bij de nieuwere MCC Melody versie inmiddels ook eruit is gehaald
Overigens zul je zover ik weet in de genoemde 40 delen niets over Click Boards tegenkomen, dat is iets waar ik zelf eerder mee in aanraking kwam.

Er zitten nog wat meer haken en ogen aan, MPLab v6.20 is de laatste die PicKit3 en 4 nog ondersteunt.

Bij het opzetten van een nieuw project en het klikken op de MCC knop verschijnt deze Wizard >



Selecteer dan Classic en vervolgens kunnen er Libraries toegevoegd worden waaronder dus MikroElektronika, zie figuur 4 voorbeeld pagina, onderste (halve) regel in de afbeelding >
https://www.circuitbread....ab-code-configurator-mcc#



Eenmaal geslecteerd wordt die ingevoegd bij het overzicht van geinstalleerde Libraries >

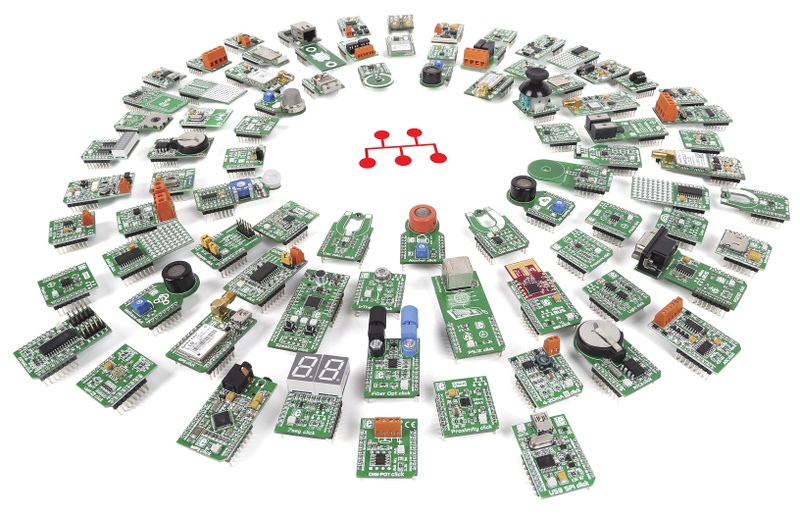

Dit zijn de MikroElektronika Click modules >



en hoewel ik er nog geen zelf heb geprobeerd schijnt het zo te zijn dat veel van die bordjes de Library nodig hebben en met de combinatie MPLab v6.00 en MCC Classic is dat te realiseren
De bordjes zijn zoals ik begrepen heb volgens de mikroBUS Connector standaard maar zullen ook met jumpers gebruikt kunnen worden of met breadboard en zijn eigenlijk bedoeld om in Development Boards geplaatst te worden, zoals hier rechtsboven >



Oudere MPLab versies waaronder v6.00 staan in het Archief >
https://www.microchip.com.../archives/mplab-ecosystem

Mikro >
https://www.mikroe.com/

Bijbehorende CircuitBread Playlist uit 2022 >
YouTube: Part 1. Intro to Embedded C Programming with the PIC18F14K50

PS:
Vraag is dan hoe kun je deze Click Boards op modernere boards gebruiken die ook een mikroBus connector hebben icm recente MPLab versies, bijvoorbeeld dit board >
https://www.microchip.com/en-us/development-tool/ev58g97a

Volgens cop >

HTML:

⭐ Summary — Your best path forward
✔ Your Explorer board supports Click boards
✔ MPLAB X v6.25 supports mikroSDK
✔ mikroSDK supports PIC18F devices
✔ You do NOT need MCC Classic Click libraries
✔ You do NOT need older MPLAB versions
✔ You do NOT need to write your own drivers
Your best option is:

⭐ Use mikroSDK 2.0 Click drivers inside MPLAB X v6.25
This is the modern, supported, stable, and easiest solution.

.

[ Voor 9% gewijzigd door kitao op 21-08-2026 07:22 ]

[Osiris]

Altijd leuk om de soldeerpasta te zien smelten Met stencil ging het aanbrengen probleemloos en netjes: geen enkele bridge, alles in één keer perfect gesoldeerd

[ Voor 5% gewijzigd door Osiris op 22-08-2026 23:01 ]

[kitao]

Toch knap hoor om je eigen smd pcb's te fabriceren
En veel leuker als kant en klaar kopen natuurlijk.

Hier ging het gelukkig ook redelijk vlot met het opzetten van een nieuwe license voor Libero SoC Design Suite al ging er dan een 400 regels copiloot conversatie aan vooraf. Vorig jaar was voor mij de eerste opzet en dan moet er een path bij gegeven worden. Om bij het begin te beginnen, volgens mij moet je je eerst registreren en dan dient er een License te worden aangevraagd en de Silver versie is kosteloos >>

Knop > Request Free and Manage Licenses
https://www.microchip.com...sign-tools/fpga/licensing

Dan kun je kiezen uit Node of Float.
Float is voor meerdere computers, Node is voor 1 computer.
Persoonlijk heb ik Node en Libero SoC staat bij mij op een externe D-schijf maar de License moet op je interne C-schijf komen te staan, zover ik begrepen heb.
Vervolgens dit uitvoeren (bij de eerste keer) >>



https://coredocs.s3.amazo...ad_license_quickstart.pdf

Na een jaar is de License ongeldig verklaard en weigert de Libero software zich te openen.
Circa een maand van te voren krijg je een email dat de License gaat verlopen, je kunt dan alvast een nieuwe aanvragen en dan krijg je een email met daarin een License.dat-file erin (te openen met Notepad++).

Ik kwam er achter dat de makkelijkste methode is om geduldig daar helemaal niets mee te doen TOTDAT EN NADAT de licentie echt geheel verlopen is.
Vervolgens knikker je deze van vorig jaar eruit >
C:\flexlm\License.dat
En plak je deze uit je ontvangen email van dit jaar erin >
C:\flexlm\License.dat

Ouwe eruit en Nieuwe erin, 1 op 1 en meer niet.
Libero SoC opent zich weer vrolijk >



En eventueel kan je boardje weer aangesloten worden >
https://www.microchip.com...pment-tool/MPFS-DISCO-KIT

Via Digikey in dubbele dozen gratis verzonden en binnen een dag of vier vanuit de VS in huis
Hoeft trouwens niet, er valt genoeg te doen met de software zonder board, voor wie het ook eens wil proberen.

Ps,
Bij het verzoek voor een licentie is er ook nog de stap om je disk-ID in te voeren dat er zoiets uitziet > EB7G-H593
Die kan als volgt verkregen worden >
C:\Users\username>vol C:

Dit werkt zo NIET in PowerShell. Wel in Command Prompt.

HTML:

🧭 Why PowerShell didn’t work

PowerShell treats Vol as a request to open a file named “Vol”, not as a command.
Command Prompt understands Vol as a built‑in command.

.

[ Voor 7% gewijzigd door kitao op 30-08-2026 17:58 . Reden: Ps ]

[kitao]

Over Fpga (en CPLD) software gesproken, van concurrent Intel is Altera Quartus beschikbaar zonder licentie en dat draait op Windows of Linux >
https://www.altera.com/do...ware-version-25-1-windows

Ik had al 20.1 maar wou even 25.1 (latest) testen en heb die op een externe D-schijf geinstalleerd dat bij elkaar 2 uur duurde en 20 GB in beslag nam

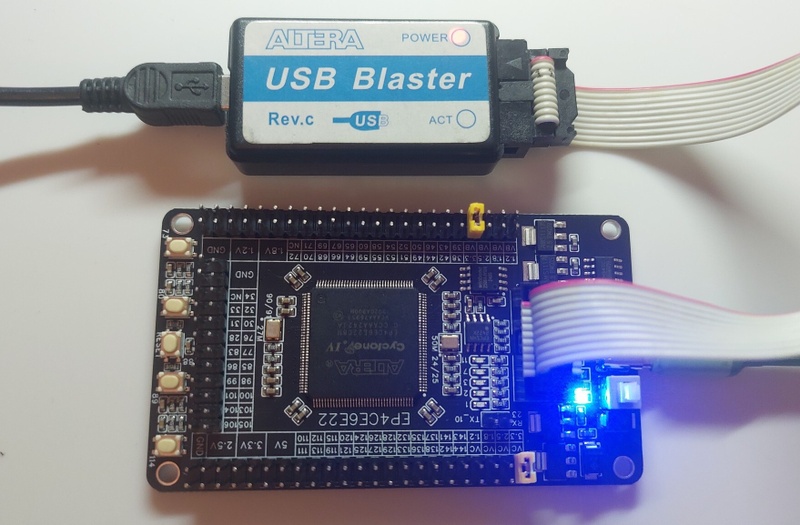

Vervolgens dit board ermee geprogrammeerd >



Board en Blaster zijn onder de 20 euro te bestellen.
Het was niet makkelijk hier schema's van te vinden maar kwam ze vandaag dan toch tegen >
Getting Started with the Low-Cost Cyclone IV EP4CE6E22C8N FPGA Board
https://iot-kmutnb.github.io/blogs/fpga/fpga_ep4ce6_board/

met daarin een test programma dat ik later ga proberen.
Deze Fpga is zn design (=programma) kwijt als de power eraf gaat daarom zit er een geheugenchip op aangesloten. Deze in de programmeerketen erbij opnemen is een lastige klus en gebruik er nog steeds een behoorlijk uitgebreide checklist voor om dat voor elkaar te krijgen en kan evt. opgevraagd worden.

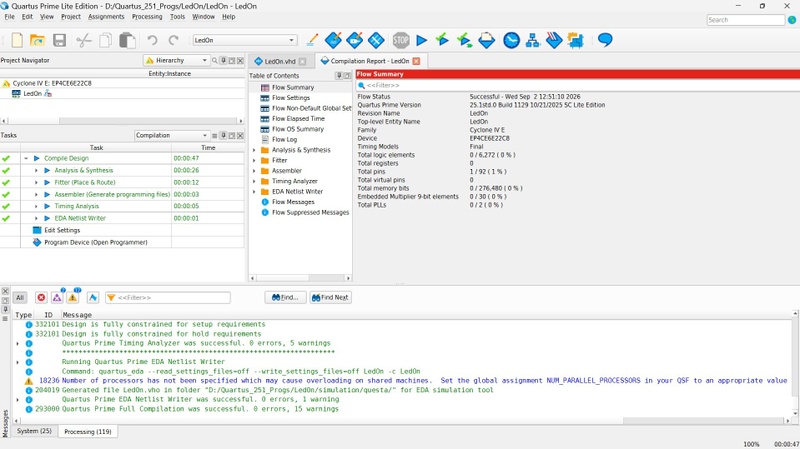

Quartus 25.1 blijkt niet veel te verschillen van 20.1 al zit ik nog niet echt 'diep' in de software als hobbyist. De omgeving is zo goed als identiek >



Aan het eind van de installatie kreeg ik een Windows Warning maar heb daar helaas geen plaatje van gemaakt. Het verwees indien ik mij niet vergis naar deze pagina >

Memory integrity
Memory integrity, also known as Hypervisor-protected Code Integrity (HVCI) is a Windows security feature that makes it difficult for malicious programs to use low-level drivers to hijack your PC.

A driver is a piece of software that lets the operating system (Windows in this case) and a device (like a keyboard or a webcam) talk to each other. When the device wants Windows to do something, it uses the driver to send that request.
Memory integrity works by creating an isolated environment using hardware virtualization.
Device Security in the Windows Security App | Microsoft Support

Ik heb het weggeklikt en zoals gezegd doet de Blaster het maar kan ook zijn dat die het doet omdat die al handmatig bij v20.1 was geinstalleerd. Versie 25.1 installeert de drivers meteen mee, indien die niet door Windows geblokkeerd worden althans, anders eventueel deblokkeren.

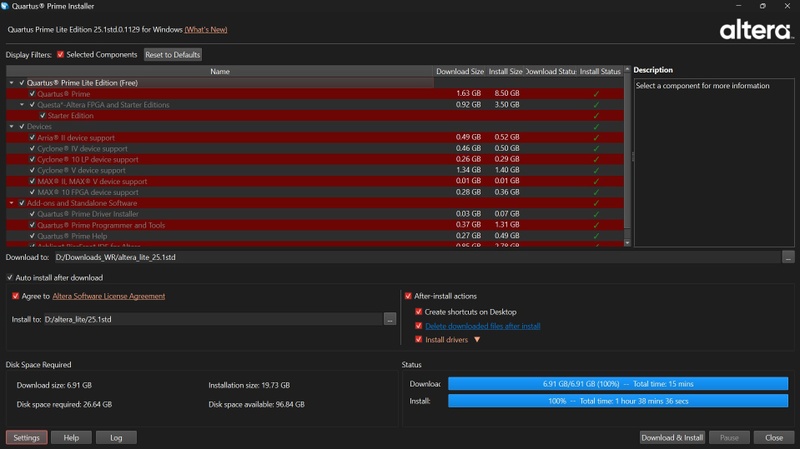

Hier een plaatje van het installatie menu >



Quartus® Prime Lite Edition Design Software Version 25.1 for Windows is Freeware, vereist geen Licentie maar wel een registratie waar je bij Company gewoon None kunt invullen.

Deze Playlist gebruikt een verouderd board - MAX® 3000 Devices - maar is nog steeds bruikbaar om als intro te dienen >
https://www.youtube.com/p...Hy5OkN030bTM6nEsVvt0qLFqt
heeft een parallelle website erbij
http://www.pyroelectro.com/edu/fpga/introduction/
dus de designs kunnen daar gekopieerd worden al adviseer ik er een ander board bij als de Cyclone IV, namelijk een Max II CPLD EPM240T100C5N, dat zo te zien in het plaatje hierboven nog steeds door Quartus v25.1 ondersteund zou worden.

EPM240 >
https://spotpear.com/inde.../study/detail/id/927.html

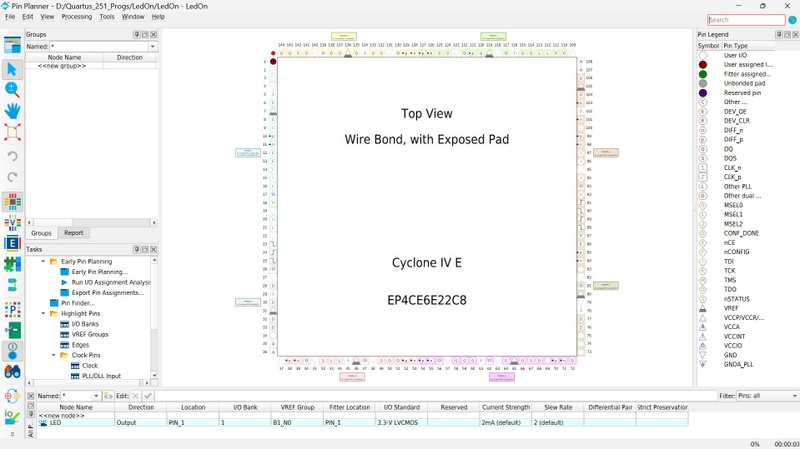

De Cyclone IV Pinplanner is een stuk uitgebreider maar veel pinnen zijn multifunctioneel. Onboard Led4 zit bijvoorbeeld op Fpga Pin7 en daar staat een driehoek VRef bij maar kun je gewoon selecteren als Output 3.3-V LVCMOS pin. Eventueel checken via een copiloot



Ps,
De FPGA Demo Code in >
https://iot-kmutnb.github.io/blogs/fpga/fpga_ep4ce6_board/
is inmiddels getest en werkt goed en de verzonden Uart-tekst komt in een programma zoals bijvoorbeeld HTerm in beeld.

Ps2,

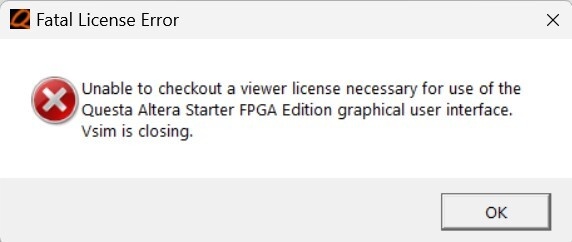

Helaas .... Quartus 25.1 heeft een simulator maar die vereist een betaalde licentie >



Volgens Copiloot >

HTML:

✔ Option 4 — Use Quartus 20.1 Lite
This is the last version that still includes:
ModelSim-Altera Starter Edition
Fully free
No license server
Works out of the box
Many FPGA hobbyists stay on Quartus 20.1 Lite just for simulation.

Inderdaag heb ik nog versie 20.1 en daar verschijnt geen error bij een simulatie, daarom is het waarschijnlijk beter om die te installeren ipv 25.1.

Er valt omheen te manouvreren door ModelSim te openen en dan naar de door QuestaSim gegenereerde files te browsen, in een map zoals deze >
Directory: D:\Quartus_251_Progs\FPGA_Demo_Code_2\simulation\questa

Vervolgens in ModelSim geef je TCL opdracht :
do top_run_msim_rtl_vhdl.do
en na wat handmatig 'geforceerde' instellingen (o.a. CLK, shift_en) verschijnt er dit >



Deze omweg is niet erg gebruiksvriendelijk en ook niet zo geschikt om mee te beginnen dus het is gewoon simpeler om Quartus v20.1 te blijven gebruiken.
Waarom dit werkt ? Volgens Cop >

HTML:

Let me explain this clearly and practically so you immediately understand what
changed and what stayed exactly the same.
⭐ The truth: QuestaSim is ModelSim
QuestaSim and ModelSim are both made by Mentor Graphics (now Siemens EDA).
They share:
the same simulation engine
the same commands
the same console
the same wave viewer
the same .do scripts
the same VHDL/Verilog behavior
the same project structure
the same GUI layout (with minor cosmetic differences)
QuestaSim is essentially:
ModelSim with a newer name, newer license model, and a few extra features.
Intel bundles Questa FSE (FPGA Starter Edition) with Quartus Lite because Mentor
stopped licensing ModelSim under the old name.
So Intel didn’t “replace” ModelSim — Mentor simply rebranded it.

.

[ Voor 20% gewijzigd door kitao op 03-09-2026 08:14 ]
