marcop23 schreef op maandag 18 juli 2016 @ 17:59:
Weet iemand toevallig wat de naam is van zo'n stekkertje? Het zit op een brandstofdrukregelaar van een auto, in dit geval een Peugeot 206 uit 2005, maar het lijken me vrij generieke Bosch apparaatjes.

Je kunt ook eens bij de lokale garage/specialist vragen. Bij mijn BMW 525D is de stekker van de brandstof druk sensor ook vervangen. De stekker zelf koste maar 6.65 (ex.btw).

[DaWaN]

mux schreef op maandag 18 juli 2016 @ 18:18:
Niet heel behulpzaam, maar vrijwel altijd is automotive connectorspul custom op één of andere manier.

Maar desondanks meestal wel goed aan te komen.

Meeste Bosch spul hangt aan elkaar met Junior Power Timers van AMP en die connectors kun je op vele manieren krijgen. Meeste OEMs verkopen zogenoemde 'pigtails', dat zijn vooral geassembleerde connectors met een stukje draad eraan. Eigenlijk precies hetzelfde dat je zou krijgen wanneer je een stekker van een draadboom afknipt, maar dan nieuw Omdat het Bosch spul redelijk generiek zou je eens kunnen kijken of je via een willekeurige dealer zo'n pigtail kunt krijgen. Die kun je dan netjes aan je draadboom solderen en dan heb je weer een betrouwbare verbinding. Prijzen van pigtails bij de officiele dealers valt meestal mee, check vooraf gewoon even het onderdeelnummer op internet. Die pigtail hoeft nooit meer te kosten dan 20 euro en de dealer moet er binnen een aantal dagen wel aan kunnen komen.

Alternatieve optie is om het juiste type te achterhalen en de connector inclusief pinnen en sleeves te kopen en zelf te assembleren. Nadeel is dat je meestal flink moet zoeken, veel geld moet betalen om de connectors bij zakelijke distributeurs te kopen en dan heb je meestal ook nog niet het gereedschap dat je nodig hebt om de connectoren professioneel te krimpen. Soms zijn er ook wel webshops te vinden die deze connectoren voor schappelijke prijzen verkopen. Europese en Amerikaanse spullen (Bosch / Lucas / TRW e.d.) zijn meestal goed te vinden, Aziatische spullen kan soms wat problematisch zijn.

Pinnen hergebruiken en/of stekkers van de sloop gebruiken zou ik afraden: grote kans dat deze hetzelfde probleem gaan vertonen.

Ik zou gewoon een pigtail opzoeken (check even de prijzen en bestel hem desnoods bij een ander merk) en bestellen bij de dealer, dan heb je een goed geassembleerde connector die je netjes aan jouw kabelboom kunt solderen. Misschien niet de allergoedkoopste oplossing, wel een goede en makkelijke oplossing

[Verwijderd]

oeps .. moesten eigenlijk de onderste zijn
voel weer een @mux order aankomen

[mux]

maar.... je had `m gemeten toch?

[Verwijderd]

mux schreef op woensdag 20 juli 2016 @ 16:59:
maar.... je had `m gemeten toch?

ja met 'ut bloate oog'

[RobV]

Verwijderd schreef op woensdag 20 juli 2016 @ 17:09:
[...]


ja met 'ut bloate oog'

Twee keer meten, één keer zagen...

In jouw geval: twee keer meter, één keer bestellen.

[Hans1990]

Ik meet wel even mee met GIMP

4x2.54mm pitch pin header -> 75.5px
9x??mm FFC -> 66.4px

66.4/75.5*4*2.54 = 8.94mm

Rara wat zou de pitch zijn

[Verwijderd]

nu echt even nagemeten, zat er maar een halve mm naast.. de pitch was dus 1 ipv 0.5

muxtronics to the rescue !

[ Voor 32% gewijzigd door Verwijderd op 20-07-2016 18:24 ]

[mux]

(facepalm)

[LED-Maniak]

Drag&drop Farnell-winkelwagentje (.csv) hier

De held

[Lennyz]

Ik ben me aan het inlezen of transistors en het kiezen van de juiste weerstand voor de Base. Kan iemand even controleren of ik het zo begrepen heb?

Ik wil een Solenoid Lock aansturen met mijn Arduino (5V).

- De Solenoid verbruikt 650ma op 12v wanneer hij in werking is.
- De transistor is een TIP102. Base-Emitter On Voltage = 2.8v

Alles wordt volgens onderstaande schema aangesloten.



In het schema wordt een weerstand gebruik van 2.2k ohm of 1k ohm. Nu probeer ik het na te rekenen door middel van de volgende formule.

Rule of thumb: in digital logic, design for a collector current 15 times greater than the base current.
Dat heb ik uit deze post:

Dus 650/15x1= 43,3 ma

R= (12V-2.8V)/43,3ma = 2.2k ohm

Klopt dit?

[GeGs]

Hoi! Fok oudgediende hier maar een n00b in elektronica met een vraag over solderen en zie geen sticky post met FAQ antwoorden in dit forum

Mijn oudste zoon wil een speaker bouwen op basis van Pi Zero en phat dac maar we kunnen allebei niet solderen en de multi I/O header pinnen zijn los meegeleverd bij de Zero (oops).

Al gelukt:
- Ik heb een soldeerstation met dunne punt weten te lenen
- Ik weet dat ik 1.0mm 60/40 kester, alpha of multicore tin nodig heb

Vragen:
- Ik moet tin en desoleerlint kopen en ik wil een los stukje bord en wat pinnen hebben om op te oefenen. Waar koop je dat het beste online?
- Hoe kan je het beste de temperatuur instellen op een analoog soldeerstation zonder duidelijke temperatuurindeling?
- Wat is een goede instructievideo die we kunnen kijken om het te leren?

Alvast bedankt voor (pointers naar) de juiste antwoorden.

[Verwijderd]

GeGs schreef op donderdag 21 juli 2016 @ 16:45:

Alvast bedankt voor (pointers naar) de juiste antwoorden.

het eerste dat google teruggeeft

- https://mancave.conrad.nl/solderen-voor-beginners/


zoeken kan je leren.. net als solderen

[GeGs]

Ik kan heel goed zoeken maar vertrouw Conrad voor geen meter en bestel er alleen als ik geen enkele ander optie meer heb. Ik vraag het juist hier omdat ik weet dat hier veel mensen zitten die weten waar je beter terecht kan zonder te veel te betalen. Er staan ook zat filmpjes op YouTube over solderen maar ik kan niet inschatten wat goed is en wat niet. Ik had bijv. dit gevonden: http://www.popschoolmaastricht.nl/college_solderen.php maar geen idee of dat betrouwbaar is.

[base_]

Lol, laatst een Weller soldeerstation van 1000,- bij Conrad besteld, was 15% korting op soldeerspullen en daarmee waren ze toch echt goedkoper als alle andere leveranciers Het valt me op dat vooral heel goedkope dingen bij conrad vaak duur zijn en de duurdere dingen vaak redelijk marktconform zijn wat prijs betreft.
Oja, moet er wel bij vertellen dat je goed moet weten wat je bestelt, Conrad heeft wat dat betreft niet heel veel technische kennis (iemand had zonder te weten dat er perslucht nodig is hetzelfde station besteld en blijkbaar wisten ze dit bij Conrad ook niet.... Verder is het verpakken van gevoelige componenten ook niet hun sterke kant.)

[Verwijderd]

GeGs schreef op donderdag 21 juli 2016 @ 17:30:
Ik kan heel goed zoeken maar vertrouw Conrad voor geen meter

tja..

hier vinden we het wel prettig als je laat zien dat zelf je 'enige' moeite hebt gedaan , heb je dan nog vragen prima.

o ja, ik vind Conrad een prima leverancier, correct maar zeker niet de goedkoopste danwel de snelste, maar wel een enorm assortiment, zeker voor beginners.

[ Voor 26% gewijzigd door Verwijderd op 21-07-2016 17:48 ]

[Hans1990]

Conrad hanteert bouwmarkt prijzen; voor klein spul wat eigenlijk in 10000 stuks 5ct kost, vragen ze het tiendubbele. Maar een multimeter van 450 euro kost daar bvb 500 euro. Als ze dan 15% korting geven, dan zit je wel eens onder adviesprijs. Zo heb ik mijn Rigol oscilloscoop ook gekocht met een leuke korting.

Een duidelijke, maar lange soldeer tutorial, is die van Eevblog (wel even aan zijn accent kan wennen):

YouTube: EEVblog #180 - Soldering Tutorial Part 1 - Tools
YouTube: EEVblog #183 - Soldering Tutorial Part 2

Je soldeerbout met dunne punt kan vervelend zijn. Zo'n 'chisel tip' punt is voor through-hole werk ideaal.
1.0mm solder is vrij dik. Ik heb thuis enkel 0.5-0.8mm, dat kan je beter doseren. 0.5mm gebruik ik enkel voor fijn spul, en dat zijn through-hole connectoren niet.

[lordprimoz]

GeGs schreef op donderdag 21 juli 2016 @ 16:45:
Alvast bedankt voor (pointers naar) de juiste antwoorden.

Leren solderen

beetje eigen inzet mag wel hoor =P. Dit topic komt van tweakers zelf

[Verwijderd]

deze hoge temperaturen zijn ook funest voor de electronica hobby.. verkeerde bestellingen, niks werkt, niks past.



of ben ik de enige

[memphis]

Lennyz schreef op donderdag 21 juli 2016 @ 15:50:
Ik ben me aan het inlezen of transistors en het kiezen van de juiste weerstand voor de Base. Kan iemand even controleren of ik het zo begrepen heb?

Ik wil een Solenoid Lock aansturen met mijn Arduino (5V).

- De Solenoid verbruikt 650ma op 12v wanneer hij in werking is.
- De transistor is een TIP102. Base-Emitter On Voltage = 2.8v

Alles wordt volgens onderstaande schema aangesloten.

[afbeelding]

In het schema wordt een weerstand gebruik van 2.2k ohm of 1k ohm. Nu probeer ik het na te rekenen door middel van de volgende formule.

Rule of thumb: in digital logic, design for a collector current 15 times greater than the base current.
Dat heb ik uit deze post:

Dus 650/15x1= 43,3 ma

R= (12V-2.8V)/43,3ma = 2.2k ohm

Klopt dit?

Je rule of thumb slaat nergens op..... Als het volgens hem op moet gaan is dat voor een enkele transistor, jouw gebruikte TIP102 is een darlington. Even de specsheet opgezocht, hij heeft een HFE van 1000. Dus om de collector met die 650mA gegarandeerd open te sturen heb je een basis stroom van minimaal (!!!!) 0.65mA nodig

Dan ga jij er van uit dat je Arduino 12v uitstuurt? Volgens mij is dat 5v of 3.3v. In mijn specsheet van Fairchild stond dat de B-E open spanning 4v is dus kan een 3.3v Arduino lastig worden.....

[RobV]

De eerste les die ik geleerd heb, is leren om datasheets te lezen. Dat is zeker in het begin niet gemakkelijk, maar wel de enige juiste bron.

[Hans1990]

Idd, een mA is afdoende voor zo'n TIP102.

De base-emitter on voltage 2.8V indien Vce=4V en Ic=8A. Dat zou dus in principe moeten kunnen met een 3.3V arduino.

Als je de datasheet opent en figuur 1 bekijkt bij performance characteristics, staat eigenlijk alles wat je moet weten.
Al zou je er gemakshalve 0.5mA door zetten, staat de TIP102 al flink open zelfs voor loads tot 2A, met een zeer beperkte Vce (<1V).

Echter als ik moet aannemen dat Vbe=2.8V blijft, heb je dus (3.3-2.8)/0.5e-3 = 1k nodig.

Waardes ontlopen elkaar dus niet heel veel, maar zo zie je wel dat de manier om daar te komen flink verschillen.
Daarnaast nog een tip: bedenk ook dat 43.3mA erg veel is voor een microcontroller pin. Die gaan vaak maar tot 8 a 20mA.

[BladeSlayer1000]

Wauw Dave heeft weer een mooie computer gescoort de HP85; YouTube: EEVblog #904 - Hewlett Packard HP85 Professional Computer

[BoschR]

Hoe (statisch) gevoelig zijn mosfets? Ik heb het idee dat in één keer 3 mosfets kapot zijn, ik had nog 3 nieuwe liggen waar er 2 min later ook 2 kapot van waren. Ik gebruik ze icm een NodeMCU om een RGB ledstrip aan te sturen.

Het zit momenteel nog in een testopstelling (breadboard met dupontkabels) en verhuis hem zeer regelmatig van kantoor naar huis en andersom.

[mux]

Ja, MOSFETs zijn behoorlijk gevoelig voor statische elektriciteit; het is vrij makkelijk om de gate-oxide stuk te maken. Maar het kan ook zijn dat je ze stukmaakt met simpelweg lange kabels die een inductieve piek geven als je ze snel schakelt.

[BoschR]

mux schreef op vrijdag 22 juli 2016 @ 15:34:
Ja, MOSFETs zijn behoorlijk gevoelig voor statische elektriciteit; het is vrij makkelijk om de gate-oxide stuk te maken. Maar het kan ook zijn dat je ze stukmaakt met simpelweg lange kabels die een inductieve piek geven als je ze snel schakelt.

Het is allemaal van een behoorlijk hoog hobbyniveau. In eerste instantie gebruikte is TIP120 transistors totdat ik wat artikelen las dat je die dingen absoluut moet mijden. Dus nu voor MOSFET's gekozen. Ik heb proberen uit te zoeken wat ze nu precies doen, maar de theorie gaat er helaas wat moeilijk in.

De lengte van de kabel van de ESP naar de MOSFET is niet lang, 1 dupontkabel van ~15cm. De kabel richting de ledstrip kan straks wel wat langer worden, maar is nu nog ~25-30cm

De voeding voor de ledstrip die ik gebruik is wel behoorlijk overkill. Het is een 12v 6a voeding. Ik moet straks 2x 60cm voeden en ga wel een kleinere adapter halen. Voor nu (test) heb ik 1 "knip" (3x 5050 smd) van een RGB ledstrip eraan hangen.

[Hans1990]

Zo, dat is snel. Bestellingetje die ik vorige zaterdag op Ebay (china) had besteld is nu al in huis, met standaard post. En wat is het? 8500x 0402 weerstandjes in mapje en gelabelled voor nog geen 17 euro:
http://www.ebay.com/itm/2...geName=STRK%3AMEBIDX%3AIT
Nog niet echt een grote steekproef gedaan of alle waarden wel juist zijn, gaat beetje lastig met 0402 en standaard multimeter probes.

Echter aangezien de losse mapjes enkel al voor ~9$ worden verkocht, best wel een fijne deal. Bespaard ook een hoop werk. Anders had ik namelijk een lijst van 170 Farnell nummers gegenereerd met een script, en die bij muxtronics in csv laten importeren, en vervolgens zelf alles moeten labellen en sorteren. Dit is dus veel makkelijker.

[Lennyz]

memphis schreef op donderdag 21 juli 2016 @ 19:06:
[...]


Je rule of thumb slaat nergens op..... Als het volgens hem op moet gaan is dat voor een enkele transistor, jouw gebruikte TIP102 is een darlington. Even de specsheet opgezocht, hij heeft een HFE van 1000. Dus om de collector met die 650mA gegarandeerd open te sturen heb je een basis stroom van minimaal (!!!!) 0.65mA nodig

Dan ga jij er van uit dat je Arduino 12v uitstuurt? Volgens mij is dat 5v of 3.3v. In mijn specsheet van Fairchild stond dat de B-E open spanning 4v is dus kan een 3.3v Arduino lastig worden.....

Excuses. Ik was na een hele middag specsheets lezen en ontcijferen niet meer zo scherp als ik dacht.

De Arduino stuurt de TIP102 aan door middel van 5v.

RobV schreef op donderdag 21 juli 2016 @ 19:47:
De eerste les die ik geleerd heb, is leren om datasheets te lezen. Dat is zeker in het begin niet gemakkelijk, maar wel de enige juiste bron.

Dat is zeker niet makkelijk. Ik probeer tutorials te volgen om het te leren, maar als ik deze dan moet toepassen op specsheets dan valt dat niet mee.

Hans1990 schreef op donderdag 21 juli 2016 @ 19:48:
Idd, een mA is afdoende voor zo'n TIP102.

De base-emitter on voltage 2.8V indien Vce=4V en Ic=8A. Dat zou dus in principe moeten kunnen met een 3.3V arduino.

Als je de datasheet opent en figuur 1 bekijkt bij performance characteristics, staat eigenlijk alles wat je moet weten.
Al zou je er gemakshalve 0.5mA door zetten, staat de TIP102 al flink open zelfs voor loads tot 2A, met een zeer beperkte Vce (<1V).

Echter als ik moet aannemen dat Vbe=2.8V blijft, heb je dus (3.3-2.8)/0.5e-3 = 1k nodig.

Waardes ontlopen elkaar dus niet heel veel, maar zo zie je wel dat de manier om daar te komen flink verschillen.
Daarnaast nog een tip: bedenk ook dat 43.3mA erg veel is voor een microcontroller pin. Die gaan vaak maar tot 8 a 20mA.

Foutje van mijn kant. Uiteraard wordt de TIP102 aangestuurd door middel van een 5v Arduino. Klopt dan de volgende berekening?

(5-2.8)/0.65e-3 =3.4k

Waar ik tegenaan liep in de specsheets is dat ik dan niet begrijp welke waarde ik moet pakken. Ik weet dat ik dien te kijken bij hFE, maar daar staat bijvoorbeeld het volgende:

Vce=4V en Ic=3A Min. 1000 Max. 20000
Vce=4V en Ic=8A Min. 200

Lees ik dit goed dat als er een stroom van 3A door Collector dient te lopen dat er dan minimaal een stroom van 3A/1000 door de Base moet lopen? Idem voor 8A. 8A/200.

Waar moet ik dan de 4V plaatsen in mijn berekening als ik hem aanstuur met een 5V Arduino?

"Al zou je er gemakshalve 0.5mA door zetten, staat de TIP102 al flink open zelfs voor loads tot 2A, met een zeer beperkte Vce (<1V)" Wil je dit gedeelte iets meer uitleggen? Hoe bereken ik dit zelf? Ik denk dat ik dit snap, gewoon de 0.5mA lijn volgen. Als ik me niet vergis moet ik dan de formule als volgt gebruiken als ik als Vce = 1V neem:

(5-1)/0.5e-3 = 8k

Klopt dat zo?

[ Voor 3% gewijzigd door Lennyz op 22-07-2016 17:06 ]

[ThaHandy]

Die HMI van Nexion leek me wel wat om mee te prutsen. Dus ik bestel een Nextion Enhanced 7" (NX8048K070)

Nu die binnen is en ik met de editor aan het prutsen ben, vind ik het maar kut ding (mijn eerste indruk)
1001 opties en 1 demo. Lat ik nou een leek in programmeren zijn
Daarnaast zeggen de YouTube filmpjes ook niet veel

Ben ik het?

[ Voor 23% gewijzigd door ThaHandy op 22-07-2016 23:37 ]

[Damic]

Lennyz schreef op vrijdag 22 juli 2016 @ 16:45:
[...]


Excuses. Ik was na een hele middag specsheets lezen en ontcijferen niet meer zo scherp als ik dacht.

De Arduino stuurt de TIP102 aan door middel van 5v.


[...]


Dat is zeker niet makkelijk. Ik probeer tutorials te volgen om het te leren, maar als ik deze dan moet toepassen op specsheets dan valt dat niet mee.


[...]


Foutje van mijn kant. Uiteraard wordt de TIP102 aangestuurd door middel van een 5v Arduino. Klopt dan de volgende berekening?

(5-2.8)/0.65e-3 =3.4k

Waar ik tegenaan liep in de specsheets is dat ik dan niet begrijp welke waarde ik moet pakken. Ik weet dat ik dien te kijken bij hFE, maar daar staat bijvoorbeeld het volgende:

Vce=4V en Ic=3A Min. 1000 Max. 20000
Vce=4V en Ic=8A Min. 200

Lees ik dit goed dat als er een stroom van 3A door Collector dient te lopen dat er dan minimaal een stroom van 3A/1000 door de Base moet lopen? Idem voor 8A. 8A/200.

Waar moet ik dan de 4V plaatsen in mijn berekening als ik hem aanstuur met een 5V Arduino?

"Al zou je er gemakshalve 0.5mA door zetten, staat de TIP102 al flink open zelfs voor loads tot 2A, met een zeer beperkte Vce (<1V)" Wil je dit gedeelte iets meer uitleggen? Hoe bereken ik dit zelf? Ik denk dat ik dit snap, gewoon de 0.5mA lijn volgen. Als ik me niet vergis moet ik dan de formule als volgt gebruiken als ik als Vce = 1V neem:

(5-1)/0.5e-3 = 8k

Klopt dat zo?

Bij een Ic van 3A heb je een hFE tussen 1000 en 2000 bij 8A is dat nog maar min 200 tot ??* Damic moet gaan slapen

[Verwijderd]

ThaHandy schreef op vrijdag 22 juli 2016 @ 23:33:

Ben ik het?

ja ik denk het.. wil hem wel overnemen

ik kan nu in ieder geval iets aansluiten op zo'n displaytje tnx to MUXTRONICS

[ Voor 35% gewijzigd door Verwijderd op 23-07-2016 18:26 ]

[Hans1990]

Pro tip: als je een multicomp onderdeel (schakelaar oid) van Farnell gebruikt, vergeet dan niet de datasheet op te slaan op je lokale schijf.
Dat is handig voor in het weekend als Farnell typisch onderhoud pleegt of rondweg de static content server plat ligt ("Service unavailable")

[mux]

Op zich is multicomp een rebrand van andere merken, dus je kunt ze meestal wel terugvinden. De meeste multicomp-passives zijn bijvoorbeeld van Walsin, de meeste discretes zijn van Rohm, etc.

[GeGs]

Iedereen bedankt voor de reacties, ik stel het op prijs, al denk ik dat een FAQ in dit topic wel handig zou zijn met daarin een kort overzicht met dit soort informatie. Ik heb 0,8 mm ipv 1,0 mm loodhoudend tin gekozen met harskern en ga de diverse videos er bij houden wanneer we oefenen. Ik weet nog steeds niet welke dikte/soort desoldeerwick ik moet hebben dus dat gok ik dan maar. De temperatuurinstelling vind ik nog steeds lastig dus dat moet tijdens het oefenen blijken.

[costo]

GeGs schreef op zondag 24 juli 2016 @ 12:26:
. . . . . .
Ik weet nog steeds niet welke dikte/soort desoldeerwick ik moet hebben dus dat gok ik dan maar.
. . . . . . .

Hoe meer soldeer je wilt opzuigen hoe breder je desoldeerlitze moet zijn.
Voor klein werk of een enkele soldeerpuntjes neem je de dunne maar als je een multipin TH connector of IC met veel pinnen en soldeer moet verwijderen neem je de dikke. Gewoon een tussenmaat van 2mm werkt meestal overal goed voor.

[Hans1990]

Bij soldeerwick is het m.i. het belangrijkst niet te zuinig mee zijn. Op goede wick zit een laagje flux, die verdampt zodra het een keer verhit is geweest. Dat zie je vaak ook een beetje verkleuren. Daardoor werkt het spul voor geen meter meer als je het "hergebruikt", omdat de hitte overdracht er niet is. Soms helpt het om iets (nieuw) tin op je punt te doen, maar dat wordt ook meteen weer opgezogen.

Ik knip dus altijd uiteinde van de soldeerwick rol af, zodat ik altijd een vers stukje heb maar ook dat de flux maar 1 kant op verdampt (en dus de helft minder 'verspil'). Je zal echter nog steeds zien dat je relatief veel weggooit.

Wat betreft dikte vind ik dat hele smal spul eigenlijk niks. Je kan er slecht je punt op kwijt. Ik gebruik zelf altijd een tussenmaat (2mm) en dat werkt prima.

[ThaHandy]

Verwijderd schreef op zaterdag 23 juli 2016 @ 00:47:
[...]


ja ik denk het.. wil hem wel overnemen

ik kan nu in ieder geval iets aansluiten op zo'n displaytje tnx to MUXTRONICS

[afbeelding]

Dat GPIO devbordje was ik vergeten mee te bestellen. Gelijk ook maar een adapter+connector besteld @ ebay. Ik kon helaas geen lange 20a30cm 10pin ribbon cable vinden.

Ik begin het systeem al te snappen . Allen is de documentatie/demo erg karrig hoor
(hoevaak ik wel niet de text/plaatje/knop niet perengelijk "verplaats" dmv. selectie. Strontvervelend

Heeft die SD kaart ook nog een andere functie dan je project te "uploaden"?

[Verwijderd]

ThaHandy schreef op zondag 24 juli 2016 @ 16:48:
[...]

Dat GPIO devbordje was ik vergeten mee te bestellen. Gelijk ook maar een adapter+connector besteld @ ebay. Ik kon helaas geen lange 20a30cm 10pin ribbon cable vinden.

Ik begin het systeem al te snappen . Allen is de documentatie/demo erg karrig hoor
(hoevaak ik wel niet de text/plaatje/knop niet perengelijk "verplaats" dmv. selectie. Strontvervelend

Heeft die SD kaart ook nog een andere functie dan je project te "uploaden"?

lange ribbon
- http://nl.farnell.com/wur...08568?MER=i-9b10-00001460
board converter
- http://www.ebay.com/itm/1...geName=STRK%3AMEBIDX%3AIT

en dat bordje kreeg ik erbij kado.. was een aktie paar weken terug

via die sd card kan je ook igv nood firmware van het display flashen

[ Voor 10% gewijzigd door Verwijderd op 24-07-2016 16:57 ]

[ThaHandy]

/te laat met editen

Ik vroeg me af of ik er 32MB bij kan plakken door U11 te vullen

[Verwijderd]

je kan het proberen maar ik vermoed dat de firmware hier nog niet voor klaar is.
ook schijnt er nog een derde serie te komen

[ Voor 128% gewijzigd door Verwijderd op 25-07-2016 11:52 ]

[C.44]

Hallo mensen,

in mijn zoektocht naar 't makkelijk maken van pcbs thuis ben ik 't volgende filmpje tegen gekomen:

[url=http://www.instructables.com/id/Modification-of-the-Lexmark-E260-Laser-Printer-for/?ALLSTEPS]Link naar instructables[url]

Gisteren 3 uurtjes in de auto gezeten om in Tilburg exact die printer gratis en voor nop op te halen. Wel met de mededeling dat de toner ver leeg was maar dat terzijde.

Ik ben nu een half uurtje aan 't zoeken geweest bij Farnell, maar alle copper clad die ik daar zo ver gevonden heb lijkt wel photo resist te hebben. Uiteraard is dat niet waar ik naar op zoek ben en eigenlijk hoop ik dat de reguliere copper clad ook ietsje goedkoper is

Nu zou ik normaliter zoiets gewoon bij Alice of een andere eBay verkoper uit China mee bestellen maar daar gaat me op dit moment even iets te veel tijd in zitten. Heeft iemand al eens normale copper clad gevonden bij Farnell of is er wellicht een andere lokale (DE / NL) source voor dat spul?

[Verwijderd]

C.44 schreef op dinsdag 26 juli 2016 @ 10:48:
Hallo mensen,

in mijn zoektocht naar 't makkelijk maken van pcbs thuis ben ik 't volgende filmpje tegen gekomen:
[video]
[url=http://www.instructables.com/id/Modification-of-the-Lexmark-E260-Laser-Printer-for/?ALLSTEPS]Link naar instructables[url]

Gisteren 3 uurtjes in de auto gezeten om in Tilburg exact die printer gratis en voor nop op te halen. Wel met de mededeling dat de toner ver leeg was maar dat terzijde.

Ik ben nu een half uurtje aan 't zoeken geweest bij Farnell, maar alle copper clad die ik daar zo ver gevonden heb lijkt wel photo resist te hebben. Uiteraard is dat niet waar ik naar op zoek ben en eigenlijk hoop ik dat de reguliere copper clad ook ietsje goedkoper is

Nu zou ik normaliter zoiets gewoon bij Alice of een andere eBay verkoper uit China mee bestellen maar daar gaat me op dit moment even iets te veel tijd in zitten. Heeft iemand al eens normale copper clad gevonden bij Farnell of is er wellicht een andere lokale (DE / NL) source voor dat spul?

leuk, ik ben aan een andere printer toe en dacht eigenlijk hetzelfde, ik print weinig kleur (maar wel veel) dat ik ook een lasertje overweeg, zeker om zelf pcb's ff snel te kunnen maken.
laatst hier wat copper clad vandaan gehaald

[C.44]

Verwijderd schreef op dinsdag 26 juli 2016 @ 11:02:
[...]


leuk, ik ben aan een andere printer toe en dacht eigenlijk hetzelfde, ik print weinig kleur (maar wel veel) dat ik ook een lasertje overweeg, zeker om zelf pcb's ff snel te kunnen maken.
laatst hier wat copper clad vandaan gehaald

Let er wel even op dat je na 't ombouwen van zo'n printer er niet meer me op papier gaat printen. Maar ik loop inderdaad vaak tegen 't zelfde aan, ik print eigenlijk alleen maar als ik ergens papieren tickets oid voor MOET hebben. En vaak neem ik de PDF oid dan gewoon even goed mee op m'n iPhone en probeer ik daar eerst mee weg te komen, dan hoef ik de volgende keer niet te printen Kleuren prints komen eigenlijk zo goed als nooit meer voor en als 't een keer voorkomt dan zijn m'n cartridges leeg of uitgedroogd oid

Die link is ook een shop in China, voor nu duurt me dat een beetje te lang maar ik ga 'm wel even opslaan =)

[Springuin]

C.44 schreef op dinsdag 26 juli 2016 @ 10:48:
Ik ben nu een half uurtje aan 't zoeken geweest bij Farnell, maar alle copper clad die ik daar zo ver gevonden heb lijkt wel photo resist te hebben. Uiteraard is dat niet waar ik naar op zoek ben en eigenlijk hoop ik dat de reguliere copper clad ook ietsje goedkoper is

Nu zou ik normaliter zoiets gewoon bij Alice of een andere eBay verkoper uit China mee bestellen maar daar gaat me op dit moment even iets te veel tijd in zitten. Heeft iemand al eens normale copper clad gevonden bij Farnell of is er wellicht een andere lokale (DE / NL) source voor dat spul?

Even in mijn mail teruggezocht: Nummer 149054 is zonder photoresist. http://nl.farnell.com/kel...n-s-s-100x160mm/dp/149054

[BladeSlayer1000]

C.44 schreef op dinsdag 26 juli 2016 @ 10:48:
Hallo mensen,

in mijn zoektocht naar 't makkelijk maken van pcbs thuis ben ik 't volgende filmpje tegen gekomen:
[video]
[url=http://www.instructables.com/id/Modification-of-the-Lexmark-E260-Laser-Printer-for/?ALLSTEPS]Link naar instructables[url]

Gisteren 3 uurtjes in de auto gezeten om in Tilburg exact die printer gratis en voor nop op te halen. Wel met de mededeling dat de toner ver leeg was maar dat terzijde.

Ik ben nu een half uurtje aan 't zoeken geweest bij Farnell, maar alle copper clad die ik daar zo ver gevonden heb lijkt wel photo resist te hebben. Uiteraard is dat niet waar ik naar op zoek ben en eigenlijk hoop ik dat de reguliere copper clad ook ietsje goedkoper is

Nu zou ik normaliter zoiets gewoon bij Alice of een andere eBay verkoper uit China mee bestellen maar daar gaat me op dit moment even iets te veel tijd in zitten. Heeft iemand al eens normale copper clad gevonden bij Farnell of is er wellicht een andere lokale (DE / NL) source voor dat spul?

Dat is nog eens een snelle en makkelijke manier om te etchen. Dit doet mij toch eens denken aan een idee om ook zoiets te gaan doen..

[Verwijderd]

C.44 schreef op dinsdag 26 juli 2016 @ 11:07:
[...]

..nooit meer voor en als 't een keer voorkomt dan zijn m'n cartridges leeg of uitgedroogd oid

Die link is ook een shop in China, voor nu duurt me dat een beetje te lang maar ik ga 'm wel even opslaan =)

NL - http://www.bungard.nl/ind...n=com_virtuemart&Itemid=5

[C.44]

Springuin schreef op dinsdag 26 juli 2016 @ 11:33:
[...]

Even in mijn mail teruggezocht: Nummer 149054 is zonder photoresist. http://nl.farnell.com/kel...n-s-s-100x160mm/dp/149054

Dank!

BladeSlayer1000 schreef op dinsdag 26 juli 2016 @ 11:47:
[...]


Dat is nog eens een snelle en makkelijke manier om te etchen. Dit doet mij toch eens denken aan een idee om ook zoiets te gaan doen..

Precies mijn idee, wel blij dat ik nu die printer eerst heb opgehaald en toen pas hier gepost heb

Verwijderd schreef op dinsdag 26 juli 2016 @ 12:12:
[...]


NL - http://www.bungard.nl/ind...n=com_virtuemart&Itemid=5

Die naam ben ik al meer tegengekomen, eens even goed door die website heen gaan. Dank =)

[itcouldbeanyone]

mux schreef op vrijdag 22 juli 2016 @ 15:34:
Ja, MOSFETs zijn behoorlijk gevoelig voor statische elektriciteit; het is vrij makkelijk om de gate-oxide stuk te maken. Maar het kan ook zijn dat je ze stukmaakt met simpelweg lange kabels die een inductieve piek geven als je ze snel schakelt.

dat valkt reuze mee hoor, door je vrij hoge gate charge, lukt het je bijna niet met je vingers kapot te krijgen.
eerts moet je gate volledig opgeladen zijn voordat die door kan slaan.

wat zeer makkelijk te beveiligen is met een dood normale zener diode

[Flake]

itcouldbeanyone schreef op dinsdag 26 juli 2016 @ 22:39:
[...]

dat valkt reuze mee hoor, door je vrij hoge gate charge, lukt het je bijna niet met je vingers kapot te krijgen.
eerts moet je gate volledig opgeladen zijn voordat die door kan slaan.

wat zeer makkelijk te beveiligen is met een dood normale zener diode

Nou nee. mosfets kunnen qua esd vrij weinig hebben. Dat gate charge argument gaat ook niet op (wat overigens in de orde van grootte van enkele nC is bij een gangbare mosfet) want de spanning is het argument. In een ruimte met droge lucht heb je zo een potentiaal van een paar 100V opgebouwd, kun je helemaal niet waarnemen, en dat is genoeg om een mosfet serieus te degraderen. Dan is 'ie nog niet kapot, maar dan heeft 'ie niet lang meer te gaan.

Een zener eraan verandert de zaak wel, bij mij zijn zo 123 geen nadelen bekend van een zener tov een esd diode. Misschien dat een zener niet een al te grote spanning in reverse kan hebben, zou ik moeten opzoeken.

[ Voor 15% gewijzigd door Flake op 27-07-2016 09:04 ]

[costo]

Flake schreef op woensdag 27 juli 2016 @ 08:53:
Een zener eraan verandert de zaak wel, bij mij zijn zo 123 geen nadelen bekend van een zener tov een esd diode. Misschien dat een zener niet een al te grote spanning in reverse kan hebben, zou ik moeten opzoeken.

Bij mijn weten bezitten zenerdiodes i.h.a. een beduidend grotere parasitaire capaciteit dan esd diode's.

Dit betekent dat voor super snelle schakelcircuits of voor analoge (V/U/S)-HF circuits de paracitaire capaciteit een nadelig effect op de schakeling kan hebben en dat daarom in die gevallen een esd diode de voorkeur geniet boven een zenerdiode.

[mux]

ja, een zenerdiode zit in de buurt van 10pF/V, terwijl esd-diodes in de orde van 0.1pF/V capaciteit hebben.

(toevallig gisteren nog mee bezig geweest ivm CE-compliant maken van inputs - het is verrekte lastig om USB data lines écht goed te beschermen tegen ESD)

[BladeSlayer1000]

mux schreef op woensdag 27 juli 2016 @ 13:39:
ja, een zenerdiode zit in de buurt van 10pF/V, terwijl esd-diodes in de orde van 0.1pF/V capaciteit hebben.

(toevallig gisteren nog mee bezig geweest ivm CE-compliant maken van inputs - het is verrekte lastig om USB data lines écht goed te beschermen tegen ESD)

Daarvoor heb je toch speciale IC's?

[mux]

Die 'speciale ICs' zijn niets anders dan esd-diodes, hoor Alleen dan geoptimaliseerd voor hele lage breakdown-spanningen.

[BladeSlayer1000]

mux schreef op woensdag 27 juli 2016 @ 13:49:
Die 'speciale ICs' zijn niets anders dan esd-diodes, hoor Alleen dan geoptimaliseerd voor hele lage breakdown-spanningen.

Aah, ik wist dat ze er waren, alleen hoe het intern eruit zagen wist ik niet

[LED-Maniak]

Hmm, ik zit er aan te denken een temperatuursensor door middel van PCB traces te maken.

Met een probe van 50x15 millimeter kan ik een 468mm lange trace neerleggen van 0.25mm breed en 0.25mm spacing(dubbelzijdig). Dan varieert het tussen 1 en 140 graden tussen de 8.3 en 13.3 Ohm. Wel daarna kalibreren natuurlijk. Op die manier krijgt je lijkt mij over de lengte van de gehele probe een mooi gemiddelde van de temperatuur.

Ik kom zulke sensoren alleen nergens tegen. Is daar een reden voor?

[mux]

Oh, je kunt met een véél kortere trace en een gemiddelde capacitive sense peripheral al een hele nauwkeurige temperatuurmeter maken Heb ik her en der wel gezien. Voornaamste reden om het niet te doen is dat je bij 8/8 of dunner behoorlijk veel tolerantie op de dikte van je traces hebt, dus je moet hem kalibreren (en dat is een dure operatie).

[LED-Maniak]

Had ik ook aan gedacht. Een condensator is natuurlijk temperatuur gevoelig. Vroeg mij alleen af hoe goed dat met een PCB gaat. Ik neem aan dat het niets anders is dan twee copper planes op twee layers met PCB als dielectricum?

Zou super mooi zijn als het werkt want die potgrond vochtigheidssensoren werken allemaal met een NTC boven de grond of een NTC die gecoat is onder de grond. Nadeel is dat die meting afwijkt of je snel je NTC sloopt. Is ook wat eleganter.

Wheatstone brug met condensatoren, twee tegenovergestelde zijn dan PCB traces(voor extra amplitude) en een blokgolf.

[ Voor 13% gewijzigd door LED-Maniak op 27-07-2016 14:06 ]

[mux]

Het beste werkt met C0G/NP0 caps, gezien fr4 een vrij grote temperatuurafhankelijkheid heeft van het diëlektricum. Je hebt het over 10 ohm weerstand, dus om een kantelfrequentie in de buurt van 15kHz te hebben (vrij typisch voor cap sensors) heb je in de buurt van de µF capaciteit nodig. Veel meer dan normaal.

[base_]

Iemand nog tips voor esd veilige bakjes/lades voor het opbergen van esd gevoelig spul? Zijn (ongelakte) houten lades eigenlijk esd safe?

[LED-Maniak]

base_ schreef op woensdag 27 juli 2016 @ 14:38:
Iemand nog tips voor esd veilige bakjes/lades voor het opbergen van esd gevoelig spul? Zijn (ongelakte) houten lades eigenlijk esd safe?

Ik gebruik deze: http://www.ebay.com/itm/A...3db0d3:g:sqgAAOSwmmxW29JL

Best aardige boxjes.

[costo]

base_ schreef op woensdag 27 juli 2016 @ 14:38:
Iemand nog tips voor esd veilige bakjes/lades voor het opbergen van esd gevoelig spul? Zijn (ongelakte) houten lades eigenlijk esd safe?

Ja ongelakt hout is esd-safe, het heeft uit zichzelf een vrij hoge vochtigheidsgraad/geleidbaarheid en zal dus geen statische lading vasthouden. Gelakt hout zal dat waarschijnlijk wel kunnen doen, dat zal van de soort lak afhangen.
Ik gebruik zelf graag houten sigaren/thee doosjes om esd gevoelige modules in te bewaren.

[BladeSlayer1000]

base_ schreef op woensdag 27 juli 2016 @ 14:38:
Iemand nog tips voor esd veilige bakjes/lades voor het opbergen van esd gevoelig spul? Zijn (ongelakte) houten lades eigenlijk esd safe?

Je kan ook eens kijken bij Reichelt.de;
http://www.reichelt.de/ES...ACTION=2&LA=3&GROUPID=602

Een heel assortiment aan ESD bakjes, voor een goede prijs.

[ Voor 5% gewijzigd door BladeSlayer1000 op 27-07-2016 20:25 . Reden: Link deed het niet :X ]

[BladeSlayer1000]

Ben momenteel bezig met een klein projectje, en heb daarvoor een scherm nodig, alleen zit ik heel erg te twijfelen over de grote.

De ruimte die ik heb is een vierkant van 45mm x 45mm en er komt informatie op te staan als de vermogen die wordt verbruikt en de spanning.
Verder komt er een kleine afbeelding op te staan met daarin stopcontacten afgebeeld (in de vorm van kleine vierkantjes met 2 puntjes erin), die ik aan en uit kan schakelen doormiddel van een (touchscreen of knoppen).
Indien er knoppen komen, is de ruimte iets kleiner 45mm x +-35mm.
Voor het aansturen van het display zou ik SPI of I2C willen gebruiken.

Heeft iemand suggesties wat voor inch display ik kan gebruiken?

[ Voor 15% gewijzigd door BladeSlayer1000 op 27-07-2016 21:18 ]

[Sissors]

Snelle berekening leert dat dat 2.24" is (diegene met knoppen, maar meeste scherm zijn toch niet vierkant). Een optie is de oude Nokia displays (https://www.sossolutions....310-monochrome-lcd-extras). Ik geloof wel dat die dingen 9-bit SPI nodig hebben, wat niet elke MCU hardware matig kan. Verder is het gewoon wat Googlen, één van mijn eerste hits bijvoorbeeld: http://www.ebay.com/itm/2...r-SD-Socket-/200935977876. Over het algemeen zou ik SPI aanbevelen en niet I2C, omdat SPI veel sneller is normaal gesproken.

[mcDavid]

Wat doe je als je een elektronicabehuizing met een nogal specifieke vorm nodig hebt? Creatief zijn!
Kartonnen malletje gemaakt, zekeringhouder + stekker gemonteerd en volgegoten met epoxy. Het resultaat is boven mijn eigen verwachtingen!



Nog een likje zwarte verf en het is net echt.

[lordprimoz]

mcDavid schreef op woensdag 27 juli 2016 @ 23:00:
Wat doe je als je een elektronicabehuizing met een nogal specifieke vorm nodig hebt? Creatief zijn!
Kartonnen malletje gemaakt, zekeringhouder + stekker gemonteerd en volgegoten met epoxy. Het resultaat is boven mijn eigen verwachtingen!
[afbeelding]
[afbeelding]

Nog een likje zwarte verf en het is net echt.

ziet er strak uit. volgende keer alleen wel een idee om gelijk zwarte kleurstof in de epoxy mee te mengen. scheelt achteraf weer verven =P

[Verwijderd]

mcDavid schreef op woensdag 27 juli 2016 @ 23:00:
Wat doe je als je een elektronicabehuizing met een nogal specifieke vorm nodig hebt? Creatief zijn!
Kartonnen malletje gemaakt, zekeringhouder + stekker gemonteerd en volgegoten met epoxy. Het resultaat is boven mijn eigen verwachtingen!
[afbeelding]
[afbeelding]

Nog een likje zwarte verf en het is net echt.

wat is dat voor spul dat je hebt gebruikt (epoxy) en hoe snel droogt dat , moet je dat nog mengen ofzo en DE vraag, waar haal je dat

[PE4000]

Ik kwam laatst dit spul tegen... verkrijgbaar bij de modelbouw winkel.

[lordprimoz]

Verwijderd schreef op donderdag 28 juli 2016 @ 10:30:
[...]


wat is dat voor spul dat je hebt gebruikt (epoxy) en hoe snel droogt dat , moet je dat nog mengen ofzo en DE vraag, waar haal je dat

epoxy is leuk spul om mee te hobbyen. Je zal zelf eens op moeten zoeken welke jij het goedkoopste vindt, maar ik haal het meestal hier vandaan: https://www.mrboat.nl/

Met polyurethaan ( de harde variant ) kan je ook leuke dingen maken.

bij beide epoxy en polyurethaan wordt je materiaal wat gelig na verloop van tijd, epoxy is alleen iets minder gevoelig daarvoor. Je kan kleurstof toevoegen en dan zie je het niet meer




EDIT: de polyurethaan die ik heb gebruikt was in een 15-20min uit de mal te halen, en na een uur uitgedroogd. De epoxy na 50-60min uit de mal, dag verder pas hard.

De witte aanslag die je ziet is opgedroogde silicone spray.

[ Voor 12% gewijzigd door lordprimoz op 28-07-2016 14:04 ]

[Verwijderd]

mcDavid schreef op woensdag 27 juli 2016 @ 23:00:
Wat doe je als je een elektronicabehuizing met een nogal specifieke vorm nodig hebt?

CAD programma + 3D printer aanslingeren

[M a r c o]

En weer een hele grote overname in de halfgeleiders.
AD (analog Devices) koopt LT (Linear Technology) voor $14,8 miljard.

[Verwijderd]

via deze onpersoonlijke weg neem ik nu definitief afscheid van Tweakers, gadverdamme wat een kleuter moderators (JA JIJ ! )

het ga jullie goed

[ Voor 200% gewijzigd door Verwijderd op 28-07-2016 21:52 ]

[mcDavid]

Verwijderd schreef op donderdag 28 juli 2016 @ 10:30:
[...]


wat is dat voor spul dat je hebt gebruikt (epoxy) en hoe snel droogt dat , moet je dat nog mengen ofzo en DE vraag, waar haal je dat

Wat ik gebruikt heb is L285/H285 epoxy die zwaar over de datum is, met wat microballoons om het aan te dikken en meer volume te geven. Maar dat boeit je vast niet.
Had eigenlijk polyester willen gebruiken (verwerkt sneller) maar het malletje was deels van piepschuim dus dat zou niet goed gaan.

Kijk op poly-service.nl, hebben ze alles voor de hobbyist en meer. Hun winkels zijn ook leuk om te bezoeken als je geïnteresseerd bent in kunststoffen.

Verwijderd schreef op donderdag 28 juli 2016 @ 14:07:
[...]

CAD programma + 3D printer aanslingeren

Die heb ik even niet bij de hand hier

[ Voor 4% gewijzigd door mcDavid op 28-07-2016 22:51 ]

[BladeSlayer1000]

Sissors schreef op woensdag 27 juli 2016 @ 22:56:
Snelle berekening leert dat dat 2.24" is (diegene met knoppen, maar meeste scherm zijn toch niet vierkant). Een optie is de oude Nokia displays (https://www.sossolutions....310-monochrome-lcd-extras). Ik geloof wel dat die dingen 9-bit SPI nodig hebben, wat niet elke MCU hardware matig kan. Verder is het gewoon wat Googlen, één van mijn eerste hits bijvoorbeeld: http://www.ebay.com/itm/2...r-SD-Socket-/200935977876. Over het algemeen zou ik SPI aanbevelen en niet I2C, omdat SPI veel sneller is normaal gesproken.

Ik zat daar dus inderdaad ook al aan te denken en te kijken. Ik zie dat ook als enige (makkelijke) oplossing voor een mooie aansturen van een display.

[C.44]

Extreem solderen... QFN ondersteboven op een gaatjesprint en dan met 0.5mm aansluiten. SMT componenten? Gaatjesprint. Persoonlijk zou ik liever 3 keer een nieuwe bestelling plaatsen bij SEEED oid en dan steeds 2 weken wachten voordat ik me hieraan zou wagen

_{Advies: geluid uit}

[LED-Maniak]

Heb het al vaker zo opgelost. Oefening baart kunst!

[DurkVell]

Dat is handig: zo'n draad uit een "stift". Iemand die weet hoe zoiets heet?

[base_]

enamel wiring pen ?
ik kan zo snel alleen http://www.roadrunnerelectronics.com/ vinden

ik vraag me ook af wat voor draad ze gebruiken, normale enamel wire is volgens mij niet zo makkelijk te vertinnen en ik neem aan dat er een isolatie op zit/

[ Voor 47% gewijzigd door base_ op 29-07-2016 15:51 ]

[BladeSlayer1000]

C.44 schreef op vrijdag 29 juli 2016 @ 12:54:
Extreem solderen... QFN ondersteboven op een gaatjesprint en dan met 0.5mm aansluiten. SMT componenten? Gaatjesprint. Persoonlijk zou ik liever 3 keer een nieuwe bestelling plaatsen bij SEEED oid en dan steeds 2 weken wachten voordat ik me hieraan zou wagen

_{Advies: geluid uit}
[video]

Hmm stom genoeg komt mij dat bekend voor
Ik heb dit bij mijn oud werkgever eens moeten doen, omdat de correcte footprint niet binnen was gekomen, en de juiste footprint 16 weken duurde om te leveren

Offtopic;
Wat hebben chinezen altijd van die vrolijk klinkende muziek

[Hans1990]

Hmm, ziet er heerlijk uit.

Voor mij is het "prutsen" op zo'n kleine schaal het grootste probleem nog niet. Soms moet je wel eens als je een fout maakt met bestellen of PCB tekenen. Of een proto aanpassen met een nieuw circuit of onderdeel. Of een I/O op een andere pin zet van een micro (dan moet je ook een draadje op een 0.5mm QFP plakken).

Echter de durability van je prototype is in het geding. Ok; als je op gaatjeprint zet is alles nog relatief stevig, maar draadjes zijn wel fragiel en kunnen afbreken bij opbergen. Maar voor mij is het allergste nog dat er geen PCB viewer is waar je even in kan spieken waar dat signaaltje ook alweer zat.. of de GPIO pinout van je microcontroller. Valt op te lossen door eerst even een schema te tekenen, maar voor mij is gaatjeprints allemaal iets te vluchtig en bovendien zal je schema en gaatprintjes layout lang niet 1 op 1 zijn. Je moet dus alles zeer goed documenteren wil je het na bvb 4 maanden of een half jaar nog goed kunnen debuggen.

En dan is opeens 35$ voor 10 2-layer PCB's van 5x5 in 8 werkdagen op je mat zo gek nog niet.

[ Voor 6% gewijzigd door Hans1990 op 29-07-2016 18:04 ]

[BladeSlayer1000]

Hmmm, ben eens aan het experimenteren met de Eagle meander functie wat een hoop gekloot is dat toch
Konden ze dat niet eens wat gemakkelijker gaan maken..

Als iemand een duidelijke uitleg heeft, of het vaker heeft gebruikt dan hoor ik het al te graag..

[ Voor 23% gewijzigd door BladeSlayer1000 op 29-07-2016 19:55 ]

[mcDavid]

Nog een foto van de making of van nr2 en het eindresultaat. Kan strakker maar ze lijken me prima functioneel zo.

[ Voor 53% gewijzigd door mcDavid op 29-07-2016 20:43 ]

[Maverick]

Heeft er iemand misschien een teensy 2.0 (een originele) liggen? Ben naar zo'n ding op zoek. Had er een besteld, maar heb een nepperd binnengekregen. Dingen zijn in Nederland nergens te krijgen zo lijkt het. Ik ben bereid te veel te betalen

[RobV]

Maverick schreef op vrijdag 29 juli 2016 @ 22:47:
Heeft er iemand misschien een teensy 2.0 (een originele) liggen? Ben naar zo'n ding op zoek. Had er een besteld, maar heb een nepperd binnengekregen. Dingen zijn in Nederland nergens te krijgen zo lijkt het. Ik ben bereid te veel te betalen

Present! Ik heb er een liggen. Overcompleet ik doe alles met Pro Micros tegenwoordig.

[Maverick]

Top, je hebt een DM.

[ThinkPad]

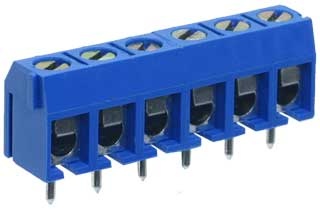

Ik heb hier een Qubino Z-Wave module, maar door te hard aandraaien is één van de schroefterminals lam geworden. Het ding heeft een blokje schroefterminals zoals deze:

De schroefterminal uiterst links is lam, dit is net diegene waar de blauwe (N) draad in moet. De schroef draait nog wel, maar hij klemt niet meer vast, hij draait door.
Er is één terminal die ik niet gebruik, ik had er aan gedacht om het schroefje daarvan te gebruiken, maar waarschijnlijk zal de schroefdraad van die N-terminal beschadigd zijn en heeft dat geen zin?

Iemand anders een idee? De module is helaas helemaal ingegoten in epoxy dus ik kan er niet zo 123 even een nieuw rijtje schroefterminals op solderen

[ Voor 5% gewijzigd door ThinkPad op 30-07-2016 12:54 ]

[mux]

Heb je de schroef er al uitgedraaid? Da's de makkelijkste manier om erachter te komen wát er stuk is...

[ThinkPad]

Vergeten te vermelden, maar dat wil niet.
Hij draait helemaal omhoog (tot bovenkant schroef gelijk is met het plastic), maar komt dan niet verder omhoog en blijft dan ook doordraaien. Ook met wat duwen aan de onderkant met de meetpen van m'n multimeter komt hij niet verder omhoog.

Sowieso vind ik dergelijk kleine schroefterminals niet de meest ideale manier om 2.5mm² massief VD-draad te monteren.

[ Voor 18% gewijzigd door ThinkPad op 30-07-2016 13:00 ]

[Onbekend]

Je kunt het kunststof aan de bovenkant/zijkant toch wel deels wegknippen? Dan kan je bij het schroef je komen.

De makkelijkste oplossing is uitboren en een iets grotere schroefdraad tappen.

[Verwijderd]

De oplossing die ik zou doen is gewoon de hele terminal desolderen en er een nieuwe terminal opzetten.

[mcDavid]

Gewoon je draad erin vast solderen. Evt een paar cm draad en dan een kroonsteentje. Al mag je je dan wel gelijk melden op de grote beunpagina

[ThinkPad]

Ik denk dat ik er gewoon een stukje soepel draad in soldeer en dat in zo'n Wago lasklem doe, die kunnen massief en soepel aan. Die lasklem gebruik ik nu toch al met een stukje VD-draad in die terminal, omdat ik de nul ook nodig heb voor de schakelaar.

mcDavid schreef op zaterdag 30 juli 2016 @ 16:43:
Gewoon je draad erin vast solderen. Evt een paar cm draad en dan een kroonsteentje. Al mag je je dan wel gelijk melden op de grote beunpagina

Dit dus Je was mij net voor Gaat netter worden dan al die epoxy-meuk wegfrezen en dan nieuwe terminal solderen denk ik.

En https://twitter.com/teundebeun/media is leuker

[ Voor 77% gewijzigd door ThinkPad op 30-07-2016 18:45 ]

[BladeSlayer1000]

ThinkPadd schreef op zaterdag 30 juli 2016 @ 16:45:
Ik denk dat ik er gewoon een stukje soepel draad in soldeer en dat in zo'n Wago lasklem doe, die kunnen massief en soepel aan. Die lasklem gebruik ik nu toch al met een stukje VD-draad in die terminal, omdat ik de nul ook nodig heb voor de schakelaar.


[...]

Dit dus Je was mij net voor Gaat netter worden dan al die epoxy-meuk wegfrezen en dan nieuwe terminal solderen denk ik.

En https://twitter.com/teundebeun is leuker

Is het niet gewoon makkelijker om direct de header te vervangen

En beide links zijn wel leuk, om sommige dingen heb ik hard moeten lachen of ben ik zelf ook een paar keer tegengekomen..

[ThinkPad]

Zie foto van de module: http://z-wavealliance.org...2015/05/qubino_module.jpg
Het ding zit helemaal ingegoten in epoxy, ik kan niet zo 123 bij de soldeerpads van de header komen zonder allerlei plastic en epoxy weg te slijpen/breken. Dan is een draadje solderen netter.

[BladeSlayer1000]

ThinkPadd schreef op zaterdag 30 juli 2016 @ 18:46:
Zie foto van de module: http://z-wavealliance.org...2015/05/qubino_module.jpg
Het ding zit helemaal ingegoten in epoxy, ik kan niet zo 123 bij de soldeerpads van de header komen zonder allerlei plastic en epoxy weg te slijpen/breken. Dan is een draadje solderen netter.

Aah sorry, helemaal over de link heen gekeken..
In dit geval is inderdaad een draadje solderen netter dan de hele boel los lopen pulken..

[BladeSlayer1000]

Er is een ESP8266 concurent genaamd de RTL8710. Goedkoper (volgens hackaday) dan de ESP8266 meer info; http://hackaday.com/2016/...eaper-esp8266-competitor/

[ Voor 5% gewijzigd door BladeSlayer1000 op 30-07-2016 20:34 ]

[Ploink]

ThinkPadd schreef op zaterdag 30 juli 2016 @ 12:54:
Ik heb hier een Qubino Z-Wave module, maar door te hard aandraaien is één van de schroefterminals lam geworden. Het ding heeft een blokje schroefterminals zoals deze:
[afbeelding]
De schroefterminal uiterst links is lam, dit is net diegene waar de blauwe (N) draad in moet. De schroef draait nog wel, maar hij klemt niet meer vast, hij draait door.
Er is één terminal die ik niet gebruik, ik had er aan gedacht om het schroefje daarvan te gebruiken, maar waarschijnlijk zal de schroefdraad van die N-terminal beschadigd zijn en heeft dat geen zin?

Iemand anders een idee? De module is helaas helemaal ingegoten in epoxy dus ik kan er niet zo 123 even een nieuw rijtje schroefterminals op solderen

Een andere schroef kan idd helpen, probeer anders een stukje dunne tin draad of een strookje alufolie tussen schroef en gat te doen.

[ThinkPad]

Ik heb een soepele draad vertind, die erin gestoken, toen de boel warm gestookt en aangevuld met tin tot het één geheel werd. Het zit nu mooi stevig vast.

[Damic]

Ik trek het volgens mij aan, niet werkende producten van veilingen
1. compressor, tja kon ik eigenlijk al weten maarja voor <90€ kun je niet moeilijk doen
2. IPS pc scherm: gekuist en getest, kom thuis linker kant met strepen en groene waas > geld terug gekregen
3. IR thermometer: nog gesealed in de verpakking, doen er een nieuwe batterij in, niks noppes > fabrikant maar aangeschreven

[Bio]

Ik loop al veel te veel uren met deze IMU te prutsen, en Chinese kopie van de Adafruit 10DOF. In eerste instantie werkte deze 100% met de standaard Arduino sketch, maar had ik een ongeloofelijke hoeveelheid miserie om deze werkend te krijgen met een STM32. Vanavond nog eens opnieuw geprobeerd met de Arduino, en wat blijkt, ook daar werkt hij niet meer. Hij initialiseert wel goed, maar na 10 samples ofzo stopt hij ermee. Gezien die exacte sketch eerst wel werkte verdenk ik dat de hardware misschien kapot is.

Nu kan je zien dat ik de headers vrij lelijk gesoldeerd heb. Zou dit schade veroorzaakt kunnen hebben die langzaam verergerd is? Of zou dat gewoon zwart wit moeten zijn, het werkt of het werkt niet. Ik ben een beetje ten einde raad.
