CO2-meters voor in huis

[base_]

@remcoXP : wat voor sensor zit er in de Xiaomi CO2? Het eerste wat ik zelf zou doen is zo'n unit openmaken om te checken wat er in zit

[remcoXP]

Vind ik toch wat zonde aangezien ik hem vermoedelijk niet zo netjes meer in elkaar krijg (hou wel eens vaker een schroefje of iets over ).
Ik kreeg op facebook van iemand de melding dat de xiaomi gebruik maakt van de CN AQI ipv US en deze schijnt iets minder goed te zijn.
https://support.airvisual...FsE6ORQ2XTYRHQrocAq6jNHu0

Ik ben iig wel blij dat hij nu ondersteund wordt in Home Assistant.

base_ schreef op zondag 24 november 2019 @ 23:37:
@remcoXP : wat voor sensor zit er in de Xiaomi CO2? Het eerste wat ik zelf zou doen is zo'n unit openmaken om te checken wat er in zit

[Dacuuu]

Is het op dit moment nu beter om de mh-z19, of de B versie hiervan te kopen?

[Krisp]

Kwam op kickstarter een interessante sensor tegen: https://www.kickstarter.c...xible-air-quality-monitor

Meet vrij veel:
* TVOC (0 ppb to 60000 ppb)
* CO2 (400 ppm to 60000 ppm)
* Humidity (±2 %)
* Temperature (±0.3 °C), Dew-point

De retailprijs lijkt vrij duur, maar als kickstarter-project is de prijs prima.

[Sabbi]

Krisp schreef op maandag 2 december 2019 @ 11:47:
Kwam op kickstarter een interessante sensor tegen: https://www.kickstarter.c...xible-air-quality-monitor

Meet vrij veel:
* TVOC (0 ppb to 60000 ppb)
* CO2 (400 ppm to 60000 ppm)
* Humidity (±2 %)
* Temperature (±0.3 °C), Dew-point

De retailprijs lijkt vrij duur, maar als kickstarter-project is de prijs prima.

Vergeet niet dat er nog 10 Euro shipping bovenop komt, dan is het al 79 euro voor de maker edition. Wel mooi dat hij direct aangesproken kan worden met API of via MQTT kan sturen.

[Krisp]

Sabbi schreef op maandag 2 december 2019 @ 12:17:
[...]


Vergeet niet dat er nog 10 Euro shipping bovenop komt, dan is het al 79 euro voor de maker edition. Wel mooi dat hij direct aangesproken kan worden met API of via MQTT kan sturen.

...mits je de maker edition hebt, althans, voor nu. Ik mag hopen dat ze die voor alle sensors gaat toevoegen.

[LarsMachiels]

Kwam deze thread tegen en dacht: "Hé, daar ben ik ook mee bezig". Zie hier mijn "MoreSense" CO2/VOC/TEMP/HUM meter. Nog een hoop te doen maar het lijkt al ergens op. Deze multi-sensor is Homey compatible, heeft eigen AP om WiFi credentials in te kunnen stellen. MQTT komt er ook nog op.

[ocaj]

Krisp schreef op maandag 2 december 2019 @ 18:35:
[...]

...mits je de maker edition hebt, althans, voor nu. Ik mag hopen dat ze die voor alle sensors gaat toevoegen.

Inmiddels staat er op kickstarter dat ze MQTT voor de blusensor AIQ voor alle modellen ondersteunen met de nieuwe firmware, niet alleen voor de maker edition.

Nou ja, momenteel zit er toch geen prijsverschil tussen die 2, dus voorlopig ben ik blij met de bestelde maker edition. Nog 30 dagen om het kickstarter-doel te halen, maar ze zijn er al bijna, dus dat gaat vast wel lukken.

[ocaj]

En inmiddels heeft de Kickstarter voor de blusensor AIQ zijn doel bereikt! :
https://www.kickstarter.c...air-quality-monitor/posts

[!null]

Hmm ik heb nog 2 van die Aktivia CO2 sensor kastjes liggen, met daarin een verwijderbare SenseAir co2 module. Moeten gekalibreerd worden want de 1 zegt altijd groen en de ander altijd rood.

Mocht iemand interesse hebben, laat maar weten.
Interessant ook om de module los te gebruiken.

[The Lord]

ocaj schreef op dinsdag 17 december 2019 @ 07:18:
En inmiddels heeft de Kickstarter voor de blusensor AIQ zijn doel bereikt! :
https://www.kickstarter.c...air-quality-monitor/posts

Tsja, als ik die dingen zie dan verwacht ik behoorlijke afwijkingen in waargenomen waarden door de electronica die dicht bij de sensoren zit. Dat is sowieso lastig ontwerpen als je verschillende oriëntaties wil ondersteunen.

[Heronimo]

!null schreef op dinsdag 17 december 2019 @ 08:21:
Hmm ik heb nog 2 van die Aktivia CO2 sensor kastjes liggen, met daarin een verwijderbare SenseAir co2 module. Moeten gekalibreerd worden want de 1 zegt altijd groen en de ander altijd rood.

Mocht iemand interesse hebben, laat maar weten.
Interessant ook om de module los te gebruiken.

Zijn dit de Sensair S8 sensoren? Zo ja, dan heb ik interesse!

[Vaevictis_]

dunklefaser schreef op woensdag 31 juli 2019 @ 21:31:
@Kaspers Voor de goede orde, de ABC functie (Automatic Baseline Correction)
werkt standaard met een (onrealistisch) target van 400 ppm. Dit is waarschijnlijk dat wat je ziet.

MAAR - 400 ppm wordt nergens op de wereld meer bereikt,
het CO₂ gehalte is minimaal 410 ppm onder huidige (ideale) condities.
Ik weet niet wat de huidige minimale waarde in NL is, maar ik schat iets van 430 - 440 ppm.

Dat klopt niet helemaal want ABC houd rekening met de laagste ondergrens en zal dit continu bijstellen. Dus na verloop van tijd komt het wel weer goed. Met dit soort consumenten elektronica moet je ook niet verwachten dat je heel accuraat beeld krijgt maar een grove indicatie.

Als je veel ventileert in een ruimte en je hebt veel planten staan dan is 400 ppm zeker haalbaar. Het is niet heel typisch voor het gebruik in een verblijfsruimte.

[Vaevictis_]

JP12 schreef op dinsdag 17 december 2019 @ 10:55:
[...]


Zijn dit de Sensair S8 sensoren? Zo ja, dan heb ik interesse!

Senseair S8 zijn fabriekmatig al gecalibeerd. Je kunt ze ook nog handmatig calibreren aan de buitenlucht.

[!null]

@JP12 Volgens mij gaat het om de K30, maar dat weet ik niet meer zeker. Zie:

[dunklefaser]

Vaevictis_ schreef op dinsdag 17 december 2019 @ 11:20:
[...]


Dat klopt niet helemaal want ABC houd rekening met de laagste ondergrens en zal dit continu bijstellen. Dus na verloop van tijd komt het wel weer goed. Met dit soort consumenten elektronica moet je ook niet verwachten dat je heel accuraat beeld krijgt maar een grove indicatie.

Als je veel ventileert in een ruimte en je hebt veel planten staan dan is 400 ppm zeker haalbaar. Het is niet heel typisch voor het gebruik in een verblijfsruimte.

Ook wat jij schrijft klopt niet helemaal en is zeker niet meer actueel.
410 ppm in de buitenlucht is echt de onderste grens (Earth's CO2 Homepage), lager kan niet meer, zeker niet in de bebouwde kom in Nederland.
Als je in een kas met veel groene planten zit weet je ook dat hier extra CO₂ wordt ingeblazen.
Of misschien bedoel je een wietplantage met heel veel lampen? Hier zou je misschien 400 ppm kunnen onderschrijden .
Just my 2 cts

Trouwens ik gebruik geen consumenten CO2-meter, maar een tSense Display (1 jaar oud). Ik heb nooit een CO₂ concentratie onder de 436 ppm gezien (drie deuren open - geen persoon aanwezig)

[Dacuuu]

Ik voel me een beetje dom, zit altijd te klooien welke pinnen ik nu moet hebben.
Wat doe ik verkeerd? Ik heb de RX en TX al meerdere malen gedraaid.

[CurlyMo]

Je VIN - VIN klopt sowieso niet en volgens mij even TX en RX omdraaien aan één kant. Je VIN moet aan 5v van je ESP.

[Dacuuu]

CurlyMo schreef op vrijdag 20 december 2019 @ 19:36:
Je VIN - VIN klopt sowieso niet en volgens mij even TX en RX omdraaien aan één kant. Je VIN moet aan 5v van je ESP.

Ik snap er geen billenkoek meer van. Heb even een losse 5V en ground gepakt, maar 0 output..

[CurlyMo]

Probeer eens ESPEasy, dat is wat ik hier draai. Zie je wel het rode lampje bij intervallen aan gaan?

[ Voor 36% gewijzigd door CurlyMo op 20-12-2019 20:32 ]

[Dacuuu]

CurlyMo schreef op vrijdag 20 december 2019 @ 20:26:
Probeer eens ESPEasy, dat is wat ik hier draai. Zie je wel het rode lampje bij intervallen aan gaan?

Heb Espeasy nu ook draaien, kan je eens je esp config screenshotten?
Ik zie een rood ledje om een paar seconden op de mhz19b, ik meet 5v tussen de vin en gnd op de mhz19b, het zit hem in mn config..

ESpeasy log: MHZ19: Unknown response: 0 0 0 0 0 0 0 0 0

[ Voor 24% gewijzigd door Dacuuu op 21-12-2019 09:10 ]

[CurlyMo]

1st GPIO: D8
2nd GPIO: D7
Auto Base Calibration: ABC Disabled
Filter: Skip Unstable

That's it.

[Dacuuu]

CurlyMo schreef op zaterdag 21 december 2019 @ 09:45:
1st GPIO: D8
2nd GPIO: D7
Auto Base Calibration: ABC Disabled
Filter: Skip Unstable

That's it.

Hmm..denk dat ik een DOA te pakken heb.

[CurlyMo]

Dacuuu schreef op zaterdag 21 december 2019 @ 10:09:
[...]


Hmm..denk dat ik een DOA te pakken heb.

Wordt die heet?

[Dacuuu]

CurlyMo schreef op zaterdag 21 december 2019 @ 10:25:
[...]

Wordt die heet?

Nee dat niet, moet dat?

Dit lijkt er wel op mijn problemen.. https://www.letscontrolit.com/forum/viewtopic.php?t=6680

[klump4u]

Dacuuu schreef op zaterdag 21 december 2019 @ 10:51:
[...]


Nee dat niet, moet dat?

Dit lijkt er wel op mijn problemen.. https://www.letscontrolit.com/forum/viewtopic.php?t=6680

Hoe zwaar is je voeding?
Bij mij werkte dezelfde configuratie niet met een voeding onder de 2A, ook niet met diverse USB kabels die ik nog had liggen.

[CurlyMo]

Dacuuu schreef op zaterdag 21 december 2019 @ 10:51:
[...]


Nee dat niet, moet dat?

Dit lijkt er wel op mijn problemen.. https://www.letscontrolit.com/forum/viewtopic.php?t=6680

Nee. Ik had een DOA en daarvan brandde het lampje niet, maar hij werd wel heet. Ergens intern kortsluiting.

Kan je eens een betere foto nemen van je bekabeling?

[Toppe]

Iemand enig idee?

Heb de bekende MH-Z19b aangesloten op een NodeMCU V3 en pak de 5v spanning van de VU poort af. De sensor in Tasmota (7.0.0.5) geconfigureerd en er zijn metingen zichtbaar.

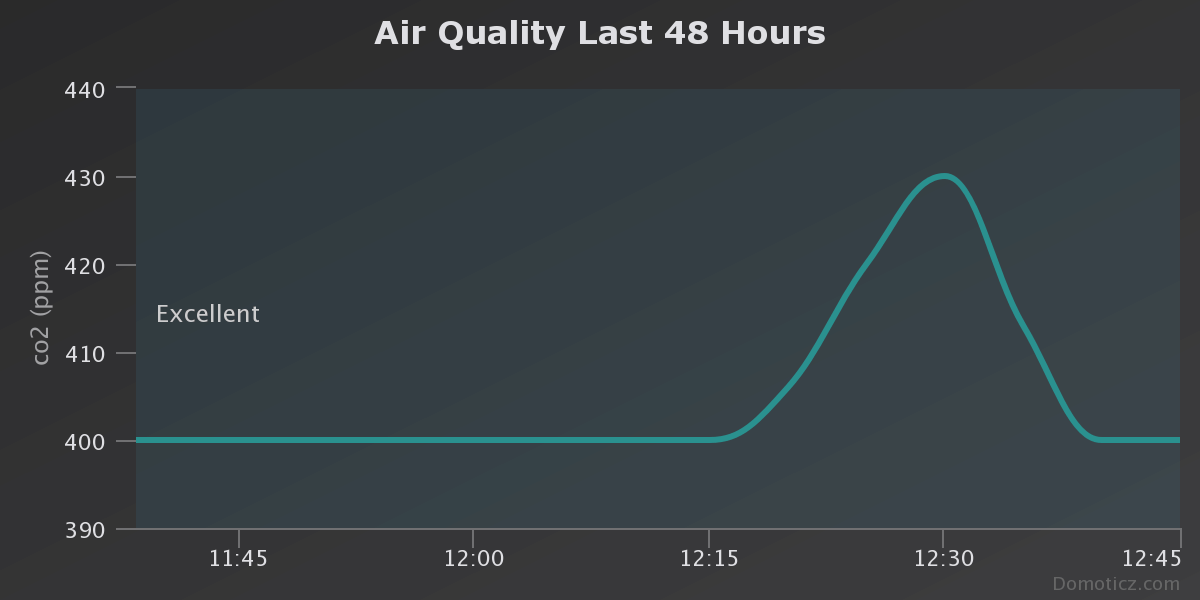

Echter heb ik de sensor nu 24 uur neer gelegd en constant een meting van 400ppm in beeld, pas als ik er echt vol op ga ademen schiet hij uit.

Ik heb de HD en GND pinnen al voor 7 seconde met elkaar verbonden, dan zijn er hogere waardes zichtbaar maar voor een korte perioden minuut of 3 om vervolgens weer terug te zakken naar 400ppm.

Omdat de sensor wel uit slaat als ik er op adem ga ik er vanuit dat hij wel werkt, alleen verwacht ik dat de sensor met 4 kattten, 2 volwassenen en een baby na een uurtje toch wel getriggerd zou moeten zijn? Ik heb hem zojuist eens tussen de twee stoelen ingelegd, daar zitten we de rest van de middag dus je zou verwachten dat hij gaat uitslaan?

En wat is de beste methode om te meten? Gewoon ‘open en bloot’ neerleggen van de sensor of hem in een donker doosje met gaten we plaatsen?

En zou het helpen door de sensor even buiten te leggen in kalibratie modes voor een half uur? Je kan alleen niet zien of kalibratie modes aanstaat, dat is wel een nadeel...

[ Voor 22% gewijzigd door Toppe op 21-12-2019 12:17 ]

[CurlyMo]

Toppe schreef op zaterdag 21 december 2019 @ 12:08:
Echter heb ik de sensor nu 24 uur neer gelegd en constant een meting van 400ppm in beeld, pas als ik er echt vol op ga ademen schiet hij uit.

Je weet dat hij in het donker moet liggen?

Ik heb de HD en GND pinnen al voor 7 seconde met elkaar verbonden, dan zijn er hogere waardes zichtbaar maar voor een korte perioden minuut of 3 om vervolgens weer terug te zakken naar 400ppm.

Heb je de in dit topic beschreven richtlijnen voor calibratie gevolgd?

[Toppe]

CurlyMo schreef op zaterdag 21 december 2019 @ 12:21:
[...]

Je weet dat hij in het donker moet liggen?


[...]

Heb je de in dit topic beschreven richtlijnen voor calibratie gevolgd?

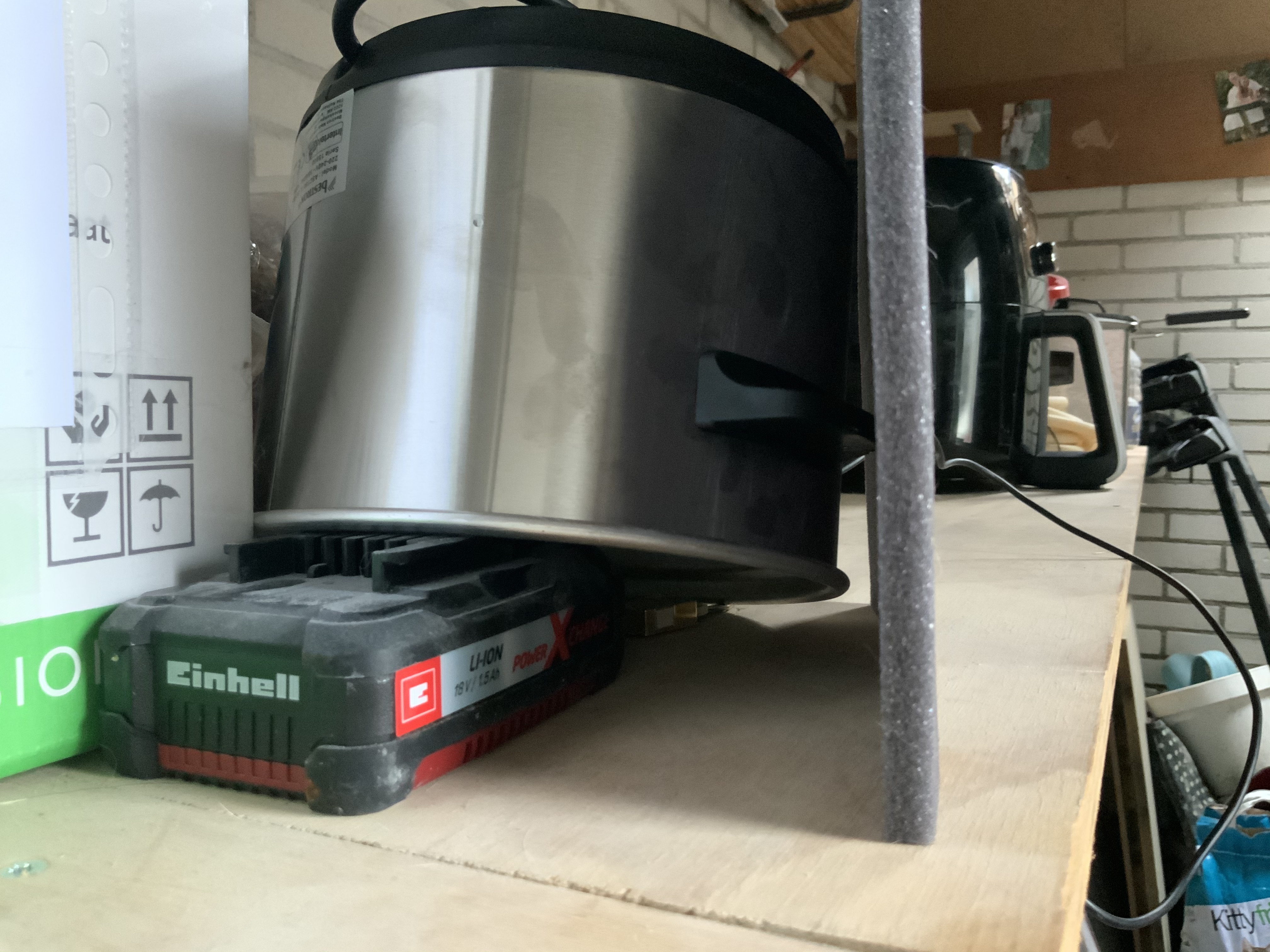

Donker: nee wist ik niet, hij is nu afgedekt onder een stuk ademend schuim. Komt nog wel lucht doorheen!

Calibratie: Ik zie vooral dat ESPEasy hier gebruikt wordt ipv Tasmota. Misschien toch maar weer dat proberen (Tasmota er opgezet omdat ESPEasy geen data gaf). Kwam deze post ook tegen: TD-er in "CO2-meters voor in huis" maar wordt daar niet direct veel wijzer van, want je hebt geen ABC optie in Tasmota. Die staat namelijk gewoon aan en doe het daar maar mee.

Af te wel: wordt er niet veel wijzer uit. Het leek allemaal zo eenvoudig toen ik de sensor bestelde maar niets is minder waar!

[Dacuuu]

klump4u schreef op zaterdag 21 december 2019 @ 11:23:
[...]

Hoe zwaar is je voeding?
Bij mij werkte dezelfde configuratie niet met een voeding onder de 2A, ook niet met diverse USB kabels die ik nog had liggen.

Dat ga ik nog even proberen. Ik heb tot nu toe de 5v usb gepakt vanaf de laptop. Een deze dagen ga ik hem op een externe bron aansluiten.

[klump4u]

Dacuuu schreef op zaterdag 21 december 2019 @ 14:47:
[...]


Dat ga ik nog even proberen. Ik heb tot nu toe de 5v usb gepakt vanaf de laptop. Een deze dagen ga ik hem op een externe bron aansluiten.

Dan vind ik het niet gek dat hij het niet goed doet nu. Je hebt toch wel een losse USB lader in huis?

[Dacuuu]

klump4u schreef op zaterdag 21 december 2019 @ 14:54:
[...]

Dan vind ik het niet gek dat hij het niet goed doet nu. Je hebt toch wel een losse USB lader in huis?

Jazeker! Maar totaal niet aan gedacht dat de co2 sensor zoveel peut nodig had. Setup gaat nu worden.

Goede 5v 2a USB voeding, goede USB kabel, mhz19 sensor aan de VIN van de nodemcu. Want die heeft het input voltage door toch? Zo niet, dan moet ik nog even fixen om de mhz19 ook extern te voeden.

[Toppe]

Dacuuu schreef op zaterdag 21 december 2019 @ 15:20:
[...]


Jazeker! Maar totaal niet aan gedacht dat de co2 sensor zoveel peut nodig had. Setup gaat nu worden.

Goede 5v 2a USB voeding, goede USB kabel, mhz19 sensor aan de VIN van de nodemcu. Want die heeft het input voltage door toch? Zo niet, dan moet ik nog even fixen om de mhz19 ook extern te voeden.

NodeMCU heeft ook een VU, die gebruik ik om de sensor te voeden

VU poort

[ Voor 25% gewijzigd door Toppe op 21-12-2019 15:23 ]

[klump4u]

@Dacuuu en @Toppe
Ik heb de VIN van de MHz19b op de 5 volt van de Wemos D1

En alles in een oud Arduino doosje.

[ Voor 28% gewijzigd door klump4u op 21-12-2019 15:45 ]

[databeestje]

Ik denk dat het de moeite is om even naar de TX2 poort te gaan, als Tasmota of iets anders de eerste serial (0) gebruikt voor logging gaat het niet goed. Met de meest recent ESPEasy op een NodeMCU kloon ESP32 kan je alleen nog een echte serial kiezen. Daarnaast moest ik een echte USB 5v van de micro usb header af plukken. De Vin bleek niet daadwerkelijk een 5 volt pin te zijn.

code:

Gases - CO2 MH-Z19  CO2 HW Serial2      GPIO-16
GPIO-17 PPM:804.00
Temperature:23.00
U:0.00

[Toppe]

klump4u schreef op zaterdag 21 december 2019 @ 15:43:
@Dacuuu en @Toppe
Ik heb de VIN van de MHz19b op de 5 volt van de Wemos D1
[Afbeelding]
En alles in een oud Arduino doosje.
[Afbeelding]

Mijn VIN heeft 0.25v af, net niet genoeg zeg maar

[jobr]

Dacuuu schreef op zaterdag 21 december 2019 @ 15:20:
[...]


Jazeker! Maar totaal niet aan gedacht dat de co2 sensor zoveel peut nodig had. Setup gaat nu worden.

Goede 5v 2a USB voeding, goede USB kabel, mhz19 sensor aan de VIN van de nodemcu. Want die heeft het input voltage door toch? Zo niet, dan moet ik nog even fixen om de mhz19 ook extern te voeden.

Ja, heb ik ook. USB lader naar nodemcu en Vin van nodemcu (Amica) naar mhz19.
(Vin is usb 5V - diode spanningsval)

@Toppe Je zou dit er ook eens op kunnen zetten en kijken wat dat doet.

[ Voor 13% gewijzigd door jobr op 21-12-2019 19:18 ]

[Toppe]

jobr schreef op zaterdag 21 december 2019 @ 18:56:
[...]


Ja, heb ik ook. USB lader naar nodemcu en Vin van nodemcu (Amica) naar mhz19.
(Vin is usb 5V - diode spanningsval)

@Toppe Je zou dit er ook eens op kunnen zetten en kijken wat dat doet.

Morgen eens naar kijken. Ga hem zo direct verplaatsen naar de slaapkamer, buiten blijft hij op 400 steken maar zodra ik er zachtjes inblaas dan reageert hij wel. Beetje kansloos maar hij zit nu in een bak voor rookhout op de bbq. Donker maar gaatjes

[Toppe]

Schiet mij maar lek, gister avond de sensor in de slaapkamer gelegd. Adem je er op dan slaat hij uit maar de hele nacht constant 400ppm geweest...

[ThinkPad]

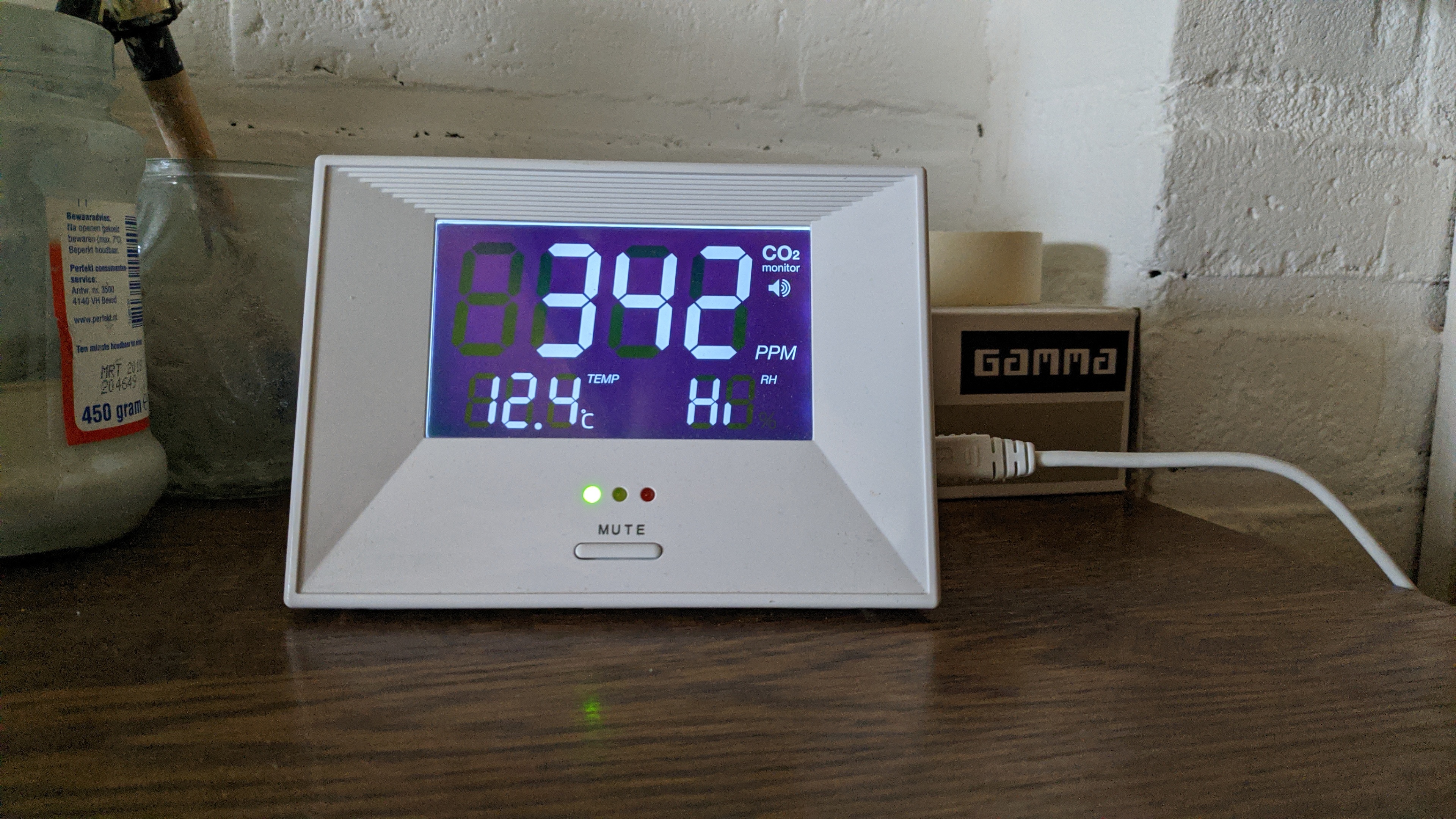

Buiten kalibreren met deze temperaturen twijfel ik ook aan. Bij mij heeft dat ook wel eens voor een verkeerde kalibratie gezorgd.

Misschien beter in een kamer neerleggen waar een paar uur het raam open is geweest en dan de kalibratie aanroepen.

[Toppe]

ThinkPadd schreef op zondag 22 december 2019 @ 09:38:
Buiten kalibreren met deze temperaturen twijfel ik ook aan. Bij mij heeft dat ook wel eens voor een verkeerde kalibratie gezorgd.

Misschien beter in een kamer neerleggen waar een paar uur het raam open is geweest en dan de kalibratie aanroepen.

Hij heeft 24 uur in de schuur gelegen en dat leek te helpen. Maar zodra je hem naar binnen verplaatst dan blijft hij hangen op 400ppm, alsof de calibratie opnieuw begint ofzo.

Ik ga hem denk ik weer voorzien van ESPHome, je hebt daar (iets) meer instel mogelijkheden

[ANdrode]

ThinkPadd schreef op zondag 22 december 2019 @ 09:38:
Buiten kalibreren met deze temperaturen twijfel ik ook aan. Bij mij heeft dat ook wel eens voor een verkeerde kalibratie gezorgd.

Misschien beter in een kamer neerleggen waar een paar uur het raam open is geweest en dan de kalibratie aanroepen.

Mijn vermoeden is dat bij deze sensoren de kalibratie ook temperatuur-afhankelijk is. Als je met een statische kalibratie wilt werken moet je dus ook een statische temperatuur hebben.

[Toppe]

ANdrode schreef op zondag 22 december 2019 @ 10:03:
[...]


Mijn vermoeden is dat bij deze sensoren de kalibratie ook temperatuur-afhankelijk is. Als je met een statische kalibratie wilt werken moet je dus ook een statische temperatuur hebben.

Maar dan zou je sensor toch niet dood op 400ppm moeten vallen?

Snap dat kalibreren nodig is, maar je zou toch verwachten dat je wisselende gegevens binnen zou moeten krijgen.

Nu ESPEasy er op en nog steeds 400ppm. Zelfs met ABC uitgeschakeld. Als je er op ademt dan schiet hij wel weer om hoog, maar valt daarna weer naar 400ppm.

Snap er echt geen reet van, ondanks dat die sensor nog niet juist gekalibreerd ja blijf ik van mening dat je wel wisselende data binnen zou moeten krijgen, al is die niet stabiel...?

[ThinkPad]

ANdrode schreef op zondag 22 december 2019 @ 10:03:
[...]


Mijn vermoeden is dat bij deze sensoren de kalibratie ook temperatuur-afhankelijk is. Als je met een statische kalibratie wilt werken moet je dus ook een statische temperatuur hebben.

Ik weet het wel zeker. Heb zelf ook een keer in de winterperiode een kalibratie gedaan maar dat werkt gewoon niet: ThinkPadd in "CO2-meters voor in huis"

Daarom beter in de zomer doen, als de buitentemperatuur zo'n 19-20°C is. Liefst 's avonds i.v.m. IR-straling door de zon wat de sensor kan beïnvloeden. En dan alsnog afgedekt (doosje met wat gaatjes).

@Toppe Ik heb de volgende settings in ESPEasy en daar werkt hij prima mee:

[ Voor 20% gewijzigd door ThinkPad op 22-12-2019 10:46 ]

[Toppe]

ThinkPadd schreef op zondag 22 december 2019 @ 10:38:
[...]

Ik weet het wel zeker. Heb zelf ook een keer in de winterperiode een kalibratie gedaan maar dat werkt gewoon niet: ThinkPadd in "CO2-meters voor in huis"

Daarom beter in de zomer doen, als de buitentemperatuur zo'n 19-20°C is. Liefst 's avonds i.v.m. IR-straling door de zon wat de sensor kan beïnvloeden. En dan alsnog afgedekt (doosje met wat gaatjes).

@Toppe Ik heb de volgende settings in ESPEasy en daar werkt hij prima mee:
[Afbeelding]

Nu ook zo ingesteld en dit als test-setup gemaakt:



Ook hier lijkt hij niet te reageren zonder dat je op de sensor blaast. HD+GND al geprobeerd, maar geen idee of er wat gebeurt...

Wat is nou exact de juiste volgorde? Heb onderstaand gedaan:

• Sensor los gekoppeld
• ESPEasy geinstalleerd
• verbinding gemaakt met het netwerk
• Sensor aangesloten en geconfigureerd
• Sensor getest in de woonkamer door er op te ademen
• Sensor verplaatst naar de schuur
• Sensor gereset door middel van HD & GND
• Sensor afgedekt en licht inval beperkt
• ABC uitgeschakeld via software

Na hoelang kan ik de sensor verplaatsen naar de woonkamer om te controleren of hij uit slaat?

[ Voor 25% gewijzigd door Toppe op 22-12-2019 11:30 ]

[FutureCow]

Hier beetje zelfde probleem, na maanden lang prima waarden te hebben gegeven, blijft hij nu al een paar weken op 400 hangen, als ik er in blaas gaat hij nog wel iets omhoog. Ook 2 dagen in een schuur met ABC ingeschakeld mag niet baten. Zijn de sensoren na een tijdje gewoon op? Betere alternatieven dan de mh-z19?

[ThinkPad]

@Toppe Kalibreren deed ik met 'calibratezero' commando ipv fysiek pins met elkaar verbinden. Zoek eens op 'calibratezero' in het topic, is destijds e.e.a. over gepost.

[Toppe]

ThinkPadd schreef op zondag 22 december 2019 @ 11:40:
@Toppe Kalibreren deed ik met 'calibratezero' commando ipv fysiek pins met elkaar verbinden. Zoek eens op 'calibratezero' in het topic, is destijds e.e.a. over gepost.

Kom deze post tegen: infernix in "CO2-meters voor in huis"

Het commando herkent hij alleen niet, zullen ze die uit de plug-in hebben gehaald?
mhzcalibratezero doet t wel

En na hoelang zou je de sensor kunnen verplaatsen naar een andere ruimte om te controleren op werking?

Voel me echt een beetje dom...

Edit: dit gebeurde na het mhzcalibratezero commando, ziet er dus wel hoopgevend uit?

Vanavond gaat de BBQ aan (onder overkapping) dus mooi moment om de sensor goed te testen, hij móet namelijk wel uitslaan...

Temperatuurssensor is aardig accuraat: 12 graden en de DS18B20 geeft een temp van 11.94. Alleen jammer dat die MH-Z19B geen decimalen kent. Gemiste kans.


@ThinkPadd nog een idee? Sensor ligt nu buiten (verplaatst net voor die piek), onder een overkapping met de barbecue aan (pizza bakken, vol vermogen dus uitstoot?)

Er gebeurt nog steeds. niets: https://snapshot.raintank...JssGWqPvFd7ei3fFS2BnpAtZk

[ Voor 42% gewijzigd door Toppe op 22-12-2019 19:55 ]

[ThinkPad]

Is hij niet gewoon DOA?

[klump4u]

Misschien een rare vraag maar mag/kan de MH-Z19b wel buiten in vochtige lucht gebruikt worden?
Ik heb al verschillende BMP280 en DHT22 sensoren buiten gebruikt maar naar verloop van tijd doen ze het niet meer goed, geven dan b.v. altijd 100% vochtigheid aan.

[Toppe]

ThinkPadd schreef op zondag 22 december 2019 @ 20:21:
Is hij niet gewoon DOA?

Daar begin ik dus ook steeds meer aan te denken, want dit is gek toch?

Je zou alleen verwachten dat een DOA helemaal niets registreert waar het hier meer lijkt op een constante kalibratie want als je er op ademt dan schiet hij wél de lucht in tot waardes van 2700+ En dat maakt het best frustrerend.

Daarbij ook nog eens gekocht via Ali, die zijn niet de makkelijkste met een DOA, toon maar aan dat die sensor niets registreert.

[CurlyMo]

Toppe schreef op zondag 22 december 2019 @ 20:45:
[...]
Daarbij ook nog eens gekocht via Ali, die zijn niet de makkelijkste met een DOA, toon maar aan dat die sensor niets registreert.

Ik had ook een DOA via Ali, bij mij deden ze totaal niet moeilijk.

[Gizz]

klump4u schreef op zondag 22 december 2019 @ 20:45:
Misschien een rare vraag maar mag/kan de MH-Z19b wel buiten in vochtige lucht gebruikt worden?

In de datasheet staat 0-90% relatieve luchtvochtigheid onder 'working humidity'. Met daarbij de extra opmerking dat er geen condensatie mag optreden.

Je kunt in ons klimaat garanderen dat de omstandigheden niet altijd binnen die voorwaarden vallen.

Dus om jouw vraag te beantwoorden: ja het mag, er is geen wet die dat verbiedt. Maar de fabrikant van de sensor raadt het af en garandeert niet dat de sensor blijft functioneren.

FutureCow schreef op zondag 22 december 2019 @ 11:38:
Zijn de sensoren na een tijdje gewoon op?

Dat zeker, net als met alle apparaten. Maar in de datasheet geeft de fabrikant een lifespan van meer dan 5 jaar op.

@Toppe Je sensor blijft zich vreemd gedragen, dus ik zit ook steeds meer aan een DOA te denken in jouw geval. Ik heb drie MH-Z19B's thuis en heb nog nooit het gedrag wat jij beschrijft waargenomen.

[ Voor 25% gewijzigd door Gizz op 22-12-2019 21:33 ]

[Toppe]

@CurlyMo @Gizz

Om 20:50 naar binnen verplaatst: https://snapshot.raintank...uoujVDJGqor9HtlfSZeO2zitg

Schiet mij maar lek?

[CurlyMo]

Toppe schreef op zondag 22 december 2019 @ 21:36:
@CurlyMo @Gizz

Om 20:50 naar binnen verplaatst: https://snapshot.raintank...uoujVDJGqor9HtlfSZeO2zitg

Schiet mij maar lek?

En laat hem daar nu eens een nacht liggen? Waardes lijken me prima voor jouw gezinssituatie.

[ Voor 7% gewijzigd door CurlyMo op 22-12-2019 21:38 ]

[Toppe]

CurlyMo schreef op zondag 22 december 2019 @ 21:38:
[...]

En laat hem daar nu eens een nacht liggen? Waardes lijken me prima voor jouw gezinssituatie.

Will do! Maar het is wel super vaag. Snap er echt geen snars van, ding is letterlijk alleen naar binnen verplaatst en klaar. Kalibratie duurt in theorie in 20/30 minuten dus al zou die wel aan staan dan was dat nu allang klaar geweest.

@CurlyMo dit is het resultaat van vannacht:
https://snapshot.raintank...XCuWVmI5HzhoHgMIa55glWxKA

Ziet er opzich prima uit. Zat 1 piek in van 324234234ppm ofzo dus die vergeef ik de sensor wel

Is hij nu goed? Kan ik hem gewoon verplaatsen?

Zat om 06:0x beneden op de bank en vertrok rond 06:13. Sensor laat dan nog een lichte stijging zien om nu weer af te zwakken. Vrouw en dochterlief zullen zo wel richting beneden gaan dus verwacht dan weer een stijging.

[ Voor 36% gewijzigd door Toppe op 23-12-2019 08:10 ]

[Dacuuu]

Eindelijk, het werkt!\

@CurlyMo @klump4u @Toppe , bedankt voor de hulp. Uiteindelijk bleek het de Nodemcu te zijn die niet meer fris is. De VIN gaf 4.7v af, en de VU 0.0. Ik had nog een andere Nodemcu liggen, en die geeft netjes de 5V door op de VU pin. De draadjes aangesloten en er komt meteen data uit, nu verder inlezen over het kalibreren etc. Bedankt!

[Toppe]

Dacuuu schreef op maandag 23 december 2019 @ 08:14:
Eindelijk, het werkt!\

@CurlyMo @klump4u @Toppe , bedankt voor de hulp. Uiteindelijk bleek het de Nodemcu te zijn die niet meer fris is. De VIN gaf 4.7v af, en de VU 0.0. Ik had nog een andere Nodemcu liggen, en die geeft netjes de 5V door op de VU pin. De draadjes aangesloten en er komt meteen data uit, nu verder inlezen over het kalibreren etc. Bedankt!

Sterkte met het kalibreren, zoals je kan lezen gaat het bij mij niet zoals het zou moeten . Al lijkt ESPEasy beter te werken dan Tasmota

[CurlyMo]

@Toppe Zier er inderdaad goed uit.

[de Peer]

Toppe schreef op zaterdag 21 december 2019 @ 12:33:
[...]
want je hebt geen ABC optie in Tasmota. Die staat namelijk gewoon aan en doe het daar maar mee.

Als je niet de standaard tasmota binary gebruikt, kun je bij compilen gewoon de ABC-functie uitzetten. Heb ik ook gedaan.

[Toppe]

@CurlyMo Zou ik hem nu gewoon kunnen verplaatsen dan?

de Peer schreef op maandag 23 december 2019 @ 09:14:
[...]

Als je niet de standaard tasmota binary gebruikt, kun je bij compilen gewoon de ABC-functie uitzetten. Heb ik ook gedaan.

Via het console kan je het uitzetten, maar dat werkt dus niet lekker.

[CurlyMo]

Toppe schreef op maandag 23 december 2019 @ 09:22:
@CurlyMo Zou ik hem nu gewoon kunnen verplaatsen dan?

Ja

[Jesse-]

Zijn er ook kant en klare oplossingen als de Netatmo waarbij je niet compleet afhankelijk bent van servers van de fabrikant?

Of kom ik dan in het zelfbouw segment terecht?

[Gizz]

@Toppe: Mooi dat het nu lijkt te werken. Wel vreemd dat het zolang duurde voordat je bruikbare waardes kreeg. Misschien moest je sensor nog even bijkomen van zijn avontuur op 3,3 volt?

Dacuuu schreef op maandag 23 december 2019 @ 08:14:
Eindelijk, het werkt!

@CurlyMo @klump4u @Toppe , bedankt voor de hulp. Uiteindelijk bleek het de Nodemcu te zijn die niet meer fris is. De VIN gaf 4.7v af,

Wel vreemd, want de MH-Z19 zou aan 4,5 volt al genoeg moeten hebben. Heb je die 4,7 volt met last gemeten? Mocht hij met last flink inzakken, dan had je het wellicht kunnen oplossen met een condensator. Maar goed, het werkt nu al met een andere NodeMCU

Jesse- schreef op maandag 23 december 2019 @ 10:23:
Zijn er ook kant en klare oplossingen als de Netatmo waarbij je niet compleet afhankelijk bent van servers van de fabrikant?

Je kunt kijken naar sensoren die bij je mechanische ventilatie of WTW-installatie passen. Die communiceren direct met elkaar, zonder internet. Maar ik weet niet of dat is waar je naar op zoek bent? Je kunt dan bijvoorbeeld niet de gemeten waardes pushen naar je Domotica-software.

Daarnaast heb je sensoren die de waarde gewoon op een LCD-schermpje laten zien. Maar is dat wat je wil?

Met andere woorden: welke functionaliteit zoek je? Los van je eis dat het niet met de cloud verbonden mag zijn.

Zelfbouw blijft het goedkoopst en is relatief eenvoudig. Vier draadjes verbinden, ESPEasy flashen en je bent (meestal) klaar. Zo heb ik thuis snel drie van die dingen gemaakt en ze werken perfect. Kosten: zo'n 18 euro per stuk.

[ Voor 40% gewijzigd door Gizz op 23-12-2019 10:34 ]

[Toppe]

@Gizz Geen idee. Zal toch niet? En dan nog is 24 uur vrij lang lijkt me?

Iemand trouwens ervaring met het vastplakken van de sensor op een printplaatje? Hij ligt nu los terwijl ik fysiek exact de ruimte heb om hem vast te plakken. Dacht gewoon met spiegelband?

[LinuxMan]

Toppe schreef op maandag 23 december 2019 @ 10:36:
@Gizz Geen idee. Zal toch niet? En dan nog is 24 uur vrij lang lijkt me?

Iemand trouwens ervaring met het vastplakken van de sensor op een printplaatje? Hij ligt nu los terwijl ik fysiek exact de ruimte heb om hem vast te plakken. Dacht gewoon met spiegelband?

hot glue is ook goed. Geleid niet, dus de lijm mag ook op de elektrische contacten komen.

[Gizz]

@Toppe Stukje tape kan, als je maar het grootste deel van de behuizing vrij laat. En zeker het 'membraantje' waar de lucht doorheen moet kunnen.

Bij een van mijn sensoren heb ik de sensor vastgezet door er een stukje draad overheen te klemmen, als een lusje. Dat draadje zit vervolgens gewoon vast gesoldeerd op de printplaat.

[Toppe]

@Gizz gaat alleen om de onderkant, alle andere kanten blijven in feite gewoon vrij dus dat is geen probleem

[CurlyMo]

Toppe schreef op maandag 23 december 2019 @ 10:44:
@Gizz gaat alleen om de onderkant, alle andere kanten blijven in feite gewoon vrij dus dat is geen probleem

Of een gaatjesboard maken met pin headers. Zo heb ik het gedaan.

[Toppe]

CurlyMo schreef op maandag 23 december 2019 @ 10:49:
[...]

Of een gaatjesboard maken met pin headers. Zo heb ik het gedaan.

Ik heb de bekabelde versie, volgende wordt gewoon zonder kabel dus dan is dat de beste oplossing inderdaad... Alleen durf ik niet zo goed nog een modelletje in gebruik te gaan nemen

[CurlyMo]

Toppe schreef op maandag 23 december 2019 @ 10:51:
[...]


Ik heb de bekabelde versie, volgende wordt gewoon zonder kabel dus dan is dat de beste oplossing inderdaad...

Ik snap niet wat je hier zegt.

[Toppe]

CurlyMo schreef op maandag 23 december 2019 @ 10:52:
[...]

Ik snap niet wat je hier zegt.

Ik heb deze besteld.

De volgende die er dus komt wordt de niet bedrade versie zodat die netjes op een header kan, dat is namelijk de eenvoudigste oplossing om te monteren

[ Voor 4% gewijzigd door Toppe op 23-12-2019 10:53 ]

[CurlyMo]

Toppe schreef op maandag 23 december 2019 @ 10:53:
[...]
De volgende die er dus komt wordt de niet bedrade versie zodat die netjes op een header kan, dat is namelijk de eenvoudigste oplossing om te monteren

Aha, ik had alleen de niet-bedrade versies.

[Gizz]

Toppe schreef op maandag 23 december 2019 @ 10:53:
[...]
De volgende die er dus komt wordt de niet bedrade versie zodat die netjes op een header kan, dat is namelijk de eenvoudigste oplossing om te monteren

Je kunt het stukje printplaat waar de aansluiting voor de kabel op zit makkelijk verwijderen. De breuklijn is zelfs al een beetje geperforeerd. Haal je dat eraf, dan heb je de 'standaard' versie.

[Jesse-]

Gizz schreef op maandag 23 december 2019 @ 10:27:

[...]

Je kunt kijken naar sensoren die bij je mechanische ventilatie of WTW-installatie passen. Die communiceren direct met elkaar, zonder internet. Maar ik weet niet of dat is waar je naar op zoek bent? Je kunt dan bijvoorbeeld niet de gemeten waardes pushen naar je Domotica-software.

Daarnaast heb je sensoren die de waarde gewoon op een LCD-schermpje laten zien. Maar is dat wat je wil?

Met andere woorden: welke functionaliteit zoek je? Los van je eis dat het niet met de cloud verbonden mag zijn.

Zelfbouw blijft het goedkoopst en is relatief eenvoudig. Vier draadjes verbinden, ESPEasy flashen en je bent (meestal) klaar. Zo heb ik thuis snel drie van die dingen gemaakt en ze werken perfect. Kosten: zo'n 18 euro per stuk.

Eigenlijk zoek ik een soort van Netatmo waarbij de gegevens (zoals CO₂ en temperatuur) naar een eigen (smarthome)platform gelogd worden. Zodat ik zelf eigenaar ben van de data en het spul blijft werken wanneer de fabrikant besluit kopje onder te gaan.

Wat dat betreft klinkt zelfbouw wel als een goede optie. Het grote voordeel van een kant-en-klaar oplossing is alleen de vormfactor. Als ik zelf met bordjes en sensoren aan de slag ga moet het resultaat ergens in een donker hoekje weggestopt worden.

[Gizz]

Jesse- schreef op maandag 23 december 2019 @ 11:39:
[...]


Eigenlijk zoek ik een soort van Netatmo waarbij de gegevens (zoals CO₂ en temperatuur) naar een eigen (smarthome)platform gelogd worden. Zodat ik zelf eigenaar ben van de data en het spul blijft werken wanneer de fabrikant besluit kopje onder te gaan.

Voor zover ik weet kom je dan op zelfbouw uit. Zeker door de eis dat het te koppelen moet zijn met een ander platform.

Het grote voordeel van een kant-en-klaar oplossing is alleen de vormfactor. Als ik zelf met bordjes en sensoren aan de slag ga moet het resultaat ergens in een donker hoekje weggestopt worden.

Er zijn online veel behuizingen te vinden door DIY elektronicaprojectjes. Van simpel plastic tot behuizingen die uit een blok aluminium bestaan (en diverse kleurtjes), dus het hoeft niet per definitie foeilelijk te zijn

Je kunt ook een behuizing (laten) 3d-printen.

[ocaj]

Jesse- schreef op maandag 23 december 2019 @ 11:39:
[...]


Eigenlijk zoek ik een soort van Netatmo waarbij de gegevens (zoals CO₂ en temperatuur) naar een eigen (smarthome)platform gelogd worden. Zodat ik zelf eigenaar ben van de data en het spul blijft werken wanneer de fabrikant besluit kopje onder te gaan.

Wat dat betreft klinkt zelfbouw wel als een goede optie. Het grote voordeel van een kant-en-klaar oplossing is alleen de vormfactor. Als ik zelf met bordjes en sensoren aan de slag ga moet het resultaat ergens in een donker hoekje weggestopt worden.

Daar was ik ook lang naar op zoek (ben niet zo handig met een soldeerbout, maar wel met software...).
Ik heb onlangs ingeschreven op deze https://www.kickstarter.c...ality-monitor/description

Kant-en-klaar product en kan lokaal via MQTT loggen zonder dat je hun cloud-diensten hoeft te gebruiken.
Zodra hij geleverd wordt (verwachting april 2020) zal ik hier mijn bevindingen wel terugkoppelen.

[Dacuuu]

Yes! heb m nu ook met ESP Easy in Homeassistant via MQTT.
Heerlijk als iets is snel werkt.

[Jesse-]

ocaj schreef op maandag 23 december 2019 @ 12:14:
[...]


Daar was ik ook lang naar op zoek (ben niet zo handig met een soldeerbout, maar wel met software...).
Ik heb onlangs ingeschreven op deze https://www.kickstarter.c...ality-monitor/description

Kant-en-klaar product en kan lokaal via MQTT loggen zonder dat je hun cloud-diensten hoeft te gebruiken.
Zodra hij geleverd wordt (verwachting april 2020) zal ik hier mijn bevindingen wel terugkoppelen.

Dat is precies wat ik zoek, alleen jammer van de lange levertijd. April gaan ze, als ik het zo in schat niet halen.

Gizz schreef op maandag 23 december 2019 @ 12:04:
[...]

Voor zover ik weet kom je dan op zelfbouw uit. Zeker door de eis dat het te koppelen moet zijn met een ander platform.


[...]

Er zijn online veel behuizingen te vinden door DIY elektronicaprojectjes. Van simpel plastic tot behuizingen die uit een blok aluminium bestaan (en diverse kleurtjes), dus het hoeft niet per definitie foeilelijk te zijn

Je kunt ook een behuizing (laten) 3d-printen.

Denk dat het dan toch een zelfbouw ding moet gaan worden.
Wat zijn goede online resources? Op het gebied van dit soort boardjes ben ik echt een totale beginner.

[Toppe]

@CurlyMo @Anoniem: 41011 @ThinkPad de sensor lijkt nu goed te zijn. Data komt goed en regelmatig door

Hier het resultaat tot nu toe: https://snapshot.raintank...IFK3DFCAqoTrg2d5vI8N2sldr

Nu extra sensoren bestellen

[ Voor 7% gewijzigd door Toppe op 23-12-2019 15:19 ]

[Dacuuu]

De MHZ19b draait hier nu al een paar dagen stabiel, waardes lijken ook te kloppen. Ik heb ABC calibrate meteen uitgezet. Blijft de sensor nu goed werken, of moet ik over een tijdje toch kalibreren? Minimaal kom ik hier op 5xx ppm in de slaapkamer, raam dicht en wtw aan.

[dunklefaser]

Dacuuu schreef op zaterdag 28 december 2019 @ 18:34:
De MHZ19b draait hier nu al een paar dagen stabiel, waardes lijken ook te kloppen. Ik heb ABC calibrate meteen uitgezet. Blijft de sensor nu goed werken, of moet ik over een tijdje toch kalibreren? Minimaal kom ik hier op 5xx ppm in de slaapkamer, raam dicht en wtw aan.

Er van uitgaande dat niemand in de slaapkamer sliep tijdens de meetperiode , zou ik zeggen: Iets aan de hoge kant. Maar het e.e.a. is natuurlijk afhankelijk van je woonomgeving (binnenstad, buitenwijk, platteland).
Ik schat dat je in NL bijna nergens onder de 430 - 440 ppm komt (referentie: Mauna Loa observatory 2019:415 ppm)
Ik zou met de nieuwe sensor de baseline nu bepalen (het liefst in de buitenlucht als het wat warmer is en bij niet te hoge r.v.) - Niet te veel van de precisie verwachten! Gemeten 500 ppm kan ook 480 ppm of 520 ppm in werkelijkheid zijn.
YMMV

[ThinkPad]

Ik zou er nu mooi vanaf blijven en pas in de zomerperiode weer gaan nadenken over evt. calibratie. Als je dat nu (met huidige buitentemperatuur) gaat doen dan verpruts je de calibratie alleen maar is mijn ervaring.

De trend kun je er nu ook wel uit opmaken. Daar hoeft je sensor niet tot op de ppm nauwkeurig voor te zijn. Als hij op 850-900 ppm staat kun je je ventilatiesysteem een tandje harder laten zetten (domotica) en/of zelf meer roosters openzetten.

[ Voor 17% gewijzigd door ThinkPad op 29-12-2019 08:52 ]

[Dacuuu]

dunklefaser schreef op zaterdag 28 december 2019 @ 19:43:
[...]

Er van uitgaande dat niemand in de slaapkamer sliep tijdens de meetperiode , zou ik zeggen: Iets aan de hoge kant. Maar het e.e.a. is natuurlijk afhankelijk van je woonomgeving (binnenstad, buitenwijk, platteland).
Ik schat dat je in NL bijna nergens onder de 430 - 440 ppm komt (referentie: Mauna Loa observatory 2019:415 ppm)
Ik zou met de nieuwe sensor de baseline nu bepalen (het liefst in de buitenlucht als het wat warmer is en bij niet te hoge r.v.) - Niet te veel van de precisie verwachten! Gemeten 500 ppm kan ook 480 ppm of 520 ppm in werkelijkheid zijn.
YMMV

Net even de wtw een uurtje op stand 2 gezet toen iedereen weg was. 428ppm. En hij zat nog in een downtrend. Prima dus.

ThinkPadd schreef op zondag 29 december 2019 @ 08:51:
Ik zou er nu mooi vanaf blijven en pas in de zomerperiode weer gaan nadenken over evt. calibratie. Als je dat nu (met huidige buitentemperatuur) gaat doen dan verpruts je de calibratie alleen maar is mijn ervaring.

De trend kun je er nu ook wel uit opmaken. Daar hoeft je sensor niet tot op de ppm nauwkeurig voor te zijn. Als hij op 850-900 ppm staat kun je je ventilatiesysteem een tandje harder laten zetten (domotica) en/of zelf meer roosters openzetten.

Ik begin er ook niet aan, ik vroeg me alleen af of de sensor gaat verlopen na een tijdje als je abc uit hebt staan.

[Murkmans]

Ik heb een mh-z19b sensor aangesloten en met espeasy in domoticz laten pushen. ik zie echter maar 2 waardes; 400 en 5000 ppm. Doe ik iets fout in de calibratie of iets anders?
https://drive.google.com/...S068XB_/view?usp=drivesdk
https://drive.google.com/...GNsLPzt/view?usp=drivesdk
https://drive.google.com/...a2C8ISR/view?usp=drivesdk

[de.lesse]

Murkmans schreef op maandag 30 december 2019 @ 12:44:
Ik heb een mh-z19b sensor aangesloten en met espeasy in domoticz laten pushen. ik zie echter maar 2 waardes; 400 en 5000 ppm. Doe ik iets fout in de calibratie of iets anders?
https://drive.google.com/...S068XB_/view?usp=drivesdk
https://drive.google.com/...GNsLPzt/view?usp=drivesdk
https://drive.google.com/...a2C8ISR/view?usp=drivesdk

Gebruik een goede adapter en usb kabel of goede voltage. Daar zijn veel problemen mee.

[Dacuuu]

Murkmans schreef op maandag 30 december 2019 @ 12:44:
Ik heb een mh-z19b sensor aangesloten en met espeasy in domoticz laten pushen. ik zie echter maar 2 waardes; 400 en 5000 ppm. Doe ik iets fout in de calibratie of iets anders?
https://drive.google.com/...S068XB_/view?usp=drivesdk
https://drive.google.com/...GNsLPzt/view?usp=drivesdk
https://drive.google.com/...a2C8ISR/view?usp=drivesdk

Zie je de waardes in ESPeasy zelf, of in domoticz?

[Murkmans]

Dacuuu schreef op vrijdag 17 januari 2020 @ 12:31:
[...]


Zie je de waardes in ESPeasy zelf, of in domoticz?

Beide. Espeasy schiet deze naar domoticz. Als ik hem aansluit op de raspberry pi en vervolgens uitlees, krijg ik ook alleen 400 en 5000 als waarde.

[Gizz]

@Murkmans Heb je de pinnen al dubbel (of trippel ) gecheckt? Wellicht de analoge output of pwm gebruikt in plaats de RX en TX UART pinnen? Is de 'ground' van je ESP-bordje en de MH-Z19B gemeenschappelijk? Krijgt de sensor 5 volt te eten en niet per ongeluk 3,3 volt? Zijn alle stekkers en kabels in orde?

In je screenshots zie ik geen vreemde instellingen, dus ik zou het probleem dan aan de hardwarekant zoeken

[Murkmans]

Gizz schreef op zondag 19 januari 2020 @ 08:49:
@Murkmans Heb je de pinnen al dubbel (of trippel ) gecheckt? Wellicht de analoge output of pwm gebruikt in plaats de RX en TX UART pinnen? Is de 'ground' van je ESP-bordje en de MH-Z19B gemeenschappelijk? Krijgt de sensor 5 volt te eten en niet per ongeluk 3,3 volt? Zijn alle stekkers en kabels in orde?

In je screenshots zie ik geen vreemde instellingen, dus ik zou het probleem dan aan de hardwarekant zoeken

Ja dat idee had ik ook. Ook daarin alles geprobeerd, ik had hem eerst op een NODEMCU V3 LUA ESP-12E WIFI de VIN pin aangesloten, vervolgens nog geprobeerd op de 5v van de raspberry pi 4. De rx tx kruislings verbonden op verschillende poorten etc.

Maar wat bedoel je met gemeenschappelijke ground? Misschien zit ik daar fout.

[Gizz]

Murkmans schreef op zondag 19 januari 2020 @ 11:08:
[...]
Maar wat bedoel je met gemeenschappelijke ground? Misschien zit ik daar fout.

Dat speelt eigenlijk alleen als je twee voedingen hebt, daar lijkt hier geen sprake van.

Wat ik bedoelde is dat als je de ESP/Arduino met adapter 1 stroom geeft en de sensor met adapter 2 en de enige verbinding tussen de ESP/Arduino en de sensor zijn de RX en TX, dan kun je gekke dingen krijgen. Je kunt wel twee verschillende spanningsbronnen gebruiken, maar de ground (de 0v) moet gelijk zijn.

Als voorbeeld heb ik dit prachtig vormgegeven plaatje gevonden. De Arduino wordt gevoed via de usb-kabel (voeding 1) en de ventilator door dat adapterblokje rechtsonder. De blauwe draad is de communicatie tussen de Arduino en fan, maar om het goed te laten werken moet ook de ground verbonden zijn (zwarte draad).

Maar als je bij je nodemcu de sensor zowel op VIN als ground aansluit is dat al juist.

Heb je alle kabels al een keer doorgemeten met een multimeter? Misschien heb je ergens wel een kabelbreuk of een stekkertje dat op het oog goed lijkt, maar geen lekkere verbinding maakt.

Edit: en meet eens tussen de VIN en ground op je nodemcu. Geeft dat ook echt 5 volt?

[ Voor 15% gewijzigd door Gizz op 19-01-2020 11:38 ]

[devilkin]

Ik ben zelf al even aan het rondkijken wat de mogelijkheden zijn om CO2 in huis te meten, en liefst nog in een HomeAssistant te pompen om vanalles mee te gaan doen.

Echter zijn bijna alle oplossingen blijkbaar aan te sluiten op het stroomnet - een battery-powered oplossing ben ik nog niet tegengekomen - of ik zou zelf iets moeten bouwen met NodeMCU in low power mode en een sensor. Maar dan vraag ik me nog af hoe lang ik zou trekken op een set AA-batterijen.

Zijn er nog andere opties?

[Gizz]

devilkin schreef op zondag 19 januari 2020 @ 16:17:
- of ik zou zelf iets moeten bouwen met NodeMCU in low power mode en een sensor. Maar dan vraag ik me nog af hoe lang ik zou trekken op een set AA-batterijen.

Niet lang. En dat is inherent aan de techniek, NDIR, van een goede CO₂-sensor. Zo'n sensor kun je niet voor 2 seconden aanzetten, data lezen en dan de boel weer laten slapen.

Om de veelgebruikte en geprezen MH-Z19B als voorbeeld te nemen, die heeft een preheat tijd van 3 minuten. Tijdens dat opwarmen verbruikt hij 150mA @ 5v. Als hij eenmaal op temperatuur is gebruikt hij zo'n 60mA. Niet iets waarvan je moet schrikken als je naar je energierekening kijkt, maar op een paar batterijen ben je dan snel klaar.

Ter vergelijking: een DHT22 sensor (temperatuur + luchtvochtigheid) heeft geen preheat tijd, verbruikt 60μA tijdens stand-bye en 0.3mA tijdens een meting die een fractie van een seconde duurt. Met dat soort sensoren kun je wel een tijdje voort als je je NodeMCU laat slapen en eens in de zoveel tijd 2 seconden wakker laat worden.

Zijn er nog andere opties?

Je sensor wél gewoon ergens met een USB-kabeltje inpluggen. Het makkelijke van CO₂-sensoren is dat de plaatsing niet super nauw luistert, dus je kunt ze altijd wel ergens in de buurt van een stroompunt plaatsen. Zolang er maar een beetje luchtstroom kan zijn, in een afgesloten kast gaat niet werken.

In mijn huiskamer ligt hij achter een kast op de plint, in de buurt van een stekkerblok. In het kantoor achter een beeldscherm waar een USB-aansluiting over was en in de slaapkamer ligt hij achter het bed waar een IKEA-stekkerblok ligt voor allerlei zaken, waar ook direct een USB-kabel ingeplugd kan worden.

[Trebbors]

Zoooo, we zitten weer met een heerlijk lage waarde in de garage met openstaande deuren!

[Andrehj]

Trebbors schreef op vrijdag 31 januari 2020 @ 14:02:
Zoooo, we zitten weer met een heerlijk lage waarde in de garage met openstaande deuren!

[Afbeelding: Co2]

Welke meter (merk / type) is dit? Ziet er netjes uit.
Overigens lijkt de waarde onrealistisch laag, buiten zou je rond de 400 moeten meten.

[DeOS]

Andrehj schreef op vrijdag 31 januari 2020 @ 14:40:
[...]

Welke meter (merk / type) is dit? Ziet er netjes uit.
Overigens lijkt de waarde onrealistisch laag, buiten zou je rond de 400 moeten meten.

Ik was ook even benieuwd .

Wordt onder meerdere namen verkocht blijkbaar.

o.a.

https://www.conrad.nl/p/v...demeter-0-3000-ppm-101300

https://www.amazon.de/TFA...-Hygrometer/dp/B00BSWRL6U

https://www.ventilatielan...ur-en-vocht-weergave.html

[Trebbors]

Andrehj schreef op vrijdag 31 januari 2020 @ 14:40:
[...]

Welke meter (merk / type) is dit? Ziet er netjes uit.
Overigens lijkt de waarde onrealistisch laag, buiten zou je rond de 400 moeten meten.

Het betreft origineel een ZyAura ZG1683R(U).

http://www.zyaura.com/products/ZG1683R.asp#Weight_Dimension

Ik vertrouw de meeting ook niet 100%, https://www.co2.earth/

[ Voor 17% gewijzigd door Trebbors op 31-01-2020 15:43 ]

[Andrehj]

Trebbors schreef op vrijdag 31 januari 2020 @ 15:40:
[...]
Het betreft origineel een ZyAura ZG1683R(U).
http://www.zyaura.com/products/ZG1683R.asp#Weight_Dimension

Dankjewel. Hij schijnt zelfs niet alleen te laden via USB, maar ook nog data te versturen. Kun je daar in Windows nog iets mee? Ondersteuning is er blijkbaar alleen voor Windows XP en 7.... Of werkt er ook iets in Windows 10? En op een Pi (in Domoticz?)

[Murkmans]

Gizz schreef op zondag 19 januari 2020 @ 11:33:
[...]

Dat speelt eigenlijk alleen als je twee voedingen hebt, daar lijkt hier geen sprake van.

Wat ik bedoelde is dat als je de ESP/Arduino met adapter 1 stroom geeft en de sensor met adapter 2 en de enige verbinding tussen de ESP/Arduino en de sensor zijn de RX en TX, dan kun je gekke dingen krijgen. Je kunt wel twee verschillende spanningsbronnen gebruiken, maar de ground (de 0v) moet gelijk zijn.

Als voorbeeld heb ik dit prachtig vormgegeven plaatje gevonden. De Arduino wordt gevoed via de usb-kabel (voeding 1) en de ventilator door dat adapterblokje rechtsonder. De blauwe draad is de communicatie tussen de Arduino en fan, maar om het goed te laten werken moet ook de ground verbonden zijn (zwarte draad).

Maar als je bij je nodemcu de sensor zowel op VIN als ground aansluit is dat al juist.

Heb je alle kabels al een keer doorgemeten met een multimeter? Misschien heb je ergens wel een kabelbreuk of een stekkertje dat op het oog goed lijkt, maar geen lekkere verbinding maakt.

Edit: en meet eens tussen de VIN en ground op je nodemcu. Geeft dat ook echt 5 volt?

Nieuwe besteld, deze deed het wel
Gelukkig geld terug gekregen van ome Ali. Dank voor het meedenken!
