Tasmota (op Sonoff POW R2) rechtstreeks laten uploaden naar PVOutput

Aan de 3 panelen op m'n schuur hangt een SONOFF POW R2 met Tasmota firmware erop. Deze las ik uit met Node-RED om de gegevens naar PVOutput te kunnen uploaden. Ik zag dat Tasmota met de scripting functionaliteit ook zelf een 'WebSend' mogelijkheid heeft, waardoor het device de gegevens zelf zou kunnen uploaden. Dat heeft mijn voorkeur, dan werkt het ook als m'n server kuren zou hebben.

Even aan het knutselen geweest, gelukkig was er al iemand die een begin had gemaakt met een uploadscript voor de PVOutput API.

Ik heb het script nog iets uitgebreid, hij stuurt ook de totale meterstand en de netspanning mee i.p.v. alleen de 'Power' (Watt).

code:

>D 42
;long string required for key
y=0
m=0
d=0
key="Your-API-key"
id="Your-System-ID"
ws="WebSend [pvoutput.org]"
et=0
p=0
vlt=0
;This script is used to let a power measurement device (Sonoff POW R2) that is flashed with Tasmota firmware, upload directly by itself to PVOutput. I use this to monitor my solar panels.

>T
et=((ENERGY#Total)*1000)
p=ENERGY#Power
vlt=ENERGY#Voltage


>S
;every 5 minutes
if upsecs%300==0 {
    print Time is %time% Sunrise is at %sunrise%, sunset is at %sunset%.
    if (time>sunrise and time<sunset) {
        print Now uploading data to PVOutput...
        y=sb(tstamp 0 4)
        m=sb(tstamp 5 2)
        d=sb(tstamp 8 2)
        =>%ws%/service/r2/addstatus.jsp?key=%key%&sid=%id%&d=%1.0(y)%%2.0(m)%%2.0(d)%&t=%1(sb(tstamp 11 5))%&v1=%s(2.0et)%&v2=%s(2.0p)%&v6=%s(2.0vlt)%&c1=2
    } else {
        print Skipping upload since it is evening/night.
    }
}

Resultaat in de console:

11:17:09.193 Script: performs "WebSend [pvoutput.org]/service/r2/addstatus.jsp?key=XXXXXX&sid=XXXXXXXX&d=20230316&t=11:17&v1=37630&v2=118&v6=231&c1=2"

Was wel ff klooien, want er is geen standaard Tasmota firmware die zowel ondersteuning heeft voor scripting én energy measurement. Heb zelf een binary gecompiled met TasmoCompiler. Hier heb ik gekozen voor 'web interface', 'energy sensors', 'scripting' en ook 'timers' (deze is nodig om de variabelen sunrise / sunset te kunnen gebruiken). Compileren duurde zo'n 3 minuten.

De SONOFF POW R2 eerst geflashed met tasmota-minimal.bin.gz. Daarna de .bin.gz (niet de .bin, die is te groot) die door TasmoCompiler is gemaakt geflashed.

Ditzelfde idee zou ook moeten werken voor bijv. een Shelly module/plug, of een andere ESP-gebaseerde smartplug met verbruiksmeting waar Tasmota op kan draaien.

Vergeet niet om in je firewall toe te laten dat je device naar internet mag. Ook moet hij goede tijd + tijdzone hebben. Daar kun je deze site voor gebruiken, die genereert dan een commando zoals:

Backlog Latitude CHANGEME; Longitude CHANGEME; TimeDST 0,0,3,1,1,120; TimeSTD 0,0,10,1,1,60; TimeZone 99

En we stellen ook nog even een NTP-server in zodat Tasmota de tijd kan ophalen:

ntpserver1 192.168.6.1; ntpserver2 0; ntpserver3 0; restart 1

(vervang 192.168.6.1 door een NTP-server naar wens)

[ Voor 35% gewijzigd door ThinkPad op 04-04-2023 08:44 ]

[Tvern]

@ThinkPad Grappig. Ik heb hetzelfde gedaan voor een Shelly plus 1PM, omdat ik bij mijn schoonvader geen raspberry pi o.i.d. in de meterkast wilde hangen. Waarschijnlijk gaat het vanaf woensdag in gebruik genomen worden.

Ik stoor me eraan dat pvoutput geen Unix timestamp accepteert en de Shelly geen Date() ondersteund. Het gebruik van JSON.stringify() en JSON.parse() voelt ook weinig elegant, maar het werkt wel.

code:

 /*
"PVOutput live upload" -by Tvern
This script will upload the total generated energy, current power and voltage to PVOutput every x minutes.
It was written for a Shelly plus 1PM (firmware 0.14.1 reccomended).
It may need adjustment to run on other hardware, or firmware.
I have not tested this to measure production yet (I used a lamp as load). sign should probably be set to -1 below.
At this stage it is not well tested, (or written, as I have little experience) and is likely to contain bugs.

To use:
- Create a PVOutput account on https://pvoutput.org/
- Add your system to your pvoutput account
- Enable api access and generate a key in https://pvoutput.org/account.jsp
- Copy your system Id below @ "let sid = "<your System Id>"
- Copy your API key below @ "let key = <your API key>"
- Run script.
*/

//-------------------------settings-----------------------------------
let key = "<your API key>";     //replace <your API key> with your key.
let sid = "<your System Id>";   //replace <your System Id> with your System Id.
//-------------------optional settings--------------------------------
let timezone = "<ip>";          //replace ip with your timezone from http://worldtimeapi.org/timezones
let interval = 5; //5, 10, or 15.  Match this setting @ pvoutput.org. (settings > edit system > status interval)
let sign = 1;     //1, or -1.      Change to -1 to invert energy reported. Probably needed. Untested.
//--------------------------------------------------------------------

let url = {"base": "https://pvoutput.org/service/r2/addstatus.jsp?c1=1&key=" + key + "&sid=" + sid};
let oSwitch= {};
let datetime, date, time, countdown, runtimer;

function requestdate(){
  print("requesting date...");
  if (timezone === "<ip>") {
    Shelly.call("HTTP.GET",{"url": "http://worldtimeapi.org/api/ip"},
      function(res){receivedate(res)},null);
  }else{
    Shelly.call("HTTP.GET",{"url": "http://worldtimeapi.org/api/timezone/" + timezone},
      function(res){receivedate(res)},null);
  }
}

function receivedate(res){
  //if error try again in 15min.
  if (res.code !== 200) {
    print("There was a problem requesting the date!");
    print("response code:", res.code);
    print("full response was:");
    print(JSON.stringify(res));
    print("---");
    Timer.set(15*60*1000,false,function(){requestdate()},null);
    return;
  }
  //split date string
  datetime = JSON.parse(res.body).datetime;
  date = datetime.slice(0,4) + datetime.slice(5,7) + datetime.slice(8,10);
  //delay startup at night
  if (delaystart(datetime.slice(11,13), datetime.slice(14,16))){
    return;
  }
  //between 4:00 and 10:59 start logging
  runtimer = Timer.set(interval*60*1000, true, function(){senddata()},null);
  senddata();
}

function delaystart(h,m){
  h = JSON.parse(h);
  m = JSON.parse(m);
  countdown = 16200;
  //between 23:00 and 3:59 delay startup to 4:30:00
  if (h === 23){
    h = -1;
  }
  if (h < 3){
    countdown -= h*60*60;
    countdown -= m*60;
    Timer.set(countdown*1000,false,function(){requestdate()},null);
    print("It's night. Setting start timer...'");
    return true;
  }
  return false;
}

function senddata(){
  oSwitch = Shelly.getComponentStatus("switch:0");
  time = Shelly.getComponentStatus("sys").time;
  if (time.slice(0,2) === "23"){
    if (delaystart(time.slice(0,2), time.slice(3,5))) {
      Timer.clear(runtimer);
    }
  }
  url.build = url.base;
  url.build += "&d=" + date;
  url.build += "&t=" + time;
  url.build += "&v1=" + JSON.stringify(Math.round(oSwitch.aenergy.total*sign));
  url.build += "&v2=" + JSON.stringify(Math.round(oSwitch.apower));
  url.build += "&v6=" + JSON.stringify(oSwitch.voltage);
  //print(url.build);
  Shelly.call("HTTP.GET",{"url": url.build},function(res){dataresponse(res)},null);
}

function dataresponse(res){
  if (res.code === 200) {
      print("Successfully transmitted a message");
  }else{
    print("There was a problem uploading data!");
    print("request url was: ", url.build);
    print("response code:", res.code);
    print("full response was:");
    print(JSON.stringify(res));
    print("---");
  }
}

//I had the script crash when calling getComponentStatus to quickly after a reboot. A small delay fixes that.
Timer.set(20*1000,false,function(){requestdate()},null);

Als pvoutput offline is, kan het script crashen, doordat er ergens een verkeerd datatype terecht komt. Voor nu heb ik dat opgelost met een tweede script, dat het eerste herstart:

code:

//set 'id:1' to the id of the script to be restarted.
Timer.set(60*60*1000,true,function(){ Shelly.call("Script.Start",{id:1},function(){},null); },null);

Ik ga het denk ik wel aanpassen om de batch upload te gebruiken, zodat gefaalde uploads later nog eens verzonden worden. Dan zal bovenstaande crash ook wel boven water komen.

[ThinkPad]

Grappig! Dat ziet er wel stukje complexer uit, zoveel opties heeft Tasmota niet. Is dit de interne scripting engine van Shelly?

Ik ga in mijn script nog een condition toevoegen dat hij verbruik tussen sunset en sunrise als 0 ziet. Hij ziet het sluipverbruik van de omvormer ‘s nachts soms als 1W opwek en dat vervuilt de grafiek Inmiddels toegevoegd, originele post bijgewerkt.

[ Voor 53% gewijzigd door ThinkPad op 19-03-2023 09:22 ]

[Tvern]

Ja ik geloof dat dat nieuw is op de Shelly plus serie. Ze maken gebruik van mJS met een paar extra functies om de Shelly uit te lezen en bedienen.
Het aantal functies is heel beperkt, waardoor het eindresultaat complexer lijkt dan het is.

[aartw99]

Ik heb een andere (refurbed) omvormer achter mijn panelen, de oude omvormer was dood.
De wifi-setup is geactiveerd en ik kan de verbindng zien in mijn router.
Het koppelen van de logger aan de Solarman-site (solarmanpv.com) lukt echter niet.
Met het serienummer (1511131310106 en NLD1511131310106 geprobeerd) krijg ik geen data te zien.
Apparaatstatus offline, niet geactiveerd (Het apparaat heeft geen gegevens of bestaat niet. Bevestig dat het is ingeschakeld en succesvol is verbonden met de server en probeer het opnieuw.)

Wie heeft voor mij een tip?

>>>>> Opgelost
het blijkt dat je het serienummer van de wifi-plug moet invoeren
en nu werkt het

Aart

[ Voor 8% gewijzigd door aartw99 op 25-03-2023 17:46 ]

[Kasper]

Al jaren heb ik een Growatt omvormer, welke logt via zo'n shinelan stick naar de server.
Eigenlijk nooit echt problemen mee, los van het regelmatig niet kunnen inloggen in de app.
Inloggen op server.growatt.com deed het altijd wel gewoon.

Daarnaast lees ik met Domoticz de server uit, om het vervolgens daar nog eens te loggen en ook door te sturen naar pvoutput.org; 3660 Winterswijk.

Nu kom ik er achter dat dit al maanden niet lekker meer werkt. Op een gegeven moment, leest domoticz de server niet meer uit. En blijft dan tot 0.00 snachts de laatst ontvangen waarde loggen.

In pvoutput ziet dat er zo uit;


gisteren was het helemaal drama, toen stopte hij al rond 11.50 met loggen;


en dan wil die vandaag met het restant van gisteren beginnen;


Het lijkt het erop, dat het gepaard gaat met het ook niet kunnen inloggen via de app.
Telkens als ik niet kan inloggen op ShinePhone, krijg dan de melding, "account locked", logt domoticz niet verder.
Wat ik weer vreemd vind, want domoticz moet het toch van server.growatt.com halen. Daar kan ik nog gewoon inloggen en wordt netjes naar toe gelogd.

[The-Source]

Ik heb een Solis omvormer en via de cloud heb ik hetzelfde gedrag. Dit heb ik opgelost door mij logging script pas na zonsopkomst te activeren (+30min) . Liever dat hij in 1 keer start met een iets hogere waarde dan de foutieve waarde van de dag ervoor. Zeker met zonnige dagen vs regen dagen

[Deshmir]

Kasper schreef op maandag 10 april 2023 @ 10:57:
Al jaren heb ik een Growatt omvormer, welke logt via zo'n shinelan stick naar de server.
Eigenlijk nooit echt problemen mee, los van het regelmatig niet kunnen inloggen in de app.
Inloggen op server.growatt.com deed het altijd wel gewoon.

Daarnaast lees ik met Domoticz de server uit, om het vervolgens daar nog eens te loggen en ook door te sturen naar pvoutput.org; 3660 Winterswijk.

Nu kom ik er achter dat dit al maanden niet lekker meer werkt. Op een gegeven moment, leest domoticz de server niet meer uit. En blijft dan tot 0.00 snachts de laatst ontvangen waarde loggen.

In pvoutput ziet dat er zo uit;
[Afbeelding]

gisteren was het helemaal drama, toen stopte hij al rond 11.50 met loggen;
[Afbeelding]

en dan wil die vandaag met het restant van gisteren beginnen;
[Afbeelding]

Het lijkt het erop, dat het gepaard gaat met het ook niet kunnen inloggen via de app.
Telkens als ik niet kan inloggen op ShinePhone, krijg dan de melding, "account locked", logt domoticz niet verder.
Wat ik weer vreemd vind, want domoticz moet het toch van server.growatt.com halen. Daar kan ik nog gewoon inloggen en wordt netjes naar toe gelogd.

Heb je al eens naar https://github.com/johanmeijer/grott gekeken?

Deze heeft ook een eigen server, hoef je ook niet meer naar buiten

[Kasper]

Deshmir schreef op maandag 10 april 2023 @ 11:32:
[...]


Heb je al eens naar https://github.com/johanmeijer/grott gekeken?

Deze heeft ook een eigen server, hoef je ook niet meer naar buiten

Bedankt, dat klinkt als een goede oplossing. Maar als ik het zo even doorheen scan, misschien ook wat te hoog gegrepen voor mijn skils.
Ik ga het verder onderzoeken als ik er meer tijd voor heb.

Gek genoeg is het vandaag 11.44 weer afgelopen. Of het toevallig is, rond de zelfde tijd als gister. Of er is meer aan de hand..
Ik heb growatt ook maar bericht gedaan, dat ik constant "the current account is locked" melding krijt.

[dimmak]

Ik heb een wifi module gekocht voor mijn Growatt 3600TL-XE en ik wil die data graag in Home Assistant hebben. Nu heb ik gelezen dat ik de module kan flashen maar dat ik er ook een server voor kan opzetten. Wat is de beste/makkelijkste manier?

[Deshmir]

dimmak schreef op woensdag 19 april 2023 @ 09:03:
Ik heb een wifi module gekocht voor mijn Growatt 3600TL-XE en ik wil die data graag in Home Assistant hebben. Nu heb ik gelezen dat ik de module kan flashen maar dat ik er ook een server voor kan opzetten. Wat is de beste/makkelijkste manier?

Naar de post boven jou kijken en Grott uitrollen

Als je de beta pakt kan je ook grott server draaien en dan kan je ook alle verkeer van en naar china eruit gooien

[ Voor 12% gewijzigd door Deshmir op 19-04-2023 09:36 ]

[slow whoop]

@Wimbo Zou jouw SAJ modbus integratie voor HA ook werken over RS232? Dus met een Elfin EW10?

Reden dat ik dit vraag is dat mijn Zonneplan/SAJ omvormer vervangen is, en dat Zonneplan nu de RS485 uitgang gebruikt voor het versturen van data via 4G. Die uitgang gebruikte ik eerder met een Elfin EW11.

Voor mij blijft nu alleen de USB/RS232 poort over voor data logging voor eigen gebruik. Ik heb nog een Elfin EW10 liggen, dus dan zou ik alleen een USB naar RJ45/RS232 kabeltje moeten maken.

[ Voor 4% gewijzigd door slow whoop op 10-05-2023 10:54 ]

[Wimbo]

slow whoop schreef op woensdag 10 mei 2023 @ 10:50:
@Wimbo Zou jouw SAJ modbus integratie voor HA ook werken over RS232? Dus met een Elfin EW10?

Reden dat ik dit vraag is dat mijn Zonneplan/SAJ omvormer vervangen is, en dat Zonneplan nu de RS485 uitgang gebruikt voor het versturen van data via 4G. Die uitgang gebruikte ik eerder met een Elfin EW11.

Voor mij blijft nu alleen de USB/RS232 poort over voor data logging voor eigen gebruik. Ik heb nog een Elfin EW10 liggen, dus dan zou ik alleen een USB naar RJ45/RS232 kabeltje moeten maken.

Als de SAJ inverter ook modbus praat via die poort, zou het moeten werken.
Ik ben zelf verhuisd en heb geen Zonneplan panelen meer, dus kan het helaas niet voor je testen.

[slow whoop]

Wimbo schreef op woensdag 10 mei 2023 @ 12:57:
[...]


Als de SAJ inverter ook modbus praat via die poort, zou het moeten werken.
Ik ben zelf verhuisd en heb geen Zonneplan panelen meer, dus kan het helaas niet voor je testen.

Bedankt. Ik wil de komende dagen proberen het aan de praat te krijgen. Ik zal m'n bevindingen hier posten.

Edit: Gisteren even zitten prutsen en ik kan nu mijn Zonneplan/SAJ omvormer ook uitlezen via de USB/RS232 interface. Wat ik gedaan heb:

• Een oude USB A naar USB B kabel in tweeën geknipt
• De vier kabeltjes van de USB A kabel verbonden met een Elfin EW10 (voor RS232):


  USB pin	Functie	Kleur	Elfin EW10 pin
  1	+7V	Rood	7
  2	RS-232 RXD	Wit	6
  3	RS-232 TXD	Groen	5
  4	GND	Zwart	8

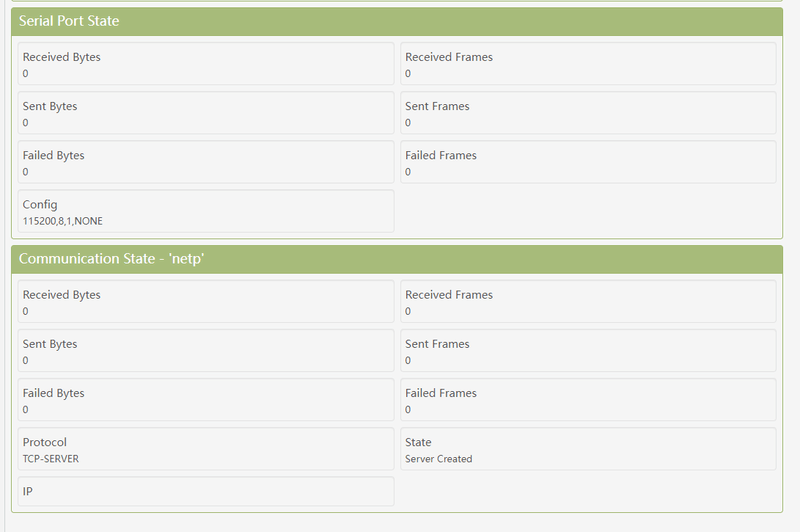

• Elfin EW10 communication settings:
  • Protocol: Tcp server
  • Security: Disable
  • Route: Uart
• Elfin EW10 serial port settings:
  • Baud rate: 115200
  • Data bit: 8
  • Stop bit: 1
  • Parity: None
  • Flow Control Settings:Disable
  • Cli: Disable
  • Protocol: Modbus
• Een nieuw device toegevoegd in Home Assistant met de SAJ modbus integratie van @Wimbo.

In Home Assistant heb ik nu twee SAJ devices: Een die ik uitlees via de RJ45/RS-485 poort van de omvormer, en een die uitlees via de USB/RS-232 poort van de omvormer. De entities van beide devices geven gelukkig dezelfde waardes aan.

Nu kan ik de Elfin EW11 uit de RS-485 poort halen, en deze poort gebruiken voor de 4G dongle van Zonneplan. Zo kan ik gebruik maken van de Zonneplan app en tegelijk ook lokaal de boel blijven monitoren met Home Assistant.

Ik ben helemaal blij. Fijn dat de SAJ modbus integratie van HA ook werkt met de USB/RS232 poort van de Zonneplan/SAJ omvormer.

[ Voor 70% gewijzigd door slow whoop op 25-04-2024 08:41 ]

[Wimbo]

Nice, dat is interessant.
ik zal het in de README verwerken.

[manusjevanalles]

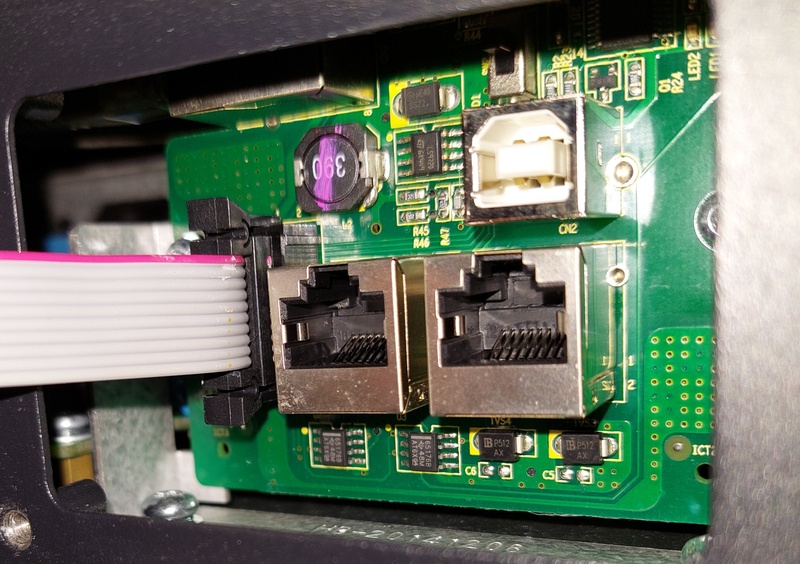

Ik heb thuis een SAJ Suntrio 6K hangen met daarop de wifi-module op de RS232-poort. De rs485-poort is nog vrij en die zou ik willen gebruiken om via ethernet uit te lezen en via home assistant het vermogen aan te passen. Maar de originele stekker voor die poort zit er niet bij. Weet iemand waar ik zo'n stekker kan verkrijgen (3 pins, waaraan je een kabel kan solderen).

[aaahaaap]

Wat is de actuele stand van zaken m.b.t. inverters met ingebouwde support voor het lokaal kunnen uitlezen van de data, idealiter via een ingebouwde ethernet poort? Zijn er merken die het altijd goed doen? Zo ja, welke? Of is het type specifiek? De startpost is helaas al heel lang niet meer bijgewerkt

Ik heb als startpunt even de home assistant documentatie genomen, daar lijken Enphase, GoodWe, SAJ en SMA ondersteund te worden met een integratie die local polling doet en waar geen registratie met een app genoemd wordt. Welke zou hiervan de voorkeur genieten?

[AUijtdehaag]

@aaahaaap
Lees sinds 2013 onafgebroken mijn SMA,s bij modbus tcp/ip en webconnect. Voorheen sbfspot toen er nog geen webservers draaiden op de SMA.
En stuur het door naar pvoutput.
Fronius en growatt is ook modbus tcp mogelijk.
Fronius heeft zelfs een koppeling met pvoutput indien gewenst
Abb powerone heeft ook rs485 modbus rtu. Die ga ik uitlezen met een esp modbus bordje en esphome.

[ Voor 13% gewijzigd door AUijtdehaag op 03-10-2023 10:36 ]

[aaahaaap]

AUijtdehaag schreef op dinsdag 3 oktober 2023 @ 10:15:
@aaahaaap
Lees sinds 2013 onafgebroken mijn SMA,s bij modbus tcp/ip en webconnect. Voorheen sbfspot toen er nog geen webservers draaiden op de SMA.
En stuur het door naar pvoutput.
Fronius en growatt is ook modbus tcp mogelijk.
Fronius heeft zelfs een koppeling met pvoutput indien gewenst

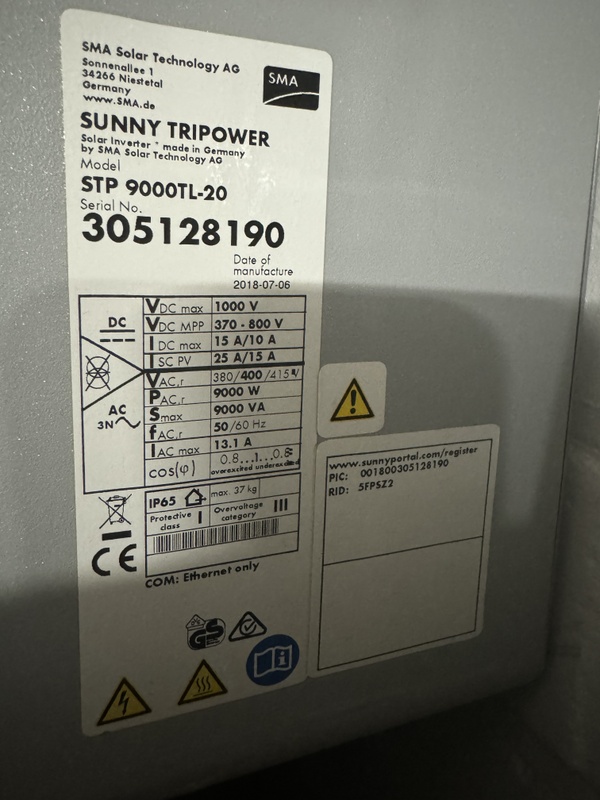

OK, dat klinkt in ieder geval veelbelovend. In de SMA documentatie staat dat je ModBus aan moet zetten en dat je dit kan doen via de webinterface. Er zou dus geen account bij hun of een app voor nodig zijn. Is dit correct?
De ModBus documentatie van SMA ziet er in ieder geval goed uit

[AUijtdehaag]

@aaahaaap
Modbus dient aangezet worden als je ingelogt bent als installateur.
Ik zou de eerste keer inloggen gewoon zelf doen en even de installatiewizard zelf doorlopen. Dan heb je meteen je eigen installateur ww..

In de toekomst met dynamische tarieven kan je de SMA ook via modbus naar 0 regelen als stroom leveren geld kost.
Heb ergens een voorbeeld (linkje naar HA yaml) staan in het grote SMA topic.

Alles lokaal inderdaad

[ Voor 13% gewijzigd door AUijtdehaag op 03-10-2023 10:41 ]

[aaahaaap]

AUijtdehaag schreef op dinsdag 3 oktober 2023 @ 10:39:
@aaahaaap
Modbus dient aangezet worden als je ingelogt bent als installateur.
Ik zou de eerste keer inloggen gewoon zelf doen en even de installatiewizard zelf doorlopen. Dan heb je meteen je eigen installateur ww..

In de toekomst met dynamische tarieven kan je de SMA ook via modbus naar 0 regelen als stroom leveren geld kost

OK, helemaal duidelijk. Ik zie ook wel wat gebruikte Sunny Boys op marktplaats, pik er daar wel een van op en ga het daar wel mee proberen. Bedankt voor de info!

[AUijtdehaag]

@aaahaaap
Gebruikt is maar de vraag of je het installateur ww krijgt.
Ook aanvragen van een puk code kan lastig zijn als particulier bij SMA
De nieuwere 1-av41 hebben ook een puk2 mogelijkheid. Meestal dan reset zonder nieuwe aanvraag bij sma.
Vanaf firmware 4.0 dacht ik.
1-av40 zou ik overslaan. Komt ook geen nieuwe firmware voor uit.

[ Voor 4% gewijzigd door AUijtdehaag op 03-10-2023 10:46 ]

[aaahaaap]

AUijtdehaag schreef op dinsdag 3 oktober 2023 @ 10:45:
@aaahaaap
Gebruikt is maar de vraag of je het installateur ww krijgt.
Ook aanvragen van een puk code kan lastig zijn als particulier bij SMA
De nieuwere 1-av41 hebben ook een puk2 mogelijkheid. Meestal dan reset zonder nieuwe aanvraag bij sma.
Vanaf firmware 4.0 dacht ik.
1-av40 zou ik overslaan. Komt ook geen nieuwe firmware voor uit.

Goeie tips/punten! Ik zal er op letten.
Geldt dat van geen firmware updates meer ook voor de kleine versie (VL40)?

[AUijtdehaag]

@aaahaaap
Nee, die worden nog wel ondersteund en voldoen ook aan de RfG
Wat niet het geval was bij de 1av40.

[ Voor 4% gewijzigd door AUijtdehaag op 03-10-2023 12:08 ]

[wezep]

Sinds enkele weken lijkt de website (en app) van Trannergy niet meer te werken.
Weet iemand of er issue's zijn of dat misschien het bedrijf failliet is?

[Paddy99]

slow whoop schreef op woensdag 10 mei 2023 @ 13:10:
[...]

Bedankt. Ik wil de komende dagen proberen het aan de praat te krijgen. Ik zal m'n bevindingen hier posten.

Edit: Gisteren even zitten prutsen en ik kan nu mijn Zonneplan/SAJ omvormer ook uitlezen via de USB/RS232 interface. Wat ik gedaan heb:

• Een oude USB A naar USB B kabel in tweeën geknipt
• De vier kabeltjes van de USB A kabel verbonden met een Elfin EW10 (voor RS232):


  USB pin	Functie	Kleur	Elfin EW10 pin
  1	+7V	Rood	7
  2	RS-232 RXD	Wit	6
  3	RS-232 TXD	Groen	5
  4	GND	Zwart	8

• Elfin EW10 communication settings:
  • Protocol: Tcp server
  • Security: Disable
  • Route: Uart
• Elfin EW10 serial port settings:
  • Baud rate: 115200
  • Data bit: 0
  • Stop bit: 1
  • Parity: None
  • Flow Control Settings:Disable
  • Cli: Disable
  • Protocol: Modbus
• Een nieuw device toegevoegd in Home Assistant met de SAJ modbus integratie van @Wimbo.

In Home Assistant heb ik nu twee SAJ devices: Een die ik uitlees via de RJ45/RS-485 poort van de omvormer, en een die uitlees via de USB/RS-232 poort van de omvormer. De entities van beide devices geven gelukkig dezelfde waardes aan.

Nu kan ik de Elfin EW11 uit de RS-485 poort halen, en deze poort gebruiken voor de 4G dongle van Zonneplan. Zo kan ik gebruik maken van de Zonneplan app en tegelijk ook lokaal de boel blijven monitoren met Home Assistant.

Ik ben helemaal blij. Fijn dat de SAJ modbus integratie van HA ook werkt met de USB/RS232 poort van de Zonneplan/SAJ omvormer.

Ik heb dit (RS485 naar TCP/IP op een SAJ R5) proberen op te zetten, maar ik krijg het niet voor elkaar. Ik gebruik een Waveshare RS232/485 naar ETH converter gekocht en de instellingen gebruikt zoals dit in de HACS SAJ modbus integratie readme staat beschreven. Ik kan de Waveshare converter bereiken en het lijkt alsof er wel reactie is binnen HA. De reden dat ik denk dat er wel reactie is, is omdat wanneer ik een verkeerde poort invul krijg ik 0 waardes, terwijl ik met de goede poort "Onbekend" krijg. Ik heb de waveshare aangesloten als A- op A- en B+ op B+ en grond op grond.

De enige aanpassingen in de Waveshare die ik heb gedaan zijn de volgende: vast IP adres, Baud Rate 9600, data size 8 bit, parity none, stop bits 1 en flow mode none. Local poort staat op 502 met de webserver port op 80. Ik heb dan poort 502 in HA ingevuld, zoals gevraagd.

Weet iemand wat ik fout doe of heeft iemand een idee welke stap ik kan proberen?

[slow whoop]

@Paddy99 Ik ben bang dat ik je niet kan helpen. Ondersteunt je converter wel modbus? Ik zie dat niet alle modellen van Waveshare dat doen. Misschien weet @Wimbo raad?

[Camperjack]

Rikkiz0r schreef op zaterdag 16 november 2013 @ 19:09:
Dat ziet er inderdaad interresant uit!

Ik heb momenteel mijn inverters verbonden met RS485 en aan mijn USB - RS485(RJ45) converter gehangen en die weer aan mijn laptop, echter wilde ik testen of ik kon communiceren met mijn inverters echter krijg ik 'no answer' te zien in Aurora Communicator. Krijg het dus niet werkend Ik heb de inverters precies ingesteld volgens het boekje en toch werkt het niet.

Iemand enig idee?

(Aurora Monitor werkt overigens ook niet)

Wie kan mij helpen?
Wij hebben een Power One PVI-3.6 inverter en krijgen de Aurora Communicator niet werkend. Hij ziet de inverters niet.
- ABB Power One PVI-3.6-OUTD omvormer, 2 kanalen in gebruik;
- Aurora Power One PVI-USB-RS232-485;
- Driver FTDI 2.8.14.0, 18-3-2011;
- Aurora Communicator v.2.9.2 (64bit);
- PC met Windows 11
Heeft gewerkt op oudere PC met Windows 7.

[V-8]

slow whoop schreef op woensdag 10 mei 2023 @ 13:10:
[...]

Bedankt. Ik wil de komende dagen proberen het aan de praat te krijgen. Ik zal m'n bevindingen hier posten.

Edit: Gisteren even zitten prutsen en ik kan nu mijn Zonneplan/SAJ omvormer ook uitlezen via de USB/RS232 interface. Wat ik gedaan heb:

• Een oude USB A naar USB B kabel in tweeën geknipt
• De vier kabeltjes van de USB A kabel verbonden met een Elfin EW10 (voor RS232):


  USB pin	Functie	Kleur	Elfin EW10 pin
  1	+7V	Rood	7
  2	RS-232 RXD	Wit	6
  3	RS-232 TXD	Groen	5
  4	GND	Zwart	8

• Elfin EW10 communication settings:
  • Protocol: Tcp server
  • Security: Disable
  • Route: Uart
• Elfin EW10 serial port settings:
  • Baud rate: 115200
  • Data bit: 0
  • Stop bit: 1
  • Parity: None
  • Flow Control Settings:Disable
  • Cli: Disable
  • Protocol: Modbus
• Een nieuw device toegevoegd in Home Assistant met de SAJ modbus integratie van @Wimbo.

In Home Assistant heb ik nu twee SAJ devices: Een die ik uitlees via de RJ45/RS-485 poort van de omvormer, en een die uitlees via de USB/RS-232 poort van de omvormer. De entities van beide devices geven gelukkig dezelfde waardes aan.

Nu kan ik de Elfin EW11 uit de RS-485 poort halen, en deze poort gebruiken voor de 4G dongle van Zonneplan. Zo kan ik gebruik maken van de Zonneplan app en tegelijk ook lokaal de boel blijven monitoren met Home Assistant.

Ik ben helemaal blij. Fijn dat de SAJ modbus integratie van HA ook werkt met de USB/RS232 poort van de Zonneplan/SAJ omvormer.

Ik probeer dit ook te doen, maar de data bit kan ik alleen maar instellen op 7 en 8. (Elwin EW10). Klopt dat?Heeft iemand tips?

[slow whoop]

V-8 schreef op dinsdag 23 april 2024 @ 17:47:
[...]


Ik probeer dit ook te doen, maar de data bit kan ik alleen maar instellen op 7 en 8. (Elwin EW10). Klopt dat?Heeft iemand tips?

Ik heb net gekeken en ik zie precies hetzelfde op mijn Elfin10. Ik kan de databit alleen op 7 of 8 zetten. MIsschien heb ik eerder een foutje gemaakt, en heeft 0 nooit bestaan. Of misschien is het op magische wijze veranderd van 0 naar 8.

In ieder geval staat ie bij mij (nu) op 8, en werkt het prima.

Edit: Ik heb het in mijn eerdere post ook maar aangepast. @Wimbo, zou je dit ook in je readme op github willen aanpassen? Dat voorkomt denk ik een hoop verwarring. Databit voor Elfin EW10 (RS232 via USB) is dus niet 0 maar 8.

[ Voor 25% gewijzigd door slow whoop op 26-04-2024 08:52 ]

[V-8]

slow whoop schreef op donderdag 25 april 2024 @ 08:38:
[...]

Ik heb net gekeken en ik zie precies hetzelfde op mijn Elfin10. Ik kan de databit alleen op 7 of 8 zetten. MIsschien heb ik eerder een foutje gemaakt, en heeft 0 nooit bestaan. Of misschien is het op magische wijze veranderd van 0 naar 8.

In ieder geval staat ie bij mij (nu) op 8, en werkt het prima.

Edit: Ik heb het in mijn eerdere post ook maar aangepast.

Top, dank voor je reactie!

Ik snap echter verder nog niet helemaal hoe het werkt. (Hoe) moet ik de Elfin met mijn lokale netwerk verbinden?
Ik kan daar nergens een stappenplan voor vinden, en kom er niet uit..

Als ik hem laat scannen en de SSID van mijn thuisnetwerk aanklik en het bijbehorende wachtwoord invul, kom ik niet verder.

[slow whoop]

V-8 schreef op donderdag 25 april 2024 @ 11:48:
[...]


Top, dank voor je reactie!

Ik snap echter verder nog niet helemaal hoe het werkt. (Hoe) moet ik de Elfin met mijn lokale netwerk verbinden?
Ik kan daar nergens een stappenplan voor vinden, en kom er niet uit..

Als ik hem laat scannen en de SSID van mijn thuisnetwerk aanklik en het bijbehorende wachtwoord invul, kom ik niet verder.

De Wifi mode van de Elfin moet op STA staan. DHCP moet ook aan, anders gebruikt ie een IP adres dat zeer waarschijnlijk buiten de range van je DHCP server ligt. Bij STA SSID vul je vervolgens je eigen Wifi netwerk naam in, en bij STA KEY je Wifi wachtwoord. Dan zou het volgen mij moeten lukken.

De handleiding van de Elfin-EW10 kun je hier downloaden (zip-file). De netwerk configuratie staat op pagina 24 van de pdf.

[V-8]

slow whoop schreef op donderdag 25 april 2024 @ 12:42:
[...]

De Wifi mode van de Elfin moet op STA staan. DHCP moet ook aan, anders gebruikt ie een IP adres dat zeer waarschijnlijk buiten de range van je DHCP server ligt. Bij STA SSID vul je vervolgens je eigen Wifi netwerk naam in, en bij STA KEY je Wifi wachtwoord. Dan zou het volgen mij moeten lukken.

De handleiding van de Elfin-EW10 kun je [url="t9"]hier downloaden[/url] (zip-file). De netwerk configuratie staat op pagina 24 van de pdf.

Bedankt voor je hulp! Ik heb de stappen gevolgd.


Het lukt echter nog niet helemaal; hij blijft bij Wifi State ''disconnected'' zeggen. Heel raar.
Ik kan hem wel toevoegen in de HA-integratie maar krijg geen data door in HA.
Heb ook al geprobeerd hem op mijn 2.4GHz netwerk te zetten, maar dat helpt helaas ook niet.

Ook kan ik hem na het verbinden met de WiFi en het vervolgens herstarten, daarna niet meer vinden, en dus ook geen instellingen meer aanpassen. Klopt dat, of zou hij altijd wel zijn std. SSID (EW10_630 oid uit mijn hoofd) moeten broadcasten?

[slow whoop]

V-8 schreef op donderdag 25 april 2024 @ 13:58:
[...]


Bedankt voor je hulp! Ik heb de stappen gevolgd.


Het lukt echter nog niet helemaal; hij blijft bij Wifi State ''disconnected'' zeggen. Heel raar.
Ik kan hem wel toevoegen in de HA-integratie maar krijg geen data door in HA.
Heb ook al geprobeerd hem op mijn 2.4GHz netwerk te zetten, maar dat helpt helaas ook niet.

Ook kan ik hem na het verbinden met de WiFi en het vervolgens herstarten, daarna niet meer vinden, en dus ook geen instellingen meer aanpassen. Klopt dat, of zou hij altijd wel zijn std. SSID (EW10_630 oid uit mijn hoofd) moeten broadcasten?

Volgens mij ondersteunt Elfin alleen 2.4 GHz. Ik zou verwachten dat je hem met de eerdere stappen kunt verbinden met je eigen wifi netwerk. Dan zou je hem ook moeten kunnen vinden met een lokaal IP adres (192.168.xxx.yyy) in je DHCP range.

Als je de Elfin in de STA modus hebt gezet dan broadcast ie niet meer z'n eigen wifi SSID. Als je hem dan ook niet in je eigen netwerk ziet zul je hem moeten resetten. Weet niet meer precies hoe dat moet. Na een reset staat ie weer op AP en broadcast ie weer z'n eigen SSID.

Het is zeker even puzzelen, maar mijn ervaring is dat het met de juiste settings niet heel moeilijk is. Maar de eerste keer is altijd (weer) even lastig. Succes!

[V-8]

Het is gelukt!

Foutje van mij: ik bleef in HA het standaard IP (10.10.100.254) invoeren i.p.v. het nieuwe IP dat door de router uitgedeeld is. Via inlog in router achter het IP gekomen en het werkt nu. Super bedankt!

Ik werd door iemand nog op het volgende gewezen: https://github.com/wimb0/home-assistant-saj-modbus/issues/86

Even in de gaten houden!

[slow whoop]

V-8 schreef op donderdag 25 april 2024 @ 15:17:
Het is gelukt!

Foutje van mij: ik bleef in HA het standaard IP (10.10.100.254) invoeren i.p.v. het nieuwe IP dat door de router uitgedeeld is. Via inlog in router achter het IP gekomen en het werkt nu. Super bedankt!

Ik werd door iemand nog op het volgende gewezen: https://github.com/wimb0/home-assistant-saj-modbus/issues/86

Even in de gaten houden!

Ik ben niet bekend met die Power Slider die genoemd wordt in dat issue. Nog nooit gezien. Maar dat is misschien een beetje off-topic hier, denk ik.

[Wimbo]

slow whoop schreef op donderdag 25 april 2024 @ 08:38:
[...]

Ik heb net gekeken en ik zie precies hetzelfde op mijn Elfin10. Ik kan de databit alleen op 7 of 8 zetten. MIsschien heb ik eerder een foutje gemaakt, en heeft 0 nooit bestaan. Of misschien is het op magische wijze veranderd van 0 naar 8.

In ieder geval staat ie bij mij (nu) op 8, en werkt het prima.

Edit: Ik heb het in mijn eerdere post ook maar aangepast. @Wimbo, zou je dit ook in je readme op github willen aanpassen? Dat voorkomt denk ik een hoop verwarring. Databit voor Elfin EW10 (RS232 via USB) is dus niet 0 maar 8.

Thanks voor de mention. Ik heb de README aangepast.

Met betrekking op de Power slider, daar word aan gewerkt.

[ Voor 3% gewijzigd door Wimbo op 26-04-2024 09:27 ]

[JeJeBe]

Heeft iemand een overzicht van de registers die je kunt uitlezen van de GroWatt 3000MTL inverter ?
Ik heb een GroWatt Shiniwifi-S stick geflashed met esphome, werkt prima, maar het vinden van de verschillende waarden zoals dagtotaal en invertertotaal lukt niet.
De PDF's die in omloop zijn bevatten maar voor een deel de juiste registers die via MODbus uit te lezen zijn.
Lijkt erop dat de register set per model wisselt.

[Hippe Lip]

Deshmir schreef op maandag 10 april 2023 @ 11:32:
[...]


Heb je al eens naar https://github.com/johanmeijer/grott gekeken?

Deze heeft ook een eigen server, hoef je ook niet meer naar buiten

Als ik de documentatie goed begrijp dan is die Grott proxy niet geïntegreerd in HA, maar moet deze als extra server ergens geïnstalleerd worden?

[Deshmir]

Hippe Lip schreef op zaterdag 13 juli 2024 @ 17:31:
[...]

Als ik de documentatie goed begrijp dan is die Grott proxy niet geïntegreerd in HA, maar moet deze als extra server ergens geïnstalleerd worden?

Deze wel ja, maar er is wr ook 1 ontwikkeld voor HA

[Hippe Lip]

<snip>

[ Voor 152% gewijzigd door Hippe Lip op 13-07-2024 18:36 . Reden: Verkeerd onderwerp ]

[AUijtdehaag]

@Hippe Lip
En de growatt met modbus uitlezen?

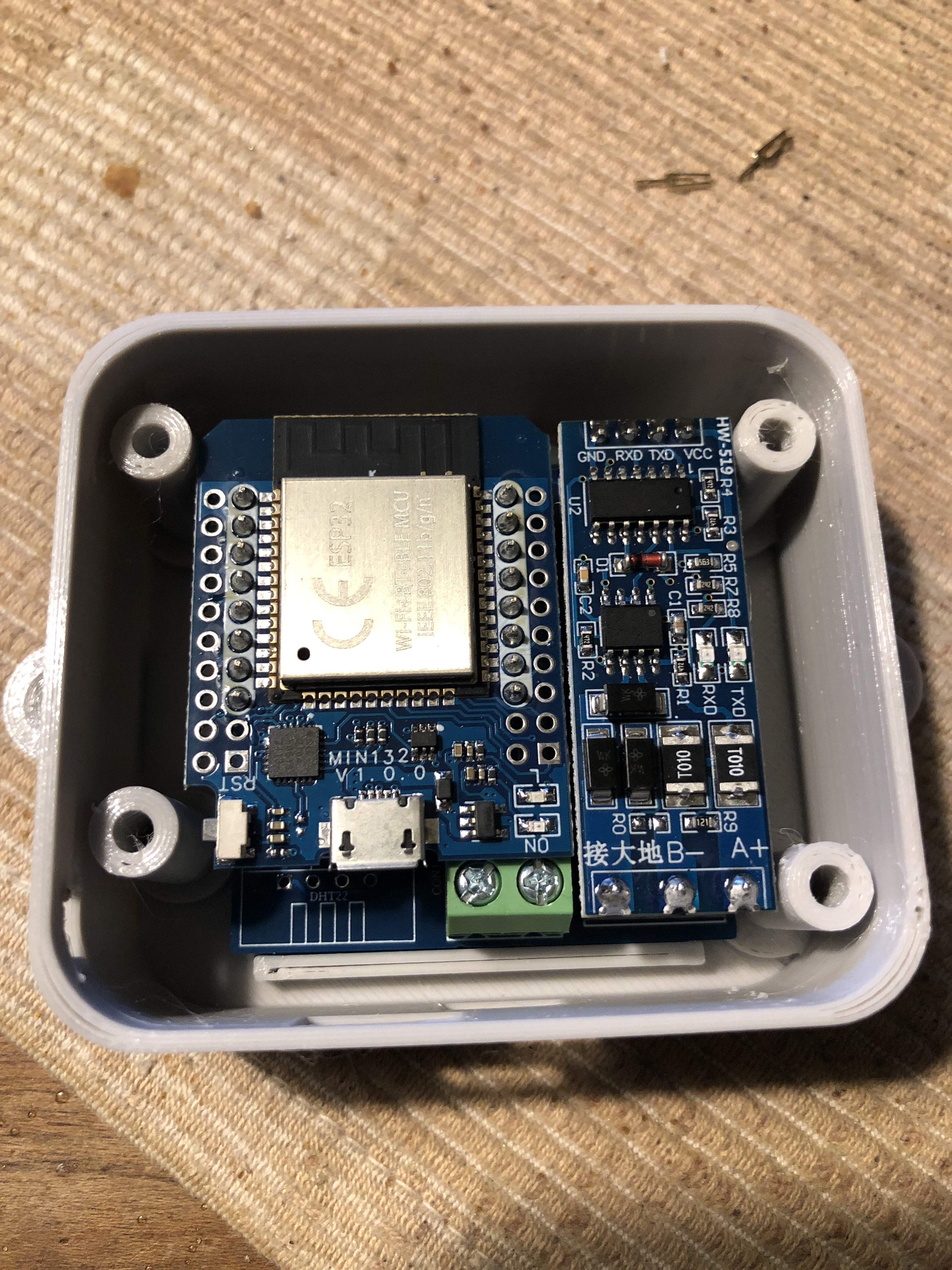

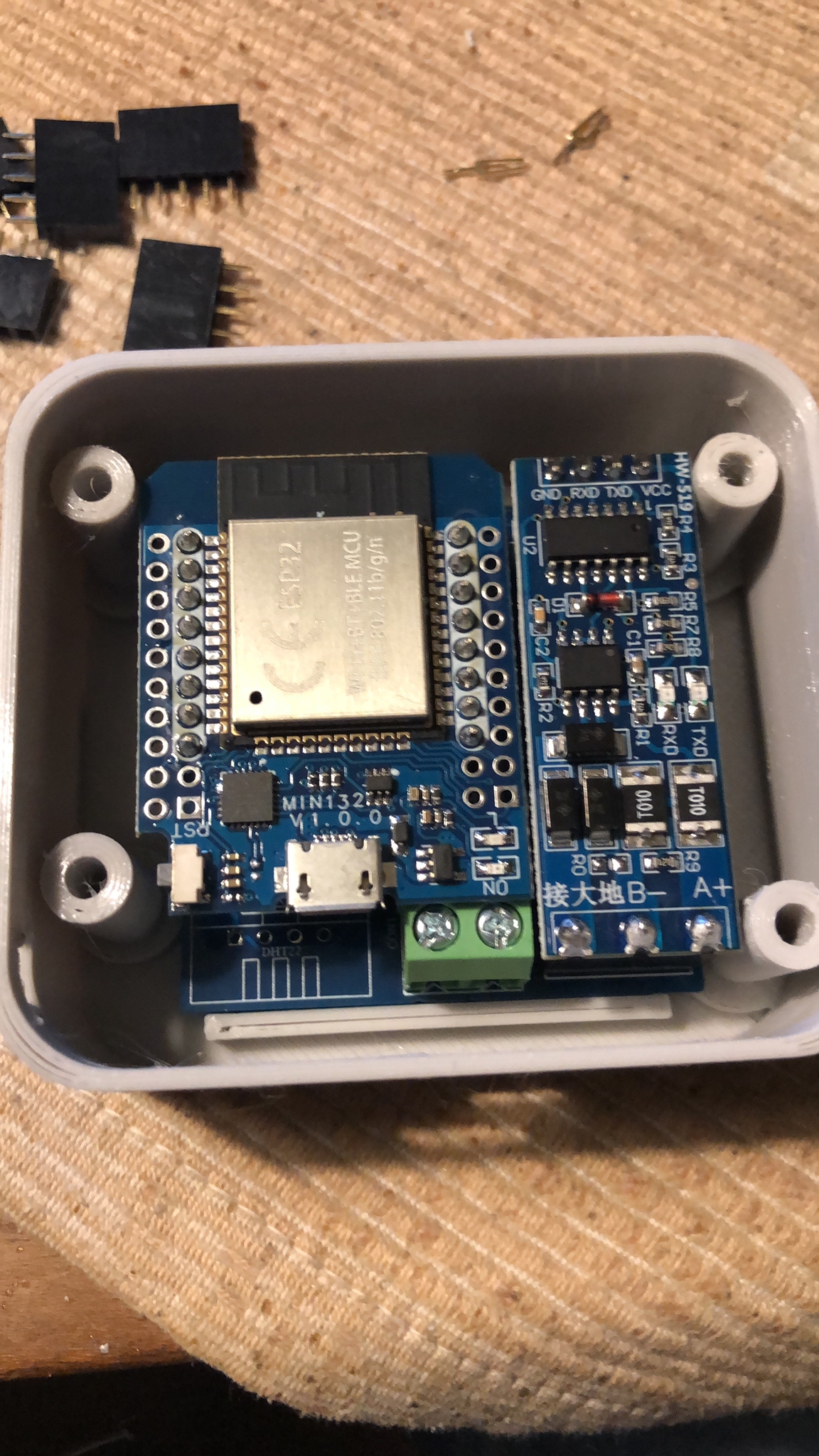

Atom s3 lite met RS485 base heb ik nog wel liggen

[Hippe Lip]

AUijtdehaag schreef op zaterdag 13 juli 2024 @ 18:56:
@Hippe Lip
En de growatt met modbus uitlezen?
Atom s3 lite met RS485 base heb ik nog wel liggen

@AUijtdehaag Dank voor je reactie, maar investeren ga ik niet in dit geval van de Growatt. Dat is een systeem van een vriend om de hoek en die wil er verder nix aan uitgeven. Die is niet zo’n Tweaker, nerd of wat dan ook. De HA daar in huis heb ik verzorgd om zijn WP in de gaten te houden en dat is voor hem voldoende. Hij is meer van de minimalistische soort. Er is een tussenmeter voor de WP en eentje voor de PV en beide kunnen door HA uitgelezen worden. De WP (Nibe) parameters en prestaties ook zodat er grafieken gemaakt kunnen worden.

Als ik met een integratie in HA zijn Growatt uit kan lezen dan is dat meer voor mijn spielerei dan voor zijn noodzaak, al zal hij het prachtig vinden om ook daarvan de grafieken te zien. Vandaar dat ik zoek naar een ‘eenvoudige’ integratie.

De Growatt heeft overigens wel een plug ingestoken die de omvormer via internet verbind met de servers van de fabrikant. Maar die zijn zó onbetrouwbaar dat ik de resultaten liever zelf bijhoudt en bijvoorbeeld naar Google Sheets schrijf of zo.

[Deshmir]

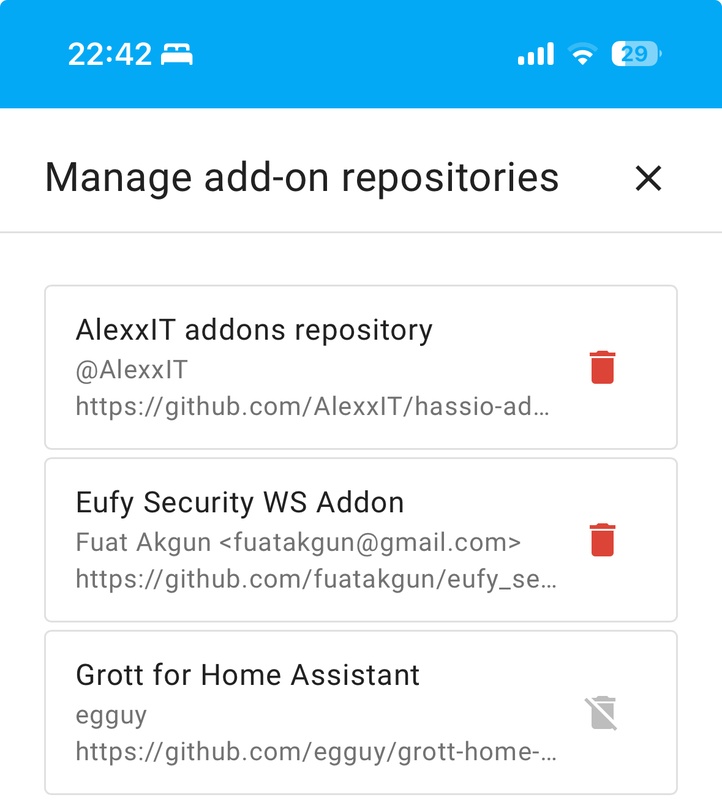

@Hippe Lip op de HA addon page staat deze: https://github.com/egguy/addon-grott.
Maar zag dat je je reactie in die andere geleegd had.

[Hippe Lip]

Deshmir schreef op zondag 14 juli 2024 @ 12:02:
@Hippe Lip op de HA addon page staat deze: https://github.com/egguy/addon-grott.
Maar zag dat je je reactie in die andere geleegd had.

@Deshmir Ja, ik was op twee fronten bezig in twee verschillende topics; beetje verwarrend.
1. Hier in "Datalogging: PV systemen"voor de HA + Growatt van een vriend om de hoek en
2. Elders (PV Output info en discussie) voor de koppeling van mijn eigen HA en mijn StecaGrid omvormer.

Dat verwijderen in het andere topic was omdat ik de boel door elkaar haalde, dat ik dáár reageerde over het onderwerp hier. Dan kan niemand het meer volgen natuurlijk, ik zelf in elk geval niet meer.

Die link van je ga ik eens uitpluizen. Kijken of ik daar wat van kan maken. Als ik bij Apparaten en Diensten een integratie wil toevoegen en dan op Growatt zoek, dan vind ik de Grotwatt Server idd. Maar als ik daarop klik, dan moet ik kiezen tussen 4 URLs. En dan zit ik alweer met mijn mond vol tanden...
Heb ik nou toch nog steeds een aparte Gott-server nodig of bouwt deze integratie die server in HA?

[ Voor 4% gewijzigd door Hippe Lip op 14-07-2024 23:02 ]

[Deshmir]

@Hippe Lip
Volgens mij is dat een andere, deze zit echt in de Add-on Store:


Daar kies je voor de stable branch, en even de documentatie doorlezen.
Wat deze namelijk doet is het verkeer van je shinelink uitlezen en wel/niet doorsturen.
Je moet dan je shinelink wel aanpassen en laten verwijzen naar je HA ip. (Als ik het goed onthouden heb… Heb zelf de standalone versie in proxmox)

[Hippe Lip]

@Deshmir
Wat doe ik verkeerd?

[Deshmir]

@Hippe Lip Niks, ik leg te weinig uit…

Bovenin even add repositories doen:


En dan die van egguy toevoegen

[Hippe Lip]

@Deshmir
Alle 3, of alleen die onderste? Daar ga ik maar even vanuit...

[Deshmir]

@Hippe Lip alleen de onderste idd, das meer omdat ik via mn telefoon screencap.

Anders is het screenshot zo random, dus even wat context erbij

[Hippe Lip]

@Deshmir DANK
Gevonden en geïnstalleerd. Daar ga ik de komende dagen eens verder rustig naar kijken.
Er zit gelukkig een uitgebreide en duidelijke documentatie bij.
En ik had idd al ergens gelezen dat de routing van de WiFi plug in de Growatt omgeleid moet worden. Het zal wel even puzzelen worden, maar dat kan ook juist leuk zijn.

Als ik echt vastloop dan weet ik jullie hier wel weer te vinden.

[Deshmir]

@Hippe Lip en als je echt zat bent gooi je het op docker erbij via de officiele grott github.

Want volgens mij staat docker toch wel op je HA machine

Succes ermee, aanklooien is het leukst!

[Hippe Lip]

Deshmir schreef op zondag 14 juli 2024 @ 23:05:
@Hippe Lip en als je echt zat bent gooi je het op docker erbij via de officiele grott github.

Want volgens mij staat docker toch wel op je HA machine

Succes ermee, aanklooien is het leukst!

aanklooien is idd het leukste. Maar ik ben maar matig in al die programmering. Ik heb ik alles in een configuration.yaml staan omdat het bij splitsen voor mij veel te onoverzichtelijk wordt. Nu heb ik alles voor een bepaalde toepassing bij elkaar staat naar. Als ik ga splitsen dan lukt dat niet meer en moeten bijvoorbeeld alle sensors bij elkaar staan. Dan raak ik het overzicht kwijt en kan ik het niet meer aan.
Jammer dat je niet gewoon per configuratiedeel kan splitsen; bijvoorbeeld alles rond de koppeling met de warmtepomp bij elkaar in een eigen xyz.yaml.

En docker heb ik nog nooit mee gewerkt. Dat lijkt de boel ook weer minder overzichtelijk te maken, want dan is er wéér een onderdeel waar configuratie-parameters in staan...

[psy]

Heb nu al een week een irritant probleem.

Sinds ik mijn oude Netgear 24p switch heb vervangen door een Ubiquity 24p switch met POE, krijgt mijn SMA omvormer geen IP meer. Nu blijft hij alleen zo'n 169 adres aangeven. De utp kabel lijkt in orde en geeft bij de switch gewoon een knipperend geel lampje (100 Mb/s)

Wat heb ik al gedaan.
- DHCP server gereset
- Andere ingangen van switch geprobeerd
- Omvormer van DC en AC gehaald, minuut gewacht, alles weer aangesloten
- LAN kabel een uur uit de switch gelaten

Als iemand nog een goed idee heeft hoor ik het graag.

Betreft een SMA Sunny Tripower 9000TL-20.

[AUijtdehaag]

@psy
Staat de omvormer op een vast ip adres ingesteld wellicht in de omvormer? En in de verkeerde range?
even tikken op het display dan zie je het ingestelde ipadres en volgens mij ook de gateway ip.

Met sunny explorer en bluetooth zou je het dan kunnen veranderen (of je router instellen op de oude gegevens)

[ Voor 7% gewijzigd door AUijtdehaag op 13-08-2024 15:24 ]

[psy]

Nee was altijd een dynamisch ip via mijn eigen dhcp server. Ik heb ook alleen maar wired dus geen wifi
of Bluetooth op deze omvormer.

SMACOM = OK slaat ook nergens op want hij heeft in feite helemaal geen verbinding.

[ Voor 3% gewijzigd door psy op 13-08-2024 15:30 ]

[AUijtdehaag]

@psy
Wel een raar subnet. Meestal is dat 255.255.255.0

Je hebt wel bluetooth op die omvormer, zie het onderste ledje van de 3
Kan handig zijn als het netwerk niet werkt
En je kan dan met sunny explorer inloggen

[ Voor 25% gewijzigd door AUijtdehaag op 13-08-2024 15:37 ]

[ThinkPad]

Probeer de snelheid van de switchpoort eens vast te zetten op 100Mbit i.p.v. auto-negotation.

[psy]

Is het subnet niet default die vreemde waarde bij zo'n eigen gegenereerd 169 adres...?
En hoe krijg ik BT dan aan de praat? Ik heb dat in het verleden wel eens geprobeerd.
Echter met wat op die sticker staat heb ik zo mijn twijfels of er wel BT inzit.

[ Voor 24% gewijzigd door psy op 13-08-2024 15:48 ]

[psy]

ThinkPad schreef op dinsdag 13 augustus 2024 @ 15:36:
Probeer de snelheid van de switchpoort eens vast te zetten op 100Mbit i.p.v. auto-negotation.

Dat zal ik eens gaan proberen. Ben nog niet toegekomen aan eventuele configuratie van die switch :-)

[AUijtdehaag]

@psy
Als je een (windows) laptop hebt, en je installeert sunny explorer, dan zal bij het zoeken naar de omvormer vanzelf de bluetooth aan gaan van de laptop (mits niet uitgeschakeld) en zal hij de omvormer vinden (de bluetooth led zal dan ook aangaan op de omvormer zolang die verbinding houdt)

Sunny explorer is nogal buggy, dus wellicht een paar keer proberen (nieuwe installatie aanmaken en eventueel programma sluiten en opnieuw starten)

Als er een slotje voor de omvormer staat is de verbinding niet gelukt (ww ofzo verkeerd)

Het zou kunnen dat het subnet bij dat ip hoort idd.

[ Voor 32% gewijzigd door AUijtdehaag op 13-08-2024 15:57 ]

[psy]

ThinkPad schreef op dinsdag 13 augustus 2024 @ 15:36:
Probeer de snelheid van de switchpoort eens vast te zetten op 100Mbit i.p.v. auto-negotation.

Heb de switch nu zichtbaar in n de Unify controller.
Raar is, als ik de snelheid vastzet op 100 FDX, het lampje op de switch uitgaat voor die verbinding.
Pas op 10 FDX blijft hij geel. Dat is toch heel erg laag lijkt me. Zou de UTP kabel/connector defect zijn vraag ik me af. Wel een beetje vreemd.

@AUijtdehaag Dat met die software op de laptop is een goed idee, zal ik dadelijk ook nog eens proberen. Wist niet dat dat op die manier moest.

[ Voor 12% gewijzigd door psy op 13-08-2024 16:19 ]

[ThinkPad]

10Mbit zou kunnen hoor, ik heb een Youless LS120 die ook maar op 10Mbit verbind zie ik in m'n switch (ZyXEL). Die embedded dingen verwerken maar vrij weinig data.

[psy]

Update. Kreeg opeens een mailtje van SMA dat de communicatie hersteld was vanaf 16:29 terwijl ik was aan het eten.

Blijkbaar was het vastzetten op 10 Mb/FDX in de Unify software wat het hem heeft gedaan. Hier was ik dus nooit zelf achtergekomen, dus bedankt vooral @ThinkPad en natuurlijk ook @AUijtdehaag . Toch weer wat geleerd.

Wel gek dat dit normaal geen probleem was bij de Netgear, maar de Ubiquity deze specifieke setting nodig heeft voor die ene poort waar de omvormer op zit.

[V-8]

slow whoop schreef op woensdag 10 mei 2023 @ 13:10:
[...]

Bedankt. Ik wil de komende dagen proberen het aan de praat te krijgen. Ik zal m'n bevindingen hier posten.

Edit: Gisteren even zitten prutsen en ik kan nu mijn Zonneplan/SAJ omvormer ook uitlezen via de USB/RS232 interface. Wat ik gedaan heb:

• Een oude USB A naar USB B kabel in tweeën geknipt
• De vier kabeltjes van de USB A kabel verbonden met een Elfin EW10 (voor RS232):


  USB pin	Functie	Kleur	Elfin EW10 pin
  1	+7V	Rood	7
  2	RS-232 RXD	Wit	6
  3	RS-232 TXD	Groen	5
  4	GND	Zwart	8

• Elfin EW10 communication settings:
  • Protocol: Tcp server
  • Security: Disable
  • Route: Uart
• Elfin EW10 serial port settings:
  • Baud rate: 115200
  • Data bit: 8
  • Stop bit: 1
  • Parity: None
  • Flow Control Settings:Disable
  • Cli: Disable
  • Protocol: Modbus
• Een nieuw device toegevoegd in Home Assistant met de SAJ modbus integratie van @Wimbo.

In Home Assistant heb ik nu twee SAJ devices: Een die ik uitlees via de RJ45/RS-485 poort van de omvormer, en een die uitlees via de USB/RS-232 poort van de omvormer. De entities van beide devices geven gelukkig dezelfde waardes aan.

Nu kan ik de Elfin EW11 uit de RS-485 poort halen, en deze poort gebruiken voor de 4G dongle van Zonneplan. Zo kan ik gebruik maken van de Zonneplan app en tegelijk ook lokaal de boel blijven monitoren met Home Assistant.

Ik ben helemaal blij. Fijn dat de SAJ modbus integratie van HA ook werkt met de USB/RS232 poort van de Zonneplan/SAJ omvormer.

Vraagje, wellicht kun jij me helpen.

Heb lange tijd gebruikgemaakt van deze integratie i.c.m. een Elfin EW10.
Echter heb ik nu een andere ISP en andere router.

Heb de Elfin geherconfigureerd, alleen krijg geen data meer binnen in HA.
Kan hem wel vinden, en integreren, alleen alle entiteiten geven 'Onbekend'.

Ik neem niet aan dat het te maken heeft met het feit dat hij op mijn gastnetwerk zit (met alle rechten, net zoals het normale netwerk).
Wat kan dit zijn? Toch verkeerde instellingen? Ik heb geprobeerd exact dezelfde instellingen te doen als hierboven.

Nog een extra vraag: hoe kan ik de Elfin benaderen voor het veranderen van de instellingen, zonder hem te resetten en daarmee hem weer in AP mode te zetten?

Aanvulling:
Er komt volgens mij ook geen data binnen op de Elfin. Zie screenshot.

[ Voor 6% gewijzigd door V-8 op 06-11-2024 15:41 ]

[Hippe Lip]

@V-8
Als je omvormer en HA niet op hetzelfde netwerk zitten, dan zien ze elkaar natuurlijk niet. Een gastnetwerk heeft meestal alleen toegang tot het internet buitenshuis en niet tot enige apparatuur in huis, lijkt me.

Maar een ander punt: waarom zit je omvormer op het gastnetwerk en niet op je interne net? Maak je het daarmee niet onnodig complex?

[V-8]

Hippe Lip schreef op woensdag 6 november 2024 @ 16:47:
@V-8
Als je omvormer en HA niet op hetzelfde netwerk zitten, dan zien ze elkaar natuurlijk niet. Een gastnetwerk heeft meestal alleen toegang tot het internet buitenshuis en niet tot enige apparatuur in huis, lijkt me.

Maar een ander punt: waarom zit je omvormer op het gastnetwerk en niet op je interne net? Maak je het daarmee niet onnodig complex?

Omdat het gastennetwerk op 2.4GHz gezet kan worden, en het normale netwerk niet... Elfin ondersteunt alleen 2.4GHz en geen 5GHz.

[Hippe Lip]

V-8 schreef op woensdag 6 november 2024 @ 21:52:
[...]


Omdat het gastennetwerk op 2.4GHz gezet kan worden, en het normale netwerk niet... Elfin ondersteunt alleen 2.4GHz en geen 5GHz.

Das alleen een reactie op deel 2 van wat ik schreef. En hoe zit het met deel 1?
Zitten beide op hetzelfde netwerk (gastennet dus)?

[V-8]

Hippe Lip schreef op woensdag 6 november 2024 @ 23:21:
[...]

Das alleen een reactie op deel 2 van wat ik schreef. En hoe zit het met deel 1?
Zitten beide op hetzelfde netwerk (gastennet dus)?

HA zit op het normale netwerk en idd de omvormer/Elfin op Gast.
Ik denk dat je gelijk kan hebben dat het hierin zit!

Maar zou de Elfin dan pas data binnen moeten krijgen als hij correct geïmplementeerd is binnen HA? (Zie screenshot hierboven) of zou dat ergens anders aan liggen?

Bedankt!

[Hippe Lip]

V-8 schreef op woensdag 6 november 2024 @ 15:06:
[...]
Nog een extra vraag: hoe kan ik de Elfin benaderen voor het veranderen van de instellingen, zonder hem te resetten en daarmee hem weer in AP mode te zetten?

@V-8

1. Ook hier denk ik dat dit komt omdat je je Elfin (op het gastnetwerk) probeert te benaderen vanaf een device dat op het interne netwerk zit?
Probeer het eens met een device dat ook op het gastnetwerk zit.

2. Vóórdat je dit (punt 1) doet moet je in de instellingen van je router kijken naar je gastnetwerk. Mogen de gasten onderling wel contact hebben? Zo nee, dan ga je die Elfin ook op die manier niet kunnen benaderen en zul je dat eerst toe moeten staan.

3. Waarom activeer je die 2.4 GHz niet ook op je gewone netwerk? Ik ken geen routers die dat niet kunnen (maar ik ken er ook niet zo heel veel in detail). Kijk er nog eens goed naar!

[ Voor 2% gewijzigd door Hippe Lip op 07-11-2024 09:30 . Reden: Kleine aanvulling ]

[posttoast]

Binnenkort wordt mijn huis opgeleverd, voorzien van een Solis S6-GR1P3.6K-M omvormer. Nu wil ik dat ding uiteraard graag gaan uitlezen, en daarvoor moet ik een datalogging stick aanschaffen. Wat mij echter niet duidelijk wordt (en wat niemand mij kan uitleggen tot nu toe) is welke ik moet hebben.

Ik heb her twee gevonden, die volgens mij allebei compatible zijn:

De Solis S2-WL-ST
en
De Solis S3-WIFI-ST

Werken deze allebei op mijn omvormer? En waarom is de S2 zoveel duurder? Alleen omdat ie ook een LAN-aansluiting heeft? Iemand enig idee?

Edit: en blijkaar is er zelfs ook een S4 model. Geen idee wat dáár dan weer het voordeel van is.

[ Voor 9% gewijzigd door posttoast op 15-11-2024 12:12 ]

[Hippe Lip]

@posttoast
En is het gebruik van een tussenmeter niet handiger? Ik heb een modbus tussenmeter (Eastron), aangesloten op iungo. Alles wordt permanent geregistreerd (ook je elektrameter) en alke dat ma blijft in huis. Geen abo nodig en iungo is ook met HA uit te lezen.

[posttoast]

Ik wil sowieso een HomeWizard 3-fasen meter in mijn meterkast gaan hangen, maar ik dacht dat je misschien met zo’n stick meer informatie uit je omvormer kon halen? Of geeft die puur en alleen de totale opbrengst terug?

[AUijtdehaag]

@posttoast
Volgens mij kan je hem gewoon uitlezen via RS485 (modbus RTU)
Er is genoeg over te vinden als je google op solis s6 rs485 esphome
https://github.com/hn/ginlong-solis
https://community.home-as...-solis-inverter/292502/39
https://community.openene...and-rs485-modbus/20507/14

Een m5stack Atom S3 RS485 (zie mijn ads) kun je daarvoor al inzetten.
Of zelf iets knutselen met een los RS485 printje en een esp (ik heb er maar zat van liggen als je er een wilt. Ben er mee gestopt omdat m5stack stuk betrouwbaarder is gebleken dan zo een los aliexpress printje

Een algemene 3-fase kWh meter van HW leest natuurlijk niet enkel je 1-fase Solis uit.
De vraag is wat wil je daarmee met die 3-fase kwh meter van HW?
P1 wifi HW dongle is vaak al genoeg en levert de zelfde data (wat in en uit je huis gaat)

Edit: ik ging er even van uit dat je alles in combinatie met home assistant gebruikt

[ Voor 22% gewijzigd door AUijtdehaag op 16-11-2024 09:54 ]

[posttoast]

Ik gebruik (nog) geen HomeAssistant. Dat ga ik wellicht nog wel doen, maar dat is nu niet direct de insteek. Ik wil puur de status van mijn panelen kunnen bekijken. Ik vroeg me dan ook af of die stick meer teruggeeft dan puur de opbrengst, maar bijvoorbeeld ook storingscodes o.i.d.

Die HomeWizard-meter kan ik toch puur op mijn PV-groep gooien? In principe krijg ik dan enkel de opbrengst daarvan terug lijkt mij. Dat is in ieder geval wel wat ik van de site van HomeWizard begrijp...

[ThinkPad]

posttoast schreef op zaterdag 16 november 2024 @ 10:32:
[...]
Die HomeWizard-meter kan ik toch puur op mijn PV-groep gooien? In principe krijg ik dan enkel de opbrengst daarvan terug lijkt mij. Dat is in ieder geval wel wat ik van de site van HomeWizard begrijp...

Ja dat klopt.

[ Voor 93% gewijzigd door ThinkPad op 20-11-2024 11:06 ]

[AUijtdehaag]

@posttoast
Waarom zou je een 3-fase kWh meter op een 1-fase omvormer willen zetten?
Kun je toch beter gewoon de 1-fase kWh meter nemen? Stuk goedkoper.
https://www.solisinverter...)K-M_NED_V2,0_2022_10.pdf
https://www.homewizard.com/nl/shop/wi-fi-kwh-meter-1-fase/

Begrijp je zelf wel wat je geleverd krijgt?

posttoast schreef op vrijdag 15 november 2024 @ 12:10:
Binnenkort wordt mijn huis opgeleverd, voorzien van een Solis S6-GR1P3.6K-M omvormer.

Via modbus heb je alle info en lokaal zonder cloud gedoe, maar is wat meer nodig om het uit te lezen (esp met webserver esphome) en registreren (HA), via de HW kWh meter heb je enkel de opwek in watts en kWh (en voedingspanning).
Als dat voldoende is -> 1 fase kWh meter HW en de HW app

@ThinkPad
Iets genuanceerder mag wel.

[ Voor 43% gewijzigd door AUijtdehaag op 16-11-2024 11:57 ]

[esphome]

Hier twee Eastron SDM220 geplaatst om de PV te bemeten en ook de hoofdaansluiting. Dat had ook een SDM630 kunnen zijn. Ik had nog een meetwerk extra gehad die ik ergens anders voor had kunnen gebruiken.

[AUijtdehaag]

@esphome
Het punt is dat diegene gewoon de juiste kWh meter dient te kiezen bij zijn toepassing.
Geen dure 3-fase kWh meter voor een 1-fase 1mppt omvormertje.
En geen andere stromen erop anders weet die HW app het ook niet meer.

Ik heb hier een Aton power to heat kWh meter, een SMA home manager 2.0, 2x Finder 3-fase kWh meters zitten om allemaal dezelfde in en uit stromen te meten, maar daar ging het niet over.

[ Voor 9% gewijzigd door AUijtdehaag op 16-11-2024 12:25 ]

[posttoast]

AUijtdehaag schreef op zaterdag 16 november 2024 @ 11:42:
@posttoast
Waarom zou je een 3-fase kWh meter op een 1-fase omvormer willen zetten?
Kun je toch beter gewoon de 1-fase kWh meter nemen? Stuk goedkoper.
https://www.solisinverter...)K-M_NED_V2,0_2022_10.pdf
https://www.homewizard.com/nl/shop/wi-fi-kwh-meter-1-fase/

Begrijp je zelf wel wat je geleverd krijgt?

Kennelijk niet Ik was er van overtuigd dat die omvormer 3 fasen zou zijn, omdat mijn aansluiting dat ook is. Blijkbaar is dat wat simpel gedacht

Maar… dan wil ik toch weer even terug naar mijn basisvraag: wat is het nut van die data logging sticks? En wat is het verschil tussen de sticks die ik hier plaatste?

[posttoast]

Niemand?

[ThinkPad]

Verschil van de sticks weet ik niet, heeft Solis geen NL klantenservice/importeur die je kan vragen welk type je moet hebben?

Het 'voordeel' van zo'n stick is dat je niet alleen huidige opwek (Watt) en totale opbrengst (kWh) kunt monitoren (wat een HomeWizard kWh-meter doet), maar ook voltage per string, temperatuur omvormer e.d.

Het is maar net wat je wensen zijn, ik heb voldoende aan vermogen + opbrengst. De stringspanning e.d. is ook wel van het display van mijn omvormer (Goodwe) af te lezen.

Als je met modbus aan de gang gaat zoals hierboven gesuggereerd dan kun je dezelfde zaken uitlezen als via die stick, maar dan lokaal via Home Asisstant i.p.v. dat je een een (veelal brakke) app/monitoringsportal nodig hebt.

[CodeCaster]

* CodeCaster neemt een aanloop en schopt het topic...

Ik heb een Solis S6 mini 1500 met S2-WL-ST datalogger-WiFi-stick. Deze lees ik uit via Home Assistant met de modbus-integratie. Dit gaat wireless over IP.

Het uitlezen zorgt er echter voor dat de cloud-functionaliteit niet werkt. Dus het is óf SolisCloud die de gegevens ontvangt, óf Home Assistant. Dat vind ik niet erg, maar zij wel: bij ieder netwerk-hikje en bijna elke startup verbindt die heel even met de cloud, waarna HA het weer overneemt.

Het gevolg: vrijwel iedere dag een mail van Solis in m'n mailbox met "Device abnormal offline". Ben in gesprek met de helpdesk, maar die vindt dat het aan mijn thuisnetwerk ligt (Unifi AP PRO 6 hangt op een meter afstand) en dat ik de (bijna dagelijkse!) mails maar moet negeren.

Anders dan de afzender blokkeren, heeft iemand hier ook ervaring mee en oplossingen voor?

[SH007]

CodeCaster schreef op zaterdag 8 november 2025 @ 12:43:
* CodeCaster neemt een aanloop en schopt het topic...

Ik heb een Solis S6 mini 1500 met S2-WL-ST datalogger-WiFi-stick. Deze lees ik uit via Home Assistant met de modbus-integratie. Dit gaat wireless over IP.

Het uitlezen zorgt er echter voor dat de cloud-functionaliteit niet werkt. Dus het is óf SolisClous die de gegevens ontvangt,óf Home Assistant. Dat vind ik niet erg, maar zij wel: bij ieder netwerk-hikje en iedere startup verbindt die heel even met de cloud, waarna HA het weer overneemt.

Het gevolg: iedere dag een mail van Solis in m'n mailbox met "Device abnormal offline". Ben in gesprek met de helpdesk, maar die vindt dat het aan mijn thuisnetwerk ligt (Unifi AP PRO 6 hangt op een meter afstand) en dat ik de (vrijwel dagelijkse!) mails maar moet negeren.

Anders dan de afzender blokkeren, heeft iemand hier ook ervaring mee en oplossingen voor?

Geen ervaring, wel een idee: blokkeer internet toegang voor de Solis wifi stick. Dan werkt je lokale oplossing nog, maar is er geen verbinding meer met de Solis cloud.

[Hippe Lip]

Een even kijken of er nog leven zit in dit topic.

Mogelijk ga ik per 1 januari van een vast e-contract naar dynamische tarieven. Daarvoor kan het handig zijn om PV zo nu en dan te dimmen of op zijn minst uit te kunnen zetten.

Op Oost heb ik SolarEdge van ca 5 jaar joud en die kan ik uitstekend regelen via Home Assistant.

Op West heb ik panelen via een StecaGrid 5500 omvormer aangesloten en daarmee heb ik nog geen communicatie voor elkaar gekregen, behalve dat ik via IP het display uit kan lezen.

Weet iemand of die StecaGrid een beetje aan te sturen is? Kan die aan en uit gezet worden op afstand of zelfs (dat zou het mooiste zijn) gedimd kan worden zoals SolarEdge dat kan?

[ThinkPad]

Geen idee, maar een tweedehands omvormer die het wel kan (Goodwe heeft ook een prima lokale Home Assistant integratie geloof ik) kost ook de wereld niet

[Hippe Lip]

ThinkPad schreef op maandag 8 december 2025 @ 19:39:
Geen idee, maar een tweedehands omvormer die het wel kan (Goodwe heeft ook een prima lokale Home Assistant integratie geloof ik) kost ook de wereld niet

Dank, @ThinkPad
Als het dan op vervangen aankomt, dan kan het ook Fronius of SMA worden? Kunnen die lokaal (modbus?) aangestuurd worden en functioneren die zonder dat een internetverbinding (account, of nog erger: abonnement) nodig is?

[elektriekert]

slow whoop schreef op woensdag 10 mei 2023 @ 13:10:
[...]

Bedankt. Ik wil de komende dagen proberen het aan de praat te krijgen. Ik zal m'n bevindingen hier posten.

Edit: Gisteren even zitten prutsen en ik kan nu mijn Zonneplan/SAJ omvormer ook uitlezen via de USB/RS232 interface. Wat ik gedaan heb:

• Een oude USB A naar USB B kabel in tweeën geknipt
• De vier kabeltjes van de USB A kabel verbonden met een Elfin EW10 (voor RS232):

  USB pin	Functie	Kleur	Elfin EW10 pin
  1	+7V	Rood	7
  2	RS-232 RXD	Wit	6
  3	RS-232 TXD	Groen	5
  4	GND	Zwart	8

• Elfin EW10 communication settings:
  • Protocol: Tcp server
  • Security: Disable
  • Route: Uart
• Elfin EW10 serial port settings:
  • Baud rate: 115200
  • Data bit: 8
  • Stop bit: 1
  • Parity: None
  • Flow Control Settings:Disable
  • Cli: Disable
  • Protocol: Modbus
• Een nieuw device toegevoegd in Home Assistant met de SAJ modbus integratie van @Wimbo.

In Home Assistant heb ik nu twee SAJ devices: Een die ik uitlees via de RJ45/RS-485 poort van de omvormer, en een die uitlees via de USB/RS-232 poort van de omvormer. De entities van beide devices geven gelukkig dezelfde waardes aan.

Nu kan ik de Elfin EW11 uit de RS-485 poort halen, en deze poort gebruiken voor de 4G dongle van Zonneplan. Zo kan ik gebruik maken van de Zonneplan app en tegelijk ook lokaal de boel blijven monitoren met Home Assistant.

Ik ben helemaal blij. Fijn dat de SAJ modbus integratie van HA ook werkt met de USB/RS232 poort van de Zonneplan/SAJ omvormer.

Werkt je RS232 nog steeds?

Ik heb het probleem sinds 15 September 2025 ongeveer dat de RS232 niet meer werkt.
Als ik de ZP dongle eruit trek kan ik hem nog wel over de RS485 uitlezen, maar dan heb ik geen ZP app info meer van de omvormer.

[slow whoop]

elektriekert schreef op zaterdag 16 mei 2026 @ 23:40:
[...]


Werkt je RS232 nog steeds?

Ik heb het probleem sinds 15 September 2025 ongeveer dat de RS232 niet meer werkt.
Als ik de ZP dongle eruit trek kan ik hem nog wel over de RS485 uitlezen, maar dan heb ik geen ZP app info meer van de omvormer.

Vreemd. Ik kan mijn omvormer nog steeds uitlezen via de RS232 met de Elfin EW10. Gebruik je Home Assistant en is er daar misschien iets mis met de integratie? Kun je in je web browser nog naar het IP adres van de Elfin EW10? Zo niet, dan heeft die het misschien begeven?

[elektriekert]

slow whoop schreef op zondag 17 mei 2026 @ 21:42:
[...]

Vreemd. Ik kan mijn omvormer nog steeds uitlezen via de RS232 met de Elfin EW10. Gebruik je Home Assistant en is er daar misschien iets mis met de integratie? Kun je in je web browser nog naar het IP adres van de Elfin EW10? Zo niet, dan heeft die het misschien begeven?

Ik vermoed een firmware update door Zonneplan. Nog geen zekerheid.
Maar als je geen Zonneplan hebt of de dongle van hen niet gebruikt dan kan er ook geen update uitgevoerd ge zijn.
De EW10 ga ik in ieder geval opsturen naar @Wimbo for testing purposes.

De AI assistent van ZP had te melden dat ik helemaal geen uitlees mogelijkheid zou hebben via de RS232- of de RS485 poort zou hebbben behalve hun eigen Donglw van wegen veiligheid etc.

Momenteel hangt er een EW11 aan op de RS485, die lijkt te werken (iig monitoring, limit power ben ik nog aan het testen)

[slow whoop]

elektriekert schreef op zondag 17 mei 2026 @ 23:22:
[...]


Ik vermoed een firmware update door Zonneplan. Nog geen zekerheid.
Maar als je geen Zonneplan hebt of de dongle van hen niet gebruikt dan kan er ook geen update uitgevoerd ge zijn.
De EW10 ga ik in ieder geval opsturen naar @Wimbo for testing purposes.

De AI assistent van ZP had te melden dat ik helemaal geen uitlees mogelijkheid zou hebben via de RS232- of de RS485 poort zou hebbben behalve hun eigen Donglw van wegen veiligheid etc.

Momenteel hangt er een EW11 aan op de RS485, die lijkt te werken (iig monitoring, limit power ben ik nog aan het testen)

De Zonneplan dongle hangt aan de RJ45/RS-485, en mijn eigen Elwin EW10 hangt aan de USB/RS-232 en die laatste lees ik uit met Home Assistant. Zo werkt het bij mij al 2 jaar. Mocht Zonneplan een firmware update gedaan hebben dan heb ik die nog niet gehad, of dan heeft die bij mij geen impact gehad. Ik heb een Zonneplan One 1-fase omvormer.

[elektriekert]

slow whoop schreef op maandag 18 mei 2026 @ 10:14:
[...]

De Zonneplan dongle hangt aan de RJ45/RS-485, en mijn eigen Elwin EW10 hangt aan de USB/RS-232 en die laatste lees ik uit met Home Assistant. Zo werkt het bij mij al 2 jaar. Mocht Zonneplan een firmware update gedaan hebben dan heb ik die nog niet gehad, of dan heeft die bij mij geen impact gehad. Ik heb een Zonneplan One 1-fase omvormer.

Hmmm, bij mij heeft het dus een half jaar gewerkt alvorens het ermee op hield.
Integratie opnieuw geïnstalleerd, EW10 gereset en een tweede aangeschaft, werkte allemaal niet. De EW11 die ooit foutief had aangekocht was binnen no-time werkend. Dus dan weet ik nog steeds niet wat het had kunnen zijn. Ergens aan de netP kant leek het fout te gaan. (Fixed IP ingesteld uiteraard)

[slow whoop]

elektriekert schreef op maandag 18 mei 2026 @ 13:11:
[...]


Hmmm, bij mij heeft het dus een half jaar gewerkt alvorens het ermee op hield.
Integratie opnieuw geïnstalleerd, EW10 gereset en een tweede aangeschaft, werkte allemaal niet. De EW11 die ooit foutief had aangekocht was binnen no-time werkend. Dus dan weet ik nog steeds niet wat het had kunnen zijn. Ergens aan de netP kant leek het fout te gaan. (Fixed IP ingesteld uiteraard)

Vervelend. Dingen die me te binnen schieten die je zou kunnen checken zijn:

• Kijk of de ledjes van de Elfin EW10 branden als je hem aansluit op de USB port van je omvormer (en de omvormer aan staat, dus overdag)
• Kijk of je de Elfin EW10 kunt benaderen via het IP adres
• Maak een nieuwe USB naar RS232 kabel en probeer of de Elfin EW10 het daarmee wel doet

In Home Assistant zie ik bij de informatie die ik via mijn Elfin EW10 van mijn omvormer krijg:

• Display Software Version 2.07
• Master Ctrl Software Version 1.206
• Slave Ctrl Software Version 1.206

Je zou met je Elfin EW11 misschien in Home Assistant eens kunnen kijken welke software versies jouw omvormer gebruikt.

[elektriekert]

slow whoop schreef op maandag 18 mei 2026 @ 16:49:
[...]

Vervelend. Dingen die me te binnen schieten die je zou kunnen checken zijn:

• Kijk of de ledjes van de Elfin EW10 branden als je hem aansluit op de USB port van je omvormer (en de omvormer aan staat, dus overdag)
• Kijk of je de Elfin EW10 kunt benaderen via het IP adres
• Maak een nieuwe USB naar RS232 kabel en probeer of de Elfin EW10 het daarmee wel doet

In Home Assistant zie ik bij de informatie die ik via mijn Elfin EW10 van mijn omvormer krijg:

• Display Software Version 2.07
• Master Ctrl Software Version 1.206
• Slave Ctrl Software Version 1.206

Je zou met je Elfin EW11 misschien in Home Assistant eens kunnen kijken welke software versies jouw omvormer gebruikt.

De EW10 was benaderbaar en in te stellen via IP adres, en ook aan te passen de juiste instellingen.
Verbindingen had ik doorgemeten van USB zijde naar RJ45 zijde en alles was correct.

[slow whoop]

elektriekert schreef op maandag 18 mei 2026 @ 23:35:
[...]


De EW10 was benaderbaar en in te stellen via IP adres, en ook aan te passen de juiste instellingen.
Verbindingen had ik doorgemeten van USB zijde naar RJ45 zijde en alles was correct.

Als de hardware lijkt te werken en je hem kunt benaderen middels het IP adres, zit het probleem misschien aan software waarmee je hem uitleest? Gebruik je Home Assistant? Misschien kun je de SAJ R5 Inverter Modbus integratie dan eens volledig verwijderen, en opnieuw installeren? Is de boel up-to-date? Ik gebruik de laatste versie van Home Assistant (docker), 2026.5.2, en de laatste versie van de SAJ R5 Inverter Modbus integratie, versie 3.1.7.

[elektriekert]

slow whoop schreef op dinsdag 19 mei 2026 @ 10:05:
[...]

Als de hardware lijkt te werken en je hem kunt benaderen middels het IP adres, zit het probleem misschien aan software waarmee je hem uitleest? Gebruik je Home Assistant? Misschien kun je de SAJ R5 Inverter Modbus integratie dan eens volledig verwijderen, en opnieuw installeren? Is de boel up-to-date? Ik gebruik de laatste versie van Home Assistant (docker), 2026.5.2, en de laatste versie van de SAJ R5 Inverter Modbus integratie, versie 3.1.7.

Alles al eens gedaan, integratie werkt dus wel met de EW11 maar niet de EW10 en alles up to date
Master and slave control sw versie zitten beiden op 3.055

[Icekiller2k6]

Het script dat ik gemaakt had voor semsportal (goodwe) te scrapen werkte niet meer, dus heb ik een nieuwe versie gemaakt.
Deze wordt nu getest en lijkt te werken - als alles blijft werken post ik vanavond om 20:00 het ge-update PHP script

Zoals beloofd:

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Ook bezig met een pro versie welke:

PHP:

// Pro features
$submit_status = true; // submit live status (addstatus.jsp)
$submit_output = false; // submit end-of-day output (addoutput.jsp) — only on last run of the day
$battery = false; // set true if system has battery
$state_file = __DIR__ . '/.sems_state.json'; // persists peak power, daily energy for output
$csv_log = __DIR__ . '/sems_log.csv'; // optional CSV audit trail (empty = disabled)


// === VERIFICATION (no donation needed) ===
$verify_status = false; // after addstatus, call getstatus.jsp to verify submission
$get_output = false; // after addoutput (or standalone), call getoutput.jsp to read-back
$get_missing = false; // call getmissing.jsp to list dates with no output data

// === DONATION FEATURES (requires PVOutput donation for these params) ===
$donation = false; // enables v7-v12 extended values, battery b1-b6, m1 text, higher rate limits

[ Voor 89% gewijzigd door Icekiller2k6 op 01-06-2026 19:54 ]

[antonboonstra]

Icekiller2k6 schreef op maandag 1 juni 2026 @ 16:20:
Het script dat ik gemaakt had voor semsportal (goodwe) te scrapen werkte niet meer, dus heb ik een nieuwe versie gemaakt.
Deze wordt nu getest en lijkt te werken - als alles blijft werken post ik vanavond om 20:00 het ge-update PHP script

Zoals beloofd:


***members only***

Ook bezig met een pro versie welke:

PHP:

// Pro features
$submit_status = true; // submit live status (addstatus.jsp)
$submit_output = false; // submit end-of-day output (addoutput.jsp) — only on last run of the day
$battery = false; // set true if system has battery
$state_file = __DIR__ . '/.sems_state.json'; // persists peak power, daily energy for output
$csv_log = __DIR__ . '/sems_log.csv'; // optional CSV audit trail (empty = disabled)


// === VERIFICATION (no donation needed) ===
$verify_status = false; // after addstatus, call getstatus.jsp to verify submission
$get_output = false; // after addoutput (or standalone), call getoutput.jsp to read-back
$get_missing = false; // call getmissing.jsp to list dates with no output data

// === DONATION FEATURES (requires PVOutput donation for these params) ===
$donation = false; // enables v7-v12 extended values, battery b1-b6, m1 text, higher rate limits

Super script met ook een verwijzing naar mij zie ik

Bij meerdere omvormers, worden deze alle bij elkaar opgeteld qua vermogen en energie. Ik wil graag dit apart per omvormer. Dus ik heb het script aangepast en dit lijkt bij mij te werken. Ook toegevoegd, de temperatuur die de omvormer rapporteert. En ik gebruik liever de 'life-time' opbrengst ipv de dagopbrengst.

PHP:

<?php
// Code written in a night by Roeland Kindt for SEMS portal retrieval
// PVoutput portion copied from older Goodwe2PVoutput script, thanks Antonboonstra!

define('BASE', 'https://eu-gateway.semsportal.com');

// === CONFIGURATION ===
$sems_email    = '';
$sems_password = '';

$pv_key        = "";    // Retrieve API key from PVOutput, create at http://pvoutput.org/account.jsp under API settings
$pv_sid        = "";    // Fill in your System ID, retrieve from http://pvoutput.org/account.jsp (at the bottom)
$inverterNo    = 0; // In case of multiple Goodwe inverters, choose 0 for the first, choose 1 for the second etc.
$test          = true;  // if true prints output but does _not_ submit to PVOutput, set to false when ready
$debug         = true;  // prints extra debug info when true
$SSLExpired    = true;  // work around in case ssl certificate is invalid, disable once it is fixed

// === HELPERS ===
function api($url, $method = 'GET', $body = null, $token = null) {
    global $debug, $SSLExpired;
    $ch = curl_init();
    $headers = ['Content-Type: application/json'];
    if ($token) $headers[] = 'token: ' . $token;
    curl_setopt_array($ch, [
        CURLOPT_URL            => $url,
        CURLOPT_RETURNTRANSFER => true,
        CURLOPT_TIMEOUT        => 30,
        CURLOPT_SSL_VERIFYPEER => $SSLExpired ? 0 : 1,
        CURLOPT_HTTPHEADER     => $headers
    ]);
    if ($method === 'POST') {
        curl_setopt($ch, CURLOPT_POST, true);
        if ($body) curl_setopt($ch, CURLOPT_POSTFIELDS, is_string($body) ? $body : json_encode($body));
    }
    $res = curl_exec($ch);
    $http = curl_getinfo($ch, CURLINFO_HTTP_CODE);
    $err = curl_error($ch);
    curl_close($ch);
    if ($debug) echo ">>> $method $url\n    HTTP $http: $res\n    ERR: $err\n\n";
    return json_decode($res, true);
}

// 1. Login
$r = api(BASE . '/web/sems/sems-user/api/v1/auth/cross-login', 'POST', [
    'account'   => $sems_email,
    'pwd'       => base64_encode(md5($sems_password)),
    'isChinese' => false,
    'agreement' => 1,
    'isLocal'   => true
]);
if (!$r || $r['code'] !== '00000') exit("ERROR:1 Login failed\n");
$d = $r['data'];
$token = json_encode([
    'uid'       => $d['uid'],
    'timestamp' => $d['timestamp'],
    'token'     => $d['token'],
    'client'    => $d['client'],
    'version'   => $d['version'],
    'language'  => $d['language'],
    'region'    => $d['region']
]);

// 2. Device list -> pAc, proTotal, SN, cavityTemperature
$r = api(BASE . "/web/sems/sems-plant/api/web/device/centralized/page", 'POST', '{"deviceTypeList":["INVERTER"],"current":1,"size":5}', $token);
if (!$r || $r['code'] !== '00000') exit("ERROR:2 Devices failed: " . ($r['description'] ?? '') . "\n");
$pAc = $r['data']['dataList'][0]['children'][$inverterNo]['pAc'];
$proTotal = $r['data']['dataList'][0]['children'][$inverterNo]['proTotal'];
$sn = $r['data']['dataList'][0]['children'][$inverterNo]['sn'];
$cavityTemperature = $r['data']['dataList'][0]['children'][$inverterNo]['cavityTemperature'];

// 3. Map to PVOutput
$power_w   = intval(floatval($pAc) * 1000);
$energy_wh = round(floatval($proTotal) * 1000);
$temperature = round(floatval($cavityTemperature),1);

// 4. Output (cron-friendly: one line with key values)
if ($debug) echo "SN=$sn Energy={$energy_wh}Wh Power={$power_w}W Temp={$temperature}degC\n";

if ($test) { echo "TEST: would submit d=" . date('Ymd') . " t=" . date('H:i') . " v1=$energy_wh v2=$power_w v5=$temperature c1=1\n"; exit(0); }

// 5. Submit to PVOutput
$ch = curl_init();
curl_setopt_array($ch, [
    CURLOPT_URL            => 'https://pvoutput.org/service/r2/addstatus.jsp',
    CURLOPT_RETURNTRANSFER => true,
    CURLOPT_POST           => true,
    CURLOPT_SSL_VERIFYPEER => $SSLExpired ? 0 : 1,
    CURLOPT_POSTFIELDS     => http_build_query([
        'd'  => date('Ymd'),
        't'  => date('H:i'),
        'v1' => $energy_wh,
        'v2' => $power_w,
        'v5' => $temperature,
        'c1' => 1

    ]),
    CURLOPT_HTTPHEADER     => [
        'X-Pvoutput-Apikey: '   . $pv_key,
        'X-Pvoutput-SystemId: ' . $pv_sid
    ]
]);
$pv = curl_exec($ch);
$code = curl_getinfo($ch, CURLINFO_HTTP_CODE);
curl_close($ch);

if ($code === 200) {
    echo "OK d=" . date('Ymd') . " t=" . date('H:i') . " v1=$energy_wh v2=$power_w v5=$temperature\n";
    exit(0);
}
echo "ERROR:4 PVOutput HTTP $code $pv\n";
exit(1);

[Icekiller2k6]

updated versie voor goodwe
https://pastebin.com/vRCxNcj4

@antonboonstra

code:

<?php
// Code written in a night by Roeland Kindt for SEMS portal retrieval
// PVoutput portion copied from older Goodwe2PVoutput script, thanks Antonboonstra!
//
// Updated for the new (signed) SEMS+ API:
//   - host: eu-gateway.semsportal.com
//   - login: /web/sems/sems-user/api/v1/auth/cross-login   pwd = base64(md5(password))
//   - the token: header must ALWAYS be sent (empty JSON on login), else code 100004
//   - device data: /web/sems/sems-plant/api/web/device/centralized/page
//   - v1 (daily energy) uses proToday, NOT proTotal (proTotal is lifetime kWh)

define('BASE', 'https://eu-gateway.semsportal.com');

// === CONFIGURATION ===
$sems_email    = '';
$sems_password = '';

$pv_key        = "";    // Retrieve API key from PVOutput, create at http://pvoutput.org/account.jsp under API settings
$pv_sid        = "";    // Fill in your System ID, retrieve from http://pvoutput.org/account.jsp (at the bottom)
$inverterNo    = 0;     // In case of multiple Goodwe inverters: 0 = first, 1 = second, etc.
$test          = true;  // if true prints output but does _not_ submit to PVOutput, set to false when ready
$debug         = true;  // prints extra debug info when true
$SSLExpired    = true;  // work around in case ssl certificate is invalid, disable once it is fixed

// === HELPERS ===
function api($url, $method = 'GET', $body = null, $token = null) {
    global $debug, $SSLExpired;
    $ch = curl_init();
    $headers = ['Content-Type: application/json'];
    // ALWAYS send a token header; on login use the empty-token JSON
    $headers[] = 'token: ' . ($token ?: '{"uid":"","timestamp":0,"token":"","client":"semsPlusWeb","version":"","language":"en"}');
    curl_setopt_array($ch, [
        CURLOPT_URL            => $url,
        CURLOPT_RETURNTRANSFER => true,
        CURLOPT_TIMEOUT        => 30,
        CURLOPT_SSL_VERIFYPEER => $SSLExpired ? 0 : 1,
        CURLOPT_SSL_VERIFYHOST => $SSLExpired ? 0 : 2,
        CURLOPT_HTTPHEADER     => $headers
    ]);
    if ($method === 'POST') {
        curl_setopt($ch, CURLOPT_POST, true);
        if ($body) curl_setopt($ch, CURLOPT_POSTFIELDS, is_string($body) ? $body : json_encode($body));
    }
    $res  = curl_exec($ch);
    $http = curl_getinfo($ch, CURLINFO_HTTP_CODE);
    $err  = curl_error($ch);
    curl_close($ch);
    if ($debug) echo ">>> $method $url\n    HTTP $http: $res\n    ERR: $err\n\n";
    return json_decode($res, true);
}

// 1. Login
$r = api(BASE . '/web/sems/sems-user/api/v1/auth/cross-login', 'POST', [
    'account'   => $sems_email,
    'pwd'       => base64_encode(md5($sems_password)),
    'isChinese' => false,
    'agreement' => 1,
    'isLocal'   => true
]);
if (!$r || $r['code'] !== '00000') exit("ERROR:1 Login failed\n");
$d = $r['data'];
$token = json_encode([
    'uid'       => $d['uid'],
    'timestamp' => $d['timestamp'],
    'token'     => $d['token'],
    'client'    => $d['client'],
    'version'   => $d['version'],
    'language'  => $d['language'],
    'region'    => $d['region']
]);

// 2. Device list -> pAc, proToday, SN, cavityTemperature
$r = api(BASE . "/web/sems/sems-plant/api/web/device/centralized/page", 'POST', '{"deviceTypeList":["INVERTER"],"current":1,"size":5}', $token);
if (!$r || $r['code'] !== '00000') exit("ERROR:2 Devices failed: " . ($r['description'] ?? '') . "\n");
$dev       = $r['data']['dataList'][0]['children'][$inverterNo];
$pAc              = $dev['pAc'];
$proToday         = $dev['proToday'];         // daily energy (kWh) -> v1
$sn               = $dev['sn'];
$cavityTemperature = $dev['cavityTemperature'];

// 3. Map to PVOutput units
$power_w     = intval(floatval($pAc) * 1000);              // W
$energy_wh   = round(floatval($proToday) * 1000);          // Wh generated today
$temperature = round(floatval($cavityTemperature), 1);     // degC

// 4. Output (cron-friendly: one line with key values)
if ($debug) echo "SN=$sn Energy={$energy_wh}Wh Power={$power_w}W Temp={$temperature}degC\n";

if ($test) { echo "TEST: would submit d=" . date('Ymd') . " t=" . date('H:i') . " v1=$energy_wh v2=$power_w v5=$temperature c1=1\n"; exit(0); }

// 5. Submit to PVOutput
$ch = curl_init();
curl_setopt_array($ch, [
    CURLOPT_URL            => 'https://pvoutput.org/service/r2/addstatus.jsp',
    CURLOPT_RETURNTRANSFER => true,
    CURLOPT_POST           => true,
    CURLOPT_SSL_VERIFYPEER => $SSLExpired ? 0 : 1,
    CURLOPT_POSTFIELDS     => http_build_query([
        'd'  => date('Ymd'),
        't'  => date('H:i'),
        'v1' => $energy_wh,
        'v2' => $power_w,
        'v5' => $temperature,
        'c1' => 1
    ]),
    CURLOPT_HTTPHEADER     => [
        'X-Pvoutput-Apikey: '   . $pv_key,
        'X-Pvoutput-SystemId: ' . $pv_sid
    ]
]);
$pv   = curl_exec($ch);
$code = curl_getinfo($ch, CURLINFO_HTTP_CODE);
curl_close($ch);

if ($code === 200) {
    echo "OK d=" . date('Ymd') . " t=" . date('H:i') . " v1=$energy_wh v2=$power_w v5=$temperature\n";
    exit(0);
}
echo "ERROR:4 PVOutput HTTP $code $pv\n";
exit(1);

uw versie werkend

[ Voor 97% gewijzigd door Icekiller2k6 op 18-09-2026 16:40 ]

[henkzelf]

Ja, hier draait de upload inmiddels ook weer. Ik had om mij niet bekende reden een nieuwe api key. Dus het kopiëren van de oude werkte niet zo goed. Gewoon ophalen op pvoutput.

En "test" op false zetten helpt ook wel.
