Weet iemand hoe je achter het stroomverbruik van een atmega1284p komt?

Er staat wel:
Power Consumption at 1MHz, 1.8V, 25°C
– Active: 0.4mA
– Power-down Mode: 0.1μA
– Power-save Mode: 0.6μA (Including 32kHz RTC)

Kan me niet voorstellen dat het bij 20MHz 0,4mA * 20 is?

  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

Einde van de datasheet bij electrical characteristics staat wat elke peripheral ongeveer verbruikt bij verschillende Vcc's

  • Sphere-
  • Registratie: November 2003
  • Laatst online: 28-08 19:53
Megamind schreef op zondag 04 november 2012 @ 15:45:
Weet iemand hoe je achter het stroomverbruik van een atmega1284p komt?

Er staat wel:
Power Consumption at 1MHz, 1.8V, 25°C
– Active: 0.4mA
– Power-down Mode: 0.1μA
– Power-save Mode: 0.6μA (Including 32kHz RTC)

Kan me niet voorstellen dat het bij 20MHz 0,4mA * 20 is?
Bekijk pagina 345, figuur 29-2 eens.
Op 20 MHz en 5V kan je uitgaan van ongeveer 10mA.
De spanning is in dit geval ook van belang aangezien de microcontroller niet op 20MHz kan 'draaien' met een spanning van 1.8V. Het een en ander ook nog afhankelijk van het gebruik van peripherals zoals mux hierboven aangeeft.

[ Voor 7% gewijzigd door Sphere- op 04-11-2012 17:14 ]


  • Megamind
  • Registratie: Augustus 2002
  • Laatst online: 10-09 22:45
Thanks, ik ben er inmiddels uitgekomen, wist niet dat het zoveel werk was om dit uit te zoeken :P Maar je krijgt wel netjes een accuraat stroomverbruik.

  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

Energy Micro heeft microcontrollers die zichzelf kunnen meten en waarbij je zelfs kunt meten hoeveel energie een specifieke subroutine je kost. Erg handig als je serieus power-constrained bent.

  • Rusky
  • Registratie: December 2000
  • Laatst online: 12-11 10:29
Ben op zoek naar een mooie pir sensor die ik in me gipsplafond kan inbouwen. Bij conrad ben ik wel onderstaand tegengekomen, maar dan wil ik hem in het wit hebben. (dat het zon hele kit is voor een tientje, geeft niks, gebruik ik wel ergens anders voor)

bedoeling is dat ik deze aan me arduino hang, en me wc licht en hal licht mee bedien.

Afbeeldingslocatie: http://www.conrad.nl/medias/global/ce/1000_1999/1900/1910/1910/191097_BB_00_FB.EPS_1000.jpg

is iemand zoiets tegengekomen?

mijn pc


  • marcop23
  • Registratie: December 2009
  • Laatst online: 07:45
Ik weet niet of het hier in dit topic kan of liever een eigen, maar herkent iemand toevallig hier een HD44780 in, die je met je parallelle poort oid aan kan sturen? Met vrij nieuw met dat soort dingen :) Solderen lukt ons al wel aardig, condensatortjes vervangen lukt in ieder geval wel :)

Afbeeldingslocatie: http://i.imgur.com/GqLl7s.jpgAfbeeldingslocatie: http://i.imgur.com/135zms.jpg

  • Kaj.
  • Registratie: Juni 1999
  • Niet online

Kaj.

1 LED is niet genoeg

Het is zo te zien een LCD uit een printer: het partnummer staat er best groot op. Misschien even C8644-60180 door Google halen? ;)

  • marcop23
  • Registratie: December 2009
  • Laatst online: 07:45
Kaj. schreef op dinsdag 06 november 2012 @ 14:54:
Het is zo te zien een LCD uit een printer: het partnummer staat er best groot op. Misschien even C8644-60180 door Google halen? ;)
Heb ik al gedaan (uiteraard), maar meer dan webshopjes die ze verkopen voor 7 dollar kan ik niet vinden. Sowieso wel leuk, al die (stappen)motortjes en andere dingen samen worden op het internet voor ongeveer 20x de printer verkocht :P

Maar vandaar dat ik hier vroeg of er iemand iets aan kan zien wat op een HD44780 pinout lijkt, zal wel grappig zijn :)

  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
@Rusky
Toevallig ging hier een hele tijd het arduino-topic over :
Mattie112 in "[Discussie] Arduino-topic"
Die is o.a. hier te verkrijgen :
http://www.antratek.nl/PIR_Sensor.html

Afbeeldingslocatie: http://www.antratek.nl/images/PIR-Sensor-Rev-B-350.jpg

Jij was toen ook in dat topic, ik hoop dat je er wat aan hebt :)

[ Voor 12% gewijzigd door kitao op 06-11-2012 21:22 . Reden: afb. toegevoegd ]


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
marcop23 schreef op dinsdag 06 november 2012 @ 16:26:
[...]

Heb ik al gedaan (uiteraard), maar meer dan webshopjes die ze verkopen voor 7 dollar kan ik niet vinden. Sowieso wel leuk, al die (stappen)motortjes en andere dingen samen worden op het internet voor ongeveer 20x de printer verkocht :P

Maar vandaar dat ik hier vroeg of er iemand iets aan kan zien wat op een HD44780 pinout lijkt, zal wel grappig zijn :)
LiquidCrystal - "Hello World!"
The LiquidCrystal library allows you to control LCD displays that are compatible with the Hitachi HD44780 driver. There are many of them out there, and you can usually tell them by the 16-pin interface.
http://arduino.cc/en/Tutorial/LiquidCrystal

Nu zag ik geen 16 pinnen maar op deze pagina wordt over een hp-lcd gesproken, mss heb je daar wat aan :
http://arduino.cc/playground/Code/HpLaserJetLcd

  • Rusky
  • Registratie: December 2000
  • Laatst online: 12-11 10:29
kitao schreef op dinsdag 06 november 2012 @ 21:19:
@Rusky
Toevallig ging hier een hele tijd het arduino-topic over :
Mattie112 in "[Discussie] Arduino-topic"
Die is o.a. hier te verkrijgen :
http://www.antratek.nl/PIR_Sensor.html

[afbeelding]

Jij was toen ook in dat topic, ik hoop dat je er wat aan hebt :)
Niet echt mooi in plafond te verweken. Zoek meer iets van een huls ofzo

mijn pc


  • maikel
  • Registratie: Januari 2001
  • Laatst online: 19-11 15:45
Ik heb inmiddels mijn schema aangepast en overal (ontkoppel)condensatoren geplaatst:
Afbeeldingslocatie: http://www.amelsfort.nl/LEDStripDriver3.jpg

Nu ben ik bezig met het ontwerpen van de printplaat en heb (voor de verandering) gebruik gemaakt van een grote 'power plane' voor GND. Dit scheelt me een hoop spoortjes, maar is dit ook echt handig?
Afbeeldingslocatie: http://www.amelsfort.nl/LEDStripDriverPrint.jpg
Nu vraag ik me wel af of het voor de ontkoppelcondensatoren uit maakt of ze voor of na het component zitten. Ik heb nu een spoortje vanaf de voeding (pin 1 van de 7805) naar de TC4423, dan naar de condensator, dan naar de tweede condensator, vervolgens door naar de tweede TC4423 en dan weer door naar de daarbij behorende condensatoren.
Is het nu beter om de spoortjes echt helemaal om te leggen zodat ze eerst via de condensatoren lopen of maakt het weinig uit? Voor mijn gevoel zou het weinig uit moeten maken (ze staan immers parallel), maar dan zou ik ze in principe overal kunnen plaatsen.
Overigens zijn bovenstaande sporen door de auto-router gedaan, daar valt nog wel wat in te verbeteren. :)

[edit]
En is een grotere elco aan de voeding ook nodig? Ik wil uiteindelijk meerdere van deze modules aan dezelfde voeding gaan hangen, maar heb nog geen idee welke voeding dat precies gaat worden.

[ Voor 8% gewijzigd door maikel op 07-11-2012 00:04 ]


  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

Hou je wel rekening met breedte van je banen en hoeveel amp er doorheen gaat lopen, niet dat je straks gloeilamp heb gemaakt ipv controller, bijvoorbeeld 0.254mm banen en 5A zal lekker gaan gloeien(voor korte tijd). :D

Ga er even vanuit dat je standaard 35um koper dikte zal gebruiken. :)

-Andere hobby- -


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Rusky schreef op dinsdag 06 november 2012 @ 23:06:
[...]
Niet echt mooi in plafond te verwerken. Zoek meer iets van een huls ofzo
Mogge
Tja ok, misschien even zoeken op pir-sensor en dan afbeeldingen ?
Trouwens die hele arduino kan weg volgens mij, net even zitten kijken en die lampen worden gewoon kant en klaar verkocht :

Afbeeldingslocatie: http://best-b2b.com/userimg/867/878-1/pir-sensor-light-561.jpg

http://best-b2b.com/Produ...-sensor-light_404845.html

  • Rusky
  • Registratie: December 2000
  • Laatst online: 12-11 10:29
kitao schreef op woensdag 07 november 2012 @ 07:42:
[...]


Mogge
Tja ok, misschien even zoeken op pir-sensor en dan afbeeldingen ?
Trouwens die hele arduino kan weg volgens mij, net even zitten kijken en die lampen worden gewoon kant en klaar verkocht :

[afbeelding]

http://best-b2b.com/Produ...-sensor-light_404845.html
Ook goede morguh,
Heb al uren op inet zitten speuren voor een mooie sensor, voordat ik hier me vraag stelde. Heb inderdaad ook op plaatjes gezocht, en verschillende zoek woorden gebruikt. Maar helemaal niks wat me aanstaat.
Ik denk dat ik id voor een complete oplossing moet gaan:
Afbeeldingslocatie: http://www.conrad.nl/medias/global/ce/6000_6999/6200/6250/6250/625010_RB_00_FB.EPS_1000.jpg
http://www.conrad.nl/ce/nl/product/625010/

Ik wilde in de hal en wc deze sensor plaatsen, en dan de arduino in me meterkast. Dan kon ik ook me licht bv in de hal aandoen als er aangebeld word enzo. En had het idee dat dat goedkoper ging worden als twee opzichzelf staande bewegingssensoren.

mijn pc


  • maikel
  • Registratie: Januari 2001
  • Laatst online: 19-11 15:45
mad_max234 schreef op woensdag 07 november 2012 @ 00:43:
Hou je wel rekening met breedte van je banen en hoeveel amp er doorheen gaat lopen, niet dat je straks gloeilamp heb gemaakt ipv controller, bijvoorbeeld 0.254mm banen en 5A zal lekker gaan gloeien(voor korte tijd). :D

Ga er even vanuit dat je standaard 35um koper dikte zal gebruiken. :)
Die spoorbreedte heb ik inderdaad nog geen rekening mee gehouden. Dit is nog op basis van de standaard instellingen in ARES. Overigens zijn er ook niet heel veel sporen waar veel stroom door gaat lopen, alleen die vanaf de voeding naar de MOSFETs en naar de uitgang.

  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
@Rusky
Behoorlijk prijzig inderdaad
Maar een arduino(kloon) die je dan parkeert in de meterkast met 2 pir-sensoren kost toch ook al gauw een euro of 40.
Meer tips heb ik eigenlijk niet, misschien dat iemand anders zoiets ook in huis heeft.
Succes ermee alvast :)

  • Rusky
  • Registratie: December 2000
  • Laatst online: 12-11 10:29
kitao schreef op woensdag 07 november 2012 @ 09:38:
@Rusky
Behoorlijk prijzig inderdaad
Maar een arduino(kloon) die je dan parkeert in de meterkast met 2 pir-sensoren kost toch ook al gauw een euro of 40.
Meer tips heb ik eigenlijk niet, misschien dat iemand anders zoiets ook in huis heeft.
Succes ermee alvast :)
Maar als ik een arduino heb hangen, ga ik er meer leuke dingen mee doen, zoals meterstanden opnemen.
Klik aan / klik uit apparaten bedienen ed. Dus die arduino komt er sowieso. En dan is het het goedkoopst om gewoon 2 sensoren erop te prikken.
Maarja, dan moet je wel handig in te bouwen sensoren hebben (en ook niet van die levensgrote dingen, wat errug lelijk is)

mijn pc


  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

Arduino nano pro pro mini kost je 10 dollar(inclusief verzenden op ebay, veel betrouwbare verkopers bieden ze aan met hoge score), twee PIR sensor kosten 2 a 3 dollar per stuk, voor ongeveer 10 euro kan je dus klaar zijn.

Edit
Kan de pro flash met sketch via je normale arduino bordje, wip de chip eruit, verbind grond, reset, rx en tx van arduinio met de arduino mini pro en je kan sketch uploaden, wel even juiste bord kiezen in de IDE.

Arduino mini pro
http://www.ebay.com/itm/P...ain_0&hash=item35bc7d0b56

Pi r sensor
http://www.ebay.com/itm/A...ain_0&hash=item1c2a1af15a

En als je toch permanent usb wilt voor je arduino pro mini kan je deze kopen, werkt uitstekend samen met avr's, gebruik deze ook geregeld ipv FTDI chip. Is op basis van PL2303 chip. Worden heel veel aangeboden, heb de eerste de beste gepakt. :) (reset zul je dan net als tijdje terug gebruikelijk was bij de eerdere arduino's handmatig moeten doen tijdens het flashen)
http://www.ebay.com/itm/U...ain_0&hash=item519f80b8da

Totaal komt dat op ongeveer 12.50 euro uit, dat is inclusief de usb.

[ Voor 78% gewijzigd door mad_max234 op 07-11-2012 10:47 ]

-Andere hobby- -


  • mcDavid
  • Registratie: April 2008
  • Laatst online: 00:36
mad_max234 schreef op woensdag 07 november 2012 @ 10:32:
En als je toch permanent usb wilt voor je arduino pro mini kan je deze kopen, werkt uitstekend samen met avr's, gebruik deze ook geregeld ipv FTDI chip. Is op basis van PL2303 chip. Worden heel veel aangeboden, heb de eerste de beste gepakt. :) (reset zul je dan net als tijdje terug gebruikelijk was bij de eerdere arduino's handmatig moeten doen tijdens het flashen)
http://www.ebay.com/itm/U...ain_0&hash=item519f80b8da

Totaal komt dat op ongeveer 12.50 euro uit, dat is inclusief de usb.
...Of je neemt een Arduino Nano.

[ Voor 91% gewijzigd door mcDavid op 07-11-2012 11:03 ]


  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

PIR sensoren zijn bij bosjes op dealextreme te krijgen. Ik heb momenteel voor m'n neus zowel een 5V als 230VAC variant liggen, beide uit een lijst van tientallen op DX.com gehaald.

  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

mcDavid schreef op woensdag 07 november 2012 @ 11:02:
[...]
...Of je neemt een Arduino Nano.
Dat kan ook, zijn maar 2 a 3 dollar meer, maar als je echt tot bodem wilt zakken of je wilt 1 usb printje gebruiken voor meerdere arduino mini dan pl2303 combinatie beste en goedkoopste. Als je geluk heb kan je mini al krijgen voor 8 dollar maar zie die er nu niet tussen staan.

-Andere hobby- -


  • mcDavid
  • Registratie: April 2008
  • Laatst online: 00:36
mad_max234 schreef op woensdag 07 november 2012 @ 12:10:
[...]


Dat kan ook, zijn maar 2 a 3 dollar meer, maar als je echt tot bodem wilt zakken of je wilt 1 usb printje gebruiken voor meerdere arduino mini dan pl2303 combinatie beste en goedkoopste. Als je geluk heb kan je mini al krijgen voor 8 dollar maar zie die er nu niet tussen staan.
Als je het echt goedkoop wilt doen, zet je je sketch op een attiny. Of een losse atmega, die kun je zelfs voorgeprogrammeerd met arduino-bootloader kopen.

  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

Dat begrijpt ik dat dat mogelijk is, draai al wat langer mee. :D

Als jij 1 arduino barebone gaat maken met atmega328 dan verwacht ik dat jij duurder uit ben dan via ebay een mini kopen.

En mini is eigenlijk ook zo kaal mogelijk printje met alleen nodige hardware erop, hoeft alleen niet zelf te gaan klote, en voor 6 a 8 euro kan jij niet voor je zelf zoiets maken wat er even netjes uitziet zonder gaatjes afschuwelijke gatenpintjes, het word al snel duurder. ;)

Attiny heeft hij niks aan, de de attiny85 of 84 zijn volgens mijn de grootste tiny's en die zijn wat ik zo kan bepalen niet genoeg voor zijn doel. Als je daar nog een serial bootloader in wilt zetten, mis je 500KB of meer. Bootlader gaat immers bij attiny van totaal flash af.en.

[ Voor 5% gewijzigd door mad_max234 op 07-11-2012 12:33 ]

-Andere hobby- -


  • Rusky
  • Registratie: December 2000
  • Laatst online: 12-11 10:29
mux schreef op woensdag 07 november 2012 @ 11:37:
PIR sensoren zijn bij bosjes op dealextreme te krijgen. Ik heb momenteel voor m'n neus zowel een 5V als 230VAC variant liggen, beide uit een lijst van tientallen op DX.com gehaald.
toevallig ook deze http://dx.com/p/separate-...ac-220-240-104370?item=11
zal hier de diameter 3,6cm van zijn?

mijn pc


  • TrailBlazer
  • Registratie: Oktober 2000
  • Laatst online: 21-11 19:09

TrailBlazer

Karnemelk FTW

simpel vraag ik heb een 9V DC stekkervoeding nodig en wil hem het liefst vandaag ophalen in een fysieke winkel omgeving Utrecht/Amsterdam
Iemand enig idee waar zo'n ding te krijgen is. Ik kan hem uiteraard bij conrad bestellen maar wil hem vandaag al hebben.

  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

Nee, die heb ik niet. Ik heb deze 5V variant: http://dx.com/p/ir-infrar...e-dc-5v-20v-122286?item=1

en deze 230V variant (voor inbouw in het plafond): http://dx.com/p/three-wir...tch-180-240v-39582?item=1

Die laatste heb ik eind vorig jaar gekocht en nog steeds niet ingebouwd, ik wil er m'n nieuwe LED-lampen aan gooien (eigen ontwerp)

  • franssie
  • Registratie: Februari 2000
  • Laatst online: 02:22

franssie

Save the albatross

TrailBlazer schreef op woensdag 07 november 2012 @ 13:11:
simpel vraag ik heb een 9V DC stekkervoeding nodig en wil hem het liefst vandaag ophalen in een fysieke winkel omgeving Utrecht/Amsterdam
Iemand enig idee waar zo'n ding te krijgen is. Ik kan hem uiteraard bij conrad bestellen maar wil hem vandaag al hebben.
Kijkshop oid? Heb je zelf niet nog ergens een adaptor die 9V geeft liggen? Is best veel voorkomend voltage.

franssie.bsky.social | 🎸 Niets is zo permanent als een tijdelijke oplossing | Een goed probleem komt nooit alleen | Gibson guitar Fender Guitar God Damn Guitar


  • mcDavid
  • Registratie: April 2008
  • Laatst online: 00:36
iedere elektro-winkel kan je wel aan een universele adapter helpen lijkt me. Zolang het niet veel meer dan 1A hoeft te zijn.

  • Mr_gadget
  • Registratie: Juni 2004
  • Laatst online: 23-11 14:48

Mr_gadget

C8H10N4O2 powered

mux schreef op woensdag 07 november 2012 @ 13:12:
Nee, die heb ik niet. Ik heb deze 5V variant: http://dx.com/p/ir-infrar...e-dc-5v-20v-122286?item=1

en deze 230V variant (voor inbouw in het plafond): http://dx.com/p/three-wir...tch-180-240v-39582?item=1

Die laatste heb ik eind vorig jaar gekocht en nog steeds niet ingebouwd, ik wil er m'n nieuwe LED-lampen aan gooien (eigen ontwerp)
Is die 230V variant een beetje goede kwaliteit naar jou inzicht? Chinese 230V apparaten in een muur die zelf schakelen lijkt me niet altijd een fijne gedachte ;)

  • TrailBlazer
  • Registratie: Oktober 2000
  • Laatst online: 21-11 19:09

TrailBlazer

Karnemelk FTW

mcDavid schreef op woensdag 07 november 2012 @ 13:53:
iedere elektro-winkel kan je wel aan een universele adapter helpen lijkt me. Zolang het niet veel meer dan 1A hoeft te zijn.
1200mA dus toch maar besteld.

  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

Mr_gadget schreef op woensdag 07 november 2012 @ 14:13:
[...]

Is die 230V variant een beetje goede kwaliteit naar jou inzicht? Chinese 230V apparaten in een muur die zelf schakelen lijkt me niet altijd een fijne gedachte ;)
Ik zal hem zodirect even openmaken en votograveren

  • maikel
  • Registratie: Januari 2001
  • Laatst online: 19-11 15:45
maikel schreef op dinsdag 06 november 2012 @ 23:46:
Ik heb inmiddels mijn schema aangepast en overal (ontkoppel)condensatoren geplaatst:
[afbeelding]

Nu ben ik bezig met het ontwerpen van de printplaat en heb (voor de verandering) gebruik gemaakt van een grote 'power plane' voor GND. Dit scheelt me een hoop spoortjes, maar is dit ook echt handig?
[afbeelding]
Nu vraag ik me wel af of het voor de ontkoppelcondensatoren uit maakt of ze voor of na het component zitten. Ik heb nu een spoortje vanaf de voeding (pin 1 van de 7805) naar de TC4423, dan naar de condensator, dan naar de tweede condensator, vervolgens door naar de tweede TC4423 en dan weer door naar de daarbij behorende condensatoren.
Is het nu beter om de spoortjes echt helemaal om te leggen zodat ze eerst via de condensatoren lopen of maakt het weinig uit? Voor mijn gevoel zou het weinig uit moeten maken (ze staan immers parallel), maar dan zou ik ze in principe overal kunnen plaatsen.
Overigens zijn bovenstaande sporen door de auto-router gedaan, daar valt nog wel wat in te verbeteren. :)

[edit]
En is een grotere elco aan de voeding ook nodig? Ik wil uiteindelijk meerdere van deze modules aan dezelfde voeding gaan hangen, maar heb nog geen idee welke voeding dat precies gaat worden.
Iemand die nog antwoord kan geven op mijn vragen? Of beter nog: kan bevestigen dat mijn ontwerp zo goed is? :)
Wellicht ga ik de print morgen nog wat aanpassen (het oog wil ook wat :) ), maar daarna wil ik 'm toch eens bestellen.

  • maikel
  • Registratie: Januari 2001
  • Laatst online: 19-11 15:45
Ik heb de print inmiddels anders ingedeeld en het ziet er al een stukje netter uit zo:
Afbeeldingslocatie: http://www.amelsfort.nl/LEDStripDriverPrint2.jpg

Afbeeldingslocatie: http://www.amelsfort.nl/LEDStripDriver3D.jpg

De banen heb ik ook wat breder gemaakt. Ik vraag me alleen nog wel af of er niet nog een elco bij moet om eventuele invloeden van andere modules op dezelfde voeding tegen te gaan.

  • jeronimo
  • Registratie: September 2003
  • Laatst online: 09:22
C5, C6 en C7 zou ik uit je ontwerp halen. Die staan in de datasheet van de TC4423 om de load van de gate capaciteit te simuleren.
Wil je het netjes doen zou je ook een terminerings weerstand over je RS485 ingang moeten zetten met een jumpertje om de termination alleen op de laatste unit in te schakelen.
Een elco toevoegen lijkt me wel handig, waarde hiervan is wat afhankelijk van de stroom die je wilt schakelen. Misschien is een combinatie van spoel en elco nodig.

  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Mooi programma Maikel, is zeker geen freeware ?

  • memphis
  • Registratie: Oktober 2000
  • Laatst online: 00:26

memphis

48k was toen meer dan genoeg.

jeronimo schreef op donderdag 08 november 2012 @ 21:31:
C5, C6 en C7 zou ik uit je ontwerp halen. Die staan in de datasheet van de TC4423 om de load van de gate capaciteit te simuleren.
Misschien beter om het ontwerp zo te laten maar de condensatoren niet erin te solderen. Bij problemen kan je altijd nog met de condensatoren proberen.

Er zijn mensen die mij een GOD vinden


  • jeronimo
  • Registratie: September 2003
  • Laatst online: 09:22
memphis schreef op donderdag 08 november 2012 @ 22:57:
[...]


Misschien beter om het ontwerp zo te laten maar de condensatoren niet erin te solderen. Bij problemen kan je altijd nog met de condensatoren proberen.
Nee, de verliezen in de fet worden voornamelijk bepaald door de schakel snelheid. Die hangt er weer vanaf hoe snel de driver de gate capaciteit van de fet kan laden. Door nu daar een extra condensator te plaatsen zal de schakel snelheid naar beneden gaan en worden de verliezen groter. Dus weg er mee.

  • maikel
  • Registratie: Januari 2001
  • Laatst online: 19-11 15:45
kitao schreef op donderdag 08 november 2012 @ 21:35:
Mooi programma Maikel, is zeker geen freeware ?
Dat is Proteus met de onderdelen ISIS (voor het schema) en ARES (voor de print). Het is inderdaad geen freeware, maar er zijn andere manieren. ;) Vooral die 3D-view is leuk. :)

Bedankt voor de tips. Ik zal volgende week de print nog eens onder handen nemen.
Die condensatoren bij de TX4423's vond ik al erg vreemd inderdaad. Het leek me juist het snelle schakelen tegen te werken, maar ja.... ze stonden in de datasheet. :)

[ Voor 20% gewijzigd door maikel op 09-11-2012 00:01 ]


  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

Ik vind eagle3d met povray toch wat mooier eruit zien eerlijk gezegd. Dat is gewoon gratis. ;)

Heeft eigenlijk alle instelmogelijkheden die je nodig hebt om printje vanuit alle hoeken te renderen en je kan meerdere lichtbronnen instellen die je ook naar eigen inzicht kan instellen. Componenten zijn simpel toe te voegen of aan te passen via povray files.

Paar willekeurige plaatjes van eagle3d.
Afbeeldingslocatie: http://www.matwei.de/lib/exe/fetch.php?w=&h=&cache=cache&media=images:eagle3d:e3d_example_3d.jpg

Afbeeldingslocatie: http://hacknmod.com/wp-content/uploads/2008/08/fetch1.jpg

https://www.google.nl/sea...0CEUQsAQ&biw=1366&bih=629

@maikel
Hoeveel stroom wil je door de fets maximaal heentrekken?

[ Voor 4% gewijzigd door mad_max234 op 09-11-2012 11:53 ]

-Andere hobby- -


  • maikel
  • Registratie: Januari 2001
  • Laatst online: 19-11 15:45
Dat ziet er inderdaad goed uit! Wie weet probeer ik Eagle nog wel eens een keertje, maar ik ben nu natuurlijk Proteus gewend.

Hoeveel stroom er gaat lopen durf ik zo niet precies te zeggen. Ik gebruik de 'standaard' RGB-LEDstrips waar eBay mee vol staat: 5050 LEDs en 60 stuks/meter.
In het eerstvolgende project heb ik stukken van zo'n 2 tot 3m. Dat zal dus wel mee vallen, maar wellicht dat ik in de toekomst ook langere stukken wil aan sluiten. Ik zie overigens nooit meer dan 5m aan één stuk verkocht worden. Ik vermoed dat dat te maken heeft met de maximale stroom door de strip zelf. Dan zal dan ook automatisch mijn maximum worden.

[edit]
Ik zie al wel wat puntjes in Eagle (de gratis versie) die wat minder zijn:
- geen simulator: ze verwijzen naar B2 Spice, maar die is weer niet gratis
- maximaal 10x8cm prints
- maximaal 2 lagen

Nu zijn die laatste twee punten op dit moment bij mij niet van toepassing en ondersteunen de meeste PCB-bedrijfjes sowieso niet meer dan 2 lagen, maar toch....
Het simuleren is toch wel een erg handige feature, al heb ik die zelf ook nog niet helemaal onder de knie. In Proteus (ISIS) is het ook mogelijk om in een microcontroller de software te laden en daar mee te simuleren. Dan vind ik die minder fancy 3D-plaatjes toch wat minder belangrijk. :)

[ Voor 50% gewijzigd door maikel op 09-11-2012 13:37 ]


  • mcDavid
  • Registratie: April 2008
  • Laatst online: 00:36
Kun je vanuit Eagle ook exporteren naar 3D-files die weer te openen zijn met Inventor, SolidWorks, Sketchup enz.?

  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

@maikel
Daar vergis je je behoorlijk in. 5050 12v RGB 60led strips is meestal iets van 14 a 15w per meter, dus 5 meter is 75w, dat is 6A. Als je 35um koper hebt zul je paar mm dikke banen nodig hebben, 6mm of meer.

Ik snap alleen niet helemaal waar je de leds nu gaat verbinden op je print? Vanuit waar worden de leds gevoed, je sink ze via de fets maar zie verder geen aansluiting voor leds. Hoop niet via pin 4?

Want als je dat via pin 4 wilt gaan doen, zal deze breedte gaat nooit en te nimmer voldoende zijn, moet echt vele male dikker, en dan hebt ik het over factor van 10 of zo als je daar maximaal 18A(3x 5 meter 5050 rgb strips) of zo doorheen wilt trekken. Denk dat banen nu iets van 0.8 of zo zijn?

Met 6A en 0.8mm banen van 35um worden ze 100 garden bovenop de ambiant temperatuur, bij kamertemperatuur zullen ze ongeveer 125 graden worden. Dus alleen opwarming van de banen is 375 graden als je alle drie de kanalen vol wilt belasten zoals je dat nu schets met 5 meter per kanaal. :D

Edit/
Ja maximaal 8 x10 in de gratis versie, kan wel erbuiten tekenen maar geen componenten plaatsen, je kan dus nog wel bijvoorbeeld een RF antenne in je pcb teken buiten die 8 x10 ruimte, of gewoon banen trekken. En wat moet je met simulator is pcb ontwerp programma? :+ Wat moet je überhaupt met sim, gebruik dat nooit gewoon in je hoofd doen werkt voor mij beste. En autoroute ook iets waar ik ver van weg blijf, niet om aan te zien wat die ervan maakt echt heel erg slecht, zelfs met veel tweaker blijft het slecht en kost het je veel tijd.

[ Voor 24% gewijzigd door mad_max234 op 09-11-2012 14:42 ]

-Andere hobby- -


  • maikel
  • Registratie: Januari 2001
  • Laatst online: 19-11 15:45
Ik heb het inderdaad allemaal via die vier pinnen lopen. Maar die pinnen zijn niet heel veel kleiner dan de pinnen van de connectors van de strips zelf. Op dit moment heb ik steeds getest met de hele rol van 5m aangesloten en het enige wat ik merk is dat de rol zelf wat warm wordt. Aan de print is weinig te merken, maar ik zal het nog eens een keer extra checken.
Overigens hoeft er dan slechts 1 baan zo breed te zijn: die van de 12V naar pin 4.
Maar misschien kan het inderdaad geen kwaad om ook eens te kijken naar wat andere headers voor op de print. Voor mijn eerstvolgende project is het niet zo'n probleem (met maximaal 2,5 a 3m strips), maar om het geheel future-proof te maken is het wel handig.

Ik dacht dat in Eagle ook het schema ontworpen kon worden? Als het alleen voor de PCB's is, is simuleren inderdaad niet echt nodig. :)

[ Voor 18% gewijzigd door maikel op 09-11-2012 16:15 ]


  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

uiteraard stem je banen af op het stroom die erdoorheen gaat, je gaat natuurlijk niet alle banen zo dik maken. En gaat niet om de pin maar om het ultra dunne baantje die eraan vast zit, die is immers maar iets van 35um dik, niet veel metaal waar de stroom zijn weg door kan vinden en dus zal opwarmen.

En banen vanuit de fet naar grond en grond naar connector moeten ook wat dikker. Zie de grond plane nu pas, alleen bij de aansluitingen van connector naar grond plane zijn vier dunnen baantjes, kan je beter solid maken.

Maar als je test heb gedaan dan is die niet goed gedaan als je met 5 meter 5050 RGB leds voluit laat branden met voeding die meer 6A of meer kan leveren zou printje toch echt voelbaar warm moeten worden als je onder deze omstandigheden de test heb gedaan dus met 0.8mm of dunnere banen. Wellicht heb je zwakke voeding gebruikt die niet meer dan 1A of zo levert?

En ik bedenk het niet hoor, is gewoon natuurwet.
http://circuitcalculator....b-trace-width-calculator/

Ik maakte overigens een foutje met 18A, zat even met drie strips in mijn hoofd, maar is natuurlijk 1 strip van 6A met drie kanalen ipv drie aparte strips. :D

Edit/
Hoe heb je dat getest? Wellicht met draad of zo? Want je printje is nog niet klaar, daarop zal je wil niet getest hebben.

Edit/2
Je kan in eagle schema maken(bord en schema zijn verbonden met elkaar, maar kan ook los), maar zie het nut nog steeds niet van sim in pcb ontwerp programma. Sims gebruik ik niet, als ik toch iets niet kan achterhalen vanuit de datasheet of wil weten of er iets effect op elkaar heeft dan bouw ik wel echt test circuit. Niet dat dat vaak voorkomt, meeste kan je prima uit datasheet halen.

Waarvoor gebruiken jullie de sims dan eigenlijk?

[ Voor 29% gewijzigd door mad_max234 op 09-11-2012 17:56 ]

-Andere hobby- -


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Ik vind eagle3d met povray toch wat mooier eruit zien eerlijk gezegd.
Ik krijg dat programma alleen (nog) niet open helaas, downloaden lukt wel vanaf diverse plaatsen maar ik zit al een uur te proberen iets in beeld te krijgen.
Voorlopig alles maar weer ongeinstalleerd, ik probeer het later nog wel eens.

http://www.instructables.com/id/3D-board-met-Eagle3D/
http://sourceforge.net/projects/eagle3d.berlios/
http://www.societyofrobot...cs_Eagle3D_tutorial.shtml

  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

Het is een plugin voor eagle, is geen los programma. Je start het in eagle.

Open eagle6.x
open je bord file
Start eagle3d plugin door links bovenin File-> run te kiezen

Dan ga je naar de map van eagle3d(C:\Program Files\eagle3d\ulp of voor 64bit versie van windows zit die in de x86 map), en kiest 3d50.ulp (of 3d40.ulp voor eagle 4) voor eagle 5 en hoger. Dan start eagel3d interface op en kan je wat instelling aanpassen daarna druk je op create pov-file en je bent klaar.

Dan open je de files in povray en je hebt je bord, natuurlijk kan je in povray alles aanpassen, resolutie, light, componenten verplaatsen, toevoegen, etc Alles wat povray te bieden heeft.

-Andere hobby- -


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Plugin ? :?

Ok, dan moet ik dit even nalezen : Wikipedia: Plug-in (computing)

Ik kwam zover : (zie http://www.societyofrobot...cs_Eagle3D_tutorial.shtml)
Step 1
Download the Eagle3D software (1.6mb). Install the software using the installer. I installed it here:
C:\Program Files\Eagle3D
but it doesn't actually matter where.
Tot hier geen probleem, ik heb 7 dus bij mij kwam die op x86
Step 2
Open up your board file in Eagle. In the command bar, type 'run':
Ik heb me rot gezocht naar een exe.file of een board.file maar kwam die nergens tegen, dit plaatje heb ik ook nergens kunnen openen :
Afbeeldingslocatie: http://www.societyofrobots.com/images/eagle3D_step1.png
A new window will come up asking you to find a .ulp file. Browse into your Eagle3D directory (where you installed it) and select the file 3d41.ulp. Now select your language, and then browse for the output file (it will only ask you this once).
3d41.ulp kwam ik wel tegen maar er ik kreeg de melding dat er geen programma was om dit te openen ? :?
Het is een plugin voor eagle, is geen los programma. Je start het in eagle.
En eagle staat online ofzo ?
Anyway, bedankt voor de toelichting alvast, ik ga het nog maar eens proberen :)

edit :
mooi, het staat er weer op :
Afbeeldingslocatie: http://s17.postimage.org/67edo8my3/img55.jpg

Wat nu ? :?

[ Voor 5% gewijzigd door kitao op 10-11-2012 14:54 . Reden: edit ]


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Ok, ik heb het nu :
1) download eagle 6.3.0 : http://www.cadsoftusa.com/download-eagle/?language=en

dan krijg je dit :
Afbeeldingslocatie: http://s10.postimage.org/niy1xy4d1/img56.jpg

Bedankt :)

  • ctrlaltdelbe
  • Registratie: Juli 2005
  • Laatst online: 20-11 13:58
Heeft iemand van jullie ervaring met een Velleman DVM1200 multimeter of kennen jullie zo iemand? Ik wil voornamelijk graag weten of het apparaat haar meetresultaten realtime doorgeeft aan de software wanneer het verbonden is via USB.

  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

kitao schreef op zaterdag 10 november 2012 @ 15:30:
Ok, ik heb het nu :
1) download eagle 6.3.0 : http://www.cadsoftusa.com/download-eagle/?language=en

dan krijg je dit :
[afbeelding]

Bedankt :)
Dat is bord scherm.

Moet uiteraard eerst alles in schema tekenen en dan krijg je in bord scherm die je op jou plaatje ziet de componenten ook te zien die je in je schema hebt getekend.

Kan beste altijd nieuwe project aanmaken, en in die map maak je zowel bord als schema file aan, die hebben dan dezelfde naam alleen andere extension .sch en .brd. Als je zowel bord als schema file hebt dan kan je alleen in schema component toevoegen.

Moet eerst meestal bij nieuw project library inladen, bovenin de status baln staat "library" kies use en selecteer alle bestanden(ctrl + a) in die map en open ze, daarmee laad je alle standaard libs van eagle in je project. Via die weg kan je ook andere eagle libs toevoegen, adafruit heeft er paar, sparkfun ook, zijn tal van websites met libs, al heeft eagle zelf ook al hoop in huis. Uiteraard moet je in Engels zoeken.

Als je in schema scherm bent dan kan je links in rijtje icons, ongeveer halverwege rechterkant staat icon "add" vinden als je met je muist erop gaat staan. daarmee kan je de library inzien en doorzoeken.
Afbeeldingslocatie: http://www.sparkfun.com/images/tutorials/BeginningEmbedded/8-EagleSchematics/Eagle-SchematicMenu.jpg

Edit/
Bron: http://www.sparkfun.com/tutorials/108

-Andere hobby- -


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Ik ben nog steeds bezig met lcd's, onderstaande scroll-subroutine wil ik vertragen en de variabelen op de monitor zetten zodat ik kan zien wat er gebeurt, dat vereist wat aanpassingen :
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
' -----[ Subroutine - Scroll_Message ]----------------------------------------
Scroll_Message:
cursorStart = windowRight - increment + 1 ' Rightmost character in window
head = 0 ' Initialize head and tail
tail = increment - 1 ' of message
' Scrolling loop
DO WHILE tail<(MessageEnd-MessageStart)+(windowRight-windowLeft+increment)
SEROUT LcdPin, T9600, [cursorStart] ' Rightmost character in window
FOR pointer = head TO tail ' Clear old characters.
SEROUT LcdPin, T9600, [" "]
NEXT
PAUSE timeOff ' Let characters fade away
SEROUT LcdPin, T9600, [cursorStart] ' Rightmost character in window
' This FOR...NEXT loop refreshes the message, shifted increment characters
' to the left each time through until the end of the EEPROM message.
' Then, it fills the display with space characters as the remainder of the
' message shifts out to the window.
FOR pointer = head TO tail
IF (pointer <= (MessageEnd - MessageStart - 1)) THEN
READ pointer + MessageStart, character
ELSE
character = " "
ENDIF
SEROUT LcdPin, T9600, [character]
NEXT
PAUSE timeOn ' Give the characters some time
' Increment until at window-left
cursorStart = cursorStart - increment MIN windowLeft
tail = tail + increment ' Increment tail pointer
' Increment head pointer if tail pointer > window width.
IF tail > (windowRight - windowLeft) THEN
head = head + increment
ELSE
head = 0
ENDIF
LOOP ' Repeat scrolling loop
RETURN

http://www.parallax.com/P...rintSmartSensors-v1.0.pdf
pag.29

edit:
Dat is inmiddels gelukt, ik zal je de aangepaste code besparen maar de karakters tikken nu langzaam weg op het display en de monitor geeft netjes de waarden weer :
Afbeeldingslocatie: http://s16.postimage.org/9okpk010h/img57.jpg
Echt helemaal 100% snap ik het nog niet helaas, dan heb ik een soort van flowchart nodig en moet ik dit ook gaan uitzoeken :
code:
1
 cursorStart = cursorStart - increment MIN windowLeft

Dat zal dan morgen worden, ik weet iig alvast waar de uitleg staat. :O

(ps, sorry maar het lukt me nog niet om comments binnen code een ander kleurtje te geven, als dit sowieso al mogelijk is, echt leesbaar is het zo niet)

Dan heb ik nog een lcd die ik wil gaan aansluiten, een parallele, en daarna zal ik eagle eens gaan proberen.
Ik ben van plan een eenvoudige schakeling te maken zoals dit :
Afbeeldingslocatie: http://www.circuitsonline.net/schakelingen/sch/000015.gif
En die dan natuurlijk extern op print te laten zetten en zelf vast solderen.
Maar dat kan nog even duren. ;)

ps, en ik maak me nu al zorgen over die kruisende banen, hoe ga ik die inbouwen ?! :? :/

spoiler:
met een draadbrug schiet me ineens te binnen |:(

[ Voor 16% gewijzigd door kitao op 11-11-2012 06:18 . Reden: edit/ ps/spoiler ]


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Nikolas schreef op zaterdag 10 november 2012 @ 17:59:
Heeft iemand van jullie ervaring met een Velleman DVM1200 multimeter of kennen jullie zo iemand? Ik wil voornamelijk graag weten of het apparaat haar meetresultaten realtime doorgeeft aan de software wanneer het verbonden is via USB.
Ik heb er geen ervaring mee, maar is wel mooi apparaat die ik best zou willen hebben :

Afbeeldingslocatie: http://www.velleman.eu/images/products/1/dvm1200.jpg
http://elektronicadirect....10000167&aid=2695&lang=NL

Om die reden en om jouw hopelijk te helpen heb ik de handleiding doorgelezen :
http://www.velleman.eu/downloads/1/dvm1200gbnlfresdplit.pdf
pagina 19
Afbeeldingslocatie: http://s12.postimage.org/q5h5eo0mx/img58.jpg
klik
Ik zou dus zeggen van wel maar als je echt zeker wil weten dan zou ik het navragen aan de verkoper, evt. kan je die dan gewoon terugsturen toch ?

  • ThaHandy
  • Registratie: Juli 2001
  • Laatst online: 22:19

ThaHandy

Discovery Channel

Product review: DMM latest V&A Mastech VA18B
I have a Mastech VA18B too, and did some more teardowns and research on it, as I plan to write software-support for this (and other) DMMs in sigrok (an open-source, cross-platform software suite for logic analyzers, oscilloscopes, dataloggers, multimeters, and other gear).
[...]
The currently known devices that are rebranded VA18B's are: Amarad Hellas Electronic VA18B, Velleman DVM1200, Maxwell MX-25328, Peaktech P3375.
[....]
Also a little hint wrt PC logging, in case you were wondering: To enable output to the PC on the multimeter you have to keep the Hz/DUTY key pressed while powering on the device. However, it will auto-poweroff after roughly 1 hour, even in this mode. To avoid that, press both the Hz/DUTY and the SELECT key during power-up (see manual, page 9, section 2.3.1). Yes, it is documented in the manual if you read all of it very carefully, but it's not very obvious.

The serial data is sent out roughly every 300ms (I verified that using a logic analyzer), though every 9th chunk of data is 600ms apart from the last one, which is a bit strange.
[...]

Uwe.
dus verbonden met pc dmv een serial (TTL?)-> USB adapter, maar verder kwa software/protocol? :?

  • ctrlaltdelbe
  • Registratie: Juli 2005
  • Laatst online: 20-11 13:58
Ik dacht gewoon de bijgeleverde software te gebruiken :) Of was dat niet je vraag? In ieder geval wel nuttige info, waarvoor alvast dank! (PC-LINK heet het, maar da's natuurlijk wel een bijzonder generieke naam :X )

@Kitao: handleiding had ik ook al doorgelezen dus ik had ook al zo'n vermoeden, maar wist het graag zeker. De drie verkopers die ik heb gebeld wisten het ook niet en Velleman is niet bereikbaar in het weekend :P Ik bel maandag wel eens :)

[ Voor 57% gewijzigd door ctrlaltdelbe op 11-11-2012 12:45 ]


  • memphis
  • Registratie: Oktober 2000
  • Laatst online: 00:26

memphis

48k was toen meer dan genoeg.

kitao schreef op zondag 11 november 2012 @ 01:55:
ps, en ik maak me nu al zorgen over die kruisende banen, hoe ga ik die inbouwen ?! :? :/

spoiler:
met een draadbrug schiet me ineens te binnen |:(
Als je een print ontwerpt kan je ook componenten over printsporen laten vallen of anders gezegd printsporern tussen de poten van de componenten door laten lopen.

Er zijn mensen die mij een GOD vinden


  • Sissors
  • Registratie: Mei 2005
  • Niet online
En standaard heeft een printplaat twee lagen.

  • almightyarjen
  • Registratie: Maart 2002
  • Laatst online: 03:27

almightyarjen

When does the hurting stop?

Even een basis electronica vraagje over Scmitt triggers... In dit schema:

Afbeeldingslocatie: http://blog.tkjelectronics.dk/wp-content/uploads/NXT-Shield.png

zie je een aantal Schmitt triggers met wat componenten er omheen. Het volgende is mij niet duidelijk:
1. hoe worden in het algemeen de threshold spanningen van de Schmitt trigger ingesteld? Ik zou verwachten dat je daar extern nog wat voor moet aansluiten...
2. Wat doet de Schmitt trigger met de componenten er omheen in het bovenstaande schema precies??

Het betreft een schema voor de aansturing van steppermotoren (lego NXT)

Patreon | Main Youtube | Work In Progress Youtube


  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

Schmitt triggers worden puur gebruikt als digitale buffer met wat hysterese. In de datasheet staan de thresholds. Het is om te voorkomen dat je undefined in/outputs krijgt bij evt. slechte verbindingen/bouncy contacten, etc.

[ Voor 5% gewijzigd door mux op 11-11-2012 13:12 ]


  • almightyarjen
  • Registratie: Maart 2002
  • Laatst online: 03:27

almightyarjen

When does the hurting stop?

Okee duidelijk.. Maar wat is de functie van de diodes en de 3v3 in dit geval?

Patreon | Main Youtube | Work In Progress Youtube


  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

Clamping, ervoor zorgen dat het signaal nooit buiten veilige marges gaat. De weerstand naar ground is ervoor om de input te definiëren als hij los ligt en de 10k serieweerstand is er om de hoeveelheid stroom die kan lopen te beperken. Condensator zit er om samen met de 10k de schakelsnelheid te beperken.

Redelijk standaard logic input protection.

[ Voor 11% gewijzigd door mux op 11-11-2012 13:30 ]


  • almightyarjen
  • Registratie: Maart 2002
  • Laatst online: 03:27

almightyarjen

When does the hurting stop?

Thanks mux! Nooit eerder gezien... :)

Patreon | Main Youtube | Work In Progress Youtube


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
memphis schreef op zondag 11 november 2012 @ 11:42:
Als je een print ontwerpt kan je ook componenten over printsporen laten vallen of anders gezegd printsporern tussen de poten van de componenten door laten lopen.
Ook daar had ik nog niet aan gedacht, tnx.
@furby-killer : ik wou vooralsnog enkelzijdig beginnen, is wellicht iets minder complex.
@Nikolas : real time is natuurlijk ruim begrip, zoals ik de post lees van Thahandy gaat het om milliseconden.
Maar goed idee, bel Velleman of beter nog, schrijf een email, dan heb je in ieder geval een soort van garantie zwart op wit staan.


@MUX
Ik zal tzt als ik met dat programma begin eens uitzoeken wat je nu precies met vierlaags bedoelt, volgens mij heeft een print maar 2 lagen, bovenop en onderop om banen op te leggen.
Pas nog een print in elkaar gezet en die was maar aan eén zijde bekoperd. ?
Ik dacht dat dat het meeste gangbaar was.

[ Voor 41% gewijzigd door kitao op 11-11-2012 15:06 ]


  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

Vierlaags is het makkelijkste om mee te beginnen, omdat je dan ground+Vcc layers kunt maken en je geen zorgen hoeft te maken over de routing daarvan. De overige twee lagen heb je dan om signalen te routen.

Voor signalen routen heb je sowieso 2 lagen nodig om iets zinnigs te kunnen doen. Enkellaags is alleen maar onnodig extra moeite.

  • ctrlaltdelbe
  • Registratie: Juli 2005
  • Laatst online: 20-11 13:58
kitao schreef op zondag 11 november 2012 @ 14:50:
[...]
@Nikolas : real time is natuurlijk ruim begrip, zoals ik de post lees van Thahandy gaat het om milliseconden.
Maar goed idee, bel Velleman of beter nog, schrijf een email, dan heb je in ieder geval een soort van garantie zwart op wit staan.
Milliseconden is voor mij meer dan genoeg, enige wat ik niet wil is een beperking op het aantal metingen dat ik kan uitvoeren omdat ik nu nog niet kan inschatten hoe lang mijn benchmarks zullen zijn. Maar aangezien je kunt instellen dat het dingen niet automatisch in stand-by gaat na één uur, vermoed ik eigenlijk niet dat dat een probleem zal zijn.

  • DP Kunst
  • Registratie: Juni 2003
  • Laatst online: 21:57
mux schreef op zondag 11 november 2012 @ 14:52:
Vierlaags is het makkelijkste om mee te beginnen, omdat je dan ground+Vcc layers kunt maken en je geen zorgen hoeft te maken over de routing daarvan. De overige twee lagen heb je dan om signalen te routen.

Voor signalen routen heb je sowieso 2 lagen nodig om iets zinnigs te kunnen doen. Enkellaags is alleen maar onnodig extra moeite.
Dat is inderdaad wel het handigste, maar als je gaat beginnen zou ik gewoon 2 laags pakken. Voor de meeste simpele ontwerpen heb je genoeg aan 2 lagen en het blijft nog betaalbaar om er eens een prototype van te maken. Als je eenmaal veel vollere printen gaat krijgen, kleinere componenten gaat gebruiken en dingen als BGA's erop gaat zetten ontkom je niet meer aan 4 of meer lagen...

Mijn nieuwe portfolio (Under Construction) | Benieuwd wat Solar Team Twente gaat doen?


  • Hans1990
  • Registratie: Maart 2004
  • Niet online
Met 2 laags kan je ook prima printen in elkaar krijgen, met de voorwaarde dat je meer ruimte nodig hebt om de sporen op de twee lagen rond te krijgen. Vaak gebruik je op 2-laags simpele designs met signalen van <1MHz, dus een beetje gekronkel is niet heel spannend. Gewoon goed opletten hoe je je componenten neerlegt.

4-laags is handig als je je power routing kwijt wilt en beide kanten vol wilt proppen. Daarbij geld alsnog dat componenten plaatsing belangrijk is.. Eigenlijk is elk lang spoor 'verspilling' van PCB ruimte.
Toch blijft het grappig hoeveel dichter je alles op elkaar kan krijgen , en ook dubbelzijdig, op 4-laags PCB's.

4-laags is wel veel duurder en niet echt fijn om te prototypen, vooral als je (soms uit noodzaak) een spoortje op een innerlayer hebt zitten. Je zou natuurlijk een circuit op een grotere 2-laags print kunnen prototypen en daarna mooi op 4-laags te krijgen, maar dan weet je van te voren dat je 2+ x hardware moet draaien..

  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Wat is nu eigenlijk 2-laags, koperspoor aan onderkant en componenten aan bovenkant ?

  • LED-Maniak
  • Registratie: Oktober 2003
  • Laatst online: 00:28
Nee, dat is een-laags. Koper aan beide kanten is 2-laags. Zelfde met componenten.

Mitsubishi externe temperatuur sensor (Home Assistant compatible): V&A - ClimaControl - Ook voor Panasonic & LG.


  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

Hoewel het in de praktijk, zeker met smd, erg irritant is om componenten aan beide kanten te hebben zitten. Bij tweelaags-printen heb je meestal voornamelijk GND/Vcc-vlakken aan de onderkant zitten en signaalsporen aan de bovenkant.

Ik bouw als het even kan al m'n printen tweelaags, puur vanuit kostenaspect. Dat houdt het een goedkope hobby. Maar ik mis wel een beetje de tijd dat ik pcb-layout aan het leren was; toen maakte ik alles vierlaags omdat dat aanzienlijk sneller en makkelijker route. Destijds hadden we sponsoring van cyner en eurocircuits (stagebedrijf/studentenproject) dus maakte het niet uit dat een simpel printje 100+ euro kostte, tegenwoordig moet ik m'n prints zelf betalen :P

  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
ok, enkelzijdig (1-laags) is voldoende voor mij.
dat zei ik hier al :
kitao schreef op zondag 11 november 2012 @ 14:50:
ik wou vooralsnog enkelzijdig beginnen, is wellicht iets minder complex.

Pas nog een print in elkaar gezet en die was maar aan eén zijde bekoperd. ?
Ik dacht dat dat het meeste gangbaar was.

  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

Maar heb je daar ook redenen voor, als min of meer alle andere mensen hier zeggen dat zeker voor een beginner zoals jij twee- of vierlaags geschikter is?

  • Sphere-
  • Registratie: November 2003
  • Laatst online: 28-08 19:53
De enige goede reden om voor enkellaags te gaan is als je zelf gaat etsen.
Het etsen (vooral belichten) van een enkelzijdige print is veel eenvoudiger dan een dubbelzijdige print.

Als je hem toch laat bakken kan je net zo goed voor 2 lagen gaan, de prijs voor een enkele laag is nauwelijks lager.

  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

Bij seeed en itead volgens mijn even duur, enkel of dubbelzijdig zijn even duur.

Alleen als je zelf gaat etsen zou ik het bij enkelzijdig ontwerp proberen te houden, en maak het niet te lastig met routen, ga niet te gekke lange sporen maken, je kan altijd nog paar draadbruggen maken.

Maar snap de discussie niet voor hobbyist, 4 lagen is heel ongebruikelijk voor hobbyisten, word veel te duur en is eigenlijk nooit nodig zolang je met BGA of zo gaat werken waar heel veel pinnen/ballen op kleine oppervlakte bevinden en je gewoon niet wegkomt met dubbelzijdige printje.

-Andere hobby- -


  • wesleytjuh
  • Registratie: November 2004
  • Laatst online: 09:24
Maar als er echt gekeken wordt naar wat er het makkelijkste is kom je bij 4-laags, alles lekker op zijn eigen laag zonder er al te veel naar om te kijken. Maar inderdaad voor de hobbyist eigenlijk helemaal niet praktisch. Net als enkellaags overigens, 2laags prototypes zijn tegenwoordig zo goedkoop dat je het jezelf onnodig moeilijk maakt met enkellaags.

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
mux schreef op maandag 12 november 2012 @ 19:55:
Maar heb je daar ook redenen voor, als min of meer alle andere mensen hier zeggen dat zeker voor een beginner zoals jij twee- of vierlaags geschikter is?
Mwa, niet echt, ik ben nog niet eens aan het programma toegekomen.
Het leek mij eenvoudiger om een sporenbaan te tekenen in het programma zoals je die hetzelfde op papier zou tekenen en dat je niet het papier hoeft om te draaien om op de andere kant verder te gaan.
Maar ik kan het mis hebben natuurlijk.

ps, ik heb alvast dit maar even snelgeleesd, maakt meer duidelijk over meervoudige lagen :
Wikipedia: Printplaat ;)

[ Voor 13% gewijzigd door kitao op 13-11-2012 05:42 . Reden: ps ]


  • Sissors
  • Registratie: Mei 2005
  • Niet online
In principe gebruik je bij dubbellaags ook nog steeds maar een enkele laag voor je banen hoor, enkel de bovenste. De onderste laag maak je compleet ground. Heb je dus ergens een ground pin, dan maak je een gaatje naar de onderste laag en is hij aangesloten, hoef je dan verder totaal niet over na te denken hoe dat geroute moet worden. En als je dan twee sporen heb die elkaar moeten kruizen, dan ga je even naar de laag eronder met één spoor. (En uiteraard zorg je dat dat geen kortsluiting maakt met je ground die ook op onderste laag zit, maar dat is makkelijk).

Maar het is niet zo dat je beide lagen random door elkaar gebruikt voor routen.

[ Voor 6% gewijzigd door Sissors op 13-11-2012 10:42 ]


  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

kitao schreef op dinsdag 13 november 2012 @ 04:55:
[...]

Mwa, niet echt, ik ben nog niet eens aan het programma toegekomen.
Het leek mij eenvoudiger om een sporenbaan te tekenen in het programma zoals je die hetzelfde op papier zou tekenen en dat je niet het papier hoeft om te draaien om op de andere kant verder te gaan.
Maar ik kan het mis hebben natuurlijk.

ps, ik heb alvast dit maar even snelgeleesd, maakt meer duidelijk over meervoudige lagen :
Wikipedia: Printplaat ;)
Je hoeft je scherm niet om te draaien hoor. :D

Lagen zijn semi transparant en je kan de lagen dus door elkaar heen zien, en je kan lagen ook uitschakelen maar bij dubbelzijdig is dat meestal niet nodig en is het duidelijk zat waar de banen lopen aan de onderkant. Althans zo gaat het bij eagle, weet niet hoe het zit bij andere pakketten wat gebruik alleen eagle vanaf het begin al. Een van meeste gebruikte pakketten en daar is het meeste over te vinden en zijn ook heel veel componenten lib.

-Andere hobby- -


  • wesleytjuh
  • Registratie: November 2004
  • Laatst online: 09:24
Bij Altium net zo, de ground plane op de onderste laag vul ik meestal pas op het laatst, en is blauw in altium. De bovenste laag is rood en zie je dan over de onderste blauwe laag heen. Erg duidelijk.
Met 4 laags wordt het iets minder duidelijk maar opzich nog steeds overzichtelijk genoeg, je bent toch vooral op de bovenste of onderste laag bezig en de laag die actief is krijgt prioriteit op de rest. Mocht je echt alleen 1 laag willen zien ga je gewoon naar single layer mode, erg duidelijk.

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Ok, tnx voor de tips.
Eagle staat alvast op de schijf, ik weet nu ook hoe ik die moet openen maar duurt nog even voordat ik ermee ga oefenen.
Ben nog steeds bezig met lcd's en deze week verwacht ik een bekasting voor mijn versterkertje.
Maar zou wel mooi zijn als ik er een printje uit weet te toveren 8)

O ja, 1 vraagje misschien toch nog, wat voor kosten kun je ongeveer verwachten als je een ontwerptekening opstuurt om dit tot een printje te laten "etsen" ? (1 of 2 -laags)

[ Voor 22% gewijzigd door kitao op 13-11-2012 15:41 ]


  • Boudewijn
  • Registratie: Februari 2004
  • Niet online

Boudewijn

omdat het kan

Ligt aan de grootte van de print, het aantal, het aantal gaten, de levertijd, de spoordikte en nog wat factoren ;).

  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Vlak boven deze post is dit draadje eigenlijk begonnen, met erg mooie afbeeldingen en of het freeware was.
maikel in "De EL-kroeg - Deel 3"
Daar staat : "maximaal 10x8cm prints"
En dan bijvoorbeeld dit erop zetten : Afbeeldingslocatie: http://www.circuitsonline.net/schakelingen/sch/000015.gif

Waar kun je dan ongeveer op rekenen om dit te laten printen, 20, 50, 70 euro p/s ?
Gewoon een indicatie, geen precies cijfer, daar kom ik zelf wel achter als ik dat in de bestelling doe. :)

=========================
Sphere, bedankt.
Dat is een redelijke prijs om iets uit te proberen, wel vraag ik me dan af wat ik met die 9 andere prints moet doen, inleveren bij het chemisch afval ?

[ Voor 15% gewijzigd door kitao op 13-11-2012 17:35 ]


  • Sphere-
  • Registratie: November 2003
  • Laatst online: 28-08 19:53
Dat moet met gemak passen op 5cm x 5cm dus 13$ inclusief verzenden bij iteadstudio of seeedstudio (krijg je 10 dubbellaags printen voor)

[ Voor 21% gewijzigd door Sphere- op 13-11-2012 17:24 ]


  • Sissors
  • Registratie: Mei 2005
  • Niet online
Ook eens een vraagje stellen.

Ik heb een signaal, en dat moet gedecodeerd worden. Met gebrek aan scoop met voldoende diep geheugen (icm met dat ze zeer waarschijnlijk een idioot inefficient protocol hebben gebruikt, was iig bij de vorige versie het geval, maar dat was gewoon TTL dus makkelijk te decoderen), moet het dus op een andere manier.

Wat we hebben is een BPSK signaal (zover we kunnen zien), op een 1MHz carrier die op de voedingslijn erbij gegooid is. Gezien hun inefficiente protocol wordt er een seconde lang spul over en weer verstuurd, wat de reden is dat het niet gelukt is om de juiste berichten te pakken te krijgen. Plan A was nu om met geheugen chip en externe ADC de handel op te slaan. Kan nog, maar eerst plan B

Wat ik bedacht was dat hun het met een low-power uC decoderen (hardware is redelijk onherkenbaar gemaakt, dus misschien nog een extra IC erbij, maar geen groot IC). Dus dat ik het met een ARM uC ook wel moet kunnen decoderen, de vraag is alleen hoe. Vorige versie gebruikte ze iig een MSP430, maar goed nieuwe versie, al moet het nog steeds low power zijn.

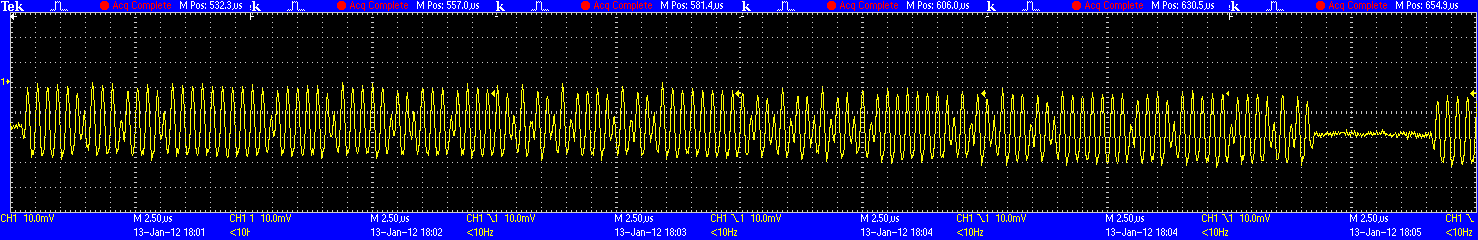

Voorbeeldje wat voor een signaal het over gaat:
Afbeeldingslocatie: http://tweakers.net/ext/f/vTb3sbOQpVJP9BOMP8L5nfRg/medium.png

Iemand ideeën hoe je zoiets makkelijk decodeert? (Ik weet wel hoe het kan, maar wil het ook makkelijk/robuust hebben).

  • Cassettebandje
  • Registratie: Juli 2002
  • Laatst online: 09:04

Cassettebandje

SA-C90 TDK

Ik heb niet echt prakische ervaring met deze materie maar de theoretische kennis doet me zeggen: phase locked loop mee laten lopen met het signaal en dan het verschilsignaal gebruiken om te decoden.
Er zijn volgens mij ook wel chips in de RF of powerline communication hoek die dit voor je kunnen doen.

  • Sissors
  • Registratie: Mei 2005
  • Niet online
Die viel onder mijn niet makkelijke oplossing om het zelf te maken (zo zijn er nog andere, signaal in kwadraat doen haalt BPSK eruit, weer delen en je hebt oorspronkelijke frequentie, dan fase vergelijken met je ingangssignaal). En ik heb nog geen IC kunnen vinden dat het voor mij doet.

Het probleem is behalve dat carrier anders is dan bij powerline, ook de data rate. Zoals te zien is in het plaatje, die is idioot hoog (zo ongeveer elke periode kan hij een bit erop gooien). Vraag me niet waarom het nodig is, enige wat ze moeten doen is een char versturen (het is onderdeel van elektrische fietsderailleur), dus dat ze een seconde lang heen en weer sturen met een datarate van richting de 1mbps slaat nergens op, maar ze doen het wel.

Terwijl powerline BPSK een paar kbit/s is, dus ICs daarvoor zullen dit niet trekken.

  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

kitao schreef op dinsdag 13 november 2012 @ 17:01:

"maximaal 10x8cm prints"


Waar kun je dan ongeveer op rekenen om dit te laten printen, 20, 50, 70 euro p/s ?
Gewoon een indicatie, geen precies cijfer, daar kom ik zelf wel achter als ik dat in de bestelling doe. :)
stel je print is 10 x 8cm.

Je moet dan altijd bestelling doen van maat pcb waar jou pcb inpast, 5 x 5 gaat niet lukken en 10 x 5 ook niet, 10 x 10 is de volgende en daar past het wel in.

10 x 10cm heb je voor 25 dollar en dan krijg je er 10 bij seeedstudio en itead. Bij seeed krijg je er geregeld 11 of 12 ipv 10. En bij itead kan je pcb ontwerp open source maken en krijg je er 12 ipv 10.

Met verzendkosten kom je ongeveer op 25 euro uit en 2 a 3 weken wachten. Kom je op 2.50 euro p/st uit

http://www.seeedstudio.co...vice-p-835.html?cPath=185
http://imall.iteadstudio.com

PS
Als je printje heb dat 5 x 5 is, en je hebt er veel nodig dan is het goedkoper om 4 printjes op één 10 x 10 te maken en zelf los te zagen, hou wel rekening met zaagbreedte en dat er stukje verloren gaat.

-Andere hobby- -


  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Ok, maar ik vraag me wel af waarom het niet gewoon per stuk kan, die 9 andere koperplaatjes gooi ik dan toch weg, tenzij iemand anders op dit forum ook diezelfde schakeling erop wil zetten.
Vandaag de versterker gekregen die ik eigenlijk wilde demonteren om als bekasting voor mijn diy-projectje te gaan dienen maar volgens degeen die dat aan mij heeft gegeven werkt alles nog. Ze heeft er zelfs een cd-speler bij gedaan.
Ik ga dat eerst allemaal eens aansluiten als ik eindelijk klaar ben met die lcd's en de omhangende library-doolhoven en dan kijk ik wel of ik nog verder ga met Eagle.

Seeedstudio......, ok, bedankt voor de tip alvast en voor je uitleg over de kosten. :)

[ Voor 8% gewijzigd door kitao op 16-11-2012 12:29 ]


  • wesleytjuh
  • Registratie: November 2004
  • Laatst online: 09:24
Omdat 10 stuks maken eigenlijk minimaal meer dan 1 stuks maken kost voor de fabrikant.

Per stuk kan ook, maar dan moet je bij eurocircuits of vergelijkbaar zijn en betaal je meer dan 10 stuks bij Seeed/itead.

Om gelijk een praktisch voorbeeld te noemen,
Vandaag toevallig besteld:
10 stuks PCB ~50x30 2-laags standaard pool van eurocircuits kost inclusief verzending en exclusief BTW zo'n 70 euro.

[ Voor 36% gewijzigd door wesleytjuh op 17-11-2012 22:40 ]

AccuSafe.nl: Alles voor je kistradio | Store | Kistradio FAQ | Onze video's | Onze versterker!


  • Mitchelll010
  • Registratie: Oktober 2002
  • Laatst online: 23-11 06:25
Hey mensen, vraagje. wil een ander kleurtje in mn dashboard.

Hoe weet ik wat voor package dit is ? Heeft iemand een documentje met de verschillende types/packages smd led's

Afbeeldingslocatie: http://i.imgur.com/qLD7l.jpg?1

  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

Dat is denk ik een 0805 led, Ze hebben dezelfde maataanduiding als smd weerstanden en condensators de maat zit in type verwerkt, bijvoorbeeld 5050, 0805, en 0603. herkennen kan je heel simpel, maat staat immers in de naam, 0.8mm bij 0.5mm of 0.6 bij 0.3, 5050 is dan natuurlijk 5 x 5mm.

Maar je herkend ze eigenlijk gelijk als je ze paar keer heb gezien, het verschil je duidelijk zichtbaar tussen de verschillende grote.

Maar met meten kom je vaak al heel eind. Zijn uitzonderingen voor powerleds en zo, maar standaard smd leds hebben standaard maten en maat is ook gelijk het type ledje.

Edit/
Ik heb trouwens zowel bij seeed als itead hetzelfde ontwerp ingeleverd, die heb ik nu binnengekregen, moet zeggen dat er toch wel behoorlijk wat verschil zit in de twee printjes. Op eerste gezicht ziet de itead er veel beter uit, via's niet onder de soldermask maar netjes vrij zoals het in het ontwerp ingeleverd is, bij seeed zitten ze allemaal onder en sommige helemaal dicht. Dat maakt voor werking niks uit, maar is niet netjes en volgens het ontwerp. Het vertinnen lijkt beter gedaan te zijn bij itead. Heb banen nog niet heel erg goed bekeken, maar zal de printjes morgen eens grondig inspecteren.

En daarbij kreeg ik mailtje van itead met wat vragen over het ontwerp of bepaalde zaken juist waren in het ontwerp, vind wel netjes dat ze files echt nakijken en ook even contact met je opnemen als ze iets tegen komen en erover twijfelen, weet niet of ze dat altijd doen.

[ Voor 42% gewijzigd door mad_max234 op 17-11-2012 23:35 ]

-Andere hobby- -


  • Mitchelll010
  • Registratie: Oktober 2002
  • Laatst online: 23-11 06:25
Soms denk ik echt te moeilijk :D

Thnx!

  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

mad_max234 schreef op zaterdag 17 november 2012 @ 23:20:
Ik heb trouwens zowel bij seeed als itead hetzelfde ontwerp ingeleverd, die heb ik nu binnengekregen, moet zeggen dat er toch wel behoorlijk wat verschil zit in de twee printjes. Op eerste gezicht ziet de itead er veel beter uit, via's niet onder de soldermask maar netjes vrij zoals het in het ontwerp ingeleverd is, bij seeed zitten ze allemaal onder en sommige helemaal dicht. Dat maakt voor werking niks uit, maar is niet netjes en volgens het ontwerp. Het vertinnen lijkt beter gedaan te zijn bij itead. Heb banen nog niet heel erg goed bekeken, maar zal de printjes morgen eens grondig inspecteren.
Dit is ook mijn ervaring. Itead is marginaal duurder dan seeed, maar levert veel betere kwaliteit. Ook de kwaliteit van de routing (het uitfrezen van het bord, evt. slots) is veel beter bij itead. Het grappige is dat seeed weer betere kwaliteit levert bij sommige opties, zoals zwart soldeermasker en 0.6mm PCBs. Het lijkt wel alsof ze een veel cheaper, crappier proces gebruiken voor 1.6mm.

Overigens is het openlaten of dichtmaken (tenten) van vias een ontwerpbeslissing waar niet persé het een beter is dan het ander. Soms wil je ze open houden (bijvoorbeeld om makkelijke probe-punten te hebben, je scope probes blijven er lekker op hangen), maar soms wil je ze ook bewust tenten (bijv. zodat je wat isolatie hebt). Ik let er tegenwoordig expliciet op; een onderdeel van m'n ontwerpworkflow is het nakijken van alle vias.
En daarbij kreeg ik mailtje van itead met wat vragen over het ontwerp of bepaalde zaken juist waren in het ontwerp, vind wel netjes dat ze files echt nakijken en ook even contact met je opnemen als ze iets tegen komen en erover twijfelen, weet niet of ze dat altijd doen.
Volgens mij laten ze de files gewoon geautomatiseerd nakijken, en als er iets niet in orde is (of lijkt te zijn) gooien ze er een engineer tegenaan. Als je je aan de design rules houdt en zelf goed je layout nakijkt hoor je eigenlijk nooit wat van ze. Ik heb in de afgelopen 20-30 keer dat ik zaken met itead heb gedaan geen enkele keer commentaar gehad.

  • mad_max234
  • Registratie: September 2003
  • Laatst online: 07-02 11:09

mad_max234

AMD Athlon II M320

Uiteraard gooi ik de rules eroverheen, ze hebben niet voor niks eagle rule files. :)

Maar ik heb soms wat afwijkende ontwerpen, had in dit geval power connector via een drie metalliseerde sleuf vastzitten aan de twee planes, vcc en grond. Daar kreeg ik vraag over of dat klopte netjes met foto en al erbij.

Is overigens netjes afgeleverd zoals het in de files stond, maar ze waren er schijnbaar niet zeker van of het klopte.

itead doet denk ik hetzelfde als seeed, dus alleen panels vullen en uitbesteden aan derde, etsen niet zelf, althans zo heb ik het begrepen dat ze werken.

Ik heb trouwens bijna op de cent af hetzelfde betaald voor 10 5 x 5 printjes, zowel bij seeed als itead was het 13 dollar nog wat, zal elkaar niet bijten. Zal morgen wat foto's maken en korte samenvatting van mijn bevinden van de printjes onderling.

-Andere hobby- -


Verwijderd

he pssssst .. lf generator kopen 8)

  • kitao
  • Registratie: Juli 2012
  • Laatst online: 06-11 16:53
Hé borroz, weer terug ? d:)b

Tegenwoordig leven we digitaal hoor :

Afbeeldingslocatie: http://image.made-in-china.com/2f0j00JvDEgrZMSOcw/Low-Frequency-Signal-Generator-DG3061A-.jpg
http://cstradingchina.en....l-Generator-DG3061A-.html

;)

  • Mr_gadget
  • Registratie: Juni 2004
  • Laatst online: 23-11 14:48

Mr_gadget

C8H10N4O2 powered

Er is trouwens de 26ste free shipping bij sparkfun :)
http://www.sparkfun.com/news/994

Verwijderd

hahahaha.. daar kom ik ook langzaam achter :P

ik ben aan het sparen voor deze > http://www.batronix.com/s...alyzer/Owon-MSO8202T.html

  • mux
  • Registratie: Januari 2007
  • Laatst online: 19-11 16:51

mux

99% efficient!

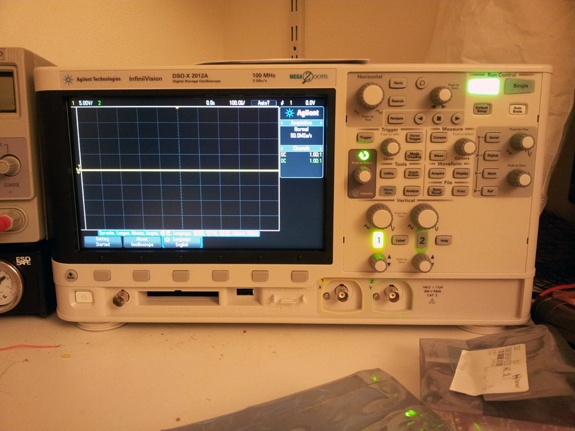

I raise you one

Afbeeldingslocatie: http://tweakers.net/ext/f/sLfXuyNQoxaiavGapQoB4AN5/full.jpg

:D
Pagina: 1 ... 62 ... 122 Laatste

Dit topic is gesloten.
