Verwijderd
De 12V 4A voeding van DickBest (EOO):
Heb 2 van deze dingen gekocht, voor een DealExtreme waardige prijs van €8.50. Bij deze voeding voelde het aan alsof er iets los in zat, dus maar even open gemaakt.
De boosdoener is meteen zichtbaar, de grote condensator is losgekomen. Hij zat overigens wel vastgelijmd.
NEC 2sk3115 FET
De chip is een OB2279. 6mm creepage distance + slot bij de mov.
Beetje jammer dat ze die condensator zo slecht hebben gelijmd, de rest van de voeding ziet er best netjes uit.
Heb 2 van deze dingen gekocht, voor een DealExtreme waardige prijs van €8.50. Bij deze voeding voelde het aan alsof er iets los in zat, dus maar even open gemaakt.
De boosdoener is meteen zichtbaar, de grote condensator is losgekomen. Hij zat overigens wel vastgelijmd.
NEC 2sk3115 FET
De chip is een OB2279. 6mm creepage distance + slot bij de mov.
Beetje jammer dat ze die condensator zo slecht hebben gelijmd, de rest van de voeding ziet er best netjes uit.
:strip_icc():strip_exif()/u/94119/358157.jpg?f=community)
Mitsubishi externe temperatuur sensor (Home Assistant compatible): V&A - ClimaControl - Ook voor Panasonic & LG.
:strip_icc():strip_exif()/u/146731/crop562615a0aa64c.jpeg?f=community)
Haha mux ik zat al te wachten tot jij langs zou komen
(omdat je toen ook die elcheapo $4 dollar thinkpad adapter hebt gereviewed)
(omdat je toen ook die elcheapo $4 dollar thinkpad adapter hebt gereviewed)
Verwijderd
Het ding heeft een input filter, op foto 1 zie je nog net 1 van de 2 spoeltjes zitten. Onder de condensator en achter de heatsink zitten nog een paar through hole componentjes.
De overcurrent protection werkt iig wel, bij +/- 5A valt hij helemaal uit
Dat is voor m'n toepassing wel handig, het ding moet incidenteel een acculader voeden. Die lader kan veel meer vermogen leveren dan die voeding. Ik neem nu steeds m'n overkill 20A voeding mee, maar ik gebruik nooit meer dan +/- 35W
De overcurrent protection werkt iig wel, bij +/- 5A valt hij helemaal uit
Dat is voor m'n toepassing wel handig, het ding moet incidenteel een acculader voeden. Die lader kan veel meer vermogen leveren dan die voeding. Ik neem nu steeds m'n overkill 20A voeding mee, maar ik gebruik nooit meer dan +/- 35W
Maar er is een grote bandbreedte aan compromissen, er bestaat niet zoiets als 'het compromis'. Ik heb grote problemen met het compromis om wel siliconentroep in de general vicinity van de meeste componenten te spuiten, maar niet aan de juiste kant van dat ene component waar netspanning op staat, dat nu effectief alleen door een laagje PE van 150 micron gescheiden is van een geaard stuk metaal. Dat is meer dan een schoonheidsfoutje, en het is absoluut niet 'doorslaan' om een voeding daarop af te straffen. Verder commentaar dat ik heb is meuk die allemaal wel toe te staan is als je een adapter zo goedkoop verhandelt, daar bedoelde ik ook echt niet zon punt van te maken (probeerde ik duidelijk te maken met m'n 'meh'). Natuurlijk zie ik liever Delta-kwaliteit voor €1.50
Overigens had ik op m'n telefoon dat sleufje bij de scheidingscap niet gezien. Good job, jammer dat ze dat niet ook bij het netfilter hebben gedaan (waar nog veel kleinere kruipafstanden zijn).
Overigens had ik op m'n telefoon dat sleufje bij de scheidingscap niet gezien. Good job, jammer dat ze dat niet ook bij het netfilter hebben gedaan (waar nog veel kleinere kruipafstanden zijn).
/u/13460/JUN982.GIF?f=community)
Zo, de telemetrie via een 433mhz transmissie werkt;
Meer:
http://www.modelbouwforum...os/165880-telemetrie.html
Meer:
http://www.modelbouwforum...os/165880-telemetrie.html
:strip_icc():strip_exif()/u/42559/crop68b894d172ae2_cropped.jpg?f=community)
Ik zit even terug te lezen in dit topic en ik wil hier toch wel nog even op reageren.:
Omdat je voor nauwelijks meer geld een Fluke kunt kopen in Nederland en daarmee wél betrouwbare meetresultaten hebt. Het is niet zozeer dat Fluke ideaal en geweldig is (hoewel ze vergeleken met de concurrentie best heel goed zijn), maar ze zijn het enige a-merk dat wijdverbreid in NL verkocht wordt. In andere landen kun je goed aan Agilent, Gossen Metrawatt, ABB, etc. komen, en daar is de prijsconcurrentie dan ook wat beter. Nieuwe flukes in nederland zijn flink aan de prijs, zeker de populairste modellen (179, 87V).
Goedkopere meters zijn gewoon zodanig veel minder goed gebouwd en hebben zodanig brakkere specs dat het de moeite niet is. Je betaalt voor een Fluke, met zn fatsoenlijke ingangsbeveiliging, betrouwbare meetresultaten, bouwkwaliteit die het minstens 10 jaar uithoudt met heftig gebruik, 60 à 100 euro. De goedkoopste alternatieve multimeters die enigszins functioneel in de buurt komen kosten 30-40 euro. Why bother? Als je de nieuwprijs niet wil betalen (zoals ik) koop je er een tweedehands. Afgezien van de niche-producten kun je elke full-featured Fluke voor minder dan 125 euro krijgen op marktplaats.
De multimeter is het enige apparaat dat iedere elektrotechnicus, hobbyist of professional, dag in dag uit bezig of af en toe, zijn hele leven nodig zal blijven hebben. Het heeft geen zin om erop te besparen, en het gaat maar om een paar euro prijsverschil. Met een fluke haal je meteen iets binnen dat veel beter is dan de rest. Het is geen kwestie van religie of persoonlijke voorkeur, het is gewoon een ontzettend obvious keuze.
Je kunt een goed idee krijgen van het verschil in bouw door de teardowns van EEVBlog te bekijken.
btw: ik heb in totaal voor mijn Fluke 73, 111, 183 en 187 minder betaald dan voor één nieuwe 80-serie fluke
Ik vind het namelijk wel ietwat ongenuanceerd.
Er zijn best goedkopere multimeters die prima presteren of zelfs beter dan een Fluke.
Ik heb er inmiddels al heel wat gehad of mee mogen werken.
Waar je voor betaald bij Fluke is robuustheid en consistentie.
Beetje vergelijkbaar met bijvoorbeeld een DeWalt.
Dat betekent zeker nog niet dat de rest meuk is, maar je moet dan wel wat meer opletten, aangezien er wel meer meuk tussen KAN zitten.
Ik verdenk Fluke trouwens ook hier en daar (bij de goedkopere modellen) van "rebranding".
Hetzelfde product wordt dus onder een minder bekende naam verkocht voor veel minder.
Vergelijkbaar met Perles en DeWalt (Perles is echt 100% identiek, wordt zelfs in dezelfde fabriek gemaakt)
Het is gewoon een kwestie van afwegen hoe vaak je zoiets nodig gaat hebben.
Bij veel gebruik zul je ook sneller te maken hebben met gebreken die op gaan treden, schroefjes die lam worden etc.
Een goede Fluke kun je ook gewoon flink buiten gebruiken en (bij wijze van) in de modder laten vallen.
Batterij eruit, afspoelen en ze doen het wel weer
Grote afwijkingen kunnen idd voorkomen, maar merendeel staat toch wel netjes vermeldt in de manuals
Ik doe het trouwens steeds met twee oude Fluke 8010A en 8050A, ik blijf die zo fijn vinden
Daarnaast heb ik nog een goedkope V&A, Velleman, Mastech (is allemaal hetzelfde).
Ding meet echt prima, maar gaat wel bij heftig gebruik kapot na een tijdje
(een vriend van me heeft dezelfde en die doet het nog prima)
Dus Fluke is zeker niet heilig, maar je moet gewoon kijken wat je nodig hebt.
Ga je er echt flink gebruik van maken en ben je iemand die toch wat ruig omgaat met apparatuur, dan is het inderdaad wel aan te raden.
Ik ben trouwens nog nooit een multimeter tegengekomen die niet binnen zijn specs kon meten.
(die moet je dan uiteraard wel even controleren
)Belangrijker is nog zelf nadenken bij metingen.
Blind vertrouwen op je meetapparatuur is heel dom en de grootste valkuil van een onderzoeker
Laten we duidelijk hebben van het begin van je betoog: het gaat me niet om prestaties, het gaat me 100% om bouwkwaliteit en betrouwbaarheid van de meting. Het kan me niet schelen als metingen er een paar tienden van een procent naast zitten, want je gebruikt een handheld multimeter niet voor ultranauwkeurig werk. Je gebruikt het om op een handige manier even snel wat te kunnen meten. Daarvoor is het belangrijk dat je meter het altijd doet en dat hij je meteen een goede waarde geeft.
Totnogtoe doet Fluke dat niet.
En daar is het volgende: goedkope multimeters (écht goedkope exemplaren, sub-50 euro) hebben zelden tot nooit specificaties by design, het zijn op z'n minst onvolledige specs maar meestal zelfs uit de lucht gegrepen, ongeverifieerde getallen. Ondanks dat de meter zegt dat hij 0.5% nauwkeurig is, blijkt in de praktijk dat hij over z'n temperatuur- en meetbereik meer dan 1.5% doet bijvoorbeeld. Wederom: je betaalt voor de betrouwbaarheid van je meting.(...)
Grote afwijkingen kunnen idd voorkomen, maar merendeel staat toch wel netjes vermeldt in de manuals
Absoluut.Belangrijker is nog zelf nadenken bij metingen.
Blind vertrouwen op je meetapparatuur is heel dom en de grootste valkuil van een onderzoeker
Maar ik heb al deze dingen ook al eerder gezegd. Fluke is niet heilig en niet voor iedereen, maar het is een no-brainer voor iedereen die regelmatig met elektronica bezig is. En daarbij heb ik het vooral over tweedehands Flukes in het geval van hobbyisten/studenten en nieuwe exemplaren voor professionele gebruikers. Als je alle multimeters die je kunt vinden in NL en die makkelijk naar NL zijn te vervoeren (uit china, hong kong, etc.) sorteert op prijs en kijkt wat de eerste volledig gespecificeerde, a-merk, betrouwbare en goed gebouwde multimeters zijn, dan komt Fluke als eerste omhoog. Niet dat er geen andere merken bestaan die even goed zijn, maar die zijn slecht verkrijgbaar. Een tijdje terug vertelde DaWaN over zijn Multimetrix - prima merk, maar 100% Frans en hier bijna niet te krijgen. Hij heeft geluk gehad om hem op Marktplaats tegen te komen. Op dezelfde manier ben ik op zoek naar een Gossen Metrawatt/Metrahit Energy meter voor mijn vermogensmetingen - uitstekende meter en bijzonder goed geprijsd vergeleken met de enige twee Fluke alternatieven, maar 100% duits en eigenlijk alleen maar verkrijgbaar door nieuw te importeren. Agilent idem dito.
En het prijsverschil is zowat te verwaarlozen. Uitgezonderd de mensen die hier rondlopen <20 jaar die nog geen salaris in het vak vnagen (daarvan kan ik me voorstellen dat het verschil tussen 30 en 100 euro erg groot is) is het 1, misschien 2 uurtjes werken om een Fluke ipv V&A te kopen. 2 uurtjes die je anders toch zou vergooien omdat je multimeter zonder dat je het doorhebt door z'n batterijen heeft gevreten of andere dingen doet die je niet verwacht. Hell, de meeste mensen geven het tienvoudige aan hun computer uit, zelfs zestienjarigen. Het is een kleine investering in een meter die het je hele leven zal uithouden. Het is iets héél anders dan bijvoorbeeld het verschil tussen een instap-oscilloscoop en een serieuze scope; voor een high-ender betaal je zo 6000 euro, terwijl een instap-rigol misschien 300 euro inclusief btw, invoerrechten, etc. kost. Daar zijn dit soort discussies een stuk gerechtvaardigder.

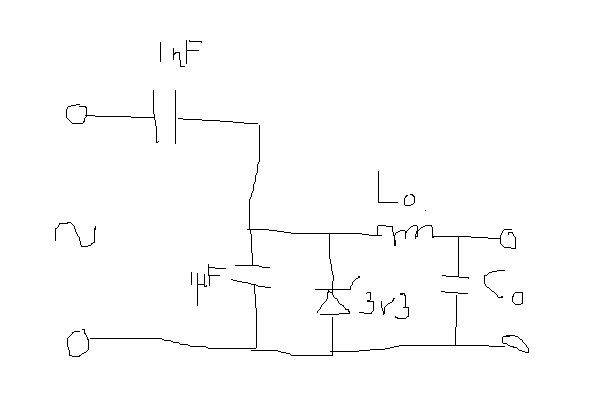

Ik ben een diode(brug) vergeten maar ben te lui om het plaatje aan te passen.
Dit is de eenvoudigste soort ongescheiden laagspanning AC-voeding met enig rendement. Het probleem met deze dingen is alleen dat de componenten heel gauw groot worden. Je zit met een hele nasty 3.3V ter hoogte van de zener, dus je moet idealiter een LC-filter op de uitgang (gevormd door LO en CO) bouwen, en de componenten daarvan moeten in de orde van 10mH en 10mF zijn om 100Hz effectief weg te filteren (met -12dB of beter). Dat zijn zelfs voor een paar mA al flink grote componenten, dus in de praktijk gebruik je een 8V zener en een LDO die er een nette 3.3V van maakt.
Nog een nadeeltje van deze schakeling is dat je een beetje met veiligheid zit. De low-value hoogspanningscondensator is prima in kleine vorm te krijgen, maar de hogere waarde (die daardoor een lagere wisselspanning over zich heen krijgt) betekent dat je het liefste een 10 of 16V exemplaar gebruikt, dus als er iets misgaat in je circuit explodeert dat ding lekker. Je moet dus voldoende bescherming inbouwen: er moet op zijn minst een MOV, potted zekering en een dikke (0.5 of 1W) zener in om er zeker van te zijn dat het circuit veilig faalt. Met andere woorden: dit soort voeding wordt al heel gauw fysiek groter en duurder dan een schakelende voeding.
Een betere optie is om een schakelende voeding te bouwen, die net als een moderne telefoonlader een heel laag quiescent verbruik heeft. Er zijn tegenwoordig een hele hoop bijzonder gemakkelijk toe te passen off-line (direct op 230V aan te sluiten) flyback controllers met geïntegreerde mosfet, bijv. van national en TI, en ook Linear als je echt duur wil doen. Het probleem wat je daar weer krijgt is dat je ergens een custom trafo vandaan moet halen. Dat is niet heel erg moeilijk (ook niet voor <100 stuks), maar ik heb er totnogtoe nog geen ervaring mee dus kan je niks aanraden.
Wat betreft kruipafstand: het is niet erg om maar 0.8mm kruipafstand bij 230V te hebben, als je maar kunt garanderen dat het diëlektricum het altijd kan hebben. Open soldeercontacten op zo'n kleine afstand is een absolute no-go, maar als je het in epoxy pot is er helemaal niks aan de hand.
:strip_icc():strip_exif()/u/68763/wielGoT.jpg?f=community)
Farnell heeft wel een aantal leuke Agilent instap meters hoor
http://nl.farnell.com/agi...digital-u1177a/dp/2084544
Voor 86 euro een gecalibreerde meter met bluetooth adapter vind ik een aardige deal
If you do not change direction, you may end up where you are heading
:strip_exif()/u/20832/Thigh.gif?f=community)
Hmm, daar was ik eigenlijk al bang voor ja. Maar wat is er nodig om mijn huidige print 'om te bouwen' naar een 'constant current' variant? Ik wil namelijk zo min mogelijk aanpassen.
Is het mogelijk er een extra printje tussen te hangen die de (12V) PWM als input heeft en zorgt voor een constante stroom?
De driver die ik nu gebruik is deze:
Hierbij heb ik dus aan de 'signal out' de drie weerstanden hangen. Normaal gesproken hang ik hier direct mijn LED-strips aan, wat prima werkt.
Zou het zo simpel zijn als het aansluiten van deze driver: http://www.diodes.com/datasheets/ZXLD1350.pdf? Deze zou volgens mij dan ook direct aan de PWM-uitgang van de microcontroller gehangen kunnen worden.
Is het mogelijk er een extra printje tussen te hangen die de (12V) PWM als input heeft en zorgt voor een constante stroom?
De driver die ik nu gebruik is deze:
Hierbij heb ik dus aan de 'signal out' de drie weerstanden hangen. Normaal gesproken hang ik hier direct mijn LED-strips aan, wat prima werkt.
Zou het zo simpel zijn als het aansluiten van deze driver: http://www.diodes.com/datasheets/ZXLD1350.pdf? Deze zou volgens mij dan ook direct aan de PWM-uitgang van de microcontroller gehangen kunnen worden.
[ Voor 46% gewijzigd door maikel op 04-07-2012 11:29 ]
Dat is wellicht het makkelijkste ja. Je moet dan de 12V apart doortrekken naar de Vin van die chip en de ADJ-ingang met een pullup aan je PWM-uitgangen hangen. Je kunt dan de TC4423 en transistoren weghalen en de ADJ-pin direct aan de micro hangen.
edit @ hieronder: fixed... m'n handen schreven iets anders dan wat m'n brein bedoelde
edit @ hieronder: fixed... m'n handen schreven iets anders dan wat m'n brein bedoelde
[ Voor 16% gewijzigd door mux op 04-07-2012 12:43 ]
Je kan die idd direct aan de micro hangen. In de omschrijving staat op welke frequentie je hem kan gebruiken. Door het lage doorlaat filter van 4kHz zal hij de waarden gaan 'middelen' als het ware waardoor je hem analoog kan dimmen; je zet de DC stroom door de LED's lager.
Als je op 500Hz dimt heeft het filter geen invloed dus zet hij snel de converter aan en uit. Hiermee heb je een groter dimbereik, blijkbaar is voor deze chip de situatie of 'uit' of 25%+ aan. Ik denk als je b.v. 500Hz PWM er op zet de LED's met deze chip prima te dimmen is.
Volgens mij zijn er nog wel meer chipjes die zo'n 300mA kunnen dimmen van TI, maar waarschijnlijk stukken duurder.
Wellicht leuke 'instapper'.. een Fluke 85 of 87 is ook mooi en (uit m'n hoofd) ongeveer gelijke specs, maar echt zoveel duurder.
Tenzij ik misschien een oude kan scoren op marktplaats
Als je op 500Hz dimt heeft het filter geen invloed dus zet hij snel de converter aan en uit. Hiermee heb je een groter dimbereik, blijkbaar is voor deze chip de situatie of 'uit' of 25%+ aan. Ik denk als je b.v. 500Hz PWM er op zet de LED's met deze chip prima te dimmen is.
Volgens mij zijn er nog wel meer chipjes die zo'n 300mA kunnen dimmen van TI, maar waarschijnlijk stukken duurder.
Idd, op conrad staan ze ook, zelfde prijzen als farnell maar dan zonder accesoires. Volgens mij heb je ook de 1241 series voor 200 euro, die meter is eigenlijk helemaal compleet, 10k count en volgens mij levert Agilent redelijk tot goede meters.
Wellicht leuke 'instapper'.. een Fluke 85 of 87 is ook mooi en (uit m'n hoofd) ongeveer gelijke specs, maar echt zoveel duurder.
Tenzij ik misschien een oude kan scoren op marktplaats
[ Voor 24% gewijzigd door Hans1990 op 04-07-2012 12:46 ]
Ik had het al gefikst in de vorige post, maar ten overvloede: ja, ik had iets vaags geschreven. In de datasheet staat dat de ideale manier is om je PWM-uitgangen met een open-collector/open-drain-torretje aan de adj-pin te hangen, zodat hij gebruik kan maken van de interne pullup in de zetex-chip. Als je netjes wil zijn kun je dat doen, maar persoonlijk zou ik hem er gewoon direct aan hangen
Soms moet alles persé perfect zijn van mij, andere keren ben ik een totale beunhaas
De 124x-serie is nog wel een stapje onder de Fluke (1)8x-meters hoor... Spec-wise dan. Het lijkt meer een soort tegenhanger van de vergelijkbaar geprijsde 17x-serie meters. Wat dat betreft is het een beetje hetzelfde als in de consumentenelektronica: concurrenten baseren de prijs van hun producten op die van de concurrentie, niet op basis van wat het ding nou eigenlijk kost om te maken.:
Idd, op conrad staan ze ook, zelfde prijzen als farnell maar dan zonder accesoires. Volgens mij heb je ook de 1241 series voor 200 euro, die meter is eigenlijk helemaal compleet, 10k count en volgens mij levert Agilent redelijk tot goede meters.
Wellicht leuke 'instapper'.. een Fluke 85 of 87 is ook mooi en (uit m'n hoofd) ongeveer gelijke specs, maar echt zoveel duurder.
Tenzij ik misschien een oude kan scoren op marktplaats
Nog een tip voor mensen die daarin geinteresseerd zijn: Warmtebeeldcamera voor 900e. Deze gebruiker heeft hem er al een paar weken op staan en prijst hem telkens weer 500 euro af (vorige keer dat hij erop stond was hij nog 1500 euro, daarvoor 2000). Ik hoop er nog altijd op dat hij hem afprijst naar 500 euro zodat ik hem kan kopen, maar anders: grijp je kans, deze meuk is gewoonlijk niet onder de 3000 euro te vinden.
Mitsubishi externe temperatuur sensor (Home Assistant compatible): V&A - ClimaControl - Ook voor Panasonic & LG.
:strip_exif()/u/12601/cat_matrix2.gif?f=community)
Maken is geen enkel probleem, solderen kan ik wel Heb in een grijs verleden bergen dingen zelf ontworpen maar voedingen heb ik me nooit in gemengd.
Krengen liggen opgesloten voor de vakantie in de kluis, kan er dus niet bij. Zijn standaard Huawei Ideos S7 tablets. Er zit een heel goedkoop 3knaken opladertje bij (smullen voor jou )
Ik denk dat ik voorlopig al heel erg geholpen ben met een dikke 5volt bron waar ik meerdere USB poortjes op aan kan sluiten (moeten er dan diodes in de + lijnen om de tablets van elkaar te isoleren oid? Ik klets maar wat, heb echt gewoon geen idee!)
link op Samenkopen Dit zou wel een erg goedkope oplossing zijn met wat USB aansluitingen en een kastje en ik ben er al. Jij krijgt er vast jeuk van maar is het goed genoeg?
Heb in een grijs verleden bergen dingen zelf ontworpen maar voedingen heb ik me nooit in gemengd. Krengen liggen opgesloten voor de vakantie in de kluis, kan er dus niet bij. Zijn standaard Huawei Ideos S7 tablets. Er zit een heel goedkoop 3knaken opladertje bij (smullen voor jou
)Ik denk dat ik voorlopig al heel erg geholpen ben met een dikke 5volt bron waar ik meerdere USB poortjes op aan kan sluiten (moeten er dan diodes in de + lijnen om de tablets van elkaar te isoleren oid? Ik klets maar wat, heb echt gewoon geen idee!)
link op Samenkopen Dit zou wel een erg goedkope oplossing zijn met wat USB aansluitingen en een kastje en ik ben er al. Jij krijgt er vast jeuk van maar is het goed genoeg?
[ Voor 16% gewijzigd door sebastius op 06-07-2012 21:55 ]
Ik ga nu aan de slag, ik vind het een erg leuk en duidelijk stripje!:
“Soldering is Easy” Complete Comic Book:
http://mightyohm.com/blog...ering-is-easy-comic-book/
Leuk gemaakt, wie maakt de Nederlandse vertaling?
:strip_exif()/u/128173/crop59a1592e54731_cropped.gif?f=community)
Lekker laat:
, maar heb het standby-LED projectje nu op een breadboard zitten.Op zich werkt het goed, 2e 5v bron weg en LED gaat knipperen:
[YouTube: http://youtu.be/keK5DIUd0tw]
De fade-in vind ik wel goed (al mag die nog wel íetsje langer duren), maar ik vind de fade-out echter geen fade-out, de LED gaat sneller uit dan dat ie aangaat. Waarschijnlijk moet ik even met de weerstandswaarden spelen. Daarnaast blijft het LEDje tussen het faden te lang voluit branden, zodra de LED voluit brand moet de fade-out beginnen en nadat de LED uit is gelijk weer de fade-in.
En ik zit nog met dat het LEDje niet brand wanneer beide spanningen aanwezig zijn. Ik dacht dit op te lossen door de 2e 5v bron via een weerstand met de LED te verbinden zodat de LED brand wanneer beide voedings-spanningen aanwezig zijn en gaat knipperen als die 2e wegvalt, maar dat zorgde er alleen voor dat de transistor niet meer werkte:/
Maar goed, dit is al een mooi begin
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Ik heb inmiddels mijn ZXLD1350's binnen. Damn, wat zijn die dingen klein! Dat wordt nog lastig solderen.
Eens kijken of dat wat gaat worden.
[edit]
Nou, dat wordt dus helemaal niks. Zeker niet zonder een printje met de juiste baantjes.
Wat is buiten deze drivers dan de meest ideale manier om vanuit een microcontroller een stroom van 350mA te krijgen die ik kan laten PWM'en?
Dat wordt nog lastig solderen.Eens kijken of dat wat gaat worden.
[edit]
Nou, dat wordt dus helemaal niks. Zeker niet zonder een printje met de juiste baantjes.
Wat is buiten deze drivers dan de meest ideale manier om vanuit een microcontroller een stroom van 350mA te krijgen die ik kan laten PWM'en?
[ Voor 45% gewijzigd door maikel op 17-07-2012 23:09 ]
Dat ziet er inderdaad niet eens zo lastig uit. Ik zal nog wel eens wat proberen.
Het probleem is alleen wel dat ik als draadjes meestal de aders van een UTP-kabel gebruik, maar die mantel smelt nogal snel. Bij normale chips is dat geen punt, aangezien de afstanden groot genoeg zijn. Maar hier kan 1mm al kortsluiting maken natuurlijk. Dat maakt natuurlijk weinig uit, gezien het filmpje.
Punt 2 is dat ik op dit moment geen flux heb.
[edit]
Morgen toch maar eens flux halen. Hopelijk lukt het dan wel: inmiddels is m'n chip al een paar pootjes armer en het zou me verbazen als de rest nog wel werkt.
Ik zal nog wel eens wat proberen.Het probleem is alleen wel dat ik als draadjes meestal de aders van een UTP-kabel gebruik, maar die mantel smelt nogal snel. Bij normale chips is dat geen punt, aangezien de afstanden groot genoeg zijn. Maar hier kan 1mm al kortsluiting maken natuurlijk. Dat maakt natuurlijk weinig uit, gezien het filmpje.
Punt 2 is dat ik op dit moment geen flux heb.
[edit]
Morgen toch maar eens flux halen. Hopelijk lukt het dan wel: inmiddels is m'n chip al een paar pootjes armer en het zou me verbazen als de rest nog wel werkt.
[ Voor 87% gewijzigd door maikel op 18-07-2012 00:05 ]
:strip_icc():strip_exif()/u/22379/crop5b202d7672b27_cropped.jpeg?f=community)
Volgens mij is de oplossing verbazingwekkend simpel, ik moet er een stel diodes tussen plaatsen om te voorkomen dat de stroom van de 2e stroombron ergens heen gaat waar deze niet heen moet. Andersom ook, dat de stroom van de 1e stroombron niet richting de 2e kan.:
[...]
Lekker laat
Op zich werkt het goed, 2e 5v bron weg en LED gaat knipperen:
[video]
De fade-in vind ik wel goed (al mag die nog wel íetsje langer duren), maar ik vind de fade-out echter geen fade-out, de LED gaat sneller uit dan dat ie aangaat. Waarschijnlijk moet ik even met de weerstandswaarden spelen. Daarnaast blijft het LEDje tussen het faden te lang voluit branden, zodra de LED voluit brand moet de fade-out beginnen en nadat de LED uit is gelijk weer de fade-in.
En ik zit nog met dat het LEDje niet brand wanneer beide spanningen aanwezig zijn. Ik dacht dit op te lossen door de 2e 5v bron via een weerstand met de LED te verbinden zodat de LED brand wanneer beide voedings-spanningen aanwezig zijn en gaat knipperen als die 2e wegvalt, maar dat zorgde er alleen voor dat de transistor niet meer werkte
Maar goed, dit is al een mooi begin
Nu maar wachten op de diodes die in bestelling staan. Heb die niet op voorraad helaas.
After the first glass you see things as you wish they were. After the second you see things as they are not. Finally you see things as they really are, and that is the most horrible thing in the world...
Oscar Wilde
Alles voorvertinnen en niet hard drukken.:
Dat ziet er inderdaad niet eens zo lastig uit.
Het probleem is alleen wel dat ik als draadjes meestal de aders van een UTP-kabel gebruik, maar die mantel smelt nogal snel. Bij normale chips is dat geen punt, aangezien de afstanden groot genoeg zijn. Maar hier kan 1mm al kortsluiting maken natuurlijk. Dat maakt natuurlijk weinig uit, gezien het filmpje.
Punt 2 is dat ik op dit moment geen flux heb.
[edit]
Morgen toch maar eens flux halen. Hopelijk lukt het dan wel: inmiddels is m'n chip al een paar pootjes armer en het zou me verbazen als de rest nog wel werkt.
Hoewel ik kan voorstellen dat met 'onjuist' gereedschap je met minste beweging al iets stuk maakt.
Ik heb laatst een LED drivertje gemaakt op geetst printje. Zo'n SOT23-5 geval. Ik had eerst de printjes gemaakt en toen kreeg ik de onderdelen pas binnen..
Oops, ik heb een SOT323-5 footprint er opgezet ipv een SOT23-5. Dus het IC was een slag te groot.
Ik heb hem er volgens maar 'scheef' opgezet en voorzichtig een 2 pinnen naar binnen gebogen zodat die niet te ver uitstaken (en zodoende anders de batterij zal kortsluiten). Het werkte ook nog, maar wel een gepiel en heb ook nog 2 chips in het process gesloopt (1 pin brak af, 1 kortgesloten
)Had geen flux, omdat ik op een PCB zat was het niet zo zeer moeilijk gepiel om er draadjes goed op te krijgen, maar niets af tebreken of kort te sluiten (ground plane clearance was ook veels te klein).
Hmm, ik zit erover te denken om een paar beginner- en traditioneel consultant-diensten aan te bieden met m'n bedrijf. Ik zie een hoop dingen in (semi)pro elektronisch ontwerp waar ik wellicht bij kan helpen en tegelijk wat aan kan verdienen:
- Reviewen en ontwerphulp bij elektronisch ontwerp. Wat me telkens opvalt bij zelfs grotere elektronische ontwerpbureaus (20+ mensen) is dat ze zelden meer dan 1 persoon per taak hebben, en dat daardoor een hoop ontwerpen min of meer door één persoon worden gemaakt. Veruit de meeste elektronische consultants/ontwerpers werken volledig in hun eentje. Consequentie: onnodige extra revisies, inefficient ontwerp, meuk waar totaal overheen wordt gekeken, etc. De overduidelijke oplossing hiervoor is simpelweg consultants inhuren, maar dat wordt niet gedaan vanwege de hoge kosten (een review of audit kost je gemakkelijk 1-2k euro). Met een transparante kostenstructuur denk ik dat dit best te doorbreken moet zijn.
- Ontwerp van kleine projecten, all-in schema+layoutprijs, aparte kosten voor materiaal. Dit is meer iets gericht op leken of amateurs: vaak willen ze iets maken (wat zooooooooovaak langskomt in dit topic bijvoorbeeld) maar doen ze dat niet of suboptimaal omdat ze de tijd, kennis en ervaring niet hebben om snel iets in elkaar te flansen. Prijzen zouden dan bijvoorbeeld in de richting van €100-€250 voor een simpel ontwerp gaan.
- Prototype assemblage. My god, wat is daar een markt voor. Bijna alle ontwerpbureaus met 20+ werknemers hebben een eigen assembly-persoon, waardoor er opvallend weinig onafhankelijke assemblers in Nederland zijn. Wil je iets laten assembleren, dan moet je gelijk door de molens van Olimex of één van de vele sites met - wederom - geen duidelijke prijsstructuur en geen indicatie van wat ze precies voor je kunnen betekenen. Veel bedrijven doen geen one-offs (of je betaalt er vrij hoge bedragen voor, typisch €175+), alleen runs van minstens 10 borden. Ook zijn er maar weinig bedrijven die én assemblage én component sourcing voor je willen doen.
Denken jullie dat ik kans maak om dit soort diensten aan te bieden? Heeft het zin? Ik ben nu op het punt dat ik zeker het niveau en de kunde heb om het aan te kunnen bieden, en met die bagage wil ik eigenlijk langzaamaan geld verdienen om m'n lab verder uit te breiden (en m'n huur te betalen). Het inkomen wat ik nu uit ontwerpwerk trek is net niet genoeg om naast de noodzakelijke leefkosten ook nog het leukere soort apparatuur te kunnen kopen, wat ik wel langzamerhand wil doen.
- Reviewen en ontwerphulp bij elektronisch ontwerp. Wat me telkens opvalt bij zelfs grotere elektronische ontwerpbureaus (20+ mensen) is dat ze zelden meer dan 1 persoon per taak hebben, en dat daardoor een hoop ontwerpen min of meer door één persoon worden gemaakt. Veruit de meeste elektronische consultants/ontwerpers werken volledig in hun eentje. Consequentie: onnodige extra revisies, inefficient ontwerp, meuk waar totaal overheen wordt gekeken, etc. De overduidelijke oplossing hiervoor is simpelweg consultants inhuren, maar dat wordt niet gedaan vanwege de hoge kosten (een review of audit kost je gemakkelijk 1-2k euro). Met een transparante kostenstructuur denk ik dat dit best te doorbreken moet zijn.
- Ontwerp van kleine projecten, all-in schema+layoutprijs, aparte kosten voor materiaal. Dit is meer iets gericht op leken of amateurs: vaak willen ze iets maken (wat zooooooooovaak langskomt in dit topic bijvoorbeeld) maar doen ze dat niet of suboptimaal omdat ze de tijd, kennis en ervaring niet hebben om snel iets in elkaar te flansen. Prijzen zouden dan bijvoorbeeld in de richting van €100-€250 voor een simpel ontwerp gaan.
- Prototype assemblage. My god, wat is daar een markt voor. Bijna alle ontwerpbureaus met 20+ werknemers hebben een eigen assembly-persoon, waardoor er opvallend weinig onafhankelijke assemblers in Nederland zijn. Wil je iets laten assembleren, dan moet je gelijk door de molens van Olimex of één van de vele sites met - wederom - geen duidelijke prijsstructuur en geen indicatie van wat ze precies voor je kunnen betekenen. Veel bedrijven doen geen one-offs (of je betaalt er vrij hoge bedragen voor, typisch €175+), alleen runs van minstens 10 borden. Ook zijn er maar weinig bedrijven die én assemblage én component sourcing voor je willen doen.
Denken jullie dat ik kans maak om dit soort diensten aan te bieden? Heeft het zin? Ik ben nu op het punt dat ik zeker het niveau en de kunde heb om het aan te kunnen bieden, en met die bagage wil ik eigenlijk langzaamaan geld verdienen om m'n lab verder uit te breiden (en m'n huur te betalen
). Het inkomen wat ik nu uit ontwerpwerk trek is net niet genoeg om naast de noodzakelijke leefkosten ook nog het leukere soort apparatuur te kunnen kopen, wat ik wel langzamerhand wil doen.
:strip_icc():strip_exif()/u/93067/icon.jpg?f=community){kind=icon}
Ik denk dat het best tegen gaat vallen. Iemand die assembleert kost zo'n 2k per maand en doet niets anders. Daar kan je het zelf niet voor doen; gezien je ook nog klanten aan moet trekken. Particulieren leveren zit ook weinig geld in(tenzij je een bepaald soort vind), de meeste vinden 100 euro al veel voor een schakeling.
Sorry voor de wat sobere reactie.
Sorry voor de wat sobere reactie.
Mitsubishi externe temperatuur sensor (Home Assistant compatible): V&A - ClimaControl - Ook voor Panasonic & LG.
Je hebt niet genoeg aan freelance ontwerpwerk? Te weinig werk, niet genoeg uren per opdrachten, te laag uurloon, te veel kosten/onvoorziene dingen? Of koop je gewoon direct scopes van 5000 euro die na 2 maanden weer terug verdient moeten zijn? (zou ik ook doen hoor, )
Ik heb alleen (stage)ervaring bij kleine bedrijfjes helaas. Dus neem het met een korreltje zout, of doe wat je er maar mee
Goed, ik zie vaak 1 of 2 'design teams'. Je ziet bij dat soort bedrijven dat ze vaak alles zelf uitpluizen, waar bij software en hardware gescheiden is. Meerdere projecten = meerdere gescheiden teams.
Wat ze niet weten gaat regelrecht naar Field Application Engineers van de lokale leverancier (b.v. avnet of silica, nog een paar anderen).
Ik ben echter wel van mening dat als een 'knoop doorhakken' door 1 individu in een bedrijf wordt gedaan, ze misschien eens moeten denken over een technische meeting en de inhoud daar van. Meestal leg ik dat soort dingen voor bij betrokkenen van het ontwerp. Waar wil je het anders over hebben?Dat kan soms ook wel mondeling gaan, maar dat is minder 'productief'.
Misschien dat het in kleine bedrijfjes iets makkelijker gaat omdat je vaak bij elkaar op de vloer zit en zo na elkaar toeloopt enz. Maar communicatie is niet onbelangrijk.
Zo heb ik bij kleine bedrijfjes vaak halve schema's met bestaand werk aan kunnen vullen. Het 'specifieke' werd toegevoegd, print ontworpen, en bestellen maar. De rest is documenteren en communiceren.
Proto assemblage lijkt me erg gerichte markt.Zelfs bij de kleine bedrijven die ik ken zijn ze allen van plan geweest een eigen reflow oven aan te schaffen. Eentje heeft het gedaan, voor prototypes en kleine series. Werkt prima. Probleem; de ingenieur zit het in elkaar te beunen, omdat de normale productielui (die kabeltjes en TH printen solderen) niet weten hoe het werkt. Maar toen ik er weg ging werden daar handleidingen voor geschreven..
Anderen hadden wel adresjes waar ze het deden, maar dat ging vaak om QFN (die niet met hete lucht willen) en BGA gevallen.
Het zou kunnen, maar ik denk dat een bedrijf van 20 man al meer heeft staan. Dus je zou dan toch wel iets uitzonderlijks moeten aanbieden (of toevallig een paar mensen met twee linkerhanden tegen komen die van een TSOP al bang worden)>
Ik hoor van b.v. een klasgenoot dat zijn stagebedrijf 20-30 man had en een eigen productielijn met pick&place, stencil , reflow enzo hadden staan. Zijn printje bevatte daardoor overal QFN & BGA chips..
Simpele projecjtes van 250 euro klinken alsof je die eigenlijk van de plank trekt en opstuurt. Ja, je doet het waarschijnlijk voor 'de buurman' (als het ware), die niet 2500 euro voor een klein project gaat ophoesten.
)Ik heb alleen (stage)ervaring bij kleine bedrijfjes helaas. Dus neem het met een korreltje zout, of doe wat je er maar mee
Goed, ik zie vaak 1 of 2 'design teams'. Je ziet bij dat soort bedrijven dat ze vaak alles zelf uitpluizen, waar bij software en hardware gescheiden is. Meerdere projecten = meerdere gescheiden teams.
Wat ze niet weten gaat regelrecht naar Field Application Engineers van de lokale leverancier (b.v. avnet of silica, nog een paar anderen).
Ik ben echter wel van mening dat als een 'knoop doorhakken' door 1 individu in een bedrijf wordt gedaan, ze misschien eens moeten denken over een technische meeting en de inhoud daar van. Meestal leg ik dat soort dingen voor bij betrokkenen van het ontwerp. Waar wil je het anders over hebben?Dat kan soms ook wel mondeling gaan, maar dat is minder 'productief'.
Misschien dat het in kleine bedrijfjes iets makkelijker gaat omdat je vaak bij elkaar op de vloer zit en zo na elkaar toeloopt enz. Maar communicatie is niet onbelangrijk.
Zo heb ik bij kleine bedrijfjes vaak halve schema's met bestaand werk aan kunnen vullen. Het 'specifieke' werd toegevoegd, print ontworpen, en bestellen maar. De rest is documenteren en communiceren.
Proto assemblage lijkt me erg gerichte markt.Zelfs bij de kleine bedrijven die ik ken zijn ze allen van plan geweest een eigen reflow oven aan te schaffen. Eentje heeft het gedaan, voor prototypes en kleine series. Werkt prima. Probleem; de ingenieur zit het in elkaar te beunen, omdat de normale productielui (die kabeltjes en TH printen solderen) niet weten hoe het werkt. Maar toen ik er weg ging werden daar handleidingen voor geschreven..
Anderen hadden wel adresjes waar ze het deden, maar dat ging vaak om QFN (die niet met hete lucht willen) en BGA gevallen.
Het zou kunnen, maar ik denk dat een bedrijf van 20 man al meer heeft staan. Dus je zou dan toch wel iets uitzonderlijks moeten aanbieden (of toevallig een paar mensen met twee linkerhanden tegen komen die van een TSOP al bang worden)>
Ik hoor van b.v. een klasgenoot dat zijn stagebedrijf 20-30 man had en een eigen productielijn met pick&place, stencil , reflow enzo hadden staan. Zijn printje bevatte daardoor overal QFN & BGA chips..
Simpele projecjtes van 250 euro klinken alsof je die eigenlijk van de plank trekt en opstuurt.
Ja, je doet het waarschijnlijk voor 'de buurman' (als het ware), die niet 2500 euro voor een klein project gaat ophoesten.
[ Voor 4% gewijzigd door Hans1990 op 18-07-2012 23:11 ]
@jeronimo+LED-Maniak: dat is precies waar ik ook mee zit met het punt van proto-assemblage. Ik heb geen duidelijke doelgroep voor ogen, dus ik heb geen idee hoe ik me in die markt wil kunnen gooien. Echter, er is zeker een markt. Om maar een voorbeeld te geven: op de universiteit wordt (intern) €175 gefactureerd voor assemblage bij bijvoorbeeld DEMO (delft electromechanische ontwikkeling). Dat is op projectbudgetten van €4500/jaar (ja, het is echt extreem karig op de universiteit als je geen leerstoelhouder bent) een flinke hap en de mensen die die projecten doen zijn theoretici, geen handige mensen. Hetzelfde geldt voor 9/10 startups op Yes!Delft, meuk die op TNO gedaan moet worden, etc. Ik ben natuurlijk erg scheefgetrokken in mijn oordeel hierover doordat 50% van de bedrijven die ik ken delft-gerelateerd zijn, maar er moet iets te doen zijn.
@Hans1990: ik kan niet klagen over mijn inkomsten, maar ik wil ook andere dingen doen dan design engineer spelen zonder dat dat puur in m'n vrije tijd gebeurt. Vijf jaar geleden kon dat, nu wil ik een zekere hoeveelheid geld uit m'n tijd kunnen trekken zodat ik kan blijven doorbouwen. M'n werk betaalt m'n leefkosten en spaarpot, maar ik kan bijvoorbeeld niet minder kritische apparatuur kopen zoals een warmtebeeldcamera (zie opmerkingen eerder hierover, wat heb ik daarover zitten kwijlen), knappe LCR meter, etc. Dus twee vliegen in één klap. Het soort werk waar ik het over heb is wat ik zie als het snijvlak tussen 'dit wil ik eigenlijk wel graag doen' en 'dit zouden andere mensen ook misschien wel willen'. Het ontwerpen van knipperlichten voor fietsen (wat ik naast me heb liggen) is enkel dat eerste
Wat betreft assemblage: Dat is dus wat ik eerder al probeerde te zeggen: elk elektronisch ontwerpbureau dat iets is heeft wel meuk staan om proto's te maken. Dat is ook best essentieel. Als je 'echt speciale dingen' wil doen kun je al naar de assemblers van dit land, en als je meer dan 100 stuks wil maken kun je naar Olimex.. Het gaat me om de ZZP'ers, studenten, amateurs etc. in dit land. Geen idee of daar een vruchtbare markt in zit, of wat acceptabele prijzen zijn, maar ik heb gemerkt dat daar nog wel het gat zit. Vrijwel alles in elektronica-ontwikkeling is in de afgelopen 10 jaar gedemocratiseerd: je kunt tegenwoordig elk soort printplaat in china laten maken en binnen een week laten afleveren voor minder dan €100 (tweelaags kleine printjes zelfs voor €10), je kunt elk soort component in elke hoeveelheid binnen een dag bij Farnell krijgen, je kunt elk soort soldeergerei voor een habbekrats op ebay krijgen, er zijn gratis en hele goede EDAs en het internet staat vol met alle kennis die je nodig hebt om from scratch een deeltjesversneller te ontwerpen. Maar nog steeds is er altijd de vraag: nu heb ik mijn eerste SMD printplaat ontworpen, waar laat ik hem assembleren en wat kost het? Voor mensen die niet 24/7 bezig zijn met elektronisch ontwerp zit daar nog een gat - naar mijn idee.
Simpele projectjes van 250 euro zijn inderdaad meuk die ik van de plank trek of direct kopieer uit appnotes: sub-50 component bordjes met ruwweg 4 uur ontwerptijd. En dan wat extra aandacht naar manufacturability, design rules en wat ondersteuning in het gebruik. Voor dat soort geld is het niet mogelijk om iets helemaal op specificatie te maken.
@Hans1990: ik kan niet klagen over mijn inkomsten, maar ik wil ook andere dingen doen dan design engineer spelen zonder dat dat puur in m'n vrije tijd gebeurt. Vijf jaar geleden kon dat, nu wil ik een zekere hoeveelheid geld uit m'n tijd kunnen trekken zodat ik kan blijven doorbouwen. M'n werk betaalt m'n leefkosten en spaarpot, maar ik kan bijvoorbeeld niet minder kritische apparatuur kopen zoals een warmtebeeldcamera (zie opmerkingen eerder hierover, wat heb ik daarover zitten kwijlen), knappe LCR meter, etc. Dus twee vliegen in één klap. Het soort werk waar ik het over heb is wat ik zie als het snijvlak tussen 'dit wil ik eigenlijk wel graag doen' en 'dit zouden andere mensen ook misschien wel willen'. Het ontwerpen van knipperlichten voor fietsen (wat ik naast me heb liggen) is enkel dat eerste
Wat betreft assemblage: Dat is dus wat ik eerder al probeerde te zeggen: elk elektronisch ontwerpbureau dat iets is heeft wel meuk staan om proto's te maken. Dat is ook best essentieel. Als je 'echt speciale dingen' wil doen kun je al naar de assemblers van dit land, en als je meer dan 100 stuks wil maken kun je naar Olimex.. Het gaat me om de ZZP'ers, studenten, amateurs etc. in dit land. Geen idee of daar een vruchtbare markt in zit, of wat acceptabele prijzen zijn, maar ik heb gemerkt dat daar nog wel het gat zit. Vrijwel alles in elektronica-ontwikkeling is in de afgelopen 10 jaar gedemocratiseerd: je kunt tegenwoordig elk soort printplaat in china laten maken en binnen een week laten afleveren voor minder dan €100 (tweelaags kleine printjes zelfs voor €10), je kunt elk soort component in elke hoeveelheid binnen een dag bij Farnell krijgen, je kunt elk soort soldeergerei voor een habbekrats op ebay krijgen, er zijn gratis en hele goede EDAs en het internet staat vol met alle kennis die je nodig hebt om from scratch een deeltjesversneller te ontwerpen. Maar nog steeds is er altijd de vraag: nu heb ik mijn eerste SMD printplaat ontworpen, waar laat ik hem assembleren en wat kost het? Voor mensen die niet 24/7 bezig zijn met elektronisch ontwerp zit daar nog een gat - naar mijn idee.
Simpele projectjes van 250 euro zijn inderdaad meuk die ik van de plank trek of direct kopieer uit appnotes: sub-50 component bordjes met ruwweg 4 uur ontwerptijd. En dan wat extra aandacht naar manufacturability, design rules en wat ondersteuning in het gebruik. Voor dat soort geld is het niet mogelijk om iets helemaal op specificatie te maken.
@mux: tof om te horen dat je je kennis & skills wilt inzetten ten behoeve van de kleinere spelers op de elektronicamarkt. Een reactie vanuit mijn 2 jaar lange ervaring met freelance/zzp'erschap met af en toe wat elektronica-opdrachten:
1. Reviewen en ontwerphulp: je hebt gelijk dat hiervoor de drempel erg hoog is. Als bedrijf kun je ofwel zelf doormodderen, of de knoop doorhakken en een serieuze audit aanvragen. Als je daar tussenin gaat zitten bied je zeker een interessante dienst aan. Moeilijk gaat worden hoe je dit aan de man brengt - de mensen die de waarde ervan inzien willen best een audit betalen. De mensen die jij vooral kunt helpen zijn de mensen die de waarde van zo'n dienst misschien niet helemaal inzien. Je zult je klanten dus voor een deel moeten opleiden - ze goed vertellen welke meerwaarde jouw dienst biedt.
2. Ontwerp van kleine projecten en one-offs voor amateurs en hobbyisten: erg veel vraag en erg leuk, maar het mooie van een hobby- of amateurproject is dat tijd voor de hobbyist gratis is. Voor jou niet - jij verkoopt jouw tijd. Voor een hobbyist is €100 al snel veel. Daar gaat dan nog BTW vanaf – voor €84 kun jij geen klant binnenhalen, ontwerpprojectje doen, heen en weer mailen en er nog geld aan overhouden ook.
Uiteindelijk kun je vanuit jouw positie veel beter een aantal kwaliteitsblogs schrijven (petje af voor alles wat je tot nu toe opgeschreven hebt!) zodat de hobbyist het zelf beter kan.
3. Protoype-assemblage: JA! JA! Graag! Hier is inderdaad een groot gebrek aan. Als je het een beetje efficiënt kan regelen weet ik zeker dat je orderportefeuille meteen vol zit. Ik weet je te vinden
1. Reviewen en ontwerphulp: je hebt gelijk dat hiervoor de drempel erg hoog is. Als bedrijf kun je ofwel zelf doormodderen, of de knoop doorhakken en een serieuze audit aanvragen. Als je daar tussenin gaat zitten bied je zeker een interessante dienst aan. Moeilijk gaat worden hoe je dit aan de man brengt - de mensen die de waarde ervan inzien willen best een audit betalen. De mensen die jij vooral kunt helpen zijn de mensen die de waarde van zo'n dienst misschien niet helemaal inzien. Je zult je klanten dus voor een deel moeten opleiden - ze goed vertellen welke meerwaarde jouw dienst biedt.
2. Ontwerp van kleine projecten en one-offs voor amateurs en hobbyisten: erg veel vraag en erg leuk, maar het mooie van een hobby- of amateurproject is dat tijd voor de hobbyist gratis is. Voor jou niet - jij verkoopt jouw tijd. Voor een hobbyist is €100 al snel veel. Daar gaat dan nog BTW vanaf – voor €84 kun jij geen klant binnenhalen, ontwerpprojectje doen, heen en weer mailen en er nog geld aan overhouden ook.
Uiteindelijk kun je vanuit jouw positie veel beter een aantal kwaliteitsblogs schrijven (petje af voor alles wat je tot nu toe opgeschreven hebt!) zodat de hobbyist het zelf beter kan.
3. Protoype-assemblage: JA! JA! Graag! Hier is inderdaad een groot gebrek aan. Als je het een beetje efficiënt kan regelen weet ik zeker dat je orderportefeuille meteen vol zit. Ik weet je te vinden
Eens, maar in eerste instantie vind ik het ook niet zo ontzettend belangrijk om m'n minimum €45/uur daar uit te trekken. Het gaat mij ook een beetje om het helpen van die klasse ontwerpers.
Wat mij betreft zit hier ook wat service; van tevoren kun je duidelijk maken dat alles een beetje moet kloppen, maar als iemand echt geen idee heeft wat hij doet zal de service zitten in de hulp om het allemaal wel passend te krijgen
nuttige feedback.Hmm, hier kom ik in je mail nog op terug
Thank you for your business3. Protoype-assemblage: JA! JA! Graag! Hier is inderdaad een groot gebrek aan. Als je het een beetje efficiënt kan regelen weet ik zeker dat je orderportefeuille meteen vol zit. Ik weet je te vinden
:strip_icc():strip_exif()/u/145751/check-in-minion-small2.jpg?f=community)
Verwijderd
Om nog even terug te komen op m'n geweldige inverter, het ding heeft een temperatuurbeveiliging
M'n laptop laden en tegelijk gebruiken trekt hij niet zonder fan. M'n laptop heeft slechts een 65W adapter... Met een fan erop trekt hij het wel.
Hij voedt al ruim 2 weken lang m'n laptop, de levensduur overtreft alle verwachtingen
De USB poort erop is overigens ook lekker nuttig, dat is een vrijstaande 7805. Dat werkt erg goed bij een inputspanning van +/- 13V... Hij geeft nog net geen licht als je daarmee iets probeert te laden...
M'n marge kan ik sowieso niet ruiken van een afstand. Als blijkt dat er teveel meuk misgaat, gaat de prijs omhoog... vrij simpel
Mitsubishi externe temperatuur sensor (Home Assistant compatible): V&A - ClimaControl - Ook voor Panasonic & LG.
Je marge moet je beschermen . Je kan een project afspreken met een klant en van te voren zeggen, ik schat 80 uur nodig te hebben. Je hebt dan b.v. een fixed uur prijs van 80 euro per uur.
Wellicht dat je zelfs hardware budgetten voor proto's, of meetapparatuur, apart kan financieren (vooral als het duur spul is waar je mee bezig bent - denk aan eventjes 500 euro aan test onderdelen). Maar dat moet je natuurlijk van te voren afspreken..
Goed, project ontworpen. 65 uur verder. Naar de klant toegestuurd.
Als je het project op zo'n fixed price hebt afgerond, dan heb je 15 uur winst gemaakt. Tenminste, je hebt het product afgeleverd voor de afgesproken prijs.
Maar stel, die klant mailt een week later terug "maar je zei dat hij tot 192kHz kon samplen , je firmware laat maar tot 96kHz toe!"
"Dan haal ik de oversampling er uit, dan wordt de ruis maar iets hoger."
Terug gestuurd..
"Oke, maar nu halen we de tweede eis niet meer ; 80dB SNR "
Oops. Redesign nodig? Stel je hebt 30 uur nodig omdat je de hele analoge frontend moet verbeteren (andere opamps, filters enz.). Zit je op 95 uur. Ga je dan een tweede rekening van 15 uur sturen? Je klant heeft niets extra gevraagd. Je bent eigenlijk gewoon 15 uur verlies aan het draaien
Meerwerk kan je ook wel eens zien als tussentijds een extra eis op het project zetten waardoor je gemaakt werk moet wegpleuren. Dat is de schuld van de klant. Stel al zouden ze zeggen 'achteraf willen we toch 192kHz hebben, kan dat met die 80dB SNR?'
"Ja hoor, maar dan heb ik een extra budget van 30 uur nodig omdat te behalen, want dat kan nu niet"
Ik heb het bij stagebedrijven vaak gezien. Er is altijd wel wat mis, en soms past het in het huidige project en soms niet. Soms is het extra functies, naja, meerwerk. Soms niet, en dan is het verlies beperken.
Als je sneller dan budget klaar bent, mooi, extra winst.
. Je kan een project afspreken met een klant en van te voren zeggen, ik schat 80 uur nodig te hebben. Je hebt dan b.v. een fixed uur prijs van 80 euro per uur. Wellicht dat je zelfs hardware budgetten voor proto's, of meetapparatuur, apart kan financieren (vooral als het duur spul is waar je mee bezig bent - denk aan eventjes 500 euro aan test onderdelen). Maar dat moet je natuurlijk van te voren afspreken..
Goed, project ontworpen. 65 uur verder. Naar de klant toegestuurd.
Als je het project op zo'n fixed price hebt afgerond, dan heb je 15 uur winst gemaakt. Tenminste, je hebt het product afgeleverd voor de afgesproken prijs.
Maar stel, die klant mailt een week later terug "maar je zei dat hij tot 192kHz kon samplen , je firmware laat maar tot 96kHz toe!"
"Dan haal ik de oversampling er uit, dan wordt de ruis maar iets hoger."
Terug gestuurd..
"Oke, maar nu halen we de tweede eis niet meer ; 80dB SNR "
Oops. Redesign nodig? Stel je hebt 30 uur nodig omdat je de hele analoge frontend moet verbeteren (andere opamps, filters enz.). Zit je op 95 uur. Ga je dan een tweede rekening van 15 uur sturen? Je klant heeft niets extra gevraagd. Je bent eigenlijk gewoon 15 uur verlies aan het draaien
Meerwerk kan je ook wel eens zien als tussentijds een extra eis op het project zetten waardoor je gemaakt werk moet wegpleuren. Dat is de schuld van de klant. Stel al zouden ze zeggen 'achteraf willen we toch 192kHz hebben, kan dat met die 80dB SNR?'
"Ja hoor, maar dan heb ik een extra budget van 30 uur nodig omdat te behalen, want dat kan nu niet"
Ik heb het bij stagebedrijven vaak gezien. Er is altijd wel wat mis, en soms past het in het huidige project en soms niet. Soms is het extra functies, naja, meerwerk. Soms niet, en dan is het verlies beperken.
Als je sneller dan budget klaar bent, mooi, extra winst.
:strip_icc():strip_exif()/u/467128/bermuda2.jpg?f=community)
Hallo,
Na welgeteld 10 posts en 2 dagen ingeschreven te zijn bij circuits-online lag ik er al uit met een ban.
Geen idee waarvoor eigenlijk maar nooit ga ik daar meer terug.
Ik hoop dat het hier wat minder stroef gaat want ik heb echt geen idee wat ik daar nou precies verkeerd heb gedaan.
Ik wil binnenkort een Velleman K4003 gaan bouwen en zou best wel wat support kunnen gebruiken misschien. Vandaar dat ik het op dit forum probeer.
http://www.vellemanusa.com/support/downloads/?code=K4003
Als ik me even mag voorstellen in het kort, ik ben meer digitaal gericht, heb achtergrond via pbna en dirksen digitale techniek en koop nu af en toe wat modules via Parallax basic stamp.
Met audio heb ik weinig tot geen ervaring en ook solderen doe ik niet vaak maar heb wel de spullen en het is me niet geheel onbekend.
Op dit moment heb ik even geen vragen maar dat komt nog wel
Prettige dag verder
Na welgeteld 10 posts en 2 dagen ingeschreven te zijn bij circuits-online lag ik er al uit met een ban.
Geen idee waarvoor eigenlijk maar nooit ga ik daar meer terug.
Ik hoop dat het hier wat minder stroef gaat want ik heb echt geen idee wat ik daar nou precies verkeerd heb gedaan.
Ik wil binnenkort een Velleman K4003 gaan bouwen en zou best wel wat support kunnen gebruiken misschien. Vandaar dat ik het op dit forum probeer.
http://www.vellemanusa.com/support/downloads/?code=K4003
Als ik me even mag voorstellen in het kort, ik ben meer digitaal gericht, heb achtergrond via pbna en dirksen digitale techniek en koop nu af en toe wat modules via Parallax basic stamp.
Met audio heb ik weinig tot geen ervaring en ook solderen doe ik niet vaak maar heb wel de spullen en het is me niet geheel onbekend.
Op dit moment heb ik even geen vragen maar dat komt nog wel
Prettige dag verder
[ Voor 0% gewijzigd door kitao op 21-07-2012 20:37 . Reden: spelfout ]
Ban? Bedoel je deze posts: http://www.circuitsonline.net/forum/user/50577 ?
Naja, ik zie dat je topic gelocked is door Henry S. Sja, beetje 'ik ben de baas' altijd en vind dat mensen waarschuwen voor dubbelposten en quotes maken van vorige posts erg belangrijk (ofwel, je reageert op laatste reactie, maar je plaats een volledige quote er van in je nieuwe post). Achja, whatever.
@mux: Essentiele apparatuur, warmtecamera Oke
Ik had het wellicht niet helemaal goed begrepen wat je zei over projectwerk. Het lijkt mij voor kleine projecten lastig. Waar leg je de streep? Wat is nog een 'small' project? Iemand kan wel een relay schakelbord willen die timer of ethernet gestuurd is. Je kan hem de hardware aanleveren met een microcontroller, paar relaytjes en een trafo ingang. Arduino compatible (je maakt b.v. bordje met ATMEGA328, RTC, arduino footprint, voeding, FTDI kabel header en 4 relays oid). Zeg maar dat hij er een ethernet shield op moet drukken voor ethernet. Firmware mag ie zelf maken.
Sja, en dan werkt het niet Firmware (zijn zorg)? Hardware fout? (oops)
Garantie tot de deur? (of postbode)
Wat je ook kan doen, maar dan moet je echt community getrokken zijn, is kits of open source (hardware) stuff ontwerpen en verkopen. Zoals die gozers bij Dangerous Prototypes doen, of je veel op EEVblog ziet.
Probleem: je krijgt allemaal mensen met ideetjes die het beste voor hun uitkomen, hopende dat ze een 'gratis' custom built voeding of metertje krijgen. Heel handig is dat niet .. (hoewel er soms wel nuttige ideen bij zitten - en dhr Jones zijn eigen weg gaat en alles negereert op het forum geplaatst wordt, desondanks dat hij zegt 'comment'... kijk maar naar uSupply Rev B -> C.. Ga na die episode maar eens part 1 terugkijken
)
Wat je wel kan doen is het combineren. Je kan zeggen; oke ik ontwerp zo'n relaycard die arduino ethernet shield compatible is, (in een bepaalde compacte vormfactor), maar tegelijk plaats ik die in de webshop (evt. met schema en documentatie enz). Je moet dan natuurlijk wel weten dat het niet bij een one-off blijft en er een paar stuks voor goede prijs weg kan krijgen.
Naja, ik zie dat je topic gelocked is door Henry S. Sja, beetje 'ik ben de baas' altijd en vind dat mensen waarschuwen voor dubbelposten en quotes maken van vorige posts erg belangrijk (ofwel, je reageert op laatste reactie, maar je plaats een volledige quote er van in je nieuwe post). Achja, whatever.
@mux: Essentiele apparatuur, warmtecamera
Oke Ik had het wellicht niet helemaal goed begrepen wat je zei over projectwerk. Het lijkt mij voor kleine projecten lastig. Waar leg je de streep? Wat is nog een 'small' project? Iemand kan wel een relay schakelbord willen die timer of ethernet gestuurd is. Je kan hem de hardware aanleveren met een microcontroller, paar relaytjes en een trafo ingang. Arduino compatible (je maakt b.v. bordje met ATMEGA328, RTC, arduino footprint, voeding, FTDI kabel header en 4 relays oid). Zeg maar dat hij er een ethernet shield op moet drukken voor ethernet. Firmware mag ie zelf maken.
Sja, en dan werkt het niet
Firmware (zijn zorg)? Hardware fout? (oops)Garantie tot de deur? (of postbode)
Wat je ook kan doen, maar dan moet je echt community getrokken zijn, is kits of open source (hardware) stuff ontwerpen en verkopen. Zoals die gozers bij Dangerous Prototypes doen, of je veel op EEVblog ziet.
Probleem: je krijgt allemaal mensen met ideetjes die het beste voor hun uitkomen, hopende dat ze een 'gratis' custom built voeding of metertje krijgen. Heel handig is dat niet .. (hoewel er soms wel nuttige ideen bij zitten - en dhr Jones zijn eigen weg gaat en alles negereert op het forum geplaatst wordt, desondanks dat hij zegt 'comment'... kijk maar naar uSupply Rev B -> C.. Ga na die episode maar eens part 1 terugkijken
)Wat je wel kan doen is het combineren. Je kan zeggen; oke ik ontwerp zo'n relaycard die arduino ethernet shield compatible is, (in een bepaalde compacte vormfactor), maar tegelijk plaats ik die in de webshop (evt. met schema en documentatie enz). Je moet dan natuurlijk wel weten dat het niet bij een one-off blijft en er een paar stuks voor goede prijs weg kan krijgen.
[ Voor 14% gewijzigd door Hans1990 op 21-07-2012 22:31 ]
Die post was het inderdaad en heb me inmiddels daar weer uitgeschreven. Dit was echt een record, zelfs voor mij. Best wel jammer want in die 2 topics die ik heb geopend kreeg ik best wel goeie tips.
Ik was namelijk op zoek naar een pcb-houder want ik heb vandaag na een jaar of 5 weer eens het soldeer uit de kelder gevist. Normaal gesproken zit ik op een bread-board wat educatiefs te monteren.
Ik zag hier trouwens een hele Arduino-topic lopen maar 'helaas' zit ik al bij de fabrikant parallax.
Anyway, een forum is voor mij soms ook af en toe een praatje maken en zo te zien hadden ze dat hier ook door en is daarvoor dit cafe geopend.
Laten we hopen dat het hier beter gaat.
Het is soms nogal lastig om bepaalde bedoelingen en intonaties over te laten komen via internet en er ontstaan snel misverstanden.
Volgende keer onbekenden niet aanspreken met "vriend", dat kunnen veel mensen inclusief mijzelf niet waarderen. Verder zal er ook hier op GoT behoorlijk wat eigen inzet verwacht worden alhoewel je wel je best moet doen om hier in de EL-kroeg met een ban te eindigen
Om het even uit te leggen omdat dezelfde regels ook op GoT gelden:
Door een nieuwe reply toe te voegen aan het topic in plaats van je post te editten als je iets wilt toevoegen blijft je topic hoog staan in de lijst van topics met recente activiteit. Het is niet de bedoeling dat je zelf kunstmatig je topic hoog gaat houden in de lijst omdat dat niet eerlijk is tegenover andere gebruikers (immers een topic dat hoger in de lijst staat heeft meer kans om gezien te worden en dus heb je meer kans dat je geholpen wordt).
Ook hier zal je in de regel je post moeten editten als je iets wilt toevoegen. Uitzondering kan zijn als er al dagen geen activiteit meer is in je topic.
[ Voor 48% gewijzigd door Sphere- op 24-07-2012 12:40 ]
iedereen bedankt voor de tips en .... ach, ik ben hier niet om over een ander forum te roddelen.
terug naar de basics, ik heb wat oude breadboards en overigens ook een nieuwe uit de kast gehaald maar de bijgeleverde draden met massieve kern zijn maar 5 centimeter.
ik heb wel draadbrugpakketjes bij conrad zien liggen maar dan zit je al gauw op 20 euro incl. verz.
ik was van plan deze week naar de winkel te gaan en dan in 1 keer 5 meter draad te kopen en die dan zelf op maat knippen en strippen.
of denken jullie dat ik dan voor niks ga en dat ze dat niet hebben ?
(die winkel is niet dichtbij namelijk)
terug naar de basics, ik heb wat oude breadboards en overigens ook een nieuwe uit de kast gehaald maar de bijgeleverde draden met massieve kern zijn maar 5 centimeter.
ik heb wel draadbrugpakketjes bij conrad zien liggen maar dan zit je al gauw op 20 euro incl. verz.
ik was van plan deze week naar de winkel te gaan en dan in 1 keer 5 meter draad te kopen en die dan zelf op maat knippen en strippen.
of denken jullie dat ik dan voor niks ga en dat ze dat niet hebben ?
(die winkel is niet dichtbij namelijk)
http://www.samenkopen.net/action_product/363919/203615 ideaal als je 3-4 weken kunt wachten.:
iedereen bedankt voor de tips en .... ach, ik ben hier niet om over een ander forum te roddelen.
terug naar de basics, ik heb wat oude breadboards en overigens ook een nieuwe uit de kast gehaald maar de bijgeleverde draden met massieve kern zijn maar 5 centimeter.
ik heb wel draadbrugpakketjes bij conrad zien liggen maar dan zit je al gauw op 20 euro incl. verz.
ik was van plan deze week naar de winkel te gaan en dan in 1 keer 5 meter draad te kopen en die dan zelf op maat knippen en strippen.
of denken jullie dat ik dan voor niks ga en dat ze dat niet hebben ?
(die winkel is niet dichtbij namelijk)
Dat is helemaal ideaal met stekker en al ; ik ga die site zeker doorlezen, maar zolang wachten kan wel maar is niet echt prettig. De prijs echter wel, dat scheelt.
Ik heb nog wel wat liggen met gewoon gewikkeld koperdraad als kern, die las ik dan wel op die mini-draadjes ertussen.
Of ik ga gewoon toch naar die winkel, een stuk draad van 5 meter zal wel geen fortuin kosten.
Als ze die hebben tenminste.
Maar bedankt voor de tip, die site gaat bij de favorieten
Ik heb nog wel wat liggen met gewoon gewikkeld koperdraad als kern, die las ik dan wel op die mini-draadjes ertussen.
Of ik ga gewoon toch naar die winkel, een stuk draad van 5 meter zal wel geen fortuin kosten.
Als ze die hebben tenminste.
Maar bedankt voor de tip, die site gaat bij de favorieten
Je kan ook dit assortiment nemen, 60m in verschillende kleuren, werkt prima in een breadboard. Eventueel kan je ook oude printerkabels e.d. slopen maar die draadjes zijn vaak net wat te dun.:
Dat is helemaal ideaal met stekker en al ; ik ga die site zeker doorlezen, maar zolang wachten kan wel maar is niet echt prettig. De prijs echter wel, dat scheelt.
Ik heb nog wel wat liggen met gewoon gewikkeld koperdraad als kern, die las ik dan wel op die mini-draadjes ertussen.
Of ik ga gewoon toch naar die winkel, een stuk draad van 5 meter zal wel geen fortuin kosten.
Als ze die hebben tenminste.
Maar bedankt voor de tip, die site gaat bij de favorieten
Die had ik op ebay idd ook voorbij zien komen, ze zijn waarschijnlijk er precies maar iets te duur voor mij. Ze waren daar 16 euro. Ik heb ook Chinese beunelectromotortjes die goedkoper dan dat waren en geen Maxons ofzo
(Heb ook veel mooiere maxons liggen maar daar pas weer geen incremental encoder op )Vsense is max 2.3 volt en gaat max 3A doorheen, dus onder de 1 ohm zit ik goed. Metaalfilm weerstanden (through hole) zijn wel goed? Of alleen smd varianten?
[ Voor 5% gewijzigd door Mr_gadget op 25-07-2012 00:25 ]
Ik wou net mn post editten, want in die vorige link las ik dat die draadjes heel flexibel zijn.
Draad met een vaste kern staan echt als een romeinse boog in een brug op het board, maw, ze vallen niet over je chip heen.
Dit boardje hieronder gebruik ik, maar ik vind het te priegelig.
Ik heb er nu 2 aan elkaar gekoppelde standaard breadboardjes erbij gepakt met een totale lengte van 34 cm als uitbreiding voor meer overzicht maar dan kom ik dus draadlengte te kort (zoals gezegd).
En zo zien de draadjes er dan uit eenmaal ingestoken. (op een vergelijkbaar parallax-bordje)
edit: heb de review gelezen net van jouw link en er wordt gesproken over strakke draad.
dus ik print dit uit en neem het mee naar de winkel.
tnx
[ Voor 5% gewijzigd door kitao op 25-07-2012 01:23 ]
De WSL2010R4700FEB kost bij Farnell € 0,76 per stuk, minimale afname 5 stuks. Hoe jij op 16 euro komt.
Ja met conventionele weerstandjes zal het ook wel lukken. Je kunt goedkoop een paar MRS25/MBB0207 weerstandjes parallel zetten om op de gewenste waarde te komen. Wel even de maximale dissipatie in de gaten houden.
Ja met conventionele weerstandjes zal het ook wel lukken. Je kunt goedkoop een paar MRS25/MBB0207 weerstandjes parallel zetten om op de gewenste waarde te komen. Wel even de maximale dissipatie in de gaten houden.
Ik heb inmiddels een paar SOT-DIP-adaptertjes binnen. Eens kijken of ik het daar wel fatsoenlijk op gesoldeerd ga krijgen. Al zal dat niet vanavond zijn. Het is nu niet uit de houden op zolder.:
Dat ziet er inderdaad niet eens zo lastig uit.
Het probleem is alleen wel dat ik als draadjes meestal de aders van een UTP-kabel gebruik, maar die mantel smelt nogal snel. Bij normale chips is dat geen punt, aangezien de afstanden groot genoeg zijn. Maar hier kan 1mm al kortsluiting maken natuurlijk. Dat maakt natuurlijk weinig uit, gezien het filmpje.
Punt 2 is dat ik op dit moment geen flux heb.
[edit]
Morgen toch maar eens flux halen. Hopelijk lukt het dan wel: inmiddels is m'n chip al een paar pootjes armer en het zou me verbazen als de rest nog wel werkt.
@Jochem
die heb ik inderdaad wel gehad, ik was ook echt zo iemand die nooit wat weggooide wat maar naar elektronnetjes rook zeg maar.
helaas wegens ruimtegebrek heb ik laatst een hele tas vol met oude kabels weggemieterd.
daar zat die 20 meter ptt-kabel ook bij helaas
tja, ik dacht die heb ik toch nooit meer nodig nu met al die draadloze telefoons
@base
daar heb ik nog wel een paar extra van liggen, deze bedoel je toch ?
ok, ik offer er eentje op om te kijken hoe dat werkt.
wel heb ik gewoon wat ouderwetse krokodilendraden in een doos gevonden en voorlopig kon ik in ieder geval de breadboards met elkaar verbinden zonder al te moeilijk doen.
ik heb het net geprobeerd en de schakeling werkte prima.
nu tijd voor een pilsje en dan pitten
o ja, nog 1 dingetje voor in het algemeen
ik zie heel veel arduino-gebruikers hier en ik vroeg me af - aangezien ik met parallax bezig ben - of er dan nog meer mensen zijn die met basic stamps bezig zijn.
net even op zoeken ingetikt maar volgens mij heb ik onwetend een aparte zeldzame koers ingeslagen.
of maakt het weinig verschil welke micro je hebt en zijn de programmeertalen voor arduino en parallax ( bij mij pbasic) hetzelfde ongeveer ?
http://www.parallax.com/tabid/295/Default.aspx
die heb ik inderdaad wel gehad, ik was ook echt zo iemand die nooit wat weggooide wat maar naar elektronnetjes rook zeg maar.
helaas wegens ruimtegebrek heb ik laatst een hele tas vol met oude kabels weggemieterd.
daar zat die 20 meter ptt-kabel ook bij helaas
tja, ik dacht die heb ik toch nooit meer nodig nu met al die draadloze telefoons
@base
daar heb ik nog wel een paar extra van liggen, deze bedoel je toch ?
ok, ik offer er eentje op om te kijken hoe dat werkt.
wel heb ik gewoon wat ouderwetse krokodilendraden in een doos gevonden en voorlopig kon ik in ieder geval de breadboards met elkaar verbinden zonder al te moeilijk doen.
ik heb het net geprobeerd en de schakeling werkte prima.
nu tijd voor een pilsje en dan pitten
o ja, nog 1 dingetje voor in het algemeen
ik zie heel veel arduino-gebruikers hier en ik vroeg me af - aangezien ik met parallax bezig ben - of er dan nog meer mensen zijn die met basic stamps bezig zijn.
net even op zoeken ingetikt maar volgens mij heb ik onwetend een aparte zeldzame koers ingeslagen.
of maakt het weinig verschil welke micro je hebt en zijn de programmeertalen voor arduino en parallax ( bij mij pbasic) hetzelfde ongeveer ?
http://www.parallax.com/tabid/295/Default.aspx
[ Voor 22% gewijzigd door kitao op 26-07-2012 00:51 ]
ik heb even zitten meelezen en ook dat mini-soldeerclipje gezien en gekeken naar sot-adapters.
best grappig wat je hier al binnen 1 topic kunt opsteken maar ik begin simpel want microscopen erbij halen om je lassen te controleren zoals in die clip vind ik toch wel een (draad)brugje te ver gaan eigenlijk
net even naar van embden geweest en wat los montagedraad gekocht met massieve kern in verschillende kleuren a 1,25 per zakje. Ik schat dat de lengte ongeveer 5 meter is per draadje en dat is genoeg.
meteen een minikitje MK109 dobbelsteentje erbij gekocht om het solderen weer op te pikken.
ik had liever een signaalgenerator gehad voor m'n usb-oscilloscoop, maar goed, die had ie dan weer niet.
ik heb wel een vraagje, ik heb namelijk ook meteen de K4003 besteld.
nu beweerde die winkelier dat je bij velleman heel goed moet lezen en dat het koelelement (zie link) niet erbij geleverd wordt.
ik heb die link nogmaals goed bekeken maar zie nergens staan of dat wel of niet zo is.
dus heb ik maar een apart koelertje erbij besteld a 8 euro.
de vraag is dus : ben ik nou bedonderd of niet of zijn die kitjes inderdaad zo incompleet
http://www.elektronicadir...group_id=10000079&lang=NL
best grappig wat je hier al binnen 1 topic kunt opsteken maar ik begin simpel want microscopen erbij halen om je lassen te controleren zoals in die clip vind ik toch wel een (draad)brugje te ver gaan eigenlijk
net even naar van embden geweest en wat los montagedraad gekocht met massieve kern in verschillende kleuren a 1,25 per zakje. Ik schat dat de lengte ongeveer 5 meter is per draadje en dat is genoeg.
meteen een minikitje MK109 dobbelsteentje erbij gekocht om het solderen weer op te pikken.
ik had liever een signaalgenerator gehad voor m'n usb-oscilloscoop, maar goed, die had ie dan weer niet.
ik heb wel een vraagje, ik heb namelijk ook meteen de K4003 besteld.
nu beweerde die winkelier dat je bij velleman heel goed moet lezen en dat het koelelement (zie link) niet erbij geleverd wordt.
ik heb die link nogmaals goed bekeken maar zie nergens staan of dat wel of niet zo is.
dus heb ik maar een apart koelertje erbij besteld a 8 euro.
de vraag is dus : ben ik nou bedonderd of niet of zijn die kitjes inderdaad zo incompleet
http://www.elektronicadir...group_id=10000079&lang=NL
/u/106/crop684ae84669cae_cropped.png?f=community)
@Kaj.
bedankt, ik ga dit in de gaten houden want die kit kost 25 euro en gezien de onderdelen die erop zitten (2 elco's) vond ik die prijs al absurd hoog zonder koeler.
ik heb 10 euro aanbetaald en zal dit aan die gast voorleggen als die van plan is de doos open te maken en de koeler eruit te halen als 'zogenaamd niet meegeleverd'.
trouwens mooi dat jij die kit ook hebt, ik denk namelijk dat ik wat problemen tegen zal komen als ik een dvd-speler met een paar losse boxjes erop aan wil sluiten, liefst met volumeregeling.
pas dan als dat werkt is het voor mij volledig af en ga ik zoeken naar een upgrade.
misschien neem ik dan wel contact met je op. (als je niet erg vindt
edit:
mooi, bij navraag bij elektronicadirekt blijkt dat je gelijk hebt, meteen heb ik die winkel waar ik net was gebeld en de zaak even rechtgezet.
tnx, dit scheelt me weer 8 pegels
ps, wat is een taiko-kast eigenlijk ?
bedankt, ik ga dit in de gaten houden want die kit kost 25 euro en gezien de onderdelen die erop zitten (2 elco's) vond ik die prijs al absurd hoog zonder koeler.
ik heb 10 euro aanbetaald en zal dit aan die gast voorleggen als die van plan is de doos open te maken en de koeler eruit te halen als 'zogenaamd niet meegeleverd'.
trouwens mooi dat jij die kit ook hebt, ik denk namelijk dat ik wat problemen tegen zal komen als ik een dvd-speler met een paar losse boxjes erop aan wil sluiten, liefst met volumeregeling.
pas dan als dat werkt is het voor mij volledig af en ga ik zoeken naar een upgrade.
misschien neem ik dan wel contact met je op. (als je niet erg vindt
edit:
mooi, bij navraag bij elektronicadirekt blijkt dat je gelijk hebt, meteen heb ik die winkel waar ik net was gebeld en de zaak even rechtgezet.
tnx, dit scheelt me weer 8 pegels
ps, wat is een taiko-kast eigenlijk ?
[ Voor 14% gewijzigd door kitao op 26-07-2012 16:15 ]
Verwijderd
Een basicstamp is geen serieuze "microcontroller", er ontbreekt gewoon teveel aan. Ze zijn sloom omdat ze stiekem een basic interpreter draaien ipv gecompileerde code, geen interrupts, geen hardware timers, geen ADC, geen hardware interfaces (i2c, spi, uarts etc), en niet te vergeten gruwelijk duur.:
ik zie heel veel arduino-gebruikers hier en ik vroeg me af - aangezien ik met parallax bezig ben - of er dan nog meer mensen zijn die met basic stamps bezig zijn.
net even op zoeken ingetikt maar volgens mij heb ik onwetend een aparte zeldzame koers ingeslagen.
of maakt het weinig verschil welke micro je hebt en zijn de programmeertalen voor arduino en parallax ( bij mij pbasic) hetzelfde ongeveer ?
http://www.parallax.com/tabid/295/Default.aspx
Een Arduino (in feite gewoon een kale Atmel Atmega met een bootloader) is in ieder opzicht beter.
@RFF
Ok, dus ik ben mooi in de aap gelogeerd dan. Ik moet wel erbij zeggen dat parallax inderdaad niet goedkoop is maar het heeft wel goede documentatie erbij die je 1 en ander goed uitlegt. Misschien dat ik ernaast een arduino zet om aansluiting te vinden met de rest van Nederland
Misschien mag ik wel iets vragen dan; hoe zit het met de arduino handleidingen ?
Krijg je dan ook te nemen opzetschakelingen erbij om te experimenteren of moet je die zelf verzinnen ?
En welke board raad je me aan om mee te beginnen ?
Ondertussen ga ik dit zelf ook uitzoeken natuurlijk maar een tip van ervaren gebruikers kan geen kwaad.
Bedankt alvast
Ok, dus ik ben mooi in de aap gelogeerd dan. Ik moet wel erbij zeggen dat parallax inderdaad niet goedkoop is maar het heeft wel goede documentatie erbij die je 1 en ander goed uitlegt. Misschien dat ik ernaast een arduino zet om aansluiting te vinden met de rest van Nederland
Misschien mag ik wel iets vragen dan; hoe zit het met de arduino handleidingen ?
Krijg je dan ook te nemen opzetschakelingen erbij om te experimenteren of moet je die zelf verzinnen ?
En welke board raad je me aan om mee te beginnen ?
Ondertussen ga ik dit zelf ook uitzoeken natuurlijk maar een tip van ervaren gebruikers kan geen kwaad.
Bedankt alvast
Er bestaan meerdere arduino oscilloscope pakketen. Deze vond ik zelf het eerst: https://code.google.com/p/xoscillo/
[ Voor 3% gewijzigd door Mr_gadget op 28-07-2012 14:24 ]
grappig:
Er bestaan meerdere arduino oscilloscope pakketen. Deze vond ik zelf het eerst: https://code.google.com/p/xoscillo/
"Xoscillo
This is a multiplatform software oscilloscope and logical analyzer. It supports arduino(with custom firmware) and a Parallax USB oscilloscope. More platforms to come.
http://www.parallax.com/S...d=ProductName,ProductName
Dat parallax-kitje heb ik; ben helaas wel weer alles vergeten maar heb laatst dat boekje er maar weer eens bijgepakt.
Is wel een rib uit mn lijf geweest $160,-
ik ga die xoscillo-site eens bekijken mr G, het is leuker om het op een andere manier te herhalen als weer hetzelfde boekje doorspitten (understanding signals pdf)
tnx
[ Voor 9% gewijzigd door kitao op 28-07-2012 15:51 ]
:strip_icc():strip_exif()/u/396986/crop5f3583ddbaeb3_cropped.jpeg?f=community)
Is niet zo moeilijk: in de handleiding staat zelfs beschreven hoe je een potmeter toevoegt zodat je er makkelijk het volume kunt regelen.
Een kast waar ik het Japanse videospelletje Taiko no Tatsujin op kan spelen met hulp van een PS2.
Ik heb voor het spel een soort van tabletop arcadekast gemaakt met een TV erop en luidsprekers erin zodat je het spel in stijl kan spelen.
Hmmm.... interesting..... Zal er eens induiken....:
Er bestaan meerdere arduino oscilloscope pakketen. Deze vond ik zelf het eerst: https://code.google.com/p/xoscillo/
Bedankt!
De bedoeling is om telemetrie data van meerdere inputs grafisch en/of in getallen weer te geven.
:strip_icc():strip_exif()/u/202793/genome_iStock-small.jpg?f=community)
Dit topic is gesloten.
