[Kaj.]

Ik geloof dat dat nog wel tegenvalt (met name door harmonischen), maar je merkt daar in de praktijk niet zoveel van.
De resolutie van die meter is wel zodanig dat je wel wat te zien zal krijgen, maar in de praktijk lijkt me dat vooral interessant voor bedrijven met hypergevoelige apparatuur.

[Cornelisjuh]

Ik ben opzoek naar een 5-PIN DIN naar 3 RCA kabel voor mijn commodore 64. Maar de enige kabels die ze voor een redelijke prijs verkopen (rond de 8 euro inclusief verzendkosten) zijn 5-PIN DIN naar 4 RCA, met de chroma en luma dus appart. Zijn er verloopjes om van die Chroma/Luma een aansluiting te maken ? Of mischien op een SCART aansluiting solderen ?

[mux]

@Onbekend: het is niet echt een heel... nuttig ding ofzo. De netfrequentie varieert met belasting, maar in NL hebben we zelden tot nooit uitval en storingen die komen door overbelasting (brownouts). Bovendien hebben we in heel Europa een veel belangrijkere reden dat de netfrequentie verandert, en dat is dagelijkse compensatie voor variatie in belasting door de hele eurozone heen. In Italië kan de voorgaande dag meer belasting zijn geweest waardoor de netfrequentie omlaag is gehaald, en dat wordt de volgende dag ook in NL gecompenseerd. Je netloep geeft dan echt helemaal geen interessante informatie meer qua netstabiliteit

Aan de andere kant: erg stoer dat je zo dicht bij huis informatie over het gehele europese stroomnet kunt verzamelen. Arduinootje met netwerkaansluiting erbij, loggen op een website en je hebt een leuke resource gecreëerd.

[Avar]

Cornelisjuh schreef op maandag 02 januari 2012 @ 17:42:
Ik ben opzoek naar een 5-PIN DIN naar 3 RCA kabel voor mijn commodore 64. Maar de enige kabels die ze voor een redelijke prijs verkopen (rond de 8 euro inclusief verzendkosten) zijn 5-PIN DIN naar 4 RCA, met de chroma en luma dus appart. Zijn er verloopjes om van die Chroma/Luma een aansluiting te maken ? Of mischien op een SCART aansluiting solderen ?

Heb je een 5-pin of een 8-pin DIN aansluiting op de C64?
Bij een 8-pin is pootje 4 Composite video, ik denk dat de 5-pin NTSC is?

[Cornelisjuh]

Avar schreef op maandag 02 januari 2012 @ 20:36:
[...]

Heb je een 5-pin of een 8-pin DIN aansluiting op de C64?
Bij een 8-pin is pootje 4 Composite video, ik denk dat de 5-pin NTSC is?

In principe heeft de C64 een 8 pins aansluiting, maar de eerdere modellen hadden een 5-pin aansluiting. Die 5-pin aansluiting werkt ook nog steeds op de 8-pins aansluiting.

[mace]

Chroma en luma apart zou beter zijn, want dan heb je S-Video en dat geeft beter beeld.

Avar schreef op maandag 02 januari 2012 @ 20:36:
[...]

Heb je een 5-pin of een 8-pin DIN aansluiting op de C64?
Bij een 8-pin is pootje 4 Composite video, ik denk dat de 5-pin NTSC is?

Composite kan zowel NTSC of PAL (of SECAM) zijn, dus wat bedoel je precies?

[ Voor 12% gewijzigd door mace op 03-01-2012 10:57 ]

[Cornelisjuh]

@hierboven, dat snap ik, helaas heeft mijn TV geen apparte Chroma/Luma aansluiting (wel S-Video overigens) maar ik kan nergens een Chroma/Luma tulp naar S-Video adapter vinden

[Kaj.]

Dan bouw je die toch zelf?
Ik heb in mijn verloopjeskoffer twee van die dingen liggen (zelf gebouwd), omdat ik een lange S-videokabel nodig had en daar met die verloopjes en 2x15mtr coaxkabel een prima oplossing voor heb gemaakt.

Simpel een bestaande S-videokabel met twee aparte afgeschermde snoertjes in tweeën geknipt en er een setje connectoren aan gesoldeerd. Werkte perfect.

[Cornelisjuh]

http://www.flickr.com/photos/believekevin/4736343405/

Mischien als in die foto, alleen dan female RCA bij de Chroma/Luma gebruiken.
En iets simpels als http://media.cabletrain.c...36e95/r/c/rca_2_rca_5.jpg gaat zeker niet werken ?

[ Voor 37% gewijzigd door Cornelisjuh op 03-01-2012 11:28 ]

[mace]

Cornelisjuh schreef op dinsdag 03 januari 2012 @ 11:25:
En iets simpels als http://media.cabletrain.c...36e95/r/c/rca_2_rca_5.jpg gaat zeker niet werken ?

Jawel, dat werkt ook.

[Cornelisjuh]

En zo'n adapter kost maar 2 euro *facepalm*
Dus chroma luma erin, en dan steken in de gele RCA input van mijn TV ?

[mace]

Cornelisjuh schreef op dinsdag 03 januari 2012 @ 11:34:
En zo'n adapter kost maar 2 euro *facepalm*
Dus chroma luma erin, en dan steken in de gele RCA input van mijn TV ?

Pretty much, ja.

[Cornelisjuh]

Nou bedankt, dan doe ik dat gewoon

[Kaj.]

Moet je er voor de volledigheid nog wel even een condensatortje van 47pF tussen frutten in de C-lijn, maar dat kan met zo'n adapter niet.

[mace]

Kaj. schreef op dinsdag 03 januari 2012 @ 11:37:
Moet je er voor de volledigheid nog wel even een condensatortje van 47pF tussen frutten in de C-lijn, maar dat kan met zo'n adapter niet.

Ja officieel wel maar volgens mij werkt het ook nog wel zonder.

[Cornelisjuh]

Ik heb nu al besteld Nouja die kabel (5-pin DIN naar 4 RCA) heb ik sowieso nodig, en die adapter was maar 75 cent

[mace]

Cornelisjuh schreef op dinsdag 03 januari 2012 @ 11:46:
Ik heb nu al besteld Nouja die kabel (5-pin DIN naar 4 RCA) heb ik sowieso nodig, en die adapter was maar 75 cent

In het ergste geval haal je een condensatortje bij de lokale elektroboer en een krimpkousje en soldeer je hem inline in het chroma-draadje.

[Bobswa]

Hey allen,
Is er al eens iemand hier geweest die een status LED-je aan 1 specifieke HDD heeft gekoppeld.
Dus een LED in de HDD cage gemaakt voor die ene HDD. het gaat dus niet om het standaard HDD LED-je op je frontpanel?

[mace]

Bobswa schreef op dinsdag 03 januari 2012 @ 12:57:
Hey allen,
Is er al eens iemand hier geweest die een status LED-je aan 1 specifieke HDD heeft gekoppeld.
Dus een LED in de HDD cage gemaakt voor die ene HDD. het gaat dus niet om het standaard HDD LED-je op je frontpanel?

Dat kon "vroeger" met PATA-schijven maar tegenwoordig moet een harde schijf daar een aansluiting voor hebben wil dat werken.

[Bobswa]

mace schreef op dinsdag 03 januari 2012 @ 13:04:
[...]

Dat kon "vroeger" met PATA-schijven maar tegenwoordig moet een harde schijf daar een aansluiting voor hebben wil dat werken.

Via http://forums.xbox-scene....on/index.php/t499900.html kwam ik op de volgende twee sites uit:
http://allentron.tripod.com/
http://allentron.tripod.c...it/index.album/pin-11?i=8
Waarbij een Sata schijf gekoppeld wordt aan een LED.

[ Voor 0% gewijzigd door Bobswa op 03-01-2012 14:19 . Reden: typo ]

[mace]

Hmm dat is gek want dat zou helemaal niet zo moeten kunnen werken.

[Bobswa]

Nou dat is dus ook het eerste dat bij mij op kwam. Echter toch doen ze het. Ik heb helaas geen spare sata HDD meer liggen om het te testen. Daarvandaan ook mijn initiële post
Dus als er iemand is die hier iets meer over kan vertellen, graag .

[Avar]

mace schreef op dinsdag 03 januari 2012 @ 10:55:

[...]


Composite kan zowel NTSC of PAL (of SECAM) zijn, dus wat bedoel je precies?

Ik bedoel dat het lijkt alsof de 'oude' 5-polige alleen in NTSC uitvoering zijn gemaakt, maar uiteraard kan ik het mis hebben.

[Verwijderd]

Avar schreef op dinsdag 03 januari 2012 @ 16:53:
[...]

Ik bedoel dat het lijkt alsof de 'oude' 5-polige alleen in NTSC uitvoering zijn gemaakt, maar uiteraard kan ik het mis hebben.

Het ging om vroege modellen van de C64. Hier een verhaal over de aansluitingen:

http://radagast.bglug.ca/C64_svideo/C64_Svideo.html

[Cornelisjuh]

Heb net mijn kabels binnen, naar het wil niet echt lukken
Nu kan het probleem zijn dat ik een oude tv met scart gebruikt hebt... Als ik zowel de gele als de zwarte gebruik, dan ontstaat er een misvormt zwart/wit beeld, en als ik alleen de zwarte gebruik dan geeft hij een wat onscherpe kleurbeeld. Is dit enkel omdat er geen condensator tussen zit? Nogmaals, het kan de TV zijn, het geluid is ook een grote ruis...

[Onbekend]

mux schreef op maandag 02 januari 2012 @ 17:54:
@Onbekend: het is niet echt een heel... nuttig ding ofzo. De netfrequentie varieert met belasting, maar in NL hebben we zelden tot nooit uitval en storingen die komen door overbelasting (brownouts). Bovendien hebben we in heel Europa een veel belangrijkere reden dat de netfrequentie verandert, en dat is dagelijkse compensatie voor variatie in belasting door de hele eurozone heen. In Italië kan de voorgaande dag meer belasting zijn geweest waardoor de netfrequentie omlaag is gehaald, en dat wordt de volgende dag ook in NL gecompenseerd. Je netloep geeft dan echt helemaal geen interessante informatie meer qua netstabiliteit

Aan de andere kant: erg stoer dat je zo dicht bij huis informatie over het gehele europese stroomnet kunt verzamelen. Arduinootje met netwerkaansluiting erbij, loggen op een website en je hebt een leuke resource gecreëerd.

Ik dacht dat het misschien wat meer lokale informatie gaf. Dat bijvoorbeeld de windsnelheid veranderd (wat dus de afgelopen week vaak het geval is geweest) en de windmolens ineens meer of minder energie opwekken.
Maar als dit direct door andere landen ook gecompenseerd wordt, dan heeft het ook weinig zin om zoiets na te bouwen.

[Cornelisjuh]

Blijkt dat ik die kabel voor mijn commodore helemaal niet kan gebruiken.:(
Heb iig geen geld verspeeld, heb de 5-pin DIN socket van plastic ontdaan en ga morgen via de juiste pinout de kabels weer terug solderen...

[BertusB404]

Goedenavond allen,

Ik ben begonnen met een HTPC in versterker mod.
En daarbij zou ik graag de originele led-meters gebruiken voor allerhande dingen.
Na wat zoeken ben ik er achter gekomen dat ik mbv arduino 2 led bars kan gebruiken als cpu load meters, echter zou ik ook graag een 3e ledbar willen gebruiken als progressbar voor mediaportal. (zodat je kunt zien waar in d fil/aflevering je ongeveer bent)
Heeft iemand enig idee of dit mogelijk is?

Mediaportal heeft wel onderstuening voor lcd's / VFD's, echter kan ik zo gauw niets vinden over het aansturen van leds.

Ik zou graag alles goed willen doen, en dus alle knoppen/ledbars willen gebruiken van de Sansui R-7 die ik wil gebruiken voor de mod. Voor de aansturing van de knoppen heb ik al wat gevonden.


Het is de bedoeling dat in het deel ven het glas (waar de FM-Bar zit) een bluray speler komt icm met ander gekleurd plexi

[ Voor 24% gewijzigd door BertusB404 op 07-01-2012 19:34 ]

[benji83]

Je kunt er best meer gebruiken, als je gebruik maakt van shift registers of LED drivers.
Het maakt je programma iets ingewikkelder, maar het is zeker goed te doen.

[mace]

Jongens jullie zijn vast bekend met het boek "The Art of Electronics" en dat de 3e editie in de maak is?

Hier nog wat nieuws: http://www.eevblog.com/forum/index.php?topic=6039.0

Bijna klaar.

[David]

That means the book should be out by late 2012 or early 2013.

Dat wordt nog even wachten...

Volgens mij wordt het wel een goede editie:

Brand new important chapters on precision circuits, low-noise (loads of new material, secret replacements found for discontinued low-noise parts, with extensive measurements and analysis). A/D and D/A converters. Five logic & microcontroller chapters, including new detailed interfacing digital to the real world.

[Boudewijn]

Nice!Dat boek is idd verplichte kost:).

[Avar]

Dat worden weer heel wat uurtjes leesplezier! De familie maakt me wel uit voor gek natuurlijk, maar ik vind het een fijn leesboek

[Sprite_tm]

Hmm, klinkt interessant. Ik heb het nog nooit gelezen, maar ik haal mijn info dan ook voornamelijk uit datasheets en Google ipv uit dode bomen, maar ik moet hier toch misschien maar es doorheen lezen.

[mux]

Ach, hij is vast ook wel ergens als fatsoenlijk ebook te krijgen. Scheelt weer een hoop ruimte en moneys.

[mace]

Ik kan uit ervaring vertellen dat hij idd als ebook te krijgen is. Het is echt een goed boek.

De laatste editie is alweer uit 1989, veel is nog heel relevant maar veel is ook verouderd, dus daarom zijn ze al jaaaren bezig met een nieuwe editie.

[Boudewijn]

Ik heb hem op papier en het is imo een handig boek vwg de standaard circuits, en ook hoe het niet moet, praktische oplossingen maar ook de complete theorie. Fijne combi.
Imo dus een must-have.

[Ganzz]

Ja alleen ik vind jammer dat het boek zo fragiel is. Erg dunne bladzijdes dus niet te hard bladeren. Verder is inderdaad 50% verouderd, maar de rest is nog zeker nuttige informatie. Ik heb het digitale deel nog nooit echt gelezen uit het boek.

[maikel]

Gisteravond is het me eindelijk gelukt om een stabiele communicatie te krijgen tussen de PC en de microcontroller!
Na steeds verder vereenvoudigen en testen met de logic analyzer, bleek dat een '(char)255' vanuit C# werd verzonden als '00111111'. Ik dacht even dat ik echt gek aan het worden was, maar blijkbaar gaat het in C# mis als je zomaar al die bytes in een string gooit en verstuurt. Ik verstuur het nu als bytes en dan gaat het ineens wel goed.

Vanavond eens kijken of ik de snelheid wat kan opvoeren en meerdere controllers afzonderlijk en/of tegelijk kan aansturen. We kunnen weer verder!

[Verwijderd]

Cornelisjuh schreef op woensdag 04 januari 2012 @ 13:48:
Heb net mijn kabels binnen, naar het wil niet echt lukken
Nu kan het probleem zijn dat ik een oude tv met scart gebruikt hebt... Als ik zowel de gele als de zwarte gebruik, dan ontstaat er een misvormt zwart/wit beeld, en als ik alleen de zwarte gebruik dan geeft hij een wat onscherpe kleurbeeld. Is dit enkel omdat er geen condensator tussen zit? Nogmaals, het kan de TV zijn, het geluid is ook een grote ruis...

lijkt erop dat je NTSC gebruikt ipv PAL, als je NTSC aansluitop een PAL scherm krijg je ook zwart wit/misvormd. je kunt het soms softwarematig instellen op pal.

[418O2]

Even een klein haalbaarheidsonderzoekje..

Ik heb 2 katten waarvan 1 een veelvraat is en de ander netjes eet. Ze hebben gescheiden bakjes, maar de dikzak blijft elke keer het andere bakje ook leegeten. Als we erbij zijn dan halen we haar daar bij weg, maar we zijn 4 dagen in de week beiden weg.

Nu zat ik te denken he, stel dat ik een sensor onder het bakje (in een plateau oid) maak, dat reageert op een chip die ik bij die dikke om zijn nek doe, dan moet je via een relais oid toch wel een waterpompje moeten kunnen laten afgaan (dat die dikke een natte kop krijgt)?

Dan zou het probleem in principe opgelost zijn. Ik maak dan gewoon een bakje om het etensbakje heen zodat ze er maar vanaf 1 kant in kunnen en de dikke een nat pak krijgt als ze weer uit het verkeerde bakje eet.

[Phalox]

't is al van even geleden, maar de post van [mux in "De EL-kroeg - Deel 3"] heeft me wat extra inzicht gegeven in het bepalen van de stromen die er lopen bij een mosfet. Enkel mis ik precies het deel over spanning.

Je zegt Lading / Tijd = Stroom (jep!), maar als je de spanning opvoert, dan zal dit toch z'n invloed hebben op de schakeltijd en de stroom?

[Gwannoes]

418O2 schreef op woensdag 11 januari 2012 @ 13:22:
Even een klein haalbaarheidsonderzoekje..

Ik heb 2 katten waarvan 1 een veelvraat is en de ander netjes eet. Ze hebben gescheiden bakjes, maar de dikzak blijft elke keer het andere bakje ook leegeten. Als we erbij zijn dan halen we haar daar bij weg, maar we zijn 4 dagen in de week beiden weg.

Nu zat ik te denken he, stel dat ik een sensor onder het bakje (in een plateau oid) maak, dat reageert op een chip die ik bij die dikke om zijn nek doe, dan moet je via een relais oid toch wel een waterpompje moeten kunnen laten afgaan (dat die dikke een natte kop krijgt)?

Dan zou het probleem in principe opgelost zijn. Ik maak dan gewoon een bakje om het etensbakje heen zodat ze er maar vanaf 1 kant in kunnen en de dikke een nat pak krijgt als ze weer uit het verkeerde bakje eet.

Met RFID moet dat wel op te lossen zijn, lijkt me.

[Kaj.]

De vraag is alleen of die dikke zich er wat van aantrekt.

[418O2]

Jawel Want als ik nu de plantenspuit pak en ze hoort het water klotsen gaat ze meestal wel weg.

En anders zat ik te denken om een soort minikattenbak te maken met een klep die alleen open gaat als de juiste kat er voor staat. Maar ik weet niet of ze dan nog wel gaan eten.

[Rmg]

418O2 schreef op woensdag 11 januari 2012 @ 14:04:
Jawel Want als ik nu de plantenspuit pak en ze hoort het water klotsen gaat ze meestal wel weg.

En anders zat ik te denken om een soort minikattenbak te maken met een klep die alleen open gaat als de juiste kat er voor staat. Maar ik weet niet of ze dan nog wel gaan eten.

http://www.instructables.com/id/RFID-pet-feeder/

[mux]

Phalox schreef op woensdag 11 januari 2012 @ 13:23:
't is al van even geleden, maar de post van [mux in "De EL-kroeg - Deel 3"] heeft me wat extra inzicht gegeven in het bepalen van de stromen die er lopen bij een mosfet. Enkel mis ik precies het deel over spanning.

Je zegt Lading / Tijd = Stroom (jep!), maar als je de spanning opvoert, dan zal dit toch z'n invloed hebben op de schakeltijd en de stroom?

Allereerst 100 internetpunten voor de moeite om het onderwerp echt te begrijpen

Er is een makkelijke en een moeilijke manier om dit voor te stellen. Als precisie niet belangrijk is wordt er meestal gewoon gewerkt met gemiddelden, equivalente waarden en boven- of ondergrenzen, afhankelijk van wat je nodig hebt.

In mijn post nam ik een atmega8 als voorbeeld. Deze heeft een CMOS output stage (oftewel een PFET en NFET met source en drain respectievelijk aan elkaar), en zo'n output stage in kleine chips wordt vooral beperkt door channel width*. Wanneer je de drain-sourcespanning op blijft voeren, zullen er steeds meer elektronen (stroom) doorheen worden geperst. Voorbij een bepaald punt kun je niet meer dan stroom erdoorheen laten gaan, want er passen simpelweg niet genoeg elektronen door de channels. Als je in de datascheet kijkt naar pagina 257 en 258 kun je dit effect zien. Bij weinig spanningsverschil tussen de output en de respectievelijke voltage rail kun je weinig stroom trekken, naarmate het spanningsverschil groter wordt kun je er meer stroom doorheen laten gaan en op een gegeven moment vormt zich een plateau, dan kan er gewoon niet meer stroom doorheen. Je ziet ook dat dit temperatuursafhankelijk is: een warmere halfgeleider zal meer moeite hebben om een brede channel te handhaven (dit in tegenstelling tot diodes, waarin de mobiliteit van elektronen en gaten een grotere rol speelt en de halfgeleider juist beter gaat presteren bij hogere temperaturen).

Waar is deze kennis voor nodig? Nou, wanneer je begint een MOSFET aan te zetten, weet je dat er een groot verschil in spanning tussen de gate van de MOSFET en Vcc zit. De gate zit op 0V, je Vcc op (bijvoorbeeld) 5V, dus als je in de grafiek kijkt zie je dat dit helemaal buiten de karakteristiek valt: je zult op dit punt dus zeker weten meer dan 60mA kunnen sourcen. De gate stroomt nu vol, en z'n spanning gaat omhoog. De gate is 'vol' als er - in het geval van de IRF6621 - ongeveer 3, misschien 3.2V in zit. Dat is dus 1.8 à 2V onder je voedingsspanning, en op dit punt kan je poort nog steeds minimaal 50-55mA leveren, zelfs bij 85^oC. Je kunt dus een versimpeling van de zaak maken en zeggen dat je altijd meer dan 50mA kunt sourcen met je 'driver', en dat de MOSFET dus sneller dan 10nC/50mA=200ns aangeschakeld zal worden.

Dit is ook wat ik heb gebruikt in m'n vorige post, en in de praktijk zul je niet eens zulke gedetailleerde grafieken als in de Atmel-datasheet vinden, laat staan een volledige karakteristiek van source current vs. voltage. Met andere woorden, dit is meestal je beste optie.

Wanneer je wetenschappelijk te werk wilt gaan kun je methode 2 gebruiken: de hele karakteristiek gebruiken, als je die kunt vinden. Dus zowel de MOSFET als de driver als nonlineaire source/load modelleren, en een simulatie ervan laten lopen. Dan elimineer je elke vorm van linearisatie-fout en heb je iets moois te pakken.

Het jammere (of misschien wel mooie) van MOSFETs is dat dit echter best een klein verschil oplevert (<20%) met de eenvoudige datasheet-methode, behalve als je echt hele vreemde drivers gebruikt (bijvoorbeeld bipolaire drivers in combinatie met een low-V_GS(th) MOSFET). Ook leveren sommige fabrikanten in de datasheets van zowel mosfets als drivers equivalente gate/drive capacitance-waarden en zijn gate-spanningen en aanverwante metingen gestandaardiseerd op 4.5 en 10V. Als je equivalente waarden en standaard-gatespanningen gebruikt, is deze nonlineariteitsfout ook meteen meegenomen en krijg je een heel exact resultaat.

* de channel is het stukje halfgeleider tussen de drain en source in een FET, en deze channel kun je open- en dichtdraaien door een spanning op de gate te zetten. Als je de channel voorstelt als letterlijk een kanaal waar water doorheen gaat, is de analogie in de rest van de alinea redelijk te volgen.

[418O2]

Rmg schreef op woensdag 11 januari 2012 @ 14:07:
[...]


http://www.instructables.com/id/RFID-pet-feeder/

https://www.idbowl.com/

dat staat in de replies, ziet er ook wel strak uit

Bedankt in ieder geval!

[Sh4wn]

Oja het is vanavond weer sparkfun freeday, dat wordt weer lekker f5'en op een site die het waarschijnlijk niet doet

Het is deze keer heel makkelijk, er wordt gewoon random $100 dollar aan 2000 personen gegeven.

[wesleytjuh]

Sh4wn schreef op woensdag 11 januari 2012 @ 14:58:
Oja het is vanavond weer sparkfun freeday, dat wordt weer lekker f5'en op een site die het waarschijnlijk niet doet

Het is deze keer heel makkelijk, er wordt gewoon random $100 dollar aan 2000 personen gegeven.

Is het alweer zo ver ? Dit jaar maar weer eens proberen, vorig jaar helaas niet gelukt!

[Phalox]

mux schreef op woensdag 11 januari 2012 @ 14:09:
[...]
~Veel tekst~

Bedankt voor die extra uitleg! Daarmee (en met nog eens de eenheden te bekijken van alle parameters) is het voor mij nu vrij duidelijk!

De stroom die je berekent ahv
Lading/schakeltijd, is dan de gemiddelde stroom? De spanning zal logaritmisch stijgen, maar ik vermoed dat de stroom ook niet 100% lineair zal zijn?

De 'schakelaars' binnen elektronica worden voor beginners vaak afgeschilderd als simpele componenten, maar er zit wel héél wat meer achter dan op het eerste zicht blijkt.

[Sissors]

Als je ervan uitgaat dat je driver als hij in een stand staat gewoon een weerstand is verbonden met voeding/aarde, wat op een gedeelte van de curve (laatste gedeelte) een goede benadering is, dan zal hij exponentieel zijn eindspanning benaderen, en de stroom benadert exponentieel dan de nul ampere.

Als je hem ziet als een constante stroombron, wat vooral het geval is voor het begin van de curve (dus als je net geschakeld hebt), dan zal de stroom dus constant zijn (duh) en de spanning lineair toenemen/afnemen.

Dit zijn grofweg de twee gebieden waarop een mosfet werkt, in het ene gebied werkt hij als weerstand, en in het andere gebied als constante stroombron. Uiteraard zijn dat flinke benaderingen, en heb je een overgangsgebied, maar het komt redelijk in de buurt.


Uiteindelijk moet je ook niet te moeilijk doen, met wat waarden uit een datasheet kan je het ruwweg benaderen, maar de nauwkeurige en wetenschappelijke methode is gewoon de handel in een simulator gooien en kijken wat eruit komt.

[Phalox]

Ik verkies dingen op te blazen in real life ik heb het zo niet voor simulators

[Drawer]

Sparkfun free day begint om 1700 uur onze tijd!

http://www.sparkfun.com/

[Ganzz]

Ik heb al 100 captcha;s ingevult, maar nog niets

[LED-Maniak]

site is(weer) dood

[Ganzz]

Homepage ja

Hier de directe link

http://www.sparkfun.com/free_day/

[Phalox]

Volgens mij is de monome (één van de 2 views kan je hem zien: http://www.ustream.tv/channel/free-day-2012) de visualisatie van het geluid dat je hoort :-D

[Sh4wn]

Ik heb nu denk ik al met heel wat bladzijdes van een boek geholpen in te lezen, maar ook nog steeds niks op sparkfun

[Ganzz]

Ik heb het idee dat ik het hele boek, the art of electronics heb overgeschreven, maar hier ook nog niets gewonnen.

[Puch-Maxi]

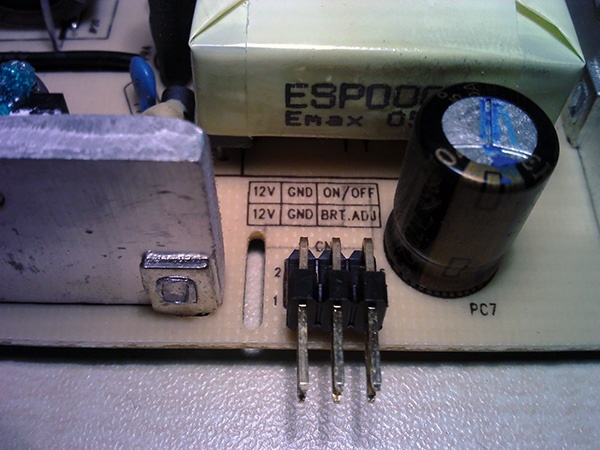

Onlangs heb ik een kapotte monitor gesloopt, de CCFL en voedingsprint doen het nog, daar ben ik nu mee aan het prutsen (wel oppassen met die hoge spanning, no touchy). De afbeelding hieronder is dus de header naar het pcb dat de aansturing van de monitor doet. In de huidige situatie (met de aansturing aangesloten) gaat de verllichting na ongeveer 5 sec uit, no input -power safe mode-.

Maar nu zie ik staan ON/OFF en BRT. ADJ, je kunt er dus vergif op in nemen dat je met die pinnen de CCFL kunt in- en uitschakelen en de helderheid kunt regelen. Voordat ik dus domweg +12V of GND op die pinnen ga zetten wil ik even vragen of iemand dit herkent?

[DJSmiley]

Puch-Maxi schreef op woensdag 11 januari 2012 @ 23:36:
Onlangs heb ik een kapotte monitor gesloopt, de CCFL en voedingsprint doen het nog, daar ben ik nu mee aan het prutsen (wel oppassen met die hoge spanning, no touchy). De afbeelding hieronder is dus de header naar het pcb dat de aansturing van de monitor doet. In de huidige situatie (met de aansturing aangesloten) gaat de verllichting na ongeveer 5 sec uit, no input -power safe mode-.

Maar nu zie ik staan ON/OFF en BRT. ADJ, je kunt er dus vergif op in nemen dat je met die pinnen de CCFL kunt in- en uitschakelen en de helderheid kunt regelen. Voordat ik dus domweg +12V of GND op die pinnen ga zetten wil ik even vragen of iemand dit herkent?

[afbeelding]

Wie zegt dat t 12V of GND is?

Kun je niet beter de oorzaak van het uitschakelen achterhalen? Meestal is dat niet zonder reden, denk aan doorslag in een trafo, een doorgefikte stuurtransistor oid (wat je vaak ziet bij Dell/Benq schermpjes, een C5707 die in sluiting ligt)

[Puch-Maxi]

Dat zegt mijn multimeter . De CCFL gaat uit omdat hij geen input detecteert. Er is verder niets mis met het scherm, niets doorgefikt of wat dan ook. Er zat een ster in het LCD. Ik wil de CCFL dan ook 'gewoon' laten branden zonder iets eraan (ik zou ook vier losse inverters kunnen pakken bij wijze van spreken). Inmiddels ben ik erachter dat er een spanning van 3,3V op de ON/OFF pin wordt gezet als de CCFL aanstaan, bij uit 0V.

[DJSmiley]

Puch-Maxi schreef op woensdag 11 januari 2012 @ 23:57:
Dat zegt mijn multimeter . De CCFL gaat uit omdat hij geen input detecteert. Er is verder niets mis met het scherm, niets doorgefikt of wat dan ook. Er zat een ster in het LCD. Ik wil de CCFL dan ook 'gewoon' laten branden zonder iets eraan (ik zou ook vier losse inverters kunnen pakken bij wijze van spreken). Inmiddels ben ik erachter dat er een spanning van 3,3V op de ON/OFF pin wordt gezet als de CCFL aanstaan, bij uit 0V.

Aha, op die manier

Mocht je t scherm nog willen fixen, ik heb nog bergen panelen liggen (17", 19" en 19" breedbeeld)
Mag je voor gratizzz ophalen bij interesse

Om je invertor aan de gang te krijgen kun je die pin gewoon aan de 12V hangen gok ik en met een zenerdiode oid de 3.3V genereren. Of ff de voeding bekijken of dat niet toevallig ergens al aanwezig is.

[Puch-Maxi]

Bedankt voor de tip! Ik heb de 'schuldige' gevonden het is een AP1509 PWM Buck DC/DC Converter die de 3,3V verzorgt . Bedankt voor het aanbod, misschien dat ik binnenkort nog even contact opneem voor een panel, maar deze is niet meer te redden .

[SirBlade]

Een wat ongebruikelijk vraag die ik volgens de moderator het beste in dit topic kon stellen aangezien dit de informele verzamelplek was van de meeste die-hard ELlers.

Ik ben op zoek naar een specifiek boek. Ongeveer 20 jaar geleden heb ik uit de schoolbibliotheek een boek geleend over radio en de basis van elektronica Het bijzondere aan dit boek was dat het geschreven was in verhaalvorm. Het verhaal draaide om een gepensioneerde majoor(?) van de verbindingstroepen die aan zijn niet-technische buurman informatie gaf over bovenstaande onderwerpen. Het boek bevatte veel illustratie, zowel voor de sfeer als ook praktischer zaken zoals schema’s en bouwtekening.

Kent iemand dit boek, zaken als titel, schrijver en ISBN zijn heel erg welkom, plaatsen waar het te koop is nog meer.

[Ganzz]

Iemand hier toevallig iets met RC5 gedaan? Ik heb nu in C een stukje code voor een mega8, en als hardware een TSOP1736.

Het werkt op zich prima, ik pol nu gewoon, dat wil ik nog omschrijven naar een externe interrupt op pinchange maar ik heb het volgende probleem. Mijn TL's zorgen voor veel storing. Als ik een TL aan zit zie ik 100Hz pulsen voorbij komen. Deze verstoren soms mijn data. Als de TL's uit staan werkt het mijn hele kamer door. Met TL's is de range erg kort, en wordt de data soms verminkt.

Moet ik een andere IR ontvanger gaan gebruiken of wat is het handigst

[David]

Ganzz schreef op donderdag 12 januari 2012 @ 12:56:
Het werkt op zich prima, ik pol nu gewoon, dat wil ik nog omschrijven naar een externe interrupt op pinchange maar ik heb het volgende probleem. Mijn TL's zorgen voor veel storing. Als ik een TL aan zit zie ik 100Hz pulsen voorbij komen. Deze verstoren soms mijn data. Als de TL's uit staan werkt het mijn hele kamer door. Met TL's is de range erg kort, en wordt de data soms verminkt.

Moet ik een andere IR ontvanger gaan gebruiken of wat is het handigst

Hoe lang zijn je kabels? Zit het allemaal op een breadboard? Waar hangt je TL? Kun je misschien een schema of fotootje van je setup plaatsen?

[Ganzz]

Beide zonder IR afstandbediening aan,

Een met en een zonder TL. De voeding van ontvanger gaat via een 100R zoals de datasheet voorschrijft met daarna nog een 100n en een 4.7u. Verder ook een 10k pull-up naar de VCC vanaf de uitgang van de IR ontvanger. Het probleem zit hem volgens mij in de gevoeligheid van de ontvanger. Ik heb inmiddels de timing aangepast en hij lijkt het beter te doen met TL's aan

[mux]

Gebruik je gedimd kunstlicht oid?

[Rmg]

Ganzz schreef op donderdag 12 januari 2012 @ 13:12:
[afbeelding]

[afbeelding]

Beide zonder IR afstandbediening aan,

Een met en een zonder TL. De voeding van ontvanger gaat via een 100R zoals de datasheet voorschrijft met daarna nog een 100n en een 4.7u. Verder ook een 10k pull-up naar de VCC vanaf de uitgang van de IR ontvanger. Het probleem zit hem volgens mij in de gevoeligheid van de ontvanger. Ik heb inmiddels de timing aangepast en hij lijkt het beter te doen met TL's aan

Dat is een DSO nano ofnie? is het een alternatief voor een scoop of leuk om erbij te hebben? ( heb nu $100 sparkfun tegoed dus jah )

[Ganzz]

mux schreef op donderdag 12 januari 2012 @ 13:16:
Gebruik je gedimd kunstlicht oid?

Nee, een 58W TL op een 2 meter afstand, erg goedkoop ding, maar dat moet niet uitmaken lijkt mij.

Rmg schreef op donderdag 12 januari 2012 @ 13:17:
[...]


Dat is een DSO nano ofnie? is het een alternatief voor een scoop of leuk om erbij te hebben? ( heb nu $100 sparkfun tegoed dus jah )

Ja, dat is hem. Je moet er erg mee leren werken, maar hij past prima tussen de zooi op mijn bureau, Vaak best handig om even snel iets te doen, om te kijken of de timing klop oid. Maar je hebt maar 1 kanaal. De opvolger is mooier, maar die is ineens zoveel duurder dat ik dan eerder een Rigol zou kopen. Als ik uitgebreid ga meten pak ik meestal mijn TEK2225, oud maar prima

[mad_max234]

Iemand ervaring met AVR bootloaders en gedecodeerde firmware, of beter oplossing voor onderstaande probleem?

Zou graag mijn firmware beschermen, is me al eerder overkomen dat mensen je project kapen, wil dat voorkomen. Doet dat nu door lockbit, maar zou graag functie om firmware te update erin bouwen zonder de firmware open en bloot te verspreiden.

Nu heeft de xmega mooie hardwarematige 128bit AES crypto engine. Nu is mijn plan om bootloader te schrijven die de versleutelde firmware data binnen krijgt en omzet naar juiste code. Weet niet helemaal zeker of dit gaat werken. Misschien dat er al bestaande oplossingen zijn?

Edit/
Lijkt wel mogelijk te zijn, maar kan helemaal niks vinden over de xmega, denk laat ik eens kijken of er wat te vinden is voor de mega, had ineens iets meer succes met zoeken.
http://www.atmel.com/dyn/...rod_documents/doc2589.pdf

Word dus zelf uitzoeken en schrijven voor de xmega.

[ Voor 19% gewijzigd door mad_max234 op 12-01-2012 21:24 ]

[ThaHandy]

Ik zoek een goedkope manier om puur inputs/output (sowieso 4) extern te loggen van een PLC om onder andere tijd verschillen en het verschil/gemiddelde er van te meten.

Na wat google kom je al snel bij loggers die beginnen bij $100
Ik heb ook al zitten zitten zoeken naar een oplossing via de LPT maar dat is ook niets over te vinden anyone?

DeKemp schreef op vrijdag 13 januari 2012 @ 19:58:
Kun je dat niet gewoon in de software zien?

ongetwijfeld, maar geen software/toegang

[ Voor 22% gewijzigd door ThaHandy op 13-01-2012 22:38 ]

[DeKemp]

Kun je dat niet gewoon in de software zien?

[SA007]

Via LPT1 kan prima, je kan namelijk gewoon hardware poort 0x379 uitlezen, hierop zitten 5 inputs welke je gewoon naar ground kan trekken om een signaal naar de pc te geven.

Wel zorgen dat je ze alleen naar ground trekt (met een optocoupler het liefste), de printerpoort kan niet heel goed tegen misbruik en in snel kapot.

[sebastius]

Zo, weer iemand geholpen met wat soldeerwerk:

Bas z'n knutselblog: [Repair] Afstudeeropdracht redden! Weer een USB stickje...

[Osiris]

Zeg, horen 5 mm-LED's niet gewoon netjes naast elkaar op een experimenteer-printje te kunnen? Ik dacht altijd van wel, daar de spacing van zo'n printje 2,54 mm is toch?

Of heb ik crappy kut-LED's

[sebastius]

Ik kreeg dat ook nooit mooi passend, zeker die leds met zo'n randje niet.

[Onbekend]

Dit is een willekeurige datasheet van een 5mm LED: http://www.farnell.com/datasheets/491763.pdf

Zonder rand is hij precies 5mm. De rand is 0,3mm en is een LED totaal 5,6mm.
2x 2,54mm = 5,08mm en daar past een LED van 5,6mm niet tussen.

Neem anders gewoon 3mm LEDs of vierkante of rechthoekige LEDs Die passen wel.

[Osiris]

Nee OK, dan "klopt" dat. Al vind ik 't wel stom

Gelukkig werkt een fijn schuurpapiertje prima 't Zijn toch 120°-LED's waarbij de zijkant van het LED-je totaal niet gebruikt wordt, dus ook geen ramp als 't daar een beetje mat wordt door 't schuurpapier

[Atlas]

sebastius schreef op zaterdag 14 januari 2012 @ 12:01:
Zo, weer iemand geholpen met wat soldeerwerk:

Bas z'n knutselblog: [Repair] Afstudeeropdracht redden! Weer een USB stickje...

Nice!

[Osiris]

Wist trouwens niet dat LED's zo'n mooie luminous intensity vs. I_F hadden:



Ik had 'em niet zo linear verwacht ergens.

[Atlas]

Osiris schreef op zaterdag 14 januari 2012 @ 15:16:
Wist trouwens niet dat LED's zo'n mooie luminous intensity vs. I_F hadden:

[afbeelding]

Ik had 'em niet zo linear verwacht ergens.

Hmm ik dacht altijd dat die curves compleet anders liepen?

[Sissors]

Lijkt mij niet vreemd, neem aan dat de hoeveelheid elektronen die stuff aanslaan waardoor photonen ontstaan redelijk lineair oploopt met aantal elektronen.

sebastius schreef op zaterdag 14 januari 2012 @ 12:01:
Zo, weer iemand geholpen met wat soldeerwerk:

Bas z'n knutselblog: [Repair] Afstudeeropdracht redden! Weer een USB stickje...

Wut, welke idioot slaat zijn afstudeeropdracht op op een usb stick zonder backup, serieus...

Granted ik ben niet degene die het meeste mag zeggen daarover gezien dat ik mijn laptop wist dood te krijgen vlak door mijn afstudeerpresentatie met mijn presentatie erop (en laatste backup was een week oud ofzo, 20 minuten later kon ik wel weer verder werken mijn vervangingslaptop en eigen hardeschijf). Maar met een week oude backup van je laptop is het toch een heel stuk minder ernstig dan enkel een USB stick zonder backup. Alleen al de kans om hem kwijt te raken zou ik veel te groot vinden.

[Onbekend]

Voor een standaard led verwacht ik juist wel een lineaire grafiek. Voor bijzondere leds (hoge vermogens, aparte lenzen e.d.) verwacht ik wel dat de lichtopbrengst niet lineair is t.o. de stroom.

[Osiris]

Atlas schreef op zaterdag 14 januari 2012 @ 15:17:
[...]


Hmm ik dacht altijd dat die curves compleet anders liepen?

Ja, ergens verwachtte ik ook zo'n grafiek als deze:



Die loopt toch ff wat anders

furby-killer schreef op zaterdag 14 januari 2012 @ 15:31:
Lijkt mij niet vreemd, neem aan dat de hoeveelheid elektronen die stuff aanslaan waardoor photonen ontstaan redelijk lineair oploopt met aantal elektronen.

Ja, is 't ergens ook wel

Maar als je bijvoorbeeld bovenstaande grafiek erbij pakt en die combineert met de luminous intensity vs. stroom, zodat je bijv. een luminous intensity vs. vermogen krijgt, dan krijg je dus geen lineaire luminous intensity vs. vermogen.

Nu is 't ergens natuurlijk logisch gezien de elektronen-flow (=stroom) 't licht genereert, maar vaak denk ik aan 'bij energie denk je aan vermogen/watt', aangezien vermogen natuurlijk energie per seconde is.

[sebastius]

furby-killer schreef op zaterdag 14 januari 2012 @ 15:31:
Lijkt mij niet vreemd, neem aan dat de hoeveelheid elektronen die stuff aanslaan waardoor photonen ontstaan redelijk lineair oploopt met aantal elektronen.


[...]

Wut, welke idioot slaat zijn afstudeeropdracht op op een usb stick zonder backup, serieus...

Granted ik ben niet degene die het meeste mag zeggen daarover gezien dat ik mijn laptop wist dood te krijgen vlak door mijn afstudeerpresentatie met mijn presentatie erop (en laatste backup was een week oud ofzo, 20 minuten later kon ik wel weer verder werken mijn vervangingslaptop en eigen hardeschijf). Maar met een week oude backup van je laptop is het toch een heel stuk minder ernstig dan enkel een USB stick zonder backup. Alleen al de kans om hem kwijt te raken zou ik veel te groot vinden.

Het erge is, ik heb even gebladerd, en het is echt een puist werk wat bijna permanent verloren was... Ik ben thuis zo blij met m'n TimeCapsule, elk uur een backup en DropBox doet de rest wel.

[bobo1on1]

Onbekend schreef op zaterdag 14 januari 2012 @ 15:32:
Voor een standaard led verwacht ik juist wel een lineaire grafiek. Voor bijzondere leds (hoge vermogens, aparte lenzen e.d.) verwacht ik wel dat de lichtopbrengst niet lineair is t.o. de stroom.

Met 3 watt rgb leds heb ik meegemaakt dat de verhouding tussen lichtopbrengst en stroom tussen leds van dezelfde serie ook sterk kan verschillen, ik had er twee in serie op een labvoeding, en bij het opdraaien van de stroom begon de ene led eerder fel te branden dan de ander.

[Onbekend]

bobo1on1 schreef op zaterdag 14 januari 2012 @ 23:45:
[...]

Met 3 watt rgb leds heb ik meegemaakt dat de verhouding tussen lichtopbrengst en stroom tussen leds van dezelfde serie ook sterk kan verschillen, ik had er twee in serie op een labvoeding, en bij het opdraaien van de stroom begon de ene led eerder fel te branden dan de ander.

Het gaat er om dat de lichtopbrengst van een LED lineair is t.o. de stroom.

Ik heb niets geschreven over het feit dat bij de zelfde stroom de ene LED méér licht geeft dan de andere.

[Jochem_]

SirBlade schreef op donderdag 12 januari 2012 @ 10:09:
Een wat ongebruikelijk vraag die ik volgens de moderator het beste in dit topic kon stellen aangezien dit de informele verzamelplek was van de meeste die-hard ELlers.

Ik ben op zoek naar een specifiek boek.

Zelf geen idee, maar op circuitsonline.net lopen nog iets meer elektronica-gekken rond. Probeer het daar anders eens.

[mux]

bobo1on1 schreef op zaterdag 14 januari 2012 @ 23:45:
[...]

Met 3 watt rgb leds heb ik meegemaakt dat de verhouding tussen lichtopbrengst en stroom tussen leds van dezelfde serie ook sterk kan verschillen, ik had er twee in serie op een labvoeding, en bij het opdraaien van de stroom begon de ene led eerder fel te branden dan de ander.

Bij moderne LEDs hoort dat echt niet meer te gebeuren, hoor... Vroeger (en met crappy chinaLEDs) had je dit nog wel eens (en dit is een defect!). Een LED zet zeker bij hele lage stroomsterkten extreem efficiënt (90+%) elektronen om in fotonen. Bij hogere stroomsterkten krijg je het droop-effect (waarvan ik nog steeds niet weet of dat inmiddels verklaard is), maar bij lage stroomsterkten zijn LEDs extreem lineair en horen hetzelfde lichtsterkte-verloop te hebben.

Als ze dat niet doen, zit er een flink kristaldefect in de LED waar elektronen doorheen ontsnappen zonder emissie van een foton.

[bobo1on1]

Ah, vandaar dat ze zo goedkoop waren

[zynex]

Kan iemand mij hier iets vertellen over 'soldering flux'? De laatste tijd heb ik meerdere smd componenten gesoldeerd en heb ik vooral de reset glitch op xbox'en uitgevoerd. Nu is het solderen allemaal niet zo moeilijk op punt F en C na.
[url="(http://infinitymod.com/Download/Phat%20Diagram%20GlitcherV2.jpg)"](diagram)[/url]

In het volgende filmpje(25:26) zag ik iemand soldering flux gebruiken. Ik had hier al vaker van gehoord, maar ik heb er zelf geen ervaring mee. Bevordert dit echt het solderen? Wat zijn jullie ervaringen en wat is een goed merk?

Alvast bedankt

[Onbekend]

De flux voorkomt dat de soldering gaat oxideren.
Als je een bestaande soldering opnieuw vloeibaar maakt, dan zie je dat er een oxidelaag op zit. Hierdoor vloeit het soldeertin niet lekker en worden de solderingen slecht van kwaliteit.

Ik heb hier een fluxstift (vergelijkbaar met een markeerstift, maar dan met flux i.p.v. inkt), maar je hebt ook potjes met een kwastje.

[zynex]

Bedankt voor het snelle antwoord!
Dan ga ik maar eens kijken waar ik dat kan bestellen. Het lijkt me namelijk best handig. Als je een bestaande soldering vloeibaar maakt merkte ik inderdaad vaak dat het niet zo goed vloeide.

[LED-Maniak]

Onbekend schreef op donderdag 19 januari 2012 @ 22:46:
De flux voorkomt dat de soldering gaat oxideren.
Als je een bestaande soldering opnieuw vloeibaar maakt, dan zie je dat er een oxidelaag op zit. Hierdoor vloeit het soldeertin niet lekker en worden de solderingen slecht van kwaliteit.

Ik heb hier een fluxstift (vergelijkbaar met een markeerstift, maar dan met flux i.p.v. inkt), maar je hebt ook potjes met een kwastje.

Volgens mij is het net anders om:

Flux is een bijtend goedje dat de eventueel aanwezige oxidatielaag wegbijt en tevens er voor zorgt dat je tin beter vloeit. Laat je na het solderen de flux zitten, dan blijft dit bijtende proces doorgaan en gaat je elektronica op den duur stuk(tenzij het no-clean is maar dat is ook smerig spul). Na solderen en fluxen dus even met IPA schoonmaken!

[base_]

Helemaal correct: in "harskern" of moderne tin (tegenwoordig is het geen 'normale' plantenhars meer) zit ook flux, maar bij moeilijkere verbindingen (bijvoorbeeld console modding met miniscule eilandjes...) wil wat vloeibare flux (uit een spuitbus, potje of pen, is meestal een soort lak) e.e.a. een stuk makkelijker soldeerbaar maken. Flux is dus inderdaad bedoeld om oxidatie te verwijderen zodat het tin beter voeit en hecht. Het niet verwijderen van overtollige flux kan achteraf voor problemen zorgen (geleiding/kortsluiting bijvoorbeeld) en is het dus wel aan te raden deze na het solderen te verwijderen (met spiritus, wasbenzine of thinner, moderne productieprocessen gebruiken zelfs wateroplosbare flux), en eventueel een afdekkende laag tegen oxidatie achteraf aan te brengen (plastic spray ftw!).

[mux]

En daarbij is ook nog aan te merken dat moderne harskernen (iig in betere kwaliteit spul, zoals Stannol) vaak warmtegeactiveerd zijn, en dus niet of absoluut minimaal corroderen als je het er gewoon op spuit. Vandaar ook de flux+protection-in-1-spuitbussen die je er weer helemaal niet af hoeft te halen.

[zynex]

mux schreef op vrijdag 20 januari 2012 @ 10:16:
En daarbij is ook nog aan te merken dat moderne harskernen (iig in betere kwaliteit spul, zoals Stannol) vaak warmtegeactiveerd zijn, en dus niet of absoluut minimaal corroderen als je het er gewoon op spuit. Vandaar ook de flux+protection-in-1-spuitbussen die je er weer helemaal niet af hoeft te halen.

Mijn 0,5mm tin is van Stannol en ik gebruik felder 1.5mm tin. (hier staat duidelijk op 2,5% flux) Echter weet je natuurlijk niet wat er op de bestaande verbindingen gebruikt is. Dus het beste lijk me dan om een flux marker te kopen en vervolgens de flux eraf te halen met wasbenzine. Of raden jullie aan speciale remover te kopen? In ieder geval fijn dat iemand gezegd heeft dat de flux er vanaf moet. Anders had ik het er waarschijnlijk op laten zitten...
