De EL-kroeg - Deel 3

[ Voor 18% gewijzigd door Ploink op 01-06-2014 12:41 ]

[ Voor 32% gewijzigd door Ploink op 01-06-2014 12:23 ]

[ Voor 64% gewijzigd door Ploink op 01-06-2014 12:41 ]

mad_max234 schreef op zondag 01 juni 2014 @ 11:44:
Slotbout is inderdaad wat ik bedoelde, wist de naam niet. Maar moet dus geen vierkantje onder zitten, ik kan heel moeilijk kleine vierkantjes maken in acrylglas, heb daar geen gereedschap voor. Hoe doen ze dat in de fabrieken, kleine frees of zo? Of zou dat allemaal al in de mal zitten?

Ik vergeet vaak hoeveel tijd er in simpele dingen gaat zitten als het uitzoeken van boutjes en dergelijk.

Verwijderd schreef op zondag 01 juni 2014 @ 15:32:
[...]


tja.. daar wil ik dan wel even op inbreken, achter de schermen gebeurt best wel eea
de bedoeling van TS is om VIER 4 wire fans tegelijk PWM aan te sturen.. en dus geen 2 en geen ultrasoon/infrarood RPM meting of weet ik veel wat jij ervan wil maken.
Als je denkt dat je aan die discussie een zinnige bijdrage kan leveren moet je dat beslist niet laten...
nogmaals.. VIER ! + LCD aansturing + bediening

Verwijderd schreef op zondag 01 juni 2014 @ 15:49:
[...]


tuurlijk

Ploink schreef op zaterdag 31 mei 2014 @ 21:01:

ps: Ik vermoed dat die tone() functie een interrupt gebruikt omdat hij werkt op elke willekeurige pin. Met de timer methode ben je beperkt tot een bepaalde pin, maar je hebt geen interrupts en totaal geen overhead nodig. ("Each toggle, in software, requires AT LEAST 50+ cycles.")

1
2
3
4
5
6

void startTransducer()
{
  TCCR2A = _BV(COM2A0) | _BV(WGM21) | _BV(WGM20);
  TCCR2B = _BV(WGM22) | _BV(CS20);
  OCR2A = B11000111; // 199, so timer2 counts from 0 to 199 (200 cycles at 16 MHz)
}

1
2
3
4

#include <avr/interrupt.h>
#include <avr/pgmspace.h>
#include "Arduino.h"
#include "pins_arduino.h"

[ Voor 12% gewijzigd door kitao op 01-06-2014 20:05 . Reden: Ps ]

kitao schreef op zondag 01 juni 2014 @ 19:12:
En wat bedoel je eigenlijk met "totaal geen overhead nodig" als ik vragen mag ?
....
Ziet ernaaruit dat er dan toch van interrupt gebruik wordt gemaakt.

[ Voor 75% gewijzigd door mad_max234 op 01-06-2014 22:23 ]

[ Voor 23% gewijzigd door Verwijderd op 02-06-2014 14:10 ]

[ Voor 32% gewijzigd door Boinkie op 02-06-2014 13:14 ]

Boinkie schreef op maandag 02 juni 2014 @ 13:11:
Ah ja... De stroom die er ik bij de kabels meet is gewoon 12 volt. Element is dan kapot lijkt me.

Het is een simpel TEC1 12705 met 57 watt.. Deze is niet op voorraad maar de 12705S wel met dezelfde specificaties. http://www.tecoolers.nl/contents/nl/d1_01.html Deze kan ik daar toch wel voor vervangen?

Boinkie schreef op maandag 02 juni 2014 @ 13:29:
Daar houdt mijn kennis op. Als er 12v op de kabels richting het element gaat en deze wordt niet warm dan werkt het element toch niet? Of zie ik iets over het hoofd?

[ Voor 32% gewijzigd door Ploink op 02-06-2014 14:15 ]

wwwFan schreef op dinsdag 27 mei 2014 @ 09:27:
[...]


Ik denk dat dat een reflectieve ir sensor is. Iets als de QRD1114? Zie b.v. ook http://www.hobbytronics.co.uk/qrd1114-object-sensor en
http://bildr.org/2011/03/various-proximity-sensors-arduino/

Puch-Maxi schreef op maandag 02 juni 2014 @ 13:16:
Dat lijkt me wel, kijk even rond op Ebay het hoeft niet zo duur te zijn.
http://www.ebay.com/itm/T...ain_0&hash=item20d517d396

almightyarjen schreef op maandag 02 juni 2014 @ 14:52:
[...]

Bij hobbytronics twee van die IR sensoren besteld en ze werken echt super goed! Geen last van omgevingslicht, niets in te stellen dus niets kan verlopen en alles binnen 5cm wordt goed gedetecteerd, zelf zwart ABS gaat redelijk goed. Bedankt voor de link

Boinkie schreef op maandag 02 juni 2014 @ 15:33:
[...]


Helaas moet ik hem voor vrijdag in huis hebben dus eBay is helaas geen optie Nu ik in me koelkast kijk zie ik nog een ander element die voorzien van stroom, maar ik kan niet uitvinden wat dit is. Iemand een idee voor me?

[afbeelding]

[ Voor 9% gewijzigd door Satom op 02-06-2014 17:24 ]

Ploink schreef op maandag 02 juni 2014 @ 16:23:
[...]

Was dat niet de Sharp GP2Y0D805Z0F die je bestelde?
De QRD1114 is alleen maar een foto- diode/transistor combi.

[ Voor 3% gewijzigd door almightyarjen op 02-06-2014 17:45 ]

Satom schreef op maandag 02 juni 2014 @ 17:23:
Ik weet niet of geoorloofd is, maar ik zit met een kleine (school vraag). Tussen de sommen die ik maak moet ik het werkelijk, actieve en blindvermogen gaan berekenen. Dat zou geen probleem mogen zijn, alleen als ik tussen de antwoorden kijk zie ik staan dat er een 1/2 bijgekomen is (Dus S=1/2*U*I). Waarschijnlijk zie ik iets over het hoofd? Maar kan de oplossing niet vinden, iemand die mij op weg zou kunnen helpen?

[ Voor 11% gewijzigd door mad_max234 op 02-06-2014 21:13 ]

David schreef op zondag 11 december 2011 @ 17:21:
[...]

[afbeelding]
De Engineer PA-21 schijnt zo'n beetje de enige betaalbare tang te zijn die okee krimpt. In Europa moeilijk te krijgen - je zult hem bij Adafruit of Amazon.com moeten bestellen.

De goedkope Chinese tangen zijn vaak erg dik waardoor het lastig is je connector netjes om de draad te vouwen.

Ploink schreef op maandag 02 juni 2014 @ 16:23:
[...]
Ik zou dat eerst maar goed bekijken en ook die peltier apart doormeten. Dit lijkt op een temperatuur schakelaar en die kan ook nog kapot zijn.
[afbeelding]

mad_max234 schreef op maandag 02 juni 2014 @ 19:28:
Kan iemand even controleren of ik de juiste krimptang haal.

Deze is geschikt voor pin headers?
http://www.eoo-bv.nl/inde...=viewProd&productId=14129

Onder andere deze,
http://www.eoo-bv.nl/inde...=viewProd&productId=14274

deze,
http://www.samenkopen.net/action_product/893878/987701

en deze.
http://www.conrad.nl/ce/nl/product/733884/

Doe al te lang te moeilijk met ongeschikte tang, die eigenlijk voor faston bedoeld is.

LED-Maniak schreef op dinsdag 03 juni 2014 @ 10:55:
[...]


Deze werkt goed, hij heeft zo een ratel-stop zodat je weet wanneer je klaar bent:
[afbeelding]

http://www.reichelt.de/?A...21fa333f14422647535859c31

kitao schreef op dinsdag 03 juni 2014 @ 10:44:

Wat mij echter opvalt is dat ik amper een verbinding zie tussen de C++ wat ik nu aan het doornemen ben en een micro, m.a.w. ik vind het niet specifiek genoeg.

LED-Maniak schreef op dinsdag 03 juni 2014 @ 10:55:
[...]


Deze werkt goed, hij heeft zo een ratel-stop zodat je weet wanneer je klaar bent:
[afbeelding]

http://www.reichelt.de/?A...21fa333f14422647535859c31

mad_max234 schreef op dinsdag 03 juni 2014 @ 11:46:
[...]


Bedankt, was gisteren al aan zoeken op hun website, maar hun layout was gisteren helemaal stuk, website werkt niet goed weergegeven. Maar lijkt nu opgelost te zijn.

Die prijs is nog prima te doen, ik gebruik hem paar keer per jaar voor +-40 pinnetjes, ik vind tang van 80 euro of meer echt te duur, kwam ze al tegen van 200 euro, leuk voor professioneel gebruik maar veel te duur voor mij als hobbyist.

Ploink schreef op dinsdag 03 juni 2014 @ 12:23:
Als je de pinout kan standaardiseren, dan zou ik iets heel algemeens gebruiken waar standaard kabels voor zijn zoals RJ45 (ethernet 8pin) of 9-pin dsub (rs232 kabel).
DSUB heb je in verschillende uitvoeringen, om draden aan te solderen, pcb montage, of IDC (waar je flatcable aan kan klemmen). Je kan ze eventueel ook nog combineren (link2).
Probeer je pinout dan wel zo te maken dat je niks opblaast als je jouw systeem per ongeluk aansluit op een computer

[ Voor 33% gewijzigd door Verwijderd op 04-06-2014 17:11 ]

[ Voor 7% gewijzigd door mad_max234 op 03-06-2014 15:27 ]

kitao schreef op dinsdag 03 juni 2014 @ 16:30:
Ik heb een USBASP-programmer en dan zou ik alleen WinAvr nog erop moeten zetten om deze serie te kunnen volgen die gebruik maakt van C++ en atm-micro's. In die serie wordt gebruik gemaakt van een Tiny-Isp maar dat maakt hopelijk niet veel uit. Mocht iemand nog een beter of gelijkwaardig alternatief weten dan hoor ik het graag.
Tnx.

Verwijderd schreef op dinsdag 03 juni 2014 @ 16:05:
tnx.. ik was er wel enigzins mee bekend, maar niet specifiek in combinatie met 24LC512 EEPROM.. stond niets in de datasheet en na wat googlen heb ik wel wat schema's gevonden maar sommigen met en sommigen zonder ontkoppel C tjes.
Maar ik heb ze liggen dus plak ik ze erop

Ploink schreef op dinsdag 03 juni 2014 @ 17:46:
Ik vind instructiefilmpjes kijken en het verhalende taalgebruik wel erg maar dat zal wel aan mij liggen
Usbasp werkt prima met avrdude, gewoon op de commandline de tekst usbtiny vervangen door usbasp. Driver kun je hier downloaden.

kitao schreef op dinsdag 03 juni 2014 @ 20:58:
Dat verloopje ertussenuit gehaald en aangesloten zoals eerst en werkte prima. Wat bleek ?
Hadden ze dat zwarte stekkertje waar top op staat verkeerd om op die pinnetjes gezet.

[ Voor 16% gewijzigd door CrashOverDrive op 03-06-2014 21:03 ]

[ Voor 96% gewijzigd door kitao op 03-06-2014 21:25 ]

Verwijderd schreef op maandag 02 juni 2014 @ 12:00:

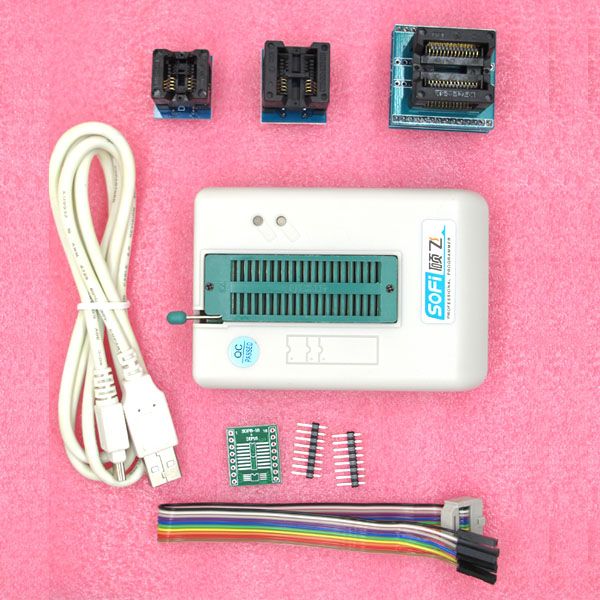

ik ben op zoek naar een universele programmer (voornamelijk om winbond SPI flash memory te vullen)
nu is mijn oog gevallen op deze

[afbeelding]

of heeft iemand wellicht een goede tip / ervaring met een bepaald (betaalbaar) bordje/doosje
ik heb ook al gekeken naar de 'FlashCat / BlackCat' ect

* update

de software draait zo te zien onder win 8.1- 64 , dus ik neem de gok voor € 29,96 (ex douane )
[afbeelding]

[ Voor 19% gewijzigd door kitao op 04-06-2014 07:48 ]

mace schreef op woensdag 04 juni 2014 @ 00:06:
[...]


Ik heb goede verhalen gehoord over deze, en die ga ik ook aanschaffen:

http://www.ebay.com/itm/T...ain_0&hash=item4ac229e556

(Dit is wel een enorm uitgebreide set, ze zijn los verkrijgbaar voor zo'n $40).

EEVBlog review:

YouTube: EEVblog #411 - MiniPro TL866 Universal Programmer Review

mux schreef op woensdag 04 juni 2014 @ 09:38:
Probeer eens deze search query: http://www.ebay.com/sch/i...escent&_sacat=0&_from=R40

[ Voor 26% gewijzigd door Ploink op 04-06-2014 11:49 ]

RobV schreef op woensdag 04 juni 2014 @ 06:49:
ik lees dit draadje nu al geruime tijd mee, en het valt me toch wel op hoeveel mensen struikelen over het programmeer gedeelte. Dat is natuurlijk jammer, want juist het knutselen is wat het leuk maakt.

nou ben ik zelf al meer dan 20 jaar programmeur dus er zijn nog maar weinig programmeerdingen die mij vreemd zijn, maar zeker de sketches van arduino zijn echt niet van het niveau waar je bang van moet zijn. Ik bedoel na het geweld van accolades ({}) en semicolon's ( ; ) dan hé.. De tutorials voor arduino en ook can teensy zijn in mijn ogen de beste start. Gelijk een C++ cursus doen met classes, pointers en de hele stdlib is geheel overbodig, want de meeste van die zaken ga je toch niet gebruiken in een sketch. hooguit in een library (en voor de meeste componenten zijn er al prima libs meegeleverd).

Maar wat ik wilde zeggen dus, (geen verwijt of zo) dat het jammer is dat programmeren toch nog een hele opgave blijft voir beginners, het lijkt of de maatschappij gefaald heeft in de laatste 25 jaar om dat concept van variabelen, functies en lusjes nog niet op een basisschool bij te brengen. Je leert toch ook geschiedenis? en verven?

[ Voor 9% gewijzigd door mad_max234 op 04-06-2014 12:02 ]

mad_max234 schreef op woensdag 04 juni 2014 @ 11:54:
Op basisschool is het wat te vroeg, maar ik heb op MBO wel degelijk wat programmeren gehad, simpel pascal code schrijven, meer was het niet hoor. Maar dat zal niet standaard in lespakket hebben gezeten, was denk ik meer de keuze van onze computerleraar, ja je kreeg toen nog computerles.

[ Voor 17% gewijzigd door vso op 04-06-2014 14:55 ]

[ Voor 46% gewijzigd door kitao op 04-06-2014 15:17 ]

[ Voor 16% gewijzigd door Verwijderd op 05-06-2014 11:20 ]

(was goed bedoeld natuurlijk, geeft ook niet

[ Voor 53% gewijzigd door kitao op 04-06-2014 18:42 . Reden: link toegevoegd ]

Verwijderd schreef op woensdag 04 juni 2014 @ 18:19:
ATmega8 vs ATmegaXX8 .. een overzichtje

vso schreef op woensdag 04 juni 2014 @ 14:30:
vraagje:
1 van mijn 2 monitors slaat van tijd tot tijd op zwart, op andere pc namelijk zelfde verschijnsel.
Ik vermoed rotte elco? ofzo .. moet ik dezelfde bestellen of kan ik ook een "zwaardere" erin zetten ?

aansluitende vraag:
Omdat ik een mod zag (ergens) waarbij pc voeding + usb hub --> labvoeding zou ik hiermee ook de monitor(s) kunnen voeden ?? lijkt me tevens goeie start voor mijn arduino project zodat ik hier 9v uit kan trekken.

nieuw aanschaf
is het waard om in een soldeer station met afzuiging te investeren ik heb ongeveer 100 tot 150,-
ik soldeer niet veel, zal meer desolderen (voorlopig) en het betreft alleen printplaaten

Ploink schreef op woensdag 04 juni 2014 @ 19:02:

[...]

Monitor openschroeven en dan alle elco's bekijken of ze bol staan of lekken.
[afbeelding]

Als dat ok is, dan alle interne connectors en zif sockets voorzichtig los maken, contactjes schoonpoetsen en weer in elkaar zetten. Dikke kans dat ie het dan weer doet.

Een ATX voeding heeft 12V, 5V en 3.3V, geen 9V. Een monitor heeft of een ingebouwde voeding of een losse powerbrick van 14V oid.
Maw, ik zou gewoon een apart voedinkje gebruiken, zeker voor hobby werk waar sluiting betekent dat er een heel forse stroom gaat lopen en je PC reboot. En Arduino heeft echt geen 400W nodig

Ben ik niet mee bekend, dacht eerder dat afzuiging was om de rook niet in te ademen.
Voor kannibaliseren van SMD printplaten zijn er ook andere methodes zoals heat gun op de achterkant zetten en dan print op je buro ketsen zodat de onderdelen eraf vliegen.

vso schreef op woensdag 04 juni 2014 @ 22:58:
[...]


ja al mogen doen bij 2 lg monitoren ... de randen van de monitor zijn er helaas niet mooier op geworden maar de monitoren doen het wel goed

Erhm kan je dit nader uitleggen ?? BTW ik vermoed (en hoop het ook) dat het een kapote elco is ..
anders is het schroothoop SMD gaat me net te ver.

[ Voor 4% gewijzigd door Ploink op 05-06-2014 10:20 ]
