PilatuS schreef op zondag 27 oktober 2013 @ 19:43:
Het hangt maar net af van wat je wil en wat je er aan uit wil geven. Mijn GTX 780 trekt Crysis 3 op high voor geen meter, laat staan op ultra. Dan heb je gewoon 2 of zelfs 3 van die kaarten nodig om het spel op 1 scherm goed te kunnen spelen op hoge kwaliteit. Of het verstandig is meer dan 1000 euro uit te geven om 1 spel goed te kunnen spelen is een ander verhaal, maar SLI of Crossfire kan nuttig zijn met 1 scherm.

+1
En vergeet niet dat er nog andere resoluties zijn dan 1080P. Zo is WQHD tov 1080P al een behoorlijke aanslag op je FPS, laat staan WQXGA.

Metro:last Light bijvoorbeeld is ook zo'n geval. Zit met mijn 7950 CFX setup op VERY HIGH gewoon naar +/- 30FPS te kijken op mijn WQHD scherm

Hoor ik daar iemand 290X crossfire roepen?

[PilatuS]

Phaerion schreef op zondag 27 oktober 2013 @ 22:40:
[...]

Ho... wacht even..wat zeg je me daar nou? Waarom kan mijn GTX570 het wél de very high specs aan, en jouw kaart niet? Dat kan niet aan de kaart liggen als je het mij vraagt. Dan hoop ik wel dat je drie schermen hebt staan.

Ik draai met 1 scherm op 2560x1080. Als ik de boel op high zet dan haal ik in het begin buiten bij het olieplatform iets van 30fps. Dat vind ik voor geen meter spelen. Voor mij speelt het pas lekker bij 50fps of meer.

[killer2]

hoi ik ben op zoek naar advies om mijn swiftech H220 te upgraden met 2 full cover GPU blocks voor mn 290x kaarten. deze heb ik op het oog :
pricewatch: EK Waterblocks EK-FC R9-290X - Nickel

Ik heb niet echt een idee welke fittingen / aansluitingen ik erbij moet kopen voor op de blokken.
Iemand advies?

[mukkel]

mmz een H220 voor je cpu en 2 kaarten?

kun je dan niet beter voor een nieuw costum setje kiezen.
Aangezien je dan toch een res, extra rad, fititngen ect. moet aanschaffen.
kun je gelijk een degelijke pomp kopen.

[killer2]

wat ik gelezen heb is de pomp meer dan sterk genoeg om extra componenten in de loop op te nemen.
Vandaar mijn idee om deze op de loop aan te sluiten.

En heb ik perse extra rad / reservoir nodig?

[ Voor 14% gewijzigd door killer2 op 28-10-2013 14:23 ]

[Phaerion]

PilatuS schreef op maandag 28 oktober 2013 @ 13:43:
[...]


Ik draai met 1 scherm op 2560x1080. Als ik de boel op high zet dan haal ik in het begin buiten bij het olieplatform iets van 30fps. Dat vind ik voor geen meter spelen. Voor mij speelt het pas lekker bij 50fps of meer.

Ahja dat verklaart wel het één en ander. Ik draai op 1920x1080. En als ik me nu niet heel erg vergis kwam ik kwa fps ook lang niet zo slecht uit als verwachtte.

[mukkel]

killer2 schreef op maandag 28 oktober 2013 @ 14:14:
wat ik gelezen heb is de pomp meer dan sterk genoeg om extra componenten in de loop op te nemen.
Vandaar mijn idee om deze op de loop aan te sluiten.
En heb ik perse extra rad / reservoir nodig?

Een reservoir is niet perse nodig, maar het is handig op je loop te vullen.
Alle sop 1 rad is erg erg krap.
een 290X kan 200W dat maal twee + je CPU, dan heb je al sneel 500W warmte die je kwijt moet.
Of je moet tevreden zijn met hoge(re) temperaturen.

Als je toch +/- 1200 uit gaat geven aan graka's dan vallen de overige kosten wel mee.
het duurst zijn de GPU blokken en die heb je toch nodig.

P

[Boefmans]

Joey54 schreef op zondag 27 oktober 2013 @ 20:26:
@PilatuS De cpu zit de hele tijd op 40 graden met normaal office gebruik of niks doen.

@Fishsmell CPU block heb ik door gespoeld en uit elkaar gehaald en was clean (voor montage). (tevens eigenlijk alles goed doorgespoeld) .CPU loopt momenteel nog op standaard waardes en load heb ik nog niet gedaan.

@maks11223344 Ik zal dat vanavond even laten doen en results posten.


@Phaerion Ik zal het re-monteren even tot het laatst bewaren. (Vond het geen leuke klus namelijk )

40 graden idle is wat hoog maar kun je soms hebben. Ik heb zelf een overkill koeling, de CPU kan simpelweg de warmte niet genoeg kwijt aan het blokje (hele andere CPU maar dik verwchil tussen de 2500k die ik eerst had en de huidige 3570).
Kam dus aan de CPU liggen, het koelblok of de warme lucht in het huis... Net wat de zwakste schakel is.

[Verwijderd]

Typerend, een 40 c idle kan ik niet helemaal thuis brengen, wellicht die tpm van 125watt.

Ik zou het zo niet weten.

[DCG909]

Misschien een erg hoge Vcore en lage fan/pomp snelheid?
Mijn 4770K met 1.090V @ 4.3 wordt 45 graden onder normale zware belasting en dat is puur omdat de cpu zijn warmte niet kwijt kan..... (50% fans oid)

Mijn moeder heeft tegenwoordig mijn oude X6 en in die kast wordt hij wel warmer (lucht).
Is de airflow dan wel goed?

[Verwijderd]

men heeft het over de standaard vcore wat 1.42volt is, verder geen info over een verhoogde clockspeed etc dus, dit kan overvoltage betekenen..

[Phaerion]

Mijn FX8350 draait zelfs 40/42 graden full load op lucht koeling.

[Joey54]

Heb bench laten lopen en HWmonitor ernaast gehad. Gek genoeg is alles (vind ik dan) wel qua normale temps. 120mm wordt met pull gekoeld en 240mm rad passief (geen ruimte slim fans komen nog) De 120mm rad krijgt ipv pull morgen push.

temps zijn alsvolgt: idle rond de 35
in game (tomb raider nu dan toevallig) 45max

vrij normaal toch?

[DCG909]

Zijn dat dan core temps, of cpu temps?

[devil-strike]

Phaerion schreef op dinsdag 29 oktober 2013 @ 16:14:
Mijn FX8350 draait zelfs 40/42 graden full load op lucht koeling.

Dat is netjes, hier op water 31c(cores 13c maarja klopt niet natuurlijk) idle en onder load dan bedoel ik echt full load max 55c.

Dit met setje van 5jaar oud.

[ Voor 4% gewijzigd door devil-strike op 02-11-2013 14:50 ]

[Joey54]

@DCG909 Core temps. (gemeten met CPUID Hwmonitor)

[Phaerion]

devil-strike schreef op zaterdag 02 november 2013 @ 14:49:
[...]


Dat is netjes, hier op water 31c(cores 13c maarja klopt niet natuurlijk) idle en onder load dan bedoel ik echt full load max 55c.

Dit met setje van 5jaar oud.

Op het moment wordt mijn Northbridge het warmst, en die loopt tijdens het gamen op tot 55 graden. Vandaar dat ik ook aan de waterkoeling ga. Want de Coolermaster V8, waar ik een Excalibur fan in heb gestopt, houdt de cpu wel mooi koel, maar geeft nu niet bepaald de gewenste airflow aan de VRM's. Dat gaat dus vooral bij overclocken een probleem vormen.

[Verwijderd]

Dik radio Raalte hier door het huis, wat kan een webwinkel toch goed zijn:-) Alleen moet ik m'n gpu retour doen, het reservoir komt in de knel ten opzichte van rand kast en zijkant kaart. Ging ik dan met m'n passieve plan.

Even op lucht nog, woensdag denk ik monsoon-fittings blak binnen te krijgen, gewoon doordat m'n antieke pilaren nu dan eens plaats moeten gaan maken voor anders.

idle heeft de cpu nu met zijn 3600Mhz een 24c en de nb 33.

[devil-strike]

@Phaerion, daar moet ik ook nog eens na kijken de vrm's bij oude mobo clockte cpu terug omdat vrm's tewarm werden, bij deze mobo gelukkig nog geen last van gehad, maar extra airflow langs vrm kan nooit kwaad

btw nordbridg is hier 39c, zeer netjes iedergeval.

[ Voor 11% gewijzigd door devil-strike op 03-11-2013 10:38 ]

[DCG909]

@Joey54.
Volgens mij kun je beter bij de CPU temp kijken, aangezien de AMD core sensoren niet als de betrouwbaarste bekend staan...
Die geeft waarschijnlijk een hogere temperatuur aan.

[mukkel]

Een sensor hoeft ook niet betrouwbaar te zijn bij lagere temperaturen
Als het goed is zijn ze zo geregeld dat ze bij de Tmax nauwkeurigst zijn.

Ach ik kijk niet zo denderent naar de temperaturen.
Met waterkoeling zit het toch ver onder de temps tov lucht. (Graka's tenminste).
Gewoon alles sneller laten lopen en kijken of de temps met normaal gebruik goed zijn.

[Joey54]

@DCG909, Met welk programma raad je het me aan om dat te meten?

[DCG909]

Ik kijk ook altijd met Hwmonitor, maar met AMD negeerde ik de core temps meestal en keek alleen naar de CPU temp.
Bij Intel kijk ik juist wel naar de core temps.

[tobitronics]

Even snel vraagje, is het een goed idee om een D5 pomp met een EK top zijwaarts (dus met inlet naar boven) aan de mounting plate aan de kast vast te schroeven? Dus tegen het mobo paneel aan zeg maar. Is de pomp daar niet te zwaar voor (het res wordt er met een fitting direct opgeschroefd dus dat gewicht komt er ook nog bij)? Het gaat om een 800D kast.

[ Voor 14% gewijzigd door tobitronics op 04-11-2013 14:55 ]

[player-x]

tobitronics schreef op maandag 04 november 2013 @ 13:38:
D5 pomp met een EK top zijwaarts (dus met inlet naar boven)

het center gat is de inlet de twee gaten die verbonden zijn, de outlet.

Een D5 of welke andere pomp dan ook, kan op elke manier geplaatst worden, behalve met de inlet naar beneden.

Alle posities zijn ok, behalve deze dus!

aan de mounting plate aan de kast vast te schroeven? Dus tegen het mobo paneel aan zeg maar. Is de pomp daar niet te zwaar voor?

Nee de 800D is daar sterk genoeg voor, moet geen probleem zijn, ps als je gaatjes moet boren, pas dan wel op dat er geen boor spaanders op de elektronica komen

[Sp33dFr34k]

mukkel schreef op maandag 23 september 2013 @ 12:21:
Je kunt ook even checken of je pomp te modden is.
Even dekseltje eraf wippen en je kan het zien.

[afbeelding]

Kwestie van 2 contactpuntjes met elkaar verbinden en je maakt van een 350 een 355 pompje.
Dan is ie wat krachtiger. (lukt niet met elke PCB, dus even kijken of het overeenkomt met het plaatje)
Anders kun je ook een top voor het pompje nemen, dat voert de flow / druk ook op.

Om hier even op terug te komen, heb eindelijk de tijd genomen om dit te checken. Heb de pomp effe uit elkaar gehaald en ja hoor, ik had dat contactpunt erop zitten. Dus soldeerbout gepakt om de puntjes te verbinden, ik hoor niet veel verschil, dus voor het geluid is het iig al positief. Benieuwd of het nu qua temps ook iets uitmaakt

[mukkel]

Je kunt checken of de mod goed gelukt is.
Even het blauw stekkertje op de cpu-fan plaats op je mobo steken en de RPM checken
+/- 4500RPM => Mod gelukt.
+/- 3800RPM => nope

[ Voor 3% gewijzigd door mukkel op 05-11-2013 16:30 ]

[Sp33dFr34k]

Cool, zal ik vanavond effe checken, kan weinig mis gaan met 1 contactpuntje denk ik

[Verwijderd]

Ik zoek me rot naar een universeel vga core-only-block, ik heb onderstaande maat van 42mm int vierkant, de blocken welke ik bekeken heb zijn allemaal met de ca 53 mm int vierkant..Alle suggesties zijn welkom.

[player-x]

Verwijderd schreef op dinsdag 05 november 2013 @ 18:33:
Alle suggesties zijn welkom.

Is dit wat voor je?

Of dit blok, te koop hier.

Het betere blok, maar behoorlijk duurder en heeft mogelijk een klein beetje Dremel werk nodig om 1.5mm van alle vier kanten naar binnen te frezen/slijpen, als ik op de tekening kijk.

Zoektijd 3min of zo

[ Voor 80% gewijzigd door player-x op 06-11-2013 06:21 ]

[Verwijderd]

Jah man, zijn toch zeker de mogelijkheden om m'n vluchtjes middels de simulator koel af te leggen, ik doe dan wel niet mee aan je highend sli gedrag, maar heb veel aan je suggesties gekregen. De Koolance heeft een mountingswijdte van 45mm, check, wat dus in diskrediet komt met de maten welke dus overeen moeten komen met die van de kaart. Ja , dremelen is de mogelijkheid, en een kolomboormachine ook, maar prefereer dan liever de Alphacool welke qua mountingsmiddelen precies de behoefte uitvoert tot een mooi comfortabel geheel hier imo.

[player-x]

Wat moet je koelen dan btw?

Want de Alphacool oplossing zal denk ik zeker 5 graden of meer warmer zijn als het om een hete GPU gaat.

[Verwijderd]

Ik heb een Sapphire HD 7790 grafische kaart en in de keren dat die zwaar moet rekenen en de miljoenen instructies naar het geheugen zet zie ik met een coreonly block nu van Alphacool een prima middel de kaart tot steun aan te stellen.

De kaart stressed hoog uit wat keren per week tijdens flightsimulator, de rest van de tijd staat de core en mem bijna idle te zijn, vandaar dat ik niet al te hoge eisen stel aan de grafische kaart.

[meddle]

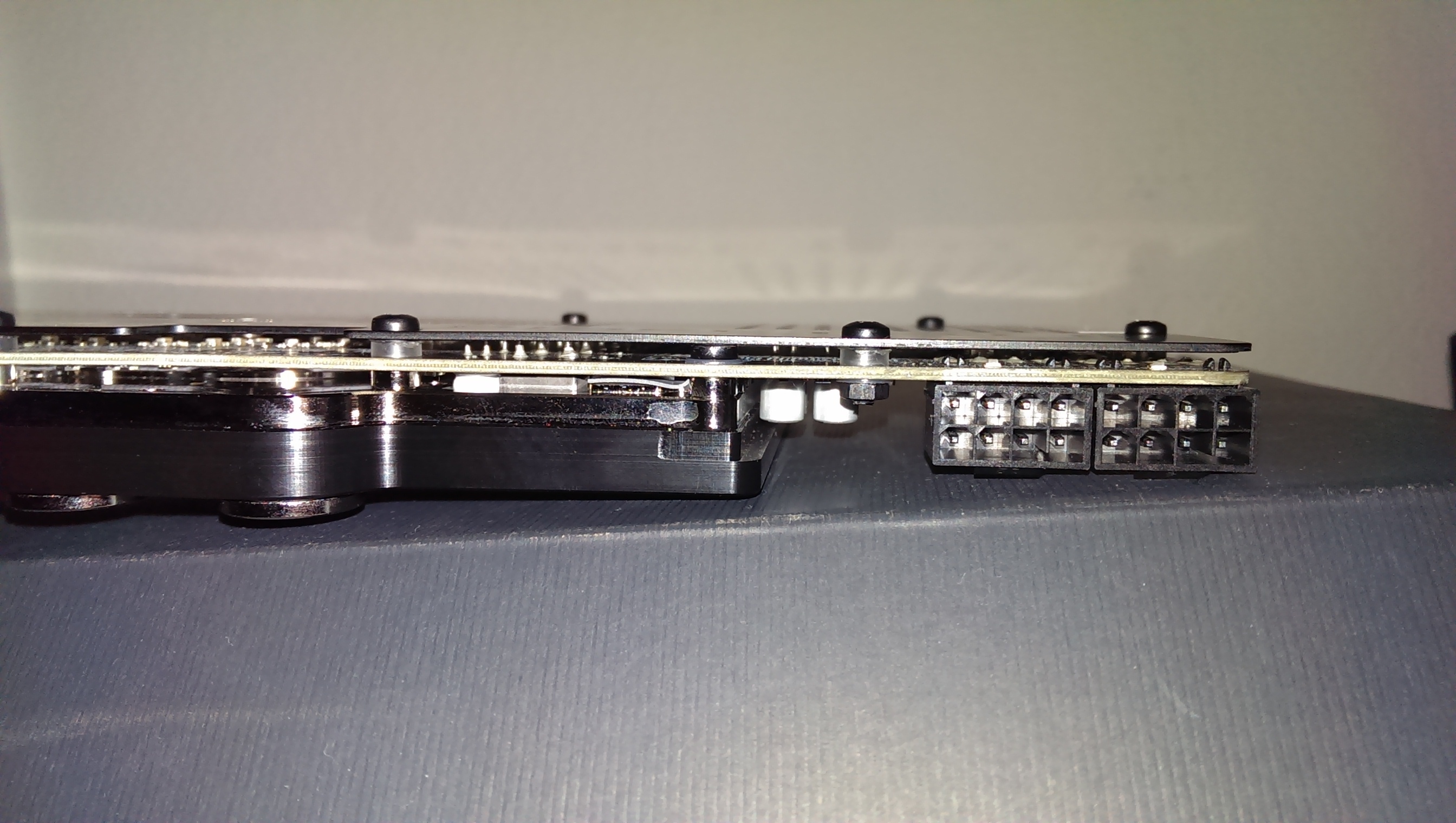

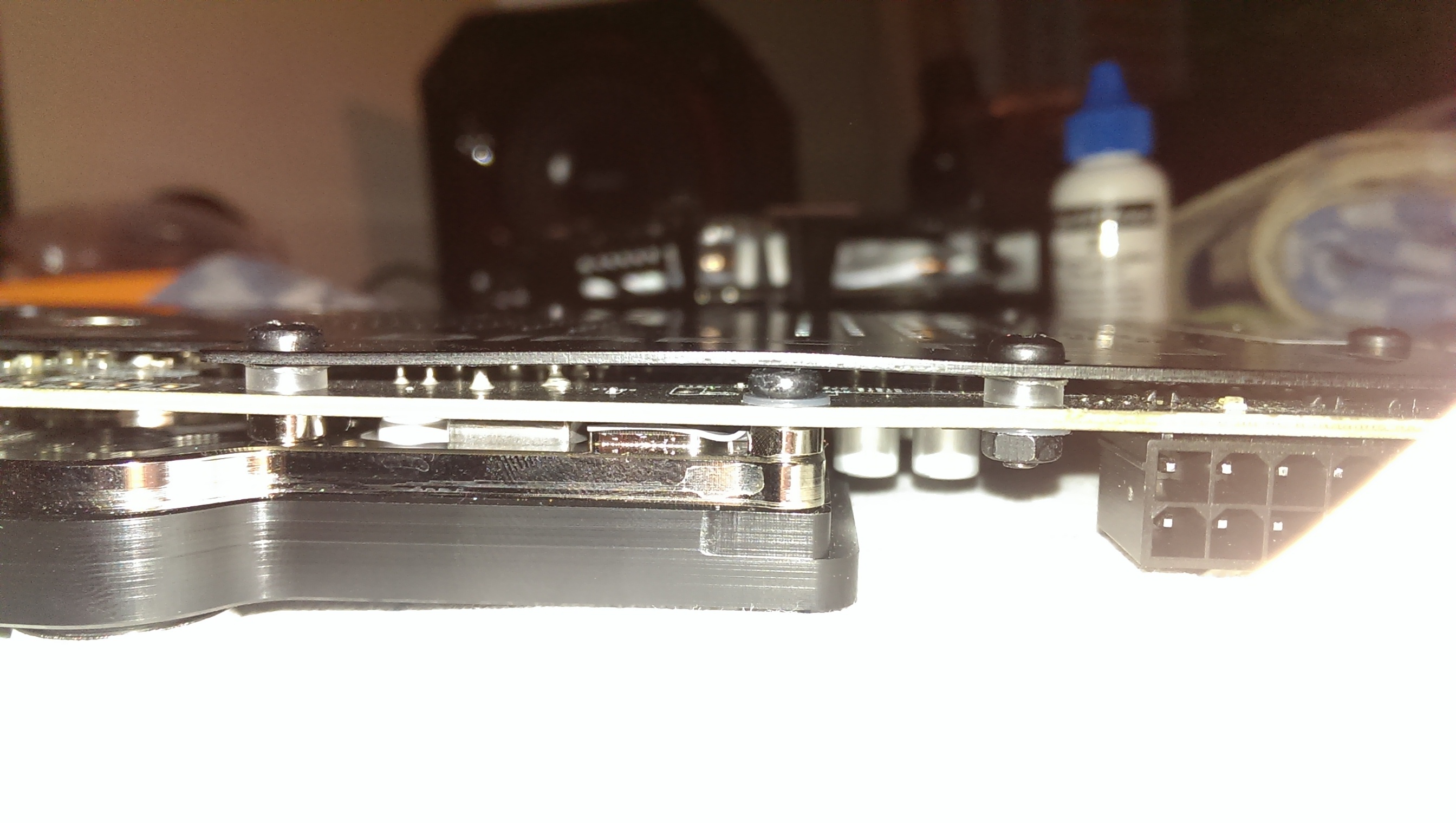

Vandaag maar eens deze jongen besteld voor mijn 290, want 95 graden tijdens het gamen op stock is toch wel enigsinds verontrustend:


Ziet er wel interessant uit die eilandjes:p.

[PilatuS]

Dat is best wel een porno-blok inderdaad. Alleen jammer dat je er met een standaard ATX kast niets van ziet.

Het blok voor mijn GTX 780 doet het qua temps zo goed dat ik zelfs aan het twijfelen ben of het wel klopt. Met de luchtkoeler werd ie iets van 75 graden tijden gamen. Nu met het waterblok 21 idle en 32 stressed. Het zal wel kloppen omdat ie met de luchtkoeler normaal heet werd, maar ik heb nog nooit zo'n koele kaart gehad. Met een kamertemp van ~18 graden is 21 idle wel heel erg laag.

[ Voor 6% gewijzigd door PilatuS op 07-11-2013 23:55 ]

[meddle]

PilatuS schreef op donderdag 07 november 2013 @ 23:44:
Dat is best wel een porno-blok inderdaad. Alleen jammer dat je er met een standaard ATX kast niets van ziet.

Het blok voor mijn GTX 780 doet het qua temps zo goed dat ik zelfs aan het twijfelen ben of het wel klopt. Met de luchtkoeler werd ie iets van 75 graden tijden gamen. Nu met het waterblok 21 idle en 32 stressed. Het zal wel kloppen omdat ie met de luchtkoeler normaal heet werd, maar ik heb nog nooit zo'n koele kaart gehad. Met een kamertemp van ~18 graden is 21 idle wel heel erg laag.

Ja ik kan het waarschijnlijk alleen zien als ik op de grond lig naast mn kast .

Maar over je 780: vaak zijn de geintegreerde temp sensoren alleen maar nauwkeurig rond TJ max, dus het kan best zijn dat hij een stuk onder de echte coretemp zit.

[PilatuS]

Mijn PC staat nu net aan en de CPU zit op 27. De videokaart zit nu op 19 graden. Het is hier op mijn kamer nogal fris maar 19 is wel erg laag. Het zal in het echt wel wat hoger zijn verwacht ik.

[mukkel]

Waterblokjes op GPU's zijn gewoon een must
Scheelt zo ontiegelijk veel. Hier de 670's met reference koeler met gemak 75 ~80 graden.
Waardoor ze ook terug klokken..

Met de EK's worden zo full load niet eens 40 graden.
Tijdens BF4/2560x1440/ultra/vsync hangt de temp tussen de 34-36 graden.
Scheelt gewoon (C-ed) de helft vergeleken met stock koeling.

[DCG909]

Ik zou ook WC blokken op mijn kaart zetten, alleen het komt niet uit met de poorten ervan
De 7970 DCII blokken hebben de aansluitingen exclusief naar beneden, waardoor je lastig moet gaan doen met hoek / 90+ fittingen/adapters..... Als ik CF zou kunnen doen zou het wel beter passen...

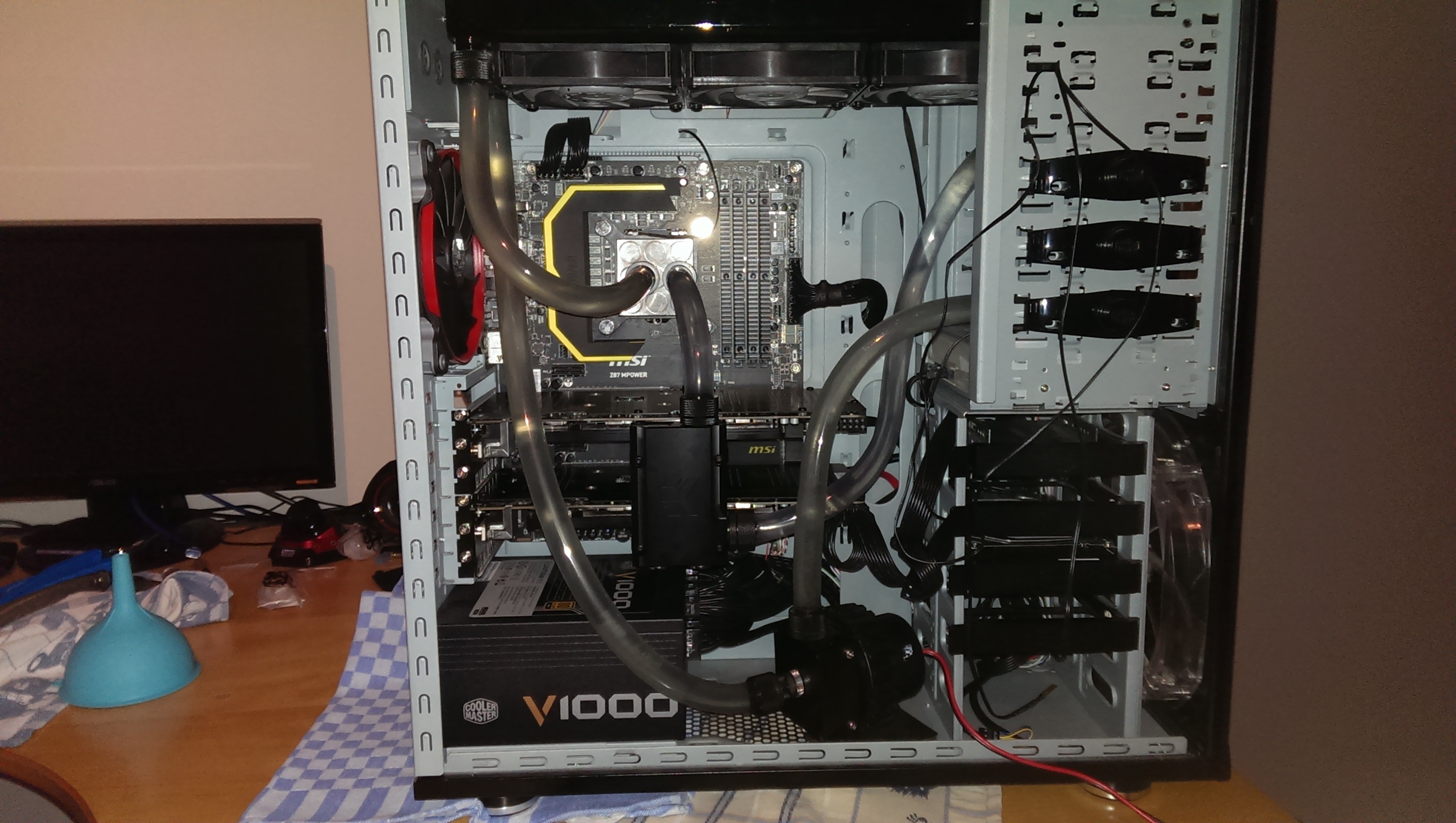

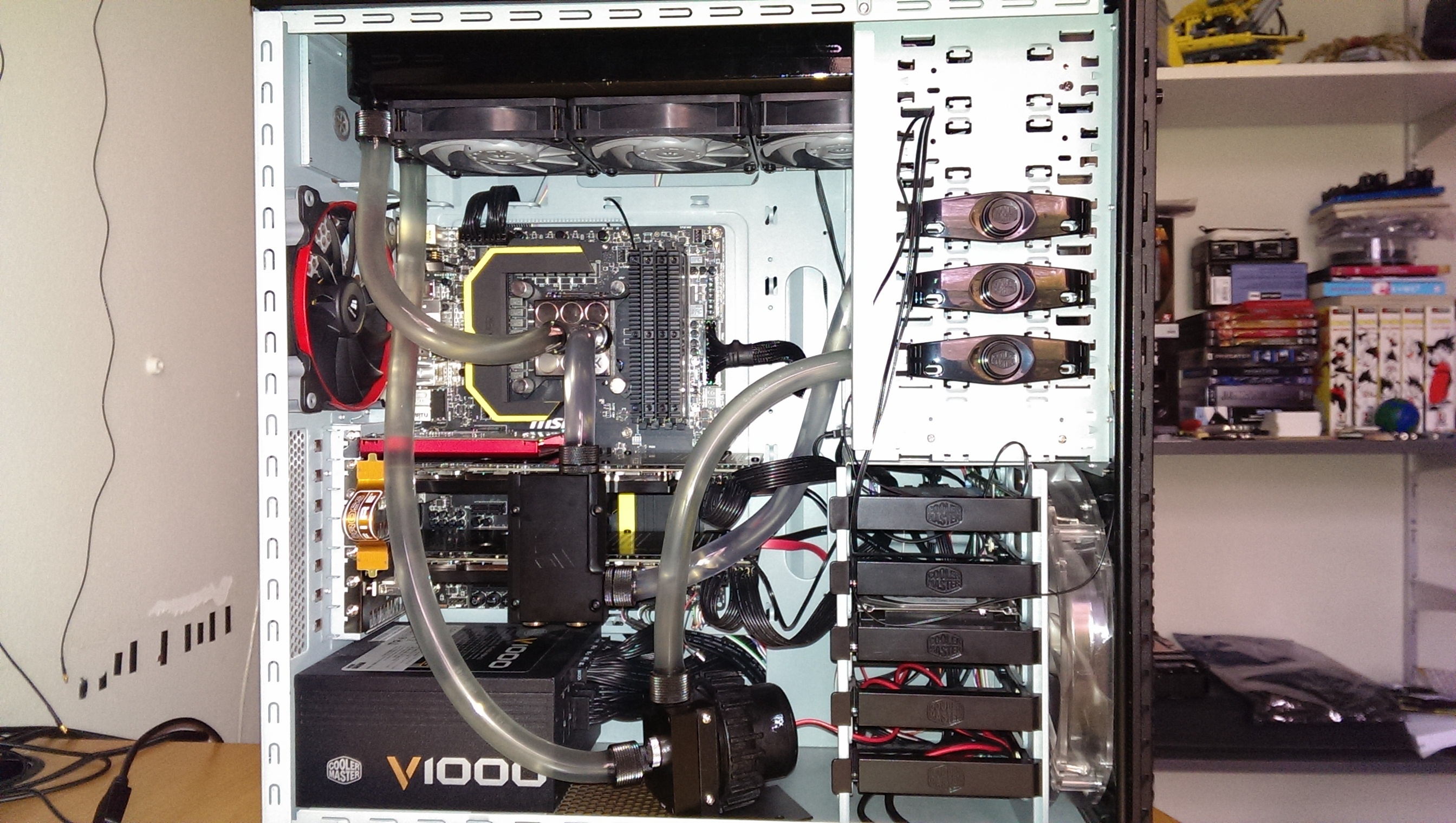

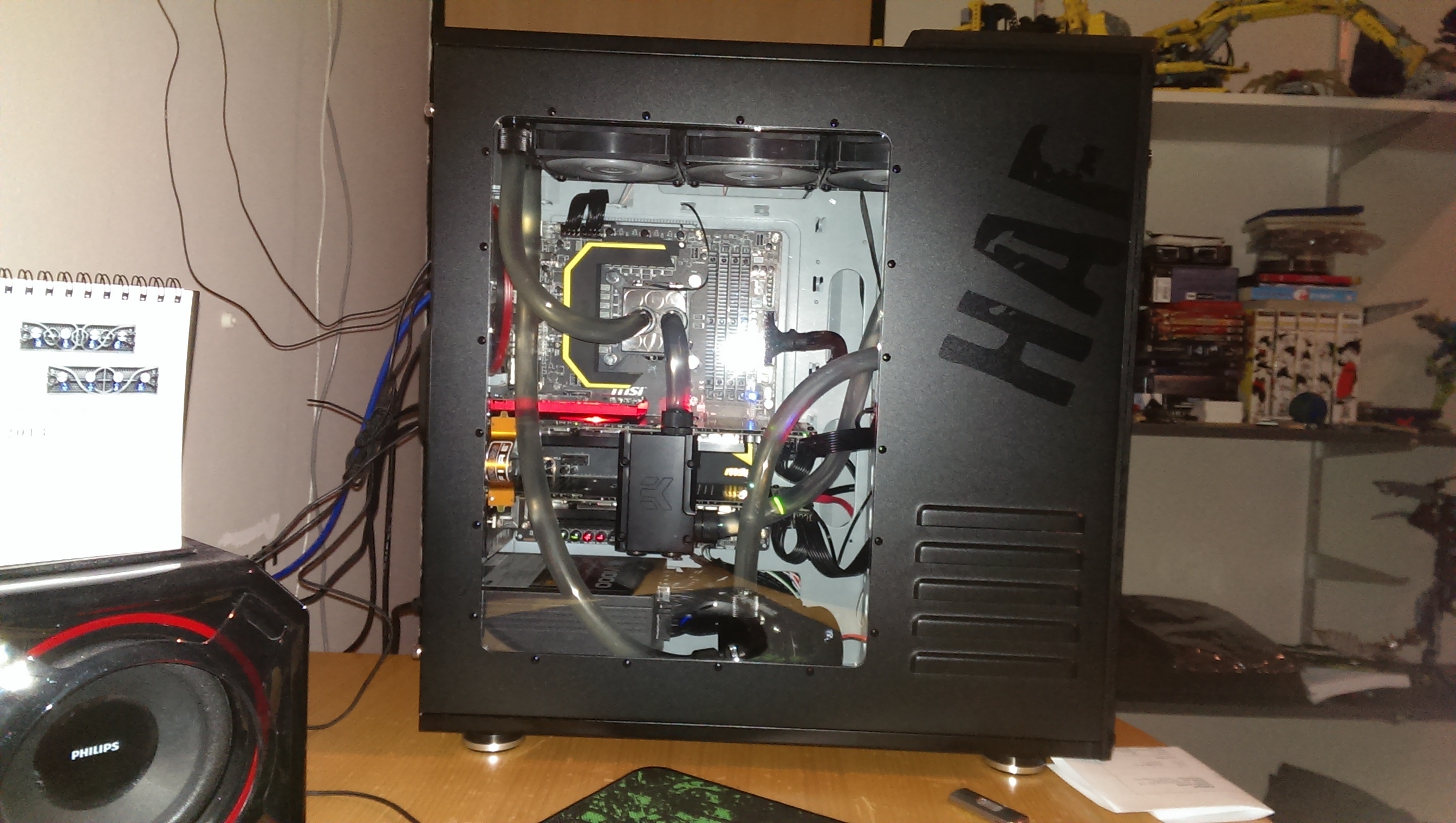

Heb trouwens mijn pomp anders neergezet en de slangen anders laten lopen, scheelt redelijk wat geluid (slangen die tegen de gpu drukte zorgden blijkbaar voor extra resonansie in de kast....)
Maar het lijkt erop dat als ik nog wat druk onder mijn behuizing kan zetten de resonnansie helemaal de nek wordt omgedraaid, iemand enig idee hoe ik dat kan doen? of een versteviging aan brengen oid?

[player-x]

resonnansie helemaal de nek

Om de resonantie van de pomp weg te halen werkt dit het beste met een Shoggy Sandwich, daarnaast helpt het plakken van betum op de grote metalen vlakken, heel veel van de kast resonanties weg te nemen.

[DCG909]

Oja, die dingen heb ik wel eens langs zien komen.

Hmm, eerst even kijken of CF zou passen zonder waterblokken.

Betum lijkt me echter niet zo'n top product om in de kast te gebruiken. Als ik het goed heb degradeerd dat ook wel wat en gaat het dan minimaal brokkelen....

[player-x]

DCG909 schreef op zondag 10 november 2013 @ 23:56:
Als ik het goed heb degradeerd dat ook wel wat en gaat het dan minimaal brokkelen....

Wel nee dat spul gaat jaren mee, het blijft goed op daken voor jaren, in zon, wind en vorst, denk je dat het in je kast op eens gaat brokkelen!

Het word daar voor 100 jaar of zo gebruikt, een lift bedrijf waar ik 25 jaar geleden een tijdje voor werkte gebruikte het ook op de achterkant van (roestvast) stalen lift wand panelen, heb bij onderhoud gezien dat het nog steeds prima was bij 30+ jaar oude liften, ook in auto's word het gebruikt resonerende delen zo als in deuren en zo, denk dus dat het dan in je kast ook wel goed blijft hoor.

[DCG909]

Hmmm, dan is het idd wel iets om een keer te bekijken.
Heb net een 2e 7970 DCII gekocht (2e hands, komt hopelijk morgen binnen), dus dan wordt het sparen voor 2 WC blokken en het brug systeem.

Zal de Black Ice GT xtreme 360 genoeg zijn om 2 7970's met een 4770K te koelen?
1 zou iig ruim moeten lukken, maar 2 zou misschien iets krapper worden, al verwacht ik dat het gewoon moet lukken, want de 4770K gaf ook maar een temperatuur verhoging van 3 á 5 graden aan het water, in de zomer -.-"

[PilatuS]

Moet wel lukken met een 3x120mm rad. Waarschijnlijk niet met super mooie temps, maaar werken doet het wel.

[mukkel]

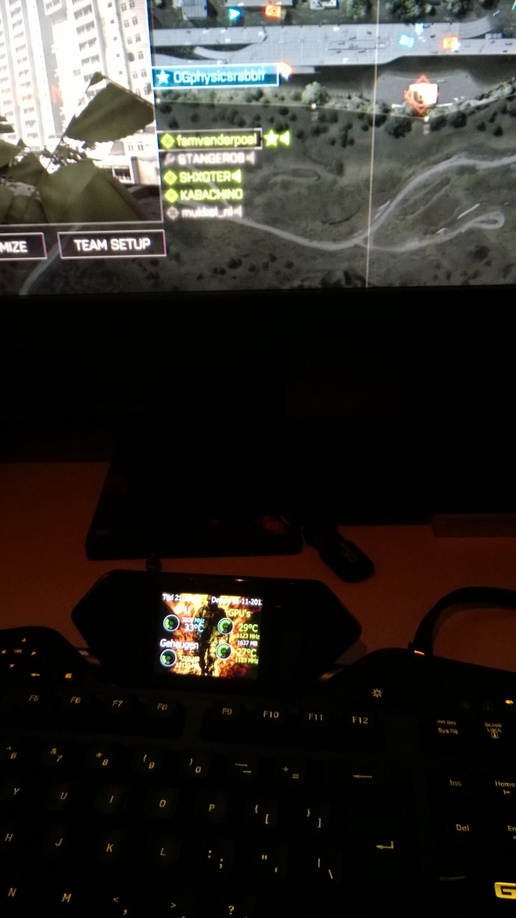

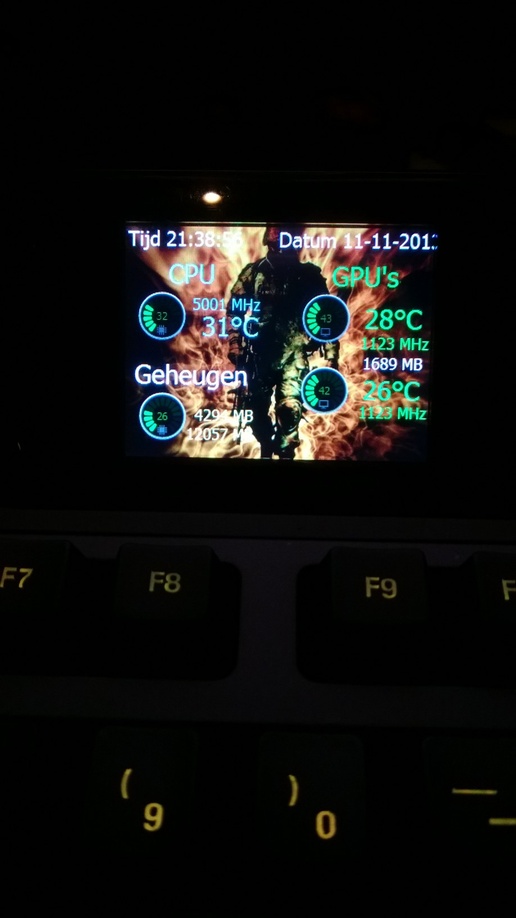

Weer even gefrummelt met aida64


alles weer in een oogopslag te zien.

[nero355]

player-x schreef op zondag 10 november 2013 @ 22:25:
Om de resonantie van de pomp weg te halen werkt dit het beste met een Shoggy Sandwich, daarnaast helpt het plakken van betum op de grote metalen vlakken, heel veel van de kast resonanties weg te nemen.

Hmm... zou je daarmee ook iets kunnen doen aan resonantie die wordt veroorzaakt door HDD's Heb ik namelijk nogal last van in mijn HTPC.

[PilatuS]

nero355 schreef op zondag 17 november 2013 @ 16:48:
[...]

Hmm... zou je daarmee ook iets kunnen doen aan resonantie die wordt veroorzaakt door HDD's Heb ik namelijk nogal last van in mijn HTPC.

Je kan daar van alles voor gebruiken. Stuk schuimrubber. Goed elastiek. Zolang de HDD maar geen direct contact maakt met metaal.

[Phaerion]

ff 'n update: (Néé, daar heb je mr update ook weer.)

Morgen krijg ik de Aquaero 6 binnen, samen met de 2^e pomp, met top & mod kitt. Nu heb ik alleen het plexiglas, platen en arylic tubes, nodig en wat fittingen. Ik ga maar vast wennen, aan het idee, dat ik het vanaf dan een tijd lang op een quadcore met DDR2 geheugen moet gaan doen. Maar m'n vidkaart kan ik gelukkig wel voor 'n tijd swappen. Dat scheelt wel een stuk.

[Getto]

Mensen ik ben redelijk nieuw in zelf een waterkoelings setup bouwen

ik heb nu dit al bij elkaar gesprokkeld

#	Product	Prijs	Subtotaal
1	Alphacool Pump Laing D5 Vario (motor only) Alphacool	€ 0,-	€ 0,-
1	HW Labs Black Ice GT Stealth 280	€ 0,-	€ 0,-
1	XSPC RayStorm CPU WaterBlock (Intel)	€ 0,-	€ 0,-
Bekijk collectie Importeer producten		Totaal	€ 0,-

Nu zoek ik alleen nog een reservoir wat maar 1 5.25 bay inneemt.
Ik heb een fractal design R4 en die heeft maar 2 5.25 bays.

Nu zullen hier vast en zeker meer mensen zijn met een R4 en mijn vraag is wat voor reservoir gebruiken jullie? Het lijkt mij namelijk dat een reservoir die maar 1 5.25 bay heeft een beetje klein is voor cpu + gpu cooling

Thanks for the help!

[Gizzy]

Weet iemand hier welk waterblok er op een GTX 760DC2OC van Asus past? Ik heb gelezen dat GTX670 Reference design blokken ook op GTX760's zouden moeten passen, maar ik weet niet zeker of dat ook voor de DC2 van de GTX760 geldt. De capacitators staan bij de gtx670 referene design namelijk op 1 lijn en bij de GTX 760 DC2 staan de capacitators niet allemaal op 1 lijn. Eentje staat net wat meer richting de GPU.

[millman]

EK is in ieder geval niet van plan een block voor je kaart te maken.. die van de 670 past niet.

[ChillPascal]

Heren,

Ik heb een aantal maanden geleden mijn Deskmod afgemaakt. Hij is volledig watergekoeld (2x GPU, CPU, Mobo, RAM)

Nu is het water vanaf het begin gezien ongeveer 4cm gedaald in mijn reservoir (tube). Komt dit doordat de laatste beetjes lucht uit de radiatoren wordt geperst? Of moet ik eens even goed kijken, en zit er wellicht ergens een kleine lekkage?

Thnx

[PilatuS]

Bij mij daalt het water ook altijd nog een cm of 2 in de eerste weken. Dit is met een vrij simpele setup. Hoe meer blokken en rad's je hebt hoe meer een setup zweet. Je zal na verloop van tijd altijd wat water kwijtraken. Alle koppelingen nalopen met een zaklamp en even rondom voelen kan natuurlijk nooit kwaad om het zeker te weten.

4cm in een paar maanden lijkt mij opzich niet echt vreemd met zoveel aansluitingen.

[ Voor 11% gewijzigd door PilatuS op 23-11-2013 21:10 ]

[DCG909]

Ik ben van plan om binnenkort mijn GPU's ook op het water aan te sluiten, maar zijn er nog tips of dingen om rekening mee te houden die je meer uit ervaring leert dan van de gebruiksaanwijzing?

Het gaat om EK blokken met de non CSQ bruggen.

[improperBunny]

Zorg dat ze passen op je GPU

[PilatuS]

Wat ik altijd doe is de kaart helemaal klaar maken met pasta en thermalpads en dan op het blok leggen. Dus het blok met bovenkant naar beneden en dan de kaart met bovenkant naar beneden erop leggen. Vind dit en stuk makkelijker dan het blok op de kaart leggen en dan omdraaien.

[DCG909]

PilatuS schreef op zondag 24 november 2013 @ 15:01:
Wat ik altijd doe is de kaart helemaal klaar maken met pasta en thermalpads en dan op het blok leggen. Dus het blok met bovenkant naar beneden en dan de kaart met bovenkant naar beneden erop leggen. Vind dit en stuk makkelijker dan het blok op de kaart leggen en dan omdraaien.

En dan ook al schroeven door de kaart? Zodat je echt gelijk goed zit asl je ze op elkaar drukt?

[PilatuS]

DCG909 schreef op zondag 24 november 2013 @ 23:39:
[...]


En dan ook al schroeven door de kaart? Zodat je echt gelijk goed zit asl je ze op elkaar drukt?

Nee dat niet. Als je de kaart op het blok legt, dan de schroeven er in. Het voordeel van deze manier is dat je de kaart precies goed op het blok kan leggen voordat je de schroeven er in doet.

[DCG909]

Blokken en brug zijn besteld, levertijd is 7 werkdagen.
Ik wil er eigenlijk nu al aan sleutelen XD (maar ik weet ook dat ik dan waarschijnlijk tijd tekort kom, omdat de hele loop open moet en ik morgen school heb...)

[Gizzy]

millman schreef op vrijdag 22 november 2013 @ 15:17:
EK is in ieder geval niet van plan een block voor je kaart te maken.. die van de 670 past niet.

Bedankt voor de info. Totally sucky, maar goed om te weten. Dan maar wat dwood brackets opsnorren en nog een antec 620 regelen.

[DCG909]

Is het eigenlijk ook nog noodzakelijk dat je koelpasta gebruikt onder de thermische pads?
Dat stukje lees ik ook pas voor het eerst in de manual

Het lijkt mij eigenlijk niet, want het is weer een laag tussen je blok en de vrm's

[PilatuS]

DCG909 schreef op dinsdag 26 november 2013 @ 08:56:
Is het eigenlijk ook nog noodzakelijk dat je koelpasta gebruikt onder de thermische pads?
Dat stukje lees ik ook pas voor het eerst in de manual

Het lijkt mij eigenlijk niet, want het is weer een laag tussen je blok en de vrm's

Heb ik nog nooit gedaan. Nadeel is ook dat het een zooitje word als de kaart weer terug moet naar lucht als je deze verkoopt.

[DCG909]

ik vond het al vreemd dat het zo verdekt vermeld stond...

ik denk alleen niet dat deze kaarten ooit nog los met luchtkoelers verkocht worden XD

[DCG909]

Maandag komen de blokken binnen (als GLS alles goed doet)

[Edmin]

Getto schreef op vrijdag 22 november 2013 @ 15:06:
Mensen ik ben redelijk nieuw in zelf een waterkoelings setup bouwen

ik heb nu dit al bij elkaar gesprokkeld

#	Product	Prijs	Subtotaal
1	Alphacool Pump Laing D5 Vario (motor only) Alphacool	€ 0,-	€ 0,-
1	HW Labs Black Ice GT Stealth 280	€ 0,-	€ 0,-
1	XSPC RayStorm CPU WaterBlock (Intel)	€ 0,-	€ 0,-
Bekijk collectie Importeer producten		Totaal	€ 0,-

Nu zoek ik alleen nog een reservoir wat maar 1 5.25 bay inneemt.
Ik heb een fractal design R4 en die heeft maar 2 5.25 bays.

Nu zullen hier vast en zeker meer mensen zijn met een R4 en mijn vraag is wat voor reservoir gebruiken jullie? Het lijkt mij namelijk dat een reservoir die maar 1 5.25 bay heeft een beetje klein is voor cpu + gpu cooling

Thanks for the help!

Ik gebruikte altijd de Laing DDC (MCP-355 oid) pomp. Die is sterk zat voor jouw loop en stiller. Als je de bovenste cage verwijdert, past een top mounted res makkelijk.

[PeakyPounder]

Ik ben momenteel bezig met een nieuwe build
Althans diverse onderdelen te bestellen,maar zit nou met een vraag.
Ik heb een MCP35X pomp van mijn vorige build zou deze genoeg kunnen leveren voor een grote loop
2x 480 1x360 1x240 cpu en 2 videokaarten?

Mvg Stijn

[ Voor 4% gewijzigd door PeakyPounder op 29-11-2013 22:57 ]

[mukkel]

Meer als zat. Je moet naar de opvoerhoogte (druk) Kijken.
4.4mtr, dat is aardig wat.

Rads en GPU blokken hebben amper restrictie, dus het pompje zou het perfect moeten doen.

[PeakyPounder]

Top! bedankt.
Iemand misschien een aanbeveling voor een fancontroller waar +- 20 fans op aangesloten kunnen worden?
Of is dat niet mogelijk?

[player-x]

mukkel schreef op zaterdag 30 november 2013 @ 10:15:
Rads en GPU blokken hebben amper restrictie, dus het pompje zou het perfect moeten doen.

Rad's hebben inderdaad weinig restrictie, GPU blokken is een ander verhaal, dat ligt geheel aan het gekozen model of het veel of weinig restrictie heeft.

Des al niet te min zal een MCP35X pomp weinig moeite hebben met 2 GPU en een CPU blok, daar het prima pomp is die (semi) high-end prestaties levert.

[mukkel]

Ja oke, maar 8 van de 10 gebruikte GPU blokken zijn van EK
Deze sproeien er alles zonder al te veel restrictie doorheen. (HF / suprem

De grootste restrictie is bijna altijd de CPU.

[PilatuS]

PeakyPounder schreef op zaterdag 30 november 2013 @ 13:00:
Top! bedankt.
Iemand misschien een aanbeveling voor een fancontroller waar +- 20 fans op aangesloten kunnen worden?
Of is dat niet mogelijk?

Handiger is kijken naar een fancontroller die veel vermogen per kanaal heeft. Op die manier kan je bijvoorbeeld 4 of meer fans op 1 kanaal aansluiten. Met mijn Fractal fancontroller heb ik de 4 fans van de rad op 1 kanaal en de 3 fans van de kast op 1 kanaal. Als de fans van de rad dan harder moeten kan ik dat doen met 1 knop ipv 4.

[player-x]

PeakyPounder schreef op zaterdag 30 november 2013 @ 13:00:
Iemand misschien een aanbeveling voor een fancontroller waar +- 20 fans op aangesloten kunnen worden?
Of is dat niet mogelijk?

Als je PWM fans gebruikt is de Swiftech 8 Way PWM Splitter een optie, die kan je zelfs door lussen, zo lang je maar de zelfde fans gebruikt.



PWM fans hebben altijd volledige 12V spanning, en aan de hand van RPM signaal, word er een PWM aanstuur signaal naar de fans gestuurd.

Het enige wat je dus nodig hebt is minimaal een PWM fan header op je mobo, vooral de betere ASUS borden hebben goede fan controller software.

Een andere goede goedkope mogelijkheid is manueel gewone fans aansturen met een PWM module als deze, ook uitermaate geschikt voor een of meerdere zware pompen.

[PeakyPounder]

player-x schreef op zaterdag 30 november 2013 @ 17:17:
[...]

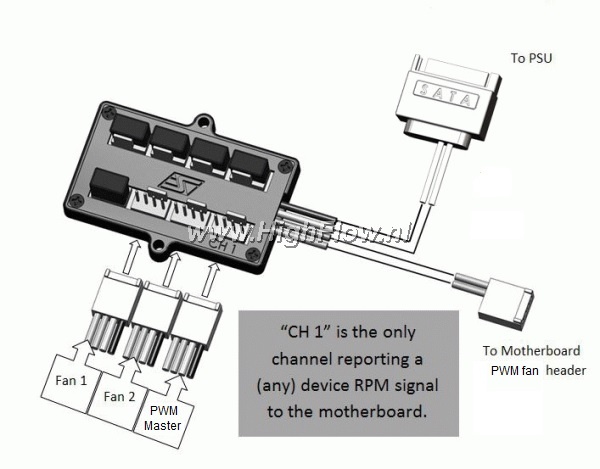

Als je PWM fans gebruikt is de Swiftech 8 Way PWM Splitter een optie, die kan je zelfs door lussen, zo lang je maar de zelfde fans gebruikt.

[afbeelding] [afbeelding]

PWM fans hebben altijd volledige 12V spanning, en aan de hand van RPM signaal, word er een PWM aanstuur signaal naar de fans gestuurd.

Het enige wat je dus nodig hebt is minimaal een PWM fan header op je mobo, vooral de betere ASUS borden hebben goede fan controller software.

Een andere goede goedkope mogelijkheid is manueel gewone fans aansturen met een PWM module als deze, ook uitermaate geschikt voor een of meerdere zware pompen.

[afbeelding]

Ik heb momenteel de asus maximus v formula dus dat zit dan wel goed
Ik denk dat die pwm splitter wel een goede oplossing is

[DCG909]

Serieus WTF EK??
Betaal je 100 euro voor een waterblok, kunnen ze niet eens goede schroeven erbij leveren?!



De bloody pcb gaat er zelfs krom van staan!
.... Ik ga denk ik maar even bij de gamma langs om wat schroeven te zoeken, want deze krengen ga ik echt niet gebruiken

[Verwijderd]

Volgens mij ben je een rubber ringetje vergeten

[DCG909]

Ik heb de manual exact gevolgd...
Zelfs afbeeldingen op het internet tonen geen extra ringen etc.

Heb zelf maar 2 schroeven platter femaakt en dan werkt het wel

[player-x]

Zit er geen gat boven die schroef, lijkt er op dat er een zit, maar kan het niet goed zien op de foto, en heb je geen afstandsringetjes over?

[DCG909]

Nop, er zit een gat in de pcb, maar niet in de backplate.

Ik heb veel ringen over, en nog een 4 tal kleine schroeven en 2 moertjes...
Ze hebben er waarschijnlijk extra veel in gedaan, want die dingen vallen het makkelijkst en verdwijnen dan ook...

Edit.
De overkill zit erin, voor als je geen backplate wil gebruiken.
Dan moet overal een pvc ringetje kan vinden.

[ Voor 19% gewijzigd door DCG909 op 02-12-2013 20:29 ]

[Underground75]

Ik wil mijn systeem gaan voorzien van waterkoeling echter loop ik teken een probleem aan bij de chipset. Mijn moederbord is een ASUS Z8PE-D18.



CPU en GPU (NVIDIA) koeling is geen probleem, hier is genoeg voor te krijgen. Het probleem zit hem in de Intel 5520 chipset. Deze zit vast met een metalen clip (zie foto hieronder). Echter zijn alle waterblokken die ik tegenkom voorzien van een schroefbevestiging welke ik daar niet heb.




Iemand een idee hoe ik hier toch een waterblock op kan bevestigen

[PilatuS]

Waarom zou je daar een waterblok voor gebruiken ? Of je doet helemaal niets qua koeling, wat gewoon prima werkt. Of je zet er een fan op met een erg laag voltage. Het moederbord koelen is iets wat er leuk uit kan zien, nodig is het eigenlijk nooit.

Als je het dan toch zou willen moet je kijken of je iets met die clipjes kan doen qua tie-rips of metaaldraad. Anders word het thermaladhesive maar dat is permanent. Ik zou er dus helemaal niets aan doen. Al word die chip zo heet dat je er je vingers aan zou branden is dat nog geen probleem en ik betwijfel dat ie zo heet zal worden.

[ Voor 41% gewijzigd door PilatuS op 02-12-2013 21:07 ]

[player-x]

Denk zelf dat het ook niet echt nodig is, maar het is niet erg moeilijk om er een oplossing voor te bedenken.

Gewoon een universele chiset koeler uitzoeken, en daar over heen een strip te leggen, en een M3 of M4 ringmoer open slijpen aan de zijkant om als haak te gebruiken.



Let op dat je wel een chipset koeler uitzoekt met voldoende ruimte tussen de fittings.

De ringmoer kan je bij een technische groothandel kopen, en als strip zou ik 5 of 6mm spiebaan staal gebruiken, die zelfde groothandel weet dan wel wat je bedoeld.

Boor in de strip aan beide uiteinde gaatjes, doe daar doorheen twee draadeindjes (moetje waarschijnlijk per meter kopen en op maat zagen/slijpen), leg op de strip een ring daar boven op een veer, weer een ring en dan de moer om het geheel vast te zetten.

De ringmoer kan een probleem zijn, en misschien moet je een doosje van 100 stuks kopen of zo, daar het geen gangbare maat is en niet iets dat ze op de plank willen hebben liggen.

Een andere oplossing voor de haak is om op bv een technische school te vragen of ze twee haken met M4 kunnen maken voor je. (een taart kan bv als smeergeld gebruikt worden)

[Underground75]

Bedankt voor de reacties. Het plan is om zo fanloos mogelijk te gaan in de kast met een (grote) externe radiateur.
Er is al een bord gesneuveld waarschijnlijk door problemen met de chipset vandaar mijn vraag. Ik zal eens kijken wat ik er mee ga doen (waterblok of kleine fan)

[DCG909]

Pfffft....
Eindelijk lektesten...



Die knoeiers bij EK waren volgens mij niet helemaal wakker toen ze de "accessoires" bij deze kaart ontworpen/kozen.....

De I/O plate paste ook niet...
Te dik en te recht
Het origineel is dunner en heeft een kromming bij de voetjes die in de behuizing vallen, het EK model niet....

[the_cyberspace]

The Undertaker schreef op maandag 02 december 2013 @ 21:01:
[afbeelding]


Iemand een idee hoe ik hier toch een waterblock op kan bevestigen

Ik heb ooit een SuperMicro bordje gehad met diezelfde chipset, heb destijds dit blokje gebruikt:

http://koolance.com/chc-122-motherboard-chipset-water-block

Weet alleen zo niet 1,2,3 of deze nog te krijgen zijn, volgens de Koolance site wel. Nadeel van dit blokje is wel dat de aansluitingen voor je fittingen erg dicht op elkaar zitten. Je maakt overigens dan gebruik van het bestaande beugeltje als je voor het Koolance blokje kiest.

[player-x]

Ja dat is een mooie oplossing.

The_Cyberspace schreef op dinsdag 03 december 2013 @ 11:57:
Nadeel van dit blokje is wel dat de aansluitingen voor je fittingen erg dicht op elkaar zitten.

Dat is prima op te lossen met 45^o fittings.

[Verwijderd]

Neem vooral Rotary fittingen, op het alphacool motion block welke ik op mijn gpu heb zitten had ik eerst bitspower 45 graden not Rotary fittingen. Het gevolg was dat de lijn gpu inlet pomp outlet niet in 1 lijn kwam te staan wat nu met de Rotary wel is gelukt doordat de fittingen draaibaar zijn.

[DCG909]

Klopt als een bus

Je weet nooit zeker hoe het schroefdraad staat, dus als je een bocht gebruikt in welke vorm dan ook.
Rotary gebruiken.

Helaas zijn die dingen wel een stuk duurder....

Edit.
HO LY FUCK....

Dit scheelt gewoon 44 graden......
Mijn GPU werd eerst 80 graden onder load, nu maar 36

[ Voor 23% gewijzigd door DCG909 op 03-12-2013 18:42 ]

[Underground75]

The_Cyberspace schreef op dinsdag 03 december 2013 @ 11:57:
[...]


Ik heb ooit een SuperMicro bordje gehad met diezelfde chipset, heb destijds dit blokje gebruikt:

http://koolance.com/chc-122-motherboard-chipset-water-block

Weet alleen zo niet 1,2,3 of deze nog te krijgen zijn, volgens de Koolance site wel. Nadeel van dit blokje is wel dat de aansluitingen voor je fittingen erg dicht op elkaar zitten. Je maakt overigens dan gebruik van het bestaande beugeltje als je voor het Koolance blokje kiest.

Thanks, hier was ik naar op zoek

[Verwijderd]

DCG909 schreef op dinsdag 03 december 2013 @ 14:53:

Edit.
HO LY FUCK

Dit scheelt gewoon 44 graden......
Mijn GPU werd eerst 80 graden onder load, nu maar 36

Welkom bij het koele, flinke winst is het zeker weten.

[CheckBox]

Een vraagje tussendoor,

Wie weet wat het mooiste effect geeft:

1. UV reactieve (blauwe) vloeistof in heldere niet reactieve buizen?
2. heldere buizen UV reactief met niet reactieve gekleurde vloeistof?
3. Gekleurde buizen met heldere UV reactieve vloeistof?
4. Een andere combo, als het maar met UV is

[DCG909]

Ten behoud van je blokken en rads zou ik niet met mengsels of spullen werken...
Lees teveel verhalen over residu troep....

Ik had wel wat verbetering verwacht maar 44 graden
Bizar....

Het viel mij trouwens net wel op tijdens het schoonmaken van de oude koeler (stof etc.) dat één van de fans van de gpu stonk
Het lijkt erop dat deze dus pas kapot gegaan is

[Fordox]

CheckBox schreef op dinsdag 03 december 2013 @ 21:39:
Een vraagje tussendoor,

Wie weet wat het mooiste effect geeft:

1. UV reactieve (blauwe) vloeistof in heldere niet reactieve buizen?
2. heldere buizen UV reactief met niet reactieve gekleurde vloeistof?
3. Gekleurde buizen met heldere UV reactieve vloeistof?
4. Een andere combo, als het maar met UV is

geen UV is me te flashy en doet me al gauw denken aan een kermis attractie
misschien meot je een paar filmpjes bekijken van singularity computers, die knakker heeft wel veel builds gedaan met en zonder UV

[DCG909]

[Edmin]

En nu snel die lelijke grijze binnenkant poedercoaten!

[DCG909]

De foto's met flits geven inderdaad het grijze een overheersend character, gelukkig is het met het blote oog niet zo erg.

Ik had het waarschijnlijk al laten coaten, als de bedrijven die ik aanschreef hadden gereageerd....
(regio rotterdam).
Ken jij misschien een goed (niet al te duur) bedrijf die dit kunnen doen?

[PilatuS]

Edmin schreef op woensdag 04 december 2013 @ 08:03:
En nu snel die lelijke grijze binnenkant poedercoaten!

Of vol proppen met schuimrubber als je te lui bent om te gaan poedercoaten zoals ik.

[DCG909]

Hmmm,
Waarschijnlijk is zo'n soort tape ook wel mogelijk, maar dat gaat niet goed bij de hdd slots etc....
Want dat kun je dan niet mooi afdekken...

[Edmin]

PilatuS schreef op woensdag 04 december 2013 @ 10:22:
[...]


Of vol proppen met schuimrubber als je te lui bent om te gaan poedercoaten zoals ik.

Definieer lui.... je gestripte case bij de locale coatingboer brengen is niet veel werk

[player-x]

Hem zelf spuiten is eigenlijk ook niet veel werk, er zijn genoeg goede DIY uitleg op het net..

Maar als je hem wil poeder coaten, bel gewoon de dichts bij zijnde op, probleem alleen met poeder coaten is alleen dat het lastig is een half object te doen zo als een PC kast.

Daar je alles eerst heel goed moet reinigen, en dan moet afplakken dat wat je niet gecoat wil hebben, en daarna moet alles dat afgeplakt is nadat het poeder elektrostatisch is aangebracht, en het afplak weer verwijderd worden voordat het de oven in gaat, daar anders de lijm zich bijna niet meer laat verwijderen nadat het op 200^c in de oven is geweest.

Denk trouwens ook dat je goedkoper/beter uit bent met gewoon een nieuwe kast kopen, daar ik denk dat ze op zijn minst 100 euro vragen voor het coaten.

[millman]

DCG909 schreef op woensdag 04 december 2013 @ 09:07:
De foto's met flits geven inderdaad het grijze een overheersend character, gelukkig is het met het blote oog niet zo erg.

Ik had het waarschijnlijk al laten coaten, als de bedrijven die ik aanschreef hadden gereageerd....
(regio rotterdam).
Ken jij misschien een goed (niet al te duur) bedrijf die dit kunnen doen?

Mattzwart kan gewoon niet verkeerd hoor! Neem een spuitbus Motip matt black.. en spuiten maar.. hooguit 10 euro.
