De EL-kroeg deel 2

[Atlas]

Ok het lijkt idd op ruis. Wat is de beste manier om dit eruit te filteren? Direct in de microcontroller of zijn er truukjes voor om dit er eerder uit te filteren. En weet iemand waar die pot-meter o phet printje voor dient? (ik kan geen datasheet van dat ding vinden ).

[0fbe]

Atlas schreef op maandag 07 april 2008 @ 17:06:
Ok het lijkt idd op ruis. Wat is de beste manier om dit eruit te filteren? Direct in de microcontroller of zijn er truukjes voor om dit er eerder uit te filteren. En weet iemand waar die pot-meter o phet printje voor dient? (ik kan geen datasheet van dat ding vinden ).

Ik denk dat die potmeter is om af te stemmen op een bepaalde frequentie?

[retanik]

zou iemand me kunnen helpen met mn sound activated CCFL's
We zijn allemaal via de topiclisting van het EL-subforum hier gekomen, we zien je topic zo ook wel.

alvast bedankt

[ Voor 40% gewijzigd door Sprite_tm op 07-04-2008 17:29 ]

[Sprite_tm]

Atlas: Hangt ervanaf hoe je communiceert. Als je een stream-achtige verbinding wil hebben zou je a la ATM je lijn kunnen vullen met filler-characters als je niets wilt versturen. Da's echter best ev0l omdat je dan andere apparaten geen kans geeft om iets te versturen. Als je van iets packet-baseds gebruik maakt zou je eerst een paar keer een 'attention'-character kunnen versturen: bijvoorbeeld 10 keer achter elkaar 0x55 en daarna 0x5A ofzo. De 0x55s kunnen dan gebruikt worden om je ontvangende UART of whatever te syncen met de zender, en na de 0x5A kan je vrolijk je data oversturen in de wetenschap dat het spulletje gesynchroniseerd en aan het zenden is.

[eXcyle]

Ik probeer met behulp va de volgende site ( http://www.zen22142.zen.co.uk/Circuits/Interface/irext5.htm ) een IR-extender te maken, echter kan ik de IR leds niet krijgen bij de locale electroboer.
_{En ik heb helaas niet voldoende verstand van dit soort dingen om te kunnen bepalen welke vervangende led's ik daar voor kan gebruiken.}

Het gaat om de SFH2030 (IR1) en TIL38 (IR2 en IR3).
Iemand suggesties wat ik daar voor vervangende leds voor kan gebruiken ?

[HammerT]

Atlas schreef op maandag 07 april 2008 @ 17:06:
Ok het lijkt idd op ruis. Wat is de beste manier om dit eruit te filteren? Direct in de microcontroller of zijn er truukjes voor om dit er eerder uit te filteren. En weet iemand waar die pot-meter o phet printje voor dient? (ik kan geen datasheet van dat ding vinden ).

Je hebt het toch over die printjes van Niels? Ik kan geen potmeter vinden op die dingen hoor

En als je erg veel last van storing hebt is het misschien slim om een crc check te gebruiken.

[Verwijderd]

Standaard ontvang je eeen hoop ruis met die dingen, da's normaal. Zodra je zelf gaat zenden druk je die ruis weg.
Ik verstuur alles in een pakketje, dat werkt wel betrouwbaar. Gewoon 2 startbytes, lengte byte, payload en een simpele checksum byte. Daarvoor stuur ik nog een paar keer 10101010. In je microcontroller filter je dan die pakketjes eruit. Zo heb ik een draadloze vispieper gemaakt, het ding haalt ruim 100 meter (vrijwel open zicht).

Hier is de zender


links zender, rechts ontvanger

Heb geen foto's van de ontvanger aan de binnenkant. Dat wil je ook niet zien

Als antenne zit er een stuk opgerold wikkeldraad aan (ik geloof 1/2 golflengte, weet het niet zeker meer). De antenne's op de foto is een expirimentje met een stuk mantel van een remkabel van een fiets. Opzich werkt 't prima, maar ze waren toch een beetje onhandig groot.

Wat ik wel raar vind aan die dingen is dat het bereik groter is als ik er een inverted signaal in duw (ttl serieel dus). Probleem is dan wel dat het zendertje constant staat uit te zenden, daarom gebruik ik een FET om hem uit te zetten als hij niets hoeft te verzenden.

[bobo1on1]

eXcyle schreef op maandag 07 april 2008 @ 18:34:
Ik probeer met behulp va de volgende site ( http://www.zen22142.zen.co.uk/Circuits/Interface/irext5.htm ) een IR-extender te maken, echter kan ik de IR leds niet krijgen bij de locale electroboer.
_{En ik heb helaas niet voldoende verstand van dit soort dingen om te kunnen bepalen welke vervangende led's ik daar voor kan gebruiken.}

Het gaat om de SFH2030 (IR1) en TIL38 (IR2 en IR3).
Iemand suggesties wat ik daar voor vervangende leds voor kan gebruiken ?

Een tsus5402 moet wel werken als vervanger voor de TIL38 maar elke andere IR led die kunt vinden met een golflengte van rond de 950 nm voldoet ook.

[Verwijderd]

Sprite_tm schreef op maandag 07 april 2008 @ 13:55:
Als ik het goed begrijp moet je de plus van je 12V-adapter op blauw/3 hangen, de aarde van je adapter en je videosignaal samen aan zwart (8) en je videosignaal zelf op grijs (2).

ik heb dit dus net geprobeert, alleen hij geeft geen kick?
ik heb alleen de voeding er op aangesloten. zou die videokabel ook moeten om stroom te krijgen?

Pim

[eXcyle]

bobo1on1 schreef op maandag 07 april 2008 @ 20:51:
[...]


Een tsus5402 moet wel werken als vervanger voor de TIL38 maar elke andere IR led die kunt vinden met een golflengte van rond de 950 nm voldoet ook.

Okaphone _{(enige electroshop die ik in de buurt van Groningen ken)} lijkt de tsus5402 ook niet te hebben, maar wel een LD274-3 welke ook op 950nm werkt, dus die zou in principe moeten werken dan toch?

En kan in in plaats van de SFH2030(F) bijvoorbeeld een SFH3100F-1-Z pakken?

[ Voor 5% gewijzigd door eXcyle op 07-04-2008 23:40 ]

[bobo1on1]

Die led kun je ook prima gebruiken, al heeft dat ding een afstraalhoek van maar 10 graden.

De SFH3100F is een fototransistor terwijl een SFH2030 een fotodiode is, dat is een heel ander ding.

[Sprite_tm]

Fun met de resten van 2 scanners, wat electronica en een whiteboard:

[Gwannoes]

Sprite_tm schreef op dinsdag 08 april 2008 @ 00:12:
Fun met de resten van 2 scanners, wat electronica en een whiteboard:
[video]

Ghehe, wat heb jij toch altijd mooie projectjes...
Waar haal je de tijd toch vandaan?

[lemming_nl]

Geniaal ding! Ik zou niet verwachten dat de pen een beetje constant contact zou houden met het bord maar zo te zien lukt het best aardig

Dat muziekje

[HammerT]

LoL, doet me een beetje denken aan zo'n bordje met 2 van die draaiknopjes waar je dan een tekening mee kan maken. Weet de naam niet maar dat ding hebben ze ook in friends aan de deur hangen

Maar echt, hoe kom je er op

[ThinkPad]

HammerT schreef op dinsdag 08 april 2008 @ 11:50:
LoL, doet me een beetje denken aan zo'n bordje met 2 van die draaiknopjes waar je dan een tekening mee kan maken. Weet de naam niet maar dat ding hebben ze ook in friends aan de deur hangen

Maar echt, hoe kom je er op

Etch A Sketch

[flux_w42]

Sprite_tm schreef op dinsdag 08 april 2008 @ 00:12:
Fun met de resten van 2 scanners, wat electronica en een whiteboard:
**filmpje**

Nice
Nu de precisie ietwat opdrijven en dan op naar dit resultaat: Zotte 'Etch A Sketch'jes

[Sprite_tm]

Heh, laat ik nou ooit al es een script gemaakt hebben wat plaatjes op zo'n manier kan omzetten naar vector-art Zodra ik thuis ben ga ik aan dit project verder en zal ik ook es kijken of ik dat ding erin kan knopen. Precisie opdrijven is niet zo'n punt btw; de loopwerken die de pen aan beide kanten bewegen komen uit scanners met een resolutie van minimaal zo'n 600 dpi; de pen moet dat dus in theorie ook kunnen halen. Iig eerst maar es de uC-code wat verbeteren zodat het bewegen een stuk minder schokkerig gaat, dat scheelt al erg veel. Ow, en een methode bedenken om de pen van het bord te halen; dat zou met een servootje of een electromagneet nog niet eens zo'n probleem moeten zijn.

[Atlas]

2x16 LCD'tje meegenomen van mijn werk, redelijk gangbaar model dacht ik, is de _datasheet_ nergens op het internet te vinden tot mijn stomme verbazing, die had ik dus niet verwacht
Gelukkig is hij qua pinout compatible met een standaard hd4470 LCD maar toch, redelijk verbaasd

[maikel]

Niet echt elektronica, maar dit forum komt toch het meest in de buurt.

Weet iemand toevallig waar ik een spindel zou kunnen krijgen?
Het is geen materiaal wat ze bij een Gamma of Praxis hebben en op eBay is het ook moeilijk te vinden.

Het gaat dus om zo iets:

Ik heb het bedrijf die dit plaatje op de site hebben, al gemaild maar nog geen reactie ontvangen. Bovendien verwacht ik dat het ook vrij prijzig wordt, aangezien het meestal gaat om professionele producten voor machinebouw.

[bas wensveen]

Weet iemand toevallig waar ik een spindel zou kunnen krijgen?

Dit wordt ook wel een leadscrew genoemd. Ik heb er ook wel eens één nodig gehad voor een schoolproject, maar kan mij niet meer de naam van het bedrijf herinneren waar we hem vandaan hadden. Schoefdraad, lagers en speciale moeren kosten toen bij elkaar iets van 70 euro, maar dan hadden we ook wel het goedkoopste wat bruikbaar was voor ons project.
Via google heb ik wel een ander bedrijf gevonden.

[mace]

maikel schreef op vrijdag 11 april 2008 @ 13:17:
Niet echt elektronica, maar dit forum komt toch het meest in de buurt.

Weet iemand toevallig waar ik een spindel zou kunnen krijgen?
Het is geen materiaal wat ze bij een Gamma of Praxis hebben en op eBay is het ook moeilijk te vinden.

Het gaat dus om zo iets:
[afbeelding]
Ik heb het bedrijf die dit plaatje op de site hebben, al gemaild maar nog geen reactie ontvangen. Bovendien verwacht ik dat het ook vrij prijzig wordt, aangezien het meestal gaat om professionele producten voor machinebouw.

Kan je niet iets verzinnen met moertjes en karosserieringen ofzo?

[maikel]

bas wensveen schreef op vrijdag 11 april 2008 @ 15:08:
[...]


Dit wordt ook wel een leadscrew genoemd. Ik heb er ook wel eens één nodig gehad voor een schoolproject, maar kan mij niet meer de naam van het bedrijf herinneren waar we hem vandaan hadden. Schoefdraad, lagers en speciale moeren kosten toen bij elkaar iets van 70 euro, maar dan hadden we ook wel het goedkoopste wat bruikbaar was voor ons project.
Via google heb ik wel een ander bedrijf gevonden.

Ah, kijk. Ik dacht dat de engelse benaming gewoon 'spindle' was en kwam daarmee ook al wel een en ander tegen. Ik zal eens op 'lead screw' gaan zoeken.
Overigens is een Nederlands bedrijf natuurlijk wel wat praktischer. Aangezien die dingen vrij lang zijn en niet echt licht, zijn de verzendkosten vanuit het buitenland vrij hoog.

mace schreef op vrijdag 11 april 2008 @ 15:12:
[...]


Kan je niet iets verzinnen met moertjes en karosserieringen ofzo?

Dat zou wellicht kunnen, maar gewone moertjes en bijvoorbeeld draadeind, zijn meer gemaakt om iets vast te maken en hebben dus de eigenschap te gaan klemmen/wringen als er kracht op komt te staan. Een lead-screw (net geleerd ) is juist bedoeld om te kunnen bewegen.

[ Voor 7% gewijzigd door maikel op 11-04-2008 16:00 ]

[ThinkPad]

Woot het is me gelukt om een halogeenlamp te laten knipperen door de LPT poort


Transistor is een TIP120, uit een apparaat gesloopt.


Ik ben niet zo'n superheld wat betreft de LPT poort, en transistors enzo (ik ben meer van het klooien met accu's, en andere shit)

[ Voor 32% gewijzigd door ThinkPad op 11-04-2008 18:15 ]

[Raven]

Atlas schreef op maandag 07 april 2008 @ 15:12:
Even eeeeen heeeeeeeeele domme vraag die ik nergens kan vinden maar waarvan ik weet dat mensen het hier wel weten.

Uit de IA van niels: wat is de ontvanger en wat is de verzender?
[afbeelding]

Atlas schreef op maandag 07 april 2008 @ 16:32:
Ha ik krijg nu zooi binnen op mijn com-poort, thnx
Wat is die 433 Mhz band vervuild zeg, hoop dat ik daar nog tussen kom met mijn projectje, of zou ik alleen maar ruis zitten te meten als ik dit soort dingen binnenkrijg:


[...]

Heb die ook Wil icm een cp2102 die zender aan de pc hangen. Hoe/waarmee lees jij uit of er wat binnenkomt?

[Atlas]

Raven schreef op vrijdag 11 april 2008 @ 18:18:
[...]


[...]

Heb die ook Wil icm een cp2102 die zender aan de pc hangen. Hoe/waarmee lees jij uit of er wat binnenkomt?

Op dit moment met Realterm (zie sourceforge ) op de PC. Komt binnenkort een microcontroller aan te hangen

Ow en woei: mijn LCD werkt in 1 keer (ok 1.5 keer) aan de Atmega32 \o/

[Raven]

Ok

Heb hier trouwens nog een projectje met een 8515 liggen... zou daar nog leuke dingen mee te doen zijn icm die 433MHz zender/ontvangers?

Pics komen er zo aan
Zie hier: Indien het een beetje stoffig lijkt.... ding heeft paar jaar onder m'n nest gelegen

Complete project:


De AtMega 8515:

Die ene kabel linksboven is een RS232 voor directe, met 8-bits getallen, aansturing van het projectje.
Lpt-dongle, via dat blauwe blokje, voor programmeren.
Alleen geen pc met RS232 en Lpt (meer) bij de hand voor het programmeren , of iemand moet een andere manier weten?
USB->RS232 is er, maar USB->LPT geschikt voor dongle's niet
Deze dongel trouwens


I/O-printje:


Voeding:


Relaiskaart:


Ledjes:


Geen commentaar over de "niet al te nette" afwerking graag

[ Voor 91% gewijzigd door Raven op 11-04-2008 21:42 ]

[Sprite_tm]

* Sprite_tm heeft z'n whiteboard-plotter ook een intrekbare kop gegeven Zie sig voor pics

[madwizard]

Geniaal

[ThinkPad]

Sprite_tm schreef op vrijdag 11 april 2008 @ 21:05:
* Sprite_tm heeft z'n whiteboard-plotter ook een intrekbare kop gegeven Zie sig voor pics

Nu nog een ruitenwisser van een auto erop, om het bord af en toe schoon te vegen

[flux_w42]

*snif* , Mijn MPLAB ICD2 clone is zonet overleden
Met dat in-circuit-programmen heb ik per ongeluk 3,3V van mijn voeding aan de 5V van de USB programmer gelegd en dat vond die laatste niet zo leuk

[Sprite_tm]

* Sprite_tm heeft weer es wat leuks gevonden. Meteen tien van besteld. 96x48pixels*8grijstinten LED-board, here I come

[Zjosh]

Die borden met leds zien er wel gaaf uit... Kunnen wel interessante dingen op weergegeven worden! Vraag me af hoe het zit met de aanstuur elektronica die er bij zit, wat voor communicatie moet dat op werken enzo...

[Sprite_tm]

Naar wat ik zag moeten de boards afgescanned worden, een beetje als een crt: je moet het beeld er per rij inklokken en die laat 'ie dan zien, dan klok je de rij eronder in en laat 'ie die zien, etc. Je moet dus wel iets van een uC hebben die de data er met >50fps (en eigenlijk zelfs meer omdat leds niet nagloeien) heenpompt.

Als ik die krengen binnen heb zal ik er wel een EiP van maken.

[ Voor 9% gewijzigd door Sprite_tm op 14-04-2008 20:29 ]

[Thy...]

Nice! Ik heb voor een HBO project 2 jaar geleden ook zo'n bord gemaakt, maar door tijdgebrek nooit netjes afgewerkt. Die gebruikte een micrcontroller en een lading schuifregisters om op 60+ fps tekst weer te geven. Je kon er een PS2 toetsenbord aan hangen om zelf tekst te typen. Werkte erg leuk. €4,95 is wel super goedkoop, denk dat ik er ook maar eens een paar ga bestellen

[Zjosh]

Ik heb er inmiddels ook maar 4 besteld

[flux_w42]

Geen verzending naar België

[Sprite_tm]

Moet je die gast even een mailtje sturen, waarschijnlijk doet 'ie het wel maar staat het niet als zodanig op de site.

[mux]

Damn, die wil ik ook! *gaat verwoed kijken hoeveel geld hij nog over heeft*

[Zjosh]

Ik ben benieuwd wanneer ze binnen komen, hoop dat de beste man het spul een beetje snel verstuurd, hoe eerder het binnen is hoe beter Hier zal wel weer een dagje of wat van afstuderen aan verspild worden

[mace]

Zjosh schreef op dinsdag 15 april 2008 @ 18:31:
Ik ben benieuwd wanneer ze binnen komen, hoop dat de beste man het spul een beetje snel verstuurd, hoe eerder het binnen is hoe beter Hier zal wel weer een dagje of wat van afstuderen aan verspild worden

De vorige keer dat ik er wat bestelde duurde het wel even.

Het is echter wel een top-shop, leuke spullen voor weinig geld.

[flux_w42]

Sprite_tm schreef op dinsdag 15 april 2008 @ 13:17:
Moet je die gast even een mailtje sturen, waarschijnlijk doet 'ie het wel maar staat het niet als zodanig op de site.

'k heb blijkbaar niet goed gelezen wat er in de "bestelinformatiepagina" stond:
Orders from abroad, please mail for shipping details!
Snel eens een mailtje sturen

[Sprite_tm]

Waarom heb ik ergens het idee dat die led-boards binnenkort uitverkocht zijn? Als het spul is aangekomen misschien maar eens 'Het grote led-boards-topic' starten

[Oyster]

Zaakje zit hier om de hoek. Ik ga ze even snel allemaal inslaan.

[flux_w42]

Niet alleen die led boards. Er staan veel handige dingen op en ik sta versteld van de prijzen

[mace]

Ik heb er zelf ook 4 besteld, als we het binnen hebben kunnen we mooi gaan klooien

Iets anders:
Ik heb hier nog een t6963c-based display liggen, eentje van 240x128.

Nu weet ik niet zoveel van dit soort LCD's, ik ben meer thuis in de HD44780's

Is er een mogelijkheid om via een PIC dit ding te laten werken op USB i.c.m de bekende programma's als powerLCD ofzo?

Ik heb nog ergens een CP2102 breakout board van sparkfun dus die kan ik mooi gebruiken als USB-UART converter.

[ Voor 6% gewijzigd door mace op 15-04-2008 21:45 ]

[Verwijderd]

Hier wat info over FPGA programming door Jeri Ellsworth
http://blip.tv/file/821819

Een demo met een FPGA
http://blip.tv/file/821758

Jeri

[mace]

She's smart and kinda cute, wat wil je nog meer.

[ Voor 6% gewijzigd door mace op 16-04-2008 11:57 ]

[Sprite_tm]

Woei, ledboards zijn binnen en ik heb vandaag niet zo veel te doen wat ik niet kan uitstellen. * Sprite_tm gaat maar es kijken of het ding te reverse-engineeren is.

[Verwijderd]

bij C-O heeft iemand hem al werkend
http://www.circuitsonline.net/forum/view/60243/2

http://www.youtube.com/watch?v=fXs0Mtu-6Eg

[Sprite_tm]

Drat, ik had net zelf de pinouts ontcijferd, is het blijkbaar in dat topic al gebeurd Ahwell, dan maar mezelf storten op de aanstuur-logica.

Edit: Woei, het heeft 3 uur geduurd maar ik heb 't tot complete tevredenheid werkend.

Het geheel is aangestuurd door een ATMega88 op 20MHz die z'n pootjes uit het lijf rent om 5-bit grijstinten te simuleren. Daarbovenop is een plaatje wat dmv the Gimp in pgm omgezet is en vanuit daar met een shelscript naar C is geconverteerd geplakt, samen met de plasma-routine die ik nog had liggen van de HD44780-demo.

Als iemand de code wil hebben, geef een gil en ik schoon het op en post het.

[ Voor 65% gewijzigd door Sprite_tm op 16-04-2008 16:07 ]

[mace]

Dit is iets voor de demoscene.

[Zjosh]

Dit is wel gaaf! Ik gil meteen maar, Atmel C zal wel vrij makkelijk te poorten zijn naar PIC C. Ik hoop dat mijn display's een beetje snel binnen komen, wil er mee aan de slag! Misschien moet ik ook maar eens gaan kijken of ik mn PIC 24F en 30F's aan de praat kan krijgen, die zijn weer een tikkie sneller:P

[mace]

Dat lijkt me zelfs al weer redelijk overkill.

Ikzelf denk aan om per scherm een pic 16f628A te gebruiken, aangezien ik er nog een stuk of 6 van heb. En dan kan ik met een CP2102 een USB aansluiting eraan maken. (evt. met een master-pic om de communicatie te verzorgen.)

[ Voor 11% gewijzigd door mace op 17-04-2008 09:13 ]

[Sprite_tm]

Geloof me, om een beetje nette framerate te halen met 5bpp, moet je toch echt wel de 20mips bereiken. Da's een AVR op 20MHz, maar een PIC heeft 4 klokcycli per instructie nodig en het zou me niets verbazen als je daarvoor een PIC met een core op 80MHz nodig hebt.

[mace]

Ik ben gisteren goed aan het blunderen geweest.

Eerst til ik een baantje op bij het desolderen van de draadjes van een PLED display.



Het spoortje verdwijnt onder een berg epoxy, dus repareer ik dat door het baantje blank te krabben en er 30AWG kynar draad aan te solderen. (wire wrap draad FTW!)



Mooi denk ik, klaar....
Niet dus, want ik heb de pinheader aan de verkeerde kant zitten solderen.

De oplossing:
Pinheader er bovenop solderen, back to back....


Wat denk je dat er gebeurt? Gaat dat kleine @!$#@ draadje los.
Dus, nieuw draadje gesoldeerd.



En de pinheader aan de bovenkant zat in de weg, dus die knippen we er af:

[ Voor 6% gewijzigd door mace op 18-04-2008 13:07 ]

[Sprite_tm]

Hint: Gooi altijd een drup superlijm over je wire-wrap-draadjes heen als ze aan niet daarvoor bedoelde contactpuntjes (zoals een blankgemaakt spoortje) zitten. Wel nadat je het getest hebt natuurlijk Het is misschien net iets meer moeite, maar je bespaart er gevloek door losgetrokken draden mee.

[mace]

Sprite_tm schreef op vrijdag 18 april 2008 @ 13:21:
Hint: Gooi altijd een drup superlijm over je wire-wrap-draadjes heen als ze aan niet daarvoor bedoelde contactpuntjes (zoals een blankgemaakt spoortje) zitten. Wel nadat je het getest hebt natuurlijk Het is misschien net iets meer moeite, maar je bespaart er gevloek door losgetrokken draden mee.

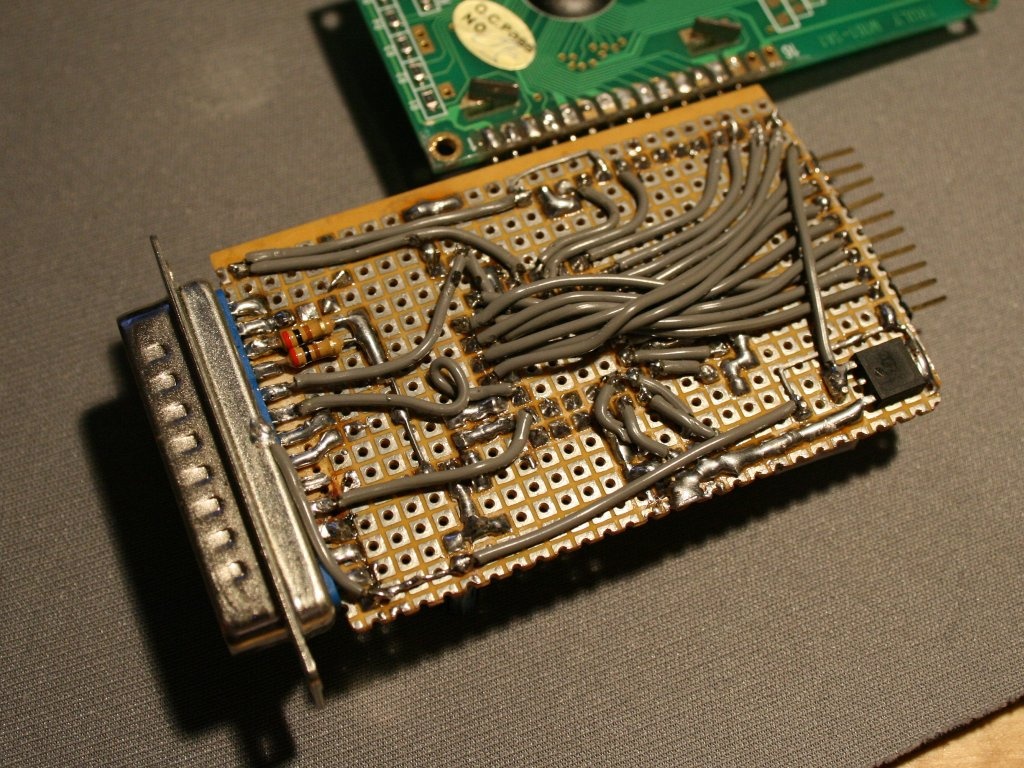

Ja, ik heb er al wat hot-glue over gedaan.

[Springuin]

Sprite_tm schreef op donderdag 17 april 2008 @ 11:36:
Geloof me, om een beetje nette framerate te halen met 5bpp, moet je toch echt wel de 20mips bereiken. Da's een AVR op 20MHz, maar een PIC heeft 4 klokcycli per instructie nodig en het zou me niets verbazen als je daarvoor een PIC met een core op 80MHz nodig hebt.

Plus dat er aan een pic nog wat meer nadelen kleven waardoor het verschil uiteindelijk op een factor 6 uit kan komen bij dezelfde C-code. Dat komt met name omdat de pic slecht om kan gaan met datatypen anders dan 8-bits. Ter vergelijking, een MSP430 (16 bits ipv 8 bits) komt op 1,7 keer sneller dan een avr voor hetzelfde aantal MIPS. ('k ben bezig met het afstuderen op ongeveer dit vraagstuk.)

[mace]

Springuin schreef op vrijdag 18 april 2008 @ 13:30:
[...]

Plus dat er aan een pic nog wat meer nadelen kleven waardoor het verschil uiteindelijk op een factor 6 uit kan komen bij dezelfde C-code. Dat komt met name omdat de pic slecht om kan gaan met datatypen anders dan 8-bits. Ter vergelijking, een MSP430 (16 bits ipv 8 bits) komt op 1,7 keer sneller dan een avr voor hetzelfde aantal MIPS. ('k ben bezig met het afstuderen op ongeveer dit vraagstuk.)

Is dat dat geval wat op een PDP-11 lijkt?
Edit: volgens wikipedia wel dus.

Edit2, ik heb dat draadje nu wat korter zodat dat overbodige lusje er uit is.

[ Voor 11% gewijzigd door mace op 18-04-2008 14:26 ]

[Springuin]

Hm, dat wist ik niet eens, DEC was met zijn architectuur en instructieset iig zijn tijd ver vooruit

[ThinkPad]

Even een snel vraagje:

Tot hoeveel volt mag je een gelaccu (zo'n typische 12V 7Ah model uit een UPS) ontladen?

11,8 volt toch? Als je daaronder gaat > accu kapot?

[SA007]

Ik ebn bezig om een camera die geen adaptermogelijk heeft een adapter op te bouwen door een accu te maken met een adapterconnector.

Maar heb een vraagje, zou het genoeg zijn om de spanning/stroom van de accu te matchen, ik denk van wel.

Het is een 7.2V 1150mAh accu, als ik dan een 7.2V regulator erop bouw die ongeveer een ampere kan trekken (ding doet met gemak een dag op de accu) of moet ik ook andere dingen doen?
Volgens mij niet, maar heb liever ff een second opinion voor ik een dure digicam eraan hang.

[Sprite_tm]

Nah, je kan er zelfs alles van 8V tot 5V op hangen.

[maikel]

Ik ben een tijdje terug begonnen met het programmeren van AVR's en het is me al gelukt om wat RGB LED's te laden faden en zo. Nu wil ik echter wat LED's gaan aansturen vanaf de PC.
In eerste instantie zat ik te denken aan I2C, maar dat is blijkbaar niet geschikt voor grotere afstanden.
Nu heb ik wat rond zitten zoeken en kwam tot de conclusie dat RS-485 de voorkeur heeft voor de communicatie. Ook omdat ik waarschijnlijk in de toekomst meer zaken wil gaan aansluiten/aansturen, lijkt me dit het meest praktisch.

Echter, wordt vrij vaak gesproken over aansluiting op de RS232-poort. Met het oog op de toekomst, lijkt het me handiger om het geheel aan USB te hangen. Mijn vraag is nu op welke manier ik dat het best kan doen. Er zijn wel wat standaard producten te koop, maar volgens mij moet het ook wel zelf te bouwen zijn.

Kan iemand me een duwtje in de juiste richting geven?

[ Voor 6% gewijzigd door maikel op 21-04-2008 10:58 ]

[HammerT]

Een avr met usb? En die de RS485 laten verzorgen.

Je hebt voorbeeld code van atmel voor USB naar RS232, dus dan moet USB naar RS485 wel goed te doen zijn

Edit: Dan is het ook makkelijk om nog eens van communicatie protocol te veranderen.

[ Voor 21% gewijzigd door HammerT op 21-04-2008 10:59 ]

[Verwijderd]

usb serieel convertertje. Kan je zelf bouwen, maar op Ebay kosten die dingen net zoveel als alle componentjes die je nodig hebt
FTDI chipjes worden veel gebruikt. Er zijn wel goedkopere te krijgen, maar ze zijn niet allemaal even goed.

[mace]

Je kan natuurlijk ook met een MAX485 aan de gang, dat is het RS485-broertje van de MAX232, dan kan je daar een USB-UART aan hangen, zoals een CP2102 of een FTDI chippie.

datasheet
Moet je even kiezen welke je nodig hebt, er zijn er een paar met half- of full-duplex en verschillende datarates und so weiter.

[ Voor 39% gewijzigd door mace op 21-04-2008 11:07 ]

[Springuin]

Hoe lang is lang? Met een beetje fatsoenlijke kabel kun je 10 tot 20 meter wel halen met rs-232 voor dit soort toepassingen. Dan heb je geen RS485 nodig.

[maikel]

Springuin schreef op maandag 21 april 2008 @ 11:09:
Hoe lang is lang? Met een beetje fatsoenlijke kabel kun je 10 tot 20 meter wel halen met rs-232 voor dit soort toepassingen. Dan heb je geen RS485 nodig.

In principe gaat het nu om enkele meters, maar misschien dat ik in de toekomst wel vanalles in het hele huis wil gaan aansturen. Dan zit je al gauw aan die 20 meter.

Overigens is het verschil tussen RS232 en RS485 mij nog niet helemaal duidelijk: beide zijn serieel, maar de communicatie verloopt anders. Toch?
Kan ik dan niet gewoon een USB->RS232-converter kopen en daar RS485-communicatie overheen sturen? Waarschijnlijk niet, maar dat is me dus nog niet helemaal duidelijk.

[Verwijderd]

RS232 <-> RS485

http://www.lammertbies.nl/comm/info/nl_RS-485.html

Converter (zelfbouw):

http://www.sixca.com/eng/articles/rs485/index.html

[SA007]

RS485 is een differerentieel signaal in tegenstelling tot rs232.
Hierdoor kan de storing voor een heel groot gedeelte eruit gefilterd worden.

Je hebt rs232 naar rs485 convertors, maar die zijn best duur, een max485 is een stuk goedkoper.

[bas wensveen]

maikel schreef op maandag 21 april 2008 @ 12:11:
[...]
In principe gaat het nu om enkele meters, maar misschien dat ik in de toekomst wel vanalles in het hele huis wil gaan aansturen. Dan zit je al gauw aan die 20 meter.

Misschien is het dan beter om CAN te gebruiken. Een nadeel van RS485 is dat de master constant alle slaves afloopt, dit maakt het al snel wat langzamer. Daarnaast is CAN een stuk minder foutgevoelig dan RS485 (net zoals RS232). Bij RS485 kan je zowel hardware (denk aan LPF, choke, TVS) en software (denk aan CRC) beveiligen, maar dat moet je dan wel zelf maken en dan is het netwerk nog steeds foutgevoeliger dan CAN. Bij CAN is het ook aan te raden om extra hardware beveiliging toe te voegen bij hoge snelheden over lange afstanden of bij omgevingen waarin veel storingsbronnen voorkomen. Atmel heeft microcontrollers met geïntegreerde CAN hardware. Microchip ook en verkopen tevens losse CAN chips met SPI interface. De CAN transceivers van microchip zijn ook erg handig, hiermee kunnen de hogere harmonische ietwat uit het signaal worden gefilterd.

[ Voor 0% gewijzigd door bas wensveen op 21-04-2008 15:56 . Reden: I2C moets SPI zijn ]

[Tim_bots]

Mocht je geen zin hebben om een FTDI IC aan te schaffen, een USB RS-232 poort kan ook volledig in software worden gebakken. Zie ook het artikel van Sprite_tm in de laatste elektor

Alsof dat nog niet genoeg is kun je die data via de ingebakken (hardware) USART van je atmel ic naar buiten gooien en versturen via RS-485 (maar RS232 is gemakkelijker en volgens mij ook goed te doen over de lange afstand, misschien is het wel nodig om een max232 te gebruiken voor hogere spanningen(= minder storing))

[LiquidSmoke]

Stomme Atmega8;

Ik heb pinb.0 als input geconfigged, portd.5 als output; hiermee wil ik een backlight gaan schakelen

code:

Config Portd.5 = Output
Config Portb.0 = Input

Set portd.5

Do

If portb.0 = 1 then
    toggle portd.5
    Waitms 250
End if

Loop

Backlight gaat aan, maar als ik portb.0 via een 10k pullup aan ground knoop gebeurd er niks...

Wanneer ik if portb.0 = 0 gebruik dan knippert het backlight. Dat is goed dus.

Iemand een idee.........

[SA007]

pinb gebruik je voor input, portb voor output.

met portb op een input klooi je met de pullup weerstand...

[LiquidSmoke]

OMG

UberFail;

Ik heb portb.0 staan ipv pinb.0...

Roger me senseless with a vampire connector...

Tijd om te douchen en de boel te laten bezinken dus...
Nog ff de debounce toevoegen en klaar is /me

[Corn]

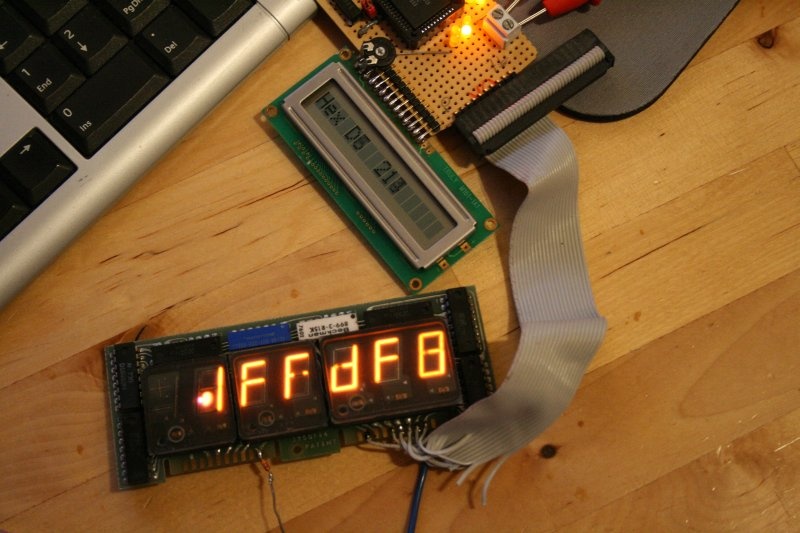

Vanmiddag maar eens een knutselbordje gebouwd om wat verder te oefenen met microcontrollerts. Kom toch tot de conclusie dat gewoon DIP toch wat makkelijker had gesoldeert dan die PLC44 bende, maar het is bruikbaar.


Tevens weer eens de moed verzameld en een oud segment displaytje (tijdje geleden in de afvalbak op de universiteit gevonden) werkend gekregen. Kwam er na lang zoeken achter dat ie toch een flinke spanning nodig had, maar uiteindelijk werkte het.

[lemming_nl]

Even overnieuw, na het eten

Ik heb een stroomregulator nodig voor het opladen van condensatoren. De regulator moet ongeveer 0.5-1A kunnen leveren. Daar heb ik het volgende schematje voor ontworpen:



Dit ontwerp lijkt mij onafhankelijk van voedingsspanning en belasting werken (zolang er maar genoeg spanning over de regelaar valt), klopt dit? Andere op/aanmerkingen?

[ Voor 227% gewijzigd door lemming_nl op 22-04-2008 18:54 ]

[T1psY]

ik heb effe snel een vraag, had een moederbord met enkele gesprongen condensators. Het gaat om een 10V 1500 µF condensator. Kan ik deze vervangen door een 16V 2000 µF condensator? Ik las dat een hogere µF waarde wel beter is, maar over het voltage vond ik niets. Iemand hier ervaring mee?

[_ferry_]

Hogere uF waardes filteren minder storing, het beste kun je dus 1500uF zien te vinden. En uiteraard low ESR.

[T1psY]

1500 µF zou ook geen probleem zijn.. maar wel tegen 16V. Is dat een probleem?

[_l_Arjan_l_]

Meer dan 10V is geen probleem, minder mag absoluut niet!

[T1psY]

oke. dan zal ik ze vervangen met 16V 1500µF.

[AlexanderB]

nee, alleen minder kans dat je ze weer laat klappen
16v klapt minder snel dan 10, bedoel ik

[ Voor 27% gewijzigd door AlexanderB op 22-04-2008 20:49 ]

[_ferry_]

Net mijn arduino bordje in elkaar gezet, en hij doet 't nog ook
4x20 LCD er aan geknoopt, en ik zit nu een beetje van "wat ga ik er mee doen"

Wil uiteindelijk bijv. een CNC freesje ermee aansturen via de PC, maar eer dat mij dat lukt ben ik wel een flinke tijd verder.
Dus denk dat ik eerst maar een hi-speed fotografie opstellingkje ermee ga maken, dus op het LCD schermpje+knopjes instellen wat voor delay er aangehouden moet worden na het maken van een contact, waarna hij de camera+flitser aanstuurt. En dan bijv. foto's maken van waterdruppels.

[sebastius]

Wat is nou de lol van Arduino boven een losse Atmel?

[mace]

sebastius schreef op dinsdag 22 april 2008 @ 22:31:
Wat is nou de lol van Arduino boven een losse Atmel?

Makkelijker mee te werken denk ik, minder losse draadjes op je breadbord.

[ Voor 3% gewijzigd door mace op 22-04-2008 22:35 ]

[base_]

pcfreaky1991 schreef op dinsdag 22 april 2008 @ 20:48:
oke. dan zal ik ze vervangen met 16V 1500µF.

Euh kijk even naar de bovenkant van de diverse condensators in het apparaat: aan het patroon (die groeven die ze er in geponst hebben waarover de behuizing kan scheuren zodat ie niet te hard ontploft) kan je herkennen welke van dezelfde fabrikant komt (ondanks afwijkende namen op de kous ), je mag er gerust van uit gaan dat alle condensators van dezelfde fabrikant uit dezelfde tijd hetzelfde probleem krijgen dus die moet je meestal allemaal vervangen.

[_ferry_]

Jah, sowieso niet eerder met atmel gewerkt, alleen PIC (16f628), dus wat dat betreft heb ik nu heel wat meer mogelijkheden (6xPWM, 6xA/D), en er is een hoop te vinden aan standaard software, wat mij ook wel bevalt

[ Voor 4% gewijzigd door _ferry_ op 22-04-2008 22:38 ]

[Atmoz]

_ferry_ schreef op dinsdag 22 april 2008 @ 22:37:
Jah, sowieso niet eerder met atmel gewerkt, alleen PIC (16f628), dus wat dat betreft heb ik nu heel wat meer mogelijkheden (6xPWM, 6xA/D), en er is een hoop te vinden aan standaard software, wat mij ook wel bevalt

Zo is dat bij mij precies hetzelfde.
Heb eigenlijk alleen met PIC16F628 en PIC18F452 gewerkt. (ook leuk toen d'r tijd ).
Maar sinds de Arduino gaat er weer een andere wereld open

Wat een mogelijkheden!! En hoe makkelijk te gebruiken.
Die library wat Fuzzillogic bijvoorbeeld gemaakt heeft om KlikAanKlikUit te bedienen is gewoon grandioos!! En dan natuurlijk nog al die dingen op de Arduino site zelf.

[offtopic]
Leuk dat je trouwens mod geworden bent Ferry

[T1psY]

base_ schreef op dinsdag 22 april 2008 @ 22:37:
[...]


Euh kijk even naar de bovenkant van de diverse condensators in het apparaat: aan het patroon (die groeven die ze er in geponst hebben waarover de behuizing kan scheuren zodat ie niet te hard ontploft) kan je herkennen welke van dezelfde fabrikant komt (ondanks afwijkende namen op de kous ), je mag er gerust van uit gaan dat alle condensators van dezelfde fabrikant uit dezelfde tijd hetzelfde probleem krijgen dus die moet je meestal allemaal vervangen.

De oude condensators hadden een kruisje aan de bovenkant zitten, de nieuwe een soort K vorm.. Hoe bedoel je ze allemaal vervangen? ook de kleintjes dan ?

[base_]

Die oude condensators met een kruisje zijn allemaal van dezelfde fabrikant, ook de kleinere condensators. Kans is dus ook heel groot dat hierin ook de verkeerde chemicalien zitten en deze dus ook niet lekker zijn. Wel gaan de grootste vaak het eerst maar die andere condensatoren van hetzelfde merk meten dan ook vaak schrikbarend buiten de specs. Wil je het apparaat betrouwbaar reparen dan dien je dus meestal inderdaad een hele zooi condensators te vervangen

[Tim_bots]

atmoz schreef op woensdag 23 april 2008 @ 12:22:
...
Wat een mogelijkheden!! En hoe makkelijk te gebruiken.
Die library wat Fuzzillogic bijvoorbeeld gemaakt heeft om KlikAanKlikUit te bedienen is gewoon grandioos!! En dan natuurlijk nog al die dingen op de Arduino site zelf.
...

Ik heb ook best interesse in die library. Zou je misschien kunnen aangeven waar wij hem kunnen vinden.

[TweakPino]

Tim_bots schreef op woensdag 23 april 2008 @ 18:38:
[...]
Ik heb ook best interesse in die library. Zou je misschien kunnen aangeven waar wij hem kunnen vinden.

http://gathering.tweakers.net/forum/list_messages/1268154//

[Osiris]

_ferry_ schreef op dinsdag 22 april 2008 @ 20:43:
Hogere uF waardes filteren minder storing, het beste kun je dus 1500uF zien te vinden. En uiteraard low ESR.

*Minder*? Je zou juist denken dat door de grotere buffer-ruimte hij storingen ook beter onderschept en uitvlakt?

[naftebakje]

Osiris schreef op woensdag 23 april 2008 @ 19:32:
[...]

*Minder*? Je zou juist denken dat door de grotere buffer-ruimte hij storingen ook beter onderschept en uitvlakt?

Je kent de vergelijking elco-wateropslagbekken? Dan is de ESR te vergelijken met de dikte van de toe/afvoerbuizen naar het opslagbekken. Je mag nog zoveel capaciteit hebben als je wil, je moet die voldoende snel kunnen leveren.

Hoe groter de capaciteit van een elco (van hetzelfde type), hoe hoger de ESR, zo simpel is het. Een groot element daarin is de parasitaire inductiviteit, het spoeleffect door de folie die gewikkeld is in de elco. Je ziet dan ook dat low-ESR elco's altijd een smalle diameter hebben (maar grotere hoogte), om dit spoeleffect zoveel mogelijk te vermijden (verklaart ook de hogere prijs voor low-ESR, je folie wat langer laten wikkelen is goedkoper dan een bredere folie, bijstellen van de machine,...).

[ Voor 4% gewijzigd door naftebakje op 23-04-2008 19:40 ]

[T1psY]

oke ik heb de condensators er uitgesoldeerd, en de nieuwe erin. Het moederbord gaat echter niet meer aan (bij het inschakelen draait de fan even traag, en dan gaat hij uit). Kan dit zijn omdat de voeding onvoldoende belast is? Zou het beter gaan als ik even een lampje op men 5V aansluiting hang tijdens de test?

[Verwijderd]

Weet iemand toevallig of er een avr-gcc C library is voor een attiny / atmega om een PS/2 toetsenbord te emuleren? Ik heb een mooie paddestoel knop die ik als compile knop wil gebruiken
Ik had een oud toetsenbord gesloopt, maar 't printje was te groot. Heb dus lekker alles overgebouwd op een kleinere print (tobo uit 1800 vC ofzo, grote 8049 als controller, alles through-hole), maar nu werkt hij niet meer

never mind, hij werkt al. pootje van C'tje van de oscillator zat niet helemaal goed door 't gaatjesbord

[ Voor 13% gewijzigd door Verwijderd op 24-04-2008 13:31 ]

[alexandersamson]

Weet toevallig iemand even 1,2,3 uit zijn hoofd een goede schakeltransistor met een hfe tussen de 300 en de 500. en een te schakelen vermogen van rond de 0.5 ampere, ongekoeld?
Hij moet dus echt een beetje schakelen en niet het zachtere dimmen/versterken. Dus een beetje een relaisidee.
