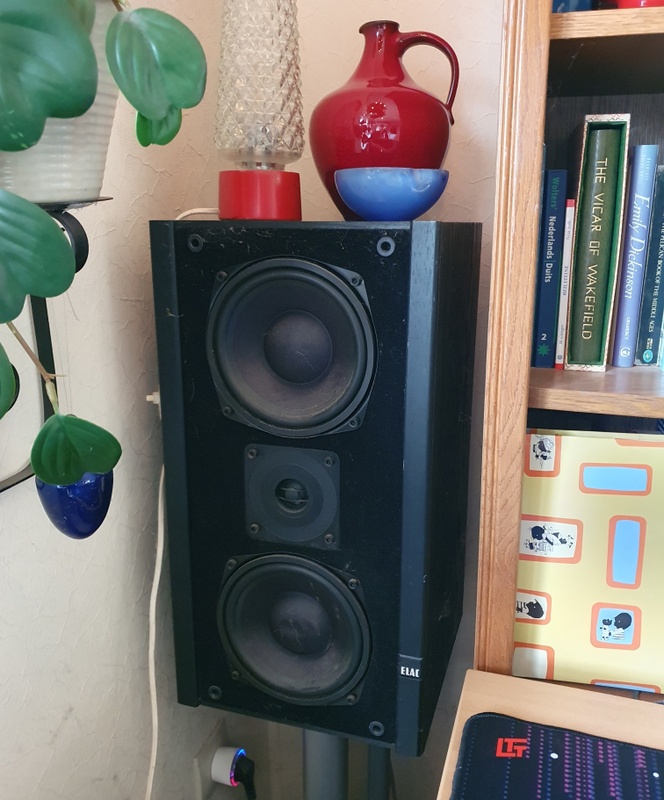

Dank voor alle reacties en tips!! Interessante opties. Ik zit nu ook te denken om de baffle aan te passen; een kunststof plaat achter de huidige baffle erin te lijmen en gaten te zagen voor zo’n CT310 setje.

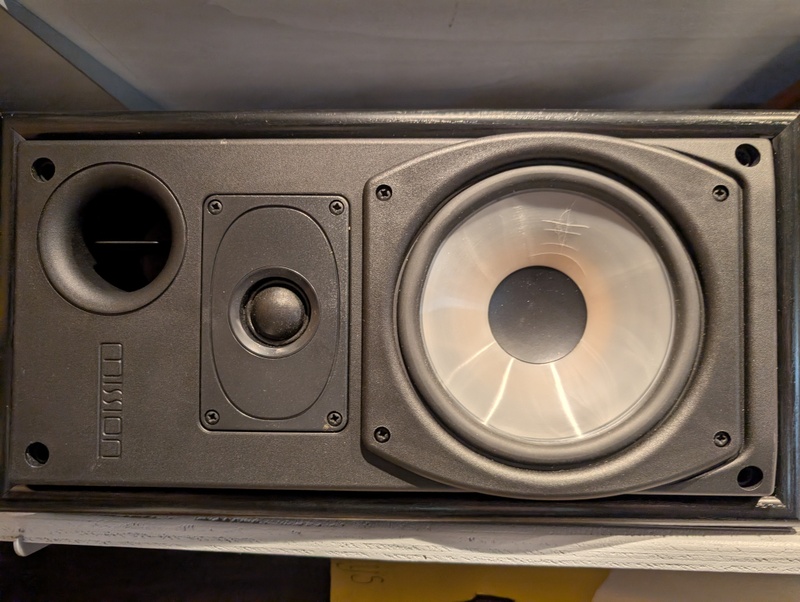

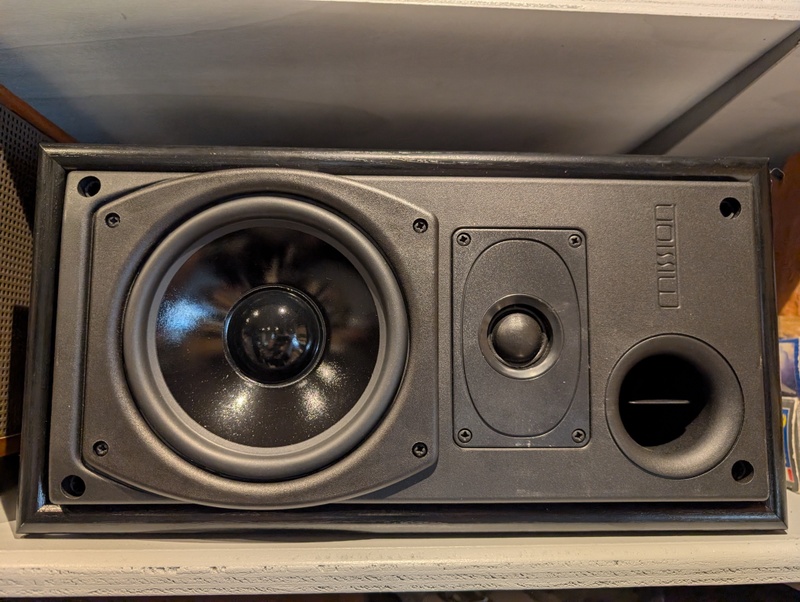

Met het frontje ervoor ziet ‘t er toch netjes uit.
Of dat twee-weg alternatief, scheelt weer gedoe met een crossover, dan moet ik wel het gat in de baffle van de tweeter opvullen/dichtmaken neem ik aan.

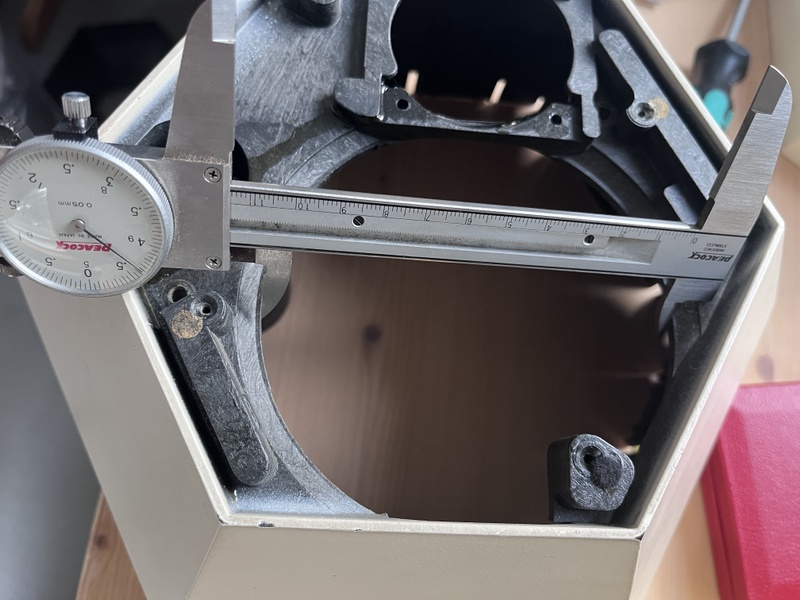

Het kunststof deel is van dik kunststof, de achterkant is een dikke zware metalen plaat en het frontje is ook van dik metaal. Het geheel voelt stevig en stijf aan. Daarbij zit er veel demping in de kast wat lijkt op glaswol. Tandberg was best een serieus merk volgens mij.

[ Voor 138% gewijzigd door thisius op 20-09-2025 09:20 ]

[mr_petit]

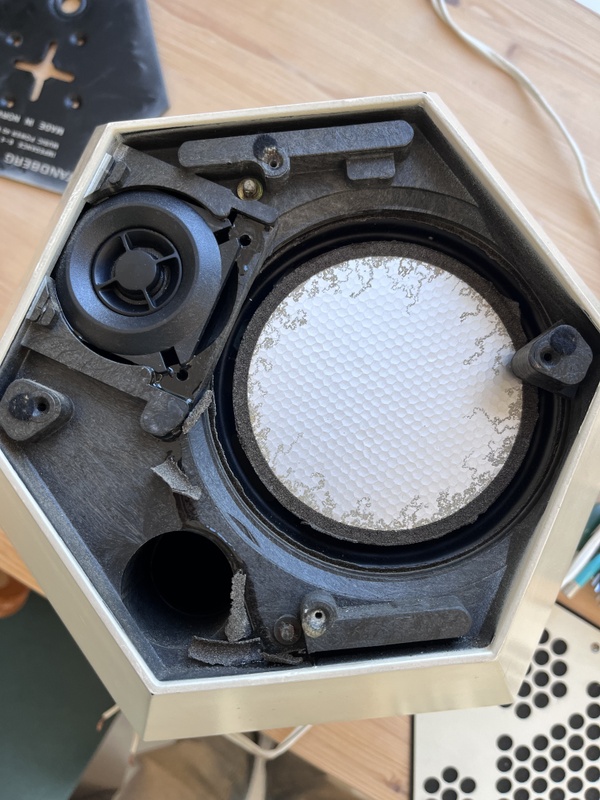

Ah ok, het kastje ziet er nog best goed uit, niet compleet verzaagd etc.
Zelf zou ik alles zoveel mogelijk origineel houden.
Ik denk dat je zo'n CT310 er ook niet fatsoenlijk in krijgt met BR pijp en de grootte van woofer en tweeter etc.

Ik weet natuurlijk niet hoeveel je wilt uitgeven maar ik heb wat lopen simuleren met die aliexpress woofer en de visaton TW6ng tweeter, welke dus beiden in de originele cutouts zouden moeten passen.
Dit zou er dan zo uit kunnen zien:

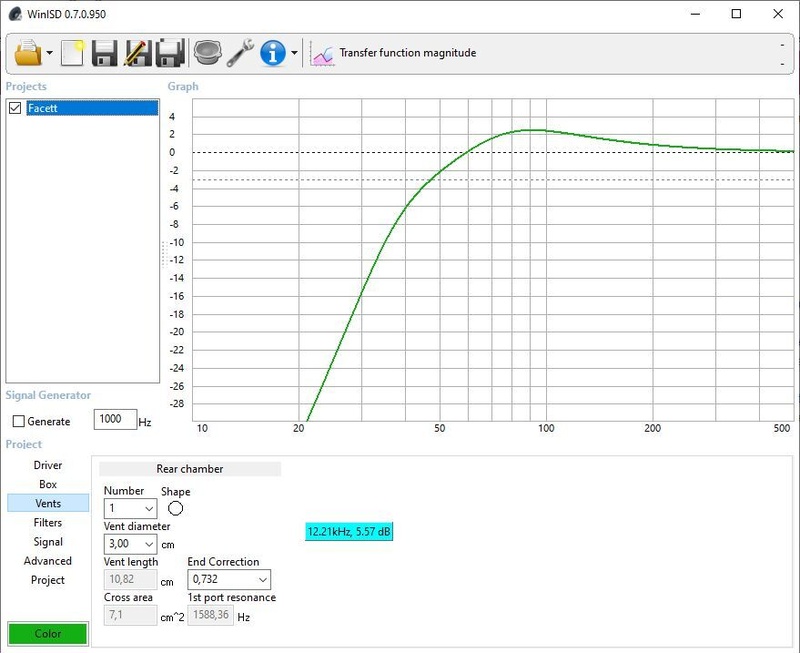

Laagweergave van de woofer in 6,5L kastje, met poort getuned op 50Hz, wat hier neerkomt op een BR pijpje met doorsnede van 3cm en een lengte van 10,8cm (ik moest eea schatten van de foto, dit kan allemaal gefinetuned worden):


En ik heb met xsim een potentieel filter gesimuleerd. (van de grafiekjes van visaton en aliexpress (spl en imp. grafiekjes) heb ik betreffende frd en zma files getraced)
Dit zou er dan zo uitzien:

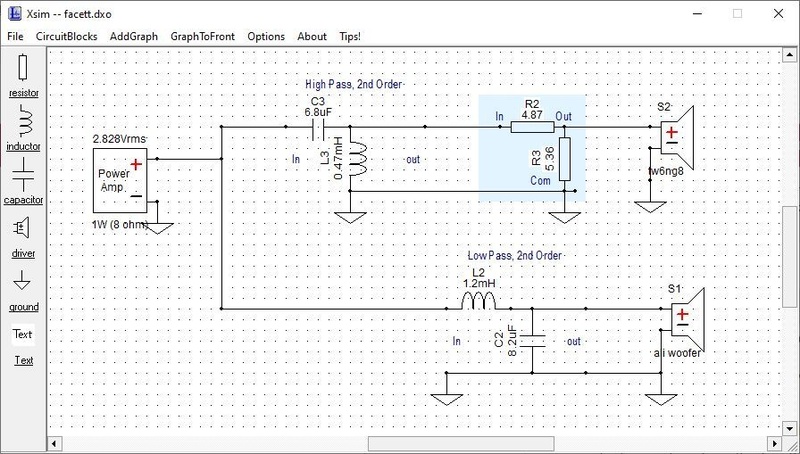

Schema:

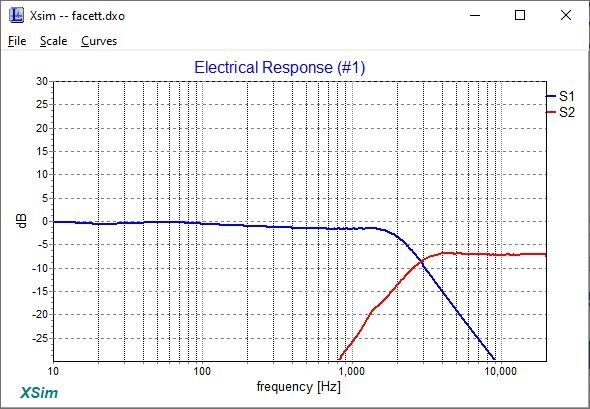

Elektrische respons van het filter:

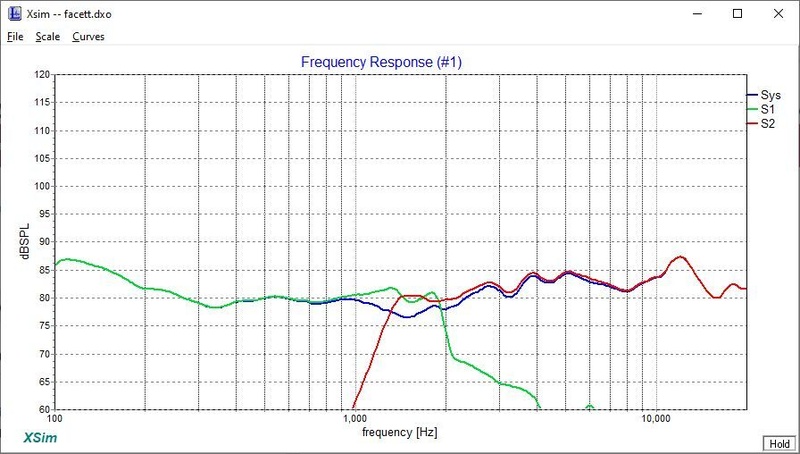

Elektrische respons gesuponeerd op de frequentiegrafieken
(dus gemodelleerd hoe de box zou kunen meten):

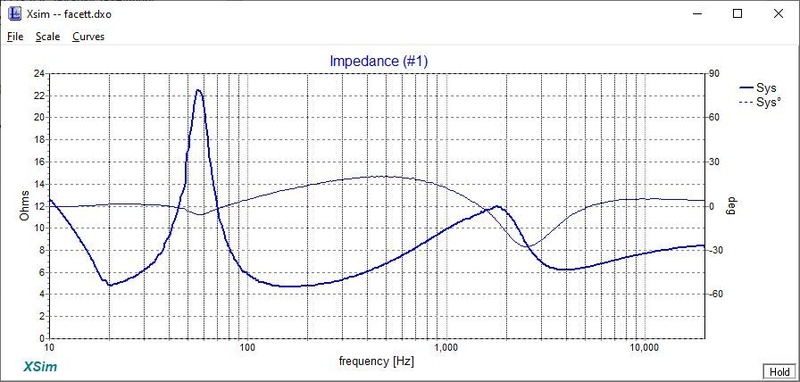

gemodelleerde impedantie en fase (komt nergens onder de 4 ohm, dus vrij makkelijk aanstuurbaar):


Qua kosten kom je dan op het volgende:
2x het woofertje: €35.80 incl verzenden
https://nl.aliexpress.com/item/1005005430016570.html

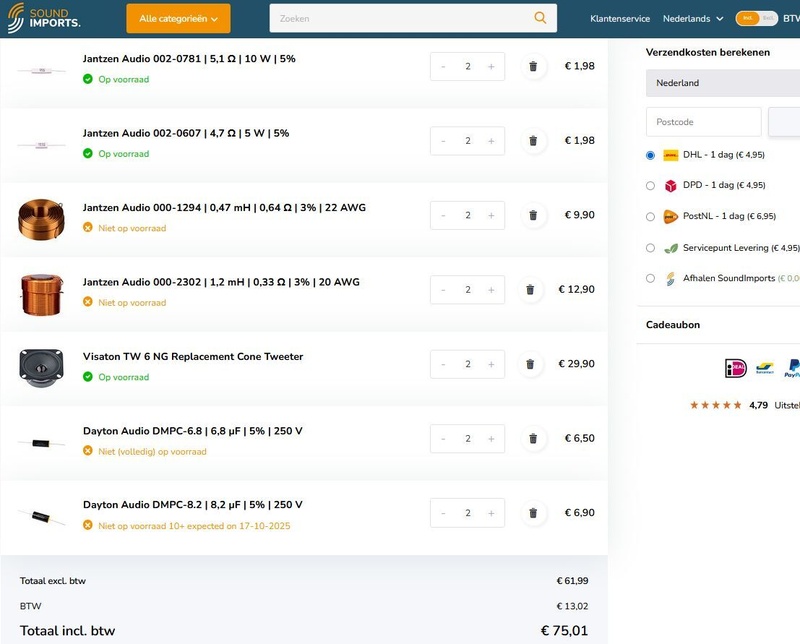

BOM van het filter+tweetertjes (helaas is niet alles op voorraad): €80 incl verzenden


Dus dan zou je in totaal €116 kwijt zijn voor de onderdelen.
En dan nog wat schroefjes, wat schuimtape om de woofer luchtdicht te monteren en een metertje 0,75mm² luidsprekersnoer voor interne bedrading.
Dat filter kan je op een houten plankje hard wiren of je kan je printje maken etc etc.
Wellicht heb je aan de achterkant nog een wat betere aansluitterminal oid nodig voor de luidsprekersnoeren, misschien wat rubberen voetjes voor onder de behuizing etc etc

Zo zou ik het doen. Wellicht heeft iemand hier nog aanmerkingen op het filterontwerp, ik sta altijd open voor suggesties. Dit is ook allemaal maar ff snel snel uit de losse hand
Als je er een andere baffle etc in gaat monteren/zagen, dan kan je er natuurlijk veel mooiere high end luidsprekers in plaatsen. Maar dan gaat de prijs natuurlijk ook omhoog (en de hoeveelheid werk, en je moet maar afwachten of het mooi wordt, kunststof is geen makkelijk materiaal om mee te werken)

[ Voor 5% gewijzigd door mr_petit op 20-09-2025 11:27 ]

[Videopac]

Die filteronderdelen kunnen goedkoper. Kijk eens bij speakerland of speakerenco.

[thisius]

Wow! mr_petit!! Dank je wel, wat een werk!! Daar kan ik wel wat mee.

[mr_petit]

Videopac schreef op zaterdag 20 september 2025 @ 11:56:
Die filteronderdelen kunnen goedkoper. Kijk eens bij speakerland of speakerenco.

Ja wellicht. wel natuurlijk opletten dat het min of meer hetzelfde spoeltype is (naast de waarde natuurlijk ook de draaddikte en kern. voor het hoog is dit niet zo relevant, maar voor de spoel in het laag is een wat lagere weerstand ( <0,5 ohm) wel zo prettig, Daarom heb ik daar ook een kernspoel gekozen)
Ik had alles bij 1 webshop gekozen vanwege de BOM screenshot en 1x verzendkosten. Maar zoals gezegd hebben ze ook niet alles voorradig.

[mr_petit]

thisius schreef op zaterdag 20 september 2025 @ 12:50:
Wow! mr_petit!! Dank je wel, wat een werk!! Daar kan ik wel wat mee.

Heb je ook de binnendiameter en lengte van de bassreflexpijp die erin zit?

Ik weet niet of ik 100% tevreden ben met het filter qua weergave rond de scheidingsfrequentie. Die conustweeter heeft in dat frequentiegebied een behoorlijke ophoging (waarschijnlijk een behoorlijke resonantie) die ik uiteraard eruit wou dempen, maar wellicht is het middengebied nu iets te zacht. (al is dat beter dan te hard). Maar goed, dit zijn natuurlijk ook goedkope (en de woofer een chinese) drivers, dus moet je uiteindelijk ook maar afwachten in hoeverre de opgegeven frequentiekarakteristiek overeenkomt met de driver die je krijgt.
Daarom zou je uiteindelijk een box altijd willen nameten. Maar dit is natuurlijk een enorme budget build.
Als je woofertjes van €200 gaat plaatsen is het natuurlijk een ander verhaal.

[ Voor 63% gewijzigd door mr_petit op 20-09-2025 13:01 ]

[thisius]

Binnendiameter van de basreflexpijp is 37mm
Lengte is 110mm

[mr_petit]

thisius schreef op zaterdag 20 september 2025 @ 13:06:
Binnendiameter van de basreflexpijp is 37mm
Lengte is 110mm

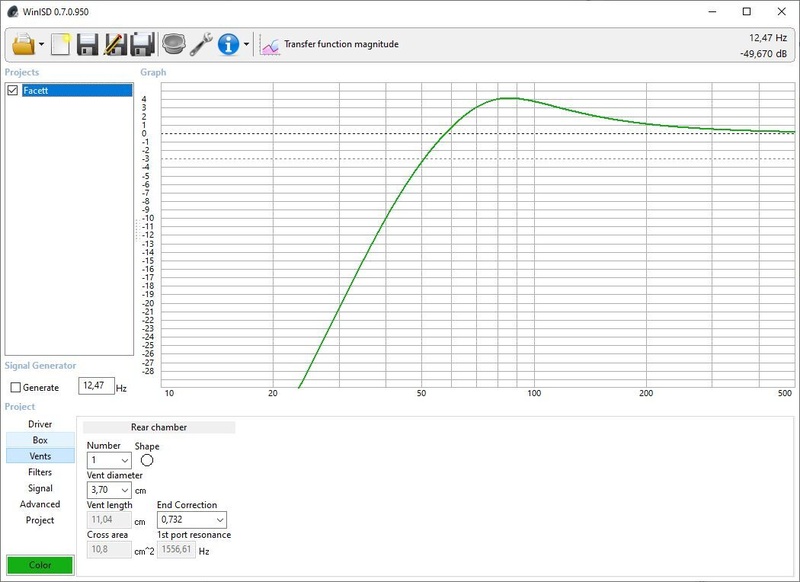

Dan kom je op een tuningsfrequentie van 60Hz uit:


Wil je naar 50Hz, dan moet het pijpje 17cm lang worden.
Of dat mogelijk is en of dat het waard is (zie vorige grafiek) dat weet ik niet. Ik had die 50Hz ook maar uit de losse hand gekozen. Met 50Hz zit er wat meer sublaag in en met 60Hz zit er echt een beetje disco/house bas in (80Hz piekje). Dat kan je natuurlijk ook altijd nog achteraf doen als de bas niet helemaal naar wens is. (al leert de ervaring dat het er dan nooit meer van komt... )

Ik geloof dat er ook een zelfbouw luidspreker topic is. Als je door wilt met deze build, dan zou je het daar kunnen reposten. Wellicht komen ze daar nog met verhelderende ideeën qua driverkeuze, filtersamenstelling en BR afstelling. Of natuurlijk op een forum als dat van zelfbouwaudio.nl

[ Voor 20% gewijzigd door mr_petit op 20-09-2025 13:26 ]

[Charly]

Ik weet niet of je qua (behuizings)volume uit komt, maar alternatief zou je er ook nog een breedbandertje (bv van mark audio) in kunnen zetten en de rest van de gaten dicht plakken. Hoef je je iig geen zorgen meer te maken over het filter.

[ Voor 16% gewijzigd door Charly op 20-09-2025 13:30 ]

[mr_petit]

Charly schreef op zaterdag 20 september 2025 @ 13:29:
Ik weet niet of je qua (behuizings)volume uit komt, maar alternatief zou je er ook nog een breedbandertje (bv van mark audio) in kunnen zetten en de rest van de gaten dicht plakken. Hoef je je iig geen zorgen meer te maken over het filter.

Volgens mij zijn er niet echt goede breedbanders die in dat montagegat passen.
Dus dan is het geen geval van gaten dichtplakken, maar de kast compleet verzagen en er een nieuwe baffle in monteren.
Met die schuine zijkanten kan het dan wel eens zijn dat de zijdes ook nog eens onder een verstekhoek gezaagd moeten worden. Dat is denk ik best een lastige klus.
Bij een luidspreker is het erg belangrijk dat deze zowel goed luchtdicht is als ook stevig.

[Charly]

mr_petit schreef op zaterdag 20 september 2025 @ 13:52:
[...]

Volgens mij zijn er niet echt goede breedbanders die in dat montagegat passen.
Dus dan is het geen geval van gaten dichtplakken, maar de kast compleet verzagen en er een nieuwe baffle in monteren.
Met die schuine zijkanten kan het dan wel eens zijn dat de zijdes ook nog eens onder een verstekhoek gezaagd moeten worden. Dat is denk ik best een lastige klus.
Bij een luidspreker is het erg belangrijk dat deze zowel goed luchtdicht is als ook stevig.

Goed is een rekbaar begrip natuurlijk, maar wat ik zo zie zou een CHR-70 min of meer moeten passen en dat zijn in mijn beleving toch best wel gewaardeerde budget breedbandertjes. Als het wat meer mag kosten zou je zelfs nog naar een Pluvia of Alpair 7 kunnen kijken.

Afgaande op de foto's zou ik verwachten dat je die er met een beetje hulp van een Dremel of multitool toch wel in moeten kunnen krijgen zonder meteen de hele baffle te vervangen.

Maargoed, het was maar een suggestie. Ik ben benieuwd naar het eindresultaat.

[ Voor 3% gewijzigd door Charly op 20-09-2025 14:33 ]

[mr_petit]

Charly schreef op zaterdag 20 september 2025 @ 14:30:
[...]
maar wat ik zo zie zou een CHR-70 min of meer moeten passen

Ik denk dat die veel te klein is.

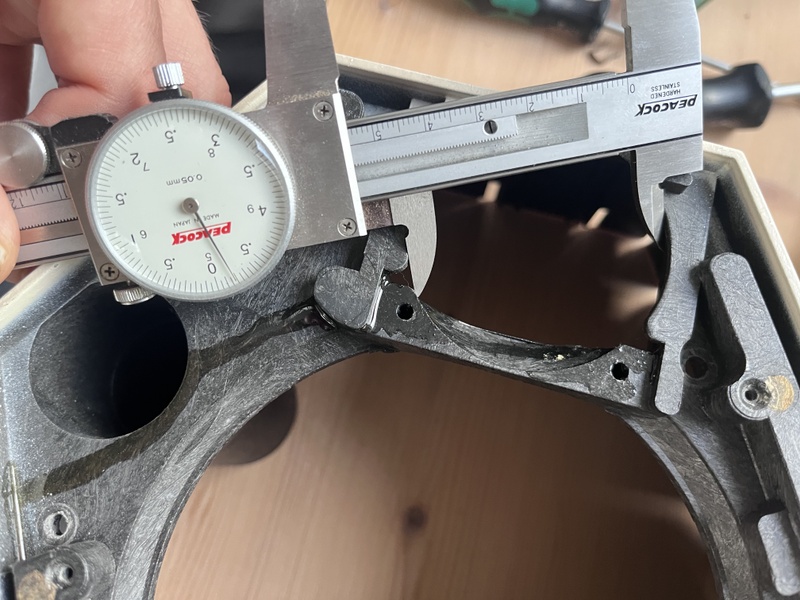

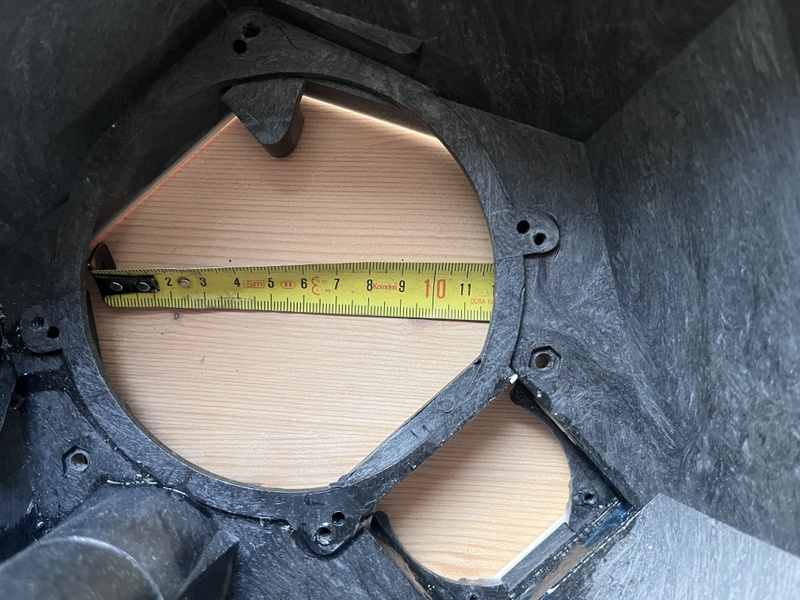

Die montagegaten in de originele behuizing zitten in een cirkel van 140mm
Die breedbander heeft een montagegatcirkel van 112mm, dus bijna 3cm kleiner.
Ik denk dat er niet voldoende materiaal dan meer zit om zowel een goede bevestiging te krijgen alsmede een luchtdichte seal.
Die andere twee zijn niet geschikt om van achteren gemonteerd te worden, dus dat maakt eea nog veel lastiger.
Ik bedoel, aan de voorkant is er geeneens ruimte voor de ring van de korf. Daar zitten de zijwanden al.
Ik zie niet in waarom dit makkelijker zou zijn dan een filtertje in 5 minuutjes in elkaar solderen.

Qua montage is dat aliexpress woofertje al lastig genoeg. Idealiter wil je met montage achter de baffle een papieren ring zien in de korf, zodat de korf niet zelf afdicht, maar die ring. Die heeft dat woofertje niet, dus steunt de korf op de baffle. Daar moet dus iets van een tochtstripje tussen (of kit?)
En omdat de baffle niet recht is (maar een montagerelief heeft) moet je maar hopen dat die korf daar op kan steunen.
Dat dayton woofertje heeft wel die ring.
Misschien zijn die ringen los te koop...ik denk dat dit zoiets is :
https://nl.aliexpress.com/item/1005006341616068.html
(of zijn dit foam randen voor onder de korf bij montage van buitenaf)

[ Voor 49% gewijzigd door mr_petit op 20-09-2025 15:24 ]

[thisius]

Zou een wat duurdere woofer, zoals de visaton AL130, nog een merkbare verbetering geven? Of is dat overkill?

[mr_petit]

thisius schreef op zaterdag 20 september 2025 @ 15:18:
Zou een wat duurdere woofer, zoals de visaton AL130, nog een merkbare verbetering geven? Of is dat overkill?

Dat is pure overkill (en dat is een understatement).
Dat is een heel mooi (en duur) woofertje, maar dit ontwerp heeft 2 grote zwaktes:
1. de tweeter.
2. de kast (baffle vorm).
Zo'n AL130 speelt erg mooi in het hoog, maar die verzonken baffle, met allerlei verhoginkjes, opstaande zijkanten etc zorgen voor zoveel reflecties in het hoog, dat al het goede wat zo'n al-130 in z'n mars heeft (en dat geldt ook voor goede tweeters) compleet teniet wordt gedaan.
Wil je dit soort luidsprekers tot z'n recht laten komen, dan wil je eigenlijk geeneens een grille ervoor hebben, en geen rechte hoeken aan het einde van de baffle maar mooi afgerond.
En dan kan je ook nog geeneens het ideale volume kiezen.
Die AL-130 presteert iets minder in het laag dan die aliexpress woofer in dit kastje:

(groen is de al-130)

Als je woofertjes van €150 gaat kopen, dan hoort daar ook een goede tweeter bij en een op maat gemaakte moderne kast. (en heel wat meer meten en perfectioneren).
Dan krijg je een luidspreker die kan concurreren met kant en klare setjes van vergelijkbaar formaat tot ca. €3000/paar.

[The Eagle]

The Eagle schreef op dinsdag 16 september 2025 @ 20:08:
CD spelers hier in huis krijgen gezinsuitbreiding. Van het weekend ophalen, keep u posted

Zoals gezegd, gezinsuitbreiding. Kleintje dit keer



Klinkt zoals Philips het ooit bedoelde
TDA1541 dacje
Specs: https://www.radiomuseum.o...disc_player_cd20700l.html

Twijfel alleen nog of ik er niet liever een witte behuizing op heb. Dit grijs is al wat ouder. Maar klinkt er niet minder om

[mr_petit]

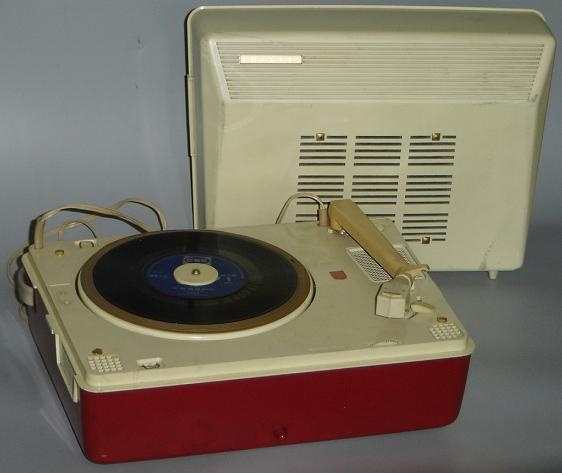

Die heb ik volgens mij nog ergens in het rood liggen
Geen idee hoe ik eraan gekomen ben overigens...

[ Voor 30% gewijzigd door mr_petit op 20-09-2025 16:19 ]

[The Eagle]

mr_petit schreef op zaterdag 20 september 2025 @ 16:15:
Die heb ik volgens mij nog ergens in het rood liggen
Geen idee hoe ik eraan gekomen ben overigens...

Zuinig op zijn, de rode zijn de zeldzaamste.

[mr_petit]

thisius schreef op zaterdag 20 september 2025 @ 15:18:
Zou een wat duurdere woofer, zoals de visaton AL130, nog een merkbare verbetering geven? Of is dat overkill?

Ik denk als je toch het ontwerp probeert te verbeteren, dat het verstandiger is om naar een andere tweeter te kijken.
Wat je bijvoorbeeld zou kunnen doen, is van ~1mm blik een vierkant grondplaatje te maken die net zo groot is als de originele tweeter (die dus in de baffle past), en daarin een ronding uitboren en een hele kleine dometweeter zien te vinden die daarin past.
Dus dan heb je een dometweeter nodig die een montageflens heeft die ongeveer net zo groot is als de conus van de originele tweeter. (in dit geval dus een tweeter met flensdiameter van 55mm max)
Idealiter wil je hiervoor een 1" dome hebben omdat deze doorgaans lager doorgaan dan een 19mm dome oid. (het is een tweewegsysteem, dus een wat lagere scheidingsfrequentie)

De enige tweeters die ik zo 123 kan vinden en daaraan voldoen zijn deze car tweeters (dus 4 ohm):
dit is voor 2 stuks:
https://www.soundimports.eu/nl/dayton-audio-an25f-4.html
Deze zou je dan in dat plaatje moeten vastlijmen oid (normaal klemvitting, geen montagegaten)
Zou uiteraard met een ander filter moeten, maar dat is zaak van later.
Dat is denk ik de makkelijkste oplossing om van die conustweeter af te komen. Helaas hebben deze wel zo'n metalen grill voor de dome waar ik niet echt fan van ben. Misschien is die heel voorzichtig te verwijderen en hopen dat het daaronder nog steeds een beetje fatsoenlijk eruit ziet.

Dit zou evt een 19mm kandidaat kunnen zijn:
https://www.soundimports.eu/nl/dayton-audio-nd16fa-4.html

edit:
Ik heb ook nog even het originele audax woofertje gesimuleerd in de behuizing
(deze gegevens gebruikt: http://nedlab.com/wp/wp-c...4/06/HIF-13-H-2-CA-12.pdf )
En die simuleert best aardig:

Het is de rode lijn. De blauwe is die aliexpress woofer (die wil eigenlijk een wat groter kastje en wat lagere afstemming, maar dan gaat ie ook best laag voor z'n formaat)
Dat 6.5L kastje is redelijk optimaal voor dat audax woofertje, en het poortje is ook heel netjes afgestemd. Dus een goed ontwerp van weleer, uit een tijd dat computersimulaties voor speakers nog niet bestond.
Voor de rest gaat dat woofertje boven de 1khz trouwens wel ontzettend pieken, te zien in de frequentiekarakteristiek. Ik vraag me af wat daar aan de hand is.
Belastbaarheid van zo'n oud woofertje is natuurlijk ook niet meer van deze tijd...daarom zullen die andere woofertjes er op een bepaald moment ook wel ingezet zijn, het boxje zal wel wat gerookt hebben

[ Voor 37% gewijzigd door mr_petit op 20-09-2025 18:32 ]

[nineball]

Vandaag in de kringloop een Arcam Alpha plus cd-speler gevonden voor 12,50. Zit volgens mij het nodige Philips spul in. Oudje uit begin jaren 90.

Er ontbreekt een kunststof raampje voor het display maar dat moet ik eenvoudig na kunnen maken.

Hij speelt als een zonnetje via de digitale coax output.

[mentalmadnizz]

Vandaag het audiomeubel helemaal uitgeruimd, alle apparatuur schoongemaakt en het meubel opnieuw in de olie gezet. Ik ergerde me altijd aan de hoeveelheid stroomsloffen die onder het meubel stof lag te verzamelen en ik besloot om dan maar 1 grote nieuwe te halen. Bouwmarkt was alleen al dicht dus dat is een taak voor morgen, en ik ga dus niet alle apparatuur weer terugzetten. Bovendien moest de preamp nog een revisie hebben en dat heb ik dan ook direct maar gedaan.

Had wel een goed excuus om eens een andere versterker aan mijn luidsprekers te proberen, en die eer ging nu naar deze recente aanwinst: een McIntosh MA6450. 22 kilo aan Amerikaans staal en glas. Recent voorzien van 16 nieuwe gloeilampjes en echt een bizar mooi gezicht in het donker:



Het is tevens een ontzettend fijn klinkende versterker. Hij heeft wel een vrij herkenbare sound, en aan de grote Martin Logan elektrostaten in de woonkamer is 'ie iets te nadrukkelijk in het laag, die heb ik op de speakers wat moeten dempen.

Zal morgen een foto plaatsen als alle apparatuur weer op de oude plek staat

[The Eagle]

Niet naar de bouwmarkt gaan maar online een goede brennenstuhl met master slave bestellen. Mag je me later voor bedanken

[Videopac]

The Eagle schreef op zaterdag 20 september 2025 @ 16:13:
[...]

Zoals gezegd, gezinsuitbreiding. Kleintje dit keer

[Afbeelding]

Klinkt zoals Philips het ooit bedoelde
TDA1541 dacje
Specs: https://www.radiomuseum.o...disc_player_cd20700l.html

Twijfel alleen nog of ik er niet liever een witte behuizing op heb. Dit grijs is al wat ouder. Maar klinkt er niet minder om

Mijn eerste cd-speler! Nieuw gekocht, was toen 500 gulden wat supergoedkoop was want tot dan toe was de goedkoopste Philips cd-speler 1000 gulden (CD-160). En wel met TDA1541 inderdaad. Ik had ook de grijze. De bouwkwaliteit is wel plastic fantastic. Bij mij bleek op een gegeven moment de klep niet goed meer open staan en liep de motor aan. Philips had ook nog plannen voor een CD-307 met FTS, zag ik op de printplaat.

[mentalmadnizz]

The Eagle schreef op zondag 21 september 2025 @ 00:09:
Niet naar de bouwmarkt gaan maar online een goede brennenstuhl met master slave bestellen. Mag je me later voor bedanken

Ik ga wel even kijken hoe de betere Brennenstuhl bij de Hornbach eruit zien

[The Eagle]

Videopac schreef op zondag 21 september 2025 @ 07:42:
[...]

Mijn eerste cd-speler! Nieuw gekocht, was toen 500 gulden wat supergoedkoop was want tot dan toe was de goedkoopste Philips cd-speler 1000 gulden (CD-160). En wel met TDA1541 inderdaad. Ik had ook de grijze. De bouwkwaliteit is wel plastic fantastic. Bij mij bleek op een gegeven moment de klep niet goed meer open staan en liep de motor aan. Philips had ook nog plannen voor een CD-307 met FTS, zag ik op de printplaat.

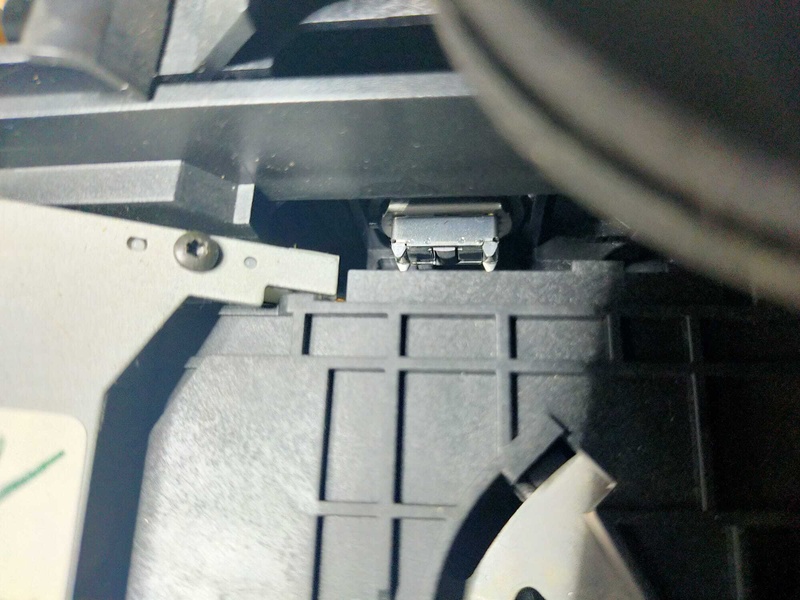

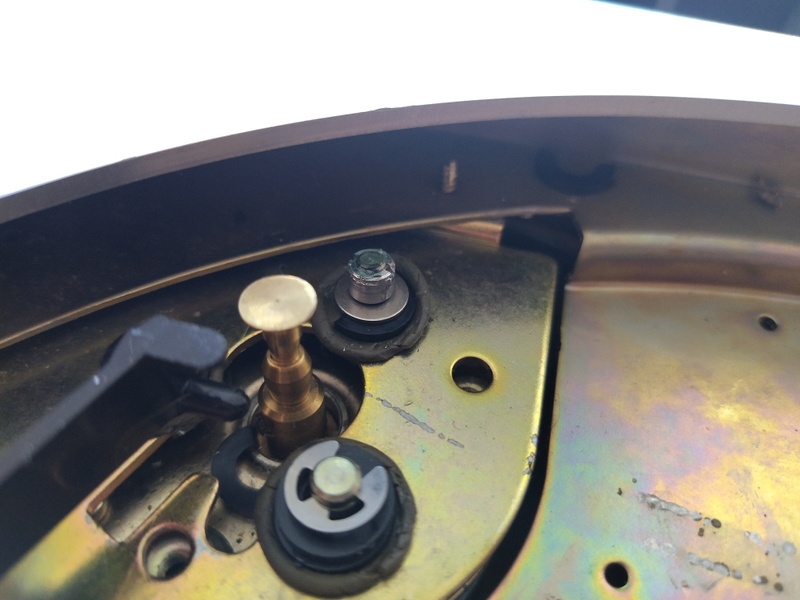

Dan kan ik jou wel vragen of de klep hoort te veren of niet. Veert nu niet namelijk. Verwacht stiekem dat dat toen nog geen ding was maar ook lastig te checken, dus als jij je het kunt herinneren krijg je een virtueel koekje

[The Eagle]

mentalmadnizz schreef op zondag 21 september 2025 @ 09:58:
[...]


Ik ga wel even kijken hoe de betere Brennenstuhl bij de Hornbach eruit zien

Ik heb deze meen ik: https://www.hornbach.nl/p...liging-antraciet/8819125/
Twee permanente voedingen, 1 master, 5 slaves. Ideaal

[BlueTooth76]

Voor wie wil experimenteren met luidsprekerfilters kan ik van harte Wago 221 lasklemmen aanbevelen.

Dat werkt heel snel met verwisselen van bedrading, spoelen, weerstanden en bipolaire elco's.

[ Voor 3% gewijzigd door BlueTooth76 op 21-09-2025 11:10 ]

[mentalmadnizz]

The Eagle schreef op zondag 21 september 2025 @ 10:35:
[...]

Ik heb deze meen ik: https://www.hornbach.nl/p...liging-antraciet/8819125/
Twee permanente voedingen, 1 master, 5 slaves. Ideaal

Het is deze geworden

https://www.hornbach.nl/p...oudig-aluminium/12082649/

Ernaast zit een andere Brennenstuhl met losse voetschakelaar om de eindtrappen in te schakelen.

[evilution]

The Eagle schreef op zondag 21 september 2025 @ 10:35:
[...]

Ik heb deze meen ik: https://www.hornbach.nl/p...liging-antraciet/8819125/
Twee permanente voedingen, 1 master, 5 slaves. Ideaal

Deze gebruik ik ook. Op de master zit mijn voorversterker, de rest van de apparatuur en de MFB boxen zitten op een slave. De 2 permanente voedingen voor andere dingen in de buurt.

[mentalmadnizz]

Vandaag de set dus weer opgebouwd en aangesloten.


Wat staat er?

Preamp: Accuphase C222
Eindtrappen: 4x QUAD II, twee per kant (bi-amped)
Luidsprekers: Martin Logan SL3

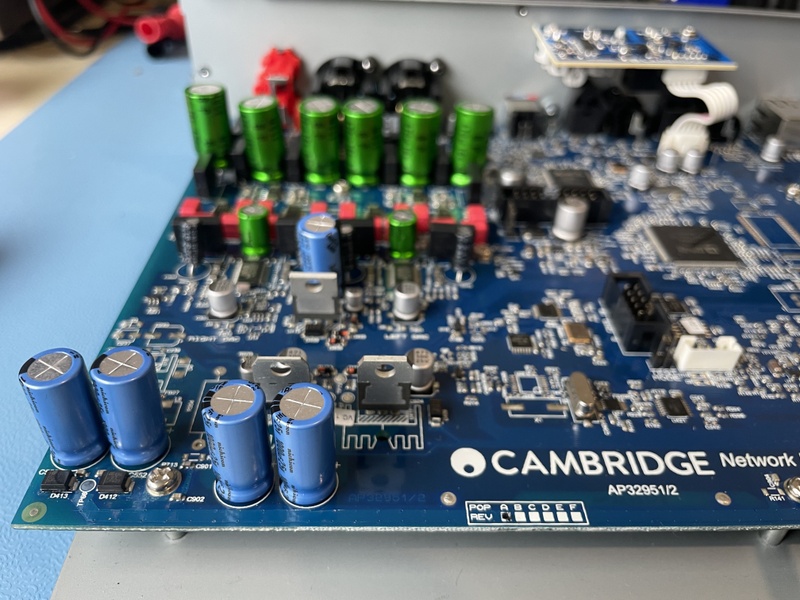

Streamer: Cambridge Audio CXNv2
Tuner: Revox B-260S
Cassettedeck: Nakamichi Dragon
CD-speler: McIntosh MVP-861
Tapedeck: Teac X-1000R

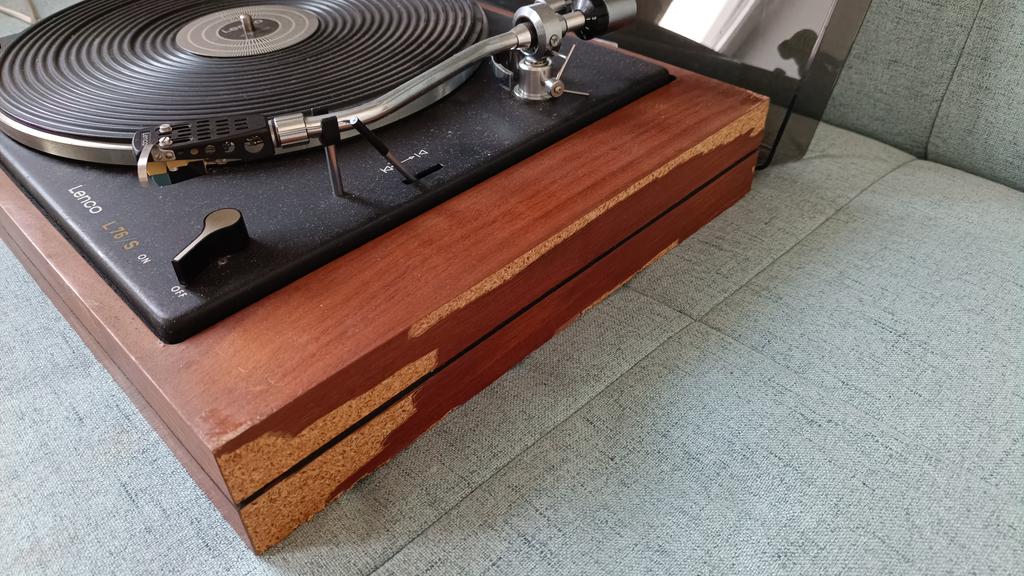

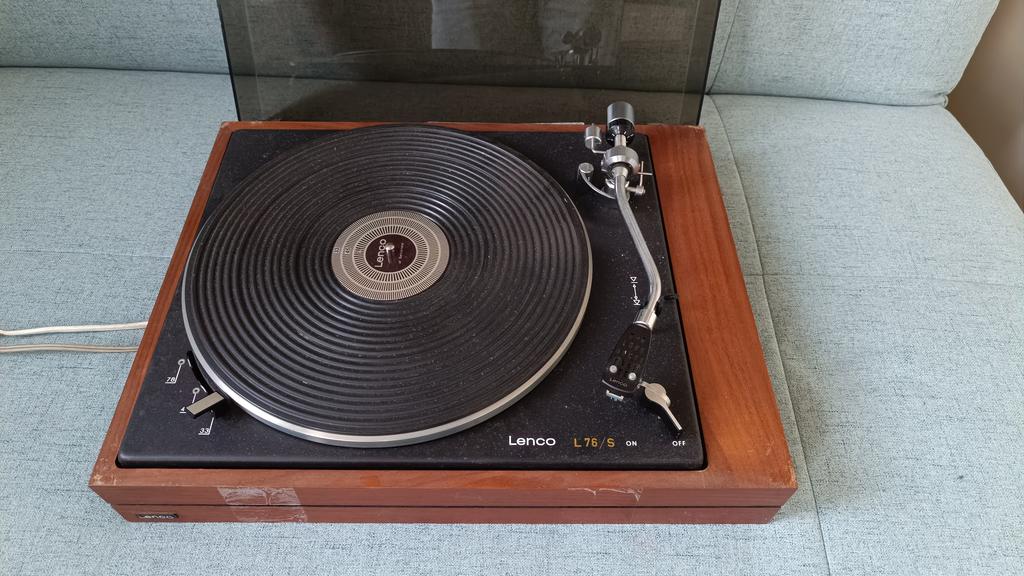

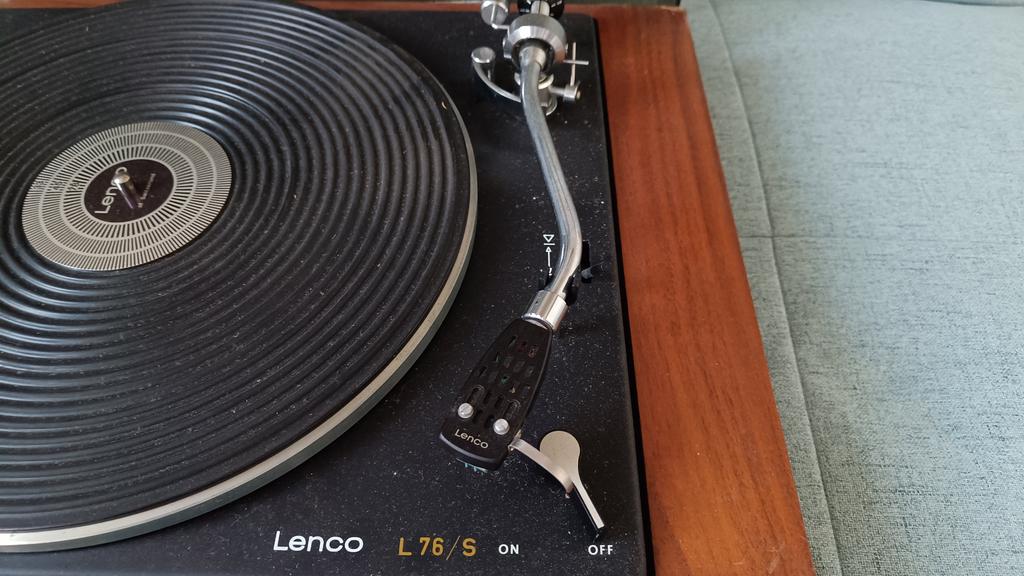

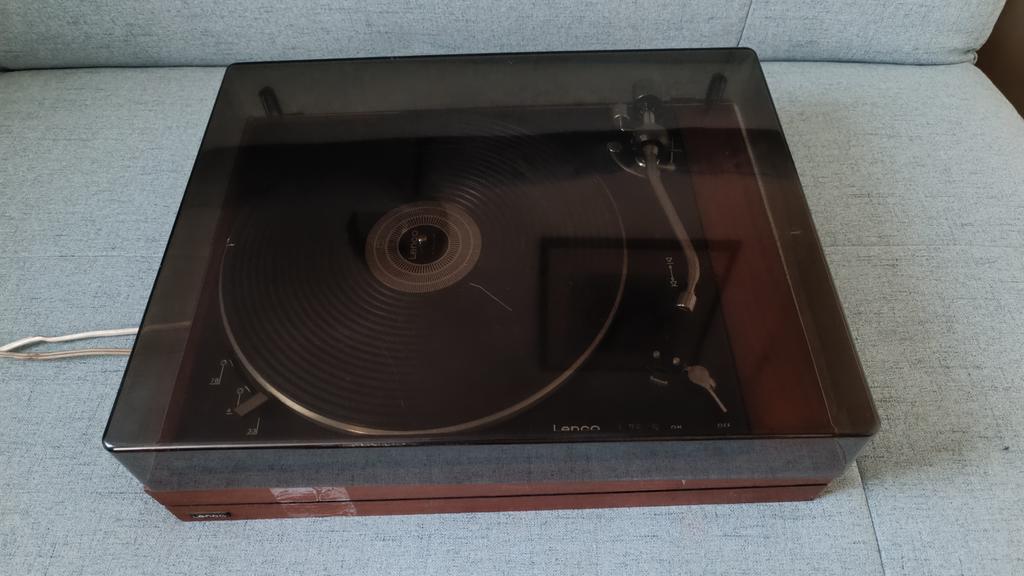

Draaitafel: Lenco L70mkI uit 1958, met in de originele arm een Shure M44MB en daarnaast een gemodificeerde "Jonas Miller - Skeleton" Rabco SL-8E tangentiale arm met een Philips 922 MC element in een zelfbouw sokkel, gemaakt van een oude grenen keukentafel

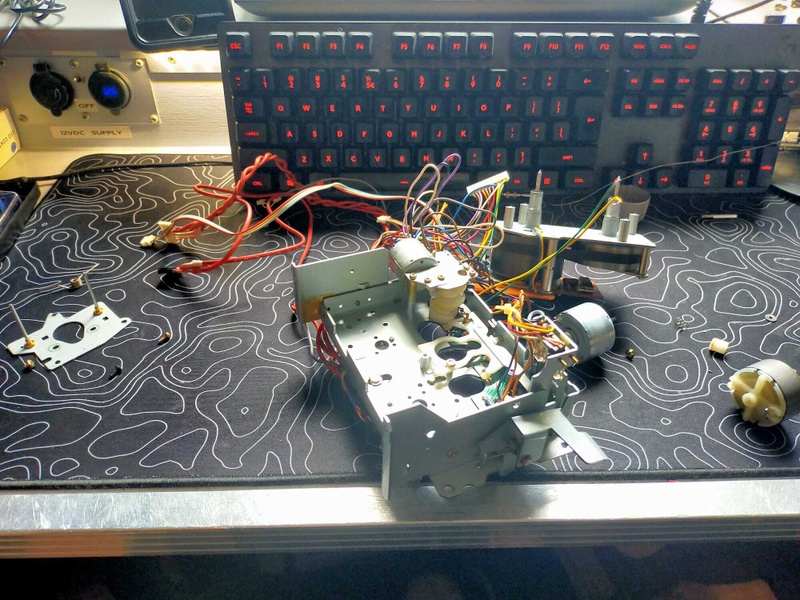

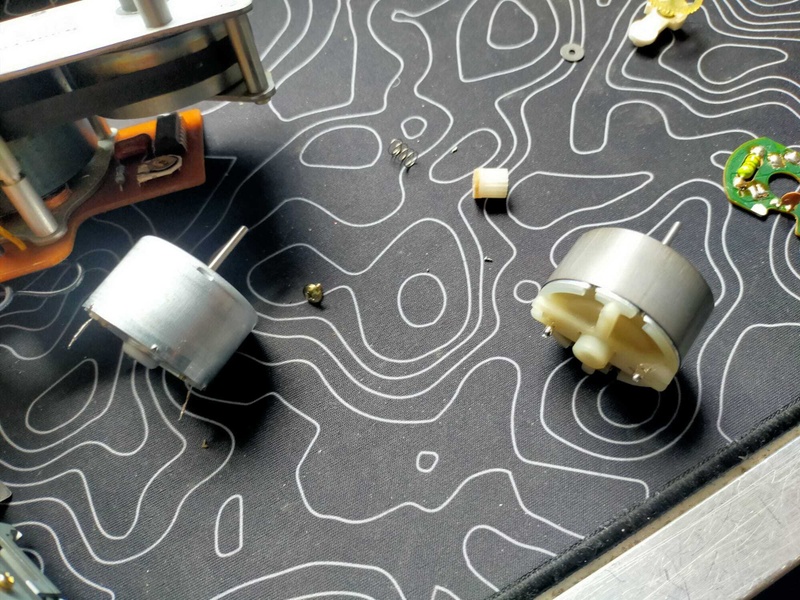

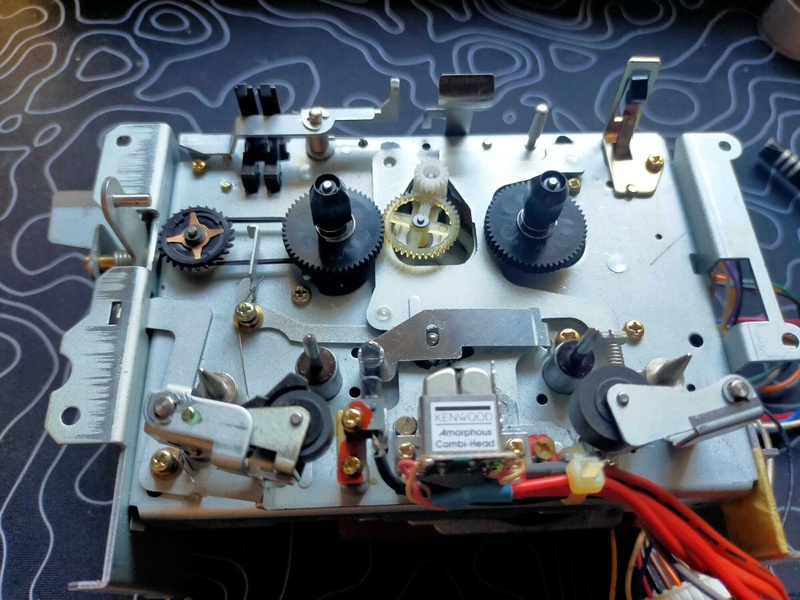

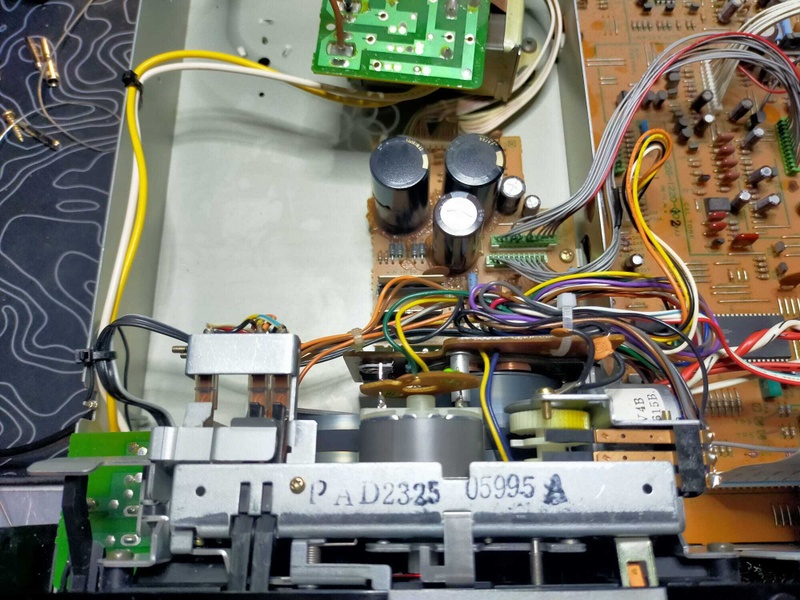

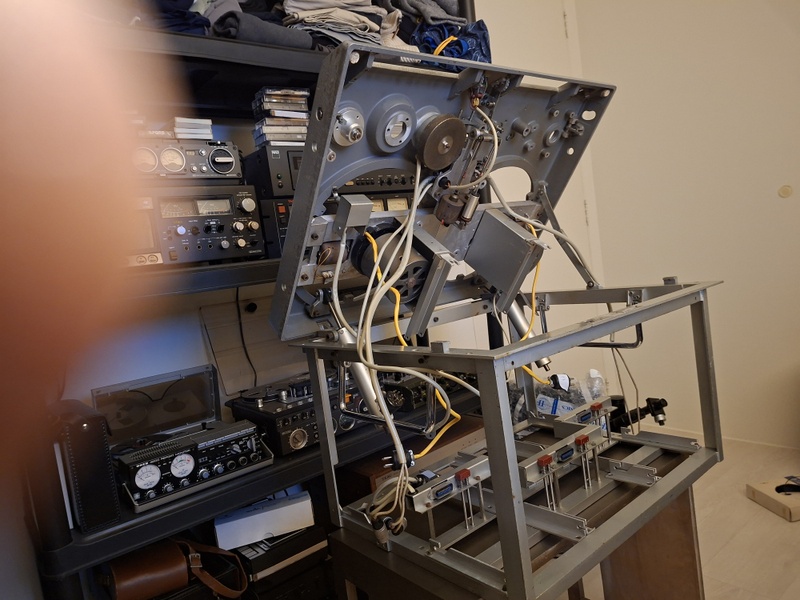

Recent heeft de Teac het begeven, in "play" blijven de drukrollen niet aangetrokken staan. Daar moet ik nog eens naar kijken dit najaar.

Voor de rest blijft deze set me nog steeds verbazen, en ondanks dat ik regelmatig hier wat anders aansluit om mee te spelen kom ik uiteindelijk weer bij deze combinatie uit.

Ik heb op zolder nog een Thorens TD-124mkII staan met een SME3012 arm. Die arm heeft wat issues en daarom heb ik toen in een weekendje die Lenco in elkaar gezet. Die klinkt zo lekker dat dat hele Thorens-project stil is komen te liggen.. Wederom iets voor de toekomst denk ik...

[Bommes]

@mentalmadnizz hebben die Martins zo een laag rendement dat je 2 eindtrappen per kant nodig hebt?
Of is het meer en kwestie van: omdat het kan

[ Voor 18% gewijzigd door Bommes op 21-09-2025 21:59 ]

[mentalmadnizz]

Bommes schreef op zondag 21 september 2025 @ 21:58:
@mentalmadnizz hebben die Martins zo een laag rendement dat je 2 eindtrappen per kant nodig hebt?
Of is het meer en kwestie van: omdat het kan

Die Martin Logans zijn inderdaad niet heel efficient, ik heb ze een tijdje gebruikt met twee stuks en eigenlijk ging dat best prima. Een collega van me zei dat 'ie nog een Quad II had liggen en er niks mee ging doen, dus toen had ik er drie. Toen werd het een soort "omdat het kan"-projectje dus zoekopdracht op Marktplaats opgeslagen. Opeens popte een enkele Quad II op in Brussel en toen ben ik een avondje op en neer gereden om die op te halen onder het mom van "als het allemaal niks uitmaakt kan ik ze altijd nog als set verkopen". Het bleek uiteindelijk best wel veel uit te maken, vooral het laag wordt een stuk mooier en strakker. Ik ben dus bij de dubbele set gebleven

[Raymond]

Die martin logans zijn voor mij toch wel legendarische speakers. Dat is het eerste beeld wat bij me opkomt als ik aan elektrostaten denk.

Ik heb in m'n studententijd veel contact gehad met iemand, die die panelen rechtstreeks met HV aanstuurde vanuit een buizenversterker. Levensgevaarlijk (want het was allemaal op een houten plankje aan elkaar geknutseld, om te kijken of het kon), maar wel heel mooi

[Jorgen]

mentalmadnizz schreef op zondag 21 september 2025 @ 21:45:
Vandaag de set dus weer opgebouwd en aangesloten.
[Afbeelding]

Wat staat er?

Preamp: Accuphase C222
Eindtrappen: 4x QUAD II, twee per kant (bi-amped)
Luidsprekers: Martin Logan SL3

Streamer: Cambridge Audio CXNv2
Tuner: Revox B-260S
Cassettedeck: Nakamichi Dragon
CD-speler: McIntosh MVP-861
Tapedeck: Teac X-1000R
Draaitafel: Lenco L70mkI uit 1958, met in de originele arm een Shure M44MB en daarnaast een gemodificeerde "Jonas Miller - Skeleton" Rabco SL-8E tangentiale arm met een Philips 922 MC element in een zelfbouw sokkel, gemaakt van een oude grenen keukentafel

Recent heeft de Teac het begeven, in "play" blijven de drukrollen niet aangetrokken staan. Daar moet ik nog eens naar kijken dit najaar.

Voor de rest blijft deze set me nog steeds verbazen, en ondanks dat ik regelmatig hier wat anders aansluit om mee te spelen kom ik uiteindelijk weer bij deze combinatie uit.

Ik heb op zolder nog een Thorens TD-124mkII staan met een SME3012 arm. Die arm heeft wat issues en daarom heb ik toen in een weekendje die Lenco in elkaar gezet. Die klinkt zo lekker dat dat hele Thorens-project stil is komen te liggen.. Wederom iets voor de toekomst denk ik...

Dit maakt de liefhebber blij

[Videopac]

The Eagle schreef op zondag 21 september 2025 @ 10:32:
[...]

Dan kan ik jou wel vragen of de klep hoort te veren of niet. Veert nu niet namelijk. Verwacht stiekem dat dat toen nog geen ding was maar ook lastig te checken, dus als jij je het kunt herinneren krijg je een virtueel koekje

Als je hem opent, bedoel je? Ja, dat hoort te veren. Bij mij bleef ie dus niet meer open staan, dat gaat met een plastic scharnier met verdikking.
Zie: YouTube: #1980s Vintage PHILIPS CD Player Sound Test CD-207 @Angelicaaudio

[evilution]

Videopac schreef op zondag 21 september 2025 @ 07:42:
[...]

Mijn eerste cd-speler! Nieuw gekocht, was toen 500 gulden wat supergoedkoop was want tot dan toe was de goedkoopste Philips cd-speler 1000 gulden (CD-160). En wel met TDA1541 inderdaad. Ik had ook de grijze. De bouwkwaliteit is wel plastic fantastic. Bij mij bleek op een gegeven moment de klep niet goed meer open staan en liep de motor aan. Philips had ook nog plannen voor een CD-307 met FTS, zag ik op de printplaat.

Ik denk niet dat er plannen waren voor een CD307 met FTS. Die print is niet exclusief gemaakt voor de CD307. Die print is geschikt voor meerdere types CD spelers, waaronder spelers met FTS. Dan zitten er wat extra onderdelen op, en mogelijk een andere control processor. Er zijn maar een heel beperkt aantal printen per serie die afhankelijk van de opties wel of niet van bepaalde componenten worden voorzien en gekoppeld worden aan verschillende control- en display boards.

[ Voor 3% gewijzigd door evilution op 22-09-2025 19:28 ]

[rcor]

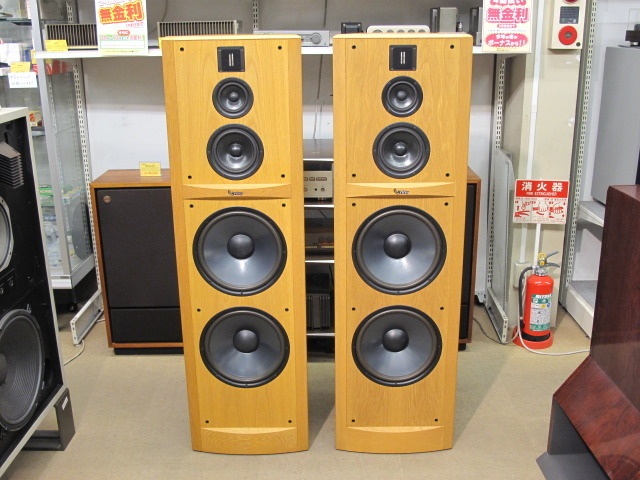

Na een korte tandarts bezoek voor een halfjaarlijkse controle ben ik samen met mijn vader (die altijd tegelijk met mij naar de tandarts gaat voor zijn halfjaarlijkse controle) nog even naar Kringloopwinkel 2Switch geweest die daar om de hoek ligt (althans, nog om de hoek ligt want ze gaan 1 november verhuizen naar een groter pand)... Zie ik ineens deze zuil luidsprekers staan:








Hmm... Dat merk ken ik niet... Maar het zag er degelijk uit en compleet met spikes... Dus even Googlen op het type dat ik zag op het plaatje... Weinig info te vinden, behalve dan dat het een speaker merk is dat verkocht wordt door Stassen Hifi uit Tegelen... Ik dacht: leuke upgrade voor mijn man cave waar ik middels een beamer altijd formule 1 kijk... Want als Stassen het verkoopt zal het niet extreem slecht zijn... De enkele gebruikers die er wat over schreven waren allen ook zeer enthousiast over deze speakerset...

Tot mijn verbazing kwam dit speakersetje ook nog eens voor in de pricewatch van Tweakers.net:
https://tweakers.net/pric...-905-bruin/specificaties/
Ja, die waren duur nieuw! In 2005 op de markt gekomen las ik ergens online en met de komst van de Pricewatch bij Tweakers ook daar te vinden tussen de jaren 2009 en 2011 waarna deze uit productie is gegaan...

Ik heb nog geen kans gehad om ze te beluisteren, maar ik heb ze voor een zeer schappelijk bedrag op de kop getikt... Als ze bevallen blijven ze, anders zet ik ze weer te koop... Ik heb er nog minder dan 150 euro aan betaalt, dus dat is altijd winst bij verkoop als ik zou willen...

Edit:
Het web archive is uiteraard hier handig bedacht ik mij en ja, ze staan op een oude site van TMA:
http://web.archive.org/we...ahifi.com/premium905.html

Not bad at all! Titanium tweeter en kevlar woofers (zowel de midden toner als de bas woofer)... Mogelijk een koopje gedaan zojuist!

[ Voor 5% gewijzigd door rcor op 22-09-2025 22:21 ]

[The Eagle]

Videopac schreef op maandag 22 september 2025 @ 07:56:
[...]

Als je hen opent, bedoel je? Ja, dat hoort te veren. Bij mij bleef ie dus niet meer open staan, dat gaat met een plastic scharnier met verdikking.
Zie: YouTube: #1980s Vintage PHILIPS CD Player Sound Test CD-207 @Angelicaaudio

Check, ik had een metalen veer verwacht maar dan doet de mijne dus wat ie moet doen

En ik kom er net achter dat de cd bij het openen aan het seksen blijft hangen. Kan er wel gewoon af. Binnenkort eens met de isopropyl alcohol op dus, zal wel vuiligheid zijn

[Videopac]

evilution schreef op maandag 22 september 2025 @ 19:26:
[...]

Ik denk niet dat er plannen waren voor een CD307 met FTS. Die print is niet exclusief gemaakt voor de CD307. Die print is geschikt voor meerdere types CD spelers, waaronder spelers met FTS. Dan zitten er wat extra onderdelen op, en mogelijk een andere control processor. Er zijn maar een heel beperkt aantal printen per serie die afhankelijk van de opties wel of niet van bepaalde componenten worden voorzien en gekoppeld worden aan verschillende control- en display boards.

Ik meen dat destijds op de printplaat gezien te hebben (ik schroefde toen al alles open).
En ja hoor: die plannen waren er. Er is zelfs iemand die van een 207 een 307 probeerde te maken.

[ Voor 5% gewijzigd door Videopac op 23-09-2025 18:05 ]

[Skynett]

FTS, dat waren de tijden! Mijn CD650 had het ook, en je kreeg er een stickervel bij om op de zijkant van het CD doosje te plakken, zodat je wist welke CD in het FTS geheugen zaten en welke niet.
Ik heb uiteindelijk iets van 12 stickers geplakt, en toen verder niet meer gebruikt. Stickers zitten nog steeds op sommige CD doosjes.
Volgens mij kon je van 150 CD's je voorkeursselectie in het geheugen van de speler opslaan.

[Videopac]

Skynett schreef op maandag 22 september 2025 @ 22:53:
FTS, dat waren de tijden! Mijn CD650 had het ook, en je kreeg er een stickervel bij om op de zijkant van het CD doosje te plakken, zodat je wist welke CD in het FTS geheugen zaten en welke niet.
Ik heb uiteindelijk iets van 12 stickers geplakt, en toen verder niet meer gebruikt. Stickers zitten nog steeds op sommige CD doosjes.
Volgens mij kon je van 150 CD's je voorkeursselectie in het geheugen van de speler opslaan.

Had mijn Marantz CD-75MkII (met Eringa modificatie, de opvolger van mijn Philips CD 207) ook. Ik heb het nooit gebruikt

[benvo1]

Verplaatst en beide berichten samengevoegd voor de leesbaarheid.

post 1:

Hallo allemaal,

In mijn aangekochte Technics RS TS 575 cassettedeck missen de ribbon cables. Het gaat om de volgende kabels: AWM 2896 80 C 60V VW-1 27 pin 35 mm breed en AWM 2896 80C 60V VW-1 14 pin 18 mm breed.
Naar het schijnt, althans ik heb overal gezocht, zijn dit vreemde maten die niet te koop zijn. Weet iemand waar ze wel verkrijgbaar zijn, met name de 27 pins? Ook de naam Zmuk als aanbieder komt naar voren maar weer de 27 pin versie niet. Wie kan me helpen?

Bij voorbaat dank!

Met vriendelijke groet,
Ben.

post 2:

Ik bedoelde eigenlijk de Flexibele lint kabels.

[ Voor 87% gewijzigd door Jorgen op 24-09-2025 01:36 ]

[The Eagle]

Skynett schreef op maandag 22 september 2025 @ 22:53:
FTS, dat waren de tijden! Mijn CD650 had het ook, en je kreeg er een stickervel bij om op de zijkant van het CD doosje te plakken, zodat je wist welke CD in het FTS geheugen zaten en welke niet.
Ik heb uiteindelijk iets van 12 stickers geplakt, en toen verder niet meer gebruikt. Stickers zitten nog steeds op sommige CD doosjes.
Volgens mij kon je van 150 CD's je voorkeursselectie in het geheugen van de speler opslaan.

Dat hele systeem is volgens mij nooit echt heel succesvol geweest. Favoriete tracks opslaan per cd was qua idee best goed, maar ongetwijfeld geënt op het feit dat je die op een cassettebandje ook had en daar vrij lang moest spoelen om er te komen.
Maar de implementatie op een cd speler was vrij omslachtig en qua gebruik ondoorzichtig voor een gebruiker. Bovendien: je wist op een cd welk nummer je wilde, en dus kon je gewoon dat nummer toetsen en gaan. Dus vooraf programmeren welke je wel en niet wilde horen had weinig toegevoegde waarde. Dat heeft het denk ik de das om gedaan.

[ Voor 5% gewijzigd door The Eagle op 23-09-2025 20:10 ]

[f2ride2001]

The Eagle schreef op dinsdag 23 september 2025 @ 20:09:
[...]

Dat hele systeem is volgens mij nooit echt heel succesvol geweest. Favoriete tracks opslaan per cd was qua idee best goed, maar ongetwijfeld geënt op het feit dat je die op een cassettebandje ook had en daar vrij lang moest spoelen om er te komen.
Maar de implementatie op een cd speler was vrij omslachtig en qua gebruik ondoorzichtig voor een gebruiker. Bovendien: je wist op een cd welk nummer je wilde, en dus kon je gewoon dat nummer toetsen en gaan. Dus vooraf programmeren welke je wel en niet wilde horen had weinig toegevoegde waarde. Dat heeft het denk ik de das om gedaan.

De Sony (die ik heb) heeft ook zoiets, die deed het alleen iets slimmer.
Aan de hand van het aantal nummers en totaal tijd (welke vrijwel nooit hetzelfde is) wist ie meteen welke CD je geplaatst had.
Als je dan de [programm] mode koos, dan kreeg je meteen de ingeprogrammeerde nummers te horen (mits ingeprogrammeerd)
Best handig

[Heroic_Nonsense]

f2ride2001 schreef op dinsdag 23 september 2025 @ 20:27:
[...]


De Sony (die ik heb) heeft ook zoiets, die deed het alleen iets slimmer.
Aan de hand van het aantal nummers en totaal tijd (welke vrijwel nooit hetzelfde is) wist ie meteen welke CD je geplaatst had.
Als je dan de [programm] mode koos, dan kreeg je meteen de ingeprogrammeerde nummers te horen (mits ingeprogrammeerd)
Best handig

Zo werkt FTS van Philips ook (althans op de nieuwere CD-spelers zoals mijn CD950).

[Marcel Br]

Met mijn Marantz CD80 (nooit weg moeten doen) FTS gebruikt maar vond dat het geheugen snel vol was.
Leek ook van aantal tracks per cd af te hangen dat in de voorkeur gezet was.

Het was inderdaad om eenmalig per cd in stellen zodat het opnieuw gebruikt kon worden.

[evilution]

Skynett schreef op maandag 22 september 2025 @ 22:53:
FTS, dat waren de tijden! Mijn CD650 had het ook, en je kreeg er een stickervel bij om op de zijkant van het CD doosje te plakken, zodat je wist welke CD in het FTS geheugen zaten en welke niet.
Ik heb uiteindelijk iets van 12 stickers geplakt, en toen verder niet meer gebruikt. Stickers zitten nog steeds op sommige CD doosjes.
Volgens mij kon je van 150 CD's je voorkeursselectie in het geheugen van de speler opslaan.

Ik heb het zowel op mijn CD960 als mijn CD94. Er is een enkele CD waar ik het gebruik om een kutnummer te skippen maar dat is het wel. In theorie een leuke optie, maar in de praktijk niet zo. Die stickervellen herinner ik me wel, heb er wellicht nog een liggen.

[Hermes-3040]

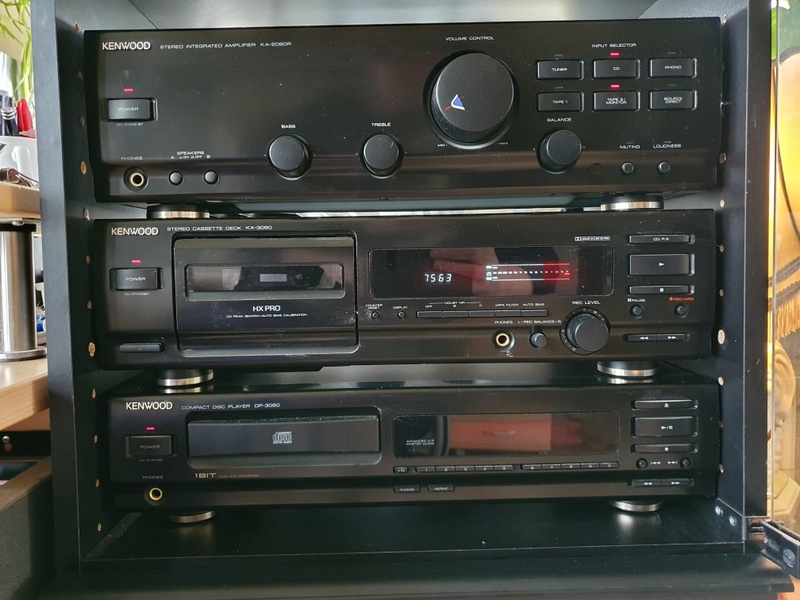

Hoewel geen “FTS”, heeft mijn Kenwood (DP-3040) wel een “Program” functie, wat ik wel lekker vind om een aantal nummers te spelen als ik weinig tijd heb. Maar behalve dat gebruik ik het eigenlijk nooit. De speler slaat het ook op, geen idee hoeveel je kan opslaan, maar nadat de elektriciteit ervanaf is vergeet 'ie toch alles

[evilution]

Videopac schreef op maandag 22 september 2025 @ 22:30:
[...]

Ik meen dat destijds op de printplaat gezien te hebben (ik schroefde toen al alles open).
En ja hoor: die plannen waren er. Er is zelfs iemand die van een 207 een 307 probeerde te maken.

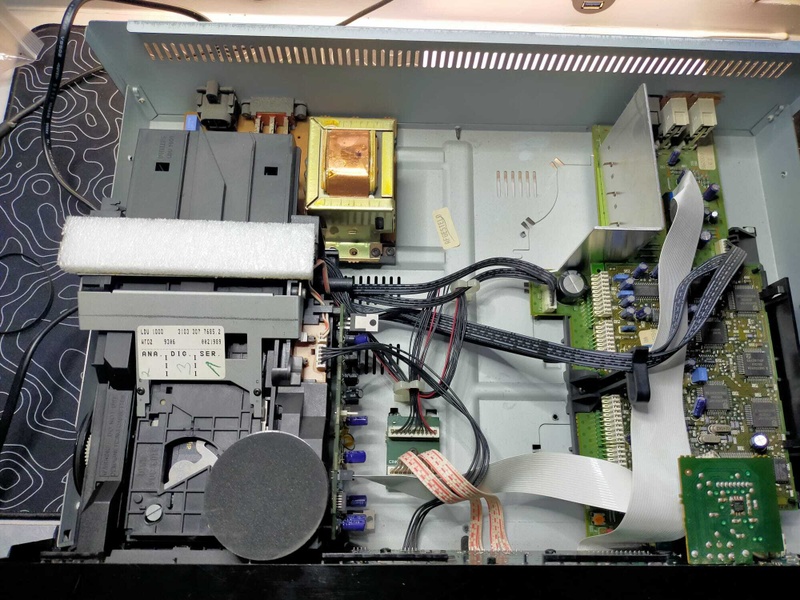

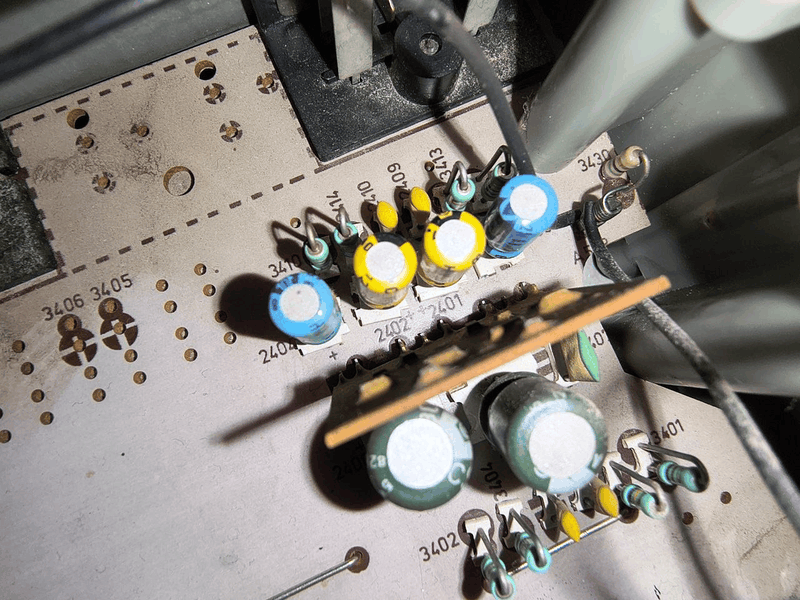

[Afbeelding]

Leuk dat het mogelijk is FTS toe te voegen op dat ding! Ik gok dat dat wel bij meer spelers kan. Toch vaak universele printen waar wel/niet de onderdelen op zitten die een bepaalde functie mogelijk maken.

[Skynett]

Ik heb een CDD 882, en die print is zowat halfleeg. Ding heeft alleen S/PDIF uit, maar DAC's, oversampling filters en analoge uitgangen passen er gewoon nog bij. Dus ja, zeker werd er gebruik gemaakt van universele printen.

[evilution]

Skynett schreef op donderdag 25 september 2025 @ 20:27:
Ik heb een CDD 882, en die print is zowat halfleeg. Ding heeft alleen S/PDIF uit, maar DAC's, oversampling filters en analoge uitgangen passen er gewoon nog bij. Dus ja, zeker werd er gebruik gemaakt van universele printen.

Ja, die CDD882 is gewoon een CD880 met minder onderdelen.

[Rens1967]

Een paar dagen speelde ik al met het idee, en vandaag heb ik eindelijk de CD-wisselaar die ik ca 32 jaar geleden nieuw gekocht heb, na 9 jaar weer van zolder gehaald, afgestoft, hier en daar wat nieuw siliconenvet, en aangesloten. Wat ziet dat er toch mooi uit, zo'n verzameling audioapparatuur

[SkiFan]

Die Yamaha versterker heb ik het broertje van, de 685. Welk type is die Blue Ray?

[Rens1967]

SkiFan schreef op vrijdag 26 september 2025 @ 09:19:
Die Yamaha versterker heb ik het broertje van, de 685. Welk type is die Blue Ray?

Dat is de BD-S677

[BlueTooth76]

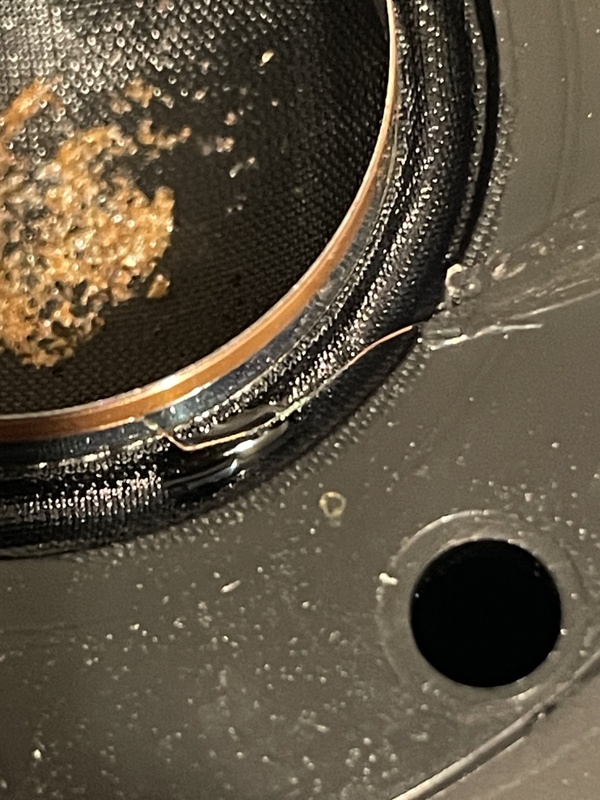

Een ietwat ranzig setje Missions 761 gevonden bij de kringloop. Randen leken wel goed, niet getest verder.

[ Voor 13% gewijzigd door BlueTooth76 op 30-09-2025 17:13 ]

[Hermes-3040]

BlueTooth76 schreef op dinsdag 30 september 2025 @ 12:27:
Een ietwat ranzig setje Missions 761 gevonden bij de kringloop. Randen leken wel goed, niet getest verder.

https://imgur.com/a/zrVW0sC

Ik heb exact dezelfde speakers. Zijn echt heerlijke speakers, veel plezier ermee!

[BlueTooth76]

Na een schoonmaakbeurt (cleaning foam ftw) even aangesloten en dat klinkt als een klokje.
Veel detail en plaatsing zonder schel te klinken, weinig (maar strak) laag.
Ik neem morgen een REL subje mee (eveneens gesloten Q201E) om te horen of ze vrienden worden.

Ze hangen nu aan m'n (eveneens kringloopvondsten) Denon DRA-545RD receiver en een Sony DVD-speler die ik nog niet getest had.

Update: met de REL combineert op zich heel aardig maar ik moet hem wel even nakijken, er resoneert iets mee in de behuizing / achterplaat en dat was de laatste keer dat ik hem gebruikte nog niet zo. Neem morgen even een andere REL mee.

[ Voor 50% gewijzigd door BlueTooth76 op 01-10-2025 18:55 ]

[BlueTooth76]

Kan de reactie niet meer wijzigen (periode is korter geworden?).

Maar met een andere REL Q201E die ik nog had staan draait het nu prima, er zit blijkbaar iets los in of aan de achterplaat van de andere REL. Zal hem tzt eens openschroeven. Heb er ook nog een 3e exemplaar van staan, ooit eens een paar gekocht via Markplaats.

De Q201E is gesloten en dat is wel een logische ontwerpkeuze, hij is zo compact dat een poort nooit zou passen. Een passieve radiator ook niet.

De woofer is nagenoeg "onverwoestbaar", een soort dikke rubberen pannenkoek. Destijds gekocht omdat ik fretten had (geen baspoort waar ze in konden kruipen en een stevige woofer).

Zonder te meten denk ik in combinatie met deze Mission 761 set wel dat ik hier en daar een dipje heb in hogere deel van het laag maar met wat betere plaatsing (van zowel speakers als sub) en experimenteren met 0/180 graden in fase zal dat deels wel op te vangen zijn.

[ Voor 28% gewijzigd door BlueTooth76 op 03-10-2025 14:47 ]

[nineball]

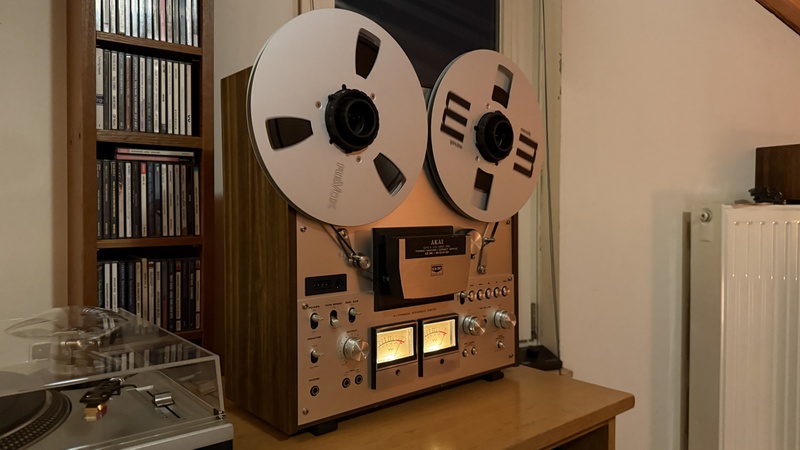

Nieuw bandrecordertje, een Akai GX-630D.

[Skynett]

Dat is een mooi ding! Die had mijn broer vroeger thuis ook. Hij maakte hele mixen met dat ding, hij was er helemaal weg van en heeft hem nog steeds.

[BlueTooth76]

nineball schreef op vrijdag 3 oktober 2025 @ 20:17:
Nieuw bandrecordertje, een Akai GX-630D.
[Afbeelding]

Dat is een prachtig apparaat!

[Buzzfeed]

nineball schreef op vrijdag 3 oktober 2025 @ 20:17:
Nieuw bandrecordertje, een Akai GX-630D.
[Afbeelding]

Ja geweldig apparaat! ik heb ze afgelopen jaren allemaal gehad van de 600 tot de 636. Zeker de 630 is een beest van een apparaat, makkelijk te onderhouden en na wat oude rifa's transistors ed. vervangen te hebben kan deze weer jaren mee! Ik heb eigenlijk ook wel spijt ik ze verkocht heb, maar je kan niet alles houden....alleen er na te kijken terwijl je muziek luistert echt een geweldige ervaring vond ik dat. Geniet van je aanwinst!

[evilution]

nineball schreef op vrijdag 3 oktober 2025 @ 20:17:
Nieuw bandrecordertje, een Akai GX-630D.
[Afbeelding]

Mooi ding! Doet me denken aan de Philips N4520. Een jaar of 4 geleden had ik eens een optie zo'n ding te kopen voor zo'n 750 euro bij iemand waar ik wat anders kwam kopen. Was wel even zwaar verleidelijk maar het niet gedaan want 1: geen plek, en 2: geen usecase. Geen spijt van, ik ben nu blij met m'n Tascam DAT recorder en die N4520 heeft ondertussen vast een goed thuis gevonden.

[rcor]

nineball schreef op vrijdag 3 oktober 2025 @ 20:17:
Nieuw bandrecordertje, een Akai GX-630D.
[Afbeelding]

Welkom mede Akai bandrecorder bezitter! Mooi ding... Jonger dan de mijne, ik heb de GX-225D van 1972 t/m ik meen 1975... Erg leuke bandrecorders en onverslijtbare GX-koppen als je een Akai hebt met GX in het type nummer...

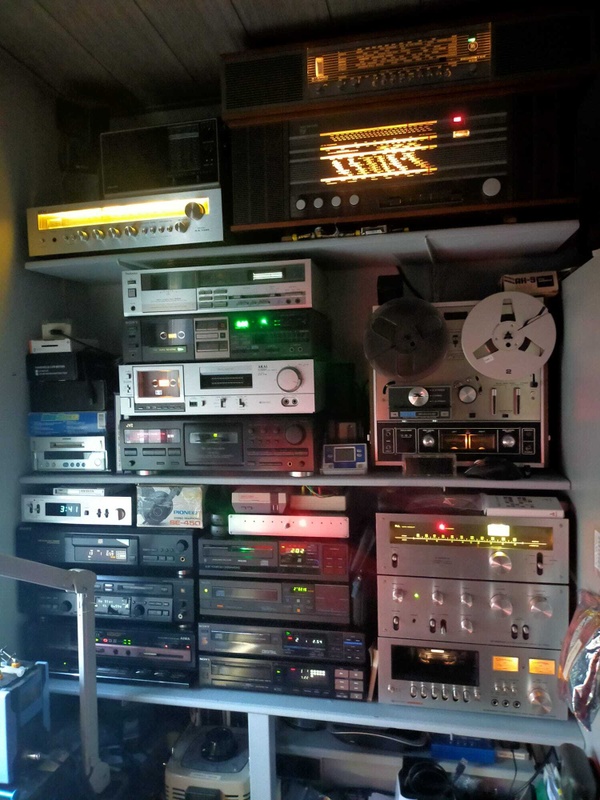

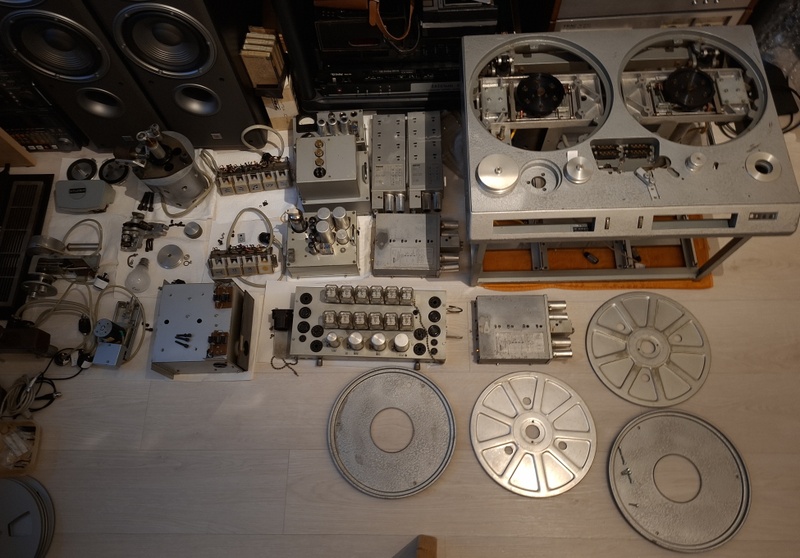

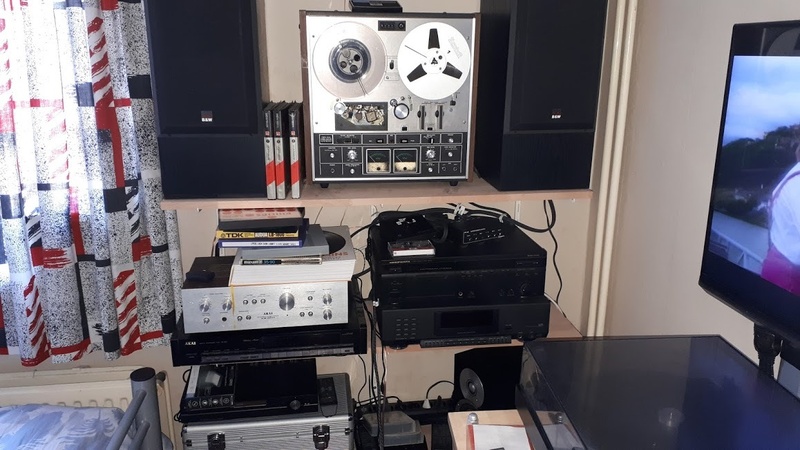

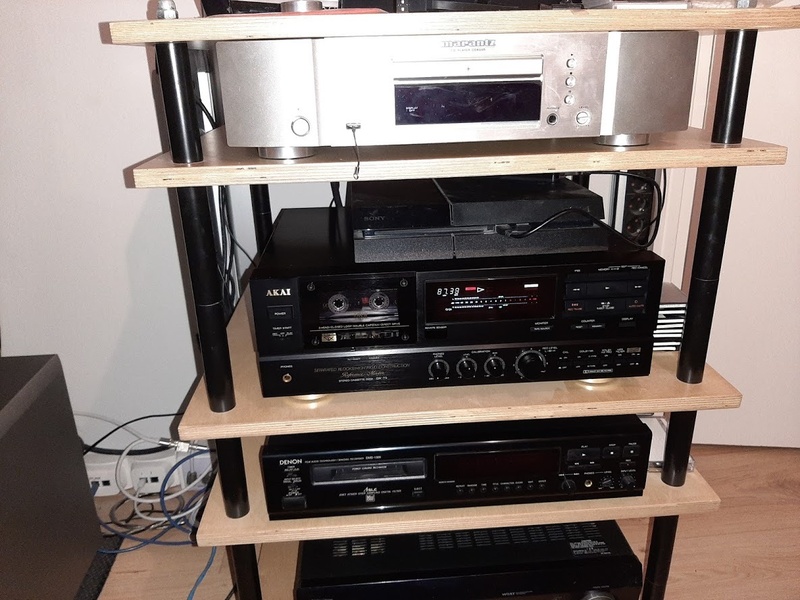

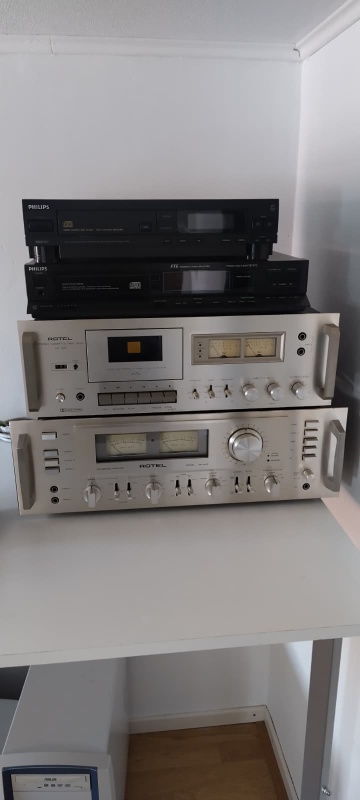

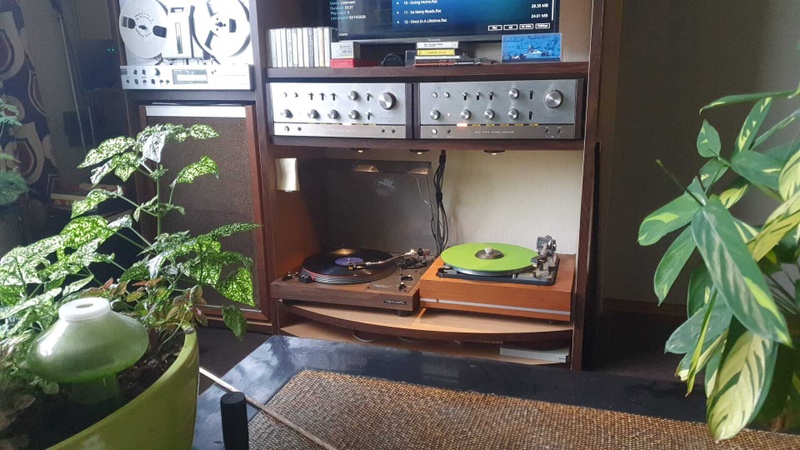

Effe een oude foto van een van mijn vorige vintage audio spullen die ik had... Daarop is ook mijn GX-225D bandrecorder die ik samen met de Akai AT-93L tuner als enige nog heb van al dat vintage spul te zien:


Het modernere spul heb ik nog steeds, zoals de B&W CM1's , evenals de platen speler rechts, een Thorens TD-318 die ook vintage is bedenk ik me net (bouwjaar 1985 die kanten, net zo oud als ik)...

[ Voor 9% gewijzigd door rcor op 04-10-2025 21:25 ]

[nineball]

Buzzfeed schreef op zaterdag 4 oktober 2025 @ 19:09:
[...]


Ja geweldig apparaat! ik heb ze afgelopen jaren allemaal gehad van de 600 tot de 636. Zeker de 630 is een beest van een apparaat, makkelijk te onderhouden en na wat oude rifa's transistors ed. vervangen te hebben kan deze weer jaren mee! Ik heb eigenlijk ook wel spijt ik ze verkocht heb, maar je kan niet alles houden....alleen er na te kijken terwijl je muziek luistert echt een geweldige ervaring vond ik dat. Geniet van je aanwinst!

Dank! Hij komt uit de collectie van een bekende Revox specialist aan de Maas waar ik een paar jaar geleden ook mijn A77 had gekocht. Die doet het nog uitstekend maar ik viel voor de looks van de Akai.

[nineball]

rcor schreef op zaterdag 4 oktober 2025 @ 21:22:
[...]

Welkom mede Akai bandrecorder bezitter! Mooi ding... Jonger dan de mijne, ik heb de GX-225D van 1972 t/m ik meen 1975... Erg leuke bandrecorders en onverslijtbare GX-koppen als je een Akai hebt met GX in het type nummer...
Effe een oude foto van een van mijn vorige vintage audio spullen die ik had... Daarop is ook mijn GX-225D bandrecorder die ik samen met de Akai AT-93L tuner als enige nog heb van al dat vintage spul te zien:
[Afbeelding]

Het modernere spul heb ik nog steeds, zoals de B&W CM1's , evenals de platen speler rechts, een Thorens TD-318 die ook vintage is bedenk ik me net (bouwjaar 1985 die kanten, net zo oud als ik)...

Akai uit die tijd vind ik allemaal mooi. Heb ook nog een receiver en een paar cassettedecks staan.

[rcor]

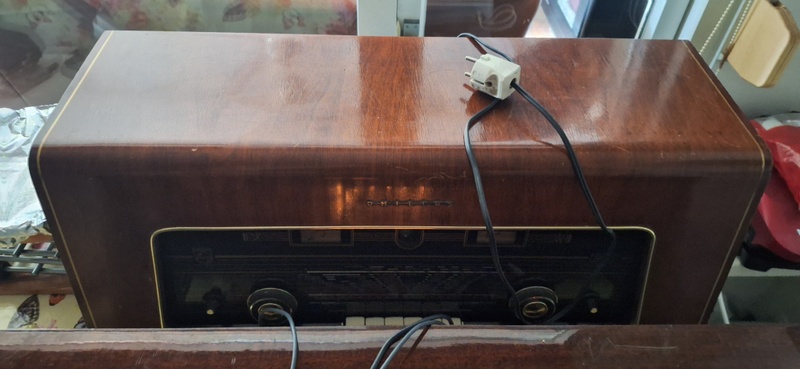

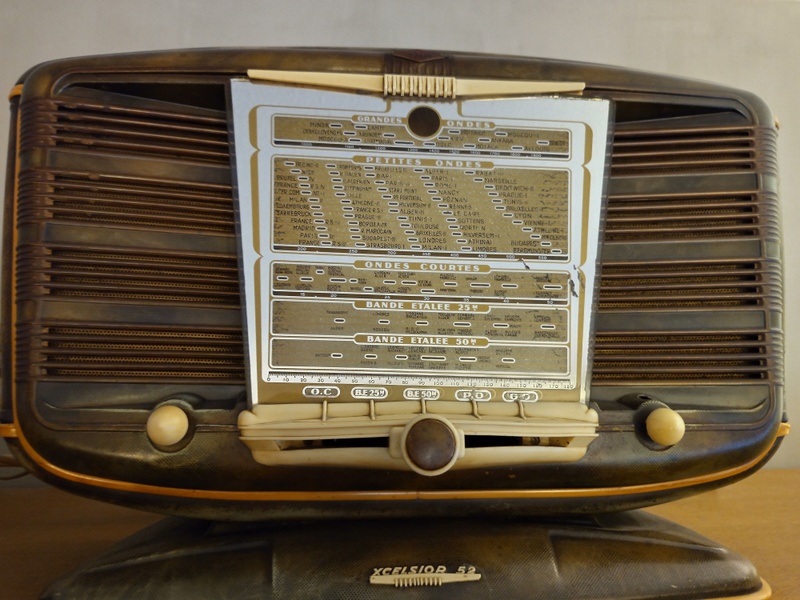

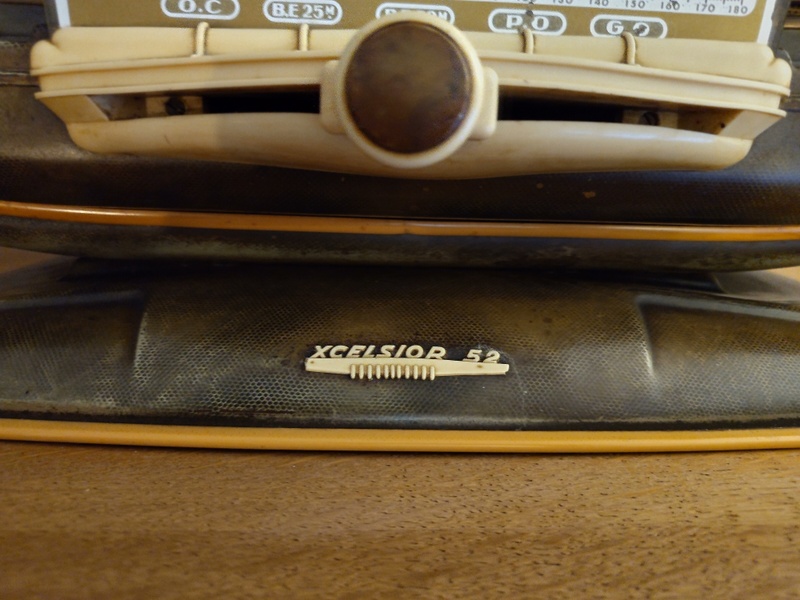

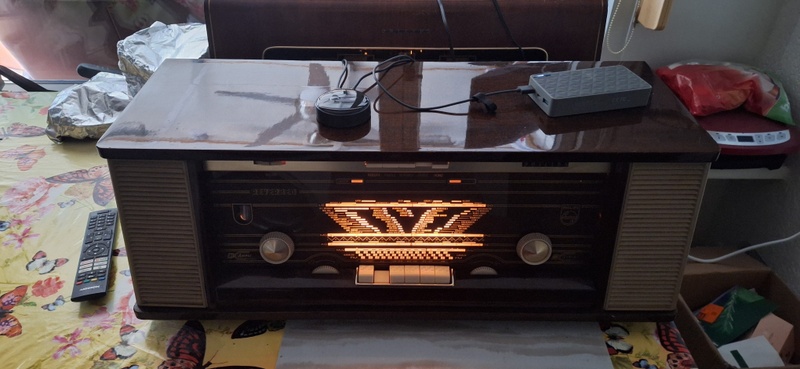

Terug van weggeweest: mijn Phlips B5x74a die mijn Opa nog nieuw gekocht heeft en mijn Philips B7x14a... Beiden hebben een zo goed als revisie gekregen spelen nu weer prima, hoewel ik de FM tuner van de B7x14a nog effe moet checken met een goede antenne daar ik gisteren weinig ontvangst had in de avond...

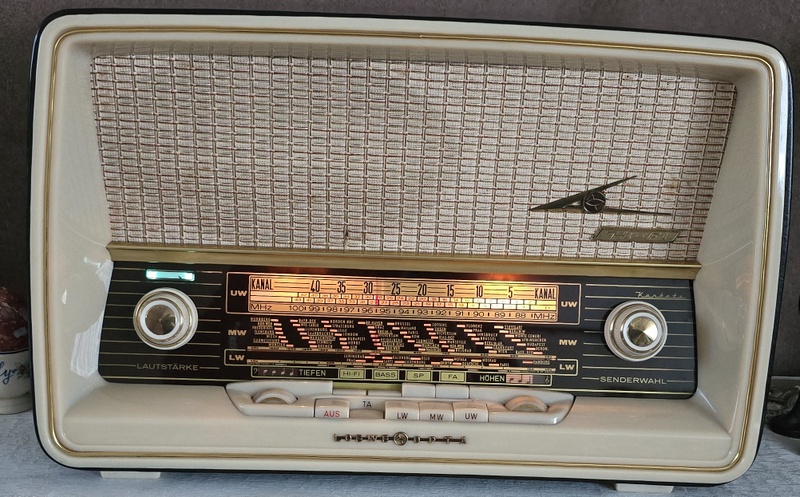

Even twee foto's van de twee radio's:




De bedoeling is dat we een aantal schappen gaan maken om ze op te plaatsen met een mengpaneel en de getoonde streamer... Zodra dit klaar is volgen nog meer foto's...

[CT]

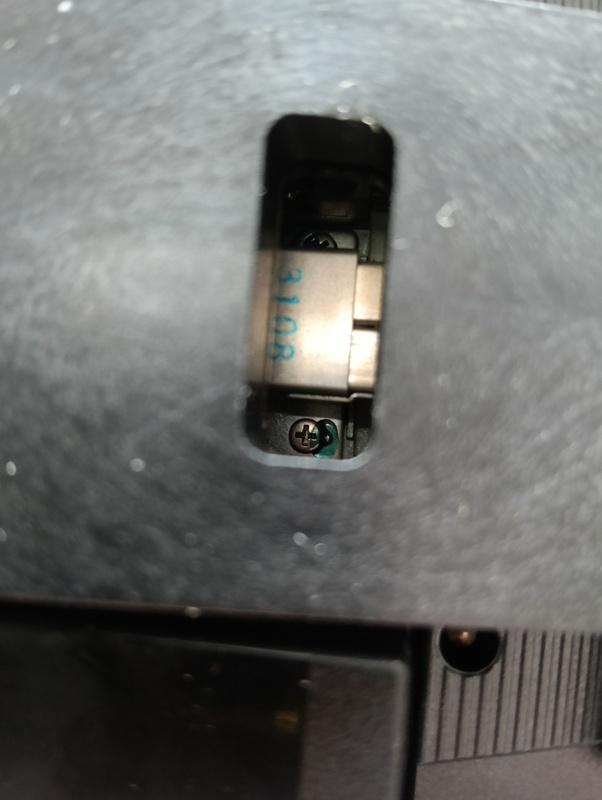

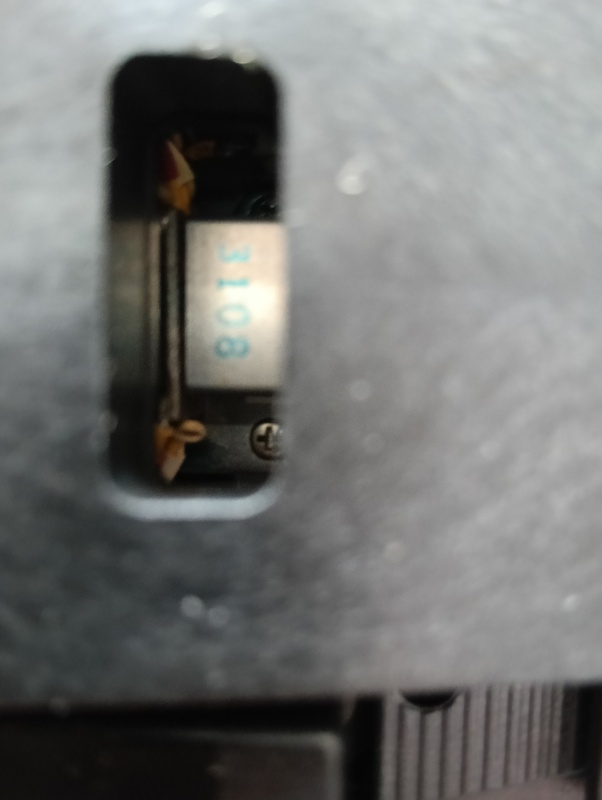

vraagje, als ik mn azimuth wil afstellen (of iig checken) dan heb ik zviw een test tape nodig, maar als ik op internet zoek naar een 'azimuth test tape' zijn ze zo duur.. minimaal 50euro.
Maar een test tape is toch niks anders dan wat hertz geluidjes of sample audio met een groot spectrum en gelijk stereo beeld afkomstig van een ernstig goed afgestelde bron (die ik niet heb)?

[The Eagle]

CT schreef op dinsdag 7 oktober 2025 @ 08:02:
vraagje, als ik mn azimuth wil afstellen (of iig checken) dan heb ik zviw een test tape nodig, maar als ik op internet zoek naar een 'azimuth test tape' zijn ze zo duur.. minimaal 50euro.
Maar een test tape is toch niks anders dan wat hertz geluidjes of sample audio met een groot spectrum en gelijk stereo beeld afkomstig van een ernstig goed afgestelde bron (die ik niet heb)?

Azimuth van wat?. cassettedeck, reel 2 reel, platenspeler? En zo ja welk?

Test materiaal komt op MP wel voorbij. Anders ebay.

[CT]

The Eagle schreef op dinsdag 7 oktober 2025 @ 08:56:
[...]

Azimuth van wat?. cassettedeck, reel 2 reel, platenspeler? En zo ja welk?

Test materiaal komt op MP wel voorbij. Anders ebay.

ja een (2head)cassettedeck vergeten te vermelden inderdaad, dus cassettebandjes

[f2ride2001]

CT schreef op dinsdag 7 oktober 2025 @ 08:02:
vraagje, als ik mn azimuth wil afstellen (of iig checken) dan heb ik zviw een test tape nodig, maar als ik op internet zoek naar een 'azimuth test tape' zijn ze zo duur.. minimaal 50euro.
Maar een test tape is toch niks anders dan wat hertz geluidjes of sample audio met een groot spectrum en gelijk stereo beeld afkomstig van een ernstig goed afgestelde bron (die ik niet heb)?

Tja bandje kost geld, Iemand moet een steengoed cassettedeck hebben (en onderhouden) en een generator om die tonen er goed op te zetten in de juiste volgorde. Daarna deze ook nog eens controleren.

Commentaar op iemands budget of verwachting is niet nodig. Op de man spelen evenmin.

[ Voor 8% gewijzigd door Jorgen op 07-10-2025 09:04 ]

[BlueTooth76]

CT schreef op dinsdag 7 oktober 2025 @ 08:02:
vraagje, als ik mn azimuth wil afstellen (of iig checken) dan heb ik zviw een test tape nodig, maar als ik op internet zoek naar een 'azimuth test tape' zijn ze zo duur.. minimaal 50euro.
Maar een test tape is toch niks anders dan wat hertz geluidjes of sample audio met een groot spectrum en gelijk stereo beeld afkomstig van een ernstig goed afgestelde bron (die ik niet heb)?

Het valt niet mee om anno 2025 nog echt kwaliteitsspul te vinden daarvoor.

Azmiuth afstellen kan op zich prima op gehoor, ik gebruik daarvoor een paar voorbespeelde tapes waarvan ik weet dat ze "overal" goed klinken.
Als je het verschil niet meer hoort, heeft beter afstellen ook niet heel veel zin denk ik dan altijd maar
Niet iedereen zal het daarmee eens zijn en dat is prima

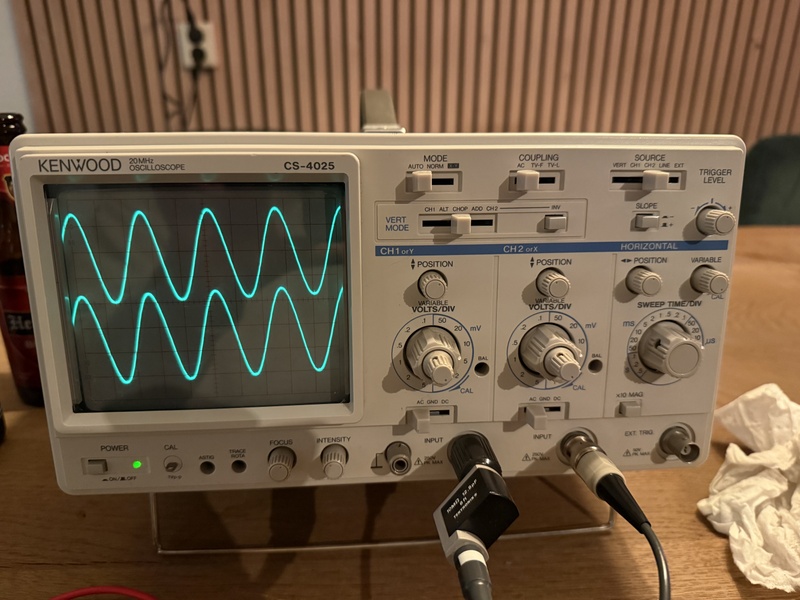

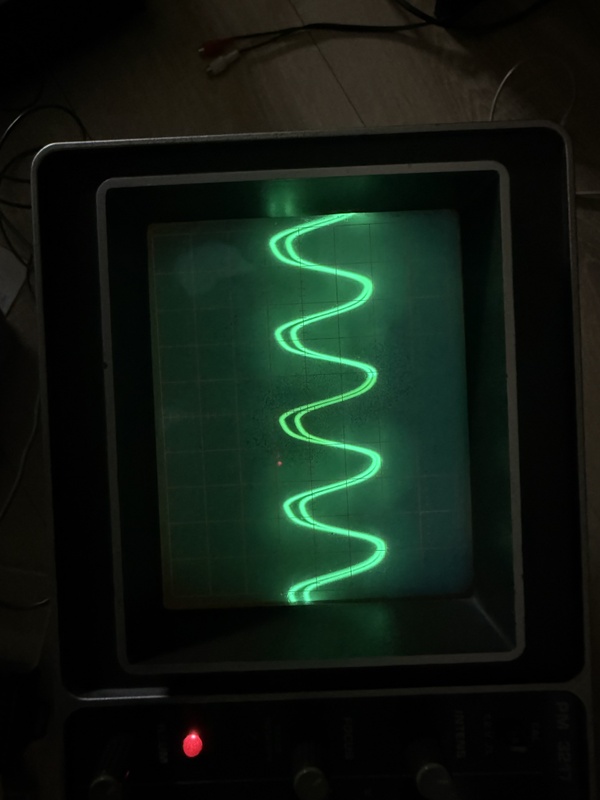

Het kan ook met een test tape en een scoop maar nieuw beschikbare testtapes zijn vaak ook van discutabele bron. Oude test tapes zijn vaak duur en amper te vinden.

[ Voor 8% gewijzigd door BlueTooth76 op 07-10-2025 12:46 ]

[Scooterguy]

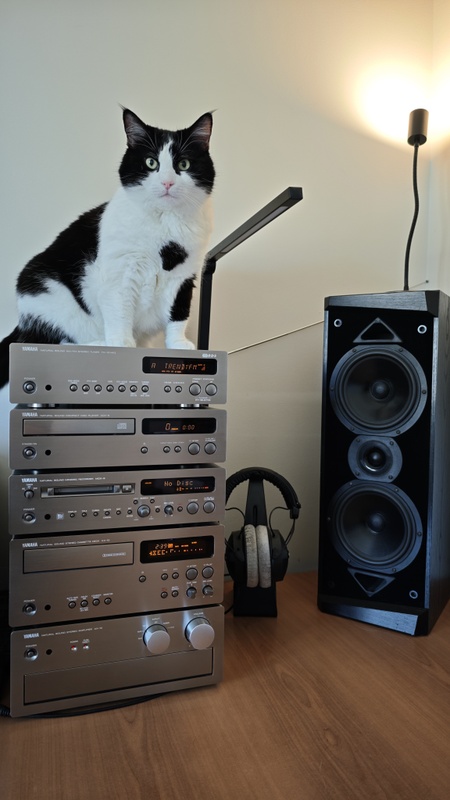

Eindelijk kwam er nog eens een betaalbare (50€) Yamaha AP-U70 voorbij, een desktop versterker die ook een geluidskaart is voor je PC.
Deze is volledig nagekeken en werkt perfect. Het klinkt zalig in combinatie met mijn T+A Helios Sym 2 speakers

[ronnie vd]

CT schreef op dinsdag 7 oktober 2025 @ 08:02:
vraagje, als ik mn azimuth wil afstellen (of iig checken) dan heb ik zviw een test tape nodig, maar als ik op internet zoek naar een 'azimuth test tape' zijn ze zo duur.. minimaal 50euro.
Maar een test tape is toch niks anders dan wat hertz geluidjes of sample audio met een groot spectrum en gelijk stereo beeld afkomstig van een ernstig goed afgestelde bron (die ik niet heb)?

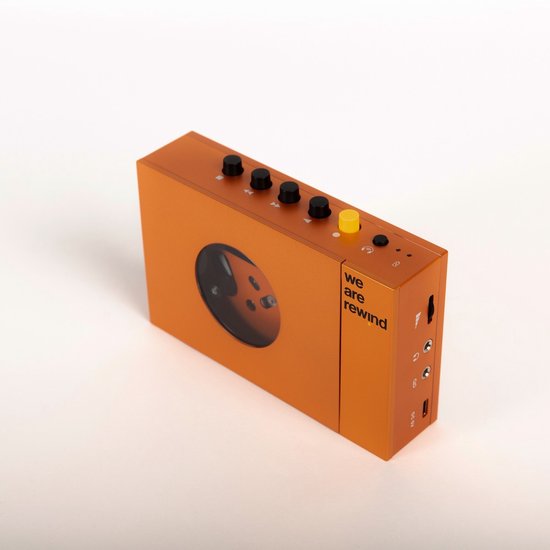

Ik heb deze op eBay gekocht:
https://ebay.us/m/CkX2WE

[ronnie vd]

ronnie vd schreef op woensdag 8 oktober 2025 @ 14:42:
[...]


Ik heb deze op eBay gekocht:
https://ebay.us/m/CkX2WE

Ontzettend leuk ding! Ik houd wel van dat mini spul!

[rcor]

Vandaag was de dag dat mijn schappen aan de muur zijn gemaakt om de buizenradio's op te plaatsen die ik eerder terug van reparatie heb ontvangen... En dus is dit het eindresultaat voor nu:






Op de onderste plank heb ik voorlopig een platen spelertje staan, maar wellicht dat ik deze ooit nog omruil met:
- Een andere buizen radio die nu nog op zolder staat
- Een Grundig TK-145 Deluxe bandrecorder
- Mijn Goodsell CTR-585 cassetterecorder voor onderwijs doeleinden

En aan de andere kant van die ruimte staan ook nog wat vintage spullen:


Dus al met al een vintage kamertje geworden met vintage audio en computers!

[The Eagle]

The Eagle schreef op dinsdag 8 juli 2025 @ 18:57:
[Afbeelding]

Nieuw hobbyproject je
Werking nog onbekend, maar voor vrij weinig kunnen overnemen dus prima. FT690, CD604, FA660 en FC670. Helaas mist die laatste een stuk plastic afdekking en mist de remote (RC660) van de amp, maar daar verzin ik wel iets op

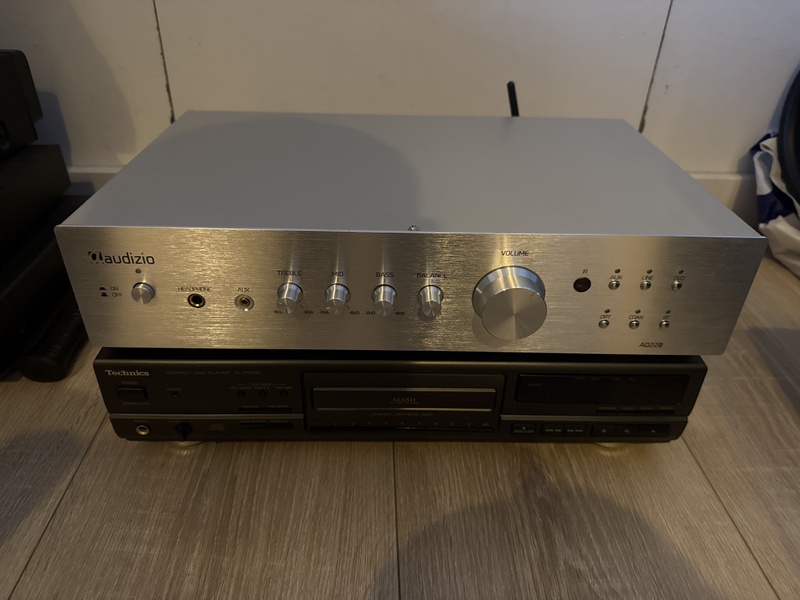

Vandaag eindelijk ff de tijd gehad om de FA660 te testen. Werkt als een zonnetje
Bonus: had hem op mijn oude Technics SB-CH655's getest. Bouwjaar 1994. Doen het ook nog prima, had even weer de sounds van mijn tienerkamer op zolder

[kozue]

Deze week weer iets leuks gevonden in de kringloop. Een flinke verzameling 8-tracks en bijbehorende speler. Dit is de eerste 8-track speler die ik ooit in het wild ben tegen gekomen.



Er zitten ook een aantal recordables tussen:


De speler is een Beltek. Nooit van gehoord, maar is Japans en de audio kwaliteit klinkt op de radio in ieder geval prima:




Hij kan ingeklapt mee worden genomen, en zijn 2 losse units die met kabeltjes aangesloten worden als je m in gebruik neemt:


Het 8-track gedeelte heeft nog wat werk nodig. Carts spelen wel, maar spoor 1 klinkt als een mengelmoes en de snelheid is niet stabiel. Ik ben nu nog in het proces van alles schoonmaken. Alles voelt stoffig en m’n handen voelen vies als ik er mee bezig ben geweest

De carts zelf lijken prima onderhouden. In het algemeen zijn bij 8-tracks die kussentjes ondertussen vergaan, maar ik denk dat dit van een liefhebber kwam die het zelf onderhouden heeft. Ik heb ze niet allemaal bekeken maar ze zien er uit alsof de pads ondertussen vervangen zijn.

Wat ik er uiteindelijk mee ga doen? Waarschijnlijk niet zo heel veel nadat ik het afspelen gefixed heb. Is allemaal mechanisch, dus zou geen probleem moeten zijn. Maar soms wil je iets gewoon hebben voor de heb.
Maar dit ding neemt niet op, en ik ben niet zo van de jaren 60 muziek, dus veel er naar luisteren zal ook niet gebeuren. Wat me ooit nog cool lijkt is een opnameapparaat te hebben, en muziek die ik daadwerkelijk leuk vind van 8-track af te kunnen spelen

[Bommes]

Hhmm mijn Dual platenspeler vertoond kuren, weer.
1 kanaal komt niet goed door, bromt op het kanaal dat wel doorkomt, enz.
Dacht eerst dat het aan mijn versterker lag, maar bij een andere versterker het zelfde resultaat. En de dubbel check: bij het aansluiten van een andere analoge input (streamer) op de Phono ingang werken wel beide kanalen, zonder brommen. Natuurlijk veel veel te luid maar dat komt door de extra versterking in de Phono ingang.

Iemand een tip voor een reparateur in de buurt van Eindhoven?

Kreeg al Audio Service Elst door van een goede vriend. Maar hij is een volstrekt geschifte audiofiel en het maakt geen niet veel toe wat het kost.
Mij wel, en ookal ben ik best handig een platenspeler door gaan meten om te achterhalen wat er mis gaat is mijn kennis veld te buiten.

[rcor]

kozue schreef op vrijdag 17 oktober 2025 @ 09:43:
Deze week weer iets leuks gevonden in de kringloop. Een flinke verzameling 8-tracks en bijbehorende speler. Dit is de eerste 8-track speler die ik ooit in het wild ben tegen gekomen.

[Afbeelding]

Er zitten ook een aantal recordables tussen:
[Afbeelding]

De speler is een Beltek. Nooit van gehoord, maar is Japans en de audio kwaliteit klinkt op de radio in ieder geval prima:
[Afbeelding]

[Afbeelding]

Hij kan ingeklapt mee worden genomen, en zijn 2 losse units die met kabeltjes aangesloten worden als je m in gebruik neemt:
[Afbeelding]

Het 8-track gedeelte heeft nog wat werk nodig. Carts spelen wel, maar spoor 1 klinkt als een mengelmoes en de snelheid is niet stabiel. Ik ben nu nog in het proces van alles schoonmaken. Alles voelt stoffig en m’n handen voelen vies als ik er mee bezig ben geweest

De carts zelf lijken prima onderhouden. In het algemeen zijn bij 8-tracks die kussentjes ondertussen vergaan, maar ik denk dat dit van een liefhebber kwam die het zelf onderhouden heeft. Ik heb ze niet allemaal bekeken maar ze zien er uit alsof de pads ondertussen vervangen zijn.

Wat ik er uiteindelijk mee ga doen? Waarschijnlijk niet zo heel veel nadat ik het afspelen gefixed heb. Is allemaal mechanisch, dus zou geen probleem moeten zijn. Maar soms wil je iets gewoon hebben voor de heb.
Maar dit ding neemt niet op, en ik ben niet zo van de jaren 60 muziek, dus veel er naar luisteren zal ook niet gebeuren. Wat me ooit nog cool lijkt is een opnameapparaat te hebben, en muziek die ik daadwerkelijk leuk vind van 8-track af te kunnen spelen

8-track was vooral in de USA echt populair zover ik weet... Daar veelal in auto's te vinden omdat ze zo "compact" waren... Hier in NL met dank aan het cassettebandje nooit echt populair geworden...

In de USA kwamen cassettebandjes uiteindelijk ook in opmars en was het einde van 8-track ook daar een feit... Akai heeft trouwens nog bandrecorders gemaakt met 8-track speler erin... of die ook kan opnemen weet ik niet...

Ps.: 8-track heeft ook een voorganger cq tegenhanger: 4-track. Zie ook dit filmpje van Techmoan:

[nineball]

Bommes schreef op vrijdag 17 oktober 2025 @ 16:49:
Hhmm mijn Dual platenspeler vertoond kuren, weer.
1 kanaal komt niet goed door, bromt op het kanaal dat wel doorkomt, enz.
Dacht eerst dat het aan mijn versterker lag, maar bij een andere versterker het zelfde resultaat. En de dubbel check: bij het aansluiten van een andere analoge input (streamer) op de Phono ingang werken wel beide kanalen, zonder brommen. Natuurlijk veel veel te luid maar dat komt door de extra versterking in de Phono ingang.

Iemand een tip voor een reparateur in de buurt van Eindhoven?

Kreeg al Audio Service Elst door van een goede vriend. Maar hij is een volstrekt geschifte audiofiel en het maakt geen niet veel toe wat het kost.
Mij wel, en ookal ben ik best handig een platenspeler door gaan meten om te achterhalen wat er mis gaat is mijn kennis veld te buiten.

Usual suspects zijn de contacten in de headshell en soms ook de contacten in de mute switch, als die erin zit tenminste. Welk model is het?

[Bommes]

Headshell??
Het is een Dual 704.
Mute zit er niet op.

De vorige keer was aan 1 zijde het signaal kabeltje los gebroken in de tulip plug.
Dat heb ik weer vast gesoldeerd. Daarna heeft het ding en tijdje goed gewerkt.

[ Voor 5% gewijzigd door Bommes op 17-10-2025 17:29 ]

[nineball]

Bommes schreef op vrijdag 17 oktober 2025 @ 17:28:
Headshell??
Het is een Dual 704.
Mute zit er niet op.

De vorige keer was aan 1 zijde het signaal kabeltje los gebroken in de tulip plug.
Dat heb ik weer vast gesoldeerd. Daarna heeft het ding en tijdje goed gewerkt.

Als ik het goed heb heeft de 704 een automatische afslag waarbij de arm omhoog wordt gezet en het plateau stopt. Maar de arm keert niet terug. Correct? In dat geval zit er geen mute schakeling binnenin. Die sluit het signaal kort als de start en stop cycli worden doorlopen bij (half) automaten, en die kunnen nog wel eens storing geven.

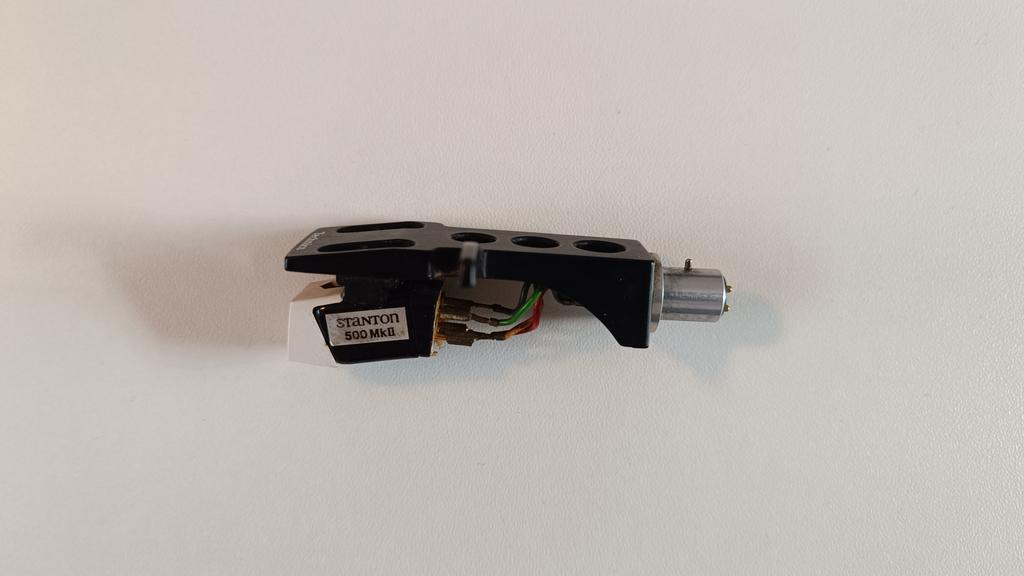

De headshell is de kop waar het element in zit. Bij Dual kun je die vaak loshalen door de vingerlift naar achteren de klikken, dat ontgrendelt dan de slede waar het element aan vast zit. Die slede maakt met vier of vijf koperen plaatjes contact met corresponderende veertjes in de headshell. Daar kan het nodige verkeerd gaan.

[Duclaasie]

Audio Service Elst zou ik voor een Dual draaitafel sowieso niet doen. Heb je al gezocht op Dr Dual?

[nineball]

Duclaasie schreef op vrijdag 17 oktober 2025 @ 18:02:
Audio Service Elst zou ik voor een Dual draaitafel sowieso niet doen. Heb je al gezocht op Dr Dual?

Dr. Dual is zo’n beetje mijn buurman en zeer aan te bevelen. Alleen zit hij in Almere dus dat is niet echt in de buurt van Eindhoven

[Duclaasie]

Persoonlijk denk ik dat specialisme boven afstand gaat met dit soort zaken. En laten we eerlijk zijn, hoe groot is Nederland nou werkelijk…

[nineball]

Duclaasie schreef op vrijdag 17 oktober 2025 @ 18:54:
Persoonlijk denk ik dat specialisme boven afstand gaat met dit soort zaken. En laten we eerlijk zijn, hoe groot is Nederland nou werkelijk…

Zeker waar. Maar als het gaat om een tulpstekkertje solderen heb je niet echt een specialist nodig. Maar goed, wie weet wat er aan die 704 mankeert. Hij is het in ieder geval meer dan waard on weer helemaal beter gemaakt te worden.

[Bommes]

nineball schreef op vrijdag 17 oktober 2025 @ 17:46:
[...]

Als ik het goed heb heeft de 704 een automatische afslag waarbij de arm omhoog wordt gezet en het plateau stopt. Maar de arm keert niet terug. Correct? In dat geval zit er geen mute schakeling binnenin. Die sluit het signaal kort als de start en stop cycli worden doorlopen bij (half) automaten, en die kunnen nog wel eens storing geven.
De headshell is de kop waar het element in zit. Bij Dual kun je die vaak loshalen door de vingerlift naar achteren de klikken, dat ontgrendelt dan de slede waar het element aan vast zit. Die slede maakt met vier of vijf koperen plaatjes contact met corresponderende veertjes in de headshell. Daar kan het nodige verkeerd gaan.

Klopt het is een halfautomaat, einde plaat is de arm omhoog en plateau stopt.
Ik zal de kop eens bekijken, element er uit halen en de verbindingen controleren.

Duclaasie schreef op vrijdag 17 oktober 2025 @ 18:02:
Audio Service Elst zou ik voor een Dual draaitafel sowieso niet doen. Heb je al gezocht op Dr Dual?

Nee Dr Dual ken ik niet, maar lees net hier dat die nogal uit de buurt zit maar de buurman van @nineball in Almere is.
Hier wel redelijk in de buurt zit Rick's Audio, die verkoopt vintage audio op MP. En benoemd in zijn MP advertenties ook dat hij reparaties kan (laten) uitvoeren.
Heb hem een berichtje gestuurd, morgen misschien even langs rijden. Als ik zelf niets kan vinden rondom het element.

[The Eagle]

@Bommes in Best zit https://www.vintro-media.nl/ In Budel heb je https://ricks-audio.com/

Vintro zelf ervaring mee, sommige zaken besteed ie uit maar zelf vintage liefhebber en verkoper dus heeft echt zijn netwerk wel.
Rick zelf geen ervaring mee maar ik weet dat iemand hier daar wel zaken mee gedaan heeft voor reparatie van een platenspeler (of het was er eentje in het vinyl topic, maar onderhand een pot nat )

[Bommes]

@The Eagle Rick had ik al een berichtje gestuurd met de vraag of hij er iets mee kan.
Best is nog dichterbij (ik woon in Nuenen) zal ze eens bellen morgen.

[Bommes]

Okay, de Dual is alive again.

Wat heb ik gedaan:
Opgetild en op de eettafel gezet
Tulip stekkertjes open en dicht geschroefd, soldering was nog in orde
Naald er uit gehaald keer op geblazen en weer terug gezet.
En nu werkt het ding weer

Nou heb ik net wel een glas goede Whiskey op, dus mijn lichtelijk benevelde adem is waarschijnlijk vergelijkbaar met door elfjes bij maanlicht gesmede kabeltjes.
Of zo iets

Eerstvolgende keer dat het ding weer kuren heeft gaat er:
1 een nieuwe kabel aan
Dan pas weer verder

[Duclaasie]

Als hij het nu weer goed doet is de kans groot dat het met de headshell contacten te maken heeft.

[Bommes]

Dat is wel mijn eerste verdachte.
Misschien morgen eens met wat goed licht en vergroot glas er bij eens uit elkaar knutselen en met wat Isopropanol de contactjes schoonmaken.

[rcor]

The Eagle schreef op vrijdag 17 oktober 2025 @ 19:37:
@Bommes in Best zit https://www.vintro-media.nl/ In Budel heb je https://ricks-audio.com/

Vintro zelf ervaring mee, sommige zaken besteed ie uit maar zelf vintage liefhebber en verkoper dus heeft echt zijn netwerk wel.
Rick zelf geen ervaring mee maar ik weet dat iemand hier daar wel zaken mee gedaan heeft voor reparatie van een platenspeler (of het was er eentje in het vinyl topic, maar onderhand een pot nat )

Enige tijd terug in de zomervakantie heb ik daar nog een Sony CDP-X229ES cd speler gekocht welke voorzien moest worden van een nieuwe laserlens omdat de lens die daar in zat niet in orde bleek te zijn, prima service gehad daar. Aanrader!

[Bommes]

Is dit:

Vintage genoeg voor dit topic?
Dacht dat het ding kapot was, ligt al sinds ergens mijn 20er jaren in een doosje in de kast. Samen met mijn laatste Sony (cassette) walkman.
Maar stop er net, voor de zoveelste keer weer een batterij in, en het ding werkt gewoon nog.
* Bommes is grote blij

Okay de interne batterij/accu is defect maar met de extra penlight houder die er op geschroefd kan worden, voorzien van een verse AA batterij doet het ding het gewoon nog.
Kijken of het me waard is om een nieuwe accu er voor te verstrekken, zag ze online nog gewoon staan, met ladertje er bij voor 15 euro op AliExpress .


Zelfs het display in de koptelefoon snoer werkt gewoon nog.
Klinkt zelfs best aardig met het standaard inear koptelefoon ding.

Ik MD echt heel veel gebruikt vroegah.
* Bommes werkte als technicus bij de lokale omroep.
Heel wat nieuwe muziek kon ik zo toch makkelijk thuis luisteren.

[evilution]

Vintage is minstens 20-25 jaar oud. Ik weet niet hoe oud die speler is maar sowieso leuk ding, dus who cares?

[The Eagle]

Bommes schreef op zaterdag 18 oktober 2025 @ 22:13:
Is dit:
[Afbeelding]
Vintage genoeg voor dit topic?
Dacht dat het ding kapot was, ligt al sinds ergens mijn 20er jaren in een doosje in de kast. Samen met mijn laatste Sony (cassette) walkman.
Maar stop er net, voor de zoveelste keer weer een batterij in, en het ding werkt gewoon nog.
* Bommes is grote blij

Okay de interne batterij/accu is defect maar met de extra penlight houder die er op geschroefd kan worden, voorzien van een verse AA batterij doet het ding het gewoon nog.
Kijken of het me waard is om een nieuwe accu er voor te verstrekken, zag ze online nog gewoon staan, met ladertje er bij voor 15 euro op AliExpress .

[Afbeelding]
Zelfs het display in de koptelefoon snoer werkt gewoon nog.
Klinkt zelfs best aardig met het standaard inear koptelefoon ding.

Ik MD echt heel veel gebruikt vroegah.
* Bommes werkte als technicus bij de lokale omroep.
Heel wat nieuwe muziek kon ik zo toch makkelijk thuis luisteren.

Die Ali gumsticks zijn eigenlijk allemaal wel prima. Aan een accu kan niet zo heel veel mis
En verder: Het Grote Minidisc Topic

[Bommes]

evilution schreef op zaterdag 18 oktober 2025 @ 22:17:
Vintage is minstens 20-25 jaar oud. Ik weet niet hoe oud die speler is maar sowieso leuk ding, dus who cares?

Uitgebracht in 1996 volgens de Sony website. Klopt mijn herinnering dus toch nog vrij aardig. Ik ben nu 49 heb het ding ergens rond mijn 20ste gekocht.
Met een nieuwprijs van 699 gulden (€317).. oef dat was toen wel echt een klap geld.
Heb nog een beetje stapel MDtjes op zolder liggen, zeker een stuk of 20 als het er niet meer zijn.

@The Eagle ga dan zeker wel wat van de accutjes bestellen, eerst even opzoek naar de lader. En thans voor de link naar dat topic.
Heb ook nog een MD speler voor vaste opstelling ergens op zolder liggen, samen met 2 Sony cd spelers zat dat in mijn Drive in flightcase.

[The Eagle]

@Bommes voor de prijs hoef je het niet te laten.
https://a.aliexpress.com/_Ez6mTiy
Twee stuks NiMH met lader. De orginele zijn LiIon als ik me niet vergis, die zijn lastiger te vinden maar dit is prima alternatief. Laad nog via usb ook

[kingmace]

kozue schreef op vrijdag 17 oktober 2025 @ 09:43:

Wat ik er uiteindelijk mee ga doen? Waarschijnlijk niet zo heel veel nadat ik het afspelen gefixed heb. Is allemaal mechanisch, dus zou geen probleem moeten zijn. Maar soms wil je iets gewoon hebben voor de heb.
Maar dit ding neemt niet op, en ik ben niet zo van de jaren 60 muziek, dus veel er naar luisteren zal ook niet gebeuren. Wat me ooit nog cool lijkt is een opnameapparaat te hebben, en muziek die ik daadwerkelijk leuk vind van 8-track af te kunnen spelen

Ik heb deze ooit van een vriend gekregen (die hem bij grof vuil had gevonden). Maar aangezien ik niet van plan was iets met 8-tracks te gaan doen heb ik hem weer weggedaan (verkocht voor 15,- ). Nog steeds spijt van. Een Hitachi TRQ-134D 8-track recorder.

[kozue]

Nice 😊
Ik kwam nog achter een trucje van die Beltek. Er zit een schuifje op voor “fine tuning”. Dacht eerst dat dat voor de radio was vanwege de benaming, maar die is om de hoogte van de 8-track kop af te regelen. Vergelijkbaar met de azimuth afregeling van sommige Nakamichi cassettedecks voor bandjes die verkeerd zijn opgenomen denk ik.
Ik dacht eerst dat de kop verkeerd stond afgesteld, en dus onderhoud nodig had, maar dat had ik zelf gedaan door aan die knop te draaien tijdens het uitproberen van de radio. 🙈 Met de knop in het midden klinkt ie een stuk beter 👍
