Het grote Zelfbouw speaker topic

[NoepZor]

Ik kan aan glaswol komen via via, dat ga ik er maar in douwen, voorzien van een stuk panty of iets dergelijks om de loskomende vezels op te vangen.

[teacher]

Dat zou ik niet doen. Glaswol is echt troep.

Koop desnoods wasemkapfilter, of voering bij een stoffenwinkel.

[Jag]

In een gesloten speaker kan wel glaswol. Ook al zou ik dan nog steenwol kiezen want dat verwerkt fijner.

[B_FORCE]

Ik zou ook zeker niet zo snel glaswol of steenwol gebruiken.
Het werkt akoestisch idd prima, maar is absoluut niet fijn mee te werken.
Nu kun je idd het in een soort kous/doek wikkelen oid, maar waarom al dat gepruts als je voor een paar euro meer prima spul kunt kopen?
Voorkeur Pritex of Tyrotex (zo groot mogelijke dichtheid) of anders Akotherm.

Ziet 't er daarnaast van binnen ook een profi uit

[ Voor 7% gewijzigd door B_FORCE op 12-01-2015 22:26 ]

[NoepZor]

Ik vind het jammer om voor iets als BAF á €2,80 vervolgens €6,95 te betalen voor het verzenden. Aan die glaswol kan ik gratis komen, een panty of iets dergelijks kost de hele wereld ook niet. Maar als iets anders beter vult (los van de demping aan de zijkant) en makkelijk verkrijgbaar is, dan sta ik daar uiteraard voor open.

[jbhc]

Ik zou ook GEEN glaswol nemen, het is namelijk glas.
Neem dan een oud kussen of dekbed of zoiets (beetje out of the box denken, voering van een oude jas ) of afhankelijk van waar je woont, ga even langs Speaker&Co of een van de andere zelfbouwwinkels.

[ Voor 20% gewijzigd door jbhc op 15-01-2015 00:32 ]

[Jag]

Je hoeft het niet op te eten he ? Waar zijn jullie (de mensen die glas/steenwol afraden) precies bang voor?

Wat betreft je andere advies: niet zo maar alle zachte materialen zijn geschikt om laag frequent te dempen.

[B_FORCE]

Jag schreef op donderdag 15 januari 2015 @ 18:31:
Je hoeft het niet op te eten he ? Waar zijn jullie (de mensen die glas/steenwol afraden) precies bang voor?

Wat betreft je andere advies: niet zo maar alle zachte materialen zijn geschikt om laag frequent te dempen.

Laag frequent dempen?

De enige reden om dergelijk spul te gebruiken is om het volume effectief wat te vergroten en (evt) de zogenaamde Q van de wanden iets te vergroten (hoewel dat effect klein is).
Dempingsmaterialen doen over het algemeen onder de 300Hz helemaal niks meer.
Een gemiddelde subwoofer kap je op z'n hoogst af op 100Hz.
Met een standaard 2e orde filter (4e is eigenlijk mooier) zit je dan ruwweg op -18dB en daarna wordt dat uiteraard steeds lager en lager.
Dus gelukkig hoeven we ook niet te dempen

[NoepZor]

Ik wil inderdaad vullen om de subwoofer wat meer ademruimte te verschaffen. Zonder vulling en met bass boost ingebouwd moet ik zeggen dat het best aardig klinkt. Sub speelt 20hz niet hard en nauwelijks hoorbaar af. 30hz is echter geen probleem. Ik heb de crossover niet zo hoog gelegd (de Q Acoustics 2020i's hebben een -3dB van 64hz), daardoor is het laag wat steviger /dieper tijdens muziek, maar niet te positioneren en sluit mooi aan op elkaar. Heel wat anders dan de Z2300 set. In films worden de lage effecten erg mooi weergegeven, ondanks dat de sub niet tot 20hz diep komt. Voor mij is het echter meer dan prima En de uitslag van die XLS10 is wel erg lomp moet ik zeggen, ding wappert gevoelsmatig wel 10cm heen en weer

[Jag]

B_FORCE schreef op vrijdag 16 januari 2015 @ 09:36:
[...]

Laag frequent dempen?

De enige reden om dergelijk spul te gebruiken is om het volume effectief wat te vergroten en (evt) de zogenaamde Q van de wanden iets te vergroten (hoewel dat effect klein is).
Dempingsmaterialen doen over het algemeen onder de 300Hz helemaal niks meer.
Een gemiddelde subwoofer kap je op z'n hoogst af op 100Hz.
Met een standaard 2e orde filter (4e is eigenlijk mooier) zit je dan ruwweg op -18dB en daarna wordt dat uiteraard steeds lager en lager.
Dus gelukkig hoeven we ook niet te dempen

Je kan het vast beter uitleggen dan ik, maar je verlaagt de Q toch door wrijving toe te voegen. Ik zou dat dan ook een vorm van demping noemen. Anyways, niet elk materiaal is zomaar geschikt wilde ik kwijt, en minerale wollen zijn dat wel. En dat stop je er 1 keer in, niet alsof je er hele dagen mee staat te werken ofzo. En het is wel een stuk goedkoper dan akotherm.

[B_FORCE]

De totale Q-factor verlaagd idd, maar de Q-factor van alleen de wanden wordt ietsjes hoger.

[herofruit]

Zal binnenkort een post maken van het gehele bouwproces, maar dit zijn mijn zelfbouw main speakers:







En waar ik op dit moment mee bezig ben (Frugal Horn met CHR-70 Gen.3):

[JvS]

Cool! Heeft wel wat weg van mijn speakers. Hoe heb je ze gefilterd?

[Jag]

Zo vandaag ook weer lekker aan het klussen geweest .





Een connector plaatje + greepje erin gefreest, extra bracing aangebracht, en de gaten voor de drivers erin gefreest. Plus nog per ongeluk een freesmachine aangezet en een hap eruit genomen

[Verwijderd]

-

[ Voor 105% gewijzigd door Verwijderd op 25-09-2019 08:11 ]

[Raymond]

herofruit schreef op vrijdag 30 januari 2015 @ 17:16:
En waar ik op dit moment mee bezig ben (Frugal Horn met CHR-70 Gen.3):

[afbeelding]

Gaaf! Hoe heb je dat zo kunnen frezen?

[Exirion]

Jag schreef op zaterdag 21 maart 2015 @ 23:03:
Een connector plaatje + greepje erin gefreest, extra bracing aangebracht, en de gaten voor de drivers erin gefreest. Plus nog per ongeluk een freesmachine aangezet en een hap eruit genomen

Prutser Doe je zo je best om iets moois te frezen, sloop je de boel erna.

Ik ben bezig met het vernieuwen van m'n frontspeakers en heb voor het eerst in PVC staan frezen. Ging gelukkig erg makkelijk, en ook zonder al te veel stank. Het ging om de compartimenten voor de middentoners die voor de nieuwe middentoners net wat te krap waren vanwege het frame waarin ze opgebouwd zijn:



Overigens is de upgrade van de middentoners en tweeters erg goed geslaagd, al ga ik nog wat tweaken aan de filters. Nu ik de smaak te pakken heb overweeg ik om de woofers ook te vervangen, dus ik ben wat simulaties van de daline aan het maken. De woofer is een Peerless CC220 met een Fs van 22Hz of 25Hz, afhankelijk van de datasheets die je te pakken krijgt. Misschien dat ik de Fs binnenkort zelf eens meet. Ik vermoed dat het eerder 25Hz dan 22Hz zal zijn. De pijp is afgestemd op ongeveer 25Hz (1/8 lambda). Anyway, ik heb twee woofers die een aardige kandidaat als vervanger kunnen, waarvan eentje de Morel CAW938 (de andere een Scanspeak). Heeft een wat hogere Fs maar de combinatie met de Qts, Vas en rendement maakt het weer een mooie match. Er is weinig over te vinden wat ervaringen van anderen betreft, maar ik weet dat Morel bijvoorbeeld heel mooie tweeters heeft. Heeft iemand ervaring met hun CAW woofers?

Ze worden bijvoorbeeld hierin gebruikt:

http://www.high-end-direc...ine/p1238209_5807912.aspx

[Jag]

Verwijderd schreef op zondag 22 maart 2015 @ 06:32:
[...]

Jakk ik moet er niet aan denken, was je bijna op je eigen afdeling terechtgekomen, zo'n afrondfreesje dat instant op ~20.000rpm zit is geen goed nieuws voor een carrièreperspectief in jouw branche.
Zit er geen dubbele beveiliging op deze bovenfrees??

Is het volgens jou "freeste", of "freesde"??
Ga je schamen.

Wat gaat het trouwens worden??

Nee geen dubbele beveiliging idd. De dubbele beveiliging is stekker eruit. Dat deed ik al bij wisselen van frees, maar nu ook maar bij diepte instellen . Is allemaal nog wel te herstellen.

Het wordt de 4e sub in een multisub opstelling. Komen twee XLS10en in. Volgende week nog met de afrondfrees er langs en dan in de grondverf . En dan verder met de nieuwe center en nieuwe frontspeakers .

[Read]

Jag schreef op zondag 22 maart 2015 @ 11:48:
[...]

Nee geen dubbele beveiliging idd. De dubbele beveiliging is stekker eruit. Dat deed ik al bij wisselen van frees, maar nu ook maar bij diepte instellen . Is allemaal nog wel te herstellen.

Het wordt de 4e sub in een multisub opstelling. Komen twee XLS10en in. Volgende week nog met de afrondfrees er langs en dan in de grondverf . En dan verder met de nieuwe center en nieuwe frontspeakers .

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

Waar gaat dat in godsnaam geplaatst worden jee wat een stellage aan speakers zelfs als je buren 500 m verder op wonen kun je nog van geluidsoverlast gaan spreken als je de boel echt lostrekt.
wel mooi gebouwd

[Exirion]

herofruit schreef op vrijdag 30 januari 2015 @ 17:16:
Zal binnenkort een post maken van het gehele bouwproces, maar dit zijn mijn zelfbouw main speakers:

[afbeelding]

[afbeelding]

[afbeelding]

En waar ik op dit moment mee bezig ben (Frugal Horn met CHR-70 Gen.3):

[afbeelding]

[afbeelding]

[afbeelding]

Ik ben jaloers op je werkruimte en het gereedschap waar je blijkbaar over beschikt. Mooi werken zo

[Jag]

Exirion schreef op zondag 22 maart 2015 @ 10:41:
[...]
Ik ben bezig met het vernieuwen van m'n frontspeakers en heb voor het eerst in PVC staan frezen. Ging gelukkig erg makkelijk, en ook zonder al te veel stank. Het ging om de compartimenten voor de middentoners die voor de nieuwe middentoners net wat te krap waren vanwege het frame waarin ze opgebouwd zijn:

Foto's

Exirion schreef op zondag 22 maart 2015 @ 12:26:
[...]

Ik ben jaloers op je werkruimte en het gereedschap waar je blijkbaar over beschikt. Mooi werken zo

Het ziet er meer uit als een profi werktplaats .

Read schreef op zondag 22 maart 2015 @ 12:17:
[...]

Waar gaat dat in godsnaam geplaatst worden jee wat een stellage aan speakers zelfs als je buren 500 m verder op wonen kun je nog van geluidsoverlast gaan spreken als je de boel echt lostrekt.
wel mooi gebouwd

Ik had even hoogte nodig voor het doormeten van de directivity . Zo groot is het trouwens niet, wel redelijk fors, maar stuk kleiner dan mijn vorige set. Je wordt toch milder he als je samenwoont . Maar het ontwerp richt zich op een gecontroleerde en gelijkmatige afstraling met in het laag 4 subs voor een gelijkmatiger sublaag in de ruimte met minder grote variaties. Om dat te bereiken heb je redelijk wat grootte nodig (grote woofer met dito waveguide). Ik heb gekozen om het als 10inch uit te voeren, het is niet ongebruikelijk om het als 15" uit te voeren. Maar dan zit je wel echt naar een massive speaker plank te kijken .

Zo wordt mijn ontwerp ongeveer (ik ben meer van de functie dan de vorm ):



En dan nog twee losse subs die los in de ruimte komen. 1 in de hoek (van mijn vorige set nog), en dan nog 1 met XLS10en erin.



Het is een flink project geworden met eerst testkastjes bouwen en heel veel meten, proberen en aanpassen / omgooien. Naar nu dan de uiteindelijke versie bouwen. Ik denk wel dat het eindresultaat goed gaat zijn .

[Verwijderd]

-

[ Voor 99% gewijzigd door Verwijderd op 25-09-2019 08:12 ]

[herofruit]

Raymond schreef op zondag 22 maart 2015 @ 09:28:
[...]


Gaaf! Hoe heb je dat zo kunnen frezen?

Is gedaan met een computergestuurde freesmachine. Na het vorige project was ik wel even klaar met al het handmatige freeswerk!

[Verwijderd]

-

[ Voor 99% gewijzigd door Verwijderd op 25-09-2019 08:08 ]

[pwillemske]

Wow! Dat ik dit topic nooit heb gezien!

Gewoon echt heel gaaf die zelfgebouwde speakers...helaas heb ik er de kennis niet voor en heb ik geen idee wat ik allemaal nodig heb .

Maar ff serieus, wat moet je met een speakertoren van 1,5-2 meter hoog in je huis?! Ik kan met speakertjes van 15cm hoog al een hoop kabaal maken .

[Verwijderd]

pwillemske schreef op maandag 23 maart 2015 @ 20:37:
Gewoon echt heel gaaf die zelfgebouwde speakers...helaas heb ik er de kennis niet voor en heb ik geen idee wat ik allemaal nodig heb .

Er zijn ook assemblage kits. Filters zijn al voor je gemaakt. Alleen het kastje in elkaar lijmen, drivers en filters erin schroeven en je eigen afwerking kiezen. Kind kan de was doen.

[herofruit]

Verwijderd schreef op maandag 23 maart 2015 @ 20:22:
[...]

Zo'n freesmachine staat ook hoog op mijn verlanglijstje, samen met de plasmasnijders en nog wat dingetjes met stekkers, maar dat zal dit leven niet meer gaan lukken.
Eerst de draaibank vervangen en vrede sluiten met de directrice hier.

Zou wel willen dat het MIJN freesmachine is, maar helaas.. Moet per plaat gewoon lekker voor betalen

[ Voor 52% gewijzigd door herofruit op 23-03-2015 21:34 ]

[pwillemske]

Verwijderd schreef op maandag 23 maart 2015 @ 21:05:
[...]

Er zijn ook assemblage kits. Filters zijn al voor je gemaakt. Alleen het kastje in elkaar lijmen, drivers en filters erin schroeven en je eigen afwerking kiezen. Kind kan de was doen.

O, zijn er die ook al...weet jij waar je die kunt halen??

[herofruit]

pwillemske schreef op maandag 23 maart 2015 @ 21:32:
[...]


O, zijn er die ook al...weet jij waar je die kunt halen??

Google is je beste vriend.. Maar om je op weg te helpen: check eens speakerenco.nl voor een bouwpakket. Leuker kunnen we het niet maken, wel makkelijker!

[pwillemske]

herofruit schreef op maandag 23 maart 2015 @ 21:34:
[...]


Google is je beste vriend.. Maar om je op weg te helpen: check eens speakerenco.nl voor een bouwpakket. Leuker kunnen we het niet maken, wel makkelijker!

Hahaha, dankjewel
Ik zie nu dat bouwpakketten best wel erg duur zijn . Ben je niet beter af met een standaard speaker setje?? Of klinken zelfgebouwde altijd beter??

[ Voor 18% gewijzigd door pwillemske op 23-03-2015 21:37 ]

[herofruit]

Dat is iets genuanceerder:

1. Als je zelf luidsprekers gaat bouwen dan is jouw uurloon gratis.
2. De meeste zelfbouwsets zijn geluidstechnisch van hogere kwaliteit dan een 'standaard speaker setje' van hetzelfde bedrag omdat je enkel betaalt voor de onderdelen en niet het arbeidsloon, vervoer, marketing etc.
3. De afwerking van de duurdere bestaande merken is wel vaak beter, maar daar is het zelfbouwen ook (vaak) niet om te doen.

Bijvoorbeeld: Deze zelfbouwspeaker kost € 125,- per stuk, maar kwalitatief gezien krijg je er een speaker voor terug in de 'standaard speaker setje' categorie van makkelijk € 250,- per stuk.

Naarmate je andere sets bouwt zal ook het verschil in 'merkprijs' en geluidkwaliteit veranderen. Het hangt er gewoon vanaf wat je maakt...

[ Voor 36% gewijzigd door herofruit op 23-03-2015 21:49 ]

[Verwijderd]

^ met herofruit.

In het lagere segment krijg je tegenwoordig heel wat bang voor de buck met standaard speakers. Maar in het midden en hoogsegment loont zelfbouw absoluut de moeite.

Het beste wat je kunt doen is een dagje zelf gaan luisteren bij bijvoorbeeld Speakerenco of Speakerland. Daar werken enthousiaste zelfbouwers met kennis die je op weg helpen. En met zo'n dagje luisteren krijg je een goed idee van welke geluidskwaliteit zelfbouw te bieden heeft voor relatief weinig geld.

[douwe.nl]

Lekker bezig jag!!

Ik ben klaar met mijn eerste zelfbouw subwoofer, eerder in dit topic ook al voorbij gekomen maar nog geen foto's van het bouwen.







Voor de beeldvorming een kostenplaatje.

Driver: Raveland AXX1010 €30,-
Amp : Conrad 300W : €130,-
22mm Mdf: €25,-
Pootjes van baxshop: €5,-
Inslagmoeren en inbus boutjes € 7,50
Spuitbus matzwart voor driver € 2,-
Grondverf en acryl lak: €0,- restand
Demping: €5,- ?

Al met al een heel leuke sub voor totaal € 204,50

[Verwijderd]

Nice!

[Jag]

Toch mooi geworden hoor je sub, douwe! Mooi ook die afgeronde randen, slim ook om te doen.

Voor iedereen die op een budget een keer speakers wilt maken: ik kan je van harte de lbvs aanraden!

[Verwijderd]

-

[ Voor 100% gewijzigd door Verwijderd op 25-09-2019 08:09 ]

[herofruit]

douwe.nl schreef op maandag 23 maart 2015 @ 22:06:
Ik ben klaar met mijn eerste zelfbouw subwoofer, eerder in dit topic ook al voorbij gekomen maar nog geen foto's van het bouwen.

Al met al een heel leuke sub voor totaal € 204,50

Mooi compacte subwoofer, nice! Heb je ergens de specs & tekeningen? Ben benieuwd namelijk

Verwijderd schreef op dinsdag 24 maart 2015 @ 00:24:
[...]

fietsenschuurtje..

Man, een fietsenschuurtje, wat zou ik daar al blij mee zijn! (Amsterdam centrum, zonder schuurtje)

[ Voor 67% gewijzigd door herofruit op 24-03-2015 12:18 ]

[douwe.nl]

Jag schreef op maandag 23 maart 2015 @ 23:30:
Toch mooi geworden hoor je sub, douwe! Mooi ook die afgeronde randen, slim ook om te doen.

Thx!


Hier het bouwplan na enkele excel/paint skills aan het werk gezet te hebben

Kijk hem rustig even na alvorens alles als waarheid aan te nemen...

[ Voor 48% gewijzigd door douwe.nl op 24-03-2015 22:37 ]

[Jag]

En weer een stapje verder...

[hidjedewitje]

Ik wil graag speakers bouwen, maar heb hier nog 0.0 ervaring mee.
Ik kan prima solderen en houtbewerking is ook geen probleem. Het probleem zit hem vooral in het ontwerp maken.
Ik zat zelf te kijken naar de Vifa Pillar Mini (http://www.speakerland.nl...kers/vifa-pillarmini.html). Het mooie aan de speaker is dat ik hem van te voren kan beluisteren (nog niet gedaan, maar zeker van plan) en dat hij het bookshelf/near field monitor design heeft. Ruimte voor floorstanding speakers heb ik helaas niet
Wat ik me afvraagde was of zelf een design maken niet efficienter is.
Mijn budget is 200 euro per (passieve) speaker, wat zou de beste optie zijn?
Alvast bedankt!
PS. is dit te lang voor in dit topic of moet ik zelf een topic aanmaken?

[DominoNL]

hidjedewitje schreef op maandag 30 maart 2015 @ 12:36:Wat ik me afvraagde was of zelf een design maken niet efficienter is.
Mijn budget is 200 euro per (passieve) speaker, wat zou de beste optie zijn?

Voor dat budget, en sowieso als eerste project zou ik zeker een bestaand model pakken. Zoals al (veelvuldig) eerder gezegd in dit topic. Bij een speaker kijken komt zo ontzettend veel meer kijken dan simpel wat planken tegen elkaar butsen. Die Vifa's zijn denk ik een heel leuk begin. Als je deze gebouwd hebt kun je aan de hand daarvan een hoop gaan reverse-engineren waarna je wat beter inzicht krijgt wat je allemaal nodig hebt om het zelf te kunnen ontwerpen.

[A.M.H]

Ik ben vorige week begonnen met het bouwen van een 'Table Tuba'. Ik ga gebruik maken van een JBL GTO 804 driver.

[Verwijderd]

Met al het zaag- en freesgeweld wat hier prachtig gaande is plaats ik voor de mensen die daar tegen op kijken een kort fotoverslag van mijn zelfbouw monitor. Let op: ik heb twee linkerhanden. De MDF platen zijn voorgefreesd geleverd en de filters zijn opgebouwd aangeleverd. Het is alleen zelf in elkaar lijmen, bitumen snijden en lijmen, filters erin schroeven, pritex snijden en plaatsen, kastje dichtlijmen en dan door de spuiterij RAL9010 laten spuiten.








Kind kan de was doen ;-)

[Bart_Denon]

William, ontzettend netjes gedaan hoor. De Scan Speak Mini Monitors staan/stonden ook al een enorme lange tijd op mijn verlanglijstje, echter ga ik toch voor wat anders de Scan Speak 'BonBon' .... Wel iets kleiner alleen voor mij wat beter te betalen...

In het wit hoogglans zien ze er top uit hoor!! Hoe bevalt het geluid? Welke verstreker gebruik je?

[herofruit]

@ William: wat een prachtige set, erg mooi! Welke componenten heb je nog meer staan?

Ik had beloofd nog ff wat meer foto's te plaatsen van het gehele project. Ook mijn eerste speakerproject ooit, met basic tools. Omdat ik zelf geen tuin, laat staan werkplaats heb, is al het werk gedaan in iemand anders z'n tuin en garage.

Drivers:
Fountek NeoCD 3 (Tweeter)
Gradient AXT-06 (Mid)
Gradient AXT-08 (Bass)


Een cirkelgeleider gemaakt voor het frezen van perfecte rondingen. Foto is van een test


Houtpakket gemaakt met een cirkelzaag.


Losse plaatsing van de top, kijken of alle naden voldoende recht zijn en op elkaar aansluiten.


Losse plaatsing van de basskist.




Losse plaatsing van de top.






Alle panelen gefreesd en in elkaar gelijmd..

Heb besloten om het te laten spuiten, want dat geeft toch echt het mooiste resultaat. Maar om te voorkomen dat het meer ging kosten dan de speakers heb ik veel van het voorwerk zelf gedaan... Dus:


Grondverf + schuren.. Dan kom je er pas achter wat voor een k*t materiaal MDF eigenlijk is als je dat later een kleur wilt geven.. Je hebt er de nodige spulletjes voor om de zuigende werking van het MDF af te remmen maar het blijft een gedoe... Dus gronden & schuren heb ik zes keer moeten doen.. Met voldoende droogtijd tussendoor natuurlijk. Pffffff....


Laatste keer gronden + nat schuren (korrel 800 meen ik) om een super glad resultaat te krijgen.


Yes! Terug van de spuiter!


Tijdens de testdrive hield de rechterbass er mee op.. Verdorie.. Bleek dat ik stomweg de spoel vergeten was te solderen op de terminal. Was een quick fix

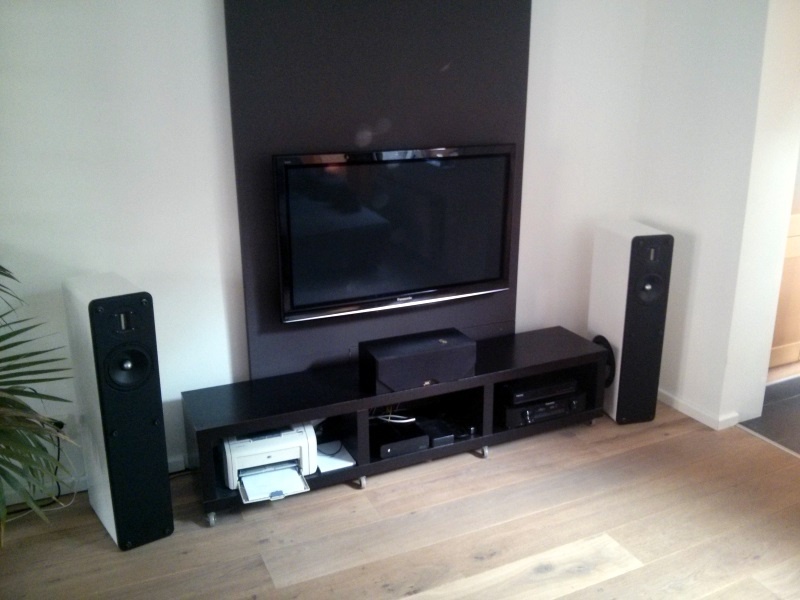

Eindresultaat:


RAL????? in eiglans. Wilde toch niet dat ze té aanwezig waren. Dat zouden ze toch al zijn vanwege het formaat...


Spikes. Ben wel íets aan bass kwijt (vanwege de ontkoppeling met de vloer) maar ze gaan loeihard zonder dat de onderbuurman er last van heeft. En als ik echt bass wil zet ik de ouderwetse subwoofer wel aan.


Luidsprekerkabels met banaanplug voor connectie tussen sub & top.

[The_12oach]

Ik ben geen fan van hoe ribbon tweeters eruit zien maar deze set zoals ze daar staan vind ik echt prachtig!

[douwe.nl]

Mooi werk hoor, de monitors en de gehele set hier boven...

Ik moet helaas verhuizen wil ik een mooie set kunnen maken, hier passen geen zuilen en we willen toch weg dus ga er verder geen moeite in steken.

[Verwijderd]

Dank allen voor de complimenten.

Qua geluid hebben de monitors een heel open karakter. Bas is voldoende aanwezig. Meer dan je verwacht van deze midwoofer. Sommige mensen vragen zich af waar ik de sub verborgen heb. Het midden en hooggebied is prachtig aanwezig. Je wordt er nooit luistermoe van. Eigenlijk kunnen de monitor alle soorten muziek aan. Persoonlijk vind ik ze vooral excelleren in klassieke muziek, jazz en alle mainstream pop die je maar kunt bedenken. Maar goed opgenomen metal zoals Tool is ook niet te versmaden.

Ik mag ze nog eens laten doormeten bij Speakerland. Als ik de curves heb plaats ik ze hier.

Op dit moment worden ze aangestuurd door een Denon X2000. Prima versterker maar ik ga deze vervangen door een JungSon JA-88D 2009. Staat op dit moment nog bij de Italiaanse importeur dus verwacht hem binnenkort te kunnen aansluiten.

Voor foto' s van de versterker.

http://www.troelsgravesen.dk/JungSon.htm

Als ik deze binnen heb komt er ook een Bluesound Node. En eventueel nog een goede DAC.

Kabels zijn Kimber 8PR waar ik zelfbananenpluggen van Intertek aangezet heb. Een monnikenwerk. Kabels zijn meer dan nodig is en eigenlijk veel te duur. Maar het oog wil ook wat natuurlijk ;-)

[ Voor 8% gewijzigd door Verwijderd op 02-04-2015 12:51 ]

[Jag]

Weer kunnen klussen van het weekend . Baffles en achterplaten afgemaakt.





Zo moet het worden, waarschijnlijk zoals de rechter variant:

[douwe.nl]

Op t zelfbouwaudio.nl forum staat m'n topic maar post hier ook een fotootje.

Voor op 't werk een sub gemaakt, het is een 12" rockford in een 6th order bandpass getuned op 45Hz totaal 130 liter.

Mag niks kosten en tot nu toe ook gratis, vandaag de munitie kist look gegeven dat latten en verf.

Hij gaat door een auto amp aangestuurd worden met zo'n 200w continue, andere speakers zijn 4 coaxen.

Moet gewoon klappen.

[NoepZor]

Ik heb sinds vorige week een ruis in mijn subwoofer zitten. Het lijkt aan de versterker te liggen. Ik hoor de ruis als de signaalkaber is afgekoppeld. Ook het dichtdraaien van de gain doet niets met het volume van de ruis. Het is heel zachtjes, maar wel storend natuurlijk. Voorheen was de subwoofer gewoon stil. Is er misschien iets kapot gegaan, of kan er iets storen op de versterker? Ik hoor de ruis uit de speaker komen, dus er is géén sprake van een brommende voeding of iets dergelijks. Het gaat om de bekende 300W conrad subwooferversterker

[Jag]

Hmmm, zou wel een defect aan kunnen zitten dan. Al op zelfbouwaudio gepost? Daar zitten wel wat mensen met electronica kennis/ervaring.

Mijn project vordert ook gestaag. Vandaag baffles en achterkanten bevestigd en alles op maat gefreesd plus afrondingen. Hoop stof geproduceerd . Ondanks wat matige kwaliteit wel tevreden met hoe het geworden is



En de hele familie bij elkaar

[saveljos]

Ben bezig met het maken van een kleine gesloten subwoofer icm een "boost". Vraag me alleen af wat die driehoek is. Of zijn dit gewoon 3 aansluitingen samen gevoegd?

[rubeuhh]

Die driehoek is een OpAmp, redelijk essentieel voor de versterking van je geluid . Welke dit moet zijn heb ik dan weer geen verstand van maar dat zul je wel ergens bij je tekening terug kunnen vinden

[Exirion]

rubeuhh schreef op donderdag 23 april 2015 @ 16:35:
Die driehoek is een OpAmp, redelijk essentieel voor de versterking van je geluid

Afgezien daarvan, als je die drie aansluitingen zou verbinden dan zou je helemaal geen geluid krijgen Signaal aan ground hangen is niet handig.

[saveljos]

Dankje

http://sound.westhost.com/linkwitz-transform.htm
Dit is waar ik mee bezig ben. Nu dus uitvogelen welke "opamp" ik dan nodig heb.

[ Voor 17% gewijzigd door saveljos op 23-04-2015 20:02 ]

[kippy]

http://sound.westhost.com/project71.htm

Een TL072 volgens de site. Maar hier kun je geen speaker mee aansturen dit is alleen maar een actief filter.

[Jag]

En maar weer eens wat nieuwe plaatjes van het bouw proces

Center en sub geplamuurd en geschuurd:


Center, sub en achterkanten fronts in de MDF primer (raar spul is dat):


Fronts met korrel 240 opgeschuurd en 1 laag gray oak beits (hier alleen de zijkanten):

[ScrooLoose]

ScrooLoose schreef op dinsdag 18 maart 2014 @ 21:21:
Bla bla lap tekst...

1 jaar verder en mijn 2e crossover klaar

(De rechter)


Ziet er wel beter uit dan de eerste poging

Belangrijkste is ze klinken beide hetzelfde wat waarschijnlijk wel betekent dat ik ze goed in elkaar heb zitten

Komende weken maar eens met de kastjes aan de gang.

Overnight Sensations

[ Voor 9% gewijzigd door ScrooLoose op 07-06-2015 22:02 ]

[Read]

Jag schreef op zondag 26 april 2015 @ 15:00:
En maar weer eens wat nieuwe plaatjes van het bouw proces

Center en sub geplamuurd en geschuurd:
[afbeelding]

Center, sub en achterkanten fronts in de MDF primer (raar spul is dat):
[afbeelding]

Fronts met korrel 240 opgeschuurd en 1 laag gray oak beits (hier alleen de zijkanten):
[afbeelding]

Btw waarom heb je multiplex gebruikt en niet het veel dichtere mdf?
Wel leuk gedaan btw.

[Jag]

Read schreef op zondag 07 juni 2015 @ 22:48:
[...]

Btw waarom heb je multiplex gebruikt en niet het veel dichtere mdf?
Wel leuk gedaan btw.

Omdat ik het blank af wilde werken. De sub heb ik uiteindelijk toch niet blank afgewerkt, de fronts wel. Multiplex heeft verder ook zeer geschikte eigenschappen en wordt ook veel gebruikt voor speaker bouw. Het is akoestisch geschikt, goed te bewerken en zeer sterk.

Nog wat bouw foto's





En de metingen van het afstraal gedrag van de topkasten:

[Damic]

Damn hoe groot is die

[Read]

Jag schreef op maandag 08 juni 2015 @ 12:30:
[...]

Omdat ik het blank af wilde werken. De sub heb ik uiteindelijk toch niet blank afgewerkt, de fronts wel. Multiplex heeft verder ook zeer geschikte eigenschappen en wordt ook veel gebruikt voor speaker bouw. Het is akoestisch geschikt, goed te bewerken en zeer sterk.

Ik ben het eigenlijk niet vaak tegen gekomen vandaar ook mijn vraag.
Welke dikte gebruik je?

[Jag]

Damic schreef op maandag 08 juni 2015 @ 21:48:
Damn hoe groot is die

Die is de topkast? 30x60x40cm (BxHxD). Subjes die eronder staan zelfde afmetingen.

Read schreef op maandag 08 juni 2015 @ 23:08:
[...]


Ik ben het eigenlijk niet vaak tegen gekomen vandaar ook mijn vraag.
Welke dikte gebruik je?

Sowieso alle pro audio speakers zijn van multiplex, daar is MDF te zacht voor. HiFi speakers zijn denk ik vaker van spaanplaat of mdf. Multiplex is wel fijn spul om mee te werken, MDF is natuurlijk ook heel geschikt. Multiplex is wat duurder maar wel sterker bij zelfde dikte. Ik heb 18mm gebruikt met verlijmde bracing in de subs. De topkasten zijn open behuizingen.

[Jag]

Maar weer eens een update, het is inmiddels bijna af! Veel foto's, jullie moeten zelf maar een beetje raden wat het allemaal is

De subjes




En zo is het geworden


Meer meten


Filter ontwerp


Meet resultaten, respons off axis in 10 graden stappen tot 180graden


En het sonogram, mooi he ?


En de sub en center staan inmiddels in de warnex (nu succesvol na veel werk):

[Raymond]

Gaaf Jag!!

Al geluisterd?

[Jag]

Ja, het staat inmiddels thuis te spelen . Ben er erg tevreden mee. Het klinkt erg rustig en neutraal, en lekker direct . Er zijn nog wel wat dingen die nog moeten gebeuren, zo gaf 1 tweeter een afwijkende respons (dip bij 6KHz) waar nog naar gekeken moet worden. En het sub staat nog te hard . Dan komt er nog 1 sub bij, zie vorige plaatje, 1 sub had ik al. Dus het wordt een multisub opstelling met 4 subs. Dat moet ook nog helemaal afgesteld worden met inroom metingen.

As vrijdag ga ik verder met de center, die ga ik dan doormeten (polar respons), dempingsmateriaal optimaliseren en een filter ontwerpen.

[Smithkj]

Beste mede tweakers,

Ik zit mezelf een beetje te oriënteren op nieuwe speakers en toen ik een keer op zelfbouwspeakers terecht kwam bedacht ik me dat het best wel leuk is om dat eens te 'proberen'.

Meerdere redenen:

- Ik vind de materialen van de standaard speakers vaak wel acceptabel, maar niet echt mooi
- Lijkt me leuk projectje om mee te oefenen
- zoals ik het lees, meer value for money dan 'merkspeakers'.

Maar, dan kijk je naar een setje speakers bij speaker & co en dan is dat nog redelijk duur. hoe verhouden de componenten in de zelfbouwspeakers zich ten opzichte van de bekende hifi merken?

én, als je zelf speakers bouwt van 200 euro, welke prijsklasse zou je dan ongeveer zitten als je een bekend merk koopt?

- ik hoef geen exacte antwoorden, maar beetje richting, ik snap dat het erg verschilt per speaker en smaak.

Ik ben benieuwd!

Groetjes!

[Jag]

Bouw de lbvs, echt een goed ontwerp. Niet zo duur en makkelijke instap omdat je niet meteen alle aspecten van luidspreker ontwerp hoeft te leren. Je kan je dan wel uitleven op de afwerking!

[Smithkj]

Ah, thanks. ik zie alleen zo niet 1,2,3 een website die meer informatie geeft (behalve forum).

Is dat wel een speaker inclusief houtpakket - ik ben beperkt handig namelijk dus helemaal van scratch af aan dat gaat niet lukken helaas

Maar wel een mooie speaker!

[bouwfraude]

Smithkj schreef op maandag 21 september 2015 @ 21:14:

Maar, dan kijk je naar een setje speakers bij speaker & co en dan is dat nog redelijk duur. hoe verhouden de componenten in de zelfbouwspeakers zich ten opzichte van de bekende hifi merken?

Beter. Bij zelfbouw speakers kijken men meestal naar de kwaliteit en dan pas naar de prijs van het onderdeel.
Ik ben in de loop der jaren als ik een nieuwe speaker wilde altijd bij speaker en co langs geweest. Hij zit in Haarlem naast het station/parkeergarage. Fijne winkel en je kan rustig luisteren en vegelijken welke set je zou willen bouwen. Het houtpakket mag dan duurder zijn dan een losse plank maar het is wel precies op maat en recht en de speaker openingen zijn uitgefreesd. Afwerking mag je helemaal zelf verzinnen. In Amsterdam zit fijnhout met allerlei soorten fineer. Schilderen met een rollertje kan ook.

[Smithkj]

Dan ga ik een zaterdagje plannen om daar eens te kijken

[AtomicShockwave]

Oke, Nieuw project!

Ik heb lang gepoogd om een folded horn te ontwerpen voor in mijn woonkamer. Ik wilde hem daarbij opnemen in een drieweg fullrange systeem. Hierbij was het de bedoeling dat het laag voor de hoorn zou zijn. Na een aantal pogingen tot doorrekenen ben ik tot de conclusie gekomen dat de maximale afmetingen die ik mezelf heb opgelegd (ruimte, WAF etc.) het niet toelaten dit te doen. Physics says no
Dus wat nu? Ik heb hoorn kasten altijd prachtig gevonden, zowel de agressieve directe klank en vanuit esthetisch oogpunt. Why build a horn? not because it is easy, but because it is hard.

Het ontwerp


Volgens hornresp bleek het vrij goed mogelijk om met een wat beschaafdere hoorn het midrange gebied van ongeveer 200Hz - 1kHz weer te geven.

Laag
Peerless SLS-263 - 830668
Een flinke 10 incher die ik in een gesloten kast ga zetten. Ik heb lang overwogen om het extra laag mee te pakken door een gepoort ontwerp. Maar dit gaat in tegen mijn directe, strakke horn filosofie. Bovendien denk ik dat het meer dan voldoende laag gaat geven in een standaard afmeting woonkamer.


Midrange
Beyma 5G40/ND
Een krachtige 5 inch driver met neodymium magneet, volgens mij zijn ze eigenlijk bedoeld voor in een line-array. Ik krijg de frequency response niet helemaal strak, maar ben al redelijk tevreden met dit resultaat.


Hoog
Tymphany NE25VTS
Deze tweeter lijkt het goed te doen bij een relatief laag crossoverpunt van 900-1000 hz. Al moet ik dan wel wat doen met de impedantie piek rond dat gebied. Ik heb kleine conventionele speakertjes overwogen zoals een tangband. Maar die zijn niet efficient genoeg tov. de hoorn.



Ik wil net als bij mijn vorige set gaan bi-ampen met een zelfbouw versterker. Het lage crossoverpunt (200hz) wordt dan een actief filter. Eindtrappen 2x lm3886T per kant. Dat is lekker makkelijk want ik ben geen elektronica wizard die discreet een eindversterker kan bouwen. Zo houdt ik ook volume regeling met een simpele 10 turn potmeter tussen het laag en hoorn+tweeter.
Het hoge gedeelte wil ik passief doen. Ik denk dat er een zobel netwerk nodig is voor de impedantie van de tweeter, en heb nog niet helemaal uitgedoktert hoe ik het efficientieverschil ga uitrekenen. Wordt toch uitrekenen +trial en error ben ik bang.

Ik weet nog niet zo goed hoe ik de baffle ga vormen bij de tweeter. Dat is in de "schets" nog gewoon een vlakke plaat. Ook moet ik nog bedenken hoe ik metingen ga doen. Ik heb nog geen meetapparatuur, en weet niet hoe ik dat goedkoop aan kan pakken.
Ik ben verder nog een redelijke beginner, dus reacties en tips zijn altijd welkom.

[Jag]

AtomicShockwave schreef op zaterdag 03 oktober 2015 @ 14:41:
Oke, Nieuw project!

Ik heb lang gepoogd om een folded horn te ontwerpen voor in mijn woonkamer. Ik wilde hem daarbij opnemen in een drieweg fullrange systeem. Hierbij was het de bedoeling dat het laag voor de hoorn zou zijn. Na een aantal pogingen tot doorrekenen ben ik tot de conclusie gekomen dat de maximale afmetingen die ik mezelf heb opgelegd (ruimte, WAF etc.) het niet toelaten dit te doen. Physics says no
Dus wat nu? Ik heb hoorn kasten altijd prachtig gevonden, zowel de agressieve directe klank en vanuit esthetisch oogpunt. Why build a horn? not because it is easy, but because it is hard.

Het ontwerp

[afbeelding]
Volgens hornresp bleek het vrij goed mogelijk om met een wat beschaafdere hoorn het midrange gebied van ongeveer 200Hz - 1kHz weer te geven.

Laag
Peerless SLS-263 - 830668
Een flinke 10 incher die ik in een gesloten kast ga zetten. Ik heb lang overwogen om het extra laag mee te pakken door een gepoort ontwerp. Maar dit gaat in tegen mijn directe, strakke horn filosofie. Bovendien denk ik dat het meer dan voldoende laag gaat geven in een standaard afmeting woonkamer.
[afbeelding]

Midrange
Beyma 5G40/ND
Een krachtige 5 inch driver met neodymium magneet, volgens mij zijn ze eigenlijk bedoeld voor in een line-array. Ik krijg de frequency response niet helemaal strak, maar ben al redelijk tevreden met dit resultaat.
[afbeelding]

Hoog
Tymphany NE25VTS
Deze tweeter lijkt het goed te doen bij een relatief laag crossoverpunt van 900-1000 hz. Al moet ik dan wel wat doen met de impedantie piek rond dat gebied. Ik heb kleine conventionele speakertjes overwogen zoals een tangband. Maar die zijn niet efficient genoeg tov. de hoorn.
[afbeelding]


Ik wil net als bij mijn vorige set gaan bi-ampen met een zelfbouw versterker. Het lage crossoverpunt (200hz) wordt dan een actief filter. Eindtrappen 2x lm3886T per kant. Dat is lekker makkelijk want ik ben geen elektronica wizard die discreet een eindversterker kan bouwen. Zo houdt ik ook volume regeling met een simpele 10 turn potmeter tussen het laag en hoorn+tweeter.
Het hoge gedeelte wil ik passief doen. Ik denk dat er een zobel netwerk nodig is voor de impedantie van de tweeter, en heb nog niet helemaal uitgedoktert hoe ik het efficientieverschil ga uitrekenen. Wordt toch uitrekenen +trial en error ben ik bang.

Ik weet nog niet zo goed hoe ik de baffle ga vormen bij de tweeter. Dat is in de "schets" nog gewoon een vlakke plaat. Ook moet ik nog bedenken hoe ik metingen ga doen. Ik heb nog geen meetapparatuur, en weet niet hoe ik dat goedkoop aan kan pakken.
Ik ben verder nog een redelijke beginner, dus reacties en tips zijn altijd welkom.

Gaaf ontwerp en erg leuk dat er hier weer eens een zelfbouw project gepost wordt

Het ontwerp ziet er erg mooi uit. Leuk dat je een frontloaded hoorn voor het mid wil gebruiken, wel een uitdaging om het goed te krijgen. Maar ik denk wel dat je wat aanpassingen moet maken aan je ontwerp. Zoals je nu voorstelt, daar kan je wel een redelijk vlakke on axis respons mee krijgen, maar ik denk dat je wel flinke sprongen in de directivity gaat krijgen, met name op de overgang mid naar tweeter. De uitdaging is om dit te voorkomen. Anders krijg je namelijk dat die tweeter bij 900Hz helemaal rond gaat stralen, terwijl je mid daar wel directioneel is, en dat gaat lelijk klinken. Even los van het feit dat 900Hz waarschijnlijk veel te laag is voor die tweeter. De meest voor de hand liggende oplossing is om een waveguide te gebruiken voor je tweeter/HF driver die dezelfde maat heeft als je (mid)woofer. Dit maakt de tweeter meteen ook een stuk lager bruikbaar en geeft een veel gecontroleerdere afstraling.

Dayton heeft hele betaalbare waveguides, heb zelf de 10inch variant in gebruik.

[AtomicShockwave]

Jag schreef op zaterdag 03 oktober 2015 @ 15:31:
[...]

Gaaf ontwerp en erg leuk dat er hier weer eens een zelfbouw project gepost wordt

Het ontwerp ziet er erg mooi uit. Leuk dat je een frontloaded hoorn voor het mid wil gebruiken, wel een uitdaging om het goed te krijgen. Maar ik denk wel dat je wat aanpassingen moet maken aan je ontwerp. Zoals je nu voorstelt, daar kan je wel een redelijk vlakke on axis respons mee krijgen, maar ik denk dat je wel flinke sprongen in de directivity gaat krijgen, met name op de overgang mid naar tweeter. De uitdaging is om dit te voorkomen. Anders krijg je namelijk dat die tweeter bij 900Hz helemaal rond gaat stralen, terwijl je mid daar wel directioneel is, en dat gaat lelijk klinken. Even los van het feit dat 900Hz waarschijnlijk veel te laag is voor die tweeter. De meest voor de hand liggende oplossing is om een waveguide te gebruiken voor je tweeter/HF driver die dezelfde maat heeft als je (mid)woofer. Dit maakt de tweeter meteen ook een stuk lager bruikbaar en geeft een veel gecontroleerdere afstraling.

Dayton heeft hele betaalbare waveguides, heb zelf de 10inch variant in gebruik.

Ah kijk! dat zijn de reacties waarvoor ik heb gepost!

Ik ga me eens verdiepen in een waveguide voor het hoog. Ik heb eerder snel gekeken naar wat PA compression drivers met waveguide. Maar op het eerste gezicht waren ze totaal niet bruikbaar in het lage frequentie gebied. Maar als ik het goed begrijp raad je nu aan om mijn huidige keus dome tweeter te combineren met een waveguide?
Waarschijnlijk ook nog gunstig voor het efficiency verschil

[Jag]

AtomicShockwave schreef op zaterdag 03 oktober 2015 @ 16:13:
[...]

Ah kijk! dat zijn de reacties waarvoor ik heb gepost!

Ik ga me eens verdiepen in een waveguide voor het hoog. Ik heb eerder snel gekeken naar wat PA compression drivers met waveguide. Maar op het eerste gezicht waren ze totaal niet bruikbaar in het lage frequentie gebied. Maar als ik het goed begrijp raad je nu aan om mijn huidige keus dome tweeter te combineren met een waveguide?
Waarschijnlijk ook nog gunstig voor het efficiency verschil

Het was even een snelle reactie. Heel goed om deze presentatie een keer helemaal te bekijken: klik. Zijn boek, Sound Reproduction: Loudspeakers And Rooms, is ook een goede investering om te lezen (maar flinke tijdsinvestering wel ). En deze site is ook leuk om eens te bekijken klik.

Een dome tweeter op het hoog kan zeker, alleen heb je daar weinig pre fab wavgeuides voor, tenminste ze zijn wat aan de kleine kant. Het alternatief is een compression driver gebruiken (B&C DE250, Faital pro HF104) icm bijv de Dayton 8inch waveguide. Faital pro STH100 is ook een optie, die heb ik zelf in mijn center zitten. Het meest logische is om daar een 8 inch woofer onder te zetten. Maar je kan ook een kleinere mid gebruiken die op een 8inch brede hoorn uitkomt. Dat zal waarschijnlijk ook een vergelijkbare directivity geven. Dit is wel een lastigere route om goed te krijgen (constructie en ontwerp van de hoorn), en zo'n mid moet je dan ook niet onder de cut off van de hoorn willen belasten. De crossover tussen woofer en mid kies je zo dat je de beste match in directivity krijgt op de crossverover frequentie. Dit is met name afhankelijk van de afmeting van de hoorns (of drivers indien zonder hoorn). Bij 8inch moet je dan ongeveer op 2KHz crossen.

Als je je ontwerp klaar hebt, zouik zeker overwegen om eerst een testkast te maken, met name als je zelf een mid hoorn wilt maken. En voor filter ontwerp heb je meet gear nodig. En daar heb je een mooi zeer compleet setje bij rumoh te koop voor staan link. En als software is Arta aan te raden voor meten (kan je ook directivity mee meten!), en boxsim of hypex filter designer voor het filter ontwerp.

[TBTL]

Misschien het het topic over de Econowave interessant voor je. Daar wordt een hoorn gecombineerd met een 10" of 12" hifi woofer. Je hebt dan een tweeweg, wat het wat makkelijker maakt om te filteren. Voorbeeld resultaat

Om het filteren makkelijker te maken kan je een MiniDSP gebruiken als actief filter. Dan kan je experimenteren met verschillende frequenties enz. en er zit een uitgebreide equalizer op. Kost €125 excl. behuizing.

[ Voor 21% gewijzigd door TBTL op 03-10-2015 17:50 ]

[Exirion]

TBTL schreef op zaterdag 03 oktober 2015 @ 17:47:
Om het filteren makkelijker te maken kan je een MiniDSP gebruiken als actief filter. Dan kan je experimenteren met verschillende frequenties enz. en er zit een uitgebreide equalizer op. Kost €125 excl. behuizing.

Ze worden soms tweedehands voor rond de 100 euro in een kastje aangeboden. Ik heb inmiddels een 2x4 en een 2x8 met digitaal extensiebordje en volumeregeling. Geweldig spul om mee te experimenteren

[Jag]

Ja dat minidsp spul is prima. Actief filteren geeft een stuk meer vrijheid in ontwerp en filter aanpassingen gaan stukken makkelijker . 8 outputs geeft je ook nog de mogelijkheid van een multisub opstelling, de beste oplossing voor het beperken van kamer invloed op de laag weergave. Het enige om op te letten bij de minidsp is de beperkte output van 0,9volt.

[AtomicShockwave]

Ik heb al eens eerder een actief filter gebouwd.
toen heb ik dit schema gebruikt
http://sound.westhost.com/project09.htm
Werkt perfect en was stukken goedkoper. Het is alleen wat minder makkelijk aanpasbaar mbt. crossover frequency. Al is dat natuurlijk ook relatief vergeleken met een passief filter waar je met spoelen van 15 euro p/stuk smijt.

Ik wilde dit nu ook weer toepassen.

Ik heb ondertussen ook de tweeter eens in hornresp gestopt (in hoeverre dat nog betrouwbaar is bij een tweeter). Ik schrik namelijk nogal van het formaat 8 inch waveguide. Maar het lijkt er inderdaad op dat ie dat toch wel ongeveer nodig heeft. Dan wordt de kast toch weer 10 cm hoger, ach ik heb een meegaande vrouw

Ik ga nu die youtube vid eens kijken

[AtomicShockwave]

resume: Ik denk dat ik ga proberen de B&C DE250 te matchen met de ME45 hoorn van B&C. Dat past net wat beter in het kastontwerp dan een grote ronde waveguide en is volgens mij groot genoeg om de 1khz aan te tikken. Het is alvast een betere match voor de directivity dan het dome tweeter idee.
http://www.bcspeakers.com/products/horn/1-0/me45
Heb gekeken of ik een de tymphany dome tweeter kon combineren met een andere off the shelf hoorn. Maar dan moet ik toch wat enge aanpassingen doen om het te laten passen. (zagen in hoorn)

Grappig dat de breedte van deze ME45 hoorn identiek is aan de breedte van mijn huidige mid-hoorn ontwerp
Het valt me alleen wel op dat ik dan 90 graden verschil heb tussen de exponetiële (afgeronde) zijde van mid en tweeter hoorn. Misschien moet ik dat bij het mid ook omdraaien in het kader van de directivity.

Prijzige onderdelen trouwens

[Exirion]

Jag schreef op zaterdag 03 oktober 2015 @ 21:12:
Het enige om op te letten bij de minidsp is de beperkte output van 0,9volt.

Dat klopt bij de 2x4 inderdaad. Je kunt 'm in 0.9V->0.9V en 2V->0.9V mode zetten. De 2x8 is een heel ander systeem (groot bord ook wel, minder praktisch) maar die doet gewoon 2V op cinch outputs en maximaal 8V op de balanced outputs.

[TBTL]

Voor de hoorn zou ik eentje kiezen met constant directivity, die klinken wat beter. De hoge tonen worden dan niet in zo'n laserstraal gebundeld. Hierdoor hebben reflecties ongeveer hetzelfde spectrum als het geluid dat direct van de speaker jou bereikt. Voorbeelden zijn de Dayton H6512 (adapter nodig, evt. zelfbouw) of de 18 Sound XT1086.

Waveguide shootout 1
Waveguide shootout 2

De nieuwere constant directivity hoorns hebben geen scherpe knikken in het verloop van de hoorn. Ze klinken nog steeds zo direct als de oudere versies, maar wat minder agressief en zijn minder vermoeiend om naar te luisteren.

[ Voor 13% gewijzigd door TBTL op 04-10-2015 15:54 ]

[Jag]

AtomicShockwave schreef op zondag 04 oktober 2015 @ 15:11:
resume: Ik denk dat ik ga proberen de B&C DE250 te matchen met de ME45 hoorn van B&C. Dat past net wat beter in het kastontwerp dan een grote ronde waveguide en is volgens mij groot genoeg om de 1khz aan te tikken. Het is alvast een betere match voor de directivity dan het dome tweeter idee.
http://www.bcspeakers.com/products/horn/1-0/me45
Heb gekeken of ik een de tymphany dome tweeter kon combineren met een andere off the shelf hoorn. Maar dan moet ik toch wat enge aanpassingen doen om het te laten passen. (zagen in hoorn)

Grappig dat de breedte van deze ME45 hoorn identiek is aan de breedte van mijn huidige mid-hoorn ontwerp
Het valt me alleen wel op dat ik dan 90 graden verschil heb tussen de exponetiële (afgeronde) zijde van mid en tweeter hoorn. Misschien moet ik dat bij het mid ook omdraaien in het kader van de directivity.

Prijzige onderdelen trouwens

Zeker prijzig. Compression drivers verschillen voornamelijk in hun amplitude respons. Als die gecorrigeerd worden, dan zijn er maar weinig verschillen, vnl in vervorming aan de onderkant van hun bereik bij extreme spl's. Maar thuis ga je deaud als je het zo hard aanzet . Kortom, ik zou overwegen eentje van faital pro te nemen, prima bang for the buck merk.

Het geld wat je ermee bespaart zou je kunnen reserveren voor zo een 2x8 minidsp. Dan hou je ook twee kanalen over voor een multisub setup, ook erg de moeite waard. Dan wordt het wel echt serieus goed je set .

Wat betreft de waveguide: lastige keuze is dat. Ik heb ook lang gezocht. Ben het eens met de suggestie van de constant directivity. Maar de beschikbaarheid in Nederland is slecht van sommige waveguides. Daarom ben ik uiteindelijk bij de Dayton uitgekomen (daar moet je wel een stukje vanaf slijpen): cheap en goed.

Goeie rechthoekige waveguides bestaan wel, de pyle idd. Maar er zijn meer goede. Ga je ook nog een midhoorn maken?

[AtomicShockwave]

Wat betreft de compression drivers, goede tip van die amplitude respons. Al moet ik zeggen dat ik ook de on-axis frequency respons van die DE250 wel echt boven een aantal andere uit vond steken. Maargoed, dat kan misschien wel cheaper. Het tweeter gedeelte blijft dus nog even zoeken/nadenken. Ik zit ook een beetje met de breedte van sommige waveguides. Ze tikken soms net de 31-32cm aan, dat komt akelig in de buurt bij de maximale breedte van 33cm die ik mezelf heb opgelegd. Ik ga me maar eens wat meer inlezen.

- De midrange hoorn blijft hoe dan ook! De rest van het systeem moet zich er maar naar aanpassen
- Het laag met de 10 inch driver in een gesloten opstelling ben ik ook vrij zeker van.

En dat met die miniDSP komt goed, dankzij een tip van TBTL heb ik net dit gekocht:
http://www.zelfbouwaudio....iewtopic.php?f=21&t=22826

[Jag]

O ja mooi . Ik wilde je ook tippen maar zag dat ie al weg was . Goeie aankoop!

De DE250 heeft idd een mooie amplitude respons, maar met een dsp kan je de amplitude respons wel gemakkelijk corrigeren. Ik heb zelf overigens 3x de de250 . Kon ze 2e hands redelijk betaalbaar krijgen.

Hoe ben je van plan de midhoorn te maken?

[AtomicShockwave]

Oeehhh speelgoed:

Nu eerst maar eventjes project 1: Een versterker bouwen.
Ik heb al wat connectors etc besteld maar dat moet allemaal nog binnen komen. Kan ik ondertussen denken over de aarding. Die SMPS moet eigenlijk echt een aardedraad over een IEC power plug. Anders denk ik dat er 110v op de behuizing komt te staan. En heb zo geen geaard stopcontact in de buurt dus tja. En Aardlus vrij is ook wel prettig denk ik zo

Wat betreft de mid-hoorn, dat wilde ik doen met 2 lagen dun MDF tegen een uitgezaagde mal met de goede curve.

[Jag]

Leuk speelgoed . Voor de connectoren zou ik gewoon neutrik gebruiken. Powercon, speakon, rca en usb, mooi spul, allemaal connectoren van dezelfde grootte.

[ Voor 15% gewijzigd door Jag op 06-10-2015 17:55 ]

[AtomicShockwave]

Ik heb inderdaad neutrik speakon besteld voor de output. Zit ook op mijn oude set. Heerlijke connectors, KLIK en je weet dat het vast zit
voor power heb ik dat niet gedaan, want zoals je ziet zit er een vierkant IEC stekker gat in de behuizing

[Exirion]

Ik twijfel nog of ik een dergelijke kast bestel en zelf boor en frees, of dat ik een kant-en-klare kast van minidsp koop voor de 2x8. Ze vragen er $130 voor en dan moet je hopen dat je geen heffingen hoeft te dokken.

[Jag]

AtomicShockwave schreef op dinsdag 06 oktober 2015 @ 18:37:
Ik heb inderdaad neutrik speakon besteld voor de output. Zit ook op mijn oude set. Heerlijke connectors, KLIK en je weet dat het vast zit
voor power heb ik dat niet gedaan, want zoals je ziet zit er een vierkant IEC stekker gat in de behuizing

Overheen gekeken . Neutrik heeft ook usb connectoren in dsize, kan je gebruiken voor de bediening van je minidsp

@exirion: ik heb de laatste keer ook heffingen mogen dokken toen ik bij minidsp besteld had, jammer is dat idd. Een kant en klare case is wel erg fijn. Zelf maken is ook niet gratis bovendien.

[AtomicShockwave]

Zo, flink geknutseld afgelopen dagen. Even wat fototjes.

Ik vond de bufferelco's van de psu een beetje mini, ook was ik wat bezorgd over de ripple en hoogfrequente crap die nog uit de PSU zou komen. dus even een super simpel bordje ge-etst

Yes, oldschool met viltstift

Begonnen met connectors en netspannings gedeelte. De pled ge-piggybacked van de pled van de voeding. Ook maar een telefoonlader mishandeld omdat mijn mini dsp geen 24V ingang lijkt te hebben zoals de nieuwere versie.

Eigenlijk wel makkelijk zo, ik kan zo die usb unpluggen en in een laptop prikken.


Ik had geen zin in 10 RCA connectors in mijn amp, waar ik dan allemaal mini draadjes tussen zou moeten solderen. Heb dus lekker alles direct aan de RCA connector gesoldeerd.


In tegenstelling tot mijn vorige versterker dit keer wel zoveel mogelijk de signaalkabels van de voeding weg gehouden.





Alles heeft de 1e rooktest doorstaan,de led op de amp wordt groen, en de minidsp knippert vrolijk blauw. Ik heb alleen 1 versterker uitgang die 0.15V DC meet, duidelijk hoger dan de andere. Ik weet nog niet of ik daar iets mee moet, misschien verdwijnt het onder load wel. Morgen verder testen. Tot nu toe erg blij met het resultaat.

[Raymond]

Nice! Mooi spul die mini-dsp's .
En een mooie kast erbij

[TBTL]

Ik zie dat de telefoonlader met (smelt?)lijm vast zit. Na verloop van tijd kan dat los gaan zitten. Omdat er 230V op staat, wil ik je met klem aanraden om hem op een mechanisch sterkere wijze vast te zetten.

[AtomicShockwave]

Mja, wilde ik ook doen maar dat pcb zit zo vol dat ik er nergens een gaatje door krijg

Vandaag maar eens getest.


minidsp werkt echt super makkelijk. Had binnen 5 minuten de oude crossover setup nagebootst om het op mijn huidige set aan te sluiten. De eerste indruk is een krachtige ruisvrije versterker. Het mid-laag (spraak) komt zelfs beter door met dit filter.
Ik zit een klein beetje met de maximale output van de minidsp (werd al eerder genoemd) Nu is maximaal keihard in een lege woonkamer, maar met een feestje weet ik niet zeker of het afdoende is. Daar moet misschien op termijn toch nog een opamp tussen. Of is dit anders op te lossen? Misschien is er nog ergens een input weerstand op de versterker die ik wat kan verlagen ofzo.

todo:
- voetjes maken
- case dichtschroeven
- Tie-wrap om de telefoonlader

[ Voor 81% gewijzigd door AtomicShockwave op 13-10-2015 15:08 ]

[Royenroy]

Na het maken van een kratradio begint het eigenlijk weer te kriebelen om een speaker te bouwen. Nou heb ik uiteraard de beginpost (uit 2007?) doorgelezen, en ik begrijp dat het misschien niet helemaal de bedoeling is om vragen te stellen in dit topic.

quote: Beginpost

Op dit forum mag je echter wel vragen aan de kenners welke speakers goed zijn etc. Maar ga daar niet elle lange vragen over stellen, dan email je maar gewoon. Het is leuk om te weten dat een tweeter en een woofer goed bij elkaar passen dus dat mag.

Maar toch vroeg ik me af hoe jullie beginnen aan een speaker(set). Gebruiken jullie bestaande ontwerpen of berekenen jullie het benodigde volume voor de driver(s) en gaan jullie van daaruit schetsen?

Zelf zat ik te kijken naar bijvoorbeeld Cyburg's Needle, hoewel die misschien wel een beetje te simpel (en daardoor niet echt geweldig) is - het budget ligt ook wel een beetje hoger dan die van de Needle. Nou heb ik natuurlijk ook al gekeken op o.a. Google naar bouwplannen van DIY speakers, maar er is maar weinig review-materiaal te vinden behalve de 'wij van WC-eend raden WC-eend aan'-achtige reviews. Is er misschien iemand die me zou kunnen helpen om iets te vinden?

[Jag]

AtomicShockwave schreef op dinsdag 13 oktober 2015 @ 00:06:
Zo, flink geknutseld afgelopen dagen. Even wat fototjes.

Ik vond de bufferelco's van de psu een beetje mini, ook was ik wat bezorgd over de ripple en hoogfrequente crap die nog uit de PSU zou komen. dus even een super simpel bordje ge-etst
[afbeelding]
Yes, oldschool met viltstift

Begonnen met connectors en netspannings gedeelte. De pled ge-piggybacked van de pled van de voeding. Ook maar een telefoonlader mishandeld omdat mijn mini dsp geen 24V ingang lijkt te hebben zoals de nieuwere versie.
[afbeelding]
Eigenlijk wel makkelijk zo, ik kan zo die usb unpluggen en in een laptop prikken.

[afbeelding]
Ik had geen zin in 10 RCA connectors in mijn amp, waar ik dan allemaal mini draadjes tussen zou moeten solderen. Heb dus lekker alles direct aan de RCA connector gesoldeerd.

[afbeelding]
In tegenstelling tot mijn vorige versterker dit keer wel zoveel mogelijk de signaalkabels van de voeding weg gehouden.

[afbeelding]

[afbeelding]

Alles heeft de 1e rooktest doorstaan,de led op de amp wordt groen, en de minidsp knippert vrolijk blauw. Ik heb alleen 1 versterker uitgang die 0.15V DC meet, duidelijk hoger dan de andere. Ik weet nog niet of ik daar iets mee moet, misschien verdwijnt het onder load wel. Morgen verder testen. Tot nu toe erg blij met het resultaat.

Vet gemaakt hoor. Goede kabelmanagement, ziet er pro uit
Alleen waarom in GoTsnaam altijd die neutrik verkeerd om gemonteerd. Ik weet het, officieel kan je ze ook van buitenaf monteren, maar van binnenuit (wat prima kan met deze materiaal dikte) is toch veel mooier ? Ik zou nog snel die pognagels uitboren en ze van binnenuit vast poppen!

[AtomicShockwave]

Tsja, het aloude advies "ga luisteren" is een beetje lastig bij een nieuw ontwerp Je kunt werken vanaf een kant en klaar bouwpakket, of je begint van nul. Ik doe liever dat laatste, vooral omdat ik dan meer kan hobbiën, meer voldoening krijg, en meer opsteek tijdens het proces.

Je moet als eerste voor jezelf helder krijgen wat je wilt:
Ik begin bij de afmetingen, ik geloof in hoe groter hoe beter, maar heb natuurlijk een gewone woonkamer. Daar komt dus een optimum uit en vandaar ga ik verder. Verder: Wat vind ik fijn klinken? Wat vind ik esthetisch mooi? Wat is mijn budget? Of anders nog: waar ligt een uitdaging?

Vaak volgt er dan een proces waarbij ik begin met het zoeken van drivers, waar ik prijs, frequentie respons en T/S parameters tegen elkaar afweeg. Vaak verander ik het dan nog 10 keer of kom ik hier voor advies. Als ik het redelijk zeker weet ga ik pas bestellen.

[Jag]

Royenroy schreef op dinsdag 13 oktober 2015 @ 18:54:
Na het maken van een kratradio begint het eigenlijk weer te kriebelen om een speaker te bouwen. Nou heb ik uiteraard de beginpost (uit 2007?) doorgelezen, en ik begrijp dat het misschien niet helemaal de bedoeling is om vragen te stellen in dit topic.


[...]


Maar toch vroeg ik me af hoe jullie beginnen aan een speaker(set). Gebruiken jullie bestaande ontwerpen of berekenen jullie het benodigde volume voor de driver(s) en gaan jullie van daaruit schetsen?

Zelf zat ik te kijken naar bijvoorbeeld Cyburg's Needle, hoewel die misschien wel een beetje te simpel (en daardoor niet echt geweldig) is - het budget ligt ook wel een beetje hoger dan die van de Needle. Nou heb ik natuurlijk ook al gekeken op o.a. Google naar bouwplannen van DIY speakers, maar er is maar weinig review-materiaal te vinden behalve de 'wij van WC-eend raden WC-eend aan'-achtige reviews. Is er misschien iemand die me zou kunnen helpen om iets te vinden?

Een speaker ontwerpen is meer dan alleen een volume berekenen. Tenminste moet je metingen kunnen doen voor het ontwerpen van een filter. Dit maakt de instap wat lastig en als eerste project zou ik een bestaand ontwerp doen, leer je ook een hoop van. Een heel goed ontwerp wat gegarandeerd succes is, is de LBVS (Low Budget Vloer Staander). Als je erop googled vind je hem wel.

[Exirion]

Vanavond ben ik eens wezen spelen met een MiniDSP 2x8 om een optimale filterafstemming voor m'n 3-weg fronts te tweaken.







Nieuw in de speakers zijn de Vifa/Peerless NE149W middentoner en de Peerless HDS c.q. Scanspeak D2608 tweeter. Aangezien ik vorig jaar een Yamaha CX-A5000 en MX-A5000 voor- en eindversterker heb gekocht, wil ik de boel actief gaan filteren. Dus filters verwijderd en aansluit-terminals en bekabeling toegevoegd. Om te testen heb ik nu de MiniDSP via SPDIF op een asynchrone USB DAC aangesloten, en de boel wordt versterkt met een Arcam AVR300 die ik even van m'n bureausetup heb geleend.

Vanaf de bank inloggen op de Mac Mini die muziek staat te spelen en de MiniDSP software draait om alles in te stellen. Ik denk dat spelen met crossovers nog nooit zo luxe is geweest

Zodra de afstemming naar m'n zin is, wil ik een analoog actief filter gaan inzetten die tussen de Yamaha componenten in komt.
