Het grote topic voor nette lan afwerking thuis deel 3

[carnager]

Desalnietemin zou ik adviseren wel een gigabit router aan te schaffen.
Niet zo zeer voor de interne connectie, die 100mbit is gelijk aan de internetcapaciteit die zal worden aangeboden, maar meer vanwege de reserve rekencapaciteit van de gigabit router ten opzichte van een 100mbit router.
Veelal is het namelijk zo dat, al zijn de poorten an sich snel genoeg, de router het verkeer niet met de maximale snelheid kan routeren. Zo zou het kunnen zijn dat een 100mbit router aan LAN-WAN verkeer of andersom, maximaal 50 of 60mbit zou kunnen routeren. Genoeg praktijkvoorbeelden. De huidige gigabit routers zijn voorbereid op ook de snellere internetverbindingen en kunnen doorgaans dus ook sneller routeren, ook weer niet tot de gigabit maar een 200 tot 300mbit is heel realistisch.
Kortom, om de max uit je 100mbit internet te kunnen halen is een gigabit router toch noodzakelijk juist vanwege die routerings bottleneck.
Natuurlijk zijn er ook uitzonderingen op de regel, hoe hoger het segment hoe efficienter en dus dichter bij de max kan worden gerouteerd normaal gezien, maar vooruit, de gbit routers zijn tegenwoordig ook niet dusdanig duur meer dat je die op basis van prijs hoeft uit te sluiten. Dan kan een voordelige gbit router het soms nog winnen van een hoger segment 100mbit router die doorgaans al een paar jaar in de vitrine van de showroom staat te prijken met zijn toffe specs..

[CyBeR]

allure schreef op donderdag 24 mei 2012 @ 13:05:
Of je hebt een Layer 3 switch...

En dan? Een L3 switch is een router. Alleen doen ze meestal geen NAT.

[CumpsD]

Bedankt voor de replies, duidelijk!

Een gigabit router ertussen, maar belangrijkste is dus een zeer goede gigabit switch om alles intern vlot te laten verlopen.

Nog een klein vraagje, vandaag de eerste keer dat ik hierover las.

Ik las hier ook over UTP met harde kern. Tot voordien kende ik enkel "normale" UTP, zijnde de kabels die je overal bijkrijgt ("stranded" als ik het goed heb). Na wat onderzoek op Wikipedia en Google weet ik nu dat je in muren blijkbaar best overal harde kern ("solid core") UTP kabel steekt om beschadiging tegen te gaan.

Wat ik niet versta is het gebeuren rond aansluitingen hiermee. Ik lees dat harde kern andere aansluiting is dan stranded UTP.

Als ik het goed heb, heb je dus het volgende:

Centrale switch (op zolder/kelder/meterkast/...), waarbij je eventueel naar een patch panel enkele UTP kabeltjes trekt (doe je dit dan al in UTP met harde kern, of "normale"?), en vooraan in de patch panel steekt.

Aan de achterkant zullen dan allemaal UTP kabels met harde kern de wachtbuizen en muren ingaan tot bij de kamers, waar ze op een wandcontactdoos gemonteerd worden met een RJ45 ingang.

Kan je nu gewoon een "normale" utp kabel hierop inpluggen? Bv: UTP naar een playstation 3. Of werkt dit niet omdat er een harde kern UTP kabel achter steekt?

[Jarlian]

We raken een beetje offtopic.. Maargoed. Kabels met een harde kern ook wel massieve kabels, zijn niet (of minder) geschikt op stekkertjes aan te monteren. De aansluitingen van de UTP stekkers aan de uiteinden drukken namelijk normaal door het "stranded" koperdraad heen. Heb je dan een massieve kabel, dan komt het pinnetje op het koper te liggen, want het kan er niet doorheen. Bij stranded kan het pinnetje als het ware door deze draadjes heenprikken waardoor hij beter verbinding maakt. Voor je wandcontact naar een patchpanel wil je een massieve kern, voor patchkabels en van de wand naar je computer etc will je de stranded variant want daar kan je beter stekkers op drukken.

[ Voor 7% gewijzigd door Jarlian op 24-05-2012 21:00 ]

[CyBeR]

Jarlian schreef op donderdag 24 mei 2012 @ 20:58:
We raken een beetje offtopic.. Maargoed. Kabels met een harde kern ook wel massieve kabels, zijn niet (of minder) geschikt op stekkertjes aan te monteren.

Daar zijn ze prima geschikt voor. Harde kern is in principe beter voor het signaal, maar minder goed voor gebruik waar de kabel veel gebogen wordt omdat je sneller met metaalmoeheid te maken hebt. Daarom zijn patchkabels altijd stranded en is kabel voor installatie, waar de kabel een keer getrokken wordt en daarna stil ligt, altijd solid.

De aansluitingen van de UTP stekkers aan de uiteinden drukken namelijk normaal door het "stranded" koperdraad heen. Heb je dan een massieve kabel, dan komt het pinnetje op het koper te liggen, want het kan er niet doorheen.

Harder knijpen en 't komt er wel doorheen hoor Maar los daarvan heb je voor solid kabel speciale connectors waar de bovenkant van de pinnetjes een soort vorkje hebben waardoor de isolatie aan de kant geschoven wordt en het contact toch gewoon goed is.

[CumpsD]

Bedankt, mijn onderzoek was dus redelijk goed

Een klein beetje off-topic maar, want het draagt bij aan basis kennis "voor nette lan afwerking thuis" Anders wist ik niet hoe het net te doen

[ Voor 18% gewijzigd door CumpsD op 24-05-2012 22:46 . Reden: vlan vraag oplossing gevonden in een ander topic ]

[hellbringer]

De oplevering van ons nieuwe huis nadert dus ik ben al even begonnen met de voorpret van wat ik allemaal wil in het nieuwe huis
Ik heb in iedere kamer een loze 19mm (voeger toen ik nog elektrotechniek deed 3/4) leiding laten leggen maar nou zit ik ff te rekenen en kom ik niet helemaal uit.
In iedere kamer wil ik: 2x netwerk en 1x COAX
Volgens diverse sites zijn de netwerkkabels die ik wil (CAT6 FTP) tussen de 6mm en 7,5mm, dan ook nog een COAX en die zijn ook tussen de 6 en 7mm, UTP zit rond dezelfde maten.
Maar ik zie dat een 19mm buis een binnendiameter heeft van 17mm, dus dan kom ik tussen de 1mm en 5mm te kort?
Nu lees ik van diverse mensen dat het wel past (3 UTP kabels of zelfs 4 als het mee zit) maar hoe afhankelijk is dat van de gebruikte kabels?

Tevens heeft iemand een idee waar dit soort kabels verkrijgbaar zijn: http://www.sterenusa.com/structured-wiring-cable-3 (2 CAT5e UTP + COAX) maar dan liever een CAT6 variant daarvan?

[vanaalten]

hellbringer schreef op zaterdag 26 mei 2012 @ 22:17:
Volgens diverse sites zijn de netwerkkabels die ik wil (CAT6 FTP) tussen de 6mm en 7,5mm, dan ook nog een COAX en die zijn ook tussen de 6 en 7mm, UTP zit rond dezelfde maten.
Maar ik zie dat een 19mm buis een binnendiameter heeft van 17mm, dus dan kom ik tussen de 1mm en 5mm te kort?

Ik denk dat je hier een denkfout maakt: die drie kabels liggen niet in een rechte lijn naast elkaar (want dan is het 7,5 + 7,5 + 7 = 22mm, 5mm meer dan de 17mm van de buis) maar de kabels liggen in een driehoek in de buis. Zou het graag voor je uittekenen, maar m'n paint-skills doen het nu even niet...

[Notna]

Lijkt mij dat er, in de beste situatie,er dus 2 kabels naast elkaar zitten. Dat is dus 14mm en dus moet het passen (al dan niet met was vasaline of groene zeep)

[RubenTheys]

Ik heb vandaag een beetje gewerkt aan ons thuisnetwerkje, en het begint ondertussen redelijk voltooid te zijn. Het is maar een klein netwerkje voorlopig, maar op zich ben ik tevreden over de afwerking tot nu toe

Dus om te beginnen de 'meterkast' (gezien het een ouder huis is, hadden we geen meterkast dus hebben we gewoon de santenboetiek in de kelder gegooid) Rechtsonder komt de kabel van telenet binnen, hieruit wordt analoge TV naar de verschillende TV's, Digicorder en iMac gesplitst, alsook het kabelsignaal naar de modem linksonder. Vanuit die modem vertrekt er een kabel naar een switch (rechtsboven), waaraan de Digicorder en de router (linksboven) van het eigenlijke netwerk hangen. De digicorder hangt voor de router, omdat hij een speciaal IP rechtstreeks van Telenet moet krijgen:


De kabels gaan van hieruit door de kruipruimte (PVC buizen) naar de outlets

Pain-in-the-ass was vooral de computer in de woonkamer, die veel aansluitmogelijkheden moest hebben, maar tegelijk mocht eigenlijk geen enkele kabel zichtbaar zijn (toch niet op de grond). Ook moest hier een AP komen te staan/hangen, omdat het signaal van de Time Capsule niet ver genoeg reikt om een betrouwbare dekking in de woonkamer te garanderen.


Daarom onder de bureau een custom kabelbak met alle nodige aansluitingen en het Access Point (WRT160n bij gebrek aan beter). De A/V aansluitingen zijn voorzien omdat de TV en de receiver 15 meter verder staan. Deze pc doet soms dienst als media center en Spotify kan zo ook op de 'grote' speakers worden afgespeeld;





Dan in de studeerkamer staat nog een Time Capsule zodat dat deel van het huis ook wifi-dekking heeft. Hieraan hangen nog enkele harde schijven en een printer, zodat er van overal in het huis geprint kan worden.


Dan heb ik in de woonkamer en op het overdekt terras buiten nog Airport Experess'en gehangen, zodat er daar draadloos muziek kan gestreamd worden.. Zie volgend schema;

[CyBeR]

Mooi gedaan met recht op z'n plaats in dit topic.

Heb je nou ook een HDMI-kabel daar onderin zitten of zie ik dat verkeerd?

[ Voor 42% gewijzigd door CyBeR op 28-05-2012 03:16 ]

[RubenTheys]

Yep, met een 15 meter lange 22AWG kabel erachter richting televisie. Handig om eens foto's en filmpjes op de TV te krijgen, want een dedicated HTPC hebben we niet (geld was op) We zaten ook met een verouderde reciever zonder HDMI-ingangen (geld was op ) dus moest geluid wel apart worden gerouted. De Toslink ernaast gaat wel naar de reciever zoals het moet

[ Voor 21% gewijzigd door RubenTheys op 28-05-2012 10:31 ]

[hellbringer]

vanaalten schreef op zaterdag 26 mei 2012 @ 23:52:
[...]

Ik denk dat je hier een denkfout maakt: die drie kabels liggen niet in een rechte lijn naast elkaar (want dan is het 7,5 + 7,5 + 7 = 22mm, 5mm meer dan de 17mm van de buis) maar de kabels liggen in een driehoek in de buis. Zou het graag voor je uittekenen, maar m'n paint-skills doen het nu even niet...

Ah inderdaad, ik snap hem helder, tnx

Nog ff wat anders, iemand een idee waar dit te vinden is in 'nederlandse' uitvoering (inbouw) maar dan met 2xCAT5/6 en 1xCOAX
http://www.home-technology-store.com/3PLATE-W-KIT.aspx
Ik heb al ff zitten kijken bij Conrad, als je daar deze, deze, deze en deze samenvoegd heb je 2xCAT6 + 1 COAX maar de prijs van €31/outlet gaat me wat te ver

[Verwijderd]

hellbringer schreef op donderdag 07 juni 2012 @ 23:29:
[...]


Ah inderdaad, ik snap hem helder, tnx

Nog ff wat anders, iemand een idee waar dit te vinden is in 'nederlandse' uitvoering (inbouw) maar dan met 2xCAT5/6 en 1xCOAX
http://www.home-technology-store.com/3PLATE-W-KIT.aspx
Ik heb al ff zitten kijken bij Conrad, als je daar deze, deze, deze en deze samenvoegd heb je 2xCAT6 + 1 COAX maar de prijs van €31/outlet gaat me wat te ver

Vergis je niet, goed schakelmateriaal is altijd duur!

[lcdvt]

Hoe heb je die switch in de Digitus kast passend gekregen?

Jarlian schreef op zaterdag 12 mei 2012 @ 23:58:
[...]


Gewoon zoals t nu is. Ik heb de aannemer aangegeven dat ik de kabels pas kan testen als ik het zelf in orde heb gemaakt. Mocht ik na aansluiten problemen constateren dan maakt men dit alsnog in orde. Ik ben van plan de boel zelf af te werken. De aannemer vroeg (via de installateur) 700 euro voor de afwerking met patchpanel. Voor ongeveer 200 euro koop ik;

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

[afbeelding]

Ik denk dat ik een heel eind ga komen zo ;-) Tegen de tijd dat ik aan de slag ga post ik de resultaten wel hier.

[Verwijderd]

devino schreef op zaterdag 19 mei 2012 @ 21:00:
Ik was vandaag in de bouwmarkt iets handigs tegen gekomen om mijn thuis netwerk weer wat te verbeteren.
[afbeelding]

Dus ik heb vanavond, nadat de zon rondom mijn huis een beetje weg was, mijn trekveer weer eens opgezocht, de coax uit de buis gehaald en met de trekveer diezelfde coax en een utp-kabel er doorheen gehaald. Nu heb ik alleen een kleine uitdaging waar jullie mij hopelijk van advies kunnen dienen.
Het hele zooitje moest nog een halve meter, toen opeens de trekveer super soepel ging en deze kwam uiteraard zonder de 2 kabels uit de muur. Normaal zou ik dan opnieuw beginnen, alleen dan kabelvet oid toevoegen, maar ik krijg de kabels niet vooruit of achteruit. De stofzuiger er op zetten, dan klinkt mijn stofzuiger alsof het vacuum zuigen is, met mijn gewicht aan de kabels hangen geeft geen resultaat, met de trekveer weer tegen de kabels aanduwen lost niets op.
Nu had ik eigenlijk geen zin in hakken en breken (ookal is het maar een halve meter zonder bochten of andere moeilijkheden), dus hopelijk hebben jullie nog suggesties.

Ik ben ook al een hele poos opzoek naar zo'n inbouwdoos, alleen waar vind ik deze? Bij welke bouwmarkt heb je deze vandaan?

[Oid]

gamma heeft hem 100% zeker.

[Notna]

lcdvt schreef op vrijdag 15 juni 2012 @ 00:26:
Hoe heb je die switch in de Digitus kast passend gekregen?


[...]

Lijkt mij niet zo lastig aangezien ze beide 10 inch zijn? Die zijn voor elkasr gemaakt

[racnor2]

Al een tijd dit topic zitten volgen. Hier een paar foto's van mijn kant.
Foto´s zijn klikbaar.

Rechts ziggo ubee evw3200 modem


Hp procurve 1410-16g


Hp procurve 1410-16g


Internet + tv kabel die kruipruimte ingaan


En komen in de eetkamer weer naar boven


Hp t5700 thinclient die op de keuken tv is aangesloten


Hp t5700 thinclient die op de keuken tv is aangesloten


4 internet kabels die in de garage de muur in gaan (komen van uit de meterkast de 4 laatste op de switch)


En aan de andere kant er weet uit komen. (Voor de 2 servers die daar staan)


Internet kabel die door de zelfde leiding loopt als de tv aansluiting


Belkin network usb hub die gebruikt word als print server

[ Voor 24% gewijzigd door racnor2 op 24-07-2012 17:30 ]

[shure-fan]

@ hierboven:

Heb je voor mij een totaal shotje van die keuken tv?

en wat draai / laat je draaien op de TC??

[Wim-Bart]

Tc-Chub schreef op maandag 23 januari 2012 @ 13:12:
Hallo allemaal, ik heb een tijdje geleden een bericht gepost voor het oplossen van een internetprobleem in een houten huis. Inmiddels is er door het hele huis CAT 6 bekabeling aangelegd en afgemonteerd in wandcontactdozen. Alle kabels komen bijeen in de kelder (stuk of 12 - 14) en hier moet nog een switch voor gekocht worden.

Nu hebben ze hun router / modem ook in de kelder staan dus het is allemaal simpel aan te sluiten. Nu zoek ik dus een 16 poorts switch en zit ik te twijfelen tussen 2 modellen. Ze hebben nu ADSL maar in de toekomst komt hier Glasvezel (hopelijk) en anders een fiber power UPC abonnement.

pricewatch: Netgear Prosafe GS116GE

of

pricewatch: Netgear Prosafe GS716T-200

Het zijn allebei prima apparaten. Ik heb zelf de GS105 8 poorts en ik heb er nog nooit problemen mee gehad. De enige vraag is dan hebben zij voldoende aan een unmanaged switch voor dit doeleinde?

Waarom geen TP-Link TL-SG1016D

[Jarlian]

Na 6 maanden zal hij toch wel een beslissing genomen hebben?

[racnor2]

shure-fan schreef op zondag 17 juni 2012 @ 23:12:
@ hierboven:

Heb je voor mij een totaal shotje van die keuken tv?

en wat draai / laat je draaien op de TC??

De thinclient zelf draait HP ThinPro. Maar boot ook wel eens van het netwerk (pxe boot)

[ Voor 21% gewijzigd door racnor2 op 25-07-2012 10:38 ]

[shure-fan]

@ racnor2:

Dat ziet er wel goed uit,
wat zijn de specs van die TC? en dat thinpro is gewoon te downloaden ofzo?

[Jarlian]

PvPower schreef op vrijdag 18 mei 2012 @ 21:14:
@Jarlian,

ik heb even op de site gekeken: Afmetingen (hoogte xbreedte x diepte) 32 x 29 x 30 cm

Hmm.. de 16 poorts TPlink router blijkt 294 mm breed te zijn... dan gaat ie niet passen in een 10 inch patchkast...

Edit 2 alternatieven;

pricewatch: HP V1910-16G

pricewatch: LevelOne GEU-1621

[ Voor 29% gewijzigd door Jarlian op 23-06-2012 21:46 ]

[shure-fan]

edit: dit is een topic bedoelt om foto's van een afgewerkt thuisnetwerk te plaatsen, om zodoende mensen te inspireren om een net afgewerkt netwerk te bouwen, niet om routers er dergelijke te adviseren, daar zijn genoeg topics over te vinden

en wat nog belangrijker is, het vervuild dit topic

Jarlian schreef op zaterdag 23 juni 2012 @ 21:17:
[...]


Hmm.. de 16 poorts TPlink router blijkt 294 mm breed te zijn... dan gaat ie niet passen in een 10 inch patchkast...

Edit 2 alternatieven;

pricewatch: HP V1910-16G

pricewatch: LevelOne GEU-1621

[Jarlian]

shure-fan schreef op zondag 24 juni 2012 @ 11:55:
blabla en wat nog belangrijker is, het vervuild dit topic[...]

Is dat zo? Ik zie nergens dat het alleen om foto's moet gaan. Kennelijk ben je drukker met de IWAB spelen dan het topic te lezen... dit gaat om routers die passen in een 10 inch patchkast die in mijn meterkast komt te hangen. Dat gaat over afwerking. En om te voorkomen dat ik mensen een router laat aanschaffen die er niet in past, rectificeer ik even mijn vorige post (met plaatjes)

zie hier: Jarlian in "Het grote topic voor nette lan afwerking thuis deel 3"

Voor de mensen die het wel waarderen; Dit is de meterkast zoals de aannemer hem oplevert. Ik ben bang dat ik de PVC tot aan het stopcontact moet af gaan knippen omdat linksonder de UPC aansluiting een patchkast in de weg zou kunnen gaan zitten.

[ Voor 24% gewijzigd door Jarlian op 26-06-2012 16:06 ]

[The Fatal]

ze hebben hem wel heel netjes achter gelaten!

[gjvdh]

Ziet er zeker netjes uit.

Ik ben wel blij dat je de switches post, want ik zit ook met een 10" kast in de meterkast, omdat 19 niet past.

Bovendien is zo'n grote kast overbodig.

[Mr_gadget]

Heb je wel echt een kast nodig? Je kan ook gewoon rails ophangen en daar alles in hangen? Of krijg je dan last van stof?

[MrBarBarian]

Ik hoop over niert al te lange tijd te verhuizen. Nieuwe huis is een opknapper, dus een mooie kans om direct een netwerk aan te leggen en weg te werken.

Situatie:
- 3 woonetages
-- Beganegrond: 8 aansluitening (incl keuken). Access-point met nogmaals 4 porten bij de tv/stereo/mediaplayer/playstation
-- 1e etage: 6 aansluiten (3 kamers)
-- 2e etage 6 aansluitingen (2 kamers + server (deze wellicht aansluiten via link-aggregation over twee porten))
- 3 persoons huishouden, maar dat zal wel groeien..

Uitgangspunten:
- Toekomst vast (+10 jaar).
- De kids zullen opgroeien en daarmee zal het datagebruik toenemen.
- Wifi moet tenimste in de huiskamer aanwezig zijn
- Er staat een (file) server op de 2e etage
- 120mbit Ziggo aansluiting
- 1 Gb aansluitingen in alle kamers. 2 porten per kamer, muw de huiskamer
- Energie efficient

Opzet:
Ik twijfelen over de daadwerkelijke opzet. Interessant lijkt om op per etages een 8ports switch te plaatsen (bijvoorbeeld pricewatch: TP-Link TL-SG3210 ). De onderling verbinding via 10gb glas (SFP-port) (verkeerd gelezen), wat dus de backbone zal vormen. Echter, 3 switches kosten wat en lusten wat energie. Alternatief is een grote (24port) switch neer te zetten. Nadeel daarvan is dat er een hoop kabels over de diverse etages komen te liggen.

VLAN-support lijkt me wel zinvol ivm de kids (afscherming bijv)

Vanaf de switches komt Cat 6 kabel te liggen naar de diverse poortjes in de diverse kamers, waarmee voorlopig wel voldoende bandbreedte aanwezig is. De poortjes zelf zijn Cat 6A, wat de mogelijkheid biedt om in de toekomst andere kabels te trekken en zo 10gb tot in de kamer te halen.

Op het moment gaat iedere dag om 23:00u de fileserver uit en om 9:00u gaat ie weer aan (WOL vanaf accespoint). Met het groeien van het netwerk lijkt dit alleen maar interessanter te worden, zodat ook de swichtes 's nachts uit kunnen (vraag staat uit wat deze switches daadwerkelijk gebruiken). Ik weet alleen nog niet of de switches ook WOL aankunnen een wijze als deze.

Tot slot de backbone. Glasfiber heb ik erg weinig ervaring mee. Hoe kwetsbaar zijn deze kabels? Prijs lijkt mee te vallen.

Adviezen?

[ Voor 0% gewijzigd door MrBarBarian op 09-07-2012 14:56 . Reden: Tikfouten weggehaald, sorry ]

[Paul]

Als je toch nog moet klussen en dan alles goed weg kan werken zou ik alle kabels naar één centraal punt leggen. Je kunt dan altijd nog kiezen of je er één, twee of 100 switches neerzet, je hoeft ineens niet meer na te denken over backbones (als het op 1 switch past) en anders zijn de afstanden zo klein dat alle opties nog open staan (meeste stacking-technieken hebben een beperking in lengte en vaak lompe kabels of stekkers).

'een hoop kabels over de etages/verdiepingen' valt wel mee, aangezien je toch nog op moet knappen kun je kiezen het in te frezen of (als je daar geen zin in hebt) het langs de ondervloer te leggen of door een kabelgoot.

'VLAN support zinvol ivm de kids', een VLAN zelf doet niks; wat heb je verder nog aan apparatuur om er 'ivm de kids' wat mee te doen?

Fileserver 4 uur per dag aan? Jouw feestje, maar juist tussen 0900 en 1300 is er bij ons thuis niemand aanwezig Ook switches uit laten zetten (ik zou dan eerder een tijdschakelaar op de stekker zetten; er zijn er bij mijn weten geen die naar WOL luisteren, een switch is juist gemaakt om 24/7 uit te staan) zou ik niet doen, dat levert zo weinig op

Nu ja, je wilt 10 GB naar iedere kamer, dan gaat het stroomverbruik wel oplopen. Met 100 mbit of zelfs gigabit gaat het om maximaal een Watt per aansluiting of zo.

Glas: Dat is gevoelig. Best leg je de kabel dus door een leiding of kabelgoot. Ook niet te ver buigen. Overigens heeft de switch die je linkt geen 10GE uplinks, dat is gewoon gigabit.

[MrBarBarian]

Paul schreef op maandag 09 juli 2012 @ 14:22:
Fileserver 4 uur per dag aan? Jouw feestje, maar juist tussen 0900 en 1300 is er bij ons thuis niemand aanwezig Ook switches uit laten zetten (ik zou dan eerder een tijdschakelaar op de stekker zetten; er zijn er bij mijn weten geen die naar WOL luisteren, een switch is juist gemaakt om 24/7 uit te staan) zou ik niet doen, dat levert zo weinig op

Sorry, de hele zut staat aan van 9:00u tot 23:00u.

Dank voor je opmerkingen!

[c0ne]

Glasvezel als backbone is leuk bedacht maar weinig practisch.
Je kunt er zelf geen connectoren aanzetten of ergens op afwerken, dus je moet pre-fab kabels gebruiken. Die zijn weer duurder én je zit met de connectoren die niet of nauwelijks door een buisje willen. Mocht er eens wat gebeuren dan kun je zelf ook niet repareren. Verder kun je op woonhuis-afstanden net zo goed een koper-backbone gebruiken, die zijn net zo snel.

Verder, minder=beter als het om switches gaat. Ik zou één centraal punt nemen, daar een switch plaatsen en van uit daar alle ASP te bedraden.

[RobbyTown]

VLAN is meer van buiten naar binnen in plaats van andersom.

Verder trek alles naar 1 centraal punt zover dat mogelijk is (heb ik ook gedaan: vandeMeulenhof in "Het grote topic voor nette lan afwerking thuis deel 3" en meerdere hebben dat gedaan). Aangezien je huis een opknapper is kom je een eind.

Ik weet niet maar 10Gbit is denk een beetje overkill voor @home. Kosten zijn hoog. Gbit netwerk kun je nog lang voorruit.

[Jarlian]

Nou, hier is ie dan!

10 inch rack in de meterkast

Close up


Rack: https://afuture.nl//productview.php?productID=79211
Shelves: https://afuture.nl//productview.php?productID=137694
https://netwerkproducten....wart-p-1976-vid-1976.html (voor de switch)

Van boven naar beneden;
Patch Panel pricewatch unsorted: Digitus CAT 6 patch panel
Switch pricewatch: HP Procurve 1410-16G
UPC Cisco modem
Stekkerdoos: https://netwerkproducten....abel-p-1188-vid-1188.html

Wanddoos




Afwerking woonkamer


Toelichting
Het kastje past maar net op de millimeter in de meterkast aangezien het installatiebedrijf de inkomende kabels van UPC en KPN aan de linkerwand had gemonteerd. Om iets ruimte te maken heb ik de buizen losgehaald en simpel in een brede kabelgoot laten vallen. De bijgeleverde borstel in het gat van het rack voorkomt enigszins dat er stof in ophoopt. De HP Switch past niet in een fixed shelf maar wel in de zwarte shelf die uit twee losse delen bestaat. Ik ben blij dat ik voor de kleinste switch ben gegaan en niet voor de LevelOne. Vooralsnog zijn niet alle netwerkpoorten in gebruik dus dus heb ik daarom nog maar niet verbonden met het patch panel (voor de oplettende kijker; de patch draadjes zijn cat5) De gele kabel gaat naar het modem en de witte is voor de telefoon. De lege plank bewaar ik voor een NAS.



Edit: oude foto's uit eerdere posts:

[ Voor 13% gewijzigd door Jarlian op 24-08-2012 15:25 ]

[PvPower]

Jarlin,

Ik ben net terug van vakantie dus ik zie je post nu pas.
Echt keurig gedaan.

[Jarlian]

Thx.. ik zal alle foto's met wat extra foto's nog wel even een keer samenvoegen in 1 post. Altijd makkelijk voor de nieuwbouw huizenkoper die inspiratie zoekt. :-)

[ Voor 3% gewijzigd door Jarlian op 20-08-2012 22:23 ]

[RobbyTown]

Nice gemaakt. Alleen word het niet heel warm in de kast en heeft het modem wel genoeg adem ruimte?

Laatst was mijn adapter kapot. Stond er iets op het deel van de modem wat niet geperforeerd is (beetje van de rechter kant af), moet eraf anders kan het modem doorbranden omdat hij zijn warmte niet kwijt kan (beetje vaag want dat stuk is toch al dicht...)

Waar komen de cat5/6 wand punten vanaf?

[Jarlian]

vandeMeulenhof schreef op vrijdag 24 augustus 2012 @ 14:31:
Nice gemaakt. Alleen word het niet heel warm in de kast en heeft het modem wel genoeg adem ruimte?

Laatst was mijn adapter kapot. Stond er iets op het deel van de modem wat niet geperforeerd is (beetje van de rechter kant af), moet eraf anders kan het modem doorbranden omdat hij zijn warmte niet kwijt kan (beetje vaag want dat stuk is toch al dicht...)

Waar komen de cat5/6 wand punten vanaf?

Alles gaat via de meterkast naar het plafond. Vanaf het plafond (vloer eerste verdieping) komt alles naar beneden. (Heb de oudere foto's uit eerdere posts toegevoegd bij post hier een paar boven)

Ik denk dat de temperatuur wel meevalt maar ik zal het eens opmeten. Helaas heb ik net een kleine analoge temperatuurmeter weg gedaan bij een koelkast. Ik hou je op de hoogte.

[ Voor 6% gewijzigd door Jarlian op 24-08-2012 15:26 ]

[FreakNL]

Mmm, dit topic heeft me toch al een stuk wijzer gemaakt Ik heb ooit een soepele kabel op een UTP wandcontactdoos aangesloten, dat werkte wel. Dat was een lange kabel waar ik aan de ene kant de stekker er gewoon op heb laten zitten en aan de andere kant de stekker eraf geknipt heb en de aders gemonteerd heb op een wandcontactdoos. Of het echt goed werkte weet ik niet meer, het is al 10 jaar geleden ofzo. En ik had ook niet meer dan 10mbit nodig daar.

Anyways, weet inmiddels wel dat dat niet the-way-to-go is mede dankzij dit topic.

Nu the matter at hand;

Mijn ouders gaan binnenkort verhuizen naar een appartement. Ik heb mijn vader inmiddels gelukkig kunnen overtuigen van het feit dat kabels gewoon beter is als wifi of powerline. En gezien het feit dat ze daar waarschijnlijk langere tijd gaan wonen wil ik het meteen goed doen. Ik denk dat ik de oplossing al redelijk in mijn hoofd heb zitten, maar wil hier toch nog wat feedback vragen voor het geval ik iets over het hoofd zie.

Situatie:


Legenda:

Blauw: Wandcontactdoos
Rood: Stugge UTP
Geel: Soepele UTP
0. Kabelmodem
1. Router
2. Switch

Er zijn overigens heel weinig loze leidingen aanwezig in deze woning. Er gaat 1 loze leiding vanaf de meterkast naar slaapkamer 1 (daar gaan we coax in leggen voor TV) en er ligt al coax vanaf de meterkast naar woonkamer (komt ongeveer uit bij 2)


Wat ik wil:

Zowel slaapkamer 2 als woonkamer (bij TV) bedraad hebben. Mijn ouders hebben zowel een NMT als een Apple TV en wat de toekomst brengt (UPC Horizon?) is gissen, dus als je bedraad netwerk kunt faciliteren bij je TV moet je dat (mijns inziens) altijd doen.


Hoe:

In de meterkast komt het kabelmodem van UPC te hangen. Tevens monteren we daar een UTP wandcontactdoos (verder: wdc). Met een normale patchkabel sluiten we het modem aan op de wdc. Aan de achterkant vd wdc monteren we dan stugge utp kabel en deze loopt via het toilet, berging en inloopkast naar slaapkamer 2. Dit wordt overigens nog een uitdaging met boren, zeker van toilet naar berging In slaapkamer 2 monteren we vervolgens wederom een wdc. Normale patchkabel naar WAN ingang van (wifi)router. Vanaf daar sluiten we de computer (die daar komt te staan) aan met een patchkabel en gaan we met een 2e patchkabel naar het hoekje rechtsonder naar de muur aangrenzend met de TV hoek. Daar wil ik dan weer een wdc monteren en aan de andere kant van de muur ook weer een wdc met daartussen dan weer stugge UTP. Vervolgens leg ik daar nog een switch neer waar de rest van de media troep mee aangesloten wordt.

Welk materiaal:
Aangezien we de meeste kabels direct netjes gaan wegwerken in een gootje lijkt het me handig om meteen goede kwaliteit neer te leggen die toekomstbestendig is. Geld speelt geen grote rol, aangezien het inrichten en verbouwen sowieso al veel geld gaat kosten. Ik zit zelf aan CAT 6 te denken:


4x keystone jack (voor in de wdc's) (https://www.netwerkwinkel...less-E-20070-p_10793.html)

4 x face plaat 1x RJ45 (https://www.netwerkwinkel...k-Wit-PAWA-1-p_17675.html)

4 x opbouwbak (https://www.netwerkwinkel...laat-Wit-PAWO-p_3403.html)


15 meter cat6
(https://www.netwerkwinkel...g-50m-EM6U-50-p_2592.html)

of

15 meter cat6a
(https://www.netwerkwinkel...er-99979-100-p_10879.html)


De gele kabeltjes koop ik gewoon los met connectors er al aan. De kabel die van router naar wdc in slaapkamer gaat zal ook meteen goed materiaal moeten zijn (wordt ook weggewerkt) maar de rest boeit niet zo, kan je altijd weer wisselen...


Vragen:
Ten eerste, feedback! Is mijn oplossing goed gekozen of kan ik dingen handiger doen?

Verder vraag ik me af in hoeverre dat de (zeer dunne) muur tussen slaapkamer 2 en woonkamer voor problemen kan zorgen? De twee wdc's zitten misschien 30cm uit elkaar (dikker is die muur niet). Het zijn natuurlijk geen actieve componenten dus het lijkt me dat dat niet voor problemen zorgt?

En is het nog een voordeel om voor cat6A of zelfs cat7 te gaan?

Alvast bedankt voor de feedback!

[GerkeP]

Ik zou zeker gaan voor minimaal 2 kabels, want iptv komt er steeds meer en dat is vaak ook gescheiden van je overige netwerkverkeer

[FreakNL]

Dat kwam ik ook al ergens tegen.

In principe is het natuurlijk mogelijk om alles dubbel uit te voeren, maar mijn ouders blijven hoogstwaarschijnlijk heel hun leven bij UPC, en dan vraag ik me af of dat werkelijk nodig is? Of gaat dat ook ooit naar IP-TV?

[GerkeP]

FreakNL schreef op dinsdag 18 september 2012 @ 11:26:
Dat kwam ik ook al ergens tegen.

In principe is het natuurlijk mogelijk om alles dubbel uit te voeren, maar mijn ouders blijven hoogstwaarschijnlijk heel hun leven bij UPC, en dan vraag ik me af of dat werkelijk nodig is? Of gaat dat ook ooit naar IP-TV?

Ook UPC en Ziggo zullen overgaan naar IPTV, dat is uiteindelijk toch noodzaak als je nu ziet dat ze een groot deel van de bandbreedte op de coax al kwijt zijn aan de HD kanalen. Over een paar jaar hebben we 4K resoluties en dan is de coax niet meer toereikend om al die streams op de huidige manier door te geven. Bij IPTV hoeft alleen de stream die je aanvraagt maar over de coax. Ik zie die kabelboeren nog niet alle coaxaansluitingen bij de abonnees vervangen door glas

[FreakNL]

Okay, even voor de duidelijkheid, alleen de stream die je aanvraagt over coax? Dan bedoel je de coax buiten de woning toch?

Als ik het goed begrijp zou je dan (als UPC overgaat in de toekomst) in je meterkast je endpoint krijgen en dan (ipv interne coax naar tv/mediabox) via UTP naar je mediabox moeten gaan?

Offtopic:
Ik zie een hoop uitdagingen voor een hele hoop mensen dan En een booming business voor MoCa Er zijn tig mensen die geen UTP naar de TV hebben liggen maar wel COAX en waar het ook lastig is om (in een bestaande woning) ineens wel UTP te trekken.

[GerkeP]

FreakNL schreef op dinsdag 18 september 2012 @ 11:33:
Okay, even voor de duidelijkheid, alleen de stream die je aanvraagt over coax? Dan bedoel je de coax buiten de woning toch?

Als ik het goed begrijp zou je dan (als UPC overgaat in de toekomst) in je meterkast je endpoint krijgen en dan (ipv interne coax naar tv/mediabox) via UTP naar je mediabox moeten gaan?

Offtopic:
Ik zie een hoop uitdagingen voor een hele hoop mensen dan En een booming business voor MoCa Er zijn tig mensen die geen UTP naar de TV hebben liggen maar wel COAX en waar het ook lastig is om (in een bestaande woning) ineens wel UTP te trekken.

Dat probleem had ik dus ook. Ik ben over naar glas en heb naast DVB-C nu ook IPTV. In de praktijk kijken wij alleen maar IPTV. In eerste instantie met Devolo, maar na de aanschaf van een settopbox met opnamefunctionaliteit moest ik toch echt over naar een vaste kabel.

[Sr_Ogel]

FreakNL schreef op dinsdag 18 september 2012 @ 11:33:
Okay, even voor de duidelijkheid, alleen de stream die je aanvraagt over coax? Dan bedoel je de coax buiten de woning toch?

Als ik het goed begrijp zou je dan (als UPC overgaat in de toekomst) in je meterkast je endpoint krijgen en dan (ipv interne coax naar tv/mediabox) via UTP naar je mediabox moeten gaan?

Offtopic:
Ik zie een hoop uitdagingen voor een hele hoop mensen dan En een booming business voor MoCa Er zijn tig mensen die geen UTP naar de TV hebben liggen maar wel COAX en waar het ook lastig is om (in een bestaande woning) ineens wel UTP te trekken.

IPTV van Ziggo gaat gewoon over de coax door het huis naar de televisie. Het enige verschil is dat voor het on demand gedeelte er ook een internetmodem in de decoder zit.

[Vince22]

Dit topic spreekt me erg aan omdat ik net een ander huis heb gekocht en al lang een 10" patchkast mooi vind in de meterkast. Netjes alles afpatchen en muurcontactdozen maken is al jaren een droom van me.
@Jarlian bedankt voor je foto's, hoop dat je ze voorlopig niet van photobucket afhaalt zodat ik ze nog even als inspiratie kan gebruiken.. Ik vraag me alleen af hoe je daar met een NAS gaat wegkomen in die patchkast. Ik heb zelf een Synology DS209 +II maar ik vraag me af of ik alles passend ga krijgen in zo'n patchkastje.
Wordt vervolgd!

[ThinkPad]

Crosspost uit; Pas op voor slechte/inferieure Cat5e/6 netwerkkabels

ThinkPadd schreef op zondag 28 oktober 2012 @ 10:37:
Waar kun je trouwens voor een goede prijs losse RJ45 stekkers kopen? En dan wel een beetje kwalitatief goede, zodat niet na de eeerste keer inpluggen het lipje afbreekt

Zijn deze AMP connectoren van Dealextreme een goed idee, of kan ik die beter links laten liggen?
http://dx.com/p/amp-rj45-...etail-box-set-2675?item=1

[CyBeR]

Aan connectoren valt niet veel mis te gaan. Dat lipje breekt toch wel een keer af, al koop je stekkers van 30 euro per stuk.

[ Voor 48% gewijzigd door CyBeR op 28-10-2012 10:51 ]

[RGG]

Je kunt ter bescherming nog wel zoiets kopen.

UTP beschermkapje
https://www.4u-tech.nl/in...rticle&aid=118571&lang=NL

[ Voor 16% gewijzigd door RGG op 31-10-2012 13:52 ]

[Mr_gadget]

Roelf558 schreef op woensdag 31 oktober 2012 @ 13:51:
[afbeelding]
Je kunt ter bescherming nog wel zoiets kopen.

UTP beschermkapje
https://www.4u-tech.nl/in...rticle&aid=118571&lang=NL

Die hebben ze bij Dealextreme ook voor een fractie van de prijs:
http://dx.com/p/rj45-cabl...-piece-pack-129997?item=1
Maar daardoor wordt losttrekken weer meer fijn doordat het plastic niet heel soepel is.

[GioStyle]

Vince22 schreef op vrijdag 26 oktober 2012 @ 00:22:
Dit topic spreekt me erg aan omdat ik net een ander huis heb gekocht en al lang een 10" patchkast mooi vind in de meterkast. Netjes alles afpatchen en muurcontactdozen maken is al jaren een droom van me.
@Jarlian bedankt voor je foto's, hoop dat je ze voorlopig niet van photobucket afhaalt zodat ik ze nog even als inspiratie kan gebruiken.. Ik vraag me alleen af hoe je daar met een NAS gaat wegkomen in die patchkast. Ik heb zelf een Synology DS209 +II maar ik vraag me af of ik alles passend ga krijgen in zo'n patchkastje.
Wordt vervolgd!

Die nas kan je toch gewoon op dat patchkastje zetten? Problem solved lijkt me.

[Vince22]

GioStyle schreef op woensdag 31 oktober 2012 @ 15:16:
[...]
Die nas kan je toch gewoon op dat patchkastje zetten? Problem solved lijkt me.

NAS, switch, patchpaneel, ziggo modem, router, spanningsslof.. wordt wel een warm krap hokkie iig
Ik zie in de pics trouwens een cisco modem liggen.. Mazzel daarvan is dat een modem/wifirouter is, mijn ubee heeft nog steeds mn router erbij nodig.
Eens kijken wat ziggo zegt als ik om wil ruilen.

[ Voor 24% gewijzigd door Vince22 op 31-10-2012 15:42 ]

[GioStyle]

Vince22 schreef op woensdag 31 oktober 2012 @ 15:38:
[...]

NAS, switch, patchpaneel, ziggo modem, router, spanningsslof.. wordt wel een warm krap hokkie iig
Ik zie in de pics trouwens een cisco modem liggen.. Mazzel daarvan is dat een modem/wifirouter is, mijn ubee heeft nog steeds mn router erbij nodig.
Eens kijken wat ziggo zegt als ik om wil ruilen.

Ik heb een 10" patchkast in de meterkast staan van 6U hoog met daarin: 1 stekkerblok, 1 switch, 2 patch panels, 1 lade met Ziggo modem. Router ernaast gezet om draadloos maximaal bereik te halen.

Heb nu in huis 24 aansluitingen; in elke kamer 2 of 4 aansluitingen.

Beetje zelfde verhaal als jou; modem is modem en geen router/modem.

[ Voor 4% gewijzigd door GioStyle op 31-10-2012 15:58 ]

[Ddevries]

Vince22 schreef op woensdag 31 oktober 2012 @ 15:38:
[...]

NAS, switch, patchpaneel, ziggo modem, router, spanningsslof.. wordt wel een warm krap hokkie iig
Ik zie in de pics trouwens een cisco modem liggen.. Mazzel daarvan is dat een modem/wifirouter is, mijn ubee heeft nog steeds mn router erbij nodig.

Al die apparatuur is wel goed te doen, hoor. Alleen de Ubee van Ziggo wordt flink warm. De rest valt mee.
Wel heb ik plankjes gemaakt in de meterkast, i.p.v. een patchkast. Het leek mij dat dit de luchtstroom ten goede zou komen:



In een schema:

[smeerbartje]

Zit er goed uit zeg!

[Bartjezz]

Alleen zonde dat er niet een laatste patchsnoertje vanuit je gigabit switch naar poort 6 van je patchpaneel gaat Nu moet je nog steeds blijven omsteken als je je 2e aansluiting in slaapkamer 3 wilt gebruiken

[Ddevries]

Bartjezz schreef op donderdag 01 november 2012 @ 08:57:
Alleen zonde dat er niet een laatste patchsnoertje vanuit je gigabit switch naar poort 6 van je patchpaneel gaat Nu moet je nog steeds blijven omsteken als je je 2e aansluiting in slaapkamer 3 wilt gebruiken

Ja, de patchkabels waren op

Maar vooralsnog heb ik in de slaapkamer maar één netwerkapparaat (mediaspeler), dus een patchkabel heeft (nog) geen nut.

[ThinkPad]

Waarmee heb je die tekening gemaakt Ddevries?

[Ddevries]

ThinkPadd schreef op donderdag 01 november 2012 @ 10:55:
Waarmee heb je die tekening gemaakt Ddevries?

Word

Is best wat werk, maar het resultaat vond ik wel aardig.

[Jarlian]

Vince22 schreef op vrijdag 26 oktober 2012 @ 00:22:
@Jarlian bedankt voor je foto's, hoop dat je ze voorlopig niet van photobucket afhaalt zodat ik ze nog even als inspiratie kan gebruiken.. Ik vraag me alleen af hoe je daar met een NAS gaat wegkomen in die patchkast. Ik heb zelf een Synology DS209 +II maar ik vraag me af of ik alles passend ga krijgen in zo'n patchkastje.
Wordt vervolgd!

Graag gedaan. Ik heb de router inmiddels bovenop de patchkast gezet voor verbeterde wifi ontvangst. Als ik plankjes zou opschuiven heb ik ongeveer 3 plankruimtes voor een NAS. Ben er nog niet aan toegekomen eentje aan te schaffen maar je hebt ook kleinere ;-) Voor mij moet een NAS wel in de patchkast passen. Als ooit gebruik wil maken van IP camera's wil ik de dataopslag ervan wel enigzins afgeschermd hebben.

Ow en voor wie schema's wil maken; MS Visio (Office)

[smeerbartje]

http://www.gliffy.com

[ThinkPad]

Er was in een van deze topics iemand die een Duitse webshop had waar ze voor scherpe prijzen netwerkmateriaal te koop hadden (wandcontactdozen, patchstroken etc). Weet iemand die site nog? Kan hem met de zoekfunctie helaas niet meer terugvinden

[CyBeR]

Zo dat gaat ergens heen.

[Verwijderd]

Voor dat korte stukje had je die POE adapter net zo goed in de verpakking kunnen laten..

Of zat er geen 220 adapter bij de AP.?

[CyBeR]

Verwijderd schreef op dinsdag 06 november 2012 @ 23:16:
Voor dat korte stukje had je die POE adapter net zo goed in de verpakking kunnen laten..

Of zat er geen 220 adapter bij de AP.?

Dat laatste

[racnor2]

ThinkPadd schreef op dinsdag 06 november 2012 @ 11:41:
Er was in een van deze topics iemand die een Duitse webshop had waar ze voor scherpe prijzen netwerkmateriaal te koop hadden (wandcontactdozen, patchstroken etc). Weet iemand die site nog? Kan hem met de zoekfunctie helaas niet meer terugvinden

http://www.elektronica-online.nl ?

voor zover ik weet zitten ze alleen niet in Duitsland. Maar zijn wel goedkoop

[ Voor 8% gewijzigd door racnor2 op 07-11-2012 21:07 ]

[FatalError]

ThinkPadd schreef op dinsdag 06 november 2012 @ 11:41:
Er was in een van deze topics iemand die een Duitse webshop had waar ze voor scherpe prijzen netwerkmateriaal te koop hadden (wandcontactdozen, patchstroken etc). Weet iemand die site nog? Kan hem met de zoekfunctie helaas niet meer terugvinden

http://www.lets-sell.info/

CyBeR schreef op dinsdag 06 november 2012 @ 21:56:
[afbeelding]

Zo dat gaat ergens heen.

Juniper SRX? Mooi spul!

Mijn eigen meterkast, ook met Juniper SRX :


Eigenlijk moet ik nog wat aan kabelmanagement doen...
Ik zal nog een visio tekening maken o.i.d.
Wat je ziet:
-linux servertje
-cat6 patchpaneel naar diverse aansluitingen in huis
-Juniper SRX210 router
-Netgear GS110TP switch met PoE, welke de Netgear GS108Tv2 voedt die in de woonkamer hangt
-Youless wattmeter
-glasvezelkastje (net buiten beeld)

In de woonkamer staat een Intel Atom bakje met RouterOS waar 3 802.11N wifi kaartjes zitten: 2 kaartjes voor 2.4 en 5GHz wifi in huis en 1 voor 5GHz wifi naar een buurman.
Daar doen we OSPF overheen voor routeren en VPLS zodat ik met zijn of hij met mijn IPTV abonnement mee kan snoepen

[ Voor 61% gewijzigd door FatalError op 07-11-2012 22:46 ]

[Jarlian]

Leuk dat dit topic weer wat activiteit heeft. Leuke pics ppl!

FatalError schreef op woensdag 07 november 2012 @ 21:59:
Eigenlijk moet ik nog wat aan kabelmanagement doen...

Kwestie van kortere kabels icm met wat gootjes. En anders meer planken monteren ipv alles aan de wand? Moest lachen om de plankbeugel haaks op de hoek van je computerplank. Maarja, het blijft een meterkast...

[ThinkPad]

racnor2 schreef op woensdag 07 november 2012 @ 20:45:
[...]


http://www.elektronica-online.nl ?

voor zover ik weet zitten ze alleen niet in Duitsland. Maar zijn wel goedkoop

Nee die was het niet helaas.

FatalError schreef op woensdag 07 november 2012 @ 21:59:
[...]


http://www.lets-sell.info/


[...]

Die was het inderdaad! Dankjewel! Scheelt echt flink met Nederland, 3,45 voor een CAT6 wanddoosje, terwijl die hier in Nederland tegen de 9 euro weggaan.

Ziet er goed uit trouwens die meterkast. Alleen de overlengte van de kabels zou je nog weg kunnen werken door ze op maat te knippen en dan zelf even nieuwe stekkertjes eraan te knijpen. Heb ik hier ook gedaan. Tussen modem <-> router, en router <-> switch heb ik kabeltjes zitten van 10cm Ruimt lekker op

[ Voor 19% gewijzigd door ThinkPad op 08-11-2012 07:41 ]

[bitshape]

FatalError schreef op woensdag 07 november 2012 @ 21:59:
http://www.lets-sell.info/

Bedankt voor de link naar deze shop, maar rest mij wel een vraag:

Heeft iemand al ervaring met de Cat.7 S/FTP kabel die hier aangeboden wordt?

Kabeldurchmesser: 7mm (pro Kabel)
Leiterdurchmesser: 0,56mm (AWG23)
1000MHz

Ik wil deze kabel (de Duplex versie) door een 3/4 (o:19mm i:16mm) pvc-buis trekken met talkpoeder. De kabel is volgens de website 7mm doorsnede (duplex dus 14mm-15mm).
Dus als iemand info of tips/ervaring heeft met deze kabel of het trekken van 2 dikke s/ftp kabels door 3/4pvc, hoor ik dat graag.

[CyBeR]

FatalError schreef op woensdag 07 november 2012 @ 21:59:
[...]


http://www.lets-sell.info/


[...]


Juniper SRX? Mooi spul!

Mijn eigen meterkast, ook met Juniper SRX :
[afbeelding]

[..]
-Juniper SRX210 router

Hmm die van jou is wel net iets vetter dan de mijne Jij hebt meer dan 100mbit aan internet zeker? Uit m'n hoofd is de 210 de goedkoopste met gigE poorten.

[ Voor 5% gewijzigd door CyBeR op 09-11-2012 14:10 ]

[painkill]

Jarlian schreef op dinsdag 26 juni 2012 @ 16:02:
[...]


Is dat zo? Ik zie nergens dat het alleen om foto's moet gaan. Kennelijk ben je drukker met de IWAB spelen dan het topic te lezen... dit gaat om routers die passen in een 10 inch patchkast die in mijn meterkast komt te hangen. Dat gaat over afwerking. En om te voorkomen dat ik mensen een router laat aanschaffen die er niet in past, rectificeer ik even mijn vorige post (met plaatjes)

zie hier: Jarlian in "Het grote topic voor nette lan afwerking thuis deel 3"

Voor de mensen die het wel waarderen; Dit is de meterkast zoals de aannemer hem oplevert. Ik ben bang dat ik de PVC tot aan het stopcontact moet af gaan knippen omdat linksonder de UPC aansluiting een patchkast in de weg zou kunnen gaan zitten.
[afbeelding]

Ik had gelijk vanaf boven al een kabelgoot gebruikt, misschien een persoonlijke keuze, maar het scheelt nogal qua ruimte en gemak. En aangezien jij er ook een kabelgoot hebt gemaakt is mijn idee nog niet eens zo raar

[RobbyTown]

ThinkPadd schreef op dinsdag 06 november 2012 @ 11:41:
Er was in een van deze topics iemand die een Duitse webshop had waar ze voor scherpe prijzen netwerkmateriaal te koop hadden (wandcontactdozen, patchstroken etc). Weet iemand die site nog? Kan hem met de zoekfunctie helaas niet meer terugvinden

http://www.premium-cable.de/ daar heb ik mijn opbouwdoosjes gehaald (bij x bedrag gratis verzend )

[Jimbolino]

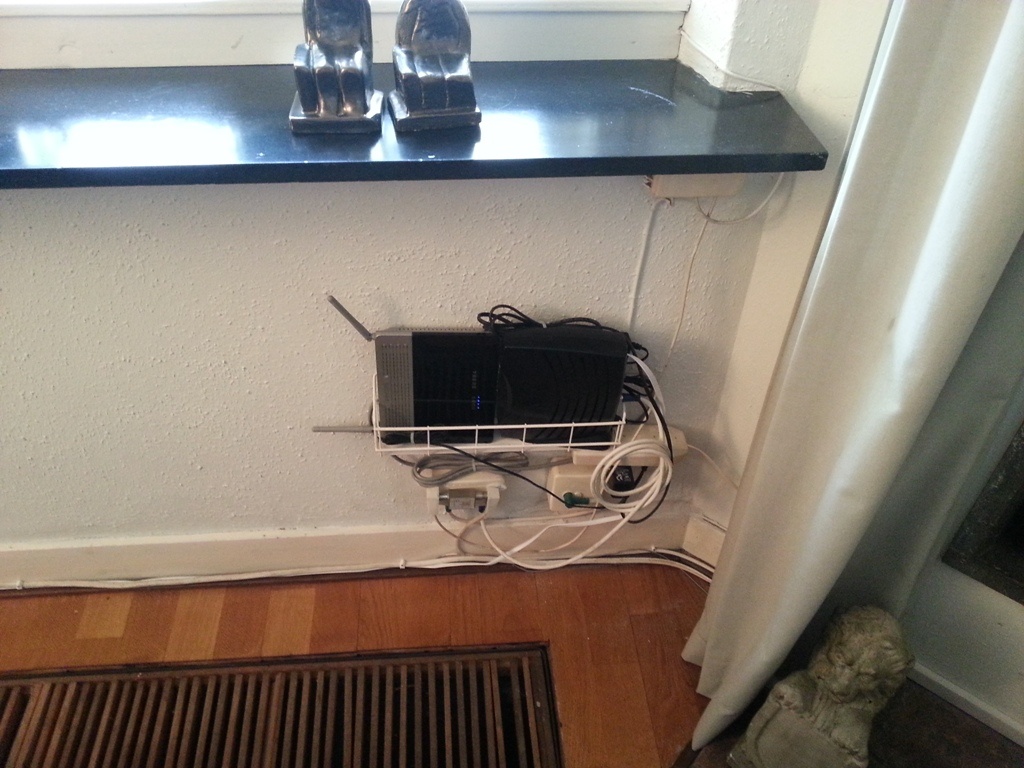

Laatst vroeg een kennis of ik even de dradenboel wat kon ordenen.
Ze kwam zelf met het idee om een oud kruidenrekje van ikea te gebruiken.
Vond het wel een slimme oplossing, omdat het niks kost, en geen gatenkaas van de muur maakt.

- 1 gaatje in de muur geboord (andere zat er al van het vorige modem)
- totaal hooguit 30 min werk

resultaat: alle kabeltjes van de vloer

[Smurf]

Leuk topic, alleen jammer dat ik hier pas 3 jaar na mijn verhuizing achterkom. Had hier zeker nog wel wat tips uit kunnen halen.
Moet toch ook maar eens alles netjes vast gaan zetten als ik de foto's hier zo zie. Dat staat al tijden op de planning, maar tot vandaag staat het hele spul nog steeds op 1 stapel.

[FatalError]

CyBeR schreef op vrijdag 09 november 2012 @ 14:10:
[...]
Hmm die van jou is wel net iets vetter dan de mijne Jij hebt meer dan 100mbit aan internet zeker? Uit m'n hoofd is de 210 de goedkoopste met gigE poorten.

Nee, ik heb 50/50 momenteel. Echter de wifi naar de buurman wordt ook door dit ding gerouteert. Die wifi verbinding haalt ongeveer 160 mbit/s, en mogelijk krijgt deze binnenkort een upgrade dat hij nog iets meer gaat halen.

[Kanter]

bitshape schreef op vrijdag 09 november 2012 @ 14:07:
[...]

Bedankt voor de link naar deze shop, maar rest mij wel een vraag:

Heeft iemand al ervaring met de Cat.7 S/FTP kabel die hier aangeboden wordt?
[afbeelding][afbeelding]
[...]


Ik wil deze kabel (de Duplex versie) door een 3/4 (o:19mm i:16mm) pvc-buis trekken met talkpoeder. De kabel is volgens de website 7mm doorsnede (duplex dus 14mm-15mm).
Dus als iemand info of tips/ervaring heeft met deze kabel of het trekken van 2 dikke s/ftp kabels door 3/4pvc, hoor ik dat graag.

Het deze kabel ook gebruikt voor het bekabelen. Zoals je ziet op de foto zitten ze aan elkaar maar je kunt ze eenvoudig lostrekken mochten twee kabels echt niet passen. Ik heb met veel moeite twee kabels in een pvc buis gekregen. Wel zonder talkpoeder of wat dan ook. Als je veel bochten hebt dan red je twee kabels denk ik niet.

[GioStyle]

Jimbolino schreef op zaterdag 10 november 2012 @ 05:27:
Laatst vroeg een kennis of ik even de dradenboel wat kon ordenen.
Ze kwam zelf met het idee om een oud kruidenrekje van ikea te gebruiken.
Vond het wel een slimme oplossing, omdat het niks kost, en geen gatenkaas van de muur maakt.

- 1 gaatje in de muur geboord (andere zat er al van het vorige modem)
- totaal hooguit 30 min werk

resultaat: alle kabeltjes van de vloer
[afbeelding]

Ik zie een mooie plint, waarom gaan de kabels daar niet achter?

[MikeOO]

GioStyle schreef op zondag 11 november 2012 @ 11:21:
[...]


Ik zie een mooie plint, waarom gaan de kabels daar niet achter?

Dat soort plinten kun je niet verwijderen maar zitten vast aan de muur. Oude huizen hadden die vroeger altijd. Zelf heb ik ook het hele huis met dit soort. Je moet dan met een losse plint gaan werken die er overheen past. Helaas zijn deze steeds lastiger te krijgen. Paar jaar terug kon je deze in elke bouwmarkt aanschaffen maar tegenwoordig moet je goed zoeken en hopen dat je nog iets kunt vinden.

[RaZ]

Ruk die plakplint van het laminaat af. Die zijn 2,5cm breedt, haal een randje laminaat weg zodat je 1,5cm ruimte hebt tussen de muur en het laminaat. Kabels er in. Plintje terug plakken.

Is niet zo moeilijk hoor

[CyBeR]

RaZ schreef op zondag 11 november 2012 @ 11:37:
breedt

Anyway je zou ook een gleufje in die plint kunnen (laten) frezen. Of 'm gewoon eraf rukken en vervangen door een holle plint.

[RobbyTown]

Door een herindeling van mijn kamer is de oude opstelling afgebroken en verplaatst naar de zolder.

Hier onder foto's van de aanleg naar de zolder / het huidige netwerk . Foto's zijn dit keer met mobiel gemaakt, helaas iets mindere strakkere kwaliteit dan de vorige post.


Hergebruik kabels en in de hoek de kabels naar de zolder lopen



Kabels en een stevig rack van de Gamma/Praxis/Formido/.... Deze heb ik wel wat moeten modden omdat het rek net te hoog was om hem zo ver naar rechts te krijgen.


Opbouwdoosjes + stekkerdoos @kamer


Kabels mooi wegwerken in de goot


Veeeel kabels doggen


Klaar met doggen


De opstelling!

Wat zien we allemaal?
- Wand patch kast met verlichting
- Cat6 opbouw doosje
- UPS (APC Backup ES 700)
- Zywall Firewall
- HP switch
- Synology DS1812P
- AP van TP-link (bekijk de review) (die zie je net niet maar hangt een beetje links boven op zolder)

Netwerk opstelling op de tekening.

[ Voor 12% gewijzigd door RobbyTown op 01-12-2012 11:20 ]

[smeerbartje]

Goed bezig, swa!

[Aardwolf]

Mooi man, dik voor mekaar! Alleen hoezo is de zolder nu het centrale punt geworden en niet de meterkast oid... te weinig plek? Wel mooie oplossing met dat stalen opbergrek, vrij goedkope oplossing mits je het ook hebt gehaald tijdens de aanbieding (normaal idioot veel 43 euro ipv 25 in de aanbieding).

[RobbyTown]

De meterkast heeft weinig ruimte (ben jaloers op sommige die echt een ruime meterkast hebben).
Een kabelhaspel en een paraplu kan erin en dan zit de meterkast vol (oude huizen). Los daarvan, komt het internet binnen in de woonkamer. Nu is het van modem naar centraal punt 1 rechte kabel omhoog.

@rek ja dat heb in de actie gekocht (zijn bijna om de week in de actie ) echt een stevig rek, andere helft nog doorverkocht . Kon ik nergens kwijt.

[Paul]

Sowieso mag je eigenlijk vrijwel niks in de meterkast opbergen. Een modem of accesspoint gaat nog wel maar met allemaal servers en NAS-devices etc etc wordt het al snel erg vol. Nu hangen de bezoekers van dit topic het allemaal wel redelijk netjes weg, maar toch...

http://www.energieveilig.nl/meterkast/inspectie_en_onderhoud

[Double J]

Ik heb dit topic een jaartje geleden al volledig doorgenomen omdat ik een mooie netwerk-afwerking thuis wel heel erg leuk vind. Er staan in dit topic een aantal zeer mooie afwerkingen!
Op deze pagina spreekt Jarlian's afwerking mij wel heel erg aan, mooi gedaan!

Wij hebben een nieuw huis gekocht en daar wil ik ook mijn LAN goed gaan afwerken.
Het fijne is dat ik uit dit topic al ontzettend veel heb opgestoken over inbouwen, meterkast, stugge/flexibele kabels etc. Maar ik heb een vraagje over wand/inbouw dozen.

Je komt ook in dit topic verschillende wanddozen tegen. Je hebt namelijk volledige inbouwdozen, zoals deze



of deze



.....
Maar je komt bijvoorbeeld ook de oplossing tegen dat iemand kiest voor een keystone jack



met draagring en afdek(centraal)plaatje



Wat is nu eigenlijk beter? En wat zijn de precieze verschillen?

Vaak zit er op die echte inbouwdozen een trekkracht-beveiliging en op zo'n jack niet, toch?
En je hebt bij die inbouw altijd LSA montage gereedschap nodig?
En bij jack soms ook, maar soms ook tool-less, begrijp ik de verschillen dan goed?

Is inbouw altijd beter? Want vaak is het wel een stuk duurder...

[CyBeR]

Die bovenste is gewoon volledig afgeschermd.

Verder maakt 't redelijk weinig uit. Keystones zijn handiger omdat ze modulair zijn; als je wilt upgraden van cat5e naar cat6a hoef je alleen maar de keystones te vervangen.

[RobbyTown]

Vaak zit er op die echte inbouwdozen een trekkracht-beveiliging en op zo'n jack niet, toch?

Geen idee, zegt mij zo niets.

En je hebt bij die inbouw altijd LSA montage gereedschap nodig?

Ja, je hebt LSA nodig (dogger, puchdown tool) mijne heb ik bij netwerkwinkel gekocht, rond een 10tje, merkloos.

En bij jack soms ook, maar soms ook tool-less, begrijp ik de verschillen dan goed?

Ja die zijn er. De tool-less versie is iets duurder. Wat handiger gewerkt geen idee. Ben alleen met tools gewend .

Is inbouw altijd beter? Want vaak is het wel een stuk duurder...

Tja beter beter.... Inbouw is gewoon mooier en dat betaal je een beetje (het is wel iets meer gefrot met aansluiten). Verder is de vraag. Inbouw is mooi, moet je het wel goed aanpakken en nooit meer verleggen, dat kan ik nu nog wel. Zelfde als een stopcontact, die verleg je ook niet meer aangezien dat ingebouwd zit .

[CyBeR]

Let wel, beide getoonde varianten zijn voor inbouw óf opbouw. Ligt eraan waar je 't in stopt

[fast-server]

vandeMeulenhof,

Je hebt het best netjes gedaan echter zie ik 1 probleem, je kruist strak langst de UTP kabels met je netsnoer.
Als je dan toch kruist dan kun die goot beter aan de rechterkant van de UTP goot zetten en dan over de goot kruisen.

Op de huidige manier gooi je alle bitjes door elkaar (door het magnetisch veld van de netspanning )

[Paul]

Op een haaks kruisende verbinding waar een ampère of 4 over loopt álle bitjes door elkaar gooien?

Als je 20 meter parallel loopt met een 64A krachtkabel, dan ga je het wel merken (maar dan zie je over het algemeen in afgescheiden vakken in de metalen kabelgoot, dus dan heeft het alsnog geen invloed), maar om de invloed hier te zien heb je een behoorlijk duur apparaat nodig. Op de ethernetverbinding gaat het in ieder geval geen invloed hebben; juist om niet zo panisch te hoeven doen hebben ze differentiële signalen en twisted pair uitgevonden

[ Voor 12% gewijzigd door Paul op 07-12-2012 09:05 ]

[ElCondor]

Nieuwbouw huis, dus lekker aan het klussen geslagen:

Extra WCD in mijn meterkast voor de internet verbinding.


Patchpaneeltje aangelegd van waaruit alles door het hele huis heen gaat.

Servers komen boven op zolder, op een eigen groep en dan nog een of twee AP voor WiFi door het hele huis heen.

Meer foto's volgen nog.

[ThinkPad]

Nieuwbouwhuis is ideaal! Dan kan je inderdaad mooi eigen groepje voor servers e.d. aanleggen.

[RobbyTown]

fast-server schreef op donderdag 06 december 2012 @ 21:28:
vandeMeulenhof,

Je hebt het best netjes gedaan echter zie ik 1 probleem, je kruist strak langst de UTP kabels met je netsnoer.
Als je dan toch kruist dan kun die goot beter aan de rechterkant van de UTP goot zetten en dan over de goot kruisen.

Op de huidige manier gooi je alle bitjes door elkaar (door het magnetisch veld van de netspanning )

Dat klopt, zat ik ook mee te hannesen, alleen als ik de netsnoer rechts doet dan kruist hij zichtbaarder over de UTP kabel. Oogt weer niet mooi .

Buisisolatie om de netsnoer zal dat al voldoende zijn?

Heb weinig last van storing of traag netwerk.

[Jarlian]

Double J schreef op donderdag 06 december 2012 @ 17:18:

Op deze pagina spreekt Jarlian's afwerking mij wel heel erg aan, mooi gedaan!

Wat is nu eigenlijk beter? En wat zijn de precieze verschillen? Is inbouw altijd beter? Want vaak is het wel een stuk duurder...

Thanks! Mijn opvatting is dat dit soort klussen vaak eenmalig zijn. Volgens mij moet je dan zo min mogelijk doen aan kostenbesparing, uiteraad alles wel binnen wat redelijk is maar ik zou er niet te flink op bezuinigen. Na mijn projectje een half jaar in gebruik te hebben genomen, kan ik nu al zeggen dat ik in alle vertekken meer dan voldoende aansluitingen heb geplaatst. Alleen bij de TV waren 2 aansluitingen wat karig maar dat is niets wat een wifi TV of de loze leiding niet op kan lossen. Door de grote hoeveelheid aansluitingen is het verplaatsen van een telefoon ook simpel. Voor wat betreft je keuze van inbouw of opbouw denk ik dat het meer om afwerking gaat dan dat het iets met kwaliteit te maken heeft. Praktisch gezien ben ik gewoon erg blij met inbouw want zo kun je nog eens een meubel voor een ongebruikte netwerkdoos plaatsen. Uit ervaring kan ik ook zeggen dat je op een gegeven moment echt moet stoppen met nadenken en plannen, en moet beginnen met uitvoeren. Ik heb lang mijn hersens gebroken over waar schakelaars, contacten en netwerkpoorten moesten komen zitten maar uiteindelijk moet je gewoon een keer een knoop doorhakken.

Succes met je project! Ik ben benieuwd naar het resultaat!

[fast-server]

vandeMeulenhof schreef op vrijdag 07 december 2012 @ 12:46:
[...]

Dat klopt, zat ik ook mee te hannesen, alleen als ik de netsnoer rechts doet dan kruist hij zichtbaarder over de UTP kabel. Oogt weer niet mooi .

Buisisolatie om de netsnoer zal dat al voldoende zijn?

Heb weinig last van storing of traag netwerk.

Als je nergens geen last van hebt dan kun je het laten zitten. Je kan ook afgeschermde stekkerdozen en kabel etc kopen.

Ik had hier zelf last van de wasmachine en de TL verlichting (geen elektronische trafo's)
Ben zelf nu alles 1 voor 1 aan het omzetten naar CAT7 S/FTP. 1200MhZ ( kan 100GbE aan ) dan heb ik er sowieso geen last meer van.

Ik had het goedkoper kunnen oplossen echter liep ik ook tegen de limiet van CAT5E aan, ik dacht laat ik het dan maar meteen goed doen en alles Cat. 6A/Class EA afwerken.
Heb geen zin om iedere paar jaar weer te klooien, hoef straks alleen een keer mijn Cat. 6A/Class EA keystones te vervangen.

Zal binnenkort wel eens een paar foto's posten

[timmie1]

Allen,

sinds kort het aantal ethernetondersteunde apparaten uitgebreid en internetsnelheid opgekrikt.
Aangezien het interne netwerk deze snelheid ook eigenlijk niet meer aankan, ben ik op zoek naar een nieuwere, betere manier om mijn netwerk in te richten.

Het is zowieso al noodzakelijk, mijn ping in stabiel tussen 220/250 ms en de snelheid wordt allang niet meer gehaald. De utp vanaf modem ondersteunt ook geen gigabit, aansluitingen zijn er meerdere keren afgegaan en aangemaakt en de de data loopt er dus ook niet soepeltjes meer doorheen. Ook kan ik met mijn LCD-tv films van de NAS niet goed afspelen omdat de snelheid tussen de 2 Netgear homeplugs te laag is...

De situatie nu:

In de woonkamer komt kabel binnen, coaxkabeltje van 10 cm met DOCSIS 3.0 modem.
Vanaf de modem loopt er een erg lange utp (cat 4?) door heel het huis heen (ik schat zo'n 35-40 meter) naar de achterste kamer. In de achterste kamer: Eerste Sitecom gigabit router met 4 aansluitingen waaraan 1 pc, 1 laptop óf Speedtouch-modem (afhankelijk tijd en situatie), 1 netwerkprinter en 1 Buffalo Cloudstation NAS. Allen zijn verbonden met cat 5e/6 utpkabels. Vanaf de Sitecom óf Speedtouch loopt een utp-kabel naar een Netgear 85 mbps homeplug, de andere homeplug zit weer in de woonkamer waar mijn LCD-tv staat. Ik was ook van plan om met 14mbps homeplugs een aansluiting in een bijgebouw te maken maar omdat dit al slecht is, heb ik het nog niet gedaan.

DUS:

Wat kan ik doen om deze situatie te verbeteren?

Alvast bedankt!
