@Inanc: Wat voor een USB > RS-232 converter heb je gebruikt, meestal werken zulke programmers toch niet met een converter?

quote:

Gevallen schreef op dinsdag 13 mei 2008 @ 18:50:
@Inanc: Wat voor een USB > RS-232 converter heb je gebruikt, meestal werken zulke programmers toch niet met een converter?

Hij werkt dus (nog) niet helemaal. Ik ga het schema even helemaal doorlopen. Ik gebruik deze converter http://www.dealextreme.com/details.dx/sku.5859 Heeft tot nu toe met alles gewerkt wat ik heb getest. (o.a. Data kabel naar FON router & infrarood ontvanger)
Is gebasseerd op de Prolific PL2303 chipset

Ok, maar ik bedoelde dat je met zo´n converter meestal de RTS & CTS lijnen niet kunt gebruiken, die zulke programmers wel gebruiken. (Voor o.a. clock geloof ik.) Maar als je wel kunt uitlezen is dat het probleem niet... MCLR spanning hoog genoeg? (Die moet 13V zijn, weet niet meer op welke pin, moet je even opzoeken. Het probleem is namelijk dat daar de spanning op de seriële poort voor ge/misbruikt wordt, en bij veel laptops converters is die spanning niet zo hoog en werkt het dus niet.) Op CO staat ook een progger met externe voeding, die heeft dat probleem niet.

Of natuurlijk gewoon een (galva-)wisp kopen of bouwen
(Niet dat ik een wisp heb hoor, ik blijf bij mijn simpele RCD programmer, lijkt op jouw programmer.)

Gevallen wijzigde dit bericht 13-05-2008 22:56 (12%)

Ik heb een zelfbouw galva wisp en een JDM van olimex, en beide werken niet goed op een USB-RS232 unit. De JDM lijkt wel op jouw progger.

Het zegt me bijna niks allemaal, ik haal vanmiddag even een multimeter ergens. Heb er geen een meer. Moet ook een nieuwe soldeerbout hebben

Heb hier wat vaags, de ene speaker van mijn stereo klinkt af en toe zachter dan de andere. Opzich niet zo vreemd als het zo'n oldschool potmeter is, maar het is een marantz sr4300 receiver, en voor zover ik weet is het gewoon een rotary encoder, omdat hij ook een volume aanduiding op het display geeft.

Komt sporadisch voor, en even het volume omlaag draaien en dan is het weer in orde.

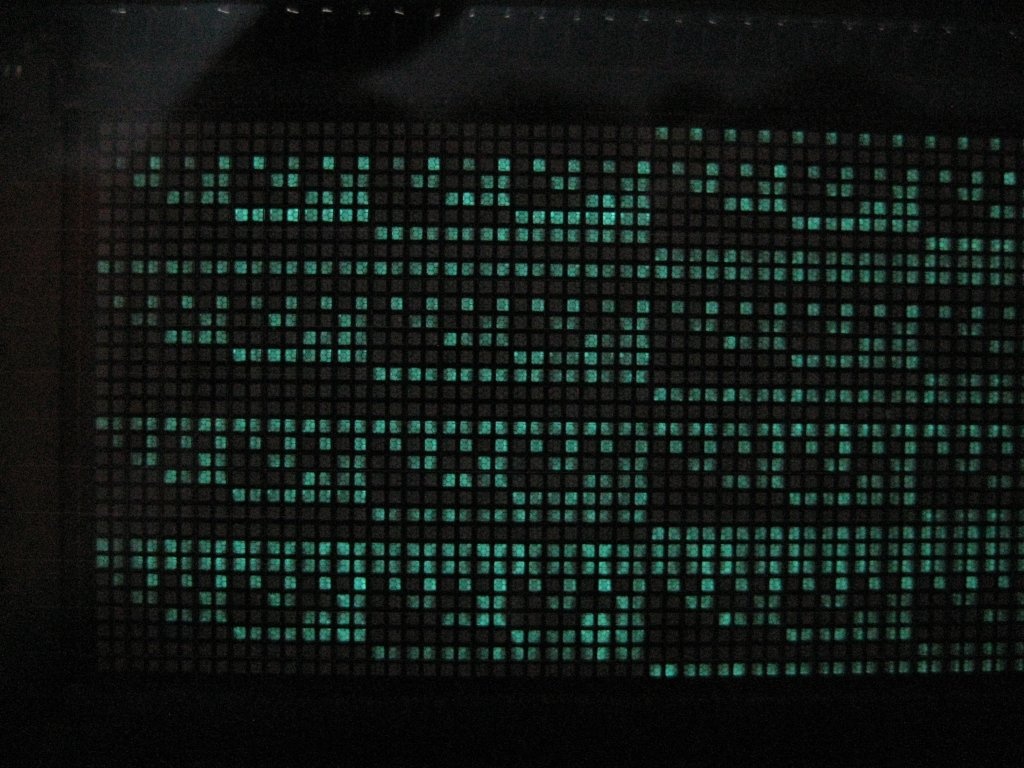

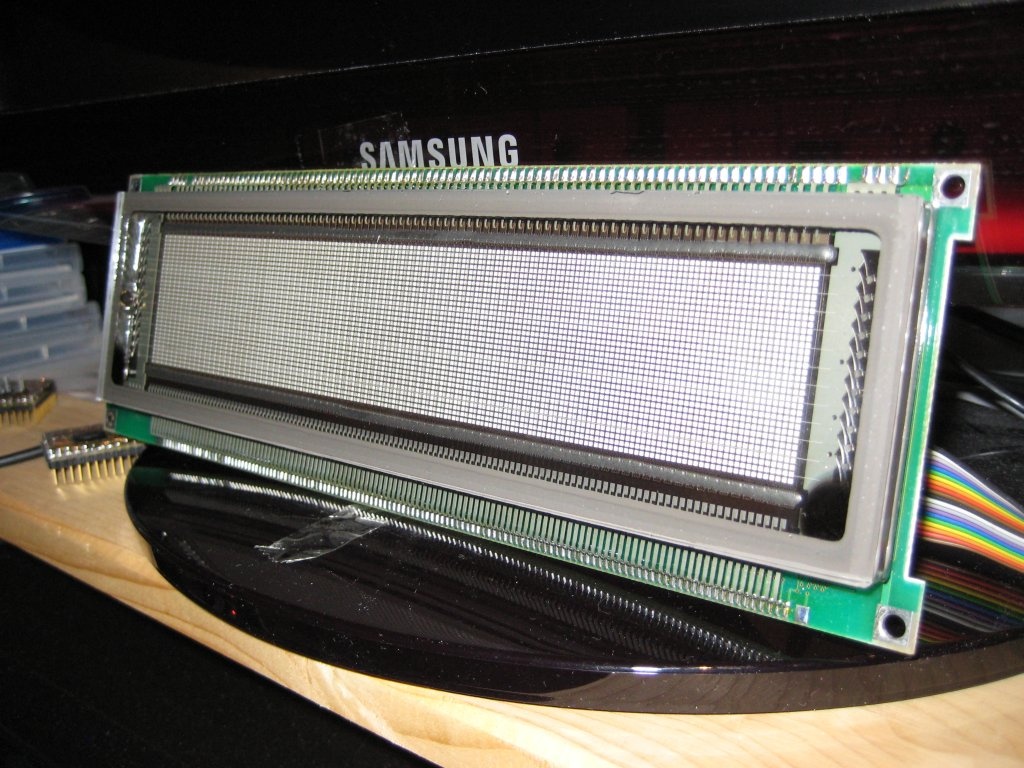

Mijn SED1335 heeft moeite met het uitlezen van bytes. Heeft iemand anders hier ook problemen mee gehad/weet een oplossing?

quote:

_ferry_ schreef op woensdag 14 mei 2008 @ 17:55:
Heb hier wat vaags, de ene speaker van mijn stereo klinkt af en toe zachter dan de andere. Opzich niet zo vreemd als het zo'n oldschool potmeter is, maar het is een marantz sr4300 receiver, en voor zover ik weet is het gewoon een rotary encoder, omdat hij ook een volume aanduiding op het display geeft.

Komt sporadisch voor, en even het volume omlaag draaien en dan is het weer in orde.

dit is geen reden dat het een rotary encoder zou moeten zijn hoor, aangezien een simpele microcontroller vrij moeiteloos spanning kan meten (0 tot 5volt bijvoorbeeld), en aan de hand daarvan iets kan doen (omgerekende waarde op het scherm weergeven bijvoorbeeld).

als het inderdaad een potmeter is, kan deze best versleten zijn.

quote:

_ferry_ schreef op woensdag 14 mei 2008 @ 17:55:
Heb hier wat vaags, de ene speaker van mijn stereo klinkt af en toe zachter dan de andere. Opzich niet zo vreemd als het zo'n oldschool potmeter is, maar het is een marantz sr4300 receiver, en voor zover ik weet is het gewoon een rotary encoder, omdat hij ook een volume aanduiding op het display geeft.

Komt sporadisch voor, en even het volume omlaag draaien en dan is het weer in orde.

Heb ik ook gehad, mijn koptelefoonuitgang kraakte vaak, en hij was af en toe ook een stuk zachter, als ik dan de volumeknop zo rond 1 uur draaide en weer terug ging het weer een tijdje over.
Dit probleem was echter niet aanwezig op de notmale uitgang.

De koptelefoonuitgang zit vaak via een paar weerstanden op de eindtorren. Dan zitten er een paar relaisjes tussen die de speakeruitgang uitschakelen en de koptelefoonuitgang inschakelen, en andersom natuurlijk, dat is ook de klik die je vaak hoort bij versterkers als je de koptelefoon erin stopt.

Nu was bij mij het koptelefoonrelais vies/kapot, en die heb ik vervangen, toen was het probleem opgelost.

quote:

nick_haak schreef op woensdag 14 mei 2008 @ 19:35:
[...]


dit is geen reden dat het een rotary encoder zou moeten zijn hoor, aangezien een simpele microcontroller vrij moeiteloos spanning kan meten (0 tot 5volt bijvoorbeeld), en aan de hand daarvan iets kan doen (omgerekende waarde op het scherm weergeven bijvoorbeeld).

als het inderdaad een potmeter is, kan deze best versleten zijn.

Nee, het hoeft idd niet, zo deed ik ook een potmeter op mijn arduino gebruiken om een waarde in te lezen.
Maar het leek me wel het meest logische, want je kan hem oneindig doordraaien, en met het juiste tempo springt hij dan telkens van -70dB naar oneindig, wat dus duid op een wisseling van de waarde/ingang. Je moet hem ook echt weer naar oneindig draaien om het verschil in volume er uit te krijgen geloof ik, dus mogelijk zitten er 2 circuitjes achter waarvan 1 niet altijd goed de pulsen uitleest.
Nouja, ik kijk het wel ff aan, anders gaat ie open voor nader onderzoek

Ik zit nu in Proteus/ISIS al wat te pielen met een schemaatje voor wat LEDjes, maar nu kan ik bij de LED's een aantal properties invullen. De standaard-properties lukken wel, maar die 'advanced properties'...
Het gaan om deze LED's: eBay
- Breakdown Voltage: Is dit die 'reverse voltage' van 5V?
- Series resistance: ?
- Off resistance: ?
- Minimum time to light: de tijd die de LED nodig heeft om op te lichten?

Het probleem zit 'm dus in die weerstanden. Nu zie ik in de specificaties wel dat de LED (blauw) een spanningsval van 3,6V heeft, wat bij een stroom van 20mA een weerstand oplevert van 180ohm.
Als ik deze bij de 'series resistance' invul, moet ik bij die 'off resistance' ook iets invullen, maar wat? Doordat ik iets moet invullen, meet ik een stroom van 19,9mA in plaats van 20mA.

ik heb een paar vraagjes waar jullie vast het antwoord op weten. Ik wil wat met home automation gaan spelen, dus in eerste instantie wat simpele dingen programmeren tot het (uiteindelijk) aansturen van allerlei apparaten via eigen elektronica. Elektro kennis is niet aanwezig (ben programmeur) maar dit deel is ruim voldoende aanwezig bij mijn vader die mij met dat soort dingen kan helpen .

Mijn vragen.
- Ik ben C aan het aanleren (programmeer nu professioneel C#, ASP.Net en Java) is dit handig voor dit soort projectjes
- Is bijv. een AVR een microcontroller die dit soort dingen kan (dit is de aanleiding dat ik C ben gaan leren omdat ik denk dat dat daarmee kan).
- Als dat niet zo is, wat voor microcontrollers moet ik dan naar kijken?
- Nog goede bookmarks om me op weg te helpen?

mijn dank is groot

AVR's zijn ontwikkeld om in C te programmeren, maar je kunt in principe elke compiler welke geschikt is voor jouw type AVR gebruiken. Meestgebruikt is volgens mij wel C of Basic, die-hards kloppen waarschijnlijk assembly maar dat gaat mij te ver.

Enkele voorbeelden van compilers:
- AVR GCC /WinAVR (gratis, tip!), te combineren met Atmel's AVR Studio. (C)
- Imagecraft AVR (C)
- IAR for AVR (C)
- Codevision AVR (C)
- Bascom AVR (BASIC)

Een aantal interessante links:
Avrfreaks.net, een grote AVR community met een uitgebreid forum
Avrbeginners.net, een site voor beginners.
Aavrs.nl, een webshop met AVR-gerelateerde producten. Tip is de MyAVR-programmer. De "MySmartUSB programmer" i.c.m. het "MyMultiProg USB" adapterboard vormt een mooie combi om mee te beginnen. Als je alles in-system gaat programmeren dan heb je het MyMultiProg bordje niet nodig, ik vind het wel handig om even snel een controller te kunnen programmeren door de AVR uit zijn voetje te halen en los van de schakeling te programmeren.

Verder kan het Arduino-boardje interessant zijn als je qua elektronica zo-zo bent, met dat bordje heb ik zelf echter geen ervaring. Het zou me bijvoorbeeld niets verbazen als een Arduino-bordje al een programmer/bootloader onboard heeft, waardoor je voorlopig zonder programmer uit de voeten zou kunnen. Wellicht kan _ferry_ daar wat meer over vertellen...

Basje2001 wijzigde dit bericht 15-05-2008 22:21 (7%)

quote:

thekip schreef op donderdag 15 mei 2008 @ 22:05:
ik heb een paar vraagjes waar jullie vast het antwoord op weten. Ik wil wat met home automation gaan spelen, dus in eerste instantie wat simpele dingen programmeren tot het (uiteindelijk) aansturen van allerlei apparaten via eigen elektronica. Elektro kennis is niet aanwezig (ben programmeur) maar dit deel is ruim voldoende aanwezig bij mijn vader die mij met dat soort dingen kan helpen .

Mijn vragen.
- Ik ben C aan het aanleren (programmeer nu professioneel C#, ASP.Net en Java) is dit handig voor dit soort projectjes
- Is bijv. een AVR een microcontroller die dit soort dingen kan (dit is de aanleiding dat ik C ben gaan leren omdat ik denk dat dat daarmee kan).
- Als dat niet zo is, wat voor microcontrollers moet ik dan naar kijken?
- Nog goede bookmarks om me op weg te helpen?

mijn dank is groot

Ik kan Arduino wel aanraden, zowel de hardware als software. Zachte leercurve, maar onder water gebruikt het de GCC AVR-compiler, het is dus zelfs wel geschikt voor het zwaardere werk, of iig een opstapje naar AVR Studio. Het Arduino-bordje komt met boatloader en USB-aansluiting, je hoeft letterlijk paar 3 regels te tikken om een LED aan te zetten. En het is cross-platform.

De uitspraak dat de AVR ontwikkeld is voor C vind ik wat dubieus. AVR heeft een Harvard architectuur, terwijl C echt van een von Neumann architectuur uitgaat. Je moet dan ook wat fratsen uithalen in C om om dat verschil heen te werken.

Van iemand op school een toffe link gekregen:

Op de universiteit in twente (utwente dus ) hebben ze wat tof ineengestoken: SDR radio gekoppeld aan java applicatie. Daardoor is het mogelijk om via hun site met verschillende gebruikers terzelfder tijd amateurradio te ontvangen.

Link naar de site


(klik voor grotere figuur)

flux_w42 wijzigde dit bericht 15-05-2008 23:42 (18%)

Mooi soldeerwerk

Dat noem ik nou een "plank onder je bed".
(Maar dan niet onder je bed.)

Als je zelf al wat geavanceerder met solderen en programmeren bent is WinAVR gewoon niet moeilijk. In combinatie met een parallelle-poort-programmer en standaard isp-headertjes op je projectjes werkt het zonder uitzondering perfect.

Ik wil het per definitie platform onafhankelijk hebben (draai Ubuntu )

bedankt voor de tips!

WinAVR is niets anders dan een verzameling opensource tools. Is gewoon de gcc compiler voor avr, avr-libc, avrdude om te flashen en wat andere tools. En hij past automatisch de PATH variabele aan.
In Ubuntu zit alles gewoon in de repositories.

Weet iemand of er een webshop is waar ik alle onderdelen van dit schematje kan kopen. Maar tegen normale prijzen. http://www.circuitsonline.net/circuits/view/111

quote:

Apologieser schreef op zondag 18 mei 2008 @ 19:25:
Weet iemand of er een webshop is waar ik alle onderdelen van dit schematje kan kopen. Maar tegen normale prijzen. http://www.circuitsonline.net/circuits/view/111

Conrad en farnell vind je te duur?

ja die vind ik te duur en veels te commercieel en onduidelijk:P(vooral dat laatste en het eerste)

www.elektronica-onderdelen.nl misschien?

quote:

Atlas schreef op zondag 18 mei 2008 @ 19:26:
[...]


Conrad en farnell vind je te duur?

Bij conrad krijg je zo'n mooie toeslag voor bestellingen <20 euro en Farnell doet moeilijk voor consumenten.
Kijk eens bij www.elektronica-online.nl of www.voti.nl.

Ik heb overigens weer wat gaars, heb een pci kaart met parallelle poort, maar hij zit op het verkeerde adres voor avrdude om te kunnen programmeren Normaal zit hij op 0x738, die van mij zit op 0x730 Krijg hem ook niet veranderd, onder linux werkt hij wel
