Wat heeft dat voor consequenties dat het niet conform schema aangesloten is?NL-Kasper schreef op woensdag 12 november 2025 @ 09:54:
De aanvoer- en retourleidingen aan de linkerkant van het buffer zijn ook niet conform specificatie aangesloten (zie rode en blauwe alupex). Ze zijn nu:
1. Aanvoer WP of ketel
2. Aanvoer WP of ketel
3. Retour WP of ketel
4. Retour WP of ketel
Dit had moeten zijn:
1. Aanvoer ketel
2. Retour ketel
3. Aanvoer WP
4. Retour WP

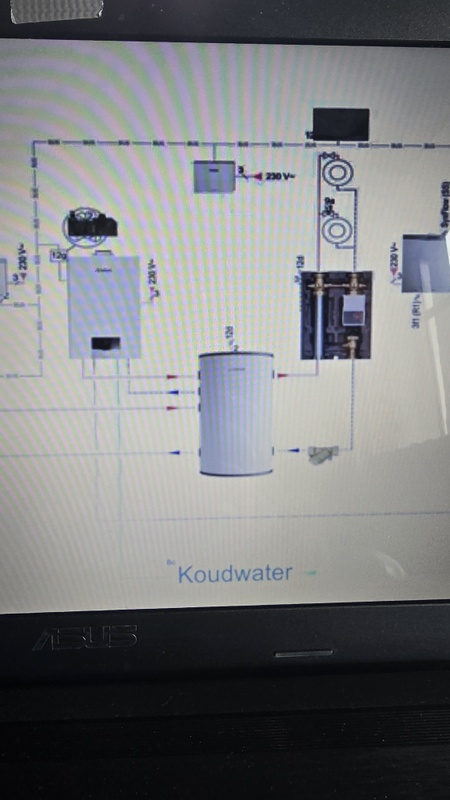

Zoals te zien is in de schema’s die we eerder stuurden.
Monteur heeft m niet spanningsloos gemaakt:
Het kan ook nog een andere reden hebben dat hij nu wel weer moduleert. Heeft de installateur de installatie toevallig spanningsloos gemaakt?
Nog een goede tip (mocht je weer zien dat hij maximaal vebruik geeft, die 3400Watt):Hiermee kunnen we zien of de regeling niet overhoop raakt door een verkeerde SysFlow sensor. De waarde die je hier ziet staan moet (min of meer) overeen komen met de waarde die je bij Circuit 1 op je SensoCOMFORT thermostaat ziet staan onder de noemer ‘Gew. aanvoertemperatuur: ‘
- Open het menu op de VWZ-AI (tegelijk op beide bovenste knoppen drukken)
- Navigeer met de + knop naar ‘Monitoren’ en bevestig met knop rechtsboven
- Navigeer met knop rechtsboven (‘Volgende’) totdat je de waarde ‘Aanvoertemp. Gew.’ ziet staan. Noteer deze waarde en post die hier
De monteur welke de Kwh-meter geplaatst heeft heeft dat wel gedaan
De Vwz-ai heb ik gedaan en de gevraagde waarde is 41,5
En zo heeft de Vaillant-monteur de kamerthermostaat gezet:
:no_upscale():strip_icc():strip_exif()/f/image/sR1Up08RPIAVprOYTA38w74S.jpg?f=user_large)
[ Voor 15% gewijzigd door Sonja12s op 12-11-2025 11:32 ]
De consequentie kan zijn dat er meer menging van water in het buffervat plaatsvindt, wat van invloed is op het rendement. Het hangt er wel vanaf welke rode/blauwe leiding waar naartoe loopt. Het is misschien niet de hoofdreden dat het systeem nu zo presteert, maar het helpt in ieder geval zeker niet mee.
Maar mocht de installateur toch al het leidingwerk gaan aanpassen, dan denk ik dat het handiger is Technician- zijn advies op te volgen. Ik heb zelf geen ervaring met Hybride, maar het lijkt mij dat die serie-opstelling het beste resultaat geeft.
Duidelijk!
Dan klopt onze aanname dat de WP (op basis van Sysflow sensor) aan het compenseren is. Stooklijn vraagt 38 graden, maar de regeling gooit hier nu al 3,5 graad bovenop (41,5)! Is het actuele verbruik nu ook al 3400 Watt of nog niet? Effect is vaak dat die waarde op de VWZ-AI steeds verder uiteen gaat lopen t.o.v. de waarde ‘Gew. aanvoertemperatuur:’ op je thermostaat.
[ Voor 39% gewijzigd door NL-Kasper op 12-11-2025 16:46 ]
We gaan dat effect dan eens afwachten..........misschien gooi ik de stooklijn nog iets omhoog(ipv naar beneden) In de door mij geplaatste video geeft de man aan dat de stooklijn naar 1.50 moet bij radiatoren....:
[...]
[...]
Duidelijk!
Ben jij ook warmtepomp installateur? of?
:no_upscale():strip_icc():strip_exif()/f/image/MbZgvBxg0ytza4qI5dLelhcO.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/dZMyH7ZWuORDQm4Gu2PFCzJq.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/h1GULeRVqGaCxtooNg7SN6ky.jpg?f=user_large)
Nee, ben geen installateur, maar wel ervaringsdeskundige in verwarmingstechniek
[ Voor 52% gewijzigd door NL-Kasper op 12-11-2025 15:00 ]
13 radiatoren en deze staan allemaal open en dat verandert niet gedurende de dag
Alle radiatoren zijn dubbelplaats
Woonkamer 3x 1.10 X 0.50
Eetkamer 2.20 X 0.40
Bijkeuken 2.20 X 0.40
Keuken 1.00 X 0.50
Gang 0.95 X 0.50
Slaapkamer 2.40 X 0.40
Kleine badkamer 0.60 X 0.40 dit is een enkelplaats en wordt in jan.vervangen door handdoekradiator
Badkamer 2.40 X 0.40
Slaapkamer boven 2x 0.75 X ).50
Slaapkamer boven 1x 0.85 X 0.60
Ik gebruik geen naregeling op de radiatoren
:no_upscale():strip_icc():strip_exif()/f/image/i2mPwnfbNkvmfgqyTgRbNPfj.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/fyqJWvWBtEZZmisWRv7Gah7v.jpg?f=user_large)
[ Voor 21% gewijzigd door Sonja12s op 12-11-2025 15:52 ]
Tuurlijk moet de WP hard aan het werk, maar toch zou hij terug moeten moduleren op het moment dat Ta gevraag wordt behaald. Dat hij dan door blijft pruttelen op een laag vermogen prima natuurlijk. met deze temperaturen moet de WP van die 3,5 kW toch echt wel minimaal 14 kW aan warmte kunnen maken? Op een relatief lage temp. heb je daar nogal een aantal radiatoren voor nodig.
Ik denk toch aan het verkeerd aansluiten van het buffer vat. in een parallel opstelling moet de WP inderdaad op aansluiting 3 (aanvoer) en 4 (retour) zitten (vanaf boven gezien).
Ik heb dezelfde opstelling met een 55/6, ook parallel en alleen radiatoren. stooklijn staat op 0,55 en de minimale Ta op 33. Zet ik deze lager dan 33 dan geven de radiatoren te weinig warmte af. Hieronder is te zien dat er wel opstartpiek is en een kleine overshoot in temp, maar daarna moduleert de WP prima terug in vermogen.
:strip_exif()/f/image/u1g3g8ZRUAXYjSiMVV0rzmiF.png?f=user_large)
[ Voor 3% gewijzigd door Switek op 12-11-2025 16:49 ]
Klopt, die aansluitingen aan de buffer moeten inderdaad anders. Gelukkig zit de WP aanvoer wel bovenaan en WP retour onderaan, dus het kan slechter.
Maar het bouwt snel op hoor qua radiator-vermogen. Een T20 van 240x40 doet op 45/40 al gauw zo’n 1800W bij een omgevingstemperatuur van 20 graden. Daar zitten er al 4 van in de woning (als je de 220 voor het gemak even meetelt). 4x 1800 = 7200W.
Dan nog (bijna) 4x een T20 van 110x50. 900W per stuk, maakt alweer 3600W extra. En dan zijn er nog 5 extra radiatoren die open staan. De 75/6 levert op A7/W45 een COP van 3,60.
Dus of de stooklijn omlaag zien te krijgen (lagere Ta) en kijken of je het er mee red. Anders inderdaad afgifte en isolatie verbeteren. Of accepteren hoe de situatie nu is
/u/58527/crop598f55cf0092d_cropped.png?f=community)
WP: ME PUHZ-SW75YAA + ERSD-VM2D + EV-WP-TWS-1W 300; AC: ME MXZ-2F42VF + 2x MSZ-LN25VGV; PV: 14.08 kWp O/W + SMA STP 8.0; Vent: Zehnder Q600 ERV + Ubbink AirExcellent.
Duidelijk verhaal , inderdaad daalt de COP bij hogere aanvoer temp. Toch zou ik verwachten dat de WP terug moduleerd op het moment dat de gewenste Ta gehaald is.:
[...]
Klopt, die aansluitingen aan de buffer moeten inderdaad anders. Gelukkig zit de WP aanvoer wel bovenaan en WP retour onderaan, dus het kan slechter.
Maar het bouwt snel op hoor qua radiator-vermogen. Een T20 van 240x40 doet op 45/40 al gauw zo’n 1800W bij een omgevingstemperatuur van 20 graden. Daar zitten er al 4 van in de woning (als je de 220 voor het gemak even meetelt). 4x 1800 = 7200W.
Dan nog (bijna) 4x een T20 van 110x50. 900W per stuk, maakt alweer 3600W extra. En dan zijn er nog 5 extra radiatoren die open staan. De 75/6 levert op A7/W45 een COP van 3,60.
Dus of de stooklijn omlaag zien te krijgen (lagere Ta) en kijken of je het er mee red. Anders inderdaad afgifte en isolatie verbeteren. Of accepteren hoe de situatie nu is
[ Voor 4% gewijzigd door Switek op 12-11-2025 17:10 ]
:strip_icc():strip_exif()/u/430617/crop601acfe4153b3_cropped.jpeg?f=community)
De warmtepomp doet zijn best en bespaart €2000 per jaar.
Met deze instellingen is COP3 dan het maximale wat je mag verwachten.
Mijn theorie van iets met de sysflow sensor is intussen uitgesloten, maar met zo'n bizar hoge stooklijn lijkt de oorzaak veel eenvoudiger.
Je zit dan op het hogetemperatuurwerkpunt (waar je niet moet willen zitten, maar wat de warmtepomp wel kan).
In combinatie met de snelle afgifte van de radiatoren verwacht ik dat de kamertemperatuur in hetzelfde ritme stuitert als de vermogenspieken, de kamertemperatuur wordt dan bereikt voordat de warmtepomp aan moduleren toe komt.
Cop3 is het best haalbare met deze instellingen:
/f/image/TtrqDXG2H6ieoHFY93ajaxqZ.png?f=fotoalbum_large)
Stooklijn 1.4 geeft met deze buitentemperaturen al een vraag van bijna 50 graden (en icm het mengvat dus 55+ graden uit de arme machine):
/f/image/cRWKx7pOk5Ktw1Y2MlSWQPLW.png?f=fotoalbum_large)
Verstandig is om stap voor stap de stooklijn te verlagen tot er comfortklachten komen, en dan een stap terug nemen.
Als je dan toch boven de 1 uit komt weet je dat je betaalt voor comfort. Wil je toch minder betalen voor hetzelfde comfort, dan fans onder de radiatoren of isoleren of vloerverwarming of minder nachtverlaging of... (en dan weer de stooklijn verlagen).
Daar is ongeveer 25% te winnen en is gratis. Het voorgespiegelde verbruik is gewoon fout, daar heb je niets aan want je gasbesparing is ook veel hoger en daar moet je dus niet op blindstaren.
Het mengvat kwijtraken is een grotere operatie en met de huidige opstelling van TS te hoog gegrepen, ben ik bang. Daar ligt ~10% winst te wachten en kost serieus moeite.
Met deze instellingen is COP3 dan het maximale wat je mag verwachten.
Mijn theorie van iets met de sysflow sensor is intussen uitgesloten, maar met zo'n bizar hoge stooklijn lijkt de oorzaak veel eenvoudiger.
Je zit dan op het hogetemperatuurwerkpunt (waar je niet moet willen zitten, maar wat de warmtepomp wel kan).
In combinatie met de snelle afgifte van de radiatoren verwacht ik dat de kamertemperatuur in hetzelfde ritme stuitert als de vermogenspieken, de kamertemperatuur wordt dan bereikt voordat de warmtepomp aan moduleren toe komt.
Cop3 is het best haalbare met deze instellingen:
:strip_exif()/f/image/TtrqDXG2H6ieoHFY93ajaxqZ.png?f=user_large)
Stooklijn 1.4 geeft met deze buitentemperaturen al een vraag van bijna 50 graden (en icm het mengvat dus 55+ graden uit de arme machine):
:strip_exif()/f/image/cRWKx7pOk5Ktw1Y2MlSWQPLW.png?f=user_large)
Verstandig is om stap voor stap de stooklijn te verlagen tot er comfortklachten komen, en dan een stap terug nemen.
Als je dan toch boven de 1 uit komt weet je dat je betaalt voor comfort. Wil je toch minder betalen voor hetzelfde comfort, dan fans onder de radiatoren of isoleren of vloerverwarming of minder nachtverlaging of... (en dan weer de stooklijn verlagen).
Daar is ongeveer 25% te winnen en is gratis. Het voorgespiegelde verbruik is gewoon fout, daar heb je niets aan want je gasbesparing is ook veel hoger en daar moet je dus niet op blindstaren.
Het mengvat kwijtraken is een grotere operatie en met de huidige opstelling van TS te hoog gegrepen, ben ik bang. Daar ligt ~10% winst te wachten en kost serieus moeite.
[ Voor 5% gewijzigd door Proton_ op 12-11-2025 17:20 ]
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
:strip_icc():strip_exif()/u/476616/o.p-dibenzene-tweakers-70.jpg?f=community)
Er zijn blijkbaar nog andere varianten van de aansluiting van een Vaillant buffervat mogelijk.
Net hier op tweakers geplaatst:
"Is deze installatie van mijn buffervat correct uitgevoerd?"
Een vrij duidelijk plaatje - ik kan het schema alleen niet zo snel in een installatiebundel van Vaillant terugvinden.
Net hier op tweakers geplaatst:
"Is deze installatie van mijn buffervat correct uitgevoerd?"
Een vrij duidelijk plaatje - ik kan het schema alleen niet zo snel in een installatiebundel van Vaillant terugvinden.
Nobody is perfeckt - But who wants to be Nobody? - Vrijwillig Energycoach Fiat LUXus! - Some Insights
Dat had ik nog niet gezegd maar wel gezien.:
Er zijn blijkbaar nog andere varianten van de aansluiting van een Vaillant buffervat mogelijk.
Net hier op tweakers geplaatst:
"Is deze installatie van mijn buffervat correct uitgevoerd?"
Een vrij duidelijk plaatje - ik kan het schema alleen niet zo snel in een installatiebundel van Vaillant terugvinden.
Het buffervat is niet juist aangesloten. Denk ik.
Daar kun je wel wat mee en kan veel verbeteren wanneer aangepast.
Misschien kan TS foto’s maken met meer afstand zodat er overzicht ontstaat.
:no_upscale():strip_icc():strip_exif()/f/image/4drl4pejnt3jIV9Dlb86H4qs.jpg?f=user_large)
Vannacht om 04.00 en vanmorgen rond 06.30 pakt ie Kwh
Ik ga nu de stooklijn op 0.8 zetten en zal vanavond een screenshot plaatsen
Staat inmiddels op 0.8 Thermostaat stond vannacht op 19° en heb ik naar 21° gezet
[ Voor 8% gewijzigd door Sonja12s op 13-11-2025 08:17 ]
Ik heb al een baan, dus absoluut geen sollicitatie hier. Maar je bedoelde denk ik een ander soort sollicitatie.:
[...]
Heb je nog concrete vragen nu?????? jij bent echt aan het solliciteren
Wel een poging om je topic to the point te houden, want ik heb niet het idee dat er nog veel vragen zijn. Misschien het moment om de uitkomsten van je wijzigingen te posten?
Ik wil wel benadrukken dat het voor je eigen overzicht handiger is om één wijziging tegelijk door te voeren. Dan weet je welk effect die enkele wijziging heeft.
Bedankt voor het delen van deze
Heb sinds kort zelf een hybride installatie, maar bleef een beetje rond de 3,5 COP hangen. Nu alles ingesteld met dit filmpje en vandaag een COP van 4,8.
/u/70826/crop5ee0e07dee9d4_cropped.png?f=community)
Hmmok, er is nogal een communicatiekloof.
De adviezen zijn allemaal gegeven op basis van jouw probleembeschrijving.
Als je meer rendement (technisch=COP) wil zal je de afgifte of isolatie moeten verbeteren en de stooklijn moeten tunen.
Of dat ook rendement (economisch=ROI) oplevert is aan jou.
Maar zo langzamerhand wordt de kloof gedicht.
Waar je tegen de monteur vertelt:
Waar je je eigenlijk zorgen over maakt:
Die zorgen kan ik voor je wegnemen; afgezien dat op hoge temperatuur (=stooklijn) de compressor gewoon harder moet werken en dus eerder bromt laten je grafieken iets van 3 starts in 5 uur zien. Dit is niet zorgwekkend en heeft geen nadelige invloed op de levensduur.
Met drie starts per uur zou je misschien een punt hebben, maar dat is dus gelukkig niet zo
De weg naar minder starts en langere runs is weer de stooklijn verlagen tot het punt dat het huis niet meer warm blijft (en dan een 0.1 hoger).
Overigens, wat je in het vat verliest is technisch gezien exergie maar voor jou zijn het vooral harde euro's.
Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.
Zie, zo help je elkaar de juiste weg:
[...]
Bedankt voor het delen van deze
Heb sinds kort zelf een hybride installatie, maar bleef een beetje rond de 3,5 COP hangen. Nu alles ingesteld met dit filmpje en vandaag een COP van 4,8.
knip.:
[...]
Hmmok, er is nogal een communicatiekloof.
De adviezen zijn allemaal gegeven op basis van jouw probleembeschrijving.
Als je meer rendement (technisch=COP) wil zal je de afgifte of isolatie moeten verbeteren en de stooklijn moeten tunen.
Of dat ook rendement (economisch=ROI) oplevert is aan jou.
Maar zo langzamerhand wordt de kloof gedicht.
Waar je tegen de monteur vertelt:
[...]
Waar je je eigenlijk zorgen over maakt:
[...]
Die zorgen kan ik voor je wegnemen; afgezien dat op hoge temperatuur (=stooklijn) de compressor gewoon harder moet werken en dus eerder bromt laten je grafieken iets van 3 starts in 5 uur zien. Dit is niet zorgwekkend en heeft geen nadelige invloed op de levensduur.
Met drie starts per uur zou je misschien een punt hebben, maar dat is dus gelukkig niet zo
De weg naar minder starts en langere runs is weer de stooklijn verlagen tot het punt dat het huis niet meer warm blijft (en dan een 0.1 hoger).
Overigens, wat je in het vat verliest is technisch gezien exergie maar voor jou zijn het vooral harde euro's.
knip
post zonder steken onder water of post niet
[ Voor 6% gewijzigd door teacher op 13-11-2025 16:08 ]
:strip_exif()/u/36129/234558.gif?f=community)
:no_upscale():strip_icc():strip_exif()/f/image/WZC41StE12VXS37SundHLbi7.jpg?f=user_large)
Donderdag 13 nov. rond de klok van 8.00uur de stooklijn naar beneden gebracht 1.2>>0.8
En rond 22.30uur de thermostaat naar 19° gezet
:no_upscale():strip_icc():strip_exif()/f/image/zp0mnbEVeSXfNif2o4dxvL4H.jpg?f=user_large)
Afgelopen nacht...en vanmorgen rond 07.30uur de thermostaat van 19° naar 21° gezet
Aanpassing stooklijn lijkt een beter beeld te geven.
Nu een aantal dagen laten pruttelen
[ Voor 39% gewijzigd door Sonja12s op 14-11-2025 08:33 ]
Dat is mooi. Precies zoals we zouden verwachten met een lagere stooklijn. Die ochtendpiek is trouwens prima, omdat de gevraagde kamertemperatuur daar van 19 naar 21 graden gaat.
Werd de woning nog goed warm? Dan kun je proberen een nog lagere stooklijn te hanteren, zoals 0.6 of 0.7. Dan zullen die hoge pieken nog iets meer veranderen in blokken, waarbij de warmtepomp langer door kan draaien. Toch is dit al geen slecht resultaat. Moduleren rond de 1000 Watt is best netjes.
Het advies zou daarbij wel zijn om de minimale aanvoertemperatuur te verhogen naar bijv. 32. Dan geven de radiatoren nog warmte als het buiten wat zachter weer is. En profiteer je er wel van dat de warmtepomp zijn target haalt en niet maximaal hoeft te draaien.
Precies zoals we zouden verwachten met een lagere stooklijn. Die ochtendpiek is trouwens prima, omdat de gevraagde kamertemperatuur daar van 19 naar 21 graden gaat.Werd de woning nog goed warm? Dan kun je proberen een nog lagere stooklijn te hanteren, zoals 0.6 of 0.7. Dan zullen die hoge pieken nog iets meer veranderen in blokken, waarbij de warmtepomp langer door kan draaien. Toch is dit al geen slecht resultaat. Moduleren rond de 1000 Watt is best netjes.
Het advies zou daarbij wel zijn om de minimale aanvoertemperatuur te verhogen naar bijv. 32. Dan geven de radiatoren nog warmte als het buiten wat zachter weer is. En profiteer je er wel van dat de warmtepomp zijn target haalt en niet maximaal hoeft te draaien.
[ Voor 17% gewijzigd door NL-Kasper op 14-11-2025 09:57 ]
@ NL-Kasper
Bedankt voor je reactie.
Woning haalde gewoon de gevraagde 21°
Ik verlaag komende nacht niet naar 19° maar naar 20° en kijken hoe de grafiek dan eruit ziet.
Kleine aanpassing gedaan:
:strip_exif()/f/image/nYSvrkHsBvSm5FOtDBWG9hKJ.jpg?f=fotoalbum_large)
Bedankt voor je reactie.
Woning haalde gewoon de gevraagde 21°
Ik verlaag komende nacht niet naar 19° maar naar 20° en kijken hoe de grafiek dan eruit ziet.
Kleine aanpassing gedaan:
:no_upscale():strip_icc():strip_exif()/f/image/nYSvrkHsBvSm5FOtDBWG9hKJ.jpg?f=user_large)
[ Voor 53% gewijzigd door Sonja12s op 14-11-2025 10:58 ]
:no_upscale():strip_icc():strip_exif()/f/image/IIsuWWglW5WaF9uoqOXetxuZ.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/p7EWBMAKvBonkqnoUtAp5fX8.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/bpl40eLXWnECjMrhxNDXWjNo.jpg?f=user_large){kind=link}
