hallo,
heb niet de smart meter van Growatt.
Inderdaad omvormer gaat nu uit bij prijs van -0.01 cent van de stroom (marktprijs) dit moet natuurlijk niet.
Probleem is dat hele functie niet uit te zetten is, zoal bij de app als webbrowser.
Groet.
:no_upscale():strip_icc():strip_exif()/f/image/W6DJV72jbb0cKUE1srHK45Oa.jpg?f=user_large)
heb niet de smart meter van Growatt.
Inderdaad omvormer gaat nu uit bij prijs van -0.01 cent van de stroom (marktprijs) dit moet natuurlijk niet.
Probleem is dat hele functie niet uit te zetten is, zoal bij de app als webbrowser.
Groet.
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
Je zou via de ShinePhone app eens kunnen proberen via het radertje met de tekst controleren de omvormer weer in te schakelen en daarna de smart scheduling weer te de-activeren.
:no_upscale():strip_icc():strip_exif()/f/image/MupMzLtThOrOx6rnAVE4JCB4.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/9b6OcRiThhOCWYFnb0Xa34yR.jpg?f=user_large) |
Dat geldt ook voor @Tweety55
Het wachtwoord is growattyyyymmdd
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
:no_upscale():strip_icc():strip_exif()/f/image/p2xn1aUbJwUop70j5gSjPeWf.jpg?f=user_large)
:strip_icc():strip_exif()/u/149765/crop66c32e06cb1ee_cropped.jpg?f=community)
Ik wil de backup box SYN 50-XH-30 gaan aansluiten.
/f/image/lvPerkXadmqnqsJSPxQNwvwf.png?f=fotoalbum_large)
3 Vragen aan dit forum:
1) Kan ik 3 loads (woonkamer, berging, cv ruimte) van mijn huis overzetten op de L1 L2 en L3 van de backup box?
2) Moeten daar nog 3 separate schakelautomaten tussen?
3) Zijn er extra 3 aardlekautomaten nodig?
:strip_exif()/f/image/lvPerkXadmqnqsJSPxQNwvwf.png?f=user_large)
3 Vragen aan dit forum:
1) Kan ik 3 loads (woonkamer, berging, cv ruimte) van mijn huis overzetten op de L1 L2 en L3 van de backup box?
2) Moeten daar nog 3 separate schakelautomaten tussen?
3) Zijn er extra 3 aardlekautomaten nodig?
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
hallo,:
[...]
Ik heb deze functie net uit kunnen zetten dus doe er je voordeel mee. Hopen dat hij nu uit blijft
Ja de bugg is opgelost, hier nu ook uit te zetten de smart schedule mode..
Bedankt iedereen voor ingevingen/advies/tips.
Oost Friesland [Growatt MOD 6000 7,9 kWp 12*Oost(4680wp) 10*West(3200wp)] [ARK 10kWh Thuisbatterij] PV Output | [Intergas Xource 7kW]
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
Oost Friesland [Growatt MOD 6000 7,9 kWp 12*Oost(4680wp) 10*West(3200wp)] [ARK 10kWh Thuisbatterij] PV Output | [Intergas Xource 7kW]
:strip_exif()/u/340453/crop67a669ce4f1f4_cropped.webp?f=community)
:strip_exif()/u/28986/javaone6666.gif?f=community)
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025

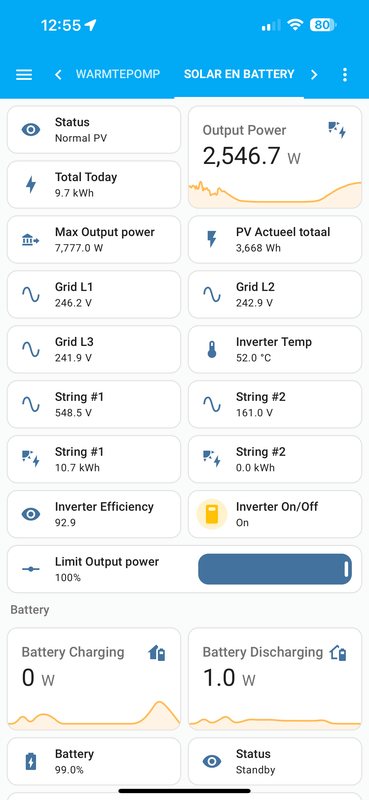

Zeker, de MOD kan gewoon via modbus uitgelezen en aangestuurd worden. Paar euro met RS485 - USB of TTL omvormer naar ESPHome.
Ik gebruik gewoon een $2 RS485-USB geprikt in de home assistant server en yaml scriptje om alles uit te lezen en aan te sturen.
:strip_exif()/f/image/VJb4o4H9RkmmXcfjUGAUlgRv.png?f=user_large)
Ik heb het gevonden! Voor mijn Growatt 1500TL voeg ik het volgende stukje code toe aan mijn ESPHome yaml bestand:
Het duurde even tot het tot me doordrong dat er verschillende registers zijn. Address 3, met register_type = read is voor mij het DC voltage. Address 3 met register_type = holding is de Power Limit.
Nu kan ik de output via Home Assistant aanpassen.
Volgende stap is om de percentages om te laten rekenen in watt, zodat ik straks nog makkelijker NOM kan automatiseren.
code:
1
2
3
4
5
6
7
8
9
10
11
12
| number:
- platform: modbus_controller
modbus_controller_id: growatt
name: "${friendly_name} Power Limit"
id: power_limit
register_type: holding
address: 3
value_type: U_WORD
min_value: 0
max_value: 100
step: 1
unit_of_measurement: "%" |
Het duurde even tot het tot me doordrong dat er verschillende registers zijn. Address 3, met register_type = read is voor mij het DC voltage. Address 3 met register_type = holding is de Power Limit.
Nu kan ik de output via Home Assistant aanpassen.
Volgende stap is om de percentages om te laten rekenen in watt, zodat ik straks nog makkelijker NOM kan automatiseren.
Let er wel ff op dat mijn inverters meer watt rapporteren dan de nameplate dus 100% > nameplate W:
Ik heb het gevonden! Voor mijn Growatt 1500TL voeg ik het volgende stukje code toe aan mijn ESPHome yaml bestand:
code:
number: - platform: modbus_controller modbus_controller_id: growatt name: "${friendly_name} Power Limit" id: power_limit register_type: holding address: 3 value_type: U_WORD min_value: 0 max_value: 100 step: 1 unit_of_measurement: "%"
Het duurde even tot het tot me doordrong dat er verschillende registers zijn. Address 3, met register_type = read is voor mij het DC voltage. Address 3 met register_type = holding is de Power Limit.
Nu kan ik de output via Home Assistant aanpassen.
Volgende stap is om de percentages om te laten rekenen in watt, zodat ik straks nog makkelijker NOM kan automatiseren.
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
:strip_icc():strip_exif()/u/214720/crop609951bc95f5d_cropped.jpg?f=community)
Goedemorgen,
Vandaag zag ik iets in mijn opbrengst wat ik nog nooit eerder had gezien:
Heeft iemand dit wel eens eerder gehad en wat zou een reden kunnen zijn?
Zelf zat ik misschien te denken aan oververhitting en zodoende dat de omvormer zichzelf terugregelt?
Vandaag zag ik iets in mijn opbrengst wat ik nog nooit eerder had gezien:
:no_upscale():strip_icc():strip_exif()/f/image/IrYHqYYU5413jEoDumQNNRiL.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/Q7KVwzpC5MLayVObihLLRgOF.jpg?f=user_large) |
Heeft iemand dit wel eens eerder gehad en wat zou een reden kunnen zijn?
Zelf zat ik misschien te denken aan oververhitting en zodoende dat de omvormer zichzelf terugregelt?
Enschede | 6720wp JinkoSolar 16x420 Z 47°
Als ik zou moeten gokken zou het wel eens door de temperatuur deze 2 dagen kunnen komen.
Hoe hoger de temperatuur des te slechter doen je panelen het.
Je zou eens kunnen kijken of het vandaag weer normaal is.
Ik moet zeggen dat ik bij mijzelf op de 1ste juli niet dit soort kuiltjes in mijn grafiek zie.
Echter op 2 juli wel:
:no_upscale():strip_icc():strip_exif()/f/image/g2W6P8EKpmtmhczWRFLFA63N.jpg?f=user_large) | :no_upscale():strip_icc():strip_exif()/f/image/EX5k6JCkhRFXHTDi1sZCmRsU.jpg?f=user_large) |
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
:strip_exif()/u/33665/GTicon.gif?f=community)
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
Kunnen mensen eens kijken naar de volgende instelling die bij hun geconfigureerd staat, in navolging van mijn vorige bericht:
ronaldmathies in "Het Growatt topic"
Heeft vanacht de batterij aangesloten de hele nacht gewerkt tot vanochtend 8:20, toen ging weer de stroom uit met de melding 604 (01). Ik heb op server.,girowatt.com gekeken en ik zie dat de fase 1, 2 en 3 voltage rond die tijd begint te schommelen, ik vermoed doordat er dan in de omgeving meer opwekking is waardoor hij meer gaat schommelen.
/f/image/AIB0uoGPjRhyQIsxNb2smcsl.png?f=fotoalbum_large)

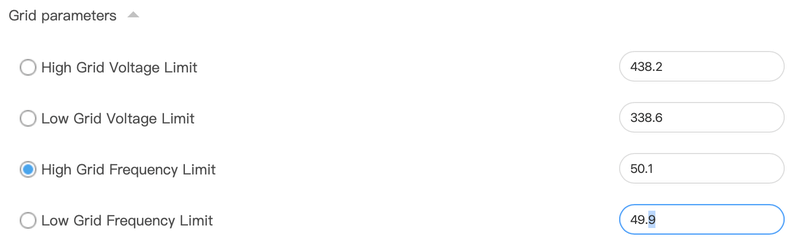

Ik vraag mij af of de grenzen die ingesteld staan aangepast moeten worden, gaat om de volgende:
/f/image/5U6gSp3mAd8IY97EnQOXGb4A.png?f=fotoalbum_large)
De frequentie lijkt mij ok, ik heb online gezocht maar ik kan heel moeilijk vinden wat de minimale en maximale frequentie is die op het Nederlandse grid toegelaten is, ik lees soms +/- 0.2 soms weer wat anders. Ik lees bijvoorbeeld op https://www.hoogspannings...requentiedip-entsoe-2021/ dat de ondergres 49,80 is terwijl Growatt standaard 49,9 instelt. Ik heb net even in de meter gekeken en hij schommelt nu (18:15) geregeld op 49,9 t/m 49,92.
Edit: Ik heb het een tijdje in de gaten zitten houden maar hij gaat geregeld naar 49,89, nu weet ik niet hoe gevoelig de meting is binnen de inverter maar als hij elke 5s checken en net dan zit hij onder de 49,9 dan vraag ik mij af of dit issues gaat geven.
Maar ik vermoed dat het in het voltage limit zit dus als andere dit kunnen vergelijken heel graag. Hoe wordt dit cijfer eigenlijk bepaald? want 438.2 vindt ik maar een vreemd getal, op 1 fase heb ik 230, op drie fase zou ik dan simpel denken 3x230=690 maar dat is het niet, dus wat betekend dit getal dan wel? Zelfde met het lage limiet, dit is 338,6, snap hiervan ook niet hoe dit tot stand is gekomen.
ronaldmathies in "Het Growatt topic"
Heeft vanacht de batterij aangesloten de hele nacht gewerkt tot vanochtend 8:20, toen ging weer de stroom uit met de melding 604 (01). Ik heb op server.,girowatt.com gekeken en ik zie dat de fase 1, 2 en 3 voltage rond die tijd begint te schommelen, ik vermoed doordat er dan in de omgeving meer opwekking is waardoor hij meer gaat schommelen.
:strip_exif()/f/image/AIB0uoGPjRhyQIsxNb2smcsl.png?f=user_large)
Ik vraag mij af of de grenzen die ingesteld staan aangepast moeten worden, gaat om de volgende:
:strip_exif()/f/image/5U6gSp3mAd8IY97EnQOXGb4A.png?f=user_large)
De frequentie lijkt mij ok, ik heb online gezocht maar ik kan heel moeilijk vinden wat de minimale en maximale frequentie is die op het Nederlandse grid toegelaten is, ik lees soms +/- 0.2 soms weer wat anders. Ik lees bijvoorbeeld op https://www.hoogspannings...requentiedip-entsoe-2021/ dat de ondergres 49,80 is terwijl Growatt standaard 49,9 instelt. Ik heb net even in de meter gekeken en hij schommelt nu (18:15) geregeld op 49,9 t/m 49,92.
Edit: Ik heb het een tijdje in de gaten zitten houden maar hij gaat geregeld naar 49,89, nu weet ik niet hoe gevoelig de meting is binnen de inverter maar als hij elke 5s checken en net dan zit hij onder de 49,9 dan vraag ik mij af of dit issues gaat geven.
Maar ik vermoed dat het in het voltage limit zit dus als andere dit kunnen vergelijken heel graag. Hoe wordt dit cijfer eigenlijk bepaald? want 438.2 vindt ik maar een vreemd getal, op 1 fase heb ik 230, op drie fase zou ik dan simpel denken 3x230=690 maar dat is het niet, dus wat betekend dit getal dan wel? Zelfde met het lage limiet, dit is 338,6, snap hiervan ook niet hoe dit tot stand is gekomen.
[ Voor 19% gewijzigd door ronaldmathies op 05-07-2025 19:07 ]
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
:strip_icc():strip_exif()/u/331924/icon.jpg?f=community){kind=icon}
Hulp gevraagd: ik heb op dit moment in mijn Growatt 4000 TL3-S een ShineWifi-S module gekoppeld met OpenInverterGateway. De module is voorzien van Protocol v3.05, dit is het enige protocol wat kan communiceren met de omvormer. De module is gekoppeld aan MQTT voor het doorgeven van de data aan Home Assistant. In de configuratie.yaml heb ik volgen deze link de code toegevoegd welke geschikt is voor v3.05.
Als ik nu bij mij Entiteiten kijk dan zie ik het volgende:
/f/image/vXSLKBPKrYyi1Ad7g04GG53d.png?f=fotoalbum_large)
Twee vragen:
1. Hoe krijg ik net als @JoebarRC zo'n mooi overzicht in mijn dashboard? link post
2. Ik zie bij de Entiteiten niet een optie voor Output Power Limit. Is dit wel mogelijk, zo ja; hoe krijg ik dit in HAOS? Voorheen kon ik via de ShinePhone app of server.growatt deze export limit via de configuratie wel instellen. Ik zie alleen nu niet hoe ik dit voor elkaar krijg.
Als ik nu bij mij Entiteiten kijk dan zie ik het volgende:
:strip_exif()/f/image/vXSLKBPKrYyi1Ad7g04GG53d.png?f=user_large)
Twee vragen:
1. Hoe krijg ik net als @JoebarRC zo'n mooi overzicht in mijn dashboard? link post
2. Ik zie bij de Entiteiten niet een optie voor Output Power Limit. Is dit wel mogelijk, zo ja; hoe krijg ik dit in HAOS? Voorheen kon ik via de ShinePhone app of server.growatt deze export limit via de configuratie wel instellen. Ik zie alleen nu niet hoe ik dit voor elkaar krijg.
Karma
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
3015 Wp-z 5360 Wp-nno op 2 x SMA-SB3600 TL-21, Warmtepomp: ERSC-VM2CR2 / PUHZ-SHW140 YHA, WTW Q350, EV Kia Ev6 GT-Line
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
Over Solax integratie gesproken (En ShinePhone geeft het zelfde aan),
Mijn 2de batterij lijkt de geest te geven:
:strip_exif()/f/image/IxiGYUWw3dvAlqYSarHHf2EM.jpg?f=fotoalbum_large)
Ik hoop dat Growatt deze keer ook preventief de batterij gaat vervangen net als eerder.
De eerste batterij had als klacht dat hij niet meer goed mee deed met laden en ontladen.
Een SOH die zo van 97 naar 79 stort kan ook nooit goed zijn 😅.
Helaas is het de onderste van de stapel dus dat wordt weer flink sjouwen.
Mijn 2de batterij lijkt de geest te geven:
:no_upscale():strip_icc():strip_exif()/f/image/IxiGYUWw3dvAlqYSarHHf2EM.jpg?f=user_large)
Ik hoop dat Growatt deze keer ook preventief de batterij gaat vervangen net als eerder.
De eerste batterij had als klacht dat hij niet meer goed mee deed met laden en ontladen.
Een SOH die zo van 97 naar 79 stort kan ook nooit goed zijn 😅.
Helaas is het de onderste van de stapel dus dat wordt weer flink sjouwen.
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025
Als een volledig cyclus laten doen ? Hoor af en toe well is wat over een soort calibratie probleem.
Zou anders el weer balen zijn
Die cyclus zou bij SoC problemen helpen neem ik aan. Niet bij SoH toch?:
[...]
Als een volledig cyclus laten doen ? Hoor af en toe well is wat over een soort calibratie probleem.
Zou anders el weer balen zijn
Mijn vorige batterij had SoC problemen en ondanks 5 keer handmatig te laden en ontladen bleef het aanhouden en is hij vervangen door Growatt.
Daarnaast ontlaadt Frank het hele systeem dagelijks tot 20% en weer vol tot 100% dus ja, dat zou dan afdoende moeten zijn lijkt me.
Growatt MOD10KTL3-XHBP met 30 kWh APX HV en 8,3 kW Solar inclusief BLIQ onbalans aansturing bij Frank Energie, Remeha Elga Ace 4kW, Atlantic Explorer 200LC, Gasloos sinds 09-01-2025

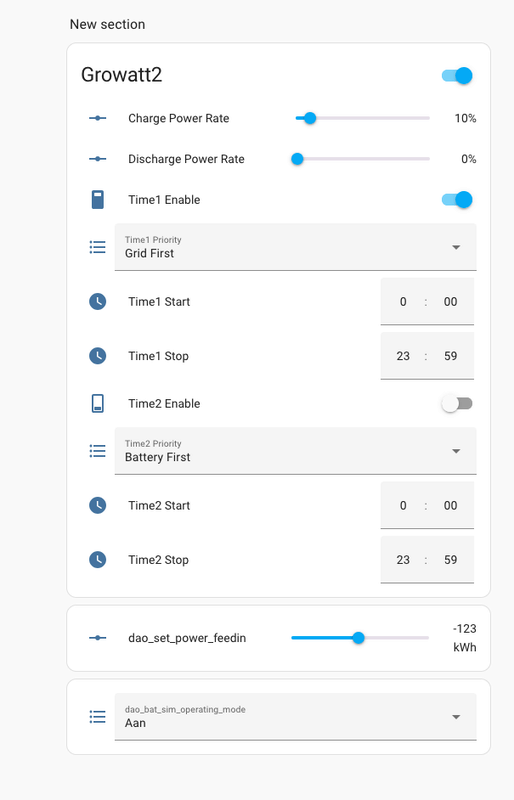

Zo ik ben eruit! Ik kan via Modbus mijn batterij aansturen qua laden/ontladen. Ik heb Day ahead Optimizer draaien, en op basis hiervan stuur ik de batterij aan. Speciale dank aan @sjorsjuhmaniac voor het maken van code om de laad en ontlaad commando's te schrijven naar het BMS. Hieronder ook de YAML. Komende dagen nog verder optimaliseren!
