Marstek Venus / Duravolt PnP Thuisaccu Modbus koppeling

[superduper1969]

1. Andere Topics

Hieronder vind je een verzameling relevante discussies en community‑threads rondom de Marstek / Hame / Duravolt Venus plug‑and‑play thuisaccu’s. Deze topics bieden aanvullende informatie, ervaringen, troubleshooting en uitbreidingen.

Hame / Marstek / Duravolt 5,12kWh plug en play thuisaccu
Hame Marstek Venus A & D - plug and play solar batterij
Marstek / Duravolt Venus PnP Thuisaccu gebruiken als backup
Plug & Play wetgeving Belgie - Van het kastje naar de muur
Marstek PIB Domotica integratie en je Energierekening

Tip:
Werk je profiel bij met je setup (Profiel > Bewerken > Signature). Hoe specifieker, hoe beter.


.

2. Control mogelijkheden Lilygo / Elfin / Modbus over TCP/IP

Deze sectie beschrijft alle beschikbare besturingsopties voor de Marstek Venus‑accu via Modbus, ongeacht of je een Lilygo, Elfin of Modbus‑over‑TCP‑verbinding gebruikt.

• Marstek RS485 Control Mode
  Zet bediening via Modbus aan of uit. Is alleen van toepassing op:
  • Marstek Forcible Charge/Discharge
    Forceer actie: stoppen, laden of ontladen
  • Marstek Forcible Charge Power
    Als bovenstaande actie laden is, limiteer het tot dit ingestelde vermogen (tenzij 'Marstek Max. Charge Power' lager is)
  • Marstek Forcible Discharge Power
    Als bovenstaande actie ontladen is, limiteer het tot dit ingestelde vermogen (tenzij 'Marstek Max. Discharge Power' lager is)
  • Marstek Charge To SOC
    Breng de batterij (laad/ontlaad) eenmalig naar dit ingestelde percentage (met een min/max van de 'Cutoff' percentages) en ga daarna in Standby
• Marstek User Work Mode
  Kies de modus die de batterij moet gebruiken (handmatig, NOM, AI)
• Marstek Backup Function
• Zet het back-upstopcontact aan/uit.
• Marstek Charging Cutoff Capacity
  Stop laden altijd bij dit percentage
• Marstek Discharging Cutoff Capacity
  Stop ontladen altijd bij dit percentage
• Marstek Max. Charge Power
  Limiteer laadvermogen altijd tot dit ingestelde vermogen
• Marstek Max. Discharge Power
  Limiteer ontlaadvermogen altijd tot dit ingestelde vermogen

Automatiseringen
Home Battery Control (Node‑RED):
https://homebatterycontrol.com/
Documentatie: https://docs.homebatterycontrol.com
YouTube: https://homebatterycontrol.com/youtube
Discord: https://homebatterycontrol.com/discord

Marstek X Range OM Blueprint (HA):
https://github.com/Tazzios/ha-marstek/tree/main/blueprints

3. Er zijn nu vele Projecten

De community heeft inmiddels een groot aantal projecten ontwikkeld voor verschillende hardware‑varianten en integratiemethoden. Hieronder een overzicht.

Meerdere batterijen (V1/V2)
Technisch is het mogelijk om het Modbus‑adres aan te passen, maar dit is complex en niet universeel.
Daarom geldt:
Één Lilygo/Elfin per batterij.

Marstek V3 – Modbus over TCP/IP, Dit is de beste optie voor nieuwe eigenaren van een V3
Optie A:https://github.com/ViperRNMC/marstek_venus_modbus
Optie B:https://github.com/fonske/MarstekVenusV3-modbus-TCP-IP

Lilygo V3
Firmware:https://github.com/fonske...b/main/lilygo_mt1_v3.yaml

A: ESPHome‑projecten
LilyGo T‑Can485 (WiFi):https://github.com/Xinyuan-LilyGO/T-CAN485
LilyGo T‑POE‑Pro (Ethernet):https://lilygo.cc/products/t-poe-pro?
Community‑project:https://github.com/Superduper1969/MarstekVenus-LilygoRS485
ESP met display:https://github.com/stdioGangsta/MarstekMonitor
M5Stack Atom RS485:https://github.com/fonske...us-M5stackRS485/tree/main
Lilygo → Elfin bridge:https://github.com/rosenrot00/esphome_modbus_bridge

B: Elfin EW11 / Modbus TCP
Optie A: https://github.com/ViperRNMC/marstek_venus_modbus
Optie B: https://github.com/WargamingPlayer/HA-Marstek-Venus-E-Modbus
Optie C: Originele code:
https://github.com/Superduper1969/MarstekVenus-ElfinEW11

C: EVCC integratie
EVCC documentatie:https://docs.evcc.io/docs...tek-venus-battery-storage
Handleiding:https://gathering.tweakers.net/forum/view_message/82669154
ESP bridge:https://github.com/fonske...5_tcp_ip_bridge_only.yaml

D: Homey integratiehttps://community.homey.a...-venus-slim-aan-nl/140156

E: Standalone tools
Venus Control (zonder HA):https://github.com/Edzelf/venus-control

F: Home Assistant uitbreidingen
Battery Donut Card:https://github.com/LodeBo/battery-donut-card

4. Documentatie

In deze sectie vind je alle officiële en community‑documentatie die relevant is voor de Marstek / Hame / Duravolt Venus thuisaccu’s. De links zijn opgeschoond en gegroepeerd voor duidelijkheid.

Officiële Modbus documentatie
https://duravolt.nl/wp-co...lug-in-Battery-Modbus.pdf

Onofficiële Modbus documentatie (community)
Spreadsheet door pascallj

Pinout / kabeltekening Weipu SP17 connector
https://cdn.shopify.com/s...nterface.pdf?v=1735295327

Externe antenne voor Lilygo
https://www.elektroda.com/news/news4124039.html

Modbus connector V3 pinout
Pin 1 – RS485‑B
Pin 2 – RS485‑A
Pin 4/5 – +5V
Pin 7/8 – GND

Modbus registers V2 vs V3
https://docs.google.com/s...pubhtml?gid=0&single=true

5. Let op! Er zijn nu 3 kabels!

De Marstek Venus‑accu’s bestaan in meerdere hardware‑varianten (V1A, V1B, V2, V3). Elk model heeft een andere pinout en soms andere kleuren.
LET OP: Kleuren kunnen afwijken! Altijd doormeten!



V1A model (met muurbeugels)
R = A
BK = B
BK = Data Ground (niet gebruiken)
Empty
BK = 5V
BK = GND


V1B model (met muurbeugels)
Y = A
R = B
BK = Data Ground (niet gebruiken)
Empty
BK = 5V
R = GND


V2 model (met handvatten)
Y = A
R = B
BK = GND
Empty
BK = 5V
R = Data Ground (niet gebruiken)


Verlengkabel (als je de originele niet wilt knippen)
JST XH2.54 Female 6‑pin, 10cm



V3 model – Modbus over TCP/IP
De V3‑accu ondersteunt native Modbus TCP via de LAN‑poort (firmware V146+).
Aanbevolen instellingen in de app:
Eerst: Manual
Daarna: Timed
Dit zorgt voor stabiele Modbus‑communicatie via poort 502.

UTP‑kleurcodering (T‑568B):
A : Oranje‑wit
+ Blauw / Blauw‑wit
- Bruin / Bruin‑wit
B : Oranje

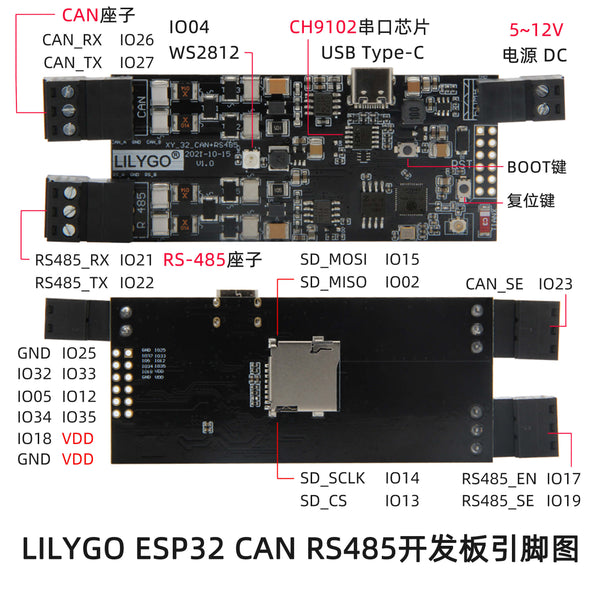

6. Modbus koppeling via Lilygo TCan RS485

Deze sectie is volledig herschreven voor duidelijkheid, maar alle stappen, waarschuwingen en afbeeldingen blijven behouden.

1. Installatie voorbereiden
Installeer ESPHome (indien nog niet gedaan).
Zorg dat je secrets.yaml aanwezig is met je WiFi‑gegevens.

Maak in ESPHome een nieuw device aan:
Naam: lilygo-rs485
Type: ESP32

Negeer de melding over de encryption key (komt later).
Kies Skip bij installatie.
Open Edit en kopieer de api en ota keys naar tijdelijk kladblok.

2. Firmware laden
Vervang de volledige inhoud door de code uit:
https://github.com/Superduper1969/MarstekVenus-LilygoRS485 of een van de andere ESPHome Projecten
Plak daarna je api en ota keys terug.

Let op:
Verschillende varianten voor 1/2/3 batterijen (Aantallen niet Versies)
Verschil tussen WiFi en Ethernet
V3 heeft andere registers (niet getest)

3. Packages instellen
Maak een map packages in je ESPHome config.
Plaats marstek_venus_battery_control.yaml hierin.
Voeg toe aan configuration.yaml:

code:

homeassistant:
packages: !include_dir_named packages

Herstart Home Assistant.

4. Flashen & testen
Installeer de firmware via USB.

Sluit de kabel aan volgens de pinout op de onderzijde van de Lilygo.
LET OP: Kleuren kunnen afwijken!


Gebruik de Visit knop in ESPHome om de webinterface te openen.


5. 3D‑behuizing
https://www.printables.co...cable-management-ho/files

Bestellen kan bij:
https://www.laserandlayer...houder-marstek-thuisaccu/

7. Modbus koppeling via Elfin

1. Benodigdheden
Elfin EW11 (ca. €20):
AliExpress
Handleiding:
Hi‑Flying


2. Kabel maken
LET OP: Kleuren kunnen afwijken!


Of met verloop:


3. Configuratie Elfin EW11
Sluit de kabel aan → Elfin start hotspot.
Verbind met 10.10.100.254.
Stel WiFi in (STA).

Configureer de seriële instellingen:

• Baud Rate = 115200
• Data Bit = 8
• Stop Bit = 1
• Parity = None
• Buffer Size = 512
• Gap Time = 50
• Flow Control = Half Duplex
• Cli = Disable
• Protocol = Modbus

Configureer TCP‑server:

• Protocol = TCP Server
• Local Port = 502
• Keep Alive = 60
• Timeout = 300
• Max Accept = 3
• Security = Disable
• Route = UART

4. Home Assistant integratie
Kies één van de community‑projecten:
https://github.com/ViperRNMC/marstek_venus_modbus
https://github.com/WargamingPlayer/HA-Marstek-Venus-E-Modbus
https://github.com/Superduper1969/MarstekVenus-ElfinEW11

Plaats marstek_venus_battery_control.yaml in packages.


Herstart HA en controleer de Modbus‑integratie.

8. Andere handige tools

Naast de Modbus‑koppelingen en integraties zijn er diverse aanvullende tools die het beheer, de monitoring en de automatisering van de Marstek Venus‑accu eenvoudiger maken.

HA integratie voor CT002/CT003
Met deze integratie kun je onder andere de WiFi‑signaalsterkte van de batterij langdurig monitoren.
https://github.com/d-shmt/hass_marstek-smart-meter

Marstek‑Venus‑Monitor
Een uitgebreide webtool om informatie van de Venus‑accu uit te lezen en instellingen te wijzigen.
Let op: experimenteel
https://rweijnen.github.io/marstek-venus-monitor/
Deze tool is ook handig om snel de WiFi‑signaalsterkte van de batterij te controleren.

9. Opnieuw opstarten / Reset

Het resetten of opnieuw opstarten van de Marstek Venus‑accu werkt anders dan bij de meeste apparaten. Hieronder vind je een opgeschoonde en duidelijk gestructureerde uitleg.

BELANGRIJK!
Apparatuur die via Modbus is aangesloten houdt de batterij actief.
Daarom moet de stekker uit het stopcontact voor onderstaande stappen!

Opnieuw opstarten
De aan/uit‑knop lang ingedrukt houden schakelt alleen de LED’s uit.
De batterij zelf blijft actief, zeker wanneer Modbus is aangesloten.
Om écht opnieuw te starten moet:
De batterij via de knop worden uitgezet
De netspanning worden losgekoppeld

Wachttijd:
Sommige gebruikers melden dat 10 minuten voldoende is
Anderen geven aan dat het tot 1 uur kan duren voordat de accu volledig uit is

Resetten
Een volledige resetoptie lijkt niet aanwezig.
In de app kun je wel kiezen voor “Fabrieksinstellingen”, maar:
WiFi‑gegevens blijven bewaard
Andere instellingen kunnen deels blijven staan

Wil je de batterij van je WiFi halen?
Dan moet je:
Een tijdelijke hotspot maken
De batterij verbinden met die hotspot
De hotspot daarna nooit meer gebruiken
Dit is momenteel de enige manier om WiFi‑instellingen te wissen.

10. Laatste wijziging

Deze sectie bevat een lijst van alle updates, toevoegingen en verbeteringen die door de community zijn aangebracht.
Aangepaste code van @Disksoft en @Arjen S , orgineel van @scruysberghs
- Led functie Wifi indicatie
- Een paar namen aangepast voor hopelijk snellere code
- Berekening Remaining
- HZ verwijderd
- Offgrid op niet actief
- Meer timers naar 5 minuten voor offloading Marstek processor
- Code omgezet naar Github
- Interval AC Power 10S
- Interval Battery Power 10S
- Extra configs aangepast voor 2/3 aparte Lilygo's (Ongetest)
- Extra configs aangepast voor 2/3 aparte Elfin (Ongetest)
- Documentatie Modbus en Pinout verplaatst.
- Venus Control en MarstekMonitor toegevoegd
- Bitmask voor error codes nu correct in HEX met dank aan pascallj
- Nieuwe layout modbus kabel
- Nieuwe 3D Behuizing Lilygo
- Beschrijving control settings
- Interval tussen commando's 30ms
- Tragere sensors die een melding (gele tekst) genereren benoemd met # Slow Sensor
- Github bijgewerkt
- 2-6-2025 evcc integratie
- 6-6-2025 Layout gewijzigd i.v.m met alle soorten kabels en accu's @NoFate
- 6-6-2025 Github bevat nu variant voor de LilyGo T-POE-Pro @MUN0X
- 7-6-2025 Nieuwe foto Blauwe Modbus stekker
- 12-6-2025 evcc handleiding door @Tunestwo
- 23-6-2025 M5stack Atom met RS485 base methode door @AUijtdehaag
- 27-6-2025 Resetprocedure toegevoegd
- 20-7-2025 Github Issues verwerkt
- 20-7-2025 Max, Min en Delta Battery voltage sensoren toegevoegd @TDSgame
- 22-7-2025 Wifi Signal Strength
- 22-7-2025 float aangepast naar float(0) in marstek_venus_battery_control.yaml
- 24-7-2025 Link naar Onofficiele Modbus Documentatie[/url] door @pascallj
- 28-7-2025 Grote aanpassingen Lilygo Github dankzij @AUijtdehaag (fonske)
• WebUI met iconen
• WIFI /BT /CLOUD status
• WIFI strength %
• Battery WIFI strength %
• Software/Firmware/BMS version
• Power restriction status
- 9-8-2025 Lilygo Github BMS V2.15 Cell temp scale @TDSgame
-13-8-2025 Lilygo Github neopixelbus > esp32_rmt_led_strip @TDSgame
- 18-8-2025 Aanpassing 3D behuizing Liygo
- 20-8-2025 Alternatieve Elfin configuratie door @WargamingPlayer
- 22-8-2025 Info over HA integratie voor CT002/003 toegevoegd
- 22-8-2025 Info over Marstek-Venus-Monitor toegevoegd @bommel
- 23-8-2025 Info over Elfin11 HA Integratie toegevoegd @[RNMC] Viper
- 23-8-2025 Herindeling projecten
- 1-9-2025 Externe antenne Lilygo
- 4-9-2025 Modbus connector V3
- 10-9-2025 Modbus kabel V3 @FirefoxNL
- 10-9-2025 Modbus registers V2 vs V3 @FirefoxNL
- 19-9-2025 Link naar Homey toegevoegd.
- 22-9-2025 Extra opmerkingen V3
- 23-9-2025 Aanvulling: Node-RED automatisering van @GAEvakYD
- 24-9-2025 Github Update Lilygo T-Can Debug Info + CPU Clock van 160Mhz(Underclock) naar 240Mhz (Stock) dankzij @AUijtdehaag
- 30-9-2025 Captive Portal toegevoegd
- 7-10-2025 Marstek Themed donut card @LodeBo
- 18-10-2025 Github aangepast, correct Max/Min Cell Temperature by multiplying value by 0.1 for BMS versions < V2.13
- 24-11-2025 Foto Lilygo<>V3 met dank aan @Tazzios
- 24-11-2025 Automatisering Blueprint https://github.com/Tazzios/ha-marstek/tree/main/blueprints met dank aan @Tazzios
- 24-11-2025 Lilygo V3 https://github.com/fonske...b/main/lilygo_mt1_v3.yaml met dank aan @AUijtdehaag
- 24-11-2025 Github update: Brightness slider voor de led op de Lilygo
- 19-02-2026 Verwijzing naar Home Battery control bijgewerkt
- 16-3-2026 Modbus over TCP/IP voor V3 integratie van @AUijtdehaag

[ Voor 255% gewijzigd door superduper1969 op 16-03-2026 22:05 ]

[DikkieDick]

Cool en thanx voor het uitgebreide verhaal. Dit geeft een mooie integratie in HomeAssistant. Ga ook maar eens de boel bestellen. Zit dan nog wel ff met die stap voor het maken van een kabel. Zo handig ben ik ook weer niet. :-)

[scruysberghs]

Mooi gedaan met de CRC byte swap in de proxy.
Blijft inderdaad nu nog het gedoe om waardes (of settings) te gaan schrijven vanuit Home Assistant.
Voor een waarde ga je met de huidige modbus integratie een input_number helper moeten maken in home assistant (kan ook via YAML zodat je die niet allemaal in de UI moet gaan bij elkaar klikken) en een automation om die in sync te houden met het modbus betreffende register.

Bijvoorbeeld:

code:

modbus:
  - name: "modbus_hub"
    type: tcp
    host: 192.168.1.100
    port: 502
    sensors:
      - name: "modbus_register_value"
        unit_of_measurement: "units"
        address: 10
        input_type: holding

code:

input_number:
  modbus_control:
    name: Modbus Control
    min: 0
    max: 100
    step: 1
    mode: slider

Tip: "mode: box" kan ook, dan moet je een value intypen in de HA in plaats van een slider die op mobiel makkelijk per ongeluk verschuiven bij het scrollen met je duim.

code:

automation:
  - alias: "Sync Input Number to Modbus"
    trigger:
      - platform: state
        entity_id: input_number.modbus_control
    action:
      - service: modbus.write_register
        data:
          hub: "modbus_hub"
          address: 10
          value: "{{ states('input_number.modbus_control') | int }}"

code:

- alias: "Sync Modbus to Input Number"
    trigger:
      - platform: state
        entity_id: sensor.modbus_register_value
    action:
      - service: input_number.set_value
        data:
          entity_id: input_number.modbus_control
          value: "{{ states('sensor.modbus_register_value') | int }}"

Dat dit niet makkelijker kan is de reden dat ik zei dat de modbus integratie in HA niet doorontwikkeld is en de reden dat modbus2mqtt bestaat en de esphome modbus implementaties populairder is.

[scruysberghs]

Nog een 2de HA tip. Een package (https://www.home-assistant.io/docs/configuration/packages/) aanmaken om alles van je batterij bij elkaar te zetten.
Op die manier kan je je modbus settings, inputs helpers, automations, templates, utility meters etc allemaal in 1 yaml file steken.

In je hoofd configuration.yaml van HA zet je dan :

code:

homeassistant:
  packages: !include_dir_named packages

Maak dan een package subfolder aan (/homeassistant/packages) en maakt daar bijvoorbeeld marstek_venus_battery.yaml aan waar je al je definities inzet. Op die manier kom je met 1 file al dicht bij een integratie.

[matrover]

@superduper1969 Super bedankt voor deze uitgebreide uitleg!
Het is mij ook gelukt om verbinding te maken met de batterij via de Waveshare RS232/485 TO WIFI POE ETH



alleen ik krijg nu een foutmelding op de Modbus integratie die ik heb voor mn zonnepanelen omvormer van Growatt

code:

Setup failed for custom integration 'growatt_local': Unable to import component: cannot import name 'BYTE_ORDER' from 'pymodbus.framer.base' (/usr/local/lib/python3.13/site-packages/pymodbus/framer/base.py)
Traceback (most recent call last):
  File "/usr/src/homeassistant/homeassistant/loader.py", line 1015, in async_get_component
    comp = await self.hass.async_add_import_executor_job(
           ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
        self._get_component, True
        ^^^^^^^^^^^^^^^^^^^^^^^^^

Gebruiken ze hetzelfde component?

Die intergratie trouwens kan schrijven via Modbus, wellicht ter inspiratie handig?
https://github.com/Wouter...tant-Growatt-Local-Modbus

[matrover]

matrover schreef op zondag 12 januari 2025 @ 14:17:
@superduper1969 Super bedankt voor deze uitgebreide uitleg!
Het is mij ook gelukt om verbinding te maken met de batterij via de Waveshare RS232/485 TO WIFI POE ETH

[Afbeelding]

alleen ik krijg nu een foutmelding op de Modbus integratie die ik heb voor mn zonnepanelen omvormer van Growatt

code:

Setup failed for custom integration 'growatt_local': Unable to import component: cannot import name 'BYTE_ORDER' from 'pymodbus.framer.base' (/usr/local/lib/python3.13/site-packages/pymodbus/framer/base.py)
Traceback (most recent call last):
  File "/usr/src/homeassistant/homeassistant/loader.py", line 1015, in async_get_component
    comp = await self.hass.async_add_import_executor_job(
           ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
        self._get_component, True
        ^^^^^^^^^^^^^^^^^^^^^^^^^

Gebruiken ze hetzelfde component?

Die intergratie trouwens kan schrijven via Modbus, wellicht ter inspiratie handig?
https://github.com/Wouter...tant-Growatt-Local-Modbus

Nou alsof het zo moest zijn, er was vanmiddag een update van de Growatt Modbus intergratie, hierna geen problemen meer

[DikkieDick]

[b]superduper1969 in "Marstek Venus / Duravolt PnP Thuisaccu Modbus koppeling"superduper1969 schreef op zaterdag 11 januari 2025 @ 18:06[/

Jst Xh2.54, Female, 10cm, 6 Pin
[Afbeelding]

Zit ff te kijken naar die kabels maar zie ik het nu goed dat je er gelijk 10 moet bestellen? Op 1 van de foto's in de reviews zie ik een ding met wat losse draden die je dan vermoed ik zelf in zo'n stekker kan frutten. Kan je daar wat meer licht over schijnen?
Alvast bedankt.

[superduper1969]

DikkieDick schreef op maandag 13 januari 2025 @ 09:49:
[...]


Zit ff te kijken naar die kabels maar zie ik het nu goed dat je er gelijk 10 moet bestellen? Op 1 van de foto's in de reviews zie ik een ding met wat losse draden die je dan vermoed ik zelf in zo'n stekker kan frutten. Kan je daar wat meer licht over schijnen?
Alvast bedankt.

Je kan stekker van de bijgeleverde kabel inderdaad afknippen, weet wel dat dat alle draden zwart zijn en dat rood niet de + is dus dat je alles goed moet doormeten.
Als je dat niet wilt en je wil met connectors werken dan gaan die vaak inderdaad per 10.
Maar aangezien de Ali/Amazon prijs niet erg hoog is kun je er nog eens een aan de buurman geven...

[DikkieDick]

superduper1969 schreef op maandag 13 januari 2025 @ 10:08:
[...]

Je kan stekker van de bijgeleverde kabel inderdaad afknippen, weet wel dat dat alle draden zwart zijn en dat rood niet de + is dus dat je alles goed moet doormeten.
Als je dat niet wilt en je wil met connectors werken dan gaan die vaak inderdaad per 10.
Maar aangezien de Ali/Amazon prijs niet erg hoog is kun je er nog eens een aan de buurman geven...

10 is idd niet zo'n probleem voor die pakweg 4 euro. Knippen van de oorspronkelijke kabel heb ik niet zoveel zin in. Het lijken overigens wel van die connectoren die je 'vroeger' op je moederbord had naar harde schijf enzo. :-)

Kan/wil je foto plaatsen hoe het er met aangepaste/eigengemaakte kabel uit ziet? Alvast bedankt.

[matrover]

Hi @superduper1969 Heb jij ook deze rare sprongen in de HA statistieken?




ook lijkt mijn "My Battery Charging in W" alleen negatieve waardes te geven, waardoor die niet wordt geteld door de "My Battery Daily Charge in kWh" is dat bij jou ook zo? (sorry ik snap niks van die Riemann sensors).

[ Voor 11% gewijzigd door matrover op 13-01-2025 17:17 ]

[superduper1969]

matrover schreef op maandag 13 januari 2025 @ 17:16:
Hi @superduper1969 Heb jij ook deze rare sprongen in de HA statistieken?
[Afbeelding]

[Afbeelding]

ook lijkt mijn "My Battery Charging in W" alleen negatieve waardes te geven, waardoor die niet wordt geteld door de "My Battery Daily Charge in kWh" is dat bij jou ook zo? (sorry ik snap niks van die Riemann sensors).
[Afbeelding]

Ja ik heb ook rare sprongen, soms zie ik dat een sensor even niet beschikbaar is.
En Ja die negatieve teller hoort, maar bij mij moet ik ook even puzzelen.

Bij het puzzelen is het handig om even alle sensors in het dashboard te tonen.
"My Battery Charging in kWh" is goed maar staat nog niet correct in "My Battery Daily Charge in kWh"
maar ik heb nu geen tijd.

[ Voor 15% gewijzigd door superduper1969 op 13-01-2025 17:35 ]

[scruysberghs]

Mijn batterij is ook aangekomen vandaag. Nog niet heel veel tijd gehad maar ik heb alvast wel de ganse config van @superduper1969 samen gezet in 1 package file : https://github.com/scruys...enus_battery_control.yaml

Dus de eerste modbus sensoren alsook de sensoren en utility meters voor het energiedashboard. Zal daar ook mijn verdere aanpassingen documenteren.

Zoek nu tijd om eens een waarde proberen aan te passen. Had jij daar al verder mee getest @superduper1969 ?

Als ik het goed lees moet je eerste dat 42000 register schrijven om control mode aan te zetten en dan kan je gaan forcible chargen en dischargen.

Als dat lukt hebben we die P1 en andere meters niet meer nodig voor nul op de meter en andere slimme sturingen. Dan kan het allemaal gewoon vanuit HA

[superduper1969]

Startpost aangepast met verloop kabel en utility meter in yaml.

[superduper1969]

scruysberghs schreef op maandag 13 januari 2025 @ 20:47:
Mijn batterij is ook aangekomen vandaag. Nog niet heel veel tijd gehad maar ik heb alvast wel de ganse config van @superduper1969 samen gezet in 1 package file : https://github.com/scruys...enus_battery_control.yaml

Dus de eerste modbus sensoren alsook de sensoren en utility meters voor het energiedashboard. Zal daar ook mijn verdere aanpassingen documenteren.

Zoek nu tijd om eens een waarde proberen aan te passen. Had jij daar al verder mee getest @superduper1969 ?

Als ik het goed lees moet je eerste dat 42000 register schrijven om control mode aan te zetten [Afbeelding] en dan kan je gaan forcible chargen en dischargen.

Als dat lukt hebben we die P1 en andere meters niet meer nodig voor nul op de meter en andere slimme sturingen. Dan kan het allemaal gewoon vanuit HA

Je heb het goed gelezen, dat was ook mijn idee. helaas crashte mij HA terwijl ik aan het editen was dus nu eerst een backup terugzetten, kan ik gelijk jouw package proberen.
Crash had trouwens andere redenen, ben er nog niet uit van de oorzaak maar dat had ik al voordat ik de Accu had.
Op dit moment is er nog geen andere ModbusRTUover IP naar MQTT dus het blijft even zo.
Ik was van plan de selector/dropdowns te gebruiken voor modus switch.
https://www.youtube.com/watch?v=LxWUMvKzFkE

[ Voor 8% gewijzigd door superduper1969 op 13-01-2025 21:09 ]

[scruysberghs]

Hed die control mode alvast kunnen aanzetten met een switch. (naar git gepushed)

En via de modbus write register action in de Developer tools mijn batterij kunnen opladen tot een ingestelde SOC:

code:

action: modbus.write_register
data:
  hub: MarstekVenus
  address: 42011
  slave: 1
  value: 30

Dat ging dan wel aan 2500W terwijl mijn batterij op 800W ingesteld stond. Gelukkig was die al 29%

[superduper1969]

Het lijkt erop dat laden en ontladen moet worden omgedraaid van + naar - om goed in energy dashboard te moeten komen.
En ook utility meters moeten negatief kunnen.
Dit ingesteld, nu afwachten.

code:

# ----------------
# TEMPLATE SENSORS
# ----------------

template:
  - sensor:
      - name: "My Battery Charging in W"
        state: >
          {% if states('sensor.my_battery_ac_power') | float < 0 %}
            {{ (states('sensor.my_battery_ac_power') | float) * -1 }}
          {% else %}
            0
          {% endif %}
      - name: "My Battery Discharging in W"
        state: >
          {% if states('sensor.my_battery_ac_power') | float > 0 %}
            {{ (states('sensor.my_battery_ac_power') | float) * -1 }}
          {% else %}
            0
          {% endif %}

# -------
# SENSORS
# -------

sensor:
  - platform: integration
    name: My Battery Discharging in KWh
    source: sensor.my_battery_discharging_in_w
    method: left
  - platform: integration
    name: My Battery Charging in KWh
    source: sensor.my_battery_charging_in_w
    method: left

# --------------
# UTILITY METERS
# --------------
utility_meter:
  daily_discharge:
    name: My Battery Daily Discharging in Kwh
    source: sensor.my_battery_discharging_in_kwh
    cycle: daily
    net_consumption: true
  weekly_discharge:
    name: My Battery Weekly Discharging in Kwh
    source: sensor.my_battery_discharging_in_kwh
    cycle: daily
    net_consumption: true
  monthly_discharge:
    name: My Battery Monthly Discharging in Kwh
    source: sensor.my_battery_discharging_in_kwh
    cycle: monthly
    net_consumption: true
  daily_charge:
    name: My Battery Daily Charging in Kwh
    source: sensor.my_battery_charging_in_kwh
    cycle: daily
    net_consumption: true
  weekly_charge:
    name: My Battery Weekly Charging in Kwh
    source: sensor.my_battery_charging_in_kwh
    cycle: weekly
    net_consumption: true
  monthly_charge:
    name: My Battery Monthly Charging in Kwh
    source: sensor.my_battery_charging_in_kwh
    cycle: monthly
    net_consumption: true

[bvs]

superduper1969 schreef op maandag 13 januari 2025 @ 22:26:

code:

  weekly_discharge:
    name: My Battery Weekly Discharging in Kwh
    source: sensor.my_battery_discharging_in_kwh
    cycle: daily
    net_consumption: true

de reset cyclus staat op daily
copy/paste foutje

[scruysberghs]

Nog wat aanpassingen ingecheked, inclusief de changes van @superduper1969 en de typo's die @bvs opgemerkt had.

Heb eerst even gefocused op laden en ontladen vanuit HA.Lijkt wel ok te werken en best wel snel te reageren. Reactiesnelheid kan nog wel wat getweaked worden schat door de andere modbus updates via een automation te triggeren in plaats van elke x seconden zodat de power control settings voorang krijgen.


Het probleem van verkeerde uitlezingen moet ook nog wel onderzocht worden. Als je kijkt naar grafiek van SOC bijvoorbeeld zie ik dat regelmatig korte tijd naar 1000 springen.

Ik ga nu eerst eens een nul op meter automatisering maken met wat ik uitlees van mijn P1 dongle...

[superduper1969]

scruysberghs schreef op dinsdag 14 januari 2025 @ 14:15:
Nog wat aanpassingen ingecheked, inclusief de changes van @superduper1969 en de typo's die @bvs opgemerkt had.

Heb eerst even gefocused op laden en ontladen vanuit HA.Lijkt wel ok te werken en best wel snel te reageren. Reactiesnelheid kan nog wel wat getweaked worden schat door de andere modbus updates via een automation te triggeren in plaats van elke x seconden zodat de power control settings voorang krijgen.
[Afbeelding]

Het probleem van verkeerde uitlezingen moet ook nog wel onderzocht worden. Als je kijkt naar grafiek van SOC bijvoorbeeld zie ik dat regelmatig korte tijd naar 1000 springen. [Afbeelding]

Ik ga nu eerst eens een nul op meter automatisering maken met wat ik uitlees van mijn P1 dongle...

Top,

Ik vermoed dat antwoord pakketjes verwisseld worden omdat message_wait_milliseconds: 50 te kort/lang is voor de constructie met de proxy ertussen.
Probeer een andere waarde zoals 0, 100, 200.
Ik had getest met 500ms maar dat is te veel, nu krijg ik waardes terug die voor andere velden bestemd waren.(maar wel stabiel!) Ook zou ik waardes niet snel veranderen met een interval van 300 seconden, of inderdaad die via een Automation uitlezen om een overload aan data te voorkomen, het blijft een workaround, hopelijk komt er een FW fix.
Dus eigenlijk alleen Wattage+ control op 10 of 15 seconden interval en de rest veel langer.

[ Voor 9% gewijzigd door superduper1969 op 14-01-2025 14:37 ]

[DikkieDick]

Had inmiddels de batterij al in HomeAssistant via zo'n HomeWizard-socket maar dit is wel mooier en uitgebreider. Toch maar de spullen bestellen. :-)

[matrover]

scruysberghs schreef op dinsdag 14 januari 2025 @ 14:15:
Nog wat aanpassingen ingecheked, inclusief de changes van @superduper1969 en de typo's die @bvs opgemerkt had.

Heb eerst even gefocused op laden en ontladen vanuit HA.Lijkt wel ok te werken en best wel snel te reageren. Reactiesnelheid kan nog wel wat getweaked worden schat door de andere modbus updates via een automation te triggeren in plaats van elke x seconden zodat de power control settings voorang krijgen.
[Afbeelding]

Het probleem van verkeerde uitlezingen moet ook nog wel onderzocht worden. Als je kijkt naar grafiek van SOC bijvoorbeeld zie ik dat regelmatig korte tijd naar 1000 springen. [Afbeelding]

Ik ga nu eerst eens een nul op meter automatisering maken met wat ik uitlees van mijn P1 dongle...

Super, ik heb een kleine pull request aangemaakt met unique_id bij alle sensoren, meters, etc.

[scruysberghs]

kort getest met een grid to 0 automation. Krijg laadvermogen nu ongeveer elke 40 seconden geupdate. Is omdat ik wacht tot ik bevestiging krijg dat de batterij aan het doen is wat gevraagd voor het nieuwe commando afgevuurd wordt.
Heb die automation nog niet in de package file gezet, iedereen zijn solar en power van grid sensor zullen wel anders zijn.
Voor in te stellen batterij vermogen voor grid naar 0 gebruikte ik: power_naar_grid + bat_ontlaad_power - power_van_grid





Heb de modbus settings nu op :
delay: 1
message_wait_milliseconds: 30
timeout: 5

Dat lijkt het probleem met de vreemde modbus waardes wel opgelost te hebben. Mijn soc grafiek is sindsdien smooth. Helaas wel maar met elke 80 sec ongeveer een update (scan interval staat op 30 sec). De sensor.my_battery_battery_power update ergens tussen de 11 en de 30 seconden (scan interval op 10 sec).

[scruysberghs]

Heb die * -1 voor Discharge weggehaald trouwens. Anders krijg je een negatieve waarde als je aan het ontladen bent.

code:

      - name: "My Battery Discharging in W"
        state: >
          {% if states('sensor.my_battery_ac_power') | float > 0 %}
            {{ (states('sensor.my_battery_ac_power') | float) * -1 }}
          {% else %}
            0
          {% endif %}

[turntable67]

[quote]scruysberghs schreef op dinsdag 14 januari 2025 @ 14:15:
Het probleem van verkeerde uitlezingen moet ook nog wel onderzocht worden. Als je kijkt naar grafiek van SOC bijvoorbeeld zie ik dat regelmatig korte tijd naar 1000 springen. [Afbeelding]


Mijn SOC heb ik aangepast naar % en scale 1 en geeft goede waardes

- name: "accu1_Battery SOC"
unique_id: accu1_battery_soc
address: 32104
slave: 1
scan_interval: 60
input_type: holding
data_type: uint16
unit_of_measurement: "%"
state_class: measurement
scale: 1
offset: 0
precision: 0

[ Voor 23% gewijzigd door turntable67 op 14-01-2025 22:20 ]

[matrover]

turntable67 schreef op dinsdag 14 januari 2025 @ 22:17:
[quote]scruysberghs schreef op dinsdag 14 januari 2025 @ 14:15:
Het probleem van verkeerde uitlezingen moet ook nog wel onderzocht worden. Als je kijkt naar grafiek van SOC bijvoorbeeld zie ik dat regelmatig korte tijd naar 1000 springen. [Afbeelding]


Mijn SOC heb ik aangepast naar % en scale 1 en geeft goede waardes

- name: "accu1_Battery SOC"
unique_id: accu1_battery_soc
address: 32104
slave: 1
scan_interval: 60
input_type: holding
data_type: uint16
unit_of_measurement: "%"
state_class: measurement
scale: 1
offset: 0
precision: 0

[Afbeelding]

in het package dat we hier aan maken zijn staat de scale en unit hetzelfde. wel zie ik dat jou scan_interval dubbel zo hoog is, daar ga ik eens mee testen vandaag

[scruysberghs]

@matrover met wat er nu in de package file staat is het bij mij ook stabiel

Heb de modbus settings nu op :
delay: 1
message_wait_milliseconds: 30
timeout: 5

[superduper1969]

scruysberghs schreef op woensdag 15 januari 2025 @ 13:59:
@matrover met wat er nu in de package file staat is het bij mij ook stabiel


[...]


[Afbeelding]

Ik heb alleen nog problemen met de Utility meters uit het package waardoor ik de accu niet kan toevoegen aan Energy Dashboard.
Als ik ze via de helper functie aanmaak dan werken ze wel.
utility_meter:
daily_discharge:
name: My Battery Daily Discharging in Kwh
unique_id: my_battery_daily_discharging_in_kwh
source: sensor.my_battery_discharging_in_kwh
cycle: daily

Moet daar nog niet bij:
state_class: total_increasing
unit_of_measurement: kWh
device_class: energy

Bij mij lukt dat niet in yaml.

Mijn andere accu is een Anker Solix 1600 en daar werk ik met de daily waarden.

[ Voor 13% gewijzigd door superduper1969 op 15-01-2025 19:16 ]

[scruysberghs]

Moet daar nog niet bij:
state_class: total_increasing
unit_of_measurement: kWh
device_class: energy

Had nog niet naar het energiedashboard gekeken eigenlijk. Deze

code:

unit_of_measurement: W
device_class: power
state_class: measurement

moeten eigenlijk bij de 2 template sensors komen en dan moet je in de integration die noh omvormer naar kwh. Anders krijg je daar Wh als eenheid.

Heb net een aanpassing hiervoor ingechecked.

Als zelf de file wil aanpassen kan je in git een fork van de repo maken, dan heb je je eigen copie om mee te werken. Je wijzigingen kan je na validatie dan doorpushen via een pull request.

[scruysberghs]

Om het aantal modbus read en write te beperken heb ik nog een poging ingechecked om opeenvolgende registers in 1 keer uit te lezen en die met templates te splitsen.
Specifiek voor deze
Heb ik nu voor modbus

code:

        - name: "My Battery 44000 range"
          unique_id: my_battery_44000_range
          address: 44000 # Start address
          count: 4 # Number of registers to read
          input_type: holding
          scan_interval: 10 # Polling interval (optional)
          data_type: custom
          structure: ">4H" # Big-endian, 4 unsigned 16-bit integers

Die geeft dan 4 waarden met een , tussen terug die je kan splitsen in verschillende sensoren met deze templates

code:

        - name: "My Battery Charging Cutoff Capacity"
          unique_id: my_battery_charging_cutoff_capacity
          unit_of_measurement: "%"
          state: >
            {{ states('sensor.my_battery_44000_range').split(',')[0] | int(0) * 0.1 }}

        - name: "My Battery Discharging Cutoff Capacity"
          unique_id: my_battery_discharging_cutoff_capacity
          unit_of_measurement: "%"
          state: >
            {{ states('sensor.my_battery_44000_range').split(',')[1] | int(0) * 0.1 }}

        - name: "My Battery Max Charge Power"
          unique_id: my_battery_max_charge_power
          unit_of_measurement: W
          device_class: power
          state_class: measurement
          state: >
            {{ states('sensor.my_battery_44000_range').split(',')[2] | int(0) }}

        - name: "My Battery Max Discharge Power"
          unique_id: my_battery_max_discharge_power
          unit_of_measurement: W
          device_class: power
          state_class: measurement
          state: >
            {{ states('sensor.my_battery_44000_range').split(',')[3] | int(0) }}

Dat lijkt te werken, ook voor writes kan je dan meerde opeenvolgende registers in 1 keer gaan beschrijven zodat het totaal aantal modbus operaties dat je in de que zet beperkt wordt en dus alles sneller reageert.

Komt de snelheid van de grid naar 0 sturing wel ten goede.

[scruysberghs]

Heb ook nog een script toegevoegd waarbij je power en soc kan meegeven. Kan je op deze manier oproepen vanuit de developer tools of vanuit een automatisering.





Ik ga die gebruiken voor batterij aansturing vanuit EMHASS optimalisatie (dynamische prijzen, zon voorspelling etc).

[matrover]

scruysberghs schreef op donderdag 16 januari 2025 @ 13:28:
Om het aantal modbus read en write te beperken heb ik nog een poging ingechecked om opeenvolgende registers in 1 keer uit te lezen en die met templates te splitsen.
Specifiek voor deze[Afbeelding]
Heb ik nu voor modbus

code:

        - name: "My Battery 44000 range"
          unique_id: my_battery_44000_range
          address: 44000 # Start address
          count: 4 # Number of registers to read
          input_type: holding
          scan_interval: 10 # Polling interval (optional)
          data_type: custom
          structure: ">4H" # Big-endian, 4 unsigned 16-bit integers

Die geeft dan 4 waarden met een , tussen terug die je kan splitsen in verschillende sensoren met deze templates

code:

        - name: "My Battery Charging Cutoff Capacity"
          unique_id: my_battery_charging_cutoff_capacity
          unit_of_measurement: "%"
          state: >
            {{ states('sensor.my_battery_44000_range').split(',')[0] | int(0) * 0.1 }}

        - name: "My Battery Discharging Cutoff Capacity"
          unique_id: my_battery_discharging_cutoff_capacity
          unit_of_measurement: "%"
          state: >
            {{ states('sensor.my_battery_44000_range').split(',')[1] | int(0) * 0.1 }}

        - name: "My Battery Max Charge Power"
          unique_id: my_battery_max_charge_power
          unit_of_measurement: W
          device_class: power
          state_class: measurement
          state: >
            {{ states('sensor.my_battery_44000_range').split(',')[2] | int(0) }}

        - name: "My Battery Max Discharge Power"
          unique_id: my_battery_max_discharge_power
          unit_of_measurement: W
          device_class: power
          state_class: measurement
          state: >
            {{ states('sensor.my_battery_44000_range').split(',')[3] | int(0) }}

Dat lijkt te werken, ook voor writes kan je dan meerde opeenvolgende registers in 1 keer gaan beschrijven zodat het totaal aantal modbus operaties dat je in de que zet beperkt wordt en dus alles sneller reageert.

Komt de snelheid van de grid naar 0 sturing wel ten goede.

[Afbeelding]

Knap werk @scruysberghs ! lijkt hier ook te werken.

ik krijg wel een paar errors en warnings in het log (weet niet of ze voor de update al waren):

Error1:

code:

Log details (ERROR)
Logger: homeassistant.components.modbus.modbus
Source: components/modbus/modbus.py:300
integration: Modbus (documentation, issues)
First occurred: 13:56:41 (5 occurrences)
Last logged: 14:08:14

Pymodbus: MarstekVenus: Error: device: 1 address: 32100 -> Exception Response(131, 3, None)
Pymodbus: MarstekVenus: Error: device: 1 address: 32104 -> Exception Response(131, 3, None)
Pymodbus: MarstekVenus: Error: device: 1 address: 35000 -> Exception Response(131, 3, None)
Pymodbus: MarstekVenus: Error: device: 1 address: 32101 -> Exception Response(131, 3, None)

Error2:

code:

Log details (ERROR)
Logger: pymodbus.logging
Source: components/modbus/modbus.py:374
First occurred: 13:56:41 (5 occurrences)
Last logged: 14:08:14

No response received after 3 retries, continue with next request

Warning1:

code:

Log details (WARNING)
Logger: homeassistant.components.sensor
Source: components/sensor/__init__.py:547
integration: Sensor (documentation, issues)
First occurred: 13:56:19 (6 occurrences)
Last logged: 13:56:19

Entity sensor.my_battery_total_discharging_energy (<class 'homeassistant.components.modbus.sensor.ModbusRegisterSensor'>) is using state class 'measurement' which is impossible considering device class ('energy') it is using; expected None or one of 'total', 'total_increasing'; Please update your configuration if your entity is manually configured, otherwise create a bug report at https://github.com/home-assistant/core/issues?q=is%3Aopen+is%3Aissue+label%3A%22integration%3A+modbus%22
Entity sensor.my_battery_daily_charging_energy (<class 'homeassistant.components.modbus.sensor.ModbusRegisterSensor'>) is using state class 'measurement' which is impossible considering device class ('energy') it is using; expected None or one of 'total', 'total_increasing'; Please update your configuration if your entity is manually configured, otherwise create a bug report at https://github.com/home-assistant/core/issues?q=is%3Aopen+is%3Aissue+label%3A%22integration%3A+modbus%22
Entity sensor.my_battery_daily_discharging_energy (<class 'homeassistant.components.modbus.sensor.ModbusRegisterSensor'>) is using state class 'measurement' which is impossible considering device class ('energy') it is using; expected None or one of 'total', 'total_increasing'; Please update your configuration if your entity is manually configured, otherwise create a bug report at https://github.com/home-assistant/core/issues?q=is%3Aopen+is%3Aissue+label%3A%22integration%3A+modbus%22
Entity sensor.my_battery_monthly_charging_energy (<class 'homeassistant.components.modbus.sensor.ModbusRegisterSensor'>) is using state class 'measurement' which is impossible considering device class ('energy') it is using; expected None or one of 'total', 'total_increasing'; Please update your configuration if your entity is manually configured, otherwise create a bug report at https://github.com/home-assistant/core/issues?q=is%3Aopen+is%3Aissue+label%3A%22integration%3A+modbus%22
Entity sensor.my_battery_monthly_discharging_energy (<class 'homeassistant.components.modbus.sensor.ModbusRegisterSensor'>) is using state class 'measurement' which is impossible considering device class ('energy') it is using; expected None or one of 'total', 'total_increasing'; Please update your configuration if your entity is manually configured, otherwise create a bug report at https://github.com/home-assistant/core/issues?q=is%3Aopen+is%3Aissue+label%3A%22integration%3A+modbus%22

Warning 2:

code:

Log details (WARNING)
Logger: homeassistant.components.sensor
Source: components/sensor/__init__.py:709
integration: Sensor (documentation, issues)
First occurred: 13:56:19 (1 occurrences)
Last logged: 13:56:19

Entity sensor.marstek_venus_battery_energy (<class 'homeassistant.components.modbus.sensor.ModbusRegisterSensor'>) is using native unit of measurement 'kWh' which is not a valid unit for the device class ('power') it is using; expected one of ['TW', 'kW', 'GW', 'W', 'MW']; Please update your configuration if your entity is manually configured, otherwise create a bug report at https://github.com/home-assistant/core/issues?q=is%3Aopen+is%3Aissue+label%3A%22integration%3A+modbus%22

[superduper1969]

Top, heb je nog tijd voor een mode switch, want ik wil de NOM via de P1 laten doen en niet door HA.
Maar ik wel een automation maken om op het goedkoopste moment van de dag de accu vol te pompen in het wintersseizoen.
Dus op 43000
0: Manual
1: Anti Feed in
2: Trade Mode (is niet nodig)

[ice-T106]

Ze mogen jullie vanuit Marstek wel een mooie korting geven vind ik. Deze HomeAssistant integratie maakt de accu voor mij en denk meer mensen opeens een veel betere optie.

[scruysberghs]

superduper1969 schreef op donderdag 16 januari 2025 @ 14:34:
Top, heb je nog tijd voor een mode switch, want ik wil de NOM via de P1 laten doen en niet door HA.
Maar ik wel een automation maken om op het goedkoopste moment van de dag de accu vol te pompen in het wintersseizoen.
Dus op 43000
0: Manual
1: Anti Feed in
2: Trade Mode (is niet nodig)

Heb een input select toegevoegd en een automation die de input select in sync houdt met de modbus settings. Is allemaal geen rocket sciense maar wel a hell of a job om dat voor alle instelbare parameters zobij elkaar te copy pasten.




Moest iemand zich geroepen voelen om door de pdf te gaan en voor al die instelbare waarden een inpt_number of een input_select te maken en de automation uit te breiden...


De componenten om deze switch mogelijk te maken zodat je die zowel in de marstek app als in home assistant kan wijzigen:

modbus sensor die de waarde uitleest van register 43000 van de batterij:

code:

          - name: "My Battery User Work Mode"
          unique_id: my_battery_user_work_mode_modbus
          address: 43000
          input_type: holding
          data_type: uint16
          scan_interval: 10

input_select is de home assistant entiteit die de status opslaat:

code:

  input_select:
    my_battery_user_work_mode_input_select:
      name: My Battery User Work Mode
      options:
        - "Manual"
        - "Anti-Feed"
        - "Trade Mode"
      initial: "Manual"

automation om de modbus sensor te syncen met de input_select als die wijzigt (aanpassing met de app bijvoorbeeld) en andersom wijzigien aan de input select in home assistant via modbus write register weer naar de batterij schrijft.

code:

  - id: my_battery_sync_modbus_and_input_select
    alias: "My Battery Sync Modbus and Input Select"
    description: "sync modbus sensor with input select "
    mode: single
    triggers:
      - trigger: state
        entity_id:
          - sensor.my_battery_user_work_mode
        id: sensor_to_input_select
      - trigger: state
        entity_id:
          - input_select.my_battery_user_work_mode_input_select
        id: input_select_to_sensor
    conditions: []
    actions:
      - choose:
          - conditions:
              - condition: trigger
                id:
                  - sensor_to_input_select
            sequence:
              - action: input_select.select_option
                metadata: {}
                data:
                  option: >
                    {% if states('sensor.my_battery_user_work_mode') | int == 0 %}
                      Manual
                    {% elif states('sensor.my_battery_user_work_mode') | int == 1 %}
                      Anti-Feed
                    {% elif states('sensor.my_battery_user_work_mode') | int == 2 %}
                      Trade Mode
                    {% else %}
                      Manual
                    {% endif %}
                target:
                  entity_id: input_select.my_battery_user_work_mode_input_select
          - conditions:
              - condition: trigger
                id:
                  - input_select_to_sensor
            sequence:
              - action: modbus.write_register
                metadata: {}
                data:
                  hub: MarstekVenus
                  address: 43000
                  slave: 1
                  value: >
                    {% if is_state('input_select.my_battery_user_work_mode_input_select',
                    'Manual') %}
                      0
                    {% elif is_state('input_select.my_battery_user_work_mode_input_select',
                    'Anti-Feed') %}
                      1
                    {% elif is_state('input_select.my_battery_user_work_mode_input_select',
                    'Trade Mode') %}
                      2
                    {% else %}
                      0
                    {% endif %}

Die automation gebruikt nu trigger id's en zou dus eigenlijk uitgebreid kunnen worden om alle sync werk te doen zoder dat je geen aparte automations moet maken. Zie ook https://www.google.com/ur...Vaw2_LOVkJtiMaHZ-WM-YDK3o

Moest iemand zich dit weekend geroepen voelen om met de modbus register documentatie al die inputs_numbers en input_selects op deze manier toe te voegen in de yaml file :-)

Ik focus me even verder op het aansturen van de batterij met mijn dynamische prijzen.


Ow ja, heb ook de scale van die energie sensoren goed gezet (die verschillende kwh meters) die zaten er nog een factor 100 of 1000 naast.

[superduper1969]

scruysberghs schreef op vrijdag 17 januari 2025 @ 17:27:
[...]


Heb een input select toegevoegd en een automation die de input select in sync houdt met de modbus settings. Is allemaal geen rocket sciense maar wel a hell of a job om dat voor alle instelbare parameters zobij elkaar te copy pasten.

[Afbeelding]


Moest iemand zich geroepen voelen om door de pdf te gaan en voor al die instelbare waarden een inpt_number of een input_select te maken en de automation uit te breiden...


De componenten om deze switch mogelijk te maken zodat je die zowel in de marstek app als in home assistant kan wijzigen:

modbus sensor die de waarde uitleest van register 43000 van de batterij:

code:

          - name: "My Battery User Work Mode"
          unique_id: my_battery_user_work_mode_modbus
          address: 43000
          input_type: holding
          data_type: uint16
          scan_interval: 10

input_select is de home assistant entiteit die de status opslaat:

code:

  input_select:
    my_battery_user_work_mode_input_select:
      name: My Battery User Work Mode
      options:
        - "Manual"
        - "Anti-Feed"
        - "Trade Mode"
      initial: "Manual"

automation om de modbus sensor te syncen met de input_select als die wijzigt (aanpassing met de app bijvoorbeeld) en andersom wijzigien aan de input select in home assistant via modbus write register weer naar de batterij schrijft.

code:

  - id: my_battery_sync_modbus_and_input_select
    alias: "My Battery Sync Modbus and Input Select"
    description: "sync modbus sensor with input select "
    mode: single
    triggers:
      - trigger: state
        entity_id:
          - sensor.my_battery_user_work_mode
        id: sensor_to_input_select
      - trigger: state
        entity_id:
          - input_select.my_battery_user_work_mode_input_select
        id: input_select_to_sensor
    conditions: []
    actions:
      - choose:
          - conditions:
              - condition: trigger
                id:
                  - sensor_to_input_select
            sequence:
              - action: input_select.select_option
                metadata: {}
                data:
                  option: >
                    {% if states('sensor.my_battery_user_work_mode') | int == 0 %}
                      Manual
                    {% elif states('sensor.my_battery_user_work_mode') | int == 1 %}
                      Anti-Feed
                    {% elif states('sensor.my_battery_user_work_mode') | int == 2 %}
                      Trade Mode
                    {% else %}
                      Manual
                    {% endif %}
                target:
                  entity_id: input_select.my_battery_user_work_mode_input_select
          - conditions:
              - condition: trigger
                id:
                  - input_select_to_sensor
            sequence:
              - action: modbus.write_register
                metadata: {}
                data:
                  hub: MarstekVenus
                  address: 43000
                  slave: 1
                  value: >
                    {% if is_state('input_select.my_battery_user_work_mode_input_select',
                    'Manual') %}
                      0
                    {% elif is_state('input_select.my_battery_user_work_mode_input_select',
                    'Anti-Feed') %}
                      1
                    {% elif is_state('input_select.my_battery_user_work_mode_input_select',
                    'Trade Mode') %}
                      2
                    {% else %}
                      0
                    {% endif %}

Die automation gebruikt nu trigger id's en zou dus eigenlijk uitgebreid kunnen worden om alle sync werk te doen zoder dat je geen aparte automations moet maken. Zie ook https://www.google.com/ur...Vaw2_LOVkJtiMaHZ-WM-YDK3o

Moest iemand zich dit weekend geroepen voelen om met de modbus register documentatie al die inputs_numbers en input_selects op deze manier toe te voegen in de yaml file :-)

Ik focus me even verder op het aansturen van de batterij met mijn dynamische prijzen.


Ow ja, heb ook de scale van die energie sensoren goed gezet (die verschillende kwh meters) die zaten er nog een factor 100 of 1000 naast.

Helemaal Top, ik ben beter in andere puzzeltjes. Wie weet als we met de volgende FW update een Modbus Fix hebben of direct toegang tot MQTT, ik zag ook al een doc over MQTT via cloud maar dat lijkt me niet nodig/handig.

Ik heb nog wat spikes in sommige readouts en bijvoorbeeld bij een ontlading van 400W in het schema.
Ik zie dan bij 407W gemeten er af en toe een - voor komen dus 1 meting met -407W en direct daarna weer 407W.

Ik was nog met de timing aan het rommelen maar dat helpt niet, ik heb 25 en 35ms geprobeerd.
Ik heb wel alle waarden die ik uiteindelijk niet interessant vind uitgeschakeld.

Ik vond het vreemd dat de laadsessies als een negatieve waarde worden weergegeven in Energieverbruik maar dat blijkt zo te horen, mijn andere batterij heeft dit niet maar die wordt alleen gevoed door de zon.

Ik ga je code testen, super bedankt hiervoor.

[scruysberghs]

NOM via de P1 laten doen

Kan ik nog niet testen aangezien de p1 meter nog nageleverd gaat worden. Zou normaal nog iets sneller moeten kunnen reageren aangezien het hier de batterij is die de p1 meter uitleest en je dus niet moet wachten tot je commando door de modbus wachtrij is gegaan. Met die wachtrij zijn zeker nog optimalisaties te doen. Heb de sync frequentie van de minder belangrijke sensoren (energie, temperaturen, ...) alvast terug fel verhoogd zodat die niet in de weg zitten voor de stuur commando's.

Langs de andere kant vind ik wel stom om 2 p1 meters te moeten gebruiken, eentje voor HA en eentje voor de batterij, Gebruikt er iemand die Shelly optie all? Dat is de enige die ik kan kiezen in mijn app. Eventueel kunnen we ook wel 1 van die meters emuleren in ha, die kan ook sensoren via modbus of api exposen of hoe de batterij ook connectie maakt met de meter. Of wachten op de volgende firmware die ook sturing via mqtt gaat mogelijk maken. Dat gaat mogelijk ook wel wat sneller dan die huidige wifi naar serieel setup.

[Arjanski]

Interessant dit, ik wil ook een thuisaccu kopen maar ben het even kwijt in dit forum om welke thuisaccu(s) het nu precies gaat. Ik zit te twijfelen over de marstek 5kW. Duravolt schijnt dezelfde te zijn. Maar ik wil absoluut dat hij aan home assistant gekoppeld kan worden. Sorry als ik een domme vraag stel 😁

[superduper1969]

Arjanski schreef op zaterdag 18 januari 2025 @ 23:34:
Interessant dit, ik wil ook een thuisaccu kopen maar ben het even kwijt in dit forum om welke thuisaccu(s) het nu precies gaat. Ik zit te twijfelen over de marstek 5kW. Duravolt schijnt dezelfde te zijn. Maar ik wil absoluut dat hij aan home assistant gekoppeld kan worden. Sorry als ik een domme vraag stel 😁

Dat is hetzelfde vandaar de dubbele naam van dit topic. Zie de link in de startpost naar het algemene topic.

[Njord1]

Kan iemand onderstaand integreren in jullie mooie project? ik ben een complete Nitwit op HA en modbus gebied.
Aangezien Marstek dit niet ondersteund zou ik hier erg mee geholpen zijn.

ik heb 3x Venus 5.12, elk aangesloten op 1 fase. (3-fasensysteem in huis).
Deze zijn aangesloten op een Shelly Pro 3EM-3CT63 in de meterkast.
Ik wil graag instellen dat batterij 1 alleen naar fase 1 kijkt, batterij 2 alleen naar fase 2 kijkt en batterij 3 alleen naar fase 3 kijkt. Op dit moment kijken alle drie de batterijen naar het totaal van 3 fasen, hierdoor gaat de ene batterij ontladen, terwijl de andere(n) gaat opladen, met andere woorden, ze gaan elkaar tegen werken. Communicatie tussen de batterijen onderling zou ook wenselijk zijn.

Alvast bedankt, en keep up the good work.

[scruysberghs]

Njord1 schreef op zondag 19 januari 2025 @ 19:29:
Kan iemand onderstaand integreren in jullie mooie project? ik ben een complete Nitwit op HA en modbus gebied.
Aangezien Marstek dit niet ondersteund zou ik hier erg mee geholpen zijn.

ik heb 3x Venus 5.12, elk aangesloten op 1 fase. (3-fasensysteem in huis).
Deze zijn aangesloten op een Shelly Pro 3EM-3CT63 in de meterkast.
Ik wil graag instellen dat batterij 1 alleen naar fase 1 kijkt, batterij 2 alleen naar fase 2 kijkt en batterij 3 alleen naar fase 3 kijkt. Op dit moment kijken alle drie de batterijen naar het totaal van 3 fasen, hierdoor gaat de ene batterij ontladen, terwijl de andere(n) gaat opladen, met andere woorden, ze gaan elkaar tegen werken. Communicatie tussen de batterijen onderling zou ook wenselijk zijn.

Alvast bedankt, en keep up the good work.

alles kan met home assistant :-)
Met een p1 meter en de 3 batterijen gekoppeld kan je perfect een sturing gaan maken voor NOM per fase, of de 3 batterijen als 1 grote van 15,36kw en 7500W vermogen laten werken waarbij die bij laden en ontladen ook tracht steeds je fasen in balans te houden en te gaan peak shaven... wat je maar kan bedenken.
Maar reken wel op enkele dagen werk om dat bij elkaar schrijven en te testen. Met modbus vraagt het ook wel wat hardware om ze uit te lezen (zie first post hierboven), of een kabeltje tussen modbus aansluitingen van de 3 batterijen.
Ik verwacht binnenkort ook wel de mqtt optie actief te krijgen voor aansturing, dan kan je dit alles zonder bijkomende hardware of bekabeling.
Mijn persoonlijke incentive om er aan te werken is alvast niet zo groot momenteel aangezien ik hier een 1fase systeem en voorlopig maar 1 batterij hier in mijn huis heb. Maw, don't hold your breath en stroop zelf de mouwen op.

Ik focus me nu alvast even verder om de sturing met 1 batterij in combinatie met emhass perfect te krijgen, daar zit ondertussen ook al meer dan een mandag werk in en er zijn nu eenmaal maar een beperkt aantal uren in een dag.

[superduper1969]

Ook de CT003 P1 zal een verschil maken. De CT001 is waardeloos voor 1 fase dus waarschijnlijk 3 x zo waardeloos voor 3 fase.

Ik gebruik alleen nog klokschema. En modbus voor monitoring. En ook ik verwacht bij de volgende update MQTT en dan ga ik pas automatiseren.

[matrover]

Werkt bij jullie de discharge sensor voor het energy dashboard?

Ik krijg deze foutmelding te zien (als ik het energy dashboard edit):

code:

The following entities have a negative state while a positive state is expected:
sensor.my_battery_discharging_in_kwh_dashboard_compatible (-1843.59)

[superduper1969]

matrover schreef op maandag 20 januari 2025 @ 17:34:
Werkt bij jullie de discharge sensor voor het energy dashboard?

Ik krijg deze foutmelding te zien (als ik het energy dashboard edit):

code:

The following entities have a negative state while a positive state is expected:
sensor.my_battery_discharging_in_kwh_dashboard_compatible (-1843.59)

Ik heb het net aangepast in de startpost.

[amvolleb]

@superduper1969 Om de fork van IP-Proxy te installeren is Home Assistant supervised nodig. Ik draai Home Assistant in docker dat Supervised niet ondersteunt. Weet jij of er een andere mogelijkheid is om de CRC byteswap te doen?

[Hieke]

scruysberghs schreef op vrijdag 17 januari 2025 @ 18:38:
[...]
Eventueel kunnen we ook wel 1 van die meters emuleren in ha, die kan ook sensoren via modbus of api exposen of hoe de batterij ook connectie maakt met de meter. Of wachten op de volgende firmware die ook sturing via mqtt gaat mogelijk maken. Dat gaat mogelijk ook wel wat sneller dan die huidige wifi naar serieel setup.

@scruysberghs
Ik las in ander topic hallorichard in "Hame / Marstek / Duravolt 5,12kWh plug en play thuisaccu" het bericht dat MQTT niet ondersteund gaat worden.. Maar mogelijk lees ik dat daar verkeerd? Geen reactie van andere forumleden, dus bericht leek te worden ondergesneeuwd. Maar ik beschouw dat als geen goed nieuws.

Mij is ook niet duidelijk of nu via Modbus de werking van wel actief gestuurd kan worden. Kun je daar toelichting op geven?

[scruysberghs]

Hieke schreef op maandag 20 januari 2025 @ 19:32:
[...]


@scruysberghs
Ik las in ander topic hallorichard in "Hame / Marstek / Duravolt 5,12kWh plug en play thuisaccu" het bericht dat MQTT niet ondersteund gaat worden.. Maar mogelijk lees ik dat daar verkeerd? Geen reactie van andere forumleden, dus bericht leek te worden ondergesneeuwd. Maar ik beschouw dat als geen goed nieuws.

Mij is ook niet duidelijk of nu via Modbus de werking van wel actief gestuurd kan worden. Kun je daar toelichting op geven?

Via modbus kan je nu alles aansturen idd. Laden, ontladen (-2500 tot +2500), nul op meter sturing met alle vermogen meters die in home assistant koppelbaar zijn (p1, modbus meters, homewizard, modbus meters, ....). Is voorlopig gelimiteerd tot ongeveer 1 stuurcommando per 20 sec via de huidige home assistant modbus setup. Kan nog getweaked worden maar daar moet nog wat tijd in gestoken worden.
Als mqtt beschikbaar komt zou dat mogelijk wel sneller kunnen zonder last te hebben van de ;odbus wachtrij. In de webomgeving kan je mqtt al aanzetten, in de app ontbreekt voorlopig(?) de setting om een mqtt server in te stellen.

[Hieke]

Ah, sturing door registers te veranderen is dus al echt mogelijk! Dat was me nog niet duidelijk. Maar dat biedt al heel veel mogelijkheden.
De app en webomgeving heb ik nog niet bekeken maar mogelijkheden die je schetst zijn veelbelovend. In toekomst dus 2 dezelfde exemplaren die elkaar niet tegenwerken moet dus mogelijk worden. Dan ben ik ook om.

Dank voor reactie en al je effort om dit mogelijk te maken.

[DikkieDick]

Ligt het aan mij maar het lijkt erop dat ik iets mis. Ik heb de Elfin en kabeltjes, maar volgens mij ontbreekt er ergens in de beschrijving het stekkertje dat op de RS485-poort moet van de Marstek. Of ik ben heel erg kippig. Ik dacht eerst dat het het ene kabeltje met stekkertje van de Elfin zou moeten zijn maar die past sowieso niet.

[superduper1969]

DikkieDick schreef op donderdag 23 januari 2025 @ 13:03:
Ligt het aan mij maar het lijkt erop dat ik iets mis. Ik heb de Elfin en kabeltjes, maar volgens mij ontbreekt er ergens in de beschrijving het stekkertje dat op de RS485-poort moet van de Marstek. Of ik ben heel erg kippig. Ik dacht eerst dat het het ene kabeltje met stekkertje van de Elfin zou moeten zijn maar die past sowieso niet.

Heb je goed naar de Foto's gekeken. Of laat anders met foto's zien wat jij bedoelt. Met tekst kom ik hier niet uit.

[Werner85]

DikkieDick schreef op donderdag 23 januari 2025 @ 13:03:
Ligt het aan mij maar het lijkt erop dat ik iets mis. Ik heb de Elfin en kabeltjes, maar volgens mij ontbreekt er ergens in de beschrijving het stekkertje dat op de RS485-poort moet van de Marstek. Of ik ben heel erg kippig. Ik dacht eerst dat het het ene kabeltje met stekkertje van de Elfin zou moeten zijn maar die past sowieso niet.

Ik ben er niet mee bezig, maar je hebt ook nog een kabel bij de baterij gekregen, misschien zoek je die?

[DikkieDick]

Werner85 schreef op donderdag 23 januari 2025 @ 21:06:
[...]


Ik ben er niet mee bezig, maar je hebt ook nog een kabel bij de baterij gekregen, misschien zoek je die?

O aha. Thanx. Daar had ik niet aan gedacht. Stom. Ff erbij zoeken en dan maar eens aan de slag.

[amvolleb]

@superduper1969 na "lang verhaal met ombouw home assistant in docker naar virtual machine met HAOS op Synology " heb ik ook de modbus koppeling aan de praat.
Bedankt voor het werk om dit mogelijk te maken, mooi om de monitoring van de batterij in Home Assistant te hebben.

[prakka]

Hoe sluit je precies de kabel aan op de accu, kan dit ingeplugd met het ali kabeltje of moeten deze kabel nog gesoldeerd worden aan de accu kabel. Deze stap is mij niet helemaal duidelijk.

Ps de accu heb ik nog niet dus ik heb de kabel nog niet gezien.

[amvolleb]

prakka schreef op vrijdag 24 januari 2025 @ 09:25:
Hoe sluit je precies de kabel aan op de accu, kan dit ingeplugd met het ali kabeltje of moeten deze kabel nog gesoldeerd worden aan de accu kabel. Deze stap is mij niet helemaal duidelijk.

Ps de accu heb ik nog niet dus ik heb de kabel nog niet gezien.

Ik heb het aangesloten zoals in de startpost staat:
De "ali stekker" had de draadjes al in zijn stekker vast (deze stekker plug je in de stekker van de Marstek). De draden richting de EW11 kant kan je vastschroeven. Je hoeft dus niet te solderen.

[prakka]

amvolleb schreef op vrijdag 24 januari 2025 @ 10:10:
[...]

Ik heb het aangesloten zoals in de startpost staat:
De "ali stekker" had de draadjes al in zijn stekker vast (deze stekker plug je in de stekker van de Marstek). De draden richting de EW11 kant kan je vastschroeven. Je hoeft dus niet te solderen.

Top bedankt, dan ga ik een setje bestellen.

[DikkieDick]

Crap. Heb ik die kabeltjes besteld en ontvangen, staat er male en female, zitten er alleen maar males in. Dus daar hebben we weer niks aan. En ben bang dat als ik opnieuw bestel het weer mis gaat.

Zie nu op de ali-site dat je nog een keer ergens moet klikken voor keuze M, F/M en F. Nou ja, dan maar 10F nu. :-)

[ Voor 23% gewijzigd door DikkieDick op 24-01-2025 16:51 ]

[superduper1969]

DikkieDick schreef op vrijdag 24 januari 2025 @ 16:47:
Crap. Heb ik die kabeltjes besteld en ontvangen, staat er male en female, zitten er alleen maar males in. Dus daar hebben we weer niks aan. En ben bang dat als ik opnieuw bestel het weer mis gaat.

Zie nu op de ali-site dat je nog een keer ergens moet klikken voor keuze M, F/M en F. Nou ja, dan maar 10F nu. :-)

Plaatje bijgevoegd in startpost

[matrover]

Ik heb het even helemaal gemist denk ik, maar de CRC swap is niet meer nodig?

[superduper1969]

matrover schreef op zaterdag 25 januari 2025 @ 11:56:
Ik heb het even helemaal gemist denk ik, maar de CRC swap is niet meer nodig?

Dat is inderdaad gefixed in 147!

[scruysberghs]

Even getest net. Nu de nieuwe firmware het modbus crc probleem heeft opgelost kan je ook met een usb dongle de registers uitlezen/schrijven (modbus serial rtu)



screenshot hierboven is met deze dongle en enkel de A en B aangesloten aan de batterij.

Dat gaat alvast wel lekker veel sneller dan via de modbus tcp vanuit home assistant over een proxy die crc bytes moet swappen. Zo kan je echt nul op meter of capacity control sturing gaan doen vanuit home assistant met reactietijden van 1 seconde.

Nu is een kabel van de batterij naar je Home Assistant niet voor iedereen even handig vermoed ik.
Geeft ook wel de mogelijkheid de modbus registers met een esphome device te lezen/schrijven en over het netwerk naar HA te sturen. Heb je ineens autodiscovery van alles sensoren in Home Assistant. Moest iemand zin hebben om hier aan mee te werken? Qua hardware kan dat eventueel gewoon mee op de ultra p1 dongle https://smart-stuff.nl/product/ultra-mini-dongle/ of om het even welke esp met UART to RS485 chip

Mooie step-by-step kan je hier lezen : https://doe-duurzaam.nl/a...-of-limiteren-met-modbus/ Gaat over omvormers maar kan je dus ook perfect met de marstek doen

[Horla]

@scruysberghs Interessant. Wil dat zeggen dat bv een LILYGO TTGO T-CAN485 ESP32 gewoon zou werken? Daar vind ik een esphome configuratie van. Behuizing printen en kan ik gewoon er naast leggen i.c.m. usb-c adapter. Mijn batterij zou begin februari geleverd worden. De nieuwe p1-meter zou dan mee geleverd moeten worden maar ik lees dat daar nog problemen mee zijn. Ik wil wel meewerken maar mijn esphome en HA kennis is beperkt tot handleidingen online volgen...

[scruysberghs]

Horla schreef op zaterdag 25 januari 2025 @ 15:16:
@scruysberghs Interessant. Wil dat zeggen dat bv een LILYGO TTGO T-CAN485 ESP32 gewoon zou werken? Daar vind ik een esphome configuratie van. Behuizing printen en kan ik gewoon er naast leggen i.c.m. usb-c adapter. Mijn batterij zou begin februari geleverd worden. De nieuwe p1-meter zou dan mee geleverd moeten worden maar ik lees dat daar nog problemen mee zijn. Ik wil wel meewerken maar mijn esphome en HA kennis is beperkt tot handleidingen online volgen...

Yep. Had hier nog een LILYGO liggen en die er al eens aangehangen.
Heb je zelfs geen usb-c nodig, de 5v die mee op de modbus kabel zit kan je er gewoon op aansluiten.
Met een 3d printer kan je dan wel een cleane home assistant dongle voor de marstek maken.

Onderstaande esphome home yaml had ik al gedistileerd en er al eens op gezet maar nog niet verder kunnen testen:

code:

esphome:
  name: esphome-web-745c70
  friendly_name: LILYGO RS485
  min_version: 2024.11.0
  name_add_mac_suffix: false

esp32:
  board: esp32dev
  framework:
    type: esp-idf

# Enable logging
logger:

# Enable Home Assistant API
api:

# Allow Over-The-Air updates
ota:
- platform: esphome

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

# Configure uart that will be used
uart:
  - id: mod_bus
    rx_pin: GPIO22
    tx_pin: GPIO21
    baud_rate: 115200
    data_bits: 8
    stop_bits: 1
    parity: NONE

modbus:
  - uart_id: mod_bus
    id: modbus1
    send_wait_time: 200ms

modbus_controller:
  - id: marstek_venus
    address: 0x1
    modbus_id: modbus1
    command_throttle: 1000ms
    update_interval: 5s

#modbus registers
# range 31000-
# text_sensor:
#    - name: "Marstek device name"
#      icon: "mdi:information"
#      platform: modbus_controller
#      modbus_controller_id: marstek_venus
#      register_type: holding
#      address: 31000
#      register_count: 1
#      response_size: 20
#      skip_updates: 100

#binary_sensor:
  #huawei example , kan gebruikt worden  voor alarm codes, fault word en grid standards
  # Range 32000 - 32019 (1/2)
  # Register 32000
  # - name: "Huawei inverter state standby"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x001
  # - name: "Huawei inverter state grid-connected"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x002
  # - name: "Huawei inverter state grid-connected normally"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x004
  # - name: "Huawei inverter state grid connection with derating due to power rationing"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x008

sensor:
  - name: "Battery State of Charge"
    platform: modbus_controller
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 32104  # Register address for Battery SOC
    value_type: U_WORD  # Unsigned 16-bit value
    unit_of_measurement: "%"
    accuracy_decimals: 1
    filters:
      - multiply: 0.1  # Scale the value by 0.1 as indicated in the documentation

  # - name: "Marstek total charging energy"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 33000
  #   value_type: U_DWORD
  #   unit_of_measurement: "kWh"
  #   device_class: energy
  #   state_class: total_increasing
  #   accuracy_decimals: 2
  #   filters:
  #     - multiply: 0.01
  # - name: "Marstek total discharging energy"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 33002
  #   value_type: U_DWORD
  #   unit_of_measurement: "kWh"
  #   device_class: energy
  #   state_class: total_increasing
  #   accuracy_decimals: 2
  #   filters:
  #     - multiply: 0.01

# select:
#   - platform: modbus_controller
#     name: "Marstek forcible charge/discharge"
#     modbus_controller_id: marstek_venus
#     address: 42010
#     value_type: U_WORD
#     optionsmap:
#       "Stop": 0
#       "Charge": 1
#       "Discharge": 2

[scruysberghs]

En er is beeld. Alvast 1 sensor 1x per seconde.






Als het morgen weer slecht weer is, morgen meer

[superduper1969]

Startpost verwijst nu ook naar de ESP variant.

[ Voor 83% gewijzigd door superduper1969 op 26-01-2025 07:18 ]

[hallorichard]

scruysberghs schreef op zaterdag 25 januari 2025 @ 18:10:
[...]


Yep. Had hier nog een LILYGO liggen en die er al eens aangehangen.
Heb je zelfs geen usb-c nodig, de 5v die mee op de modbus kabel zit kan je er gewoon op aansluiten.
Met een 3d printer kan je dan wel een cleane home assistant dongle voor de marstek maken.

Onderstaande esphome home yaml had ik al gedistileerd en er al eens op gezet maar nog niet verder kunnen testen:

code:

esphome:
  name: esphome-web-745c70
  friendly_name: LILYGO RS485
  min_version: 2024.11.0
  name_add_mac_suffix: false

esp32:
  board: esp32dev
  framework:
    type: esp-idf

# Enable logging
logger:

# Enable Home Assistant API
api:

# Allow Over-The-Air updates
ota:
- platform: esphome

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

# Configure uart that will be used
uart:
  - id: mod_bus
    rx_pin: GPIO22
    tx_pin: GPIO21
    baud_rate: 115200
    data_bits: 8
    stop_bits: 1
    parity: NONE

modbus:
  - uart_id: mod_bus
    id: modbus1
    send_wait_time: 200ms

modbus_controller:
  - id: marstek_venus
    address: 0x1
    modbus_id: modbus1
    command_throttle: 1000ms
    update_interval: 5s

#modbus registers
# range 31000-
# text_sensor:
#    - name: "Marstek device name"
#      icon: "mdi:information"
#      platform: modbus_controller
#      modbus_controller_id: marstek_venus
#      register_type: holding
#      address: 31000
#      register_count: 1
#      response_size: 20
#      skip_updates: 100

#binary_sensor:
  #huawei example , kan gebruikt worden  voor alarm codes, fault word en grid standards
  # Range 32000 - 32019 (1/2)
  # Register 32000
  # - name: "Huawei inverter state standby"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x001
  # - name: "Huawei inverter state grid-connected"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x002
  # - name: "Huawei inverter state grid-connected normally"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x004
  # - name: "Huawei inverter state grid connection with derating due to power rationing"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x008

sensor:
  - name: "Battery State of Charge"
    platform: modbus_controller
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 32104  # Register address for Battery SOC
    value_type: U_WORD  # Unsigned 16-bit value
    unit_of_measurement: "%"
    accuracy_decimals: 1
    filters:
      - multiply: 0.1  # Scale the value by 0.1 as indicated in the documentation

  # - name: "Marstek total charging energy"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 33000
  #   value_type: U_DWORD
  #   unit_of_measurement: "kWh"
  #   device_class: energy
  #   state_class: total_increasing
  #   accuracy_decimals: 2
  #   filters:
  #     - multiply: 0.01
  # - name: "Marstek total discharging energy"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 33002
  #   value_type: U_DWORD
  #   unit_of_measurement: "kWh"
  #   device_class: energy
  #   state_class: total_increasing
  #   accuracy_decimals: 2
  #   filters:
  #     - multiply: 0.01

# select:
#   - platform: modbus_controller
#     name: "Marstek forcible charge/discharge"
#     modbus_controller_id: marstek_venus
#     address: 42010
#     value_type: U_WORD
#     optionsmap:
#       "Stop": 0
#       "Charge": 1
#       "Discharge": 2

Zou dat zowel lezen als ook wijzigen van attributen zijn via de esphome oplossing?

[scruysberghs]

hallorichard schreef op zondag 26 januari 2025 @ 13:07:
[...]

Zou dat zowel lezen als ook wijzigen van attributen zijn via de esphome oplossing?

Jawel, updates kunnen ook. Als je de comments weghaalt in de yaml file die ik poste krijg je dit


Wie mee wil testen, hier is info over het bordje dat ik nu gebruik https://github.com/Xinyuan-LilyGO/T-CAN485

Zal nog wat registers toevoegen straks en de yaml file mee in de GitHub repo zetten.

[MagMeister]

Hier draait het ook op ESPHome, op een Wemos S3 Mini met de MAX485 aan de UART.

[scruysberghs]

Heb mijn esphome yaml file alvast mee in de repo gezet:
https://github.com/scruysberghs/ha-marstek-venus

ook de pdf met de modbus registers kan je daar vinden

Alles onder de uart definitie kan je normaal gewoon gebruiken op je wemos S3 Mini. Tx en Rx pin zullen de enige settings die je daar moet aanpassen schat ik.

[MagMeister]

scruysberghs schreef op zondag 26 januari 2025 @ 17:16:
Alles onder de uart definitie kan je normaal gewoon gebruiken op je wemos S3 Mini. Tx en Rx pin zullen de enige settings die je daar moet aanpassen schat ik.

Inderdaad
Voor de MAX485 module wel nog een flow_control_pin te gebruiken.

De controle lijkt het wel niet te doen. Mijn batterij schiet niet in gang met discharge te selecteren. Maar er moet misschien nog ergens een vermogen vastlegd worden in een bepaald register?

En "BI" is ook niet de naam die ik gegeven heb

[hallorichard]

MagMeister schreef op zondag 26 januari 2025 @ 19:21:
[...]


Inderdaad
Voor de MAX485 module wel nog een flow_control_pin te gebruiken.

De controle lijkt het wel niet te doen. Mijn batterij schiet niet in gang met discharge te selecteren. Maar er moet misschien nog ergens een vermogen vastlegd worden in een bepaald register?

En "BI" is ook niet de naam die ik gegeven heb

[Afbeelding]

Kun je jouw deel van de yaml file m.b.t de max486 configuratie delen?

[MagMeister]

Bij deze

code:

uart:
  id: mod_bus
  rx_pin: GPIO43
  tx_pin: GPIO44
  baud_rate: 115200
  data_bits: 8
  stop_bits: 1
  parity: NONE

modbus:
  - uart_id: mod_bus
    id: modbus1
    flow_control_pin: GPIO11
    send_wait_time: 200ms

modbus_controller:
  - id: marstek_venus
    address: 0x1
    modbus_id: modbus1
    command_throttle: 200ms
    update_interval: 1s

[scruysberghs]

De controle lijkt het wel niet te doen. Mijn batterij schiet niet in gang met discharge te selecteren. Maar er moet misschien nog ergens een vermogen vastlegd worden in een bepaald register?

Not so fast :-)
Om aan te sturen ga je registers 42010 - 42021 nodig hebben en voor het aansturen dan echt werkt moet je eerst register 42000, RS485 control mode aanzetten.
Heb net een poging om die switch toe te voegen (en nog wat extra sensoren en icons) ingechecked maar werkt vermoedelijk nog niet en niet zo veel tijd vandaag.
esphome documentatie hier https://esphome.io/components/switch/modbus_controller

Als je wil zoeken waarom de switch het niet doet best logging wat hoger zetten op de esp :
# Enable logging
logger:
level: VERY_VERBOSE

[scruysberghs]

Enkele controls kunnen toevoegen en testen.


Je heb dus 2 mogelijkheden om je batterij te te laden en ontladen.
- Forcible charge/discharge gaat loden/ontladen met vermogens die ingestel staan als Marstek forcible (di)scharge power.
- Charge to soc : hier stel je een gewenst batterij percentage in en de batterij gaat (ont)laden met de vermogens ingesteld in max (dis)charge power. Niet veel kunnen testen maar lijkt op't eerste zicht wel te doen wat het moet.

In Home Assistant kan je dat wat logscher bij elkaar zetten en dan ziet het er zo uit:


dashboard.yaml voor de section in Lovelace dat je hiervoor nodig hebt ook mee in de repo gezet.

[prakka]

scruysberghs schreef op maandag 27 januari 2025 @ 11:55:
Enkele controls kunnen toevoegen en testen.
[Afbeelding]

Je heb dus 2 mogelijkheden om je batterij te te laden en ontladen.
- Forcible charge/discharge gaat loden/ontladen met vermogens die ingestel staan als Marstek forcible (di)scharge power.
- Charge to soc : hier stel je een gewenst batterij percentage in en de batterij gaat (ont)laden met de vermogens ingesteld in max (dis)charge power. Niet veel kunnen testen maar lijkt op't eerste zicht wel te doen wat het moet.

In Home Assistant kan je dat wat logscher bij elkaar zetten en dan ziet het er zo uit:
[Afbeelding]

dashboard.yaml voor de section in Lovelace dat je hiervoor nodig hebt ook mee in de repo gezet.

Top werk, ik heb een accu in bestelling staan en ook een Lilygo. Als alles binnen is ga ik het ook testen. Bedankt voor je werk.

[scruysberghs]

En net op tijd nu de zon eens schijnt in Belgie om mijn om anders veroren teruglever Wh's automatisch in de batterij te steken



Die beloofde p1 meter hoeft al niet meer ;-)

[Maxwp]

wat is nu de betere optie

LilyGo T-Can484 of de elfin
er word in TS gesproken over dat de lily een modernere varaint is?

[prakka]

Maxwp schreef op maandag 27 januari 2025 @ 17:25:
wat is nu de betere optie

LilyGo T-Can484 of de elfin
er word in TS gesproken over dat de lily een modernere varaint is?

Ik heb de Lily gekozen, en de lopende bestelling elfin geannuleerd. Volgens mij is de Lily beter en makkelijker. Esphome als je je inleest, werkt echt heel handig en makkelijk via home assistant.

[hallorichard]

-

[ Voor 100% gewijzigd door hallorichard op 27-01-2025 20:47 ]

[Maxwp]

prakka schreef op maandag 27 januari 2025 @ 17:56:
[...]


Ik heb de Lily gekozen, en de lopende bestelling elfin geannuleerd. Volgens mij is de Lily beter en makkelijker. Esphome als je je inleest, werkt echt heel handig en makkelijk via home assistant.

en de problemen die er nu lijken te tzijn met de p1 van marstek en of HW of shellt heb je met deze rs485 integratie niet
dan kan je via home assistant gewoon zeggen wanneer hi jmoet laden en ontladen op basis van wat HA via p1 zelf binnen krijgt
plus je kan ook de temp van de cellen uitlezen? netjes

[prakka]

Maxwp schreef op maandag 27 januari 2025 @ 19:57:
[...]

en de problemen die er nu lijken te tzijn met de p1 van marstek en of HW of shellt heb je met deze rs485 integratie niet
dan kan je via home assistant gewoon zeggen wanneer hi jmoet laden en ontladen op basis van wat HA via p1 zelf binnen krijgt
plus je kan ook de temp van de cellen uitlezen? netjes

Ik heb het nog niet binnen dus ik kan die vraag nog niet beantwoorden. Momenteel is aliexpress niet zo snel met opsturen.

[hallorichard]

scruysberghs schreef op zaterdag 25 januari 2025 @ 18:10:
[...]


Yep. Had hier nog een LILYGO liggen en die er al eens aangehangen.
Heb je zelfs geen usb-c nodig, de 5v die mee op de modbus kabel zit kan je er gewoon op aansluiten.
Met een 3d printer kan je dan wel een cleane home assistant dongle voor de marstek maken.

Onderstaande esphome home yaml had ik al gedistileerd en er al eens op gezet maar nog niet verder kunnen testen:

code:

esphome:
  name: esphome-web-745c70
  friendly_name: LILYGO RS485
  min_version: 2024.11.0
  name_add_mac_suffix: false

esp32:
  board: esp32dev
  framework:
    type: esp-idf

# Enable logging
logger:

# Enable Home Assistant API
api:

# Allow Over-The-Air updates
ota:
- platform: esphome

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

# Configure uart that will be used
uart:
  - id: mod_bus
    rx_pin: GPIO22
    tx_pin: GPIO21
    baud_rate: 115200
    data_bits: 8
    stop_bits: 1
    parity: NONE

modbus:
  - uart_id: mod_bus
    id: modbus1
    send_wait_time: 200ms

modbus_controller:
  - id: marstek_venus
    address: 0x1
    modbus_id: modbus1
    command_throttle: 1000ms
    update_interval: 5s

#modbus registers
# range 31000-
# text_sensor:
#    - name: "Marstek device name"
#      icon: "mdi:information"
#      platform: modbus_controller
#      modbus_controller_id: marstek_venus
#      register_type: holding
#      address: 31000
#      register_count: 1
#      response_size: 20
#      skip_updates: 100

#binary_sensor:
  #huawei example , kan gebruikt worden  voor alarm codes, fault word en grid standards
  # Range 32000 - 32019 (1/2)
  # Register 32000
  # - name: "Huawei inverter state standby"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x001
  # - name: "Huawei inverter state grid-connected"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x002
  # - name: "Huawei inverter state grid-connected normally"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x004
  # - name: "Huawei inverter state grid connection with derating due to power rationing"
  #   icon: "mdi:information"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 32000
  #   bitmask: 0x008

sensor:
  - name: "Battery State of Charge"
    platform: modbus_controller
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 32104  # Register address for Battery SOC
    value_type: U_WORD  # Unsigned 16-bit value
    unit_of_measurement: "%"
    accuracy_decimals: 1
    filters:
      - multiply: 0.1  # Scale the value by 0.1 as indicated in the documentation

  # - name: "Marstek total charging energy"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 33000
  #   value_type: U_DWORD
  #   unit_of_measurement: "kWh"
  #   device_class: energy
  #   state_class: total_increasing
  #   accuracy_decimals: 2
  #   filters:
  #     - multiply: 0.01
  # - name: "Marstek total discharging energy"
  #   platform: modbus_controller
  #   modbus_controller_id: marstek_venus
  #   register_type: holding
  #   address: 33002
  #   value_type: U_DWORD
  #   unit_of_measurement: "kWh"
  #   device_class: energy
  #   state_class: total_increasing
  #   accuracy_decimals: 2
  #   filters:
  #     - multiply: 0.01

# select:
#   - platform: modbus_controller
#     name: "Marstek forcible charge/discharge"
#     modbus_controller_id: marstek_venus
#     address: 42010
#     value_type: U_WORD
#     optionsmap:
#       "Stop": 0
#       "Charge": 1
#       "Discharge": 2

Ik heb ook alvast deze esp printplaat besteld.
Zou je de aansluitingen vanaf de stekker naar de printplaat kunnen delen (kan het een foto van de stekker en de printplaat). Alvast bedankt.

[scruysberghs]

ou je de aansluitingen vanaf de stekker naar de printplaat kunnen delen (kan het een foto van de stekker en de printplaat). Alvast bedankt.

Ik heb ondertussen de witte fiche van de meegeleverde kabel geknipt en de 4 draadjes rechtstreeks aan de LilyGo geschroefd. Als je wil post ik wel een foto maar met de foto's van @superduper1969 in de eerste post van dit topic kom je er normaal wel uit. Je hebt aan de Lilygo ,A en B voor modbus en + en - 5V voor voeding nodig en die labels staan gewoon geprint op de Lilygo.

[hallorichard]

scruysberghs schreef op dinsdag 28 januari 2025 @ 12:17:
[...]


Ik heb ondertussen de witte fiche van de meegeleverde kabel geknipt en de 4 draadjes rechtstreeks aan de LilyGo geschroefd. Als je wil post ik wel een foto maar met de foto's van @superduper1969 in de eerste post van dit topic kom je er normaal wel uit. Je hebt aan de Lilygo ,A en B voor modbus en + en - 5V voor voeding nodig en die labels staan gewoon geprint op de Lilygo.

Maar maakt in de aansluiting voor a en b niet uit welke meest link en welke meest rechts (volgens mij zag ik de middelste leeg)?

Deze zelfde vraag voor + en -?

[matrover]

Iemand het modbus aansturen van de AI mode al kunnen fixen?

[superduper1969]

matrover schreef op dinsdag 28 januari 2025 @ 14:58:
Iemand het modbus aansturen van de AI mode al kunnen fixen?

Volgens mij hoef je alleen de tekstjes aan te passen, de codes zullen het zelfde zijn.
trade-mode wordt AI.

[scruysberghs]

[/quote]
Iemand het modbus aansturen van de AI mode al kunnen fixen?
[quote]

Als je in de app nu AI-optimalisatie kiest geeft de modbus "anti-feed" weer, dus eigenlijk vermoed ik dat ze nog hetzelfde modbus register 43000 gebruiken maar dat labels aangepast moeten worden.

Ikzelf gebruik die setting niet meer, ik stuur gewoon helemaal aan vanuit HA dus dat moet iemand maar eens uitzoeken.

Maar maakt in de aansluiting voor a en b niet uit welke meest link en welke meest rechts (volgens mij zag ik de middelste leeg)?

Deze zelfde vraag voor + en -?

Ja + aan + , - aan - A aan A en B aan B :-)

[Maxwp]

scruysberghs schreef op maandag 27 januari 2025 @ 11:55:
Enkele controls kunnen toevoegen en testen.
[Afbeelding]

Je heb dus 2 mogelijkheden om je batterij te te laden en ontladen.
- Forcible charge/discharge gaat loden/ontladen met vermogens die ingestel staan als Marstek forcible (di)scharge power.
- Charge to soc : hier stel je een gewenst batterij percentage in en de batterij gaat (ont)laden met de vermogens ingesteld in max (dis)charge power. Niet veel kunnen testen maar lijkt op't eerste zicht wel te doen wat het moet.

In Home Assistant kan je dat wat logscher bij elkaar zetten en dan ziet het er zo uit:
[Afbeelding]

dashboard.yaml voor de section in Lovelace dat je hiervoor nodig hebt ook mee in de repo gezet.

Wow zie nu pas dat Je hier ook de dod kan instellen dus msx 90 en min 20 om de levens duur flink te verlengen
Wat ik ik mis zijn de temperatuur sensoren ?

[hallorichard]

Maxwp schreef op donderdag 30 januari 2025 @ 02:08:
[...]

Wow zie nu pas dat Je hier ook de dod kan instellen dus msx 90 en min 20 om de levens duur flink te verlengen
Wat ik ik mis zijn de temperatuur sensoren ?

En misschien het aantal cycles?

[superduper1969]

hallorichard schreef op donderdag 30 januari 2025 @ 07:32:
[...]

En misschien het aantal cycles?

Er zijn 3 uitleesbare temperaturen, zie de doc uit de startpost, als mijn Ali pakketje binnen is kan ik verder testen.
Cycles is een waarde die niet op de lijst staat.
Maar je hebt een totaal aantal kWH ooit geladen door 5 deelt kun je de Cycles berekenen.

[Maxwp]

superduper1969 schreef op donderdag 30 januari 2025 @ 13:11:
[...]

Er zijn 3 uitleesbare temperaturen, zie de doc uit de startpost, als mijn Ali pakketje binnen is kan ik verder testen.
Cycles is een waarde die niet op de lijst staat.
Maar je hebt een totaal aantal kWH ooit geladen door 5 deelt kun je de Cycles berekenen.

dank ja inmiddels zelf al gevonden
maar wat is MOS2 en MOS1 en dan nog de internal?
is internal de omvormer en de MOS2 en 1 ergens in de accu cellen?

dit board is ook te bestellen bij https://www.tinytronics.nl zag ik net
iets duurder maar en snel geleverd
voor die paar euro heb ik hem liever wat sneller hier

[ Voor 13% gewijzigd door Maxwp op 30-01-2025 14:35 ]

[superduper1969]

Maxwp schreef op donderdag 30 januari 2025 @ 14:34:
[...]
dank ja inmiddels zelf al gevonden
maar wat is MOS2 en MOS1 en dan nog de internal?
is internal de omvormer en de MOS2 en 1 ergens in de accu cellen?

dit board is ook te bestellen bij https://www.tinytronics.nl zag ik net
iets duurder maar en snel geleverd
voor die paar euro heb ik hem liever wat sneller hier

Ik denk zelf dat MOS1 en MOS 2 de omvormers zijn en Internal de Accu.
Ik vermoed MOS = Mosfet = Vermogenselectronica

Internal is altijd net een paar graden warmer dan Mos1&2.
En tinytronics is maar een paar euro duurder dus dat had ik eerder moeten weten.

[ Voor 6% gewijzigd door superduper1969 op 30-01-2025 20:09 ]

[Maxwp]

superduper1969 schreef op donderdag 30 januari 2025 @ 20:07:
[...]

Ik denk zelf dat MOS1 en MOS 2 de omvormers zijn en Internal de Accu.
Ik vermoed MOS = Mosfet = Vermogenselectronica

Internal is altijd net een paar graden warmer dan Mos1&2.
En tinytronics is maar een paar euro duurder dus dat had ik eerder moeten weten.

als intern warmer is zou uik niet verwachten dat dit de accus zijn
gezien de omvormer echt warmte maakt de hele tijd
zou het betekenen dat er een 800 watt en nog 1700 watt omvormer in zitten?
ze spreken van hoge effiecntie vanwegen hun kleine 800watt vermogen maar als er een 2500 omvormer in zit die op 800 watt moet werken lijkt me dat niet

[limwand]

superduper1969 schreef op zaterdag 11 januari 2025 @ 18:06:
In dit start topic:

• status tot nu
• stappen plan
• Bijgewerkt voor V147

Dit topic is niet voor MQTT of andere koppelingen of andere discussies voor de Marstek Venus / Duravolt PnP, daarvoor kun je hier terecht: https://gathering.tweakers.net/forum/list_messages/2262054

Ik zal proberen dit starttopic bij te werken met eventuele ontwikkelingen.

Er zijn nu 2 opties:

• - ESP Home via LilyGo T-Can484, dit is de modernere optie > Volg deze Posts van @scruysberghs https://gathering.tweakers.net/forum/list_message/81438458#81438458
• .
• - Elfin, dit was de eerste variant en in hieronder uitgewerkt.

Modbus koppeling via Elfin:

• Firmware V147
• Extra hardware nodig
• Meer mogelijkheden dan MQTT

1: Benodigdheden
Elwin EW11 van €20 (Handleiding)
[Afbeelding]

Jst Xh2.54, Female, 10cm, 6 Pin
[Afbeelding]
[Afbeelding]

2: Maak de kabel op de volgende manier:

De kleuren van het verloopkabeltje in het midden kan afhankelijk van je bestelling bij Ali of ergens anders variëren van kleur.
Je kan uiteraard ook de bestaande connector afknippen, let dan wel op hoe de nummering liep want er zijn vier zwarte aders.
NB. De Elfin RS485 naar TCP wordt gevoed vanuit de RS485 er is geen extra power nodig.

Pin	Betekenis	Pin Elfin EW11
1 Rood	RS485 - A	1
2 Zwart	RS485 - B	4
3 Zwart	Niet gebruikt
4 Geen draad
5 Zwart	+ 5V voeding	2
6 Zwart	GND	3

[Afbeelding]
Of met verloop:
[Afbeelding]


3: Test of de kabel goed is
[Afbeelding]

4: Sluit de kabel aan op de accu, de Elwin EW 11 zal starten en een Hotspot maken.
Koppel met een Laptop aan de hotspot en open IP:10.10.100.254 (mobieltje werkte bij mij de eerste keer niet)

5: Koppel de Elwin aan je Wifi via STA, let op als je dit fout doet in STA (Acces Point) modus moet je resetten.
Je kunt ook (tijdelijk) kiezen voor AP + STA maar dit geeft mindere prestaties.
PA is dus de Hotspot modus.
Optie 1: geef een vast IP adres buiten de scope van je IP
Optie 2: gebruik Dhcp en maak een reservering voor een vast IP voor je router

6: Configureer de Serial Port parameters in de Elwin

• Baud Rate = 115200
• Data Bit = 8
• Stop Bit = 1
• Parity = None
• Buffer Size = 512
• Gap Time = 50
• Flow Control = Half Duplex
• Cli = Disable
• Protocol = Modbus

7: Configureer de Configuration Settings

• Protocol = Tcp Server
• Local Port = 502
• Buffer Size = 512
• Keep Alive(s) = 60
• Timeout(s) = 300
• Max Accept = 3
• Security = Disable
• Route = Uart

8: Maak met HA Studio Code Server een marstek_venus_battery_control.yaml met de onderstaande inhoud.
Maak een map packages (zonder hoofdletter) en plaats de marstek_venus_battery_control.yaml erin.
Pas je configuration.yaml aan zodat packages geladen wordt.
[Afbeelding]

Als je nog nooit met HA Studio Code Server hebt gewerkt bekijk je een Video op Youtube over dit onderwerp. (Als je NotePad++ gebruikt met de standaard instellingen dan gaat het mis doordat er TABS worden gebruikt i.p.v. spaties.)
[Afbeelding]

code:

# ------
# MODBUS
# ------

  modbus:
    - name: MarstekVenus
      type: tcp
      host: 192.168.0.5
      port: 502
      delay: 1
      message_wait_milliseconds: 35
      timeout: 5

      sensors:
        - name: "My Battery Battery Voltage"
          unique_id: my_battery_battery_voltage
          address: 32100
          slave: 1
          scan_interval: 10
          input_type: holding
          data_type: uint16
          unit_of_measurement: V
          device_class: voltage
          state_class: measurement
          scale: 0.01
          offset: 0
          precision: 1

        - name: "My Battery Battery Current"
          unique_id: my_battery_battery_current
          address: 32101
          slave: 1
          scan_interval: 10
          input_type: holding
          data_type: int16
          unit_of_measurement: A
          device_class: current
          state_class: measurement
          scale: 0.01
          offset: 0
          precision: 1

        - name: "My Battery Battery Power"
          unique_id: my_battery_battery_power
          address: 32102
          slave: 1
          scan_interval: 10
          input_type: holding
          data_type: int32
          unit_of_measurement: W
          device_class: power
          state_class: measurement
          scale: 1
          offset: 0
          precision: 0

        - name: "My Battery Battery SOC"
          unique_id: my_battery_battery_soc
          address: 32104
          slave: 1
          scan_interval: 30
          input_type: holding
          data_type: uint16
          unit_of_measurement: "%"
          state_class: measurement
          scale: 1
          offset: 0
          precision: 0

        #- name: "My Battery Battery Energy"
        #  unique_id: my_battery_battery_energy
        #  address: 32105
        #  slave: 1
        #  scan_interval: 30
        #  input_type: holding
        #  data_type: uint16
        #  unit_of_measurement: kWh
        #  device_class: power
        #  state_class: measurement
        #  scale: 1
        #  offset: 0
        #  precision: 0

        - name: "My Battery AC Voltage"
          unique_id: my_battery_ac_voltage
          address: 32200
          slave: 1
          scan_interval: 30
          input_type: holding
          data_type: uint16
          unit_of_measurement: V
          device_class: voltage
          state_class: measurement
          scale: 0.1
          offset: 0
          precision: 1

        - name: "My Battery AC Current"
          unique_id: my_battery_ac_current
          address: 32201
          slave: 1
          scan_interval: 30
          input_type: holding
          data_type: int16
          unit_of_measurement: A
          device_class: current
          state_class: measurement
          scale: 0.01
          offset: 0
          precision: 1

        - name: "My Battery AC Power"
          unique_id: my_battery_ac_power
          address: 32202
          slave: 1
          scan_interval: 10
          input_type: holding
          data_type: int32
          unit_of_measurement: W
          device_class: power
          state_class: measurement
          scale: 1
          offset: 0
          precision: 0

        #    - name: "My Battery AC Frequency"
        #      unique_id: my_battery_ac_frequency
        #      address: 32204
        #      slave: 1
        #      scan_interval: 30
        #      input_type: holding
        #      data_type: uint16
        #      unit_of_measurement: Hz
        #      device_class: frequency
        #      state_class: measurement
        #      scale: 0.01
        #      offset: 0
        #      precision: 2

        - name: "My Battery AC Offgrid Voltage"
          unique_id: my_battery_ac_offgrid_voltage
          address: 32300
          slave: 1
          scan_interval: 30
          input_type: holding
          data_type: uint16
          unit_of_measurement: V
          device_class: voltage
          state_class: measurement
          scale: 0.01
          offset: 0
          precision: 1

        - name: "My Battery AC Offgrid Current"
          unique_id: my_battery_ac_offgrid_current
          address: 32301
          slave: 1
          scan_interval: 30
          input_type: holding
          data_type: int16
          unit_of_measurement: A
          device_class: current
          state_class: measurement
          scale: 0.01
          offset: 0
          precision: 1

        - name: "My Battery AC Offgrid Power"
          unique_id: my_battery_ac_offgrid_power
          address: 32302
          slave: 1
          scan_interval: 10
          input_type: holding
          data_type: int32
          unit_of_measurement: W
          device_class: power
          state_class: measurement
          scale: 1
          offset: 0
          precision: 0

        #- name: "My Battery Total Charging Energy"
        #  unique_id: my_battery_total_charging_energy
        #  address: 33000
        #  slave: 1
        #  scan_interval: 30
        #  input_type: holding
        #  data_type: uint32
        #  unit_of_measurement: kWh
        #  device_class: energy
        #  state_class: measurement
        #  scale: 1
        #  offset: 0
        #  precision: 0

        #- name: "My Battery Total Discharging Energy"
        #  unique_id: my_battery_total_discharging_energy
        #  address: 33002
        #  slave: 1
        #  scan_interval: 30
        #  input_type: holding
        #  data_type: uint32
        #  unit_of_measurement: kWh
        #  device_class: energy
        #  state_class: measurement
        #  scale: 1
        #  offset: 0
        #  precision: 0

        #- name: "My Battery Daily Charging Energy"
        #  unique_id: my_battery_daily_charging_energy
        #  address: 33004
        #  slave: 1
        #  scan_interval: 30
        #  input_type: holding
        #  data_type: uint32
        #  unit_of_measurement: kWh
        #  device_class: energy
        #  state_class: measurement
        #  scale: 1
        #  offset: 0
        #  precision: 0

        #- name: "My Battery Daily Discharging Energy"
        #  unique_id: my_battery_daily_discharging_energy
        #  address: 33006
        #  slave: 1
        #  scan_interval: 30
        #  input_type: holding
        #  data_type: uint32
        #  unit_of_measurement: kWh
        #  device_class: energy
        #  state_class: measurement
        #  scale: 1
        #  offset: 0
        #  precision: 0

        #- name: "My Battery Monthly Charging Energy"
        #  unique_id: my_battery_monthly_charging_energy
        #  address: 33008
        #  slave: 1
        #  scan_interval: 30
        #  input_type: holding
        #  data_type: uint32
        #  unit_of_measurement: kWh
        #  device_class: energy
        #  state_class: measurement
        #  scale: 1
        #  offset: 0
        #  precision: 0

        #- name: "My Battery Monthly Discharging Energy"
        #  unique_id: my_battery_monthly_discharging_energy
        #  address: 33010
        #  slave: 1
        #  scan_interval: 30
        #  input_type: holding
        #  data_type: uint32
        #  unit_of_measurement: kWh
        #  device_class: energy
        #  state_class: measurement
        #  scale: 1
        #  offset: 0
        #  precision: 0

        - name: "My Battery Internal Temperature"
          unique_id: my_battery_internal_temperature
          address: 35000
          slave: 1
          scan_interval: 30
          input_type: holding
          data_type: int16
          unit_of_measurement: °C
          device_class: temperature
          state_class: measurement
          scale: 0.1
          offset: 0
          precision: 1

        - name: "My Battery Internal MOS1 Temperature"
          unique_id: my_battery_internal_mos1_temperature
          address: 35001
          slave: 1
          scan_interval: 30
          input_type: holding
          data_type: int16
          unit_of_measurement: °C
          device_class: temperature
          state_class: measurement
          scale: 0.1
          offset: 0
          precision: 1

        - name: "My Battery Internal MOS2 Temperature"
          unique_id: my_battery_internal_mos2_temperature
          address: 35002
          slave: 1
          scan_interval: 30
          input_type: holding
          data_type: int16
          unit_of_measurement: °C
          device_class: temperature
          state_class: measurement
          scale: 0.1
          offset: 0
          precision: 1

        - name: "My Battery Max Cell Temperature"
          unique_id: my_battery_max_cell_temperature
          address: 35010
          slave: 1
          scan_interval: 30
          input_type: holding
          data_type: int16
          unit_of_measurement: °C
          device_class: temperature
          state_class: measurement
          scale: 0.1
          offset: 0
          precision: 1

        - name: "My Battery Min Cell Temperature"
          unique_id: my_battery_min_cell_temperature
          address: 35011
          slave: 1
          scan_interval: 30
          input_type: holding
          data_type: int16
          unit_of_measurement: °C
          device_class: temperature
          state_class: measurement
          scale: 0.1
          offset: 0
          precision: 1

        - name: "My Battery Inverter State"
          unique_id: my_battery_inverter_state
          address: 35100
          slave: 1
          scan_interval: 5
          input_type: holding
          data_type: uint16
          unit_of_measurement: ""
          state_class: measurement

        #- name: "My Battery Battery Charge Voltage Limit"
        #  unique_id: my_battery_battery_charge_voltage_limit
        #  address: 35110
        #  slave: 1
        #  scan_interval: 30
        #  input_type: holding
        #  data_type: uint16
        #  unit_of_measurement: V
        #  device_class: voltage
        #  state_class: measurement
        #  scale: 0.1
        #  offset: 0
        #  precision: 1

        #- name: "My Battery Battery Charge Current Limit"
        #  unique_id: my_battery_battery_charge_current_limit
        #  address: 35111
        #  slave: 1
        #  scan_interval: 5
        #  input_type: holding
        #  data_type: uint16
        #  unit_of_measurement: A
        #  device_class: current
        #  state_class: measurement
        #  scale: 0.1
        #  offset: 0
        #  precision: 1

        #- name: "My Battery Battery Discharge Current Limit"
        #  unique_id: my_battery_battery_discharge_current_limit
        #  address: 35112
        #  slave: 1
        #  scan_interval: 5
        #  input_type: holding
        #  data_type: uint16
        #  unit_of_measurement: A
        #  device_class: current
        #  state_class: measurement
        #  scale: 0.1
        #  offset: 0
        #  precision: 1

        - name: "My Battery RS485 Control Mode"
          unique_id: my_battery_rs485_control_mode
          address: 42000
          slave: 1
          input_type: holding
          data_type: uint16
          unit_of_measurement: ""
          scale: 1
          offset: 0
          precision: 0

        - name: "My Battery Force Charge/Discharge Mode"
          unique_id: my_battery_force_charge_discharge_mode
          address: 42010
          slave: 1
          input_type: holding
          data_type: uint16
          unit_of_measurement: ""
          scale: 1
          offset: 0
          precision: 0

        - name: "My Battery Charge to SOC"
          unique_id: my_battery_charge_to_soc
          address: 42011
          slave: 1
          input_type: holding
          data_type: uint16
          unit_of_measurement: "%"
          scale: 1
          offset: 0
          precision: 0

        - name: "My Battery Forcible Charge Power"
          unique_id: my_battery_forcible_charge_power
          address: 42020
          slave: 1
          input_type: holding
          data_type: uint16
          unit_of_measurement: W
          scale: 1
          offset: 0
          precision: 0

        - name: "My Battery Forcible Discharge Power"
          unique_id: my_battery_forcible_discharge_power
          address: 42021
          slave: 1
          input_type: holding
          data_type: uint16
          unit_of_measurement: W
          scale: 1
          offset: 0
          precision: 0

        - name: "My Battery User Work Mode"
          unique_id: my_battery_user_work_mode
          address: 43000
          slave: 1
          input_type: holding
          data_type: uint16
          unit_of_measurement: ""
          scale: 1
          offset: 0
          precision: 0

      # switches:
      #   - name: "My Battery Enable RS485 Control Mode"
      #     unique_id: my_battery_enable_rs485_control_mode
      #     address: 42000
      #     slave: 1
      #     command_on: 21930 # 0x55AA in decimal
      #     command_off: 21947 # 0x55BB in decimal
      #     write_type: holding

      #   - name: "My Battery Force Charge Mode"
      #     unique_id: my_battery_force_charge_mode
      #     address: 42010
      #     slave: 1
      #     command_on: 1 # Charge mode
      #     command_off: 0 # Stop mode
      #     write_type: holding

      #   - name: "My Battery Force Discharge Mode"
      #     unique_id: my_battery_force_discharge_mode
      #     address: 42010
      #     slave: 1
      #     command_on: 2 # Discharge mode
      #     command_off: 0 # Stop mode
      #     write_type: holding

# ------------
# INPUT NUMBER
# ------------
  input_number:
    my_battery_discharging_charging_power:
      name: "My Battery (dis)charging power"
      min: -2500
      max: 2500
      step: 50
      unit_of_measurement: W
      mode: slider

  # # charge power
  # action: modbus.write_register
  # data:
  #   hub: MarstekVenus
  #   address: 42020
  #   slave: 1
  #   value: 200

  # # discharge power
  # action: modbus.write_register
  # data:
  #   hub: MarstekVenus
  #   address: 42021
  #   slave: 1
  #   value: 200

  # # force discharge
  # action: modbus.write_register
  # data:
  #   hub: MarstekVenus
  #   address: 42010
  #   slave: 1
  #   value: 2

  # # force charge
  # action: modbus.write_register
  # data:
  #   hub: MarstekVenus
  #   address: 42010
  #   slave: 1
  #   value: 1

  # # stop forcible discharge
  # action: modbus.write_register
  # data:
  #   hub: MarstekVenus
  #   address: 42010
  #   slave: 1
  #   value: 0

# ------------
# INPUT SELECT
# ------------

  input_select:
    my_battery_user_work_mode_input_select:
      name: My Battery User Work Mode
      options:
        - "Manual"
        - "Anti-Feed"
        - "Trade Mode"
      initial: "Manual"

# -------
# SCRIPTS
# -------
  script:
    my_battery_set_forcible_charge:
      sequence:
        - choose:
            - conditions:
                - condition: numeric_state
                  entity_id: input_number.my_battery_discharging_charging_power
                  above: -1
                  below: 1
              sequence:
                - action: modbus.write_register
                  data:
                    hub: MarstekVenus
                    address: 42010
                    slave: 1
                    value: 0
                - action: modbus.write_register
                  data:
                    hub: MarstekVenus
                    address: 42020
                    slave: 1
                    value: 0
                - action: modbus.write_register
                  data:
                    hub: MarstekVenus
                    address: 42021
                    slave: 1
                    value: 0
            - conditions:
                - condition: numeric_state
                  entity_id: input_number.my_battery_discharging_charging_power
                  above: -2501
                  below: -10
              sequence:
                - action: modbus.write_register
                  data:
                    hub: MarstekVenus
                    address: 42021
                    slave: 1
                    value: "{{states('input_number.my_battery_discharging_charging_power')|int|abs}}"
                - action: modbus.write_register
                  data:
                    hub: MarstekVenus
                    address: 42010
                    slave: 1
                    value: 2
            - conditions:
                - condition: numeric_state
                  entity_id: input_number.my_battery_discharging_charging_power
                  above: 10
                  below: 2501
              sequence:
                - action: modbus.write_register
                  data:
                    hub: MarstekVenus
                    address: 42020
                    slave: 1
                    value: "{{states('input_number.my_battery_discharging_charging_power')|int|abs}}"
                - action: modbus.write_register
                  data:
                    hub: MarstekVenus
                    address: 42010
                    slave: 1
                    value: 1
      alias: My Battery Set Forcible Charge
      description: ""
      icon: mdi:battery-charging-40

# -----------
# AUTOMATIONS
# -----------
  automation:
  - id: my_battery_sync_modbus_and_input_select
    alias: "My Battery Sync Modbus and Input Select"
    description: "sync modbus sensor with input select "
    mode: single
    triggers:
      - trigger: state
        entity_id:
          - sensor.my_battery_user_work_mode
        id: sensor_to_input_select
      - trigger: state
        entity_id:
          - input_select.my_battery_user_work_mode_input_select
        id: input_select_to_sensor
    conditions: []
    actions:
      - choose:
          - conditions:
              - condition: trigger
                id:
                  - sensor_to_input_select
            sequence:
              - action: input_select.select_option
                metadata: {}
                data:
                  option: >
                    {% if states('sensor.my_battery_user_work_mode') | int == 0 %}
                      Manual
                    {% elif states('sensor.my_battery_user_work_mode') | int == 1 %}
                      Anti-Feed
                    {% elif states('sensor.my_battery_user_work_mode') | int == 2 %}
                      Trade Mode
                    {% else %}
                      Manual
                    {% endif %}
                target:
                  entity_id: input_select.my_battery_user_work_mode_input_select
          - conditions:
              - condition: trigger
                id:
                  - input_select_to_sensor
            sequence:
              - action: modbus.write_register
                metadata: {}
                data:
                  hub: MarstekVenus
                  address: 43000
                  slave: 1
                  value: >
                    {% if is_state('input_select.my_battery_user_work_mode_input_select',
                    'Manual') %}
                      0
                    {% elif is_state('input_select.my_battery_user_work_mode_input_select',
                    'Anti-Feed') %}
                      1
                    {% elif is_state('input_select.my_battery_user_work_mode_input_select',
                    'Trade Mode') %}
                      2
                    {% else %}
                      0
                    {% endif %}
# ----------------
# TEMPLATE SENSORS
# ----------------

  template:
    - sensor:
        - name: "My Battery Charging in W"
          unique_id: my_battery_charging_in_w
          unit_of_measurement: W
          device_class: power
          state_class: measurement
          state: >
            {% if states('sensor.my_battery_ac_power') | float < 0 %}
              {{ (states('sensor.my_battery_ac_power') | float) *-1 }}
            {% else %}
              0
            {% endif %}

        - name: "My Battery Discharging in W"
          unique_id: my_battery_discharging_in_w
          unit_of_measurement: W
          device_class: power
          state_class: measurement
          state: >
            {% if states('sensor.my_battery_ac_power') | float > 0 %}
              {{ (states('sensor.my_battery_ac_power') | float) }}
            {% else %}
              0
            {% endif %}


        - name: "My Battery Force Charge/Discharge Mode Status"
          unique_id: my_battery_force_charge_discharge_mode_status
          state: >
            {% set mode = states('sensor.my_battery_force_charge_discharge_mode') | int %}
            {% if mode == 0 %}
              Stop
            {% elif mode == 1 %}
              Charge
            {% elif mode == 2 %}
              Discharge
            {% else %}
              Unknown
            {% endif %}

        - name: "My Battery RS485 Control Mode Status"
          unique_id: my_battery_rs485_control_mode_status
          state: >
            {% set mode = states('sensor.my_battery_rs485_control_mode') | int %}
            {% if mode == 21930 %}
              Enabled
            {% elif mode == 21947 %}
              Disabled
            {% else %}
              Unknown
            {% endif %}

#---------
# SWITCHES
#---------
  switch:
    - platform: template
      switches:
        my_battery_rs485_control_mode_switch:
          friendly_name: "My Battery RS485 Control Mode Switch"
          unique_id: my_battery_rs485_control_mode_switch
          value_template: >
            {% set mode = states('sensor.my_battery_rs485_control_mode') | int %}
            {{ mode == 21930 }}  # True (ON) when Enabled (21930), False (OFF) otherwise
          turn_on:
            action: modbus.write_register
            data:
              hub: MarstekVenus
              unit: 1
              address: 42000
              value: 21930 # Write 0x55AA to enable RS485 control mode
          turn_off:
            action: modbus.write_register
            data:
              hub: MarstekVenus
              unit: 1
              address: 42000
              value: 21947 # Write 0x55BB to disable RS485 control mode

# -------
# SENSORS
# -------

  sensor:
    - platform: integration
      name: My Battery Discharging in kWh
      unique_id: my_battery_discharging_in_kwh
      source: sensor.my_battery_discharging_in_w
      round: 2
      unit_prefix: k
      unit_time: h
      method: left
    - platform: integration
      name: My Battery Charging in kWh
      unique_id: my_battery_charging_in_kwh
      source: sensor.my_battery_charging_in_w
      round: 2
      unit_prefix: k
      unit_time: h
      method: left

# --------------
# UTILITY METERS
# --------------

  utility_meter:
    daily_discharge:
      name: My Battery Daily Discharging in kWh
      unique_id: my_battery_daily_discharging_in_kwh
      source: sensor.my_battery_discharging_in_kwh
      cycle: daily


    daily_charge:
      name: My Battery Daily Charging in kWh
      unique_id: my_battery_daily_charging_in_kwh
      source: sensor.my_battery_charging_in_kwh
      cycle: daily

9: Controleer en herstart:
[Afbeelding]

10: Je hebt nu bij Integraties een Modbus met 26 entiteiten.
[Afbeelding]

11: Je kunt nu een nieuwe Weergave toevoegen en (een deel) van de entiteiten selecteren, deze beginnen met "My Battery"
[Afbeelding]

16: En dit is dan het resultaat!
[Afbeelding]

18: Integratie in Energy Dashboard.
Zorg dat je minimaal 10 minuten laad en ontlaad om data te genereren.
Daarna kun je in het Energy Dashboard de Batterij toevoegen met de Nutsmeters.
[Afbeelding]
[Afbeelding]

Alle Modbus info is gebaseerd op deze documentatie: https://duravolt.nl/wp-content/uploads/Duravolt-Plug-in-Battery-Modbus.pdf
Met dank aan scruysberghs voor de aanvullingen van mij ontbrekende kennis.
Er zijn nog wat waarden verborgen met # deze kun je weer toevoegen als je daar behoefte aan hebt.
Ik had zelf geen behoefte aan de info en het maakte het wat minder stabiel leek het wel.

Vandaag alles binnen en mee begonnen. Bedankt heb al wat automations gebouwd als test aan de hand van ub index morgen en de energie prijzen 😄

[Horla]

Maxwp schreef op donderdag 30 januari 2025 @ 02:08:
[...]

Wow zie nu pas dat Je hier ook de dod kan instellen dus msx 90 en min 20 om de levens duur flink te verlengen
Wat ik ik mis zijn de temperatuur sensoren ?

Hou er rekening mee dat het een LFP batterij is. Verschillende partijen (bv een Tesla) raden aan toch elke week eens naar 100% te laden. Ik durf is deze kwestie dus niet zeggen dat tussen de 20-80% blijven (wat ik dus wel doe met de batterij van mijn pedelec) beter is dan gewoon naar 100% laden.

[Maxwp]

scruysberghs schreef op maandag 27 januari 2025 @ 11:55:
Enkele controls kunnen toevoegen en testen.
[Afbeelding]

Je heb dus 2 mogelijkheden om je batterij te te laden en ontladen.
- Forcible charge/discharge gaat loden/ontladen met vermogens die ingestel staan als Marstek forcible (di)scharge power.
- Charge to soc : hier stel je een gewenst batterij percentage in en de batterij gaat (ont)laden met de vermogens ingesteld in max (dis)charge power. Niet veel kunnen testen maar lijkt op't eerste zicht wel te doen wat het moet.

In Home Assistant kan je dat wat logscher bij elkaar zetten en dan ziet het er zo uit:
[Afbeelding]

dashboard.yaml voor de section in Lovelace dat je hiervoor nodig hebt ook mee in de repo gezet.

heb de board binnen en gelijk esphome erop gezet met jou eerst versie yaml
maar de logs komen binnen de compiling etc alles wekr hij is per wifi dus ook binnen HA te zien maar de webpagine doet het niet meer?
is dat normal met de eerste versie dat er wat mis is?

hoeveel van de " " tekst moet ik aanpassen of kan ik gewoon alles kopie pasten?

[Maxwp]

scruysberghs schreef op dinsdag 28 januari 2025 @ 15:44:
[/quote]
Iemand het modbus aansturen van de AI mode al kunnen fixen?
[quote]

Als je in de app nu AI-optimalisatie kiest geeft de modbus "anti-feed" weer, dus eigenlijk vermoed ik dat ze nog hetzelfde modbus register 43000 gebruiken maar dat labels aangepast moeten worden.
[Afbeelding]
Ikzelf gebruik die setting niet meer, ik stuur gewoon helemaal aan vanuit HA dus dat moet iemand maar eens uitzoeken.


[...]


Ja + aan + , - aan - A aan A en B aan B :-)


[Afbeelding]
[Afbeelding]

zie niet wat A is bij de marsrtek
maar zoals ik het zie Rood aan A zwart aan B ( zwart is die naast de rode? ) maar dan moet je denk ik maar meten welke de plus en min is? staat verder niks op.
kun je vertellen zodat er niet hoeft te worden gemeten welke de plus en min is aan de kabel van de marstek
bijvoorbeeld de eerst zwarts is plsu en de 2e min ?

edit
de eerste zwarte is MIN de 2e is PLUS
de rode aan de andere kant moet op A en direct eraanvast de zwarte op B

[ Voor 8% gewijzigd door Maxwp op 31-01-2025 21:37 ]

[Maxwp]

ik heb hem aangesloten maar zie bij de logs van esphome op dit device

--

9][W][modbus_controller:185]: Duplicate modbus command found: type=0x3 address=32104 count=1
[21:51:29][D][modbus_controller:039]: Modbus command to device=1 register=0x7D68 no response received - removed from send queue

--

edit
inmiddels de laatse yaml van de github eropt gezet

de naam aangepast verder niks veranderd
nu krijg ik het zelfde maar dan meerere keren

22:23:28 [D] [modbus_controller:039]

Modbus command to device=1 register=0x7DCA no response received - removed from send queue

22:23:29 [D] [modbus_controller:039]

Modbus command to device=1 register=0x7E2E no response received - removed from send queue

22:23:30 [D] [modbus_controller:039]

Modbus command to device=1 register=0xA41A no response received - removed from send queue

22:23:31 [D] [modbus_controller:039]

Modbus command to device=1 register=0xA424 no response received - removed from send queue

22:23:33 [D] [modbus_controller:039]

Modbus command to device=1 register=0xABE0 no response received - removed from send queue

22:23:34 [D] [modbus_controller:039]

Modbus command to device=1 register=0xA0F0 no response received - removed from send queue

22:23:35 [D] [modbus_controller:039]

Modbus command to device=1 register=0xA410 no response received - removed from send queue

22:23:36 [D] [modbus_controller:039]

Modbus command to device=1 register=0xA7F8 no response received - removed from send queue

22:23:37 [D] [modbus_controller:039]

Modbus command to device=1 register=0x7DCA no response received - removed from send queue

22:23:38 [D] [modbus_controller:039]

Modbus command to device=1 register=0x7E2E no response received - removed from send queue

22:23:39 [D] [modbus_controller:039]

Modbus command to device=1 register=0xA41A no response received - removed from send queue

22:23:39 [W] [modbus_controller:185]

Duplicate modbus command found: type=0x3 address=42020 count=2

22:23:39 [W] [modbus_controller:185]

Duplicate modbus command found: type=0x3 address=44000 count=4

22:23:40 [D] [modbus_controller:039]

edit heb wel de laatse firmware draaien geen idee of daar iets is veranderd?
firmware 147
zou het de firmware zijn? de HA b2500 emulatie werkt met 146 ook beter en met 147 valt deze af en toe weg lees ik

edit
heb alles doorgemeten
de pin op de stekker van marstek en doorgemeten of deze binnen komen bij de rs485 stekker.
ook dus of alles 1 op 1 is.
rx en tx al eens omgedraait
de tijd van uitlezen van 1 second naar hogere waarde gezet en dan vallen wel de duplicate meldingen weg maar verder nog steeds niks

edit
werkelijik alles al geprobeerd
vraag me af of ik niet de pech heb van een defecte lily board.
ik heb wel niet de aliexpress dus vraag me af of daar wat anders is qua baud of adressen ergens?


edit
moet ik voor deze HA met de lily ook dit doen?
--
Maak met HA Studio Code Server een marstek_venus_battery_control.yaml met de onderstaande inhoud.
Maak een map packages (zonder hoofdletter) en plaats de marstek_venus_battery_control.yaml erin.
Pas je configuration.yaml aan zodat packages geladen wordt.
--

edit
mm zo te zien niet want dat is meer de verwijzing naar binnen in HA
het gaat met de communicatie al mis volgens mij.

[ Voor 93% gewijzigd door Maxwp op 01-02-2025 01:56 ]

[scruysberghs]

@Maxwp heb je ooit naar dat prentje in de eerste post van @superduper1969 gekeken? Daar staat toch duidelijk welke aansluiting A, B + en ground/- is van de meegeleverde kabel.

Krijg je helemaal niets van waarden binnen?
Uitlezen lukt altijd als je kabeltjes goed zitten maar het schrijven van de resgisters (laadvermogen etc) kan pas nadat je de "Marstek RS485 Control Mode Select" op enable zet.

Die marstek_venus_battery_control.yaml file was enkel bij de eerste poging als we Home Assistant modbus registers lieten uitlezen/schrijven.

Ja heb zeker firmwae 147 nodig om de Lilygo of andere esp of modbus dongels te kunnen gebruiken, In de firmware versies daarvoor zat er een fout in de modbus setup van de batterij (CRC byte swap)

[Maxwp]

scruysberghs schreef op zaterdag 1 februari 2025 @ 11:28:
@Maxwp heb je ooit naar dat prentje in de eerste post van @superduper1969 gekeken? Daar staat toch duidelijk welke aansluiting A, B + en ground/- is van de meegeleverde kabel.

Krijg je helemaal niets van waarden binnen?
Uitlezen lukt altijd als je kabeltjes goed zitten maar het schrijven van de resgisters (laadvermogen etc) kan pas nadat je de "Marstek RS485 Control Mode Select" op enable zet.

Die marstek_venus_battery_control.yaml file was enkel bij de eerste poging als we Home Assistant modus registers lieten uitlezen/schrijven.

Ja heb zeker firmwae 147 nodig om de Lilygo of andere esp of modbus dongels te kunnen gebruiken, In de firmware versies daarvoor zat er een fout in de modbus setup van de batterij (CRC byte swap)

dan moet ik snel vragen om de firmware downgrade niet te laten plaats vinden wat ik nu wel heb gevraagd haha
dus 146 gaat zelfs helemaal niet werken? ok.

nee krijg 0 waardus alleen die meldingen zoals je leest
heb alles doorgemeten dus de stekker op de marstek de pinnen of die overeenkomen en dat er verbinding is tot an de schroeven aan de plug van dde lily.

dus ik zou zeggen dat de kabeltjes goed zitten
trouwens toen ik hem eveen aan de pc hing en dus niet de modbus anagesloten kreeg ik gewoon de zelfde meldingen ( dus die dublicate etc )
weet niet of dat normaal is als hij dus niet aan dde marstek zit dat hij deze meldingen ook heeft
zou ik een afwijkende lily hebben?

je wilt niet eens kijken wat de esp logs zeggen als jij hem ook los hebt van de marstek
krijg je dan ook die meldingen zo ja moet ik nog eens kijken naar de verbinding dan of zo?

edit
dit is mijn log

---

code:

INFO ESPHome 2024.12.4
INFO Reading configuration /config/esphome/esphome-web-b3566c.yaml...
INFO Starting log output from xxxxxx using esphome API
INFO Successfully connected to esphome-web-b3566c @ xx in 0.016s
INFO Successful handshake with esphome-web-b3566c @ xx in 0.018s
[12:15:53][I][app:100]: ESPHome version 2024.12.4 compiled on Feb  1 2025, 04:16:14
[12:15:53][C][wifi:600]: WiFi:
[12:15:53][C][wifi:428]:   Local MAC: xx
[12:15:53][C][wifi:433]:   SSID: [redacted]
[12:15:53][C][wifi:436]:   IP Address: xxxxxxx
[12:15:53][C][wifi:439]:   BSSID: [redacted]
[12:15:53][C][wifi:441]:   Hostname: 'esphome-web-b3566c'
[12:15:53][C][wifi:443]:   Signal strength: -74 dB ▂▄▆█
[12:15:53][C][wifi:447]:   Channel: x
[12:15:53][C][wifi:448]:   Subnet: xx
[12:15:53][C][wifi:449]:   Gateway: xx
[12:15:53][C][wifi:450]:   DNS1: xx
[12:15:53][C][wifi:451]:   DNS2: xx
[12:15:53][C][logger:185]: Logger:
[12:15:53][C][logger:186]:   Level: DEBUG
[12:15:53][C][logger:188]:   Log Baud Rate: 115200
[12:15:53][C][logger:189]:   Hardware UART: UART0
[12:15:53][D][modbus_controller:039]: Modbus command to device=1 register=0xA410 no response received - removed from send queue
[12:15:53][C][uart.idf:159]: UART Bus 1:
[12:15:53][C][uart.idf:160]:   TX Pin: GPIO22
[12:15:53][C][uart.idf:161]:   RX Pin: GPIO21
[12:15:53][C][uart.idf:163]:   RX Buffer Size: 256
[12:15:53][C][uart.idf:165]:   Baud Rate: 115200 baud
[12:15:53][C][uart.idf:166]:   Data Bits: 8
[12:15:53][C][uart.idf:167]:   Parity: NONE
[12:15:53][C][uart.idf:168]:   Stop bits: 1
[12:15:53][C][modbus:165]: Modbus:
[12:15:53][C][modbus:167]:   Send Wait Time: 200 ms
[12:15:53][C][modbus:168]:   CRC Disabled: NO
[12:15:53][C][modbus.number:083]: modbus.numberModbus Number 'Marstek forcible charge power'
[12:15:53][C][modbus.number:083]: modbus.number  Icon: 'mdi:tune-variant'
[12:15:53][C][modbus.number:083]: modbus.number  Unit of Measurement: 'W'
[12:15:53][C][modbus.number:083]: modbus.numberModbus Number 'Marstek forcible discharge power'
[12:15:53][C][modbus.number:083]: modbus.number  Icon: 'mdi:tune-variant'
[12:15:53][C][modbus.number:083]: modbus.number  Unit of Measurement: 'W'
[12:15:53][C][modbus.number:083]: modbus.numberModbus Number 'Marstek charge to SOC'
[12:15:53][C][modbus.number:083]: modbus.number  Icon: 'mdi:battery-charging-medium'
[12:15:53][C][modbus.number:083]: modbus.number  Unit of Measurement: '%'
[12:15:53][C][modbus.number:083]: modbus.numberModbus Number 'Marstek charging cutoff capacity'
[12:15:53][C][modbus.number:083]: modbus.number  Icon: 'mdi:battery-90'
[12:15:53][C][modbus.number:083]: modbus.number  Unit of Measurement: '%'
[12:15:53][C][modbus.number:083]: modbus.numberModbus Number 'Marstek discharging cutoff capacity'
[12:15:53][C][modbus.number:083]: modbus.number  Icon: 'mdi:battery-10'
[12:15:53][C][modbus.number:083]: modbus.number  Unit of Measurement: '%'
[12:15:53][C][modbus.number:083]: modbus.numberModbus Number 'Marstek max charge power'
[12:15:53][C][modbus.number:083]: modbus.number  Icon: 'mdi:tune-variant'
[12:15:53][C][modbus.number:083]: modbus.number  Unit of Measurement: 'W'
[12:15:53][C][modbus.number:083]: modbus.numberModbus Number 'Marstek max discharge power'
[12:15:53][C][modbus.number:083]: modbus.number  Icon: 'mdi:tune-variant'
[12:15:53][C][modbus.number:083]: modbus.number  Unit of Measurement: 'W'
[12:15:53][C][modbus_controller:349]: ModbusController:
[12:15:53][C][modbus_controller:350]:   Address: 0x01
[12:15:53][C][modbus_controller:351]:   Max Command Retries: 4
[12:15:53][C][modbus_controller:352]:   Offline Skip Updates: 0
[12:15:53][C][modbus_controller.text_sensor:012]: Modbus Controller Text Sensor 'Marstek device name'
[12:15:53][C][modbus_controller.text_sensor:012]:   Icon: 'mdi:information'
[12:15:53][C][modbus_controller.binary_sensor:009]: Modbus Controller Binary Sensor 'Marstek Battery Protection Active'
[12:15:53][C][modbus_controller.binary_sensor:009]: Modbus Controller Binary Sensor 'Marstek Battery Overvoltage Warning'
[12:15:53][C][modbus_controller.binary_sensor:009]: Modbus Controller Binary Sensor 'Battery Undervoltage Warning'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor 'Marstek Battery State of Charge'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  State Class: ''
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Unit of Measurement: '%'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Accuracy Decimals: 1
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:battery-70'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor 'Marstek total charging energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  State Class: 'total_increasing'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Unit of Measurement: 'kWh'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Accuracy Decimals: 2
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:battery-arrow-up'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor 'Marstek total discharging energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  State Class: 'total_increasing'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Unit of Measurement: 'kWh'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Accuracy Decimals: 2
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:battery-arrow-down'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor 'Marstek daily charging energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  State Class: 'total_increasing'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Unit of Measurement: 'kWh'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Accuracy Decimals: 2
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:battery-arrow-up'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor 'Marstek daily discharging energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  State Class: 'total_increasing'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Unit of Measurement: 'kWh'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Accuracy Decimals: 2
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:battery-arrow-down'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor 'Marstek monthly charging energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  State Class: 'total_increasing'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Unit of Measurement: 'kWh'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Accuracy Decimals: 2
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:battery-arrow-up'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor 'Marstek monthy discharging energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'energy'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  State Class: 'total_increasing'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Unit of Measurement: 'kWh'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Accuracy Decimals: 2
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:battery-arrow-down'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor 'Marstek AC power'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'power'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  State Class: 'measurement'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Unit of Measurement: 'W'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Accuracy Decimals: 0
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:battery-charging'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor 'Marstek offgrid power'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'power'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  State Class: 'measurement'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Unit of Measurement: 'W'
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Accuracy Decimals: 0
[12:15:53][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:power-plug-battery'
[12:15:53][C][modbus_controller.select:009]: modbus_controller.selectModbus Controller Select 'Marstek forcible charge/discharge'
[12:15:54][C][modbus_controller.select:009]: modbus_controller.select  Icon: 'mdi:swap-horizontal'
[12:15:54][C][modbus_controller.select:009]: modbus_controller.selectModbus Controller Select 'Marstek backup function'
[12:15:54][C][modbus_controller.select:009]: modbus_controller.select  Icon: 'mdi:power-socket-fr'
[12:15:54][C][modbus_controller.select:009]: modbus_controller.selectModbus Controller Select 'Marstek user work mode'
[12:15:54][C][modbus_controller.select:009]: modbus_controller.select  Icon: 'mdi:auto-mode'
[12:15:54][C][modbus_controller.select:009]: modbus_controller.selectModbus Controller Select 'Marstek RS485 Control Mode Select'
[12:15:54][C][modbus_controller.select:009]: modbus_controller.select  Icon: 'mdi:swap-horizontal'
[12:15:54][C][web_server:153]: Web Server:
[12:15:54][C][web_server:154]:   Address: esphome-web-b3566c.local:80
[12:15:54][C][mdns:116]: mDNS:
[12:15:54][C][mdns:117]:   Hostname: esphome-web-b3566c
[12:15:54][C][esphome.ota:073]: Over-The-Air updates:
[12:15:54][C][esphome.ota:074]:   Address: esphome-web-b3566c.local:3232
[12:15:54][C][esphome.ota:075]:   Version: 2
[12:15:54][C][safe_mode:018]: Safe Mode:
[12:15:54][C][safe_mode:019]:   Boot considered successful after 60 seconds
[12:15:54][C][safe_mode:021]:   Invoke after 10 boot attempts
[12:15:54][C][safe_mode:022]:   Remain in safe mode for 300 seconds
[12:15:54][C][api:140]: API Server:
[12:15:54][C][api:141]:   Address: esphome-web-b3566c.local:6053
[12:15:54][C][api:145]:   Using noise encryption: NO
[12:15:54][D][modbus_controller:039]: Modbus command to device=1 register=0xA41A no response received - removed from send queue
[12:15:54][W][modbus_controller:185]: Duplicate modbus command found: type=0x3 address=42020 count=2
[12:15:55][D][modbus_controller:039]: Modbus command to device=1 register=0xA424 no response received - removed from send queue
[12:15:56][D][modbus_controller:039]: Modbus command to device=1 register=0x7DCA no response received - removed from send queue
[12:15:57][D][modbus_controller:039]: Modbus command to device=1 register=0x7E2E no response received - removed from send queue
[12:15:58][D][modbus_controller:039]: Modbus command to device=1 register=0xA41A no response received - removed from send queue
[12:15:59][D][modbus_controller:039]: Modbus command to device=1 register=0xABE0 no response received - removed from send queue
[12:16:00][D][modbus_controller:039]: Modbus command to device=1 register=0xA0F0 no response received - removed from send queue
[12:16:01][D][modbus_controller:039]: Modbus command to device=1 register=0xA410 no response received - removed from send queue
[12:16:02][D][modbus_controller:039]: Modbus command to device=1 register=0xA7F8 no response received - removed from send queue
[12:16:03][D][modbus_controller:039]: Modbus command to device=1 register=0x7DCA no response received - removed from send queue
[12:16:04][D][modbus_controller:039]: Modbus command to device=1 register=0x7E2E no response received - removed from send queue
[12:16:05][D][modbus_controller:039]: Modbus command to device=1 register=0xA41A no response received - removed from send queue
[12:16:06][W][modbus_controller:185]: Duplicate modbus command found: type=0x3 address=42020 count=2
[12:16:06][W][modbus_controller:185]: Duplicate modbus command found: type=0x3 address=44000 count=4
[12:16:06][D][modbus_controller:039]: Modbus command to device=1 register=0xA424 no response received - removed from send queue
[12:16:08][D][modbus_controller:039]: Modbus command to device=1 register=0xABE0 no response received - removed from send queue
[12:16:09][D][modbus_controller:039]: Modbus command to device=1 register=0x7DCA no response received - removed from send queue
[12:16:10][D][modbus_controller:039]: Modbus command to device=1 register=0x7E2E no response received - removed from send queue
[12:16:11][D][modbus_controller:039]: Modbus command to device=1 register=0xA41A no response received - removed from send queue
[12:16:12][D][modbus_controller:039]: Modbus command to device=1 register=0x7918 no response received - removed from send queue
[12:16:13][D][modbus_controller:039]: Modbus command to device=1 register=0x7D68 no response received - removed from send queue
[12:16:14][D][modbus_controller:039]: Modbus command to device=1 register=0x80E8 no response received - removed from send queue
[12:16:15][D][modbus_controller:039]: Modbus command to device=1 register=0xA0F0 no response received - removed from send queue
[12:16:16][D][modbus_controller:039]: Modbus command to device=1 register=0xA410 no response received - removed from send queue
[12:16:17][D][modbus_controller:039]: Modbus command to device=1 register=0xA7F8 no response received - removed from send queue
[12:16:18][D][modbus_controller:039]: Modbus command to device=1 register=0x7DCA no response received - removed from send queue
[12:16:18][W][modbus_controller:185]: Duplicate modbus command found: type=0x3 address=32302 count=2
[12:16:18][W][modbus_controller:185]: Duplicate modbus command found: type=0x3 address=42010 count=2
[12:16:18][W][modbus_controller:185]: Duplicate modbus command found: type=0x3 address=42020 count=2
[12:16:18][W][modbus_controller:185]: Duplicate modbus command found: type=0x3 address=44000 count=4
[12:16:19][D][modbus_controller:039]: Modbus command to device=1 register=0x7E2E no response received - removed from send queue
[12:16:20][D][modbus_controller:039]: Modbus command to device=1 register=0xA41A no response received - removed from send queue
[12:16:21][D][modbus_controller:039]: Modbus command to device=1 register=0xA424 no response received - removed from send queue
[12:16:22][D][modbus_controller:039]: Modbus command to device=1 register=0xABE0 no response received - removed from send queue
[12:16:23][D][modbus_controller:039]: Modbus command to device=1 register=0x7DCA no response received - removed from send queue
[12:16:24][D][modbus_controller:039]: Modbus command to device=1 register=0xA0F0 no response received - removed from send queue
[12:16:25][D][modbus_controller:039]: Modbus command to device=1 register=0xA410 no response received - removed from send queue
[12:16:26][D][modbus_controller:039]: Modbus command to device=1 register=0xA7F8 no response received - removed from send queue
[12:16:27][D][modbus_controller:039]: Modbus command to device=1 register=0x7DCA no response received - removed from send queue
[12:16:28][D][modbus_controller:039]: Modbus command to device=1 register=0x7E2E no response received - removed from send queue
[12:16:30][D][modbus_controller:039]: Modbus command to device=1 register=0xA41A no response received - removed from send queue
[12:16:30][W][modbus_controller:185]: Duplicate modbus command found: type=0x3 address=42020 count=2
[12:16:30][W][modbus_controller:185]: Duplicate modbus command found: type=0x3 address=44000 count=4
[12:16:31][D][modbus_controller:039]: Modbus command to device=1 register=0xA424 no response received - removed from send queue
[12:16:32][D][modbus_controller:039]: Modbus command to device=1 register=0xABE0 no response received - removed from send queue
[12:16:33][D][modbus_controller:039]: Modbus command to device=1 register=0x7DCA no response received - removed from send queue
[12:16:34][D][modbus_controller:039]: Modbus command to device=1 register=0x7E2E no response received - removed from send queue
[12:16:35][D][modbus_controller:039]: Modbus command to device=1 register=0xA41A no response received - removed from send queue
[12:16:36][D][modbus_controller:039]: Modbus command to device=1 register=0xA0F0 no response received - removed from send queue
[12:16:36][I][safe_mode:041]: Boot seems successful; resetting boot loop counter
[12:16:36][D][esp32.preferences:114]: Saving 1 preferences to flash...
[12:16:36][D][esp32.preferences:142]: Saving 1 preferences to flash: 0 cached, 1 written, 0 failed
[12:16:37][D][modbus_controller:039]: Modbus command to device=1 register=0xA410 no response received - removed from send queue
[12:16:38][D][modbus_controller:039]: Modbus command to device=1 register=0xA7F8 no response received - removed from send queue
[12:16:39][D][modbus_controller:039]: Modbus command to device=1 register=0x7DCA no response received - removed from send queue
[12:16:40][D][modbus_controller:039]: Modbus command to device=1 register=0x7E2E no response received - removed from send queue

en dit de esp file

--

code:

esphome:
  name: esphome-web-b3566c
  friendly_name: LILYGO RS485
  min_version: 2024.11.0
  name_add_mac_suffix: false

esp32:
  board: esp32dev
  framework:
    type: esp-idf

# Enable logging
logger:

# Enable Home Assistant API
api:

# Allow Over-The-Air updates
ota:
- platform: esphome

wifi:
 ssid: xxx
 password: xxxx
 fast_connect: true # Optional. Required if connecting to a hidden SSID



web_server:
  port: 80

# Configure uart that will be used
uart:
  - id: mod_bus
    rx_pin: GPIO21
    tx_pin: GPIO22
    baud_rate: 115200
    data_bits: 8
    stop_bits: 1
    parity: NONE

modbus:
  - uart_id: mod_bus
    id: modbus1
    send_wait_time: 200ms

modbus_controller:
  - id: marstek_venus
    address: 0x1
    modbus_id: modbus1
    command_throttle: 200ms
    update_interval: 1s

#modbus registers
# range 31000-
text_sensor:
  - name: "Marstek device name"
    icon: "mdi:information"
    platform: modbus_controller
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 31000
    register_count: 1
    response_size: 20
    skip_updates: 30  #skip updates bepaalt hoe veel update_intervalss dit geskipts wordt. Dus als update_interval van modbus_controller 1s is dit 30s

binary_sensor:
  - platform: modbus_controller
    name: "Marstek Battery Protection Active"
    icon: "mdi:information"
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 44001
    bitmask: 0x01
    skip_updates: 30
  - platform: modbus_controller
    name: "Marstek Battery Overvoltage Warning"
    icon: "mdi:information"
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 44002
    bitmask: 0x02
    skip_updates: 30
  - platform: modbus_controller
    name: "Battery Undervoltage Warning"
    icon: "mdi:information"
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 44003
    bitmask: 0x04
    skip_updates: 30


#for reference
        # U_WORD: unsigned 16 bit integer from 1 register = 16bit
        # S_WORD: signed 16 bit integer from 1 register = 16bit
        # U_DWORD: unsigned 32 bit integer from 2 registers = 32bit
        # S_DWORD: signed 32 bit integer from 2 registers = 32bit
        # U_DWORD_R: unsigned 32 bit integer from 2 registers low word first
        # S_DWORD_R: signed 32 bit integer from 2 registers low word first
        # U_QWORD: unsigned 64 bit integer from 4 registers = 64bit
        # S_QWORD: signed 64 bit integer from 4 registers = 64bit
        # U_QWORD_R: unsigned 64 bit integer from 4 registers low word first
        # S_QWORD_R: signed 64 bit integer from 4 registers low word first
        # FP32: 32 bit IEEE 754 floating point from 2 registers
        # FP32_R: 32 bit IEEE 754 floating point - same as FP32 but low word first


sensor:
  - name: "Marstek Battery State of Charge"
    icon: mdi:battery-70
    platform: modbus_controller
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 32104  # Register address for Battery SOC
    value_type: U_WORD  # Unsigned 16-bit value =u16 in marstek pdf
    unit_of_measurement: "%"
    accuracy_decimals: 1
    skip_updates: 30
  - name: "Marstek total charging energy"
    platform: modbus_controller
    icon: mdi:battery-arrow-up
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 33000
    value_type: U_DWORD
    unit_of_measurement: "kWh"
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 2
    skip_updates: 300
    filters:
      - multiply: 0.01
  - name: "Marstek total discharging energy"
    platform: modbus_controller
    icon: mdi:battery-arrow-down
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 33002
    value_type: U_DWORD  #=U32 in marstek pdf
    unit_of_measurement: "kWh"
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 2
    skip_updates: 300
    filters:
      - multiply: 0.01
  - name: "Marstek daily charging energy"
    platform: modbus_controller
    icon: mdi:battery-arrow-up
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 33004
    value_type: U_DWORD
    unit_of_measurement: "kWh"
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 2
    skip_updates: 30
    filters:
      - multiply: 0.01
  - name: "Marstek daily discharging energy"
    platform: modbus_controller
    icon: mdi:battery-arrow-down
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 33006
    value_type: U_DWORD  #=U32 in marstek pdf
    unit_of_measurement: "kWh"
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 2
    skip_updates: 300
    filters:
      - multiply: 0.01
  - name: "Marstek monthly charging energy"
    platform: modbus_controller
    icon: mdi:battery-arrow-up
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 33008
    value_type: U_DWORD
    unit_of_measurement: "kWh"
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 2
    skip_updates: 300
    filters:
      - multiply: 0.01
  - name: "Marstek monthy discharging energy"
    platform: modbus_controller
    icon: mdi:battery-arrow-down
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 33010
    value_type: U_DWORD  #=U32 in marstek pdf
    unit_of_measurement: "kWh"
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 2
    skip_updates: 300
    filters:
      - multiply: 0.01
  - name: "Marstek AC power"
    platform: modbus_controller
    icon: mdi:battery-charging
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 32202
    value_type: S_DWORD  #=s32 in marstek pdf
    unit_of_measurement: "W"
    device_class: power
    state_class: measurement
    accuracy_decimals: 0
    skip_updates: 5
    filters:
      - multiply: 1
  - name: "Marstek offgrid power"
    platform: modbus_controller
    icon: mdi:power-plug-battery
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 32302
    value_type: S_DWORD  #=s32 in marstek pdf
    unit_of_measurement: "W"
    device_class: power
    state_class: measurement
    accuracy_decimals: 0
    skip_updates: 5
    filters:
      - multiply: 1



select:
  - platform: modbus_controller
    name: "Marstek forcible charge/discharge"
    icon: mdi:swap-horizontal
    modbus_controller_id: marstek_venus
    address: 42010
    value_type: U_WORD
    optionsmap:
      "Stop": 0
      "Charge": 1
      "Discharge": 2
    skip_updates: 10
  - platform: modbus_controller
    name: "Marstek backup function"
    icon: mdi:power-socket-fr
    modbus_controller_id: marstek_venus
    address: 41200
    value_type: U_WORD
    optionsmap:
      "enable": 0
      "disable": 1
    skip_updates: 10
  - platform: modbus_controller
    name: "Marstek user work mode"
    icon: mdi:auto-mode
    modbus_controller_id: marstek_venus
    address: 43000
    value_type: U_WORD
    optionsmap:
      "manual": 0
      "anti-feed": 1
      "trade-mode": 2
    skip_updates: 10
  - platform: modbus_controller
    name: "Marstek RS485 Control Mode Select"
    icon: mdi:swap-horizontal
    modbus_controller_id: marstek_venus
    address: 42000
    value_type: U_WORD
    optionsmap:
      "Enable": 21930
      "Disable": 21947
    skip_updates: 10

#enable: 21930 # 0x55AA in decimal
#disable: 21947 # 0x55BB in decimal

number:
  - platform: modbus_controller
    name: "Marstek forcible charge power"
    icon: mdi:tune-variant
    modbus_controller_id: marstek_venus
    mode: box
    register_type: holding
    address: 42020
    value_type: U_WORD
    unit_of_measurement: "W"
    min_value: 0
    max_value: 2500
    step: 1
    skip_updates: 5
    # write_lambda: |-
    #   // Convert the value to an integer explicitly
    #   return uint16_t(x);
  - platform: modbus_controller
    name: "Marstek forcible discharge power"
    icon: mdi:tune-variant
    modbus_controller_id: marstek_venus
    mode: box
    register_type: holding
    address: 42021
    value_type: U_WORD
    unit_of_measurement: "W"
    min_value: 0
    max_value: 2500
    step: 1
    skip_updates: 5
    # write_lambda: |-
    #   // Convert the value to an integer explicitly
    #   return uint16_t(x);
  - platform: modbus_controller
    name: "Marstek charge to SOC"
    icon: mdi:battery-charging-medium
    modbus_controller_id: marstek_venus
    mode: box
    register_type: holding
    address: 42011
    value_type: U_WORD
    unit_of_measurement: "%"
    min_value: 12
    max_value: 100
    step: 1
    skip_updates: 5
#we should try to read/write 44000-44003 in one go https://esphome.io/components/modbus_controller.html#optimizing-modbus-communications
  - name: "Marstek charging cutoff capacity"
    platform: modbus_controller
    icon: mdi:battery-90
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 44000 #line to add : register_count: 4  # Read all 4 registers at once
    value_type: U_WORD  #=u16 in marstek pdf
    unit_of_measurement: "%"
    skip_updates: 20
    min_value: 80
    max_value: 100
    multiply: 10

  - name: "Marstek discharging cutoff capacity"
    platform: modbus_controller
    icon: mdi:battery-10
    modbus_controller_id: marstek_venus
    register_type: holding
    address: 44001
    value_type: U_WORD  #=u16 in marstek pdf
    unit_of_measurement: "%"
    skip_updates: 20
    min_value: 12
    max_value: 30
    multiply: 10

  - platform: modbus_controller
    name: "Marstek max charge power"
    icon: mdi:tune-variant
    modbus_controller_id: marstek_venus
    mode: box
    register_type: holding
    address: 44002
    value_type: U_WORD
    unit_of_measurement: "W"
    min_value: 0
    max_value: 2500
    step: 1
    skip_updates: 5

  - platform: modbus_controller
    name: "Marstek max discharge power"
    icon: mdi:tune-variant
    modbus_controller_id: marstek_venus
    mode: box
    register_type: holding
    address: 44003
    value_type: U_WORD
    unit_of_measurement: "W"
    min_value: 0
    max_value: 2500
    step: 1
    skip_updates: 5



#### krijg die switch niet werkend, heb er een select van gemaakt. esphome bekijkt een switch steeds als een coil en niet als holding register
#### al getest met de decimals (21930 # 0x55AA in decimal) en verschillende bitmasks zoals hier waar ze gewwon 0 of 1 willen schrijven naar een holding register met een switch
#### switch zou wel een betere oplosing zijn https://github.com/esphome/issues/issues/5888
# switch:
#   - platform: modbus_controller
#     name: "Marstek RS485 Control Mode"
#     icon: mdi:transfer
#     modbus_controller_id: marstek_venus
#     register_type: holding
#     address: 42000
#     write_lambda: |-
#       if (x) {
#         // Enable RS485 control mode (0x55AA)
#         payload.push_back(0x55AA);  // Add the full 16-bit word
#       } else {
#         // Disable RS485 control mode (0x55BB)
#         payload.push_back(0x55BB);  // Add the full 16-bit word
#       }
#       return true;  // Indicate success

[ Voor 132% gewijzigd door Maxwp op 01-02-2025 12:33 ]

[scruysberghs]

ziet je Lilygo er hetzelfde als op de foto's die ik je stuurde? Anders moet je misschien op zoek enaar een schema van het bordje dat je hebt om te kijken of de rx en tx pin kloppen.

Als je modbus wil gebruiken niet terug naar firmware 146.

Je zou nog eens kunnen proberen de data ground (dus de nu niet gebruikte middenste kabel van de batterij) mee aan de Lilygo te hangen, aan de middenste van de 3 rs485 aansluitingen. Normaal niet nodig als je de 5v voeding gebruikt die van de batterij komt en de ground dus normaal al wel ok zal zijn maar je weet maar nooit.

Als je een modbus RTU usb dongle hebt kan je ook met een modbus scan tooltje op je laptop aan slag om te kijken of je connectie goed zit.

edit:
volgens je log is er geen werkende verbinding. Je zegt zelf dat je dezelfde meldingen hebt als de kabel niet aangesloten is.

Dus:
- ofwel verbinding slecht.
- een lily go met andere pins voor rx en tx https://lilygo.cc/cdn/sho...pg?v=1669097271&width=600 (maar dat lijkt me onwaarsch.)

[ Voor 18% gewijzigd door scruysberghs op 01-02-2025 13:57 ]
