Het grote smart-module (aansluiten) topic

[Card Nox]

@Seafarer, die kan ik ook op mijn HA aansluiten of heb ik daar nog iets van een adapter oid voor nodig? Ik las dat RTS standaard zou moeten werken al weet/lees ik niet hoe dit dan precies zou moeten werken.

[Seafarer]

Card Nox schreef op donderdag 26 juni 2025 @ 01:14:
@Seafarer, die kan ik ook op mijn HA aansluiten of heb ik daar nog iets van een adapter oid voor nodig? Ik las dat RTS standaard zou moeten werken al weet/lees ik niet hoe dit dan precies zou moeten werken.

Bij volledige specificaties staat niets over een hub. Lees je wel alle specs door? Zodat je weet dat het past.

[Gizz]

@Card Nox ja, daar heb je zeker extra hardware voor nodig. Somfy RTS ontvangt commando's via 433Mhz. Zelf gebruik ik daar een rfxcom voor, maar Somfy zelf biedt ook hubs aan (zie hier een lijstje). Wel opletten dat je iets pakt dat RTS ondersteunt en niet alleen het nieuwere Somfy IO.

Al met al kom je richting de €200 (die tiltmotor plus 433Mhz transceiver) uit om één jaloezie te automatiseren.

[ Voor 13% gewijzigd door Gizz op 26-06-2025 09:48 ]

[Card Nox]

@Gizz, daar was ik al bang voor (KIKA gebruikt ook 433Mhz). Zou ik KIKA ook kunnen aansturen al met zo'n ontvanger? Al mijn buitenverlichting stuur ik daar mee aan (jaren geleden ooit eens gedaan), zou nog wel leuk zijn als ik die dan ook kan bedienen. Dat maakt de kosten alweer wat dragerlijker want anders moet ik daar allemaal losse onvangers in gaan doen.

Deze Somfy kit heeft ook veel goede reviews, waarom ben je voor die rxfcom gegaan?

[Gizz]

Card Nox schreef op donderdag 26 juni 2025 @ 10:03:
@Gizz, daar was ik al bang voor (KIKA gebruikt ook 433Mhz). Zou ik KIKA ook kunnen aansturen al met zo'n ontvanger?

Dat denk ik niet als het om een Somfy/Tahoma transceiver gaat. Beide gebruiken wel 433Mhz als frequentie, maar het protocol is anders.

waarom ben je voor die rxfcom gegaan?

Die heb ik in 2014 gekocht toen ik Somfy RTS rolgordijnen kreeg. Toen was er minder keus qua transceivers. En ik wilde toen ook een 433Mhz weerstation en 433Mhz grondvochtigheidsensoren kunnen uitlezen. In de rfxcom kun je meerdere protcollen naast elkaar activeren.

Ondertussen is het echt jaren geleden dat ik nieuwe apparaten op basis van 433Mhz heb gekocht. Maar mijn Somfy rolgordijnen stuur ik nog steeds aan met de rfxcom.

[ Voor 4% gewijzigd door Gizz op 26-06-2025 10:09 ]

[Card Nox]

@Gizz, thanks! Is er een reden waarom er geen shutters zijn op WiFi/Zigbee, of zoek ik gewoon niet hard genoeg? 433 is natuurlijk niet meer the latest and greatest dus vind het deels zonde om daar nu 200 euro in te investeren. Ik ga nog even zoeken.

Brel, maar kom daar nog geen wijs uit. BTE50 moet ik hebben lees ik.

[ Voor 30% gewijzigd door Card Nox op 26-06-2025 11:07 ]

[Gizz]

@Card Nox het aanbod van apparatuur om achteraf raamdecoratie/raambekleding te motoriseren en smart te maken is sowieso erg beperkt vind ik, los van het protocol. Ik denk dat het niet meehelpt dat er een grote verscheidenheid aan handmatige bediening is (touwtjes die al dan niet eerst diagonaal getrokken moeten worden, kralenkettingen, stokjes waar aan gedraad moet worden) en bevestigingen.

[Card Nox]

@Gizz, inderdaad. Ik heb raamdecoratie.com gemaild, die bieden standaard jaloezien met motors aan en heb gevraagd of ik ook los een motor kan kopen. Heb Veneta (daar komen de jaloezien vandaan) gemaild of hun iets aanbieden of dat ik de touwtjes kan vervangen door een kralen of stang variant. We gaan het meemaken, thanks voor het meedenken en de geboden info alvast!

[ Voor 8% gewijzigd door Card Nox op 26-06-2025 16:38 ]

[PCGAMER00]

Goedemorgen,

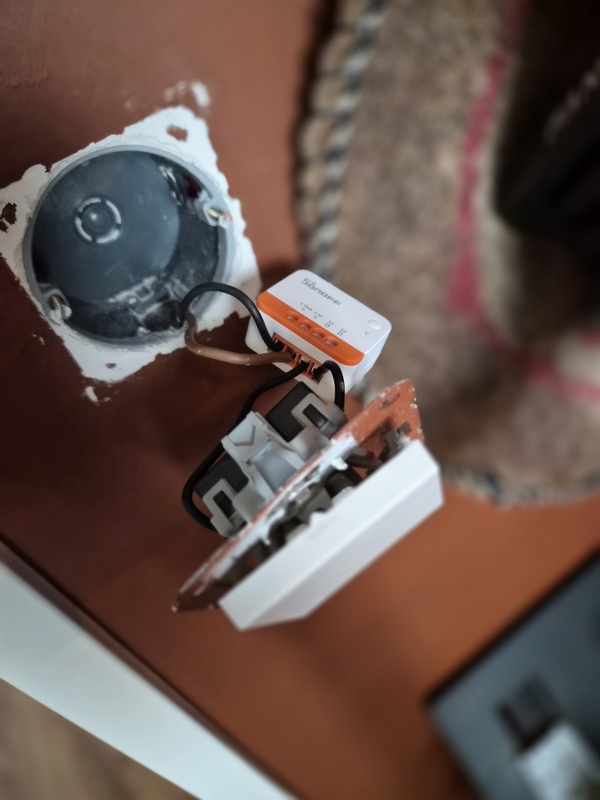

Ik heb gister geprobeerd een Sonoff ZBMINIL2 (geen neutraal nodig) aan te sluiten. Echter werkt dit niet naar behoren. Ik snap er eigenlijk niks meer van. Mijn idee was dat de sonoff er voor zou zorgen dat ik de hue bulb uit kan zetten, maar nog wel beschikbaar blijft via HA/Hue-app.

Echter, via de schakelaar(Jung Wipschakelaar) de lamp uitzetten maakt hem nog steeds onbeschikbaar . Gister leek de MINI zelf ook opeens offline te gaan. Voor mn gevoel heb ik het goed aangesloten, maar hier zitten vast mensen die er meer verstand van hebben .


(ja ik weet dat de draden korter gestript moeten worden, echter hangt hij nog in de "testopstelling")

Mooie voor het grote topic

[ Voor 1% gewijzigd door Septillion op 27-06-2025 16:18 ]

[PCGAMER00]

Zie dit in n ander topic maar weet niet of dit bij mij van toepassing is aangezien ik er geen stopcontact naast heb zitten?

[Moofnor]

Volgens mij heb je voor jouw toepassing geen zbmini nodig, maar een Hue wall switch.
Deze module is bedoeld om domme lampen met zigbee aan en uit te kunnen zetten. Die haalt dus alsnog de stroom van de lamp.

Iets als een Hue wall switch zet je achter de schakelaar en verder los van het net. Daarmee kun je dan de wandschakelaar als Hue switch gebruiken. De lamp zelf sluit je gewoon direct aan op het net.

[PCGAMER00]

Moofnor schreef op vrijdag 27 juni 2025 @ 12:50:
Volgens mij heb je voor jouw toepassing geen zbmini nodig, maar een Hue wall switch.
Deze module is bedoeld om domme lampen met zigbee aan en uit te kunnen zetten. Die haalt dus alsnog de stroom van de lamp.

Iets als een Hue wall switch zet je achter de schakelaar en verder los van het net. Daarmee kun je dan de wandschakelaar als Hue switch gebruiken. De lamp zelf sluit je gewoon direct aan op het net.

Ja ik begon ook al te twijfelen, de vraag is of het toch wel mogelijk is met deze unit. Gezien ze toch goedkoper zijn dan de wall switches
Als het echt niet anders kan dan zal ik die toch maar moeten aanschaffen...

[Ben(V)]

Deze unit kun je ook niet opnemen in je Hue bridge, ze zijn niet compatible met Hue.
De oude sonoff mini kun je wel koppelen met Hue.

Blijft staan dat in alle gevallen je lamp zonder spanning komt en niet meer te besturen is.

[PeacekeeperNL]

Wat ik in ieder geval nog wel wil zeggen, zorg dat die aders niet zo ver open liggen.

[Septillion]

@PCGAMER00 Correct aangesloten! En het maakt niet uit of je de schakelaar van S1 of direct vanaf L voedt. Sterker nog, volgens mij is S1 gewoon een doorverbinding van L.

Maar hij is alleen niet bruikbaar voor deze toepassing. Waar je op zoek naar bent is een module die detached mode ondersteund dat doet deze niet. En als ik kijk in de lijst van de start post zijn er alleen wat Shellies die detached maar N-loos kunnen werken. Ik ken geen Zigbee device die hieraan voldoet.

Dus dan ben je inderdaad beter af met een Hue Wall switch.

En inderdaad, draden veeeeeeeeel korter. Je mag (nagenoeg) geen koper zien.

[Gizz]

Septillion schreef op vrijdag 27 juni 2025 @ 16:33:
Ik ken geen Zigbee device die hieraan voldoet.

In de database van Z2M staan er wel een paar, al is het soms lastig zoeken omdat de expose soms gewoon 'mode' of iets dergelijks heet.

In ieder geval de Sonoff ZBMINIR2 heeft het, want die heeft de expose Detach relay mode
edit: Aqara T2 kan het ook, die heeft de expose Operation mode die de optie decoupled kent.

En zo zullen er nog wel meer zijn. Maar het is lastig zoeken.

edit2: even met Kagi alleen in https://www.zigbee2mqtt.io/devices gezocht op 'decoupled', dat levert dit op:

https://www.zigbee2mqtt.io/devices/QBKG34LM.html
https://www.zigbee2mqtt.io/devices/WS-EUK02.html
https://www.zigbee2mqtt.io/devices/WS-EUK04.html
https://www.zigbee2mqtt.io/devices/QBKG26LM.html
https://www.zigbee2mqtt.io/devices/QBKG21LM.html
https://www.zigbee2mqtt.io/devices/ZNQBKG40LM.html
https://www.zigbee2mqtt.io/devices/QBKG25LM.html
https://www.zigbee2mqtt.io/devices/QBKG38LM.html
https://www.zigbee2mqtt.io/devices/552-721X1.html
https://www.zigbee2mqtt.io/devices/YNDX_00532.html
https://www.zigbee2mqtt.io/devices/LLKZMK12LM.html
https://www.zigbee2mqtt.io/devices/QBKG41LM.html
https://www.zigbee2mqtt.io/devices/552-721X2.html
https://www.zigbee2mqtt.io/devices/SBDV-00199.html
https://www.zigbee2mqtt.io/devices/QBKG11LM.html
https://www.zigbee2mqtt.io/devices/QBKG03LM.html
https://www.zigbee2mqtt.io/devices/WS-USC03.html
https://www.zigbee2mqtt.io/devices/ZNQBKG31LM.html
https://www.zigbee2mqtt.io/devices/QBKG33LM.html
https://www.zigbee2mqtt.io/devices/WS-USC04.html
https://www.zigbee2mqtt.io/devices/S2.html
https://www.zigbee2mqtt.io/devices/WS-K01D.html
https://www.zigbee2mqtt.io/devices/QBKG24LM.html
https://www.zigbee2mqtt.io/devices/QBKG12LM.html
https://www.zigbee2mqtt.io/devices/WS-K03E.html
https://www.zigbee2mqtt.io/devices/WS-K04E.html
https://www.zigbee2mqtt.io/devices/YNDX_00531.html
https://www.zigbee2mqtt.io/devices/WS-USC02.html

En detach:
https://www.zigbee2mqtt.io/devices/ZBMINIR2.html
https://www.zigbee2mqtt.io/devices/ZBM5-2C-120.html
https://www.zigbee2mqtt.io/devices/ZBM5-1C-120.html
https://www.zigbee2mqtt.io/devices/SBDV-00196.html
https://www.zigbee2mqtt.io/devices/SBDV-00199.html

[ Voor 78% gewijzigd door Gizz op 27-06-2025 16:49 ]

[Septillion]

@Gizz De ZBminiR2 heeft inderdaad detached mode. Maar die is dan weer niet N-loos En volgens mij die Aqara T2 ook niet.

Dus de combi van Zigbee, detached mode en L-loos ken ik niet.

[Gizz]

@Septillion ah, ik had het N-loos gemist

Volgens mij voldoet de Aqara H2 aan zowel N-loos als decoupled. Maar dat is een unit inclusief knop, geen losse module.

[ Voor 57% gewijzigd door Gizz op 27-06-2025 16:54 ]

[Card Nox]

Card Nox schreef op donderdag 26 juni 2025 @ 11:09:
Heb Veneta (daar komen de jaloezien vandaan) gemaild of hun iets aanbieden of dat ik de touwtjes kan vervangen door een kralen of stang variant.

Veneta bied geen motoren aan helaas.

[Seafarer]

Card Nox schreef op zaterdag 28 juni 2025 @ 15:55:
[...]

Veneta bied geen motoren aan helaas.

Uh nee een chinees die losse onderedelen aanbied.

[Card Nox]

Septillion schreef op maandag 9 juni 2025 @ 23:28:
@Card Nox Zo ver ik zie is dat wel een pulsdrukker. Maar wel een met wisselcontact. Dus niet per ongeluk de Shelly op het NC contact (Normally Closed) gedaan ipv op het NO contact (Normally Open)?

Andere kant, zowel Toggle als Edge zou je met een pulsdrukker moeten hebben dat de lamp uit is als je niet drukt en alleen aan als je drukt (of andersom). Dus als je de lamp gewoon naar wens aan/uit kunt doen met de schakelaar terwijl hij op Edge of Toggle staat is het geen pulsdrukker...

Helpt dit? Heb er verder helaas niet meer naar gekeken? In het filmpje zie je wel een plaatje oid switchen.

YouTube: GIRA 015600 impuls drukker?

[LeweF]

Goedemorgen,

Ik heb een zigbee mini smart schakelaar gekocht. Ik wil deze laten fungeren in plaats van een reguliere schakelaar. De reden is dat ik een tv (samsung the frame) wil ophangen voor het schakelaarknopje.

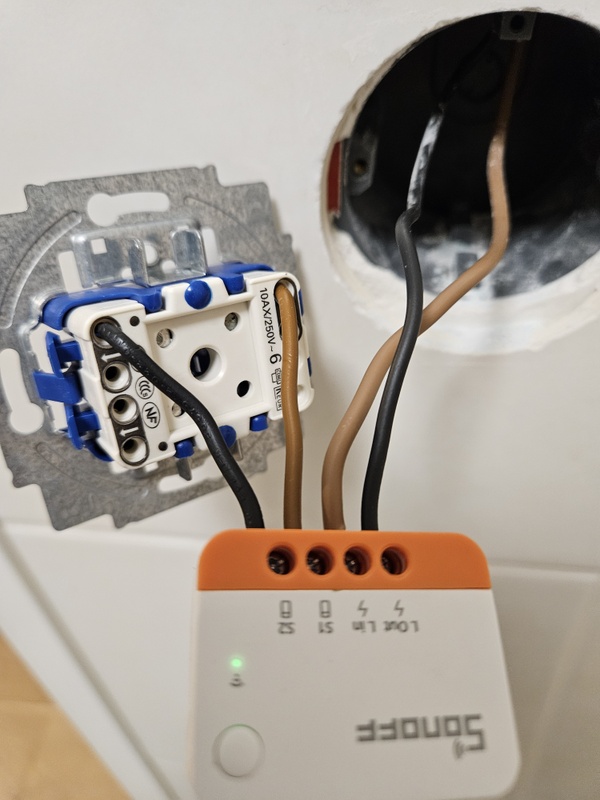

Ik heb hem aangesloten op de plaats waar de schakelaar zat zoals op de foto hieronder zichtbaar:

Als ik enkele seconden op het verbindingsknopje druk knippert hij groen.

Na het installeren van de EWelink app, inclusief verbinden met 2.4 gHz netwerk herkent de Ewelink app echter de slimme schakelaar niet.
Kunnen jullie meedenken wat ik fout doe?

Samengevoegd in het grote topic

[ Voor 2% gewijzigd door Septillion op 07-07-2025 11:42 ]

[Gizz]

@LeweF ik denk dat je een zigbee-module hebt gekocht. Als ik naar dit overzicht van Sonoff kijk hebben de wifi-modellen een ander uiterlijk. Er is wel een oranje module met wifi, maar die heeft veel meer ingangen: SONOFF MINI Extreme Wi-Fi Smart Switch MINIR4.

[LeweF]

Hoi Gizz, Ik denk dat je gelijk hebt!
Zou ik die ook kunnen gebruiken voor het doel wat ik voor ogen heb? Namelijk in plaats van een schakelaar gebruiken?
Alvast bedankt!

[Gizz]

@LeweF deze module kan uiteraard als schakelaar dienen. Alleen heb je voor het aansturen bij deze specifieke module dus een zigbee-netwerk nodig waarin de module opgenomen wordt. Met alleen deze module en je mobieltje met een app gaat het niet lukken; je zult een zigbee bridge/hub moeten hebben.

Mocht je nog geen zigbee in huis hebben en ook geen plannen om in de toekomst meer met zigbee aan de slag te gaan, dan is het omruilen van deze module voor één met wifi het eenvoudigst. Die heeft Sonoff ook gewoon in het assortiment. Maar je kunt uiteraard ook andere merken toepassen, zoals Shelly.

[ Voor 10% gewijzigd door Gizz op 07-07-2025 10:40 ]

[DukeBox]

Hoe dan ook zit L Out en L In verkeerd om.

@Gizz ik zag later dat er een relais in zat, gok dat je reactie daar op sloeg?
En dat ik dacht dat het voor de tv was, maar dat staat niet in de TS.

[ Voor 209% gewijzigd door DukeBox op 07-07-2025 10:53 ]

[Gizz]

@DukeBox mijn reactie ging inderdaad over de nieuwe tv die de schakelaar blokkeert. Dat er niet staat dat de tv geschakeld gaat worden

[ Voor 152% gewijzigd door Gizz op 07-07-2025 10:55 ]

[LeweF]

Dan is het denk ik het meest handige om een losse wifi-compatibele schakelaar aan te schaffen.
Hebben jullie tips voor wat een goedkope versie is die eenvoudig aan te sluiten is én die ongeveer net zo klein is als deze module (hij moet in het gat van de schakelaar)? merk maakt niet uit omdat ik geen andere apparaten heb.

[Gizz]

@LeweF die je nu hebt is 39.5X32X18.4mm. De MiniR4 met wifi is 39.5x33x16.8mm. Dat scheelt nauwelijks iets

edit: je kunt ook de versie pakken die Matter ondersteunt, ben je weer beter voorbereid op de toekomst. Heeft dezelfde afmetingen als de MiniR4.

[ Voor 37% gewijzigd door Gizz op 07-07-2025 11:01 ]

[DukeBox]

Gizz schreef op maandag 7 juli 2025 @ 11:00:
@LeweF die je nu hebt is 39.5X32X18.4mm. De MiniR4 met wifi is 39.5x33x16.8mm. Dat scheelt nauwelijks iets

Maar dan moet TS er wel een nul draad bijtrekken, de zigbee is de enige die zonder kan.

@LeweF Is het een optie gewoon door te verbinden (hoe dan ook handiger als het achter je tv zit) en een smart lamp te nemen? Anders, heb je bij je lamp nog opties om iets in te bouwen?

[ Voor 4% gewijzigd door DukeBox op 07-07-2025 11:27 ]

[Cadezo]

DukeBox schreef op maandag 7 juli 2025 @ 11:27:
[...]

Maar dan moet TS er wel een nul draad bijtrekken, de zigbee is de enige die zonder kan.

@LeweF Is het een optie gewoon door te verbinden (hoe dan ook handiger als het achter je tv zit) en een smart lamp te nemen? Anders, heb je bij je lamp nog opties om iets in te bouwen?

@LeweF Of wat je ook kunt doen (als je geen slimme lamp gebruikt), is achter de schakelaar doorverbinden en de sonof/shelly aansluiten bij de lamp/centraaldoos (daar heb je namelijk wel een nuldraad).

Of als je echt bij wifi wilt blijven zonder nuldraad, dan eventueel de Shelly 1L Gen3. Wel iets duurder en je moet een bypass (meegeleverd) parallel aan je lamp aansluiten. Hier wat foto's van het aansluiten ter verduidelijking.

[ Voor 12% gewijzigd door Cadezo op 07-07-2025 13:29 ]

[Septillion]

@LeweF Heb je al meer smart dingen? Ofwel, zit je al aan een controller vast of niet?

[LeweF]

Het gaat om de volgende lamp: Niet eentje die eenvoudig smart te maken is


Al kan ik hier natuurlijk wel 6 slimme lampen inzetten....

[ Voor 203% gewijzigd door LeweF op 07-07-2025 14:24 ]

[Adam1980]

@LeweF Wat @Cadezo zegt: module bij de aansluiting van lamp (in de centraaldoos waar de lamp aanhangt, of in het kapje van de lamp dat je tegen de centraaldoos aanduwt) en dan een pulsdrukker als schakelaar. Dat laatste kan ook als 'hotelschakelaar', weet alleen niet of het dan ook nog zo heet als je pulsdrukkers gebruikt.
Je hebt dan een hele slimme lamp.

Edit: je wil juist geen schakelaar lees ik terug. Maar als die module in/bij het plafond zit hem je die ook niet nodig.
Ga je dan met je telefoon de lamp bedienen? Kan natuurlijk. Maar onderschat de kracht van een fysieke schakelaar niet!

[ Voor 24% gewijzigd door Adam1980 op 07-07-2025 20:43 ]

[Seafarer]

Adam1980 schreef op maandag 7 juli 2025 @ 20:39:
@LeweF
Ga je dan met je telefoon de lamp bedienen? Kan natuurlijk. Maar onderschat de kracht van een fysieke schakelaar niet!

O zo waar.
Waarschijnlijk ook nog sneller dan die peperdure telefoon.

[Palomar]

Ik heb in het plafond en contactdoos zitten waar een lamp op zou kunnen worden aangesloten. Dat vinden we niet mooi en daarom zit er een afdekkapje op. Er is echter wel een schakelaar aanwezig aan de muur die nu dus niks doet. Ik weet dat er zigbee schakelaars zijn die je achter de schakelaar doet, echter is dat qua ruimte een gepriegel en mocht ik toch een keer een lamp aan het plafond willen aansluiten dan moet ik dat weer helemaal terugbouwen.

Toen dacht ik: bestaat er geen zigbee kastje dat je in de plafond inbouwdoos plaatst en dan op de twee aanwezige draden aansluit? Als het zigbee kastje stroom krijgt moet ie een AAN signaal sturen en als ie van het stroom af gaat dan moet ie (op een of andere manier) nog snel even een UIT signaal sturen (evt geholpen door een batterij).

Dit zigbee kastje moet dan als remote fungeren voor een andere zigbee lamp om zodoende met de bestaande wandschakelaar een andere lamp aan te sturen.

Schopje naar het grote topic

[ Voor 2% gewijzigd door Septillion op 07-07-2025 23:30 ]

[Prisma16]

Zigbee schakelaar van ondermeer Sonoff en Shelly kan je in een plafonddoos frotten. Is wel afhankelijk van hoeveel spul er al in de doos zit.


https://www.sonoff.nl/a-9...bee-zbminir2/#description



https://www.home2link.nl/nl/shelly-1pm-mini-gen4.html

[Leaplasher]

Shelly schakelaars al eens bekeken?
Kun je scripts in verwerken.
Let wel dat zigbee schakelaars eigenlijk niet bedoeld zijn om zonder stroom te zitten. Dan valt een deel van je zigbee netwerk namelijk weg.

[Palomar]

Dank, heb ze even bekeken en deze lijken op kastjes die ik zelf ook al vond na wat Google werk. Het is me alleen nog niet duidelijk of deze werken met het scenario dat ik schetste dat ze een aan signaal sturen als er stroom op komt? Het lijkt meer dat deze bedoeld zijn om een schakelaar op aan te sluiten? En dus bedoeld om constant gevoed te worden door 230v?

Uit mijn plafond komen 2 draadjes. Dus wel of geen stroom.

[ Voor 15% gewijzigd door Palomar op 07-07-2025 23:08 ]

[Cadezo]

Palomar schreef op maandag 7 juli 2025 @ 23:06:
Dank, heb ze even bekeken en deze lijken op kastjes die ik zelf ook al vond na wat Google werk. Het is me alleen nog niet duidelijk of deze werken met het scenario dat ik schetste dat ze een aan signaal sturen als er stroom op komt? Het lijkt meer dat deze bedoeld zijn om een schakelaar op aan te sluiten? En dus bedoeld om constant gevoed te worden door 230v?

Uit mijn plafond komen 2 draadjes. Dus wel of geen stroom.

Die slimme schakelaars moeten inderdaad continue van spanning worden voorzien. Maar je hebt in je centraaldoos dus maar 2 draden? Normaalgesproken heb je er 4: fase (bruin), nul (blauw), aarde (groen/geel) en de schakeldraad (zwart).

[Palomar]

Cadezo schreef op maandag 7 juli 2025 @ 23:15:
[...]

Die slimme schakelaars moeten inderdaad continue van spanning worden voorzien. Maar je hebt in je centraaldoos dus maar 2 draden? Normaalgesproken heb je er 4: fase (bruin), nul (blauw), aarde (groen/geel) en de schakeldraad (zwart).

aha ok, dan ga ik nog even beter kijken! Ik ging uit van alleen de 2 draadjes waar je normaal de lamp op aansluit.

[LeweF]

Beste allemaal,
Dank voor jullie goede meedenken.
Na een en andere overdacht te hebben ga ik denk ik voor de volgende oplossing: Ik ga toch 6 slimme lampen aanschaffen die in alle delen van de grote lamp kunnen. Ik wil dan die 6 lampen met een groep kunnen bedienen in de app. Als dat niet fijn blijkt te werken wil ik alsnog een losse slimme schakelaar aanschaffen die ik ook weer op de smart home app aansluit.

https://www.123led.nl/Cal...-9W-40W-i13330-t7523.html

Deze wilde ik nemen.
Als iemand een beter idee heeft hoor ik het ook graag hoor:)

[ Voor 19% gewijzigd door LeweF op 08-07-2025 10:10 . Reden: Onvolledig ]

[Feroz]

Ik heb een Shelly 1 plus gekocht en die wil ik gebruiken om een plafond lamp in/uit te schakelen als de deur open gaat. Nu heb ik mij huidige lamp aangesloten met een zwarte en blauwe draad. Nu wil ik de Shelly 1 plus hiertussen zetten.

Ik heb de blauwe draad uit het plafond samen met de blauwe draad van de lamp op de L aangesloten. De zwarte draad uit het plafond op de N en de bruine draad van de lamp op de 0. Helaas werkt dit niet.

Verder zie ik 3 bruine draden boven in de doos die met elkaar verbonden zijn, maar die heb ik zelf nooit gebruikt. Waarschijnlijk is dit omdat er van 2 kamers 1 grote is gemaakt en met er nu een dubbele schakelaar aan de muur hangt om 2 lampen in de kamer de bedienen.

Zou iemand mij verder kunnen helpen, hoe ik dit zou moeten aansluiten om het wel werkend te maken?

Schopje naar het grote topic

[ Voor 2% gewijzigd door Septillion op 27-07-2025 22:17 ]

[Septillion]

@Feroz Als je bij de lamp alleen zwart en blauw gebruikt moet je de schakelaar altijd aan laten staan of doorlussen en verwijderen. Dus je wilt ook aftappen van de bruin. Dan dat netjes met lasklemmen of Wago's.

En dan auwwwww. Blauw = N, bruin = L, zwart = geschakelde L.

Daarnaast heeft een Shelly 1 een droog contact, je moet het relais zelf van spanning voorzien. Dus krijg je:
Bruin => Shelly L en Shelly I(nput)
Blauw => Shelly N + Lamp blauw
Zwart => Shelly SW
Shelly O(utput) => lamp zwart/bruin

[ Voor 4% gewijzigd door Septillion op 27-07-2025 22:22 ]

[Feroz]

Bedankt voor de uitleg@Septillion
Maar mocht ik geen bruine draad willen gebruiken en de schakelaar altijd aan laten? Hoe sluit ik deze dan aan?

[Cadezo]

Feroz schreef op maandag 28 juli 2025 @ 00:01:
Bedankt voor de uitleg@Septillion
Maar mocht ik geen bruine draad willen gebruiken en de schakelaar altijd aan laten? Hoe sluit ik deze dan aan?

In dat geval moet je zorgen dat de schakelaar zorgt voor spanning op de zwarte schakeldraad (dus in de 'aan'-stand). Aansluiten wordt dan:
Zwart => Shelly L en Shelly I(nput)
Blauw => Shelly N + Lamp blauw
Shelly O(utput) => lamp zwart/bruin
Shelly SW => leeg laten

Maar als je toch al een bruine fasedraad in de centraaldoos bij de lamp hebt zitten, is het volgens mij net zoveel moeite om hem aan te sluiten zoals @Septillion zegt (waarschijnlijk ontkom je er toch niet aan om Wago's/lasklemmen te gebruiken). De Shelly heeft dan altijd stroom, ook als je bezoek krijgt die toch de schakelaar gebruiken. En bovendien kun je dan ook de input state van de schakelaar gebruiken voor het een of ander.

[Septillion]

@Feroz Eens met @Cadezo, het is voor jou super makkelijk de bruin te gebruiken. Dan is dat ook veel slimmer om wel te doen.

[Feroz]

@Septillion en @Cadezo bedankt voor de hulp. Hij werkt perfect!

[Malino]

Ik probeer een Sonoff Mini aan te sluiten, maar weet vrijwel niets van electra.

Ik heb het nu aangesloten als op onderstaande afbeelding. Via HomeAssistant kan ik nu de lamp aan en uit zetten, maar de fysieke schakelaar doet niets. Ik heb ook al geprobeerd bruin en zwart om te draaien (dus zwart op S1 en bruin op S2), maar ook dan doet de schakelaar niets.

Wat doe ik verkeerd?

[Septillion]

@Malino Standaard staat hij volgens mij ingesteld voor een pulsdrukker. Even de switch mode aanpassen:

The device supports rocker switch by default. If you want to change the switch type, press the button 3 times and see the green Led indicator flash 3 times quickly, then the switch type is switched successfully.

[Malino]

Septillion schreef op vrijdag 22 augustus 2025 @ 14:34:
@Malino Standaard staat hij volgens mij ingesteld voor een pulsdrukker. Even de switch mode aanpassen

WOOOW! Dat was de oplossing!!! Heel erg bedankt!

[Card Nox]

Ik heb een stuk op 25 Zigbee apparaten (PIR, raam/deur, water, licht schakelaars) maar ik heb sommige die af en toe de verbinding verliezen gezien de grotere afstand en twee betonnen vloeren die er tussen zitten. Mijn licht schakelaars zijn de Sonoff ZBMINIL2 die geen router functionaliteit hebben helaas.

Wat is het slimste / makkelijkste om dit te verbeteren?
Routers in stopcontacten plaatsen door het huis, zo ja welke? Sonoff iPlug Zigbee bv? Heb nu Tapo P115 WiFi slimme stekkers overal.
Ik zie nu dat de Sonoff Mini-RBS die ik zou kunnen gebruiken om de Shelly 2PM te vervangen. Wel jammer want heb die Shelly's pas een paar maanden in gebruik en ze werken feilloos en volgens mij is die Sonoff er pas net.
Of...??

[ Voor 11% gewijzigd door Card Nox op 26-08-2025 11:46 ]

[Septillion]

@Card Nox De Sonoff MiniRBS is Matter over Wifi dus zal niets doen voor je Zigbee.

Niet de optie om her en der een module te vervangen? Zo veel heb je er ook weer niet nodig voor sterk netwerk.

[Card Nox]

@Septillion, ahh good catch was me niet eens opgevallen.

Ik zou hier en daar inderdaad en slimme stekker kunnen vervangen. Maar dan ben ik weer zo OCD dat ik alles om wil switchen, haha. Ik gebruik nu ook de TAPO app voor alle slimme stekkers (dus voor schedules, timer, aan/uit) en dan zou ik dus 2 apps moeten gaan gebruiken. Of ik neem me een keer netjes de tijd en zet alles netjes in HA (zoals het hoort eigenlijk).

[Septillion]

@Card Nox Neem aan dat je Zigbee nu ook via ZHA of Z2M loopt? Dan heb je voor Zigbee überhaupt al geen andere app.

Persoonlijk vind ik het met HA juist zo leuk dat ik kan mixen wat in een bepaalde toepassing werkt. Zo gebruik ik wat Zigbee pluggen waar ik eigenlijk alleen wil schakelen. Maar gebruik ik Wifi pluggen met Tasmota en ESPHome waar ik gewoon veel metingen wil en dat wil kunnen kalibreren justeren.

Maar bijvoorbeeld niet op wat plekken mogelijk een N te trekken? Dan kan je er een ZBMiniR2 plaatsen die wel router is.

[Card Nox]

@Septillion, Ja loopt via ZHA inderdaad, dan moet ik wel in HA aan de slag
Een N trekken en voor de R2 gaan is wellicht ook een goed idee. Thanks!!

[ Voor 68% gewijzigd door Card Nox op 26-08-2025 14:18 ]

[Thenotorious]

Iemand enig idee wat ik verkeerd doe? Gaat om een Sonof zb extreme mini zonder neutral.

Switch doet het, maar als ik de schakelaar uit zet, heeft de plafondlamp geen stroom meer waardoor ik m ook niet meer kan besturen via HA.

[Yannick97]

Thenotorious schreef op zaterdag 13 september 2025 @ 13:31:
[Afbeelding]

[Afbeelding]

Iemand enig idee wat ik verkeerd doe? Gaat om een Sonof zb extreme mini zonder neutral.

Switch doet het alleen als ik de schakelaar uit zet, heeft de plafondlamp geen stroom meer waardoor ik m ook niet meer kan besturen via HA.

De LED lamp laat waarschijnlijk geen "lekstroompje" door om het circuit rond te maken. Wat je zou kunnen doen is een bypass gebruiken. Deze moet je parallel aan de lamp plaatsen.

[Septillion]

@Thenotorious Lijkt me sterk dat het met de schakelaar te maken heeft, die zit netjes alleen op S1 en S2. Dan zou het nog kunnen dat er inderdaad een bypass nodig is. Verder switch mode goed zetten.

[Malino]

Thenotorious schreef op zaterdag 13 september 2025 @ 13:31:
[Afbeelding]

[Afbeelding]
Iemand enig idee wat ik verkeerd doe?

Volgens mij doe je niets verkeerd. De Sonoff MET neutraal kun je in 'detached relay mode' zetten, dat wil zeggen dat de lamp altijd stroom zal blijven houden, ongeacht de stand van de schakelaar. Maar de Sonoff zonder neutraal heeft deze functie helaas niet. Vind dat zelf ook jammer, maar er zal wel een goede technische reden voor zijn.

De oplossing is om gewoon je logica in HomeAssistant te veranderen: in plaats van dat je lampen aan en uit zet, laat je je automations nu de schakelaar aan/uit zetten. Het eindresultaat is vrijwel hetzelfde. Het enige nadeel is dat je ze nu niet meer via de Hue app kan bedienen, maar als je alleen HomeAssistant gebruikt maakt dat niet uit.

[Septillion]

Malino schreef op zondag 14 september 2025 @ 07:59:
Maar de Sonoff zonder neutraal heeft deze functie helaas niet. Vind dat zelf ook jammer, maar er zal wel een goede technische reden voor zijn.

Nee, die is er niet. Alleen het feit dat detached mode ongebruikelijk is bij Zigbee.

Maar ik zie daar nu ook gewoon geen oplossing in. Dat is alleen leuk als je iets anders wilt doen met de schakelaar dan een simpele toggle van de lamp.

[Malino]

Septillion schreef op zondag 14 september 2025 @ 08:05:

Nee, die is er niet. Alleen het feit dat detached mode ongebruikelijk is bij Zigbee.

Ja ik heb Aqara Zigbee wall switches zonder neutraal, die wel in "detached relay mode" kunnen. Maar hier zitten een aantal voorwaarden aan qua wattage van de LED lamp, en sommige lampen kunnen daardoor gaan flikkeren of een klein beetje licht geven terwijl ze uitstaan. In mijn geval werkt het probleemloos, maar misschien dat Sonoff vanwege die issues er niet voor kiest? Want zou een hele fijne optie zijn.

Maar ik zie daar nu ook gewoon geen oplossing in. Dat is alleen leuk als je iets anders wilt doen met de schakelaar dan een simpele toggle van de lamp.

Het voordeel is dat je dan een automation kunt maken die de lamp aan/uit zet als je de schakelaar fysiek omzet, maar dat de lampen altijd bereikbaar blijven in de Philips Hue app.

[ Voor 22% gewijzigd door Malino op 14-09-2025 08:12 ]

[Septillion]

@Malino Dat heeft niets te maken met detached mode naar puur met N-loos. Een detached schakelaar zorgt niet voor minder stroom voor de modellen. Immers kan de schakelaar ook uit staan en de lamp juist aan of vice versa.

[Malino]

Septillion schreef op zondag 14 september 2025 @ 08:12:
@Malino Dat heeft niets te maken met detached mode naar puur met N-loos.

Ja je hebt gelijk inderdaad. Ik hoop dat Sonoff alsnog met een neutraal-loze versie komt die deze functie ondersteund, ik zou er gelijk 10 kopen. Want ik maak nu door het hele huis gebruik van de nieuwe MotionAware functie van Philips, waarbij het cruciaal is dat de lampen stroom blijven houden wanneer ze uitstaan (omdat ze dan als bewegingsdetector fungeren).

[Septillion]

@Malino Niet gewoon een optie om een extra draad te trekken of de module in de centraaldoos te plaatsen? Of zelfs de schakeldraad om te kleuren naar een N?

[ Voor 19% gewijzigd door Septillion op 14-09-2025 10:26 ]

[Malino]

Septillion schreef op zondag 14 september 2025 @ 10:26:
@Malino Niet gewoon een optie om een extra draad te trekken of de module in de centraaldoos te plaatsen? Of zelfs de schakeldraad om te kleuren naar een N?

Ik heb echt totaal geen verstand van electra, maar extra kabels trekken door het hele huis naar alle schakelaars lijkt me vrij ingewikkeld? Ik weet ook niet precies wat je bedoeld met de schakeldraad omkleuren?

Wat ik zelf bedacht had (maar weet niet of dat kan) is de bruine draad rechtstreeks vast te maken aan de zwarte draad. Lijkt mij dat de lamp dan continu stroom krijgt? Alleen moet er dan nog een soort aftakking komen zodat de Sonoff ook van stroom voorzien wordt. Misschien gaat dat met behulp van een lasklem?

[Septillion]

@Malino Als eerste, beetje inlezen in de huisinstallatie kan geen kwaad als je er mee aan de slag gaat (zoals modules plaatsen). Zaken als niet werken onder spanning, geen zichtbaar koper en hoe werkt een lasklem wordt wel beetje verwacht te weten.

Dan de opties:
Extra draad trekken zou ik niet ingewikkeld noemen. Ja, het is een klusje. En ja, als de buizen niet mooi liggen kan het wat lastig gaan. Maar ingewikkeld is het niet.

Dan de optie om de module bij de lamp of centraaldoos te plaatsen, daar dus geen ruimte?

En laatste optie is inderdaad om de schakeldraad naar de lampen direct aan de L/bruin te hangen in de centraaldoos. Dan hebben de lampen inderdaad altijd spanning. En op die manier gebruik je de schakeldraad tussen de centraaldoos en de schakelaar niet meer. Deze zou je kunnen misbruiken gebruiken als N. Niet de beste manier maar als je er een blauw tapetje, of nog beter, een blauw krimpkous je om doet aan beide kanten is het wel duidelijk. Op die manier heb je dan L en N bij de schakelaar. Gezien je toch niets echt wilt schakelen laat je de uitgang van de module gewoon leeg.
