Het grote smart-module (aansluiten) topic

[pringelen]

Voor mijn lampen ben ik opzoek naar inbouwschakelaars, bij voorkeur zigbee, die ik kan toevoegen aan home assistant. Het is de bedoeling dat de lampen via de knop en natuurlijk via HA aan\uit gezet kunnen worden. De opstelling van de knoppen is als volgt:

1. Schakelaar voor een lamp in de keuken. Wordt niet veel gebruikt en hoeft niet toegevoegd te worden in HA.
2. Dim schakelaar voor 2 spots. Aan/uit zetten dmv drukken. ( zonder nuldraad)
3. Dim schakelaar voor 3 spots. Aan/uit zetten dmv drukken. ( zonder nuldraad)
4. Schakelaar voor 2 lampen. ( zonder nuldraad)

Ik heb al wat onderzoek gedaan, maar ik wil graag weten of ik op de goede weg zit.

Wat ik als opties heb gevonden:
1. nvt
2. Zigbee draaidimmer
3. Zelfde optie als 2
4. Zbminil2

Graag wil ik voor 2 en 3 de huidige knop behouden. Is dit mogelijk?

Is dit een goede keuze, adviseer je een ander type, of adviseer je lees nog eens verder op internet

Samengevoegd naar groot topic

[ Voor 1% gewijzigd door Septillion op 09-10-2024 18:19 ]

[zierbeek]

HI all, ik post deze ook hier na de post in het shelly topic daar het hier beter gepast is;

ik heb in een slaapkamer 2 dubbelpolige schakelaars. Hiervan zou ik er graag 1 verwijderen, 1 houden en de shelly dimmer inbouwen. Mocht de eerste schakelaar nodig blijken, ook geen issue.

Ik ben echter in de war met de bekabeling op dit moment.
Schakelaar 1 Bticino:
- Rood -> fase
- 2 maal zwart. Bij verwijderen onderste zwart blijft de totale schakeling werken, buiten deze schakelaar.

Schakelaar 2 Bticino:

Wit --> naar lamp?
2 maal grijs, bij verwijderen onderste grijs functioneert deze als enkelpolige schakelaar.

In deze doos zie ik verder de blauwe, aarde en rode van schakelaar 1.

Veronderstel ik correct dat deze schakeling moet?

Doos --> Shelly
Rood --> L
Blauw --> N
Wit ---> O

Shelly --> Schakelaar
SW1 --> Grijs boven
L --> midden schakelaar?

[zierbeek]

Septillion schreef op dinsdag 22 oktober 2024 @ 16:41:
@zierbeek Als je daar ook kunt voorzien in een L dan kan je beide schakelaars behouden Simpelweg module tussen de schakelaar en de lamp (en voorzien van L en N) en gaan

Ik denk succes. Ik zie fase en de draad die naar de verlichting gaat.

[zierbeek]

Septillion schreef op vrijdag 25 oktober 2024 @ 15:04:
@zierbeek Gezien schakelaars parallel zetten zelden doet wat je wilt zou mijn vermoeden zijn dat de tweede grijs dan naar een tweede lichtpunt gaat.

Dank voor je hulp, zo zit het inderdaad in elkaar. Ik heb het even verder verduidelijkt @Septillion

[ Voor 25% gewijzigd door zierbeek op 27-10-2024 12:27 ]

[zierbeek]

Septillion schreef op zaterdag 2 november 2024 @ 12:07:
@zierbeek Huh, nu ben je me kwijt De grijs gaat toch naar de lampen? En de witte komt van de schakelaar? Hoe zit de bruin dan?

Tijd voor een tekening?

We zijn er bijna! ik ben gewoon begonnen met het eens te proberen. Het licht is nu aan en uit te schakelen en te dimmen via de shelly. De schakelaars heb ik nog niet aangesloten. Ik denk wel dat ik de L fout genomen heb. Zwart gaat dus wel degelijk over naar grijs ergens achter een verborgen plaatje.

Mijn oprechte excuses voor dit gepruts/ gebeunhaas...

[sidney013]

Goedenavond,

In mijn huis heb ik momenteel werkend:
Sonoff ZBbridge-P
Aantal Sonoff ZB MINI L2 (zonder neutraal)
Met daarbij nog een aantal sonoff smart plugs

Nu wil ik ook nog een wand buiten lamp slim maken.
In mijn berging heb ik een smart plug die goed signaal ontvangt.

2 opties: ik kan een stekker maken aan de lamp en die aansluiten op het smart stopcontact.

Maar ik zou liever de draden willen gebruiken waar voorheen ook een lamp op aangesloten was.
** het enige deze lamp kon bediend worden met een dubbele schakelaar
( 1 schakeling naar die lamp en de andere knop is naar stopcontacten buiten)

Oftewel ik wil graag de switch op de draden naar de lamp aansluiten.

Ik heb daar een aarde draad, een blauwe en een bruine.


Nu had ik hier nog een ZBmini L2 (zonder neutraal) liggen, maar vrees dat ik deze kapot heb gemaakt.
https://www.sonoff.nl/a-8...2-zonder-nul/#description
Of kan het daarmee wel werkend gemaakt worden?

Al met al, ik denk dat ik nog een nieuwe switch moet kopen? Volgens mij moet ik voor deze klus deze hebben: https://www.sonoff.nl/a-6...igbee-zbmini/#description

De draden uit de lasdoos:
Blauw = N IN
Bruin = L IN

Draden van de lamp:
Blauw = N IN
Bruin = L OUT

S1 en S2 zijn niet nodig, want als ik de schakelaar helemaal uit wil doen, dan heb ik daar de schakelaar voor.

Wie kan mij zeggen of dit klopt?

Naar grote topic

[ Voor 0% gewijzigd door Septillion op 10-11-2024 12:32 ]

[sidney013]

Gizz schreef op zondag 10 november 2024 @ 10:34:
Waarom zou je S1 en S2 niet gebruiken? Het is erg handig dat je fysieke schakelaar zijn functie behoudt.

De Sonoff geheel spanningsvrjj maken met de schakelaar is een vrij lompe aanpak en verre van smart. Als hij uitgeschakeld wordt kun je hem niet meer aansturen totdat je iemand naar de schakelaar hebt gestuurd om 'm weer aan te zetten

Dat komt omdat ik niet goed weet hoe.
Het is een schakelaar met 2 knoppen.
Linkse (zwart) stopcontacten buiten.

Rechtse (grijze) dat is de kant van de knop die de lamp schakelde.

Die grijze doorlussen naar een wago klem en dan 2 draden eruit naar de S1 en S2?

[sidney013]

Flans schreef op zondag 10 november 2024 @ 11:14:
Waar komt de zwarte draad uit die aan de rechterkant van je schakelaar is aangesloten? En hoe hangt dat samen met de draad (bruin, blauw en aarde) die in je eerste post staat?

Wat bedoel je?

Aan de linkerkant zit een zwarte
Aan de rechterkant zit een grijze.

Overigens zoals ik had gezegd
Bruin in L in
Lamp L out

Blauw lasdoos naar lamp
Gaat de lamp wel aan maar krijg geen connectie. Toch niet noodzakelijk om s1 en s2 tw gebruiken?



En in de schakeldoos wordt er een bruine gecombineerd met die grijze.

[ Voor 10% gewijzigd door sidney013 op 10-11-2024 11:32 ]

[Sideways]

Ter vervanging van deze voeding, nu geschakeld met een wisselschakelaar ben ik opzoek naar een wifi of Zigbee alternatief t.b.v. integratie met HA.

Zelf al met een Shelly mini1pm geprobeerd maar ivm het ontbreken van de neutraal werkt dat niet. Ook de dimmer 2 van Shelly werkt niet.
Sonoff ZBMiniL2 zou nog kunnen maar omdat dit een Zigbee eindpunt is betwijfel ik of dat gaat werken. Betreft een schuur ver van Zigbee netwerk.

Zelf verder niets kunnen vinden; hier nog iemand een suggestie?



schopje

[ Voor 20% gewijzigd door Septillion op 24-11-2024 19:30 ]

[zierbeek]

Septillion schreef op zaterdag 2 november 2024 @ 17:16:
@zierbeek Op zich vond ik het altijd best een aardige dat in België wel meerdere kleuren als schakeldraad gebruikt worden. Maar met deze mix dat draden in een andere kleur overgaan is dat wel vakkundig teniet gedaan

Maar goed, ik zie in je tekening niet de bruine... En op de eerdere foto in je plafond zie ik juist dat wit in een lasklem gaat met 2x grijs. Dus je tekening is nog incompleet....

[Majora]

Ik heb thuis een ons allen bekende hotelschakeling met twee wipschakelaren bij de traplamp. Ik wil de schakelaars vervangen met een Zigbee ZBMini, maar in de muur zit ergens een blokkade, waardoor ik geen kabel kan trekken (ik vermoed omdat er een doos tussenzit, maar geen idee waar).
Is er een zigbee schakelaar die zowel de bestaande hotelschakeling kan houden, met twee kabels tussen de verbindingen in? Mijn avond gegoogle geeft voornamelijk 'trek gewoon een kabel' aan. Ik wil expliciet niet de lamp zelf smart maken.

[Majora]

Dat gaat in beide gevallen helaas niet, omdat de fasedraad van beneden naar boven gaat en er geen fasedraad boven is. De in de handleiding omschreven manier wil drie draden naar de lamp hebben:

[Prisma16]

frankv120 schreef op woensdag 15 januari 2025 @ 15:28:
Ik heb voordat we uberhaupt de sleutel van ons huis kregen al een paar zbminir2's aangeschaft maar heb nog geen internet dus heb ook nog niet geprobeerd ze aan te sluiten. Aangezien er bij de schakelaars geen nuldraad loopt, ben ik van plan deze bij de lampen zelf te plaatsen, maar daar vind ik alleen de L en N draden.
Hoe kan ik hier de ZBMINIR2 op aansluiten? Alle tekeningen die ik vind laten ook een schakeldraad zien maar die vind ik dus niet.

Bij de lamp zal je blauw(N) en zwart (schakeldraad L) vinden. Maar in de doos in het plafons hopelijk ook bruin (L niet geschakeld). Op bruin moet je een extra aansluiting maken.

[frankv120]

Prisma16 schreef op woensdag 15 januari 2025 @ 15:53:
[...]


Bij de lamp zal je blauw(N) en zwart (schakeldraad L) vinden. Maar in de doos in het plafons hopelijk ook bruin (L niet geschakeld). Op bruin moet je een extra aansluiting maken.

[Afbeelding]

Ah duidelijk, die heb ik op sommige plekken inderdaad wel gezien, en op de andere moet ik misschien nog iets beter kijken dan. Begrijp ik dat goed dat (bij een enkele schakelaar) ik dan de zwarte draad uit het plafond in S2 steek, de blauwe in N, een extra blauwe draad van N op de ZBMINIR2 naar de lamp breng. De bruine draad vanuit het plafond in L In steek en een extra bruine draad van L out naar de lamp breng?
Dus eigenlijk alles zoals op onderstaand schema alleen ipv rood is de draad hier bruin?

[BlackMonkey]

timeswa schreef op maandag 20 januari 2025 @ 21:16:
[...]

Ik weet dat dit een oud forum is maar toch de vraag heb je hier een aansluit schema van?

Gewoon het standaard aansluitschema volgen:



Je plaatst de dimmer alleen in de doos van je lamp. Ook bij een hotelschakeling is er natuurlijk maar 1 schakeldraad die uiteindelijk naar de lamp gaat. Die moet je dus in het contact voor de schakelaar steken. Verder volg je dus gewoon het verdere schema. Let wel even op dat je echt een zigbee module koopt die voor jou type schakelaar geschikt is (puls vs traditioneel). Heb je meerdere lampen achter dezelfde schakelaar, dan is het zaak dat je de doos vind waar de schakeldraad als eerst van de schakelaar komt.

[ItsTheSebbe]

Ik heb succesvol de schakelaars in mijn huis smart gemaakt door middel van SONOFF ZBMINIL2 ZigBee switches in de wandschakelaars te installeren. Ik hoef nog maar een te doen en dat is een hotelschakeling in de gang. De draden die uit de schakeling komen zijn als volgt:

1e schakelaar (Deze zit naast een wandstekker):
- 2 bruin
- 1 zwart/rood
- 1 zwart/wit


2e schakelaar (Deze is vrijstaand):
- 2 zwart
- 1 grijs

Mijn vraag is nu, kan ik voor deze opstelling ook een ZBMINIL2 switch gebruiken? En zo ja, hoe zou ik deze moeten aansluiten? Het liefst zou ik de hotelschakeling kunnen blijven gebruiken zoals nu, en de lampen aan/uit kunnen zetten via Zigbee. Mocht dit niet lukken, dan zou ik het ook niet erg vinden om een schakelaar te verwijderen en er een enkele schakelaar van te maken (de 2 schakelaars zitten op dezelfde verdieping op een afstand van een meter of 4, dus de hotelschakeling hoef ik niet per se te houden.

Bedankt :)!

Schopje naar het grote topic

[ Voor 1% gewijzigd door Septillion op 26-01-2025 12:45 ]

[super_dirk]

Iemand toevallig al een ZBminiL2 aangesloten in wisselschakeling (hotel) volgens het Sonoff diagram 4?



Ik heb een standaard wisselschakeling (met twee wisselschakelaars) tussen mijn twee etages. L1 beneden op schakelaar 1 en daarna op beide schakelpoten twee schakeldraden naar 1ste etage - vanaf de wisselschakelaar daar gaat de verbinding via schakeldraad naar de lamp - lamp aangesloten met schakeldraad en N (blauw).

Wil nu Sonoff ZBminiL2 op 1ste etage plaatsen (zit ook L1 in lasdoos) en kan dus schakeling maken - in diagram wordt er 230v geschakeld op S1/S2 en ben benieuwd of andere deze optie al werkend hebben.

[Card Nox]

Septillion schreef op maandag 27 januari 2025 @ 22:29:
@Card Nox maar heb je dit al of zoek je wat hiervoor?

Hier zoek ik wat voor. Ik heb recent (in een opwelling) een bulk aan slimme spotjes (12 x TAPO L630) gekocht. Tijdens de shipping ben ik me in gaan lezen en kwam ik er meer en meer achter dat slimme schakelaars wellicht een beter alternatief zijn in mijn scenario.

Ik ben nog erg aan het denken over wat slim is en wat ook niet, ik heb geen praktijk ervaring dus alle input is welkom.

Concreet: ik wil 4 groepen aan lampen aansturen.
tv = 4 spotjes GU10 op een fysieke dimmer
bank = 2 spotjes G9, 2 pulsdrukkers
erker = 2 spotjes GU10, 1 pulsdrukker
Achter = 6 spotjes GU10, 2 pulsdrukkers

De 2 lampen boven de tafel zijn E27 op 1 pulsdrukker. Ik denk dat ik deze groep eruit laat en dat we deze oldskool blijven schakelenmet een knop bij de tafel omdat ik deze niet perce mee wil dimmen als de rest gedimd is.

Wens, automatisering met beweging sensoren en lux meting, maar als dit zou falen zou ik bij binnenkomst vanuit de hal naar de woonkamer graag alles willen bedienen met 1 dimmer knop, ditzelfde als ik vanuit de bijkeuken naar de keuken loop. Dus fysiek 2 dimmer knoppen die met elkaar moeten communiceren. Dus druk ik op 1 van beide knoppen schakelt de andere ook mee. Ik dacht aan deze EcoDim modules, WiFi, Zigbee of ZWave? Ik denk Zigbee..

Het idee is dat de knoppen bij de deur tussen de woonkamer en hal aan elkaar knoop en schakel met 1 fysieke dimmer.
De schakelaar voor de bank lichten bij de tafel haal ik eruit en doe ik een afdekplaatje op. Ditzelfde voor de schakelaar bij de 6 spotjes achter waar ik ook het terras schakel en dan vervang ik de schakelaar bij de deur vanuit de berging naar de keuken met een slimme dimmer.

Zie hieronder de schets.



Dan doen we het een schopje naar de buren

[ Voor 4% gewijzigd door Septillion op 28-01-2025 08:57 ]

[timeswa]

Hoi allemaal oud forum maar zelfde type vraag dus dacht waag het er op. Ik heb een hotelschakeling naar 2 lampen. Zonder neutraal bij de schakelaar. Ik heb een schakelaar met bruin (L) en 2 zwarte schakeldraden. De andere schakelaar heeft 3 zwarte draden 2 schakeldraden en 1 naar lamp. In heb/wilde sonoff zbmini l2 in de schakelaar maar weet niet welke en hoe. Alternatief in de lamp met een shelly zetten ik heb een shelly 1 mini. Dit was ook nog geen succes zie foto’s voor meer info alvast dank jullie antwoorden.

[royke]

Mijn vraag
hoe krijg ik dit werkend zonder extra kabels te trekken, mijn huidige schakelaars (geen pulsdrukkers) ook nog werkend houden.

Ik heb 1 schakelaar met 3 zwarte draden
en 1 schakelaar met 2 zwarte draden en bruine draad (deze schakelaar zit samen met een altijd werkend stopcontact)
De bruine draad komt van het stopcontact af.


in dit stopcontact wil ik de ZBMINI toevoegen.

Dit schema denk ik dan:


maar wat nu waar geen idee....
het lijkt hier alsof ik aan twee kanten moet zijn.
Als ik de bruine draad verbind kan ik niet de S2 verbinden.
Er zit een trekdoos maar daar komen zoveel kabels uit daar past geen sonoff bij laat staan dat ik erachter kom waar deze allemaal vandaag komen.

Mooie voor het grote topic

[ Voor 32% gewijzigd door Septillion op 13-02-2025 13:10 ]

[Woohooo]

Krijg de em toch niet helemaal goed werkend. Shelly 1 als bovenstaand aangesloten met 3 lampen. Lampen werken verder wel via mn schakelaar of aanzetten via de shelly switch, maar kan de lampen niet bedienen wanneer de switch uit staat. Wil ook 1 van de 3 lampen aan kunnen zetten zonder dat de shelly triggert en alle lampen aanzet.



Alleen ff met button mode aan het spelen geweest, maar heb het niet heel helder of het nou hier in zit of dat ik iets anders structureels moet aanpassen om dit mogelijk te maken.

Wellicht toch iets verkeerd aansloten?

[nujtrug]

Ik heb onlangs een ROBB SMART Zigbee dimmer (zie foto onderaan) aangekocht om te gebruiken in combinatie met mijn bewegingssensor (Luxomat P3DN-1C) maar ik krijg het niet werkende.

Ik heb de dimmer tussen de lamp en bewegingssensor gezet zoals in onderstaand schema. Echter schakelt de sensor de lamp niet in. Wel kan ik de lamp bedienen en dimmen via Zigbee2Mqtt.



Zijn er dingen die ik over het hoofd zie? Heeft dit te maken met het schakelvermogen van de bewegingssensor?

Zie hier de specificaties van sensor:


Ik heb iets gelijkaardig geprobeerd met een Shelly Dimmer 2 maar ook daar schakelde de lamp niet in.


Mooie voor het grote topic => schopje

[ Voor 1% gewijzigd door Septillion op 02-03-2025 21:21 ]

[pingpo]

Ik heb een dimbare "domme" lamp die ik graag smart wil maken met een Shelly Dimmer, echter krijg ik de Shelly niet werkend. Kunnen jullie mij helpen met het aansluiten van een Shelly Dimmer 0/1-10V PM Gen3 op een knop schakelaar?

Inbouwdoos ziet er als volgt uit (nog niet goed/volledig aangesloten)


Installatie diagram volgens Shelly:


Foto inbouwdoos Lamp (plafond)


Inbouwdoos is voor 2 schakelaars:
1) Hue in wall switch, 2 dunne kabels
2) Shelly dimmer moet hier aan gekoppeld worden. Dit is ook een hotel schakeling, dus je kan de lamp vanuit 2 plekken bedienen.

Ik heb hun installatievideo meerdere malen bekeken, maar die zorgt alleen voor meer verwarring. dus ik hoop dat jullie mijn vraag, hoe kan ik die Shelly dimmer aansluiten?, kunnen beantwoorden

Schopje naar het grotetopic

[ Voor 17% gewijzigd door Septillion op 13-03-2025 11:46 ]

[MooDyBLueS]

Mijn huidige situatie is dat we in de woonkamer een 13-tal LED-spots op een Shuttle SDIM-T-LED-250W aangesloten hebben staan. Met daaraan een Gira 015500 pulsschakelaar.

Dat werkt, maar we wilden het slim maken, dus daarvoor gekocht de EcoDim.10 Zigbee LED dimmer.

Alleen... ik kom er niet uit met aansluiten. Heb het al geprobeerd maar kreeg geen licht door en op de DIM module ging niks branden.

Huidige situatie is als volgt:

Het gaat alleen om de rechter, de linker is voor lampen die niet gebruikt worden. Ik heb kunnen verifiëren dat rechts de juiste is door de rode draden van de Gira los te koppelen en de lamp ging wel weer aan (was aan voordat ik de stroom eraf haalde) maar kon niet meer dimmen.

Vervolgens heb ik de Shuttle dimmer losgekoppeld (de rechter dus) en de EcoDim.10 getracht aan te sluiten.

Ik zeg getracht, want het aansluitschema komt niet overeen met de werkelijkheid. Ik heb dus feitelijk een zwarte (schakel) draad en een bruine (fase) draad.

Op de website staat dat tweedraadsaansluiting mogelijk is:


Als ik echter de handleiding erbij pak, staat er dit:


Het lijkt mij heel logisch dat de LP en P helemaal rechts op de EcoDim.10 voor de Gira pulssschakelaar zijn. Dat staat ook duidelijk aangegeven.

Wat mij niet duidelijk is, is hoe zwart aan te sluiten is. Bruin is (denk ik) ook duidelijk, op de L zoals in alle gevallen getoond wordt, maar zwart wordt nergens getoond behalve in de afbeelding die zegt dat 2-draads mogelijk is.

Ik heb kortstondig geprobeerd met zwart in de blauwe erbij (2e opening, met de golfjes), maar daar kreeg ik helemaal niks mee door. Omdat dit an sich misschien al dom was (namelijk: gewoon proberen), ben ik maar gestopt en de Shuttle weer aangesloten, maar ik vraag me dus af wat ik fout doe.

Kan iemand mij wijzer maken?

Schopje naar het grote topic

[ Voor 1% gewijzigd door Septillion op 22-03-2025 18:42 ]

[Gizz]

@MooDyBLueS in plaats van de plaatjes die op de productpagina staan kun je beter even in de 'echte' handleiding duiken:



In jouw geval is de linkersituatie relevant, want jij hebt geen neutraal (blauw) beschikbaar.

Je hebt dus een bruggetje nodig tussen 3 en de dimmeruitgang.
Uit de dimmeruitgang komt ook de zwarte draad die naar je lamp gaat (er zitten dus twee dragen in de dimmeruitgang).
L is fase, bruin.
Tussen L^P en P zit je pulsschakelaar.

Het plaatje dat jij laat zien (niks in 3) kan volgens de reguliere handleiding helemaal niet. Geen idee waar dat plaatje vandaan komt, op de productpagina staat hij niet.

[ Voor 10% gewijzigd door Gizz op 24-03-2025 12:16 ]

[MooDyBLueS]

Ik had bruin ook niet op de pulsschakelaar hoor.

Wat ik had aangesloten op de EcoDim.10:
3 = bruggetje met pijl+golf
pijl+golf = bruggetje + zwarte draad uit de muur
L = bruine draad uit de muur
LP = klein stukje zwarte draad naar de Gira pulsschakelaar
P = klein stukje zwarte draad naar de Gira pulsschakelaar

Voor de verduidelijking, dit is de huidige/oude situatie met de domme dimmers:
vlnr: overzicht met pulsschakelaar, dan de beide domme dimmers en op de laatste foto hoe de rode draden van die dimmers (zitten vast) met lasklemmen aan elk hun eigen zwarte draad en een gezamenlijke bruine draad gekoppeld zijn.

[MikeT80]

Goedemiddag,

Graag zou ik met een Shelly 1PM Mini Gen4 een WandContacDoos schakelen.
(ik weet dat deze een "beperking" heeft van Max. 8A/1840W totaal)
De bedoeling is dat ik in Apple HomeKit een tijdschakeling kan maken
(Bv 18.00 uur aan - 06.00 uur uit)



Klopt het als ik hem op deze manier aansluit:
N=blauw uit de muur
L=bruin uit de muur
Sw=blauw naar WCD
O-bruin naar WCD

Of zou ik beter kunnen gaan voor:
N=blauw uit de muur + een aftakking naar de WCD
L=bruin uit de muur
O-bruin naar WCD


Schopje naar het grote topic

[ Voor 14% gewijzigd door Septillion op 21-04-2025 19:06 ]

[MikeT80]

Septillion schreef op dinsdag 22 april 2025 @ 12:39:
@MikeT80 Wat is een Animug? Ik kom alleen koffiekopjes tegen



En "uit gelopen" als in fysiek eruit gelopen / tegenaan gelopen?

Ja, gewoon lomp uit bed komen en hem er uit lopen en de boel beschadigen.
Maar waarom een Gewone ipv een Mini?

[ Voor 33% gewijzigd door MikeT80 op 22-04-2025 14:32 ]

[Belsj]

Dan heb ik blijkbaar niet goed opgelet, dacht dat deze wel energy monitoring ondersteunde, vond het al raar dat ik daar geen gegevens/velden over zag.
Maar los daarvan zou die nog steeds stroom moeten kunnen doorgeven.
Heb deze als volgt aangesloten:

[Belsj]

Volgens de handleiding van Nous is het schema als volgt:



Ik wil de schakelaar in dit geval niet gebruiken (alleen stopcontact aan/uitzetten via Home Assistant). De L komt toch rechts binnen bij L en de N bij N. De draden naar de lamp (of in mijn geval het stopcontact) vertrekt toch van I en komt op 0 via de N weer terug toch?

Ik zit nu even een filmpje te kijken op youtube en die volgen ook jouw schema. Beetje verwarrend voor mij als niet-expert hoe NOUS dat schema tekent eerlijk gezegd, maar snap nu inderdaad dat het niet werkt. Dank voor de uitleg!

[ Voor 18% gewijzigd door Belsj op 17-05-2025 23:50 ]

[gevoelig]

Goedemorgen,

Gisteren mijn sbmini l2s binnengekregen.
Nu kom ik voor de kelder het volgende tegen:



Uitleg: een wip schakelaar (peha?) waar twee bruine draden bovenin gaan en een zwarte onderin.

Over die twee bruine draden: is dat gedaan om te lassen oid?

Klopt het dat ik de twee bruine draden kan vervangen door een lasklem en vanuit dit klem naar L-in op de mini kan en L-out naar zwart (de lamp) en vervolgens draden naar de schakelaar boven op s1 en onder op s2?

Schopje naar het grote topic

[ Voor 2% gewijzigd door Septillion op 29-05-2025 09:22 ]

[Toppe]

Ze hebben net een rolluikschakelaar (draaiknop) geplaatst:
Nu wil ik een Shelly Plus 2PM er op aansluiten:

Maar klopt mijn idee?:

Op de bovenste foto:
Draad die nu in 1 zit -> S1 Shelly
Draad van 01 op de Shelly -> 1 op de rolluik schakelaar
Draad die nu op 2 zit -> S2 Shelly
Draad van 02 op de Shelly -> 2 op de rolluik schakelaar

Fase draad -> Wago klem naar 2x L op de shelly
Nul draad -> Wago klem naar N op Shelly en N op de schakelaar

Klopt dit? Vervalt daarmee ook de fase draad op de fysieke schakelaar?
_{De fysieke schakelaar wil ik niet eens gebruiken...}

[Freezer818]

Ik ben opzoek naar een slimme schakelaar die een 2-standenmotor kan aansturen via home assistant. Ik heb al het een en ander gezocht maar krijg niets gevonden wat voldoet aan de voorwaarden.



Schakelaar S moet slim te schakelen zijn waarbij er ten alle tijde maar 1 uitgang actief is. L1 en L2 mogen dus nooit tegelijkertijd bekrachtigd zijn. Ik krijg wel relaisschakelaars gevonden met 2 uitgangen maar deze kunnen tegelijk bekrachtigd zijn wat dus fout gaat. Zigbee heeft de voorkeur als protocol maar mocht het wifi zijn dan is dat nog te overzien. Ik kan het natuurlijk ook programmeren dat er slechts 1 uitgang actief is maar ik wil het eigenlijk hardwarematig ondervangen dat beide motoringangen nooit tegelijk onder spanning kunnen komen te staan.

Heeft iemand enig idee op welke manier of met welke schakelaar dit op te lossen is?

Schopje naar het grote topic

[ Voor 1% gewijzigd door Septillion op 13-06-2025 13:50 ]

[Card Nox]

Iemand suggestie om jaloezien te kunnen draaien/tilten (het hoeft dus niet omhoog/omlaag)?



Ik had gevonden:
iBlinds
Somfy Motor Tilt 50 RTS Wirefree
Aqara Roller Shade Driver E1
Switchbot Blind Tilt
Switchbot Gordijn 3

[ Voor 26% gewijzigd door Card Nox op 20-06-2025 10:05 ]

[PCGAMER00]

Goedemorgen,

Ik heb gister geprobeerd een Sonoff ZBMINIL2 (geen neutraal nodig) aan te sluiten. Echter werkt dit niet naar behoren. Ik snap er eigenlijk niks meer van. Mijn idee was dat de sonoff er voor zou zorgen dat ik de hue bulb uit kan zetten, maar nog wel beschikbaar blijft via HA/Hue-app.

Echter, via de schakelaar(Jung Wipschakelaar) de lamp uitzetten maakt hem nog steeds onbeschikbaar . Gister leek de MINI zelf ook opeens offline te gaan. Voor mn gevoel heb ik het goed aangesloten, maar hier zitten vast mensen die er meer verstand van hebben .


(ja ik weet dat de draden korter gestript moeten worden, echter hangt hij nog in de "testopstelling")

Mooie voor het grote topic

[ Voor 1% gewijzigd door Septillion op 27-06-2025 16:18 ]

[PCGAMER00]

Zie dit in n ander topic maar weet niet of dit bij mij van toepassing is aangezien ik er geen stopcontact naast heb zitten?

[LeweF]

Goedemorgen,

Ik heb een zigbee mini smart schakelaar gekocht. Ik wil deze laten fungeren in plaats van een reguliere schakelaar. De reden is dat ik een tv (samsung the frame) wil ophangen voor het schakelaarknopje.

Ik heb hem aangesloten op de plaats waar de schakelaar zat zoals op de foto hieronder zichtbaar:

Als ik enkele seconden op het verbindingsknopje druk knippert hij groen.

Na het installeren van de EWelink app, inclusief verbinden met 2.4 gHz netwerk herkent de Ewelink app echter de slimme schakelaar niet.
Kunnen jullie meedenken wat ik fout doe?

Samengevoegd in het grote topic

[ Voor 2% gewijzigd door Septillion op 07-07-2025 11:42 ]

[LeweF]

Het gaat om de volgende lamp: Niet eentje die eenvoudig smart te maken is


Al kan ik hier natuurlijk wel 6 slimme lampen inzetten....

[ Voor 203% gewijzigd door LeweF op 07-07-2025 14:24 ]

[Prisma16]

Zigbee schakelaar van ondermeer Sonoff en Shelly kan je in een plafonddoos frotten. Is wel afhankelijk van hoeveel spul er al in de doos zit.


https://www.sonoff.nl/a-9...bee-zbminir2/#description



https://www.home2link.nl/nl/shelly-1pm-mini-gen4.html

[Malino]

Ik probeer een Sonoff Mini aan te sluiten, maar weet vrijwel niets van electra.

Ik heb het nu aangesloten als op onderstaande afbeelding. Via HomeAssistant kan ik nu de lamp aan en uit zetten, maar de fysieke schakelaar doet niets. Ik heb ook al geprobeerd bruin en zwart om te draaien (dus zwart op S1 en bruin op S2), maar ook dan doet de schakelaar niets.

Wat doe ik verkeerd?

[Thenotorious]

Iemand enig idee wat ik verkeerd doe? Gaat om een Sonof zb extreme mini zonder neutral.

Switch doet het, maar als ik de schakelaar uit zet, heeft de plafondlamp geen stroom meer waardoor ik m ook niet meer kan besturen via HA.

[Yannick97]

Thenotorious schreef op zaterdag 13 september 2025 @ 13:31:
[Afbeelding]

[Afbeelding]

Iemand enig idee wat ik verkeerd doe? Gaat om een Sonof zb extreme mini zonder neutral.

Switch doet het alleen als ik de schakelaar uit zet, heeft de plafondlamp geen stroom meer waardoor ik m ook niet meer kan besturen via HA.

De LED lamp laat waarschijnlijk geen "lekstroompje" door om het circuit rond te maken. Wat je zou kunnen doen is een bypass gebruiken. Deze moet je parallel aan de lamp plaatsen.

[screamhouse]

@Septillion

Zie de foto's. Deze 2 lampen zitten aan elkaar geschakeld. Dus een draad trekken betekent dat ik plafond weer moet bijwerken en werkelijk geen idee hoe die draden zijn aangelegd, of ze uberhaupt wel in buizen zitten.

[Piethoane]

Beste allemaal,

Vol enthousiasme om te beginnen met het huis in richten met smarthome producten van o.a. Shelly. Stuit ik direct al op een vraag: hoe plaats ik een Shelly Dimmer 2 in een hotelschakeling, waarbij ik de originele enkele wipschakelaars intact hou.

Het gaat om hotelschakeling waarbij er één schakelaar op de eerste verdieping geplaatst is en één op de zolder waar ook de betreffende lamp hangt.

Eerste verdieping:


Zolder:


Alvast bedankt voor jullie reacties.

Mooie voor het grote topic

[ Voor 1% gewijzigd door Septillion op 06-10-2025 11:24 ]

[Jay-v]

Ik heb wat Shelly's (plus 1pm gen3) gekocht om wat extra monitoring toe te voegen. Maar ik krijg het niet aan de praat. Kan iemand mij vertellen wat ik verkeerd doe? Stopcontact heeft spanning nadat ik de Shelly heb aangesloten, maar de Shelly zelf niet (geen lampje, geen wifi, geen bluetooth). Heb er al een ander aangehangen maar dat geeft hetzelfde resultaat.

2 draadjes welke naar boven lopen gaan naar het stopcontact, die andere 2 komen vanuit mijn meterkast.




Heeft niet met HA te maken => schopje

[ Voor 7% gewijzigd door Septillion op 25-11-2025 20:46 ]

[JSven]

Heeft iemand van jullie al ervaring als je een dubbelpolige schakelaar slim kan maken voor mijn lamp aan de voordeur te kunnen sturen? De fysieke knop moet ook wel blijven werken. Ik zat te denken aan een shelly 1L met een bypass, maar ik heb geen idee als dit gaat werken en hoe ik de shelly dan zou moeten aansluiten. Bij mij lopen de 2 middelste kabels (met een zwarte streep) naar de lamp. Dit zijn ook de enigste kabels die beschikbaar zijn, dus ik heb geen N.

[ Voor 4% gewijzigd door JSven op 12-12-2025 15:15 ]

[Orthodroom]

Ik heb een Slide gordijn en naast het bedienen via Home Assistant leek het mij wel leuk/handig om het ook fysiek op de slaapkamer te kunnen bedienen. Nu heb ik een Sonoff SwitchMan M5-3C-86W gekocht, maar met mijn neus gekeken. Ik dacht dat dit op batterijen werkte, maar moet in een wandcontactdoos worden gezet. Er zijn 5 aansluitpunten, nul, spanning en plek voor 3 draden naar 3 apparaten zoals in onderstaand plaatje.

Weet iemand of ik dit ook kan gebruiken zonder iets op L1, L2 en L3 aan te sluiten? Ik heb namelijk voldoende aan dat er een Zigbee signaal naar Home Assistant gaat om die vervolgens daar te koppelen aan de Slide.



Daarnaast kom ik er net achter dat het Matter ondersteunt, maar geen Zigbee. Wordt volgens mij een puzzel om dit werken te krijgen. Als iemand nog ergens een soortgelijke 3-delige bedieningsknop te koop weet die wel met Zigbee werkt houd ik mij aanbevolen.

Niet helemaal alleen een module maar past prima in het grote module topic

[ Voor 18% gewijzigd door Septillion op 13-12-2025 11:36 ]

[viper28nl]

Hallo,

Ik wil de schakelaar in mijn meterkast "slim" maken dmv een sonoff mini. (ter info, deze schakelaar schakeld de stopcantacten die buiten zitten)
Nu heb ik een Sonoff zbmini-l2 gekocht (zonder nul). Zonder eerst even het stopcontact open te maken

Nu heb ik sterk de indruk dat het niet met deze sonoff gaat lukken. Zo ziet de schakelaar er geopend uit:



Dit is de sonoff sbmini:


Dus mijn vraag: kan ik deze aansluiten? zo ja en hoe?
En zo niet, welke sonoff kan ik hiervoor wel gebruiken?

Sorry voor de eventuele domme vraag, maar hier snap ik nog niet zo heel veel van

Schopje naar het grote topic

[ Voor 3% gewijzigd door Septillion op 19-12-2025 14:08 ]

[Jensbosman97]

Hoi allemaal, Ik kom er niet helemaal uit hoe ik hier de Philips Hue wandschakelaarmodule op kan aansluiten en de functie van beide lichtknoppen kan behouden. Links lijkt me makkelijk rechts is maar 1 draad (schakeldraad?)
Hoe sluit ik dit aan dat er continu stroom op de rechter lamp staat.
Alvast bedankt!
Jens



Schopje naar het grote topic

[ Voor 2% gewijzigd door Septillion op 23-12-2025 09:36 ]

[bennierex]

In principe kun je een hotelschakeling maken met 2 wisselschakelaars of een schakeling met 2 pulsdrukkers. In het eerste geval loopt de fase (bruin) naar de eerste schakelaar, dan twee zwarte draden daarvandaan naar de tweede schakelaar, en uiteindelijk één zwarte draad naar de lamp. Tussen die laatste schakelaar en de lamp zet je dan zo’n module (kijk goed naar het aansluitschema van de betreffende module hoe dat moet).

[llinssen]

De situatie:
Ik wil een Shelly 1 mini g4 smartschakelaar aansluiten.
De Shelly heeft een nuldraad nodig.
In de wandschakelaar zit alleen een bruine fasedraad (en na de schakelaar een zwarte schakeldraad).
De plafondlamp die ik wil aansluiten zit op de centraaldoos.

Mijn vraag:


De vraag is, of het uitmaakt als ik een andere bruine fasedraad uit de centraaldoos pak om naar de Shelly (L+I) te gaan, dan naar de wandschakelaar gaat? Ervan uitgaand dat ik de juiste schakeldraad pak.
Mij lijkt dat het zo kan (en het dus niet uitmaakt), maar toch even checken.

Ik heb een schema gemaakt, hopelijk is het duidelijk.

[Raven]

@llinssen 221 met hendeltje

Hierbij telkens 1 nul-/fase-draad uit de bestaande steekklem in de centraaldoos gehaald, die naar de wago, van de wago een stugge 2.5mm² naar de steekklem en 1.5mm² flexibele naar de Shelly.

[D-rez]

Mijn kennis van hoe er hier in België elektriciteit gelegd wordt is blijkbaar minder dan ik dacht.
Blijkbaar zitten er op 1 kring een heel resem lampen waarbij.

Ik heb nu al vanalles geprobeerd om mijn ZBMINIR2 hier tussen te zetten voor de linker schakelaar, maar ik krijg het dus niet werkend.

Schopje naar het grote topic om het oude topic te laten rusten

[ Voor 7% gewijzigd door Septillion op 08-02-2026 12:57 ]

[D-rez]

De N zit wat verderop...

Dus 1 is de voeding en 2 gaat naar Lamp 1.
A en B is voor de volgende lamp.

Is dat duidelijker?
Anders moet ik het vanavond even uitwerken. Ben momenteel niet thuis.

[Card Nox]

Sonoff ZB Mini L2.
Heb er verschillende aangesloten op een enkele schakelaar maar nog nooit met 2 schakelaars en ben me niet helemaal zeker. Ik heb fysiek 2 wip-schakelaars (JIRA) die 2 ledjes schakelen. Ik wil beide kunnen blijven gebruiken.

Ik probeer het in mijn hoofd rond te krijgen maar ik blijf AC lastig vinden, DC is veel 'logischer' voor me.

[ Voor 8% gewijzigd door Card Nox op 15-02-2026 14:55 ]

[Card Nox]

@Septillion en @HuismAndré, het is inmiddels gelukt. Nu nog een keer de motion sensor verplaatsen en in HA een kleine automation opzetten. Thanks



@HuismAndré, ik heb een R2 2 meter verder zitten en dit zit ook maar 2m van de HA af.

[ Voor 8% gewijzigd door Card Nox op 15-02-2026 17:00 ]

[juwlez]

Ik kom er op dit moment niet uit met het installeren van een SwitchBot Relay. We willen graag een Matter relay plaatsen, zodat ik een Matter sensor in de kamer kan gebruiken terwijl we de bestaande (domme) lampen blijven gebruiken.

Omdat er achter de wandschakelaar geen nuldraad aanwezig is, heb ik geprobeerd de relay in het plafond te plaatsen. Wat ik ook probeer, de relay krijgt wel stroom maar de lamp gaat niet aan.

Huidige aansluiting
Blauw -> N
Bruin -> L (zichtbaar koperdraad is korter gemaakt, dit was om te testen)
Zwart -> SW
Blauw naar de lamp -> I
Bruin naar de lamp -> O
Geel/groene aarde -> apart in een lasklem

Wat doe ik verkeerd? P.S. dit is niet mijn expertise maar ik kom er meestal wel uit maar helaas nu niet.



Schopje naar het topic daarover

[ Voor 5% gewijzigd door Septillion op 16-02-2026 22:32 ]

[Annuk]

juwlez schreef op maandag 16 februari 2026 @ 22:25:
Ik kom er op dit moment niet uit met het installeren van een SwitchBot Relay. We willen graag een Matter relay plaatsen, zodat ik een Matter sensor in de kamer kan gebruiken terwijl we de bestaande (domme) lampen blijven gebruiken.

Omdat er achter de wandschakelaar geen nuldraad aanwezig is, heb ik geprobeerd de relay in het plafond te plaatsen. Wat ik ook probeer, de relay krijgt wel stroom maar de lamp gaat niet aan.

Huidige aansluiting
Blauw -> N
Bruin -> L (zichtbaar koperdraad is korter gemaakt, dit was om te testen)
Zwart -> SW
Blauw naar de lamp -> I
Bruin naar de lamp -> O
Geel/groene aarde -> apart in een lasklem

Wat doe ik verkeerd? P.S. dit is niet mijn expertise maar ik kom er meestal wel uit maar helaas nu niet.

[Afbeelding]

Blauw van de lamp uit de relay halen en rechtstreeks op de blauwe verbinden, en op de I (waar nu de blauwe van de lamp zit) een bruine voeding in.

De rechter blauw + bruin is voeding van het relay zelf, de SW is de schakel ingang vanuit je schakelaar, en de I(n) & O(ut) is de spanning die daadwerkelijk dan in en uitgeschakeld wordt door het relay (eigenlijk verplaats je je daadwerkelijke schakelaar hiermee).

Zie ook dit diagram:

[ Voor 4% gewijzigd door Annuk op 16-02-2026 22:37 ]

[Annuk]

petkaij schreef op zondag 15 februari 2026 @ 21:00:
[...]

Oké, 2 polig installatie relais, maar niet smart. Daar moet dan nog eea bij om "smart" te schakelen.

Dat relais kan je hetzij fysiek hetzij smart aansturen, pak b.v een Shelly 1(Pro) en laat die het daadwerkelijke relais sturen.

Dat is hieronder ook gedaan (groter relais maar idee is hetzelfde).

[petkaij]

Deze dus.

[Annuk]

petkaij schreef op woensdag 18 februari 2026 @ 23:41:
Is idd wel praktisch om eventueel ook zelf te kunnen schakelen buitenom de 'smart' optie.
Maar met een pulse schakelaar ( Shelly of handmatig) zal het relais zichzelf moeten vasthouden om op te kunnen blijven staan. En dan de vraag hoe valt die weer af? Een pulse relais die bij iedere nieuwe pulse omschakeld?
Als dubbel polig relais denk ik dan aan zoiets.
https://www.elektramat.nl...2-maak-0-verbreek-epn520/
Die zal dus niet werken met een pulse schakelaar.
Dat is mij niet geheel duidelijk.

Natuurlijk afhankelijk van welke shelly je gaat gebruiken, maar als je de reguliere versie's (Shelly 1/2 evt Pro) versie pakt, dan kan je de input Enablen of Disablen natuurlijk, ookal zit er in de 2e modus dus een schakelaar aangesloten gaat er niets gebeuren met de output van de shelly, dan wordt die alleen gestuurd op schedule of je home-automation b.v.
Zet je de input op enabled kan je kiezen uit switch of button

In Switch modus kan je dan nog kiezen voor een aantal dingen
• Toggle: zodra de schakelaar (klasieke wisselschakelaar) aan staat, staat het relais ook aan, staat schakelaar uit (dus geen spanning op de switch input) gaat de shelly ook uit (ookal is deze dus ingeschakeld via een schedule of home-automation)
• Edge: dan schakelt de shelly met iedere wisseling van de wisselschakelaar, oftewel eigenlijk het puls-drukker idee
• Detached: doet niets met de output sturing van de shelly, maar kan je b.v. wel gebruiken als input voor iets anders via je Homeassistant oid. (Dan maak je die betreffende schakelaar b.v. wel "smart" om bijvoorbeeld je woonkamer verlichting te schakelen op afstand)
• Activation: die wordt gebruikt i.c.m. een bewegings-sensor en kan je instellen op een automatisch uit timer daarna.

In buttonmodues

• Toggle: wat het al zegt, je output wordt getoggled bij elke druk op de knop, oftewel HA zet aan, jij drukt op knop en boel gaat uit en viceversa. En zo kan je dus ook buiten je HA oid om aan/uit zetten
• Cycle: (geldt alleen voor Shelly 2/3 met meerdere in/outputs): Dan wissel je tussen output 1 & 2, de ene gaat aan, andere gaat uit in dat geval.
voorbeeldje: je hebt een schuur waarbij je een shelly 2 (Pro) gebruikt voor de verlichting, op kanaal 1 b.v. 6 lampen die schakelen, op kanaal 2 maar 1 lamp die "altijd" brand zodat je je benen niet breekt als je zo de schuur in loopt, druk je op de knop schakelen deze 2 om, de 6 lampen aan, dat ene lampje uit en viceversa.
P.S. dit is in de stand van een shelly 2(pro) waarbij de outputs als switch zijn ingesteld, is bij een shelly2 (pro) de output ingesteld als "cover-switch" zijn de opties anders omdat het dan om een omhoog/omlaag modus gaat.

[Cassio]

Hallo allemaal,

Ik wil de ouderwetse schakelaar van mijn zonnescherm vervangen door een Sonoff ORB‑ZBRBS, maar ik twijfel over de juiste aansluiting.

Uit de muur komen twee kabelbundels (zonnescherm + stroomtoevoer), beide met dezelfde vier aders: blauw, bruin, zwart en geel/groen.

In de oude situatie waren de blauwe en geel/groene draden van voeding en motor via een kroonsteen rechtstreeks met elkaar doorverbonden. De blauwe draad ging dus niet door de schakelaar heen. De schakelaar schakelde alleen de bruine en zwarte draden.
Dat werkte prima, maar zorgt bij mij nu voor verwarring bij het aansluiten van de Sonoff.

Volgens de documentatie moet bij de Sonoff de blauwe draad van de voeding op N, maar de blauwe draad van de motor moet alleen worden doorverbonden met de blauwe voeding via een lasklem. Daardoor weet ik niet zeker of mijn schema klopt.

Ik dacht zelf aan deze aansluiting, maar durf het nog niet helemaal aan:

1. Blauw (voeding) -> ingang lasklem Wago 224‑112
2. Uitgang Wago 224‑112 -> nieuwe blauwe draad (2,5 mm) -> Sonoff N
3. Andere uitgang Wago 224‑112 -> blauw (zonnescherm)
4. Bruin (voeding) -> Sonoff L
5. Bruin (zonnescherm) -> Sonoff Lout1
6. Zwart (zonnescherm) -> Sonoff Lout2
7. Geel/groen voeding + geel/groen zonnescherm -> doorverbonden via 1 lasklem
8. Zwart (voeding) -> Wordt niet gebruikt. In een losse lasklem stoppen.

Klopt dit schema, of moet het anders? Ik heb weinig ervaring hiermee, dus een bevestiging zou fijn zijn.

Foto's oude situatie en de sonoff:Mooie voor het grote topic => schopje

[ Voor 0% gewijzigd door Septillion op 29-03-2026 12:20 ]

[Annuk]

Cassio schreef op zaterdag 28 maart 2026 @ 16:56:
Hallo allemaal,

Ik wil de ouderwetse schakelaar van mijn zonnescherm vervangen door een Sonoff ORB‑ZBRBS, maar ik twijfel over de juiste aansluiting.

Uit de muur komen twee kabelbundels (zonnescherm + stroomtoevoer), beide met dezelfde vier aders: blauw, bruin, zwart en geel/groen.

In de oude situatie waren de blauwe en geel/groene draden van voeding en motor via een kroonsteen rechtstreeks met elkaar doorverbonden. De blauwe draad ging dus niet door de schakelaar heen. De schakelaar schakelde alleen de bruine en zwarte draden.
Dat werkte prima, maar zorgt bij mij nu voor verwarring bij het aansluiten van de Sonoff.

Volgens de documentatie moet bij de Sonoff de blauwe draad van de voeding op N, maar de blauwe draad van de motor moet alleen worden doorverbonden met de blauwe voeding via een lasklem. Daardoor weet ik niet zeker of mijn schema klopt.

Ik dacht zelf aan deze aansluiting, maar durf het nog niet helemaal aan:

1. Blauw (voeding) -> ingang lasklem Wago 224‑112
2. Uitgang Wago 224‑112 -> nieuwe blauwe draad (2,5 mm) -> Sonoff N
3. Andere uitgang Wago 224‑112 -> blauw (zonnescherm)
4. Bruin (voeding) -> Sonoff L
5. Bruin (zonnescherm) -> Sonoff Lout1
6. Zwart (zonnescherm) -> Sonoff Lout2
7. Geel/groen voeding + geel/groen zonnescherm -> doorverbonden via 1 lasklem
8. Zwart (voeding) -> Wordt niet gebruikt. In een losse lasklem stoppen.

Klopt dit schema, of moet het anders? Ik heb weinig ervaring hiermee, dus een bevestiging zou fijn zijn.

Foto's oude situatie en de sonoff:

[Afbeelding]

[Afbeelding]

[Afbeelding]

[mbr]Mooie voor het grote topic => schopje[/]

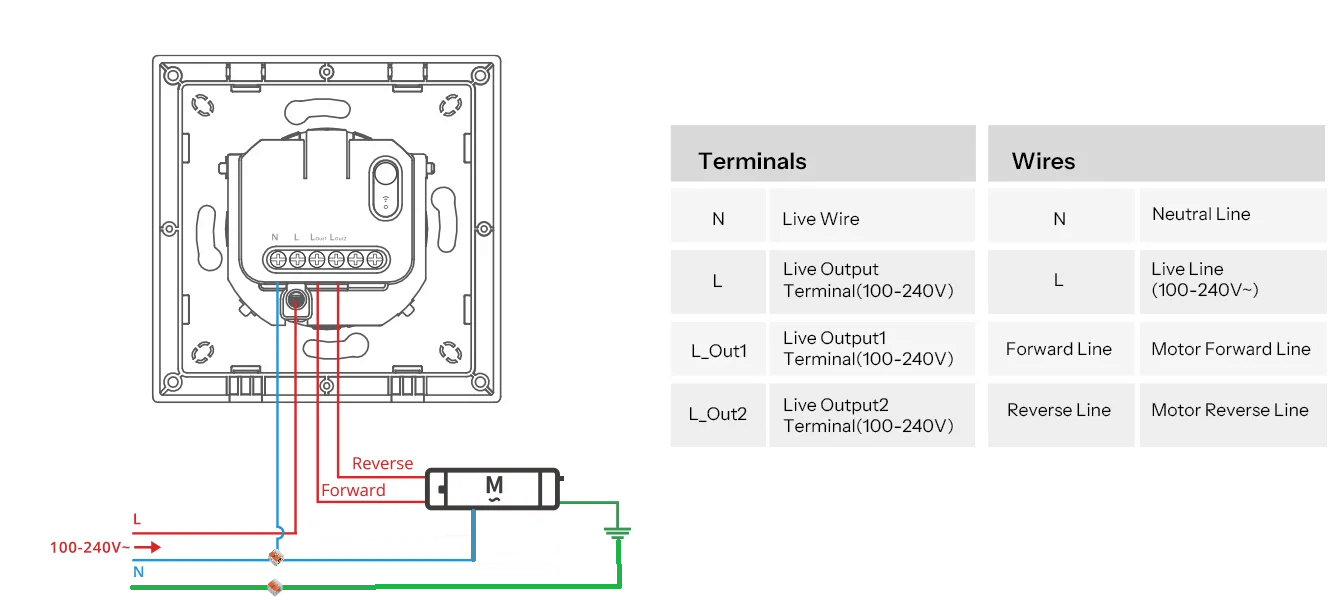

Heb je voor het gemak ook dit schema gezien/gevonden van Sonoff zelf?

enige welke hier nog mist is de aarde (geel/groen) die je rechtstreeks door kunt verbinden.

In jou situatie zou het er dus schematisch zo uit zien, inclusief de verbinding/aftakking van de nul en de aarde:
