Het grote smart-module (aansluiten) topic

[Septillion]

@petkaij Een (normale) schakelaar aan een smart module werkt net als een wisselschakeling. Je kan hem aan zetten met de schakelaar, uit met de smarts of andersom, maakt niet uit. De module leest de schakelaar uit en schakelt de uitgang als de schakelaar wisselt. Maar of je de schakelaar nu aan of juist uit zet maakt niet uit.

Met een pulsdrukker (en dus de module op pulsdrukker mode) zal de uitgang schakelen met elke puls. Puls = relais aan. Nog een puls = relais uit. Of je schakelt smart, maakt niet uit.

En de Shelly zorgt dus voor hele schakelen. Je Hager relais is dus puur als "versterker" voor hogere stromen en dubbelpolig.

[petkaij]

Oke, de Shelly in pulse mode houdt uitgang vast tot een volgende pulse.
Wist niet dat die optie bestond, nog geen ervaring met Shelly relais.
Zal ik in HA ook eea moeten opzetten om met pulse commando's te werken ipv standaard gewoon aan of uit

[Septillion]

@petkaij Zolang je de Shelly niet op detached mode zet hoef je helemaal niets in HA te doen. Koppeling switch-ingang naar relais doet hij dan zelf. Of je nu een normale schakelaar, een complete wisselschakeling of een pulsdrukkers aansluit. In HA zie je dan gewoon alleen aan of uit van het relais (als switch-entity).

[petkaij]

Kijk weer wat geleerd, toch wel interessant die Shelly relais mogelijkheden.

[HuismAndré]

Septillion schreef op donderdag 19 februari 2026 @ 00:10:
@petkaij Een (normale) schakelaar aan een smart module werkt net als een wisselschakeling. Je kan hem aan zetten met de schakelaar, uit met de smarts of andersom, maakt niet uit. De module leest de schakelaar uit en schakelt de uitgang als de schakelaar wisselt. Maar of je de schakelaar nu aan of juist uit zet maakt niet uit.

Met een pulsdrukker (en dus de module op pulsdrukker mode) zal de uitgang schakelen met elke puls. Puls = relais aan. Nog een puls = relais uit. Of je schakelt smart, maakt niet uit.

En de Shelly zorgt dus voor hele schakelen. Je Hager relais is dus puur als "versterker" voor hogere stromen en dubbelpolig.

Grote (grootste?) voordeel voor de autisten onder ons is dat een pulsdrukker altijd mechanisch in de juiste stand staat.

[petkaij]

Is de Shelly EM Gen3 eventueel geschikt voor wat ik wil bereiken?
Sowieso wat betreft het meten van de energie door het dubbel polig relais dmv de stroom spoelen, maar heeft deze de zgn puls-mode optie?

[Septillion]

@petkaij Op zich, ja. Maar je hebt helemaal niets aan de andere 2 kanalen in deze toepassing gezien je dus maar 1-fase doet.

Dus een Shelly EM is logischer.

[petkaij]

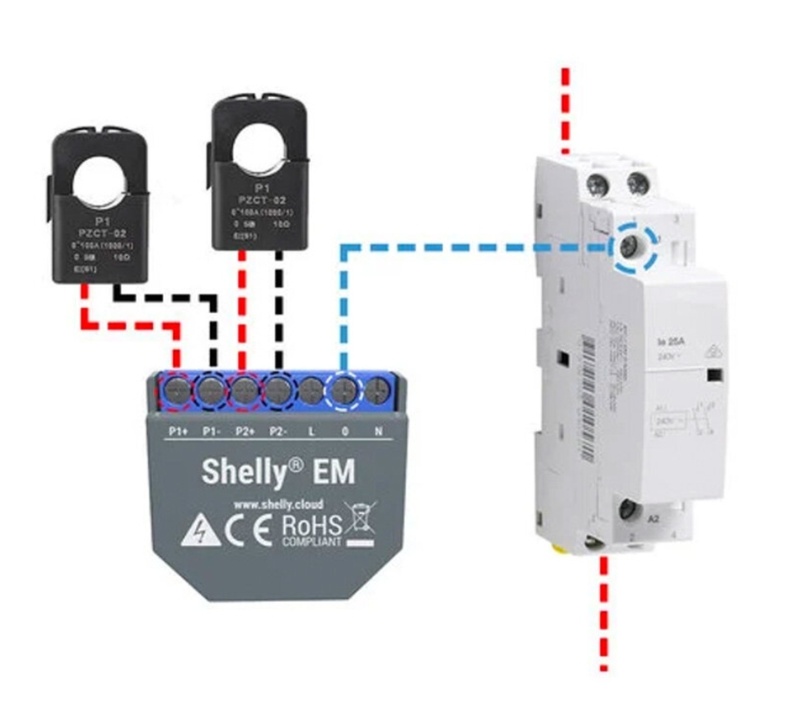

Deze dus.

[Septillion]

@petkaij Correct! Maar je hebt dus maar een enkele stroomspoel nodig. Tweede kan je gewoon leeg laten.

[petkaij]

Bedankt voor de info zo ver, ben een stuk wijzer geworden.

[petkaij]

Toch nog even een vraag omtrent de Shelly apparaten.
Shelly EM , Shelly EM Gen3 en Shelly Pro EM-50 zijn zo ik het zie allen voorzien van een relais functie en twee stroomspoelen. Verschil met de Pro versie is dat deze op een DIN rail past.
Zie ik iets over het hoofd?

[Gizz]

@petkaij Qua connectivity is er een verschil: Shelly EM is alleen wifi, de andere twee hebben ook bluetooth. De Pro voegt daar nog vast ethernet als mogelijkheid aan toe.

[Annuk]

petkaij schreef op woensdag 18 februari 2026 @ 23:41:
Is idd wel praktisch om eventueel ook zelf te kunnen schakelen buitenom de 'smart' optie.
Maar met een pulse schakelaar ( Shelly of handmatig) zal het relais zichzelf moeten vasthouden om op te kunnen blijven staan. En dan de vraag hoe valt die weer af? Een pulse relais die bij iedere nieuwe pulse omschakeld?
Als dubbel polig relais denk ik dan aan zoiets.
https://www.elektramat.nl...2-maak-0-verbreek-epn520/
Die zal dus niet werken met een pulse schakelaar.
Dat is mij niet geheel duidelijk.

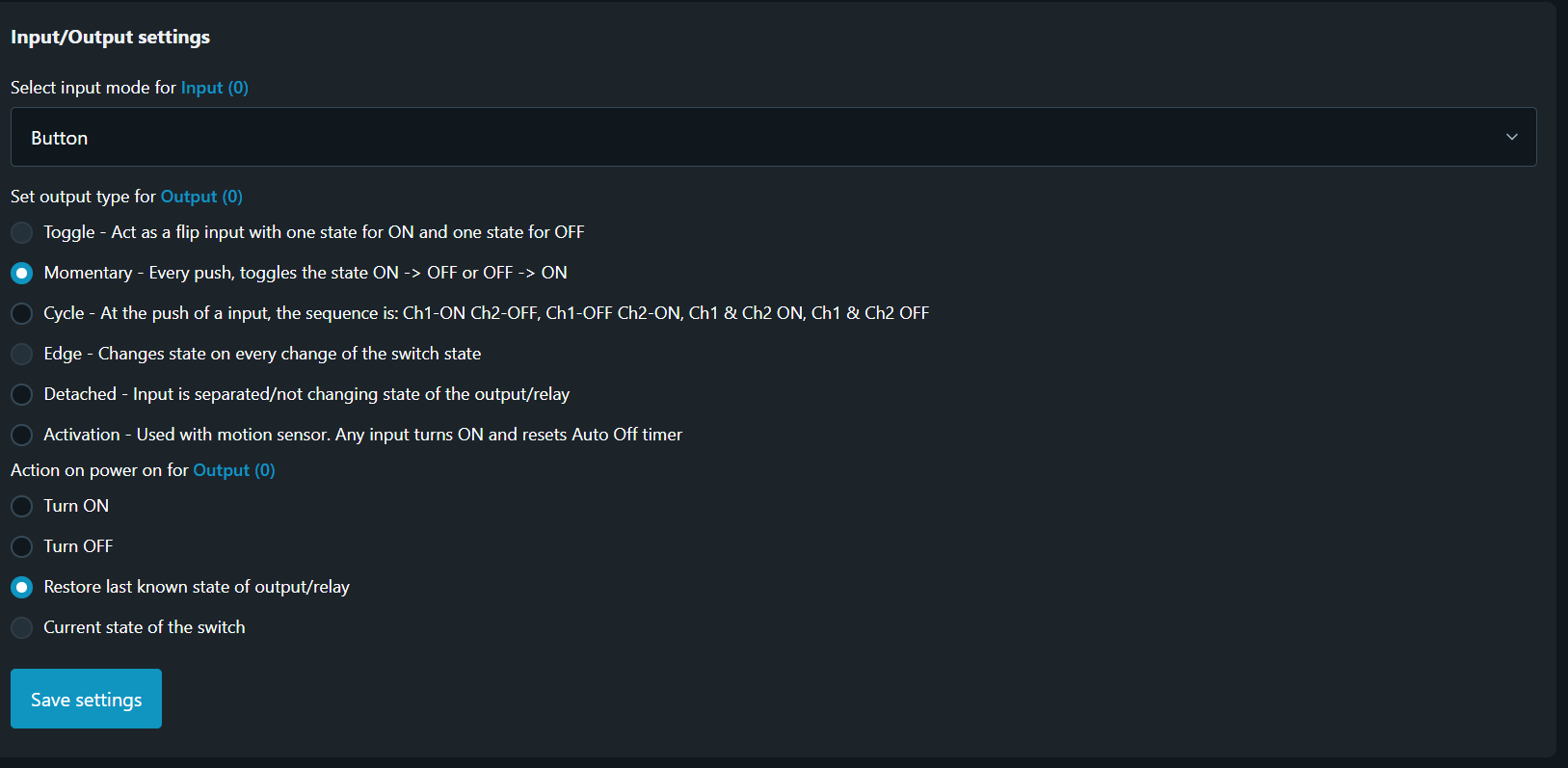

Natuurlijk afhankelijk van welke shelly je gaat gebruiken, maar als je de reguliere versie's (Shelly 1/2 evt Pro) versie pakt, dan kan je de input Enablen of Disablen natuurlijk, ookal zit er in de 2e modus dus een schakelaar aangesloten gaat er niets gebeuren met de output van de shelly, dan wordt die alleen gestuurd op schedule of je home-automation b.v.

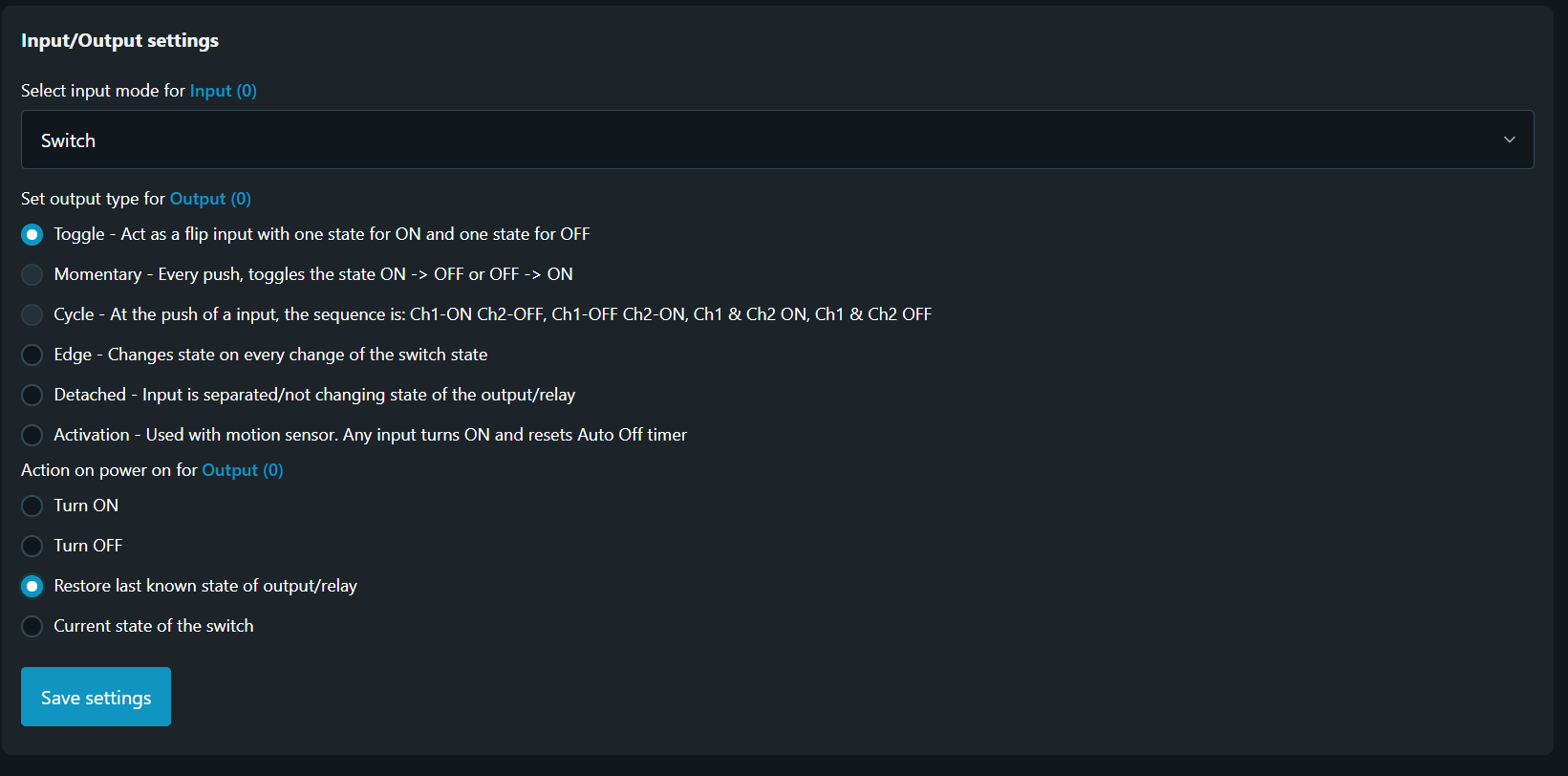

Zet je de input op enabled kan je kiezen uit switch of button

In Switch modus kan je dan nog kiezen voor een aantal dingen
• Toggle: zodra de schakelaar (klasieke wisselschakelaar) aan staat, staat het relais ook aan, staat schakelaar uit (dus geen spanning op de switch input) gaat de shelly ook uit (ookal is deze dus ingeschakeld via een schedule of home-automation)
• Edge: dan schakelt de shelly met iedere wisseling van de wisselschakelaar, oftewel eigenlijk het puls-drukker idee
• Detached: doet niets met de output sturing van de shelly, maar kan je b.v. wel gebruiken als input voor iets anders via je Homeassistant oid. (Dan maak je die betreffende schakelaar b.v. wel "smart" om bijvoorbeeld je woonkamer verlichting te schakelen op afstand)
• Activation: die wordt gebruikt i.c.m. een bewegings-sensor en kan je instellen op een automatisch uit timer daarna.

In buttonmodues

• Toggle: wat het al zegt, je output wordt getoggled bij elke druk op de knop, oftewel HA zet aan, jij drukt op knop en boel gaat uit en viceversa. En zo kan je dus ook buiten je HA oid om aan/uit zetten
• Cycle: (geldt alleen voor Shelly 2/3 met meerdere in/outputs): Dan wissel je tussen output 1 & 2, de ene gaat aan, andere gaat uit in dat geval.
voorbeeldje: je hebt een schuur waarbij je een shelly 2 (Pro) gebruikt voor de verlichting, op kanaal 1 b.v. 6 lampen die schakelen, op kanaal 2 maar 1 lamp die "altijd" brand zodat je je benen niet breekt als je zo de schuur in loopt, druk je op de knop schakelen deze 2 om, de 6 lampen aan, dat ene lampje uit en viceversa.
P.S. dit is in de stand van een shelly 2(pro) waarbij de outputs als switch zijn ingesteld, is bij een shelly2 (pro) de output ingesteld als "cover-switch" zijn de opties anders omdat het dan om een omhoog/omlaag modus gaat.

[Card Nox]

Septillion schreef op zondag 15 februari 2026 @ 14:59:
@Card Nox Die twee schakelaars vormen dus een wisselschakeling?

Dan kan je de module bij de tweede schakelaar / foto plaatsen. De draad aan de bovenkant is dan de draad naar de lamp. Die gaat dan in Lout en die positie van de schakelaar sluit je aan op S2.

Daar heb je dan wel permanente L en een N nodig maar ik zie een stopcontact. Wel moet je 200% zeker zijn dat het stopcontact op dezelfde groep zit als de lampen!

Ik heb eenzelfde situatie, wederom twee schakelaars met een wisselschakeling. Echter heb ik deze keer geen live draad (er is een live draad maar die zit op een andere groep). Moet ik dan een live draad trekken of is er nog een andere oplossing?

[Septillion]

@Card Nox Die heb je wel echt nodig. Bij de lamp ook niet aanwezig?

[Card Nox]

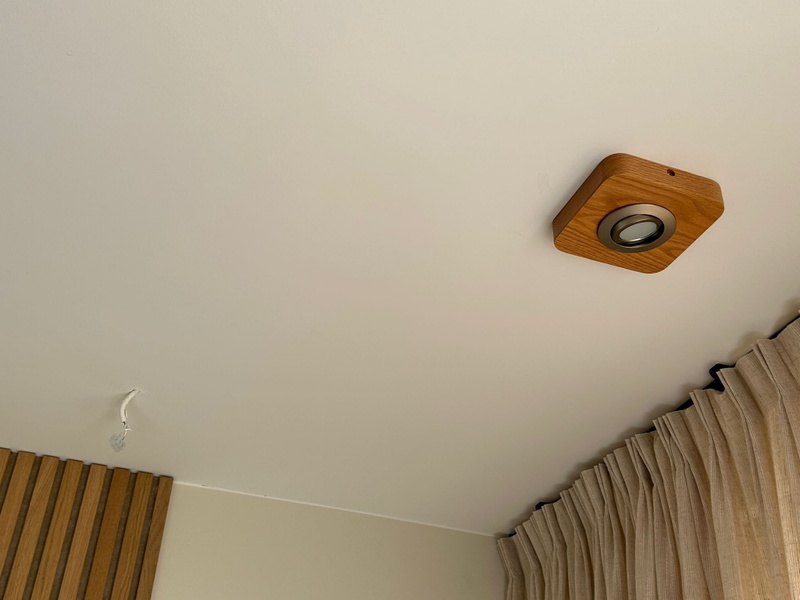

Het zijn trap spotjes. Deze schakelaar zit op de begane grond en nog 1 op de eerste verdieping. De spotjes zitten 6 stuks van begane grond naar eerste verdieping en 2de rij van 6 stuks van eerste verdieping naar 2de verdieping.

[Septillion]

@Card Nox Als het goed gedaan is zou het toch ergens via een bereikbare lasdoos moeten lopen.

Als het niet goed gedaan is (aka, een beun heeft die doos weg-gesmeerd/getimerd) dan gaat een extra draad trekken ook een aardige kluif zijn...

[Cassio]

Hallo allemaal,

Ik wil de ouderwetse schakelaar van mijn zonnescherm vervangen door een Sonoff ORB‑ZBRBS, maar ik twijfel over de juiste aansluiting.

Uit de muur komen twee kabelbundels (zonnescherm + stroomtoevoer), beide met dezelfde vier aders: blauw, bruin, zwart en geel/groen.

In de oude situatie waren de blauwe en geel/groene draden van voeding en motor via een kroonsteen rechtstreeks met elkaar doorverbonden. De blauwe draad ging dus niet door de schakelaar heen. De schakelaar schakelde alleen de bruine en zwarte draden.
Dat werkte prima, maar zorgt bij mij nu voor verwarring bij het aansluiten van de Sonoff.

Volgens de documentatie moet bij de Sonoff de blauwe draad van de voeding op N, maar de blauwe draad van de motor moet alleen worden doorverbonden met de blauwe voeding via een lasklem. Daardoor weet ik niet zeker of mijn schema klopt.

Ik dacht zelf aan deze aansluiting, maar durf het nog niet helemaal aan:

1. Blauw (voeding) -> ingang lasklem Wago 224‑112
2. Uitgang Wago 224‑112 -> nieuwe blauwe draad (2,5 mm) -> Sonoff N
3. Andere uitgang Wago 224‑112 -> blauw (zonnescherm)
4. Bruin (voeding) -> Sonoff L
5. Bruin (zonnescherm) -> Sonoff Lout1
6. Zwart (zonnescherm) -> Sonoff Lout2
7. Geel/groen voeding + geel/groen zonnescherm -> doorverbonden via 1 lasklem
8. Zwart (voeding) -> Wordt niet gebruikt. In een losse lasklem stoppen.

Klopt dit schema, of moet het anders? Ik heb weinig ervaring hiermee, dus een bevestiging zou fijn zijn.

Foto's oude situatie en de sonoff:Mooie voor het grote topic => schopje

[ Voor 0% gewijzigd door Septillion op 29-03-2026 12:20 ]

[rdejongjr]

Wago 221 werkt wat zekerder/makkelijker en kun je in zien of alles voldoende gestript is etc.
Verder lijkt het wel aardig te kloppen.

De zwarte draad die van de voedende kant komt is waarschijnlijk nog van een lamp in die ruimte.

[Joost1981_2]

Gebruik idd wago klemmen en als er geen hendeltje opzit: weggooien als je er een draad uitgetrokken hebt.

[Cassio]

Bedankt voor jullie reacties. Ik had nog wat oude Wago 224-klemmen liggen, maar voor deze klus haal ik de 221-variant. Thanks voor het meedenken.

[Septillion]

Wago 224 kan ook maar is vooral bedoelt om makkelijk een lamp mee aan te sluiten. Maar mag op zich hier ook worden toegepast. 221 is wel makkelijker hier

@Joost1981_2 Tuurlijk kan het slijten, maar op zich mogen Wago 2273 gewoon hergebruikt worden.

[Annuk]

Cassio schreef op zaterdag 28 maart 2026 @ 16:56:
Hallo allemaal,

Ik wil de ouderwetse schakelaar van mijn zonnescherm vervangen door een Sonoff ORB‑ZBRBS, maar ik twijfel over de juiste aansluiting.

Uit de muur komen twee kabelbundels (zonnescherm + stroomtoevoer), beide met dezelfde vier aders: blauw, bruin, zwart en geel/groen.

In de oude situatie waren de blauwe en geel/groene draden van voeding en motor via een kroonsteen rechtstreeks met elkaar doorverbonden. De blauwe draad ging dus niet door de schakelaar heen. De schakelaar schakelde alleen de bruine en zwarte draden.
Dat werkte prima, maar zorgt bij mij nu voor verwarring bij het aansluiten van de Sonoff.

Volgens de documentatie moet bij de Sonoff de blauwe draad van de voeding op N, maar de blauwe draad van de motor moet alleen worden doorverbonden met de blauwe voeding via een lasklem. Daardoor weet ik niet zeker of mijn schema klopt.

Ik dacht zelf aan deze aansluiting, maar durf het nog niet helemaal aan:

1. Blauw (voeding) -> ingang lasklem Wago 224‑112
2. Uitgang Wago 224‑112 -> nieuwe blauwe draad (2,5 mm) -> Sonoff N
3. Andere uitgang Wago 224‑112 -> blauw (zonnescherm)
4. Bruin (voeding) -> Sonoff L
5. Bruin (zonnescherm) -> Sonoff Lout1
6. Zwart (zonnescherm) -> Sonoff Lout2
7. Geel/groen voeding + geel/groen zonnescherm -> doorverbonden via 1 lasklem
8. Zwart (voeding) -> Wordt niet gebruikt. In een losse lasklem stoppen.

Klopt dit schema, of moet het anders? Ik heb weinig ervaring hiermee, dus een bevestiging zou fijn zijn.

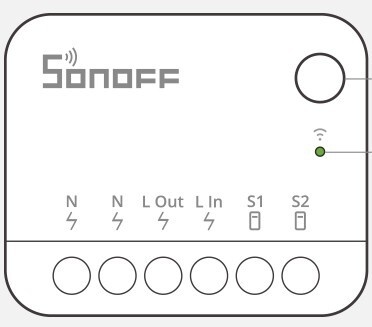

Foto's oude situatie en de sonoff:

[Afbeelding]

[Afbeelding]

[Afbeelding]

[mbr]Mooie voor het grote topic => schopje[/]

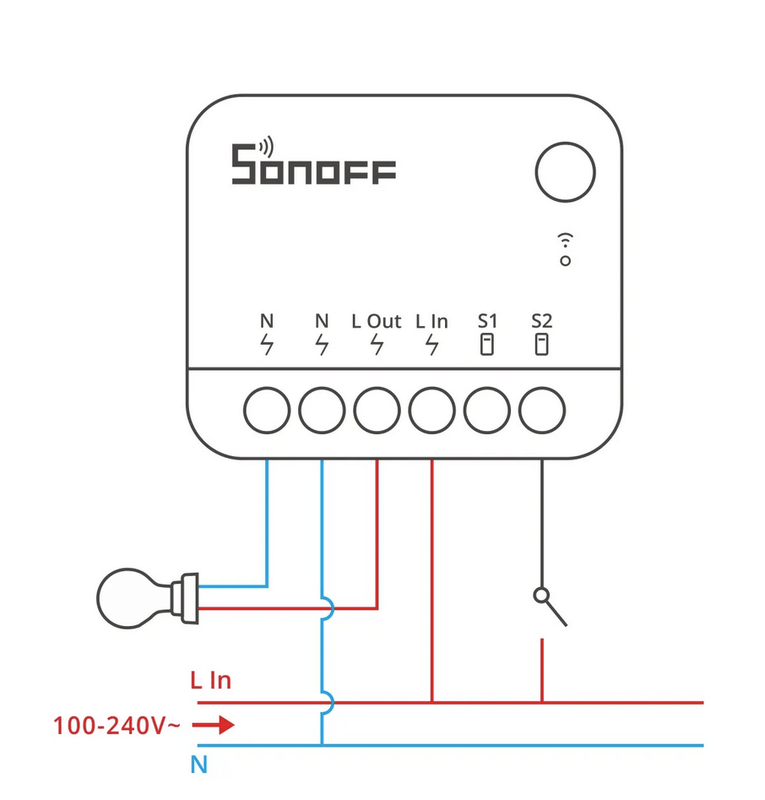

Heb je voor het gemak ook dit schema gezien/gevonden van Sonoff zelf?

enige welke hier nog mist is de aarde (geel/groen) die je rechtstreeks door kunt verbinden.

In jou situatie zou het er dus schematisch zo uit zien, inclusief de verbinding/aftakking van de nul en de aarde:

[Cassio]

Het is gelukt. De 221 is veel fijner inderdaad. Ik heb gelijk een kleine voorraadje ingeslagen, want ze werken heel prettig.

@Annuk het is nu inderdaad zoals op dat plaatje.

Dankjewel allemaal!

[koekjah]

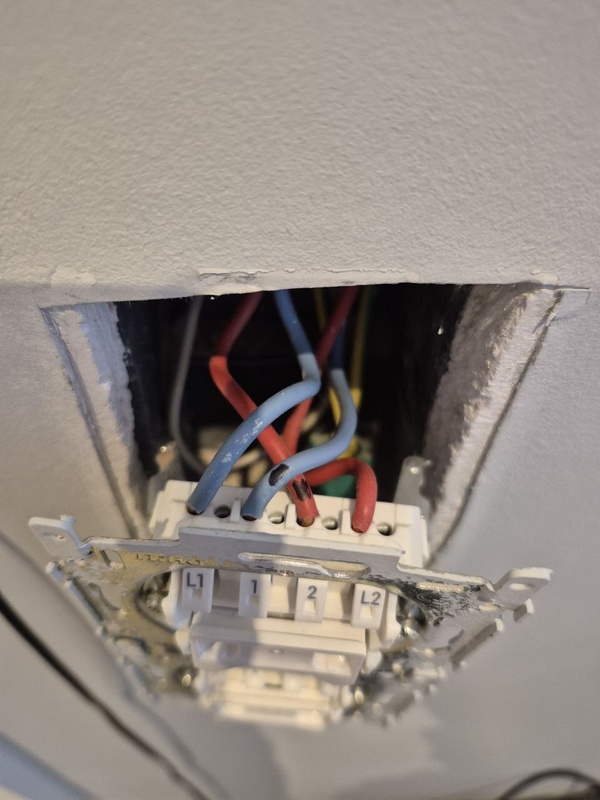

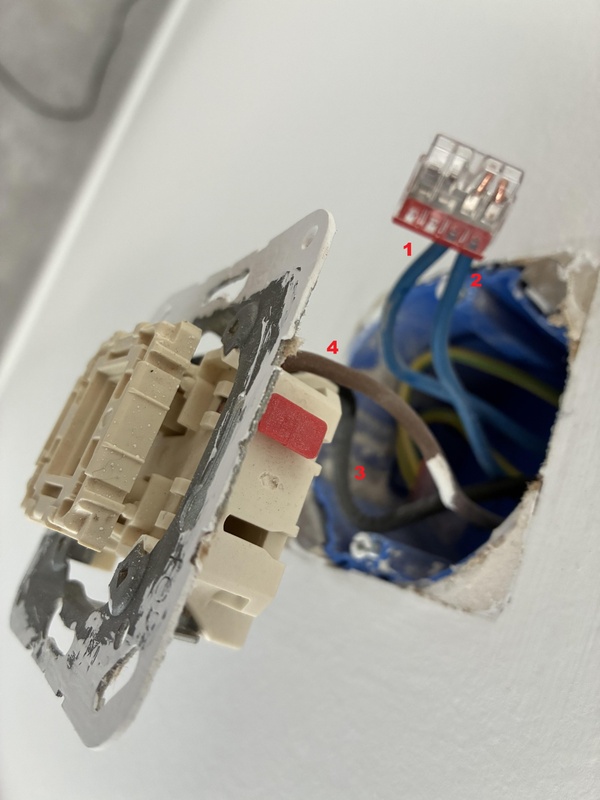

Ik heb twee schakelaars, in hotelschakeling, waarmee ik een lamp op de overloop kan bedienen. Vanwege de kinderen, wil ik dat de fysieke blijven functioneren maar dat ik tevens via HA kan schakelen.

Klopt het dat dit met een SONOFF ZBMINI Extreme kan?

[Septillion]

@koekjah Schopje hierheen gedaan

Ja, de ZBminiL2 (soms ZBmini Extreem genoemd) zou je inderdaad kunnen gebruiken. Deze kan je dan bij de tweede schakelaar of bij de lamp plaatsen. Je hebt geen N nodig maar dus wel een permanenten L. Dit zou je dus moeten kunnen controleren.

[Atlas]

Cassio schreef op zaterdag 28 maart 2026 @ 16:56:
Hallo allemaal,

Ik wil de ouderwetse schakelaar van mijn zonnescherm vervangen door een Sonoff ORB‑ZBRBS, maar ik twijfel over de juiste aansluiting.

Uit de muur komen twee kabelbundels (zonnescherm + stroomtoevoer), beide met dezelfde vier aders: blauw, bruin, zwart en geel/groen.

In de oude situatie waren de blauwe en geel/groene draden van voeding en motor via een kroonsteen rechtstreeks met elkaar doorverbonden. De blauwe draad ging dus niet door de schakelaar heen. De schakelaar schakelde alleen de bruine en zwarte draden.
Dat werkte prima, maar zorgt bij mij nu voor verwarring bij het aansluiten van de Sonoff.

Volgens de documentatie moet bij de Sonoff de blauwe draad van de voeding op N, maar de blauwe draad van de motor moet alleen worden doorverbonden met de blauwe voeding via een lasklem. Daardoor weet ik niet zeker of mijn schema klopt.

Ik dacht zelf aan deze aansluiting, maar durf het nog niet helemaal aan:

1. Blauw (voeding) -> ingang lasklem Wago 224‑112
2. Uitgang Wago 224‑112 -> nieuwe blauwe draad (2,5 mm) -> Sonoff N
3. Andere uitgang Wago 224‑112 -> blauw (zonnescherm)
4. Bruin (voeding) -> Sonoff L
5. Bruin (zonnescherm) -> Sonoff Lout1
6. Zwart (zonnescherm) -> Sonoff Lout2
7. Geel/groen voeding + geel/groen zonnescherm -> doorverbonden via 1 lasklem
8. Zwart (voeding) -> Wordt niet gebruikt. In een losse lasklem stoppen.

Klopt dit schema, of moet het anders? Ik heb weinig ervaring hiermee, dus een bevestiging zou fijn zijn.

Foto's oude situatie en de sonoff:

[Afbeelding]

[Afbeelding]

[Afbeelding]

[mbr]Mooie voor het grote topic => schopje[/]

Ik probeer ook zoiets voor elkaar te krijgen en wil deze bestellen:


De Sonoff MINI-ZBRBS.
Maar zowel deze, als die je hierboven linkt lijken niet door Homey ondersteunt te worden.
Doe ik wat verkeerd?


Edit: excuus, ik zit niet in het Homey topic... My bad!

[valdi]

Ik ga voor ons nieuwe huis een 20-tal smart modules plaatsen. Sommige dimbaar, sommige aan/uit, allemaal zigbee. De electricien gaat ze uiteindelijk plaatsen, dus voordat ze de muur in gaan wil ik ze in een soort "staging" setting alvast configureren. Ik heb mijn Home Assistant server en Zigbee coordinator al succesvol opgezet. Ik ben vast niet de eerste die een flink aantal modules wil klaarmaken, sticker er op waar 'ie moet, en gaan me die banaan. Hoe doe ik dit slim, door een stekker/draad even open te knippen en zo stuk voor stuk ze te configureren en dan stickeren?

[Annuk]

valdi schreef op dinsdag 21 april 2026 @ 13:16:
Ik ga voor ons nieuwe huis een 20-tal smart modules plaatsen. Sommige dimbaar, sommige aan/uit, allemaal zigbee. De electricien gaat ze uiteindelijk plaatsen, dus voordat ze de muur in gaan wil ik ze in een soort "staging" setting alvast configureren. Ik heb mijn Home Assistant server en Zigbee coordinator al succesvol opgezet. Ik ben vast niet de eerste die een flink aantal modules wil klaarmaken, sticker er op waar 'ie moet, en gaan me die banaan. Hoe doe ik dit slim, door een stekker/draad even open te knippen en zo stuk voor stuk ze te configureren en dan stickeren?

Heb hier thuis zo'n standaard tweeling snoertje met stekker en schakelaar (standaard snoertje voor schemerlampjes) die ik altijd even in de module aansluit.
Koppelen, configureren tot waar mogelijk en stickertje erop met welke module waarvoor (of b.v. alleen nummertje en de rest bijhouden in Excel oid, kan je gelijk alle gegevens van de module in kwijt).

[JaVaWa]

Zo'n snoertje gebruik ik ook, maar dan een zonder schakelaar. Gebruik nooit die schakelaar om het stroomloos te maken! De schakelaar onderbreekt maar één ader, de kans dat de niet onderbroken ader de fase betreft is 50% (afhankelijk van hoe je de stekker in het stopcontact steekt).
Altijd de stekker eruit halen dus als je het snoer vast of los maakt.

[Annuk]

JaVaWa schreef op dinsdag 21 april 2026 @ 13:58:
Zo'n snoertje gebruik ik ook, maar dan een zonder schakelaar. Gebruik nooit die schakelaar om het stroomloos te maken! De schakelaar onderbreekt maar één ader, de kans dat de niet onderbroken ader de fase betreft is 50% (afhankelijk van hoe je de stekker in het stopcontact steekt).
Altijd de stekker eruit halen dus als je het snoer vast of los maakt.

Doe ik inderdaad ook, en gebruik de schakelaar vrijwel niet, maar heb/had deze liggen, en soms wel makkelijk om even snel een startup na power-down te simuleren.
Montage om zo te zeggen altijd met de stekker uit het stopcontact.

[valdi]

En is het dan nog belangrijk om de N-draad te kunnen simuleren met een los snoertje?

[JaVaWa]

valdi schreef op dinsdag 21 april 2026 @ 14:14:
En is het dan nog belangrijk om de N-draad te kunnen simuleren met een los snoertje?

Nee... De gewone modules sluit je aan op fase en nul. De nulloze modules sluit je aan op fase én op een lamp, bij voorkeur de lamp die je straks gaat gebruiken zodat je zeker weet dat de combi werkt. De lamp zet je dan tussen module en nul.

[Septillion]

@valdi Zelf hier tweelingsnoer met Eurostekker liggen, twee wago's, enkele jumper kabeltjes, snoerschakelaars met draden en fittingen. Naar mijn idee onmisbaar om alles te voorzien van adereindhulzen en dus Wago's om makkelijk te kunnen wisselen. Dan bouw je in een handomdraai een veilige opstelling.

Op zich dus niet zo gek om zo'n schemerlampsnoer te halen. Heb je prima kabel en een snoerschakelaar.

Enige om te onthouden is dat sommige devices nogal koppig de route onthouden waarmee ze gekoppeld waren. Vooral batterijdevices van Tuya zijn hier berucht om. Dus dan kan het helpen ze nogmaals op locatie te koppelen.

[FredvZ]

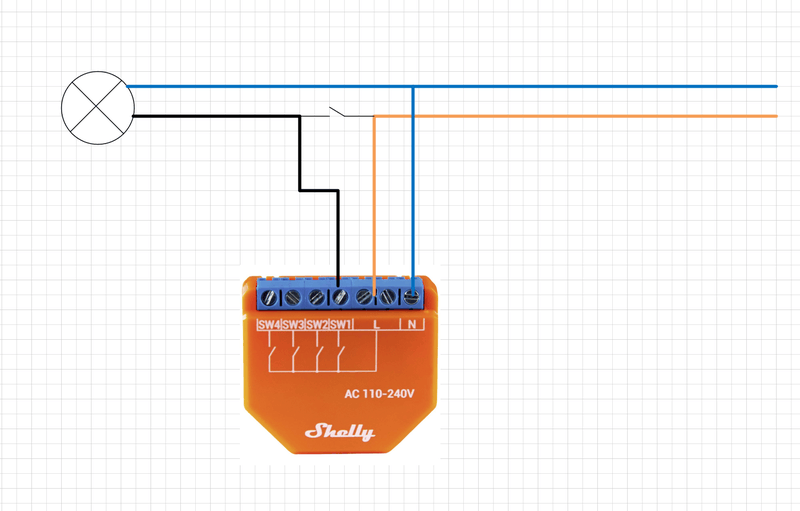

Bij ons zit de vlizotrap naar de vliering in een van de slaapkamers. De lichtschakelaar voor de vliering zit in dezelfde kamer, direct naast de lichtschakelaar voor de kamer zelf. Het gebeurt nog wel eens dat de lamp op de vliering onbedoeld aan wordt gezet en ongemerkt dagen aan kan blijven.

Aangezien ik geen behoefte heb aan het op het op afstand schakelen van de lamp dacht ik met een Shelly i4 uit de voeten te kunnen. Het plan was om de Shelly parallel volgens onderstaand schema aan te sluiten.
De Shelly werkt hier mee goed en is zichtbaar in de app. Ik zie ook de input op "aan" gaan als het licht aan gaat en "uit" als het licht uit gaat.
Echter, als de lamp "uit" staat dan knippert de lamp 1x per seconde als een stroboscoop.(kort aan en dan weer uit). De lamp is een LED-balk. Hoe kan dat?

(ik heb het inmiddels werkend met een Shelly 2PM, maar ik ben nog wel benieuwd waarom mijn lamp gaat knipperen.)

[JaVaWa]

De Shelly i4 is helemaal niet bedoeld om lampen zo aan te sluiten! Het knipperen komt door totaal verkeerd gebruik.
De i4 is bedoeld om lampen draadloos aan te sturen, het registreert alleen maar de druk op de knop en stuurt dat door.

[ Voor 14% gewijzigd door JaVaWa op 05-05-2026 16:21 ]

[Annuk]

FredvZ schreef op dinsdag 5 mei 2026 @ 16:16:
Bij ons zit de vlizotrap naar de vliering in een van de slaapkamers. De lichtschakelaar voor de vliering zit in dezelfde kamer, direct naast de lichtschakelaar voor de kamer zelf. Het gebeurt nog wel eens dat de lamp op de vliering onbedoeld aan wordt gezet en ongemerkt dagen aan kan blijven.

Aangezien ik geen behoefte heb aan het op het op afstand schakelen van de lamp dacht ik met een Shelly i4 uit de voeten te kunnen. Het plan was om de Shelly parallel volgens onderstaand schema aan te sluiten.
De Shelly werkt hier mee goed en is zichtbaar in de app. Ik zie ook de input op "aan" gaan als het licht aan gaat en "uit" als het licht uit gaat.
Echter, als de lamp "uit" staat dan knippert de lamp 1x per seconde als een stroboscoop.(kort aan en dan weer uit). De lamp is een LED-balk. Hoe kan dat?

(ik heb het inmiddels werkend met een Shelly 2PM, maar ik ben nog wel benieuwd waarom mijn lamp gaat knipperen.)

[Afbeelding]

Wat @JaVaWa zegt, en je hebt er nu een Shelly 2PM tussen zitten, en dat is een fysieke schakelaar om iets te bedienen.
Kan ook met een Shelly 1 (PM)(mini), maar als je de 2PM nog over had/had liggen.

De i4 is eigenlijk alleen maar om draadloos 1 tot 4 schakel-signalen door te geven en niet meer of minder, grof gezegd (om bij Shelly te blijven) 4x een BLU button (bluetooth remote) die op netspanning werkt, alleen de i4 doet dat dan ook nog op wifi

[Septillion]

@FredvZ Het is eigenlijk jammer dat het niet zo kan werken. Maar zal er mee te maken hebben dat de Shelly intern een ander rust spanningsniveau heeft dan N. Wat je vaak ziet is dat de L intern als GND gekozen wordt en vanaf daar +3v3 omhoog als Vcc voor de elektronica. Als je dan een schakelaar aansluit trekt deze dus eigenlijk de ingang naar GND ondanks dat hij aan de L hangt. Normaal met alleen een schakelaar aan de ingang werkt dat dus mooi maar nu heb je dus een lamp eraan naar N. Die trekt dus eigenlijk de spanning op de SW verder omhoog (en omlaag) dan de module zou willen. Dit wordt waarschijnlijk weggeleid wat er toe leidt dat de lamp even brandt.

[FredvZ]

JaVaWa schreef op dinsdag 5 mei 2026 @ 16:20:
De i4 is bedoeld om lampen draadloos aan te sturen, het registreert alleen maar de druk op de knop en stuurt dat door.

Dat is ook wat ik wil: registreren dat de domme schakelaar van de domme lamp aanstaat.

[FredvZ]

Annuk schreef op dinsdag 5 mei 2026 @ 16:29:
De i4 is eigenlijk alleen maar om draadloos 1 tot 4 schakel-signalen door te geven en niet meer of minder,

Dat is ook wat ik wil ik bereiken: als de schakelaar aanstaat wil ik dat detecteren, ik heb geen behoefte om de lamp op de vliering op afstand te bedienen. Ik wil wel kunnen registreren dat de lamp aanstaat.

[FredvZ]

@Septillion Dank voor je toelichting. Klinkt logisch en verklaard voor mij ook waarom voor DC gebruik de L als GND en de N als +12/+24 wordt gebruikt.

Ik denk dat ik een leuk ander projectje ga zoeken voor de i4

[Annuk]

FredvZ schreef op dinsdag 5 mei 2026 @ 21:00:
[...]

Dat is ook wat ik wil ik bereiken: als de schakelaar aanstaat wil ik dat detecteren, ik heb geen behoefte om de lamp op de vliering op afstand te bedienen. Ik wil wel kunnen registreren dat de lamp aanstaat.

@Septillion heeft het al/nog beter verwoord.

Uiteindelijk is de i4 alleen maar geschikt als "end-device" en niet in line met je lamp zoals jij hebt als je tekening klopt.
Hij hoort rechtstreeks op de output van je schakelaar zonder er nog iets bij aan te hebben hangen.

[Seafarer]

FredvZ schreef op dinsdag 5 mei 2026 @ 20:58:
[...]

Dat is ook wat ik wil: registreren dat de domme schakelaar van de domme lamp aanstaat.

Maar waarom hang je dan niet een bewegings melder op?


Geen beweging, lamp uit. Bewegen, lamp aan. = niet meer nadenken.

Of zo'n prehistorische deur schakelaar.

[Annuk]

Seafarer schreef op woensdag 6 mei 2026 @ 12:45:
[...]

Maar waarom hang je dan niet een bewegings melder op?


Geen beweging, lamp uit. Bewegen, lamp aan. = niet meer nadenken.

Of zo'n prehistorische deur schakelaar.

Of een 2e lamp in die slaapkamer die aan/uit gaat met de vliering lamp, dan wordt die ook niet vergeten

[thof]

FredvZ schreef op dinsdag 5 mei 2026 @ 16:16:
Bij ons zit de vlizotrap naar de vliering in een van de slaapkamers. De lichtschakelaar voor de vliering zit in dezelfde kamer, direct naast de lichtschakelaar voor de kamer zelf. Het gebeurt nog wel eens dat de lamp op de vliering onbedoeld aan wordt gezet en ongemerkt dagen aan kan blijven.

Aangezien ik geen behoefte heb aan het op het op afstand schakelen van de lamp dacht ik met een Shelly i4 uit de voeten te kunnen. Het plan was om de Shelly parallel volgens onderstaand schema aan te sluiten.
De Shelly werkt hier mee goed en is zichtbaar in de app. Ik zie ook de input op "aan" gaan als het licht aan gaat en "uit" als het licht uit gaat.
Echter, als de lamp "uit" staat dan knippert de lamp 1x per seconde als een stroboscoop.(kort aan en dan weer uit). De lamp is een LED-balk. Hoe kan dat?

(ik heb het inmiddels werkend met een Shelly 2PM, maar ik ben nog wel benieuwd waarom mijn lamp gaat knipperen.)

[Afbeelding]

Hier heb je toch schakelaars met een controlelampje voor? Dan gaat er een gekleurd lampje branden als de schakelaar aan staat. Ik heb ze thuis ook, voor de verlichting achter de luiken op zolder.

Dus zoiets:
https://www.elektramat.nl/jung-bedieningswip-controleschakelaar-as500-alpin-wit-as591ko5ww/
https://www.elektramat.nl/jung-sokkel-inbouw-controleschakelaar-506koeu/

[crz06]

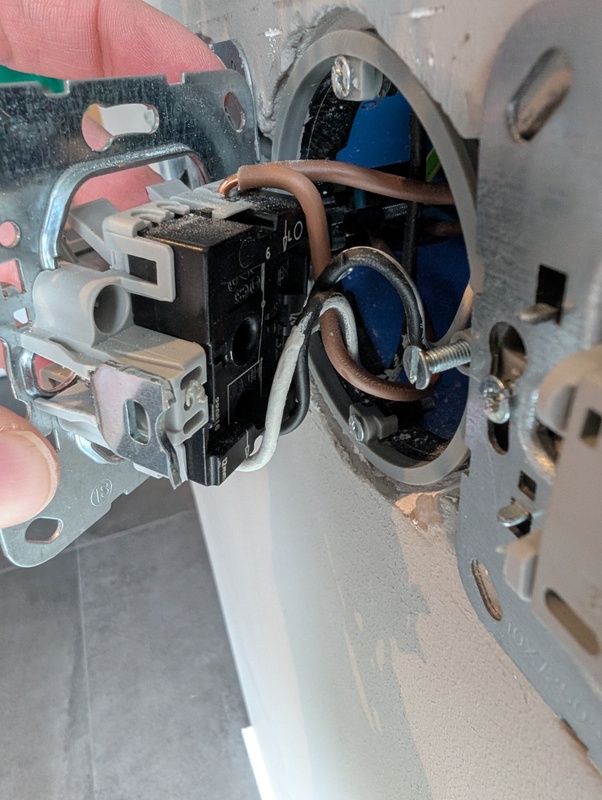

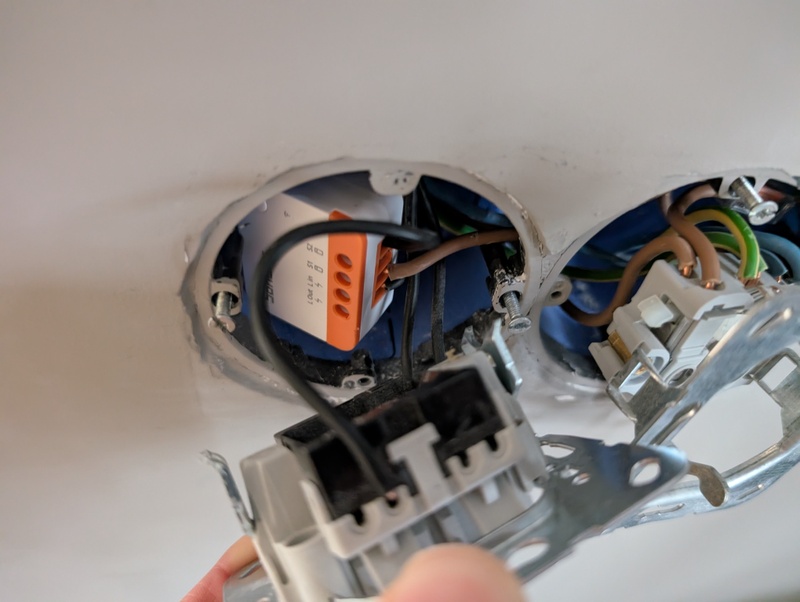

Ik wil in mijn woonkamer een plafondventilator (niet-dimbaar ivm grotere motor) en een dimbare LED-spot bedienen vanuit één enkele inbouwdoos. Hiervoor dacht ik een standaard serieschakelaar (dubbele wip) gebruiken in combinatie met een Shelly Dimmer 2.

Maar nu ik zo naar ​de situatie kijk toch enige wtijfel over hoe nu precies aan te sluiten:

​Inbouwdoos: 40mm (vrij vol, zie foto). Aanwezig voor huidige installatie is dubbele dimmer via 1 x Bruin, en 2x Zwart. Deze gaat er dus uit.

​Serieschakelaar: Links wil ik de ventilator (hard aan/uit), Rechts wil ik de spot bedienen/dimmen via de Shelly.

​Mijn voorgestelde aansluitschema:

​Fase (Bruin): Splitst via lasklem naar de L van de Shelly én naar het P/L contact van de serieschakelaar.

​Ventilator (Zwart 1): Direct op de uitgang van de linker wip van de schakelaar (volledig buiten de Shelly om ivm inductieve last/motor).

​Spot (Zwart 2): Op de O (Output) van de Shelly.

​Schakelsignaal: Van de uitgang van de rechter wip naar de SW1 op de Shelly.

​Nul (Blauw): Van de bestaande bundel 1 extra bijprikken naar de N op de Shelly voor stabiliteit.

​Is dit de juiste manier om dit zo aan te sluiten?

Dacht eerst gebruik te kunnen huidige dubbele dimmer wel en zet die op max, maar dat schijnt toch niet zo te werken. Althans stond in bijsluiter ventilator

Thx





Schopje naar het grote topic

[ Voor 21% gewijzigd door Septillion op 12-05-2026 20:13 ]

[IceM]

Je wil met de rechter wipschakelaar gaan dimmen op de shelly, dat gaat niet werken. Je hebt dan zoiets nodig, waarbij 1 kant een normale wipschakelaar is en de andere kant een pulsdrukker die je kunt gebruiken als dim-input voor de shelly: https://www.girastore.nl/313900.html. Je aansluiting is opzich goed, alleen om te dimmen heb je dus een pulsdrukker nodig, geen wipschakelaar.

Bij ruimtegebrek in de doos kun je de Shelly overigens ook bij de lamp plaatsen.

[ Voor 8% gewijzigd door IceM op 12-05-2026 19:14 ]

[crz06]

Ok, die had ik idd even gemist. Word wel heel gedoe zo. Ik heb die wifi optie eigenlijj ook niet nodig, kwam meer bij deze Shelly optie uit omdat wcd met een schakelaar én een dimmer die in één enkele standaard inbouwdoos past, volgens mij niet bestaat. Kom er althang geen vinden

[crz06]

Zou bijna zeggen, gewoon oudewertse wipschakelaar erin en dan maar philips hue gebruiken om de spot te dimmen

[Septillion]

@crz06 Op zich kan je met je idee prima dimmen, maar dan wel alleen smart. Dus schakelaar doet aan/uit voor je lamp. Dan zit je helemaal goed.

Wil je ook dimmen op de muur dan heb je een pulsdrukker nodig of je moet zelf de wip altijd terug drukken maar dat gaat snel vervelen Bij veel merken is het verschil tussen een pulsdrukker en een normale "serie"-schakeling gewoon een veertje. Dus je zou gewoon een dubbele pulsdrukker kunnen kopen en kijken of je dan voor de ventilator er het veertje uit kan halen.

[valdi]

Vandaag de eerste Sonoff ZBDIM aangesloten met de electricien. Netjes zichtbaar in Home Assistant via ZHA. Resultaat:

• Aan via ZHA: werkt
• Uit via ZHA: werkt
• Aan via pulsdrukker: werkt
• Uit via pulsdrukker: werkt niet.

Iemand dit scenario wel eens meegemaakt? Dit was zonder lamp aangesloten (die was even niet voorhanden)

Update: Eigenlijk een luie vraag. Met Gemini zitten sparren, die geeft aan dat het waarschijnlijk komt door het gebrek aan weerstand door het ontbreken van een lamp. Ga ik even testen.

[ Voor 19% gewijzigd door valdi op 12-05-2026 20:46 ]

[Septillion]

@valdi Volgens mij lult AI weer eens

Want hij komt standaard in Dual Push Button mode waarbij S1 = aan/feller en S2 = uit/dimmer. Dus als je alleen een pulsdrukker op S1 hebt hangen moet je hem instellen op Single Push Button mode. Dit zou je via de instellingen in moeten stellen. Maar dan is de grote vraag zoals altijd bij ZHA, kan dat via ZHA... Indien gekoppeld met Sonoff bridge of Zigbee2MQTT is het een instelling.

Met 3x drukken op de knop op de module kan je ook wisselen tussen switch mode maar als ik het goed lees kan je daarmee niet Single Push Button mode instellen...

[crz06]

Septillion schreef op dinsdag 12 mei 2026 @ 20:17:
@crz06 Op zich kan je met je idee prima dimmen, maar dan wel alleen smart. Dus schakelaar doet aan/uit voor je lamp. Dan zit je helemaal goed.

Wil je ook dimmen op de muur dan heb je een pulsdrukker nodig of je moet zelf de wip altijd terug drukken maar dat gaat snel vervelen Bij veel merken is het verschil tussen een pulsdrukker en een normale "serie"-schakeling gewoon een veertje. Dus je zou gewoon een dubbele pulsdrukker kunnen kopen en kijken of je dan voor de ventilator er het veertje uit kan halen.

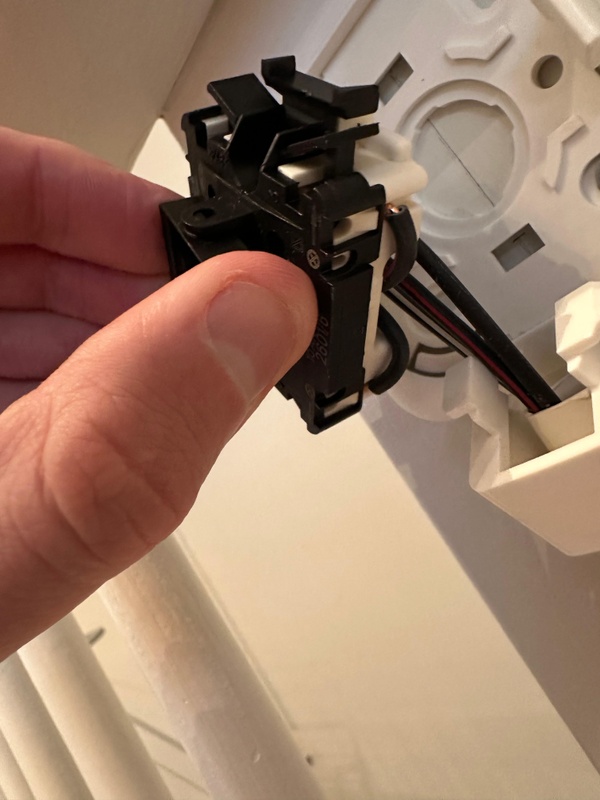

ik heb nu een elektronisch "tastdimmer-basiselement / 2-voudig serietastdimmer van jung erin zitten > https://www.jungstore.nl/ls1702ww.html

Morgen maar eens op zolder zoeken of ik nog een mechanische heb

[valdi]

Septillion schreef op dinsdag 12 mei 2026 @ 20:56:
@valdi Volgens mij lult AI weer eens

Want hij komt standaard in Dual Push Button mode waarbij S1 = aan/feller en S2 = uit/dimmer. Dus als je alleen een pulsdrukker op S1 hebt hangen moet je hem instellen op Single Push Button mode. Dit zou je via de instellingen in moeten stellen. Maar dan is de grote vraag zoals altijd bij ZHA, kan dat via ZHA... Indien gekoppeld met Sonoff bridge of Zigbee2MQTT is het een instelling.

Met 3x drukken op de knop op de module kan je ook wisselen tussen switch mode maar als ik het goed lees kan je daarmee niet Single Push Button mode instellen...

Daar ben ik ook bang voor, want er hangt nu een verhuislampje aan. Zelfde gedrag als voorheen. Het lastige is dat de module nu al ingebouwd is, dus ik ben op zoek naar een oplossing via software. Ik ga nog ff pielen.

[Septillion]

@valdi Je hebt dus al eens in HA gekeken wat de MINI-ZBDIM allemaal exposed?

En mja, er is juist in ieder geval een software oplossing en dat is Zigbee2MQTT...

[valdi]

@Septillion inmiddels een lamp er aan gehangen, schakelaar er af en dus toegang tot de module. Switch type veranderd door 3x kort op het knopje van de sonoff te drukken. Nog altijd geen geluk. Ook geprobeerd z2m aan de praat te krijgen, dat lukt nog niet. Wel wat pull requests op github gevonden die mijn probleem beschrijven, met zeer recente datums, dus ik hoop dat de ZHA support gaat fixen. To be continued.

[Septillion]

@valdi Als ik het volgende uit de documentatie goed snap:

Single Push Button (1-way momentary switch): setup via eWeLink or Home Assistant only; device button not supported.

Wisselt 3x drukken dus alleen tussen Dual Push Button en Single Rocker modes.

Volgens de Z2M documentatie heb je daar gewoon de optie voor External trigger mode. Die op 'pulse' zetten zou dus voldoende zijn. Is dit je eeerste Zigbee device?

ZHA kent helaas niet zo'n lijst dus of die settings daar erin zitten is altijd weer de vraag. Kan je eens laten zien wat hij via ZHA dus als sensors en controles heeft?

[valdi]

Yes, eerste zigbee device. Nieuw huis, nieuwe ambities. Dus direct een he-le-boel van die krengen, blijken ze niet out of the box te werken.. Ik moet dus verder met Z2M i.pv. ZHA begrijp ik.

[valdi]

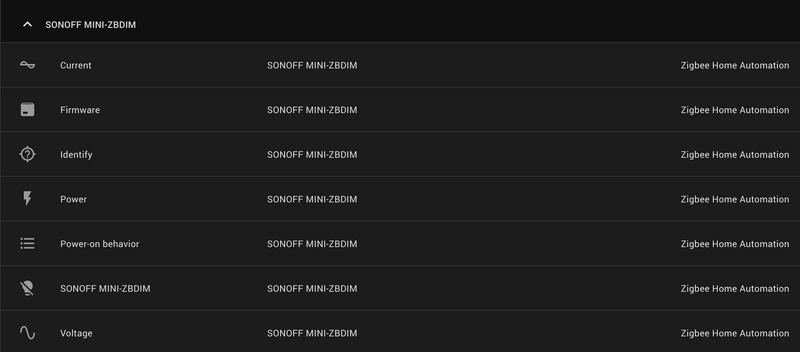

Dit zijn de entiteiten die een sonoff mini-zbdim exposed via ZHA. Hier kan ik dus denk ik niet de switch mode veranderen.

[valdi]

Nou, voor future reference, mocht iemand anders 't ooit nodig hebben.. Om een sonoff zbdim aan de praat te krijgen met een enkele puls drukker via ZHA in Home Assistant. Je hebt een ZHA quirk nodig.

• 1- Quirk uit comment: https://github.com/zigpy/zha-device-handlers/issues/4890#issuecomment-4431657717
• 2- voeg die toe als sonoff_zbdim.py in je home assistant (ik heb dat via file manager gedaan) in /config/zha_quirks/
• 3- voeg toe aan je main configuration.yaml:

  zha:

  custom_quirks_path: ./config/zha_quirks
• 4- Herstart HA. Nu zijn alle entiteiten die de Sonoff exposed beschikbaar via ZHA in HA.
• 5- Open de entiteiten, verander External trigger mode naar "Pulse"

[Septillion]

@valdi Ah, er is dus wel een custom quirk

Maar als het je eerste device is kan je ook nog naar Zigbee2MQTT gaan

[valdi]

Ik heb je advies gevolgd, ZHA volledig verwijderd, en Z2M geinstalleerd. Werkt veel prettiger. Nu de grote klus om 60+ devices toe te voegen.

[AlexSlok]

Goedemiddag,

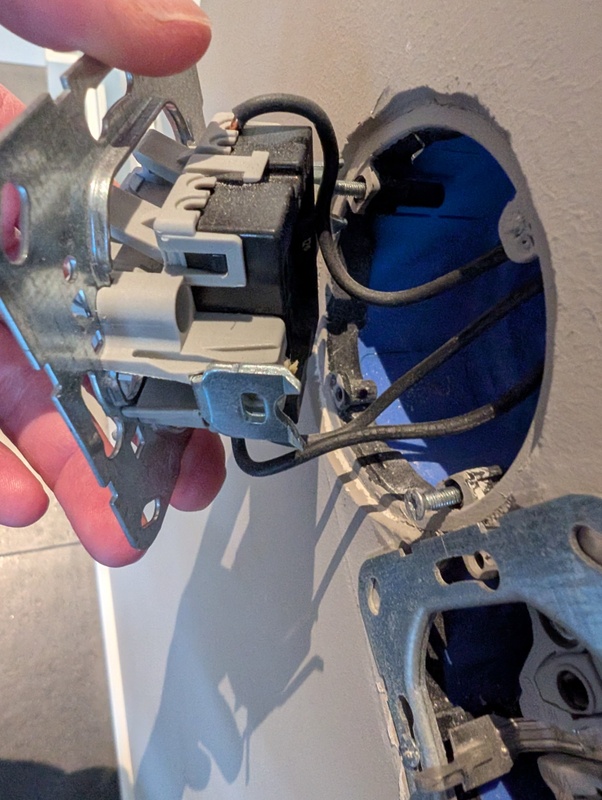

Ik ben recentelijk verhuist naar een nieuwbouw woning. In mijn oude woning waren er geen nuldraden aanwezig in de schakelstroompunten. In mijn nieuwe woning is er in elk stroompunt nuldraad (blauw) aanwezig.

Ik wil een Sonoff ZBMINI-R2 wandschakel module aansluiten op een enkelvoudige schakelaar. Ik heb een foto gemaakt van het schakelpunt en ik vroeg me af hoe ik de Sonoff ZBMINI-R2 aan moet sluiten.

Kan iemand mij vertellen welke kabel ik waar in de Sonoff module moet prikken?

Bij voorbaat dank voor jullie reacties.

- Er is een nuldraad aanwezig in een lasklem
- Op de schakelaar zit een fasedraad (bruin)





Schopje naar het grote topic

[ Voor 1% gewijzigd door Septillion op 20-05-2026 15:10 ]

[Gizz]

Zo:

Ter verduidelijking: De rode fase-draad is in Nederland bruin. En de draad naar je lamp zwart.

De zwarte schakeldraad die nu uit je schakelaar komt en naar de lamp gaat haal je uit de schakelaar en stop je in L out.
Op de plek waar de zwarte schakeldraad uit je schakelaar kwam stop je een nieuw stukje draad, die verbind je met S1.

Verder nog de module zelf voorzien van voeding (bruin in L in + blauw in N)

[ Voor 9% gewijzigd door Gizz op 20-05-2026 14:10 ]

[Septillion]

Als de schakelaar gewoon dubbele aansluiting heeft dan kan je daar de L op doorlussen. Zo niet, dan kan je de schakelaar ook tussen S1 en S2 aansluiten. Scheelt je lasklemmen.

[AlexSlok]

Bedankt voor de reacties zover, maar ik heb hem nog niet helemaal op mijn netvlies. Ik heb de foto van de schakelaar met de bedrading voorzien van nummers.



1 = nuldraad (blauw)
2 = nuldraad (blauw)
3 = schakeldraad (zwart)
4 = fasedraad (bruin)

De vragen zijn:
1. welk nummer moet in welke aansluiting van de Sonoff?
2. Moet er bedrading bij en zo ja, welke kleur en waar dan aansluiten?

Ik hoor het graag van jullie.

[HuismAndré]

Septillion schreef op woensdag 20 mei 2026 @ 15:15:
Als de schakelaar gewoon dubbele aansluiting heeft dan kan je daar de L op doorlussen. Zo niet, dan kan je de schakelaar ook tussen S1 en S2 aansluiten. Scheelt je lasklemmen.

Intern zit S1 vast aan L (met een stevige klodder tin). Vandaar dat je S1 los kunt laten als de andere kant van je switch aan L zit. Dus ook daar kun je de L bij normale lasten wel doorlussen.

[ Voor 10% gewijzigd door HuismAndré op 20-05-2026 16:01 ]

[Septillion]

Heel eerlijk, ik zou het schema nog eens bestuderen. Want simpeler dan dit wordt het niet. Maar nog extra:

Draad 3 uit de schakelaar en in Lout van de module
Nieuwe zwarte draad van draad 3 positie in de schakelaar naar S2 van de module
Nieuwe bruine draad van draad positie 4 in de schakelaar naar Lin van de module^*
Nieuwe blauwe draad van de N-lasklem (draad positie 1+2) naar N van de module

Wat kleur bij kleur en je bent elektromonteur

* Gaat er vanuit dat zoals op de meeste schakelaars er twee aansluitingen zijn

@HuismAndré Correct, daarom zeg ik ook al alternatief zodat je niet met een lasklem hoeft te klooien als de schakelaar geen dubbele aansluiting heeft (maar dat is zelfden volgens mij).

Maar zou de S1 klem nooit gebruiken om verder door te lussen in de installatie, alleen voor naar de schakelaar.

[ Voor 14% gewijzigd door Septillion op 20-05-2026 16:04 ]

[HuismAndré]

Septillion schreef op woensdag 20 mei 2026 @ 16:03:
Maar zou de S1 klem nooit gebruiken om verder door te lussen in de installatie, alleen voor naar de schakelaar.

https://www.cnx-software....onoffZBMiniR2_Unbox2.jpeg

Kan wel wat hebben.

En natuurlijk hebben we het over een geval waarbij je bijvoorbeeld een aantal boven elkaar gebruikt, niet waarbij je nog eens door gaat lussen naar stopcontacten.



(Na de POC is alles netjes opnieuw aangesloten en weggebouwd).

[ Voor 47% gewijzigd door HuismAndré op 20-05-2026 16:11 ]

[kandio]

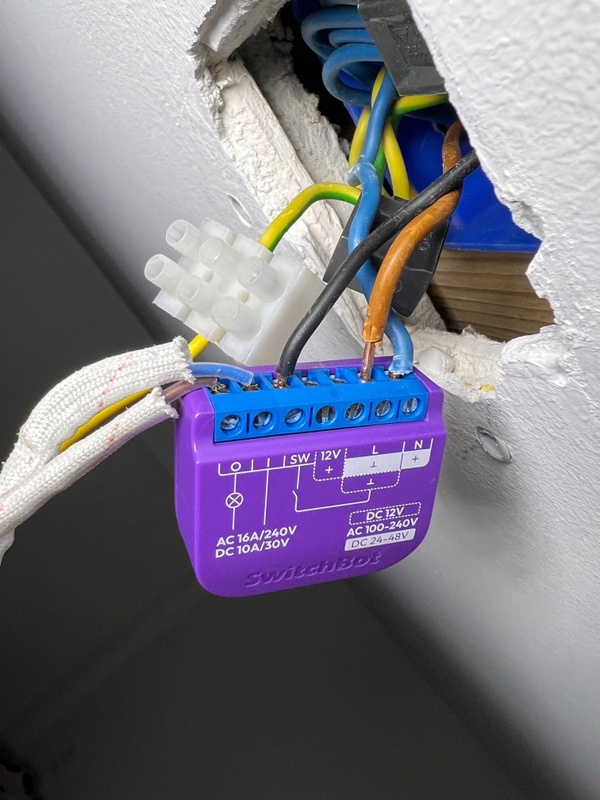

Ik probeer een Shelly dimmer te installeren, echter kan ik deze op geen manier in de Shelly app vinden. Doe ik iets fout of is deze unit niet goed?

[RemmyB83]

kandio schreef op donderdag 25 juni 2026 @ 13:32:
Ik probeer een Shelly dimmer te installeren, echter kan ik deze op geen manier in de Shelly app vinden. Doe ik iets fout of is deze unit niet goed?

[Afbeelding]

Ik denk dat je de 'N' (blauwe draad)mist.

[JaVaWa]

De Shelly Dimmer gen3 kan ook zonder nuldraad werken. Is de lamp al aangesloten? Er is mogelijk ook een bypass nodig.

[kandio]

Die zit er al tussen, zie foto

[JaVaWa]

Ik ziet het, maar dat is de verkeerde plek. Hij moet tussen fase en nul bij de lamp.

[Annuk]

@kandio Wat @JaVaWa dus bedoelt is bij de zwarte en de blauwe van de lamp zelf.
Zie ook dit schema van Shelly zelf:

[s441558]

Mis je niet het bruggetje van N naar 0

[kandio]

Wat doe ik hier fout?

[devriesjande]

@kandio

Wat ik niet op de foto zie is het type lamp wat je gebruikt. Is die wel dimbaar?
Wat ik op de foto zie is dat er uit de lasdoos een blauwe ader naar de lasklem bij de dimmer loopt. Bij de lasklem is deze ader zwart.
Dus de foto is niet duidelijk. Ook gebruik je voor de fase een zwarte ader. Dat moet bruin zijn

[Septillion]

@kandio Schoonheidsprijs verdient het niet dus ik ga er vanuit dat je het nog netjes maakt voor dit het plafond in gaat. Want zo kan het niet.

En qua verbindingen lijkt alles wel prima. Zie alleen de N in de Wago niet echt. Dan zou je in ieder geval de Shelly online moeten zien.

En mijn tip, zeker als het je eerste Shelly / module (van een type) is: maak eerst een testopstelling op je bureau om hem daar in te stellen.

[kandio]

@devriesjande Nee alles in de klem is blauw. Beter kreeg ik het niet op de foto. In de L zit bruin

@Septillion Ja is tijdelijke lamp na nieuw stucwerk, dus alles moet nog netter. Nu gewoon vooral even testen hoe hij precies werkt.


Op deze manier werkt de lamp iig wel, alleen krijg hem alleen via de app aan en uit en niet via de fysieke schakelaar

[Septillion]

@kandio Switch type op de module wel aangepast? Volgens mij verwacht de Shelly Dimmer standaard dubbele pulsdrukkers en niet een enkele aan/uit schakelaar.

[kandio]

@Septillion oh wow en ik maar niet kunnen vinden wat er fout was 😅😂

Thanks

[devriesjande]

kandio schreef op dinsdag 14 juli 2026 @ 12:28:
@Septillion oh wow en ik maar niet kunnen vinden wat er fout was 😅😂

Thanks

Misschien volgende keer wat meer informatie meegeven en niet alleen een foto plaatsen. Dan kan er een gericht antwoord worden gegeven.

[TWKterry]

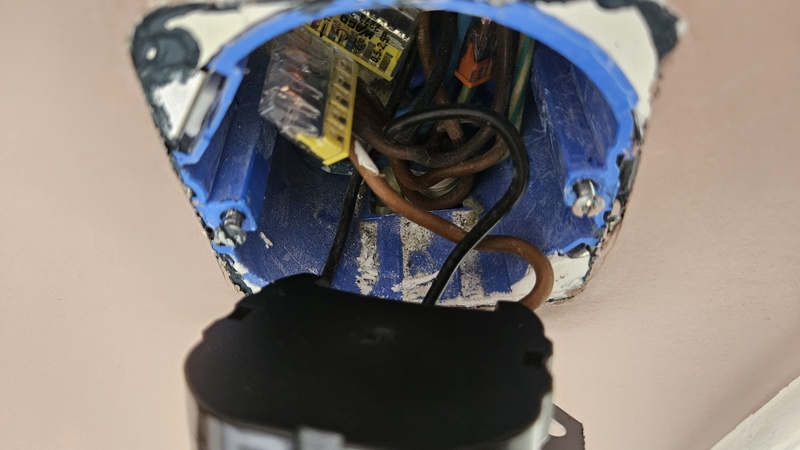

Ik heb in de gang twee lampen waar ik eerder al een oude hue-bol in gezet heb, dit is een hotelschakeling via twee schakelaars. Nu heb ik twee hue-wall-switches om te voorkomen dat de schakelaars deze ook uitzetten. Het zijn 'normale' schakelaars, geen pulsdrukkers.

In schakeldoos 1 zitten 3 zwarte draden, in schakeldoos 2 zitten 2 zwarte en een bruine draad.

Volgens de handleiding kunnen alle draden per schakeldoos in een lasklem. Ik denk dat dit ook gewoon kan voor deze hotelschakeling maar heb toch graag een tweede opinie.

[JaVaWa]

Hoewel het strikt genomen niet nodig is om alle draden in de lasklem te doen kan het geen kwaad.
Bij beide dozen hoeven er maar twee van de drie in de lasklem, maar dan moet je wel uitzoeken welke. Als je ze alledrie neemt hoef je niets uit te zoeken.

[robatxperia]

Verkeerde forum, sorry. Hoe verplaats ik dit?
Door een topic report aan te maken ipv te crossposten

Ondanks alle informatie begrijp ik het nog niet helemaal. Zie ook afbeelding hieronder van mijn groepenkast. Linksonder komen direct van de meter 3 fasen binnen via de hoofdschakelaar. De 3ct63 past daar perfect boven. De 3 witte meetkabeltjes zijn ook geen probleem naar IA, IB en IC aan de onderkant van de Pro 3EM.

Aan de bovenkant heeft de Pro 3 EM 3x (A, B, C) voor input A, B en C voor plus en 1x voor blauwe min. Alleen waar sluit ik deze 3x bruin en in 1x blauw op aan in de meterkast? (Als ik ze aansluit vanuit 1 groep, dan meet ik toch alleen die groep? En waar de N zonder direct lekstroom te creëren?)

?)

Schopje naar het grote topic

[ Voor 6% gewijzigd door Septillion op 25-07-2026 19:46 ]

[The Fatal]

Die moeten de voltages meten op elke fase. A op fase 1 B op fase 2 en C op fase 3.

Let wel dat deze ook echt afgezekert moeten zijn dus niet direct achter je hoofdschakelaar pakje.


Beste en veiligste is wel dat je deze achter een 4 polige beveiliging zet. Apparaat dient namelijk in 1 handeling spanningsloos gemaakt te worden. Theoretisch zou je hem ook achter de losse automaten kunnen zetten. Even goed kijken welke groepen achter je aardlekschakelaar zitten. Dat haal ik niet makkelijk uit de foto. Maar bv bij groep 1 zie je dat er naast de bruine draad nog een plek vrij. Maar dat raad ik niet aan.

[robatxperia]

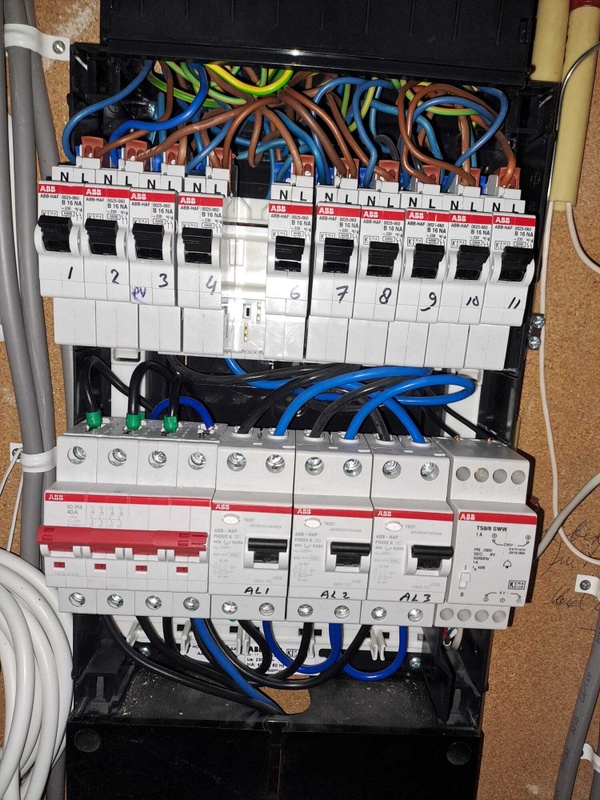

1-4 zit op fase 1/aardlek 1; 5-8 fase 2/aardlek 2 en 9-12 fase 3/aardlek 3 (5 en 12 niet in gebruik, dus ruimte voor de pro 3em op 5 of 12).

Zie foto: waar knoop ik vervolgens A, B, C en N aan vast? Begrijp niet waarom A en B nodig zouden zijn, terwijl er al de 3ct63 is om te meten met eigen witte kabeltjes; 1x plus zou dat ding toch moeten voeden; welke fase/groep dan ook? 3x 16A er doorheen lijkt mij niet mogelijk voor dit dingetje?

"achter een 4-polige beveiliging" (edit: of bedoel je met 4-polige beveiliging de hoofdschakelaar?; dan begrijp ik nog niet dat ik de 2,5mm2 vd-draad aan zou moeten op de 6mm2 draad?) sluitenbegrijp ik niet. Dat kom ik op internet verder ook nergens tegen? (En vooral bij de Shelly site zelf niet; als ik de afbeelding op de zijkant bekijk knopen ze zelfs de N rechtstreeks terug aan alle drie +fases; volgens mij is dat 100% direct aarde/klaar?).

Ps: thnx

[ Voor 9% gewijzigd door robatxperia op 25-07-2026 19:02 ]

[FredvZ]

@robatxperia Wat wil je gaan meten?

[storeman]

Zonder het exact te weten: elke fase meet je de stroom dmv de CT klemmen. Om het vermogen te kunnen bepalen, heb je ook de spanning nodig. Daarom heeft zo'n meter ook alle drie de fases nodig om de spanning te meten. De fasespanning en ctklem moeten dus matchen. Van een van de fases zal ie wellicht wat energie pakken om zich te voeden (of dat is nog een aparte aansluiting). De nul is dan ook nodig voor voeding én spanningsmeting.

[FredvZ]

robatxperia schreef op zaterdag 25 juli 2026 @ 18:57:
(En vooral bij de Shelly site zelf niet; als ik de afbeelding op de zijkant bekijk knopen ze zelfs de N rechtstreeks terug aan alle drie +fases; volgens mij is dat 100% direct aarde/klaar?).

Dat staat niet op die tekening van Shelly. Die rondjes met een kruis erin zijn lampen (of andere verbruikers) en hiermee geven ze aan dat je dezelfde N moet gebruiken als die van je lampen (of andere verbruikers).

Om het simpel te houden:
- aftakken (met aftakblokjes) aan de bovenzijde van je hoofdschakelaar.
- zorgen dat de fase die door gat A gaat ook is aangesloten op schroef A
- zorgen dat de fase die door gat B gaat ook is aangesloten op schroef B
- zorgen dat de fase die door gat C gaat ook is aangesloten op schroef C

Dan kan je nog wel de discussie voeren of daar niet nog een extra zekering voor moet. Aangezien de Shelly op deze manier alleen beschermd wordt door de zekeringen van de netbeheerder.

Persoonlijk zou ik me al deze moeite besparen en iets kopen dat is aan te sluiten op de P1 poort van de slimme meter.

[Septillion]

@robatxperia Shelly moet ook beveilig worden, Shelly zegt zelf max 16A. Dus zal je of een 3P+N automaat moeten plaatsen of 3 glaszekeringen in een houder. Voor beide heb je nu geen ruimte naast de Shelly. Dus zal je een extra kastje moeten plaatsen.

Heb je geen P1 meter?

[robatxperia]

@Storeman: klopt, C is ook power

@Fredz: klinkt logisch, zag ik alleen niet hoe aan te sluiten, met 4 aftakblokjes moet dat wel kunnen. Alleen: kan ik dan zomaar 2,5mm2 en 6mm2 bij elkaar plaatsen? Leek mij nl. dat er dan teveel door dat 2,5mm2 draadje kan gaan? (P1 heb ik niet. Is schijnbaar een digitale meter, maar geen slimme uit 2016 en heb het huis gekocht in 2017. Zit geen p1 aansluiting in. Daarnaast zou een shelly 3 fase meter beter/sneller moeten kunnen meten dan een p1...).

@septillon: dus 1 rail din 220x220 kastje ernaast plaatsen, puur voor de shelly pro 3em en een zekering daarnaast? (alleen: die hoofdschakelaar is toch ook al zo'n zekering? welke abb/haf zou ik dan moeten hebben?)

[Septillion]

@robatxperia Kan een volledige kast zijn, kan halve kast zijn, kan mini kastje zijn. Als je er nog een volledige naast kan hangen zou dat natuurlijk wel mooi zijn en ook ruimte voor de toekomst geven.

En nee, de hoofdschakelaar is geen zekering, dat is, zoals de naam al zegt, alleen een schakelaar. Nu heb je wel hoofdzekeringen van je netbeheerder maar deze zijn minimaal 25A en dus al hoger dan Shelly aangeeft. Nog daargelaten of je nog extra vermogen beschikbaar hebt in de vorm van PV of batterij.

Heb je een foto en/of type van je meter nu? Mocht je een domme digitale meter hebben maar wel een slimme meter willen zou je altijd eens je netbeheerder kunnen opbellen en voorleggen dat je er net woont. Netbeheerders vinden een slimme meter ook fijn dus misschien zijn ze aardig.

DSMR5 is 1x per seconde en dan krijg je de waardes van een geijkte meter. Dus zou niet zeggen dat die beter of sneller is

En tipje, als je na een @naam even enter drukt of de naam in de dropdown selecteert wordt het een echte mention.

[ Voor 4% gewijzigd door Septillion op 25-07-2026 21:10 ]

[robatxperia]

Aanvulling op de vorige: met een 1 rail din kastje erbij: klopt het dan ik de fases 3x en de nul 1x vanaf de hoofdschakelaar zou moeten aftakken naar een 16A (bijvoorbeeld ABB installatieautomaat B16 3-fase (3P+N) zoals de SC-203NA) met 6 mm2, en ergens de 3ct63 eraan zou moeten hangen (past dan makkelijk in het nieuwe kastje), En vervolgens na die automaat de shelly plaatsen? (wel met 2,5mm2, en met 3x fase in + N)?

[robatxperia]

@Septillion

Je was me voor. Maar begin het wel te begrijpen. Juist omdat het om 3x25a/40a/16a gaat wil ik het eerst 100% zeker begrijpen. Daarna knoop ik alles pas aan elkaar -:).

Het wordt een half kastje met onder/inzetstukje, want dat past makkelijk en toch nog ruimte voor wat anders. Hele wordt lastig.

[Septillion]

@robatxperia Je, daarmee zit je wel zo'n beetje goed. Ik meen dat die hoofdschakelaar ook dubbele kooi heeft dus dan kan je mooi een tweede set draden erin doen. Want niet zomaar twee draden in één kooi doen.

Al met al zou ik dus eerst het belletje eens doen

[robatxperia]

@Septillion

Hoofdschakelaar is een ABB Sd204, zo te zien maar 1 klem aan de bovenkant - maar morgen eerst eens echt goed bekijken. Naar mijn idee dus 4x aftakker nodig voor de huidige (richting aardlek 1-2-3+N) en naar nieuwe din kastje. Slimme meter vraag ik misschien later aan zodra ik weet wat Shelly bij deze meet. (Heb het idee dat er ergens meer stroom verbruikt wordt of wegsijpelt dan ik kan verklaren uit alle LED/ nieuwe apparatuur/etc.).

Voor alle reacties: bedankt voor het meedenken!

[Septillion]

@robatxperia Zelf niet direct een fan van verdeelblokjes op de hoofdschakelaar. Zou ik het eerder aftappen bij de aardlekschakelaars of de ABB verdeelblokken onderin plaatsen. Of mooiste zou zijn met een twin-adereindhuls.

En met die slimme meter zou ik dus juist niet wachten. Nu kan je nog aanvoeren dat je het huis net hebt en dus niet bewust de keuze voor een domme meter gemaakt hebt. Dat argument wordt alleen maar zwakker de langer je wacht.

[Annuk]

robatxperia schreef op zaterdag 25 juli 2026 @ 21:32:
@Septillion

Hoofdschakelaar is een ABB Sd204, zo te zien maar 1 klem aan de bovenkant - maar morgen eerst eens echt goed bekijken. Naar mijn idee dus 4x aftakker nodig voor de huidige (richting aardlek 1-2-3+N) en naar nieuwe din kastje. Slimme meter vraag ik misschien later aan zodra ik weet wat Shelly bij deze meet. (Heb het idee dat er ergens meer stroom verbruikt wordt of wegsijpelt dan ik kan verklaren uit alle LED/ nieuwe apparatuur/etc.).

Voor alle reacties: bedankt voor het meedenken!

Zou netjes een ABB HLD22 (1 din-rail (halve kast)) of HLD33 (2 din-rail (volle kast)) en daarin dan inderdaad een 3P+N B16 30mA aardlekautomaat.
En dan bestel je er direct een kabelsetje bij, dan de twin-huls in de hoofdschakelaar en elk enkel pootje "opzij" dus 1 pootje (per fase/nul) naar je aardlekschakelaar en de andere naar de 3P+N aardlekautomaat.

[Edit]
En voor het gemak nog een kamrail om de nul van je aardlekschakelaars door te koppelen, zie dat dit nu nog met draadbruggen gebeurt.
En tenzij je zelf een tang + hulzen hebt is dit zeker makkelijker (en strakker in de kast).

[ Voor 12% gewijzigd door Annuk op 26-07-2026 10:44 ]
