Het grote Victron ontwerp topic

[MJ de Bruijn]

Dit is een voorbeeld van het laden met zonne-overschot.

De 'dip' tussen 11.00 en 14.00 uur was het laden van mijn thuis-batterij.

[Franciesco]

MJ de Bruijn schreef op maandag 3 augustus 2026 @ 17:04:
[...]

Ik heb een Victron laadstation. Voor het omschakelen heb ik gekozen voor een hand-schakelaar. Reden is dat ik geen enkel risico wil lopen dat de omschakeling gebeurt terwijl de auto is ingeplugd.
Ik gebruik nu de 1-fase stand in combinatie met een Node Red algoritme om uitsluitend met het zonne-overschot de auto te laden.
De schakelaar is een 40 Ampère werkschakelaar waarin ik twee fasen onderbreek. Nul, aarde en fase-1 zijn doorgelust.
[Afbeelding]

Dank, dat is een soort van workaround. Maar hopelijk komt Victron toch met een oplossing die automatisch heen en weer kan schakelen. Mijn huidige SMA lader doet dat ook en pauzeert dan tijdelijk de laadsessie om problemen te voorkomen.
Die zou ik, mocht ik voor een Victron ESS gaan, voorlopig ook nog kunnen blijven gebruikten. Alleen moet ik dan de SMA Home Manager ook laten zitten.

[pvg]

@Franciesco Misschien even wachten… de huidige Victron laders hebben ook geen MID-meter en dan kun je dus geen ERE certificaten verkopen. Dat lijkt op dit moment >10ct/kWh op te leveren.

[ Voor 14% gewijzigd door pvg op 03-08-2026 19:41 ]

[Red devil]

pvg schreef op maandag 3 augustus 2026 @ 19:40:
@Franciesco Misschien even wachten… de huidige Victron laders hebben ook geen MID-meter en dan kun je dus geen ERE certificaten verkopen.

Is al meer bekend wanneer de nieuwe Victron lader uitkomt? En is al bekend of deze zelf kan schakelen tussen 1 of 3 fase laden?

[MJ de Bruijn]

Franciesco schreef op maandag 3 augustus 2026 @ 19:32:
Maar hopelijk komt Victron toch met een oplossing die automatisch heen en weer kan schakelen.

Ik heb 'Versie 1'.
Victron heeft recent 'Versie 2' uitgebracht. Die heeft nog geen omschakeling.
Ik heb niets kunnen vinden of en wanneer er een versie komt met omschakel-mogelijkheid.
Maar... zó vaak verandert de gewenste instelling niet.

[ Voor 7% gewijzigd door MJ de Bruijn op 03-08-2026 19:44 ]

[JBtL]

Red devil schreef op maandag 3 augustus 2026 @ 19:40:
[...]

Is al meer bekend wanneer de nieuwe Victron lader uitkomt? En is al bekend of deze zelf kan schakelen tussen 1 of 3 fase laden?

"Q3 2026" - dat is nu dus ongeveer. Maar hij is al een paar keer uitgesteld - volgens mij de laatste keer om er een ingebouwde MID meter in te zetten - of misschien was het om een anti-tampering systeem in te bouwen (ivm vaste ethernet verbinding buitenshuis - dat creeert een mogelijke toegang tot je netwerk.)

[Franciesco]

Toch eens ff wat rondgekeken en onderstaande recente video gevonden.
Vanaf 33:02 gaat het over de Wallbox V2.
O.a. faseomschakeling en een MID kWh meter zouden er in moeten zitten.

[Geim]

sjtefke schreef op maandag 3 augustus 2026 @ 15:59:
[...]

echter als dan grid wegvalt doet de meter het dus niet meer.

Klopt, je gaat dan thuis op de AC-out draaien en vergeet de hele AC-in. Er hoeft dan ook geen stroom gemeten te worden (er is dan ook geen stroom).

Een Victron ET340 heeft geen CT's, die meet intern (shunt denk ik) die zal ook uitvallen als het net wegvalt.

[icecreamfarmer]

Ik zit met een probleem.

Gisteren is mijn Multi RS Solar 48/6000/100 binnen gekomen en nu ging ik eens wat verder in de spec sheet kijken en nog een keer de mptt tool van Victron maar zie nu dat het met mijn panelen niet gaat werken.

https://mppt.victronenergy.com#7VZE7CoAwEEQvk2oZYSfuJpEcwINoIwiC9y9cY2Ux5WN-kZPxC9Wp3S2Uk6f1Ou5z8PuHdyo7YrICB9hKBeqs2EYxxMwNU3bYYvpvKy6U11fCV6hiKg8

https://www.jasolar.eu/fileadmin/data/4.0/JAM66D46_LB/JAM66D46_715-740_LB_Global_EN_20250709C.pdf

Volgens Victron zijn dit de belangrijkste specs om rekening mee te houden:

1. The Maximum PV open circuit voltage (Voc at STC)
2. The Maximum PV short circuit current (Isc at STC)

De limieten zijn dan als volgt:

1. Rs 450V en 5 panelen in serie max 247V doe ik daar nog een correctie van 10% boven op dan kom ik op 271V uit. Dat gaat dus goed.
2. Rs 16A en de panelen 18,63A. Dat gaat dus fout.

Hoe ga ik dit oplossen? Ik kan de inverter nog terugsturen en ik kan nog andere panelen kopen want die komen pas over 3 weken. Winkel zal niet blij zijn maar dat is dan zo. En het liefst heb ik de all in one oplossing.

Of kan ik ze toch gewoon aansluiten omdat het waarden zijn bij 1000 W/m2 en de panelen komen niet pal zuid maar op ca 126 graden te liggen. Bij 800 W/m2 blijven ze namelijk binnen de specs.

Punt 2 is of ik voor de Cerbo gx moet gaan of de Nucleo GX. Qua batterij ga ik er een Dyness powerbrick plus of powerbox g2 plaatsen. Uit chatgpt komt niet echt naar voren of ik de Cerbo wel nodig heb.

[stefdej]

icecreamfarmer schreef op dinsdag 4 augustus 2026 @ 09:18:
Ik zit met een probleem.

Gisteren is mijn Multi RS Solar 48/6000/100 binnen gekomen en nu ging ik eens wat verder in de spec sheet kijken en nog een keer de mptt tool van Victron maar zie nu dat het met mijn panelen niet gaat werken.

https://mppt.victronenergy.com#7VZE7CoAwEEQvk2oZYSfuJpEcwINoIwiC9y9cY2Ux5WN-kZPxC9Wp3S2Uk6f1Ou5z8PuHdyo7YrICB9hKBeqs2EYxxMwNU3bYYvpvKy6U11fCV6hiKg8

https://www.jasolar.eu/fileadmin/data/4.0/JAM66D46_LB/JAM66D46_715-740_LB_Global_EN_20250709C.pdf

Volgens Victron zijn dit de belangrijkste specs om rekening mee te houden:

1. The Maximum PV open circuit voltage (Voc at STC)
2. The Maximum PV short circuit current (Isc at STC)

De limieten zijn dan als volgt:

1. Rs 450V en 5 panelen in serie max 247V doe ik daar nog een correctie van 10% boven op dan kom ik op 271V uit. Dat gaat dus goed.
2. Rs 16A en de panelen 18,63A. Dat gaat dus fout.

Hoe ga ik dit oplossen? Ik kan de inverter nog terugsturen en ik kan nog andere panelen kopen want die komen pas over 3 weken. Winkel zal niet blij zijn maar dat is dan zo. En het liefst heb ik de all in one oplossing.

Of kan ik ze toch gewoon aansluiten omdat het waarden zijn bij 1000 W/m2 en de panelen komen niet pal zuid maar op ca 126 graden te liggen. Bij 800 W/m2 blijven ze namelijk binnen de specs.

Punt 2 is of ik voor de Cerbo gx moet gaan of de Nucleo GX. Qua batterij ga ik er een Dyness powerbrick plus of powerbox g2 plaatsen. Uit chatgpt komt niet echt naar voren of ik de Cerbo wel nodig heb.

Max. PV operational input current 16 A per tracker

Max. PV short circuit current (2) 20 A per tracker


Dit lijk ik in de datasheet te vinden. Dus dan gaat het goed met 20A

edit:
excuus deze data kwam uit de datasheet van de smartsolar MPPT RS die volgde uit jouw mppt calculator link. De multi-rs-solar heeft inderdaad een max kortsluitstroom van 16A

[ Voor 4% gewijzigd door stefdej op 04-08-2026 10:01 ]

[RvV]

Uit het hoofd dacht ik dat de Multi RS solar maar iets van 12 of 13A kon hebben. Geen idee wat er gaat gebeuren als je er meer aan hangt. Zekeringen die ploffen?
Ik ben wel benieuwd waar je die paneeltjes hebt besteld? Voor mijn eigen Multi RS solars ben ik ook nog op zoek naar een stringetje met grote panelen. (die moeten op Noord-Oost, dus dan zou ik het wel aandurven)

[icecreamfarmer]

stefdej schreef op dinsdag 4 augustus 2026 @ 09:54:
[...]

Max. PV operational input current 16 A per tracker

Max. PV short circuit current (2) 20 A per tracker


Dit lijk ik in de datasheet te vinden. Dus dan gaat het goed met 20A

Waar vindt jij dat dan? Want ik zie dit staan in de spec sheet van de multi RS solar:

• Maximum open circuit PV array voltage (4) 450 V
• Start-up voltage 120 V MPPT operating voltage range 65 – 450 V
• Maximum operational PV input current limit 12 A
• Maximum PV conversion power 6 kW total – 3 kW per tracker
• Maximum PV short circuit current 16 A
• Earth leakage trip level 30 mA
• Isolation fail level (detection before start-up) 100 kΩ

Punt is ook nog dat ze bifacial zijn en dan zijn de specs van de panelen als volgt:

• Rated Max Power(Pmax) [W] 788
• Open Circuit Voltage(Voc) [V] 49,4
• Max Power Voltage(Vmp) [V] 41,58
• Short Circuit Current(lsc) [A] 20,16
• Max Power Current(lmp) [A] 18,96
• Irradiation Ratio (rear/front) 10%

Met deze waarden is geen enkel Victron systeem geschikt. Ik denk dat ik andere panelen moet selecteren. Ik denk dan maar aan deze:

https://www.jasolar.com/uploadfile/fujian/2024/1120/50da37384838dbe.pdf

[ Voor 29% gewijzigd door icecreamfarmer op 04-08-2026 10:10 ]

[stefdej]

icecreamfarmer schreef op dinsdag 4 augustus 2026 @ 10:02:
[...]

Waar vindt jij dat dan? Want ik zie dit staan in de spec sheet van de multi RS solar:

• Maximum open circuit PV array voltage (4) 450 V
• Start-up voltage 120 V MPPT operating voltage range 65 – 450 V
• Maximum operational PV input current limit 12 A
• Maximum PV conversion power 6 kW total – 3 kW per tracker
• Maximum PV short circuit current 16 A
• Earth leakage trip level 30 mA
• Isolation fail level (detection before start-up) 100 kΩ

Ik heb mijn reactie al aangepast. Die data kwam uit de smartsolar datasheet, die volgde uit de mppt calculator link van @icecreamfarmer

[icecreamfarmer]

RvV schreef op dinsdag 4 augustus 2026 @ 09:57:
Uit het hoofd dacht ik dat de Multi RS solar maar iets van 12 of 13A kon hebben. Geen idee wat er gaat gebeuren als je er meer aan hangt. Zekeringen die ploffen?
Ik ben wel benieuwd waar je die paneeltjes hebt besteld? Voor mijn eigen Multi RS solars ben ik ook nog op zoek naar een stringetje met grote panelen. (die moeten op Noord-Oost, dus dan zou ik het wel aandurven)

16A. Kom er nu achter dat dat niet heel veel is.

[P5ycho]

16A max short current, 12A operational limit. Het is dus nog iets minder rooskleurig. De MPPT zal niet meer dan 12A toestaan.

[icecreamfarmer]

P5ycho schreef op dinsdag 4 augustus 2026 @ 10:18:
16A max short current, 12A operational limit. Het is dus nog iets minder rooskleurig. De MPPT zal niet meer dan 12A toestaan.

Ja dat is wat mij betreft prima. Zolang de omvormer maar niet doorbrand.

Nu worden het denk ik 8 van deze op NZ opstelling: JA Solar JAM54D40-460/LB . Dan rijst weer de vraag moet ik noord en zuid op aparte MPTT's zetten of gewoon op 1 houden?

[Robbiedobbie]

icecreamfarmer schreef op dinsdag 4 augustus 2026 @ 10:27:
[...]

Ja dat is wat mij betreft prima. Zolang de omvormer maar niet doorbrand.

Nu worden het denk ik 8 van deze op NZ opstelling: JA Solar JAM54D40-460/LB . Dan rijst weer de vraag moet ik noord en zuid op aparte MPTT's zetten of gewoon op 1 houden?

Ik zou zeggen dat noord en zuid wegens het verschil in instraling sowieso idealiter op losse MPTTs gezet moeten worden

[P5ycho]

Ik heb zelf deze panelen in 465wp variant ook liggen, volgens victron click & design is stringlengte van 9 stuks de max.
Als je de MPPTs toch hebt dan zou ik ze ook gebruiken iig.

[ Voor 84% gewijzigd door P5ycho op 04-08-2026 10:41 ]

[icecreamfarmer]

P5ycho schreef op dinsdag 4 augustus 2026 @ 10:37:
Ik heb zelf deze panelen in 465wp variant ook liggen, volgens victron click & design is stringlengte van 9 stuks de max.
Als je de MPPTs toch hebt dan zou ik ze ook gebruiken iig.

Klopt maar langere strings zijn in principe toch gunstiger omdat hij dan eerder opstart.

Heb trouwens bij klik en design gekeken en dat werkt fijn kan echter niet 2 verschillende orientaties kiezen zonder ook 2 trackers te kiezen.

Het rare is dat als ik daar de grote panelen invul ik gene foutmelding krijg?

[ Voor 7% gewijzigd door icecreamfarmer op 04-08-2026 11:30 ]

[stefdej]

icecreamfarmer schreef op dinsdag 4 augustus 2026 @ 11:27:
[...]

Klopt maar langere strings zijn in principe toch gunstiger omdat hij dan eerder opstart.

Heb trouwens bij klik en design gekeken en dat werkt fijn kan echter niet 2 verschillende orientaties kiezen zonder ook 2 trackers te kiezen.

Het rare is dat als ik daar de grote panelen invul ik gene foutmelding krijg?

Alle panelen in een string voeren de stroom van het paneel met de laagste opbrengst. Dat betekent dat je panelen op zuid constant beperkt worden door je panelen op noord. daarom verstandig om noord en zuid op aparte MPPT's te zetten.

[P5ycho]

Er is idd ook een minimum stringlengte, maar als je noord en zuid gaat leggen dan ga ik maar meteen uit van minimaal 8 per kant. Dan is beide MPPTs gebruiken logisch, anders werkt het niet.

[icecreamfarmer]

P5ycho schreef op dinsdag 4 augustus 2026 @ 11:34:
Er is idd ook een minimum stringlengte, maar als je noord en zuid gaat leggen dan ga ik maar meteen uit van minimaal 8 per kant. Dan is beide MPPTs gebruiken logisch, anders werkt het niet.

Ja ik kan er maar 4 per kant leggen geen 8.

Totaal zijn het 8 panelen.

[P5ycho]

Geen plek voor meer? Volknallen die handel .

[icecreamfarmer]

P5ycho schreef op dinsdag 4 augustus 2026 @ 11:46:
Geen plek voor meer? Volknallen die handel .

Nee dan ligt het dak van de berging al vol.

Daarom waren die grote panelen een uitkomst.

[Gunther.S]

P5ycho schreef op dinsdag 4 augustus 2026 @ 10:18:
16A max short current, 12A operational limit. Het is dus nog iets minder rooskleurig. De MPPT zal niet meer dan 12A toestaan.

Exact, de MPPT gaat niet meer dan 12 à 13A trekken; ik heb dezelfde setup met Aiko panelen van 485Wp en Imp / Isc van 13.90 / 14.41A.

Die stroom van 18.63A is dus enkel gevaarlijk als je de zonnepanelen omgekeerd aansluit, de reverse voltage protection brandt dan door (mits de zon hard genoeg schijnt) en bye bye omvormer.

In praktijk behaal je deze hoge stromen enkel op een kleine percent van de tijd en dan nog is dit waarschijnlijk overproductie. Ik heb mijn panelen gekozen op basis van efficiëntie voor de winterperiode om de lagere opbrengst dan te maximaliseren in functie van beschikbare dakoppervlakte.

Ik heb 3x MultiRS en mijn 6 rijen panelen (oost/west/zuid opstelling) zitten elk op een andere string, per string hebben alle panelen dezelfde oriëntatie. Enige nadeel is kost van de kabels en optionele lastscheider en/of overspanningsbeveiliging.

[icecreamfarmer]

Gunther.S schreef op dinsdag 4 augustus 2026 @ 12:12:
[...]


Exact, de MPPT gaat niet meer dan 12 à 13A trekken; ik heb dezelfde setup met Aiko panelen van 485Wp en Imp / Isc van 13.90 / 14.41A.

Die stroom van 18.63A is dus enkel gevaarlijk als je de zonnepanelen omgekeerd aansluit, de reverse voltage protection brandt dan door (mits de zon hard genoeg schijnt) en bye bye omvormer.

In praktijk behaal je deze hoge stromen enkel op een kleine percent van de tijd en dan nog is dit waarschijnlijk overproductie. Ik heb mijn panelen gekozen op basis van efficiëntie voor de winterperiode om de lagere opbrengst dan te maximaliseren in functie van beschikbare dakoppervlakte.

Ik heb 3x MultiRS en mijn 6 rijen panelen (oost/west/zuid opstelling) zitten elk op een andere string, per string hebben alle panelen dezelfde oriëntatie. Enige nadeel is kost van de kabels en optionele lastscheider en/of overspanningsbeveiliging.

Maar dit is toch een harde eis? Althans als ik de blog van Victron zelf moet geloven mag ik daar nooit overheen gaan. Nu zal er wle wat marge zitten maar dat zal geen kwart zijn.

Of geldt dat alleen wanneer ik ze verkeerd om aan sluit? Want waarom zou je dat uberhaupt doen plus en min is toch gelabeld en uberhaupt niet mogelijk want de een is male en de ander female qua stekkers.

Maximum PV short circuit current 16 A

En ik doe het ook met name voor de winter in de zomer wek ik sowieso te veel op.

[P5ycho]

Als ik kijk naar het formaat van je eerste keus JAM66 panelen, 2384x1303mm. Uitgaande van 4 stuks portraitopstelling(?) kun je prima 6 stuks in landscape van de JAM54's kwijt a ~1762*1134.
Ik denk dat je stiekem blij mag zijn met die JAM54's, die JAM66 zijn ook nog eens 38kg vs 22, dat is echt geen grappige klus.

[Gunther.S]

icecreamfarmer schreef op dinsdag 4 augustus 2026 @ 12:16:
[...]

Maar dit is toch een harde eis? Althans als ik de blog van Victron zelf moet geloven mag ik daar nooit overheen gaan. Nu zal er wle wat marge zitten maar dat zal geen kwart zijn.

Het is niet echt een eis, eerder een eigenschap van die MPPT, zoiets als je broodrooster, die zal maximaal 8A trekken ofzo, zoniet is ie stuk.

Of geldt dat alleen wanneer ik ze verkeerd om aan sluit? Want waarom zou je dat uberhaupt doen plus en min is toch gelabeld

Het is inderdaad wél een harde eis bij een verkeerde aansluiting. Een fout is snel gemaakt als je de kabels moet verlengen van de panelen tot de omvormers met dingen ertussen. Ik heb zo al eens een led lamp verkeerd aangesloten op de CC driver, heeft het helaas niet overleefd.

[icecreamfarmer]

P5ycho schreef op dinsdag 4 augustus 2026 @ 12:17:
Als ik kijk naar het formaat van je eerste keus JAM66 panelen, 2384x1303mm. Uitgaande van 4 stuks portraitopstelling(?) kun je prima 6 stuks in landscape van de JAM54's kwijt a ~1762*1134.
Ik denk dat je stiekem blij mag zijn met die JAM54's, die JAM66 zijn ook nog eens 38kg vs 22, dat is echt geen grappige klus.

Het zouden er 5x JAM66 730Wp portrait is 3650WP worden (diepte 2,5m, breedte 5x1,35=6,75m).

Alternatief zijn 6x JAM54 455Wp portrait is 2730WP worden (1,8m, 6x1,2=7,2m) Dat wordt passen en meten met een stuk ontluchtingspijp maar dat krijg ik wel diagonaal over mijn dak.

Of (en dat bedacht ik mij een kwartier geleden) een schans opstelling van 2x4 JAM54 455 in landscape is 3640WP. (2x1,2=2,4m , 4x1,8=7,2m) .

Mijn dak is 2,4m diep tot aan ontluchtingspijp en 2,85 zonder pijp. En 6,95m lang tot aan pijp en 7,4m zonder pijp.

Doel is zoveel mogelijk WP op dat dakje te krijgen. De schans lijkt nu ondanks een duurder frame de beste optie te worden. Totale opbouw is ook lager dan met de megapanelen.

Dit zou nog mooier zijn maar die zijn net te breed en kan ik dus geen 4 naast elkaar kwijt https://www.jasolar.com/uploadfile/fujian/2025/0718/25822fb37363c32.pdf

[icecreamfarmer]

Gunther.S schreef op dinsdag 4 augustus 2026 @ 12:28:
[...]

Het is niet echt een eis, eerder een eigenschap van die MPPT, zoiets als je broodrooster, die zal maximaal 8A trekken ofzo, zoniet is ie stuk.

[...]

Het is inderdaad wél een harde eis bij een verkeerde aansluiting. Een fout is snel gemaakt als je de kabels moet verlengen van de panelen tot de omvormers met dingen ertussen. Ik heb zo al eens een led lamp verkeerd aangesloten op de CC driver, heeft het helaas niet overleefd.

Ja dan brandt hij door en is de omvormer kapot dat heb ik dus liever niet .

Ook als alles gestekkerd is? Ik krijg daar namelijk niet veel info van gevonden hoe het nu echt zit.

[ Voor 6% gewijzigd door icecreamfarmer op 04-08-2026 12:34 ]

[Fleighe]

Goedemiddag, wat vinden jullie van mijn ontwerp? Een simpele 1fase opstelling met als doel nul op de meter. Witte vakjes zijn het bestaande systeem. Groen is nieuw. Ben benieuwd naar jullie commentaar, bedankt!

[NTS]

Gunther.S schreef op dinsdag 4 augustus 2026 @ 12:28:
[...]
Het is niet echt een eis, eerder een eigenschap van die MPPT, zoiets als je broodrooster, die zal maximaal 8A trekken ofzo, zoniet is ie stuk.

Meestal mag je er van de fabrikant zo'n 30% overheen. Bij Multi RS het verschil tussen de maximum 12A operational en maximum 16A short circuit ongeveer 30%.

Bij de Inverter RS SmartSolar staat apart max 16A reverse polarity protection EN max 16A PV short circuit current. Dus het lijkt er wel op of Victron nog andere redenen heeft om die 16A aan te houden?

[Gunther.S]

NTS schreef op dinsdag 4 augustus 2026 @ 13:02:
[...]


Meestal mag je er van de fabrikant zo'n 30% overheen. Bij Multi RS het verschil tussen de maximum 12A operational en maximum 16A short circuit ongeveer 30%.

Bij de Inverter RS SmartSolar staat apart max 16A reverse polarity protection EN max 16A PV short circuit current. Dus het lijkt er wel op of Victron nog andere redenen heeft om die 16A aan te houden?

Het is toch compleet de inverter die bepaalt hoeveel stroom hij trekt van de panelen?? Dus die MPPT bepaalt toch perfect zelf hoeveel stroom er loopt en kan dit toch perfect limiteren?

Al hang je daar panelen aan die 100A kunnen leveren, die MPPT gaat niet meer trekken. Mijn aansluiting op het net kan 40A leveren, maar mijn broodrooster trekt er alsnog maar 8 van.

De MPPT moet niet noodzakelijk zijn Maximum Power Point blijven Tracken, hij kan perfect ook clippen op een gechoket setpoint.

De PV-spanning is wél een harde limiet waar je niet over mag gaan.

[onetime]

icecreamfarmer schreef op dinsdag 4 augustus 2026 @ 11:27:
[...] Klopt maar langere strings zijn in principe toch gunstiger omdat hij dan eerder opstart.

Heb trouwens bij klik en design gekeken en dat werkt fijn kan echter niet 2 verschillende orientaties kiezen zonder ook 2 trackers te kiezen.

Het rare is dat als ik daar de grote panelen invul ik gene foutmelding krijg?

Nou nee, opstarten hangt niet echt van spanning af, maar van stroom. Een beetje licht en de spanning is er. Daarna is de stroom, en dus het vermogen, evenredig met de licht sterkte.

[onetime]

@icecreamfarmer en anderen; waar kan ik -nu- een 700+ W paneel vandaan halen? Deze week.

[HyperBart]

onetime schreef op dinsdag 4 augustus 2026 @ 15:14:
[...]

Nou nee, opstarten hangt niet echt van spanning af, maar van stroom. Een beetje licht en de spanning is er. Daarna is de stroom, en dus het vermogen, evenredig met de licht sterkte.

Toch wel? Een string omvormer heeft een minimale opstartspanning nodig en daarvoor moet je dus genoeg panelen in serie hangen om 'm te laten starten, om er vermogen uit te krijgen moet je ampères krijgen (door lichtinstraling), maar het begint toch met de juiste startspanning halen.

[onetime]

@HyperBart Nee, je hebt een minimum aantal panelen nodig, ja. Maar daardoor start een omvormer niet -EERDER- op.

[Stufipower]

Gunther.S schreef op dinsdag 4 augustus 2026 @ 14:15:
[...]

Het is toch compleet de inverter die bepaalt hoeveel stroom hij trekt van de panelen?? Dus die MPPT bepaalt toch perfect zelf hoeveel stroom er loopt en kan dit toch perfect limiteren?

Al hang je daar panelen aan die 100A kunnen leveren, die MPPT gaat niet meer trekken. Mijn aansluiting op het net kan 40A leveren, maar mijn broodrooster trekt er alsnog maar 8 van.

De MPPT moet niet noodzakelijk zijn Maximum Power Point blijven Tracken, hij kan perfect ook clippen op een gechoket setpoint.

De PV-spanning is wél een harde limiet waar je niet over mag gaan.

Als de MPPT stuk gaat omdat er een interne kortsluiting is, bijv een schakel-FET in de ingangstrap slaat door, dan bepaalt hij niet meer hoeveel stroom hij trekt en krijg je de short circuit current mogelijk, dit kan brand veroorzaken of schade aan de victron. Dus in een failure scenario loop je nog wel risico.

Het gaat dus niet om alleen het geval van verkeerd aansluiten.

Een ander failure-scenario is als de MPPT zijn periodieke I/V sweep doet om het maximum power point te vinden. Dan kan ie dus ook over zijn max heen komen. Naast dat dit mogelijk niet goed is voor de MPPT, is dit iets wat softwarematig ook vast wel gerapporteerd zou kunnen worden(!).

Ik zou me echt aan de spec houden vanuit Victron en op die manier ook gelijk de garantie behouden.

Wbt je broodrooster: die trekt ook veel meer dan 8 ampere bij kortsluiting, alleen heb je daarvoor een installatieautomaat zitten die dan veilig uitslaat. De zonnepanelen gaan in het bovengenoemde geval gewoon door met leveren.

[RvV]

onetime schreef op dinsdag 4 augustus 2026 @ 15:55:
@HyperBart Nee, je hebt een minimum aantal panelen nodig, ja. Maar daardoor start een omvormer niet -EERDER- op.

Bij mijn Victrons niet nee. Die staan altijd al aan.

Bij de Growatts die ik eerst had, was dat wel het geval. Als je dan 4 paneeltjes eraan had zitten, dan kreeg hij vroeg in de ochtend wel voldoende spanning maar is er nog niet genoeg stroom om het apparaat zelf wakker te houden en terug te leveren. Met een stuk of 14 panelen extra heb je dan een veel hogere spanning, maar elk paneel geeft ook net wat extra stroom aan de omvormer waardoor hij wel wakker blijft en ook eerder gaat terug leveren. Tenminste, zo heb ik het ervaren. Maakt dat heel veel uit? Nee... want of je nu 10 watt terug levert of niets, dat boeit ook niet zo veel.

[rokas]

@icecreamfarmer MPPT maxima: Gunther heeft gelijk.

Het is voor vele complex, maar is het eigenlijk niet. Ik heb er een artikel over geschreven. Zoek op welkekiezen mppt maxima

De kern:

• De Uoc (openklemspanning) van je panelen is een absoluut on-onderhalbaar maximum, kom daar nooit boven! (en hou rekening met de temperatuur die invloed heeft op de PV-spanning, bij -10°C leveren je panelen flink meer op dan bij 25°C (gebruik de MPPT calculator van Victron).
• De Isc (PV kortsluitstroom) moet je in principe los zien van de maximale PV input current (van de Multi RS). Die input current limit vertelt je alleen hoeveel de MPPT zal "trekken" (12A in dit geval), dat de panelen wellicht 3000A kunnen leveren (even extreem) is niet relevant (de MPPT blijft maximaal 12A trekken/gebruiken). Zo kan je gerust een veel hogere Isc krijgen als/omdat je de zonnepanelen overdimensioneerd (meerdere strings parallel schakelt) vanwege de "donkere maanden" (om in die periode toch wat zonne-energie te krijgen). Je accepteert dan dat de Isc (van de twee parallel geschakelde strings) 2x20,16A=40,32A is, dus in de zomer je enorm veel overschot hebt die je niet gebruikt (want de Multi RS neemt max 12A af), maar in de donkere maanden ben je blij als je het maximum van 12A haalt. Andersom is wel relevant: als je panelen maar 10A kunnen leveren (Isc) dan zal de Multi RS maar 10A kunnen gebruiken en je niet het onderste uit de kan kan halen (12A).
• De Isc van de panelen en de max PV short circuit current van de MRS, hebben wel een relatie. Maar alleen als je zo onhandig bent om de plus en min van de PV verkeerd aan te sluiten (altijd meten). De MPPT heeft een reverse polarity protection (iets van een diode met zekering of zo) en bij 16A brand die zekering door. Als je de plus en min goed aansluit dan mag de Isc zo groot zijn als je wil, geen probleem, hij trekt toch max 12A.
• De max PV conversion power is geen limiet voor de hoeveelheid Wp van de panelen. Die mag véél hoger zijn (overdimensioneren van panelen zoals hiervoor beschreven), het zegt alleen maar dat het vermogen dat de MPPT kan leveren beperkt is tot, in dit geval, 3 kW per MPPT.

NB1: wat vele vergeten: bij de Multi RS Solar mag de Uoc niet hoger zijn dan 8 keer de floatspanning. Wil je een floatspanning van 3,35V (dus 53,6V) dan moet de Uoc niet hoger worden dan 8x53,6=428,8V (denk aan de wintermaanden!)

NB2: als je drie of meer strings parallel schakelt (alleen dan) moet je per string een zekering gebruiken. Waarom? zoek op: welkekiezen zijn zekeringen noodzakelijk bij gebruik van zonnepanelen

NB3: "flink" overdimensioneren van zonnepanelen is fijn voor de donkere dagen, maar zorg dat in de zomer de MPPT niet continue op zijn tenen loopt, dat vinden de elco's in de MPPT niet fijn, het wordt dan ook flink warm en dat heeft grote invloed op de levensduur van de elco's (het lijken net accu's ). Bij "normale" MPPT's kan je (dan) de te leveren stroom beperken maar bij de MRS zover ik weet niet. Schakel dan parallel strings in de zomer uit.

NB4: MC4 connectoren zijn niet altijd compatible met elkaar (hoewel je dat wel verwacht). Daarom wordt dringend geadviseerd om geen twee merken bij één verbinding te combineren (mogelijke grotere overgangsweerstand dan gewenst of nog erger). Dat de (gelijke) panelen onderling verbonden zijn met merk X is okay, maar zorg dat de MC4 connectors bij het eerste en laatste paneel, inclusief verlengkabels naar de MRS van het merk Staubli zijn (die Victron ook gebruikt). Die dus afknippen en nieuwe aanzetten.

[MJ de Bruijn]

Gunther.S schreef op dinsdag 4 augustus 2026 @ 12:28:
Het is inderdaad wél een harde eis bij een verkeerde aansluiting. Een fout is snel gemaakt als je de kabels moet verlengen van de panelen tot de omvormers met dingen ertussen.

Nog even een aandachtspunt. Bij de stekkers voor PV kabels moet je goed opletten wat mannetjes en vrouwtjes zijn. Het metaal is bepalend, niet de plastic vorm.

[HyperBart]

onetime schreef op dinsdag 4 augustus 2026 @ 15:55:
@HyperBart Nee, je hebt een minimum aantal panelen nodig, ja. Maar daardoor start een omvormer niet -EERDER- op.

OK, dan volg ik je, in je bericht had je alleen die "eerder" niet benoemd. We zijn het eens.

[onetime]

RvV schreef op dinsdag 4 augustus 2026 @ 16:17:
[...] Bij mijn Victrons niet nee. Die staan altijd al aan.

Bij de Growatts die ik eerst had, was dat wel het geval. Als je dan 4 paneeltjes eraan had zitten, dan kreeg hij vroeg in de ochtend wel voldoende spanning maar is er nog niet genoeg stroom om het apparaat zelf wakker te houden en terug te leveren. Met een stuk of 14 panelen extra heb je dan een veel hogere spanning, maar elk paneel geeft ook net wat extra stroom aan de omvormer waardoor hij wel wakker blijft en ook eerder gaat terug leveren. Tenminste, zo heb ik het ervaren. Maakt dat heel veel uit? Nee... want of je nu 10 watt terug levert of niets, dat boeit ook niet zo veel.

Als er al een buck-converter genoeg vermogen heeft om van de extra spanning toch voldoende stroom te maken dan wel. Maar het aantal panelen bepaald de spanning, en die veranderd niet significant door meer licht. De spanning blijft namelijk nagenoeg constant. Kijk maar naar de vermogens grafieken van panelen.
Meer panelen in de string geeft niet meer stroom. Wel meer spanning en dus vermogen.

[KarsS]

Ik ben mijn te bouwen thuisbatterij systeem aan het uitwerken. Hiervoor heb ik de DC en AC bedrading uitgewerkt in onderstaande tekening. De bedrading voor de Cerbo moet ik nog naar kijken.

Zouden jullie eens willen kijken of je beginnersfouten ziet?



Ter verduidelijking, de PV panelen zitten in groepen over de drie fasen verdeeld. Het maximum per fase blijft onder de 3,5 kW. Hiermee voldoe ik volgens mij aan de 1.0 regel?

Verder vroeg ik mij af of de aardlekschakelaars -van en naar- de omvormer van het B-type moeten zijn i.v.m. de gelijkspanning die hier aanwezig is?

[Impossibl3]

Fleighe schreef op dinsdag 4 augustus 2026 @ 12:51:
Goedemiddag, wat vinden jullie van mijn ontwerp? Een simpele 1fase opstelling met als doel nul op de meter. Witte vakjes zijn het bestaande systeem. Groen is nieuw. Ben benieuwd naar jullie commentaar, bedankt![Afbeelding]

Ik vind je plaatje niet heel duidelijk maar ik vermoed dat je CT klemmen op je hoofd aansluiting zitten en daarna de rest van je kast. Let er dan op dat je de CT fase 1 op fase 3 zet. Anders kan je de victron niet op fase 3 aansluiten. In een 1 fase installatie op 3 fase aansluiting verwacht victron dat die op fase 1 zit.

[Fleighe]

Impossibl3 schreef op dinsdag 4 augustus 2026 @ 20:49:
[...]


Ik vind je plaatje niet heel duidelijk maar ik vermoed dat je CT klemmen op je hoofd aansluiting zitten en daarna de rest van je kast.

Ja klopt, heb voor de simpelheid fase 1&2 er niet ingetekend.

Let er dan op dat je de CT fase 1 op fase 3 zet. Anders kan je de victron niet op fase 3 aansluiten. In een 1 fase installatie op 3 fase aansluiting verwacht victron dat die op fase 1 zit.

Kijk, dat is goed om te weten. Jammer dat dat dan niet instelbaar is, gaat wel wat verwarring geven.

[onetime]

@Fleighe Misschien kan je ergens anders de fases wisselen...

[Fleighe]

onetime schreef op dinsdag 4 augustus 2026 @ 22:21:
@Fleighe Misschien kan je ergens anders de fases wisselen...

Je bedoelt in de groepenkast fase 1&3 wisselen? Kan, maar dan mag de groepenkast nogal overhoop gezien de verdeelklemmen van mijn (Hager) kast allemaal gemarkeerd zijn. Plus de opgebouwde historie van de meter krijgt een draai.

Batterij gewoon op fase 1 zetten kan natuurlijk ook maar dan zit hij niet bij de zonnepanelen. Zonde voor de netcongestie?

[pvg]

Fleighe schreef op woensdag 5 augustus 2026 @ 08:01:
[...]

Je bedoelt in de groepenkast fase 1&3 wisselen? Kan, maar dan mag de groepenkast nogal overhoop gezien de verdeelklemmen van mijn (Hager) kast allemaal gemarkeerd zijn. Plus de opgebouwde historie van de meter krijgt een draai.

Batterij gewoon op fase 1 zetten kan natuurlijk ook maar dan zit hij niet bij de zonnepanelen. Zonde voor de netcongestie?

Extra belasting van de nul (en dat kan soms een probleem/risisco zijn).

[Impossibl3]

Fleighe schreef op woensdag 5 augustus 2026 @ 08:01:
[...]

Je bedoelt in de groepenkast fase 1&3 wisselen? Kan, maar dan mag de groepenkast nogal overhoop gezien de verdeelklemmen van mijn (Hager) kast allemaal gemarkeerd zijn. Plus de opgebouwde historie van de meter krijgt een draai.

Batterij gewoon op fase 1 zetten kan natuurlijk ook maar dan zit hij niet bij de zonnepanelen. Zonde voor de netcongestie?

En je PV ook op fase 1 zetten is dat geen optie?

Vind het al netjes dat je de accu en PV op de zelfde fase wil hebben vanwege net belasting.

Edit: je kan ook nog je PV op AC-out1 zetten van je victron mocht je dat handiger vinden dan om te zetten in je kast. Let dan wel op de 1:1 regel.

[ Voor 11% gewijzigd door Impossibl3 op 05-08-2026 09:12 ]

[icecreamfarmer]

onetime schreef op dinsdag 4 augustus 2026 @ 15:20:
@icecreamfarmer en anderen; waar kan ik -nu- een 700+ W paneel vandaan halen? Deze week.

Deze week niet. Maar JBSolar zegt dat hun distributeur ze over 2 weken heeft. Ik had dat trouwens al begin juni aangevraagd.

[SkyFlyer]

Stufipower schreef op dinsdag 4 augustus 2026 @ 16:10:
[...]


Als de MPPT stuk gaat omdat er een interne kortsluiting is, bijv een schakel-FET in de ingangstrap slaat door, dan bepaalt hij niet meer hoeveel stroom hij trekt en krijg je de short circuit current mogelijk, dit kan brand veroorzaken of schade aan de victron. Dus in een failure scenario loop je nog wel risico.

Het gaat dus niet om alleen het geval van verkeerd aansluiten.

Een ander failure-scenario is als de MPPT zijn periodieke I/V sweep doet om het maximum power point te vinden. Dan kan ie dus ook over zijn max heen komen. Naast dat dit mogelijk niet goed is voor de MPPT, is dit iets wat softwarematig ook vast wel gerapporteerd zou kunnen worden(!).

Ik zou me echt aan de spec houden vanuit Victron en op die manier ook gelijk de garantie behouden.

Wbt je broodrooster: die trekt ook veel meer dan 8 ampere bij kortsluiting, alleen heb je daarvoor een installatieautomaat zitten die dan veilig uitslaat. De zonnepanelen gaan in het bovengenoemde geval gewoon door met leveren.

Dat kun je simpel ondervangen door een DC breaker tussen de panelen en de MPTT, kun je samen met je SPD combineren. (Heb ik iig gedaan)

[P5ycho]

pvg schreef op woensdag 5 augustus 2026 @ 08:08:
[...]

Extra belasting van de nul (en dat kan soms een probleem/risisco zijn).

Ik ga deze toch even aanstippen, wanneer is de belasting van de nul hoger dan de belasting van de bijbehorende fase(n)? Of is dat niet wat je bedoelt? Ik zie niet hoe er anders een probleem/risico ontstaat.

[onetime]

@P5ycho Als er op de ene fase afname is en op de andere fase teruglevering is de stroom door de nul hoger dan beide stromen.
driefasenspanning (krachtstroom)

[grote_oever]

P5ycho schreef op woensdag 5 augustus 2026 @ 11:42:
[...]

Ik ga deze toch even aanstippen, wanneer is de belasting van de nul hoger dan de belasting van de bijbehorende fase(n)? Of is dat niet wat je bedoelt? Ik zie niet hoe er anders een probleem/risico ontstaat.

Victron probeert de belasting over de drie fases gelijk te houden. Hieronder voorbeeld van wat mijn victron nu doet. Op fase 3 staat er een warmtepomp aan. Als je niet op eilandmode de draait dan loopt dit altijd iets achter. Je levert daarom vaak toch iets terug of neemt af.

[ Voor 8% gewijzigd door grote_oever op 05-08-2026 12:47 ]

[Geim]

grote_oever schreef op woensdag 5 augustus 2026 @ 12:45:
[...]

Victron probeert de belasting over de drie fases gelijk te houden.

De reden hiervoor is dat Victron probeert om de afname uit de accu zoveel mogelijk over de 3 omvormers te verdelen, hierdoor is de piekbelasting van de accu kleiner (i.p.v. 1 grote sinus afname heb je nu 3 kleinere 120° van elkaar verschoven) en komt dit de levensduur ten goede.

Hetzelfde zie je als zonnepanelen op fase 1 b.v. 3 kW opwekken, er gaat dan 1 kW naar de accu en 2 kW naar het net. Daarnaast trekken fase 2 en fase 3 elk 1 kW uit het net om de accu te laden. De accu wordt nog steeds met 3 kW geladen, maar veel gelijkmatiger als wanneer allen de L1 omvormer dat zou doen.

[P5ycho]

onetime schreef op woensdag 5 augustus 2026 @ 12:43:
@P5ycho Als er op de ene fase afname is en op de andere fase teruglevering is de stroom door de nul hoger dan beide stromen.
driefasenspanning (krachtstroom)

Dat klopt, ik had de grens van 5kW terugleveren op 1 fase in het hoofd, maar dat is al 20A. Heb ik dat ook weer scherp.

[Vorkie]

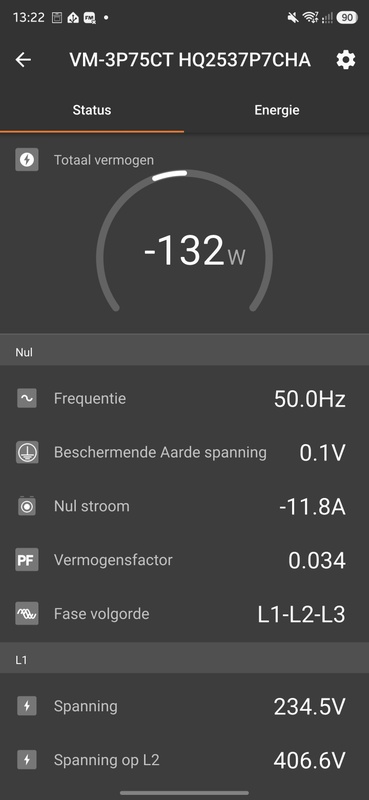

De nulstroom en veel andere data kan je inzien op de Victron netmeter.

[icecreamfarmer]

SkyFlyer schreef op woensdag 5 augustus 2026 @ 10:32:
[...]

Dat kun je simpel ondervangen door een DC breaker tussen de panelen en de MPTT, kun je samen met je SPD combineren. (Heb ik iig gedaan)

En welke spd en breaker heb je gekozen?

[KevinLammers]

Heeft er iemand een tip voor een tablet voor het draaien van de GX software, zodat ik het dure originele scherm niet hoef te kopen?

[grote_oever]

KevinLammers schreef op woensdag 5 augustus 2026 @ 14:40:
Heeft er iemand een tip voor een tablet voor het draaien van de GX software, zodat ik het dure originele scherm niet hoef te kopen?

Zelf heb ik dit schermpje genomen: https://nl.aliexpress.com/item/1005007432461342.html

Ik heb daar deze frame van Robert bij geprint: https://www.dropbox.com/scl/fi/boxad64epo2af728ghkd4/victorn-screen-frame.rar?rlkey=sf1cfxan78i857m2r2e37w41a&st=vkcw0jdl&e=1&dl=0

Achteraf goedkoop, maar niet de beste oplossing. Het scherm gaat namelijk niet uit en blijft continue aan. Als je dat geen probleem vind dat werkt dit scherm perfect. Kwaliteit van het scherm en de touch is behoorlijk goed en meer van voldoende voor de usecase.

Op Reddit zag ik een case voorbij komen waarbij iemand hier een schakelaar bij tussen gezet heefT: https://makerworld.com/nl/models/2751967-7-touchscreen-case-for-rpi-victron-cerbo-gx#profileId-3060058

Volgens mij is hij ook actief in dit topic. @brogel

Achteraf is een 30 euro schermpje prima zo en accepteer ik dat hij niet uitgaat.

Je kan ook een Samung Galaxy tab gebruiken: YouTube: Convert an Android tablet or phone to monitor your Victron Energy GX device

[Brownie82]

Gunther.S schreef op dinsdag 4 augustus 2026 @ 12:12:
[...]


Exact, de MPPT gaat niet meer dan 12 à 13A trekken; ik heb dezelfde setup met Aiko panelen van 485Wp en Imp / Isc van 13.90 / 14.41A.

Die stroom van 18.63A is dus enkel gevaarlijk als je de zonnepanelen omgekeerd aansluit, de reverse voltage protection brandt dan door (mits de zon hard genoeg schijnt) en bye bye omvormer.

In praktijk behaal je deze hoge stromen enkel op een kleine percent van de tijd en dan nog is dit waarschijnlijk overproductie. Ik heb mijn panelen gekozen op basis van efficiëntie voor de winterperiode om de lagere opbrengst dan te maximaliseren in functie van beschikbare dakoppervlakte.

Ik heb 3x MultiRS en mijn 6 rijen panelen (oost/west/zuid opstelling) zitten elk op een andere string, per string hebben alle panelen dezelfde oriëntatie. Enige nadeel is kost van de kabels en optionele lastscheider en/of overspanningsbeveiliging.

@Gunther.S Welke type Aiko's heb jij juist? Jouw MultiRS's staan dan ook toch 3 uur per dag te clippen bij fris en zeer zonnig weer? Reden waarom ik dit vraag is omdat ik denk dat er een MPPT sjaak is in mijn RS met 7x Aiko A460-MAH54Db (Imp 13.29A, Isc 14.25A)... In het weekend ga ik wat meer testen doen en kom hierop terug!

[Gunther.S]

grote_oever schreef op woensdag 5 augustus 2026 @ 15:11:
[...]

Zelf heb ik dit schermpje genomen: https://nl.aliexpress.com/item/1005007432461342.html

Achteraf goedkoop, maar niet de beste oplossing. Het scherm gaat namelijk niet uit en blijft continue aan. Als je dat geen probleem vind dat werkt dit scherm perfect. Kwaliteit van het scherm en de touch is behoorlijk goed en meer van voldoende voor de usecase.

Op Reddit zag ik een case voorbij komen waarbij iemand hier een schakelaar bij tussen gezet heefT: https://makerworld.com/nl/models/2751967-7-touchscreen-case-for-rpi-victron-cerbo-gx#profileId-3060058

ah, ik heb dit schermpje ook net gekocht. ipv een knopje , denk ik die dan te koppelen met de verlichting in de kelder (waar die terecht gaat komen); komt later nog een bewegingssensor bij; dan gaat dat enkel aan samen met de verlichting wanneer er iemand rond wandelt.

Brownie82 schreef op woensdag 5 augustus 2026 @ 15:38:
[...]

@Gunther.S Welke type Aiko's heb jij juist? Jouw MultiRS's staan dan ook toch 3 uur per dag te clippen bij fris en zeer zonnig weer? Reden waarom ik dit vraag is omdat ik denk dat er een MPPT sjaak is in mijn RS met 7x Aiko A460-MAH54Db (Imp 13.29A, Isc 14.25A)... In het weekend ga ik wat meer testen doen en kom hierop terug!

Omschrijving: Aiko Neostar 3P 485W N-Type ABC, 54 Cel, enkel glas zwart frame, Gen 3
Product code: AIK-A-MCE54-485-BF-G3

Isc=14.88, Imp=14.15

Nog geen problemen met die stroom. Wél dat de MultiRS half de tijd een foutmelding (n°41) geeft dat de isolatieweerstand van de panelen te laag is; ±85 kΩ. Maar als ik dat meet met isolatietester (Fnirsi MRT-1050) is dit op alle strings >4GΩ

Ik hoop dat het is omdat ik er nog geen batterijen aan heb hangen of de potentiaalvereffening van de panelen nog niet heb aangesloten. Vorig weekend de andere strings aangesloten, dus ik kan wat beginnen wisselen en kijken of die hetzelfde probleem geven. Zoniet misschien de originele connectors van de panelen afknippen en wisselen voor Staubli's zoals @rokas aanraadt hier.

[HRV]

Ik wil mijn Smart Shunt 500A rechtstreeks tussen een Power In en een Distributor koppelen.
De bout is hiervoor echter net wat kort vanwege de dikte van de busbar.

Maakt het uit of ik een RVS Bout M10, een messing bout M10 of een gegalvaniseerde bout M10 gebruik? In een vaartuig of in een object wat in aanraking komt met water weet ik dat galvanische corrosie een probleem kan zijn, maar kan dat ook het geval zijn in een geconditioneerde garage?

Ik kan nergens een messing bout vinden. Alleen op Amazon, maar of het dan ook echt messing is, dat betwijfel ik dan weer. Veel goedkope Chinese rommel daar.

edit:
Ik zie dat er een RVS veerring in zit, dus ik neem aan dat een RVS bout dan ook gewoon mag.

[ Voor 8% gewijzigd door HRV op 05-08-2026 18:58 ]

[Vorkie]

HRV schreef op woensdag 5 augustus 2026 @ 18:18:
Ik wil mijn Smart Shunt 500A rechtstreeks tussen een Power In en een Distributor koppelen.
De bout is hiervoor echter net wat kort vanwege de dikte van de busbar.

Maakt het uit of ik een RVS Bout M10, een messing bout M10 of een gegalvaniseerde bout M10 gebruik? In een vaartuig of in een object wat in aanraking komt met water weet ik dat galvanische corrosie een probleem kan zijn, maar kan dat ook het geval zijn in een geconditioneerde garage?

Ik kan nergens een messing bout vinden. Alleen op Amazon, maar of het dan ook echt messing is, dat betwijfel ik dan weer. Veel goedkope Chinese rommel daar.

edit:
Ik zie dat er een RVS veerring in zit, dus ik neem aan dat een RVS bout dan ook gewoon mag.

Iemand had deze gepost op een FB van Victron

[DoMoFo]

HRV schreef op woensdag 5 augustus 2026 @ 18:18:
Maakt het uit of ik een RVS Bout M10, een messing bout M10 of een gegalvaniseerde bout M10 gebruik? In een vaartuig of in een object wat in aanraking komt met water weet ik dat galvanische corrosie een probleem kan zijn, maar kan dat ook het geval zijn in een geconditioneerde garage?

RVS Bout

Er van uitgaande dat je e.e.a. dusdanig aansluit dat de geleidende delen direct contact maken en de bout (+spring & washer) primair geen onderdeel uitmaakt van het circuit.

[rokas]

Vorkie schreef op woensdag 5 augustus 2026 @ 19:35:
[...]


Iemand had deze gepost op een FB van Victron

[Afbeelding]

ik moet wat missen, of het is onzin.

Je zet toch nooit een ring tussen twee geleidende delen?

[HRV]

Nu is de smart shunt volgens mij het enige component waar Victron bronzen bouten gebruikt in de bronzen terminals. Zou het gebruik van een RVS bout de nauwkeurigheid dan kunnen beïnvloeden?

[teka1]

grote_oever schreef op woensdag 5 augustus 2026 @ 15:11:
[...]

Zelf heb ik dit schermpje genomen: https://nl.aliexpress.com/item/1005007432461342.html

Ik heb daar deze frame van Robert bij geprint: https://www.dropbox.com/scl/fi/boxad64epo2af728ghkd4/victorn-screen-frame.rar?rlkey=sf1cfxan78i857m2r2e37w41a&st=vkcw0jdl&e=1&dl=0

Achteraf goedkoop, maar niet de beste oplossing. Het scherm gaat namelijk niet uit en blijft continue aan. Als je dat geen probleem vind dat werkt dit scherm perfect. Kwaliteit van het scherm en de touch is behoorlijk goed en meer van voldoende voor de usecase.

Gunther.S schreef op woensdag 5 augustus 2026 @ 17:18:
[...]

ah, ik heb dit schermpje ook net gekocht. ipv een knopje , denk ik die dan te koppelen met de verlichting in de kelder (waar die terecht gaat komen); komt later nog een bewegingssensor bij; dan gaat dat enkel aan samen met de verlichting wanneer er iemand rond wandelt.

Ik heb ook zo'n soort scherm en hetzelfde probleem met dat 'ie niet uitgaat. Nu is er iemand zo handig geweest en die heeft hier een fix voor gemaakt waarmee je het scherm wel na X tijd kan laten uitschakelen zie https://github.com/ldenisey/venus-os-configuration/blob/main/docs/Touchscreen-Sleep.md#gui-v2-workaround

[KarsS]

HRV schreef op woensdag 5 augustus 2026 @ 21:48:
Nu is de smart shunt volgens mij het enige component waar Victron bronzen bouten gebruikt in de bronzen terminals. Zou het gebruik van een RVS bout de nauwkeurigheid dan kunnen beïnvloeden?

Nee, het meetcircuit van dit soort schunts is zo uitgevoerd dat de overgangsweerstand van de aansluitingen totaal geen invloed heeft op de meting.

[Gwaihir]

KevinLammers schreef op woensdag 5 augustus 2026 @ 14:40:
Heeft er iemand een tip voor een tablet voor het draaien van de GX software, zodat ik het dure originele scherm niet hoef te kopen?

Een tablet (duur Victron of voordeliger anderszins) voor het weergeven van zo'n vaste dataset waar je meest van de tijd niet naar kijkt, klink mij als onzin.

Wat mis je als je géén scherm / tablet hiervoor aanschaft?
Heeft 't ding een webinterface waarop dezelfde info beschikbaar is? Is er een API om te koppelen met domotica, een logserver, etc?

[KevinLammers]

Gwaihir schreef op donderdag 6 augustus 2026 @ 14:18:
[...]

Een tablet (duur Victron of voordeliger anderszins) voor het weergeven van zo'n vaste dataset waar je meest van de tijd niet naar kijkt, klink mij als onzin.

Wat mis je als je géén scherm / tablet hiervoor aanschaft?
Heeft 't ding een webinterface waarop dezelfde info beschikbaar is? Is er een API om te koppelen met domotica een logserver, etc?

Ik denk inderdaad dat het ook niet nodig is, ik zit nog te twijfelen of ik deze erbij ga aanschaffen.

[NTS]

Ik heb geen scherm in m'n garage naast de Victron hangen. Zie daar ook niet echt nut van. Kijk af en toe via de web interface of alles goed gaat, vooral met DESS en de voorspellingen. De rest regelt zichzelf.

[HRV]

Hoe sluiten jullie je Cerbo / Nucleo aan?

1. Rechtstreeks op de DC busbar (accus uit, Cerbo uit)
2. Rechtstreeks op de polen van de accu (Cerbo blijft werken als DC schakelaar / Lynx BMS uitschakelt, maar schakelt uit als ik de DC schakelaar van de accu of de BMS van de accu uitschakel)
3. Via een aparte voeding aan de AC kant (zolang de omvormer werkt werkt de Cerbo)

Optie 1 is het meest eenvoudig, maar zijn er voordelen voor optie 2 of 3?

[NTS]

Op de busbar. Ik zet de DC schakelaar van mijn batterijen nooit uit.

[Blokker_1999]

Gwaihir schreef op donderdag 6 augustus 2026 @ 14:18:
[...]

Een tablet (duur Victron of voordeliger anderszins) voor het weergeven van zo'n vaste dataset waar je meest van de tijd niet naar kijkt, klink mij als onzin.

Wat mis je als je géén scherm / tablet hiervoor aanschaft?
Heeft 't ding een webinterface waarop dezelfde info beschikbaar is? Is er een API om te koppelen met domotica, een logserver, etc?

Je mist niet veel. Het scherm lijkt me ook primair bedoeld voor als je dit gebruikt op een boot of in een camper waar energiebeheer en vooral het bijhouden van hoe je state of charge is, een heel stuk belangrijker is. Thuis heb je meestal nog het elektriciteitsnet om op terug te vallen. Zelf heb ik er dan ook voor geopteerd om het niet te plaatsen daar er alternatieven genoeg zijn.

• VictronConnect app op de smartphone/tablet/PC. Deze kan je gebruiken om de eerste verbinding mee op te zetten en bijv. je netwerkinstellingen goed te zetten. Deze heeft ook de mogelijkheid voor een remote console waarmee je hetzelfde ziet en kan doen als op het scherm dat je aan een Cerbo GX koppelt
• Web browser kan ook gewoon gebruikt worden. Je kan naar het IP adres surfen van je GX, de PIN code ingeven die op een sticker geprint is die op het toestel kleeft (en bijkomende stickers in de doos). Daarna krijg je identiek hetzelfde te zien als op het scherm en kan je de GX ook gewoon bedienen
• VRM portal, het Victron Remote Management portaal. Van zodra je GX online is, stuurt deze zijn data door naar Victron. Je kan er een account aanmaken en je eigen GX koppelen met je account. Daarna heb je een optie om vanuit dat portaal een remote console te starten zodat je hetzelfde ziet als op het scherm
• En als laatste is er Modbus functionaliteit die het voor andere platformen mogelijk maakt om te communiceren met een GX. Zo gebruik ik deze om Home Assistant toegang te geven tot mijn Cerbo en de data ervan in HA te krijgen.

[Blokker_1999]

HRV schreef op donderdag 6 augustus 2026 @ 17:34:
Hoe sluiten jullie je Cerbo / Nucleo aan?

1. Rechtstreeks op de DC busbar (accus uit, Cerbo uit)
2. Rechtstreeks op de polen van de accu (Cerbo blijft werken als DC schakelaar / Lynx BMS uitschakelt, maar schakelt uit als ik de DC schakelaar van de accu of de BMS van de accu uitschakel)
3. Via een aparte voeding aan de AC kant (zolang de omvormer werkt werkt de Cerbo)

Optie 1 is het meest eenvoudig, maar zijn er voordelen voor optie 2 of 3?

Optie 1 is het bij mij geworden, direct op de busbar. Ik heb meerdere batterijen in parallel staan, die komen allen toe op een Lynx Power In en daarop zit ook de Cerbo aangesloten. Het hangt dus ook een beetje van je setup af. Want wanneer je zeg "busbar" kan het bij sommige installaties dus zijn dat meerdere batterijen daarop samen komen, dan er mogelijks een DC schakelaar zit om dan terug een busbar te hebben om naar 1 of meerdere omvormers te gaan.

Optie 2 kan bij mij niet. Ik heb geen Lynx BMS daar dit een heel dure afschakelaar zou zijn geweest zonder verdere meerwaarde in mijn installatie.

Optie 3 kan zelfs nadelig zijn. Want als de AC even wegvalt, valt ook je centrale aansturing weg, plus je hebt weer een bijkomend stuk elektronica dat kan falen, namelijk je geschakelde voeding. Ik heb deze optie zelf overwogen gehad, maar uiteindelijk beslist om het niet te doen, net omdat optie 1 zoveel eenvoudiger is.

[jadjong]

HRV schreef op donderdag 6 augustus 2026 @ 17:34:
Hoe sluiten jullie je Cerbo / Nucleo aan?

1. Rechtstreeks op de DC busbar (accus uit, Cerbo uit)
2. Rechtstreeks op de polen van de accu (Cerbo blijft werken als DC schakelaar / Lynx BMS uitschakelt, maar schakelt uit als ik de DC schakelaar van de accu of de BMS van de accu uitschakel)
3. Via een aparte voeding aan de AC kant (zolang de omvormer werkt werkt de Cerbo)

Optie 1 is het meest eenvoudig, maar zijn er voordelen voor optie 2 of 3?

Met een busbar en meerdere batterijen moet je minimaal drie apparaten uit zetten om de cerbo spanningsloos te maken. Rechtstreeks op de busbar, wel met een zekering er tussen, lijkt mij de variant waarin het ding het meeste werkt in geval van onderhoud aan een los onderdeel.

[Blokker_1999]

jadjong schreef op donderdag 6 augustus 2026 @ 20:04:
[...]

Met een busbar en meerdere batterijen moet je minimaal drie apparaten uit zetten om de cerbo spanningsloos te maken. Rechtstreeks op de busbar, wel met een zekering er tussen, lijkt mij de variant waarin het ding het meeste werkt in geval van onderhoud aan een los onderdeel.

Waarbij de stroomkabel die Victron meelevert reeds een zekering ingebouwd heeft. Dit omdat je vaak gebruik maakt van aansluitopties waarbij je anders geen zekering kunt krijgen met een aansluitwaarde die klein genoeg is om de aansluitkabel (en Cerbo) mee te beschermen in geval het ernstig misloopt.

[Gwaihir]

Blokker_1999 schreef op donderdag 6 augustus 2026 @ 19:50:
Je mist niet veel. Het scherm lijkt me ook primair bedoeld voor als je dit gebruikt op een boot of in een camper waar energiebeheer en vooral het bijhouden van hoe je state of charge is, een heel stuk belangrijker is.

En waar je wellicht helemaal geen netwerk hebt, waardoor de andere opties afvallen (of alleen geschikt zijn voor instellen, via een ad hoc verbinding).

• En als laatste is er Modbus functionaliteit die het voor andere platformen mogelijk maakt om te communiceren met een GX. Zo gebruik ik deze om Home Assistant toegang te geven tot mijn Cerbo en de data ervan in HA te krijgen.

Dat verwacht ik te gebruiken als primaire interface van dag tot dag, via mijn domotica, en tevens voor loggen.

• VRM portal, het Victron Remote Management portaal. Van zodra je GX online is, stuurt deze zijn data door naar Victron. Je kan er een account aanmaken en je eigen GX koppelen met je account. Daarna heb je een optie om vanuit dat portaal een remote console te starten zodat je hetzelfde ziet als op het scherm

Ah, goed dat je dat aanstipt: vervolgvraag: hoe nuttig is dat portal / het op laten sturen van die data?

Doorgaans zet ik dat soort functionaliteit uit (in mijn firewall), uit veiligheidsoverwegingen.

[Blokker_1999]

Gwaihir schreef op donderdag 6 augustus 2026 @ 20:24:
[...]


En waar je wellicht helemaal geen netwerk hebt, waardoor de andere opties afvallen (of alleen geschikt zijn voor instellen, via een ad hoc verbinding).

[...]

Dat verwacht ik te gebruiken als primaire interface van dag tot dag, via mijn domotica, en tevens voor loggen.

[...]

Ah, goed dat je dat aanstipt: vervolgvraag: hoe nuttig is dat portal / het op laten sturen van die data?

Doorgaans zet ik dat soort functionaliteit uit (in mijn firewall), uit veiligheidsoverwegingen.

Mocht je gebruik willen maken van Victron's DESS, waarmee je met dynamische energietarieven kunt gaan werken om bijv. energie op dure momenten te verkopen terwijl je op goedkope momenten kunt inkopen, dan is het een verplichting. VRM doet de berekening en stuurt dit door naar je GX. Heb je daar geen interesse in, of wil je dit op een andere manier aansturen, dan is het vooral een platform waarop je heel wat statistieken kunt zien, maar die kan je eventueel ook in Home Assistant visualiseren.

Zelf zit ik nog in dubio over of ik het zou laten openstaan danwel ga blokkeren. Vooral net omdat het alle instelmogelijkheden van je setup openbaart naar het internet. Aan de andere kant geeft het mij, zeker nu ik nog in de begindagen van mijn batterijavontuur zit, de optie om ook vanop afstand een oogje in het zeil te houden.

[Gwaihir]

Blokker_1999 schreef op donderdag 6 augustus 2026 @ 20:30:
Aan de andere kant geeft het mij, zeker nu ik nog in de begindagen van mijn batterijavontuur zit, de optie om ook vanop afstand een oogje in het zeil te houden.

Daarvoor is het VPN uitgevonden. Virtueel ben ik vrijwel altijd thuis

[Franciesco]

Zijn er hier mensen met een of meerdere Dyness Powerbrick (Plus) batterijen? Zo ja, hoe zijn de evaringen hiermee en in welke Victron opstelling functioneert deze bij jou?

[HRV]

Ik heb een Klauke K09 tang (6-kant krimp) en Klauke 07F8 kabelschoenen. Nu kom ik echter een document tegen waaruit ik opmaak dat ik geen categorie 5 kabel (accukabel) met die combinatie mag krimpen. Dat zou wel met bijvoorbeeld een kerf or doorn krimp mogen, waar een andere tang voor nodig is.



Ik heb een test gedaan en op de krimp de kabelschoen doorgezaagd. Ziet er op zich goed uit lijkt me?



Nu krimpen hele volksstammen met een Ali Express tang en vaak ook met random kabelschoenen en maak ik me misschien te druk... maar is er hier iemand die dit dagelijks doet die hier een waardeoordeel over kan geven?

Ik weet dat sommige on-line aanbieders van kabels op maat ook niet gecertificeerde componenten gebruiken. Dus wellicht maak ik me te druk?

[rescla]

HRV schreef op vrijdag 7 augustus 2026 @ 14:42:
Ik heb een Klauke K09 tang (6-kant krimp) en Klauke 07F8 kabelschoenen. Nu kom ik echter een document tegen waaruit ik opmaak dat ik geen categorie 5 kabel (accukabel) met die combinatie mag krimpen. Dat zou wel met bijvoorbeeld een kerf or doorn krimp mogen, waar een andere tang voor nodig is.

[Afbeelding]

Ik heb een test gedaan en op de krimp de kabelschoen doorgezaagd. Ziet er op zich goed uit lijkt me?

[Afbeelding]

Nu krimpen hele volksstammen met een Ali Express tang en vaak ook met random kabelschoenen en maak ik me misschien te druk... maar is er hier iemand die dit dagelijks doet die hier een waardeoordeel over kan geven?

Ik weet dat sommige on-line aanbieders van kabels op maat ook niet gecertificeerde componenten gebruiken. Dus wellicht maak ik me te druk?

Ik moet bekennen dat ik zelf nog nooit m'n kabel/kabelschoenen opengesneden heb. Maar ik heb laatst wel deze video gezien: YouTube: Crimper Competition Part 3! UL VS Budget Crimper, Pro VS DIY and Secret Crimping Method! Wat voorbeelden van crimpers en de crimps die ze maken getest. Hij heeft nog wel wat meer video's over het onderwerp. Bij zijn tests heeft het wel/niet vetvrij maken van de kabelschoenen meer impact dan de krimper. Overigens test hij alleen thermisch en elektronisch, niet op mechanische stevigheid.

[NTS]

Na afronding even goed onder load checken met een warmte camera en met de multimeter meten hoeveel volt verschil je ziet tussen de connector die voor de kabel zit en die er na. Dan kan je uitrekenen wat de weerstand is.

[Gwaihir]

NTS schreef op vrijdag 7 augustus 2026 @ 15:44:
Na afronding even goed onder load checken met een warmte camera en met de multimeter meten hoeveel volt verschil je ziet tussen de connector die voor de kabel zit en die er na. Dan kan je uitrekenen wat de weerstand is.

Of je meet de weerstand, voor je die beide connectoren vastzet?

[P5ycho]

Het is nogal lastig om milliohms te meten. Flinke stroom er door en spanningsval meten is makkelijker in dit geval.

[HRV]

rescla schreef op vrijdag 7 augustus 2026 @ 15:32:
[...]

Ik moet bekennen dat ik zelf nog nooit m'n kabel/kabelschoenen opengesneden heb. Maar ik heb laatst wel deze video gezien: YouTube: Crimper Competition Part 3! UL VS Budget Crimper, Pro VS DIY and Secret Crimping Method! Wat voorbeelden van crimpers en de crimps die ze maken getest. Hij heeft nog wel wat meer video's over het onderwerp. Bij zijn tests heeft het wel/niet vetvrij maken van de kabelschoenen meer impact dan de krimper. Overigens test hij alleen thermisch en elektronisch, niet op mechanische stevigheid.

Die heb ik hier eerder ook gedeeld. Nu gaat hij redelijk kort door de bocht op een aantal vlakken, maar het is wel een hele goede indicatie dat schoonmaken echt een enorm verschil maakt en dat op maat gemaakte kabels niet altijd beter zijn.

[HRV]

NTS schreef op vrijdag 7 augustus 2026 @ 15:44:
Na afronding even goed onder load checken met een warmte camera en met de multimeter meten hoeveel volt verschil je ziet tussen de connector die voor de kabel zit en die er na. Dan kan je uitrekenen wat de weerstand is.

Dank je. Ga ik doen.

Eerst de AC-IN en AC-OUT opbouwen in de groepenkast in de garage en de meterkast, daarna de accus opbouwen en de Victrons koppelen.

Ik heb nog wat werk voor de boeg. Slow but steady!

[NTS]

P5ycho schreef op vrijdag 7 augustus 2026 @ 17:52:
Het is nogal lastig om milliohms te meten. Flinke stroom er door en spanningsval meten is makkelijker in dit geval.

Precies, veel makkelijker om er 100-200A doorheen te trekken en de voltmeter te gebruiken. En dan meet je de weerstand onder realistische condities inclusief opwarming etc.

[stefdej]

Dag,

Na een tijdje meegelezen te hebben en me verdiept te hebben in de materie ben ik tot onderstaand ontwerp gekomen. Ik heb hier eerder al eens een eerste opzet gepost, maar deze is inmiddels verder uitgewerkt.

Situatie

Volgend jaar wordt mijn nieuwbouwwoning opgeleverd met 10×420 Wp (4,2 kWp) zonnepanelen. Later wil ik eventueel nog uitbreiden met extra panelen via een Victron SmartSolar MPPT.

Het doel van de thuisbatterij is:

• meer eigen PV-verbruik;
• minder netafname op dure momenten (dynamisch contract);
• ervaring opdoen met Victron ESS/DESS;
• gewoon een leuk hobbyproject.

In eerste instantie wil ik de batterij echter bouwen in het haardhok van mijn ouderlijk huis, zodat ik ervaring kan opdoen voordat hij naar de nieuwbouwwoning verhuist.

De huidige situatie:

• 3×25 A aansluiting;
• SolarEdge HD-Wave 5000H in het haardhok;
• Haardhok staat circa 15 meter van de woning;
• voeding naar het haardhok is 3×4 mm², afgezekerd met 25 A / 300 mA.

De Victron komt op dezelfde voedingskabel te hangen.

In eerste instantie beperk ik de Victron softwarematig tot ongeveer 1 kW, zodat ik rustig kan testen. Uiteindelijk wil ik proberen de SolarEdge uit te lezen, zodat de Victron zichzelf kan begrenzen en het totale vermogen over de kabel nooit boven ongeveer 25 A (~5,7 kW) uitkomt.

Componenten

Wat	Prijs/stuk	Aantal	Totaal	link
Gotion 104Ah	€ 26,95	16	€ 431,20	NKON
JK PB1A16S10P	€ 99,95	1	€ 99,95	NKON
Class T 125A zekering + houder	€ 65,50	1	€ 65,50	Lithiumaccus.nl
Class T zekering reserve	€ 45,00	1	€ 45,00	Lithiumaccus.nl
DC Switch	€ 29,95	1	€ 29,95	NKON
Kabel, wartels, werkschakelaar, kabelschoenen	€ 222,48	1	€ 222,48	Elektramat
Victron Multiplus II GX 48V - 6k5	€ 899,95	1	€ 899,95	NKON
Rittal omkasting 50x50x30	€ 50,00	1	€ 50,00	Marktplaats
Kunststof Dopjes m6, inschakelweerstand	€ 22,60	1	€ 22,60	Conrad
RJ45	€ 11,95	1	€ 11,95	NKON
			€ 1.878,58

Ontwerp



Ik heb bewust gekozen voor een relatief kleine 5,3 kWh accu (16×104 Ah), zodat ik klein kan beginnen. Later wil ik eventueel uitbreiden naar ongeveer 10 of 15kWh

Daarom twijfel ik nog tussen de MultiPlus-II GX 4k5 en de 6k5. De 6k5 lijkt me interessanter als ik later uitbreid, maar misschien is dat helemaal niet nodig.

De accu komt in een Rittal 50×50×30 kast. De kast wil ik eventueel aan de binnenzijde bekleden met Armaflex om condensvorming te beperken. De BMS schakelt laden onder de ingestelde temperatuur uit, dus een paar vorstdagen per jaar vind ik niet direct een probleem. Eventueel kan ik later nog kastverwarming toevoegen.

De energiemeting wil ik doen met een HomeWizard P1, die via wifi gegevens aan de Victron levert (dbus-driver op Venus OS). Mogelijk voeg ik later Home Assistant toe.

Zien jullie rare dingen of hebben jullie opmerkingen?

• Hoe denken jullie over het uitlezen van de SE omvormer om het totaalvermogen over de kabel te beperken? Omdat dit een tijdelijke opstelling is heb ik geen zin om de straat open te halen om die kabel te vervangen. Idem waarom de P1 meter over wifi gaat, en niet bekabeld.
• Hoe denken jullie over het risico van vorst? Principieel wil ik de batterij niet in de woning, en leek me dit een perfecte plek. Die paar dagen per jaar uitschakeling neem ik voor lief, of ik plaats kastverwarming.
• Is de 6k5 aan te raden? Of toch bij 4k5 blijven, als dit ook voldoende is bij een 1 fase 16kwh opstelling. Ik denk dat ik ook in de toekomst niet snel naar 3fase zal, omdat noodstroom voor mij niet belangrijk is. Ik heb een WCD op de AC OUT 1 toegevoegd, om in ieder geval in het geval van stroomuitval een verlengsnoertje naar de koelkast te kunnen leggen (koud biertje blijft lekker)

Alvast bedankt voor het meedenken.

[zerox123]

Eind van het jaar is ons nieuwbouwhuis klaar. Echter krijgen wij pas later een netaansluiting(mogelijk pas over 2 jaar). Voor mij was dit niet eens slecht nieuws, omdat ik graag met een accusysteem wil

Ik wil voor een "Victron Energy ESS PRO Solar set 18kVA / 32-96kWh / 3-fasen" set met Multi RS Solar omvormers gaan van Helion energy. En dan met 64 kWh accupakket. Deze set komt in de vrijstaande garage(op 20 meter van het huis) te staan. Op de garage komt 7,5kWp aan zonnepanelen te liggen, rechtstreeks op de Victron. Een deel ligt op de zuidkant een deel op de noordkant. Ik heb 6 mppt's ter beschikking. Al verwacht ik er maar 2 nodig te hebben. Eventueel kan ik dus nog wat besparen door 2 Multi RS zonder solar te pakken, maar dat bespaart niet heel veel(2x €110), en nu heb ik wat meer opties wat betreft de panelen.

Op het huis komen 7,2kWh aan zonnepanelen te liggen op de zuidkant, aangesloten op een Growatt omvormer op de ACout kant(waar het hele huis op zit).

Omdat we dadelijk geen gas hebben, wordt alles verwarmd en gekoeld met warmtepompen. Hierdoor hebben we in de winter te weinig stroom. Dit wordt opgelost door een aansluiting van de buurman. Dit is een 3fase aansluiting die ik op bijvoorbeeld 6A ga begrenzen, en waarschijnlijk niet op ga terugleveren.

Een paar onduidelijkheden:
1. De Multi RS kan geen B16A automaten laten trippen. Qua veiligheid niet direct een probleem, immers wordt de stroom direct uitgeschakeld bij kortsluiting. Maar wel vervelend dat dan meteen hele huis zonder licht zit. Heeft iemand hier een oplossing voor?

2. Aangezien op de ACin alleen de noodaansluiting van de buurman zit, is het niet nodig hier extra stroomspoelen of een kWh meter te zetten voor de regelingen. De MultiRS kan dat zelf ook meten. Klopt dit?

[Vorkie]

@zerox123 waarom neem je solar apparaten als je een Growat omvormer neemt?

In dit geval zorgen dat je DC direct op de Victrons aansluit. Anders heb je nog 5 tot 10% verlies.

[zerox123]

@Vorkie De Growatt komt in huis(op zolder) te hangen. Als ik die op de Victron aan wil sluiten heb ik DC kabels van 30-40meter nodig. Zolder->Meterkast->Mantelbuis->Garage.

Het verlies is alleen als ik de accu's laad. Als de warmtepomp vermogen nodig heeft, komt dat rechtstreeks van de omvormer, en niet via de accu.

[RvV]

zerox123 schreef op zaterdag 8 augustus 2026 @ 16:46:

1. De Multi RS kan geen B16A automaten laten trippen. Qua veiligheid niet direct een probleem, immers wordt de stroom direct uitgeschakeld bij kortsluiting. Maar wel vervelend dat dan meteen hele huis zonder licht zit. Heeft iemand hier een oplossing voor?

Bij mij tript hij wel de B16A's. Alleen gaat de alamat op de AC-in (B25) ook gelijk mee. Dan draai je even op accu. Dus dan krijg ik netjes op mijn mobiel de melding dat grid power is uitgevallen.

[Vorkie]

zerox123 schreef op zaterdag 8 augustus 2026 @ 18:01:
@Vorkie De Growatt komt in huis(op zolder) te hangen. Als ik die op de Victron aan wil sluiten heb ik DC kabels van 30-40meter nodig. Zolder->Meterkast->Mantelbuis->Garage.

Het verlies is alleen als ik de accu's laad. Als de warmtepomp vermogen nodig heeft, komt dat rechtstreeks van de omvormer, en niet via de accu.

Ik raadt je aan om echt even door te rekenen hoeveel stroom je per maand verwacht te gaan opwekken en verbruiken.

In de winter hebt je denk ik 25 tot 40kWh uur nodig straks per dag, met echte kou zal die elektrisch gaan bijstoken, dan kom je zelf op 50 tot 60kWh. Door de warmtepomp.

Die 64kWh accu ga je dan nooit volkrijgen of blijft de hele tijd laag in SoC. Dan kan je wel 6A van de buurman pakken, dan kan je daar 50kWh per dag van afnemen, dure grap als je dit niet goed hebt afgesproken (en of het uberhaubt mogelijk is)

[HRV]

Je kunt wel 50kW per dag afnemen maar die heb je hard nodig voor je warmtepomp in de winter.

dus je accu kun je dan niet ook nog eens opladen.

Heb je een houtkachel in de nieuwe woning? Als het gaat zoals afgelopen winter ge je het namelijk niet redden en is het wel prettig om een deel van het huis op de houtkachel te verwarmen.

In jouw geval zou ik ook kijken naar een houtkachel die je SWW ook verwarmt.

[Conrado]

HRV schreef op zaterdag 8 augustus 2026 @ 18:42:
Je kunt wel 50kW per dag afnemen maar die heb je hard nodig voor je warmtepomp in de winter.

Ehh.... 50 kWh per dag voor een warmptepomp??? Dan kun je beter elektrische radiatoren kopen

[zerox123]

RvV schreef op zaterdag 8 augustus 2026 @ 18:15:
[...]

Bij mij tript hij wel de B16A's. Alleen gaat de alamat op de AC-in (B25) ook gelijk mee. Dan draai je even op accu. Dus dan krijg ik netjes op mijn mobiel de melding dat grid power is uitgevallen.

Ik bedoel als ik op eilandbedrijf draai(wat een groot deel van het jaar is).

Vorkie schreef op zaterdag 8 augustus 2026 @ 18:21:
[...]

Ik raadt je aan om echt even door te rekenen hoeveel stroom je per maand verwacht te gaan opwekken en verbruiken.

In de winter hebt je denk ik 25 tot 40kWh uur nodig straks per dag, met echte kou zal die elektrisch gaan bijstoken, dan kom je zelf op 50 tot 60kWh. Door de warmtepomp.

Die 64kWh accu ga je dan nooit volkrijgen of blijft de hele tijd laag in SoC. Dan kan je wel 6A van de buurman pakken, dan kan je daar 50kWh per dag van afnemen, dure grap als je dit niet goed hebt afgesproken (en of het uberhaubt mogelijk is)

Dat is geen probleem. Ik kan(zeker 's nachts) ook rustig 3x16A afnemen op de aansluiting.
