Het grote Victron ontwerp topic

[Slux]

blaaspijp schreef op zondag 22 februari 2026 @ 11:50:
Dat eerste plaatje is de Victron BMS
In jou 2de plaatje zie ik een hoge "spanning behouden" welke accu heb je en wie heeft het geïnstalleerd?

[Afbeelding]

Ah dat verklaard het ik heb geen victron BMS, gebruik daar JK



Accus zijn zelfbouw met MB31 cellen, alle instellingen nagelopen maar ik kan niet vinden waar die beperking zit, de JK staat op 150Ah charge en discharge

[ Voor 6% gewijzigd door Slux op 22-02-2026 12:31 ]

[tijn1976]

Beer070 schreef op zondag 22 februari 2026 @ 10:32:
[...]

voor een privé persoon krijg je btw van de multi-rs terug. dat scheelt in ieder geval 21%. dan zou je er officieel natuurlijk wel minstens 1 of 2 panelen aan moeten koppelen, maar lijkt me stug dat de belastingdienst dat uiteindelijk gaat controleren.

Dit heb ik uiteindelijk ook gedaan: er 6 extra panelen bij aangeschaft om eventuele problemen te voorkomen.

[Beer070]

tijn1976 schreef op zondag 22 februari 2026 @ 13:16:
[...]

Dit heb ik uiteindelijk ook gedaan: er 6 extra panelen bij aangeschaft om eventuele problemen te voorkomen.

als je ze al hebt liggen is het vervanging voor je opbrengst installatie. bij veel shops kan je een verklaring doen waardoor ze de btw niet eens in rekening brengen.
ik heb momenteel 13 panelen op 2 van de 3 victrons geïnstalleerd, ga de derde ook nog doen maar hangt een beetje af wat ik het beste kwijt kan op de Solaredge omvormer...

[ Voor 17% gewijzigd door Beer070 op 22-02-2026 14:14 ]

[luigi87]

Japie.G schreef op zondag 22 februari 2026 @ 11:46:
[...]


Ik zie de discussie inderdaad. Ik denk dat dat het makkelijkst is ja, gewoon 1 kant niet aansluiten

Ik heb zojuist hetzelfde gedaan.
De aarde heb ik dan wel weer aangesloten aan de Multi's zijde.
De meterkastzijde niet ivm de aardlus.

Zo heb je wel de kabelbescherming via de aarde maar geen aardlus

[blaaspijp]

Let wel op of je aarde dan nog goed gaat met eiland modus.

[PcFer]

Japie.G schreef op zondag 22 februari 2026 @ 11:46:
[...]


Ik zie de discussie inderdaad. Ik denk dat dat het makkelijkst is ja, gewoon 1 kant niet aansluiten

Victron heeft een aansluitschema voor een 3 fase opstelling:



Persoonlijk zou ik een degelijke aardrail voorzien bij de Multiplussen en daar alles op afmonteren. Ook in de meterkast beide kabels op de aardrail. Dan zitten de beide aardkabels naar de meterkast aan beide kanten onderling verbonden (en dus vereffend) en kun je het beschouwen als twee parallelle geleiders.

Ik heb zelf een enkelfase multiplus, maar ook ac-in en ac-out aarde beide aangesloten in de meterkast en op de multiplus. De multiplus legt ze sowieso allemaal aan de behuizing (inc. de aardbout) dus het had ook met 1 kabel gekund, maar vind dit overzichtelijker en veiliger (dubbele verbinding).

[ Voor 13% gewijzigd door PcFer op 22-02-2026 16:51 ]

[Beer070]

PcFer schreef op zondag 22 februari 2026 @ 16:47:
[...]

Victron heeft een aansluitschema voor een 3 fase opstelling:

[Afbeelding]

Persoonlijk zou ik een degelijke aardrail voorzien bij de Multiplussen en daar alles op afmonteren. Ook in de meterkast beide kabels op de aardrail. Dan zitten de beide aardkabels naar de meterkast aan beide kanten onderling verbonden (en dus vereffend) en kun je het beschouwen als twee parallelle geleiders.

Ik heb zelf een enkelfase multiplus, maar ook ac-in en ac-out aarde beide aangesloten in de meterkast en op de multiplus. De multiplus legt ze sowieso allemaal aan de behuizing (inc. de aardbout) dus het had ook met 1 kabel gekund, maar vind dit overzichtelijker en veiliger (dubbele verbinding).

Er zijn een aantal richtlijnen die dubbele verbinding voor aarde niet leuk vinden. Echter als je het vlak langs elkaar legt en als het even lang is dan kan het wel worden beschouwd als een parallel verbinding. Er is een kans dat er een (minieme) stroom ontstaat waar bepaalde electronische apparatuur slecht tegen kan (denk aan opname studios).

[Japie.G]

PcFer schreef op zondag 22 februari 2026 @ 16:47:
[...]

Victron heeft een aansluitschema voor een 3 fase opstelling:

[Afbeelding]

Persoonlijk zou ik een degelijke aardrail voorzien bij de Multiplussen en daar alles op afmonteren. Ook in de meterkast beide kabels op de aardrail. Dan zitten de beide aardkabels naar de meterkast aan beide kanten onderling verbonden (en dus vereffend) en kun je het beschouwen als twee parallelle geleiders.

Ik heb zelf een enkelfase multiplus, maar ook ac-in en ac-out aarde beide aangesloten in de meterkast en op de multiplus. De multiplus legt ze sowieso allemaal aan de behuizing (inc. de aardbout) dus het had ook met 1 kabel gekund, maar vind dit overzichtelijker en veiliger (dubbele verbinding).

Ja dat plaatje veroorzaakte mijn breinkronkel. Hier staat eigenlijk: knup alle pe aan elkaar komend vanaf de ac-in kant. Dus in de meterkast woning gooi ik de ac in aan de pe. Die eindigt in de aardrail bij de mp’s. Daar gooi ik alle pe aan de aardrail inclusief de terugkerende ac-out kabel. Echter het einde daarvan, teruggekomen in de meterkast moet dan dus juist NIET worden aangesloten.. toch?? Maar nu zeg jij hier weer wel aansluiten beide kanten dus nu is mijn kronkel weer terug 😂😂😂

[PcFer]

Japie.G schreef op zondag 22 februari 2026 @ 20:49:
[...]


Ja dat plaatje veroorzaakte mijn breinkronkel. Hier staat eigenlijk: knup alle pe aan elkaar komend vanaf de ac-in kant. Dus in de meterkast woning gooi ik de ac in aan de pe. Die eindigt in de aardrail bij de mp’s. Daar gooi ik alle pe aan de aardrail inclusief de terugkerende ac-out kabel. Echter het einde daarvan, teruggekomen in de meterkast moet dan dus juist NIET worden aangesloten.. toch?? Maar nu zeg jij hier weer wel aansluiten beide kanten dus nu is mijn kronkel weer terug 😂😂😂

Misschien kun je uitleggen hoe je de aardverbindingen bij de omvormers samenbrengt.

Je hebt twee dingen nodig als je problemen met aardlussen wil krijgen:

1) Aardpunt A met een ander potentiaal dan aardpunt B. Dit kan door een verschil in weerstand of verschil in lekstroom die reeds aanwezig is.

2) Iets wat deze twee punten verbind. En dan bij voorkeur een gevoelig apparaat waar deze stroom dan doorheen loopt. Denk aan een kabel tussen versterker op aarde A en DVD speler op aarde B. Of een shielded netwerk kabel tussen twee netwerk apparaten met elk hun eigen aardpunt.

Als je nu de aardkabel van ac in en ac out direct samen laat komen op de aardrail in de meterkast en ook direct samen laat komen op een aardrail bij de omvormers dan is er van punt 1 geen sprake en ook van punt 2 geen sprake.

Sterker nog, als de ene kabel twee keer zo lang is als de andere maakt ook niet uit. Het zal leiden tot een ongelijke stroomverdeling tussen de kabels en iets meer weerstand van je verdeler naar de meterkast (maar nog altijd lager dan 1 kabel). De kabels vereffenen zelf de spanning.

[asaki]

Ik ben me langzamerhand aan het verdiepen in een thuisbatterij oplossing waarmee ik opgewekte stroom in kan opslaan voor de avond/nacht en eventueel kan verhandelen. Dit om te voorkomen dat ik in 2027 veel kosten moet maken om de zonne energie terug te leveren en dus in de avond te gebruiken. Ik heb een statisch energie contract bij Eneco. Dit contract loopt augustus dit jaar af en moet ik op zoek gaan naar een nieuw contract. Goed om te weten dat ik niet echt interesse heb in een noodstroom oplossing, maar ik begrijp dat Victron goed in staat is dit te faciliteren. Ik ben begonnen met wat vragen te stellen aan een chatbot, maar deze technologie is toch echt wel even wat andere koek dan een zonnepaneel of een laadpaal dus ik wil graag een validatie. Ik kan natuurlijk naar de eerste de beste batterij boer lopen, maar ik wil het gewoon snappen en zorgen dat het aansluit bij mijn wensen. Ik ben redelijk ver door dit topic heen gegaan maar krijg het nog niet aan elkaar geplakt in mijn hoofd dus ik hoop hier wat hulp te krijgen

Mijn aansluiting is 3 x 25A en ik heb een PV Installatie (Enphase, 1 fase installatie op fase 2) op zuid liggen die 5000 kWh genereert. Hiervan gebruik ik ongeveer 2000 kWh direct, de rest wordt terug geleverd. Ik heb een EV met een Alfen Pro laadpaal die middels EVCC wordt aangestuurd en op maximaal 11kW kan laden. Elke kWh die door de paal gaat, wordt door mijn werkgever betaald. Mijn EV en laadpaal zijn niet in staat energie terug te leveren. Voor het verwarmen van het huis en douchewater maak ik nog gebruik van een CV ketel, de keuken heeft een warm water boiler. Ik kook nog op gas maar zou in de toekomst daar wel vanaf willen.

Van zonsondergang tot zonsopkomst gebruikt mijn huis minimaal 4 kWh en maximaal 7 kWh, waarbij de piekbelasting in een uur op 1.5 kWh ligt. Het is dit verbruik wat ik wil afvangen met een batterij. Mijn idee is om zometeen over te stappen op een dynamisch contract waarmee ik overdag met een goedkope stroomprijs / PV opwek de batterij kan opladen om dit in de avond en nacht te consumeren. Ik ben technisch goed onderlegd en ben ooit opgeleid als electricien. Ik ben zeer goed thuis in Home Assistant en heb een linux server draaien met een lading docker containers ter vervanging van onze Amerikaanse cloud diensten. Ik heb dan ook sterk de voorkeur om zelf de controle te hebben over de batterij en wil geen afhankelijkheden van cloud services. Dit is 1 van de hoofdreden dat ik op Victron ben uitgekomen.

Na die lange intro (bedankt als je nog steeds aan het lezen bent!), de vragen:
- Moet ik een 1-Fase of 3-Fase installatie nemen? Ik neig naar een 1 fase oplossing omdat ik het qua vermogen wel op 1 fase passend krijg. Is er een goede reden om een 3-Fase installatie te nemen?

Ik zat te denken aan de onderstaande shoppinglist:
1 x Victron MultiPlus-II 48/5000/70-50 230V
2 x Pylontech US5000-C
1 x Lynx Distributor - M10
1 x Victron Cerbo GX MK2
1 x Energiemeter EM540
70mm2 kabels van omvormer naar de Lynx met een DC schakelaar op de positieve kabel met een 200A MEGA 70V zekering
Elke US5000 batterij krijgt eigen (Pylontech kabelsets) kabels naar de Lynx met elk een 125A MEGA 70V zekering

In de meterkast zou het er uit zien als (let op: ik bouw dit dus niet als noodstroom):
Grid > Hoofdzekering > Meter > Hoofdschakelaar > EM540 > Alemat <> MultiPlus

Is dit een setup die zou werken voor mijn wensen? Zijn er nog dingen die missen of die beter kunnen? Alvast bedankt!

[blaaspijp]

Indien je woning een 3 fase aansluiting heeft en je voor een 1 fase oplossing kiest dan kan je maar beperkt gebruik maken van noodstroom of zelfverbruik.
Bij noodstroom zal 2/3 van je woning alsnog zonder stroom zitten.
Bij zonnepanelen zal je intern moeten salderen en kan je niet maximaal van de voordelen van een accu gebruik maken.

Hoewel een accu niet terug verdient kan worden kan je wel besparen op de terugleverboete als je die zou hebben.

[Impossibl3]

asaki schreef op maandag 23 februari 2026 @ 23:42:
- Moet ik een 1-Fase of 3-Fase installatie nemen? Ik neig naar een 1 fase oplossing omdat ik het qua vermogen wel op 1 fase passend krijg. Is er een goede reden om een 3-Fase installatie te nemen?

Ik zat te denken aan de onderstaande shoppinglist:
1 x Victron MultiPlus-II 48/5000/70-50 230V
2 x Pylontech US5000-C
1 x Lynx Distributor - M10
1 x Victron Cerbo GX MK2
1 x Energiemeter EM540
70mm2 kabels van omvormer naar de Lynx met een DC schakelaar op de positieve kabel met een 200A MEGA 70V zekering
Elke US5000 batterij krijgt eigen (Pylontech kabelsets) kabels naar de Lynx met elk een 125A MEGA 70V zekering

In de meterkast zou het er uit zien als (let op: ik bouw dit dus niet als noodstroom):
Grid > Hoofdzekering > Meter > Hoofdschakelaar > EM540 > Alemat <> MultiPlus

Is dit een setup die zou werken voor mijn wensen? Zijn er nog dingen die missen of die beter kunnen? Alvast bedankt!

Ik zou de Pylontech vervangen voor een NKON 16 kWh batterij (ja de cellen liggen horizontaal maar met het aantal cycli op basis van het verbruik ben je al zo veel jaar verder 10+ dat ik mij daar geen zorgen over zou maken). Dit maakt het mogelijk dat je de batterij direct op de MP aansluit. Scheelt je weer een Lynx Distributor. Je kan ook voor een MP met GX geïntegreerd gaan. Scheelt weer een kastje aan de muur. Je kan nog wel kijken naar de smartshunt omdat de bms van iedere accu toch slechter meet over de tijd. Deze schijnt nauwkeuriger ter zijn.

Verder zou ik de accu op fase 2 zetten want daar zit je PV ook op. Dan gaat het meeste direct naar je accu ipv dat de netmeter intern saldeerd. Let wel op dat je niet boven het amperage gaat waar je meterkast op gedimensioneerd is zodat je kabels niet smelten. Als je dat niet goed regeld kan het amperage van je PV + Victron systeem + 25 ampere van het net over fase 2 lopen. Maar met je huidige verbruik (zonder auto) van 1,5 kWh piek loopt dat wel los.

Omdat je geen noodstroom wil hebben is 1 fase direct op de meterkast aangesloten prima. Als het kan zou je nog je enphase installatie op je AC-out 1 kunnen zetten. Dan heb je met stroom uitval nog opwek van je PV richting de accu. Maar dan moet je wel kijken of je aan de 1:1 regel voldoet.

[Pr088]

asaki schreef op maandag 23 februari 2026 @ 23:42:
Ik ben me langzamerhand aan het verdiepen in een thuisbatterij oplossing waarmee ik opgewekte stroom in kan opslaan voor de avond/nacht en eventueel kan verhandelen. Dit om te voorkomen dat ik in 2027 veel kosten moet maken om de zonne energie terug te leveren en dus in de avond te gebruiken. Ik heb een statisch energie contract bij Eneco. Dit contract loopt augustus dit jaar af en moet ik op zoek gaan naar een nieuw contract. Goed om te weten dat ik niet echt interesse heb in een noodstroom oplossing, maar ik begrijp dat Victron goed in staat is dit te faciliteren.

Je stelt allemaal goede vragen! Ik ga even niet in op het technische aspect, maar op je contract. Vaak kun je met het kiezen van een contract wel net zoveel 'winst' halen als met het installeren van een batterij om terugleverkosten te voorkomen. Houd er rekening mee dat na 1-1-27 (als saldering niet meer bestaat) handelen een stuk ongunstiger wordt, je moet dan enorme spreads hebben tussen inkoop en verkoop omdat je de energiebelasting niet meer terugkrijgt (dat is immers salderen grotendeels).

Tot hoe lang loopt je contract?
Heb je al een dynamisch contract overwogen? (geen terugleverkosten)

[NTS]

PcFer schreef op maandag 23 februari 2026 @ 23:11:
[...]
Je hebt twee dingen nodig als je problemen met aardlussen wil krijgen:

1) Aardpunt A met een ander potentiaal dan aardpunt B. Dit kan door een verschil in weerstand of verschil in lekstroom die reeds aanwezig is.

2) Iets wat deze twee punten verbind. En dan bij voorkeur een gevoelig apparaat waar deze stroom dan doorheen loopt. Denk aan een kabel tussen versterker op aarde A en DVD speler op aarde B. Of een shielded netwerk kabel tussen twee netwerk apparaten met elk hun eigen aardpunt.

Als je nu de aardkabel van ac in en ac out direct samen laat komen op de aardrail in de meterkast en ook direct samen laat komen op een aardrail bij de omvormers dan is er van punt 1 geen sprake en ook van punt 2 geen sprake.

Dat klinkt logisch. Er zijn wel anderen die dan nog een mogelijk issue met inductie door externe storing zien, hoe werkt dat?

[HyperBart]

asaki schreef op maandag 23 februari 2026 @ 23:42:
Ik ben me langzamerhand aan het verdiepen in een thuisbatterij oplossing waarmee ik opgewekte stroom in kan opslaan voor de avond/nacht en eventueel kan verhandelen. Dit om te voorkomen dat ik in 2027 veel kosten moet maken om de zonne energie terug te leveren en dus in de avond te gebruiken. Ik heb een statisch energie contract bij Eneco. Dit contract loopt augustus dit jaar af en moet ik op zoek gaan naar een nieuw contract. Goed om te weten dat ik niet echt interesse heb in een noodstroom oplossing, maar ik begrijp dat Victron goed in staat is dit te faciliteren.

Goed dat je dit al scherp stelt. Ik zat in dezelfde situatie en heb daardoor gekozen voor een 1 fase systeem. Zo maximaliseerde ik mijn terugverdieneffect omdat ik de aanschaf lager hield en de installatie minder complex werd.
Binnen een paar jaar is de enige manier om rendement op een batterij te halen het opslaan van PV en dit later zelf te verbruiken.
Je bent op goede weg en hebt alle kaarten om dit ook te realiseren. Met slim verbruik is een EV een godsgeschenk om je zelfverbruik omhoog te krikken, met een thuisbatterij doe je dat voor de nachten voor je huis ook.

Mijn aansluiting is 3 x 25A en ik heb een PV Installatie (Enphase, 1 fase installatie op fase 2) op zuid liggen die 5000 kWh genereert. Hiervan gebruik ik ongeveer 2000 kWh direct, de rest wordt terug geleverd. Ik heb een EV met een Alfen Pro laadpaal die middels EVCC wordt aangestuurd en op maximaal 11kW kan laden. Elke kWh die door de paal gaat, wordt door mijn werkgever betaald. Mijn EV en laadpaal zijn niet in staat energie terug te leveren. Voor het verwarmen van het huis en douchewater maak ik nog gebruik van een CV ketel, de keuken heeft een warm water boiler. Ik kook nog op gas maar zou in de toekomst daar wel vanaf willen.

Als je al evcc draait en je wagen is regelmatig thuis zou je eigenverbruik al héél hoog moeten liggen. De batterij maakt het laatste deeltje af, top!
Er is een boerenwijsheid die zegt dat je per kWp een kWh aan batterij moet zetten.
Nu is het zo dat een Victron MP2 in combinatie met een eigen kist dermate goedkoop en gestandaardiseerd is op 15kWh dat het echt wel loont om daar naar te kijken.

Van zonsondergang tot zonsopkomst gebruikt mijn huis minimaal 4 kWh en maximaal 7 kWh, waarbij de piekbelasting in een uur op 1.5 kWh ligt. Het is dit verbruik wat ik wil afvangen met een batterij.

Ideaal, met zo een verbruik is een batterij van 15kWh een tikkeltje ideaal.

Mijn idee is om zometeen over te stappen op een dynamisch contract waarmee ik overdag met een goedkope stroomprijs / PV opwek de batterij kan opladen om dit in de avond en nacht te consumeren.

Hier in België loont dat naar mijn mening niet of te weinig. PV opslaan wel.
By the way, reken ongeveer een 80% RTE.

Ik ben technisch goed onderlegd en ben ooit opgeleid als electricien. Ik ben zeer goed thuis in Home Assistant en heb een linux server draaien met een lading docker containers ter vervanging van onze Amerikaanse cloud diensten. Ik heb dan ook sterk de voorkeur om zelf de controle te hebben over de batterij en wil geen afhankelijkheden van cloud services. Dit is 1 van de hoofdreden dat ik op Victron ben uitgekomen.

Na die lange intro (bedankt als je nog steeds aan het lezen bent!), de vragen:
- Moet ik een 1-Fase of 3-Fase installatie nemen? Ik neig naar een 1 fase oplossing omdat ik het qua vermogen wel op 1 fase passend krijg. Is er een goede reden om een 3-Fase installatie te nemen?

Ik zat te denken aan de onderstaande shoppinglist:
1 x Victron MultiPlus-II 48/5000/70-50 230V
2 x Pylontech US5000-C
1 x Lynx Distributor - M10
1 x Victron Cerbo GX MK2
1 x Energiemeter EM540
70mm2 kabels van omvormer naar de Lynx met een DC schakelaar op de positieve kabel met een 200A MEGA 70V zekering
Elke US5000 batterij krijgt eigen (Pylontech kabelsets) kabels naar de Lynx met elk een 125A MEGA 70V zekering

In de meterkast zou het er uit zien als (let op: ik bouw dit dus niet als noodstroom):
Grid > Hoofdzekering > Meter > Hoofdschakelaar > EM540 > Alemat <> MultiPlus

Is dit een setup die zou werken voor mijn wensen? Zijn er nog dingen die missen of die beter kunnen? Alvast bedankt!

Kijk even of een 8000 MP2 niet leuker/beter is, in NL kan dat, in België zijn die niet toegelaten.
Grootste aha-erlebnis mbt tot die vermogen is dat die 5kVA die je in de lijst had gezet slechts een dikke 3500W kan laden.

[Pr088]

HyperBart schreef op dinsdag 24 februari 2026 @ 12:19:
[...]


Kijk even of een 8000 MP2 niet leuker/beter is, in NL kan dat, in België zijn die niet toegelaten.
Grootste aha-erlebnis mbt tot die vermogen is dat die 5kVA die je in de lijst had gezet slechts een dikke 3500W kan laden.

Ik zou kijken naar de 6k5. Zou ook stiller en zuiniger moeten zijn dan de 5000 en de 8000.

[PcFer]

NTS schreef op dinsdag 24 februari 2026 @ 11:00:
[...]


Dat klinkt logisch. Er zijn wel anderen die dan nog een mogelijk issue met inductie door externe storing zien, hoe werkt dat?

Als je inkoppeling hebt op de kabel naar punt A, maar niet op de kabel naar punt B, dan krijg je dus een (extra) potentiaalverschil, waardoor de aardstroom toeneemt door de kabel en apparaat die de twee punten met elkaar verbind.

In het geval van twee aardkabels tussen meterkast en centrale aardrail omvormers zal dit niet tot problemen leiden omdat het niet tot potentiaalverschil leid tussen de twee kabels (ze zijn immers aan de uiteinden direct met elkaar verbonden. Het kan 't potentiaal bij de centrale aardrail omvormers wel iets optillen, maar dat is niet anders dan inkoppeling op een enkele kabel. Bovendien doet een (kleine toelaatbare) lekstroom door de kabels naar de meterkast dat ook.

Pr088 schreef op dinsdag 24 februari 2026 @ 12:24:
[...]


Ik zou kijken naar de 6k5. Zou ook stiller en zuiniger moeten zijn dan de 5000 en de 8000.

Eens, zelf ben ik ook voor een enkelfase 6k5 gegaan, 3 fase is leuk, maar financieel eigenlijk niet te verantwoorden voor gemiddeld gebruik.

- De 6k5 kan 1 uur lang 8kW leveren --> Bij een 3x25A kun je 25A (5,7kW) terugleveren om verbruik op andere fases af te dekken en daarnaast heb je nog dik 2kW over om verbruik op L1 af te dekken.
- De 6k5 kan 100A laden, dus bijvoorbeeld 5-6kWp PV verwerken
- Het klopt dat je geen noodstroom hebt op L2 en L3, maar ga je de vaatwasser en wasmachine draaien op noodstroom? Als je accu 15kWh is en toevallig 20% soc bij netuitval, dan ga je vermoedelijk alleen je verlichting en wat kleine loads draaien.

[Tafellaken]

1000 mensen, 1000 situaties, 1000 ontwerpen… 😉
Ik ben benieuwd wat in mijn geval de meest verstandige manier is om een Victron-installatie aan te sluiten. Wat voor velen wellicht gesneden koek is, brengt mij toch aan het twijfelen. Niet zozeer over de werking of basis-aansluiting, maar vooral: wat is nou écht best practice?

In het algemeen zie ik onderstaande opzet vaak terugkomen, maar ik ben benieuwd hoe dit technisch het netst en meest conform wordt aangepakt.

Situatie:
- 3x25A hoofdaansluiting
- 3 enkelfasige AC PV-systemen (op elke fase 1 systeem)
- Wens: meterkast zo veel mogelijk laten zoals hij nu is

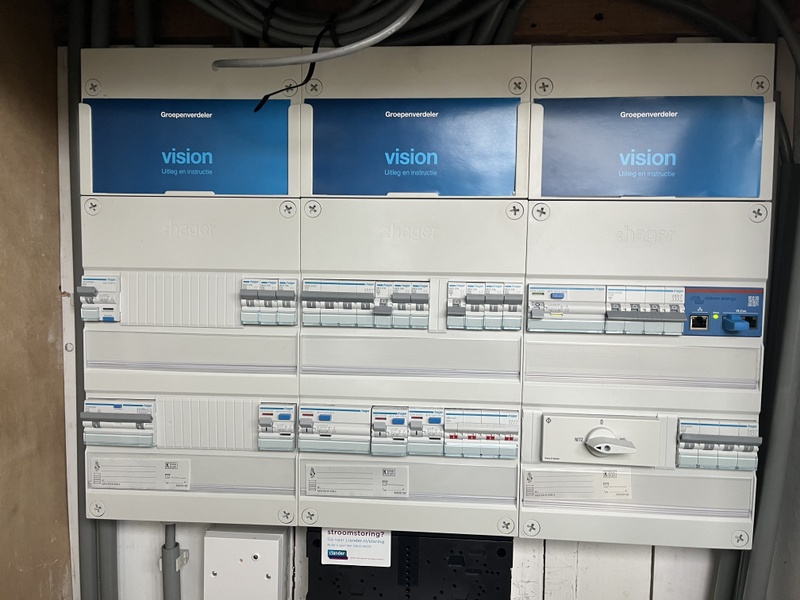

Huidige opzet meterkast (vereenvoudigd):
- Net komt binnen
- 40A hoofdschakelaar
- Vanaf bovenkant hoofdschakelaar gaan de draden nu direct naar de aardlekschakelaars van de woning

Mijn plan voor aanpassing:
- Bovenkant hoofdschakelaar niet direct meer naar de aardlekschakelaars
- In plaats daarvan eerst naar een B25 300mA alamat (idee: selectief t.o.v. de 30mA aardlekschakelaars in huis)
- Vanaf daar met 5G10 naar de schuur
- In de schuur eventueel weer op een hoofdschakelaar (twijfel: noodzakelijk of overbodig?)
- Vanaf daar naar AC-in van de Multiplussen
- AC-out van de Multiplussen via een B25 automaat
(waarom zie ik hier meestal geen alamat? Hoe zit dat in eilandbedrijf?)
- Vanaf die B25 weer met een tweede 5G10 terug naar de meterkast
- Die kabel in de meterkast weer aansluiten op de aardlekschakelaars zodat het “rondje” weer compleet is

Vragen waar ik over twijfel:

1) Waar zit in dit verhaal de omschakelaar?
- In de meterkast?
- Of in de verdeelkast bij de Multiplussen?
- Of is dit intern geregeld in de Multiplus en moet je vooral nadenken over scheidingsvoorzieningen?

2) De Victron 3P75 meter:
- Plaats je die in de meterkast bij de netaansluiting?
- Of in de verdeelkast bij de Multiplussen?

In feite lijkt hij in deze opzet niet per se nodig, omdat de Multiplussen zelf ook meten. Toch zie ik hem in vergelijkbare installaties regelmatig terugkomen.

Wat is daar technisch de reden voor?
- Nauwkeuriger netmeting?
- ESS-regeling?
- Teruglevering per fase?
- Balanceren tussen fases?
- Of puur monitoring/logging?

Ik ben vooral benieuwd wat hier als “standaard best practice” wordt gezien bij 3x25A met losse 1-fase PV op elke fase, zonder de hele meterkast op z’n kop te zetten.

Alle inzichten welkom.

[asaki]

Pr088 schreef op dinsdag 24 februari 2026 @ 10:37:

Tot hoe lang loopt je contract?
Heb je al een dynamisch contract overwogen? (geen terugleverkosten)

Bedankt! Mijn contract loopt tot augustus dit jaar. Ik denk niet dat ik veel andere keuzes heb dan voor een dynamisch contract te gaan. Ik snap dat ik dan geen teruglever kosten heb. Wel zou ik het zonde vinden om stroom gratis "weg te gooien" als ik ook een deel daarvan kan opslaan om in de avonduren te gebruiken.

[Impossibl3]

Tafellaken schreef op dinsdag 24 februari 2026 @ 13:12:
1000 mensen, 1000 situaties, 1000 ontwerpen… 😉
Ik ben benieuwd wat in mijn geval de meest verstandige manier is om een Victron-installatie aan te sluiten. Wat voor velen wellicht gesneden koek is, brengt mij toch aan het twijfelen. Niet zozeer over de werking of basis-aansluiting, maar vooral: wat is nou écht best practice?

In het algemeen zie ik onderstaande opzet vaak terugkomen, maar ik ben benieuwd hoe dit technisch het netst en meest conform wordt aangepakt.

Situatie:
- 3x25A hoofdaansluiting
- 3 enkelfasige AC PV-systemen (op elke fase 1 systeem)
- Wens: meterkast zo veel mogelijk laten zoals hij nu is

Huidige opzet meterkast (vereenvoudigd):
- Net komt binnen
- 40A hoofdschakelaar
- Vanaf bovenkant hoofdschakelaar gaan de draden nu direct naar de aardlekschakelaars van de woning

Mijn plan voor aanpassing:
- Bovenkant hoofdschakelaar niet direct meer naar de aardlekschakelaars
- In plaats daarvan eerst naar een B25 300mA alamat (idee: selectief t.o.v. de 30mA aardlekschakelaars in huis)
- Vanaf daar met 5G10 naar de schuur
- In de schuur eventueel weer op een hoofdschakelaar (twijfel: noodzakelijk of overbodig?)
- Vanaf daar naar AC-in van de Multiplussen
- AC-out van de Multiplussen via een B25 automaat
(waarom zie ik hier meestal geen alamat? Hoe zit dat in eilandbedrijf?)
- Vanaf die B25 weer met 5G10 terug naar de meterkast
- Die kabel in de meterkast weer aansluiten op de aardlekschakelaars zodat het “rondje” weer compleet is

Vragen waar ik over twijfel:

1) Waar zit in dit verhaal de omschakelaar?
- In de meterkast?
- Of in de verdeelkast bij de Multiplussen?
- Of is dit intern geregeld in de Multiplus en moet je vooral nadenken over scheidingsvoorzieningen?

2) De Victron 3P75 meter:
- Plaats je die in de meterkast bij de netaansluiting?
- Of in de verdeelkast bij de Multiplussen?

In feite lijkt hij in deze opzet niet per se nodig, omdat de Multiplussen zelf ook meten. Toch zie ik hem in vergelijkbare installaties regelmatig terugkomen.

Wat is daar technisch de reden voor?
- Nauwkeuriger netmeting?
- ESS-regeling?
- Teruglevering per fase?
- Balanceren tussen fases?
- Of puur monitoring/logging?

Ik ben vooral benieuwd wat hier als “standaard best practice” wordt gezien bij 3x25A met losse 1-fase PV op elke fase, zonder de hele meterkast op z’n kop te zetten.

Alle inzichten welkom.

Wat ik niet helemaal op maak uit je bericht is of je nu je huis achter de multiplus wil hangen of niet? Enerzijds heb je het over 1 5x10 kabel. Dat suggereert de Multiplussen parellel aan de woning maar je hebt het ook over ac-in en ac-out. In dat geval mis je een kabel terug naar het huis.

[Tafellaken]

Impossibl3 schreef op dinsdag 24 februari 2026 @ 13:49:
[...]


Wat ik niet helemaal op maak uit je bericht is of je nu je huis achter de multiplus wil hangen of niet? Enerzijds heb je het over 1 5x10 kabel. Dat suggereert de Multiplussen parellel aan de woning maar je hebt het ook over ac-in en ac-out. In dat geval mis je een kabel terug naar het huis.

Heb mijn bericht iets verduidelijkt. Het hele huis moet op acout, aan de bestaande situatie wil ik zo min mogelijk wijzigen. Uiteraard gaat er dus een tweede 5g10 terug naar het huis.

[asaki]

Bedankt voor de antwoorden allemaal.

Ik ga dus voor een 1 fase systeem, de kosten voor 3 fase zijn substantieel hoger en ik heb geen wensen voor noodstroom. En mocht ik die later wel krijgen, dan breid ik het systeem gewoon uit. Maar voor nu hou ik de initiële investering "laag".

Goed punt van de MP 6k5, die neem ik over.

De Lynx uitsluiten bij een andere batterij zie ik niet echt zitten. Andere batterijen zijn echt een flink stuk duurder (dan de 1271 EUR excl btw voor 2 x Pylontech US5000) en ik zie de Lynx ook meer als een extra veiligheids device omdat het ook de zekeringen aan boord heeft.

Wat betreft het contract, volgens mij heb ik niet heel veel andere keuzes dan een dynamisch contract te nemen. Ik ga me eens verdiepen in welke energie leveranciers dit aanbieden en of ze een beetje een goede API hebben voor de prijzen om in HA uit te lezen.

Ik kan niet goed doorgronden of de oplossing samen met de PV op dezelfde fasen moet zitten, heeft dat voordeel en wat is de impact daarvan op die fase? Voor nu heb ik AI eens laten bekijken hoe mijn piek verbruik is over alle groepen en vanuit daar een onderverdeling gemaakt over wat op welke fase moet zitten.

[Noord27]

@Tafellaken Bedoel je 5x10mm2? Een 6mm2 volstaat volledig als je 3x25A hebt. Je interne bekabeling van je meterkast en hoogst waarschijnlijk je hoofdaansluiting zijn ook 6mm2. Op korte stukken is 4mm2 voldoende, 6mm2 is passend.

[DanTm]

asaki schreef op dinsdag 24 februari 2026 @ 14:07:

Ik kan niet goed doorgronden of de oplossing samen met de PV op dezelfde fasen moet zitten, heeft dat voordeel en wat is de impact daarvan op die fase? Voor nu heb ik AI eens laten bekijken hoe mijn piek verbruik is over alle groepen en vanuit daar een onderverdeling gemaakt over wat op welke fase moet zitten.

let wel dat een enkele MP (1 fase) in een 3 fase systeem altijd op fase 1 moet zitten om alles goed te laten werken.

[tsjoender]

DanTm schreef op dinsdag 24 februari 2026 @ 14:36:
[...]


let wel dat een enkele MP (1 fase) in een 3 fase systeem altijd op fase 1 moet zitten om alles goed te laten werken.

Weet je ook wat daar de reden van is? Wat fase 1 bij mij thuis is, kan heel goed fase 2 of 3 zijn bij de buren. Of bepaalt de (fysieke) fase volgorde op de Victron energiemeter waar de MP op aangesloten dient te worden?

[asaki]

Bij ons in de straat wisselt dat best flink. Ik heb mijn PV op Fase 2 zitten, maar de buren links hebben de PV op Fase 1 en de buren rechts op Fase 3. En de overige buren, allemaal 1 fase

Uit de meter komen ook gewoon 3 zwarte draden, geen idee welke "officieel" fase 1 is. Ik kan het me moeilijk voorstellen, als iedereen batterijen/pv op fase 1 zou zetten zou je een enorme inbalans krijgen op het net, of mis ik iets?

[Q]

tsjoender schreef op dinsdag 24 februari 2026 @ 14:49:
[...]


Weet je ook wat daar de reden van is? Wat fase 1 bij mij thuis is, kan heel goed fase 2 of 3 zijn bij de buren. Of bepaalt de (fysieke) fase volgorde op de Victron energiemeter waar de MP op aangesloten dient te worden?

Het is naar mijn weten hard-coded in de software. Dus als je een 1-fase MP op fase 2 zet kloppen de dashboards etc niet meer.

Als dit echt een issue is, dan zou je de fases of groepen fysiek moeten verplaatsen.

[HyperBart]

@asaki Het is zaak dat je de Victron op de L1 hangt van de meter die Victron gebruikt.

Je kan dus prima in je kast bij het binnenkomen
grijs = l1
zwart = l2
bruin = l3
hebben genoemd maar je zal vanaf de meter die je voor Victron apart gaat steken (zou ik wel doen) de MP2 op de draad moeten hangen die de Victron-meter als L1 heeft.
Je kan dus prima alles doordraaien of haspelen (mits draaiveld correct is, als dat een ding is) zolang MP2 maar op L1 hangt van de meter die Victron gebruikt.

Fysica technisch is het dan ook het meest sexy als de zonnepanelen op dezelfde lijn hangen omdat je dan echt op die fase kan laden en een nulverbruik hebt (lees: je zon volledig afstrepen tegen batterij).
De meter saldeert ook wel maar qua fase belasting kan het dus zijn dat je op L2 -16A doet en op L1 dan 16A.
Daar is niks mis mee hoor, ik heb dat hier zo namelijk maar ik ben enorm beperkt door de spanningsgrillen van de straat/wijk waardoor ik mijn PV niet kan verhangen.

[Pr088]

asaki schreef op dinsdag 24 februari 2026 @ 13:48:
[...]


Bedankt! Mijn contract loopt tot augustus dit jaar. Ik denk niet dat ik veel andere keuzes heb dan voor een dynamisch contract te gaan. Ik snap dat ik dan geen teruglever kosten heb. Wel zou ik het zonde vinden om stroom gratis "weg te gooien" als ik ook een deel daarvan kan opslaan om in de avonduren te gebruiken.

Voor het verplaatsen moet je een goed rekensommetje maken. In 2025 was mijn gemiddelde verkooptarief (zonder belastingen) ongeveer 6,5 ct per kWh. Dus je mag verwachten dat ook na salderen zonnestroom niet waardeloos is. Hou rekening met een RTE van -over de duim- 80% door je accu. Dus voor elke 1 kWh (a 6 cent) hou je in je accu 0,8 kWh over. Je hebt dus 1,25 kWh effectief nodig om 1kWh uit je accu te gebruiken. Die 1,25 kWh is dan al ongeveer 8 cent waard. Zeker in de zomer is stroom op piekmomenten ook niet erg duur, laten we uitgaan van 25 cent inclusief belastingen. Dan moetje dus met 17 cent spread je accu terugverdienen. Een cycle kost misschien al wel 3-5 cent afschrijving. Blijft er 10-12 cent over. 2500kWh extra zelfverbruik levert dan € 250-300 op. Dat is veel minder dan veel mensen vaak denken. Met een setje Zendure van € 2200 (voor de oude 2400AC serie + 4x AB3000X) ben je dan al 8-9 jaar aan het 'terugverdienen' voordat je op nul staat. Alles afhankelijk van je eigen stroomverbruik per dag (hoeveel kun je weer uit de accu zelfverbruiken, grootte van je accu (groter is duurder) en opwek zonnepanelen. 2500kWh is al bijna 7kWh per dag.
Reken je niet te snel rijk.

[Pr088]

asaki schreef op dinsdag 24 februari 2026 @ 15:13:

Ik kan het me moeilijk voorstellen, als iedereen batterijen/pv op fase 1 zou zetten zou je een enorme inbalans krijgen op het net, of mis ik iets?

Dat gebeurt dus ook wel in sommige wijken. Als je een 1-fase omvormer hebt die vaak afschakelt vanwege overspanning, dan kan het soms lonen om je zonnepanelen aan een andere fase te hangen. Net even gecheckt bij mij thuis (via de laadpaal app):
L1 =224 V
L2 =229 V
L3 = 233 V
Scheelt 9 V. Al heb ik ook hoogzomer nog nooit waardes boven de 235 gezien. Toch fijn zo'n nieuw kastje in de straat (jaren '30 wijk).

[HyperBart]

Pr088 schreef op dinsdag 24 februari 2026 @ 15:57:
[...]


Dat gebeurt dus ook wel in sommige wijken. Als je een 1-fase omvormer hebt die vaak afschakelt vanwege overspanning, dan kan het soms lonen om je zonnepanelen aan een andere fase te hangen. Net even gecheckt bij mij thuis (via de laadpaal app):
L1 =224 V
L2 =229 V
L3 = 233 V
Scheelt 9 V. Al heb ik ook hoogzomer nog nooit waardes boven de 235 gezien. Toch fijn zo'n nieuw kastje in de straat (jaren '30 wijk).

Winter/mist/nacht: 196V 191V lowest last 6 months
Zomer, blauwe lucht, strakke frisse lucht april/mei: 260V

[PcFer]

Q schreef op dinsdag 24 februari 2026 @ 15:25:
[...]


Het is naar mijn weten hard-coded in de software. Dus als je een 1-fase MP op fase 2 zet kloppen de dashboards etc niet meer.

Als dit echt een issue is, dan zou je de fases of groepen fysiek moeten verplaatsen.

Klopt. Ik had mijn Multiplus eerst op L3 aangesloten, maar dan ziet hij z'n eigen stroom als verbruik op L3. Denk dat andere functies als bijv. peakshaving dan ook niet lekker werken.

[pc_freak1]

HyperBart schreef op dinsdag 24 februari 2026 @ 16:06:
[...]




Winter/mist/nacht: 196V 191V lowest last 6 months
Zomer, blauwe lucht, strakke frisse lucht april/mei: 260V

dan voldoet jouw aansluiting niet aan de netcode, en moet de netbeheerder hier op acteren:
https://www.netbeheernede...uctuur/spanningskwaliteit
doen ze dat niet dan kun je ze aanklagen voor non-conformiteit.

[HyperBart]

pc_freak1 schreef op dinsdag 24 februari 2026 @ 16:40:
[...]

dan voldoet jouw aansluiting niet aan de netcode, en moet de netbeheerder hier op acteren:
https://www.netbeheernede...uctuur/spanningskwaliteit
doen ze dat niet dan kun je ze aanklagen voor non-conformiteit.

België, Fluvius, iets met "ja mijnheer, we zijn er mee bezig".
Geschikte gronden vinden, etc etc.

[DanTm]

tsjoender schreef op dinsdag 24 februari 2026 @ 14:49:
[...]


Weet je ook wat daar de reden van is? Wat fase 1 bij mij thuis is, kan heel goed fase 2 of 3 zijn bij de buren. Of bepaalt de (fysieke) fase volgorde op de Victron energiemeter waar de MP op aangesloten dient te worden?

Het gaat er voornamelijk om dat je grid meter fase gelijk is. Je mp1 dus op fase 1 van je grid meter. Wat er voor je grid gebeurt maakt niet uit.

[DanTm]

PcFer schreef op dinsdag 24 februari 2026 @ 16:15:
[...]

Klopt. Ik had mijn Multiplus eerst op L3 aangesloten, maar dan ziet hij z'n eigen stroom als verbruik op L3. Denk dat andere functies als bijv. peakshaving dan ook niet lekker werken.

Peak shaving heeft hier ook last van inderdaad. Maar het staat je vrij om je grid meter fases om te draaien natuurlijk (hardware matig of software matig).
Als hardwarematig de fase 1 van je grid meter maar ook de fase is waar je mp op zit.

[ Voor 8% gewijzigd door DanTm op 24-02-2026 17:16 ]

[Japie.G]

Tafellaken schreef op dinsdag 24 februari 2026 @ 13:12:
1000 mensen, 1000 situaties, 1000 ontwerpen… 😉
Ik ben benieuwd wat in mijn geval de meest verstandige manier is om een Victron-installatie aan te sluiten. Wat voor velen wellicht gesneden koek is, brengt mij toch aan het twijfelen. Niet zozeer over de werking of basis-aansluiting, maar vooral: wat is nou écht best practice?

In het algemeen zie ik onderstaande opzet vaak terugkomen, maar ik ben benieuwd hoe dit technisch het netst en meest conform wordt aangepakt.

Situatie:
- 3x25A hoofdaansluiting
- 3 enkelfasige AC PV-systemen (op elke fase 1 systeem)
- Wens: meterkast zo veel mogelijk laten zoals hij nu is

Huidige opzet meterkast (vereenvoudigd):
- Net komt binnen
- 40A hoofdschakelaar
- Vanaf bovenkant hoofdschakelaar gaan de draden nu direct naar de aardlekschakelaars van de woning

Mijn plan voor aanpassing:
- Bovenkant hoofdschakelaar niet direct meer naar de aardlekschakelaars
- In plaats daarvan eerst naar een B25 300mA alamat (idee: selectief t.o.v. de 30mA aardlekschakelaars in huis)
- Vanaf daar met 5G10 naar de schuur
- In de schuur eventueel weer op een hoofdschakelaar (twijfel: noodzakelijk of overbodig?)
- Vanaf daar naar AC-in van de Multiplussen
- AC-out van de Multiplussen via een B25 automaat
(waarom zie ik hier meestal geen alamat? Hoe zit dat in eilandbedrijf?)
- Vanaf die B25 weer met een tweede 5G10 terug naar de meterkast
- Die kabel in de meterkast weer aansluiten op de aardlekschakelaars zodat het “rondje” weer compleet is

Vragen waar ik over twijfel:

1) Waar zit in dit verhaal de omschakelaar?
- In de meterkast?
- Of in de verdeelkast bij de Multiplussen?
- Of is dit intern geregeld in de Multiplus en moet je vooral nadenken over scheidingsvoorzieningen?

2) De Victron 3P75 meter:
- Plaats je die in de meterkast bij de netaansluiting?
- Of in de verdeelkast bij de Multiplussen?

In feite lijkt hij in deze opzet niet per se nodig, omdat de Multiplussen zelf ook meten. Toch zie ik hem in vergelijkbare installaties regelmatig terugkomen.

Wat is daar technisch de reden voor?
- Nauwkeuriger netmeting?
- ESS-regeling?
- Teruglevering per fase?
- Balanceren tussen fases?
- Of puur monitoring/logging?

Ik ben vooral benieuwd wat hier als “standaard best practice” wordt gezien bij 3x25A met losse 1-fase PV op elke fase, zonder de hele meterkast op z’n kop te zetten.

Alle inzichten welkom.

Zelfde situatie hier ongeveer en ga ook de noodstroom aansluiten (systeem zit nu parallel op alleen ac-in). Ik zit nu na de aardlusdiscussie een tekening te maken, dat moet er uiteindelijk toch komen. Dus begonnen met de AC tekening. En ineens zat ik even te twijfelen:



Hoe doen jullie het met de nul bekabeling. Gewoon in verdeelkast alles bij elkaar? dus ac-in en ac-out allemaal bij elkaar? Of houd je de nul van ac-in en ac-out gescheiden?

[Rimco]

@Japie.G Die moet je gescheiden houden, die wordt namelijk ook onderbroken bij eilandbedrijf.

En wat betreft de aarde: dat is wel 1 pot nat in de MP2. Zolang je deze dus maar aansluit via AC-in, out 1 of out 2 is het op orde. Intern zitten deze allemaal al aan elkaar. Je plaatje is dus prima, al is de aarding dubbel uitgevoerd kan dat weinig kwaad zolang je geen grote omwegen gaat maken

[Japie.G]

Rimco schreef op dinsdag 24 februari 2026 @ 17:48:
@Japie.G Die moet je gescheiden houden, die wordt namelijk ook onderbroken bij eilandbedrijf.

En wat betreft de aarde: dat is wel 1 pot nat in de MP2. Zolang je deze dus maar aansluit via AC-in, out 1 of out 2 is het op orde. Intern zitten deze allemaal al aan elkaar. Je plaatje is dus prima, al is de aarding dubbel uitgevoerd kan dat weinig kwaad zolang je geen grote omwegen gaat maken

Toppie, dan heb ik het goed getekend zover, kan ik weer verder :-) Moet ik in mn verdeel kast even twee verdeel rails hebben voor de nullen, maar dat komt wel goed

[ Voor 8% gewijzigd door Japie.G op 24-02-2026 18:10 ]

[asaki]

Ok, dus als ik het goed begrijp is het:
1: Een eis dat de MP op fase 1 zit. Dit hoeft niet de fysieke fase 1 te zijn, zo lang het maar de fase 1 is van de EM540 omdat anders het platform anders verkeerd meet.
2: Het is "handig" om zowel de PV als de MP op dezelfde fase te zetten zodat je niet een "roundtrip" krijgt over het netwerk.

Ik heb mijn voltage meting er eens bij gepakt van het afgelopen jaar, vreemd genoeg lijkt de echte fase 1 vrij laag in voltage. Dan kan ik daar wel de PV en MP aan hangen.

In Augustus, lekker zonnig maandje waarbij de hele wijk staat te zoemen van de zonnepanelen (en nieuwe trafo huisjes )
F1: 237.7
F2: 245.9
F3: 247.8

[ Voor 21% gewijzigd door asaki op 24-02-2026 18:54 ]

[asaki]

Pr088 schreef op dinsdag 24 februari 2026 @ 15:52:
[...]


Voor het verplaatsen moet je een goed rekensommetje maken. In 2025 was mijn gemiddelde verkooptarief (zonder belastingen) ongeveer 6,5 ct per kWh. Dus je mag verwachten dat ook na salderen zonnestroom niet waardeloos is. Hou rekening met een RTE van -over de duim- 80% door je accu. Dus voor elke 1 kWh (a 6 cent) hou je in je accu 0,8 kWh over. Je hebt dus 1,25 kWh effectief nodig om 1kWh uit je accu te gebruiken. Die 1,25 kWh is dan al ongeveer 8 cent waard. Zeker in de zomer is stroom op piekmomenten ook niet erg duur, laten we uitgaan van 25 cent inclusief belastingen. Dan moetje dus met 17 cent spread je accu terugverdienen. Een cycle kost misschien al wel 3-5 cent afschrijving. Blijft er 10-12 cent over. 2500kWh extra zelfverbruik levert dan € 250-300 op. Dat is veel minder dan veel mensen vaak denken. Met een setje Zendure van € 2200 (voor de oude 2400AC serie + 4x AB3000X) ben je dan al 8-9 jaar aan het 'terugverdienen' voordat je op nul staat. Alles afhankelijk van je eigen stroomverbruik per dag (hoeveel kun je weer uit de accu zelfverbruiken, grootte van je accu (groter is duurder) en opwek zonnepanelen. 2500kWh is al bijna 7kWh per dag.
Reken je niet te snel rijk.

Dat is een duidelijke uitwerking, bedankt! En ik snap het, het is geen vetpot. Maar als ik wat zonne energie in de batterij kan krijgen ipv terug te leveren (waar dan weer kosten aan zijn verbonden) en dan die stroom in de avond/nacht weer kan gebruiken, is er ook al winst. De mogelijkheid om te handelen is eigenlijk een extra'tje

[Pr088]

asaki schreef op dinsdag 24 februari 2026 @ 18:51:
[...]


Dat is een duidelijke uitwerking, bedankt! En ik snap het, het is geen vetpot. Maar als ik wat zonne energie in de batterij kan krijgen ipv terug te leveren (waar dan weer kosten aan zijn verbonden) en dan die stroom in de avond/nacht weer kan gebruiken, is er ook al winst. De mogelijkheid om te handelen is eigenlijk een extra'tje

Lees wel goed. Aan dynamisch contracten zitten geen terugleverkosten!

[NTS]

Tafellaken schreef op dinsdag 24 februari 2026 @ 13:12:
1000 mensen, 1000 situaties, 1000 ontwerpen… 😉

Hier de 1001st Ik ben met hetzelfde bezig, dus ik zal mijn huidige stand van zaken bij jouw vragen zetten. Dit zijn mijn aannames niet een gegarandeerd antwoord.

Mijn plan voor aanpassing:
- Bovenkant hoofdschakelaar niet direct meer naar de aardlekschakelaars
- In plaats daarvan eerst naar een B25 300mA alamat (idee: selectief t.o.v. de 30mA aardlekschakelaars in huis)

Die aardlek twijfelde ik ook nog over. Als ik de NEN1010 goed lees dan is een aardlek voor de Victrons niet verplicht, omdat het geen eindgroepen zijn. Maar voor de beveiliging van bijvoorbeeld je grondkabels is een aardlek natuurlijk wel een heel stuk sneller/veiliger dan alleen een gewone B25. Ik weet niet hoe het zit met Victron omvormers en aardlek, bij sommige PV wordt 300mA aangeraden ipv 30.

- In de schuur eventueel weer op een hoofdschakelaar (twijfel: noodzakelijk of overbodig?)
- Vanaf daar naar AC-in van de Multiplussen
- AC-out van de Multiplussen via een B25 automaat
(waarom zie ik hier meestal geen alamat? Hoe zit dat in eilandbedrijf?)

De multiplus kan met PowerAssist ook helpen als je hoofdaansluiting overbelast dreigt te raken, dus ik zit zelf te kijken naar een B40 automaat op de uitgang. Dan moet je wel met de 52.B tabellen uit NEN1010 (kan je tegenwoordig online lezen) gaan rekenen of 40A met jouw aanlegwijze door de kabel kan. Let op dat er een correctiefactor overheen moet als je beide 5G10 kabels door dezelfde buis legt.

- Vanaf die B25 weer met een tweede 5G10 terug naar de meterkast
- Die kabel in de meterkast weer aansluiten op de aardlekschakelaars zodat het “rondje” weer compleet is

In mijn geval alamats per eindgroep, maar hetzelfde idee. Hier zit dus de aardlek beveiliging voor de eindgroepen, daarom geen aardlek op de uitgang van de Multiplus.

De aardlek van je eindgroepen werkt ook achter de Multiplus omdat die automatisch een N-PE verbinding maakt (dat moet je dus wel aan laten staan) in eiland modes. Verder heb ik het idee dat je ook nog een aardpen nodig hebt als je aarde nu van de netbeheerder komt, want die ben je natuurlijk kwijt als er een graafmachine door de kabel in de straat heen gaat.

1) Waar zit in dit verhaal de omschakelaar?
- In de meterkast?
- Of in de verdeelkast bij de Multiplussen?
- Of is dit intern geregeld in de Multiplus en moet je vooral nadenken over scheidingsvoorzieningen?

Meterkast en verdeelkast kan allebei. Als je hele huis achter AC-out hangt dan wordt het omschakelen automatisch (en heel erg snel) gedaan. Maar als je Multiplus even offline is zit je dan ook in het donker.

De omschakelaar is dus om de Multiplus te bypassen als dat nodig is voor een herstart of ander werk er aan. In mijn geval komt die waarschijnlijk in de meterkast. Dan je gaat van de net-hoofdschakelaar zowel naar de B25 die naar je schuur loopt als naar ingang-1 van de omschakelaar. En de kabel die terug komt vanuit de schuur gaat (via een eigen hoofdschakelaar) naar ingang-2. Normaal laat je de omschakelaar op standje 2 staan, alles via de Multiplus. Maar als je er aan moet werken kan je hem omzetten dan zit je huis weer gewoon zoals hiervoor op de net-hoofdschakelaar.

2) De Victron 3P75 meter:
- Plaats je die in de meterkast bij de netaansluiting?
- Of in de verdeelkast bij de Multiplussen?

In feite lijkt hij in deze opzet niet per se nodig, omdat de Multiplussen zelf ook meten. Toch zie ik hem in vergelijkbare installaties regelmatig terugkomen.

Klopt. Daar was ik ook even verbaasd over. Volgens mij heb je die niet nodig als je bovenstaande opstelling doet waarbij je net-hoofdschakelaar alleen aan de Multiplus zit. Als er nog loads direct op de net-aansluiting zitten (bijvoorbeeld een laadpaal) dan heb je wel zo'n meter nodig anders weet de Multiplus niet hoe hoog de totale belasting van de aansluiting is.

[NTS]

Pr088 schreef op dinsdag 24 februari 2026 @ 15:52:
[...]
Dan moetje dus met 17 cent spread je accu terugverdienen. Een cycle kost misschien al wel 3-5 cent afschrijving. Blijft er 10-12 cent over. 2500kWh extra zelfverbruik levert dan € 250-300 op. Dat is veel minder dan veel mensen vaak denken. Met een setje Zendure van € 2200 (voor de oude 2400AC serie + 4x AB3000X) ben je dan al 8-9 jaar aan het 'terugverdienen' voordat je op nul staat.

De RTE en lage zomer-tarieven zijn inderdaad belangrijke factoren. Maar die 3 tot 5 cent afschrijving is niet helemaal logisch in deze berekening. Als je namelijk een terugverdientijd uitrekent doe je al alsof de batterij daarna 0 restwaarde heeft, dus je moet niet nog apart een afschrijving toevoegen.

[blaaspijp]

Pr088 schreef op dinsdag 24 februari 2026 @ 19:25:
[...]


Lees wel goed. Aan dynamisch contracten zitten geen terugleverkosten!

Onjuist.
Goed in je contract kijken of op jeroen.nl sommige dynamische contracten (ca de helft) heeft een negatieve teruglever vergoeding. Dus daar betaal je om terug te kunnen leveren.

[NTS]

Pr088 schreef op dinsdag 24 februari 2026 @ 19:25:
Lees wel goed. Aan dynamisch contracten zitten geen terugleverkosten!

Nee, maar als je de tarieven opzoekt voor de uren dat je veel PV opwek hebt dan blijft er niet veel over. Ik heb mijn teruglevering van heel 2025 tegen de historische stroomprijzen berekend, daar komt gemiddeld net 3 cent bruto per kWh uit.

Bij sommige leveranciers betaal je dan nog 2 cent verkoopvergoeding dus hou je vrijwel niks over. Even goed opletten welke leverancier je kiest...

[asaki]

blaaspijp schreef op dinsdag 24 februari 2026 @ 20:00:
[...]

Onjuist.
Goed in je contract kijken of op jeroen.nl sommige dynamische contracten (ca de helft) heeft een negatieve teruglever vergoeding. Dus daar betaal je om terug te kunnen leveren.

Dit is wel echt iets om rekening mee te houden ja. Ik heb jeroen.nl eens bekeken (gave website), bijna de helft doet inderdaad rond de 0,02 in mindering brengen bij het terugleveren

[agraaff]

Noord27 schreef op dinsdag 24 februari 2026 @ 14:07:
@Tafellaken Bedoel je 5x10mm2? Een 6mm2 volstaat volledig als je 3x25A hebt. Je interne bekabeling van je meterkast en hoogst waarschijnlijk je hoofdaansluiting zijn ook 6mm2. Op korte stukken is 4mm2 voldoende, 6mm2 is passend.

10mm2 mag wel, geeft iets minder verlies in de kabel bij langere runs.
Laatst uitgerekend, kwam uit op iets van 20W minder verlies op een run van 15 meter.
Bij vol vermogen trekken dus 3x25A
En ik verwacht dat je niet continu vol vermogen draait dus verwaarloosbaar.
De meer kosten van de dikkere kabel ga je in jou leven iig niet terug halen

[Pr088]

NTS schreef op dinsdag 24 februari 2026 @ 20:03:
[...]


Nee, maar als je de tarieven opzoekt voor de uren dat je veel PV opwek hebt dan blijft er niet veel over. Ik heb mijn teruglevering van heel 2025 tegen de historische stroomprijzen berekend, daar komt gemiddeld net 3 cent bruto per kWh uit.

Bij sommige leveranciers betaal je dan nog 2 cent verkoopvergoeding dus hou je vrijwel niks over. Even goed opletten welke leverancier je kiest...

Hmm. Ik kwam met een zuid-zuid-oost opstelling op 6,5 cent uit. Verkoopvergoeding moet je goed vergelijken. Tibber rekent 0, Zonneplan +2 cent (je krijgt dus twee cent extra opbrengst)

[Pr088]

asaki schreef op woensdag 25 februari 2026 @ 00:02:
[...]


Dit is wel echt iets om rekening mee te houden ja. Ik heb jeroen.nl eens bekeken (gave website), bijna de helft doet inderdaad rond de 0,02 in mindering brengen bij het terugleveren

De helft doet dat eigenlijk alleen buiten salderen. Dus pas als je op jaarbasis meer teruglevert dan verbruikt.
Ik zie nog redelijk veel aanbieders die gewoon 0, +2 of +3 cent geven (Tibber, ZP, Hegg, Eneco, VandeBron)

[agraaff]

Eerder werdt mij aangeraden om een stekker accu te doen maar ik zit een aantal dagen per maand bover de 15KWh per dag aan gebruik.
Wil in de toekomst ook zon bijleggen.
Dus besloten voor een Victron systeem te gaan met Yixiang accu's
Initieel binnen geplanned maar de WAF kwam er niet door ivm geluid en angst dus nu voor buiten onder een bestaand afdak uit de regen zon en wind gepland. Afstand naar meterkast blijft gelijk.

Ontwerp is om het parallel te plaatsen in de meterkast, dus niet voor noodstroom. Woon naast het stroomhuisje en ik heb in de 1.5 jaar dat ik hier woon nog geen stroomuitval gehad.

3 fase 25A dus 3 x Multiplus 4K5
en 2 16KWh Yixiang accu's

Tot denk ik bijna het laatste boutje een lijst gemaakt van wat ik nodig heb.

Als eerste Victrons met accu's:

Benodigdheden	Aantal	Prijs per stuk	Totaal	Waar
YIXIANG Poland Stock Update V2	2	€ 356,71	€ 713,42	https://www.alibaba.com/p...ersion_1601551607391.html
Yixiang V2 box 15KWh incl accu'ss	32	€ 37,73	€ 1.207,36	https://www.alibaba.com/p...h-Deep_1601604431903.html
Heating pad accu	2	80	160	https://yixiangpower.com/...48v-280ah-lifepo4-kit-box
Victron Multiplus II 48V - 4K5 55A	3	€ 649,95	€ 1.949,85	https://www.nkon.nl/victron-multiplus-ii-48v-4k5va-55a.html
Victron Energy Cerbo GX MK2	1	€ 214,95	€ 214,95	https://www.nkon.nl/victr...bo-gx-mk2-controller.html
Victron GX Touch 70	0	€ 279,95	€ -	Niet nodig
Victron GX Touch 70 wall mount	0	€ 35,00	€ -	Niet nodig
Victron VM-3P75CT	1	€ 149,95	€ 149,95	https://www.nkon.nl/en/vi...-3p75ct-energiemeter.html
Victron Energy Lynx Distributor M10	1	€ 179,95	€ 179,95	https://www.nkon.nl/victr...x-dc-distributor-m10.html
Victron Energy Lynx Class-T Power In M10	1	€ 119,95	€ 119,95	https://www.nkon.nl/en/vi...ulaire-dc-busbar-m10.html
Victron Energy Lynx DC Shunt VE.can (M10)	1	€ 319,95	€ 319,95	https://www.nkon.nl/victr...-dc-shunt-ve-can-m10.html
Class-T zekering 225A 125V	2	€ 55,00	€ 110,00	https://lithiumaccus.nl/p...DUlJjn8YwlDVTeKrv_oeGT5F9
Mega fuse 150A (Victron)	1	€ 15,00	€ 15,00	https://www.nkon.nl/victr...50a-mega-80v-5-stuks.html
70mm2 rood in meter accu naar bussbar	2	€ 23,95	€ 47,90	https://www.accukabels.sh...el-ge%C3%AFsoleerd-70-mm2
70mm2 zwart in meter accu naar bussbar	2	€ 23,95	€ 47,90	https://www.accukabels.sh...el-ge%C3%AFsoleerd-70-mm2
35mm2 rood in meter Bussbar naar omvormer	3	€ 11,45	€ 34,35	https://www.accukabels.sh...el-ge%C3%AFsoleerd-35-mm2
35mm2 zwart in meter Bussbar naar omvormer	3	€ 11,45	€ 34,35	https://www.accukabels.sh...el-ge%C3%AFsoleerd-35-mm2
Kabelschoen 70mm2 M10	2	€ 3,57	€ 7,14	https://www.elektramat.nl/klauke-kabelschoen-70mm2-m10-7r10
Kabelschoen 70mm2 M8	2	€ 3,93	€ 7,86	https://www.elektramat.nl/klauke-kabelschoen-70mm2-m8-7r8
Kabelschoen 35mm2 M10	3	€ 2,15	€ 6,45	https://www.elektramat.nl/klauke-kabelschoen-35mm2-m10-5r10
Kabelschoen 35mm2 M8	3	€ 2,01	€ 6,03	https://www.elektramat.nl/klauke-kabelschoen-35mm2-m8-5r8
Goot smal	1	€ 24,22	€ 24,22	https://www.elektramat.nl...dr-kanaal-40x-60-bl-per-2
Goot breed	1	€ 21,99	€ 21,99	https://www.elektramat.nl...-ba6-blauw-ba6800600blaub
Grijze kartelbuis 5 meter	1	€ 8,99	€ 8,99	https://www.gamma.nl/asso...-16-mm-10-meter/p/B217203
5x6mm2 kabel in meter	15	€ 4,99	€ 74,85	https://www.elektramat.nl/ymvk-kabel-5x6-per-meter
ABB S203-C25NA (3P+N, C-kar, 25A) (meterkast)	1	€ 33,72	€ 33,72	https://www.elektramat.nl...-3p-n-6ka-2cds253103r0254
Hoofdschakelaar 3 fasen +N 40A (4-polig) (Schuur)	1	€ 28,25	€ 28,25	ABB hoofdschakelaar 40A 3-fase (4P) rood (2CDD284101R0040) | Elektramat
Aardlek 3p+n ABB 30mA Stootstroomvastheid (6 kA)	1	€ 35,22	€ 35,22	https://www.elektramat.nl...3-fase-4p-2csf204101r1400
ABB overspanningsbeveiliging type 2 3-polig+nul (OVR T2 3N 40-275 P QS)	1	€ 114,94	€ 114,94	https://www.elektramat.nl...nul-ovr-t2-3n-40-275-p-qs
Groepenkastje Buitenkast	1	€ 120,19	€ 120,19	https://www.elektramat.nl...les-320x435-mm-1sl1214a00
Groepenkast meterkast uitbreiding	1	€ 47,41	€ 47,41	https://www.elektramat.nl...0-modules-220x110mm-hld11
Aardrail 6mm2	1	€ 3,96	€ 3,96	https://www.elektramat.nl...pe-klem-groen-geel-wohner
6mm2 ringoog M6	6	€ 1,00	€ 6,00
6mm2 ringoog M8	6	€ 1,00	€ 6,00
draad geel/groen 6mm2 flexibel per meter	5	€ 4,50	€ 22,50	https://www.elektramat.nl...mm2-geel-groen-per-meter/
VE.Can RJ45 (Lynx DC shunt to Cerbo	1	€ 10,95	€ 10,95	https://www.nkon.nl/victron-energy-rj45-1-8-m-rtp-cable.html
Perstang 4-70mm2 en kniptang	1	€ 49,00	€ 49,00	https://www.amazon.nl/-/e...+tools%2Caps%2C122&sr=8-2
Cat5 kabel meterkast naar schuur	10	€ 2,00	€ 20,00
CAT5 kabel 1,5m Cerbo naar victron	1	€ 2,50	€ 2,50
CAT5 kabel 1m Victron MP naar victron MP	2	€ 2,50	€ 5,00
Labelprinter	1	€ 39,00	€ 39,00	https://www.123inkt.nl/Br...10VP-i42149-t1351749.html
Noodstop voor buiten de ruimte	1	€ 31,39	€ 31,39	https://www.elektramat.nl...ndeling-2nc-geel-xalk178f
Kabel voor aansluiten noodstop	2	€ 0,62	€ 1,24	https://www.elektramat.nl...s2-d0-a3-grijs-per-meter/
Momentsleutel voor meterkast, Victron en accu 3-60Nm	1	€ 69,99	€ 69,99	https://www.hbm-machines....entsleutel-3-60nm-38-inch
adereindhuls geïsoleerd 6mm²	1	€ 4,77	€ 4,77	https://www.elektramat.nl...-mm-geel-100-stuks-187022
Aansluitdraad 6 mm2 blauw	3	€ 4,50	€ 13,50	https://www.elektramat.nl...ad-6-mm2-blauw-per-meter/
Aansluitdraad 6 mm2 bruin	3	€ 4,50	€ 13,50	https://www.elektramat.nl...aad-6-mm2-bruin-per-meter
Aansluitdraad 6 mm2 geel/groen	3	€ 4,50	€ 13,50	https://www.elektramat.nl...-mm2-geel-groen-per-meter
Aansluitdraad 6 mm2 zwart	3	€ 4,50	€ 13,50	https://www.elektramat.nl...aad-6-mm2-zwart-per-meter
Totaal			€ 6.127,94

En de buitenkast:

Benodigdheden	Aantal	Prijs per stuk	Totaal	Waar	Omscrijving
Buitenkast (2000x1200x600mm)	1	1372,11	1372,11	https://wsu-industrials.c...ing-plate-2000x1200x600mm	Schneider Electric Spacial SM Monobloc Floor Standing Enclosure with Mounting Plate, 2000x1200x600mm
Ventilator (uitlaat) IP54	1	96,63	96,63	https://wsu-industrials.c...tlet-grille-and-g2-filter	Schneider Electric NSYCVF300M230PF ClimaSys Fan IP54, 300m³/h, 230V, with outlet grille and G2 filter
Temperatuur sensor voor aansturen Fan	1	63,99	63,99	https://amzn.eu/d/0aY8eiZJ	HTS 1000 DIN Rail Temperature Switch (Temperature Controller) with Sensor, Cooling and Heating, 230 V Thermostat
Lucht inlaat IP54	1	24,92	24,92	https://wsu-industrials.c...dimensions-137x117mm-ip54	Schneider Electric NSYCAG125LPF Outlet grille cutout, plastic, 125x125mm, outer dimensions 137x117mm IP54
Kastverwarming	1	72,2	72,2	https://www.tbl-shop.nl/l...rah100w-thm-5715063302620
Buis voor netwerk en stroomkabel	1	101,37	101,37	https://www.elektramat.nl...ood-rol-50-meter-19132075	Frankische kabuflex mantelbuis met trekdraad en koppelstuk 75mm - rood rol 50 meter
M25 IP68 wartel (voor 5G6)	1	0,79	0,79	https://www.elektramat.nl...aat-9-17mm-grijs-10066413
M25 contramoer	1	0,18	0,18	https://www.elektramat.nl/wiska-moer-m25x1-5-mm-grijs-emug25
M16 IP68 wartel (voor netwerkkabel)	1	0,58	0,58	https://www.elektramat.nl...t-4-5-10mm-grijs-10066411
M16 contramoer	1	0,16	0,16	https://www.elektramat.nl...ramoer-m16-grijs-10060771
Totaal			€ 1.732,93

Totaal kom ik dan uit op 7860 euro.

Kast is 2 meter hoog want dan optie voor bijplaatsen accu's later als gewenst.

Is wellicht wat veel zo, kan zijn dat ik sommige dingen nog iets goedkoper vind maar voor nu een redelijk complete lijst.
Enige wat er niet op staat is de multimeter/amperetang maar die heb ik al

*Edit, waren wat linkjes weggevallen
* Edit 2 tabel van gemaakt.

[ Voor 60% gewijzigd door agraaff op 26-02-2026 16:27 ]

[Noord27]

@agraaff Mooi lijstje! Ik zit in dezelfde fase met spullen besteld en deze week is het afleveringsweek van de materialen.

Enigste wat ik zo meteen zie is dat je linkt naar een normale power IN. Hier passen geen T-class zekeringen in. Je zou wel de normale power IN kunnen gebruiken (met wat M8 boutjes) en dan Adler EF3 zekeringen.

Alleen in een uiterste noodzaak zou ik het buiten opstellen. Je gaat verbaasd zijn hoeveel vocht en ongedierte er in de loop der tijd zich kan verzamelen met alle gevolgen van dien.

[agraaff]

Daarom een IP55 kast met IP54 rooster en ventilator.
Dan iig geen beestjes en stof.
Vocht, tja de victron is gemaakt voor op boten tot een RV van 95% .
Mijn ervaring op boten is dat het condens met enige regelmaat aan de wanden zit.

Daarom ook verwarming en actieve ventilatie (wel met temp sensor) maar iig om condens vorming te vookomen.

De kast komt onder een afdag te staan en daardoor geen regen, wind en zon belasting.
Lag voorheen mijn hout toen ik een haard had.
Overkapping is maar aan 1 kant open en is zo'n 3 meter breed bij 2 meter diep en 2,5 meter hoog met EPDM dak waar zonnepaneel op ligt.


Maar als je een betere kast weet dan graag

[ Voor 25% gewijzigd door agraaff op 25-02-2026 14:41 ]

[NTS]

agraaff schreef op woensdag 25 februari 2026 @ 13:58:
Eerder werdt mij aangeraden om een stekker accu te doen maar ik zit een aantal dagen per maand bover de 15KWh per dag aan gebruik.
[..]
3 fase 25A dus 3 x Multiplus 4K5
en 2 16KWh Yixiang accu's

Heb je genoeg aan ongeveer 3x 2800-3000W laadvermogen? Dat is een beperkende factor van de 4K5 als je veel zonnepanelen hebt (je zei bijplaatsen?) en alles wilt kunnen opslaan. Helemaal als je een 1-fase omvormer hebt want dan kan je maar 1x die 2800-3000W kwijt.

ABB S203-C25NA (3P+N, C-kar, 25A) (meterkast) 1 € 33,72 € 33,72 https://www.elektramat.nl...-3p-n-6ka-2cds253103r0254

Waarom een C25 en niet een B25? Ik zie hier op verschillende lijstjes beide opties langs komen, benieuwd naar jouw info.

ABB overspanningsbeveiliging type 2 3-polig+nul (OVR T2 3N 40-275 P QS) 1 € 114,94 € 114,94 https://www.elektramat.nl...nul-ovr-t2-3n-40-275-p-qs

Is die omdat je de kast buiten hebt staan? En heb je dan ook een type 1 in je meterkast zitten?

[Jazsie]

Noord27 schreef op woensdag 25 februari 2026 @ 14:27:
Alleen in een uiterste noodzaak zou ik het buiten opstellen. Je gaat verbaasd zijn hoeveel vocht en ongedierte er in de loop der tijd zich kan verzamelen met alle gevolgen van dien.

Dit heb ik gemerkt met mijn zwembad "technische" hok.

Zeker wel een belangrijke aandachtspunt.

[agraaff]

C25 is ook de Liander hoofdzekering.
ook gekozen voor C25 puur vanwege mogelijke inschakel pieken. B25 zou ook kunnen denk ik.

Overspanning beveiliging type 2 voor in de meterkast zelf meteen na liander om Mijn hele huis te beschermen. Heb ik nu niet en als ik toch bezig ga kan die er mooi tussen.
Type 1 is wat overkill.

Ik heb nu 9 panelen liggen mt een IQ7+ micro omvormers en 3 fase.
iets van 400W per paneel.

[agraaff]

althans ik zeg 3 fase maar ga ik straks even checken. ga nu twijvelen. Zijn 2 strings zeg maar dus 2 kabels die binnen komen. Ik verwacht dat de vorige bewoner die op 2 groepen heeft gezet.

[agraaff]

1 AC-groep voor “Tuinhuis”
1 AC-groep voor “Garage”
Maar weet dus niet of die op 1 of 2 fase zitten.

[agraaff]

Even door Chat gehaald

📌 Wanneer gaat het mis?

Scenario:

Overdag 12°C, luchtvochtigheid hoog

's Avonds snelle afkoeling naar 2°C

Binnenlucht bevat nog vocht

Wand wordt 2–3°C

Dan kan dauwpunt rond 6–8°C liggen
→ Wand 2°C
→ Condens

Dat is het enige risico.

🔋 Waarom jouw kast weinig risico loopt

Omdat jij:

Continue warmte hebt van de MultiPlus (standby 20–50W totaal)

Grote thermische massa (accu’s)

Onder overkapping staat (minder snelle afkoeling)

Eventueel een 100W heater hebt

Dat zorgt ervoor dat:

✔ Binnen meestal 2–5°C boven buiten zit
✔ Wand niet direct onder dauwpunt duikt

En dan krijg je géén condens.


📦 Jouw kast
Schneider Electric NSYSM2012602DP

Volume ≈ 1,44 m³
Staal
Onder overkapping
Geen directe zon

🔥 Warmtebronnen in standby

Ruwe inschatting bij licht gebruik:

3× MultiPlus standby → ±20–30W per stuk
→ ~60–90W totaal

Lynx / zekeringen → 5–15W

Overige elektronica → 5–10W

Realistisch gemiddeld standby:

👉 80–120W continue warmte

Dat is niet niks.

🌡 Wat doet 100W in 1,44 m³ lucht?

Lucht warmt snel op, maar de kast verliest warmte via:

Stalen wanden

Ventilatieroosters

Luchtlekken

We kunnen het globaal benaderen:

In een metalen kast buiten, zonder zon, onder overkapping:

100W continue dissipatie geeft meestal 3–6°C temperatuurverhoging boven buitenlucht.

Dat zie je ook bij industriële besturingskasten.

📊 Concreet voor Lelystad winter
Buiten 5°C

Binnen waarschijnlijk:
👉 8–11°C

Buiten 0°C

Binnen waarschijnlijk:
👉 3–6°C

Buiten -5°C

Binnen waarschijnlijk:
👉 -2 tot +2°C
(afhankelijk van wind en belasting)

💧 Wat betekent dat voor condens?

Dauwpunt bij winterlucht ligt vaak rond:

0–4°C

Als jouw kast:

3–6°C blijft bij 0°C buiten
dan zit je meestal boven dauwpunt → geen condens.

Bij strenge vorst en lage belasting kan hij rond dauwpunt komen.

Dat is het moment waar een 100W heater het verschil maakt.

🧠 Belangrijk inzicht

Jouw continue 80–120W is al bijna een ingebouwde condensbescherming.
Voor de onder 0C gevallen heb je een 100W heater als beveiliging.

[NTS]

agraaff schreef op woensdag 25 februari 2026 @ 14:48:
C25 is ook de Liander hoofdzekering.
ook gekozen voor C25 puur vanwege mogelijke inschakel pieken. B25 zou ook kunnen denk ik.

Ik weet niet wat een Multiplus voor inschakelpiek doet. Volgens mij is het de bedoeling dat je aan de DC kant een batterij aansluit voordat je het ding aanzet, daarmee is het inschakelen deels al gebeurd. Maar ik kon verder geen handleiding oid vinden die zegt B25 of C25 voor de AC-in.

Ik heb nu 9 panelen liggen mt een IQ7+ micro omvormers en 3 fase.
iets van 400W per paneel.

Dat kan op 3 fase (of 2 zoals je hieronder zegt) prima met een 4K5.

[agraaff]

Ik heb een temp geregelde ventilator die ik pas bij >35C wil aan laten springen. en bij <30C weer uit.
En als de temp in de kast onder de 5C komt springt de heater aan is de planning.
Kan evt een 200W heater plaatsen om veilig te zijn bij extreem weer.

[onetime]

agraaff schreef op woensdag 25 februari 2026 @ 13:58:
Eerder werdt mij aangeraden om een stekker accu te doen maar ik zit een aantal dagen per maand bover de 15KWh per dag aan gebruik.
Wil in de toekomst ook zon bijleggen.
Dus besloten voor een Victron systeem te gaan met Yixiang accu's
Initieel binnen geplanned maar de WAF kwam er niet door ivm geluid en angst dus nu voor buiten onder een bestaand afdak uit de regen zon en wind gepland. Afstand naar meterkast blijft gelijk.

Ontwerp is om het parallel te plaatsen in de meterkast, dus niet voor noodstroom. Woon naast het stroomhuisje en ik heb in de 1.5 jaar dat ik hier woon nog geen stroomuitval gehad.

3 fase 25A dus 3 x Multiplus 4K5
en 2 16KWh Yixiang accu's

Tot denk ik bijna het laatste boutje een lijst gemaakt van wat ik nodig heb.

Als eerste Victrons met accu's:

Benodigdheden Aantal Prijs per stuk Totaal Waar
YIXIANG Poland Stock Update V2  2 € 356,71 € 713,42 https://www.alibaba.com/p...ersion_1601551607391.html
Yixiang V2 box 15KWh incl accu'ss 32 € 37,73 € 1.207,36 https://www.alibaba.com/p...h-Deep_1601604431903.html
Heating pad accu 2 80 160 https://yixiangpower.com/...48v-280ah-lifepo4-kit-box
Victron Multiplus II 48V - 4K5 55A 3 € 649,95 € 1.949,85 https://www.nkon.nl/victron-multiplus-ii-48v-4k5va-55a.html
Victron Energy Cerbo GX MK2 1 € 214,95 € 214,95 https://www.nkon.nl/victr...bo-gx-mk2-controller.html
Victron GX Touch 70 0 € 279,95 € - Niet nodig
Victron GX Touch 70 wall mount 0 € 35,00 € - Niet nodig
Victron VM-3P75CT 1 € 149,95 € 149,95 https://www.nkon.nl/en/vi...-3p75ct-energiemeter.html
Victron Energy Lynx Distributor M10 1 € 179,95 € 179,95 https://www.nkon.nl/victr...x-dc-distributor-m10.html
Victron Energy Lynx Class-T Power In M10 1 € 119,95 € 119,95 https://www.nkon.nl/en/vi...ulaire-dc-busbar-m10.html
Victron Energy Lynx DC Shunt VE.can (M10) 1 € 319,95 € 319,95 https://www.nkon.nl/victr...-dc-shunt-ve-can-m10.html
Class-T zekering 225A 125V 2 € 55,00 € 110,00 https://lithiumaccus.nl/p...DUlJjn8YwlDVTeKrv_oeGT5F9
Mega fuse 150A (Victron) 1 € 15,00 € 15,00 https://www.nkon.nl/victr...50a-mega-80v-5-stuks.html
70mm2 rood in meter accu naar bussbar 2 € 23,95 € 47,90 https://www.accukabels.sh...el-ge%C3%AFsoleerd-70-mm2
70mm2 zwart in meter accu naar bussbar 2 € 23,95 € 47,90 https://www.accukabels.sh...el-ge%C3%AFsoleerd-70-mm2
35mm2 rood in meter Bussbar naar omvormer 3 € 11,45 € 34,35 https://www.accukabels.sh...el-ge%C3%AFsoleerd-35-mm2
35mm2 zwart in meter Bussbar naar omvormer 3 € 11,45 € 34,35 https://www.accukabels.sh...el-ge%C3%AFsoleerd-35-mm2
Kabelschoen 70mm2 M10 2 € 3,57 € 7,14 https://www.elektramat.nl/klauke-kabelschoen-70mm2-m10-7r10
Kabelschoen 70mm2 M8 2 € 3,93 € 7,86 https://www.elektramat.nl/klauke-kabelschoen-70mm2-m8-7r8
Kabelschoen 35mm2 M10 3 € 2,15 € 6,45 https://www.elektramat.nl/klauke-kabelschoen-35mm2-m10-5r10
Kabelschoen 35mm2 M8 3 € 2,01 € 6,03 https://www.elektramat.nl/klauke-kabelschoen-35mm2-m8-5r8
Goot smal 1 € 24,22 € 24,22 https://www.elektramat.nl...dr-kanaal-40x-60-bl-per-2
Goot breed 1 € 21,99 € 21,99 https://www.elektramat.nl...-ba6-blauw-ba6800600blaub
Grijze kartelbuis 5 meter 1 € 8,99 € 8,99 https://www.gamma.nl/asso...-16-mm-10-meter/p/B217203
5x6mm2 kabel in meter 15 € 4,99 € 74,85 https://www.elektramat.nl/ymvk-kabel-5x6-per-meter
ABB S203-C25NA (3P+N, C-kar, 25A) (meterkast) 1 € 33,72 € 33,72 https://www.elektramat.nl...-3p-n-6ka-2cds253103r0254
Hoofdschakelaar 3 fasen +N 40A (4-polig) (Schuur) 1 € 28,25 € 28,25 ABB hoofdschakelaar 40A 3-fase (4P) rood (2CDD284101R0040) | Elektramat
Aardlek 3p+n ABB 30mA Stootstroomvastheid (6 kA) 1 € 35,22 € 35,22 https://www.elektramat.nl...3-fase-4p-2csf204101r1400
ABB overspanningsbeveiliging type 2 3-polig+nul (OVR T2 3N 40-275 P QS) 1 € 114,94 € 114,94 https://www.elektramat.nl...nul-ovr-t2-3n-40-275-p-qs
Groepenkastje Buitenkast 1 € 120,19 € 120,19 https://www.elektramat.nl...les-320x435-mm-1sl1214a00
Groepenkast meterkast uitbreiding 1 € 47,41 € 47,41 https://www.elektramat.nl...0-modules-220x110mm-hld11
Aardrail 6mm2 1 € 3,96 € 3,96 https://www.elektramat.nl...pe-klem-groen-geel-wohner
6mm2 ringoog M6 6 € 1,00 € 6,00
6mm2 ringoog M8 6 € 1,00 € 6,00
draad geel/groen 6mm2 flexibel per meter 5 € 4,50 € 22,50 https://www.elektramat.nl...mm2-geel-groen-per-meter/
VE.Can RJ45 (Lynx DC shunt to Cerbo 1 € 10,95 € 10,95 https://www.nkon.nl/victron-energy-rj45-1-8-m-rtp-cable.html
Perstang 4-70mm2 en kniptang 1 € 49,00 € 49,00 https://www.amazon.nl/-/e...+tools%2Caps%2C122&sr=8-2
Cat5 kabel meterkast naar schuur 10 € 2,00 € 20,00
CAT5 kabel 1,5m Cerbo naar victron 1 € 2,50 € 2,50
CAT5 kabel 1m Victron MP naar victron MP 2 € 2,50 € 5,00
Labelprinter 1 € 39,00 € 39,00 https://www.123inkt.nl/Br...10VP-i42149-t1351749.html
Noodstop voor buiten de ruimte 1 € 31,39 € 31,39 https://www.elektramat.nl...ndeling-2nc-geel-xalk178f
Kabel voor aansluiten noodstop 2 € 0,62 € 1,24 https://www.elektramat.nl...s2-d0-a3-grijs-per-meter/
Momentsleutel voor meterkast, Victron en accu 3-60Nm 1 € 69,99 € 69,99 https://www.hbm-machines....entsleutel-3-60nm-38-inch
adereindhuls geïsoleerd 6mm² 1 € 4,77 € 4,77 https://www.elektramat.nl...-mm-geel-100-stuks-187022
Aansluitdraad 6 mm2 blauw 3 € 4,50 € 13,50 https://www.elektramat.nl...ad-6-mm2-blauw-per-meter/
Aansluitdraad 6 mm2 bruin 3 € 4,50 € 13,50 https://www.elektramat.nl...aad-6-mm2-bruin-per-meter
Aansluitdraad 6 mm2 geel/groen 3 € 4,50 € 13,50 https://www.elektramat.nl...-mm2-geel-groen-per-meter
Aansluitdraad 6 mm2 zwart 3 € 4,50 € 13,50 https://www.elektramat.nl...aad-6-mm2-zwart-per-meter
Totaal € 6.127,94


En de buitenkast:
Benodigdheden Aantal Prijs per stuk Totaal Waar Omscrijving
Buitenkast (2000x1200x600mm) 1 1372,11 1372,11 https://wsu-industrials.c...ing-plate-2000x1200x600mm Schneider Electric Spacial SM Monobloc Floor Standing Enclosure with Mounting Plate, 2000x1200x600mm
Ventilator (uitlaat) IP54 1 96,63 96,63 https://wsu-industrials.c...tlet-grille-and-g2-filter Schneider Electric NSYCVF300M230PF ClimaSys Fan IP54, 300m³/h, 230V, with outlet grille and G2 filter
Temperatuur sensor voor aansturen Fan 1 63,99 63,99 https://amzn.eu/d/0aY8eiZJ HTS 1000 DIN Rail Temperature Switch (Temperature Controller) with Sensor, Cooling and Heating, 230 V Thermostat
Lucht inlaat IP54 1 24,92 24,92 https://wsu-industrials.c...dimensions-137x117mm-ip54 Schneider Electric NSYCAG125LPF Outlet grille cutout, plastic, 125x125mm, outer dimensions 137x117mm IP54
Kastverwarming 1 72,2 72,2 https://www.tbl-shop.nl/l...rah100w-thm-5715063302620
Buis voor netwerk en stroomkabel 1 101,37 101,37 https://www.elektramat.nl...ood-rol-50-meter-19132075 Frankische kabuflex mantelbuis met trekdraad en koppelstuk 75mm - rood rol 50 meter
M25 IP68 wartel (voor 5G6) 1 0,79 0,79 https://www.elektramat.nl...aat-9-17mm-grijs-10066413
M25 contramoer 1 0,18 0,18 https://www.elektramat.nl/wiska-moer-m25x1-5-mm-grijs-emug25
M16 IP68 wartel (voor netwerkkabel) 1 0,58 0,58 https://www.elektramat.nl...t-4-5-10mm-grijs-10066411
M16 contramoer 1 0,16 0,16 https://www.elektramat.nl...ramoer-m16-grijs-10060771
Totaal € 1.732,93

Totaal kom ik dan uit op 7860 euro.

Kast is 2 meter hoog want dan optie voor bijplaatsen accu's later als gewenst.

Is wellicht wat veel zo, kan zijn dat ik sommige dingen nog iets goedkoper vind maar voor nu een redelijk complete lijst.
Enige wat er niet op staat is de multimeter/amperetang maar die heb ik al

*Edit, waren wat linkjes weggevallen

Maak hier alsjeblieft een tabel van als je wilt dat dit echt bekeken wordt. Mij nu veel te onoverzichtelijk.

[Noord27]

@agraaff Heb je echt geen mogelijkheid tot plaatsing in een vorstvrije ruimte?
Houd ook rekening met de (aanzienlijke) verzendkosten van zware spullen vanuit AliBaba. En of je dat wel ziet zitten i.v.m. mogelijke garantie aanspraak.

[ Voor 101% gewijzigd door Noord27 op 26-02-2026 00:16 ]

[DmC1982]

Japie.G schreef op dinsdag 19 augustus 2025 @ 09:58:
[...]


Huh kan ik gewoon p1 signaal naar de cerbo sturen? Hoe gaat dat in zn werk? Heb p1 signaal beschikbaar, zou me een boel gedoe schelen in de opbouw van mn systeem. Uiteindelijk gaat alles naar de ac-out en kan de victron energiemeting daar plaats vinden, maar wil eigenlijk op korte termijn het systeem al starten alleen op de ac-in. Als ik niet dan eerst nog die victron energiemeter in mijn huis meterkast moet frotten scheelt dat een hoop gedoe.

Maw..
Kan ik gewoon een alamat in de huis meterkast doen, daar een kabel aan naar de AC-in van de victrons, en das alles? P1 signaal heb ik op verschillende manieren beschikbaar. Wat heeft de cerbo nodig? En hoe gaat dat in zn werk?

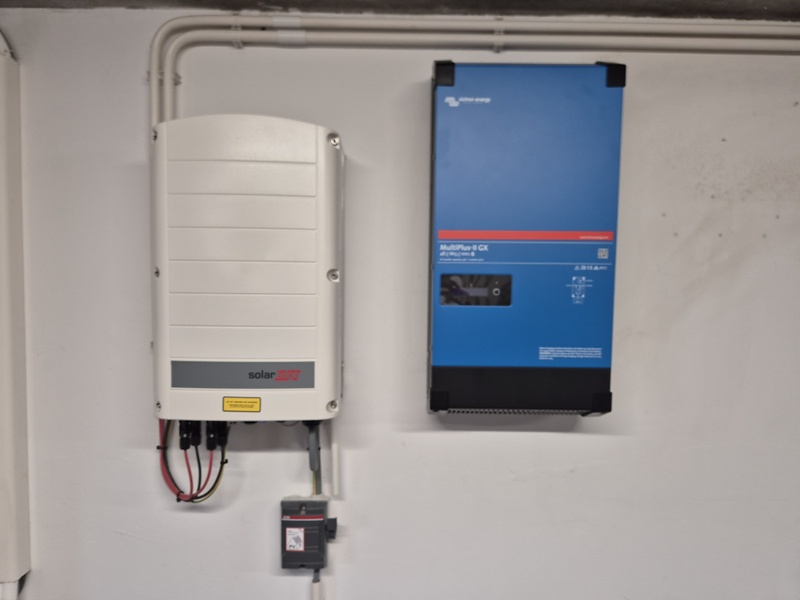

Status plaatje voor de sfeer:
[Afbeelding]

10mm2 in en 10mm2 out kabel liggen er al, maar wil dus in eerste instantie opstarten op enkel de ac-in.

Excuses voor reactie op dit oud bericht.
Zijn dit 70mm2 naar de Multiplussen en 120mm2 naar de batterijen?
En het lijkt alsof je de 70mm2 precies net zo lang hebt gemaakt. Klopt dat?

[Japie.G]

DmC1982 schreef op donderdag 26 februari 2026 @ 08:53:
[...]


Excuses voor reactie op dit oud bericht.
Zijn dit 70mm2 naar de Multiplussen en 120mm2 naar de batterijen?
En het lijkt alsof je de 70mm2 precies net zo lang hebt gemaakt. Klopt dat?

70mm2 van accu's naar 225a T-class zekeringen
50mm2 van distributor met 150a MEGA zekeringen naar multiplussen.

Heb alles exact even lang gemaakt, en zelfs kruislings aangesloten. Ik weet dat er discussie is over of dat voor de multiplussen in een 3f setup wel nodig is, maar ik heb het wel gedaan :-)

[DmC1982]

Japie.G schreef op donderdag 26 februari 2026 @ 10:34:
[...]


70mm2 van accu's naar 225a T-class zekeringen
50mm2 van distributor met 150a MEGA zekeringen naar multiplussen.

Heb alles exact even lang gemaakt, en zelfs kruislings aangesloten. Ik weet dat er discussie is over of dat voor de multiplussen in een 3f setup wel nodig is, maar ik heb het wel gedaan :-)

Dank voor je snelle reactie. Ik vind jouw ontwerp erg mooi en denk dat ik het ook zo ongeveer wil doen met dubbele rails. Ik heb alleen 120mm2 kabels naar de accu's. Denk je dat dit gaat passen?

[Noord27]

@DmC1982 120mm2 ? Geen 95mm?

De dikte van de kabels bepaald niet of ze in een (dubbele) bedradingskoker passen, dat is meer afhankelijk van welke ogen er aan die 120mm2 kabels zitten. M8 is tot 70mm2 een beetje de standaard. Bij 95mm2 of groter kan het M10 zijn.

[lampy25]

lampy25 schreef op zaterdag 10 januari 2026 @ 11:51:
[...]

Zeker, ongeveer 50/50 verdeling:
[Afbeelding]

Terugkomend op dit verhaal waarbij er een behoorlijk verschil zat tussen min en max celspanning in de 32 kWh NKON 2P16S setup.
Uiteindelijk is alles goed gekomen, er zat gewoon een grote onbalans in het pakket, men heeft de cellen niet gebalanceerd vanuit de fabrikant lijkt het.
Via Bluetooth kan je de JK balancer uitlezen, die was netjes aan het werk. Maar slechts 2A capaciteit duurt het een eeuwigheid voordat alles weer recht getrokken is (~72 uur).
Ook was de balancer spanning niet gekalibreerd tov de BMS, waardoor die überhaupt in eerste instantie niet geactiveerd werd.
Nu alle instellingen nagelopen en het werkt allemaal.
Bedankt allen voor het meedenken!

[DmC1982]

Noord27 schreef op donderdag 26 februari 2026 @ 10:41:
@DmC1982 120mm2 ? Geen 95mm?

De dikte van de kabels bepaald niet of ze in een (dubbele) bedradingskoker passen, dat is meer afhankelijk van welke ogen er aan die 120mm2 kabels zitten. M8 is tot 70mm2 een beetje de standaard. Bij 95mm2 of groter kan het M10 zijn.

Ik heb 2x 48kWh batterijen die per stuk maximaal 300A kunnen laden/ontladen. Volgens mij heb ik dan wel 120mm2 nodig, toch?
Ze worden aangesloten op een Lynx Power In ClassT (met 2x 350A ClassT zekeringen).

Edit:
Verder heb ik 3× Multiplus 6k5-units in een 3‑fasenopstelling. Vanuit de Lynx Power In gaat de DC‑bekabeling naar de Lynx BMS (niet de NG‑versie) voor de pre‑charge en de DC‑noodstop. Deze is vervolgens aangesloten op een Lynx Distributor. Vanaf de Lynx Distributor lopen er 70 mm² kabels met 200 A MEGA‑zekeringen naar de drie Multiplussen.
Het is mij niet helemaal duidelijk of deze 70 mm² kabels exact even lang moeten zijn. De meningen hierover lopen nogal uiteen. Wat is jullie visie hierop, en hebben jullie eventueel nog tips of advies?
De groepenkasten zijn inmiddels zo goed als klaar. Vanaf het huis lopen er twee 10 mm² grondkabels (heen en retour) naar de garage, waar alles wordt aangesloten.

[ Voor 38% gewijzigd door DmC1982 op 26-02-2026 17:10 ]

[agraaff]

Noord27 schreef op woensdag 25 februari 2026 @ 17:44:
@agraaff Heb je echt geen mogelijkheid tot plaatsing in een vorstvrije ruimte?
Houd ook rekening met de (aanzienlijke) verzendkosten van zware spullen vanuit AliBaba. En of je dat wel ziet zitten i.v.m. mogelijke garantie aanspraak.

verzendkosten vallen wel mee, staan niet in de sheet.
Wordt verzonden uit Polen.
Case: Shipping fee: €53.51 for 1 piece
Accu's: Shipping fee: €113.48 for 16 pieces

Betreft een eerder opmerking over de zonnepanelen, ja die zijn 3 fase aangesloten. vandaag even gechecked.
Ook p1 meter abbo even geactiveerd en zie ook netjes dat hij op 3 fase terug levert.

[agraaff]

onetime schreef op woensdag 25 februari 2026 @ 16:36:
[...]

Maak hier alsjeblieft een tabel van als je wilt dat dit echt bekeken wordt. Mij nu veel te onoverzichtelijk.

Niet aan gedacht thx en done

[agraaff]

en de vorstvrije ruimte.

De kast is IP55, de in en uitlaat IP54. Dus water komt er niet in.
Ik zet onderin 1 of 2 100W verwarmingen die aanspringen bij bijvoorbeeld resp 5C en 7C in de kast en weer uit bij 10C en 12C
In de accu verwarmings matjes voor de zekerheid.
De Multi's produceren ook nog wel wat warmte.
En voor de warme dagen is er actieve afzuiging die bij bijvoorbel 35C interne temp aanspringt en 30C weer uit.

Dan geen problemen met condens vorming in de kast, Geen te koude spullen, Geen te hele spullen.
Kost iets aan stroom maar met de Warmte die de apperatuur en accu's zelf al genereren zal dat wel meevallen hoe vaak het aan springt.
Accu zet ik wel op een dunne pir plaat zodat hij niet meteen op het koude metaal staat.

De andere optie is de berging, daar vriest het niet maar wordt het in de zomer >30C
En die is in huis, was ooit deels de garage.
En mijn vrouw wil het niet in huis hebben, want brand en geluidsproductie en ruimte inname.

[Noord27]

@agraaff Voor mij komen er ook 48 cellen uit Polen deze kant op. Van het type Cornex 314Ah; komen goed uit recente testen met 325 a 330Ah in de praktijk. Ook zijn er 3 stuks Yixiang V2-A2 boxen onderweg. De A2 uitvoering heeft een wat modernere JK BMS (nieuw scherm). Ook een onderstel met wieltjes kon er nog vanaf. Scheelt toch aanzienlijk onder aan de streep met de bekendere leveranciers hier in NL, welke veel in feite dozen-schuivers zijn..

Ik laat wel iets horen hoe lang het gaat duren voordat de onderdelen vanuit Polen binnen zijn.

[ Voor 25% gewijzigd door Noord27 op 26-02-2026 19:53 ]

[blaaspijp]

Iemand Venus is 3.7 al geprobeerd?

[V_ger]

blaaspijp schreef op donderdag 26 februari 2026 @ 18:35:
Iemand Venus is 3.7 al geprobeerd?

Ja, maar wat is je echte vraag?

[blaaspijp]

Mijn vraag is of je update issues of problemen hebt na installatie?
Ben na de vorige Victron update een beetje huiverig

[Beer070]

blaaspijp schreef op donderdag 26 februari 2026 @ 18:35:
Iemand Venus is 3.7 al geprobeerd?

Ja. Sinds gisteren. Mijn display zei vanmiddag dat ie de side panel had afgesloten vanwege excessief cpu belasting…🤔

[V_ger]

blaaspijp schreef op donderdag 26 februari 2026 @ 18:46:
Mijn vraag is of je update issues of problemen hebt na installatie?
Ben na de vorige Victron update een beetje huiverig

So far, so good. Mocht je wel problemen krijgen, de roll back functie werkt prima. Dat heb ik in het verleden proefondervindelijk vastgesteld 😉

[Japie.G]

Zero problemo op 3.70

[master1104]

De gerepareerde peakshaving voor import limiet is een voordeel van 3.70. Het enige wat ik heb zien misgaan, is de veranderingen in de dbus met betrekking tot de laadpaal intergratie. Daardoor mis ik nu de laadtimer en hoeveelheid geladen energie in het overzicht. Geldt alleen voor de gebruikers van de dbus-mqtt laadpaal intergratie.

Zie ook https://github.com/mr-man...mqtt-ev-charger/issues/12

[V_ger]

master1104 schreef op donderdag 26 februari 2026 @ 23:08:
De gerepareerde peakshaving voor import limiet is een voordeel van 3.70. Het enige wat ik heb zien misgaan, is de veranderingen in de dbus met betrekking tot de laadpaal intergratie. Daardoor mis ik nu de laadtimer en hoeveelheid geladen energie in het overzicht. Geldt alleen voor de gebruikers van de dbus-mqtt laadpaal intergratie.

Zie ook https://github.com/mr-man...mqtt-ev-charger/issues/12

Idd, wel maf dat in VRM ik nog wel mijn totale hoeveelheid geladen EV energie kan zien. Nou ja minor issue.

Is de mr-manuel code nogsteeds de handigste/juiste manier om een niet Victron lader weer te geven? Of kan dat inmiddels ook via NodeRed?

[Slux]

blaaspijp schreef op donderdag 26 februari 2026 @ 18:35:
Iemand Venus is 3.7 al geprobeerd?

Ja op de externe monitors werkt darkmode hier niet meer.

[Jojan265]

Even een gewetensvraag:

Hoe gaan jullie om met het feit dat heel veel van die Chinese thuisbatterij systemen (zoals bijv. EEL) geen CE declaration of conformity hebben. Gaat de verzekering dan niet moeilijk doen, indien er iets gebeurd dat terug te leiden is naar de thuisbatterij?

Ik weet niet precies hoe het zit met zelfbouw. De EVE MB31 hebben dacht ik wel een CE verklaring. De batterijbox waarschijnlijk niet en wellicht ook andere componenten niet (zoals BMS, automaat, etc.).

[cwegh]

Jojan265 schreef op zaterdag 28 februari 2026 @ 08:20:
Even een gewetensvraag:

Hoe gaan jullie om met het feit dat heel veel van die Chinese thuisbatterij systemen (zoals bijv. EEL) geen CE declaration of conformity hebben. Gaat de verzekering dan niet moeilijk doen, indien er iets gebeurd dat terug te leiden is naar de thuisbatterij?

Ik weet niet precies hoe het zit met zelfbouw. De EVE MB31 hebben dacht ik wel een CE verklaring. De batterijbox waarschijnlijk niet en wellicht ook andere componenten niet (zoals BMS, automaat, etc.).

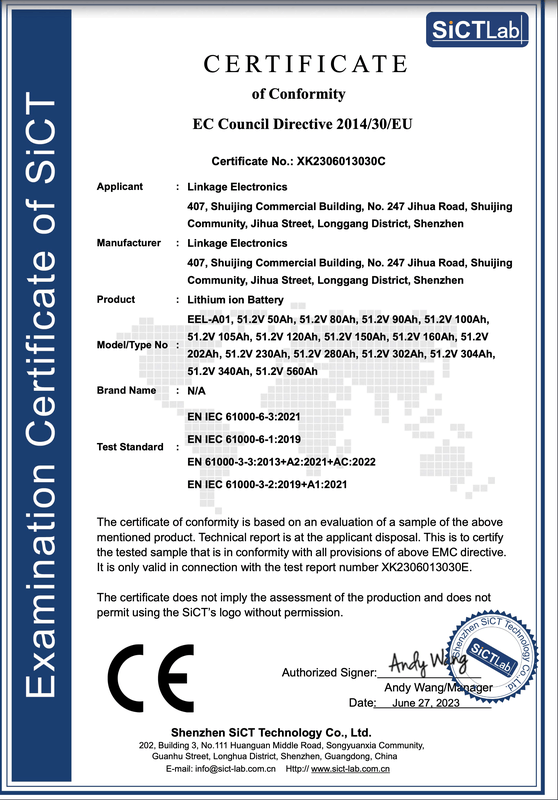

Ik heb nog niets besteld en ken er niets van maar, maar ik heb dit certificaat van conformiteit van EEL (PDF). Is dat niet voldoende?

[MJ de Bruijn]

Jojan265 schreef op zaterdag 28 februari 2026 @ 08:20:
Hoe gaan jullie om met het feit dat heel veel van die Chinese thuisbatterij systemen (zoals bijv. EEL) geen CE declaration of conformity hebben.

Heel simpel... voor iets wat op enig moment (levens)gevaarlijk zou kunnen zijn koop ik NOOIT rechtstreeks in China. Ik dus, andere mensen doen dat wel, dat mag.
Vaak betekent het CE logo 'China Export'. Dat is niet een Europees keurmerk.

Ik kan je voorbeeld niet beoordelen. Het zou best 'echt' kunnen zijn.

[ Voor 6% gewijzigd door MJ de Bruijn op 28-02-2026 09:40 ]

[MJ de Bruijn]

A CE conformity certificate issued by a laboratory in Shenzhen, China, is
not officially issued by the European Union.
While many legitimate products are manufactured in China and correctly bear the CE mark (Conformité Européenne), certificates issued by private Chinese testing labs are often, though not always"fake" or lack legal standing in the EU.
Here is a breakdown of the risks and how to distinguish authentic from illegitimate documentation:
1. The "China Export" Misconception

The Problem: Some products, particularly from Shenzhen, feature a "CE" logo that stands for "China Export." This logo is designed to look nearly identical to the official European mark.
The Difference: The "China Export" letters are placed closer together, whereas the official European "C" and "E" have specific spacing and proportions.
Validity: The China Export mark has no legal standing in the EU and does not prove the product meets EU safety, health, or environmental standards.

Enzovoort...

[TLer]

MJ de Bruijn schreef op zaterdag 28 februari 2026 @ 09:35:
[...]

Heel simpel... voor iets wat op enig moment (levens)gevaarlijk zou kunnen zijn koop ik NOOIT rechtstreeks in China. Ik dus, andere mensen doen dat wel, dat mag.
Vaak betekent het CE logo 'China Export'. Dat is niet een Europees keurmerk.

Ik kan je voorbeeld niet beoordelen. Het zou best 'echt' kunnen zijn.

Bovenstaand is een CE certificaat. De fabrikant, het model en de test normen en rapportnummer staan erop. Ook is hij ondertekend door een tekenbevoegd persoon. Waar hij getest is maakt niet uit, zolang het lab maar geaccrediteerd is (en dat is het geval bij SiCT Technology.)

Chinese Export is een ding, maar dan zie je alleen maar een logo geen certificaat. Overigens kan je de meeste DiY boxen ook kopen in Nederland of in ieder geval binnen de EU. Dan ben jij geen importeur en is de fabrikant/importeur verantwoordelijk mochten ze toch ergens niet voldoen. De consument zal daarvoor niet voor verantwoordelijk worden gehouden.

[cwegh]

TLer schreef op zaterdag 28 februari 2026 @ 09:59:
[...]


Bovenstaand is een CE certificaat. De fabrikant, het model en de test normen en rapportnummer staan erop. Ook is hij ondertekend door een tekenbevoegd persoon. Waar hij getest is maakt niet uit, zolang het lab maar geaccrediteerd is (en dat is het geval bij SiCT Technology.)

Chinese Export is een ding, maar dan zie je alleen maar een logo geen certificaat. Overigens kan je de meeste DiY boxen ook kopen in Nederland of in ieder geval binnen de EU. Dan ben jij geen importeur en is de fabrikant/importeur verantwoordelijk mochten ze toch ergens niet voldoen. De consument zal daarvoor niet voor verantwoordelijk worden gehouden.

Voor EEL wordt er inderdaad geleverd vanuit Polen (staat ook zo op de factuur).

Daarnaast heb ik een pro-forma factuur met betaling via Paypal. Op de Paypal factuur staat de referentie naar de pro-forma factuurnummer. Geen rechtstreekse overschrijving (is ook een optie en goedkoper) omdat PayPal Aankoopbescherming geeft met termijnen 30 of 180 dagen (afwijkend vs niet ontvangen).

Het is ook DDP (Deliverd Duty Paid) dus alle import- en douane kosten zijn afgedekt.

[agraaff]

Proza geschreven naar elektrobode naar aanleiding van een gesprek over de tel.

Wellicht dat jullie hier ook al een aantal vragen kunnen beantwoorden of alleen meer vragen hebben hierna 😁

Naar aanleiding van mijn telefoongesprek met uw collega stuur ik u hierbij de technische uitwerking van mijn vraag.

Ik ben voornemens een 3-fase thuisbatterijsysteem te bouwen op basis van Victron apparatuur en deze buiten te plaatsen in een tuinopstelling onder een overkapping (geen directe regen-, zon- of windbelasting).
Het betreft een particuliere toepassing (geen bedrijfsinstallatie), waarbij veiligheid en betrouwbaarheid voorop staan, maar waarbij ik uiteraard ook kostenbewust wil blijven en overdimensionering waar mogelijk wil vermijden.

Configuratie (globaal)
3 × Victron MultiPlus-II 48/4500/55-32
Victron Lynx Power In + Lynx Distributor
Victron Cerbo GX
3 × Yixiang V2 16 kWh LiFePO4 accu’s (initieel 2 maar optie naar 3)
Accugewicht: ± 136 kg per stuk.

Thermische belasting (indicatief)
Op basis van rendementgegevens en mijn eigen aannames verwacht ik:
Maximaal continu: ±700–750 W warmteafgifte
Nominaal gebruik: 400–600 W
Standby: ±200 W

Temperatuurdoel in de kast
Mijn uitgangspunt is om de interne kasttemperatuur tussen circa 7°C en 30°C te houden.
De accu’s kunnen indien nodig worden voorzien van interne verwarmingsmatten met temperatuursensoren, aangestuurd door de BMS in de accu zelf.
Desondanks wil ik de kast als geheel beschermen tegen lage temperaturen en met name tegen condensvorming.

Condens / dauwpunt (belangrijk aandachtspunt)
Mijn grootste zorg is niet zozeer een hoge relatieve luchtvochtigheid, maar condensvorming door dauwpunt-overschrijding.
Ik denk hierbij met name aan situaties zoals:
Voor- en najaar met dauw/mist bij circa 10–15°C en hoge luchtvochtigheid.
Een koude nacht gevolgd door snelle opwarming in de ochtend.
Ik overweeg daarom een kleine temperatuurgestuurde kastverwarming onderin de kast om interne oppervlakken boven het dauwpunt te houden.
Graag hoor ik of in dit type buitenopstelling uitsluitend temperatuursturing voldoende is, of dat een hygro- of dauwpuntregeling zinvol is.

Ventilatie
Op basis van de geschatte thermische belasting kom ik indicatief uit op circa 230–250 m³/h benodigde luchtverplaatsing, waarbij ik denk aan circa 300 m³/h met enige marge.
Mijn eerste gedachte is een in/uit-configuratie (onderin en bovenin), waarbij warme lucht boven wordt afgevoerd.
Ik sta echter ook open voor een configuratie met lichte overdruk (geforceerde inblaas onderin en passieve uitlaat bovenin), om ongecontroleerde aanzuiging van lucht, stof of vocht via kieren te beperken.
Daarnaast realiseer ik mij dat natuurlijke convectie in de kast kan bijdragen aan warmteafvoer, maar dit betekent ook permanente luchtuitwisseling met mogelijk vochtige buitenlucht.
Ik hoor daarom graag welke ventilatieopzet u in dit type buitenkast adviseert.
Geluid is minder kritisch gezien de buitenopstelling, maar de oplossing moet uiteraard geen hinderlijk ventilatorgeluid veroorzaken.

Monitoring
Ik zal aanvullende monitoring toepassen via Bluetooth in combinatie met de Cerbo GX.
Dit zie ik echter als laag-2 alerting, aangezien dit afhankelijk is van batterijvoeding en draadloze communicatie.
De primaire beveiliging tegen condens en overtemperatuur wil ik daarom hardwarematig oplossen (thermostaat / ventilatorregeling / verwarming).

Bijlage
In de bijlage heb ik een Excel-sheet opgenomen met mijn huidige uitgangspunten (tabbladen “3fase+2horizontale accu buiten” en “Buitenkast”).
Hierin staan referentieproducten, linkjes en beschrijvingen van mijn aannames en berekeningen.
Dit betreft nadrukkelijk een eerste technische opzet ter oriëntatie.
Ik hoor graag of u deze uitgangspunten realistisch acht en welke oplossing u in een vergelijkbare buitenopstelling zou adviseren.
De genoemde producten en merken zijn uitsluitend als voorbeeld opgenomen; ik sta volledig open voor alternatieven uit uw assortiment indien deze beter geschikt of economisch aantrekkelijker zijn.

Samenvattende vragen
Welke kast (materiaal / IP-klasse / afmeting) adviseert u?
Is geforceerde ventilatie in deze situatie noodzakelijk?
Welke oplossing adviseert u voor condensbeheersing?
Welke aanvullende componenten zijn nodig voor een complete en betrouwbare opbouw (backplate, DIN-rails, wartels, drukcompensatie, filters, etc.)?

Ter achtergrond: ik heb zelf een elektrotechnische achtergrond en verzorg de installatie zelf, maar voor de kast- en klimaatoplossing maak ik graag gebruik van uw ervaring.
Mocht u daarnaast inhoudelijke opmerkingen of verbeterpunten zien ten aanzien van het totale concept, dan hoor ik dat uiteraard graag. Ik sta open voor optimalisaties waar dat technisch of praktisch zinvol is.
Indien u dit niet geschikt acht voor buitenplaatsing, dan hoor ik dat uiteraard ook graag.

[agraaff]

cwegh schreef op zaterdag 28 februari 2026 @ 10:21:
[...]


Voor EEL wordt er inderdaad geleverd vanuit Polen (staat ook zo op de factuur).

Daarnaast heb ik een pro-forma factuur met betaling via Paypal. Op de Paypal factuur staat de referentie naar de pro-forma factuurnummer. Geen rechtstreekse overschrijving (is ook een optie en goedkoper) omdat PayPal Aankoopbescherming geeft met termijnen 30 of 180 dagen (afwijkend vs niet ontvangen).

Het is ook DDP (Deliverd Duty Paid) dus alle import- en douane kosten zijn afgedekt.

[Afbeelding]

Je kan zelfs met Klarna betalen tegenwoordig op alibaba

[Noord27]

De nieuwe 6k5 is aardig aan het gewicht. Echter tov een 8000VA aanzienlijk lichter; geen koperen maar een aluminium trafo. Ophangen is hierdoor te doen in je eentje. Het scherm van de GX hangt nu op ooghoogte. Onderkant ongeveer gelijk met de Solar Egde die er naast hangt (en die weer naast de Daikin WP). Helaas laten de andere bestelde MP's (non-GX) op zich wachten..



@agraaff Op Ali heb ik betaald met creditcard. Zitten wel extra kosten aan, net zoveel als de toeslag bij PayPal. Echter ben ik dan 365 dagen verzekerd en mijn ervaring met de service is uitmuntend.

Betreffende het elektra gedeelte gaat het vast goed komen. Een bedrijf als Elektrobode heeft dauwpuntsmetingen niet als primaire bedrijfsvoering. Ze zullen er daarom ook weinig inhoudelijks over kunnen antwoorden. Op wat adviezen na. Een dergelijke opstelling is echt maatwerk waarvoor op locatie bekeken en berekend zal moeten worden. Dat gaat niet over een mailtje.

[ Voor 42% gewijzigd door Noord27 op 28-02-2026 12:03 ]

[Jojan265]

TLer schreef op zaterdag 28 februari 2026 @ 09:59:
[...]


Bovenstaand is een CE certificaat. De fabrikant, het model en de test normen en rapportnummer staan erop. Ook is hij ondertekend door een tekenbevoegd persoon. Waar hij getest is maakt niet uit, zolang het lab maar geaccrediteerd is (en dat is het geval bij SiCT Technology.)

Dit is alleen maar een certificaat met betrekking tot EMC. Niet de benodigde declaration of conformity.

Chinese Export is een ding, maar dan zie je alleen maar een logo geen certificaat. Overigens kan je de meeste DiY boxen ook kopen in Nederland of in ieder geval binnen de EU. Dan ben jij geen importeur en is de fabrikant/importeur verantwoordelijk mochten ze toch ergens niet voldoen. De consument zal daarvoor niet voor verantwoordelijk worden gehouden.

Volgens mij moet in Europa het volgende getoond kunnen worden:

EU Declaration of Conformity (DoC)
Technisch dossier
EMC + LVD testreports
RoHS verklaring
Batterijverordening conformiteit
CE-markering correct aangebracht

[ Voor 11% gewijzigd door Jojan265 op 28-02-2026 14:05 ]

[Jojan265]

cwegh schreef op zaterdag 28 februari 2026 @ 09:17:
[...]

Ik heb nog niets besteld en ken er niets van maar, maar ik heb dit certificaat van conformiteit van EEL (PDF). Is dat niet voldoende?

[Afbeelding]

Dit is niet voldoende. Dit is alleen maar een certificaat met betrekking tot EMC. Niet de benodigde declaration of conformity.

[BernieW]

Jojan265 schreef op zaterdag 28 februari 2026 @ 14:00:

[...]


Volgens mij moet in Europa het volgende getoond kunnen worden:

EU Declaration of Conformity (DoC)
Technisch dossier
EMC + LVD testreports
RoHS verklaring
Batterijverordening conformiteit
CE-markering correct aangebracht

In de praktijk zul je als consument nooit inzage in het technisch dossier krijgen, deze is er in principe voor de fabrikant zelf en de toezichthouder in de EU lidstaten.
Normaal is de CE verklaring (geen certificaat!!), andere verklaringen voor wetgeving die geen CE markering eisen zie je al minder vaak (bv Reach SVHC informatie)

En dan is het afhankelijk van wat je koopt, welke directives en verordeningen van toepassing zijn.
- Losse cellen --> batterij verordening met CE markering
- Losse BMS (met Bluetooth) --> Radio richtlijn (incl cyber security) met CE markering, de radio richtlijn sluit de EMC richtlijn uit maar deze wordt vaak wel gevolgd. RoHS richtlijn met CE markering
- Kast met alles erin --> Batterij verordening, Radio richtlijn (EMC) en evt de RoHS richtlijn (zijn argumenten voor en tegen te geven, maar wordt een theroretiche discussie).

Heb je in de kast ook een circuit breaker of zekering dan heb je daar natuurlijk ook weer specifieke (veiligheids) eisen voor met verplichte CE markering.
Opvallend, de 16 cellen in serie die hier veel gebruikt worden vallen buiten de laagspanningsrichtlijn want de maximale spanning hiervan < 75V DC.

En natuurlijk is er nog een trits eisen die geen CE markering eisen, zoals Reach, WEEE, algemene veiligheidsverordening, ....

Behalve (op dit moment) voor de batterijverordening zijn voor de andere richtlijnen en verordeningen geharmoniseerde EN standaarden die het principe van conformtiteit veronderstelling hanteren (= voldoe je aan de standaard dan wordt verondersteld dat je aan de wet voldoet, de eenvoudigste manier voor een fabrikant om te laten zien dat zijn produkt aan de wet voldoet) en die je dus ook in de CE verklaring terug wilt vinden.

[Slux]

Jojan265 schreef op zaterdag 28 februari 2026 @ 08:20:
De EVE MB31 hebben dacht ik wel een CE verklaring.

Ik heb mijn twijfels of het wel allemaal EVE is en er echt een CE op zit, ik heb heel wat cellen gekocht via de bekende leveranciers (honderden) en ze zeggen dat het EVE is er staat ook een QR code op, maar sommige cellen zijn aan de onderkant anders gevouwen, misschien hebben ze meerdere fabrieken waar de fabricage anders is maar ik neem die CE keuring te serieus, stelt ook weinig voor verder.

Ze doen het allemaal prima trouwens.

[Plead]

Slux schreef op zaterdag 28 februari 2026 @ 16:03:
[...]

Ik heb mijn twijfels of het wel allemaal EVE is en er echt een CE op zit, ik heb heel wat cellen gekocht via de bekende leveranciers (honderden) en ze zeggen dat het EVE is er staat ook een QR code op, maar sommige cellen zijn aan de onderkant anders gevouwen, misschien hebben ze meerdere fabrieken waar de fabricage anders is maar ik neem die CE keuring te serieus, stelt ook weinig voor verder.

Ze doen het allemaal prima trouwens.

Over de Yixiang box ". All our products have passed CE, RoHS testing, IEC62133, UN38.3, and MSDS certifications.".
Maar... Als alle losse onderdelen ce-getest/gecertificeerd zijn, wil dit niet garanderen dat de gehele installatie voldoet aan de ce-richtlijnen. Twee lossen componenten zouden net onder de limiet kunnen zijn, maar samen kunnen ze net boven de limiet uitkomen. Of de installateur (jezelf) gebruikt slechte kabels of monteerd niet volgens de richtlijnen... etc. Maar het geeft je natuurlijk wel een richting dat er aandacht aan besteed is.

[etwintje]

Zie hier regelmatig posts voorbij komen over 300mA aardlekschakelaars/alamats in de aanvoerkant van de Victrons. Deze dienen puur als apparatuur/kabel/brandbeveiliging bij aardfouten en zijn nadrukkelijk niet voor persoonsbeveiliging. Soms wordt ook gezegd dat deze selectief zijn. Dat klopt niet. Ze zijn theoretisch wel selectief qua afschakelwaarde voor hele specifieke lekstromen (ergens tussen de 15 en 300mA, onbepaald), maar niet qua tijd. Dus bij een lekstroom boven de waarde waarop de 300mA tript (minimaal 50% dus 150mA) is het niet bepaald welke aardlek als eerste afschakelt. Bedenk hierbij dat alle afgaande groepen altijd een minimale lekstroom hebben waardoor de aardlek nog sneller tript. Risico hierbij is dat bij een lekstroom in een afgaande groep de aardlek in de aanvoer uitschakelt. Overigens geeft dit bij een systeem dat op de AC-OUT is aangesloten het rare effect dat de Victrons vervolgens in noodstroom overschakelen en vervolgens de aardlek van de afgaande groep alsnog afschakelt. Als oplossing kun je hiervoor selectieve 300mA automaten gebruiken, die schakelen vertraagd af waardoor bij een aardfout in een eindgroep (en niet in de aanvoer naar de Victrons) de aardlek in de eindgroep als eerste afschakelt.

Inmiddels zelf ook wat verder gekomen. Voor de accu's uitgekomen bij EEL V6 Pro bakken met Neey 4A balancers en heating pads. Vooral gekozen vanwege de ingebouwde T-class zekering (en daadwerkelijk functionerende DC automaat) en JK BMS. Omvormers worden de MultiRS omvormers ipv de Multiplus 6k5, vooral vanwege de betere efficiëntie. Extra kast geplaatst en aangesloten (meest rechtse):


En begonnen met de sleuf graven voor de mantelbuis richting de garage:


Bedrading licht grotendeels klaar, verdeler voor in de garage is gebouwd, nu alleen de Victron spullen nog bestellen. Heb in de verdeler in de garage ook een paar extra alamats geplaatst. Een voor de garage zelf, een voor de wasmachine in de garage en een voor een toekomstige laadpaal, die kan dan eventueel ook 22kW trekken met power assist.

[NTS]

etwintje schreef op zondag 1 maart 2026 @ 20:03:
Overigens geeft dit bij een systeem dat op de AC-OUT is aangesloten het rare effect dat de Victrons vervolgens in noodstroom overschakelen en vervolgens de aardlek van de afgaande groep alsnog afschakelt. Als oplossing kun je hiervoor selectieve 300mA automaten gebruiken, die schakelen vertraagd af waardoor bij een aardfout in een eindgroep (en niet in de aanvoer naar de Victrons) de aardlek in de eindgroep als eerste afschakelt.

Die 300mA type selectief is inderdaad logisch. Heb je die alleen in de aanvoer naar je garage zitten of ook tussen de AC-out van je Victrons en de kabel terug naar je huis? Want daar geldt eigenlijk hetzelfde.

[Japie.G]

NTS schreef op zondag 1 maart 2026 @ 20:57:
[...]


Die 300mA type selectief is inderdaad logisch. Heb je die alleen in de aanvoer naar je garage zitten of ook tussen de AC-out van je Victrons en de kabel terug naar je huis? Want daar geldt eigenlijk hetzelfde.

gekke is dat ik daar in de meeste ontwerpen alleen een b25 automaat zie zitten. Dus geen aardlekautomaat. Snap de logica niet helemaal, Ben benieuwd of iemand dit goed weet uit te leggen.

[NTS]

Jij bedoelt van de meterkast naar de AC-in een B25 automaat in plaats van een B25+aardlek? Volgens mij mag dat omdat zo'n omvormer een vast aangesloten apparaat is. Maar met een aardlek heb je wel een stuk betere bescherming van bijvoorbeeld een grond kabel. Een lekstroom van 300mA is een heel stuk minder dan de kortsluitstroom van 75 tot 125A die je anders nodig hebt om zo'n B25 direct te laten uitschakelen.

Maar ik bedoelde eigenlijk de andere richting, van de AC-out terug naar de meterkast. Daar heb je dezelfde risico's, misschien zelfs nog wel meer want een gewone B25 (of meer als je power assist wilt gebruiken) gaat niet uit met de maximale stroom die een omvormer kan leveren.
