natural colour schreef op zaterdag 28 juni 2025 @ 14:12:
Vanmorgen was het de bedoeling om de 2 aangelegde fancoil units (geschikt voor gekoeld water) te vullen...
Beide fancoil van Vailant zijn aangesloten middels flexibele slangen, helaas bij alle 4 flexibele slangen lekte het bij de pakking achter de fancoil :(
De flens in de slang zelf is voor de pakking mooi vlak en sluit wel goed af, maar bij de gebruikte verloop van 3/4 naar de 1" aansluiting voor de slang is er eigenlijk geen flens (de foto toont een vergelijkbare situatie), het randje is te klein, de pakking snijd in en komt scheef te zitten.
Ik heb ook tevergeefs geprobeerd het geheel met Loctite 55 dicht te krijgen.[Afbeelding]
Ik heb nu rubber pakkingen besteld die wat groter zijn dat de nu gebruikte pakkingen.

Maar beter mss dat er een verloop 3/4/ 1" buitendraads wordt gebruikt met een brede flens voor de pakking :?
Die rubber pakking gaat ook lekken. Rubber is geen wonder middel zoals veelal gedacht wordt. Want jouw afdichtings vlakken zijn te klein en te scherp en snijden zo door het rubber heen.
Hier boven zijn wat goede ideen voor andere koppelingen gegeven met groter dichtings vlak. Een vijl is ook een oplossing maar dan moet je wel netjes en vlak kunnen vijlen. Om het dichtings vlak te vergroten.

Een CV-Ketel is een vlamkoeler en een radiator is een waterkoeler.


Acties:
  • +3 Henk 'm!

  • ntram
  • Registratie: April 2011
  • Nu online
stevenP schreef op zaterdag 28 juni 2025 @ 21:53:
[...]

Yep, er zit een koppeling op voor draaddichtting en niet voor vlakdichting. Ga naar een Warmteservice of andere goede loodgieterszaak met de koppeling, die kunnen je zo helpen 'm te wisselen voor één met vlakdichting. Of, een male-female stukje ertussen die wel vlakdichting heeft.
Let bij zo'n overgang er dan wel weer op dat je genoeg 'schroefgangen' hebt, zodat het ook echt zo ver kan vastdraaien dat het vlakverdichtend wordt. Vraag me niet waarom ik dit weet. :|

[ Voor 6% gewijzigd door ntram op 29-06-2025 11:55 ]


Acties:
  • 0 Henk 'm!

  • Tanuki
  • Registratie: Januari 2005
  • Niet online
ntram schreef op zondag 29 juni 2025 @ 11:54:
[...]


Let bij zo'n overgang er dan wel weer op dat je genoeg 'schroefgangen' hebt, zodat het ook echt zo ver kan vastdraaien dat het vlakverdichtend wordt. Vraag me niet waarom ik dit weet. :|
Anders evt. een dubbele ring gebruiken. Maar inderdaad beter om het met 1 ring netjes dicht te kunnen krijgen.

PV: Growatt MOD5000TL3-XH + 5720wp, WPB: Atlantic Explorer v4 270LC, L/L: MHI SCM 125ZM-S + SRK 50ZS-W + 2x SRK 25ZS-W + SRK 20ZS-W Modbus kWh meter nodig?


Acties:
  • 0 Henk 'm!

  • Technician-
  • Registratie: November 2017
  • Laatst online: 14:13
natural colour schreef op zaterdag 28 juni 2025 @ 14:12:
Vanmorgen was het de bedoeling om de 2 aangelegde fancoil units (geschikt voor gekoeld water) te vullen...
Beide fancoil van Vailant zijn aangesloten middels flexibele slangen, helaas bij alle 4 flexibele slangen lekte het bij de pakking achter de fancoil :(
De flens in de slang zelf is voor de pakking mooi vlak en sluit wel goed af, maar bij de gebruikte verloop van 3/4 naar de 1" aansluiting voor de slang is er eigenlijk geen flens (de foto toont een vergelijkbare situatie), het randje is te klein, de pakking snijd in en komt scheef te zitten.
Ik heb ook tevergeefs geprobeerd het geheel met Loctite 55 dicht te krijgen.[Afbeelding]
Ik heb nu rubber pakkingen besteld die wat groter zijn dat de nu gebruikte pakkingen.

Maar beter mss dat er een verloop 3/4/ 1" buitendraads wordt gebruikt met een brede flens voor de pakking :?
https://edelstahlwellrohr...g-flachdichtend/DNF-10034

Die heeft warmteservice ook niet hoor. In nl worden vlakdichtingen eigenlijk niet gebruikt. En zijn heel slecht verkrijgbaar. En gebruik een fiberring.

Acties:
  • 0 Henk 'm!

  • natural colour
  • Registratie: April 2022
  • Laatst online: 17:43
Technician- schreef op vrijdag 1 augustus 2025 @ 23:16:
[...]

https://edelstahlwellrohr...g-flachdichtend/DNF-10034

Die heeft warmteservice ook niet hoor. In nl worden vlakdichtingen eigenlijk niet gebruikt. En zijn heel slecht verkrijgbaar. En gebruik een fiberring.
Met de bestelde rubberpakkingen, die een 2 mm grotere diameter hebben en nu perfect in de moer van de slangen passen, is tot nu toe alles waterdicht (2.5 bar testdruk).

Mijn vader had op zijn werk een speciale passer om zelf (grote) pakkingen te snijden, en ik meende ook een set van holpijpen daarvoor.

[ Voor 11% gewijzigd door natural colour op 02-08-2025 09:26 ]

20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/


Acties:
  • 0 Henk 'm!

  • Johan-1986
  • Registratie: Februari 2022
  • Laatst online: 04-10 09:04
Jojan265 schreef op maandag 12 mei 2025 @ 19:30:
[...]

Welk type matrijs ben je daarvoor nodig?

Ik heb TH32 en U32 en werk in Groningen.

Dit is mijn perstang ervoor:

[Afbeelding]

Update: Ik lees dat t/m 26 mm TH mogelijk is, maar vanaf 32 mm dus HE matrijzen. Die heb ik niet.
Welke perstang is dit?
En wat is jou ervaring met deze handmatige "hydraulische" perstang?

Acties:
  • 0 Henk 'm!

  • Jojan265
  • Registratie: Februari 2022
  • Laatst online: 04-10 10:27
Johan-1986 schreef op maandag 4 augustus 2025 @ 14:09:
[...]


Welke perstang is dit?
En wat is jou ervaring met deze handmatige "hydraulische" perstang?
Ervaringen zijn goed.

Het is deze: https://amzn.eu/d/8aPLjGa

LG-HM071MR-U44 / SWW Hewalex PCWU 3.0 / PV SMA + Jinko 14 kWp / Kia e-Niro


Acties:
  • 0 Henk 'm!

  • GudZ
  • Registratie: Maart 2010
  • Laatst online: 22:32
Help!! Ik heb een perskoppeling te weinig besteld bij Heima24.

Welk merk verkrijgbaar in Nederland kan ik gebruiken voor 32mm meerlagenbuis van Pipetec?

Betreft een overgangsperskoppeling.

Ik heb alleen de TH handperstang.

[ Voor 4% gewijzigd door GudZ op 08-09-2025 20:03 ]

PV Output 1.350Wp ZWW 10°


Acties:
  • 0 Henk 'm!

  • Proton_
  • Registratie: November 2011
  • Laatst online: 20:54

Proton_

Moderator Wonen & Mobiliteit

Team Welles

@GudZ Ik denk dat het bij CV drukken niet zo nauw luistert, als de 32x3 mm maar klopt.
Wel is de perscontour belangrijk ivm de plaatsing van de rubber ringen.
Heima gebruikt TH dus jouw perstang zal ook https://benem.nl/bonfix-a...te-koppeling-32-x-32.html kunnen persen.

Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.


Acties:
  • 0 Henk 'm!

  • --Erik--
  • Registratie: Juni 2001
  • Niet online
GudZ schreef op maandag 8 september 2025 @ 20:00:
Help!! Ik heb een perskoppeling te weinig besteld bij Heima24.

Welk merk verkrijgbaar in Nederland kan ik gebruiken voor 32mm meerlagenbuis van Pipetec?

Betreft een overgangsperskoppeling.

Ik heb alleen de TH handperstang.
Waar woon je? Heb er nog 1 liggen.

-edit- Ah Den Haag lees ik in je profiel, da's wel een eindje weg van hier (omgeving Nijmegen)...

[ Voor 7% gewijzigd door --Erik-- op 08-09-2025 20:38 ]

V&A Bosch L-boxxen - V&A Bosch GTB 12v-11 - V&A schakelmateriaal


Acties:
  • +1 Henk 'm!

  • GudZ
  • Registratie: Maart 2010
  • Laatst online: 22:32
@Proton_
@--Erik--

Daarnet Henco besteld bij een Warmteservice, morgen ophalen. Zou moeten passen, zeiden ze.
Bedankt!

PV Output 1.350Wp ZWW 10°


Acties:
  • 0 Henk 'm!

  • Proton_
  • Registratie: November 2011
  • Laatst online: 20:54

Proton_

Moderator Wonen & Mobiliteit

Team Welles

@GudZ hmm, volgens https://www.henco.be/nl-BE/BE moet Henco 32 met BE en niet met TH geperst worden.
Nouja, als het dicht is, is het goed.

Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.


Acties:
  • 0 Henk 'm!

  • Tanuki
  • Registratie: Januari 2005
  • Niet online

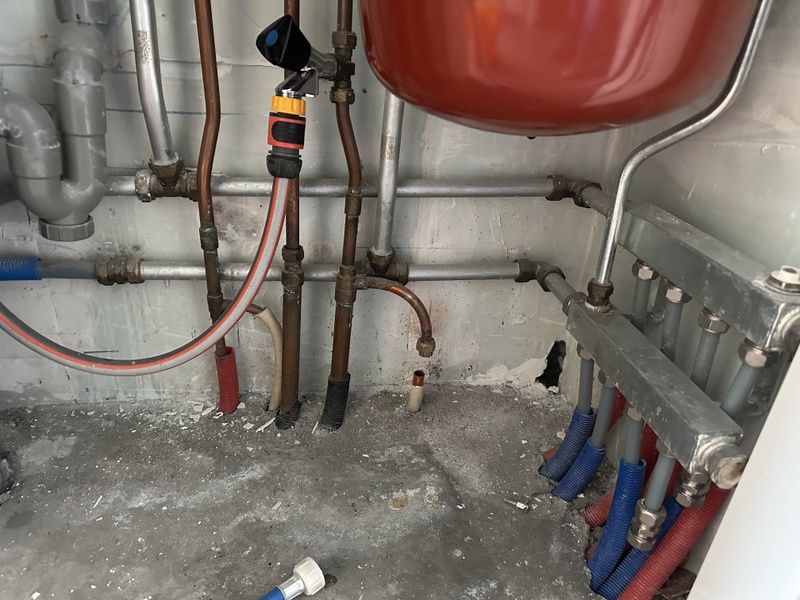

In de gang hebben we de oude vloerverwarming verdeler gedemonteerd. Daar komt nu de nieuwe verdeler. Ik hoop dat het lukt om hem zo ver mogelijk naar rechts te monteren (zodat ik ook de slangen nog kan aansluiten).

De linkerkant komt tegen de muur. Daar zal een bepaalde ruimte over blijven.

Afbeeldingslocatie: https://www.eco-bouwmaterialen.nl/wp-content/uploads/2024/04/Variotherm-kunststof-verdeler-zonder-pomp-2-570x380-1.webp

Foto van de verdeler. Wat is nu de meest compacte bocht die ik zou kunnen maken?

Ik zou graag specifiek een bocht maken, in plaats van een knie. Dit ivm de doorstroming.

Ik maak gebruik van uponor meerlagenbuis. Daar heb je ook een "puntstuk" in; 32mm naar 1".
Maar dan zou ik daarna een mini stukje buis moeten doen en dan meteen een 90 graden bocht.
Voelt alsof dat efficiënter zou moeten kunnen?

Heeft iemand een goede suggestie? :)

PV: Growatt MOD5000TL3-XH + 5720wp, WPB: Atlantic Explorer v4 270LC, L/L: MHI SCM 125ZM-S + SRK 50ZS-W + 2x SRK 25ZS-W + SRK 20ZS-W Modbus kWh meter nodig?


Acties:
  • +1 Henk 'm!

  • Proton_
  • Registratie: November 2011
  • Laatst online: 20:54

Proton_

Moderator Wonen & Mobiliteit

Team Welles

@Tanuki Het makkelijkst, meest compact en goedkoopst is stiekem toch een knietje.
Maar als je echt tegen elke prijs een bocht wil bestaat het wel.
https://www.bosta.com/nl-...buitendraad-40bar-0710273

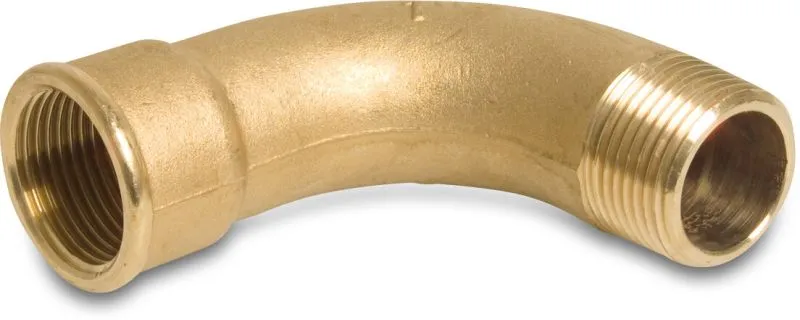

Afbeeldingslocatie: https://swfile.azureedge.net/sw6media/thumbnail/57/97/89/1707837539/314c04d7-0710270M_800x800.webp

Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.


Acties:
  • +2 Henk 'm!

  • Djvdb
  • Registratie: December 2022
  • Laatst online: 03-10 15:42
Proton_ schreef op maandag 8 september 2025 @ 21:32:
@Tanuki Het makkelijkst, meest compact en goedkoopst is stiekem toch een knietje.
Maar als je echt tegen elke prijs een bocht wil bestaat het wel.
https://www.bosta.com/nl-...buitendraad-40bar-0710273
[Afbeelding]
@Tanuki 3x zo goedkoop: https://www.luttershandel...-bu-90-fig-1-1-mt87001025

Ik heb ze zelf ook gebruikt en werken prima met puntenstukken naar pipetec.

[ Voor 6% gewijzigd door Djvdb op 08-09-2025 21:54 ]

e-Golf 2018 | Climarad Sensa V2X | 3200 Wp WZW I Techneco Elga Carrier


Acties:
  • 0 Henk 'm!

  • Tanuki
  • Registratie: Januari 2005
  • Niet online
Dank jullie wel beiden! O+

PV: Growatt MOD5000TL3-XH + 5720wp, WPB: Atlantic Explorer v4 270LC, L/L: MHI SCM 125ZM-S + SRK 50ZS-W + 2x SRK 25ZS-W + SRK 20ZS-W Modbus kWh meter nodig?


Acties:
  • 0 Henk 'm!

  • --Erik--
  • Registratie: Juni 2001
  • Niet online
Tanuki schreef op maandag 8 september 2025 @ 21:19:
In de gang hebben we de oude vloerverwarming verdeler gedemonteerd. Daar komt nu de nieuwe verdeler. Ik hoop dat het lukt om hem zo ver mogelijk naar rechts te monteren (zodat ik ook de slangen nog kan aansluiten).

De linkerkant komt tegen de muur. Daar zal een bepaalde ruimte over blijven.

[Afbeelding]

Foto van de verdeler. Wat is nu de meest compacte bocht die ik zou kunnen maken?

Ik zou graag specifiek een bocht maken, in plaats van een knie. Dit ivm de doorstroming.

Ik maak gebruik van uponor meerlagenbuis. Daar heb je ook een "puntstuk" in; 32mm naar 1".
Maar dan zou ik daarna een mini stukje buis moeten doen en dan meteen een 90 graden bocht.
Voelt alsof dat efficiënter zou moeten kunnen?

Heeft iemand een goede suggestie? :)
Buigen?

V&A Bosch L-boxxen - V&A Bosch GTB 12v-11 - V&A schakelmateriaal


Acties:
  • 0 Henk 'm!

  • Tanuki
  • Registratie: Januari 2005
  • Niet online
Ik ben bang dat de buigradius van een 32mm mlb een stuk groter zal zijn dan een bocht 32mm 90 graden? Of wat was de achterliggende gedachte?

PV: Growatt MOD5000TL3-XH + 5720wp, WPB: Atlantic Explorer v4 270LC, L/L: MHI SCM 125ZM-S + SRK 50ZS-W + 2x SRK 25ZS-W + SRK 20ZS-W Modbus kWh meter nodig?


Acties:
  • 0 Henk 'm!

  • Djvdb
  • Registratie: December 2022
  • Laatst online: 03-10 15:42
Tanuki schreef op dinsdag 9 september 2025 @ 12:21:
[...]

Ik ben bang dat de buigradius van een 32mm mlb een stuk groter zal zijn dan een bocht 32mm 90 graden? Of wat was de achterliggende gedachte?
Waarom wil je eigenlijk 32? Door 26 krijg je al ongeveer 6kw. Hoofdleiding 32 snap ik maar aftakking naar een verdeler lijkt mij overbodig.

e-Golf 2018 | Climarad Sensa V2X | 3200 Wp WZW I Techneco Elga Carrier


Acties:
  • 0 Henk 'm!

  • --Erik--
  • Registratie: Juni 2001
  • Niet online
Tanuki schreef op dinsdag 9 september 2025 @ 12:21:
[...]

Ik ben bang dat de buigradius van een 32mm mlb een stuk groter zal zijn dan een bocht 32mm 90 graden? Of wat was de achterliggende gedachte?
Hoe minder componenten nodig, hoe fijner dacht ik. Mocht je in de buurt van Nijmegen wonen mag je mijn buigset wel lenen.
Durf niets te zeggen of de buigradius van 32mm. Die heb ik wel gebogen, maar nooit tot het uiterste..

V&A Bosch L-boxxen - V&A Bosch GTB 12v-11 - V&A schakelmateriaal


Acties:
  • 0 Henk 'm!

  • Wolly
  • Registratie: Januari 2001
  • Niet online
Djvdb schreef op dinsdag 9 september 2025 @ 13:51:
[...]


Waarom wil je eigenlijk 32? Door 26 krijg je al ongeveer 6kw. Hoofdleiding 32 snap ik maar aftakking naar een verdeler lijkt mij overbodig.
Exact. Zo'n knietje net voor de verdeler in een 32mm buis maakt ook echt niets uit in dit geval.

Acties:
  • 0 Henk 'm!

  • Guido7619
  • Registratie: April 2018
  • Laatst online: 22:09
Tanuki schreef op dinsdag 9 september 2025 @ 12:21:
[...]

Ik ben bang dat de buigradius van een 32mm mlb een stuk groter zal zijn dan een bocht 32mm 90 graden? Of wat was de achterliggende gedachte?
Ik heb zo'n Uponor buigsetje. Radius is 80 mm bij 32mm buis.

Je kunt m lenen. Zeewolde.

  • Guido7619
  • Registratie: April 2018
  • Laatst online: 22:09

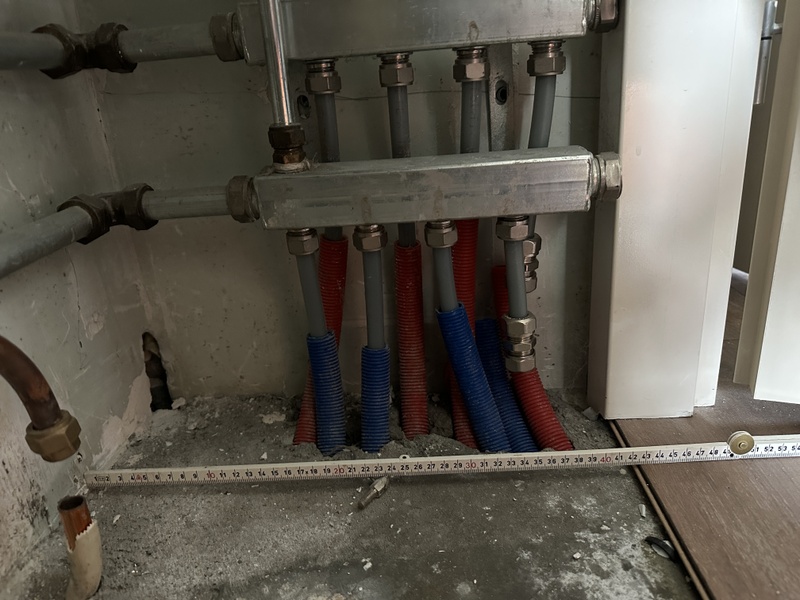

Vraag voor de kenners. Hoewel dit ook mooi in het topic zou passen betreffende verdeler vervangen voor pomploze.

Ik heb op de bovenverdieping 4 radiatoren. 1 ervan is nu afgekoppeld(badkamer) en dit wordt vloerverwarming. Aangezien ik de flow wil kunnen regelen dacht ik eraan de huidige verdelers te vervangen voor een vloerverwarmings verdeler.

Echter ik heb maar 42 cm ruimte beschikbaar. VTE gemaild wat hun adviseren en ze zeggen dat dit niet gaat passen. Hun 5 groeps is al 42 cm en dan moet deze nog worden aangesloten.

Bestaan er geen verdelers die eerst een bochtje hebben en dan pas de afsluiter zodat je zeg maar van voren kan aansluiten ipv aan de zijkant?

Lijkt mij trouwens dat het best moet passen allemaal. Vanaf de muur tot de eerste radiator slang is 18 cm. Daar is toch best nog wat ruimte lijkt mij.

Afbeeldingslocatie: https://tweakers.net/i/jzIB8nVs4_VdR9OZaes4--yQmH0=/800x/filters:strip_icc():strip_exif()/f/image/Dt6hZsMnAtTgpBLSnGn4iNJQ.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/hkT76HGM_09toChualo4hV5UQxc=/800x/filters:strip_icc():strip_exif()/f/image/2qRBTiVHD8FFgW8mXXnHYOcQ.jpg?f=fotoalbum_large

  • P5ycho
  • Registratie: Januari 2000
  • Laatst online: 20:01
https://www.heima24.de/in...schlussset-senkrecht.html

Zoiets? Kan ook naar voren ipv naar beneden aangesloten worden lijkt me.

12x 280Wp ZW, 12x 280Wp ZO, Zubadan SHW80YAA 8kW, Zehnder Q450 ERV


Acties:
  • +1 Henk 'm!

  • Seafarer
  • Registratie: November 2012
  • Laatst online: 00:10

Seafarer

XXX

Guido7619 schreef op donderdag 18 september 2025 @ 18:19:
Vraag voor de kenners. Hoewel dit ook mooi in het topic zou passen betreffende verdeler vervangen voor pomploze.

Ik heb op de bovenverdieping 4 radiatoren. 1 ervan is nu afgekoppeld(badkamer) en dit wordt vloerverwarming. Aangezien ik de flow wil kunnen regelen dacht ik eraan de huidige verdelers te vervangen voor een vloerverwarmings verdeler.

Echter ik heb maar 42 cm ruimte beschikbaar. VTE gemaild wat hun adviseren en ze zeggen dat dit niet gaat passen. Hun 5 groeps is al 42 cm en dan moet deze nog worden aangesloten.

Bestaan er geen verdelers die eerst een bochtje hebben en dan pas de afsluiter zodat je zeg maar van voren kan aansluiten ipv aan de zijkant?

Lijkt mij trouwens dat het best moet passen allemaal. Vanaf de muur tot de eerste radiator slang is 18 cm. Daar is toch best nog wat ruimte lijkt mij.

[Afbeelding]

[Afbeelding]
Ik volg hem niet helemaal.
Je kunt toch een radiator ophangen en de uitgang in de vloer verwarming stoppen en daarachter een rtl ventiel?
Heb je snelle reactie en ook iets om je handdoek op te hangen.

Edit: Bij de radiatoren kun je ook de radiator kraan vervangen door een model met AFC of hand instelling voor de flow.

[ Voor 3% gewijzigd door Seafarer op 18-09-2025 18:57 ]

Een CV-Ketel is een vlamkoeler en een radiator is een waterkoeler.


  • Guido7619
  • Registratie: April 2018
  • Laatst online: 22:09
Seafarer schreef op donderdag 18 september 2025 @ 18:48:
[...]

Ik volg hem niet helemaal.
Je kunt toch een radiator ophangen en de uitgang in de vloer verwarming stoppen en daarachter een rtl ventiel?
Heb je snelle reactie en ook iets om je handdoek op te hangen.

Edit: Bij de radiatoren kun je ook de radiator kraan vervangen door een model met AFC of hand instelling voor de flow.
Ja. Zoiets kan. Maar eigenlijk wil ik die hele radiator niet meer. En ik neem een warmtepomp. Wil de vloerverwarming in de badkamer constant bij hebben om zodoende ook de afgifte iets te verhogen. Wil een buffervat voorkomen. Beneden ligt 50 vierkante meter vloerverwarming.

Daarnaast eventueel een infraroodpaneel in het plafond die enkel even aangaat als je gaat douchen.

  • Djvdb
  • Registratie: December 2022
  • Laatst online: 03-10 15:42
Guido7619 schreef op donderdag 18 september 2025 @ 21:28:
[...]


Ja. Zoiets kan. Maar eigenlijk wil ik die hele radiator niet meer. En ik neem een warmtepomp. Wil de vloerverwarming in de badkamer constant bij hebben om zodoende ook de afgifte iets te verhogen. Wil een buffervat voorkomen. Beneden ligt 50 vierkante meter vloerverwarming.

Daarnaast eventueel een infraroodpaneel in het plafond die enkel even aangaat als je gaat douchen.
Als je op een warmtepomp gaat draaien is een rtl ventiel ook eigenlijk niet nodig. Dus kun je vloerverwarming ook direct op de retour van de radiator aansluiten. Maar als de radiator weg gaat is het probleem van de verdeler toch ook meteen opgelost?

e-Golf 2018 | Climarad Sensa V2X | 3200 Wp WZW I Techneco Elga Carrier


  • Guido7619
  • Registratie: April 2018
  • Laatst online: 22:09
Djvdb schreef op donderdag 18 september 2025 @ 22:05:
[...]


Als je op een warmtepomp gaat draaien is een rtl ventiel ook eigenlijk niet nodig. Dus kun je vloerverwarming ook direct op de retour van de radiator aansluiten. Maar als de radiator weg gaat is het probleem van de verdeler toch ook meteen opgelost?
Ja eigenlijk zou de huidige verdeler kunnen werken. Maar ik dacht toch nog enige naregeling te kunnen creeren. Just in case. De aanvoerleidingen van de WP komen net naaast deze verdeler binnen, is op de 1e verdieping naast de badkamer.

Niet dat straks er suisend geluid komt of er teveel water naar de bovenverdieping gaat. Mij leek zo'n verdeler dan wel handig, en heel duur is zo'n simpele 4 groeps verdeler ook niet.

Eventueel dacht ik de radiatoren boven er ook mee te kunnen regelen en de thermostaatknoppen weg te halen om meer flow te krijgen.

Acties:
  • 0 Henk 'm!

  • Djvdb
  • Registratie: December 2022
  • Laatst online: 03-10 15:42
Guido7619 schreef op donderdag 18 september 2025 @ 22:37:
[...]


Ja eigenlijk zou de huidige verdeler kunnen werken. Maar ik dacht toch nog enige naregeling te kunnen creeren. Just in case. De aanvoerleidingen van de WP komen net naaast deze verdeler binnen, is op de 1e verdieping naast de badkamer.

Niet dat straks er suisend geluid komt of er teveel water naar de bovenverdieping gaat. Mij leek zo'n verdeler dan wel handig, en heel duur is zo'n simpele 4 groeps verdeler ook niet.

Eventueel dacht ik de radiatoren boven er ook mee te kunnen regelen en de thermostaatknoppen weg te halen om meer flow te krijgen.
Ik doelde eigenlijk op dan heb je geen 5 groepsverdeler nodig en een viergroeps past dan gewoon toch?

Zie bijvoorbeeld deze verdelers https://online-vloerverwa...a_rvs-pro-zonder-pomp.pdf

[ Voor 7% gewijzigd door Djvdb op 19-09-2025 06:43 ]

e-Golf 2018 | Climarad Sensa V2X | 3200 Wp WZW I Techneco Elga Carrier


Acties:
  • 0 Henk 'm!

  • Guido7619
  • Registratie: April 2018
  • Laatst online: 22:09
Djvdb schreef op vrijdag 19 september 2025 @ 06:37:
[...]


Ik doelde eigenlijk op dan heb je geen 5 groepsverdeler nodig en een viergroeps past dan gewoon toch?

Zie bijvoorbeeld deze verdelers https://online-vloerverwa...a_rvs-pro-zonder-pomp.pdf
Nee 5 groepen zijn niet nodig. Er zijn maar 3 radiatoren en 1 stuks vloerverwarming. Lijkt mij ook dat het prima gaat passen.

Acties:
  • 0 Henk 'm!

  • Guido7619
  • Registratie: April 2018
  • Laatst online: 22:09
Hoe beugelen jullie de uponor leidingen in huis af?

Rond de leiding zelf of rond de isolatie? En welk type beugel?

Acties:
  • 0 Henk 'm!

  • Maikie18
  • Registratie: Augustus 2008
  • Laatst online: 20:08
Hoop dat dit het juiste topic is, zo niet dan verneem ik het graag.
Ik kwam er enkele maanden geleden al achter dat tijdens een SWW run de vv in de inkomhal warm wordt, op zich tijdens de winter niet heel erg, moet daar toch verwarmd worden, maar in de zomer is dat ongewenst, daarnaast kan het daardoor ook zijn dat het element vaker bij komt.

De vraag is echter, heb ik een installatiefout gemaakt, of heeft dit op 1 of andere manier met thermosiphon te maken, of is de 3-wegklep niet goed, of een combinatie van.

Zie hieronder het leidingwerk, het enige dat ik zelf kon bedenken is de 3-weg klep dat die wat lekt. Deze had helemaal officieel eigenlijk wel net andersom gemonteerd moeten worden maar dat zou volgens mij niet uit mogen maken.
Afbeeldingslocatie: https://i.imgur.com/usKMP5S.png
Het is dus alleen de vloerverwarming in de inkomhalen die warm wordt, het is alweer een hele tijd geleden maar ik dacht zelfs dat dit via de retour gebeurde

PUHZ-SW75YAA + ERSD-VM2D, Atlantic Explorer V4 270L, WH-MDC09J + PAW-TD30C1E5-HI


Acties:
  • +1 Henk 'm!

  • Proton_
  • Registratie: November 2011
  • Laatst online: 20:54

Proton_

Moderator Wonen & Mobiliteit

Team Welles

@Maikie18 inderdaad, de 3wegklep/boiler is wel de eerste aftakking in de aanvoer, maar niet de laatste in de retour. Door de drukval over bijvoorbeeld je manometer in de foto komt er een stroming op gang van de retour BGG -> aanvoer BGG -> aanvoer 1e -> retour 1e -> retour warmtepomp. De pijlen bij 6 en 2 staan dan andersom.

(Oja ik hoop dat er na de foto nog gebeugeld is ;) )

Edit mooi plaatje hier: michaelvo in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #11"

[ Voor 28% gewijzigd door Proton_ op 21-09-2025 18:09 ]

Het ik-wil-een-warmtepomp FAQ topic- '23 MG5, douchen met wtw en Auer Edel Eau, verwarming met Vaillant Arotherm Plus.


Acties:
  • +1 Henk 'm!

  • Maikie18
  • Registratie: Augustus 2008
  • Laatst online: 20:08
Proton_ schreef op zondag 21 september 2025 @ 17:34:
@Maikie18 inderdaad, de 3wegklep/boiler is wel de eerste aftakking in de aanvoer, maar niet de laatste in de retour. Door de drukval over bijvoorbeeld je manometer in de foto komt er een stroming op gang van de retour BGG -> aanvoer BGG -> aanvoer 1e -> retour 1e -> retour warmtepomp. De pijlen bij 6 en 2 staan dan andersom.

(Oja ik hoop dat er na de foto nog gebeugeld is ;) )

Edit mooi plaatje hier: michaelvo in "Lucht/Water warmtepomp om mee te verwarmen en te koelen #11"
Dat kan ik op zich vrij eenvoudig oplossen. Dan moet ik 5 koppelen in de buurt van 8. Net boven het filter

PUHZ-SW75YAA + ERSD-VM2D, Atlantic Explorer V4 270L, WH-MDC09J + PAW-TD30C1E5-HI


Acties:
  • +3 Henk 'm!

  • timovd
  • Registratie: Maart 2002
  • Laatst online: 21:30

timovd

Voorsprong door techniek

Guido7619 schreef op zondag 21 september 2025 @ 14:20:
Hoe beugelen jullie de uponor leidingen in huis af?

Rond de leiding zelf of rond de isolatie? En welk type beugel?

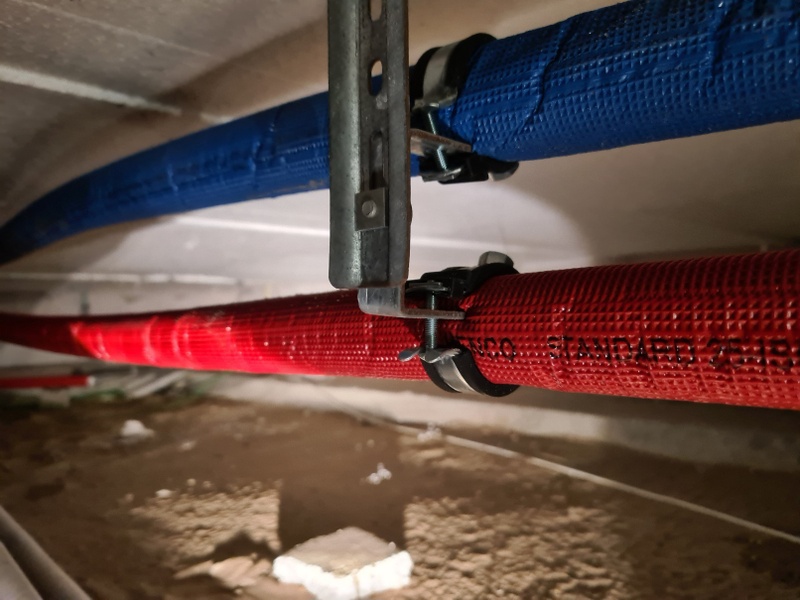

Geen Uponor, maar Henco.
Afbeeldingslocatie: https://tweakers.net/i/kO3VJxWNTfanC_fWUtBbOb16QlY=/800x/filters:strip_icc():strip_exif()/f/image/XNPROjfNO1WkxU1UFdvQQpoh.jpg?f=fotoalbum_large
Om de isolatie met dit soort beugels/klemmen.

Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)


Acties:
  • 0 Henk 'm!

  • Wolly
  • Registratie: Januari 2001
  • Niet online
timovd schreef op zondag 21 september 2025 @ 18:29:
[...]

Geen Uponor, maar Henco.
[Afbeelding]
Om de isolatie met dit soort beugels/klemmen.
Hoe heb je dat bevestigd in de piepschuim isolatie? En hoe dik is je piepschuim?

Acties:
  • +1 Henk 'm!

  • timovd
  • Registratie: Maart 2002
  • Laatst online: 21:30

timovd

Voorsprong door techniek

@Wolly hergebruikt van de stalen buizen. Ik heb alleen de klemmen vervangen.

Edit: in mijn vorige huis had ik de hele kruipruimte nageïsoleerd met PIR-platen onder de "broodjes" en had ik een stuk leiding richting de vv-verdeler op houten blokjes laten rusten. Jaren later zat dat nog steeds goed.

[ Voor 59% gewijzigd door timovd op 21-09-2025 19:42 ]

Gasloos huis 9kW Panasonic WH-MDC09J3E5 | Atlantic Explorer V4 270L | 8715Wp @ SMA Tripower 6.0-3AV-40 (4150Wp NO, 4565Wp ZW)


Acties:
  • +2 Henk 'm!

  • nMad
  • Registratie: Augustus 2004
  • Laatst online: 02-10 09:13
Maikie18 schreef op zondag 21 september 2025 @ 17:26:
Hoop dat dit het juiste topic is, zo niet dan verneem ik het graag.
Ik kwam er enkele maanden geleden al achter dat tijdens een SWW run de vv in de inkomhal warm wordt, op zich tijdens de winter niet heel erg, moet daar toch verwarmd worden, maar in de zomer is dat ongewenst, daarnaast kan het daardoor ook zijn dat het element vaker bij komt.

De vraag is echter, heb ik een installatiefout gemaakt, of heeft dit op 1 of andere manier met thermosiphon te maken, of is de 3-wegklep niet goed, of een combinatie van.

Zie hieronder het leidingwerk, het enige dat ik zelf kon bedenken is de 3-weg klep dat die wat lekt. Deze had helemaal officieel eigenlijk wel net andersom gemonteerd moeten worden maar dat zou volgens mij niet uit mogen maken.
[Afbeelding]
Het is dus alleen de vloerverwarming in de inkomhalen die warm wordt, het is alweer een hele tijd geleden maar ik dacht zelfs dat dit via de retour gebeurde
Je hebt precies dezelfde fout gemaakt als ik destijds tijdens de installatie. De retour van je SWW vat zit op de verkeerde plek aan je retourleiding naar de WP gekoppeld. Daardoor gaat er ook water door je vvw stromen. Lees deze post maar eens van mij inclusief alle reacties daarop en de oplossing: nMad in "Panasonic Warmtepomp 101: Installatie en Optimalisatie #2"

PV: 10,4 kWp | EV: Tesla M3 LR ‘19 | L/W WP: Panasonic WH-MDC07J3E5 + PAW-TD20C1E5 | L/L WP: Daikin FVXM35A/RXM35R + Daikin FTXM25R/RXM25R + MHI 2x SRK25ZS-WF/SCM40ZS-W

Pagina: 1 2 3 4 5 Laatste
