Het grote kookplaat aansluiten topic

[lordgandalf]

Ik denk dat ze ze combineren omdat je anders losse aders hebt liggen en om dat te voorkomen laten ze je die op de zelfde locatie vast maken zodat stel dat je de verkeerde kabel verbind je geen losse ader hebt die onder spanning staat.

[m-vw]

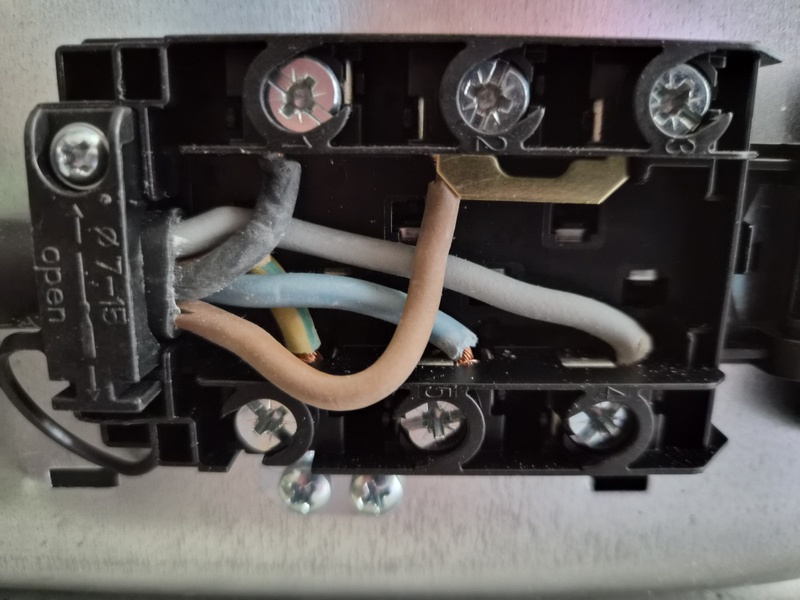

De foto toont een type B aansluiting voor drie aders. Inderdaad met twee bruggen.
Je allereerste aanname is dus correct.

En de zwarte/bruine, blauw/grijze draden worden niet gecombineerd. In je drie aderige kabel zal je normaal enkel fase (bruin), blauw (nul), groen/geel (aarde) hebben.
Vijf aders sluit je aan zonder bruggen, er staat niet voor niets L1, L2, N1, N2, aarde.

[mjvrbk]

Ik denk dat ik het wel redelijk snap. 5 aders voor 2-fase, 3 aders voor 1-fase met 2 bruggen.

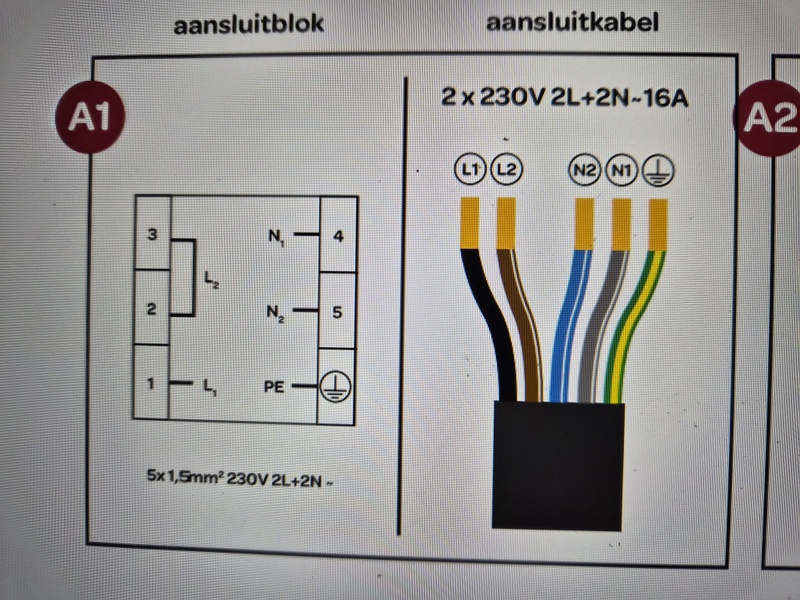

De handleiding brengt me in verwarring en het feit dat er maar één brug is meegeleverd.

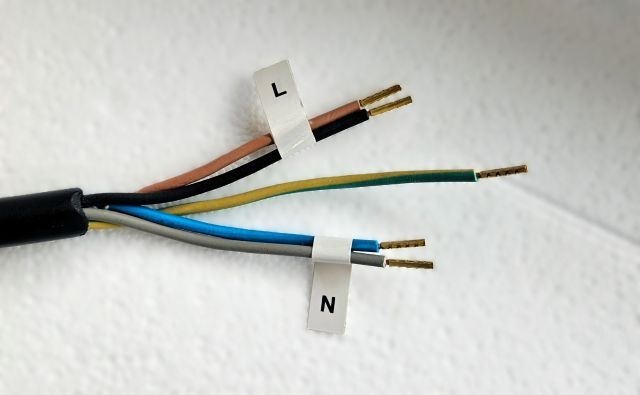

Dan zit er ook nog een label aan de 5 aderige kabel.
En aan het open einde labeltjes aan de fase/nul draden.
Dat suggereert (voor een leek) combineer zwart/bruin, blauw/grijs en stop dit in een stekker (schuko).
Dan heb je de brug in feite in de stekker gemaakt.
Mag/kan/wil je dat?

[SiErRa]

Zou het kunnen dat er eigenlijk 2 bruggen meegeleverd hadden moeten worden? Misschien nog ergens terug te vinden, bij leverancier of importeur na te vragen? Dat zou een hoop verklaren namelijk.

2 bruggen is denk ik veiliger dan in de stekker draden gaan combineren.

[mjvrbk]

Uiteraard heb ik meteen de leverancier gebeld, "ik moet twee bruggen hebben"
Die meldt dat weer aan bij Inventum.
Vervolgens heb ik zelf een contactformulier bij Inventum ingevuld "ik moet twee bruggen hebben"
Ik heb zelfs twee bruggen besteld bij Inventum. Die van de accessoire pagina van dit model.
Maar antwoorden/leveren gaat wel even duren, lijkt het.

Het lijkt mij echter dat de bruggen die ik besteld heb. En die ik ook bij onderdelen.nl etc. vind toch anders zijn dan degene die ik wel geleverd heb gekregen.

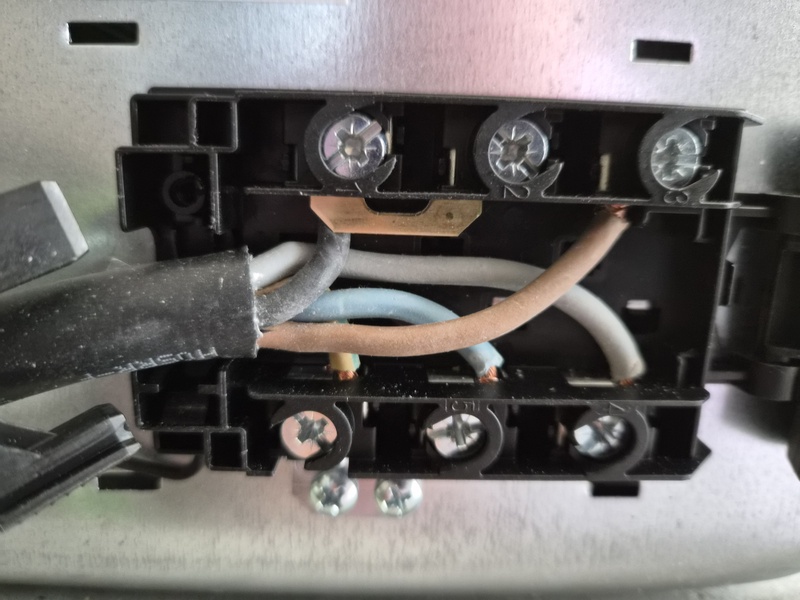

Deze:

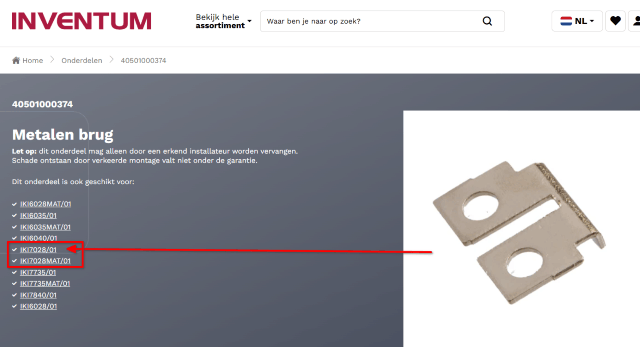

Deze heb ik besteld (2 stuks):


Die lijkt sterk op een foto welke ik vond op internet van ook een Inventum kookplaat:

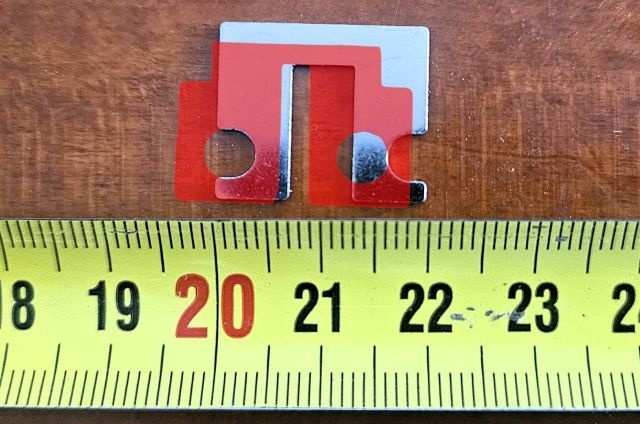

Leg ik die twee bruggen over elkaar, dan lijkt me dat niet te passen...

[Septillion]

@mjvrbk Je moet inderdaad twee bruggen hebben. Maar het in de stekker doen is ook prima. Dan zou ik er twee dubbele/twin adereindhulzen op zetten. En niet de huidige twee bij elkaar proberen te stoppen, dat gaat nooit mooi aangeschroefd worden.

[Out.of.Control]

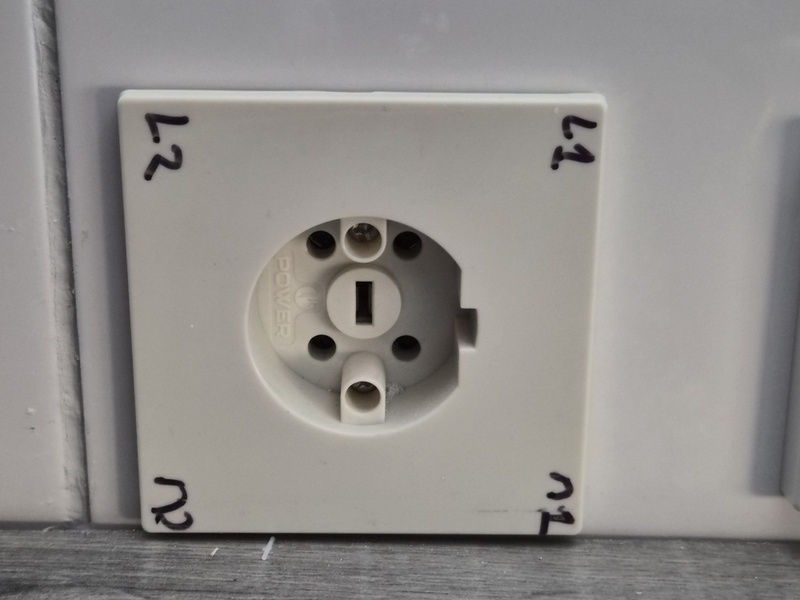

Of je vervangt de WCD waar je de kookplaat op wilt aansluiten door deze, als het past.
Dan kun je het 5 aderige snoer laten zitten en hem toch veilig op een normale 16A groep aansluiten (mits je het vermogen in de plaat beperkt tot 3,6 kW).

[mjvrbk]

@Septillion In de stekker met dubbele adereindbuizen is een oplossing wanneer ik geen tweede brug kan verkrijgen.
Dan blijven de 5-aders netjes met schoentjes op de kookplaat.

Ik had zelf zitten denken, kan ik niet een lasdoos pakken, daar 3 Wago lasklemmen in (3-voudig)
Maar dan is de suggestie van @Out.of.Control een stuk charmanter.
Misschien nog wel makkelijker dan het in een stekker oplossen.

De WCD ligt nu onder het keukenblok, is direct op de installatiedraad.
Dan kan ik deze op een plankje schroeven en leggen waar de WCD nu ligt.

Ik neem aan dat ik dan zwart/bruin van de kookplaat met bruin van de meterkast in één lasklem doe.
Hetzelfde met blauw/grijs van de kookplaat met blauw meterkast.
En dan aarde op aarde.
Dan blijven 2 van de 5 lasklemmen ongebruikt.

Of sluit ik de 5 aders van de kookplaat aan op de 5 klemmen.
Dan bruin uit de meterkast naar bruin van de kookplaat en een doorlus van bruin naar zwart?

Voor mijn idee maakt dat niet uit, maar ik ben geen deskundige.

In ieder geval bedankt voor deze tips!

[Out.of.Control]

Beide is mogelijk. Ik zou kiezen voor de 1e optie, dus 2 klemmen ongebruikt laten.
