NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Koelmiddel circuit en watercircuit zijn toch gescheiden. Hoe kan dat onderling invloed op elkaar hebben? Hoogsten is het Carnot-rendement wat lager.
Geen relatie met de powerinput fluctuaties lijkt me, maar kan me altijd vergissen
.
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
Circuits zijn fysiek gescheiden maar komen samen in de power out berekening waar jij de fluctuaties ziet.:
[...]
Koelmiddel circuit en watercircuit zijn toch gescheiden. Hoe kan dat onderling invloed op elkaar hebben? Hoogsten is het Carnot-rendement wat lager.
Geen relatie met de powerinput fluctuaties lijkt me, maar kan me altijd vergissen
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Ja, en wat mij een beetje verontrust is de vraag hoe gaat Quatt intern CiC om met die signalen. Als je naar de JSON data kijkt wordt alle data ongefilterd doorgesluisd.
In een goed ontworpen meet- en regelsysteem worden eerst alle signalen gefilterd minimaal een factor 2 onder de regelfrequentie, dat zie ik bij de Quatt-data nergens tot uiting komen. Als je op ongefilterde data gaat regelen dan vraagt dat om problemen. Ik zou dit graag aan de ontwerpers willen voorleggen/vragen
.
[ Voor 5% gewijzigd door Freeckje op 08-11-2024 11:32 ]
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
/u/2115628/crop66463474d68d3_cropped.png?f=community)
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
Vandaag had ik de langste run die ik sinds installatie december vorig jaar heb gezien:
Run van ruim 12 uur zonder defrosts, keurig op de thermostaattemperatuur. De watertemperatuur liep eerst op en later weer wat terug toen de kamertemperatuur dicht bij de ingestelde temperatuur kwam.
Ik denk dat de run nog wel langer had kunnen lopen omdat de CiC de run eindigde nadat de temperatuur snel opliep met de wasdroger die als warmtebron.
De COP van 2,5 was wel een teleurstelling, met dank aan de bodemplaatverwarming die ook 12 uur heeft aangestaan.
De temperatuur buiten was vannacht en vanmorgen rond de 4 en overdag rond de 5 graden.
/f/image/8fdVAB9oHYKPUd3PtjAfEUwD.png?f=fotoalbum_large)
Run van ruim 12 uur zonder defrosts, keurig op de thermostaattemperatuur. De watertemperatuur liep eerst op en later weer wat terug toen de kamertemperatuur dicht bij de ingestelde temperatuur kwam.
Ik denk dat de run nog wel langer had kunnen lopen omdat de CiC de run eindigde nadat de temperatuur snel opliep met de wasdroger die als warmtebron.
De COP van 2,5 was wel een teleurstelling, met dank aan de bodemplaatverwarming die ook 12 uur heeft aangestaan.
De temperatuur buiten was vannacht en vanmorgen rond de 4 en overdag rond de 5 graden.
:strip_exif()/f/image/8fdVAB9oHYKPUd3PtjAfEUwD.png?f=user_large)
[ Voor 8% gewijzigd door TeslaNerd op 08-11-2024 17:16 ]
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
Interessant! Ik denk dat ik ook maar eens die modbus ga aftakken
. Kan je dit ook weergeven in een grafiekje? Ik ben nog niet zover dat ik al die hex-codes kan interpreteren.
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
Hierbij een plaatje behorend bij voorgaande ModBus tabel met outside temperature reg2110 en input power
tussen waarde 0x0db7=5.11 en 0xdae=5.02 zijn twee a drie metingen genoeg om een powermode te veranderen.
dat had wel een running average van 1 minuut mogen zijn voor mij...
/f/image/r1GpgqYqVmYhVQwbiCQOWAmK.png?f=fotoalbum_large)
tussen waarde 0x0db7=5.11 en 0xdae=5.02 zijn twee a drie metingen genoeg om een powermode te veranderen.
dat had wel een running average van 1 minuut mogen zijn voor mij...
:strip_exif()/f/image/r1GpgqYqVmYhVQwbiCQOWAmK.png?f=user_large)
[ Voor 3% gewijzigd door m10tech op 08-11-2024 18:32 ]
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
Ik heb geen grafiek van de powermode of frequentie, maar ik denk dat de latere post met plaatje al OK was.:
[...]
Interessant! Ik denk dat ik ook maar eens die modbus ga aftakken
hex getallen zijn net gewone getallen, maar iets langzamer.
Dus je gevoel over groter en kleiner is gewoon OK.
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
Het flippunt lijkt mee te bewegen met de kamertemperatuur... of zo
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
Komt precies overeen met wat ik constateer. Ik varieer het controlsetpoint, bij jou varieert de kamertemp.:
Het flippunt lijkt mee te bewegen met de kamertemperatuur... of zo
Het oscillatie-fenomeen kan je gewoon reproduceren door het setpoint een graadje te varieren!
:no_upscale():strip_icc():strip_exif()/f/image/gQD1eH1uft5LP1qY83p66XgG.jpg?f=user_large)
[ Voor 23% gewijzigd door Freeckje op 08-11-2024 19:19 ]

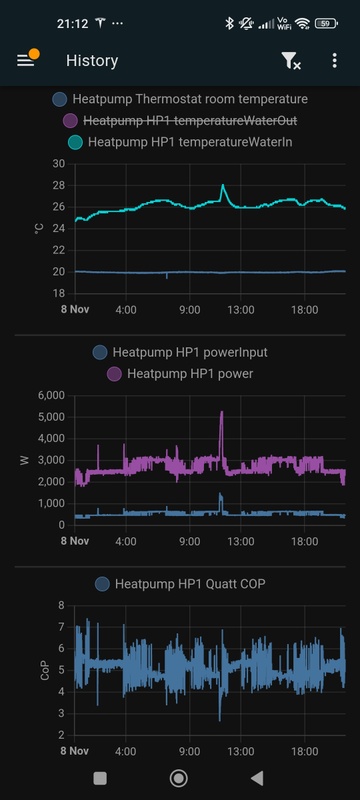

NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
:no_upscale():strip_icc():strip_exif()/f/image/dvF1V8NrtehuV8e8sAmE35Ku.jpg?f=user_large)
:no_upscale():strip_icc():strip_exif()/f/image/lj9KWv5WUfMJKbW6hWUUdsWs.jpg?f=user_large)

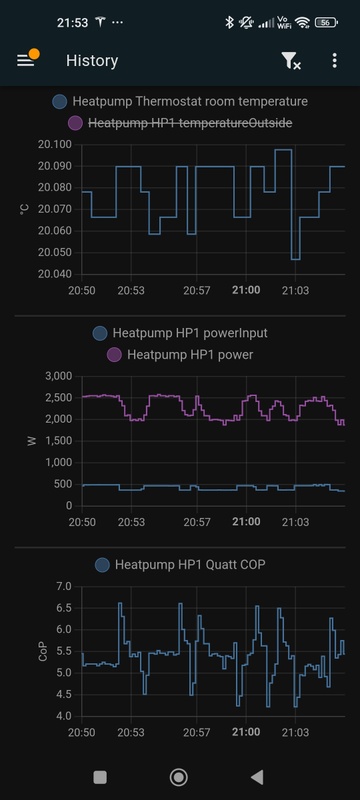

160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
:no_upscale():strip_icc():strip_exif()/f/image/1DN2tbZBA7Ae3TG24xxl4KM7.jpg?f=user_large)
NH, vrijstaand huis 70m2 bg vvw/40m2 boven radiatoren, Gas 2023:1500m3, 2024:200m3, Quatt 4kw, TS:DIY-Arduino, 6400 Wp panelen/SolarEdge.
:strip_exif()/u/230134/crop5984c184741d8_cropped.gif?f=community)
Hi all,
Lange post!
Ik heb een ticket openstaan bij Quatt of het warmteverlies van mijn huis goed was ingeschat.
In HA daarvoor Apexchart grafieken gemaakt om in een beeld alles te kunnen interpreteren en gemakkelijk complete screenshots te sturen naar Quatt in plaats van lange teksten. (De screenshots in een PowerPoint gezet met tekstballonnen met mijn interpretaties).
Ik ben geen ervaren Apexcharter dus het zal vast efficiënter kunnen!
Mijn Prod HA draait op een RPI4 met SSD, Test op een VM op en Intel i5 (moet ik nog omdraaien).
Ik gebruik verschillende versies van de grafiek:
/f/image/mQInoJk9jiotCAR1mpftmxiZ.png?f=fotoalbum_large)
De versie die vandaag laat zien en met min/max indicatie. De tijdsperiode stel je in met graph_span en offset:
/f/image/fOtENSkH9dsfsw2WuGWN7BT5.png?f=fotoalbum_large)
Met zon komt de zon ook 'op', kan handig zijn als je je eigen regeling wilt bouwen
/f/image/3HWUxq8rWFFZJFC1mki8eSqc.png?f=fotoalbum_large)
Code voor de slider (Op dit moment een experimentele functie in Apexchart):
- Ik had ook nog een versie gemaakt die ook Warmtevermogen van de Quatts toont en CoP maar dan word je helemaal kleurendoof.
In deze post de meest uitgebreide versie zonder Watts/CoP die je kunt aanpassen.
Uitdaging waren de y-assen. In voorbeelden vond ik dat entiteiten aan een y-as koppelt maar dat werkt niet goed. Nu heeft elke entiteit een y-as maar niet alle y-assen maak ik zichtbaar omdat ze gedeeld worden door meerdere entiteiten.
De code van de hele grafiek:
Lange post!
Ik heb een ticket openstaan bij Quatt of het warmteverlies van mijn huis goed was ingeschat.
In HA daarvoor Apexchart grafieken gemaakt om in een beeld alles te kunnen interpreteren en gemakkelijk complete screenshots te sturen naar Quatt in plaats van lange teksten. (De screenshots in een PowerPoint gezet met tekstballonnen met mijn interpretaties).
Ik ben geen ervaren Apexcharter dus het zal vast efficiënter kunnen!
Mijn Prod HA draait op een RPI4 met SSD, Test op een VM op en Intel i5 (moet ik nog omdraaien).
Ik gebruik verschillende versies van de grafiek:
- Een versie met slider waar ik een window van 25 uur kan schuiven over een tijdsperiode. Waarom 25 uur? Dan wordt de datum ook netjes getoond op de x-as. Dit is een zware grafiek. Op de RPI4 een echte responsetijd, op de i5 vlot.
- Nadeel van de slidergrafiek is dat de max/min waarden over de hele periode genomen worden.
- Aparte grafieken gemaakt om 1, 2, 3 dagen terug te kijken. Deze gebruik ik richting Quatt. Verschil is stukje code voor de slider weg te halen. Prima reponse op de RPI4.
- De lichtsensor is een eenvoudige Zigbee lichtsensor van Ali die ik in de sponning van een raam heb liggen. Doet het al een paar jaar op een knoopcel.
:strip_exif()/f/image/mQInoJk9jiotCAR1mpftmxiZ.png?f=user_large)
De versie die vandaag laat zien en met min/max indicatie. De tijdsperiode stel je in met graph_span en offset:
:strip_exif()/f/image/fOtENSkH9dsfsw2WuGWN7BT5.png?f=user_large)
Met zon komt de zon ook 'op', kan handig zijn als je je eigen regeling wilt bouwen
:strip_exif()/f/image/3HWUxq8rWFFZJFC1mki8eSqc.png?f=user_large)
Code voor de slider (Op dit moment een experimentele functie in Apexchart):
YAML:
1
2
3
4
5
6
| experimental: color_threshold: true brush: true brush: selection_span: 25h apex_config: null |
- Ik had ook nog een versie gemaakt die ook Warmtevermogen van de Quatts toont en CoP maar dan word je helemaal kleurendoof.
In deze post de meest uitgebreide versie zonder Watts/CoP die je kunt aanpassen.
Uitdaging waren de y-assen. In voorbeelden vond ik dat entiteiten aan een y-as koppelt maar dat werkt niet goed. Nu heeft elke entiteit een y-as maar niet alle y-assen maak ik zichtbaar omdat ze gedeeld worden door meerdere entiteiten.
De code van de hele grafiek:
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
| type: custom:apexcharts-card experimental: color_threshold: true brush: true brush: selection_span: 25h apex_config: null header: show: true title: Woonkamer / Quatt, temperaturen, zoninstraling, thermostaatvraag show_states: false colorize_states: true graph_span: 4d span: start: day offset: "-4d" series: - entity: sensor.woonkamer_temperatuur_actueel name: Woonkamer gemeten EvoHome (links) group_by: func: avg duration: 10min extend_to: false show: legend_value: false extremas: true type: line yaxis_id: left curve: smooth stroke_width: 4 color: "#FF0000" - entity: sensor.woonkamer_temperatuur_instelling name: Woonkamer instelling (links) group_by: func: avg duration: 10min extend_to: false show: legend_value: false type: line yaxis_id: left curve: stepline stroke_width: 2 stroke_dash: 5 color: "#FF0000" - entity: sensor.heatpump_flowmeter_temperature name: Quatt flowmeter (rechts) group_by: func: avg duration: 10min extend_to: false show: legend_value: false type: line curve: smooth stroke_width: 4 opacity: 1 color: "#0077FF" - entity: sensor.heatpump_hp1_temperatureoutside name: Quatt buiten (rechts) extend_to: false show: legend_value: false extremas: true type: line color: "#088F8F" stroke_width: 3 group_by: func: avg duration: 10min - entity: sensor.heatpump_thermostat_control_setpoint name: Quatt thermostaat instelling (rechts) extend_to: false show: legend_value: false type: line curve: stepline stroke_width: 2 stroke_dash: 5 color: "#0077FF" group_by: func: avg duration: 10min - entity: sensor.light_sensor_achterkant_huis extend_to: false show: legend_value: false color: "#FFEA00" name: Lichtsensor buiten (rechts) type: area opacity: 0.5 group_by: func: avg duration: 10min stroke_width: 0.5 - entity: sensor.prodhaevohome_boiler_from_domoticz_2 name: EvoHome % boiler demand (links) unit: "%" float_precision: 0 extend_to: false show: legend_value: false extremas: true name_in_header: true datalabels: false header_color_threshold: false type: line curve: stepline stroke_width: 1 stroke_dash: 3 color: "#ff33f0" group_by: func: avg duration: 10min - entity: sensor.heatpump_hp1_temperatureoutside color: "#088F8F" stroke_width: 2 float_precision: 0 show: in_brush: true in_chart: false group_by: func: avg duration: 60min apex_config: chart: type: line height: 600 yaxis: - title: text: Temperatuur ºC style: color: "#FF8488" fontSize: 14px decimalsInFloat: 1 min: 17 max: 22 tickAmount: 5 labels: style: colors: - "#FF8488" fontSize: - 13px - show: false min: 17 max: 22 - title: text: Temperatuur ºC style: color: "#0077FF" fontSize: 14px opposite: true decimalsInFloat: 0 min: 0 max: 40 tickAmount: 8 labels: style: colors: - "#0077FF" fontSize: - 13px - show: false min: 0 max: 40 - show: false min: 0 max: 40 - title: text: lux style: color: "#FFEA00 " fontSize: 13px opposite: true show: true min: 0 max: 40000 decimalsInFloat: 0 labels: style: colors: - "#FFEA00 " fontSize: - 13px - title: text: "%" style: color: "#ff33f0" fontSize: 14px show: true min: 0 max: 100 decimalsInFloat: 0 tickAmount: 10 labels: style: colors: - "#ff33f0" fontSize: - 14px legend: show: true tooltip: shared: true intersect: false "y": formatter: | EVAL: function(val1, { series, seriesIndex, dataPointIndex }) { return `${series[0][dataPointIndex].toFixed(1)} ºC<br>` + `${series[1][dataPointIndex].toFixed(1)} ºC<br>` + `${series[2][dataPointIndex].toFixed(1)} ºC<br>` + `${series[3][dataPointIndex].toFixed(1)} ºC<br>` + `${series[4][dataPointIndex].toFixed(1)} ºC<br>` + `${series[5][dataPointIndex].toFixed(1)} ºC<br>`; } |
[ Voor 0% gewijzigd door oeps op 10-11-2024 07:33 . Reden: Typo's en kleine aanvulling. ]
Mooi gedaan! Kun jij ook de powerpoint met tekstballonnen en interpretaties delen die jij naar Quatt hebt gestuurd?:
Hi all,
Lange post!
Ik heb een ticket openstaan bij Quatt of het warmteverlies van mijn huis goed was ingeschat.
In HA daarvoor Apexchart grafieken gemaakt om in een beeld alles te kunnen interpreteren en gemakkelijk complete screenshots te sturen naar Quatt in plaats van lange teksten. (De screenshots in een PowerPoint gezet met tekstballonnen met mijn interpretaties).
Ik ben geen ervaren Apexcharter dus het zal vast efficiënter kunnen!
Mijn Prod HA draait op een RPI4 met SSD, Test op een VM op en Intel i5 (moet ik nog omdraaien).
Ik gebruik verschillende versies van de grafiek:De versie met de slider:
- Een versie met slider waar ik een window van 25 uur kan schuiven over een tijdsperiode. Waarom 25 uur? Dan wordt de datum ook netjes getoond op de x-as. Dit is een zware grafiek. Op de RPI4 een echte responsetijd, op de i5 vlot.
- Nadeel van de slidergrafiek is dat de max/min waarden over de hele periode genomen worden.
- Aparte grafieken gemaakt om 1, 2, 3 dagen terug te kijken. Deze gebruik ik richting Quatt. Verschil is stukje code voor de slider weg te halen. Prima reponse op de RPI4.
- De lichtsensor is een eenvoudige Zigbee lichtsensor van Ali die ik in de sponning van een raam heb liggen. Doet het al een paar jaar op een knoopcel.
[Afbeelding]
De versie die vandaag laat zien en met min/max indicatie. De tijdsperiode stel je in met graph_span en offset:
[Afbeelding]
Met zon komt de zon ook 'op', kan handig zijn als je je eigen regeling wilt bouwen
[Afbeelding]
Code voor de slider (Op dit moment een experimentele functie in Apexchart):
YAML:
- Ik had ook nog een versie gemaakt die ook Warmtevermogen van de Quatts toont en CoP maar dan word je helemaal kleurendoof.
In deze post de meest uitgebreide versie zonder Watts/CoP die je kunt aanpassen.
Uitdaging waren de y-assen. In voorbeelden vond ik dat entiteiten aan een y-as koppelt maar dat werkt niet goed. Nu heeft elke entiteit een y-as maar niet alle y-assen maak ik zichtbaar omdat ze gedeeld worden door meerdere entiteiten.
De code van de hele grafiek:
YAML:
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Twee screenshots uit de ppt.
Ik probeer het richting Quatt simpel en helder te houden (plaatje zegt meer dan...)
Daarnaast hou ik voor de dagen die er toe doen een logboekje bij.
Vandaag staat daar in dat ik redelijk wat 100 Watt kacheltjes binnen had zitten
en het dus rustig was voor de Quatt. Misschien kunnen we als groep soort van een standaard ontwikkelen om issues te melden die alle nuttige gegevens helder inzichtelijk maken. Zullen dan vast een paar varianten zijn voor verschillende situaties.
:strip_exif()/f/image/XmSCZ0jvECF9LkI7u2wIKTcg.png?f=user_large)
:strip_exif()/f/image/0Ln3AZ0FHD0AXeMkwvUwpht7.png?f=user_large)
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
@TeslaNerd @m10tech
Wellicht een 2e modbus controller aanmaken voor HP2? Ik ga onderstaande proberen
Wellicht een 2e modbus controller aanmaken voor HP2? Ik ga onderstaande proberen
YAML:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| # Configuratie modbus_controller voor wegschrijven Quatt modbus-data uit uart naar HA-sensoren modbus_controller: - id: modbus_hp1 address: 1 ## address of the Modbus slave device on the bus modbus_id: mod_bus update_interval: 10s ## schrijf iedere 60 seconden de modbus-data uit de uart weg naar de sensoren hieronder - id: modbus_hp2 address: 2 ## address of the Modbus slave device on the bus modbus_id: mod_bus update_interval: 10s ## schrijf iedere 60 seconden de modbus-data uit de uart weg naar de sensoren hieronder sensor: - platform: modbus_controller modbus_controller_id: modbus_hp1 name: "modbus_temp_outside" register_type: holding address: 2110 ## address of the register inside the Modbus slave device unit_of_measurement: "°C" accuracy_decimals: 2 filters: - offset: -3000 - multiply: 0.01 - clamp: min_value: 0 max_value: 100 ignore_out_of_range: true - platform: modbus_controller modbus_controller_id: modbus_hp2 name: "modbus_temp_outside" register_type: holding address: 2110 ## address of the register inside the Modbus slave device unit_of_measurement: "°C" accuracy_decimals: 2 filters: - offset: -3000 - multiply: 0.01 - clamp: min_value: 0 max_value: 100 ignore_out_of_range: true |
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv

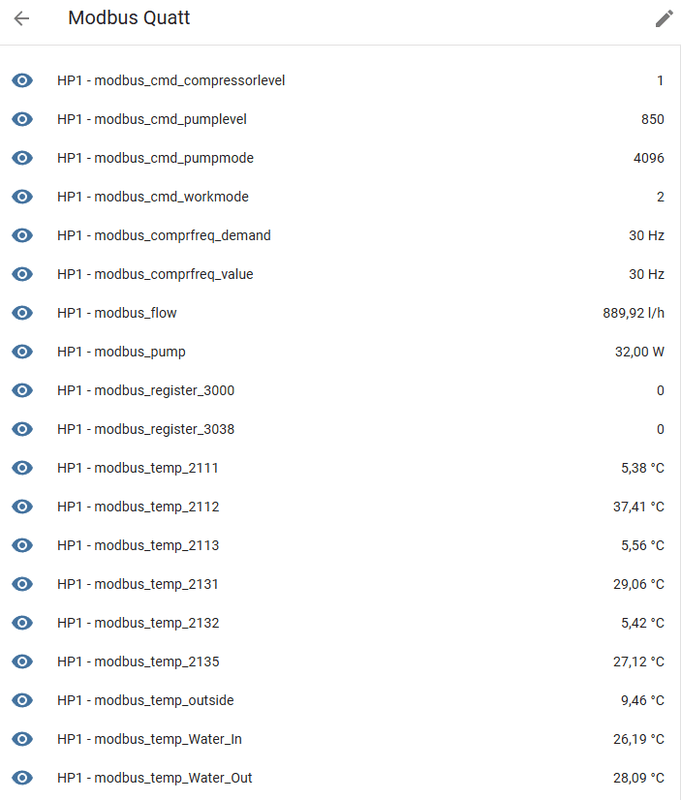

Dat was makkelijk
/f/image/kQOvbZezbK4OiNKTFc5XGSA4.png?f=fotoalbum_large)
/f/image/MnMfaxtjGjpME8ZXh1lbBXR6.png?f=fotoalbum_large)
Code hier: https://gist.github.com/j...db0e49b23b57d25e85feb9193
(namelijk te lang voor Tweakers...)
:strip_exif()/f/image/kQOvbZezbK4OiNKTFc5XGSA4.png?f=user_large)
:strip_exif()/f/image/MnMfaxtjGjpME8ZXh1lbBXR6.png?f=user_large)
Code hier: https://gist.github.com/j...db0e49b23b57d25e85feb9193
(namelijk te lang voor Tweakers...)
@jj85:
[...]
Ga het straks proberen, heb de ESP met modbus controller net binnen
Stuur eens een foto van het geheel aan de cic!
Sinds aug 24: Quatt Duo, Thermo: Tado v4+, daarvoor 1100m3 gas. 1800kwh zon. Vrijstaand no brabant 1976, 150m2, nefit combi exellent 2004, Veel hr+ glas, vooral in serre, redelijke isolatie. Radiators t22, vvw in serre als bijverwarming.
Haha, dat is snel! Mooi dat jij het zo makkelijk aan de praat krijgt. Is altijd even spannend nadat wij het met kleine stapjes gedaan hebben.:
Dat was makkelijk
[Afbeelding]
[Afbeelding]
Code hier: https://gist.github.com/j...db0e49b23b57d25e85feb9193
(namelijk te lang voor Tweakers...)
Mooi ook dat jij jouw modbus script op Github hebt gezet en het nu ook voor de Quatt Duo werkt 🥳
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
ben benieuwd naar jouw modbus data::
[...]
Ga het straks proberen, heb de ESP met modbus controller net binnen
- of jij dezelfde uitval door afwijkende waarden in de data ziet als bij mijn Quatt?
- of jij de functies van de overige temperatuur sensoren kan benoemen voor de modbus registers 2111/2112/2113/2131/2132/2135 ?
- of jij ook na 2-3 uur glitches krijgt op de JSON data van de CiC?
De temperaturen moeten ergens in dit plaatje passen:
:no_upscale():strip_icc():strip_exif()/f/image/L7vmHMUus3Yd6bAk6xK1i7Oi.jpg?f=user_large)
bron: https://idronics.caleffi....-heat-pump-configurations
[ Voor 33% gewijzigd door TeslaNerd op 12-11-2024 16:37 ]
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
Probeer ook het bit-register 2108 te loggen, dat zegt veel over wat er aan de hand is:
Dat was makkelijk
[Afbeelding]
[Afbeelding]
Code hier: https://gist.github.com/j...db0e49b23b57d25e85feb9193
(namelijk te lang voor Tweakers...)
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel

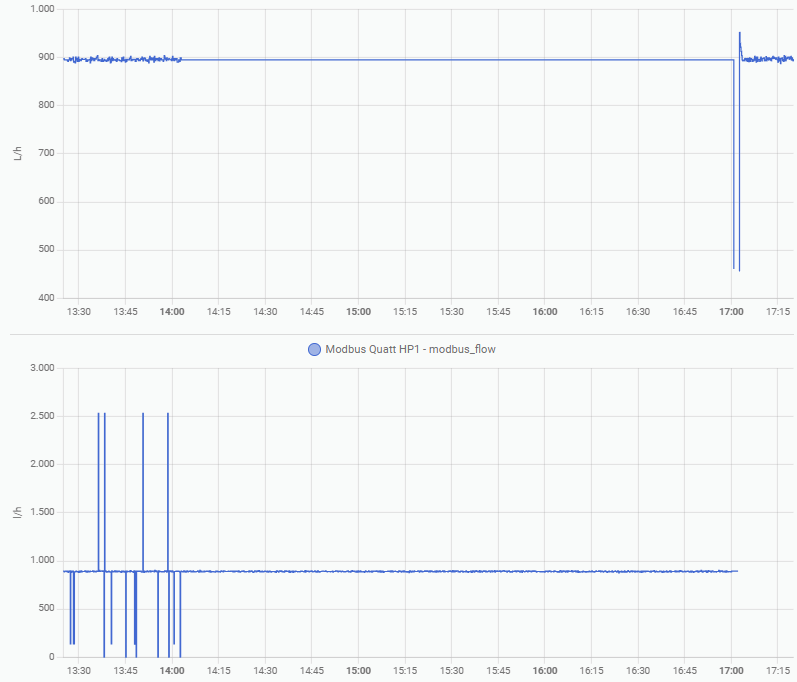

Ja, ongeveer een half uur.
Na 1400 gaat HA 'plat' en doet de CiC niks meer.
Opvallend is dat in de synchrone periode (tot 1400) de modbus output niet stabiel is, daarna wel.
:strip_exif()/f/image/L8e2hdaijal3PkYBU2T65NlF.png?f=user_large)
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
:no_upscale():strip_icc():strip_exif()/f/image/qvk9Jdt4Di7LAKOL5pEGcf1k.jpg?f=user_large)
Volgens Igor Ybema de maker van het boardje zijn er geen 120 ohm weerstanden aanwezig
:no_upscale():strip_icc():strip_exif()/f/image/ClkJEWeYOwA8YdndF23mjvMo.jpg?f=user_large)
:strip_exif()/f/image/Za2KL30BkPF3FXLgqubSzAae.png?f=user_large)
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Even wat anders. In de Quatt app wordt het gasverbruik ook gemonitord als de CV-ketel actief is. Dit is een berekende waarde. Uiteraard wil ik dit ook zelf kunnen in HA
Hiervoor moet je een aantal template, integral en utility sensoren aanmaken.
:strip_exif()/f/image/gj7X9WfLhH8VUd0qPosLetbB.png?f=user_large)
Template sensor
ID:sensor.cv_temperatuurverschil
Functie: Temperatuursverschil berekenen tussen uitgang Quatt en uitgang CV. Dit is de delta_T die de CV toevoegt.
Template:
Vervang sensor.heatpump_hp2_temperaturewaterout door sensor.heatpump_hp2_temperaturewaterout als je een enkele Quatt hebt.
Template sensor
ID:sensor.cv_vermogen
Functie: CV vermogen bereken op basis van delta_T en flowrate en controlmode (boiler actief).
Template:
Integral sensor
ID: sensor.cv_gasverbruik_kwh
Functie: Integreren van CV vermogen om zo kWh van CV-input te bepalen.
Integral of sensor.cv_vermogen
Template sensor
ID: sensor.cv_gasverbruik_m3
Functie: Gasverbruik omrekenen van kWh naar m3 gas. 8,76 kWh/m3.
Template:
Utility sensor
ID: sensor.cv_gasverbruik_kwh_dagelijks
Functie: Vastleggen dagelijks gasverbruik (kWh) CV ketel (tbv verwarmen).
Utility meter op sensor.cv_vermogen
Utility sensor
ID: sensor.cv_gasverbruik_m3_dagelijks
Functie: Vastleggen dagelijks gasverbruik (m3) CV ketel (tbv verwarmen).
Utility meter op sensor.cv_gasverbruik_m3
Hiervoor moet je een aantal template, integral en utility sensoren aanmaken.
Template sensor
ID:sensor.cv_temperatuurverschil
Functie: Temperatuursverschil berekenen tussen uitgang Quatt en uitgang CV. Dit is de delta_T die de CV toevoegt.
Template:
Vervang sensor.heatpump_hp2_temperaturewaterout door sensor.heatpump_hp2_temperaturewaterout als je een enkele Quatt hebt.
YAML:
1
| {{ (states('sensor.heatpump_flowmeter_temperature') | float() - states('sensor.heatpump_hp2_temperaturewaterout') | float())| round(2)}} |
Template sensor
ID:sensor.cv_vermogen
Functie: CV vermogen bereken op basis van delta_T en flowrate en controlmode (boiler actief).
Template:
YAML:
1
2
3
4
5
| {% if is_state('sensor.heatpump_qc_supervisorycontrolmode', ['3','4']) %} {{states('sensor.cv_temperatuurverschil')|float * states('sensor.heatpump_flowmeter_flowrate')|float * 4.18 / 3.6 }} {% else %} 0 {% endif %} |
Integral sensor
ID: sensor.cv_gasverbruik_kwh
Functie: Integreren van CV vermogen om zo kWh van CV-input te bepalen.
Integral of sensor.cv_vermogen
Template sensor
ID: sensor.cv_gasverbruik_m3
Functie: Gasverbruik omrekenen van kWh naar m3 gas. 8,76 kWh/m3.
Template:
YAML:
1
| {{ states('sensor.cv_gasverbruik_kwh')|float / 8.76}} |
Utility sensor
ID: sensor.cv_gasverbruik_kwh_dagelijks
Functie: Vastleggen dagelijks gasverbruik (kWh) CV ketel (tbv verwarmen).
Utility meter op sensor.cv_vermogen
Utility sensor
ID: sensor.cv_gasverbruik_m3_dagelijks
Functie: Vastleggen dagelijks gasverbruik (m3) CV ketel (tbv verwarmen).
Utility meter op sensor.cv_gasverbruik_m3
[ Voor 4% gewijzigd door jj85 op 15-11-2024 15:46 ]
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
Hoi. Ik heb dit HA pakketje gemaakt, misschien vindt het iemand hier nuttig:
SunToPump: Excess solar power to heat pump
Even wachten op een zonnige dag Groetjes.
SunToPump: Excess solar power to heat pump
Even wachten op een zonnige dag
Groetjes.
[ Voor 14% gewijzigd door McBeat op 16-11-2024 09:03 ]
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
:strip_icc():strip_exif()/u/381904/crop6596db086815c_cropped.jpg?f=community)
Dat is een serieus klusje geweest!!! 💪💪:
Hoi. Ik heb dit HA pakketje gemaakt, misschien vindt het iemand hier nuttig:
https://github.com/beatmax/ha_sun_to_pump
Even wachten op een zonnige dag
Ik zal er eens naar kijken, want het klinkt interessant.
Vrijstaande woning, dubbel glas, veel ramen, alles open verbonden, ca 300m3, geen extra isolatie, vvw in de woonkamer, rest type 10 zonder boosters, T6 op 20°C & 19,5°C nacht, 4,5kW Quatt, Intergas Xtreme36, 6MWh Wp, Warmteverl. (-10°C) 7kW bij max 15°C
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
Was zeker geen klein klusje!
Ik heb ergens gelezen dat Quatt "PV aware" ooit zal worden, maar voorlopig kan men SunToPump gebruiken. Ik ben benieuwd naar jouw ervaring als je het probeert.
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel

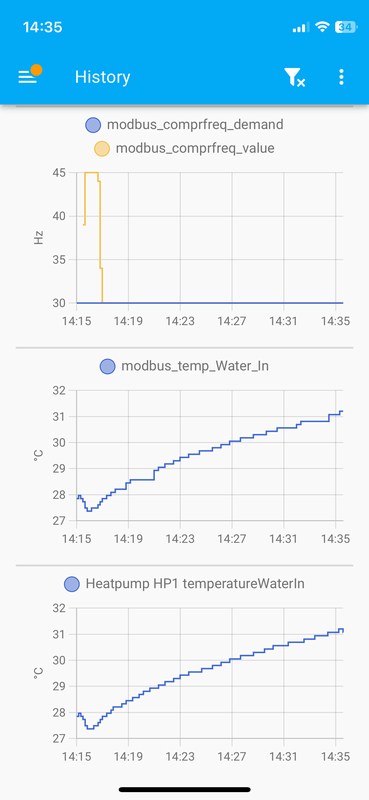

Met voor modbus register 2108 een bitmask op bits 0,2,4,5,6,11 zie het er in een korte run op 30hz met een start tot 45hz zo uit:
Nb twee maal de watertemperatuur is 1x via de modbus sniffer en 1x via de JSON
@m10tech herken jij een patroon in de bits van register 2108?
@jj85 de modbus met deze kleine sensor set draait bij mij stabiel zonder dat de Quatt/CiC vastloopt. Durf jij het aan om het ook zo te testen?
/f/image/JGfV6SgkjcBrG3BYfSR0xnF1.png?f=fotoalbum_large)
/f/image/eBkcXYylurtgkllDReoJTUpS.png?f=fotoalbum_large)
Nb twee maal de watertemperatuur is 1x via de modbus sniffer en 1x via de JSON
@m10tech herken jij een patroon in de bits van register 2108?
@jj85 de modbus met deze kleine sensor set draait bij mij stabiel zonder dat de Quatt/CiC vastloopt. Durf jij het aan om het ook zo te testen?
:strip_exif()/f/image/JGfV6SgkjcBrG3BYfSR0xnF1.png?f=user_large)
:strip_exif()/f/image/eBkcXYylurtgkllDReoJTUpS.png?f=user_large)
[ Voor 74% gewijzigd door TeslaNerd op 16-11-2024 15:18 ]
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
@clubeddie ik zag dat binnenkort de beta versie van firmware 2.21 wordt uitgebracht met (voorbereidende) ondersteuning voor de All-Electric. Zou je eens willen kijken of in de JSON file al wijzigingen zijn opgenomen voor de All-Electric?

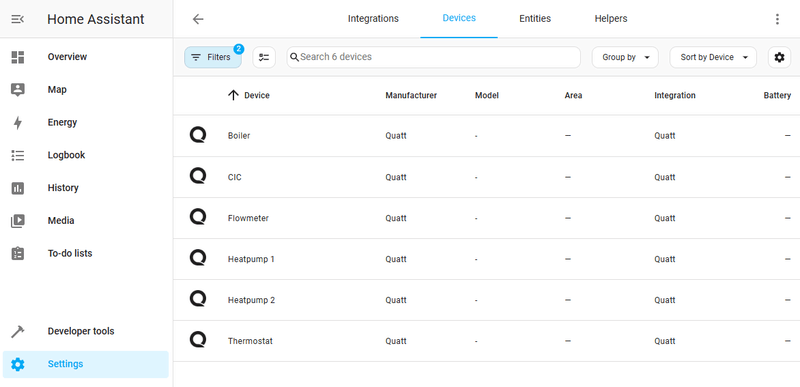

Ik heb de afgelopen periode de nodige features/fixes doorgevoerd in de Home Assistant integratie en ben nu aan het kijken of ik de integratie kan herstructureren zodat deze beter inzicht geeft in de verschillende apparaten. Hierdoor zou het makkelijker moeten zijn om straks de integratie uit te breiden voor de All-Electric en Chill. Het zijn dan aparte fysieke apparaten die dan worden toegevoegd.
/f/image/hcKIkBOOAUHmrPUoUXKlF6f8.png?f=fotoalbum_large)
Ik heb de afgelopen periode de nodige features/fixes doorgevoerd in de Home Assistant integratie en ben nu aan het kijken of ik de integratie kan herstructureren zodat deze beter inzicht geeft in de verschillende apparaten. Hierdoor zou het makkelijker moeten zijn om straks de integratie uit te breiden voor de All-Electric en Chill. Het zijn dan aparte fysieke apparaten die dan worden toegevoegd.
:strip_exif()/f/image/hcKIkBOOAUHmrPUoUXKlF6f8.png?f=user_large)
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
ZH, 2 onder 1 kap bj.1900, enkelsteens, 95m2. 12 radiatoren (2 wk met speedcomforts). Dak-/vloerisolatie, HR+(+), 4,5kW Quatt, Lyric T6, 9x Yingli 245
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
160m2 hoekh Utrecht,bj2000,VaillantKetelOT,eigen thermostaat gebouwd,Quatt202406 op platdak,onder VVW@20°C,boven@20/19.5°C 6m T11+4m convector+VVW badk,stooklijn 7k3W/15°C,3600Wp EPv
120m2 bovenwoning met 6 radiatoren en vvw in de badkamer. Intergas HRE 36/30A met Honeywell Round Modulation en Quatt hybrid op het dak van de dakkapel
/u/2027422/crop6551c9ea3999c_cropped.png?f=community)
![[Afbeelding]](https://tweakers.net/i/Rw8pNsq00mCuS7SxpWjugWTiLyE=/fit-in/4000x4000/filters:no_upscale():strip_exif()/f/image/sQasUYWHIhzYTvedEGzJKtdK.png?f=user_large){kind=link}
ZO-Fryslân, vrijstaande villa (monument) bj.1909, enkelsteens, 200m2/11are, 60m2 vvw/schuimbeton, 12xradiator, 3xheatfan, T6: 21,5°C 24/7, 65×HR+(+), 2xQuatt, Nefit ecomline HR43, 10xSolarEdge, inductie, Quooker, voedselbos, weduwe, imker, prepensioen
