Ervaringen met Quatt en HA en andere Domotica

[m10tech]

En dat verklaard waarom ik meestal 0 zie ipv 100l/h voor frost-protection

[AlfredPteD]

m10tech schreef op woensdag 5 februari 2025 @ 20:42:
En dat verklaard waarom ik meestal 0 zie ipv 100l/h voor frost-protection

Dus, klopt het dan dat in de json feed bij een frost-protection de flow altijd op 0 L/h staat, terwijl dat in werkelijkheid niet zo is ? Ik zie dat bij mij iig en dat betekent ook dat ik de afkoeling van het huis in zo'n fase niet kan berekenen.

[jj85]

AlfredPteD schreef op donderdag 6 februari 2025 @ 08:46:
[...]

Dus, klopt het dan dat in de json feed bij een frost-protection de flow altijd op 0 L/h staat, terwijl dat in werkelijkheid niet zo is ? Ik zie dat bij mij iig en dat betekent ook dat ik de afkoeling van het huis in zo'n fase niet kan berekenen.

Beetje onduidelijk.... Vooralsnog was de standaard altijd zo'n 400L/h tijdens controlmode 98 (zoek maar wat in het Quatt topic).

Jouw en m10 0l/h en mijn 800L/h tijdens CM98 geven aan dat het mogelijk tegenwoordig anders is... ben benieuwd hoe het bij andere gebruikers is.

[s020506]

jj85 schreef op donderdag 6 februari 2025 @ 08:57:
[...]

Beetje onduidelijk.... Vooralsnog was de standaard altijd zo'n 400L/h tijdens controlmode 98 (zoek maar wat in het Quatt topic).

Jouw en m10 0l/h en mijn 800L/h tijdens CM98 geven aan dat het mogelijk tegenwoordig anders is... ben benieuwd hoe het bij andere gebruikers is.

Bij mij is anti frost protection 5,5 l/min, zo'n 330 l/h. Niet de flow wordt vastgezet, maar het pump level. Strak op 20% capaciteit van de pomp wordt water rond gepompt om bevriezing te voorkomen.

[jj85]

s020506 schreef op donderdag 6 februari 2025 @ 09:17:
[...]


Bij mij is anti frost protection 5,5 l/min, zo'n 330 l/h. Niet de flow wordt vastgezet, maar het pump level. Strak op 20% capaciteit van de pomp wordt water rond gepompt om bevriezing te voorkomen.

Klinkt ook wel weer logisch; hoe kom jij trouwens aan die 20%

[s020506]

jj85 schreef op donderdag 6 februari 2025 @ 09:19:
[...]

Klinkt ook wel weer logisch; hoe kom jij trouwens aan die 20%

Pump level kan ik uitlezen via de gehackte app weg:

Slurpgeit in "Ervaringen met Quatt?"

[jj85]

s020506 schreef op donderdag 6 februari 2025 @ 09:23:
[...]


Pump level kan ik uitlezen via de gehackte app weg:

Slurpgeit in "Ervaringen met Quatt?"

Dat vermoeden had ik al

Vreemde hier is: tijdens warmteproductie zijn ze hier beide 5%
(wat zie jij tijdens normaal bedrijf?)


Tijdens CM98 is HP1 20% en HP2 0%
(daadwerkelijke flow: 850L/h...)

[s020506]

jj85 schreef op donderdag 6 februari 2025 @ 09:36:
[...]

Dat vermoeden had ik al

Vreemde hier is: tijdens warmteproductie zijn ze hier beide 5%
(wat zie jij tijdens normaal bedrijf?)
[Afbeelding]

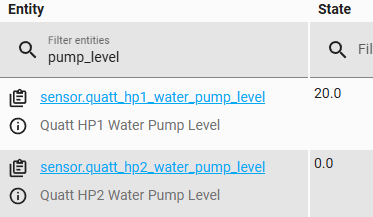

Tijdens CM98 is HP1 20% en HP2 0%
(daadwerkelijke flow: 850L/h...)
[Afbeelding]

Tijdens normaal bedrijf schommelt deze zo rond de 65%. In de nacht rond 75%, wanneer de kraan op de verwarming van de slaapkamer dicht gaat.

[TeslaNerd]

Zijn er hier al Quatt-tweakers die zowel de Quatt-app-hack en de Quatt-modbus-sniffer naast elkaar hebben en loggen?

Misschien kunnen wij een Quatt-data-matrix maken voor de TS van @MacD007 waar de verschillende data-entiteiten staan voor de 4 data-bronnen die Quatt-eigenaren nu beschikbaar hebben:
-1 Quatt-app
-2 Quatt json
-3 Quatt-app-hack-via-geroote-Android-phone
-4 Quatt-modbus-sniffer

[jj85]

TeslaNerd schreef op donderdag 6 februari 2025 @ 10:14:
Zijn er hier al Quatt-tweakers die zowel de Quatt-app-hack en de Quatt-modbus-sniffer naast elkaar hebben en loggen?

Misschien kunnen wij een Quatt-data-matrix maken voor de TS van @MacD007 waar de verschillende data-entiteiten staan voor de 4 data-bronnen die Quatt-eigenaren nu beschikbaar hebben:
-1 Quatt-app
-2 Quatt json
-3 Quatt-app-hack-via-geroote-Android-phone
-4 Quatt-modbus-sniffer

Ja, heb de mobile-api gegevens ook in HA staan, maar deze er weer (grotendeels, op CIC firmware na) uitgegooid, aangezien het geen additionele toevoeging is bovenop de modbus-data

[TeslaNerd]

s020506 schreef op donderdag 6 februari 2025 @ 09:17:
[...]


Bij mij is anti frost protection 5,5 l/min, zo'n 330 l/h. Niet de flow wordt vastgezet, maar het pump level. Strak op 20% capaciteit van de pomp wordt water rond gepompt om bevriezing te voorkomen.

Met 20% van de pomp-capaciteit ligt de anti-freeze mode-98 flow dus lager wanneer de pomp in normale workmode-02 harder moet werken?
En is het warmteverlies dan ook groter als de anti-freeze-flow hoger ligt?

Nb mijn anti-freeze-flow is 450l/u

[MacD007]

TeslaNerd schreef op donderdag 6 februari 2025 @ 10:14:
Zijn er hier al Quatt-tweakers die zowel de Quatt-app-hack en de Quatt-modbus-sniffer naast elkaar hebben en loggen?

Misschien kunnen wij een Quatt-data-matrix maken voor de TS van @MacD007 waar de verschillende data-entiteiten staan voor de 4 data-bronnen die Quatt-eigenaren nu beschikbaar hebben:
-1 Quatt-app
-2 Quatt json
-3 Quatt-app-hack-via-geroote-Android-phone
-4 Quatt-modbus-sniffer

de Quatt-app en de Quatt Json zijn al beschreven in de TS.
en corrigeer me aub als ik het hier fout heb heeft de app hack geen andere functie die via de app cq json ook beschikbaar zijn?
De Quatt modbus-sniffer is volgens mij wel in de HA topic langs gekomen, ik zal wel kijken of we deze aan zowel de TS van het HA topic als ook een verwijzing in deze TS (korte intro) een plaats kunnen geven.

had je bv een matrix in gedachten met de hoofdfuncties via de verschillende mogelijkheden, want dat zit er nu zeker nog niet in de huidige TS.

[jj85]

MacD007 schreef op donderdag 6 februari 2025 @ 10:39:
[...]


de Quatt-app en de Quatt Json zijn al beschreven in de TS.
en corrigeer me aub als ik het hier fout heb heeft de app hack geen andere functie die via de app cq json ook beschikbaar zijn?
De Quatt modbus-sniffer is volgens mij wel in de HA topic langs gekomen, ik zal wel kijken of we deze aan zowel de TS van het HA topic als ook een verwijzing in deze TS (korte intro) een plaats kunnen geven.

had je bv een matrix in gedachten met de hoofdfuncties via de verschillende mogelijkheden, want dat zit er nu zeker nog niet in de huidige TS.

De mobile api geeft veel meer informatie dan de CiC json.

Onderstaande is afkomstig uit mobile-api (https://mobile-api.quatt.io/api/v1/me)

JSON:

{
    "meta": {
        "status": 200,
        "took": 0.022716518
    },
    "result": {
        "id": "<knip>",
        "firstName": "<knip>",
        "lastName": "<knip>",
        "isInstaller": false,
        "cicIds": ["<knip>"],
        "installerCicIds": [],
        "userClientIds": [],
        "cics": [{
            "id": "<knip>",
            "installationId": "<knip>",
            "installedAt": "<knip>",
            "availableWifiNetworks": [{
                "SSID": "<knip>",
                "signal": 69,
                "security": "WPA2",
                "encrypted": true,
                "barsOutOf5": 4
            }, {
                "SSID": "<knip>",
                "signal": 47,
                "security": "WPA2",
                "encrypted": true,
                "barsOutOf5": 4
            },
            "boilerPower": 0,
            "cableConnectionStatus": "disconnected",
            "flowRate": 901.971,
            "isScanningForWifi": false,
            "lastScannedForWifi": "2025-01-05T15:53:00.245Z",
            "lteConnectionStatus": "connected",
            "wifiConnectionStatus": "connected",
            "supportedTariffTypes": ["single", "double"],
            "wifiSSID": "<knip>",
            "electricityPrice": 0.272661,
            "dayElectricityPrice": null,
            "nightElectricityPrice": null,
            "gasPrice": 1.393146,
            "usePricingToLimitHeatPump": false,
            "silentMode": "night",
            "heatPumps": [{
                "on": true,
                "modbusSlaveId": 1,
                "compressorFrequency": 67,
                "compressorFrequencyDemand": 67,
                "minimumPower": 0,
                "power": 4128.802048,
                "electricalPower": 917.984882,
                "ratedPower": 5485.611668,
                "expectedPower": 0,
                "status": null,
                "temperatureOutside": 3.59,
                "temperatureWaterIn": 27.12,
                "temperatureWaterOut": 31.2,
                "waterPumpLevel": 5,
                "silentModeStatus": false,
                "limitedByCop": false
            }, {
                "on": false,
                "modbusSlaveId": 2,
                "compressorFrequency": 0,
                "compressorFrequencyDemand": 0,
                "minimumPower": 0,
                "power": 0,
                "electricalPower": 9.150232,
                "ratedPower": 5644.628707,
                "expectedPower": 0,
                "status": null,
                "temperatureOutside": 4.67,
                "temperatureWaterIn": 30.94,
                "temperatureWaterOut": 31.2,
                "waterPumpLevel": 5,
                "silentModeStatus": false,
                "limitedByCop": false
            }],
            "boilerDemand": null,
            "boilerPressure": null,
            "boilerWaterTemperatureIn": 31.2,
            "boilerWaterTemperatureOut": 30.61677,
            "heatingWaterTemperatureIn": 31.2,
            "heatingWaterTemperatureOut": 30.61677,
            "thermostatControlTemperatureSetPoint": null,
            "thermostatRoomTemperatureSetPoint": 20,
            "thermostatDemand": null,
            "thermostatRoomTemperature": 19.9,
            "thermostatFlameOn": true,
            "showThermostatTemperatures": true,
            "boilerOn": false,
            "status": "active",
            "serial": null,
            "supervisoryControlMode": 2,
            "isHp1Connected": true,
            "isHp2Connected": true,
            "isThermostatConnected": true,
            "isBoilerConnected": null,
            "isTemperatureSensorConnected": true,
            "isControllerAlive": true,
            "name": "Quatt",
            "zipCode": "<knip>",
            "country": "NL",
            "orderNumber": "<knip>",
            "wifiEnabled": true,
            "electricityNightTimeStartHour": 23,
            "electricityNightTimeEndHour": 7,
            "soundNightTimeStartHour": 19,
            "soundNightTimeEndHour": 7,
            "soundNightTimeStartMin": 0,
            "soundNightTimeEndMin": 0,
            "numberOfHeatPumps": 2,
            "insightsStartAt": "2024-08-07T11:57:00.343Z",
            "quattBuild": "2.20.2",
            "hasSoundSlider": true,
            "dayMaxSoundLevel": "normal",
            "nightMaxSoundLevel": "silent",
            "temperatureOutside": 4.1,
            "waterTemperature": 30.6,
            "supportsForgetWifi": true,
            "isCentralHeatingOn": false,
            "quattHeatingProductionAmount": 4128.802048,
            "electricityConsumptionAmount": 927.1351139999999,
            "allEStatus": null
        }],
        "installerCics": []
    }
}

Zie trouwens voorbereidingen voor instelbare silent times in de app (zaten er voorheen niet in)

JSON:

            "soundNightTimeStartHour": 19,
            "soundNightTimeEndHour": 7,
            "soundNightTimeStartMin": 0,
            "soundNightTimeEndMin": 0,

[MacD007]

jj85 schreef op donderdag 6 februari 2025 @ 10:45:
[...]

De mobile api geeft veel meer informatie dan de CiC json.

JSON:

{
    "meta": {
        "status": 200,
        "took": 0.022716518
    },
    "result": {
        "id": "<knip>",
        "firstName": "<knip>",
        "lastName": "<knip>",
        "isInstaller": false,
        "cicIds": ["<knip>"],
        "installerCicIds": [],
        "userClientIds": [],
        "cics": [{
            "id": "<knip>",
            "installationId": "<knip>",
            "installedAt": "<knip>",
            "availableWifiNetworks": [{
                "SSID": "<knip>",
                "signal": 69,
                "security": "WPA2",
                "encrypted": true,
                "barsOutOf5": 4
            }, {
                "SSID": "<knip>",
                "signal": 47,
                "security": "WPA2",
                "encrypted": true,
                "barsOutOf5": 4
            },
            "boilerPower": 0,
            "cableConnectionStatus": "disconnected",
            "flowRate": 901.971,
            "isScanningForWifi": false,
            "lastScannedForWifi": "2025-01-05T15:53:00.245Z",
            "lteConnectionStatus": "connected",
            "wifiConnectionStatus": "connected",
            "supportedTariffTypes": ["single", "double"],
            "wifiSSID": "<knip>",
            "electricityPrice": 0.272661,
            "dayElectricityPrice": null,
            "nightElectricityPrice": null,
            "gasPrice": 1.393146,
            "usePricingToLimitHeatPump": false,
            "silentMode": "night",
            "heatPumps": [{
                "on": true,
                "modbusSlaveId": 1,
                "compressorFrequency": 67,
                "compressorFrequencyDemand": 67,
                "minimumPower": 0,
                "power": 4128.802048,
                "electricalPower": 917.984882,
                "ratedPower": 5485.611668,
                "expectedPower": 0,
                "status": null,
                "temperatureOutside": 3.59,
                "temperatureWaterIn": 27.12,
                "temperatureWaterOut": 31.2,
                "waterPumpLevel": 5,
                "silentModeStatus": false,
                "limitedByCop": false
            }, {
                "on": false,
                "modbusSlaveId": 2,
                "compressorFrequency": 0,
                "compressorFrequencyDemand": 0,
                "minimumPower": 0,
                "power": 0,
                "electricalPower": 9.150232,
                "ratedPower": 5644.628707,
                "expectedPower": 0,
                "status": null,
                "temperatureOutside": 4.67,
                "temperatureWaterIn": 30.94,
                "temperatureWaterOut": 31.2,
                "waterPumpLevel": 5,
                "silentModeStatus": false,
                "limitedByCop": false
            }],
            "boilerDemand": null,
            "boilerPressure": null,
            "boilerWaterTemperatureIn": 31.2,
            "boilerWaterTemperatureOut": 30.61677,
            "heatingWaterTemperatureIn": 31.2,
            "heatingWaterTemperatureOut": 30.61677,
            "thermostatControlTemperatureSetPoint": null,
            "thermostatRoomTemperatureSetPoint": 20,
            "thermostatDemand": null,
            "thermostatRoomTemperature": 19.9,
            "thermostatFlameOn": true,
            "showThermostatTemperatures": true,
            "boilerOn": false,
            "status": "active",
            "serial": null,
            "supervisoryControlMode": 2,
            "isHp1Connected": true,
            "isHp2Connected": true,
            "isThermostatConnected": true,
            "isBoilerConnected": null,
            "isTemperatureSensorConnected": true,
            "isControllerAlive": true,
            "name": "Quatt",
            "zipCode": "<knip>",
            "country": "NL",
            "orderNumber": "<knip>",
            "wifiEnabled": true,
            "electricityNightTimeStartHour": 23,
            "electricityNightTimeEndHour": 7,
            "soundNightTimeStartHour": 19,
            "soundNightTimeEndHour": 7,
            "soundNightTimeStartMin": 0,
            "soundNightTimeEndMin": 0,
            "numberOfHeatPumps": 2,
            "insightsStartAt": "2024-08-07T11:57:00.343Z",
            "quattBuild": "2.20.2",
            "hasSoundSlider": true,
            "dayMaxSoundLevel": "normal",
            "nightMaxSoundLevel": "silent",
            "temperatureOutside": 4.1,
            "waterTemperature": 30.6,
            "supportsForgetWifi": true,
            "isCentralHeatingOn": false,
            "quattHeatingProductionAmount": 4128.802048,
            "electricityConsumptionAmount": 927.1351139999999,
            "allEStatus": null
        }],
        "installerCics": []
    }
}

Zie trouwens voorbereidingen voor instelbare silent times in de app (zaten er voorheen niet in)

JSON:

            "soundNightTimeStartHour": 19,
            "soundNightTimeEndHour": 7,
            "soundNightTimeStartMin": 0,
            "soundNightTimeEndMin": 0,

oke, en welke zijn dat dan, in de screenshot gaf je de Json data aan, helaas heb ik geen geschikte android om zelf te kijken welke aanvullende infor je uit de mobile app kunt halen. als je die info hebt dan graag ook even hier posten, alvast bedankt.

[jj85]

@MacD007 Die 130 regels komen uit de mobile-api (en is ook in json formaat)
(er staat wel JSON boven, maar dat heeft Tweakers zelf toegevoegd)

Extra is bijv compressorFrequency en waterPumpLevel

[ Voor 15% gewijzigd door jj85 op 06-02-2025 11:15 ]

[MacD007]

jj85 schreef op donderdag 6 februari 2025 @ 11:09:
@MacD007 Die 130 regels komen uit de mobile-api (en is ook in json formaat)
(er staat wel JSON boven, maar dat heeft Tweakers zelf toegevoegd)

dank, ik vond het al veel meer dan ik bij json gewend was, dank voor de uitleg, mogelijk dat je dat er in jouw post er ook nog bij zou kunnen zetten.

ik zal eens aan de slag gaan om de verschillen hiervan duidelijk te maken en zal dit eerst even als normale post hier plaatsen zodat jullie daarop kunnen gaan schieten, met jullie comentaar verwerkt zal ik dat dan ook in de TS gaan plaatsen.

[ Voor 22% gewijzigd door MacD007 op 06-02-2025 12:13 ]

[AlfredPteD]

jj85 schreef op zaterdag 1 februari 2025 @ 08:45:
[...]

Veel te moeilijk allemaal. Je hebt esphome nodig om de software te installeren.
Die kan je ook gewoon als docker installeren.
Als je HA als docker kan installeren, dan lukt dat ook met esphome.
https://esphome.io/guides...command_line#installation

Ik ben wat verder gegaan met dit advies, maar liep toch tegen wat problemen aan. Hopelijk kunnen jullie me de juiste richting op sturen.

- ESPhome in docker werkt.
- bij creeren van een nieuw project (ik ben bezig met de voorbeelden) wordt de vraag gesteld

Next, I need to know what board you're using.

Hierbij heb ik de keuze uit een heleboel boards. Hieronder de mogelijkheden met de code c3 in de naam (ik heb nl een esp32-c3). Ik heb al diverse geprobeerd, maar ik krijg steeds een foutmelding:

- adafruit_qtpy_esp32c3 - Adafruit QT Py ESP32-C3
- airm2m_core_esp32c3 - AirM2M CORE ESP32C3
- dfrobot_beetle_esp32c3 - DFRobot Beetle ESP32-C3
- esp32-c3-devkitc-02 - Espressif ESP32-C3-DevKitC-02
- esp32-c3-devkitm-1 - Espressif ESP32-C3-DevKitM-1
- esp32-c3-m1i-kit - Ai-Thinker ESP-C3-M1-I-Kit
- lolin_c3_mini - WEMOS LOLIN C3 Mini
- seeed_xiao_esp32c3 - Seeed Studio XIAO ESP32C3
- valtrack_v4_mfw_esp32_c3 - Valetron Systems VALTRACK-V4MVF
- valtrack_v4_vts_esp32_c3 - Valetron Systems VALTRACK-V4VTS
- wifiduino32c3 - Blinker WiFiduinoV2 (ESP32-C3)

Iemand een idee welk board ik moet selecteren ?

De foutmelding die ik krijg is (voorbeeld):

UnknownBoard: Unknown board ID 'esp32-c3-devkitc-02'

[jj85]

AlfredPteD schreef op vrijdag 7 februari 2025 @ 17:16:
[...]

Ik ben wat verder gegaan met dit advies, maar liep toch tegen wat problemen aan. Hopelijk kunnen jullie me de juiste richting op sturen.

- ESPhome in docker werkt.
- bij creeren van een nieuw project (ik ben bezig met de voorbeelden) wordt de vraag gesteld

[...]

Hierbij heb ik de keuze uit een heleboel boards. Hieronder de mogelijkheden met de code c3 in de naam (ik heb nl een esp32-c3). Ik heb al diverse geprobeerd, maar ik krijg steeds een foutmelding:


[...]

Iemand een idee welk board ik moet selecteren ?

De foutmelding die ik krijg is (voorbeeld):

[...]

Draai je esphome in de command line of via dashboard (web interface)?
Zou op poort 6052 benaderbaar moeten zijn
https://esphome.io/guides...us-esphome-device-builder

Krijg je een UI als dit


esp32-c3-devkitm-1 moet je hebben trouwens

[ Voor 13% gewijzigd door jj85 op 07-02-2025 17:52 ]

[AlfredPteD]

jj85 schreef op vrijdag 7 februari 2025 @ 17:43:
[...]

Draai je esphome in de command line of via dashboard (web interface)?

esp32-c3-devkitm-1 moet je hebben trouwens

Command line via docker.
Voorbeeld :

docker run --rm -v "${PWD}":/config -it ghcr.io/esphome/esphome wizard livingroom.yaml

[jj85]

AlfredPteD schreef op vrijdag 7 februari 2025 @ 17:56:
[...]

Command line via docker.
Voorbeeld :

[...]

Geen ervaring mee met die command line..., denk ook dat tegenwoordig iedereen via de de dashbord interface werkt.

Dus probeer eens of je poort 6052 kunt bereiken. ZIe ook mijn aangevulde post hierboven

[ Voor 5% gewijzigd door jj85 op 07-02-2025 18:02 ]

[AlfredPteD]

Ik kan even niks meer. Volgens mij hangt de boel, maar ik kwam wel een stuk verder.

INFO ESPHome 2024.12.4
INFO Reading configuration livingroom5.yaml...
INFO Generating C++ source...
INFO Core config, version or integrations changed, cleaning build files...
INFO Compiling app...
Processing sniffer-modbus (board: esp32-c3-devkitm-1; framework: arduino; platform: platformio/espressif32@5.4.0)
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Library Manager: Installing esphome/AsyncTCP-esphome @ 2.1.4
INFO Installing esphome/AsyncTCP-esphome @ 2.1.4
Unpacking [####################################] 100%
Library Manager: AsyncTCP-esphome@2.1.4 has been installed!
INFO AsyncTCP-esphome@2.1.4 has been installed!
Library Manager: Installing esphome/ESPAsyncWebServer-esphome @ 3.2.2
INFO Installing esphome/ESPAsyncWebServer-esphome @ 3.2.2
Unpacking [####################################] 100%
Library Manager: ESPAsyncWebServer-esphome@3.2.2 has been installed!
INFO ESPAsyncWebServer-esphome@3.2.2 has been installed!
Library Manager: Resolving dependencies...
INFO Resolving dependencies...
HARDWARE: ESP32C3 160MHz, 320KB RAM, 4MB Flash
- toolchain-riscv32-esp @ 8.4.0+2021r2-patch5
Dependency Graph
|-- AsyncTCP-esphome @ 2.1.4
|-- WiFi @ 2.0.0
|-- FS @ 2.0.0
|-- Update @ 2.0.0
|-- ESPAsyncWebServer-esphome @ 3.2.2
|-- DNSServer @ 2.0.0
|-- ESPmDNS @ 2.0.0
Compiling .pioenvs/sniffer-modbus/src/esphome/components/api/api_connection.cpp.o
Compiling .pioenvs/sniffer-modbus/src/esphome/components/api/api_frame_helper.cpp.o
Compiling .pioenvs/sniffer-modbus/src/esphome/components/api/api_pb2.cpp.o
Compiling .pioenvs/sniffer-modbus/src/esphome/components/api/api_pb2_service.cpp.o

Dat was het laatste teken van leven.

Wat is de dashboard interface ?

[jj85]

@AlfredPteD lees even terug hierboven

[jj85]

@AlfredPteD Ik ga je een alternatieve route geven. Heb vast een .bin gemaakt op basis van 1 Quatt.

Stap 1; Bin mag je hier downloaden.
Stap 2; ga naar https://web.esphome.io/
Stap 3; sluit ESP32-C3 bordje aan op je PC en klik op Connect en verbind met het bordje
Stap 4; klik op Install en selecteer de bin-file die je net gedownload hebt en klik op INSTALL
Stap 5; hij installeert nu de software op je ESP.
Stap 6; klik nadat hij klaar is op de drie puntjes (boven elkaar) en dan op 'Configure Wi-Fi'. Als dit goed functioneert kun je nu je wifi credentials opgeven en zal hij verbinden.
Stap 7; als je geluk hebt, dan wordt hij nu automagisch ook zichtbaar in HA

[AlfredPteD]

jj85 schreef op vrijdag 7 februari 2025 @ 20:06:
@AlfredPteD Ik ga je een alternatieve route geven. Heb vast een .bin gemaakt op basis van 1 Quatt.

Stap 1; Bin mag je hier downloaden.
Stap 2; ga naar https://web.esphome.io/
Stap 3; sluit ESP32-C3 bordje aan op je PC en klik op Connect en verbind met het bordje
Stap 4; klik op Install en selecteer de bin-file die je net gedownload hebt en klik op INSTALL
Stap 5; hij installeert nu de software op je ESP.
Stap 6; klik nadat hij klaar is op de drie puntjes (boven elkaar) en dan op 'Configure Wi-Fi'. Als dit goed functioneert kun je nu je wifi credentials opgeven en zal hij verbinden.
Stap 7; als je geluk hebt, dan wordt hij nu automagisch ook zichtbaar in HA

Omdat het systeem na lange tijd toch wel reageerde op een Ctrl-C, hing het niet. Dus nogmaals geprobeerd, en na enkele pogingen werd er zowaar iets op het boardje geflashed en zag ik een test switch verschijnen in HA. Dan lijkt het toch allemaal te gaan werken.

@jj85 Dank voor je hulp. Ik heb ook je bin-bestand geprobeerd. Dat blijkt niet te werken vanaf een linux machine, althans de drivers voor linux werden niet genoemd in het rijtje. Wel ms-windows en iOS. Ik heb nog wel een oude windows-pc staan. Kijken of ik die nog kan afstoffen...

[AlfredPteD]

Dashboard gevonden.

docker run --rm --net=host -v "${PWD}":/config -it ghcr.io/esphome/esphome

[AlfredPteD]

update voortgang : Het flashen van het ESP32 boardje is gelukt. Ik zie allerlei modbus devices in HA. Nu nog het boardje aan de CiC hangen...

Ik zal het proces dat ik doorlopen heb, hier later posten.

[jj85]

AlfredPteD schreef op zaterdag 8 februari 2025 @ 09:09:
update voortgang : Het flashen van het ESP32 boardje is gelukt. Ik zie allerlei modbus devices in HA. Nu nog het boardje aan de CiC hangen...

Ik zal het proces dat ik doorlopen heb, hier later posten.

TX doorgekrast?

[AlfredPteD]

jj85 schreef op zaterdag 8 februari 2025 @ 09:57:
[...]

TX doorgekrast?

jazeker (denk ik, want het is gepriegel).

Ik heb de weerstanden nog niet verwijderd. Verbinding met HA was goed, maar er kwam geen data van de CiC binnen. Dat kan dus door de weerstanden komen (A en B zijn iig wel goed aangesloten, GND niet aangesloten).

[jj85]

AlfredPteD schreef op zaterdag 8 februari 2025 @ 10:16:
[...]

jazeker (denk ik, want het is gepriegel).

Ik heb de weerstanden nog niet verwijderd. Verbinding met HA was goed, maar er kwam geen data van de CiC binnen. Dat kan dus door de weerstanden komen (A en B zijn iig wel goed aangesloten, GND niet aangesloten).

Waarom sluit je G niet aan?

[AlfredPteD]

jj85 schreef op zaterdag 8 februari 2025 @ 10:23:
[...]

Waarom sluit je G niet aan?

Die is toch niet nodig. alleen voor lange kabels met aarde, toch ?

[jj85]

AlfredPteD schreef op zaterdag 8 februari 2025 @ 10:24:
[...]

Die is toch niet nodig. alleen voor lange kabels met aarde, toch ?

Ok? Ik zou hem gewoon aansluiten iig

[AlfredPteD]

jj85 schreef op zaterdag 8 februari 2025 @ 10:28:
[...]

Ok? Ik zou hem gewoon aansluiten iig

Gedaan, ook de weerstanden verwijderd. Maar er wordt nog niks van de CiC gelezen.

Ik zie wel dat de sensoren gezien worden, maar ze hebben geen geldige status (unknown of unavailable).
Betekent iig wel dat er contact is met wifi, dat de sensoren gedefinieerd zijn, en dat er verbinding is met HA.

Er komt dus niks binnen van de 485 poort.

Het verschil met de yaml van github, is dat ik een andere board-id gebruik. Bij mijn staan de secrets trouwens gewoon in de yaml, dus dat is ook anders, maar zo krijg je het als je een voorbeeld sketch aanmaakt in ESPHome.

Het zou kunnen betekenen dat de hele 485 uitlezing niet werkt omdat die misschien niet geladen is. Dat zou zomaar kunnen, want ik heb nergens iets specifieks over de 485 uitlezing vermeld of ingevuld. Wel natuurlijk met de github van m10tech. Ik verwacht dat hierdoor de c++ onderdelen worden meegenomen. Maar wellicht zit hier het euvel.

Iemand een idee ?

[jj85]

AlfredPteD schreef op zaterdag 8 februari 2025 @ 13:12:
[...]

Gedaan, ook de weerstanden verwijderd. Maar er wordt nog niks van de CiC gelezen.

Ik zie wel dat de sensoren gezien worden, maar ze hebben geen geldige status (unknown of unavailable).
Betekent iig wel dat er contact is met wifi, dat de sensoren gedefinieerd zijn, en dat er verbinding is met HA.

Dan werkt esp naar HA in ieder geval goed

Er komt dus niks binnen van de 485 poort.

Het verschil met de yaml van github, is dat ik een andere board-id gebruik. Bij mijn staan de secrets trouwens gewoon in de yaml, dus dat is ook anders, maar zo krijg je het als je een voorbeeld sketch aanmaakt in ESPHome.

Het zou kunnen betekenen dat de hele 485 uitlezing niet werkt omdat die misschien niet geladen is. Dat zou zomaar kunnen, want ik heb nergens iets specifieks over de 485 uitlezing vermeld of ingevuld. Wel natuurlijk met de github van m10tech. Ik verwacht dat hierdoor de c++ onderdelen worden meegenomen. Maar wellicht zit hier het euvel.

Iemand een idee ?

Kun je je yaml eens delen?
Eventueel ook foto van aangesloten bordje op CiC.

[TeslaNerd]

AlfredPteD schreef op zaterdag 8 februari 2025 @ 13:12:
[...]

Gedaan, ook de weerstanden verwijderd. Maar er wordt nog niks van de CiC gelezen.

Ik zie wel dat de sensoren gezien worden, maar ze hebben geen geldige status (unknown of unavailable).
Betekent iig wel dat er contact is met wifi, dat de sensoren gedefinieerd zijn, en dat er verbinding is met HA.

Er komt dus niks binnen van de 485 poort.

Het verschil met de yaml van github, is dat ik een andere board-id gebruik. Bij mijn staan de secrets trouwens gewoon in de yaml, dus dat is ook anders, maar zo krijg je het als je een voorbeeld sketch aanmaakt in ESPHome.

Het zou kunnen betekenen dat de hele 485 uitlezing niet werkt omdat die misschien niet geladen is. Dat zou zomaar kunnen, want ik heb nergens iets specifieks over de 485 uitlezing vermeld of ingevuld. Wel natuurlijk met de github van m10tech. Ik verwacht dat hierdoor de c++ onderdelen worden meegenomen. Maar wellicht zit hier het euvel.

Iemand een idee ?

Zie je het RX ledje knipperen?

[AlfredPteD]

jj85 schreef op zaterdag 8 februari 2025 @ 13:20:
[...]

Dan werkt esp naar HA in ieder geval goed

[...]

Kun je je yaml eens delen?
Eventueel ook foto van aangesloten bordje op CiC.

De yaml :

code:

esphome:
  name: quatt-sniffer
  friendly_name: Quatt sniffer

esp32:
  board: esp32-c3-devkitm-1
  framework:
    type: arduino

# Enable logging
logger:

# Enable Home Assistant API
api:
  password: ""

ota:
  - platform: esphome
    password: ""

wifi:
  ssid: "***********"
  password: "*********"

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Sniffer-Modbus Fallback Hotspot"
    password: "08pJjGakD3r7"

captive_portal:

substitutions:
  throttling_value: 10s    ##When set to 0s, new reading every second!
  uart_rx_pin: GPIO20     ## on ESP32C3 use GPIO20, on ESP32 use GPIO23

packages:
  HP1:
    url: https://github.com/M10tech/Quatt-sniffer
    files: [.quatt-sniffer-HP1.yaml]
  ##Uncomment lines below in case you have a Quatt Duo
  # HP2:
  #   url: https://github.com/M10tech/Quatt-sniffer
  #   files: [.quatt-sniffer-HP2.yaml]

Foto :

[jj85]

AlfredPteD schreef op zaterdag 8 februari 2025 @ 13:35:
[...]

De yaml :

code:

esphome:
  name: quatt-sniffer
  friendly_name: Quatt sniffer

esp32:
  board: esp32-c3-devkitm-1
  framework:
    type: arduino

# Enable logging
logger:

# Enable Home Assistant API
api:
  password: ""

ota:
  - platform: esphome
    password: ""

wifi:
  ssid: "***********"
  password: "*********"

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Sniffer-Modbus Fallback Hotspot"
    password: "08pJjGakD3r7"

captive_portal:

substitutions:
  throttling_value: 10s    ##When set to 0s, new reading every second!
  uart_rx_pin: GPIO20     ## on ESP32C3 use GPIO20, on ESP32 use GPIO23

packages:
  HP1:
    url: https://github.com/M10tech/Quatt-sniffer
    files: [.quatt-sniffer-HP1.yaml]
  ##Uncomment lines below in case you have a Quatt Duo
  # HP2:
  #   url: https://github.com/M10tech/Quatt-sniffer
  #   files: [.quatt-sniffer-HP2.yaml]

Foto :
[Afbeelding]

verkeerde modbus poort. Een naar rechts, samen met de draden richting Quatt

[AlfredPteD]

jj85 schreef op zaterdag 8 februari 2025 @ 13:36:
[...]
verkeerde modbus poort. Een naar rechts, samen met de draden richting Quatt

In dezelfde poort als de WP ? Dat had ik niet verwacht. Ik ga het meteen proberen

Dat was het probleem. Er stroomt nu van alles binnen in HA. Dat ga ik op mijn gemak verder onderzoeken.

Bedankt voor het meedenken en de snelle responses.

[AlfredPteD]

TeslaNerd schreef op zaterdag 8 februari 2025 @ 13:28:
[...]

Zie je het RX ledje knipperen?

Niet op gelet (en zojuist weer niet op gelet )

[AlfredPteD]

Proces om de quatt-sniffer aan de praat te krijgen in een docker omgeving.

Mijn omgeving : HA draait in docker op een raspberry. Daardoor is ESPHome niet te integreren met HA. Onderstaande workaround, werkt, zoals de naam al zegt, daar om heen.

Ik gebruik mijn nuc-barebone als omgeving om ESPHome op te draaien. Hierop draait Ubuntu 24.04. Het lukt (mij) niet om dit ook op de HA-raspberry te draaien. Dan hangt de boel al snel.

zie : https://esphome.io/guides/getting_started_command_line.html voor een uitgebreidere (en over enige tijd wellicht actuelere beschrijving)

1. Maak een container met ESPHome vanaf de command-line. Dit hoeft niet op dezelfde computer als waar HA op draait !

code:

docker pull ghcr.io/esphome/esphome

2. Maak een voorbeeld sketch :

code:

docker run --rm -v "${PWD}":/config -it ghcr.io/esphome/esphome wizard livingroom.yaml

Vul wat dingen in. Belangrijk is het type board. Vul hier in : esp32-c3-devkitm-1.
Deze stap levert je een yaml file op (met de naam : livingroom.yaml). Deze staat in de home directory.

3. Haal van github de yaml file op : https://github.com/M10tec...b/main/quatt-sniffer.yaml en zet die in je home directory. Vervang in deze yaml-file de regels die overeenkomen met die uit livingroom.yaml.

4. Nu staat alles klaar om de quatt-sniffer te compileren en naar het board te verplaatsen.
Sluit het board via USB aan op de computer waar de ESPHome docker op draait en geef het commando :

code:

docker run --rm --privileged -v "${PWD}":/config -it ghcr.io/esphome/esphome run livingroom.yaml

(vervang livingroom.yaml door de yaml-filenaam die je zojuist hebt geedit).
Na enige minuten is het compile en upload proces beeindigd. De omgeving switcht meteen om naar productie, waardoor het lijkt alsof hij nog bezig is. Je kunt dit met Ctrl-C gewoon stoppen.

Als het allemaal werkt kun je in HA de nieuwe devices zien.
Sluit het board aan op de CiC, en wel op dezelfde poort als waar de WP aan hangt !!
Als dit allemaal werkt zie je dat de devices in HA ook een echte waarden hebben.

[medu80]

jj85 schreef op zaterdag 8 februari 2025 @ 10:28:
[...]

Ok? Ik zou hem gewoon aansluiten iig

Want? Gewoon aansluiten is een beetje weinig info. waarom wel, of waarom niet...Ik heb'm namelijk niet aangesloten en ook geen TX doorgekrast. Doet het al geruime tijd.

[m10tech]

medu80 schreef op zaterdag 8 februari 2025 @ 15:24:
[...]
Want? Gewoon aansluiten is een beetje weinig info. waarom wel, of waarom niet...Ik heb'm namelijk niet aangesloten en ook geen TX doorgekrast. Doet het al geruime tijd.

Dat het werkt wil niet zeggen dat het de optimale configuratie is. Maar inderdaad, de GND is niet essentieel in kleinschalige opstellingen voor de meeste gevallen.

Over het niet doorkrassen: zie je de TX led af en toe oplichten?
Ook dat is niet optimaal, je verstoort de communicatie tussen CiC en Quatt.
Die kan op zich wel een beetje storing verdragen, maar vermijden is beter...

[medu80]

m10tech schreef op zaterdag 8 februari 2025 @ 15:28:
[...]

Dat het werkt wil niet zeggen dat het de optimale configuratie is. Maar inderdaad, de GND is niet essentieel in kleinschalige opstellingen voor de meeste gevallen.

Over het niet doorkrassen: zie je de TX led af en toe oplichten?
Ook dat is niet optimaal, je verstoort de communicatie tussen CiC en Quatt.
Die kan op zich wel een beetje storing verdragen, maar vermijden is beter...

Nee ik zie geen TX led oplichten, alleen de RX

[jj85]

medu80 schreef op zaterdag 8 februari 2025 @ 15:24:
[...]


Want? Gewoon aansluiten is een beetje weinig info. waarom wel, of waarom niet...Ik heb'm namelijk niet aangesloten en ook geen TX doorgekrast. Doet het al geruime tijd.

Aan de kant van de CiC zit een gnd en op het esp bordje ook. Waarom zou je dan de moeite nemen hem niet aan te sluiten? Voor mij als leek is het een no-brainer. Mooi dat het blijkbaar ook zonder kan.

[m10tech]

medu80 schreef op zaterdag 8 februari 2025 @ 15:41:
[...]
Nee ik zie geen TX led oplichten, alleen de RX

Heb je toevallig een ander bordje dan die Alfred, JJ85 en Teslanerd gebruiken?
In ieder geval is er inderdaad niets aan de hand als de TX LED niet oplicht.

Maar is dat ook zo als je het bordje een reset geeft?
Maar dat gebeurd zelden dus dat is ook weer geen ding.

En als je 2 minuten kijkt, ook dan niet?
(gewoon nieuwsgierig, dus antwoorden is niet nodig)

Oh ja, bedenk ik nu: als ik in de toekomst iets verander aan de ESPhome code en (per ongeluk) wordt de TX toch actief kun je toch nog last krijgen. Dus als je zou upgraden, even opnieuw checken!

[medu80]

m10tech schreef op zaterdag 8 februari 2025 @ 17:28:
[...]

Heb je toevallig een ander bordje dan die Alfred, JJ85 en Teslanerd gebruiken?
In ieder geval is er inderdaad niets aan de hand als de TX LED niet oplicht.

Maar is dat ook zo als je het bordje een reset geeft?
Maar dat gebeurd zelden dus dat is ook weer geen ding.

En als je 2 minuten kijkt, ook dan niet?
(gewoon nieuwsgierig, dus antwoorden is niet nodig)

Oh ja, bedenk ik nu: als ik in de toekomst iets verander aan de ESPhome code en (per ongeluk) wordt de TX toch actief kun je toch nog last krijgen. Dus als je zou upgraden, even opnieuw checken!

Nope zelfde bordje. TX echt niks ook na 2 minuten niet. Of ik wordt blind. Kan natuurlijk ook. Ook bij resetten geen activiteit alleen RX. GND is niet aangesloten. Ik heb wel een hele serie CRC errors

Modbus CRC check failed.

Maar werkt prima.

[m10tech]

Hmmm, ik heb nooit CRC errors. Ben benieuwd waar dat verschil in zit.
Ik gebruik een CAT5 kabel van 1m... misschien komt daar een verschil vandaan?
Maar zonder TX led is dat dus geen issue.

[AlfredPteD]

Ik wil graag met jullie de eerste plaatjes delen van de quatt-sniffer. Meteen maar een inhoudelijk thema bij de kop gevat. Hieronder is een defrostperiode van afgelopen nacht.

Toevallig was de CV ketel aan het bijverwarmen, toen de bodemverwarming aan ging. Gelijk met een code sensor Quatt sniffer HP1 - R2118_Defrost. De echte defrost begint als de 4-webklep schakelt. Hierna koelt het water-out af. Pas als de water-out onder de water-in temp zakt, slaat de defrost van de json aan. Dat was ook wat we verwachtten. De json-defrost loopt ook langer door. De bottom-heater gaat keurig uit, terwijl het buiten toch maar enkele graden boven 0 is. Of interpreteer ik dit verkeerd ?

Zo zijn er een heleboel sensors. Van de meeste kan ik snappen wat die betekent, maar van een aantal ook niet. Is er ergens een (voorlopige) lijst van de betekenis van de diverse sensoren ?

[medu80]

m10tech schreef op zaterdag 8 februari 2025 @ 22:22:
Hmmm, ik heb nooit CRC errors. Ben benieuwd waar dat verschil in zit.
Ik gebruik een CAT5 kabel van 1m... misschien komt daar een verschil vandaan?
Maar zonder TX led is dat dus geen issue.

Ik gebruik Dupont kabels met pinnetjes. Kan me niet voorstellen dat ik daarom crc dingen zie...

[Rowwan]

Voor degene met de modbus sniffer: wat is de waterdruk die wordt gerapporteerd door de Quatt? (Ik werd gebeld door Quatt dat mijn druk op 6 bar stond, wat ze erg hoog vonden. Toen ik aangaf dat de CV druk gewoon op 1.6 bar stond, werd er een beetje overheen gepraat).

[m10tech]

De Quatt kent de CV-waterdruk niet.
Via de Modbus wordt de druk in het R32 circuit gerapporteerd.
Die is in rust bij mij zo'n 8 bar.
Tijdens bedrijf gaat de ene kant naar 6 bar en de andere naar soms wel 40 bar.

Ik denk dat Quatt aangeeft dat die druk in rust met 6 bar echt te laag is.
Daar moet dus worden bijgevuld, of de Quatt vervangen als dat niet genoeg is.

OEPS, zie nu pas dat ze zeggen dat het HOOG is.
Verwarde medewerker, of misschien verkeerd herinnerd??

Sorry voor het blijven aanvullen van mijn post.
Indien je ketel is aangesloten via OpenTherm, dan kan de CiC daardoor een idee hebben van de CV druk.
Wellicht zit daar een storing in...

[ Voor 28% gewijzigd door m10tech op 09-02-2025 11:11 ]

[Rowwan]

m10tech schreef op zondag 9 februari 2025 @ 11:05:
De Quatt kent de CV-waterdruk niet.
Via de Modbus wordt de druk in het R32 circuit gerapporteerd.
Die is in rust bij mij zo'n 8 bar.
Tijdens bedrijf gaat de ene kant naar 6 bar en de andere naar soms wel 40 bar.

Ik denk dat Quatt aangeeft dat die druk in rust met 6 bar echt te laag is.
Daar moet dus worden bijgevuld, of de Quatt vervangen als dat niet genoeg is.

OEPS, zie nu pas dat ze zeggen dat het HOOG is.
Verwarde medewerker, of misschien verkeerd herinnerd??

Sorry voor het blijven aanvullen van mijn post.
Indien je ketel is aangesloten via OpenTherm, dan kan de CiC daardoor een idee hebben van de CV druk.
Wellicht zit daar een storing in...

De medewerker was niet echt heel kundig geloof ik. Ik had een ticket ingeschoten omdat mijn thermostaat weer vast hing na een cic update. Dit probleem heeft er vroeger ook in gezeten, maar was opgelost. Ik had aangegeven dat het probleem terug was. Mijn HA lost dit echter voor me op door de cic te resetten.

Daarna begon ze over dat mijn thermostaat "vreemd gedrag had" omdat hij elke paar seconden van waarde veranderde (binnen 0.1 graden) en dat ik de "optimalisatie" van de thermostaat eens moest corrigeren. Ik heb een aantal keren uitgelegd dat mijn thermostaat een DT4 is, en geen T6, en dat ik al die instellingen niet heb.

Toen begon ze over de druk, die was veel te hoog met 6.0 bar. Toen ik aangaf dat de druk van de cv op 1.5 stond was ze hier ook snel mee klaar. Ik kan in elk geval zelf niks bijvullen, want de cv druk is prima.

Mijn systeem werkt echter prima. Misschien moet ik er zelf nog eens achteraan bellen.

[m10tech]

AlfredPteD schreef op zondag 9 februari 2025 @ 08:47:
[...]
Zo zijn er een heleboel sensors. Van de meeste kan ik snappen wat die betekent, maar van een aantal ook niet. Is er ergens een (voorlopige) lijst van de betekenis van de diverse sensoren ?

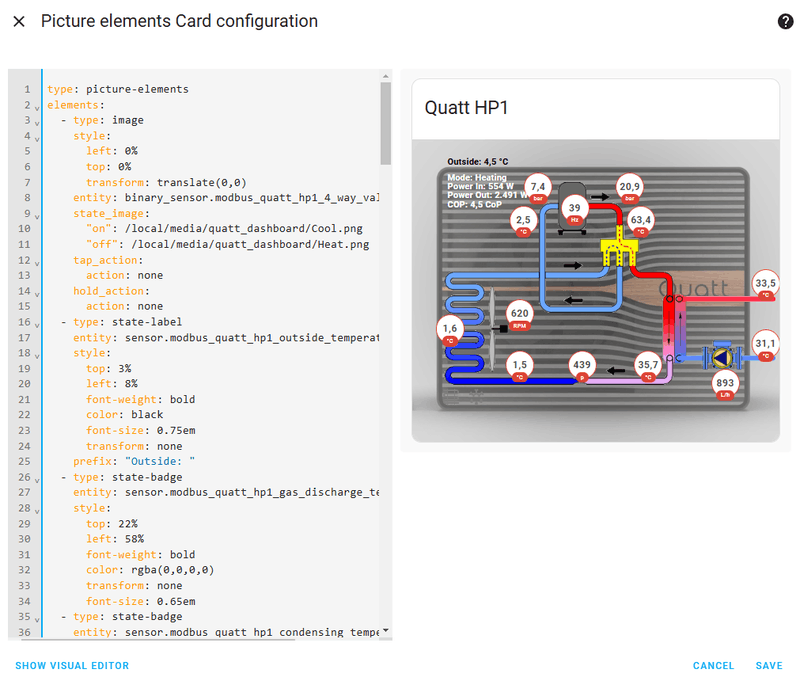

Dit plaatje dat ooit is gedeeld door jj85 geeft heel veel van de sensoren weer.
En ik kwam een handleiding tegen van een zweedse pomp pag40 waar de P01-P14 overeen lijken te komen met bit0-bit13 van register2019 en de error meldingen voor registers 2020 en 2021
Deze handleiding geeft in ieder geval inspiratie over de concepten in een warmtepomp...

[AlfredPteD]

m10tech schreef op zondag 9 februari 2025 @ 12:04:
[...]

Dit plaatje dat ooit is gedeeld door jj85 geeft heel veel van de sensoren weer.
En ik kwam een handleiding tegen van een zweedse pomp pag40 waar de P01-P14 overeen lijken te komen met bit0-bit13 van register2019 en de error meldingen voor registers 2020 en 2021
Deze handleiding geeft in ieder geval inspiratie over de concepten in een warmtepomp...
[Afbeelding]

Dat plaatje heb ik idd eerder gezien. Mooi als dat als dashboard dient. Maar het inrichten daarvan is nog wat anders.

Ik dacht meer aan een tekstuele beschrijving van de diverse entiteiten. Zoeits als ook voor de json-feed is gedaan.

Een eerste aanzet :

Parameter	id van de sensor in HA	Beschrijving
Quatt sniffer HP1 - AC current	sensor.quatt_sniffer_hp1_ac_current	De netspanning van de warmtepomp
Quatt sniffer HP1 - AC voltage	sensor.quatt_sniffer_hp1_ac_voltage	De netstroom die de warmtepomp opneemt
Quatt sniffer HP1 - cmd_compressorlevel	sensor.quatt_sniffer_hp1_cmd_compressorlevel
Quatt sniffer HP1 - cmd_pumplevel	sensor.quatt_sniffer_hp1_cmd_pumplevel
Quatt sniffer HP1 - cmd_pumpmode	sensor.quatt_sniffer_hp1_cmd_pumpmode
Quatt sniffer HP1 - cmd_workmode	sensor.quatt_sniffer_hp1_cmd_workmode
Quatt sniffer HP1 - Compressor frequency	sensor.quatt_sniffer_hp1_compressor_frequency	De frequentie waarmee de compressor wordt aangestuurd. Dit is een maat voor het pompvermogen
Quatt sniffer HP1 - Compressor frequency demand	sensor.quatt_sniffer_hp1_compressor_frequency_demand	De frequentie die aan de compressor wordt gevraagd. Dit is een maat voor het pompvermogen
Quatt sniffer HP1 - Condenser pressure	sensor.quatt_sniffer_hp1_condenser_pressure	De druk in de condensor
Quatt sniffer HP1 - Condensing temperature	sensor.quatt_sniffer_hp1_condensing_temperature	De temperatuur van de condensor
Quatt sniffer HP1 - EEV steps	sensor.quatt_sniffer_hp1_eev_steps
Quatt sniffer HP1 - EV1 steps	sensor.quatt_sniffer_hp1_ev1_steps
Quatt sniffer HP1 - Evaporating temperature	sensor.quatt_sniffer_hp1_evaporating_temperature	De temperatuur van de verdamper
Quatt sniffer HP1 - Evaporator coil temperature	sensor.quatt_sniffer_hp1_evaporator_coil_temperature	De temperatuur van de verdamper
Quatt sniffer HP1 - Evaporator pressure	sensor.quatt_sniffer_hp1_evaporator_pressure	De druk in de verdamper
Quatt sniffer HP1 - Fan speed	sensor.quatt_sniffer_hp1_fan_speed	De draaisnelheid van de fan
Quatt sniffer HP1 - Fan speed max	sensor.quatt_sniffer_hp1_fan_speed_max	De maximale draaisnelheid van de fan
Quatt sniffer HP1 - Flow	sensor.quatt_sniffer_hp1_flow	De waterstroom in de CV keten in L/h
Quatt sniffer HP1 - Gas discharge temperature	sensor.quatt_sniffer_hp1_gas_discharge_temperature
Quatt sniffer HP1 - Gas return temperature	sensor.quatt_sniffer_hp1_gas_return_temperature
Quatt sniffer HP1 - Inner coil temperature	sensor.quatt_sniffer_hp1_inner_coil_temperature
Quatt sniffer HP1 - Outside temperature	sensor.quatt_sniffer_hp1_outside_temperature	De buitentemperatuur bij de warmtepomp
Quatt sniffer HP1 - Protection - 1st start pre-heat	binary_sensor.quatt_sniffer_hp1_protection_1st_start_pre_heat
Quatt sniffer HP1 - Protection - AC high/low voltage	binary_sensor.quatt_sniffer_hp1_protection_ac_high_low_voltage
Quatt sniffer HP1 - Protection - Compressor oil return	binary_sensor.quatt_sniffer_hp1_protection_compressor_oil_return
Quatt sniffer HP1 - Protection - High Pressure switch	binary_sensor.quatt_sniffer_hp1_protection_high_pressure_switch
Quatt sniffer HP1 - Protection - Low pressure switch	binary_sensor.quatt_sniffer_hp1_protection_low_pressure_switch
Quatt sniffer HP1 - Protection - Main line current	binary_sensor.quatt_sniffer_hp1_protection_main_line_current
Quatt sniffer HP1 - Pump Power	sensor.quatt_sniffer_hp1_pump_power	Het pomp vermogen
Quatt sniffer HP1 - R2108_other_bits	sensor.quatt_sniffer_hp1_r2108_other_bits
Quatt sniffer HP1 - R2108b0_comp_low_fan	binary_sensor.quatt_sniffer_hp1_r2108b0_comp_low_fan
Quatt sniffer HP1 - R2108b11 DC_Pump_Relay	binary_sensor.quatt_sniffer_hp1_r2108b11_dc_pump_relay
Quatt sniffer HP1 - R2108b2_bottom_heater	binary_sensor.quatt_sniffer_hp1_r2108b2_bottom_heater	De bodemverwarming aan of uit
Quatt sniffer HP1 - R2108b3_???	binary_sensor.quatt_sniffer_hp1_r2108b3
Quatt sniffer HP1 - R2108b4_crankcase_heater?	binary_sensor.quatt_sniffer_hp1_r2108b4_crankcase_heater
Quatt sniffer HP1 - R2108b5_comp_high_fan	binary_sensor.quatt_sniffer_hp1_r2108b5_comp_high_fan
Quatt sniffer HP1 - R2108b6_4way_valve	binary_sensor.quatt_sniffer_hp1_r2108b6_4way_valve	De stand van de 4weg klep
Quatt sniffer HP1 - R2118_Defrost	binary_sensor.quatt_sniffer_hp1_r2118_defrost	is de defrostmode actief
Quatt sniffer HP1 - Status bits 1	sensor.quatt_sniffer_hp1_status_bits_1
Quatt sniffer HP1 - Status bits 2	sensor.quatt_sniffer_hp1_status_bits_2
Quatt sniffer HP1 - Status bits 3	sensor.quatt_sniffer_hp1_status_bits_3
Quatt sniffer HP1 - Water in temperature	sensor.quatt_sniffer_hp1_water_in_temperature	De temperatuur van het water aan de ingang van de warmtepomp
Quatt sniffer HP1 - Water out temperature	sensor.quatt_sniffer_hp1_water_out_temperature	De temperatuur van het water aan de uitgang van de warmtepomp
Quatt sniffer HP1 - Workmode	sensor.quatt_sniffer_hp1_workmode	De werkmode van de warmtepomp

[jj85]

AlfredPteD schreef op zondag 9 februari 2025 @ 08:47:
. De bottom-heater gaat keurig uit, terwijl het buiten toch maar enkele graden boven 0 is. Of interpreteer ik dit verkeerd ?

Bottom heater is aan tussen 0grC en -5grC én tijdens defrost. Tenminste bij de nieuwere modellen.

[jj85]

medu80 schreef op zondag 9 februari 2025 @ 10:01:
[...]


Ik gebruik Dupont kabels met pinnetjes. Kan me niet voorstellen dat ik daarom crc dingen zie...

[Afbeelding]

gnd aansluiten?

Geintje.
Zie wel dat je ook bluetooth proxy actief hebt. Die vreet wel veel resources en gaat niet heel goed samen met de c3. Kan zoiets nog impact hebben op de modbus communicatie?

[m10tech]

AlfredPteD schreef op zondag 9 februari 2025 @ 12:32:
[...]
Ik dacht meer aan een tekstuele beschrijving van de diverse entiteiten. Zoeits als ook voor de json-feed is gedaan.

Een eerste aanzet :

Parameter	id van de sensor in HA	Beschrijving
Quatt sniffer HP1 - AC current	sensor.quatt_sniffer_hp1_ac_current	De netspanning van de warmtepomp
Quatt sniffer HP1 - AC voltage	sensor.quatt_sniffer_hp1_ac_voltage	De netstroom die de warmtepomp opneemt
Quatt sniffer HP1 - cmd_compressorlevel	sensor.quatt_sniffer_hp1_cmd_compressorlevel
Quatt sniffer HP1 - cmd_pumplevel	sensor.quatt_sniffer_hp1_cmd_pumplevel
Quatt sniffer HP1 - cmd_pumpmode	sensor.quatt_sniffer_hp1_cmd_pumpmode
Quatt sniffer HP1 - cmd_workmode	sensor.quatt_sniffer_hp1_cmd_workmode
Quatt sniffer HP1 - Compressor frequency	sensor.quatt_sniffer_hp1_compressor_frequency	De frequentie waarmee de compressor wordt aangestuurd. Dit is een maat voor het pompvermogen
Quatt sniffer HP1 - Compressor frequency demand	sensor.quatt_sniffer_hp1_compressor_frequency_demand	De frequentie die aan de compressor wordt gevraagd. Dit is een maat voor het pompvermogen
Quatt sniffer HP1 - Condenser pressure	sensor.quatt_sniffer_hp1_condenser_pressure	De druk in de condensor
Quatt sniffer HP1 - Condensing temperature	sensor.quatt_sniffer_hp1_condensing_temperature	De temperatuur van de condensor
Quatt sniffer HP1 - EEV steps	sensor.quatt_sniffer_hp1_eev_steps
Quatt sniffer HP1 - EV1 steps	sensor.quatt_sniffer_hp1_ev1_steps
Quatt sniffer HP1 - Evaporating temperature	sensor.quatt_sniffer_hp1_evaporating_temperature	De temperatuur van de verdamper
Quatt sniffer HP1 - Evaporator coil temperature	sensor.quatt_sniffer_hp1_evaporator_coil_temperature	De temperatuur van de verdamper
Quatt sniffer HP1 - Evaporator pressure	sensor.quatt_sniffer_hp1_evaporator_pressure	De druk in de verdamper
Quatt sniffer HP1 - Fan speed	sensor.quatt_sniffer_hp1_fan_speed	De draaisnelheid van de fan
Quatt sniffer HP1 - Fan speed max	sensor.quatt_sniffer_hp1_fan_speed_max	De maximale draaisnelheid van de fan
Quatt sniffer HP1 - Flow	sensor.quatt_sniffer_hp1_flow	De waterstroom in de CV keten in L/h
Quatt sniffer HP1 - Gas discharge temperature	sensor.quatt_sniffer_hp1_gas_discharge_temperature
Quatt sniffer HP1 - Gas return temperature	sensor.quatt_sniffer_hp1_gas_return_temperature
Quatt sniffer HP1 - Inner coil temperature	sensor.quatt_sniffer_hp1_inner_coil_temperature
Quatt sniffer HP1 - Outside temperature	sensor.quatt_sniffer_hp1_outside_temperature	De buitentemperatuur bij de warmtepomp
Quatt sniffer HP1 - Protection - 1st start pre-heat	binary_sensor.quatt_sniffer_hp1_protection_1st_start_pre_heat
Quatt sniffer HP1 - Protection - AC high/low voltage	binary_sensor.quatt_sniffer_hp1_protection_ac_high_low_voltage
Quatt sniffer HP1 - Protection - Compressor oil return	binary_sensor.quatt_sniffer_hp1_protection_compressor_oil_return
Quatt sniffer HP1 - Protection - High Pressure switch	binary_sensor.quatt_sniffer_hp1_protection_high_pressure_switch
Quatt sniffer HP1 - Protection - Low pressure switch	binary_sensor.quatt_sniffer_hp1_protection_low_pressure_switch
Quatt sniffer HP1 - Protection - Main line current	binary_sensor.quatt_sniffer_hp1_protection_main_line_current
Quatt sniffer HP1 - Pump Power	sensor.quatt_sniffer_hp1_pump_power	Het pomp vermogen
Quatt sniffer HP1 - R2108_other_bits	sensor.quatt_sniffer_hp1_r2108_other_bits
Quatt sniffer HP1 - R2108b0_comp_low_fan	binary_sensor.quatt_sniffer_hp1_r2108b0_comp_low_fan
Quatt sniffer HP1 - R2108b11 DC_Pump_Relay	binary_sensor.quatt_sniffer_hp1_r2108b11_dc_pump_relay
Quatt sniffer HP1 - R2108b2_bottom_heater	binary_sensor.quatt_sniffer_hp1_r2108b2_bottom_heater	De bodemverwarming aan of uit
Quatt sniffer HP1 - R2108b3_???	binary_sensor.quatt_sniffer_hp1_r2108b3
Quatt sniffer HP1 - R2108b4_crankcase_heater?	binary_sensor.quatt_sniffer_hp1_r2108b4_crankcase_heater
Quatt sniffer HP1 - R2108b5_comp_high_fan	binary_sensor.quatt_sniffer_hp1_r2108b5_comp_high_fan
Quatt sniffer HP1 - R2108b6_4way_valve	binary_sensor.quatt_sniffer_hp1_r2108b6_4way_valve	De stand van de 4weg klep
Quatt sniffer HP1 - R2118_Defrost	binary_sensor.quatt_sniffer_hp1_r2118_defrost	is de defrostmode actief
Quatt sniffer HP1 - Status bits 1	sensor.quatt_sniffer_hp1_status_bits_1
Quatt sniffer HP1 - Status bits 2	sensor.quatt_sniffer_hp1_status_bits_2
Quatt sniffer HP1 - Status bits 3	sensor.quatt_sniffer_hp1_status_bits_3
Quatt sniffer HP1 - Water in temperature	sensor.quatt_sniffer_hp1_water_in_temperature	De temperatuur van het water aan de ingang van de warmtepomp
Quatt sniffer HP1 - Water out temperature	sensor.quatt_sniffer_hp1_water_out_temperature	De temperatuur van het water aan de uitgang van de warmtepomp
Quatt sniffer HP1 - Workmode	sensor.quatt_sniffer_hp1_workmode	De werkmode van de warmtepomp

Ik vind het nogal een hoop open deuren. Maar ik (en jj85 en teslanerd) zijn bezig om de sensornamen aan te passen.
Enkele ideeën tot nu:
R2108b2_bottom_heater -> Bottom plate heater
R2118_Defrost -> Defrost
EV1 steps eruit. Altijd 500, is niet relevant.
cmd_xxx eventueel hernoemen
cmd_compressorlevel -> CiC: set compressor level

Voeg je (losse) ideeën toe, zodat het zelfbeschrijvend is...

En wellicht heeft homeassistant een methode om een soort tooltip of info op een andere manier te tonen.

PS. wellicht een beetje flauw, maar ik doe wel alles in het engels...

[AlfredPteD]

m10tech schreef op zondag 9 februari 2025 @ 13:34:
[...]


Ik vind het nogal een hoop open deuren. Maar ik (en jj85 en teslanerd) zijn bezig om de sensornamen aan te passen.
Enkele ideeën tot nu:
R2108b2_bottom_heater -> Bottom plate heater
R2118_Defrost -> Defrost
EV1 steps eruit. Altijd 500, is niet relevant.
cmd_xxx eventueel hernoemen
cmd_compressorlevel -> CiC: set compressor level

Voeg je (losse) ideeën toe, zodat het zelfbeschrijvend is...

En wellicht heeft homeassistant een methode om een soort tooltip of info op een andere manier te tonen.

PS. wellicht een beetje flauw, maar ik doe wel alles in het engels...

Dat valt wel mee hoor met die open deuren; ik heb alleen ingevuld wat ik obv de naam of obv kennis zelf kon invullen (dat zijn idd open deuren). Maar voor de niet ingevulde sensoren heb ik geen idee wat die aangeven.

Engels is natuurlijk ook prima. En ik snap wel dat eea in ontwikkeling is, dus dat dingen kunnen veranderen.

De beschrijvende lijst zou je op github kunnen zetten.

[AlfredPteD]

jj85 schreef op zondag 9 februari 2025 @ 13:23:
[...]

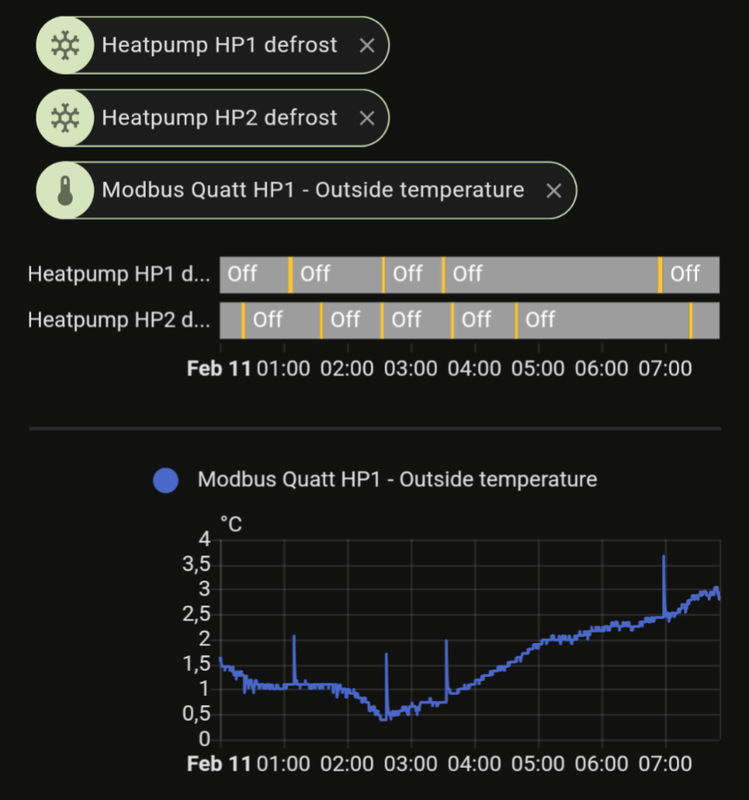

Bottom heater is aan tussen 0grC en -5grC én tijdens defrost. Tenminste bij de nieuwere modellen.

Mooi, die had ik nog niet opgepikt. Wat gebeurt er met de bottom heater indien de temp onder de -5°C is ?

[jj85]

AlfredPteD schreef op zondag 9 februari 2025 @ 15:20:
[...]

Mooi, die had ik nog niet opgepikt. Wat gebeurt er met de bottom heater indien de temp onder de -5°C is ?

Uit

[AlfredPteD]

Ik zie in de sniffer data dat de netspanning iets onder de 220 V bungelt. Een zwave switch geeft op hetzelfde moment iets van 226 V aan. Dat is wel een groot verschil dat niet te verklaren is door een spanningsdrop in de leidingen, want dan waren die allang in de fik gevlogen.

Dat heeft m.i. te maken met òf dat de spanningsmeter in de quatt niet goed is, òf de registratie daarvan via de modbus, òf dat de sniffer de data niet goed vertaalt. Of wellicht nog wat anders (bv ik kijk niet goed )

Wat is een logische verklaring hiervoor ?

[pascal-drewes]

Meet onnauwkeurigheid heb je in bijna alle apparaten, dus het zou mij niet verbazen als de Quatt ook een afwijking heeft. Zie hier een screenshot van alle volt-metende entiteiten in mijn HA:

De rechter apparaten zijn Shelly's, geel is PV & eerste is slimme meter. Da's best veel verschil. Wil je exact weten hoeveel afwijking er is, moet je een geijkte voltmeter gebruiken.

[Fragger123]

AlfredPteD schreef op maandag 10 februari 2025 @ 09:26:
Ik zie in de sniffer data dat de netspanning iets onder de 220 V bungelt. Een zwave switch geeft op hetzelfde moment iets van 226 V aan. Dat is wel een groot verschil dat niet te verklaren is door een spanningsdrop in de leidingen, want dan waren die allang in de fik gevlogen.

Dat heeft m.i. te maken met òf dat de spanningsmeter in de quatt niet goed is, òf de registratie daarvan via de modbus, òf dat de sniffer de data niet goed vertaalt. Of wellicht nog wat anders (bv ik kijk niet goed )

Wat is een logische verklaring hiervoor ?

[Afbeelding]

Zitten beide meters (Quatt + Zwave) op dezelfde groep/fase?

Je kunt eventueel met DSMR je slimme meter uitlezen, bij mij verschillen de voltages ook per fase. In NL is het standaard voltage 230 maar volgens de wet mag het +/- 10% afwijken.

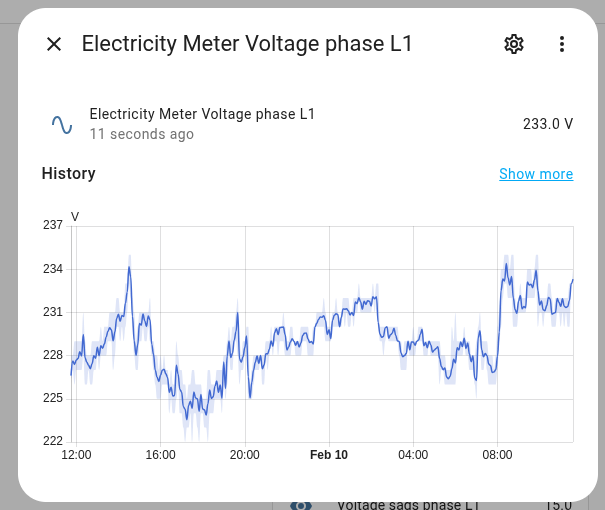

Zie hier een grafiekje uit Home Assistant:


Ik heb een poosje geleden een Quatt monteur aan huis gehad en die zag ook dat mijn voltage soms "aan de lage kant was" maar wel binnen de wettelijke normen. Kan je niet veel aan doen, soms zit je gewoon wat verder van de wijk kast af (heb ik me laten vertellen, ik ben geen expert )

[AlfredPteD]

pascal-drewes schreef op maandag 10 februari 2025 @ 11:34:
Meet onnauwkeurigheid heb je in bijna alle apparaten, dus het zou mij niet verbazen als de Quatt ook een afwijking heeft. Zie hier een screenshot van alle volt-metende entiteiten in mijn HA:
[Afbeelding]
De rechter apparaten zijn Shelly's, geel is PV & eerste is slimme meter. Da's best veel verschil. Wil je exact weten hoeveel afwijking er is, moet je een geijkte voltmeter gebruiken.

Ja, meetonnauwkeurigheid heb je natuurlijk altijd wel. Bij jou is die echter toch redelijk binnen de perken. Als quatt een spanningsmeter gebruikt die 5% afwijkt, dan kun je net zo goed niet meten. Wat ook meespeelt is dan de quatt, wellicht, op basis van hun spanningsmeting vermogens gaat berekenen.

Geeft jouw slimmemeter ook de netspanning door ? Dat doet de mijne niet, voor zover ik dat kan beoordelen. De waarden van de slimmemeter zou ik als 'waarheid' gebruiken; dat is geijkt en alles.

[Fragger123]

Afhankelijk van hoeveel meter kabel heb je daar ook nog spanningsverlies. Dit kan bij mij wel eens het verschil tussen Quatt en DSMR betekenen (zo een 4v). Ik heb namelijk zon 15 meter kabel (door kruipruimte, en dan buitenhuis naar zolder voor een losse groep voor de Quatt)

Wikipedia: Spanningsval

[m10tech]

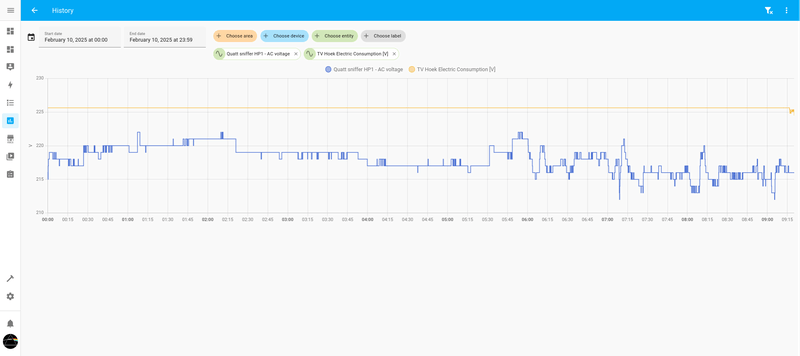

@AlfredPteD Ik heb hier een permanente offset van 15V !!! tussen mijn zonne-omvormer en de Quatt.
Met het trieste weer van vandaag is er geen sprake van grote stromen op de groep van de PV,
en omdat een PV strikt moet uitschakelen bij 254V vertrouw ik die best wel.

Omdat vandaag bij toeval om 10:35 mijn CiC werd geüpgraded naar 2.23.0 is er 1 minuut geen Quatt aangewerkt, maar de rest van de dag permanent op max = 10 of 9.

Dat dipje zie je terug in een piekje van ~5V. Ook de defrosts zijn op die manier terug te zien.
Er zit 3m kabel tussen wandcontactdoos en Quatt en misschien 2m naar de meterkast vanaf de WCD.

Wat mij opviel aan jouw referentie voltage van je TV is dat die superglad is. Dat kan gewoon niet een echte goede meting zijn...

Over de Smartmeter die geen Voltage doorgeeft, dat is niet 100% correct, het is de ESPhome DSMR integratie die dat niet heeft toegevoegd voor oudere meters v4.2. Ik ga daar straks met een local component iets aan proberen te doen.
En Stedin vervangt mijn meter uit 2014 volgende maand voor een moderne, dus dan maakt dat ook niet meer uit... Dat moet omdat de GPRS ondersteuning weg zal vallen over niet al te lange tijd.

[AlfredPteD]

Fragger123 schreef op maandag 10 februari 2025 @ 13:30:
Afhankelijk van hoeveel meter kabel heb je daar ook nog spanningsverlies. Dit kan bij mij wel eens het verschil tussen Quatt en DSMR betekenen (zo een 4v). Ik heb namelijk zon 15 meter kabel (door kruipruimte, en dan buitenhuis naar zolder voor een losse groep voor de Quatt)

Wikipedia: Spanningsval

Fragger123 schreef op maandag 10 februari 2025 @ 11:42:
[...]


Zitten beide meters (Quatt + Zwave) op dezelfde groep/fase?

Je kunt eventueel met DSMR je slimme meter uitlezen, bij mij verschillen de voltages ook per fase. In NL is het standaard voltage 230 maar volgens de wet mag het +/- 10% afwijken.

Zie hier een grafiekje uit Home Assistant:
[Afbeelding]

Ik heb een poosje geleden een Quatt monteur aan huis gehad en die zag ook dat mijn voltage soms "aan de lage kant was" maar wel binnen de wettelijke normen. Kan je niet veel aan doen, soms zit je gewoon wat verder van de wijk kast af (heb ik me laten vertellen, ik ben geen expert )

Beide meters zitten op dezelfde fase, want ik heb maar 1 fase in huis. Ze zitten wel op verschillende groepen.

Omdat ik bij de meeste zwave devices normaliter geen spanning of stroom registreer, had ik eigenlijk niet veel referentiemateriaal: er werd pas een meting geregistreerd indien de spanning meer dat 100V veranderde; dat heb ik nu op 1 V gezet (als reactie op vraag @m10tech , je ziet in de data nog wel een vlak stukje aan het bbegin). Vanmiddag de boel anders ingesteld en ik heb nu wel vergelijkend materiaal. Ik heb ook de stroomopname van de warmtepomp erbij gezet. Dan blijkt dat de spanning van de warmtepomp omgekeerd evenredig is met de stroom, dus dat geeft wel aan dat er kabelverlies optreedt. Ook zijn de verschillen minder groot omdat ook de andere meters een lagere netspanning meten.

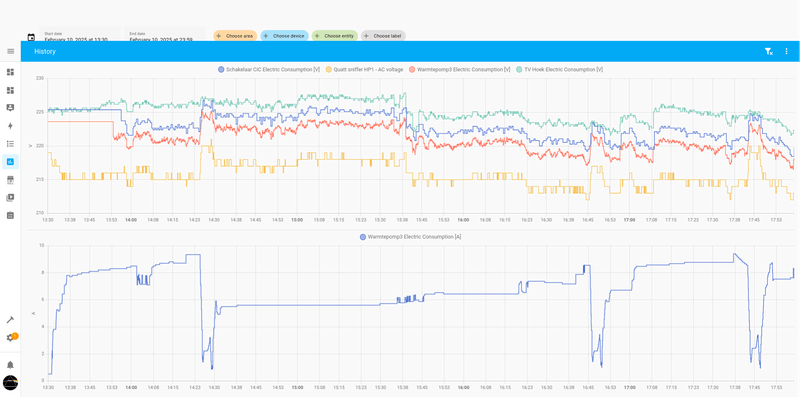

De onderste lijn is de modbus sniffer van de warmtepomp. De lijnen CiC en de warmtepomp3-switch zitten daar boven, maar zijn verschillende soorten devices, vandaar waarschijnlijk het verschil. De CiC en de warmtepomp3 zitten op vlak bij elkaar aan dezelfde groep. De TV hoek is dezelfde device als de CIC schakelaar, maar zit beneden in de woonkamer; de andere staan op zolder.

[m10tech]

m10tech schreef op maandag 10 februari 2025 @ 18:04:
[...]
Over de Smartmeter die geen Voltage doorgeeft, dat is niet 100% correct, het is de ESPhome DSMR integratie die dat niet heeft toegevoegd voor oudere meters v4.2. Ik ga daar straks met een local component iets aan proberen te doen.
En Stedin vervangt mijn meter uit 2014 volgende maand voor een moderne, dus dan maakt dat ook niet meer uit... Dat moet omdat de GPRS ondersteuning weg zal vallen over niet al te lange tijd.

OK, ik had de hoop dat door voltage toe te voegen in de sensor.py als extra item zoals voltage_l1 dat het zou werken.
Helaas krijg ik deze foutmelding bij compileren, kwestie van cache?? Delete build files hielp niet.

De "glmnet/Dsmr" bevat gewoon voltage...

code:

In file included from src/esphome/components/dsmr/dsmr.cpp:3:
src/esphome/core/defines.h:3:207: error: 'voltage' was not declared in this scope
    3 | #define DSMR_SENSOR_LIST(F, sep) F(energy_delivered_tariff1) sep F(energy_delivered_tariff2) sep F(energy_returned_tariff1) sep F(energy_returned_tariff2) sep F(power_delivered) sep F(power_returned) sep F(voltage) sep F(electricity_failures) sep F(electricity_long_failures) sep F(electricity_sags_l1) sep F(electricity_swells_l1) sep F(gas_delivered)
      |

[jj85]

m10tech schreef op maandag 10 februari 2025 @ 19:19:
[...]

OK, ik had de hoop dat door voltage toe te voegen in de sensor.py als extra item zoals voltage_l1 dat het zou werken.
Helaas krijg ik deze foutmelding bij compileren, kwestie van cache?? Delete build files hielp niet.

De "glmnet/Dsmr" bevat gewoon voltage...

code:

In file included from src/esphome/components/dsmr/dsmr.cpp:3:
src/esphome/core/defines.h:3:207: error: 'voltage' was not declared in this scope
    3 | #define DSMR_SENSOR_LIST(F, sep) F(energy_delivered_tariff1) sep F(energy_delivered_tariff2) sep F(energy_returned_tariff1) sep F(energy_returned_tariff2) sep F(power_delivered) sep F(power_returned) sep F(voltage) sep F(electricity_failures) sep F(electricity_long_failures) sep F(electricity_sags_l1) sep F(electricity_swells_l1) sep F(gas_delivered)
      |

De meeste DSMR 4.2 meters spugen dacht ik geen voltages uit. Dus komt waarschijnlijk niet door esphome, maar de meter zelf.

[jj85]

@AlfredPteD Herkenbaar. Zit wel beetje leidingverlies tussen (20+m kabel). Maar ik denk dat de Quatt gewoon standaard aan de lage kant zit.

[AlfredPteD]

m10tech schreef op maandag 10 februari 2025 @ 19:19:
[...]

OK, ik had de hoop dat door voltage toe te voegen in de sensor.py als extra item zoals voltage_l1 dat het zou werken.
Helaas krijg ik deze foutmelding bij compileren, kwestie van cache?? Delete build files hielp niet.

De "glmnet/Dsmr" bevat gewoon voltage...

code:

In file included from src/esphome/components/dsmr/dsmr.cpp:3:
src/esphome/core/defines.h:3:207: error: 'voltage' was not declared in this scope
    3 | #define DSMR_SENSOR_LIST(F, sep) F(energy_delivered_tariff1) sep F(energy_delivered_tariff2) sep F(energy_returned_tariff1) sep F(energy_returned_tariff2) sep F(power_delivered) sep F(power_returned) sep F(voltage) sep F(electricity_failures) sep F(electricity_long_failures) sep F(electricity_sags_l1) sep F(electricity_swells_l1) sep F(gas_delivered)
      |

Zo ziet een telegram van mijn slimme meter er uit :

code:

/KFM5KAIFA-METER
1-3:0.2.8(42)
0-0:1.0.0(250210204021W)
0-0:96.1.1(4530303235313030303534323830323135)
1-0:1.8.1(017141.827*kWh)
1-0:1.8.2(014424.673*kWh)
1-0:2.8.1(002609.535*kWh)
1-0:2.8.2(006420.732*kWh)
0-0:96.14.0(0002)
1-0:1.7.0(01.681*kW)
1-0:2.7.0(00.000*kW)
0-0:96.7.21(00001)
0-0:96.7.9(00002)
1-0:99.97.0(2)(0-0:96.7.19)(220530115552S)(0000000489*s)(000101000001W)(2147483647*s)
1-0:32.32.0(00000)
1-0:32.36.0(00000)
0-0:96.13.1()
0-0:96.13.0()
1-0:31.7.0(008*A)
1-0:21.7.0(01.694*kW)
1-0:22.7.0(00.000*kW)
0-1:24.1.0(003)
0-1:96.1.0(4730303333353931323633383033353136)
0-1:24.2.1(250210200000W)(12809.783*m3)
!1E58

Geen spanning !

[jj85]

AlfredPteD schreef op zondag 9 februari 2025 @ 12:32:
[...]

Dat plaatje heb ik idd eerder gezien. Mooi als dat als dashboard dient. Maar het inrichten daarvan is nog wat anders.

Ik dacht meer aan een tekstuele beschrijving van de diverse entiteiten. Zoeits als ook voor de json-feed is gedaan.

Een eerste aanzet :

Parameter	id van de sensor in HA	Beschrijving
Quatt sniffer HP1 - AC current	sensor.quatt_sniffer_hp1_ac_current	De netspanning van de warmtepomp
Quatt sniffer HP1 - AC voltage	sensor.quatt_sniffer_hp1_ac_voltage	De netstroom die de warmtepomp opneemt
Quatt sniffer HP1 - cmd_compressorlevel	sensor.quatt_sniffer_hp1_cmd_compressorlevel
Quatt sniffer HP1 - cmd_pumplevel	sensor.quatt_sniffer_hp1_cmd_pumplevel
Quatt sniffer HP1 - cmd_pumpmode	sensor.quatt_sniffer_hp1_cmd_pumpmode
Quatt sniffer HP1 - cmd_workmode	sensor.quatt_sniffer_hp1_cmd_workmode
Quatt sniffer HP1 - Compressor frequency	sensor.quatt_sniffer_hp1_compressor_frequency	De frequentie waarmee de compressor wordt aangestuurd. Dit is een maat voor het pompvermogen
Quatt sniffer HP1 - Compressor frequency demand	sensor.quatt_sniffer_hp1_compressor_frequency_demand	De frequentie die aan de compressor wordt gevraagd. Dit is een maat voor het pompvermogen
Quatt sniffer HP1 - Condenser pressure	sensor.quatt_sniffer_hp1_condenser_pressure	De druk in de condensor
Quatt sniffer HP1 - Condensing temperature	sensor.quatt_sniffer_hp1_condensing_temperature	De temperatuur van de condensor
Quatt sniffer HP1 - EEV steps	sensor.quatt_sniffer_hp1_eev_steps
Quatt sniffer HP1 - EV1 steps	sensor.quatt_sniffer_hp1_ev1_steps
Quatt sniffer HP1 - Evaporating temperature	sensor.quatt_sniffer_hp1_evaporating_temperature	De temperatuur van de verdamper
Quatt sniffer HP1 - Evaporator coil temperature	sensor.quatt_sniffer_hp1_evaporator_coil_temperature	De temperatuur van de verdamper
Quatt sniffer HP1 - Evaporator pressure	sensor.quatt_sniffer_hp1_evaporator_pressure	De druk in de verdamper
Quatt sniffer HP1 - Fan speed	sensor.quatt_sniffer_hp1_fan_speed	De draaisnelheid van de fan
Quatt sniffer HP1 - Fan speed max	sensor.quatt_sniffer_hp1_fan_speed_max	De maximale draaisnelheid van de fan
Quatt sniffer HP1 - Flow	sensor.quatt_sniffer_hp1_flow	De waterstroom in de CV keten in L/h
Quatt sniffer HP1 - Gas discharge temperature	sensor.quatt_sniffer_hp1_gas_discharge_temperature
Quatt sniffer HP1 - Gas return temperature	sensor.quatt_sniffer_hp1_gas_return_temperature
Quatt sniffer HP1 - Inner coil temperature	sensor.quatt_sniffer_hp1_inner_coil_temperature
Quatt sniffer HP1 - Outside temperature	sensor.quatt_sniffer_hp1_outside_temperature	De buitentemperatuur bij de warmtepomp
Quatt sniffer HP1 - Protection - 1st start pre-heat	binary_sensor.quatt_sniffer_hp1_protection_1st_start_pre_heat
Quatt sniffer HP1 - Protection - AC high/low voltage	binary_sensor.quatt_sniffer_hp1_protection_ac_high_low_voltage
Quatt sniffer HP1 - Protection - Compressor oil return	binary_sensor.quatt_sniffer_hp1_protection_compressor_oil_return
Quatt sniffer HP1 - Protection - High Pressure switch	binary_sensor.quatt_sniffer_hp1_protection_high_pressure_switch
Quatt sniffer HP1 - Protection - Low pressure switch	binary_sensor.quatt_sniffer_hp1_protection_low_pressure_switch
Quatt sniffer HP1 - Protection - Main line current	binary_sensor.quatt_sniffer_hp1_protection_main_line_current
Quatt sniffer HP1 - Pump Power	sensor.quatt_sniffer_hp1_pump_power	Het pomp vermogen
Quatt sniffer HP1 - R2108_other_bits	sensor.quatt_sniffer_hp1_r2108_other_bits
Quatt sniffer HP1 - R2108b0_comp_low_fan	binary_sensor.quatt_sniffer_hp1_r2108b0_comp_low_fan
Quatt sniffer HP1 - R2108b11 DC_Pump_Relay	binary_sensor.quatt_sniffer_hp1_r2108b11_dc_pump_relay
Quatt sniffer HP1 - R2108b2_bottom_heater	binary_sensor.quatt_sniffer_hp1_r2108b2_bottom_heater	De bodemverwarming aan of uit
Quatt sniffer HP1 - R2108b3_???	binary_sensor.quatt_sniffer_hp1_r2108b3
Quatt sniffer HP1 - R2108b4_crankcase_heater?	binary_sensor.quatt_sniffer_hp1_r2108b4_crankcase_heater
Quatt sniffer HP1 - R2108b5_comp_high_fan	binary_sensor.quatt_sniffer_hp1_r2108b5_comp_high_fan
Quatt sniffer HP1 - R2108b6_4way_valve	binary_sensor.quatt_sniffer_hp1_r2108b6_4way_valve	De stand van de 4weg klep
Quatt sniffer HP1 - R2118_Defrost	binary_sensor.quatt_sniffer_hp1_r2118_defrost	is de defrostmode actief
Quatt sniffer HP1 - Status bits 1	sensor.quatt_sniffer_hp1_status_bits_1
Quatt sniffer HP1 - Status bits 2	sensor.quatt_sniffer_hp1_status_bits_2
Quatt sniffer HP1 - Status bits 3	sensor.quatt_sniffer_hp1_status_bits_3
Quatt sniffer HP1 - Water in temperature	sensor.quatt_sniffer_hp1_water_in_temperature	De temperatuur van het water aan de ingang van de warmtepomp
Quatt sniffer HP1 - Water out temperature	sensor.quatt_sniffer_hp1_water_out_temperature	De temperatuur van het water aan de uitgang van de warmtepomp
Quatt sniffer HP1 - Workmode	sensor.quatt_sniffer_hp1_workmode	De werkmode van de warmtepomp

Aanvulling (sorry, met jouw tabel krijg ik ruzie )

quatt_sniffer_hp1_ac_current
Stroom van compressor gedeelte (= driver + compressor + fan)


quatt_sniffer_hp1_ac_voltage
Voltage van compressor gedeelte (= driver + compressor + fan)


quatt_sniffer_hp1_cmd_compressorlevel
Aansturing compressor vanuit CiC: van 0 tot 10


quatt_sniffer_hp1_cmd_pumplevel
Aansturing waterpomp vanuit CiC: gaat van 0 tot 1000


quatt_sniffer_hp1_cmd_pumpmode
Aansturing waterpomp vanuit CiC: pomp aan/uit


quatt_sniffer_hp1_cmd_workmode
Aansturing werkmodus vanuit CiC


quatt_sniffer_hp1_condenser_pressure
Uitgaande druk / persdruk van de compressor (in defrost / cooling mode staat deze hogere druk op de verdamper ipv condenser)


quatt_sniffer_hp1_evaporator_pressure
Ingaande druk / zuigdruk van de compressor


quatt_sniffer_hp1_condensing_temperature
Temperatuur tussen condensor en expansieventiel (EEV)


quatt_sniffer_hp1_eev_steps
Stand van elektronisch expansieventiel (EEV); van 0 tot 500.
500 is denk ik dicht
0 is volgens mij helemaal open


quatt_sniffer_hp1_ev1_steps
Is niks, altijd 500.


quatt_sniffer_hp1_evaporating_temperature
Temperatuur, na expansie, tussen EEV en verdamper


quatt_sniffer_hp1_evaporator_coil_temperature
Temperatuur in verdamper


quatt_sniffer_hp1_gas_discharge_temperature
Uitgaande temperatuur compressor


quatt_sniffer_hp1_gas_return_temperature
Ingaande temperatuur compressor


quatt_sniffer_hp1_inner_coil_temperature
Onbekend, lijkt iets van doen te hebben met de waterzijdige kant...


quatt_sniffer_hp1_pump_power
Hier verschillen de meningen over.

[AlfredPteD]

jj85 schreef op maandag 10 februari 2025 @ 20:46:
[...]


Aanvulling (sorry, met jouw tabel krijg ik ruzie )

quatt_sniffer_hp1_ac_current
Stroom van compressor gedeelte (= driver + compressor + fan)


quatt_sniffer_hp1_ac_voltage
Voltage van compressor gedeelte (= driver + compressor + fan)


quatt_sniffer_hp1_cmd_compressorlevel
Aansturing compressor vanuit CiC: van 0 tot 10


quatt_sniffer_hp1_cmd_pumplevel
Aansturing waterpomp vanuit CiC: gaat van 0 tot 1000


quatt_sniffer_hp1_cmd_pumpmode
Aansturing waterpomp vanuit CiC: pomp aan/uit


quatt_sniffer_hp1_cmd_workmode
Aansturing werkmodus vanuit CiC


quatt_sniffer_hp1_condenser_pressure
Uitgaande druk / persdruk van de compressor (in defrost / cooling mode staat deze hogere druk op de verdamper ipv condenser)


quatt_sniffer_hp1_evaporator_pressure
Ingaande druk / zuigdruk van de compressor


quatt_sniffer_hp1_condensing_temperature
Temperatuur tussen condensor en expansieventiel (EEV)


quatt_sniffer_hp1_eev_steps
Stand van elektronisch expansieventiel (EEV); van 0 tot 500.
500 is denk ik dicht
0 is volgens mij helemaal open


quatt_sniffer_hp1_ev1_steps
Is niks, altijd 500.


quatt_sniffer_hp1_evaporating_temperature
Temperatuur, na expansie, tussen EEV en verdamper


quatt_sniffer_hp1_evaporator_coil_temperature
Temperatuur in verdamper


quatt_sniffer_hp1_gas_discharge_temperature
Uitgaande temperatuur compressor


quatt_sniffer_hp1_gas_return_temperature
Ingaande temperatuur compressor


quatt_sniffer_hp1_inner_coil_temperature
Onbekend, lijkt iets van doen te hebben met de waterzijdige kant...


quatt_sniffer_hp1_pump_power
Hier verschillen de meningen over.

Dank je. dat is toch al weer verhelderend.

Ruzie willen we natuurlijk niet. Mijn tabel was een copy/paste uit een excel. ik weet niet welk format er van over blijft op dit forum, maar het oogde wel goed.

[jj85]

AlfredPteD schreef op maandag 10 februari 2025 @ 21:01:
[...]

Dank je. dat is toch al weer verhelderend.

Ruzie willen we natuurlijk niet. Mijn tabel was een copy/paste uit een excel. ik weet niet welk format er van over blijft op dit forum, maar het oogde wel goed.

Zag er prima uit hoor, maar het invullen in dit forum is wat lastig

[MWink]

Vraag aan de mensen met de HA modbus sniffer:

Sinds een paar dagen merk ik dat de defrosts intervallen minimaal om ongeveer 2:12 uur zijn, in plaats van 0:57 uur. Zou dat te maken kunnen hebben met de Quatt SW update naar 2.23.0? De defrosts worden door de buitenunit zelf getriggerd, dus dat zou betekenen dat de firmware in de buitenunit geupdate is (via modbus), of er is toch een parameter via modbus aangepast? Hebben jullie iets gezien op de modbus dat dit kan verklaren? (Ik realiseer mij dat je dan eigenlijk al het modbus verkeer moet loggen).. ik heb de "oude" Quatt.
Ik ben niet zo blij met die lange intervallen, de Quatt staat nu het weer wat vochtiger is een uur te draaien met een CoP van 2 door de aanvriezing van de condensor.

[jj85]

MWink schreef op dinsdag 11 februari 2025 @ 07:04:
Vraag aan de mensen met de HA modbus sniffer:

Sinds een paar dagen merk ik dat de defrosts intervallen minimaal om ongeveer 2:12 uur zijn, in plaats van 0:57 uur. Zou dat te maken kunnen hebben met de Quatt SW update naar 2.23.0? De defrosts worden door de buitenunit zelf getriggerd, dus dat zou betekenen dat de firmware in de buitenunit geupdate is (via modbus), of er is toch een parameter via modbus aangepast? Hebben jullie iets gezien op de modbus dat dit kan verklaren? (Ik realiseer mij dat je dan eigenlijk al het modbus verkeer moet loggen).. ik heb de "oude" Quatt.
Ik ben niet zo blij met die lange intervallen, de Quatt staat nu het weer wat vochtiger is een uur te draaien met een CoP van 2 door de aanvriezing van de condensor.

Hier niet. Soms iets onder het uur, soms aanzienlijk langer. Functie van buitentemperatuur?
Firmware nummers zijn gelijk gebleven

[m10tech]

Hier ook om het uur, met dezelfde firmware 286=0x011e= 1.30 (dat laatste is onze aanname)

[AlfredPteD]

MWink schreef op dinsdag 11 februari 2025 @ 07:04:
Vraag aan de mensen met de HA modbus sniffer:

Sinds een paar dagen merk ik dat de defrosts intervallen minimaal om ongeveer 2:12 uur zijn, in plaats van 0:57 uur. Zou dat te maken kunnen hebben met de Quatt SW update naar 2.23.0? De defrosts worden door de buitenunit zelf getriggerd, dus dat zou betekenen dat de firmware in de buitenunit geupdate is (via modbus), of er is toch een parameter via modbus aangepast? Hebben jullie iets gezien op de modbus dat dit kan verklaren? (Ik realiseer mij dat je dan eigenlijk al het modbus verkeer moet loggen).. ik heb de "oude" Quatt.
Ik ben niet zo blij met die lange intervallen, de Quatt staat nu het weer wat vochtiger is een uur te draaien met een CoP van 2 door de aanvriezing van de condensor.

Ik heb uit eerdere reacties op dit forum (of het andere quatt-forum) begrepen dat de defrosts worden geïnitieerd door de warmtepomp en niet door de CiC. Dat is waarschijnlijk ook de reden dat de json van de cic een defrost niet als een reguliere fase definieert, wat wel zo netjes zou zijn geweest.

Dus een upgrade van de CiC zal niet leiden tot een ander defrost gedrag.

[TeslaNerd]

MWink schreef op dinsdag 11 februari 2025 @ 07:04:
Vraag aan de mensen met de HA modbus sniffer:

Sinds een paar dagen merk ik dat de defrosts intervallen minimaal om ongeveer 2:12 uur zijn, in plaats van 0:57 uur. Zou dat te maken kunnen hebben met de Quatt SW update naar 2.23.0? De defrosts worden door de buitenunit zelf getriggerd, dus dat zou betekenen dat de firmware in de buitenunit geupdate is (via modbus), of er is toch een parameter via modbus aangepast? Hebben jullie iets gezien op de modbus dat dit kan verklaren? (Ik realiseer mij dat je dan eigenlijk al het modbus verkeer moet loggen).. ik heb de "oude" Quatt.
Ik ben niet zo blij met die lange intervallen, de Quatt staat nu het weer wat vochtiger is een uur te draaien met een CoP van 2 door de aanvriezing van de condensor.

Als je de Quatt op een hoger vermogen laat pendelen dmv het verhogen en verlagen van de thermostaat kun jij zelf ook het defrostinterval beinvloeden.
Ik laat mijn Quatt met dit weer op dubbel vermogen (4kW ipv 2kW) pendelen met 2-3 starts per uur en heb dan gemiddeld warmer water wat met radiatoren meer afgifte oplevert en de CoP is nu 2,7 ipv 2,4

Ik zag in mijn data dat bij zowel 2kW als bij 4kW de CoP de eerste 10 minuten hoger is en daarna instort. Met 10 minuten aan en 10 minuten uit op dubbel vermogen is mijn Quatt dan gemiddeld efficiënter wat goed te zien is in de Quatt app waar het verbruik en de geleverde warmte per uur in de grafiek staan met ook de CoP per uur als jij op een uur-staafje in de grafiek klikt

[ Voor 13% gewijzigd door TeslaNerd op 11-02-2025 12:02 ]

[MWink]

AlfredPteD schreef op dinsdag 11 februari 2025 @ 08:31:
[...]

Ik heb uit eerdere reacties op dit forum (of het andere quatt-forum) begrepen dat de defrosts worden geïnitieerd door de warmtepomp en niet door de CiC. Dat is waarschijnlijk ook de reden dat de json van de cic een defrost niet als een reguliere fase definieert, wat wel zo netjes zou zijn geweest.

Dus een upgrade van de CiC zal niet leiden tot een ander defrost gedrag.

De defrosts worden door de buitenunit zelf getriggerd, dat zei ik net ook. Maar jouw laatste conclusie kun je daaruit niet trekken:

Mijn punt is juist dat het zou kunnen dat de buitenunit firmware is aangepast door/na de CIC software update (via modbus) of dat er toch een bepaalde parameter via modbus is aangepast waarmee de warmtepomp het (aangepaste) defrosts gedrag bepaalt.

Overigens heb ik ondertussen wat geëxperimenteerd met de buitentemperatuursensor en ik merk dat de warmtepomp bij een lager ingestelde buitentemperatuur (ik heb die hack daarop) wel wat eerder gaat defrosten(om de 1:48 u) , maar dus nog niet zo vaak als de vorige mistige periode. Dus het nadeel van het manipuleren van de buitentemperatuursensor (om de bodemplaatverwarming pas bij koudere temperaturen in te schakelen) is wel een slechter defrost gedrag.

Natuurlijk kan ik wel weer verbeteren door die sensor hack via HA minder sterk te maken als de CoP laag is door aanvriezing en daarmee een defrost te forceren.

[AlfredPteD]

MWink schreef op dinsdag 11 februari 2025 @ 12:36:
[...]


De defrosts worden door de buitenunit zelf getriggerd, dat zei ik net ook. Maar jouw laatste conclusie kun je daaruit niet trekken:

Mijn punt is juist dat het zou kunnen dat de buitenunit firmware is aangepast door/na de CIC software update (via modbus) of dat er toch een bepaalde parameter via modbus is aangepast waarmee de warmtepomp het (aangepaste) defrosts gedrag bepaalt.

Overigens heb ik ondertussen wat geëxperimenteerd met de buitentemperatuursensor en ik merk dat de warmtepomp bij een lager ingestelde buitentemperatuur (ik heb die hack daarop) wel wat eerder gaat defrosten(om de 1:48 u) , maar dus nog niet zo vaak als de vorige mistige periode. Dus het nadeel van het manipuleren van de buitentemperatuursensor (om de bodemplaatverwarming pas bij koudere temperaturen in te schakelen) is wel een slechter defrost gedrag.

Natuurlijk kan ik wel weer verbeteren door die sensor hack via HA minder sterk te maken als de CoP laag is door aanvriezing en daarmee een defrost te forceren.

Ik had kennelijk jouw bericht niet goed gelezen. Excuses daarvoor.

Ik kan je niet helpen met de hacks. Wel zou ik je daarvoor kunnen waarschuwen, maar ik denk dat je daar niet op zit te wachten.

[jj85]

MWink schreef op dinsdag 11 februari 2025 @ 12:36:
[...]


De defrosts worden door de buitenunit zelf getriggerd, dat zei ik net ook. Maar jouw laatste conclusie kun je daaruit niet trekken:

Mijn punt is juist dat het zou kunnen dat de buitenunit firmware is aangepast door/na de CIC software update (via modbus) of dat er toch een bepaalde parameter via modbus is aangepast waarmee de warmtepomp het (aangepaste) defrosts gedrag bepaalt.

Overigens heb ik ondertussen wat geëxperimenteerd met de buitentemperatuursensor en ik merk dat de warmtepomp bij een lager ingestelde buitentemperatuur (ik heb die hack daarop) wel wat eerder gaat defrosten(om de 1:48 u) , maar dus nog niet zo vaak als de vorige mistige periode. Dus het nadeel van het manipuleren van de buitentemperatuursensor (om de bodemplaatverwarming pas bij koudere temperaturen in te schakelen) is wel een slechter defrost gedrag.

Natuurlijk kan ik wel weer verbeteren door die sensor hack via HA minder sterk te maken als de CoP laag is door aanvriezing en daarmee een defrost te forceren.

Ik vermoed dat defrost ook beïnvloed wordt door de temperaturen in het R32 circuit. Bij veel ijsvorming schiet de temperatuur van de verdamper op een gegeven moment vrij snel omlaag. De hele Quatt performance zakt daarmee ook in elkaar.
Zou met niet verbazen als er op basis van dT/dt van een of meerdere temperatuursensoren een defrost getriggerd wordt. Wellicht wel met min/max tussenposen, bijv max elke 55 minuten.

[MWink]

TeslaNerd schreef op dinsdag 11 februari 2025 @ 11:57:
[...]

Als je de Quatt op een hoger vermogen laat pendelen dmv het verhogen en verlagen van de thermostaat kun jij zelf ook het defrostinterval beinvloeden.
Ik laat mijn Quatt met dit weer op dubbel vermogen (4kW ipv 2kW) pendelen met 2-3 starts per uur en heb dan gemiddeld warmer water wat met radiatoren meer afgifte oplevert en de CoP is nu 2,7 ipv 2,4

Ik zag in mijn data dat bij zowel 2kW als bij 4kW de CoP de eerste 10 minuten hoger is en daarna instort. Met 10 minuten aan en 10 minuten uit op dubbel vermogen is mijn Quatt dan gemiddeld efficiënter wat goed te zien is in de Quatt app waar het verbruik en de geleverde warmte per uur in de grafiek staan met ook de CoP per uur als jij op een uur-staafje in de grafiek klikt

Dat zou goed kunnen, goede tip. Helaas moet ik de Quatt nu sowieso op vol vermogen laten draaien om de woning op temperatuur te houden (200 m2 vrijstaand). Ik heb bij deze temperatuur gemiddeld zo'n 3500 W thermisch nodig, dat haalt hij nauwelijks doordat de Quatt een uur lang bevroren staat te draaien met een CoP van 2.1. Dus uitschakelen lijkt geen optie, maar ik zal eens kijken of op tijd uitschakelen beter is dan een uur blijven doordraaien. Mijn gemiddelde CoP vandaag is tot nu toe 3.1.

[medu80]

jj85 schreef op dinsdag 11 februari 2025 @ 12:43:
[...]

Ik vermoed dat defrost ook beïnvloed wordt door de temperaturen in het R32 circuit. Bij veel ijsvorming schiet de temperatuur van de verdamper op een gegeven moment vrij snel omlaag. De hele Quatt performance zakt daarmee ook in elkaar.
Zou met niet verbazen als er op basis van dT/dt van een of meerdere temperatuursensoren een defrost getriggerd wordt. Wellicht wel met min/max tussenposen, bijv max elke 55 minuten.

Die vlieger gaat dus niet op als je mijn screenshot ziet. Het is tijd en buitentemperatuur gebaseerd en totaal niets met dt, want tijdens mistige periode had mijn Quatt zeker een half uur lang een delta van "lik me vessie" en toch stug doorgaan tot aan de 55 minuten.

[jj85]

Voor de modbussniffers, hieronder mijn HA configuratie om onderstaande plaatje te maken.
Let op: modbus boardje is nodig!




HA YAML configuratie
(voor HP2 hetzelfde, maar dan overal hp1 vervangen door hp2 )

YAML:

type: picture-elements
elements:
  - type: image
    style:
      left: 0%
      top: 0%
      transform: translate(0,0)
    entity: binary_sensor.modbus_quatt_hp1_4_way_valve
    state_image:
      "on": /local/media/quatt_dashboard/Cool.png
      "off": /local/media/quatt_dashboard/Heat.png
    tap_action:
      action: none
    hold_action:
      action: none
  - type: state-label
    entity: sensor.modbus_quatt_hp1_outside_temperature
    style:
      top: 3%
      left: 8%
      font-weight: bold
      color: black
      font-size: 0.75em
      transform: none
    prefix: "Outside: "
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_gas_discharge_temperature
    style:
      top: 22%
      left: 58%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_condensing_temperature
    style:
      top: 70%
      left: 60%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_eev_steps
    style:
      top: 70%
      left: 42%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_gas_return_temperature
    style:
      top: 22%
      left: 26%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_evaporating_temperature
    style:
      top: 70%
      left: 25%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_evaporator_coil_temperature
    style:
      top: 58%
      left: 6%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_condenser_pressure
    style:
      top: 11%
      left: 55%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_evaporator_pressure
    style:
      top: 11%
      left: 30%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_fan_speed
    style:
      top: 53%
      left: 25%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_compressor_frequency
    style:
      top: 18%
      left: 40%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_water_out_temperature
    style:
      top: 43%
      left: 92%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_water_in_temperature
    style:
      top: 63%
      left: 92%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_flow
    style:
      top: 76%
      left: 81%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_defrost
        state: "on"
    elements:
      - type: icon
        icon: mdi:snowflake-melt
        style:
          color: white
          top: 82%
          left: 15%
          transform: none
        entity: binary_sensor.modbus_quatt_hp1_defrost
  - type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_defrost
        state: "off"
    elements:
      - type: icon
        icon: mdi:snowflake-melt
        style:
          color: grey
          top: 82%
          left: 15%
          transform: none
        entity: binary_sensor.modbus_quatt_hp1_defrost
  - type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        state: "on"
    elements:
      - type: icon
        icon: mdi:heating-coil
        entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        style:
          color: white
          top: 82%
          left: 8%
          transform: none
  - type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        state: "off"
    elements:
      - type: icon
        icon: mdi:heating-coil
        entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        style:
          color: grey
          top: 82%
          left: 8%
          transform: none
  - type: state-label
    entity: sensor.quatt_hp1_control_mode
    style:
      top: 8%
      left: 8%
      font-weight: bold
      color: white
      font-size: 0.75em
      transform: none
    prefix: "Mode: "
  - type: state-label
    entity: sensor.heatpump_hp1_powerinput
    style:
      top: 11%
      left: 8%
      font-weight: bold
      color: white
      font-size: 0.75em
      transform: none
    prefix: "Power In: "
  - type: state-label
    entity: sensor.heatpump_hp1_power
    style:
      top: 14%
      left: 8%
      font-weight: bold
      color: white
      font-size: 0.75em
      transform: none
    prefix: "Power Out: "
  - type: state-label
    entity: sensor.heatpump_hp1_quatt_cop
    style:
      top: 17%
      left: 8%
      font-weight: bold
      color: white
      font-size: 0.75em
      transform: none
    prefix: "COP: "
image: /local/media/quatt_dashboard/Quatt.png
title: Quatt HP1
grid_options:
  columns: 18
  rows: auto

Gebruikte afbeeldingen

[jj85]

medu80 schreef op dinsdag 11 februari 2025 @ 13:33:
[...]


Die vlieger gaat dus niet op als je mijn screenshot ziet. Het is tijd en buitentemperatuur gebaseerd en totaal niets met dt, want tijdens mistige periode had mijn Quatt zeker een half uur lang een delta van "lik me vessie" en toch stug doorgaan tot aan de 55 minuten.

Welk screenshot?
Maar daarom ook mijn toevoeging: tussenposen met een minimum van 55 minuten (of dat slim is is een 2e...)

[AlfredPteD]

jj85 schreef op dinsdag 11 februari 2025 @ 13:36:
Voor de modbussniffers, hieronder mijn HA configuratie om onderstaande plaatje te maken.


[Afbeelding]

HA YAML configuratie
(voor HP2 hetzelfde, maar dan overal hp1 vervangen door hp2 )

Gebruikte afbeeldingen

[Afbeelding]

[Afbeelding]

[Afbeelding]

Fijn dat je dit wil delen. Ik had al eerder gekeken naar jouw plaatjes. Maar, als HA beginneling, heb ik een vraagje : waar zet ik dit neer ?

Een richtinggevende link mag ook. Ik heb HA in een docker container draaien, en daarmee is het wat lastiger te spelen, denk ik. Maar met ESPHome, en jouw hulp, is dat uiteindelijk ook gelukt.

[jj85]

AlfredPteD schreef op dinsdag 11 februari 2025 @ 14:49:
[...]

Fijn dat je dit wil delen. Ik had al eerder gekeken naar jouw plaatjes. Maar, als HA beginneling, heb ik een vraagje : waar zet ik dit neer ?

Een richtinggevende link mag ook. Ik heb HA in een docker container draaien, en daarmee is het wat lastiger te spelen, denk ik. Maar met ESPHome, en jouw hulp, is dat uiteindelijk ook gelukt.

Misschien goed om tzt eens wat youtube filmpjes te kijken over het maken van Dashboards in HA. Zijn vaak wel goed te volgen

Draai HA ook vanuit docker trouwens.
Lokaal staan de drie afbeeldingen in de HA config map

code:

/docker/home_assistant/config/www/media/quatt_dashboard

Verder heel basic de volgende stappen

Klik in HA op edit (potloodje):


Maak een nieuwe card aan:


Kies hier de 'Manual' card. Staat ergens onderaan.


Kopieer mijn YAML configuratie in dit veld. Pas her en der wat sensor-namen aan (de mijne wijken iets af van de standaard)

[m10tech]

@jj85 kun je uitleggen hoe /local overeenkomt met /config/www ???
Is dat een typo?

[AlfredPteD]

Het werkt !

Toevallig is net een defrost gestart:

Ik mis alleen de bottom heater en het defrost icoontje

[ Voor 42% gewijzigd door AlfredPteD op 11-02-2025 18:47 ]

[AlfredPteD]

m10tech schreef op dinsdag 11 februari 2025 @ 18:28:
@jj85 kun je uitleggen hoe /local overeenkomt met /config/www ???
Is dat een typo?

Geen typo.
De mediafiles moeten in de container op deze plek komen:

code:

/config/www/media/quatt_dashboard/

Dat is vanuit de webservice gezien gelijk aan :

code:

http://{ip-adres}:8123/local/media/quatt_dashboard/

[m10tech]

Werkt niet in HAOS...
Daar is wel een /config met configuratie.yaml, maar geen www directory etc...

[jj85]

m10tech schreef op dinsdag 11 februari 2025 @ 18:28:
@jj85 kun je uitleggen hoe /local overeenkomt met /config/www ???
Is dat een typo?

Nee, geen typo, enige dat ik weet is dat het werkt
(ook ooit elder gelezen dat dit zo is...)

[jj85]

m10tech schreef op dinsdag 11 februari 2025 @ 18:50:
Werkt niet in HAOS...
Daar is wel een /config met configuratie.yaml, maar geen www directory etc...

zelf even aanmaken?

Elders lees ik

If you create a folder “www” inside your config folder (where configuration.yaml is also located), that folder will be accessable as /local/.

En
https://www.home-assistan...tions/http/#hosting-files

Important


If you’ve had to create the www/ folder for the first time, you’ll need to restart Home Assistant.

[ Voor 47% gewijzigd door jj85 op 11-02-2025 18:53 ]

[jj85]

AlfredPteD schreef op dinsdag 11 februari 2025 @ 18:36:
Het werkt !
[Afbeelding]
Toevallig is net een defrost gestart:
[Afbeelding]
Ik mis alleen de bottom heater en het defrost icoontje

Lekker bezig!

Voor die icoontjes, check even of je ook daar de juiste entiteit ingevuld hebt (meerdere keren)

Defrost
binary_sensor.modbus_quatt_hp1_defrost komt 4x voor

YAML:

- type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_defrost
        state: "on"
    elements:
      - type: icon
        icon: mdi:snowflake-melt
        style:
          color: white
          top: 82%
          left: 15%
          transform: none
        entity: binary_sensor.modbus_quatt_hp1_defrost
  - type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_defrost
        state: "off"
    elements:
      - type: icon
        icon: mdi:snowflake-melt
        style:
          color: grey
          top: 82%
          left: 15%
          transform: none
        entity: binary_sensor.modbus_quatt_hp1_defrost

Bodemplaatheater
binary_sensor.modbus_quatt_hp1_bottom_plate_heater komt 4x voor.

YAML:

- type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        state: "on"
    elements:
      - type: icon
        icon: mdi:heating-coil
        entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        style:
          color: white
          top: 82%
          left: 8%
          transform: none
  - type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        state: "off"
    elements:
      - type: icon
        icon: mdi:heating-coil
        entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        style:
          color: grey
          top: 82%
          left: 8%
          transform: none

[m10tech]

jj85 schreef op dinsdag 11 februari 2025 @ 18:51:
[...]

zelf even aanmaken?

Elders lees ik

[...]


En
https://www.home-assistan...tions/http/#hosting-files


[...]

Ik zal zo even restarten.
Maar over het algemeen vind ik de documentatie van HA een drama.
Alles staat half overal, dus heb je nooit het hele plaatje

[jj85]

m10tech schreef op dinsdag 11 februari 2025 @ 19:03:
[...]

Ik zal zo even restarten.
Maar over het algemeen vind ik de documentatie van HA een drama.
Alles staat half overal, dus heb je nooit het hele plaatje

offtopic:
Tsja.. HA leercurve is ook vrij stijl...veel is wel te vinden in de HA community, maargoed; ander topic ;-)

[TeslaNerd]

ik krijg het quatt plaatje wel als achtergrond als ik via de GUI voor de manual card een image upload maar weet ook niet op welke plaats ik de quatt cool en quatt hot image moet plaatsen O_o

[m10tech]

Hier nog geen succes, ondanks de instructies en het herstarten.
Ik vind instructies hier niet off-topic, dit gaat over Quatt+HA dus...

[AlfredPteD]

jj85 schreef op dinsdag 11 februari 2025 @ 18:58:
[...]

Lekker bezig!

Voor die icoontjes, check even of je ook daar de juiste entiteit ingevuld hebt (meerdere keren)

Defrost
binary_sensor.modbus_quatt_hp1_defrost komt 4x voor

Ik had die twee sensoren niet overal gewijzigd. Nu wel, en met icoonjes. Thanks.

[AlfredPteD]

TeslaNerd schreef op dinsdag 11 februari 2025 @ 19:54:
ik krijg het quatt plaatje wel als achtergrond als ik via de GUI voor de manual card een image upload maar weet ook niet op welke plaats ik de quatt cool en quatt hot image moet plaatsen O_o

Dit is de map /config/ en de onderliggende submappen in de docker container.

config/www
├── community
│   ├── config-editor-card
│   │   ├── config-editor-card.js
│   │   └── config-editor-card.js.gz
│   ├── custom-sonos-card
│   │   ├── custom-sonos-card.js
│   │   └── custom-sonos-card.js.gz
│   └── lovelace-rpi-monitor-card
│       ├── rpi-monitor-card.js
│       └── rpi-monitor-card.js.gz
└── media
    └── quatt_dashboard
        ├── cool.png
        ├── heat.png
        └── quatt.png

dus de locatie voor de media files is :
/config/www/media/quatt_dashboard.
Met het 'onderwaterscherm' (F12, tabblad 'network') van je browser kun je heel makkelijk achterhalen waar de bestanden zouden moeten staan.

[ Voor 10% gewijzigd door AlfredPteD op 11-02-2025 21:13 ]
