Ervaringen met Quatt en HA en andere Domotica

[m10tech]

jj85 schreef op dinsdag 11 februari 2025 @ 19:06:
[...]

Tsja.. HA leercurve is ook vrij stijl...veel is wel te vinden in de HA community, maargoed; ander topic ;-)

Dit is echt een drama, alle duizend opties geprobeerd en niets werkt...

[m10tech]

Even goed vloeken helpt soms.
De oplossing is om via de edit van de card in visual mode een extra element, image toe te voegen, en dat te uploaden.

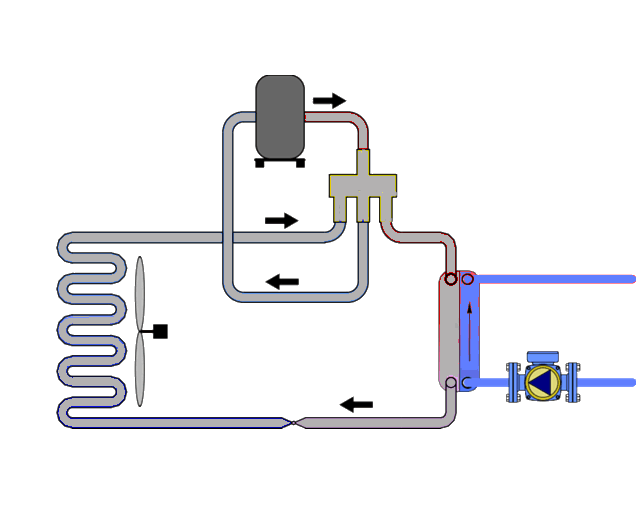

Daarna ga je naar de yaml editor en ziet daar een image blok staan met een pad met een random directory enzo van de toegevoegde file.
Dan kopieer je dat pad voor je plaatje, delete dat extra plaatje en plakt het pad waar je het wil hebben.
Herhaal tot alle plaatjes een plek hebben.

In mijn geval komen die in HAOS onder /config/image/randompath/original en /512x512
Daar zelf dingen neerzetten helpt niet, dan kent het systeem ze niet!!!

HA is meer een vloek als een zegen, maar als het werkt wil je het toch ook niet meer kwijt

[jj85]

m10tech schreef op dinsdag 11 februari 2025 @ 22:17:
[...]

Dit is echt een drama, alle duizend opties geprobeerd en niets werkt...

Wat heb je nu gedaan dan?
Folder www aangemaakt in /config?

Dan zou je die moeten kunnen benaderen als http://HA_IP:poort/local/Quatt.png

[Gregory76]

m10tech schreef op dinsdag 11 februari 2025 @ 23:07:
Even goed vloeken helpt soms.
De oplossing is om via de edit van de card in visual mode een extra element, image toe te voegen, en dat te uploaden.
Daarna ga je naar de yaml editor en ziet daar een image blok staan met een pad met een random directory enzo van de toegevoegde file.
Dan kopieer je dat pad voor je plaatje, delete dat extra plaatje en plakt het pad waar je het wil hebben.
Herhaal tot alle plaatjes een plek hebben.

In mijn geval komen die in HAOS onder /config/image/randompath/original en /512x512
Daar zelf dingen neerzetten helpt niet, dan kent het systeem ze niet!!!

HA is meer een vloek als een zegen, maar als het werkt wil je het toch ook niet meer kwijt

Ik krijg het ook niet voor elkaar. Ik heb al verschillende mapjes geprobeerd met en zonder "local", maar hij blijft bij het aanmaken van de kaart zeggen "Configuration error. Unknown type: picture-elements", waardoor ik hem dus niet kan opslaan (en op een later moment de elementen editen zoals hierboven genoemd). Mocht iemand nog andere ideen hebben... dan hoor ik het graag.

[jj85]

Gregory76 schreef op woensdag 12 februari 2025 @ 13:54:
[...]
"Configuration error. Unknown type: picture-elements",

Laat eens zien welke stappen je neemt, gezien de foutmelding lijk je iets fout te doen..

[Gregory76]

jj85 schreef op woensdag 12 februari 2025 @ 14:06:
[...]

Laat eens zien welke stappen je neemt, gezien de foutmelding lijk je iets fout te doen..

Ik doe volgens mij precies wat hier staat, en gebruik deze 3 (maar heb al verschillende opties/mappen geprobeerd);
/local/media/quatt_dashboard/r.png
/local/media/quatt_dashboard/b.png
/local/media/quatt_dashboard/q.png
(bestandsnamen .png's aangepast zoals bovenstaand)

[jj85]

Gregory76 schreef op woensdag 12 februari 2025 @ 14:13:
[...]


Ik doe volgens mij precies wat hier staat, en gebruik deze 3 (maar heb al verschillende opties/mappen geprobeerd);
/local/media/quatt_dashboard/r.png
/local/media/quatt_dashboard/b.png
/local/media/quatt_dashboard/q.png
(bestandsnamen .png's aangepast zoals bovenstaand)

Jouw foutmeldling '"Configuration error. Unknown type: picture-elements", heeft weinig met de afbeeldingen te maken. Dus het gaat volgens mij elders al mis. Vandaar mijn vraag om te laten zien welke stappen je neemt. Maak maar screenshot oid.

[Gregory76]

jj85 schreef op woensdag 12 februari 2025 @ 14:16:
[...]

Jouw foutmeldling '"Configuration error. Unknown type: picture-elements", heeft weinig met de afbeeldingen te maken. Dus het gaat volgens mij elders al mis. Vandaar mijn vraag om te laten zien welke stappen je neemt. Maak maar screenshot oid.

[jj85]

m10tech schreef op dinsdag 11 februari 2025 @ 20:52:
Hier nog geen succes, ondanks de instructies en het herstarten.
Ik vind instructies hier niet off-topic, dit gaat over Quatt+HA dus...

@TeslaNerd @m10tech @Gregory76
Ik stel voor dat jullie het probleem met files die in /config/www/ geplaats worden en niet onder http://ha_ip:poort/local/ beschikbaar worden in het HA topic bespreken. Dit hoort gewoon in elke installatie te werken, of het nu HAOS is of docker.
config/www hoort gemapped te worden naar /local/

Home Assistant: Open source Python3 home automation - deel 5
Daar zitten de HA experts. Hier gaan we daar waarschijnlijk niet uitkomen met elkaar.

[jj85]

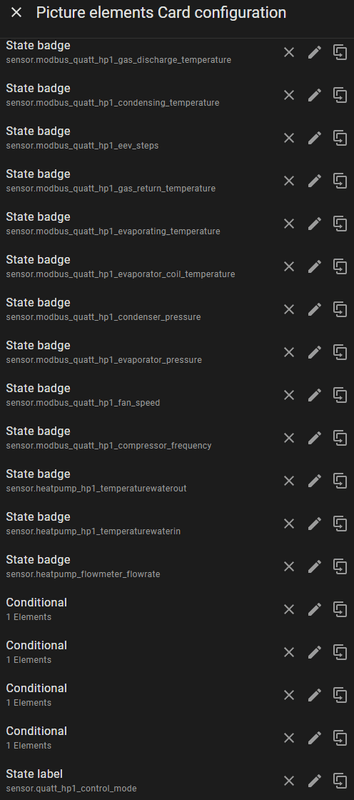

Gregory76 schreef op woensdag 12 februari 2025 @ 14:29:
[...]

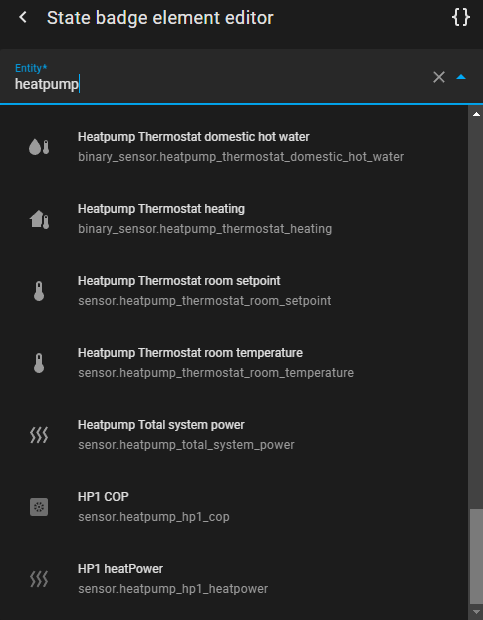

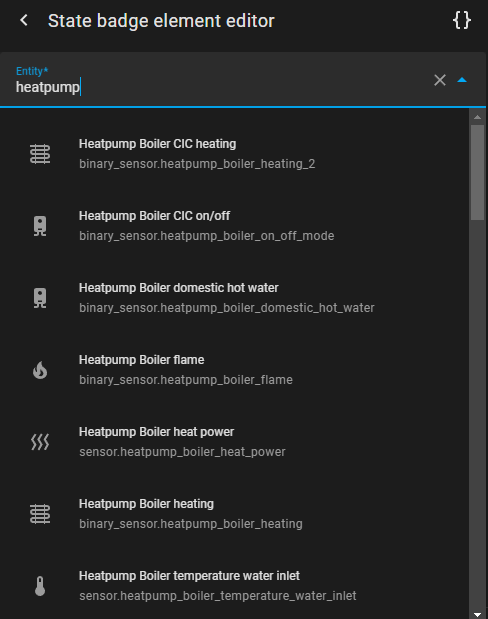

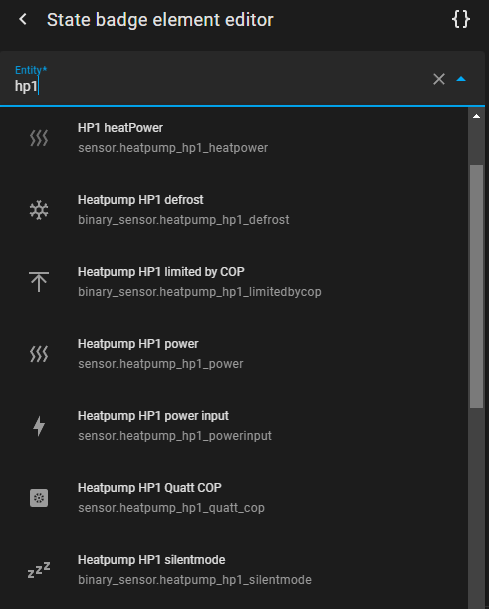

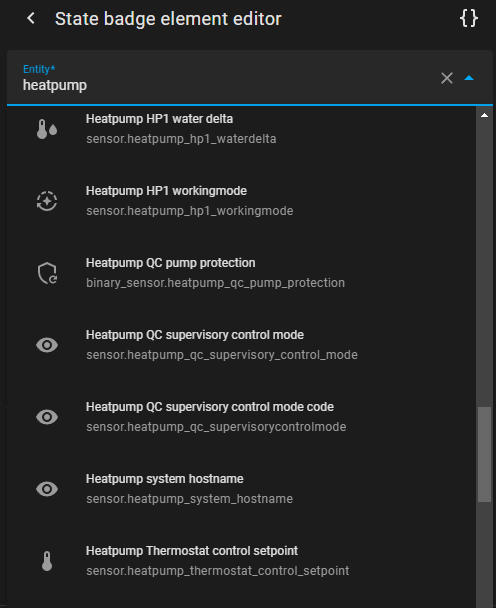

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Top, dat is zinvol!

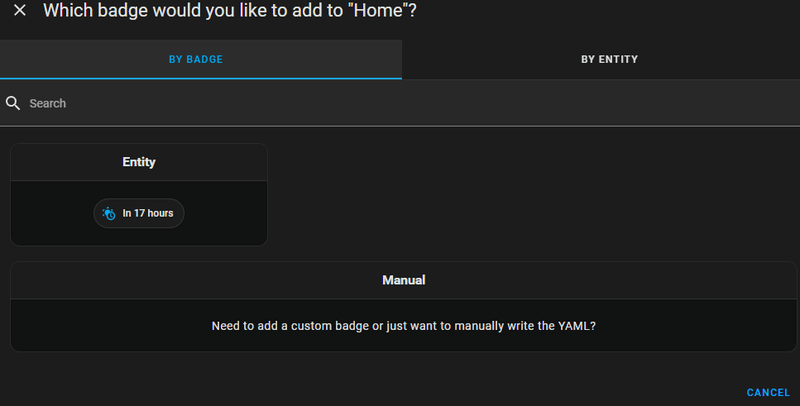

Je probeert nu een badge aan te maken. Je moet de + iets lager zien te vinden

[Gregory76]

jj85 schreef op woensdag 12 februari 2025 @ 14:36:
[...]

Top, dat is zinvol!

Je probeert nu een badge aan te maken. Je moet de + iets lager zien te vinden

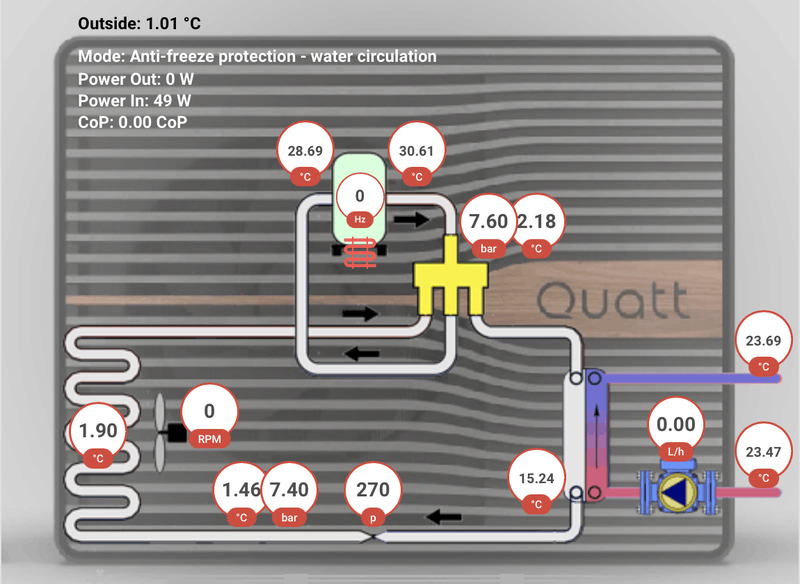

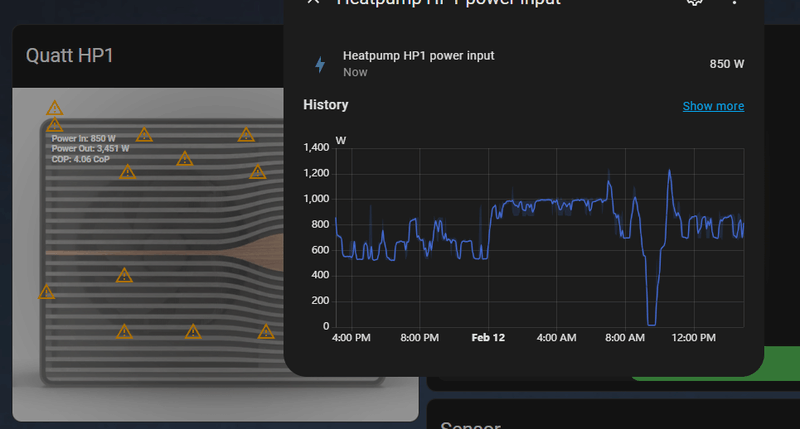

[Afbeelding]

Dank!

Het lijkt er nu al meer op, maar iets is er nog niet goed. Er staan nog een boel uitroeptekens, waar de data mijnsinzien wel geschikbaar is.

[jj85]

@Gregory76 Mooi, weer stap verder. En gelukkig gaat het met jouw plaatjes wel goed.

Ik denk dat jouw modbus entities een iets andere naam hebben. Die moet je dus nog even aanpassen in de YAML

Dus waar nu sensor.modbus_quatt_hp1_outside_temperature staat moet jij waarschijnlijk iets anders invullen. Kijk even hoe jouw modbus entities heten.
Zou bijvorobeeld sensor.quatt_sniffer_hp1_outside_temperature kunnen zijn

[Gregory76]

jj85 schreef op woensdag 12 februari 2025 @ 15:12:
@Gregory76 Mooi, weer stap verder. En gelukkig gaat het met jouw plaatjes wel goed.

Ik denk dat jouw modbus entities een iets andere naam hebben. Die moet je dus nog even aanpassen in de YAML

Dus waar nu sensor.modbus_quatt_hp1_outside_temperature staat moet jij waarschijnlijk iets anders invullen. Kijk even hoe jouw modbus entities heten.
Zou bijvorobeeld sensor.quatt_sniffer_hp1_outside_temperature kunnen zijn

Bedankt! Ik kan er een boel nog niet vinden, maar zoek het uit.

[jj85]

Gregory76 schreef op woensdag 12 februari 2025 @ 15:25:
[...]


Bedankt! Ik kan er een boel nog niet vinden, maar zoek het uit.

Als je er één hebt, kan de rest met find/replace wel vervangen worden.

Bijv.
Find: modbus_quatt_
Replace: quatt_sniffer_

[jj85]

@m10tech
Her en der zie ik voor HAOS nog wel verwijzingen staan dat je www in de hoofdmap moet aanmaken
bijv

code:

/root/.homeassistant/www/

eigenlijk dus dezelfde map daar waar configuration.yaml etc in zitten

En daarna een restart van HA

[ Voor 6% gewijzigd door jj85 op 12-02-2025 21:08 ]

[m10tech]

Misschien zijn dat soort details veranderd, maar er is geen /root/.homeassistant
Ook dat restarten heb ik gedaan, maar ik denk dat het historie is...

Mijn 'oplossing' gebruikt de huidige manier die door de gui wordt geleverd.
Dat levert 'onder water' de /config/image directory op die ik niet zelf heb gemaakt, dat heeft de gui gedaan.
Voor mij is dat goed genoeg, met wat gedoe kan ik plaatjes op de goede plaats krijgen...

[jj85]

m10tech schreef op woensdag 12 februari 2025 @ 21:16:
Misschien zijn dat soort details veranderd, maar er is geen /root/.homeassistant
Ook dat restarten heb ik gedaan, maar ik denk dat het historie is...

Mijn 'oplossing' gebruikt de huidige manier die door de gui wordt geleverd.
Dat levert 'onder water' de /config/image directory op die ik niet zelf heb gemaakt, dat heeft de gui gedaan.
Voor mij is dat goed genoeg, met wat gedoe kan ik plaatjes op de goede plaats krijgen...

Irritant
En

code:

/usr/share/hassio/homeassistant/www

?

[m10tech]

geen /usr/share/hassio

[jj85]

m10tech schreef op woensdag 12 februari 2025 @ 21:41:
geen /usr/share/hassio

ok jammer

[m10tech]

Ik heb net de update naar HAOS 14.2 core 2025.2.3 gedaan en alle grafieken zien er nu anders uit.

Minder hoog, dunner lettertype, en legenda is via pagina systeem indien veel sensoren.
Dat is best irritant, want temperaturen komen toch al allemaal samen en de juiste disablen is nu nog vervelender. Dat gaat ook best langzaam.
En een waarde opzoeken is ook heel anders geworden en ook langzaam.
Voorlopig ben ik er niet blij mee!

[jj85]

m10tech schreef op woensdag 12 februari 2025 @ 22:16:
Ik heb net de update naar HAOS 14.2 core 2025.2.3 gedaan en alle grafieken zien er nu anders uit.

Minder hoog, dunner lettertype, en legenda is via pagina systeem indien veel sensoren.
Dat is best irritant, want temperaturen komen toch al allemaal samen en de juiste disablen is nu nog vervelender. Dat gaat ook best langzaam.
En een waarde opzoeken is ook heel anders geworden en ook langzaam.
Voorlopig ben ik er niet blij mee!
[Afbeelding]

https://www.home-assistan...our-graphs-for-the-future

[m10tech]

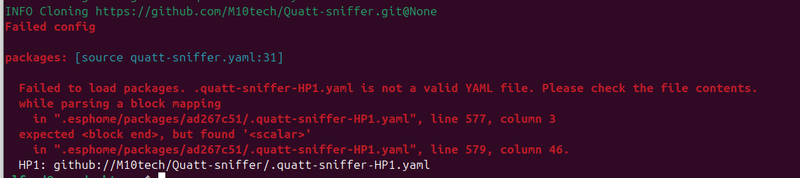

En de log van quatt-sniifer start niet meer op...
NEGEER, ik had geen chipset gekozen....

[ Voor 83% gewijzigd door m10tech op 12-02-2025 22:40 ]

[Gregory76]

jj85 schreef op dinsdag 11 februari 2025 @ 13:36:

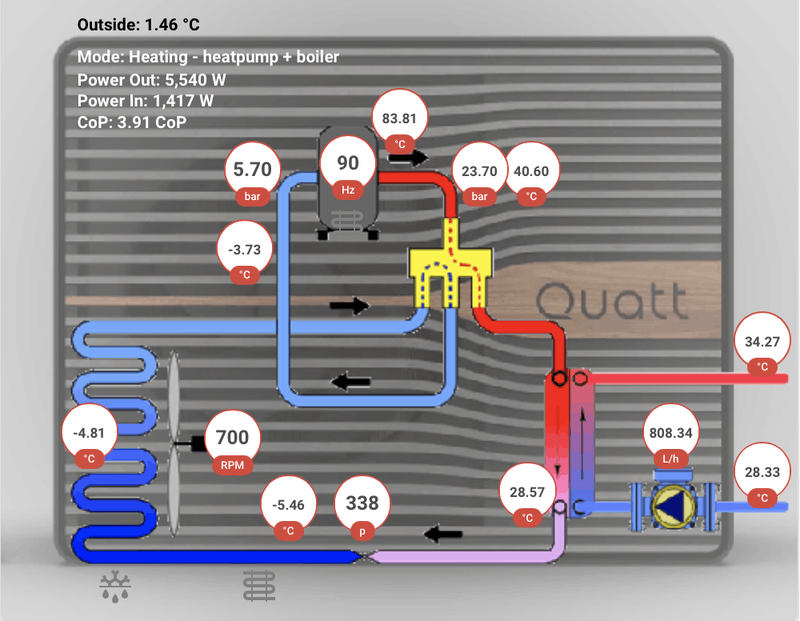

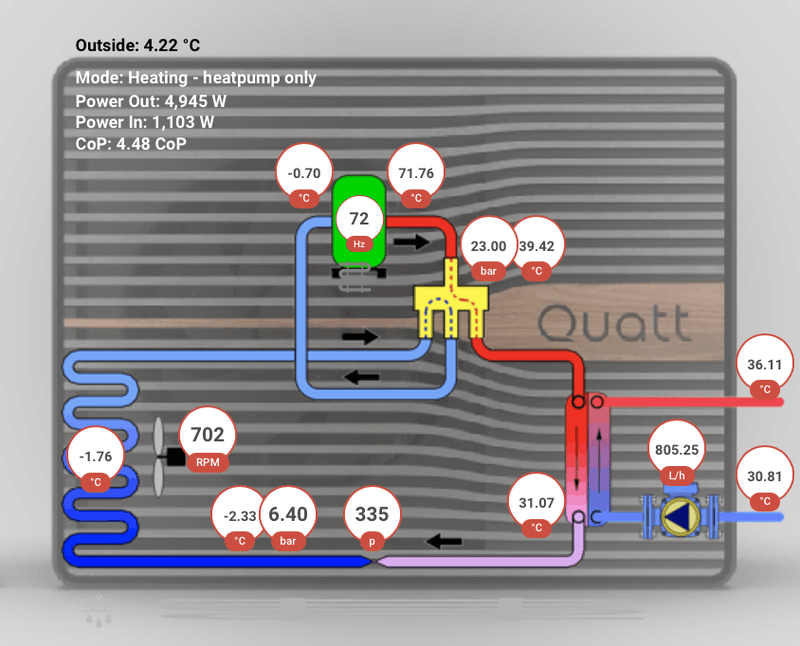

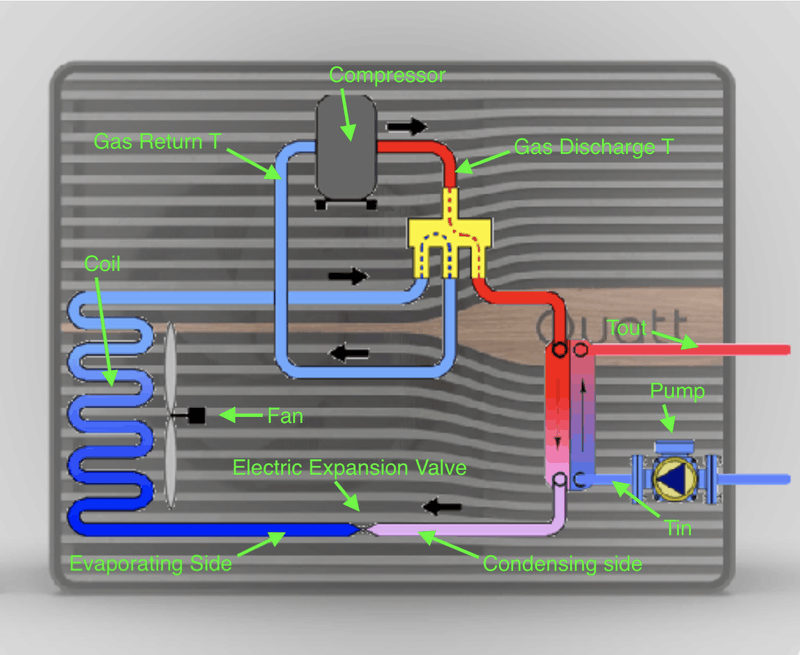

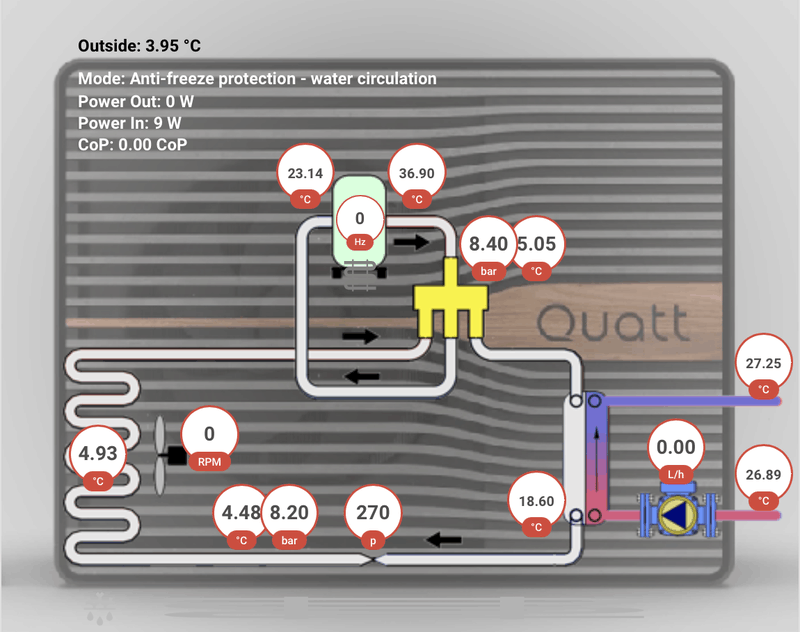

Voor de modbussniffers, hieronder mijn HA configuratie om onderstaande plaatje te maken.

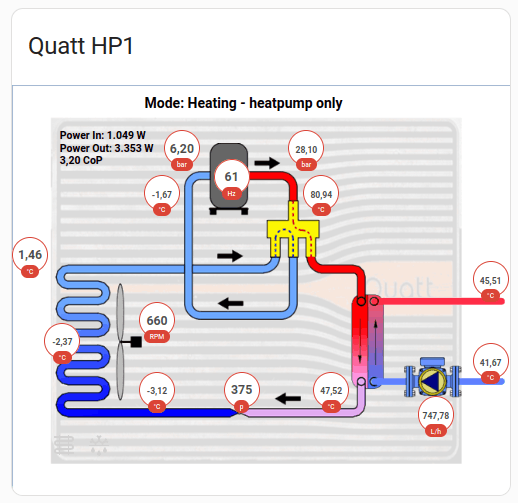

[Afbeelding]

HA YAML configuratie
(voor HP2 hetzelfde, maar dan overal hp1 vervangen door hp2 )

YAML:

type: picture-elements
elements:
  - type: image
    style:
      left: 0%
      top: 0%
      transform: translate(0,0)
    entity: binary_sensor.modbus_quatt_hp1_4_way_valve
    state_image:
      "on": /local/media/quatt_dashboard/Cool.png
      "off": /local/media/quatt_dashboard/Heat.png
    tap_action:
      action: none
    hold_action:
      action: none
  - type: state-label
    entity: sensor.modbus_quatt_hp1_outside_temperature
    style:
      top: 3%
      left: 8%
      font-weight: bold
      color: black
      font-size: 0.75em
      transform: none
    prefix: "Outside: "
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_gas_discharge_temperature
    style:
      top: 22%
      left: 58%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_condensing_temperature
    style:
      top: 70%
      left: 60%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_eev_steps
    style:
      top: 70%
      left: 42%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_gas_return_temperature
    style:
      top: 22%
      left: 26%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_evaporating_temperature
    style:
      top: 70%
      left: 25%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_evaporator_coil_temperature
    style:
      top: 58%
      left: 6%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_condenser_pressure
    style:
      top: 11%
      left: 55%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_evaporator_pressure
    style:
      top: 11%
      left: 30%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_fan_speed
    style:
      top: 53%
      left: 25%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_compressor_frequency
    style:
      top: 18%
      left: 40%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_water_out_temperature
    style:
      top: 43%
      left: 92%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_water_in_temperature
    style:
      top: 63%
      left: 92%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: state-badge
    entity: sensor.modbus_quatt_hp1_flow
    style:
      top: 76%
      left: 81%
      font-weight: bold
      color: rgba(0,0,0,0)
      transform: none
      font-size: 0.65em
  - type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_defrost
        state: "on"
    elements:
      - type: icon
        icon: mdi:snowflake-melt
        style:
          color: white
          top: 82%
          left: 15%
          transform: none
        entity: binary_sensor.modbus_quatt_hp1_defrost
  - type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_defrost
        state: "off"
    elements:
      - type: icon
        icon: mdi:snowflake-melt
        style:
          color: grey
          top: 82%
          left: 15%
          transform: none
        entity: binary_sensor.modbus_quatt_hp1_defrost
  - type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        state: "on"
    elements:
      - type: icon
        icon: mdi:heating-coil
        entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        style:
          color: white
          top: 82%
          left: 8%
          transform: none
  - type: conditional
    conditions:
      - entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        state: "off"
    elements:
      - type: icon
        icon: mdi:heating-coil
        entity: binary_sensor.modbus_quatt_hp1_bottom_plate_heater
        style:
          color: grey
          top: 82%
          left: 8%
          transform: none
  - type: state-label
    entity: sensor.quatt_hp1_control_mode
    style:
      top: 8%
      left: 8%
      font-weight: bold
      color: white
      font-size: 0.75em
      transform: none
    prefix: "Mode: "
  - type: state-label
    entity: sensor.heatpump_hp1_powerinput
    style:
      top: 11%
      left: 8%
      font-weight: bold
      color: white
      font-size: 0.75em
      transform: none
    prefix: "Power In: "
  - type: state-label
    entity: sensor.heatpump_hp1_power
    style:
      top: 14%
      left: 8%
      font-weight: bold
      color: white
      font-size: 0.75em
      transform: none
    prefix: "Power Out: "
  - type: state-label
    entity: sensor.heatpump_hp1_quatt_cop
    style:
      top: 17%
      left: 8%
      font-weight: bold
      color: white
      font-size: 0.75em
      transform: none
    prefix: "COP: "
image: /local/media/quatt_dashboard/Quatt.png
title: Quatt HP1
grid_options:
  columns: 18
  rows: auto

Gebruikte afbeeldingen

[Afbeelding]

[Afbeelding]

[Afbeelding]

Nou, ik ben inmiddels een heel eind. Zie de afbeeldingen hieronder. Eén dingetje is alleen dat al die entities bij mij anders heten dan in de code in het aangehouden voorbeeld. Ik heb er al wat kunnen matchen en aanpassen, maar de meeste nog niet. Hieronder te zien wat mijn opties zijn. Ik heb van de meeste alleen geen idee wat wat moet zijn. Is er iemand die relatief snel kan zien wat de juiste benamingen van mijn config zijn t.o.v. die in de code van het aangehouden voorbeeld? Ze zouden er toch allemaal bij moeten staan, denk ik. Maar ik kom er niet uit


Wat er inmiddels duidelijk is / ik aan heb kunnen passen.


De benamingen zoals die in de overgenomen code staan.


Wanneer ik in mijn lijst zoek op "heatpump" - 1


Wanneer ik in mijn lijst zoek op "heatpump" - 2


Wanneer ik in mijn lijst zoek op "heatpump" - 3


Wanneer ik in mijn lijst zoek op "heatpump" - 4


Wanneer ik in mijn lijst zoek op "heatpump" - 5


Wanneer ik in mijn lijst zoek op "hp1" - 1


Wanneer ik in mijn lijst zoek op "hp1" - 2

Wat is nou wat?
Bij voorbaat dank voor diegene die de puzzel kan oplossen

[jj85]

@Gregory76 Misschien domme vraag; maar heb je wel een modbus boardje aangesloten op de CiC?

[Gregory76]

jj85 schreef op donderdag 13 februari 2025 @ 10:00:
@Gregory76 Misschien domme vraag; maar heb je wel een modbus boardje aangesloten op de CiC?

Nee. Ik had niet eens door dat dit daarvoor nodig was.
Over dom gesproken...
Dan ben ik nog een heel eind gekomen!

Misschien dat ik me daar dan toch maar eens aan moet gaan wagen.

[ Voor 9% gewijzigd door Gregory76 op 13-02-2025 10:21 ]

[jj85]

Gregory76 schreef op donderdag 13 februari 2025 @ 10:09:
[...]


Nee. Ik had niet eens door dat dit daarvoor nodig was.
Over dom gesproken...
Dan ben ik nog een heel eind gekomen!

Misschien dat ik me daar dan toch maar eens aan moet gan wagen.

Dat is wel lullig na al die tijd/moeite die erin gestoken is

[Gregory76]

jj85 schreef op donderdag 13 februari 2025 @ 10:18:
[...]

Dat is wel lullig na al die tijd/moeite die erin gestoken is

Not all is lost! Dan haal ik toch alsnog zo'n ding?

[m10tech]

jj85 schreef op woensdag 12 februari 2025 @ 22:29:
[...]

https://www.home-assistan...our-graphs-for-the-future

Wat een drama!
Kan dit ook worden teruggerold, alleen het history deel.
Het zit vol bugs, is super langzaam en stopt met verversen...

[m10tech]

AlfredPteD schreef op zondag 9 februari 2025 @ 12:32:
[...]
Dat plaatje heb ik idd eerder gezien. Mooi als dat als dashboard dient. Maar het inrichten daarvan is nog wat anders.
Ik dacht meer aan een tekstuele beschrijving van de diverse entiteiten. Zoeits als ook voor de json-feed is gedaan.

Een eerste aanzet :

Parameter	id van de sensor in HA	Beschrijving
Quatt sniffer HP1 - AC current	sensor.quatt_sniffer_hp1_ac_current	De netspanning van de warmtepomp

Voorstel is om eerst de namen van de sensoren vast te stellen.
Dan gaat mijn voorstel hieronder alleen over het deel achter 'HP1 - '
De beschrijving is grotendeels een open deur, en een goede naam heeft geen beschrijving nodig.
Dus, wil je iets aanpassen, kopieer dan de text en plak de nieuwe versie in een code blok </>
Zet een * achter de rij als je vind dat er een betere naam of desnoods een omschrijving nodig is.
OF, we zoeken een link naar een goede webpagina waar dit allemaal al staat uitgelegd

code:

huidige naam                                      Voorstel
name: "HP1 - cmd_compressorlevel"                 CiC sets Compressorlevel
name: "HP1 - cmd_pumpmode"                        CiC sets Pumpmode
name: "HP1 - cmd_pumplevel"                       CiC sets Pumplevel
name: "HP1 - cmd_workmode"                        CiC sets Workingmode
name: "HP1 - Workmode"                            Workingmode
name: "HP1 - AC voltage"                          AC Voltage
name: "HP1 - AC current"                          AC Current
name: "HP1 - Compressor frequency demand"         Compressor Frequency Demand
name: "HP1 - Compressor frequency"                Compressor Frequency
name: "HP1 - Fan speed max"                       Fan Speed Demand
name: "HP1 - Fan speed"                           Fan Speed
name: "HP1 - EEV steps"                           Electric Evaporator Valve
name: "HP1 - R2108_other_bits"                    Control bits R2108
name: "HP1 - EV1 steps"EV1 steps"  <wordt verborgen>
name: "HP1 - Outside temperature"                 Outside Temperature
name: "HP1 - Evaporator coil temperature"         Evaporator Coil Temperature
name: "HP1 - Gas discharge temperature"           Gas Discharge Temperature
name: "HP1 - Gas return temperature"              Gas Return Temperature
name: "HP1 - Evaporator pressure"                 Evaporator Pressure
name: "HP1 - Condenser pressure"                  Condenser Pressure
name: "HP1 - Status bits 1"                       Status bits R2019
name: "HP1 - Status bits 2"                       Status bits R2020
name: "HP1 - Status bits 3"                       Status bits R2021
name: "HP1 - Firmware version"                    Firmware Version
name: "HP1 - Condensing temperature"              Condensing Temperature
name: "HP1 - Evaporating temperature"             Evaporating Temperature
name: "HP1 - Water in temperature"                Water In Temperature
name: "HP1 - Water out temperature"               Water Out Temperature
name: "HP1 - Inner coil temperature"              Inner Coil Temperature
name: "HP1 - Pump Power"                          Pump Power
name: "HP1 - Flow"                                Pump Flow
name: "HP1 - R2108b0_comp_low_fan"                Comp Low Fan
name: "HP1 - R2108b2_bottom_heater"               Bottom Heater
name: "HP1 - R2108b3_crankcase_heater"            Crankcase Heater
name: "HP1 - R2108b4_???"                         R2108b4 Unknown
name: "HP1 - R2108b5_comp_high_fan"               Comp High Fan
name: "HP1 - R2108b6_4way_valve"                  4way Valve
name: "HP1 - R2108b11 DC_Pump_Relay"              DC_Pump_Relay
name: "HP1 - R2118_Defrost"                       Defrost Mode
name: "HP1 - Protection - Main line current"      Alarm - Main Line Current
name: "HP1 - Protection - Compressor oil return"  Info - Compressor Oil Return
name: "HP1 - Protection - High Pressure switch"   Alarm - High Pressure Switch
name: "HP1 - Protection - 1st start pre-heat"     Alarm - 1st Start Pre-heat
name: "HP1 - Protection - AC high/low voltage"    Alarm - AC High/Low Voltage
name: "HP1 - Protection - Low pressure switch"    Alarm - Low Pressure Switch

[jj85]

Mijn wijzigingsvoorstel

code:

huidige naam                                      Voorstel
name: "HP1 - AC voltage"                          Compressor driver - AC Voltage
name: "HP1 - AC current"                          Compressor driver - AC Current
name: "HP1 - Fan speed max"                       Fan Speed Demand *1
name: "HP1 - EEV steps"                           Electric Expansion Valve
name: "HP1 - R2108_other_bits"                    Other bits R2108
name: "HP1 - R2108b0_comp_low_fan"                Fan Low Speed *2
name: "HP1 - R2108b5_comp_high_fan"               Fan High Speed *2
name: "HP1 - R2108b11 DC_Pump_Relay"              Pump Relay

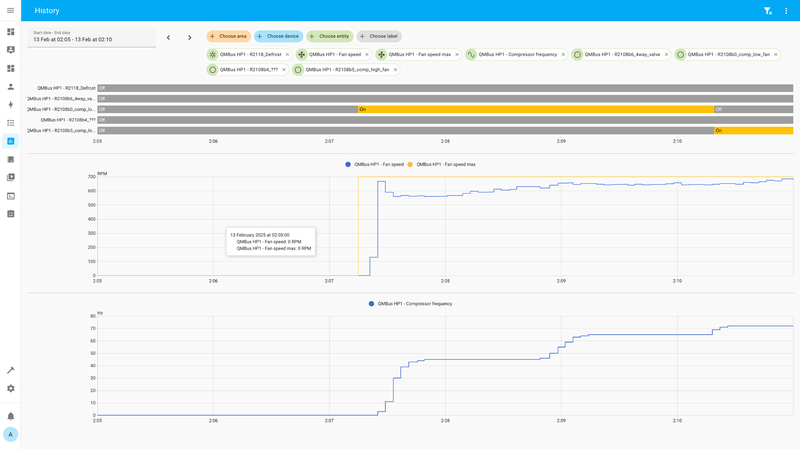

*1 Deze is bij mij altijd 700, dat terwijl fan speed wel degelijk aangestuurd wordt. Dus Fan Speed Demand is niet correct. Wat het dan wel moet wezen... geen idee...

*2 b0 en b5 lijken geinterlocked met elkaar. Low en High (of uit)
In Low Mode zie ik ook sowieso weer 2 niveau's terug: 620 rpm en 650 rpm
in High Mode zie ik altijd 680 rpm

[AlfredPteD]

m10tech schreef op donderdag 13 februari 2025 @ 18:20:
[...]

Voorstel is om eerst de namen van de sensoren vast te stellen.
Dan gaat mijn voorstel hieronder alleen over het deel achter 'HP1 - '
De beschrijving is grotendeels een open deur, en een goede naam heeft geen beschrijving nodig.
Dus, wil je iets aanpassen, kopieer dan de text en plak de nieuwe versie in een code blok </>
Zet een * achter de rij als je vind dat er een betere naam of desnoods een omschrijving nodig is.
OF, we zoeken een link naar een goede webpagina waar dit allemaal al staat uitgelegd

code:

huidige naam                                      Voorstel
name: "HP1 - cmd_compressorlevel"                 CiC sets Compressorlevel
name: "HP1 - cmd_pumpmode"                        CiC sets Pumpmode

Goed bezig !

Ondanks dat het voor jou open deuren zijn, heb ik nog niet alles op een rijtje.

Mijn opmerkingen:
1. De eerste 4 regels gaan over een setting die door de CiC wordt gevraagd. Verderop wordt gesproken over "demand" (regels 9 en 11). Zijn dat ook settings die door de CiC gevraagd worden ? Zo ja, dan zou ik de naamgeving gelijk trekken. (demand òf cmd òf sets). Niet hetzelfde, wie doet dan de "demand" ?
2. In diverse regels wordt gesproken over Compressor. In sommige regels gaat het over "comp". Is dat hetzelfde ? dan graag over voluit schrijven. Niet hetzelfde ? wat is dan "comp".

code:

huidige naam                                      Voorstel
name: "HP1 - cmd_compressorlevel"               * CiC sets Compressorlevel
name: "HP1 - cmd_pumpmode"                      * CiC sets Pumpmode
name: "HP1 - cmd_pumplevel"                     * CiC sets Pumplevel
name: "HP1 - cmd_workmode"                      * CiC sets Workingmode
name: "HP1 - Workmode"                            Workingmode
name: "HP1 - AC voltage"                          AC Voltage
name: "HP1 - AC current"                          AC Current
name: "HP1 - Compressor frequency demand"       * Compressor Frequency Demand
name: "HP1 - Compressor frequency"              * Compressor Frequency
name: "HP1 - Fan speed max"                     * Fan Speed Demand
name: "HP1 - Fan speed"                           Fan Speed
name: "HP1 - EEV steps"                           Electric Evaporator Valve
name: "HP1 - R2108_other_bits"                    Control bits R2108
name: "HP1 - EV1 steps"EV1 steps"  <wordt verborgen>
name: "HP1 - Outside temperature"                 Outside Temperature
name: "HP1 - Evaporator coil temperature"         Evaporator Coil Temperature
name: "HP1 - Gas discharge temperature"           Gas Discharge Temperature
name: "HP1 - Gas return temperature"              Gas Return Temperature
name: "HP1 - Evaporator pressure"                 Evaporator Pressure
name: "HP1 - Condenser pressure"                  Condenser Pressure
name: "HP1 - Status bits 1"                       Status bits R2019
name: "HP1 - Status bits 2"                       Status bits R2020
name: "HP1 - Status bits 3"                       Status bits R2021
name: "HP1 - Firmware version"                    Firmware Version
name: "HP1 - Condensing temperature"              Condensing Temperature
name: "HP1 - Evaporating temperature"             Evaporating Temperature
name: "HP1 - Water in temperature"                Water In Temperature
name: "HP1 - Water out temperature"               Water Out Temperature
name: "HP1 - Inner coil temperature"              Inner Coil Temperature
name: "HP1 - Pump Power"                          Pump Power
name: "HP1 - Flow"                                Pump Flow
name: "HP1 - R2108b0_comp_low_fan"              * Comp Low Fan
name: "HP1 - R2108b2_bottom_heater"               Bottom Heater
name: "HP1 - R2108b3_crankcase_heater"            Crankcase Heater
name: "HP1 - R2108b4_???"                         R2108b4 Unknown
name: "HP1 - R2108b5_comp_high_fan"             * Comp High Fan
name: "HP1 - R2108b6_4way_valve"                  4way Valve
name: "HP1 - R2108b11 DC_Pump_Relay"              DC_Pump_Relay
name: "HP1 - R2118_Defrost"                       Defrost Mode
name: "HP1 - Protection - Main line current"      Alarm - Main Line Current
name: "HP1 - Protection - Compressor oil return"  Info - Compressor Oil Return
name: "HP1 - Protection - High Pressure switch"   Alarm - High Pressure Switch
name: "HP1 - Protection - 1st start pre-heat"     Alarm - 1st Start Pre-heat
name: "HP1 - Protection - AC high/low voltage"    Alarm - AC High/Low Voltage
name: "HP1 - Protection - Low pressure switch"    Alarm - Low Pressure Switch

[jj85]

AlfredPteD schreef op donderdag 13 februari 2025 @ 20:05:
[...]
1. De eerste 4 regels gaan over een setting die door de CiC wordt gevraagd. Verderop wordt gesproken over "demand" (regels 9 en 11). Zijn dat ook settings die door de CiC gevraagd worden ? Zo ja, dan zou ik de naamgeving gelijk trekken. (demand òf cmd òf sets). Niet hetzelfde, wie doet dan de "demand" ?

Mijn visie
CiC vraagt om een compressorlevel 0 t/m 10
Quatt buitenunit vertaald dit naar een frequentie voor de compressor en dit is de demand.

Dus compressorlevel is de aanvraag vanuit de CiC. De compressor demand is de terugkoppeling (in Hz) vanuit buitenuint.

[m10tech]

Goede feedback!

Alles helemaal uitschrijven is ook niet fijn, want een compacte naam kost minder ruimte in de GUI.
Maar tegelijk heb je gelijk dat het de begrijpbaarheid vergroot.
Misschien is een soort van afkorting tabel hier de oplossing.
De korte namen worden gebruikt in de diepere concepten, dus als je zover bent snap je dat ook wel...

TeslaNerd heeft Demand versus sets goed uitgelegd, die uitleg kunnen we toevoegen

Over Fan Speed Demand: ik zie soms 650 als waarde, dus het is wel degelijk een variabele.
Door het gebruik van het woord demand trek ik de namen wat meer naar elkaar.

Over de bits in R2108 hebben we nog een kennistekort.
Tot die tijd zijn bit0 en bit5 elkaars tegenpolen en is bit4 een onbekende

Ik kijk nog wat commentaar aan en kom dan met het volgende voorstel...
Dan wordt in de README een tabel met de namen opgenoemd en voetnoten voor de toelichting(en)

[AlfredPteD]

m10tech schreef op donderdag 13 februari 2025 @ 21:05:
Goede feedback!

Alles helemaal uitschrijven is ook niet fijn, want een compacte naam kost minder ruimte in de GUI.
Maar tegelijk heb je gelijk dat het de begrijpbaarheid vergroot.
Misschien is een soort van afkorting tabel hier de oplossing.
De korte namen worden gebruikt in de diepere concepten, dus als je zover bent snap je dat ook wel...

TeslaNerd heeft Demand versus sets goed uitgelegd, die uitleg kunnen we toevoegen

Over Fan Speed Demand: ik zie soms 650 als waarde, dus het is wel degelijk een variabele.
Door het gebruik van het woord demand trek ik de namen wat meer naar elkaar.

Over de bits in R2108 hebben we nog een kennistekort.
Tot die tijd zijn bit0 en bit5 elkaars tegenpolen en is bit4 een onbekende

Ik kijk nog wat commentaar aan en kom dan met het volgende voorstel...
Dan wordt in de README een tabel met de namen opgenoemd en voetnoten voor de toelichting(en)

Ik zou de parameter namen nog niet wijzigen, aangezien eea nog in ontwikkeling is. Maar de beschrijving kun je zonder afbreukrisico wel aanpassen.

Top, dat je dit in de read.me opneemt.

[m10tech]

Welnu, de ontwikkeling is eigenlijk zo goed als klaar, daarom wil ik de namen nu vastleggen
Er is namelijk een onhebbelijkheid van HA dat als je de namen wijzigt, dat je de history kwijt bent.

Dus, even doorbijten en daarna nooit meer spijt hebben

[m10tech]

Laatste samenvatting voor bedtijd:
Maar niet de laatste ronde... blijf commentaar leveren!

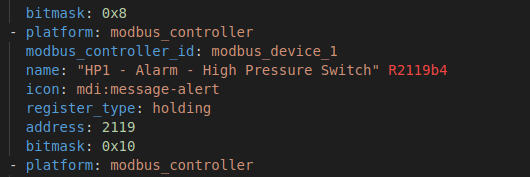

code:

"HP1 - cmd_compressorlevel"                 CiC sets Compressor Level
"HP1 - cmd_pumpmode"                        CiC sets Pump Mode
"HP1 - cmd_pumplevel"                       CiC sets Pump Level
"HP1 - cmd_workmode"                        CiC sets Working Mode
"HP1 - Workmode"                            Working Mode
"HP1 - AC voltage"                          Compressor AC Voltage
"HP1 - AC current"                          Compressor AC Current
"HP1 - Compressor frequency demand"         Compressor Frequency Demand
"HP1 - Compressor frequency"                Compressor Frequency
"HP1 - Fan speed max"                       Fan Speed Demand
"HP1 - Fan speed"                           Fan Speed
"HP1 - EEV steps"                           Electric Expansion Valve
"HP1 - R2108_other_bits"                    Other bits R2108
"HP1 - EV1 steps"EV1 steps"
"HP1 - Outside temperature"                 Outside Temperature
"HP1 - Evaporator coil temperature"         Evaporator Coil Temperature
"HP1 - Gas discharge temperature"           Gas Discharge Temperature
"HP1 - Gas return temperature"              Gas Return Temperature
"HP1 - Evaporator pressure"                 Evaporator Pressure
"HP1 - Condenser pressure"                  Condenser Pressure
"HP1 - Status bits 1"                       Status bits R2019
"HP1 - Status bits 2"                       Status bits R2020
"HP1 - Status bits 3"                       Status bits R2021
"HP1 - Firmware version"                    Firmware Version
"HP1 - Condensing temperature"              Condensing Temperature
"HP1 - Evaporating temperature"             Evaporating Temperature
"HP1 - Water in temperature"                Water In Temperature
"HP1 - Water out temperature"               Water Out Temperature
"HP1 - Inner coil temperature"              Inner Coil Temperature
"HP1 - Pump Power"                          Pump Power
"HP1 - Flow"                                Pump Flow
"HP1 - R2108b0_comp_low_fan"                Compressor Low Fan Mode
"HP1 - R2108b2_bottom_heater"               Bottom Heater
"HP1 - R2108b3_crankcase_heater"            Crankcase Heater
"HP1 - R2108b4_???"                         R2108b4 Unknown
"HP1 - R2108b5_comp_high_fan"               Compressor High Fan Mode
"HP1 - R2108b6_4way_valve"                  4way Valve
"HP1 - R2108b11 DC_Pump_Relay"              Pump Relay
"HP1 - R2118_Defrost"                       Defrost Mode
"HP1 - Protection - Main line current"      Alarm - Main Line Current
"HP1 - Protection - Compressor oil return"  Info - Compressor Oil Return
"HP1 - Protection - High Pressure switch"   Alarm - High Pressure Switch
"HP1 - Protection - 1st start pre-heat"     Alarm - 1st Start Pre-heat
"HP1 - Protection - AC high/low voltage"    Alarm - AC High/Low Voltage
"HP1 - Protection - Low pressure switch"    Alarm - Low Pressure Switch

A mode is either on or off
A level can take discrete values, but is not directly a physical unit
A demand is the translation of a level to a physical unit
And then there is the actual measurement of the device delivering that unit

[jj85]

Waarom Compressor Low Fan Mode? Heeft niks met de compressor te maken.

2108b4 lijkt wel de fan start of iets dergelijks, na een defrost. Maar nog steeds iets vaags...

In een van die eerder gedeelde modbus documentjes (kan hem zo niet vinden) waren er 3 fan niveau's (low, medium, high)
Edit: deze van @TeslaNerd TeslaNerd in "Ervaringen met Quatt Deel 2"

[ Voor 7% gewijzigd door jj85 op 13-02-2025 21:57 ]

[AlfredPteD]

m10tech schreef op donderdag 13 februari 2025 @ 21:31:

Dus, even doorbijten en daarna nooit meer spijt hebben

Nooit meer ?

[m10tech]

AlfredPteD schreef op donderdag 13 februari 2025 @ 21:56:
[...]

Nooit meer ?

Ook bekend als: daarna niet meer zeuren

[m10tech]

jj85 schreef op donderdag 13 februari 2025 @ 21:55:
Waarom Compressor Low Fan Mode? Heeft niks met de compressor te maken.

2108b4 lijkt wel de fan start of iets dergelijks, na een defrost. Maar nog steeds iets vaags...

In een van die eerder gedeelde modbus documentjes (kan hem zo niet vinden) waren er 3 fan niveau's (low, medium, high)
Edit: deze van @TeslaNerd TeslaNerd in "Ervaringen met Quatt Deel 2"

[Afbeelding]

bit0 en bit5 samen definiëren voor mij dat de compressor aan is, dan wel niet.
Daarbij is de ene met een lage fan speed en de ander met een hoge fan speed.
Ik sta open voor andere inzichten, maar kan er voor nu niet meer van maken...

[jj85]

m10tech schreef op donderdag 13 februari 2025 @ 21:59:
[...]

bit0 en bit5 samen definiëren voor mij dat de compressor aan is, dan wel niet.
Daarbij is de ene met een lage fan speed en de ander met een hoge fan speed.
Ik sta open voor andere inzichten, maar kan er voor nu niet meer van maken...

Fan en compressor zijn toch twee volstrekt verschillende dingen met verschillende functies?

bit0 en bit5 gaan over de fan.
Als b0 en b5 beiden uit staan, dan kan de compressor nog steeds aan staan (tijdens defrost)

[m10tech]

OK, dus gewoon High Fan Mode en Low Fan Mode
Je hebt wel gelijk, ja, ik pas het weer aan

[m10tech]

Blijft de vraag waar dat stomme bit4 voor dient.
Misschien om de Fan de andere kant op te draaien?
Het lijkt steeds net na een defrost te gebeuren, heel kort.

Maar een "kick start Fan" is best een redelijke verklaring...

Is daar ook iets over te vinden in documentatie van Fans? Hebben die deze kick start??

[ Voor 114% gewijzigd door m10tech op 13-02-2025 22:34 ]

[m10tech]

OK, kick start is het waarschijnlijk niet, want een gewone start ziet er identiek uit voor de fan... zonder bit4

[m10tech]

Gregory76 schreef op donderdag 13 februari 2025 @ 10:21:
[...]


Not all is lost! Dan haal ik toch alsnog zo'n ding?

En het fenomeen Quatt-sniffer is nu toegevoegd aan de TopicStarter

[verguldebarman]

m10tech schreef op vrijdag 14 februari 2025 @ 08:46:
[...]

En het fenomeen Quatt-sniffer is nu toegevoegd aan de TopicStarter

Yes, dat komt doordat het echt een top project is!!! 💪💪💪

[nairolf]

Is het een idee om de "actual" waarde die hoort bij een "demand" ook daadwerkelijk "actual" te noemen? Dat is volgens mij in veel control-theorie toepassingen vrij gewoon. Dus dan wordt het bijvoorbeeld "Compressor Frequency Demand" en "Compressor Frequency Actual". Dan hebben die 2 namen ook evenveel characters en in monospace font lijnt dat dus lekker uit, en het maakt ook het verschil duidelijk.

[jj85]

nairolf schreef op vrijdag 14 februari 2025 @ 11:29:
Is het een idee om de "actual" waarde die hoort bij een "demand" ook daadwerkelijk "actual" te noemen? Dat is volgens mij in veel control-theorie toepassingen vrij gewoon. Dus dan wordt het bijvoorbeeld "Compressor Frequency Demand" en "Compressor Frequency Actual". Dan hebben die 2 namen ook evenveel characters en in monospace font lijnt dat dus lekker uit, en het maakt ook het verschil duidelijk.

Eens!

[m10tech]

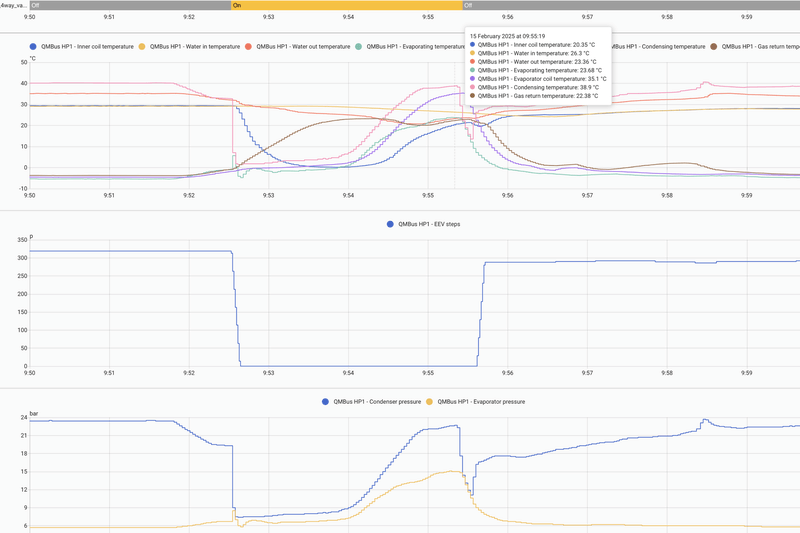

Even een vraag over het volgende plaatje: klopt daar alles aan en mist er nog iets?
Waar zit de inner coil? versus evaporator coil?


Dan komt het bij de volgende tabel:

code:

A _mode_ is either on or off
A _level_ can take discrete values, but is not directly a physical unit
A _demand_ is the translation of a level to a physical unit
And then there is the _actual_ measurement of the device delivering that unit

| Register | Sensor name                  |
| :---     | :--------------------------- |
| R1999    | CiC sets Compressor Level    |
| R2010    | CiC sets Pump Mode           |
| R2015    | CiC sets Pump Level          |
| R3999    | CiC sets Working Mode        |
| R2099    | Working Mode                 |
| R2100    | Compressor AC Voltage        |
| R2101    | Compressor AC Current        |
| R2102    | Compressor Frequency Demand  |
| R2103    | Compressor Frequency Actual  |
| R2104    | Fan Speed Maximum            |
| R2105    | Fan Speed Actual             |
| R2107    | Electric Expansion Valve     |
| R2108b0  | Low Fan Speed Mode           |
| R2108b2  | Bottom Heater                |
| R2108b3  | Crankcase Heater             |
| R2108b4  | Defrost Fan Speed Mode       |
| R2108b5  | High Fan Speed Mode          |
| R2108b6  | 4way Valve                   |
| R2108b11 | Pump Relay                   |
| R2108bx  | Other bits R2108             |
| R2110    | Outside Temperature          |
| R2111    | Evaporator Coil Temperature  |
| R2112    | Gas Discharge Temperature    |
| R2113    | Gas Return Temperature       |
| R2116    | Evaporator Pressure          |
| R2117    | Condenser Pressure           |
| R2118b0  | Defrost Mode                 |
| R2119b0  | Alarm - Main Line Current    |
| R2119b3  | Info - Compressor Oil Return |
| R2119b4  | Alarm - High Pressure Switch |
| R2119b6  | Alarm - 1st Start Pre-heat   |
| R2119b9  | Alarm - AC High/Low Voltage  |
| R2119b12 | Alarm - Low Pressure Switch  |
| R2119    | Status bits R2019            |
| R2120    | Status bits R2020            |
| R2121    | Status bits R2021            |
| R2122    | Firmware Version             |
| R2131    | Condensing Temperature       |
| R2132    | Evaporating Temperature      |
| R2133    | Water In Temperature         |
| R2134    | Water Out Temperature        |
| R2135    | Inner Coil Temperature       |
| R2137    | Pump Power                   |
| R2138    | Pump Flow                    |

[jj85]

m10tech schreef op vrijdag 14 februari 2025 @ 19:02:

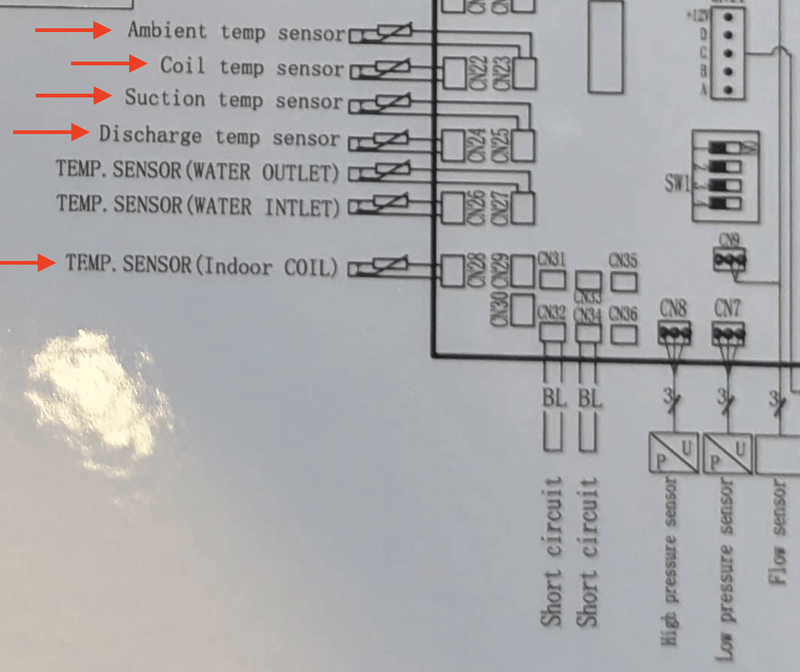

Even een vraag over het volgende plaatje: klopt daar alles aan en mist er nog iets?
Waar zit de inner coil? versus evaporator coil?

[Afbeelding]
Dan komt het bij de volgende tabel:

code:

A _mode_ is either on or off
A _level_ can take discrete values, but is not directly a physical unit
A _demand_ is the translation of a level to a physical unit
And then there is the _actual_ measurement of the device delivering that unit

| Register | Sensor name                  |
| :---     | :--------------------------- |
| R1999    | CiC sets Compressor Level    |
| R2010    | CiC sets Pump Mode           |
| R2015    | CiC sets Pump Level          |
| R3999    | CiC sets Working Mode        |
| R2099    | Working Mode                 |
| R2100    | Compressor AC Voltage        |
| R2101    | Compressor AC Current        |
| R2102    | Compressor Frequency Demand  |
| R2103    | Compressor Frequency Actual  |
| R2104    | Fan Speed Maximum            |
| R2105    | Fan Speed Actual             |
| R2107    | Electric Expansion Valve     |
| R2108b0  | Low Fan Speed Mode           |
| R2108b2  | Bottom Heater                |
| R2108b3  | Crankcase Heater             |
| R2108b4  | Defrost Fan Speed Mode       |
| R2108b5  | High Fan Speed Mode          |
| R2108b6  | 4way Valve                   |
| R2108b11 | Pump Relay                   |
| R2108bx  | Other bits R2108             |
| R2110    | Outside Temperature          |
| R2111    | Evaporator Coil Temperature  |
| R2112    | Gas Discharge Temperature    |
| R2113    | Gas Return Temperature       |
| R2116    | Evaporator Pressure          |
| R2117    | Condenser Pressure           |
| R2118b0  | Defrost Mode                 |
| R2119b0  | Alarm - Main Line Current    |
| R2119b3  | Info - Compressor Oil Return |
| R2119b4  | Alarm - High Pressure Switch |
| R2119b6  | Alarm - 1st Start Pre-heat   |
| R2119b9  | Alarm - AC High/Low Voltage  |
| R2119b12 | Alarm - Low Pressure Switch  |
| R2119    | Status bits R2019            |
| R2120    | Status bits R2020            |
| R2121    | Status bits R2021            |
| R2122    | Firmware Version             |
| R2131    | Condensing Temperature       |
| R2132    | Evaporating Temperature      |
| R2133    | Water In Temperature         |
| R2134    | Water Out Temperature        |
| R2135    | Inner Coil Temperature       |
| R2137    | Pump Power                   |
| R2138    | Pump Flow                    |

Inner coil is voor mij nog steeds een grote onbekende... Geen idee wat/waar die meet.

[onlinaius]

Ik voel me eigenlijk een beetje onervaren voor dit topic, maar had toch een vraagje: is er via de modbus alleen data uit te lezen, of kan er ook (al) geschreven worden?

Ik vind een modbusmodule aan de CiC hangen best interessant voor de nieuwsgierigheid en de dataverzamelingsdrang, maar het wordt voor mij pas echt interessant als ik in stellingen kan wegschrijven. Het gaat mij dan vooral om de soundslider, die zou ik heeeeel graag via HA kunnen aanpassen.

[jj85]

onlinaius schreef op vrijdag 14 februari 2025 @ 21:09:
Ik voel me eigenlijk een beetje onervaren voor dit topic, maar had toch een vraagje: is er via de modbus alleen data uit te lezen, of kan er ook (al) geschreven worden?

Ik vind een modbusmodule aan de CiC hangen best interessant voor de nieuwsgierigheid en de dataverzamelingsdrang, maar het wordt voor mij pas echt interessant als ik in stellingen kan wegschrijven. Het gaat mij dan vooral om de soundslider, die zou ik heeeeel graag via HA kunnen aanpassen.

In theorie zou je kunnen schrijven, maar dat is eventueel toekomstmuziek.

Voor jou specifieke vraag
jj85 in "Ervaringen met Quatt Deel 2"
Nodig: geroot Android telefoon

[m10tech]

Ik heb zojuist een nieuwe versie van de README.md op https://github.com/M10tech/Quatt-sniffer gezet.
Uitgebreide poging om te documenteren...
Graag allerlaatste commentaren voor ik het in de sensoren inbouw.

Daarna noem ik het 1.0.0 en wordt het niet meer bij gewerkt tenzij er een nieuw doel bijkomt.

R2108bit4 heb ik Defrost Fan Speed Mode genoemd, want het moet iets te maken hebben met de fan...

Hierbij toch maar de tabel uit de repo:

code:

A _mode_ is either on or off
A _level_ can take discrete values, but is not directly a physical unit
A _demand_ is the translation of a level to a physical unit
And then there is the _actual_ measurement of the device delivering that unit

| Register | Sensor name                  | Register | Sensor name                  |
| :---     | :--------------------------- | :---     | :--------------------------- |
| R3999    | CiC sets Working Mode        | R2010    | CiC sets Pump Mode           |
| R1999    | CiC sets Compressor Level    | R2015    | CiC sets Pump Level          |
| R2099    | Working Mode                 | R2116    | Evaporator Pressure          |
| R2100    | Compressor AC Voltage        | R2117    | Condenser Pressure           |
| R2101    | Compressor AC Current        | R2118b0  | Defrost Mode                 |
| R2102    | Compressor Frequency Demand  | R2119b0  | Alarm - Main Line Current    |
| R2103    | Compressor Frequency Actual  | R2119b3  | Info - Compressor Oil Return |
| R2104    | Fan Speed Maximum            | R2119b4  | Alarm - High Pressure Switch |
| R2105    | Fan Speed Actual             | R2119b6  | Alarm - 1st Start Pre-heat   |
| R2107    | Electric Expansion Valve     | R2119b9  | Alarm - AC High/Low Voltage  |
| R2108b0  | Low Fan Speed Mode           | R2119b12 | Alarm - Low Pressure Switch  |
| R2108b2  | Bottom Heater                | R2119    | Status bits R2019            |
| R2108b3  | Crankcase Heater             | R2120    | Status bits R2020            |
| R2108b4  | Defrost Fan Speed Mode       | R2121    | Status bits R2021            |
| R2108b5  | High Fan Speed Mode          | R2122    | Firmware Version             |
| R2108b6  | 4way Valve                   | R2131    | Condensing Temperature       |
| R2108b11 | Pump Relay                   | R2132    | Evaporating Temperature      |
| R2108bx  | Other bits R2108             | R2133    | Water In Temperature         |
| R2110    | Outside Temperature          | R2134    | Water Out Temperature        |
| R2111    | Evaporator Coil Temperature  | R2135    | Inner Coil Temperature       |
| R2112    | Gas Discharge Temperature    | R2137    | Pump Power                   |
| R2113    | Gas Return Temperature       | R2138    | Pump Flow                    |

[ Voor 74% gewijzigd door m10tech op 15-02-2025 00:05 ]

[m10tech]

jj85 schreef op vrijdag 14 februari 2025 @ 19:06:
[...]

Inner coil is voor mij nog steeds een grote onbekende... Geen idee wat/waar die meet.

Ik heb wat metingen naast elkaar gezet en denk dat inner-coil in de CV water warmtewisselaar zit.
Buiten een defrost gaat de innerCoilT gelijk aan waterInT (geel=blauw)

Over de plaats van CondensingT (roze) heb ik mijn twijfels. Jij hebt die aan de donkerblauwe kant van de CVWW gezet, 38,73°C. Maar die zit vast bij de 4wegklep aan de warme kant van de compressor...
@jj85 Kunnen we dit nog eens nader scherpstellen?

[jj85]

m10tech schreef op zaterdag 15 februari 2025 @ 10:52:
[...]

Ik heb wat metingen naast elkaar gezet en denk dat inner-coil in de CV water warmtewisselaar zit.
Buiten een defrost gaat de innerCoilT gelijk aan waterInT (geel=blauw)

Klopt, had ook al wel eens geroepen dat hij iets met het CV water te maken heeft, maar dan houdt het een beetje op.

Over de plaats van CondensingT (roze) heb ik mijn twijfels. Jij hebt die aan de donkerblauwe kant van de CVWW gezet, 38,73°C. Maar die zit vast bij de 4wegklep aan de warme kant van de compressor...
@jj85 Kunnen we dit nog eens nader scherpstellen?

[Afbeelding][Afbeelding]
[Afbeelding]
[Afbeelding]

dat is niet logisch, zal er dit weekend nog even naar kijken

[m10tech]

Ik heb misschien het antwoord, in de zin dat de Condensing Temperatuur niet een temperatuursensor is, maar een effect van de druk van de R32. Dus de druk en de CondensingTemperatuur zijn 1 en dezelfde waarneming. Daardoor kan deze zich op verschillende plaatsen manifesteren, want de druk aan de condensing kant van het systeem is immers overal gelijk.
Ter inspiratie, dit artikel: https://www.achrnews.com/...condensing-temperature-be
In het screenshot is te zien dat de druk en de CondensorTemperatuur een bijna identieke vorm hebben.
Voor de EvaporatingCoilTemperature en druk is er wel een relatie, maar is het niet een formule.

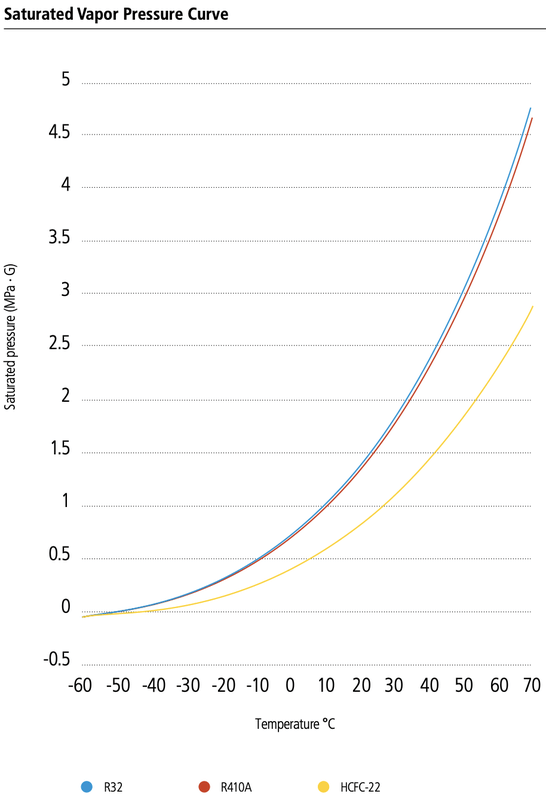

En de curve van o.a. R32, waarbij 1MPa=10bar

[jj85]

Wellicht..

[m10tech]

Hierbij een update van het dashboard, met mijn nieuwe inzichten

Tevens gezorgd dat Logo niet meer overdekt is, tekst in de linkerbovenhoek niet meer overlapt met metingen en dat er een crankcase heater is toegevoegd.
ToDO: verwijder de paar zwarte pixels die bij de Q van Quatt storend zijn...

[jj85]

m10tech schreef op zaterdag 15 februari 2025 @ 22:34:
Hierbij een update van het dashboard, met mijn nieuwe inzichten

Tevens gezorgd dat Logo niet meer overdekt is, tekst in de linkerbovenhoek niet meer overlapt met metingen en dat er een crankcase heater is toegevoegd.
ToDO: verwijder de paar zwarte pixels die bij de Q van Quatt storend zijn...
[Afbeelding]

Nah, dit kan ook niet kloppen. R32 kan niet met bijna 84grC uit de compressor komen om een klein stukje verder 40.6grC te zijn.

Lijkt me wel een goede conclusie dat evaporating temp en condensing temp dus geen fysieke temperatuursensoren zijn. Dus eigenlijk kunnen we ze ook niet plaatsen in het schema. Ze geven het kookpunt van R32 aan bij de condensing cq evaporating pressure.

Die 'virtuele ' -5.46grC na de EEV zal wel kloppen, dat is de temperatuur na expansie. Die temperatuur hoort simpelweg bij een druk van 5.7 barg.

Bij een defrost moet deze eigenlijk rechts van de EEV komen te staan.

[ Voor 3% gewijzigd door jj85 op 15-02-2025 22:51 ]

[AlfredPteD]

m10tech schreef op zaterdag 15 februari 2025 @ 22:34:
Hierbij een update van het dashboard, met mijn nieuwe inzichten

Tevens gezorgd dat Logo niet meer overdekt is, tekst in de linkerbovenhoek niet meer overlapt met metingen en dat er een crankcase heater is toegevoegd.
ToDO: verwijder de paar zwarte pixels die bij de Q van Quatt storend zijn...
[Afbeelding]

Goed bezig M10.
Ik heb zelf wat lopen klooien met jouw dashboard, vooral om HA wat beter te begrijpen. Ik heb oa het achtergrondplaatje gewijzigd, waardoor de storende pixels aan de randjes bij bv de pijpen en de ventilator wegvallen. Dat oogt beter (vind ik).

Welke temperatuur wordt er weergegeven net naast de drukmeter van het koudemiddel-circuit ?

[m10tech]

De condensing temperatuur heb ik bewust als een aanhangsel van de druk gemaakt. Het is een eigenschap van R32. Kijk in die grafiek en je ziet dat het dat is... Gemeten via de druksensor.

Evaporating Coil temp en Evaporating temp zijn wel degelijk temperatuur sensoren, en hebben een locatie. Dus kunnen ook niet schuiven bij defrost...

Lees deze twee artikelen eens door:
https://www.achrnews.com/...condensing-temperature-be
https://www.achrnews.com/...ow-equipment-is-operating

[m10tech]

@AlfredPteD kun je dat circuitplaatje eens delen, ziet er iets minder brokkelig uit

[jj85]

m10tech schreef op zaterdag 15 februari 2025 @ 22:49:
De condensing temperatuur heb ik bewust als een aanhangsel van de druk gemaakt. Het is een eigenschap van R32. Kijk in die grafiek en je ziet dat het dat is... Gemeten via de druksensor.

Ja, dat zeg ik net 'Lijkt me wel een goede conclusie dat evaporating temp en condensing temp dus geen fysieke temperatuursensoren zijn.'

Evaporating Coil temp en Evaporating temp zijn wel degelijk temperatuur sensoren, en hebben een locatie. Dus kunnen ook niet schuiven bij defrost...

Lees deze twee artikelen eens door:
https://www.achrnews.com/...condensing-temperature-be
https://www.achrnews.com/...ow-equipment-is-operating

Evaporating temp is geen gemeten temperatuur. Deze is ook rechtstreeks aan de druk gerelateerd.
Wijs hem maar aan op het bedradingschema van de Quatt.

Nu snap ik de naamgeving ook beter. Met coil bedoelen ze warmtewisselaar.
'Coil temp sensen' is de verdamper (lamellen + fan)
'Indoor coil' is de CV-water verwarmer. Naam komt natuurlijk uit de systemen met binnen en buitenunit..

Mooi, dan hebben we nu alle temp en druksensoren helder

[ Voor 8% gewijzigd door jj85 op 15-02-2025 22:58 ]

[m10tech]

Ik heb ook overwogen dat de Evaporator side middels een formule uit druk de verdamptemperatuur was.
Maar als je kijkt naar mijn post m10tech in "Ervaringen met Quatt en HA en andere Domotica"
dan zie je dat het geen formule is, want er zitten afwijkingen tussen die twee grafieken.
En het is prima mogelijk dat er een sensor achter de expansieklep zit...
Maar ik zie je punt dat er niet een sensor wordt beschreven op het diagram dat dit ondersteund...
Even een nachtje over slapen.

[AlfredPteD]

m10tech schreef op zaterdag 15 februari 2025 @ 22:53:
@AlfredPteD kun je dat circuitplaatje eens delen, ziet er iets minder brokkelig uit

Bij deze


Ik heb ook een plaatje met de pijpen, maar dan voor de rust-mode( 0,1, 98), maar die is minder gelukt want ik heb met de filler en de pencil de kleuren lopen wegpoetsen.

[jj85]

Hier de bron van het plaatje
https://www.caleffi.com/s...heat%20pump%20systems.pdf

[jj85]

m10tech schreef op zaterdag 15 februari 2025 @ 23:02:
Ik heb ook overwogen dat de Evaporator side middels een formule uit druk de verdamptemperatuur was.
Maar als je kijkt naar mijn post m10tech in "Ervaringen met Quatt en HA en andere Domotica"
dan zie je dat het geen formule is, want er zitten afwijkingen tussen die twee grafieken.

Niet het beste moment om dit tijdens een defrost te bekijken. Maar alsnog volgens ze elkaar erg goed! behalve het drukschommelingetje bij 9:52:30
Verder volgen de condensatietemperatuur en expansietemperatuur beiden prima de bijbehorende drukken
https://www.vymeniky-tepla.cz/files/pdf/r32-pt-chart.pdf

En het is prima mogelijk dat er een sensor achter de expansieklep zit...
Maar ik zie je punt dat er niet een sensor wordt beschreven op het diagram dat dit ondersteund...
Even een nachtje over slapen.

[AlfredPteD]

jj85 schreef op zaterdag 15 februari 2025 @ 23:07:
Hier de bron van het plaatje
https://www.caleffi.com/s...heat%20pump%20systems.pdf

Interessant, leuke kost voor later.

Jammer wel van die amerikanen dat ze zich nog steeds niet geconformeerd hebben aan het si-stelsel.

[jj85]

AlfredPteD schreef op zaterdag 15 februari 2025 @ 23:14:
[...]

Interessant, leuke kost voor later.

Jammer wel van die amerikanen dat ze zich nog steeds niet geconformeerd hebben aan het si-stelsel.

Haha, ja idd. De BTU, PSI en F hebben me tijdens m'n jaren aan de uni wel veel geïrriteerd; verschrikkelijke units

[m10tech]

jj85 schreef op zaterdag 15 februari 2025 @ 23:13:
[...]
Niet het beste moment om dit tijdens een defrost te bekijken. Maar alsnog volgens ze elkaar erg goed! behalve het drukschommelingetje bij 9:52:30
Verder volgen de condensatietemperatuur en expansietemperatuur beiden prima de bijbehorende drukken
https://www.vymeniky-tepla.cz/files/pdf/r32-pt-chart.pdf
[...]

Juist tijdens een defrost zie je of het een formule is of niet.
Ik vind dus van niet, want het is niet perfect, en een formule is perfect...
Ook is de waarde van de Evaporator COIL temperatuur veel hoger dan je uit de formule mag verwachten.

Een locatie voor die temperatuur sensor is ook prima aan te wijzen, ergens op het hele grote grijze vinnenblok... "Coil Temp Sensor" op het schema...??? Er is dan al wat temperatuur verhoogd sinds het uit de expansieklep is....

[m10tech]

Never mind, ik moet nog eens beter kijken naar mijn presentatie... Je hebt vast gelijk

[jj85]

m10tech schreef op zaterdag 15 februari 2025 @ 23:25:
[...]

Juist tijdens een defrost zie je of het een formule is of niet.
Ik vind dus van niet, want het is niet perfect, en een formule is perfect...
Ook is de waarde van de Evaporator COIL temperatuur veel hoger dan je uit de formule mag verwachten.

Een locatie voor die temperatuur sensor is ook prima aan te wijzen, ergens op het hele grote grijze vinnenblok... "Coil Temp Sensor" op het schema...??? Er is dan al wat temperatuur verhoogd sinds het uit de expansieklep is....

Volgens mij zeggen we hetzelfde
Evaporator COIL temperatuur is een gemeten waarde (Coil Temp Sensor)
Evaporation temperatuur is een berekende waarde op basis van druk (=kookpunt R32 bij die druk)

[m10tech]

Check, ik heb de coil verward met het damppunt...
Onderstaand het wel perfecte plaatje...
Nu nog een plaatsje geven in het dashboard...

[m10tech]

Ik ben tevreden over de locatie van de 'Evaporating Temperature'
Volgens mij geeft die een coherente temperatuur bij zowel verwarmen als defrost.
Want je wil de leiding kunnen volgen en de temperaturen zien oplopen of aflopen...

[m10tech]

Een beetje uit de hand gelopen poging om het dashboard mooier te maken...
Indien geen aanpassingen meer nodig, dan deel ik de broncode

[m10tech]

En naar het idee van @AlfredPteD

[m10tech]

Met crankcase heater:

[AlfredPteD]

@m10tech Ik zag net je geactualiseerde pagina op github. Dat ziet er goed uit.

Waar ik in de code naar zocht, is een mogelijkheid om het boardje ook zonder HA uit te lezen. Ik denk aan een rest-service of een mqtt bus of een websocket-iets. Dan kan ik het beter aansluiten op mijn eigen data-registratie. Ik vind HA namelijk best wel een black box (met weliswaar veel mogelijkheden, maar ook met zijn beperkingen).

Is dat mogelijk om het boardje ook zonder HA uit te lezen ? Zo ja, hoe moet het dan ?

[jj85]

@AlfredPteD je kunt mqtt toevoegen https://esphome.io/components/mqtt.html

[m10tech]

AlfredPteD schreef op maandag 17 februari 2025 @ 07:38:
@m10tech Ik zag net je geactualiseerde pagina op github. Dat ziet er goed uit.

@AlfredPteD @jj85 @TeslaNerd @MWink @deRest:
Zijn we het dan eens over alle namen??

Want dan voer ik ze vanavond door in de 1.0.0 versie.

Maar dan ben je ook je historie kwijt voor bijna alle metingen tot nu toe (nadat je upgrade).
En een vraag is natuurlijk, valt die nog te backuppen op een elegante manier zodat er nog iets toegankelijk blijft van deze historische data?

En het dashboard moet dan ook worden aangepast, maar dat is dan wel uniform voor iedereen.

[TeslaNerd]

jj85 schreef op zaterdag 15 februari 2025 @ 22:54:
[...]

Ja, dat zeg ik net 'Lijkt me wel een goede conclusie dat evaporating temp en condensing temp dus geen fysieke temperatuursensoren zijn.'

[...]

Evaporating temp is geen gemeten temperatuur. Deze is ook rechtstreeks aan de druk gerelateerd.
Wijs hem maar aan op het bedradingschema van de Quatt.

Nu snap ik de naamgeving ook beter. Met coil bedoelen ze warmtewisselaar.
'Coil temp sensen' is de verdamper (lamellen + fan)
'Indoor coil' is de CV-water verwarmer. Naam komt natuurlijk uit de systemen met binnen en buitenunit..

Mooi, dan hebben we nu alle temp en druksensoren helder

Hebben jullie de naam van de sensor voor de CV-water verwarmer gewijzigd van ‘Inner coil’ naar ‘Indoor coil’?

[AlfredPteD]

m10tech schreef op maandag 17 februari 2025 @ 08:40:
[...]

@AlfredPteD @jj85 @TeslaNerd @MWink @deRest:
Zijn we het dan eens over alle namen??

Want dan voer ik ze vanavond door in de 1.0.0 versie.

Maar dan ben je ook je historie kwijt voor bijna alle metingen tot nu toe (nadat je upgrade).
En een vraag is natuurlijk, valt die nog te backuppen op een elegante manier zodat er nog iets toegankelijk blijft van deze historische data?

En het dashboard moet dan ook worden aangepast, maar dat is dan wel uniform voor iedereen.

Het zal even pijn doen, die upgrade. Maar mijn historie met de sniffer is nog niet erg groot. Geeft wel aan waarom ik die data niet (alleen) in HA wil hebben, want dan ben je afhankelijk van een black box.

Ik kan met deze sensor-namen prima leven. Als ik dan toch nog even een suggestie mag doen :
vervang de namen met "CiC sets xxx" door "xxx set by CiC". Alleen maar omdat ik het mooier vind

[jj85]

TeslaNerd schreef op maandag 17 februari 2025 @ 08:53:
[...]

Hebben jullie de naam van de sensor voor de CV-water verwarmer gewijzigd van ‘Inner coil’ naar ‘Indoor coil’?

Nee, waar zie je dat?
Wiring diagram spreekt wel van Indoor Coil.

@m10tech Ik stel overigens voor om deze Condensor Coil te noemen.
Dan hebben we een Evaporator coil en Condensor coil.

Hoewel ik coil nog steeds een lelijk woord vind voor deze dingen + dat het in Cooling/Defrost modus precies omgekeerd is... maarja voor nu prima denk ik.

Kunnen we ook register 2123 actief maken? Dit is de EEPROM firmware versie.

Voor R2108b0/4/5 is mijn voorstel
Fan Low Speed Mode
Fan Defrost Speed Mode
Fan High Speed Mode

[ Voor 13% gewijzigd door jj85 op 17-02-2025 09:16 ]

[TeslaNerd]

jj85 schreef op maandag 17 februari 2025 @ 09:09:
[...]

Nee, waar zie je dat?

Nu snap ik de naamgeving ook beter. Met coil bedoelen ze warmtewisselaar.
'Coil temp sensen' is de verdamper (lamellen + fan)
'Indoor coil' is de CV-water verwarmer. Naam komt natuurlijk uit de systemen met binnen en buitenunit.

[ Voor 41% gewijzigd door TeslaNerd op 17-02-2025 09:14 ]

[jj85]

TeslaNerd schreef op maandag 17 februari 2025 @ 09:13:
[...]


[...]

Dat moet je lezen in relatie met
jj85 in "Ervaringen met Quatt en HA en andere Domotica"

[m10tech]

Dan is dit de lijst die ik heb ingevoerd op https://github.com/M10tech/Quatt-sniffer
Ik ga het echter niet testen tot ik een hint krijg hoe de historie kan worden ontsloten of worden aangehaakt.
Deze post is super verwarrend, en misschien niet eens mogelijk in onze ESPhome situatie...
https://community.home-as...ta-to-new-sensor/587702/2

Een overweging is nu dat in de nieuwe grafische engine de namen van de balk-parameters nu geklipt worden aan de achterkant (en vroeger aan de voorkant), dus ook Alfred zijn voorstel is daarmee aangenomen.

code:

| Register | Sensor name                 | Register | Sensor name                  |
| :---     | :-------------------------- | :---     | :--------------------------- |
| R3999    | Working Mode set by CiC     | R2010    | Pump Mode set by CiC         |
| R1999    | Compressor Level set by CiC | R2015    | Pump Level set by CiC        |
| R2099    | Working Mode Actual         | R2116    | Evaporator Pressure          |
| R2100    | Compressor AC Voltage       | R2117    | Condenser Pressure           |
| R2101    | Compressor AC Current       | R2118b0  | Defrost Mode                 |
| R2102    | Compressor Frequency Demand | R2119b0  | Alarm - Main Line Current    |
| R2103    | Compressor Frequency Actual | R2119b3  | Info - Compressor Oil Return |
| R2104    | Fan Speed Maximum           | R2119b4  | Alarm - High Pressure Switch |
| R2105    | Fan Speed Actual            | R2119b6  | Alarm - 1st Start Pre-heat   |
| R2107    | Electric Expansion Valve    | R2119b9  | Alarm - AC High/Low Voltage  |
| R2108b2  | Bottom Heater               | R2119b12 | Alarm - Low Pressure Switch  |
| R2108b3  | Crankcase Heater            | R2119    | Status bits R2019            |
| R2108b0  | Fan Low Speed Mode          | R2120    | Status bits R2020            |
| R2108b4  | Fan Defrost Speed Mode      | R2121    | Status bits R2021            |
| R2108b5  | Fan High Speed Mode         | R2122/23 | Firmware/EEPROM Version      |
| R2108b6  | 4way Valve                  | R2131    | Condensing Temperature       |
| R2108b11 | Pump Relay                  | R2132    | Evaporating Temperature      |
| R2108bx  | Other bits R2108            | R2133    | Water In Temperature         |
| R2110    | Outside Temperature         | R2134    | Water Out Temperature        |
| R2111    | Evaporator Coil Temperature | R2135    | Condensor Coil Temperature   |
| R2112    | Gas Discharge Temperature   | R2137    | Pump Power                   |
| R2113    | Gas Return Temperature      | R2138    | Pump Flow                    |

[TeslaNerd]

AlfredPteD schreef op maandag 17 februari 2025 @ 09:00:
[...]

Het zal even pijn doen, die upgrade. Maar mijn historie met de sniffer is nog niet erg groot. Geeft wel aan waarom ik die data niet (alleen) in HA wil hebben, want dan ben je afhankelijk van een black box.

Ik kan met deze sensor-namen prima leven. Als ik dan toch nog even een suggestie mag doen :
vervang de namen met "CiC sets xxx" door "xxx set by CiC". Alleen maar omdat ik het mooier vind

Mijn historie in HA is de standaard 10(?) dagen.
Geen bezwaar tegen een reset in ruil voor deze structurele verbeteringen

[m10tech]

History is 'forever' maar details zijn maar voor 10 dagen...
Misschien ga ik er toch maar voor, maar niet meer vandaag...

[m10tech]

Versie 0.9.0 release candidate one is beschikbaar op GitHub.
Indien iemand wil testen, graag, maar ik wil pas over vanaf vrijdag als het weer 'lente' is.

[AlfredPteD]

m10tech schreef op maandag 17 februari 2025 @ 23:22:
Versie 0.9.0 release candidate one is beschikbaar op GitHub.
Indien iemand wil testen, graag, maar ik wil pas over vanaf vrijdag als het weer 'lente' is.

@m10tech Ik krijg onderstaande foutmelding


waarschijnlijk een hekje vergeten :

[jj85]

AlfredPteD schreef op dinsdag 18 februari 2025 @ 12:05:
[...]

@m10tech Ik krijg onderstaande foutmelding
[Afbeelding]

waarschijnlijk een hekje vergeten :
[Afbeelding]

Goeie idd, # mist. Ook in HP2-file.

@AlfredPteD Nog gelukt met MQTT toevoegen?

[AlfredPteD]

jj85 schreef op dinsdag 18 februari 2025 @ 12:50:
[...]

Goeie idd, # mist. Ook in HP2-file.

@AlfredPteD Nog gelukt met MQTT toevoegen?

Mijn test is net afgerond. Het werkt, alle entities komen in mqtt terecht. Hier kan ik ze oppakken en verder verwerken.

@m10tech Ik kwam nog wel een paar dingen tegen mbt de sniffer-code.
Probleem met vergeten hekje in .xxx.yaml file (al eerder gemeld)

Sensoren komen in HA onder
- binary sensors
- sensors
In de vorige versie kwamen ze bij elkaar onder quatt-sniffer. edit: ze staan nog steeds onder quatt-sniffer, maar alles staat er nu dubbel. Ik heb de retained messages al verwijderd, maar het lijkt hardnekkig.

De topics waaronder de diverse sensoren gepubliceerd worden, hebben ipv een spatie een underscore gekregen. Wellicht is het een idee om spaties te vermijden in namen van entities. Dit werkt hier prima, maar als je een database wil vullen met velden obv de entity-naam, dan kun je problemen krijgen. Zie afbeelding.

[ Voor 6% gewijzigd door AlfredPteD op 18-02-2025 13:41 ]

[jj85]

AlfredPteD schreef op dinsdag 18 februari 2025 @ 13:37:
[...]

Mijn test is net afgerond. Het werkt, alle entities komen in mqtt terecht. Hier kan ik ze oppakken en verder verwerken.

@m10tech Ik kwam nog wel een paar dingen tegen mbt de sniffer-code.
Probleem met vergeten hekje in .xxx.yaml file (al eerder gemeld)

Sensoren komen in HA onder
- binary sensors
- sensors
In de vorige versie kwamen ze bij elkaar onder quatt-sniffer. edit: ze staan nog steeds onder quatt-sniffer, maar alles staat er nu dubbel. Ik heb de retained messages al verwijderd, maar het lijkt hardnekkig.

De topics waaronder de diverse sensoren gepubliceerd worden, hebben ipv een spatie een underscore gekregen. Wellicht is het een idee om spaties te vermijden in namen van entities. Dit werkt hier prima, maar als je een database wil vullen met velden obv de entity-naam, dan kun je problemen krijgen. Zie afbeelding.

[Afbeelding]

Als je MQTT gaat gebruiken, dan kun je eventueel voor alle sensoren een custom state topic introduceren
https://esphome.io/components/mqtt#config-mqtt-component

state_topic (Optional, string): The topic to publish state updates to. Defaults to <TOPIC_PREFIX>/<COMPONENT_TYPE>/<COMPONENT_NAME>/state.

ESPHome will always publish a manually configured state topic, even if the component is internal. Use null to disable publishing the component’s state.

[m10tech]

m10tech schreef op maandag 17 februari 2025 @ 23:22:
Versie 0.9.0 release candidate one is beschikbaar op GitHub.
Indien iemand wil testen, graag, maar ik wil pas over vanaf vrijdag als het weer 'lente' is.

AlfredPteD schreef op dinsdag 18 februari 2025 @ 12:05:
[...]
waarschijnlijk een hekje vergeten :

Oeps, code kloppen om 11 uur 's avonds is niet perse een goed idee!
Versie 0.9.1 heeft deze typo niet

[AlfredPteD]

@m10tech Vraagje. Ik zie dat er uit de modbus heel veel data komt. Een aantal parameters wordt iedere seconde geupdate. In de code zit echter een instelling om de hoeveelheid data te verminderen.

code:

 throttling_value: 10s    ##When set to 0s, new reading every second!

Als deze op 10s staat dan zou de update frequentie om de 10s zijn. Of begrijp ik deze parameter verkeerd ?

Ik kan me ook voorstellen dat de "s" achter "10s" daar niet hoort te staan.

[jj85]

AlfredPteD schreef op donderdag 20 februari 2025 @ 07:26:
@m10tech Vraagje. Ik zie dat er uit de modbus heel veel data komt. Een aantal parameters wordt iedere seconde geupdate. In de code zit echter een instelling om de hoeveelheid data te verminderen.

code:

 throttling_value: 10s    ##When set to 0s, new reading every second!

Als deze op 10s staat dan zou de update frequentie om de 10s zijn. Of begrijp ik deze parameter verkeerd ?

Ik kan me ook voorstellen dat de "s" achter "10s" daar niet hoort te staan.

Die s hoort er wel.
Verder is je interpretatie juist. Elke 10s wordt de waarde aan HA doorgegeven.
Zijn een paar uitzonderingen (de CiC sets xxx bijv)

[AlfredPteD]

Learning by doing. Ik heb een fork gepakt van de Quatt-sniffer op github. In de fork de sensornamen gewijzigd, conform wat ik mooier vind. En het resultaat op de boardje gezet. Alles staat nu weer prima te zoemen. Ook het dashboard doet het.

Moet me nog wel bezinnen of ik die fork als eigen omgeving hou, of toch weer overschakel naar die van M10tech. Want het is natuurlijk extra (=dubbel) werk.

[nairolf]

AlfredPteD schreef op donderdag 20 februari 2025 @ 15:06:
Learning by doing. Ik heb een fork gepakt van de Quatt-sniffer op github. In de fork de sensornamen gewijzigd, conform wat ik mooier vind. En het resultaat op de boardje gezet. Alles staat nu weer prima te zoemen. Ook het dashboard doet het.

Moet me nog wel bezinnen of ik die fork als eigen omgeving hou, of toch weer overschakel naar die van M10tech. Want het is natuurlijk extra (=dubbel) werk.

Maak een branch op je eigen fork met daarop je changes. Zodra je een update wil doen dan sync je je fork, en dan rebase je je branch op de gesynchroniseerde base branch. Dit is waar git voor is.

[jj85]

AlfredPteD schreef op donderdag 20 februari 2025 @ 15:06:
Learning by doing. Ik heb een fork gepakt van de Quatt-sniffer op github. In de fork de sensornamen gewijzigd, conform wat ik mooier vind. En het resultaat op de boardje gezet. Alles staat nu weer prima te zoemen. Ook het dashboard doet het.

Moet me nog wel bezinnen of ik die fork als eigen omgeving hou, of toch weer overschakel naar die van M10tech. Want het is natuurlijk extra (=dubbel) werk.

Ik verwacht eerlijk gezegd geen significante wijzigingen meer. Kleine zaken pas je zo aan op je eigen omgeving

[AlfredPteD]

nairolf schreef op donderdag 20 februari 2025 @ 15:34:
[...]


Maak een branch op je eigen fork met daarop je changes. Zodra je een update wil doen dan sync je je fork, en dan rebase je je branch op de gesynchroniseerde base branch. Dit is waar git voor is.

Ik geloof je graag, maar dit is voor mij abacadabra. waarschijnlijk les 17. Ik ben bij les 1.
