Hoi iedereen,

Ik had vandaag iets vreemdsmet mijn deye 8k.

ik heb een losse inverter ac coupled aan de gridzijde en zero export to ct aanstaan,
normaal gebruikt hij die power ook samen met mijn dc opwek om de batterij te laden.

vandaag laden hij alleen met de dc coupled en alle ac coupled op de gridzijde werd geexporteerd ?

iemand enig idee ?

Groet vlaario

[vlaario]

[vlaario]

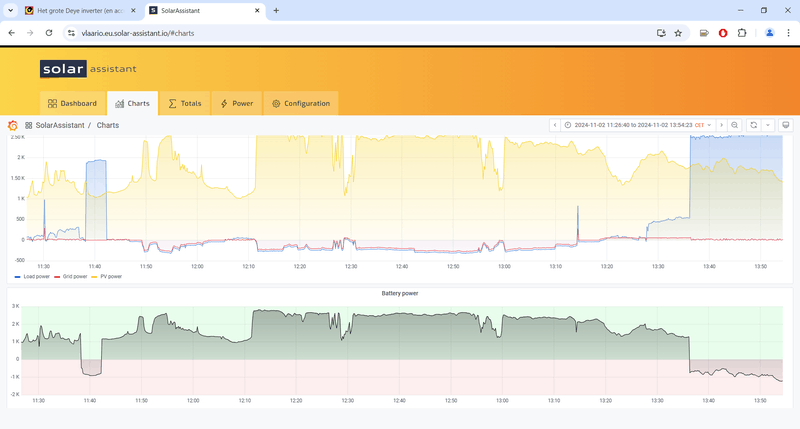

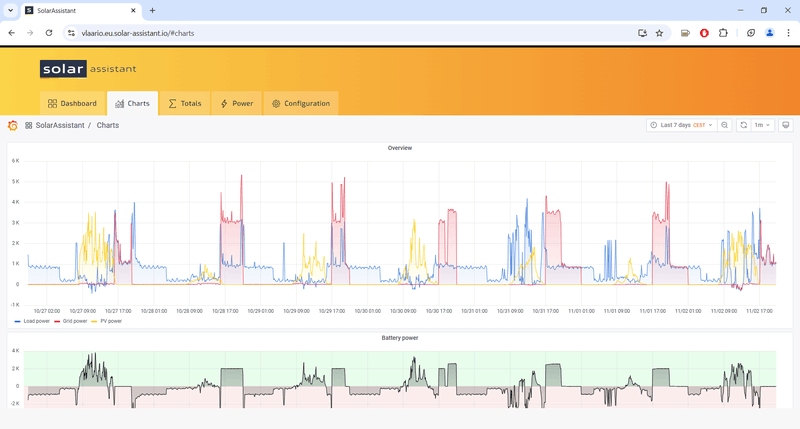

Blauwe lijntje load, rood grid

[vlaario]

[PCJR]

BenSKIP schreef op woensdag 30 oktober 2024 @ 12:03:
Dit is de drift waar JK last van heeft. Het advies vanuit JK is om een externe (stabiele) voeding op de accu te zetten met hoge ampèrage en dan de BMS daarop te kalibreren.

@creon
Dit zijn momenteel mijn settings. Ik heb 3x JK inverter bms, fw 15.26 2x en 1x 15.29. Ik hoop en verwacht nog een fw 15.33 waar toch veel opgelost is en ook de beste soc calculatie zal hebben. Aldus iemand van JK.

Ik heb evt nog de 100% soc fixer ghost oplossing (zie diysolarpower forum), maar voor Deye is dat meen ik niet nodig. De soc reset 100 en 0 is belangrijk in de settings. In GBB laat ik minSoc op 10% staan en mAxSoc is gewoon 100%. Ik moet nog in de prijktijk zien of de soc drift binnen de perken blijft.

[vlaario]

Probleem gevonden, had bij de genport use generator input ac coupled to grid vinkje weggehaald.

volgens chinese logica wil hij dan het grid ac coupled GT inverter vermogens overschot na het voeden van de home load niet in de batterij hebben.

vinkje weer aangezet en inverter doet nu weer braaf zn werk.

[PCJR]

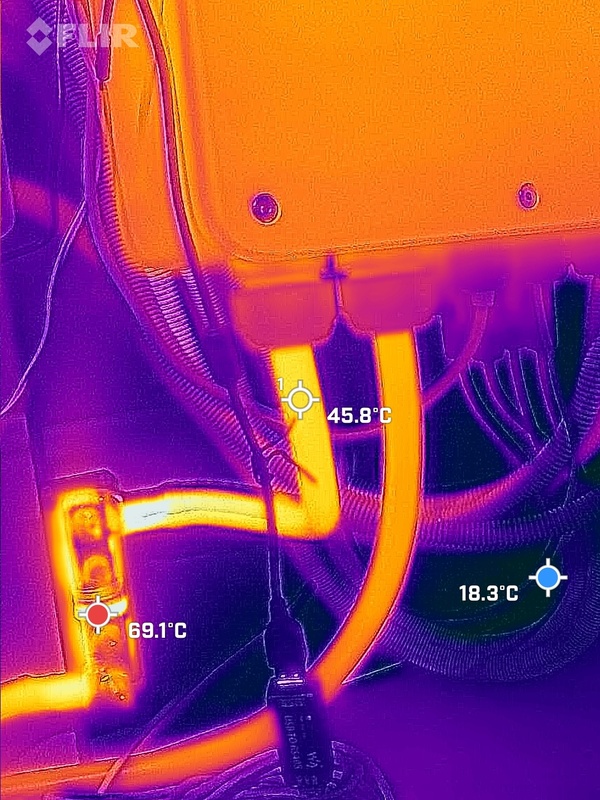

80 graden lijkt me wat heet voor die tclass na 20minuten op 230A toch...:o

[rvdgaag]

Ze smelten rond de 150 graden, 75 graden is de gemiddelde operating temperatuur.

[PCJR]

rvdgaag schreef op zondag 3 november 2024 @ 19:46:
Ze smelten rond de 150 graden, 75 graden is de gemiddelde operating temperatuur.

Omdat mijn garage al warm genoeg is met een Deye kachel van 50 graden... Als ik er een 500A variant in zet, gaat die minder warm worden?

[BenSKIP]

@PCJR Waarom flash je niet alle JK's naar dezelfde firmware (fireware, zoals JK dat noemt)

[PCJR]

BenSKIP schreef op maandag 4 november 2024 @ 04:48:
@PCJR Waarom flash je niet alle JK's naar dezelfde firmware (fireware, zoals JK dat noemt)

Komt wsl nog als 15.33 een keertje komt... Er zijn vaak 1 of meerdere issues met elke fw die ze hebben. Soms komt een comm issue terug bij 15.30 of 32 meen ik. Moet ik nu ook niet hebben.

Tot nu toe gaat het zo ok

[rvdgaag]

PCJR schreef op zondag 3 november 2024 @ 21:31:
[...]


Omdat mijn garage al warm genoeg is met een Deye kachel van 50 graden... Als ik er een 500A variant in zet, gaat die minder warm worden?

Ja dan wordt hij minder warm, tot het moment dat de 500A smelt maar dan is je garage waarschijnlijk al afgebrand

[.Erik.]

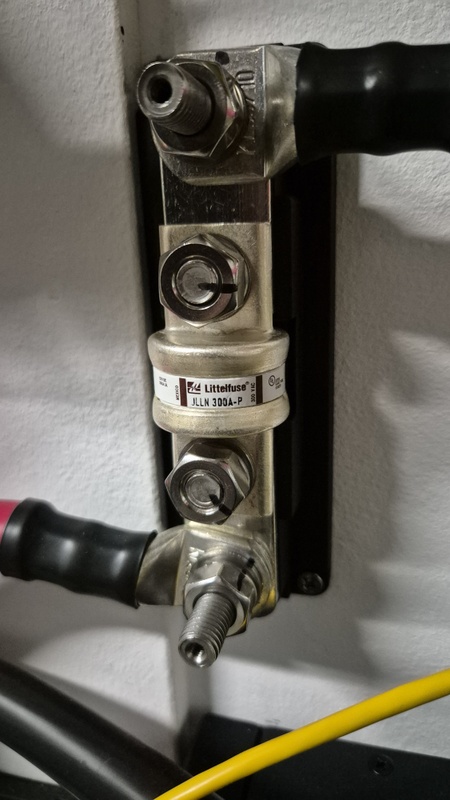

PCJR schreef op zondag 3 november 2024 @ 17:35:
[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]


[Afbeelding]

[Afbeelding]

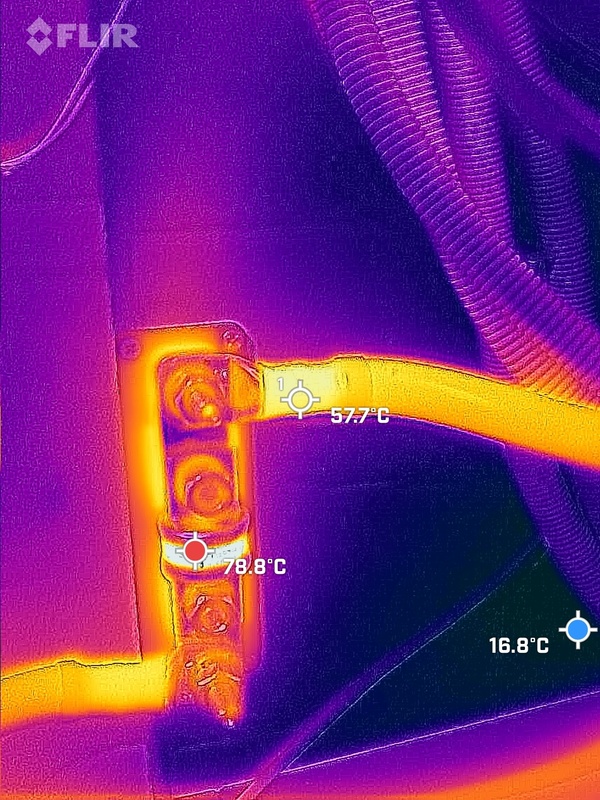

80 graden lijkt me wat heet voor die tclass na 20minuten op 230A toch...:o

Heb je de voltage drop al gemeten tussen zekering?

Je kunt ook proberen het oppevlak schoon te maken met aclohol, misschien werkt dat.

[ Voor 8% gewijzigd door .Erik. op 04-11-2024 10:44 ]

[PCJR]

.Erik. schreef op maandag 4 november 2024 @ 10:43:
[...]


Heb je de voltage drop al gemeten tussen zekering?

Je kunt ook proberen het oppevlak schoon te maken met aclohol, misschien werkt dat.

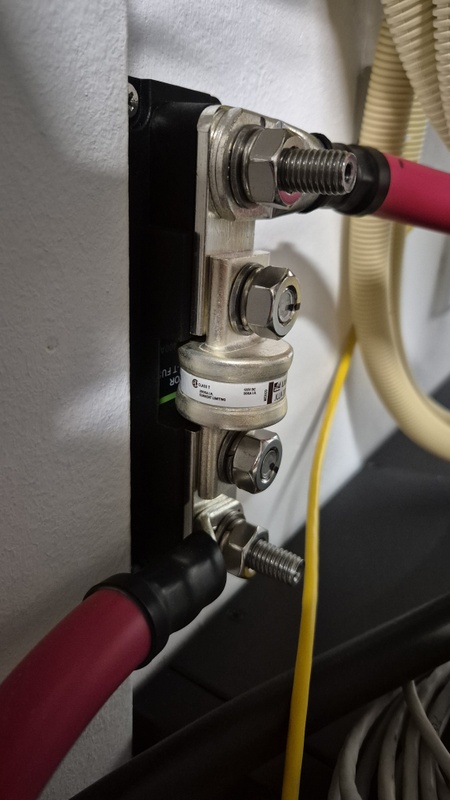

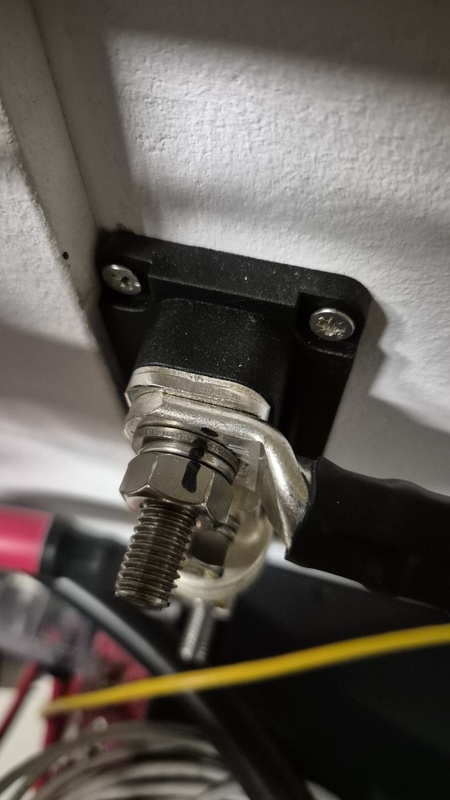

Alle contacten zijn tijdens de bouw al met isopopyl schoongemaakt.
Zie hier

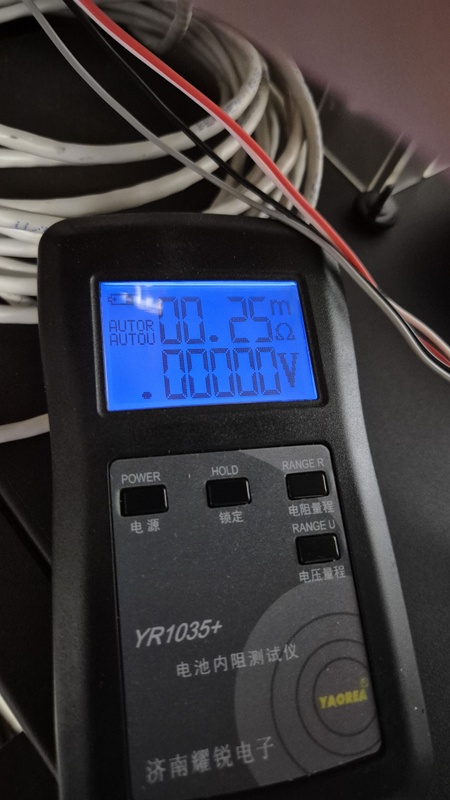

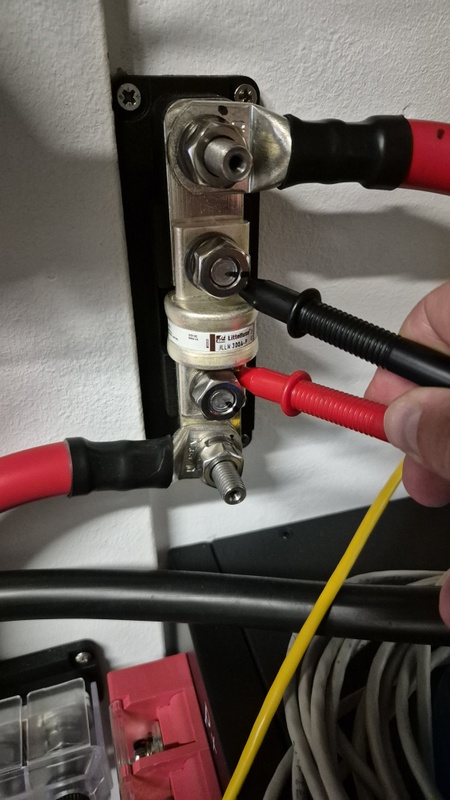

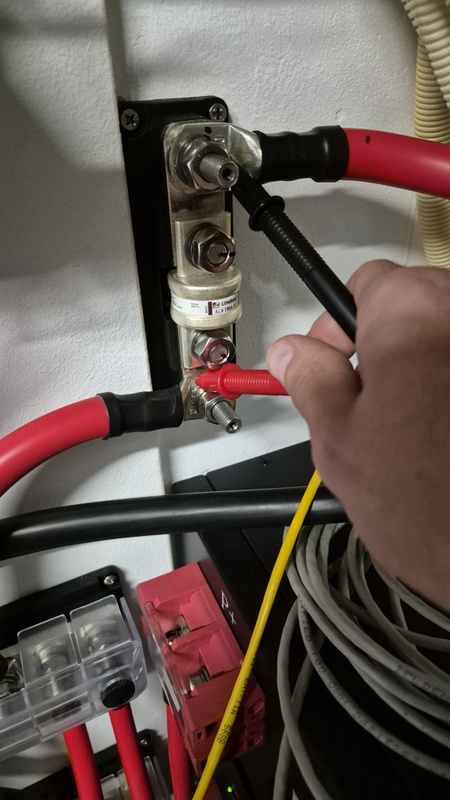

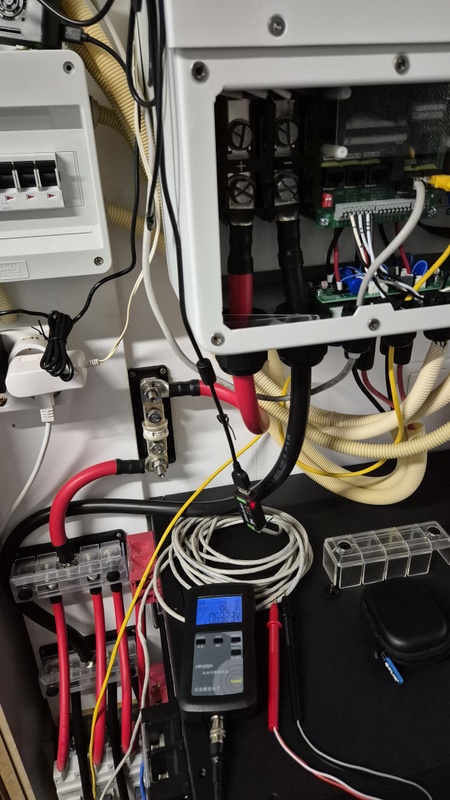

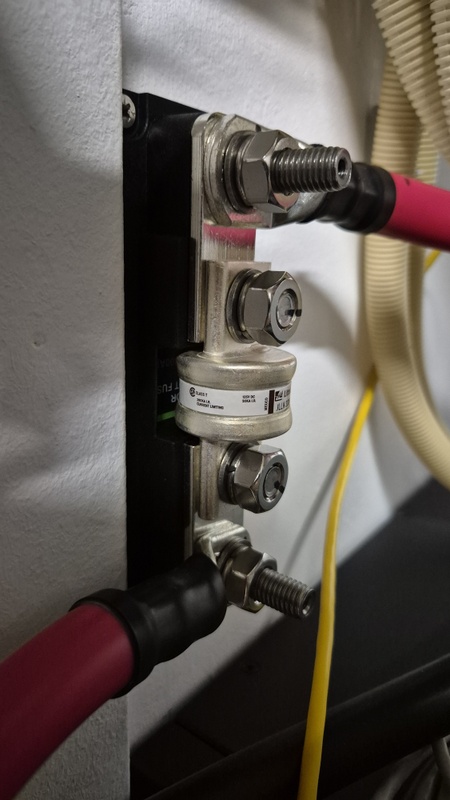

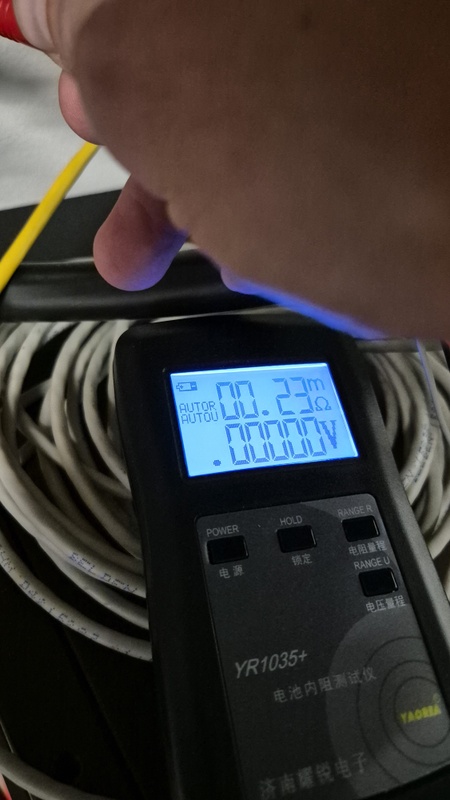

Als ik meet tussen plus pool in de Deye en bovenste contact van de fuse: 0.22 mohm (kabel dus eigenlijk).

Plus pool in Deye naar onderste fuse contact, dus kabel + fuse: 0.49 mohm.

Accunoord heeft de case voorgelegd aan TBS (zal fabrikant of leverancier zijn van de fuse denk ik).

[.Erik.]

PCJR schreef op maandag 4 november 2024 @ 11:40:
[...]


Alle contacten zijn tijdens de bouw al met isopopyl schoongemaakt.
Zie hier
[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Als ik meet tussen plus pool in de Deye en bovenste contact van de fuse: 0.22 mohm (kabel dus eigenlijk).

Plus pool in Deye naar onderste fuse contact, dus kabel + fuse: 0.49 mohm.

Accunoord heeft de case voorgelegd aan TBS (zal fabrikant of leverancier zijn van de fuse denk ik).

Niet per se hele rare waarden, ik zou ook nog eens proberen onder volle belasting het voltage verschil te meten van de ene naar de andere kant van de fuse, dan kan je ook het verlies in watt uitrekenen.

Hoe zijn die DC schakelaars trouwens, zou je ze aanraden?

[PCJR]

.Erik. schreef op maandag 4 november 2024 @ 11:49:
[...]


Niet per se hele rare waarden, ik zou ook nog eens proberen onder volle belasting het voltage verschil te meten van de ene naar de andere kant van de fuse, dan kan je ook het verlies in watt uitrekenen.

Hoe zijn die DC schakelaars trouwens, zou je ze aanraden?

0.06v bij 221A.

Die nanque mccb breakers zijn prima. Ze hebben nog niet hoeven schakelen

[creon]

Volgens mij kom je er niet onderuit dat zekeringen warm worden
Helemaal niet bij SMELT zekeringen
Die zijn ontworpen om door te branden bij .... Ampère
Maar omdat dat maar een heel klein stukje draad is verwacht ik dat het vermogen wat je daarop verliest ook erg klein zal zijn
De temperatuur is misschien wel 75° maar het is maar een heel klein oppervlak

[.Erik.]

PCJR schreef op maandag 4 november 2024 @ 11:59:
[...]


0.06v bij 221A.

Die nanque mccb breakers zijn prima. Ze hebben nog niet hoeven schakelen

Ik zit te denken om ook zo eentje te gaan halen, heb nu zon draai schakelaar van victron.

[.Erik.]

Ik kwam wel een interessant stukje tegen op een ander forum over efficientie:

"All in One inverter has many ways to 'game' the power conversion efficiency numbers.

Deye and SolArk have a boost converter from PV input to an intermediate 500 vdc SCC output. When PV input voltage is close to the intermediate 500vdc level the actual MPPT SCC is doing little voltage conversion, so its efficiency is close to 100%. When the PV input voltages is lower DC voltage, and the boost converter has to do more voltage conversion from a lower input PV voltage to intermediate 500vdc so its efficiency drops.
"MPPT efficiency of 99%" is meaningless as it must go through several more power conversions before it can be used to provide AC output or battery charging. Each of these additional power conversions have their own efficiency that degrade the overall efficiency to output something useful.

In order to electrically isolate and feed the two independent 120vac HF inverters for split phase 120/240vac, the PV MPPT SCC 500vdc outputs are fed into a 500vdc to 250vdc forward converter. This second stage 500vdc to 250vdc converter has about 92% to 97% conversion efficiency.

All this gets the PV power delivered to the two independent 250vdc internal high voltage DC supplies that run the two 120vac sinewave PWM bridge inverters that are connected in series for 240vac output. The 250vdc to 120vac PWM sinewave bridge is fairly efficient in the 97-99% depending on AC output load. Charging battery is also pulled from the 250vdc HV DC nodes.

The battery to high voltage DC converter is the most inefficient of the all the power conversions. Worse for charging batteries than battery supplying HV DC supplies. Battery to HV DC in the 92 -96% range depending on load power.

All power conversions routes through the two independent HV DC nodes. (not including AC input to AC output pass through).

Best conversion efficiency is PV input to AC output when PV input voltage is close to it maximum allowed DC input voltage. (about 99% SCC x 96% intermediate DC-DC x 98% sinewave PWM = 93.1%)

Worst conversion efficiency is charging batteries from a lower voltage PV array. (about 92% SCC x 96% intermediate DC-DC x 92% HV DC to batt = 81.2%)"

[PCJR]

.Erik. schreef op maandag 4 november 2024 @ 16:14:
[...]


Ik zit te denken om ook zo eentje te gaan halen, heb nu zon draai schakelaar van victron.

Die zijn voor max 48v als ik t goed heb. Dat was al een issuetje toen ik vroeg omtrent thuisaccu die 58v moet doen...

[Chevy55]

Middag allen

Heb mijn deye inmiddels goed werkend , en happy mee , net nog 10kw aan accu erbij gehangen nu dus 20kw totaal .
Moet nog wel aangesloten worden , dus het volgende ....

Zit een beetje tegen die magneet/Ferriet-ringen aan te staren , die dikke dc kabels eromheen wikkelen zorgt voor meer lengte/verlies , ziet er niet uit , en kan de kabels niet mooi strak wegwerken , of moet er een grotere kast omheen bouwen , dus de vraag hoe nodig zijn ze ?
Heb ze bij de data kabel van de ct,s ook al weggehaald teveel gedoe met die dunne draadje , had al een draadbreuk te pakken , en ben toch echt voorzichtig geweest , gelukkig had ik dat snel gevonden .

ZIe bij bovenstaande foto van PCJR ze ook niet zitten , als het weg kan dan ben ik er wel voor !

[PCJR]

Deze 4 uren vol ervoor gaan mensen! Morgen ook!

[ Voor 49% gewijzigd door PCJR op 05-11-2024 17:17 ]

[mahagen]

10kW lekker, ik doe rustig aan met ~3kW...

[Domba]

PCJR schreef op dinsdag 5 november 2024 @ 17:15:

Deze 4 uren vol ervoor gaan mensen! Morgen ook!

30kWh alleen op de 2 duurste uurtjes en blijft accu ook nog <25 graden

[PCJR]

Domba schreef op dinsdag 5 november 2024 @ 19:37:
[...]


30kWh alleen op de 2 duurste uurtjes en blijft accu ook nog <25 graden

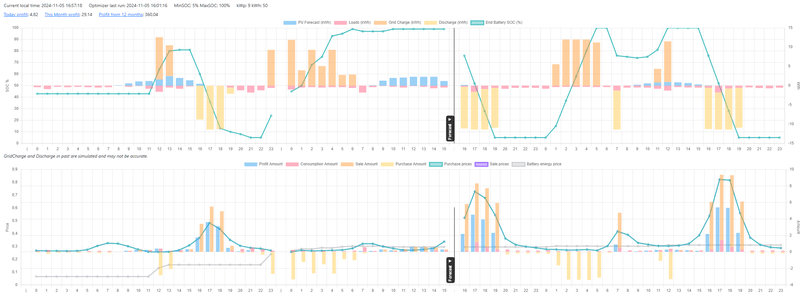

Hier is dit het plan

[Domba]

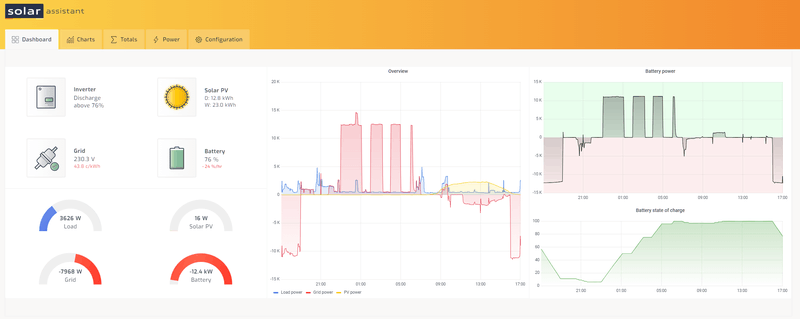

Dit is het resultaat, morgen zal vrij wel een copy zijn, alleen andere tarieven

nu off-grid tot laden start

[BenSKIP]

@PCJR Even terug naar de zekeringen. 80°C zie ik. Dat had ik niet verwacht. Dat verdient een sticker. :-)

https://plakkers.nl/bedri...afmeting=5cm&gad_source=1

Dat zijn geen kinderachtige temperaturen. Je zou er bijna een ventilator op zetten.

Voor mij zijn 80V 100A en 200A SF TFuses onderweg. Ik ben heel benieuwd hoe warm deze kachels worden.

@Domba Jij hebt epex werkend zo te zien. Heb je dat op een zelfbouw AH draaien of een pre-build?

@PCJR Ik zag in je JK instellingen dat je 330Ah hebt staan. Zelf heb ik ook de MB31 van EVE en na testen met de ZKEtech hebben helaas niet alle cellen dezelfde capaciteit.
Deze varieren van 326.8 tot 331.4Ah
Nou wil ik mijn packs in balans opbouwen. Zet ik dan het best cellen met een hogere capaciteit aan de plus of aan de min zijde? (Ik weet dat het balanceren een taak voor de JK is.) Zelf dacht ik de beste cellen aan de minus zijde te zetten.
Ik twijfel nog een beetje of ik busbars ga gebruiken. Voor nu denk ik om de packs te daisychainenen en de beste cellen het verst van de Deye te zetten.
Maar misschien kan ik beter op interne weerstand de selecties maken en de cellen met de hoogste weerstand voorin zetten?
Keuzes, keuzes...

Wie kan hier wat sturing in geven?

[ Voor 4% gewijzigd door BenSKIP op 06-11-2024 05:43 ]

[mahagen]

BenSKIP schreef op woensdag 6 november 2024 @ 05:25:

@Domba Jij hebt epex werkend zo te zien. Heb je dat op een zelfbouw AH draaien of een pre-build?

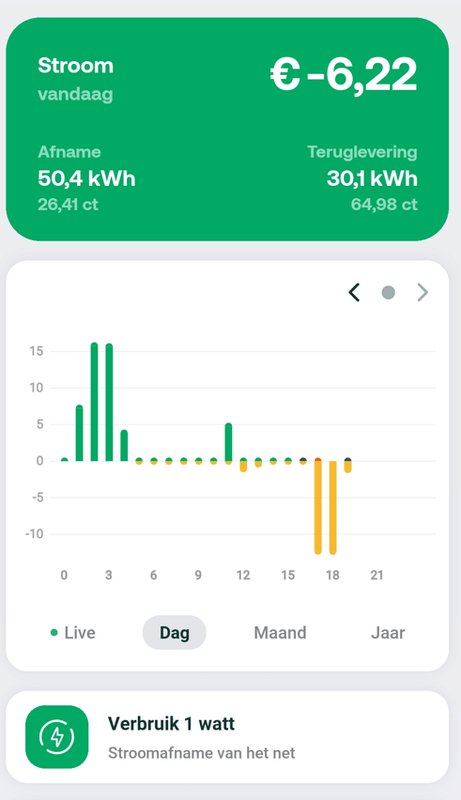

Plaatje is de app van Zonneplan..

[bbbrumbrum]

BenSKIP schreef op woensdag 6 november 2024 @ 05:25:
@PCJR Even terug naar de zekeringen. 80°C zie ik. Dat had ik niet verwacht. Dat verdient een sticker. :-)

https://plakkers.nl/bedri...afmeting=5cm&gad_source=1

Dat zijn geen kinderachtige temperaturen. Je zou er bijna een ventilator op zetten.

Voor mij zijn 80V 100A en 200A SF TFuses onderweg. Ik ben heel benieuwd hoe warm deze kachels worden.

@Domba Jij hebt epex werkend zo te zien. Heb je dat op een zelfbouw AH draaien of een pre-build?

@PCJR Ik zag in je JK instellingen dat je 330Ah hebt staan. Zelf heb ik ook de MB31 van EVE en na testen met de ZKEtech hebben helaas niet alle cellen dezelfde capaciteit.
Deze varieren van 326.8 tot 331.4Ah
Nou wil ik mijn packs in balans opbouwen. Zet ik dan het best cellen met een hogere capaciteit aan de plus of aan de min zijde? (Ik weet dat het balanceren een taak voor de JK is.) Zelf dacht ik de beste cellen aan de minus zijde te zetten.
Ik twijfel nog een beetje of ik busbars ga gebruiken. Voor nu denk ik om de packs te daisychainenen en de beste cellen het verst van de Deye te zetten.
Maar misschien kan ik beter op interne weerstand de selecties maken en de cellen met de hoogste weerstand voorin zetten?
Keuzes, keuzes...

Wie kan hier wat sturing in geven?

Capaciteit ligt netjes bij elkaar toch? De minste en beste zitten maar 1,5% van elkaar vandaan.
En dan heb je nog de tolerantie op de meting. Ik zou er niet te zwaar aan tillen en gewoon in elkaar zetten.

[Domba]

BenSKIP schreef op woensdag 6 november 2024 @ 05:25:
@Domba Jij hebt epex werkend zo te zien. Heb je dat op een zelfbouw AH draaien of een pre-build?

Dat is het eind resultaat, de app van zonneplan

Werkend wil ik niet zeggen en EPEX is maar klein onderdeeltje, dit deel ligt op moment zogoed als stil, ik ben het aan opdelen in drie, externe data, strategy en sturing zelf.
-strategy:Op moment ligt dit stil, maar ik ben oa bezig geweest met KC27 on DAO geschikt te krijgen voor Proxmox, op moment heeft die nog de nodige fouten (ik kijk naar de minimale leverings mode en niet naar de economische, alleen on-line voor minimaal aantal uren laden of ontladen)
-Externe data- De PV prognose is nog niet geweldig, met de verwachte instralingsdata Harmonie van KNMI
-Sturing, voor mijn setup moet ik een vertaalslag maken. oa ik heb een eilandsysteem als default en het kost tijd om te verbinding met netaansluiting tot stand te brengen en dat is nog even puzzelen (of 5% meer vermogen inzetten dan de prognose op hele uur of prognose data van een uur eerder gebruiken, maar dan mag foutmarge zoals verwachte zon instraling niet te groot zijn en alles dient in ook nog in sluitende kWh's, (geen spanning of SOC)

Ik heb een meer globale problemen om op te lossen met draadloos, weet niet wat de oorzaak is, devices die tijdelijk off-line zijn soms een aantal uren, zowel wifi als bluetooth (beide in 2,4Ghz band), wisselend over het perceel als ook het aantal dat ook nog eens wisselt en met een oude woonboederij als op knapper heb ik zowel afstanden als veel verschillende ruimtes >25st. (oa bezig met decentrale ventilatie met crossflow, naast basis verwarming ook decentrale electrische hulp verwarming voor de verbruikprognose met elke ruimte eigen temperatuurregeling)

Samengevat, mijn HA benadering is op eilandmode toegespitst zonder salderen en Epex handel is iets tijdelijk losstaand voor mijn 2e Deye zolang het bestaat. Parameters sturing zijn off-grid anders bij de Deye , bijv time of use wordt niet gebruikt als er geen spanning op de gridaansluiting is.

[PCJR]

bbbrumbrum schreef op woensdag 6 november 2024 @ 08:23:
[...]

Capaciteit ligt netjes bij elkaar toch? De minste en beste zitten maar 1,5% van elkaar vandaan.
En dan heb je nog de tolerantie op de meting. Ik zou er niet te zwaar aan tillen en gewoon in elkaar zetten.

Precies, ik heb 16 mb30 en 32 stuks mb31. PackA is met mb30. Maar ik heb verder niks uitgezocht of gemeten, gewoon packs gemaakt.

En er komt 48kwh uit op 5% soc dus dat klopt helemaal

Edit.

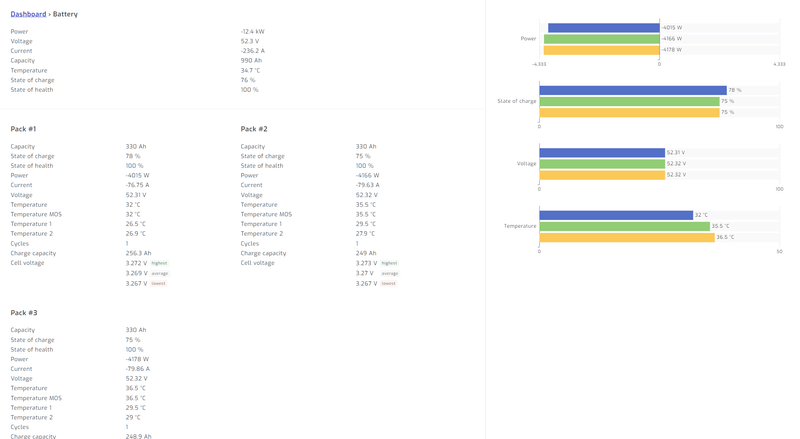

Iets anders; nu met full charge en discharge van de accu met 12kw begin ik me zorgen (ofja, beetje overdreven) te maken om 2 dingen
- ik stoor me aan het geluid
- de garage begint na een uur aardig op te warmen. De Deye is aan de buitenkant rond 45-50 graden. Nu is dat in de winter nog tot daar aan toe, de verwarming in de garage kan dan uit. Maar zomers is het zonder heftig laden en ontladen al vrij snel warm. De garagepoort is pal op het zuiden (heb hier nog een laagje noppenfolie tegenaan gefietst). Na 2 dagen lente weer is het dan al tegen 24-25 graden binnen.

Nu komt er dus bij dat de Deye elke dag 2-4 keer gaat stomen daar, de accucellen zijn tegen 35 graden dus ik verwacht dat met de zomer dat nog hoger komt. Zeker als ik niks doe aan ventilatie/koeling van de ruimte.

Ik heb het plan om extra fans onder en boven de Deye te maken. Ik heb er nu voor de test 3 bovenop liggen die lucht aanzuigen van de achterkant omhoog. Daar komt iig vrij warme lucht uit...

Volgens mij boven de 5 of 6 kw dc vermogen gaat de luidere fan aan in de Deye, ik denk dat dat niet te vermijden is right?

Dan dus iets doen mogelijk, aan de temp in de garage. Eigenlijk is deze luchtdicht op 2 ventilatie kanaaltjes na, die zitten boven de garage poort en komen uit aan de buitenkant voor de poort (zeg een 50cm koker kanaal). Ik heb daar nu twee 12cm IceBerg Thermal fans tegen gemaakt, die blazen lucht door naar buiten. Ik voel wel luchtstroom aan de buitenkant, moet nog meter hoeveel dat dat is. Ik vraag me af of ze veel doen aan de temps in de garage... Ze blazen nu alle 2 naar buiten. Ik zou ook de fan rechts (dus niet die boven de Deye) kunnen laten inblazen. Mss ook zoeken naar 2 high static pressure fans...

Wie heeft nog andere ideetjes ?
(poort steeds of lange tijd (stukje) opzetten ben ik ook weer geen fan (haha) van eigenlijk...+muggen enzo

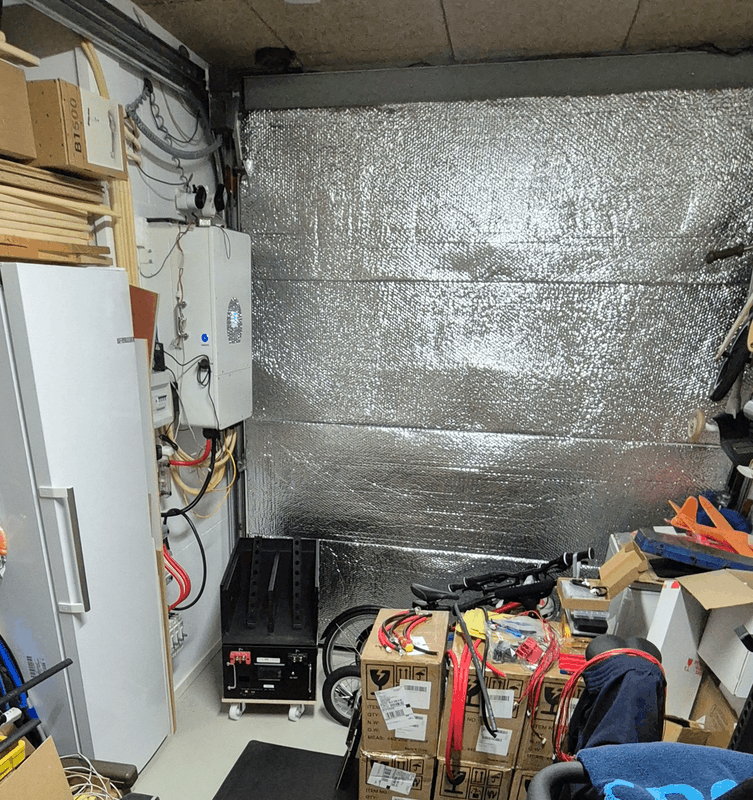

Let niet op de zooi Dit was origineel een wide foto, maar ff voor de beeldvorming. Linksboven zie je 1 van de fans tegen het isolatie plafond (van dat houtsnipper persplaat spul). Die fan zit rechts ook nog eens, zie je net niet.

[ Voor 70% gewijzigd door PCJR op 06-11-2024 14:58 ]

[Domba]

@PCJR De grote fan's tot stofzuigerniveau gaan op temperatuur aan is bij oudere software niet direct aan vermogen gekoppelt, de interne fan gaat wel vanaf 2500W aan

Wat betreft celtemperatuur, als het goed is loopt deze met 0,2C niet meer op, alleen opwarming door de omgeving en daar ben je op het punt waar ik in 2022 was.
En ik besloot om naar garage te verplaatsen met maar Rc van ~2, direct naar buiten te blazen in de zomer, deze te isoleren en te koelen met een airco.
Ik was binnen de woningschil gestart in een geisoleerde ruimte die maar 176W/10graden temperatuur verschil per uur had aan isolatieverliezen en jacht op elke watt warmte moest openen. Met een overall verlies van 10% bij 60-100kWh/dag aan PV opwek was het gelijk een sauna en volgende dag ook nog niet afgekoeld

[PCJR]

Het probleem is dat ik niet 2 mooie fan-ducts kan maken, of ventilatie flex-buizen zeg maar, van de deye naar de 2 gaten in het plafond, omdat dan de poort niet meer open kan

[Ricko1]

PCJR schreef op woensdag 6 november 2024 @ 15:57:
Het probleem is dat ik niet 2 mooie fan-ducts kan maken, of ventilatie flex-buizen zeg maar, van de deye naar de 2 gaten in het plafond, omdat dan de poort niet meer open kan

Heb je ruimte voor een betere afzuig ventilator? Zelfs een standaard badkamerventilator doet al veel meer dan een pc fan.

Op de zaak heb ik een badkamer ventilator geplaatst gestuurd met een thermostaat (op 22 graden) omdat de 15kw SMA omvormer anders de ruimte tot 40+ graden stookt.

[PCJR]

Ricko1 schreef op woensdag 6 november 2024 @ 16:33:
[...]


Heb je ruimte voor een betere afzuig ventilator? Zelfs een standaard badkamerventilator doet al veel meer dan een pc fan.

Op de zaak heb ik een badkamer ventilator geplaatst gestuurd met een thermostaat (op 22 graden) omdat de 15kw SMA omvormer anders de ruimte tot 40+ graden stookt.

De hoogte is nogal beperkt, omdat de garage poort omhoog open gaat. Ik ben aan het kijken naar high static pressure 12v 120mm pc fans. Dan doe ik boven de deye afzuigen naar buiten en rechts bij de poort inblazen van buiten.
Hoe dat uitpakt in de zomer moet ik afwachten...

Ps. 15.33 fw is online voor JK inverterBms. Op diysolarforum.

[ Voor 4% gewijzigd door PCJR op 06-11-2024 23:02 ]

[BenSKIP]

Eén gat in de garagedeur is voldoende. Je kan immers geen over of onderuk creëren met een garagedeur. Wamte wegtrekken geeft een hoger rendement dan door een pijp inblazen (meer weerstand)
Zelf zou ik geen flex gebruiken te veel weerstand. Een 125mm alu of misschien zelfs PVC geeft net even wat meer stevigheid. Je zou moeten kijken in welke hoek de garagedeur sluit dan kan je daarin diverse insnedes in de starre buis maken zodat deze m.b.v. enkele veren en krimpband alsnog afsluit. Je kan er ook aan denken om de fan net voor een venturipijp te plaatsen. Doordat de lucht eerst kan uitzetten en dan toch weer inkrimpen moet verbeter je de uitstroomsnelheid.

[ybos]

Dankzij de programmeur van GBB is mn peak shaving issue opgelost.

Ik draai in de standaard situatie Zero export to load om de zware belasting (alles 3 fase) niet mijn accu leeg te laten trekken.
Nadeel hiervan is dat de peak shaving functie dan ook naar de interne stroomtrafo's kijkt en niet naar de CT's in de meterkast.
Wat heeft GBB gedaan naar aanleiding van mijn vraag:
Tijdens laden van de accu gaat ook de functie om van zero export to load naar zero export to CT waardoor de peak shaving wel naar de CT's in de meterkast kijkt.
Na laden gaat het weer terug naar zero to load.
Als ik nu mn elektrische auto laad en de Deye gaat laden, is er dus geen kans meer op overbelasting.
(en vinkje peak shaving gaat ook uit als de Deye gaat ontladen want anders werkt dat niet).
Handige (en snelle) gast van GBB en niet te beroerd om "klantwensen" zeer snel te implementeren.

(Ik vroeg het in de avond rond 21 uur. Reageert hij ook nog: gaat vandaag niet lukken hoor )

[BenSKIP]

@ybos Beschikt jouw laadpaal dan niet zelf over load-balancing? (Over P1 --> Slimme meter)
Mijn Alfen leest continu de slimme meter uit en past het vermogen wat naar de Alfen gaat aan naarmate de load vanuit huis hoger / lager wordt.

[Fransvanbeek]

Vraag:
Ik heb nu 9 KW piek zonnepanelen met 3 omvormers, 1 x Delta solivia 2,5 kw 1 x growatt 2,5 kw en 1 x solar Edge 4 kw
Ik ben van plan om deze allemaal te vervangen door 1 deye omvormer met battery.
De vraag is kan ik op een Deye hybride omvormer ook de strings van solar Edge met optimizers koppelen aan de DC zijde
Of moet ik de Solar Edge op de Gen poort aansluiten?

[Domba]

@Fransvanbeek Solar edge string zal meest waarschijnlijk AC-gekoppeld dienen te worden, dat kan op gen poort of aan grid zijde (als je geen off-grid mode wilt gebruiken en niet erg vindt dat ze bij stroomstoring uitvallen)
Er zijn optimizers van Solar Edge die op altijd aan gezet kunnen worden met de Solar Edge power-key SE-1000, maar moet je wel iemand vinden met zo'n power-key en uitzoeken of je optimizers ook geschikt zijn

[BenSKIP]

Solar-Edge is inderdaad al AC. Omdat het hier al om meerdere strings gaat kan je 2x op de MPPT van de Deye aansluiten. Als de Solar-Edge geen 3P is, dan kan deze volgens mij niet meer via GEN input aangesloten worden. Ik heb (volgens mij op dit forum) gelezen dat Deye de firmware heeft aangepast en dat hierdoor 1P GEN aansluitingen alleen nog op een 1P inverter kunnen. Maar knoop mij daar niet aan op. Vraag het Deye zelf even, zij reageren redelijk vlot.

[Domba]

BenSKIP schreef op zondag 10 november 2024 @ 15:05:
Solar-Edge is inderdaad al AC. Omdat het hier al om meerdere strings gaat kan je 2x op de MPPT van de Deye aansluiten. Als de Solar-Edge geen 3P is, dan kan deze volgens mij niet meer via GEN input aangesloten worden. Ik heb (volgens mij op dit forum) gelezen dat Deye de firmware heeft aangepast en dat hierdoor 1P GEN aansluitingen alleen nog op een 1P inverter kunnen. Maar knoop mij daar niet aan op. Vraag het Deye zelf even, zij reageren redelijk vlot.

Je verwisselt GEN-setting met MI-setting van de AUX-in/uitgang
Een 1 fase generator kan niet aangesloten worden op GEN-setting
MI setting staat voor micro-inverters en die zijn 1 fase.

[ybos]

BenSKIP schreef op zondag 10 november 2024 @ 07:32:
@ybos Beschikt jouw laadpaal dan niet zelf over load-balancing? (Over P1 --> Slimme meter)
Mijn Alfen leest continu de slimme meter uit en past het vermogen wat naar de Alfen gaat aan naarmate de load vanuit huis hoger / lager wordt.

Kort samengevat: goedkoop is duurkoop
Het kan trouwens wel maar dan moet ik met modbussturing gaan klussen en ben ik niet in thuis en geen zin in om uit te dokteren. Ik denk dat ik in t nieuwe jaar een nieuwe laadpaal koop via Tibber oid.

[BenSKIP]

Ah! Dat verklaard.... inderdaad zonde. Maak eerst je verlanglijstje en zorg ervoor dat je ook andere bekabeling naar de charger moet trekken om de boel futureproof te maken.
Mijn advies is Alfen, maar dat is een vrij dure. Al hoewel ik vandaag nog zag dat je een basic Alfen Single pro inmiddels kopen kan voor minder dan 700,-
https://www.installerendo...SegDSgyNXv8YaAq8zEALw_wcB
Load balancing zou ik absoluut als optie kiezen!

[BenSKIP]

Domba schreef op zondag 10 november 2024 @ 17:34:
[...]

Je verwisselt GEN-setting met MI-setting van de AUX-in/uitgang
Een 1 fase generator kan niet aangesloten worden op GEN-setting
MI setting staat voor micro-inverters en die zijn 1 fase.

Nee ik geloof dat ik het goed schreef. Volgens mij kan je op een 3P Deye geen 1P op GEN aansluiting plaatsen.
Ik weet wat micro's zijn. Mijn Enphase MI's gaan in 3P op Deye 3P GEN.

Maar misschien dat ik het verkeerd verwoord heb.

[ Voor 5% gewijzigd door BenSKIP op 10-11-2024 18:15 ]

[BenSKIP]

Voor de mensen die aangeven dat de Deye snel warm wordt: https://www.thingiverse.com/thing:6201270#google_vignette

Met wat meer werk kan je hier een actieve koeling voor maken. De print stuurt de fans middels een PWM signaal aan. Meer warmte, hogere toeren.

Heb gelezen dat de Deye hier een langer leven door genieten zal.

[ybos]

BenSKIP schreef op maandag 11 november 2024 @ 13:38:
Voor de mensen die aangeven dat de Deye snel warm wordt: https://www.thingiverse.com/thing:6201270#google_vignette

Met wat meer werk kan je hier een actieve koeling voor maken. De print stuurt de fans middels een PWM signaal aan. Meer warmte, hogere toeren.

Heb gelezen dat de Deye hier een langer leven door genieten zal.

Thanks! Ik was zoiets ook van plan, mooi dat er al wat voor is

[PCJR]

-> ik ga iets van 2x Corsair RS120 MAX fans plaatsen (wel 30 euro ps...) voor de garage ventilatie. Plus iets van een pwm aansturing, evt met een temp sensor.
-> JK BMS hw 15x prima kunnen flashen naar 15.33
-> de Iceberg fans gaan dan naar de Deye, eronder of erboven.

[BenSKIP]

ybos schreef op maandag 11 november 2024 @ 19:49:
[...]

Thanks! Ik was zoiets ook van plan, mooi dat er al wat voor is

De boel laten printen is niet goedkoop. Heb wel gezien dat als ik meer laat printen de prijs wel zakt.
Zit nu (even ui mijn hoofd) op $66 ex verzendkosten van (dacht) $28. Dat is dan nog zonder de electronica en fans.
Heb gezien dat er een 120 en 140mm variant is en een die naar voren en de ander naar achter gericht staat.
Idem een set voor bovenop. Die voo bovenop doe ik niet, dat zijn 80mm fans. Die gillen vaak wat harder dan de grotere.

[BenSKIP]

PWM module kan ip de 12v output van de Deye.
Volledig.programmeerbare PWM module met temp sensor.

Ik heb dit zojuist gevonden op AliExpress:
€3,64 | 1 ~ 10 Stuks Egbo Dc 12V 3a 4 Draad Pwm Ventilator Temperatuurregeling Snelheidsregelaar Ventilator Snelheidsregelaar Digitale Display Module Voeding
https://a.aliexpress.com/_EJjRuTP
Deze PWM versie werd aanbevolen, enige jammere i, is dat display niet uit te zetten is, dus daar moet even een schakelaartje tussen.

[PCJR]

BenSKIP schreef op maandag 11 november 2024 @ 21:51:
[...]


De boel laten printen is niet goedkoop. Heb wel gezien dat als ik meer laat printen de prijs wel zakt.
Zit nu (even ui mijn hoofd) op $66 ex verzendkosten van (dacht) $28. Dat is dan nog zonder de electronica en fans.
Heb gezien dat er een 120 en 140mm variant is en een die naar voren en de ander naar achter gericht staat.
Idem een set voor bovenop. Die voo bovenop doe ik niet, dat zijn 80mm fans. Die gillen vaak wat harder dan de grotere.

Ik heb bovenop ook 120mm, gaat prima, past 3 naast elkaar. Afdichten en hele goede warmte afzuiging

[PCJR]

BenSKIP schreef op maandag 11 november 2024 @ 21:58:
PWM module kan ip de 12v output van de Deye.
Volledig.programmeerbare PWM module met temp sensor.

Ik heb dit zojuist gevonden op AliExpress:
€3,64 | 1 ~ 10 Stuks Egbo Dc 12V 3a 4 Draad Pwm Ventilator Temperatuurregeling Snelheidsregelaar Ventilator Snelheidsregelaar Digitale Display Module Voeding
https://a.aliexpress.com/_EJjRuTP
Deze PWM versie werd aanbevolen, enige jammere i, is dat display niet uit te zetten is, dus daar moet even een schakelaartje tussen.

Waar zit een 12v output bij jou

[BenSKIP]

2e grijze terminal blokje van links: RSD port 7 + 8 -
op de 12kw 3P Deye hybrid.

[Domba]

BenSKIP schreef op dinsdag 12 november 2024 @ 11:15:
2e grijze terminal blokje van links: RSD port 7 + 8 -
op de 12kw 3P Deye hybrid.

Voor zo ver ik weet is de 12Vdc op CN2 max 0,2A (fan's verbruiken al snel meer)
Alleen kan ik de documentatie niet zo snel vinden voor RSD+ & RSD- gegevens, ik heb het ooit opgevraagd omdat het niet in mijn handleiding stond, alleen dat er 12Vdc was als de inverter aan was.

Overigen pin 7, 8 is een RSD wat staat voor rapid shutdown device, beste wat ik kon vinden

[ Voor 17% gewijzigd door Domba op 12-11-2024 11:59 ]

[BenSKIP]

Vond deze 12V out via https://smarthomeintegrations.co.za
Het zou inderdaad best kunnen dat het niet voor fans geschikt is, zover was ik er nog niet ingedoken.

[ Voor 18% gewijzigd door BenSKIP op 12-11-2024 12:38 ]

[Domba]

BenSKIP schreef op dinsdag 12 november 2024 @ 12:36:
Vond deze 12V out via https://smarthomeintegrations.co.za
Het zou inderdaad best kunnen dat het niet voor fans geschikt is, zover was ik er nog niet ingedoken.

Een esp32-S3 verbruikt op 802.11b rond 340 mA/3,3V ~1W, met dc-dc stepdown is dat zelfs nog minder dan 100mA op 12V, de oudere versie esp32 gebruiken zelfs 100mA minder op de hoogste kloksetting

[gtv6]

Vraagje voor de experts, ik heb wat problemen met de deye 12 hybrid.
Het is wat anders aangesloten, het huis hangt aan de load, waardoor het ook dient als noodstroomvoorziening als het net wegvalt.
Probleem is als het net terugkomt klapt de aardlek eruit. Behalve als werkelijk alle groepen uitstaan, indien een groep aan, aardlek eruit, geen verschil welke groep dat is.
Ik heb wel gezien dat de metalen kernen niet juist zijn toegepast, deze zijn louter om de gehele kabel geplaatst. Dus niet met een extra doorhaling. Geen idee hoe belangrijk die ringen zijn. Maar ze zijn nergens juist gemonteerd.
Wie heeft er een idee wat het probleem kan zijn.

[Domba]

@gtv6 Laat even de ferrietkernen voor wat ze zijn.

Een van de reden dat aardlek eruit zou kunnen klappen is dat "neutraal van aan gridzijde" en "neutraal aan load zijde" met elkaar verbonden zijn.
Dat kan ook door een aardingsfout, dat er op 2 punten de aarde aan neutraal ligt,

Maar dit is echt een klusje voor iemand die wel vertrouwd is met meten van 230V AC onderspanning, heb je de ervaring niet dan niet gaan stoeien met multimeter, 230V is niet ongevaarlijk, als er een fout is gemaakt kan er ook spanning op neutraal staan en op aarde vanuit de condensatorbank in Deye..

[jadjong]

Er is bij noodstroom een koppeling tussen aarde en neutraal om te voorkomen dat de neutraal gaat 'zweven'. Als je dit achter een aarlekautomaat doet dan klapt deze er standaard uit, is een trucje van luie elektriciens om uit te vogelen welke groep bij welke WCD hoort. Even blauw met groen/geel verbinden en desbetreffende aardlekautomaat klapt er uit.

[gtv6]

Domba schreef op dinsdag 12 november 2024 @ 19:09:
@gtv6 Laat even de ferrietkernen voor wat ze zijn.

Een van de reden dat aardlek eruit zou kunnen klappen is dat "neutraal van aan gridzijde" en "neutraal aan load zijde" met elkaar verbonden zijn.
Dat kan ook door een aardingsfout, dat er op 2 punten de aarde aan neutraal ligt,

Maar dit is echt een klusje voor iemand die wel vertrouwd is met meten van 230V AC onderspanning, heb je de ervaring niet dan niet gaan stoeien met multimeter, 230V is niet ongevaarlijk, als er een fout is gemaakt kan er ook spanning op neutraal staan en op aarde vanuit de condensatorbank in Deye..

Aha nou wel wat elektrisch onderlegd, maar niet 100%, aarde krijg je hier van de netbeheerder, en wat ik begreep is hier de nul en aarde in de weg gekoppeld.

[gtv6]

jadjong schreef op dinsdag 12 november 2024 @ 19:10:
Er is bij noodstroom een koppeling tussen aarde en neutraal om te voorkomen dat de neutraal gaat 'zweven'. Als je dit achter een aarlekautomaat doet dan klapt deze er standaard uit, is een trucje van luie elektriciens om uit te vogelen welke groep bij welke WCD hoort. Even blauw met groen/geel verbinden en desbetreffende aardlekautomaat klapt er uit.

En er is ook nog een aarde gemaakt voor de panelen, met een pijp in de grond, ik dacht voor bliksembeveiliging, nou dan zit daar ergens de fout gok ik zo.
Ga het niet zelf oplossen, maar wil wel een goede en veilige installatie.

[jadjong]

gtv6 schreef op dinsdag 12 november 2024 @ 19:35:
[...]


En er is ook nog een aarde gemaakt voor de panelen, met een pijp in de grond, ik dacht voor bliksembeveiliging, nou dan zit daar ergens de fout gok ik zo.
Ga het niet zelf oplossen, maar wil wel een goede en veilige installatie.

Uit jouw verhaal begrijp ik dat de omvormer zelf nog achter een 3P+N aardlek zit en dat die uit valt als de netvoeding terug komt?

[gtv6]

jadjong schreef op dinsdag 12 november 2024 @ 20:03:
[...]

Uit jouw verhaal begrijp ik dat de omvormer zelf nog achter een 3P+N aardlek zit en dat die uit valt als de netvoeding terug komt?

Nee niet helemaal, in Polen zit er een meterkast in de straat, deze heeft ook een aardlek, maar die valt niet uit.
De aardlek zit voor de huisinstallatie en deze is normaliter gevoed door de loadzijde van de inverter.
En de aardlek in huis valt af.
Dus in de straat aardlek (valt niet uit) vandaar naar de inverter dan terug via drie standen schakelaar naar huisinstallatie met een aardlek (deze gaat uit)
De inverter heeft ook een eigen aarde, gemaakt in de grond, met gekoppeld de frames van de panelen op het dak.

[ Voor 21% gewijzigd door gtv6 op 12-11-2024 20:20 ]

[jadjong]

Dus:
Aardlek 1 > Deye omvormer> aardlek 2 > losse groepen in huis.

En dan valt aardlek 2 uit? Dat is raar......

[gtv6]

jadjong schreef op dinsdag 12 november 2024 @ 20:16:
Dus:
Aardlek 1 > Deye omvormer> aardlek 2 > losse groepen in huis.

En dan valt aardlek 2 uit? Dat is raar......

Ja had net tekst aangepast, maar dat is het wel.

[Domba]

@gtv6 Als aarde van netwerkbeheerder krijgt, zal het waarschijnlijk een TNCS stelsel aansluiting zijn voor de netwerkbeheerders meter.

Als de Deye settings goed staan voor OFF-GRID, dan legt het relais intern in de Deye, de aarde aan neutraal op moment er geen spanning op de grid zijde is en deze situatie is er ook op moment dat netspanning terugkomt, voordat relais de aarde aan neutraal weer loskoppelt, is pas nadat Deye netspanning heeft gedetecteerd.
(het kan ook nog zijn dat een extern relais is aangesloten op CN2 uitgang 5,6 , als er grotere aardstromen woden verwacht, bijv als er ook TT-stelsel aansluitingen in de buurt zijn)
Check in ieder geval op je aarde in je huisinstallatie voor TNCS-stelsel. (PE in distribution box schema)

Ik zelf heb TT-stelsel (wat het andere 2e schema in de handleiding is)

[gtv6]

Domba schreef op dinsdag 12 november 2024 @ 20:28:
@gtv6 Als aarde van netwerkbeheerder krijgt, zal het waarschijnlijk een TNCS stelsel aansluiting zijn voor de netwerkbeheerders meter.

Als de Deye settings goed staan voor OFF-GRID, dan legt het relais intern in de Deye, de aarde aan neutraal op moment er geen spanning op de grid zijde is en deze situatie is er ook op moment dat netspanning terugkomt, voordat relais de aarde aan neutraal weer loskoppelt, is pas nadat Deye netspanning heeft gedetecteerd.
(het kan ook nog zijn dat een extern relais is aangesloten op CN2 uitgang 5,6 , als er grotere aardstromen woden verwacht, bijv als er ook TT-stelsel aansluitingen in de buurt zijn)
Check in ieder geval op je aarde in je huisinstallatie voor TNCS-stelsel. (PE in distribution box schema)

Ik zelf heb TT-stelsel (wat het andere 2e schema in de handleiding is)

Ja die stelsels gaat mij boven de pet zeg maar, ik kan prima werken in besturingskasten GBS systemen, maar die stelsels zegt mij niks, ben wtb opgeleid.
In elk geval zijn er geen externe relais.
Het is niet echt off grid aangesloten, nu wel tijdelijk op zero export, totdat netbeheerder zijn zegen geeft.

[jadjong]

Als je offgrid bent, zou je dan eens kunnen meten tussen N en aarde? Dat moet theoretisch 0 ohm zijn of de multimeter moet piepen als je continuïteit meet.

[Domba]

gtv6 schreef op dinsdag 12 november 2024 @ 20:44:
[...]
Ja die stelsels gaat mij boven de pet zeg maar, ik kan prima werken in besturingskasten GBS systemen, maar die stelsels zegt mij niks, ben wtb opgeleid.
In elk geval zijn er geen externe relais.
Het is niet echt off grid aangesloten, nu wel tijdelijk op zero export, totdat netbeheerder zijn zegen geeft.

Voor aansluiting TNCS stelsel laat ik het graag over aan experts als @Compuadb welke een TNCS netaansluiting heeft , want ik ben niet bekend met de netcode van Polen.
Of dat het anders moet dan zowel een centrale aarderail en een centrale neutraal rail bij de netbeheerders meter zodat je het interne relais niet benodigd en geen vinkje bij Signal island mode nodig hebt.

Signal island mode: If "Signal island mode" is checked and When inverter is in off-grid mode, the relay on
the Neutral line (load port N line) will switch ON then the N line (load port N line) will bind to inverter ground

[BenSKIP]

jadjong schreef op dinsdag 12 november 2024 @ 20:16:
Dus:
Aardlek 1 > Deye omvormer> aardlek 2 > losse groepen in huis.

En dan valt aardlek 2 uit? Dat is raar......

Niet raar als de tollerantie voor de Deye lager (gevoeliger) is dan voor load, toch?

[BenSKIP]

Moet wel zeggen hier een hoop te leren. Ik zou nul voor grid en load gewoon aan elkaar geknoopt hebben, maar nu lees ik dat dit met een zero2ground bound (tijdens island mode) een hoop klikkerdieklak in de groepenkast geven kan? Die snap ik niet helemaal.
Note2myself.... nul load & nul grid NIET aan elkaar knopen.

[vlaario]

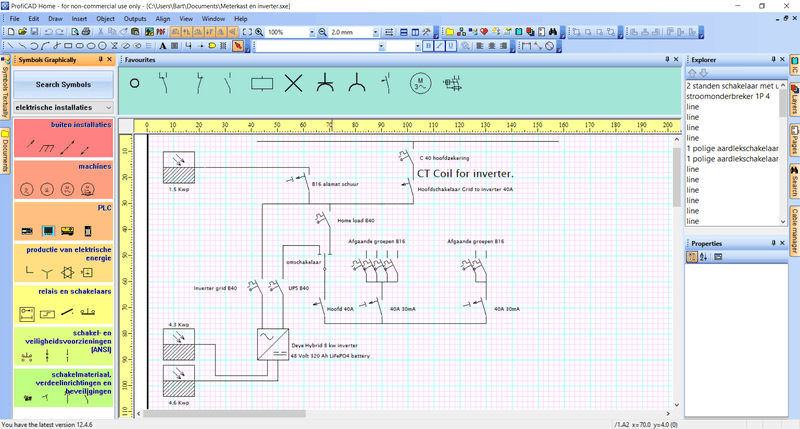

Ik heb dit ervan gemaakt, mijn automaten en omshakelaar buiten de bestaande groepenkast allemaal dubbeloplig uitgevoerd.

[rvdgaag]

netjes hoor, waarom heb je die 1,5 kWp panelen set niet aangesloten op de GEN poort van de Deye ?

[PCJR]

Iemand 4 nieuwe MB31 cellen overkopen? 3 met een milimeter bolling, was eigenlijk achteraf niet nodig om RMA aan te geven bij Wistek, maar heb toch nieuwe ontvangen. 1 cell alleen sticker stukje losgetrokken.

Pm maar ff

[Johan07dk]

Goedendag

Ik heb zelf een 48v 942 Ah LiPo4 batterij gemaakt i.c.m. een Deye 12kW omvormer.
Tot nu toe erg tevreden afgezien een aantal keer de foutmelding F31. Nu ben ik de software van Mahagen aan het instaleren op een esp32-wroom-32D, maar deze heeft niet genoeg Flash bytes, zie toegevoegde URL.
@mahagen , weet jij hier iets op?
Alvast bedankt!

Johan

[BenSKIP]

BenSKIP schreef op woensdag 13 november 2024 @ 07:12:
Moet wel zeggen hier een hoop te leren. Ik zou nul voor grid en load gewoon aan elkaar geknoopt hebben, maar nu lees ik dat dit met een zero2ground bound (tijdens island mode) een hoop klikkerdieklak in de groepenkast geven kan? Die snap ik niet helemaal.
Note2myself.... nul load & nul grid NIET aan elkaar knopen.

Als ik de tech. tekening erbij pak, dan zie ik toch dat alle nullen wel aan elkaar geknoopt zitten.
https://www.photovoltaikf...22-11-10-um-23-41-28-png/
Op zich logisch lijkt mij, want zonder een nul heb je 400V.

Er zit echter een separate earth/neutral2ground magneetschakelaar tussen aarde en nul voor die gevallen dat grid wegvalt.
Doe je dit per fase apart, dan heb je voor je gehele systeem een N2E bound. Hoe erg is dat? Hele systemen werken met een permanente N2E.

Er zijn ook 3P NO
Even hardop denkend valt er één van de drie fasen weg, dan zorgen de andere fases dat de electromagneet op NO blijft staan en heb je geen Neutral2Ground bound, pas als alle fases wegvallen verbreekt de e-magneet en wordt de brug (NO sluit) N2E gemaakt.

Ik zie dus eigenlijk geen probleem om alle nullen aan elkaar te knopen. Wat zie ik hierin niet juist?

[ Voor 26% gewijzigd door BenSKIP op 14-11-2024 03:24 ]

[rvdgaag]

Domba schreef op dinsdag 12 november 2024 @ 13:09:
[...]

Een esp32-S3 verbruikt op 802.11b rond 340 mA/3,3V ~1W, met dc-dc stepdown is dat zelfs nog minder dan 100mA op 12V, de oudere versie esp32 gebruiken zelfs 100mA minder op de hoogste kloksetting

klopt ik heb hier op deze 12V aansluiting 2 stuks 12->5v stepdownconverters zitten die in totaal 3 stuks ESP32Wroom voeden met Modbus TTL printjes en dat loopt prima.

[vlaario]

rvdgaag schreef op woensdag 13 november 2024 @ 14:42:
netjes hoor, waarom heb je die 1,5 kWp panelen set niet aangesloten op de GEN poort van de Deye ?

Ik heb ook nog verlichting op diezelfde schuurgroep en de genpoort blijft niet 24 uur lang actief die schakelde uit als er geen pv opwek meer was en dan geen stroom in de schuur.

[mahagen]

Johan07dk schreef op woensdag 13 november 2024 @ 16:21:
Goedendag

Ik heb zelf een 48v 942 Ah LiPo4 batterij gemaakt i.c.m. een Deye 12kW omvormer.

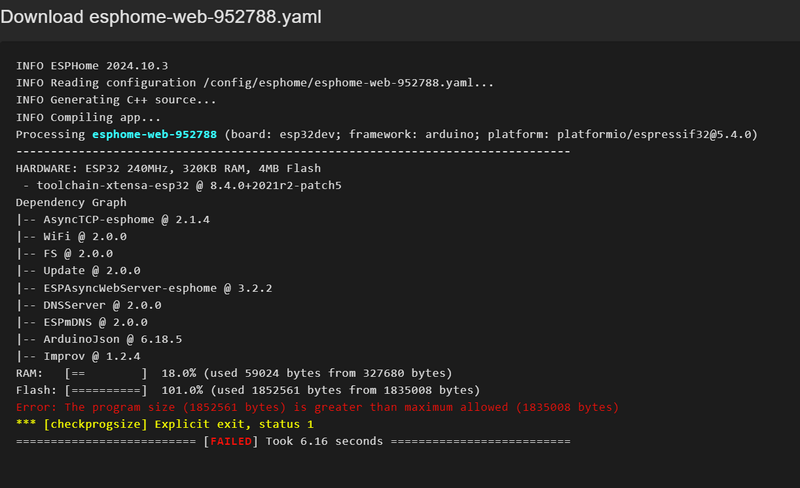

Tot nu toe erg tevreden afgezien een aantal keer de foutmelding F31. Nu ben ik de software van Mahagen aan het instaleren op een esp32-wroom-32D, maar deze heeft niet genoeg Flash bytes, zie toegevoegde URL.
@mahagen , weet jij hier iets op?
Alvast bedankt!

Johan


[Afbeelding]

Flash je via usb of wireless? hoeveel geheugen heeft je esp?

[Domba]

BenSKIP schreef op donderdag 14 november 2024 @ 02:08:
Ik zie dus eigenlijk geen probleem om alle nullen aan elkaar te knopen. Wat zie ik hierin niet juist?

Dat voor Nederland een 4 polige hoofdschakelaar verplicht is en het meeste hier 4 polig is, dat is per EU land nogal verschillend. (Bijv Oostenrijk mag 3 polig)

Elk land heeft daar zijn eigen norm, die alle langzaam richting de EU-norm gaan.

Zo hebben we in de laatste NEN een complexe overspanning/bilksem beveiliging, die als 2 druppels lijkt op die van UK in hun vorige hun norm, die daar nu versimpelt is en vervangen is door een altijd verplichting.
Of een hulp aardpen met TNCS aansluiting, wat hier een sterke aanbeveling is in laatste NEN1010.

Hoe dat in Polen is geregeld, waar het mee begon, heb ik geen kennis van wat er gebruikelijk is in de groepenkast.

[BenSKIP]

@Domba Euhmm.... Ik ga (straks) vanuit de meterkast 3P+N hoofdschakelaar naar een 3P waarin ik de N en E apart op een busbar knoop naar de berging. (Zodat ik ook in de berging de gehele situatie stroomloos maken kan. Vandaaruit de Deye in. Dan de Deye uit, weer met eenzelfde 3P naar de groepenkast terug, waar alles gewoon 3P+N is. Ik houd de N graag in stand, omdat ik eens eerder een zwevende nul meegemaakt heb. Als dit formeel niet mag, dan moet ik dat plan herzien.

[maxitaxi3]

Hi Allen,

Een kleine update,
Het is mij gelukt om mijn Deye omvormer via Modbus uit te lezen en ook al naartoe te schrijven. Ook kan ik de waardes van de batterij netjes uitlezen via mijn plc.

Mijn grote vraag:

Weet iemand met welke registers ik de batterij kan doen Laden en Ontladen. Dus zeg dat ik hem xWatt wil ontladen als mijn laadpaal gaat werken. Er zijn zoveel registers van de deye en ik kom er niet aan uit.

Heeft iemand hier ook al zoiets ondernomen?

[Johan07dk]

@mahagen Ik had via beide hetzelfde probleem, maar nu heb ik het stukje code van de bluetooth dat automatisch in de eerste flash zonder jouw code werd gegenereerd verwijderd. Momenteel heb ik het draaiende en krijg ik info binnen in de HA. Nu zou ik het hele systeem graag willen gaan aansturen via Node-Red, heb jij hier misschien een voorbeeld van?
Alvast bedankt!

[PCJR]

maxitaxi3 schreef op donderdag 14 november 2024 @ 12:38:
Hi Allen,

Een kleine update,
Het is mij gelukt om mijn Deye omvormer via Modbus uit te lezen en ook al naartoe te schrijven. Ook kan ik de waardes van de batterij netjes uitlezen via mijn plc.

Mijn grote vraag:

Weet iemand met welke registers ik de batterij kan doen Laden en Ontladen. Dus zeg dat ik hem xWatt wil ontladen als mijn laadpaal gaat werken. Er zijn zoveel registers van de deye en ik kom er niet aan uit.

Heeft iemand hier ook al zoiets ondernomen?

Waarom probeer je niet GBBoptimizer

[mahagen]

Johan07dk schreef op donderdag 14 november 2024 @ 13:31:
@mahagen Ik had via beide hetzelfde probleem, maar nu heb ik het stukje code van de bluetooth dat automatisch in de eerste flash zonder jouw code werd gegenereerd verwijderd. Momenteel heb ik het draaiende en krijg ik info binnen in de HA. Nu zou ik het hele systeem graag willen gaan aansturen via Node-Red, heb jij hier misschien een voorbeeld van?
Alvast bedankt!

Wist niet dat mensen mijn esp32 git fork gebruikten, deze geupdate naar laatste settings.

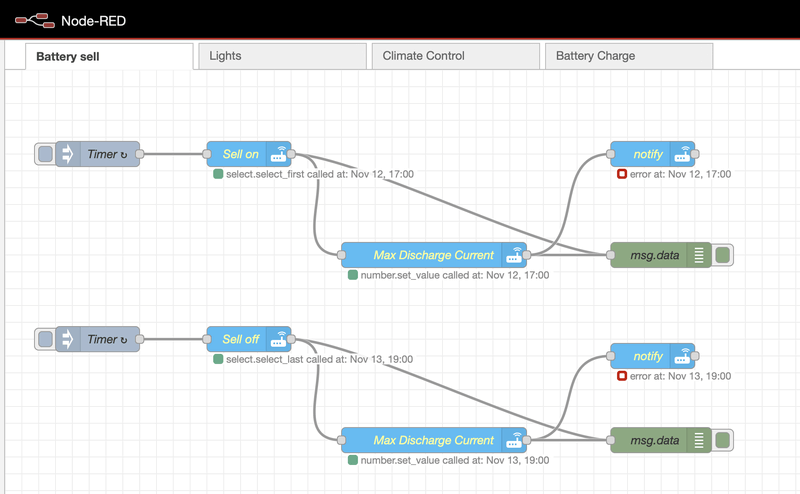

Ik gebruik node-red alleen voor geforceerd ontladen, andere settings doe ik in HA dashboard..



Via de eerste trigger zet ik van tevoren op bepaalde dure uren de verkoop aan, max ontlaad wordt dan ook gezet. De tweede trigger zet alles weer terug.


[{"id":"b93c979b4631aea4","type":"tab","label":"Battery sell","disabled":false,"info":"","env":[]},{"id":"6db829320ecae90c","type":"inject","z":"b93c979b4631aea4","name":"Timer","props":[{"p":"payload"}],"repeat":"","crontab":"00 19 * * *","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":110,"y":320,"wires":[["ed520524666906d8"]]},{"id":"54388e29b9564554","type":"debug","z":"b93c979b4631aea4","name":"msg.data","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"data","targetType":"msg","statusVal":"","statusType":"auto","x":780,"y":440,"wires":[]},{"id":"d1c8b86fb985e6cb","type":"api-call-service","z":"b93c979b4631aea4","name":"notify","server":"3738a591.e54e6a","version":5,"debugenabled":false,"areaId":[],"deviceId":[],"entityId":[],"data":"{\"message\": \"Allow export off\"} ","dataType":"json","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","domain":"notify","service":"mobile_app_marco_s_iphone_13_pro","x":770,"y":340,"wires":[[]]},{"id":"ed520524666906d8","type":"api-call-service","z":"b93c979b4631aea4","name":"Sell off","server":"3738a591.e54e6a","version":5,"debugenabled":true,"areaId":[],"deviceId":[],"entityId":["select.sun3p_limit_control_mode"],"data":"","dataType":"jsonata","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","domain":"select","service":"select_last","x":290,"y":320,"wires":[["54388e29b9564554","1e9aa6e412359a7e"]]},{"id":"ac81a9d8510495e0","type":"inject","z":"b93c979b4631aea4","name":"Timer","props":[{"p":"payload"}],"repeat":"","crontab":"00 17 * * 1,2","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":110,"y":100,"wires":[["e3d4524c2771df43"]]},{"id":"08dbf1c1adb36112","type":"debug","z":"b93c979b4631aea4","name":"msg.data","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"data","targetType":"msg","statusVal":"","statusType":"auto","x":780,"y":220,"wires":[]},{"id":"377532967b6b4684","type":"api-call-service","z":"b93c979b4631aea4","name":"notify","server":"3738a591.e54e6a","version":5,"debugenabled":false,"areaId":[],"deviceId":[],"entityId":[],"data":"{\"message\": \"Allow export on\"} ","dataType":"json","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","domain":"notify","service":"mobile_app_marco_s_iphone_13_pro","x":770,"y":100,"wires":[[]]},{"id":"e3d4524c2771df43","type":"api-call-service","z":"b93c979b4631aea4","name":"Sell on","server":"3738a591.e54e6a","version":5,"debugenabled":true,"areaId":[],"deviceId":[],"entityId":["select.sun3p_limit_control_mode"],"data":"","dataType":"jsonata","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","domain":"select","service":"select_first","x":290,"y":100,"wires":[["08dbf1c1adb36112","079094c0d5e3178a"]]},{"id":"079094c0d5e3178a","type":"api-call-service","z":"b93c979b4631aea4","name":"Max Discharge Current","server":"3738a591.e54e6a","version":5,"debugenabled":false,"areaId":[],"deviceId":[],"entityId":["number.sun3p_maximum_battery_discharge_current"],"data":"{\"value\":50}","dataType":"json","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","domain":"number","service":"set_value","x":510,"y":220,"wires":[["08dbf1c1adb36112","377532967b6b4684"]]},{"id":"1e9aa6e412359a7e","type":"api-call-service","z":"b93c979b4631aea4","name":"Max Discharge Current","server":"3738a591.e54e6a","version":5,"debugenabled":false,"areaId":[],"deviceId":[],"entityId":["number.sun3p_maximum_battery_discharge_current"],"data":"{\"value\":100}","dataType":"json","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","domain":"number","service":"set_value","x":510,"y":440,"wires":[["d1c8b86fb985e6cb","54388e29b9564554"]]},{"id":"69407aa5ff44374e","type":"inject","z":"b93c979b4631aea4","d":true,"name":"13:00","props":[{"p":"payload"}],"repeat":"","crontab":"00 13 * * 0","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":110,"y":580,"wires":[["d378f222bb90bd73"]]},{"id":"7174ef65f0876fa6","type":"api-call-service","z":"b93c979b4631aea4","name":"Solar off","server":"3738a591.e54e6a","version":7,"debugenabled":true,"action":"switch.turn_off","floorId":[],"areaId":[],"deviceId":[],"entityId":["switch.deye1600_switch","switch.iq7a_switch"],"labelId":[],"data":"","dataType":"json","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","blockInputOverrides":false,"domain":"switch","service":"turn_off","x":780,"y":540,"wires":[["4caac5bdf7e6844c","002533adfbb3b655"]]},{"id":"d378f222bb90bd73","type":"api-current-state","z":"b93c979b4631aea4","name":"Price < 0","server":"3738a591.e54e6a","version":3,"outputs":2,"halt_if":"$entity().original_state < '0.00'","halt_if_type":"jsonata","halt_if_compare":"jsonata","entity_id":"sensor.zonneplan_current_electricity_tariff","state_type":"habool","blockInputOverrides":false,"outputProperties":[{"property":"data","propertyType":"msg","value":"","valueType":"entity"}],"for":"0","forType":"num","forUnits":"minutes","override_topic":false,"state_location":"payload","override_payload":"msg","entity_location":"data","override_data":"msg","x":320,"y":580,"wires":[["84cbeb9a59895beb","7174ef65f0876fa6"],["016e294e80f9d888","aca75c4e21d8dc0c"]]},{"id":"4caac5bdf7e6844c","type":"debug","z":"b93c979b4631aea4","name":"msg.data","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"data","targetType":"msg","statusVal":"","statusType":"auto","x":1100,"y":580,"wires":[]},{"id":"016e294e80f9d888","type":"api-call-service","z":"b93c979b4631aea4","name":"Solar on","server":"3738a591.e54e6a","version":7,"debugenabled":true,"action":"switch.turn_on","floorId":[],"areaId":[],"deviceId":[],"entityId":["switch.deye1600_switch","switch.iq7a_switch"],"labelId":[],"data":"","dataType":"json","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","blockInputOverrides":false,"domain":"switch","service":"turn_on","x":780,"y":700,"wires":[["4caac5bdf7e6844c","002533adfbb3b655"]]},{"id":"84cbeb9a59895beb","type":"api-call-service","z":"b93c979b4631aea4","name":"Max Discharge Current","server":"3738a591.e54e6a","version":5,"debugenabled":false,"areaId":[],"deviceId":[],"entityId":["number.sun3p_maximum_battery_discharge_current"],"data":"{\"value\":1}","dataType":"json","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","domain":"number","service":"set_value","x":810,"y":600,"wires":[["4caac5bdf7e6844c"]]},{"id":"aca75c4e21d8dc0c","type":"api-call-service","z":"b93c979b4631aea4","name":"Max Discharge Current","server":"3738a591.e54e6a","version":5,"debugenabled":false,"areaId":[],"deviceId":[],"entityId":["number.sun3p_maximum_battery_discharge_current"],"data":"{\"value\":75}","dataType":"json","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","domain":"number","service":"set_value","x":810,"y":760,"wires":[["4caac5bdf7e6844c"]]},{"id":"942f7bd10241fe22","type":"inject","z":"b93c979b4631aea4","d":true,"name":"16:00","props":[{"p":"payload"}],"repeat":"","crontab":"00 16 * * 0","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":110,"y":640,"wires":[["d378f222bb90bd73"]]},{"id":"002533adfbb3b655","type":"api-call-service","z":"b93c979b4631aea4","name":"notify","server":"3738a591.e54e6a","version":5,"debugenabled":false,"areaId":[],"deviceId":[],"entityId":[],"data":"{\"message\": \"Allow export off\"} ","dataType":"json","mergeContext":"","mustacheAltTags":false,"outputProperties":[],"queue":"none","domain":"notify","service":"mobile_app_marco_s_iphone_13_pro","x":1150,"y":640,"wires":[[]]},{"id":"3738a591.e54e6a","type":"server","name":"Home Assistant","addon":true}]

[Domba]

BenSKIP schreef op donderdag 14 november 2024 @ 11:04:
@Domba Euhmm.... Ik ga (straks) vanuit de meterkast 3P+N hoofdschakelaar naar een 3P waarin ik de N en E apart op een busbar knoop naar de berging. (Zodat ik ook in de berging de gehele situatie stroomloos maken kan. Vandaaruit de Deye in. Dan de Deye uit, weer met eenzelfde 3P naar de groepenkast terug, waar alles gewoon 3P+N is. Ik houd de N graag in stand, omdat ik eens eerder een zwevende nul meegemaakt heb. Als dit formeel niet mag, dan moet ik dat plan herzien.

Zo goed ben ik er niet in thuis of dat nog een mogelijkheid is, NEN1010 is geen dagelijkse kost voor mij en ik ben meer van de logica.

Zo kwam ik pas achter dat volgens NEN1010+C1:2024, functionele aarding geen geel/groen meer mag zijn maar roze eindmarkering (wel stapje meer internationale norm).

ik ben van mening dat actuele geldende norm niet achter een betaalmuur hoort en ook op te zoeken moet zijn.
Neem alleen de soap rond spanningsafhankelijke aardlekschakelaars (531.3.4) voor gebruik bij leken ineens niet meer toegestaan zou zijn, Nederland die eerst zonder een woord of enige onderbouwing afwijkt van de EU harmonisatie en via een redactionele correctie erop terugkomt ruim een jaar later, dat spannings afhankelijke wel toegestaan is. (welke commerciele belangen spelen hier!, voor hfdst 8 NEN1010 zou het wel als advies kunnen)

Iets best fundamenteel ook al is een kans op een dubbel fout niet zo groot, maar met een Deye hybride geschikt voor eiland mode setup, maakt de neutraal leiding een hele reis door de woning daar hybride veelal niet direct naast de groepenkast hangt. (ipv direct van slimme meter de hoofdverdeler in met eindgroepen), de kans op een onderbroken neutraal is niet nul en vanuit logica kun je dan beter in zo'n geval een spannings onafhankelijke aardlek schakelaar/automaat gebruiken voor de eindgroepen.

Als ook dat veel omschakelaars junk zijn met een te vroeg opende of te laat sluitende neutraal, waardoor tot enige tiental milliseconden een zwevende neutraal kunt hebben.

[BenSKIP]

@Domba Dan hanteer ik in dit geval mijn gezond boeren verstand en de redenatie "als het niet (openlijk) beschreven staat dat het niet mag, dan mag het.

Ik knoop die nullen dus aan een busbar.
Misschien leuk om te weten ik wil de 2CCE160300R0131 van ABB gaan gebruiken. Deze is twee units breed en toch 3P. Met één (in verhouding smalle) schakelaar. (Scheel weer wat ruimte in de groepenkast.) 63A (een dikke overkill!) Gek genoeg de meest voordelige keuze.

Ik heb nog wel een andere uitdaging waar ik niets over vinden kan. Wie het weet, PLEASE let me know!
Knijpt de 12kw Deye Hybrid de nul en de aarde zelf bij elkaar, of is daar een separate magneetschakelaar voor nodig?
Bij de éénfasige varianten moet die NO magneetschakaleer bijgeplaatst worden, die bij het wegvallen van het net de aarde en nul samen knijpt.
In de tech omschrijving van de 12k zie ik op pagina 20 de opmerking bij PE staan dat deze niet gebruikt dient te worden als NUL en AARDE verbonden zijn.
En dus N-BAR en E-BAR zie ik de E-N Link beschreven, maar nergens is terug te lezen of deze geschakeld dient te zijn.
Als deze geschakeld dient te zijn, dan zou ik op 3P 3 spoelen moeten hebben die NO pas sluiten als alle 3 de fases afvallen. En geen enkele fabrikant kent een magneetschakelaar met 3 spoelen en 1x NO (maakcontact).
Op blz 21 staat beschreven dat er een interne N PE verbinding tot stand zou komen, maar dit is dan weer contra aan wat pagina 20 toont.

[ Voor 4% gewijzigd door BenSKIP op 14-11-2024 14:49 ]

[BenSKIP]

Bij Gigatek zijn de Klauke's op het moment in de 'aanbieding'. Bij een eerste bestelling krijg je 5 euries korting,
https://gigatek.be/nl/kla...-cu-70-diam-m8--kla7r%2f8
Kortingscode links aanklikken, kopieren, op + drukken en je hebt jezelf 5 eurie korting.

[BenSKIP]

Nog iets om over na te denken.
De Deye kan volledig tussen GRID en LOAD, maar gaat de Deye 'dood' (rijmt) dan zit je in nood.
Advies is om een werkschakelaar tussen grid en load te plaatsen, dan kan je deze omzetten als de Deye 'out' gaat.

[ybos]

BenSKIP schreef op vrijdag 15 november 2024 @ 10:07:
Nog iets om over na te denken.
De Deye kan volledig tussen GRID en LOAD, maar gaat de Deye 'dood' (rijmt) dan zit je in nood.
Advies is om een werkschakelaar tussen grid en load te plaatsen, dan kan je deze omzetten als de Deye 'out' gaat.

Klopt, moet ik nog opnemen in mn bekabeling.
Maar met alleen een werkschakelaar tussen Grid en load ben je er niet. Is de Deye echt stuk, bestaat de kans dat er dus sluiting zit in de kabel naar de Grid aansluiting, die wil je spanningsloos hebben, dus:
Grid aansluiting losgekoppeld van het openbare net
Load aansluiting losgekoppeld van je huisnetwerk
Kabel die richting grid ging doorgeschakeld naar de kabel die op de load-uitgang zat.

Ik moet daar nog een klein relaiskastje voor knutselen.

[gtv6]

Het is opgelost, geen uitval van aardlek meer bleek het vinkje island mode te zijn, die stond niet aan.
Verder was er ook een probleempje met de nul deze was slecht aangesloten, er was contact, maar verre van goed bij een hoge belasting.

[gtv6]

BenSKIP schreef op vrijdag 15 november 2024 @ 10:07:
Nog iets om over na te denken.
De Deye kan volledig tussen GRID en LOAD, maar gaat de Deye 'dood' (rijmt) dan zit je in nood.
Advies is om een werkschakelaar tussen grid en load te plaatsen, dan kan je deze omzetten als de Deye 'out' gaat.

Bij mij is het zo aangesloten en een wisselschakelaar met ook een nulstand tussen grid/huis en load.
Zo kan je in by-pass bij problemen.

[BenSKIP]

ybos schreef op vrijdag 15 november 2024 @ 17:10:
[...]

Klopt, moet ik nog opnemen in mn bekabeling.
Maar met alleen een werkschakelaar tussen Grid en load ben je er niet. Is de Deye echt stuk, bestaat de kans dat er dus sluiting zit in de kabel naar de Grid aansluiting, die wil je spanningsloos hebben, dus:
Grid aansluiting losgekoppeld van het openbare net
Load aansluiting losgekoppeld van je huisnetwerk
Kabel die richting grid ging doorgeschakeld naar de kabel die op de load-uitgang zat.

Ik moet daar nog een klein relaiskastje voor knutselen.

Ik vind de werkschakelaar eigenlijk ook een halve oplissing. Ik zag de Eaton schakelaar 20A die als 1 0 2 functioneren kan. Je hebt vanaf grid dus de keuze of direct naar load of via Deye naar load of alles uit.
Vind de 20A alleen een beetje een manco, heb liever wat meer wiebel ruimte. Ga je met relais aan de gang, dan bestaat de kans dat de nul later komt. Tenzij je voor een ATS gaat. Maar die zal langzamer zijn dan de ingebouwde van de Deye.

[ Voor 13% gewijzigd door BenSKIP op 17-11-2024 01:42 ]

[BenSKIP]

Heb al een alternatief gevonden.

https://www.eibabo.nl/abb...-cross-selling--container

[BenSKIP]

Kortsluiting in de kabel naar grid? Dan waren er vanzelf zekeringen uitgeklapt. Vind dat dus geen aannemelijke kans.

[ybos]

Wat zijn hier een beetje de interne temperaturen van de Deye tijdens goed gebruik
Ik zit continu te pendelen tussen de 50-53 graden en voor mn gevoel is dat niet goed voor de levensduur.
Ik heb als test tijdelijk extra ventilatoren aan de bovenkant erop gelegd (en de achterkant afgedicht) om zo extra lucht er doorheen te trekken.
Tijdens "nullast" is de interne temperatuur lager maar nu met laden maakt het niets uit.
Ik heb ooit gelezen dat iemand een aanpassing had gedaan en dat de interne (herrie)fan niet meer aan ging.
Ervaringen?

[BenSKIP]

Fans aan de onderzijde

[ybos]

BenSKIP schreef op zondag 17 november 2024 @ 13:25:
Fans aan de onderzijde

Lucht er doorheen trekken (wat ik nu doe) of doorheen blazen maakt niet zoveel uit lijkt me.
Als de garantie voorbij is haal ik de frontplaat eraf en maak daar ventilatie in denk ik.

[BenSKIP]

Voir de mensen met een Yixiang box en wielen eronder. De wielen kunnen het gewicht wel dragen, maar de onderplaat van de Yixiang niet.
(Zie video van (Andreas Kirch) The Offgrid Garage op Youtube.)

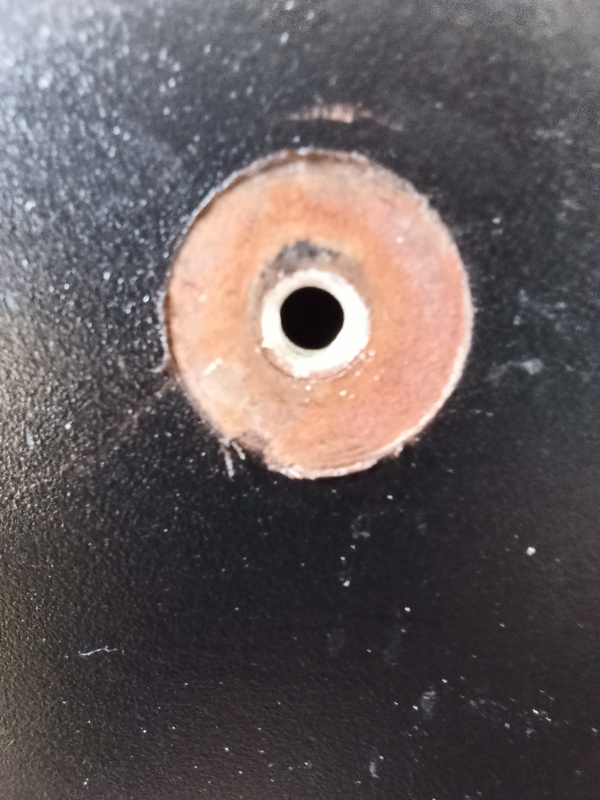

Ik ga tussen wielen en bodemplaat een plank multiplex plaatsen. Om dat netjes te kunnen doen heb ik de 4 nokjes verwijderd. De schroefkopjes zijn van waaibomen ijzer, je stript het metaal er snel af. Met een hamer heb ik de boel kunnen overtuigen, door op alle kanten rondom een klap tegen het nokje te geven. Nu die nokjes verwijderd zijn kwam ik op de volgende teleurstelling. Het plaatmateriaal is niet even ontroest, geschuurd, geprimerd.... er is slechts over de roest heengesproten.

Soms kan je dingen beter zelf doen.

[vlaario]

ybos schreef op zondag 17 november 2024 @ 12:35:
Wat zijn hier een beetje de interne temperaturen van de Deye tijdens goed gebruik
Ik zit continu te pendelen tussen de 50-53 graden en voor mn gevoel is dat niet goed voor de levensduur.
Ik heb als test tijdelijk extra ventilatoren aan de bovenkant erop gelegd (en de achterkant afgedicht) om zo extra lucht er doorheen te trekken.
Tijdens "nullast" is de interne temperatuur lager maar nu met laden maakt het niets uit.
Ik heb ooit gelezen dat iemand een aanpassing had gedaan en dat de interne (herrie)fan niet meer aan ging.
Ervaringen?

Ik heb van een oude pc waterkoeling de beugel met de 3 120mm fans op de ventilatie gaten aan de zijkant van mn deye geplakt en aangestuurd met een pwm controller op 50% dus lekker stil. nu gaan de haardroger herrie fans nooit meer aan en tijdens zware load wordt de temperatuur niet hoger dan 45 graden en schommelt normaal tussen de 30 en 40 graden
